E20 · Egzamin zawodowy · styczeń 2018

Zadanie 1. Ile wynosi wartość napięcia zasilającego układu cyfrowego wykonanego w technologii TTL? A. 3,3 V B. 5 V C. 12 V D. 15 V

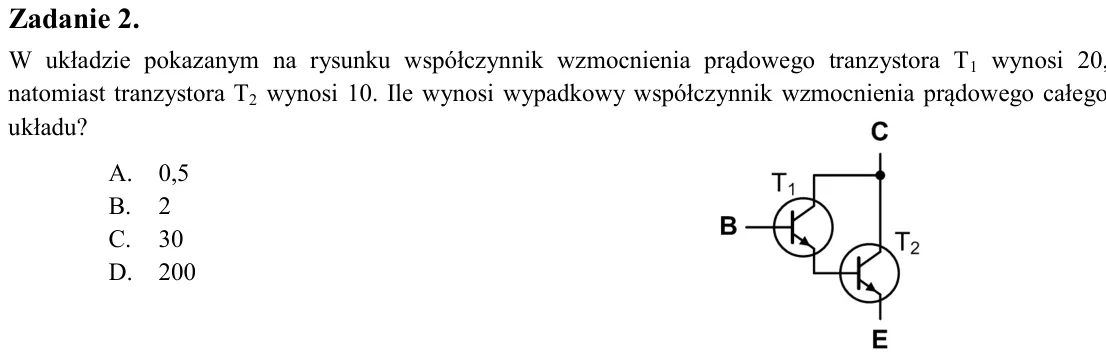

Zadanie 2. W układzie pokazanym na rysunku współczynnik wzmocnienia prądowego tranzystora T1 wynosi 20, natomiast tranzystora T2 wynosi 10. Ile wynosi wypadkowy współczynnik wzmocnienia prądowego całego układu? A. 0,5 B.

Zadanie 3. Na rysunku pokazano wtyk w standardzie A. PS2 B. HDMI C. FireWire D. Mini-USB

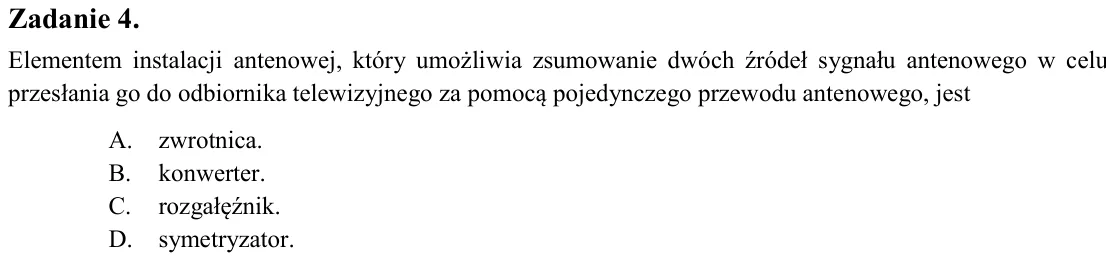

Zadanie 4. Elementem instalacji antenowej, który umożliwia zsumowanie dwóch źródeł sygnału antenowego w celu przesłania go do odbiornika telewizyjnego za pomocą pojedynczego przewodu antenowego, jest A. zwrotnica. B. kon

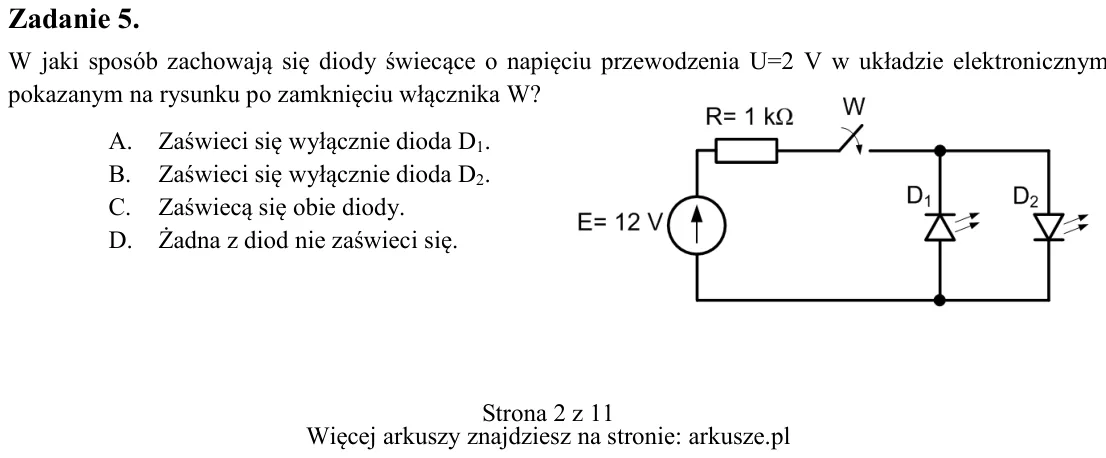

Zadanie 5. W jaki sposób zachowają się diody świecące o napięciu przewodzenia U=2 V w układzie elektronicznym pokazanym na rysunku po zamknięciu włącznika W? A. Zaświeci się wyłącznie dioda D1. B. Zaświeci się wyłącznie

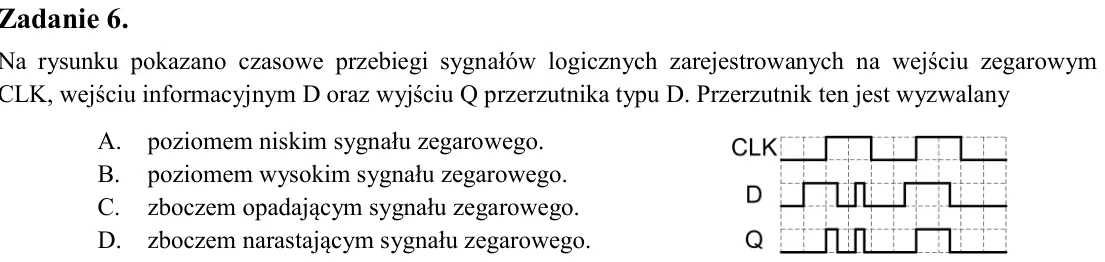

Zadanie 6. Na rysunku pokazano czasowe przebiegi sygnałów logicznych zarejestrowanych na wejściu zegarowym CLK, wejściu informacyjnym D oraz wyjściu Q przerzutnika typu D. Przerzutnik ten jest wyzwalany A. poziomem niski

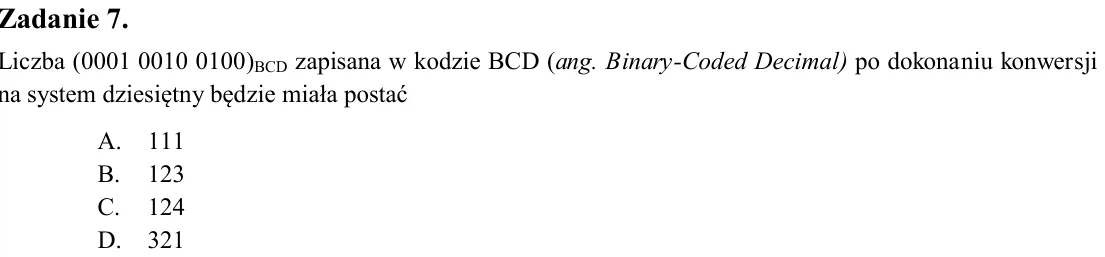

Zadanie 7. Liczba (0001 0010 0100)BCD zapisana w kodzie BCD (ang. Binary-Coded Decimal) po dokonaniu konwersji na system dziesiętny będzie miała postać A. 111 B. 123 C. 124 D. 321

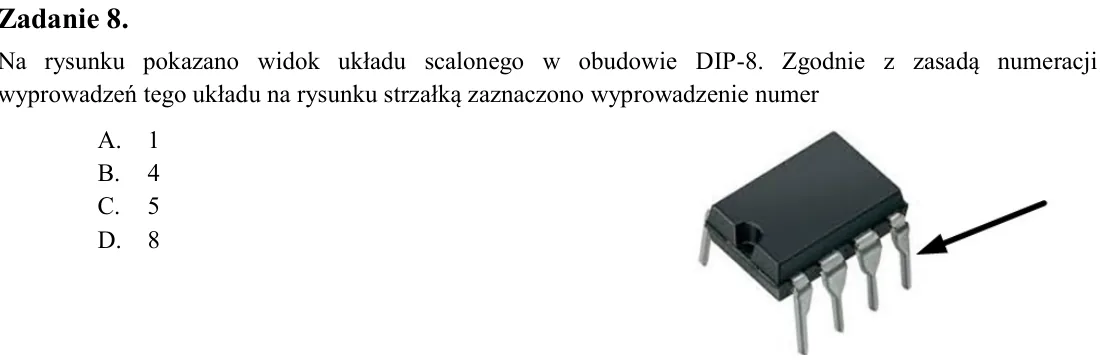

Zadanie 8. Na rysunku pokazano widok układu scalonego w obudowie DIP-8. Zgodnie z zasadą numeracji wyprowadzeń tego układu na rysunku strzałką zaznaczono wyprowadzenie numer A. 1 B. 4 C. 5 D. 8

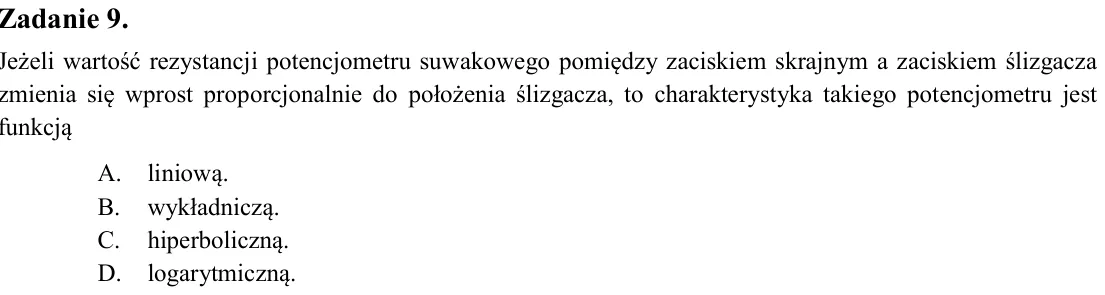

Zadanie 9. Jeżeli wartość rezystancji potencjometru suwakowego pomiędzy zaciskiem skrajnym a zaciskiem ślizgacza zmienia się wprost proporcjonalnie do położenia ślizgacza, to charakterystyka takiego potencjometru jest fu

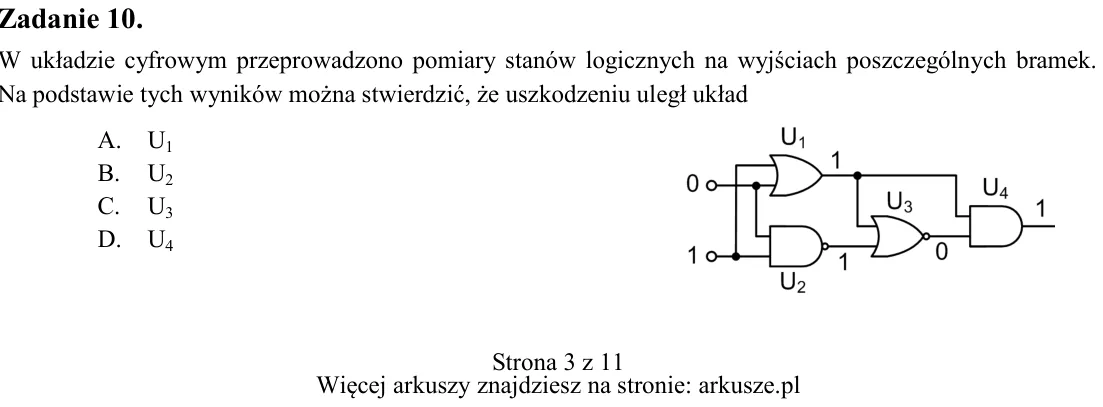

Zadanie 10. W układzie cyfrowym przeprowadzono pomiary stanów logicznych na wyjściach poszczególnych bramek. Na podstawie tych wyników można stwierdzić, że uszkodzeniu uległ układ A. U1 B. U2 C. U3 D. U4

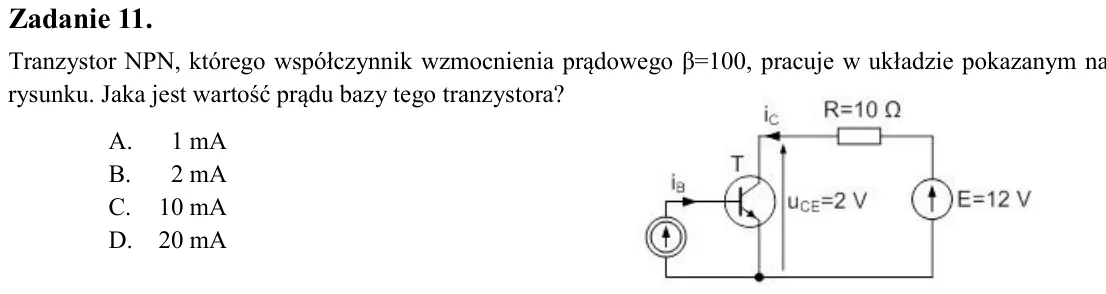

Zadanie 11. Tranzystor NPN, którego współczynnik wzmocnienia prądowego β=100, pracuje w układzie pokazanym na rysunku. Jaka jest wartość prądu bazy tego tranzystora? A. 1 mA B. 2 mA C. 10 mA D. 20 mA

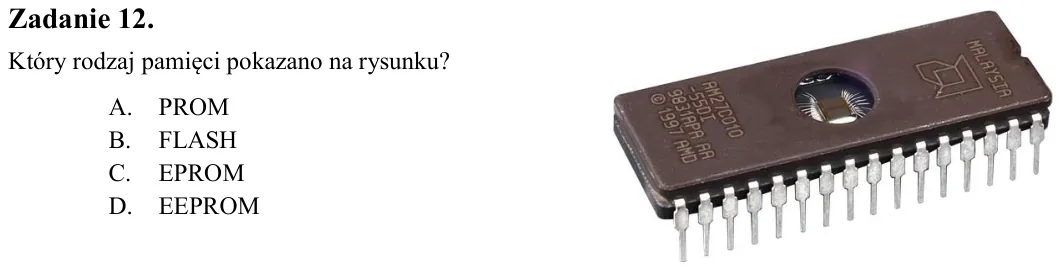

Zadanie 12. Który rodzaj pamięci pokazano na rysunku? A. PROM B. FLASH C. EPROM D. EEPROM

Zadanie 13. Który z pokazanych na rysunkach znaków ostrzega przed możliwością kontaktu z gorącą powierzchnią?

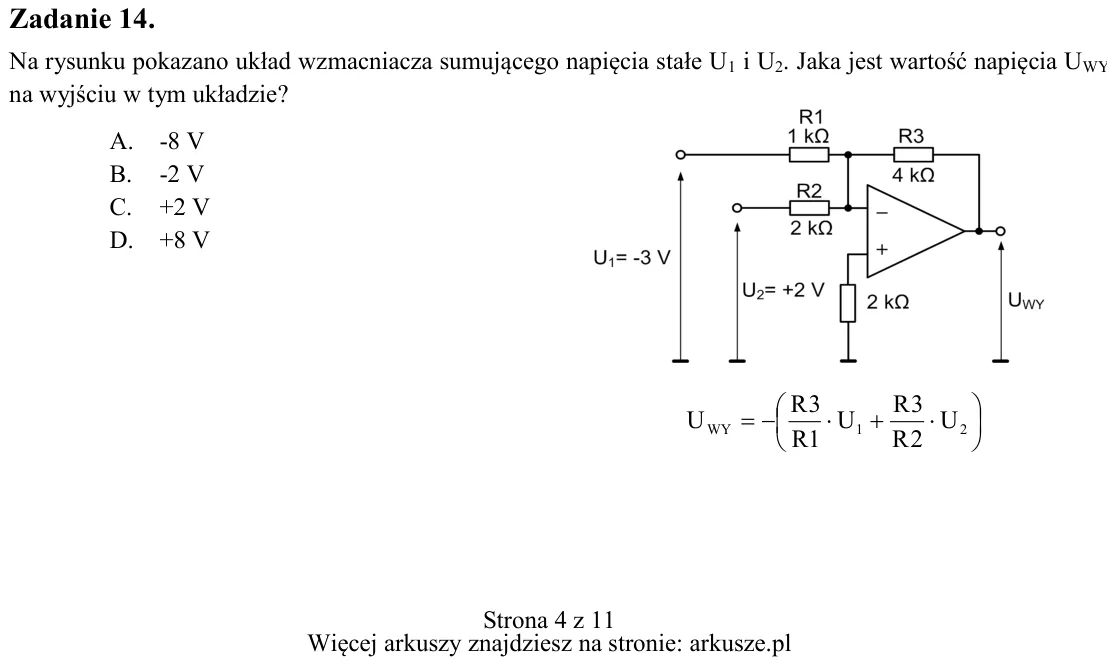

Zadanie 14. Na rysunku pokazano układ wzmacniacza sumującego napięcia stałe U1 i U2. Jaka jest wartość napięcia UWY na wyjściu w tym układzie? A. -8 V B. -2 V C. +2 V D. +8 V A. B. C. D.          2 1 WY U 2 R

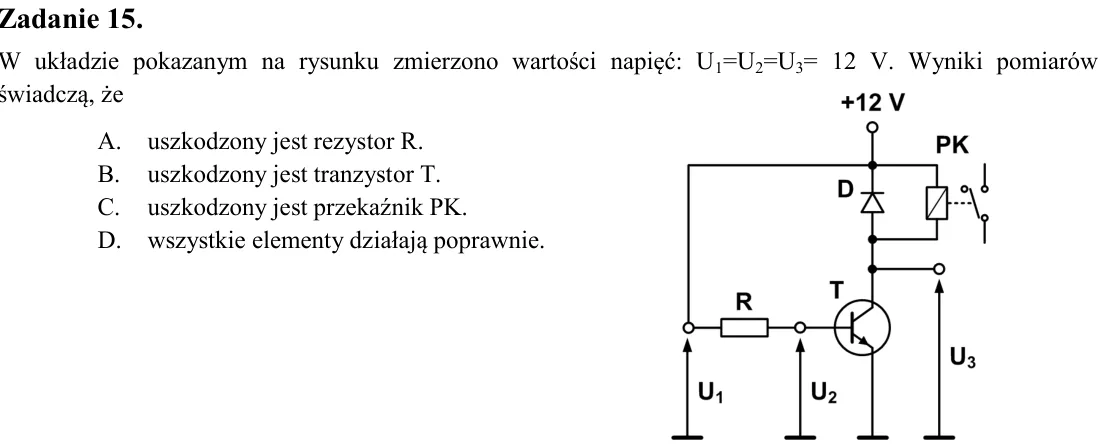

Zadanie 15. W układzie pokazanym na rysunku zmierzono wartości napięć: U1=U2=U3= 12 V. Wyniki pomiarów świadczą, że A. uszkodzony jest rezystor R. B. uszkodzony jest tranzystor T. C. uszkodzony jest przekaźnik PK. D. wsz

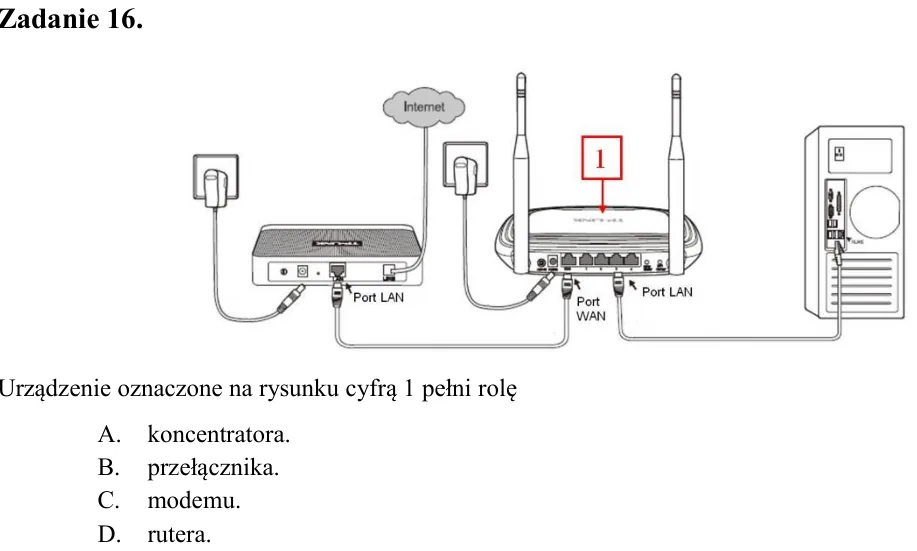

Zadanie 16. Urządzenie oznaczone na rysunku cyfrą 1 pełni rolę A. koncentratora. B. przełącznika. C. modemu. D. rutera.

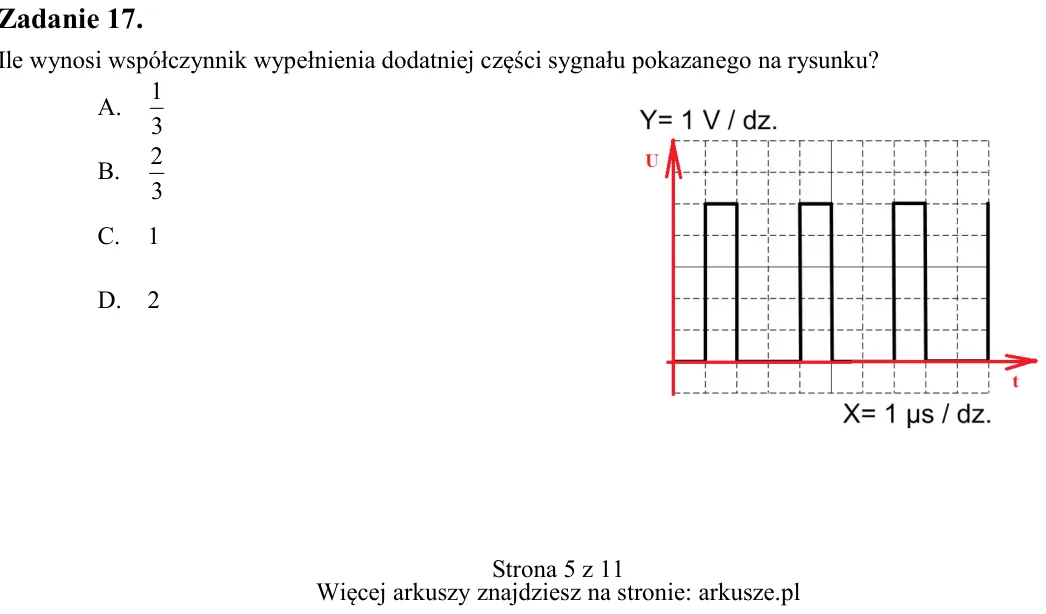

Zadanie 17. Ile wynosi współczynnik wypełnienia dodatniej części sygnału pokazanego na rysunku? A. B. C. 1 D. 2 3 2 3 1

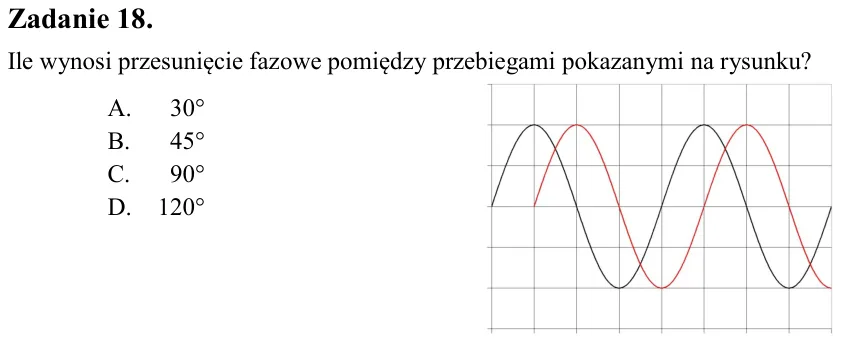

Zadanie 18. Ile wynosi przesunięcie fazowe pomiędzy przebiegami pokazanymi na rysunku? A. 30° B. 45° C. 90° D. 120°

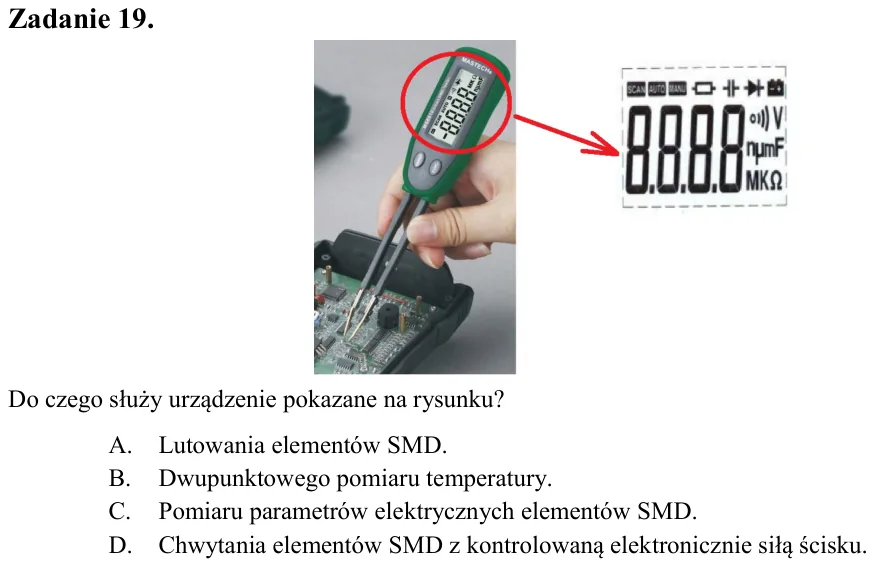

Zadanie 19. Do czego służy urządzenie pokazane na rysunku? A. Lutowania elementów SMD. B. Dwupunktowego pomiaru temperatury. C. Pomiaru parametrów elektrycznych elementów SMD. D. Chwytania elementów SMD z kontrolowaną el

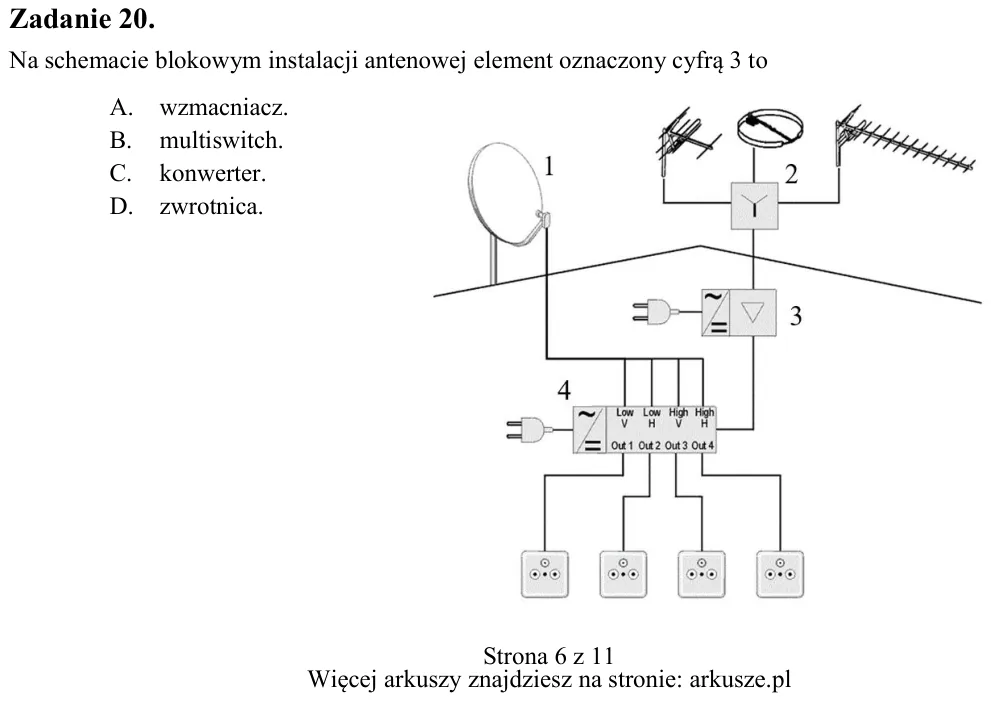

Zadanie 20. Na schemacie blokowym instalacji antenowej element oznaczony cyfrą 3 to A. wzmacniacz. B. multiswitch. C. konwerter. D. zwrotnica.

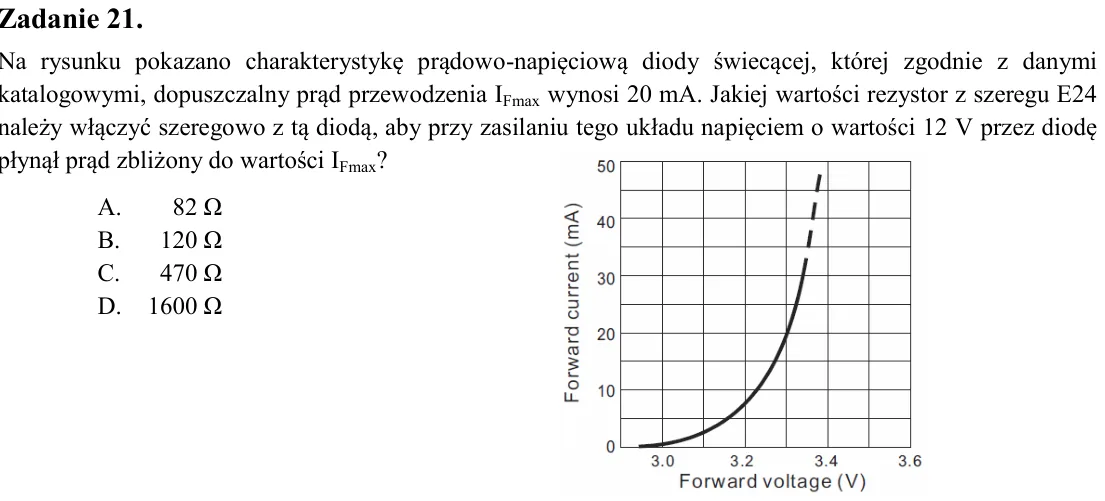

Zadanie 21. Na rysunku pokazano charakterystykę prądowo-napięciową diody świecącej, której zgodnie z danymi katalogowymi, dopuszczalny prąd przewodzenia IFmax wynosi 20 mA. Jakiej wartości rezystor z szeregu E24 należy w

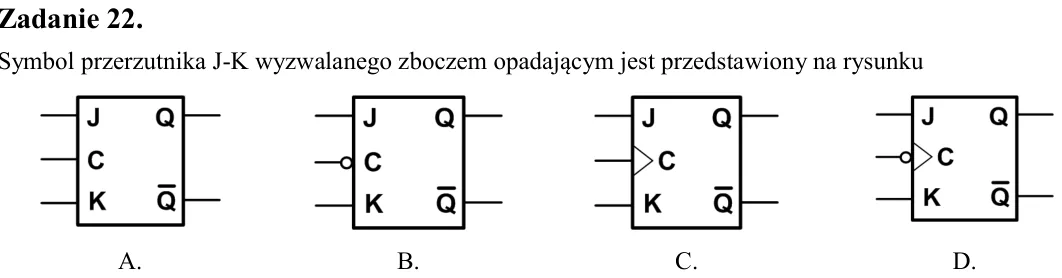

Zadanie 22. Symbol przerzutnika J-K wyzwalanego zboczem opadającym jest przedstawiony na rysunku

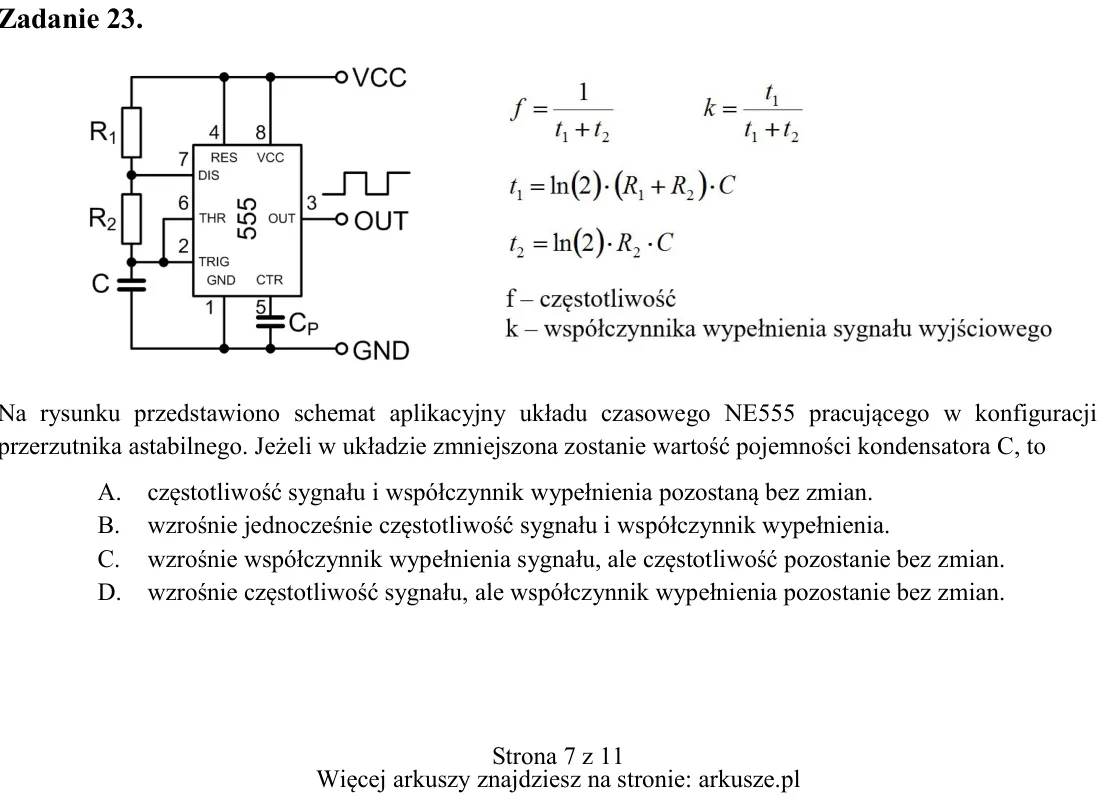

Zadanie 23. Na rysunku przedstawiono schemat aplikacyjny układu czasowego NE555 pracującego w konfiguracji przerzutnika astabilnego. Jeżeli w układzie zmniejszona zostanie wartość pojemności kondensatora C, to A. częstot

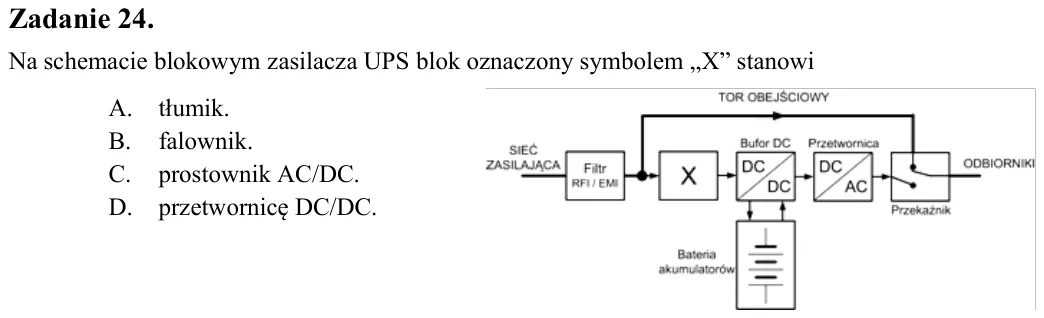

Zadanie 24. Na schemacie blokowym zasilacza UPS blok oznaczony symbolem „X” stanowi A. tłumik. B. falownik. C. prostownik AC/DC. D. przetwornicę DC/DC.

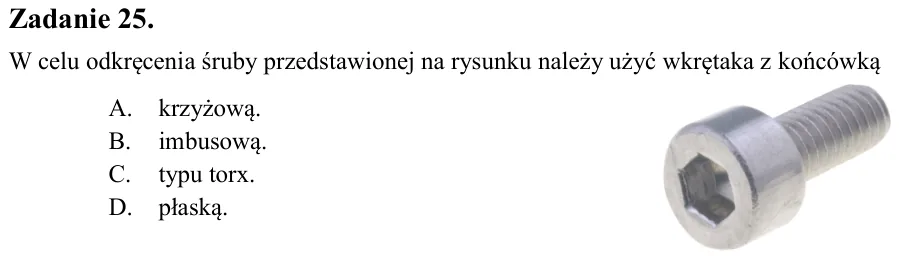

Zadanie 25. W celu odkręcenia śruby przedstawionej na rysunku należy użyć wkrętaka z końcówką A. krzyżową. B. imbusową. C. typu torx. D. płaską.

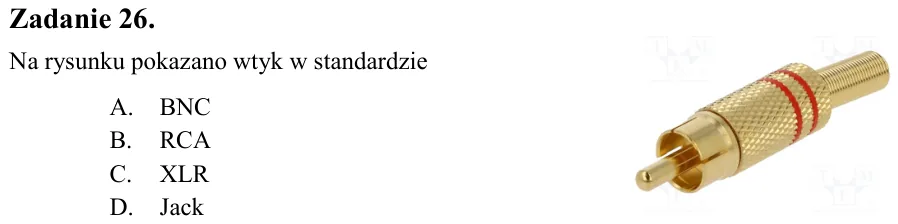

Zadanie 26. Na rysunku pokazano wtyk w standardzie A. BNC B. RCA C. XLR D. Jack

Zadanie 27. Jeżeli wartość skuteczna napięcia przemiennego wynosi 230 V, to wartość szczytowa tego napięcia wynosi A. 245 V B. 325 V C. 380 V D. 400 V

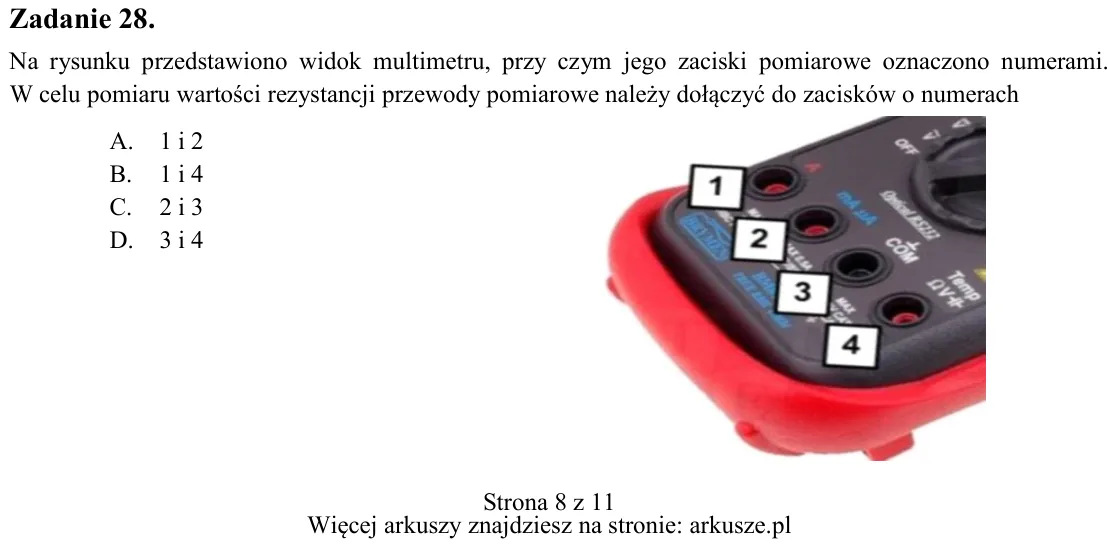

Zadanie 28. Na rysunku przedstawiono widok multimetru, przy czym jego zaciski pomiarowe oznaczono numerami. W celu pomiaru wartości rezystancji przewody pomiarowe należy dołączyć do zacisków o numerach A. 1 i 2 B. 1 i 4

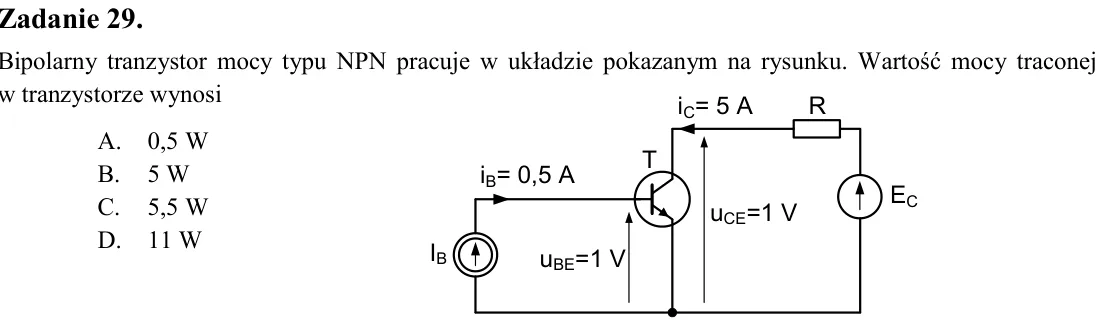

Zadanie 29. Bipolarny tranzystor mocy typu NPN pracuje w układzie pokazanym na rysunku. Wartość mocy traconej w tranzystorze wynosi A. 0,5 W B. 5 W C. 5,5 W D. 11 W

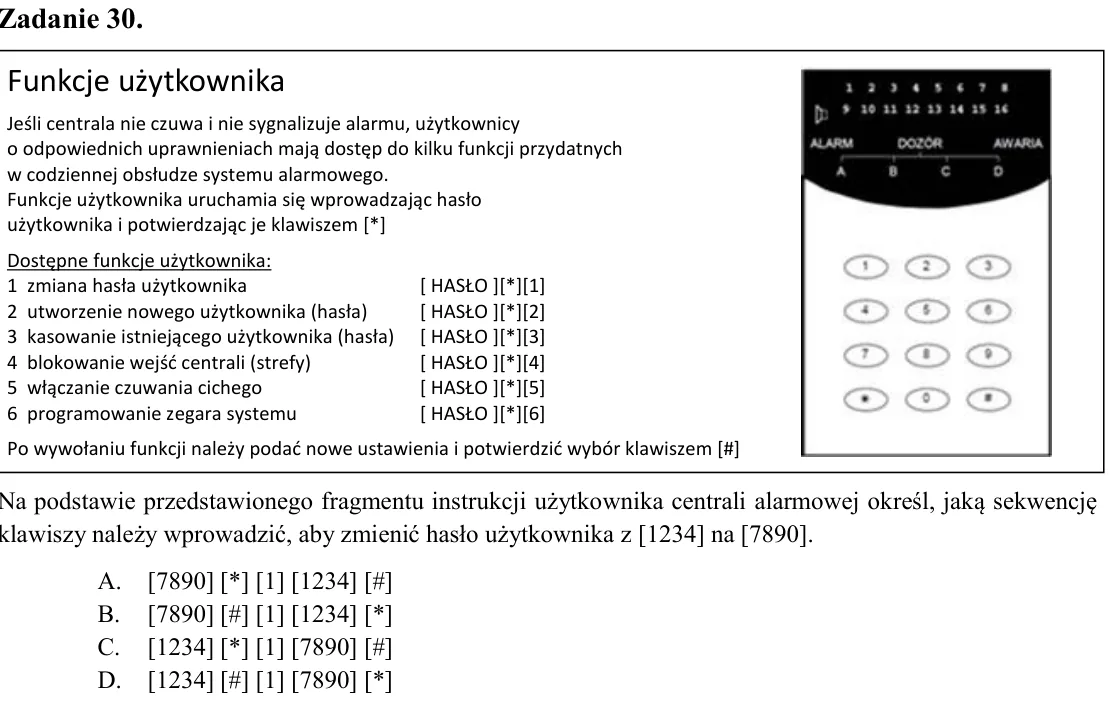

Zadanie 30. Na podstawie przedstawionego fragmentu instrukcji użytkownika centrali alarmowej określ, jaką sekwencję klawiszy należy wprowadzić, aby zmienić hasło użytkownika z [1234] na [7890]. A. [7890] [*] [1] [1234] [

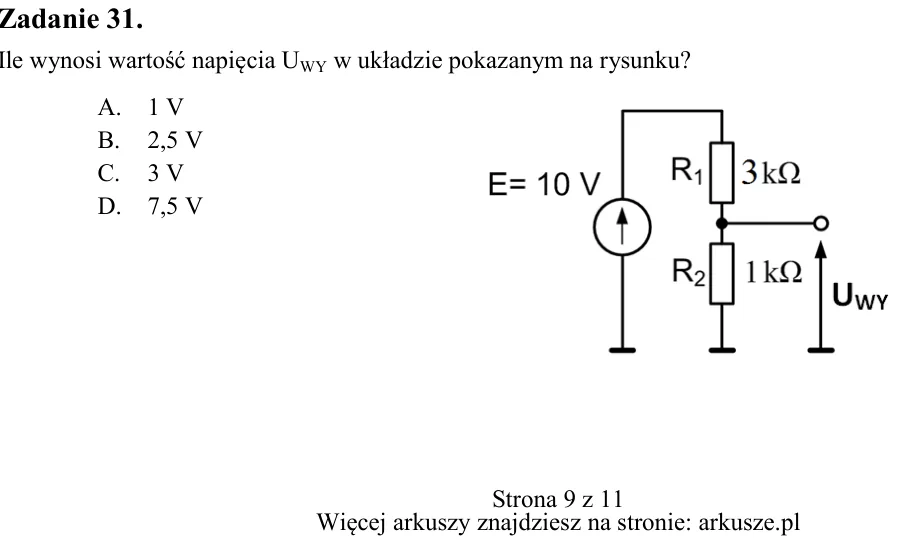

Zadanie 31. Ile wynosi wartość napięcia UWY w układzie pokazanym na rysunku? A. 1 V B. 2,5 V C. 3 V D. 7,5 V T R EC iB= 0,5 A uCE=1 V iC= 5 A IB uBE=1 V Funkcje użytkownika Jeśli centrala nie czuwa i nie sygnalizuje alar

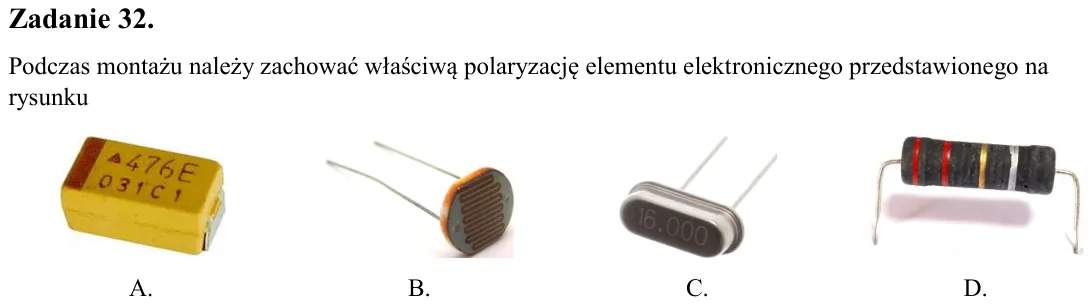

Zadanie 32. Podczas montażu należy zachować właściwą polaryzację elementu elektronicznego przedstawionego na rysunku

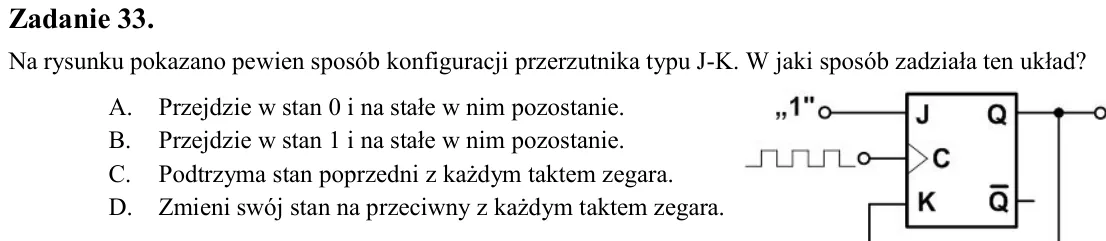

Zadanie 33. Na rysunku pokazano pewien sposób konfiguracji przerzutnika typu J-K. W jaki sposób zadziała ten układ? A. Przejdzie w stan 0 i na stałe w nim pozostanie. B. Przejdzie w stan 1 i na stałe w nim pozostanie. C.

Zadanie 34. Na tarczy miernika analogowego umieszczono symbol pokazany na rysunku. Jakiego rodzaju jest ustrój pomiarowy tego miernika? A. Ferrodynamiczny. B. Elektrodynamiczny. C. Magnetoelektryczny. D. Elektromagnetycz

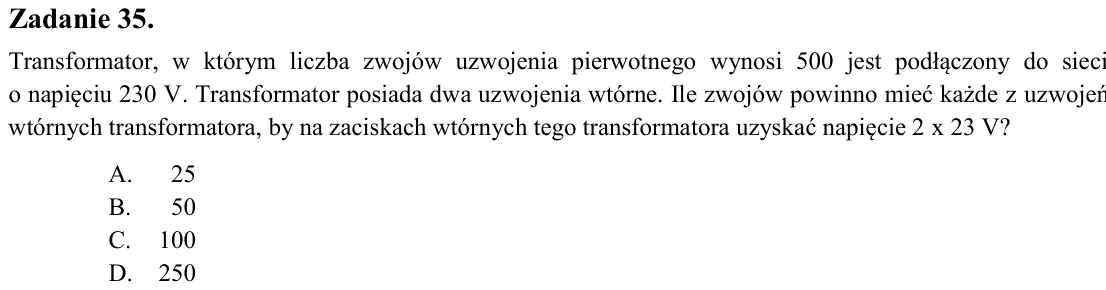

Zadanie 35. Transformator, w którym liczba zwojów uzwojenia pierwotnego wynosi 500 jest podłączony do sieci o napięciu 230 V. Transformator posiada dwa uzwojenia wtórne. Ile zwojów powinno mieć każde z uzwojeń wtórnych t

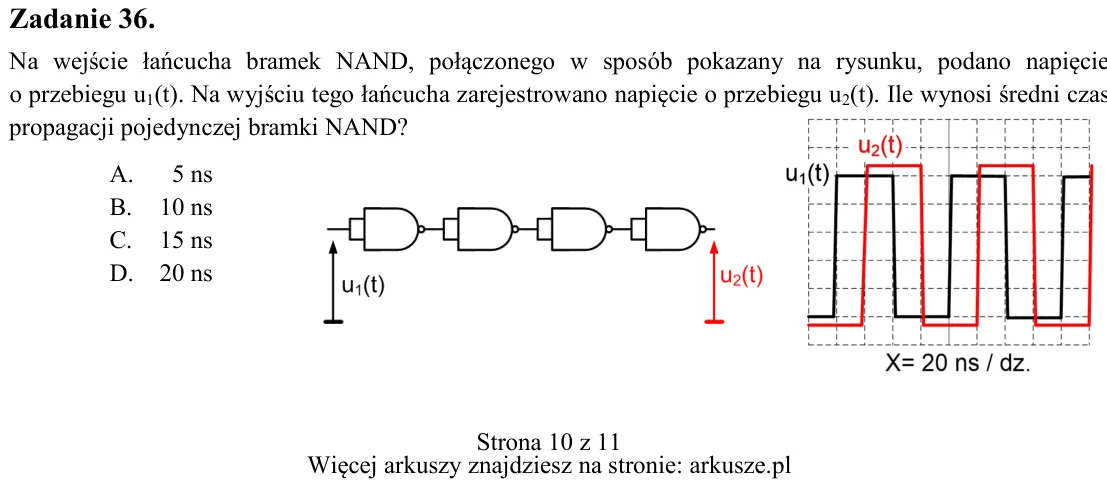

Zadanie 36. Na wejście łańcucha bramek NAND, połączonego w sposób pokazany na rysunku, podano napięcie o przebiegu u1(t). Na wyjściu tego łańcucha zarejestrowano napięcie o przebiegu u2(t). Ile wynosi średni czas propaga

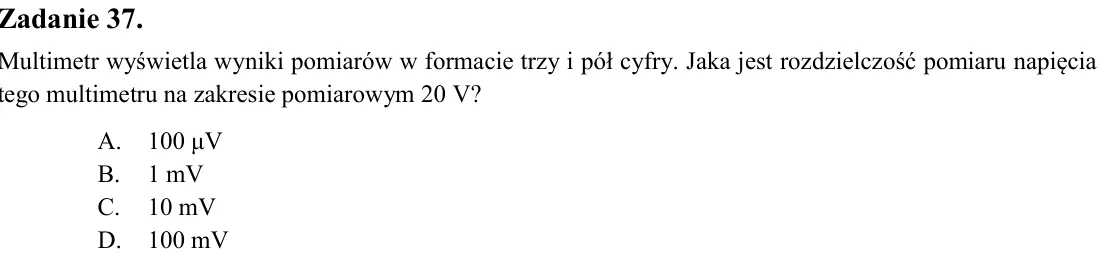

Zadanie 37. Multimetr wyświetla wyniki pomiarów w formacie trzy i pół cyfry. Jaka jest rozdzielczość pomiaru napięcia tego multimetru na zakresie pomiarowym 20 V? A. 100 μV B. 1 mV C. 10 mV D. 100 mV

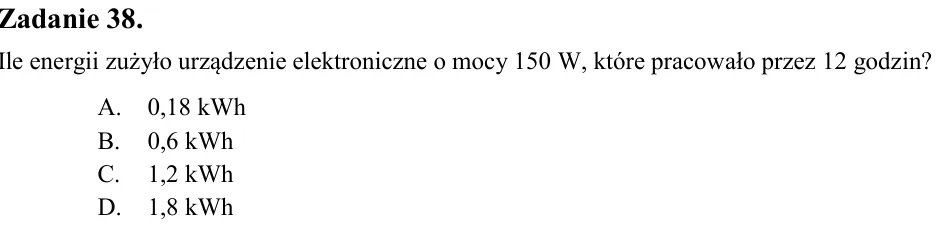

Zadanie 38. Ile energii zużyło urządzenie elektroniczne o mocy 150 W, które pracowało przez 12 godzin? A. 0,18 kWh B. 0,6 kWh C. 1,2 kWh D. 1,8 kWh

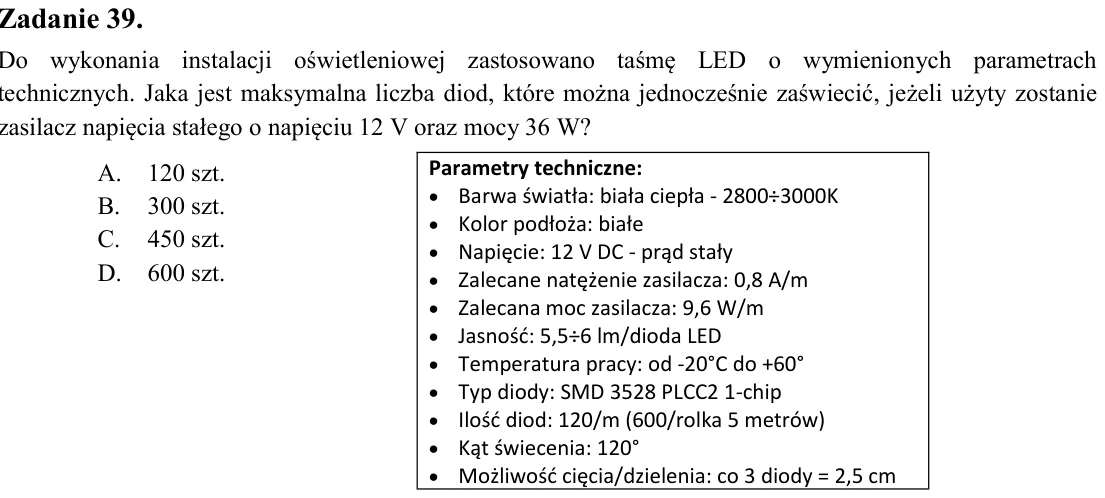

Zadanie 39. Do wykonania instalacji oświetleniowej zastosowano taśmę LED o wymienionych parametrach technicznych. Jaka jest maksymalna liczba diod, które można jednocześnie zaświecić, jeżeli użyty zostanie zasilacz napię

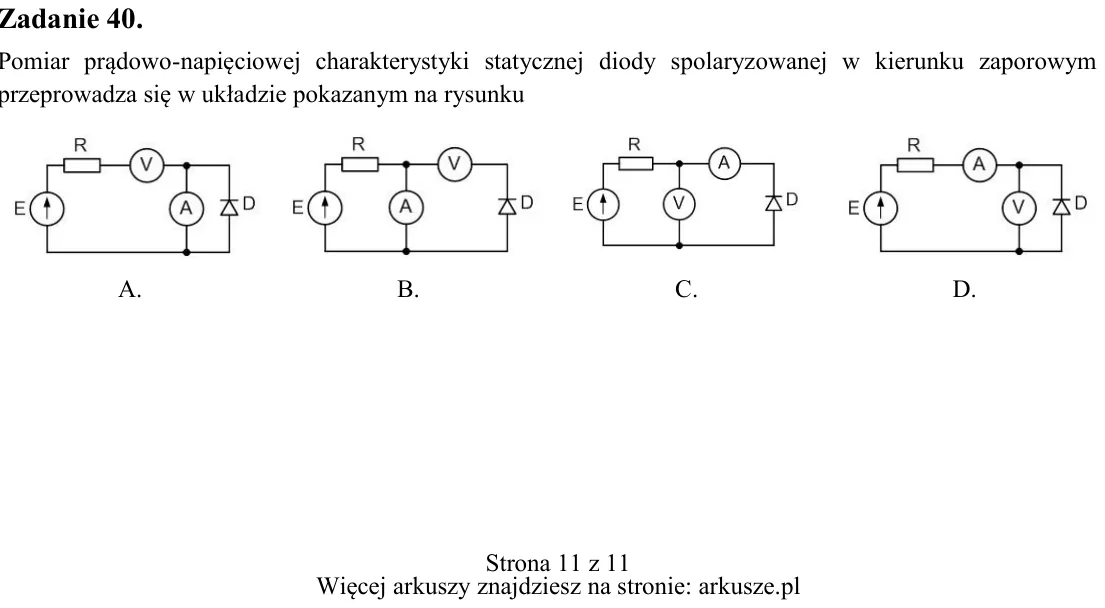

Zadanie 40. Pomiar prądowo-napięciowej charakterystyki statycznej diody spolaryzowanej w kierunku zaporowym przeprowadza się w układzie pokazanym na rysunku Parametry techniczne:  Barwa światła: biała ciepła - 2800÷3000
