E20 · Egzamin zawodowy · czerwiec 2019

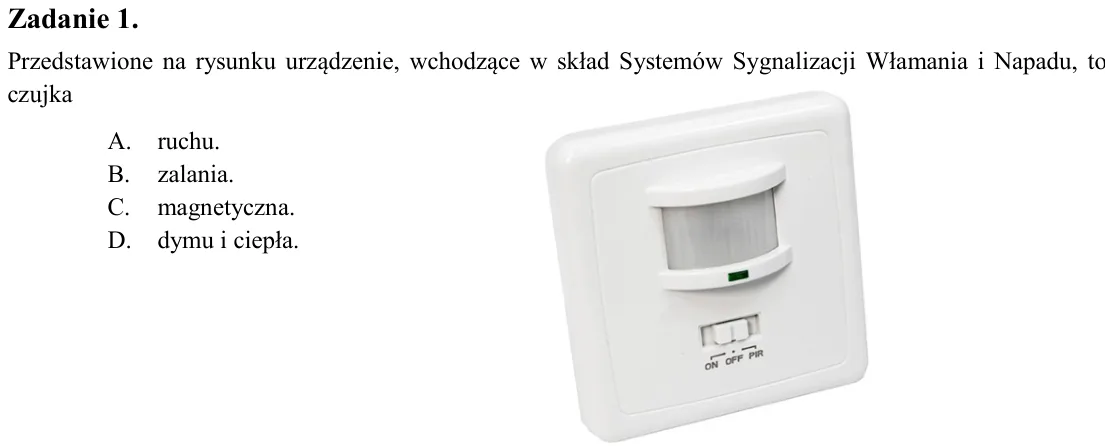

Zadanie 1. Przedstawione na rysunku urządzenie, wchodzące w skład Systemów Sygnalizacji Włamania i Napadu, to czujka A. ruchu. B. zalania. C. magnetyczna. D. dymu i ciepła.

Zadanie 2. Jakie napięcie pojawi się na rezystorze Ro w układzie pokazanym na rysunku po przyłożeniu napięcia sinusoidalnego u(t), jeżeli pojemność kondensatorów C1 i C2 dąży do ∞? A. Stałe. B. Trójkątne. C. Sinusoidalne

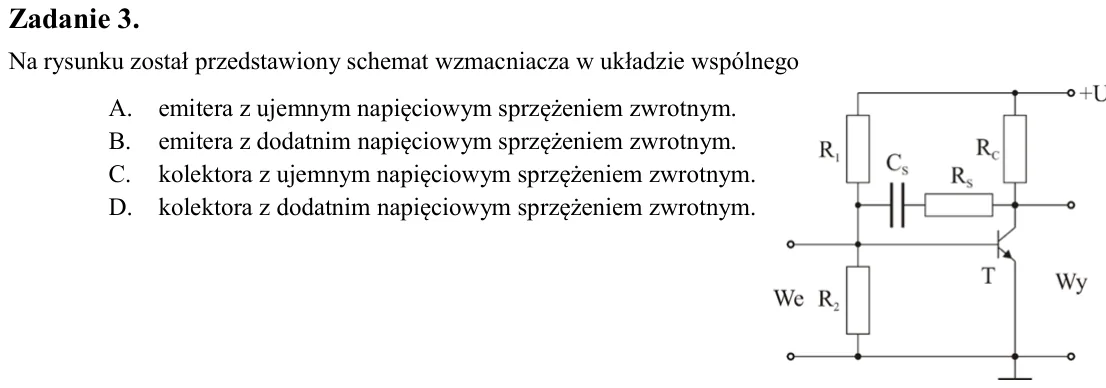

Zadanie 3. Na rysunku został przedstawiony schemat wzmacniacza w układzie wspólnego A. emitera z ujemnym napięciowym sprzężeniem zwrotnym. B. emitera z dodatnim napięciowym sprzężeniem zwrotnym. C. kolektora z ujemnym na

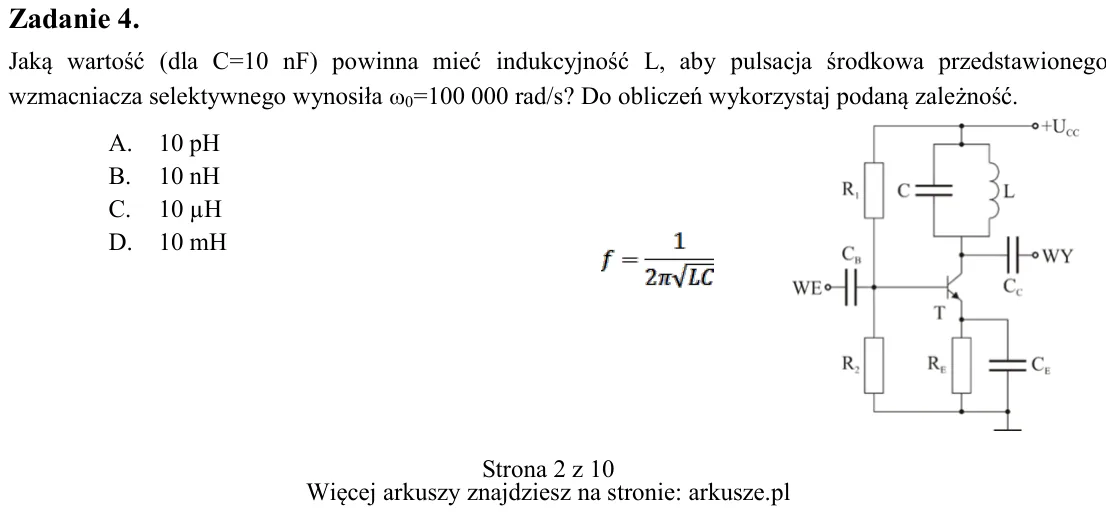

Zadanie 4. Jaką wartość (dla C=10 nF) powinna mieć indukcyjność L, aby pulsacja środkowa przedstawionego wzmacniacza selektywnego wynosiła 0=100 000 rad/s? Do obliczeń wykorzystaj podaną zależność. A. 10 pH B. 10 nH C.

Zadanie 5. W układzie wzmacniacza mocy kondensator C stosuje się w celu A. dopasowania impedancji obciążenia. B. zwiększenia częstotliwości sygnału wyjściowego. C. zmniejszenia częstotliwości sygnału wyjściowego. D. sepa

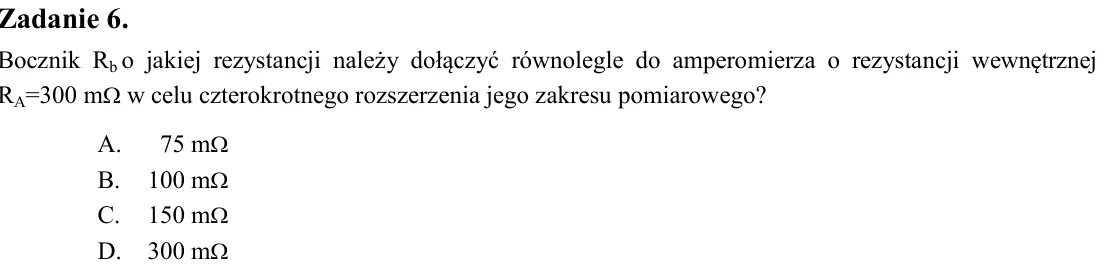

Zadanie 6. Bocznik Rb o jakiej rezystancji należy dołączyć równolegle do amperomierza o rezystancji wewnętrznej RA=300 m w celu czterokrotnego rozszerzenia jego zakresu pomiarowego? A. 75 m B. 100 m C. 150 m D. 300 m

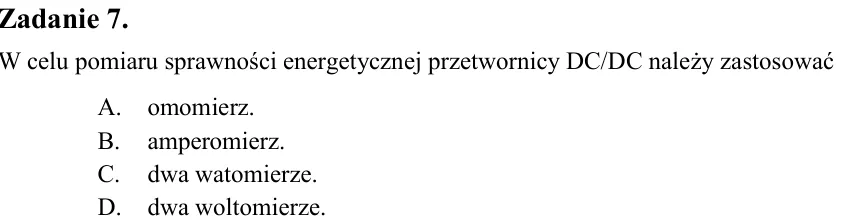

Zadanie 7. W celu pomiaru sprawności energetycznej przetwornicy DC/DC należy zastosować A. omomierz. B. amperomierz. C. dwa watomierze. D. dwa woltomierze.

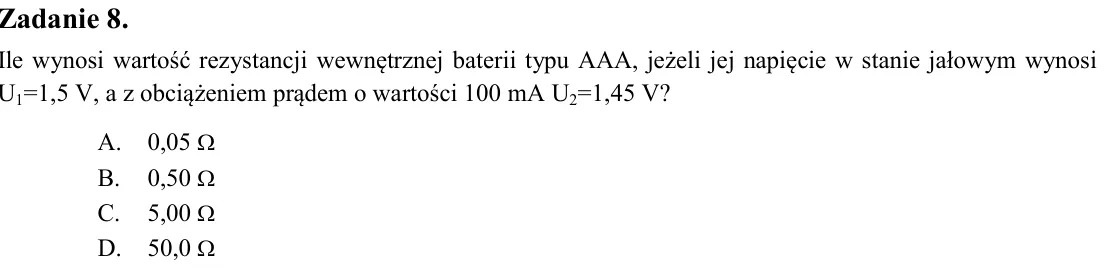

Zadanie 8. Ile wynosi wartość rezystancji wewnętrznej baterii typu AAA, jeżeli jej napięcie w stanie jałowym wynosi U1=1,5 V, a z obciążeniem prądem o wartości 100 mA U2=1,45 V? A. 0,05  B. 0,50  C. 5,00  D. 50,0 

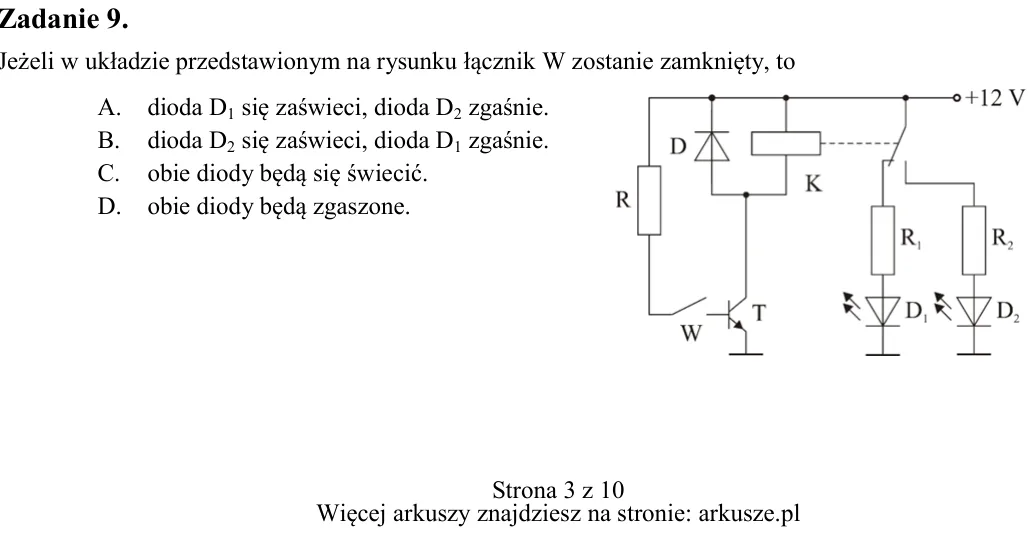

Zadanie 9. Jeżeli w układzie przedstawionym na rysunku łącznik W zostanie zamknięty, to A. dioda D1 się zaświeci, dioda D2 zgaśnie. B. dioda D2 się zaświeci, dioda D1 zgaśnie. C. obie diody będą się świecić. D. obie diod

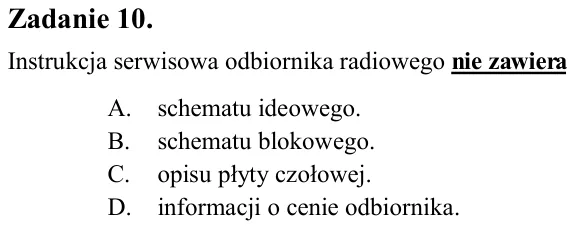

Zadanie 10. Instrukcja serwisowa odbiornika radiowego nie zawiera A. schematu ideowego. B. schematu blokowego. C. opisu płyty czołowej. D. informacji o cenie odbiornika.

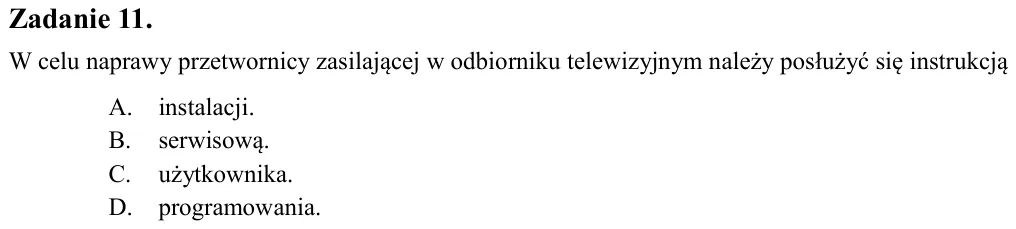

Zadanie 11. W celu naprawy przetwornicy zasilającej w odbiorniku telewizyjnym należy posłużyć się instrukcją A. instalacji. B. serwisową. C. użytkownika. D. programowania.

Zadanie 12. Na rysunku przedstawiono schemat wzmacniacza sumującego. Dobierz wartość rezystora RS tak, aby napięcie UO na wyjściu było równe -8 V. Do obliczeń przyjmij: UI1=1 V; UI2=1 V; UI3=2 V; R1=R2=R3=RK=1 k A. 1 k

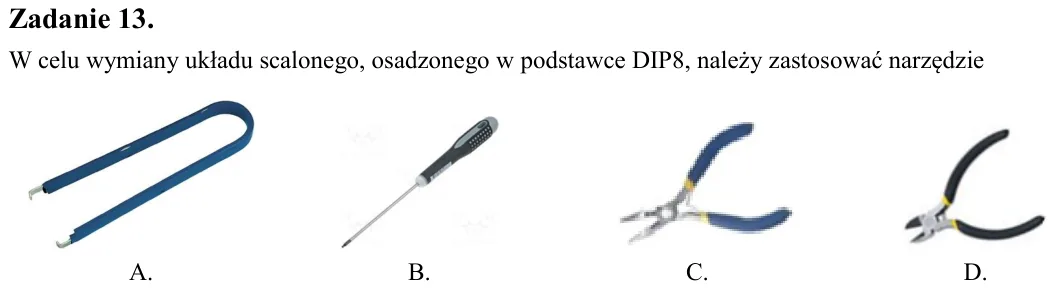

Zadanie 13. W celu wymiany układu scalonego, osadzonego w podstawce DIP8, należy zastosować narzędzie

Zadanie 14. W systemach ochrony obwodowej stosuje się A. czujki zalania. B. czujki dymu i ciepła. C. bariery podczerwieni. D. czujki gazów usypiających. A. B. C. D.

Zadanie 15. Na rysunku przedstawiono układ scalony 555 połączony w układzie multiwibratora astabilnego. Ile wynosi okres generowanego sygnału? A. 6,93 ps B. 6,93 ns C. 6,93 µs D. 6,93 ms

Zadanie 16. We wzmacniaczach prądu stałego pomiędzy kolejnymi stopniami nie stosuje się sprzężenia pojemnościowego, ponieważ kondensator A. stanowi zwarcie dla sygnału stałego. B. nie przenosi składowej stałej sygnału. C

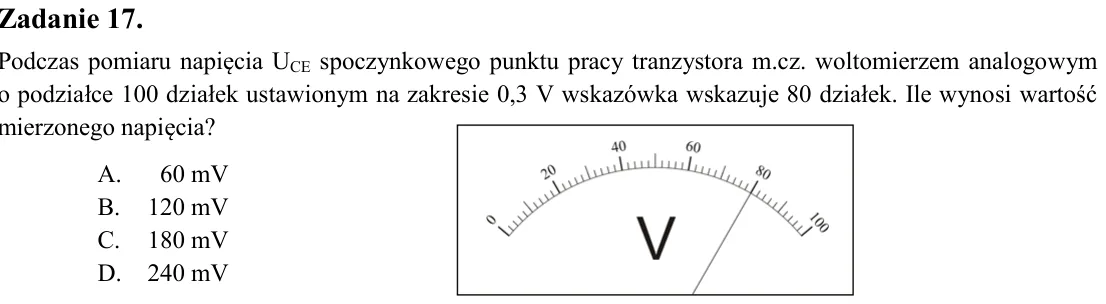

Zadanie 17. Podczas pomiaru napięcia UCE spoczynkowego punktu pracy tranzystora m.cz. woltomierzem analogowym o podziałce 100 działek ustawionym na zakresie 0,3 V wskazówka wskazuje 80 działek. Ile wynosi wartość mierzon

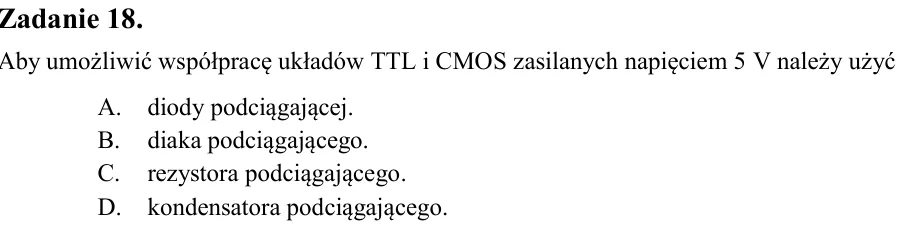

Zadanie 18. Aby umożliwić współpracę układów TTL i CMOS zasilanych napięciem 5 V należy użyć A. diody podciągającej. B. diaka podciągającego. C. rezystora podciągającego. D. kondensatora podciągającego.

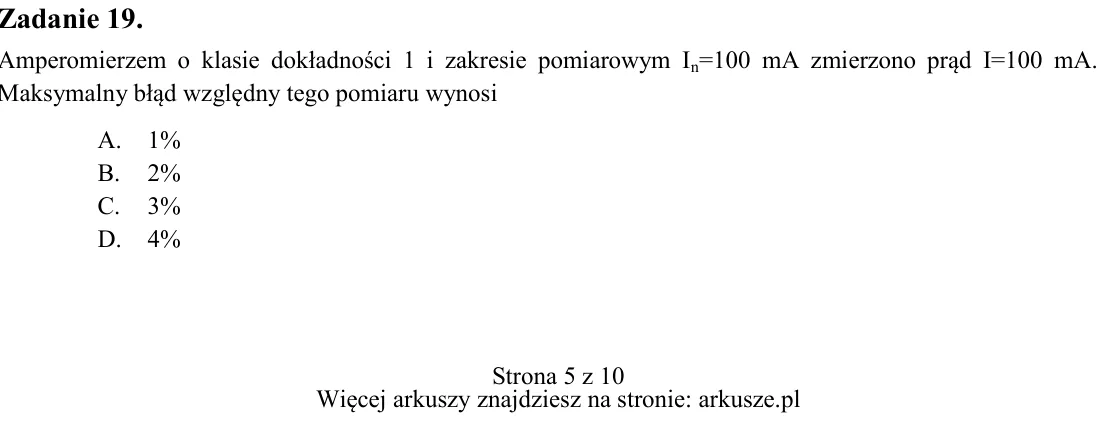

Zadanie 19. Amperomierzem o klasie dokładności 1 i zakresie pomiarowym In=100 mA zmierzono prąd I=100 mA. Maksymalny błąd względny tego pomiaru wynosi A. 1% B. 2% C. 3% D. 4%  C 2R R 1,443 f 2 1   

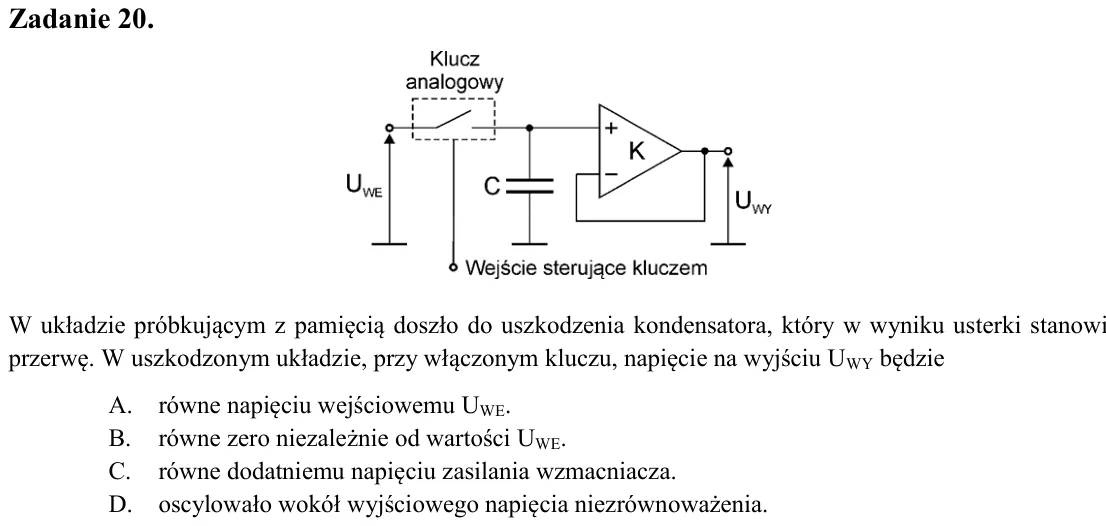

Zadanie 20. W układzie próbkującym z pamięcią doszło do uszkodzenia kondensatora, który w wyniku usterki stanowi przerwę. W uszkodzonym układzie, przy włączonym kluczu, napięcie na wyjściu UWY będzie A. równe napięciu we

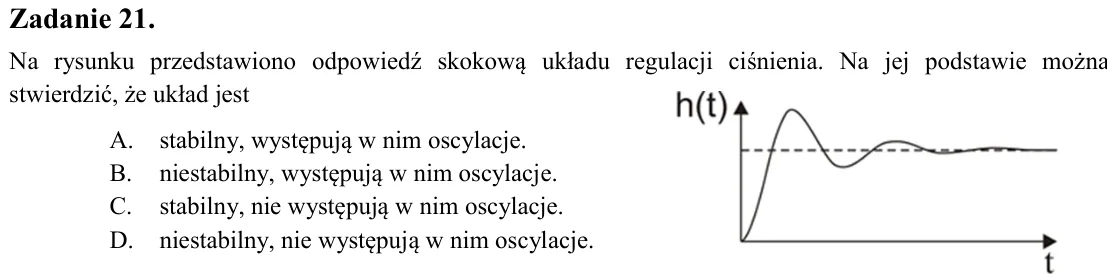

Zadanie 21. Na rysunku przedstawiono odpowiedź skokową układu regulacji ciśnienia. Na jej podstawie można stwierdzić, że układ jest A. stabilny, występują w nim oscylacje. B. niestabilny, występują w nim oscylacje. C. st

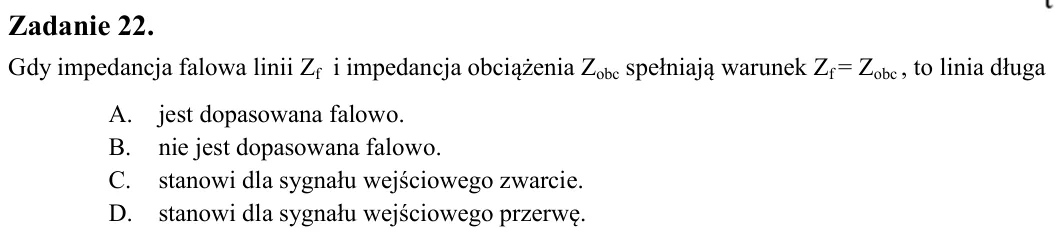

Zadanie 22. Gdy impedancja falowa linii Zf i impedancja obciążenia Zobc spełniają warunek Zf = Zobc , to linia długa A. jest dopasowana falowo. B. nie jest dopasowana falowo. C. stanowi dla sygnału wejściowego zwarcie. D

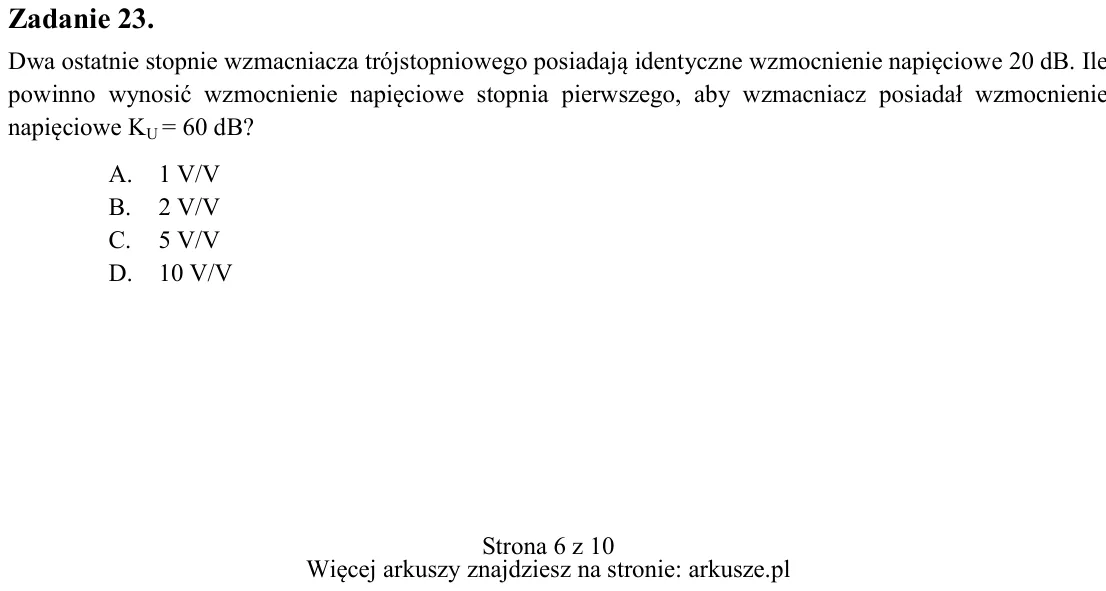

Zadanie 23. Dwa ostatnie stopnie wzmacniacza trójstopniowego posiadają identyczne wzmocnienie napięciowe 20 dB. Ile powinno wynosić wzmocnienie napięciowe stopnia pierwszego, aby wzmacniacz posiadał wzmocnienie napięciow

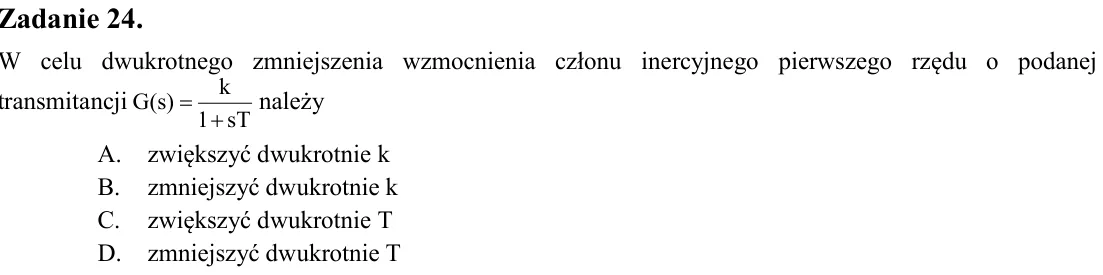

Zadanie 24. W celu dwukrotnego zmniejszenia wzmocnienia członu inercyjnego pierwszego rzędu o podanej transmitancji należy A. zwiększyć dwukrotnie k B. zmniejszyć dwukrotnie k C. zwiększyć dwukrotnie T D. zmniejszyć dwuk

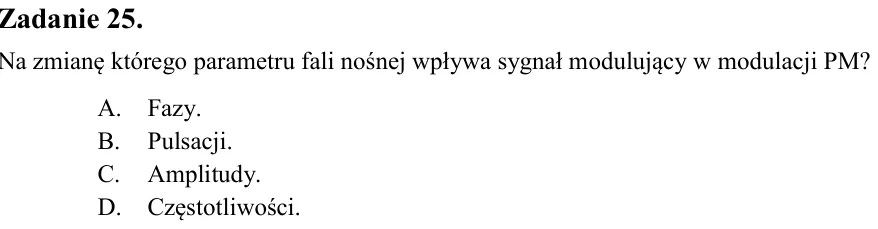

Zadanie 25. Na zmianę którego parametru fali nośnej wpływa sygnał modulujący w modulacji PM? A. Fazy. B. Pulsacji. C. Amplitudy. D. Częstotliwości.

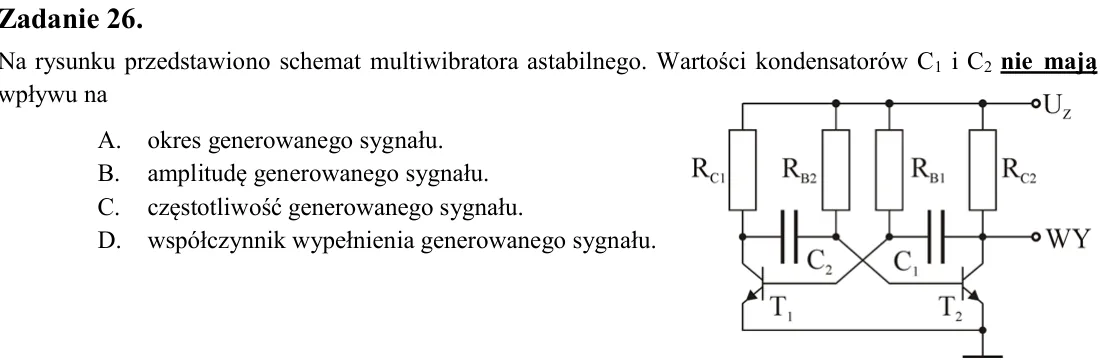

Zadanie 26. Na rysunku przedstawiono schemat multiwibratora astabilnego. Wartości kondensatorów C1 i C2 nie mają wpływu na A. okres generowanego sygnału. B. amplitudę generowanego sygnału. C. częstotliwość generowanego s

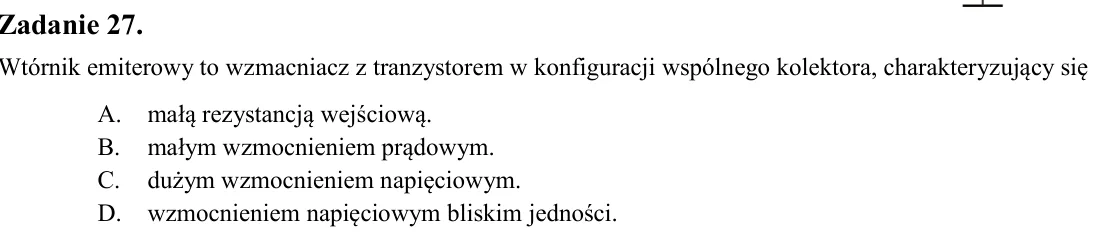

Zadanie 27. Wtórnik emiterowy to wzmacniacz z tranzystorem w konfiguracji wspólnego kolektora, charakteryzujący się A. małą rezystancją wejściową. B. małym wzmocnieniem prądowym. C. dużym wzmocnieniem napięciowym. D. wzm

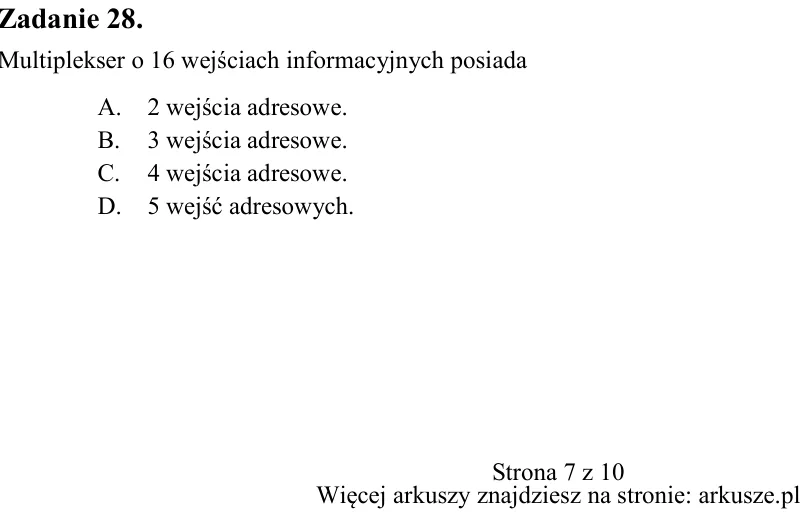

Zadanie 28. Multiplekser o 16 wejściach informacyjnych posiada A. 2 wejścia adresowe. B. 3 wejścia adresowe. C. 4 wejścia adresowe. D. 5 wejść adresowych. sT 1 k G(s)  

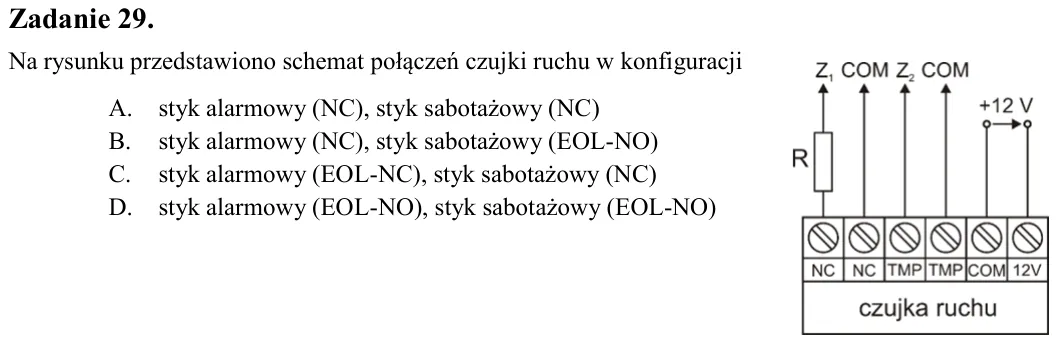

Zadanie 29. Na rysunku przedstawiono schemat połączeń czujki ruchu w konfiguracji A. styk alarmowy (NC), styk sabotażowy (NC) B. styk alarmowy (NC), styk sabotażowy (EOL-NO) C. styk alarmowy (EOL-NC), styk sabotażowy (NC

Zadanie 30. Liczba stanów stabilnych przerzutnika bistabilnego jest równa A. 0 B. 1 C. 2 D. 3

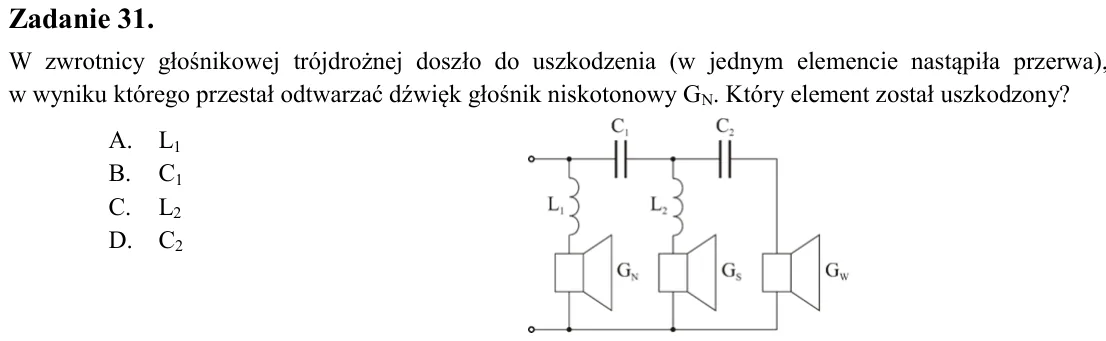

Zadanie 31. W zwrotnicy głośnikowej trójdrożnej doszło do uszkodzenia (w jednym elemencie nastąpiła przerwa), w wyniku którego przestał odtwarzać dźwięk głośnik niskotonowy GN. Który element został uszkodzony? A. L1 B. C

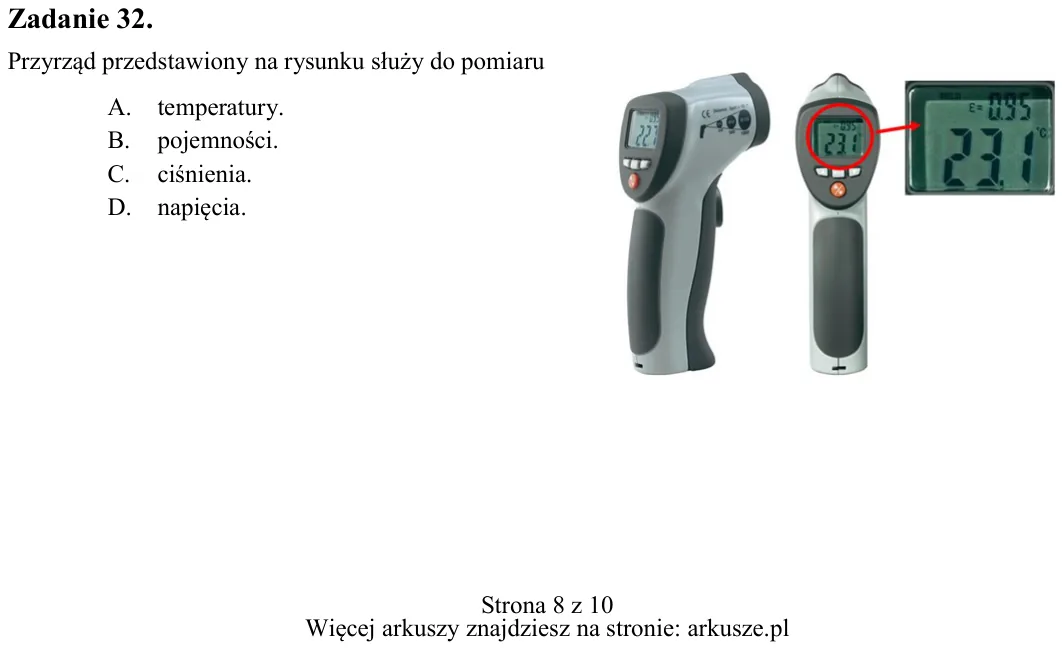

Zadanie 32. Przyrząd przedstawiony na rysunku służy do pomiaru A. temperatury. B. pojemności. C. ciśnienia. D. napięcia.

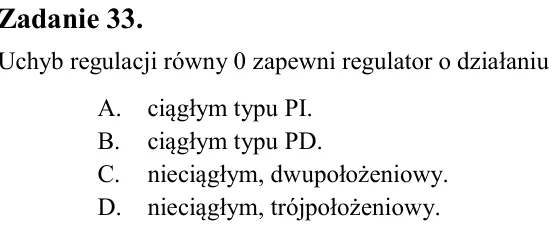

Zadanie 33. Uchyb regulacji równy 0 zapewni regulator o działaniu A. ciągłym typu PI. B. ciągłym typu PD. C. nieciągłym, dwupołożeniowy. D. nieciągłym, trójpołożeniowy.

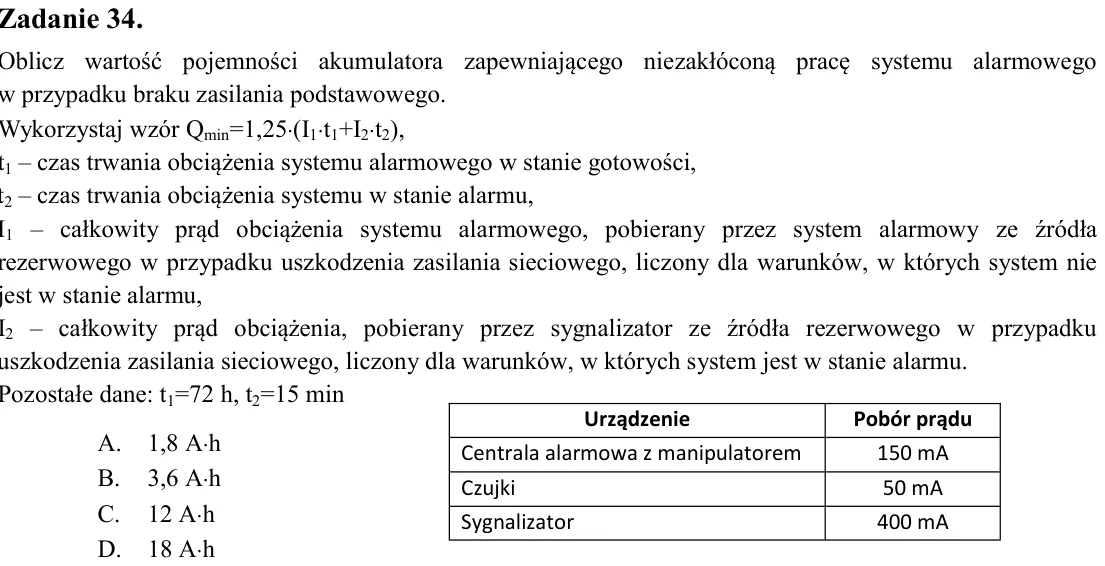

Zadanie 34. Oblicz wartość pojemności akumulatora zapewniającego niezakłóconą pracę systemu alarmowego w przypadku braku zasilania podstawowego. Wykorzystaj wzór Qmin=1,25(I1t1+I2t2), t1 - czas trwania obciążenia syst

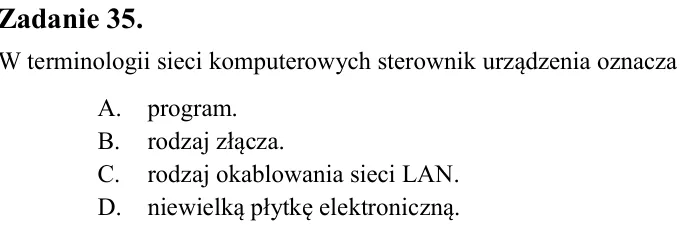

Zadanie 35. W terminologii sieci komputerowych sterownik urządzenia oznacza A. program. B. rodzaj złącza. C. rodzaj okablowania sieci LAN. D. niewielką płytkę elektroniczną.

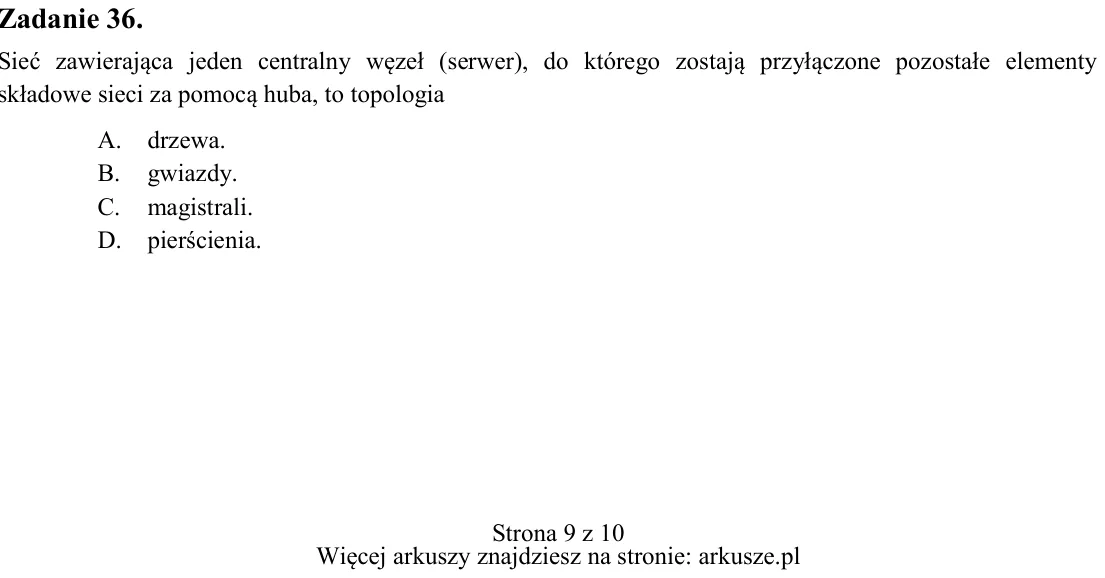

Zadanie 36. Sieć zawierająca jeden centralny węzeł (serwer), do którego zostają przyłączone pozostałe elementy składowe sieci za pomocą huba, to topologia A. drzewa. B. gwiazdy. C. magistrali. D. pierścienia. Urządzenie

Zadanie 37. Na rysunku przedstawiono sterownik urządzenia wykorzystywanego w A. systemach alarmowych. B. sieciach komputerowych. C. sieciach telewizji kablowej. D. systemach automatyki przemysłowej.

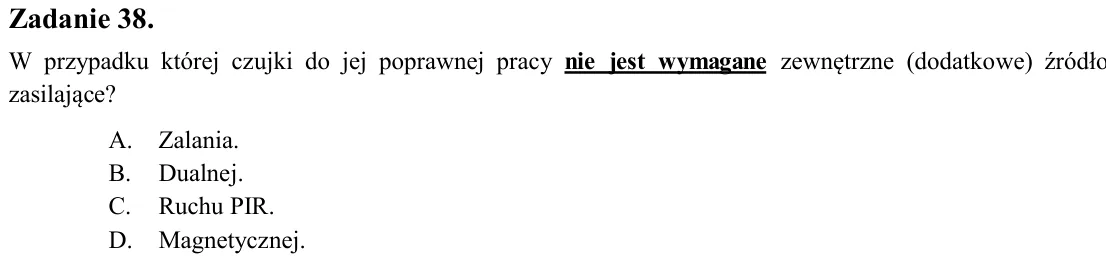

Zadanie 38. W przypadku której czujki do jej poprawnej pracy nie jest wymagane zewnętrzne (dodatkowe) źródło zasilające? A. Zalania. B. Dualnej. C. Ruchu PIR. D. Magnetycznej.

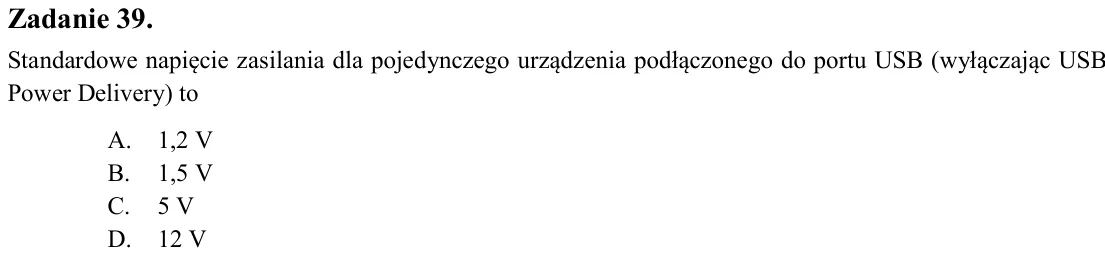

Zadanie 39. Standardowe napięcie zasilania dla pojedynczego urządzenia podłączonego do portu USB (wyłączając USB Power Delivery) to A. 1,2 V B. 1,5 V C. 5 V D. 12 V

Zadanie 40. Przedstawiony na rysunku tester kabli sieciowych posiada gniazda typu A. DVI B. USB C. RJ11 D. RJ45
