E20 · Egzamin zawodowy · styczeń 2019

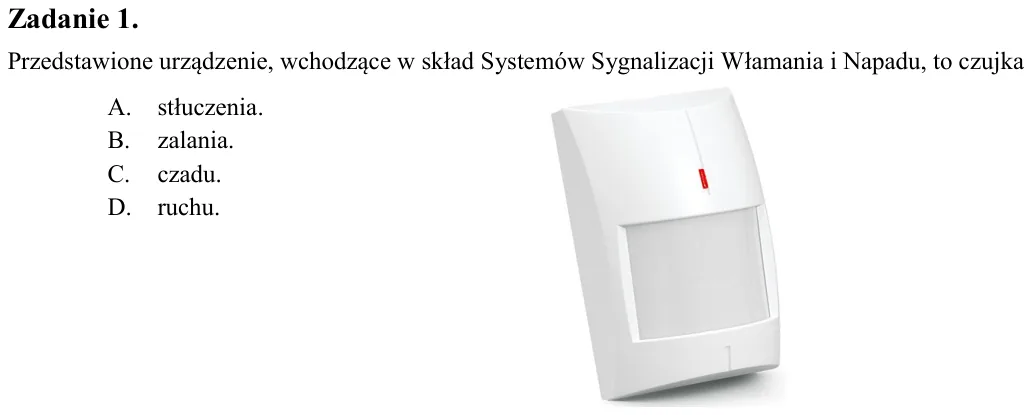

Zadanie 1. Przedstawione urządzenie, wchodzące w skład Systemów Sygnalizacji Włamania i Napadu, to czujka A. stłuczenia. B. zalania. C. czadu. D. ruchu.

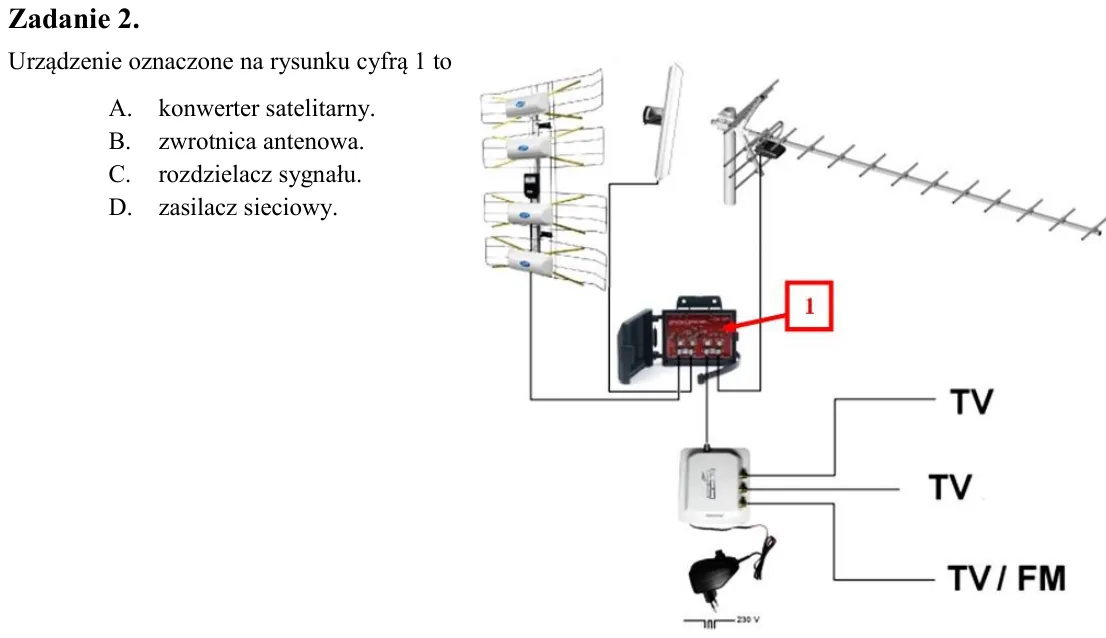

Zadanie 2. Urządzenie oznaczone na rysunku cyfrą 1 to A. konwerter satelitarny. B. zwrotnica antenowa. C. rozdzielacz sygnału. D. zasilacz sieciowy.

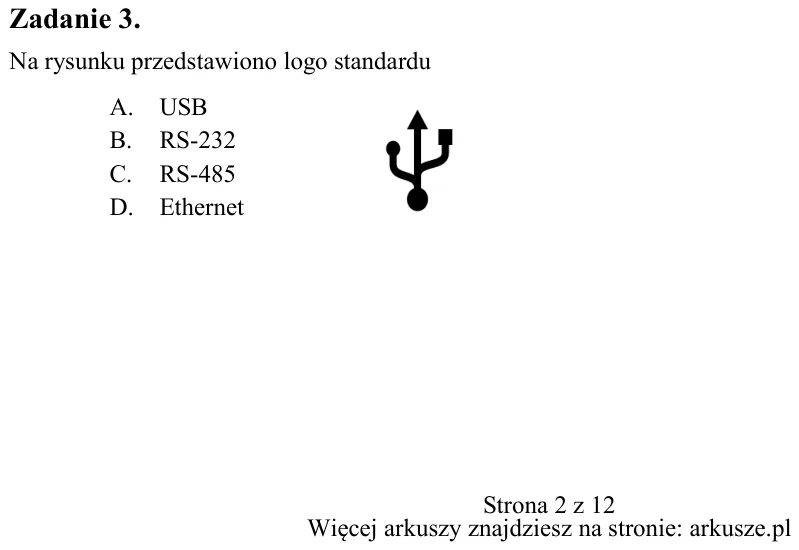

Zadanie 3. Na rysunku przedstawiono logo standardu A. USB B. RS-232 C. RS-485 D. Ethernet

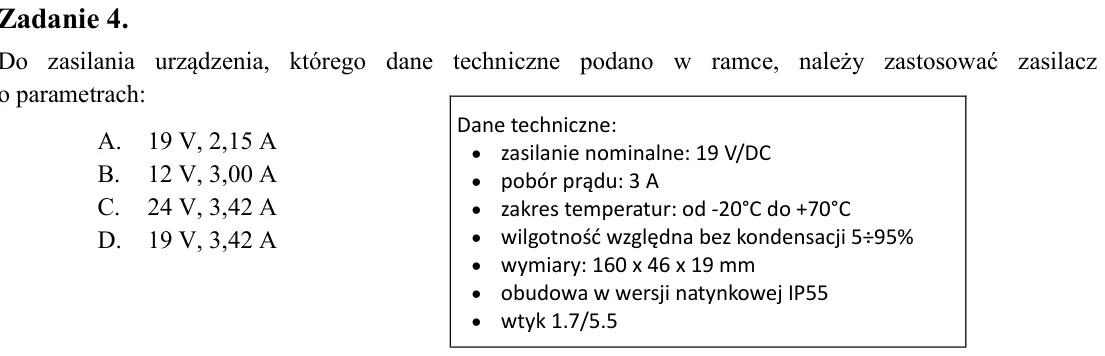

Zadanie 4. Do zasilania urządzenia, którego dane techniczne podano w ramce, należy zastosować zasilacz o parametrach: A. 19 V, 2,15 A B. 12 V, 3,00 A C. 24 V, 3,42 A D. 19 V, 3,42 A

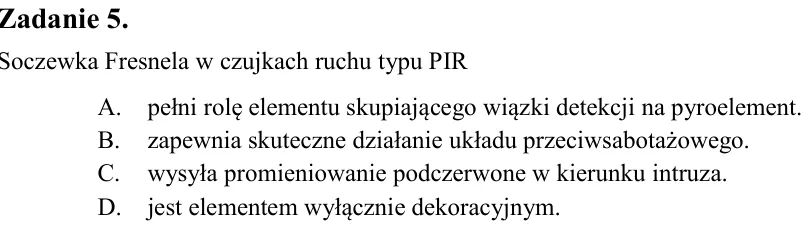

Zadanie 5. Soczewka Fresnela w czujkach ruchu typu PIR A. pełni rolę elementu skupiającego wiązki detekcji na pyroelement. B. zapewnia skuteczne działanie układu przeciwsabotażowego. C. wysyła promieniowanie podczerwone

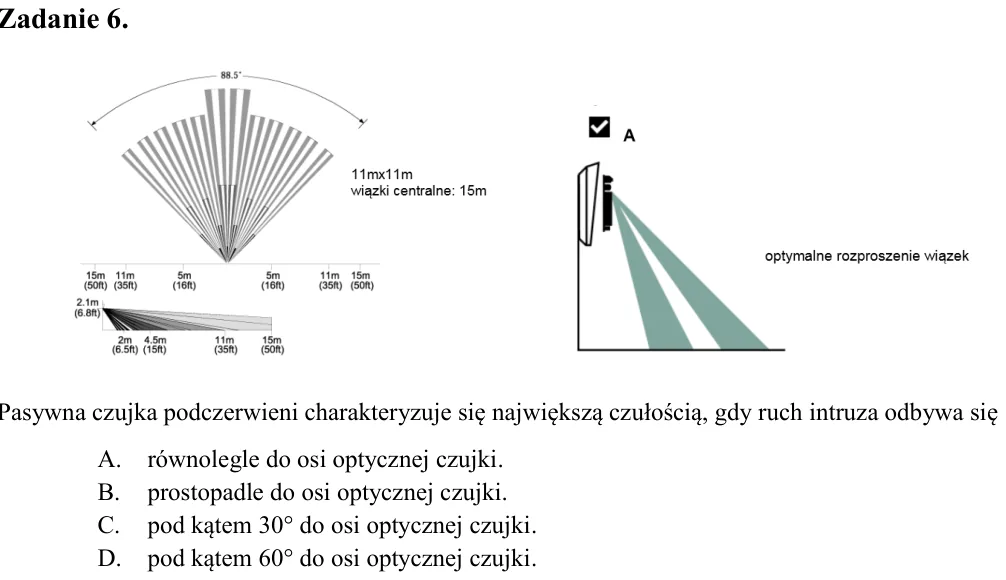

Zadanie 6. Pasywna czujka podczerwieni charakteryzuje się największą czułością, gdy ruch intruza odbywa się A. równolegle do osi optycznej czujki. B. prostopadle do osi optycznej czujki. C. pod kątem 30° do osi optycznej

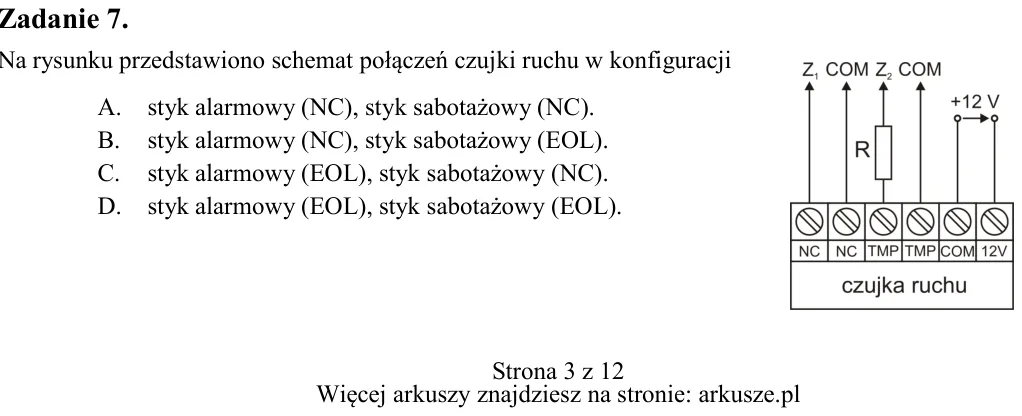

Zadanie 7. Na rysunku przedstawiono schemat połączeń czujki ruchu w konfiguracji A. styk alarmowy (NC), styk sabotażowy (NC). B. styk alarmowy (NC), styk sabotażowy (EOL). C. styk alarmowy (EOL), styk sabotażowy (NC). D.

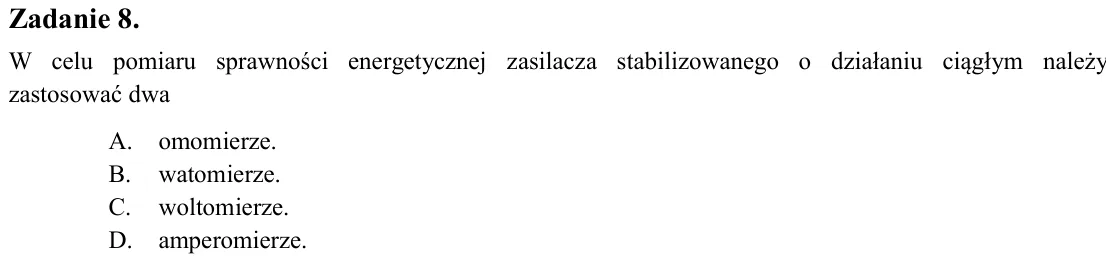

Zadanie 8. W celu pomiaru sprawności energetycznej zasilacza stabilizowanego o działaniu ciągłym należy zastosować dwa A. omomierze. B. watomierze. C. woltomierze. D. amperomierze.

Zadanie 9. Multiplekser 8-wejściowy ma A. 2 wejścia adresowe. B. 3 wejścia adresowe. C. 4 wejścia adresowe. D. 5 wejść adresowych.

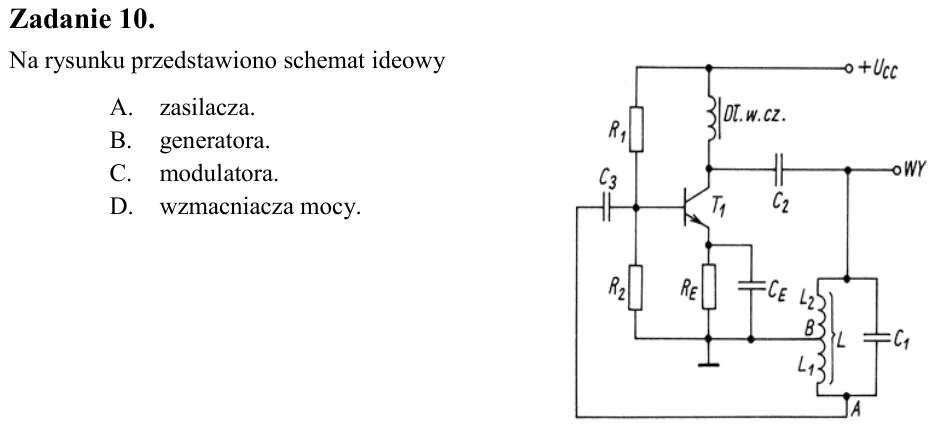

Zadanie 10. Na rysunku przedstawiono schemat ideowy A. zasilacza. B. generatora. C. modulatora. D. wzmacniacza mocy.

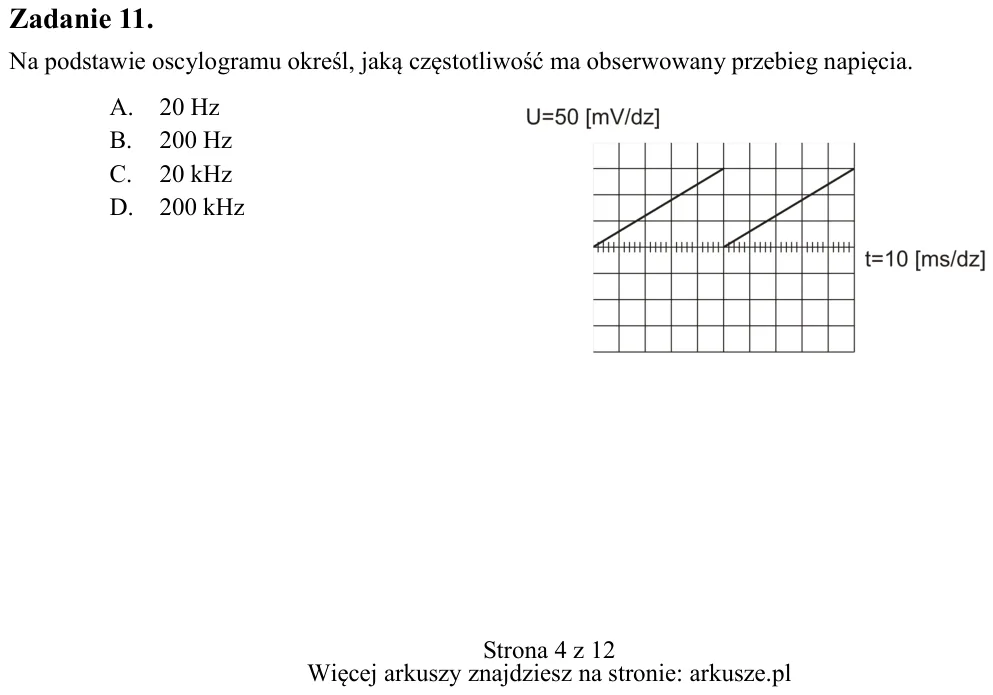

Zadanie 11. Na podstawie oscylogramu określ, jaką częstotliwość ma obserwowany przebieg napięcia. A. 20 Hz B. 200 Hz C. 20 kHz D. 200 kHz

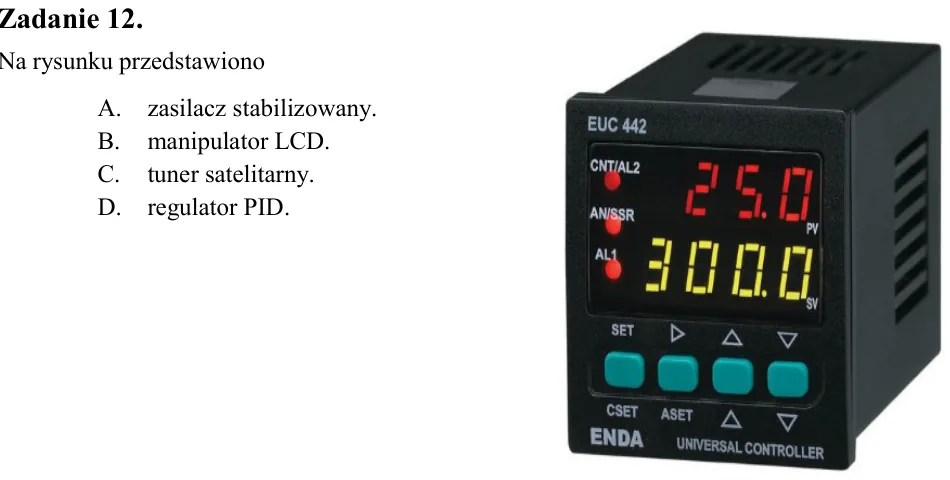

Zadanie 12. Na rysunku przedstawiono A. zasilacz stabilizowany. B. manipulator LCD. C. tuner satelitarny. D. regulator PID.

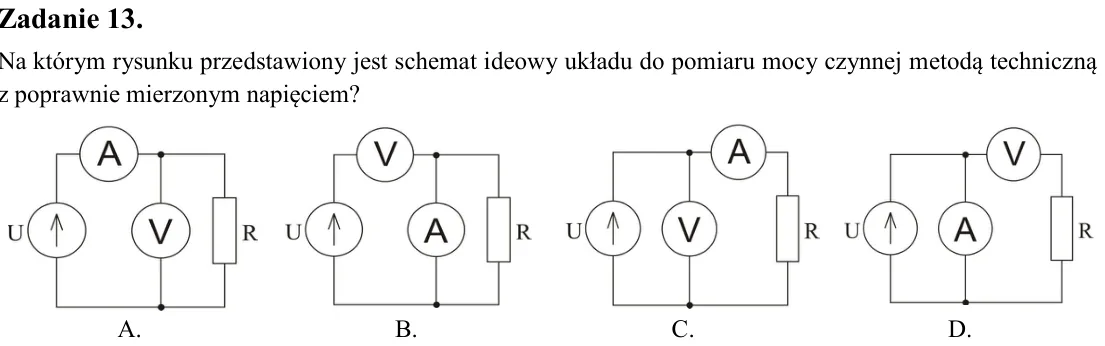

Zadanie 13. Na którym rysunku przedstawiony jest schemat ideowy układu do pomiaru mocy czynnej metodą techniczną z poprawnie mierzonym napięciem?

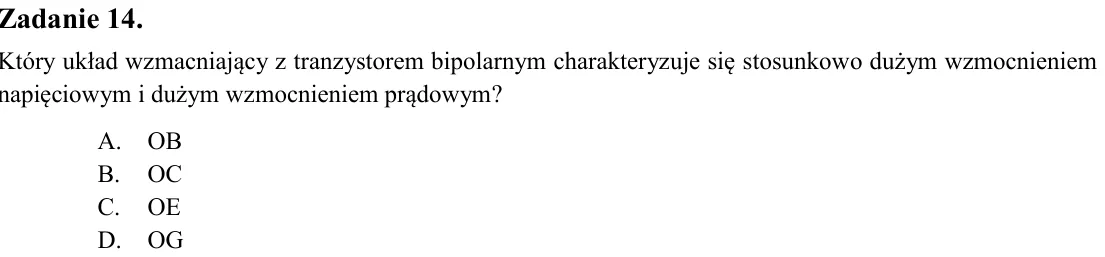

Zadanie 14. Który układ wzmacniający z tranzystorem bipolarnym charakteryzuje się stosunkowo dużym wzmocnieniem napięciowym i dużym wzmocnieniem prądowym? A. OB B. OC C. OE D. OG

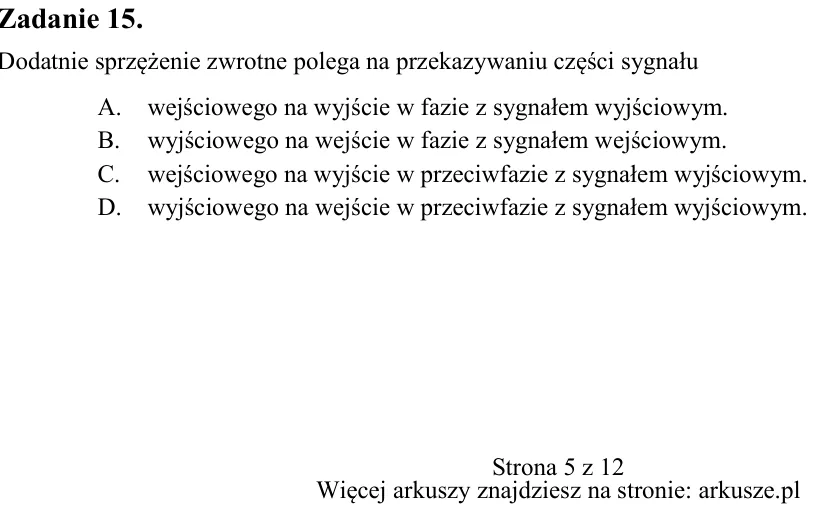

Zadanie 15. Dodatnie sprzężenie zwrotne polega na przekazywaniu części sygnału A. wejściowego na wyjście w fazie z sygnałem wyjściowym. B. wyjściowego na wejście w fazie z sygnałem wejściowym. C. wejściowego na wyjście w

Zadanie 16. Liczba stanów stabilnych przerzutnika astabilnego jest równa A. 0 B. 1 C. 2 D. 

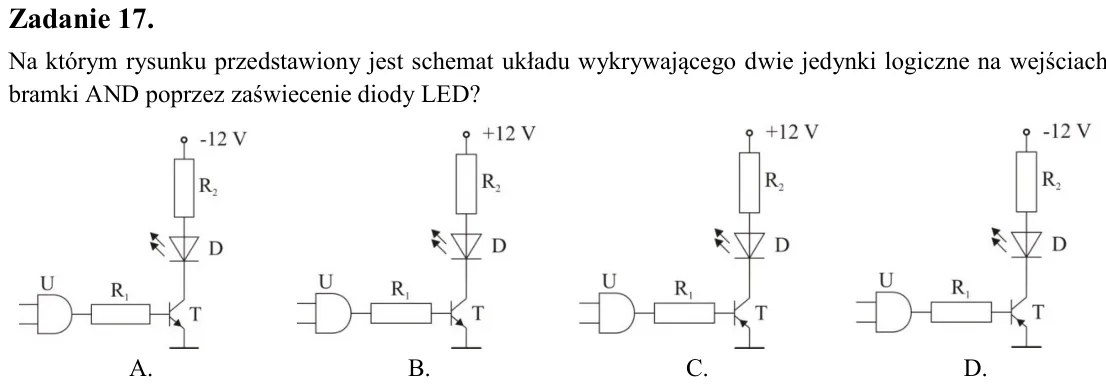

Zadanie 17. Na którym rysunku przedstawiony jest schemat układu wykrywającego dwie jedynki logiczne na wejściach bramki AND poprzez zaświecenie diody LED?

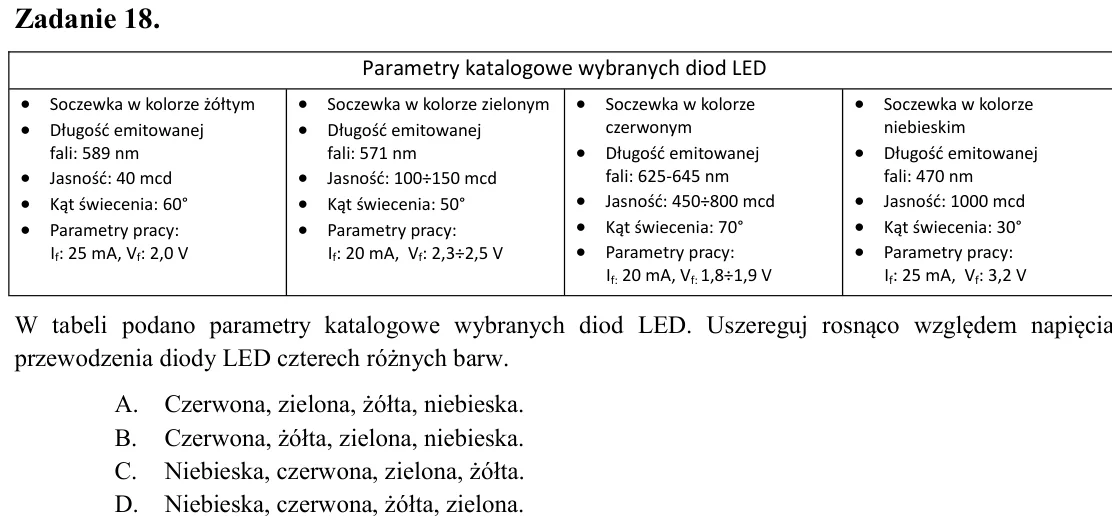

Zadanie 18. W tabeli podano parametry katalogowe wybranych diod LED. Uszereguj rosnąco względem napięcia przewodzenia diody LED czterech różnych barw. A. Czerwona, zielona, żółta, niebieska. B. Czerwona, żółta, zielona,

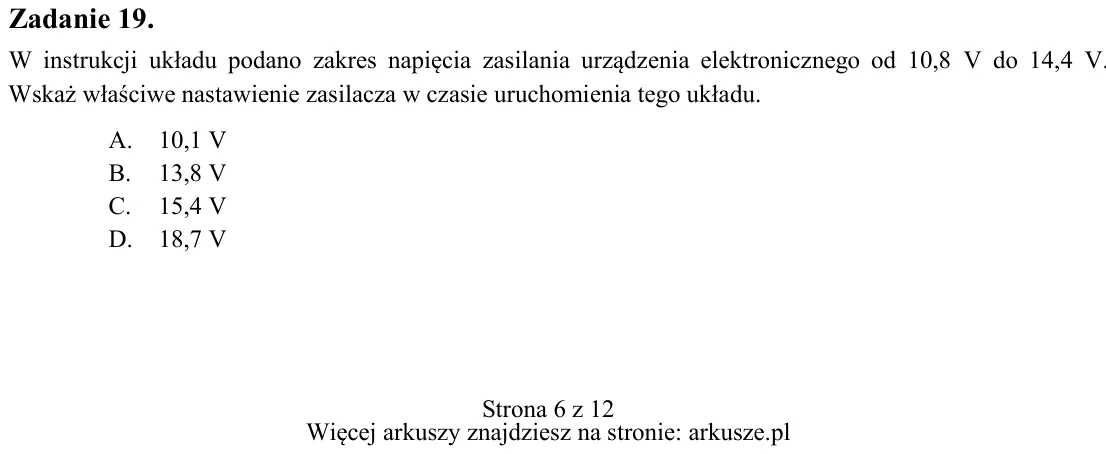

Zadanie 19. W instrukcji układu podano zakres napięcia zasilania urządzenia elektronicznego od 10,8 V do 14,4 V. Wskaż właściwe nastawienie zasilacza w czasie uruchomienia tego układu. A. 10,1 V B. 13,8 V C. 15,4 V D. 18

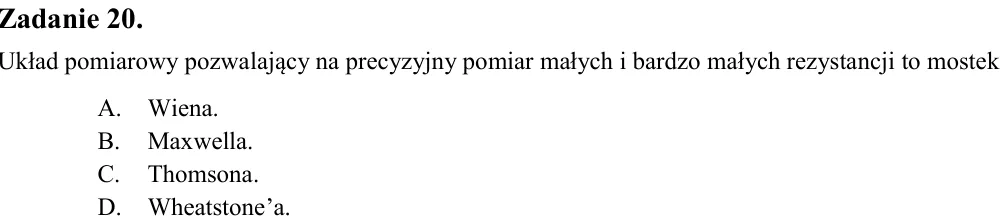

Zadanie 20. Układ pomiarowy pozwalający na precyzyjny pomiar małych i bardzo małych rezystancji to mostek A. Wiena. B. Maxwella. C. Thomsona. D. Wheatstone’a.

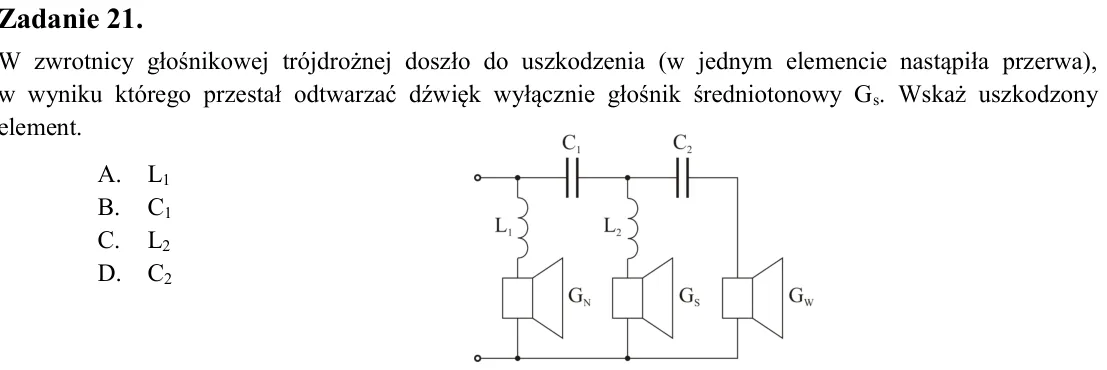

Zadanie 21. W zwrotnicy głośnikowej trójdrożnej doszło do uszkodzenia (w jednym elemencie nastąpiła przerwa), w wyniku którego przestał odtwarzać dźwięk wyłącznie głośnik średniotonowy Gs. Wskaż uszkodzony element. A. L1

Zadanie 22. Oznaczenie typu tranzystora składa się A. wyłącznie z cyfr. B. wyłącznie z liter. C. z cyfr i wielkich liter. D. z cyfr i małych liter.

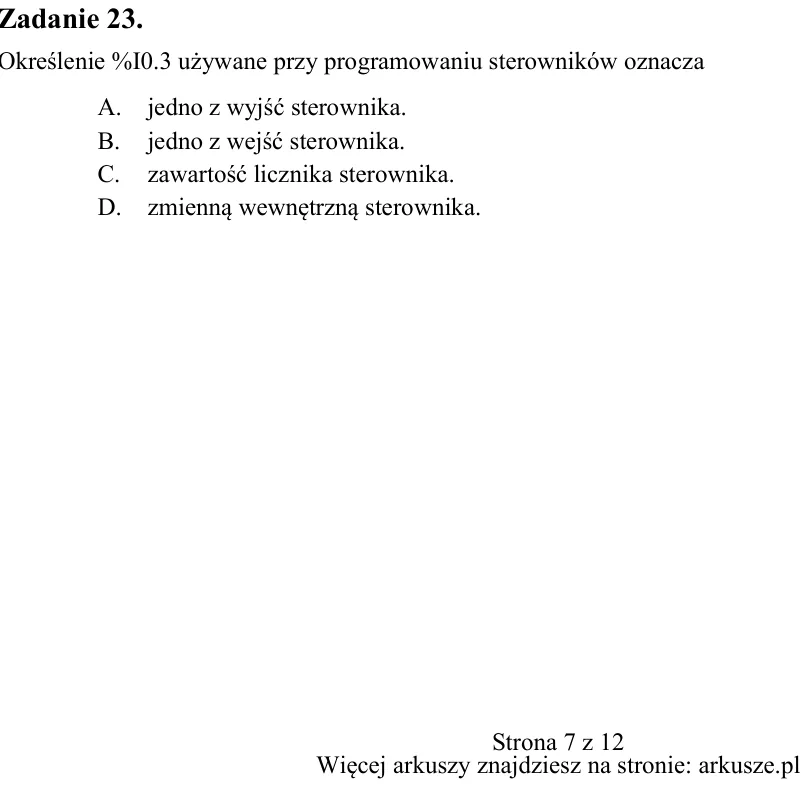

Zadanie 23. Określenie %I0.3 używane przy programowaniu sterowników oznacza A. jedno z wyjść sterownika. B. jedno z wejść sterownika. C. zawartość licznika sterownika. D. zmienną wewnętrzną sterownika.

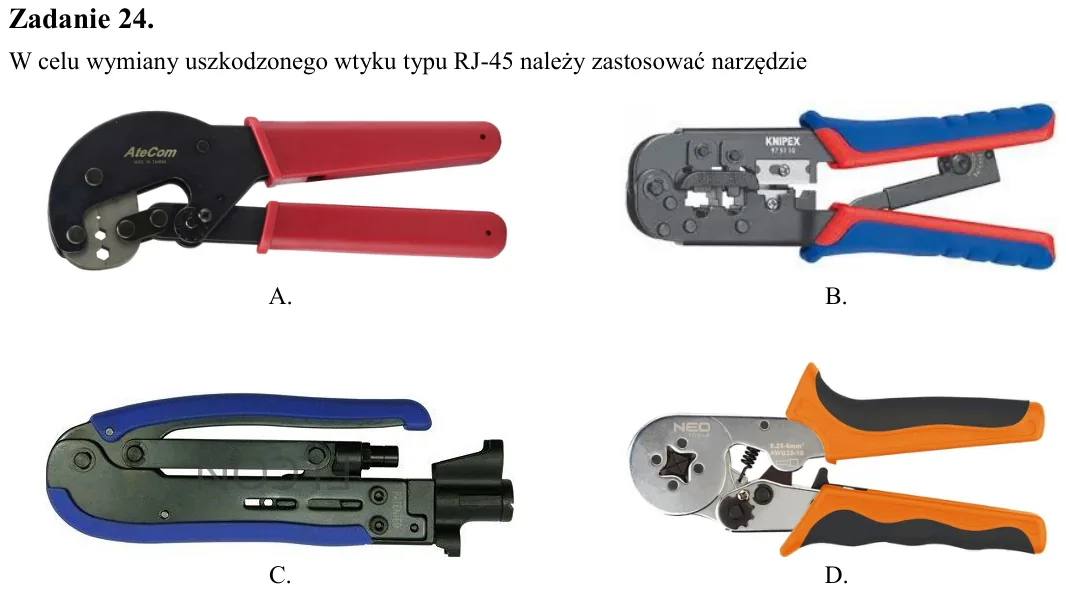

Zadanie 24. W celu wymiany uszkodzonego wtyku typu RJ-45 należy zastosować narzędzie

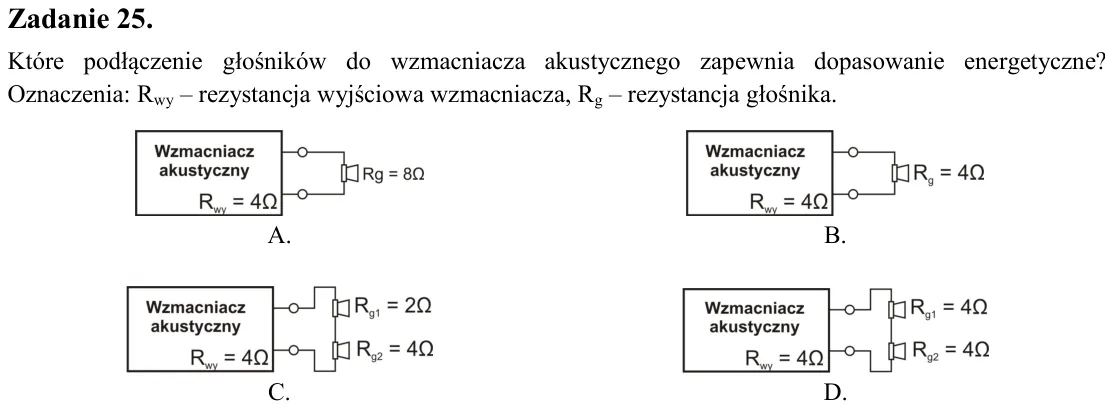

Zadanie 25. Które podłączenie głośników do wzmacniacza akustycznego zapewnia dopasowanie energetyczne? Oznaczenia: Rwy - rezystancja wyjściowa wzmacniacza, Rg - rezystancja głośnika.

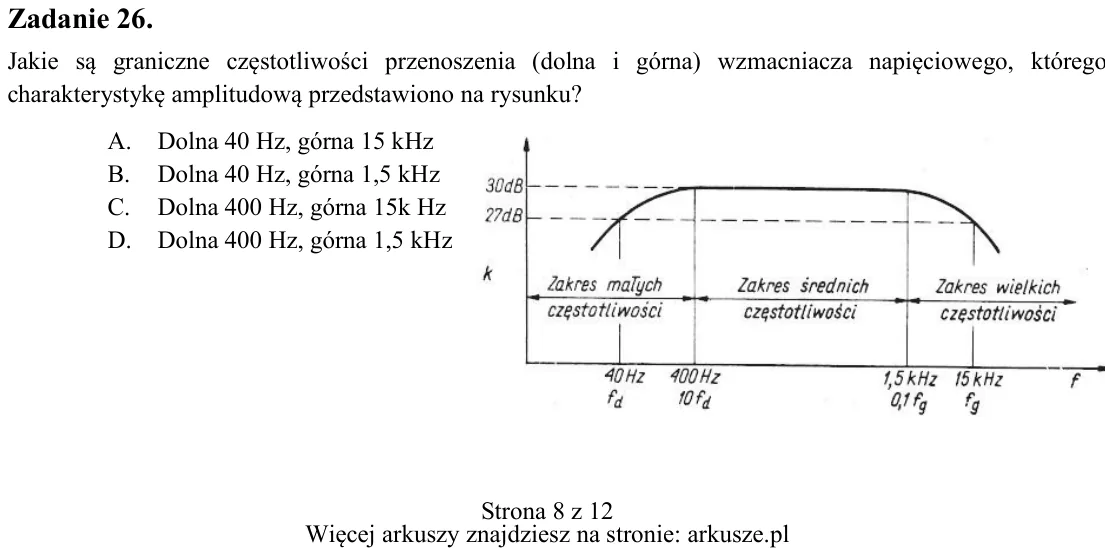

Zadanie 26. Jakie są graniczne częstotliwości przenoszenia (dolna i górna) wzmacniacza napięciowego, którego charakterystykę amplitudową przedstawiono na rysunku? A. Dolna 40 Hz, górna 15 kHz B. Dolna 40 Hz, górna 1,5 kH

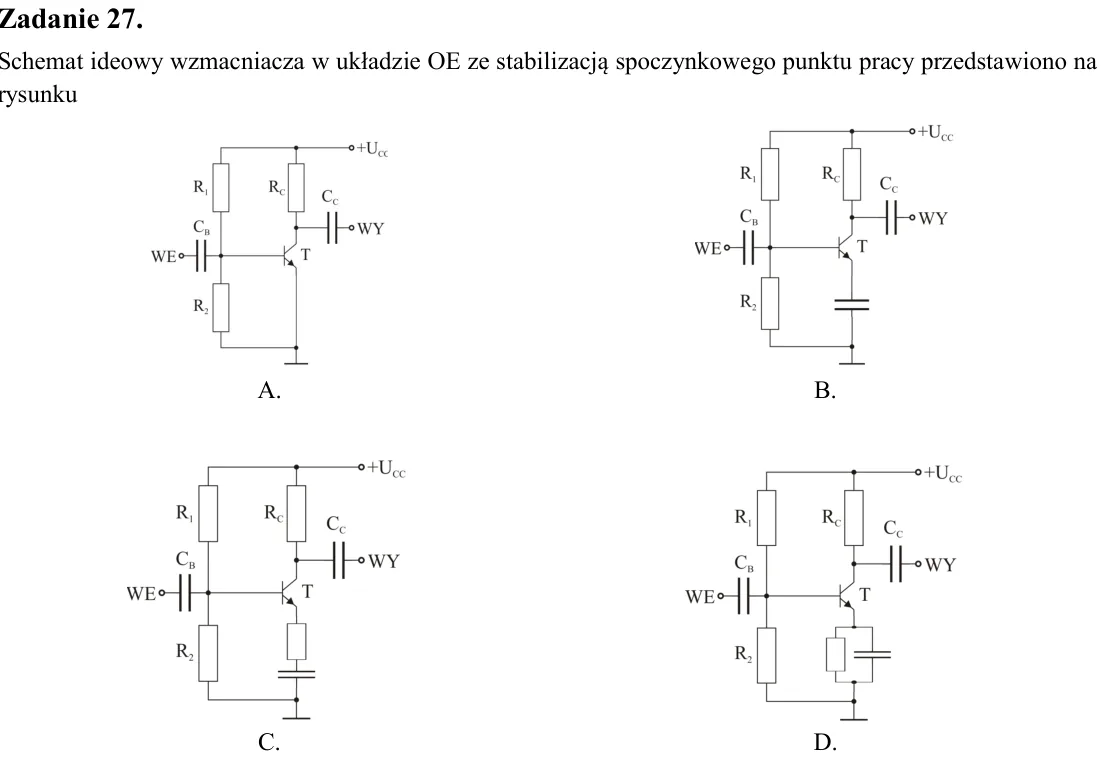

Zadanie 27. Schemat ideowy wzmacniacza w układzie OE ze stabilizacją spoczynkowego punktu pracy przedstawiono na rysunku

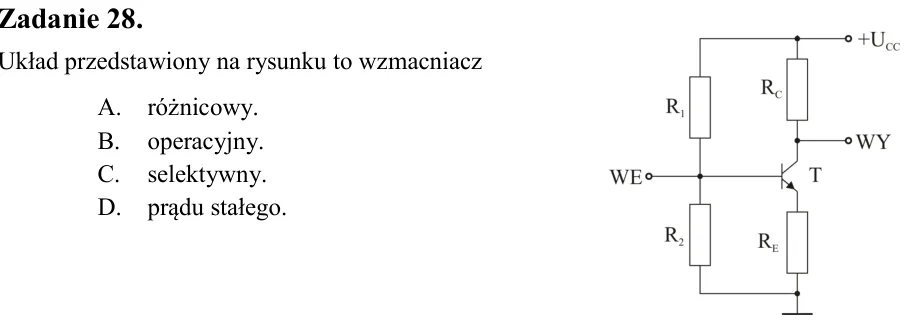

Zadanie 28. Układ przedstawiony na rysunku to wzmacniacz A. różnicowy. B. operacyjny. C. selektywny. D. prądu stałego.

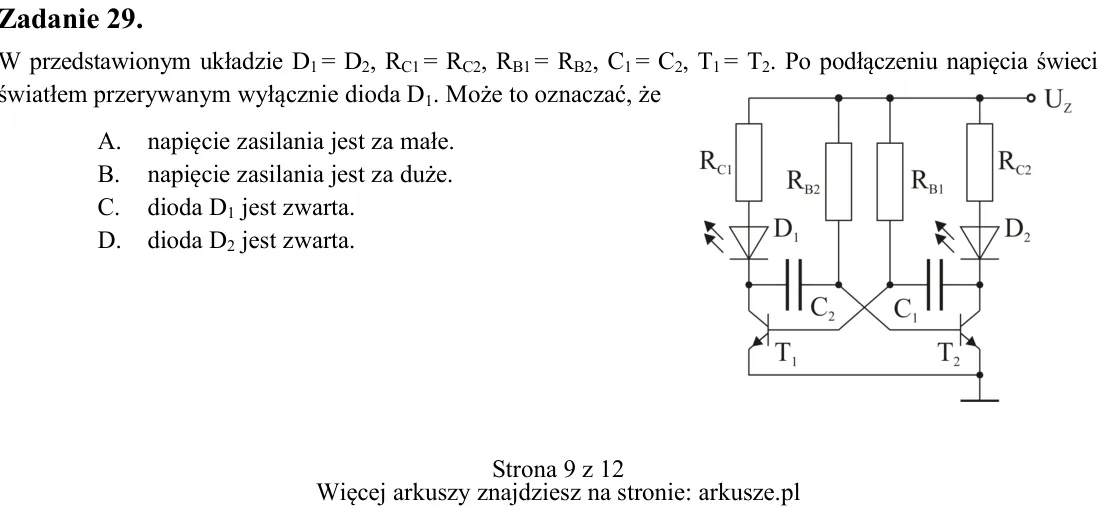

Zadanie 29. W przedstawionym układzie D1 = D2, RC1 = RC2, RB1 = RB2, C1 = C2, T1 = T2. Po podłączeniu napięcia świeci światłem przerywanym wyłącznie dioda D1. Może to oznaczać, że A. napięcie zasilania jest za małe. B. n

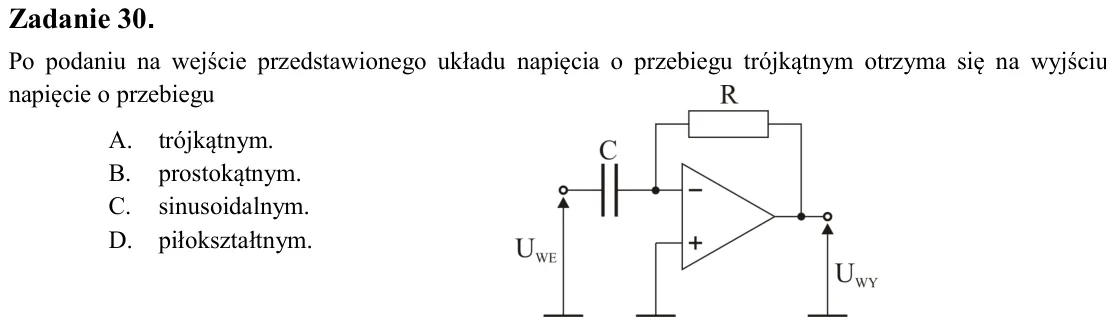

Zadanie 30. Po podaniu na wejście przedstawionego układu napięcia o przebiegu trójkątnym otrzyma się na wyjściu napięcie o przebiegu A. trójkątnym. B. prostokątnym. C. sinusoidalnym. D. piłokształtnym.

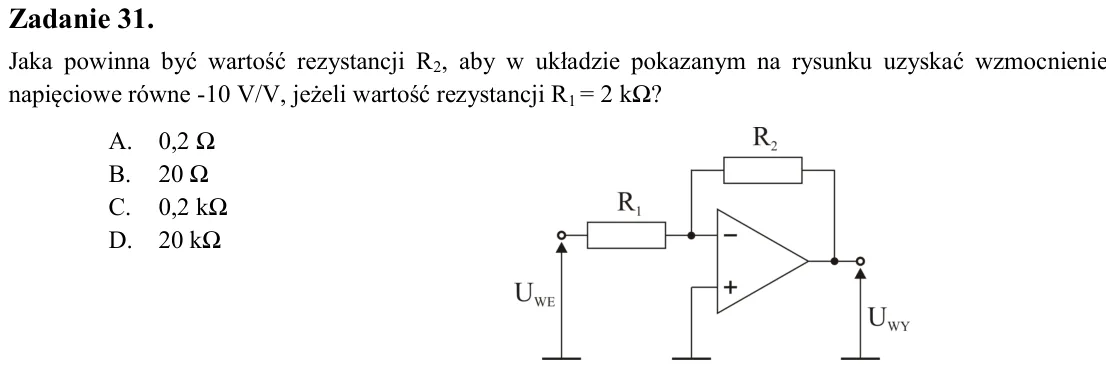

Zadanie 31. Jaka powinna być wartość rezystancji R2, aby w układzie pokazanym na rysunku uzyskać wzmocnienie napięciowe równe -10 V/V, jeżeli wartość rezystancji R1 = 2 kΩ? A. 0,2 Ω B. 20 Ω C. 0,2 kΩ D. 20 kΩ

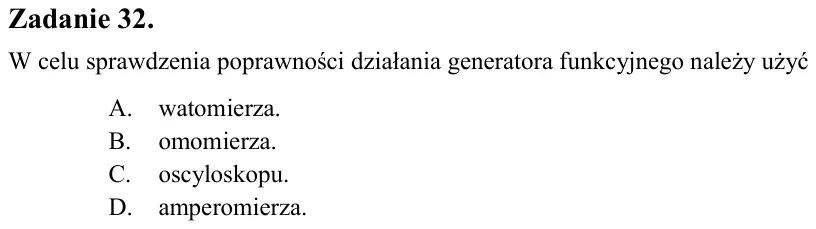

Zadanie 32. W celu sprawdzenia poprawności działania generatora funkcyjnego należy użyć A. watomierza. B. omomierza. C. oscyloskopu. D. amperomierza.

Zadanie 33. Sieć komputerowa, której zasięg przekracza granice miast, państw lub kontynentów, to sieć A. MAN B. WAN C. LAN D. PAN

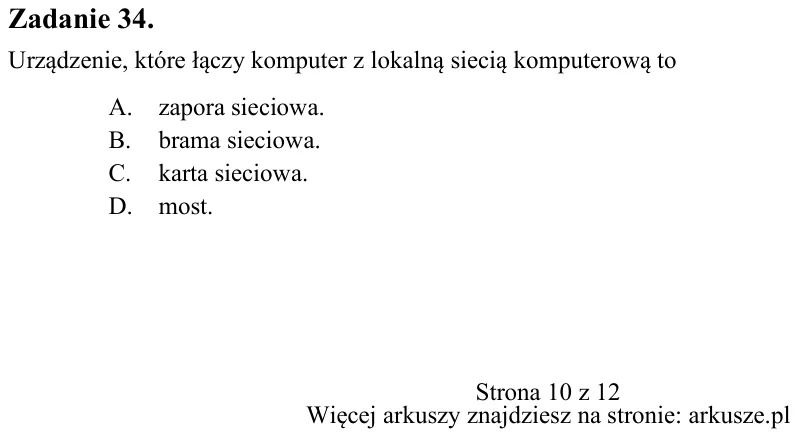

Zadanie 34. Urządzenie, które łączy komputer z lokalną siecią komputerową to A. zapora sieciowa. B. brama sieciowa. C. karta sieciowa. D. most.

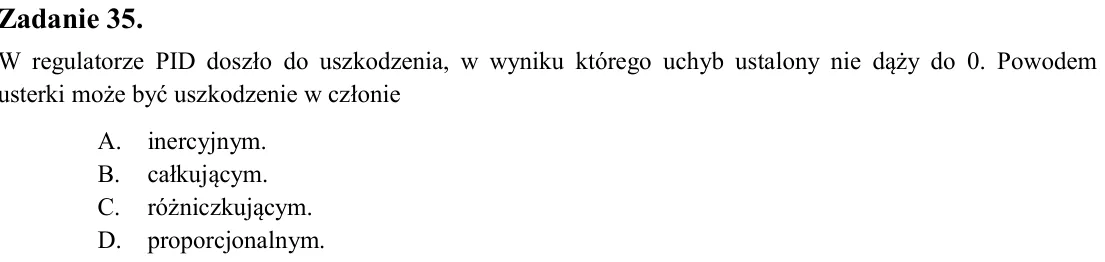

Zadanie 35. W regulatorze PID doszło do uszkodzenia, w wyniku którego uchyb ustalony nie dąży do 0. Powodem usterki może być uszkodzenie w członie A. inercyjnym. B. całkującym. C. różniczkującym. D. proporcjonalnym.

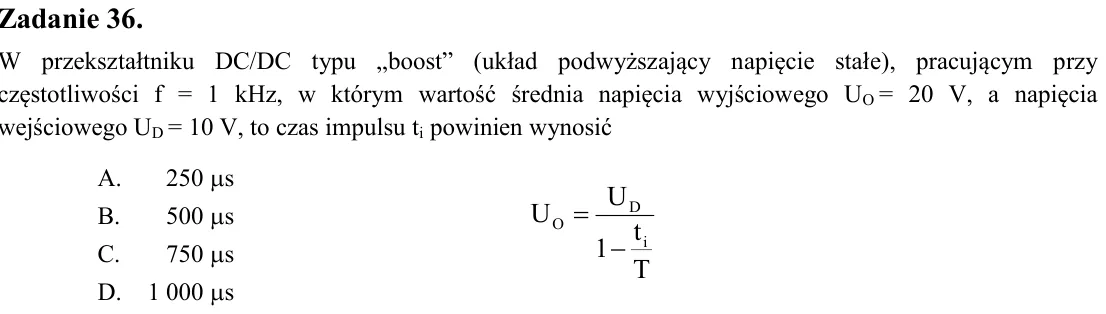

Zadanie 36. W przekształtniku DC/DC typu „boost” (układ podwyższający napięcie stałe), pracującym przy częstotliwości f = 1 kHz, w którym wartość średnia napięcia wyjściowego UO = 20 V, a napięcia wejściowego UD = 10 V,

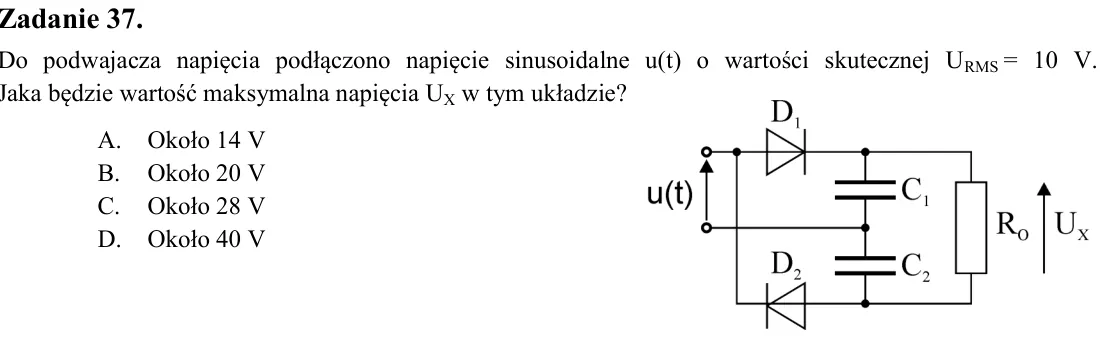

Zadanie 37. Do podwajacza napięcia podłączono napięcie sinusoidalne u(t) o wartości skutecznej URMS = 10 V. Jaka będzie wartość maksymalna napięcia UX w tym układzie? A. Około 14 V B. Około 20 V C. Około 28 V D. Około 40

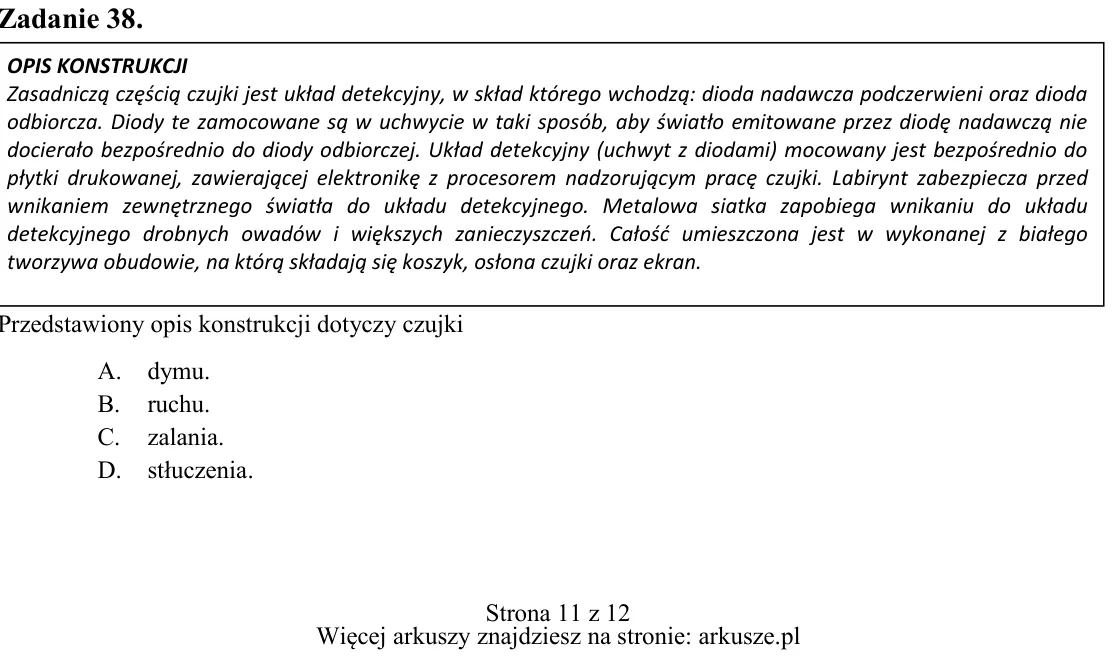

Zadanie 38. Przedstawiony opis konstrukcji dotyczy czujki A. dymu. B. ruchu. C. zalania. D. stłuczenia. T t 1 U U i D O   OPIS KONSTRUKCJI Zasadniczą częścią czujki jest układ detekcyjny, w skład którego wchodzą: dioda

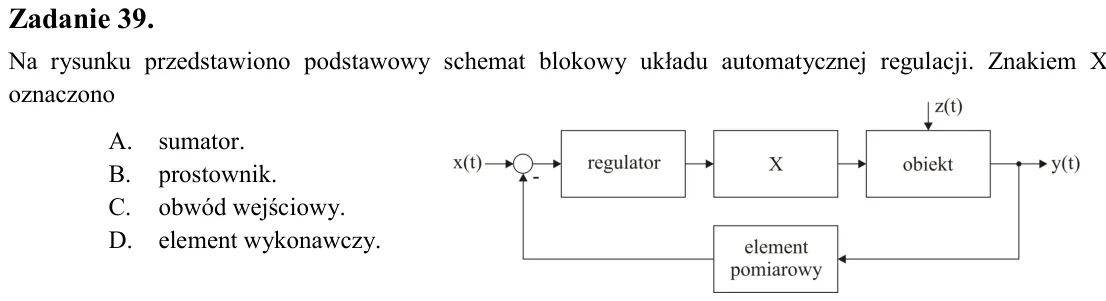

Zadanie 39. Na rysunku przedstawiono podstawowy schemat blokowy układu automatycznej regulacji. Znakiem X oznaczono A. sumator. B. prostownik. C. obwód wejściowy. D. element wykonawczy.

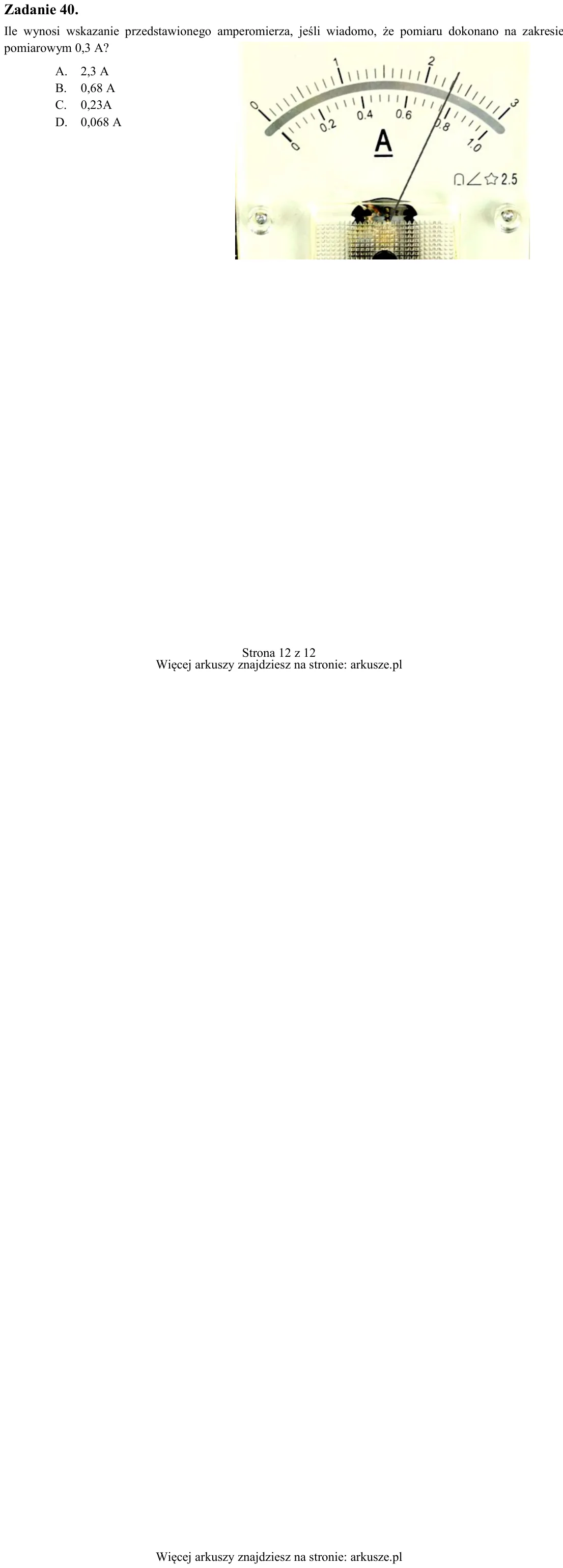

Zadanie 40. Ile wynosi wskazanie przedstawionego amperomierza, jeśli wiadomo, że pomiaru dokonano na zakresie pomiarowym 0,3 A? A. 2,3 A B. 0,68 A C. 0,23A D. 0,068 A
