E21 · Egzamin zawodowy · styczeń 2016

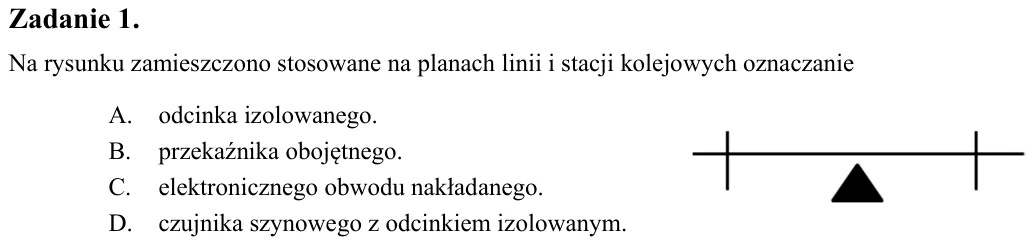

Zadanie 1. Na rysunku zamieszczono stosowane na planach linii i stacji kolejowych oznaczanie

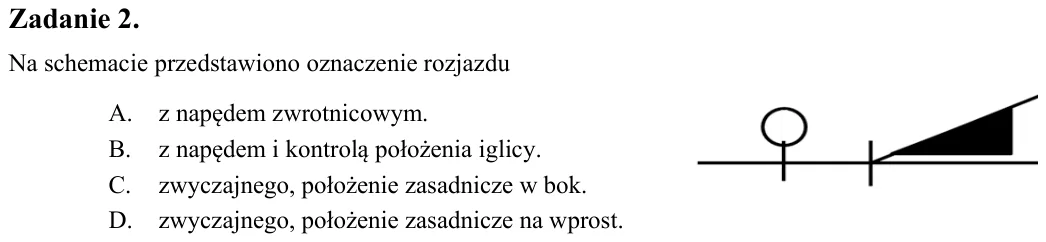

Zadanie 2. Na schemacie przedstawiono oznaczenie rozjazdu A. z napędem zwrotnicowym. B. z napędem i kontrolą położenia iglicy. C. zwyczajnego, położenie zasadnicze w bok. D. zwyczajnego, położenie zasadnicze na wprost.

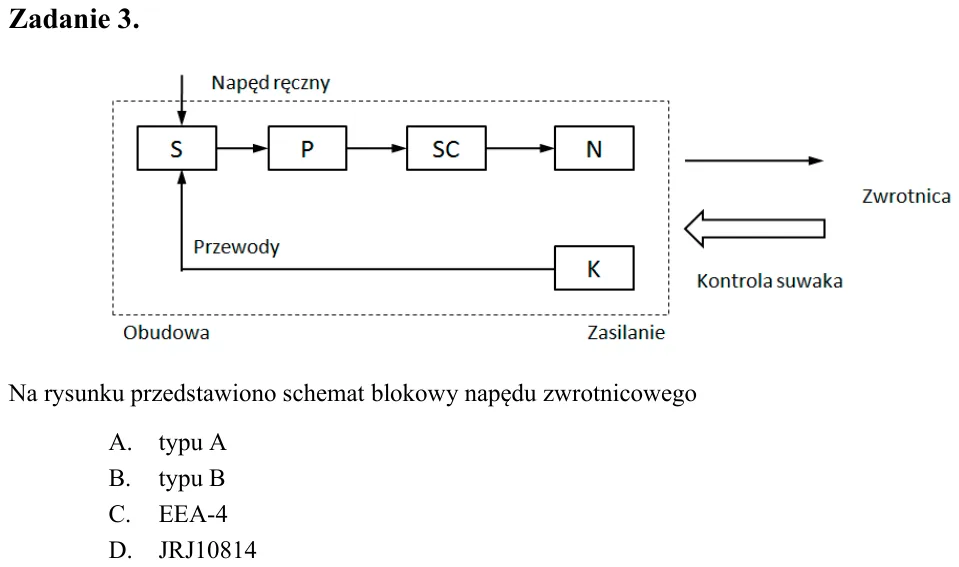

Zadanie 3. Na rysunku przedstawiono schemat blokowy napędu zwrotnicowego A. typu A B. typu B C. EEA-4 D. JRJ10814

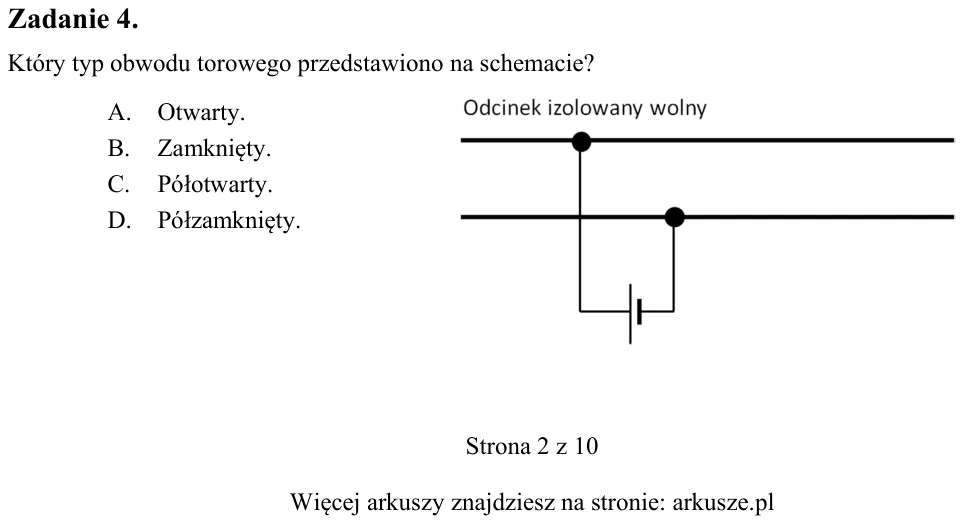

Zadanie 4. Który typ obwodu torowego przedstawiono na schemacie? A. Otwarty. B. Zamknięty. C. Półotwarty. D. Półzamknięty. A. odcinka izolowanego. B. przekaźnika obojętnego. C. elektronicznego obwodu nakładanego. D. czuj

Zadanie 5. Przewód ochronny powinien posiadać izolację w kolorze A. czarnym. B. czerwonym. C. zielono-żółtym. D. niebiesko-czarnym.

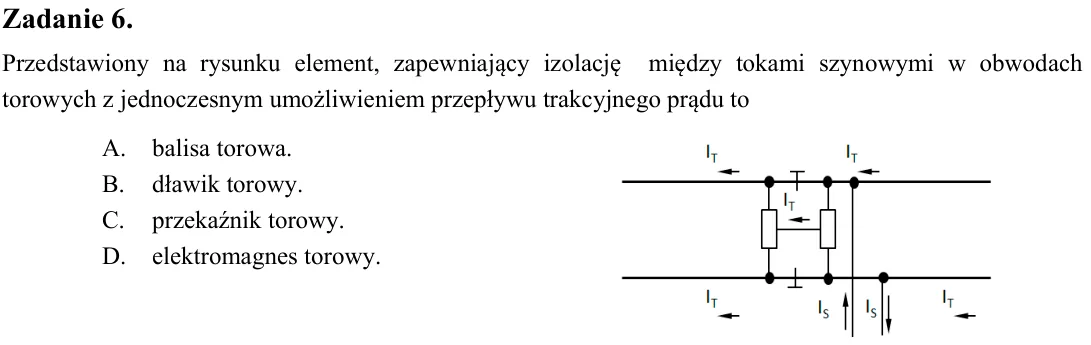

Zadanie 6. Przedstawiony na rysunku element, zapewniający izolację między tokami szynowymi w obwodach torowych z jednoczesnym umożliwieniem przepływu trakcyjnego prądu to A. balisa torowa. B. dławik torowy. C. przekaźnik

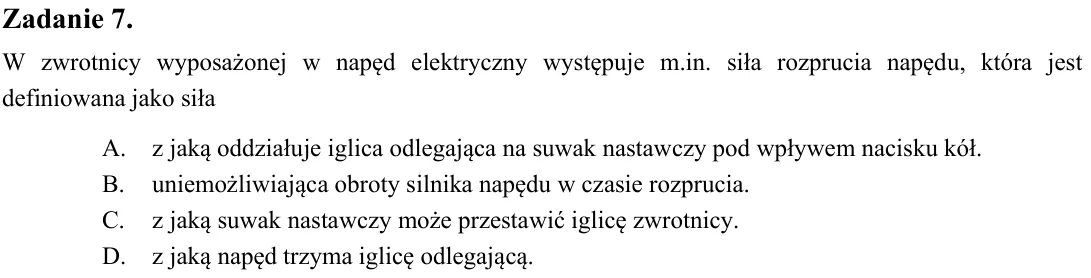

Zadanie 7. W zwrotnicy wyposażonej w napęd elektryczny występuje m.in. siła rozprucia napędu, która jest definiowana jako siła A. z jaką oddziałuje iglica odlegająca na suwak nastawczy pod wpływem nacisku kół. B. uniemoż

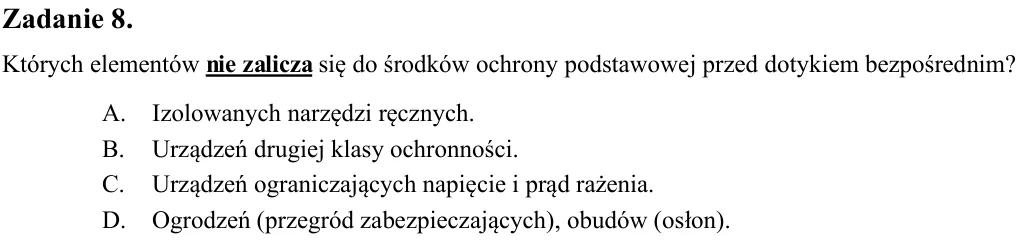

Zadanie 8. Których elementów nie zalicza się do środków ochrony podstawowej przed dotykiem bezpośrednim? A. Izolowanych narzędzi ręcznych. B. Urządzeń drugiej klasy ochronności. C. Urządzeń ograniczających napięcie i prą

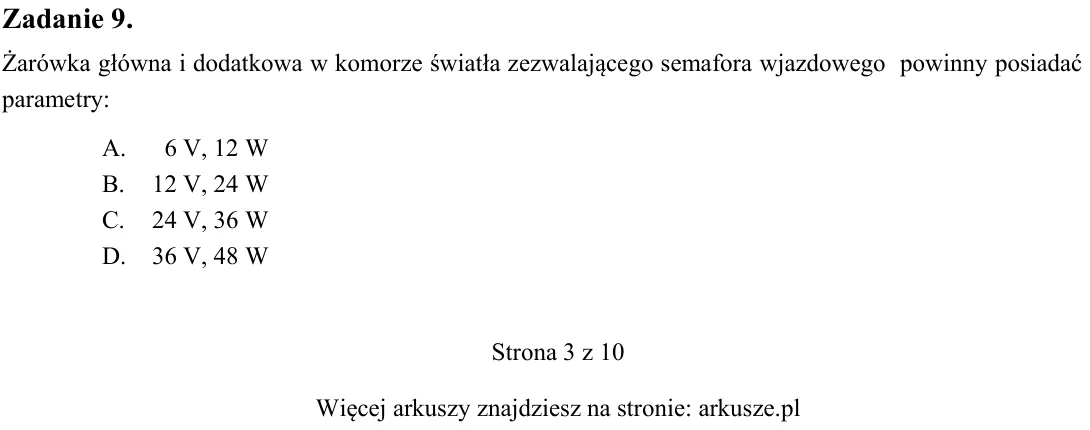

Zadanie 9. Żarówka główna i dodatkowa w komorze światła zezwalającego semafora wjazdowego powinny posiadać parametry: A. 6 V, 12 W B. 12 V, 24 W C. 24 V, 36 W D. 36 V, 48 W

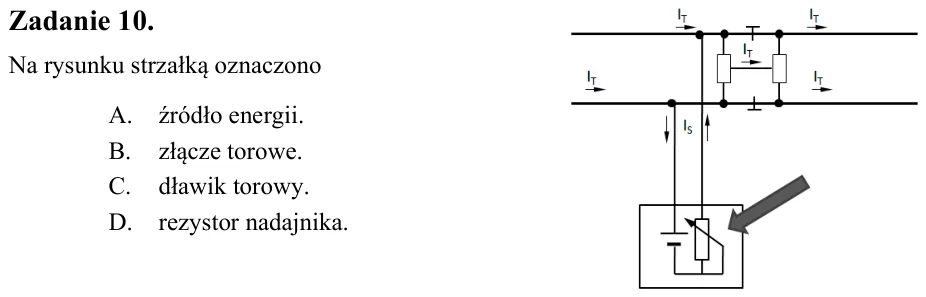

Zadanie 10. Na rysunku strzałką oznaczono A. źródło energii. B. złącze torowe. C. dławik torowy. D. rezystor nadajnika.

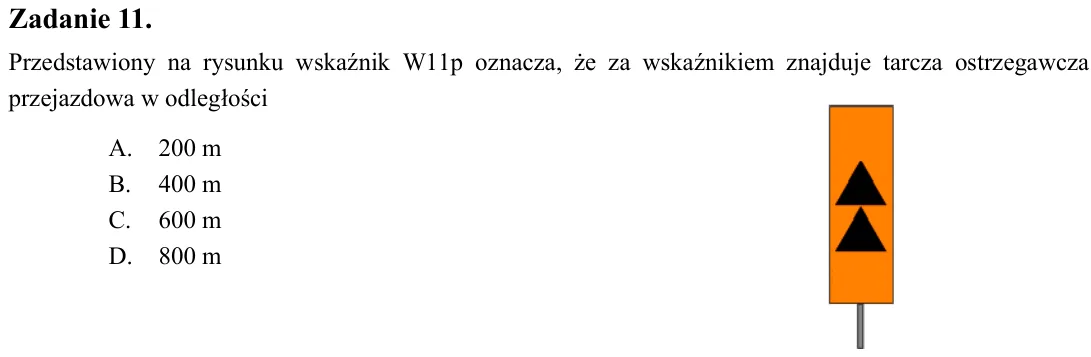

Zadanie 11. Przedstawiony na rysunku wskaźnik W11p oznacza, że za wskaźnikiem znajduje tarcza ostrzegawcza przejazdowa w odległości A. 200 m B. 400 m C. 600 m D. 800 m

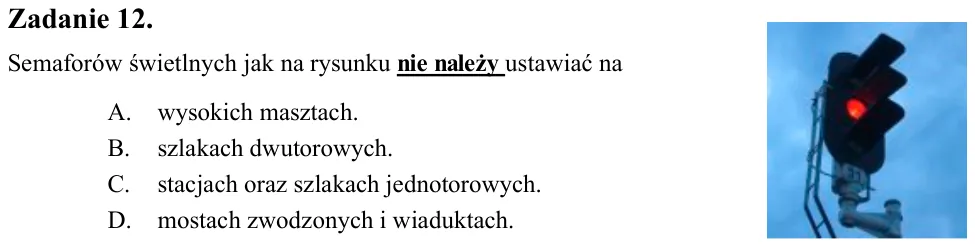

Zadanie 12. Semaforów świetlnych jak na rysunku nie należy ustawiać na A. wysokich masztach. B. szlakach dwutorowych. C. stacjach oraz szlakach jednotorowych. D. mostach zwodzonych i wiaduktach.

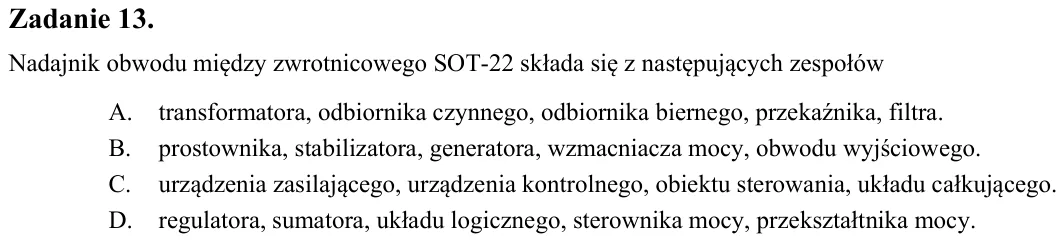

Zadanie 13. Nadajnik obwodu między zwrotnicowego SOT-22 składa się z następujących zespołów A. transformatora, odbiornika czynnego, odbiornika biernego, przekaźnika, filtra. B. prostownika, stabilizatora, generatora, wzm

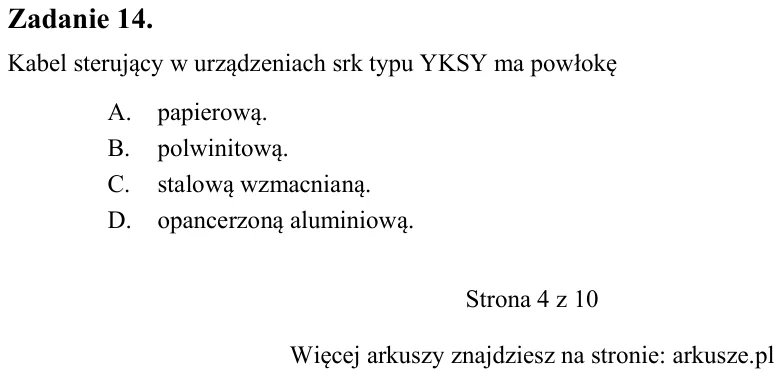

Zadanie 14. Kabel sterujący w urządzeniach srk typu YKSY ma powłokę A. papierową. B. polwinitową. C. stalową wzmacnianą. D. opancerzoną aluminiową.

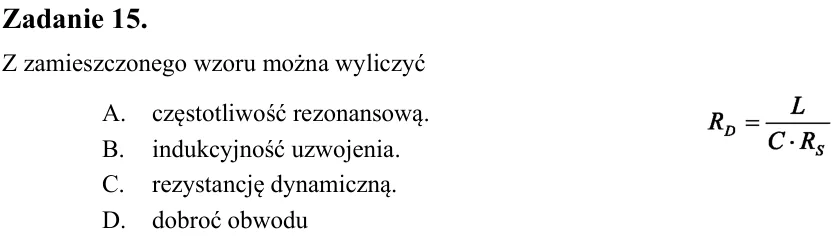

Zadanie 15. Z zamieszczonego wzoru można wyliczyć A. częstotliwość rezonansową. B. indukcyjność uzwojenia. C. rezystancję dynamiczną. D. dobroć obwodu

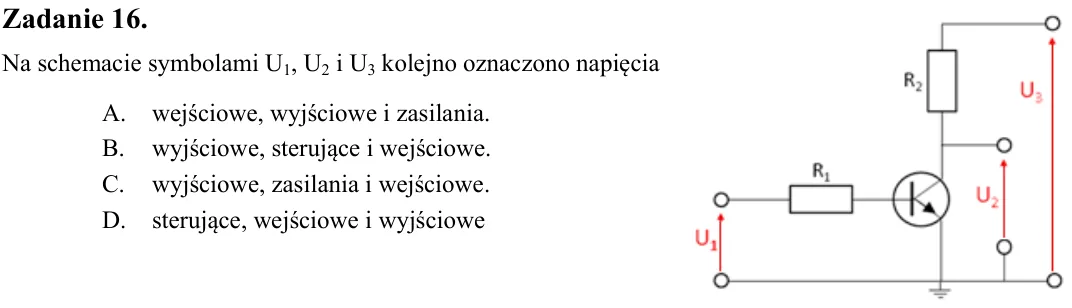

Zadanie 16. Na schemacie symbolami U1, U2 i U3 kolejno oznaczono napięcia A. wejściowe, wyjściowe i zasilania. B. wyjściowe, sterujące i wejściowe. C. wyjściowe, zasilania i wejściowe. D. sterujące, wejściowe i wyjściowe

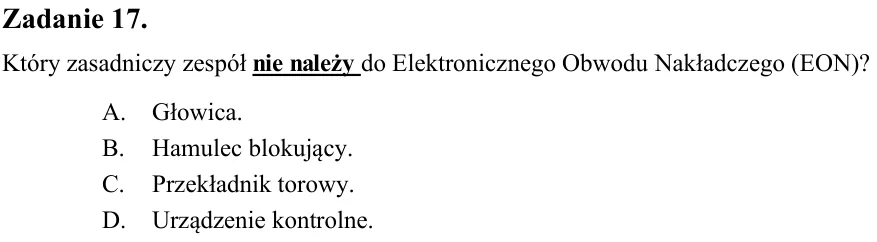

Zadanie 17. Który zasadniczy zespół nie należy do Elektronicznego Obwodu Nakładczego (EON)? A. Głowica. B. Hamulec blokujący. C. Przekładnik torowy. D. Urządzenie kontrolne.

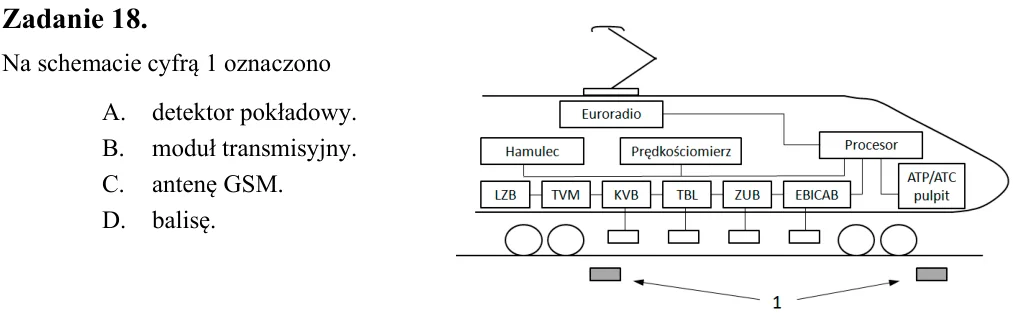

Zadanie 18. Na schemacie cyfrą 1 oznaczono A. detektor pokładowy. B. moduł transmisyjny. C. antenę GSM. D. balisę.

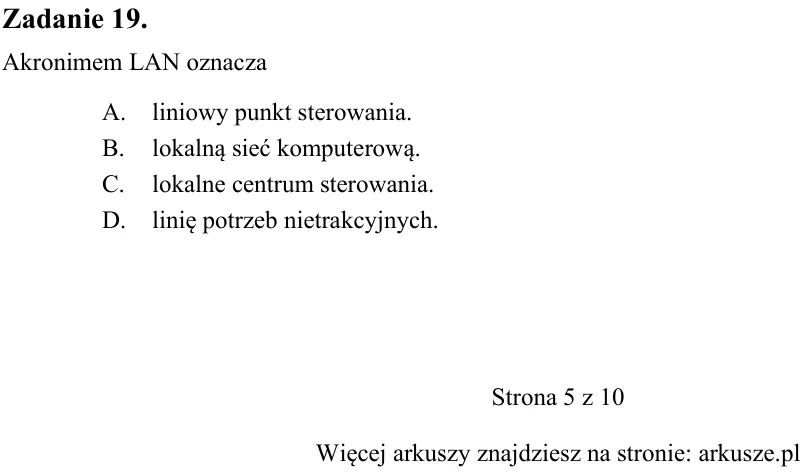

Zadanie 19. Akronimem LAN oznacza A. liniowy punkt sterowania. B. lokalną sieć komputerową. C. lokalne centrum sterowania. D. linię potrzeb nietrakcyjnych.

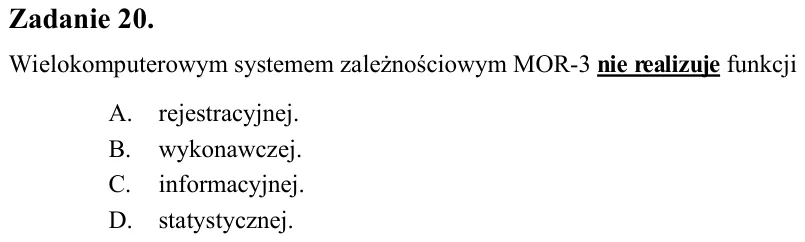

Zadanie 20. Wielokomputerowym systemem zależnościowym MOR-3 nie realizuje funkcji A. rejestracyjnej. B. wykonawczej. C. informacyjnej. D. statystycznej.

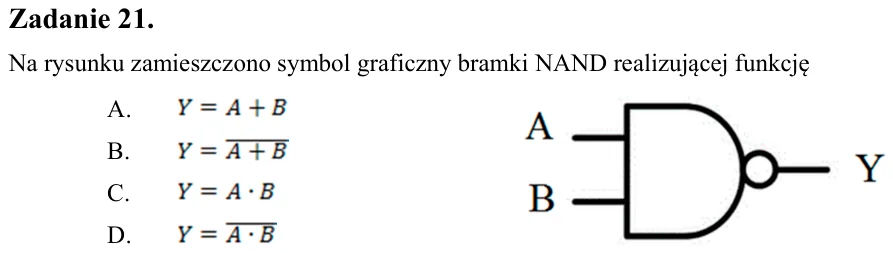

Zadanie 21. Na rysunku zamieszczono symbol graficzny bramki NAND realizującej funkcję

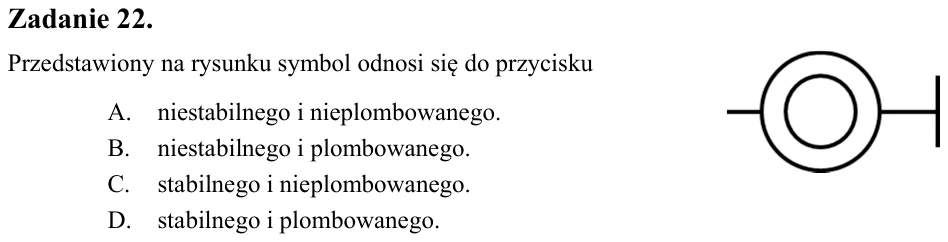

Zadanie 22. Przedstawiony na rysunku symbol odnosi się do przycisku A. niestabilnego i nieplombowanego. B. niestabilnego i plombowanego. C. stabilnego i nieplombowanego. D. stabilnego i plombowanego.

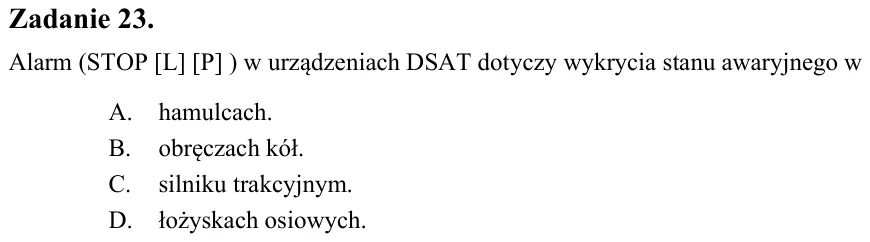

Zadanie 23. Alarm (STOP [L] [P] ) w urządzeniach DSAT dotyczy wykrycia stanu awaryjnego w A. hamulcach. B. obręczach kół. C. silniku trakcyjnym. D. łożyskach osiowych.

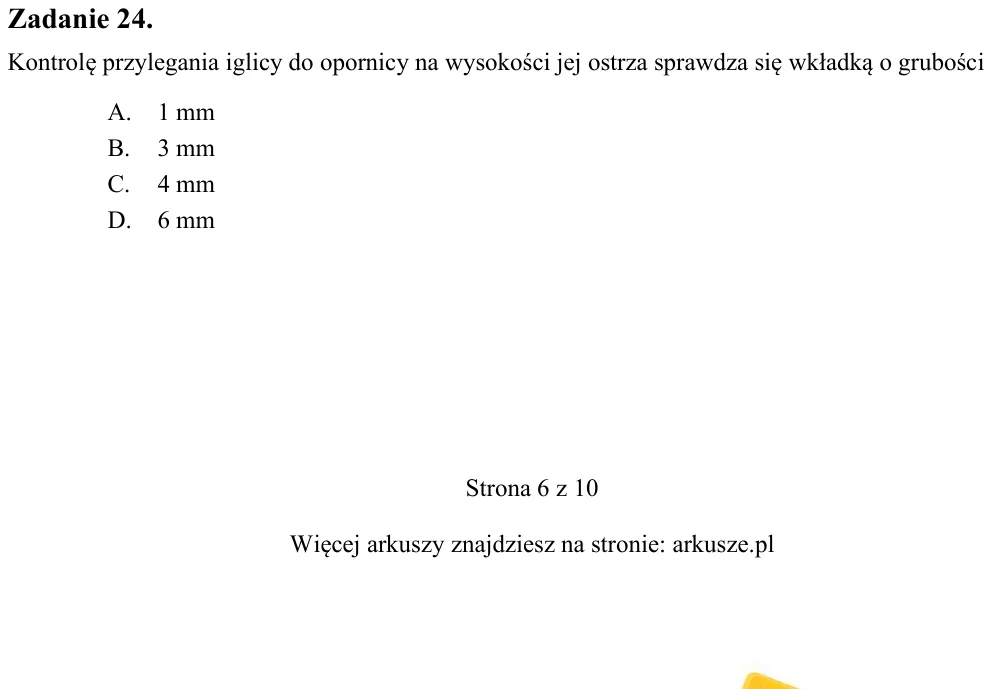

Zadanie 24. Kontrolę przylegania iglicy do opornicy na wysokości jej ostrza sprawdza się wkładką o grubości A. 1 mm B. 3 mm C. 4 mm D. 6 mm A. B. C. D.

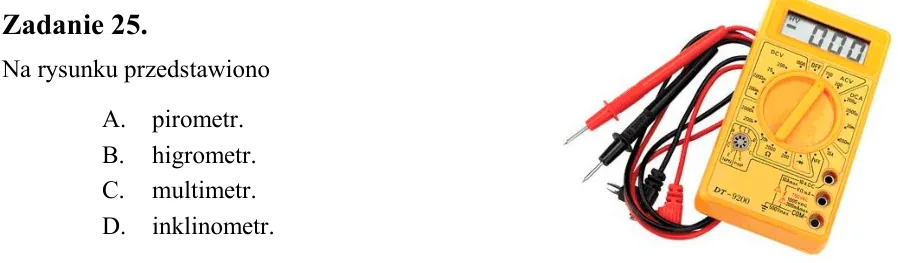

Zadanie 25. Na rysunku przedstawiono A. pirometr. B. higrometr. C. multimetr. D. inklinometr.

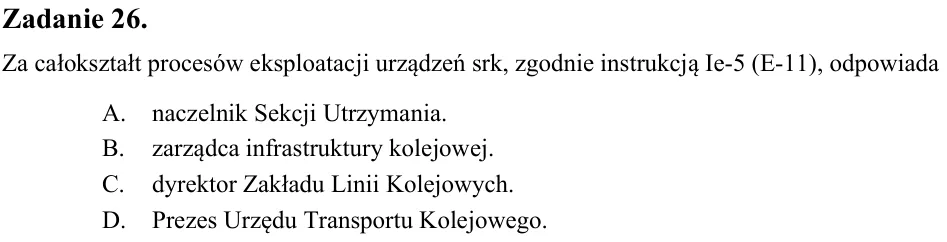

Zadanie 26. Za całokształt procesów eksploatacji urządzeń srk, zgodnie instrukcją Ie-5 (E-11), odpowiada A. naczelnik Sekcji Utrzymania. B. zarządca infrastruktury kolejowej. C. dyrektor Zakładu Linii Kolejowych. D. Prez

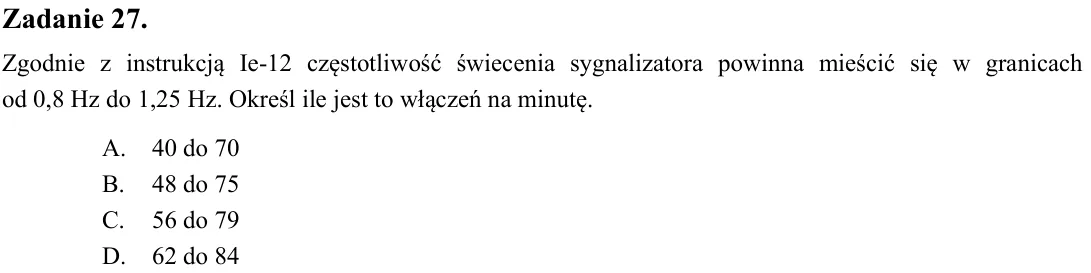

Zadanie 27. Zgodnie z instrukcją Ie-12 częstotliwość świecenia sygnalizatora powinna mieścić się w granicach od 0,8 Hz do 1,25 Hz. Określ ile jest to włączeń na minutę. A. 40 do 70 B. 48 do 75 C. 56 do 79 D. 62 do 84

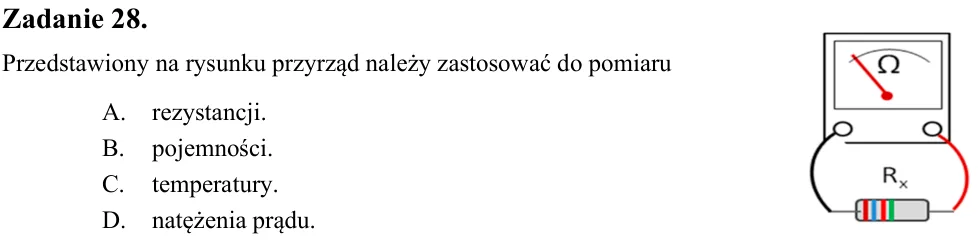

Zadanie 28. Przedstawiony na rysunku przyrząd należy zastosować do pomiaru A. rezystancji. B. pojemności. C. temperatury. D. natężenia prądu.

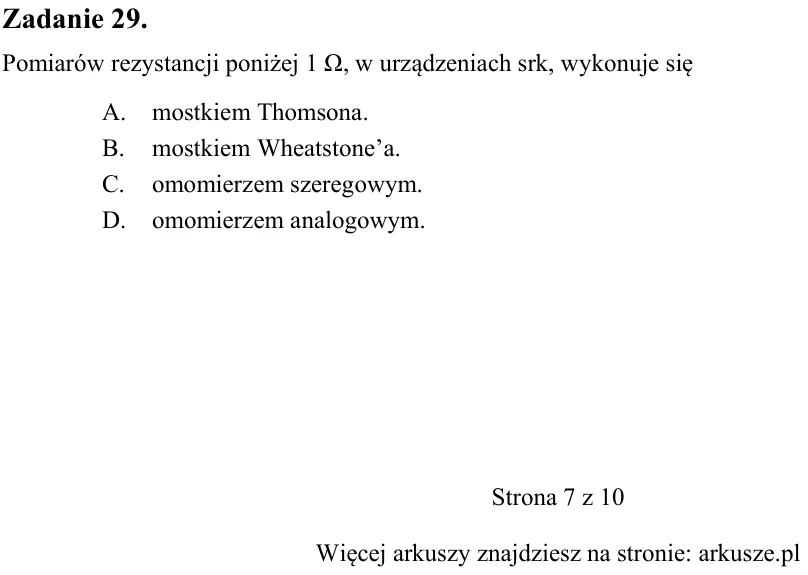

Zadanie 29. Pomiarów rezystancji poniżej 1 Ω, w urządzeniach srk, wykonuje się A. mostkiem Thomsona. B. mostkiem Wheatstone’a. C. omomierzem szeregowym. D. omomierzem analogowym.

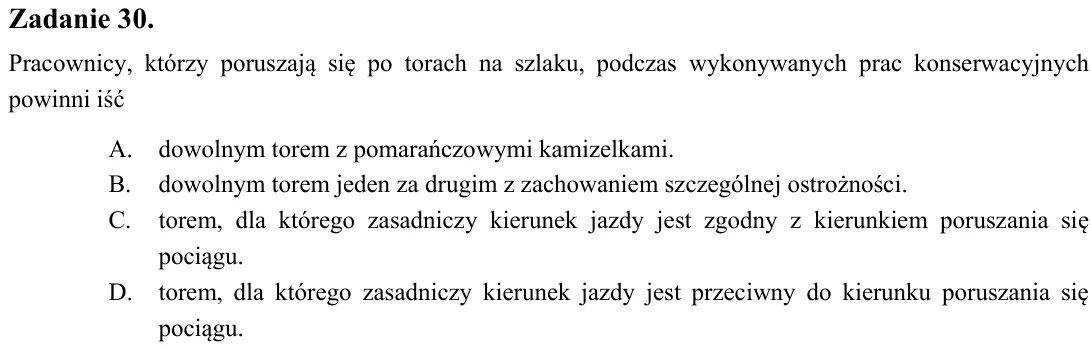

Zadanie 30. Pracownicy, którzy poruszają się po torach na szlaku, podczas wykonywanych prac konserwacyjnych powinni iść A. dowolnym torem z pomarańczowymi kamizelkami. B. dowolnym torem jeden za drugim z zachowaniem szcz

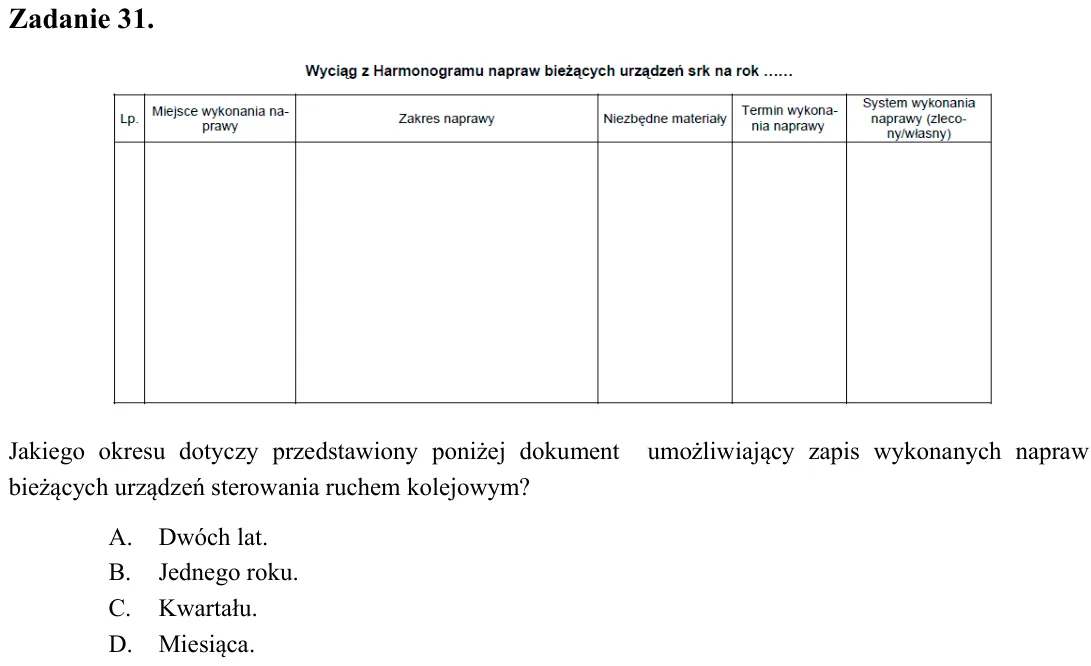

Zadanie 31. Jakiego okresu dotyczy przedstawiony poniżej dokument umożliwiający zapis wykonanych napraw bieżących urządzeń sterowania ruchem kolejowym? A. Dwóch lat. B. Jednego roku. C. Kwartału. D. Miesiąca.

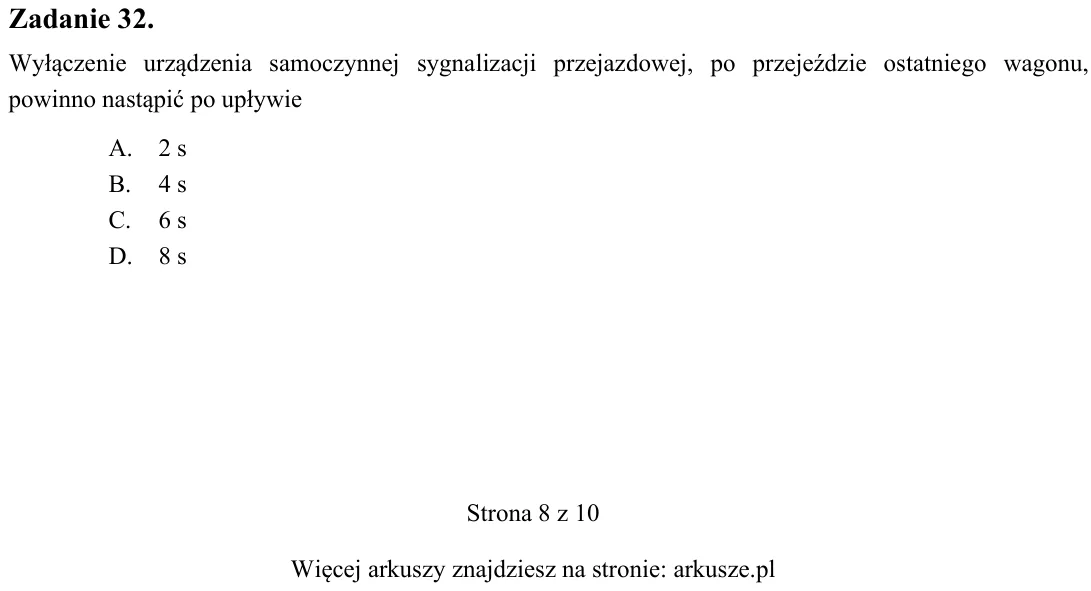

Zadanie 32. Wyłączenie urządzenia samoczynnej sygnalizacji przejazdowej, po przejeździe ostatniego wagonu, powinno nastąpić po upływie A. 2 s B. 4 s C. 6 s D. 8 s

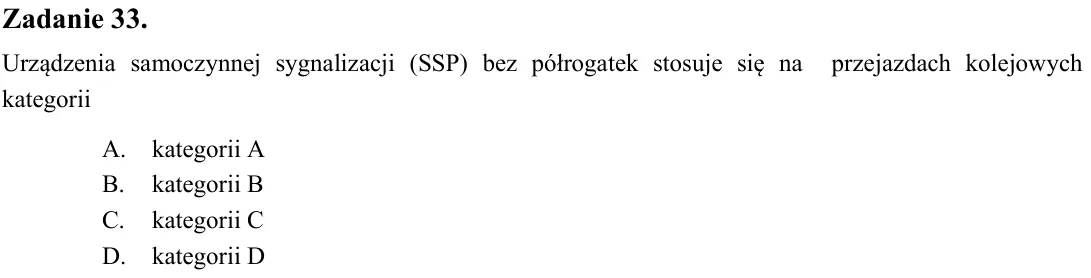

Zadanie 33. Urządzenia samoczynnej sygnalizacji (SSP) bez półrogatek stosuje się na przejazdach kolejowych kategorii A. kategorii A B. kategorii B C. kategorii C D. kategorii D

Zadanie 34. Przekaźniki czasowe impulsujące stosuje się w obwodach A. świateł. B. zwrotnic. C. krzyżownic. D. rogatek kolejowych.

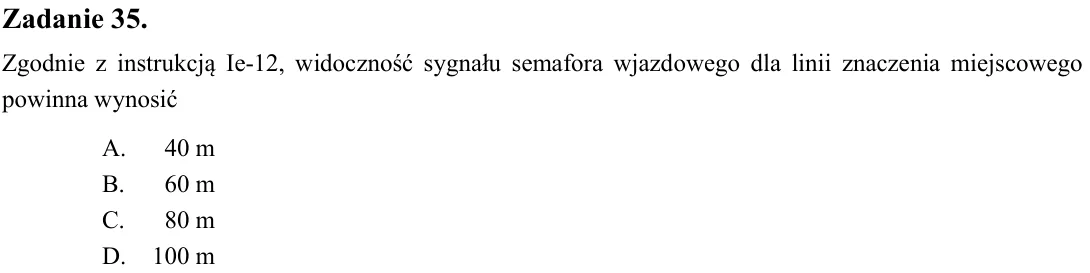

Zadanie 35. Zgodnie z instrukcją Ie-12, widoczność sygnału semafora wjazdowego dla linii znaczenia miejscowego powinna wynosić A. 40 m B. 60 m C. 80 m D. 100 m

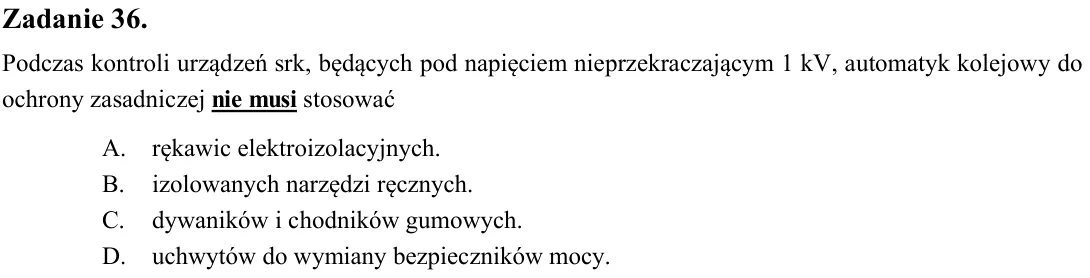

Zadanie 36. Podczas kontroli urządzeń srk, będących pod napięciem nieprzekraczającym 1 kV, automatyk kolejowy do ochrony zasadniczej nie musi stosować A. rękawic elektroizolacyjnych. B. izolowanych narzędzi ręcznych. C.

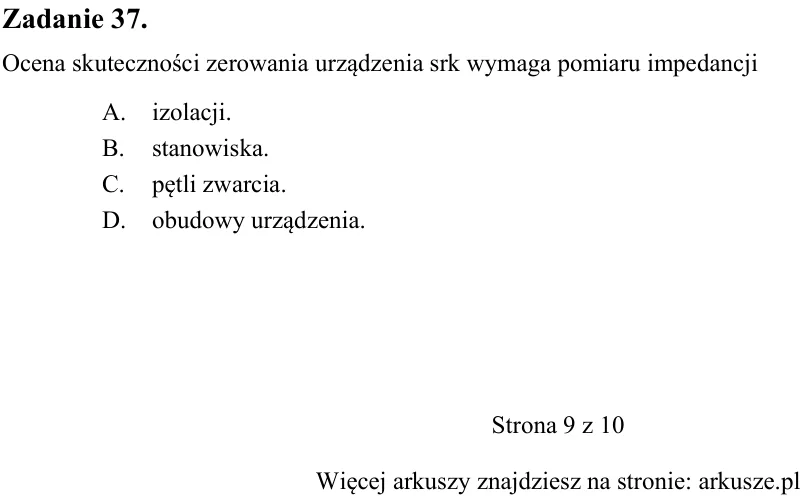

Zadanie 37. Ocena skuteczności zerowania urządzenia srk wymaga pomiaru impedancji A. izolacji. B. stanowiska. C. pętli zwarcia. D. obudowy urządzenia.

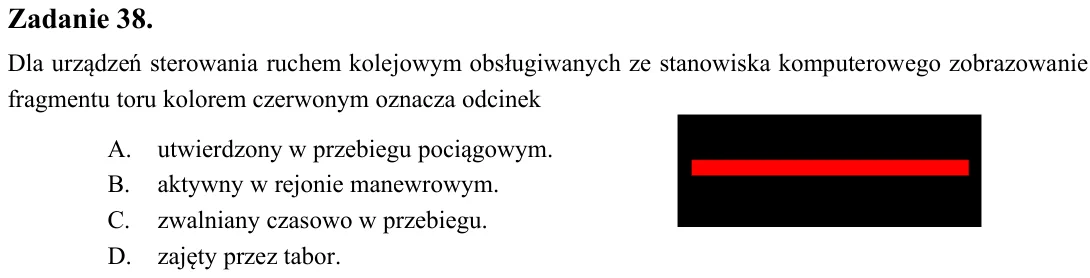

Zadanie 38. Dla urządzeń sterowania ruchem kolejowym obsługiwanych ze stanowiska komputerowego zobrazowanie fragmentu toru kolorem czerwonym oznacza odcinek A. utwierdzony w przebiegu pociągowym. B. aktywny w rejonie man

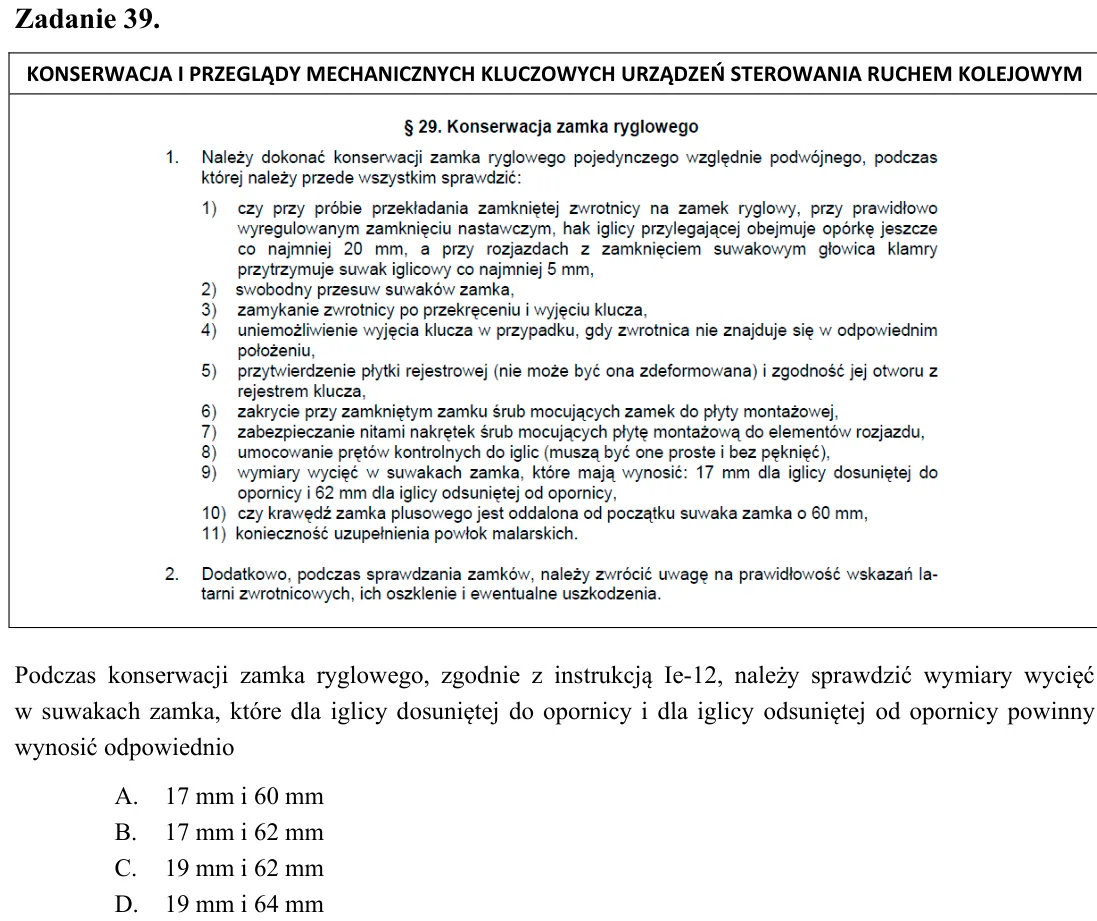

Zadanie 39. Podczas konserwacji zamka ryglowego, zgodnie z instrukcją Ie-12, należy sprawdzić wymiary wycięć w suwakach zamka, które dla iglicy dosuniętej do opornicy i dla iglicy odsuniętej od opornicy powinny wynosić o

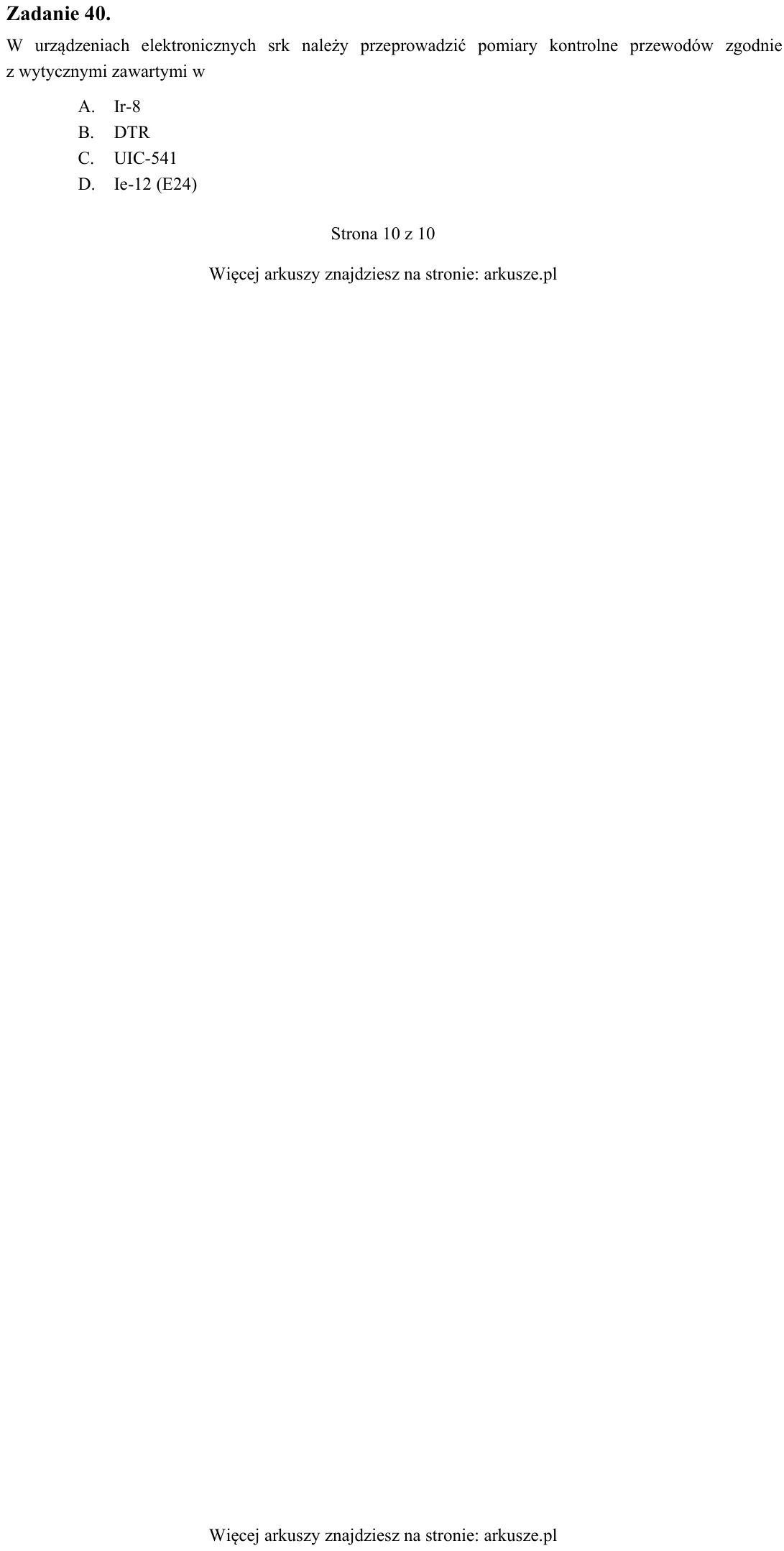

Zadanie 40. W urządzeniach elektronicznych srk należy przeprowadzić pomiary kontrolne przewodów zgodnie z wytycznymi zawartymi w A. Ir-8 B. DTR C. UIC-541 D. Ie-12 (E24) KONSERWACJA I PRZEGLĄDY MECHANICZNYCH KLUCZOWYCH U
