E21 · Egzamin zawodowy · styczeń 2019

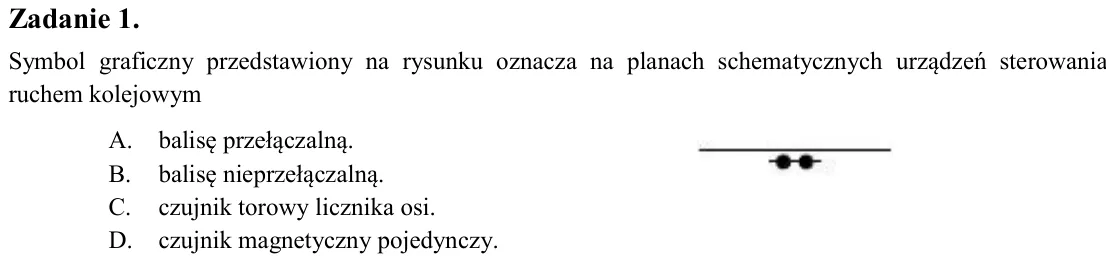

Zadanie 1. Symbol graficzny przedstawiony na rysunku oznacza na planach schematycznych urządzeń sterowania ruchem kolejowym A. balisę przełączalną. B. balisę nieprzełączalną. C. czujnik torowy licznika osi. D. czujnik ma

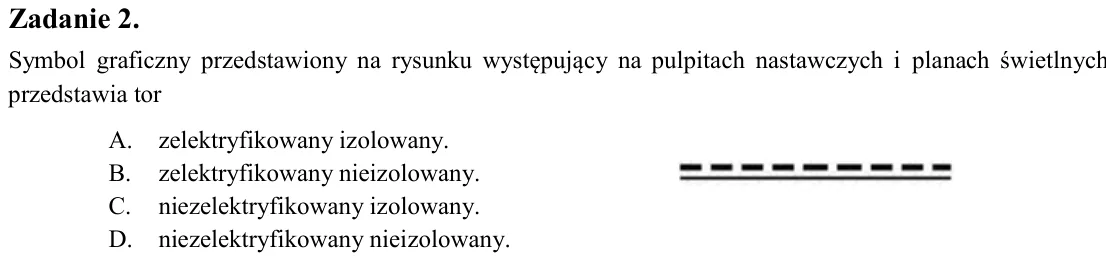

Zadanie 2. Symbol graficzny przedstawiony na rysunku występujący na pulpitach nastawczych i planach świetlnych przedstawia tor A. zelektryfikowany izolowany. B. zelektryfikowany nieizolowany. C. niezelektryfikowany izolo

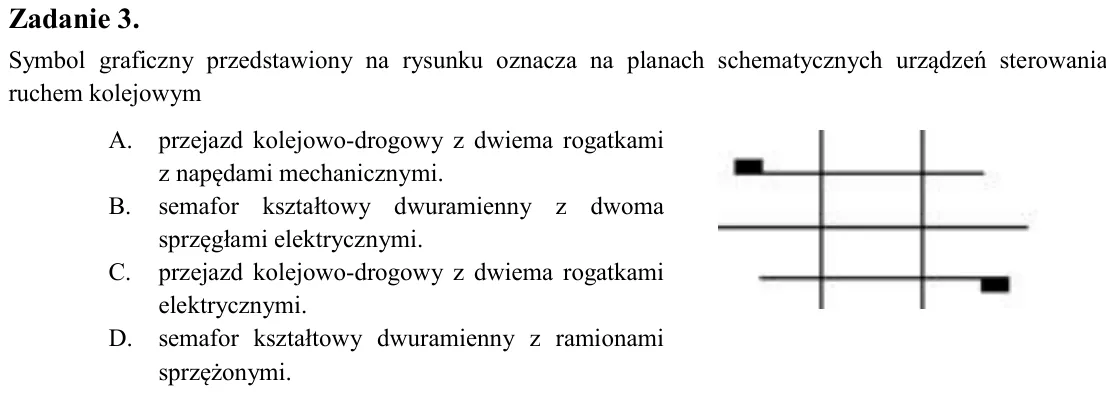

Zadanie 3. Symbol graficzny przedstawiony na rysunku oznacza na planach schematycznych urządzeń sterowania ruchem kolejowym A. przejazd kolejowo-drogowy z dwiema rogatkami z napędami mechanicznymi. B. semafor kształtowy

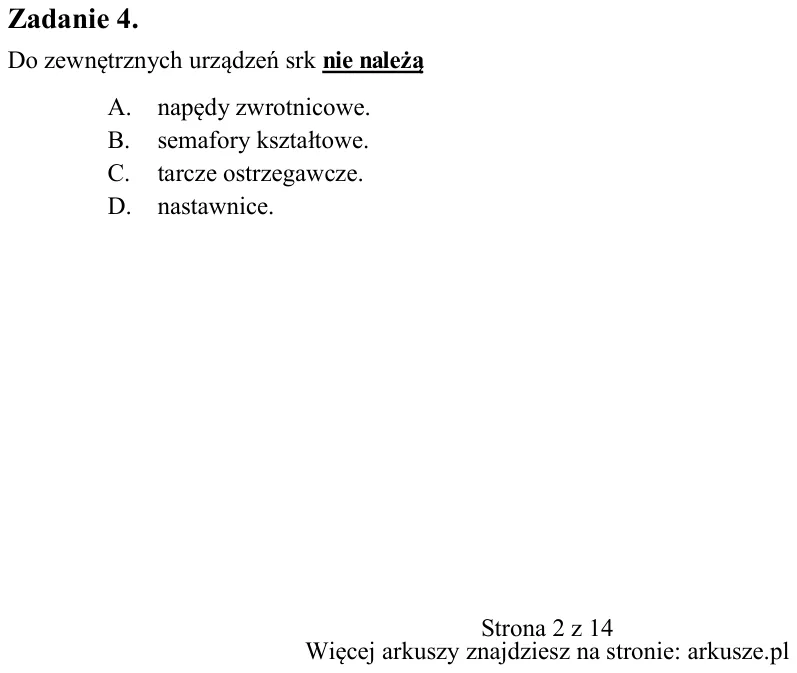

Zadanie 4. Do zewnętrznych urządzeń srk nie należą A. napędy zwrotnicowe. B. semafory kształtowe. C. tarcze ostrzegawcze. D. nastawnice.

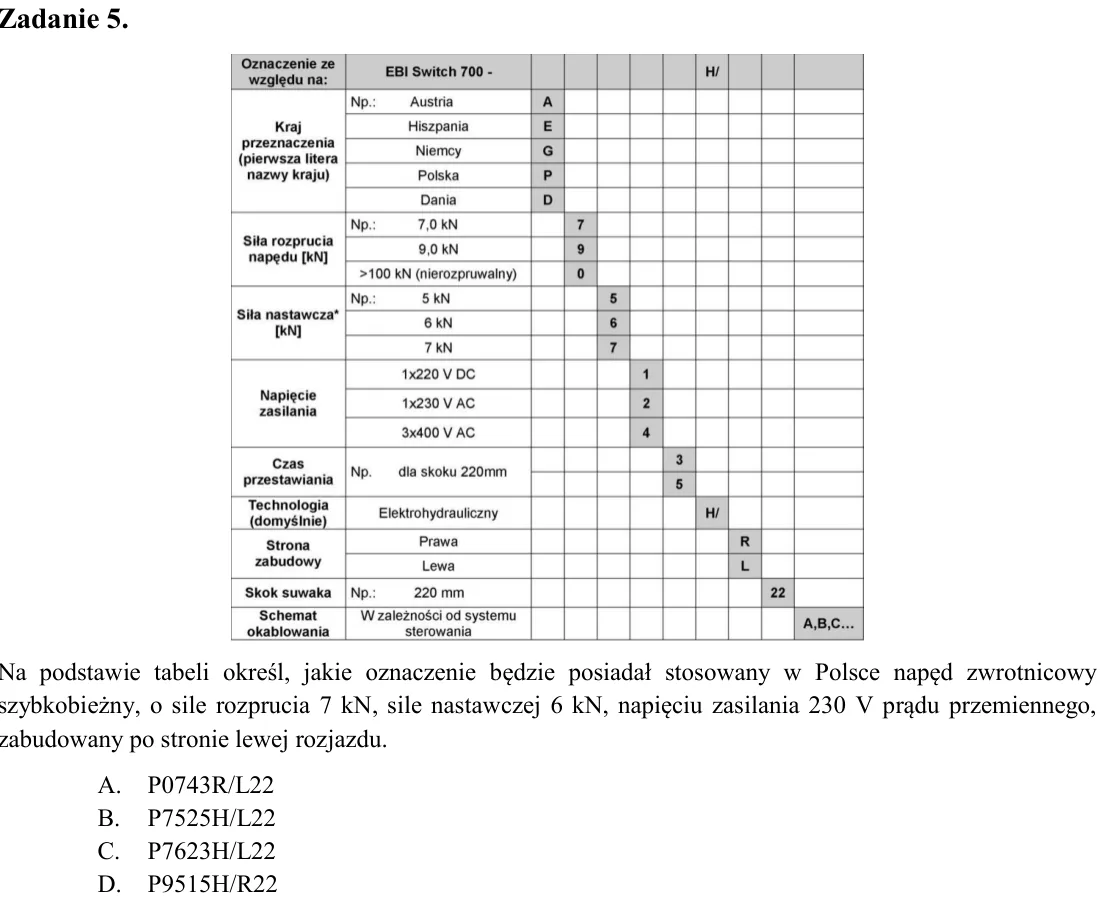

Zadanie 5. Na podstawie tabeli określ, jakie oznaczenie będzie posiadał stosowany w Polsce napęd zwrotnicowy szybkobieżny, o sile rozprucia 7 kN, sile nastawczej 6 kN, napięciu zasilania 230 V prądu przemiennego, zabudow

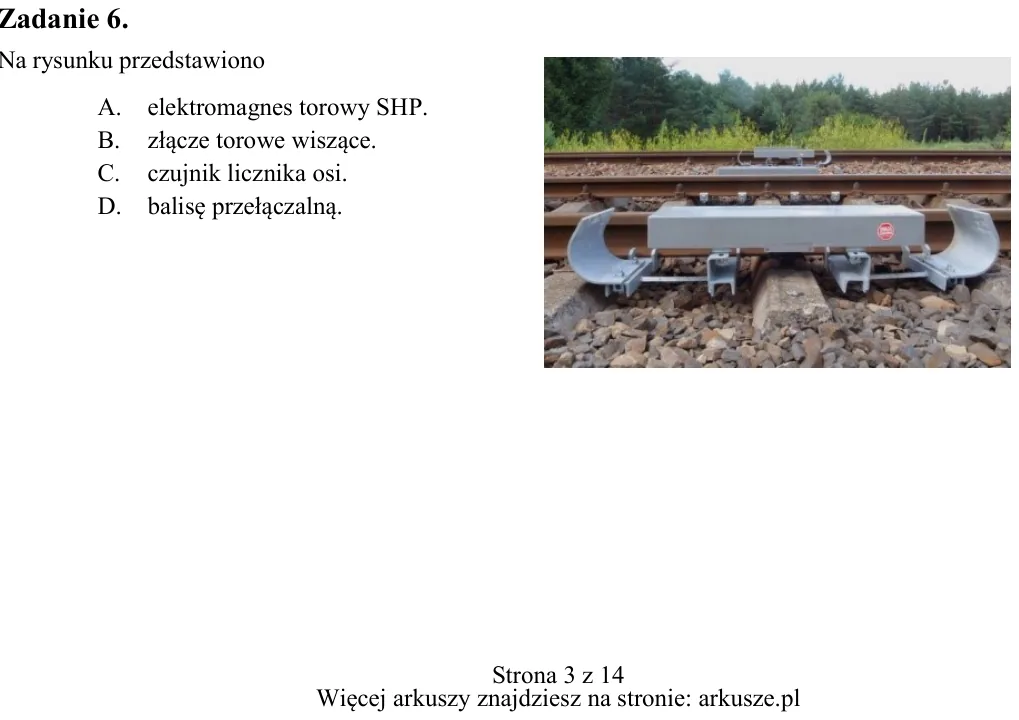

Zadanie 6. Na rysunku przedstawiono A. elektromagnes torowy SHP. B. złącze torowe wiszące. C. czujnik licznika osi. D. balisę przełączalną.

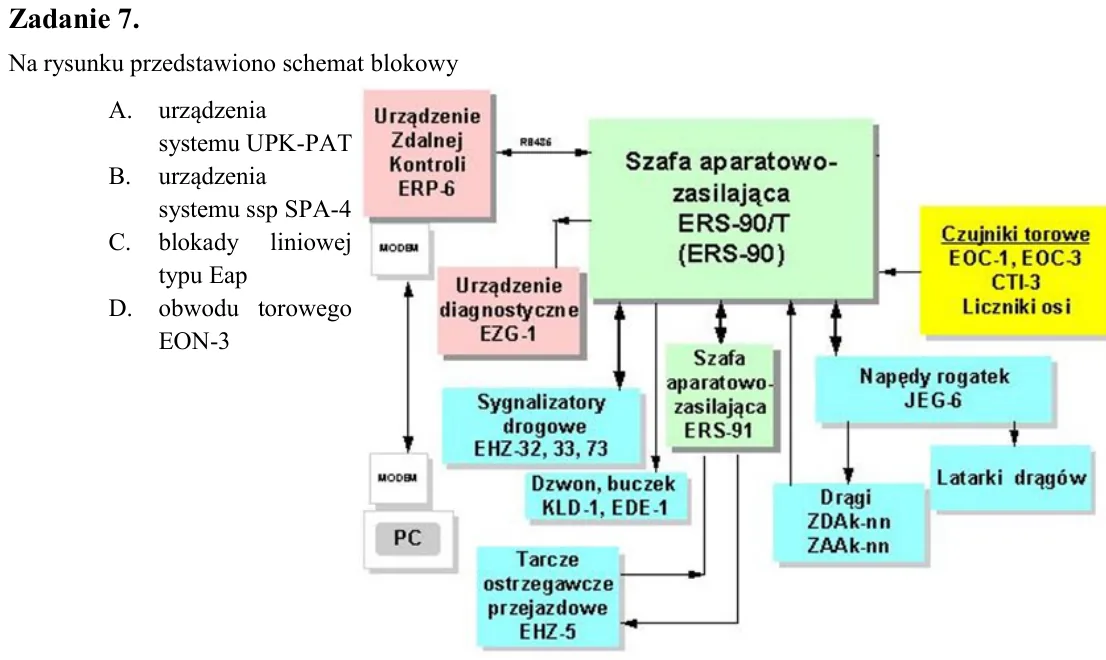

Zadanie 7. Na rysunku przedstawiono schemat blokowy A. urządzenia systemu UPK-PAT B. urządzenia systemu ssp SPA-4 C. blokady liniowej typu Eap D. obwodu torowego EON-3

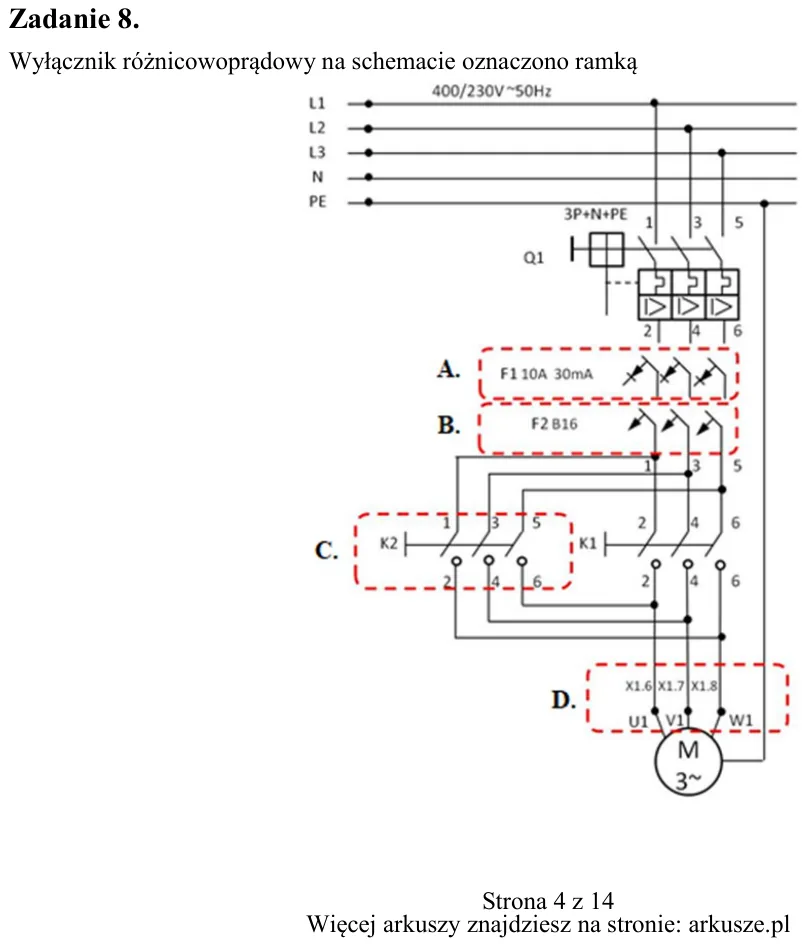

Zadanie 8. Wyłącznik różnicowoprądowy na schemacie oznaczono ramką

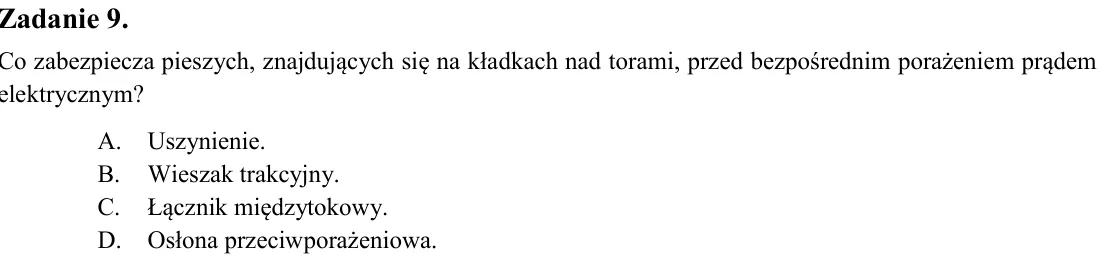

Zadanie 9. Co zabezpiecza pieszych, znajdujących się na kładkach nad torami, przed bezpośrednim porażeniem prądem elektrycznym? A. Uszynienie. B. Wieszak trakcyjny. C. Łącznik międzytokowy. D. Osłona przeciwporażeniowa.

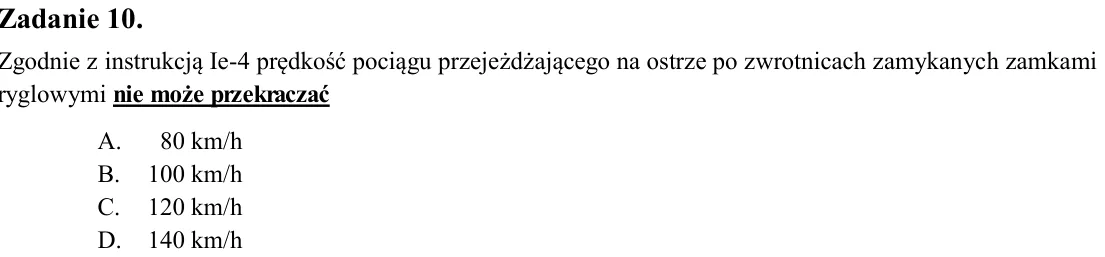

Zadanie 10. Zgodnie z instrukcją Ie-4 prędkość pociągu przejeżdżającego na ostrze po zwrotnicach zamykanych zamkami ryglowymi nie może przekraczać A. 80 km/h B. 100 km/h C. 120 km/h D. 140 km/h

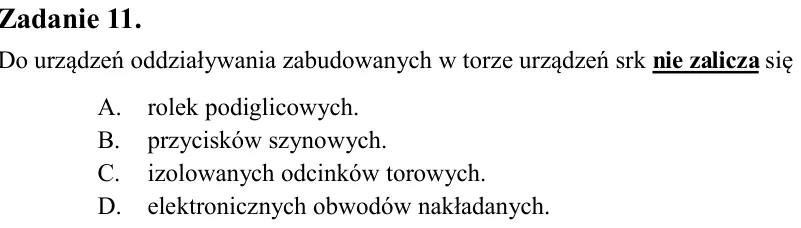

Zadanie 11. Do urządzeń oddziaływania zabudowanych w torze urządzeń srk nie zalicza się A. rolek podiglicowych. B. przycisków szynowych. C. izolowanych odcinków torowych. D. elektronicznych obwodów nakładanych.

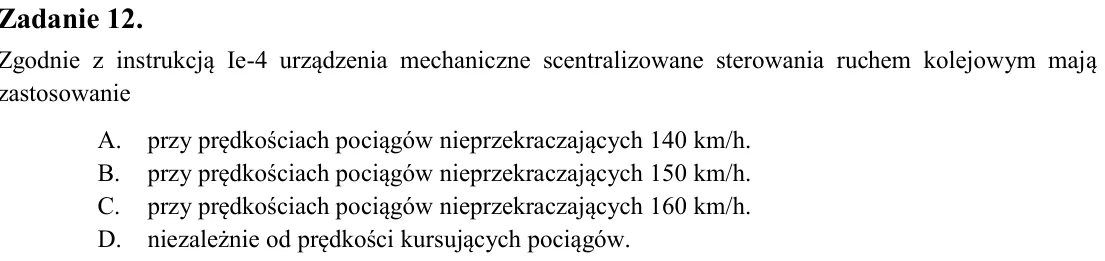

Zadanie 12. Zgodnie z instrukcją Ie-4 urządzenia mechaniczne scentralizowane sterowania ruchem kolejowym mają zastosowanie A. przy prędkościach pociągów nieprzekraczających 140 km/h. B. przy prędkościach pociągów nieprze

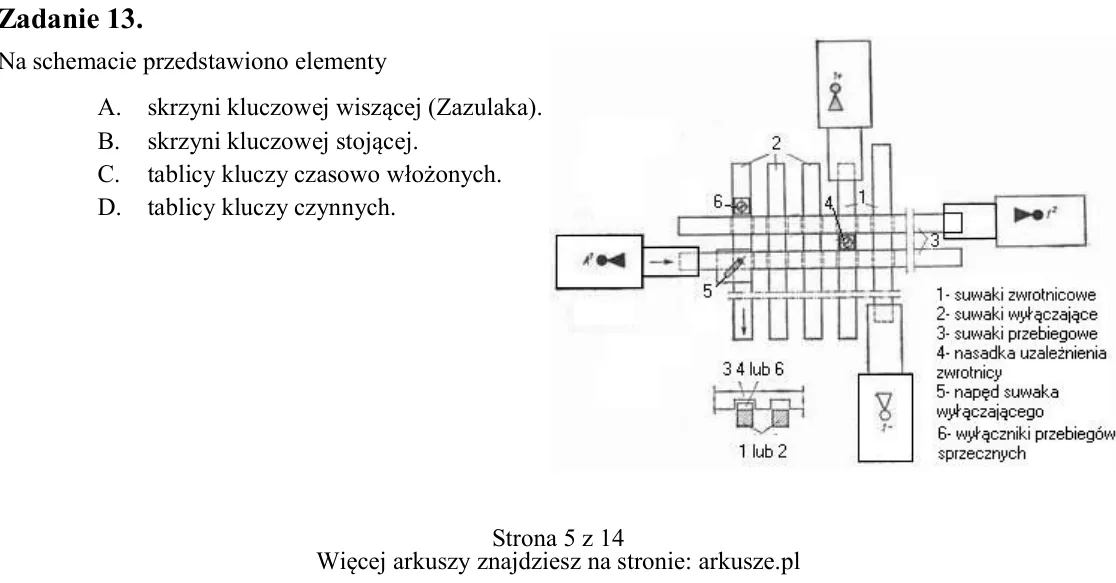

Zadanie 13. Na schemacie przedstawiono elementy A. skrzyni kluczowej wiszącej (Zazulaka). B. skrzyni kluczowej stojącej. C. tablicy kluczy czasowo włożonych. D. tablicy kluczy czynnych.

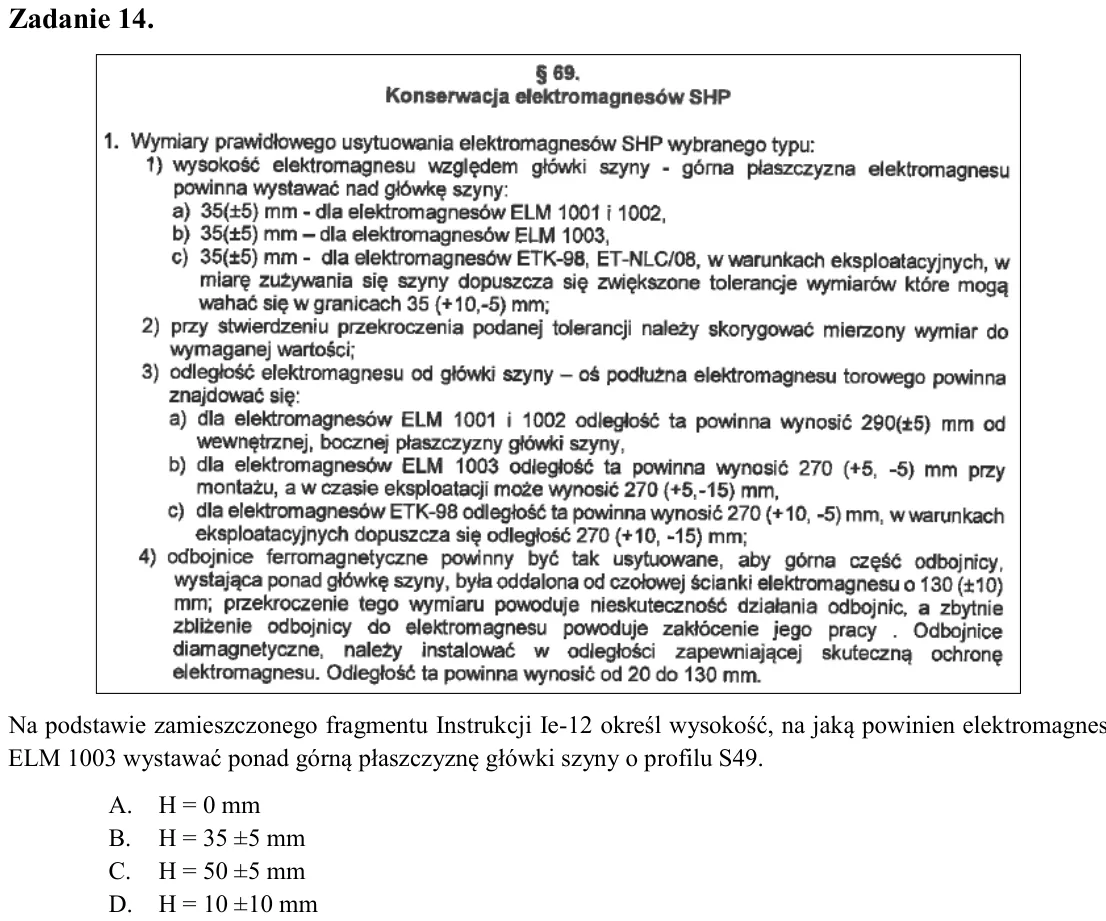

Zadanie 14. Na podstawie zamieszczonego fragmentu Instrukcji Ie-12 określ wysokość, na jaką powinien elektromagnes ELM 1003 wystawać ponad górną płaszczyznę główki szyny o profilu S49. A. H = 0 mm B. H = 35 ±5 mm C. H =

Zadanie 15. Kable magistralne należy oznaczyć numeracją A. czterocyfrową. B. jednocyfrową. C. dwucyfrową. D. trzycyfrową.

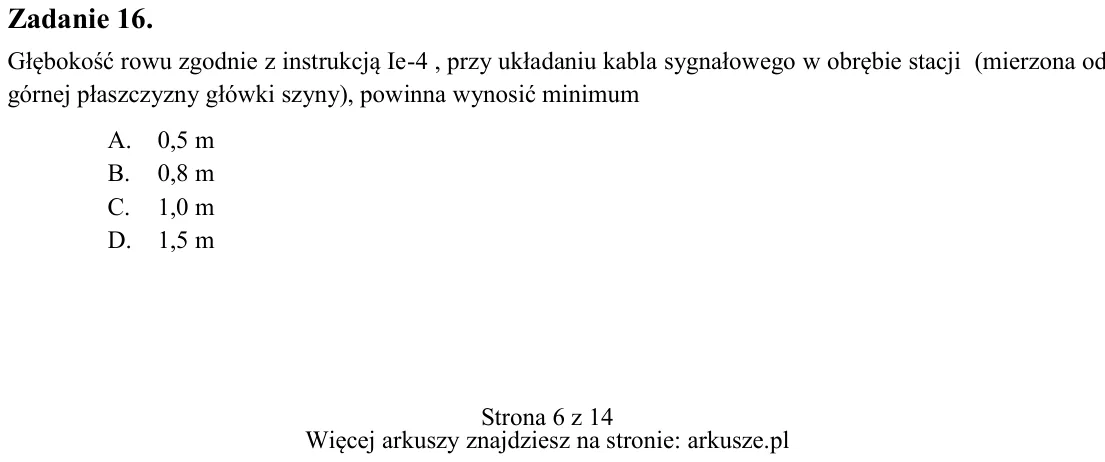

Zadanie 16. Głębokość rowu zgodnie z instrukcją Ie-4 , przy układaniu kabla sygnałowego w obrębie stacji (mierzona od górnej płaszczyzny główki szyny), powinna wynosić minimum A. 0,5 m B. 0,8 m C. 1,0 m D. 1,5 m

Zadanie 17. Żyła kierunkowa w kablu ma izolację koloru A. czarnego. B. niebieskiego. C. zielono-żółtego. D. niebiesko-czarnego.

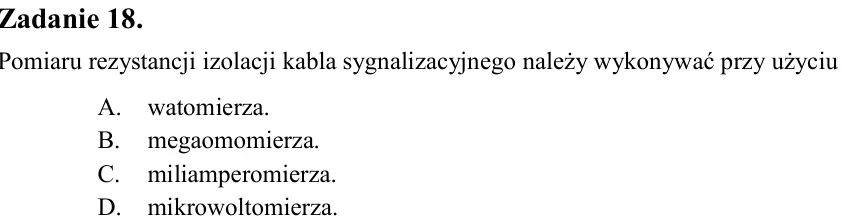

Zadanie 18. Pomiaru rezystancji izolacji kabla sygnalizacyjnego należy wykonywać przy użyciu A. watomierza. B. megaomomierza. C. miliamperomierza. D. mikrowoltomierza.

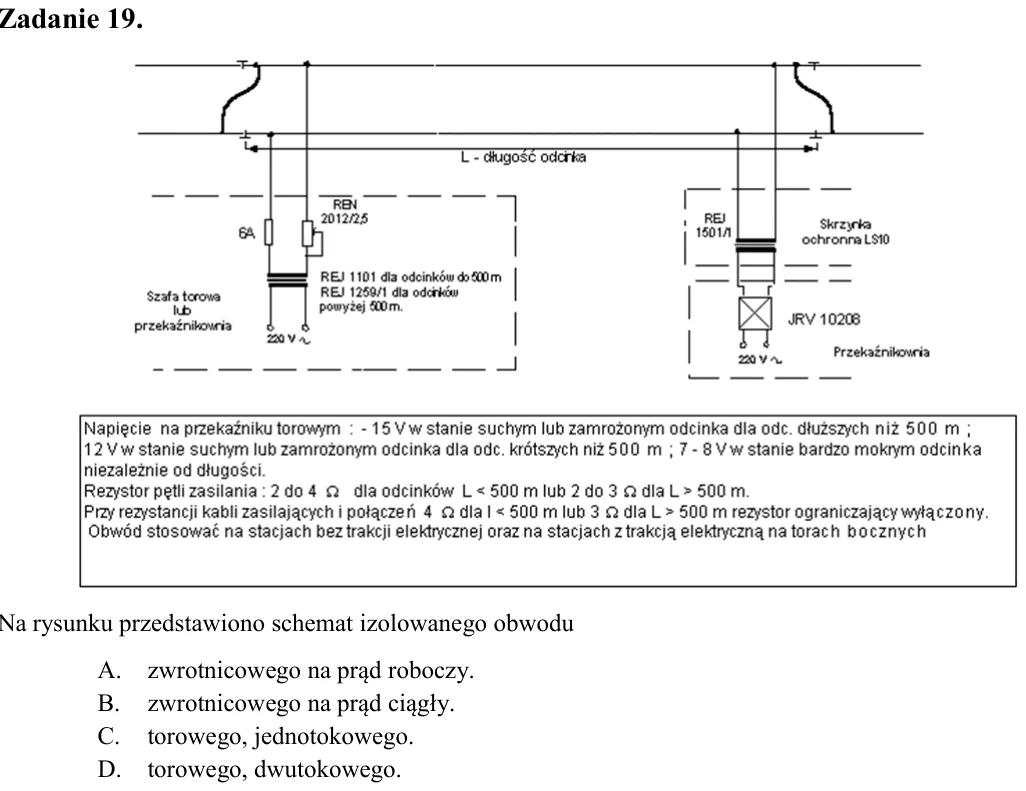

Zadanie 19. Na rysunku przedstawiono schemat izolowanego obwodu A. zwrotnicowego na prąd roboczy. B. zwrotnicowego na prąd ciągły. C. torowego, jednotokowego. D. torowego, dwutokowego.

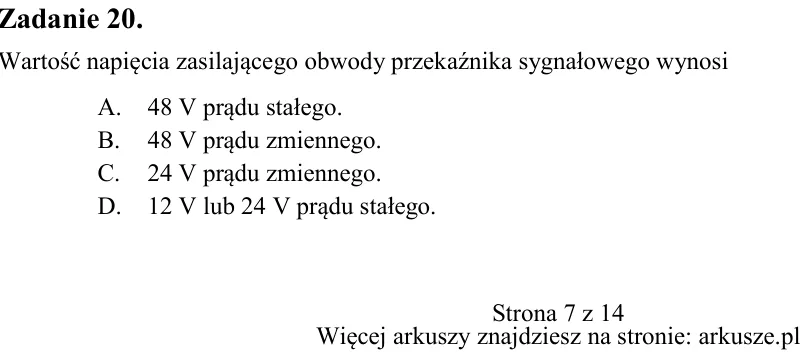

Zadanie 20. Wartość napięcia zasilającego obwody przekaźnika sygnałowego wynosi A. 48 V prądu stałego. B. 48 V prądu zmiennego. C. 24 V prądu zmiennego. D. 12 V lub 24 V prądu stałego.

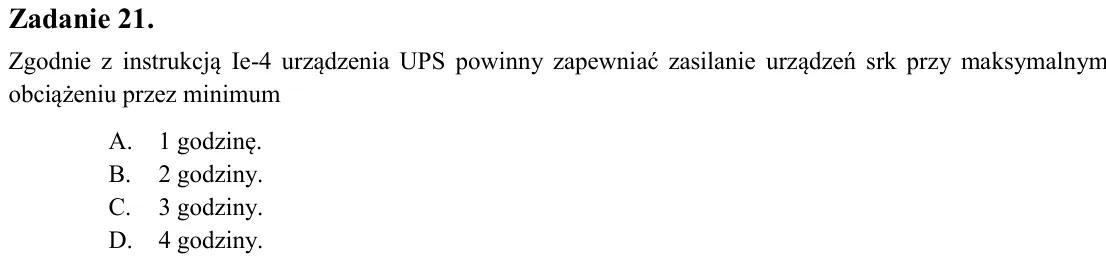

Zadanie 21. Zgodnie z instrukcją Ie-4 urządzenia UPS powinny zapewniać zasilanie urządzeń srk przy maksymalnym obciążeniu przez minimum A. 1 godzinę. B. 2 godziny. C. 3 godziny. D. 4 godziny.

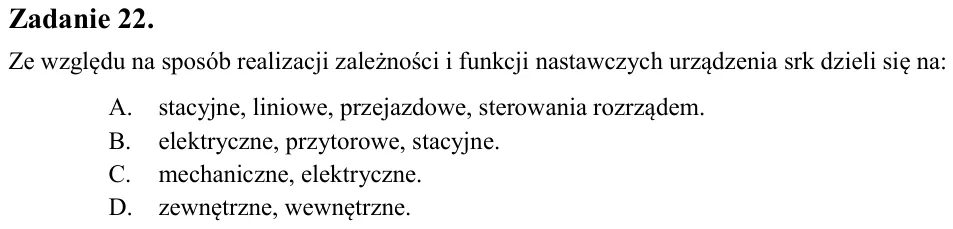

Zadanie 22. Ze względu na sposób realizacji zależności i funkcji nastawczych urządzenia srk dzieli się na: A. stacyjne, liniowe, przejazdowe, sterowania rozrządem. B. elektryczne, przytorowe, stacyjne. C. mechaniczne, el

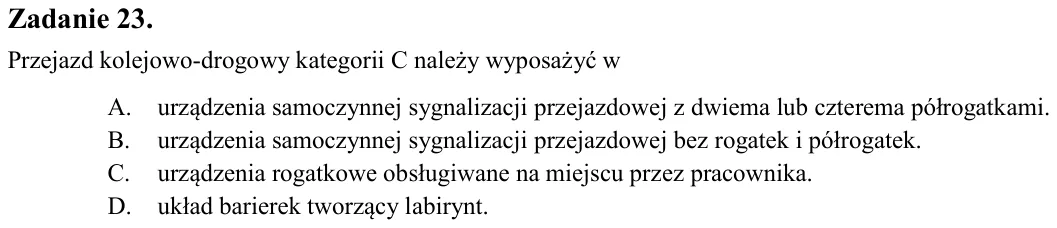

Zadanie 23. Przejazd kolejowo-drogowy kategorii C należy wyposażyć w A. urządzenia samoczynnej sygnalizacji przejazdowej z dwiema lub czterema półrogatkami. B. urządzenia samoczynnej sygnalizacji przejazdowej bez rogatek

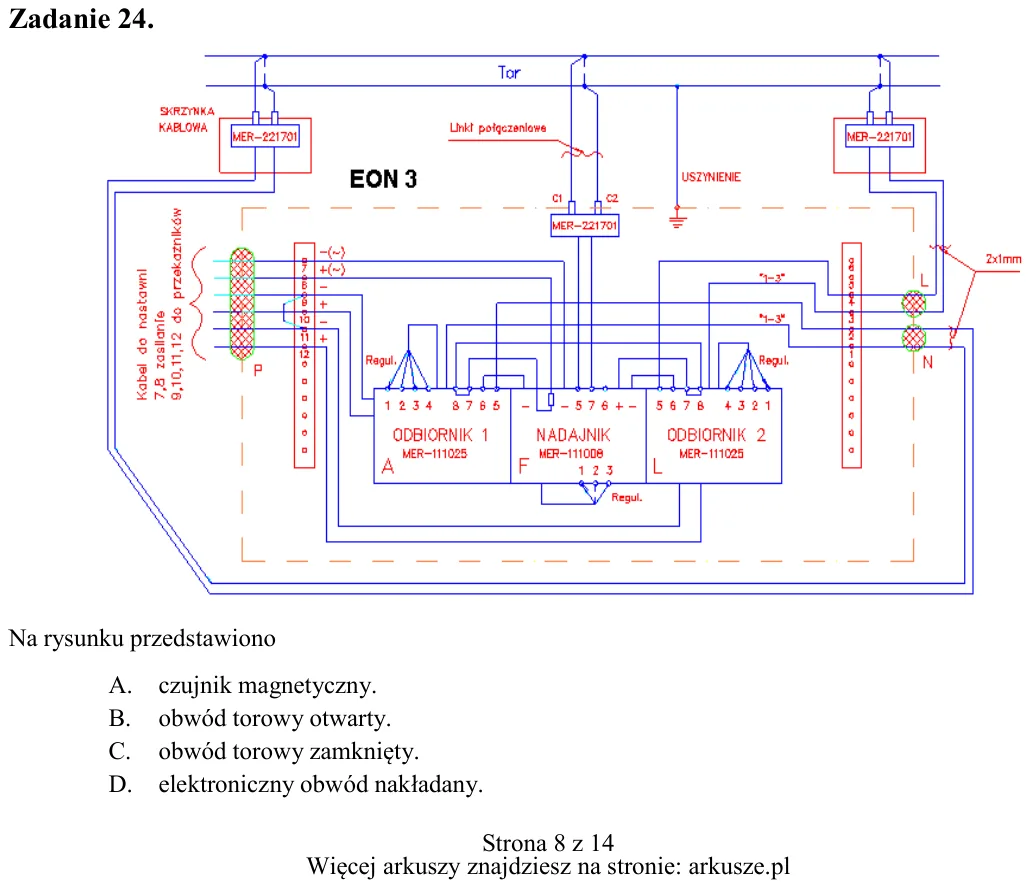

Zadanie 24. Na rysunku przedstawiono A. czujnik magnetyczny. B. obwód torowy otwarty. C. obwód torowy zamknięty. D. elektroniczny obwód nakładany.

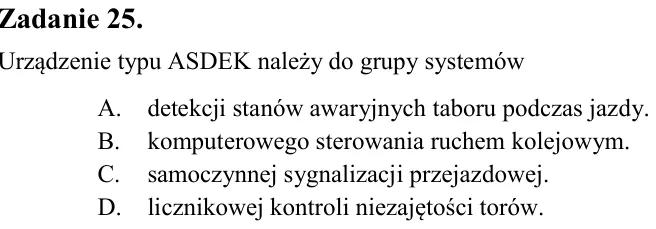

Zadanie 25. Urządzenie typu ASDEK należy do grupy systemów A. detekcji stanów awaryjnych taboru podczas jazdy. B. komputerowego sterowania ruchem kolejowym. C. samoczynnej sygnalizacji przejazdowej. D. licznikowej kontro

Zadanie 26. Do bocznikowania obwodów SOT niskiej częstotliwości należy używać bocznika o impedancji A. 0,05 Ω B. 0,10 Ω C. 0,15 Ω D. 0,20 Ω

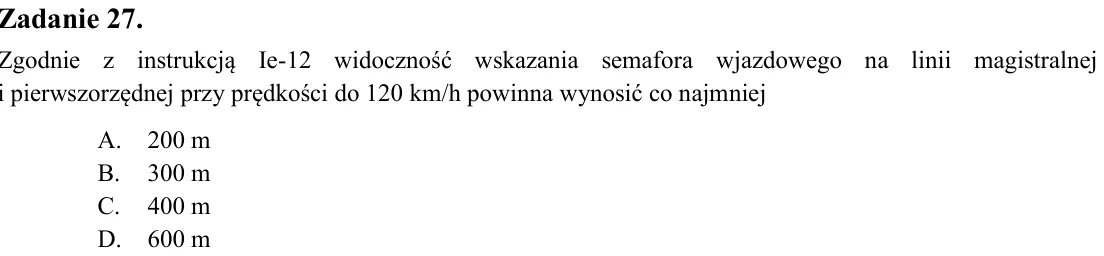

Zadanie 27. Zgodnie z instrukcją Ie-12 widoczność wskazania semafora wjazdowego na linii magistralnej i pierwszorzędnej przy prędkości do 120 km/h powinna wynosić co najmniej A. 200 m B. 300 m C. 400 m D. 600 m

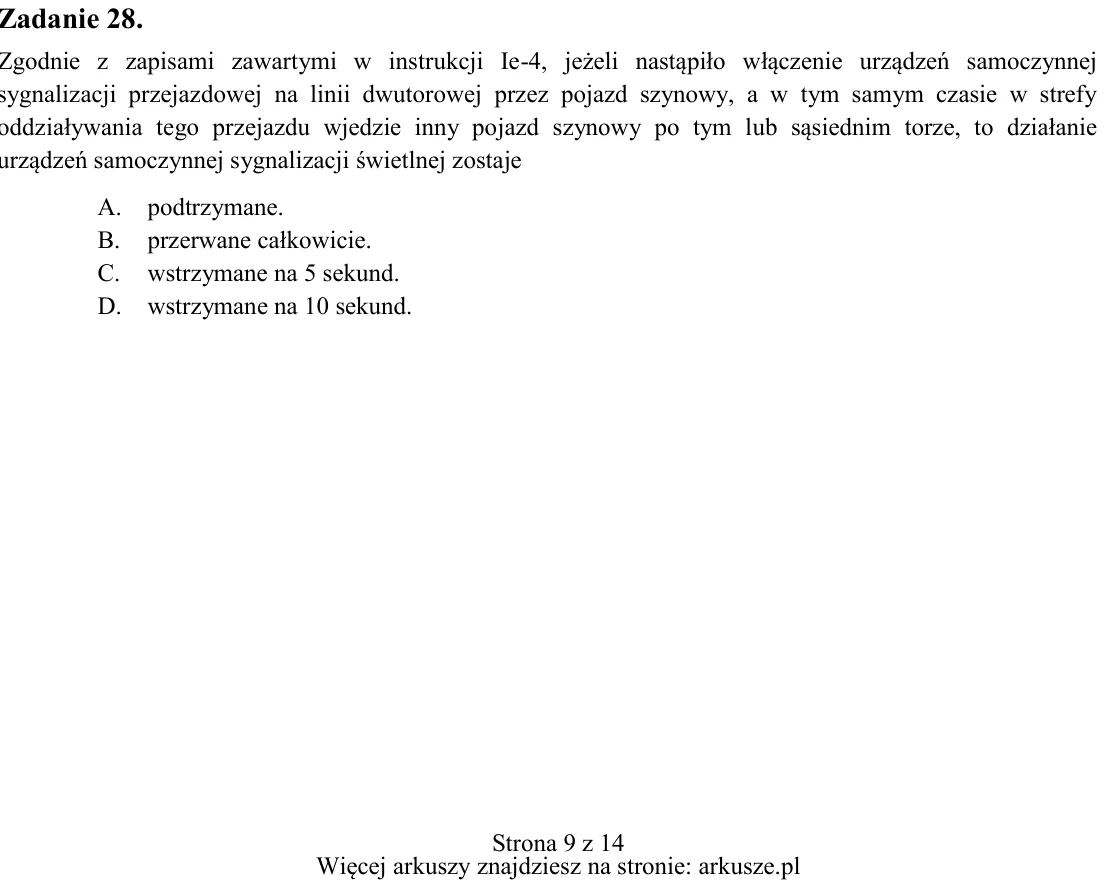

Zadanie 28. Zgodnie z zapisami zawartymi w instrukcji Ie-4, jeżeli nastąpiło włączenie urządzeń samoczynnej sygnalizacji przejazdowej na linii dwutorowej przez pojazd szynowy, a w tym samym czasie w strefy oddziaływania

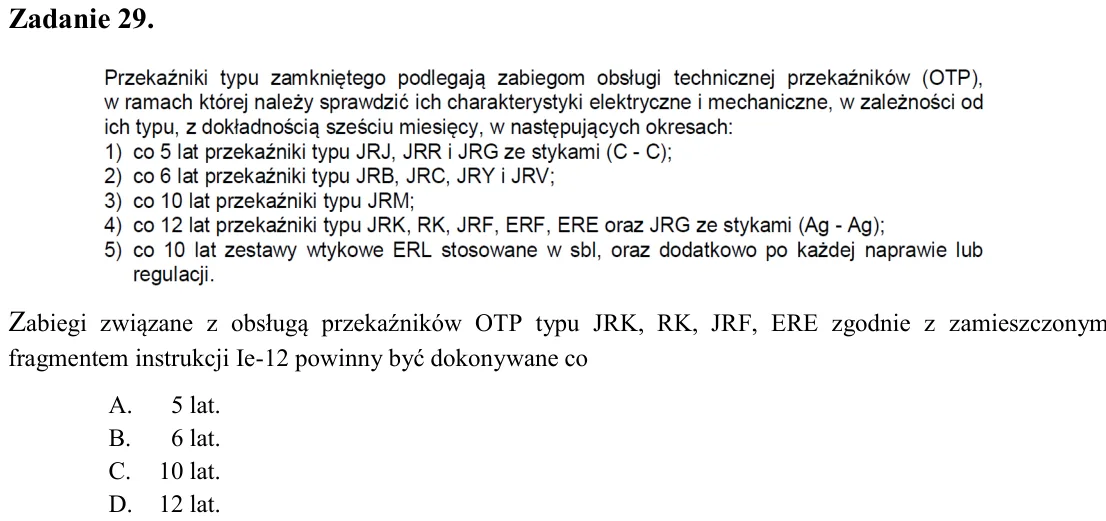

Zadanie 29. Zabiegi związane z obsługą przekaźników OTP typu JRK, RK, JRF, ERE zgodnie z zamieszczonym fragmentem instrukcji Ie-12 powinny być dokonywane co A. 5 lat. B. 6 lat. C. 10 lat. D. 12 lat.

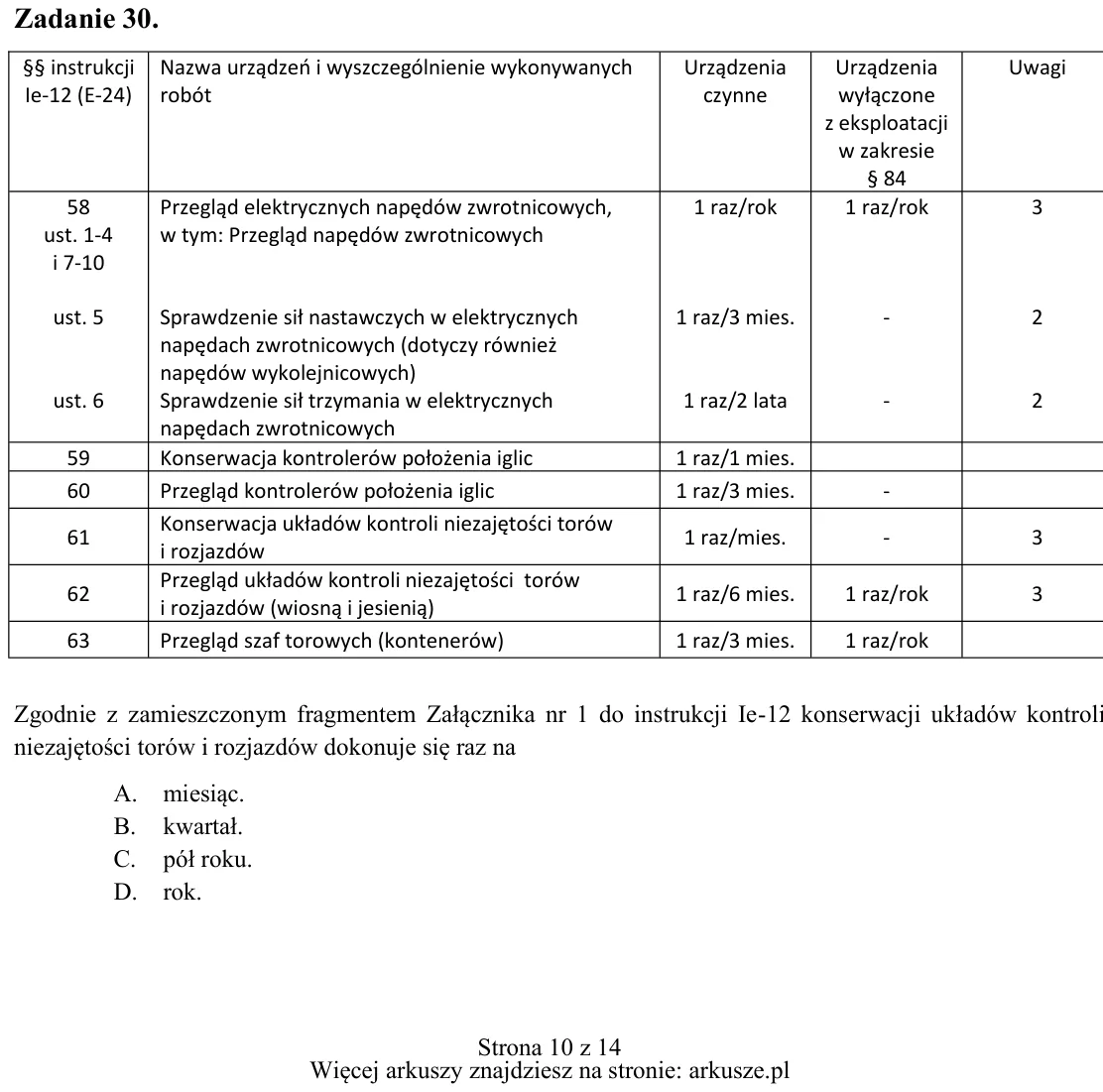

Zadanie 30. Zgodnie z zamieszczonym fragmentem Załącznika nr 1 do instrukcji Ie-12 konserwacji układów kontroli niezajętości torów i rozjazdów dokonuje się raz na A. miesiąc. B. kwartał. C. pół roku. D. rok. §§ instrukcj

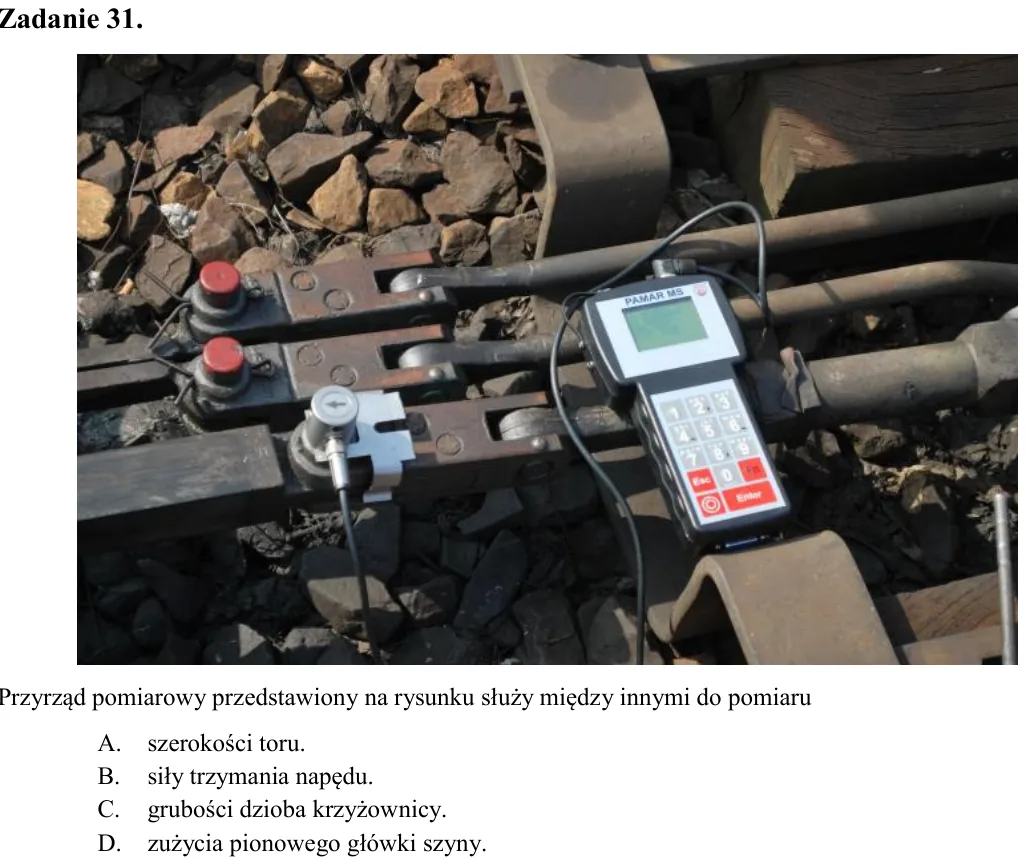

Zadanie 31. Przyrząd pomiarowy przedstawiony na rysunku służy między innymi do pomiaru A. szerokości toru. B. siły trzymania napędu. C. grubości dzioba krzyżownicy. D. zużycia pionowego główki szyny.

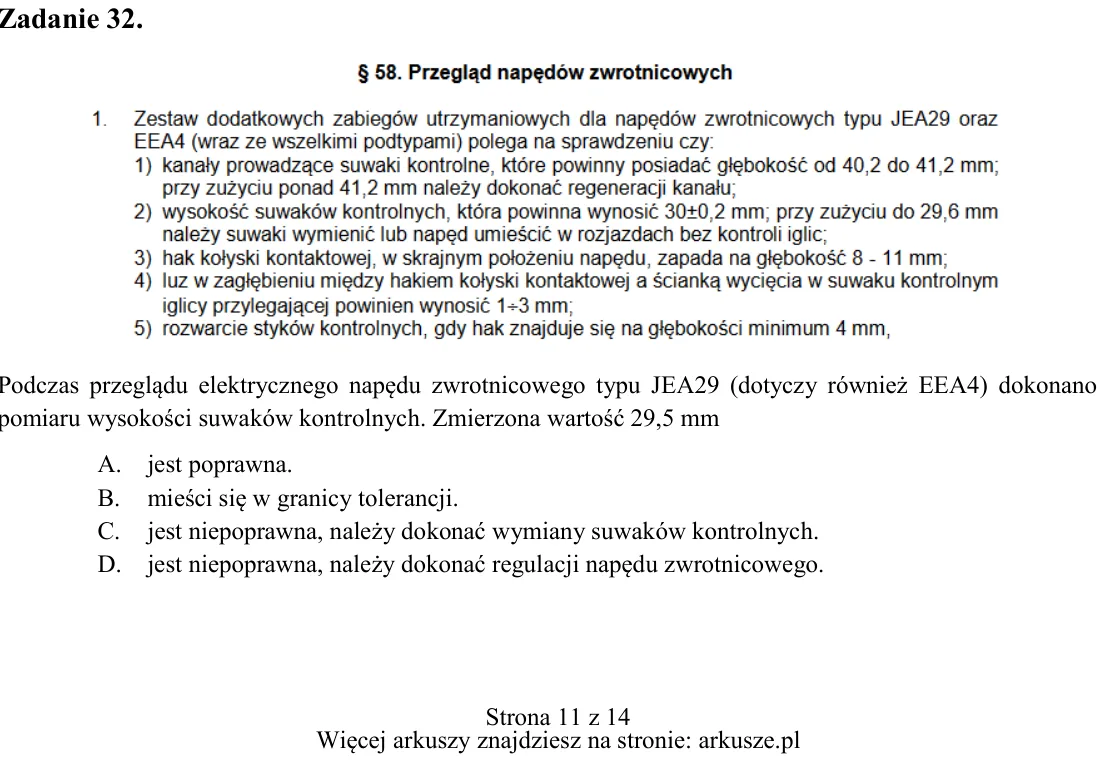

Zadanie 32. Podczas przeglądu elektrycznego napędu zwrotnicowego typu JEA29 (dotyczy również EEA4) dokonano pomiaru wysokości suwaków kontrolnych. Zmierzona wartość 29,5 mm A. jest poprawna. B. mieści się w granicy toler

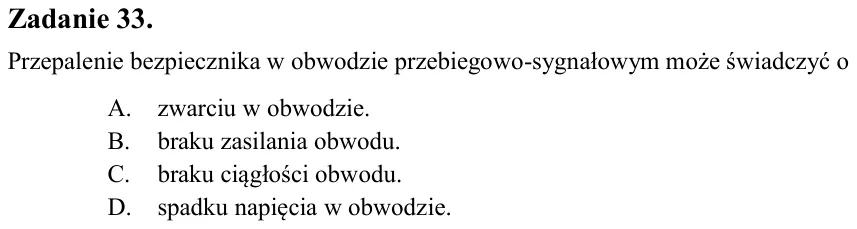

Zadanie 33. Przepalenie bezpiecznika w obwodzie przebiegowo-sygnałowym może świadczyć o A. zwarciu w obwodzie. B. braku zasilania obwodu. C. braku ciągłości obwodu. D. spadku napięcia w obwodzie.

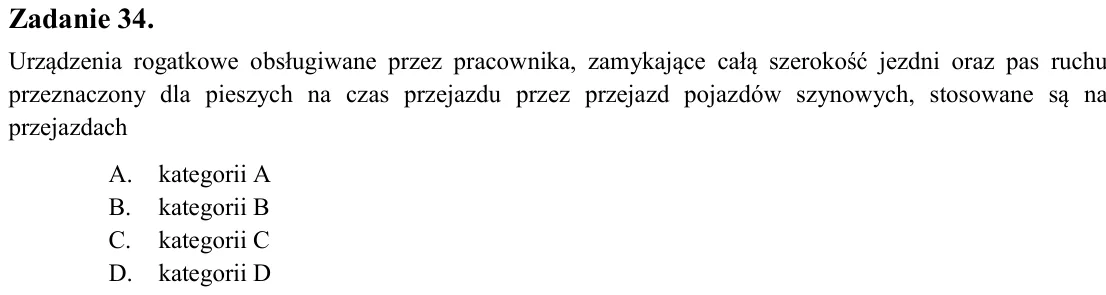

Zadanie 34. Urządzenia rogatkowe obsługiwane przez pracownika, zamykające całą szerokość jezdni oraz pas ruchu przeznaczony dla pieszych na czas przejazdu przez przejazd pojazdów szynowych, stosowane są na przejazdach A.

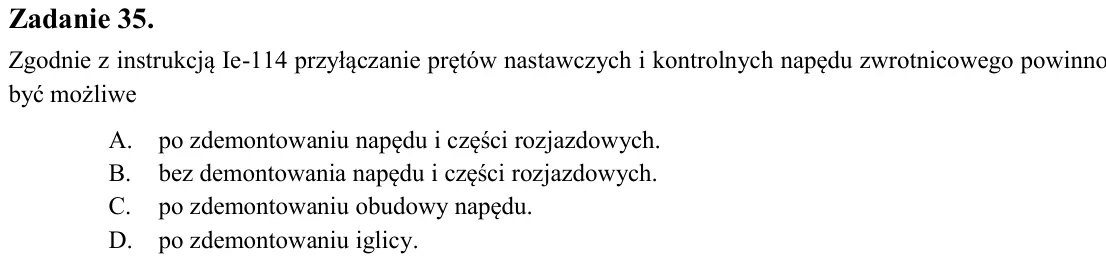

Zadanie 35. Zgodnie z instrukcją Ie-114 przyłączanie prętów nastawczych i kontrolnych napędu zwrotnicowego powinno być możliwe A. po zdemontowaniu napędu i części rozjazdowych. B. bez demontowania napędu i części rozjazd

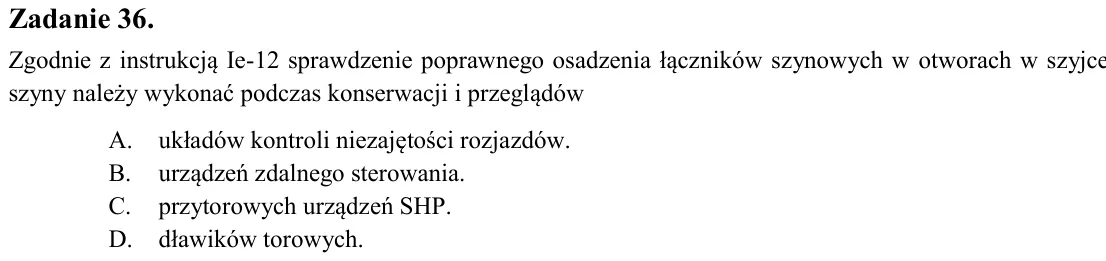

Zadanie 36. Zgodnie z instrukcją Ie-12 sprawdzenie poprawnego osadzenia łączników szynowych w otworach w szyjce szyny należy wykonać podczas konserwacji i przeglądów A. układów kontroli niezajętości rozjazdów. B. urządze

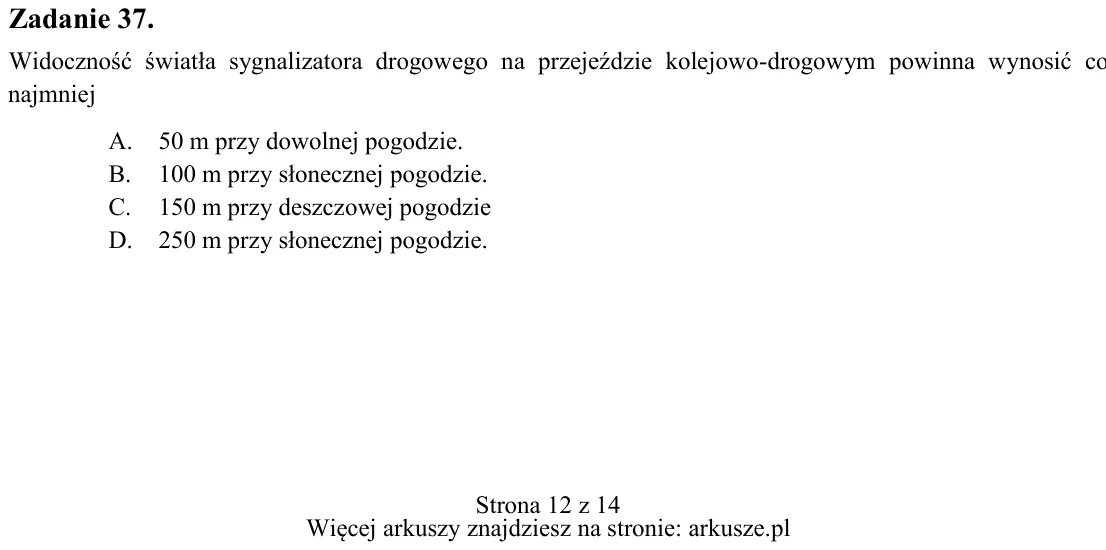

Zadanie 37. Widoczność światła sygnalizatora drogowego na przejeździe kolejowo-drogowym powinna wynosić co najmniej A. 50 m przy dowolnej pogodzie. B. 100 m przy słonecznej pogodzie. C. 150 m przy deszczowej pogodzie D.

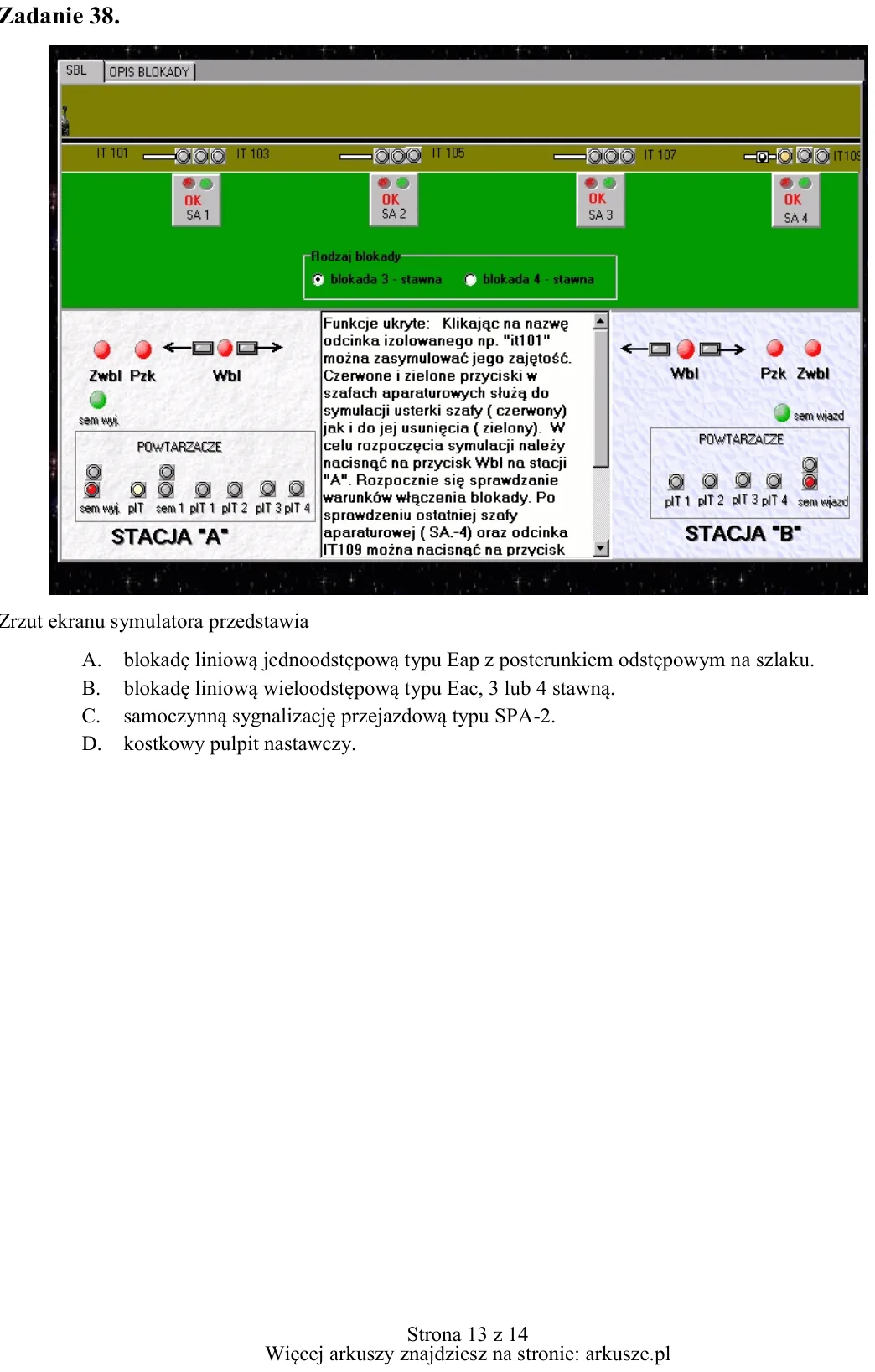

Zadanie 38. Zrzut ekranu symulatora przedstawia A. blokadę liniową jednoodstępową typu Eap z posterunkiem odstępowym na szlaku. B. blokadę liniową wieloodstępową typu Eac, 3 lub 4 stawną. C. samoczynną sygnalizację przej

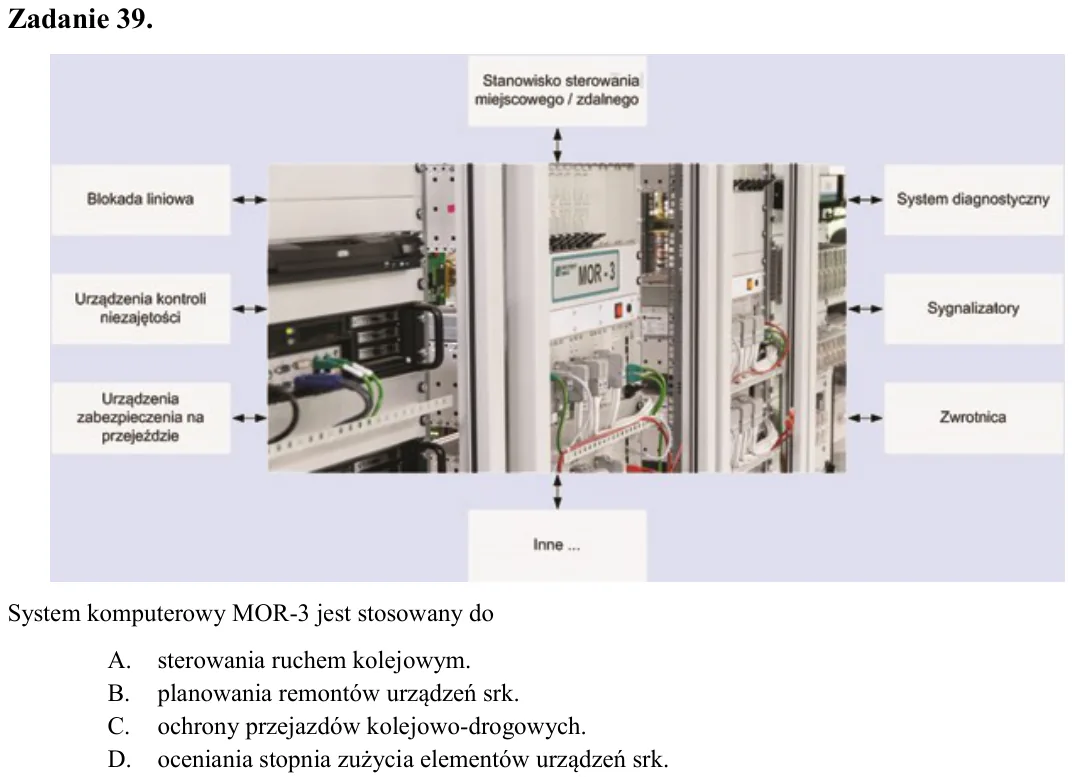

Zadanie 39. System komputerowy MOR-3 jest stosowany do A. sterowania ruchem kolejowym. B. planowania remontów urządzeń srk. C. ochrony przejazdów kolejowo-drogowych. D. oceniania stopnia zużycia elementów urządzeń srk.

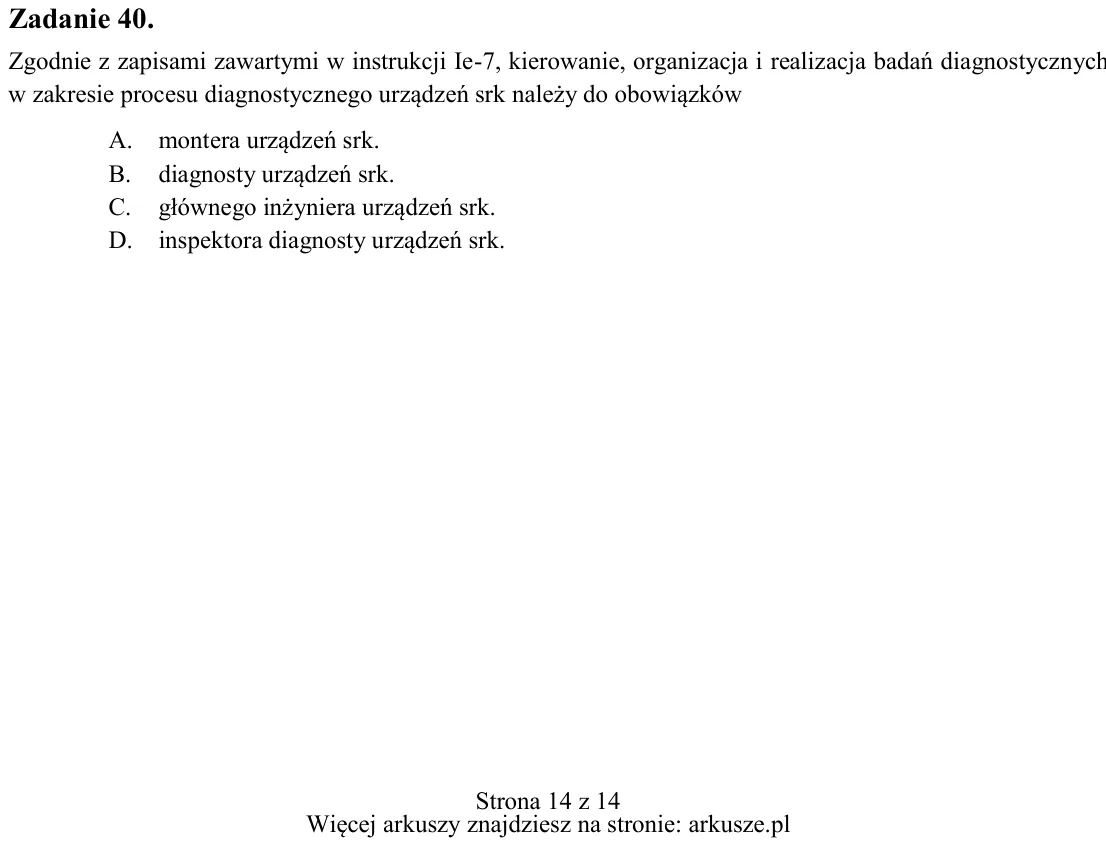

Zadanie 40. Zgodnie z zapisami zawartymi w instrukcji Ie-7, kierowanie, organizacja i realizacja badań diagnostycznych w zakresie procesu diagnostycznego urządzeń srk należy do obowiązków A. montera urządzeń srk. B. diag
