E22 · Egzamin zawodowy · styczeń 2017

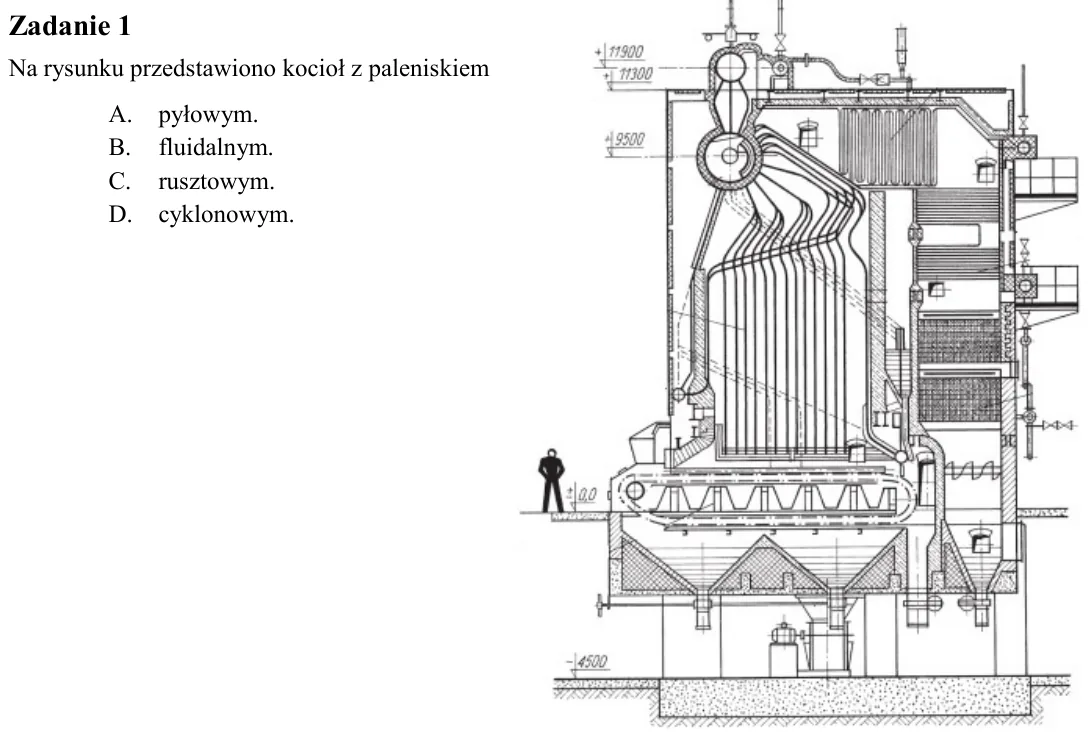

Zadanie 1 Na rysunku przedstawiono kocioł z paleniskiem A. pyłowym. B. fluidalnym. C. rusztowym. D. cyklonowym.

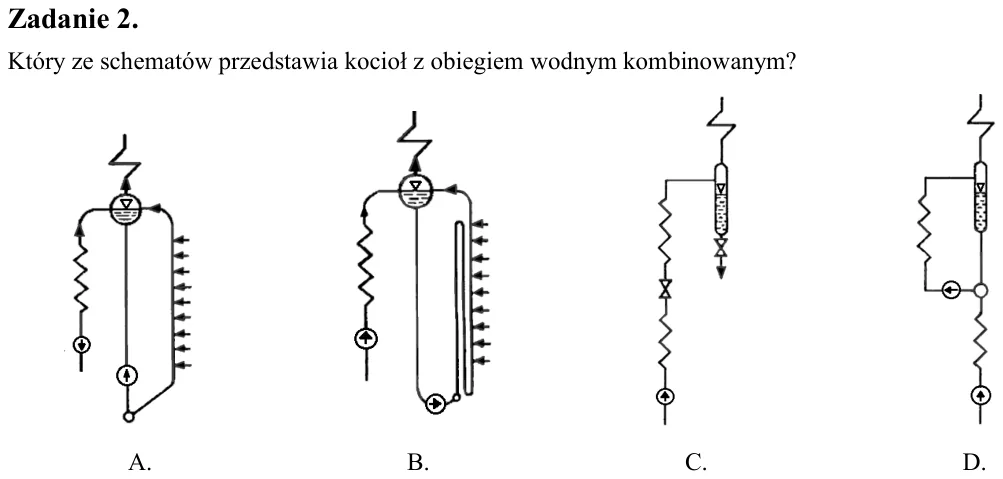

Zadanie 2. Który ze schematów przedstawia kocioł z obiegiem wodnym kombinowanym?

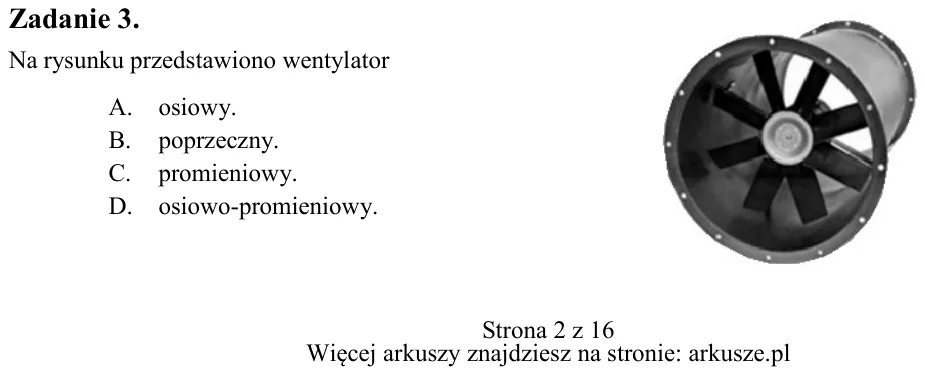

Zadanie 3. Na rysunku przedstawiono wentylator A. osiowy. B. poprzeczny. C. promieniowy. D. osiowo-promieniowy. A. B. C. D.

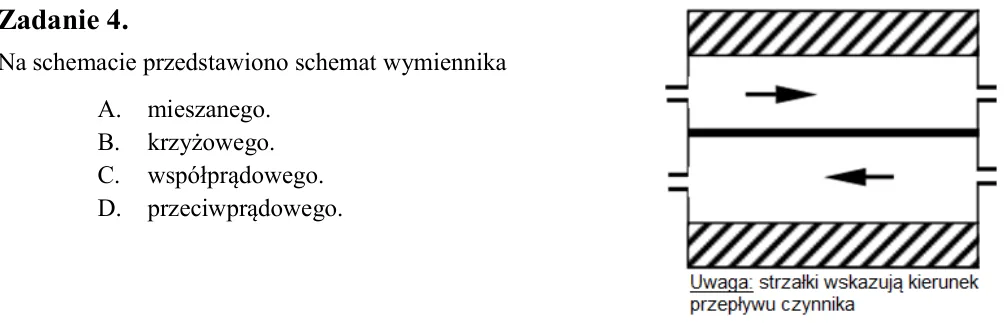

Zadanie 4. Na schemacie przedstawiono schemat wymiennika A. mieszanego. B. krzyżowego. C. współprądowego. D. przeciwprądowego.

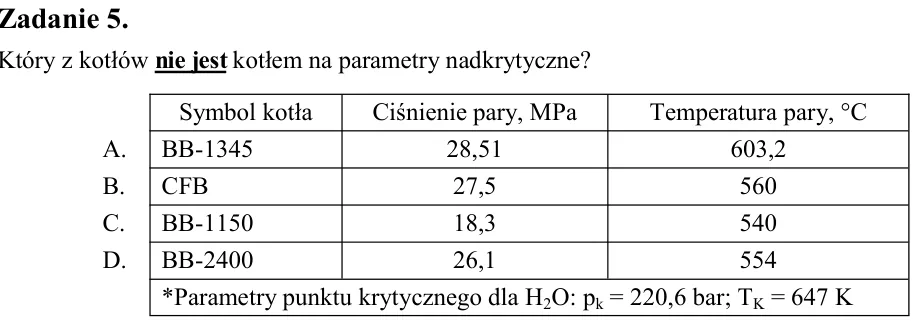

Zadanie 5. Który z kotłów nie jest kotłem na parametry nadkrytyczne?

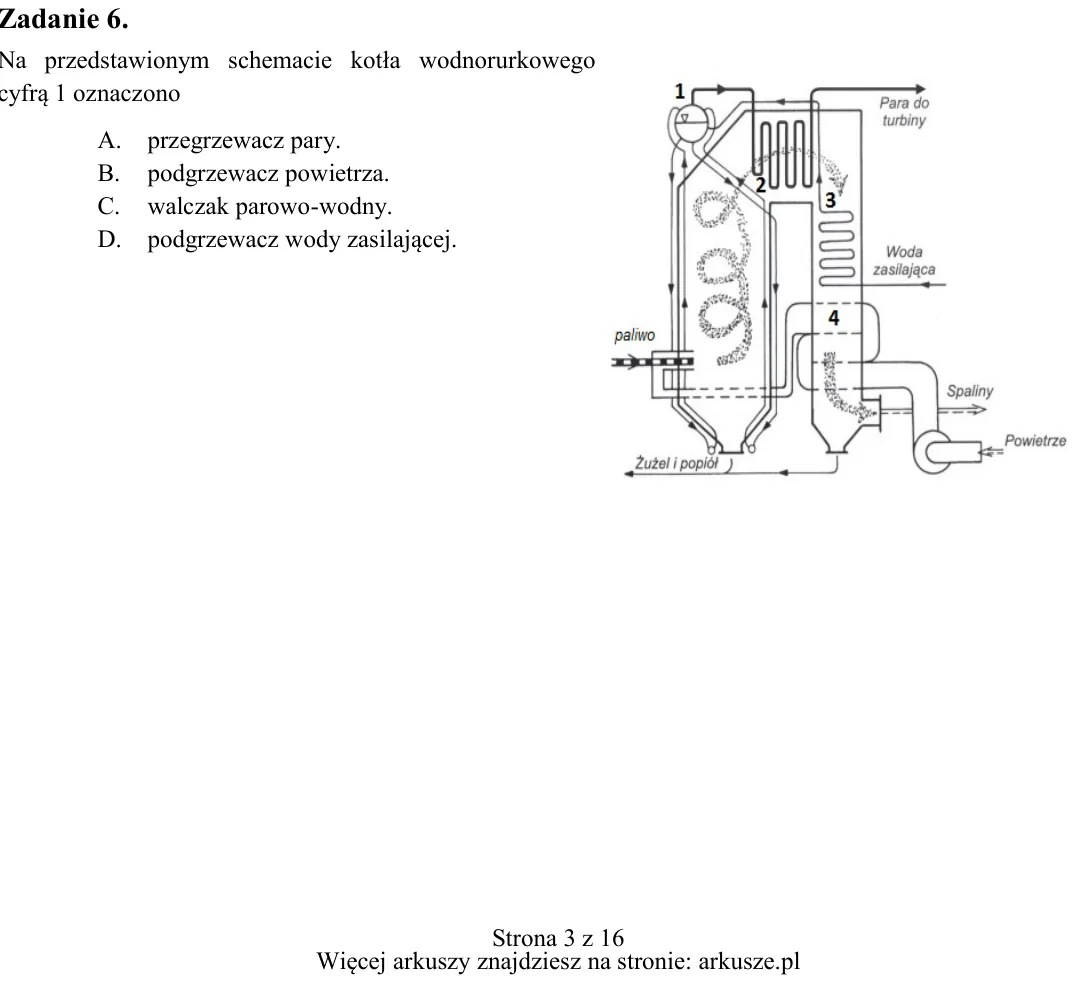

Zadanie 6. Na przedstawionym schemacie kotła wodnorurkowego cyfrą 1 oznaczono A. przegrzewacz pary. B. podgrzewacz powietrza. C. walczak parowo-wodny. D. podgrzewacz wody zasilającej. Symbol kotła Ciśnienie pary, MPa Tem

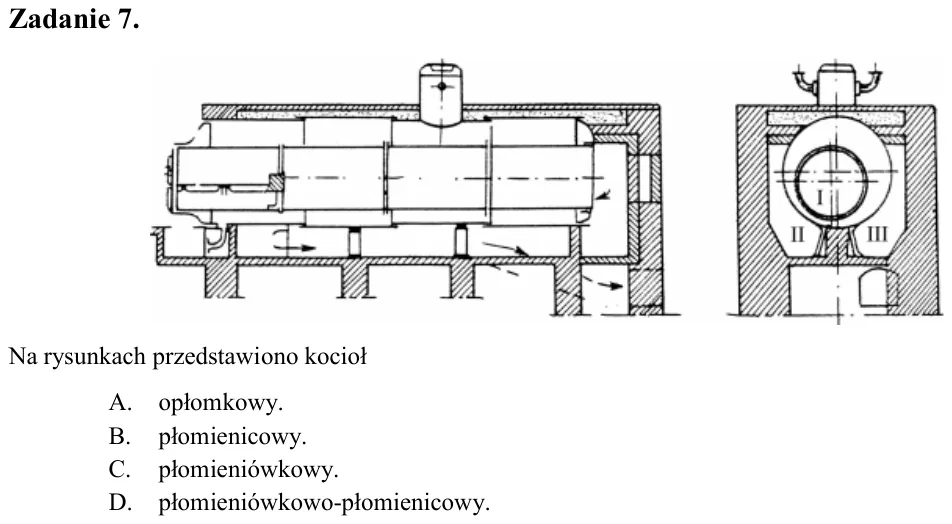

Zadanie 7. Na rysunkach przedstawiono kocioł A. opłomkowy. B. płomienicowy. C. płomieniówkowy. D. płomieniówkowo-płomienicowy.

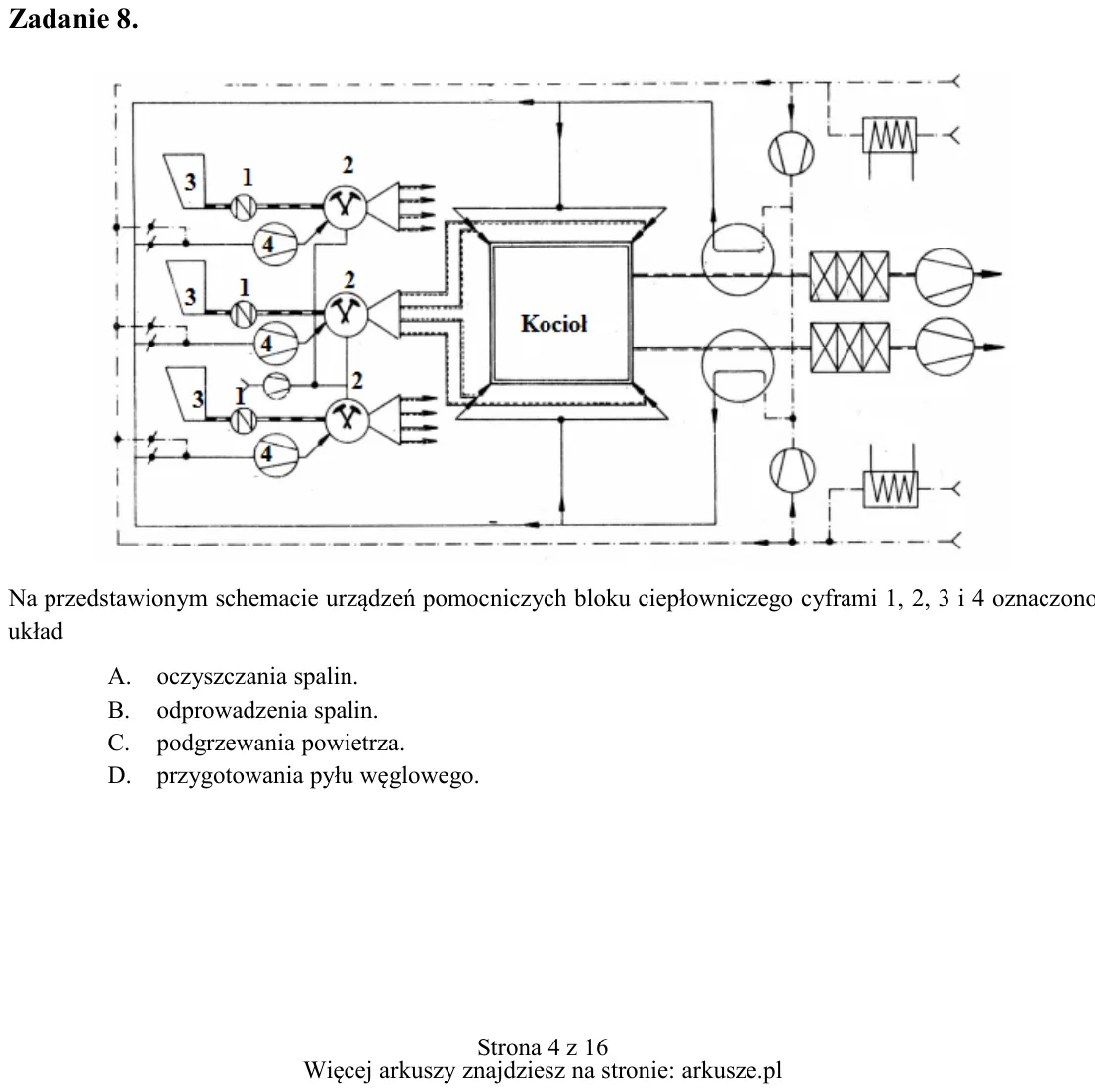

Zadanie 8. Na przedstawionym schemacie urządzeń pomocniczych bloku ciepłowniczego cyframi 1, 2, 3 i 4 oznaczono układ A. oczyszczania spalin. B. odprowadzenia spalin. C. podgrzewania powietrza. D. przygotowania pyłu węgl

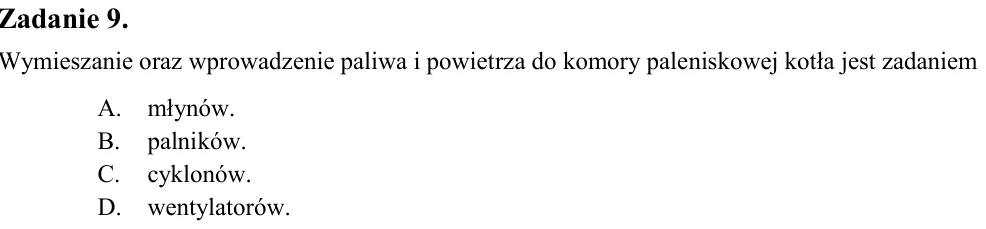

Zadanie 9. Wymieszanie oraz wprowadzenie paliwa i powietrza do komory paleniskowej kotła jest zadaniem A. młynów. B. palników. C. cyklonów. D. wentylatorów.

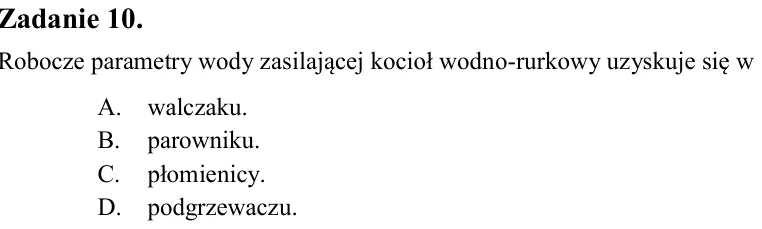

Zadanie 10. Robocze parametry wody zasilającej kocioł wodno-rurkowy uzyskuje się w A. walczaku. B. parowniku. C. płomienicy. D. podgrzewaczu.

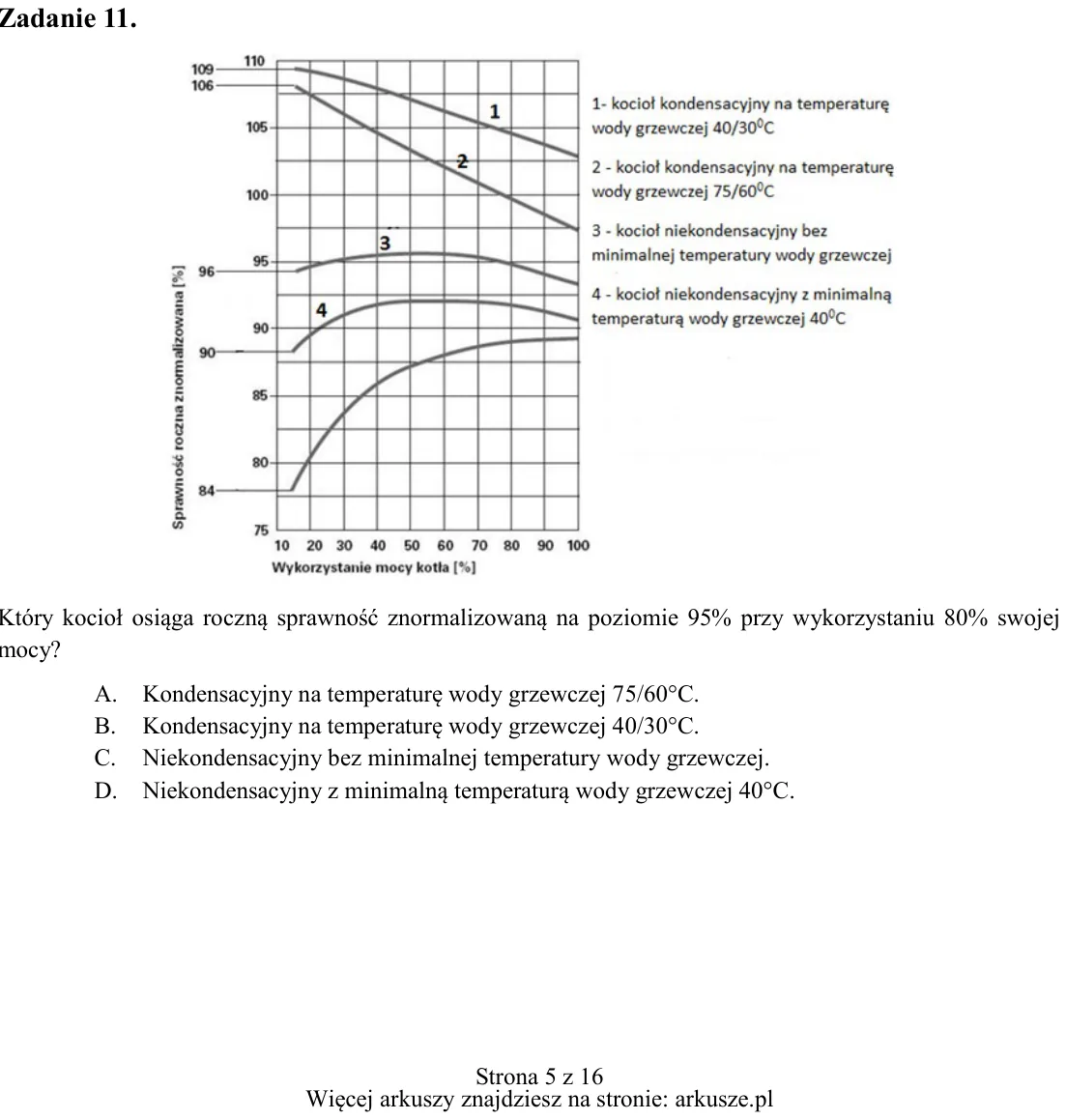

Zadanie 11. Który kocioł osiąga roczną sprawność znormalizowaną na poziomie 95% przy wykorzystaniu 80% swojej mocy? A. Kondensacyjny na temperaturę wody grzewczej 75/60°C. B. Kondensacyjny na temperaturę wody grzewczej 4

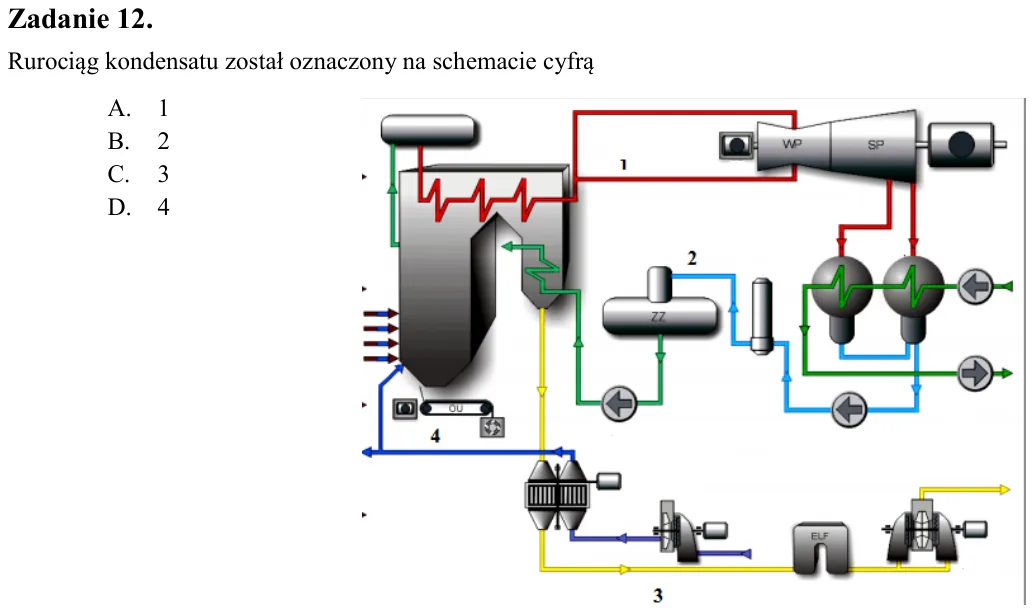

Zadanie 12. Rurociąg kondensatu został oznaczony na schemacie cyfrą A. 1 B. 2 C. 3 D. 4

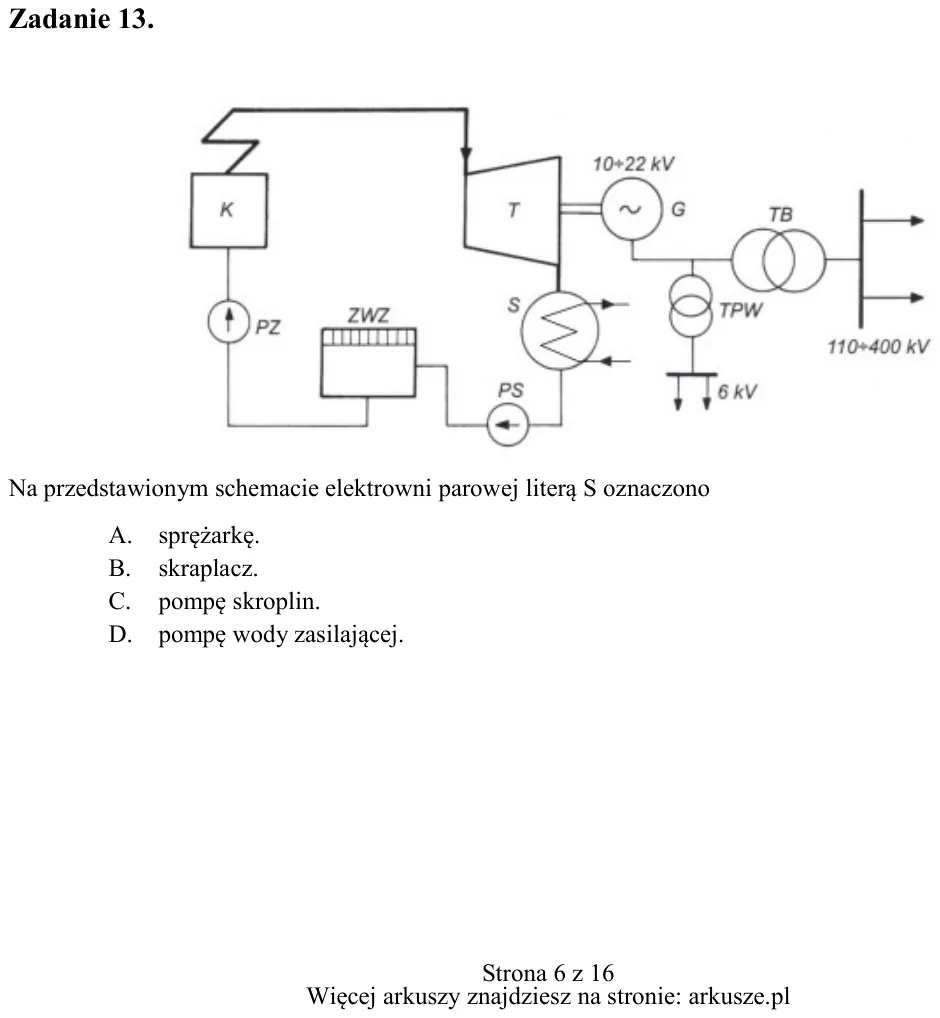

Zadanie 13. Na przedstawionym schemacie elektrowni parowej literą S oznaczono A. sprężarkę. B. skraplacz. C. pompę skroplin. D. pompę wody zasilającej.

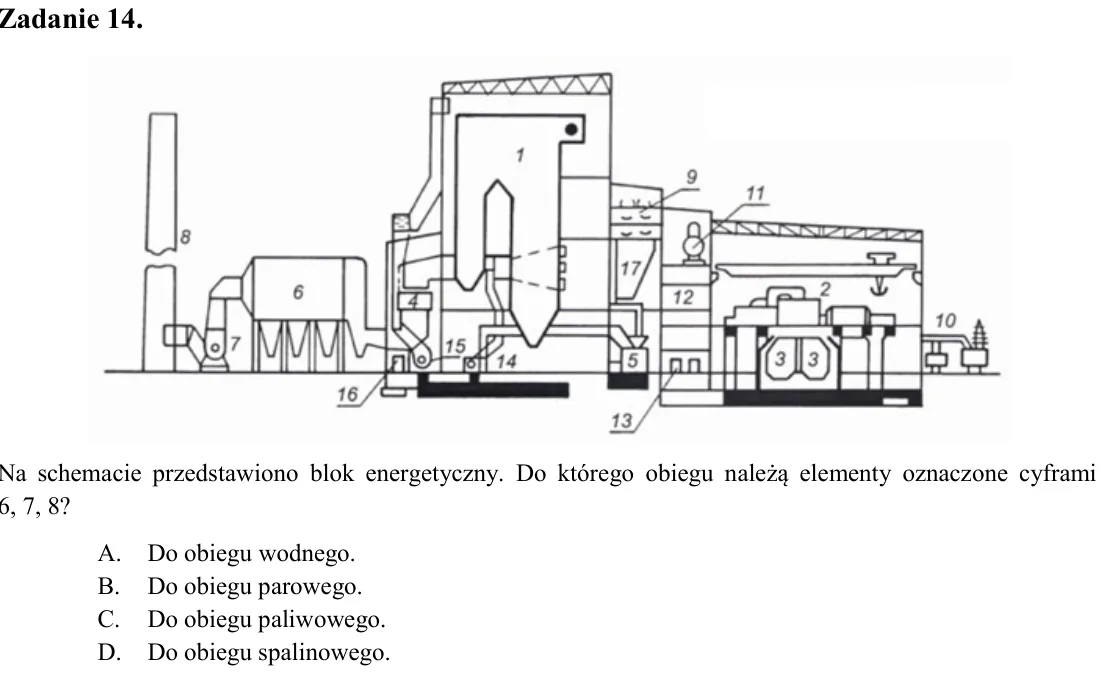

Zadanie 14. Na schemacie przedstawiono blok energetyczny. Do którego obiegu należą elementy oznaczone cyframi 6, 7, 8? A. Do obiegu wodnego. B. Do obiegu parowego. C. Do obiegu paliwowego. D. Do obiegu spalinowego.

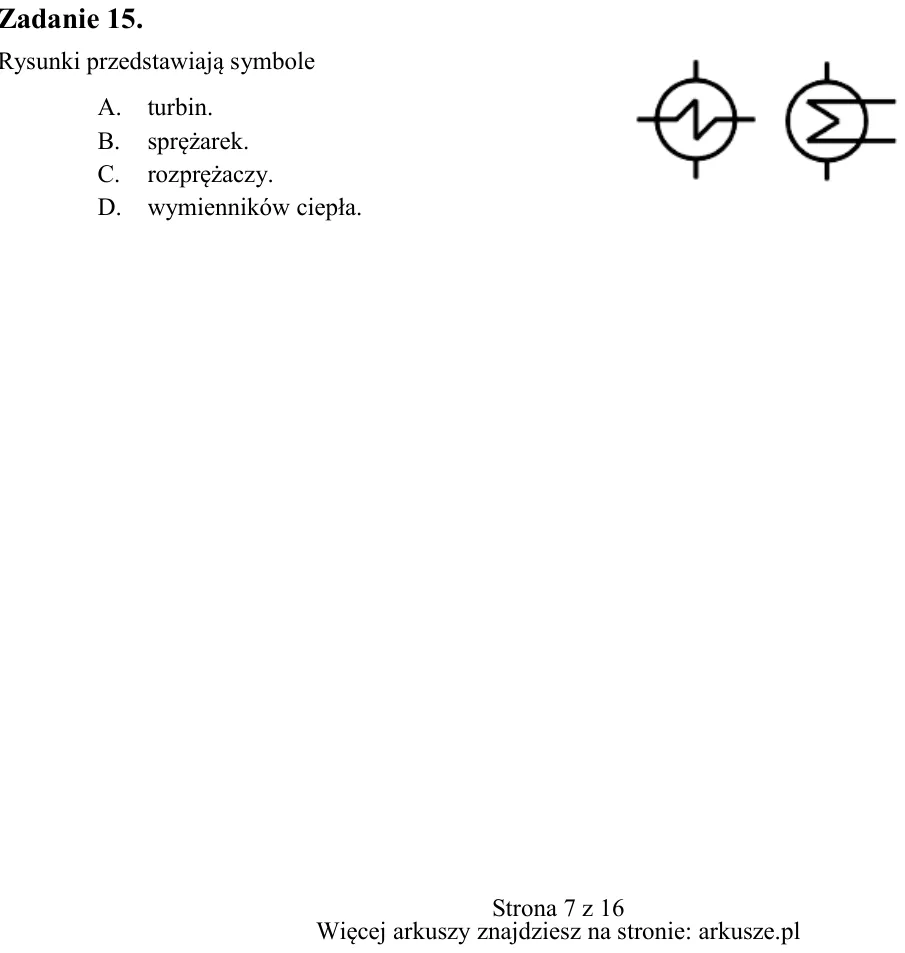

Zadanie 15. Rysunki przedstawiają symbole A. turbin. B. sprężarek. C. rozprężaczy. D. wymienników ciepła.

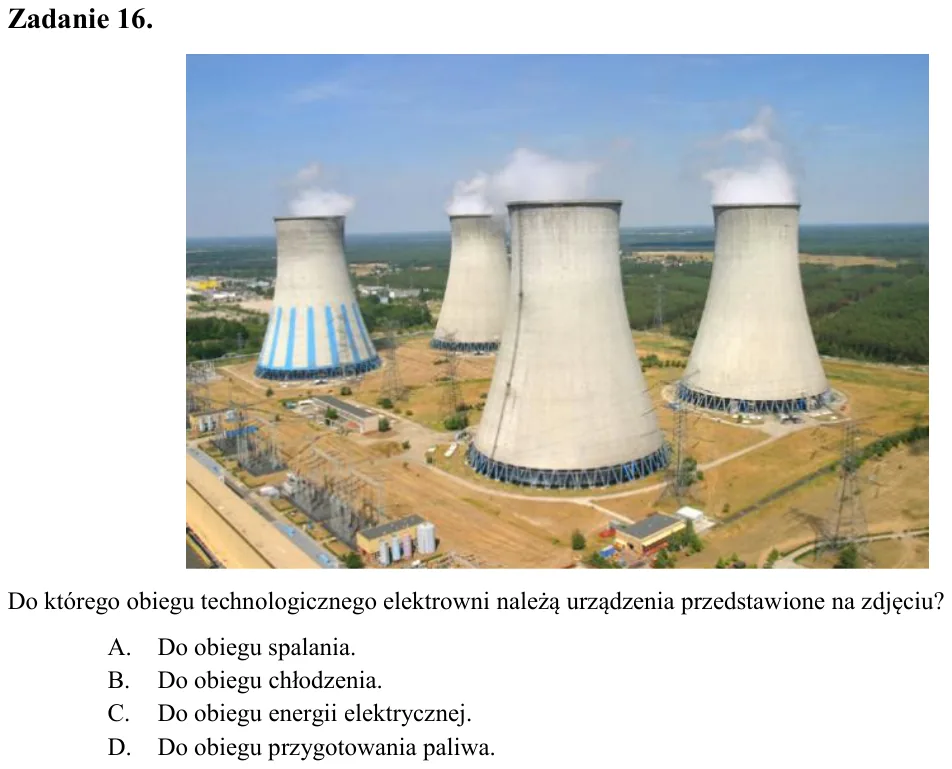

Zadanie 16. Do którego obiegu technologicznego elektrowni należą urządzenia przedstawione na zdjęciu? A. Do obiegu spalania. B. Do obiegu chłodzenia. C. Do obiegu energii elektrycznej. D. Do obiegu przygotowania paliwa.

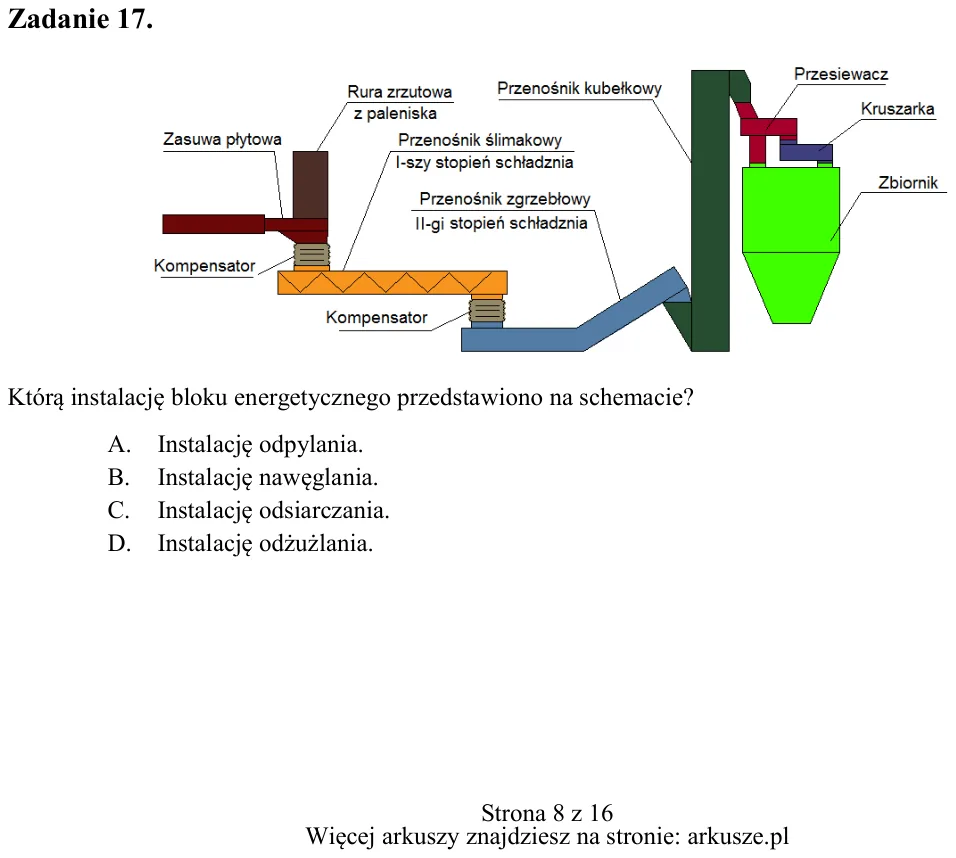

Zadanie 17. Którą instalację bloku energetycznego przedstawiono na schemacie? A. Instalację odpylania. B. Instalację nawęglania. C. Instalację odsiarczania. D. Instalację odżużlania.

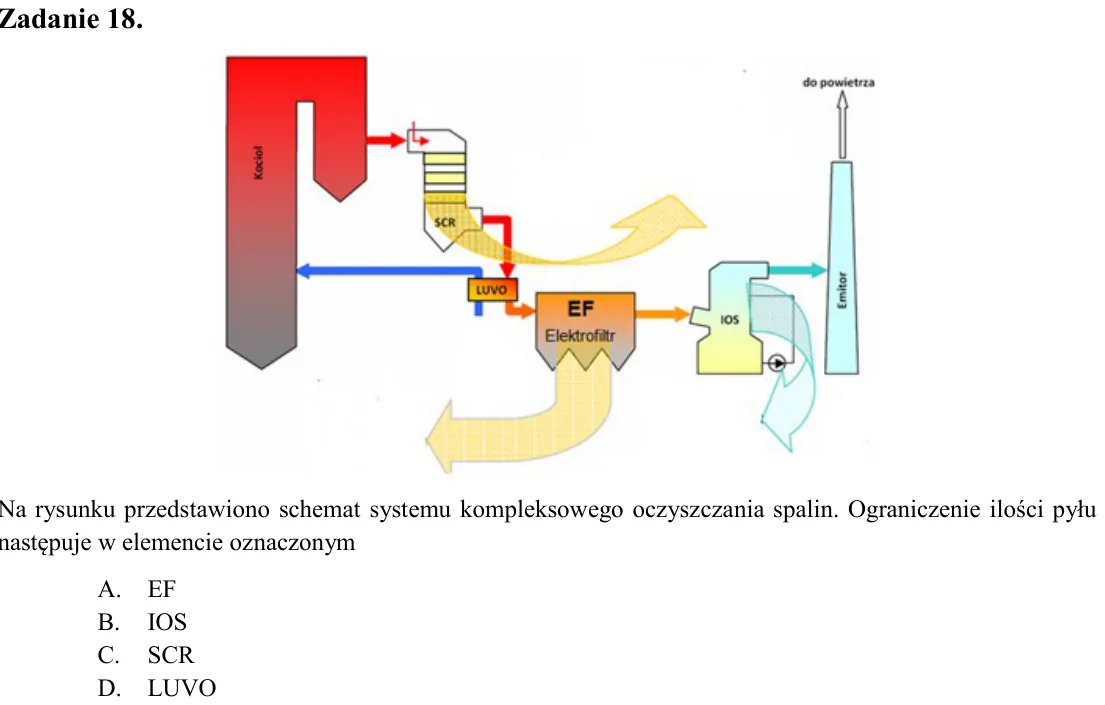

Zadanie 18. Na rysunku przedstawiono schemat systemu kompleksowego oczyszczania spalin. Ograniczenie ilości pyłu następuje w elemencie oznaczonym A. EF B. IOS C. SCR D. LUVO

Zadanie 19. Zmniejszenie ciśnienia w instalacji sprężonego powietrza jest zadaniem A. filtra. B. reduktora. C. osuszacza. D. smarownicy.

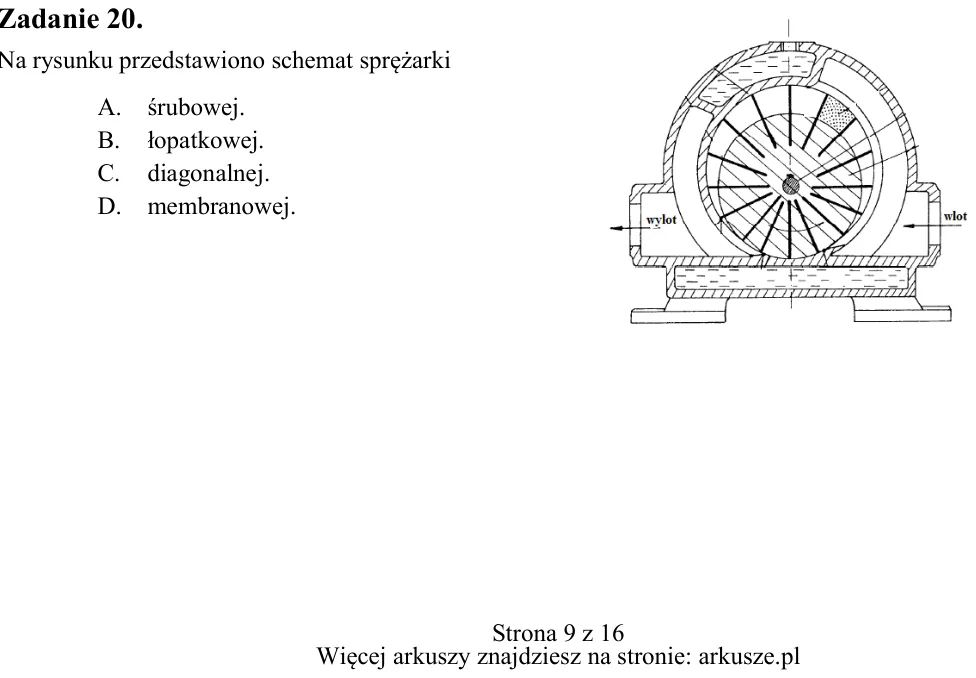

Zadanie 20. Na rysunku przedstawiono schemat sprężarki A. śrubowej. B. łopatkowej. C. diagonalnej. D. membranowej.

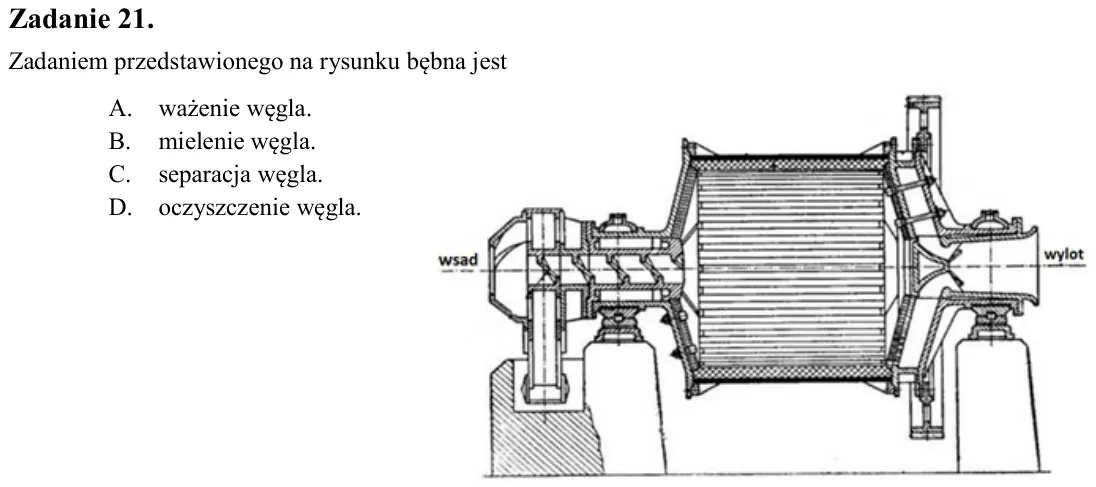

Zadanie 21. Zadaniem przedstawionego na rysunku bębna jest A. ważenie węgla. B. mielenie węgla. C. separacja węgla. D. oczyszczenie węgla.

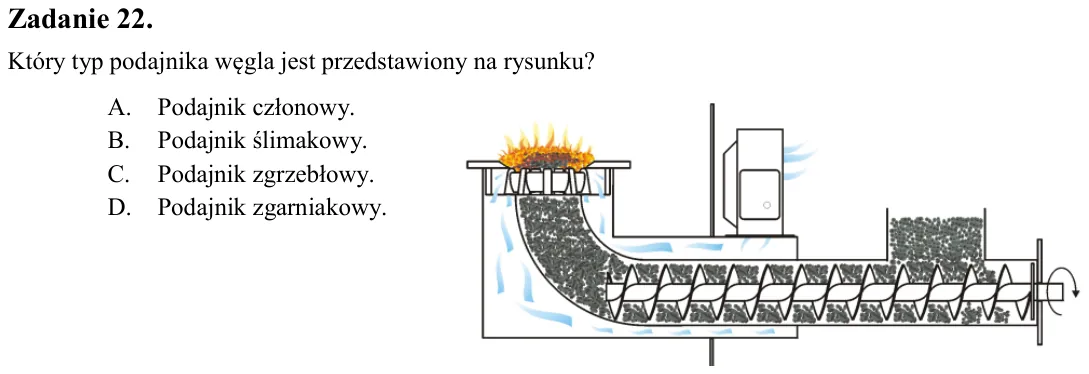

Zadanie 22. Który typ podajnika węgla jest przedstawiony na rysunku? A. Podajnik członowy. B. Podajnik ślimakowy. C. Podajnik zgrzebłowy. D. Podajnik zgarniakowy.

Zadanie 23. Usuwanie cząstek stałych z wody zasilającej kocioł jest realizowane w procesie A. jonizacji. B. koagulacji. C. filtrowania. D. dekarbonizacji.

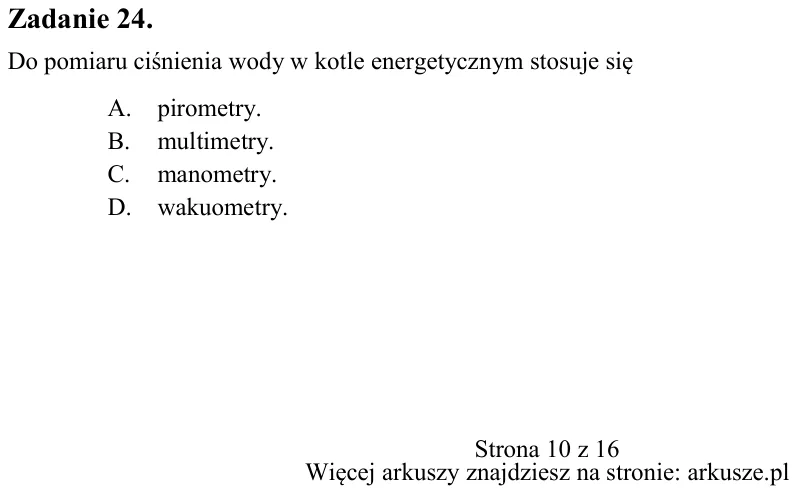

Zadanie 24. Do pomiaru ciśnienia wody w kotle energetycznym stosuje się A. pirometry. B. multimetry. C. manometry. D. wakuometry.

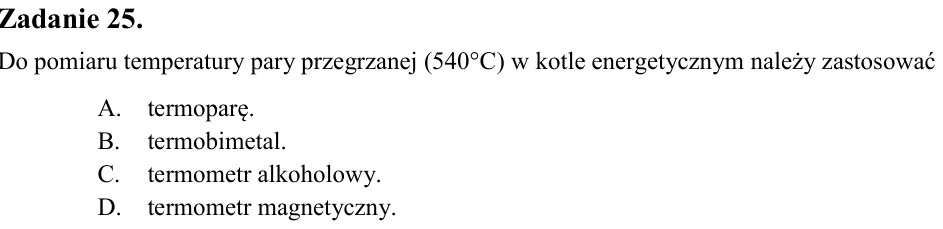

Zadanie 25. Do pomiaru temperatury pary przegrzanej (540°C) w kotle energetycznym należy zastosować A. termoparę. B. termobimetal. C. termometr alkoholowy. D. termometr magnetyczny.

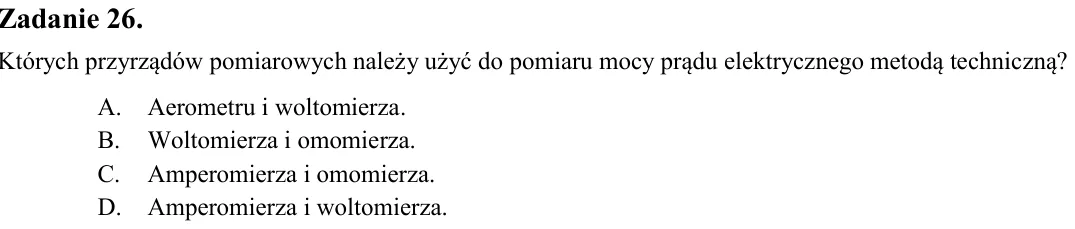

Zadanie 26. Których przyrządów pomiarowych należy użyć do pomiaru mocy prądu elektrycznego metodą techniczną? A. Aerometru i woltomierza. B. Woltomierza i omomierza. C. Amperomierza i omomierza. D. Amperomierza i woltomi

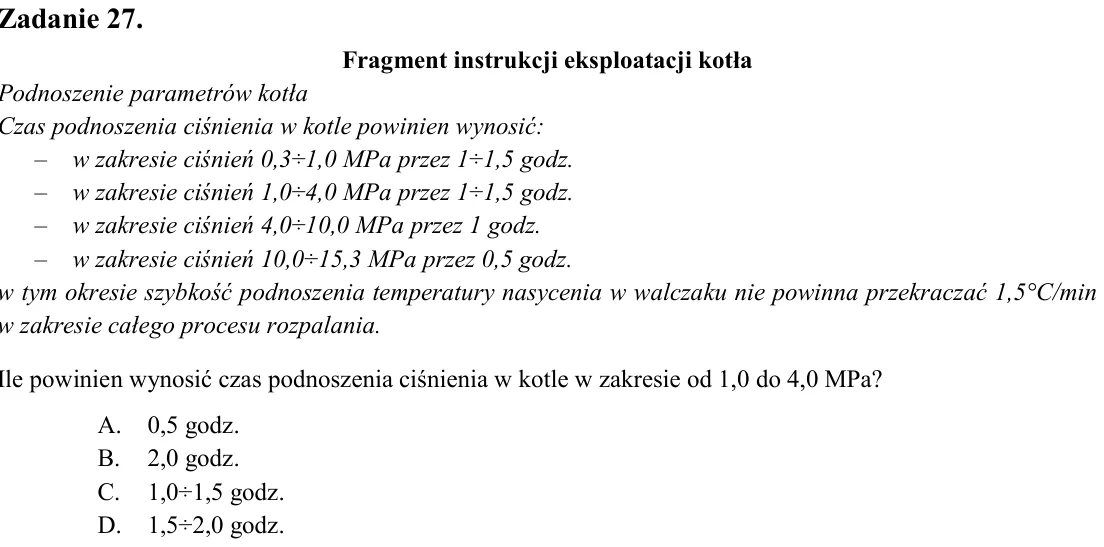

Zadanie 27. Fragment instrukcji eksploatacji kotła Podnoszenie parametrów kotła Czas podnoszenia ciśnienia w kotle powinien wynosić: - w zakresie ciśnień 0,3÷1,0 MPa przez 1÷1,5 godz. - w zakresie ciśnień 1,0÷4,0 MPa prz

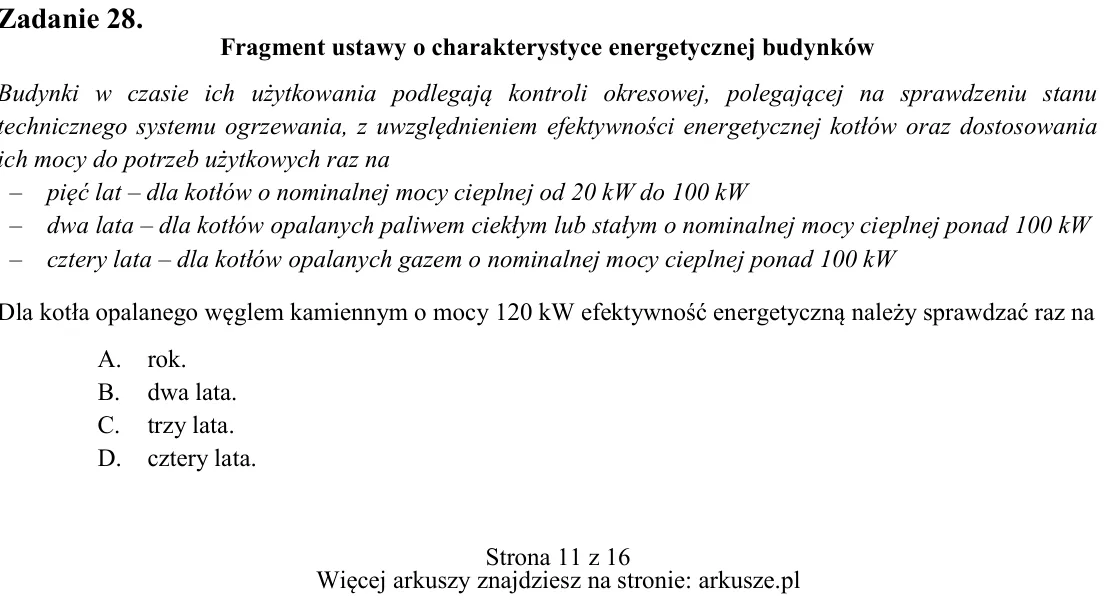

Zadanie 28. Fragment ustawy o charakterystyce energetycznej budynków Budynki w czasie ich użytkowania podlegają kontroli okresowej, polegającej na sprawdzeniu stanu technicznego systemu ogrzewania, z uwzględnieniem efekt

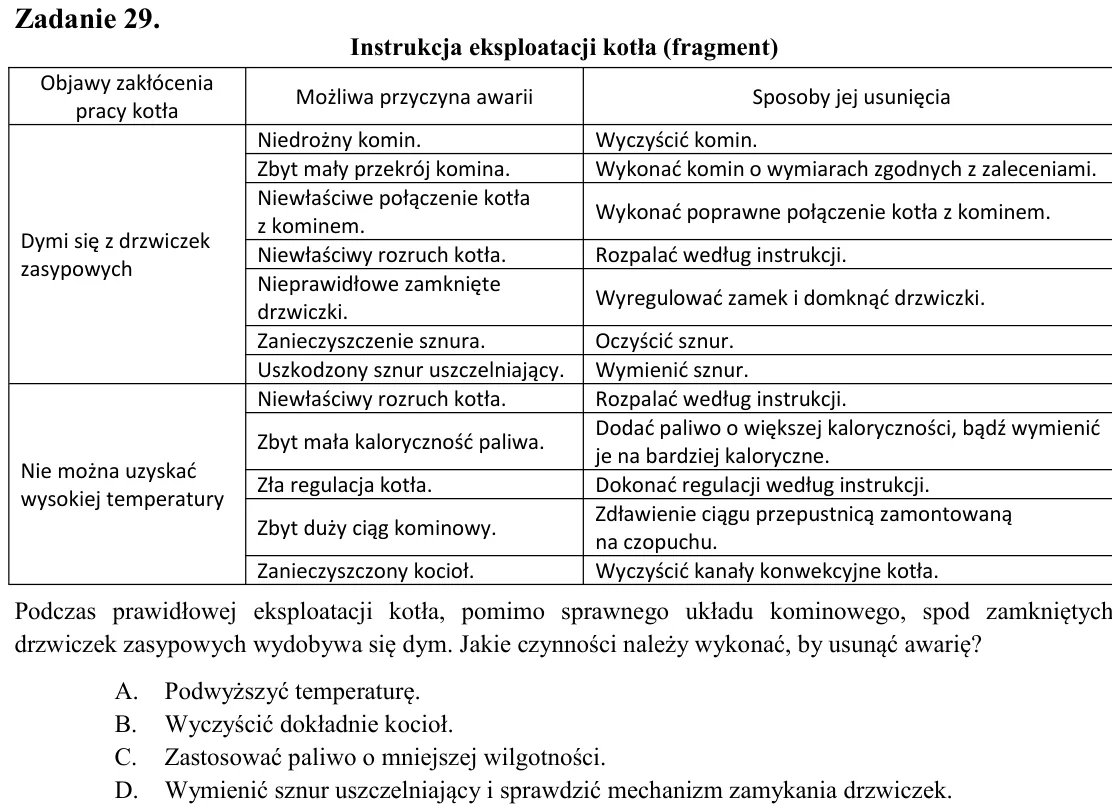

Zadanie 29. Instrukcja eksploatacji kotła (fragment) Podczas prawidłowej eksploatacji kotła, pomimo sprawnego układu kominowego, spod zamkniętych drzwiczek zasypowych wydobywa się dym. Jakie czynności należy wykonać, by

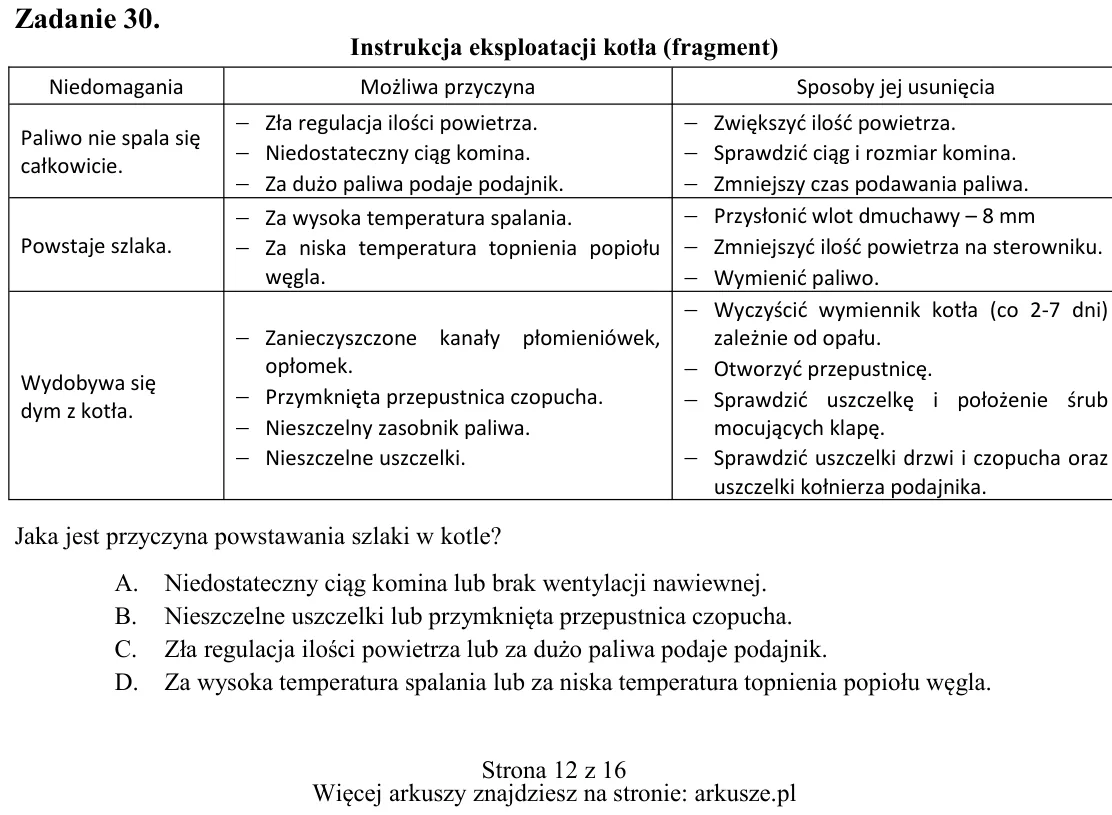

Zadanie 30. Instrukcja eksploatacji kotła (fragment) Jaka jest przyczyna powstawania szlaki w kotle? A. Niedostateczny ciąg komina lub brak wentylacji nawiewnej. B. Nieszczelne uszczelki lub przymknięta przepustnica czop

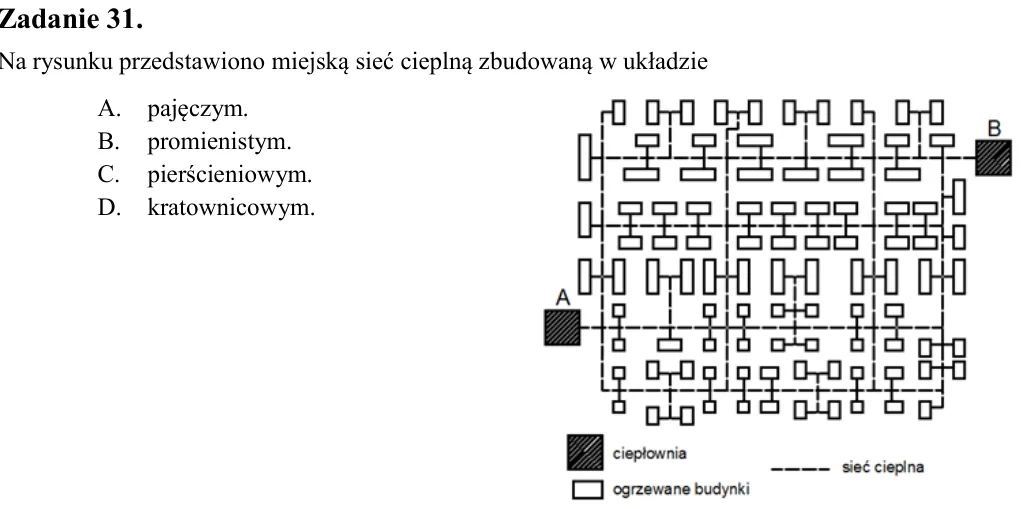

Zadanie 31. Na rysunku przedstawiono miejską sieć cieplną zbudowaną w układzie A. pajęczym. B. promienistym. C. pierścieniowym. D. kratownicowym.

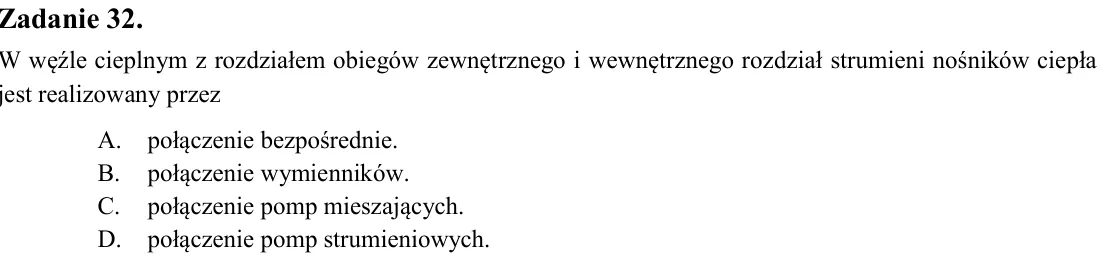

Zadanie 32. W węźle cieplnym z rozdziałem obiegów zewnętrznego i wewnętrznego rozdział strumieni nośników ciepła jest realizowany przez A. połączenie bezpośrednie. B. połączenie wymienników. C. połączenie pomp mieszający

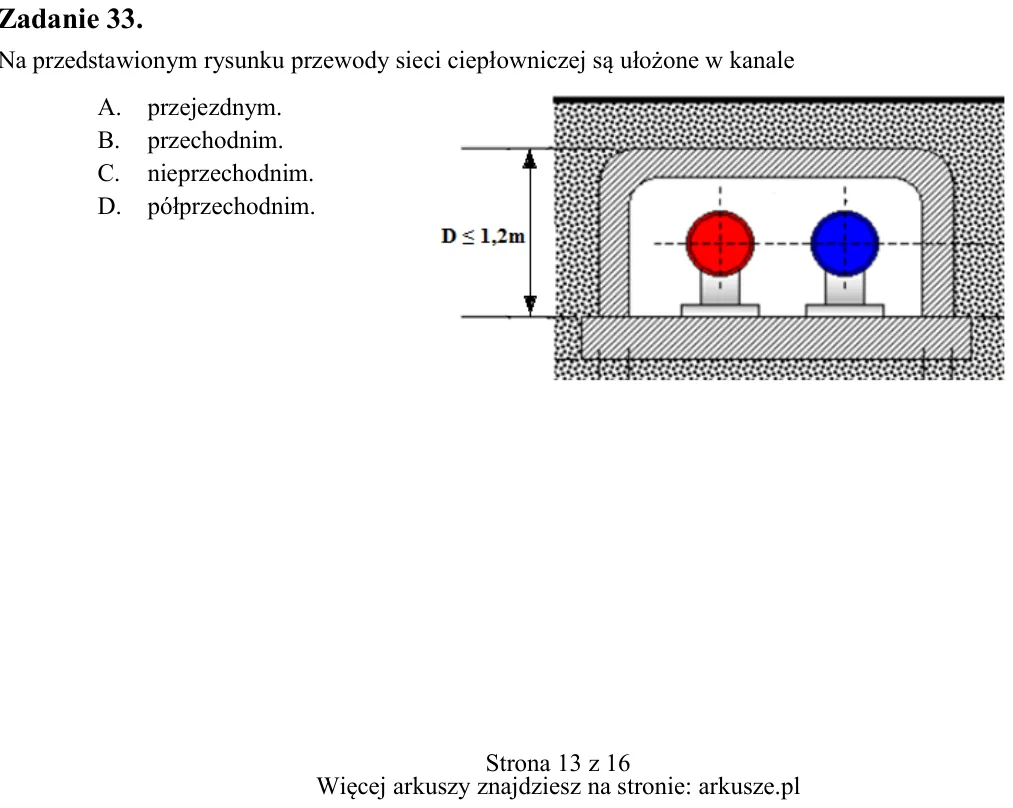

Zadanie 33. Na przedstawionym rysunku przewody sieci ciepłowniczej są ułożone w kanale A. przejezdnym. B. przechodnim. C. nieprzechodnim. D. półprzechodnim.

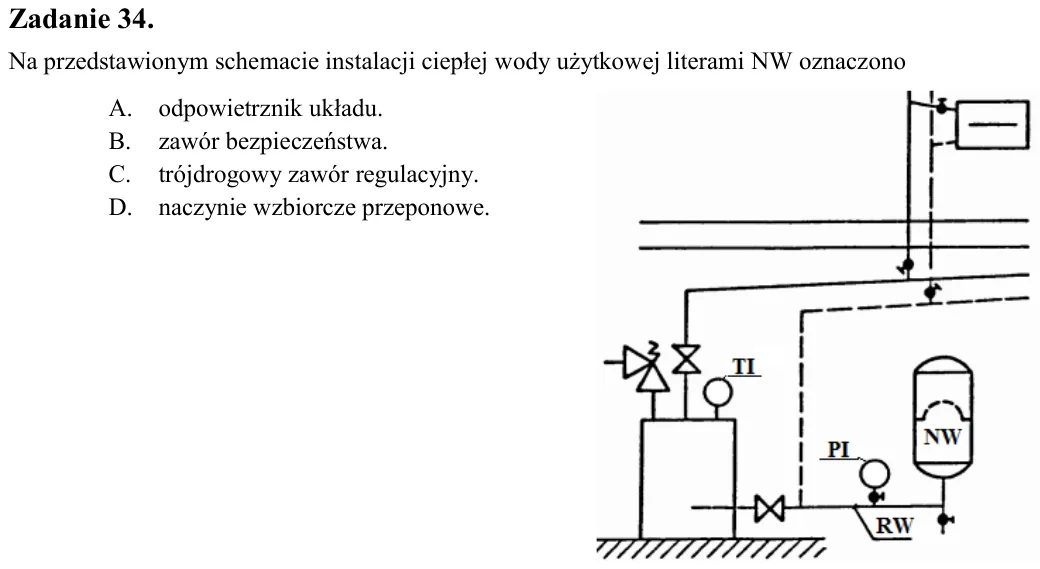

Zadanie 34. Na przedstawionym schemacie instalacji ciepłej wody użytkowej literami NW oznaczono A. odpowietrznik układu. B. zawór bezpieczeństwa. C. trójdrogowy zawór regulacyjny. D. naczynie wzbiorcze przeponowe.

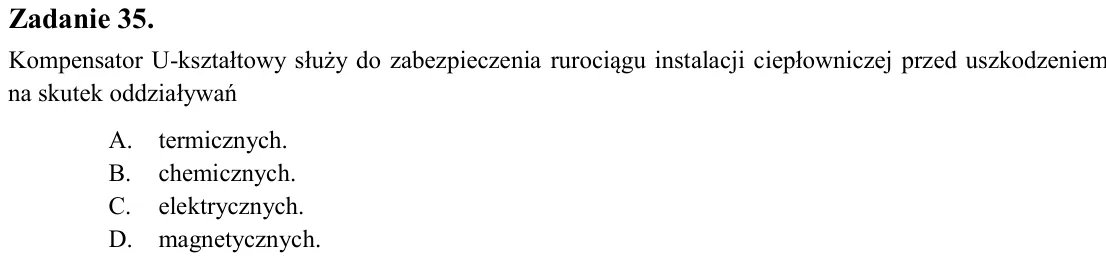

Zadanie 35. Kompensator U-kształtowy służy do zabezpieczenia rurociągu instalacji ciepłowniczej przed uszkodzeniem na skutek oddziaływań A. termicznych. B. chemicznych. C. elektrycznych. D. magnetycznych.

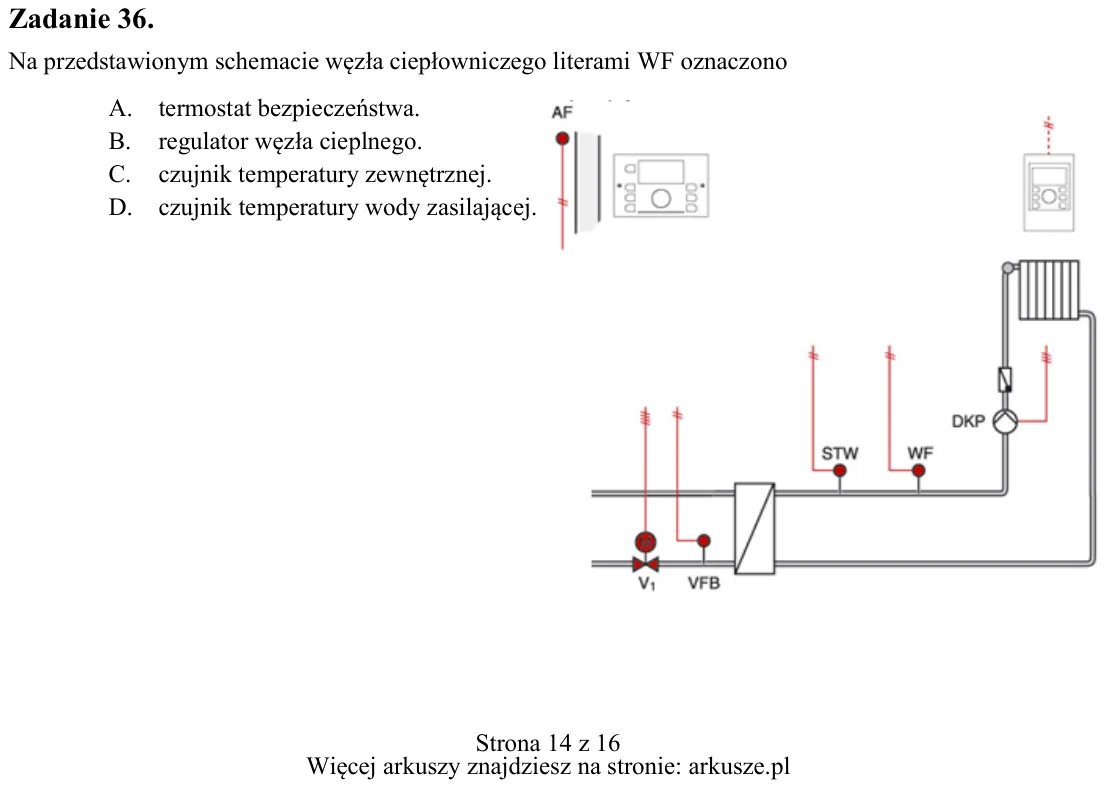

Zadanie 36. Na przedstawionym schemacie węzła ciepłowniczego literami WF oznaczono A. termostat bezpieczeństwa. B. regulator węzła cieplnego. C. czujnik temperatury zewnętrznej. D. czujnik temperatury wody zasilającej.

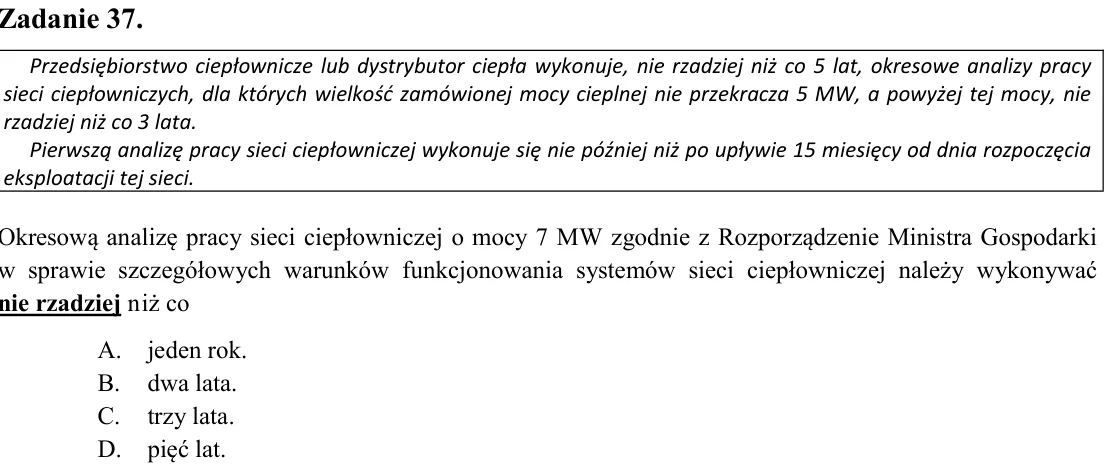

Zadanie 37. Okresową analizę pracy sieci ciepłowniczej o mocy 7 MW zgodnie z Rozporządzenie Ministra Gospodarki w sprawie szczegółowych warunków funkcjonowania systemów sieci ciepłowniczej należy wykonywać nie rzadziej n

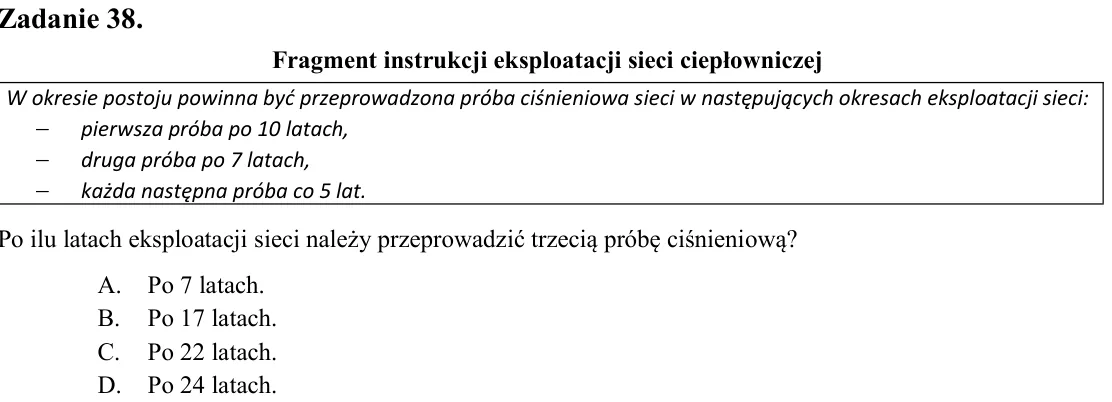

Zadanie 38. Fragment instrukcji eksploatacji sieci ciepłowniczej Po ilu latach eksploatacji sieci należy przeprowadzić trzecią próbę ciśnieniową? A. Po 7 latach. B. Po 17 latach. C. Po 22 latach. D. Po 24 latach.

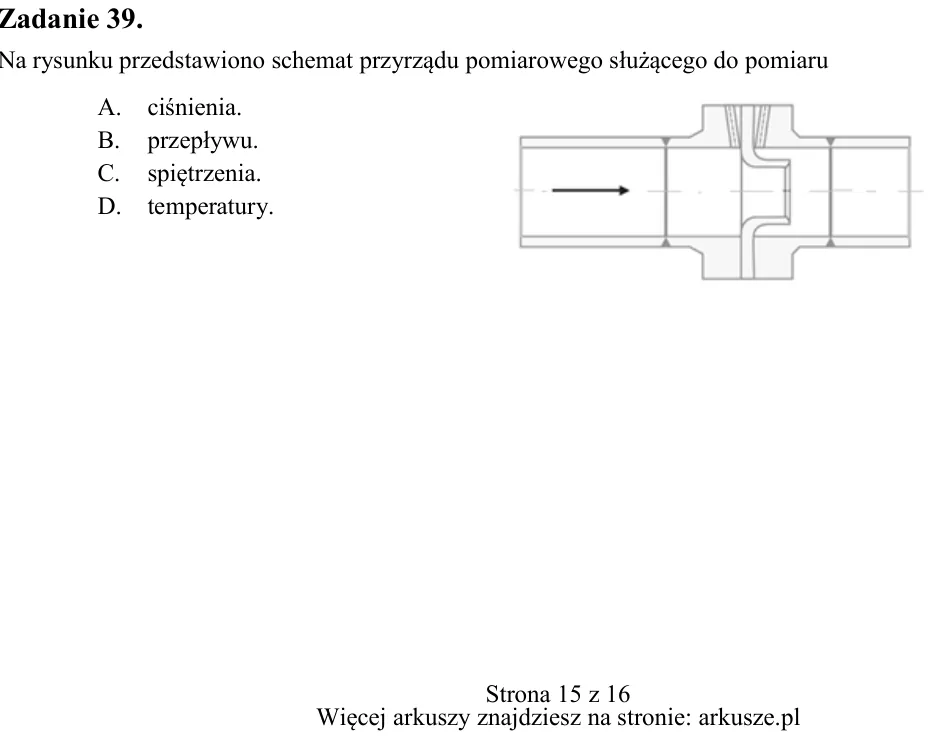

Zadanie 39. Na rysunku przedstawiono schemat przyrządu pomiarowego służącego do pomiaru A. ciśnienia. B. przepływu. C. spiętrzenia. D. temperatury. W okresie postoju powinna być przeprowadzona próba ciśnieniowa sieci w n

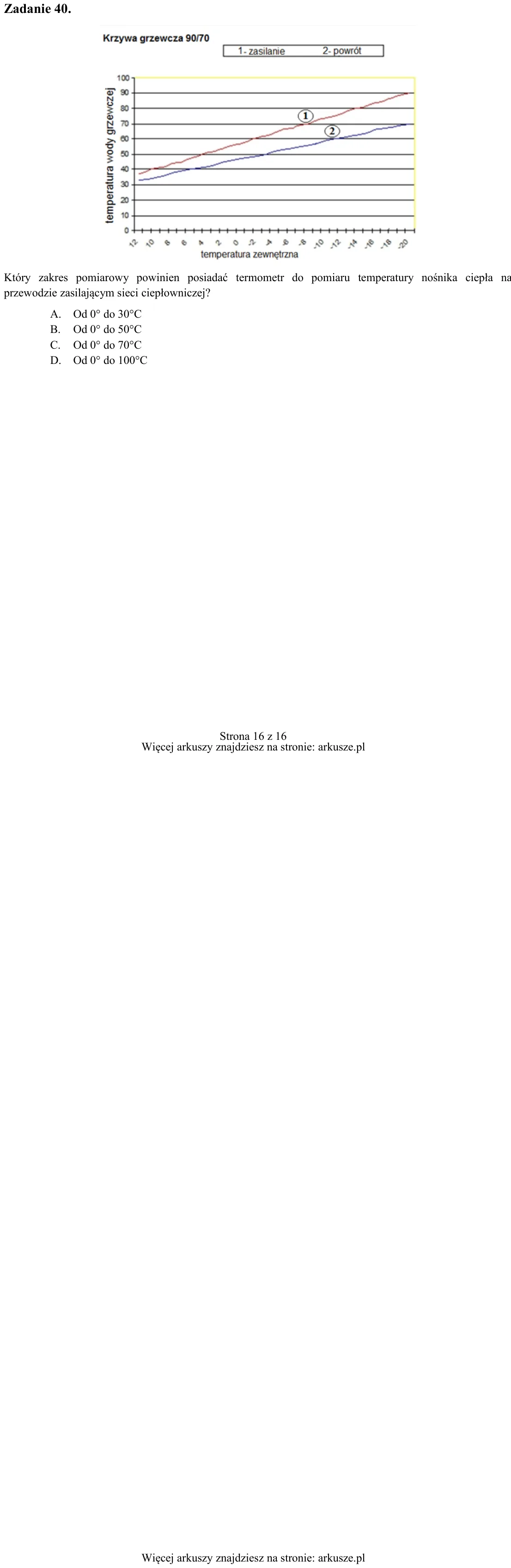

Zadanie 40. Który zakres pomiarowy powinien posiadać termometr do pomiaru temperatury nośnika ciepła na przewodzie zasilającym sieci ciepłowniczej? A. Od 0° do 30°C B. Od 0° do 50°C C. Od 0° do 70°C D. Od 0° do 100°C
