E22 · Egzamin zawodowy · czerwiec 2018

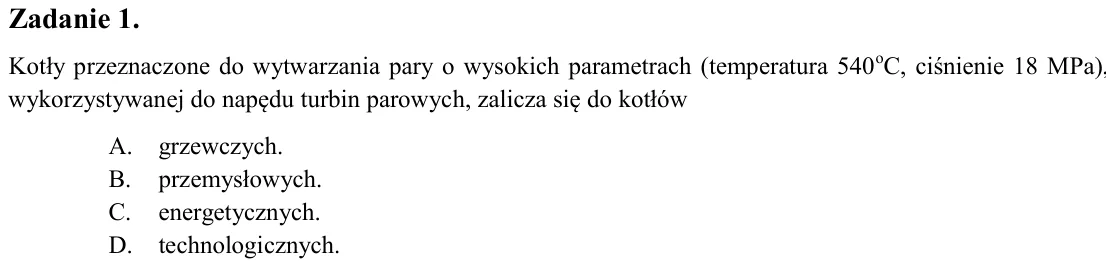

Zadanie 1. Kotły przeznaczone do wytwarzania pary o wysokich parametrach (temperatura 540oC, ciśnienie 18 MPa), wykorzystywanej do napędu turbin parowych, zalicza się do kotłów A. grzewczych. B. przemysłowych. C. energet

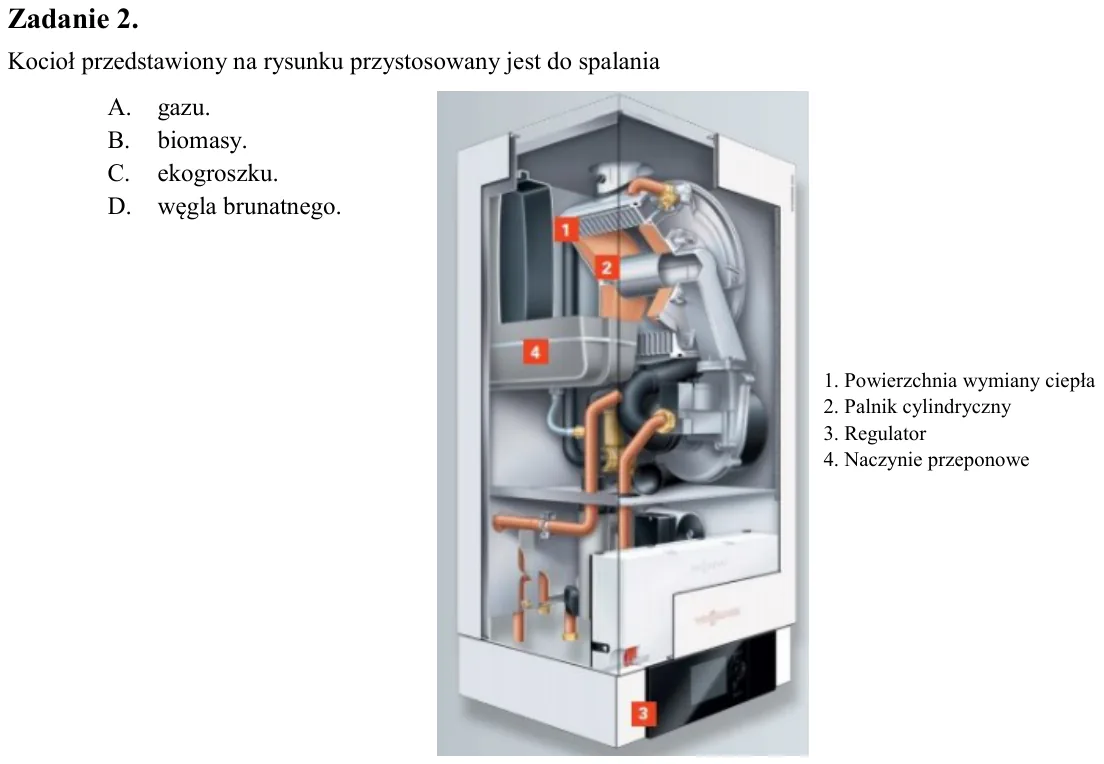

Zadanie 2. Kocioł przedstawiony na rysunku przystosowany jest do spalania A. gazu. B. biomasy. C. ekogroszku. D. węgla brunatnego.

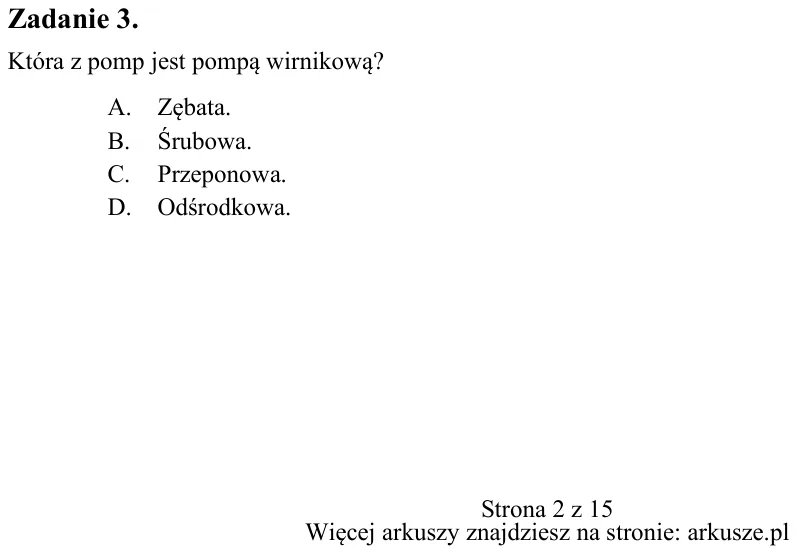

Zadanie 3. Która z pomp jest pompą wirnikową? A. Zębata. B. Śrubowa. C. Przeponowa. D. Odśrodkowa. 1. Powierzchnia wymiany ciepła 2. Palnik cylindryczny 3. Regulator 4. Naczynie przeponowe

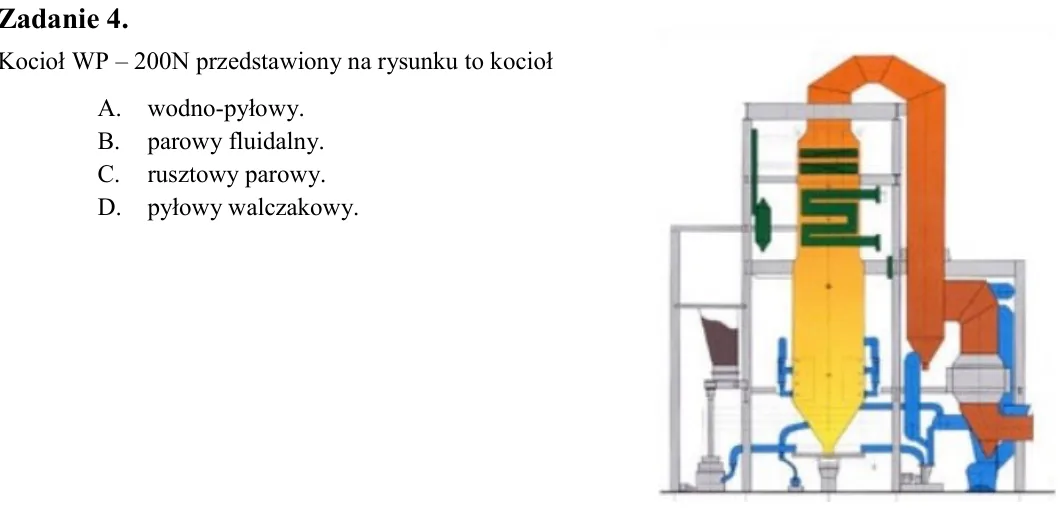

Zadanie 4. Kocioł WP - 200N przedstawiony na rysunku to kocioł A. wodno-pyłowy. B. parowy fluidalny. C. rusztowy parowy. D. pyłowy walczakowy.

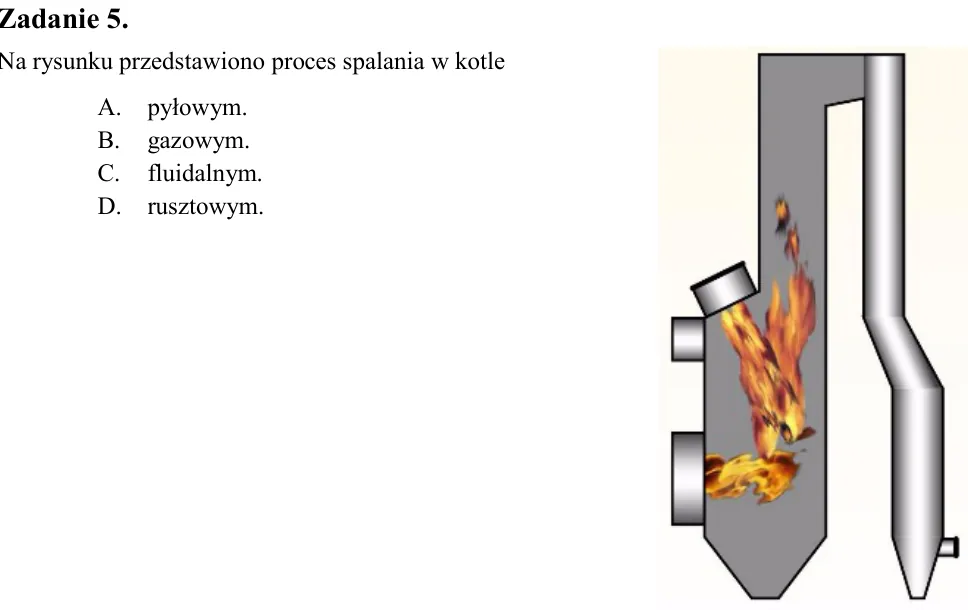

Zadanie 5. Na rysunku przedstawiono proces spalania w kotle A. pyłowym. B. gazowym. C. fluidalnym. D. rusztowym.

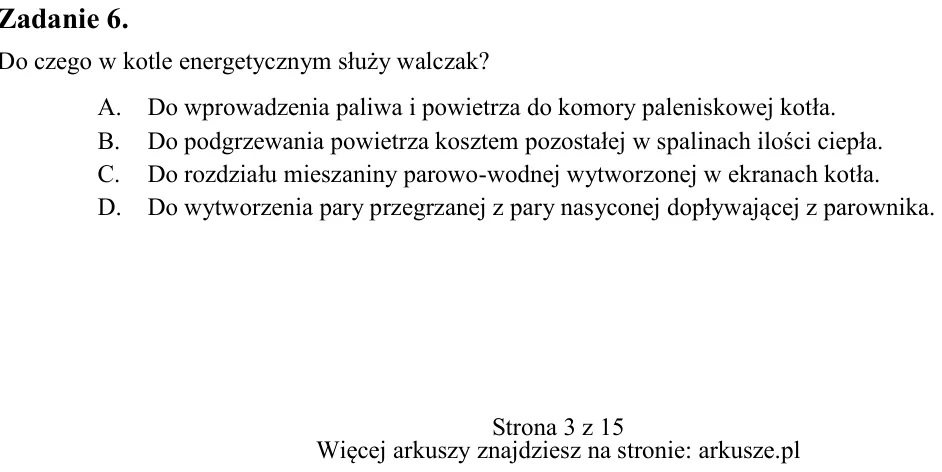

Zadanie 6. Do czego w kotle energetycznym służy walczak? A. Do wprowadzenia paliwa i powietrza do komory paleniskowej kotła. B. Do podgrzewania powietrza kosztem pozostałej w spalinach ilości ciepła. C. Do rozdziału mies

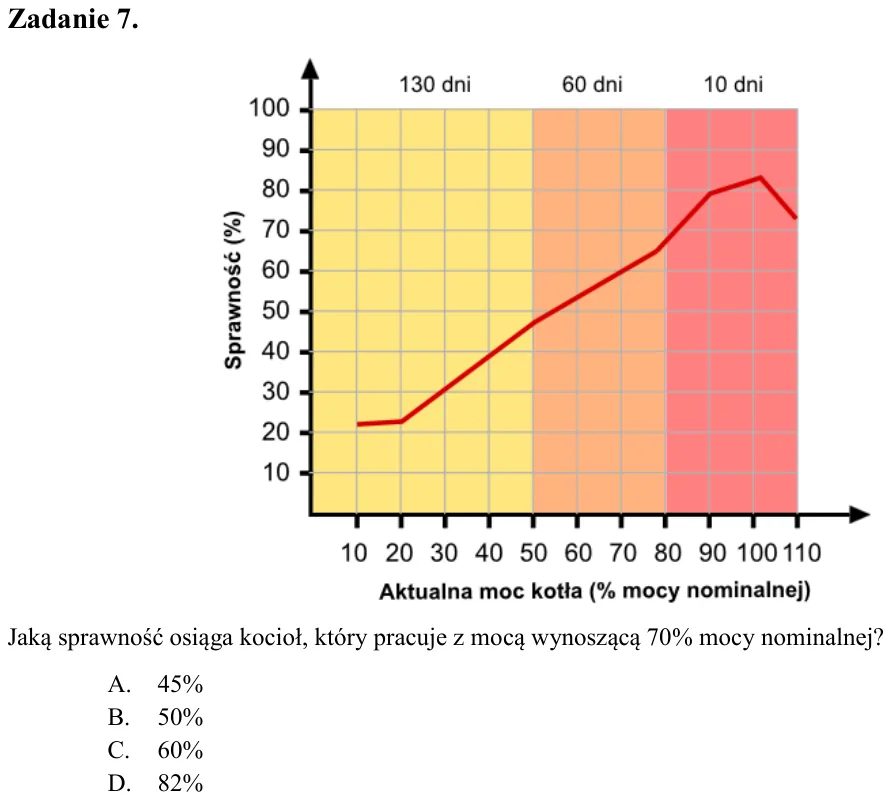

Zadanie 7. Jaką sprawność osiąga kocioł, który pracuje z mocą wynoszącą 70% mocy nominalnej? A. 45% B. 50% C. 60% D. 82%

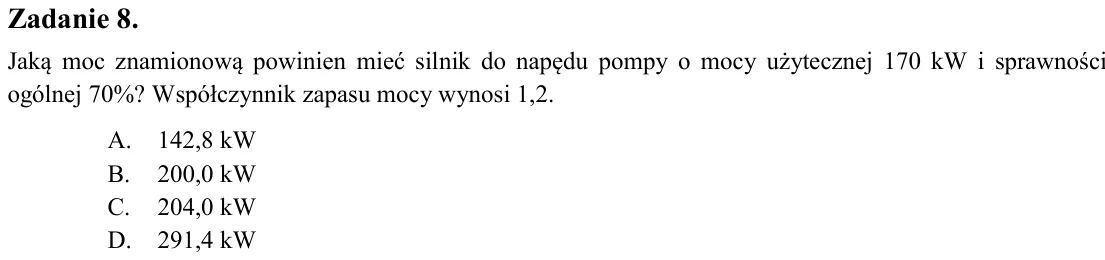

Zadanie 8. Jaką moc znamionową powinien mieć silnik do napędu pompy o mocy użytecznej 170 kW i sprawności ogólnej 70%? Współczynnik zapasu mocy wynosi 1,2. A. 142,8 kW B. 200,0 kW C. 204,0 kW D. 291,4 kW

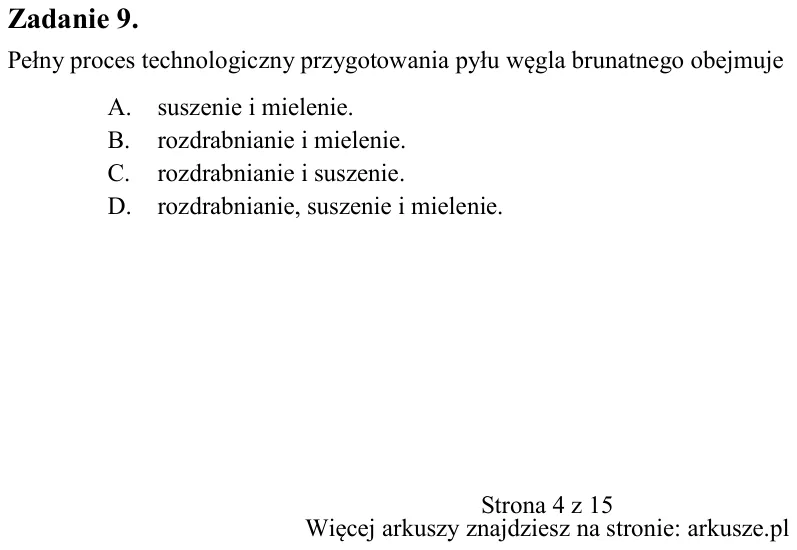

Zadanie 9. Pełny proces technologiczny przygotowania pyłu węgla brunatnego obejmuje A. suszenie i mielenie. B. rozdrabnianie i mielenie. C. rozdrabnianie i suszenie. D. rozdrabnianie, suszenie i mielenie.

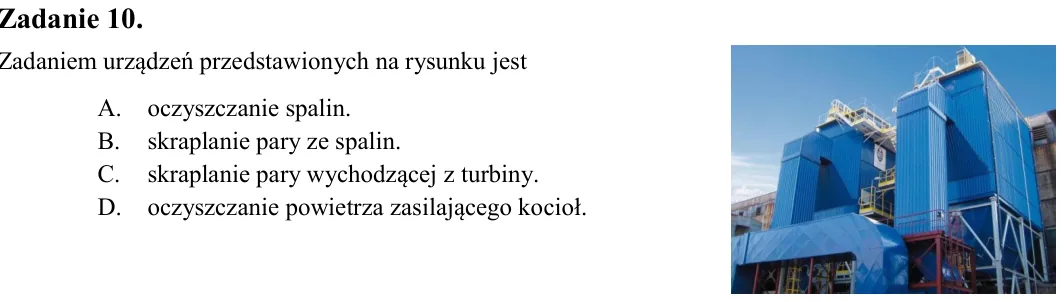

Zadanie 10. Zadaniem urządzeń przedstawionych na rysunku jest A. oczyszczanie spalin. B. skraplanie pary ze spalin. C. skraplanie pary wychodzącej z turbiny. D. oczyszczanie powietrza zasilającego kocioł.

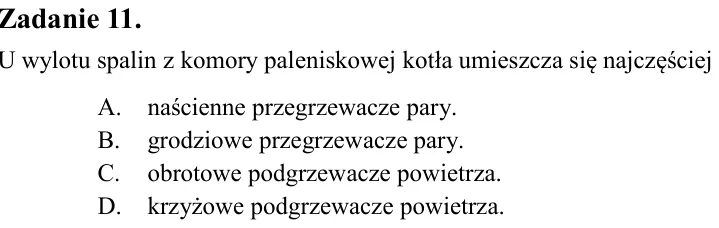

Zadanie 11. U wylotu spalin z komory paleniskowej kotła umieszcza się najczęściej A. naścienne przegrzewacze pary. B. grodziowe przegrzewacze pary. C. obrotowe podgrzewacze powietrza. D. krzyżowe podgrzewacze powietrza.

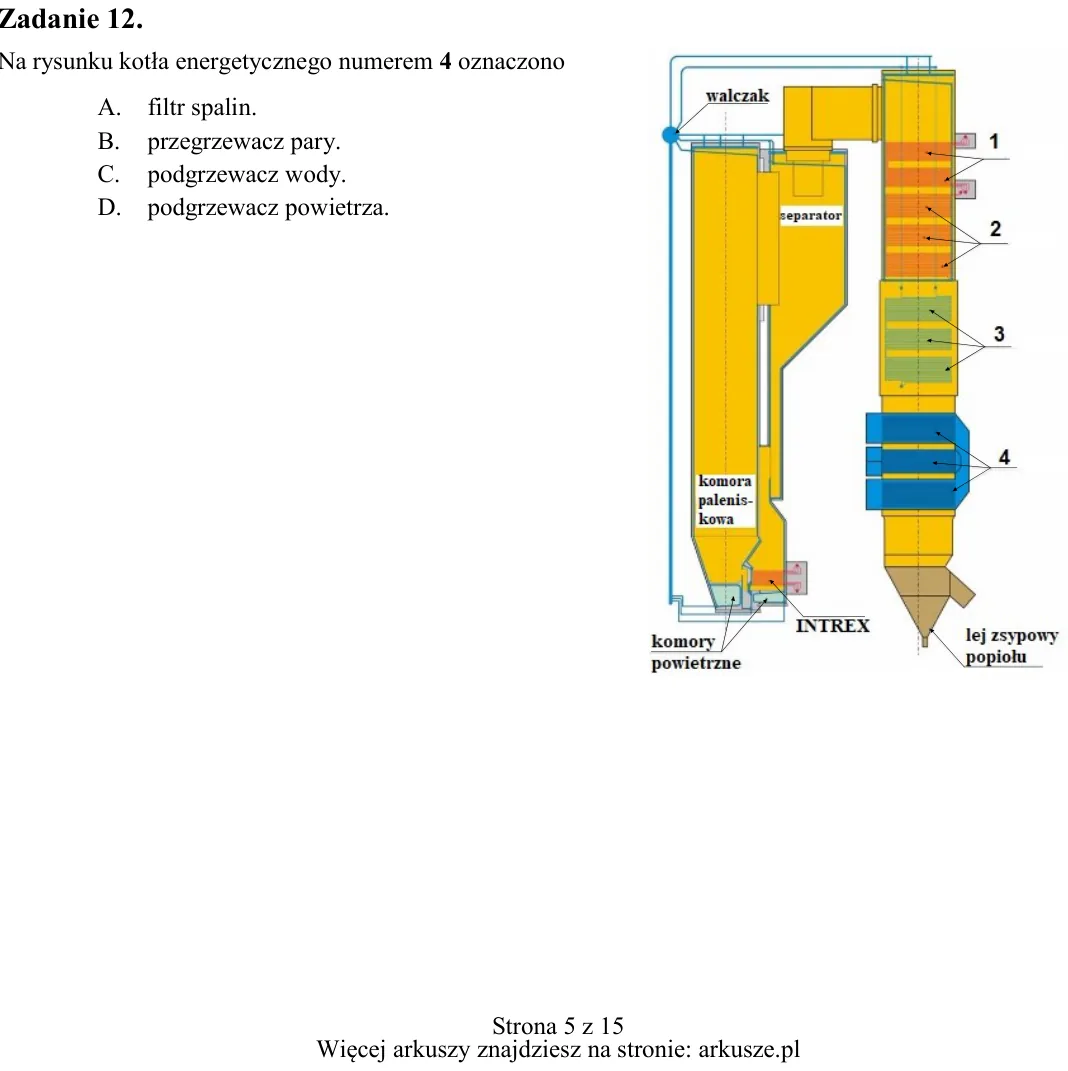

Zadanie 12. Na rysunku kotła energetycznego numerem 4 oznaczono A. filtr spalin. B. przegrzewacz pary. C. podgrzewacz wody. D. podgrzewacz powietrza.

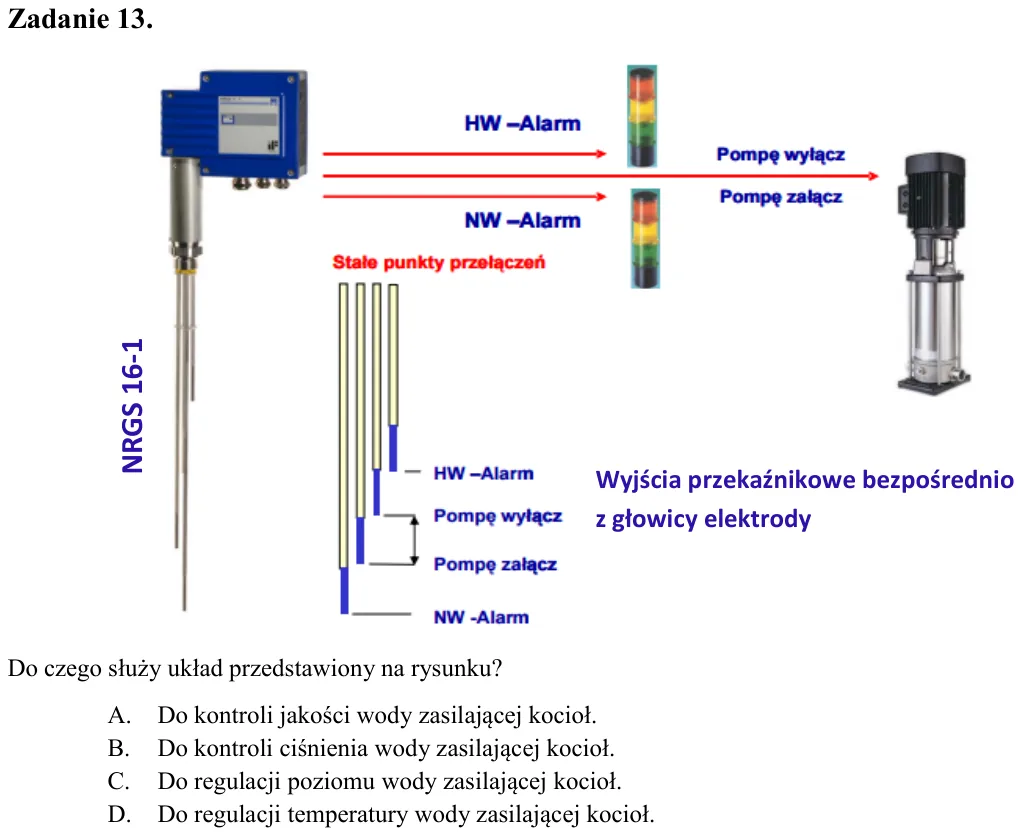

Zadanie 13. Do czego służy układ przedstawiony na rysunku? A. Do kontroli jakości wody zasilającej kocioł. B. Do kontroli ciśnienia wody zasilającej kocioł. C. Do regulacji poziomu wody zasilającej kocioł. D. Do regulacj

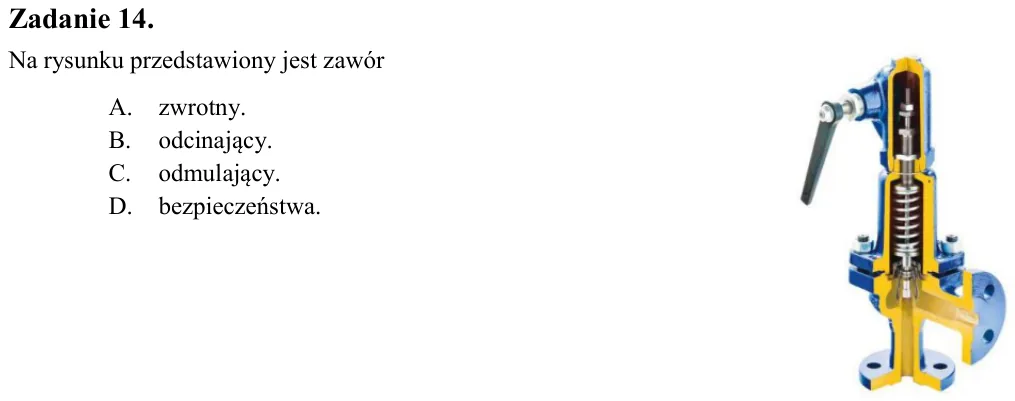

Zadanie 14. Na rysunku przedstawiony jest zawór A. zwrotny. B. odcinający. C. odmulający. D. bezpieczeństwa.

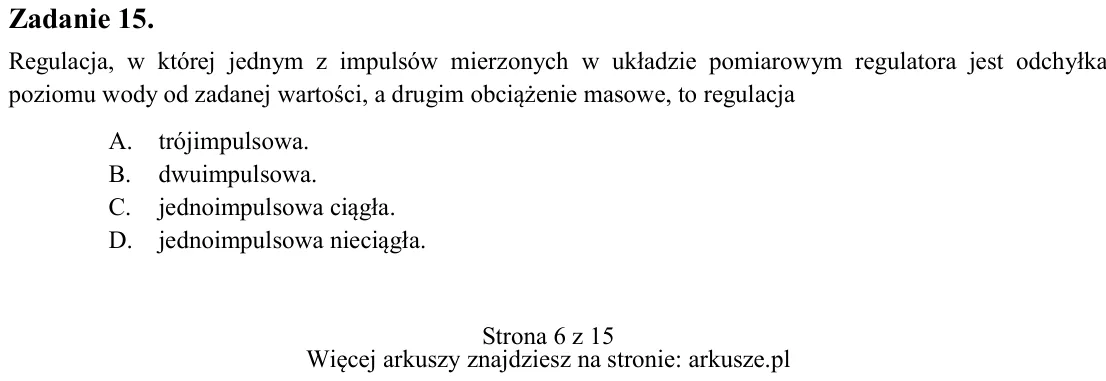

Zadanie 15. Regulacja, w której jednym z impulsów mierzonych w układzie pomiarowym regulatora jest odchyłka poziomu wody od zadanej wartości, a drugim obciążenie masowe, to regulacja A. trójimpulsowa. B. dwuimpulsowa. C.

Zadanie 16. Woda o temperaturze 155°C i ciśnieniu 2,5 MPa jest finalnym produktem kotła A. WP 70 B. OP 650 C. BP 1150 D. OFz 230

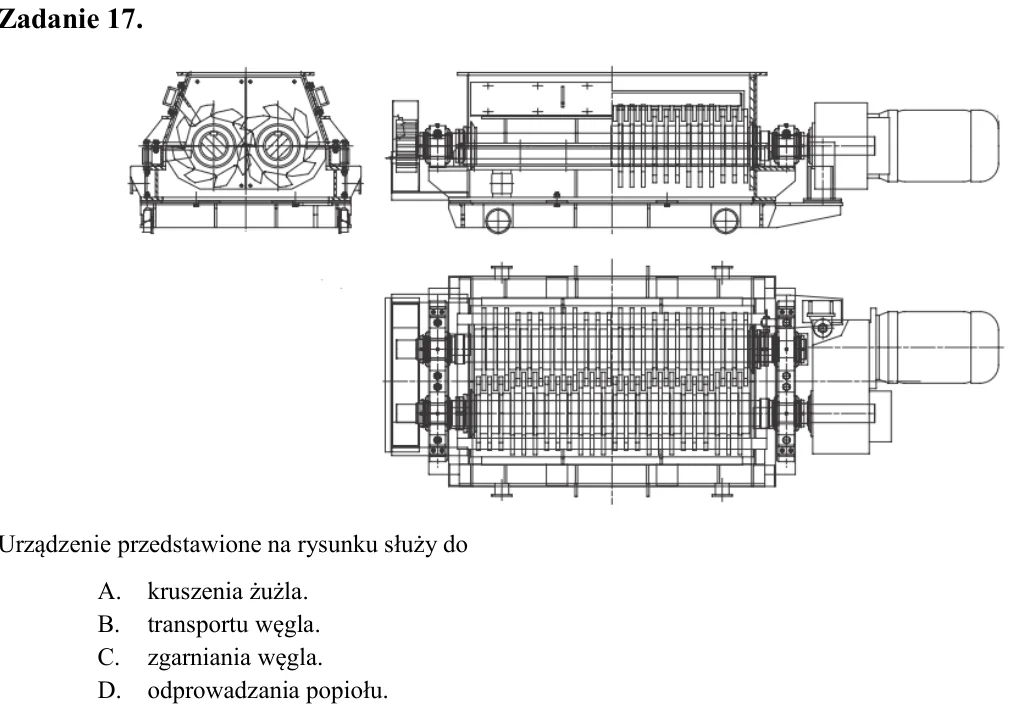

Zadanie 17. Urządzenie przedstawione na rysunku służy do A. kruszenia żużla. B. transportu węgla. C. zgarniania węgla. D. odprowadzania popiołu.

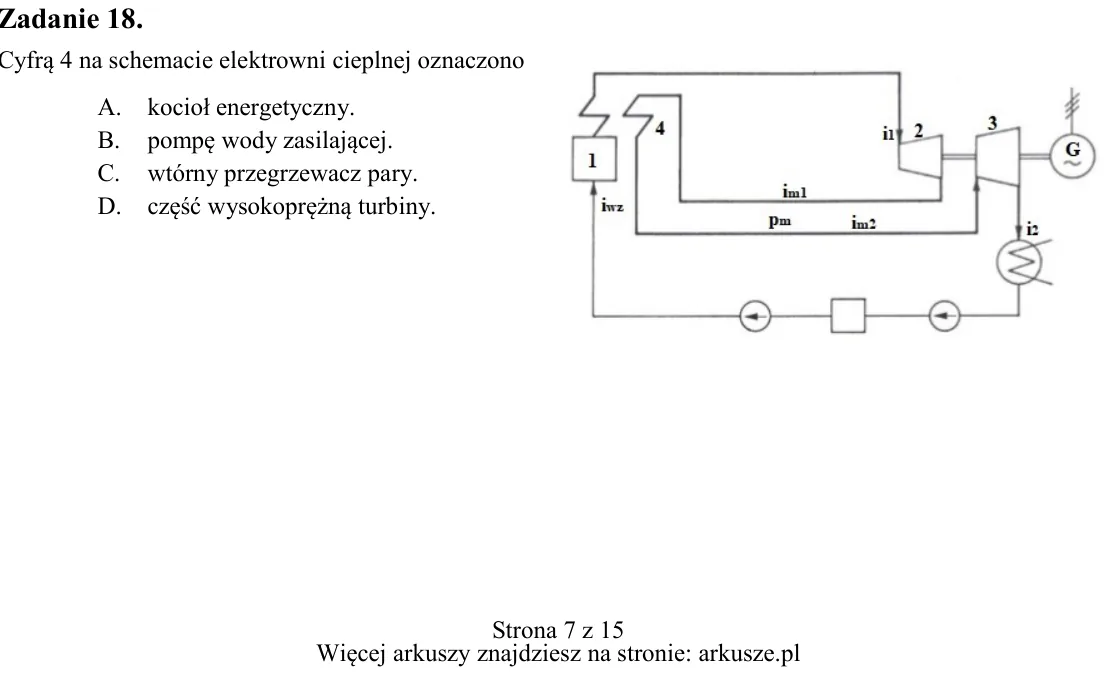

Zadanie 18. Cyfrą 4 na schemacie elektrowni cieplnej oznaczono A. kocioł energetyczny. B. pompę wody zasilającej. C. wtórny przegrzewacz pary. D. część wysokoprężną turbiny.

Zadanie 19. Który symbol graficzny przedstawia pompę hydrauliczną?

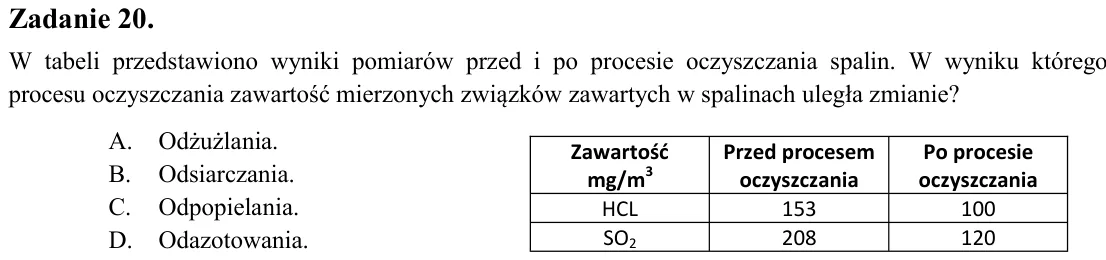

Zadanie 20. W tabeli przedstawiono wyniki pomiarów przed i po procesie oczyszczania spalin. W wyniku którego procesu oczyszczania zawartość mierzonych związków zawartych w spalinach uległa zmianie? A. Odżużlania. B. Odsi

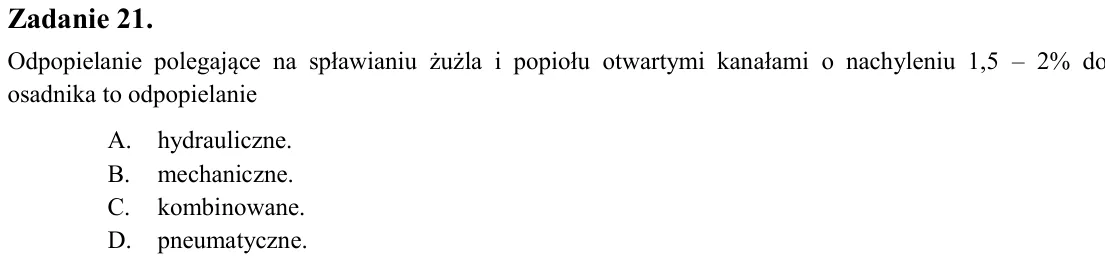

Zadanie 21. Odpopielanie polegające na spławianiu żużla i popiołu otwartymi kanałami o nachyleniu 1,5 - 2% do osadnika to odpopielanie A. hydrauliczne. B. mechaniczne. C. kombinowane. D. pneumatyczne.

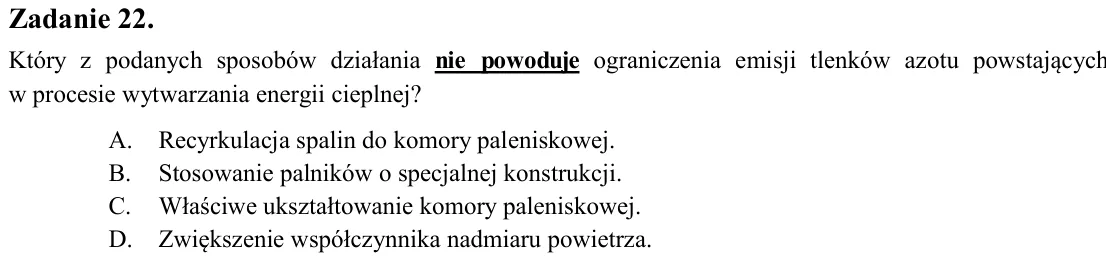

Zadanie 22. Który z podanych sposobów działania nie powoduje ograniczenia emisji tlenków azotu powstających w procesie wytwarzania energii cieplnej? A. Recyrkulacja spalin do komory paleniskowej. B. Stosowanie palników o

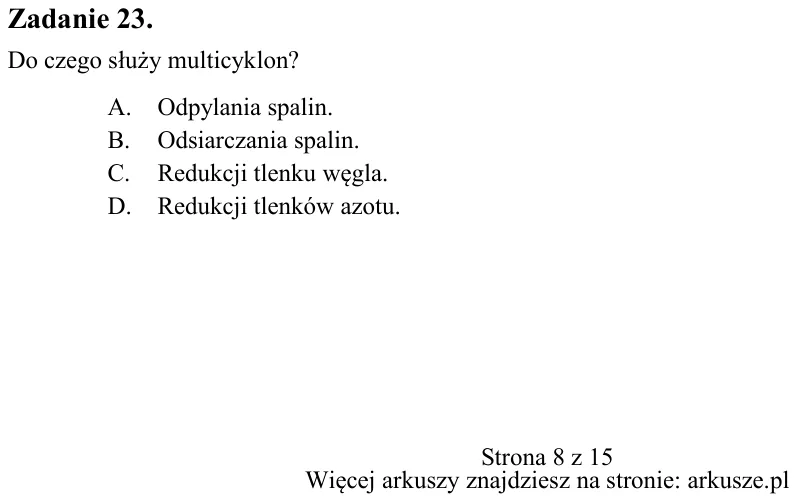

Zadanie 23. Do czego służy multicyklon? A. Odpylania spalin. B. Odsiarczania spalin. C. Redukcji tlenku węgla. D. Redukcji tlenków azotu. A. B. C. D. Zawartość mg/m3 Przed procesem oczyszczania Po procesie oczyszczania H

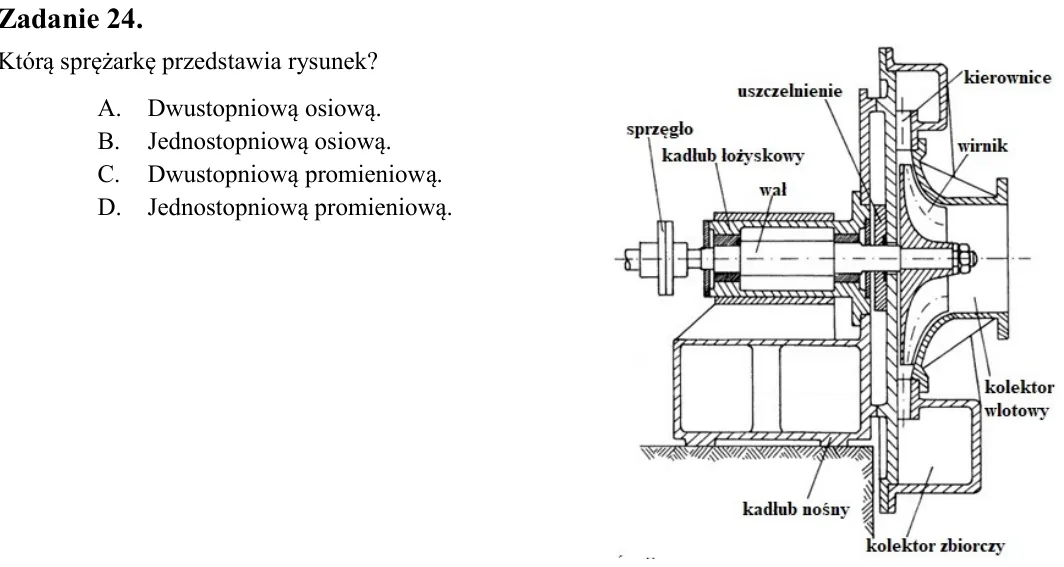

Zadanie 24. Którą sprężarkę przedstawia rysunek? A. Dwustopniową osiową. B. Jednostopniową osiową. C. Dwustopniową promieniową. D. Jednostopniową promieniową.

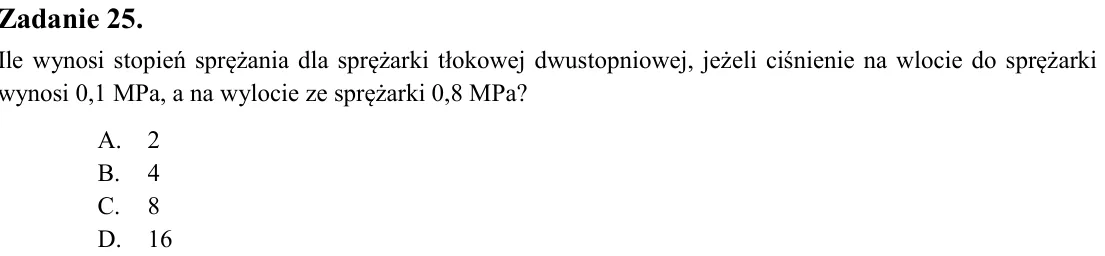

Zadanie 25. Ile wynosi stopień sprężania dla sprężarki tłokowej dwustopniowej, jeżeli ciśnienie na wlocie do sprężarki wynosi 0,1 MPa, a na wylocie ze sprężarki 0,8 MPa? A. 2 B. 4 C. 8 D. 16

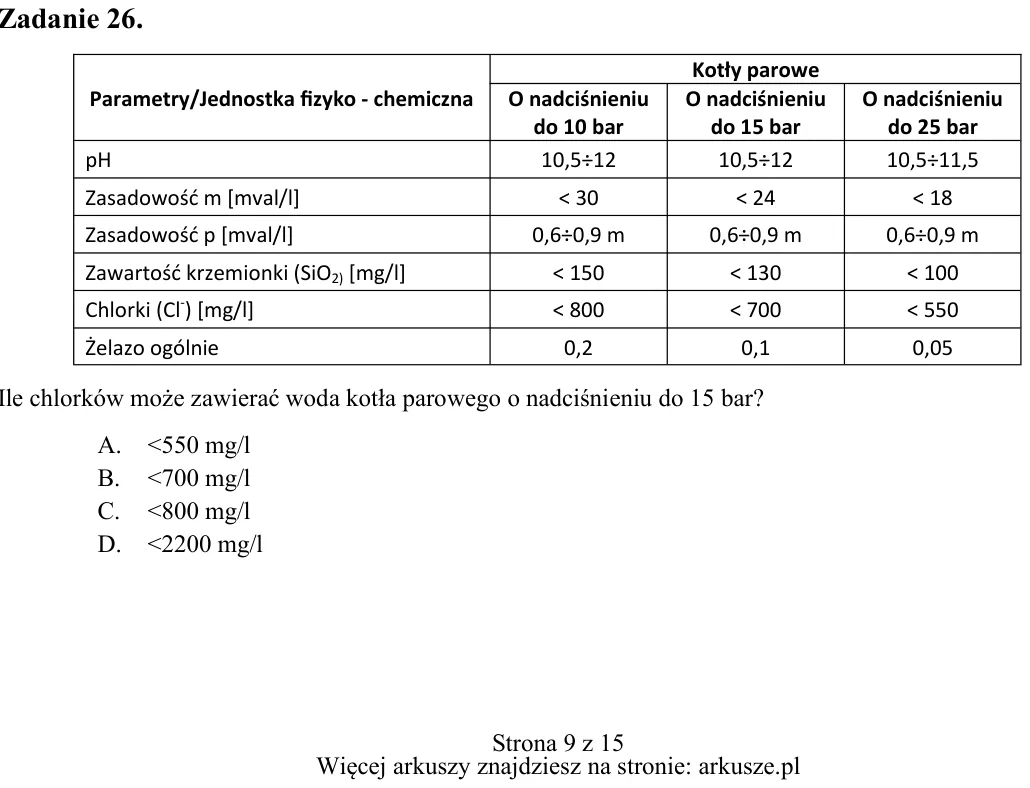

Zadanie 26. Ile chlorków może zawierać woda kotła parowego o nadciśnieniu do 15 bar? A. <550 mg/l B. <700 mg/l C. <800 mg/l D. <2200 mg/l Parametry/Jednostka fizyko - chemiczna Kotły parowe O nadciśnieniu do 10 bar O nad

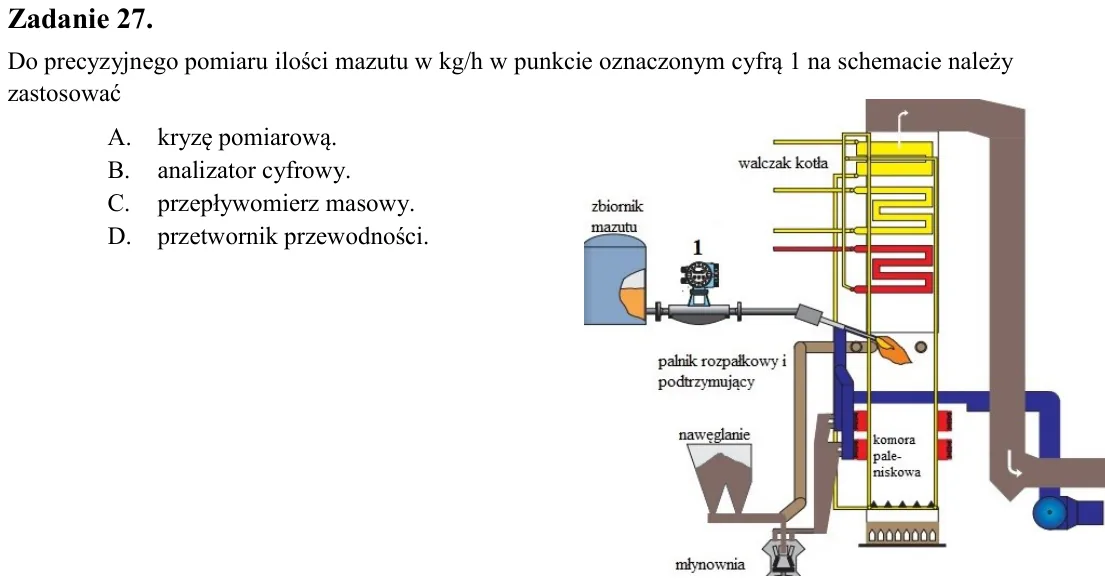

Zadanie 27. Do precyzyjnego pomiaru ilości mazutu w kg/h w punkcie oznaczonym cyfrą 1 na schemacie należy zastosować A. kryzę pomiarową. B. analizator cyfrowy. C. przepływomierz masowy. D. przetwornik przewodności.

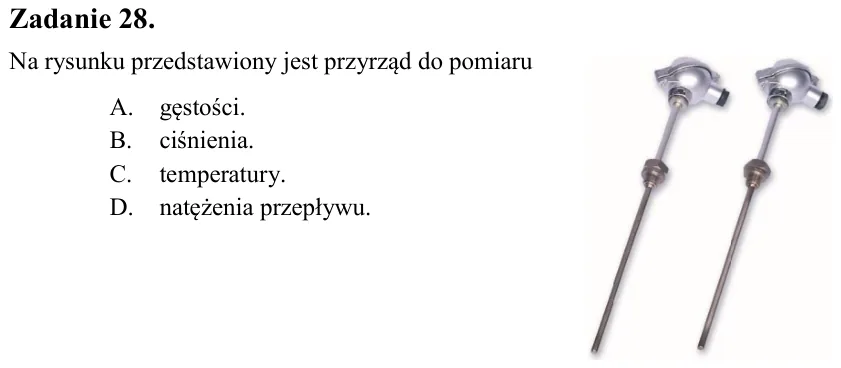

Zadanie 28. Na rysunku przedstawiony jest przyrząd do pomiaru A. gęstości. B. ciśnienia. C. temperatury. D. natężenia przepływu.

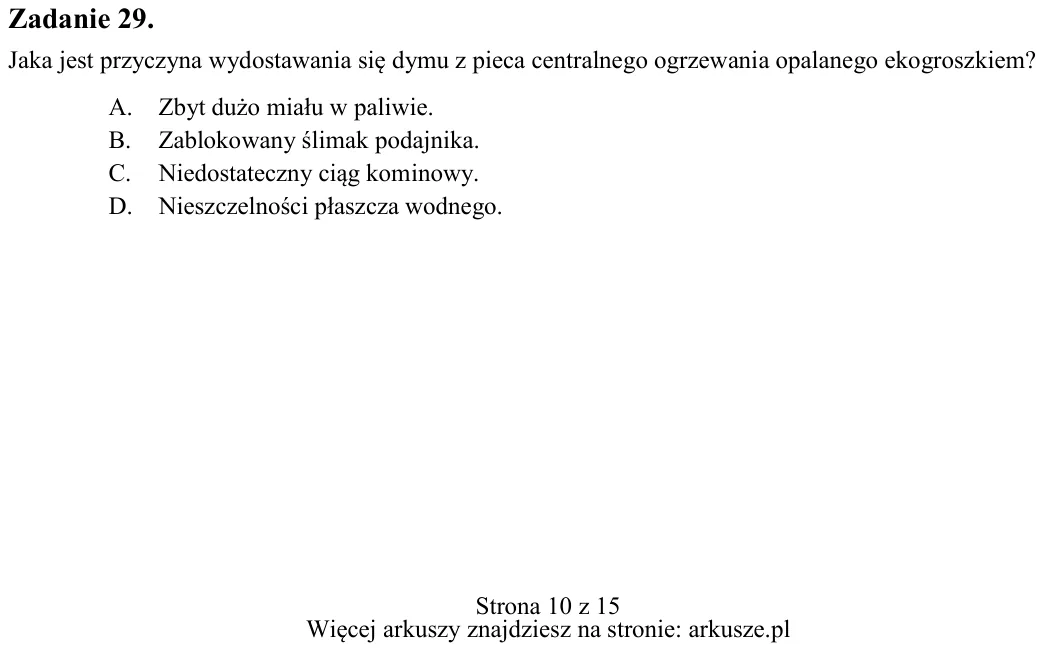

Zadanie 29. Jaka jest przyczyna wydostawania się dymu z pieca centralnego ogrzewania opalanego ekogroszkiem? A. Zbyt dużo miału w paliwie. B. Zablokowany ślimak podajnika. C. Niedostateczny ciąg kominowy. D. Nieszczelnoś

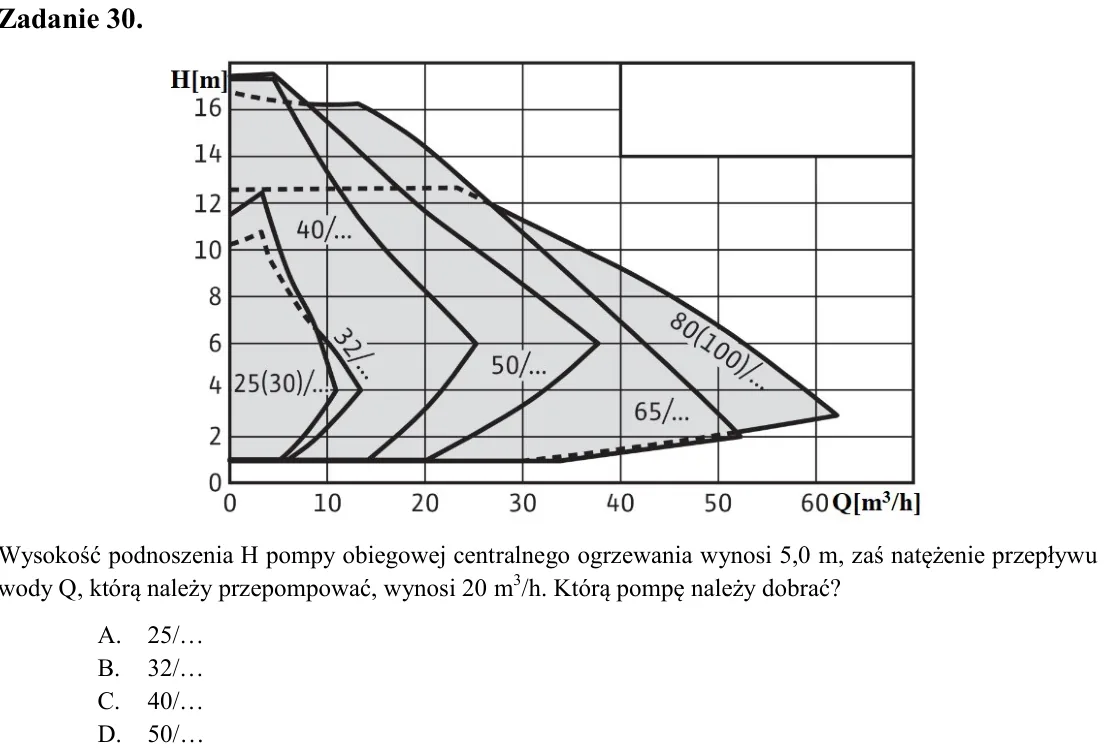

Zadanie 30. Wysokość podnoszenia H pompy obiegowej centralnego ogrzewania wynosi 5,0 m, zaś natężenie przepływu wody Q, którą należy przepompować, wynosi 20 m3/h. Którą pompę należy dobrać? A. 25/… B. 32/… C. 40/… D. 50/

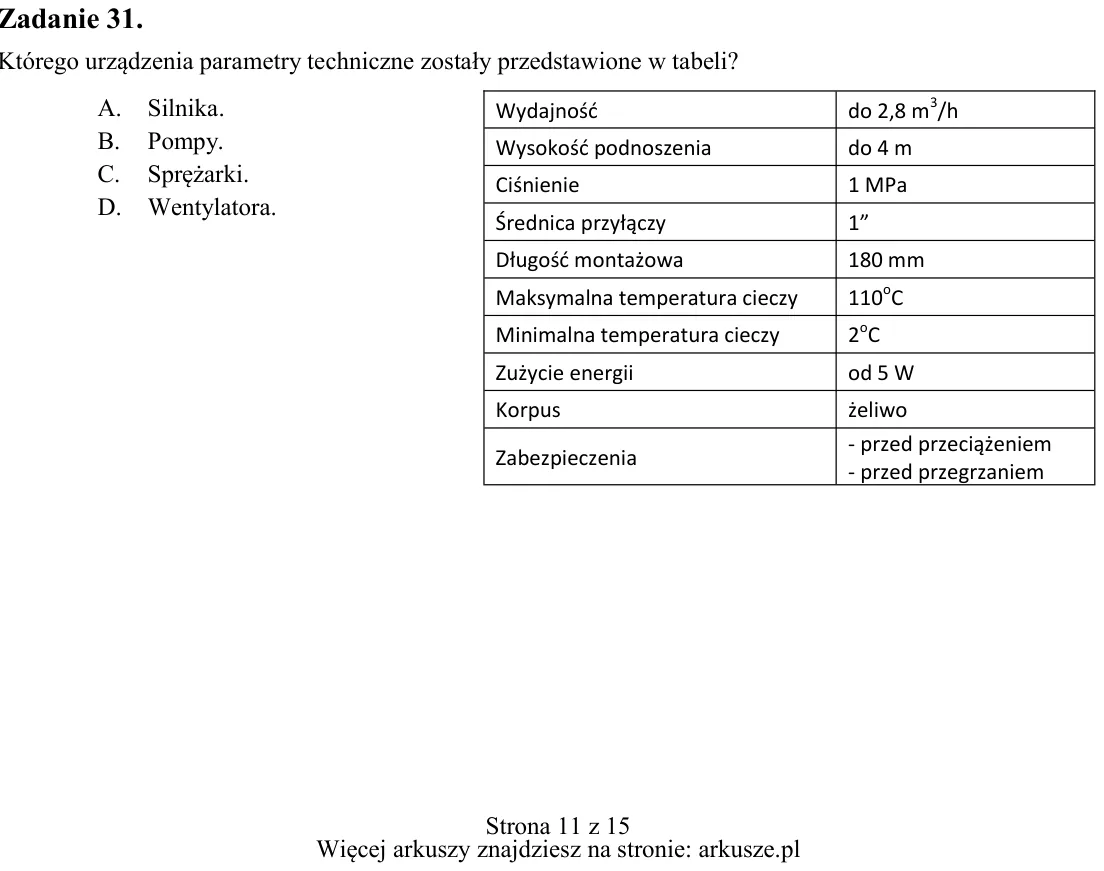

Zadanie 31. Którego urządzenia parametry techniczne zostały przedstawione w tabeli? A. Silnika. B. Pompy. C. Sprężarki. D. Wentylatora. Wydajność do 2,8 m3/h Wysokość podnoszenia do 4 m Ciśnienie 1 MPa Średnica przyłączy

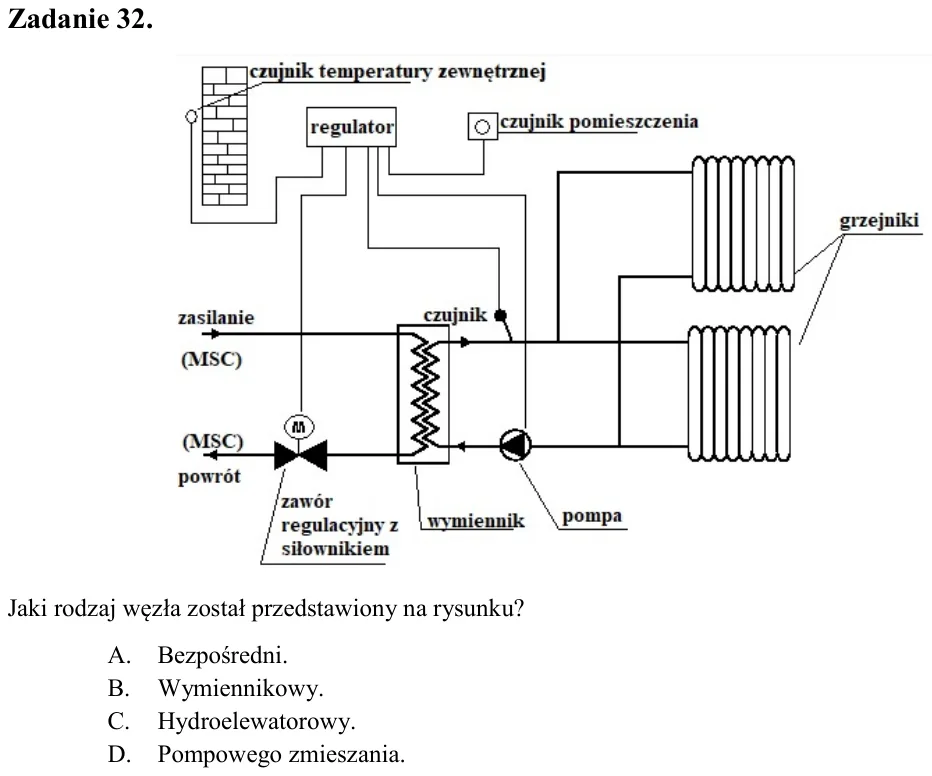

Zadanie 32. Jaki rodzaj węzła został przedstawiony na rysunku? A. Bezpośredni. B. Wymiennikowy. C. Hydroelewatorowy. D. Pompowego zmieszania.

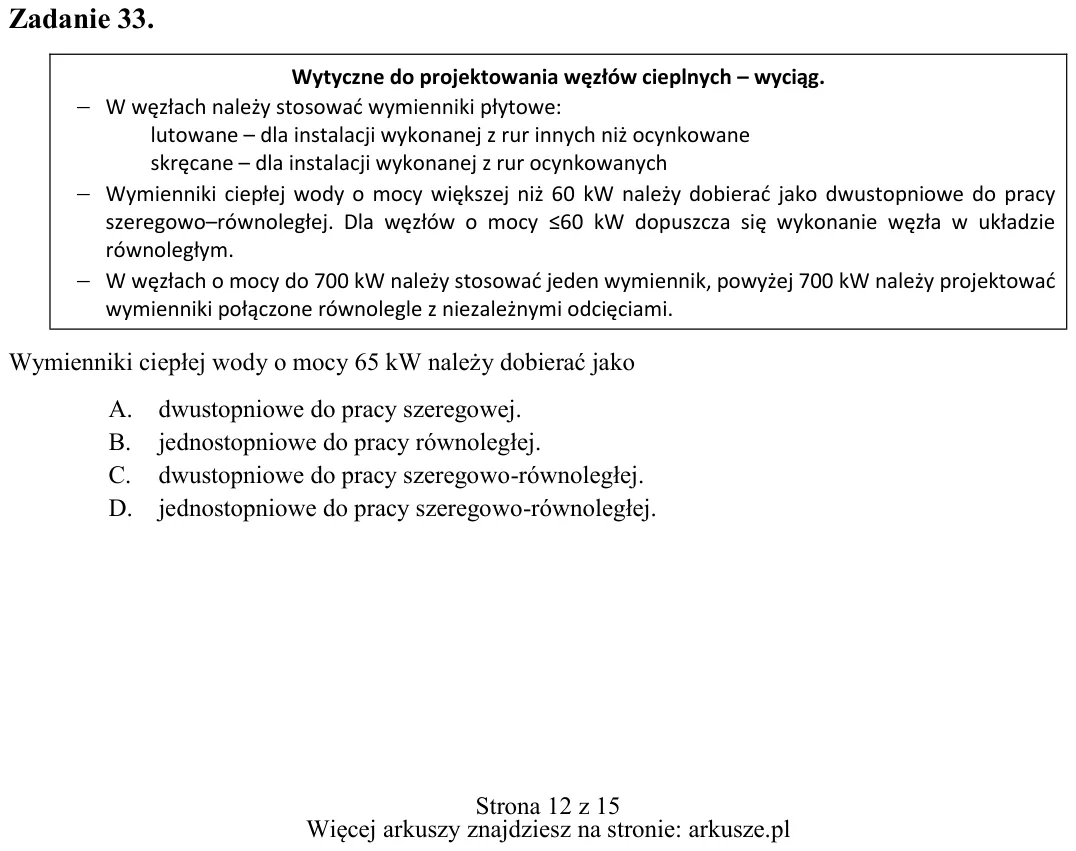

Zadanie 33. Wymienniki ciepłej wody o mocy 65 kW należy dobierać jako A. dwustopniowe do pracy szeregowej. B. jednostopniowe do pracy równoległej. C. dwustopniowe do pracy szeregowo-równoległej. D. jednostopniowe do prac

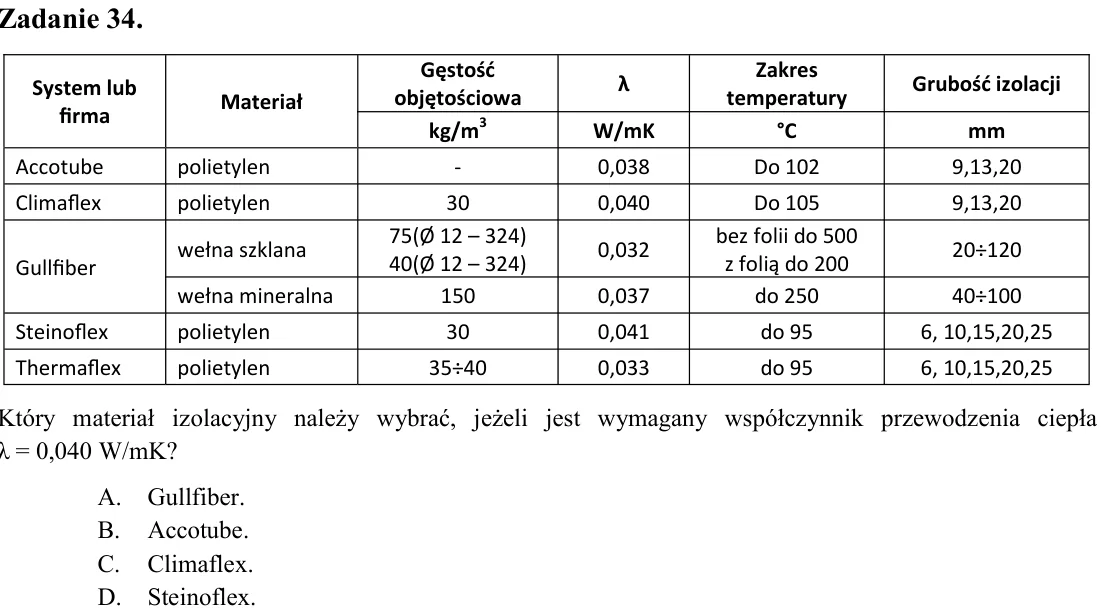

Zadanie 34. Który materiał izolacyjny należy wybrać, jeżeli jest wymagany współczynnik przewodzenia ciepła λ = 0,040 W/mK? A. Gullfiber. B. Accotube. C. Climaflex. D. Steinoflex.

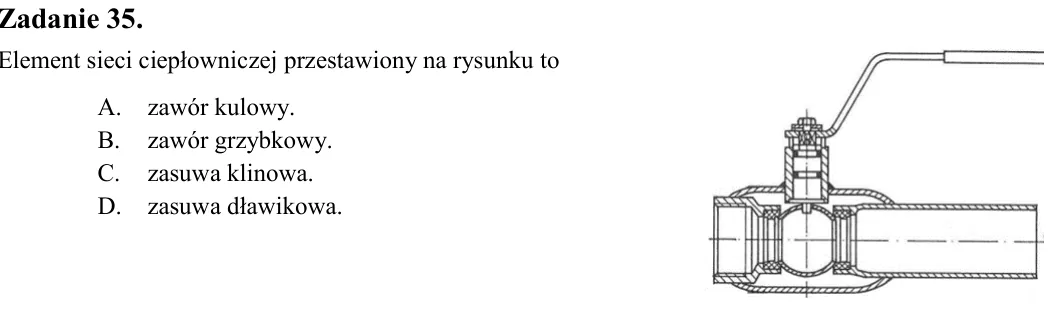

Zadanie 35. Element sieci ciepłowniczej przestawiony na rysunku to A. zawór kulowy. B. zawór grzybkowy. C. zasuwa klinowa. D. zasuwa dławikowa.

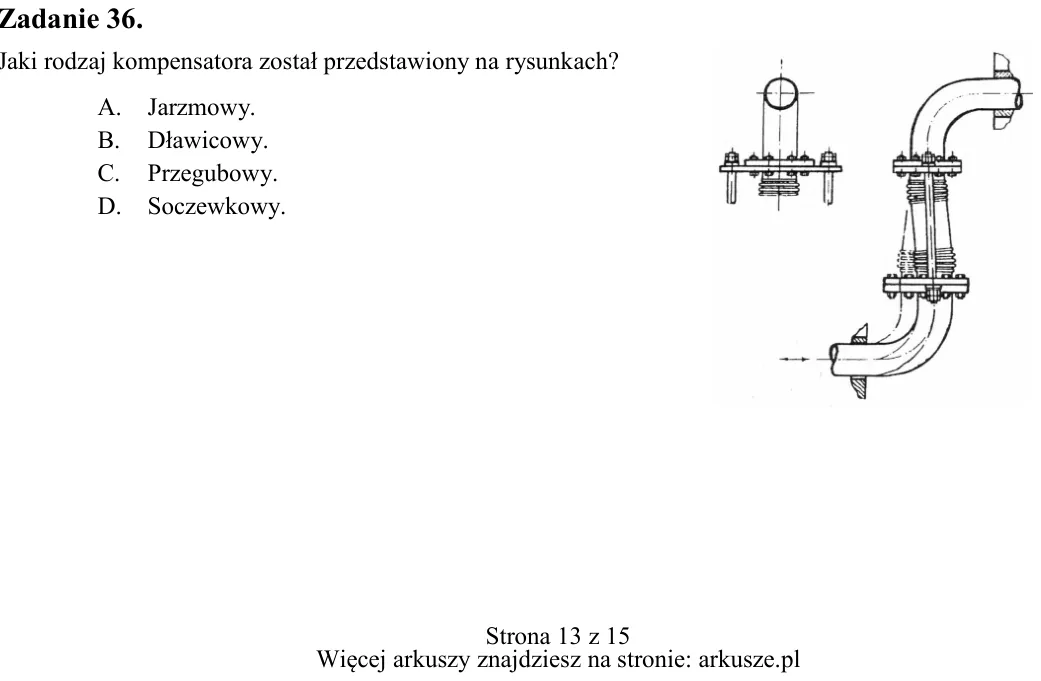

Zadanie 36. Jaki rodzaj kompensatora został przedstawiony na rysunkach? A. Jarzmowy. B. Dławicowy. C. Przegubowy. D. Soczewkowy. System lub firma Materiał Gęstość objętościowa λ Zakres temperatury Grubość izolacji kg/m3

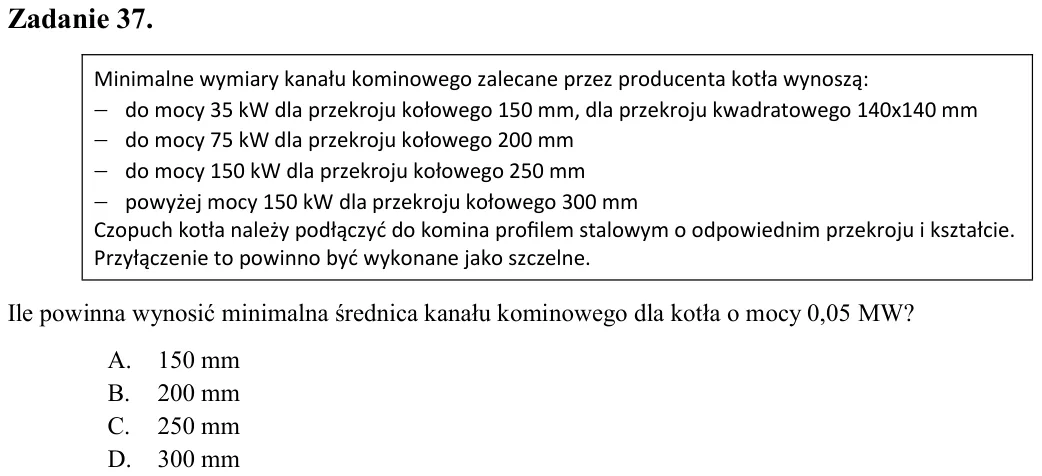

Zadanie 37. Ile powinna wynosić minimalna średnica kanału kominowego dla kotła o mocy 0,05 MW? A. 150 mm B. 200 mm C. 250 mm D. 300 mm

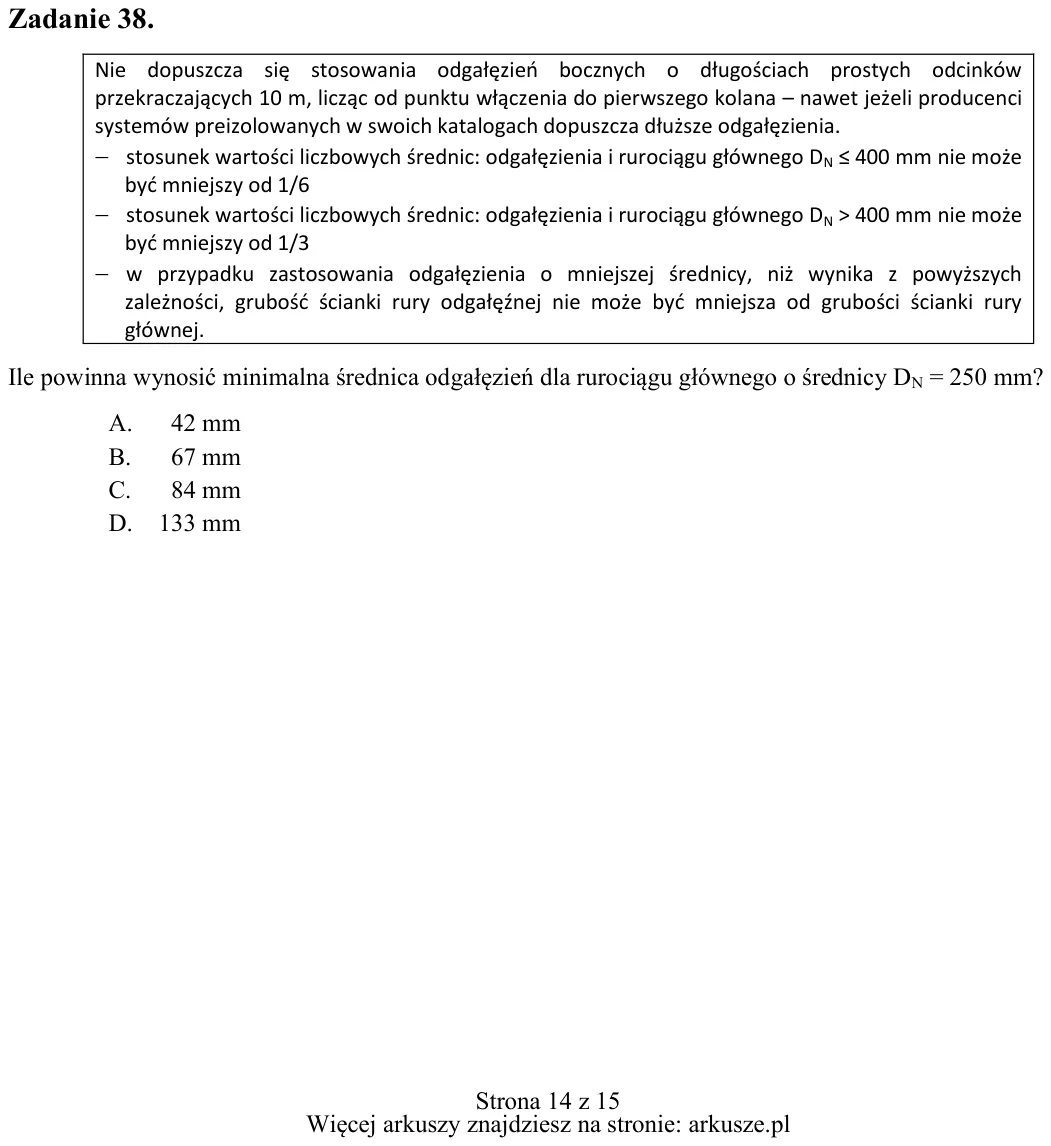

Zadanie 38. Ile powinna wynosić minimalna średnica odgałęzień dla rurociągu głównego o średnicy DN = 250 mm? A. 42 mm B. 67 mm C. 84 mm D. 133 mm Minimalne wymiary kanału kominowego zalecane przez producenta kotła wynosz

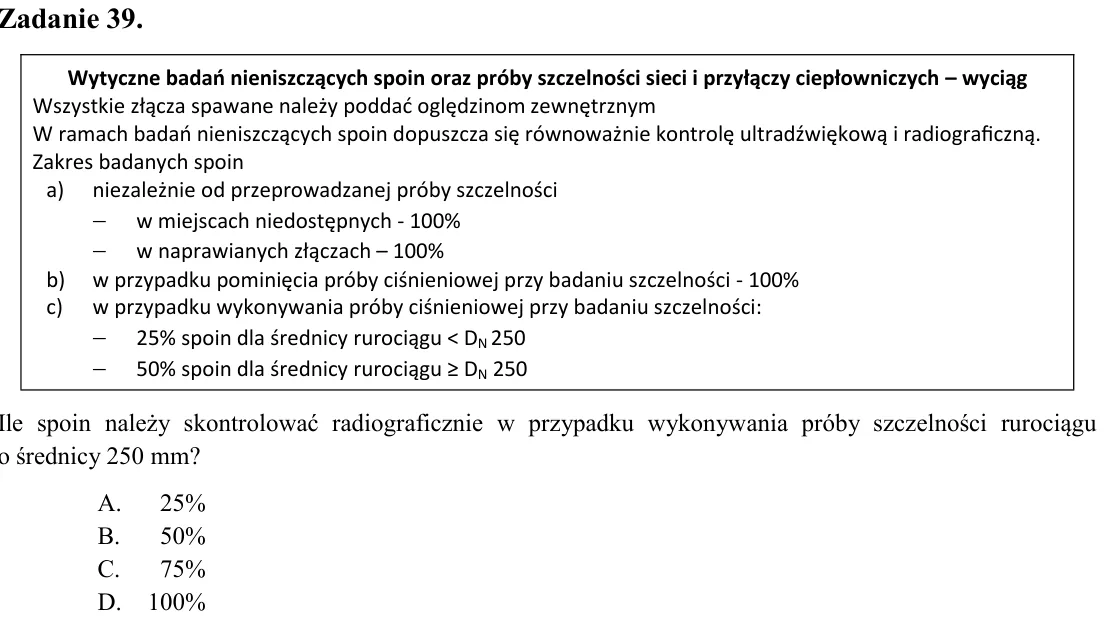

Zadanie 39. Ile spoin należy skontrolować radiograficznie w przypadku wykonywania próby szczelności rurociągu o średnicy 250 mm? A. 25% B. 50% C. 75% D. 100%

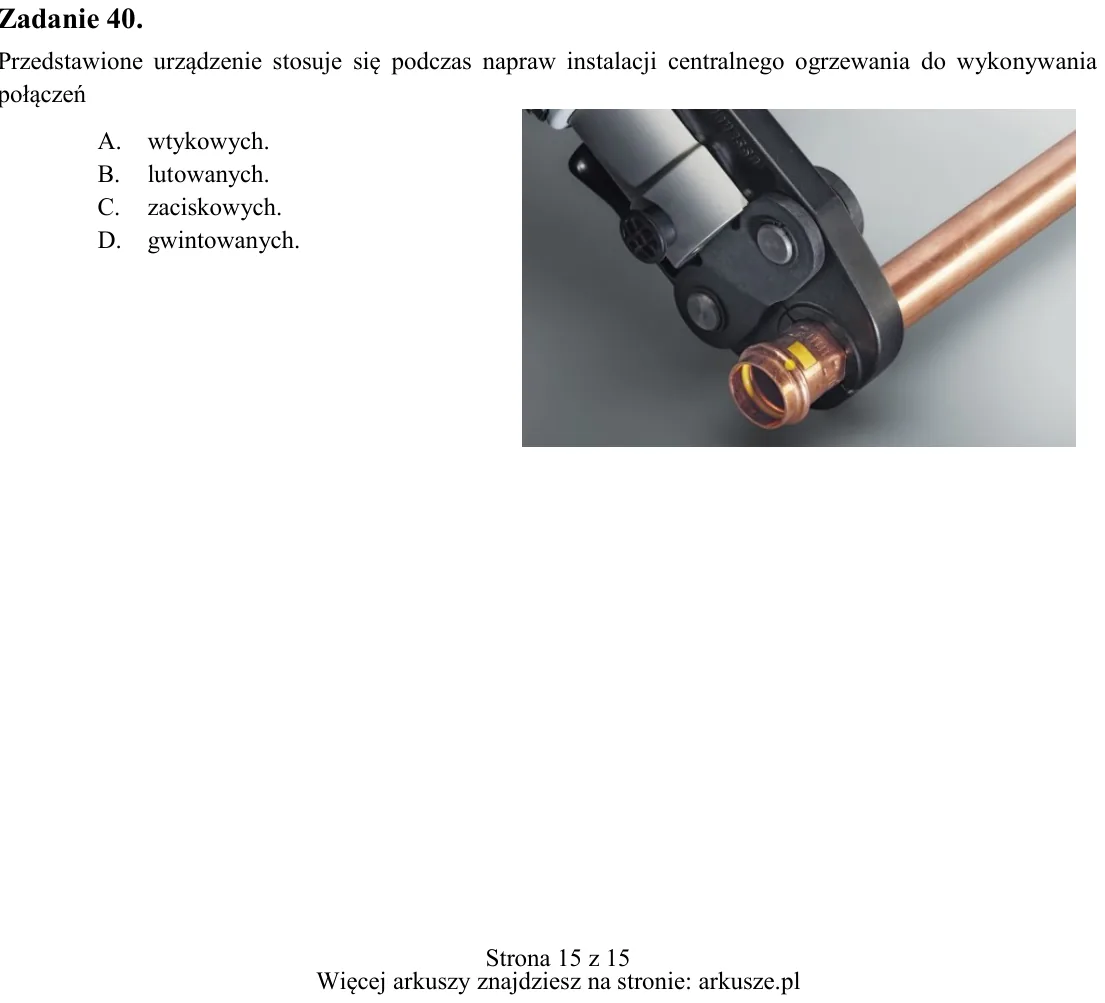

Zadanie 40. Przedstawione urządzenie stosuje się podczas napraw instalacji centralnego ogrzewania do wykonywania połączeń A. wtykowych. B. lutowanych. C. zaciskowych. D. gwintowanych. Wytyczne badań nieniszczących spoin
