E22 · Egzamin zawodowy · styczeń 2018

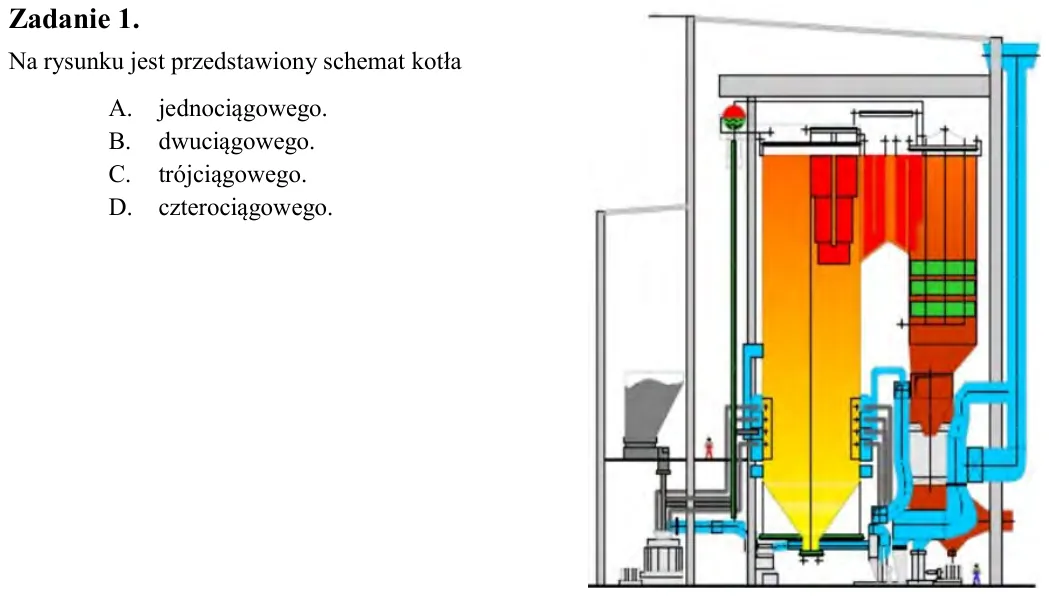

Zadanie 1. Na rysunku jest przedstawiony schemat kotła A. jednociągowego. B. dwuciągowego. C. trójciągowego. D. czterociągowego.

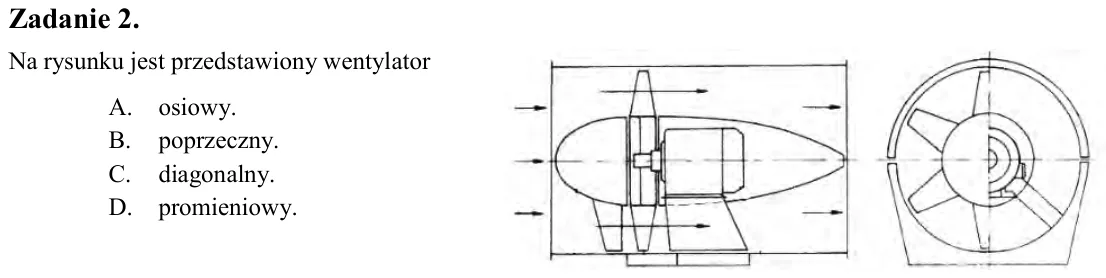

Zadanie 2. Na rysunku jest przedstawiony wentylator A. osiowy. B. poprzeczny. C. diagonalny. D. promieniowy.

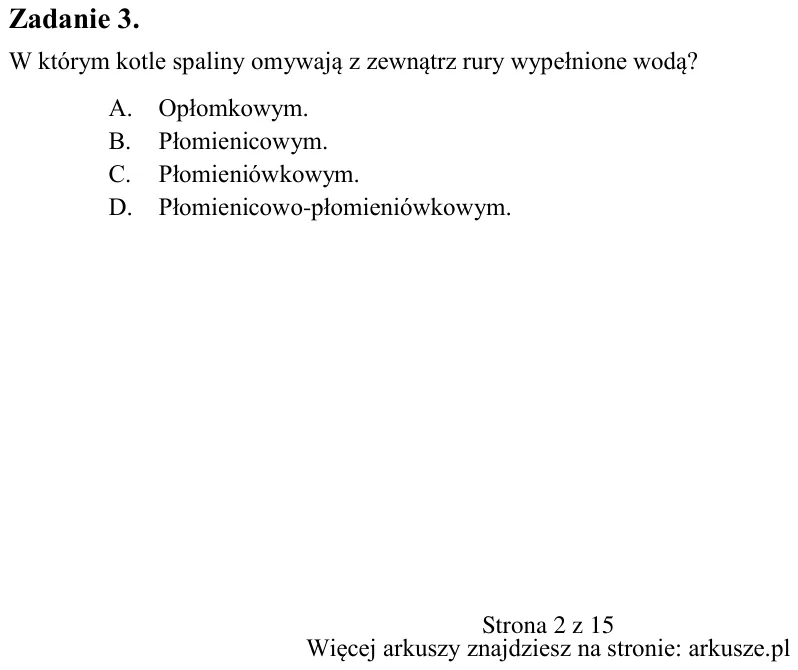

Zadanie 3. W którym kotle spaliny omywają z zewnątrz rury wypełnione wodą? A. Opłomkowym. B. Płomienicowym. C. Płomieniówkowym. D. Płomienicowo-płomieniówkowym.

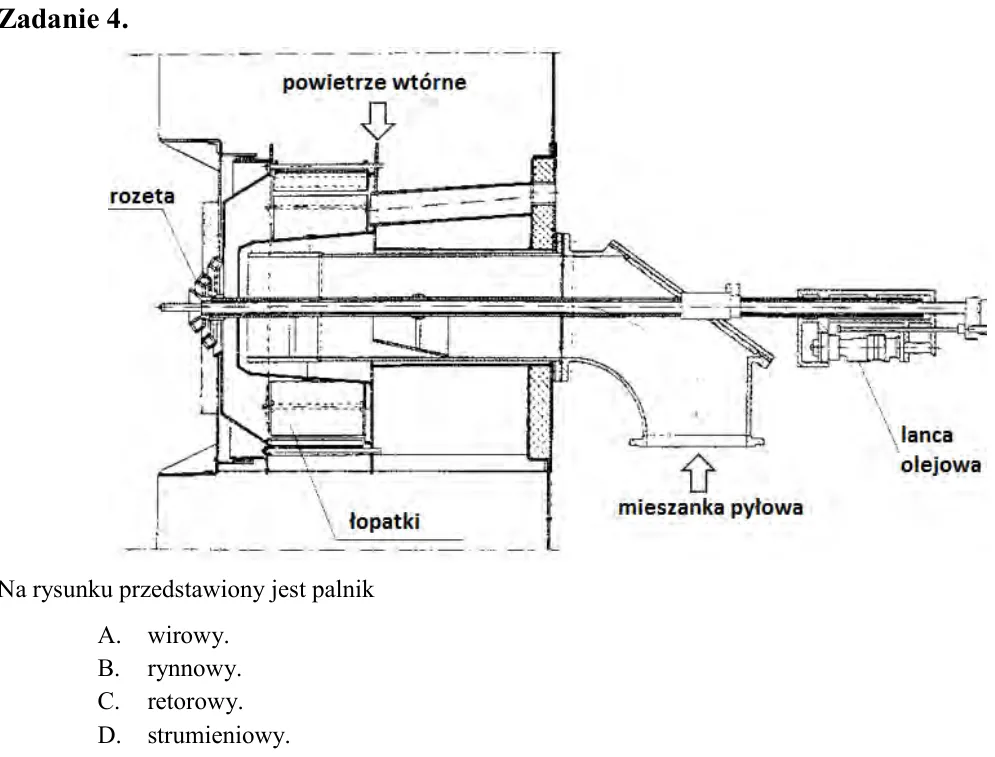

Zadanie 4. Na rysunku przedstawiony jest palnik A. wirowy. B. rynnowy. C. retorowy. D. strumieniowy.

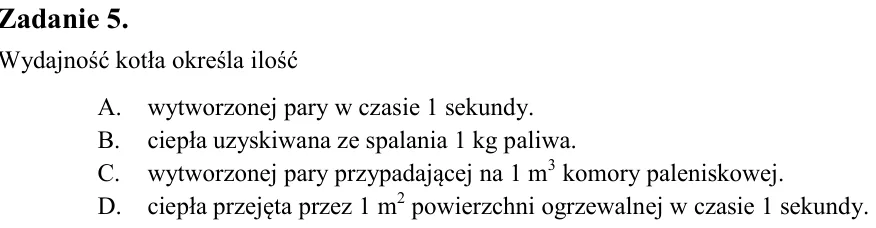

Zadanie 5. Wydajność kotła określa ilość A. wytworzonej pary w czasie 1 sekundy. B. ciepła uzyskiwana ze spalania 1 kg paliwa. C. wytworzonej pary przypadającej na 1 m3 komory paleniskowej. D. ciepła przejęta przez 1 m2

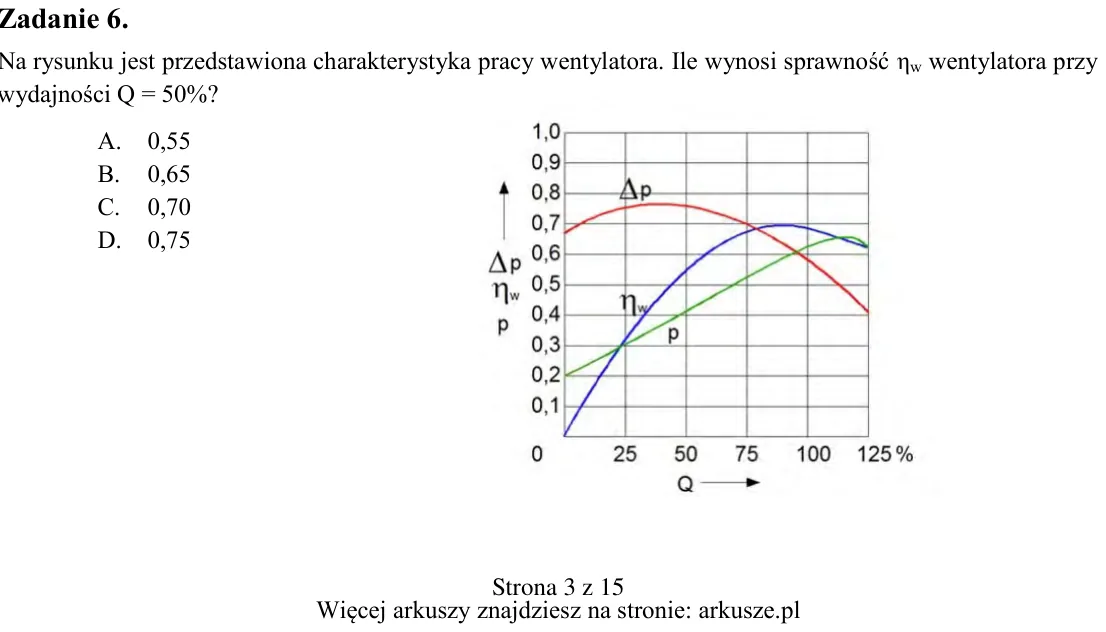

Zadanie 6. Na rysunku jest przedstawiona charakterystyka pracy wentylatora. Ile wynosi sprawność ηw wentylatora przy wydajności Q = 50%? A. 0,55 B. 0,65 C. 0,70 D. 0,75

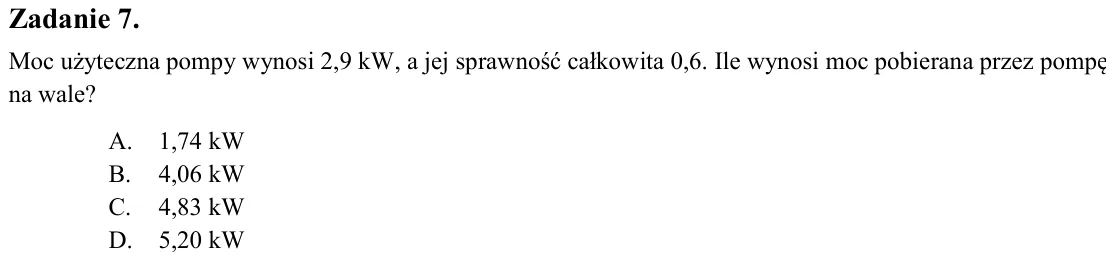

Zadanie 7. Moc użyteczna pompy wynosi 2,9 kW, a jej sprawność całkowita 0,6. Ile wynosi moc pobierana przez pompę na wale? A. 1,74 kW B. 4,06 kW C. 4,83 kW D. 5,20 kW

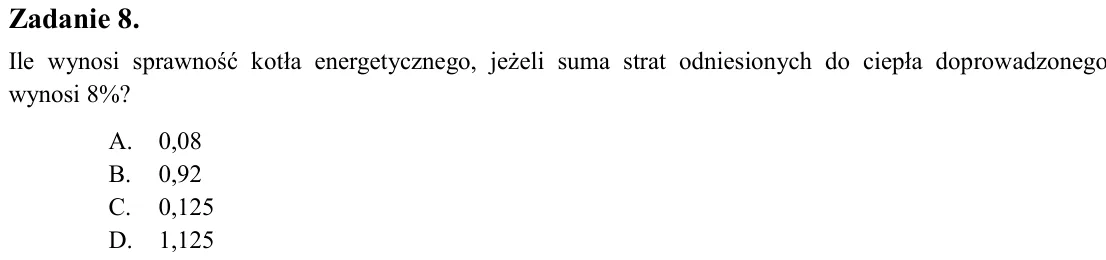

Zadanie 8. Ile wynosi sprawność kotła energetycznego, jeżeli suma strat odniesionych do ciepła doprowadzonego wynosi 8%? A. 0,08 B. 0,92 C. 0,125 D. 1,125

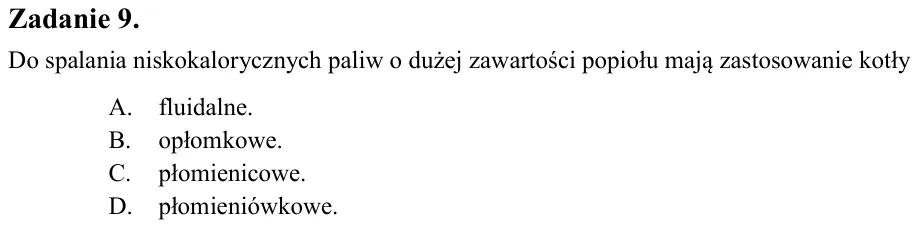

Zadanie 9. Do spalania niskokalorycznych paliw o dużej zawartości popiołu mają zastosowanie kotły A. fluidalne. B. opłomkowe. C. płomienicowe. D. płomieniówkowe.

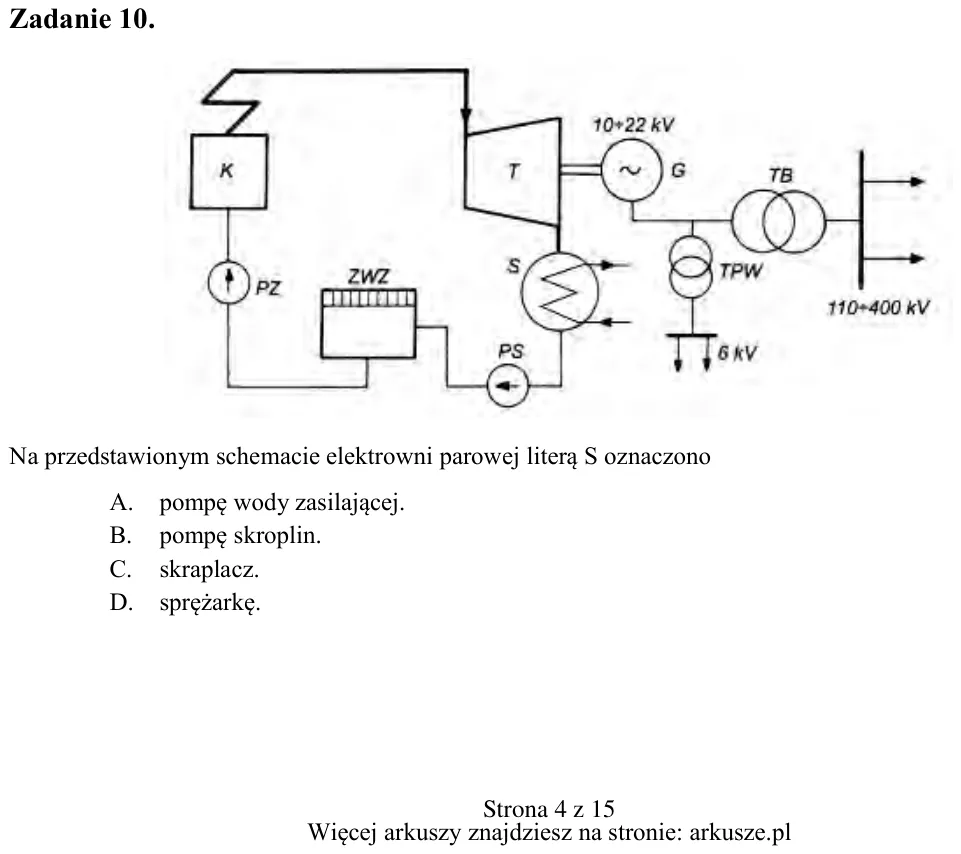

Zadanie 10. Na przedstawionym schemacie elektrowni parowej literą S oznaczono A. pompę wody zasilającej. B. pompę skroplin. C. skraplacz. D. sprężarkę.

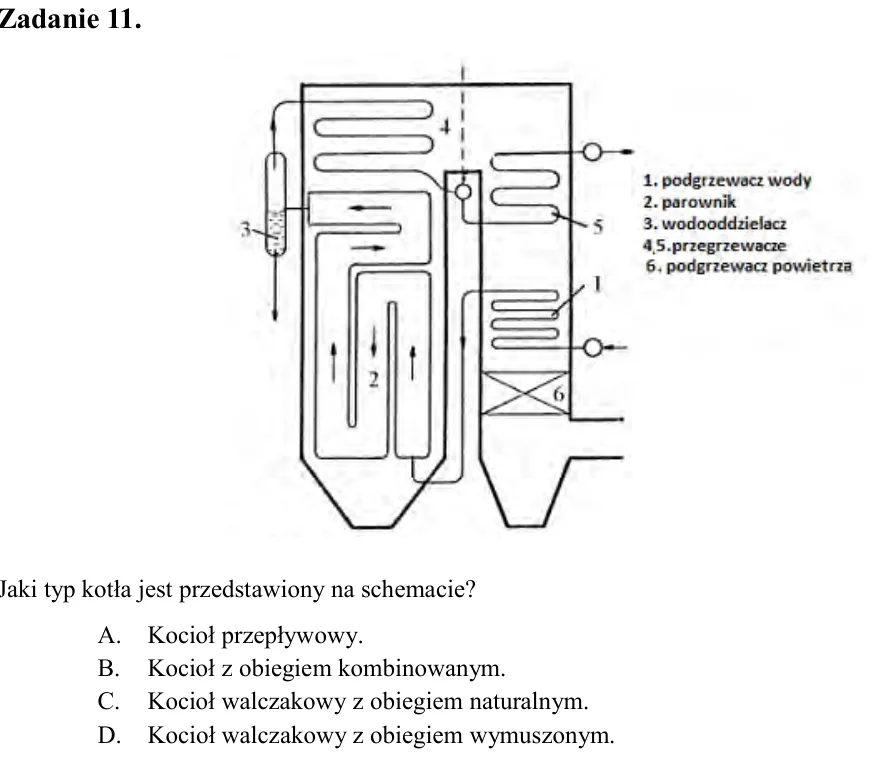

Zadanie 11. Jaki typ kotła jest przedstawiony na schemacie? A. Kocioł przepływowy. B. Kocioł z obiegiem kombinowanym. C. Kocioł walczakowy z obiegiem naturalnym. D. Kocioł walczakowy z obiegiem wymuszonym.

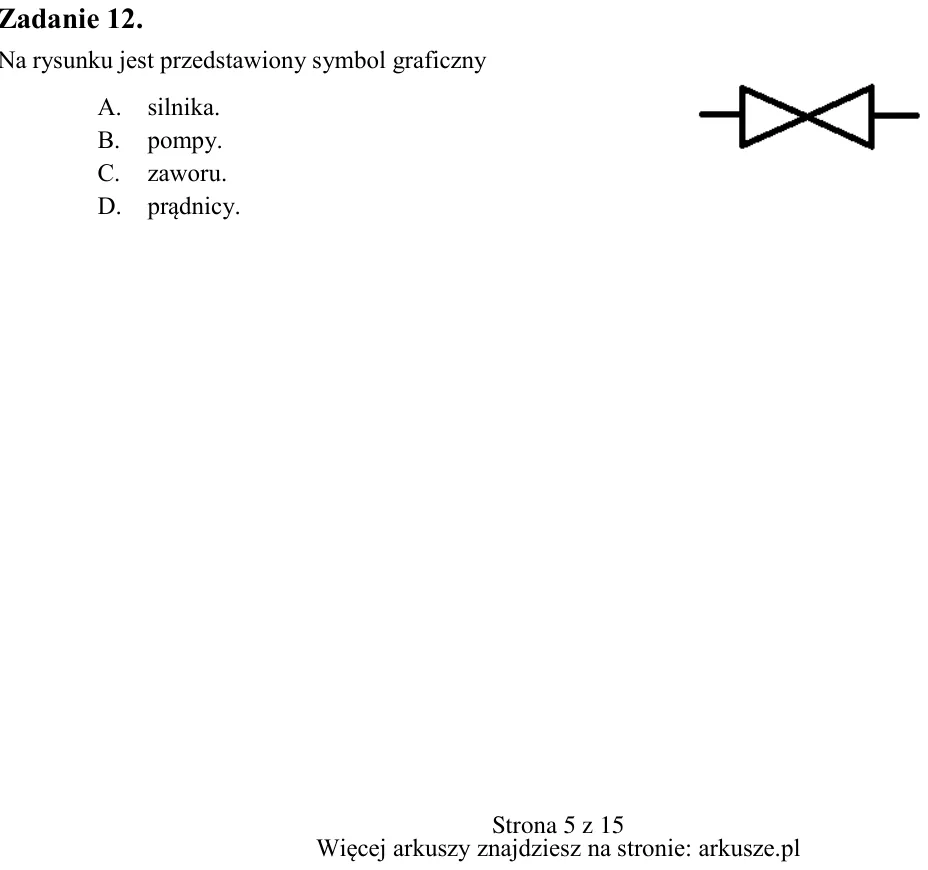

Zadanie 12. Na rysunku jest przedstawiony symbol graficzny A. silnika. B. pompy. C. zaworu. D. prądnicy.

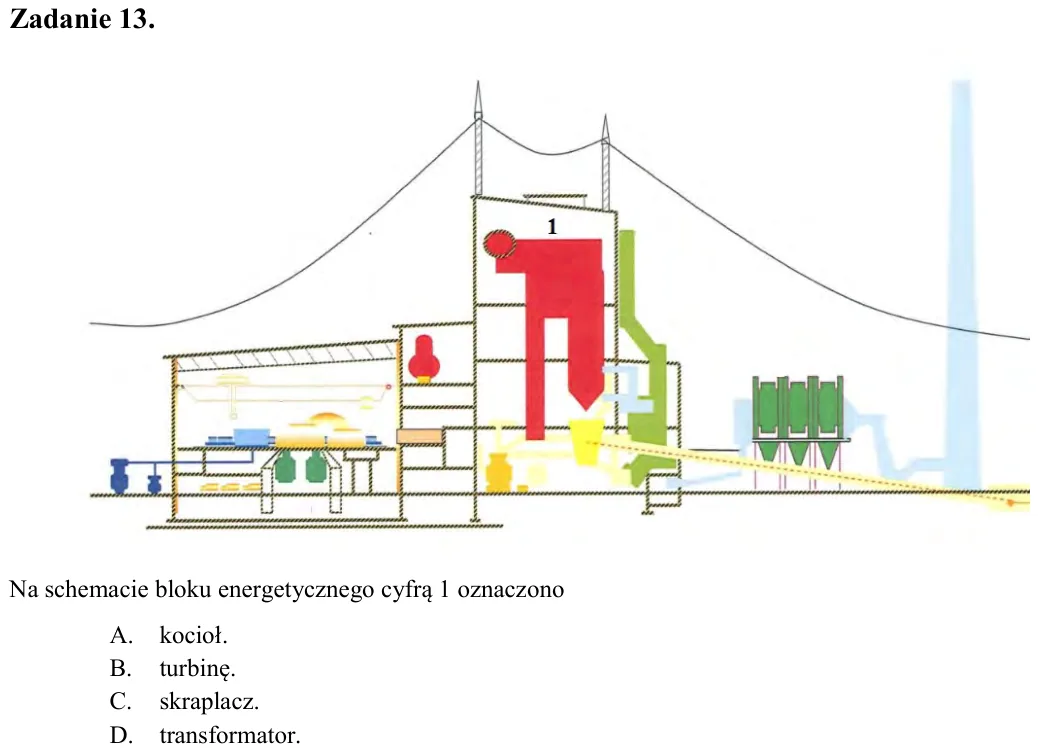

Zadanie 13. Na schemacie bloku energetycznego cyfrą 1 oznaczono A. kocioł. B. turbinę. C. skraplacz. D. transformator.

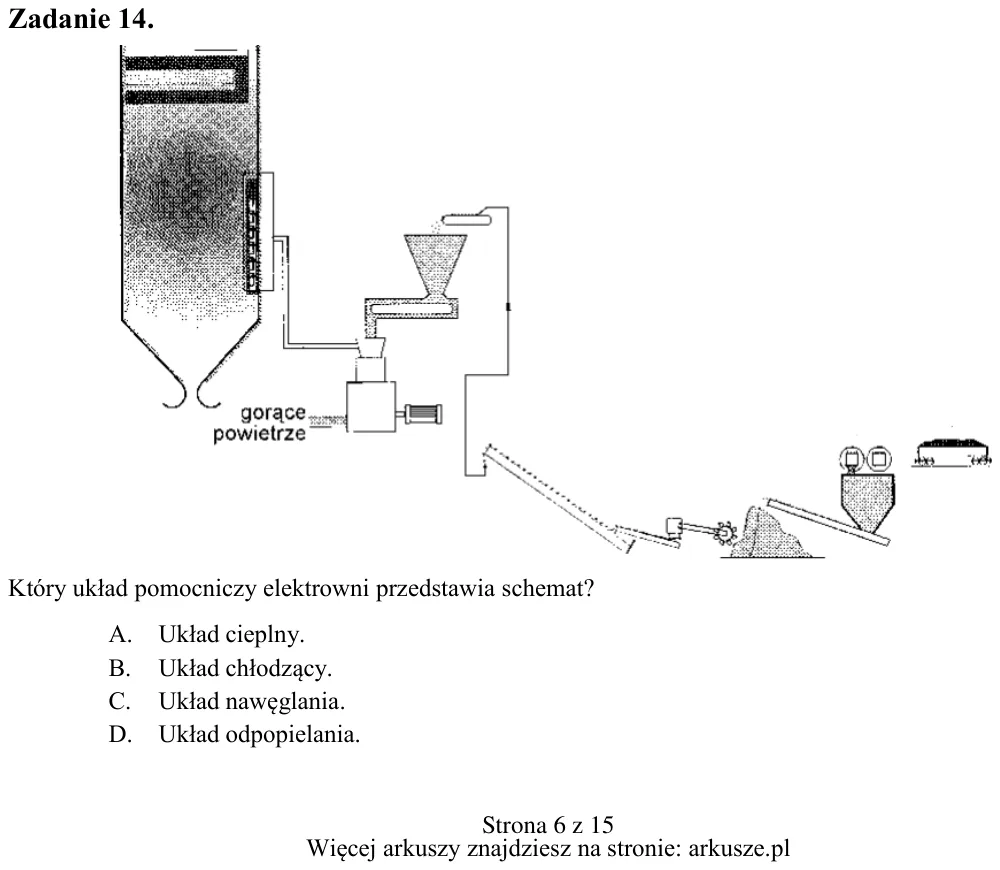

Zadanie 14. Który układ pomocniczy elektrowni przedstawia schemat? A. Układ cieplny. B. Układ chłodzący. C. Układ nawęglania. D. Układ odpopielania.

Zadanie 15. Na rysunku przedstawione są spotykane symbole A. silnika. B. pompy. C. zaworu. D. prądnicy.

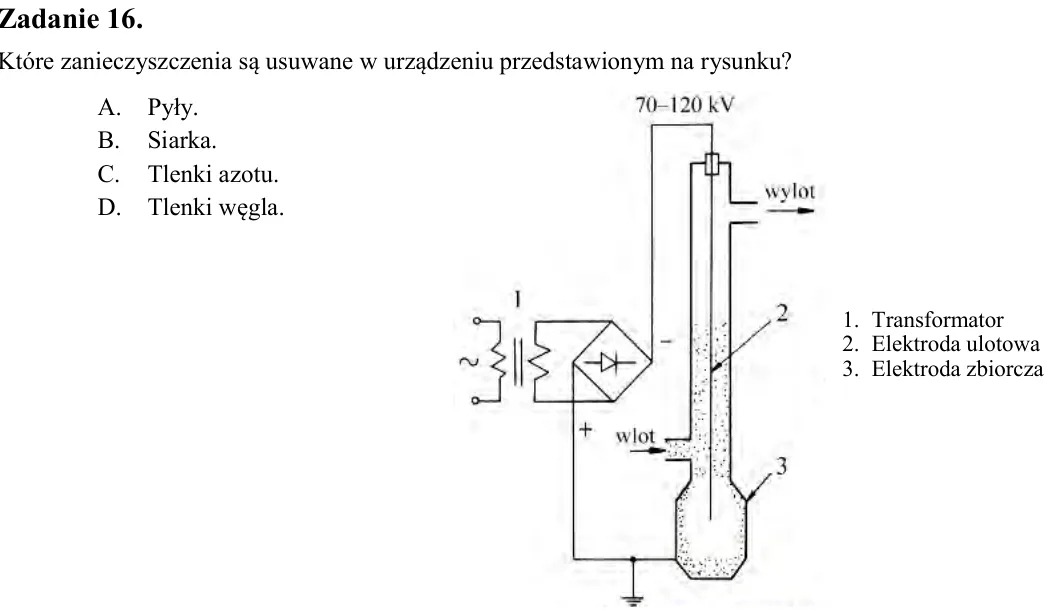

Zadanie 16. Które zanieczyszczenia są usuwane w urządzeniu przedstawionym na rysunku? A. Pyły. B. Siarka. C. Tlenki azotu. D. Tlenki węgla.

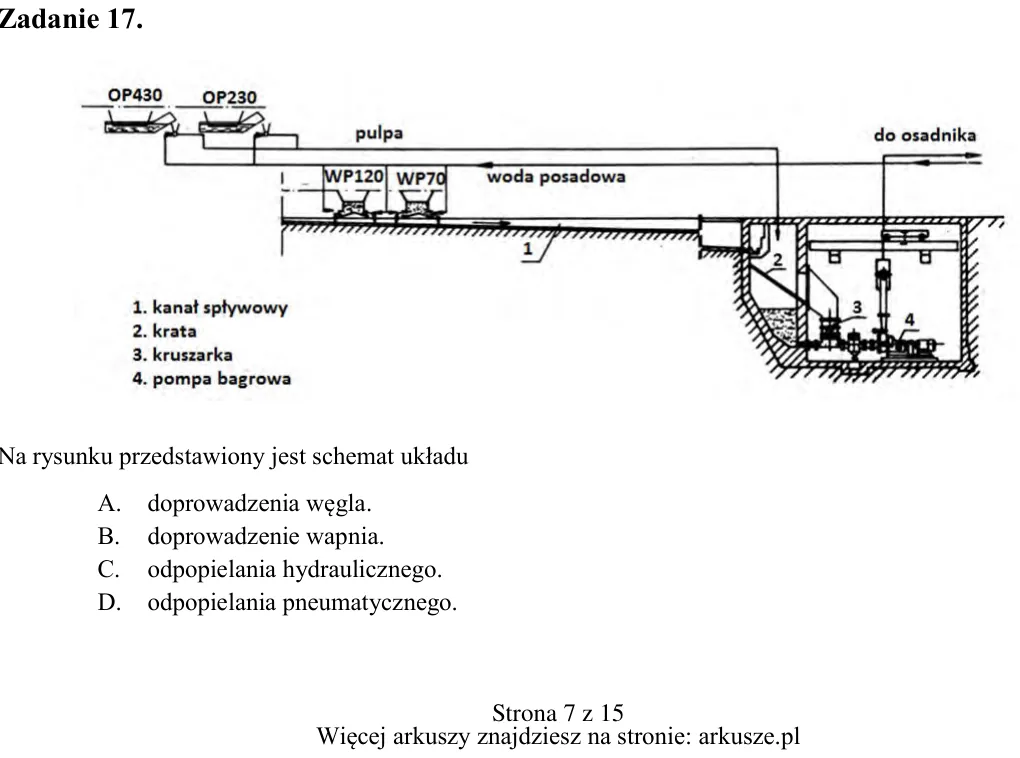

Zadanie 17. Na rysunku przedstawiony jest schemat układu A. doprowadzenia węgla. B. doprowadzenie wapnia. C. odpopielania hydraulicznego. D. odpopielania pneumatycznego. 1. Transformator 2. Elektroda ulotowa 3. Elektroda

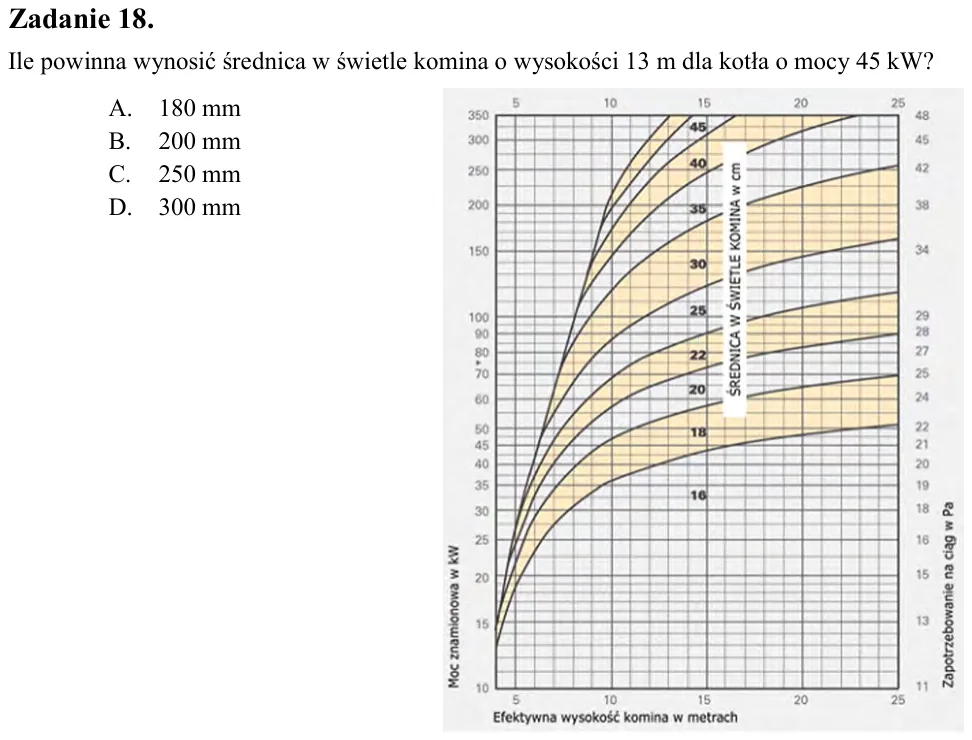

Zadanie 18. Ile powinna wynosić średnica w świetle komina o wysokości 13 m dla kotła o mocy 45 kW? A. 180 mm B. 200 mm C. 250 mm D. 300 mm

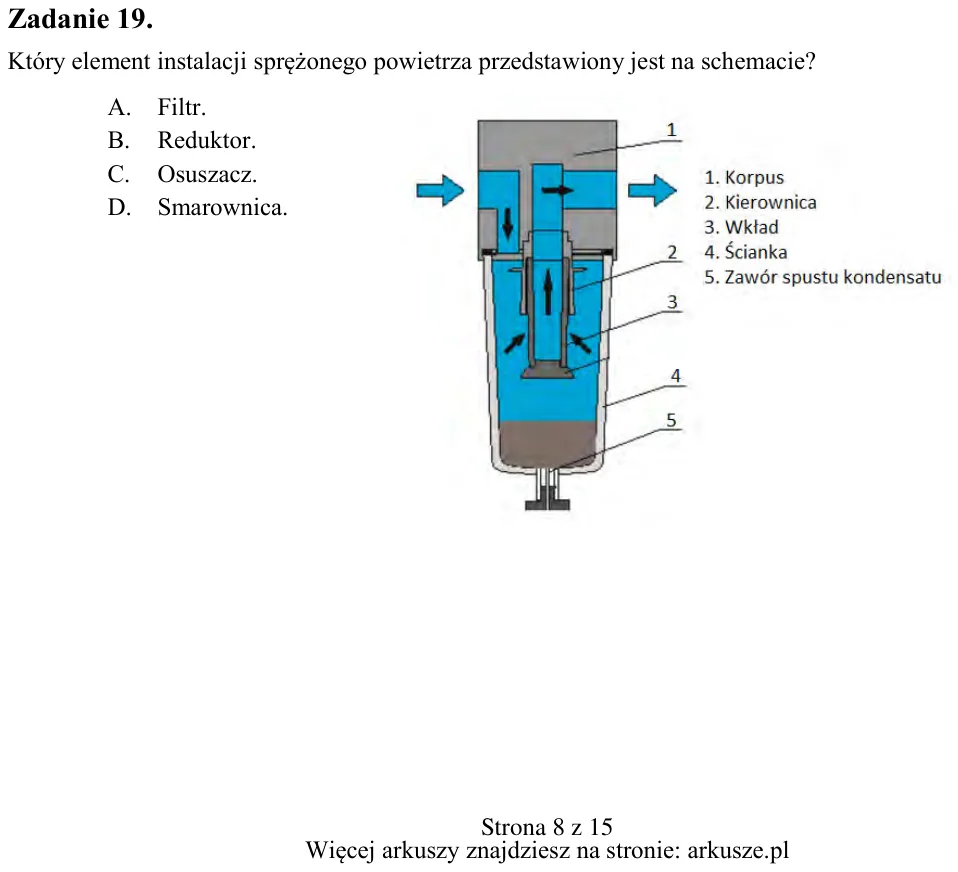

Zadanie 19. Który element instalacji sprężonego powietrza przedstawiony jest na schemacie? A. Filtr. B. Reduktor. C. Osuszacz. D. Smarownica.

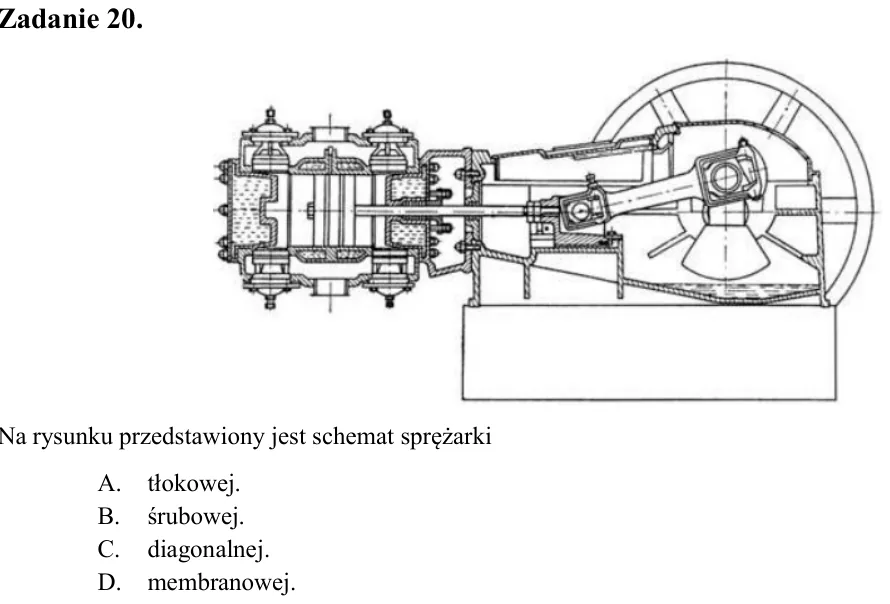

Zadanie 20. Na rysunku przedstawiony jest schemat sprężarki A. tłokowej. B. śrubowej. C. diagonalnej. D. membranowej.

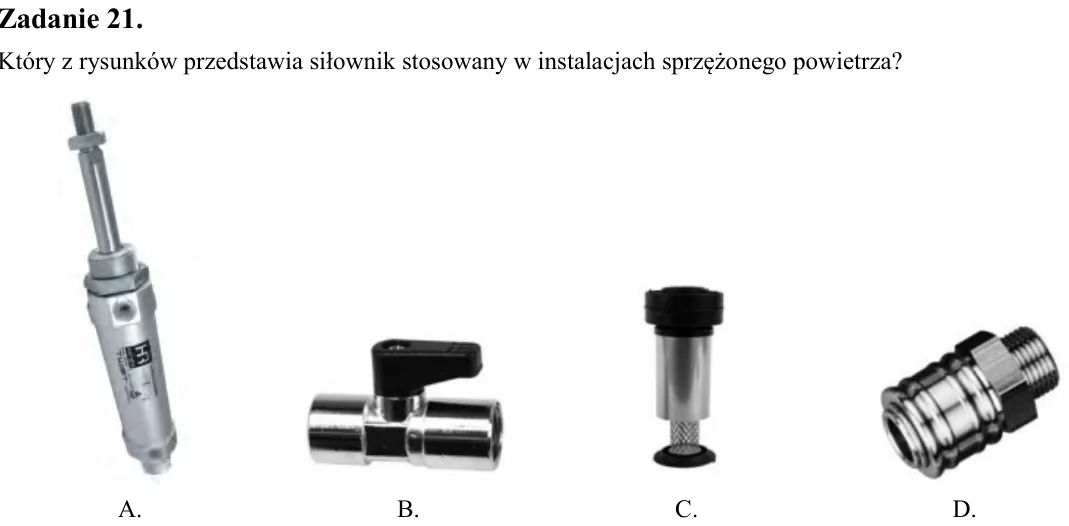

Zadanie 21. Który z rysunków przedstawia siłownik stosowany w instalacjach sprzężonego powietrza?

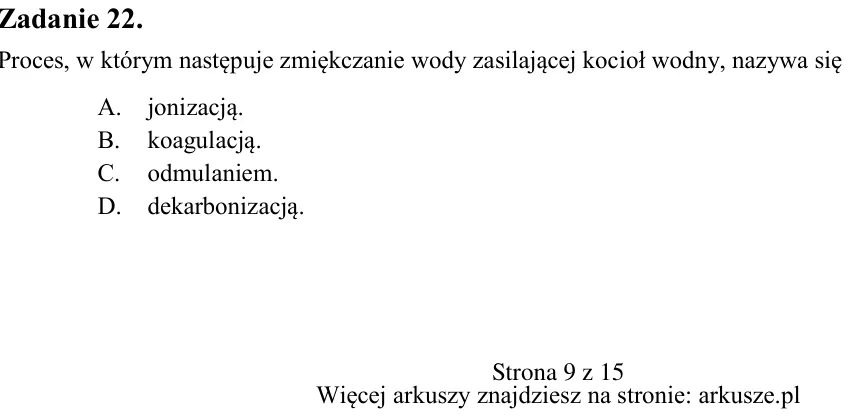

Zadanie 22. Proces, w którym następuje zmiękczanie wody zasilającej kocioł wodny, nazywa się A. jonizacją. B. koagulacją. C. odmulaniem. D. dekarbonizacją. A. B. C. D.

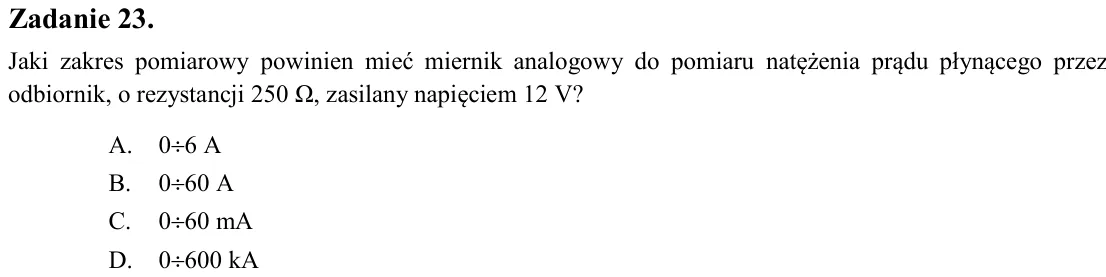

Zadanie 23. Jaki zakres pomiarowy powinien mieć miernik analogowy do pomiaru natężenia prądu płynącego przez odbiornik, o rezystancji 250 Ω, zasilany napięciem 12 V? A. 06 A B. 060 A C. 060 mA D. 0600 kA

Zadanie 24. Zwężka Venturiego służy do pomiaru A. gęstości pary. B. ciepła parowania. C. natężenia przepływu. D. stopienia suchości pary.

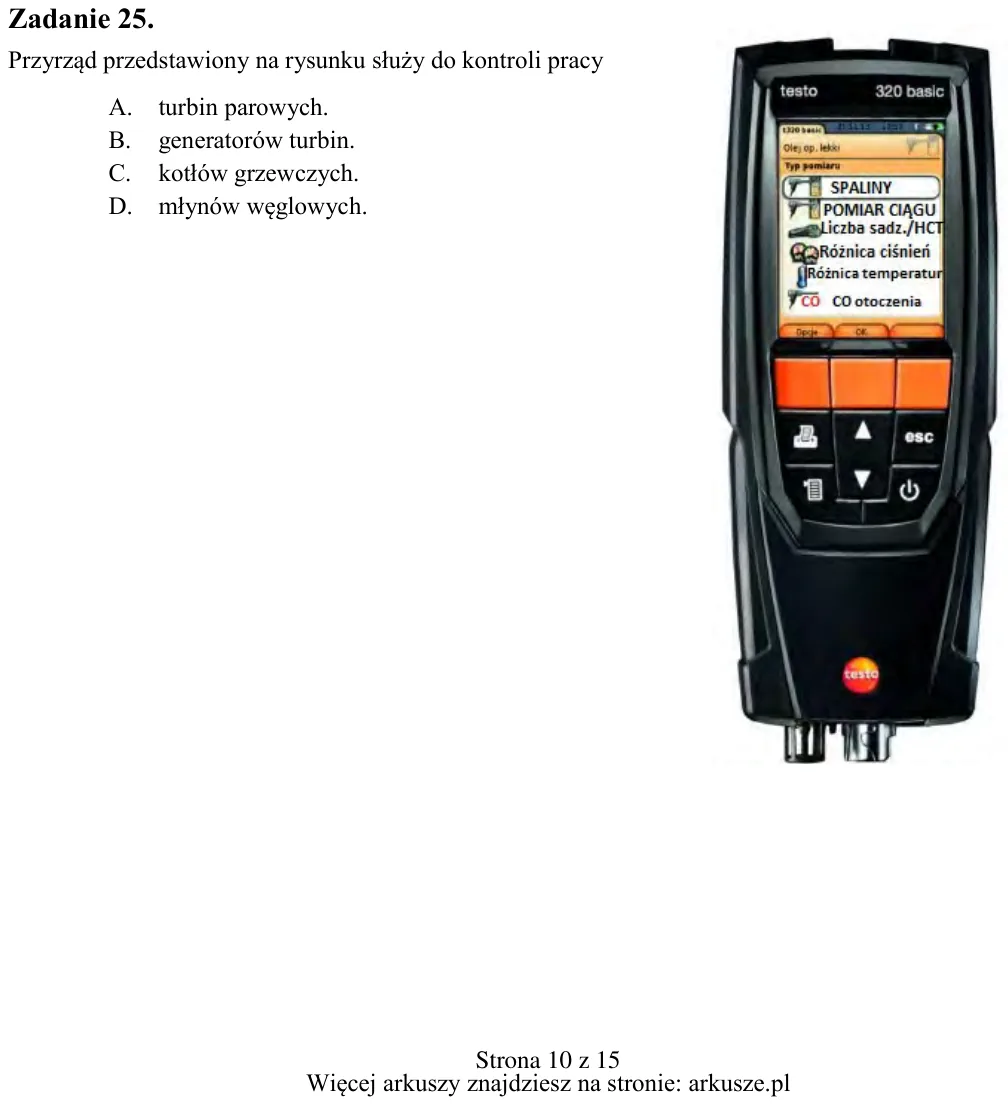

Zadanie 25. Przyrząd przedstawiony na rysunku służy do kontroli pracy A. turbin parowych. B. generatorów turbin. C. kotłów grzewczych. D. młynów węglowych.

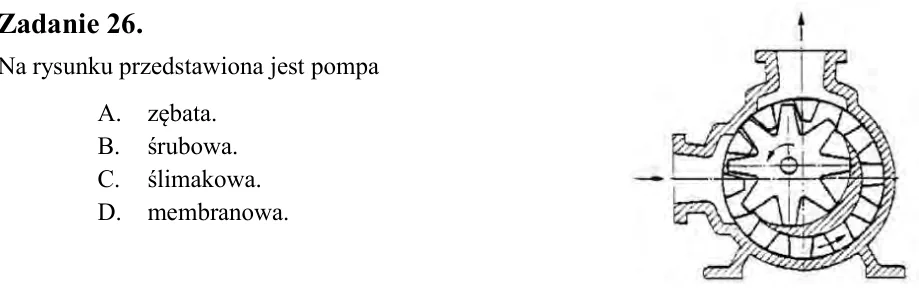

Zadanie 26. Na rysunku przedstawiona jest pompa A. zębata. B. śrubowa. C. ślimakowa. D. membranowa.

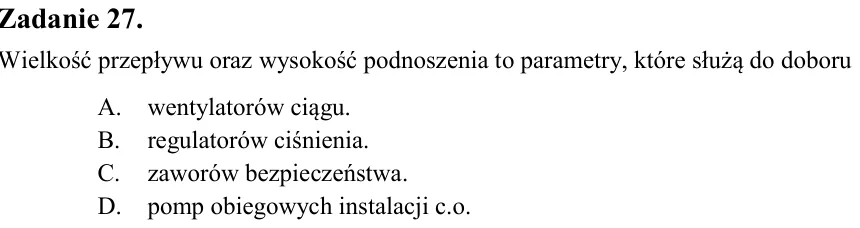

Zadanie 27. Wielkość przepływu oraz wysokość podnoszenia to parametry, które służą do doboru A. wentylatorów ciągu. B. regulatorów ciśnienia. C. zaworów bezpieczeństwa. D. pomp obiegowych instalacji c.o.

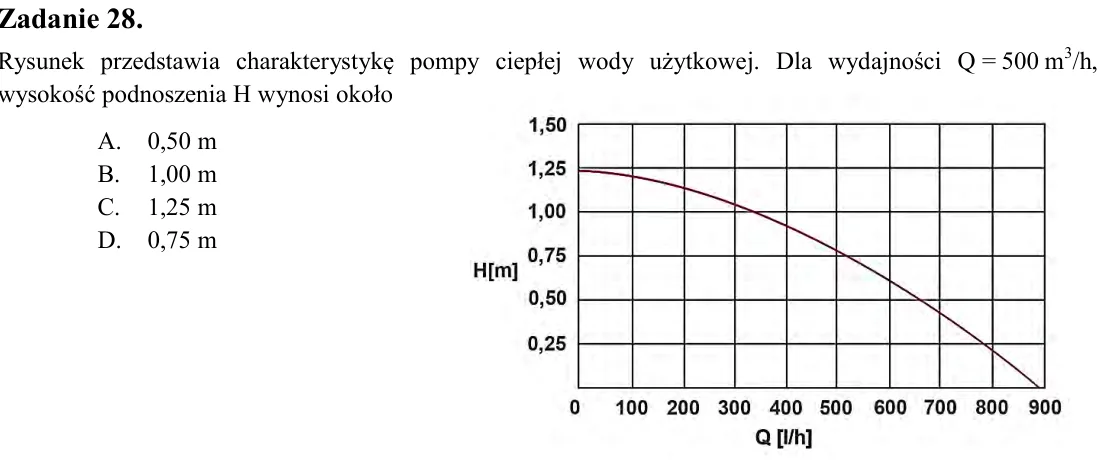

Zadanie 28. Rysunek przedstawia charakterystykę pompy ciepłej wody użytkowej. Dla wydajności Q = 500 m3/h, wysokość podnoszenia H wynosi około A. 0,50 m B. 1,00 m C. 1,25 m D. 0,75 m

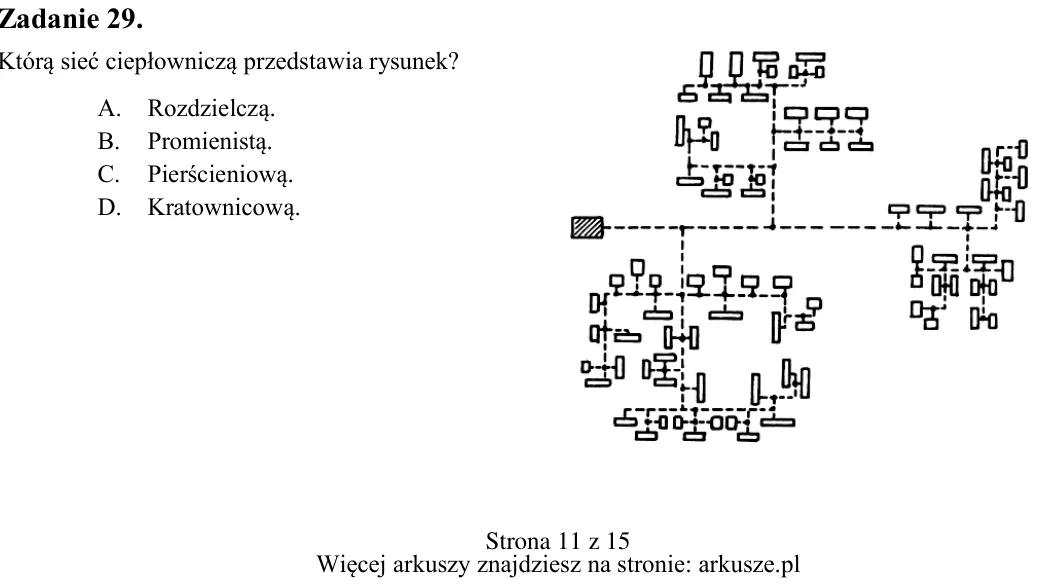

Zadanie 29. Którą sieć ciepłowniczą przedstawia rysunek? A. Rozdzielczą. B. Promienistą. C. Pierścieniową. D. Kratownicową.

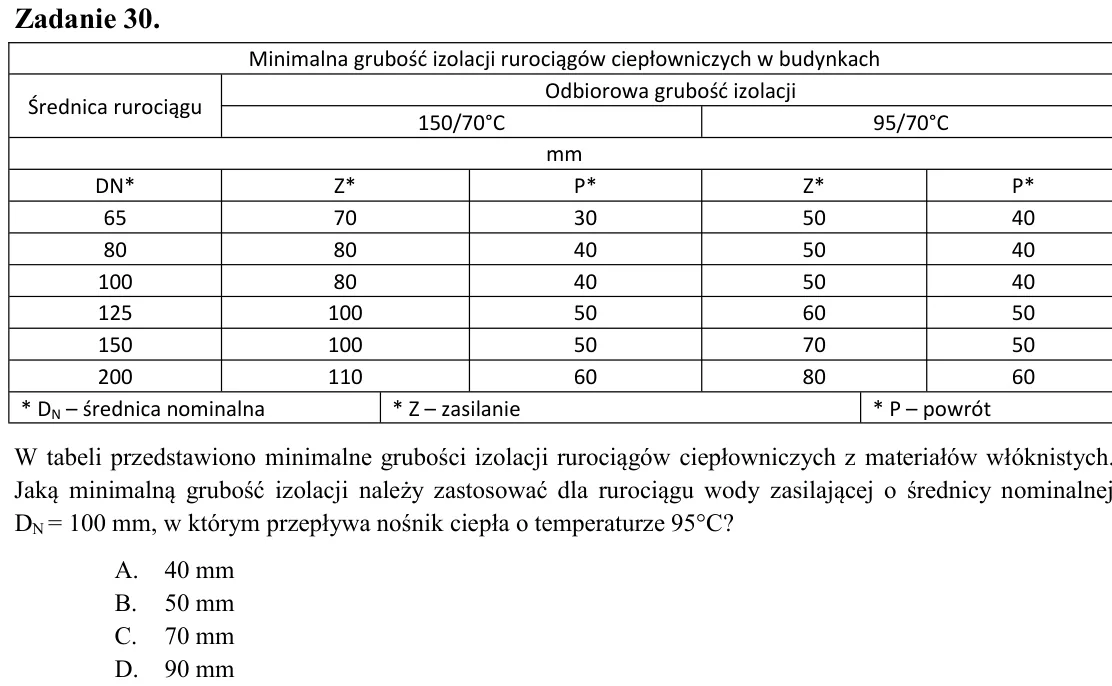

Zadanie 30. W tabeli przedstawiono minimalne grubości izolacji rurociągów ciepłowniczych z materiałów włóknistych. Jaką minimalną grubość izolacji należy zastosować dla rurociągu wody zasilającej o średnicy nominalnej DN

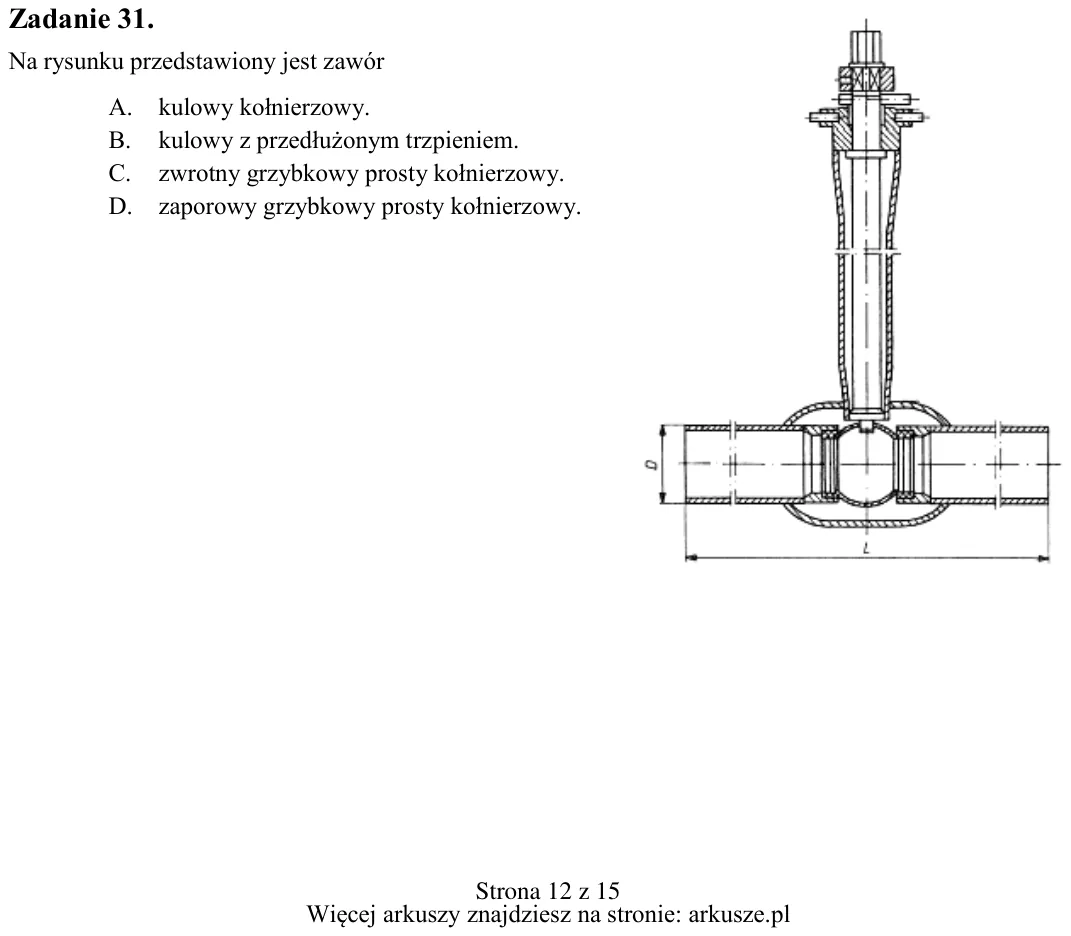

Zadanie 31. Na rysunku przedstawiony jest zawór A. kulowy kołnierzowy. B. kulowy z przedłużonym trzpieniem. C. zwrotny grzybkowy prosty kołnierzowy. D. zaporowy grzybkowy prosty kołnierzowy. Minimalna grubość izolacji ru

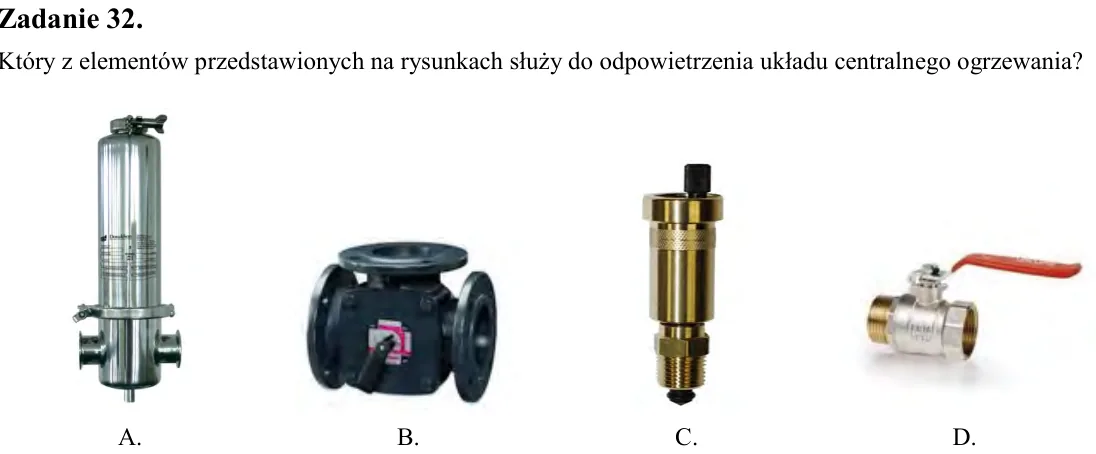

Zadanie 32. Który z elementów przedstawionych na rysunkach służy do odpowietrzenia układu centralnego ogrzewania?

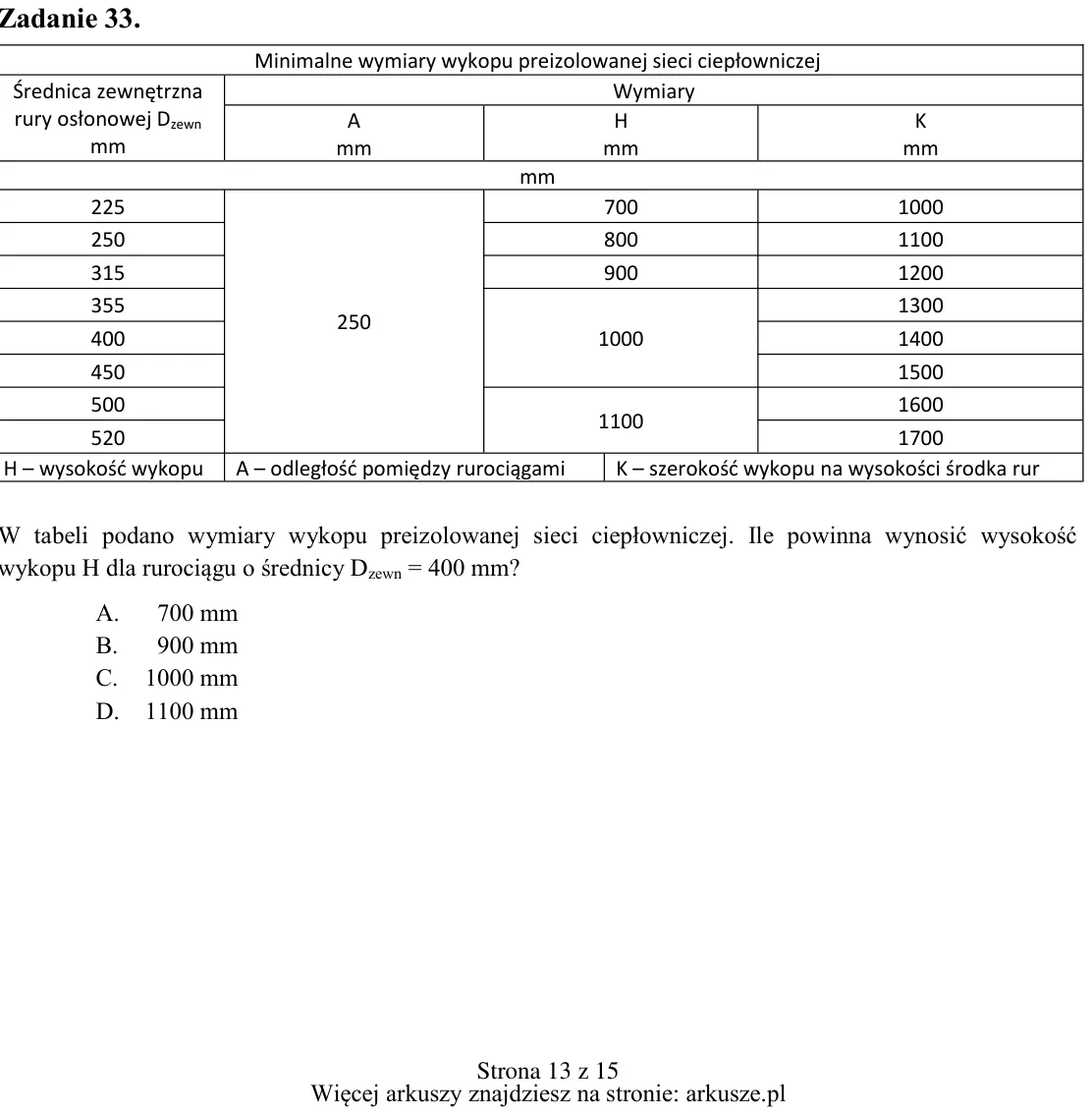

Zadanie 33. W tabeli podano wymiary wykopu preizolowanej sieci ciepłowniczej. Ile powinna wynosić wysokość wykopu H dla rurociągu o średnicy Dzewn = 400 mm? A. 700 mm B. 900 mm C. 1000 mm D. 1100 mm A. B. C. D. Minimalne

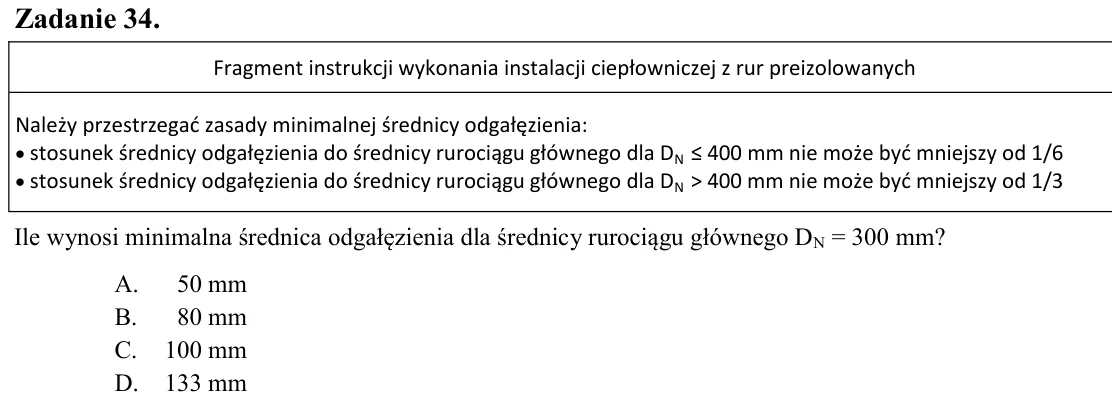

Zadanie 34. Ile wynosi minimalna średnica odgałęzienia dla średnicy rurociągu głównego DN = 300 mm? A. 50 mm B. 80 mm C. 100 mm D. 133 mm

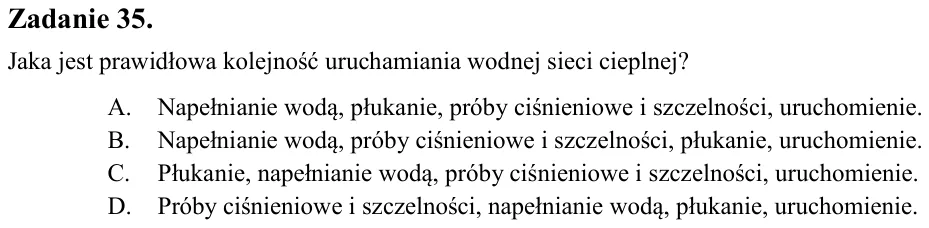

Zadanie 35. Jaka jest prawidłowa kolejność uruchamiania wodnej sieci cieplnej? A. Napełnianie wodą, płukanie, próby ciśnieniowe i szczelności, uruchomienie. B. Napełnianie wodą, próby ciśnieniowe i szczelności, płukanie,

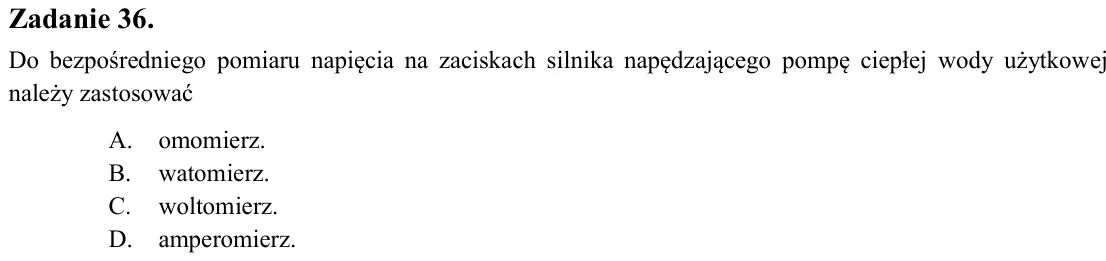

Zadanie 36. Do bezpośredniego pomiaru napięcia na zaciskach silnika napędzającego pompę ciepłej wody użytkowej należy zastosować A. omomierz. B. watomierz. C. woltomierz. D. amperomierz.

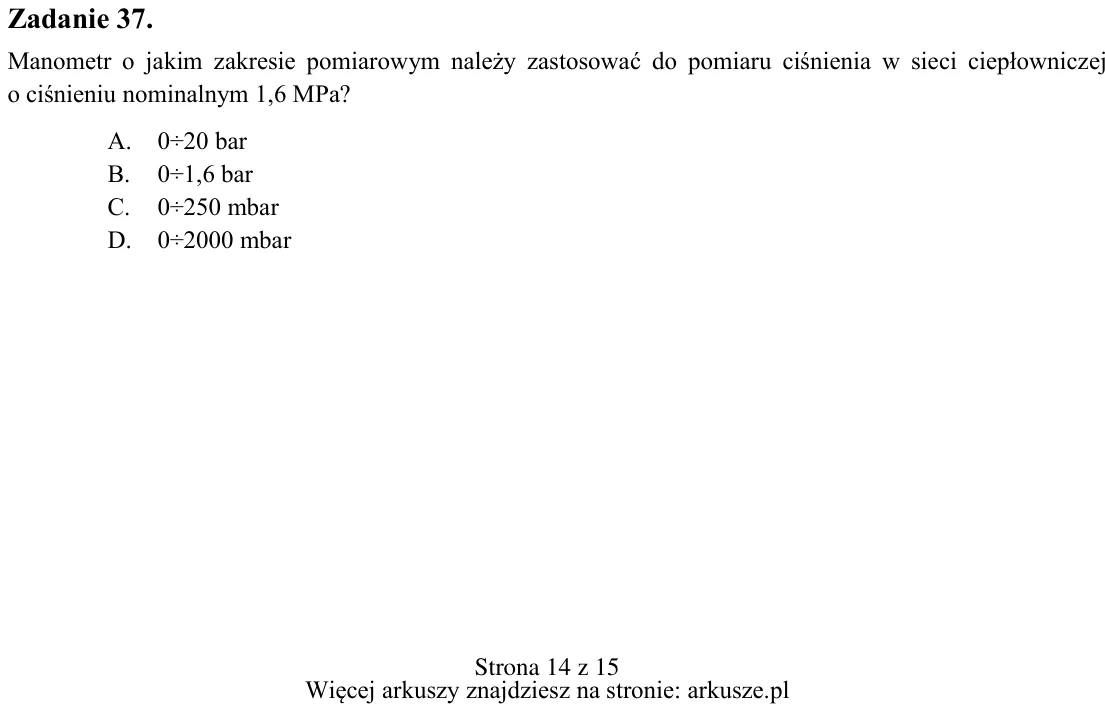

Zadanie 37. Manometr o jakim zakresie pomiarowym należy zastosować do pomiaru ciśnienia w sieci ciepłowniczej o ciśnieniu nominalnym 1,6 MPa? A. 0÷20 bar B. 0÷1,6 bar C. 0÷250 mbar D. 0÷2000 mbar Fragment instrukcji wyko

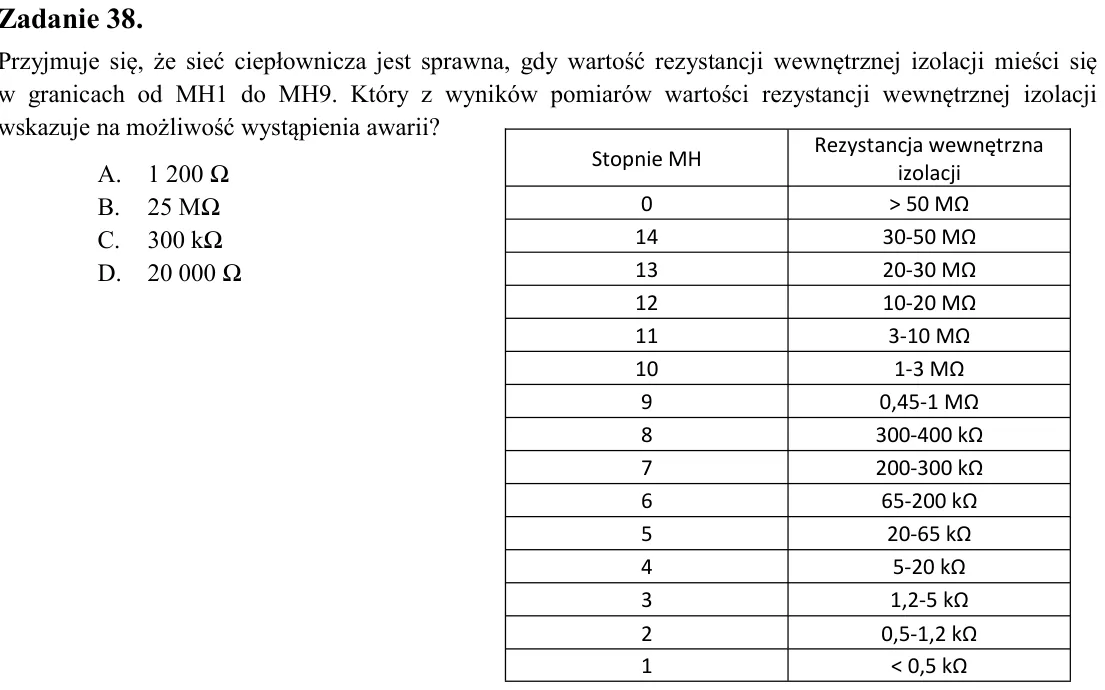

Zadanie 38. Przyjmuje się, że sieć ciepłownicza jest sprawna, gdy wartość rezystancji wewnętrznej izolacji mieści się w granicach od MH1 do MH9. Który z wyników pomiarów wartości rezystancji wewnętrznej izolacji wskazuje

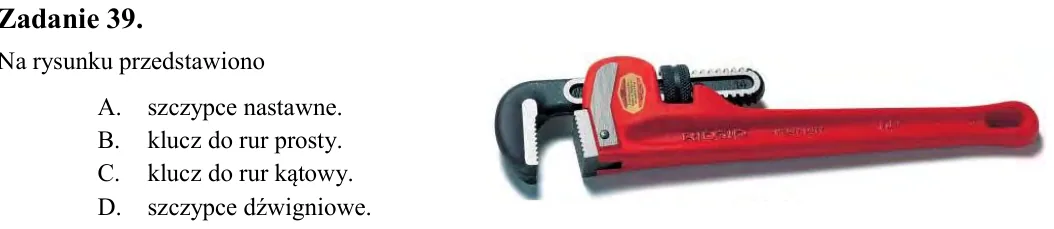

Zadanie 39. Na rysunku przedstawiono A. szczypce nastawne. B. klucz do rur prosty. C. klucz do rur kątowy. D. szczypce dźwigniowe.

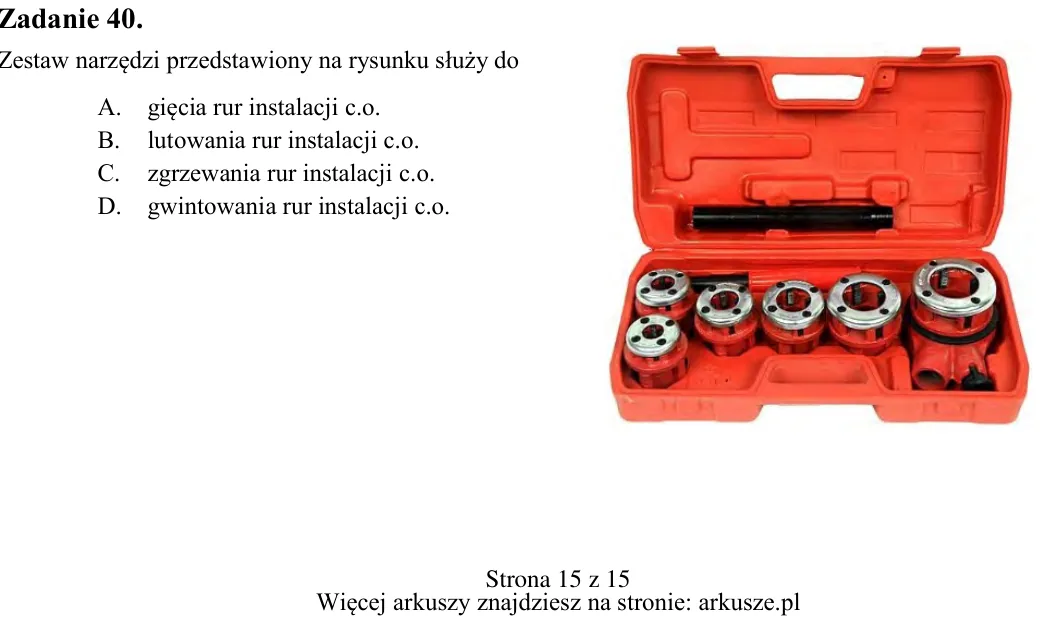

Zadanie 40. Zestaw narzędzi przedstawiony na rysunku służy do A. gięcia rur instalacji c.o. B. lutowania rur instalacji c.o. C. zgrzewania rur instalacji c.o. D. gwintowania rur instalacji c.o. Stopnie MH Rezystancja wew
