E22 · Egzamin zawodowy · czerwiec 2019

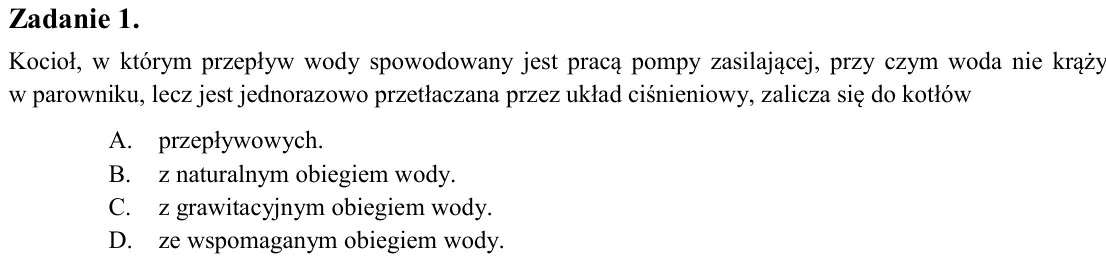

Zadanie 1. Kocioł, w którym przepływ wody spowodowany jest pracą pompy zasilającej, przy czym woda nie krąży w parowniku, lecz jest jednorazowo przetłaczana przez układ ciśnieniowy, zalicza się do kotłów A. przepływowych

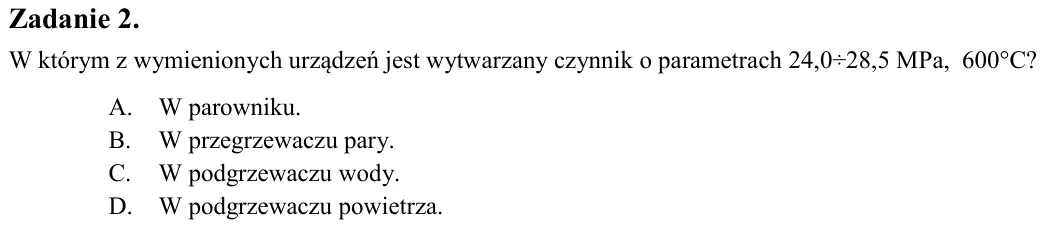

Zadanie 2. W którym z wymienionych urządzeń jest wytwarzany czynnik o parametrach 24,0÷28,5 MPa, 600°C? A. W parowniku. B. W przegrzewaczu pary. C. W podgrzewaczu wody. D. W podgrzewaczu powietrza.

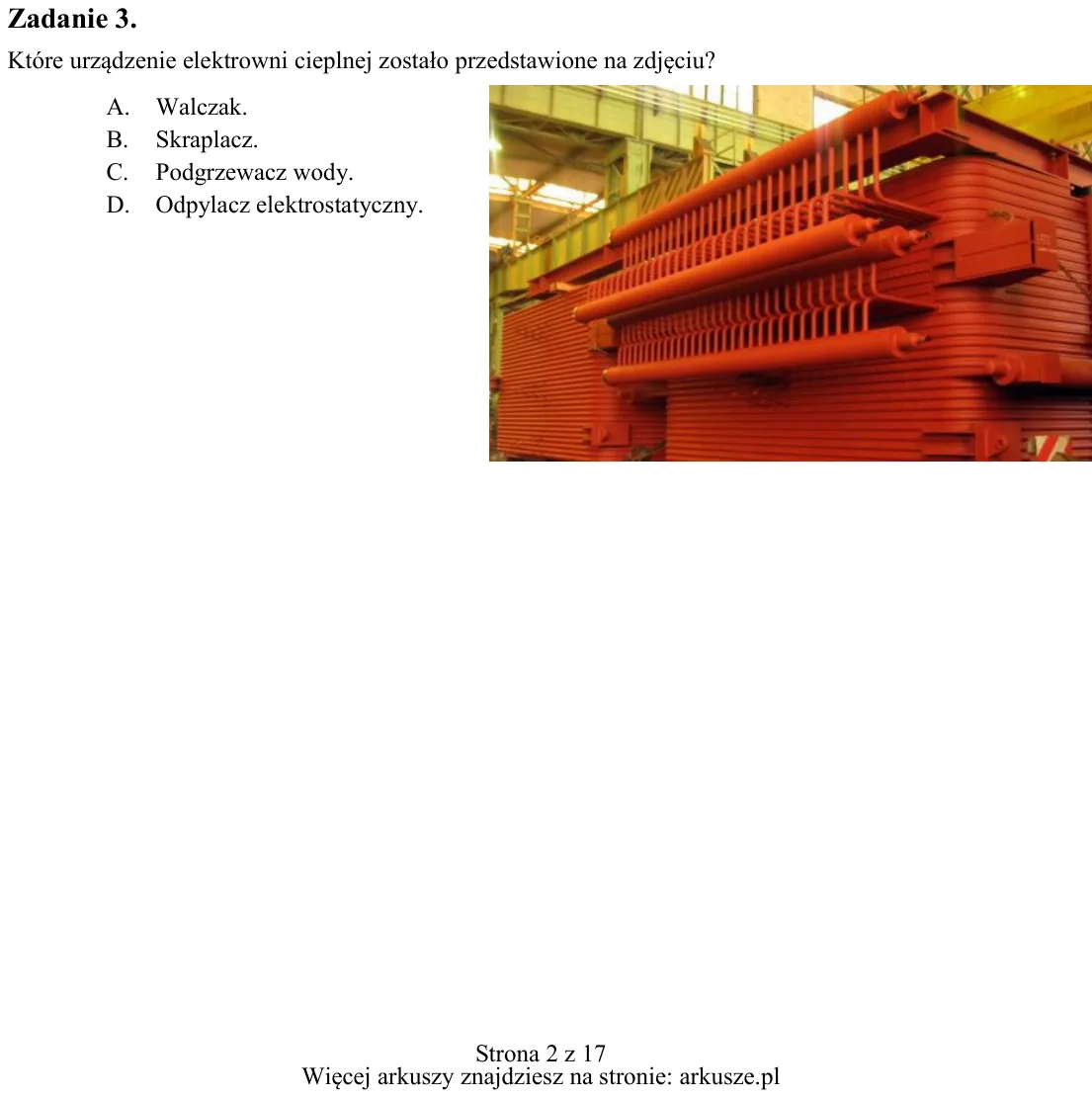

Zadanie 3. Które urządzenie elektrowni cieplnej zostało przedstawione na zdjęciu? A. Walczak. B. Skraplacz. C. Podgrzewacz wody. D. Odpylacz elektrostatyczny.

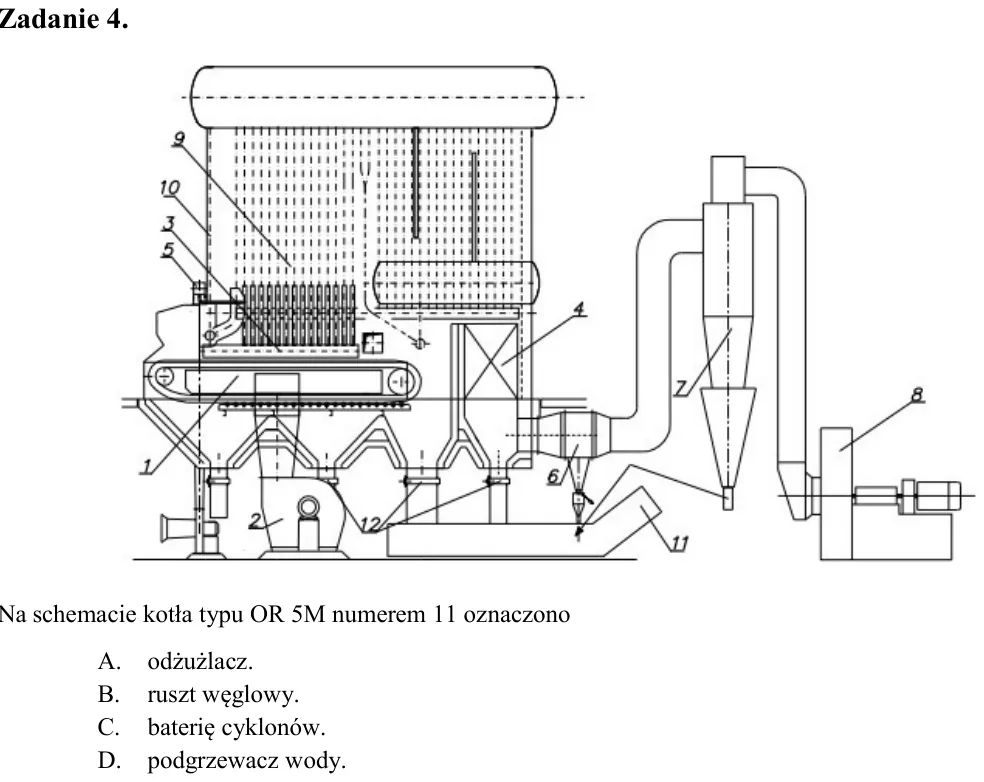

Zadanie 4. Na schemacie kotła typu OR 5M numerem 11 oznaczono A. odżużlacz. B. ruszt węglowy. C. baterię cyklonów. D. podgrzewacz wody.

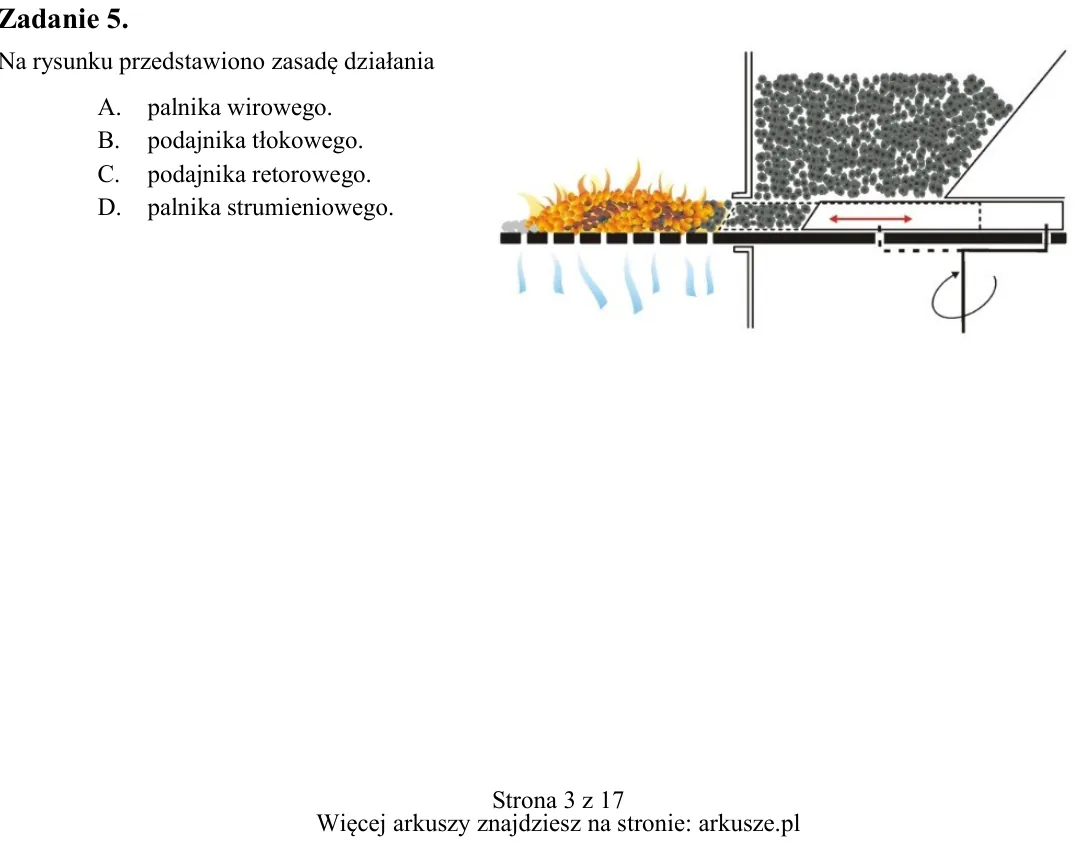

Zadanie 5. Na rysunku przedstawiono zasadę działania A. palnika wirowego. B. podajnika tłokowego. C. podajnika retorowego. D. palnika strumieniowego.

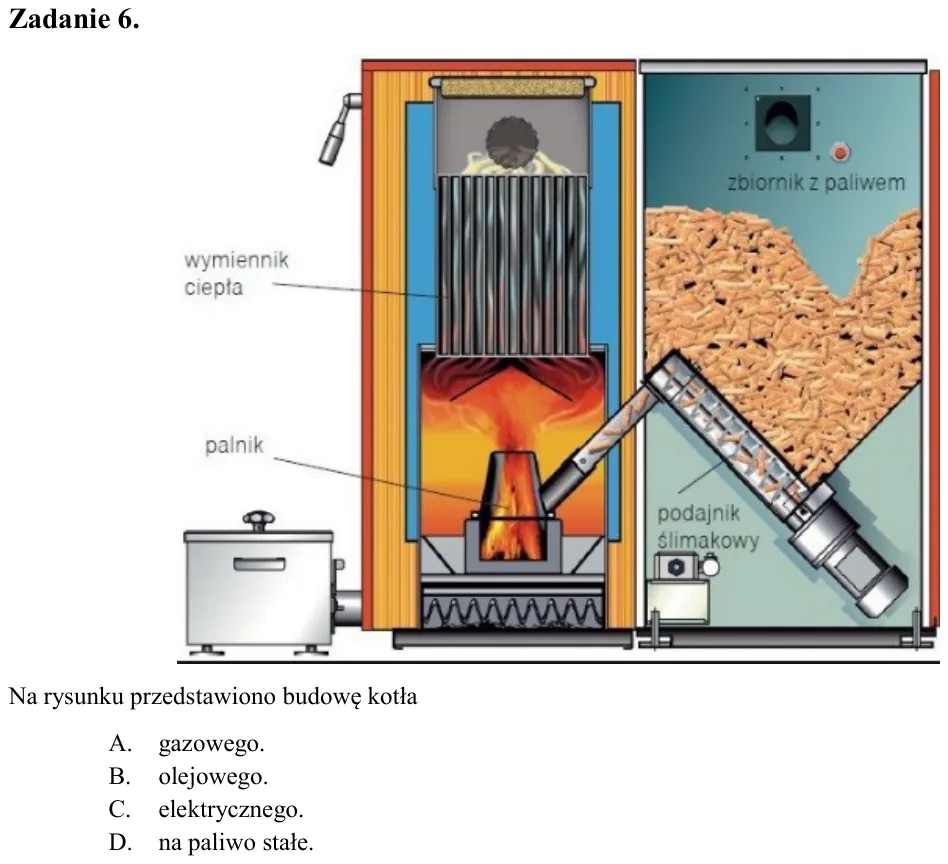

Zadanie 6. Na rysunku przedstawiono budowę kotła A. gazowego. B. olejowego. C. elektrycznego. D. na paliwo stałe.

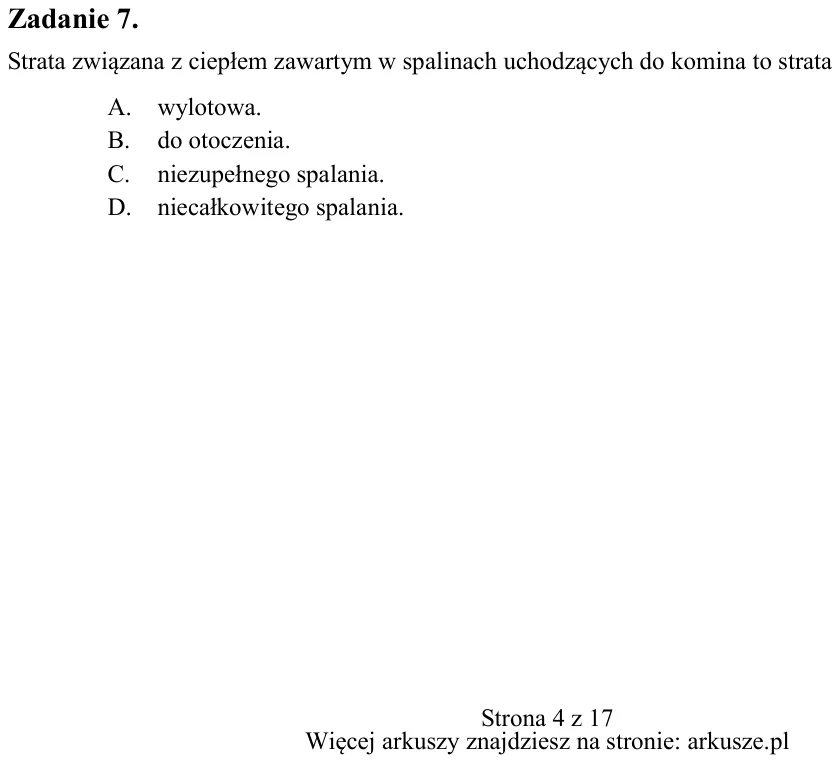

Zadanie 7. Strata związana z ciepłem zawartym w spalinach uchodzących do komina to strata A. wylotowa. B. do otoczenia. C. niezupełnego spalania. D. niecałkowitego spalania.

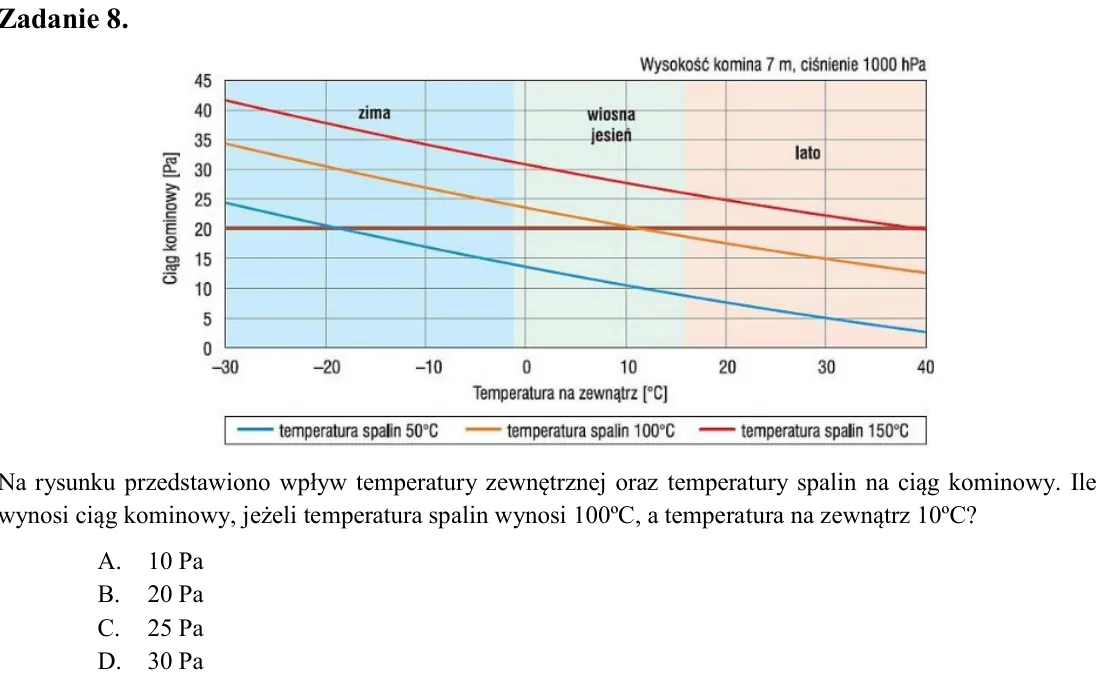

Zadanie 8. Na rysunku przedstawiono wpływ temperatury zewnętrznej oraz temperatury spalin na ciąg kominowy. Ile wynosi ciąg kominowy, jeżeli temperatura spalin wynosi 100ºC, a temperatura na zewnątrz 10ºC? A. 10 Pa B. 20

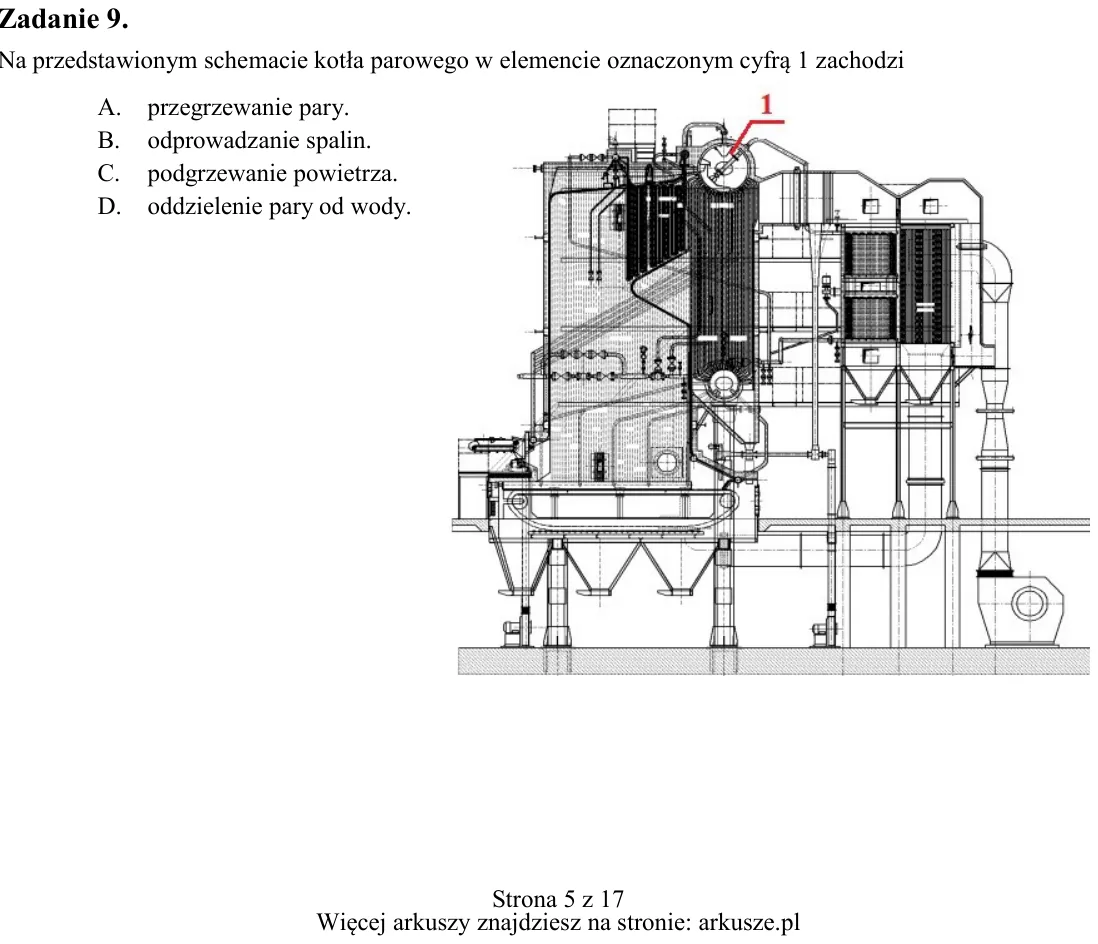

Zadanie 9. Na przedstawionym schemacie kotła parowego w elemencie oznaczonym cyfrą 1 zachodzi A. przegrzewanie pary. B. odprowadzanie spalin. C. podgrzewanie powietrza. D. oddzielenie pary od wody.

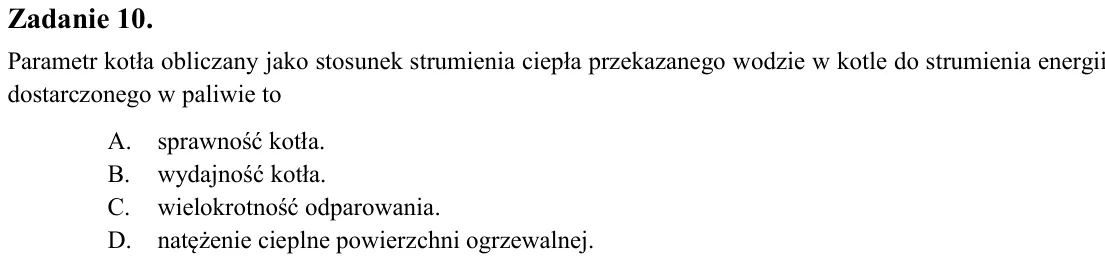

Zadanie 10. Parametr kotła obliczany jako stosunek strumienia ciepła przekazanego wodzie w kotle do strumienia energii dostarczonego w paliwie to A. sprawność kotła. B. wydajność kotła. C. wielokrotność odparowania. D. n

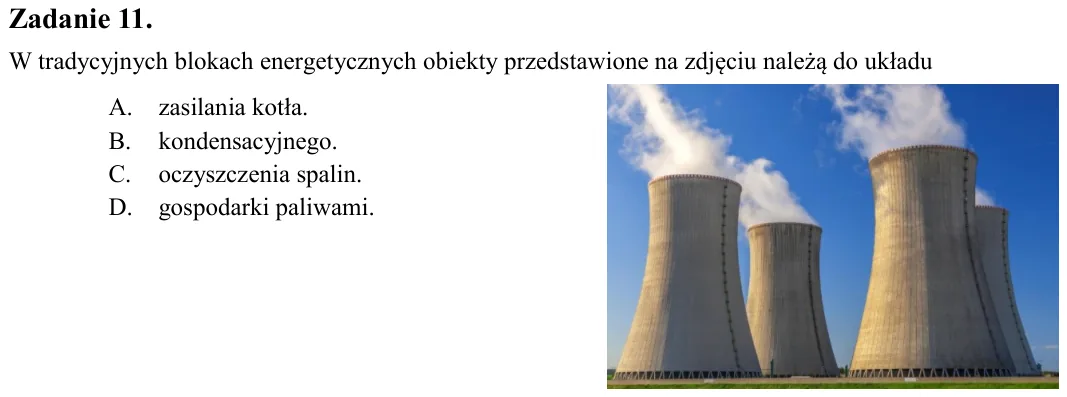

Zadanie 11. W tradycyjnych blokach energetycznych obiekty przedstawione na zdjęciu należą do układu A. zasilania kotła. B. kondensacyjnego. C. oczyszczenia spalin. D. gospodarki paliwami.

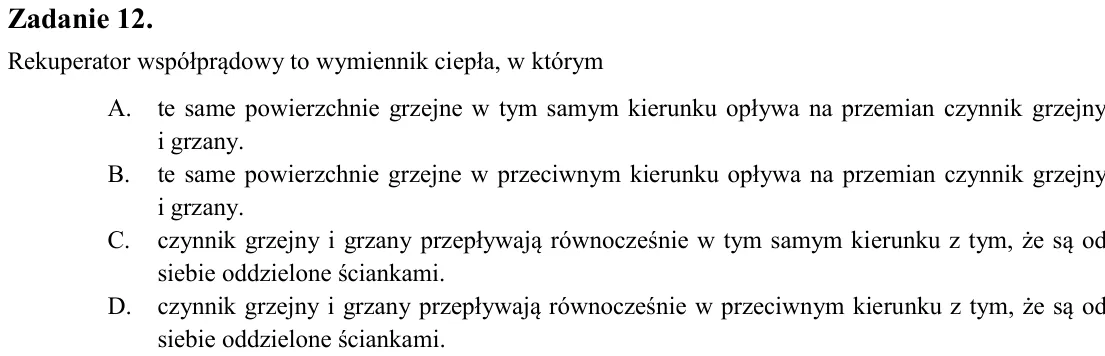

Zadanie 12. Rekuperator współprądowy to wymiennik ciepła, w którym A. te same powierzchnie grzejne w tym samym kierunku opływa na przemian czynnik grzejny i grzany. B. te same powierzchnie grzejne w przeciwnym kierunku o

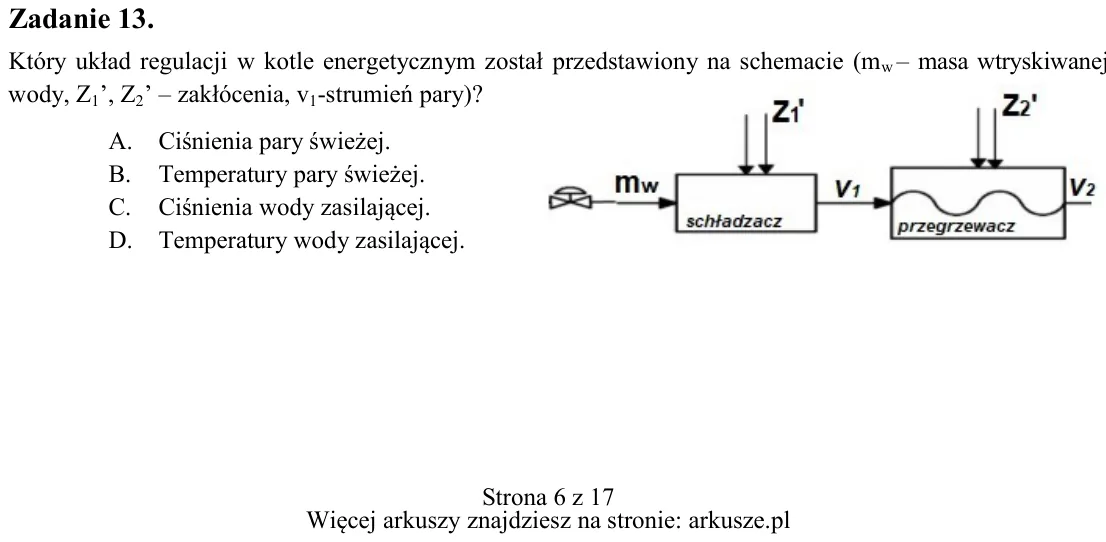

Zadanie 13. Który układ regulacji w kotle energetycznym został przedstawiony na schemacie (mw - masa wtryskiwanej wody, Z1’, Z2’ - zakłócenia, v1-strumień pary)? A. Ciśnienia pary świeżej. B. Temperatury pary świeżej. C.

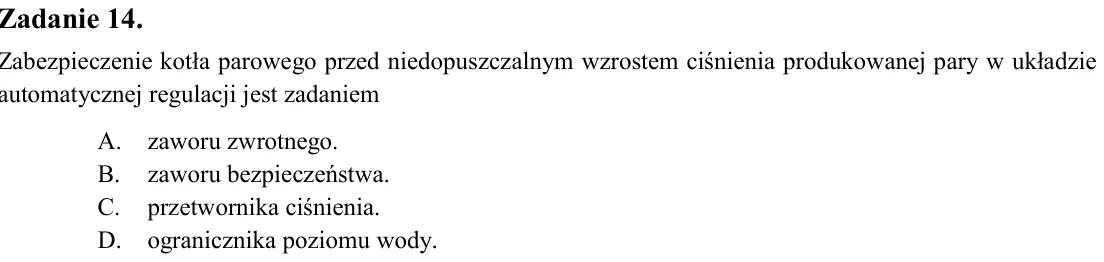

Zadanie 14. Zabezpieczenie kotła parowego przed niedopuszczalnym wzrostem ciśnienia produkowanej pary w układzie automatycznej regulacji jest zadaniem A. zaworu zwrotnego. B. zaworu bezpieczeństwa. C. przetwornika ciśnie

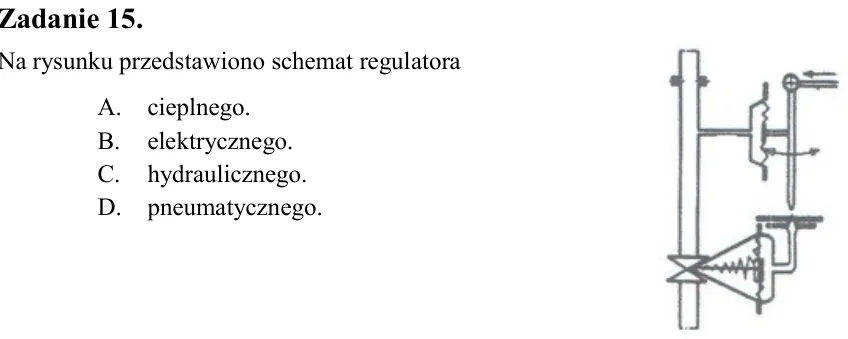

Zadanie 15. Na rysunku przedstawiono schemat regulatora A. cieplnego. B. elektrycznego. C. hydraulicznego. D. pneumatycznego.

Zadanie 16. W kotle WP - 70 temperatura wody wlot/wylot wynosi A. 50/60ºC B. 70/155ºC C. 240/340ºC D. 535/540ºC

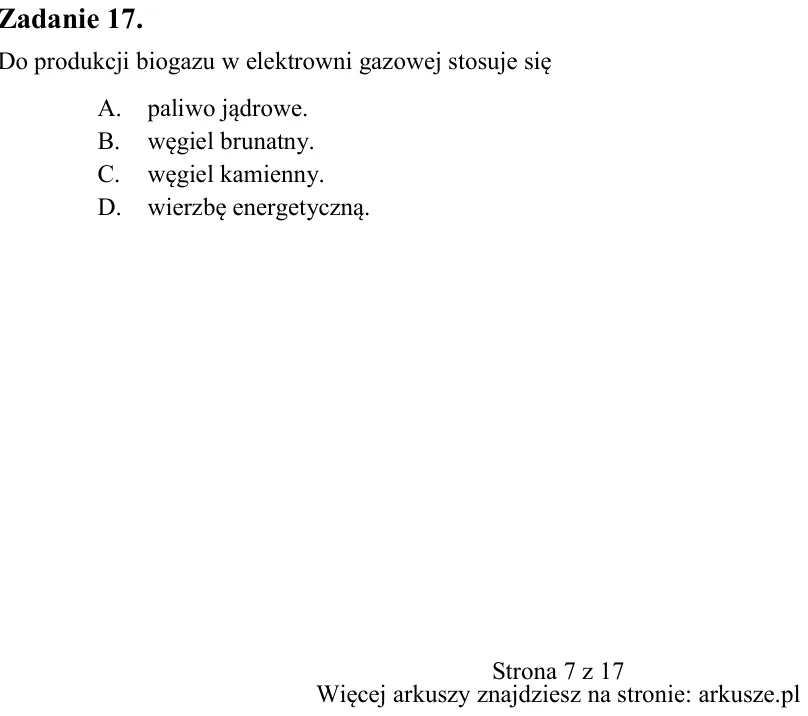

Zadanie 17. Do produkcji biogazu w elektrowni gazowej stosuje się A. paliwo jądrowe. B. węgiel brunatny. C. węgiel kamienny. D. wierzbę energetyczną.

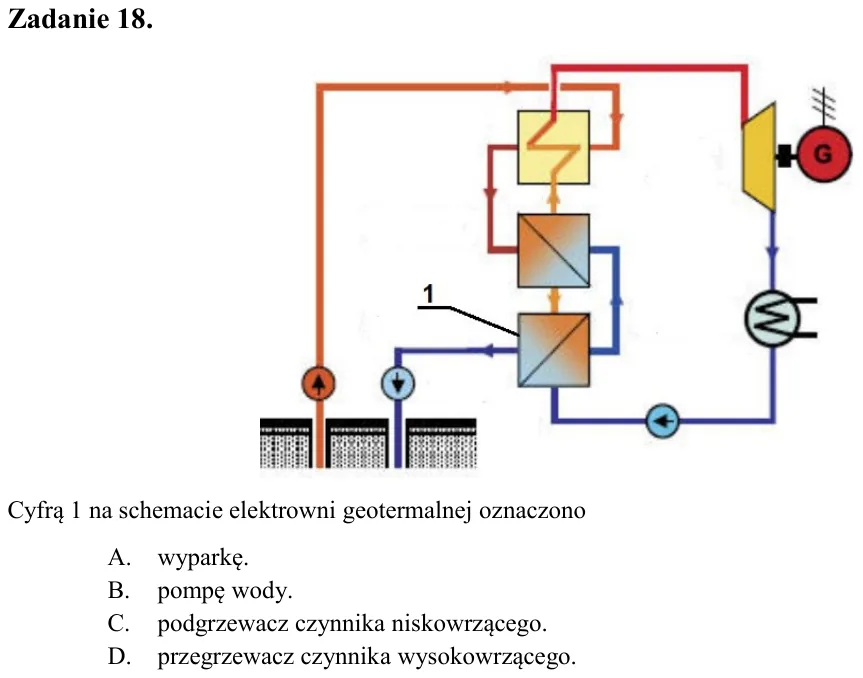

Zadanie 18. Cyfrą 1 na schemacie elektrowni geotermalnej oznaczono A. wyparkę. B. pompę wody. C. podgrzewacz czynnika niskowrzącego. D. przegrzewacz czynnika wysokowrzącego.

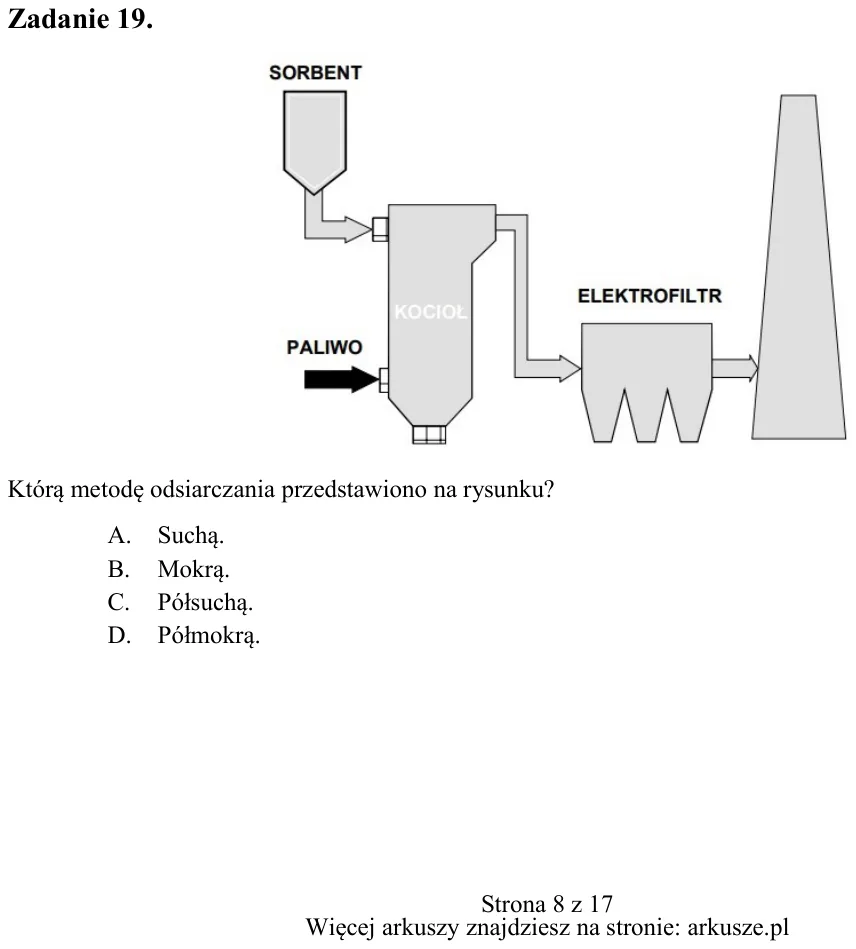

Zadanie 19. Którą metodę odsiarczania przedstawiono na rysunku? A. Suchą. B. Mokrą. C. Półsuchą. D. Półmokrą.

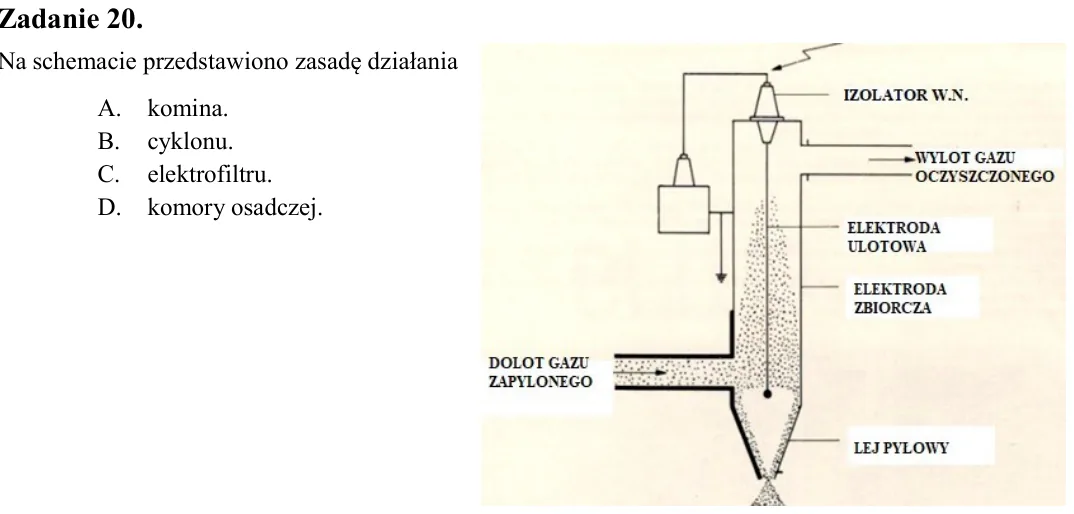

Zadanie 20. Na schemacie przedstawiono zasadę działania A. komina. B. cyklonu. C. elektrofiltru. D. komory osadczej.

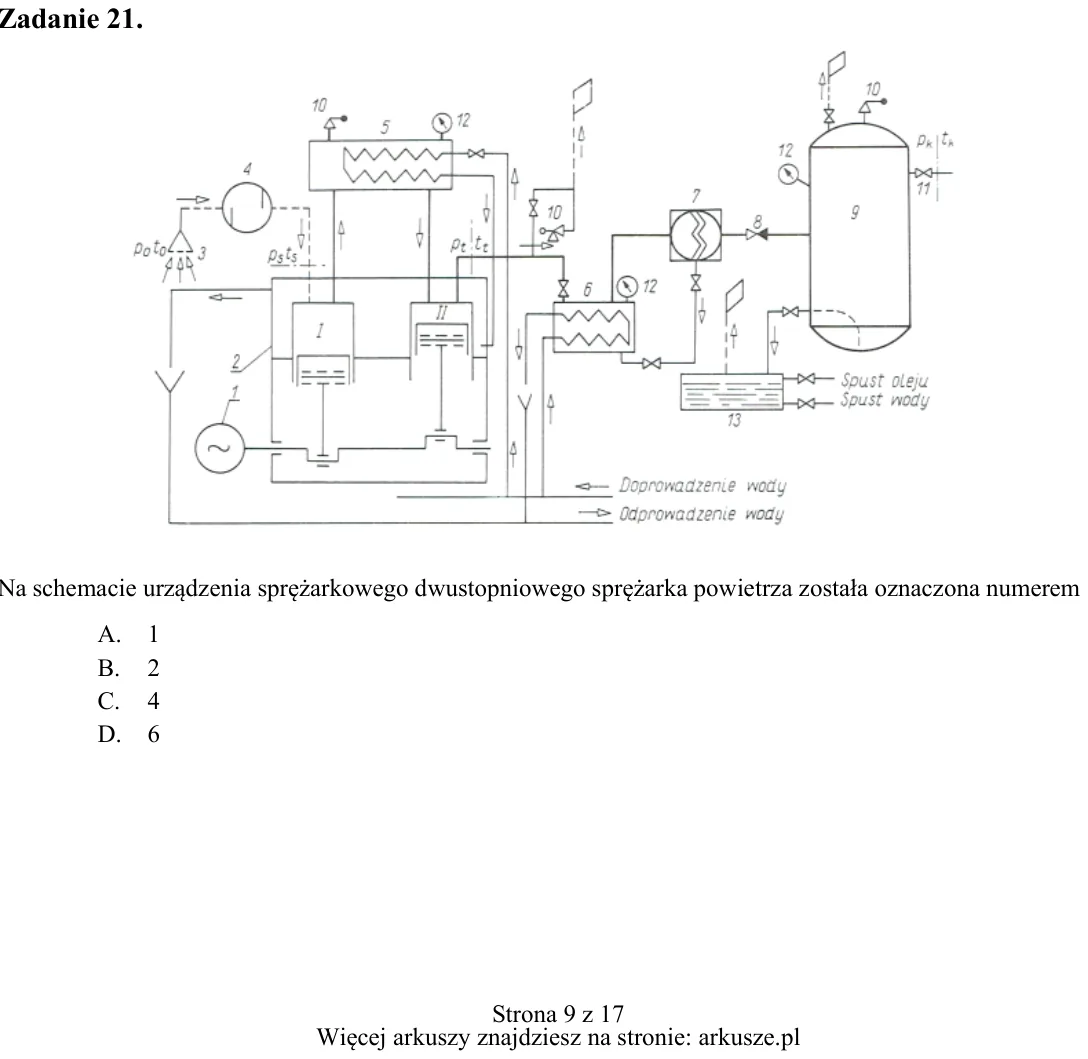

Zadanie 21. Na schemacie urządzenia sprężarkowego dwustopniowego sprężarka powietrza została oznaczona numerem A. 1 B. 2 C. 4 D. 6

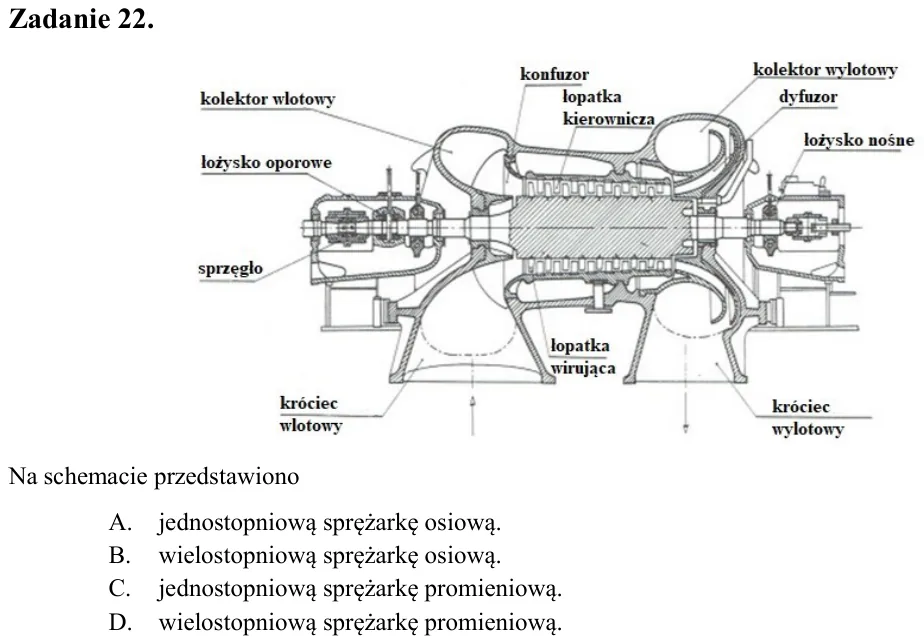

Zadanie 22. Na schemacie przedstawiono A. jednostopniową sprężarkę osiową. B. wielostopniową sprężarkę osiową. C. jednostopniową sprężarkę promieniową. D. wielostopniową sprężarkę promieniową.

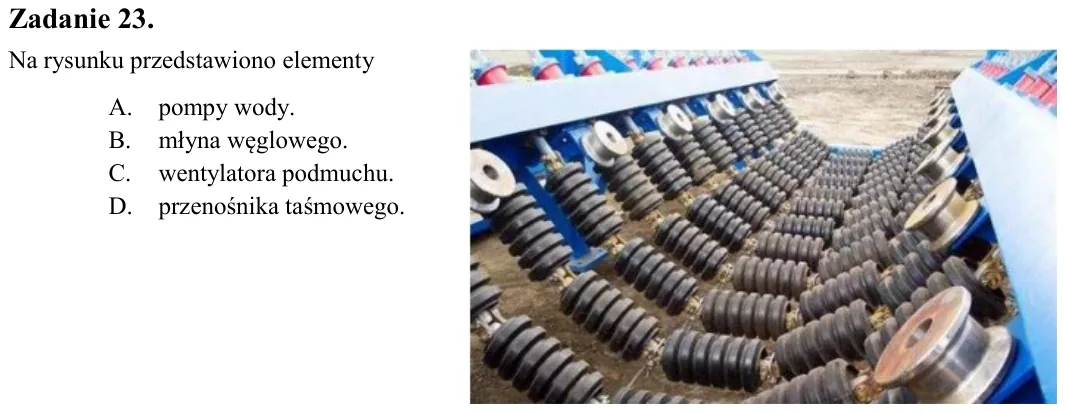

Zadanie 23. Na rysunku przedstawiono elementy A. pompy wody. B. młyna węglowego. C. wentylatora podmuchu. D. przenośnika taśmowego.

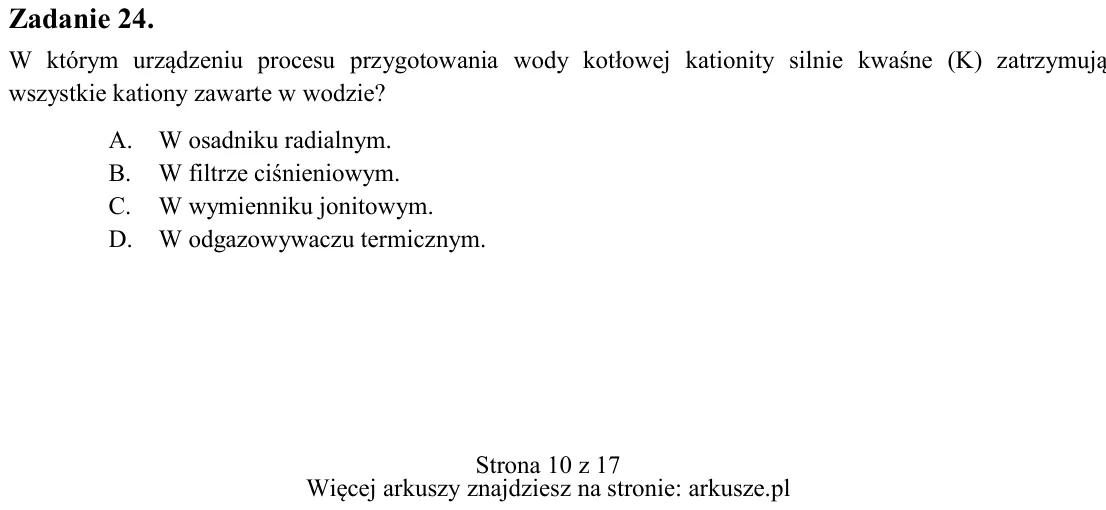

Zadanie 24. W którym urządzeniu procesu przygotowania wody kotłowej kationity silnie kwaśne (K) zatrzymują wszystkie kationy zawarte w wodzie? A. W osadniku radialnym. B. W filtrze ciśnieniowym. C. W wymienniku jonitowym

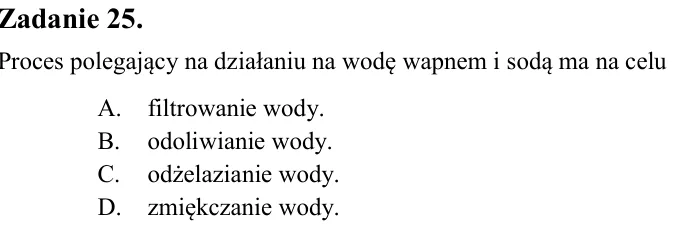

Zadanie 25. Proces polegający na działaniu na wodę wapnem i sodą ma na celu A. filtrowanie wody. B. odoliwianie wody. C. odżelazianie wody. D. zmiękczanie wody.

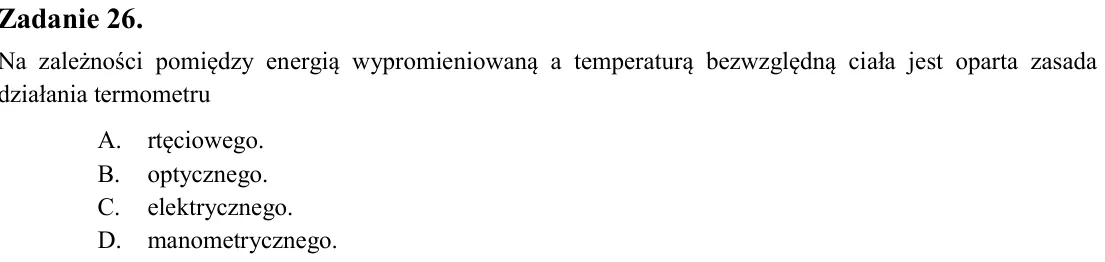

Zadanie 26. Na zależności pomiędzy energią wypromieniowaną a temperaturą bezwzględną ciała jest oparta zasada działania termometru A. rtęciowego. B. optycznego. C. elektrycznego. D. manometrycznego.

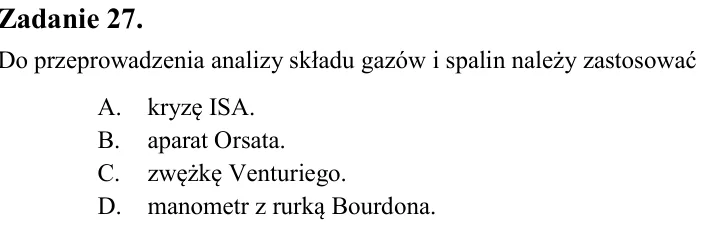

Zadanie 27. Do przeprowadzenia analizy składu gazów i spalin należy zastosować A. kryzę ISA. B. aparat Orsata. C. zwężkę Venturiego. D. manometr z rurką Bourdona.

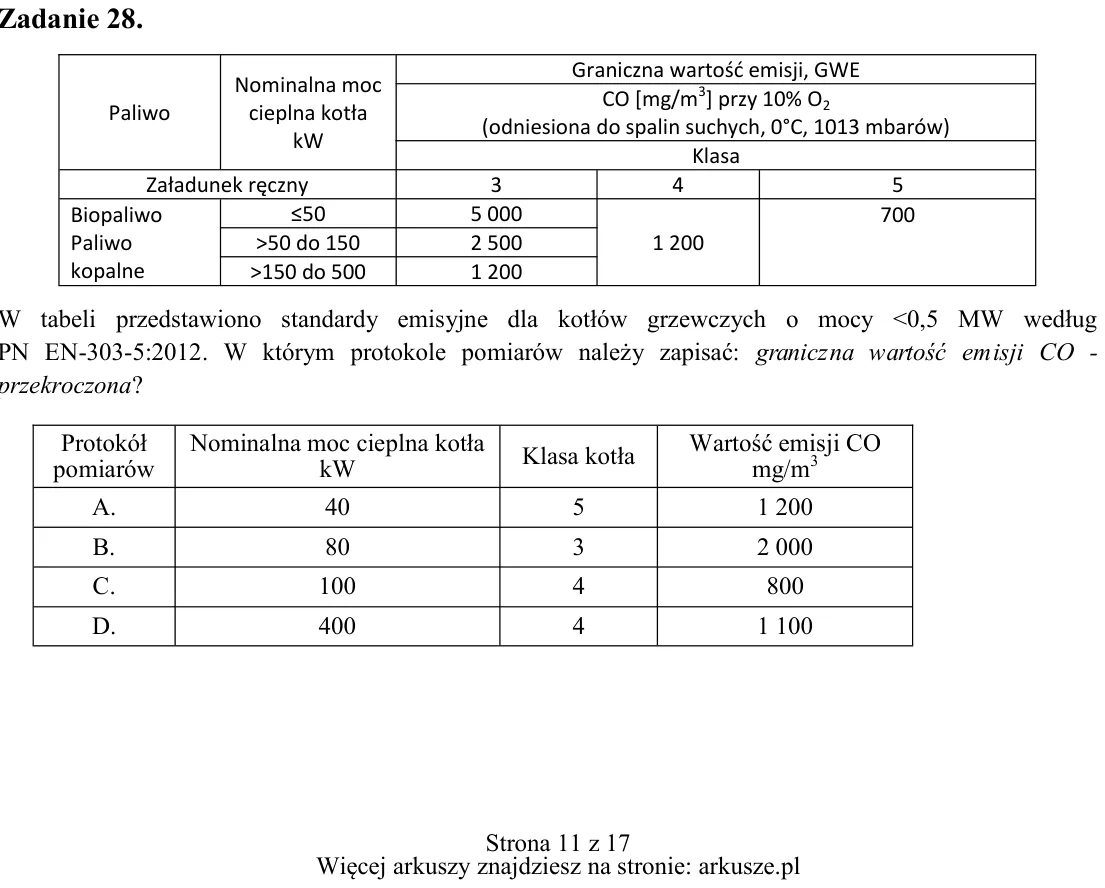

Zadanie 28. W tabeli przedstawiono standardy emisyjne dla kotłów grzewczych o mocy ˂0,5 MW według PN EN-303-5:2012. W którym protokole pomiarów należy zapisać: graniczna wartość emisji CO - przekroczona? Paliwo Nominalna

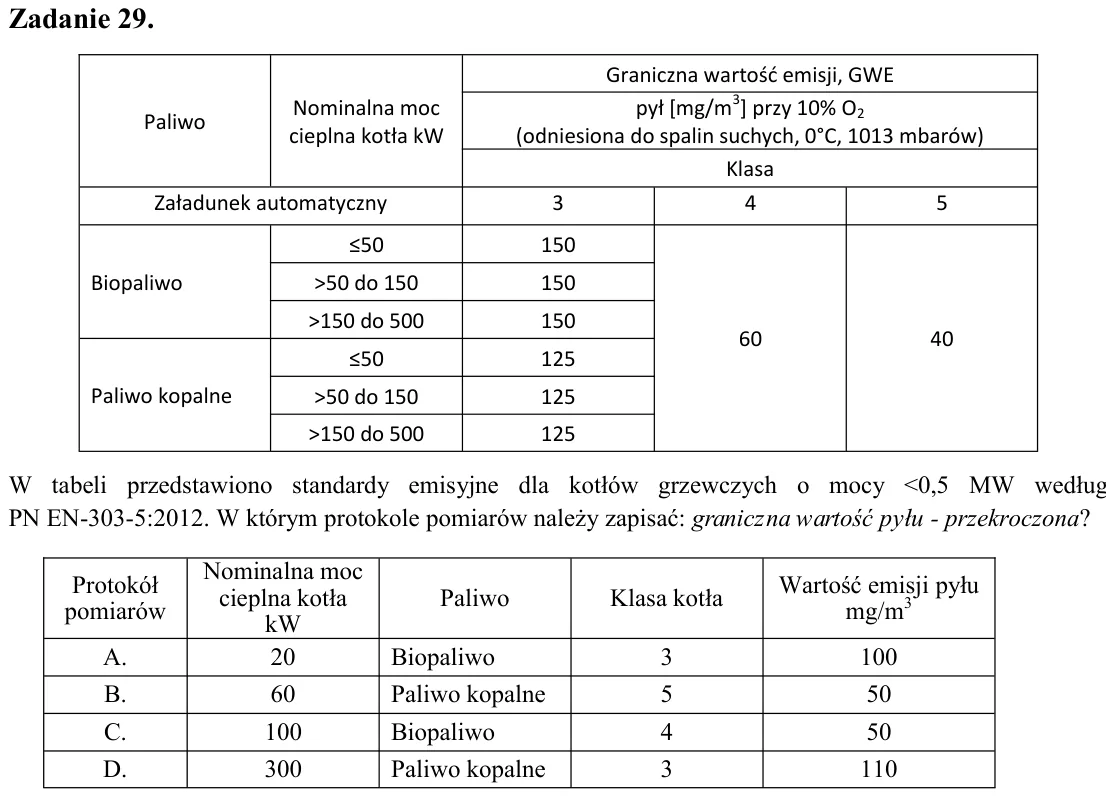

Zadanie 29. W tabeli przedstawiono standardy emisyjne dla kotłów grzewczych o mocy ˂0,5 MW według PN EN-303-5:2012. W którym protokole pomiarów należy zapisać: graniczna wartość pyłu - przekroczona?

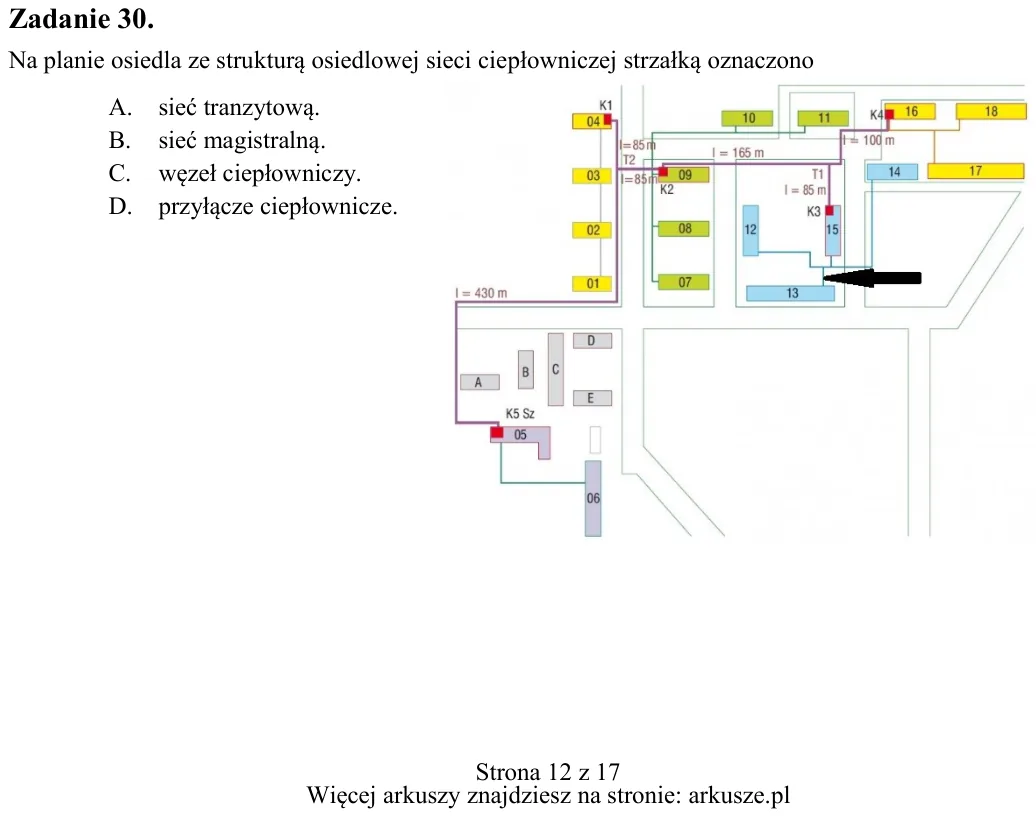

Zadanie 30. Na planie osiedla ze strukturą osiedlowej sieci ciepłowniczej strzałką oznaczono A. sieć tranzytową. B. sieć magistralną. C. węzeł ciepłowniczy. D. przyłącze ciepłownicze. Paliwo Nominalna moc cieplna kotła k

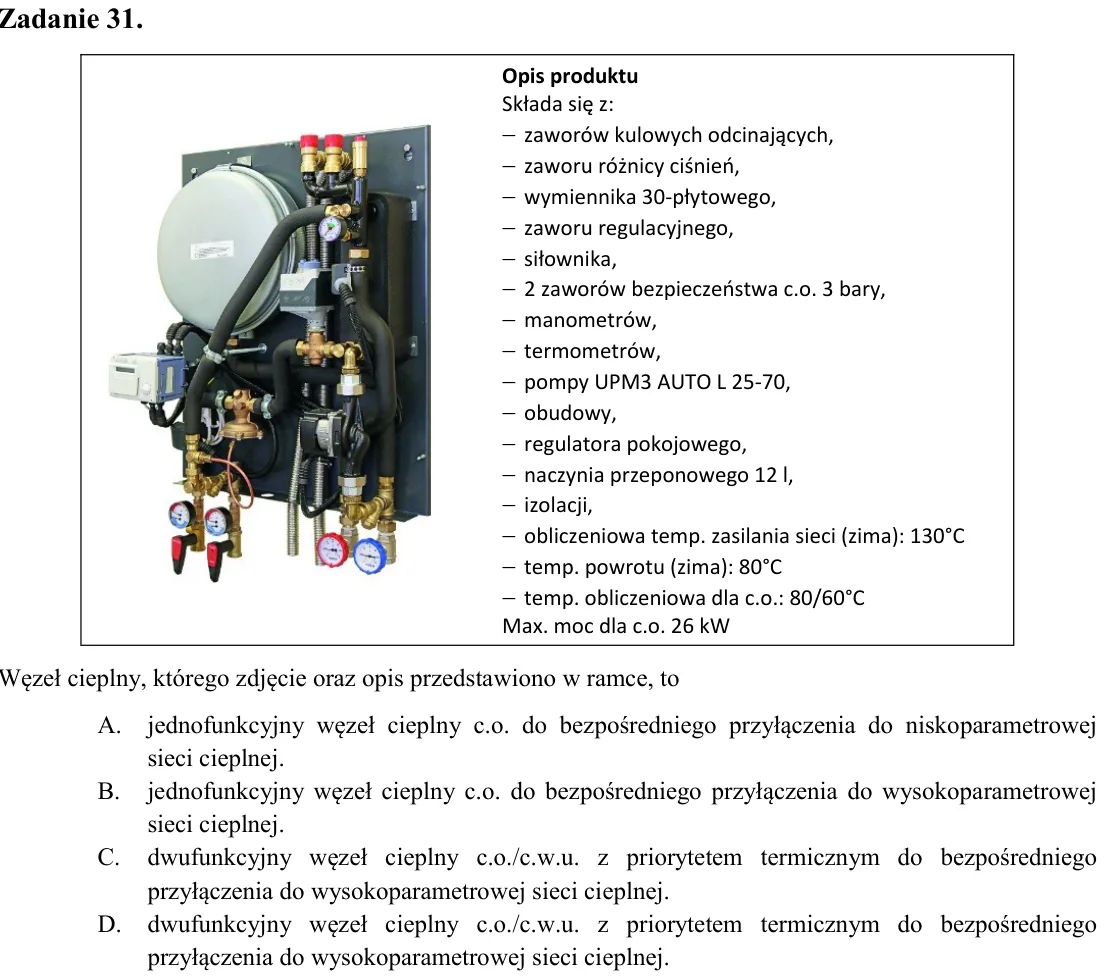

Zadanie 31. Węzeł cieplny, którego zdjęcie oraz opis przedstawiono w ramce, to A. jednofunkcyjny węzeł cieplny c.o. do bezpośredniego przyłączenia do niskoparametrowej sieci cieplnej. B. jednofunkcyjny węzeł cieplny c.o.

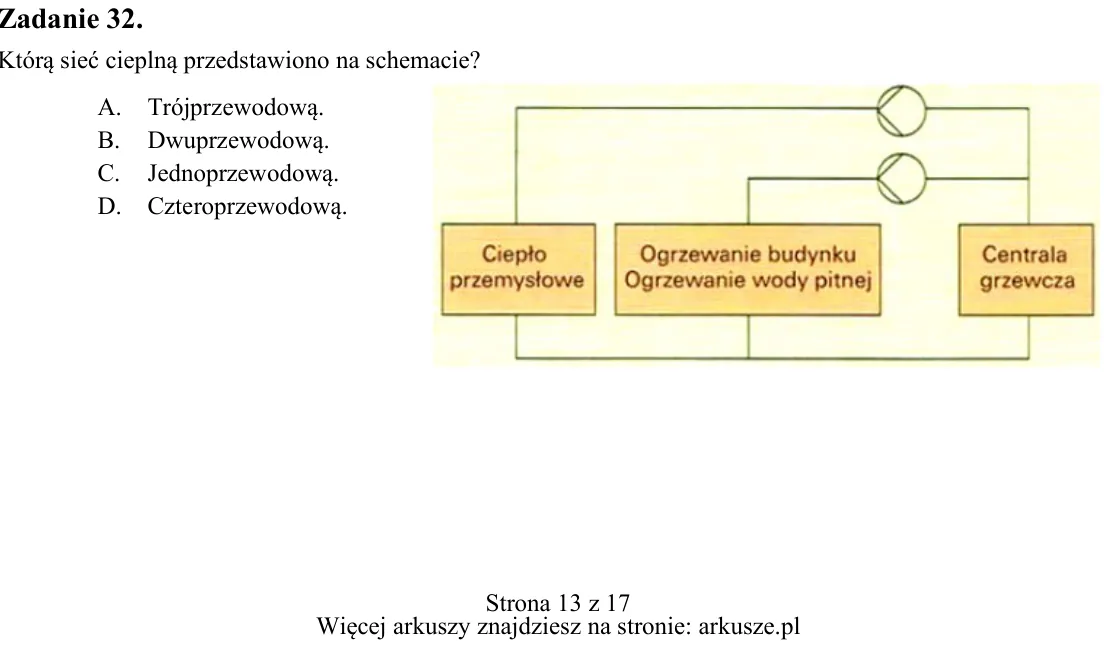

Zadanie 32. Którą sieć cieplną przedstawiono na schemacie? A. Trójprzewodową. B. Dwuprzewodową. C. Jednoprzewodową. D. Czteroprzewodową. Opis produktu Składa się z:  zaworów kulowych odcinających,  zaworu różnicy ciśni

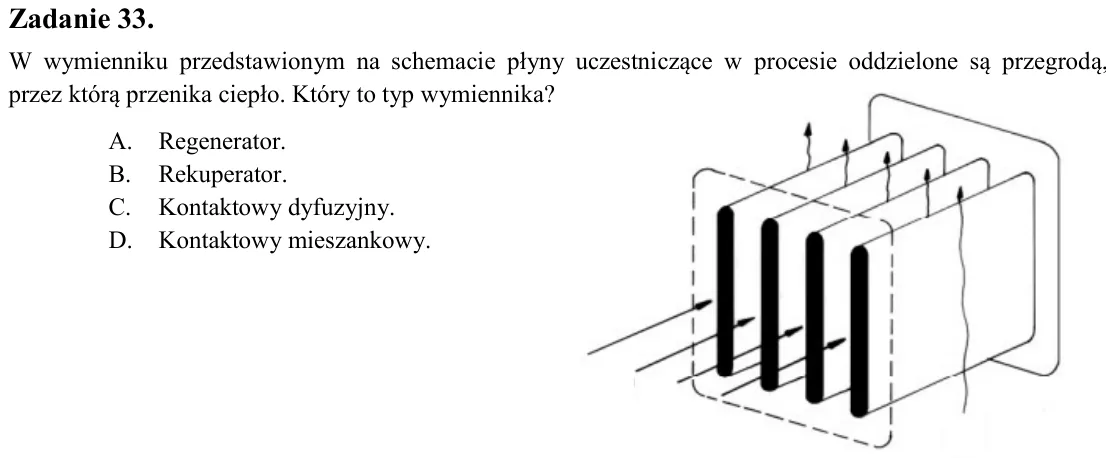

Zadanie 33. W wymienniku przedstawionym na schemacie płyny uczestniczące w procesie oddzielone są przegrodą, przez którą przenika ciepło. Który to typ wymiennika? A. Regenerator. B. Rekuperator. C. Kontaktowy dyfuzyjny.

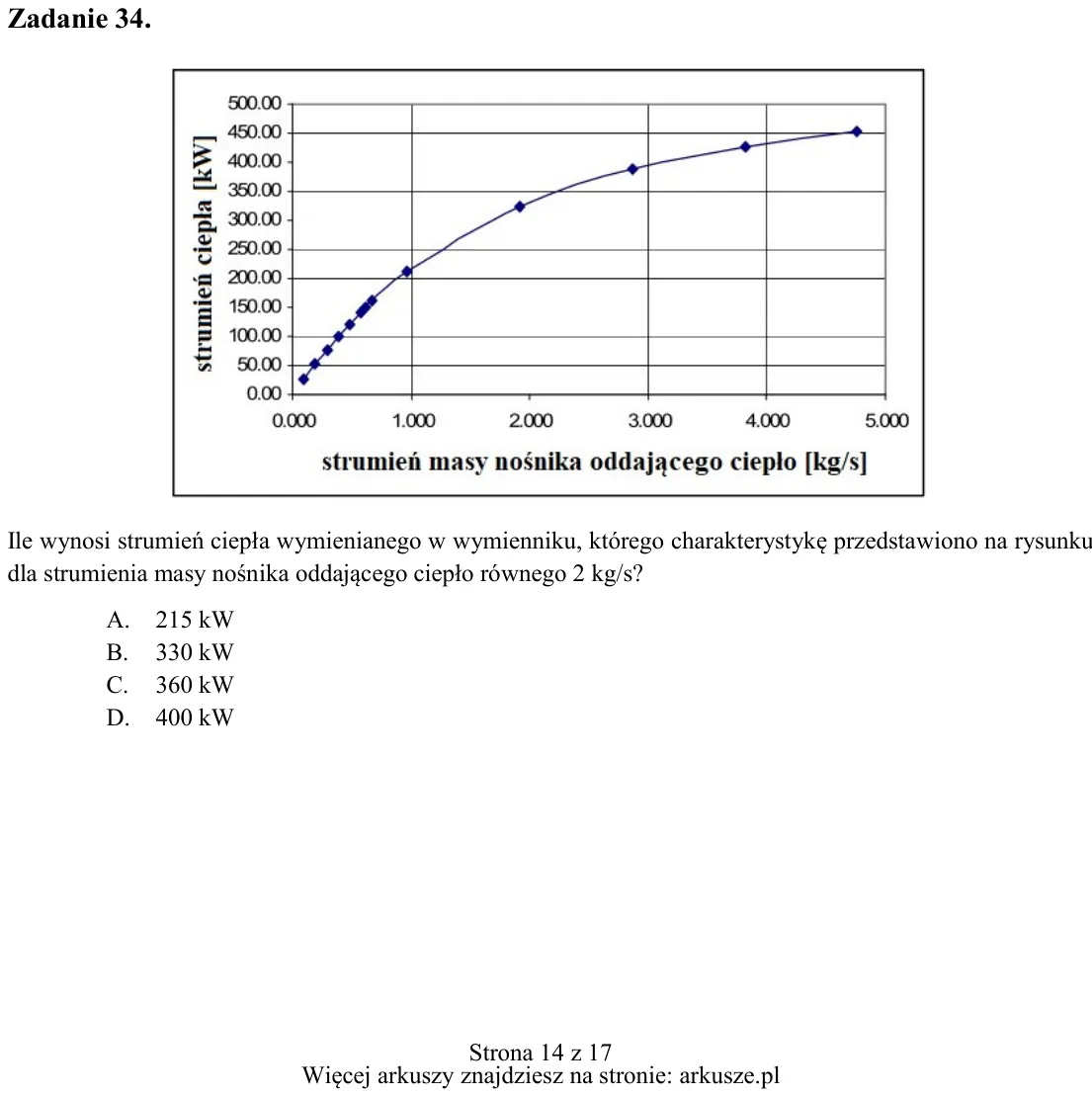

Zadanie 34. Ile wynosi strumień ciepła wymienianego w wymienniku, którego charakterystykę przedstawiono na rysunku dla strumienia masy nośnika oddającego ciepło równego 2 kg/s? A. 215 kW B. 330 kW C. 360 kW D. 400 kW

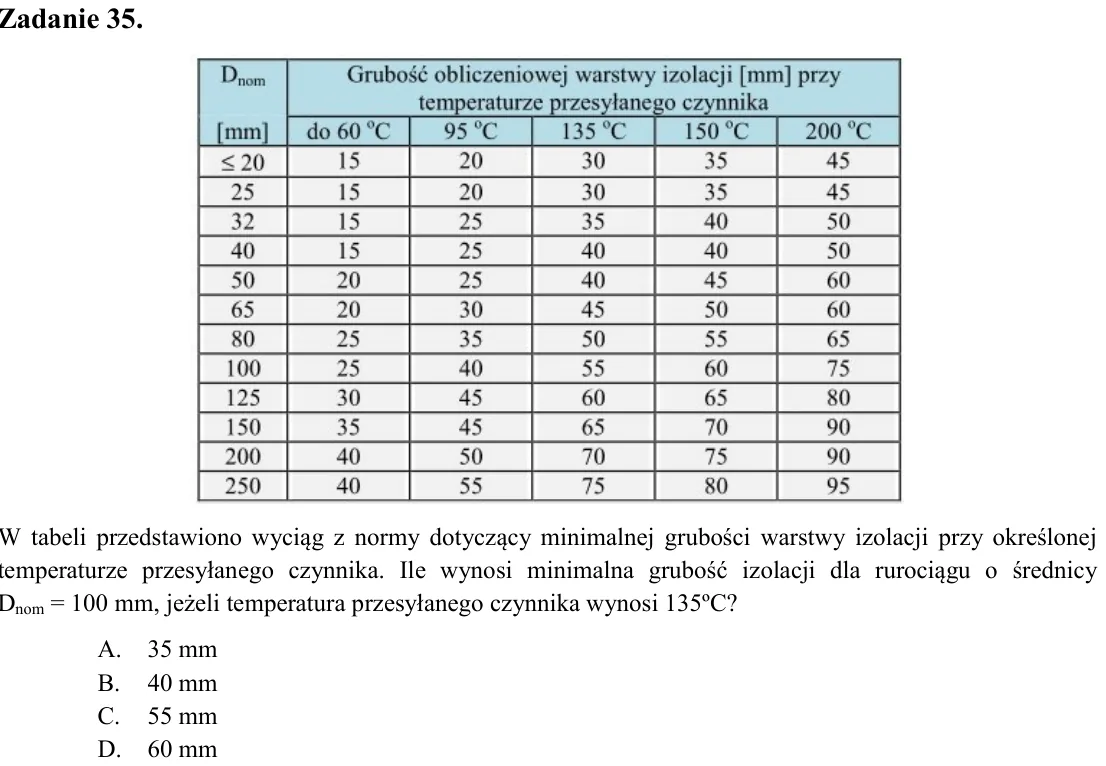

Zadanie 35. W tabeli przedstawiono wyciąg z normy dotyczący minimalnej grubości warstwy izolacji przy określonej temperaturze przesyłanego czynnika. Ile wynosi minimalna grubość izolacji dla rurociągu o średnicy Dnom = 1

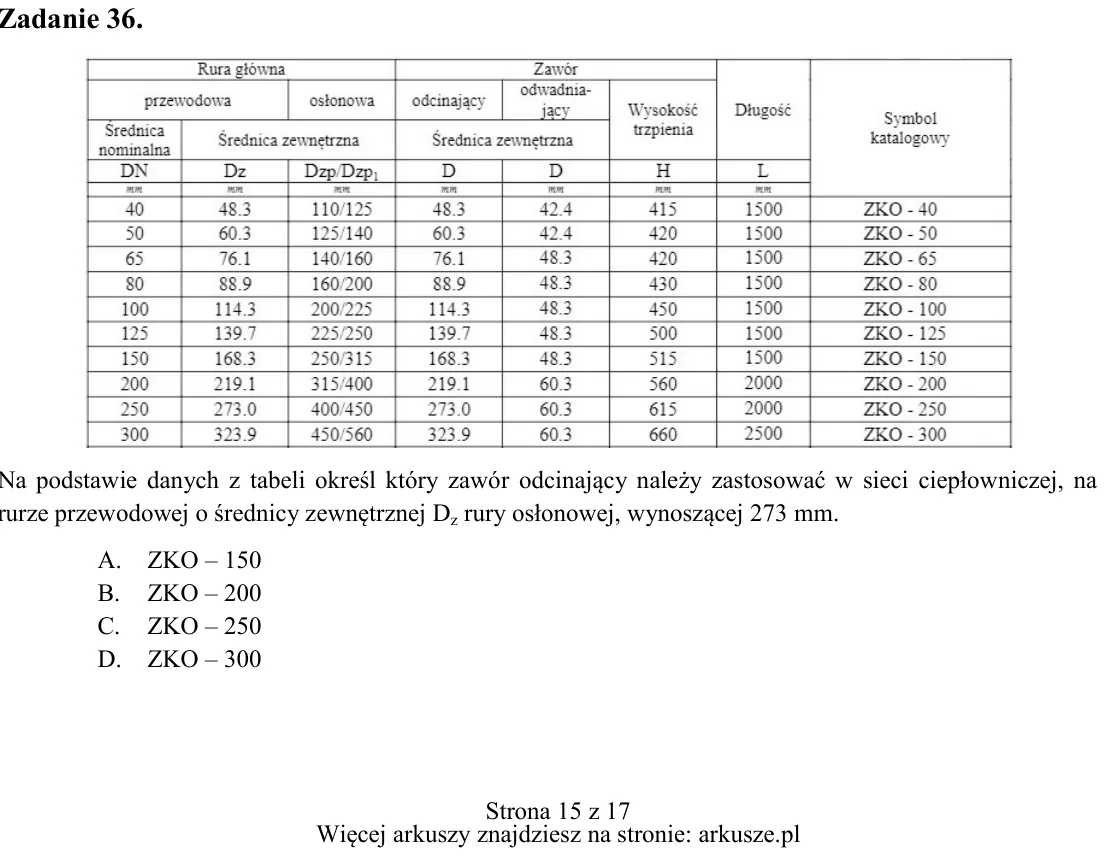

Zadanie 36. Na podstawie danych z tabeli określ który zawór odcinający należy zastosować w sieci ciepłowniczej, na rurze przewodowej o średnicy zewnętrznej Dz rury osłonowej, wynoszącej 273 mm. A. ZKO - 150 B. ZKO - 200

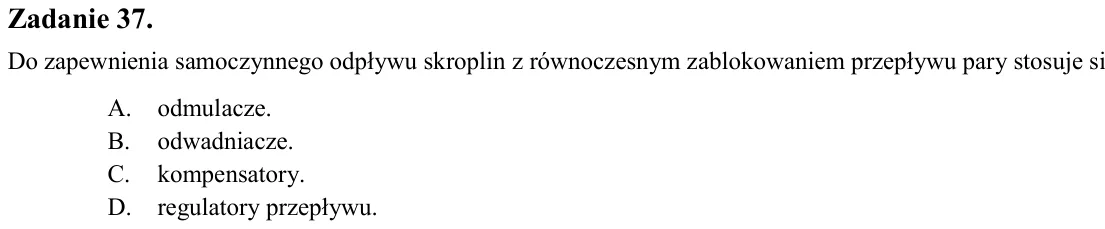

Zadanie 37. Do zapewnienia samoczynnego odpływu skroplin z równoczesnym zablokowaniem przepływu pary stosuje się A. odmulacze. B. odwadniacze. C. kompensatory. D. regulatory przepływu.

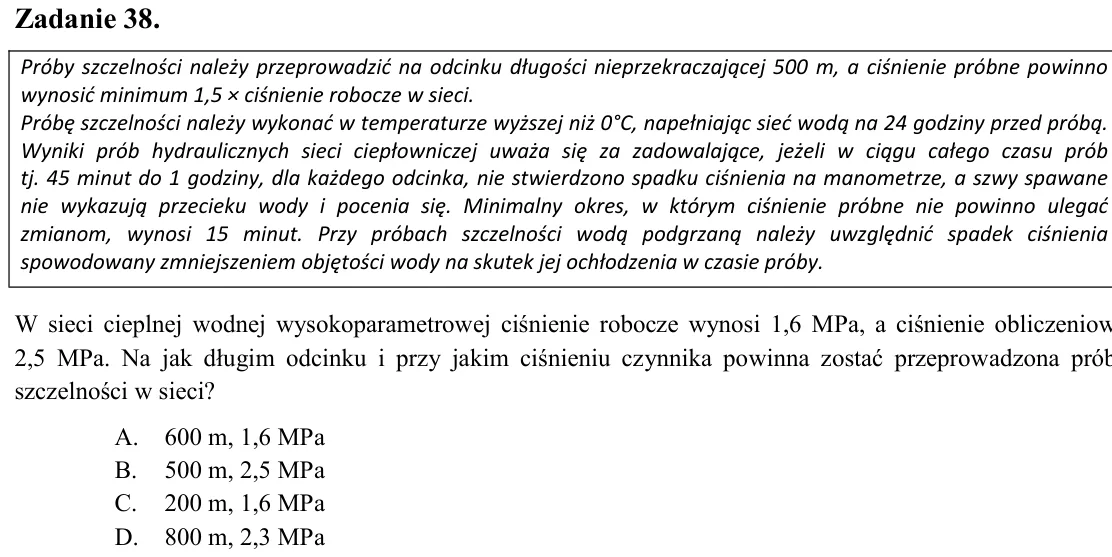

Zadanie 38. W sieci cieplnej wodnej wysokoparametrowej ciśnienie robocze wynosi 1,6 MPa, a ciśnienie obliczeniowe 2,5 MPa. Na jak długim odcinku i przy jakim ciśnieniu czynnika powinna zostać przeprowadzona próba szczeln

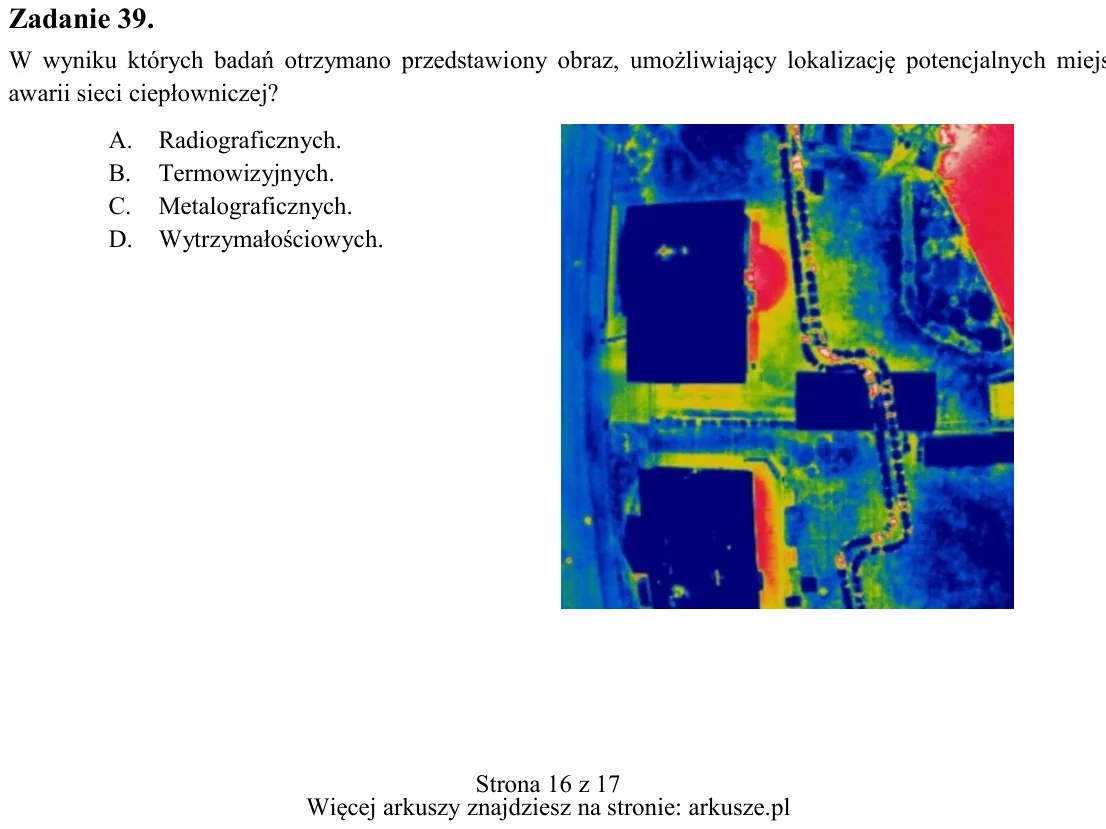

Zadanie 39. W wyniku których badań otrzymano przedstawiony obraz, umożliwiający lokalizację potencjalnych miejsc awarii sieci ciepłowniczej? A. Radiograficznych. B. Termowizyjnych. C. Metalograficznych. D. Wytrzymałościo

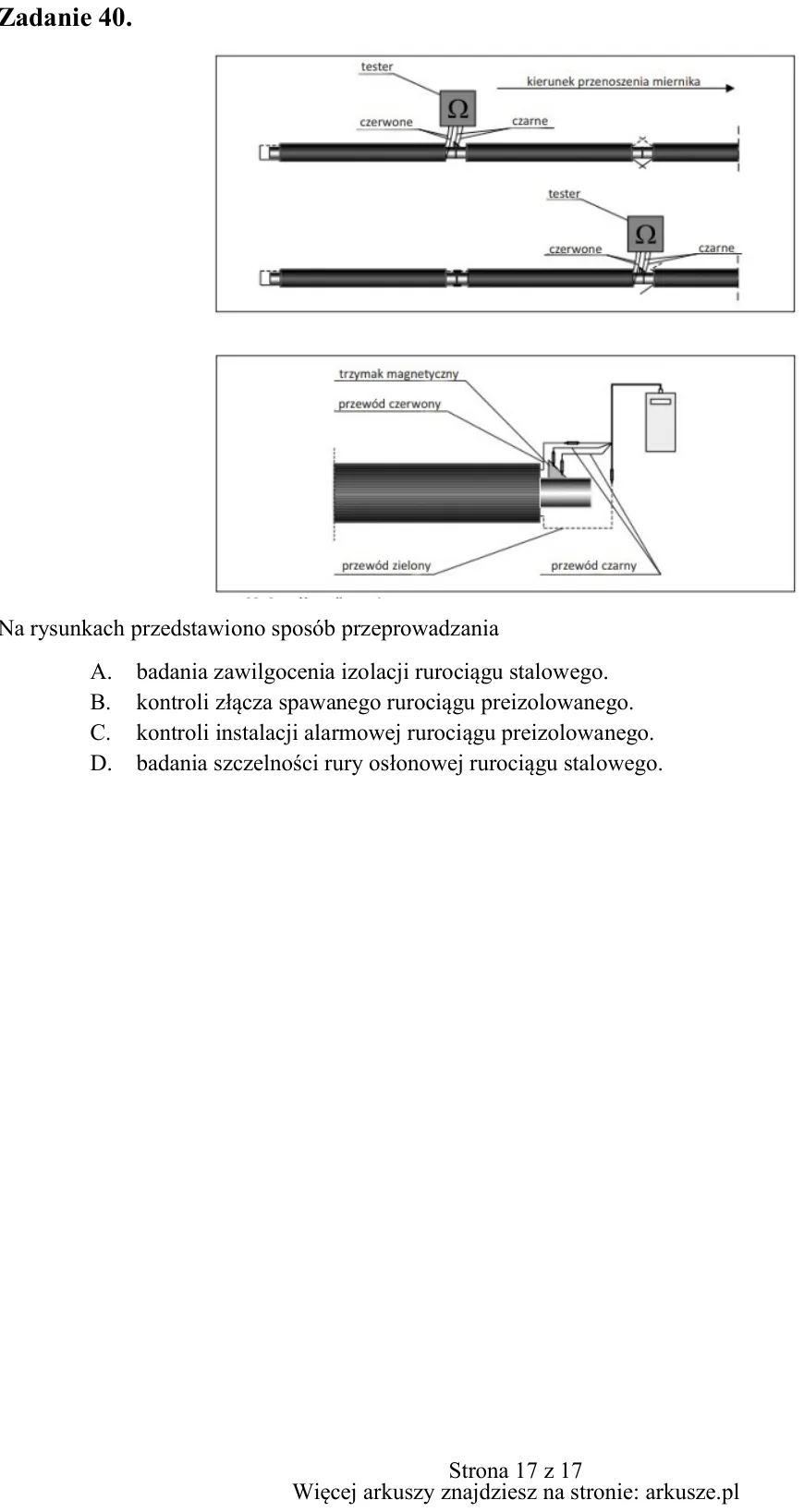

Zadanie 40. Na rysunkach przedstawiono sposób przeprowadzania A. badania zawilgocenia izolacji rurociągu stalowego. B. kontroli złącza spawanego rurociągu preizolowanego. C. kontroli instalacji alarmowej rurociągu preizo
