E22 · Egzamin zawodowy · styczeń 2019

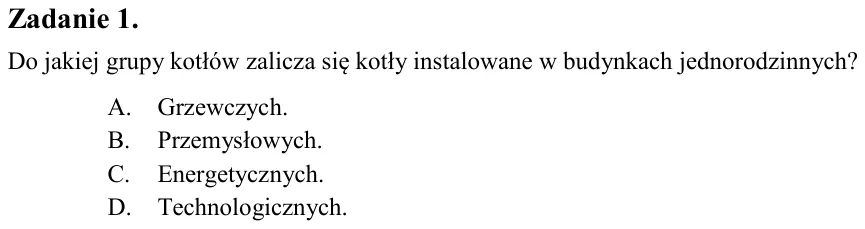

Zadanie 1. Do jakiej grupy kotłów zalicza się kotły instalowane w budynkach jednorodzinnych? A. Grzewczych. B. Przemysłowych. C. Energetycznych. D. Technologicznych.

Zadanie 2. Które oznaczenie dotyczy kotła pyłowego wodnego? A. OP-70 B. OFz-75 C. WP-200 D. OR-35N

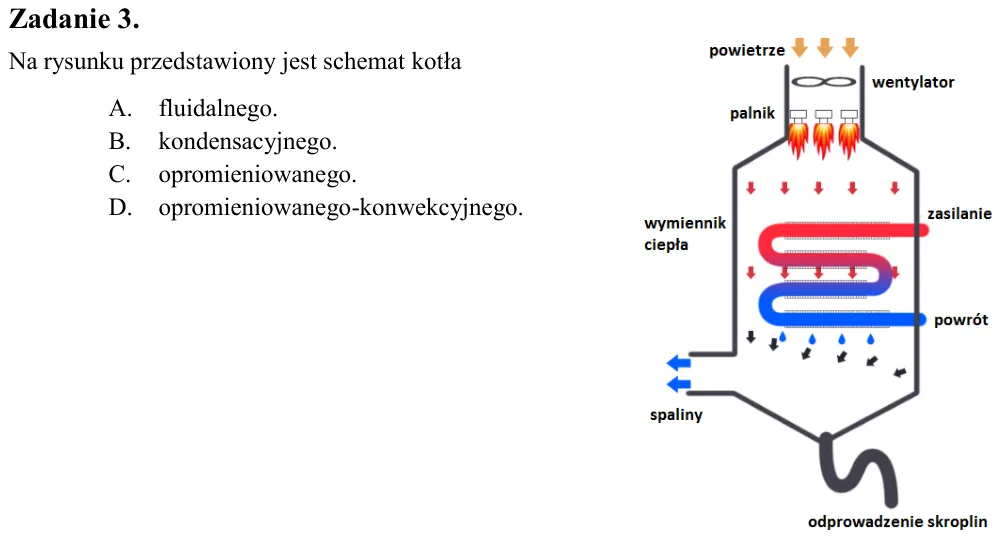

Zadanie 3. Na rysunku przedstawiony jest schemat kotła A. fluidalnego. B. kondensacyjnego. C. opromieniowanego. D. opromieniowanego-konwekcyjnego.

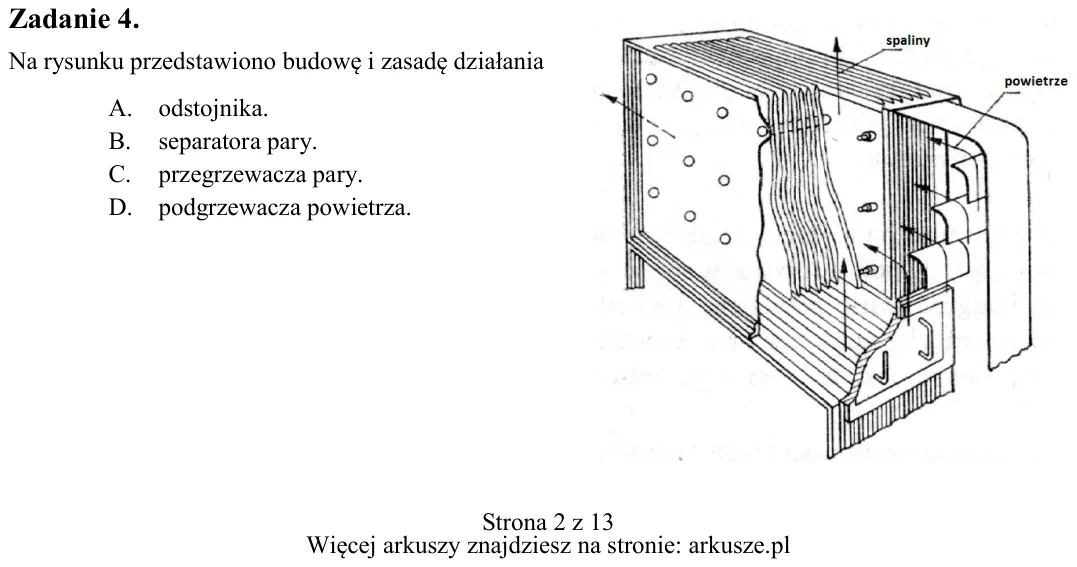

Zadanie 4. Na rysunku przedstawiono budowę i zasadę działania A. odstojnika. B. separatora pary. C. przegrzewacza pary. D. podgrzewacza powietrza.

Zadanie 5. Które paleniska stosuje się do spalania paliw stałych najgorszego gatunku? A. Fluidalne. B. Komorowe. C. Warstwowe. D. Kombinowane.

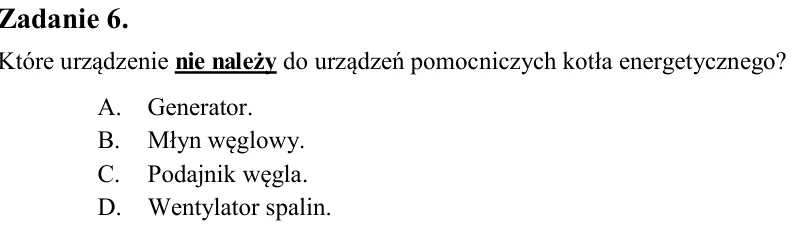

Zadanie 6. Które urządzenie nie należy do urządzeń pomocniczych kotła energetycznego? A. Generator. B. Młyn węglowy. C. Podajnik węgla. D. Wentylator spalin.

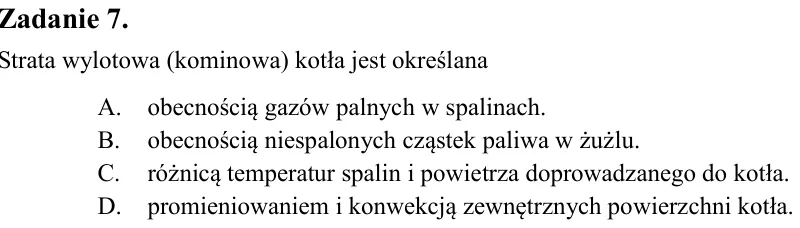

Zadanie 7. Strata wylotowa (kominowa) kotła jest określana A. obecnością gazów palnych w spalinach. B. obecnością niespalonych cząstek paliwa w żużlu. C. różnicą temperatur spalin i powietrza doprowadzanego do kotła. D.

Zadanie 8. Urządzeniem ciągu i podmuchu jest A. młyn. B. pompa. C. sprężarka. D. wentylator.

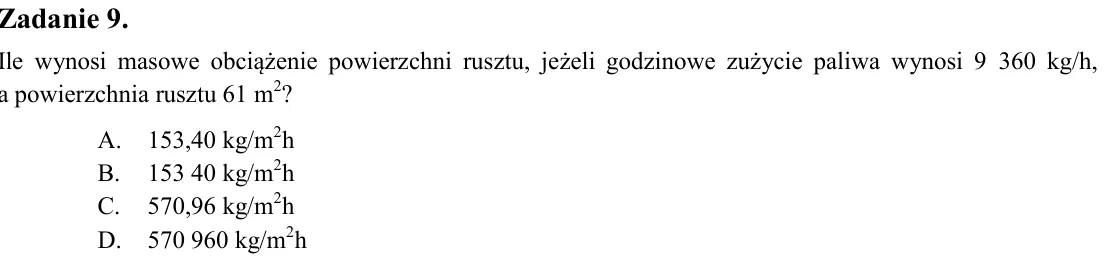

Zadanie 9. Ile wynosi masowe obciążenie powierzchni rusztu, jeżeli godzinowe zużycie paliwa wynosi 9 360 kg/h, a powierzchnia rusztu 61 m2? A. 153,40 kg/m2h B. 153 40 kg/m2h C. 570,96 kg/m2h D. 570 960 kg/m2h

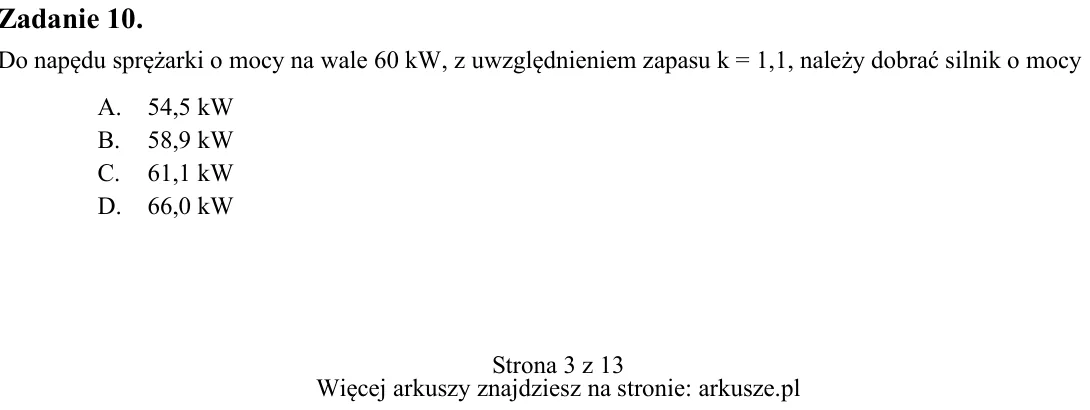

Zadanie 10. Do napędu sprężarki o mocy na wale 60 kW, z uwzględnieniem zapasu k = 1,1, należy dobrać silnik o mocy A. 54,5 kW B. 58,9 kW C. 61,1 kW D. 66,0 kW

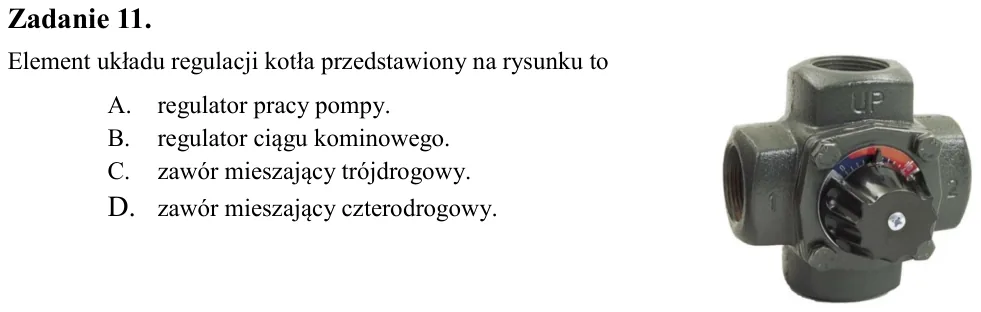

Zadanie 11. Element układu regulacji kotła przedstawiony na rysunku to A. regulator pracy pompy. B. regulator ciągu kominowego. C. zawór mieszający trójdrogowy. D. zawór mieszający czterodrogowy.

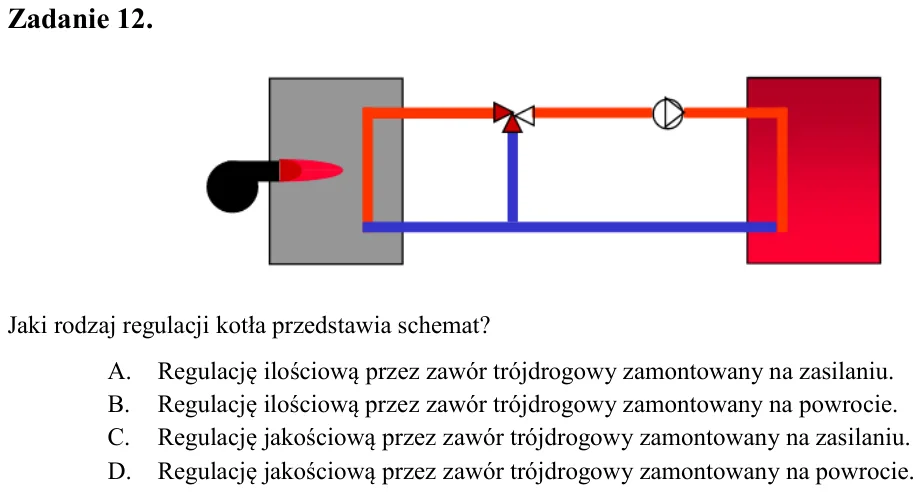

Zadanie 12. Jaki rodzaj regulacji kotła przedstawia schemat? A. Regulację ilościową przez zawór trójdrogowy zamontowany na zasilaniu. B. Regulację ilościową przez zawór trójdrogowy zamontowany na powrocie. C. Regulację j

Zadanie 13. BB-2400 to kocioł o obiegu A. naturalnym. B. wymuszonym. C. przepływowym. D. kombinowanym.

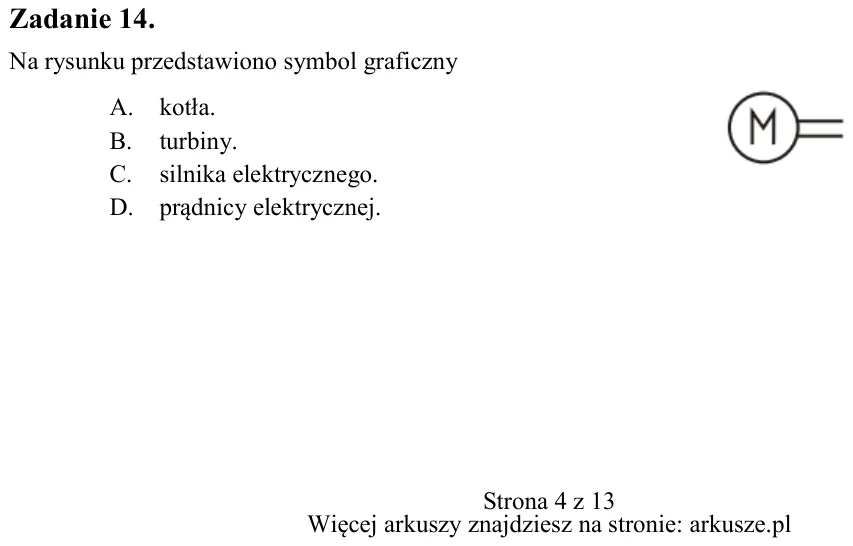

Zadanie 14. Na rysunku przedstawiono symbol graficzny A. kotła. B. turbiny. C. silnika elektrycznego. D. prądnicy elektrycznej.

Zadanie 15. Na rysunku przedstawiono symbol graficzny A. zasuwy. B. zaworu. C. manometru. D. kryzy pomiarowej.

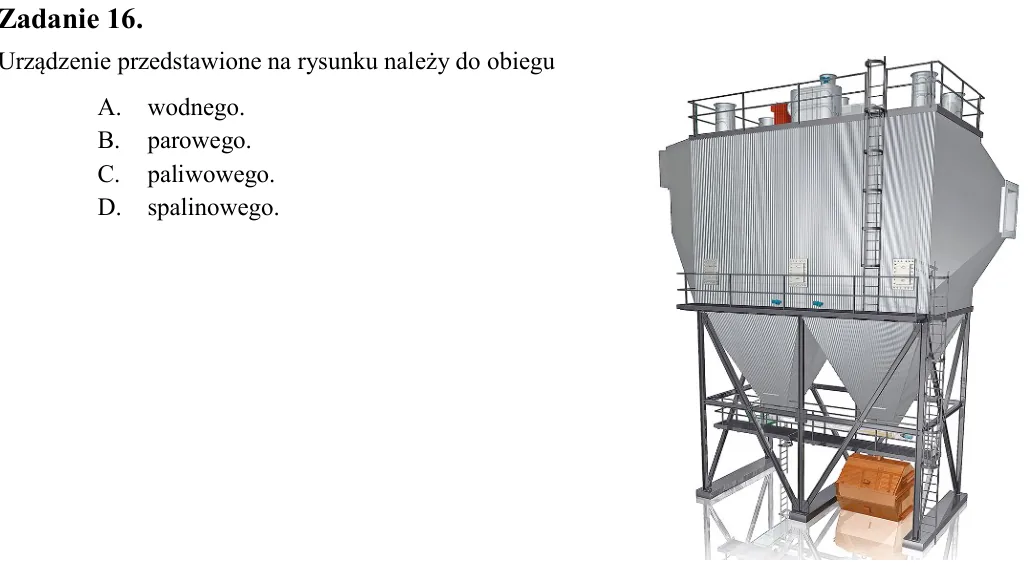

Zadanie 16. Urządzenie przedstawione na rysunku należy do obiegu A. wodnego. B. parowego. C. paliwowego. D. spalinowego.

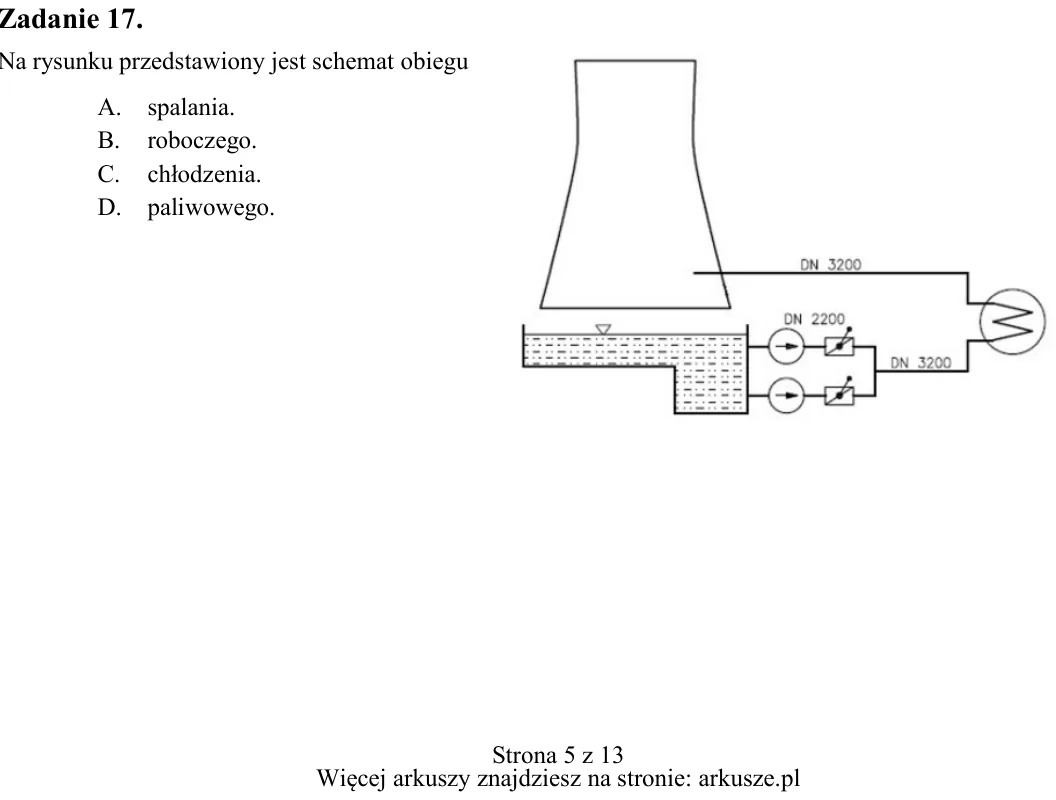

Zadanie 17. Na rysunku przedstawiony jest schemat obiegu A. spalania. B. roboczego. C. chłodzenia. D. paliwowego.

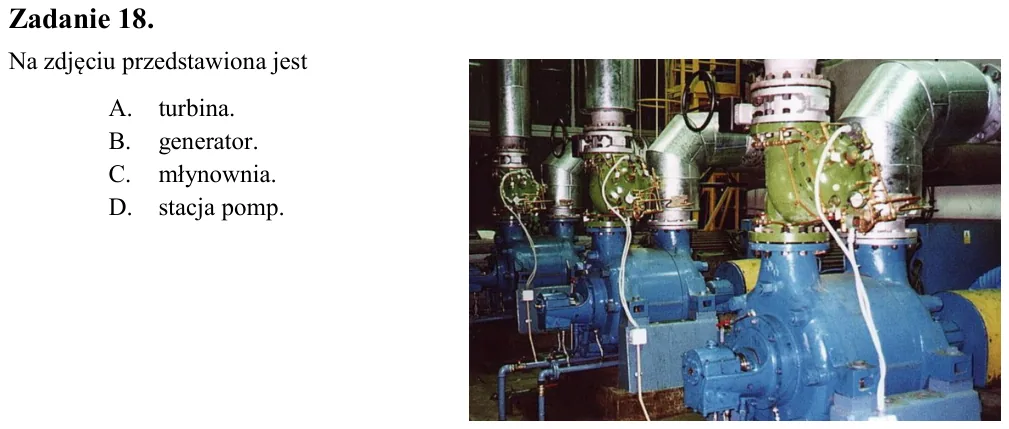

Zadanie 18. Na zdjęciu przedstawiona jest A. turbina. B. generator. C. młynownia. D. stacja pomp.

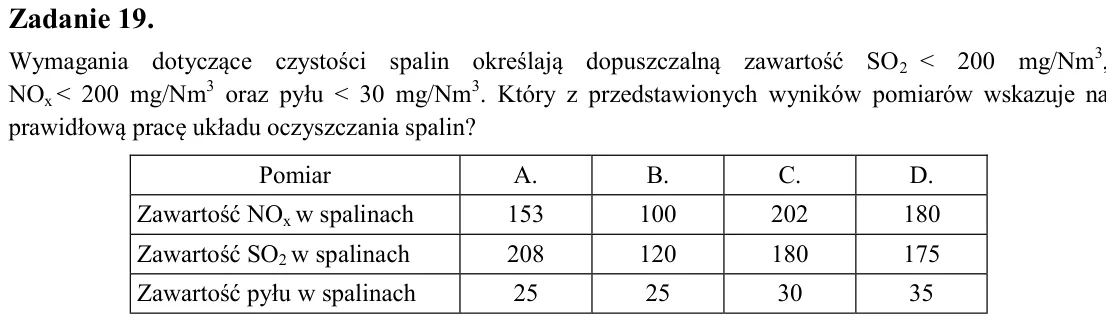

Zadanie 19. Wymagania dotyczące czystości spalin określają dopuszczalną zawartość SO2 < 200 mg/Nm3, NOx < 200 mg/Nm3 oraz pyłu < 30 mg/Nm3. Który z przedstawionych wyników pomiarów wskazuje na prawidłową pracę układu ocz

Zadanie 20. Palniki niskoemisyjne oraz dysze OFA stosuje się w celu ograniczenia emisji A. CH B. CO C. CO2 D. NOX

Zadanie 21. Wzmacnianie naturalnego ciągu kominowego jest realizowane za pomocą A. pomp. B. silników. C. sprężarek. D. wentylatorów.

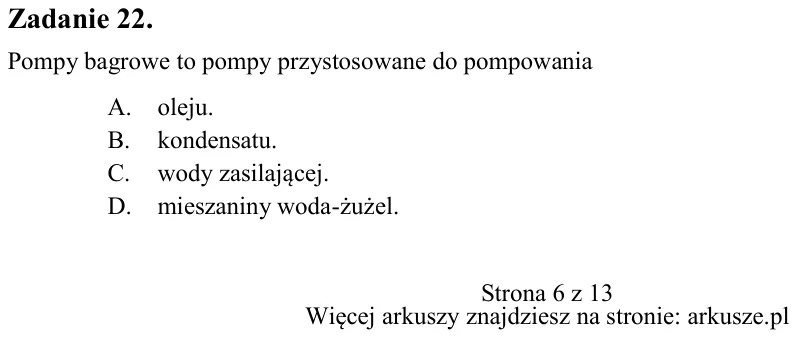

Zadanie 22. Pompy bagrowe to pompy przystosowane do pompowania A. oleju. B. kondensatu. C. wody zasilającej. D. mieszaniny woda-żużel. Pomiar A. B. C. D. Zawartość NOx w spalinach 153 100 202 180 Zawartość SO2 w spalinac

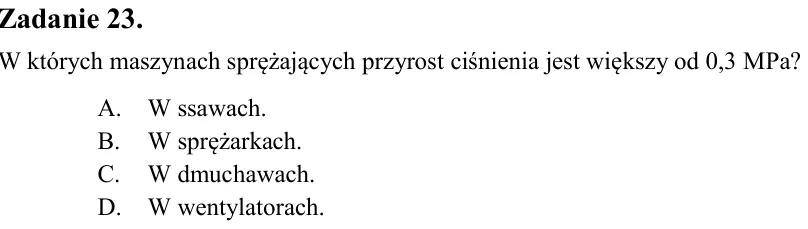

Zadanie 23. W których maszynach sprężających przyrost ciśnienia jest większy od 0,3 MPa? A. W ssawach. B. W sprężarkach. C. W dmuchawach. D. W wentylatorach.

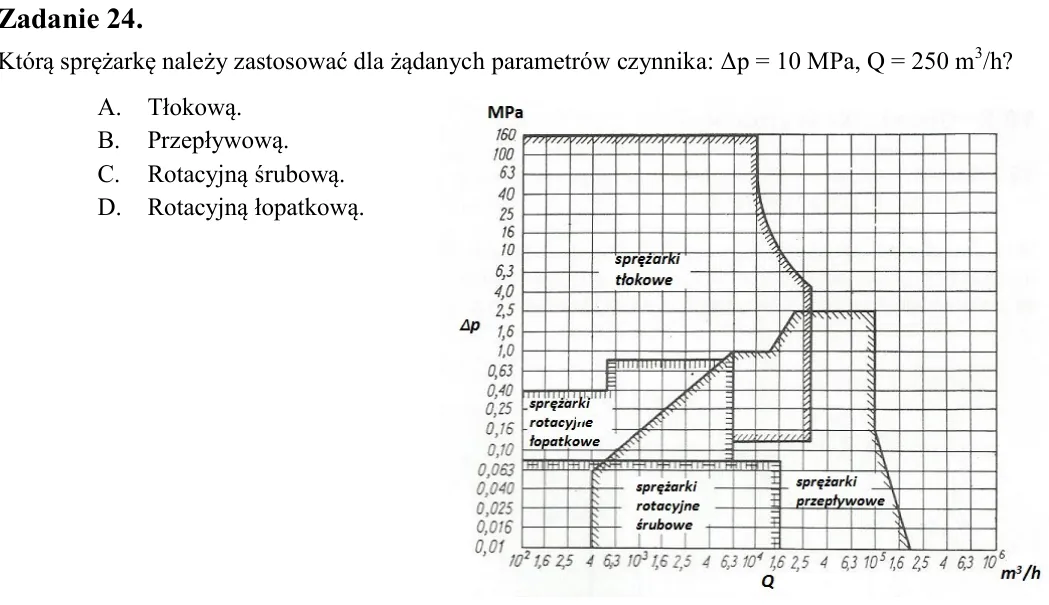

Zadanie 24. Którą sprężarkę należy zastosować dla żądanych parametrów czynnika: Δp = 10 MPa, Q = 250 m3/h? A. Tłokową. B. Przepływową. C. Rotacyjną śrubową. D. Rotacyjną łopatkową.

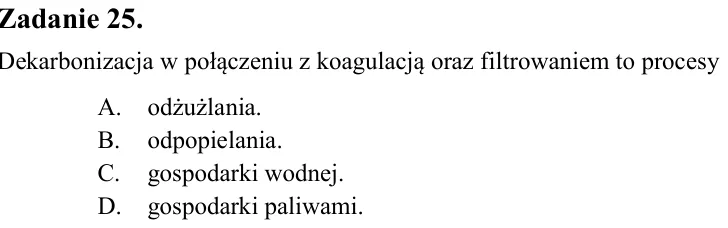

Zadanie 25. Dekarbonizacja w połączeniu z koagulacją oraz filtrowaniem to procesy A. odżużlania. B. odpopielania. C. gospodarki wodnej. D. gospodarki paliwami.

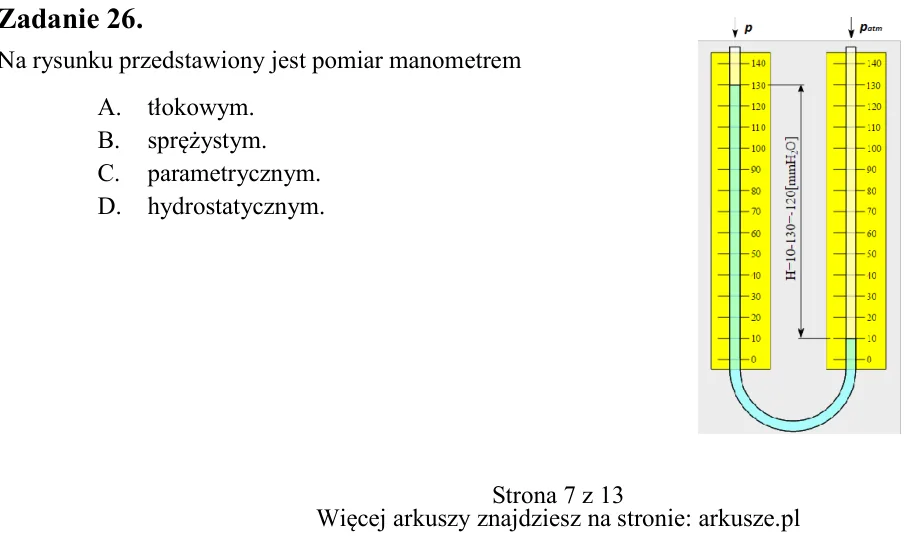

Zadanie 26. Na rysunku przedstawiony jest pomiar manometrem A. tłokowym. B. sprężystym. C. parametrycznym. D. hydrostatycznym.

Zadanie 27. Do pomiaru natężenia przepływu czynnika należy zastosować A. kryzę. B. pirometr. C. manometr. D. wiskozymetr.

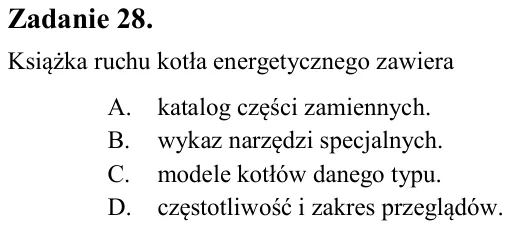

Zadanie 28. Książka ruchu kotła energetycznego zawiera A. katalog części zamiennych. B. wykaz narzędzi specjalnych. C. modele kotłów danego typu. D. częstotliwość i zakres przeglądów.

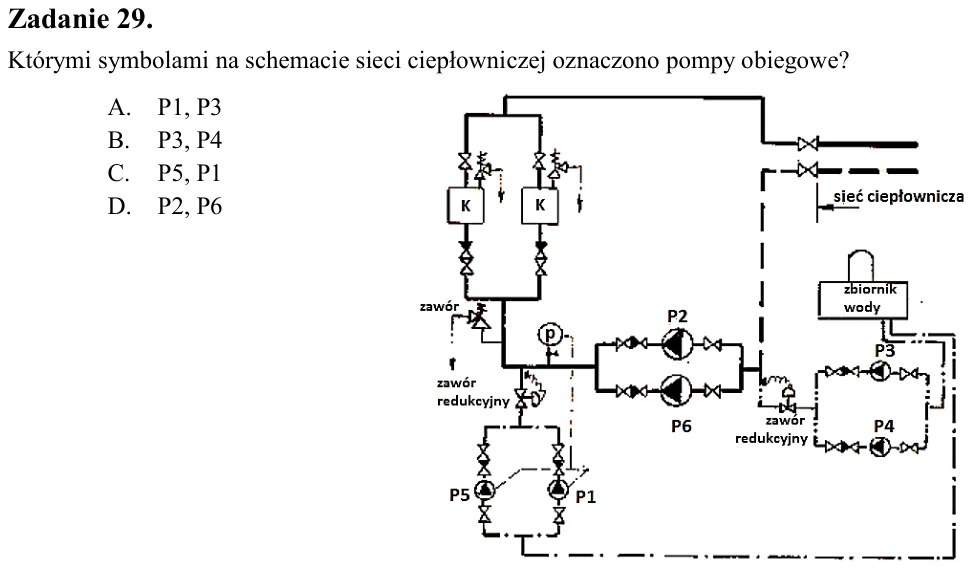

Zadanie 29. Którymi symbolami na schemacie sieci ciepłowniczej oznaczono pompy obiegowe? A. P1, P3 B. P3, P4 C. P5, P1 D. P2, P6

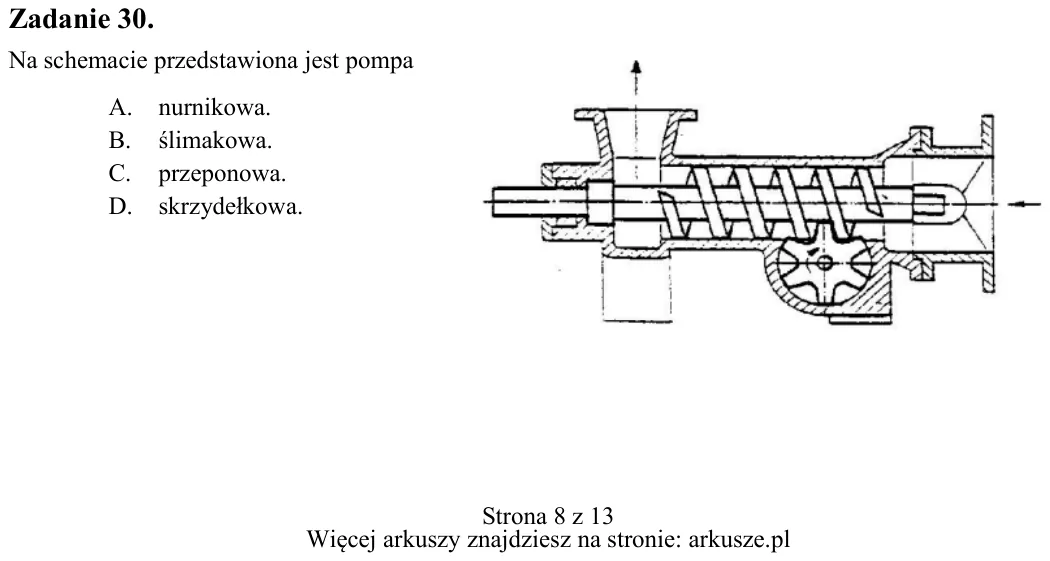

Zadanie 30. Na schemacie przedstawiona jest pompa A. nurnikowa. B. ślimakowa. C. przeponowa. D. skrzydełkowa.

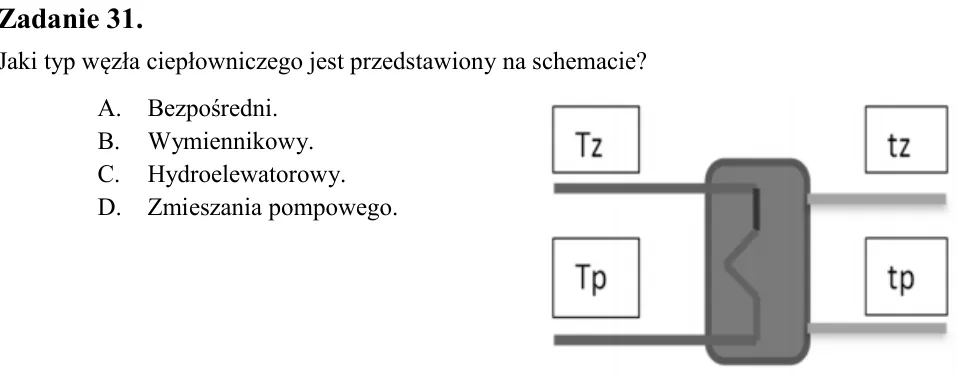

Zadanie 31. Jaki typ węzła ciepłowniczego jest przedstawiony na schemacie? A. Bezpośredni. B. Wymiennikowy. C. Hydroelewatorowy. D. Zmieszania pompowego.

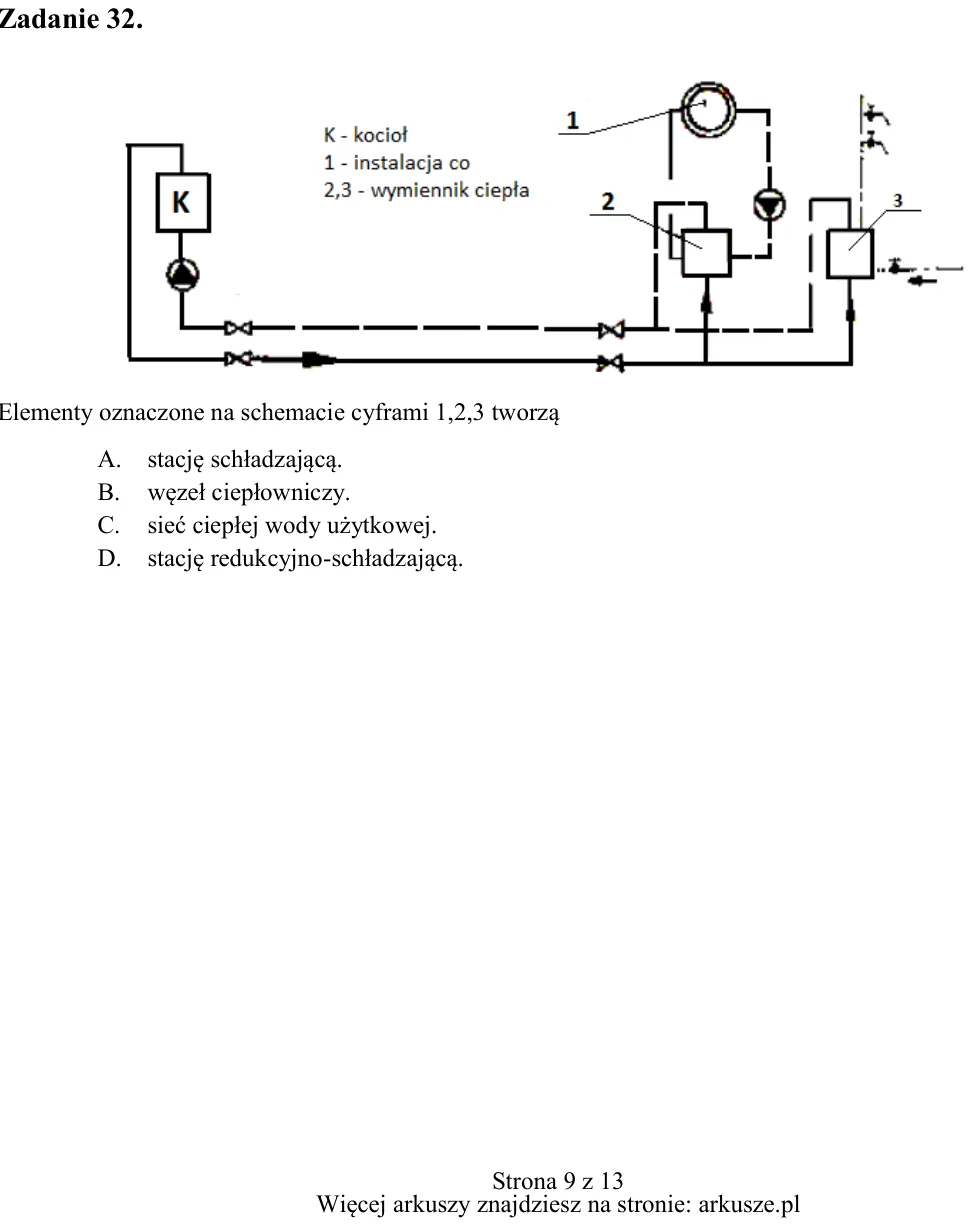

Zadanie 32. Elementy oznaczone na schemacie cyframi 1,2,3 tworzą A. stację schładzającą. B. węzeł ciepłowniczy. C. sieć ciepłej wody użytkowej. D. stację redukcyjno-schładzającą.

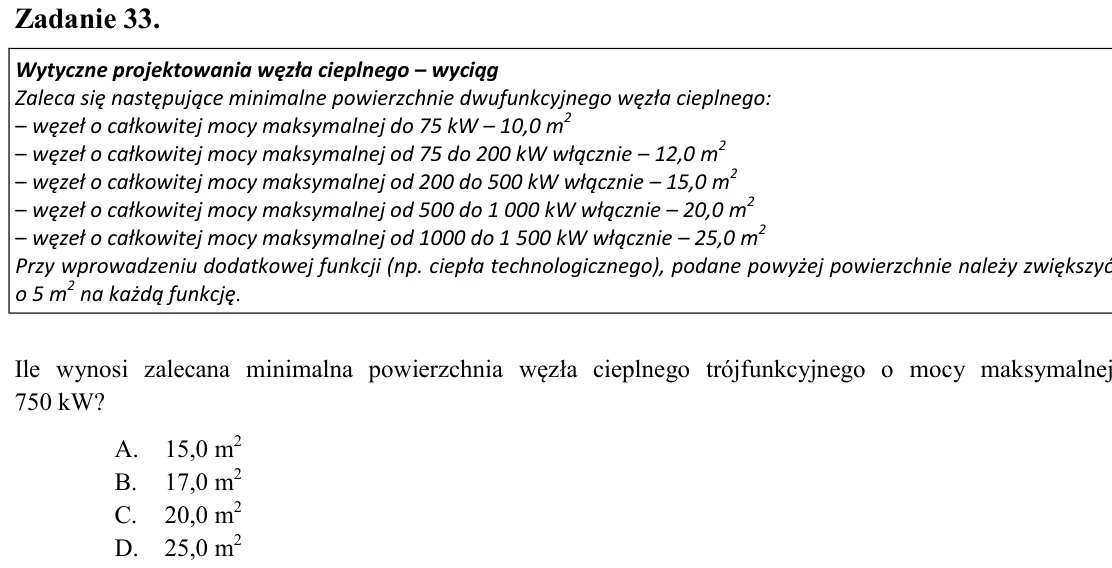

Zadanie 33. Ile wynosi zalecana minimalna powierzchnia węzła cieplnego trójfunkcyjnego o mocy maksymalnej 750 kW? A. 15,0 m2 B. 17,0 m2 C. 20,0 m2 D. 25,0 m2

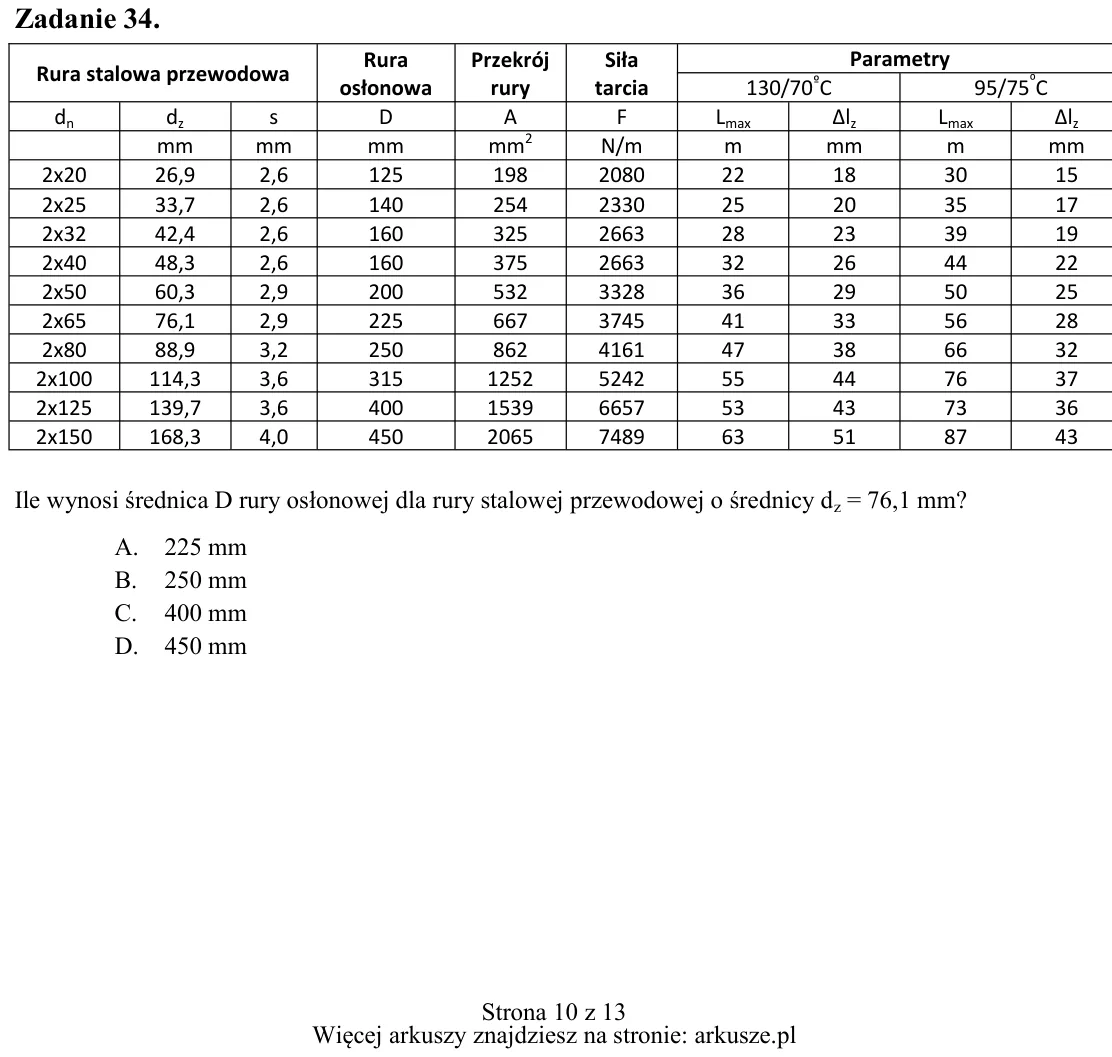

Zadanie 34. Ile wynosi średnica D rury osłonowej dla rury stalowej przewodowej o średnicy dz = 76,1 mm? A. 225 mm B. 250 mm C. 400 mm D. 450 mm Wytyczne projektowania węzła cieplnego - wyciąg Zaleca się następujące minim

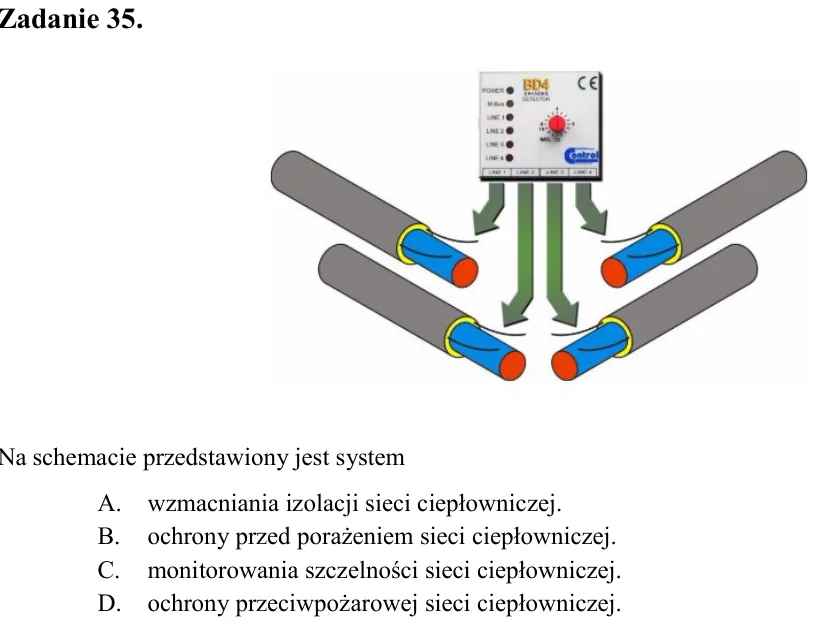

Zadanie 35. Na schemacie przedstawiony jest system A. wzmacniania izolacji sieci ciepłowniczej. B. ochrony przed porażeniem sieci ciepłowniczej. C. monitorowania szczelności sieci ciepłowniczej. D. ochrony przeciwpożarow

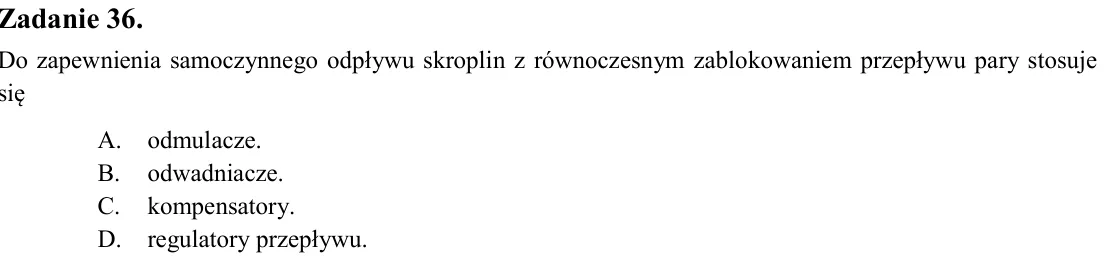

Zadanie 36. Do zapewnienia samoczynnego odpływu skroplin z równoczesnym zablokowaniem przepływu pary stosuje się A. odmulacze. B. odwadniacze. C. kompensatory. D. regulatory przepływu.

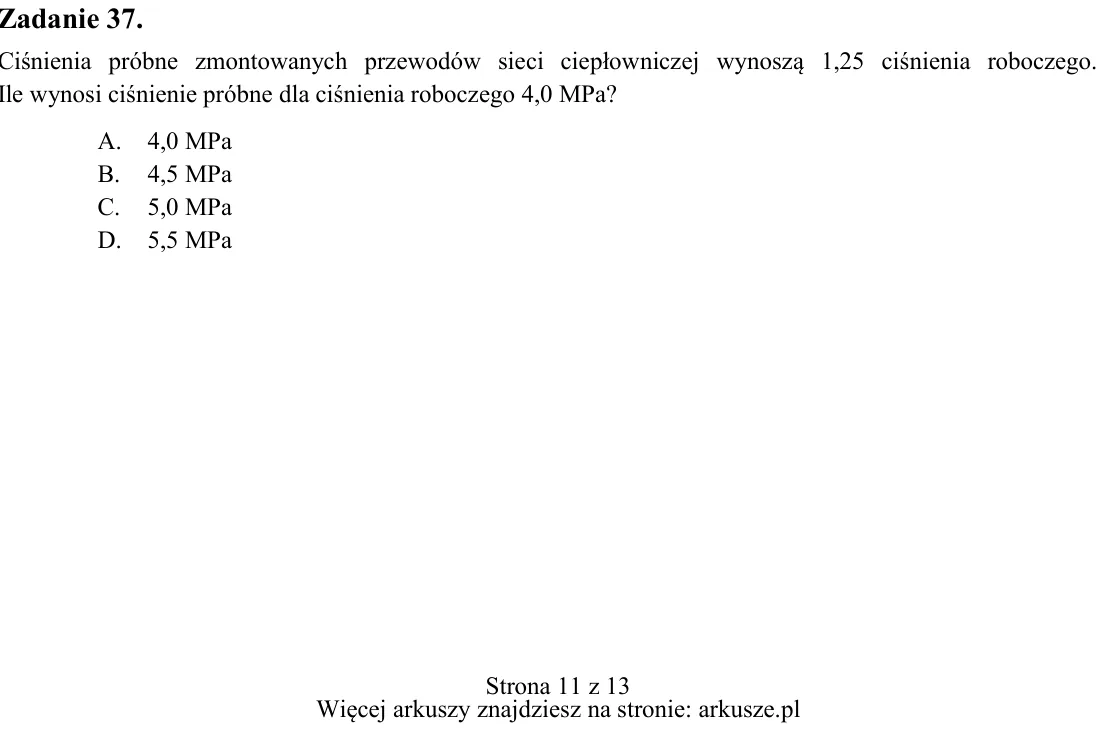

Zadanie 37. Ciśnienia próbne zmontowanych przewodów sieci ciepłowniczej wynoszą 1,25 ciśnienia roboczego. Ile wynosi ciśnienie próbne dla ciśnienia roboczego 4,0 MPa? A. 4,0 MPa B. 4,5 MPa C. 5,0 MPa D. 5,5 MPa

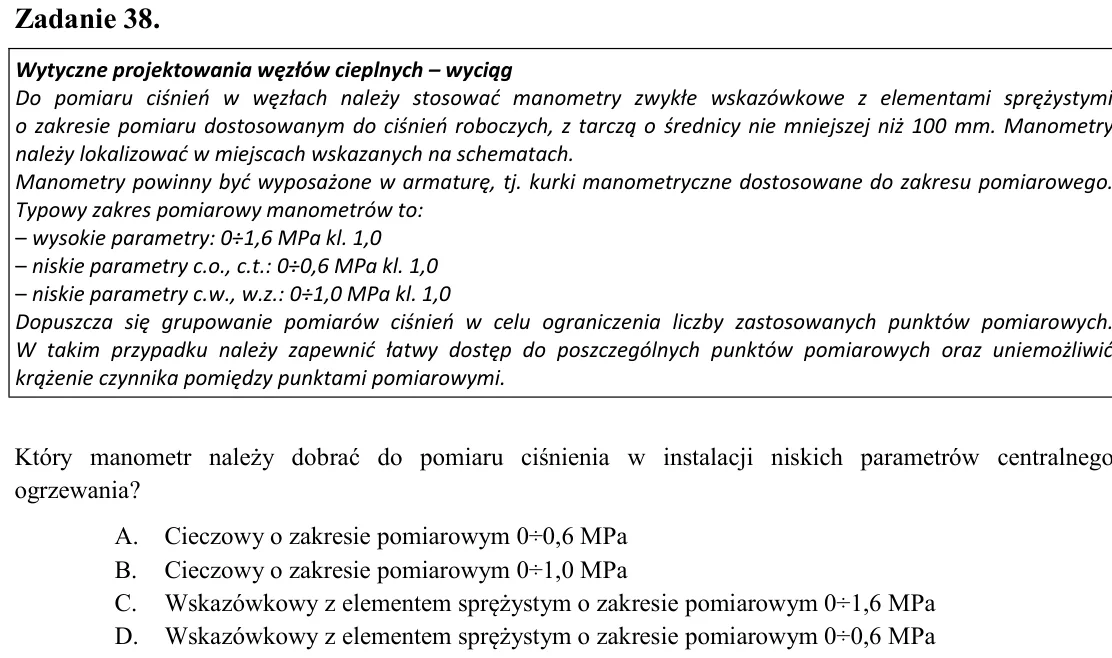

Zadanie 38. Który manometr należy dobrać do pomiaru ciśnienia w instalacji niskich parametrów centralnego ogrzewania? A. Cieczowy o zakresie pomiarowym 0÷0,6 MPa B. Cieczowy o zakresie pomiarowym 0÷1,0 MPa C. Wskazówkowy

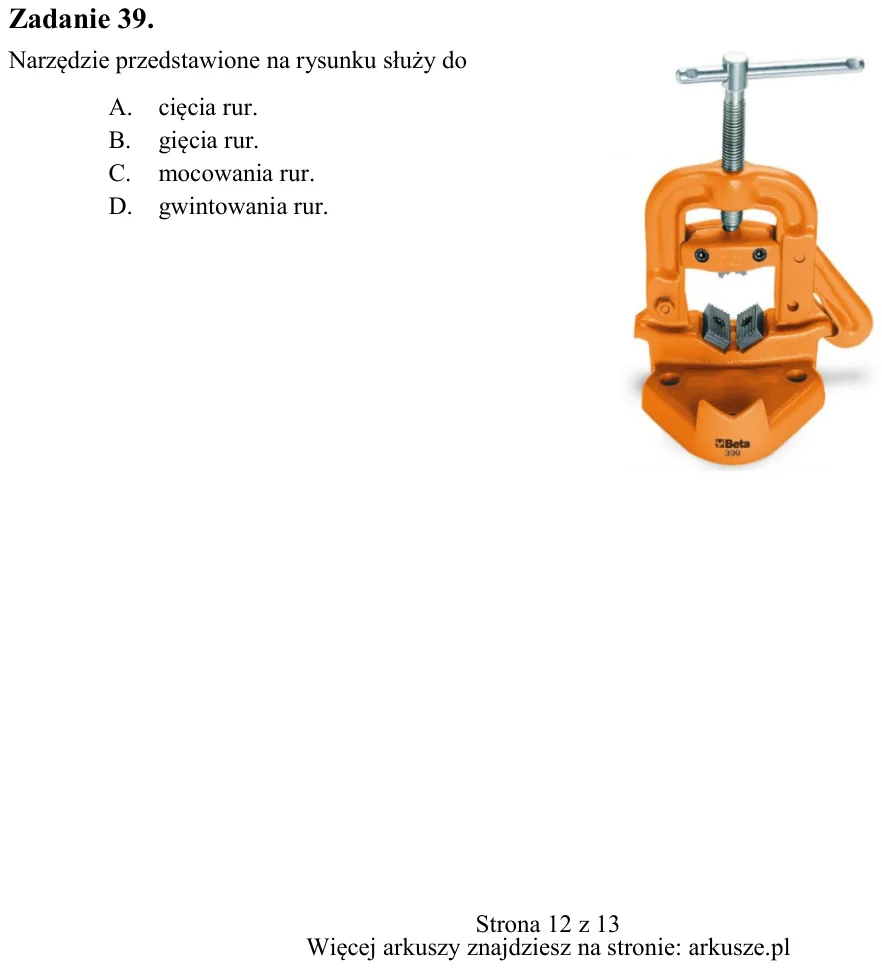

Zadanie 39. Narzędzie przedstawione na rysunku służy do A. cięcia rur. B. gięcia rur. C. mocowania rur. D. gwintowania rur. Wytyczne projektowania węzłów cieplnych - wyciąg Do pomiaru ciśnień w węzłach należy stosować ma

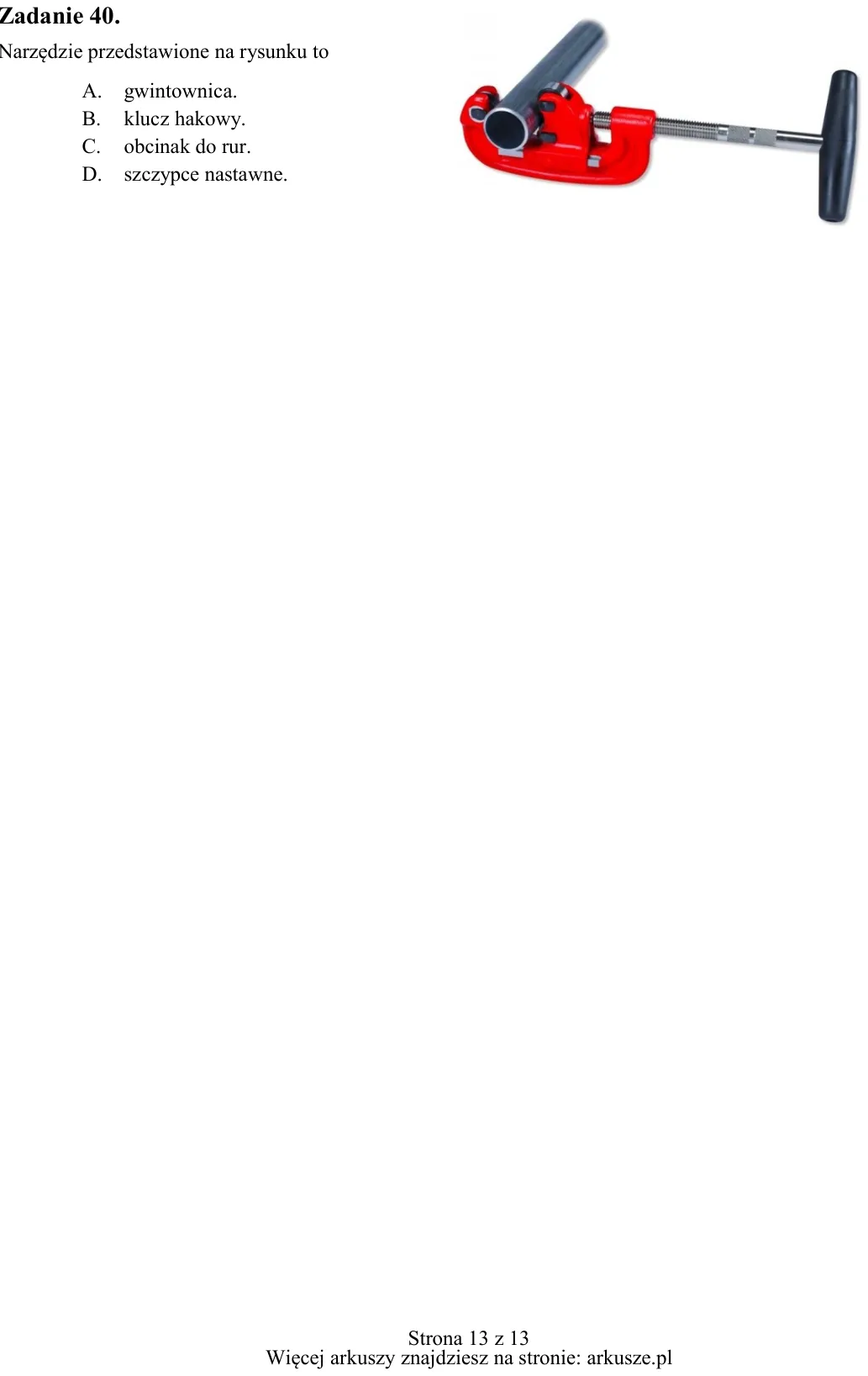

Zadanie 40. Narzędzie przedstawione na rysunku to A. gwintownica. B. klucz hakowy. C. obcinak do rur. D. szczypce nastawne.
