E23 · Egzamin zawodowy · czerwiec 2017

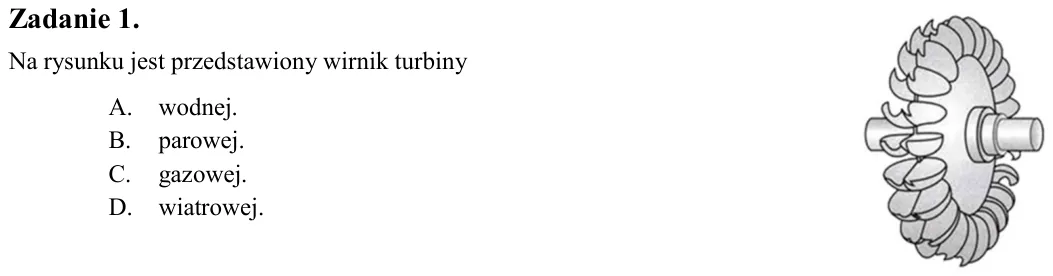

Zadanie 1. Na rysunku jest przedstawiony wirnik turbiny A. wodnej. B. parowej. C. gazowej. D. wiatrowej.

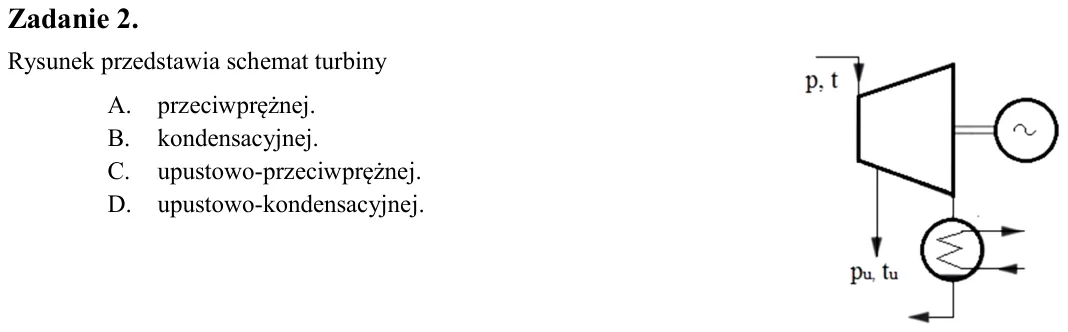

Zadanie 2. Rysunek przedstawia schemat turbiny A. przeciwprężnej. B. kondensacyjnej. C. upustowo-przeciwprężnej. D. upustowo-kondensacyjnej.

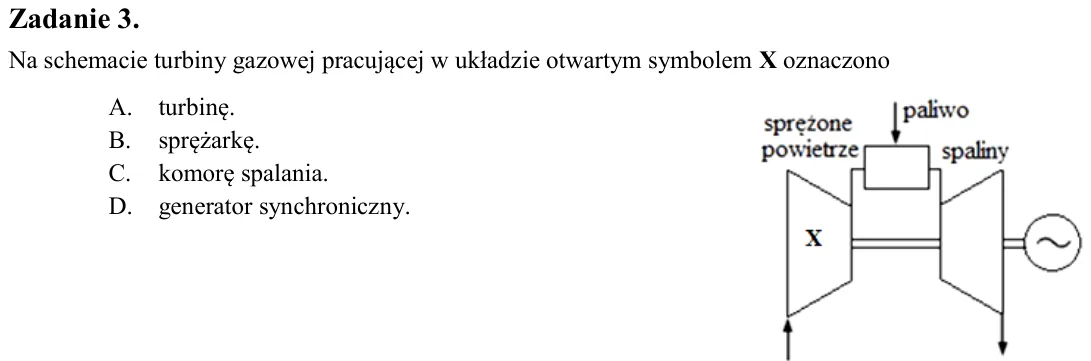

Zadanie 3. Na schemacie turbiny gazowej pracującej w układzie otwartym symbolem X oznaczono A. turbinę. B. sprężarkę. C. komorę spalania. D. generator synchroniczny.

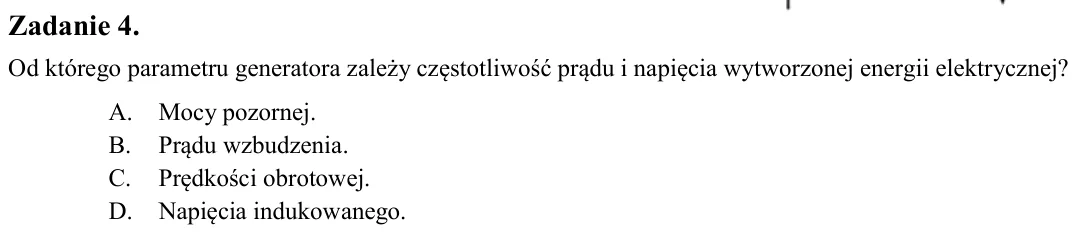

Zadanie 4. Od którego parametru generatora zależy częstotliwość prądu i napięcia wytworzonej energii elektrycznej? A. Mocy pozornej. B. Prądu wzbudzenia. C. Prędkości obrotowej. D. Napięcia indukowanego.

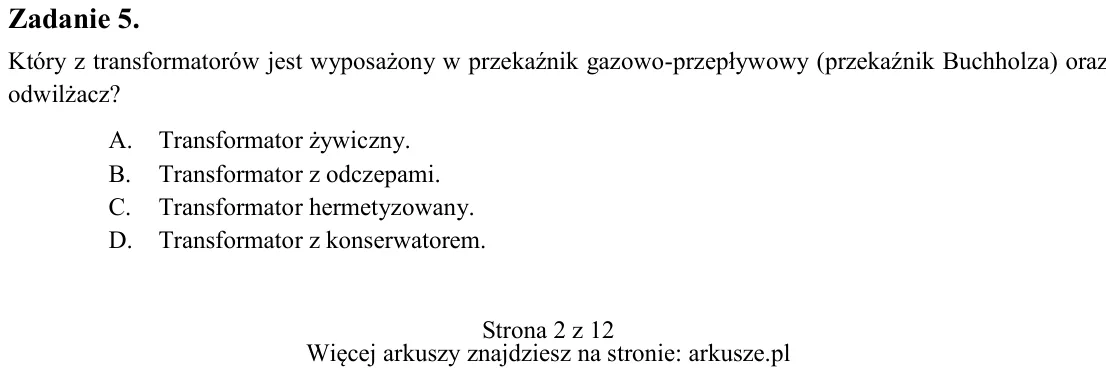

Zadanie 5. Który z transformatorów jest wyposażony w przekaźnik gazowo-przepływowy (przekaźnik Buchholza) oraz odwilżacz? A. Transformator żywiczny. B. Transformator z odczepami. C. Transformator hermetyzowany. D. Transf

Zadanie 6. Jak nazywa się element transformatora służący do przewodzenia strumienia magnetycznego? A. Rdzeń. B. Cewka. C. Izolator. D. Radiator.

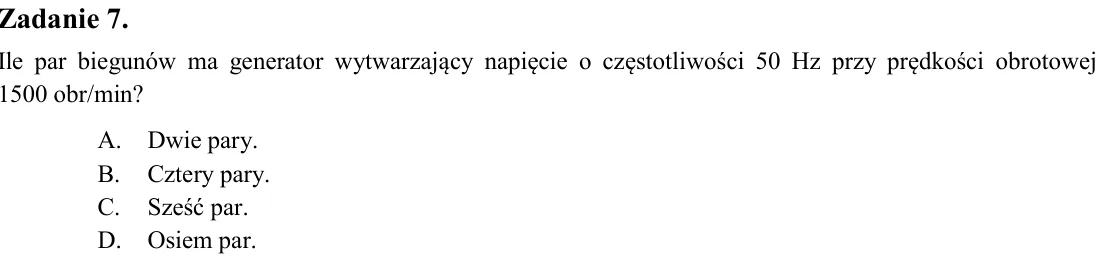

Zadanie 7. Ile par biegunów ma generator wytwarzający napięcie o częstotliwości 50 Hz przy prędkości obrotowej 1500 obr/min? A. Dwie pary. B. Cztery pary. C. Sześć par. D. Osiem par.

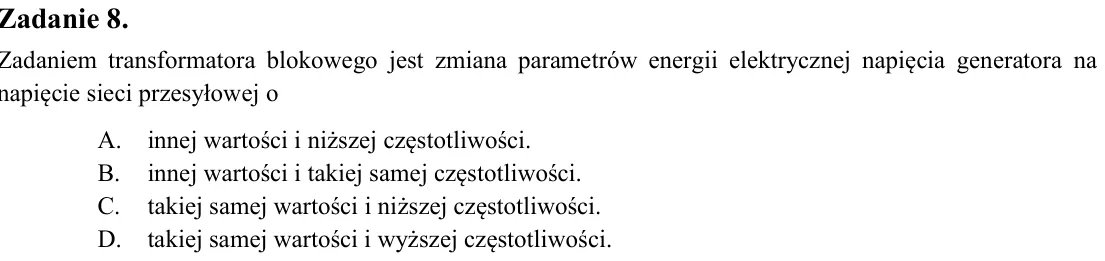

Zadanie 8. Zadaniem transformatora blokowego jest zmiana parametrów energii elektrycznej napięcia generatora na napięcie sieci przesyłowej o A. innej wartości i niższej częstotliwości. B. innej wartości i takiej samej cz

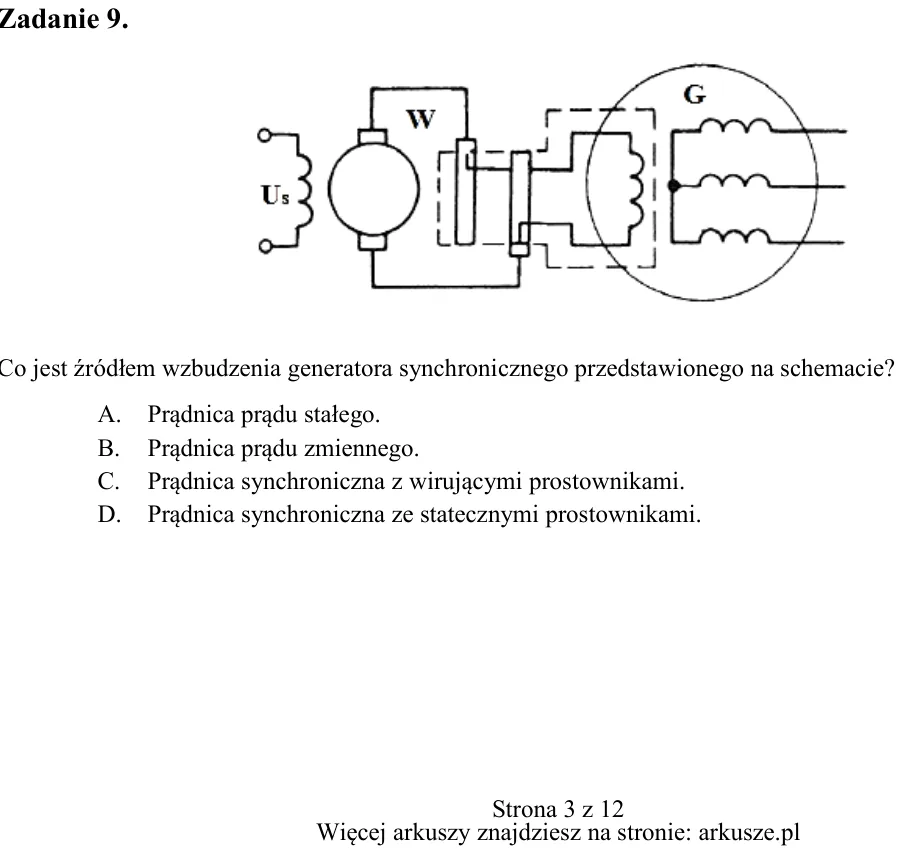

Zadanie 9. Co jest źródłem wzbudzenia generatora synchronicznego przedstawionego na schemacie? A. Prądnica prądu stałego. B. Prądnica prądu zmiennego. C. Prądnica synchroniczna z wirującymi prostownikami. D. Prądnica syn

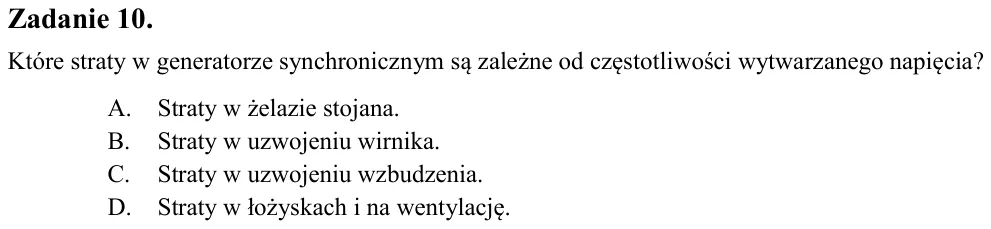

Zadanie 10. Które straty w generatorze synchronicznym są zależne od częstotliwości wytwarzanego napięcia? A. Straty w żelazie stojana. B. Straty w uzwojeniu wirnika. C. Straty w uzwojeniu wzbudzenia. D. Straty w łożyskac

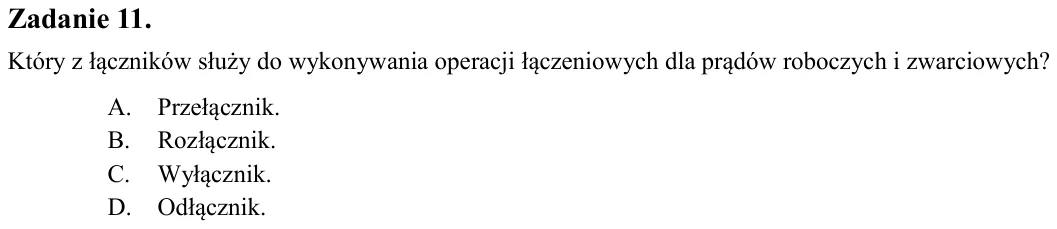

Zadanie 11. Który z łączników służy do wykonywania operacji łączeniowych dla prądów roboczych i zwarciowych? A. Przełącznik. B. Rozłącznik. C. Wyłącznik. D. Odłącznik.

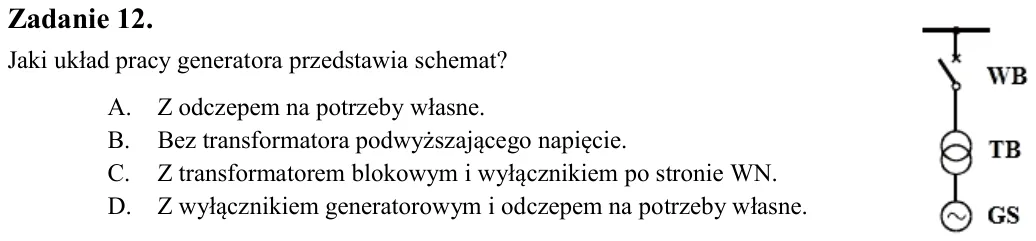

Zadanie 12. Jaki układ pracy generatora przedstawia schemat? A. Z odczepem na potrzeby własne. B. Bez transformatora podwyższającego napięcie. C. Z transformatorem blokowym i wyłącznikiem po stronie WN. D. Z wyłącznikiem

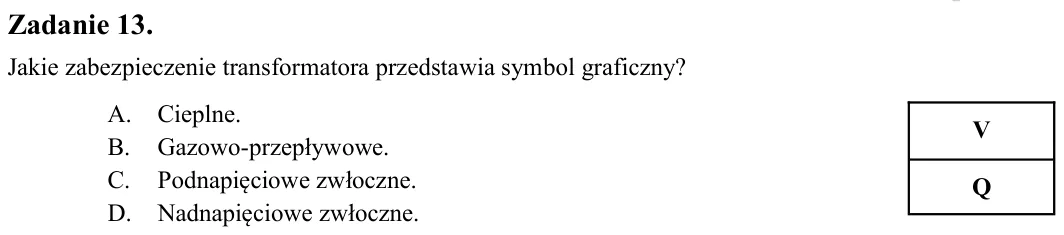

Zadanie 13. Jakie zabezpieczenie transformatora przedstawia symbol graficzny? A. Cieplne. B. Gazowo-przepływowe. C. Podnapięciowe zwłoczne. D. Nadnapięciowe zwłoczne.

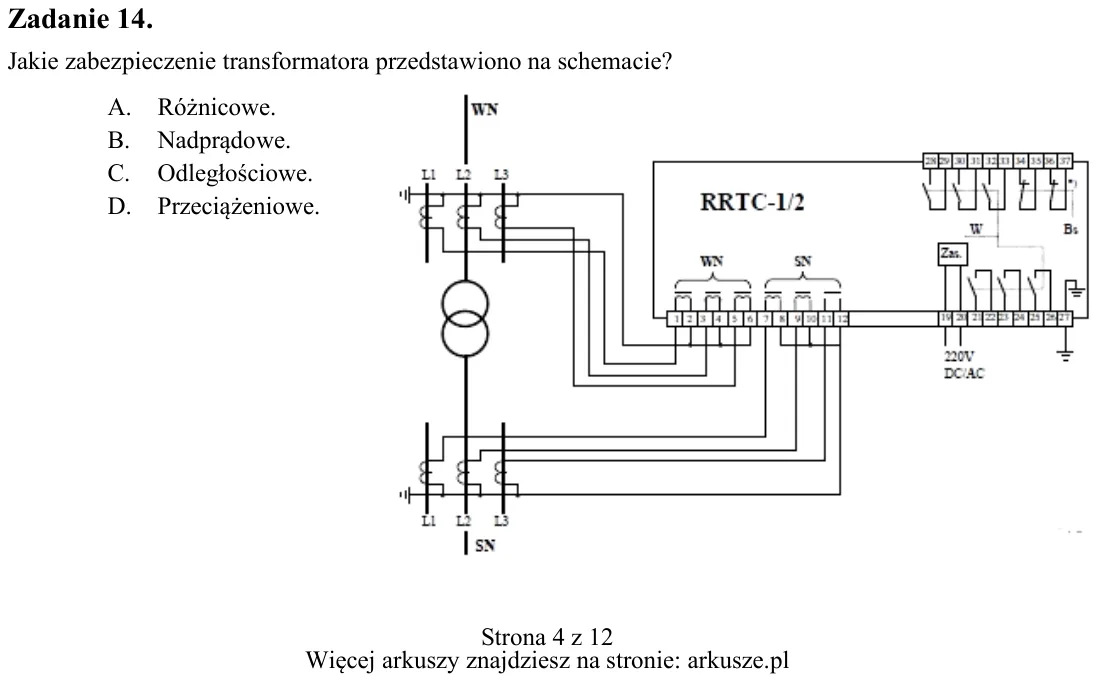

Zadanie 14. Jakie zabezpieczenie transformatora przedstawiono na schemacie? A. Różnicowe. B. Nadprądowe. C. Odległościowe. D. Przeciążeniowe. V Q

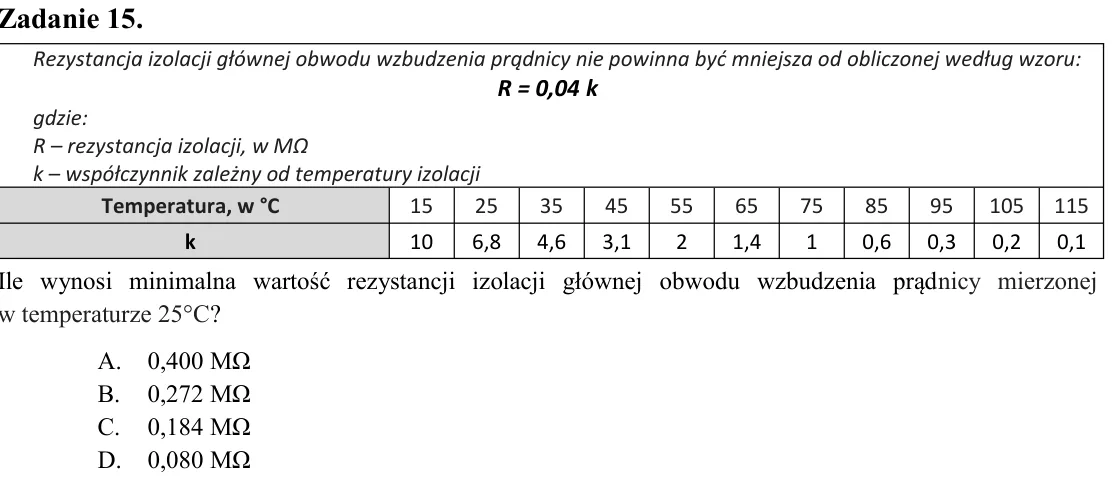

Zadanie 15. Ile wynosi minimalna wartość rezystancji izolacji głównej obwodu wzbudzenia prądnicy mierzonej w temperaturze 25°C? A. 0,400 MΩ B. 0,272 MΩ C. 0,184 MΩ D. 0,080 MΩ

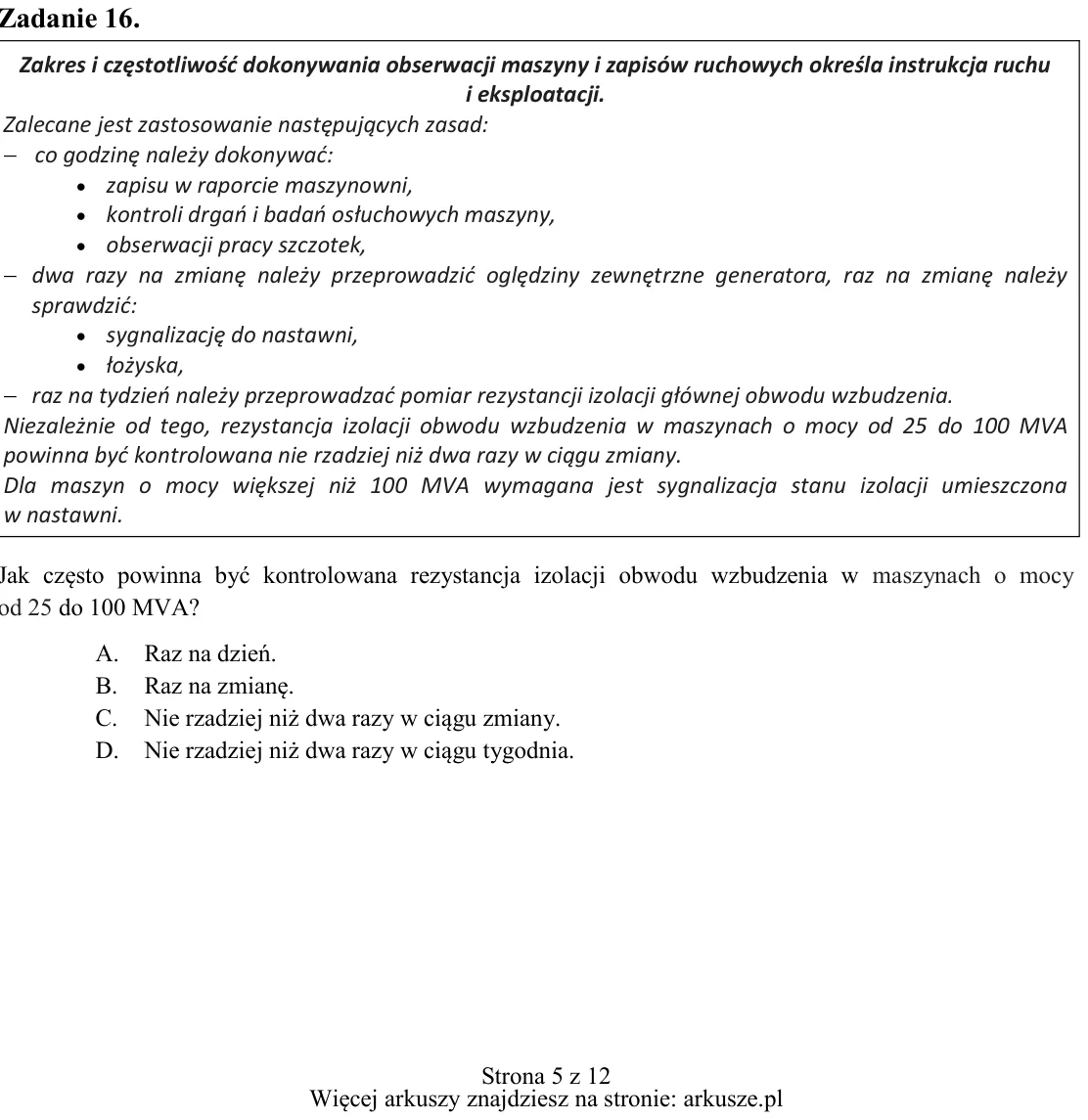

Zadanie 16. Jak często powinna być kontrolowana rezystancja izolacji obwodu wzbudzenia w maszynach o mocy od 25 do 100 MVA? A. Raz na dzień. B. Raz na zmianę. C. Nie rzadziej niż dwa razy w ciągu zmiany. D. Nie rzadziej

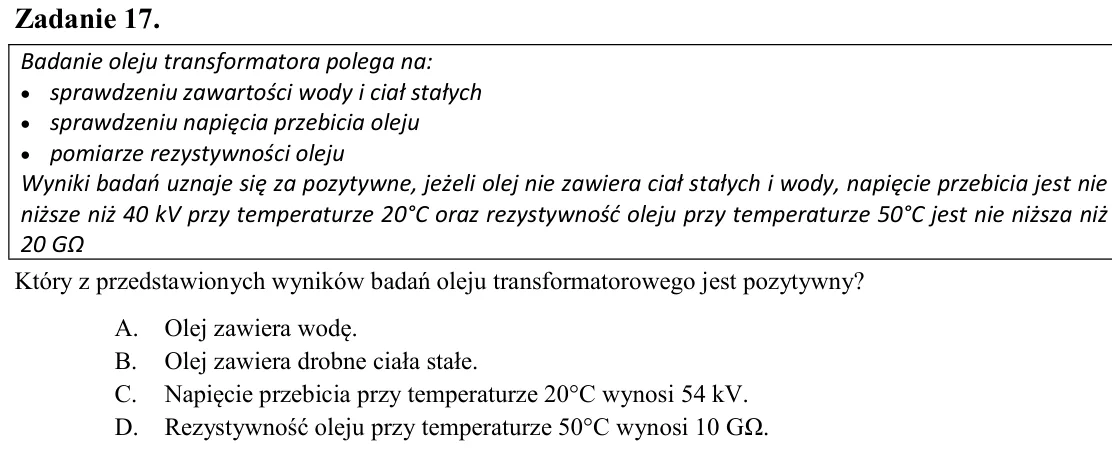

Zadanie 17. Który z przedstawionych wyników badań oleju transformatorowego jest pozytywny? A. Olej zawiera wodę. B. Olej zawiera drobne ciała stałe. C. Napięcie przebicia przy temperaturze 20°C wynosi 54 kV. D. Rezystywn

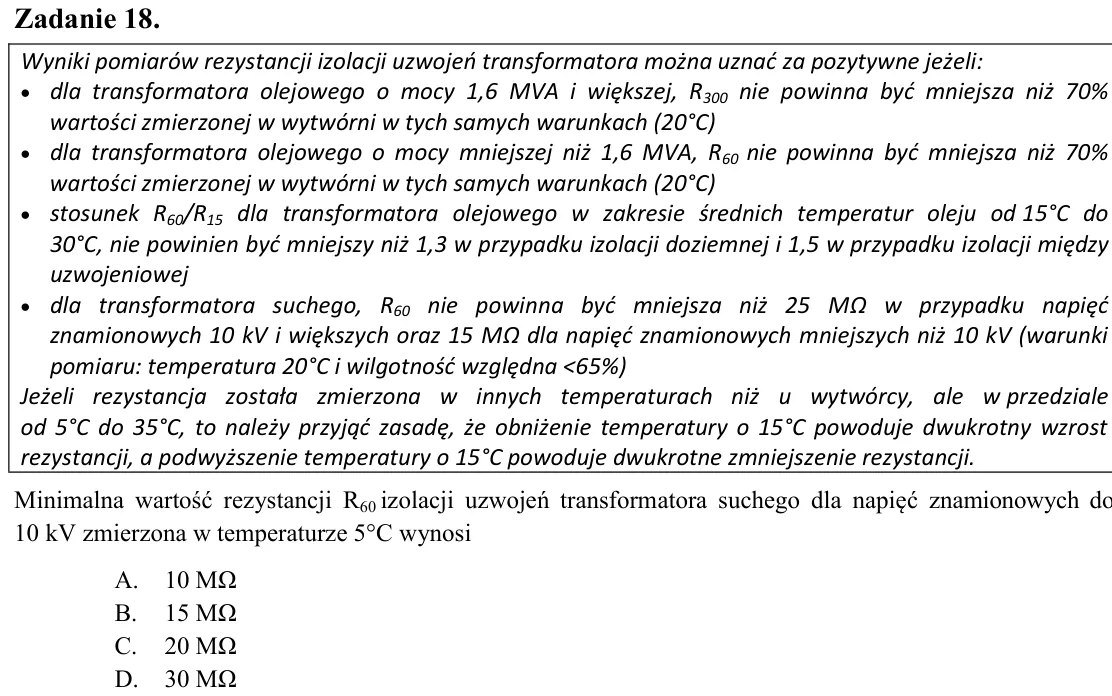

Zadanie 18. Minimalna wartość rezystancji R60 izolacji uzwojeń transformatora suchego dla napięć znamionowych do 10 kV zmierzona w temperaturze 5°C wynosi A. 10 MΩ B. 15 MΩ C. 20 MΩ D. 30 MΩ

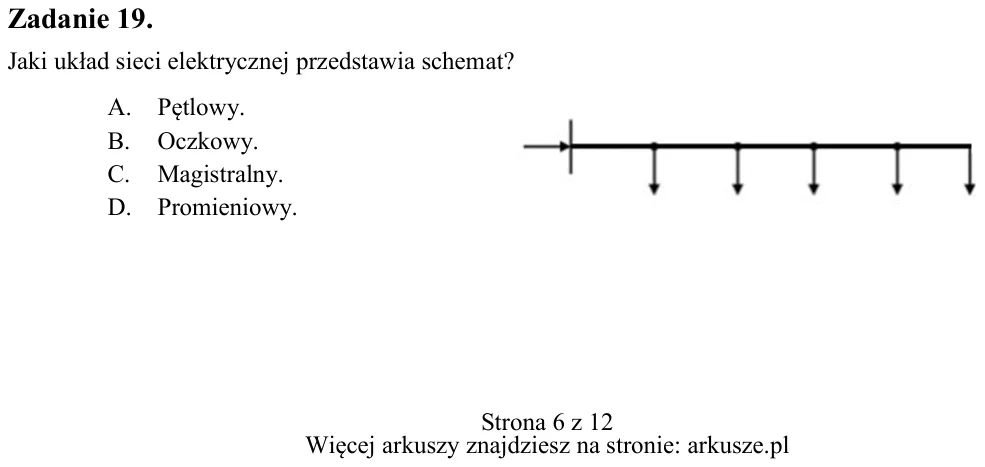

Zadanie 19. Jaki układ sieci elektrycznej przedstawia schemat? A. Pętlowy. B. Oczkowy. C. Magistralny. D. Promieniowy. Badanie oleju transformatora polega na:  sprawdzeniu zawartości wody i ciał stałych  sprawdzeniu na

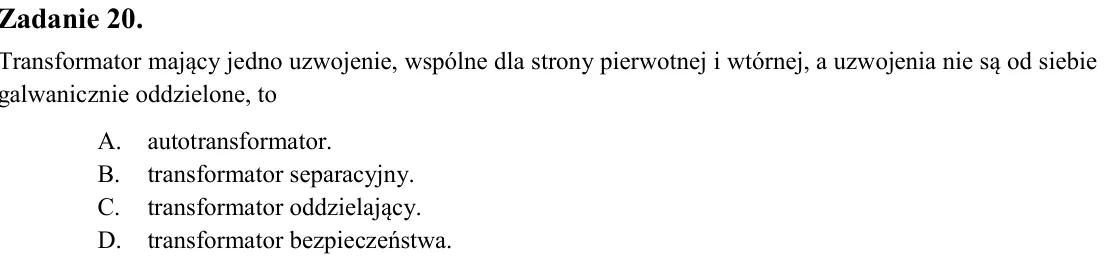

Zadanie 20. Transformator mający jedno uzwojenie, wspólne dla strony pierwotnej i wtórnej, a uzwojenia nie są od siebie galwanicznie oddzielone, to A. autotransformator. B. transformator separacyjny. C. transformator odd

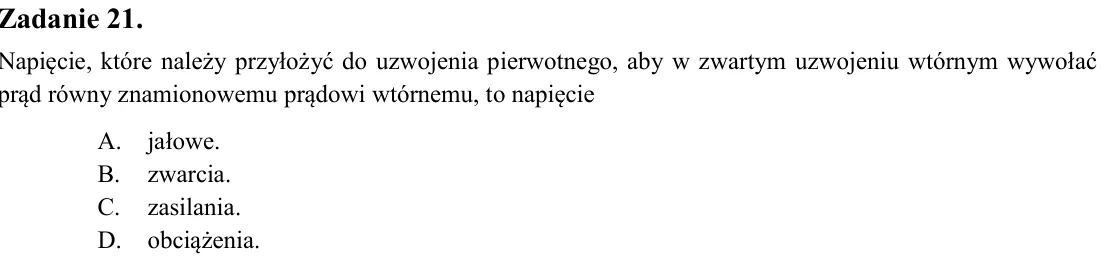

Zadanie 21. Napięcie, które należy przyłożyć do uzwojenia pierwotnego, aby w zwartym uzwojeniu wtórnym wywołać prąd równy znamionowemu prądowi wtórnemu, to napięcie A. jałowe. B. zwarcia. C. zasilania. D. obciążenia.

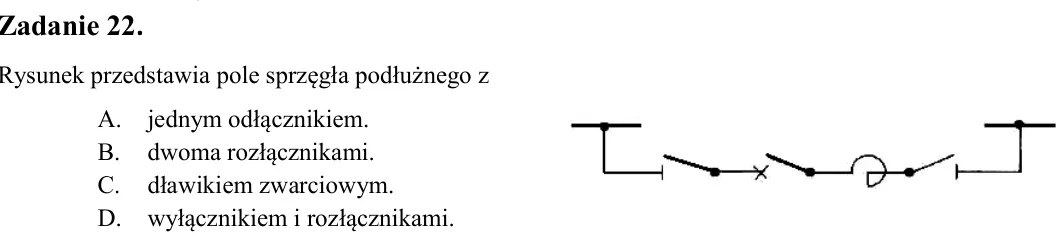

Zadanie 22. Rysunek przedstawia pole sprzęgła podłużnego z A. jednym odłącznikiem. B. dwoma rozłącznikami. C. dławikiem zwarciowym. D. wyłącznikiem i rozłącznikami.

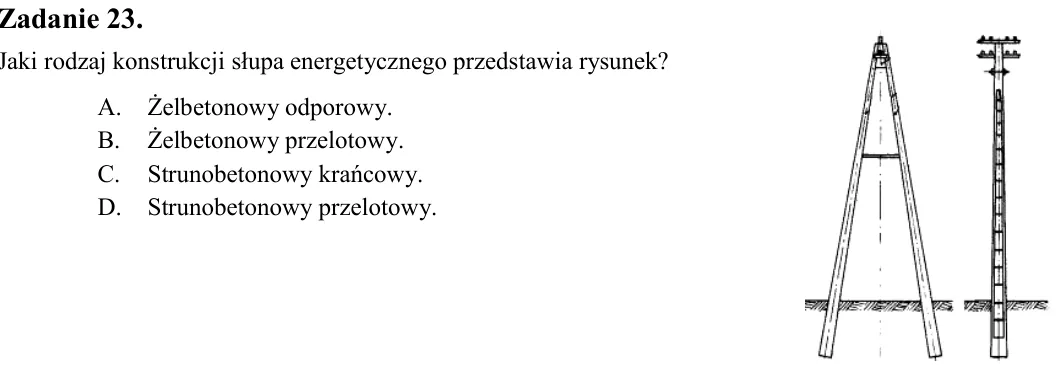

Zadanie 23. Jaki rodzaj konstrukcji słupa energetycznego przedstawia rysunek? A. Żelbetonowy odporowy. B. Żelbetonowy przelotowy. C. Strunobetonowy krańcowy. D. Strunobetonowy przelotowy.

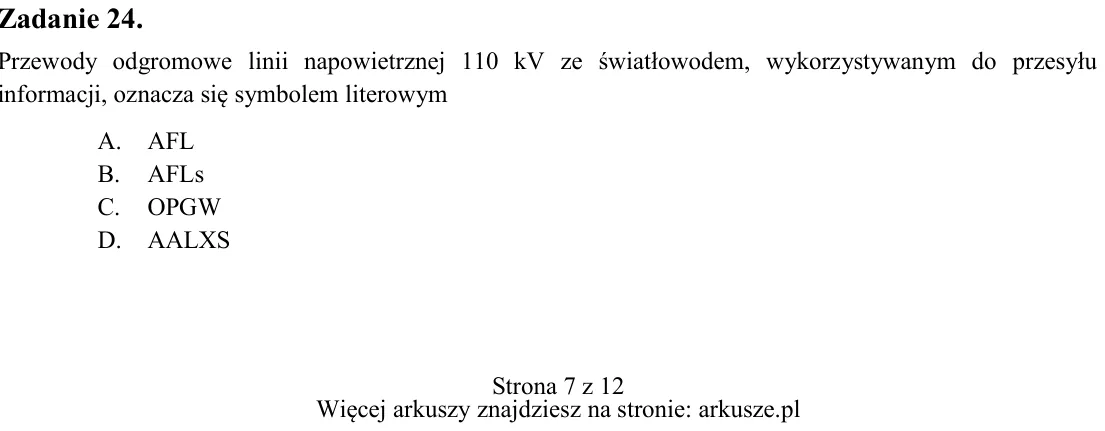

Zadanie 24. Przewody odgromowe linii napowietrznej 110 kV ze światłowodem, wykorzystywanym do przesyłu informacji, oznacza się symbolem literowym A. AFL B. AFLs C. OPGW D. AALXS

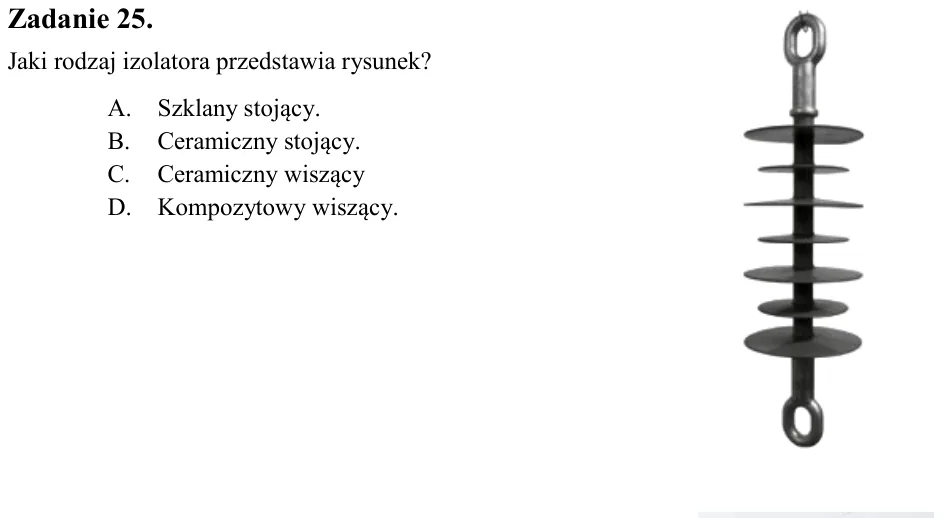

Zadanie 25. Jaki rodzaj izolatora przedstawia rysunek? A. Szklany stojący. B. Ceramiczny stojący. C. Ceramiczny wiszący D. Kompozytowy wiszący.

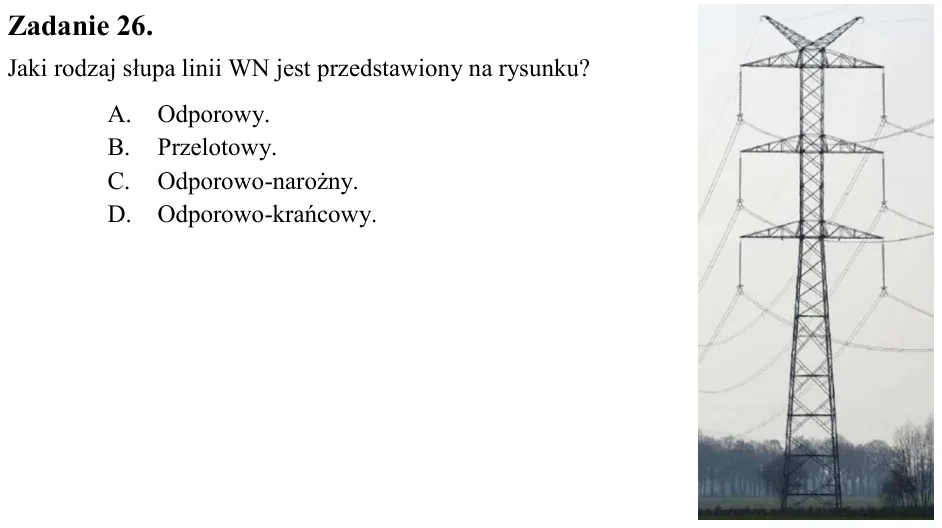

Zadanie 26. Jaki rodzaj słupa linii WN jest przedstawiony na rysunku? A. Odporowy. B. Przelotowy. C. Odporowo-narożny. D. Odporowo-krańcowy.

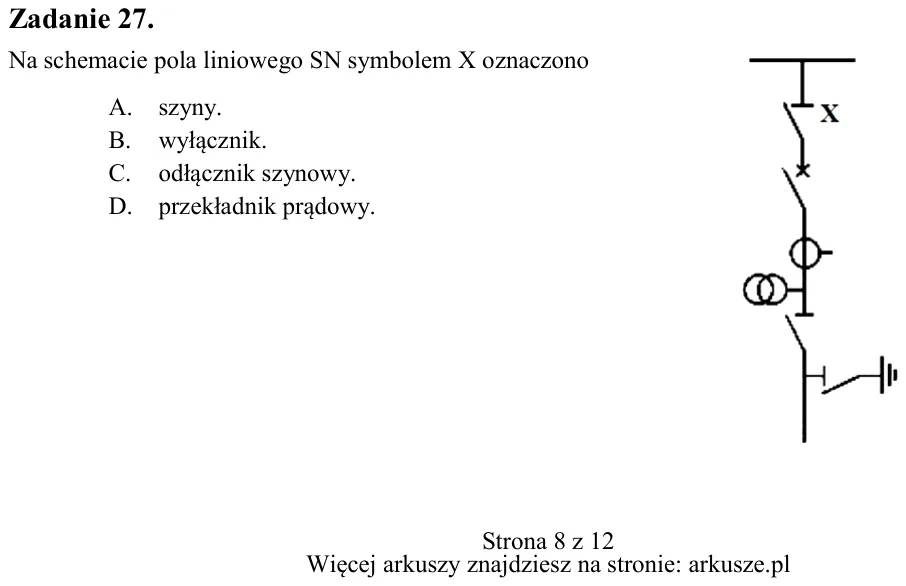

Zadanie 27. Na schemacie pola liniowego SN symbolem X oznaczono A. szyny. B. wyłącznik. C. odłącznik szynowy. D. przekładnik prądowy.

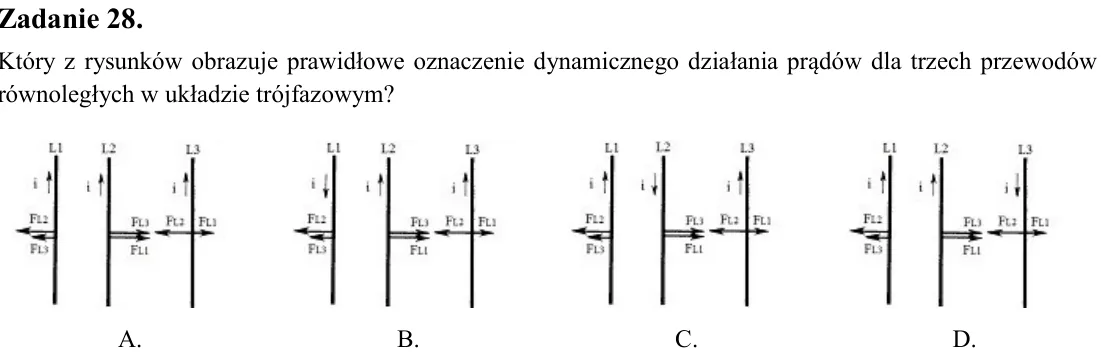

Zadanie 28. Który z rysunków obrazuje prawidłowe oznaczenie dynamicznego działania prądów dla trzech przewodów równoległych w układzie trójfazowym?

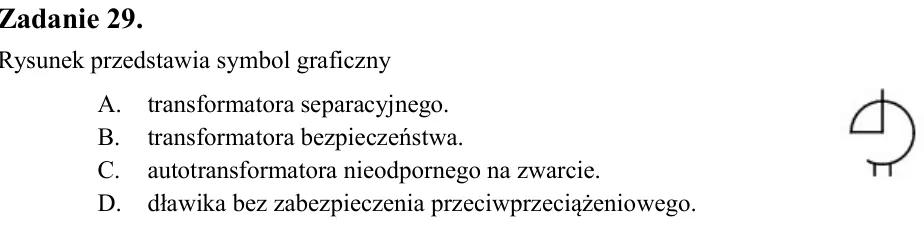

Zadanie 29. Rysunek przedstawia symbol graficzny A. transformatora separacyjnego. B. transformatora bezpieczeństwa. C. autotransformatora nieodpornego na zwarcie. D. dławika bez zabezpieczenia przeciwprzeciążeniowego.

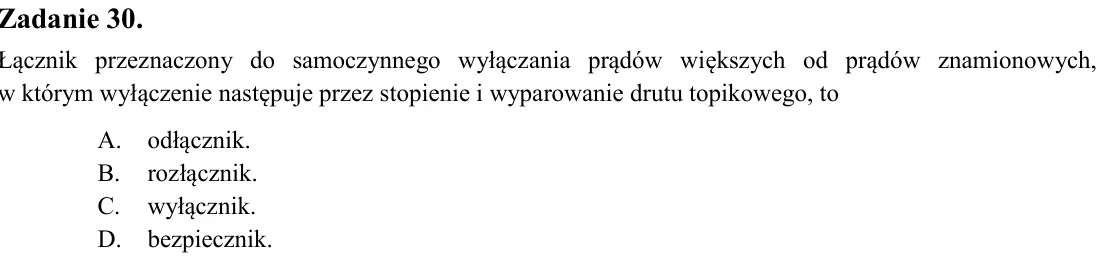

Zadanie 30. Łącznik przeznaczony do samoczynnego wyłączania prądów większych od prądów znamionowych, w którym wyłączenie następuje przez stopienie i wyparowanie drutu topikowego, to A. odłącznik. B. rozłącznik. C. wyłącz

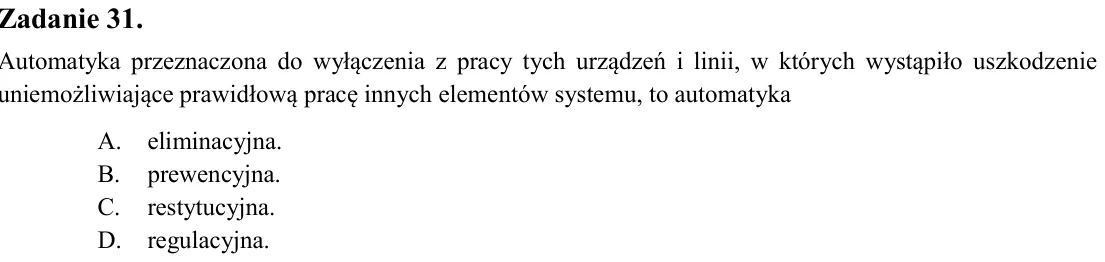

Zadanie 31. Automatyka przeznaczona do wyłączenia z pracy tych urządzeń i linii, w których wystąpiło uszkodzenie uniemożliwiające prawidłową pracę innych elementów systemu, to automatyka A. eliminacyjna. B. prewencyjna.

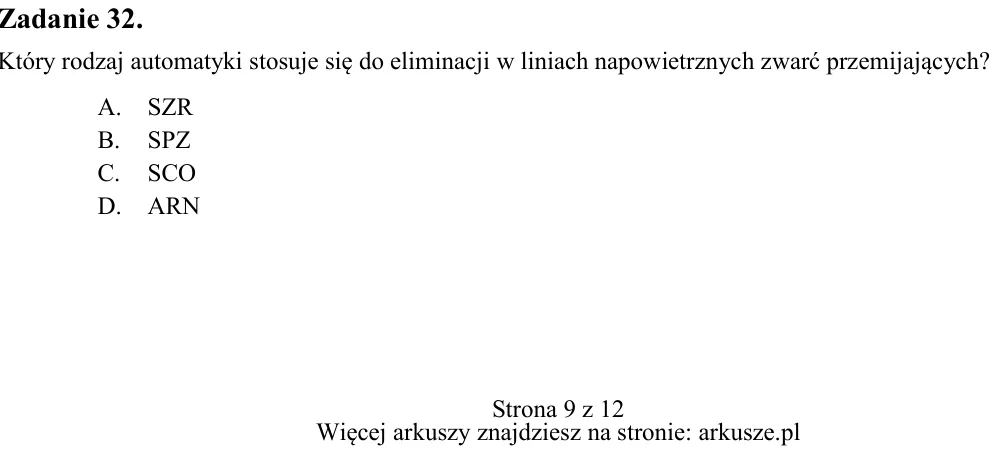

Zadanie 32. Który rodzaj automatyki stosuje się do eliminacji w liniach napowietrznych zwarć przemijających? A. SZR B. SPZ C. SCO D. ARN A. B. C. D.

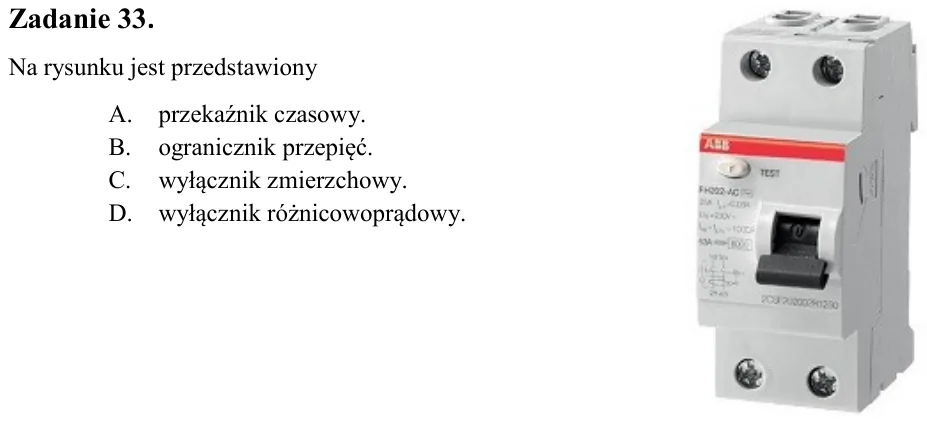

Zadanie 33. Na rysunku jest przedstawiony A. przekaźnik czasowy. B. ogranicznik przepięć. C. wyłącznik zmierzchowy. D. wyłącznik różnicowoprądowy.

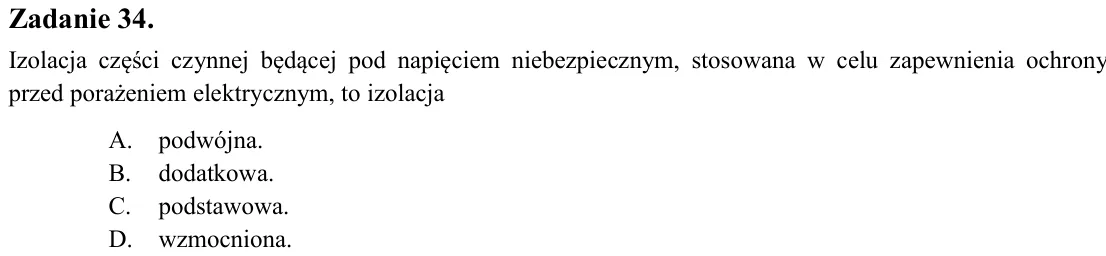

Zadanie 34. Izolacja części czynnej będącej pod napięciem niebezpiecznym, stosowana w celu zapewnienia ochrony przed porażeniem elektrycznym, to izolacja A. podwójna. B. dodatkowa. C. podstawowa. D. wzmocniona.

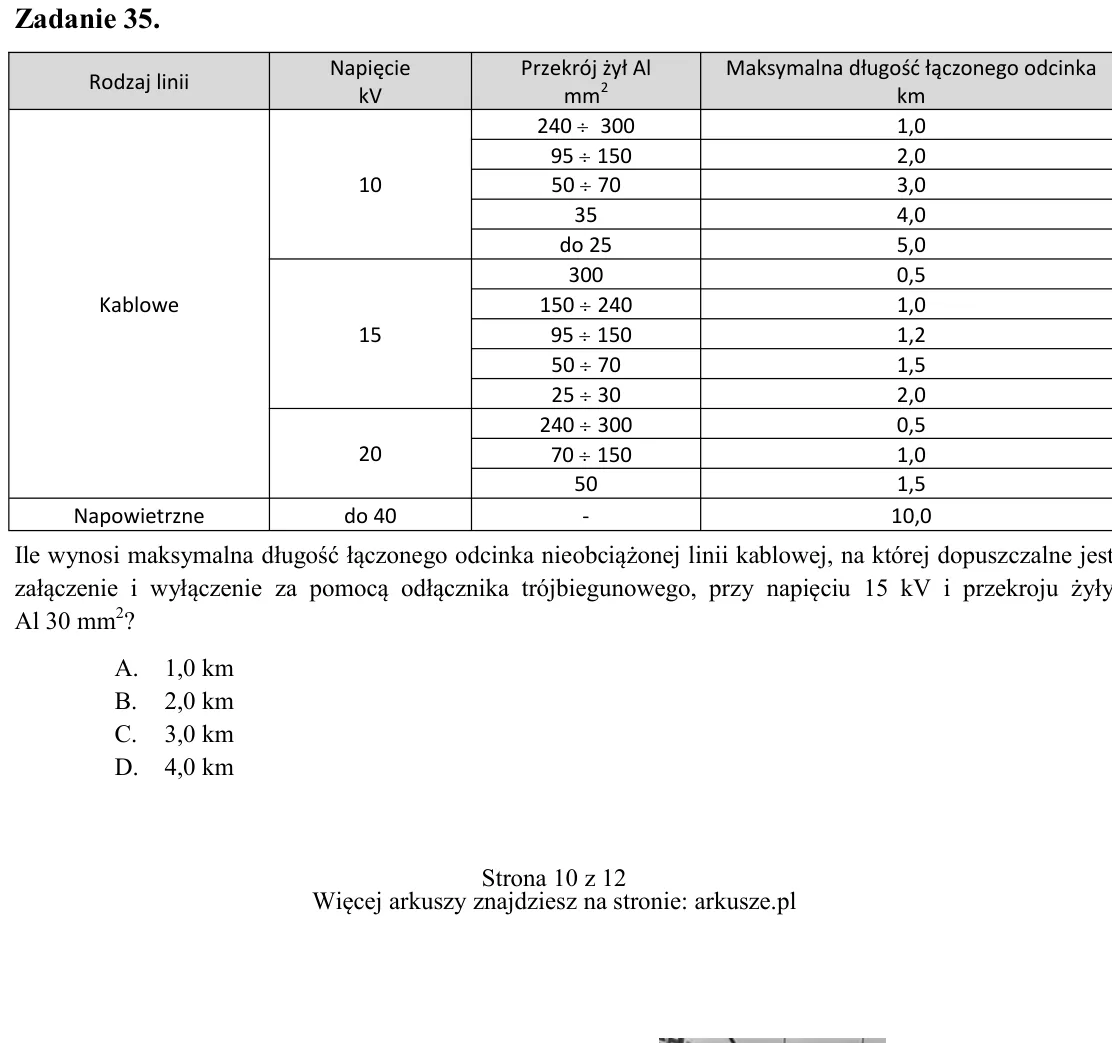

Zadanie 35. Ile wynosi maksymalna długość łączonego odcinka nieobciążonej linii kablowej, na której dopuszczalne jest załączenie i wyłączenie za pomocą odłącznika trójbiegunowego, przy napięciu 15 kV i przekroju żyły Al

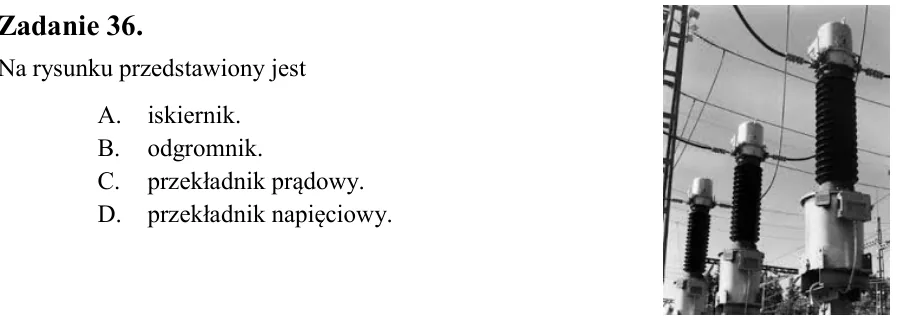

Zadanie 36. Na rysunku przedstawiony jest A. iskiernik. B. odgromnik. C. przekładnik prądowy. D. przekładnik napięciowy.

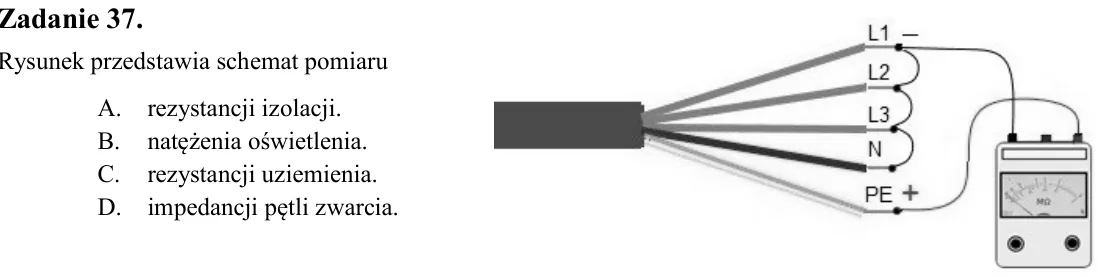

Zadanie 37. Rysunek przedstawia schemat pomiaru A. rezystancji izolacji. B. natężenia oświetlenia. C. rezystancji uziemienia. D. impedancji pętli zwarcia.

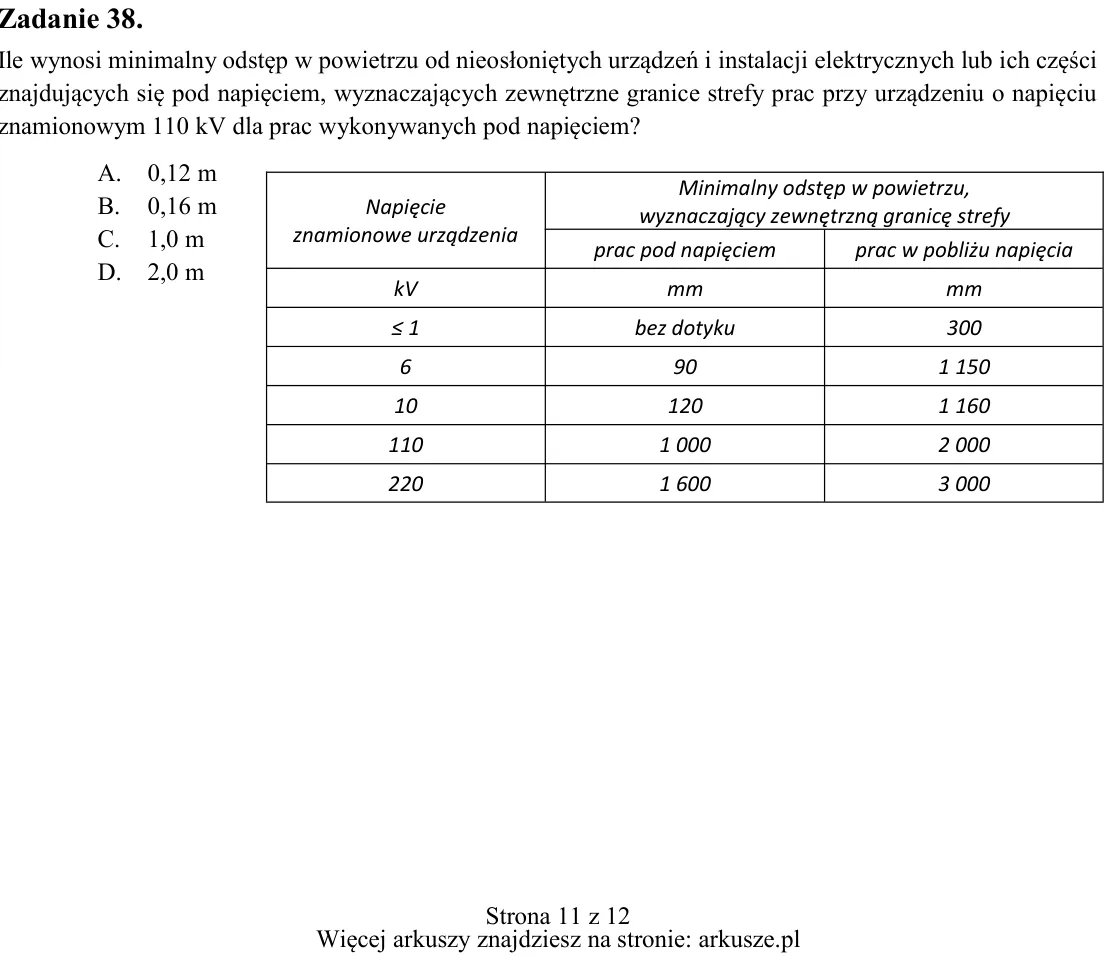

Zadanie 38. Ile wynosi minimalny odstęp w powietrzu od nieosłoniętych urządzeń i instalacji elektrycznych lub ich części znajdujących się pod napięciem, wyznaczających zewnętrzne granice strefy prac przy urządzeniu o nap

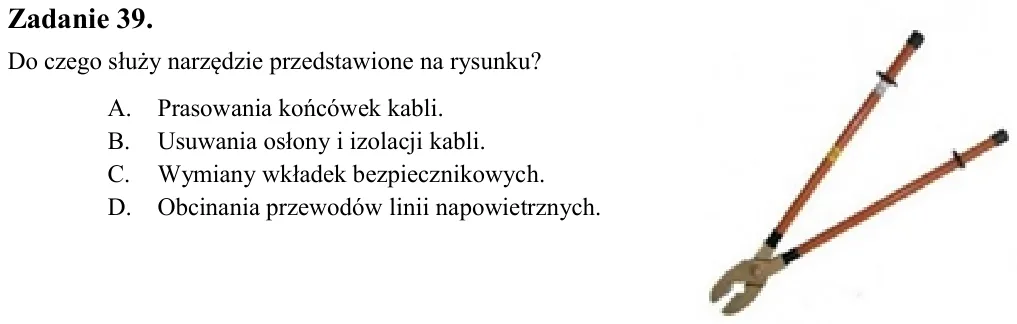

Zadanie 39. Do czego służy narzędzie przedstawione na rysunku? A. Prasowania końcówek kabli. B. Usuwania osłony i izolacji kabli. C. Wymiany wkładek bezpiecznikowych. D. Obcinania przewodów linii napowietrznych.

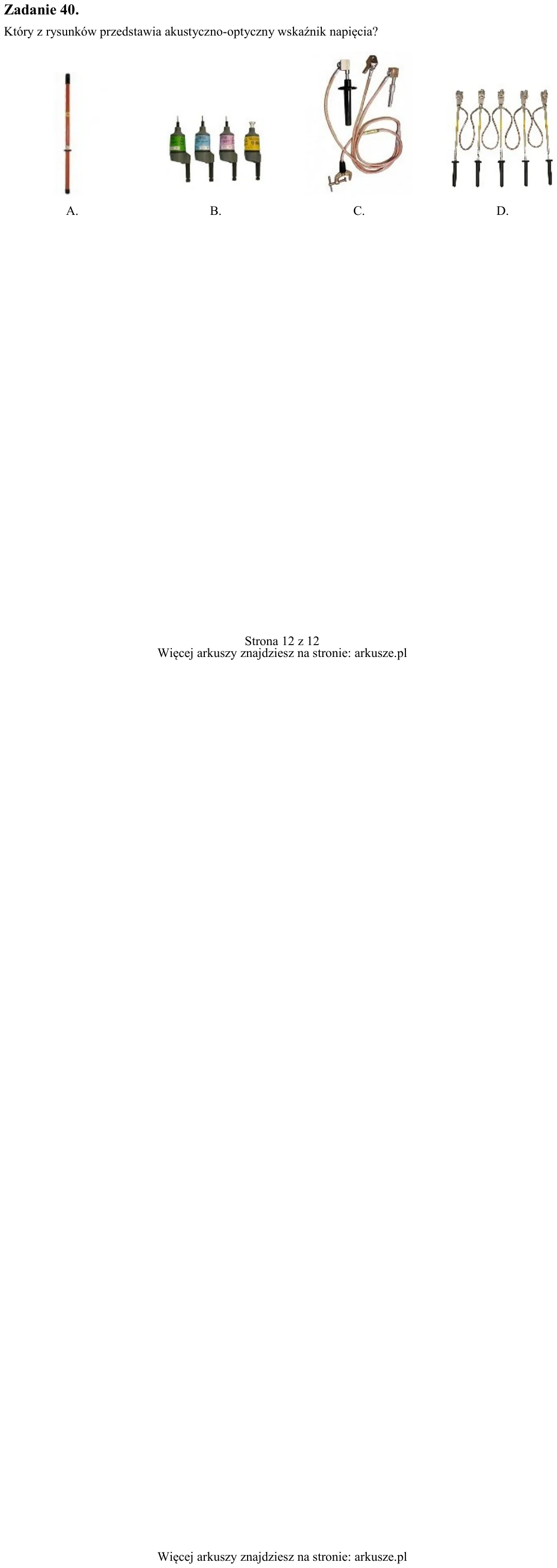

Zadanie 40. Który z rysunków przedstawia akustyczno-optyczny wskaźnik napięcia? A. B. C. D.
