E23 · Egzamin zawodowy · styczeń 2018

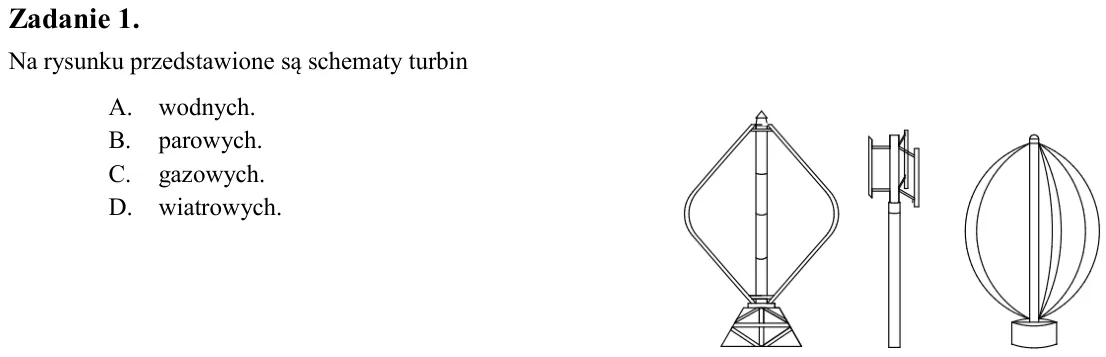

Zadanie 1. Na rysunku przedstawione są schematy turbin A. wodnych. B. parowych. C. gazowych. D. wiatrowych.

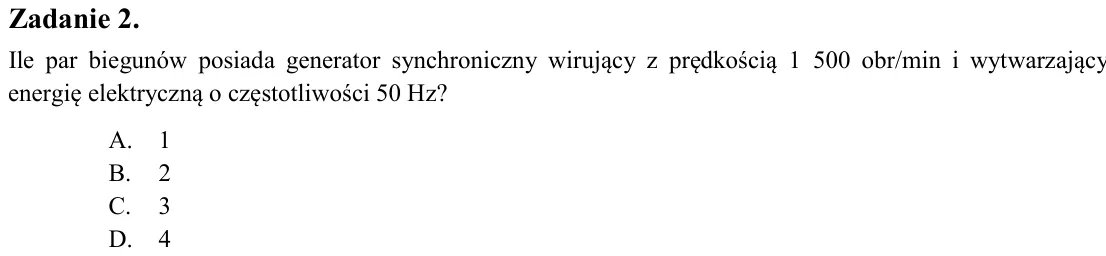

Zadanie 2. Ile par biegunów posiada generator synchroniczny wirujący z prędkością 1 500 obr/min i wytwarzający energię elektryczną o częstotliwości 50 Hz? A. 1 B. 2 C. 3 D. 4

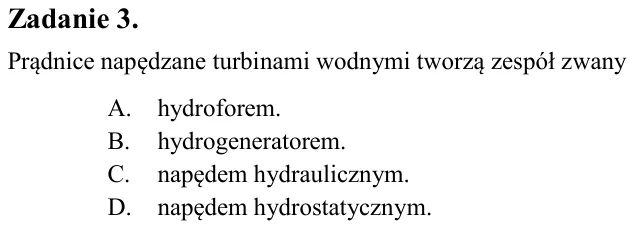

Zadanie 3. Prądnice napędzane turbinami wodnymi tworzą zespół zwany A. hydroforem. B. hydrogeneratorem. C. napędem hydraulicznym. D. napędem hydrostatycznym.

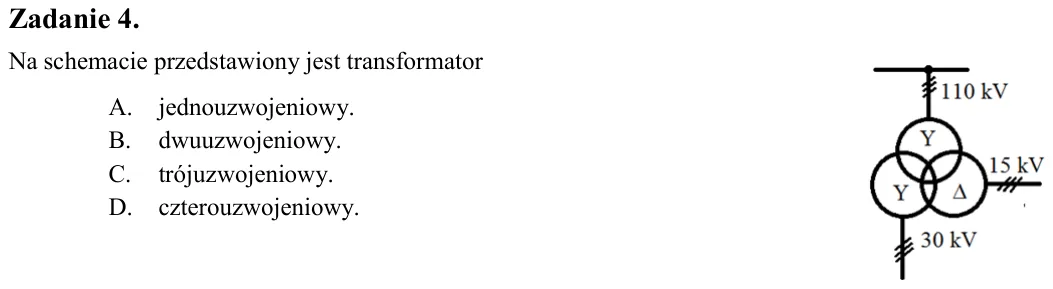

Zadanie 4. Na schemacie przedstawiony jest transformator A. jednouzwojeniowy. B. dwuuzwojeniowy. C. trójuzwojeniowy. D. czterouzwojeniowy.

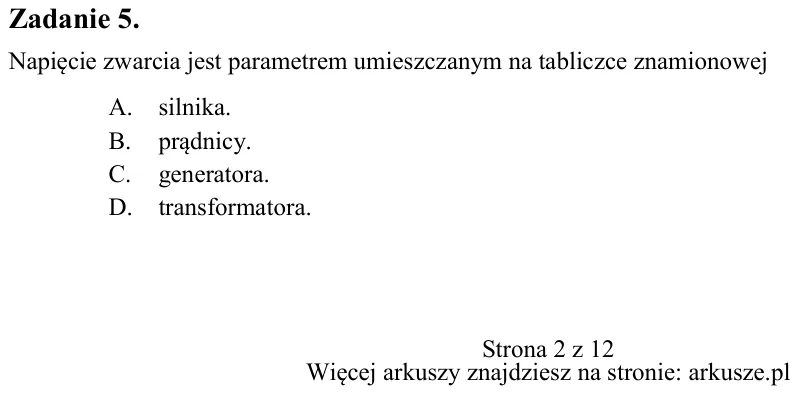

Zadanie 5. Napięcie zwarcia jest parametrem umieszczanym na tabliczce znamionowej A. silnika. B. prądnicy. C. generatora. D. transformatora.

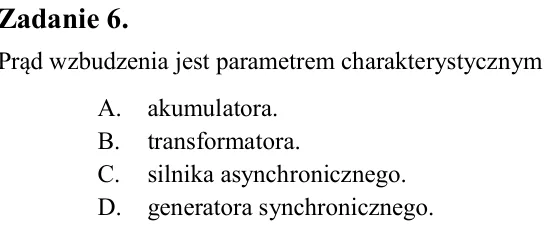

Zadanie 6. Prąd wzbudzenia jest parametrem charakterystycznym A. akumulatora. B. transformatora. C. silnika asynchronicznego. D. generatora synchronicznego.

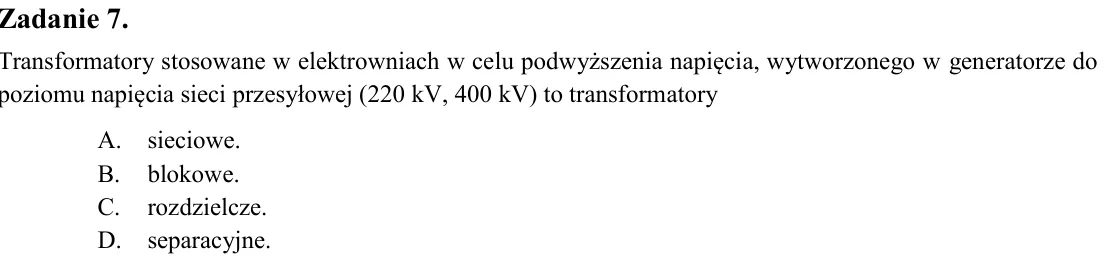

Zadanie 7. Transformatory stosowane w elektrowniach w celu podwyższenia napięcia, wytworzonego w generatorze do poziomu napięcia sieci przesyłowej (220 kV, 400 kV) to transformatory A. sieciowe. B. blokowe. C. rozdzielcz

Zadanie 8. Przedstawiona przekładnia napięciowa dotyczy transformatora o układzie połączeń A. Yy B. Yd C. Dy D. Dz

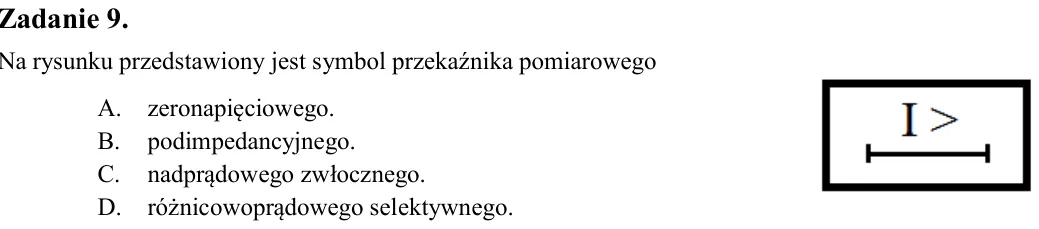

Zadanie 9. Na rysunku przedstawiony jest symbol przekaźnika pomiarowego A. zeronapięciowego. B. podimpedancyjnego. C. nadprądowego zwłocznego. D. różnicowoprądowego selektywnego.

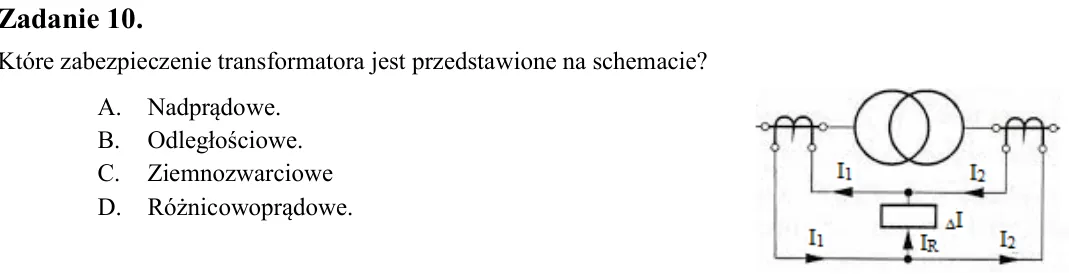

Zadanie 10. Które zabezpieczenie transformatora jest przedstawione na schemacie? A. Nadprądowe. B. Odległościowe. C. Ziemnozwarciowe D. Różnicowoprądowe.

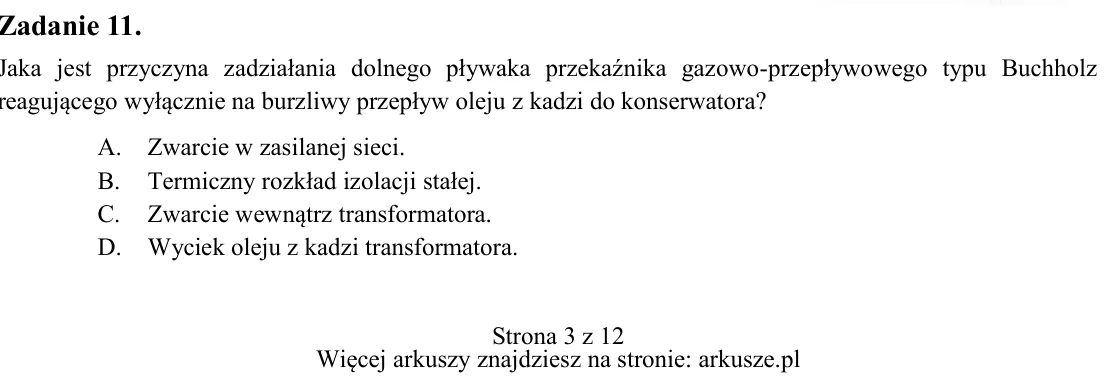

Zadanie 11. Jaka jest przyczyna zadziałania dolnego pływaka przekaźnika gazowo-przepływowego typu Buchholz reagującego wyłącznie na burzliwy przepływ oleju z kadzi do konserwatora? A. Zwarcie w zasilanej sieci. B. Termic

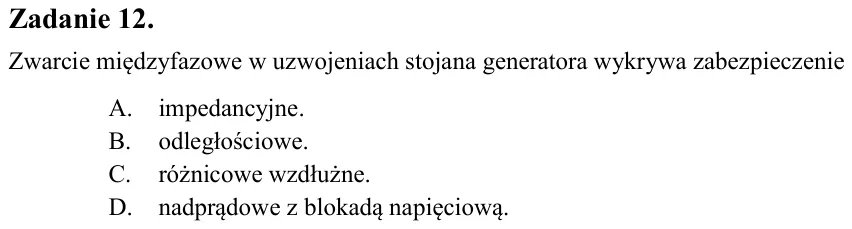

Zadanie 12. Zwarcie międzyfazowe w uzwojeniach stojana generatora wykrywa zabezpieczenie A. impedancyjne. B. odległościowe. C. różnicowe wzdłużne. D. nadprądowe z blokadą napięciową.

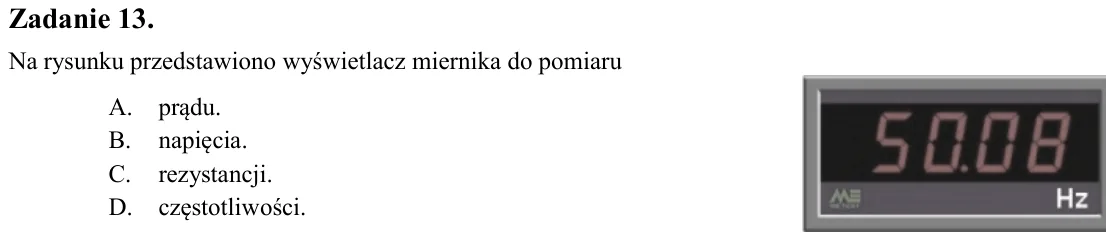

Zadanie 13. Na rysunku przedstawiono wyświetlacz miernika do pomiaru A. prądu. B. napięcia. C. rezystancji. D. częstotliwości.

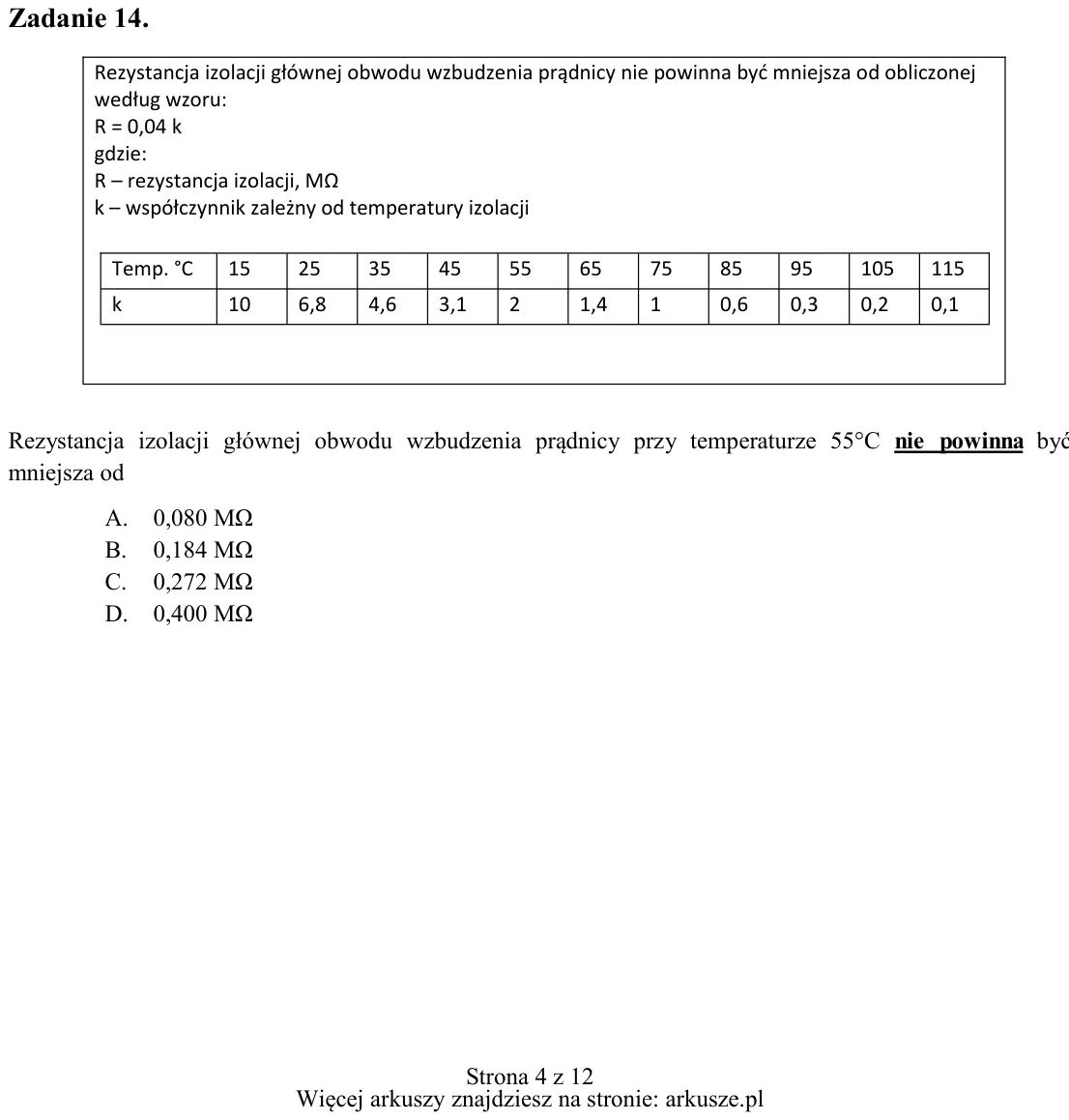

Zadanie 14. Rezystancja izolacji głównej obwodu wzbudzenia prądnicy przy temperaturze 55°C nie powinna być mniejsza od A. 0,080 MΩ B. 0,184 MΩ C. 0,272 MΩ D. 0,400 MΩ Rezystancja izolacji głównej obwodu wzbudzenia prądni

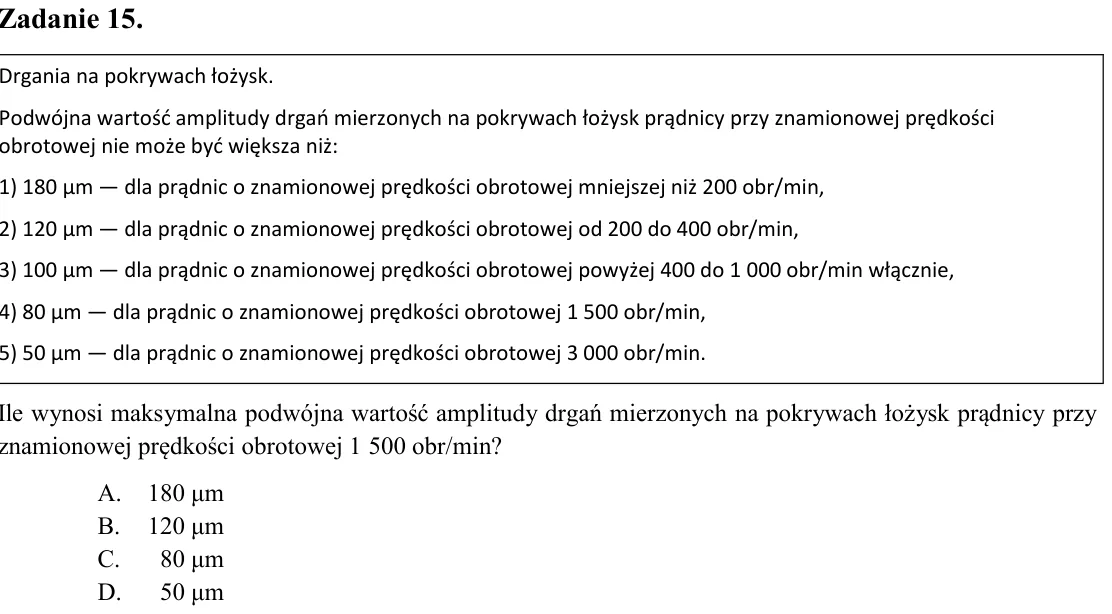

Zadanie 15. Ile wynosi maksymalna podwójna wartość amplitudy drgań mierzonych na pokrywach łożysk prądnicy przy znamionowej prędkości obrotowej 1 500 obr/min? A. 180 μm B. 120 μm C. 80 μm D. 50 μm

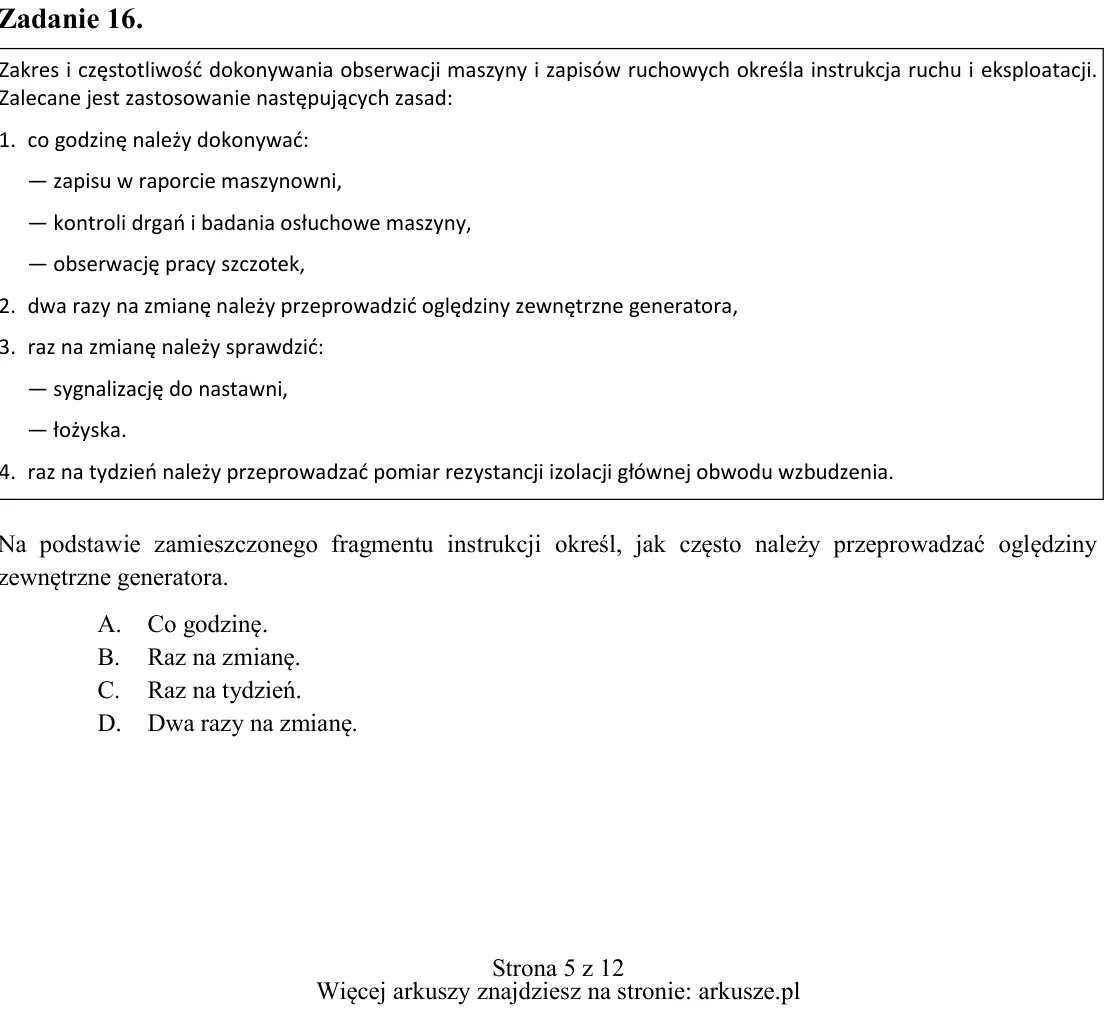

Zadanie 16. Na podstawie zamieszczonego fragmentu instrukcji określ, jak często należy przeprowadzać oględziny zewnętrzne generatora. A. Co godzinę. B. Raz na zmianę. C. Raz na tydzień. D. Dwa razy na zmianę. Drgania na

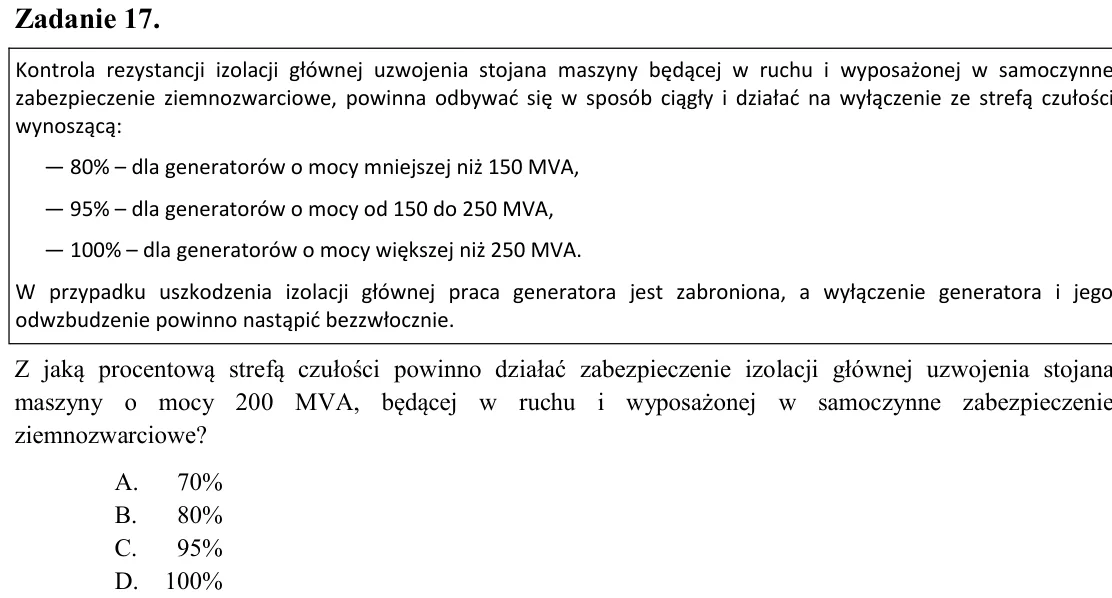

Zadanie 17. Z jaką procentową strefą czułości powinno działać zabezpieczenie izolacji głównej uzwojenia stojana maszyny o mocy 200 MVA, będącej w ruchu i wyposażonej w samoczynne zabezpieczenie ziemnozwarciowe? A. 70% B.

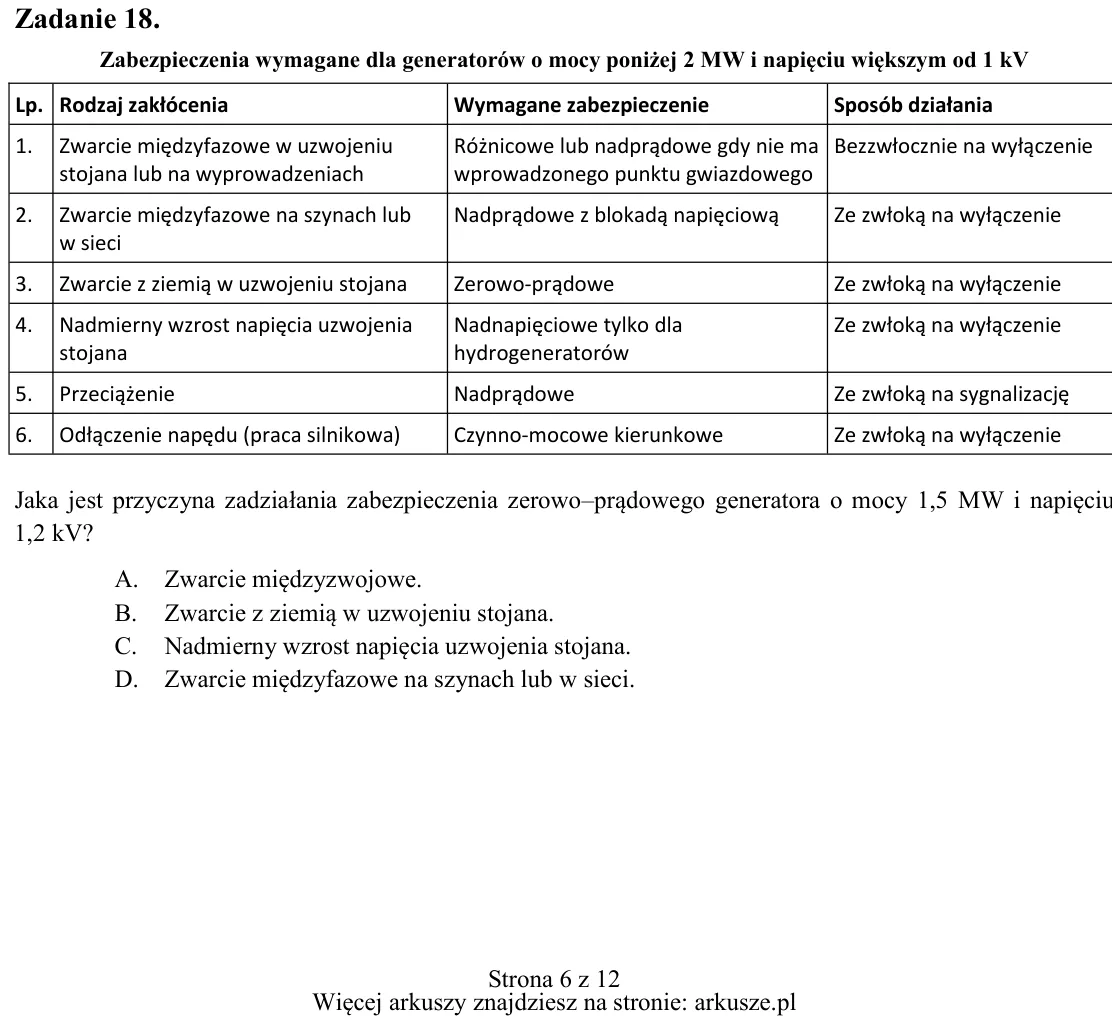

Zadanie 18. Zabezpieczenia wymagane dla generatorów o mocy poniżej 2 MW i napięciu większym od 1 kV Jaka jest przyczyna zadziałania zabezpieczenia zerowo-prądowego generatora o mocy 1,5 MW i napięciu 1,2 kV? A. Zwarcie m

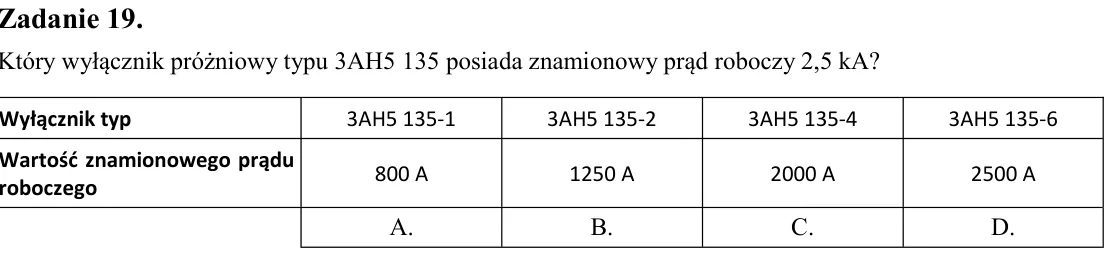

Zadanie 19. Który wyłącznik próżniowy typu 3AH5 135 posiada znamionowy prąd roboczy 2,5 kA?

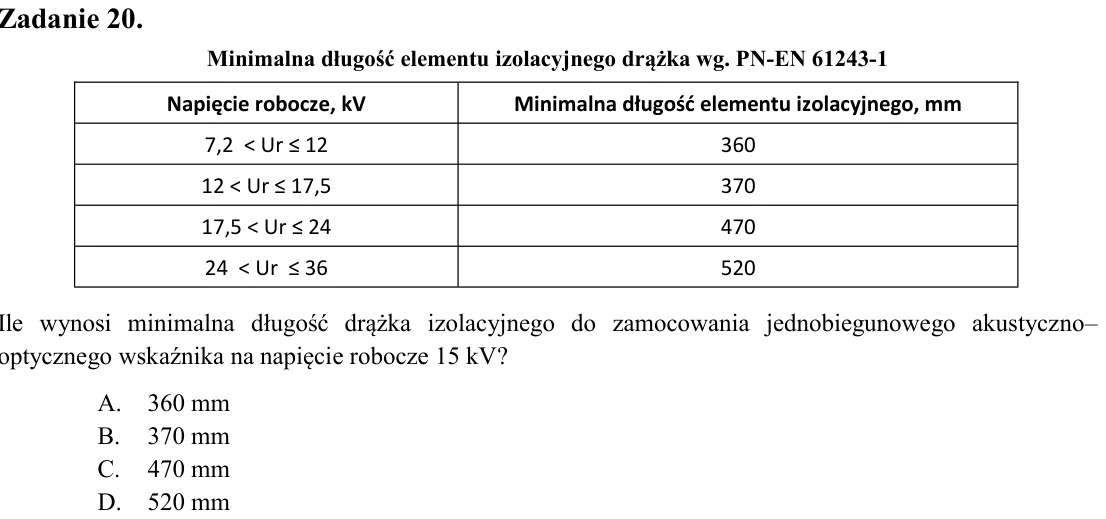

Zadanie 20. Minimalna długość elementu izolacyjnego drążka wg. PN-EN 61243-1 Ile wynosi minimalna długość drążka izolacyjnego do zamocowania jednobiegunowego akustyczno- optycznego wskaźnika na napięcie robocze 15 kV? A.

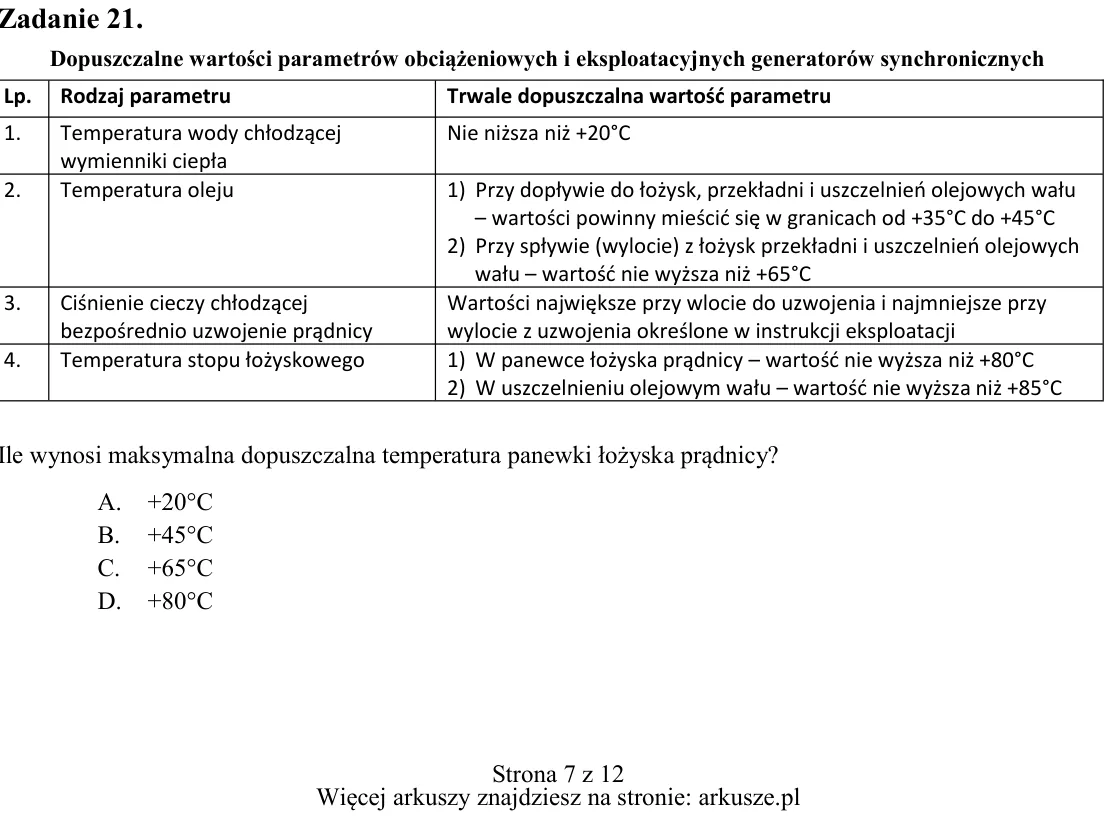

Zadanie 21. Dopuszczalne wartości parametrów obciążeniowych i eksploatacyjnych generatorów synchronicznych Ile wynosi maksymalna dopuszczalna temperatura panewki łożyska prądnicy? A. +20°C B. +45°C C. +65°C D. +80°C Wyłą

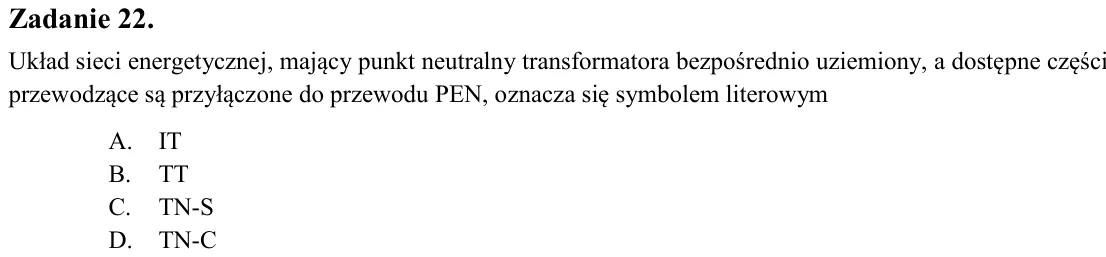

Zadanie 22. Układ sieci energetycznej, mający punkt neutralny transformatora bezpośrednio uziemiony, a dostępne części przewodzące są przyłączone do przewodu PEN, oznacza się symbolem literowym A. IT B. TT C. TN-S D. TN-

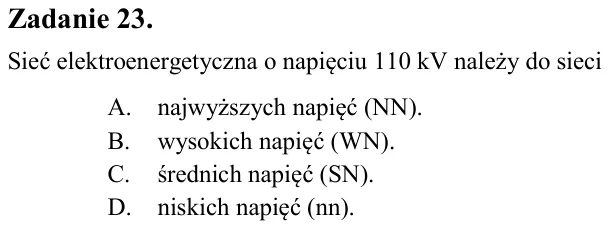

Zadanie 23. Sieć elektroenergetyczna o napięciu 110 kV należy do sieci A. najwyższych napięć (NN). B. wysokich napięć (WN). C. średnich napięć (SN). D. niskich napięć (nn).

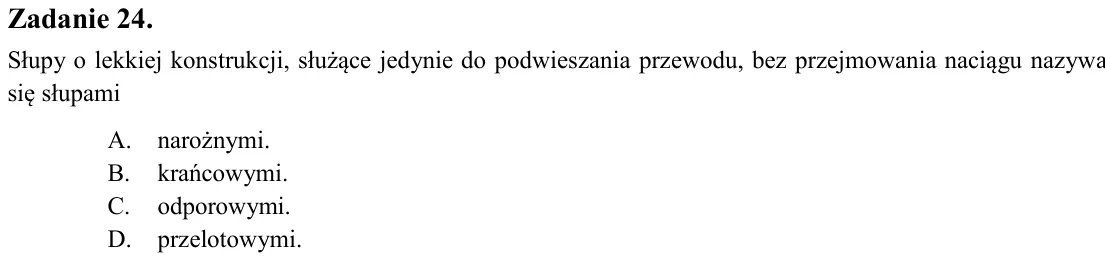

Zadanie 24. Słupy o lekkiej konstrukcji, służące jedynie do podwieszania przewodu, bez przejmowania naciągu nazywa się słupami A. narożnymi. B. krańcowymi. C. odporowymi. D. przelotowymi.

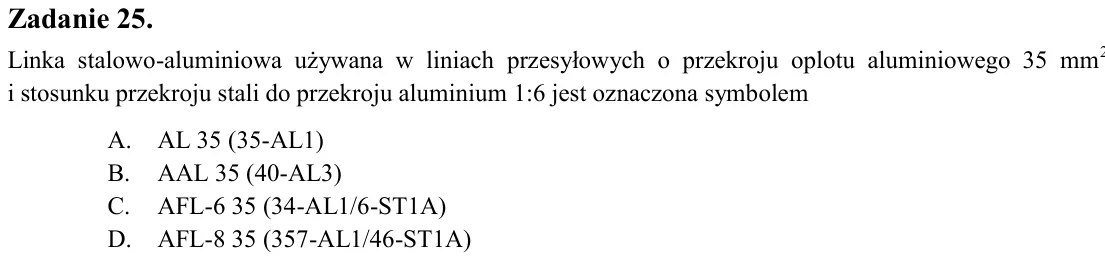

Zadanie 25. Linka stalowo-aluminiowa używana w liniach przesyłowych o przekroju oplotu aluminiowego 35 mm2 i stosunku przekroju stali do przekroju aluminium 1:6 jest oznaczona symbolem A. AL 35 (35-AL1) B. AAL 35 (40-AL3

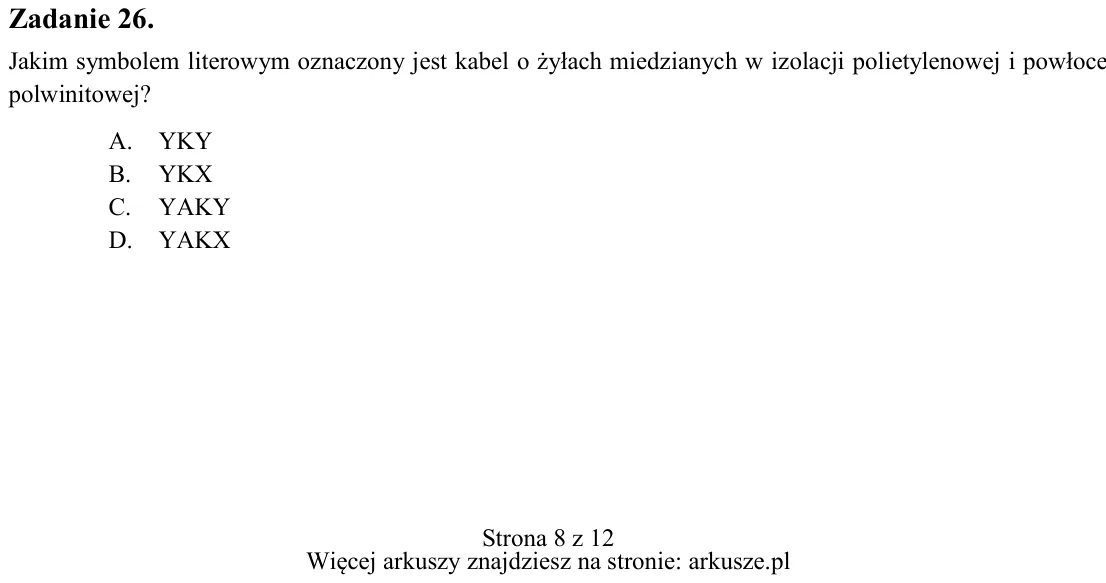

Zadanie 26. Jakim symbolem literowym oznaczony jest kabel o żyłach miedzianych w izolacji polietylenowej i powłoce polwinitowej? A. YKY B. YKX C. YAKY D. YAKX

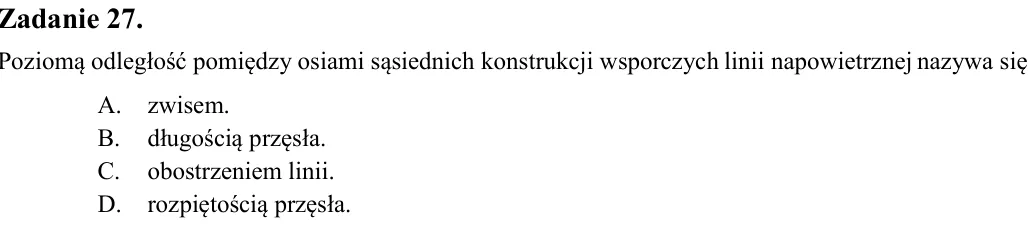

Zadanie 27. Poziomą odległość pomiędzy osiami sąsiednich konstrukcji wsporczych linii napowietrznej nazywa się A. zwisem. B. długością przęsła. C. obostrzeniem linii. D. rozpiętością przęsła.

Zadanie 28. W oznaczeniu kabla typu YAKYFoy litera A oznacza A. ekran. B. opancerzenie. C. żyłę aluminiową. D. kabel elektroenergetyczny.

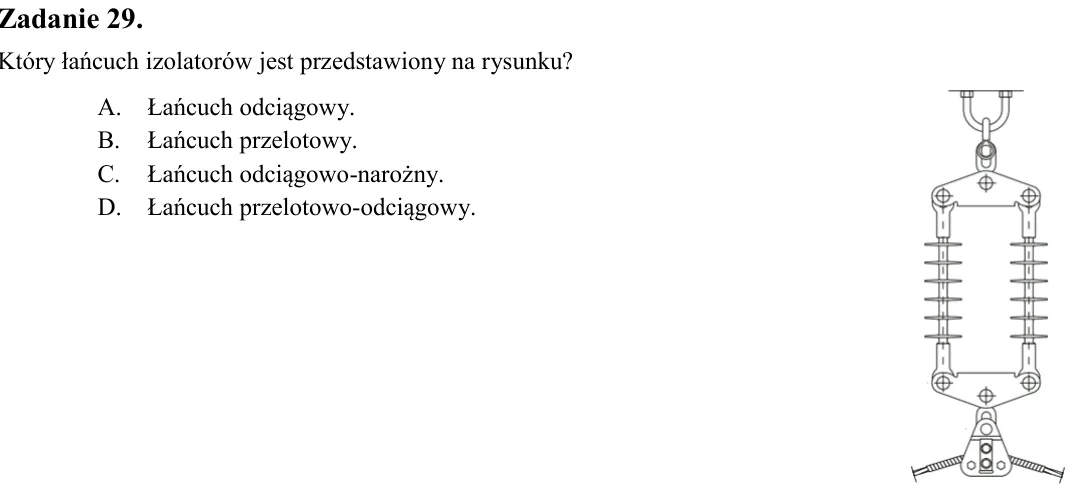

Zadanie 29. Który łańcuch izolatorów jest przedstawiony na rysunku? A. Łańcuch odciągowy. B. Łańcuch przelotowy. C. Łańcuch odciągowo-narożny. D. Łańcuch przelotowo-odciągowy.

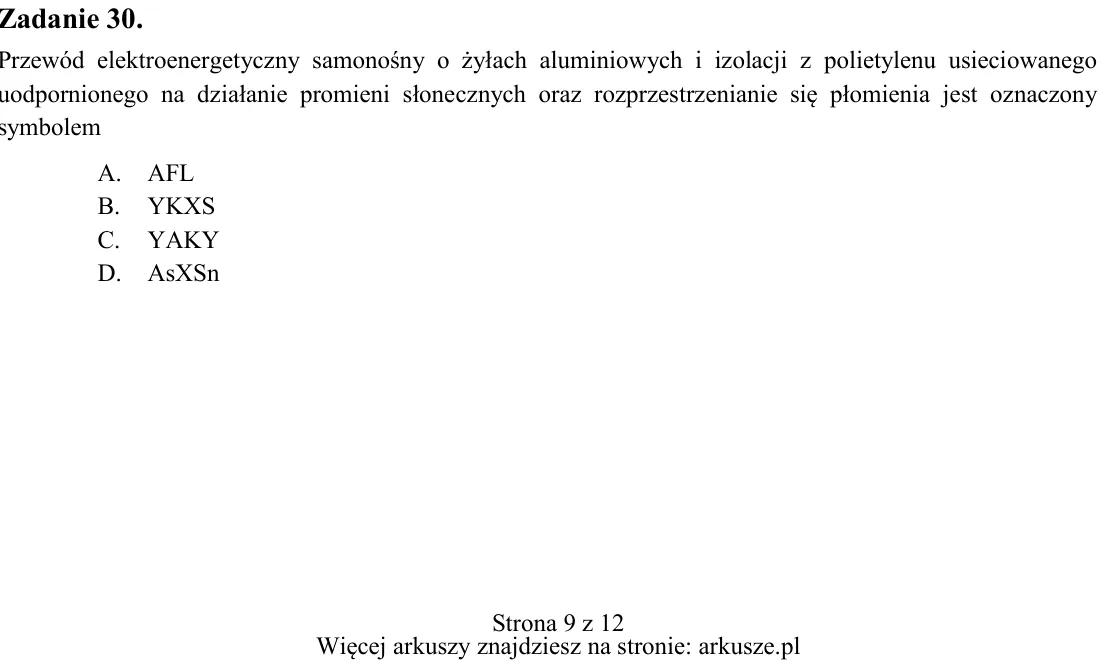

Zadanie 30. Przewód elektroenergetyczny samonośny o żyłach aluminiowych i izolacji z polietylenu usieciowanego uodpornionego na działanie promieni słonecznych oraz rozprzestrzenianie się płomienia jest oznaczony symbolem

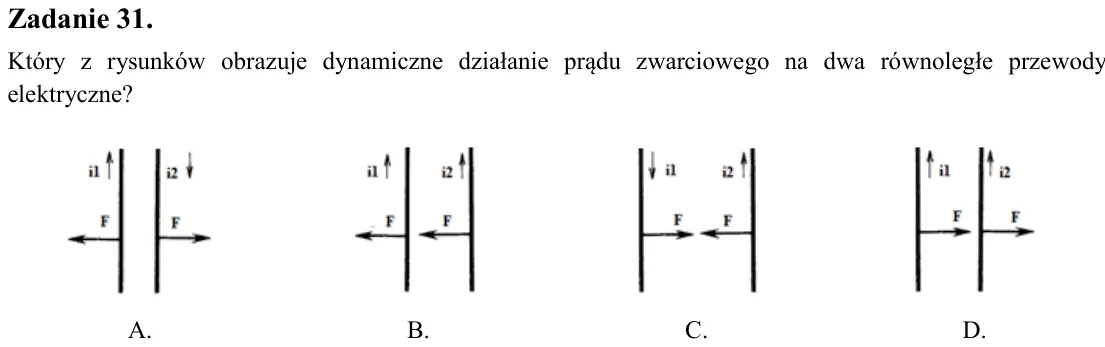

Zadanie 31. Który z rysunków obrazuje dynamiczne działanie prądu zwarciowego na dwa równoległe przewody elektryczne?

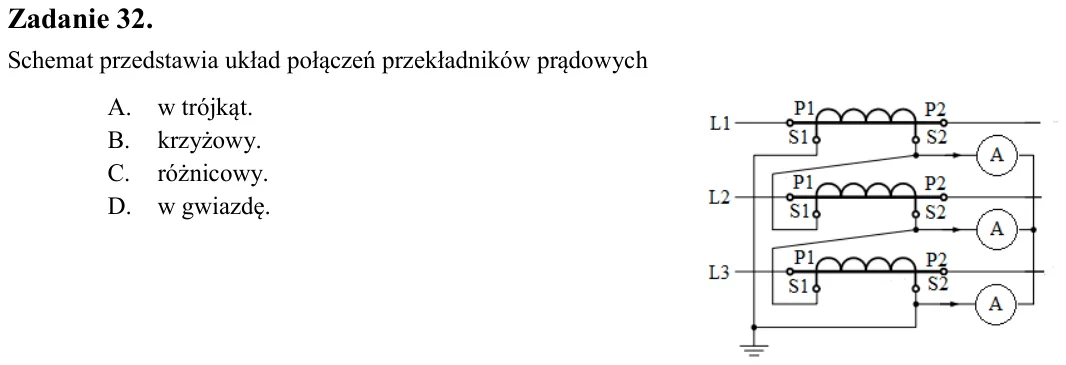

Zadanie 32. Schemat przedstawia układ połączeń przekładników prądowych A. w trójkąt. B. krzyżowy. C. różnicowy. D. w gwiazdę.

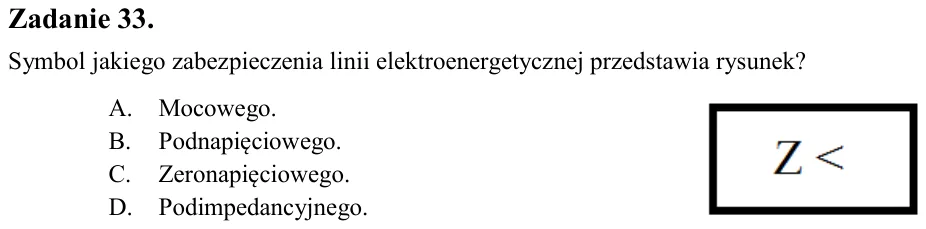

Zadanie 33. Symbol jakiego zabezpieczenia linii elektroenergetycznej przedstawia rysunek? A. Mocowego. B. Podnapięciowego. C. Zeronapięciowego. D. Podimpedancyjnego.

Zadanie 34. Automatyka samoczynnego załączania do pracy elementów rezerwowych oznaczana jest skrótem A. SZR B. SPZ C. SEE D. SCO

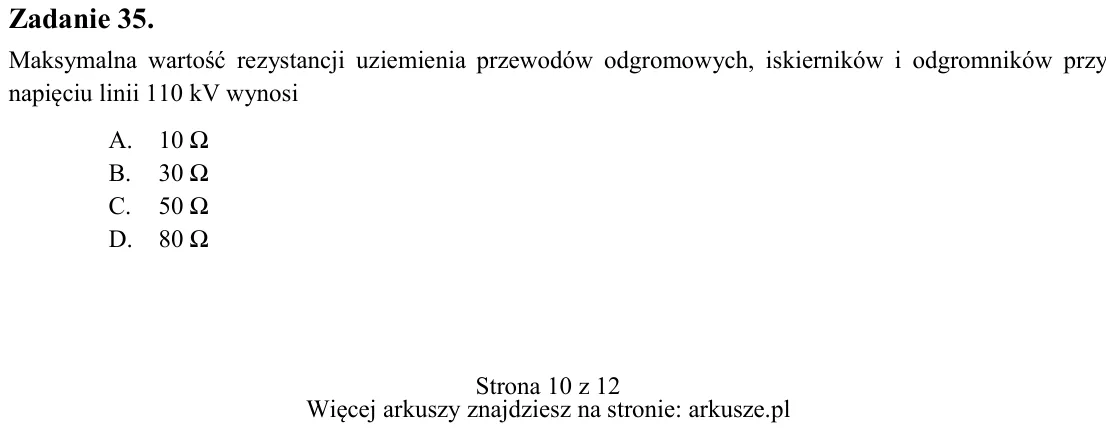

Zadanie 35. Maksymalna wartość rezystancji uziemienia przewodów odgromowych, iskierników i odgromników przy napięciu linii 110 kV wynosi A. 10 Ω B. 30 Ω C. 50 Ω D. 80 Ω A. B. C. D.

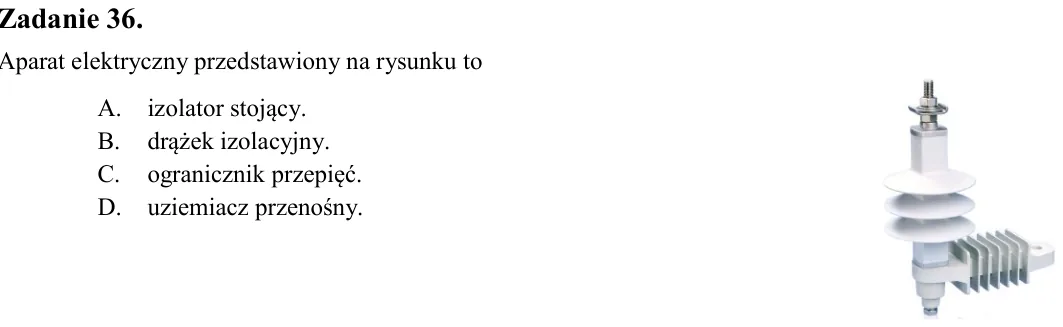

Zadanie 36. Aparat elektryczny przedstawiony na rysunku to A. izolator stojący. B. drążek izolacyjny. C. ogranicznik przepięć. D. uziemiacz przenośny.

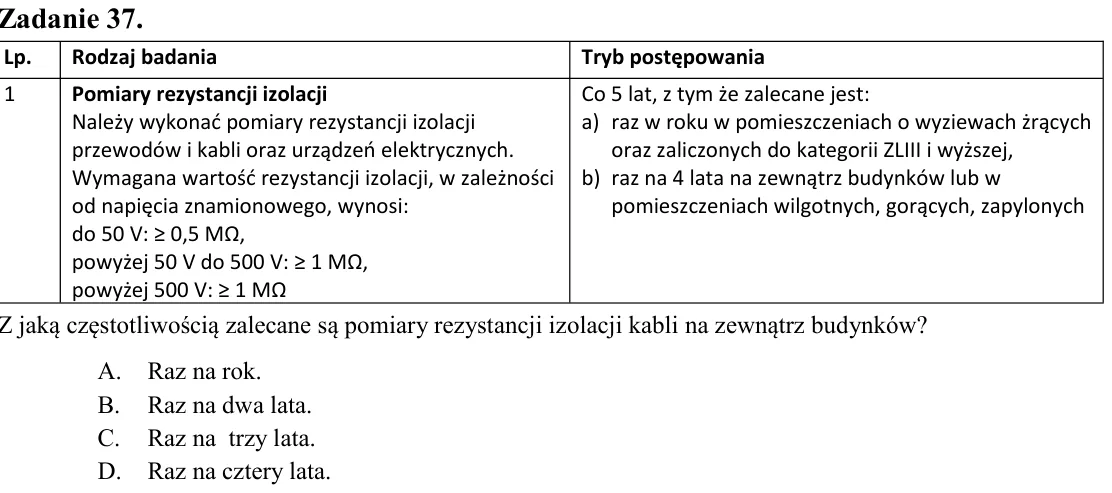

Zadanie 37. Z jaką częstotliwością zalecane są pomiary rezystancji izolacji kabli na zewnątrz budynków? A. Raz na rok. B. Raz na dwa lata. C. Raz na trzy lata. D. Raz na cztery lata.

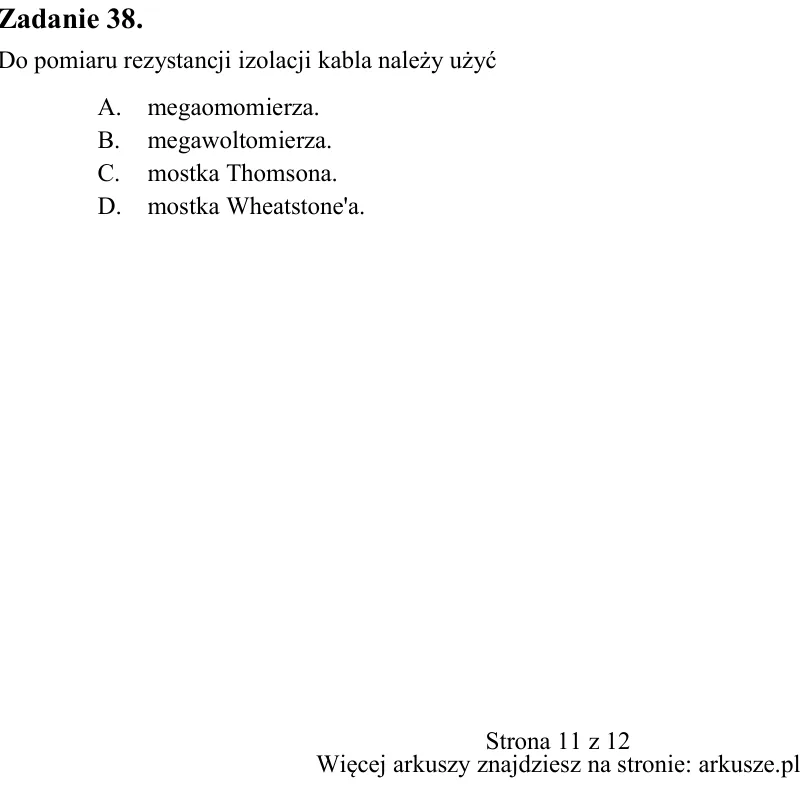

Zadanie 38. Do pomiaru rezystancji izolacji kabla należy użyć A. megaomomierza. B. megawoltomierza. C. mostka Thomsona. D. mostka Wheatstone'a. Lp. Rodzaj badania Tryb postępowania 1 Pomiary rezystancji izolacji Należy w

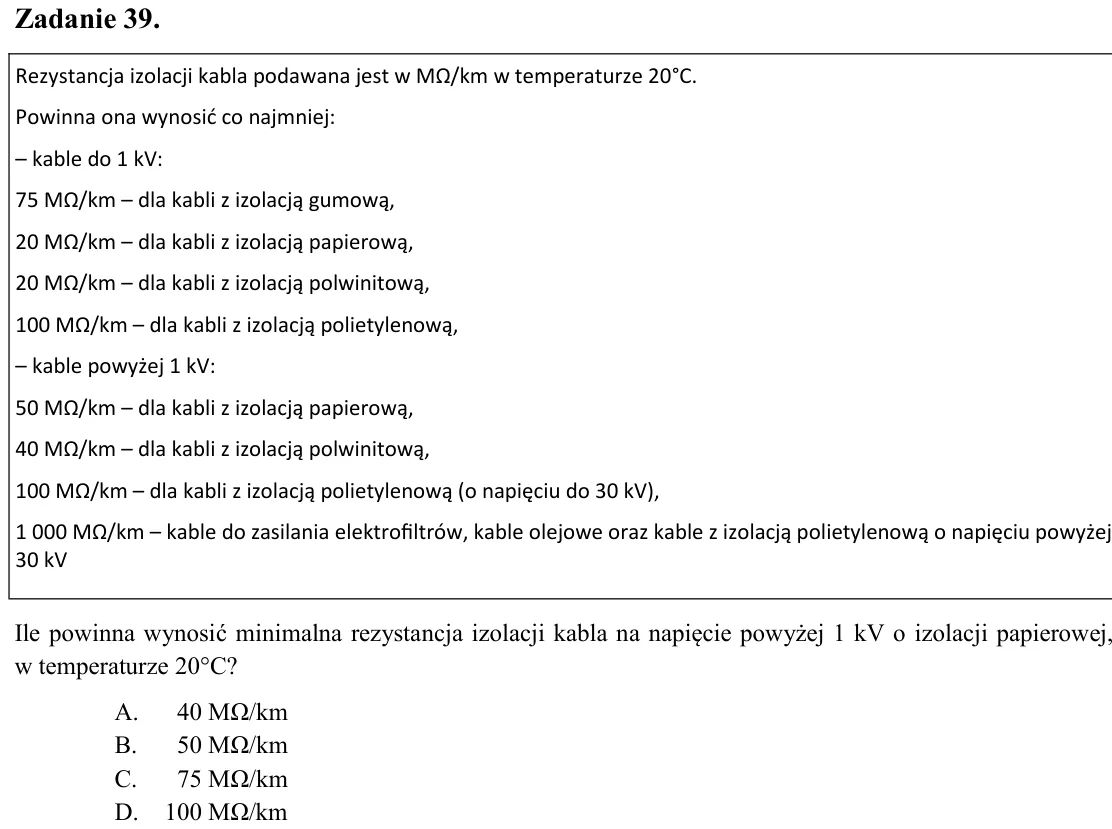

Zadanie 39. Ile powinna wynosić minimalna rezystancja izolacji kabla na napięcie powyżej 1 kV o izolacji papierowej, w temperaturze 20°C? A. 40 MΩ/km B. 50 MΩ/km C. 75 MΩ/km D. 100 MΩ/km

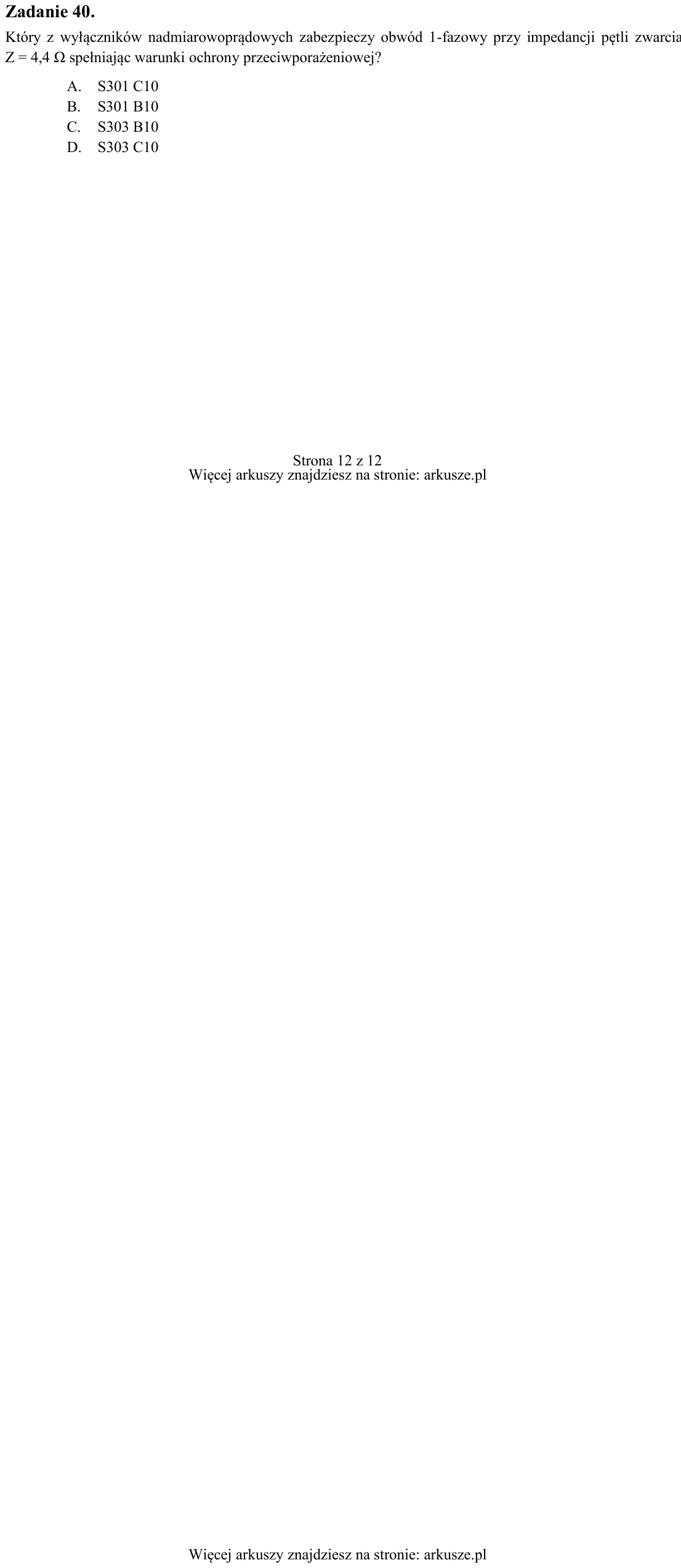

Zadanie 40. Który z wyłączników nadmiarowoprądowych zabezpieczy obwód 1-fazowy przy impedancji pętli zwarcia Z = 4,4 Ω spełniając warunki ochrony przeciwporażeniowej? A. S301 C10 B. S301 B10 C. S303 B10 D. S303 C10 Rezys
