E23 · Egzamin zawodowy · czerwiec 2019

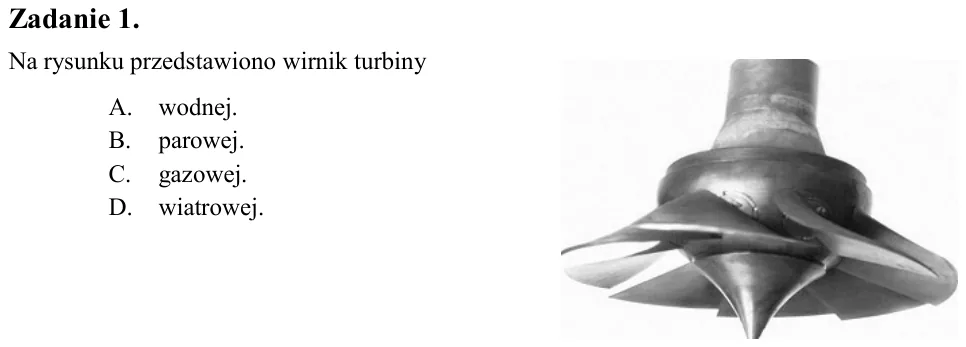

Zadanie 1. Na rysunku przedstawiono wirnik turbiny A. wodnej. B. parowej. C. gazowej. D. wiatrowej.

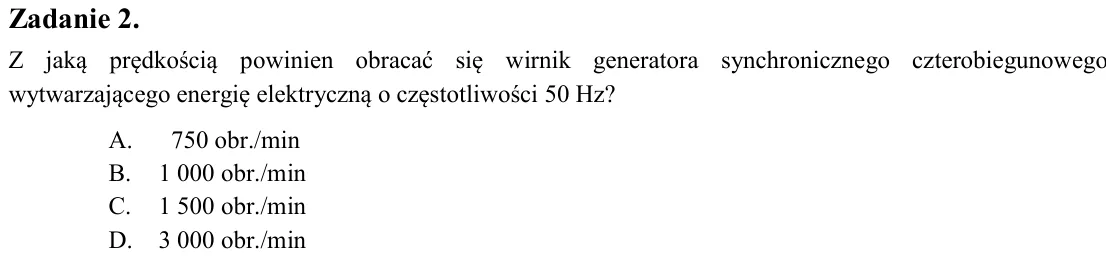

Zadanie 2. Z jaką prędkością powinien obracać się wirnik generatora synchronicznego czterobiegunowego wytwarzającego energię elektryczną o częstotliwości 50 Hz? A. 750 obr./min B. 1 000 obr./min C. 1 500 obr./min D. 3 00

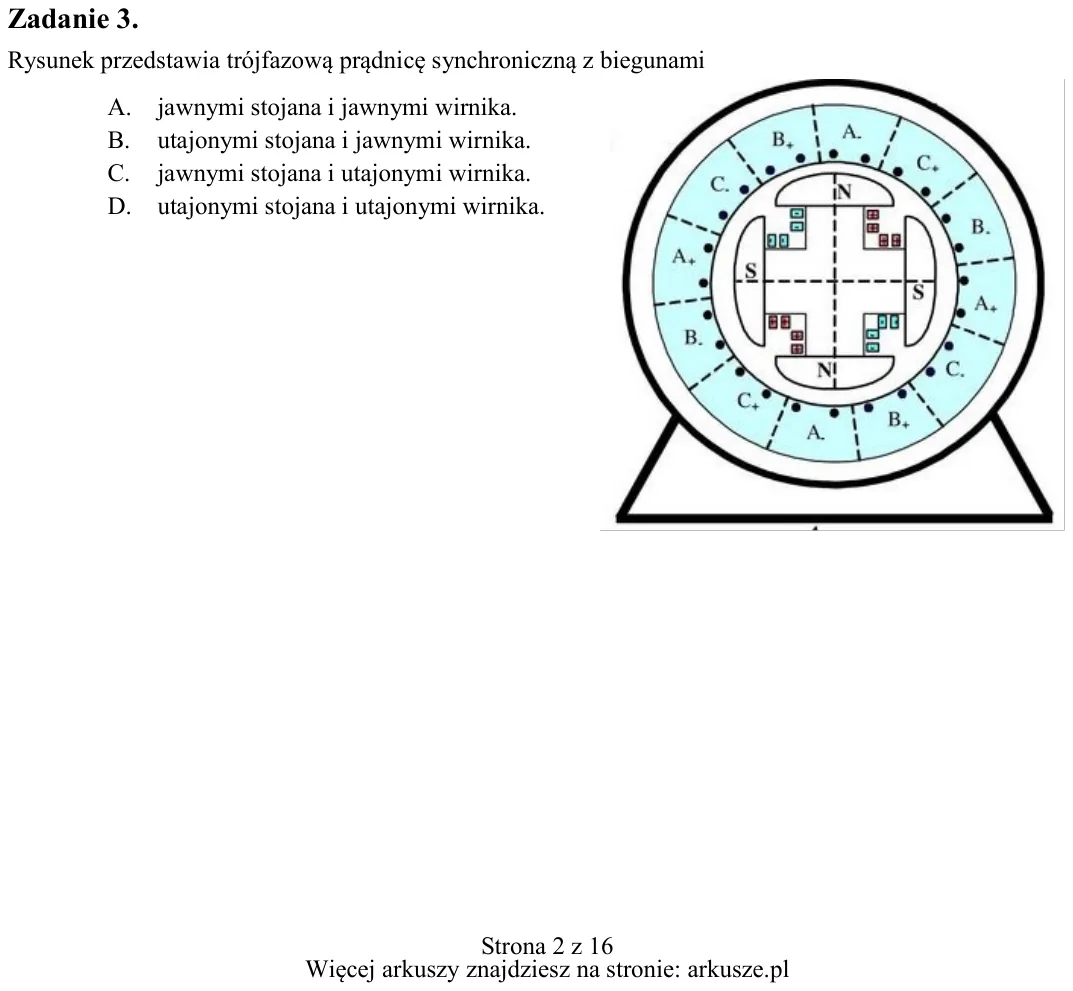

Zadanie 3. Rysunek przedstawia trójfazową prądnicę synchroniczną z biegunami A. jawnymi stojana i jawnymi wirnika. B. utajonymi stojana i jawnymi wirnika. C. jawnymi stojana i utajonymi wirnika. D. utajonymi stojana i ut

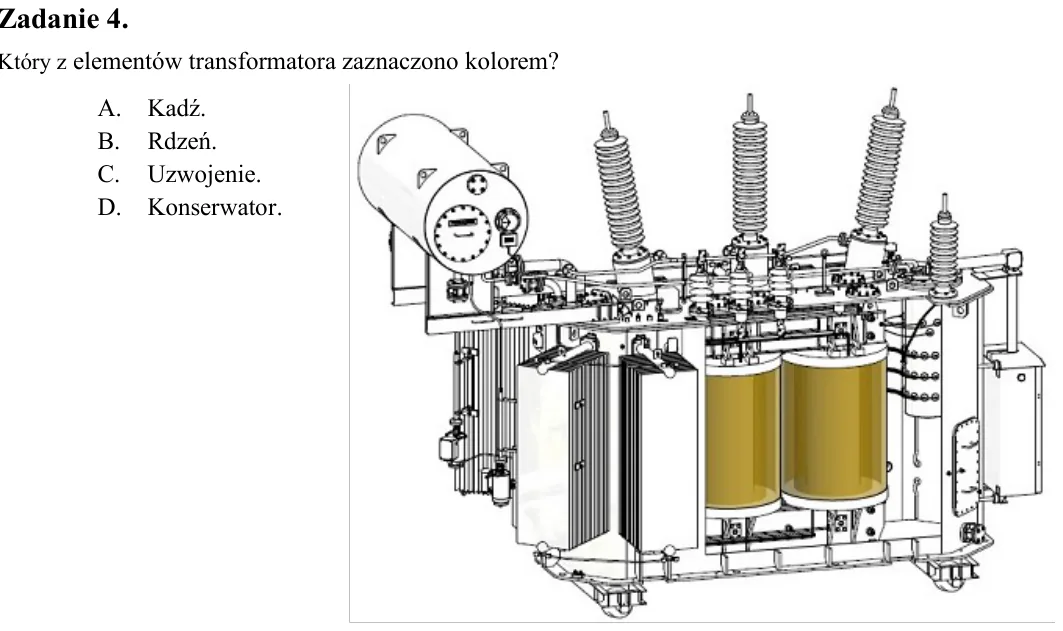

Zadanie 4. Który z elementów transformatora zaznaczono kolorem? A. Kadź. B. Rdzeń. C. Uzwojenie. D. Konserwator.

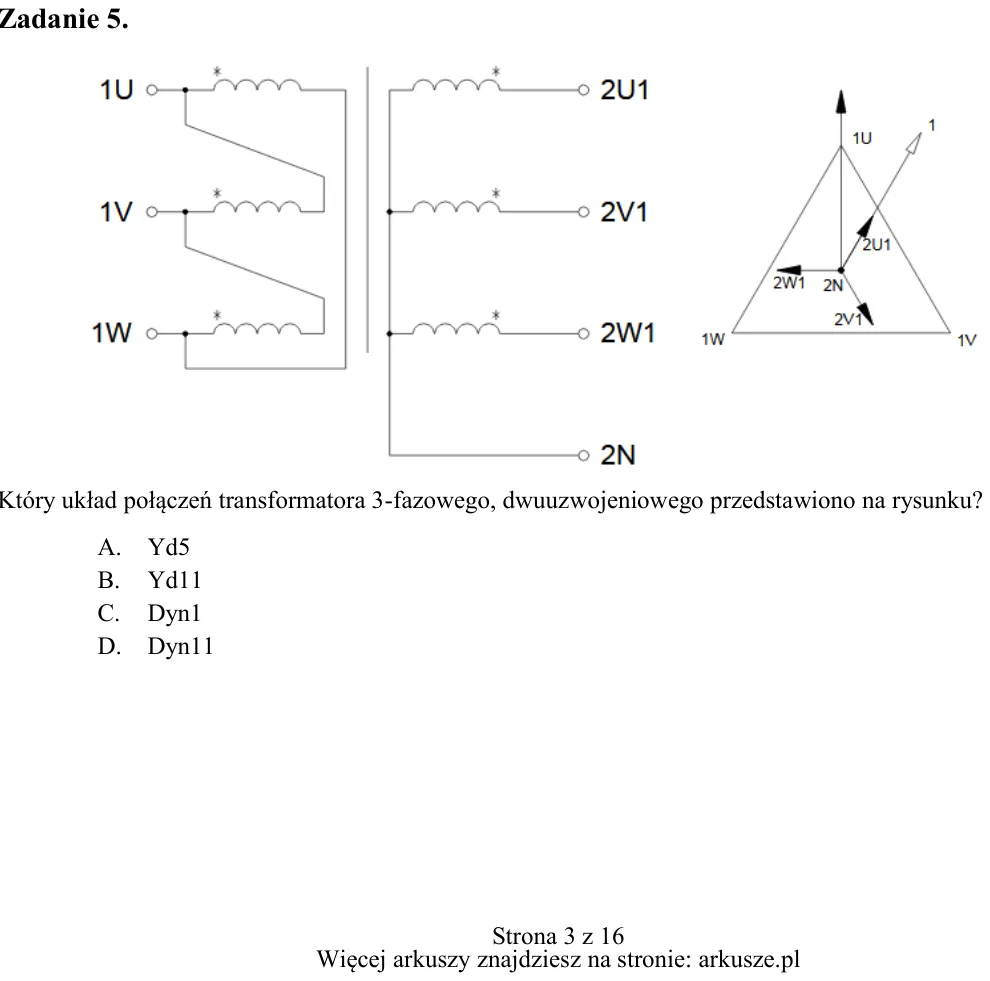

Zadanie 5. Który układ połączeń transformatora 3-fazowego, dwuuzwojeniowego przedstawiono na rysunku? A. Yd5 B. Yd11 C. Dyn1 D. Dyn11

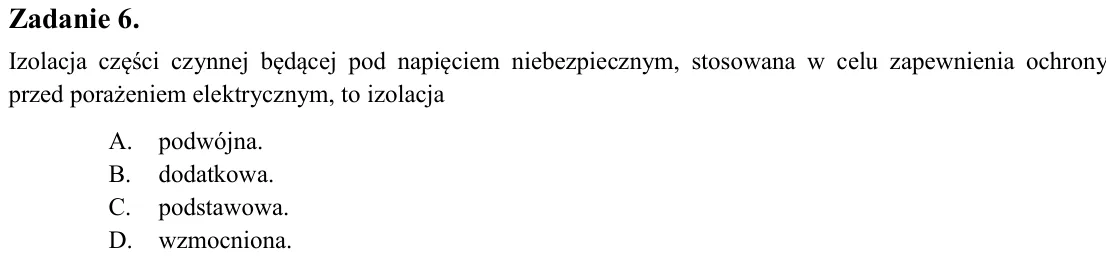

Zadanie 6. Izolacja części czynnej będącej pod napięciem niebezpiecznym, stosowana w celu zapewnienia ochrony przed porażeniem elektrycznym, to izolacja A. podwójna. B. dodatkowa. C. podstawowa. D. wzmocniona.

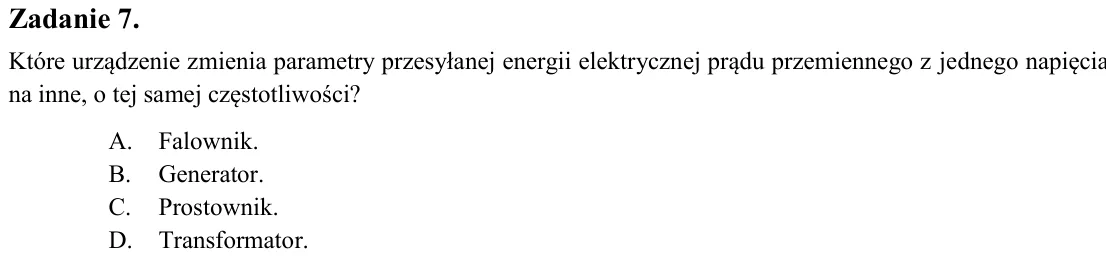

Zadanie 7. Które urządzenie zmienia parametry przesyłanej energii elektrycznej prądu przemiennego z jednego napięcia na inne, o tej samej częstotliwości? A. Falownik. B. Generator. C. Prostownik. D. Transformator.

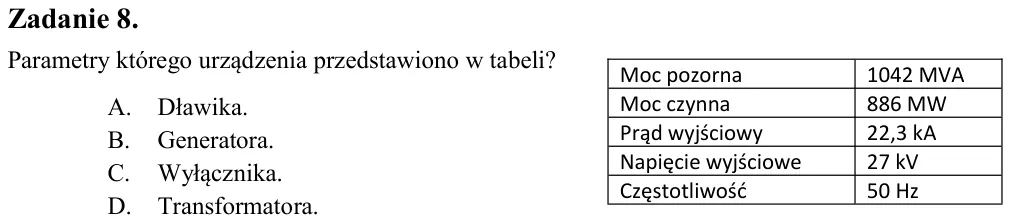

Zadanie 8. Parametry którego urządzenia przedstawiono w tabeli? A. Dławika. B. Generatora. C. Wyłącznika. D. Transformatora.

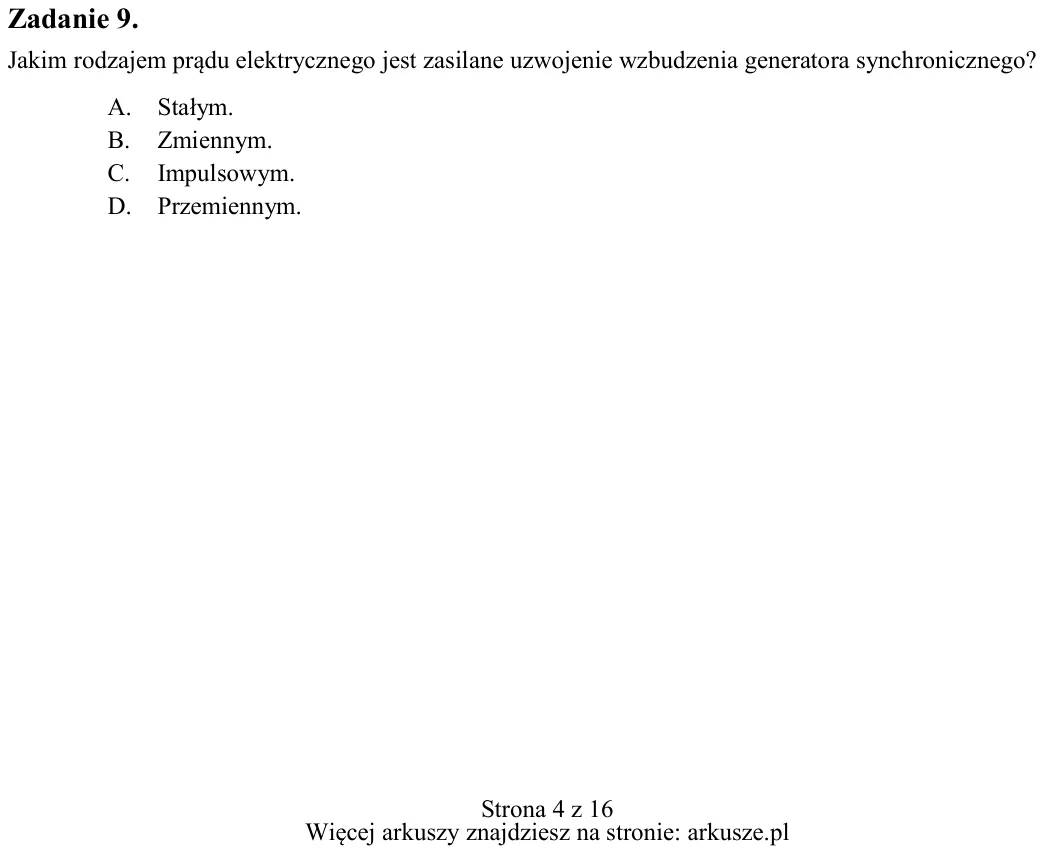

Zadanie 9. Jakim rodzajem prądu elektrycznego jest zasilane uzwojenie wzbudzenia generatora synchronicznego? A. Stałym. B. Zmiennym. C. Impulsowym. D. Przemiennym. Moc pozorna 1042 MVA Moc czynna 886 MW Prąd wyjściowy 22

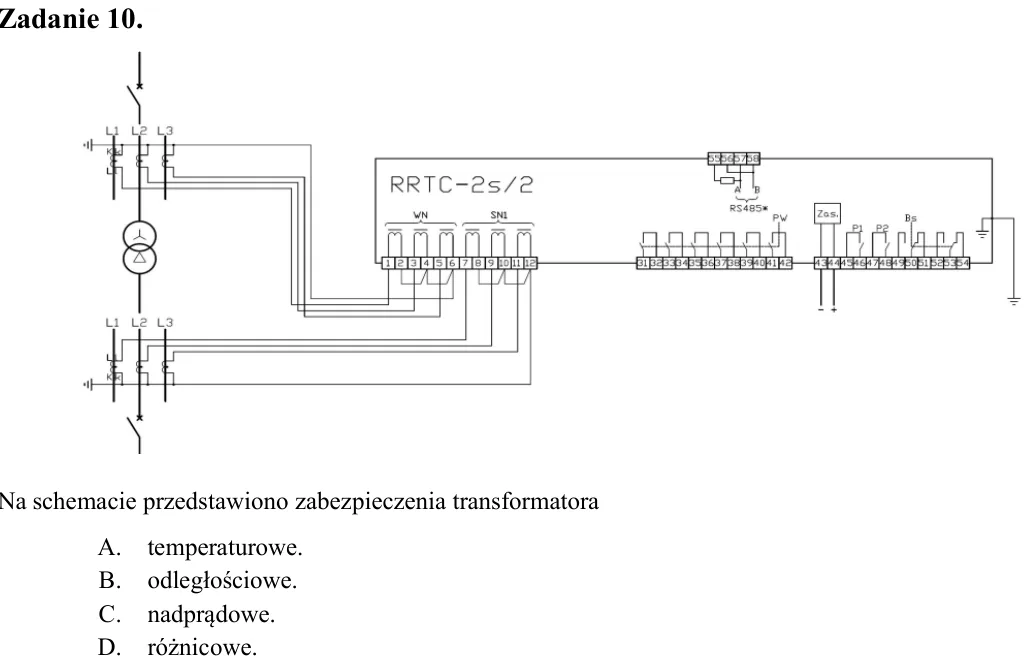

Zadanie 10. Na schemacie przedstawiono zabezpieczenia transformatora A. temperaturowe. B. odległościowe. C. nadprądowe. D. różnicowe.

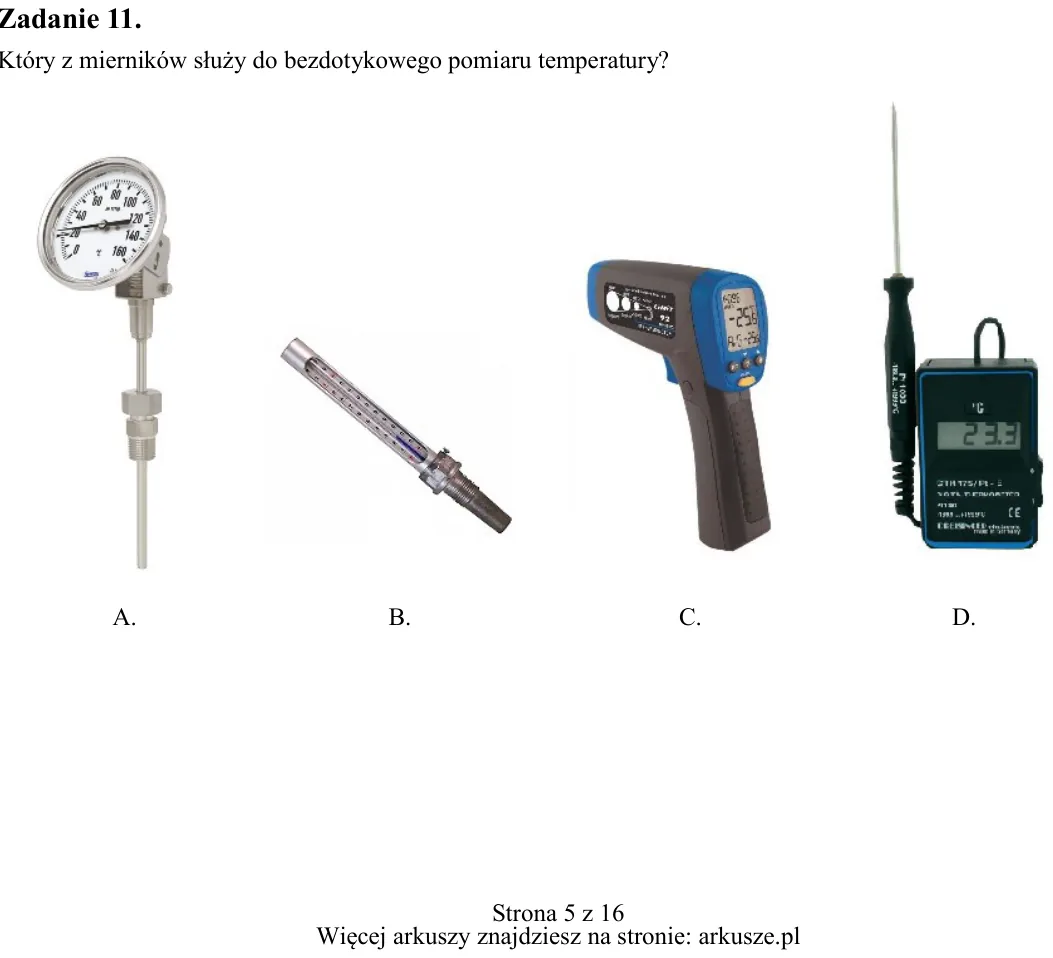

Zadanie 11. Który z mierników służy do bezdotykowego pomiaru temperatury? A. B. C. D.

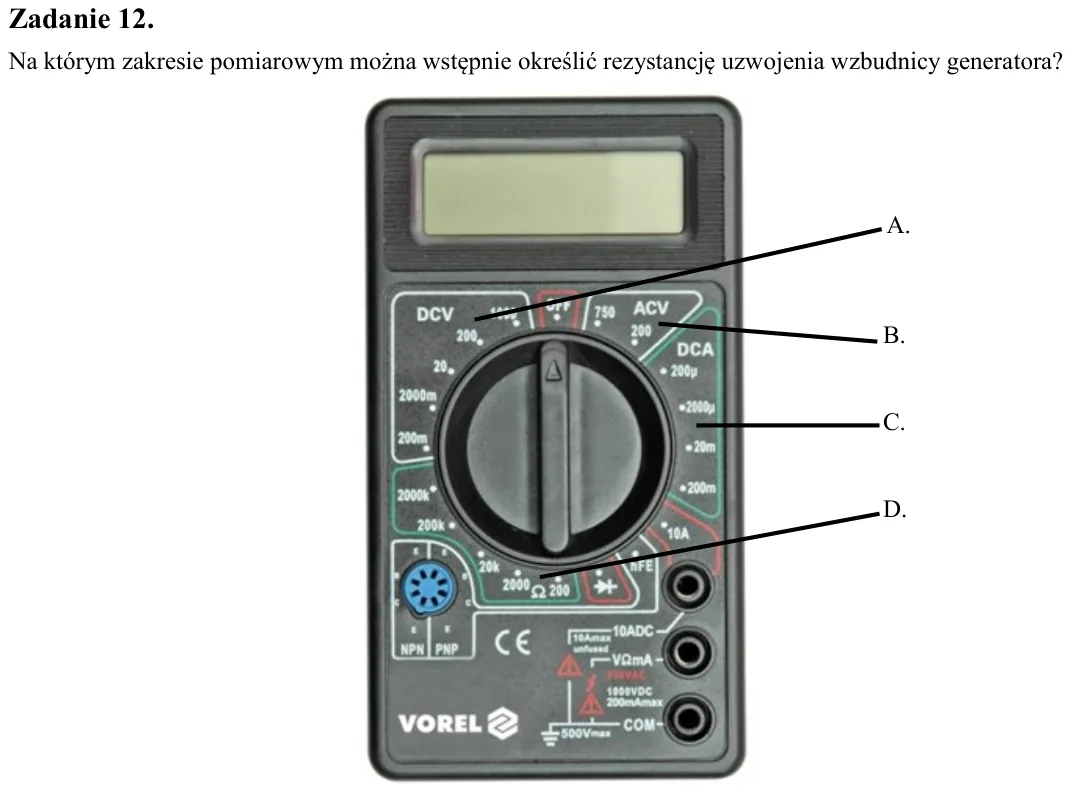

Zadanie 12. Na którym zakresie pomiarowym można wstępnie określić rezystancję uzwojenia wzbudnicy generatora?

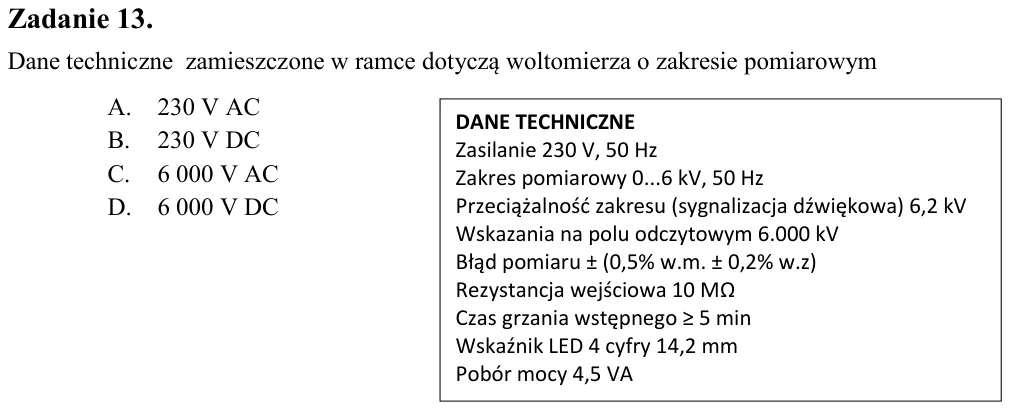

Zadanie 13. Dane techniczne zamieszczone w ramce dotyczą woltomierza o zakresie pomiarowym A. 230 V AC B. 230 V DC C. 6 000 V AC D. 6 000 V DC

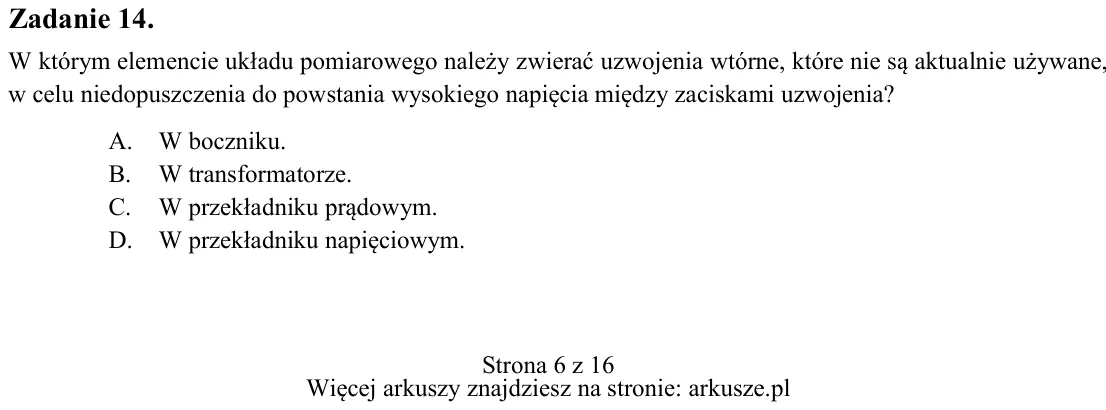

Zadanie 14. W którym elemencie układu pomiarowego należy zwierać uzwojenia wtórne, które nie są aktualnie używane, w celu niedopuszczenia do powstania wysokiego napięcia między zaciskami uzwojenia? A. W boczniku. B. W tr

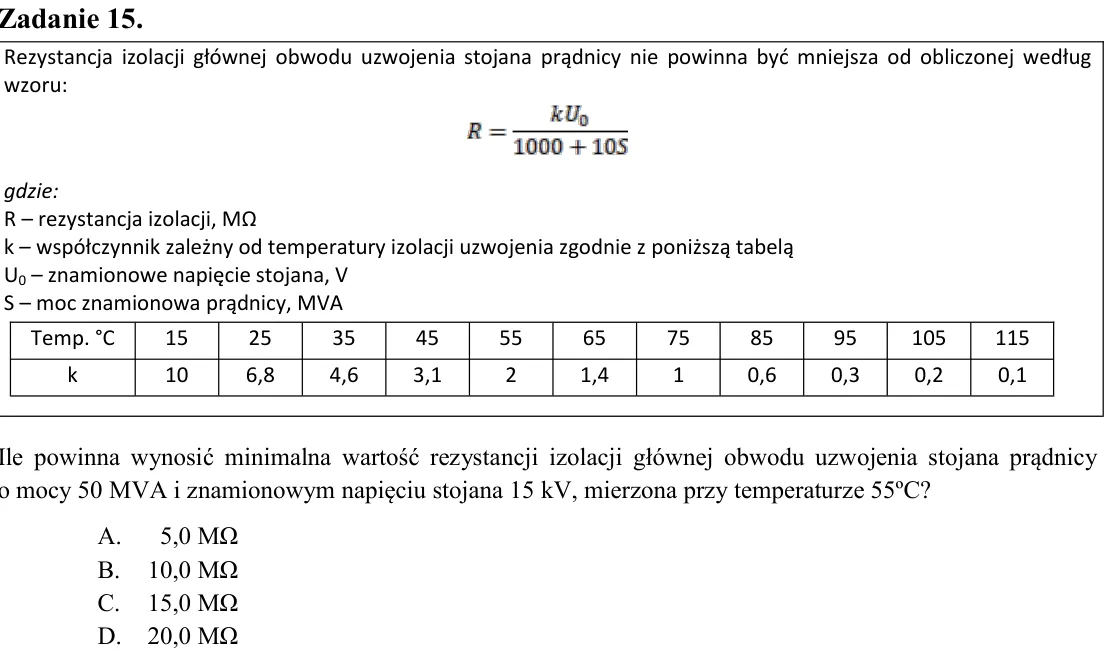

Zadanie 15. Ile powinna wynosić minimalna wartość rezystancji izolacji głównej obwodu uzwojenia stojana prądnicy o mocy 50 MVA i znamionowym napięciu stojana 15 kV, mierzona przy temperaturze 55ºC? A. 5,0 MΩ B. 10,0 MΩ C

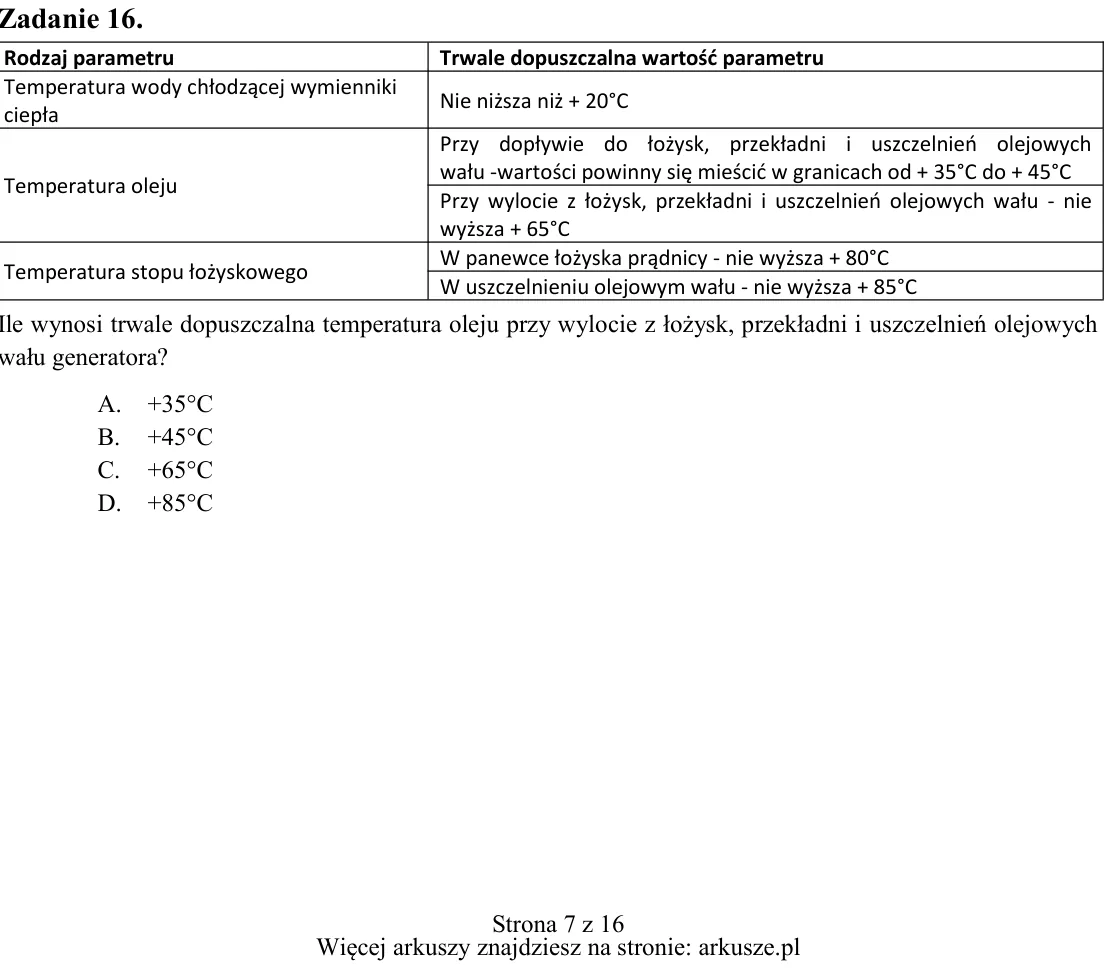

Zadanie 16. Ile wynosi trwale dopuszczalna temperatura oleju przy wylocie z łożysk, przekładni i uszczelnień olejowych wału generatora? A. +35°C B. +45°C C. +65°C D. +85°C Rezystancja izolacji głównej obwodu uzwojenia st

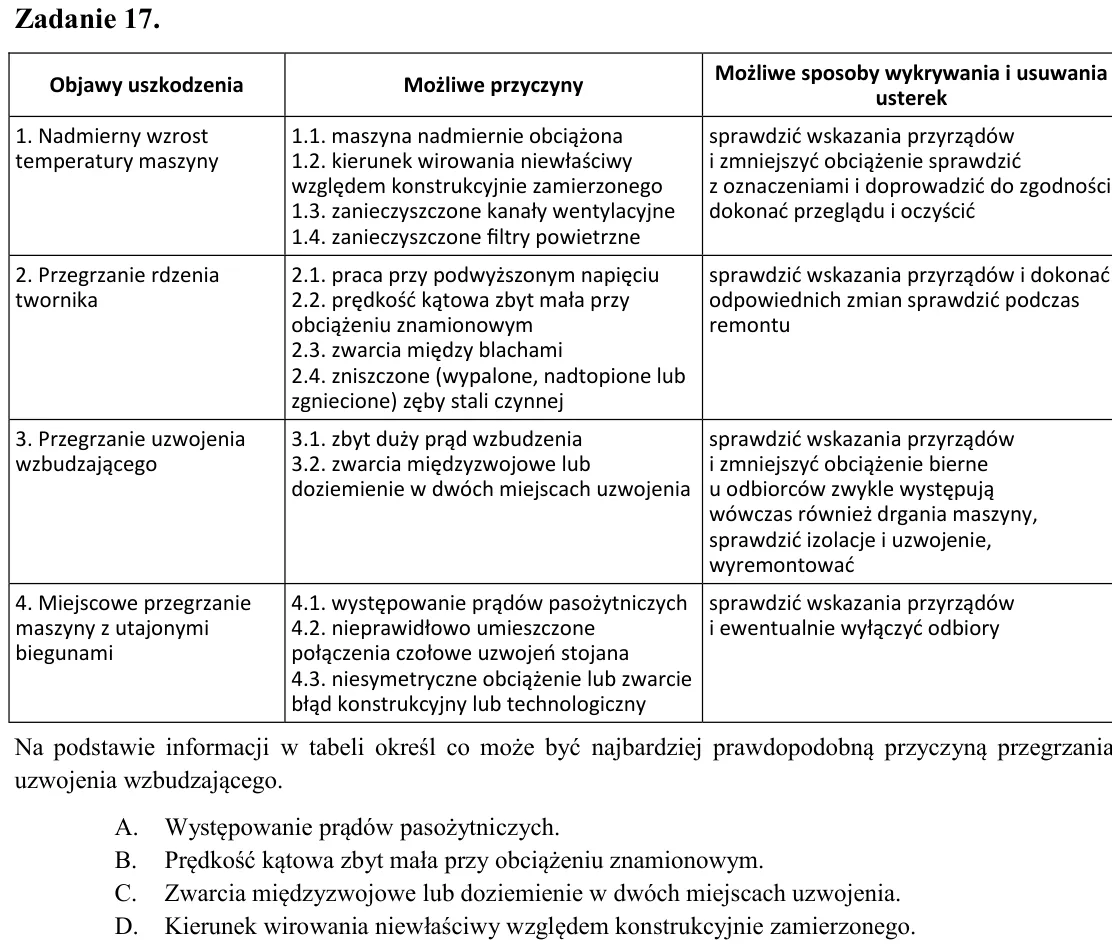

Zadanie 17. Na podstawie informacji w tabeli określ co może być najbardziej prawdopodobną przyczyną przegrzania uzwojenia wzbudzającego. A. Występowanie prądów pasożytniczych. B. Prędkość kątowa zbyt mała przy obciążeniu

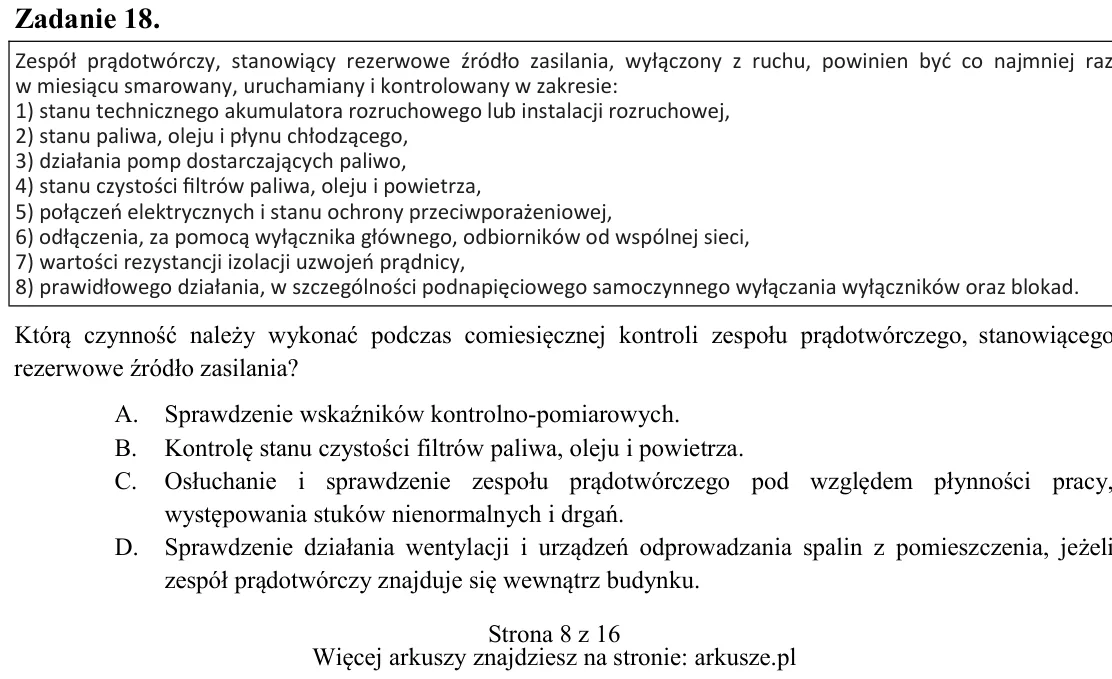

Zadanie 18. Którą czynność należy wykonać podczas comiesięcznej kontroli zespołu prądotwórczego, stanowiącego rezerwowe źródło zasilania? A. Sprawdzenie wskaźników kontrolno-pomiarowych. B. Kontrolę stanu czystości filtr

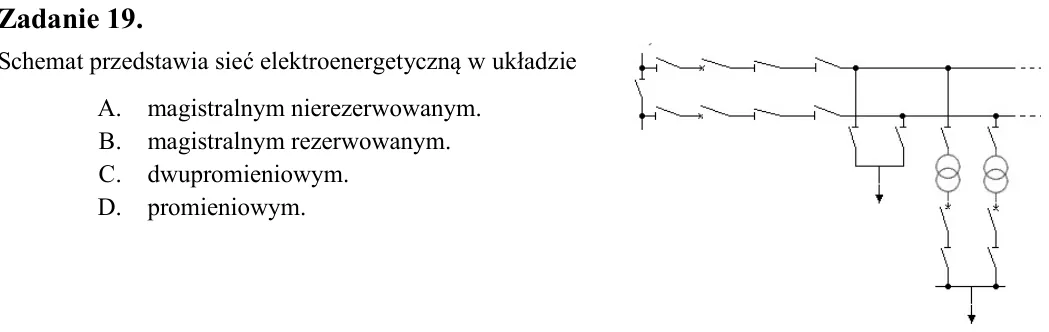

Zadanie 19. Schemat przedstawia sieć elektroenergetyczną w układzie A. magistralnym nierezerwowanym. B. magistralnym rezerwowanym. C. dwupromieniowym. D. promieniowym.

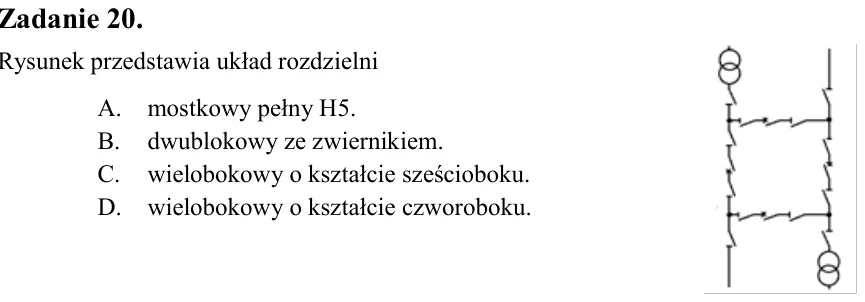

Zadanie 20. Rysunek przedstawia układ rozdzielni A. mostkowy pełny H5. B. dwublokowy ze zwiernikiem. C. wielobokowy o kształcie sześcioboku. D. wielobokowy o kształcie czworoboku.

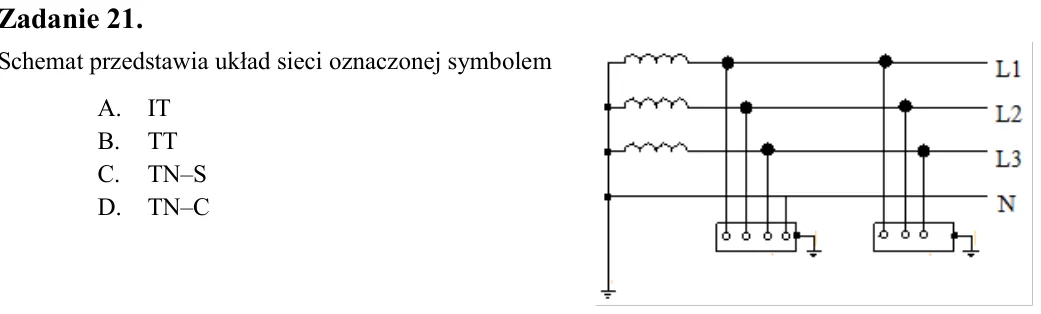

Zadanie 21. Schemat przedstawia układ sieci oznaczonej symbolem A. IT B. TT C. TN-S D. TN-C

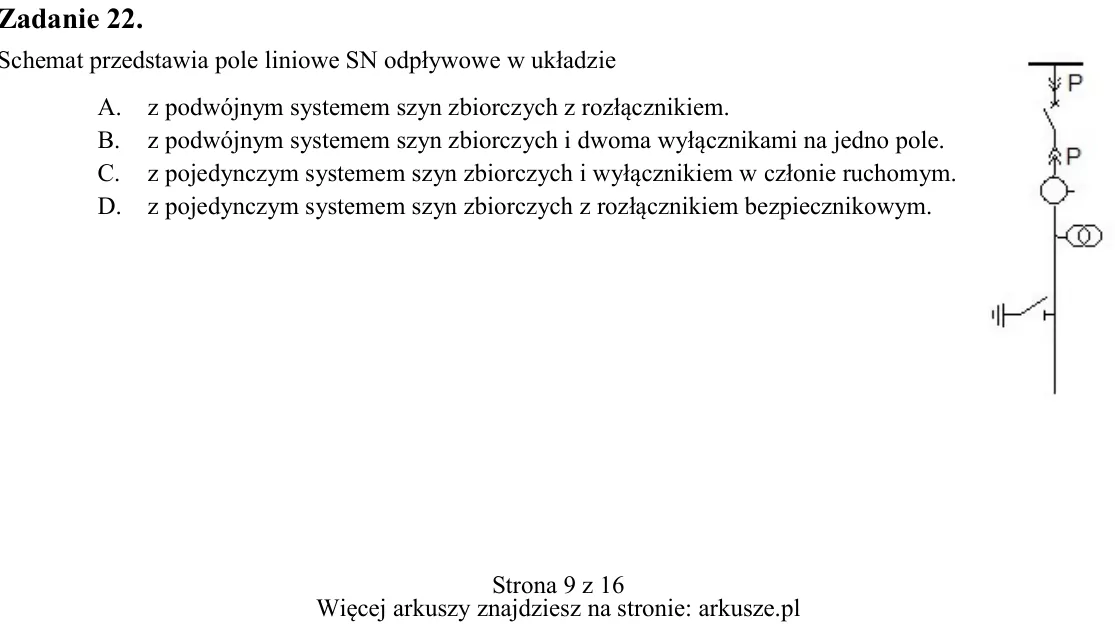

Zadanie 22. Schemat przedstawia pole liniowe SN odpływowe w układzie A. z podwójnym systemem szyn zbiorczych z rozłącznikiem. B. z podwójnym systemem szyn zbiorczych i dwoma wyłącznikami na jedno pole. C. z pojedynczym s

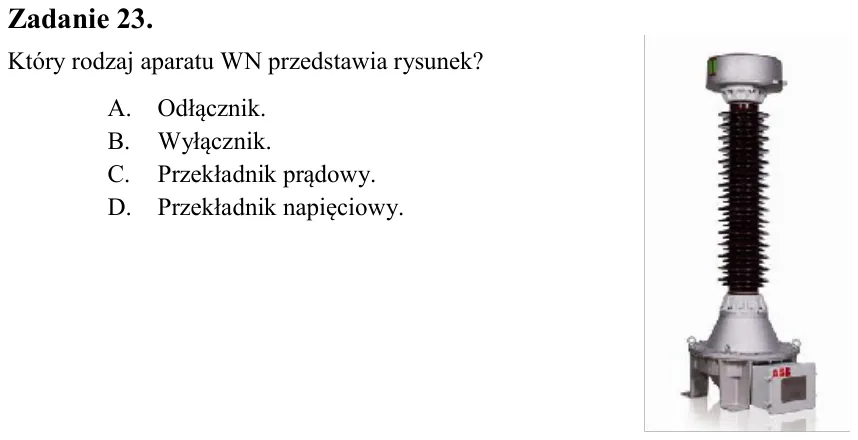

Zadanie 23. Który rodzaj aparatu WN przedstawia rysunek? A. Odłącznik. B. Wyłącznik. C. Przekładnik prądowy. D. Przekładnik napięciowy.

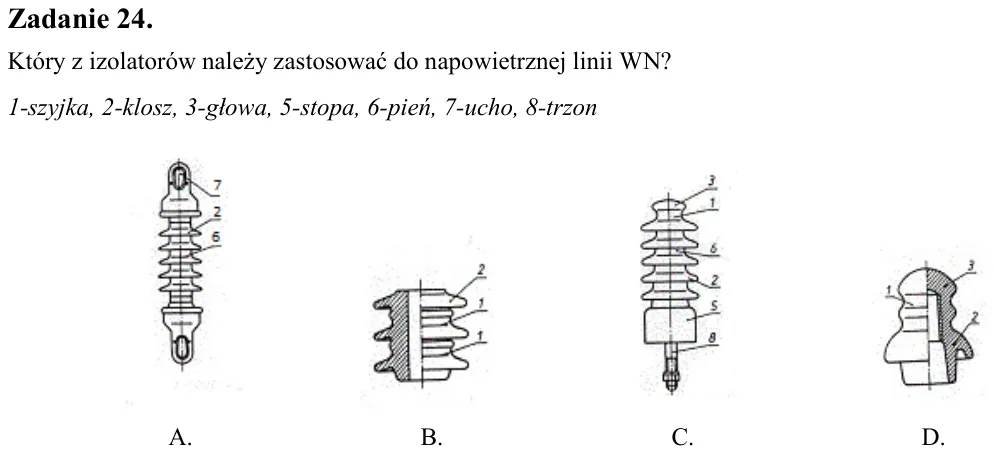

Zadanie 24. Który z izolatorów należy zastosować do napowietrznej linii WN? 1-szyjka, 2-klosz, 3-głowa, 5-stopa, 6-pień, 7-ucho, 8-trzon

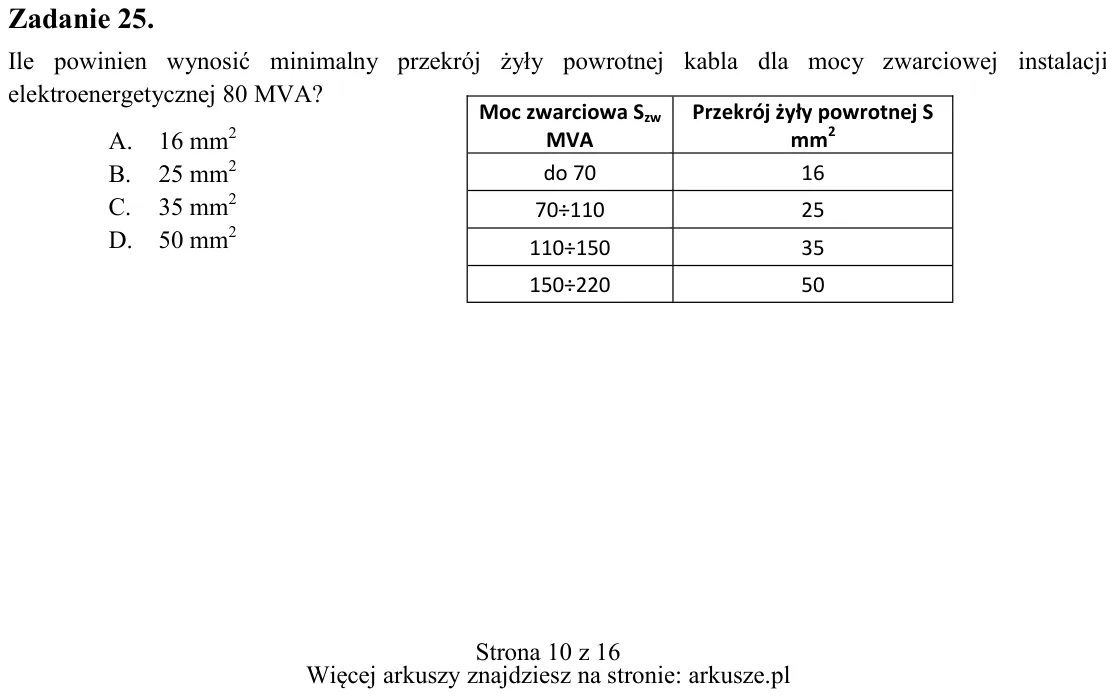

Zadanie 25. Ile powinien wynosić minimalny przekrój żyły powrotnej kabla dla mocy zwarciowej instalacji elektroenergetycznej 80 MVA? A. 16 mm2 B. 25 mm2 C. 35 mm2 D. 50 mm2 A. B. C. D. Moc zwarciowa Szw MVA Przekrój żyły

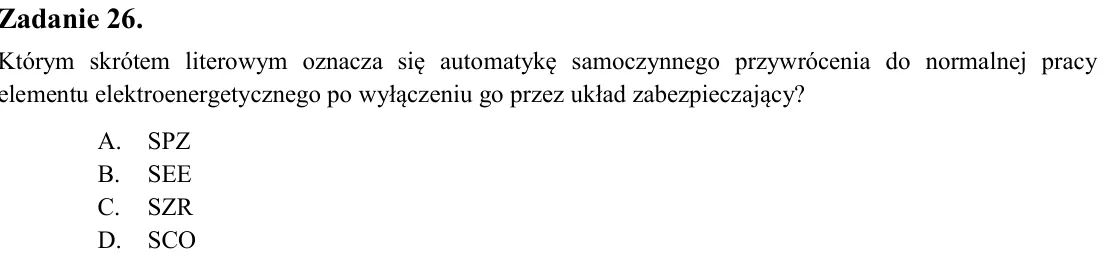

Zadanie 26. Którym skrótem literowym oznacza się automatykę samoczynnego przywrócenia do normalnej pracy elementu elektroenergetycznego po wyłączeniu go przez układ zabezpieczający? A. SPZ B. SEE C. SZR D. SCO

Zadanie 27. Rysunek przedstawia symbol graficzny przekaźnika A. czasowego. B. termicznego C. nadprądowego. D. podnapięciowego.

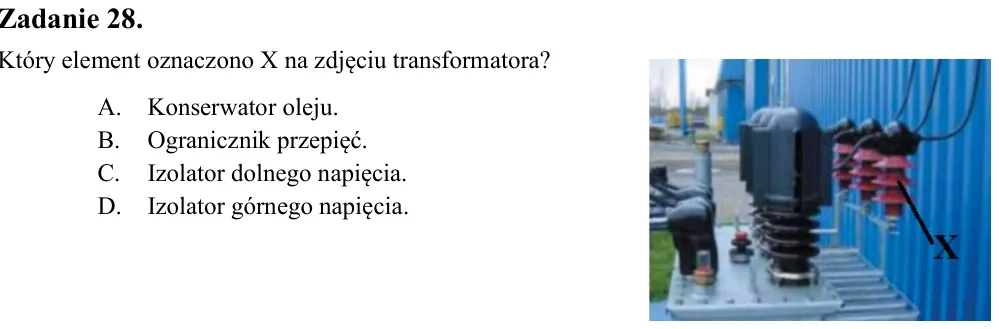

Zadanie 28. Który element oznaczono X na zdjęciu transformatora? A. Konserwator oleju. B. Ogranicznik przepięć. C. Izolator dolnego napięcia. D. Izolator górnego napięcia.

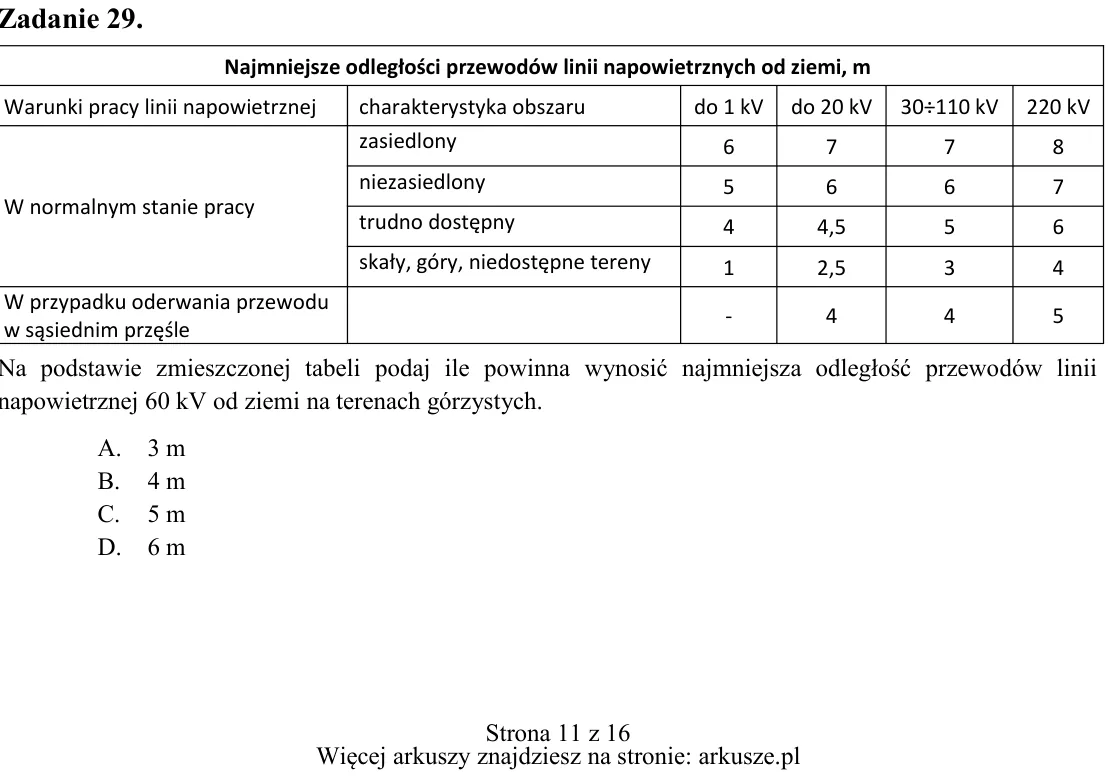

Zadanie 29. Na podstawie zmieszczonej tabeli podaj ile powinna wynosić najmniejsza odległość przewodów linii napowietrznej 60 kV od ziemi na terenach górzystych. A. 3 m B. 4 m C. 5 m D. 6 m Najmniejsze odległości przewod

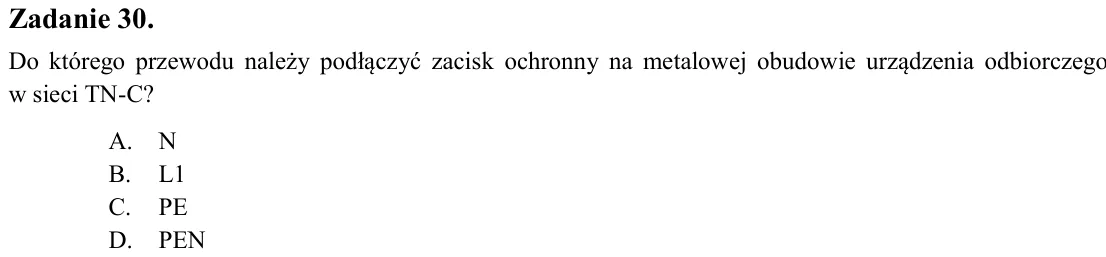

Zadanie 30. Do którego przewodu należy podłączyć zacisk ochronny na metalowej obudowie urządzenia odbiorczego w sieci TN-C? A. N B. L1 C. PE D. PEN

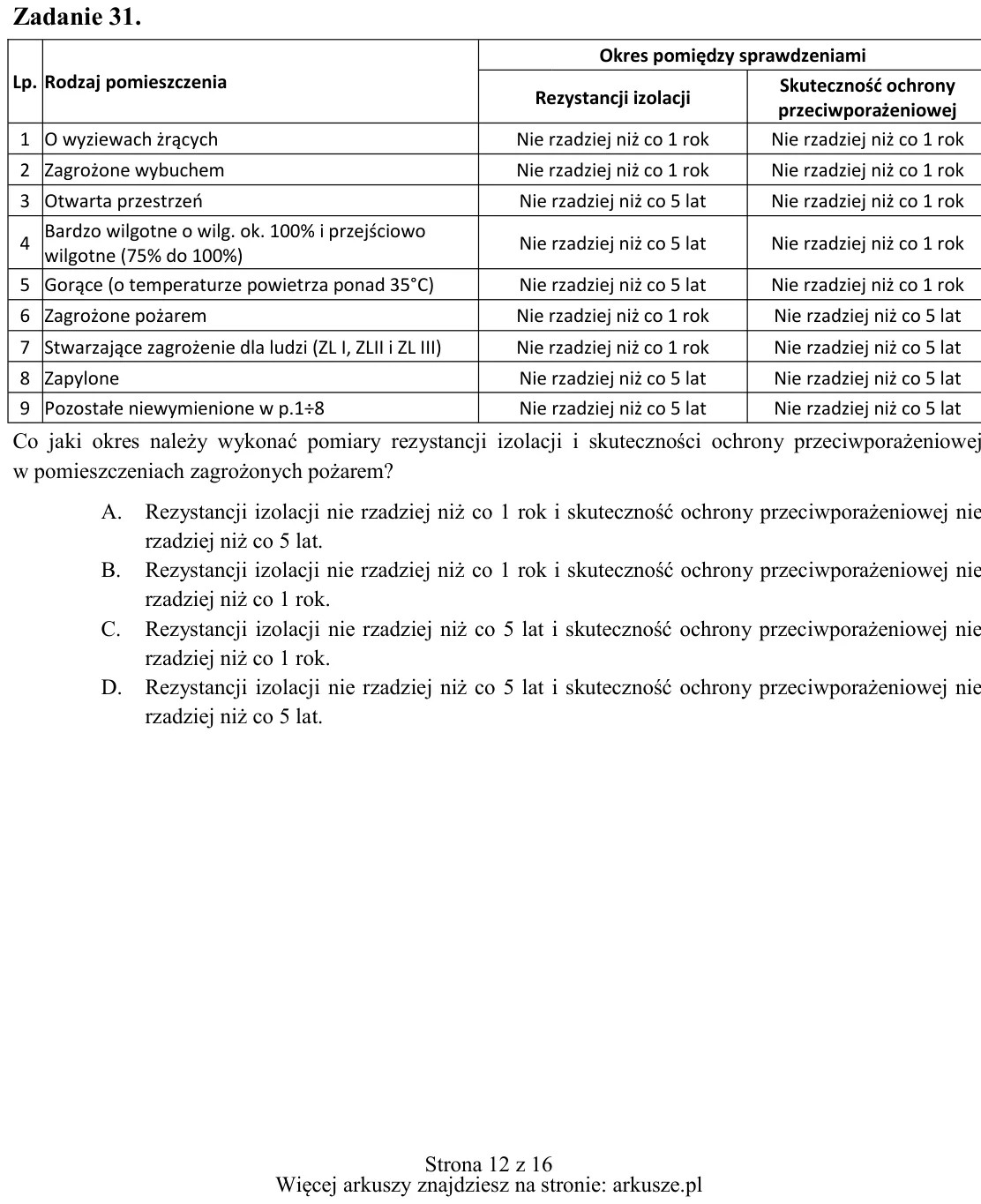

Zadanie 31. Co jaki okres należy wykonać pomiary rezystancji izolacji i skuteczności ochrony przeciwporażeniowej w pomieszczeniach zagrożonych pożarem? A. Rezystancji izolacji nie rzadziej niż co 1 rok i skuteczność ochr

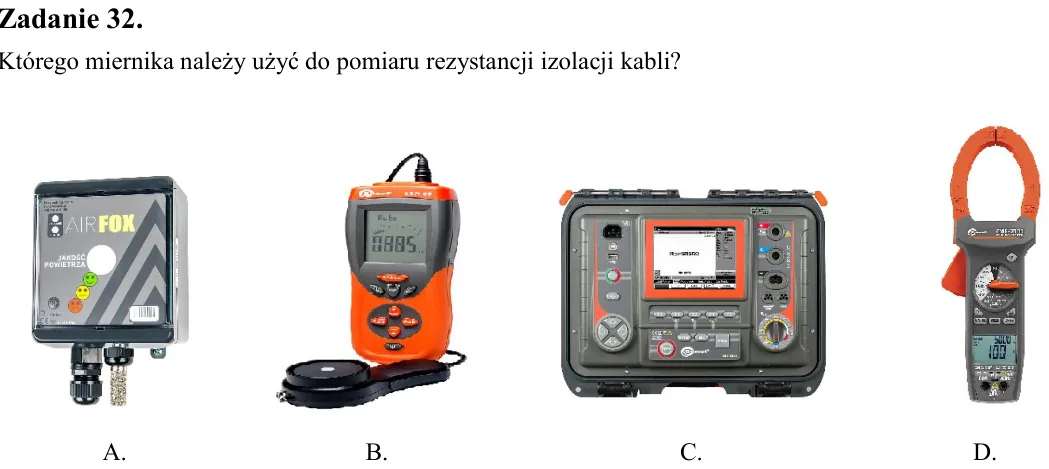

Zadanie 32. Którego miernika należy użyć do pomiaru rezystancji izolacji kabli?

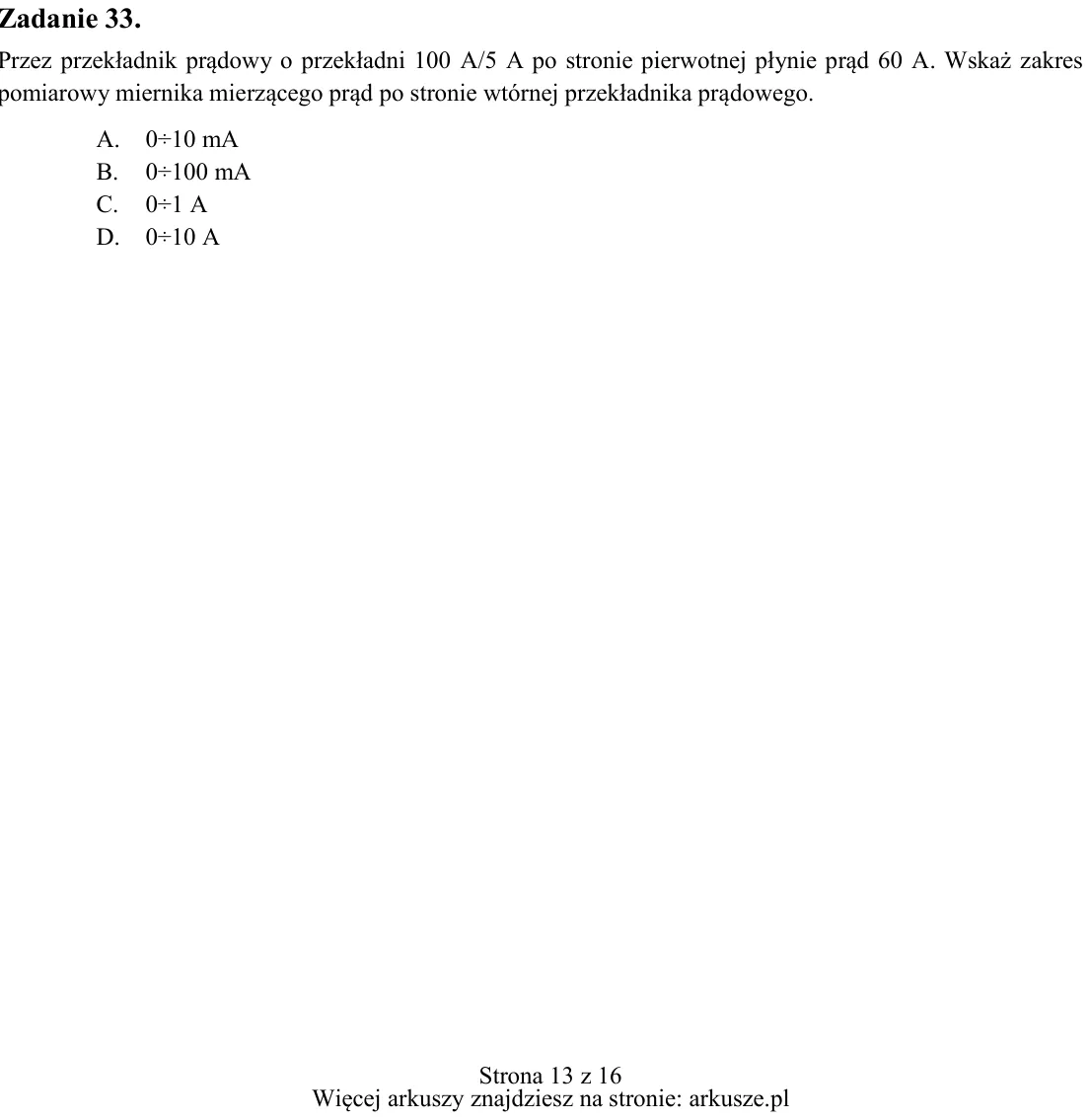

Zadanie 33. Przez przekładnik prądowy o przekładni 100 A/5 A po stronie pierwotnej płynie prąd 60 A. Wskaż zakres pomiarowy miernika mierzącego prąd po stronie wtórnej przekładnika prądowego. A. 0÷10 mA B. 0÷100 mA C. 0÷

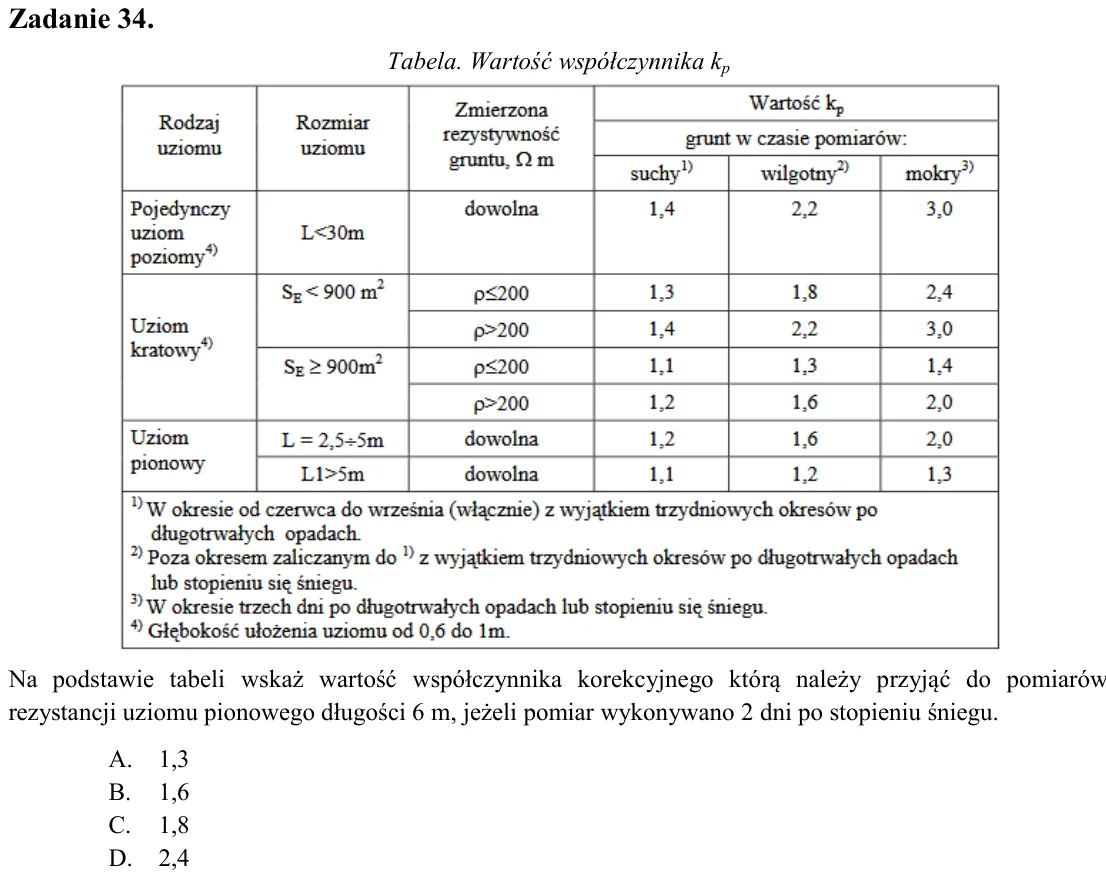

Zadanie 34. Tabela. Wartość współczynnika kp Na podstawie tabeli wskaż wartość współczynnika korekcyjnego którą należy przyjąć do pomiarów rezystancji uziomu pionowego długości 6 m, jeżeli pomiar wykonywano 2 dni po stop

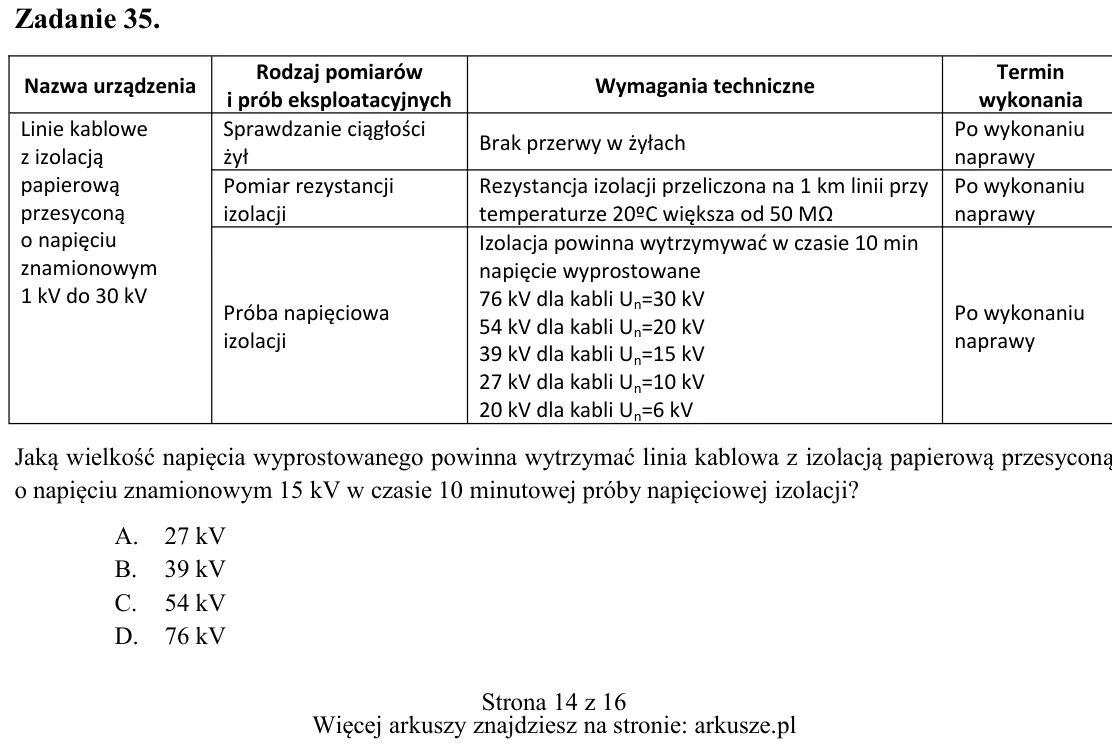

Zadanie 35. Jaką wielkość napięcia wyprostowanego powinna wytrzymać linia kablowa z izolacją papierową przesyconą o napięciu znamionowym 15 kV w czasie 10 minutowej próby napięciowej izolacji? A. 27 kV B. 39 kV C. 54 kV

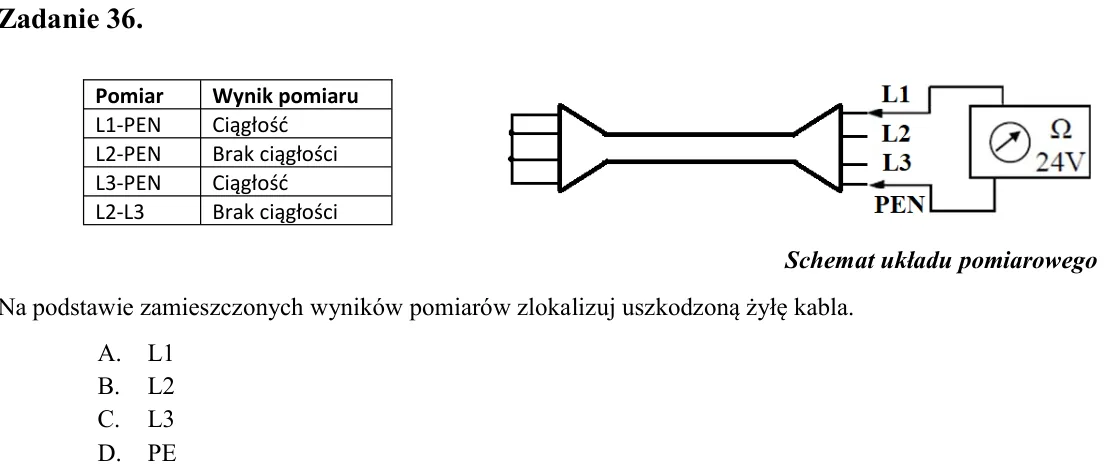

Zadanie 36. Schemat układu pomiarowego Na podstawie zamieszczonych wyników pomiarów zlokalizuj uszkodzoną żyłę kabla. A. L1 B. L2 C. L3 D. PE

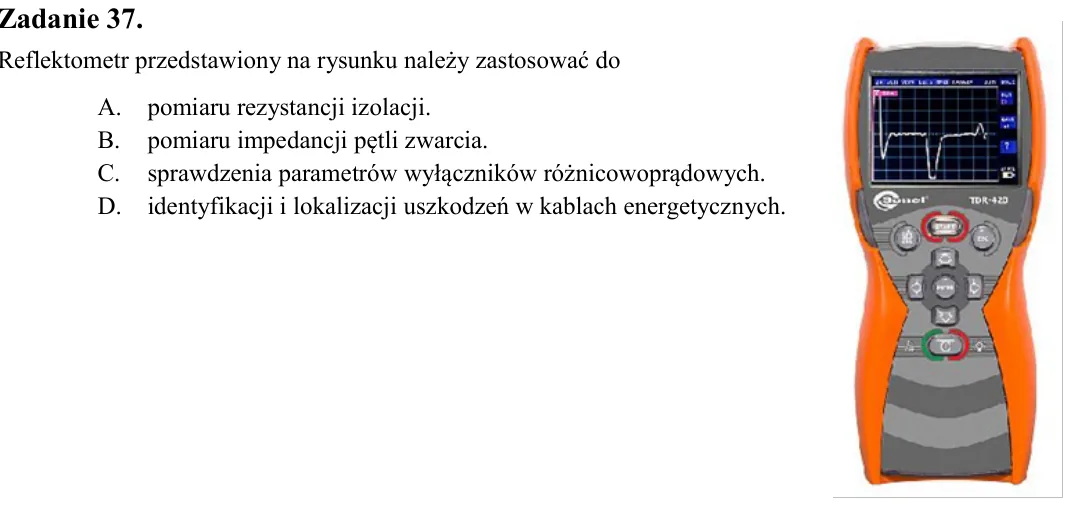

Zadanie 37. Reflektometr przedstawiony na rysunku należy zastosować do A. pomiaru rezystancji izolacji. B. pomiaru impedancji pętli zwarcia. C. sprawdzenia parametrów wyłączników różnicowoprądowych. D. identyfikacji i lo

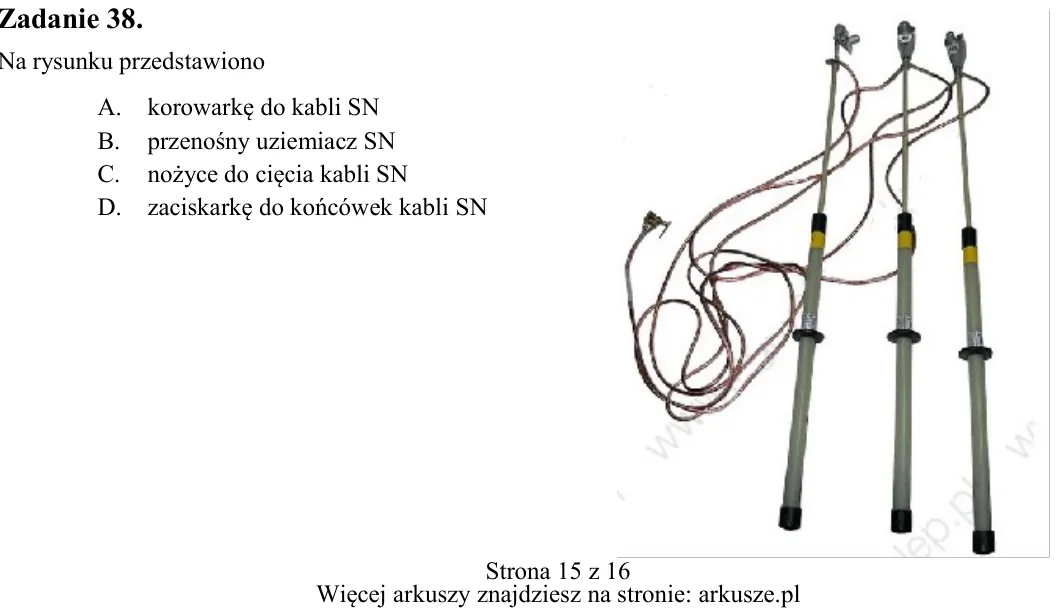

Zadanie 38. Na rysunku przedstawiono A. korowarkę do kabli SN B. przenośny uziemiacz SN C. nożyce do cięcia kabli SN D. zaciskarkę do końcówek kabli SN Pomiar Wynik pomiaru L1-PEN Ciągłość L2-PEN Brak ciągłości L3-PEN Ci

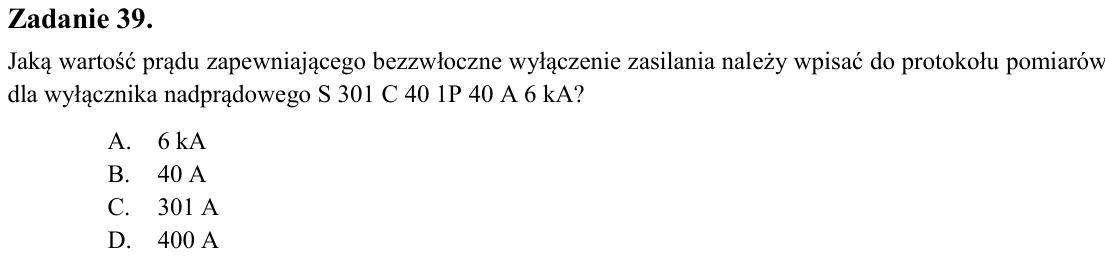

Zadanie 39. Jaką wartość prądu zapewniającego bezzwłoczne wyłączenie zasilania należy wpisać do protokołu pomiarów dla wyłącznika nadprądowego S 301 C 40 1P 40 A 6 kA? A. 6 kA B. 40 A C. 301 A D. 400 A

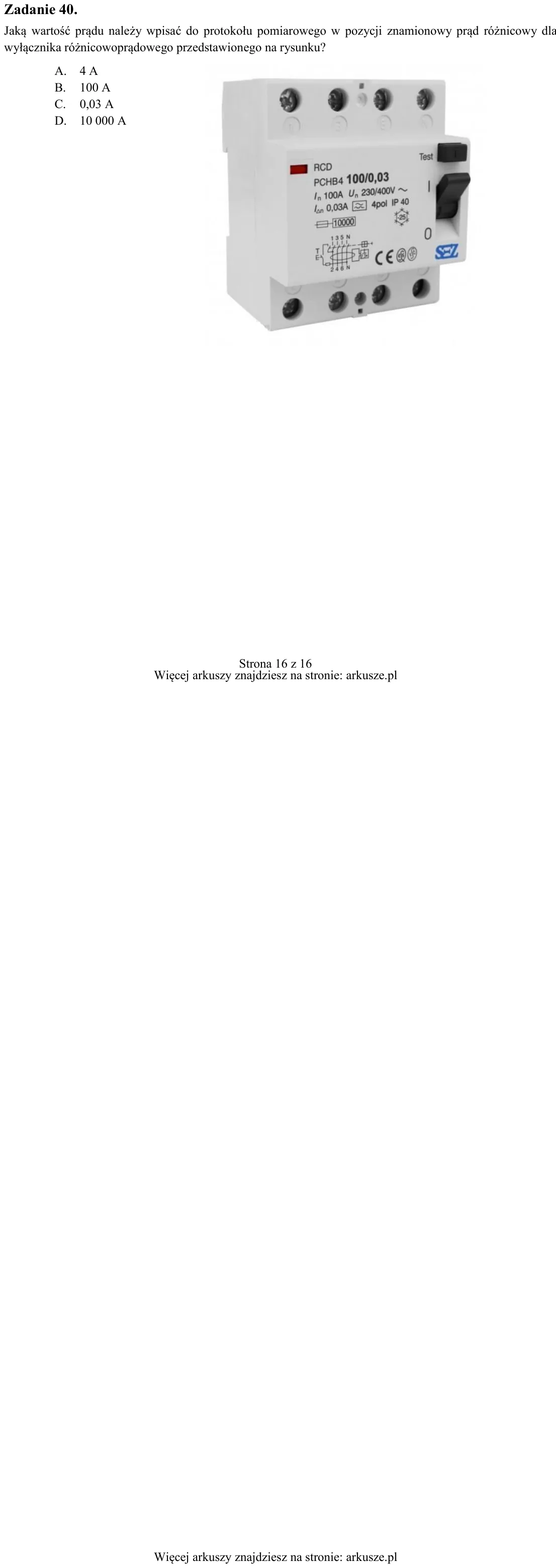

Zadanie 40. Jaką wartość prądu należy wpisać do protokołu pomiarowego w pozycji znamionowy prąd różnicowy dla wyłącznika różnicowoprądowego przedstawionego na rysunku? A. 4 A B. 100 A C. 0,03 A D. 10 000 A
