E23 · Egzamin zawodowy · styczeń 2019

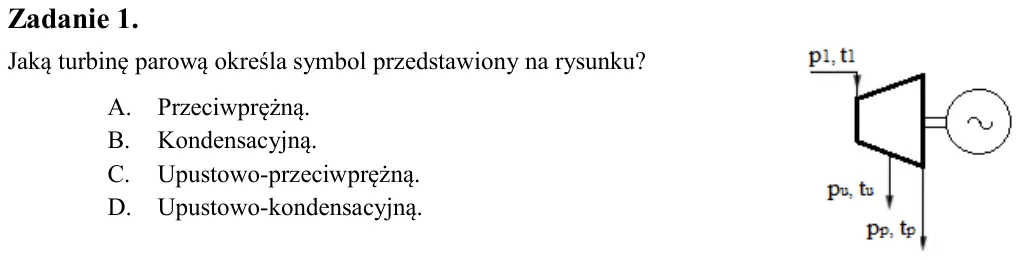

Zadanie 1. Jaką turbinę parową określa symbol przedstawiony na rysunku? A. Przeciwprężną. B. Kondensacyjną. C. Upustowo-przeciwprężną. D. Upustowo-kondensacyjną.

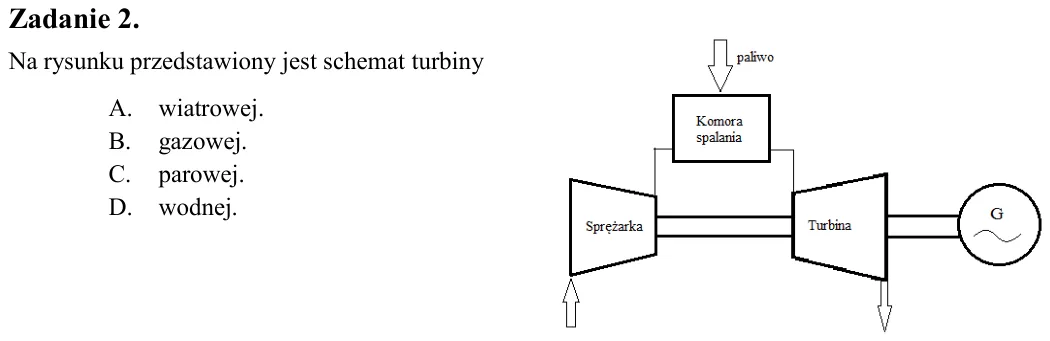

Zadanie 2. Na rysunku przedstawiony jest schemat turbiny A. wiatrowej. B. gazowej. C. parowej. D. wodnej.

Zadanie 3. Który symbol literowy oznacza jądrowy reaktor wodny ciśnieniowy? A. SZR B. PLC C. RLC D. PWR

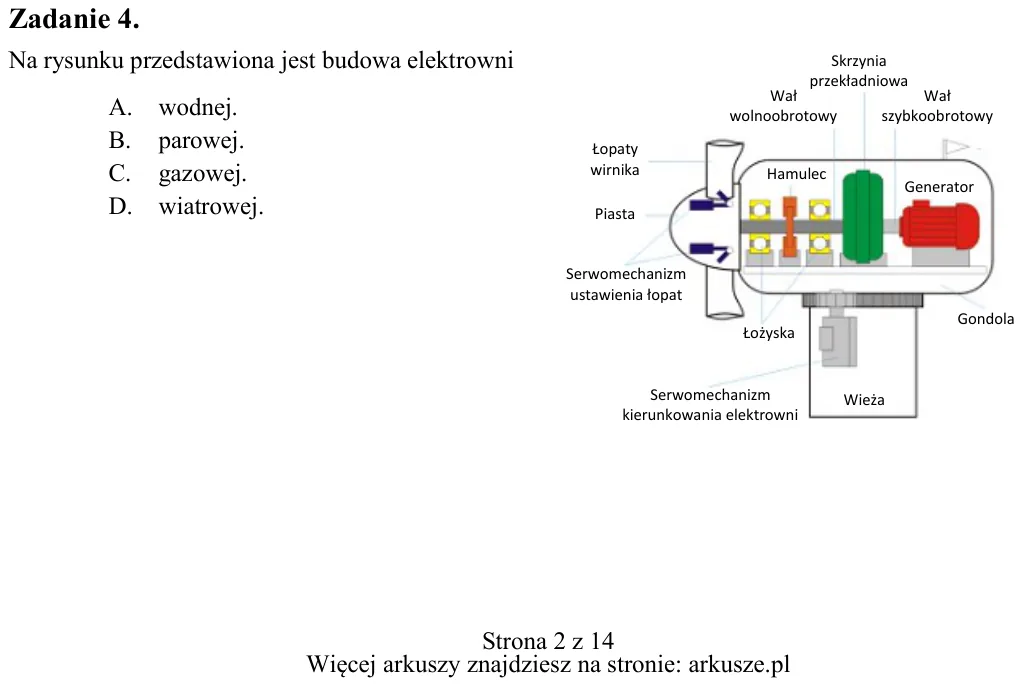

Zadanie 4. Na rysunku przedstawiona jest budowa elektrowni A. wodnej. B. parowej. C. gazowej. D. wiatrowej. Wał wolnoobrotowy Wał szybkoobrotowy Skrzynia przekładniowa Łopaty wirnika Hamulec Piasta Serwomechanizm ustawie

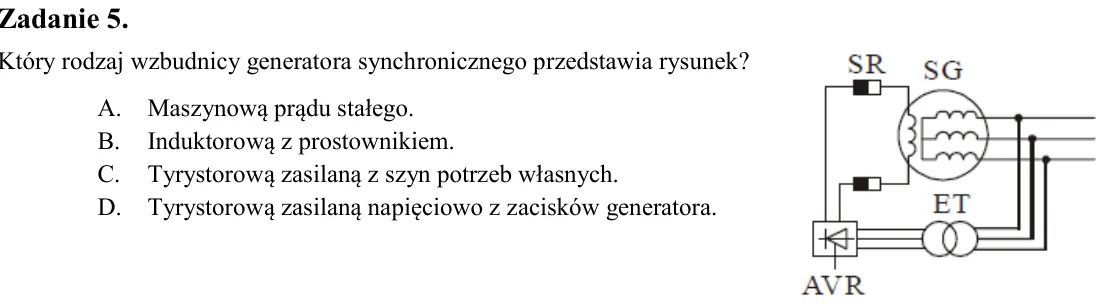

Zadanie 5. Który rodzaj wzbudnicy generatora synchronicznego przedstawia rysunek? A. Maszynową prądu stałego. B. Induktorową z prostownikiem. C. Tyrystorową zasilaną z szyn potrzeb własnych. D. Tyrystorową zasilaną napię

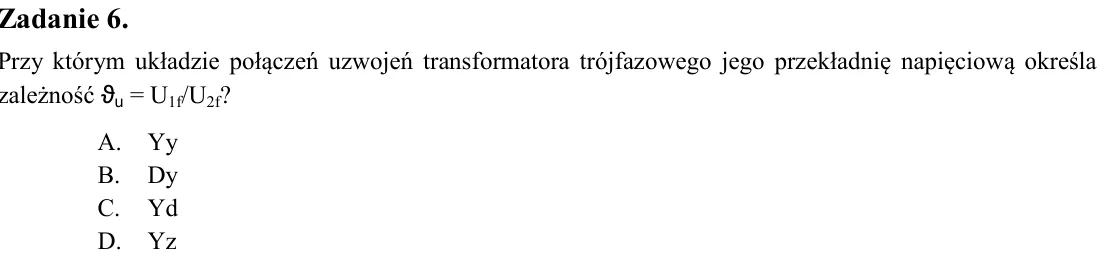

Zadanie 6. Przy którym układzie połączeń uzwojeń transformatora trójfazowego jego przekładnię napięciową określa zależność ϑu = U1f/U2f? A. Yy B. Dy C. Yd D. Yz

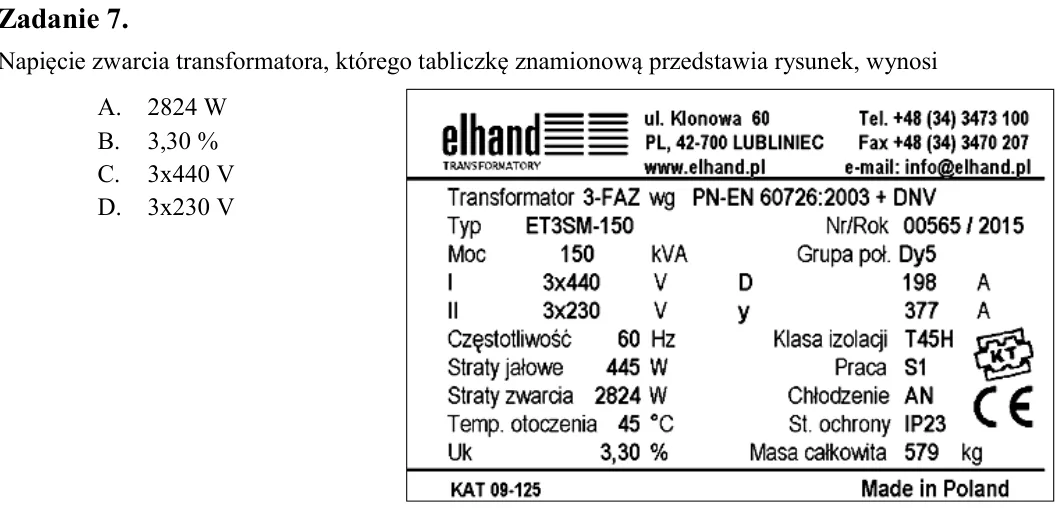

Zadanie 7. Napięcie zwarcia transformatora, którego tabliczkę znamionową przedstawia rysunek, wynosi A. 2824 W B. 3,30 % C. 3x440 V D. 3x230 V

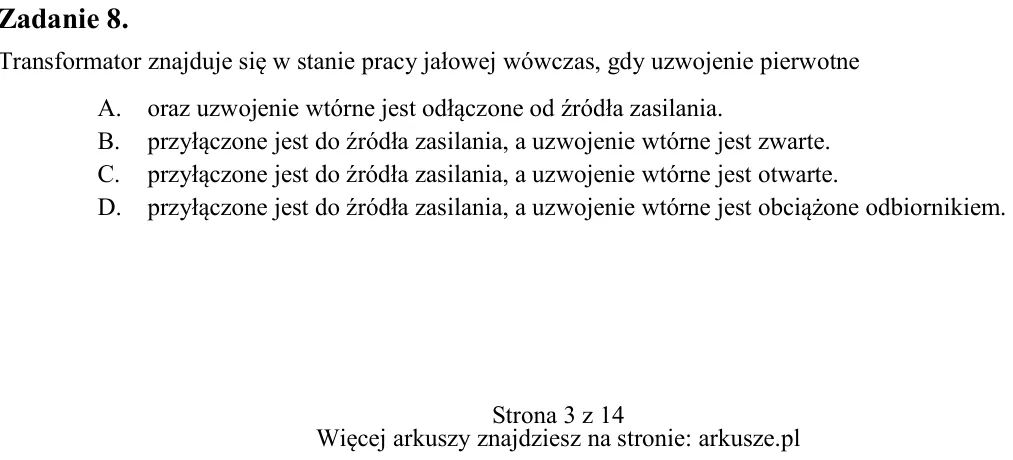

Zadanie 8. Transformator znajduje się w stanie pracy jałowej wówczas, gdy uzwojenie pierwotne A. oraz uzwojenie wtórne jest odłączone od źródła zasilania. B. przyłączone jest do źródła zasilania, a uzwojenie wtórne jest

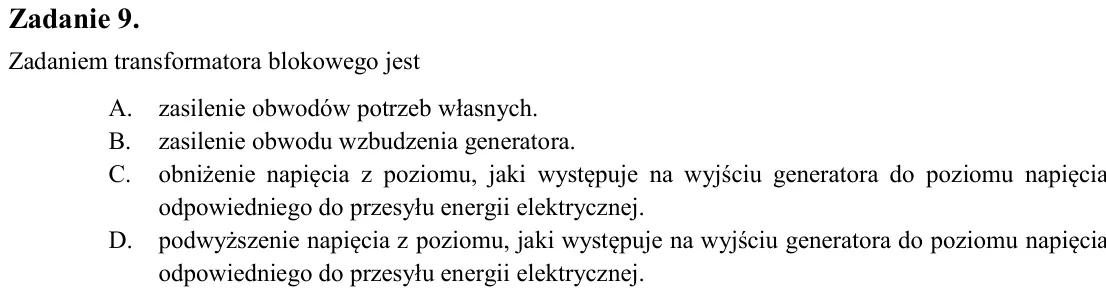

Zadanie 9. Zadaniem transformatora blokowego jest A. zasilenie obwodów potrzeb własnych. B. zasilenie obwodu wzbudzenia generatora. C. obniżenie napięcia z poziomu, jaki występuje na wyjściu generatora do poziomu napięci

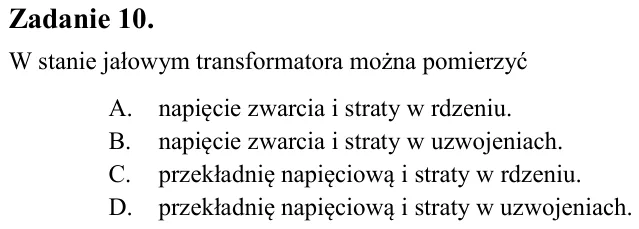

Zadanie 10. W stanie jałowym transformatora można pomierzyć A. napięcie zwarcia i straty w rdzeniu. B. napięcie zwarcia i straty w uzwojeniach. C. przekładnię napięciową i straty w rdzeniu. D. przekładnię napięciową i st

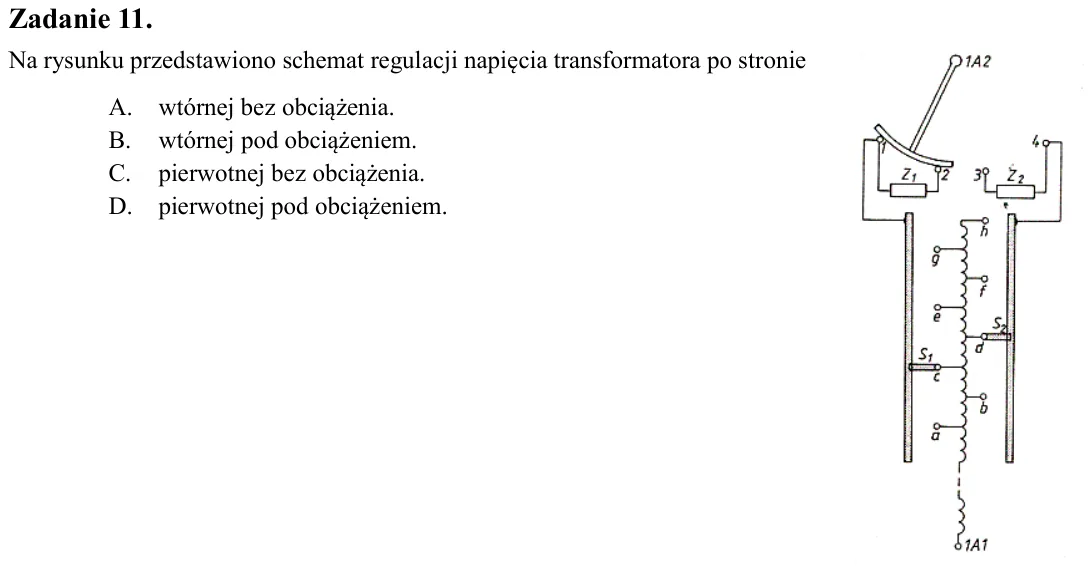

Zadanie 11. Na rysunku przedstawiono schemat regulacji napięcia transformatora po stronie A. wtórnej bez obciążenia. B. wtórnej pod obciążeniem. C. pierwotnej bez obciążenia. D. pierwotnej pod obciążeniem.

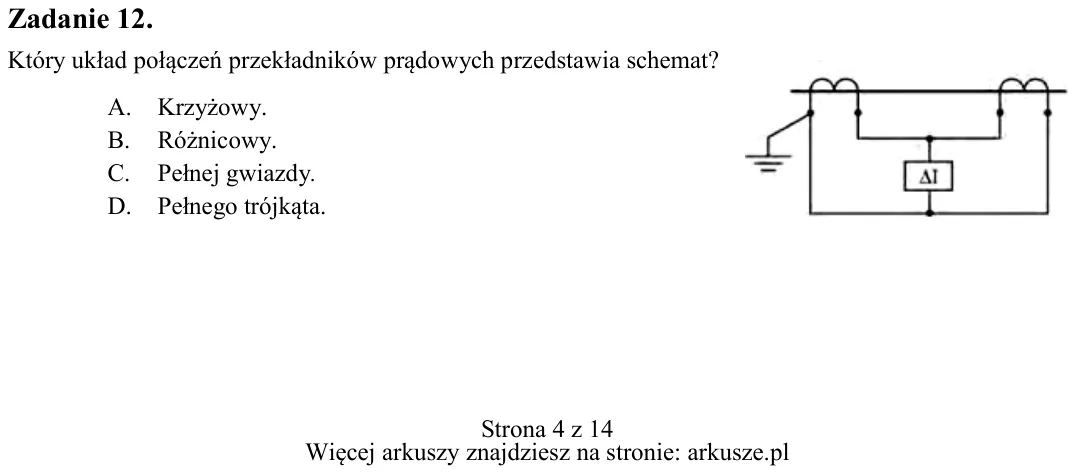

Zadanie 12. Który układ połączeń przekładników prądowych przedstawia schemat? A. Krzyżowy. B. Różnicowy. C. Pełnej gwiazdy. D. Pełnego trójkąta.

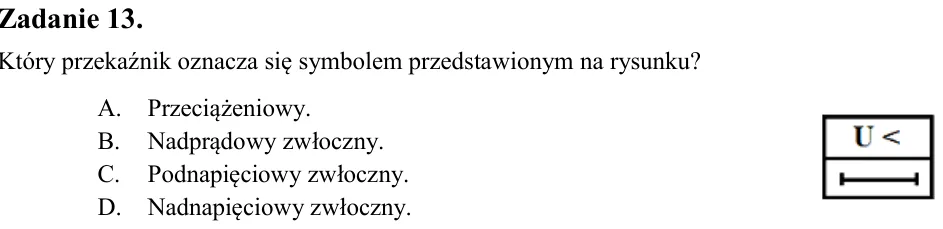

Zadanie 13. Który przekaźnik oznacza się symbolem przedstawionym na rysunku? A. Przeciążeniowy. B. Nadprądowy zwłoczny. C. Podnapięciowy zwłoczny. D. Nadnapięciowy zwłoczny.

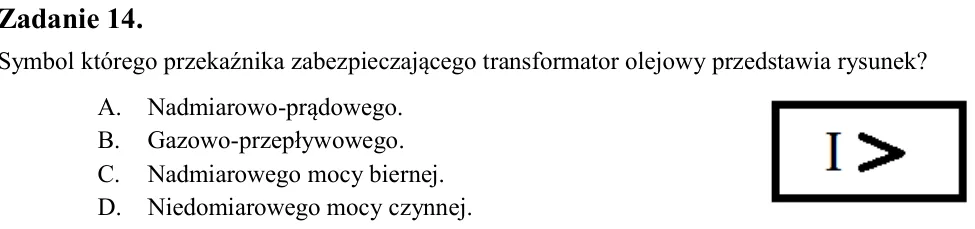

Zadanie 14. Symbol którego przekaźnika zabezpieczającego transformator olejowy przedstawia rysunek? A. Nadmiarowo-prądowego. B. Gazowo-przepływowego. C. Nadmiarowego mocy biernej. D. Niedomiarowego mocy czynnej.

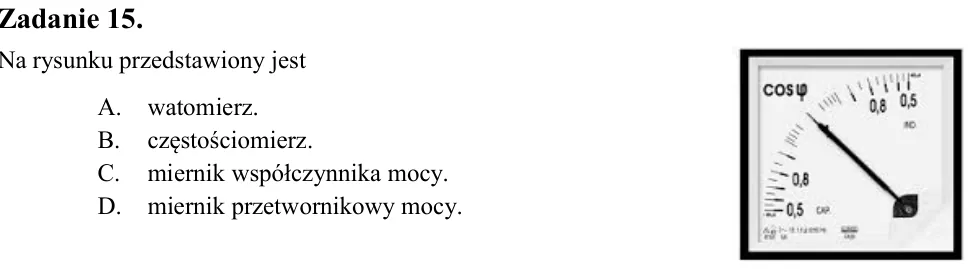

Zadanie 15. Na rysunku przedstawiony jest A. watomierz. B. częstościomierz. C. miernik współczynnika mocy. D. miernik przetwornikowy mocy.

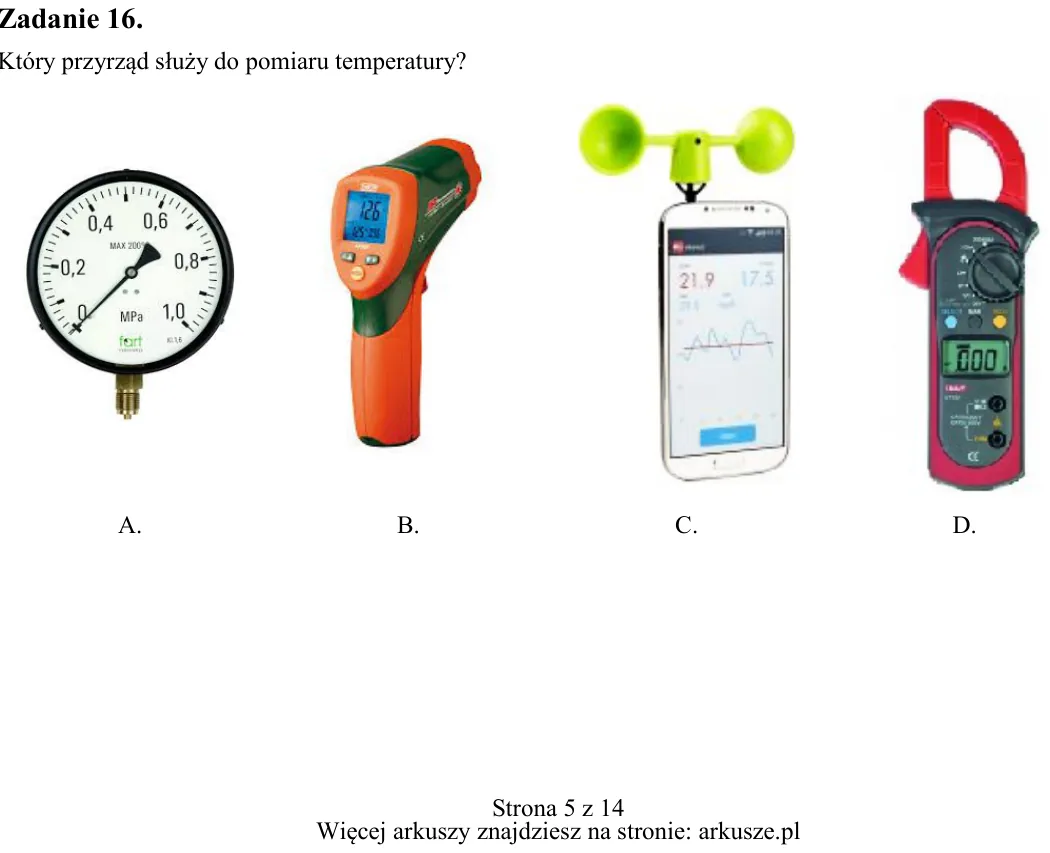

Zadanie 16. Który przyrząd służy do pomiaru temperatury? A. B. C. D.

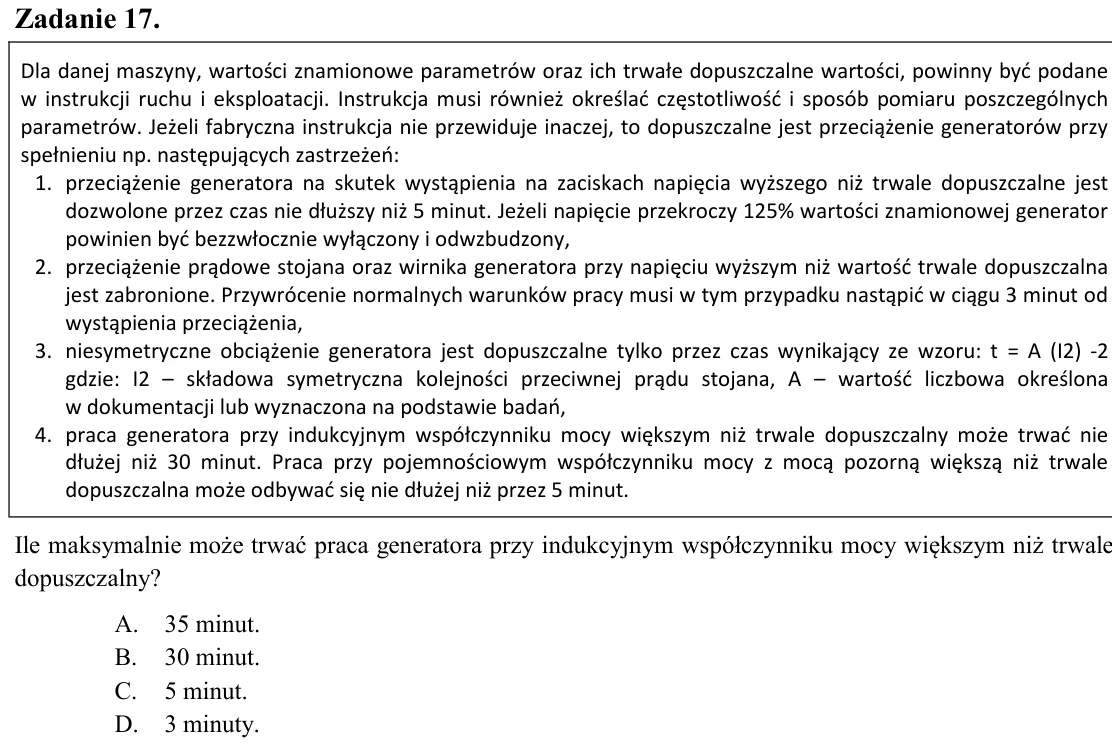

Zadanie 17. Ile maksymalnie może trwać praca generatora przy indukcyjnym współczynniku mocy większym niż trwale dopuszczalny? A. 35 minut. B. 30 minut. C. 5 minut. D. 3 minuty.

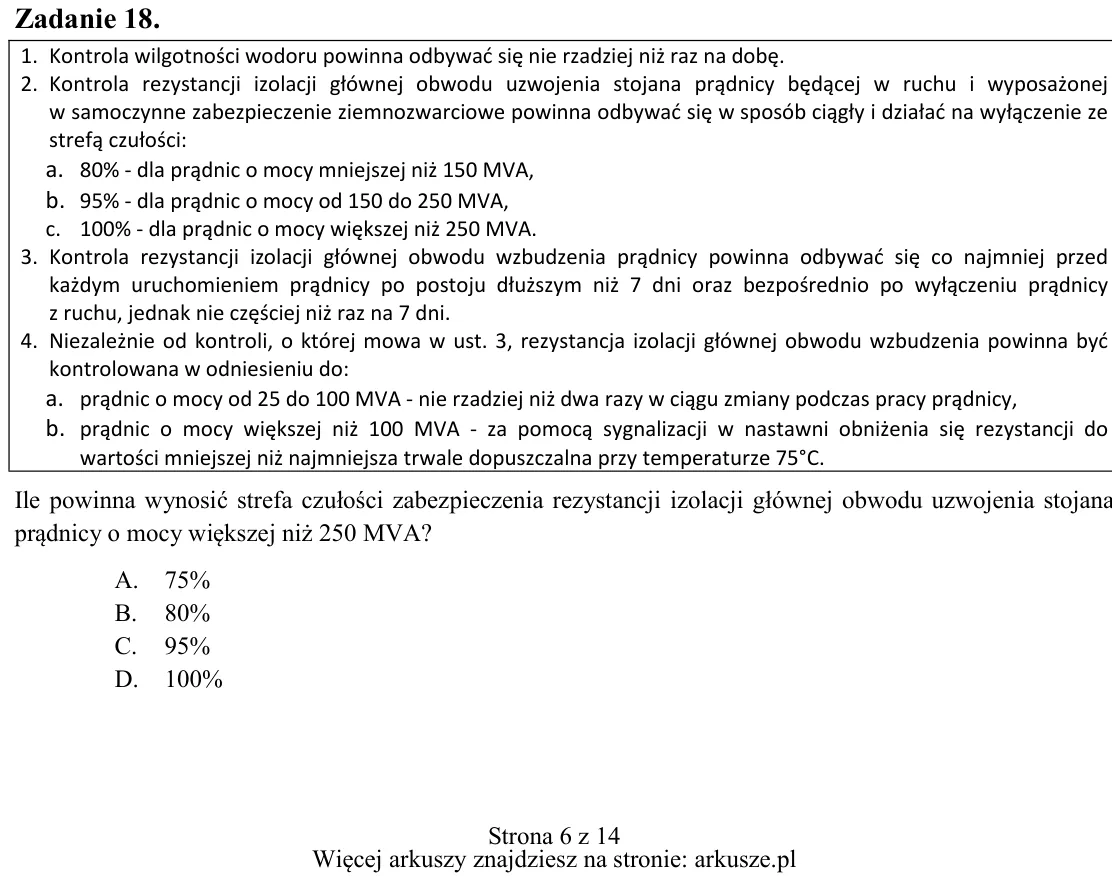

Zadanie 18. Ile powinna wynosić strefa czułości zabezpieczenia rezystancji izolacji głównej obwodu uzwojenia stojana prądnicy o mocy większej niż 250 MVA? A. 75% B. 80% C. 95% D. 100% Dla danej maszyny, wartości znamiono

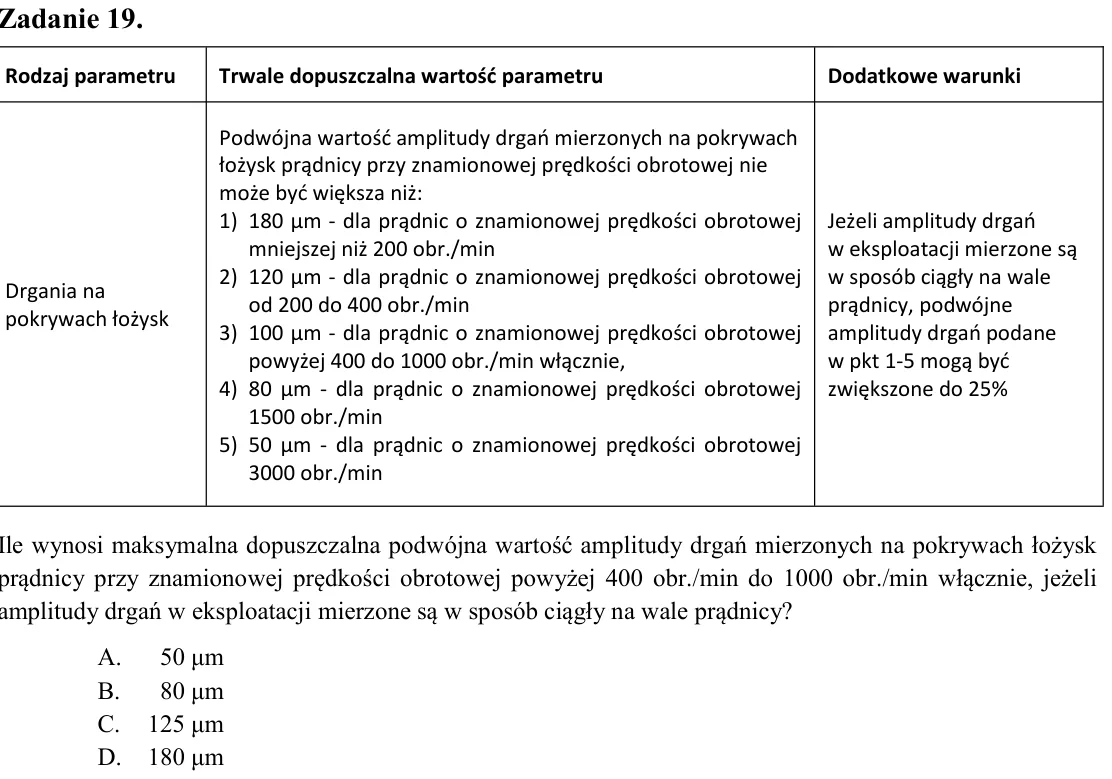

Zadanie 19. Ile wynosi maksymalna dopuszczalna podwójna wartość amplitudy drgań mierzonych na pokrywach łożysk prądnicy przy znamionowej prędkości obrotowej powyżej 400 obr./min do 1000 obr./min włącznie, jeżeli amplitud

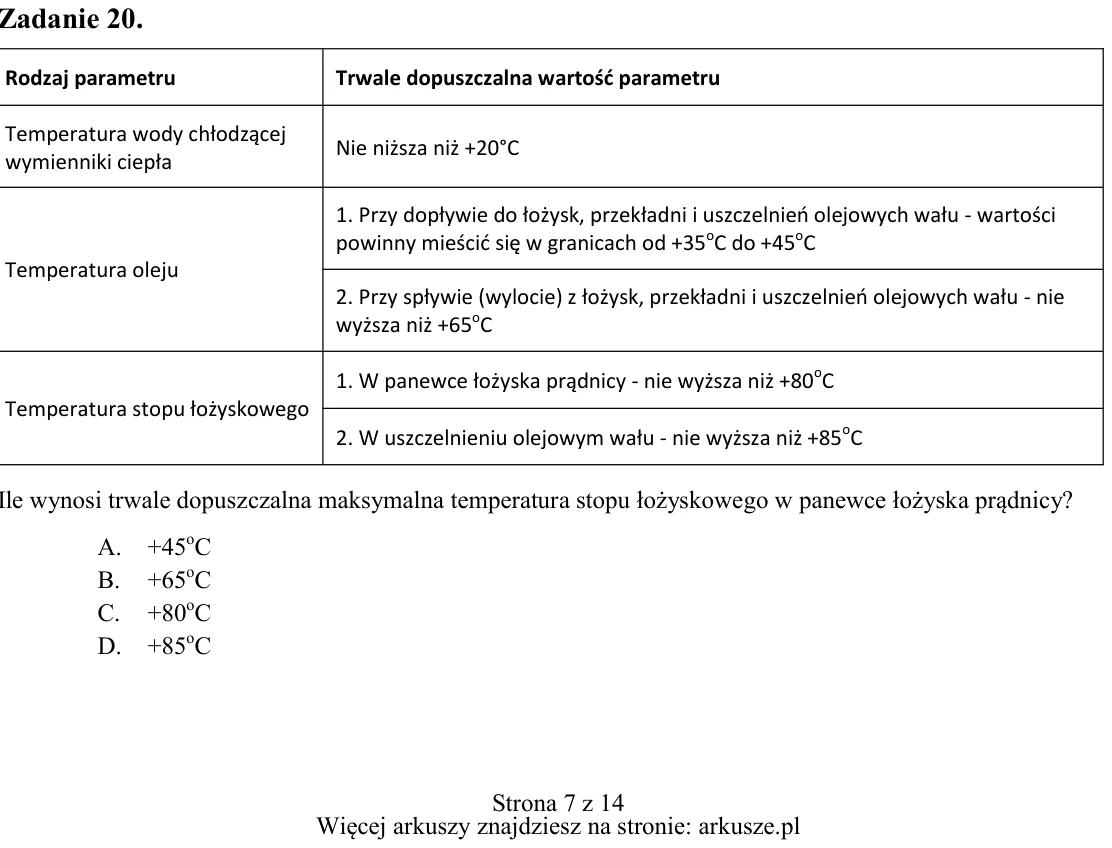

Zadanie 20. Ile wynosi trwale dopuszczalna maksymalna temperatura stopu łożyskowego w panewce łożyska prądnicy? A. +45oC B. +65oC C. +80oC D. +85oC Rodzaj parametru Trwale dopuszczalna wartość parametru Dodatkowe warunki

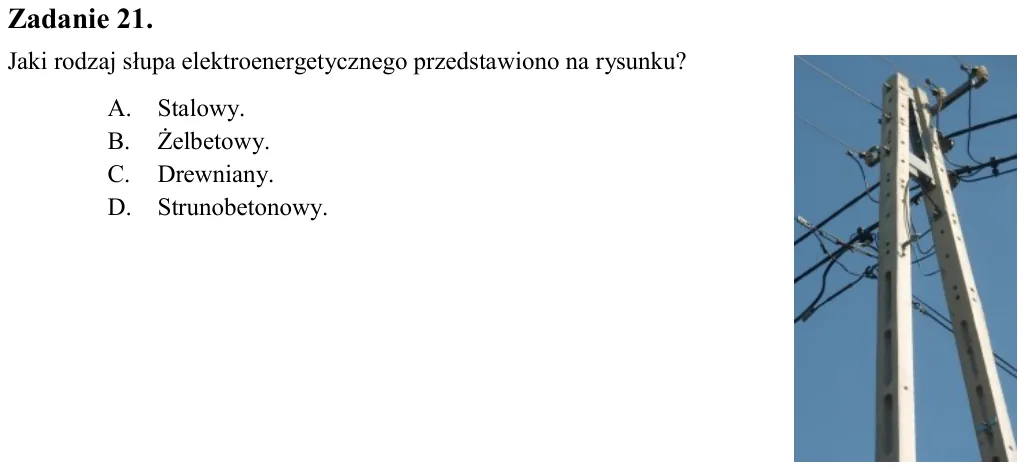

Zadanie 21. Jaki rodzaj słupa elektroenergetycznego przedstawiono na rysunku? A. Stalowy. B. Żelbetowy. C. Drewniany. D. Strunobetonowy.

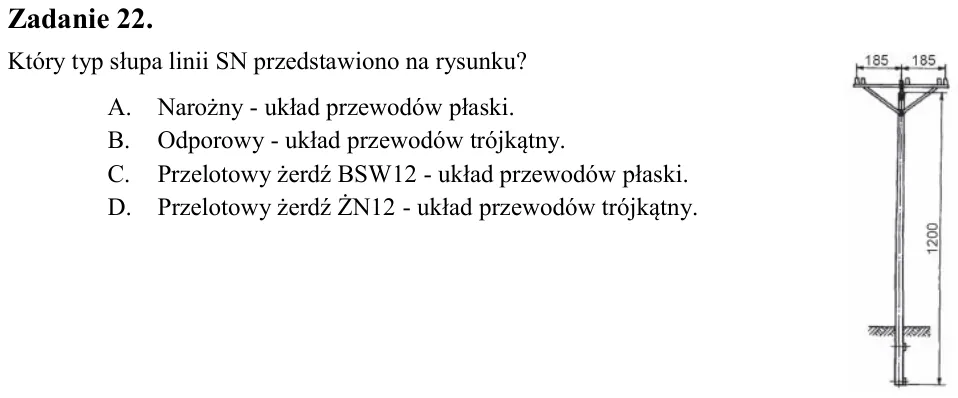

Zadanie 22. Który typ słupa linii SN przedstawiono na rysunku? A. Narożny - układ przewodów płaski. B. Odporowy - układ przewodów trójkątny. C. Przelotowy żerdź BSW12 - układ przewodów płaski. D. Przelotowy żerdź ŻN12 -

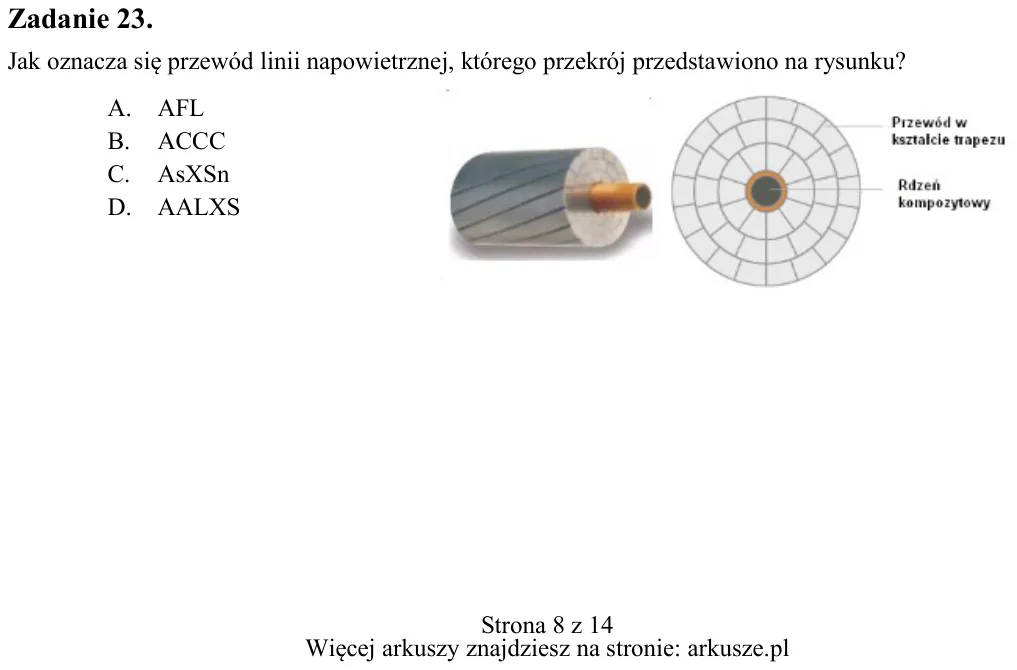

Zadanie 23. Jak oznacza się przewód linii napowietrznej, którego przekrój przedstawiono na rysunku? A. AFL B. ACCC C. AsXSn D. AALXS

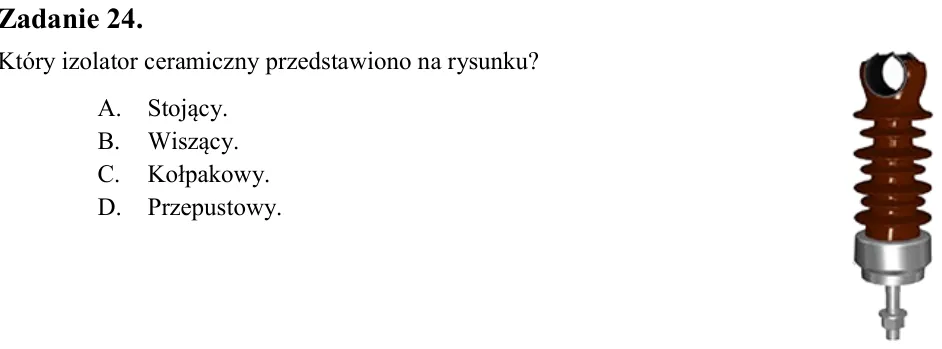

Zadanie 24. Który izolator ceramiczny przedstawiono na rysunku? A. Stojący. B. Wiszący. C. Kołpakowy. D. Przepustowy.

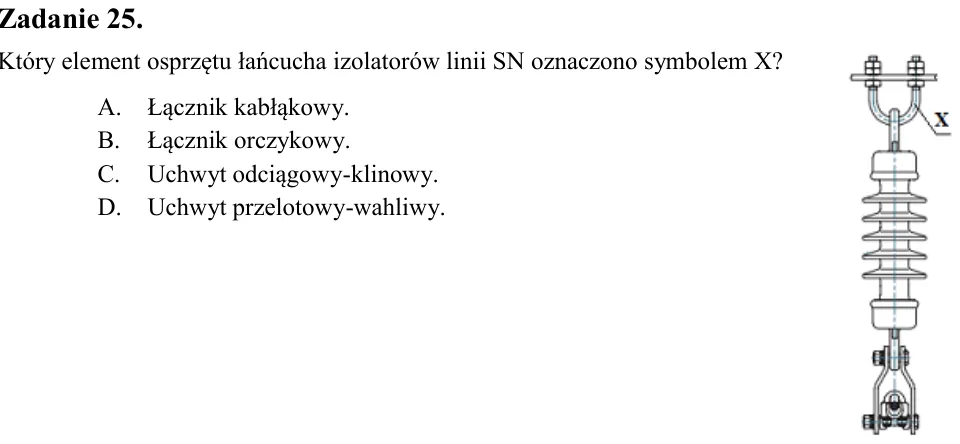

Zadanie 25. Który element osprzętu łańcucha izolatorów linii SN oznaczono symbolem X? A. Łącznik kabłąkowy. B. Łącznik orczykowy. C. Uchwyt odciągowy-klinowy. D. Uchwyt przelotowy-wahliwy.

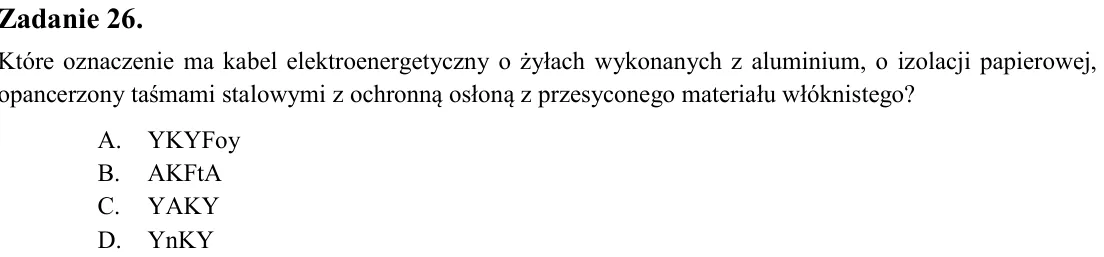

Zadanie 26. Które oznaczenie ma kabel elektroenergetyczny o żyłach wykonanych z aluminium, o izolacji papierowej, opancerzony taśmami stalowymi z ochronną osłoną z przesyconego materiału włóknistego? A. YKYFoy B. AKFtA C

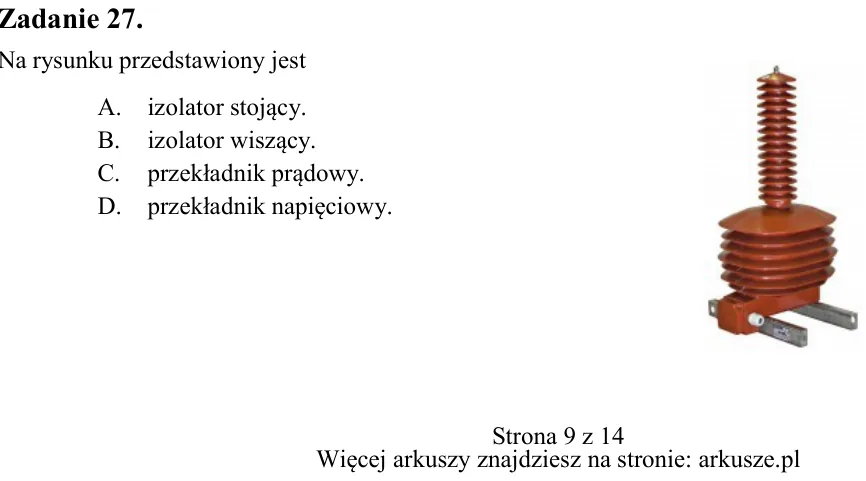

Zadanie 27. Na rysunku przedstawiony jest A. izolator stojący. B. izolator wiszący. C. przekładnik prądowy. D. przekładnik napięciowy.

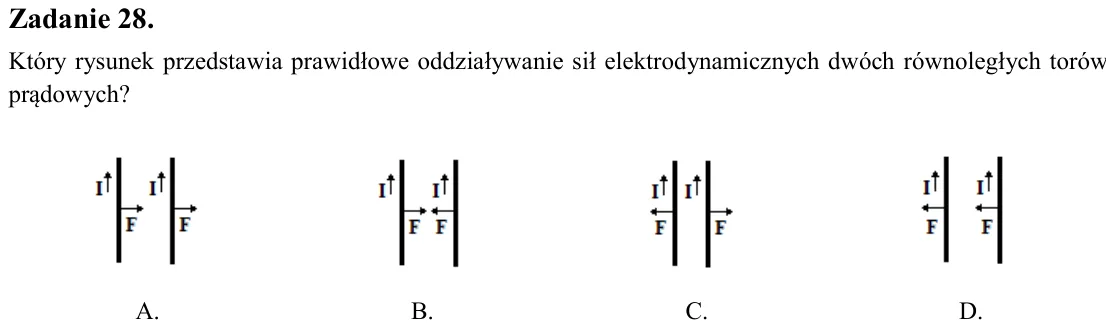

Zadanie 28. Który rysunek przedstawia prawidłowe oddziaływanie sił elektrodynamicznych dwóch równoległych torów prądowych?

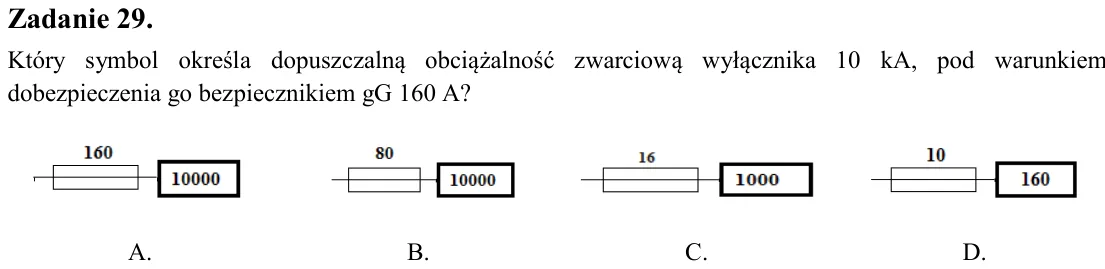

Zadanie 29. Który symbol określa dopuszczalną obciążalność zwarciową wyłącznika 10 kA, pod warunkiem dobezpieczenia go bezpiecznikiem gG 160 A?

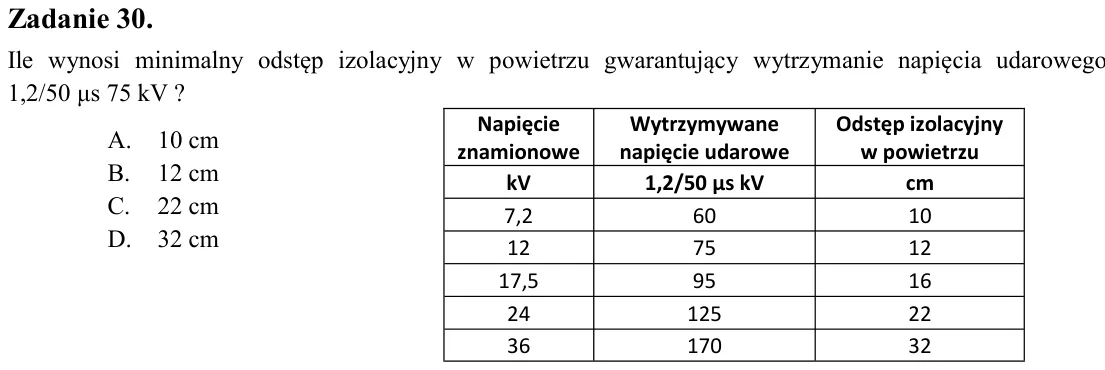

Zadanie 30. Ile wynosi minimalny odstęp izolacyjny w powietrzu gwarantujący wytrzymanie napięcia udarowego 1,2/50 μs 75 kV ? A. 10 cm B. 12 cm C. 22 cm D. 32 cm

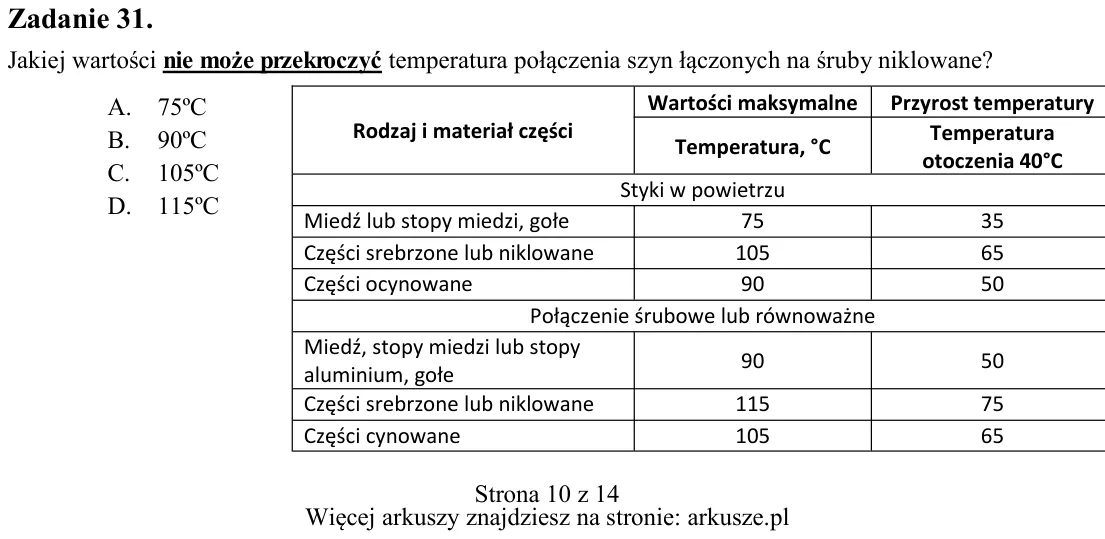

Zadanie 31. Jakiej wartości nie może przekroczyć temperatura połączenia szyn łączonych na śruby niklowane? A. 75ºC B. 90ºC C. 105ºC D. 115ºC A. B. C. D. A. B. C. D. Napięcie znamionowe Wytrzymywane napięcie udarowe Odstę

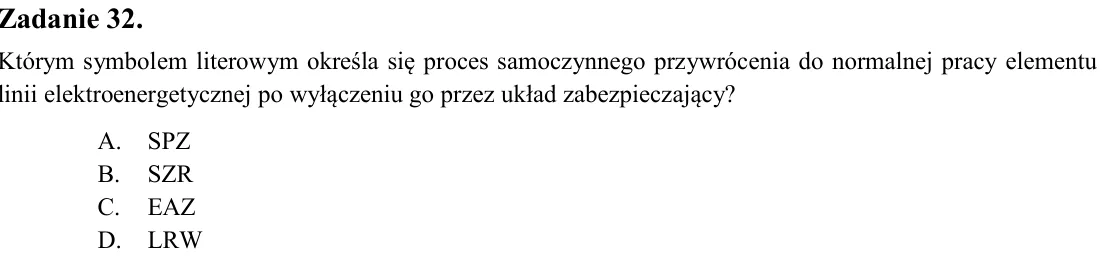

Zadanie 32. Którym symbolem literowym określa się proces samoczynnego przywrócenia do normalnej pracy elementu linii elektroenergetycznej po wyłączeniu go przez układ zabezpieczający? A. SPZ B. SZR C. EAZ D. LRW

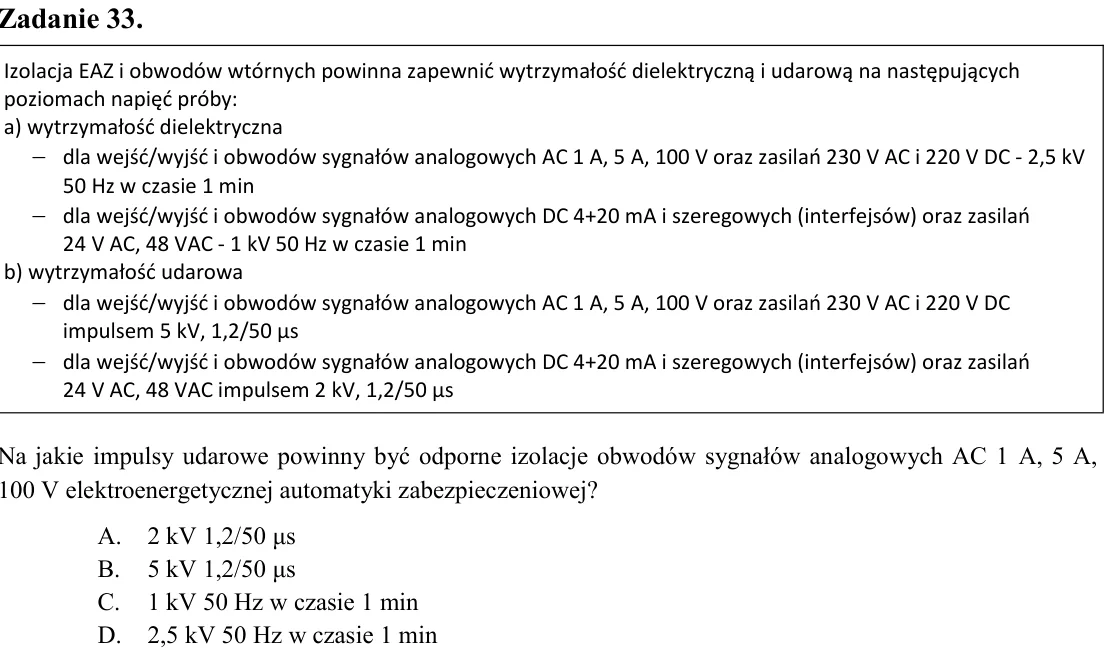

Zadanie 33. Na jakie impulsy udarowe powinny być odporne izolacje obwodów sygnałów analogowych AC 1 A, 5 A, 100 V elektroenergetycznej automatyki zabezpieczeniowej? A. 2 kV 1,2/50 μs B. 5 kV 1,2/50 μs C. 1 kV 50 Hz w cza

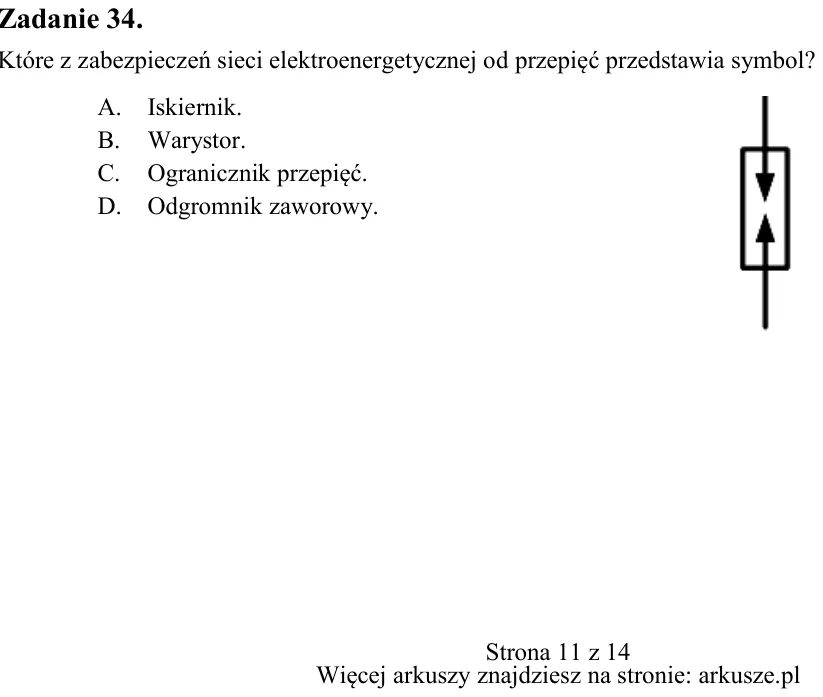

Zadanie 34. Które z zabezpieczeń sieci elektroenergetycznej od przepięć przedstawia symbol? A. Iskiernik. B. Warystor. C. Ogranicznik przepięć. D. Odgromnik zaworowy. Izolacja EAZ i obwodów wtórnych powinna zapewnić wytr

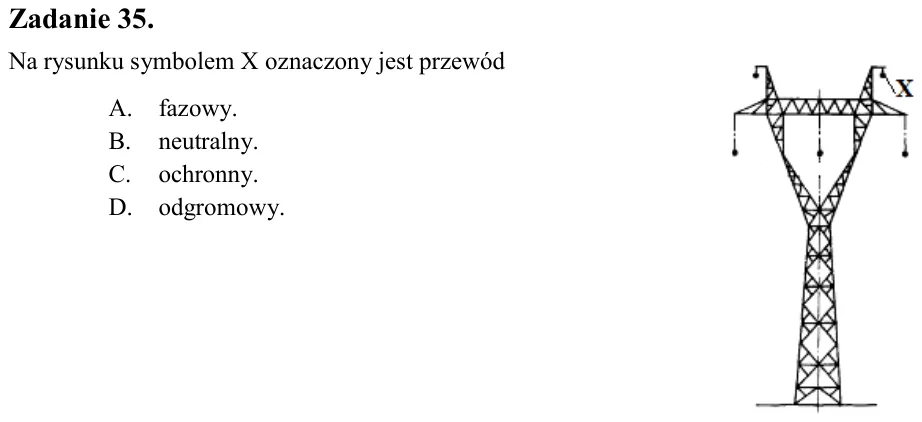

Zadanie 35. Na rysunku symbolem X oznaczony jest przewód A. fazowy. B. neutralny. C. ochronny. D. odgromowy.

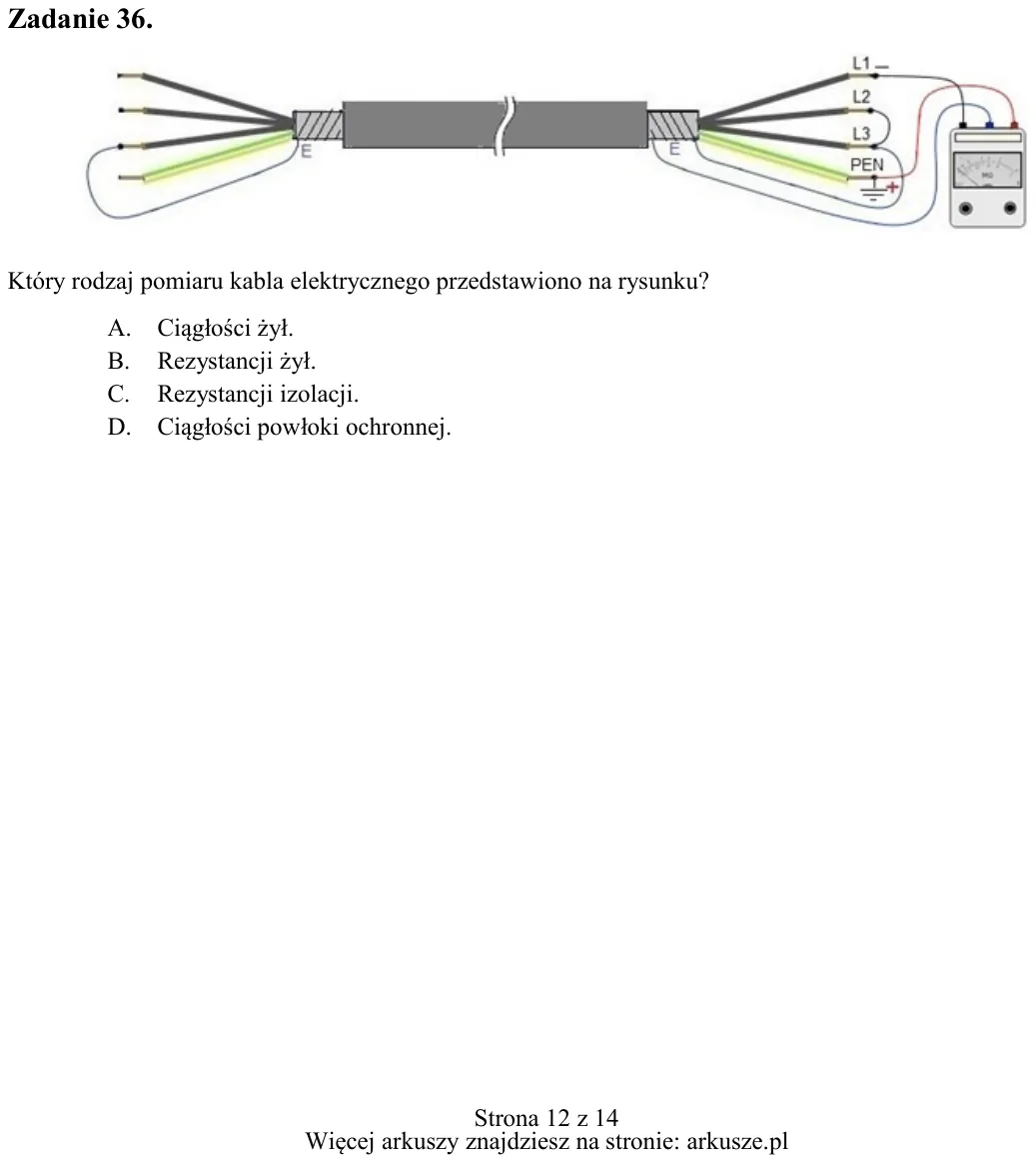

Zadanie 36. Który rodzaj pomiaru kabla elektrycznego przedstawiono na rysunku? A. Ciągłości żył. B. Rezystancji żył. C. Rezystancji izolacji. D. Ciągłości powłoki ochronnej.

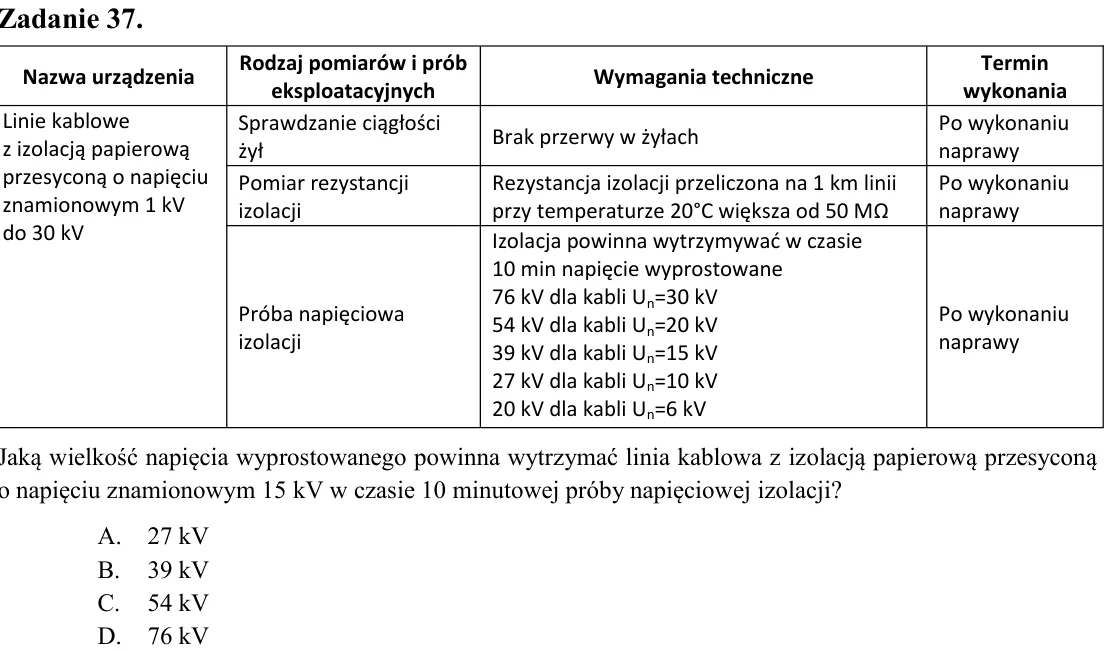

Zadanie 37. Jaką wielkość napięcia wyprostowanego powinna wytrzymać linia kablowa z izolacją papierową przesyconą o napięciu znamionowym 15 kV w czasie 10 minutowej próby napięciowej izolacji? A. 27 kV B. 39 kV C. 54 kV

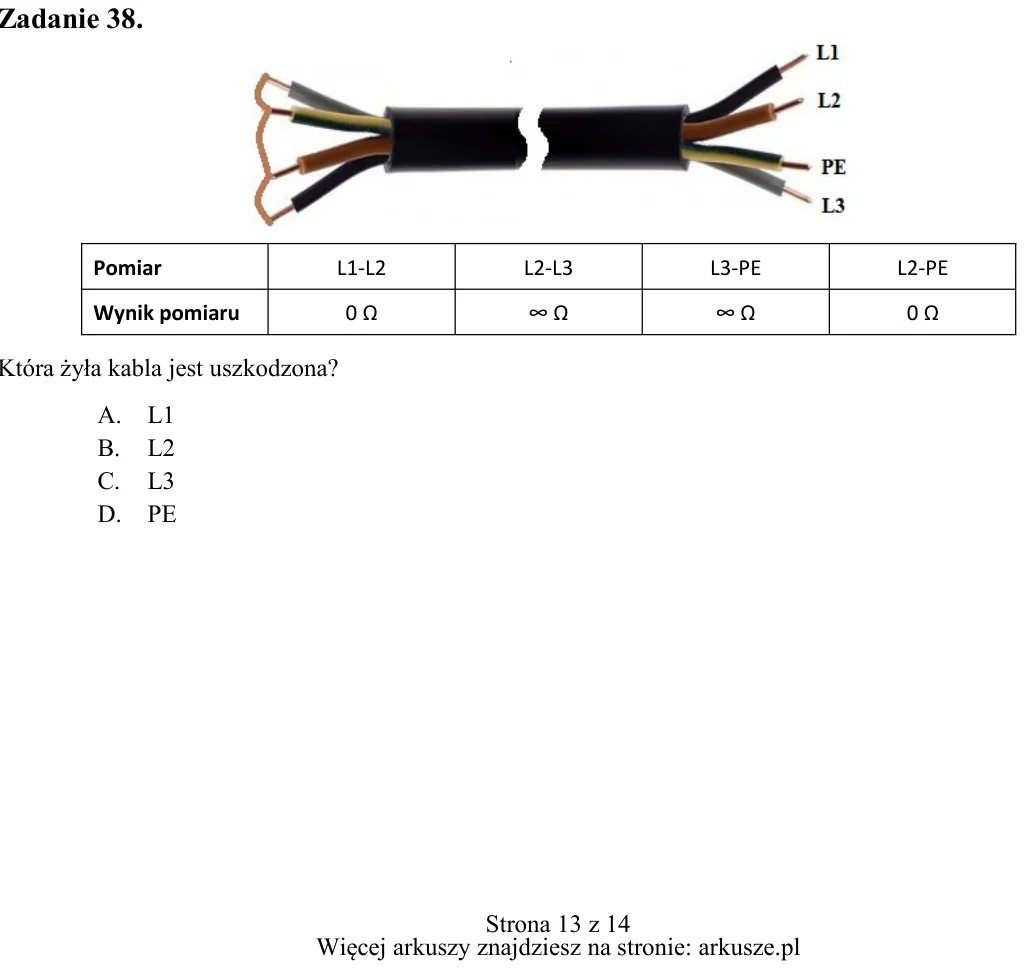

Zadanie 38. Która żyła kabla jest uszkodzona? A. L1 B. L2 C. L3 D. PE Nazwa urządzenia Rodzaj pomiarów i prób eksploatacyjnych Wymagania techniczne Termin wykonania Linie kablowe z izolacją papierową przesyconą o napięci

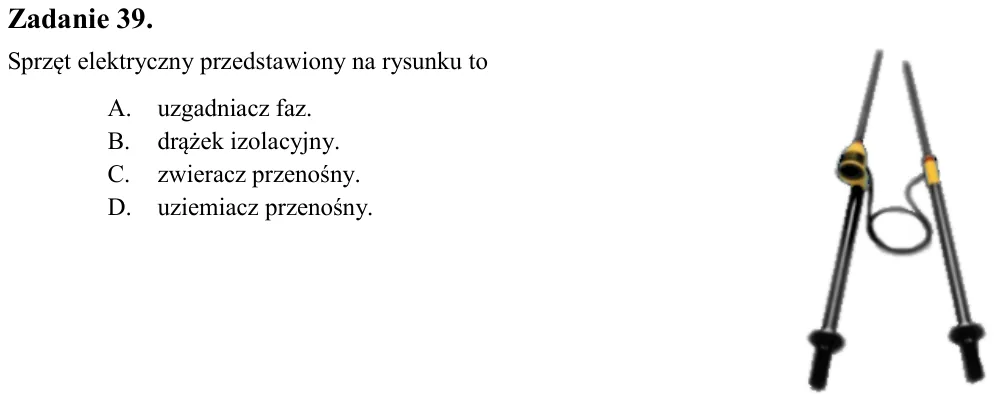

Zadanie 39. Sprzęt elektryczny przedstawiony na rysunku to A. uzgadniacz faz. B. drążek izolacyjny. C. zwieracz przenośny. D. uziemiacz przenośny.

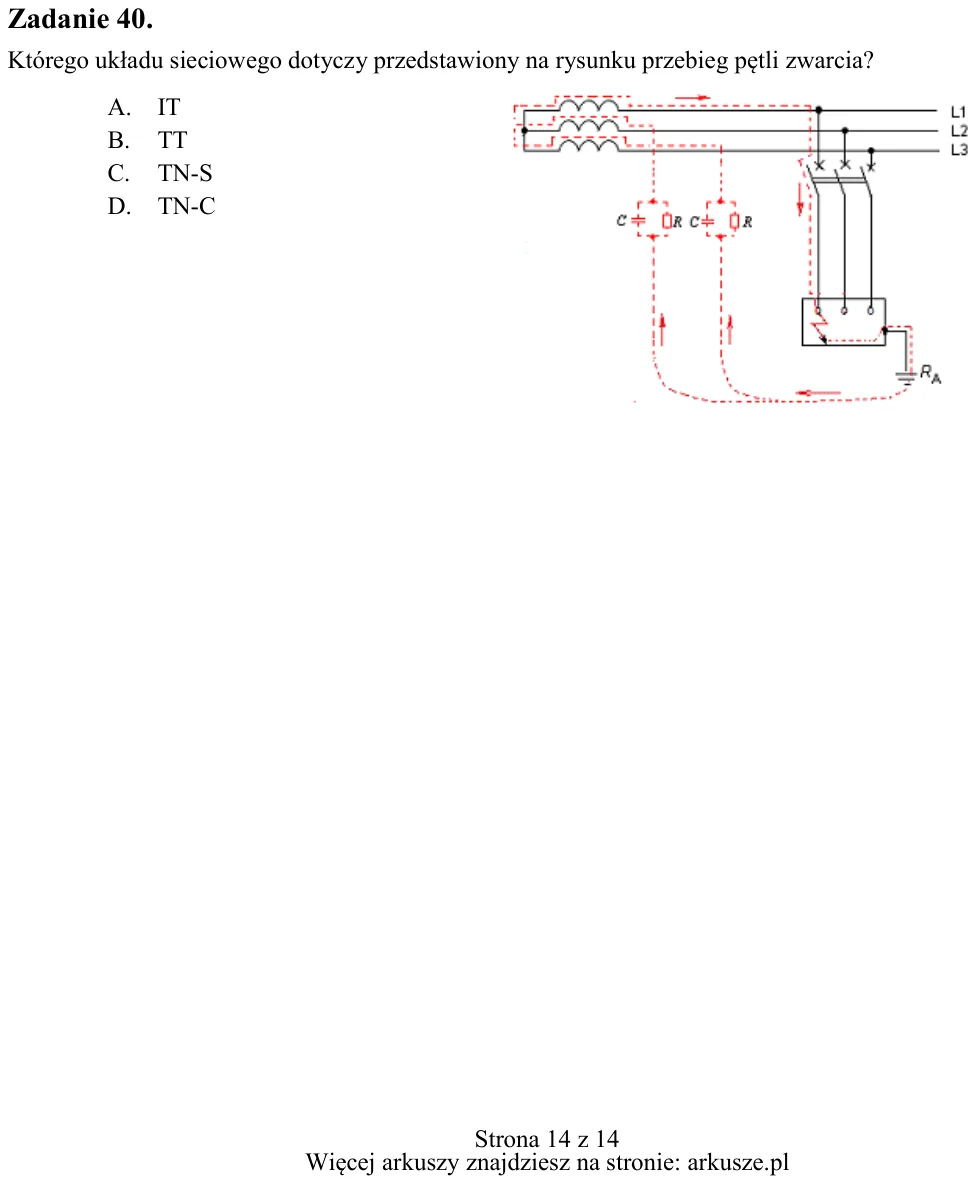

Zadanie 40. Którego układu sieciowego dotyczy przedstawiony na rysunku przebieg pętli zwarcia? A. IT B. TT C. TN-S D. TN-C
