E24 · Egzamin zawodowy · czerwiec 2014

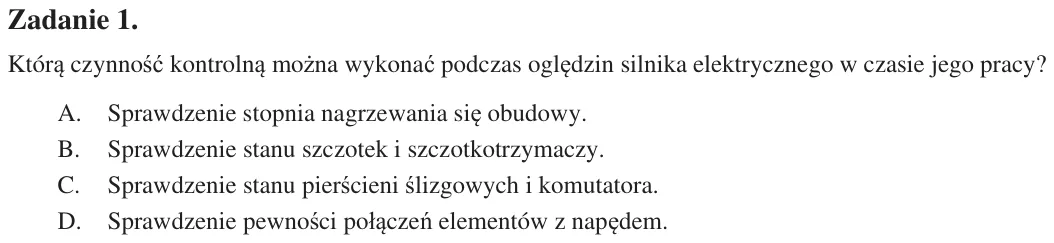

Zadanie 1. Którą czynnoĞü kontrolną moĪna wykonaü podczas oglĊdzin silnika elektrycznego w czasie jego pracy? A. Sprawdzenie stopnia nagrzewania siĊ obudowy. B. Sprawdzenie stanu szczotek i szczotkotrzymaczy. C. Sprawdze

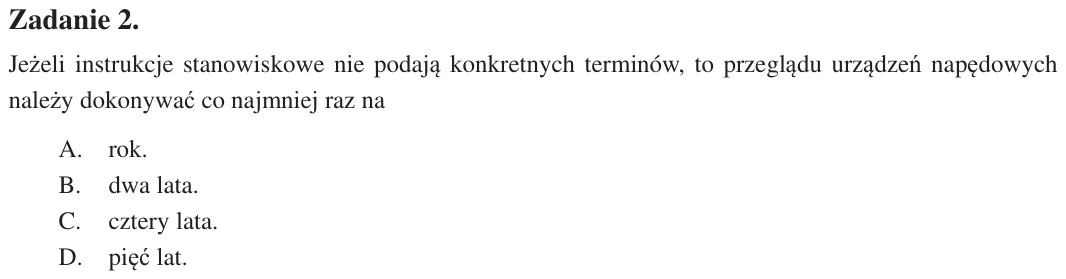

Zadanie 2. JeĪeli instrukcje stanowiskowe nie podają konkretnych terminów, to przeglądu urządzeĔ napĊdowych naleĪy dokonywaü co najmniej raz na A. rok. B. dwa lata. C. cztery lata. D. piĊü lat.

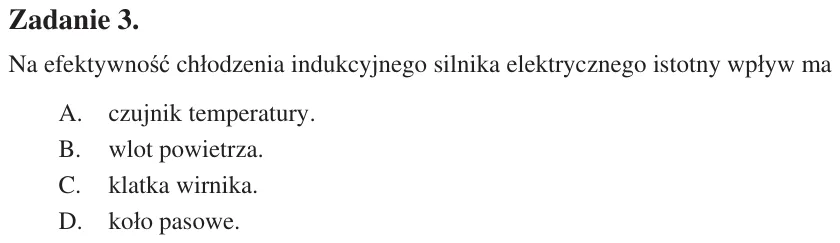

Zadanie 3. Na efektywnoĞü cháodzenia indukcyjnego silnika elektrycznego istotny wpáyw ma A. czujnik temperatury. B. wlot powietrza. C. klatka wirnika. D. koáo pasowe.

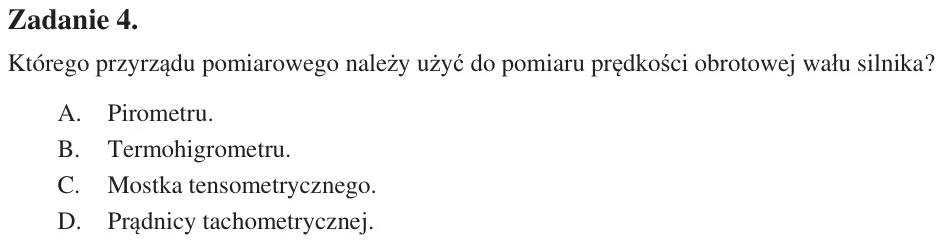

Zadanie 4. Którego przyrządu pomiarowego naleĪy uĪyü do pomiaru prĊdkoĞci obrotowej waáu silnika? A. Pirometru. B. Termohigrometru. C. Mostka tensometrycznego. D. Prądnicy tachometrycznej.

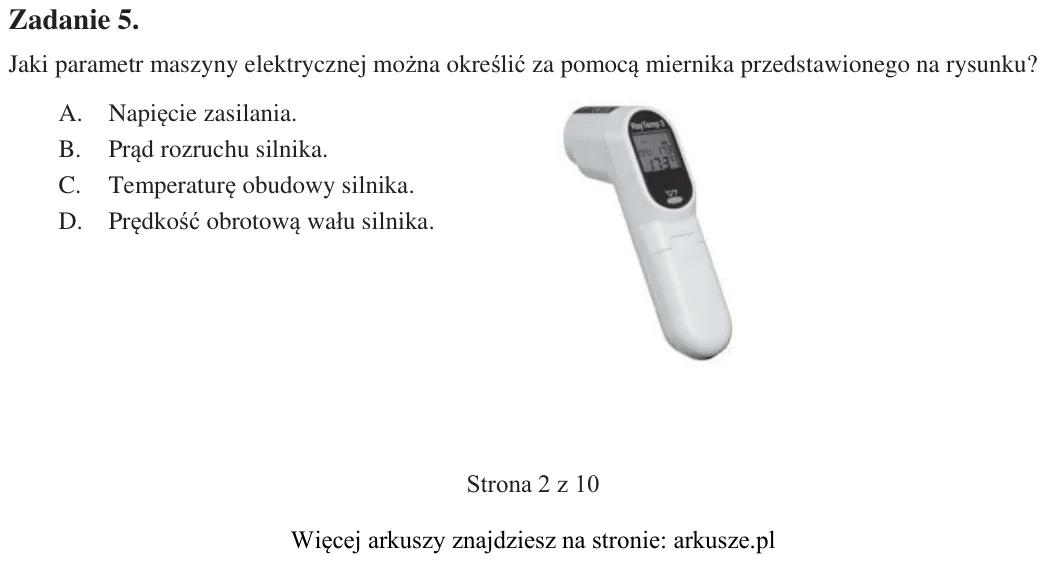

Zadanie 5. Jaki parametr maszyny elektrycznej moĪna okreĞliü za pomocą miernika przedstawionego na rysunku? A. NapiĊcie zasilania. B. Prąd rozruchu silnika. C. TemperaturĊ obudowy silnika. D. PrĊdkoĞü obrotową waáu silni

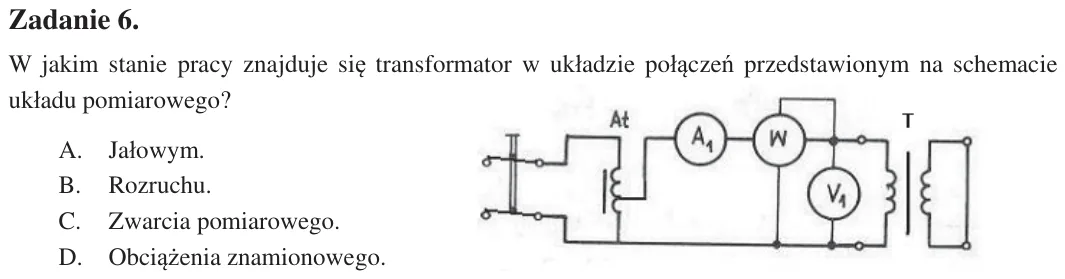

Zadanie 6. W jakim stanie pracy znajduje siĊ transformator w ukáadzie poáączeĔ przedstawionym na schemacie ukáadu pomiarowego? A. Jaáowym. B. Rozruchu. C. Zwarcia pomiarowego. D. ObciąĪenia znamionowego.

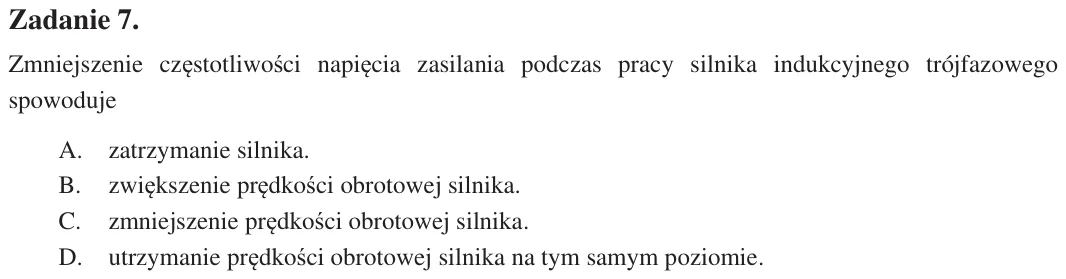

Zadanie 7. Zmniejszenie czĊstotliwoĞci napiĊcia zasilania podczas pracy silnika indukcyjnego trójfazowego spowoduje A. zatrzymanie silnika. B. zwiĊkszenie prĊdkoĞci obrotowej silnika. C. zmniejszenie prĊdkoĞci obrotowej

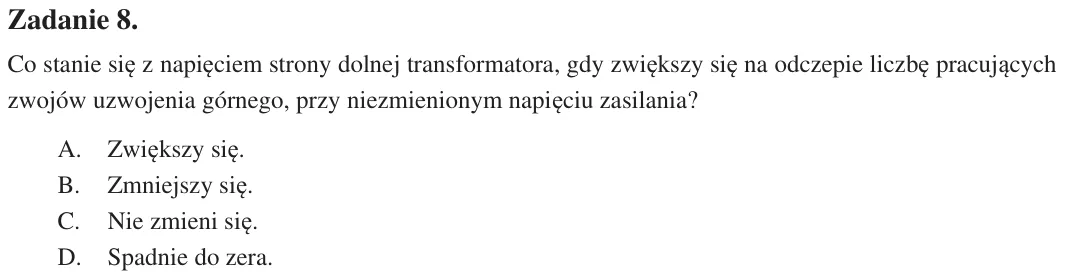

Zadanie 8. Co stanie siĊ z napiĊciem strony dolnej transformatora, gdy zwiĊkszy siĊ na odczepie liczbĊ pracujących zwojów uzwojenia górnego, przy niezmienionym napiĊciu zasilania? A. ZwiĊkszy siĊ. B. Zmniejszy siĊ. C. Ni

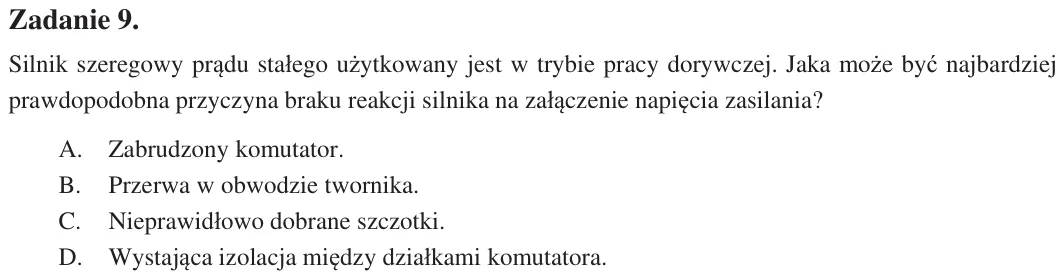

Zadanie 9. Silnik szeregowy prądu staáego uĪytkowany jest w trybie pracy dorywczej. Jaka moĪe byü najbardziej prawdopodobna przyczyna braku reakcji silnika na zaáączenie napiĊcia zasilania? A. Zabrudzony komutator. B. Pr

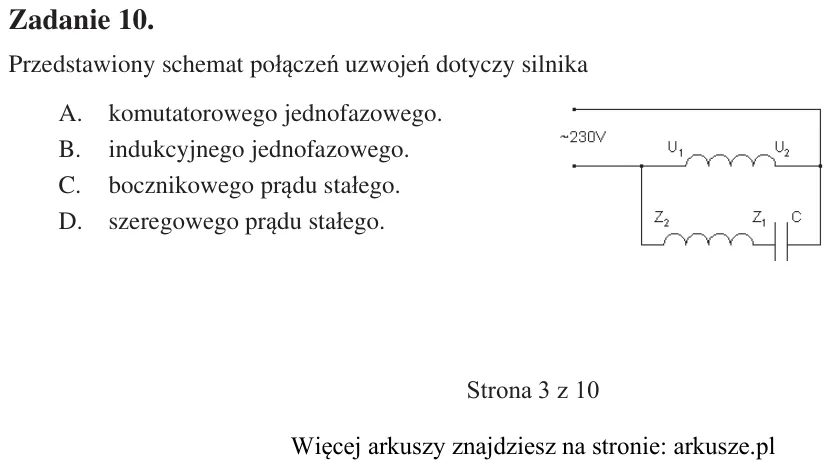

Zadanie 10. Przedstawiony schemat poáączeĔ uzwojeĔ dotyczy silnika A. komutatorowego jednofazowego. B. indukcyjnego jednofazowego. C. bocznikowego prądu staáego. D. szeregowego prądu staáego. 6WURQD ]

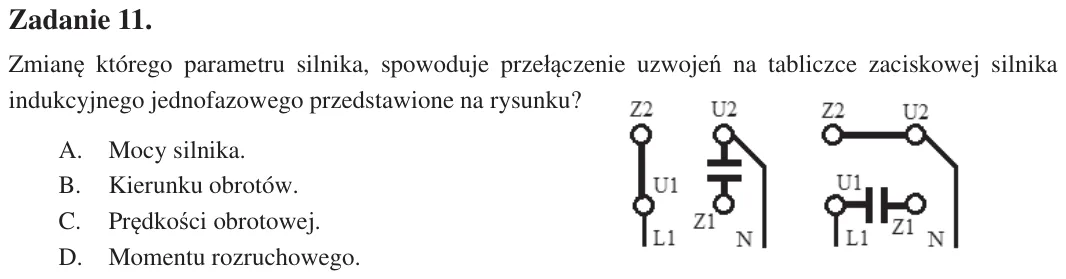

Zadanie 11. ZmianĊ którego parametru silnika, spowoduje przeáączenie uzwojeĔ na tabliczce zaciskowej silnika indukcyjnego jednofazowego przedstawione na rysunku? A. Mocy silnika. B. Kierunku obrotów. C. PrĊdkoĞci obrotow

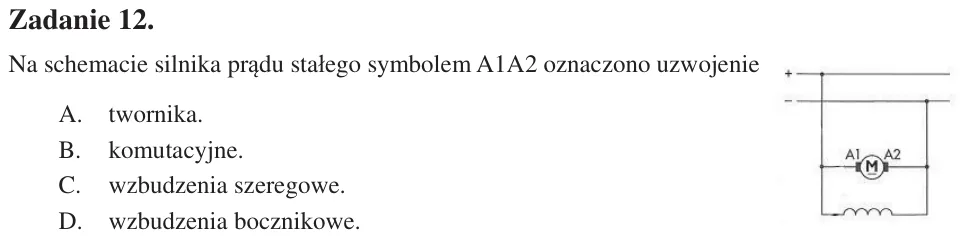

Zadanie 12. Na schemacie silnika prądu staáego symbolem A1A2 oznaczono uzwojenie A. twornika. B. komutacyjne. C. wzbudzenia szeregowe. D. wzbudzenia bocznikowe.

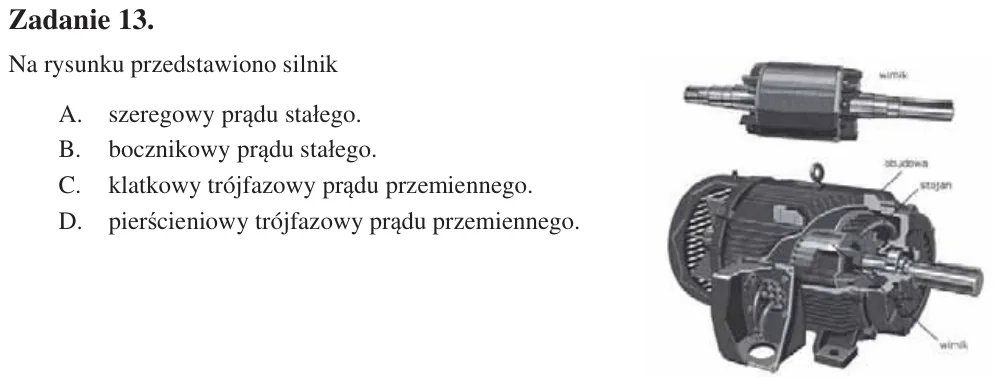

Zadanie 13. Na rysunku przedstawiono silnik A. szeregowy prądu staáego. B. bocznikowy prądu staáego. C. klatkowy trójfazowy prądu przemiennego. D. pierĞcieniowy trójfazowy prądu przemiennego.

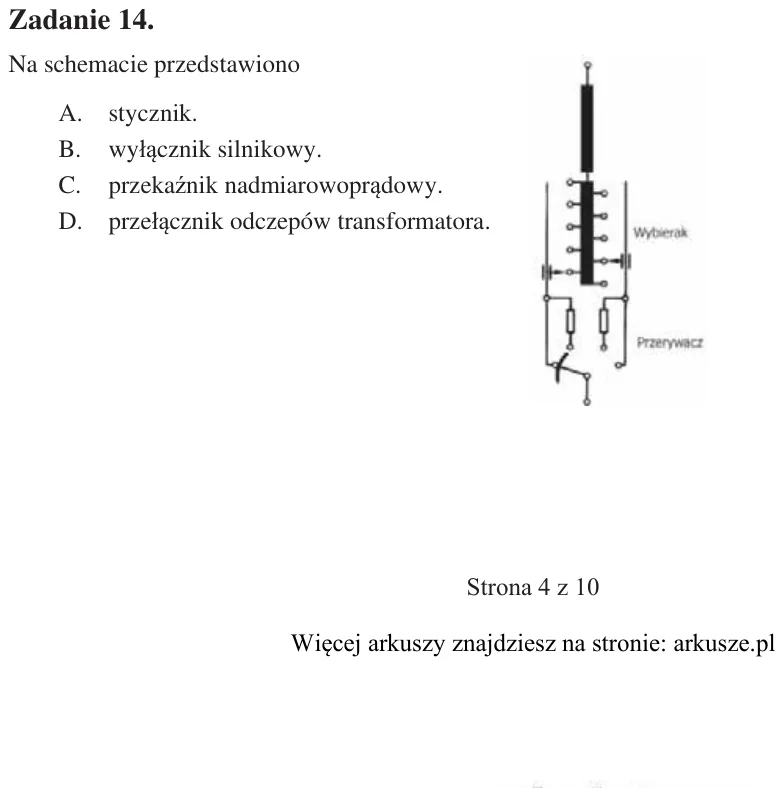

Zadanie 14. Na schemacie przedstawiono A. stycznik. B. wyáącznik silnikowy. C. przekaĨnik nadmiarowoprądowy. D. przeáącznik odczepów transformatora. 6WURQD ]

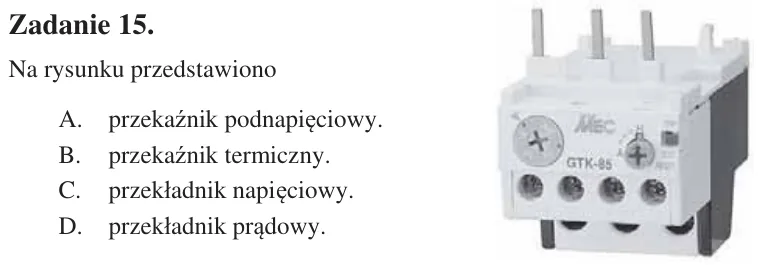

Zadanie 15. Na rysunku przedstawiono A. przekaĨnik podnapiĊciowy. B. przekaĨnik termiczny. C. przekáadnik napiĊciowy. D. przekáadnik prądowy.

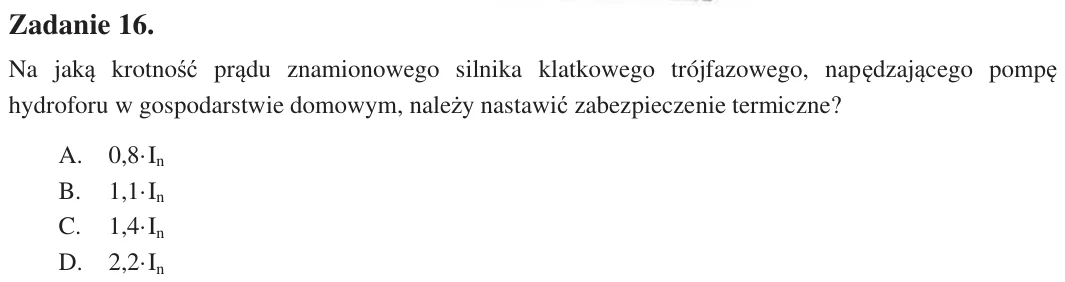

Zadanie 16. Na jaką krotnoĞü prądu znamionowego silnika klatkowego trójfazowego, napĊdzającego pompĊ hydroforu w gospodarstwie domowym, naleĪy nastawiü zabezpieczenie termiczne? A. 0,8·In B. 1,1·In C. 1,4·In D. 2,2·In

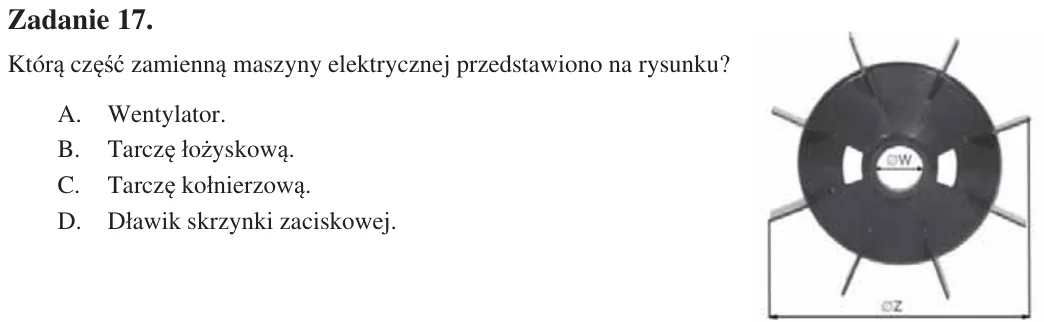

Zadanie 17. Którą czĊĞü zamienną maszyny elektrycznej przedstawiono na rysunku? A. Wentylator. B. TarczĊ áoĪyskową. C. TarczĊ koánierzową. D. Dáawik skrzynki zaciskowej.

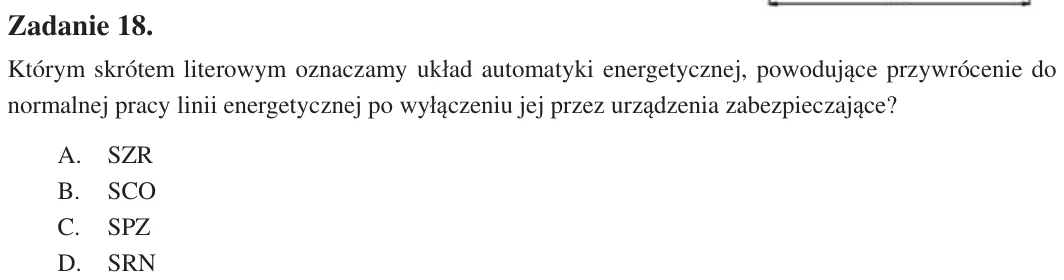

Zadanie 18. Którym skrótem literowym oznaczamy ukáad automatyki energetycznej, powodujące przywrócenie do normalnej pracy linii energetycznej po wyáączeniu jej przez urządzenia zabezpieczające? A. SZR B. SCO C. SPZ D. SR

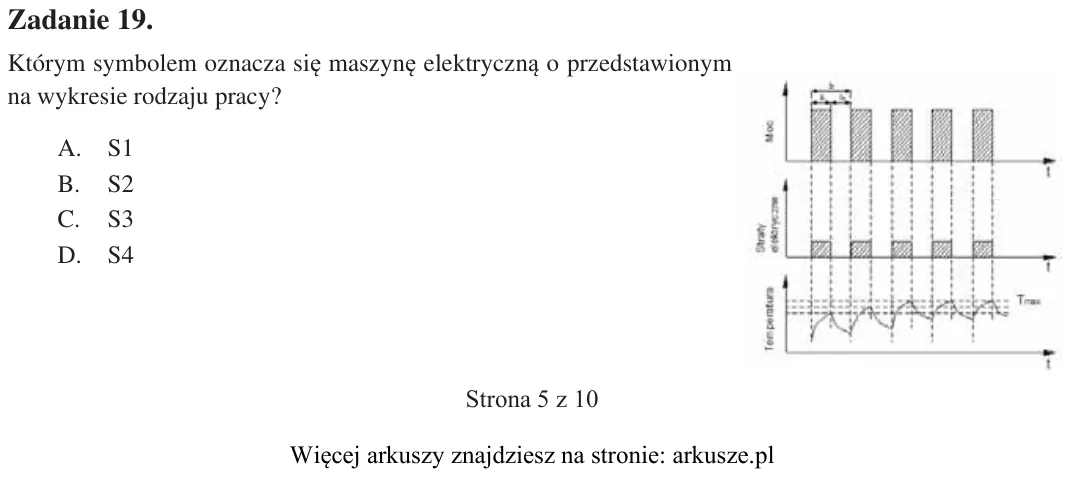

Zadanie 19. Którym symbolem oznacza siĊ maszynĊ elektryczną o przedstawionym na wykresie rodzaju pracy? A. S1 B. S2 C. S3 D. S4 6WURQD ]

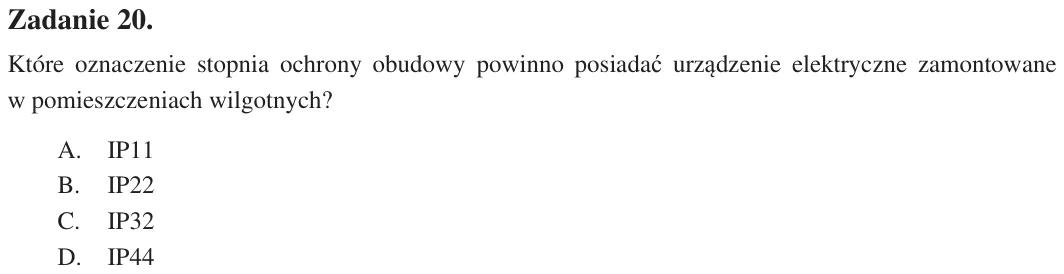

Zadanie 20. Które oznaczenie stopnia ochrony obudowy powinno posiadaü urządzenie elektryczne zamontowane w pomieszczeniach wilgotnych? A. IP11 B. IP22 C. IP32 D. IP44

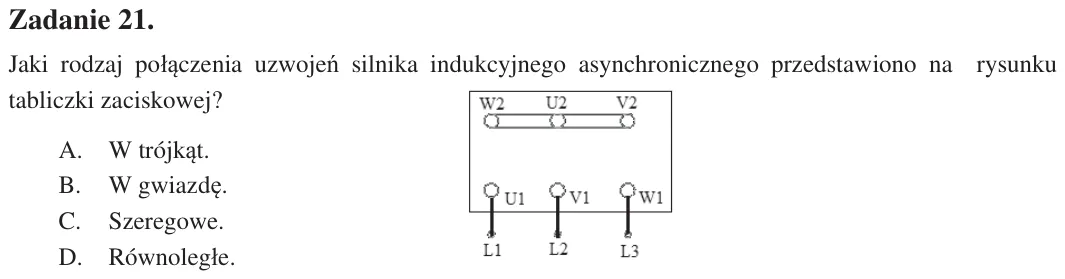

Zadanie 21. Jaki rodzaj poáączenia uzwojeĔ silnika indukcyjnego asynchronicznego przedstawiono na rysunku tabliczki zaciskowej? A. W trójkąt. B. W gwiazdĊ. C. Szeregowe. D. Równolegáe.

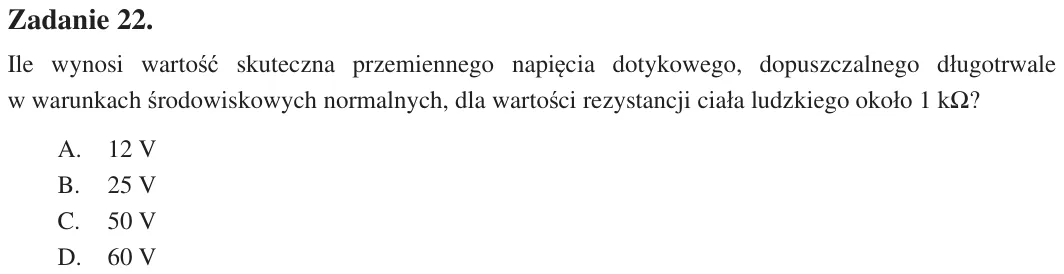

Zadanie 22. Ile wynosi wartoĞü skuteczna przemiennego napiĊcia dotykowego, dopuszczalnego dáugotrwale w warunkach Ğrodowiskowych normalnych, dla wartoĞci rezystancji ciaáa ludzkiego okoáo 1 kź? A. 12 V B. 25 V C. 50 V D.

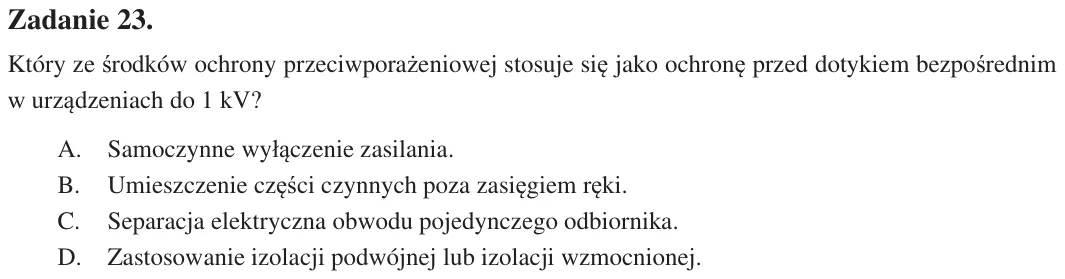

Zadanie 23. Który ze Ğrodków ochrony przeciwporaĪeniowej stosuje siĊ jako ochronĊ przed dotykiem bezpoĞrednim w urządzeniach do 1 kV? A. Samoczynne wyáączenie zasilania. B. Umieszczenie czĊĞci czynnych poza zasiĊgiem rĊk

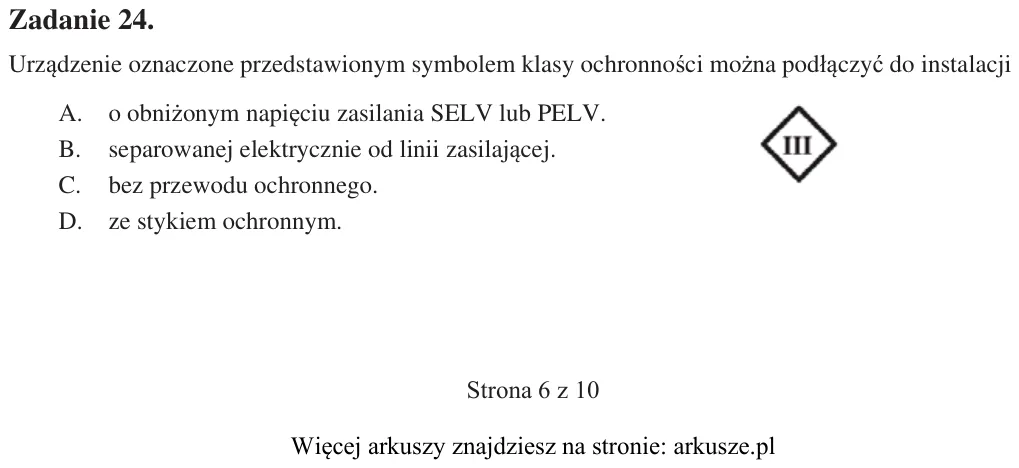

Zadanie 24. Urządzenie oznaczone przedstawionym symbolem klasy ochronnoĞci moĪna podáączyü do instalacji A. o obniĪonym napiĊciu zasilania SELV lub PELV. B. separowanej elektrycznie od linii zasilającej. C. bez przewodu

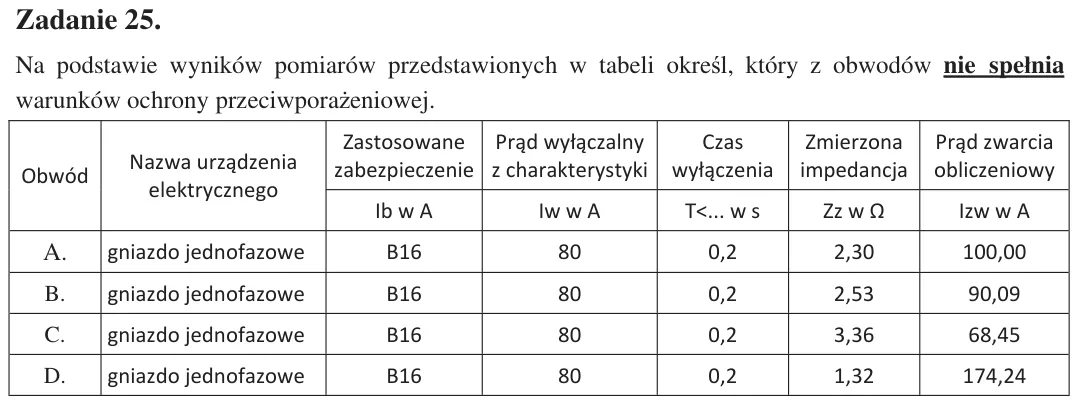

Zadanie 25. Na podstawie wyników pomiarów przedstawionych w tabeli określ, który z obwodów nie spełnia warunków ochrony przeciwporażeniowej.

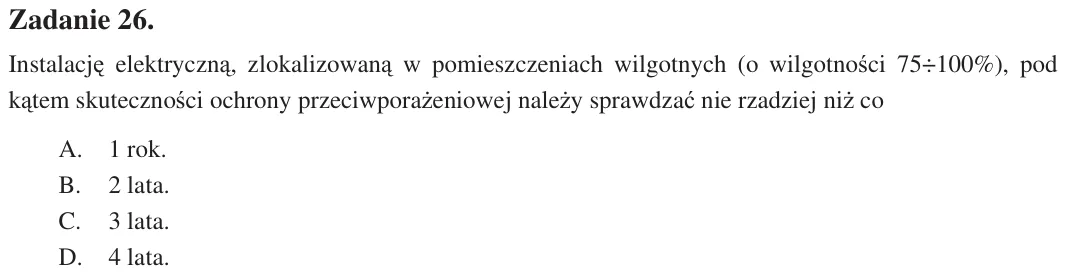

Zadanie 26. Instalację elektryczną, zlokalizowaną w pomieszczeniach wilgotnych (o wilgotności 75÷100%), pod kątem skuteczności ochrony przeciwporażeniowej należy sprawdzać nie rzadziej niż co A. 1 rok. B. 2 lata. C. 3 la

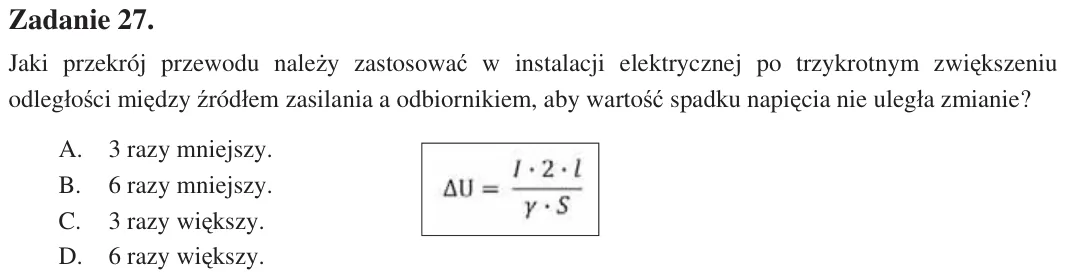

Zadanie 27. Jaki przekrój przewodu należy zastosować w instalacji elektrycznej po trzykrotnym zwiększeniu odległości między źródłem zasilania a odbiornikiem, aby wartość spadku napięcia nie uległa zmianie? A. 3 razy mnie

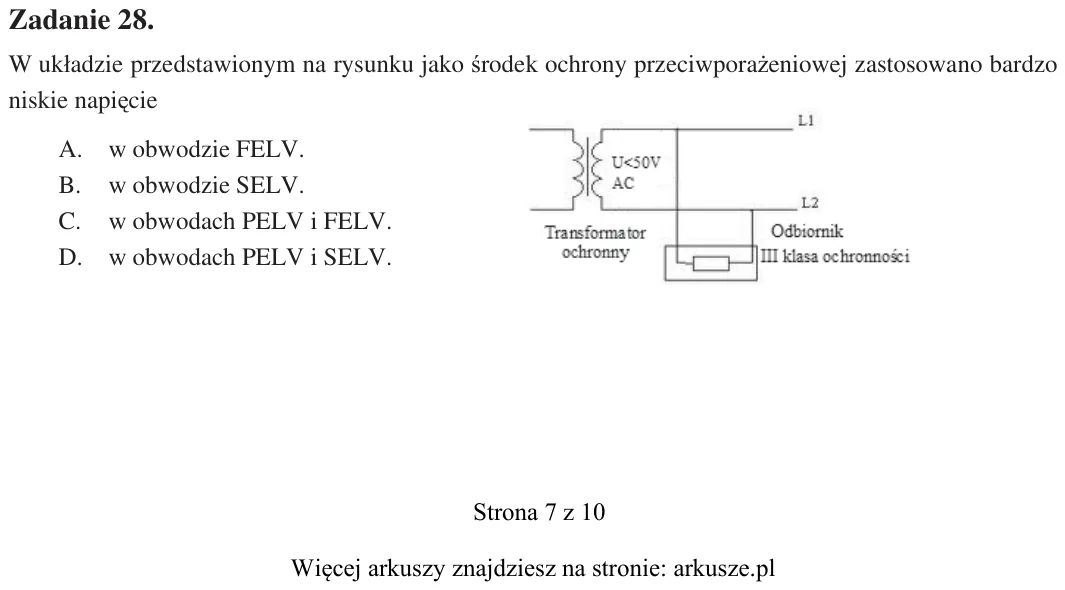

Zadanie 28. W układzie przedstawionym na rysunku jako środek ochrony przeciwporażeniowej zastosowano bardzo niskie napięcie A. w obwodzie FELV. B. w obwodzie SELV. C. w obwodach PELV i FELV. D. w obwodach PELV i SELV. Ob

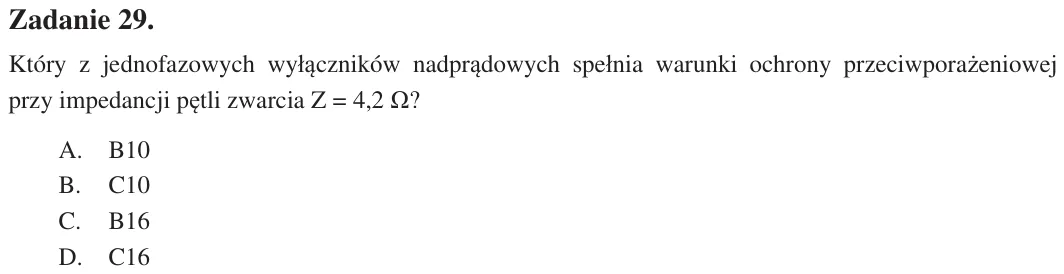

Zadanie 29. Który z jednofazowych wyáączników nadprądowych speánia warunki ochrony przeciwporaĪeniowej przy impedancji pĊtli zwarcia Z = 4,2 ȍ? A. B10 B. C10 C. B16 D. C16

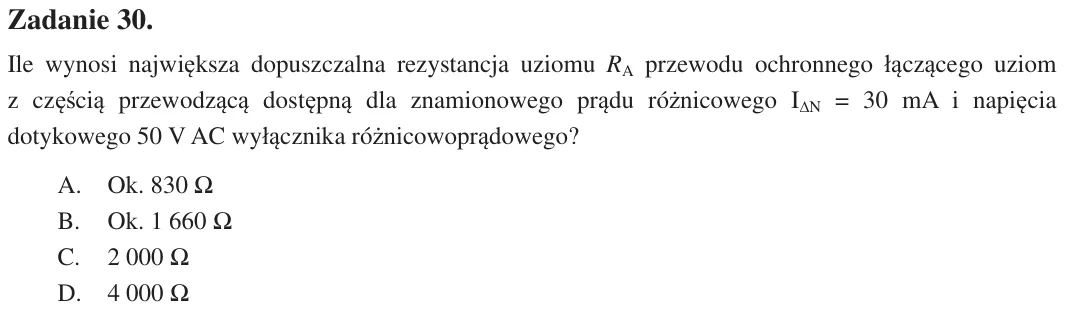

Zadanie 30. Ile wynosi najwiĊksza dopuszczalna rezystancja uziomu RA przewodu ochronnego áączącego uziom z czĊĞcią przewodzącą dostĊpną dla znamionowego prądu róĪnicowego I¨N = 30 mA i napiĊcia dotykowego 50 V AC wyáączn

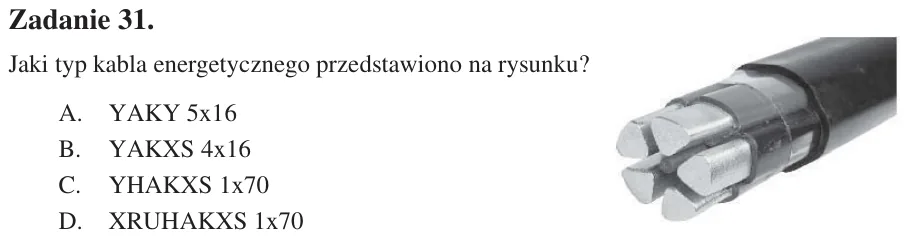

Zadanie 31. Jaki typ kabla energetycznego przedstawiono na rysunku? A. YAKY 5x16 B. YAKXS 4x16 C. YHAKXS 1x70 D. XRUHAKXS 1x70

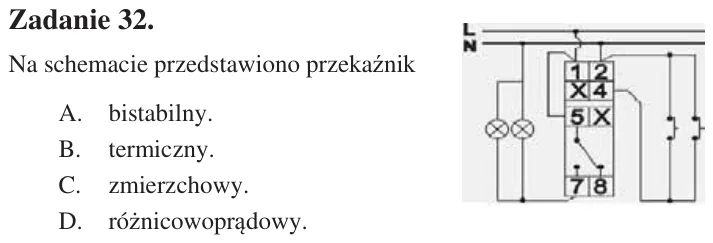

Zadanie 32. Na schemacie przedstawiono przekaĨnik A. bistabilny. B. termiczny. C. zmierzchowy. D. róĪnicowoprądowy.

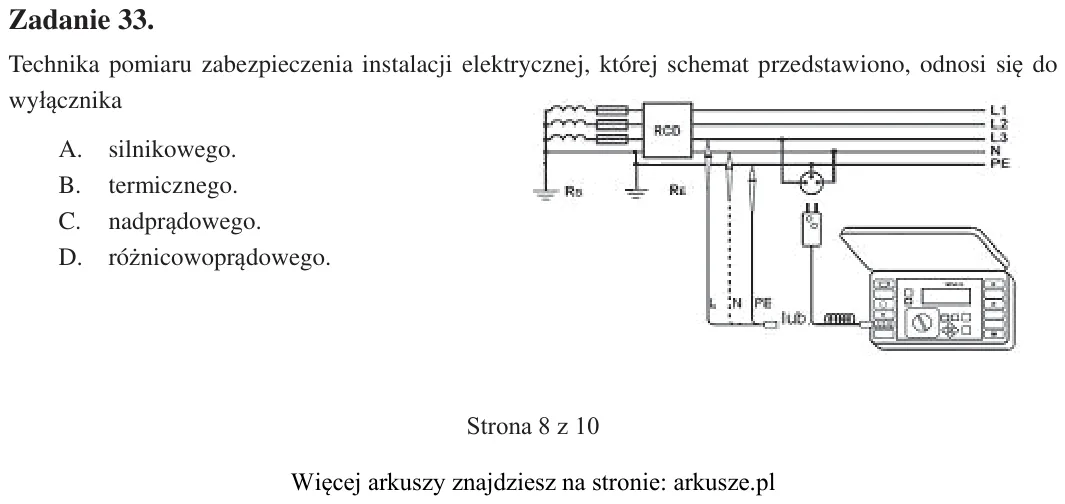

Zadanie 33. Technika pomiaru zabezpieczenia instalacji elektrycznej, której schemat przedstawiono, odnosi siĊ do wyáącznika A. silnikowego. B. termicznego. C. nadprądowego. D. róĪnicowoprądowego. 6WURQD ]

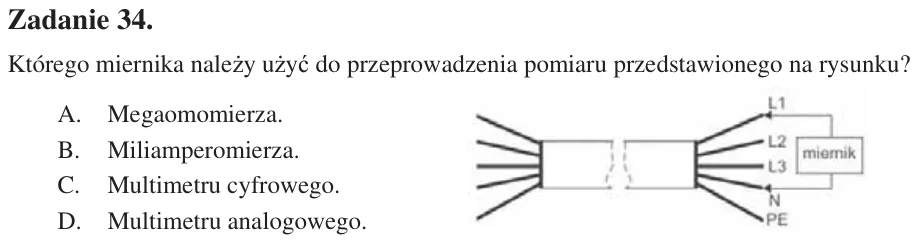

Zadanie 34. Którego miernika naleĪy uĪyü do przeprowadzenia pomiaru przedstawionego na rysunku? A. Megaomomierza. B. Miliamperomierza. C. Multimetru cyfrowego. D. Multimetru analogowego.

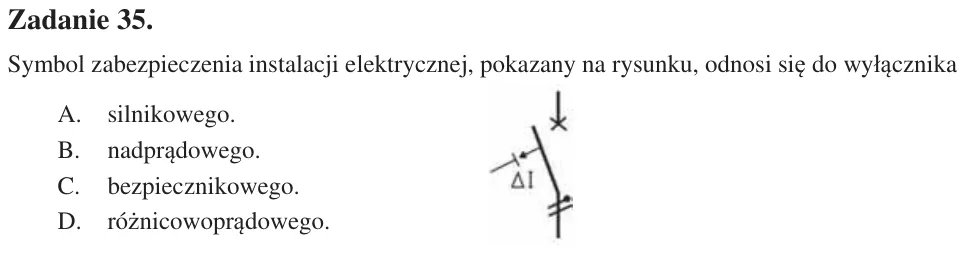

Zadanie 35. Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi siĊ do wyáącznika A. silnikowego. B. nadprądowego. C. bezpiecznikowego. D. róĪnicowoprądowego.

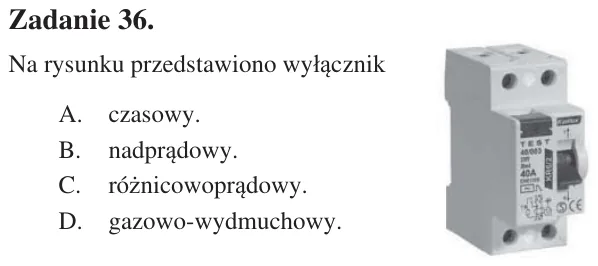

Zadanie 36. Na rysunku przedstawiono wyáącznik A. czasowy. B. nadprądowy. C. róĪnicowoprądowy. D. gazowo-wydmuchowy.

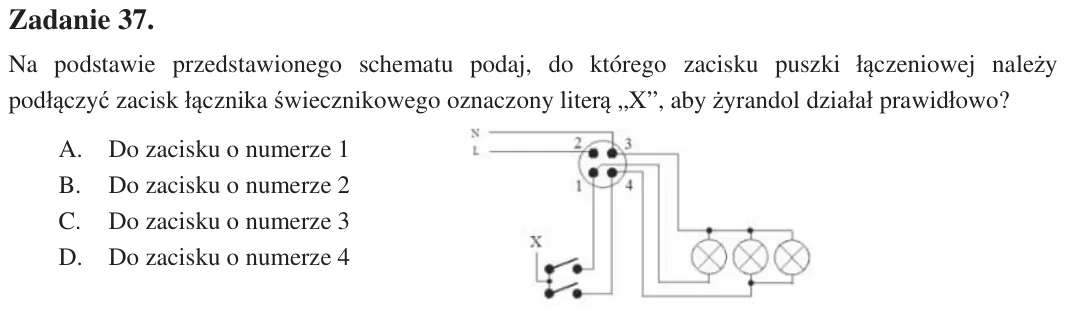

Zadanie 37. Na podstawie przedstawionego schematu podaj, do którego zacisku puszki áączeniowej naleĪy podáączyü zacisk áącznika Ğwiecznikowego oznaczony literą „X”, aby Īyrandol dziaáaá prawidáowo? A. Do zacisku o numerz

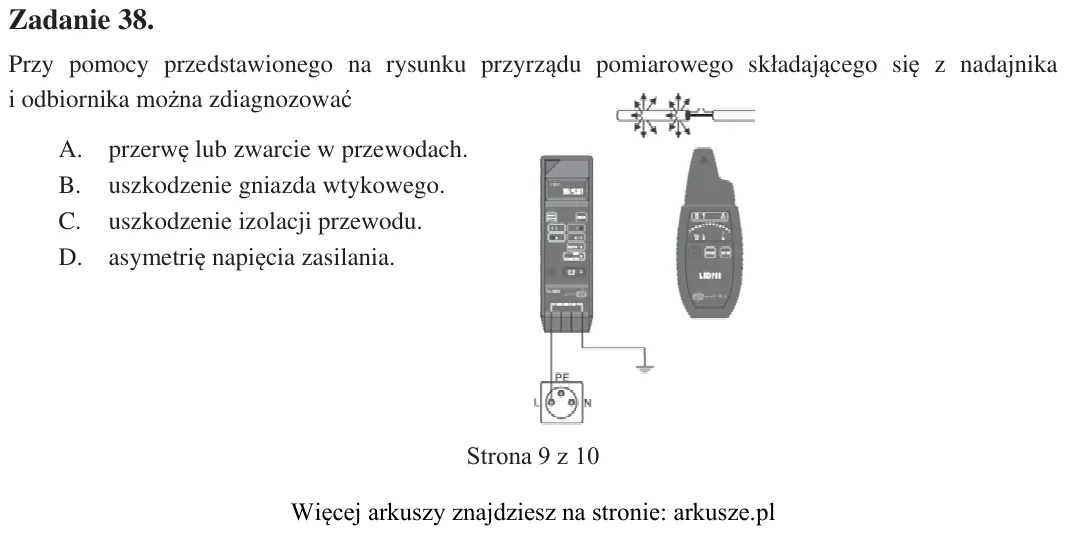

Zadanie 38. Przy pomocy przedstawionego na rysunku przyrządu pomiarowego skáadającego siĊ z nadajnika i odbiornika moĪna zdiagnozowaü A. przerwĊ lub zwarcie w przewodach. B. uszkodzenie gniazda wtykowego. C. uszkodzenie

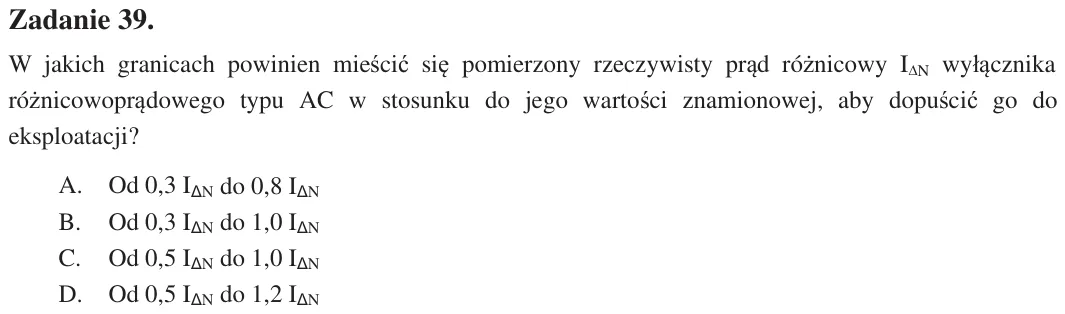

Zadanie 39. W jakich granicach powinien mieĞciü siĊ pomierzony rzeczywisty prąd róĪnicowy I¨N wyáącznika róĪnicowoprądowego typu AC w stosunku do jego wartoĞci znamionowej, aby dopuĞciü go do eksploatacji? A. Od 0,3 IǻN

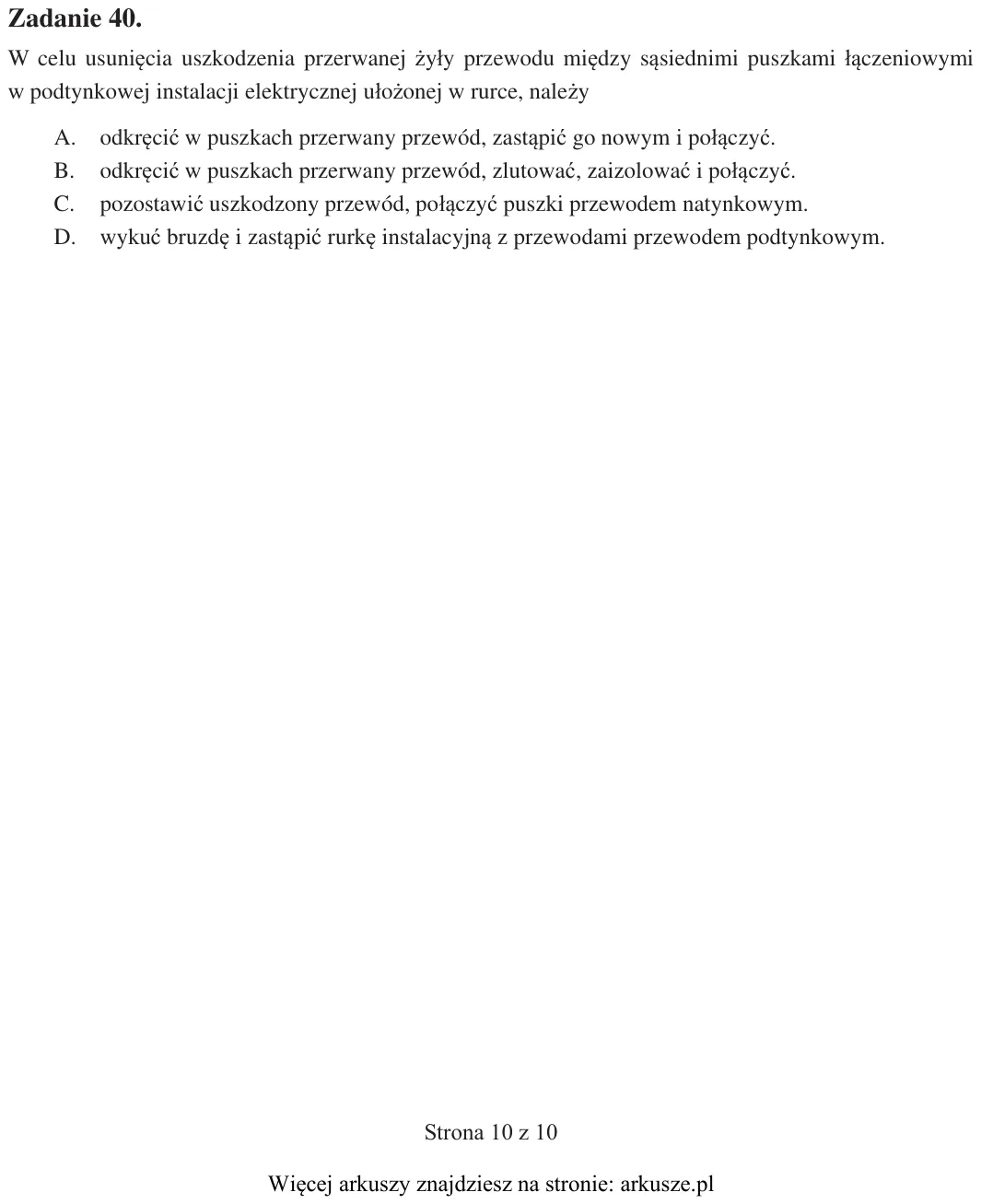

Zadanie 40. W celu usuniĊcia uszkodzenia przerwanej Īyáy przewodu miĊdzy sąsiednimi puszkami áączeniowymi w podtynkowej instalacji elektrycznej uáoĪonej w rurce, naleĪy A. odkrĊciü w puszkach przerwany przewód, zastąpiü
