E24 · Egzamin zawodowy · czerwiec 2017

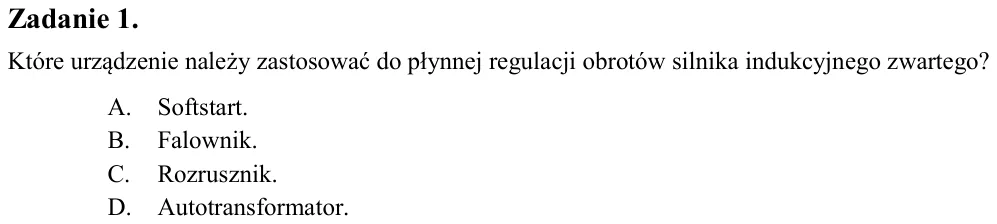

Zadanie 1. Które urządzenie należy zastosować do płynnej regulacji obrotów silnika indukcyjnego zwartego? A. Softstart. B. Falownik. C. Rozrusznik. D. Autotransformator.

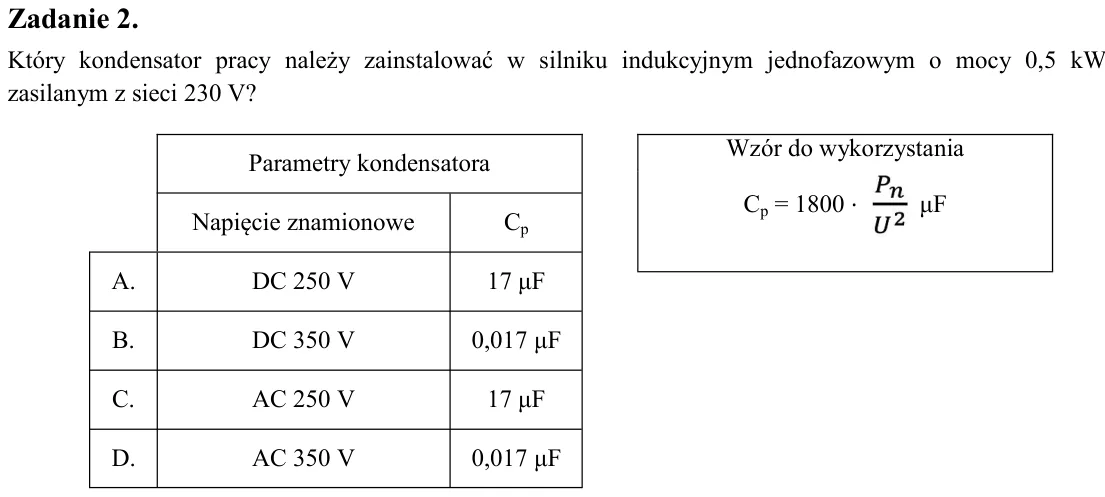

Zadanie 2. Który kondensator pracy należy zainstalować w silniku indukcyjnym jednofazowym o mocy 0,5 kW zasilanym z sieci 230 V?

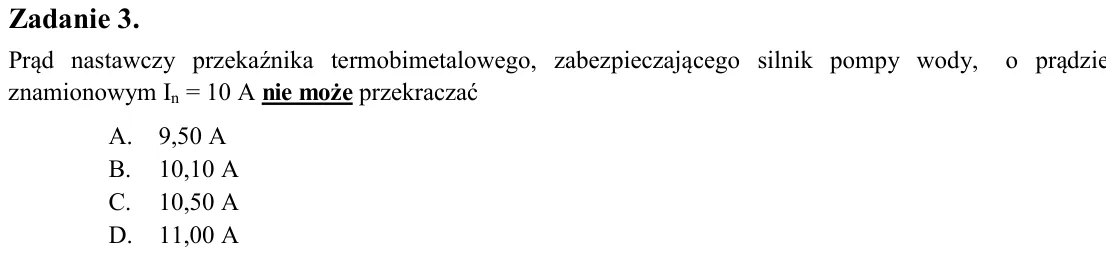

Zadanie 3. Prąd nastawczy przekaźnika termobimetalowego, zabezpieczającego silnik pompy wody, o prądzie znamionowym In = 10 A nie może przekraczać A. 9,50 A B. 10,10 A C. 10,50 A D. 11,00 A

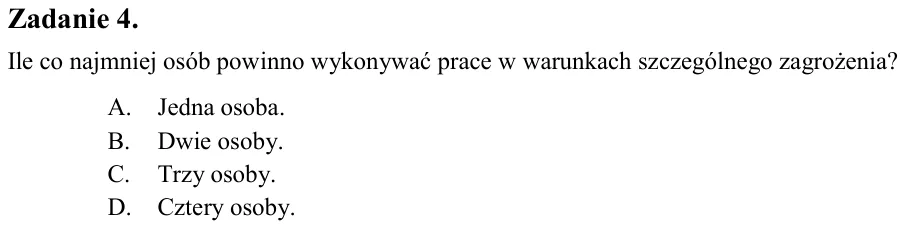

Zadanie 4. Ile co najmniej osób powinno wykonywać prace w warunkach szczególnego zagrożenia? A. Jedna osoba. B. Dwie osoby. C. Trzy osoby. D. Cztery osoby.

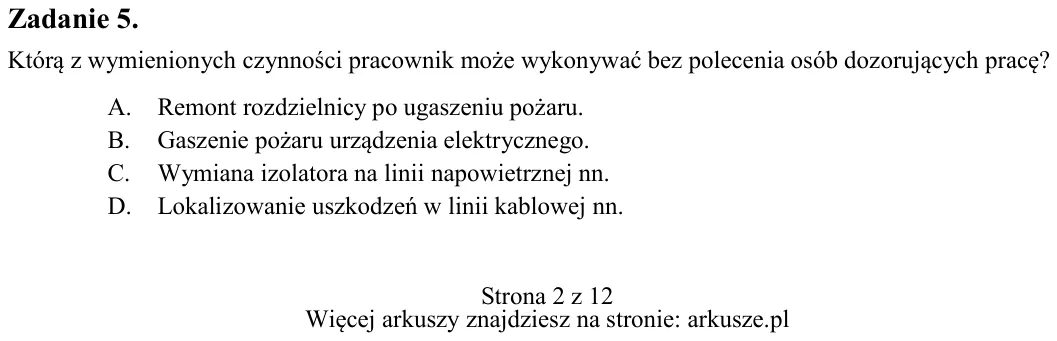

Zadanie 5. Którą z wymienionych czynności pracownik może wykonywać bez polecenia osób dozorujących pracę? A. Remont rozdzielnicy po ugaszeniu pożaru. B. Gaszenie pożaru urządzenia elektrycznego. C. Wymiana izolatora na l

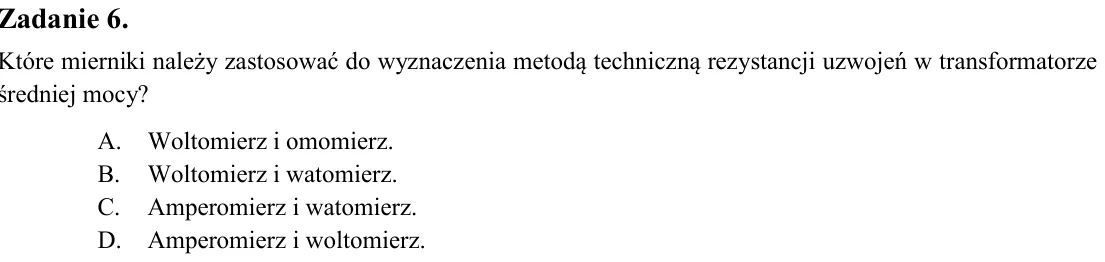

Zadanie 6. Które mierniki należy zastosować do wyznaczenia metodą techniczną rezystancji uzwojeń w transformatorze średniej mocy? A. Woltomierz i omomierz. B. Woltomierz i watomierz. C. Amperomierz i watomierz. D. Ampero

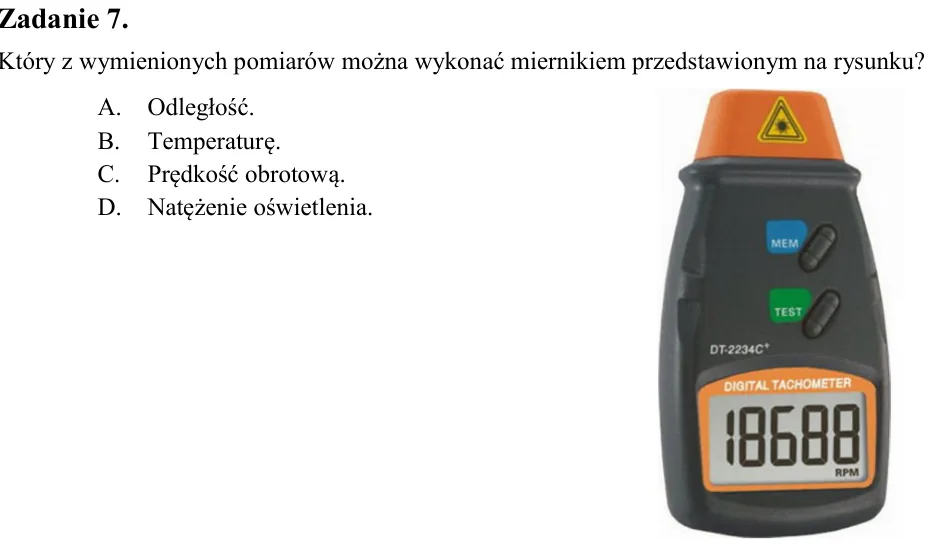

Zadanie 7. Który z wymienionych pomiarów można wykonać miernikiem przedstawionym na rysunku? A. Odległość. B. Temperaturę. C. Prędkość obrotową. D. Natężenie oświetlenia.

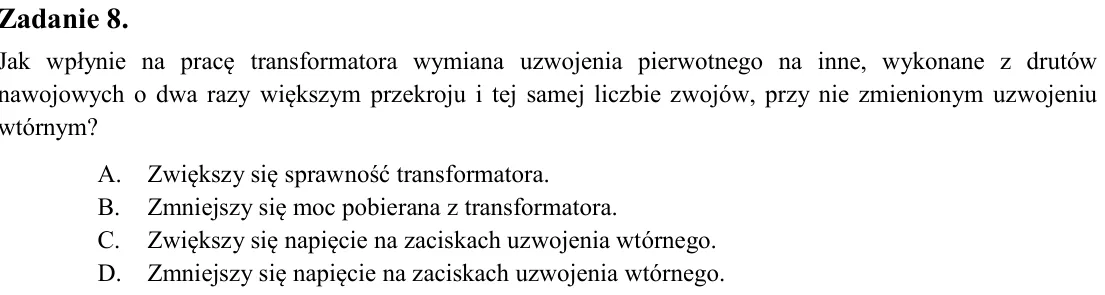

Zadanie 8. Jak wpłynie na pracę transformatora wymiana uzwojenia pierwotnego na inne, wykonane z drutów nawojowych o dwa razy większym przekroju i tej samej liczbie zwojów, przy nie zmienionym uzwojeniu wtórnym? A. Zwięk

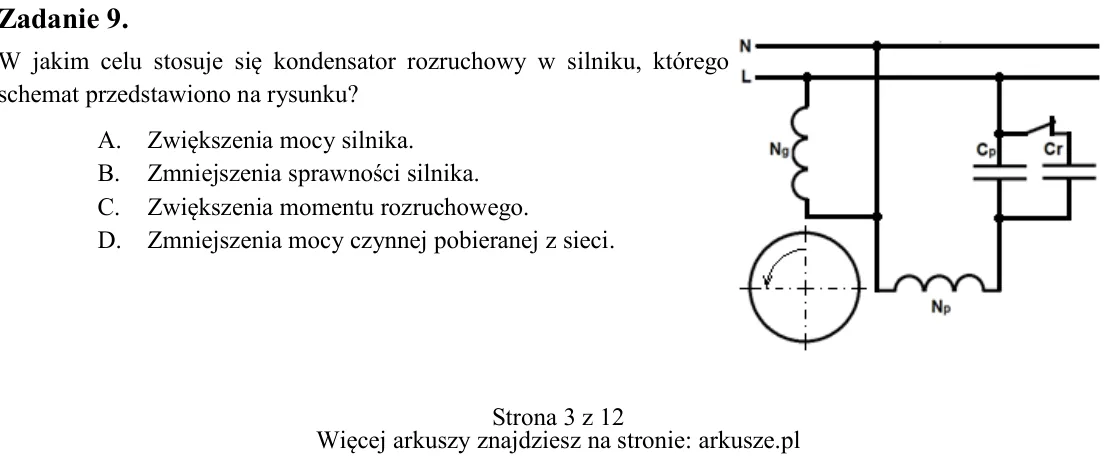

Zadanie 9. W jakim celu stosuje się kondensator rozruchowy w silniku, którego schemat przedstawiono na rysunku? A. Zwiększenia mocy silnika. B. Zmniejszenia sprawności silnika. C. Zwiększenia momentu rozruchowego. D. Zmn

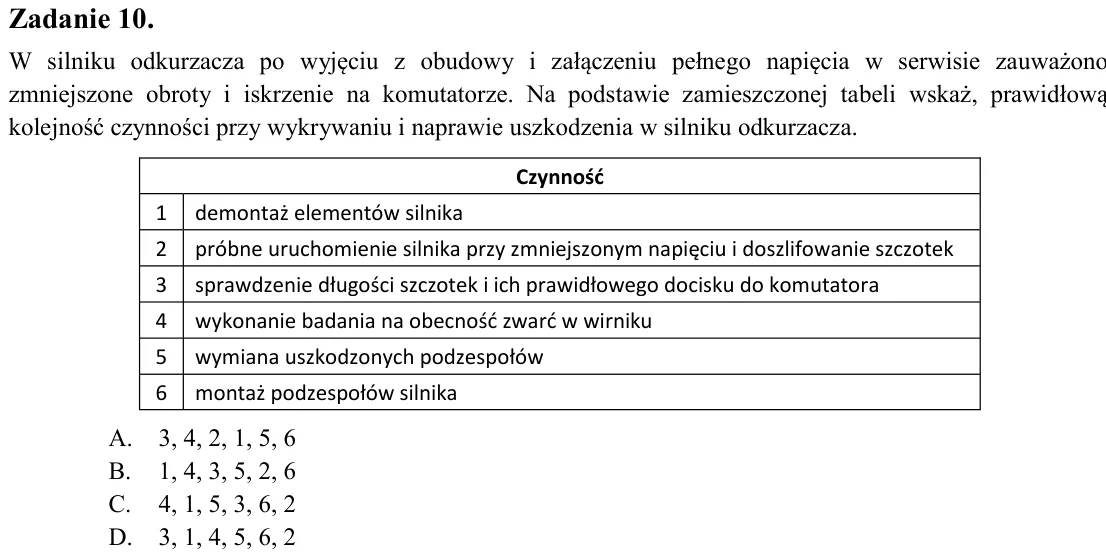

Zadanie 10. W silniku odkurzacza po wyjęciu z obudowy i załączeniu pełnego napięcia w serwisie zauważono zmniejszone obroty i iskrzenie na komutatorze. Na podstawie zamieszczonej tabeli wskaż, prawidłową kolejność czynno

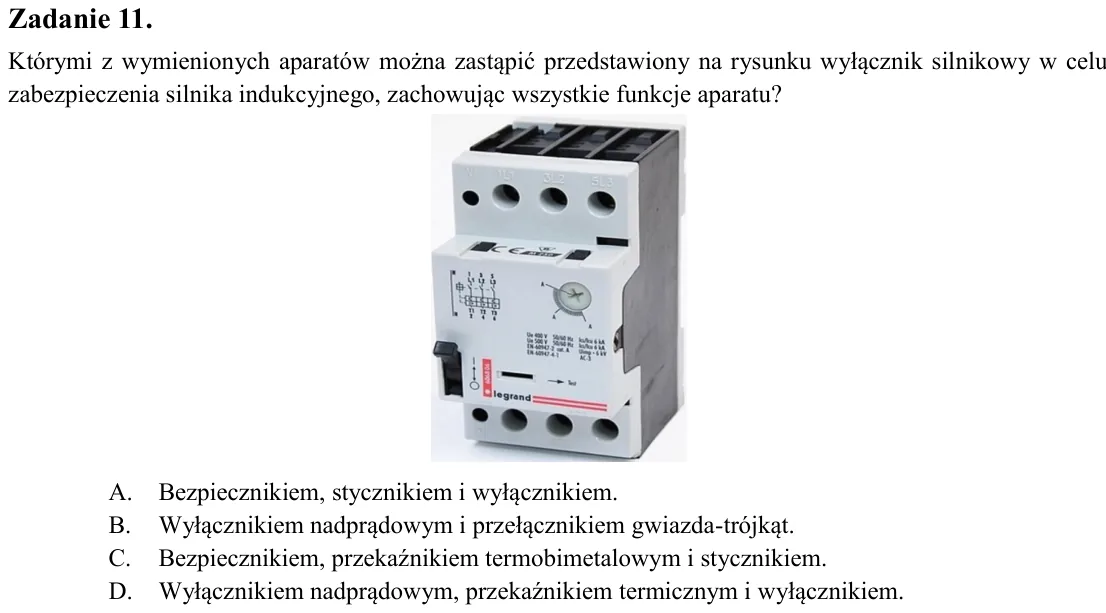

Zadanie 11. Którymi z wymienionych aparatów można zastąpić przedstawiony na rysunku wyłącznik silnikowy w celu zabezpieczenia silnika indukcyjnego, zachowując wszystkie funkcje aparatu? A. Bezpiecznikiem, stycznikiem i w

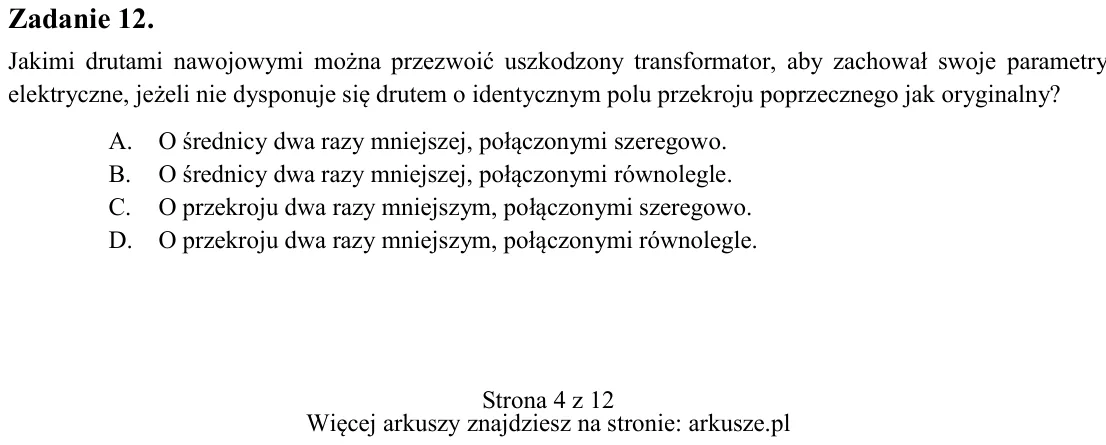

Zadanie 12. Jakimi drutami nawojowymi można przezwoić uszkodzony transformator, aby zachował swoje parametry elektryczne, jeżeli nie dysponuje się drutem o identycznym polu przekroju poprzecznego jak oryginalny? A. O śre

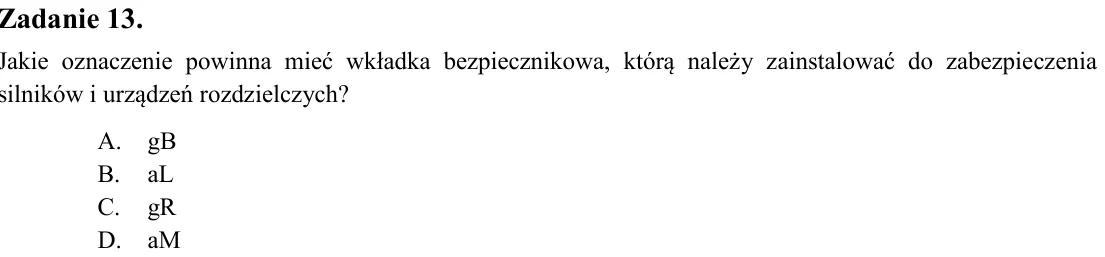

Zadanie 13. Jakie oznaczenie powinna mieć wkładka bezpiecznikowa, którą należy zainstalować do zabezpieczenia silników i urządzeń rozdzielczych? A. gB B. aL C. gR D. aM

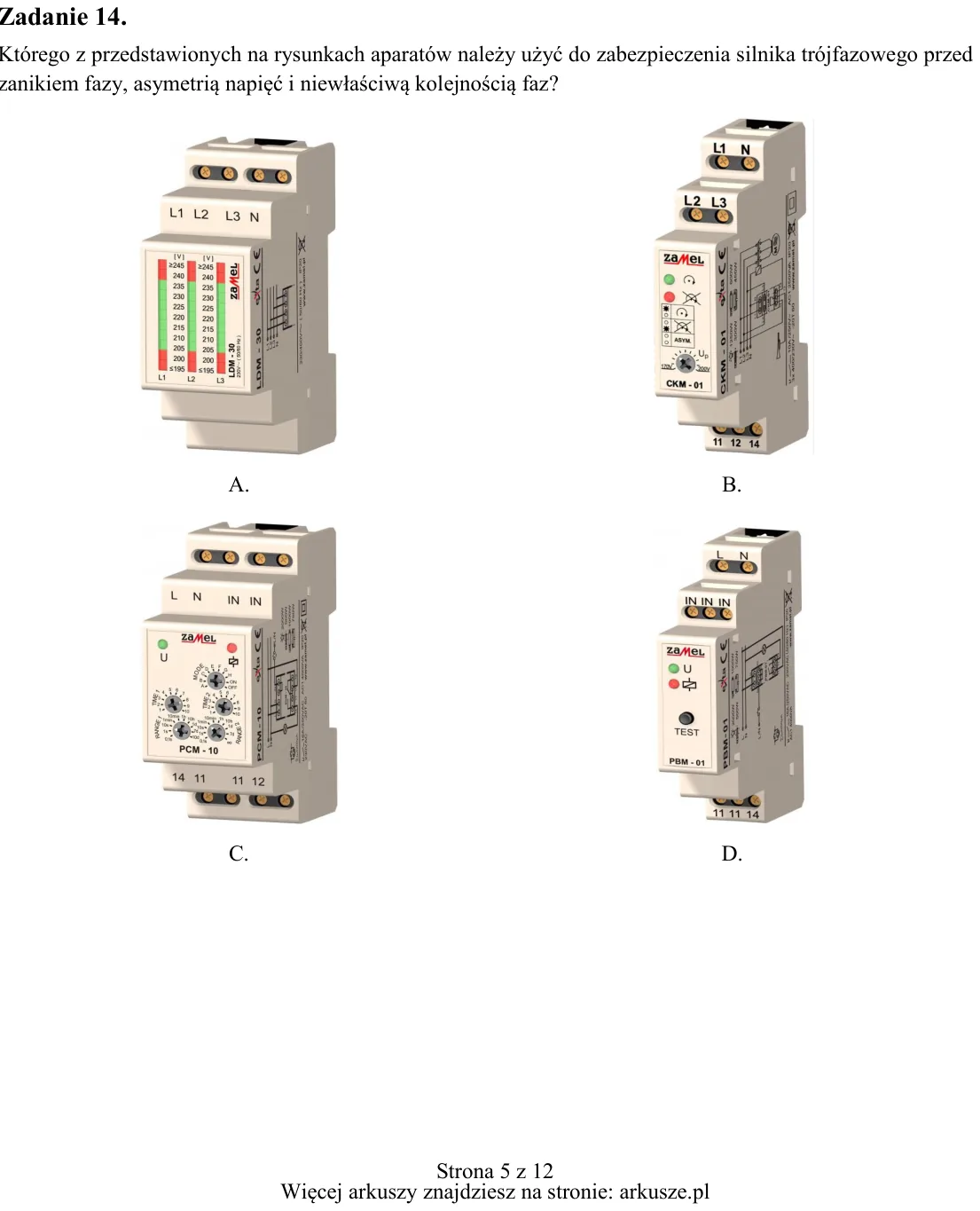

Zadanie 14. Którego z przedstawionych na rysunkach aparatów należy użyć do zabezpieczenia silnika trójfazowego przed zanikiem fazy, asymetrią napięć i niewłaściwą kolejnością faz? A. B. C. D.

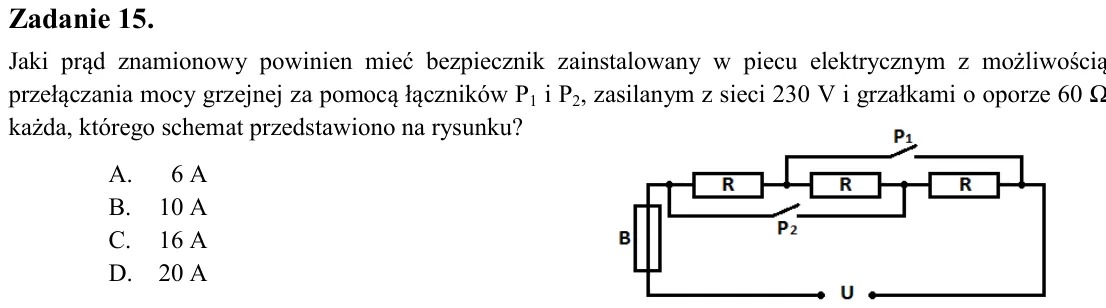

Zadanie 15. Jaki prąd znamionowy powinien mieć bezpiecznik zainstalowany w piecu elektrycznym z możliwością przełączania mocy grzejnej za pomocą łączników P1 i P2, zasilanym z sieci 230 V i grzałkami o oporze 60 Ω każda,

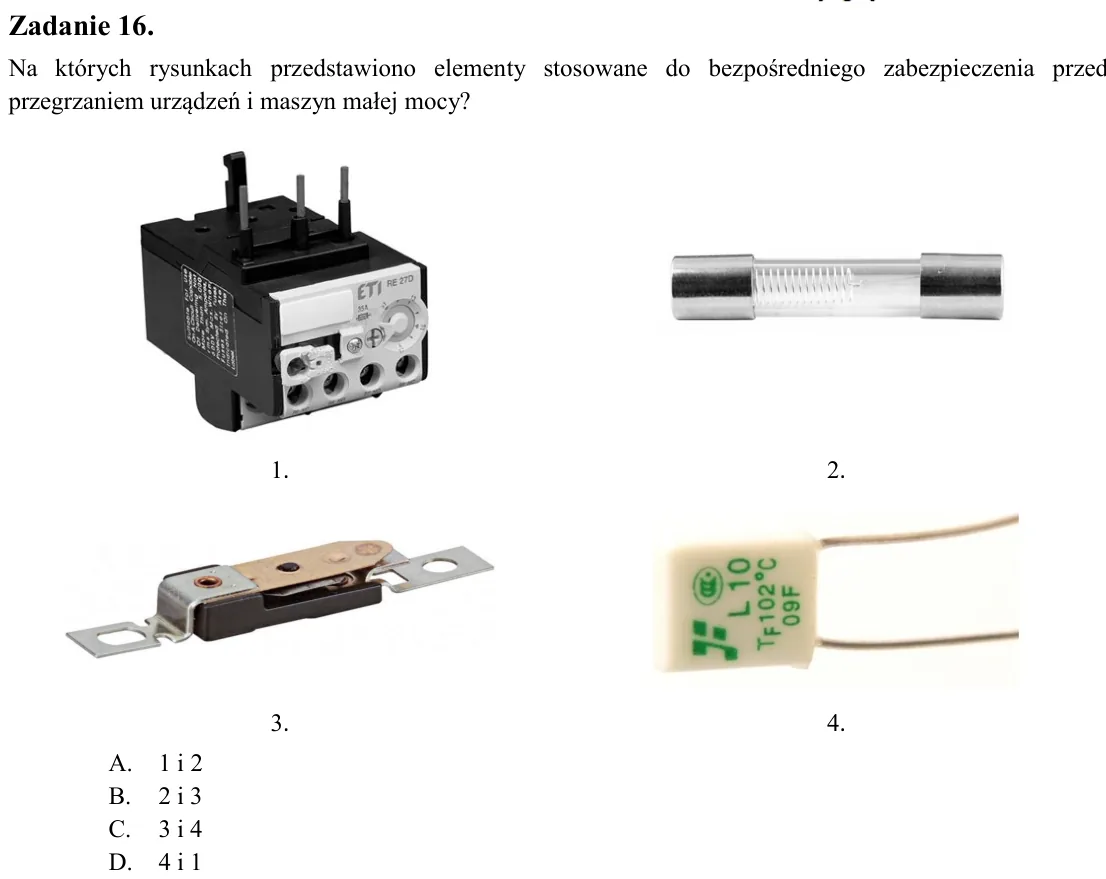

Zadanie 16. Na których rysunkach przedstawiono elementy stosowane do bezpośredniego zabezpieczenia przed przegrzaniem urządzeń i maszyn małej mocy? A. 1 i 2 B. 2 i 3 C. 3 i 4 D. 4 i 1

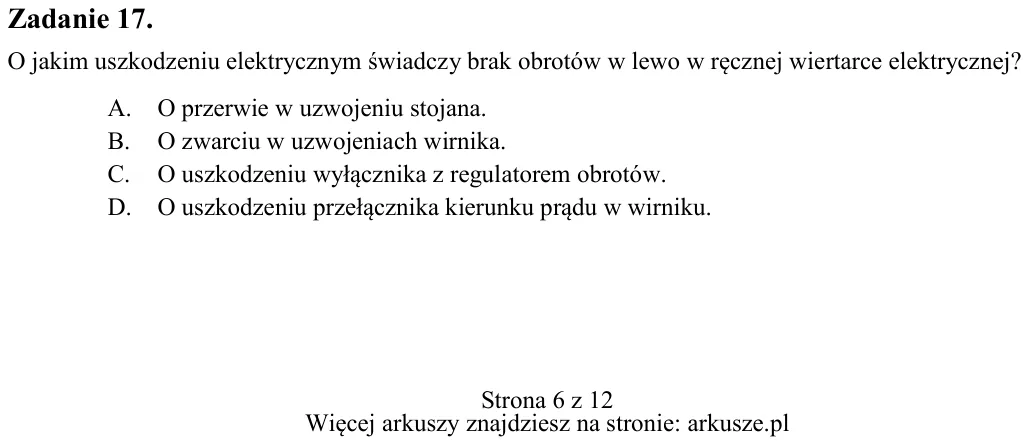

Zadanie 17. O jakim uszkodzeniu elektrycznym świadczy brak obrotów w lewo w ręcznej wiertarce elektrycznej? A. O przerwie w uzwojeniu stojana. B. O zwarciu w uzwojeniach wirnika. C. O uszkodzeniu wyłącznika z regulatorem

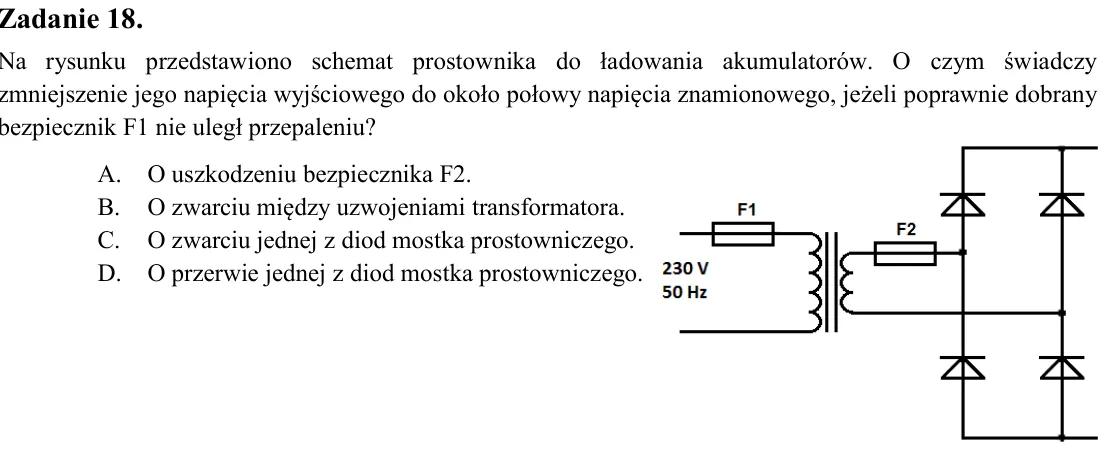

Zadanie 18. Na rysunku przedstawiono schemat prostownika do ładowania akumulatorów. O czym świadczy zmniejszenie jego napięcia wyjściowego do około połowy napięcia znamionowego, jeżeli poprawnie dobrany bezpiecznik F1 ni

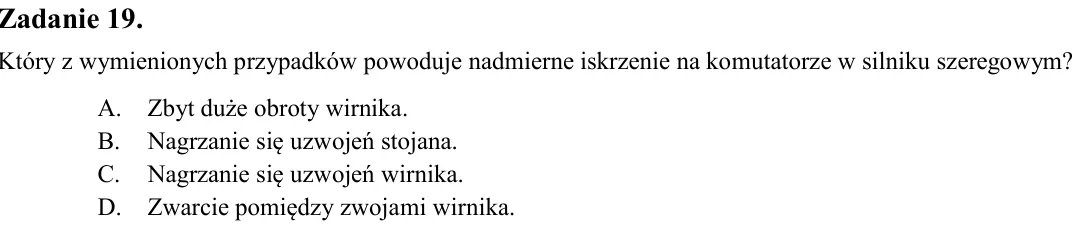

Zadanie 19. Który z wymienionych przypadków powoduje nadmierne iskrzenie na komutatorze w silniku szeregowym? A. Zbyt duże obroty wirnika. B. Nagrzanie się uzwojeń stojana. C. Nagrzanie się uzwojeń wirnika. D. Zwarcie po

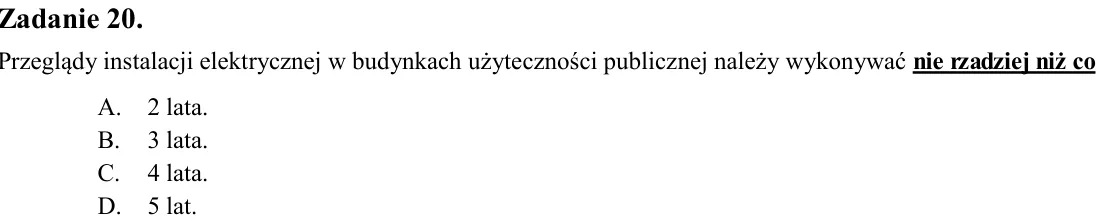

Zadanie 20. Przeglądy instalacji elektrycznej w budynkach użyteczności publicznej należy wykonywać nie rzadziej niż co A. 2 lata. B. 3 lata. C. 4 lata. D. 5 lat.

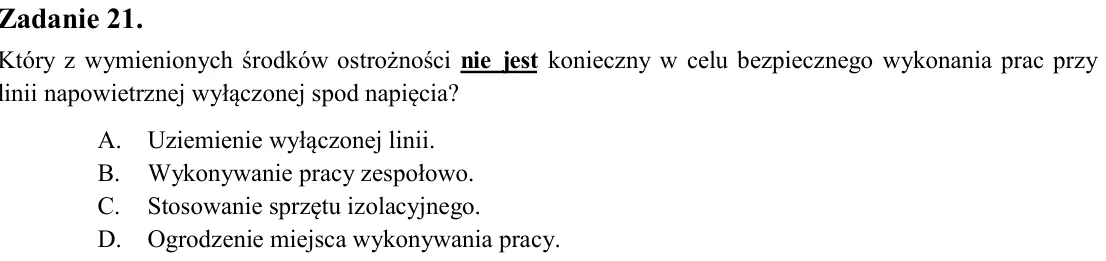

Zadanie 21. Który z wymienionych środków ostrożności nie jest konieczny w celu bezpiecznego wykonania prac przy linii napowietrznej wyłączonej spod napięcia? A. Uziemienie wyłączonej linii. B. Wykonywanie pracy zespołowo

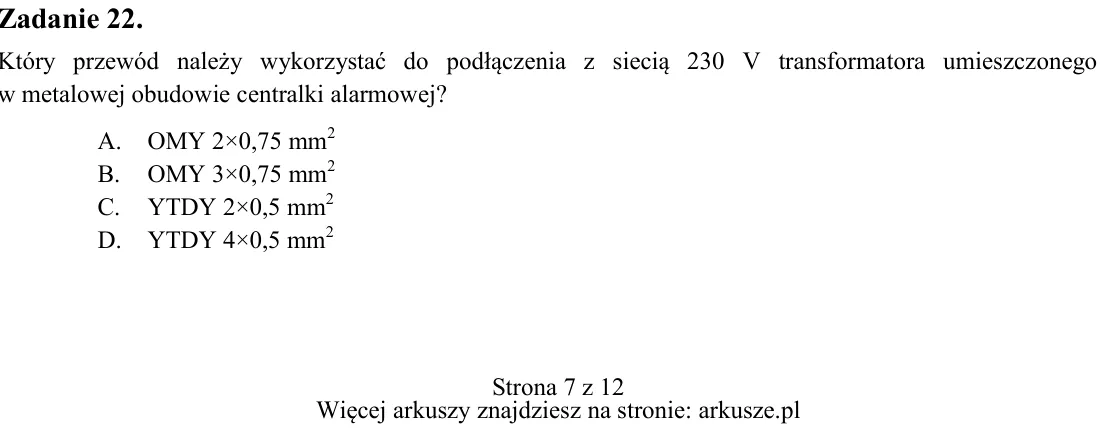

Zadanie 22. Który przewód należy wykorzystać do podłączenia z siecią 230 V transformatora umieszczonego w metalowej obudowie centralki alarmowej? A. OMY 2×0,75 mm2 B. OMY 3×0,75 mm2 C. YTDY 2×0,5 mm2 D. YTDY 4×0,5 mm2

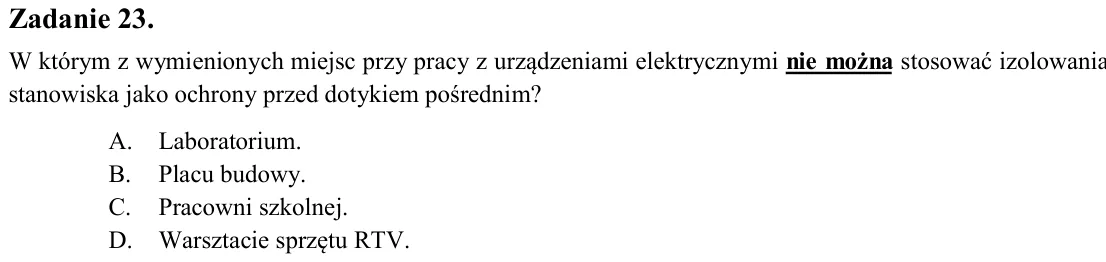

Zadanie 23. W którym z wymienionych miejsc przy pracy z urządzeniami elektrycznymi nie można stosować izolowania stanowiska jako ochrony przed dotykiem pośrednim? A. Laboratorium. B. Placu budowy. C. Pracowni szkolnej. D

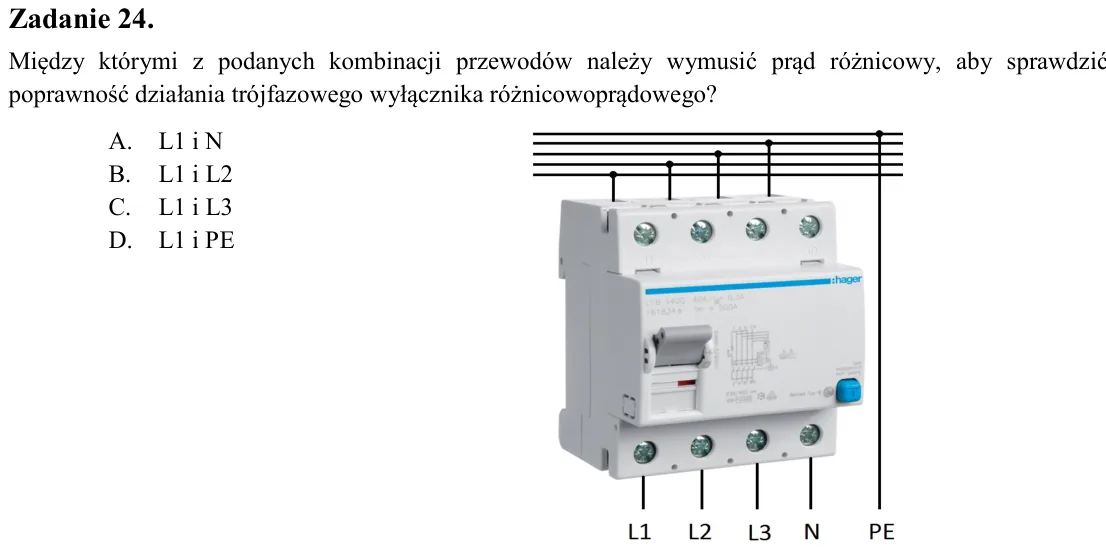

Zadanie 24. Między którymi z podanych kombinacji przewodów należy wymusić prąd różnicowy, aby sprawdzić poprawność działania trójfazowego wyłącznika różnicowoprądowego? A. L1 i N B. L1 i L2 C. L1 i L3 D. L1 i PE

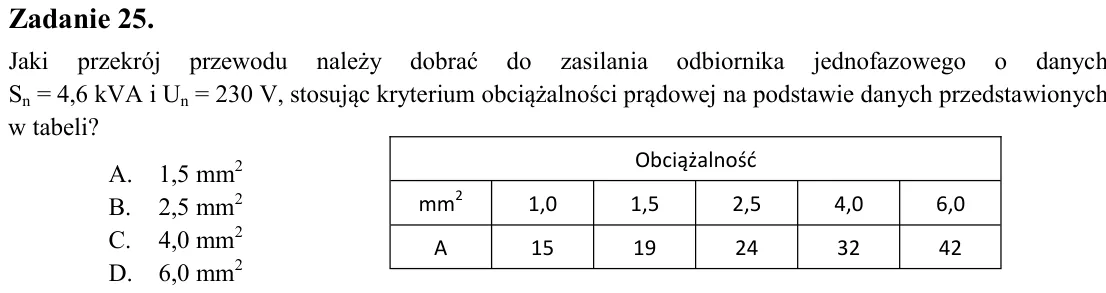

Zadanie 25. Jaki przekrój przewodu należy dobrać do zasilania odbiornika jednofazowego o danych Sn = 4,6 kVA i Un = 230 V, stosując kryterium obciążalności prądowej na podstawie danych przedstawionych w tabeli? A. 1,5 mm

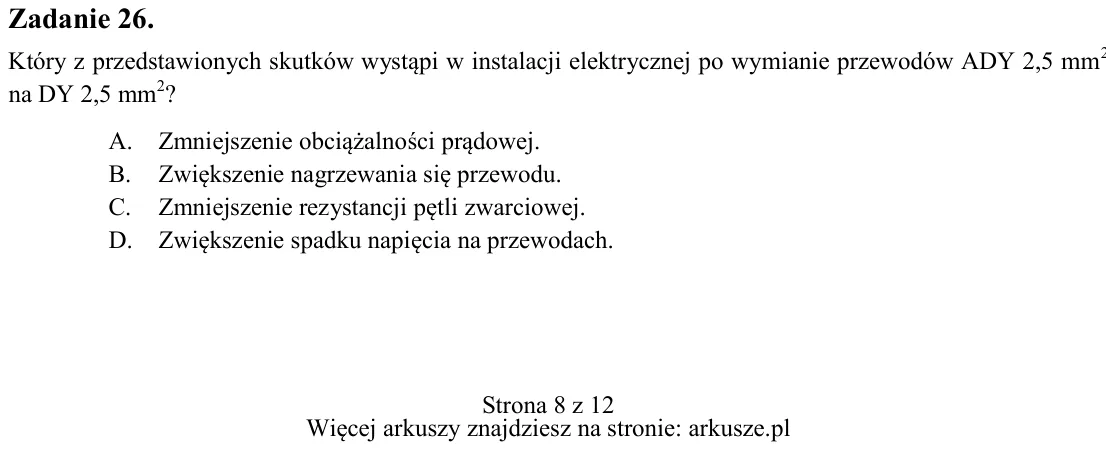

Zadanie 26. Który z przedstawionych skutków wystąpi w instalacji elektrycznej po wymianie przewodów ADY 2,5 mm2 na DY 2,5 mm2? A. Zmniejszenie obciążalności prądowej. B. Zwiększenie nagrzewania się przewodu. C. Zmniejsze

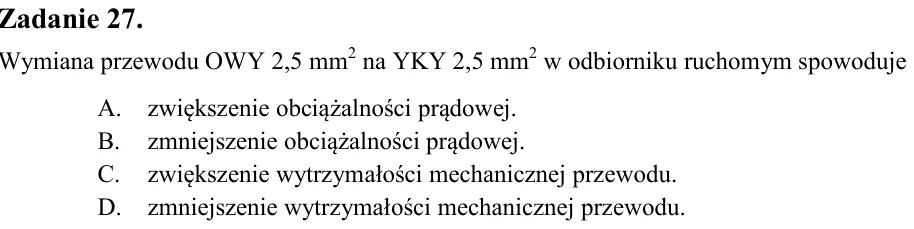

Zadanie 27. Wymiana przewodu OWY 2,5 mm2 na YKY 2,5 mm2 w odbiorniku ruchomym spowoduje A. zwiększenie obciążalności prądowej. B. zmniejszenie obciążalności prądowej. C. zwiększenie wytrzymałości mechanicznej przewodu. D

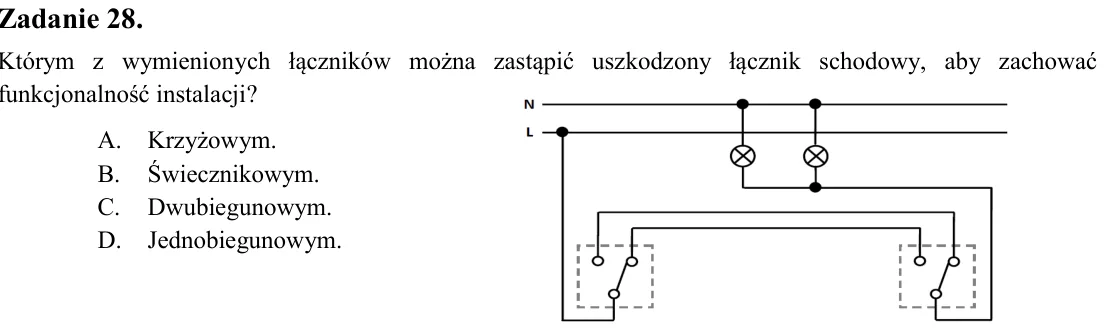

Zadanie 28. Którym z wymienionych łączników można zastąpić uszkodzony łącznik schodowy, aby zachować funkcjonalność instalacji? A. Krzyżowym. B. Świecznikowym. C. Dwubiegunowym. D. Jednobiegunowym.

Zadanie 29. Który z wymienionych przewodów jest przeznaczony do wykonania instalacji wtynkowej? A. LYg B. YDYt C. OMYp D. YADYn

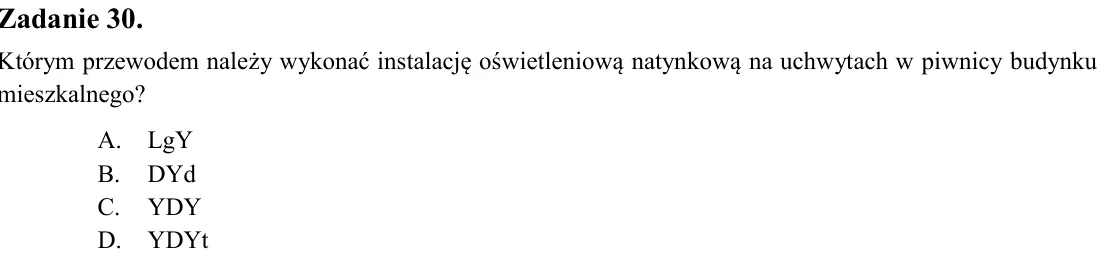

Zadanie 30. Którym przewodem należy wykonać instalację oświetleniową natynkową na uchwytach w piwnicy budynku mieszkalnego? A. LgY B. DYd C. YDY D. YDYt

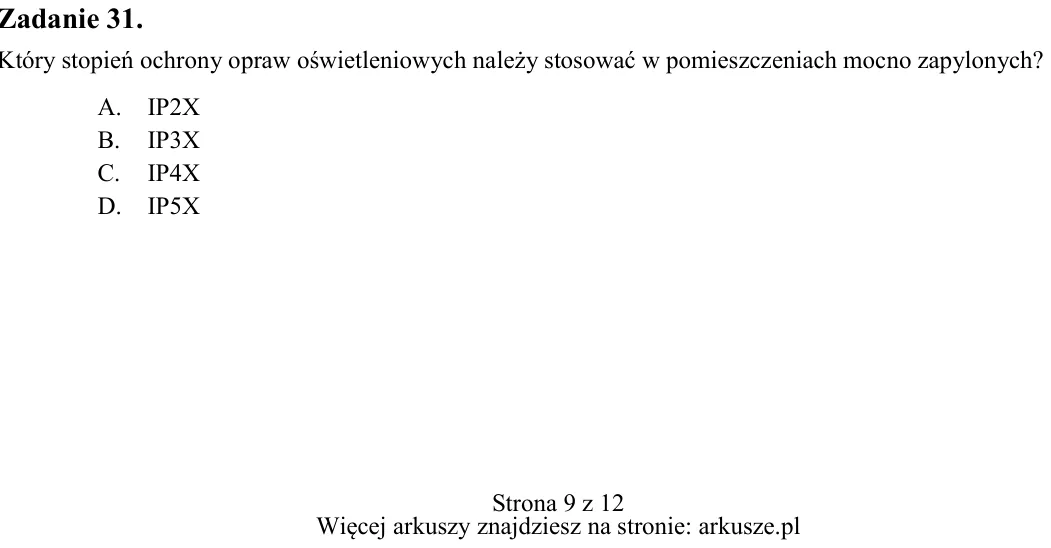

Zadanie 31. Który stopień ochrony opraw oświetleniowych należy stosować w pomieszczeniach mocno zapylonych? A. IP2X B. IP3X C. IP4X D. IP5X

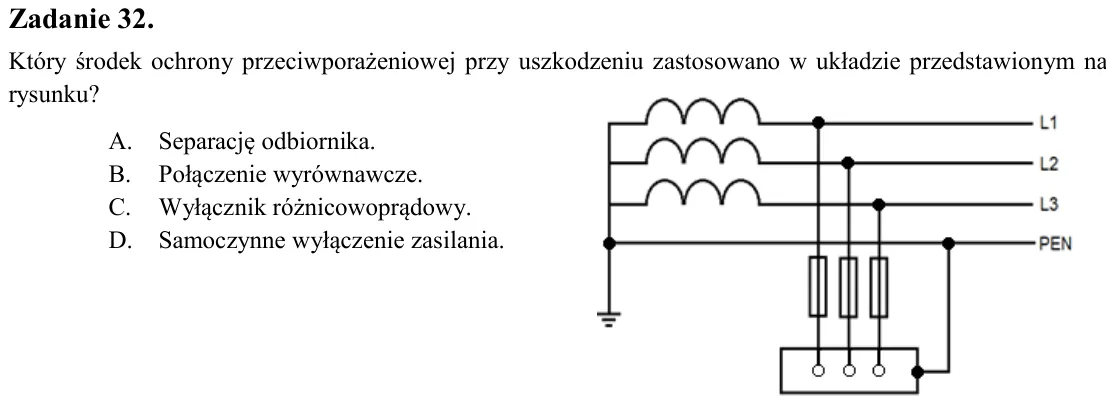

Zadanie 32. Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na rysunku? A. Separację odbiornika. B. Połączenie wyrównawcze. C. Wyłącznik różnicowoprądowy. D. Samoczynne wył

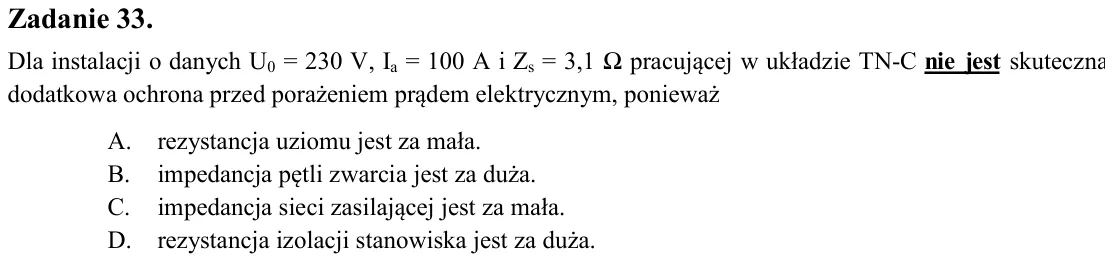

Zadanie 33. Dla instalacji o danych U0 = 230 V, Ia = 100 A i Zs = 3,1 Ω pracującej w układzie TN-C nie jest skuteczna dodatkowa ochrona przed porażeniem prądem elektrycznym, ponieważ A. rezystancja uziomu jest za mała. B

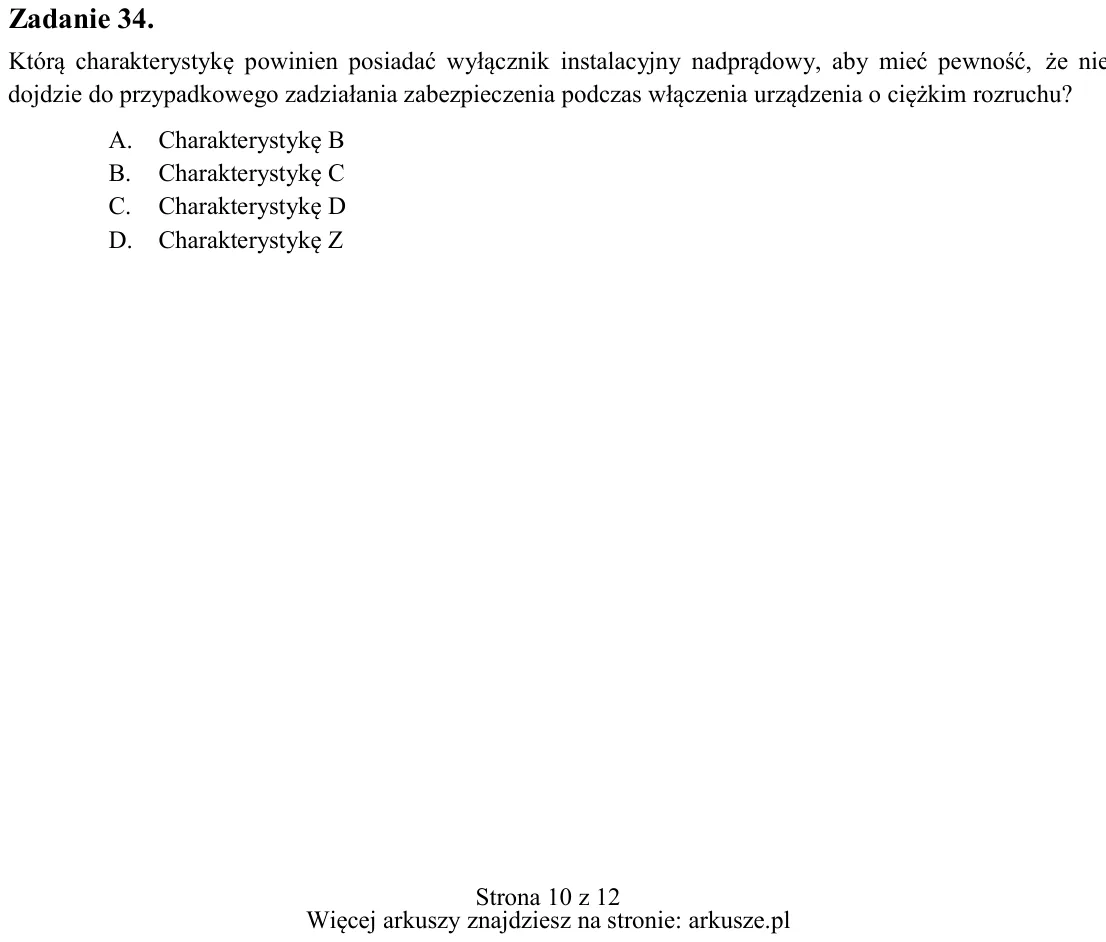

Zadanie 34. Którą charakterystykę powinien posiadać wyłącznik instalacyjny nadprądowy, aby mieć pewność, że nie dojdzie do przypadkowego zadziałania zabezpieczenia podczas włączenia urządzenia o ciężkim rozruchu? A. Char

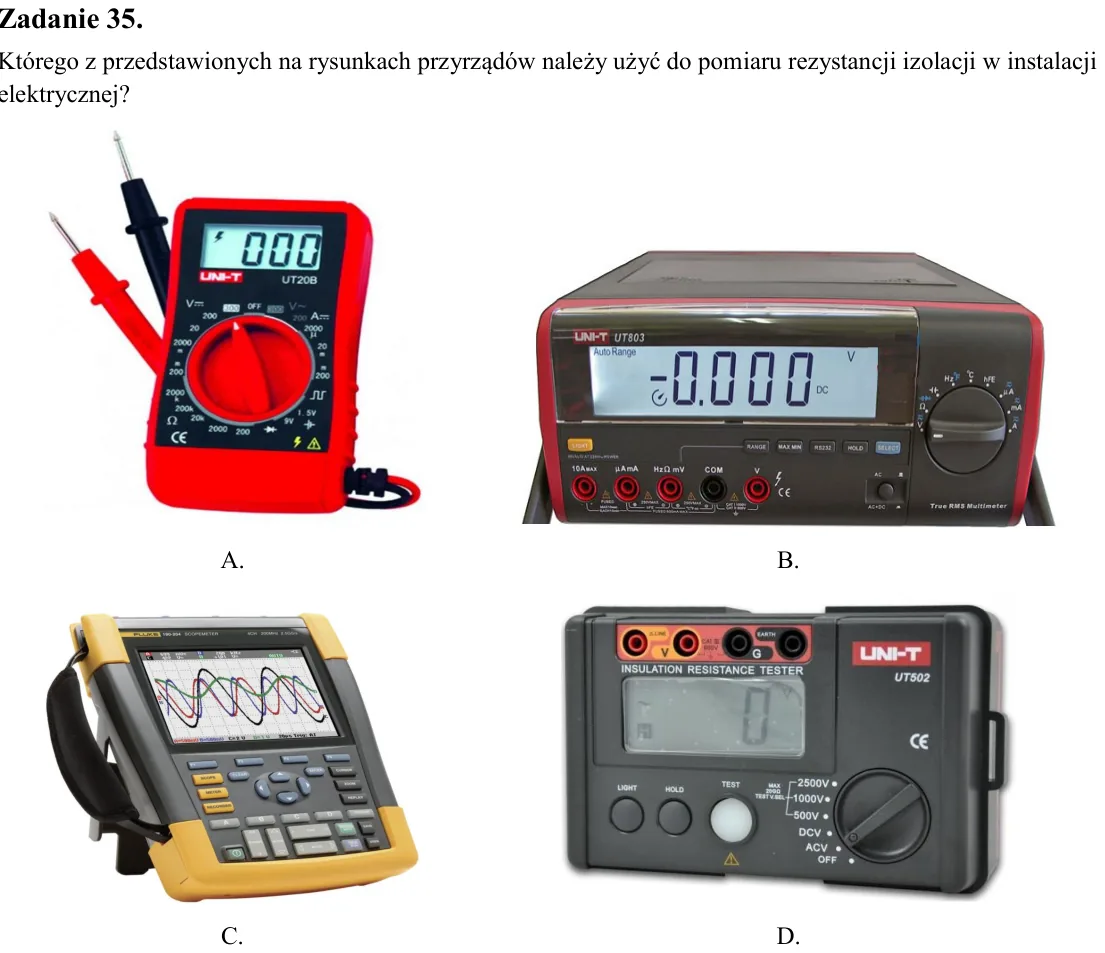

Zadanie 35. Którego z przedstawionych na rysunkach przyrządów należy użyć do pomiaru rezystancji izolacji w instalacji elektrycznej?

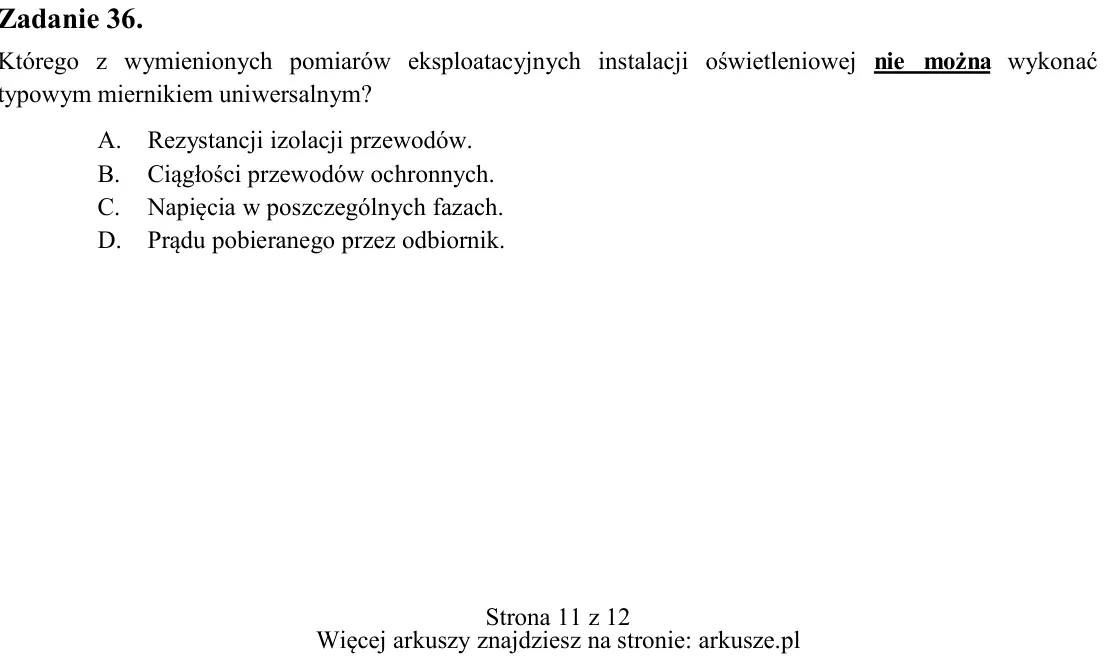

Zadanie 36. Którego z wymienionych pomiarów eksploatacyjnych instalacji oświetleniowej nie można wykonać typowym miernikiem uniwersalnym? A. Rezystancji izolacji przewodów. B. Ciągłości przewodów ochronnych. C. Napięcia

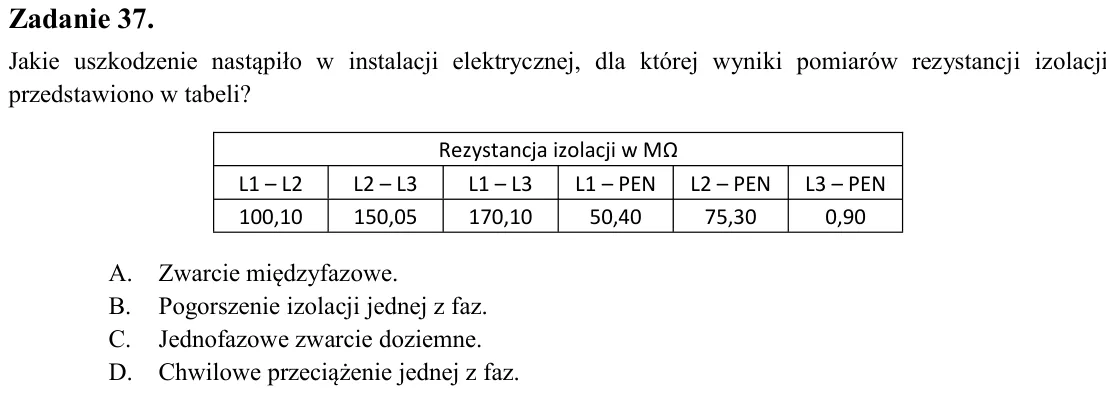

Zadanie 37. Jakie uszkodzenie nastąpiło w instalacji elektrycznej, dla której wyniki pomiarów rezystancji izolacji przedstawiono w tabeli? A. Zwarcie międzyfazowe. B. Pogorszenie izolacji jednej z faz. C. Jednofazowe zwa

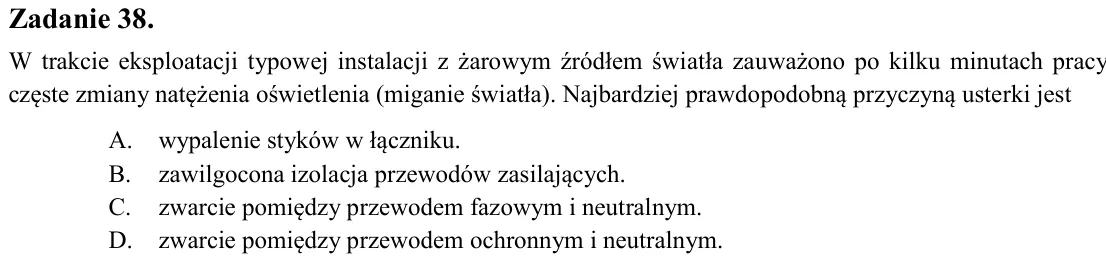

Zadanie 38. W trakcie eksploatacji typowej instalacji z żarowym źródłem światła zauważono po kilku minutach pracy częste zmiany natężenia oświetlenia (miganie światła). Najbardziej prawdopodobną przyczyną usterki jest A.

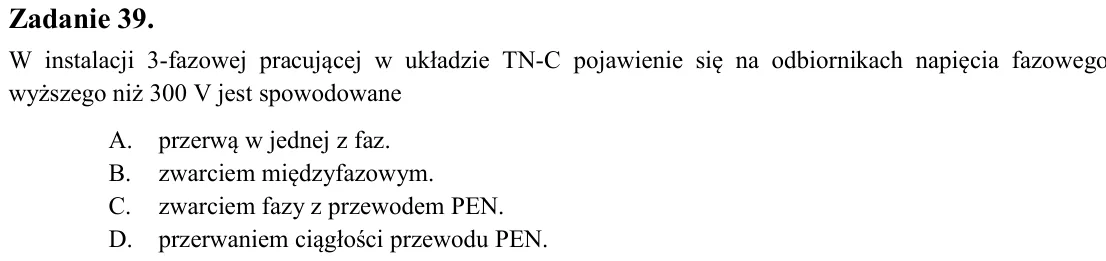

Zadanie 39. W instalacji 3-fazowej pracującej w układzie TN-C pojawienie się na odbiornikach napięcia fazowego wyższego niż 300 V jest spowodowane A. przerwą w jednej z faz. B. zwarciem międzyfazowym. C. zwarciem fazy z

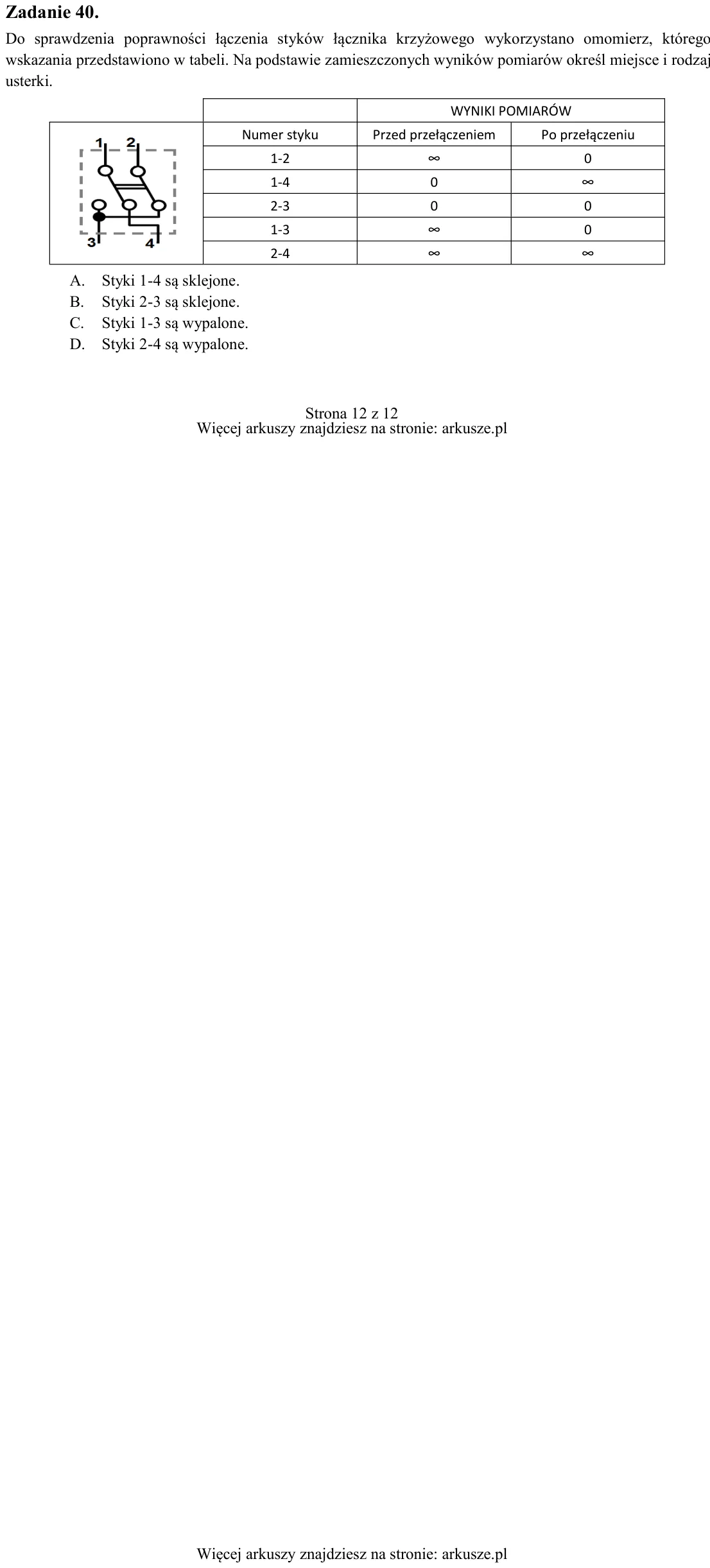

Zadanie 40. Do sprawdzenia poprawności łączenia styków łącznika krzyżowego wykorzystano omomierz, którego wskazania przedstawiono w tabeli. Na podstawie zamieszczonych wyników pomiarów określ miejsce i rodzaj usterki. A.
