E24 · Egzamin zawodowy · czerwiec 2018

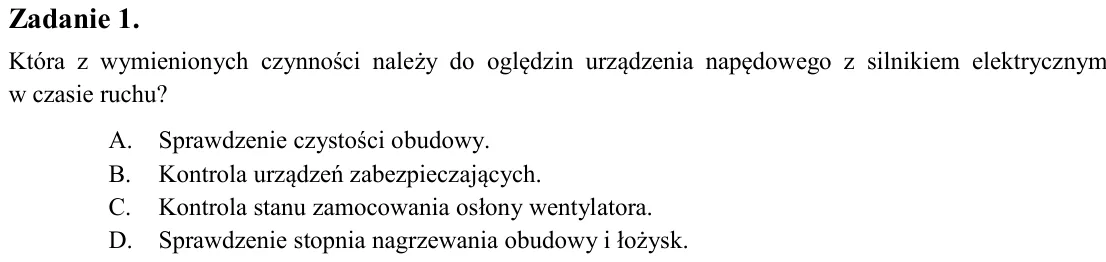

Zadanie 1. Która z wymienionych czynności należy do oględzin urządzenia napędowego z silnikiem elektrycznym w czasie ruchu? A. Sprawdzenie czystości obudowy. B. Kontrola urządzeń zabezpieczających. C. Kontrola stanu zamo

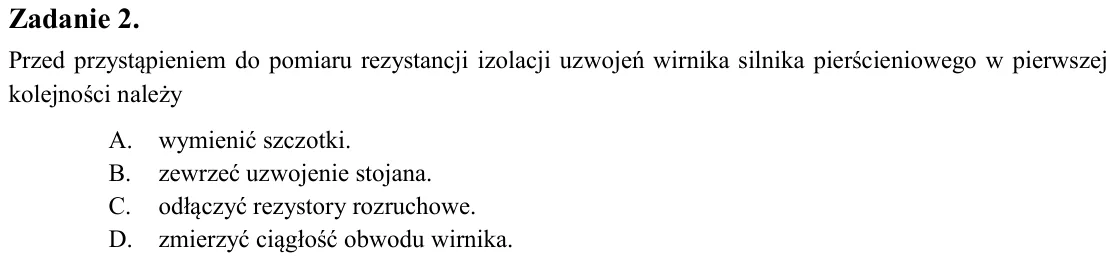

Zadanie 2. Przed przystąpieniem do pomiaru rezystancji izolacji uzwojeń wirnika silnika pierścieniowego w pierwszej kolejności należy A. wymienić szczotki. B. zewrzeć uzwojenie stojana. C. odłączyć rezystory rozruchowe.

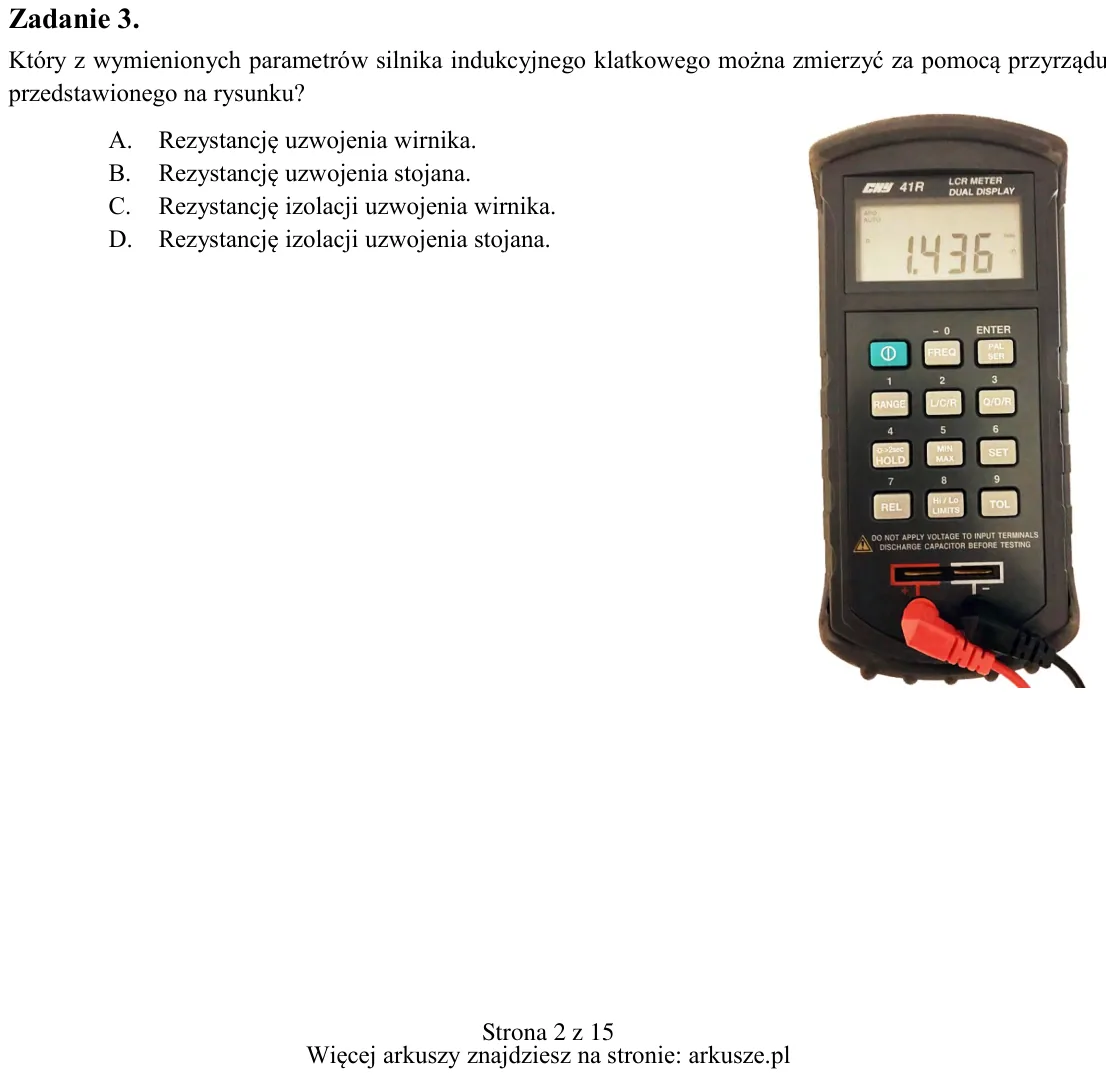

Zadanie 3. Który z wymienionych parametrów silnika indukcyjnego klatkowego można zmierzyć za pomocą przyrządu przedstawionego na rysunku? A. Rezystancję uzwojenia wirnika. B. Rezystancję uzwojenia stojana. C. Rezystancję

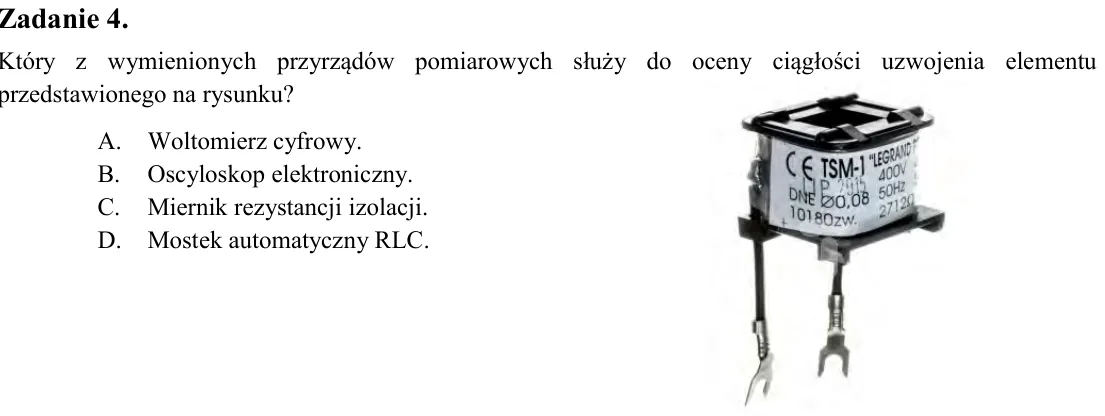

Zadanie 4. Który z wymienionych przyrządów pomiarowych służy do oceny ciągłości uzwojenia elementu przedstawionego na rysunku? A. Woltomierz cyfrowy. B. Oscyloskop elektroniczny. C. Miernik rezystancji izolacji. D. Moste

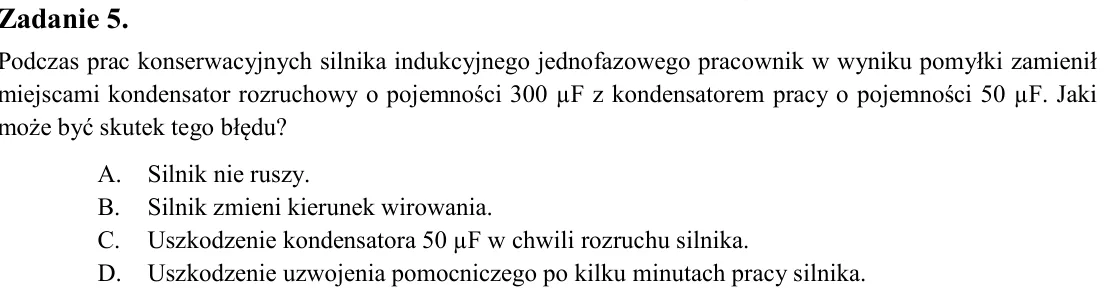

Zadanie 5. Podczas prac konserwacyjnych silnika indukcyjnego jednofazowego pracownik w wyniku pomyłki zamienił miejscami kondensator rozruchowy o pojemności 300 µF z kondensatorem pracy o pojemności 50 µF. Jaki może być

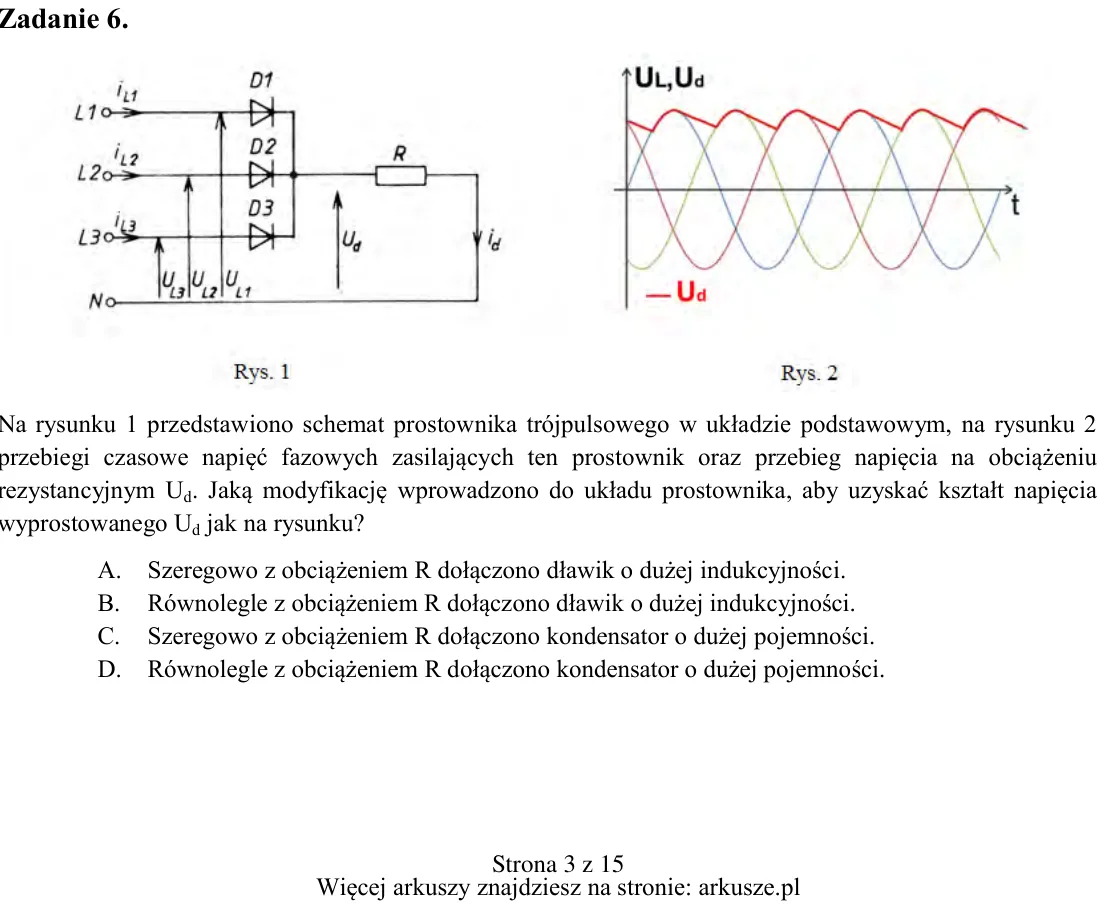

Zadanie 6. Na rysunku 1 przedstawiono schemat prostownika trójpulsowego w układzie podstawowym, na rysunku 2 przebiegi czasowe napięć fazowych zasilających ten prostownik oraz przebieg napięcia na obciążeniu rezystancyjn

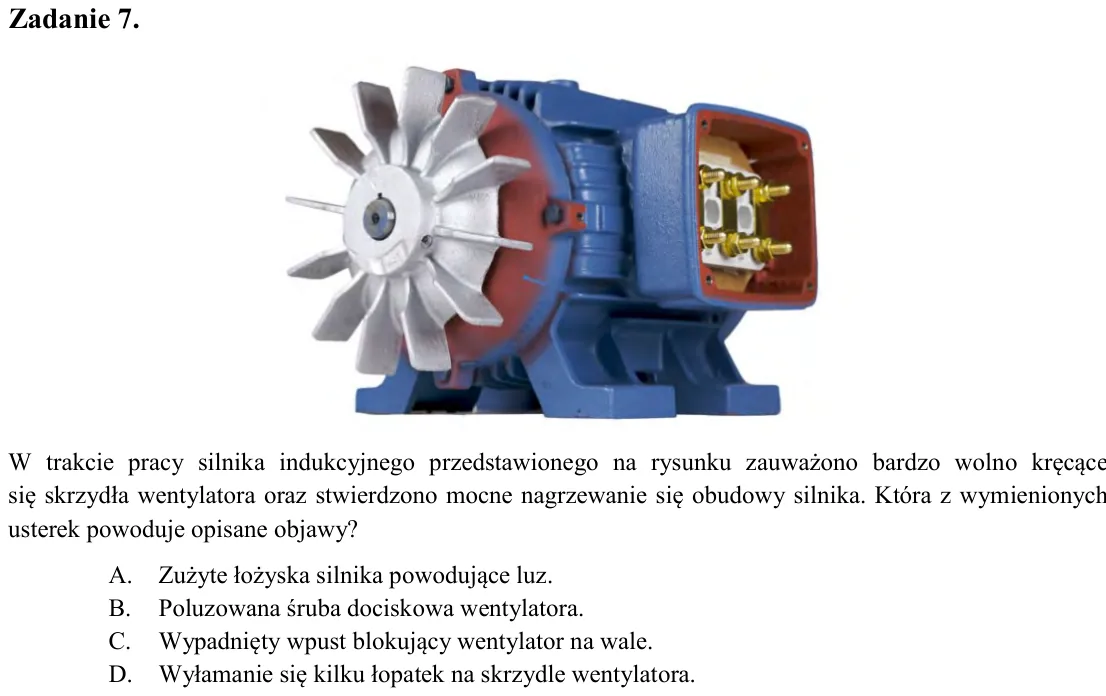

Zadanie 7. W trakcie pracy silnika indukcyjnego przedstawionego na rysunku zauważono bardzo wolno kręcące się skrzydła wentylatora oraz stwierdzono mocne nagrzewanie się obudowy silnika. Która z wymienionych usterek powo

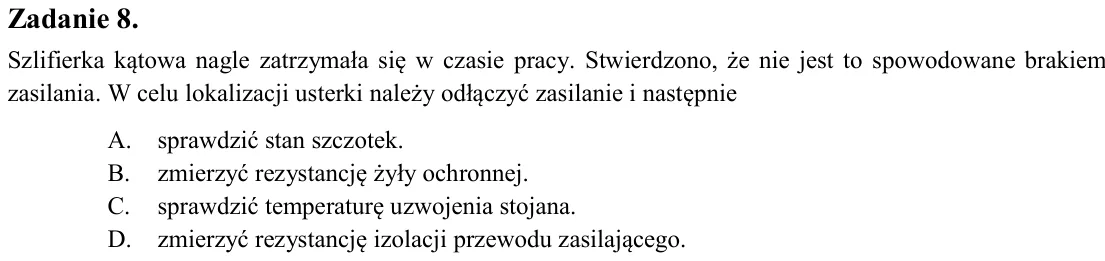

Zadanie 8. Szlifierka kątowa nagle zatrzymała się w czasie pracy. Stwierdzono, że nie jest to spowodowane brakiem zasilania. W celu lokalizacji usterki należy odłączyć zasilanie i następnie A. sprawdzić stan szczotek. B.

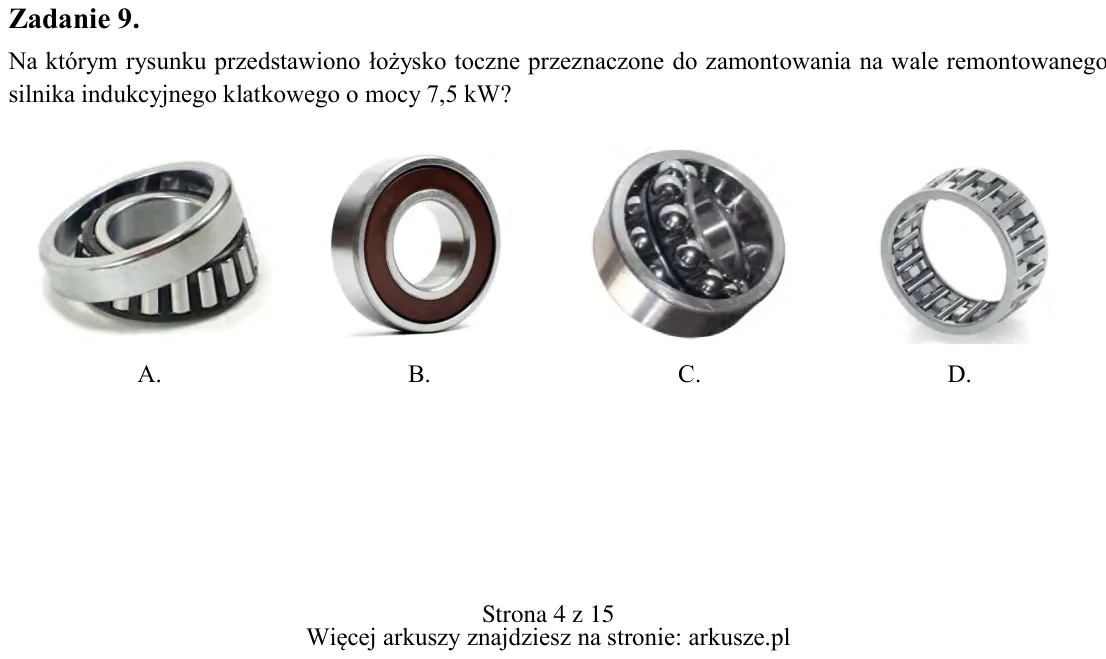

Zadanie 9. Na którym rysunku przedstawiono łożysko toczne przeznaczone do zamontowania na wale remontowanego silnika indukcyjnego klatkowego o mocy 7,5 kW? A. B. C. D.

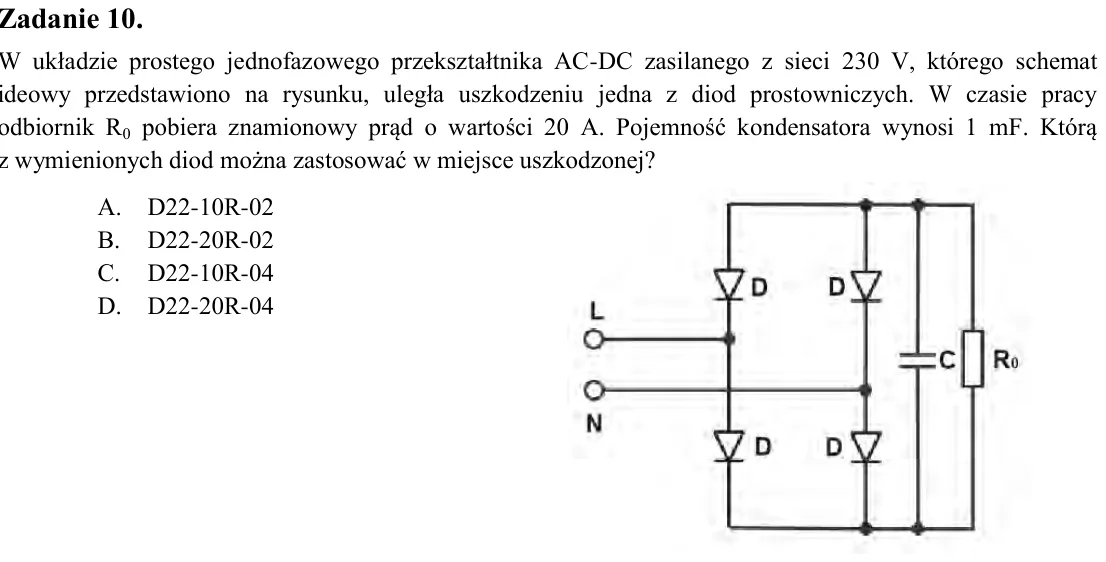

Zadanie 10. W układzie prostego jednofazowego przekształtnika AC-DC zasilanego z sieci 230 V, którego schemat ideowy przedstawiono na rysunku, uległa uszkodzeniu jedna z diod prostowniczych. W czasie pracy odbiornik R0 p

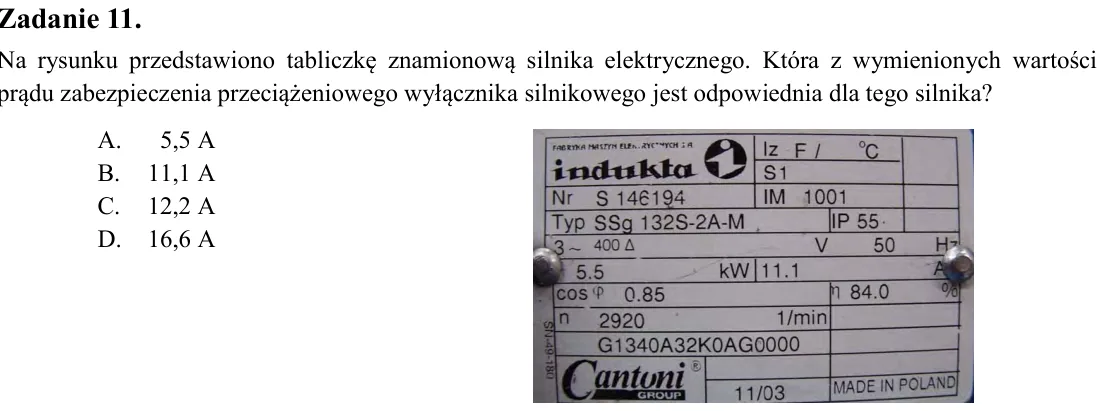

Zadanie 11. Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z wymienionych wartości prądu zabezpieczenia przeciążeniowego wyłącznika silnikowego jest odpowiednia dla tego silnika? A. 5,5 A B. 1

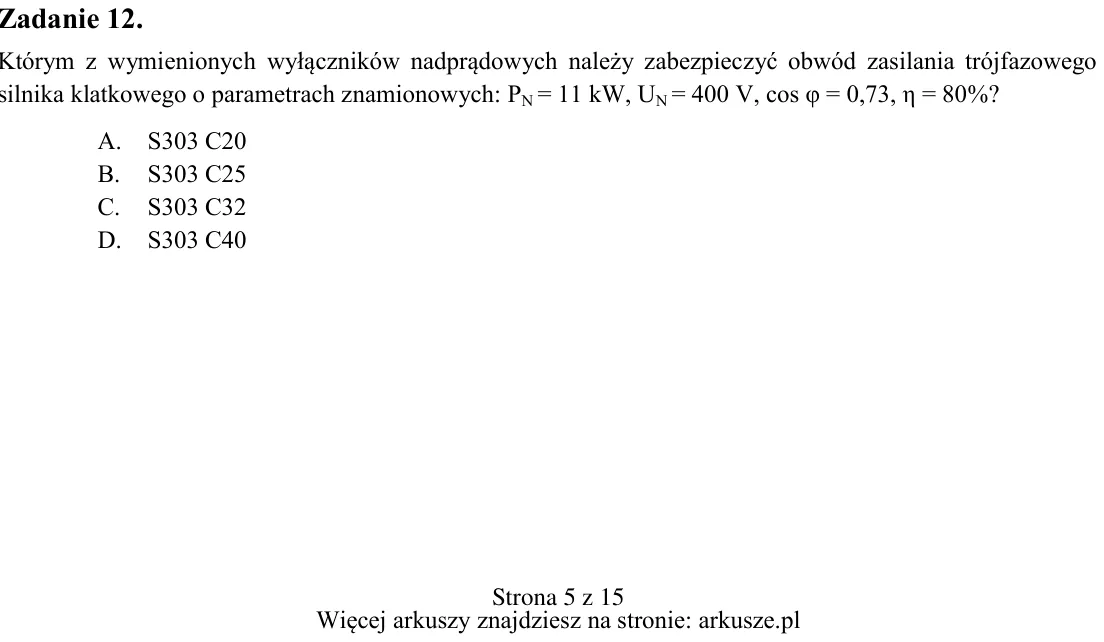

Zadanie 12. Którym z wymienionych wyłączników nadprądowych należy zabezpieczyć obwód zasilania trójfazowego silnika klatkowego o parametrach znamionowych: PN = 11 kW, UN = 400 V, cos φ = 0,73, η = 80%? A. S303 C20 B. S30

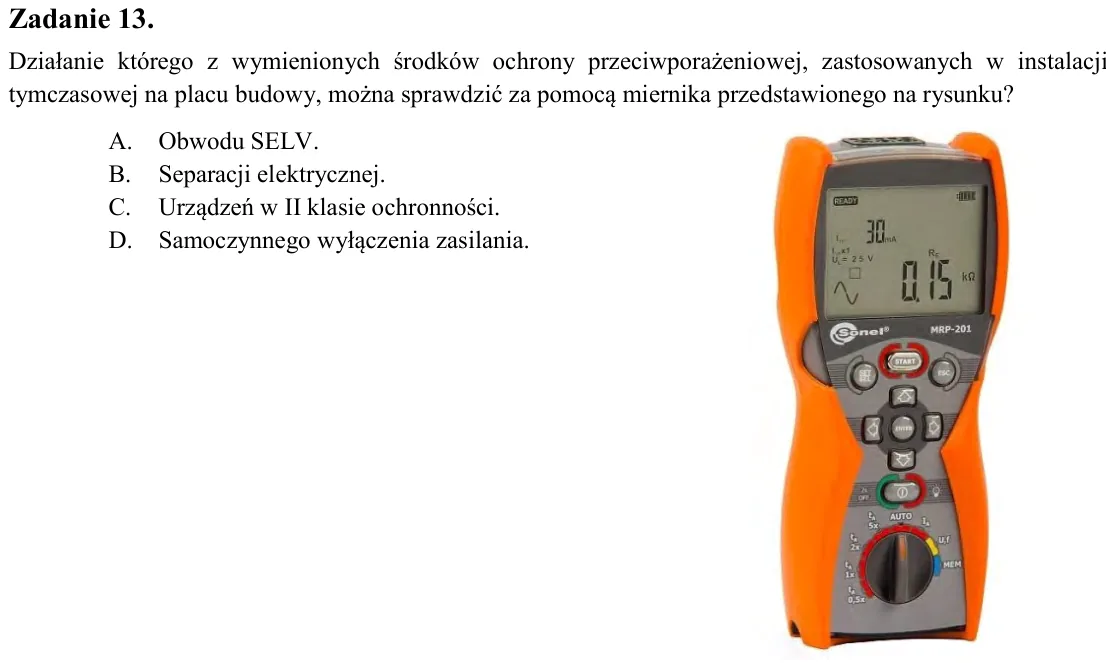

Zadanie 13. Działanie którego z wymienionych środków ochrony przeciwporażeniowej, zastosowanych w instalacji tymczasowej na placu budowy, można sprawdzić za pomocą miernika przedstawionego na rysunku? A. Obwodu SELV. B.

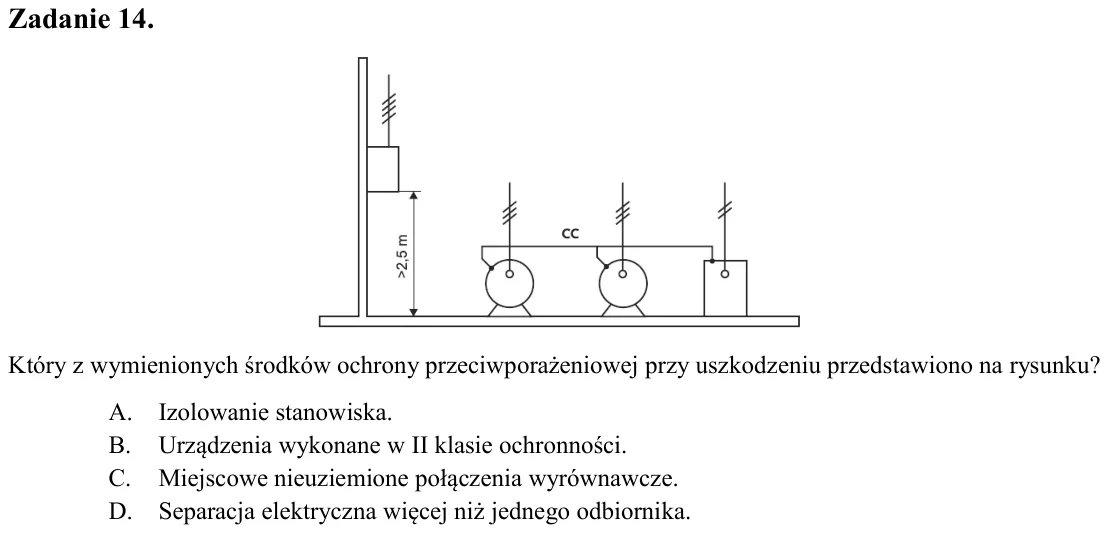

Zadanie 14. Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu przedstawiono na rysunku? A. Izolowanie stanowiska. B. Urządzenia wykonane w II klasie ochronności. C. Miejscowe nieuziemione połączen

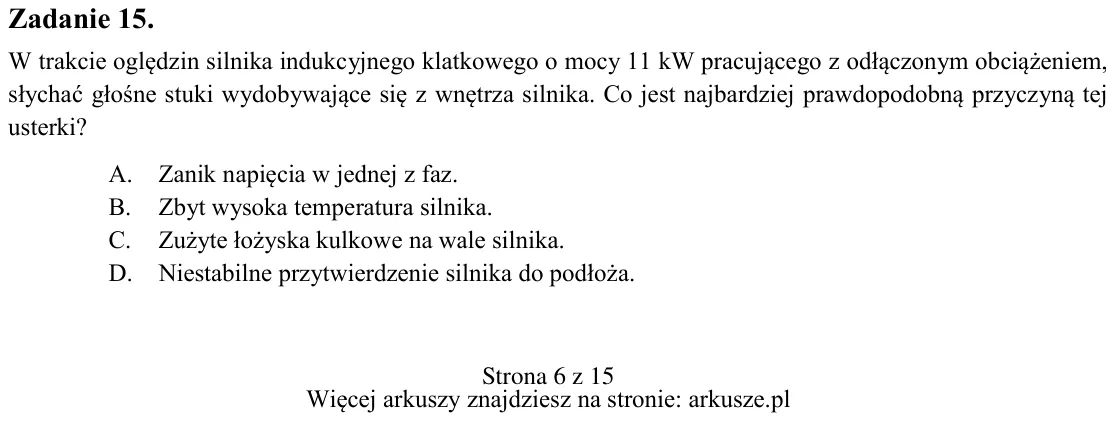

Zadanie 15. W trakcie oględzin silnika indukcyjnego klatkowego o mocy 11 kW pracującego z odłączonym obciążeniem, słychać głośne stuki wydobywające się z wnętrza silnika. Co jest najbardziej prawdopodobną przyczyną tej u

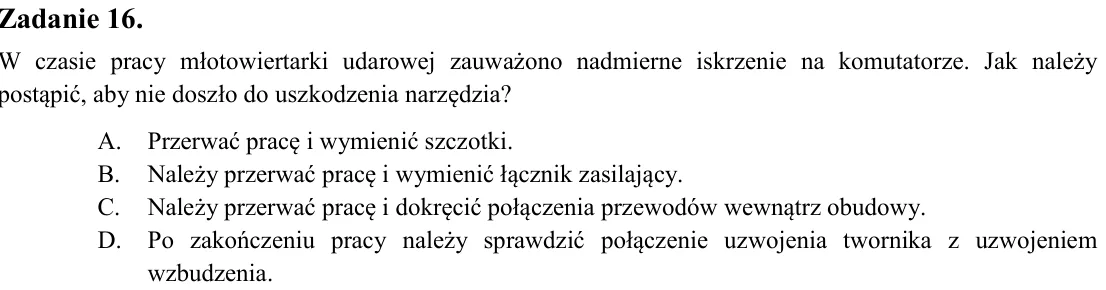

Zadanie 16. W czasie pracy młotowiertarki udarowej zauważono nadmierne iskrzenie na komutatorze. Jak należy postąpić, aby nie doszło do uszkodzenia narzędzia? A. Przerwać pracę i wymienić szczotki. B. Należy przerwać pra

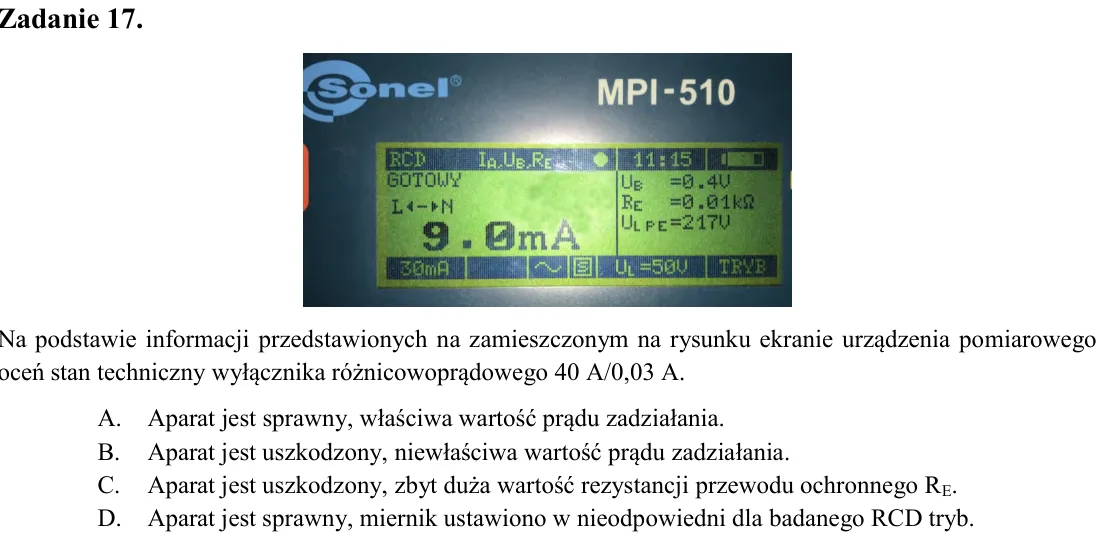

Zadanie 17. Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego oceń stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A. A. Aparat jest sprawny, właściwa wartość prąd

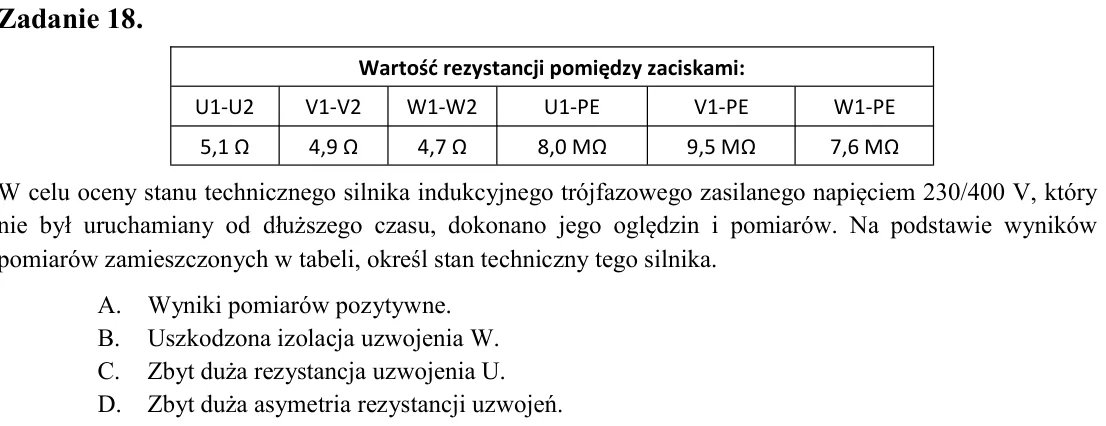

Zadanie 18. W celu oceny stanu technicznego silnika indukcyjnego trójfazowego zasilanego napięciem 230/400 V, który nie był uruchamiany od dłuższego czasu, dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów

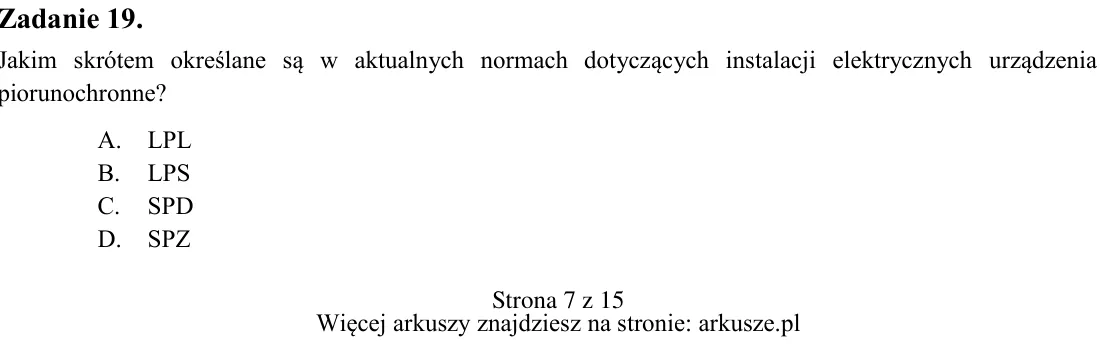

Zadanie 19. Jakim skrótem określane są w aktualnych normach dotyczących instalacji elektrycznych urządzenia piorunochronne? A. LPL B. LPS C. SPD D. SPZ Wartość rezystancji pomiędzy zaciskami: U1-U2 V1-V2 W1-W2 U1-PE V1-P

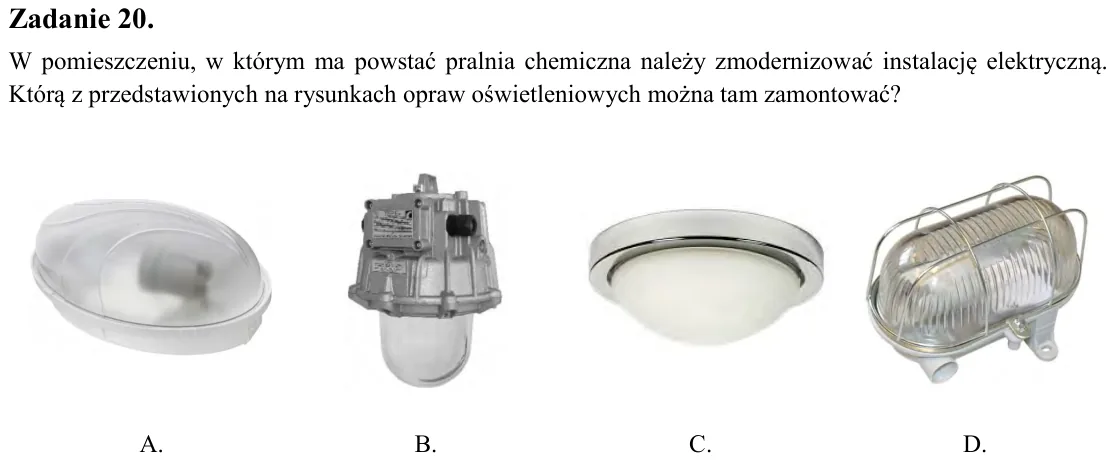

Zadanie 20. W pomieszczeniu, w którym ma powstać pralnia chemiczna należy zmodernizować instalację elektryczną. Którą z przedstawionych na rysunkach opraw oświetleniowych można tam zamontować?

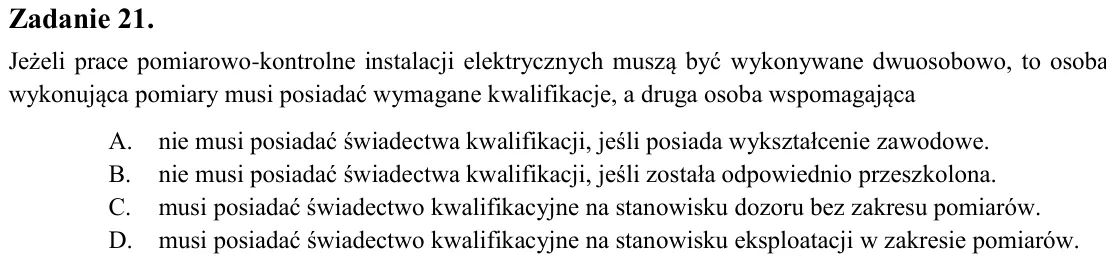

Zadanie 21. Jeżeli prace pomiarowo-kontrolne instalacji elektrycznych muszą być wykonywane dwuosobowo, to osoba wykonująca pomiary musi posiadać wymagane kwalifikacje, a druga osoba wspomagająca A. nie musi posiadać świa

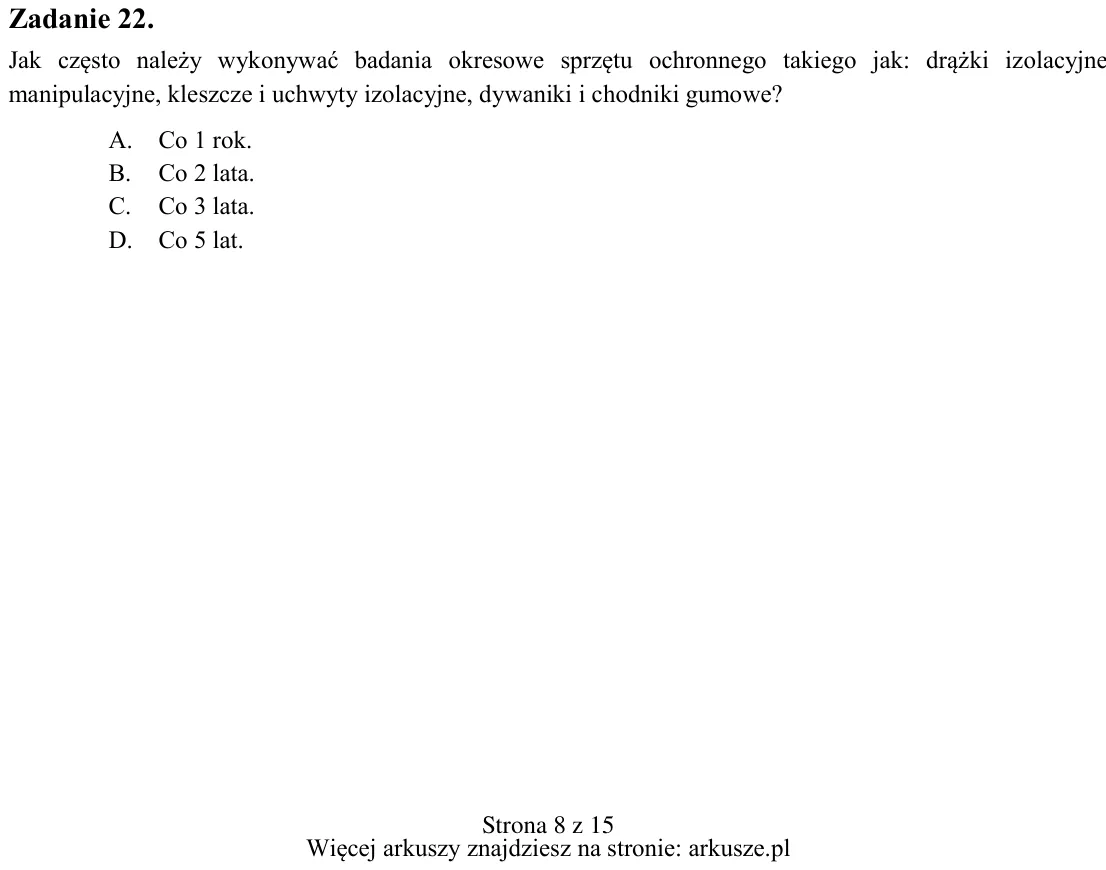

Zadanie 22. Jak często należy wykonywać badania okresowe sprzętu ochronnego takiego jak: drążki izolacyjne manipulacyjne, kleszcze i uchwyty izolacyjne, dywaniki i chodniki gumowe? A. Co 1 rok. B. Co 2 lata. C. Co 3 lata

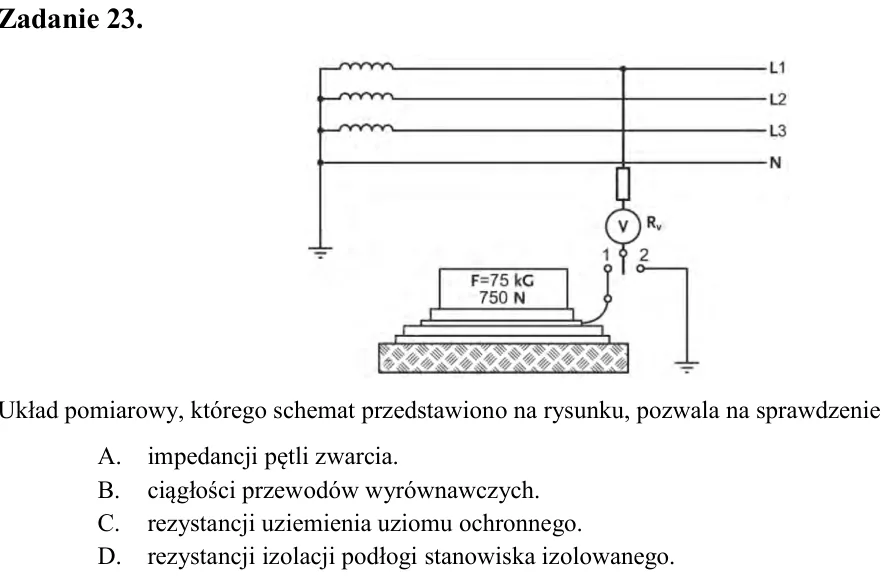

Zadanie 23. Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie A. impedancji pętli zwarcia. B. ciągłości przewodów wyrównawczych. C. rezystancji uziemienia uziomu ochronnego. D. rezystancji

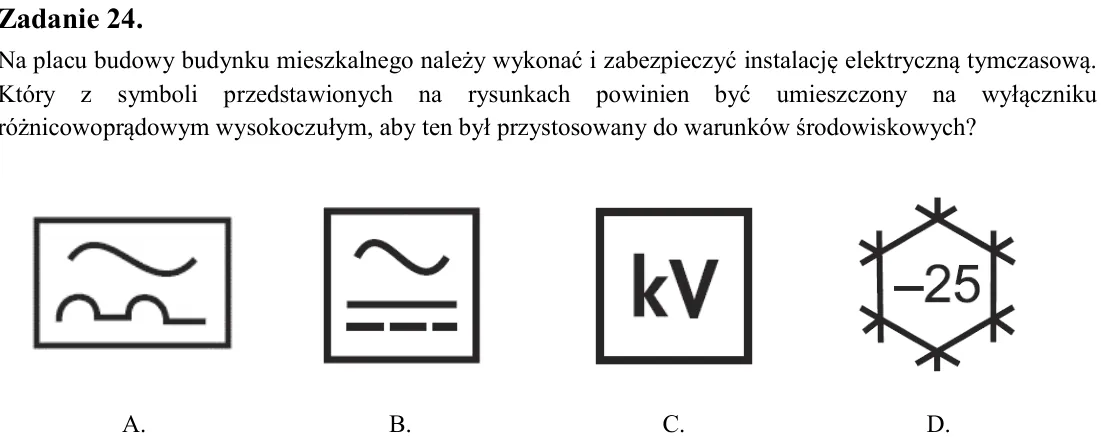

Zadanie 24. Na placu budowy budynku mieszkalnego należy wykonać i zabezpieczyć instalację elektryczną tymczasową. Który z symboli przedstawionych na rysunkach powinien być umieszczony na wyłączniku różnicowoprądowym wyso

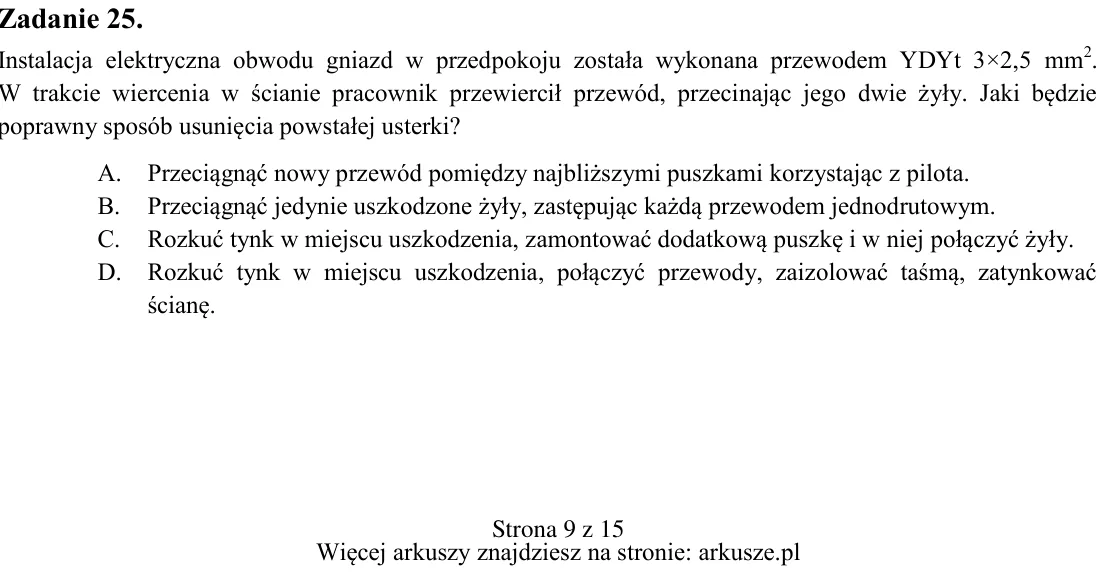

Zadanie 25. Instalacja elektryczna obwodu gniazd w przedpokoju została wykonana przewodem YDYt 3×2,5 mm2. W trakcie wiercenia w ścianie pracownik przewiercił przewód, przecinając jego dwie żyły. Jaki będzie poprawny spos

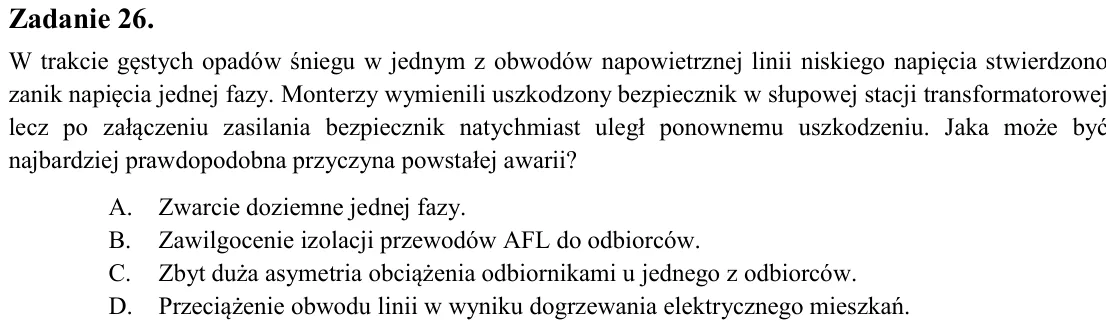

Zadanie 26. W trakcie gęstych opadów śniegu w jednym z obwodów napowietrznej linii niskiego napięcia stwierdzono zanik napięcia jednej fazy. Monterzy wymienili uszkodzony bezpiecznik w słupowej stacji transformatorowej l

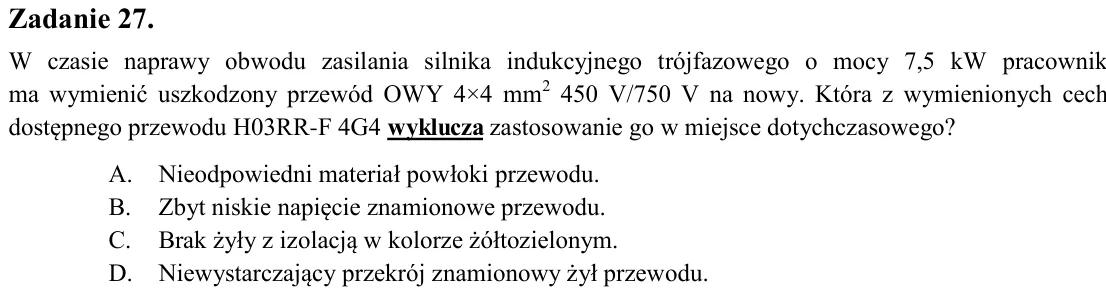

Zadanie 27. W czasie naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW pracownik ma wymienić uszkodzony przewód OWY 4×4 mm2 450 V/750 V na nowy. Która z wymienionych cech dostępnego przewodu H03RR-

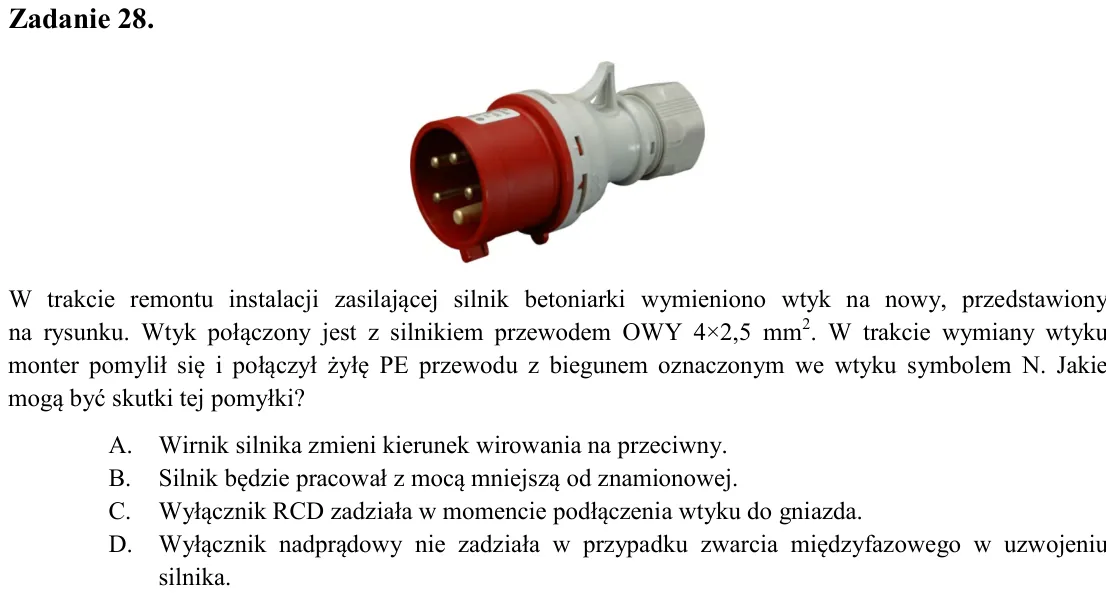

Zadanie 28. W trakcie remontu instalacji zasilającej silnik betoniarki wymieniono wtyk na nowy, przedstawiony na rysunku. Wtyk połączony jest z silnikiem przewodem OWY 4×2,5 mm2. W trakcie wymiany wtyku monter pomylił si

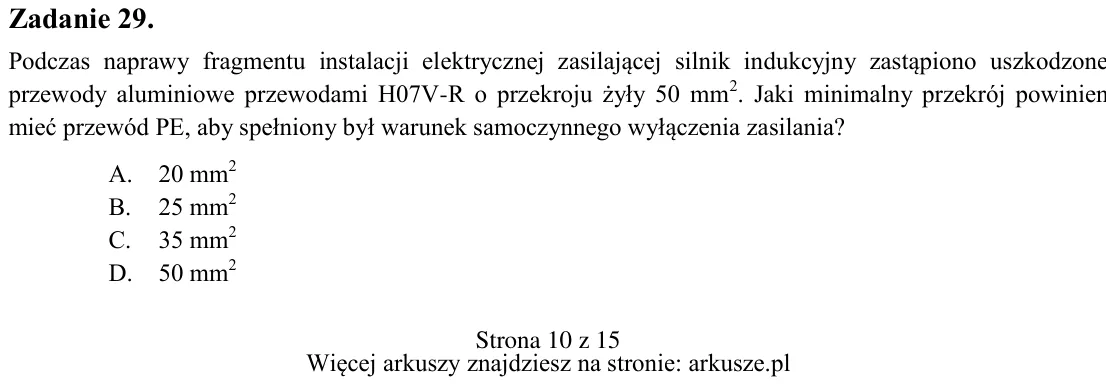

Zadanie 29. Podczas naprawy fragmentu instalacji elektrycznej zasilającej silnik indukcyjny zastąpiono uszkodzone przewody aluminiowe przewodami H07V-R o przekroju żyły 50 mm2. Jaki minimalny przekrój powinien mieć przew

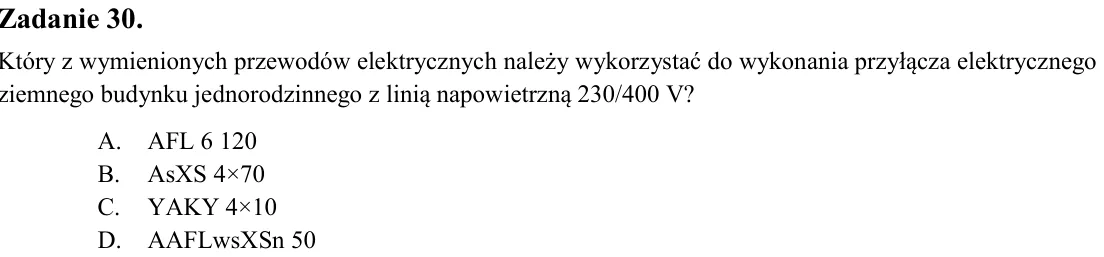

Zadanie 30. Który z wymienionych przewodów elektrycznych należy wykorzystać do wykonania przyłącza elektrycznego ziemnego budynku jednorodzinnego z linią napowietrzną 230/400 V? A. AFL 6 120 B. AsXS 4×70 C. YAKY 4×10 D.

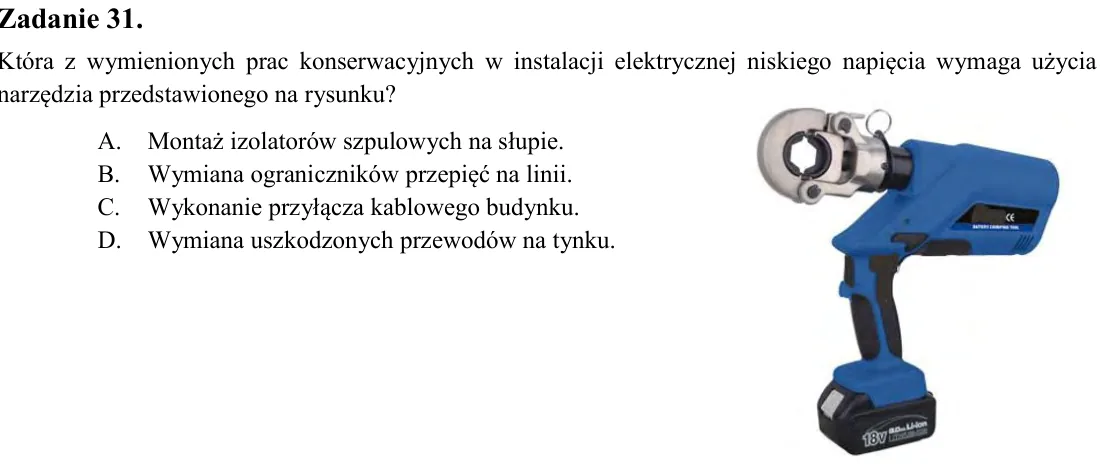

Zadanie 31. Która z wymienionych prac konserwacyjnych w instalacji elektrycznej niskiego napięcia wymaga użycia narzędzia przedstawionego na rysunku? A. Montaż izolatorów szpulowych na słupie. B. Wymiana ograniczników pr

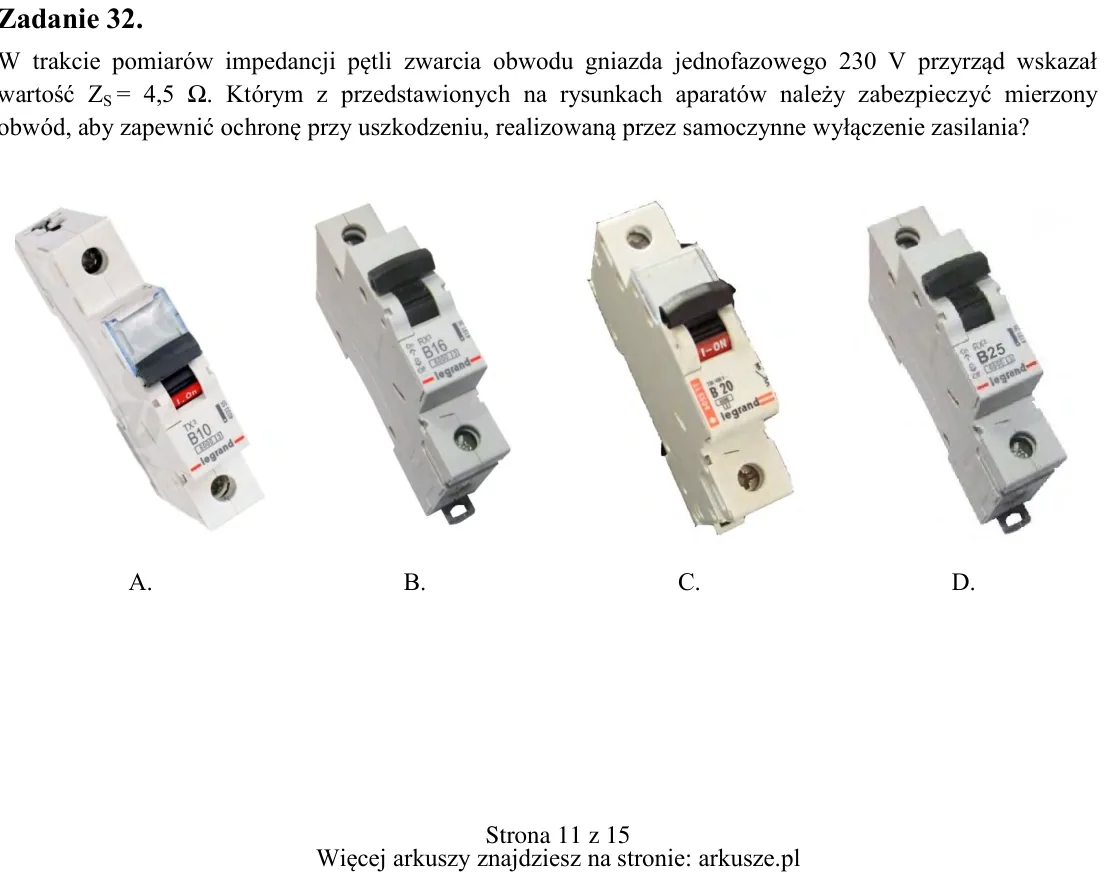

Zadanie 32. W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość ZS = 4,5 Ω. Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapew

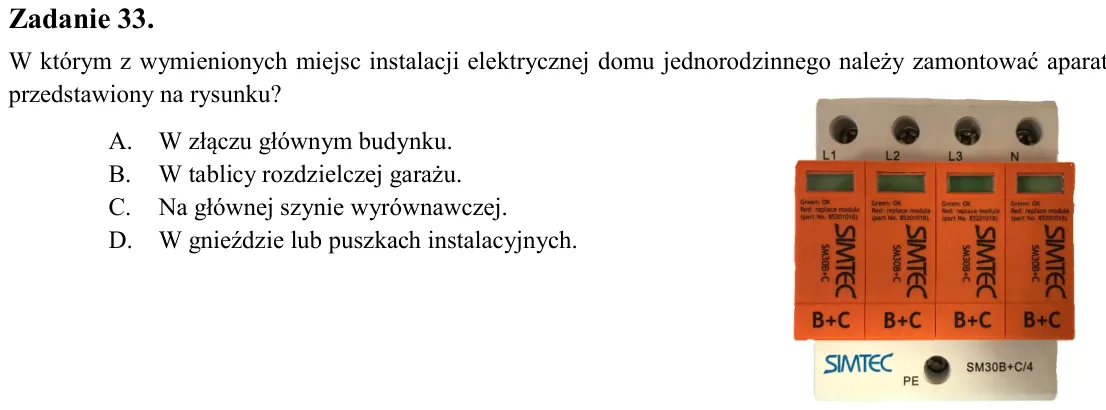

Zadanie 33. W którym z wymienionych miejsc instalacji elektrycznej domu jednorodzinnego należy zamontować aparat przedstawiony na rysunku? A. W złączu głównym budynku. B. W tablicy rozdzielczej garażu. C. Na głównej szyn

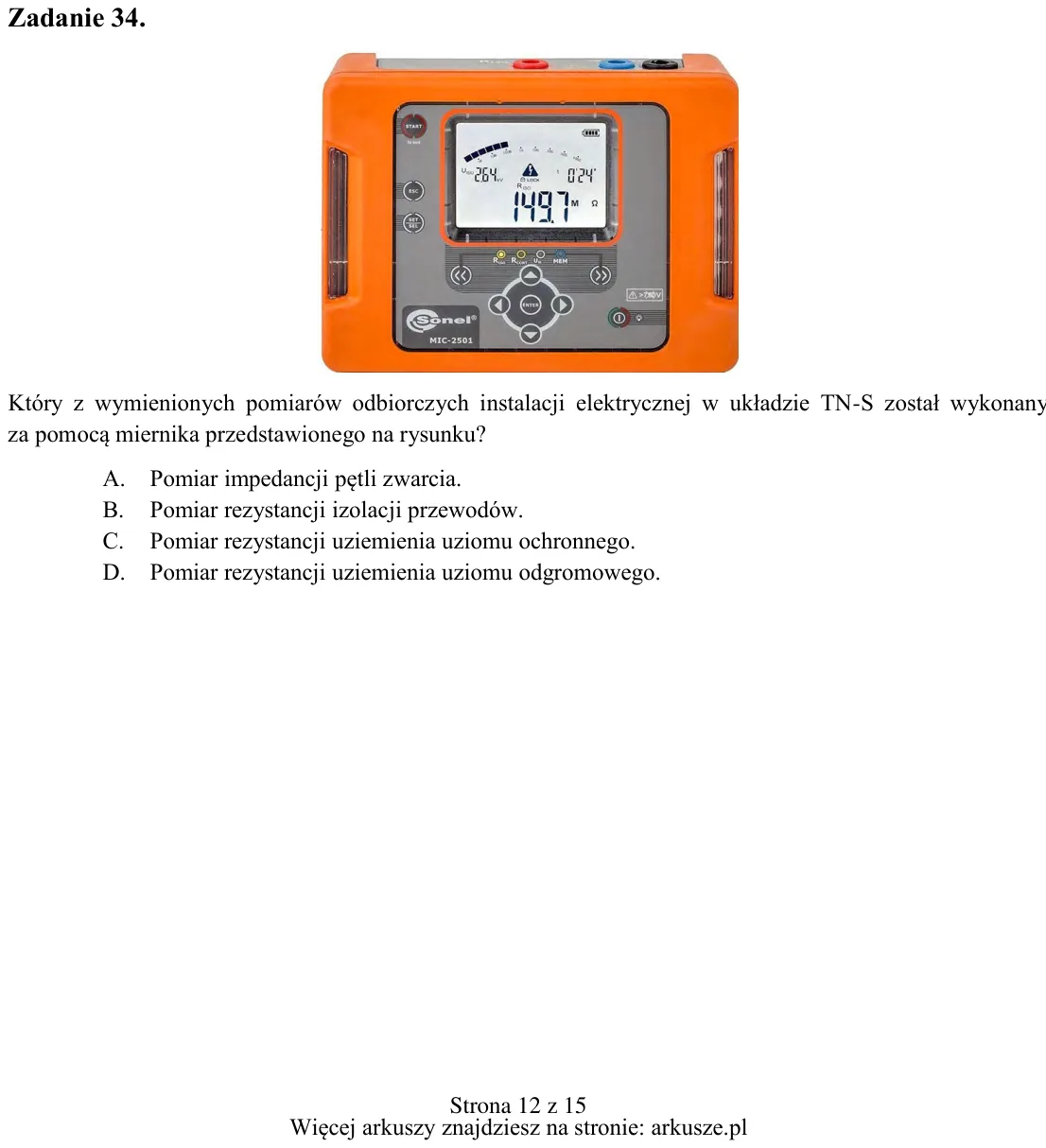

Zadanie 34. Który z wymienionych pomiarów odbiorczych instalacji elektrycznej w układzie TN-S został wykonany za pomocą miernika przedstawionego na rysunku? A. Pomiar impedancji pętli zwarcia. B. Pomiar rezystancji izola

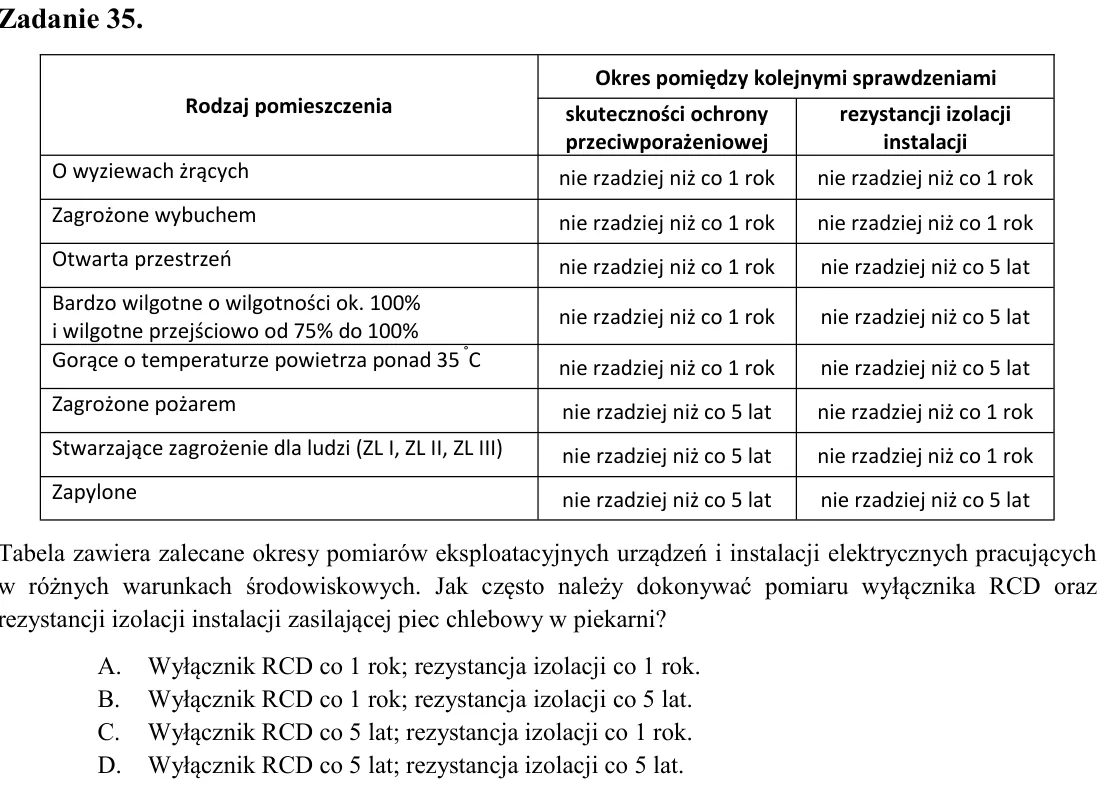

Zadanie 35. Tabela zawiera zalecane okresy pomiarów eksploatacyjnych urządzeń i instalacji elektrycznych pracujących w różnych warunkach środowiskowych. Jak często należy dokonywać pomiaru wyłącznika RCD oraz rezystancji

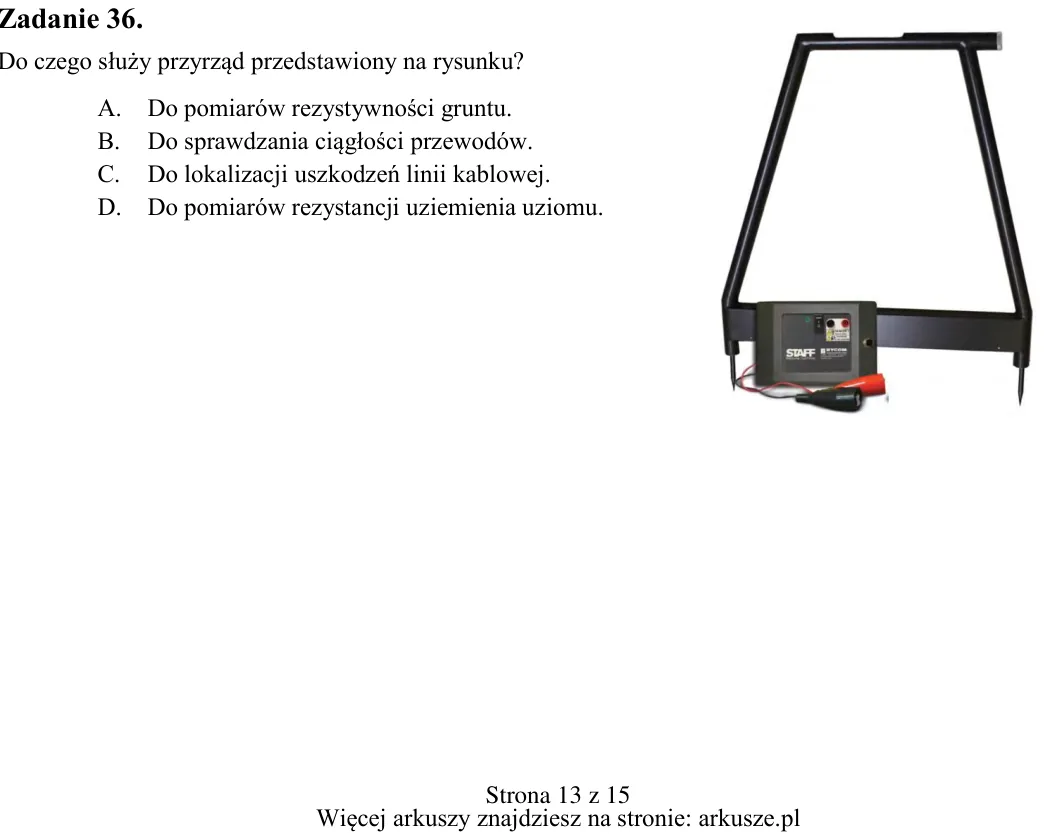

Zadanie 36. Do czego służy przyrząd przedstawiony na rysunku? A. Do pomiarów rezystywności gruntu. B. Do sprawdzania ciągłości przewodów. C. Do lokalizacji uszkodzeń linii kablowej. D. Do pomiarów rezystancji uziemienia

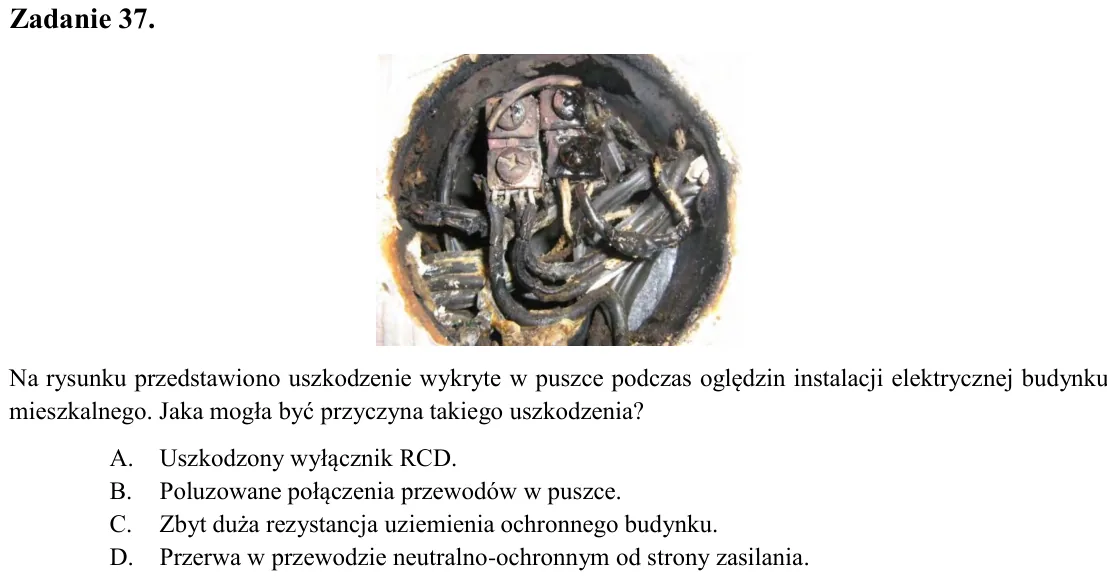

Zadanie 37. Na rysunku przedstawiono uszkodzenie wykryte w puszce podczas oględzin instalacji elektrycznej budynku mieszkalnego. Jaka mogła być przyczyna takiego uszkodzenia? A. Uszkodzony wyłącznik RCD. B. Poluzowane po

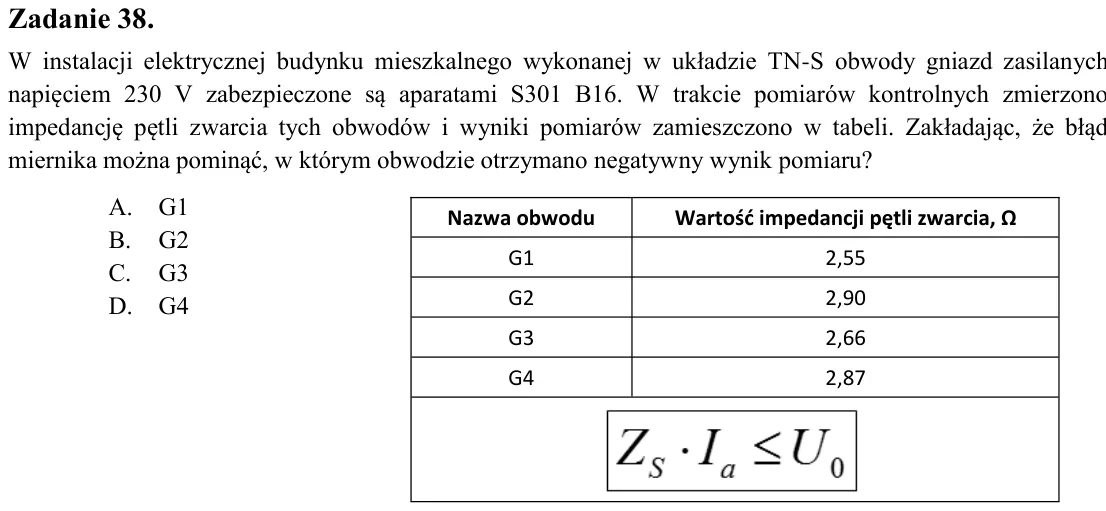

Zadanie 38. W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli

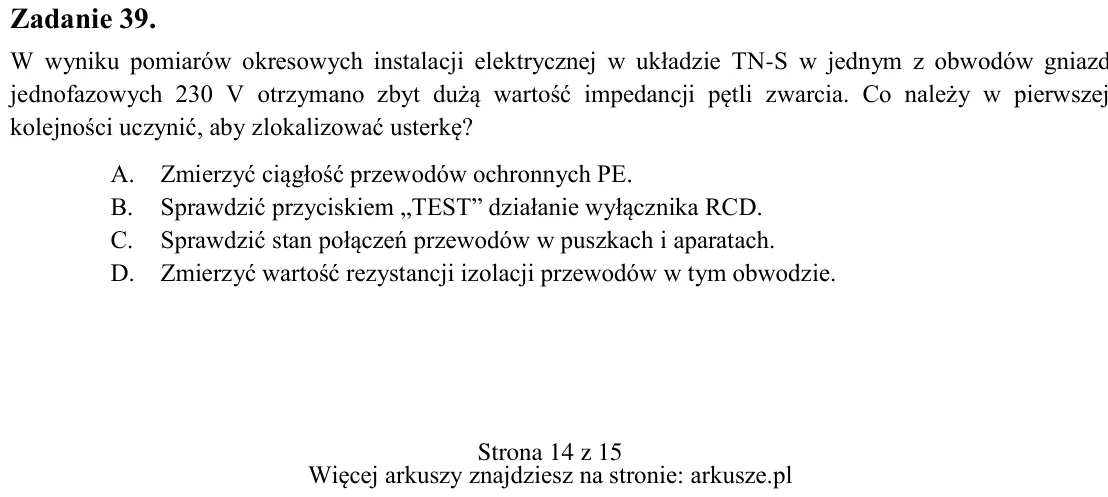

Zadanie 39. W wyniku pomiarów okresowych instalacji elektrycznej w układzie TN-S w jednym z obwodów gniazd jednofazowych 230 V otrzymano zbyt dużą wartość impedancji pętli zwarcia. Co należy w pierwszej kolejności uczyni

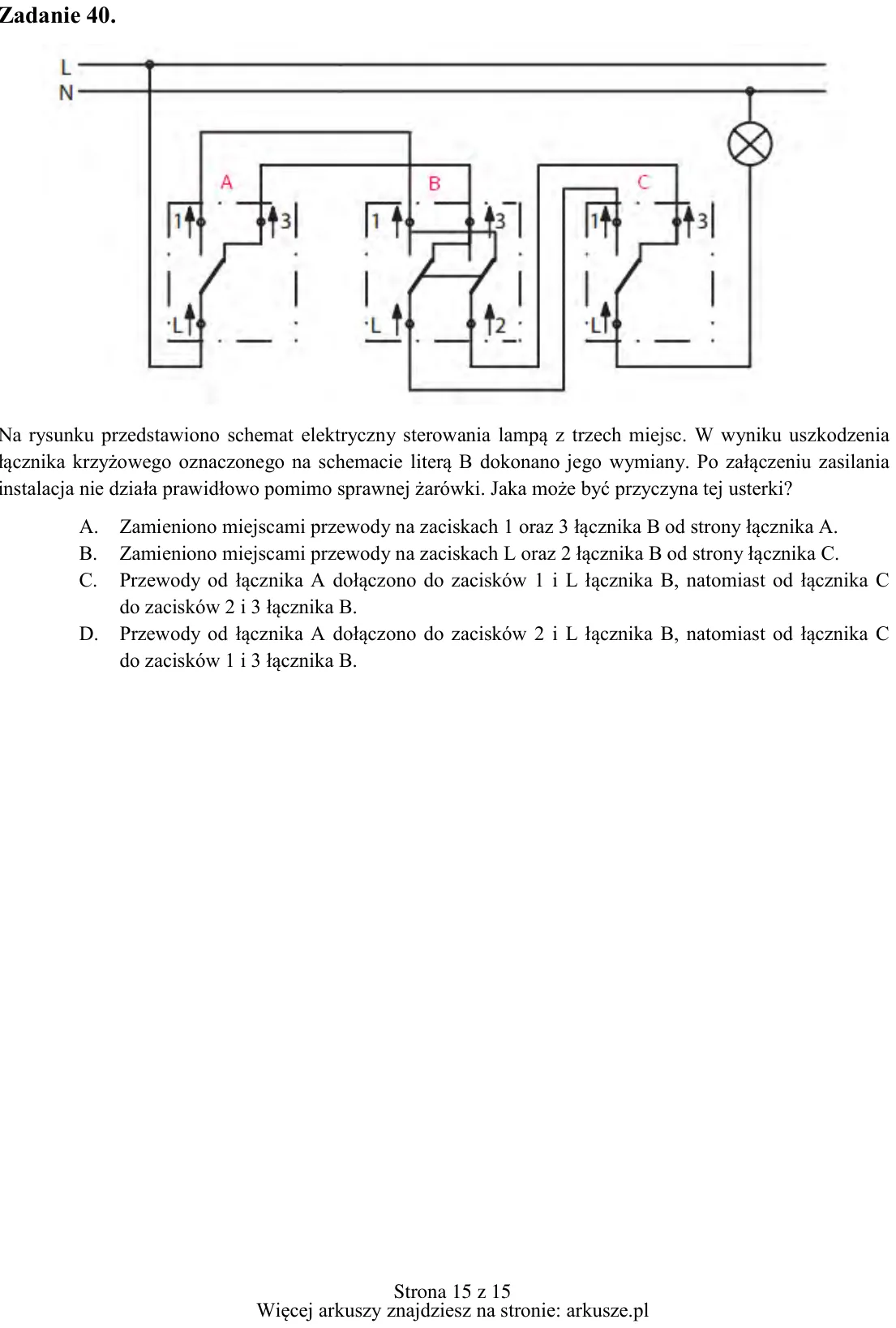

Zadanie 40. Na rysunku przedstawiono schemat elektryczny sterowania lampą z trzech miejsc. W wyniku uszkodzenia łącznika krzyżowego oznaczonego na schemacie literą B dokonano jego wymiany. Po załączeniu zasilania instala
