E24 · Egzamin zawodowy · styczeń 2018

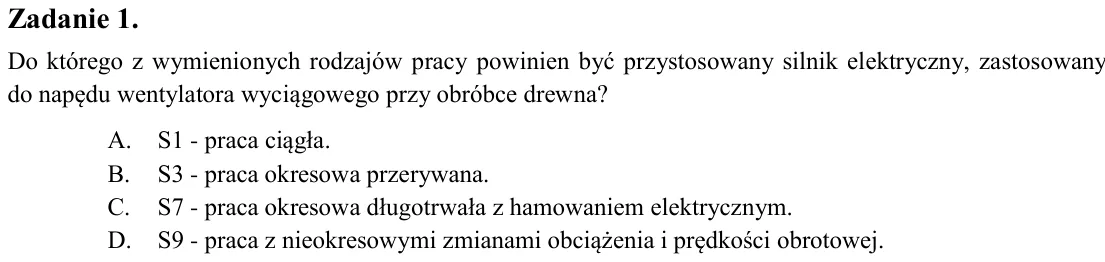

Zadanie 1. Do którego z wymienionych rodzajów pracy powinien być przystosowany silnik elektryczny, zastosowany do napędu wentylatora wyciągowego przy obróbce drewna? A. S1 - praca ciągła. B. S3 - praca okresowa przerywan

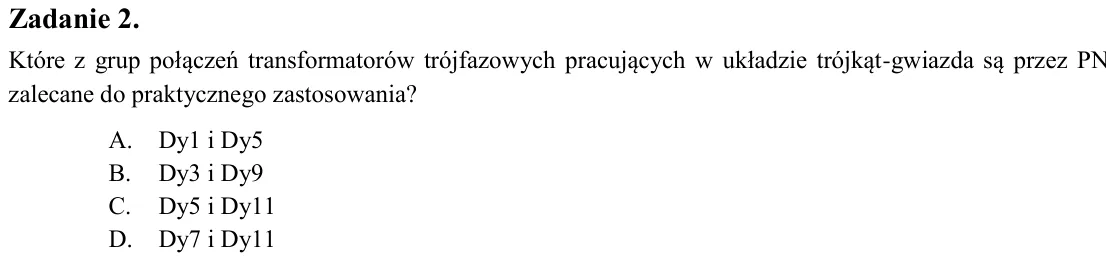

Zadanie 2. Które z grup połączeń transformatorów trójfazowych pracujących w układzie trójkąt-gwiazda są przez PN zalecane do praktycznego zastosowania? A. Dy1 i Dy5 B. Dy3 i Dy9 C. Dy5 i Dy11 D. Dy7 i Dy11

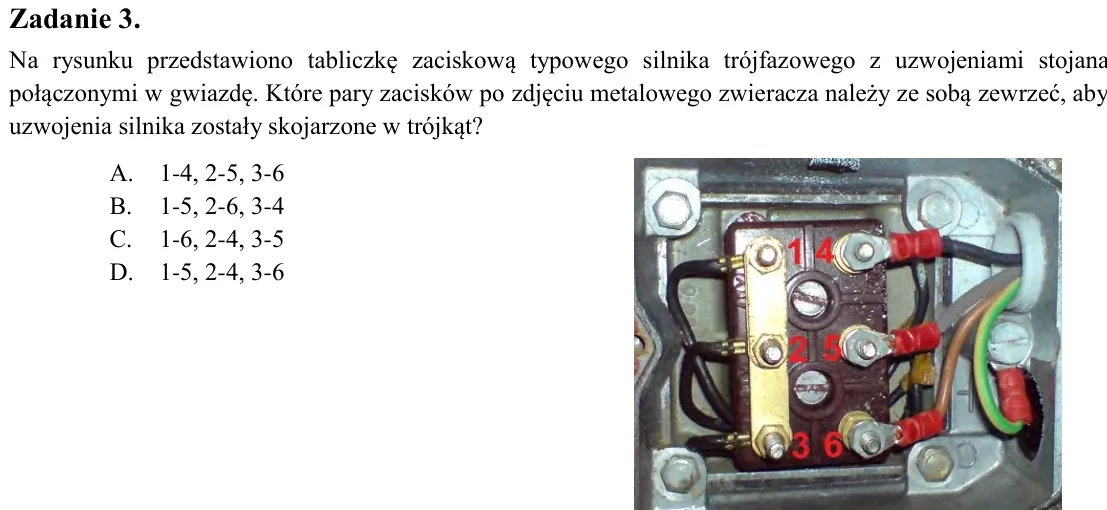

Zadanie 3. Na rysunku przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowego zwieracza należy ze sobą zewrzeć, aby uzwojenia

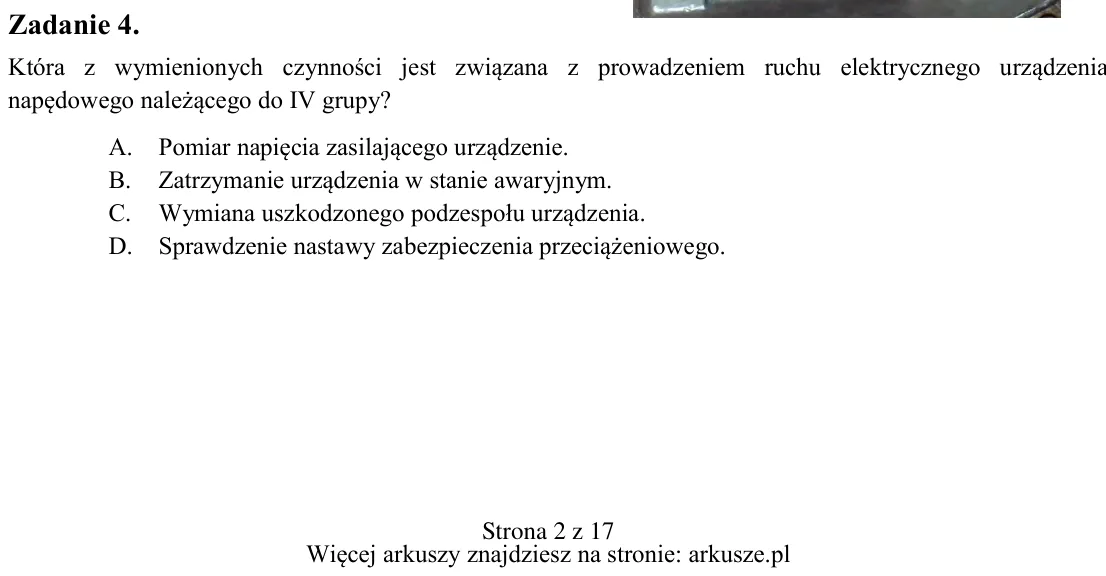

Zadanie 4. Która z wymienionych czynności jest związana z prowadzeniem ruchu elektrycznego urządzenia napędowego należącego do IV grupy? A. Pomiar napięcia zasilającego urządzenie. B. Zatrzymanie urządzenia w stanie awar

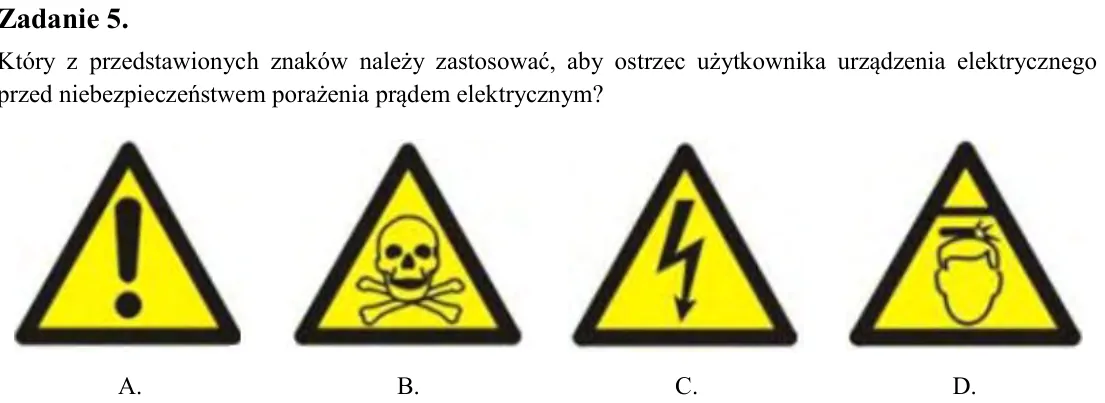

Zadanie 5. Który z przedstawionych znaków należy zastosować, aby ostrzec użytkownika urządzenia elektrycznego przed niebezpieczeństwem porażenia prądem elektrycznym?

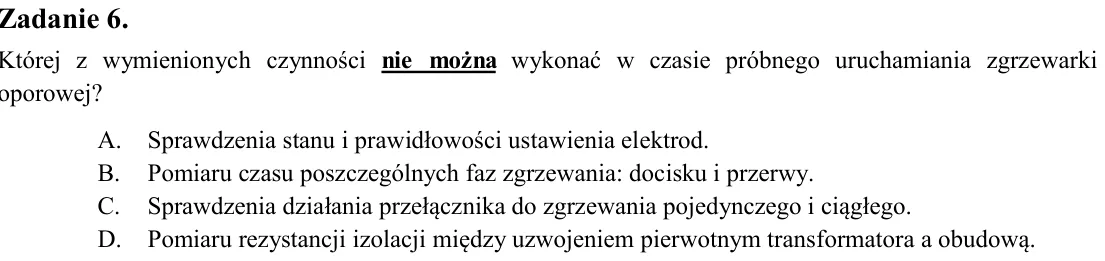

Zadanie 6. Której z wymienionych czynności nie można wykonać w czasie próbnego uruchamiania zgrzewarki oporowej? A. Sprawdzenia stanu i prawidłowości ustawienia elektrod. B. Pomiaru czasu poszczególnych faz zgrzewania: d

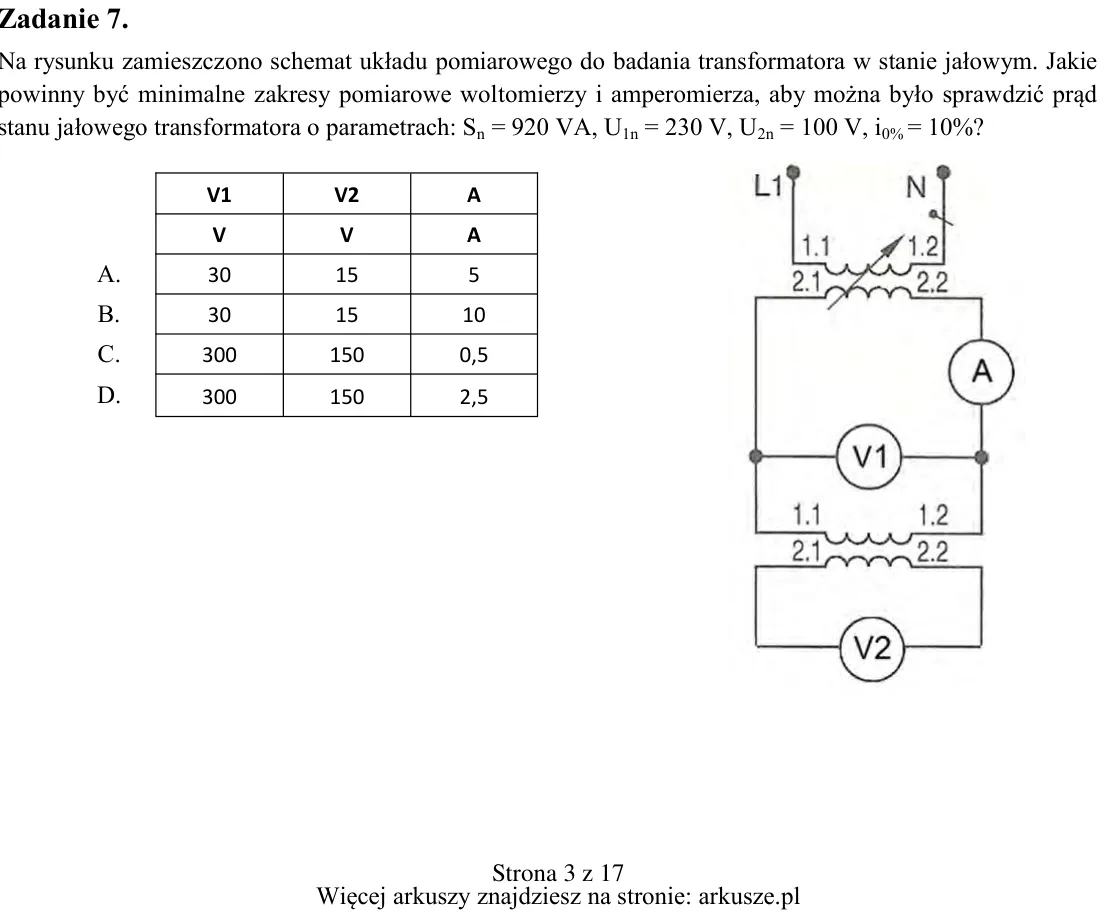

Zadanie 7. Na rysunku zamieszczono schemat układu pomiarowego do badania transformatora w stanie jałowym. Jakie powinny być minimalne zakresy pomiarowe woltomierzy i amperomierza, aby można było sprawdzić prąd stanu jało

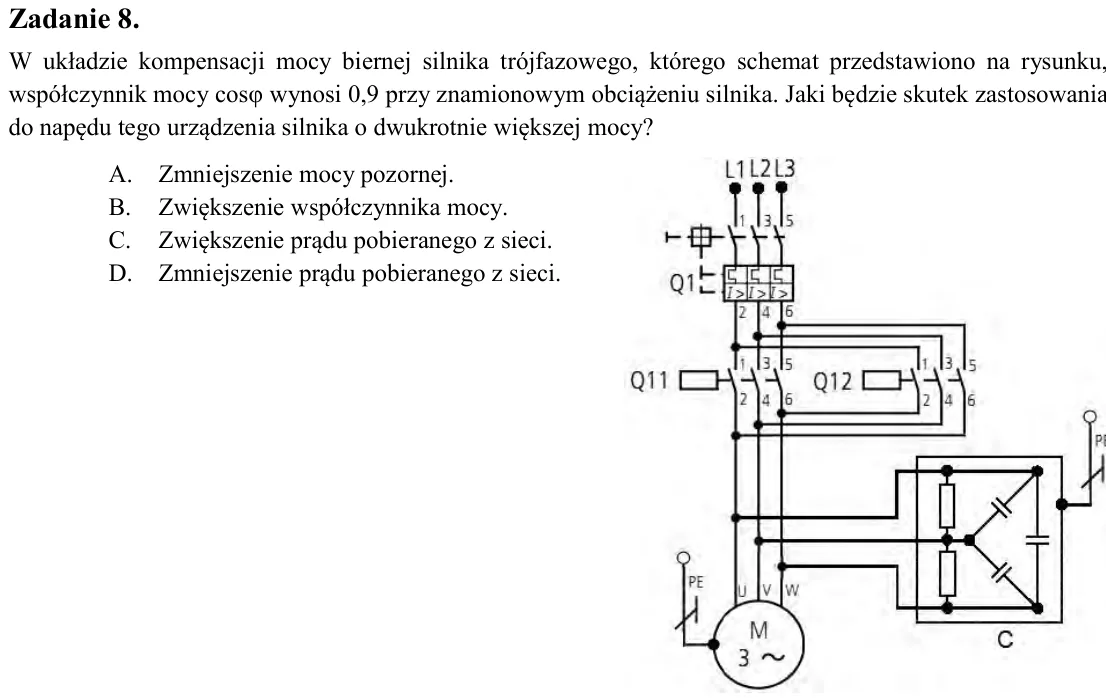

Zadanie 8. W układzie kompensacji mocy biernej silnika trójfazowego, którego schemat przedstawiono na rysunku, współczynnik mocy cosφ wynosi 0,9 przy znamionowym obciążeniu silnika. Jaki będzie skutek zastosowania do nap

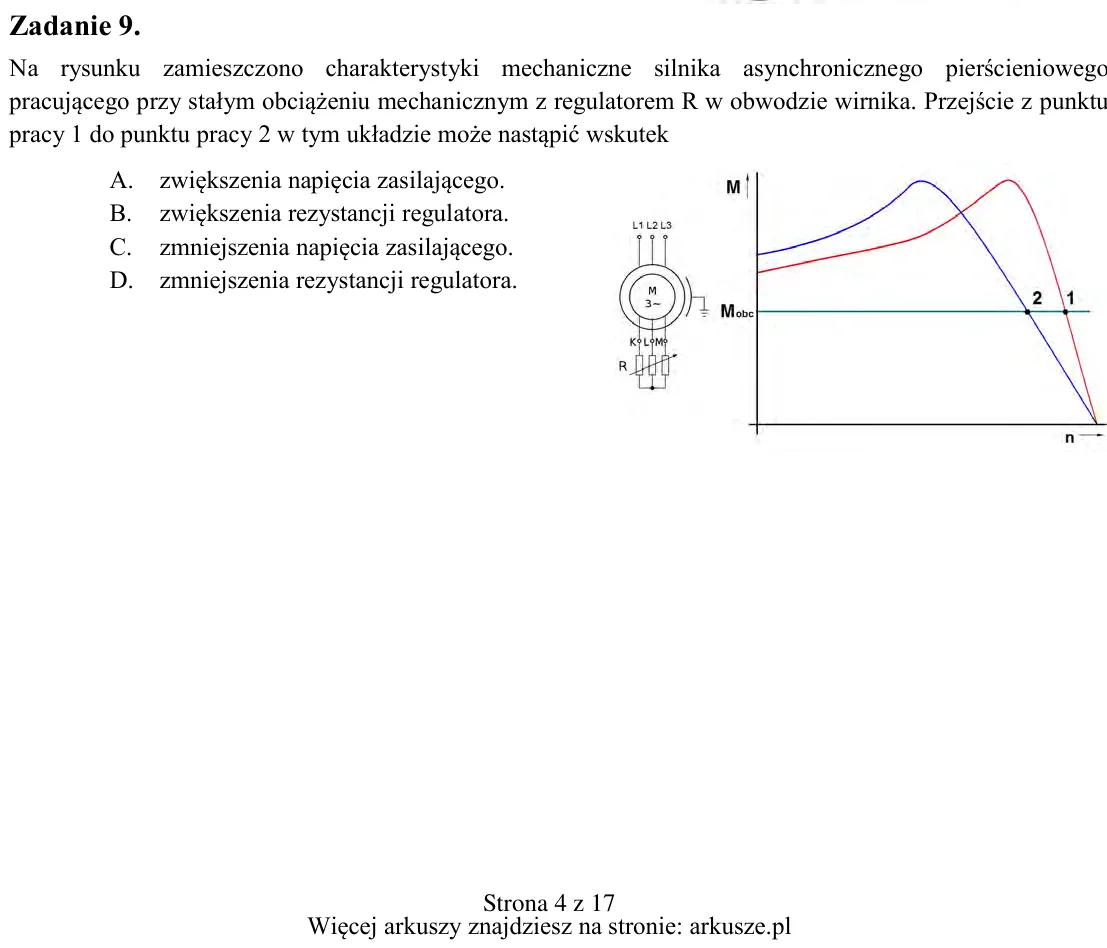

Zadanie 9. Na rysunku zamieszczono charakterystyki mechaniczne silnika asynchronicznego pierścieniowego pracującego przy stałym obciążeniu mechanicznym z regulatorem R w obwodzie wirnika. Przejście z punktu pracy 1 do pu

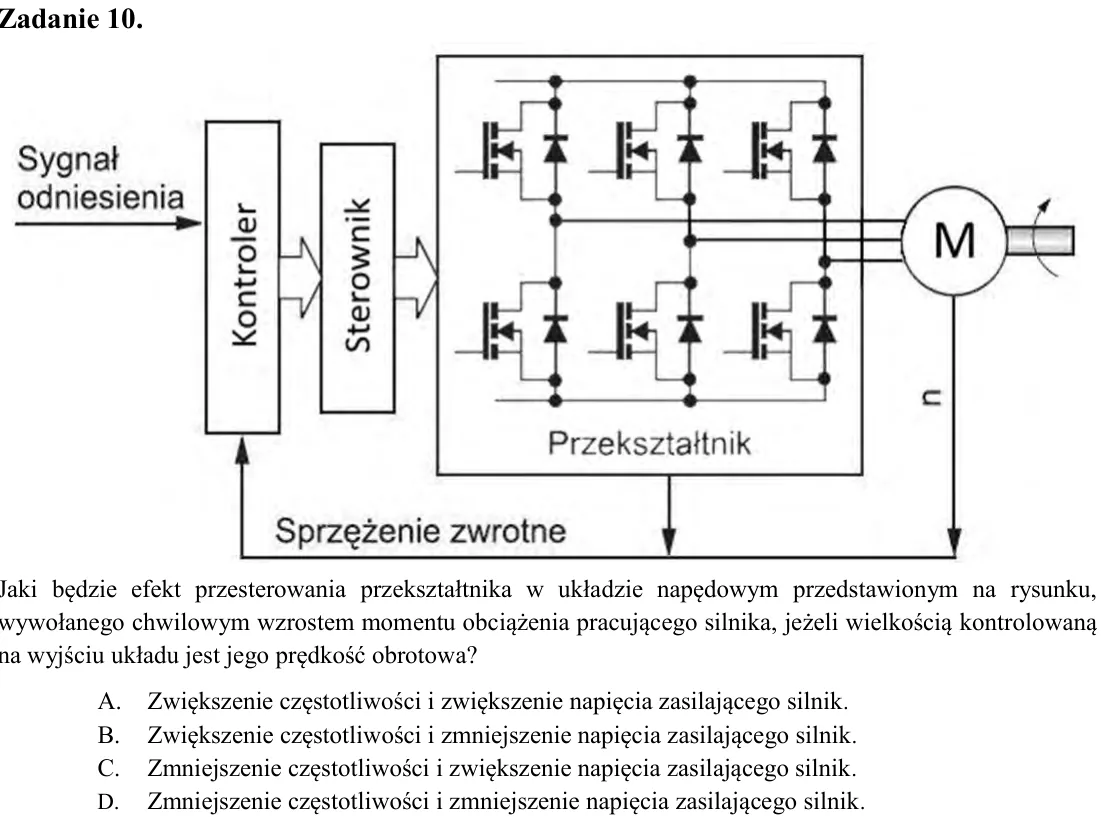

Zadanie 10. Jaki będzie efekt przesterowania przekształtnika w układzie napędowym przedstawionym na rysunku, wywołanego chwilowym wzrostem momentu obciążenia pracującego silnika, jeżeli wielkością kontrolowaną na wyjściu

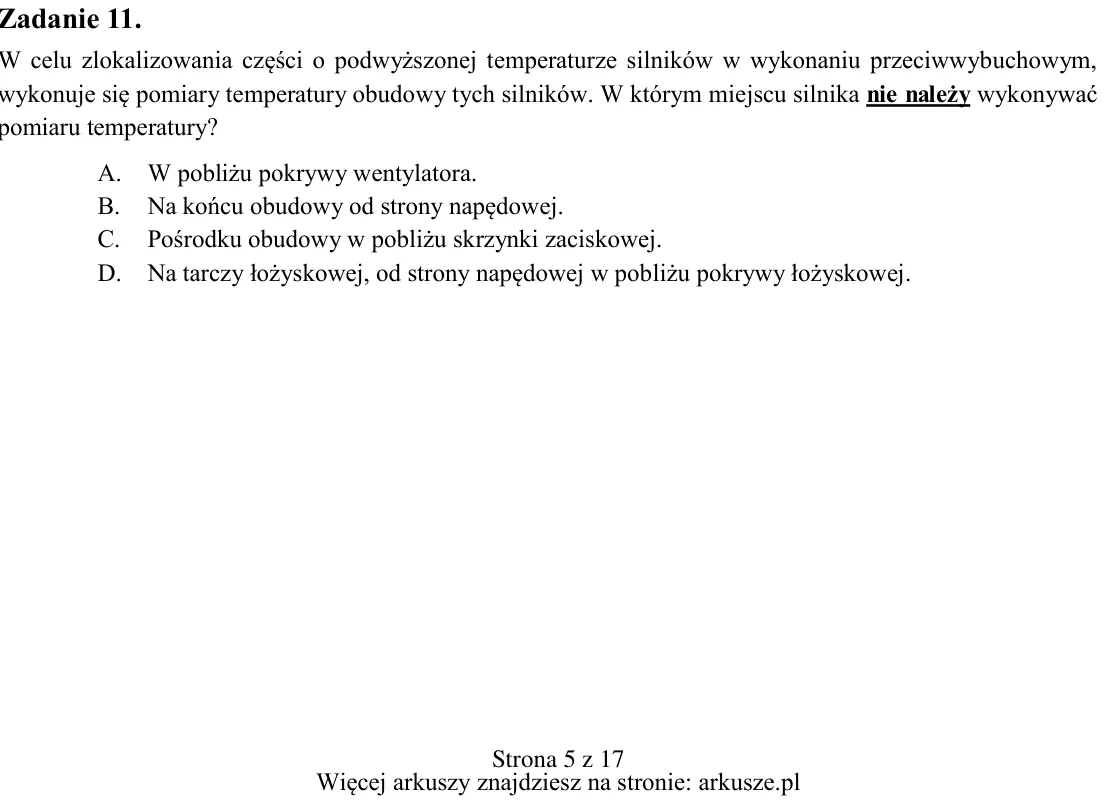

Zadanie 11. W celu zlokalizowania części o podwyższonej temperaturze silników w wykonaniu przeciwwybuchowym, wykonuje się pomiary temperatury obudowy tych silników. W którym miejscu silnika nie należy wykonywać pomiaru t

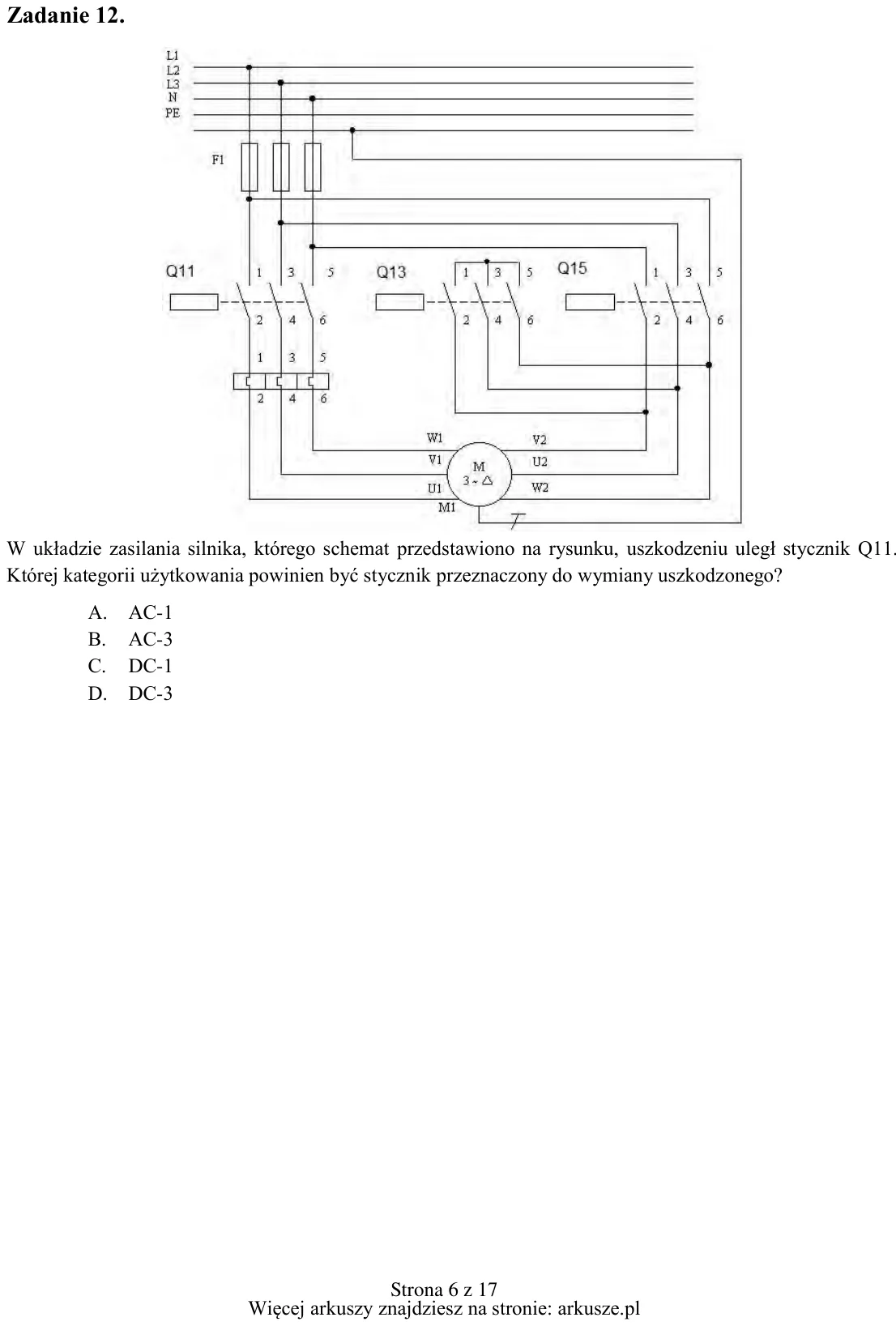

Zadanie 12. W układzie zasilania silnika, którego schemat przedstawiono na rysunku, uszkodzeniu uległ stycznik Q11. Której kategorii użytkowania powinien być stycznik przeznaczony do wymiany uszkodzonego? A. AC-1 B. AC-3

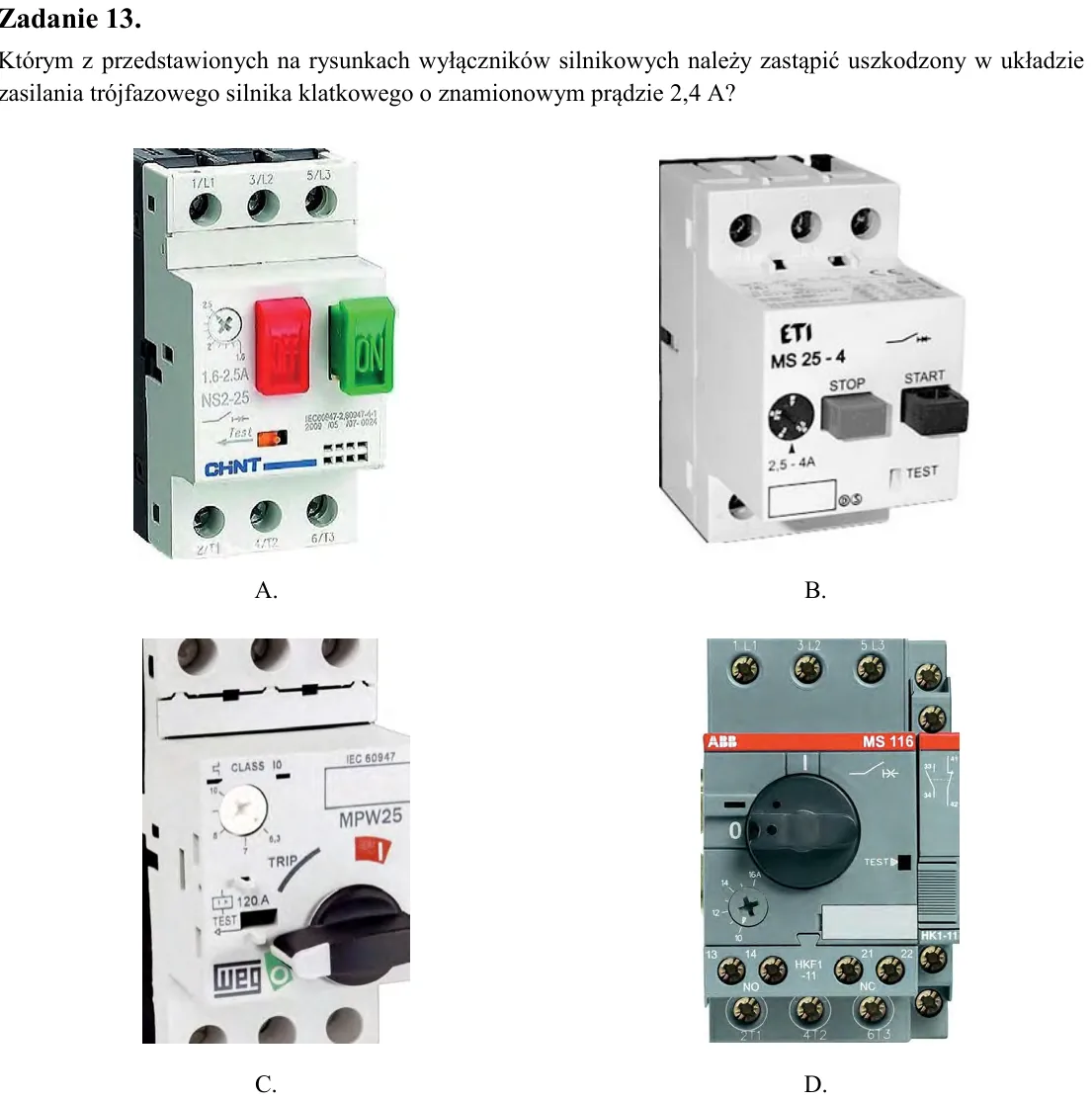

Zadanie 13. Którym z przedstawionych na rysunkach wyłączników silnikowych należy zastąpić uszkodzony w układzie zasilania trójfazowego silnika klatkowego o znamionowym prądzie 2,4 A?

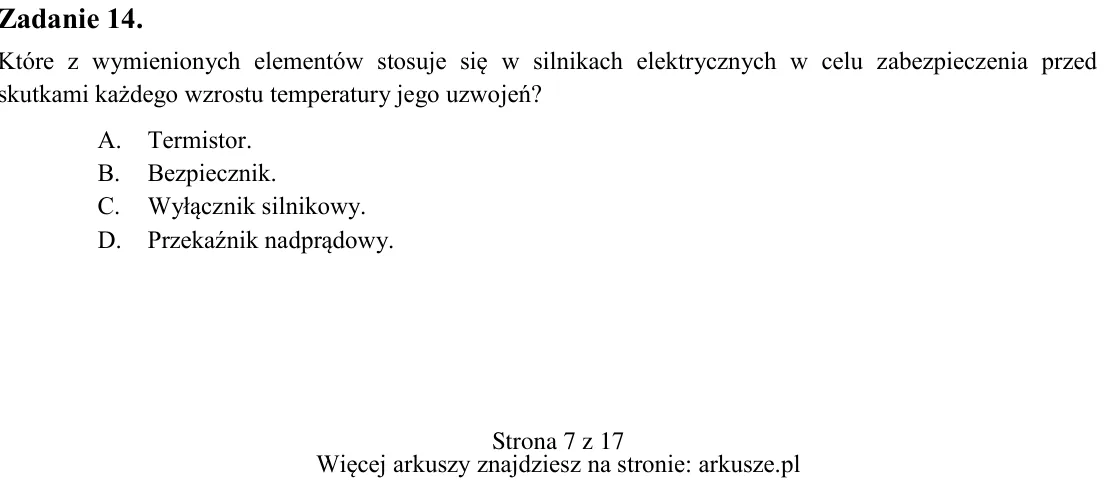

Zadanie 14. Które z wymienionych elementów stosuje się w silnikach elektrycznych w celu zabezpieczenia przed skutkami każdego wzrostu temperatury jego uzwojeń? A. Termistor. B. Bezpiecznik. C. Wyłącznik silnikowy. D. Prz

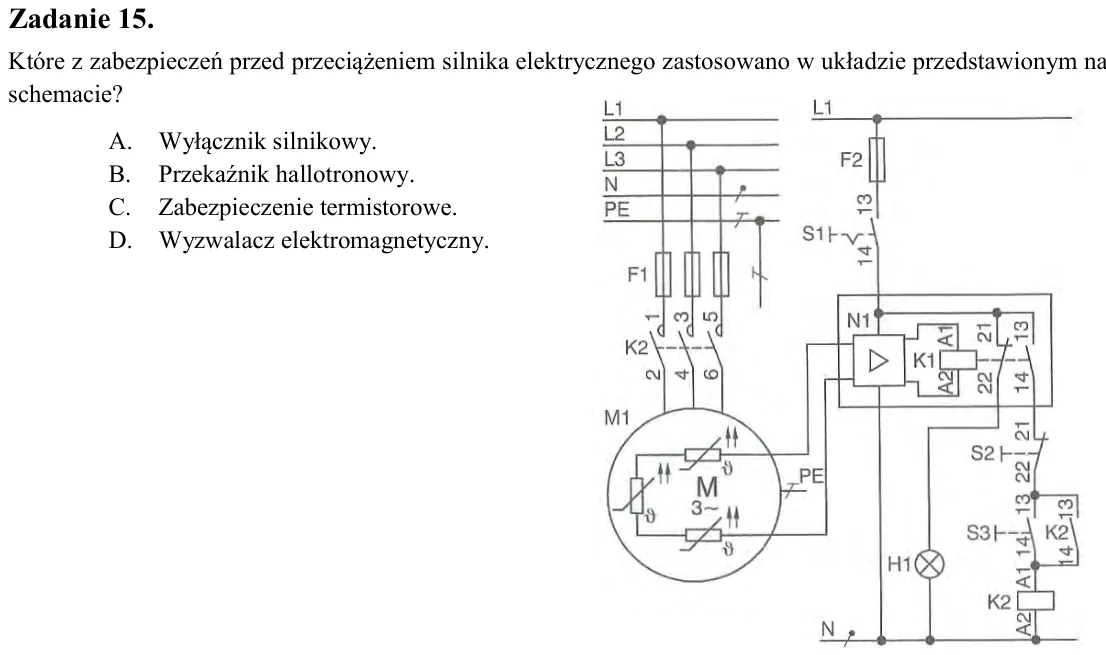

Zadanie 15. Które z zabezpieczeń przed przeciążeniem silnika elektrycznego zastosowano w układzie przedstawionym na schemacie? A. Wyłącznik silnikowy. B. Przekaźnik hallotronowy. C. Zabezpieczenie termistorowe. D. Wyzwal

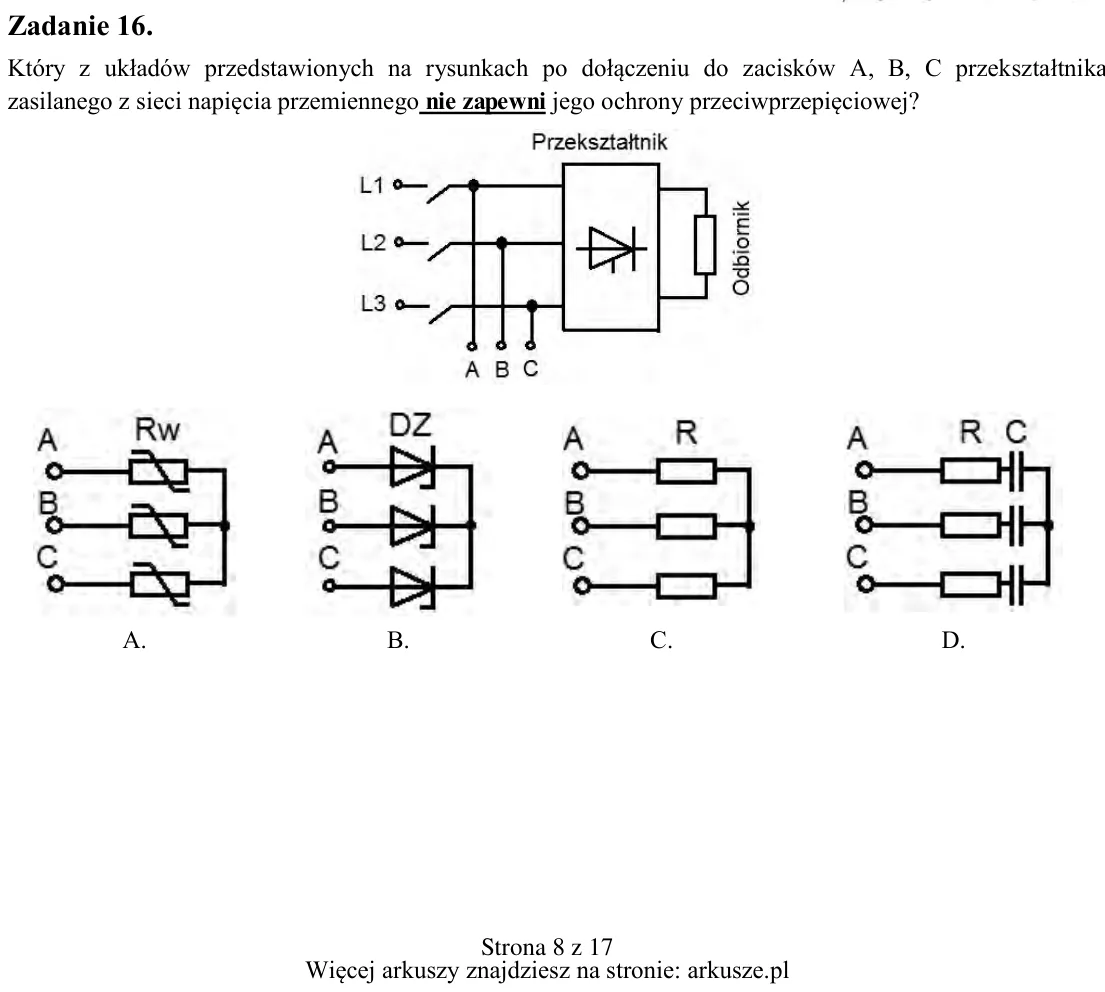

Zadanie 16. Który z układów przedstawionych na rysunkach po dołączeniu do zacisków A, B, C przekształtnika zasilanego z sieci napięcia przemiennego nie zapewni jego ochrony przeciwprzepięciowej? A. B. C. D.

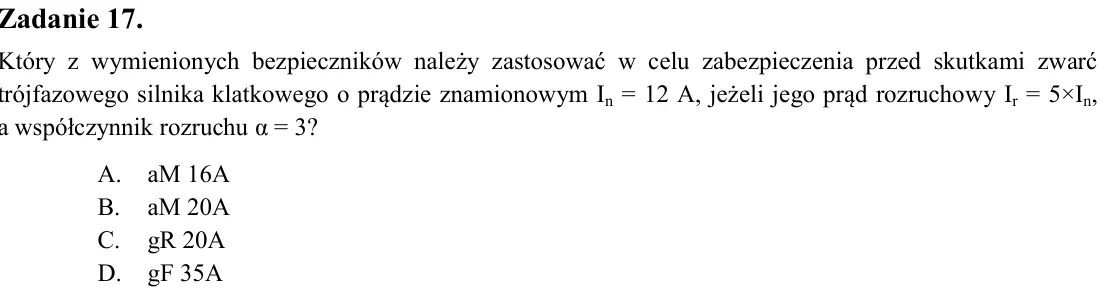

Zadanie 17. Który z wymienionych bezpieczników należy zastosować w celu zabezpieczenia przed skutkami zwarć trójfazowego silnika klatkowego o prądzie znamionowym In = 12 A, jeżeli jego prąd rozruchowy Ir = 5×In, a współc

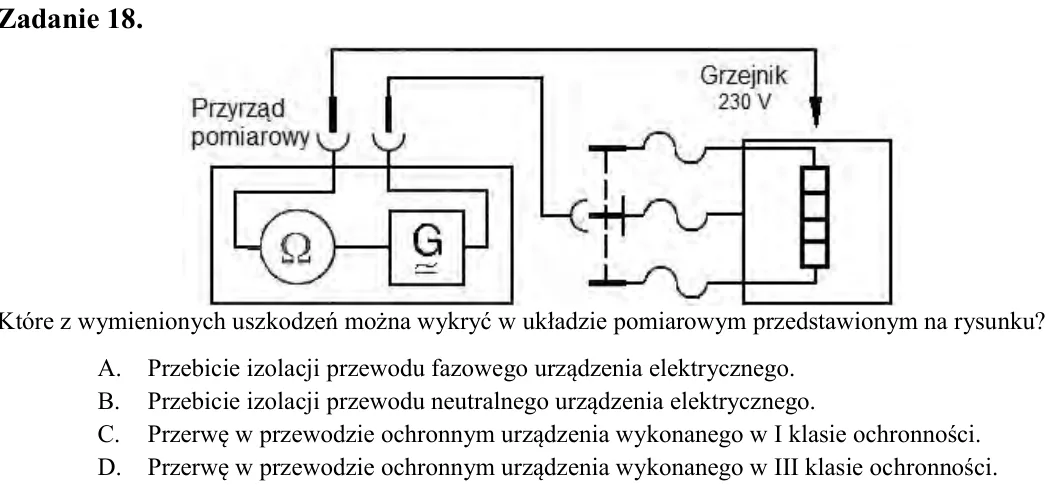

Zadanie 18. Które z wymienionych uszkodzeń można wykryć w układzie pomiarowym przedstawionym na rysunku? A. Przebicie izolacji przewodu fazowego urządzenia elektrycznego. B. Przebicie izolacji przewodu neutralnego urządz

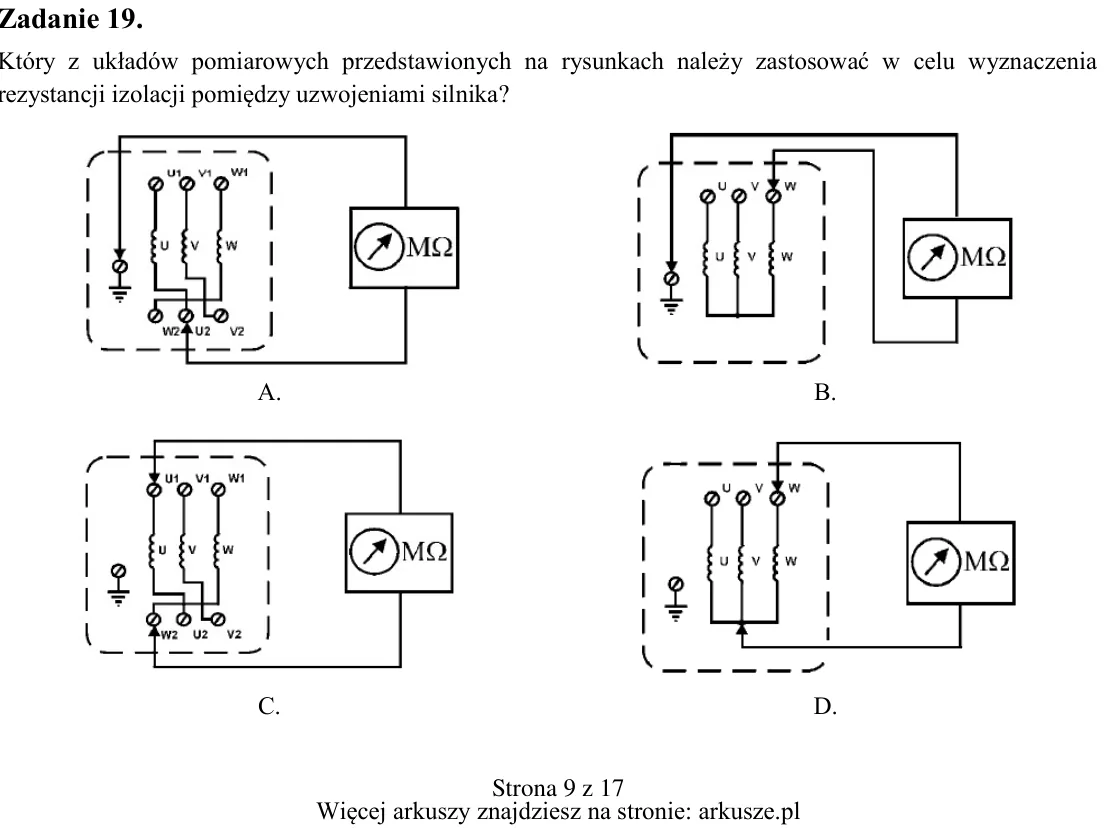

Zadanie 19. Który z układów pomiarowych przedstawionych na rysunkach należy zastosować w celu wyznaczenia rezystancji izolacji pomiędzy uzwojeniami silnika? A. B. C. D.

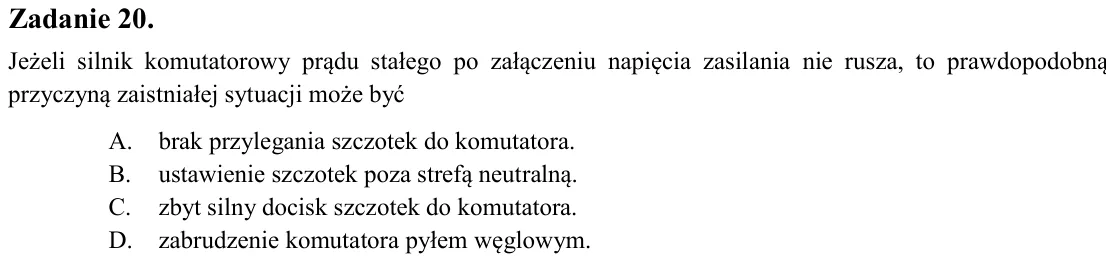

Zadanie 20. Jeżeli silnik komutatorowy prądu stałego po załączeniu napięcia zasilania nie rusza, to prawdopodobną przyczyną zaistniałej sytuacji może być A. brak przylegania szczotek do komutatora. B. ustawienie szczotek

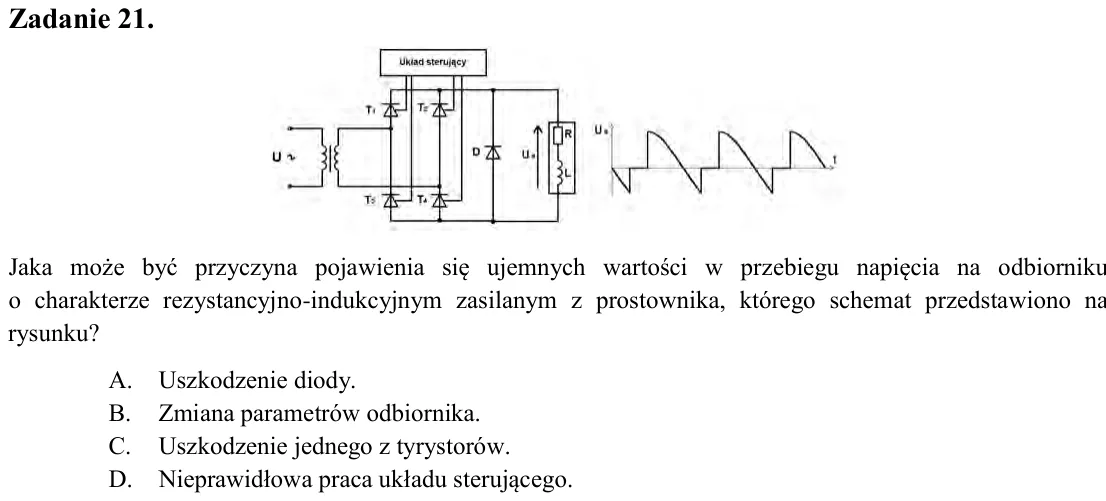

Zadanie 21. Jaka może być przyczyna pojawienia się ujemnych wartości w przebiegu napięcia na odbiorniku o charakterze rezystancyjno-indukcyjnym zasilanym z prostownika, którego schemat przedstawiono na rysunku? A. Uszkod

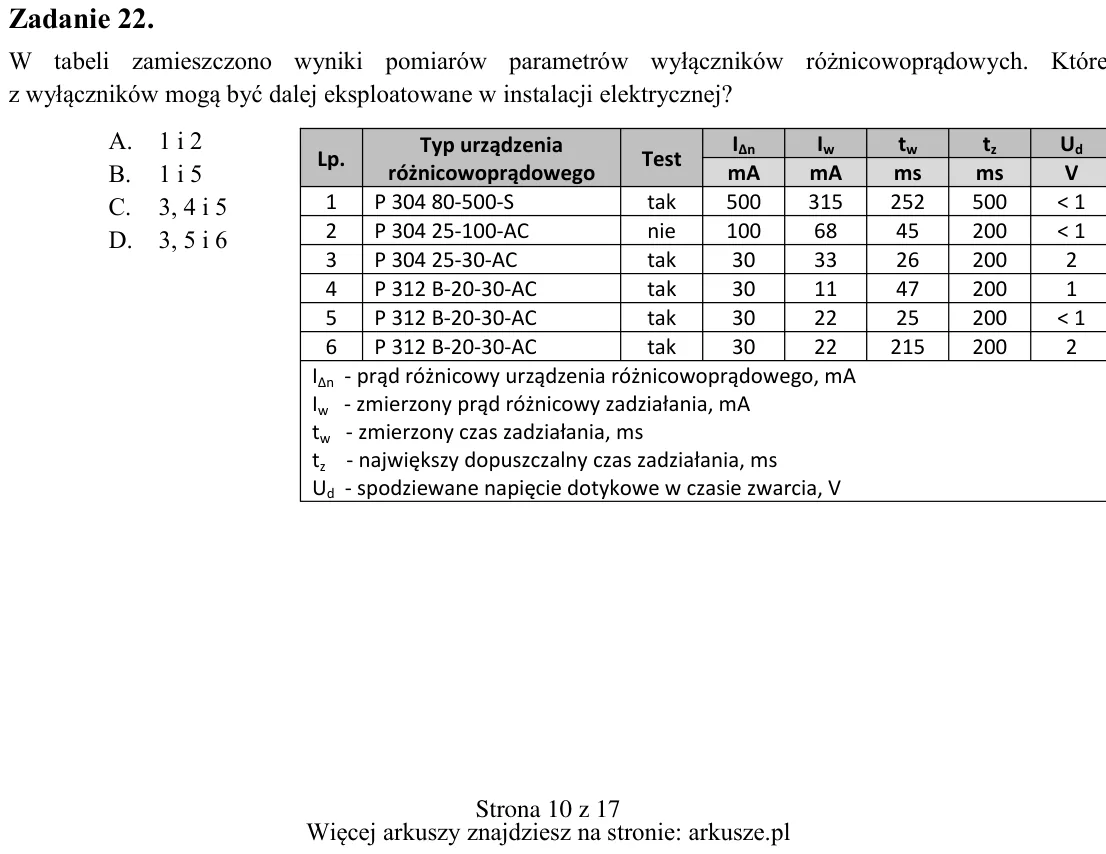

Zadanie 22. W tabeli zamieszczono wyniki pomiarów parametrów wyłączników różnicowoprądowych. Które z wyłączników mogą być dalej eksploatowane w instalacji elektrycznej? A. 1 i 2 B. 1 i 5 C. 3, 4 i 5 D. 3, 5 i 6 Lp. Typ u

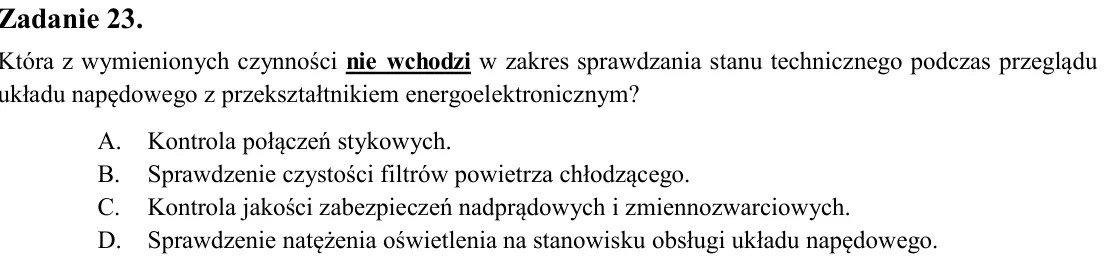

Zadanie 23. Która z wymienionych czynności nie wchodzi w zakres sprawdzania stanu technicznego podczas przeglądu układu napędowego z przekształtnikiem energoelektronicznym? A. Kontrola połączeń stykowych. B. Sprawdzenie

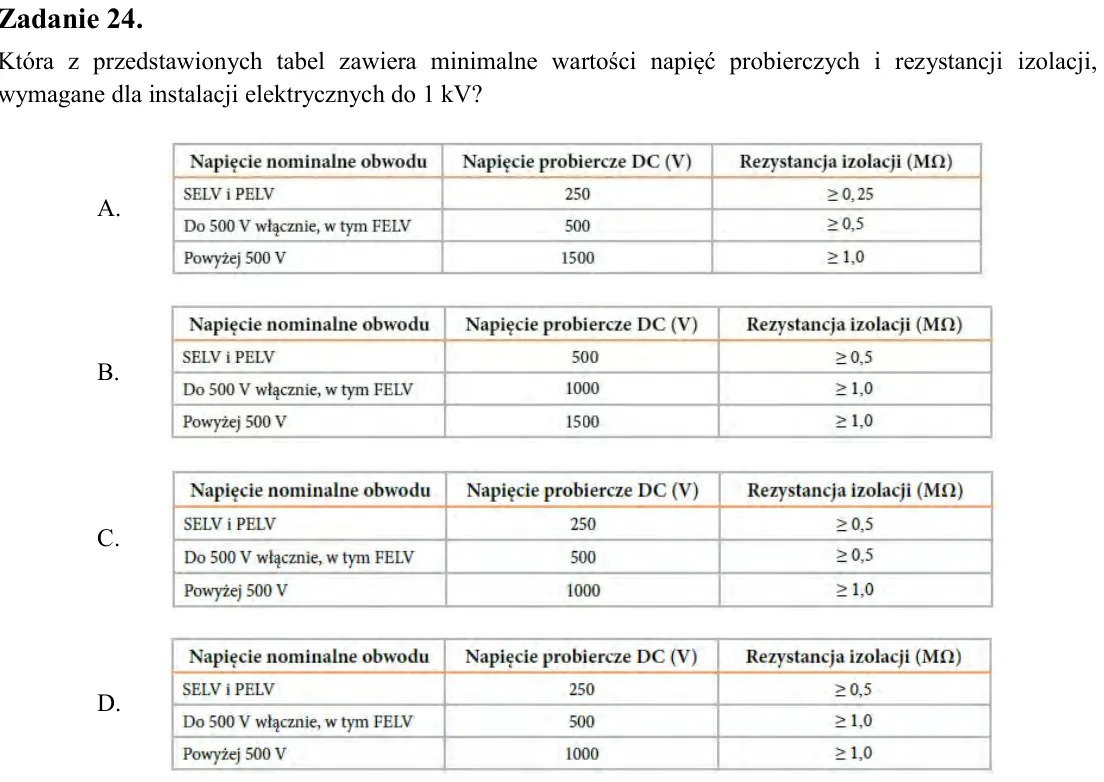

Zadanie 24. Która z przedstawionych tabel zawiera minimalne wartości napięć probierczych i rezystancji izolacji, wymagane dla instalacji elektrycznych do 1 kV?

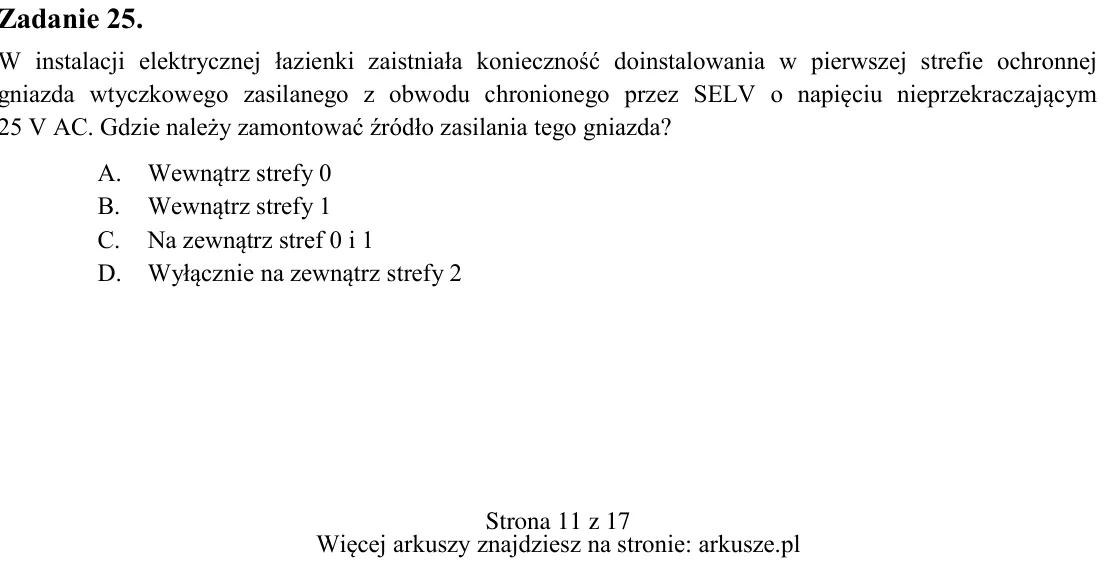

Zadanie 25. W instalacji elektrycznej łazienki zaistniała konieczność doinstalowania w pierwszej strefie ochronnej gniazda wtyczkowego zasilanego z obwodu chronionego przez SELV o napięciu nieprzekraczającym 25 V AC. Gdz

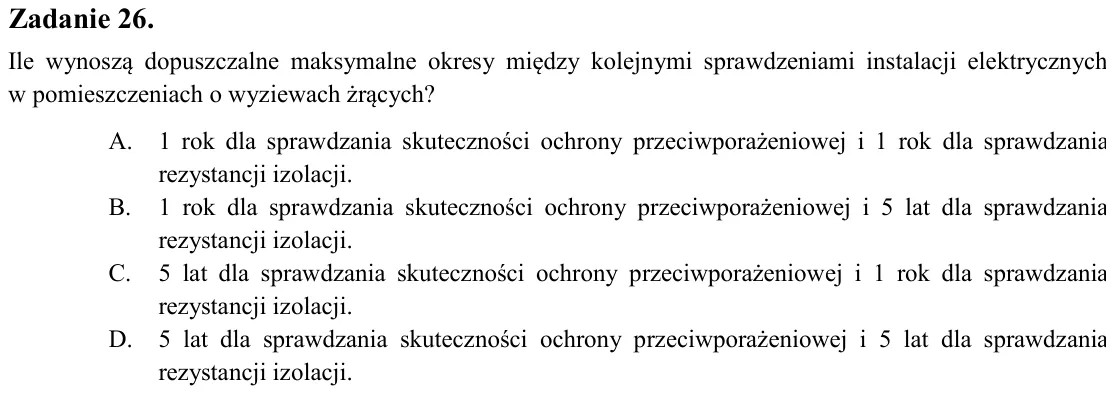

Zadanie 26. Ile wynoszą dopuszczalne maksymalne okresy między kolejnymi sprawdzeniami instalacji elektrycznych w pomieszczeniach o wyziewach żrących? A. 1 rok dla sprawdzania skuteczności ochrony przeciwporażeniowej i 1

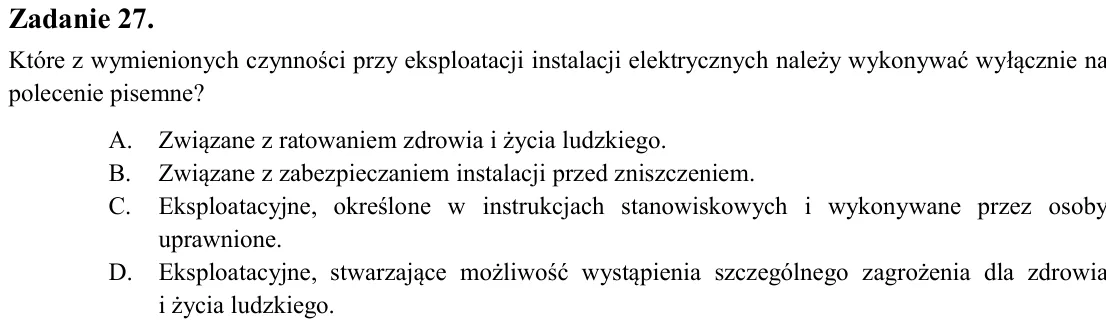

Zadanie 27. Które z wymienionych czynności przy eksploatacji instalacji elektrycznych należy wykonywać wyłącznie na polecenie pisemne? A. Związane z ratowaniem zdrowia i życia ludzkiego. B. Związane z zabezpieczaniem ins

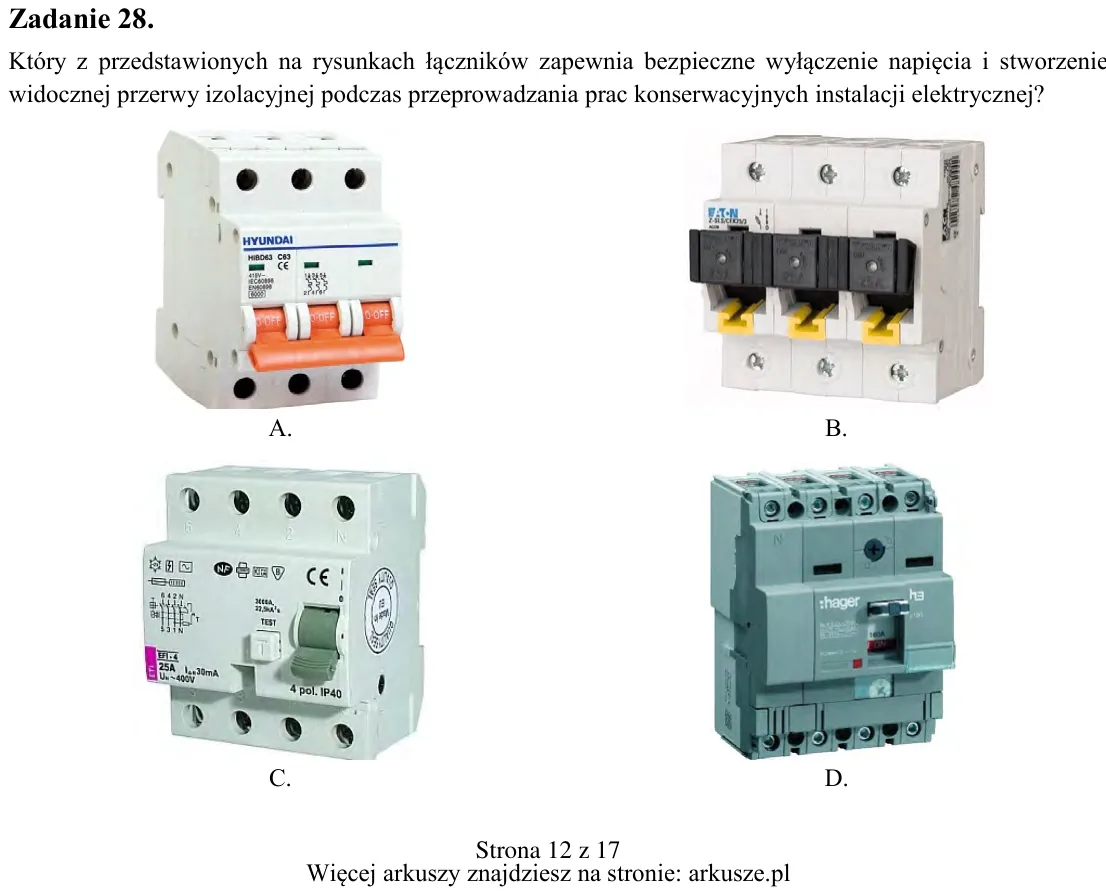

Zadanie 28. Który z przedstawionych na rysunkach łączników zapewnia bezpieczne wyłączenie napięcia i stworzenie widocznej przerwy izolacyjnej podczas przeprowadzania prac konserwacyjnych instalacji elektrycznej? A. B. C.

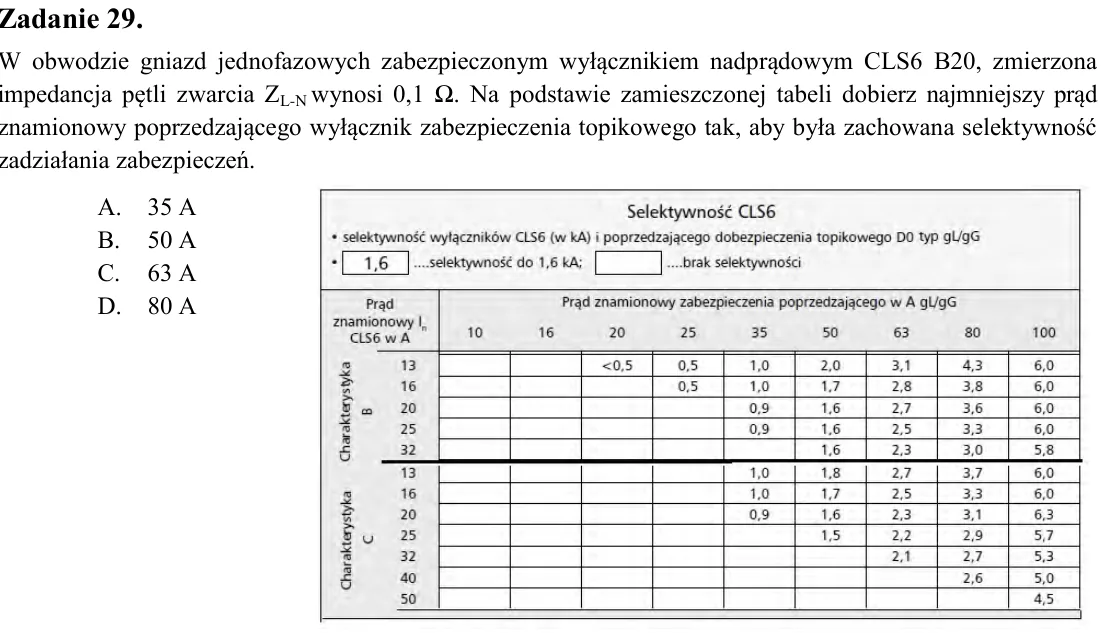

Zadanie 29. W obwodzie gniazd jednofazowych zabezpieczonym wyłącznikiem nadprądowym CLS6 B20, zmierzona impedancja pętli zwarcia ZL-N wynosi 0,1 Ω. Na podstawie zamieszczonej tabeli dobierz najmniejszy prąd znamionowy po

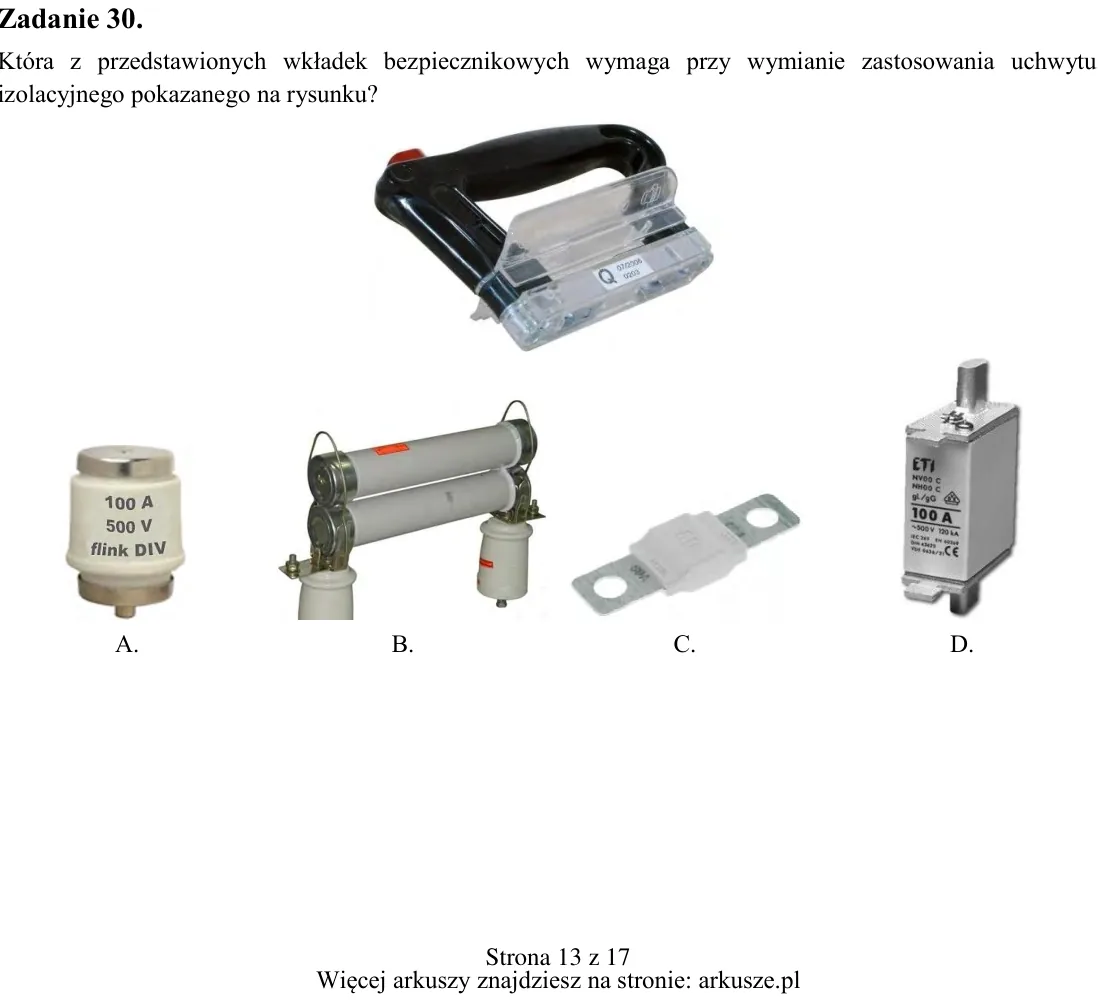

Zadanie 30. Która z przedstawionych wkładek bezpiecznikowych wymaga przy wymianie zastosowania uchwytu izolacyjnego pokazanego na rysunku? A. B. C. D.

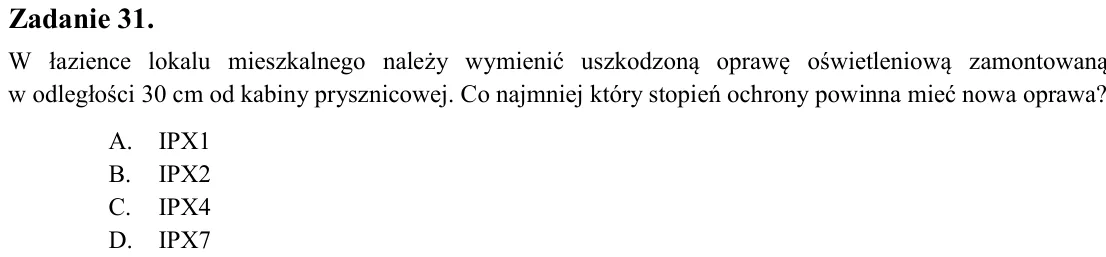

Zadanie 31. W łazience lokalu mieszkalnego należy wymienić uszkodzoną oprawę oświetleniową zamontowaną w odległości 30 cm od kabiny prysznicowej. Co najmniej który stopień ochrony powinna mieć nowa oprawa? A. IPX1 B. IPX

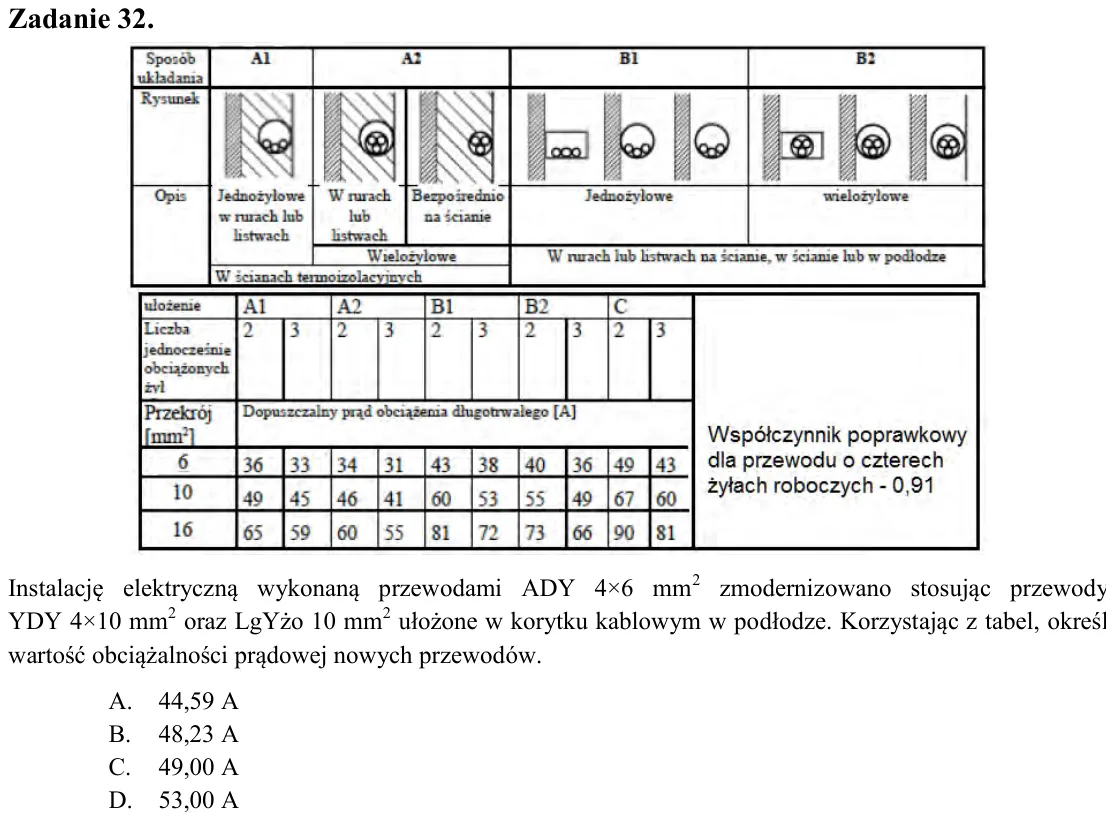

Zadanie 32. Instalację elektryczną wykonaną przewodami ADY 4×6 mm2 zmodernizowano stosując przewody YDY 4×10 mm2 oraz LgYżo 10 mm2 ułożone w korytku kablowym w podłodze. Korzystając z tabel, określ wartość obciążalności

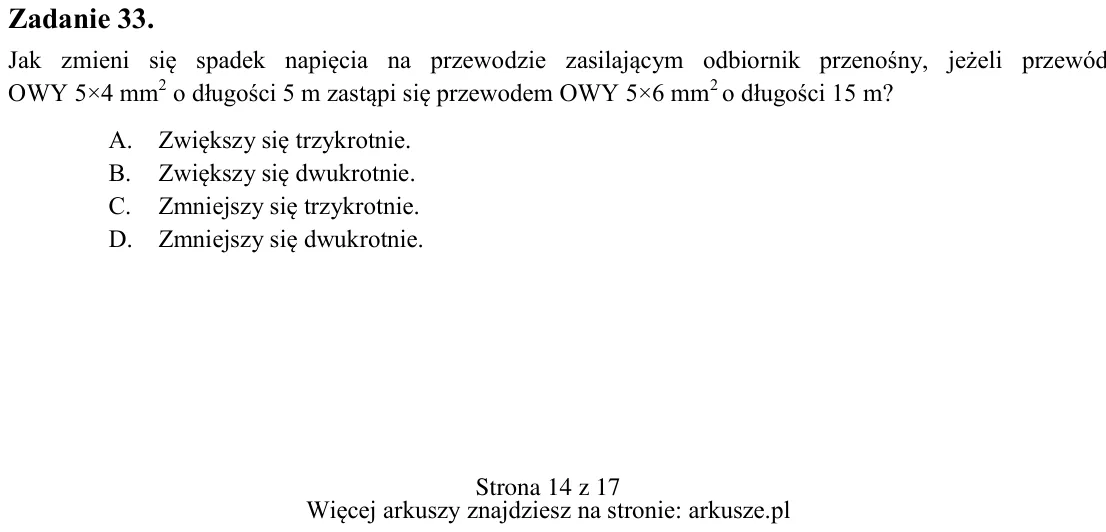

Zadanie 33. Jak zmieni się spadek napięcia na przewodzie zasilającym odbiornik przenośny, jeżeli przewód OWY 5×4 mm2 o długości 5 m zastąpi się przewodem OWY 5×6 mm2 o długości 15 m? A. Zwiększy się trzykrotnie. B. Zwięk

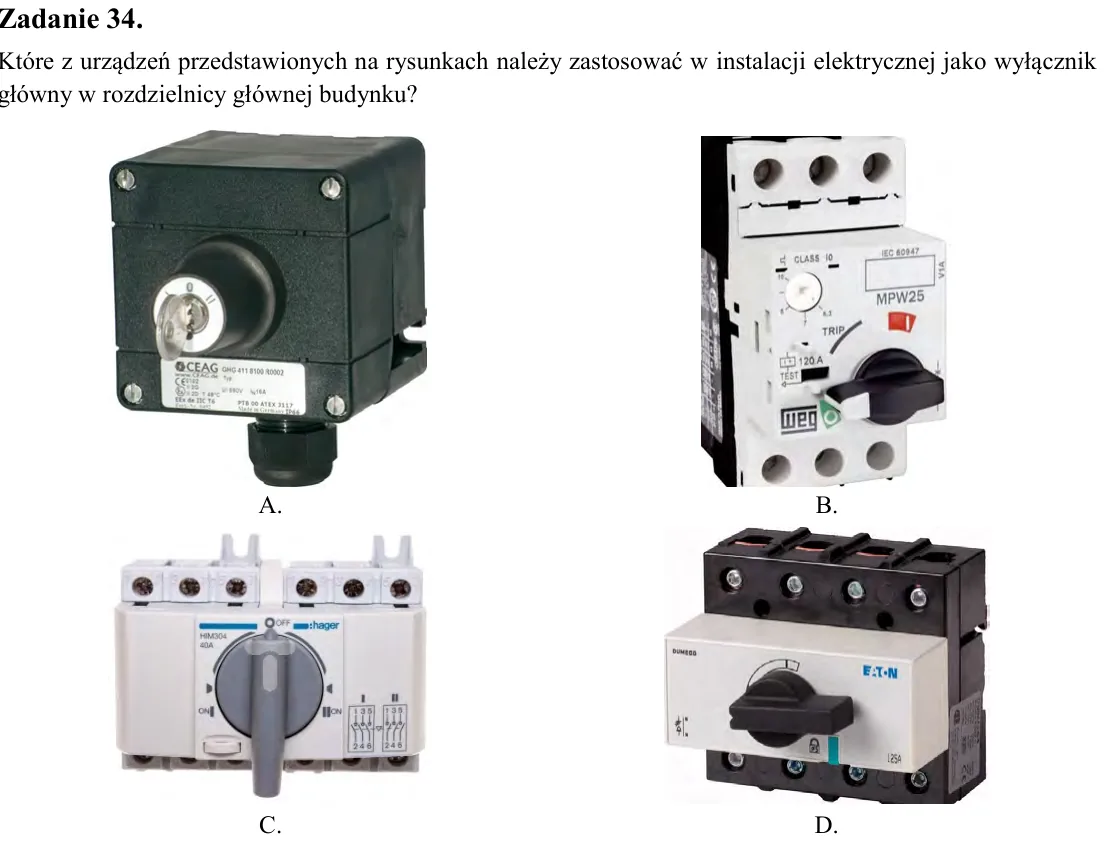

Zadanie 34. Które z urządzeń przedstawionych na rysunkach należy zastosować w instalacji elektrycznej jako wyłącznik główny w rozdzielnicy głównej budynku?

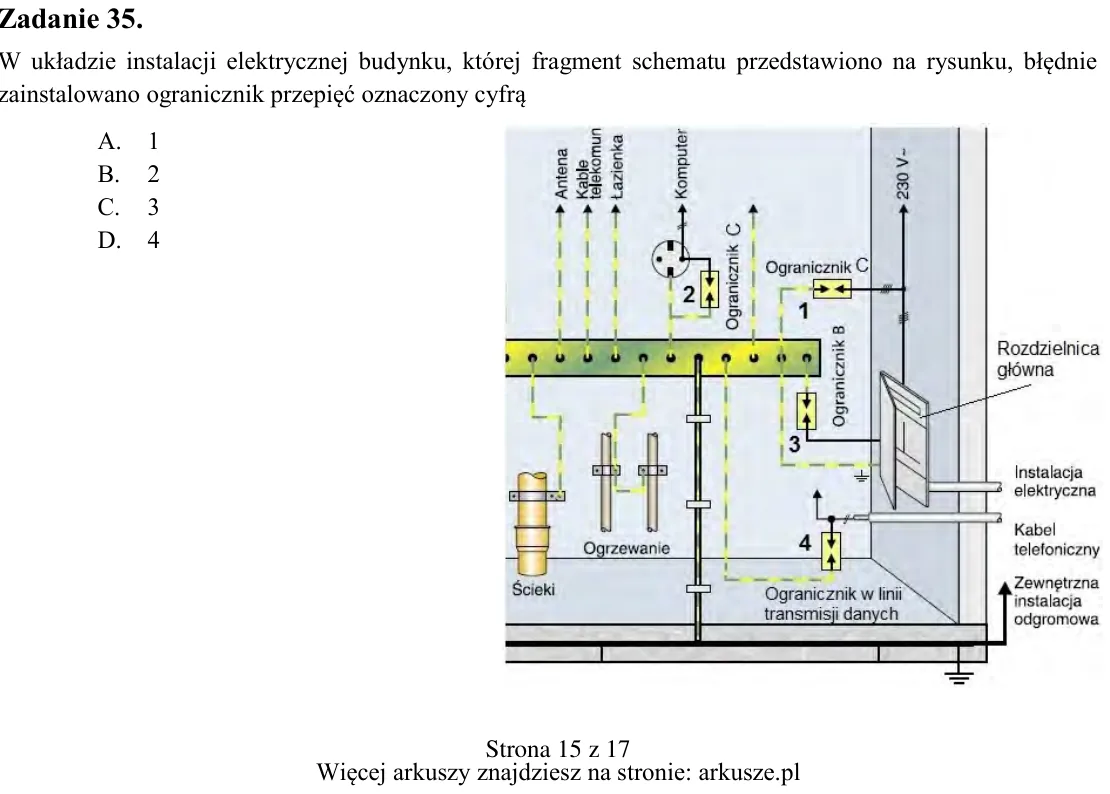

Zadanie 35. W układzie instalacji elektrycznej budynku, której fragment schematu przedstawiono na rysunku, błędnie zainstalowano ogranicznik przepięć oznaczony cyfrą A. 1 B. 2 C. 3 D. 4 A. B. C. D.

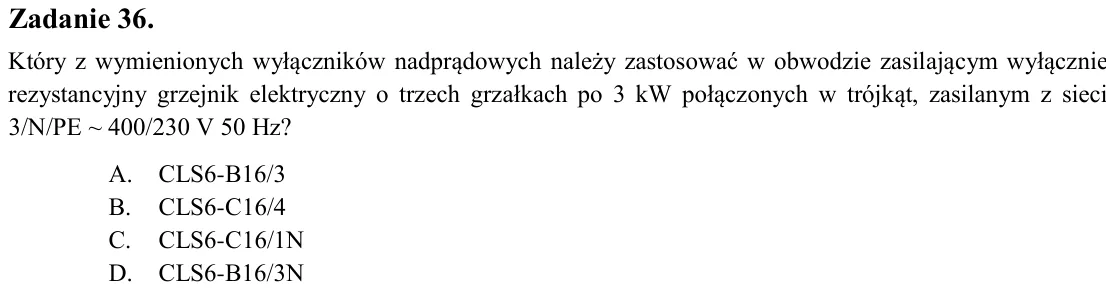

Zadanie 36. Który z wymienionych wyłączników nadprądowych należy zastosować w obwodzie zasilającym wyłącznie rezystancyjny grzejnik elektryczny o trzech grzałkach po 3 kW połączonych w trójkąt, zasilanym z sieci 3/N/PE ~

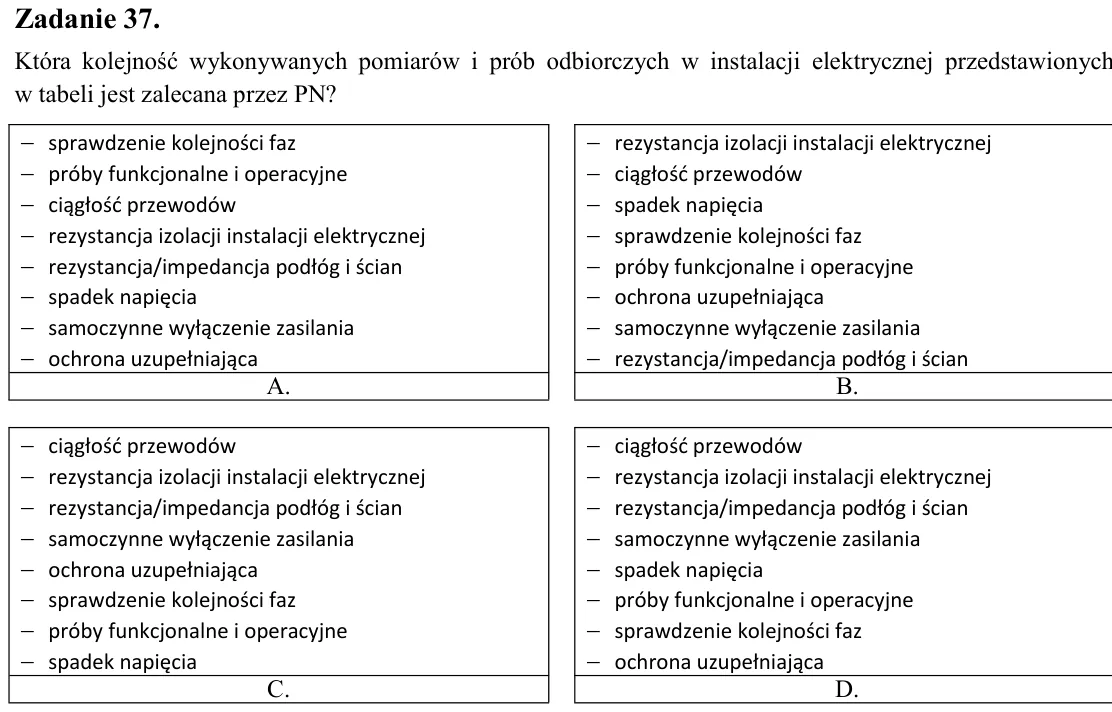

Zadanie 37. Która kolejność wykonywanych pomiarów i prób odbiorczych w instalacji elektrycznej przedstawionych w tabeli jest zalecana przez PN?

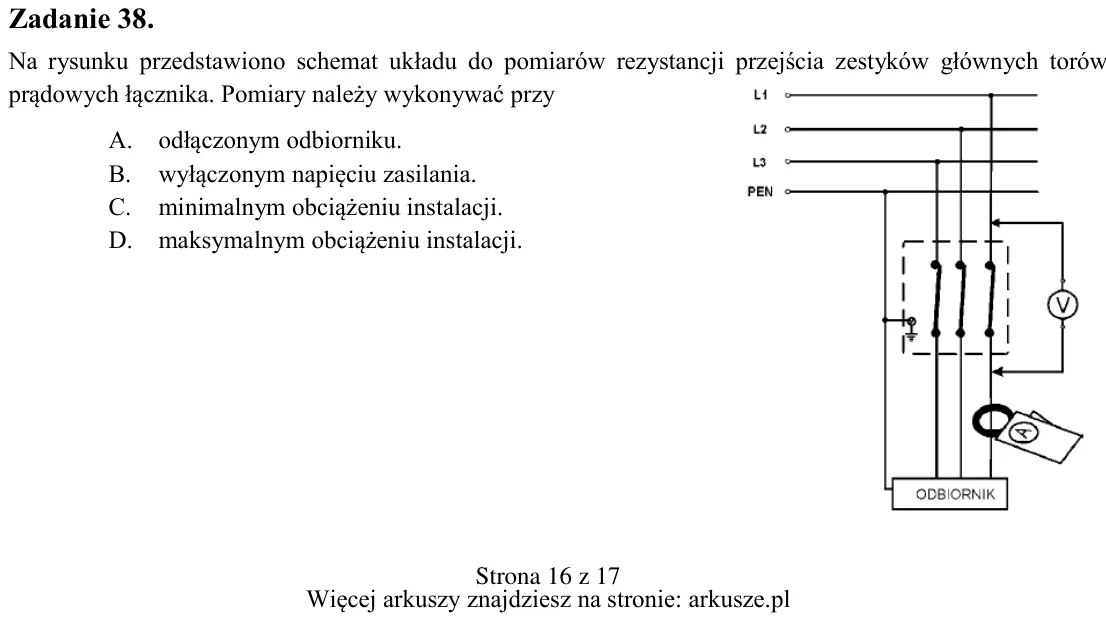

Zadanie 38. Na rysunku przedstawiono schemat układu do pomiarów rezystancji przejścia zestyków głównych torów prądowych łącznika. Pomiary należy wykonywać przy A. odłączonym odbiorniku. B. wyłączonym napięciu zasilania.

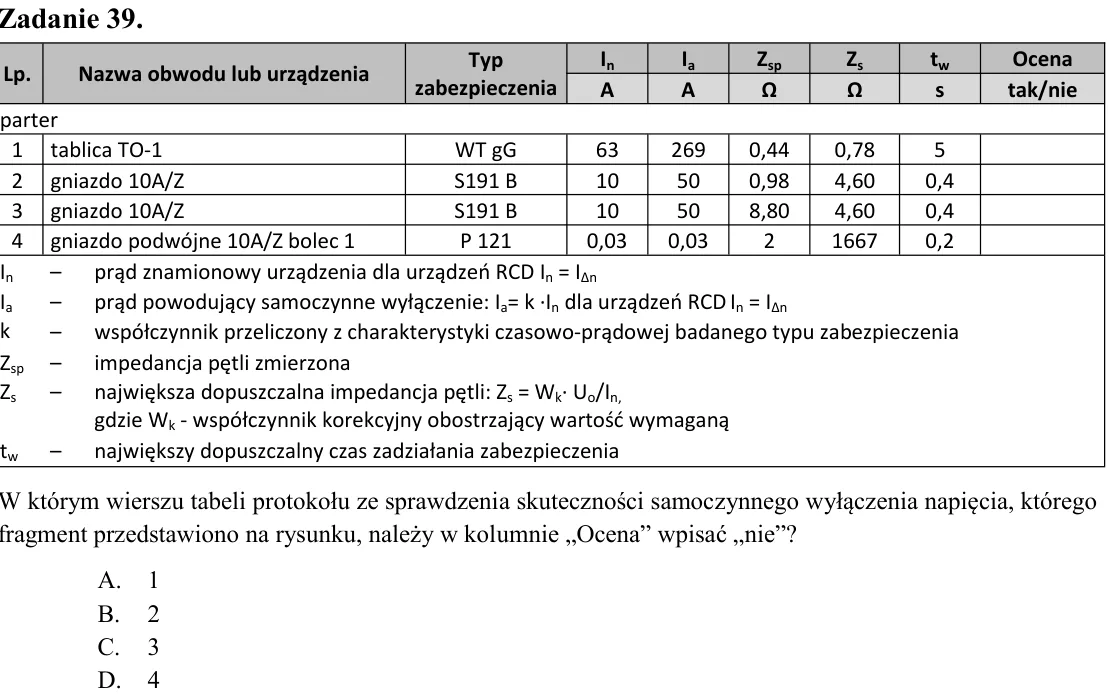

Zadanie 39. W którym wierszu tabeli protokołu ze sprawdzenia skuteczności samoczynnego wyłączenia napięcia, którego fragment przedstawiono na rysunku, należy w kolumnie „Ocena” wpisać „nie”? A. 1 B. 2 C. 3 D. 4

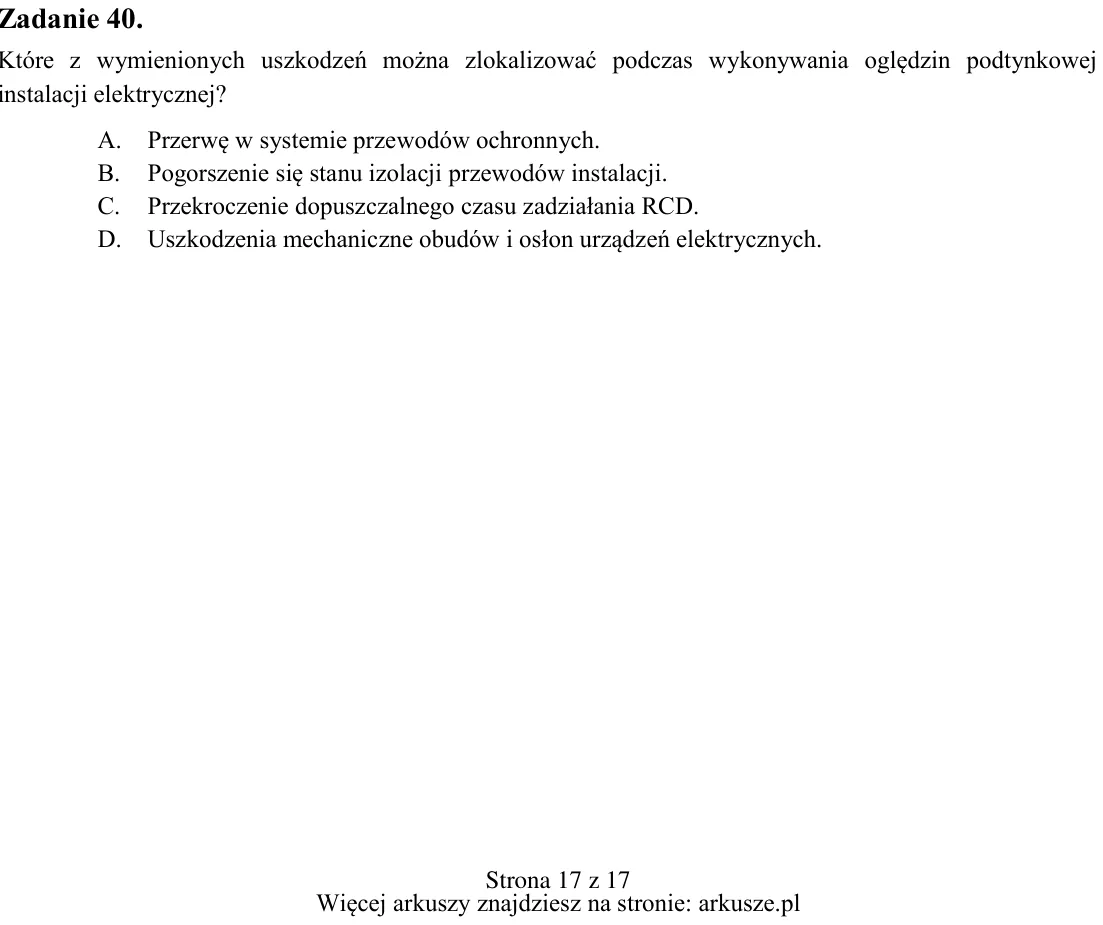

Zadanie 40. Które z wymienionych uszkodzeń można zlokalizować podczas wykonywania oględzin podtynkowej instalacji elektrycznej? A. Przerwę w systemie przewodów ochronnych. B. Pogorszenie się stanu izolacji przewodów inst
