E24 · Egzamin zawodowy · czerwiec 2019

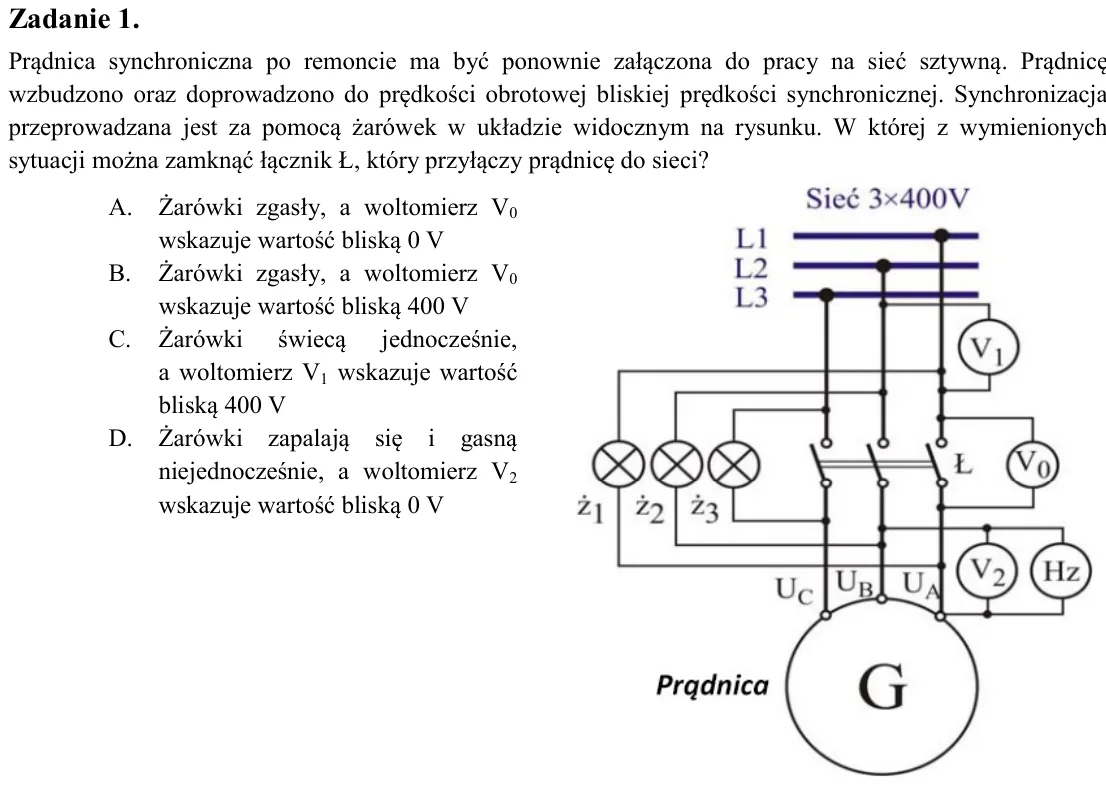

Zadanie 1. Prądnica synchroniczna po remoncie ma być ponownie załączona do pracy na sieć sztywną. Prądnicę wzbudzono oraz doprowadzono do prędkości obrotowej bliskiej prędkości synchronicznej. Synchronizacja przeprowadza

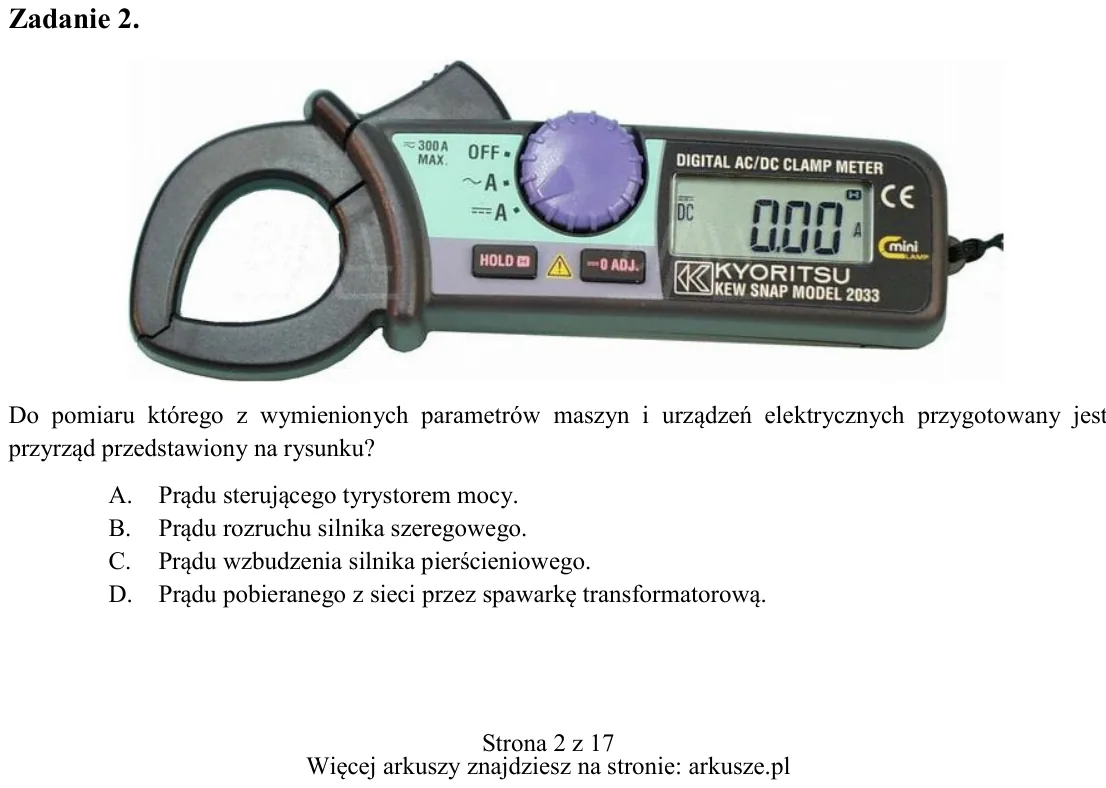

Zadanie 2. Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku? A. Prądu sterującego tyrystorem mocy. B. Prądu rozruchu silnika szeregowego. C.

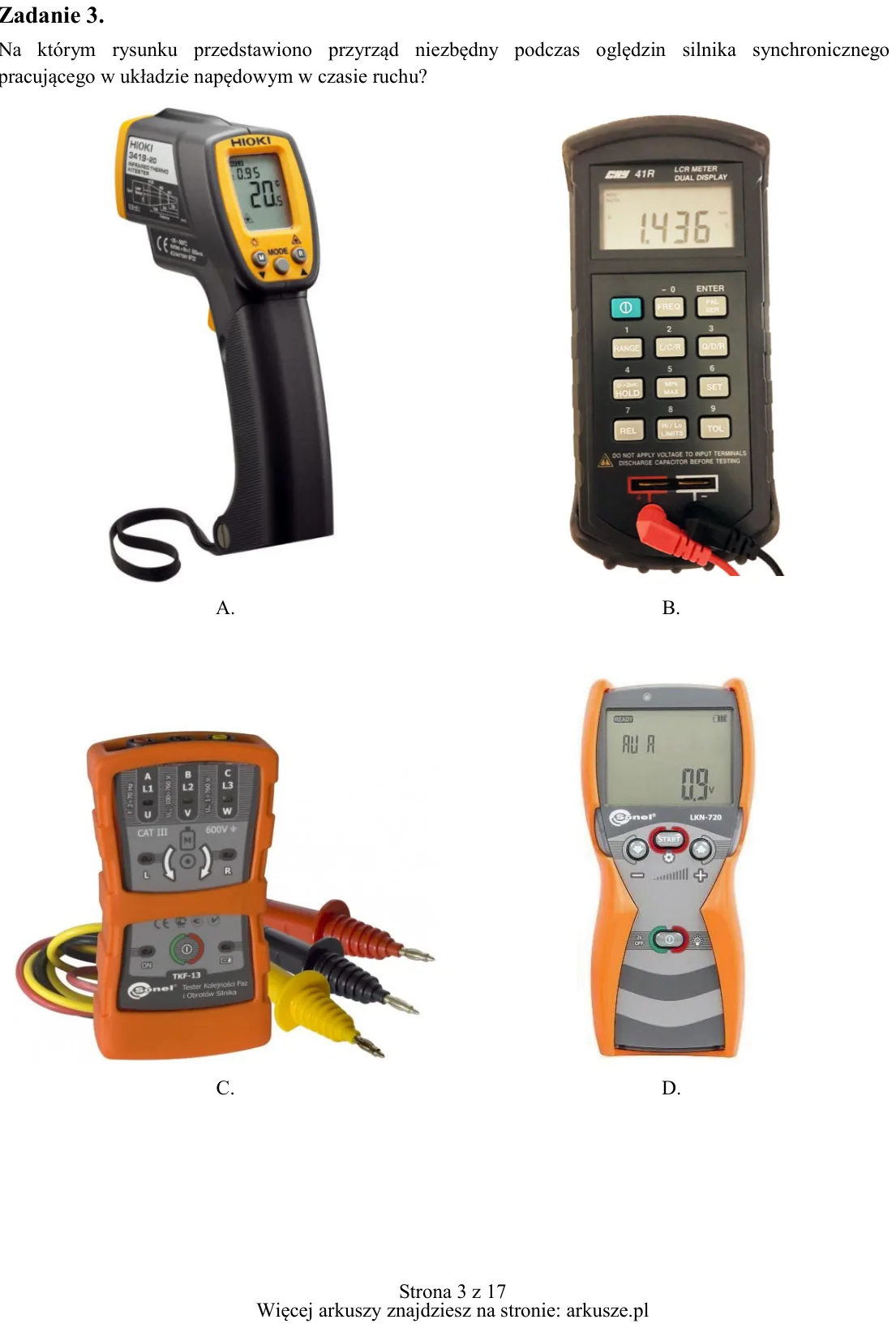

Zadanie 3. Na którym rysunku przedstawiono przyrząd niezbędny podczas oględzin silnika synchronicznego pracującego w układzie napędowym w czasie ruchu? A. B. C. D.

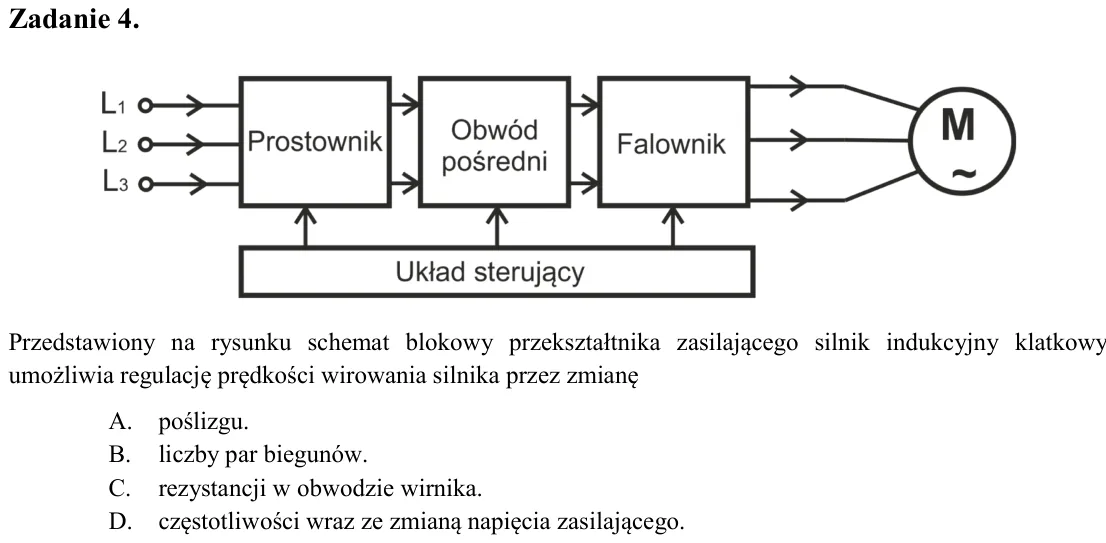

Zadanie 4. Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik indukcyjny klatkowy umożliwia regulację prędkości wirowania silnika przez zmianę A. poślizgu. B. liczby par biegunów. C. rezystancji

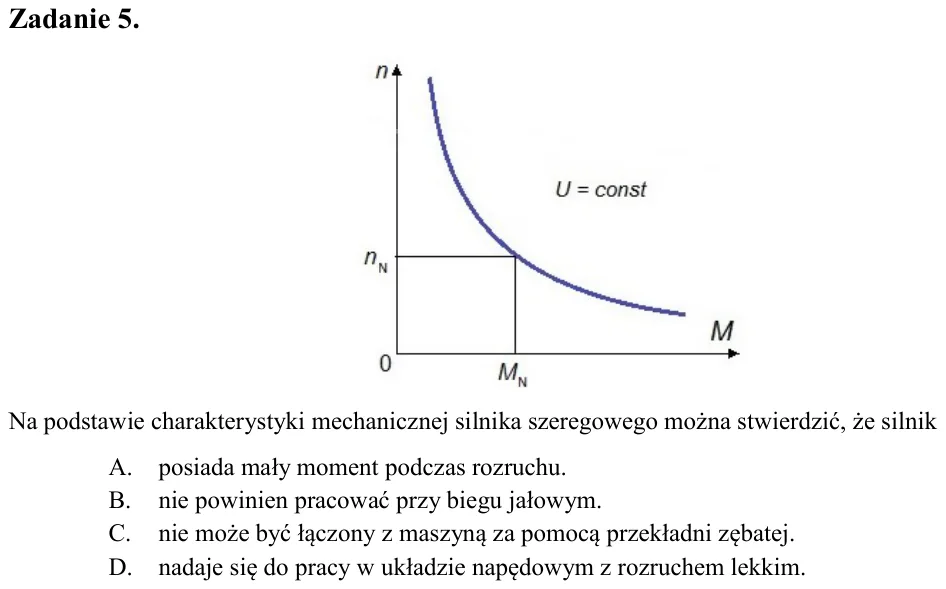

Zadanie 5. Na podstawie charakterystyki mechanicznej silnika szeregowego można stwierdzić, że silnik A. posiada mały moment podczas rozruchu. B. nie powinien pracować przy biegu jałowym. C. nie może być łączony z maszyną

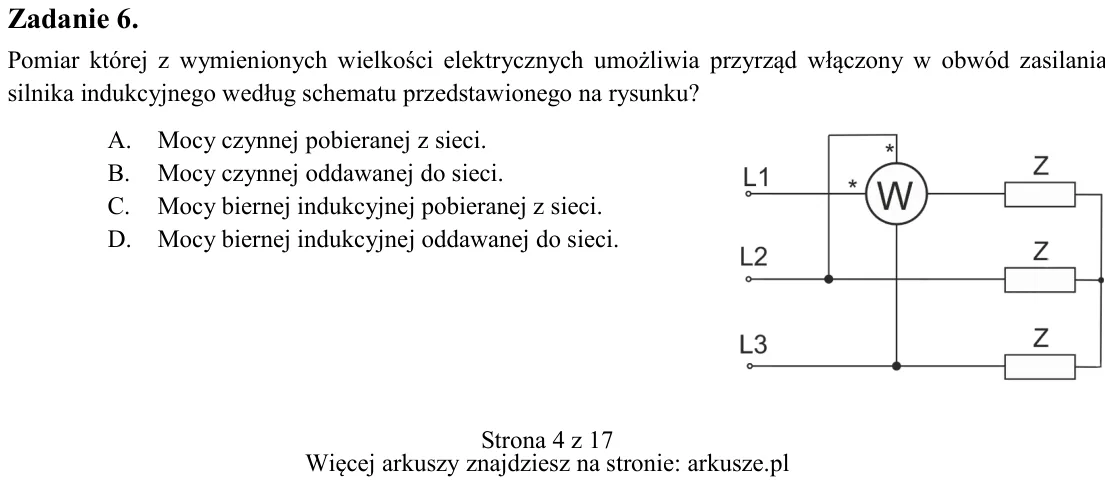

Zadanie 6. Pomiar której z wymienionych wielkości elektrycznych umożliwia przyrząd włączony w obwód zasilania silnika indukcyjnego według schematu przedstawionego na rysunku? A. Mocy czynnej pobieranej z sieci. B. Mocy c

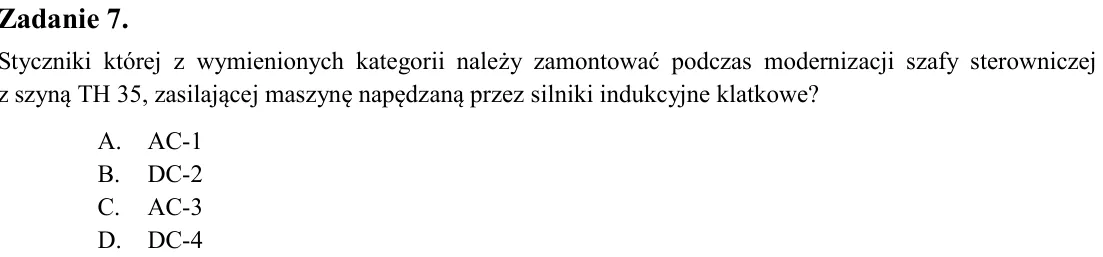

Zadanie 7. Styczniki której z wymienionych kategorii należy zamontować podczas modernizacji szafy sterowniczej z szyną TH 35, zasilającej maszynę napędzaną przez silniki indukcyjne klatkowe? A. AC-1 B. DC-2 C. AC-3 D. DC

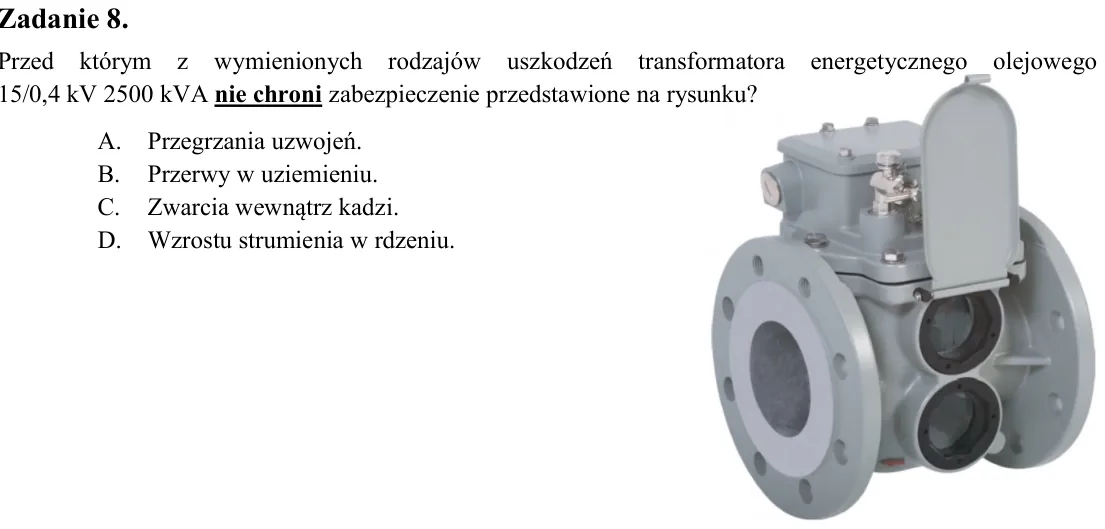

Zadanie 8. Przed którym z wymienionych rodzajów uszkodzeń transformatora energetycznego olejowego 15/0,4 kV 2500 kVA nie chroni zabezpieczenie przedstawione na rysunku? A. Przegrzania uzwojeń. B. Przerwy w uziemieniu. C.

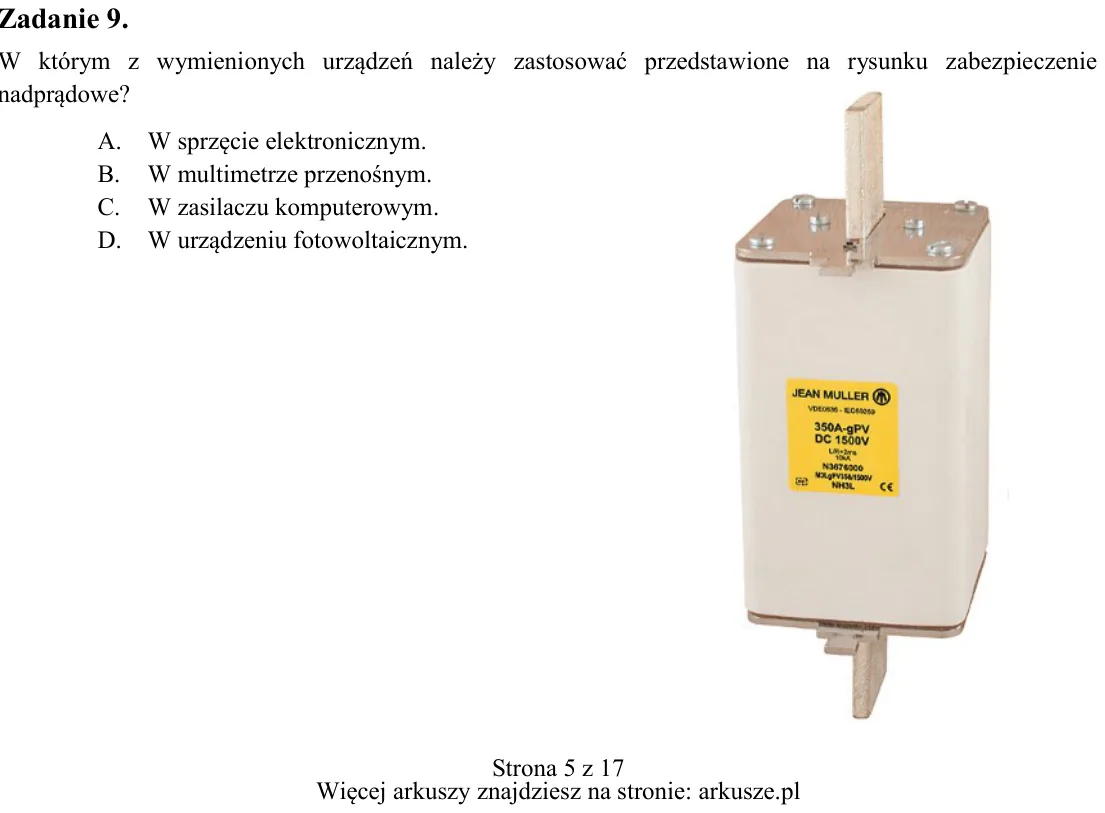

Zadanie 9. W którym z wymienionych urządzeń należy zastosować przedstawione na rysunku zabezpieczenie nadprądowe? A. W sprzęcie elektronicznym. B. W multimetrze przenośnym. C. W zasilaczu komputerowym. D. W urządzeniu fo

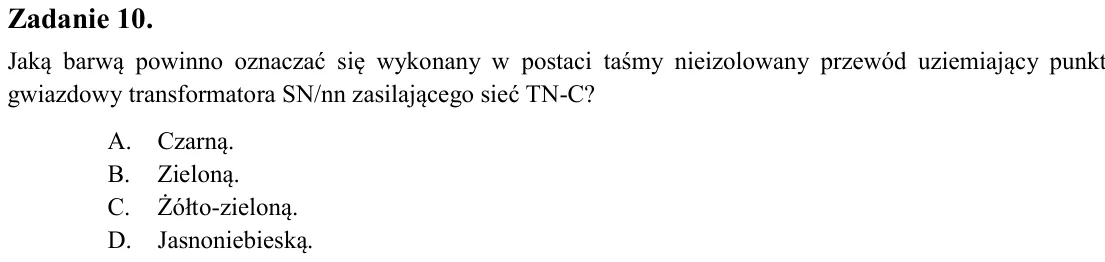

Zadanie 10. Jaką barwą powinno oznaczać się wykonany w postaci taśmy nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn zasilającego sieć TN-C? A. Czarną. B. Zieloną. C. Żółto-zieloną. D. Jasnoniebiesk

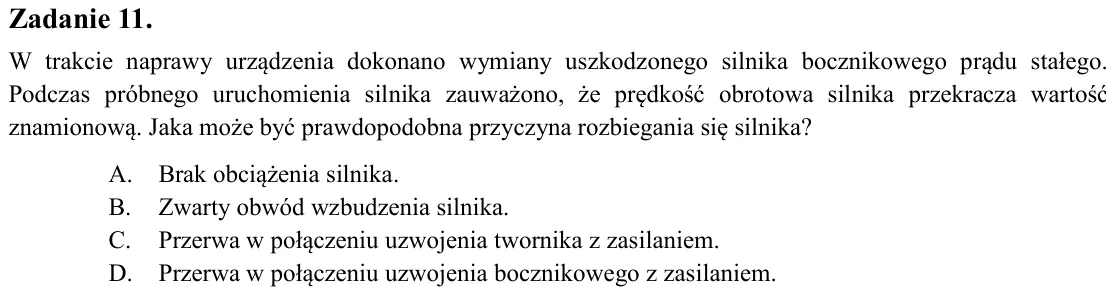

Zadanie 11. W trakcie naprawy urządzenia dokonano wymiany uszkodzonego silnika bocznikowego prądu stałego. Podczas próbnego uruchomienia silnika zauważono, że prędkość obrotowa silnika przekracza wartość znamionową. Jaka

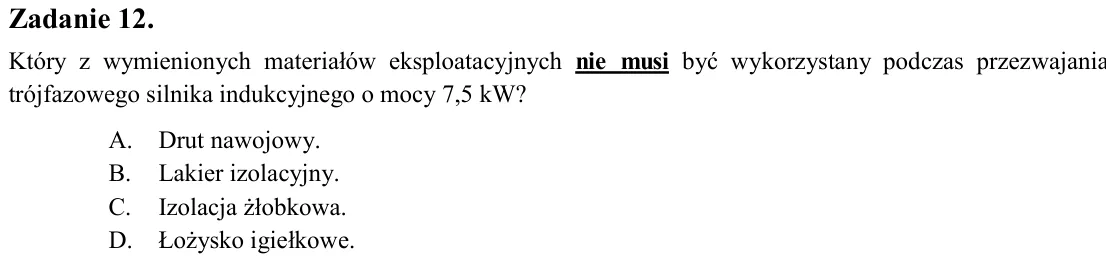

Zadanie 12. Który z wymienionych materiałów eksploatacyjnych nie musi być wykorzystany podczas przezwajania trójfazowego silnika indukcyjnego o mocy 7,5 kW? A. Drut nawojowy. B. Lakier izolacyjny. C. Izolacja żłobkowa. D

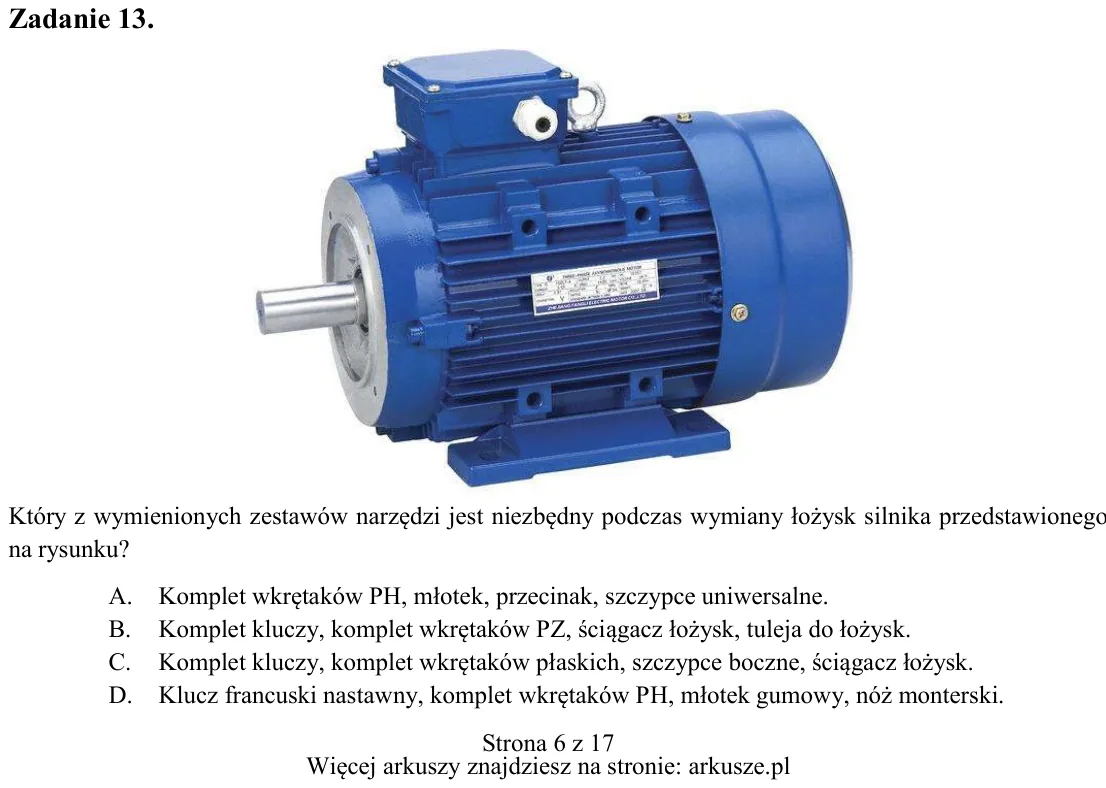

Zadanie 13. Który z wymienionych zestawów narzędzi jest niezbędny podczas wymiany łożysk silnika przedstawionego na rysunku? A. Komplet wkrętaków PH, młotek, przecinak, szczypce uniwersalne. B. Komplet kluczy, komplet wk

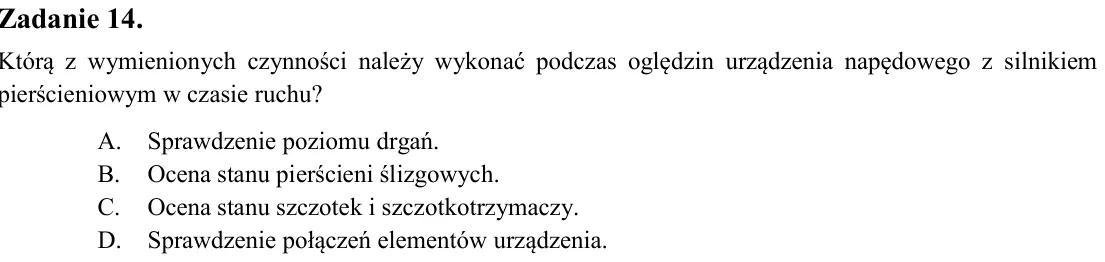

Zadanie 14. Którą z wymienionych czynności należy wykonać podczas oględzin urządzenia napędowego z silnikiem pierścieniowym w czasie ruchu? A. Sprawdzenie poziomu drgań. B. Ocena stanu pierścieni ślizgowych. C. Ocena sta

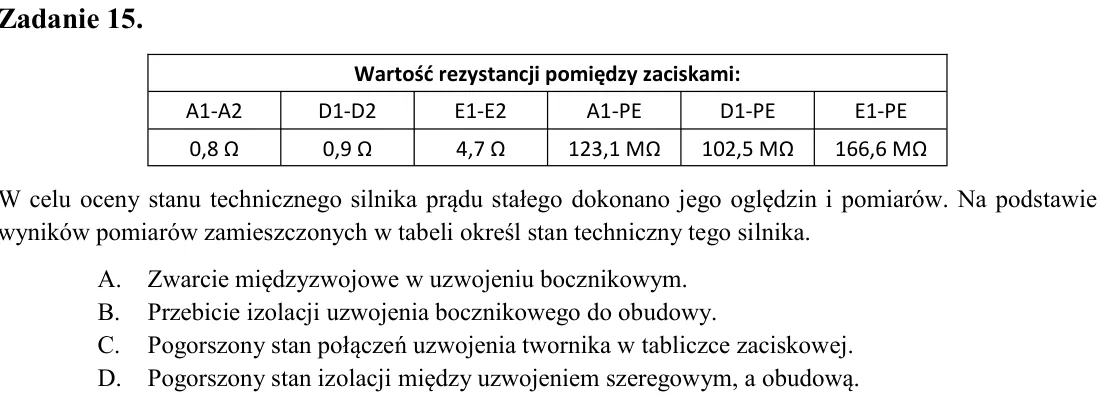

Zadanie 15. W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika. A. Zwarcie międzyzwojowe w u

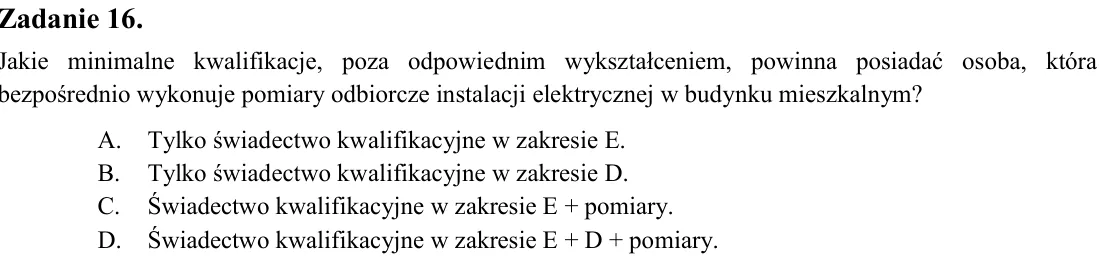

Zadanie 16. Jakie minimalne kwalifikacje, poza odpowiednim wykształceniem, powinna posiadać osoba, która bezpośrednio wykonuje pomiary odbiorcze instalacji elektrycznej w budynku mieszkalnym? A. Tylko świadectwo kwalifik

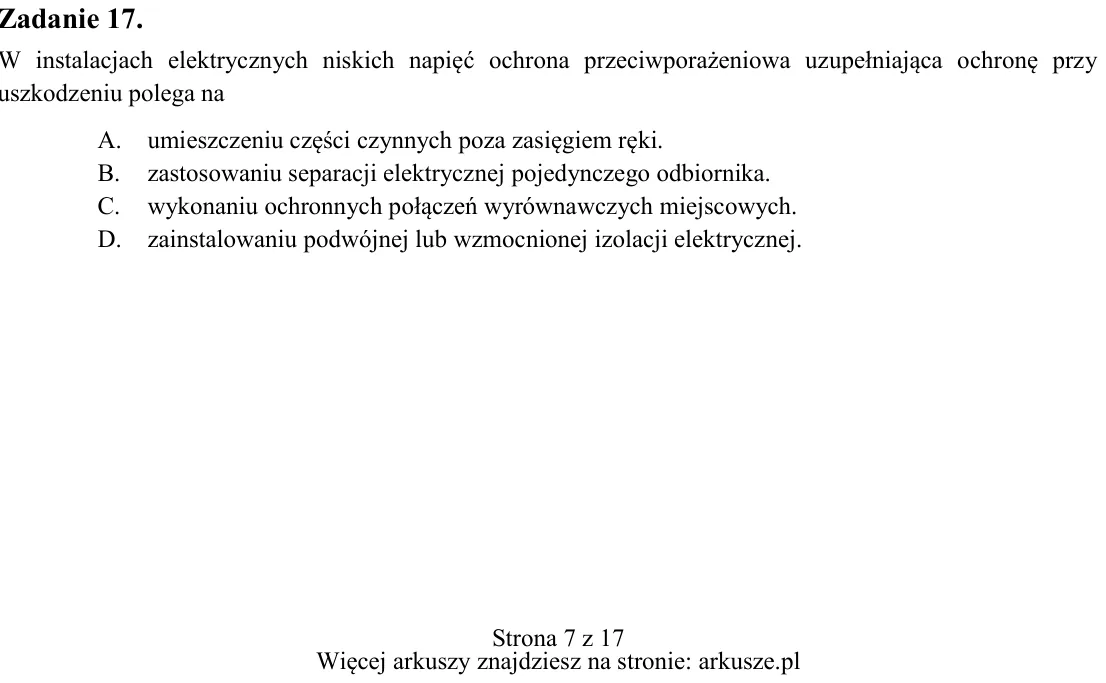

Zadanie 17. W instalacjach elektrycznych niskich napięć ochrona przeciwporażeniowa uzupełniająca ochronę przy uszkodzeniu polega na A. umieszczeniu części czynnych poza zasięgiem ręki. B. zastosowaniu separacji elektrycz

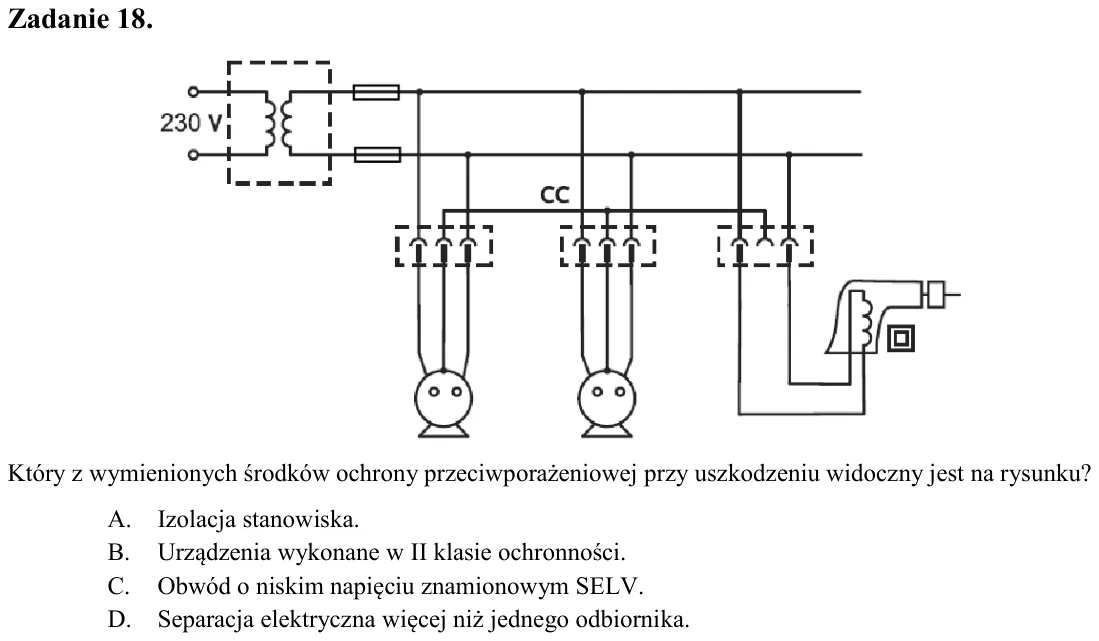

Zadanie 18. Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu widoczny jest na rysunku? A. Izolacja stanowiska. B. Urządzenia wykonane w II klasie ochronności. C. Obwód o niskim napięciu znamionow

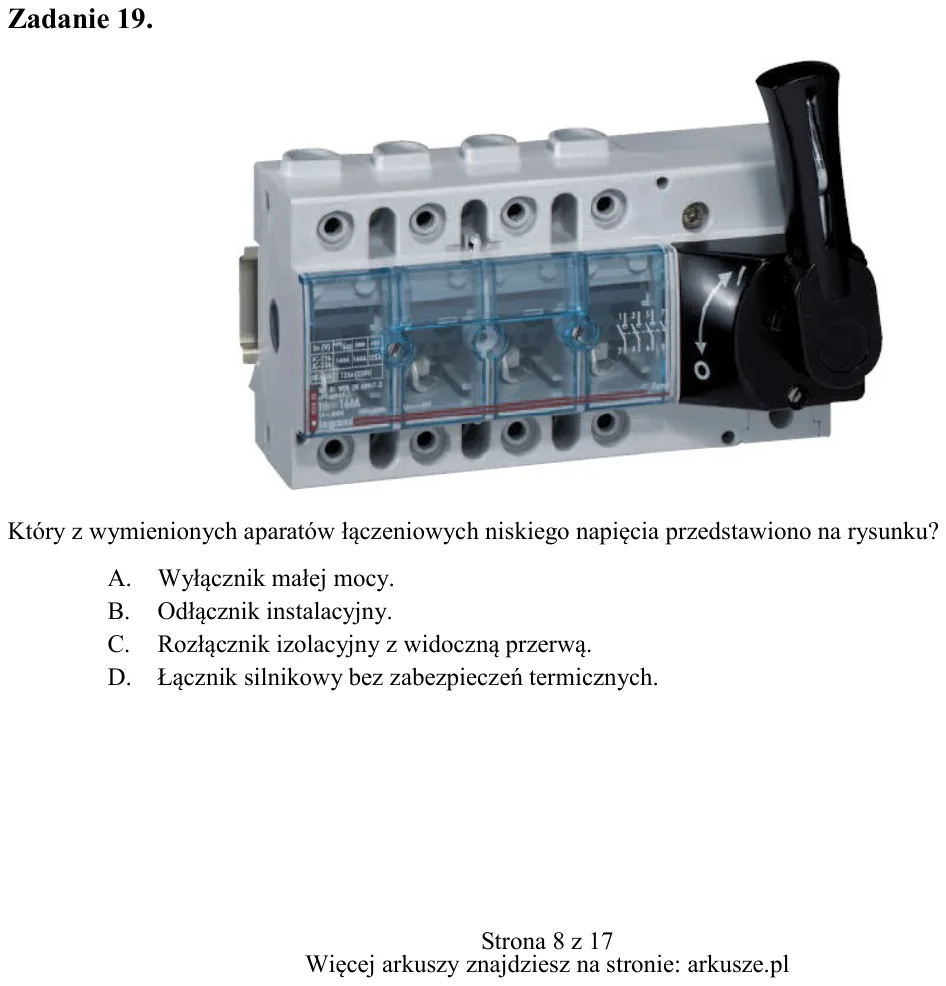

Zadanie 19. Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku? A. Wyłącznik małej mocy. B. Odłącznik instalacyjny. C. Rozłącznik izolacyjny z widoczną przerwą. D. Łącznik silnikowy bez

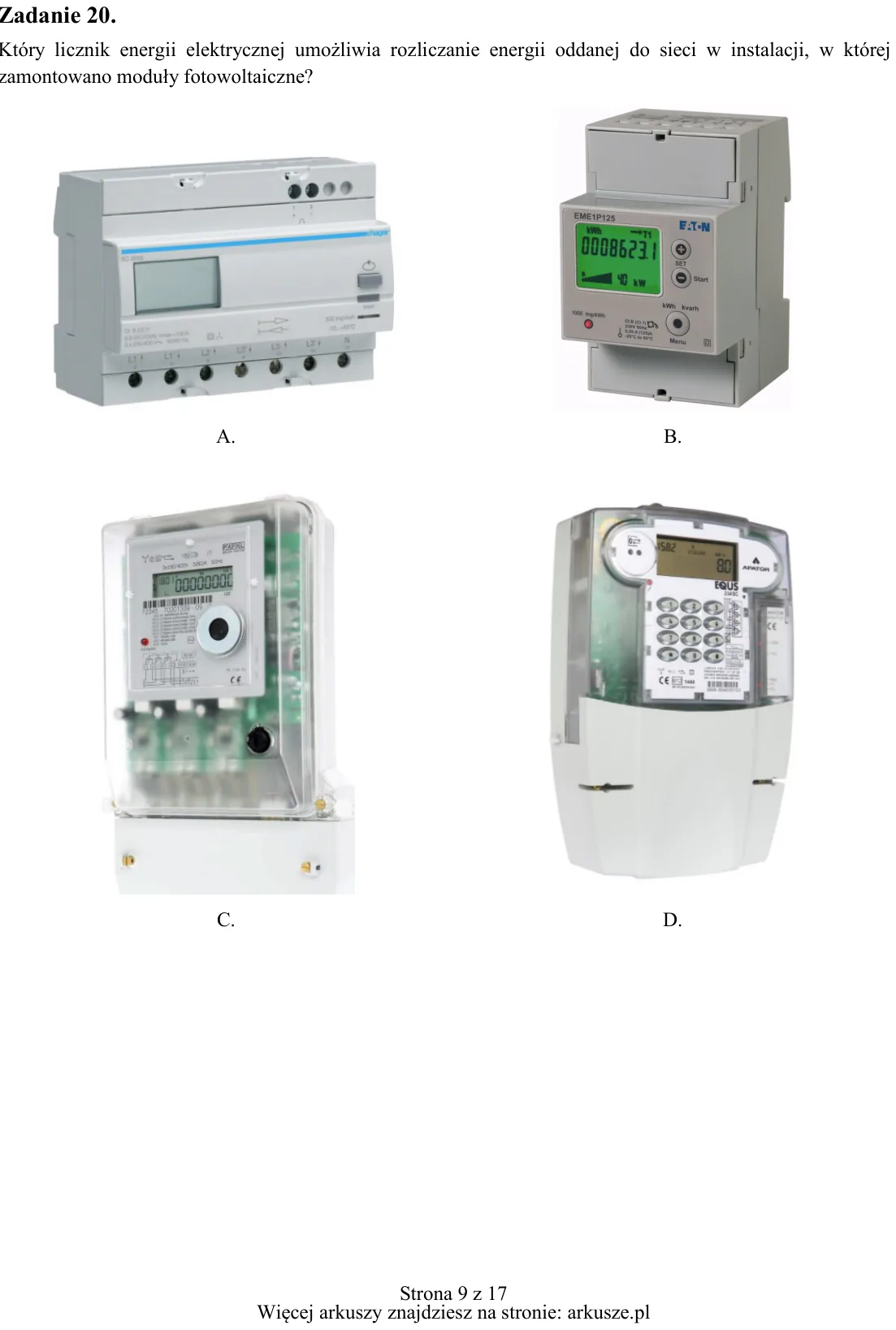

Zadanie 20. Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne? A. B. C. D.

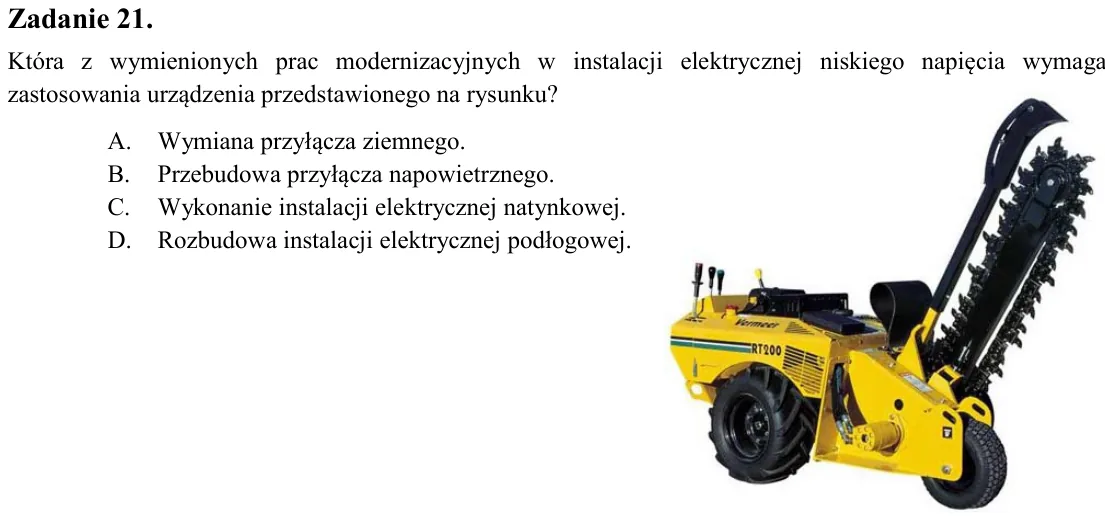

Zadanie 21. Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku? A. Wymiana przyłącza ziemnego. B. Przebudowa przyłącza napowie

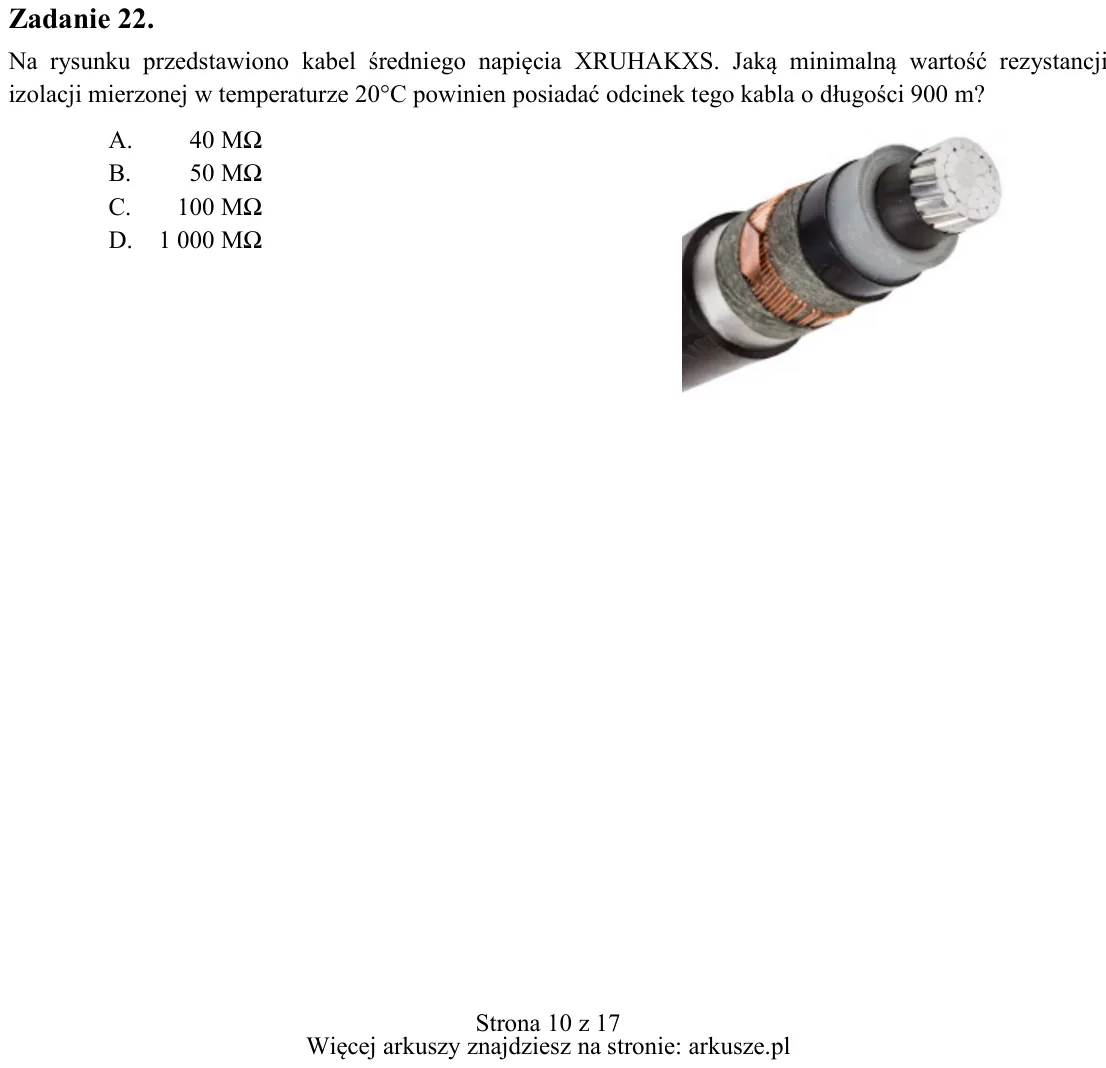

Zadanie 22. Na rysunku przedstawiono kabel średniego napięcia XRUHAKXS. Jaką minimalną wartość rezystancji izolacji mierzonej w temperaturze 20°C powinien posiadać odcinek tego kabla o długości 900 m? A. 40 MΩ B. 50 MΩ C

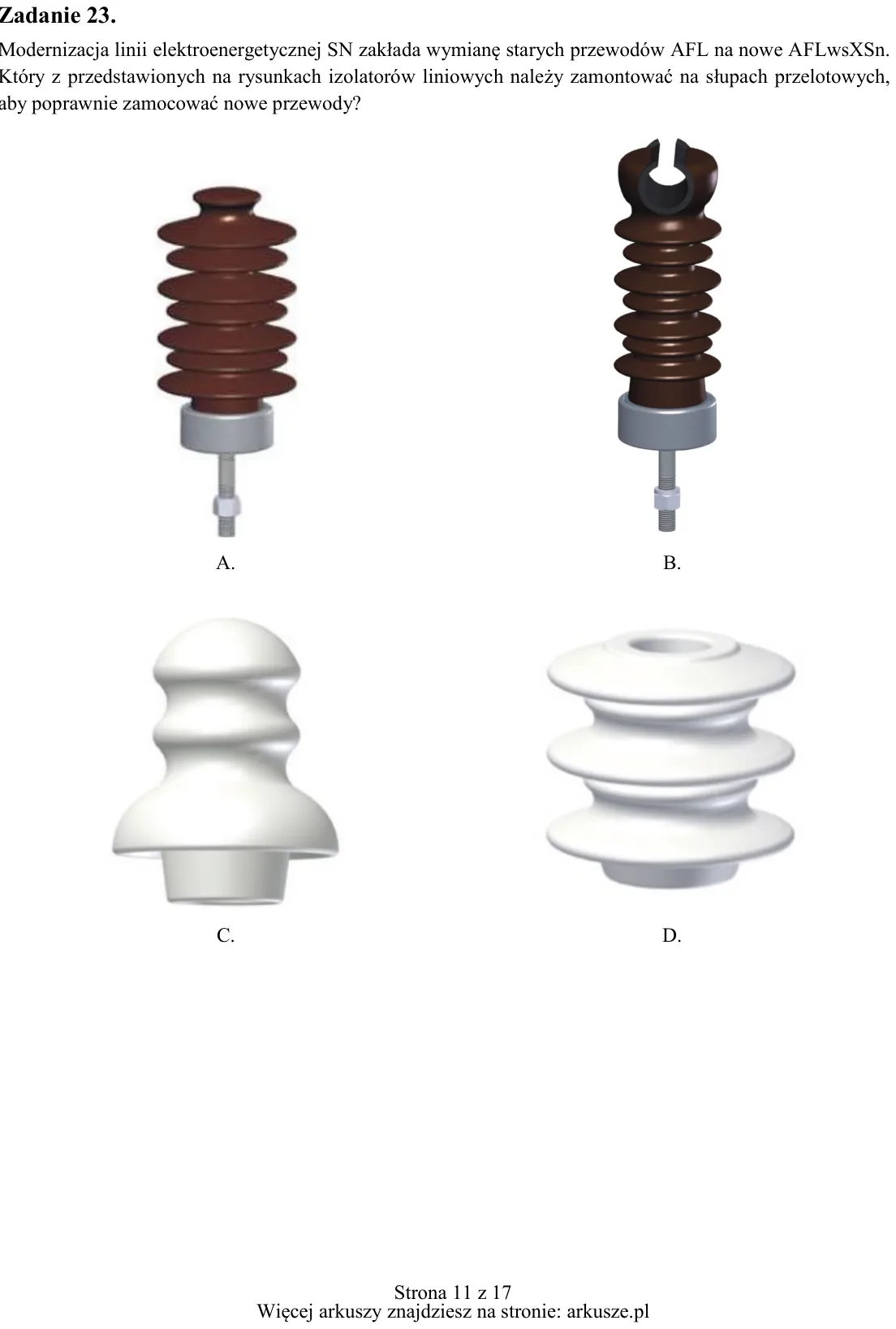

Zadanie 23. Modernizacja linii elektroenergetycznej SN zakłada wymianę starych przewodów AFL na nowe AFLwsXSn. Który z przedstawionych na rysunkach izolatorów liniowych należy zamontować na słupach przelotowych, aby popr

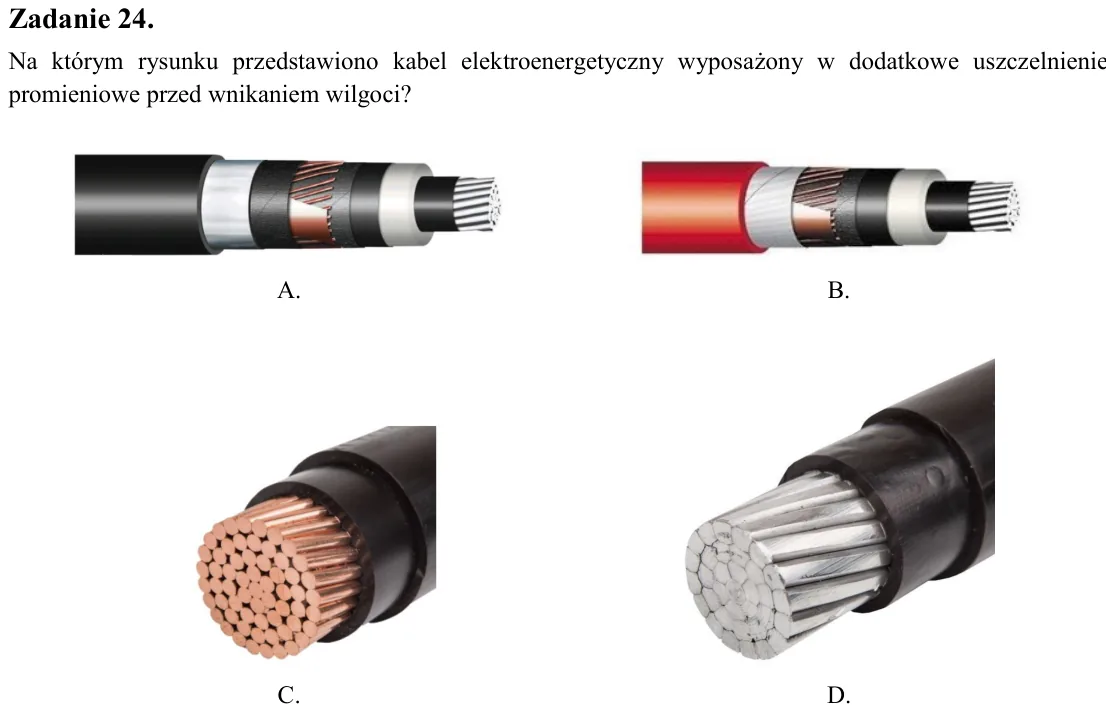

Zadanie 24. Na którym rysunku przedstawiono kabel elektroenergetyczny wyposażony w dodatkowe uszczelnienie promieniowe przed wnikaniem wilgoci?

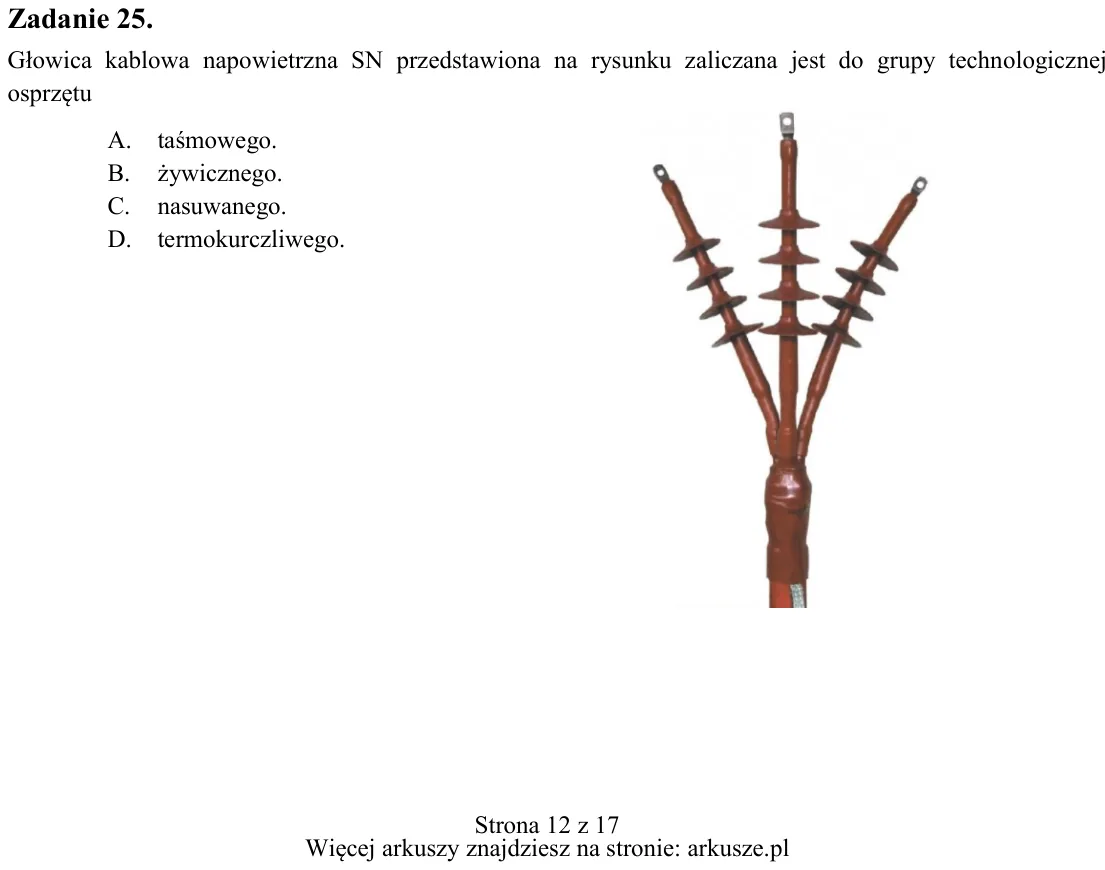

Zadanie 25. Głowica kablowa napowietrzna SN przedstawiona na rysunku zaliczana jest do grupy technologicznej osprzętu A. taśmowego. B. żywicznego. C. nasuwanego. D. termokurczliwego. A. B. C. D.

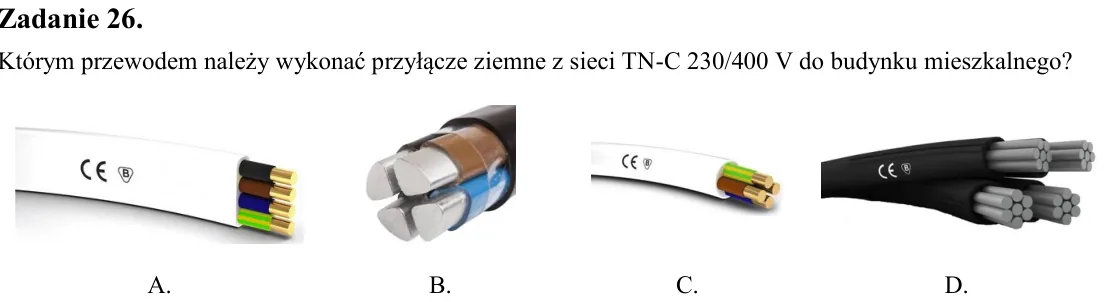

Zadanie 26. Którym przewodem należy wykonać przyłącze ziemne z sieci TN-C 230/400 V do budynku mieszkalnego?

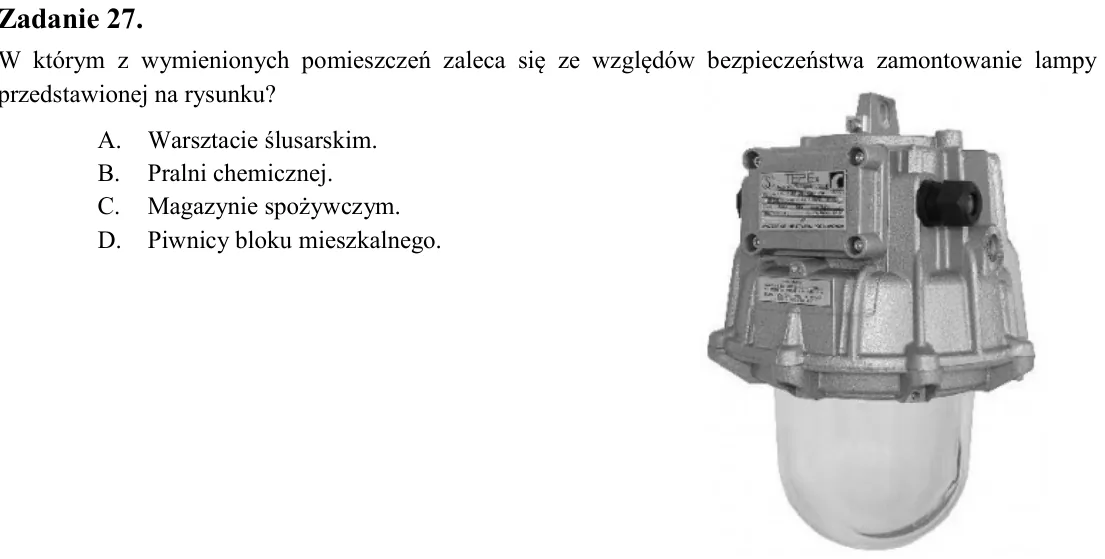

Zadanie 27. W którym z wymienionych pomieszczeń zaleca się ze względów bezpieczeństwa zamontowanie lampy przedstawionej na rysunku? A. Warsztacie ślusarskim. B. Pralni chemicznej. C. Magazynie spożywczym. D. Piwnicy blok

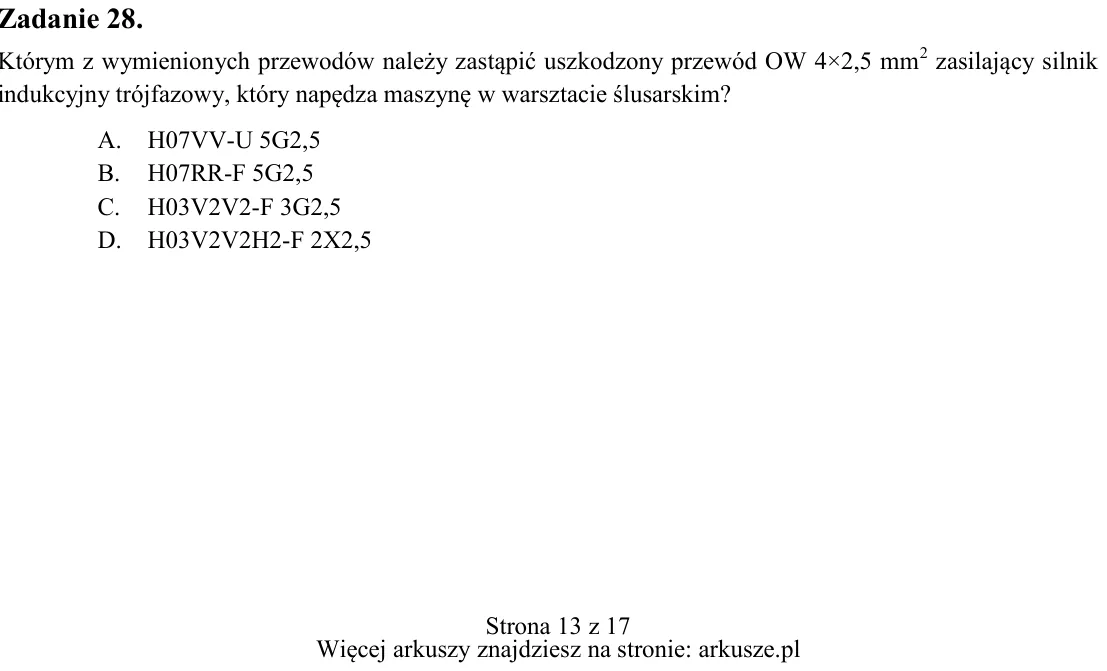

Zadanie 28. Którym z wymienionych przewodów należy zastąpić uszkodzony przewód OW 4×2,5 mm2 zasilający silnik indukcyjny trójfazowy, który napędza maszynę w warsztacie ślusarskim? A. H07VV-U 5G2,5 B. H07RR-F 5G2,5 C. H03

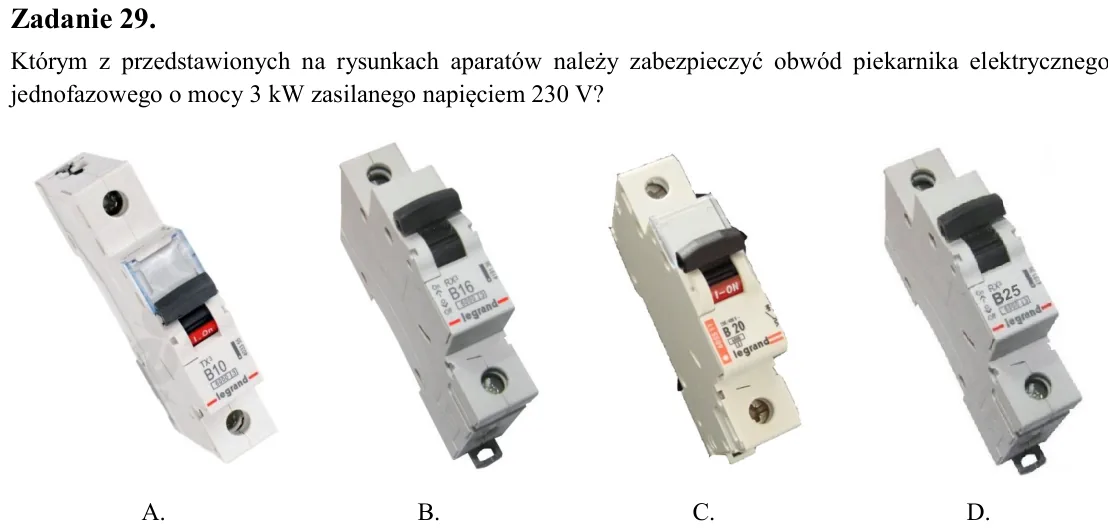

Zadanie 29. Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć obwód piekarnika elektrycznego jednofazowego o mocy 3 kW zasilanego napięciem 230 V?

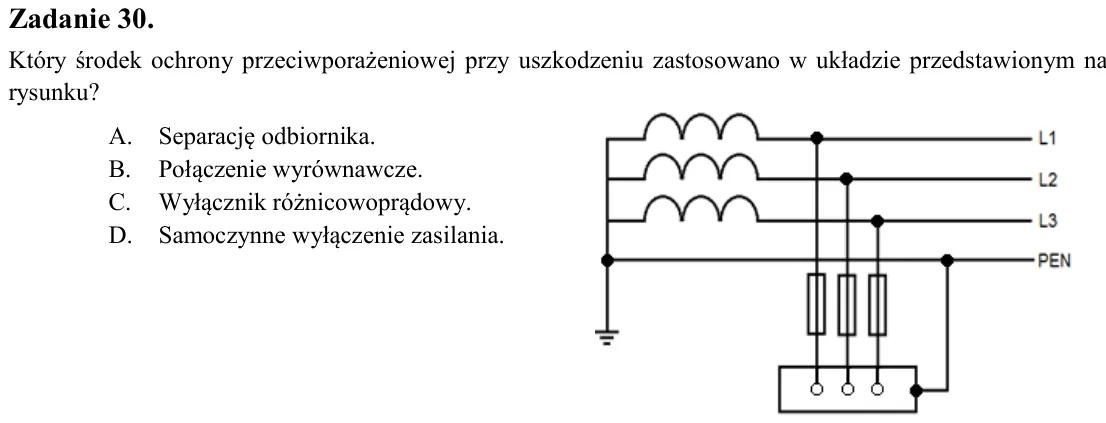

Zadanie 30. Który środek ochrony przeciwporażeniowej przy uszkodzeniu zastosowano w układzie przedstawionym na rysunku? A. Separację odbiornika. B. Połączenie wyrównawcze. C. Wyłącznik różnicowoprądowy. D. Samoczynne wył

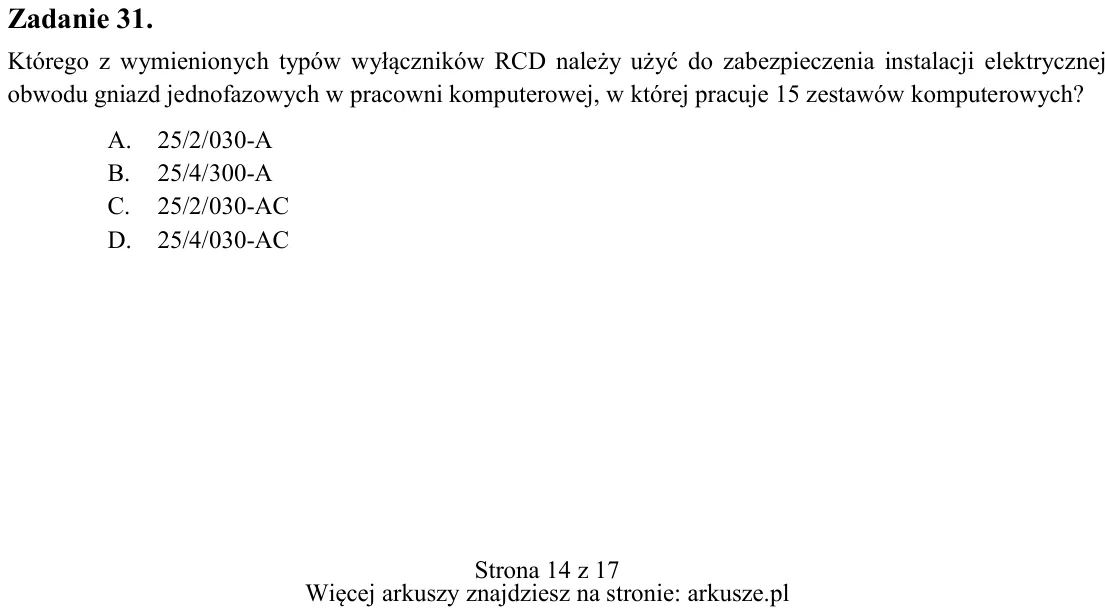

Zadanie 31. Którego z wymienionych typów wyłączników RCD należy użyć do zabezpieczenia instalacji elektrycznej obwodu gniazd jednofazowych w pracowni komputerowej, w której pracuje 15 zestawów komputerowych? A. 25/2/030-

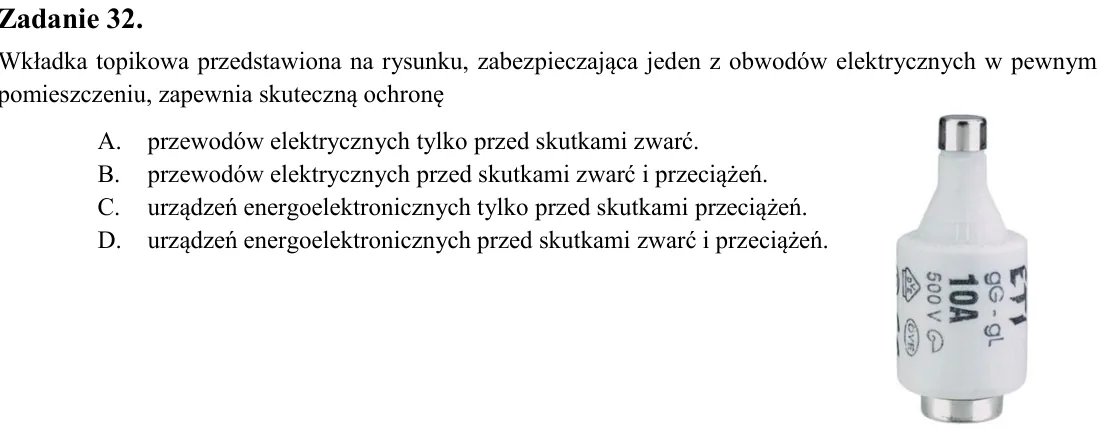

Zadanie 32. Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę A. przewodów elektrycznych tylko przed skutkami zwarć. B. przewodów

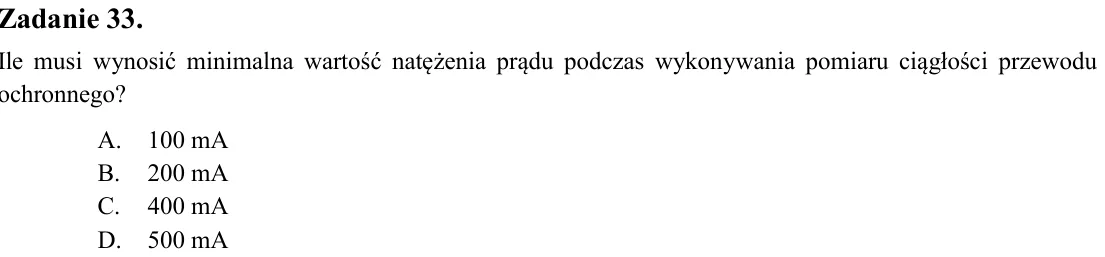

Zadanie 33. Ile musi wynosić minimalna wartość natężenia prądu podczas wykonywania pomiaru ciągłości przewodu ochronnego? A. 100 mA B. 200 mA C. 400 mA D. 500 mA

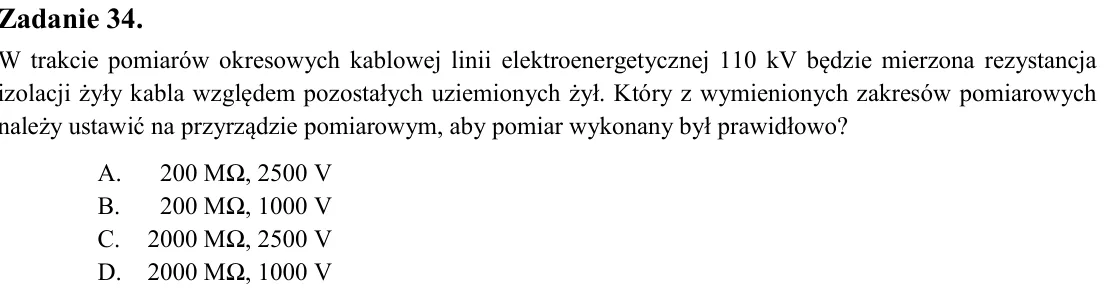

Zadanie 34. W trakcie pomiarów okresowych kablowej linii elektroenergetycznej 110 kV będzie mierzona rezystancja izolacji żyły kabla względem pozostałych uziemionych żył. Który z wymienionych zakresów pomiarowych należy

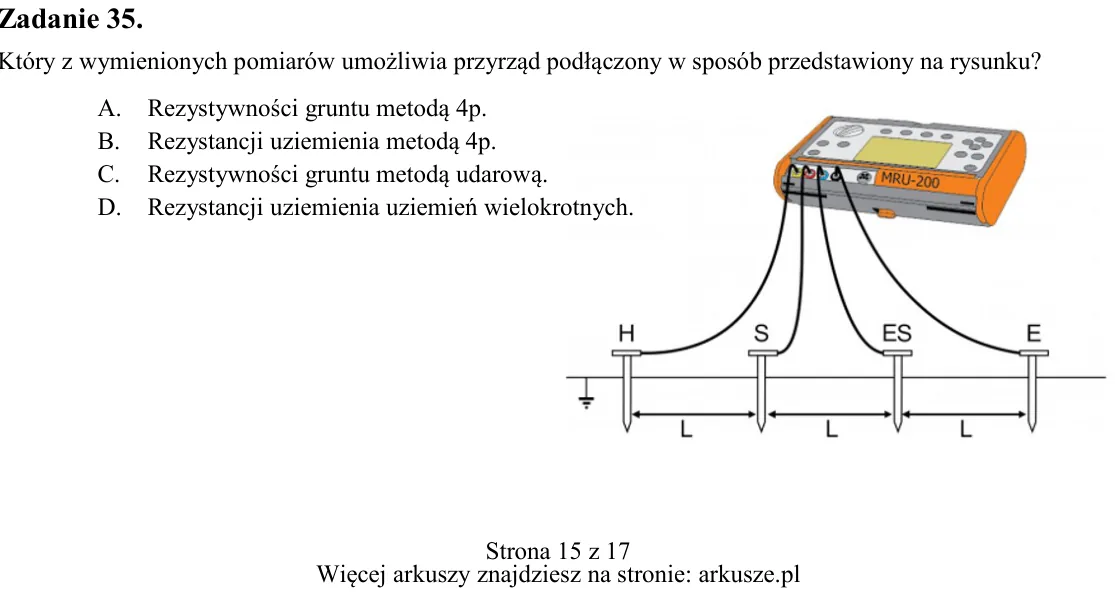

Zadanie 35. Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na rysunku? A. Rezystywności gruntu metodą 4p. B. Rezystancji uziemienia metodą 4p. C. Rezystywności gruntu metodą udarową. D

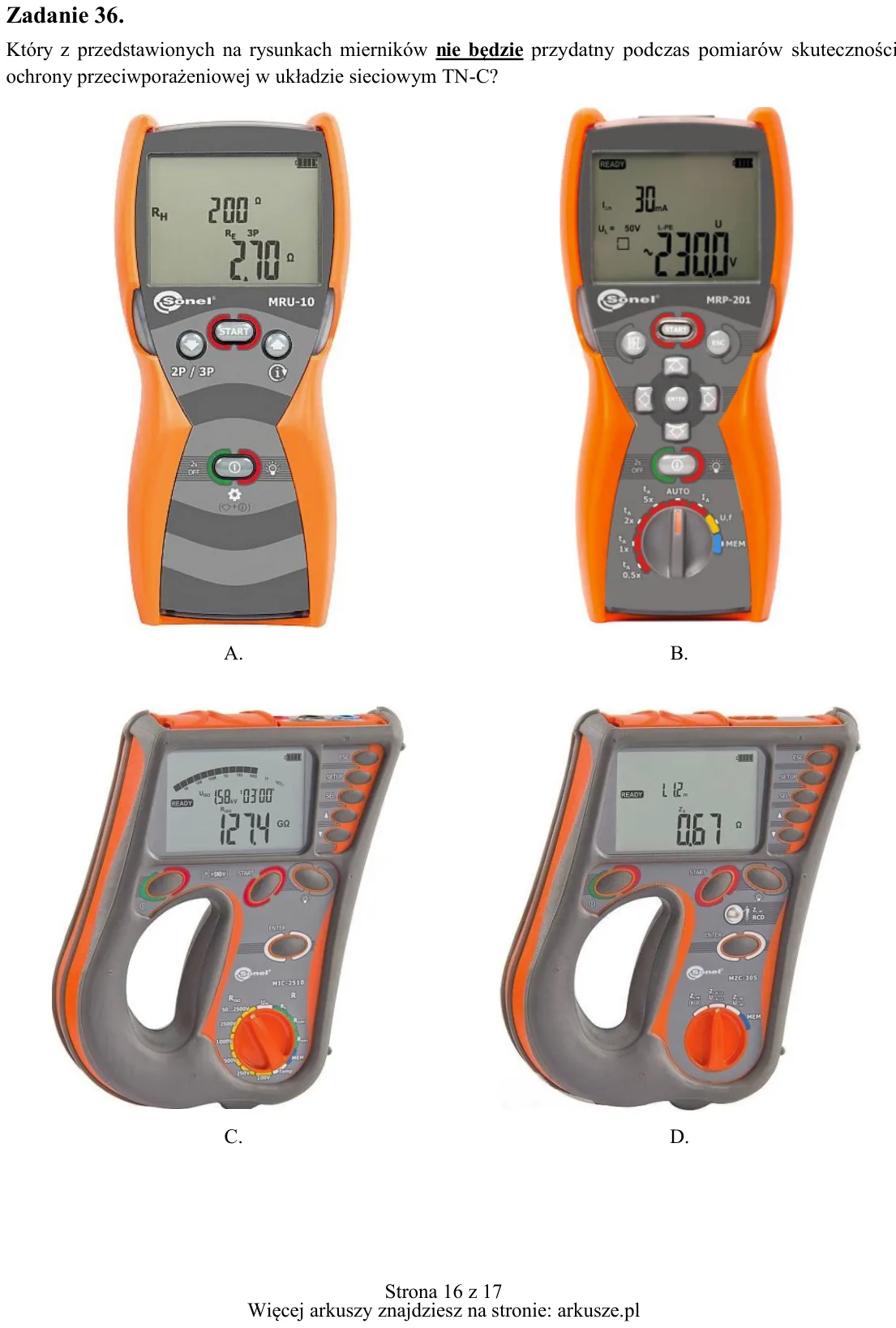

Zadanie 36. Który z przedstawionych na rysunkach mierników nie będzie ochrony przeciwporażeniowej w układzie sieciowym TN-C? A. B. C. D.

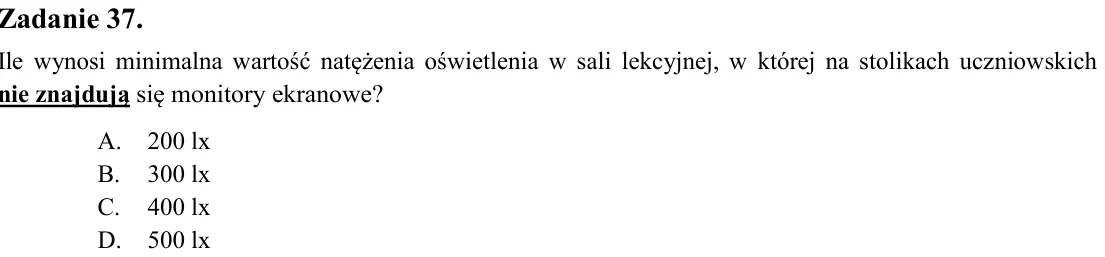

Zadanie 37. Ile wynosi minimalna wartość natężenia oświetlenia w sali lekcyjnej, w której na stolikach uczniowskich nie znajdują A. 200 lx B. 300 lx C. 400 lx D. 500 lx

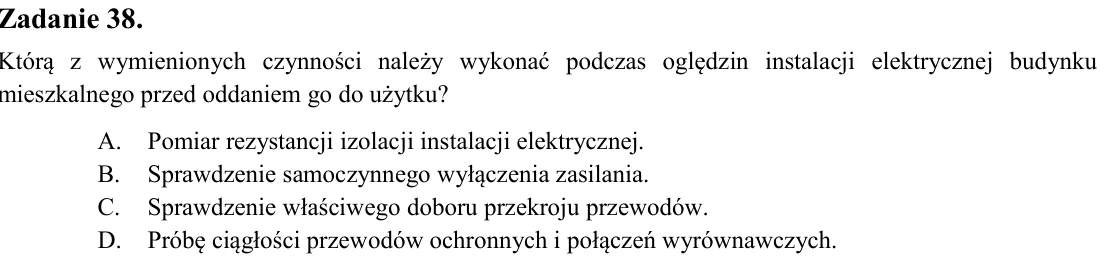

Zadanie 38. Którą z wymienionych czynności należy wykonać podczas oględzin instalacji elektrycznej budynku mieszkalnego przed oddaniem go do użytku? A. Pomiar rezystancji izolacji instalacji elektrycznej. B. Sprawdzenie

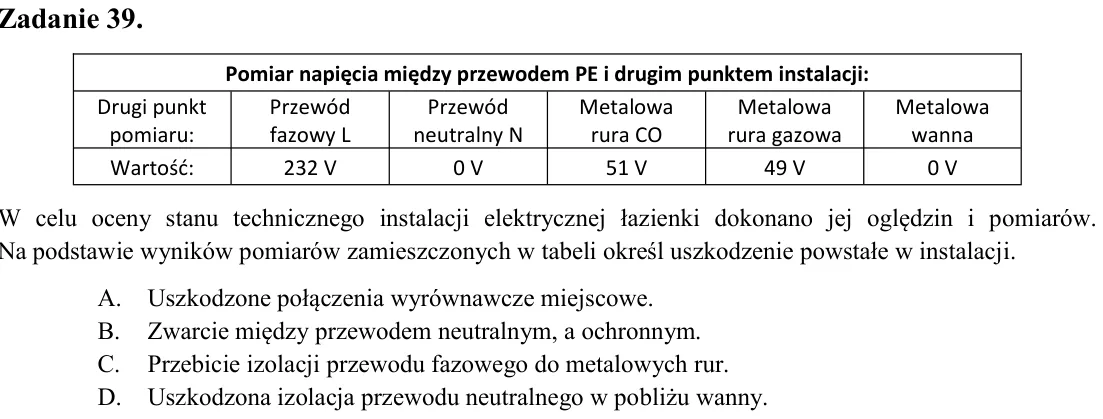

Zadanie 39. W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji. A. Uszkodzone

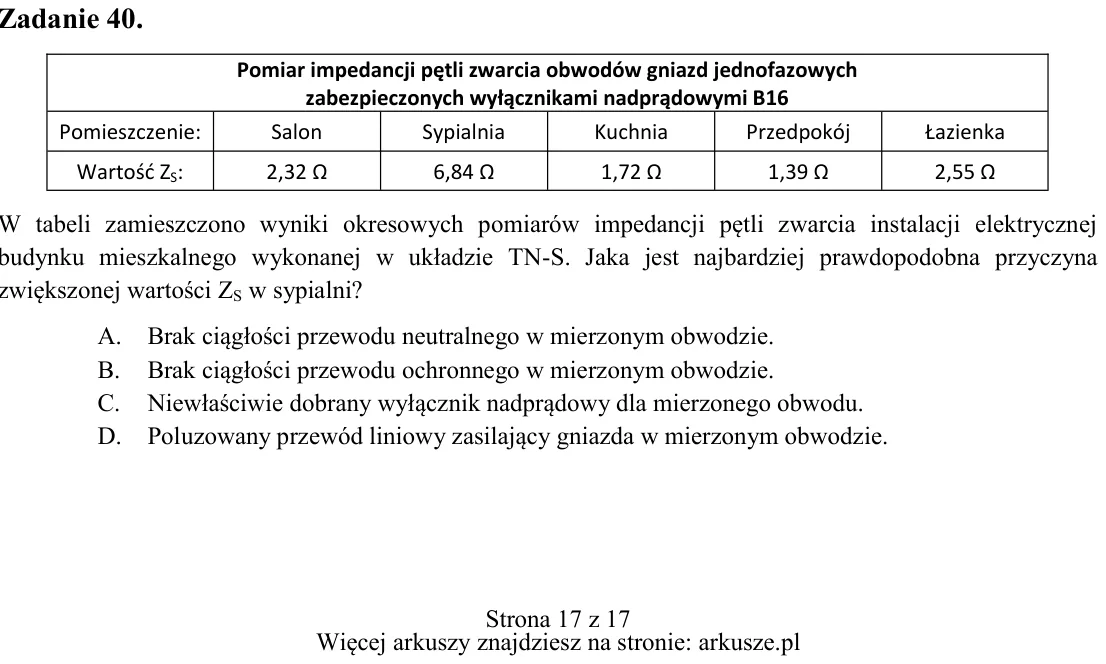

Zadanie 40. W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Jaka jest najbardziej prawdopodobna przyczyna zwiększonej wart
