E24 · Egzamin zawodowy · styczeń 2019

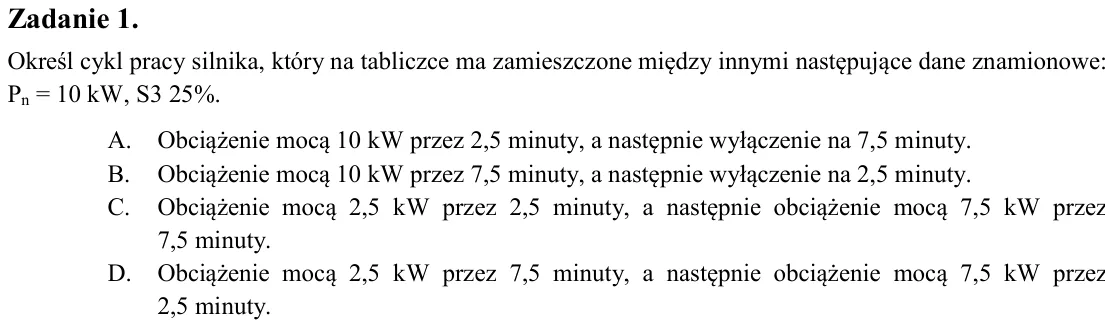

Zadanie 1. Określ cykl pracy silnika, który na tabliczce ma zamieszczone między innymi następujące dane znamionowe: Pn = 10 kW, S3 25%. A. Obciążenie mocą 10 kW przez 2,5 minuty, a następnie wyłączenie na 7,5 minuty. B.

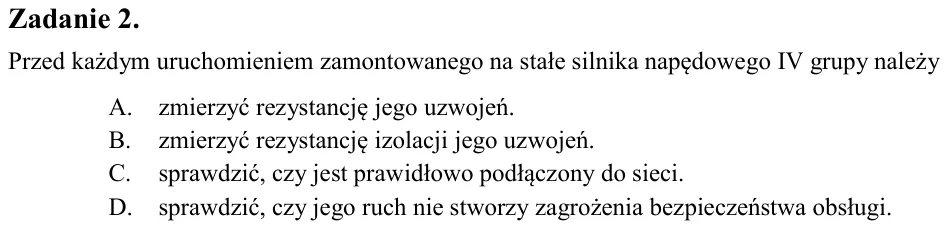

Zadanie 2. Przed każdym uruchomieniem zamontowanego na stałe silnika napędowego IV grupy należy A. zmierzyć rezystancję jego uzwojeń. B. zmierzyć rezystancję izolacji jego uzwojeń. C. sprawdzić, czy jest prawidłowo podłą

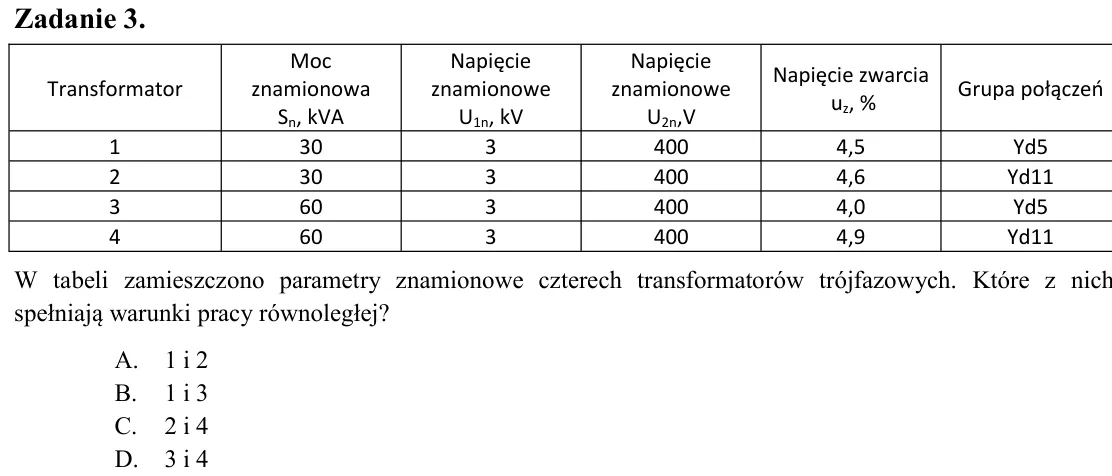

Zadanie 3. W tabeli zamieszczono parametry znamionowe czterech transformatorów trójfazowych. Które z nich spełniają warunki pracy równoległej? A. 1 i 2 B. 1 i 3 C. 2 i 4 D. 3 i 4

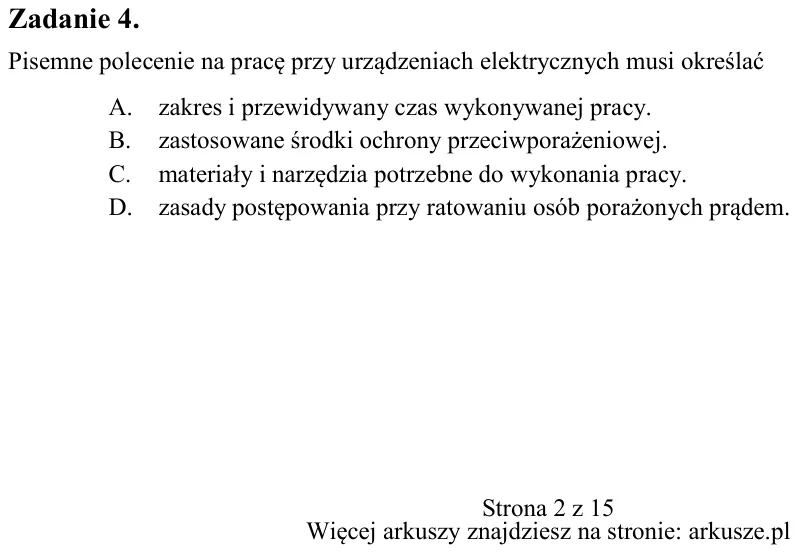

Zadanie 4. Pisemne polecenie na pracę przy urządzeniach elektrycznych musi określać A. zakres i przewidywany czas wykonywanej pracy. B. zastosowane środki ochrony przeciwporażeniowej. C. materiały i narzędzia potrzebne d

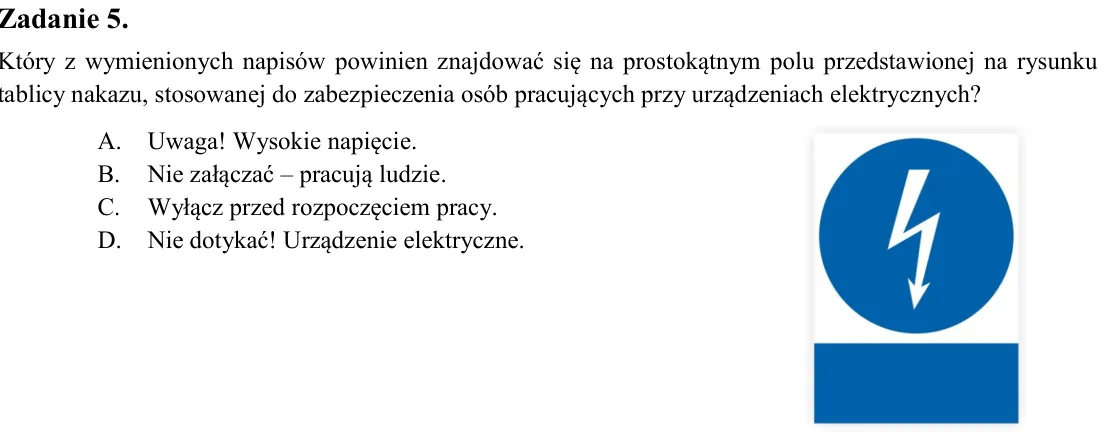

Zadanie 5. Który z wymienionych napisów powinien znajdować się na prostokątnym polu przedstawionej na rysunku tablicy nakazu, stosowanej do zabezpieczenia osób pracujących przy urządzeniach elektrycznych? A. Uwaga! Wysok

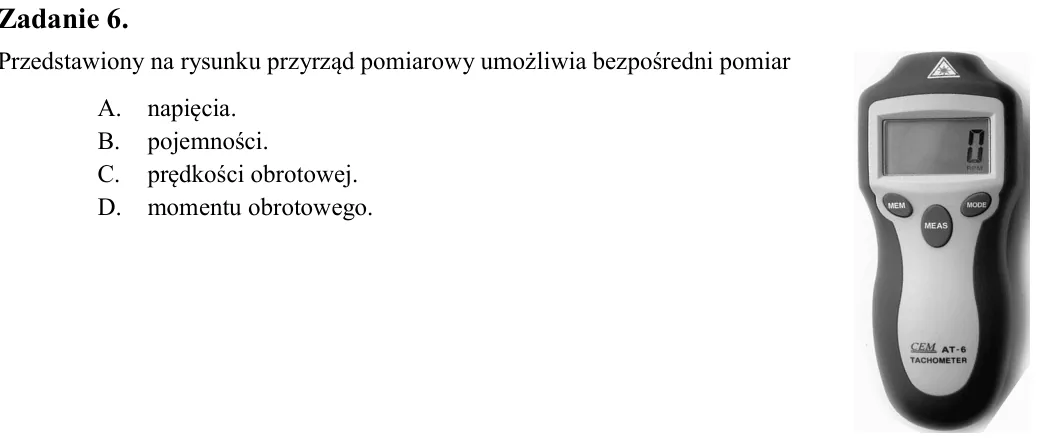

Zadanie 6. Przedstawiony na rysunku przyrząd pomiarowy umożliwia bezpośredni pomiar A. napięcia. B. pojemności. C. prędkości obrotowej. D. momentu obrotowego.

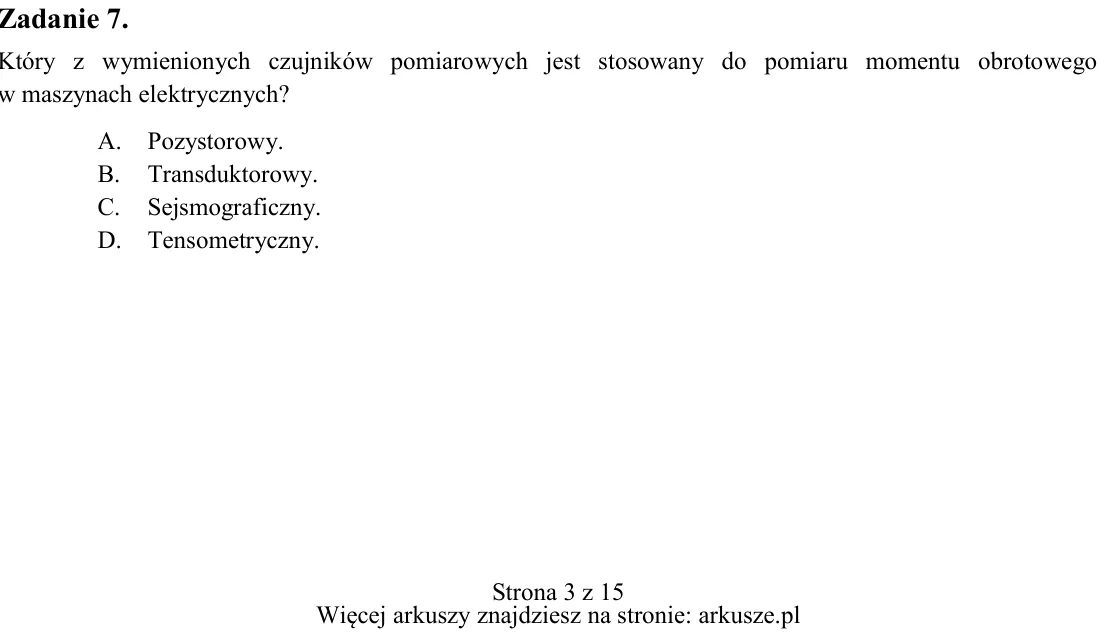

Zadanie 7. Który z wymienionych czujników pomiarowych jest stosowany do pomiaru momentu obrotowego w maszynach elektrycznych? A. Pozystorowy. B. Transduktorowy. C. Sejsmograficzny. D. Tensometryczny.

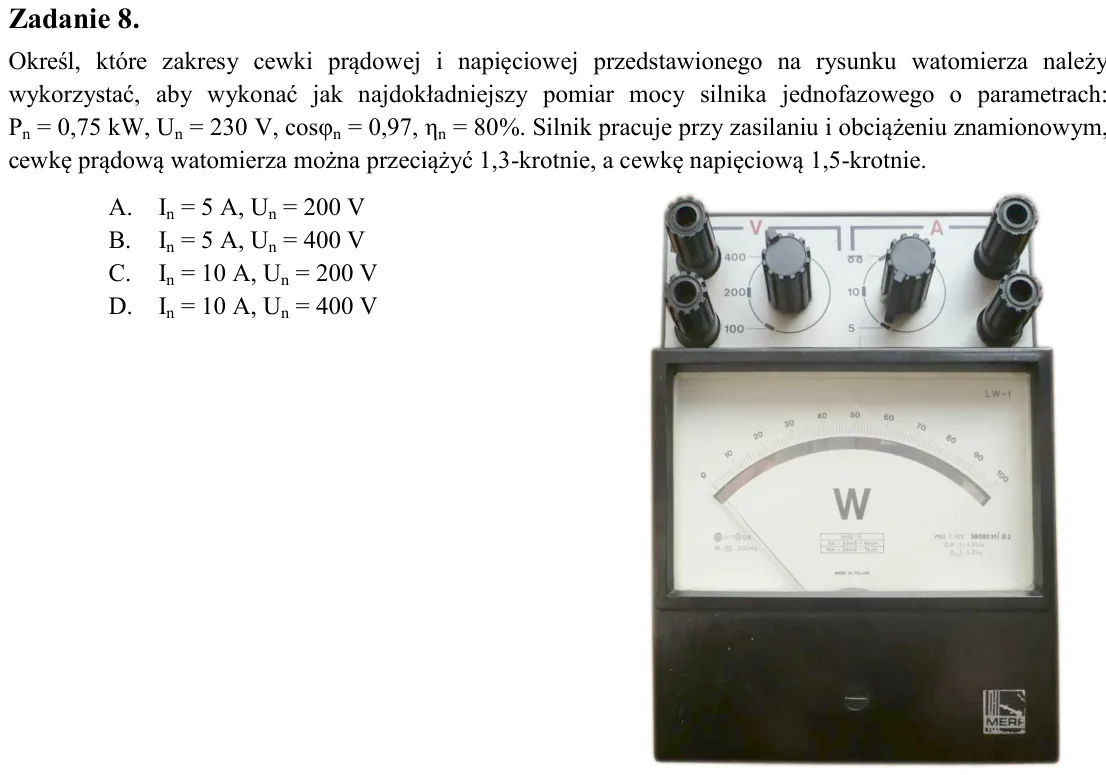

Zadanie 8. Określ, które zakresy cewki prądowej i napięciowej przedstawionego na rysunku watomierza należy wykorzystać, aby wykonać jak najdokładniejszy pomiar mocy silnika jednofazowego o parametrach: Pn = 0,75 kW, Un =

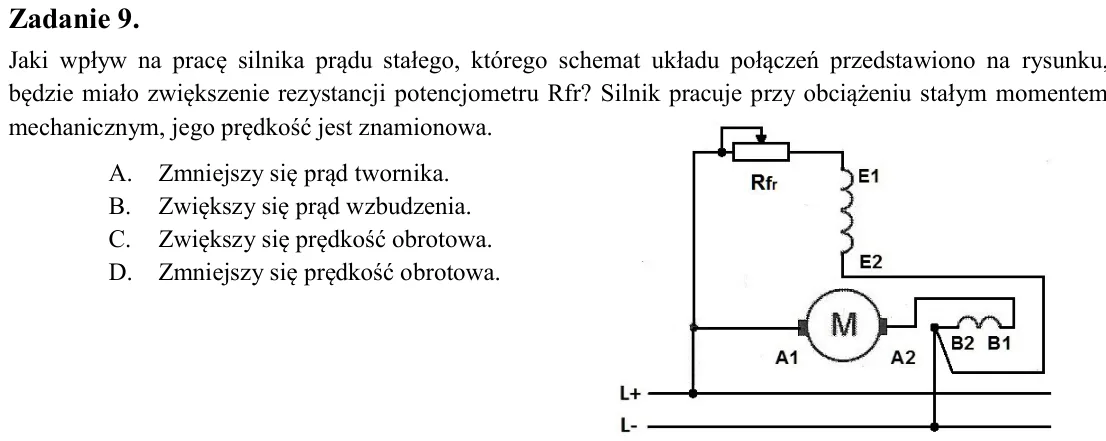

Zadanie 9. Jaki wpływ na pracę silnika prądu stałego, którego schemat układu połączeń przedstawiono na rysunku, będzie miało zwiększenie rezystancji potencjometru Rfr? Silnik pracuje przy obciążeniu stałym momentem mecha

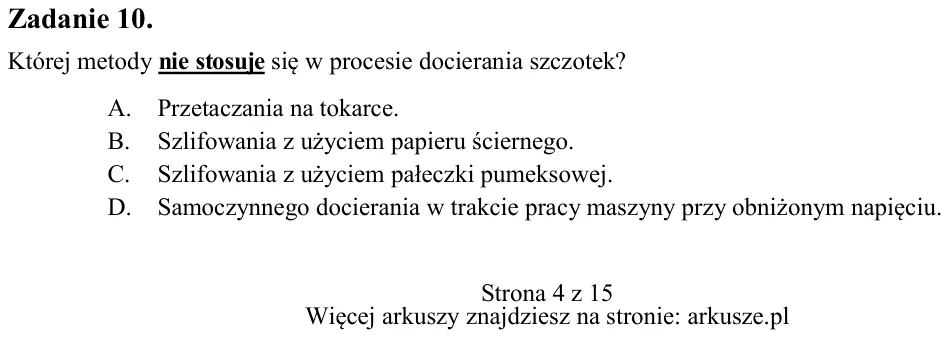

Zadanie 10. Której metody nie stosuje się w procesie docierania szczotek? A. Przetaczania na tokarce. B. Szlifowania z użyciem papieru ściernego. C. Szlifowania z użyciem pałeczki pumeksowej. D. Samoczynnego docierania w

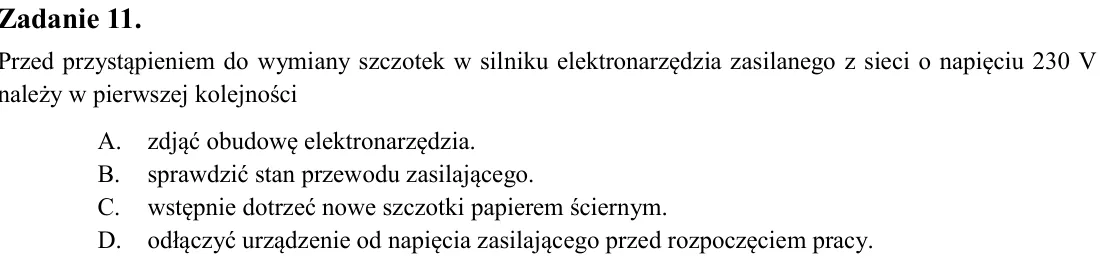

Zadanie 11. Przed przystąpieniem do wymiany szczotek w silniku elektronarzędzia zasilanego z sieci o napięciu 230 V należy w pierwszej kolejności A. zdjąć obudowę elektronarzędzia. B. sprawdzić stan przewodu zasilającego

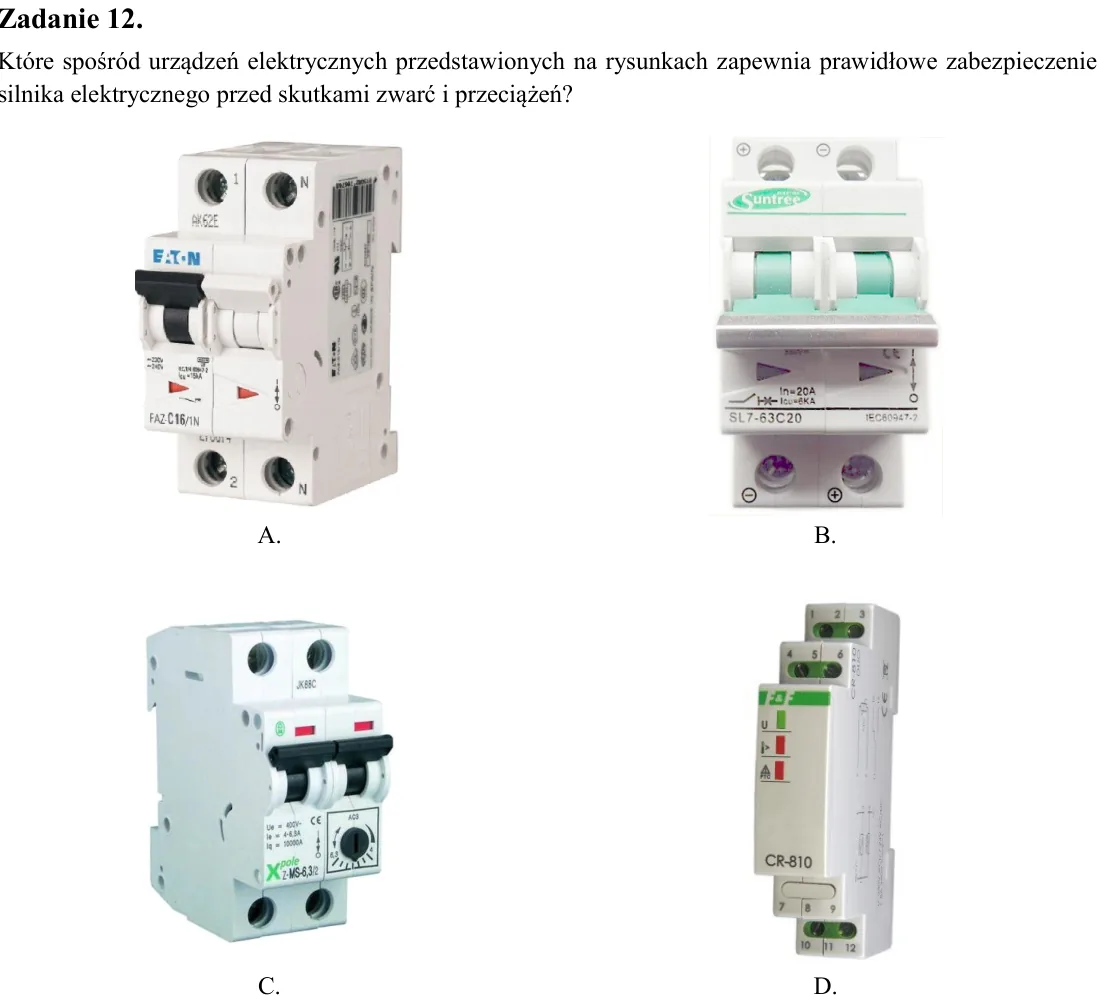

Zadanie 12. Które spośród urządzeń elektrycznych przedstawionych na rysunkach zapewnia prawidłowe zabezpieczenie silnika elektrycznego przed skutkami zwarć i przeciążeń?

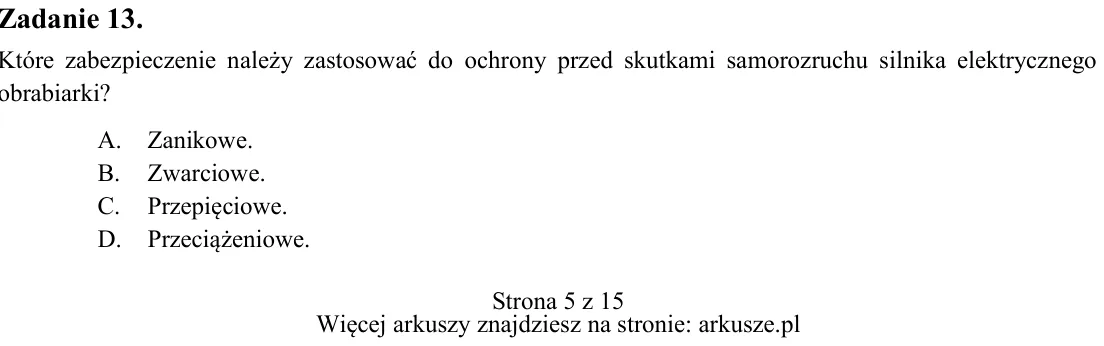

Zadanie 13. Które zabezpieczenie należy zastosować do ochrony przed skutkami samorozruchu silnika elektrycznego obrabiarki? A. Zanikowe. B. Zwarciowe. C. Przepięciowe. D. Przeciążeniowe. A. B. C. D.

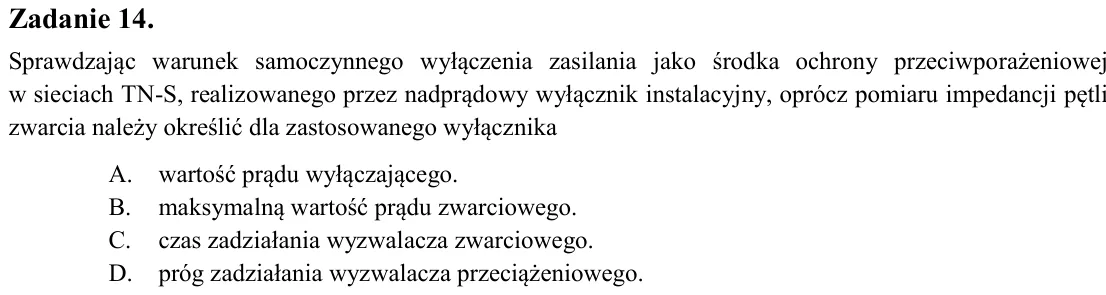

Zadanie 14. Sprawdzając warunek samoczynnego wyłączenia zasilania jako środka ochrony przeciwporażeniowej w sieciach TN-S, realizowanego przez nadprądowy wyłącznik instalacyjny, oprócz pomiaru impedancji pętli zwarcia na

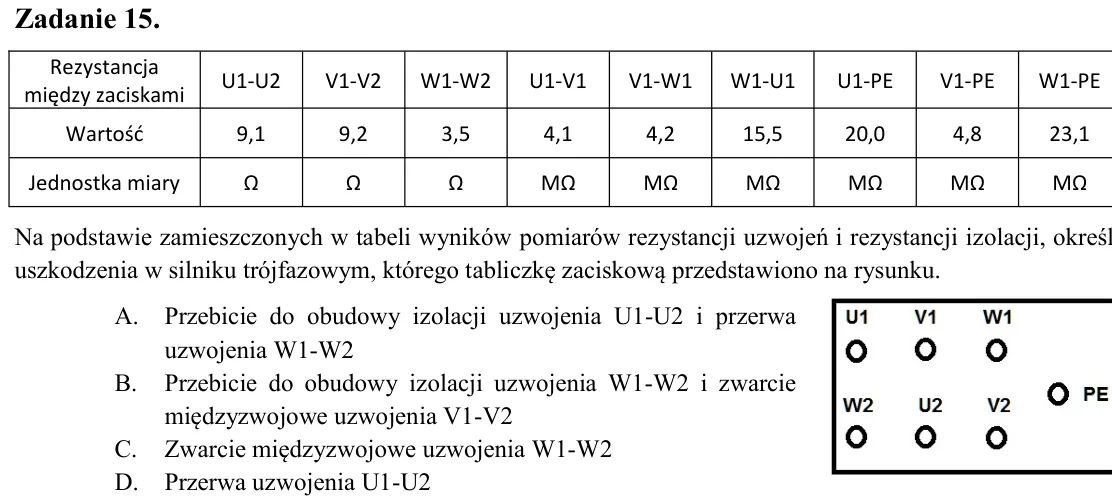

Zadanie 15. Na podstawie zamieszczonych w tabeli wyników pomiarów rezystancji uzwojeń i rezystancji izolacji, określ uszkodzenia w silniku trójfazowym, którego tabliczkę zaciskową przedstawiono na rysunku. A. Przebicie d

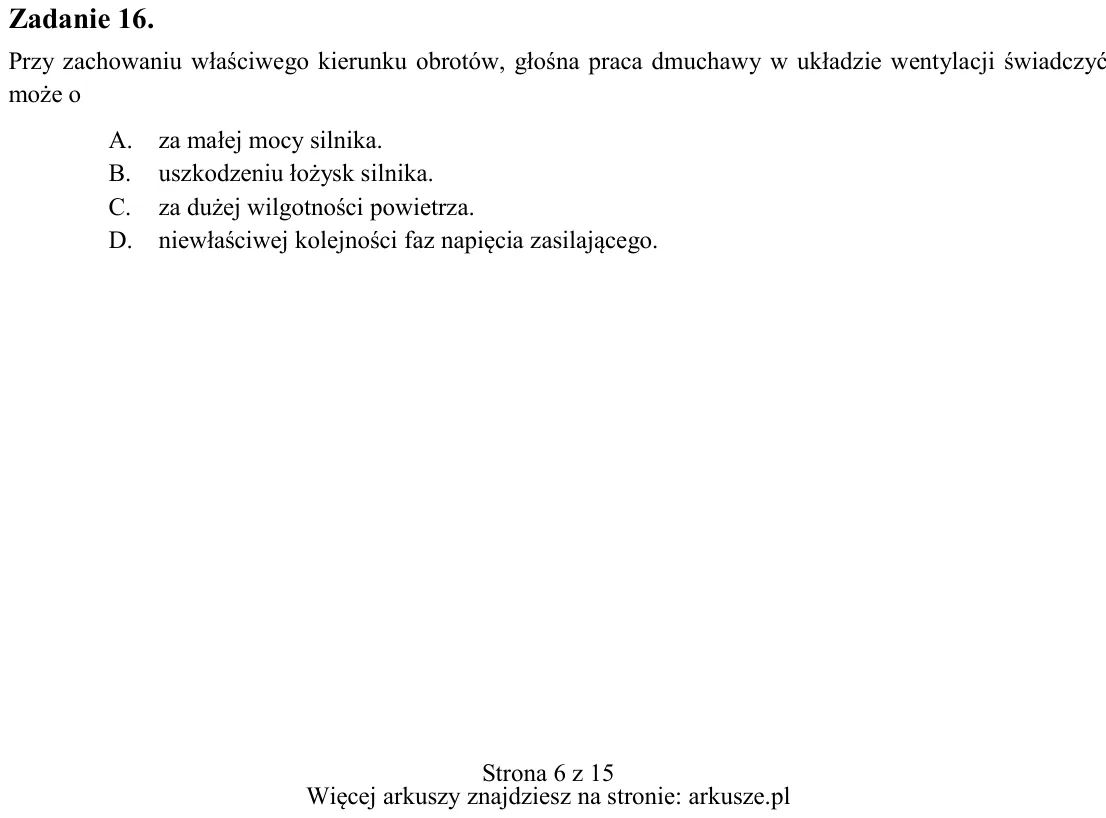

Zadanie 16. Przy zachowaniu właściwego kierunku obrotów, głośna praca dmuchawy w układzie wentylacji świadczyć może o A. za małej mocy silnika. B. uszkodzeniu łożysk silnika. C. za dużej wilgotności powietrza. D. niewłaś

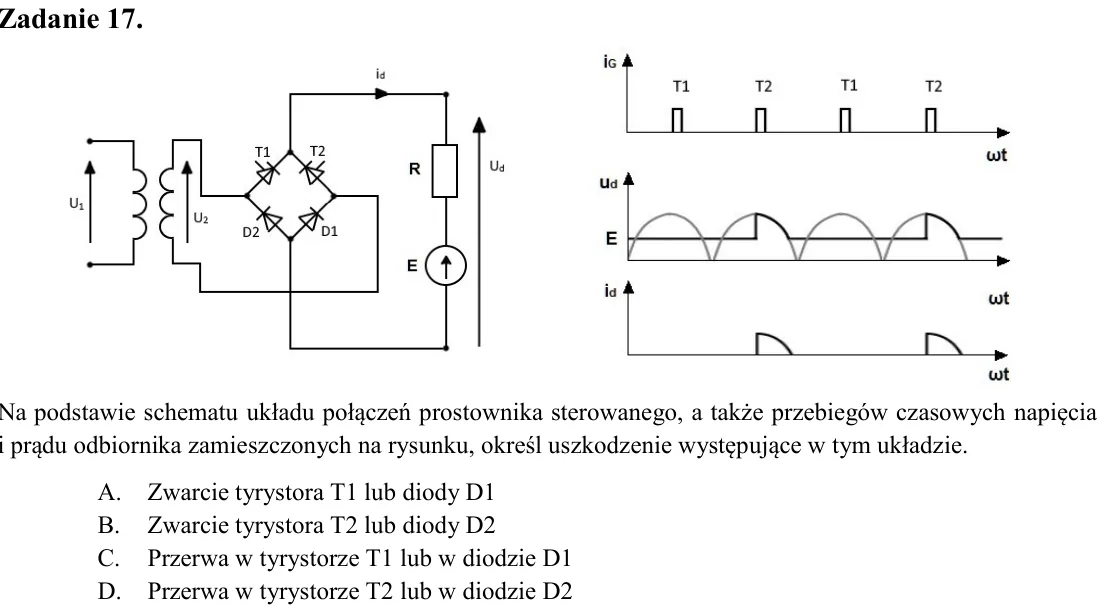

Zadanie 17. Na podstawie schematu układu połączeń prostownika sterowanego, a także przebiegów czasowych napięcia i prądu odbiornika zamieszczonych na rysunku, określ uszkodzenie występujące w tym układzie. A. Zwarcie tyr

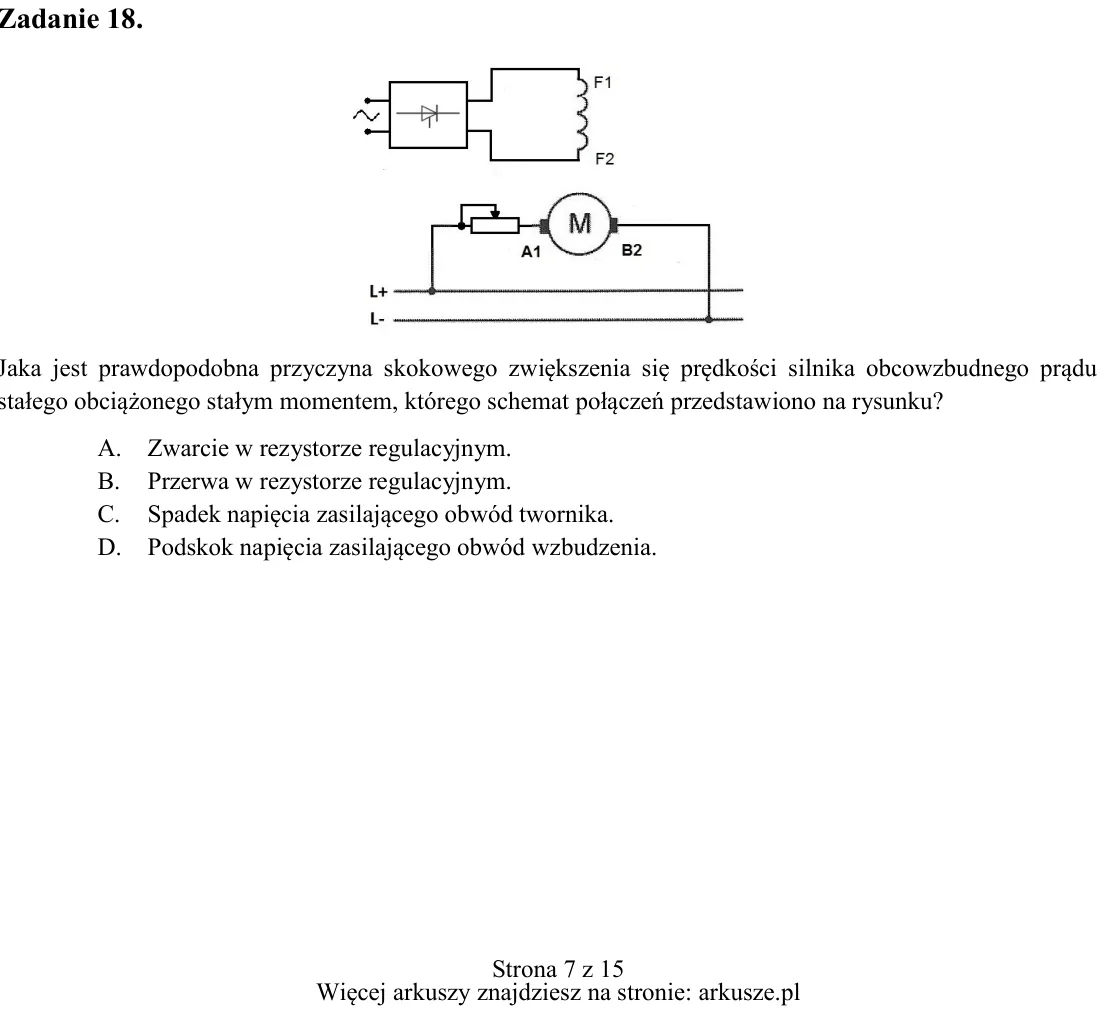

Zadanie 18. Jaka jest prawdopodobna przyczyna skokowego zwiększenia się prędkości silnika obcowzbudnego prądu stałego obciążonego stałym momentem, którego schemat połączeń przedstawiono na rysunku? A. Zwarcie w rezystorz

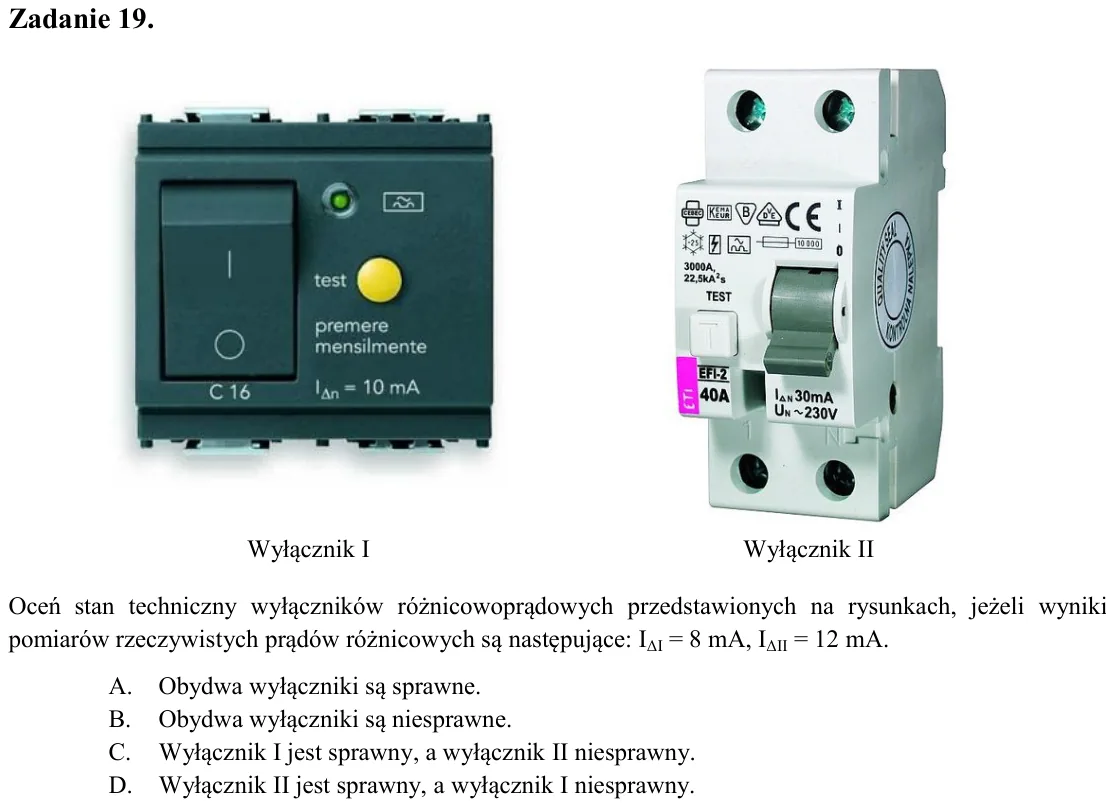

Zadanie 19. Oceń stan techniczny wyłączników różnicowoprądowych przedstawionych na rysunkach, jeżeli wyniki pomiarów rzeczywistych prądów różnicowych są następujące: IΔI = 8 mA, IΔII = 12 mA. A. Obydwa wyłączniki są spra

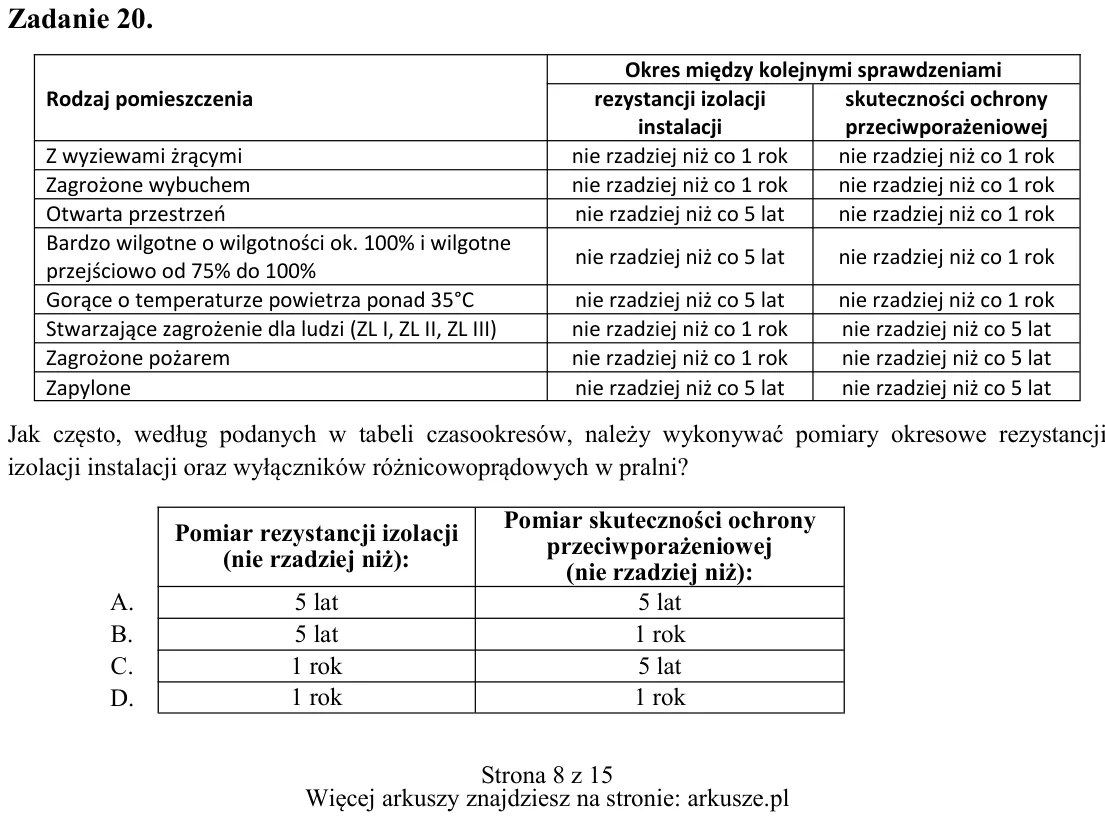

Zadanie 20. Jak często, według podanych w tabeli czasookresów, należy wykonywać pomiary okresowe rezystancji izolacji instalacji oraz wyłączników różnicowoprądowych w pralni? Wyłącznik I Wyłącznik II Rodzaj pomieszczenia

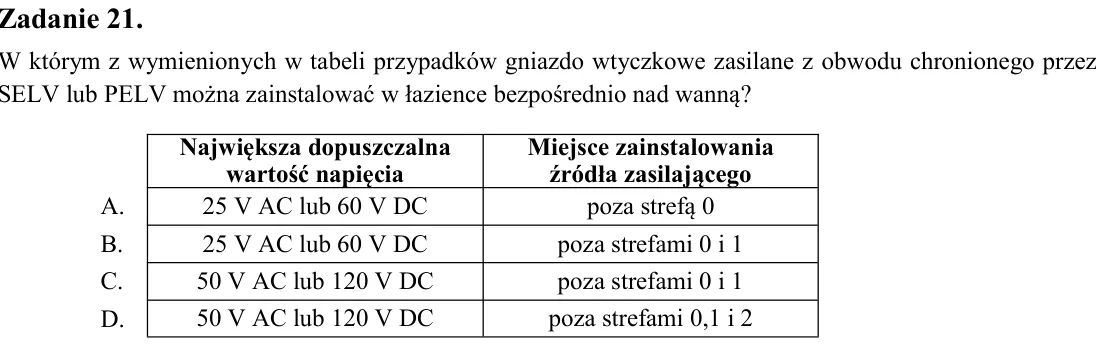

Zadanie 21. W którym z wymienionych w tabeli przypadków gniazdo wtyczkowe zasilane z obwodu chronionego przez SELV lub PELV można zainstalować w łazience bezpośrednio nad wanną?

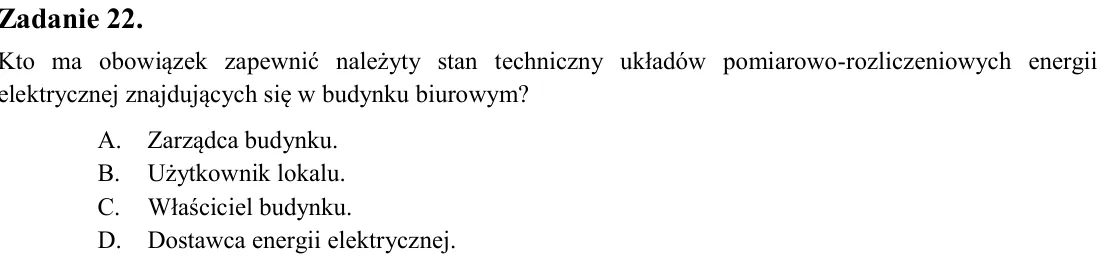

Zadanie 22. Kto ma obowiązek zapewnić należyty stan techniczny układów pomiarowo-rozliczeniowych energii elektrycznej znajdujących się w budynku biurowym? A. Zarządca budynku. B. Użytkownik lokalu. C. Właściciel budynku.

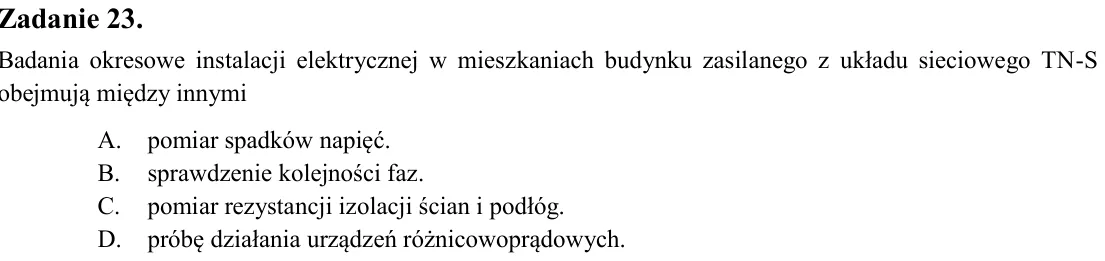

Zadanie 23. Badania okresowe instalacji elektrycznej w mieszkaniach budynku zasilanego z układu sieciowego TN-S obejmują między innymi A. pomiar spadków napięć. B. sprawdzenie kolejności faz. C. pomiar rezystancji izolac

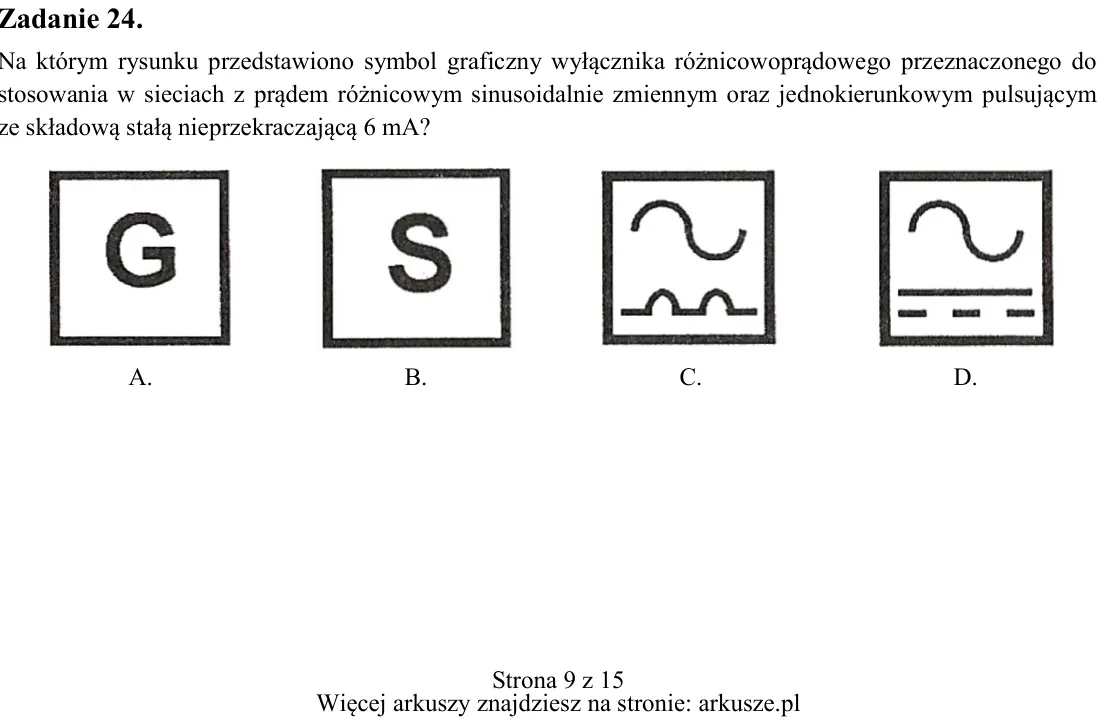

Zadanie 24. Na którym rysunku przedstawiono symbol graficzny wyłącznika różnicowoprądowego przeznaczonego do stosowania w sieciach z prądem różnicowym sinusoidalnie zmiennym oraz jednokierunkowym pulsującym ze składową s

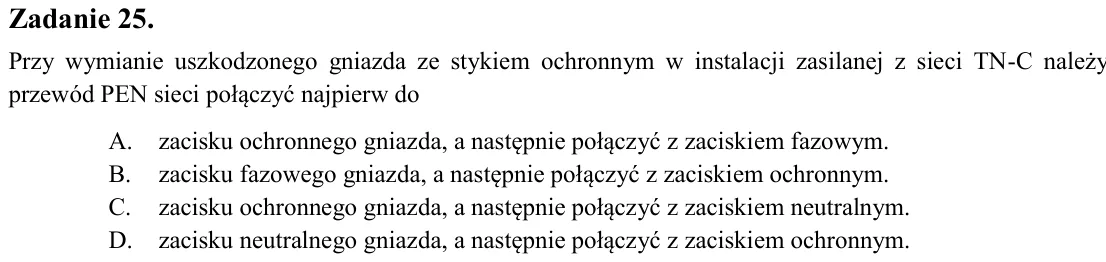

Zadanie 25. Przy wymianie uszkodzonego gniazda ze stykiem ochronnym w instalacji zasilanej z sieci TN-C należy przewód PEN sieci połączyć najpierw do A. zacisku ochronnego gniazda, a następnie połączyć z zaciskiem fazowy

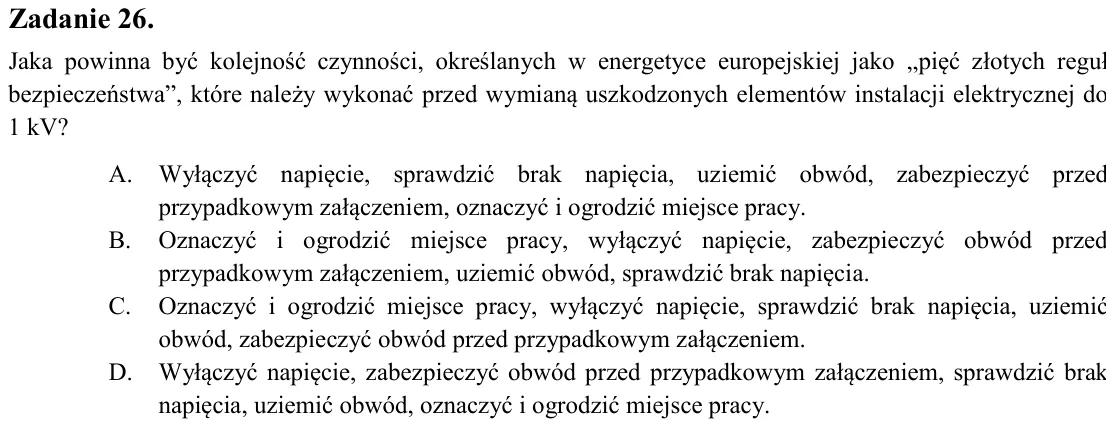

Zadanie 26. Jaka powinna być kolejność czynności, określanych w energetyce europejskiej jako „pięć złotych reguł bezpieczeństwa”, które należy wykonać przed wymianą uszkodzonych elementów instalacji elektrycznej do 1 kV?

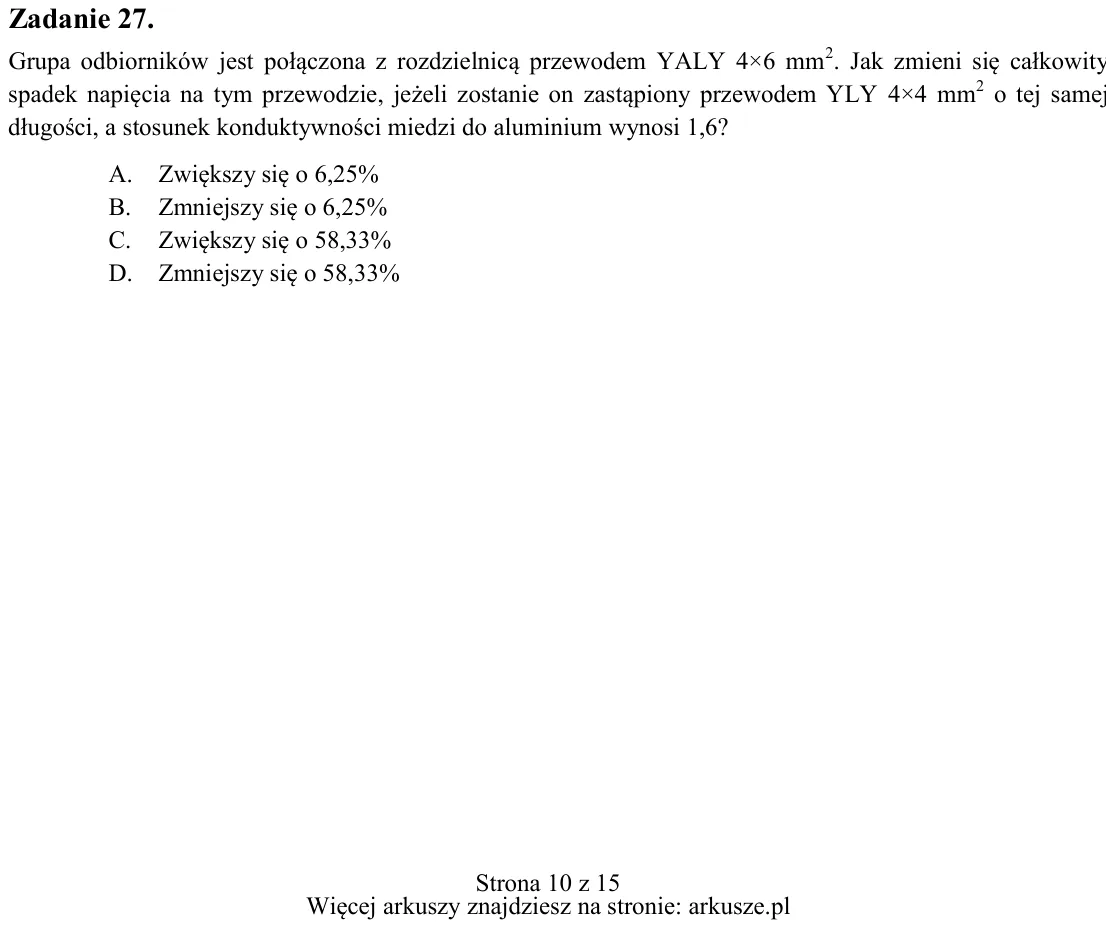

Zadanie 27. Grupa odbiorników jest połączona z rozdzielnicą przewodem YALY 4×6 mm2. Jak zmieni się całkowity spadek napięcia na tym przewodzie, jeżeli zostanie on zastąpiony przewodem YLY 4×4 mm2 o tej samej długości, a

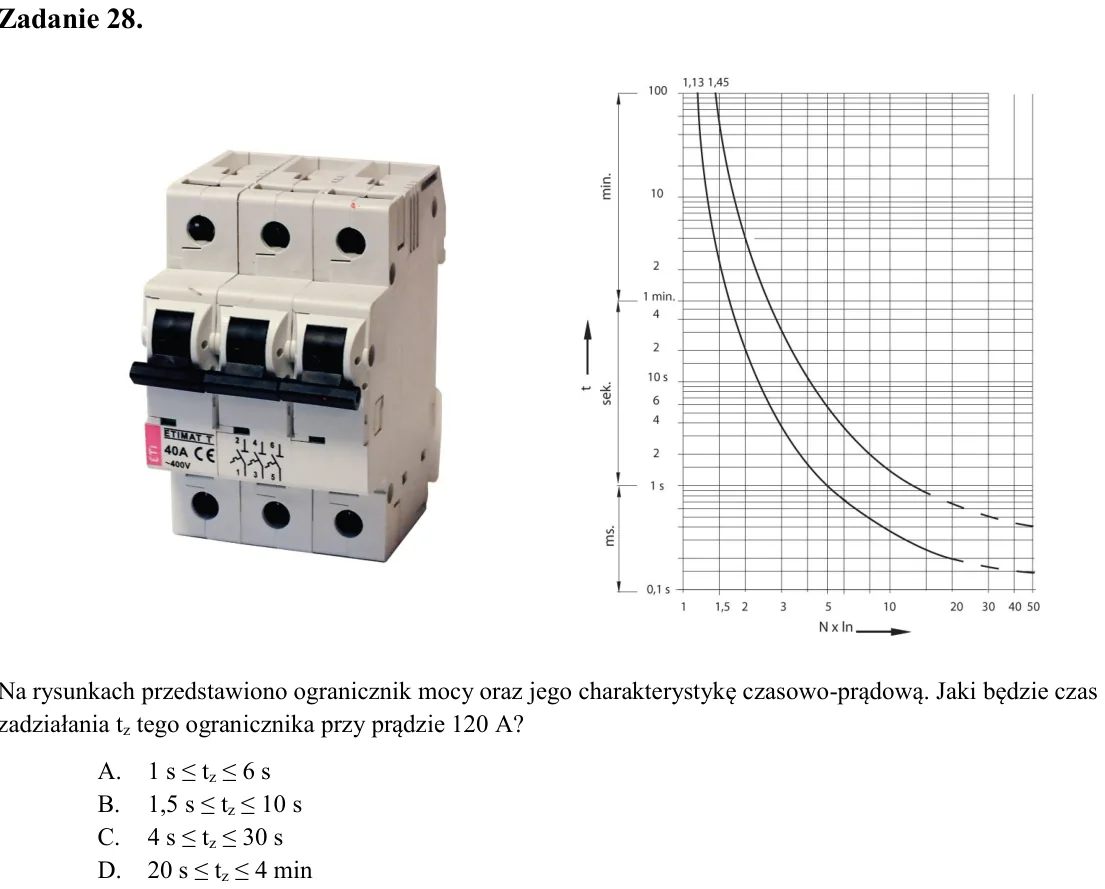

Zadanie 28. Na rysunkach przedstawiono ogranicznik mocy oraz jego charakterystykę czasowo-prądową. Jaki będzie czas zadziałania tz tego ogranicznika przy prądzie 120 A? A. 1 s ≤ tz ≤ 6 s B. 1,5 s ≤ tz ≤ 10 s C. 4 s ≤ tz

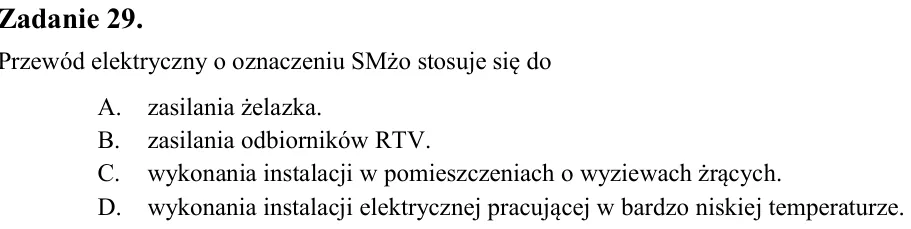

Zadanie 29. Przewód elektryczny o oznaczeniu SMżo stosuje się do A. zasilania żelazka. B. zasilania odbiorników RTV. C. wykonania instalacji w pomieszczeniach o wyziewach żrących. D. wykonania instalacji elektrycznej pra

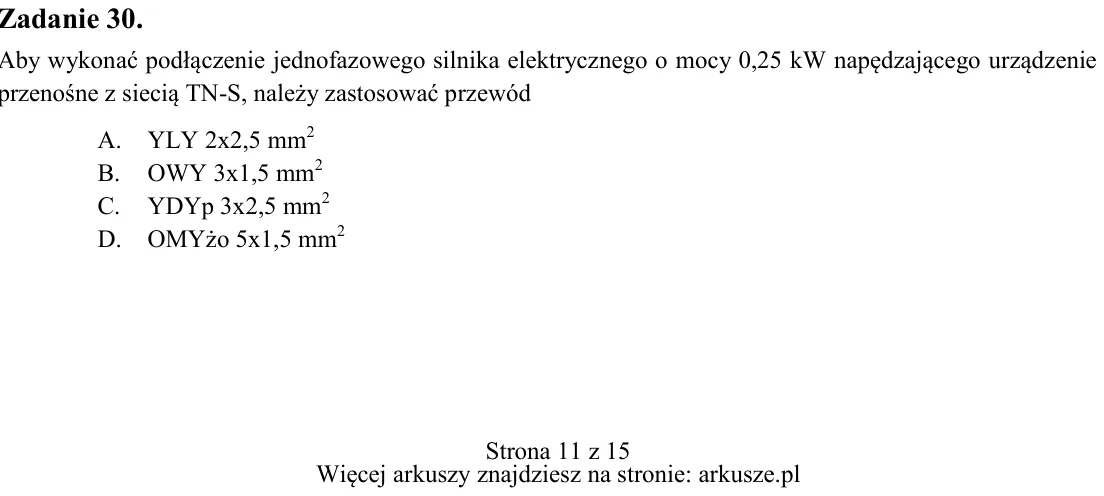

Zadanie 30. Aby wykonać podłączenie jednofazowego silnika elektrycznego o mocy 0,25 kW napędzającego urządzenie przenośne z siecią TN-S, należy zastosować przewód A. YLY 2x2,5 mm2 B. OWY 3x1,5 mm2 C. YDYp 3x2,5 mm2 D. OM

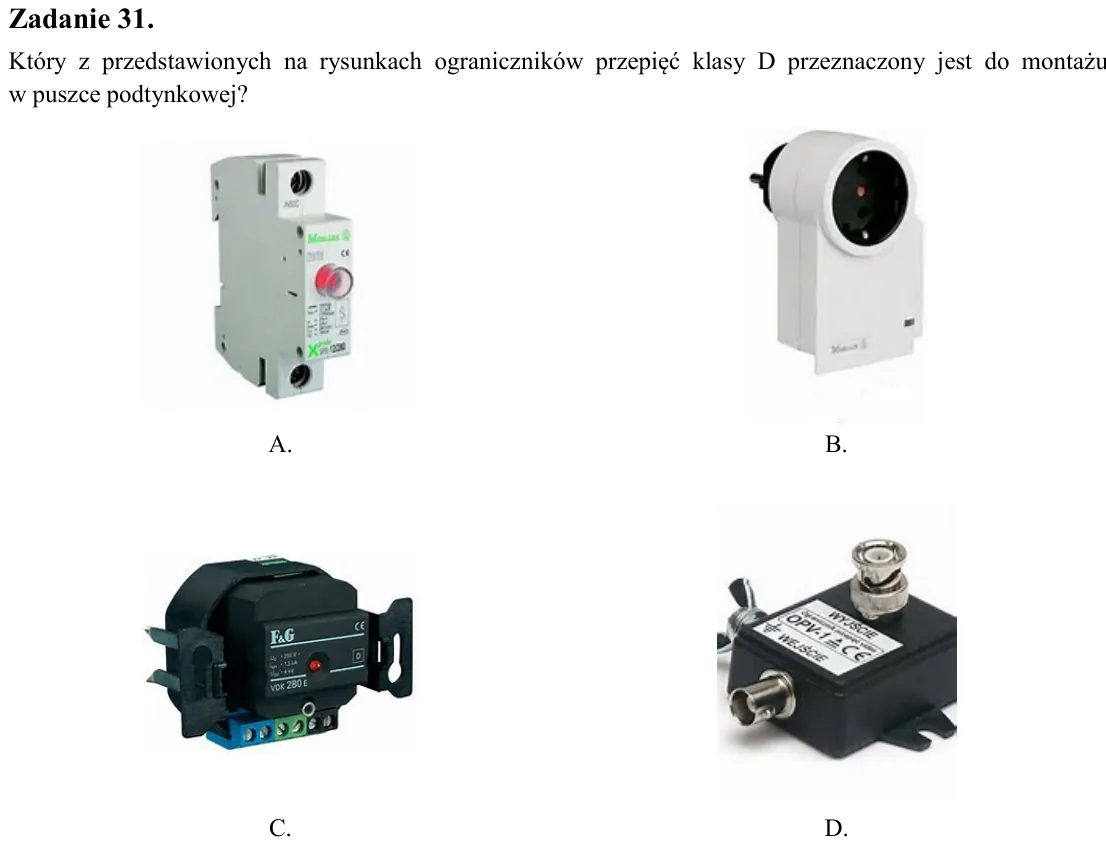

Zadanie 31. Który z przedstawionych na rysunkach ograniczników przepięć klasy D przeznaczony jest do montażu w puszce podtynkowej?

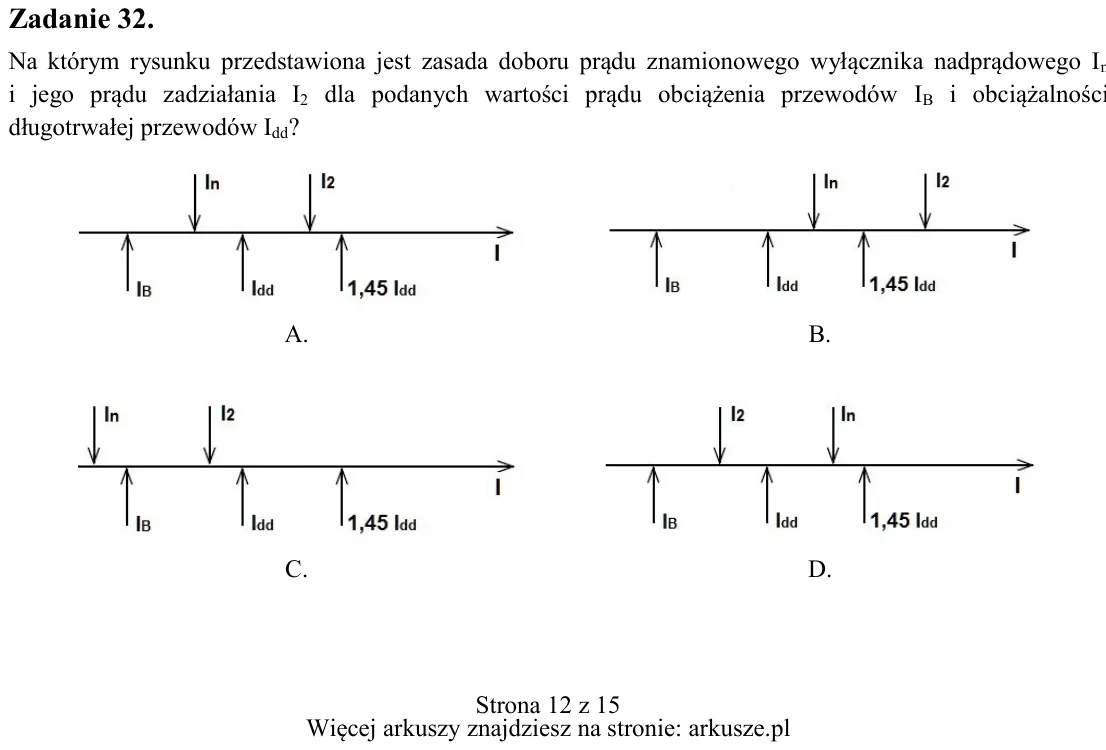

Zadanie 32. Na którym rysunku przedstawiona jest zasada doboru prądu znamionowego wyłącznika nadprądowego In i jego prądu zadziałania I2 dla podanych wartości prądu obciążenia przewodów IB i obciążalności długotrwałej pr

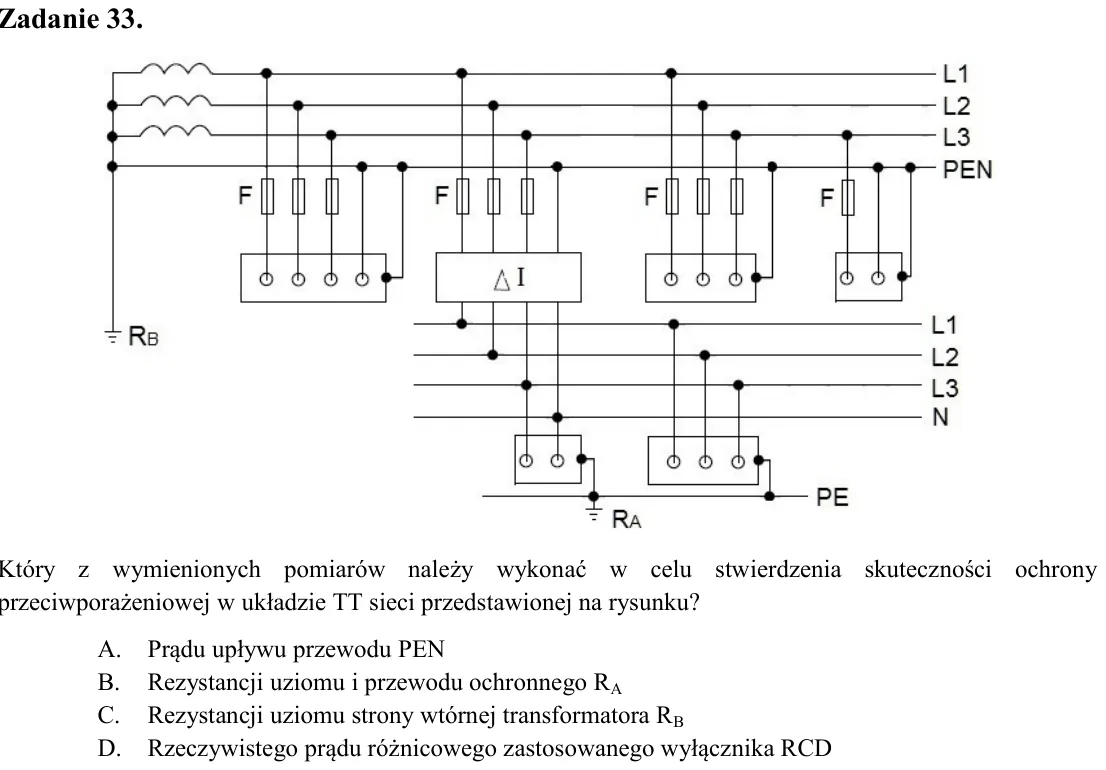

Zadanie 33. Który z wymienionych pomiarów należy wykonać w celu stwierdzenia skuteczności ochrony przeciwporażeniowej w układzie TT sieci przedstawionej na rysunku? A. Prądu upływu przewodu PEN B. Rezystancji uziomu i pr

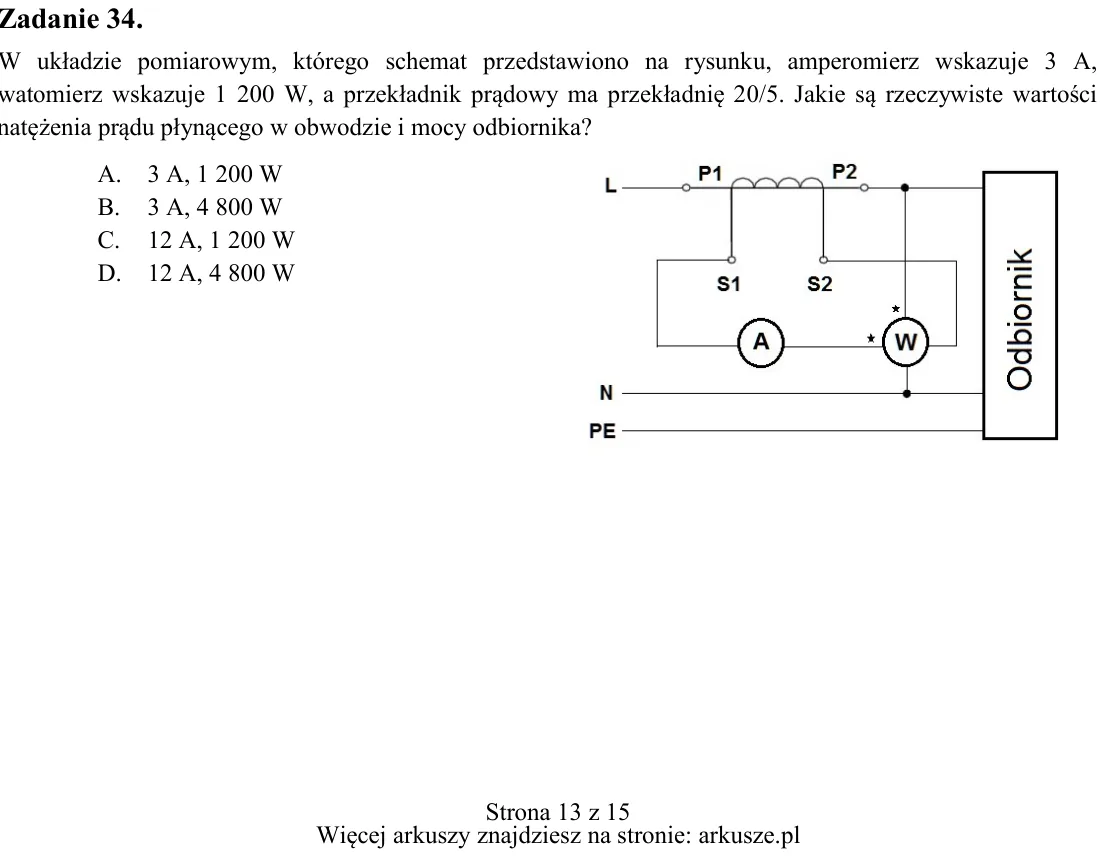

Zadanie 34. W układzie pomiarowym, którego schemat przedstawiono na rysunku, amperomierz wskazuje 3 A, watomierz wskazuje 1 200 W, a przekładnik prądowy ma przekładnię 20/5. Jakie są rzeczywiste wartości natężenia prądu

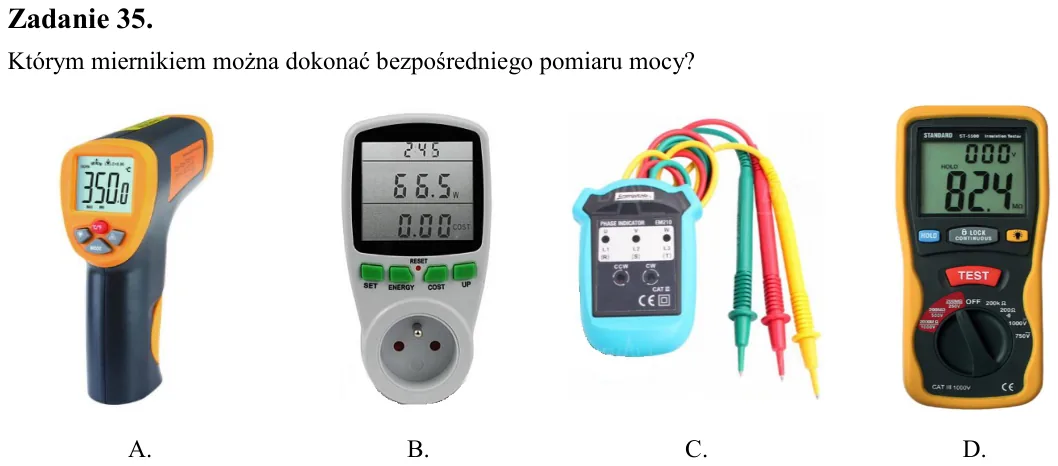

Zadanie 35. Którym miernikiem można dokonać bezpośredniego pomiaru mocy?

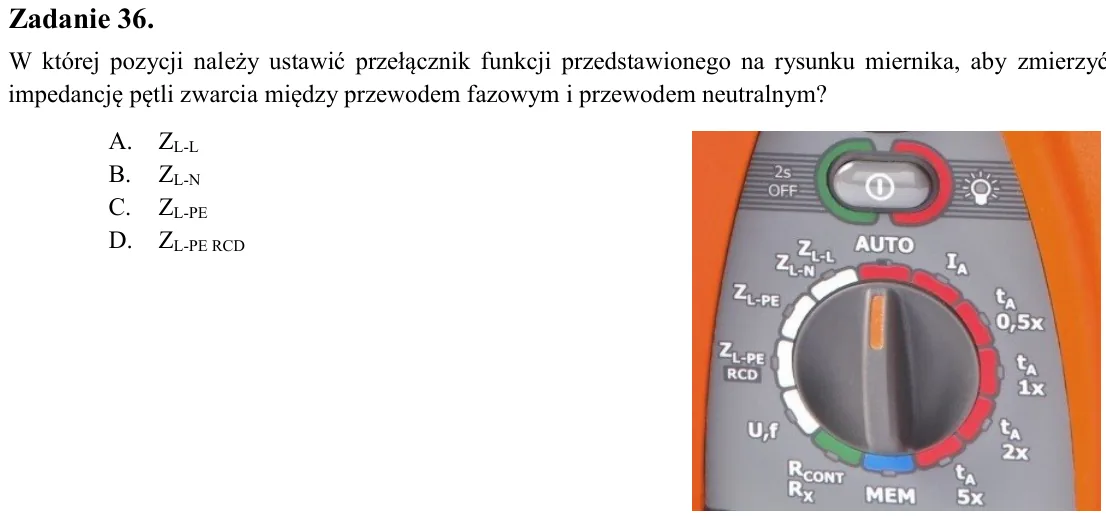

Zadanie 36. W której pozycji należy ustawić przełącznik funkcji przedstawionego na rysunku miernika, aby zmierzyć impedancję pętli zwarcia między przewodem fazowym i przewodem neutralnym? A. ZL-L B. ZL-N C. ZL-PE D. ZL-P

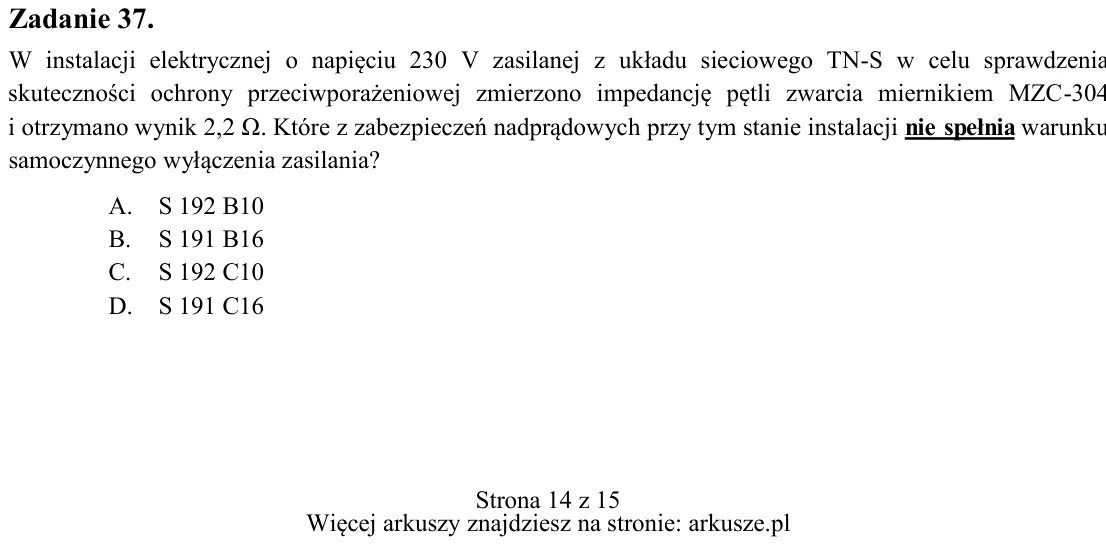

Zadanie 37. W instalacji elektrycznej o napięciu 230 V zasilanej z układu sieciowego TN-S w celu sprawdzenia skuteczności ochrony przeciwporażeniowej zmierzono impedancję pętli zwarcia miernikiem MZC-304 i otrzymano wyni

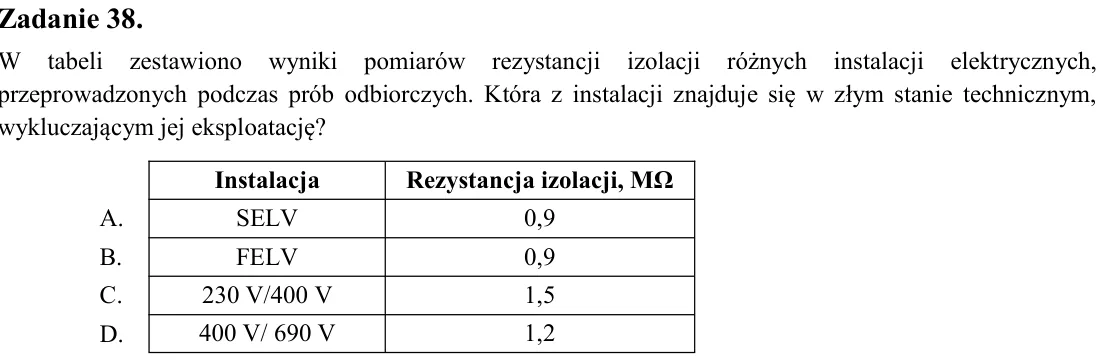

Zadanie 38. W tabeli zestawiono wyniki pomiarów rezystancji izolacji różnych instalacji elektrycznych, przeprowadzonych podczas prób odbiorczych. Która z instalacji znajduje się w złym stanie technicznym, wykluczającym j

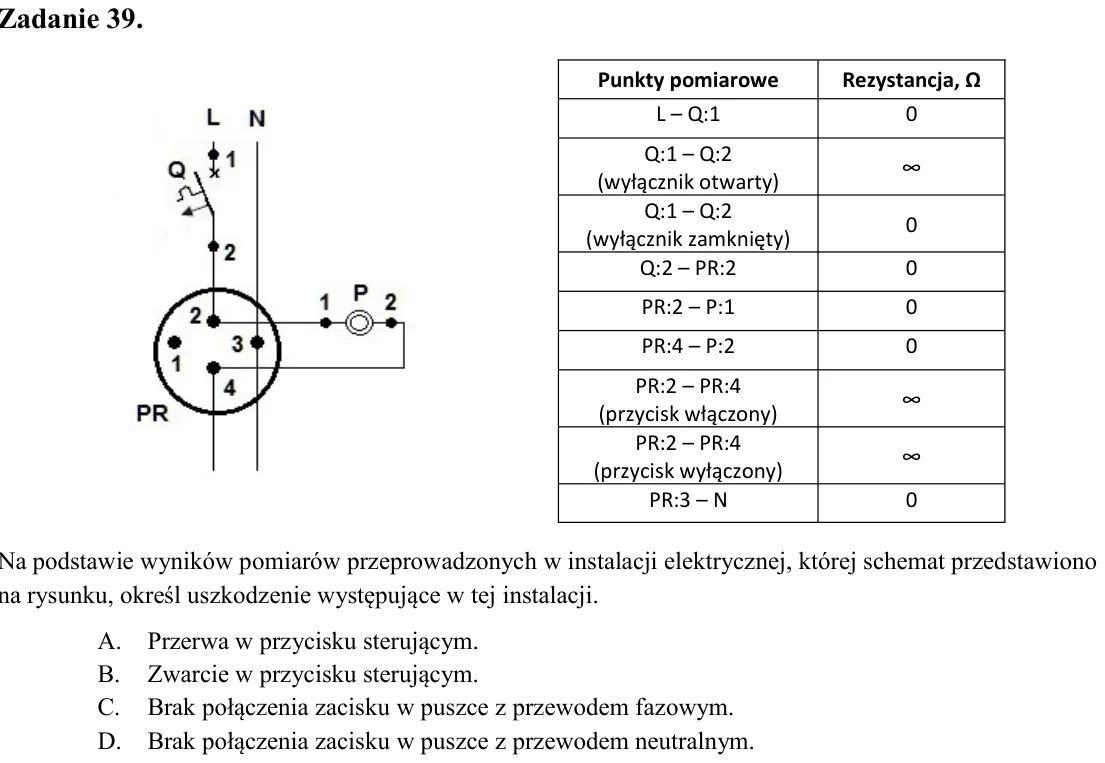

Zadanie 39. Na podstawie wyników pomiarów przeprowadzonych w instalacji elektrycznej, której schemat przedstawiono na rysunku, określ uszkodzenie występujące w tej instalacji. A. Przerwa w przycisku sterującym. B. Zwarci

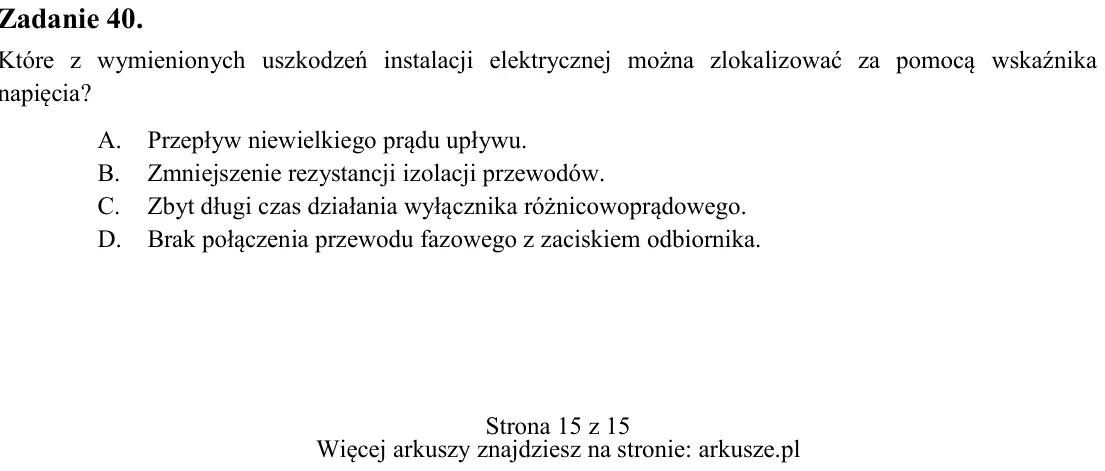

Zadanie 40. Które z wymienionych uszkodzeń instalacji elektrycznej można zlokalizować za pomocą wskaźnika napięcia? A. Przepływ niewielkiego prądu upływu. B. Zmniejszenie rezystancji izolacji przewodów. C. Zbyt długi cza
