E25 · Egzamin zawodowy · czerwiec 2018

Zadanie 1. Oznaczenie literowe PEN na schemacie wskazuje na przewód A. fazowy. B. sygnałowy. C. odgromowy. D. ochronno-neutralny.

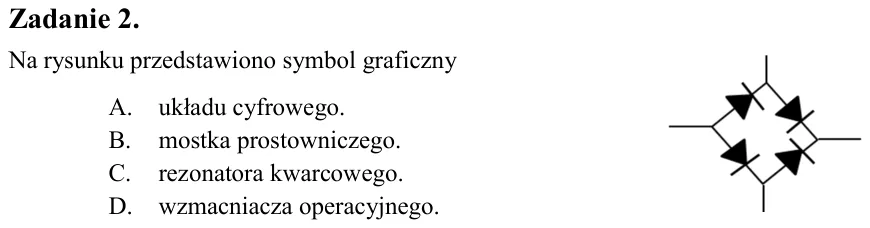

Zadanie 2. Na rysunku przedstawiono symbol graficzny A. układu cyfrowego. B. mostka prostowniczego. C. rezonatora kwarcowego. D. wzmacniacza operacyjnego.

Zadanie 3. Izolację w niebieskim kolorze ma przewód A. fazowy. B. neutralny. C. ochronny. D. ochronno-neutralny.

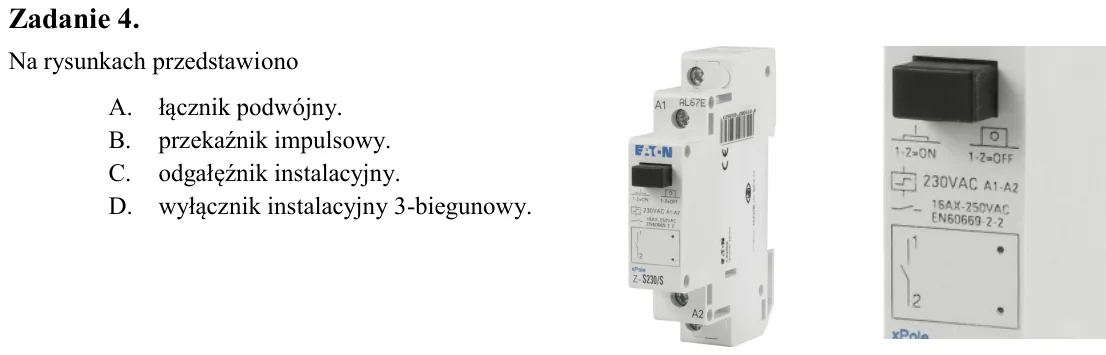

Zadanie 4. Na rysunkach przedstawiono A. łącznik podwójny. B. przekaźnik impulsowy. C. odgałęźnik instalacyjny. D. wyłącznik instalacyjny 3-biegunowy.

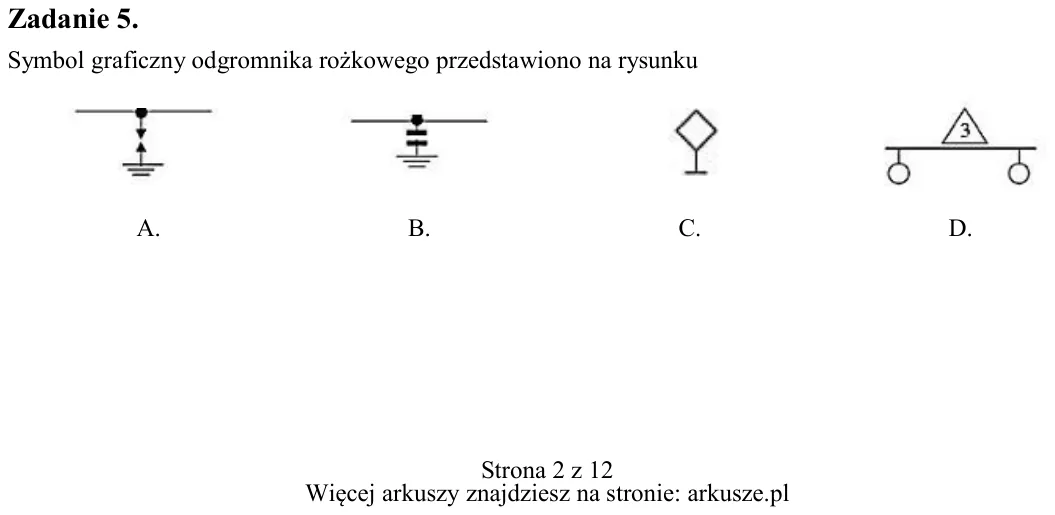

Zadanie 5. Symbol graficzny odgromnika rożkowego przedstawiono na rysunku A. B. C. D.

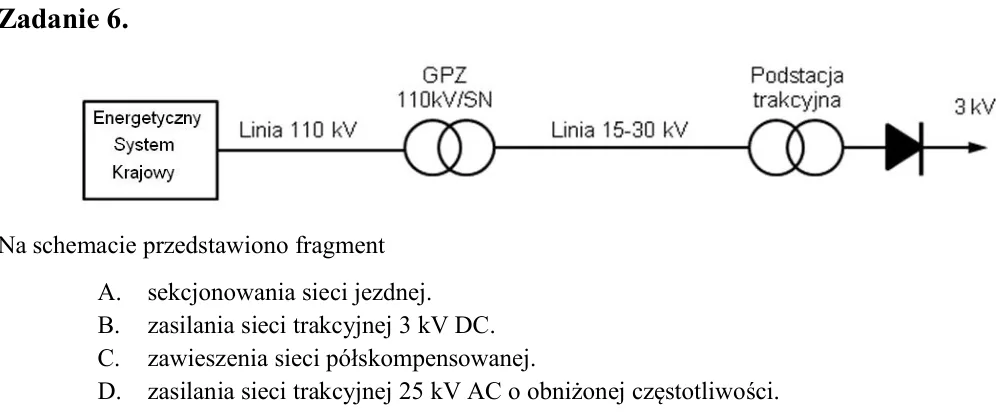

Zadanie 6. Na schemacie przedstawiono fragment A. sekcjonowania sieci jezdnej. B. zasilania sieci trakcyjnej 3 kV DC. C. zawieszenia sieci półskompensowanej. D. zasilania sieci trakcyjnej 25 kV AC o obniżonej częstotliwo

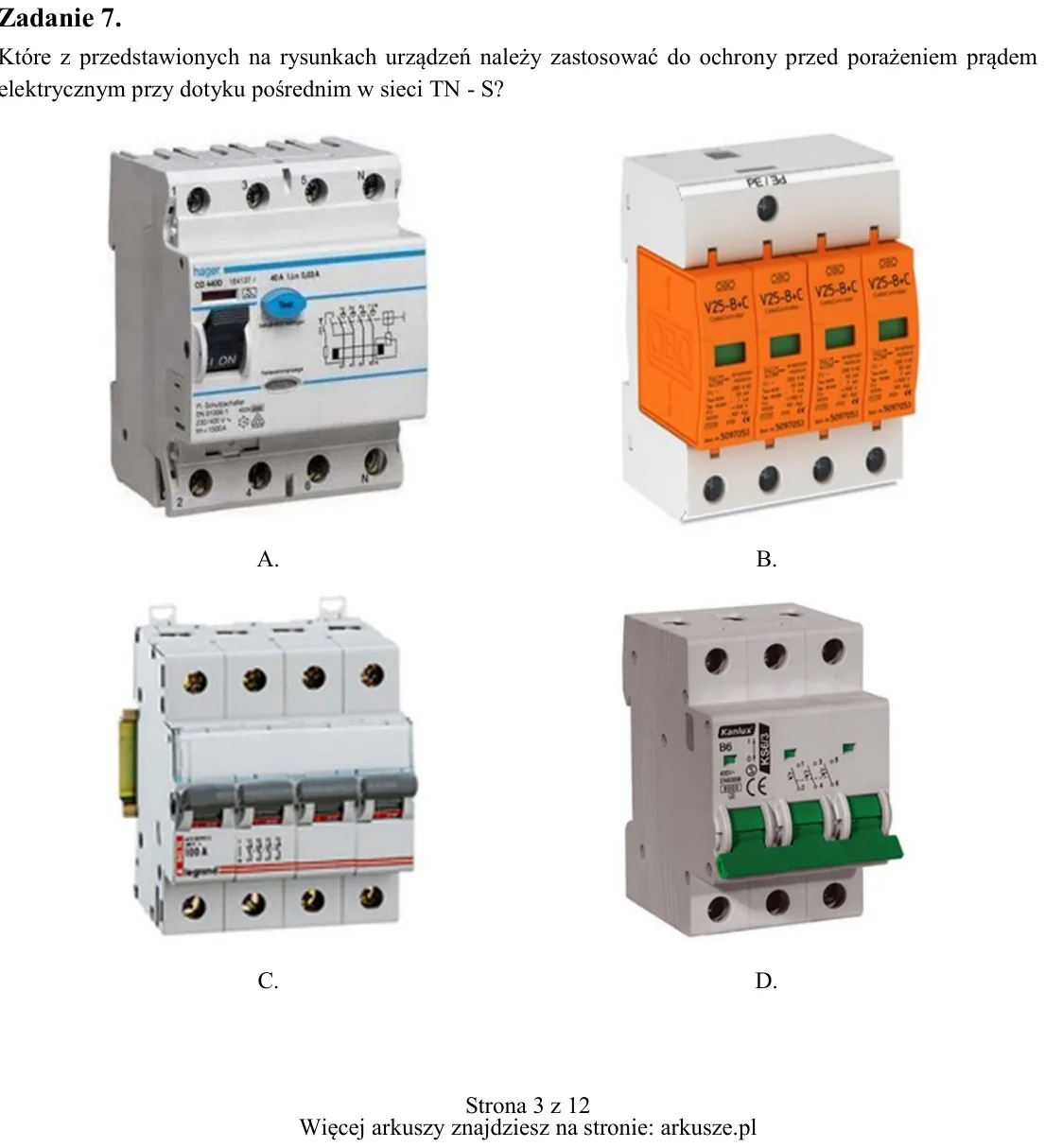

Zadanie 7. Które z przedstawionych na rysunkach urządzeń należy zastosować do ochrony przed porażeniem prądem elektrycznym przy dotyku pośrednim w sieci TN - S? A. B. C. D.

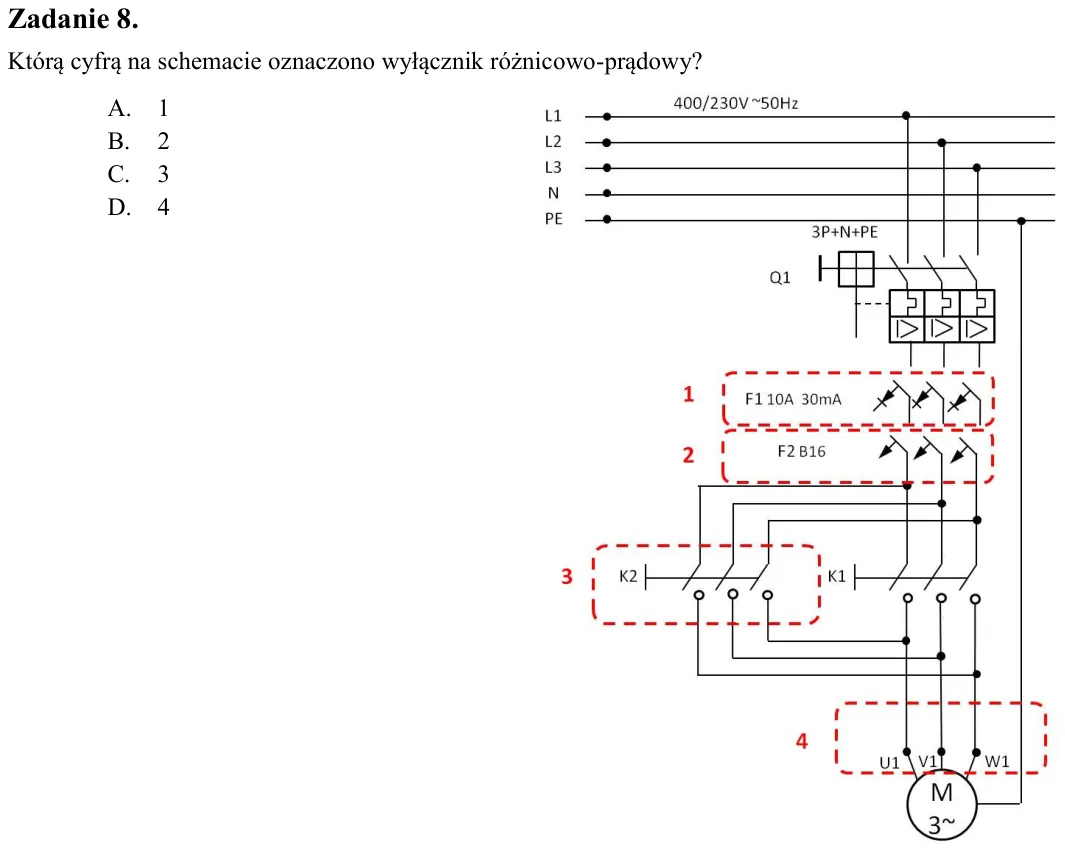

Zadanie 8. Którą cyfrą na schemacie oznaczono wyłącznik różnicowo-prądowy? A. 1 B. 2 C. 3 D. 4

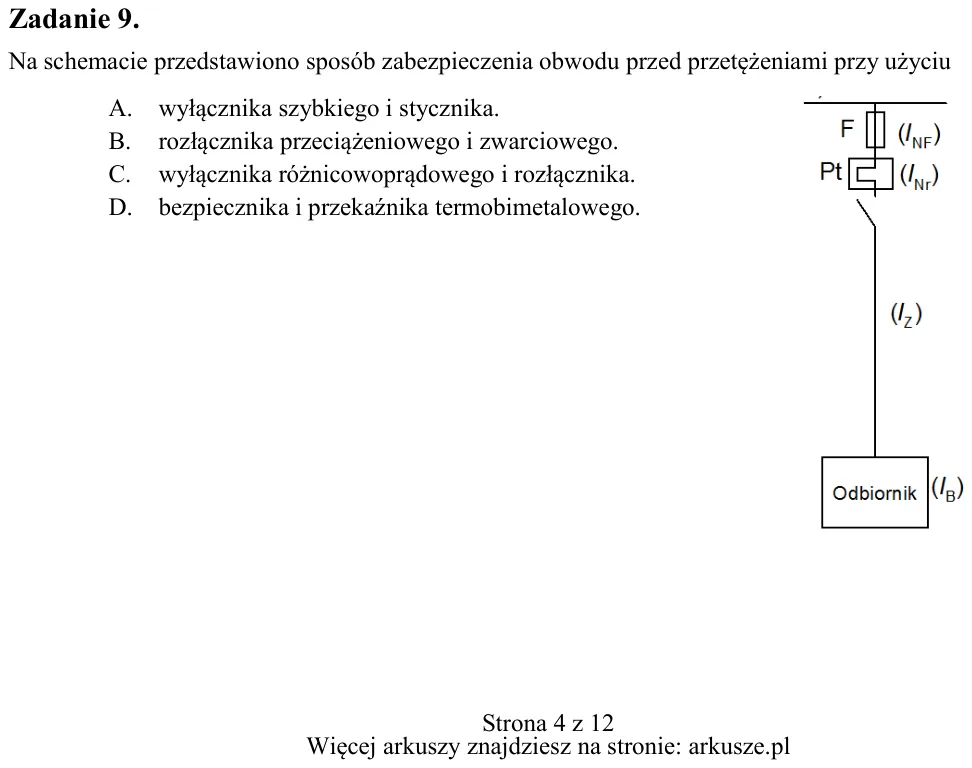

Zadanie 9. Na schemacie przedstawiono sposób zabezpieczenia obwodu przed przetężeniami przy użyciu A. wyłącznika szybkiego i stycznika. B. rozłącznika przeciążeniowego i zwarciowego. C. wyłącznika różnicowoprądowego i ro

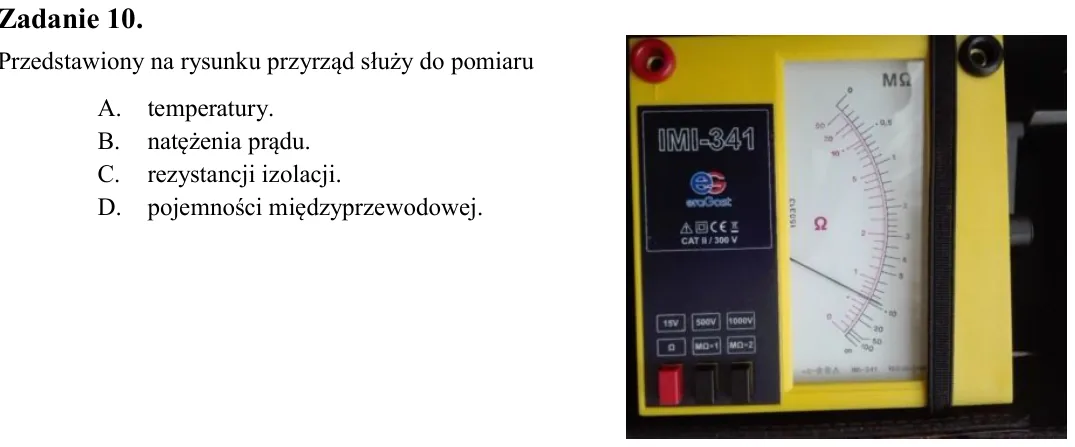

Zadanie 10. Przedstawiony na rysunku przyrząd służy do pomiaru A. temperatury. B. natężenia prądu. C. rezystancji izolacji. D. pojemności międzyprzewodowej.

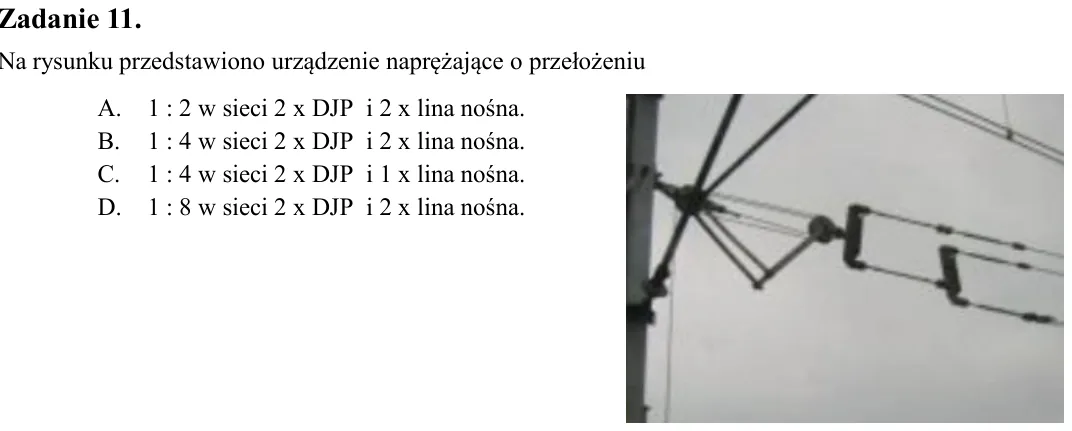

Zadanie 11. Na rysunku przedstawiono urządzenie naprężające o przełożeniu A. 1 : 2 w sieci 2 x DJP i 2 x lina nośna. B. 1 : 4 w sieci 2 x DJP i 2 x lina nośna. C. 1 : 4 w sieci 2 x DJP i 1 x lina nośna. D. 1 : 8 w sieci

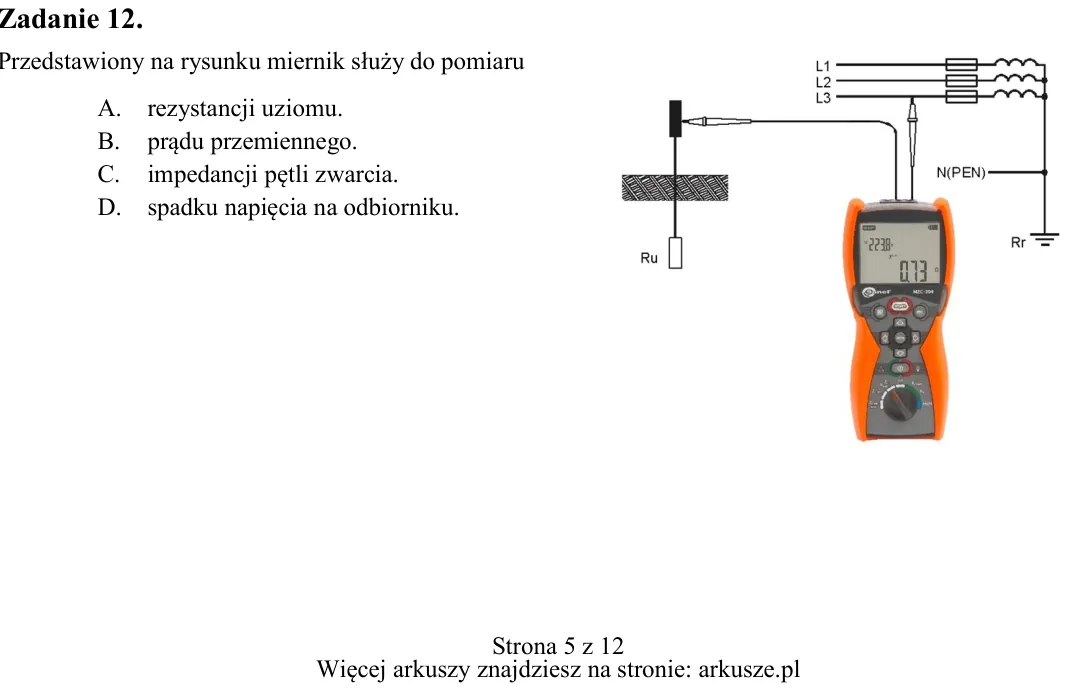

Zadanie 12. Przedstawiony na rysunku miernik służy do pomiaru A. rezystancji uziomu. B. prądu przemiennego. C. impedancji pętli zwarcia. D. spadku napięcia na odbiorniku.

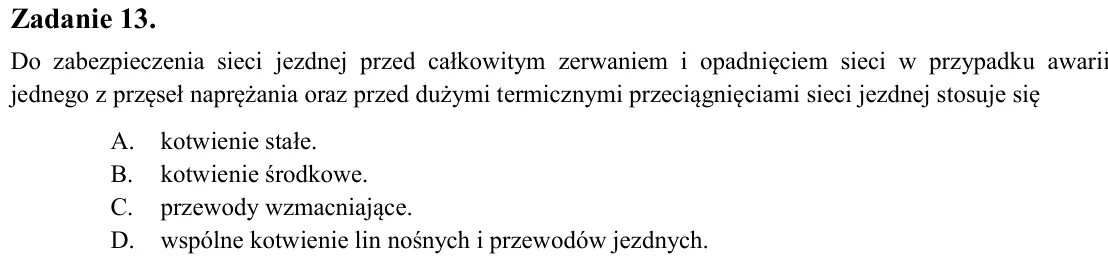

Zadanie 13. Do zabezpieczenia sieci jezdnej przed całkowitym zerwaniem i opadnięciem sieci w przypadku awarii jednego z przęseł naprężania oraz przed dużymi termicznymi przeciągnięciami sieci jezdnej stosuje się A. kotwi

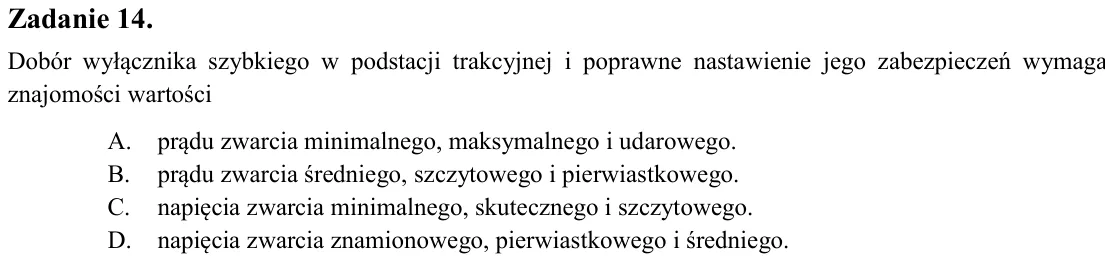

Zadanie 14. Dobór wyłącznika szybkiego w podstacji trakcyjnej i poprawne nastawienie jego zabezpieczeń wymaga znajomości wartości A. prądu zwarcia minimalnego, maksymalnego i udarowego. B. prądu zwarcia średniego, szczyt

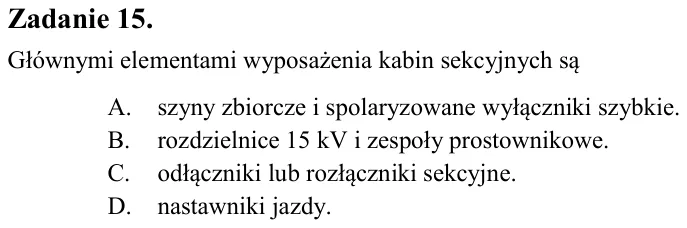

Zadanie 15. Głównymi elementami wyposażenia kabin sekcyjnych są A. szyny zbiorcze i spolaryzowane wyłączniki szybkie. B. rozdzielnice 15 kV i zespoły prostownikowe. C. odłączniki lub rozłączniki sekcyjne. D. nastawniki j

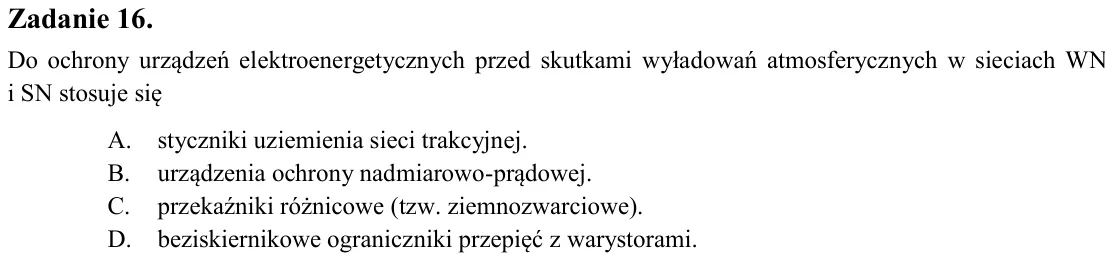

Zadanie 16. Do ochrony urządzeń elektroenergetycznych przed skutkami wyładowań atmosferycznych w sieciach WN i SN stosuje się A. styczniki uziemienia sieci trakcyjnej. B. urządzenia ochrony nadmiarowo-prądowej. C. przeka

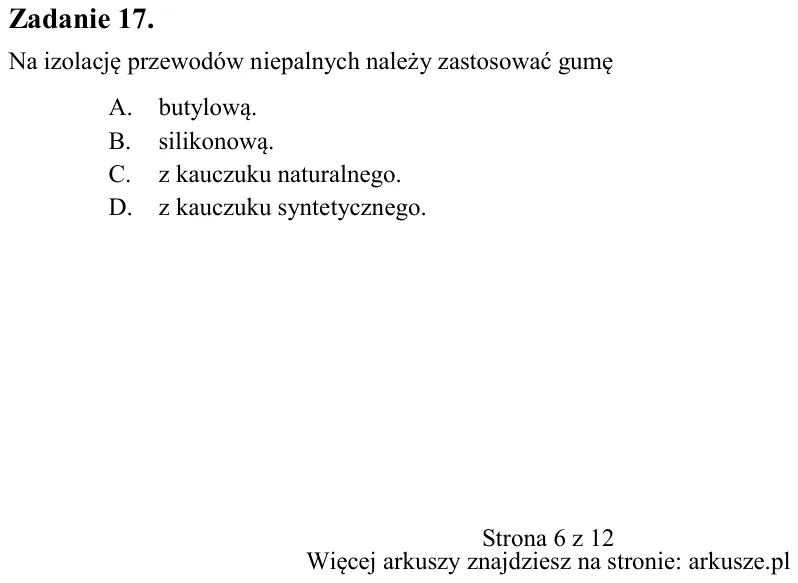

Zadanie 17. Na izolację przewodów niepalnych należy zastosować gumę A. butylową. B. silikonową. C. z kauczuku naturalnego. D. z kauczuku syntetycznego.

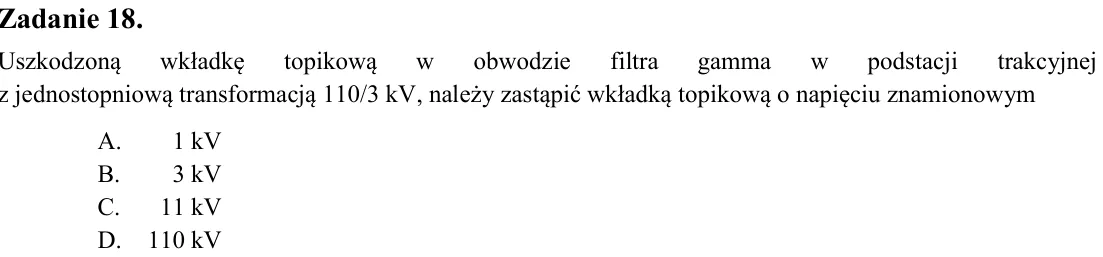

Zadanie 18. Uszkodzoną wkładkę topikową w obwodzie filtra gamma w podstacji trakcyjnej z jednostopniową transformacją 110/3 kV, należy zastąpić wkładką topikową o napięciu znamionowym A. 1 kV B. 3 kV C. 11 kV D. 110 kV

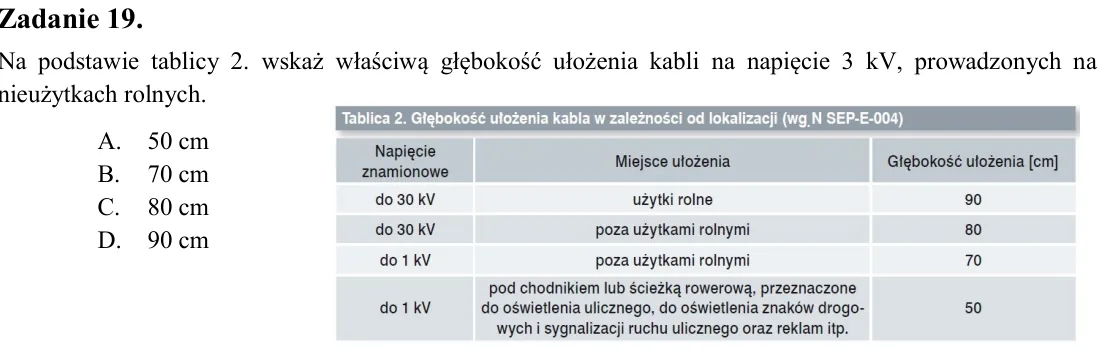

Zadanie 19. Na podstawie tablicy 2. wskaż właściwą głębokość ułożenia kabli na napięcie 3 kV, prowadzonych na nieużytkach rolnych. A. 50 cm B. 70 cm C. 80 cm D. 90 cm

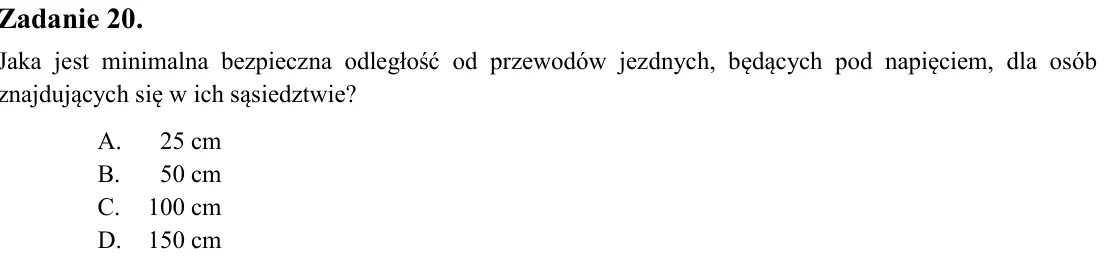

Zadanie 20. Jaka jest minimalna bezpieczna odległość od przewodów jezdnych, będących pod napięciem, dla osób znajdujących się w ich sąsiedztwie? A. 25 cm B. 50 cm C. 100 cm D. 150 cm

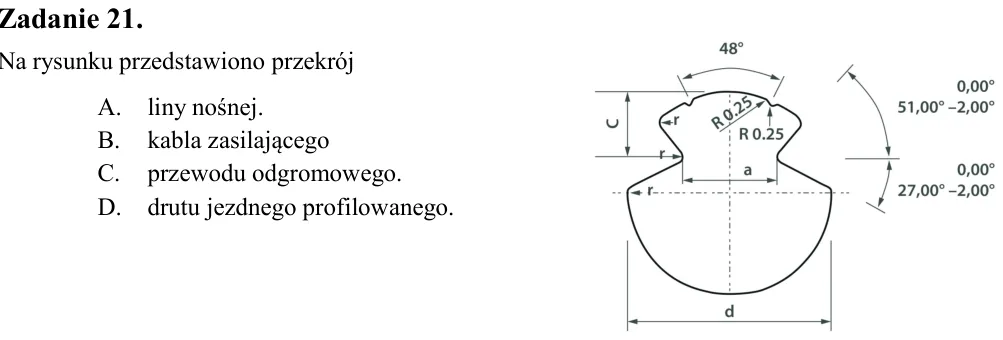

Zadanie 21. Na rysunku przedstawiono przekrój A. liny nośnej. B. kabla zasilającego C. przewodu odgromowego. D. drutu jezdnego profilowanego.

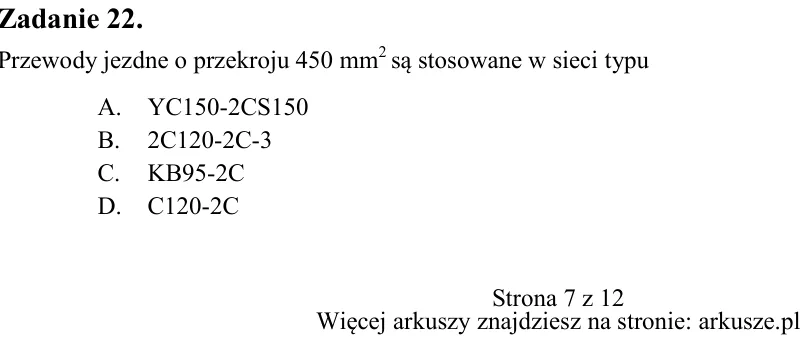

Zadanie 22. Przewody jezdne o przekroju 450 mm2 są stosowane w sieci typu A. YC150-2CS150 B. 2C120-2C-3 C. KB95-2C D. C120-2C

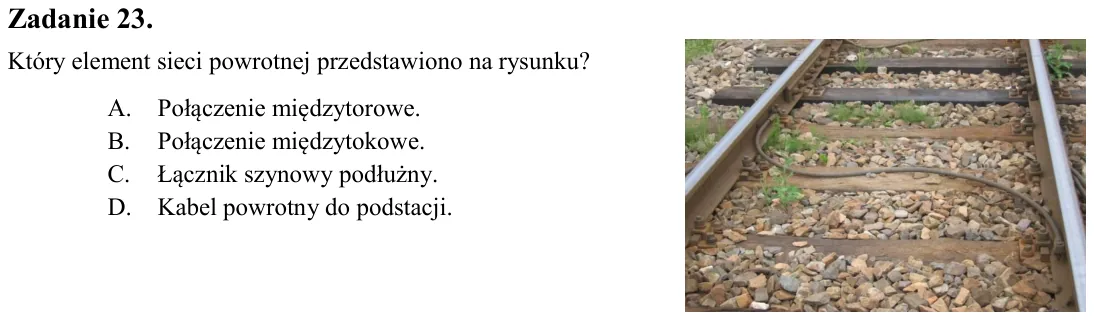

Zadanie 23. Który element sieci powrotnej przedstawiono na rysunku? A. Połączenie międzytorowe. B. Połączenie międzytokowe. C. Łącznik szynowy podłużny. D. Kabel powrotny do podstacji.

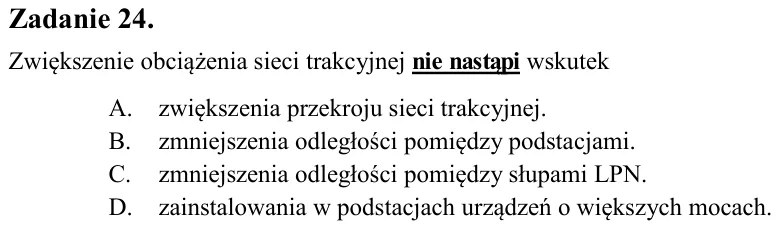

Zadanie 24. Zwiększenie obciążenia sieci trakcyjnej nie nastąpi wskutek A. zwiększenia przekroju sieci trakcyjnej. B. zmniejszenia odległości pomiędzy podstacjami. C. zmniejszenia odległości pomiędzy słupami LPN. D. zain

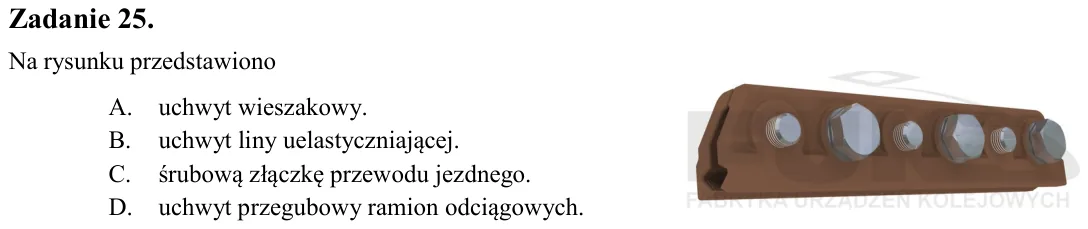

Zadanie 25. Na rysunku przedstawiono A. uchwyt wieszakowy. B. uchwyt liny uelastyczniającej. C. śrubową złączkę przewodu jezdnego. D. uchwyt przegubowy ramion odciągowych.

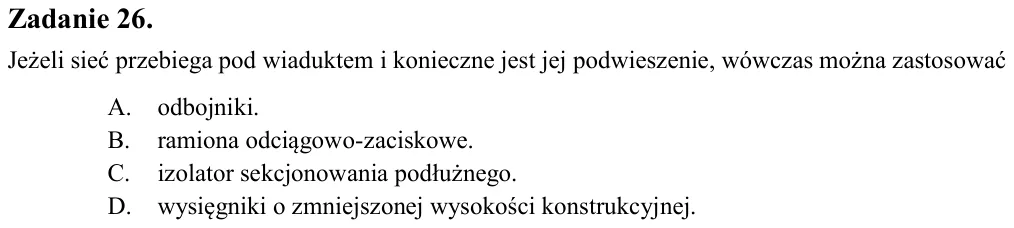

Zadanie 26. Jeżeli sieć przebiega pod wiaduktem i konieczne jest jej podwieszenie, wówczas można zastosować A. odbojniki. B. ramiona odciągowo-zaciskowe. C. izolator sekcjonowania podłużnego. D. wysięgniki o zmniejszonej

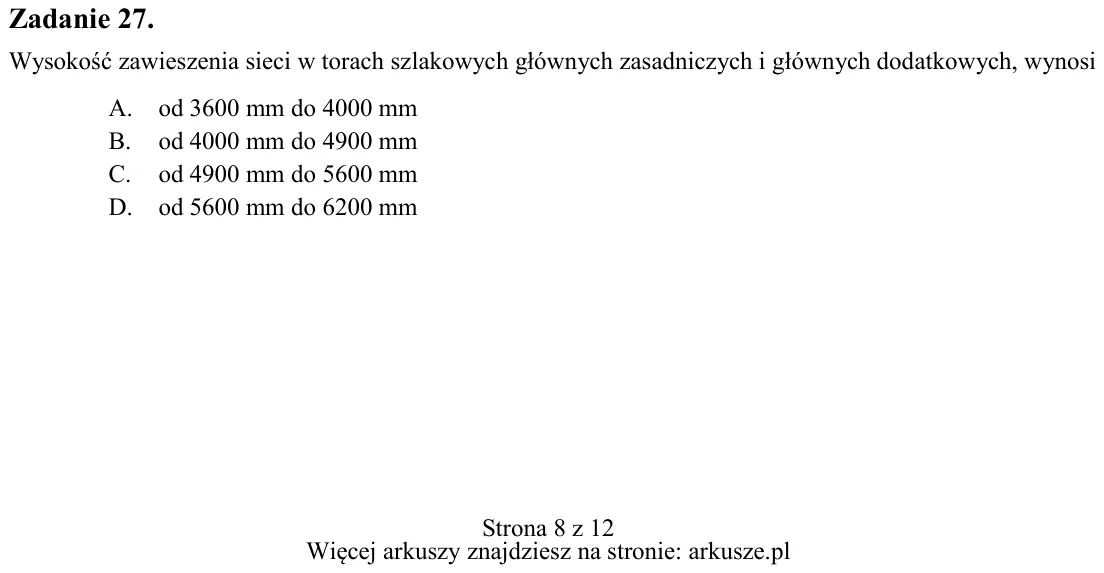

Zadanie 27. Wysokość zawieszenia sieci w torach szlakowych głównych zasadniczych i głównych dodatkowych, wynosi A. od 3600 mm do 4000 mm B. od 4000 mm do 4900 mm C. od 4900 mm do 5600 mm D. od 5600 mm do 6200 mm

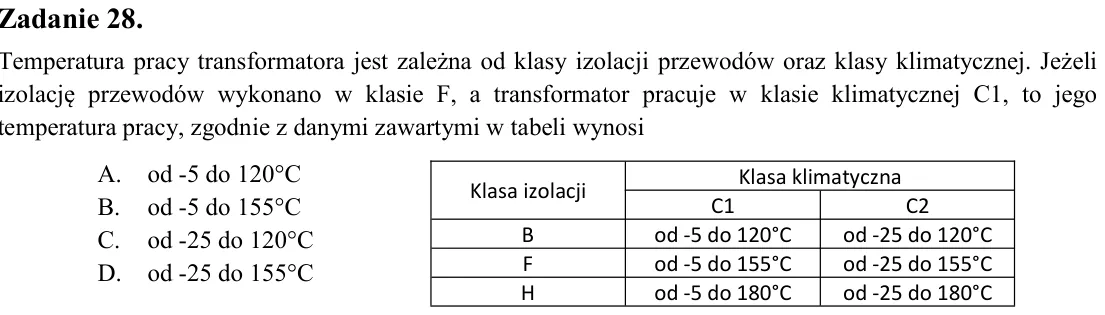

Zadanie 28. Temperatura pracy transformatora jest zależna od klasy izolacji przewodów oraz klasy klimatycznej. Jeżeli izolację przewodów wykonano w klasie F, a transformator pracuje w klasie klimatycznej C1, to jego temp

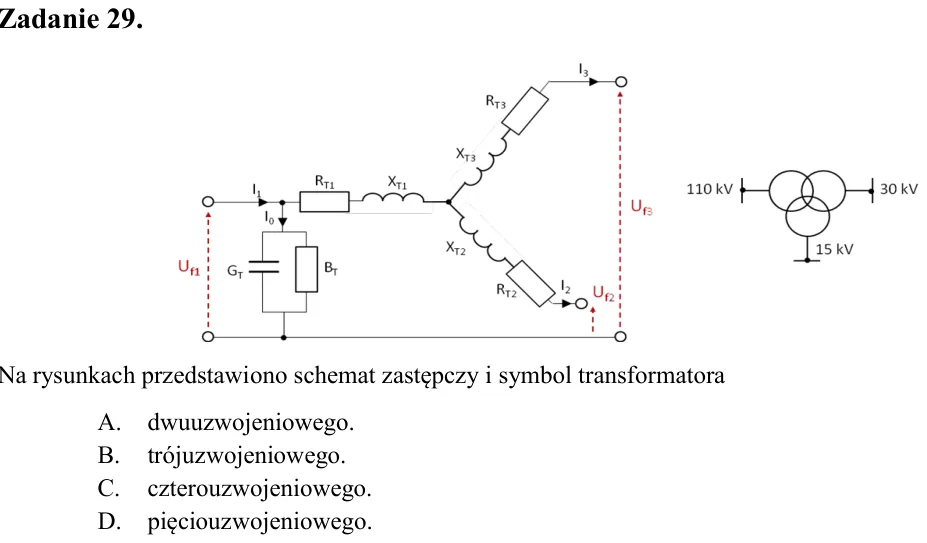

Zadanie 29. Na rysunkach przedstawiono schemat zastępczy i symbol transformatora A. dwuuzwojeniowego. B. trójuzwojeniowego. C. czterouzwojeniowego. D. pięciouzwojeniowego.

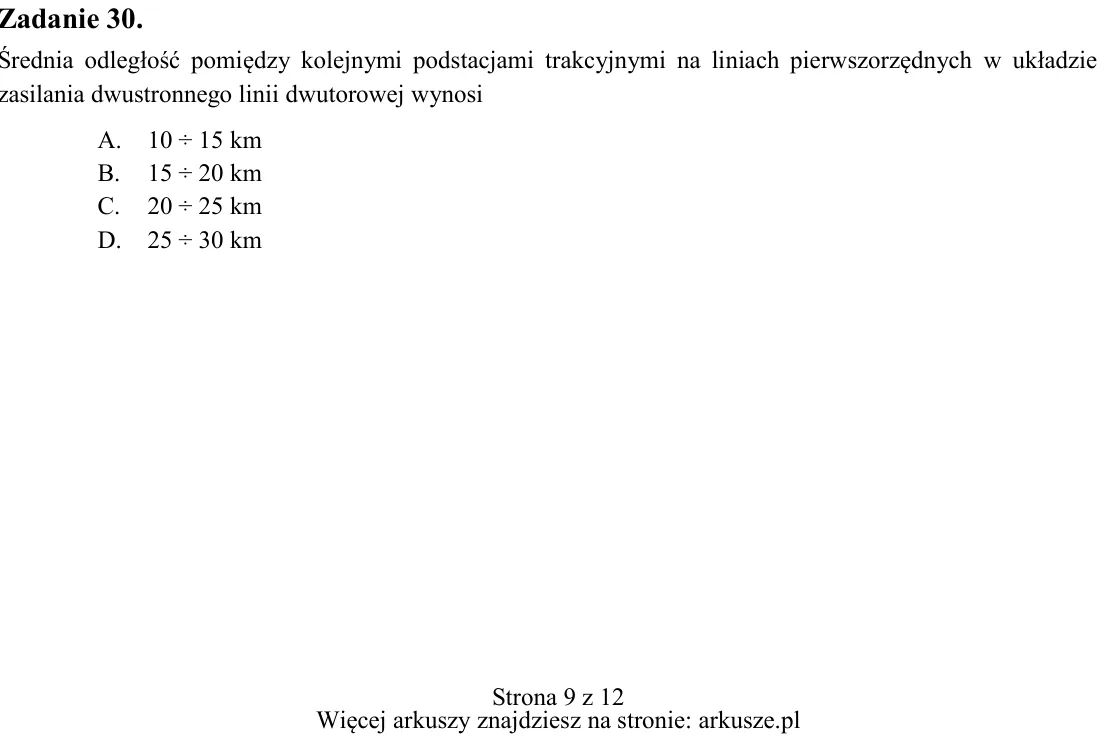

Zadanie 30. Średnia odległość pomiędzy kolejnymi podstacjami trakcyjnymi na liniach pierwszorzędnych w układzie zasilania dwustronnego linii dwutorowej wynosi A. 10 ÷ 15 km B. 15 ÷ 20 km C. 20 ÷ 25 km D. 25 ÷ 30 km Klasa

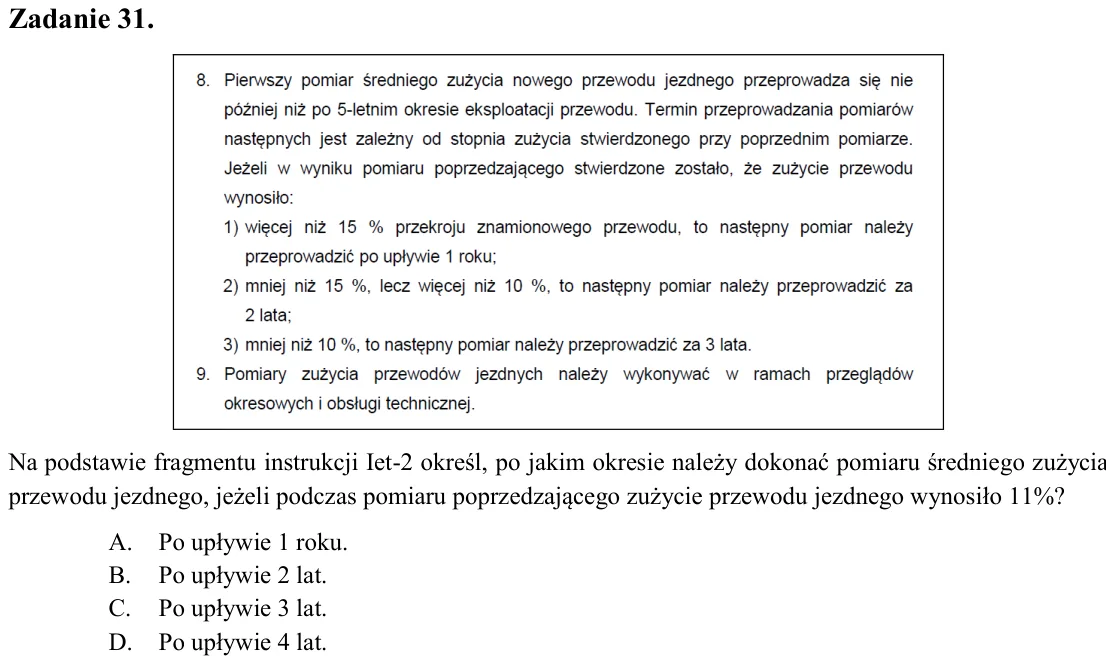

Zadanie 31. Na podstawie fragmentu instrukcji Iet-2 określ, po jakim okresie należy dokonać pomiaru średniego zużycia przewodu jezdnego, jeżeli podczas pomiaru poprzedzającego zużycie przewodu jezdnego wynosiło 11%? A. P

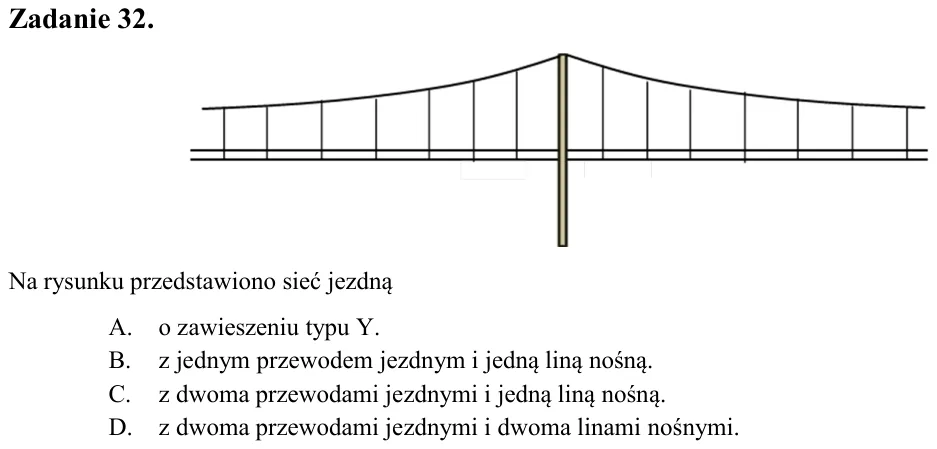

Zadanie 32. Na rysunku przedstawiono sieć jezdną A. o zawieszeniu typu Y. B. z jednym przewodem jezdnym i jedną liną nośną. C. z dwoma przewodami jezdnymi i jedną liną nośną. D. z dwoma przewodami jezdnymi i dwoma linami

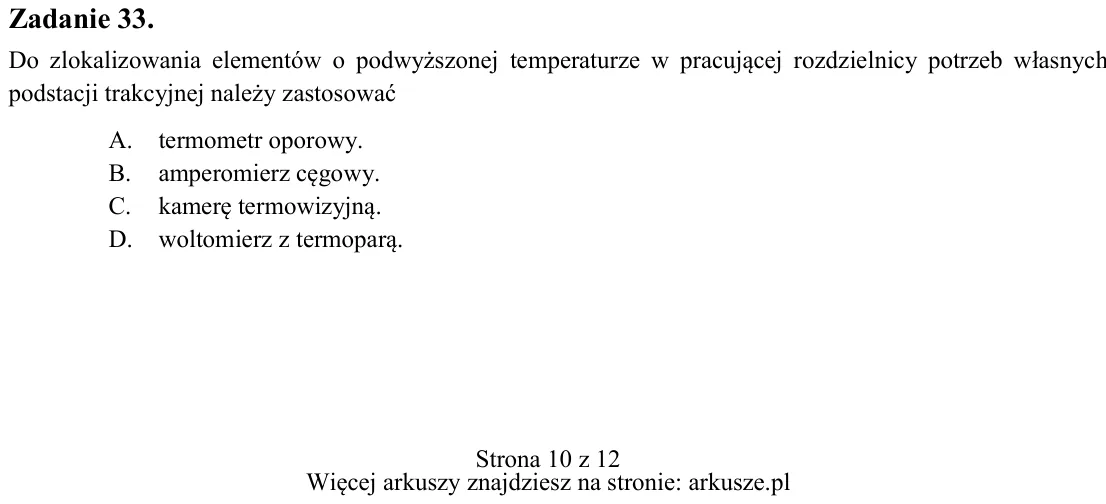

Zadanie 33. Do zlokalizowania elementów o podwyższonej temperaturze w pracującej rozdzielnicy potrzeb własnych podstacji trakcyjnej należy zastosować A. termometr oporowy. B. amperomierz cęgowy. C. kamerę termowizyjną. D

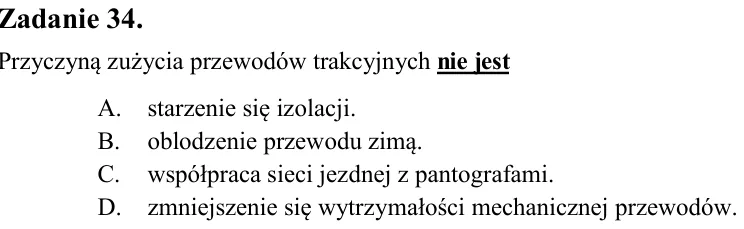

Zadanie 34. Przyczyną zużycia przewodów trakcyjnych nie jest A. starzenie się izolacji. B. oblodzenie przewodu zimą. C. współpraca sieci jezdnej z pantografami. D. zmniejszenie się wytrzymałości mechanicznej przewodów.

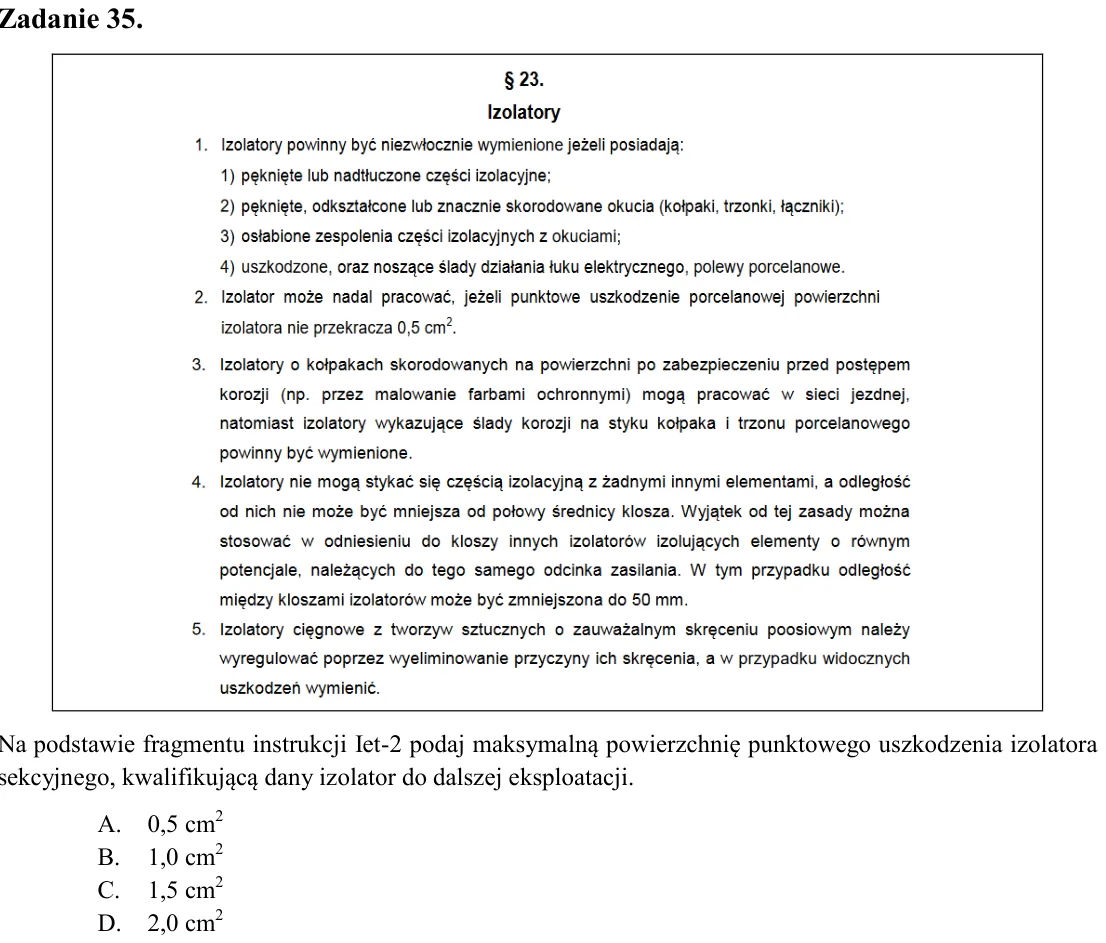

Zadanie 35. Na podstawie fragmentu instrukcji Iet-2 podaj maksymalną powierzchnię punktowego uszkodzenia izolatora sekcyjnego, kwalifikującą dany izolator do dalszej eksploatacji. A. 0,5 cm2 B. 1,0 cm2 C. 1,5 cm2 D. 2,0

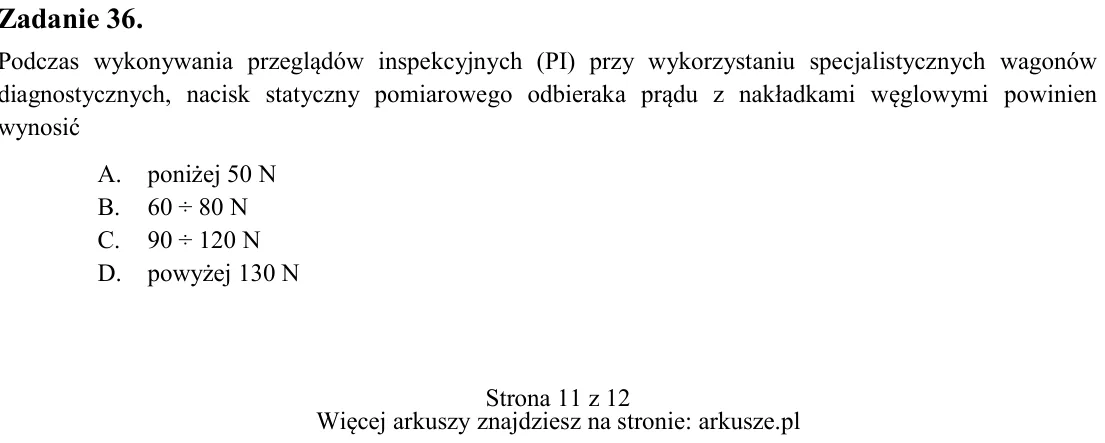

Zadanie 36. Podczas wykonywania przeglądów inspekcyjnych (PI) przy wykorzystaniu specjalistycznych wagonów diagnostycznych, nacisk statyczny pomiarowego odbieraka prądu z nakładkami węglowymi powinien wynosić A. poniżej

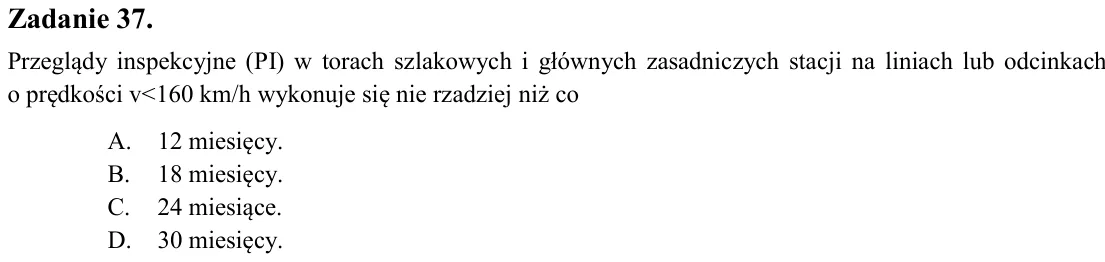

Zadanie 37. Przeglądy inspekcyjne (PI) w torach szlakowych i głównych zasadniczych stacji na liniach lub odcinkach o prędkości v<160 km/h wykonuje się nie rzadziej niż co A. 12 miesięcy. B. 18 miesięcy. C. 24 miesiące. D

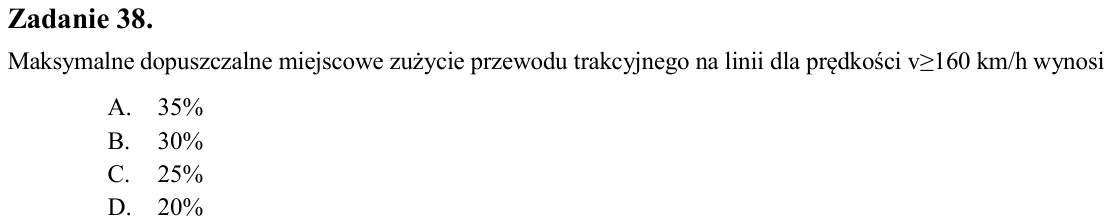

Zadanie 38. Maksymalne dopuszczalne miejscowe zużycie przewodu trakcyjnego na linii dla prędkości v≥160 km/h wynosi A. 35% B. 30% C. 25% D. 20%

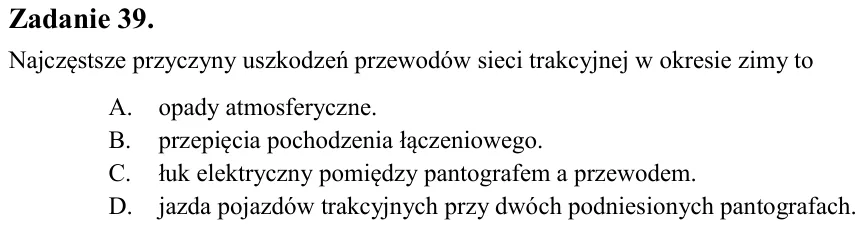

Zadanie 39. Najczęstsze przyczyny uszkodzeń przewodów sieci trakcyjnej w okresie zimy to A. opady atmosferyczne. B. przepięcia pochodzenia łączeniowego. C. łuk elektryczny pomiędzy pantografem a przewodem. D. jazda pojaz

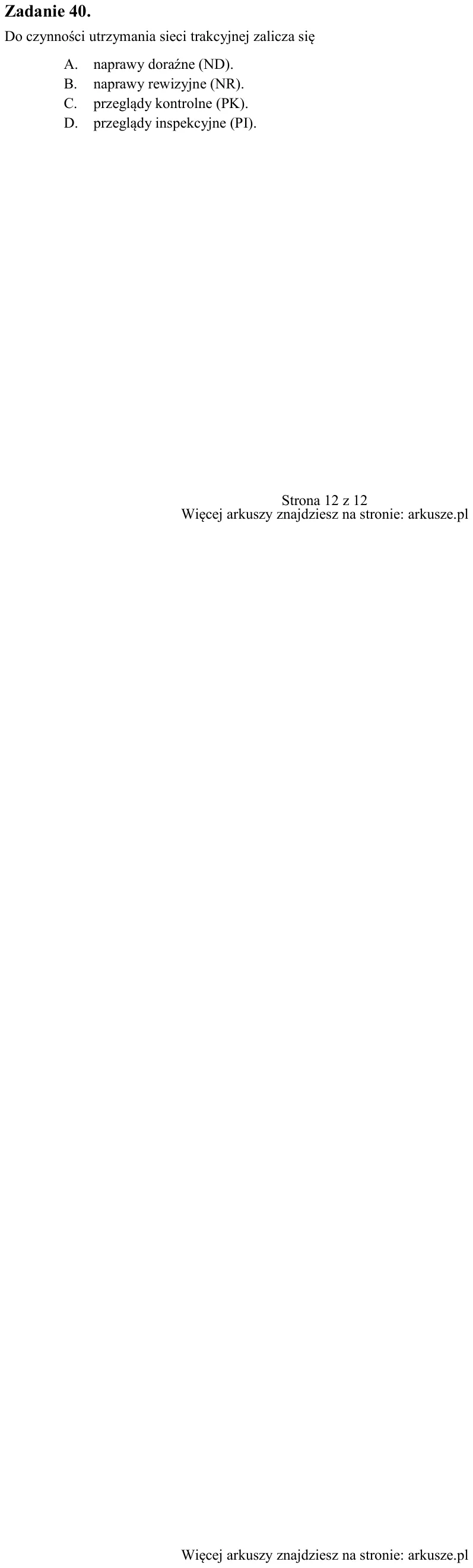

Zadanie 40. Do czynności utrzymania sieci trakcyjnej zalicza się A. naprawy doraźne (ND). B. naprawy rewizyjne (NR). C. przeglądy kontrolne (PK). D. przeglądy inspekcyjne (PI).
