E25 · Egzamin zawodowy · styczeń 2018

Zadanie 1. Ile linii potrzeb nietrakcyjnych wyprowadzono z podstacji trakcyjnej Czepino? A. 2 B. 4 C. 6 D. 8

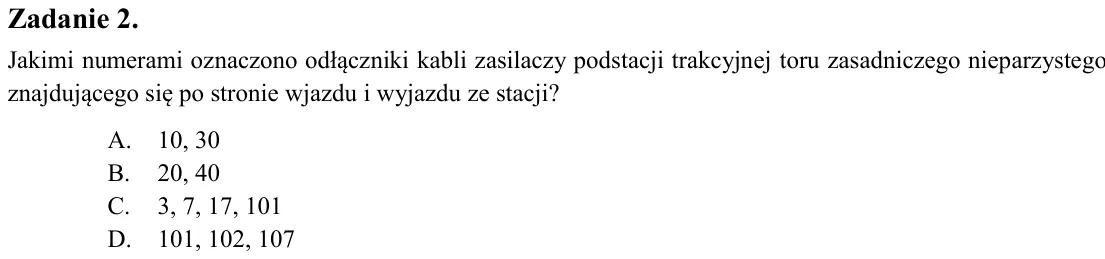

Zadanie 2. Jakimi numerami oznaczono odłączniki kabli zasilaczy podstacji trakcyjnej toru zasadniczego nieparzystego znajdującego się po stronie wjazdu i wyjazdu ze stacji? A. 10, 30 B. 20, 40 C. 3, 7, 17, 101 D. 101, 10

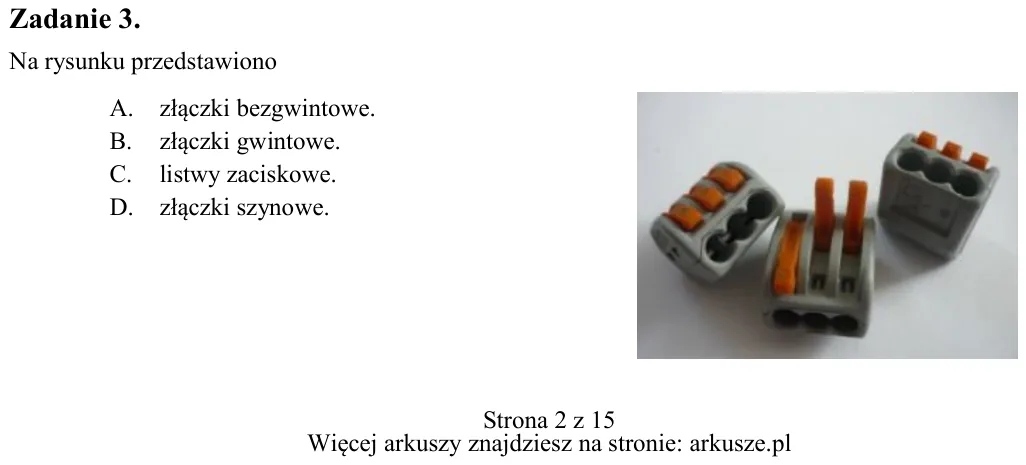

Zadanie 3. Na rysunku przedstawiono A. złączki bezgwintowe. B. złączki gwintowe. C. listwy zaciskowe. D. złączki szynowe.

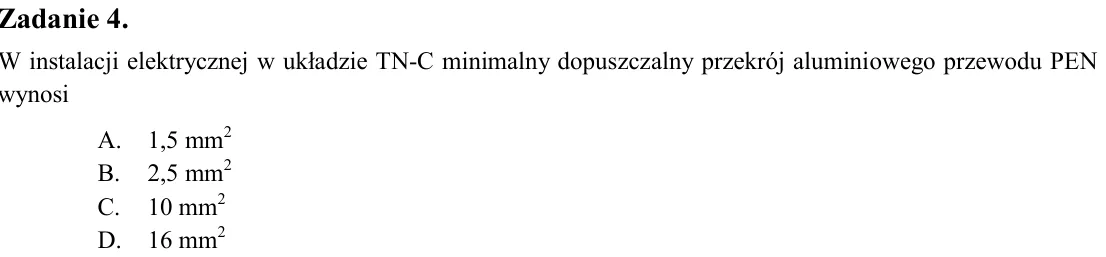

Zadanie 4. W instalacji elektrycznej w układzie TN-C minimalny dopuszczalny przekrój aluminiowego przewodu PEN wynosi A. 1,5 mm2 B. 2,5 mm2 C. 10 mm2 D. 16 mm2

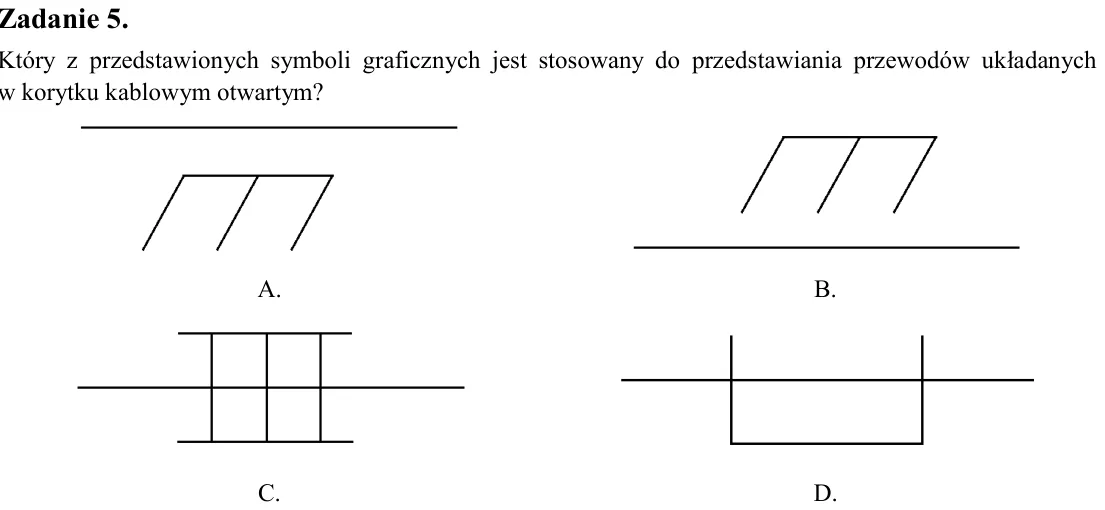

Zadanie 5. Który z przedstawionych symboli graficznych jest stosowany do przedstawiania przewodów układanych w korytku kablowym otwartym?

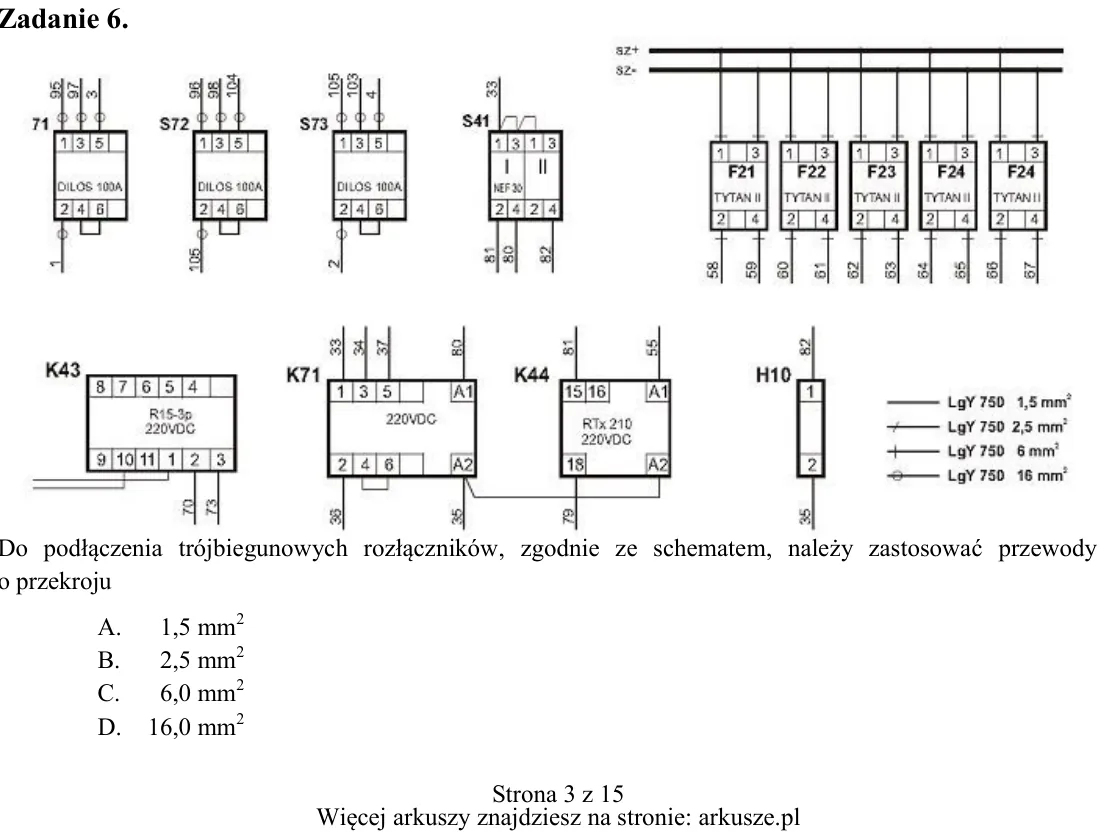

Zadanie 6. Do podłączenia trójbiegunowych rozłączników, zgodnie ze schematem, należy zastosować przewody o przekroju A. 1,5 mm2 B. 2,5 mm2 C. 6,0 mm2 D. 16,0 mm2 A. B. C. D.

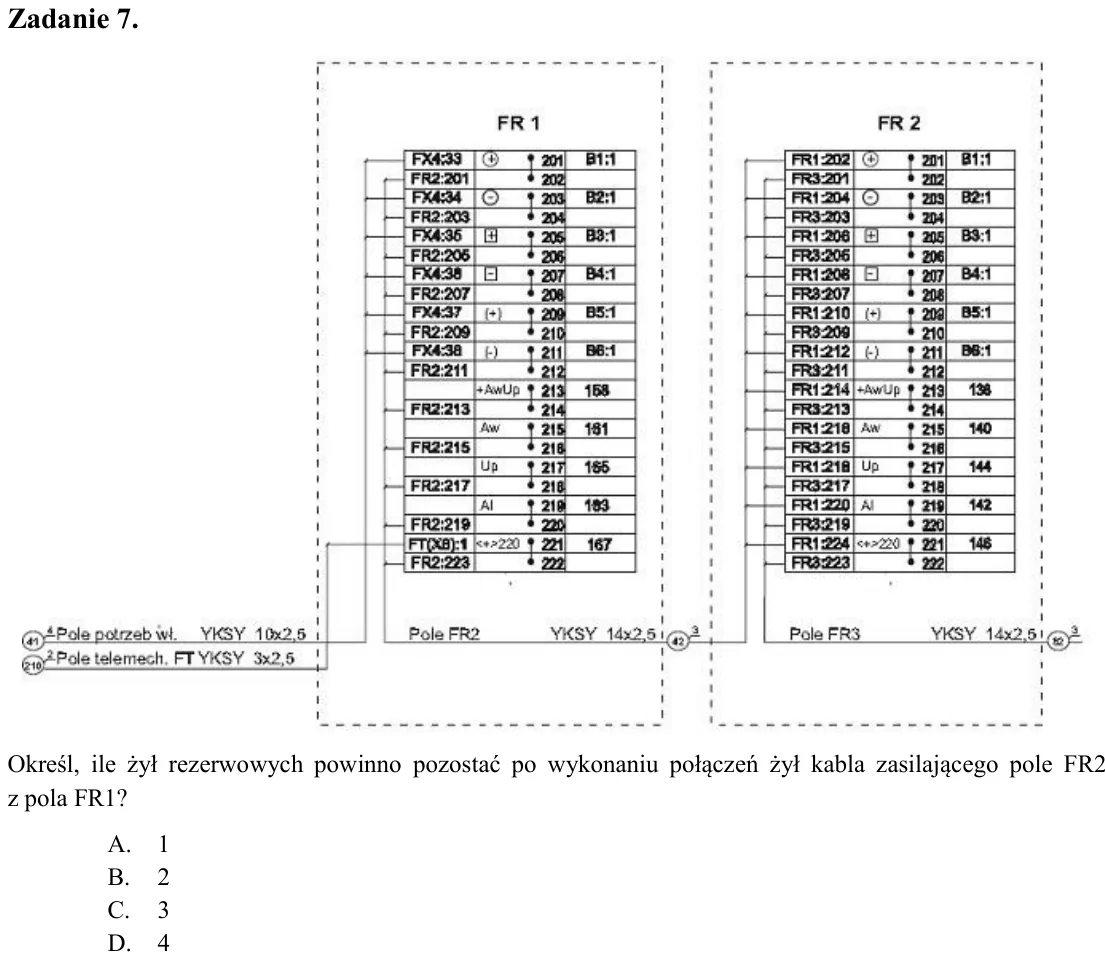

Zadanie 7. Określ, ile żył rezerwowych powinno pozostać po wykonaniu połączeń żył kabla zasilającego pole FR2 z pola FR1? A. 1 B. 2 C. 3 D. 4

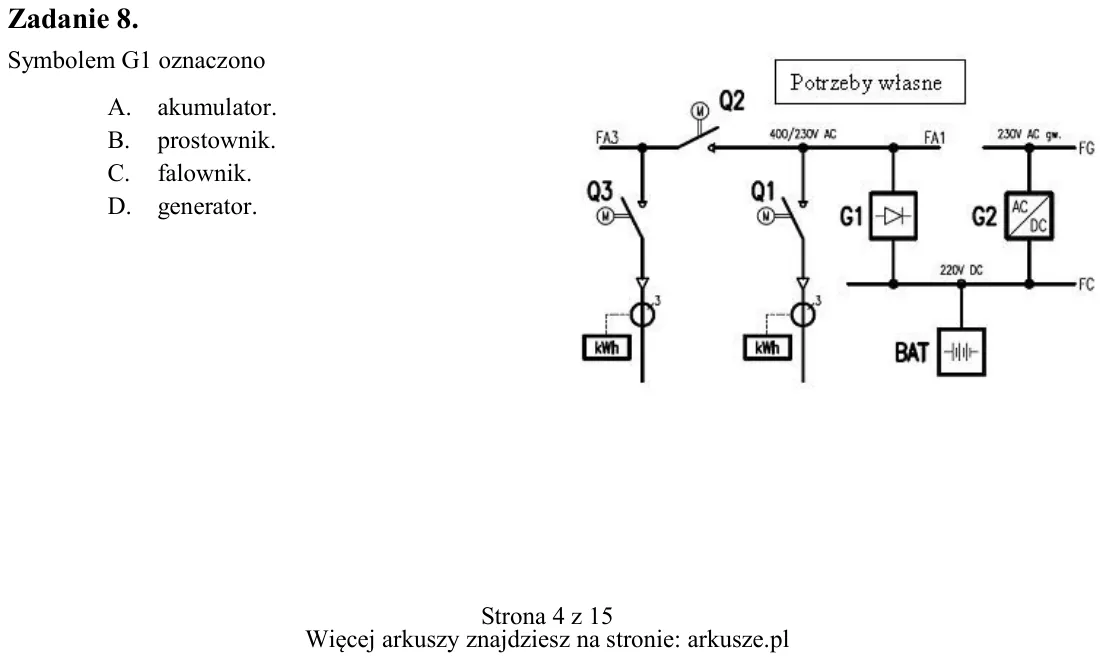

Zadanie 8. Symbolem G1 oznaczono A. akumulator. B. prostownik. C. falownik. D. generator.

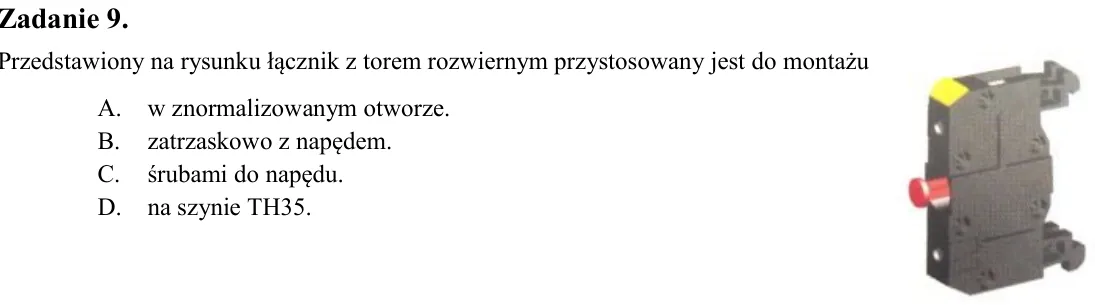

Zadanie 9. Przedstawiony na rysunku łącznik z torem rozwiernym przystosowany jest do montażu A. w znormalizowanym otworze. B. zatrzaskowo z napędem. C. śrubami do napędu. D. na szynie TH35.

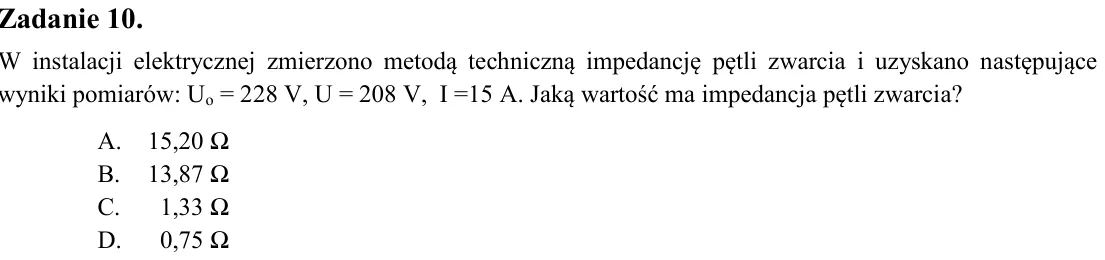

Zadanie 10. W instalacji elektrycznej zmierzono metodą techniczną impedancję pętli zwarcia i uzyskano następujące wyniki pomiarów: Uo = 228 V, U = 208 V, I =15 A. Jaką wartość ma impedancja pętli zwarcia? A. 15,20 Ω B. 1

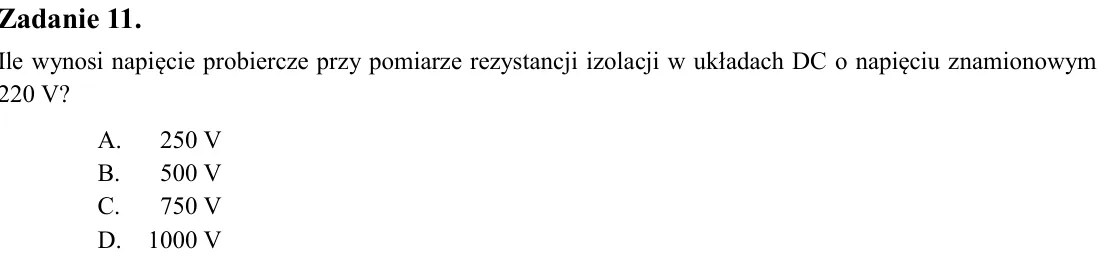

Zadanie 11. Ile wynosi napięcie probiercze przy pomiarze rezystancji izolacji w układach DC o napięciu znamionowym 220 V? A. 250 V B. 500 V C. 750 V D. 1000 V

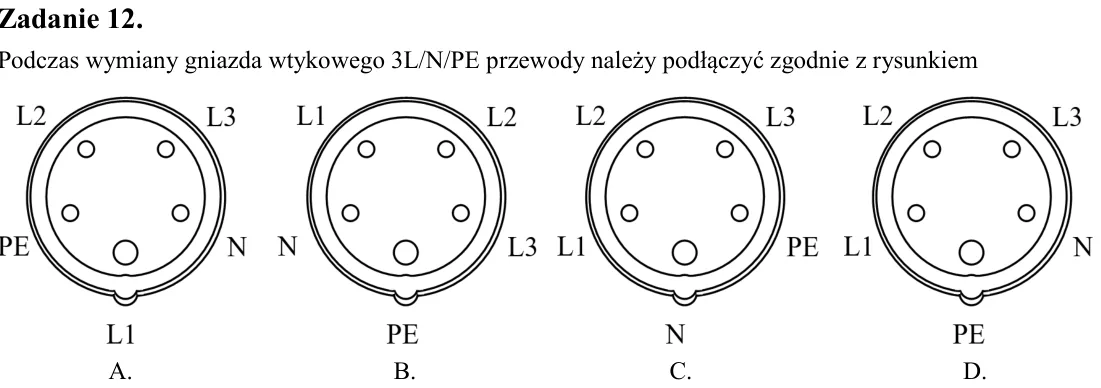

Zadanie 12. Podczas wymiany gniazda wtykowego 3L/N/PE przewody należy podłączyć zgodnie z rysunkiem A. B. C. D.

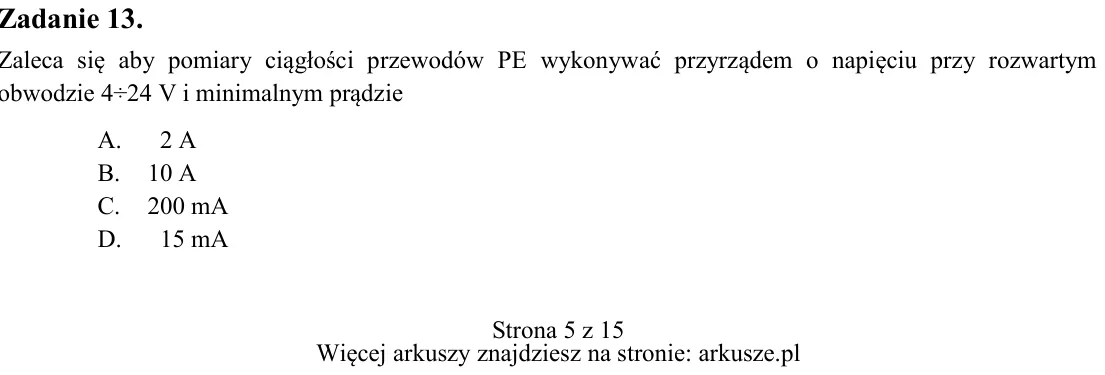

Zadanie 13. Zaleca się aby pomiary ciągłości przewodów PE wykonywać przyrządem o napięciu przy rozwartym obwodzie 4÷24 V i minimalnym prądzie A. 2 A B. 10 A C. 200 mA D. 15 mA

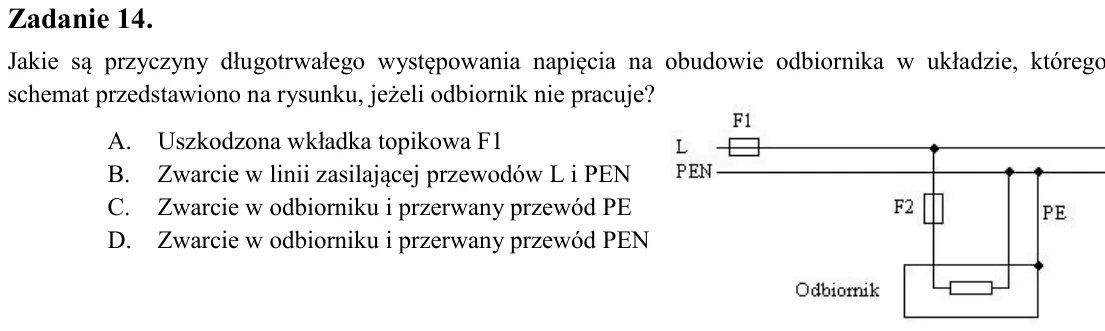

Zadanie 14. Jakie są przyczyny długotrwałego występowania napięcia na obudowie odbiornika w układzie, którego schemat przedstawiono na rysunku, jeżeli odbiornik nie pracuje? A. Uszkodzona wkładka topikowa F1 B. Zwarcie w

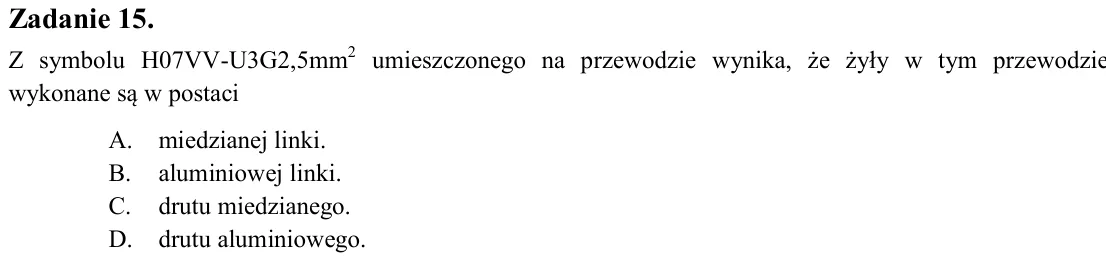

Zadanie 15. Z symbolu H07VV-U3G2,5mm2 umieszczonego na przewodzie wynika, że żyły w tym przewodzie wykonane są w postaci A. miedzianej linki. B. aluminiowej linki. C. drutu miedzianego. D. drutu aluminiowego.

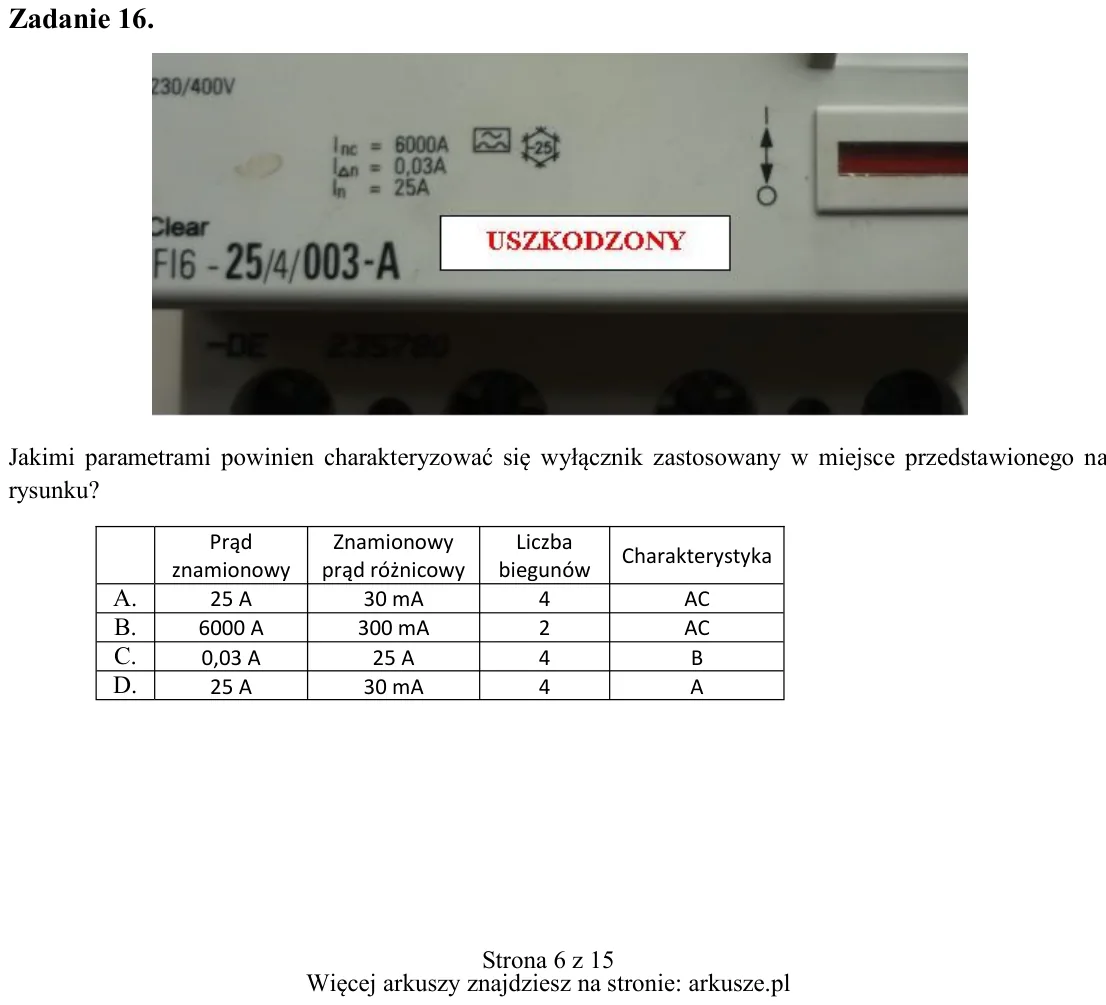

Zadanie 16. Jakimi parametrami powinien charakteryzować się wyłącznik zastosowany w miejsce przedstawionego na rysunku? Prąd znamionowy Znamionowy prąd różnicowy Liczba biegunów Charakterystyka A. 25 A 30 mA 4 AC B. 6000

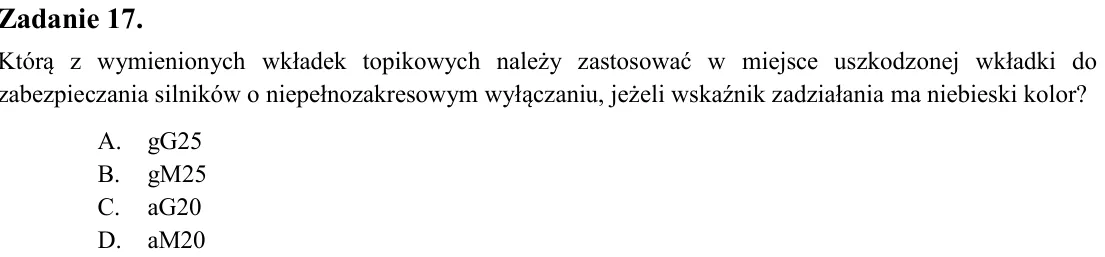

Zadanie 17. Którą z wymienionych wkładek topikowych należy zastosować w miejsce uszkodzonej wkładki do zabezpieczania silników o niepełnozakresowym wyłączaniu, jeżeli wskaźnik zadziałania ma niebieski kolor? A. gG25 B. g

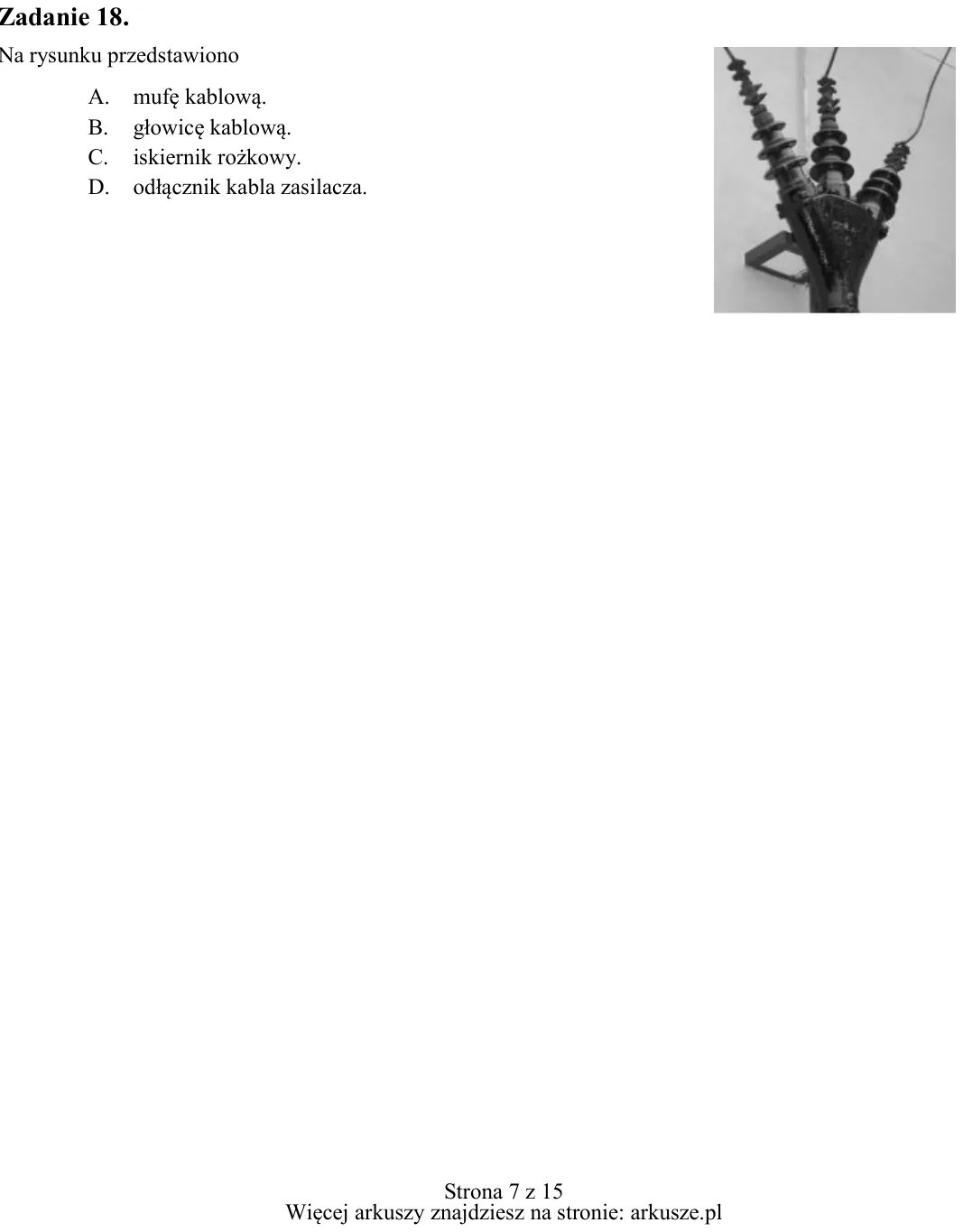

Zadanie 18. Na rysunku przedstawiono A. mufę kablową. B. głowicę kablową. C. iskiernik rożkowy. D. odłącznik kabla zasilacza.

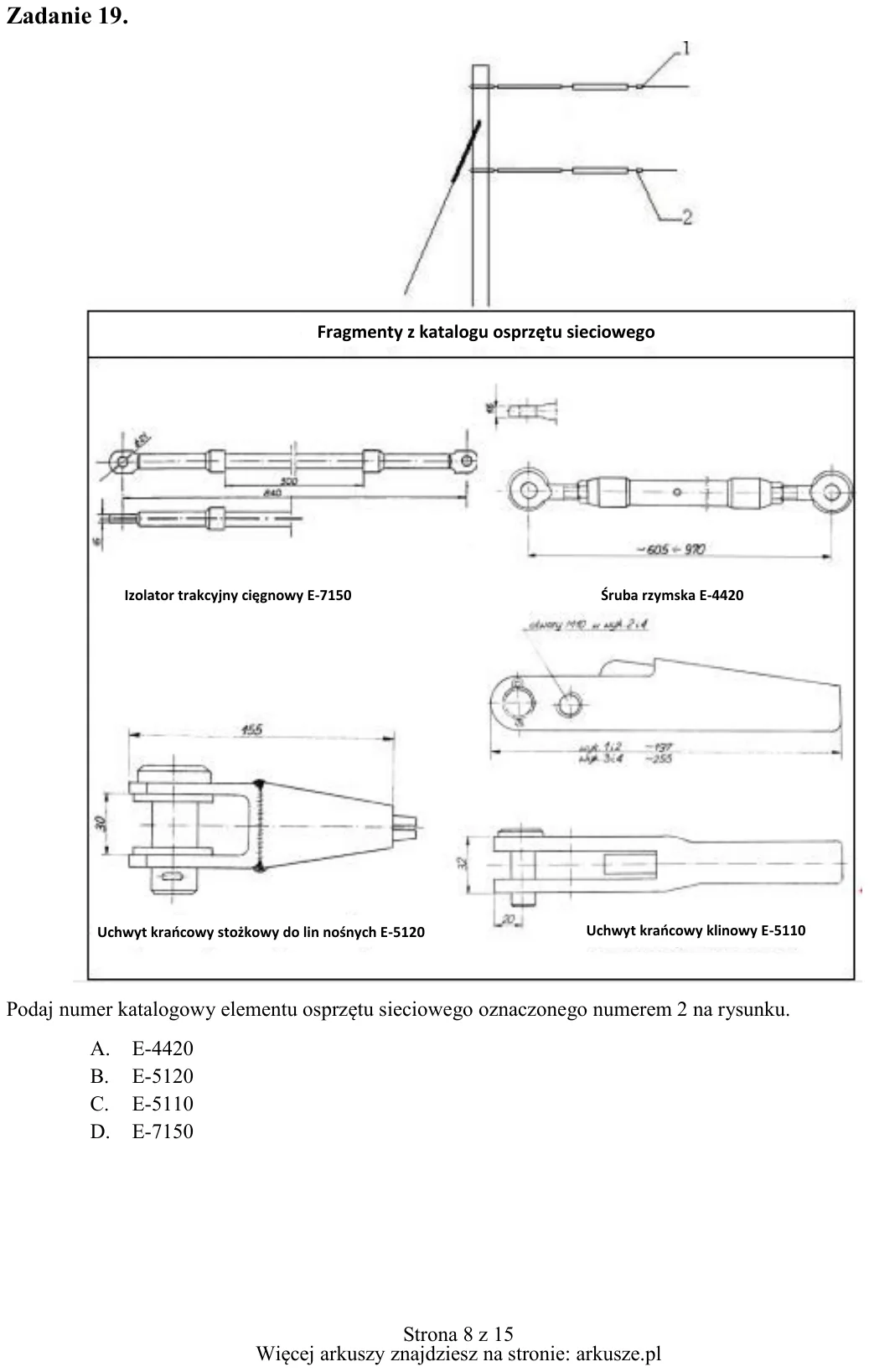

Zadanie 19. Podaj numer katalogowy elementu osprzętu sieciowego oznaczonego numerem 2 na rysunku. A. E-4420 B. E-5120 C. E-5110 D. E-7150 Fragmenty z katalogu osprzętu sieciowego Izolator trakcyjny cięgnowy E-7150 Śruba

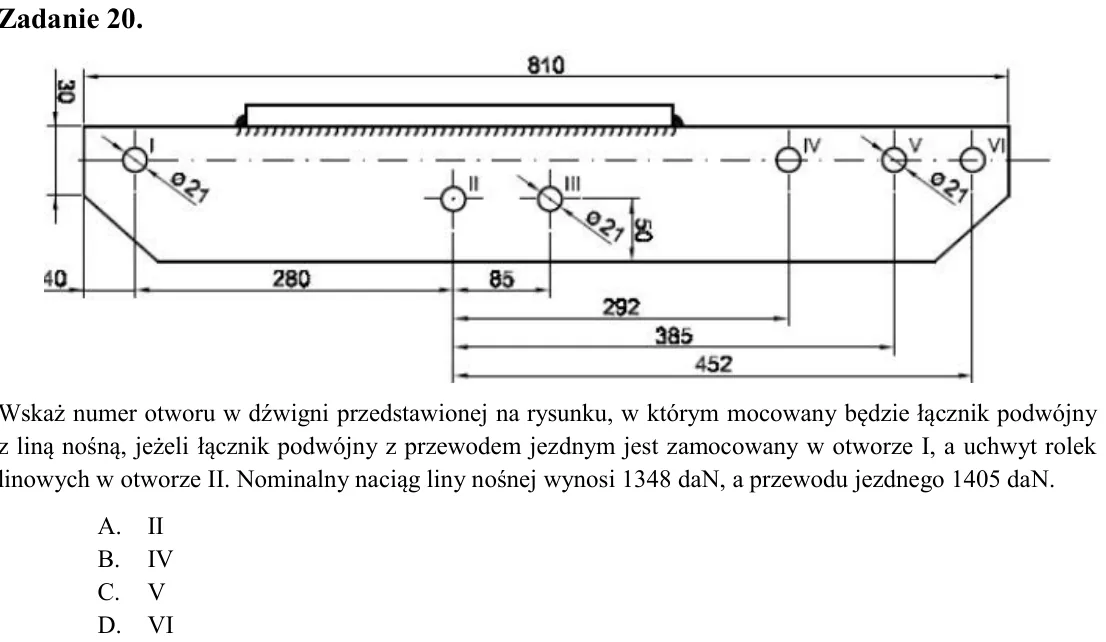

Zadanie 20. Wskaż numer otworu w dźwigni przedstawionej na rysunku, w którym mocowany będzie łącznik podwójny z liną nośną, jeżeli łącznik podwójny z przewodem jezdnym jest zamocowany w otworze I, a uchwyt rolek linowych

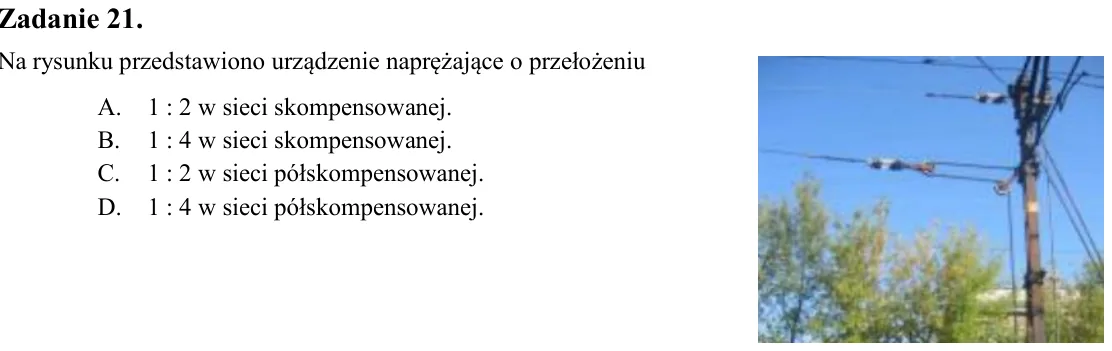

Zadanie 21. Na rysunku przedstawiono urządzenie naprężające o przełożeniu A. 1 : 2 w sieci skompensowanej. B. 1 : 4 w sieci skompensowanej. C. 1 : 2 w sieci półskompensowanej. D. 1 : 4 w sieci półskompensowanej.

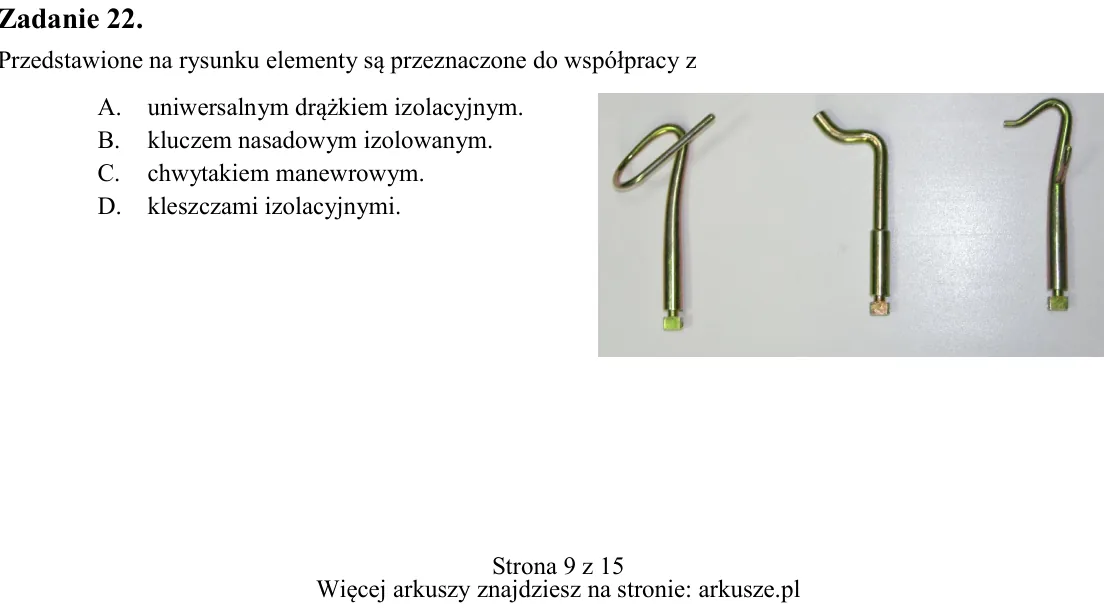

Zadanie 22. Przedstawione na rysunku elementy są przeznaczone do współpracy z A. uniwersalnym drążkiem izolacyjnym. B. kluczem nasadowym izolowanym. C. chwytakiem manewrowym. D. kleszczami izolacyjnymi.

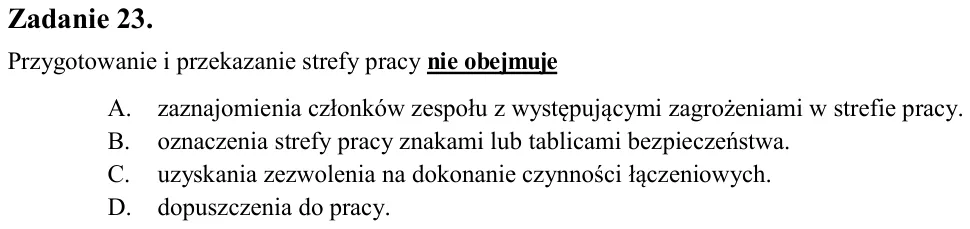

Zadanie 23. Przygotowanie i przekazanie strefy pracy nie obejmuje A. zaznajomienia członków zespołu z występującymi zagrożeniami w strefie pracy. B. oznaczenia strefy pracy znakami lub tablicami bezpieczeństwa. C. uzyska

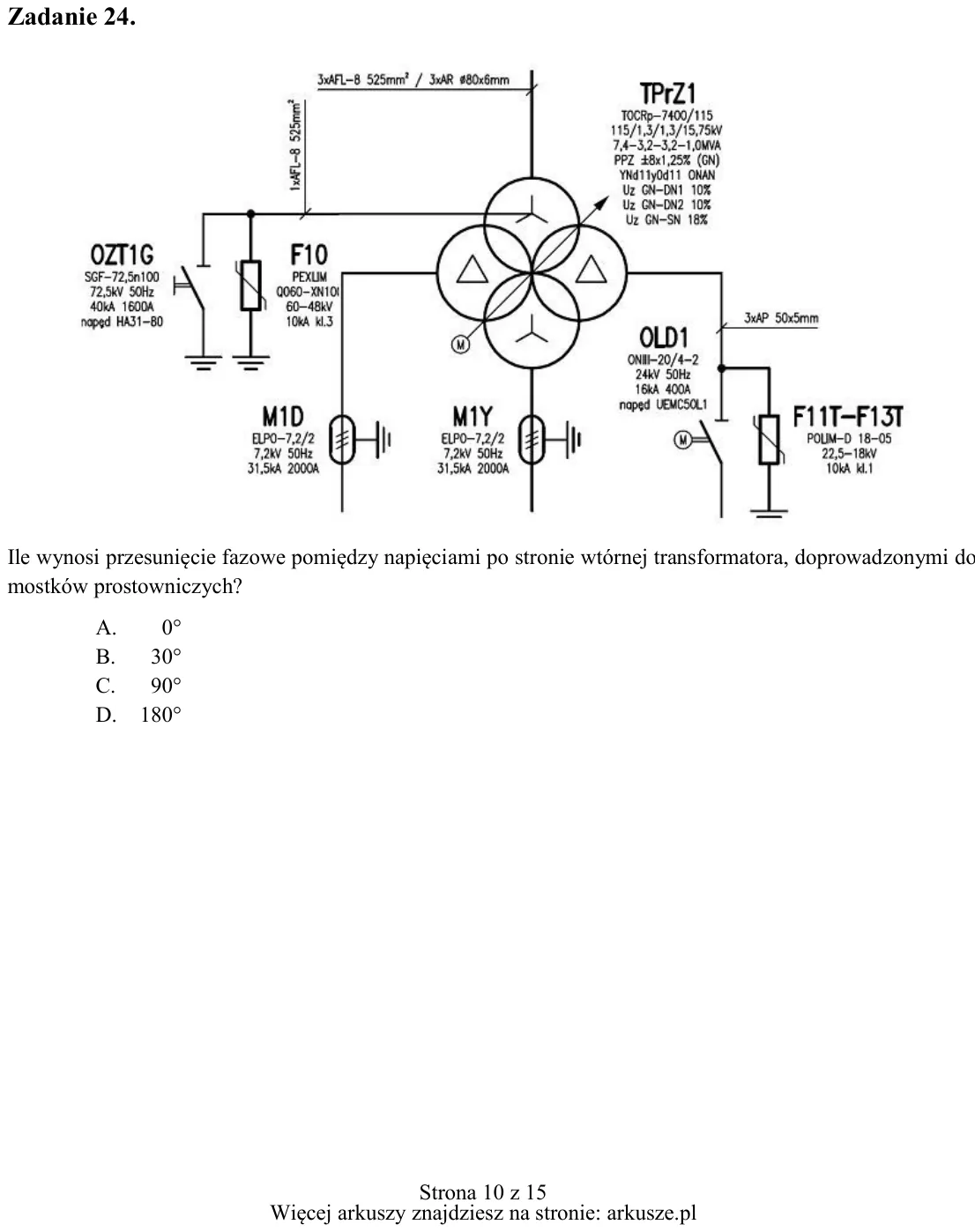

Zadanie 24. Ile wynosi przesunięcie fazowe pomiędzy napięciami po stronie wtórnej transformatora, doprowadzonymi do mostków prostowniczych? A. 0° B. 30° C. 90° D. 180°

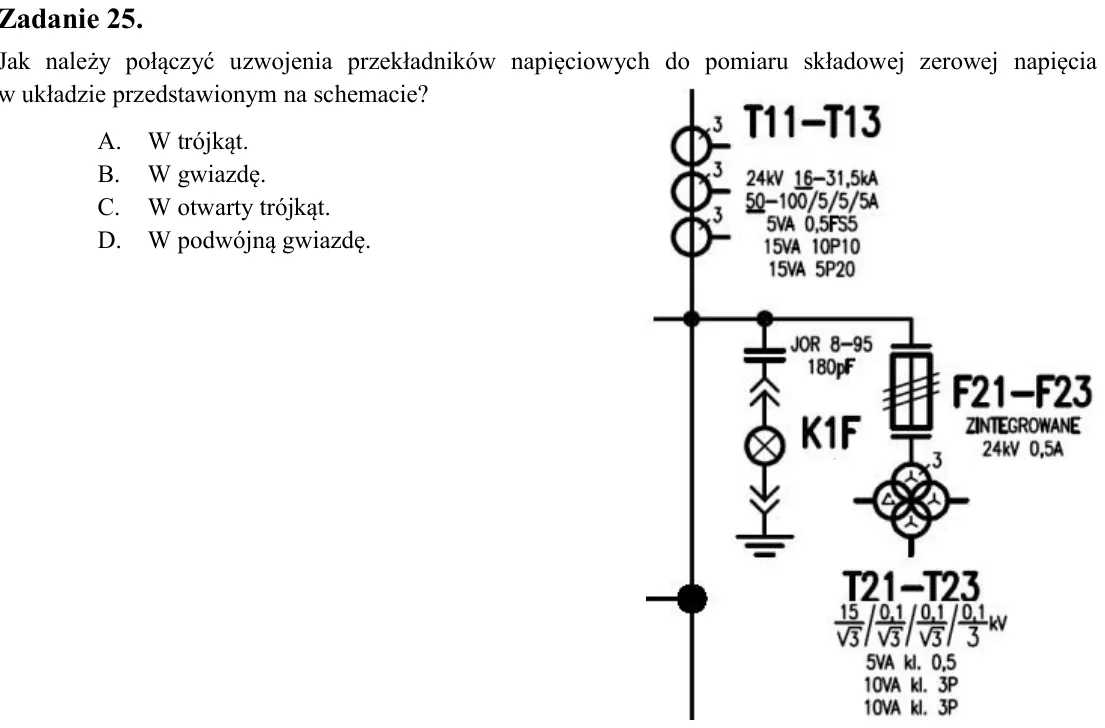

Zadanie 25. Jak należy połączyć uzwojenia przekładników napięciowych do pomiaru składowej zerowej napięcia w układzie przedstawionym na schemacie? A. W trójkąt. B. W gwiazdę. C. W otwarty trójkąt. D. W podwójną gwiazdę.

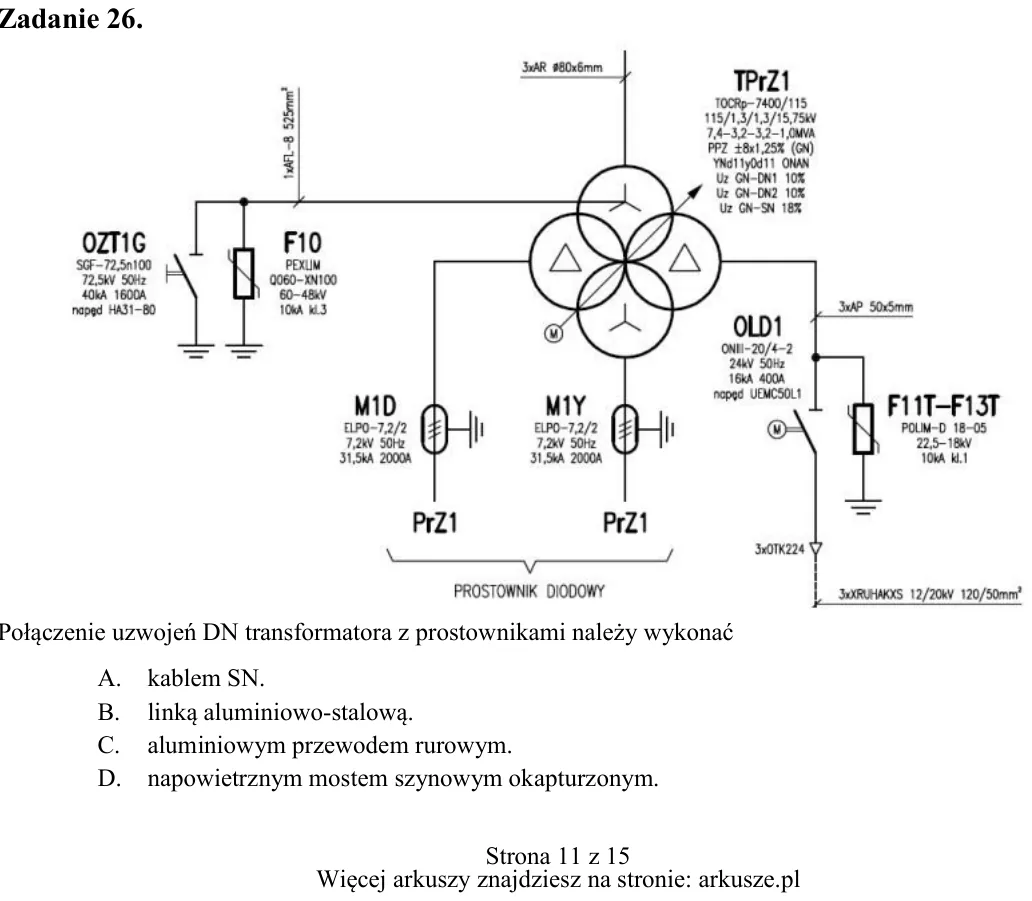

Zadanie 26. Połączenie uzwojeń DN transformatora z prostownikami należy wykonać A. kablem SN. B. linką aluminiowo-stalową. C. aluminiowym przewodem rurowym. D. napowietrznym mostem szynowym okapturzonym.

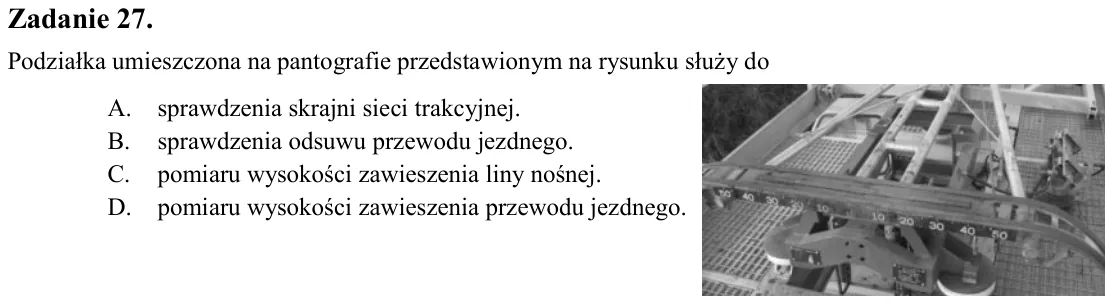

Zadanie 27. Podziałka umieszczona na pantografie przedstawionym na rysunku służy do A. sprawdzenia skrajni sieci trakcyjnej. B. sprawdzenia odsuwu przewodu jezdnego. C. pomiaru wysokości zawieszenia liny nośnej. D. pomia

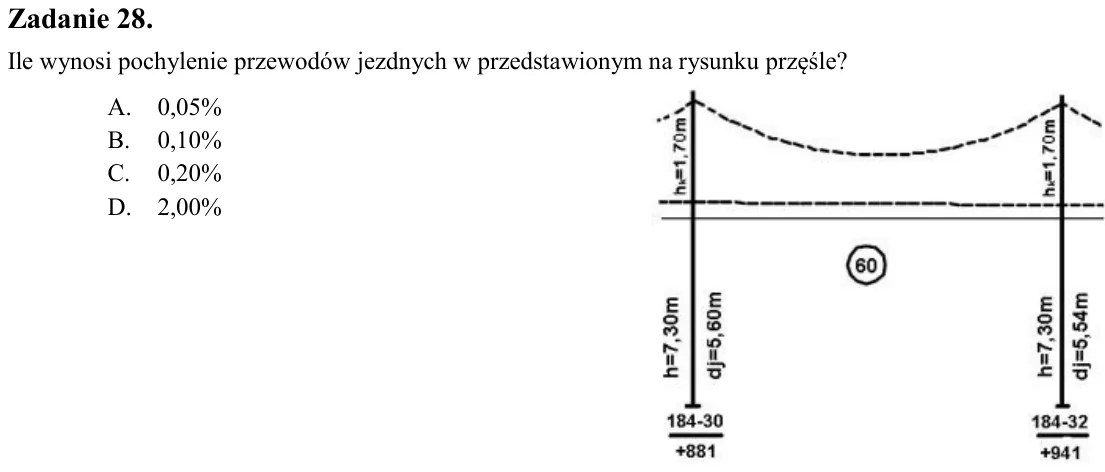

Zadanie 28. Ile wynosi pochylenie przewodów jezdnych w przedstawionym na rysunku przęśle? A. 0,05% B. 0,10% C. 0,20% D. 2,00%

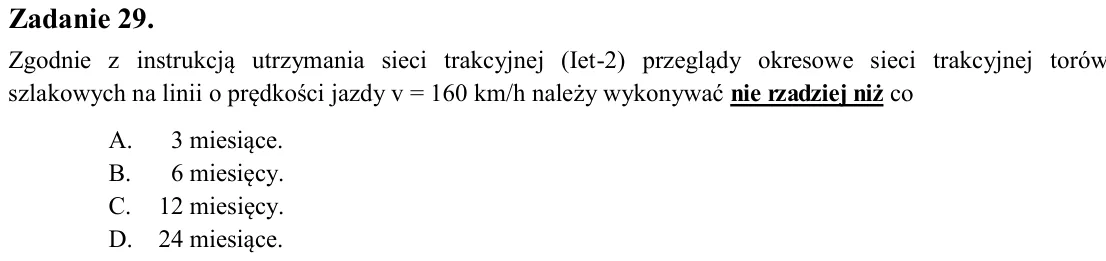

Zadanie 29. Zgodnie z instrukcją utrzymania sieci trakcyjnej (Iet-2) przeglądy okresowe sieci trakcyjnej torów szlakowych na linii o prędkości jazdy v = 160 km/h należy wykonywać nie rzadziej niż co A. 3 miesiące. B. 6 m

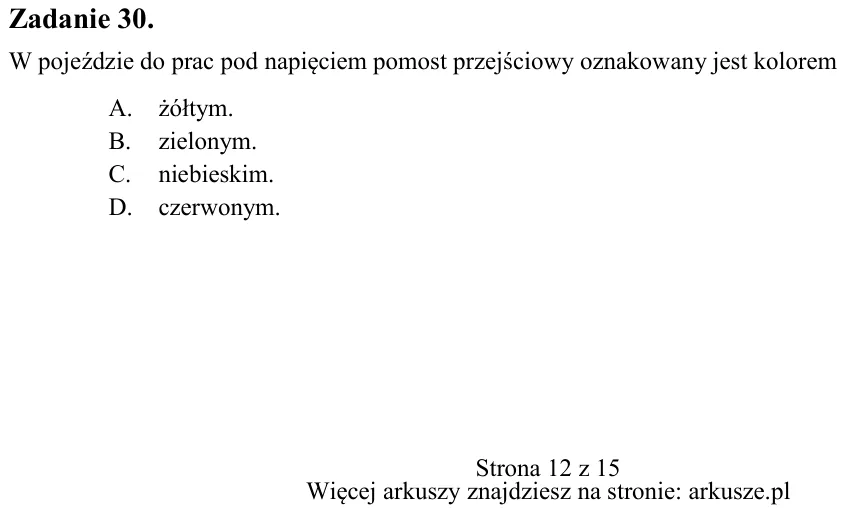

Zadanie 30. W pojeździe do prac pod napięciem pomost przejściowy oznakowany jest kolorem A. żółtym. B. zielonym. C. niebieskim. D. czerwonym.

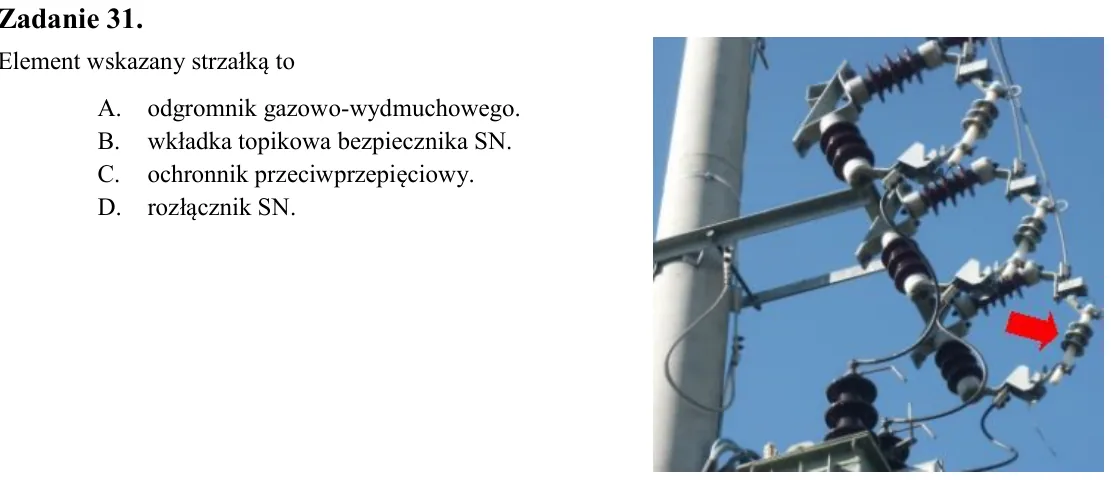

Zadanie 31. Element wskazany strzałką to A. odgromnik gazowo-wydmuchowego. B. wkładka topikowa bezpiecznika SN. C. ochronnik przeciwprzepięciowy. D. rozłącznik SN.

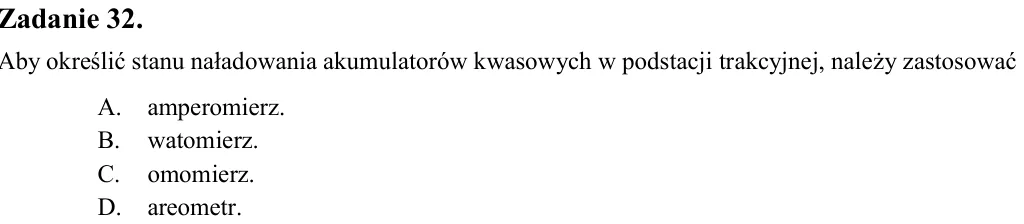

Zadanie 32. Aby określić stanu naładowania akumulatorów kwasowych w podstacji trakcyjnej, należy zastosować A. amperomierz. B. watomierz. C. omomierz. D. areometr.

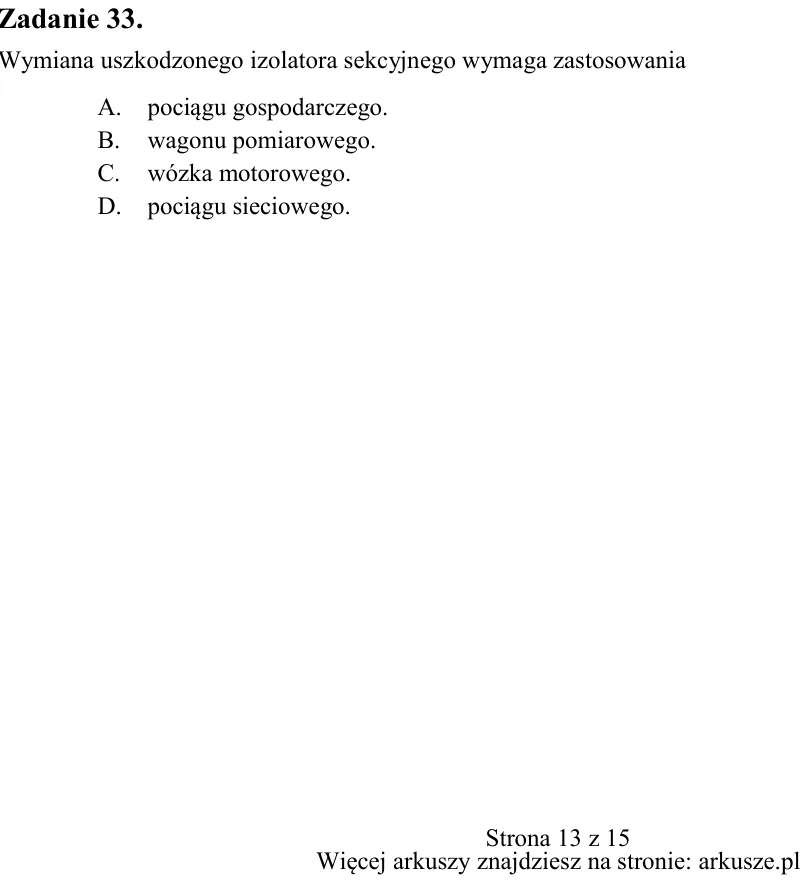

Zadanie 33. Wymiana uszkodzonego izolatora sekcyjnego wymaga zastosowania A. pociągu gospodarczego. B. wagonu pomiarowego. C. wózka motorowego. D. pociągu sieciowego.

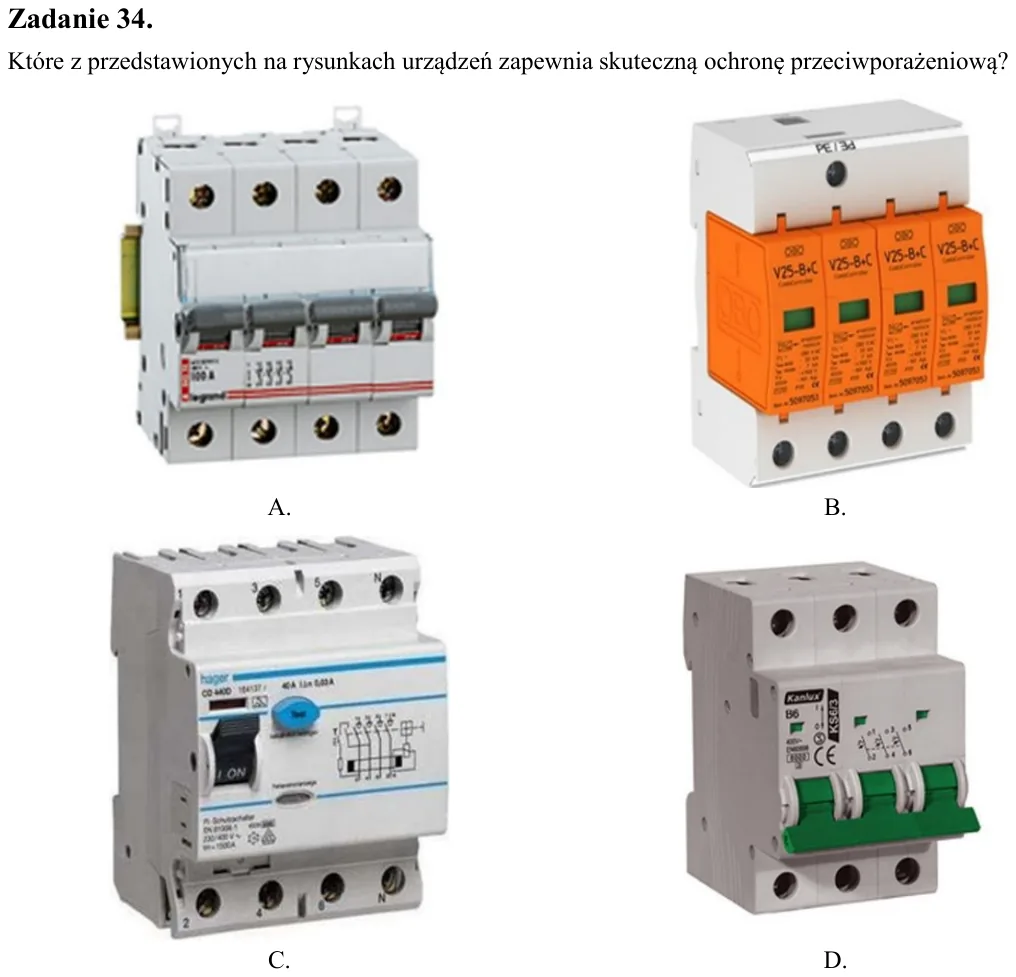

Zadanie 34. Które z przedstawionych na rysunkach urządzeń zapewnia skuteczną ochronę przeciwporażeniową?

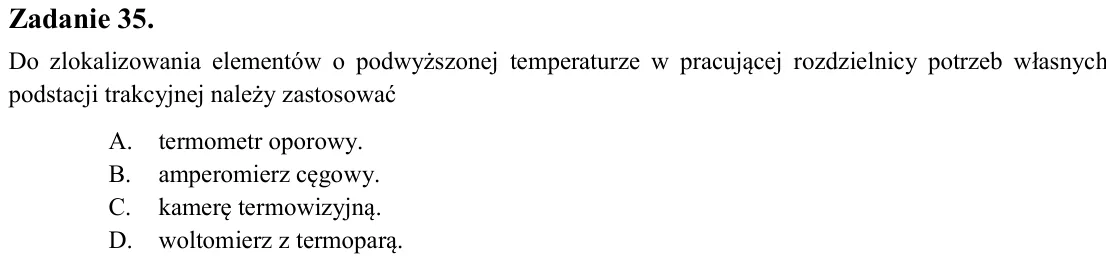

Zadanie 35. Do zlokalizowania elementów o podwyższonej temperaturze w pracującej rozdzielnicy potrzeb własnych podstacji trakcyjnej należy zastosować A. termometr oporowy. B. amperomierz cęgowy. C. kamerę termowizyjną. D

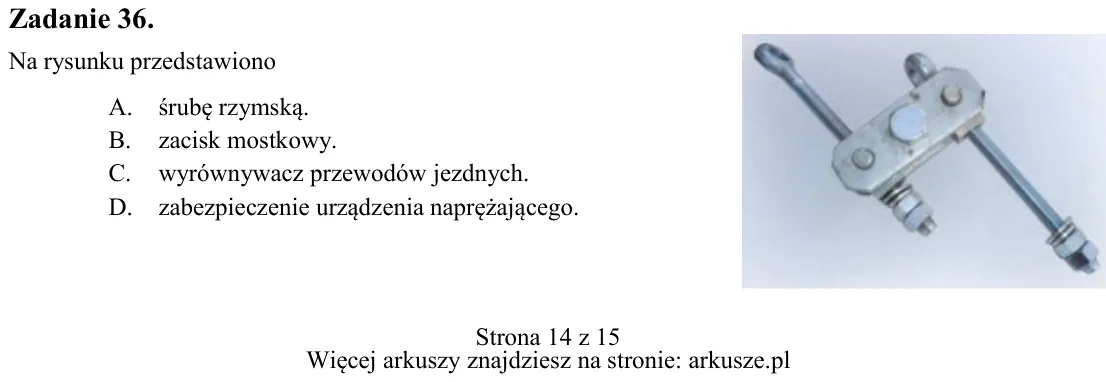

Zadanie 36. Na rysunku przedstawiono A. śrubę rzymską. B. zacisk mostkowy. C. wyrównywacz przewodów jezdnych. D. zabezpieczenie urządzenia naprężającego. A. B. C. D.

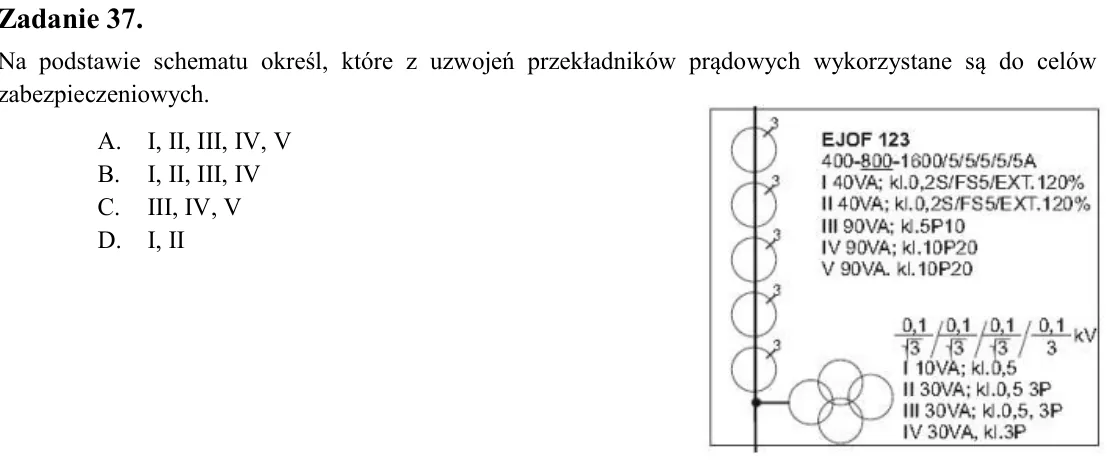

Zadanie 37. Na podstawie schematu określ, które z uzwojeń przekładników prądowych wykorzystane są do celów zabezpieczeniowych. A. I, II, III, IV, V B. I, II, III, IV C. III, IV, V D. I, II

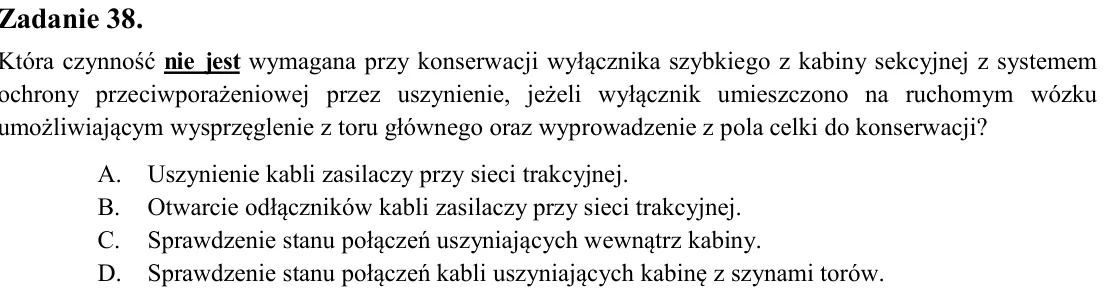

Zadanie 38. Która czynność nie jest wymagana przy konserwacji wyłącznika szybkiego z kabiny sekcyjnej z systemem ochrony przeciwporażeniowej przez uszynienie, jeżeli wyłącznik umieszczono na ruchomym wózku umożliwiającym

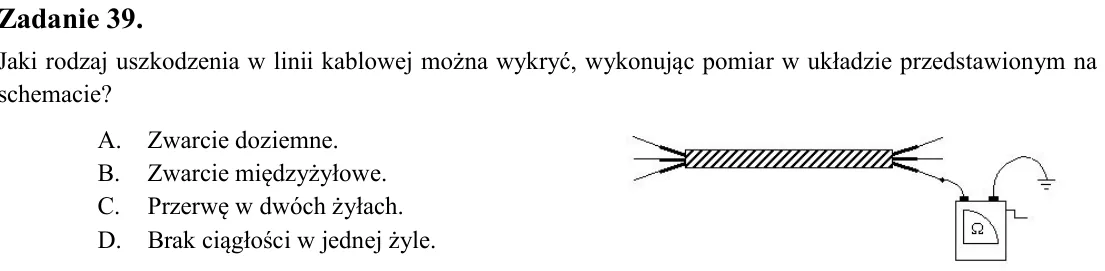

Zadanie 39. Jaki rodzaj uszkodzenia w linii kablowej można wykryć, wykonując pomiar w układzie przedstawionym na schemacie? A. Zwarcie doziemne. B. Zwarcie międzyżyłowe. C. Przerwę w dwóch żyłach. D. Brak ciągłości w jed

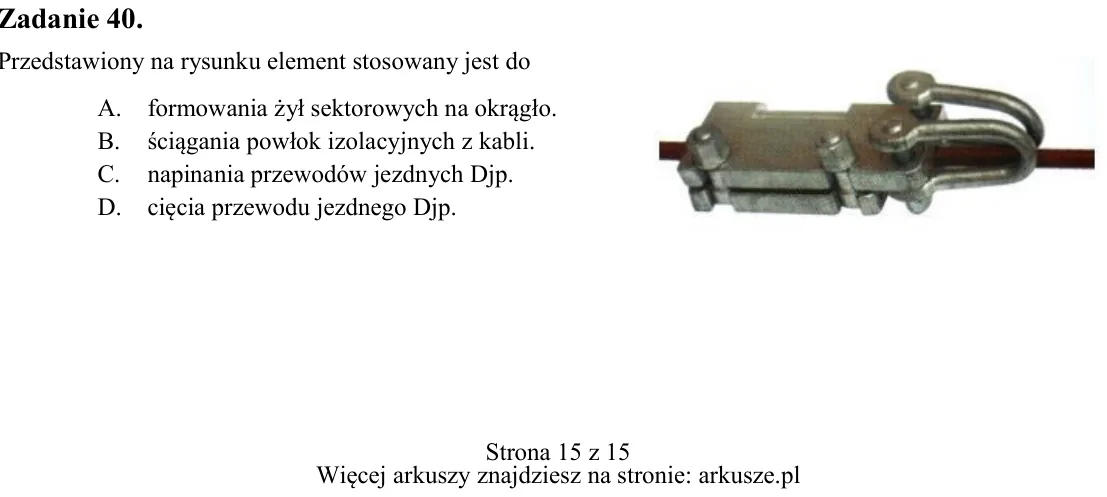

Zadanie 40. Przedstawiony na rysunku element stosowany jest do A. formowania żył sektorowych na okrągło. B. ściągania powłok izolacyjnych z kabli. C. napinania przewodów jezdnych Djp. D. cięcia przewodu jezdnego Djp.
