E25 · Egzamin zawodowy · styczeń 2019

Zadanie 1. Przewód fazowy w instalacji elektrycznej napięcia przemiennego posiada oznaczenie A. L B. N C. PE D. PEN

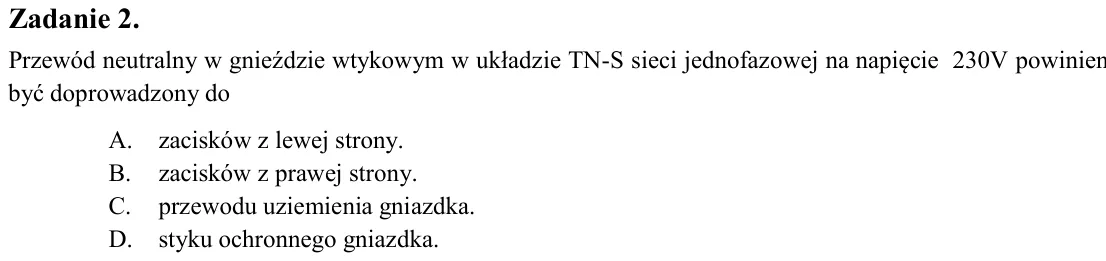

Zadanie 2. Przewód neutralny w gnieździe wtykowym w układzie TN-S sieci jednofazowej na napięcie 230V powinien być doprowadzony do A. zacisków z lewej strony. B. zacisków z prawej strony. C. przewodu uziemienia gniazdka.

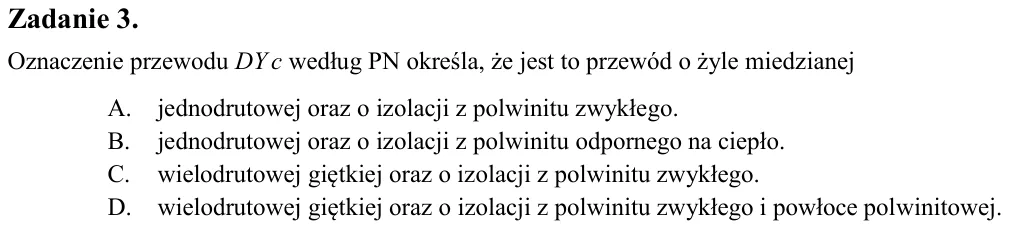

Zadanie 3. Oznaczenie przewodu DY c według PN określa, że jest to przewód o żyle miedzianej A. jednodrutowej oraz o izolacji z polwinitu zwykłego. B. jednodrutowej oraz o izolacji z polwinitu odpornego na ciepło. C. wiel

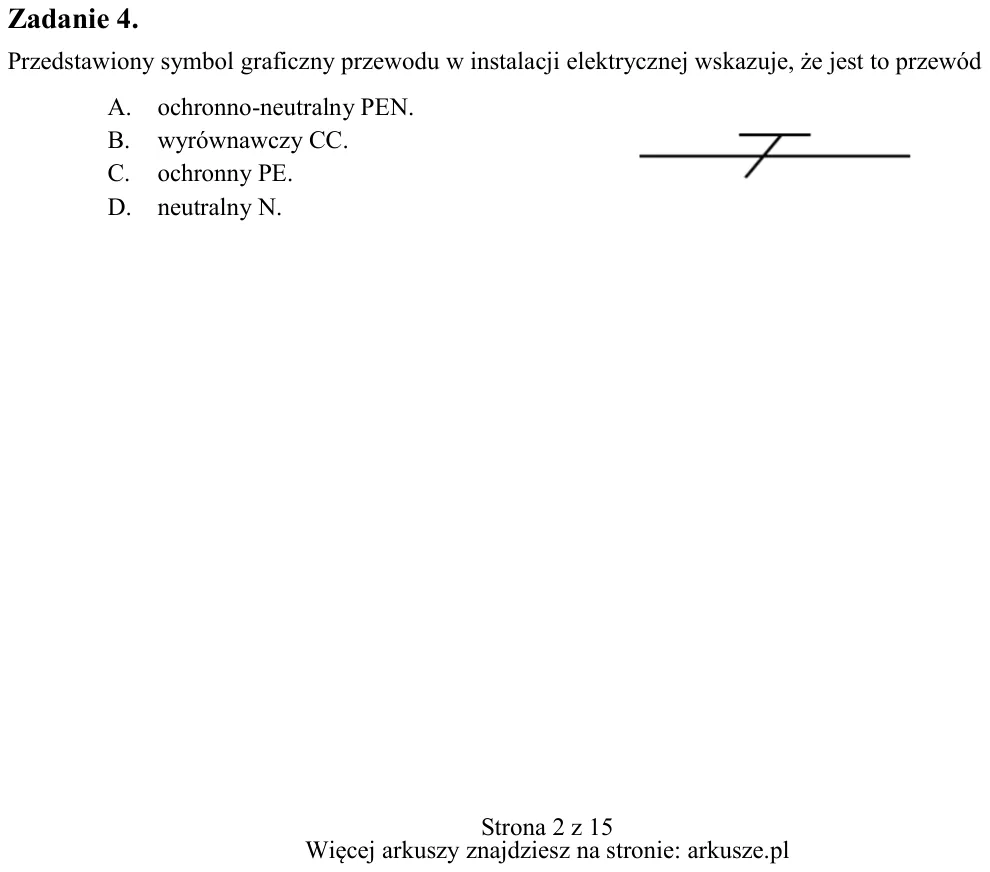

Zadanie 4. Przedstawiony symbol graficzny przewodu w instalacji elektrycznej wskazuje, że jest to przewód A. ochronno-neutralny PEN. B. wyrównawczy CC. C. ochronny PE. D. neutralny N.

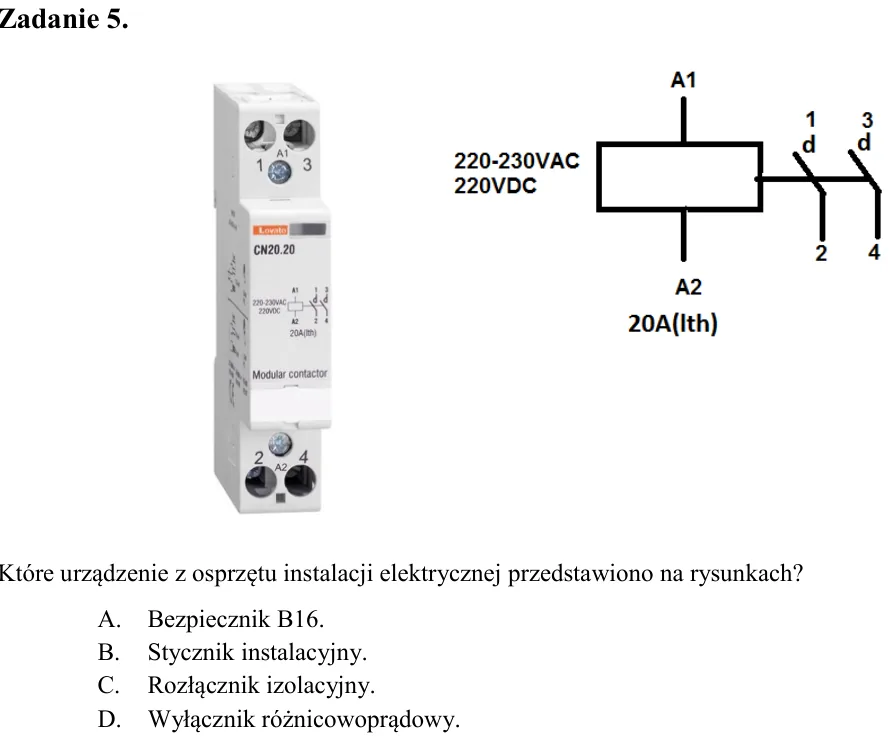

Zadanie 5. Które urządzenie z osprzętu instalacji elektrycznej przedstawiono na rysunkach? A. Bezpiecznik B16. B. Stycznik instalacyjny. C. Rozłącznik izolacyjny. D. Wyłącznik różnicowoprądowy.

Zadanie 6. Symbol graficzny przedstawiony na rysunku oznacza A. tyrystor. B. diodę LED. C. diodę Zenera. D. tranzystor PNP.

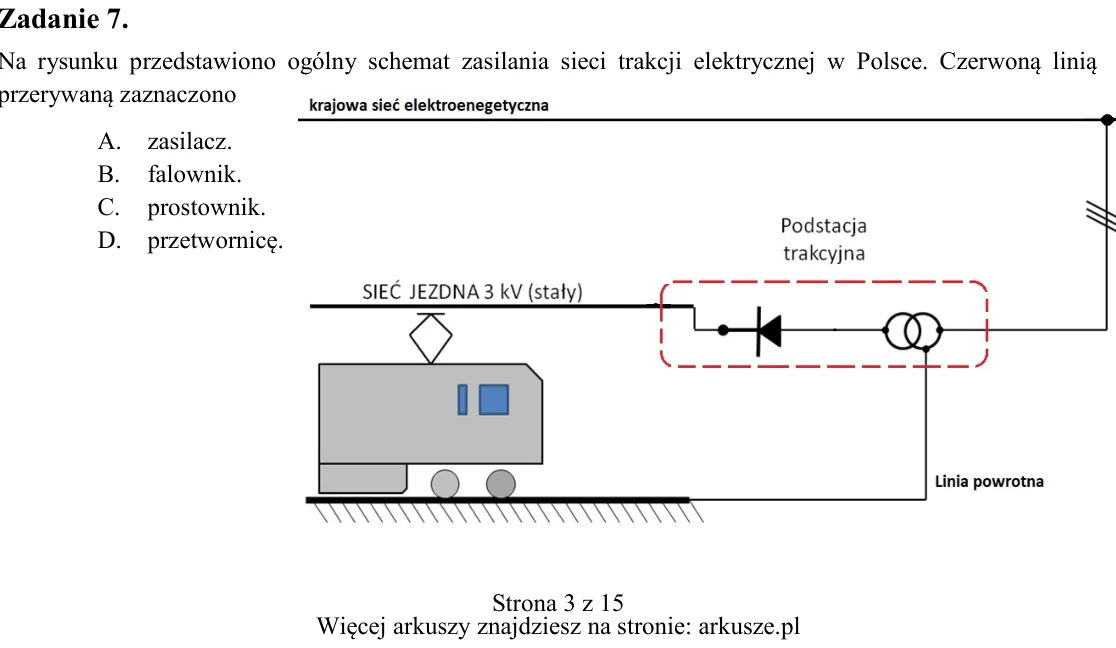

Zadanie 7. Na rysunku przedstawiono ogólny schemat zasilania sieci trakcji elektrycznej w Polsce. Czerwoną linią przerywaną zaznaczono A. zasilacz. B. falownik. C. prostownik. D. przetwornicę.

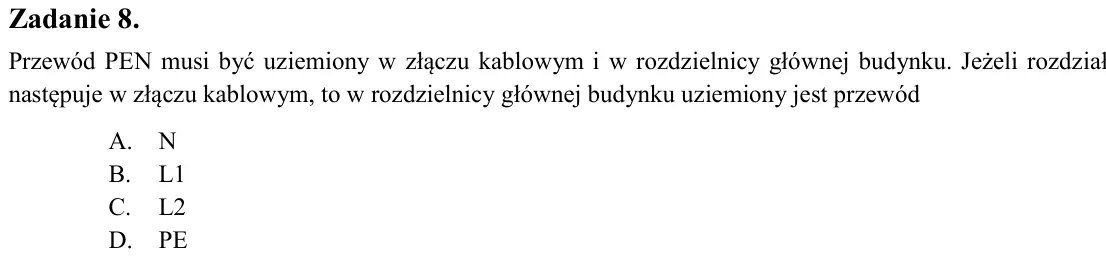

Zadanie 8. Przewód PEN musi być uziemiony w złączu kablowym i w rozdzielnicy głównej budynku. Jeżeli rozdział następuje w złączu kablowym, to w rozdzielnicy głównej budynku uziemiony jest przewód A. N B. L1 C. L2 D. PE

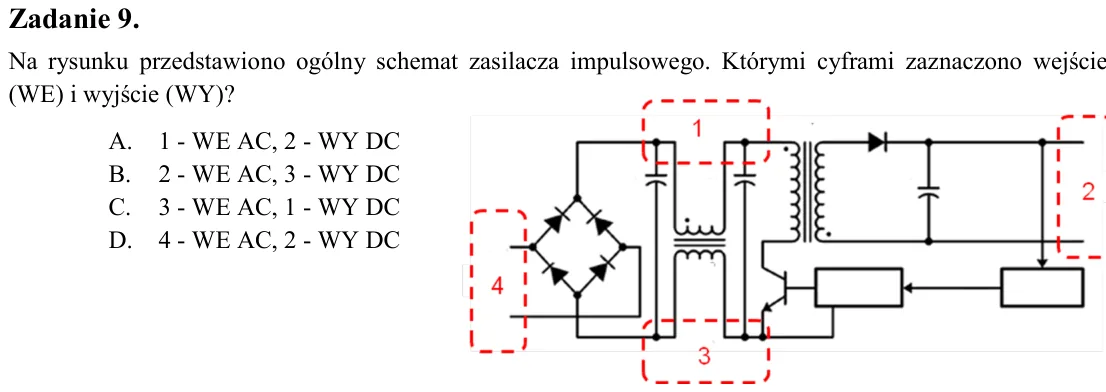

Zadanie 9. Na rysunku przedstawiono ogólny schemat zasilacza impulsowego. Którymi cyframi zaznaczono wejście (WE) i wyjście (WY)? A. 1 - WE AC, 2 - WY DC B. 2 - WE AC, 3 - WY DC C. 3 - WE AC, 1 - WY DC D. 4 - WE AC, 2 -

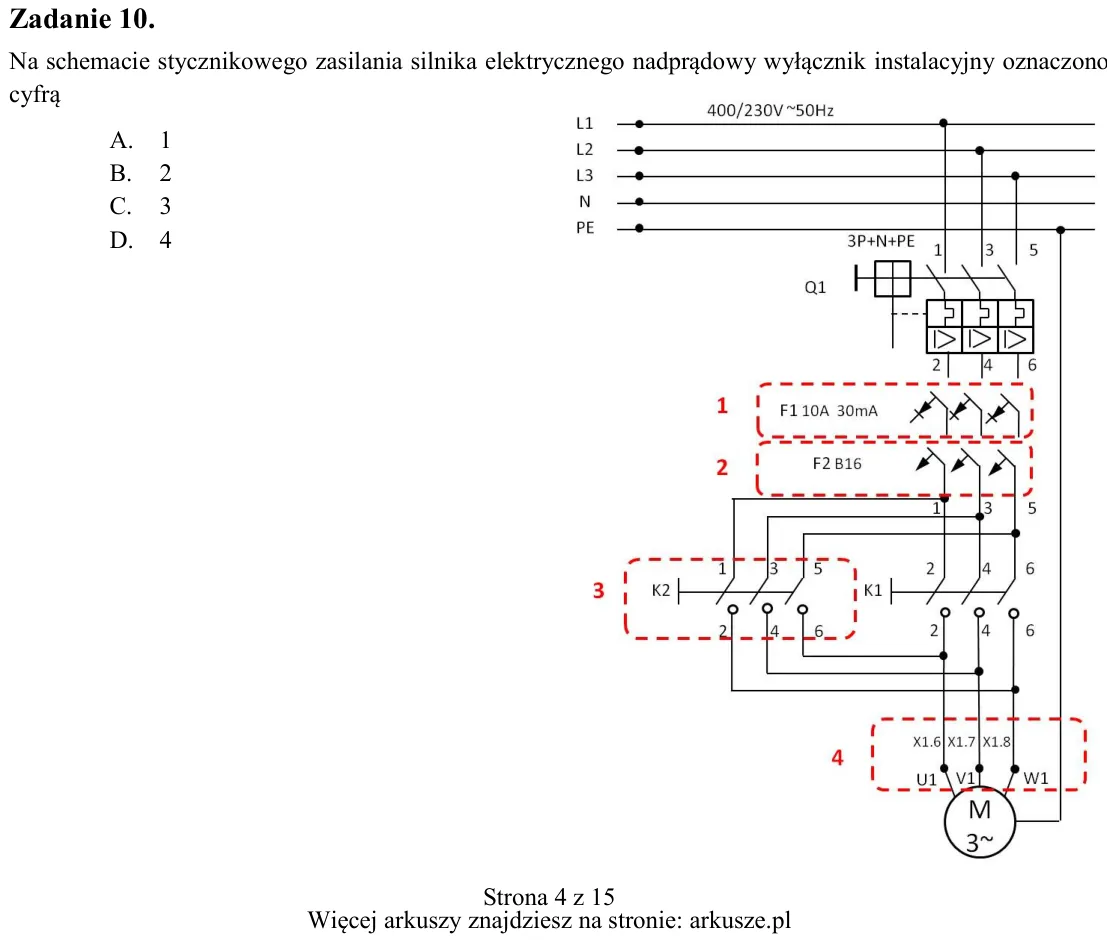

Zadanie 10. Na schemacie stycznikowego zasilania silnika elektrycznego nadprądowy wyłącznik instalacyjny oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

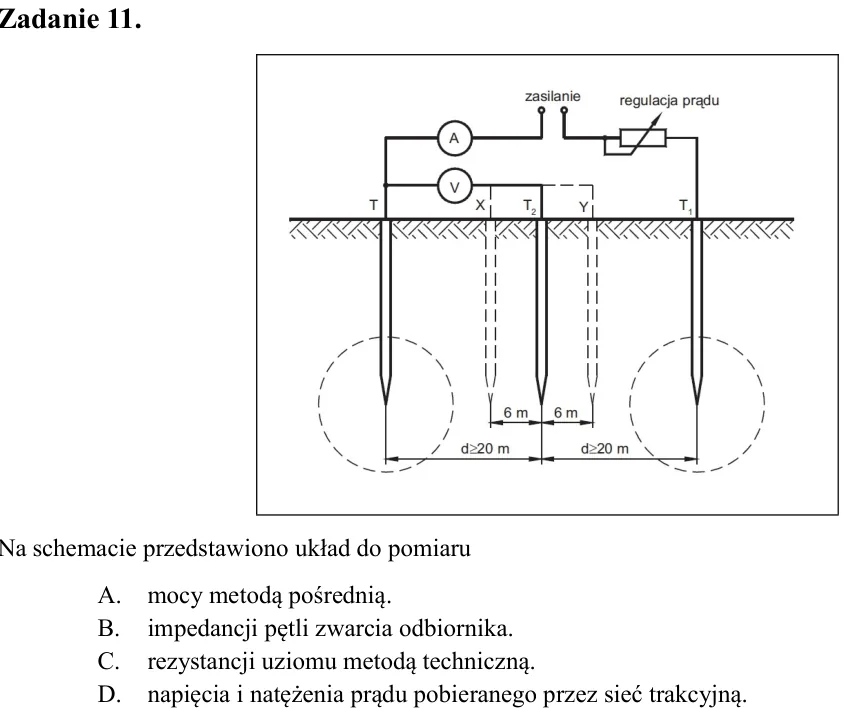

Zadanie 11. Na schemacie przedstawiono układ do pomiaru A. mocy metodą pośrednią. B. impedancji pętli zwarcia odbiornika. C. rezystancji uziomu metodą techniczną. D. napięcia i natężenia prądu pobieranego przez sieć trak

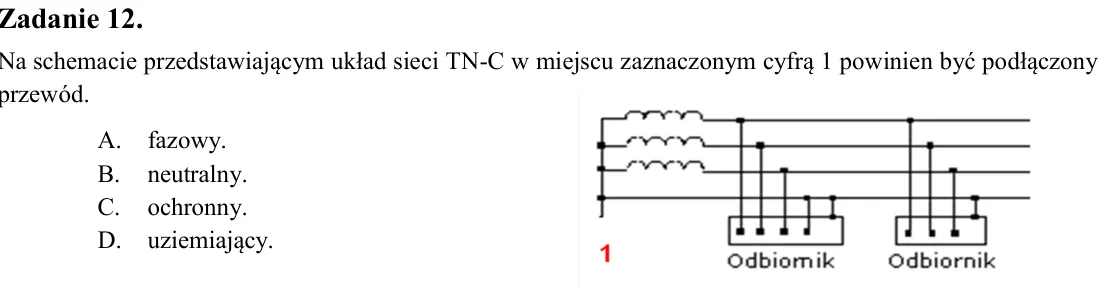

Zadanie 12. Na schemacie przedstawiającym układ sieci TN-C w miejscu zaznaczonym cyfrą 1 powinien być podłączony przewód. A. fazowy. B. neutralny. C. ochronny. D. uziemiający.

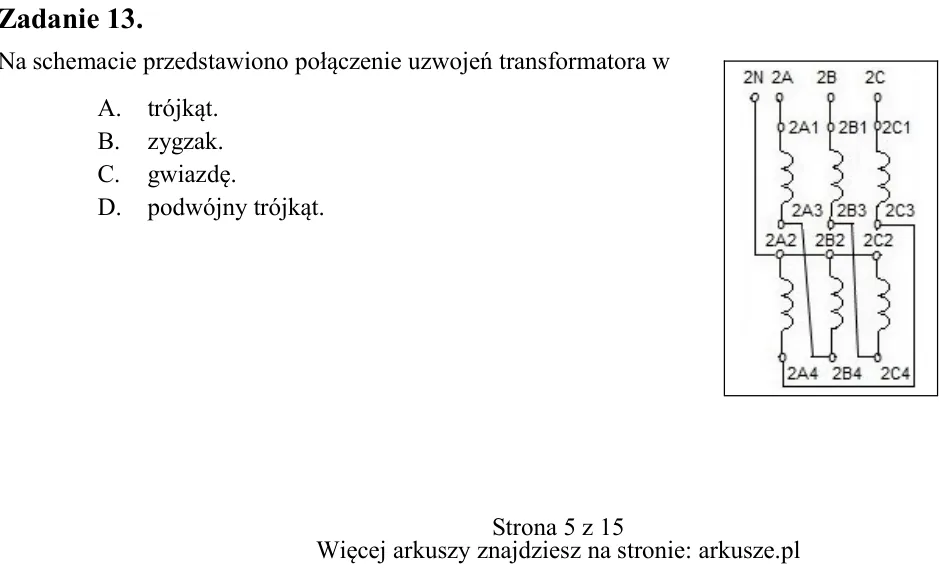

Zadanie 13. Na schemacie przedstawiono połączenie uzwojeń transformatora w A. trójkąt. B. zygzak. C. gwiazdę. D. podwójny trójkąt.

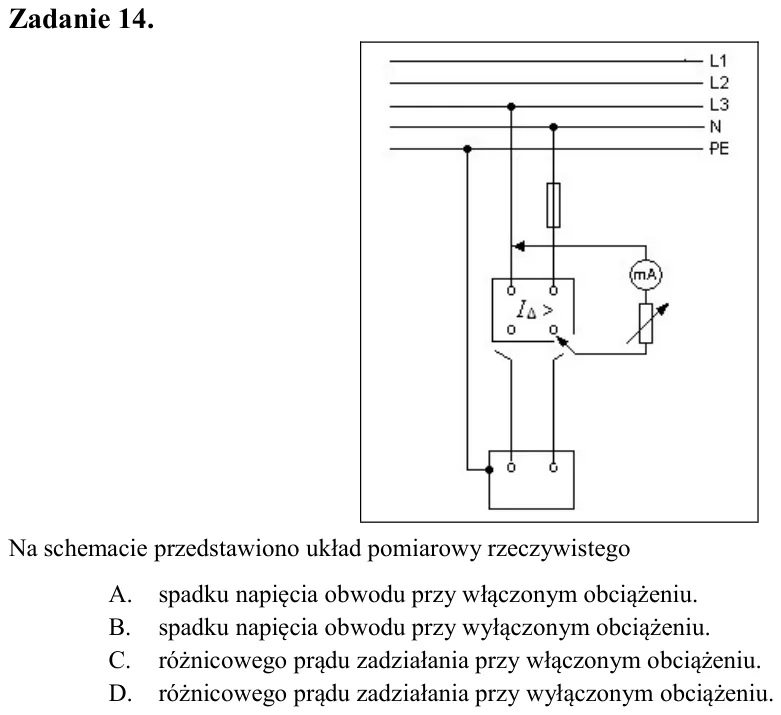

Zadanie 14. Na schemacie przedstawiono układ pomiarowy rzeczywistego A. spadku napięcia obwodu przy włączonym obciążeniu. B. spadku napięcia obwodu przy wyłączonym obciążeniu. C. różnicowego prądu zadziałania przy włączo

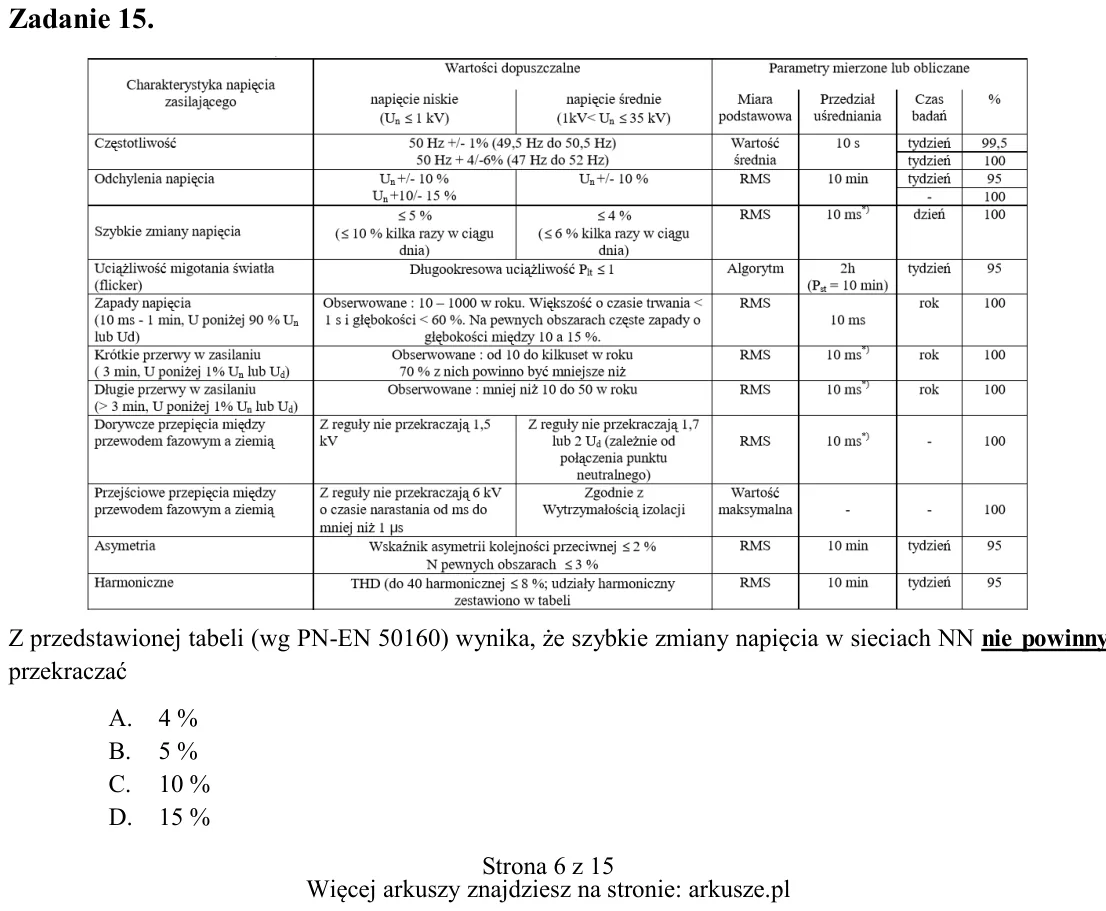

Zadanie 15. Z przedstawionej tabeli (wg PN-EN 50160) wynika, że szybkie zmiany napięcia w sieciach NN nie powinny przekraczać A. 4 % B. 5 % C. 10 % D. 15 %

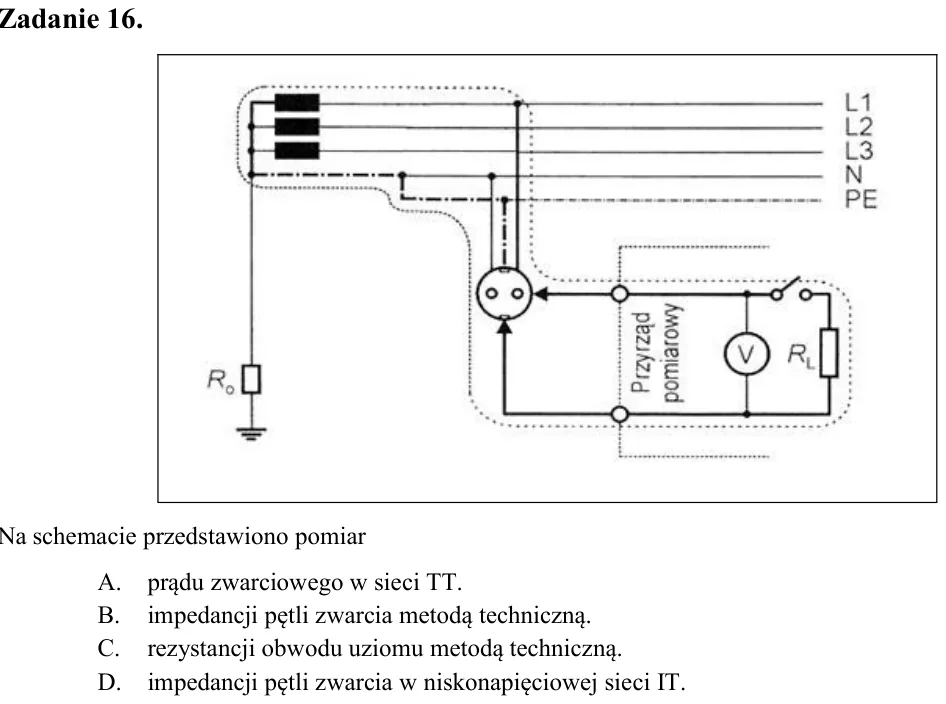

Zadanie 16. Na schemacie przedstawiono pomiar A. prądu zwarciowego w sieci TT. B. impedancji pętli zwarcia metodą techniczną. C. rezystancji obwodu uziomu metodą techniczną. D. impedancji pętli zwarcia w niskonapięciowej

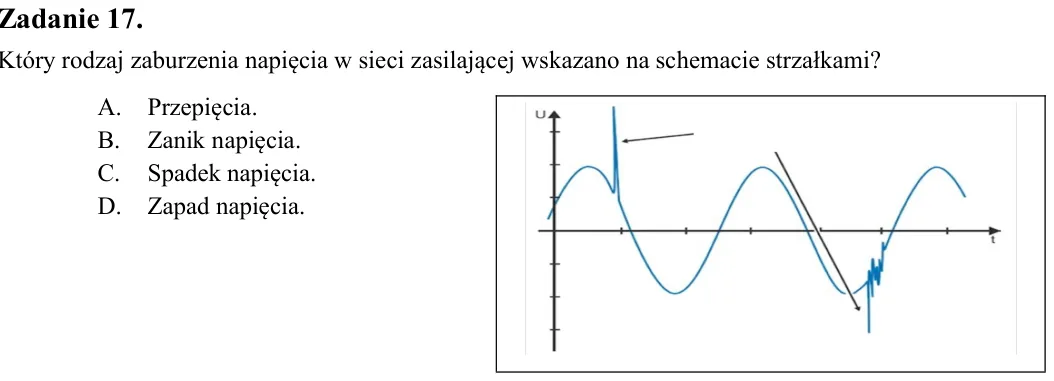

Zadanie 17. Który rodzaj zaburzenia napięcia w sieci zasilającej wskazano na schemacie strzałkami? A. Przepięcia. B. Zanik napięcia. C. Spadek napięcia. D. Zapad napięcia.

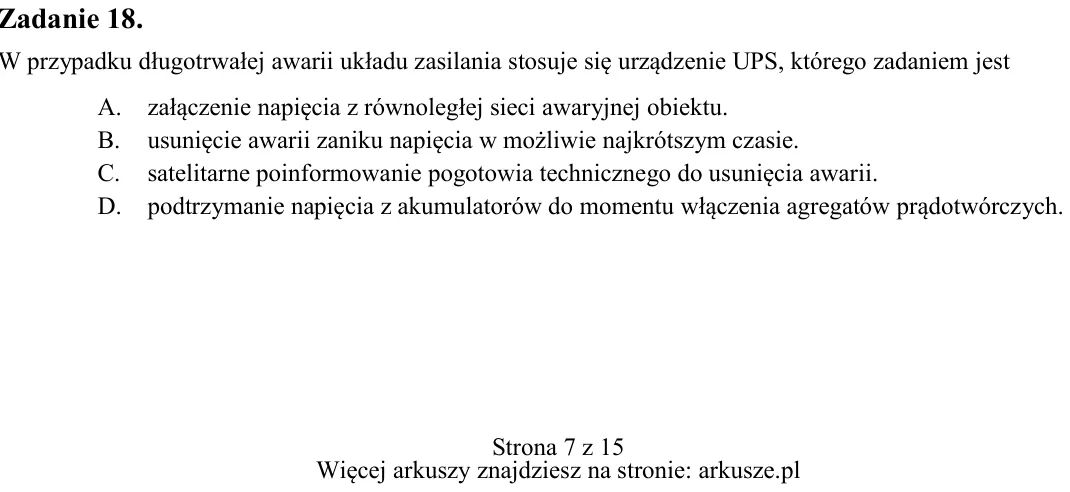

Zadanie 18. W przypadku długotrwałej awarii układu zasilania stosuje się urządzenie UPS, którego zadaniem jest A. załączenie napięcia z równoległej sieci awaryjnej obiektu. B. usunięcie awarii zaniku napięcia w możliwie

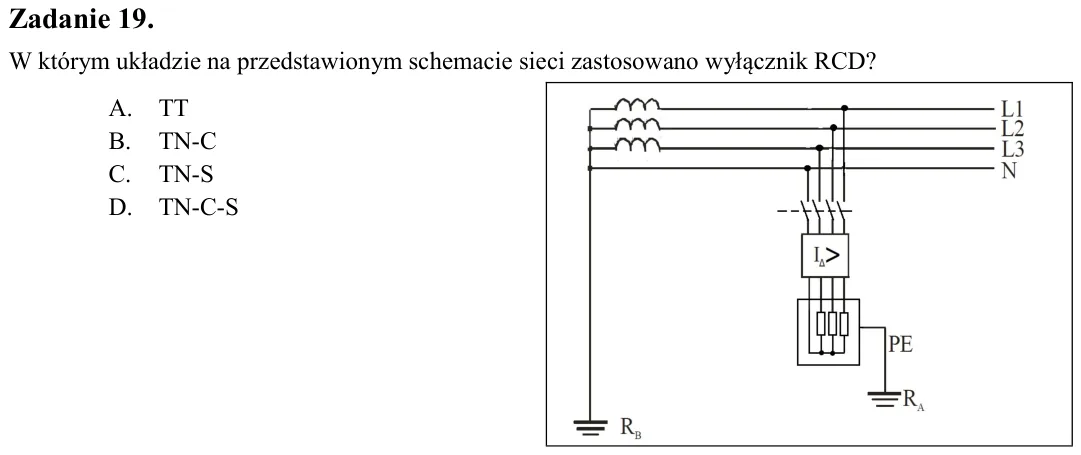

Zadanie 19. W którym układzie na przedstawionym schemacie sieci zastosowano wyłącznik RCD? A. TT B. TN-C C. TN-S D. TN-C-S

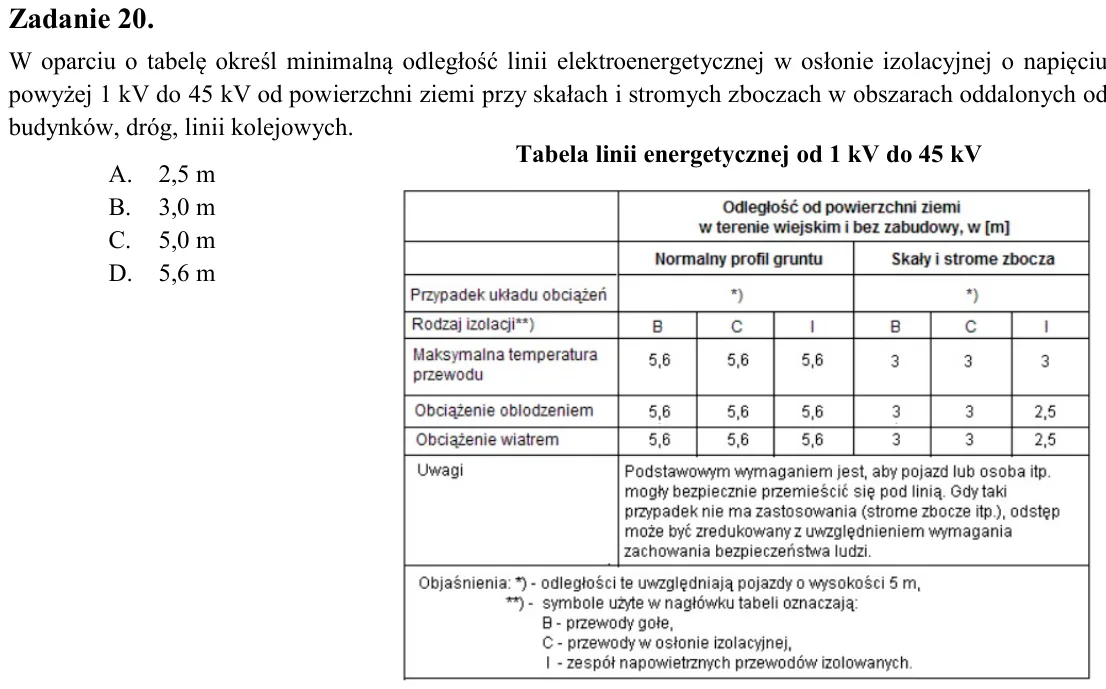

Zadanie 20. W oparciu o tabelę określ minimalną odległość linii elektroenergetycznej w osłonie izolacyjnej o napięciu powyżej 1 kV do 45 kV od powierzchni ziemi przy skałach i stromych zboczach w obszarach oddalonych od

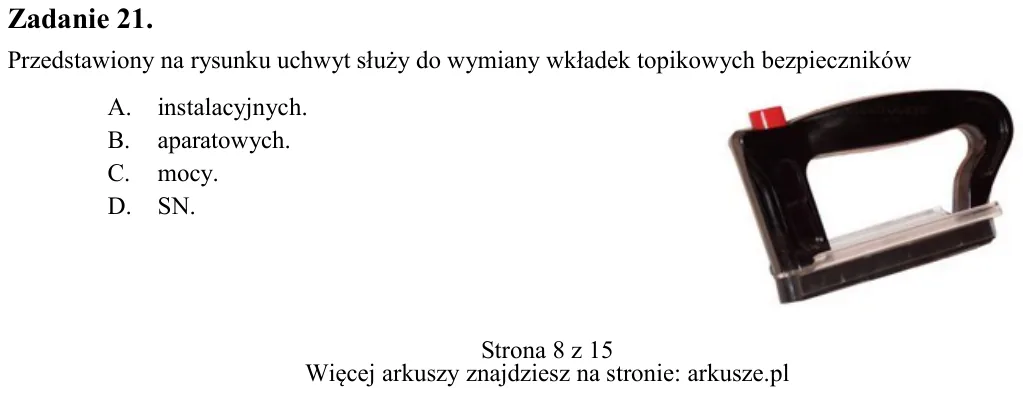

Zadanie 21. Przedstawiony na rysunku uchwyt służy do wymiany wkładek topikowych bezpieczników A. instalacyjnych. B. aparatowych. C. mocy. D. SN. Tabela linii energetycznej od 1 kV do 45 kV

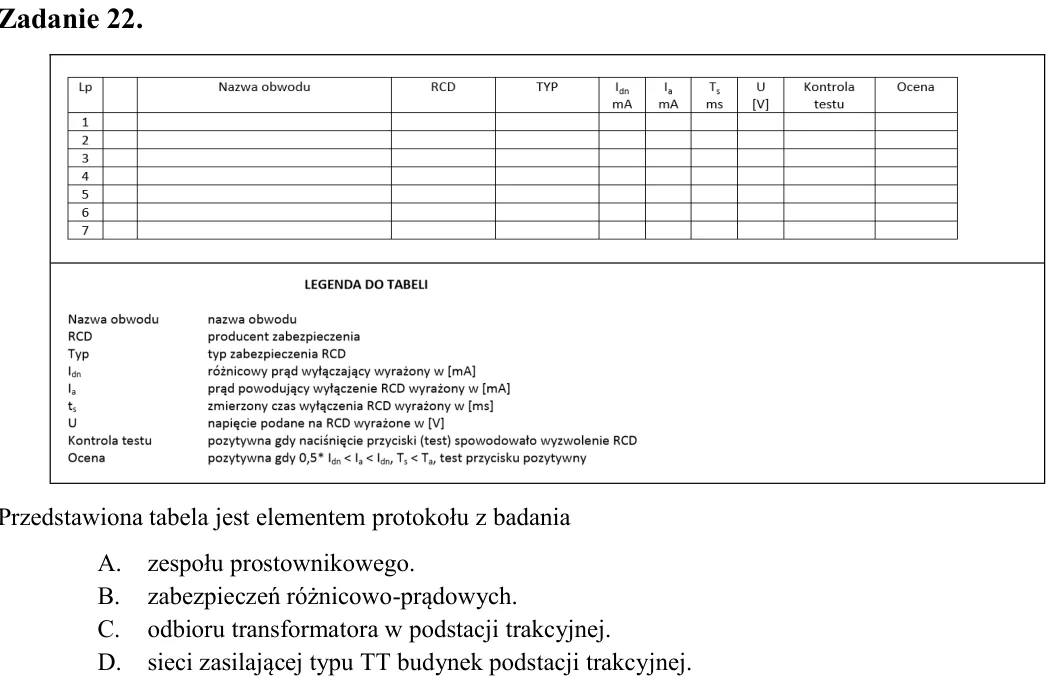

Zadanie 22. Przedstawiona tabela jest elementem protokołu z badania A. zespołu prostownikowego. B. zabezpieczeń różnicowo-prądowych. C. odbioru transformatora w podstacji trakcyjnej. D. sieci zasilającej typu TT budynek

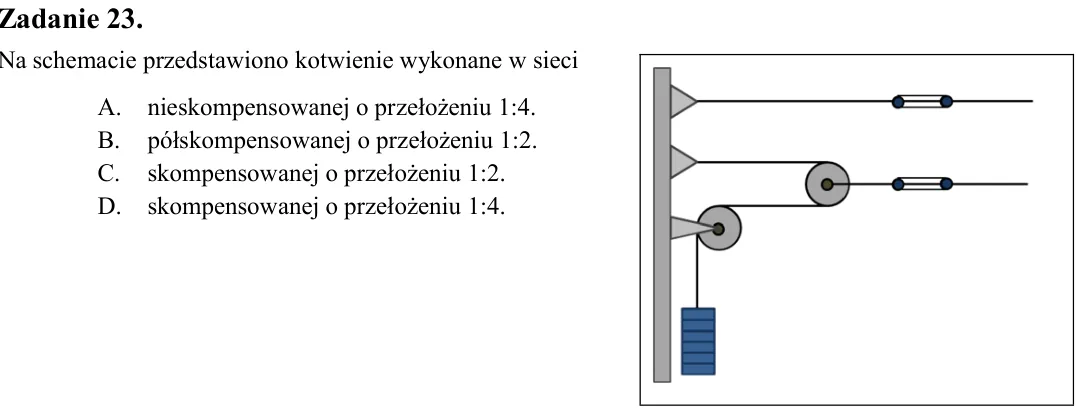

Zadanie 23. Na schemacie przedstawiono kotwienie wykonane w sieci A. nieskompensowanej o przełożeniu 1:4. B. półskompensowanej o przełożeniu 1:2. C. skompensowanej o przełożeniu 1:2. D. skompensowanej o przełożeniu 1:4.

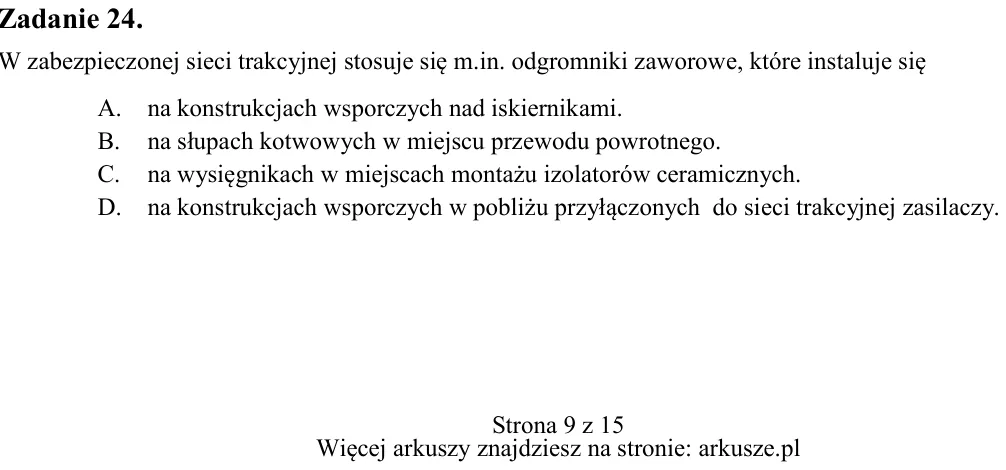

Zadanie 24. W zabezpieczonej sieci trakcyjnej stosuje się m.in. odgromniki zaworowe, które instaluje się A. na konstrukcjach wsporczych nad iskiernikami. B. na słupach kotwowych w miejscu przewodu powrotnego. C. na wysię

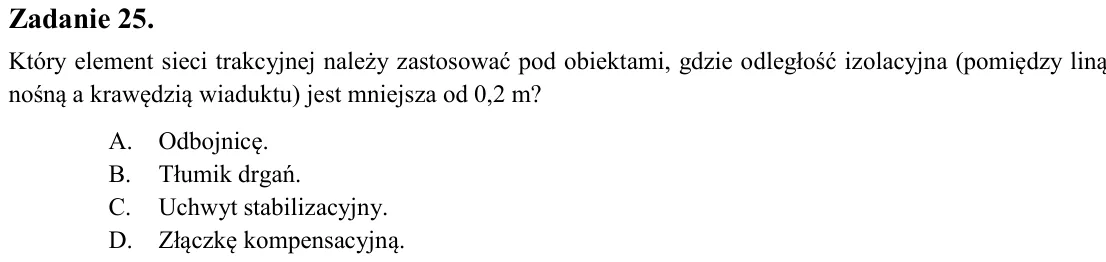

Zadanie 25. Który element sieci trakcyjnej należy zastosować pod obiektami, gdzie odległość izolacyjna (pomiędzy liną nośną a krawędzią wiaduktu) jest mniejsza od 0,2 m? A. Odbojnicę. B. Tłumik drgań. C. Uchwyt stabiliza

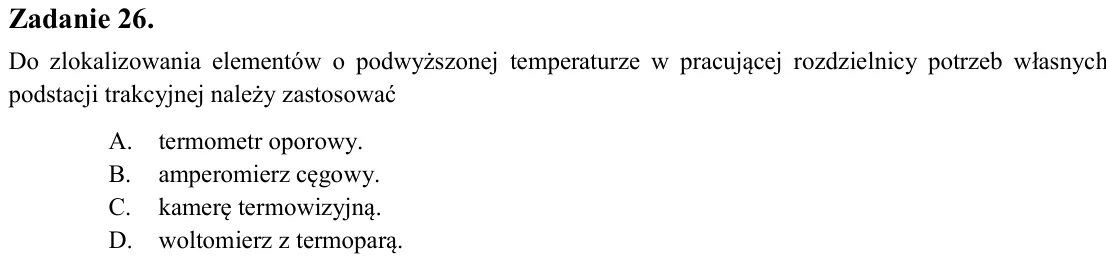

Zadanie 26. Do zlokalizowania elementów o podwyższonej temperaturze w pracującej rozdzielnicy potrzeb własnych podstacji trakcyjnej należy zastosować A. termometr oporowy. B. amperomierz cęgowy. C. kamerę termowizyjną. D

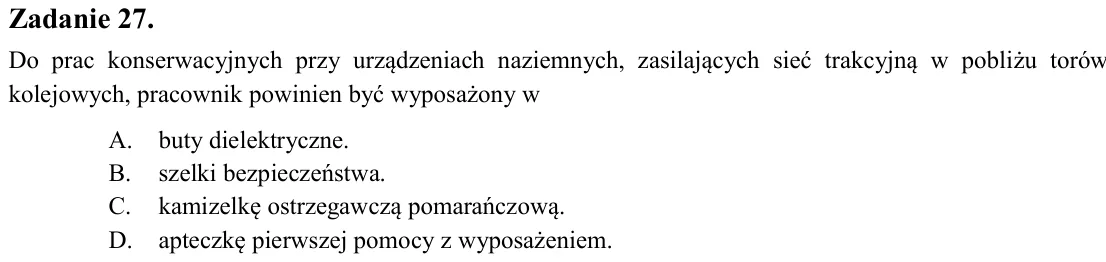

Zadanie 27. Do prac konserwacyjnych przy urządzeniach naziemnych, zasilających sieć trakcyjną w pobliżu torów kolejowych, pracownik powinien być wyposażony w A. buty dielektryczne. B. szelki bezpieczeństwa. C. kamizelkę

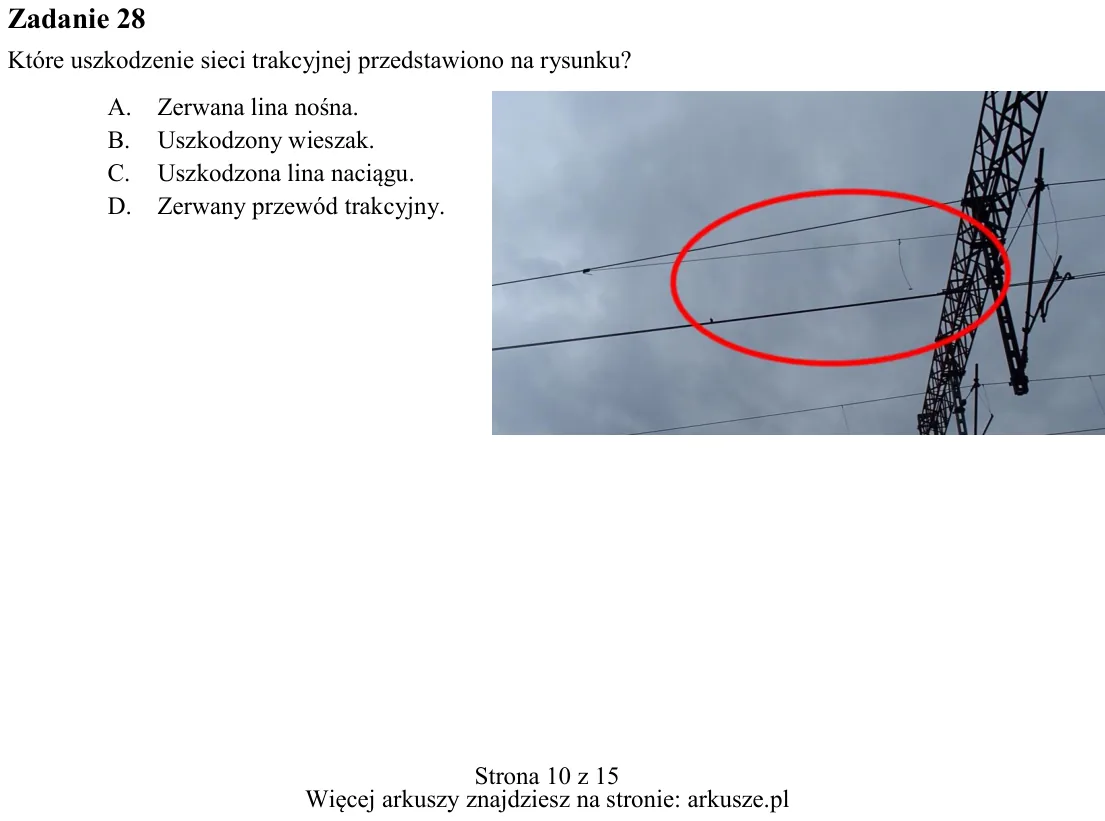

Zadanie 28 Które uszkodzenie sieci trakcyjnej przedstawiono na rysunku? A. Zerwana lina nośna. B. Uszkodzony wieszak. C. Uszkodzona lina naciągu. D. Zerwany przewód trakcyjny.

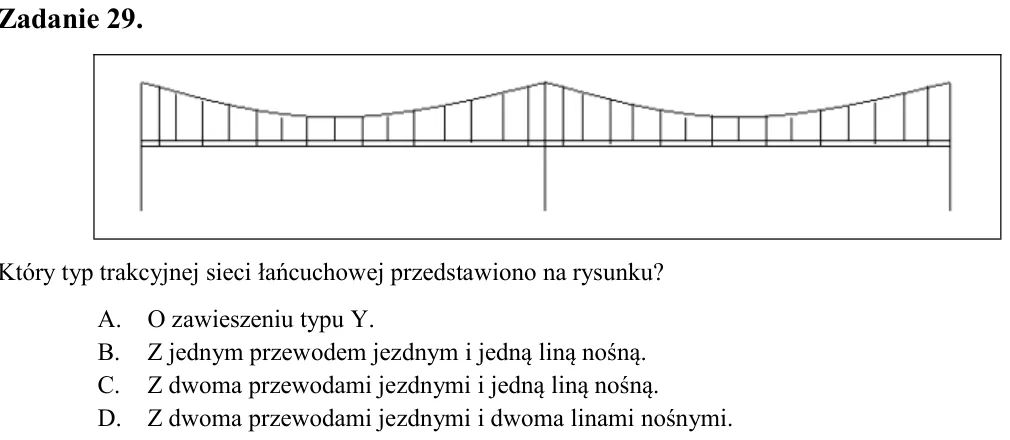

Zadanie 29. Który typ trakcyjnej sieci łańcuchowej przedstawiono na rysunku? A. O zawieszeniu typu Y. B. Z jednym przewodem jezdnym i jedną liną nośną. C. Z dwoma przewodami jezdnymi i jedną liną nośną. D. Z dwoma przewo

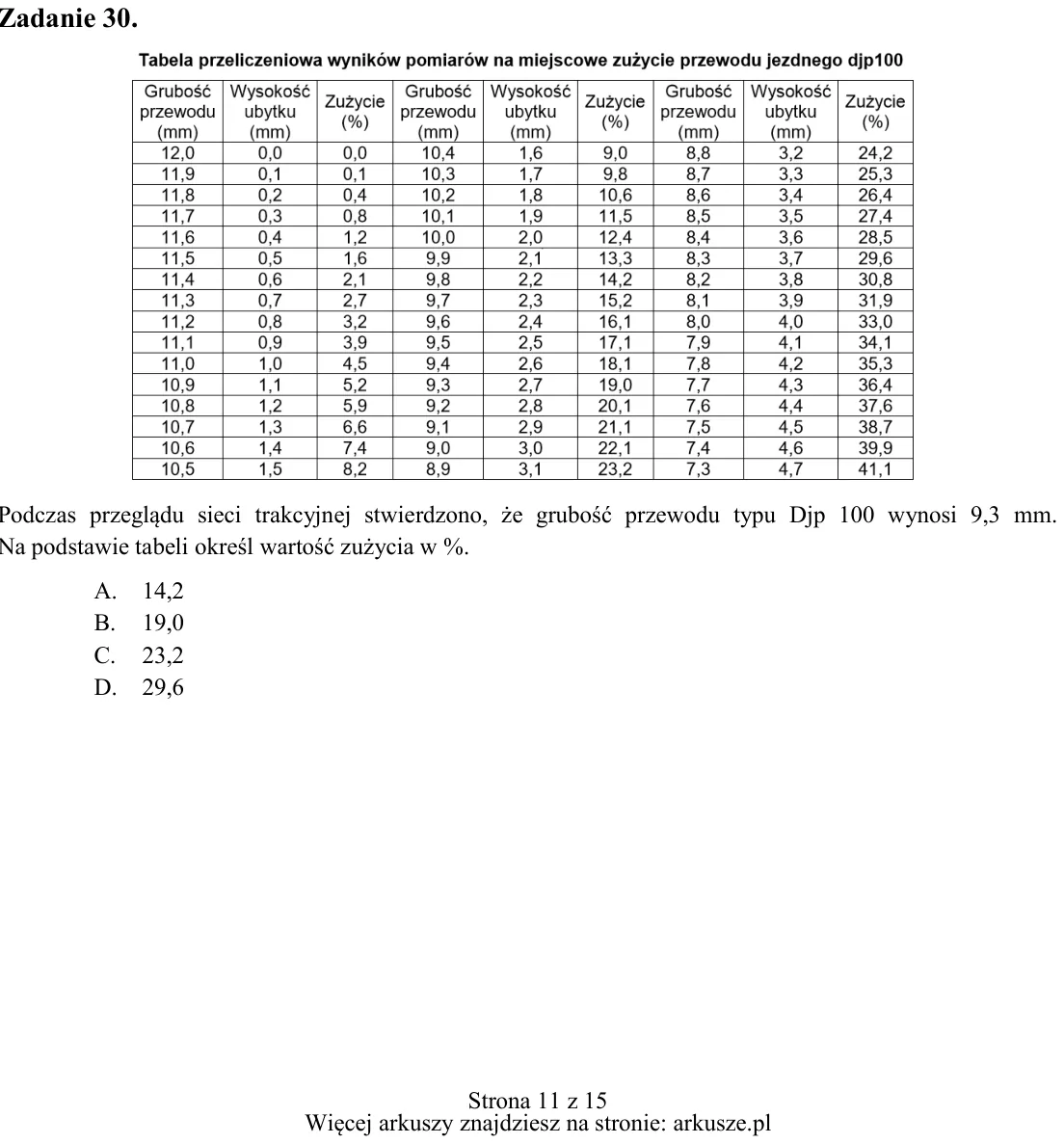

Zadanie 30. Podczas przeglądu sieci trakcyjnej stwierdzono, że grubość przewodu typu Djp 100 wynosi 9,3 mm. Na podstawie tabeli określ wartość zużycia w %. A. 14,2 B. 19,0 C. 23,2 D. 29,6

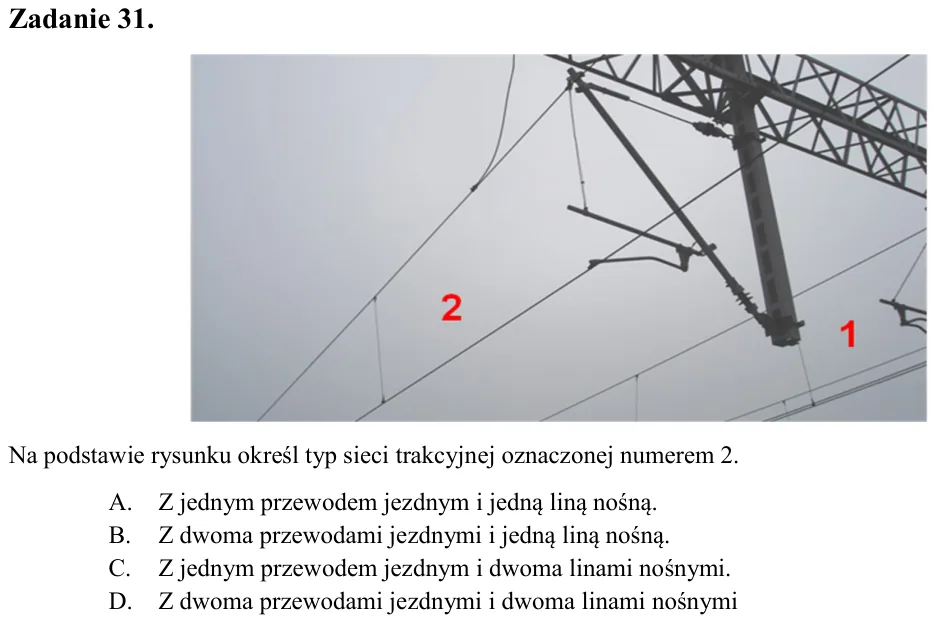

Zadanie 31. Na podstawie rysunku określ typ sieci trakcyjnej oznaczonej numerem 2. A. Z jednym przewodem jezdnym i jedną liną nośną. B. Z dwoma przewodami jezdnymi i jedną liną nośną. C. Z jednym przewodem jezdnym i dwom

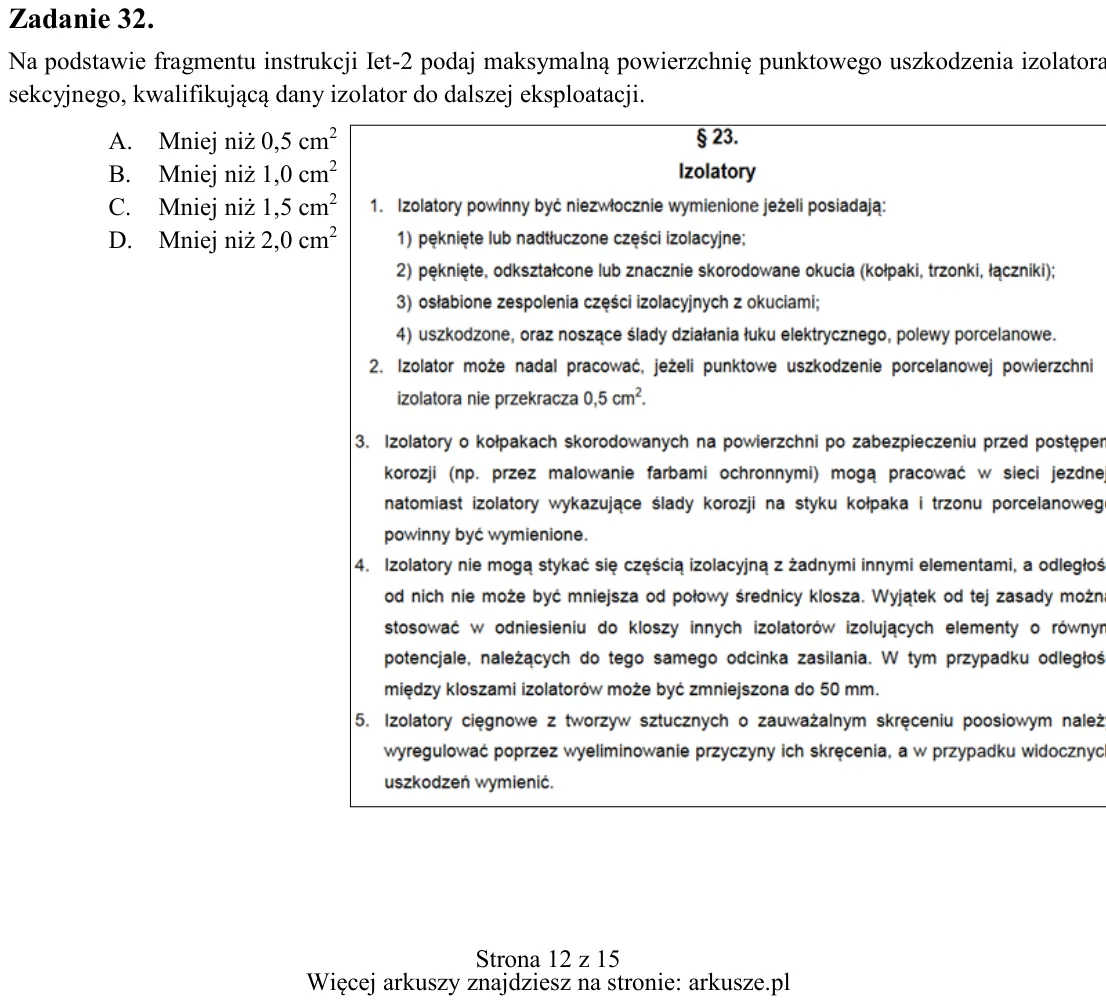

Zadanie 32. Na podstawie fragmentu instrukcji Iet-2 podaj maksymalną powierzchnię punktowego uszkodzenia izolatora sekcyjnego, kwalifikującą dany izolator do dalszej eksploatacji. A. Mniej niż 0,5 cm2 B. Mniej niż 1,0 cm

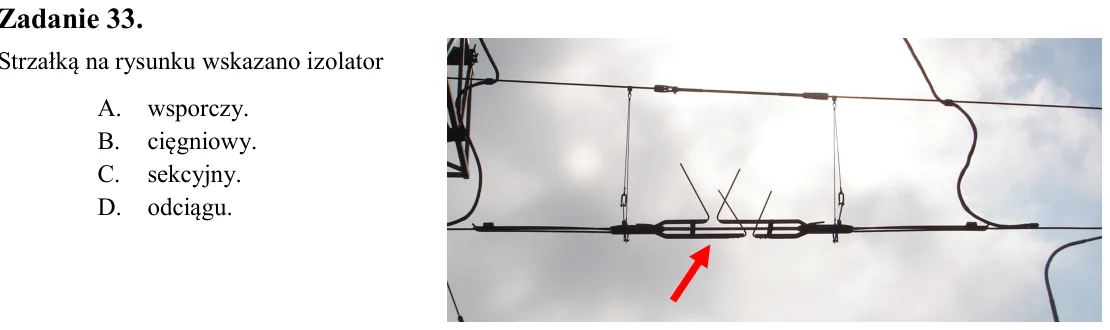

Zadanie 33. Strzałką na rysunku wskazano izolator A. wsporczy. B. cięgniowy. C. sekcyjny. D. odciągu.

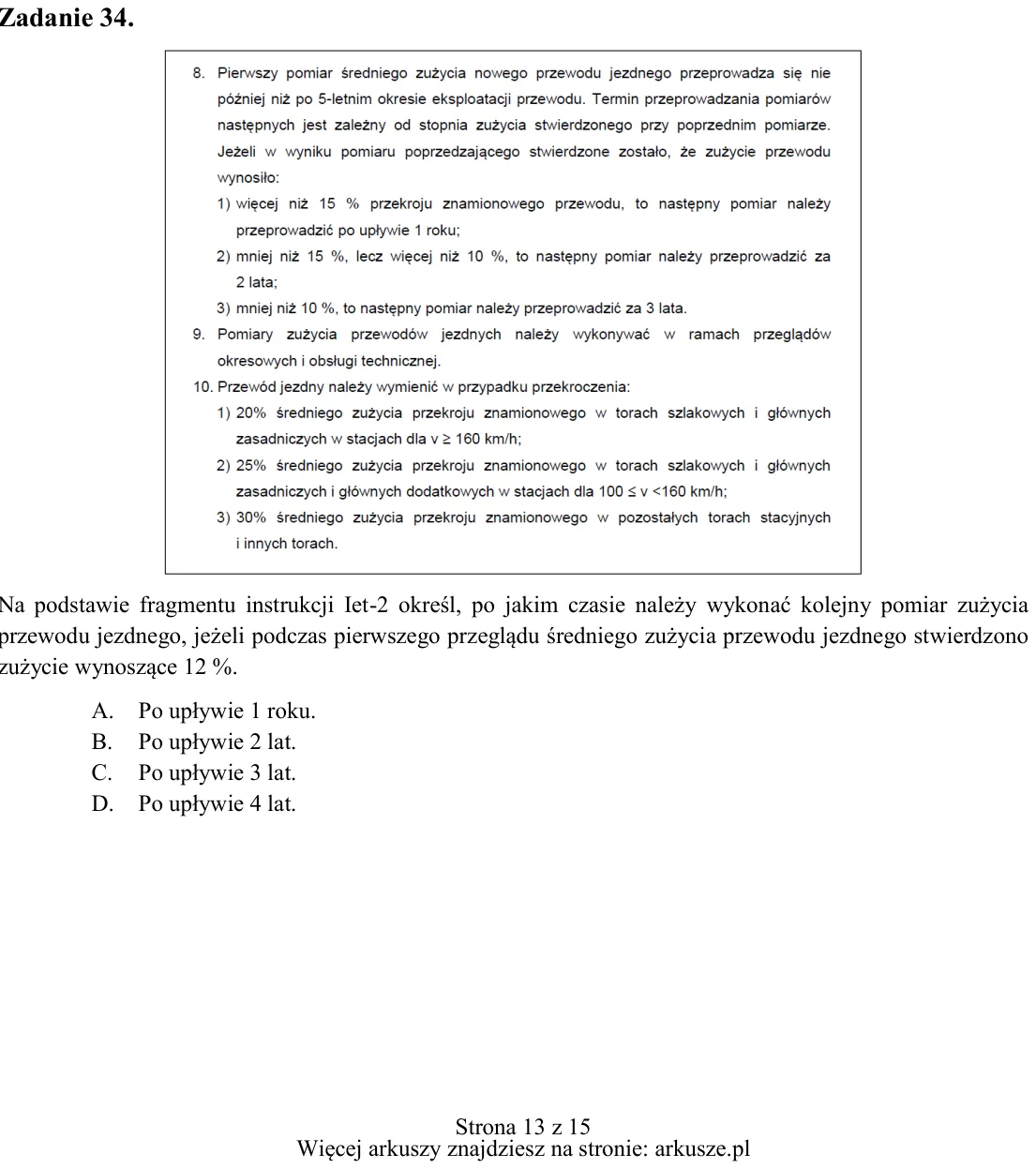

Zadanie 34. Na podstawie fragmentu instrukcji Iet-2 określ, po jakim czasie należy wykonać kolejny pomiar zużycia przewodu jezdnego, jeżeli podczas pierwszego przeglądu średniego zużycia przewodu jezdnego stwierdzono zuż

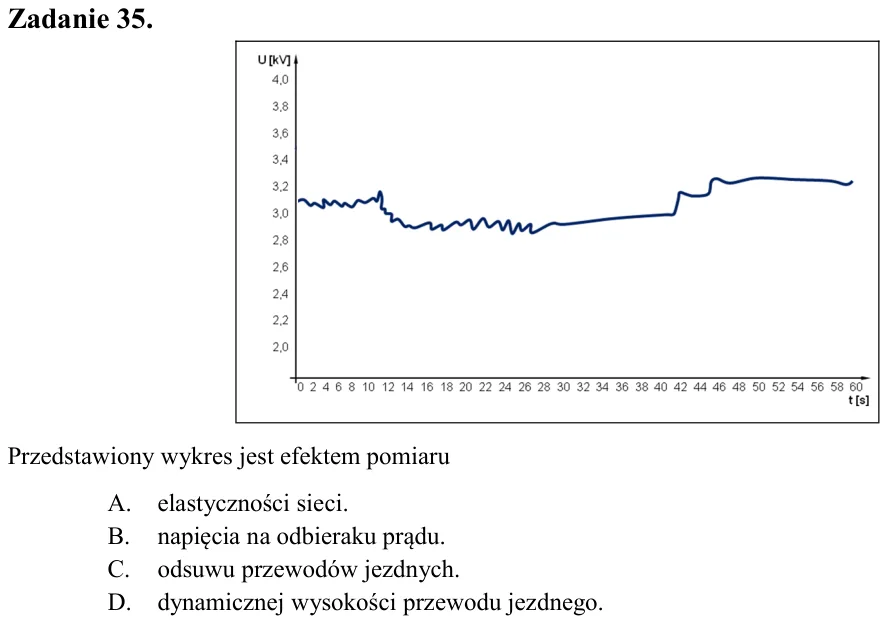

Zadanie 35. Przedstawiony wykres jest efektem pomiaru A. elastyczności sieci. B. napięcia na odbieraku prądu. C. odsuwu przewodów jezdnych. D. dynamicznej wysokości przewodu jezdnego.

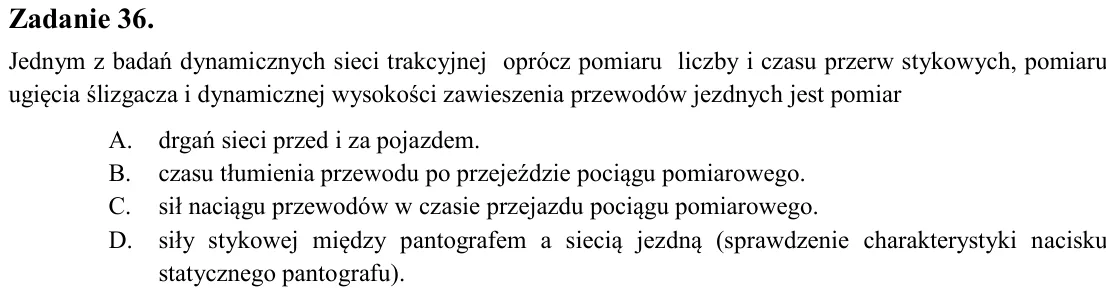

Zadanie 36. Jednym z badań dynamicznych sieci trakcyjnej oprócz pomiaru liczby i czasu przerw stykowych, pomiaru ugięcia ślizgacza i dynamicznej wysokości zawieszenia przewodów jezdnych jest pomiar A. drgań sieci przed i

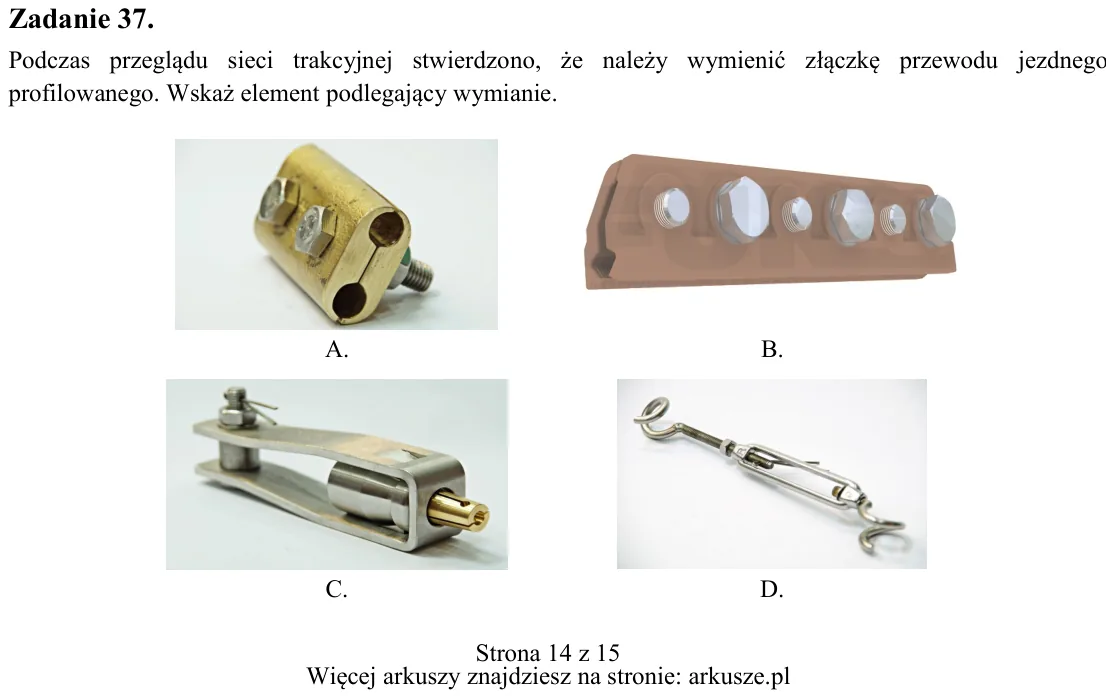

Zadanie 37. Podczas przeglądu sieci trakcyjnej stwierdzono, że należy wymienić złączkę przewodu jezdnego profilowanego. Wskaż element podlegający wymianie. A. B. C. D.

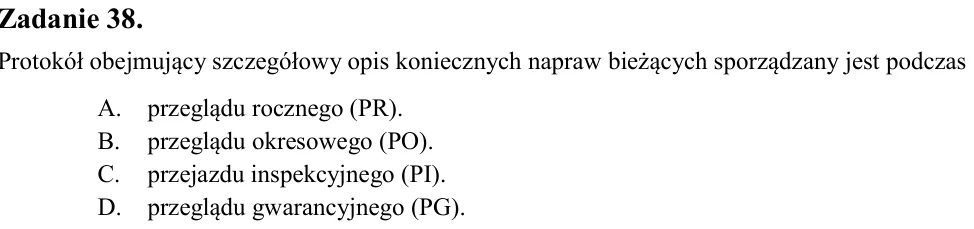

Zadanie 38. Protokół obejmujący szczegółowy opis koniecznych napraw bieżących sporządzany jest podczas A. przeglądu rocznego (PR). B. przeglądu okresowego (PO). C. przejazdu inspekcyjnego (PI). D. przeglądu gwarancyjnego

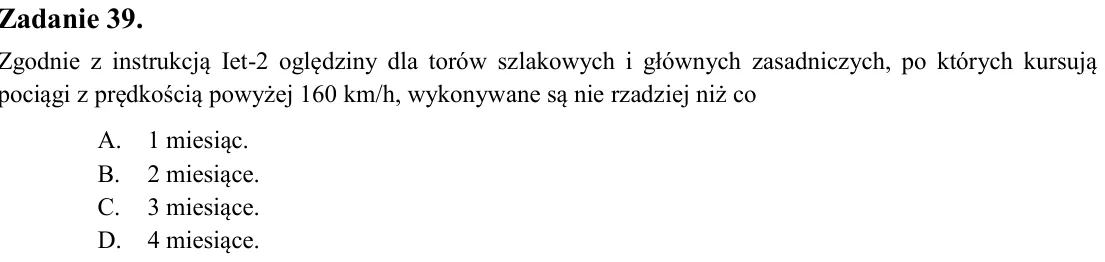

Zadanie 39. Zgodnie z instrukcją Iet-2 oględziny dla torów szlakowych i głównych zasadniczych, po których kursują pociągi z prędkością powyżej 160 km/h, wykonywane są nie rzadziej niż co A. 1 miesiąc. B. 2 miesiące. C. 3

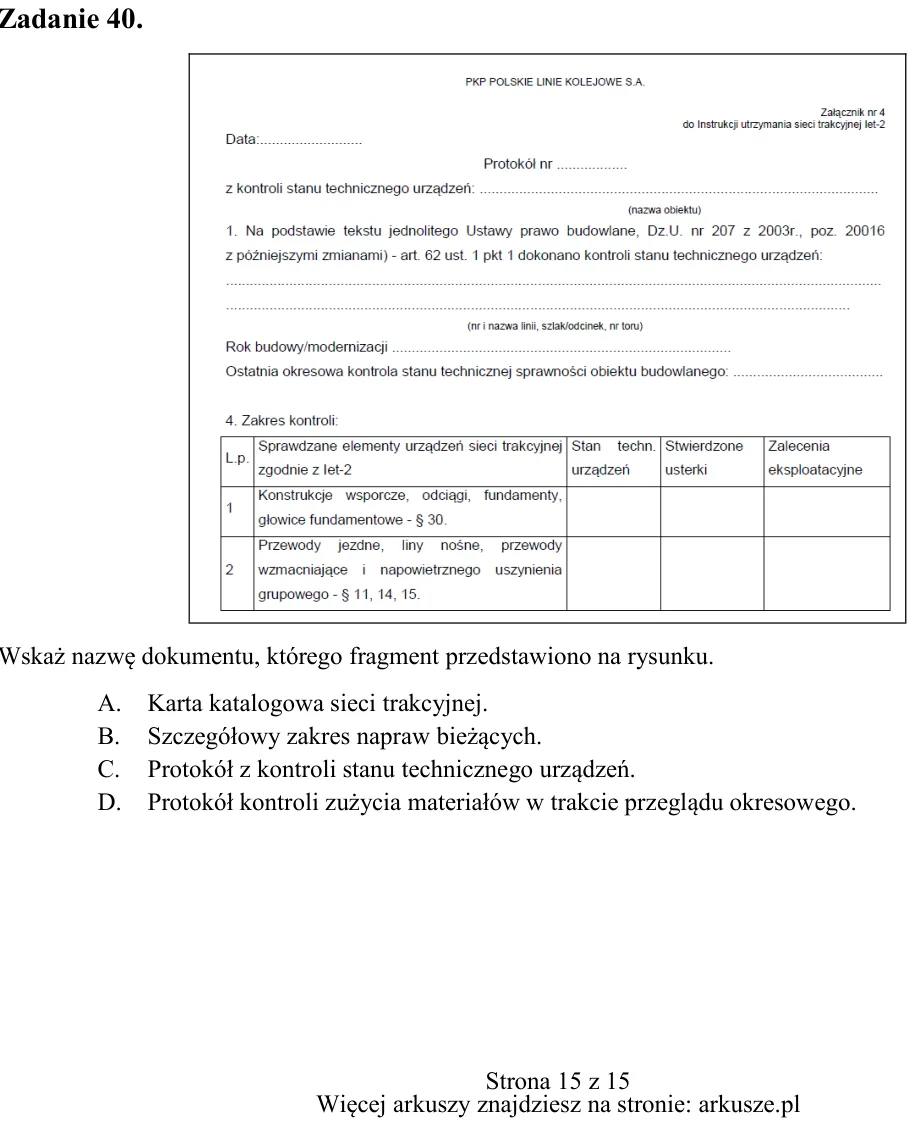

Zadanie 40. Wskaż nazwę dokumentu, którego fragment przedstawiono na rysunku. A. Karta katalogowa sieci trakcyjnej. B. Szczegółowy zakres napraw bieżących. C. Protokół z kontroli stanu technicznego urządzeń. D. Protokół
