E26 · Egzamin zawodowy · styczeń 2018

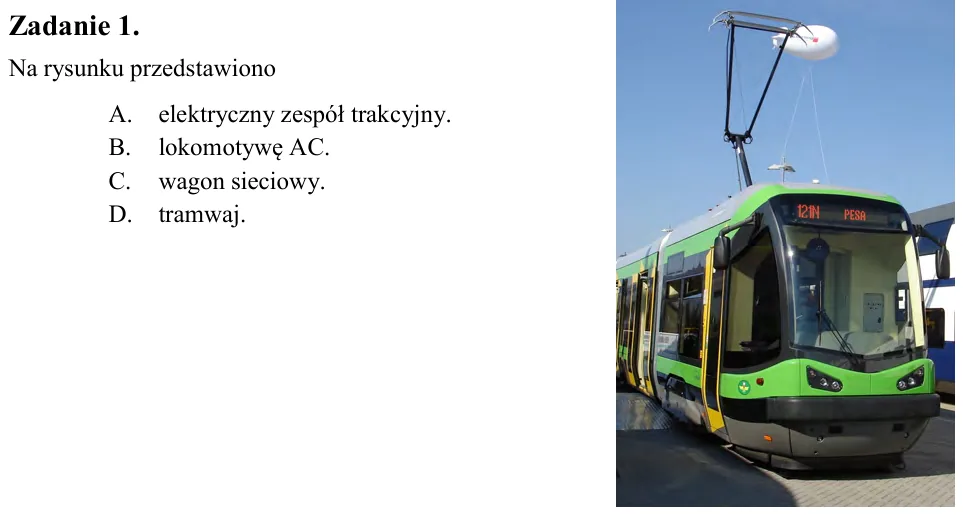

Zadanie 1. Na rysunku przedstawiono A. elektryczny zespół trakcyjny. B. lokomotywę AC. C. wagon sieciowy. D. tramwaj.

Zadanie 2. Który rodzaj nadwozia nie przenosi sił wzdłużnych w lokomotywie? A. Sztywne. B. Samonośne. C. Półsamonośne. D. Niesamonośne.

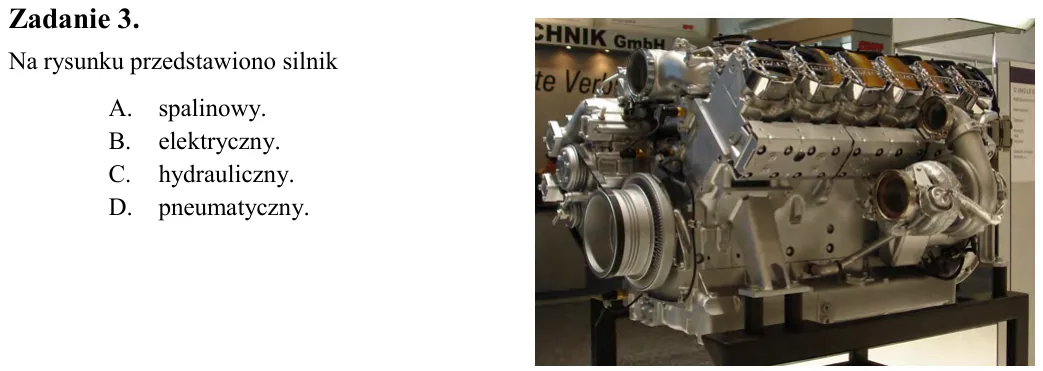

Zadanie 3. Na rysunku przedstawiono silnik A. spalinowy. B. elektryczny. C. hydrauliczny. D. pneumatyczny.

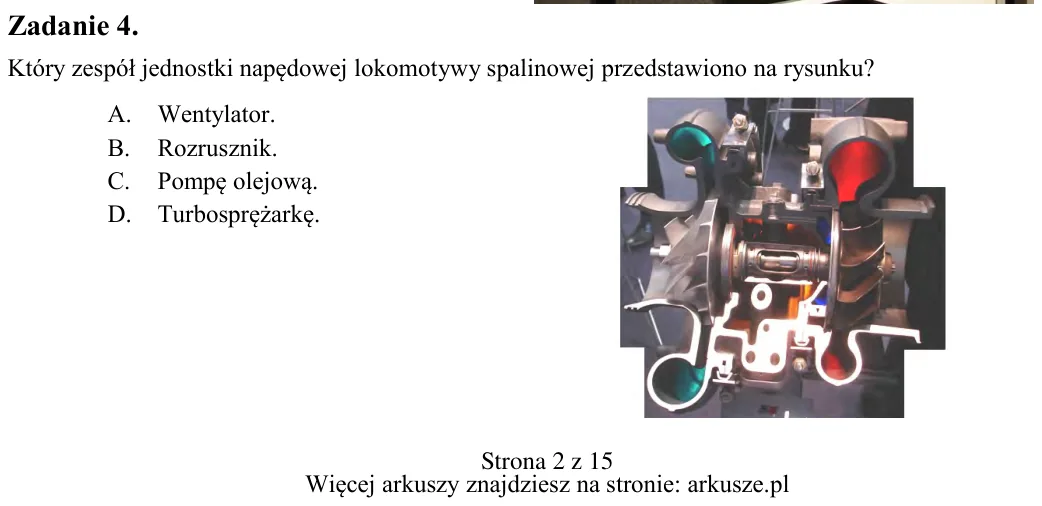

Zadanie 4. Który zespół jednostki napędowej lokomotywy spalinowej przedstawiono na rysunku? A. Wentylator. B. Rozrusznik. C. Pompę olejową. D. Turbosprężarkę.

Zadanie 5. Hamowanie przy użyciu silników trakcyjnych, jako hamowanie elektrodynamiczne, oznaczane jest skrótem A. EP B. ED C. ET D. ER

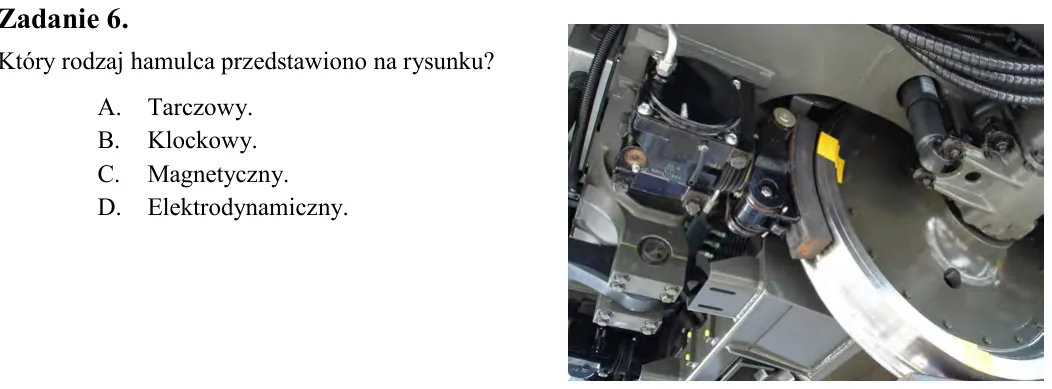

Zadanie 6. Który rodzaj hamulca przedstawiono na rysunku? A. Tarczowy. B. Klockowy. C. Magnetyczny. D. Elektrodynamiczny.

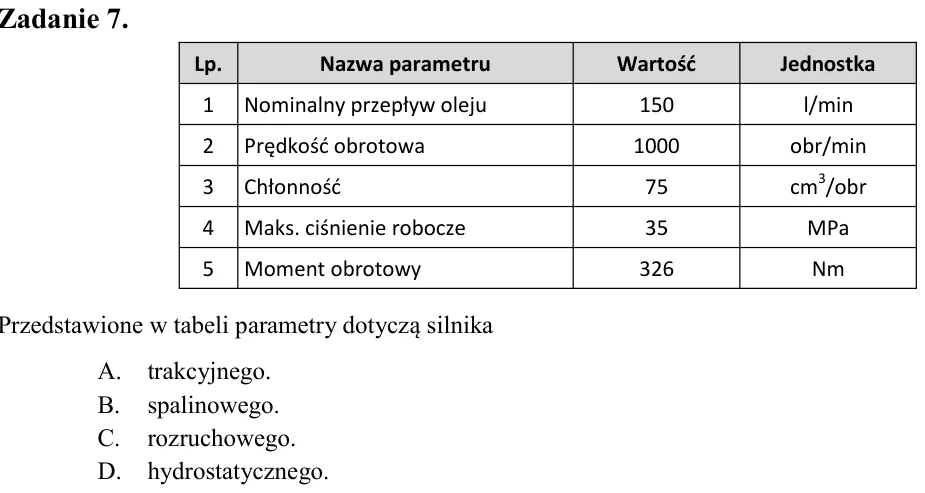

Zadanie 7. Przedstawione w tabeli parametry dotyczą silnika A. trakcyjnego. B. spalinowego. C. rozruchowego. D. hydrostatycznego.

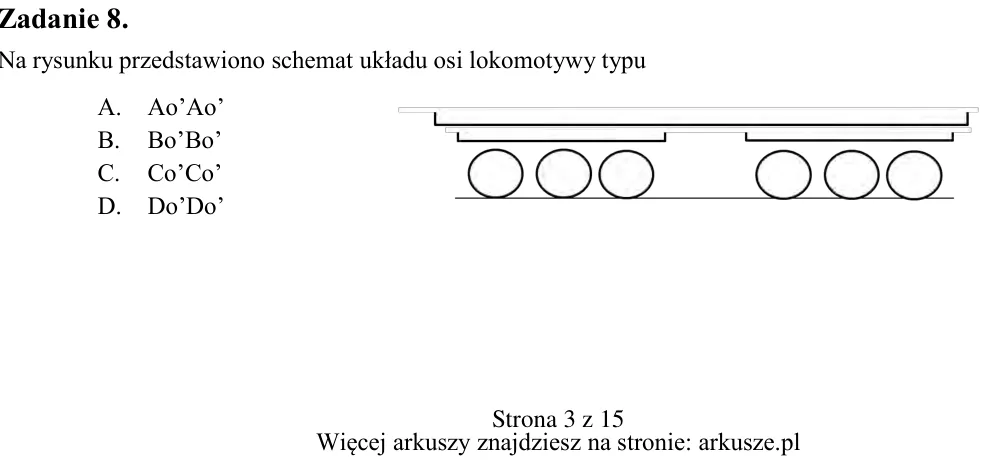

Zadanie 8. Na rysunku przedstawiono schemat układu osi lokomotywy typu A. Ao’Ao’ B. Bo’Bo’ C. Co’Co’ D. Do’Do’ Lp. Nazwa parametru Wartość Jednostka 1 Nominalny przepływ oleju 150 l/min 2 Prędkość obrotowa 1000 obr/min 3

Zadanie 9. Usprężynowanie II stopnia występuje na A. pudle wagonu. B. belce skrętowej. C. belce bujakowej. D. czopie skrętowym.

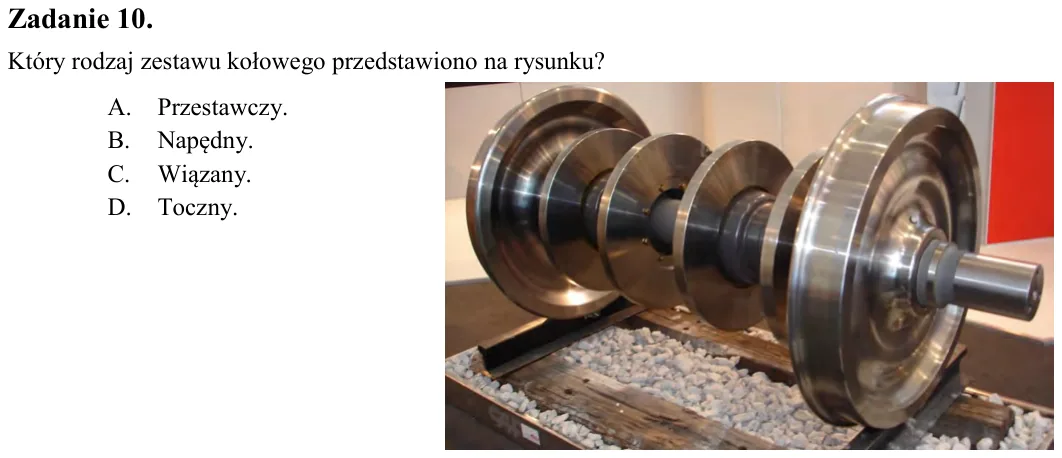

Zadanie 10. Który rodzaj zestawu kołowego przedstawiono na rysunku? A. Przestawczy. B. Napędny. C. Wiązany. D. Toczny.

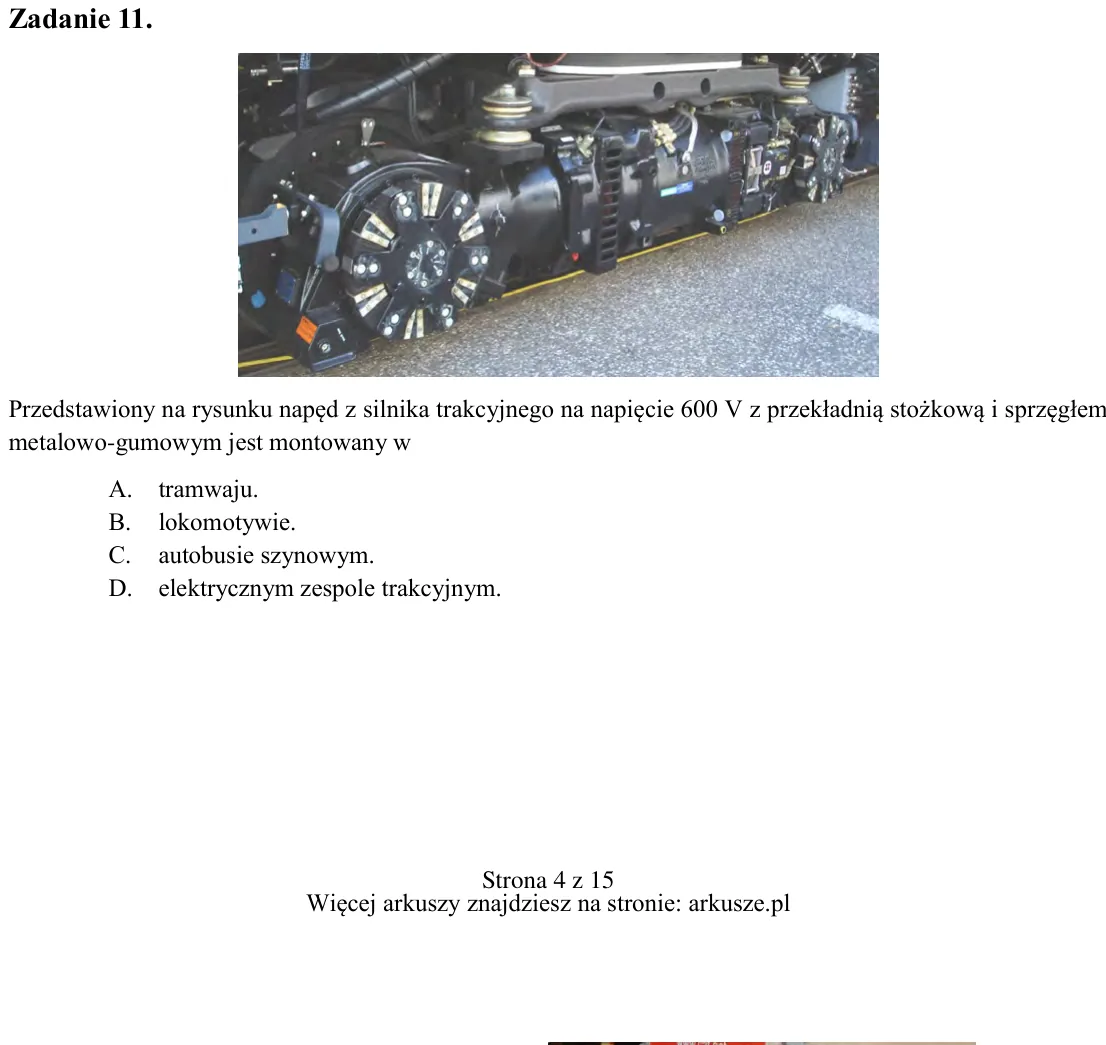

Zadanie 11. Przedstawiony na rysunku napęd z silnika trakcyjnego na napięcie 600 V z przekładnią stożkową i sprzęgłem metalowo-gumowym jest montowany w A. tramwaju. B. lokomotywie. C. autobusie szynowym. D. elektrycznym

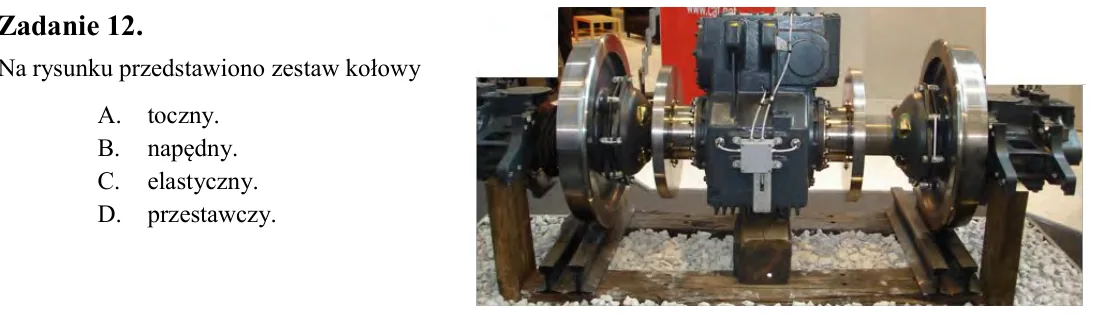

Zadanie 12. Na rysunku przedstawiono zestaw kołowy A. toczny. B. napędny. C. elastyczny. D. przestawczy.

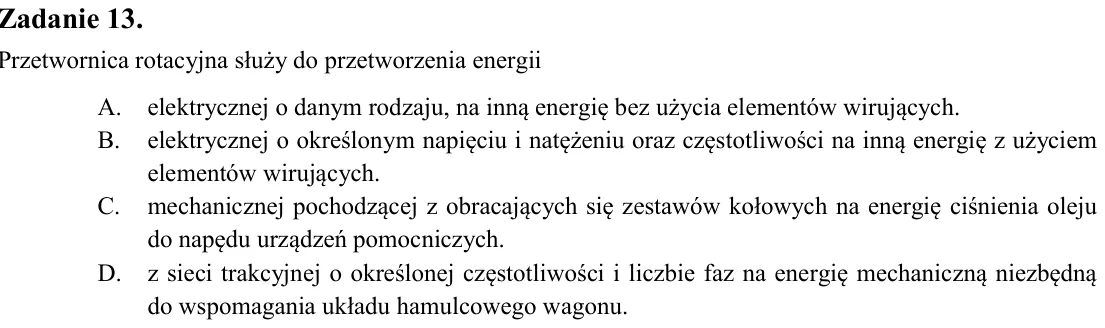

Zadanie 13. Przetwornica rotacyjna służy do przetworzenia energii A. elektrycznej o danym rodzaju, na inną energię bez użycia elementów wirujących. B. elektrycznej o określonym napięciu i natężeniu oraz częstotliwości na

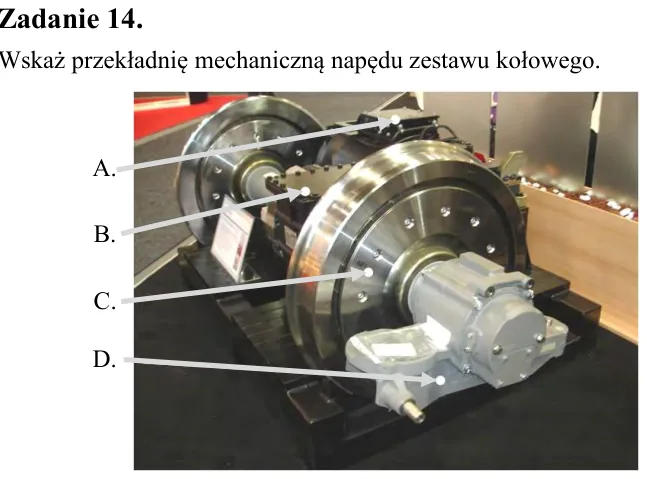

Zadanie 14. Wskaż przekładnię mechaniczną napędu zestawu kołowego.

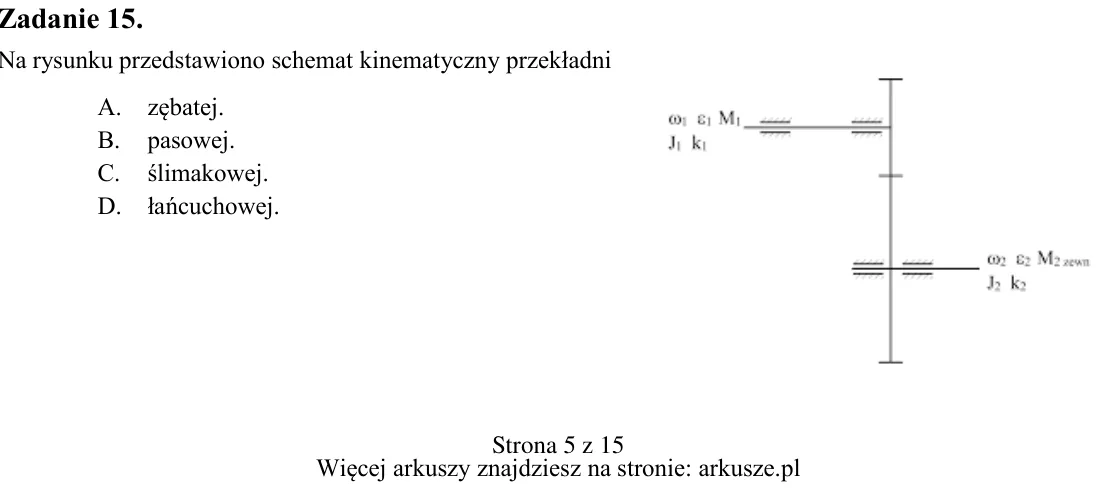

Zadanie 15. Na rysunku przedstawiono schemat kinematyczny przekładni A. zębatej. B. pasowej. C. ślimakowej. D. łańcuchowej. A. B. C. D.

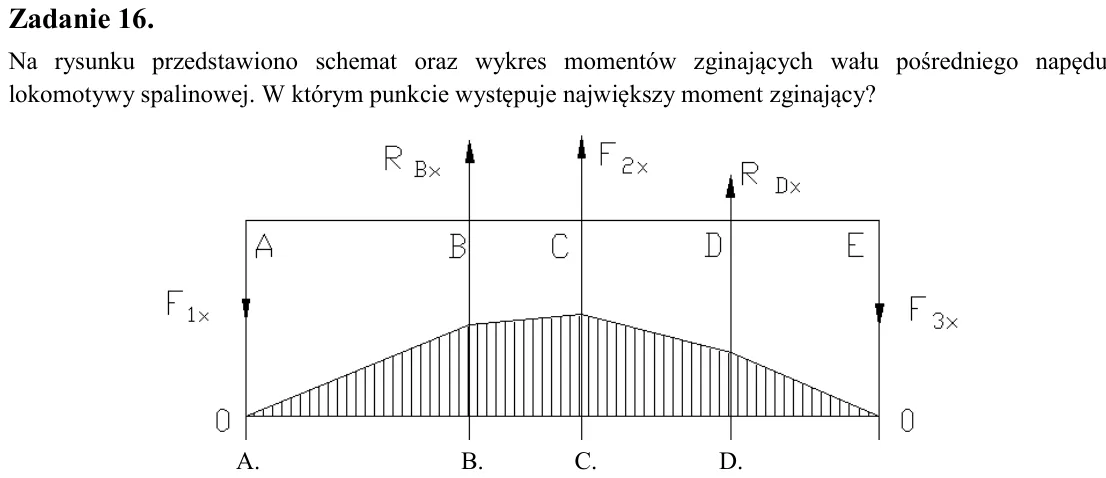

Zadanie 16. Na rysunku przedstawiono schemat oraz wykres momentów zginających wału pośredniego napędu lokomotywy spalinowej. W którym punkcie występuje największy moment zginający?

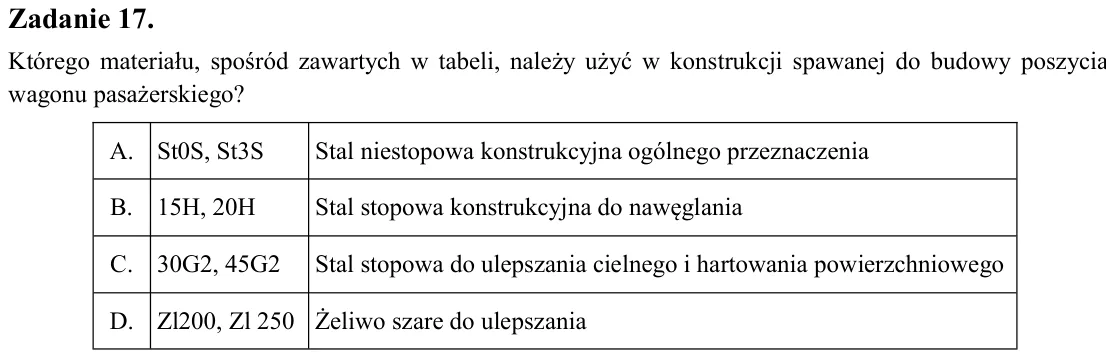

Zadanie 17. Którego materiału, spośród zawartych w tabeli, należy użyć w konstrukcji spawanej do budowy poszycia wagonu pasażerskiego?

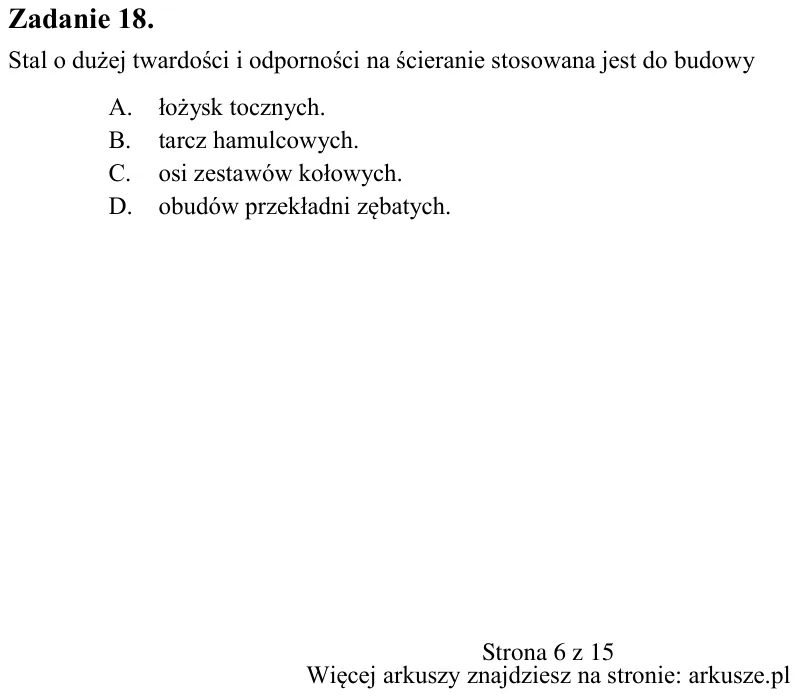

Zadanie 18. Stal o dużej twardości i odporności na ścieranie stosowana jest do budowy A. łożysk tocznych. B. tarcz hamulcowych. C. osi zestawów kołowych. D. obudów przekładni zębatych. A. B. C. D. A. St0S, St3S Stal nies

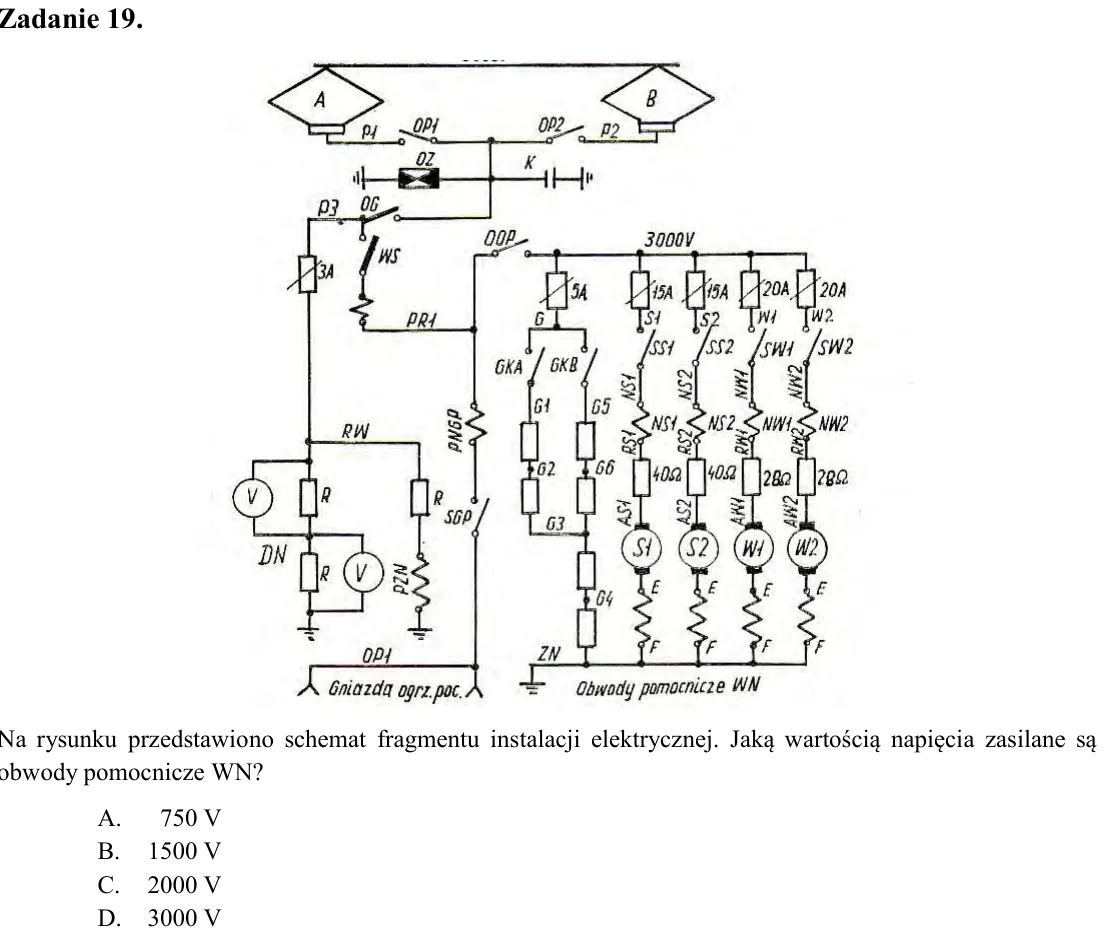

Zadanie 19. Na rysunku przedstawiono schemat fragmentu instalacji elektrycznej. Jaką wartością napięcia zasilane są obwody pomocnicze WN? A. 750 V B. 1500 V C. 2000 V D. 3000 V

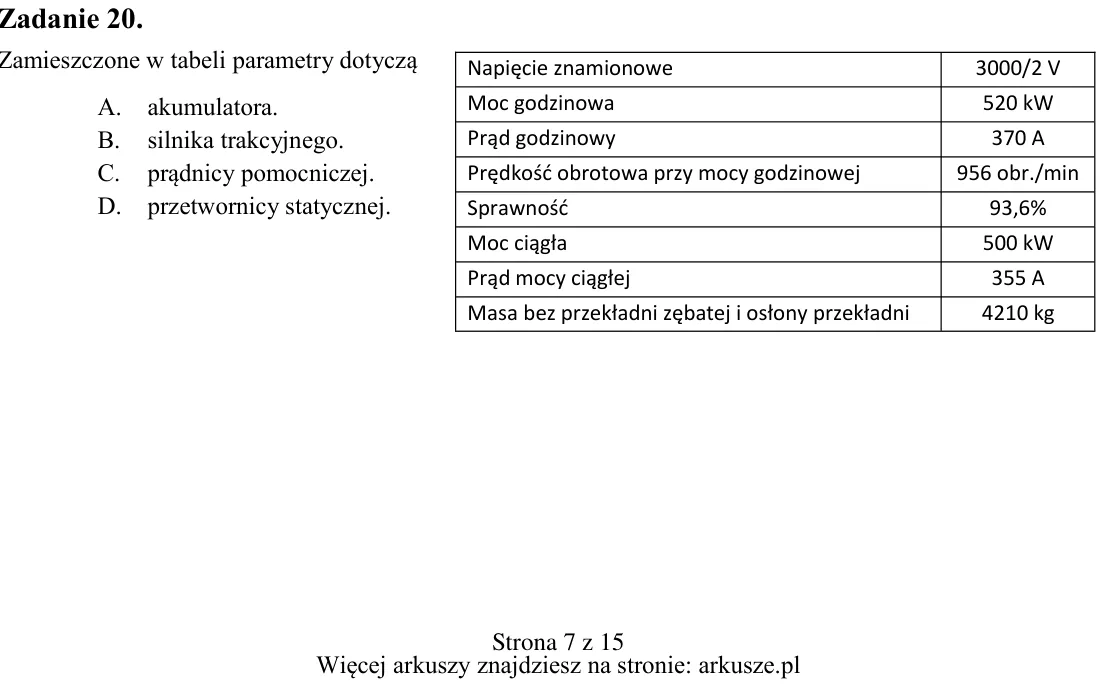

Zadanie 20. Zamieszczone w tabeli parametry dotyczą A. akumulatora. B. silnika trakcyjnego. C. prądnicy pomocniczej. D. przetwornicy statycznej. Napięcie znamionowe 3000/2 V Moc godzinowa 520 kW Prąd godzinowy 370 A Pręd

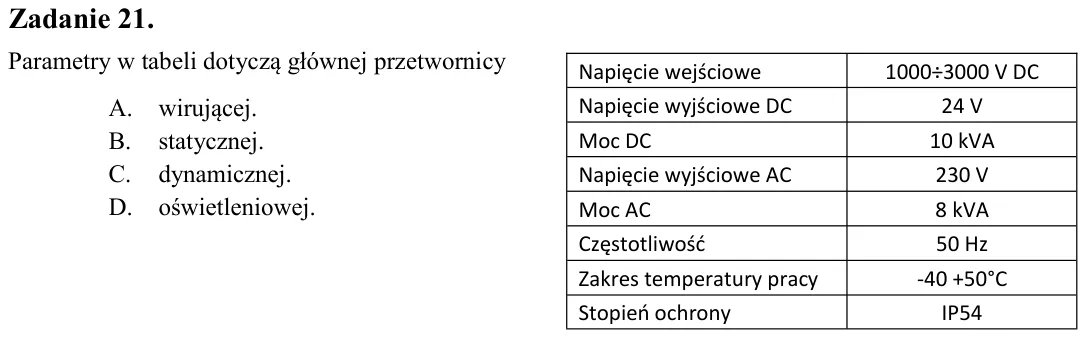

Zadanie 21. Parametry w tabeli dotyczą głównej przetwornicy A. wirującej. B. statycznej. C. dynamicznej. D. oświetleniowej.

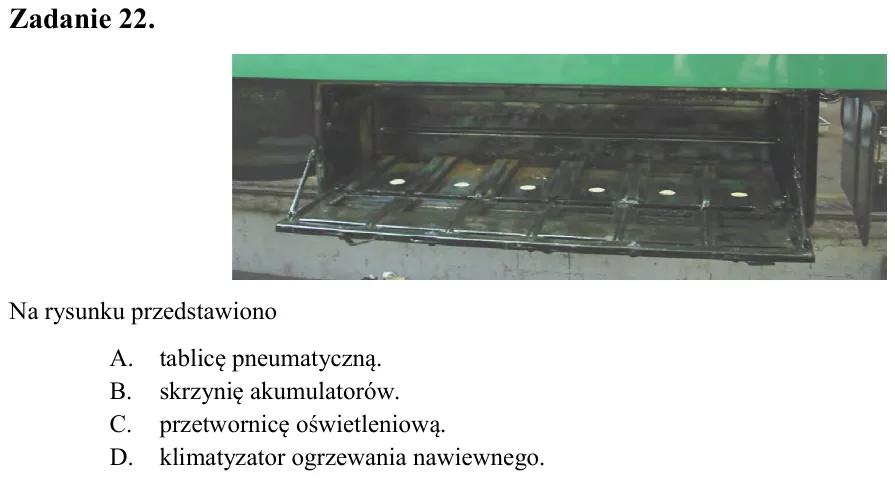

Zadanie 22. Na rysunku przedstawiono A. tablicę pneumatyczną. B. skrzynię akumulatorów. C. przetwornicę oświetleniową. D. klimatyzator ogrzewania nawiewnego.

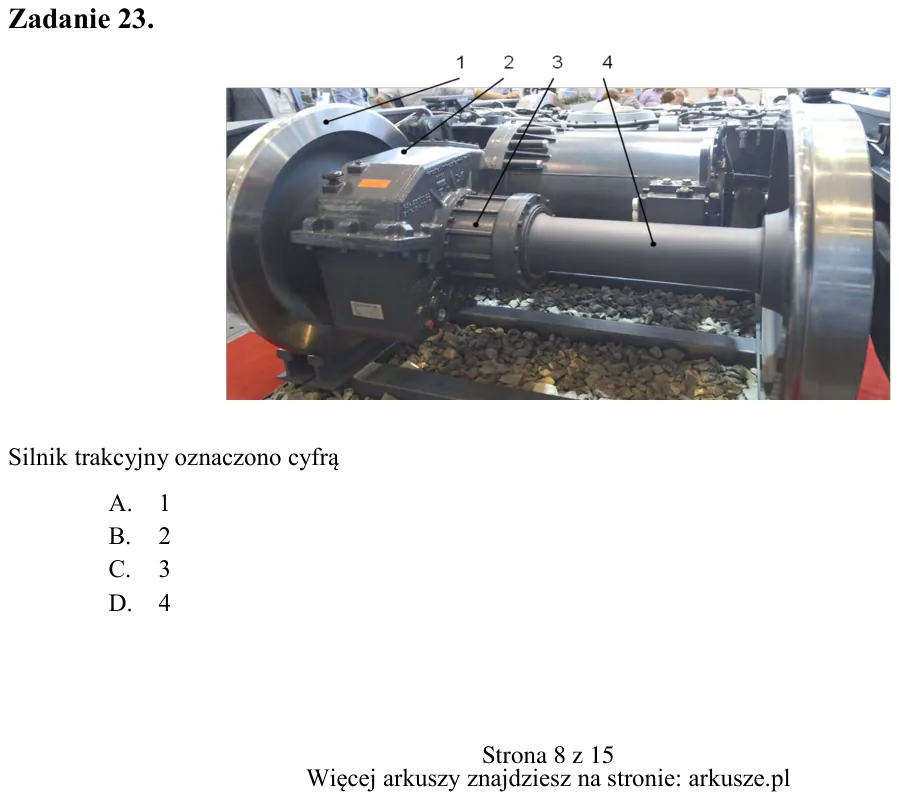

Zadanie 23. Silnik trakcyjny oznaczono cyfrą A. 1 B. 2 C. 3 D. 4 Napięcie wejściowe 1000÷3000 V DC Napięcie wyjściowe DC 24 V Moc DC 10 kVA Napięcie wyjściowe AC 230 V Moc AC 8 kVA Częstotliwość 50 Hz Zakres temperatury

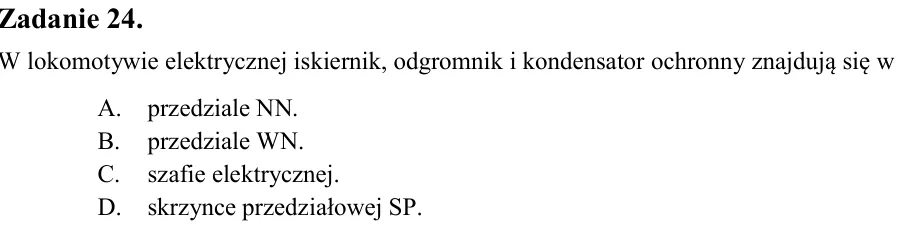

Zadanie 24. W lokomotywie elektrycznej iskiernik, odgromnik i kondensator ochronny znajdują się w A. przedziale NN. B. przedziale WN. C. szafie elektrycznej. D. skrzynce przedziałowej SP.

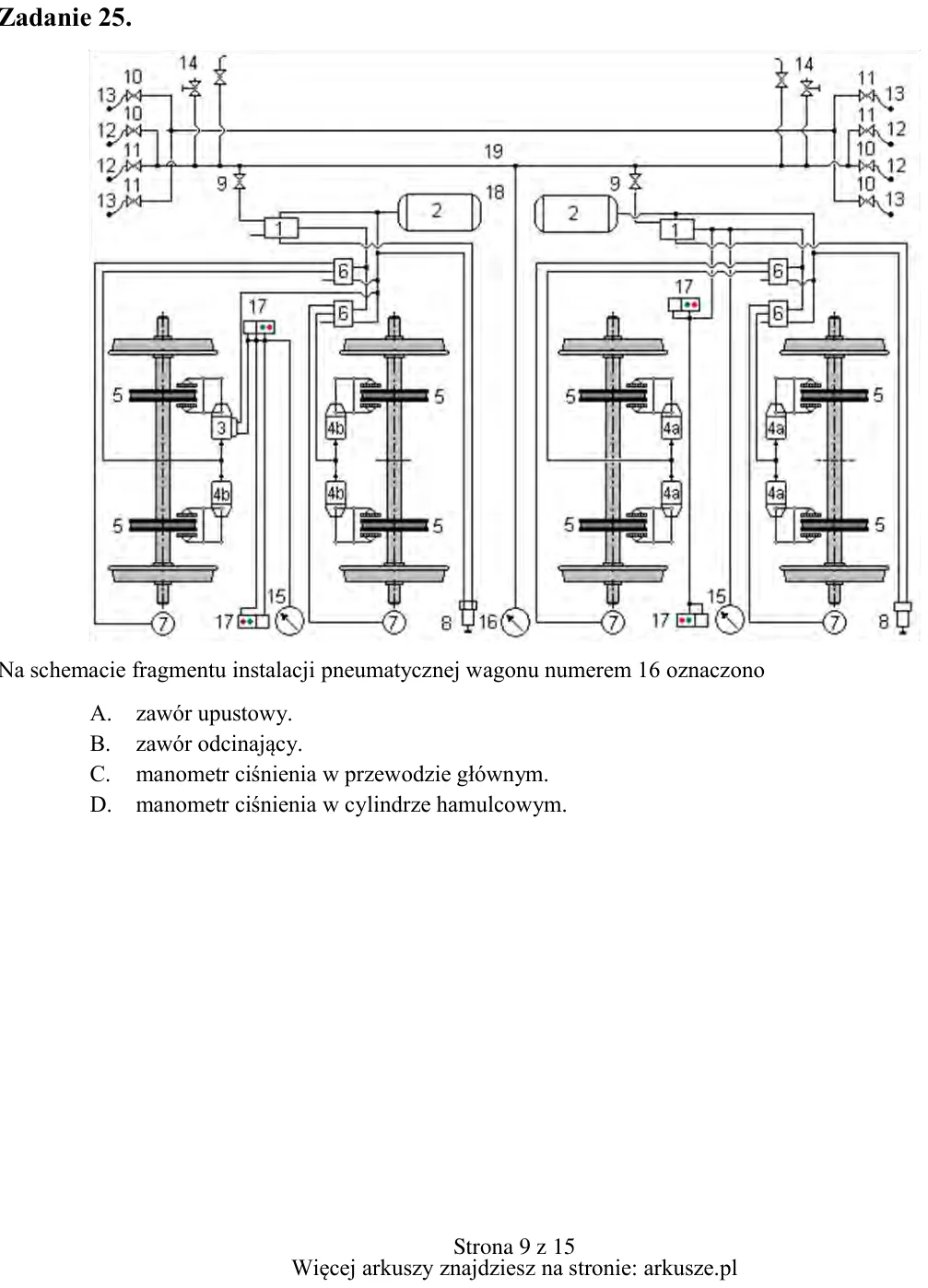

Zadanie 25. Na schemacie fragmentu instalacji pneumatycznej wagonu numerem 16 oznaczono A. zawór upustowy. B. zawór odcinający. C. manometr ciśnienia w przewodzie głównym. D. manometr ciśnienia w cylindrze hamulcowym.

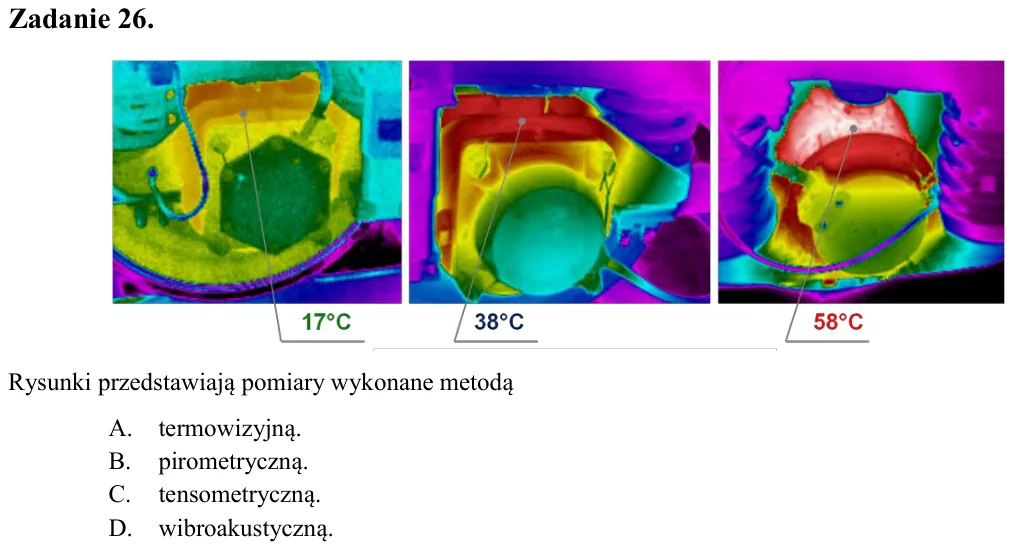

Zadanie 26. Rysunki przedstawiają pomiary wykonane metodą A. termowizyjną. B. pirometryczną. C. tensometryczną. D. wibroakustyczną.

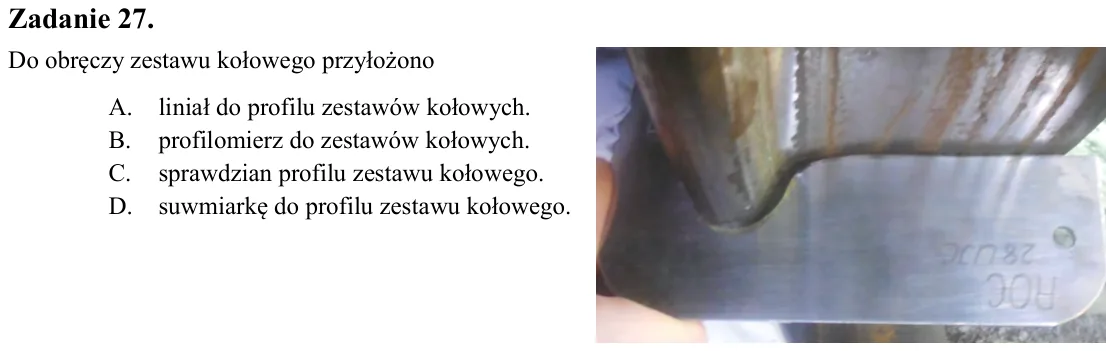

Zadanie 27. Do obręczy zestawu kołowego przyłożono A. liniał do profilu zestawów kołowych. B. profilomierz do zestawów kołowych. C. sprawdzian profilu zestawu kołowego. D. suwmiarkę do profilu zestawu kołowego.

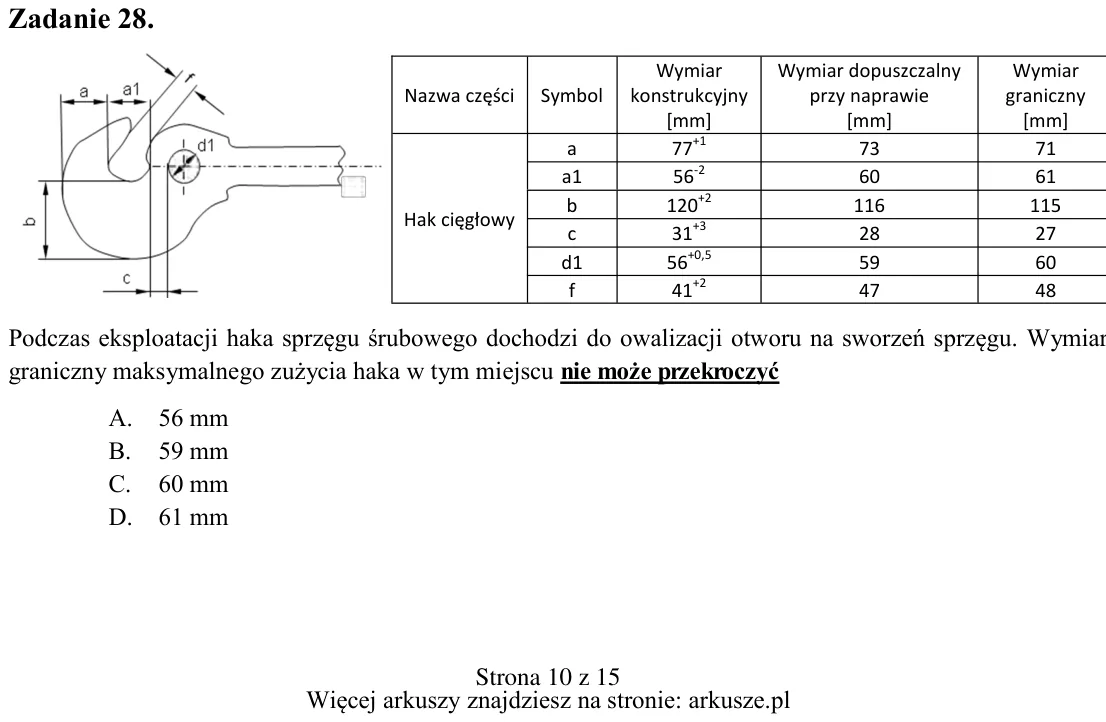

Zadanie 28. Podczas eksploatacji haka sprzęgu śrubowego dochodzi do owalizacji otworu na sworzeń sprzęgu. Wymiar graniczny maksymalnego zużycia haka w tym miejscu nie może przekroczyć A. 56 mm B. 59 mm C. 60 mm D. 61 mm

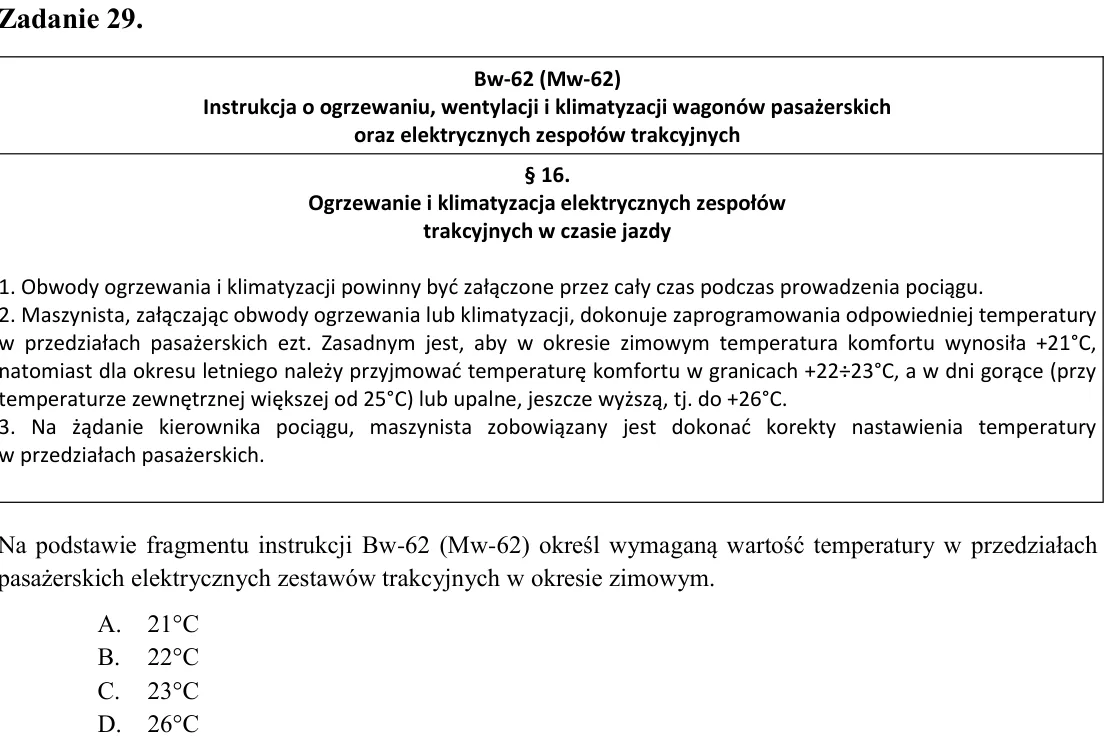

Zadanie 29. Na podstawie fragmentu instrukcji Bw-62 (Mw-62) określ wymaganą wartość temperatury w przedziałach pasażerskich elektrycznych zestawów trakcyjnych w okresie zimowym. A. 21°C B. 22°C C. 23°C D. 26°C

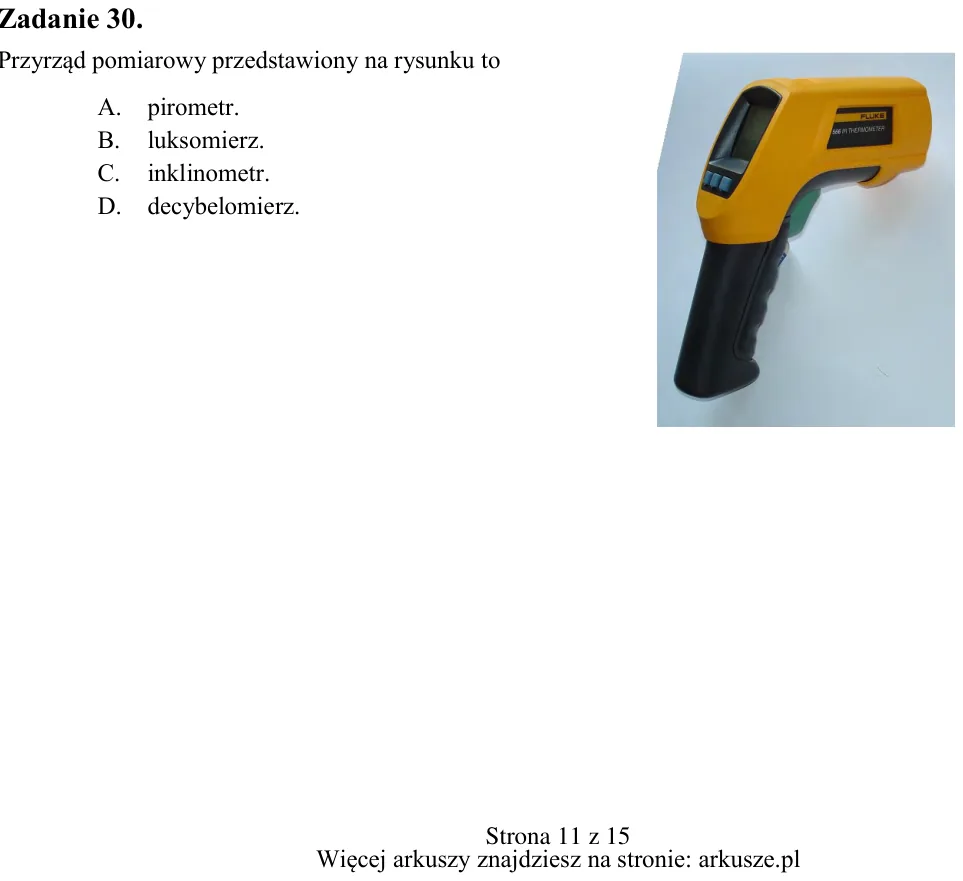

Zadanie 30. Przyrząd pomiarowy przedstawiony na rysunku to A. pirometr. B. luksomierz. C. inklinometr. D. decybelomierz. Bw-62 (Mw-62) Instrukcja o ogrzewaniu, wentylacji i klimatyzacji wagonów pasażerskich oraz elektryc

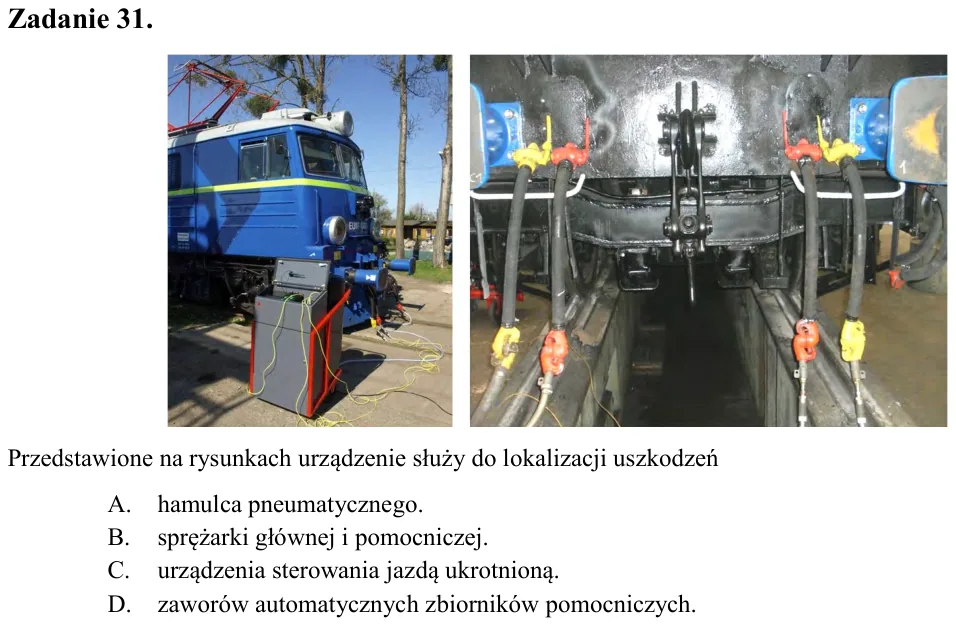

Zadanie 31. Przedstawione na rysunkach urządzenie służy do lokalizacji uszkodzeń A. hamulca pneumatycznego. B. sprężarki głównej i pomocniczej. C. urządzenia sterowania jazdą ukrotnioną. D. zaworów automatycznych zbiorni

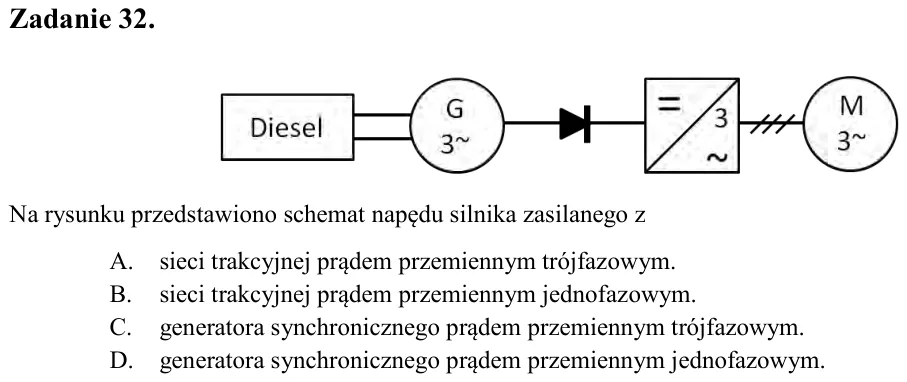

Zadanie 32. Na rysunku przedstawiono schemat napędu silnika zasilanego z A. sieci trakcyjnej prądem przemiennym trójfazowym. B. sieci trakcyjnej prądem przemiennym jednofazowym. C. generatora synchronicznego prądem przem

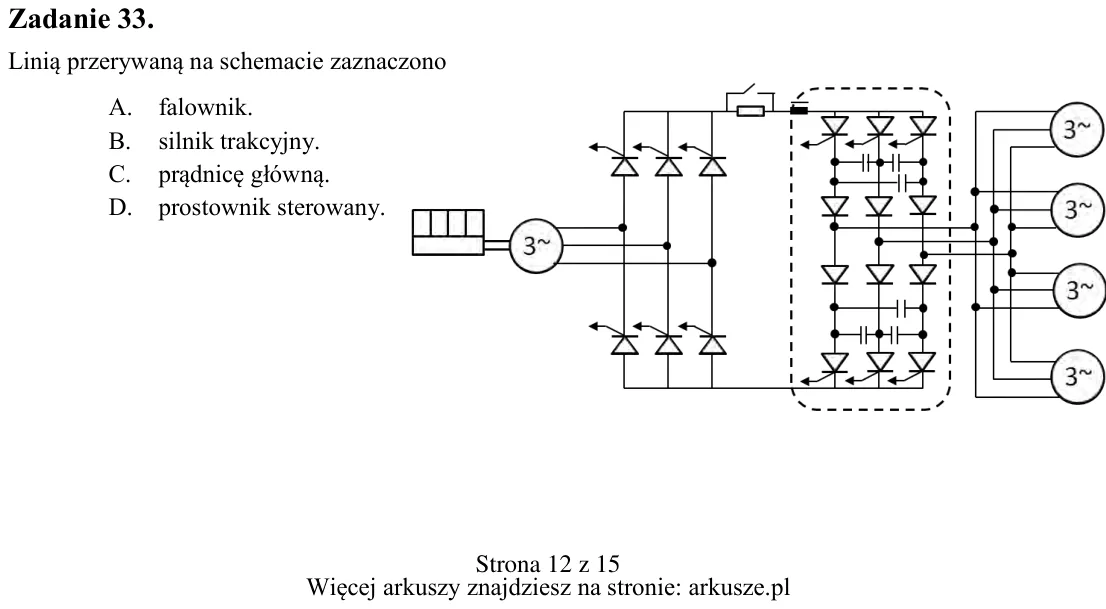

Zadanie 33. Linią przerywaną na schemacie zaznaczono A. falownik. B. silnik trakcyjny. C. prądnicę główną. D. prostownik sterowany.

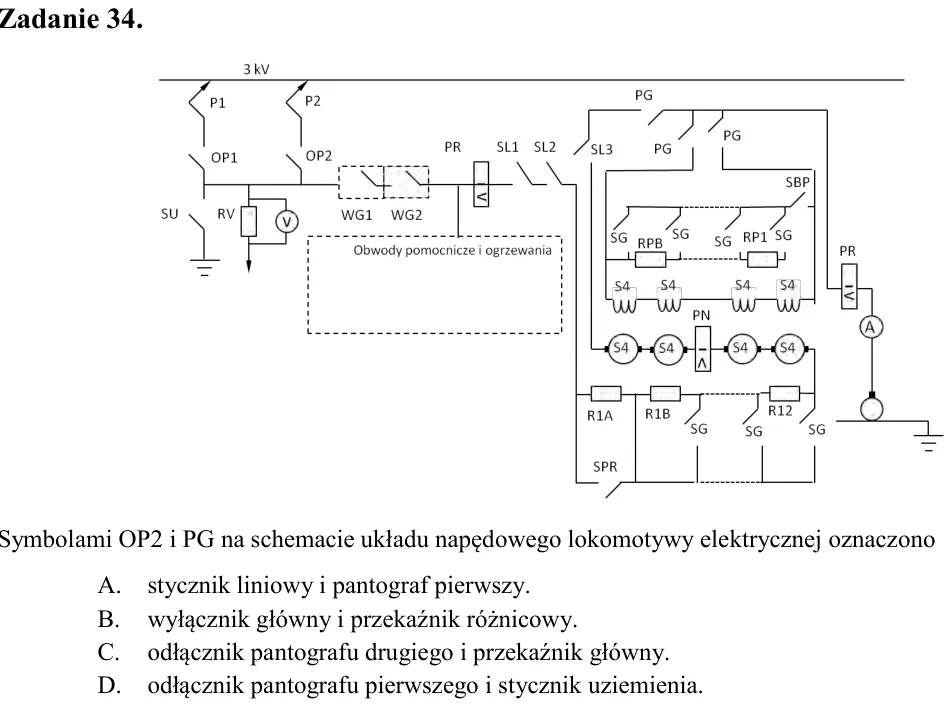

Zadanie 34. Symbolami OP2 i PG na schemacie układu napędowego lokomotywy elektrycznej oznaczono A. stycznik liniowy i pantograf pierwszy. B. wyłącznik główny i przekaźnik różnicowy. C. odłącznik pantografu drugiego i prz

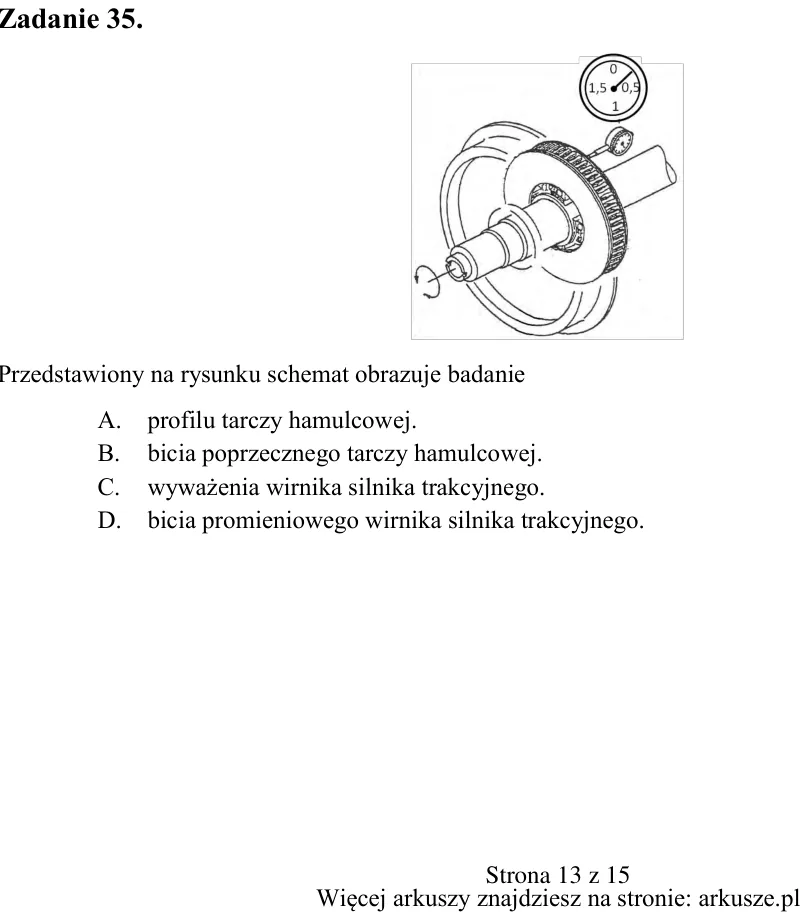

Zadanie 35. Przedstawiony na rysunku schemat obrazuje badanie A. profilu tarczy hamulcowej. B. bicia poprzecznego tarczy hamulcowej. C. wyważenia wirnika silnika trakcyjnego. D. bicia promieniowego wirnika silnika trakcy

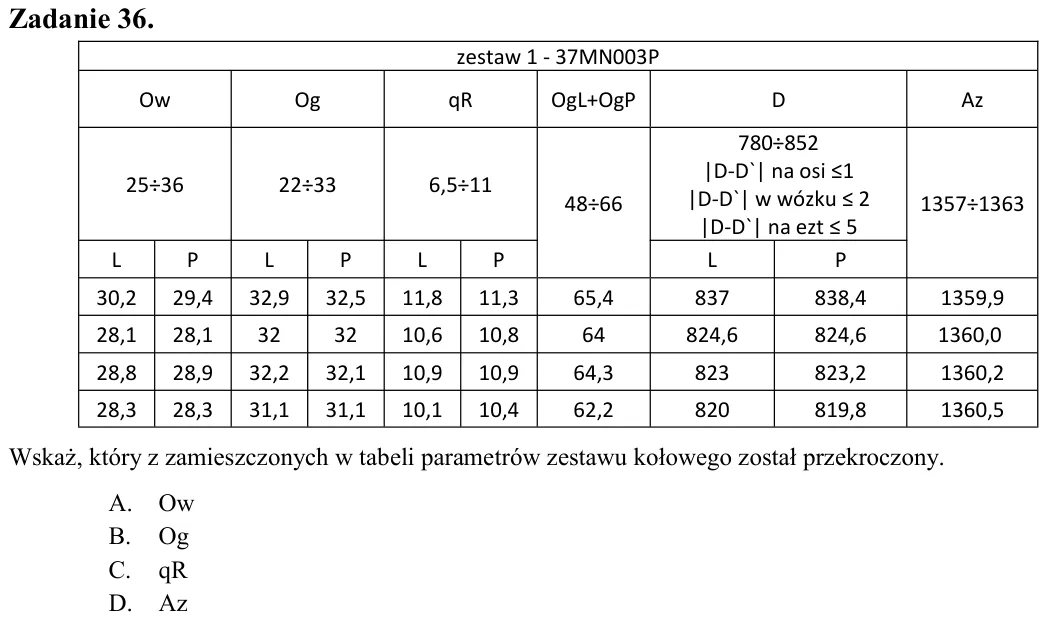

Zadanie 36. Wskaż, który z zamieszczonych w tabeli parametrów zestawu kołowego został przekroczony. A. Ow B. Og C. qR D. Az

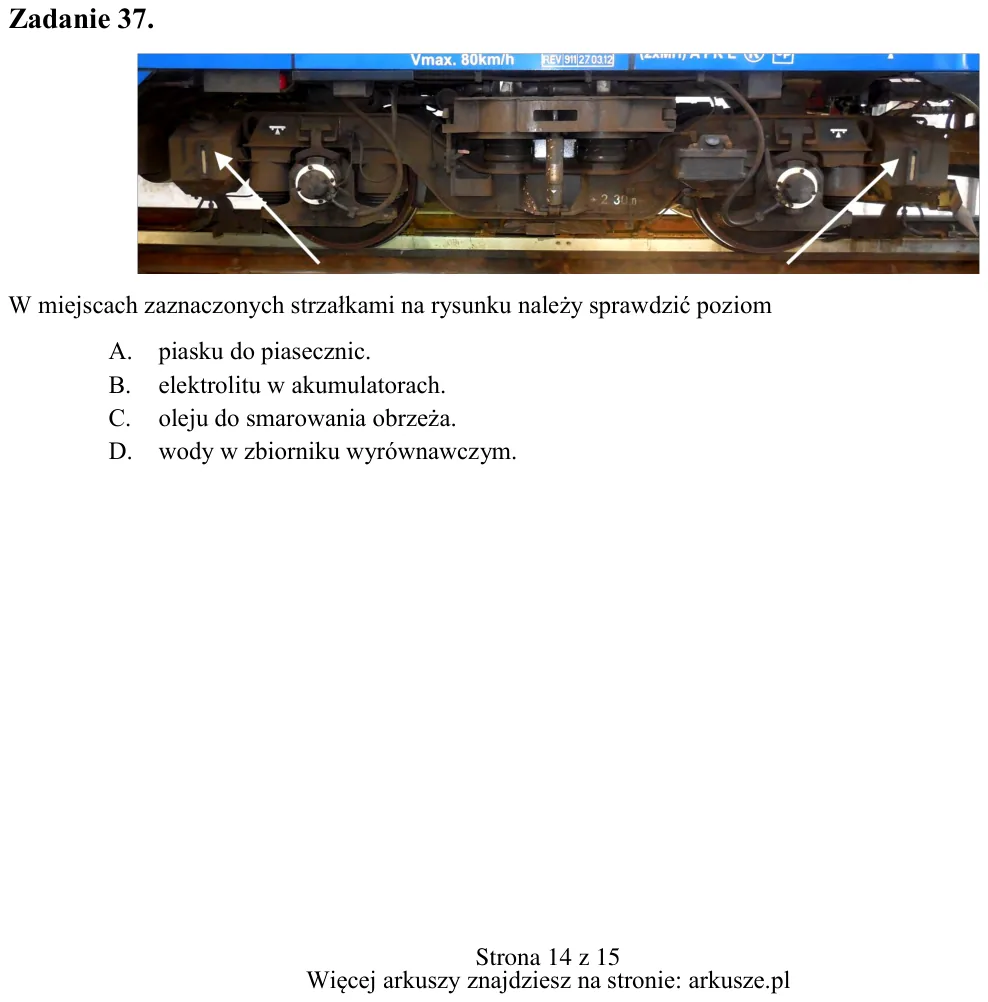

Zadanie 37. W miejscach zaznaczonych strzałkami na rysunku należy sprawdzić poziom A. piasku do piasecznic. B. elektrolitu w akumulatorach. C. oleju do smarowania obrzeża. D. wody w zbiorniku wyrównawczym. zestaw 1 - 37M

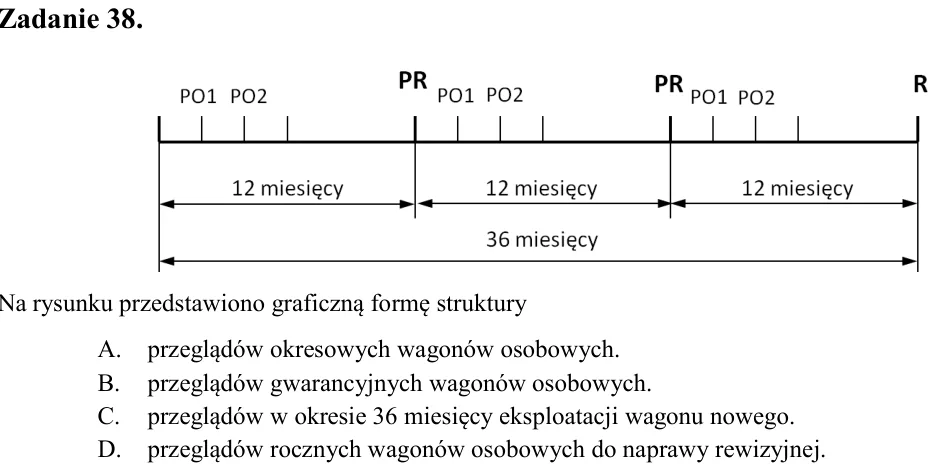

Zadanie 38. Na rysunku przedstawiono graficzną formę struktury A. przeglądów okresowych wagonów osobowych. B. przeglądów gwarancyjnych wagonów osobowych. C. przeglądów w okresie 36 miesięcy eksploatacji wagonu nowego. D.

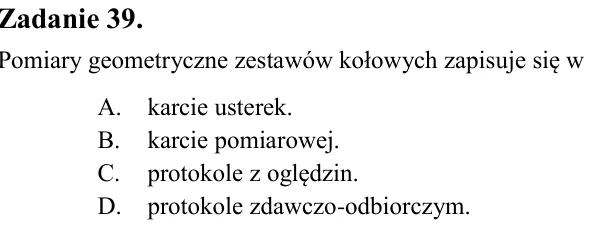

Zadanie 39. Pomiary geometryczne zestawów kołowych zapisuje się w A. karcie usterek. B. karcie pomiarowej. C. protokole z oględzin. D. protokole zdawczo-odbiorczym.

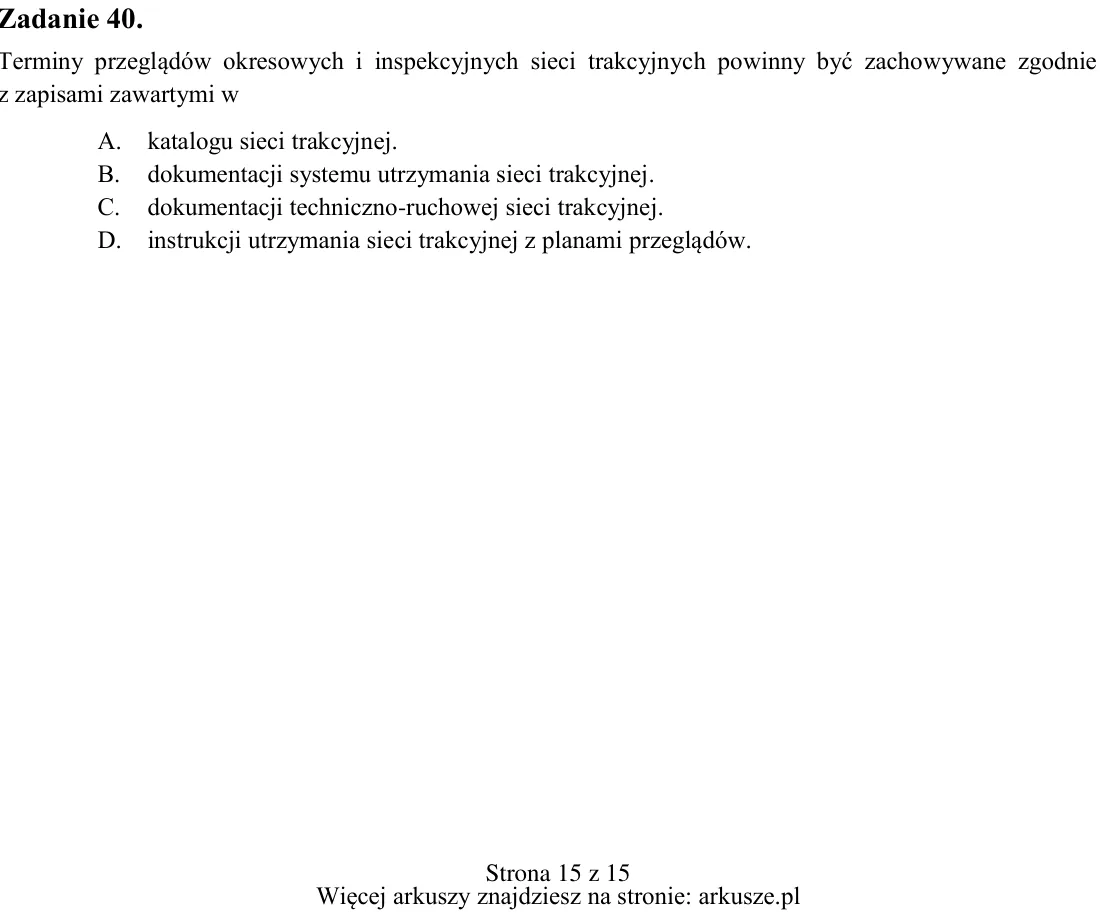

Zadanie 40. Terminy przeglądów okresowych i inspekcyjnych sieci trakcyjnych powinny być zachowywane zgodnie z zapisami zawartymi w A. katalogu sieci trakcyjnej. B. dokumentacji systemu utrzymania sieci trakcyjnej. C. dok
