E26 · Egzamin zawodowy · styczeń 2019

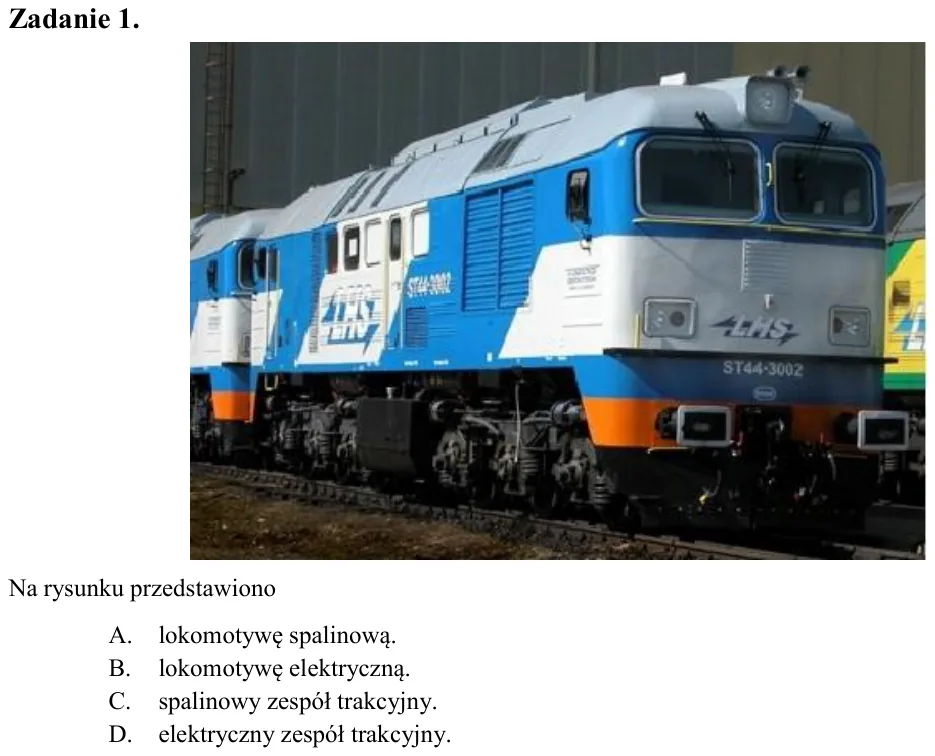

Zadanie 1. Na rysunku przedstawiono A. lokomotywę spalinową. B. lokomotywę elektryczną. C. spalinowy zespół trakcyjny. D. elektryczny zespół trakcyjny.

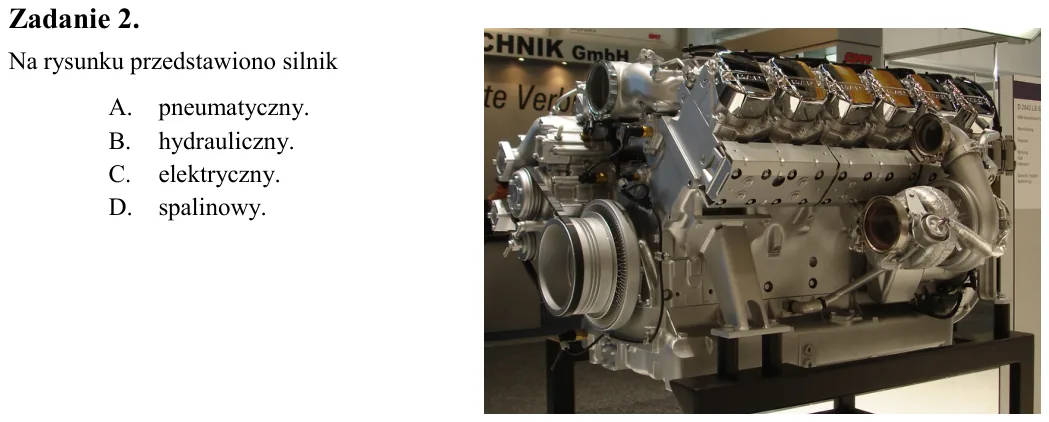

Zadanie 2. Na rysunku przedstawiono silnik A. pneumatyczny. B. hydrauliczny. C. elektryczny. D. spalinowy.

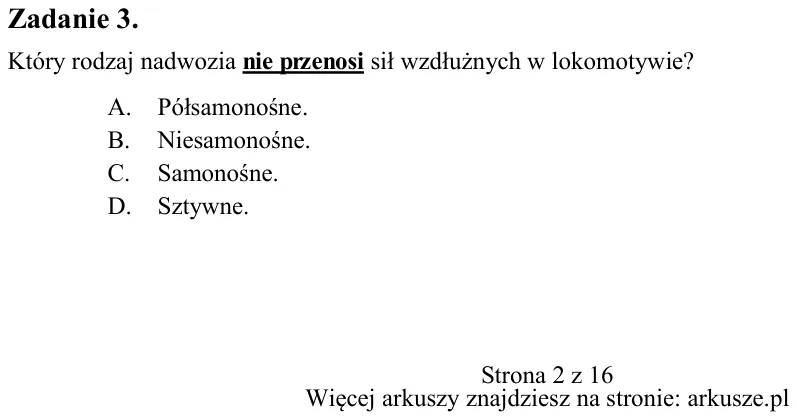

Zadanie 3. Który rodzaj nadwozia nie przenosi sił wzdłużnych w lokomotywie? A. Półsamonośne. B. Niesamonośne. C. Samonośne. D. Sztywne.

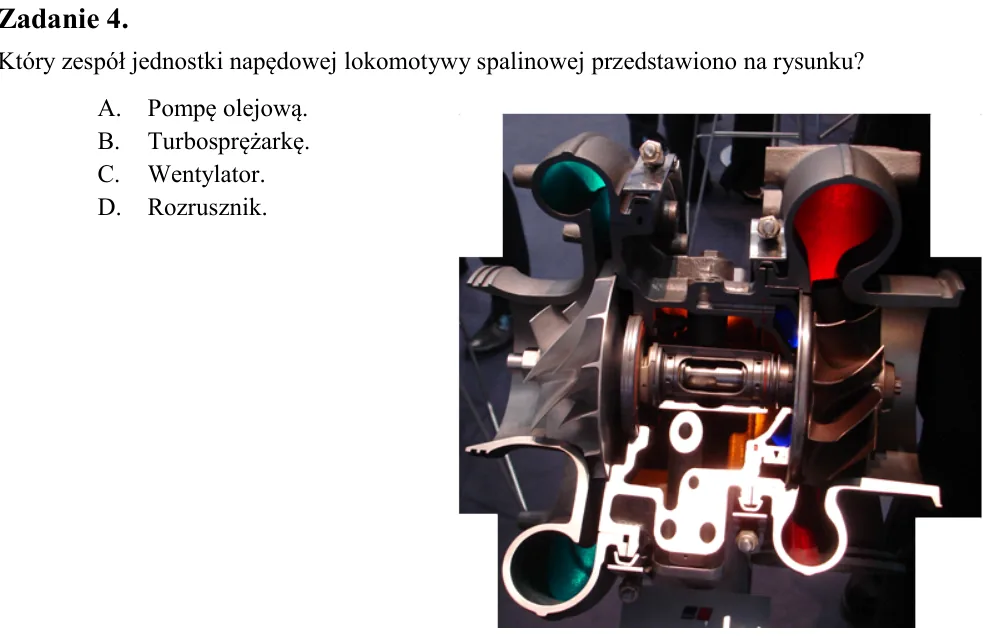

Zadanie 4. Który zespół jednostki napędowej lokomotywy spalinowej przedstawiono na rysunku? A. Pompę olejową. B. Turbosprężarkę. C. Wentylator. D. Rozrusznik.

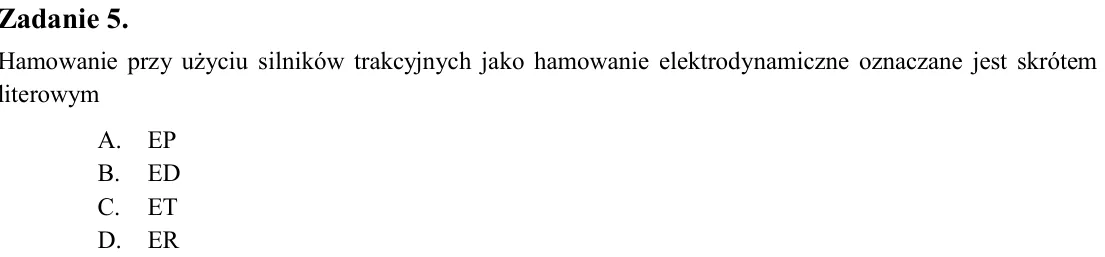

Zadanie 5. Hamowanie przy użyciu silników trakcyjnych jako hamowanie elektrodynamiczne oznaczane jest skrótem literowym A. EP B. ED C. ET D. ER

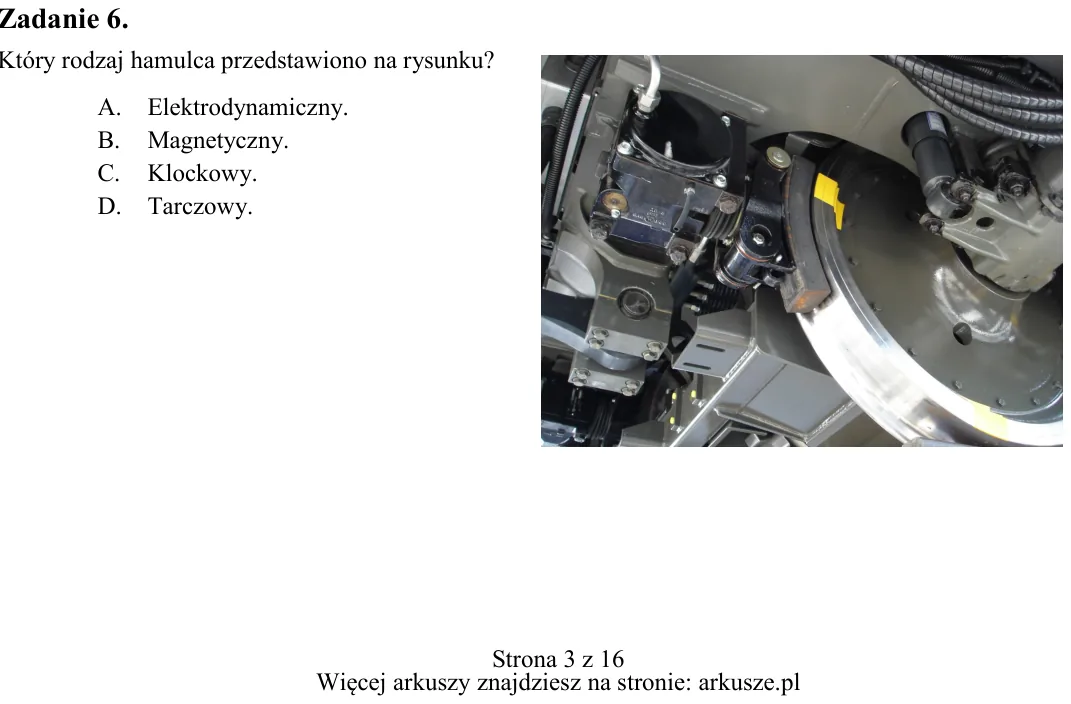

Zadanie 6. Który rodzaj hamulca przedstawiono na rysunku? A. Elektrodynamiczny. B. Magnetyczny. C. Klockowy. D. Tarczowy.

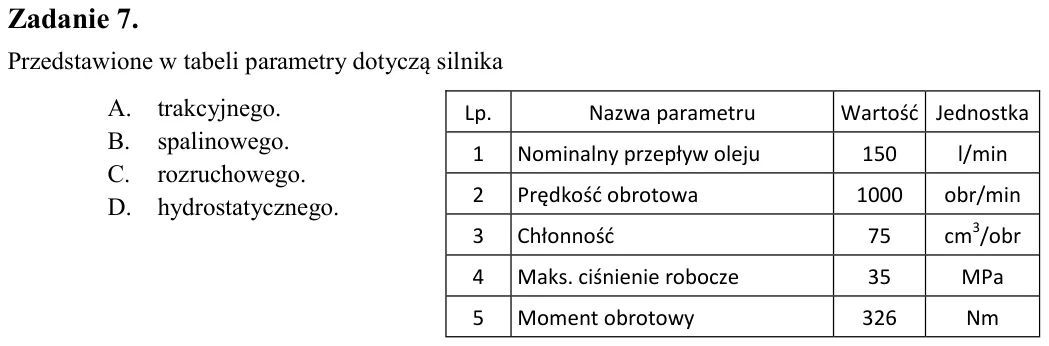

Zadanie 7. Przedstawione w tabeli parametry dotyczą silnika A. trakcyjnego. B. spalinowego. C. rozruchowego. D. hydrostatycznego.

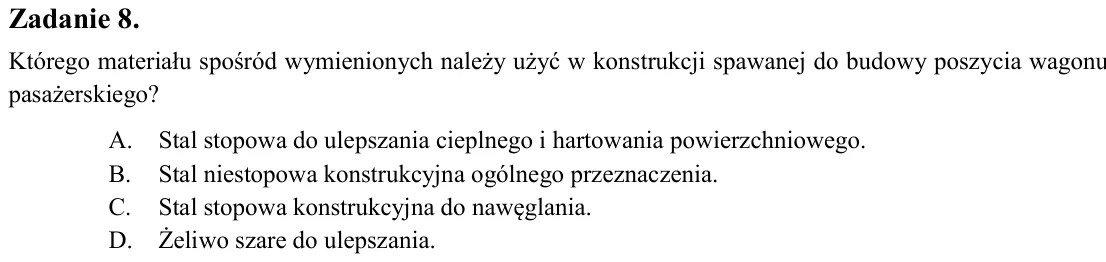

Zadanie 8. Którego materiału spośród wymienionych należy użyć w konstrukcji spawanej do budowy poszycia wagonu pasażerskiego? A. Stal stopowa do ulepszania cieplnego i hartowania powierzchniowego. B. Stal niestopowa kons

Zadanie 9. Usprężynowanie II stopnia występuje na A. pudle wagonu. B. belce skrętowej. C. belce bujakowej. D. czopie skrętowym.

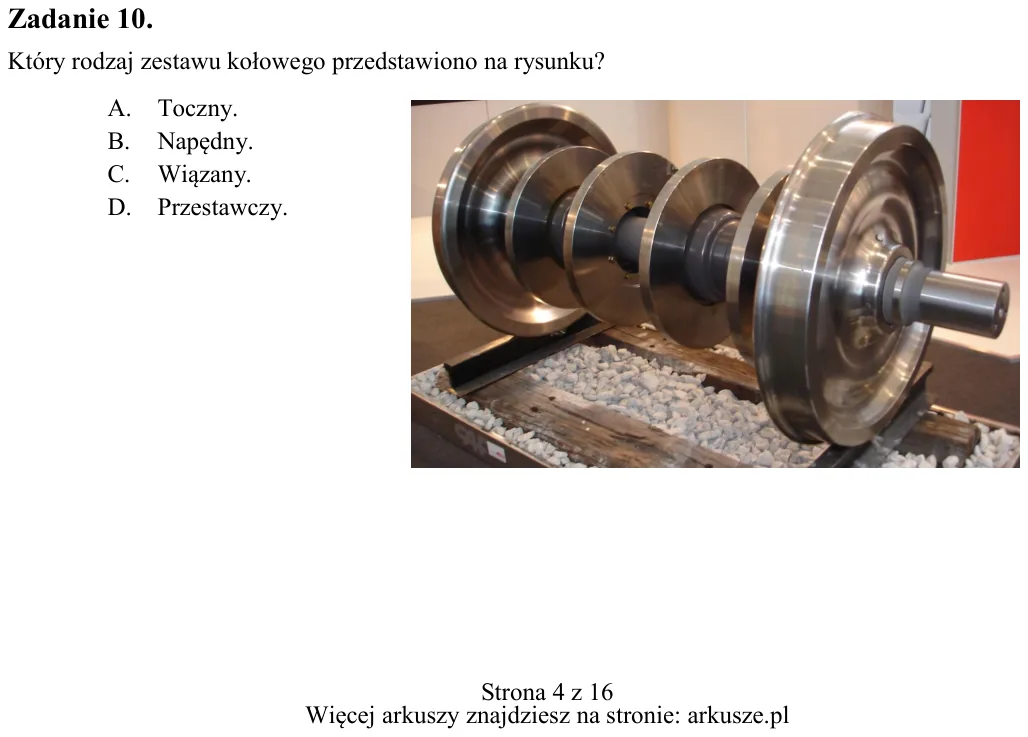

Zadanie 10. Który rodzaj zestawu kołowego przedstawiono na rysunku? A. Toczny. B. Napędny. C. Wiązany. D. Przestawczy. Lp. Nazwa parametru Wartość Jednostka 1 Nominalny przepływ oleju 150 l/min 2 Prędkość obrotowa 1000 o

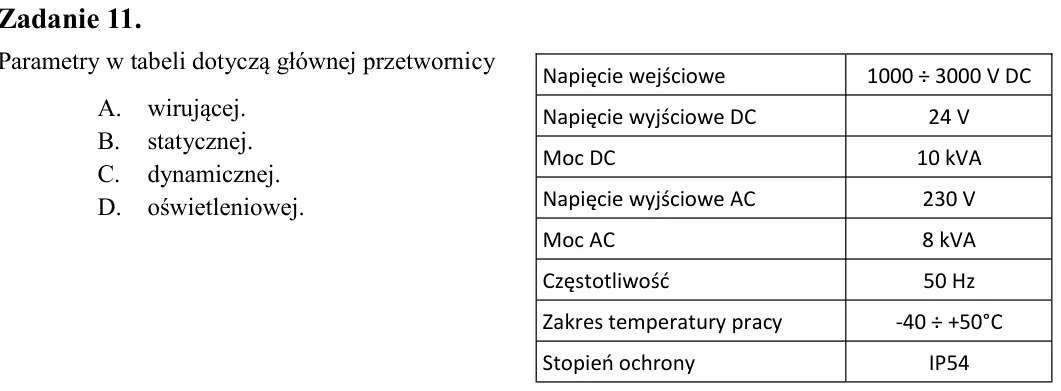

Zadanie 11. Parametry w tabeli dotyczą głównej przetwornicy A. wirującej. B. statycznej. C. dynamicznej. D. oświetleniowej.

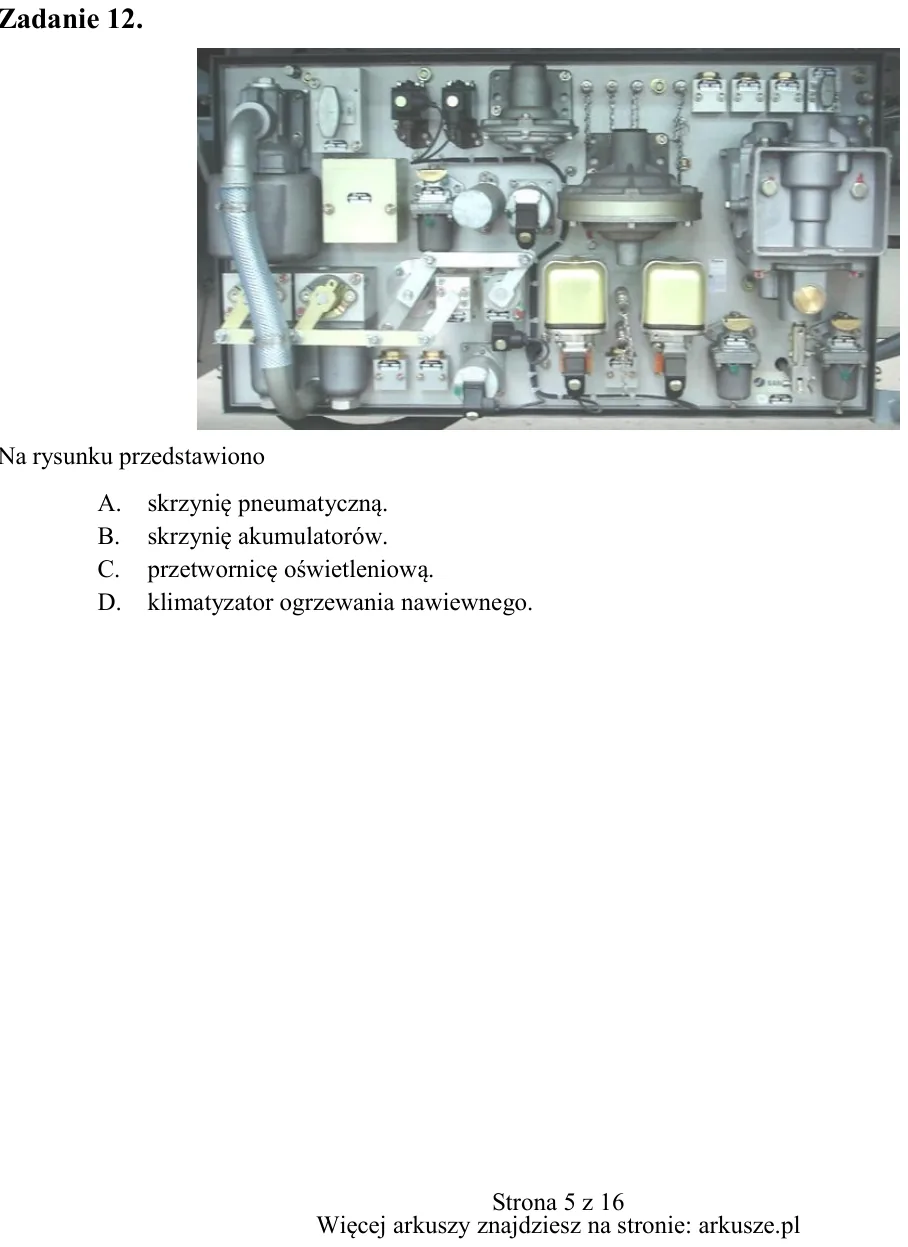

Zadanie 12. Na rysunku przedstawiono A. skrzynię pneumatyczną. B. skrzynię akumulatorów. C. przetwornicę oświetleniową. D. klimatyzator ogrzewania nawiewnego. Napięcie wejściowe 1000 ÷ 3000 V DC Napięcie wyjściowe DC 24

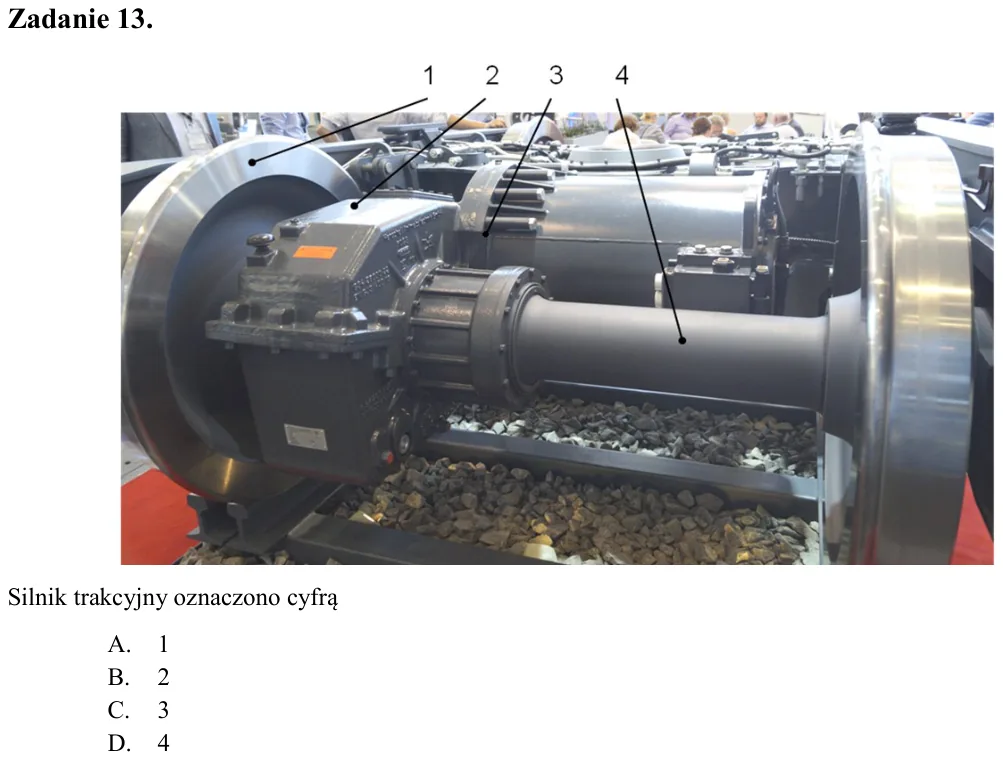

Zadanie 13. Silnik trakcyjny oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

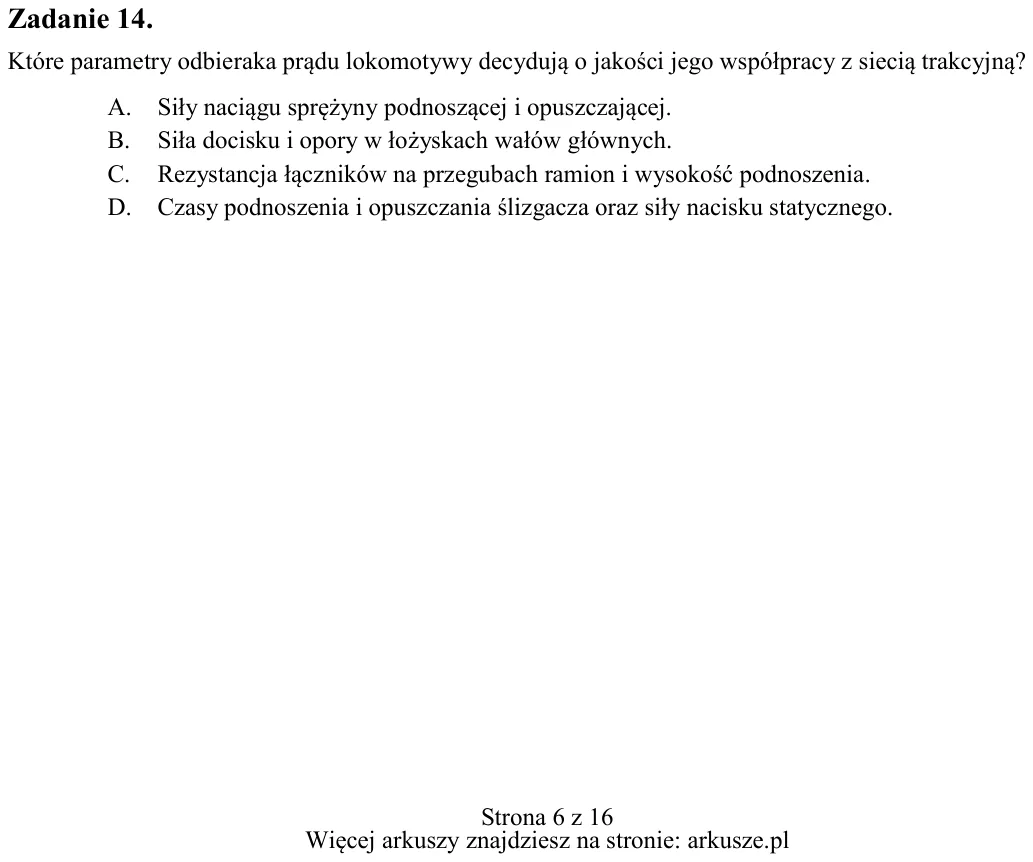

Zadanie 14. Które parametry odbieraka prądu lokomotywy decydują o jakości jego współpracy z siecią trakcyjną? A. Siły naciągu sprężyny podnoszącej i opuszczającej. B. Siła docisku i opory w łożyskach wałów głównych. C. R

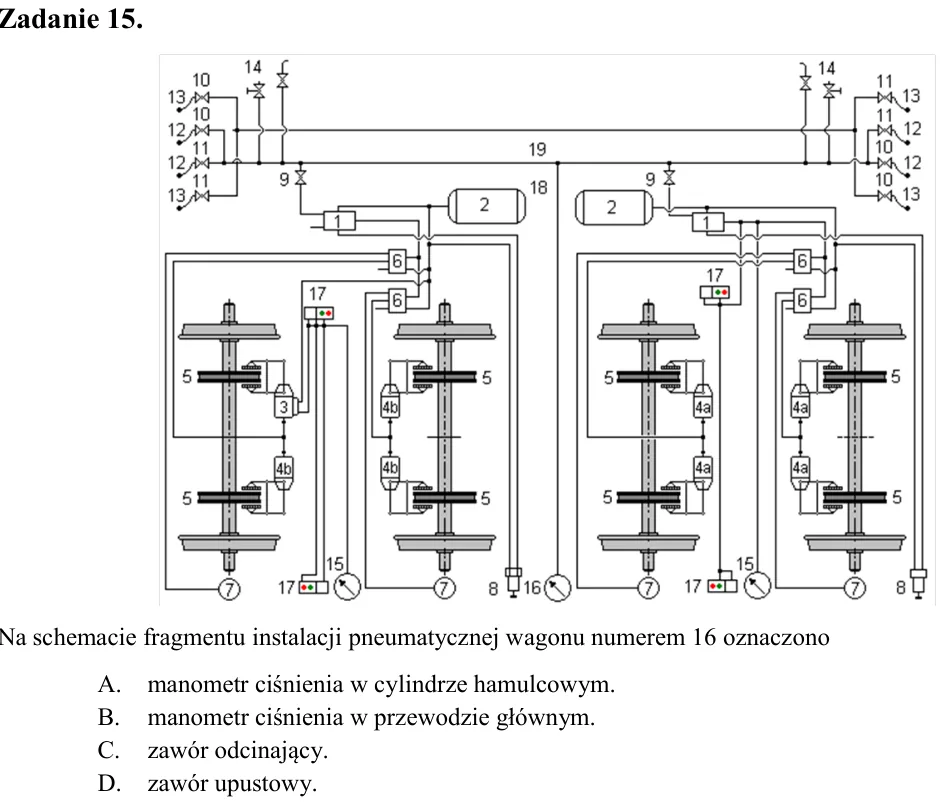

Zadanie 15. Na schemacie fragmentu instalacji pneumatycznej wagonu numerem 16 oznaczono A. manometr ciśnienia w cylindrze hamulcowym. B. manometr ciśnienia w przewodzie głównym. C. zawór odcinający. D. zawór upustowy.

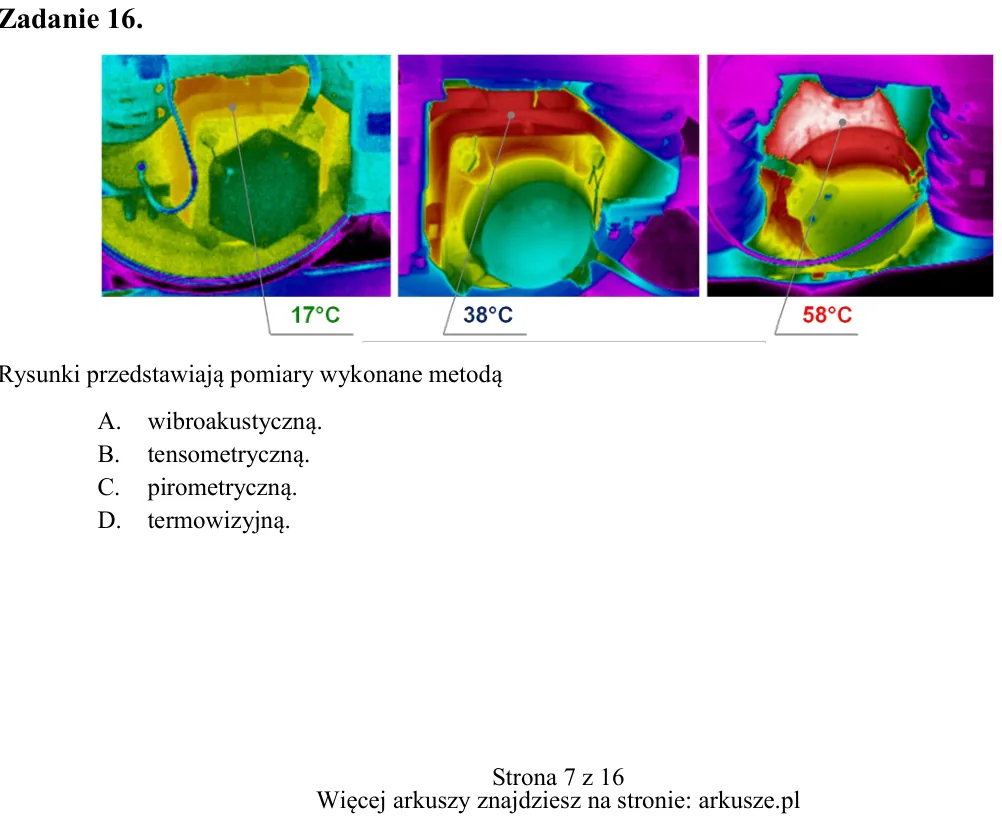

Zadanie 16. Rysunki przedstawiają pomiary wykonane metodą A. wibroakustyczną. B. tensometryczną. C. pirometryczną. D. termowizyjną.

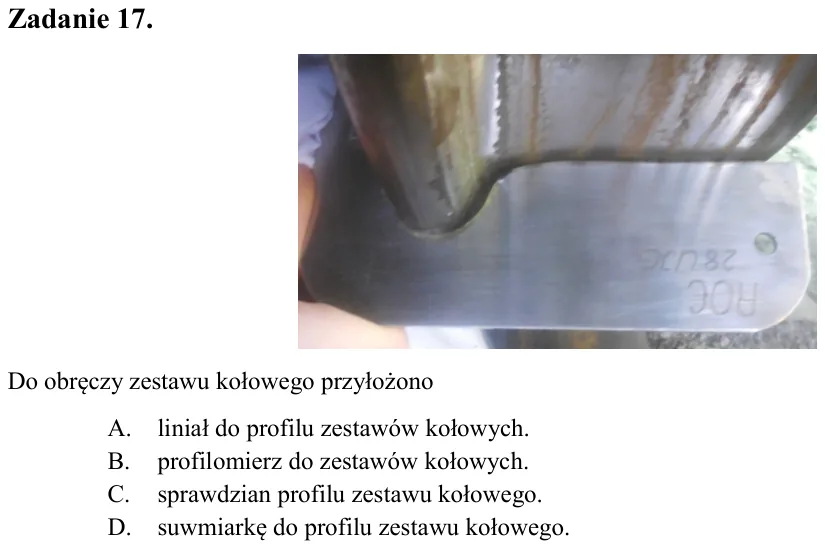

Zadanie 17. Do obręczy zestawu kołowego przyłożono A. liniał do profilu zestawów kołowych. B. profilomierz do zestawów kołowych. C. sprawdzian profilu zestawu kołowego. D. suwmiarkę do profilu zestawu kołowego.

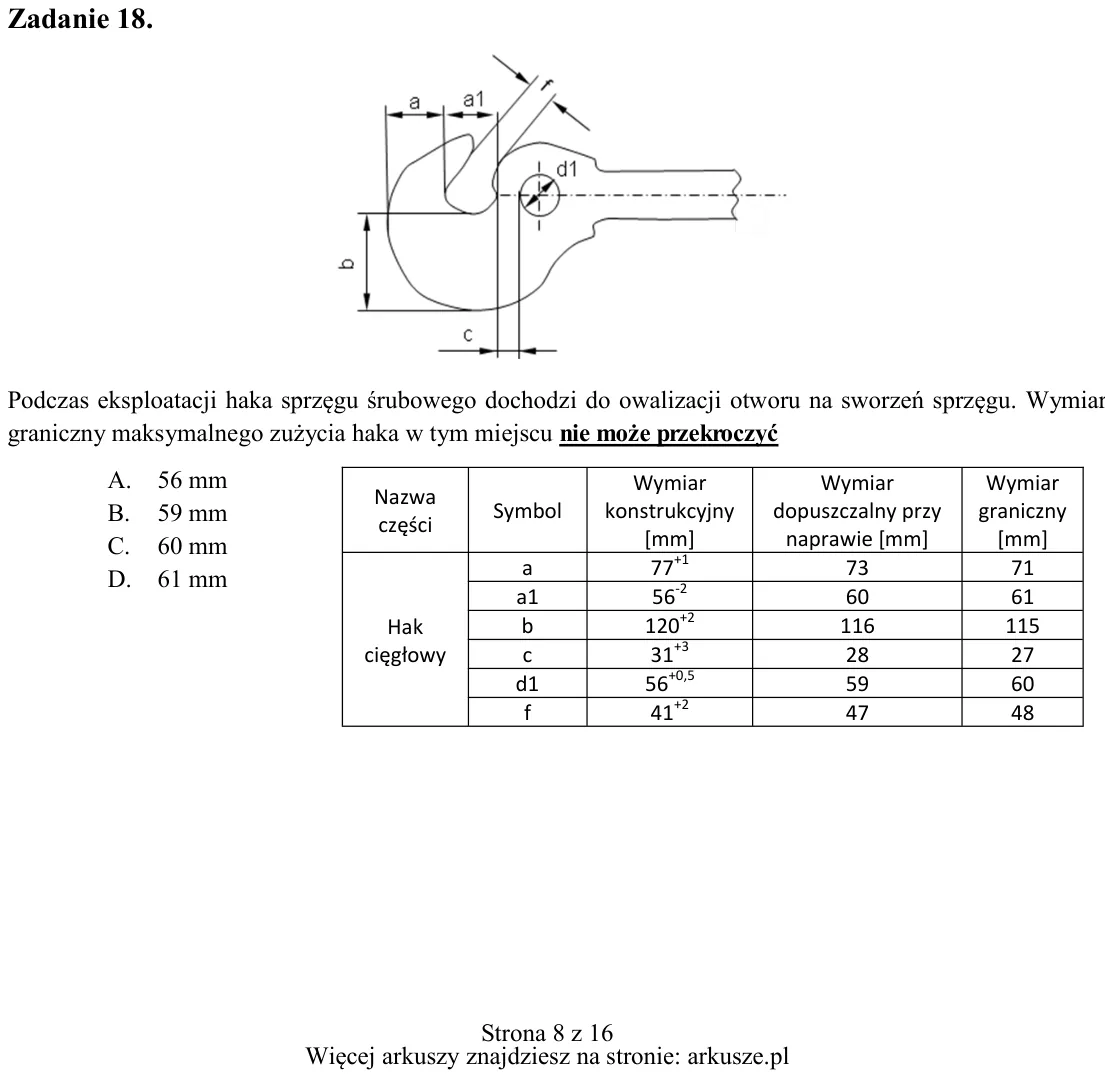

Zadanie 18. Podczas eksploatacji haka sprzęgu śrubowego dochodzi do owalizacji otworu na sworzeń sprzęgu. Wymiar graniczny maksymalnego zużycia haka w tym miejscu nie może przekroczyć A. 56 mm B. 59 mm C. 60 mm D. 61 mm

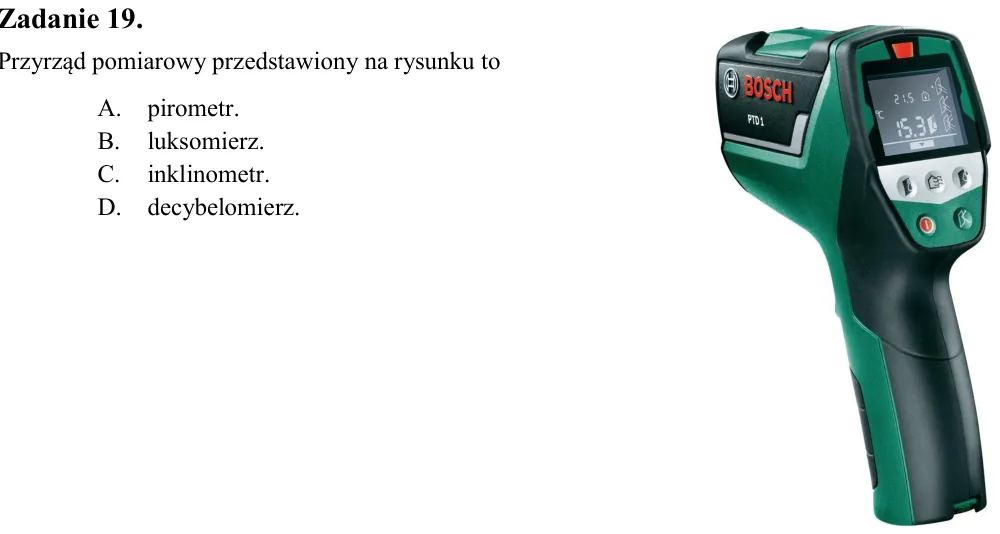

Zadanie 19. Przyrząd pomiarowy przedstawiony na rysunku to A. pirometr. B. luksomierz. C. inklinometr. D. decybelomierz.

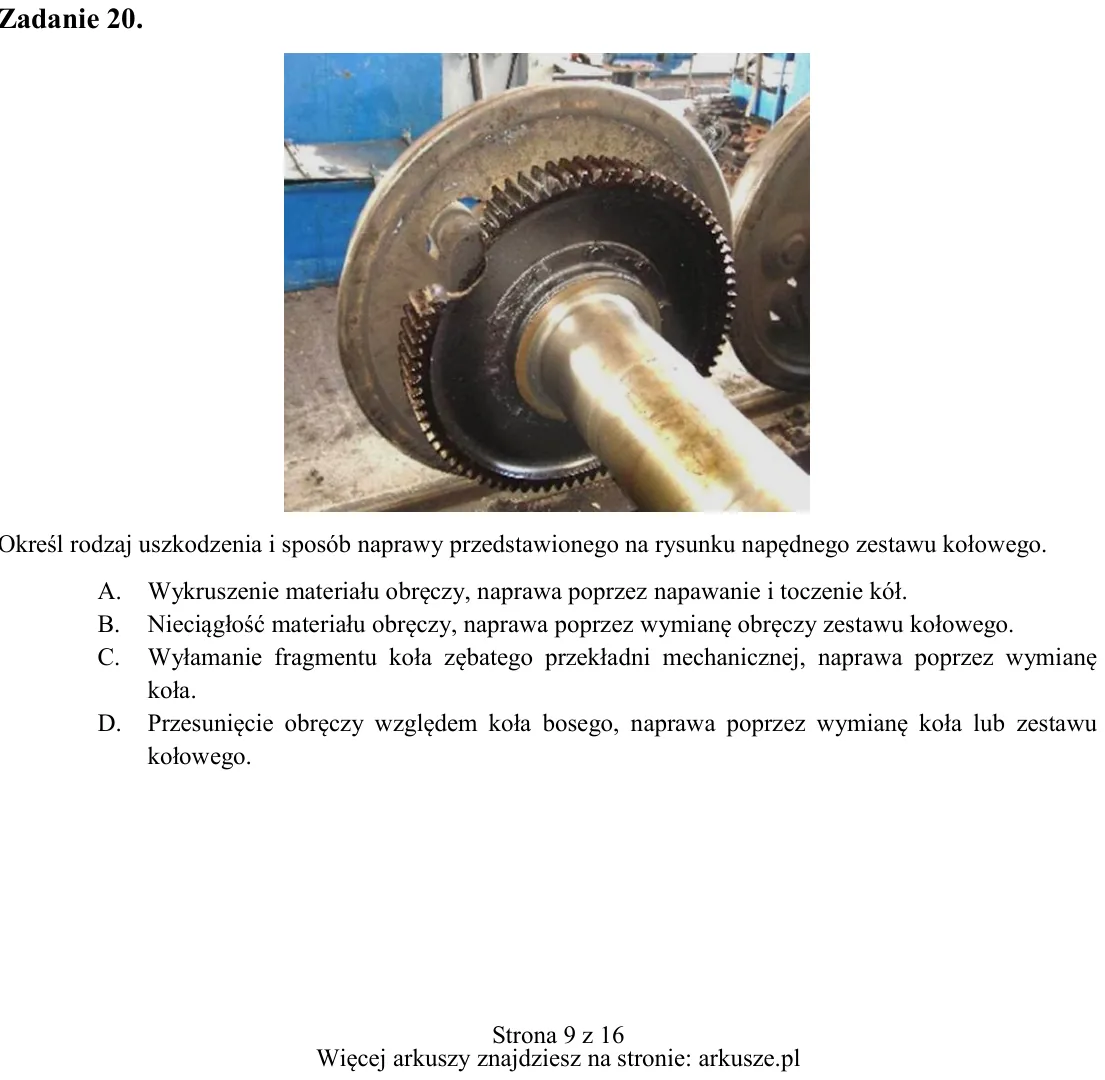

Zadanie 20. Określ rodzaj uszkodzenia i sposób naprawy przedstawionego na rysunku napędnego zestawu kołowego. A. Wykruszenie materiału obręczy, naprawa poprzez napawanie i toczenie kół. B. Nieciągłość materiału obręczy,

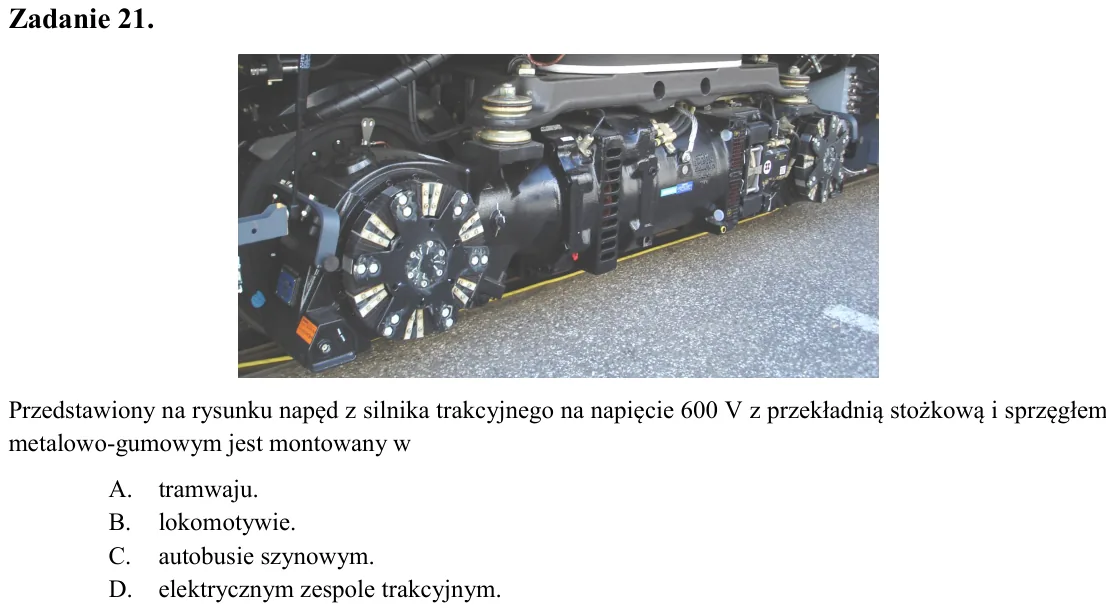

Zadanie 21. Przedstawiony na rysunku napęd z silnika trakcyjnego na napięcie 600 V z przekładnią stożkową i sprzęgłem metalowo-gumowym jest montowany w A. tramwaju. B. lokomotywie. C. autobusie szynowym. D. elektrycznym

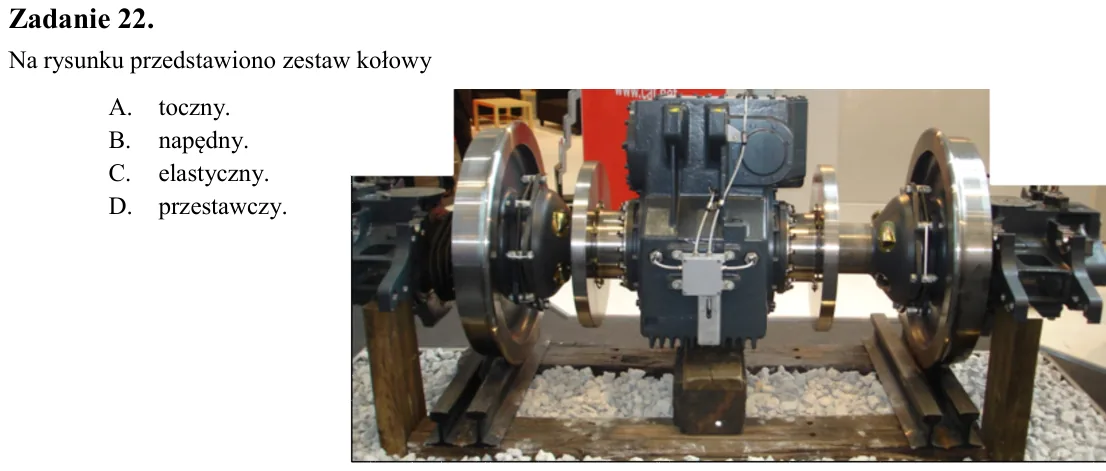

Zadanie 22. Na rysunku przedstawiono zestaw kołowy A. toczny. B. napędny. C. elastyczny. D. przestawczy.

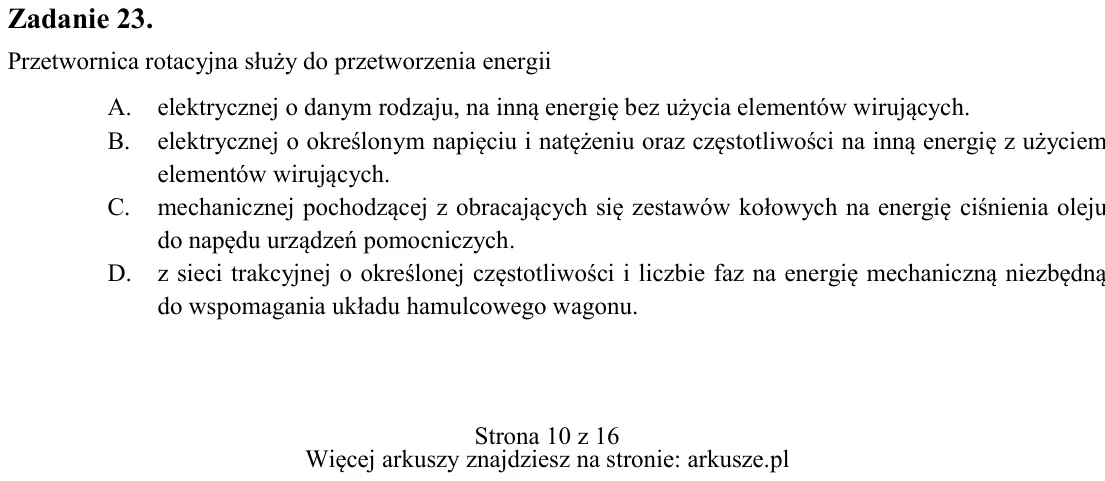

Zadanie 23. Przetwornica rotacyjna służy do przetworzenia energii A. elektrycznej o danym rodzaju, na inną energię bez użycia elementów wirujących. B. elektrycznej o określonym napięciu i natężeniu oraz częstotliwości na

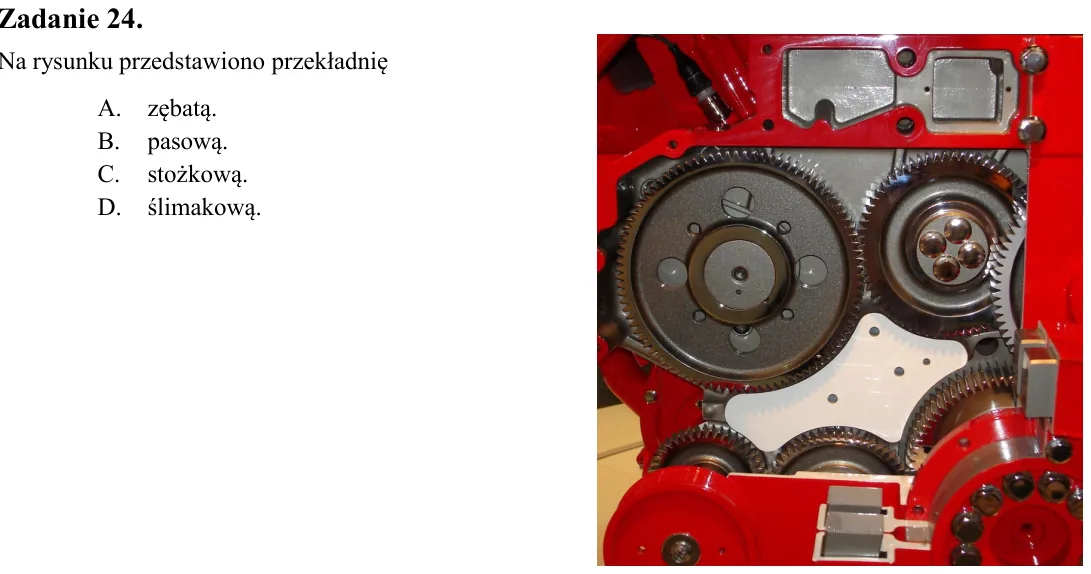

Zadanie 24. Na rysunku przedstawiono przekładnię A. zębatą. B. pasową. C. stożkową. D. ślimakową.

Zadanie 25. Na rysunku przedstawiono schemat kinematyczny przekładni A. zębatej. B. pasowej. C. ślimakowej D. łańcuchowej.

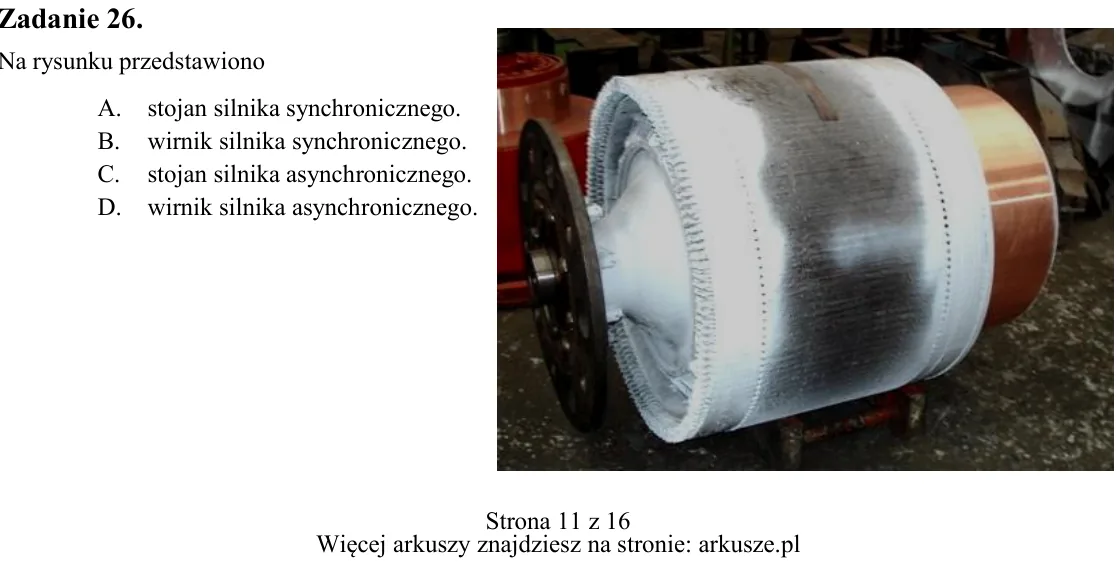

Zadanie 26. Na rysunku przedstawiono A. stojan silnika synchronicznego. B. wirnik silnika synchronicznego. C. stojan silnika asynchronicznego. D. wirnik silnika asynchronicznego.

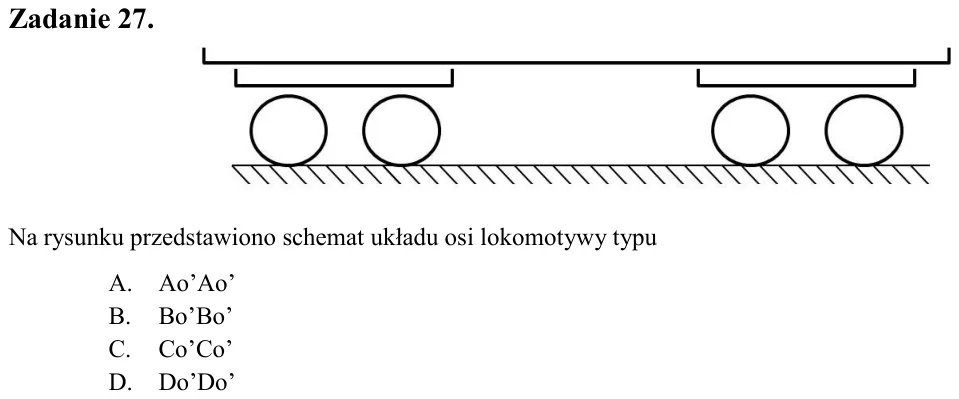

Zadanie 27. Na rysunku przedstawiono schemat układu osi lokomotywy typu A. Ao’Ao’ B. Bo’Bo’ C. Co’Co’ D. Do’Do’

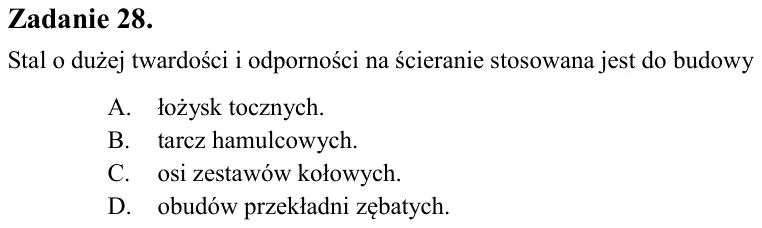

Zadanie 28. Stal o dużej twardości i odporności na ścieranie stosowana jest do budowy A. łożysk tocznych. B. tarcz hamulcowych. C. osi zestawów kołowych. D. obudów przekładni zębatych.

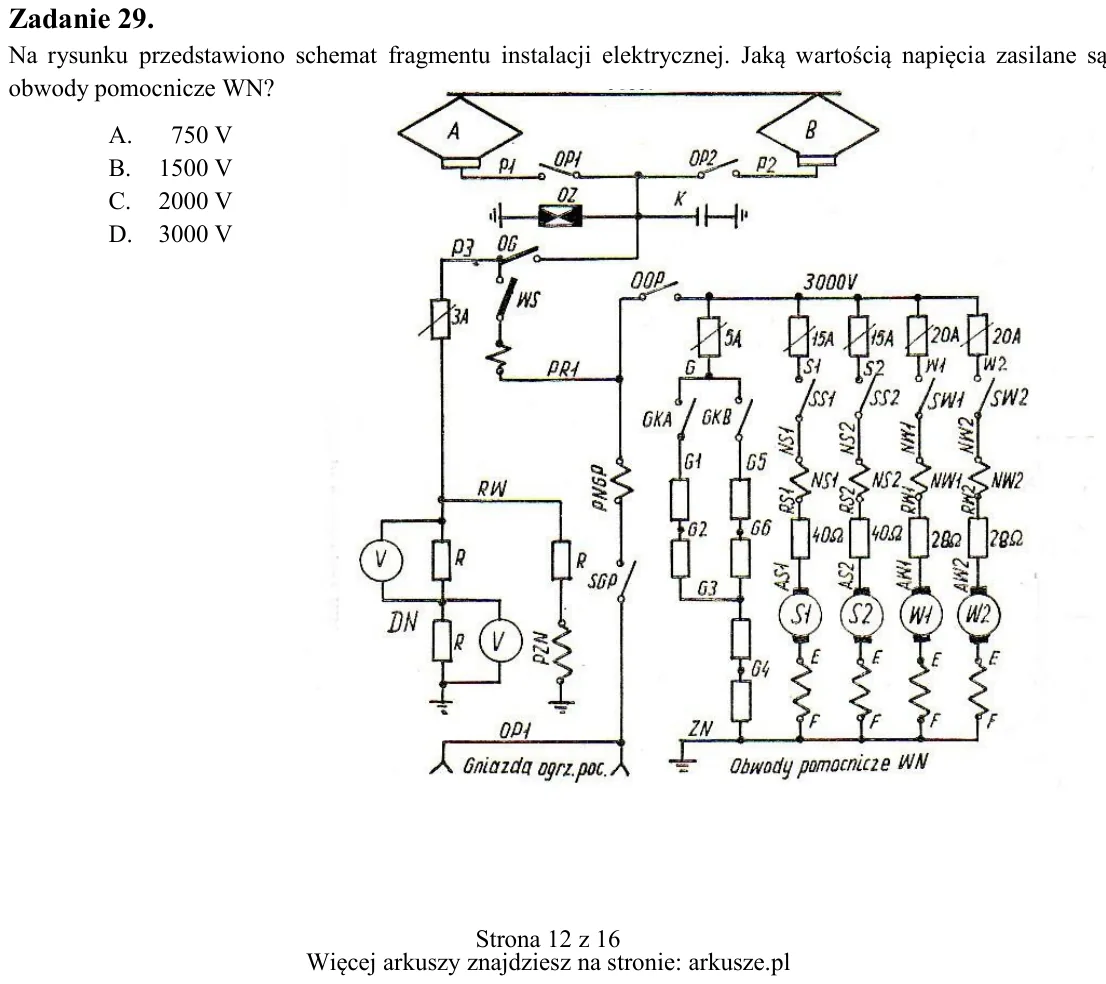

Zadanie 29. Na rysunku przedstawiono schemat fragmentu instalacji elektrycznej. Jaką wartością napięcia zasilane są obwody pomocnicze WN? A. 750 V B. 1500 V C. 2000 V D. 3000 V

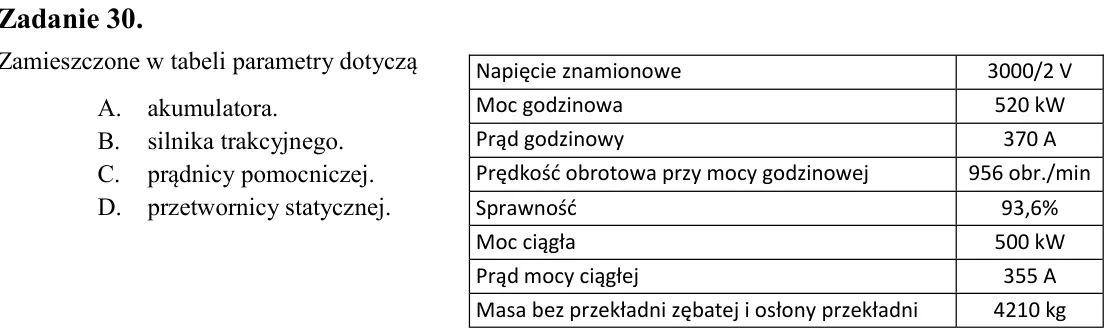

Zadanie 30. Zamieszczone w tabeli parametry dotyczą A. akumulatora. B. silnika trakcyjnego. C. prądnicy pomocniczej. D. przetwornicy statycznej.

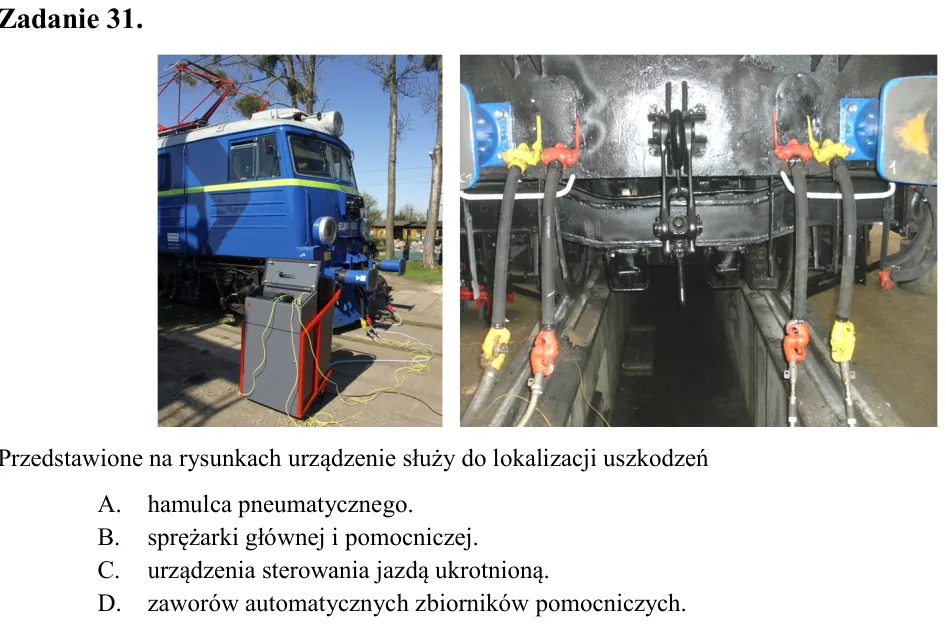

Zadanie 31. Przedstawione na rysunkach urządzenie służy do lokalizacji uszkodzeń A. hamulca pneumatycznego. B. sprężarki głównej i pomocniczej. C. urządzenia sterowania jazdą ukrotnioną. D. zaworów automatycznych zbiorni

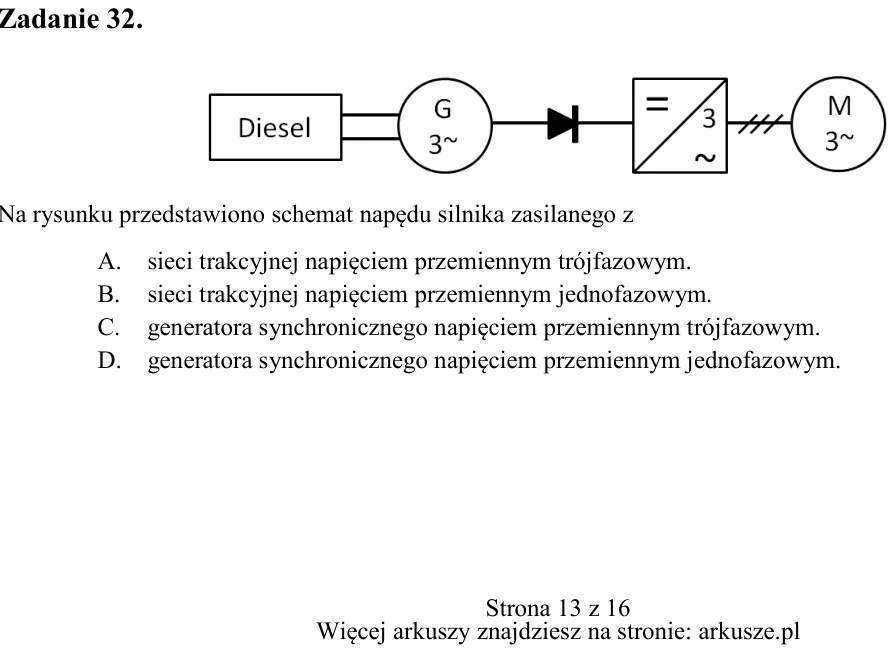

Zadanie 32. Na rysunku przedstawiono schemat napędu silnika zasilanego z A. sieci trakcyjnej napięciem przemiennym trójfazowym. B. sieci trakcyjnej napięciem przemiennym jednofazowym. C. generatora synchronicznego napięc

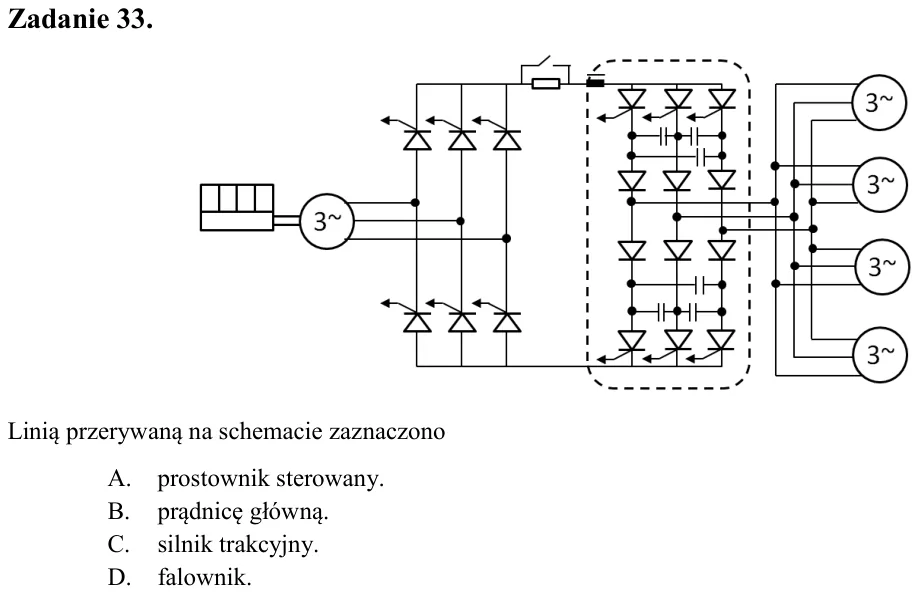

Zadanie 33. Linią przerywaną na schemacie zaznaczono A. prostownik sterowany. B. prądnicę główną. C. silnik trakcyjny. D. falownik.

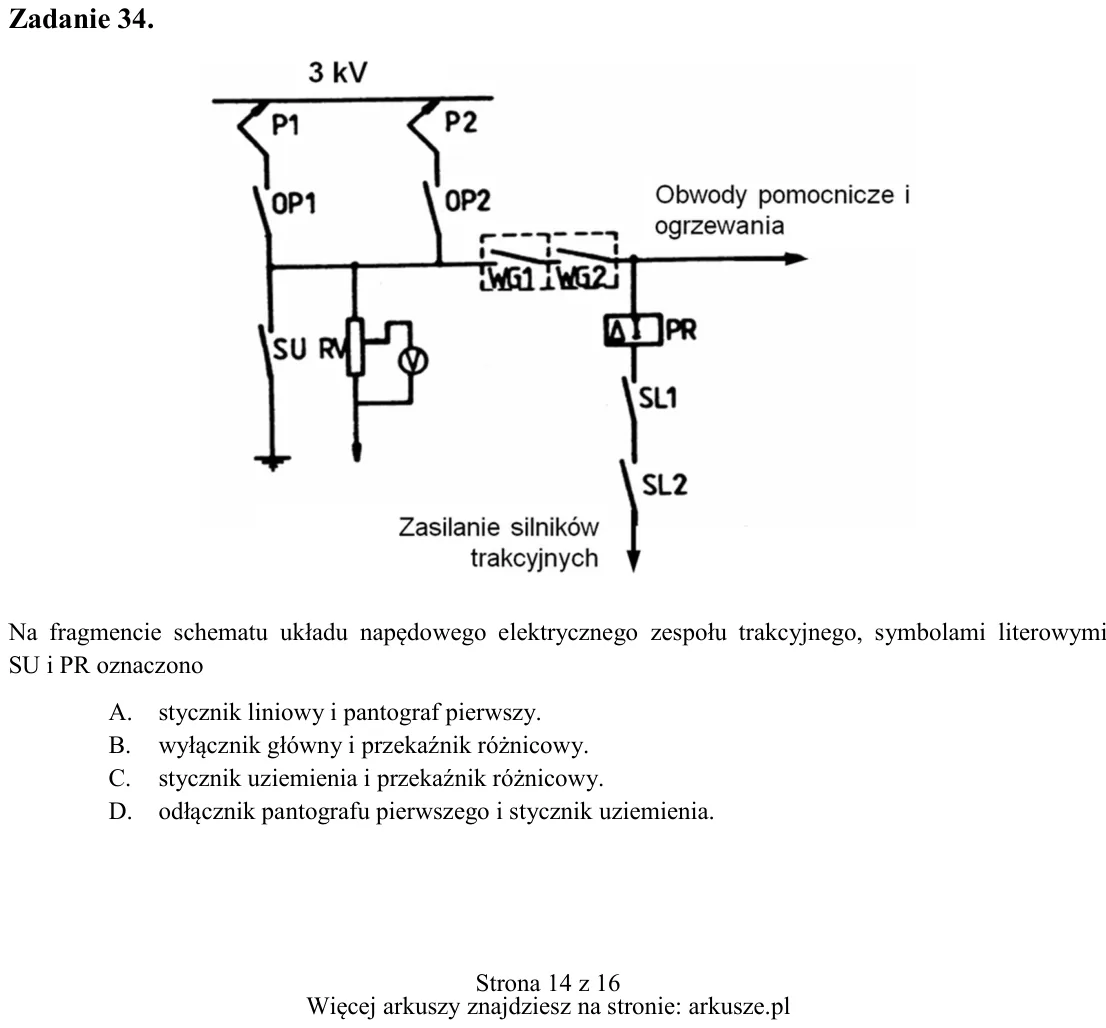

Zadanie 34. Na fragmencie schematu układu napędowego elektrycznego zespołu trakcyjnego, symbolami literowymi SU i PR oznaczono A. stycznik liniowy i pantograf pierwszy. B. wyłącznik główny i przekaźnik różnicowy. C. styc

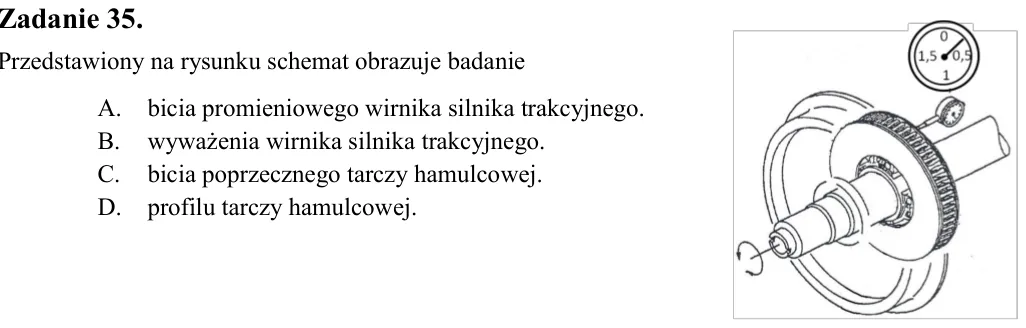

Zadanie 35. Przedstawiony na rysunku schemat obrazuje badanie A. bicia promieniowego wirnika silnika trakcyjnego. B. wyważenia wirnika silnika trakcyjnego. C. bicia poprzecznego tarczy hamulcowej. D. profilu tarczy hamul

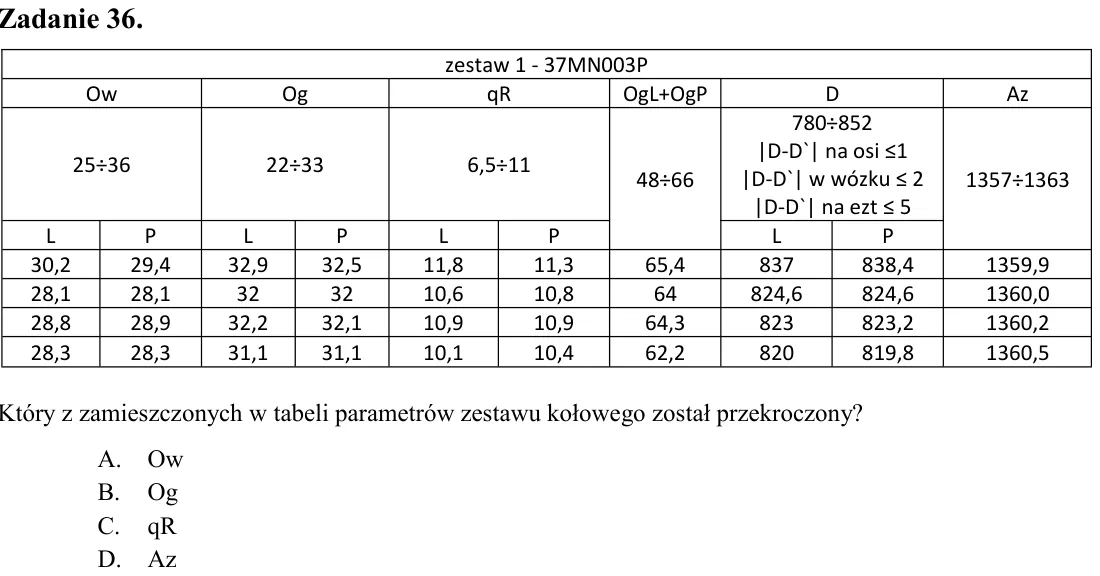

Zadanie 36. Który z zamieszczonych w tabeli parametrów zestawu kołowego został przekroczony? A. Ow B. Og C. qR D. Az

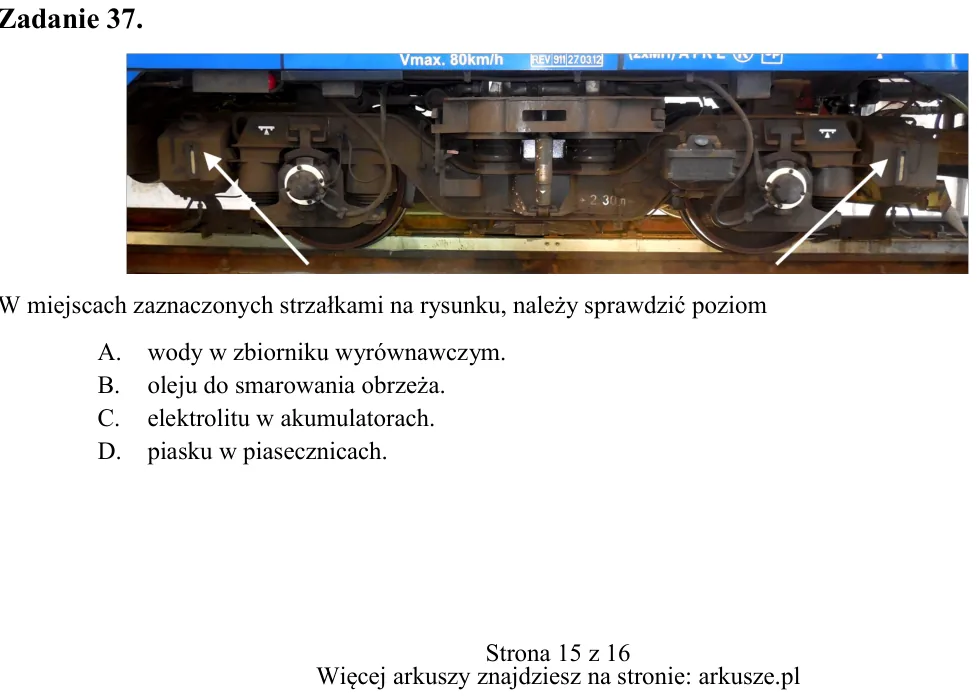

Zadanie 37. W miejscach zaznaczonych strzałkami na rysunku, należy sprawdzić poziom A. wody w zbiorniku wyrównawczym. B. oleju do smarowania obrzeża. C. elektrolitu w akumulatorach. D. piasku w piasecznicach. zestaw 1 -

Zadanie 38. Transport płynów należy przeprowadzić, używając wagonu A. krytego. B. cysterny. C. platformy. D. samowyładowczego.

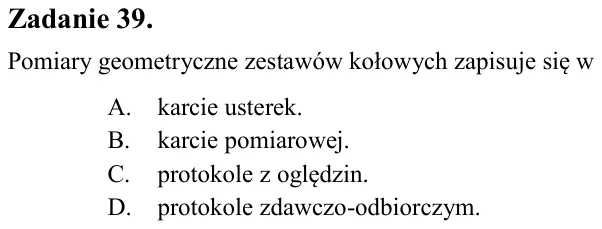

Zadanie 39. Pomiary geometryczne zestawów kołowych zapisuje się w A. karcie usterek. B. karcie pomiarowej. C. protokole z oględzin. D. protokole zdawczo-odbiorczym.

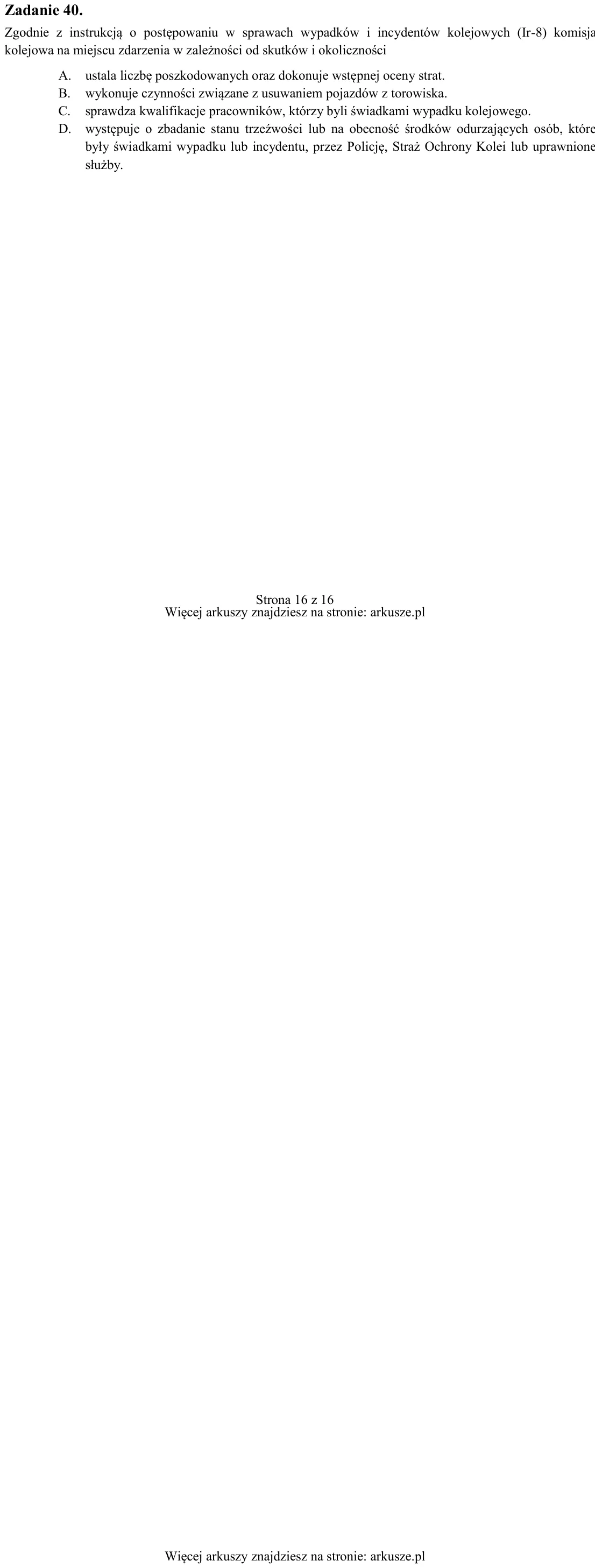

Zadanie 40. Zgodnie z instrukcją o postępowaniu w sprawach wypadków i incydentów kolejowych (Ir-8) komisja kolejowa na miejscu zdarzenia w zależności od skutków i okoliczności A. ustala liczbę poszkodowanych oraz dokonuj
