E28 · Egzamin zawodowy · czerwiec 2019

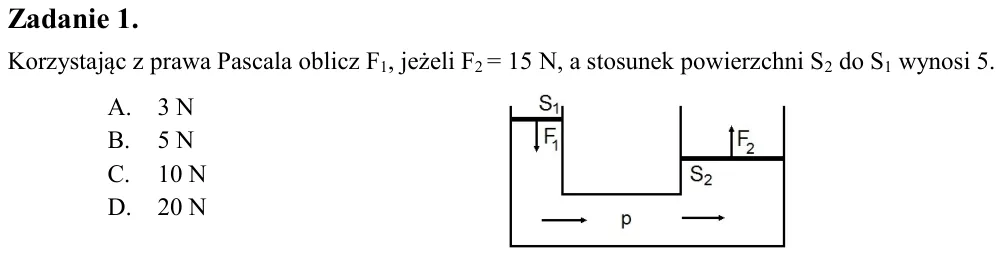

Zadanie 1. Korzystając z prawa Pascala oblicz F1, jeżeli F2 = 15 N, a stosunek powierzchni S2 do S1 wynosi 5. A. 3 N B. 5 N C. 10 N D. 20 N

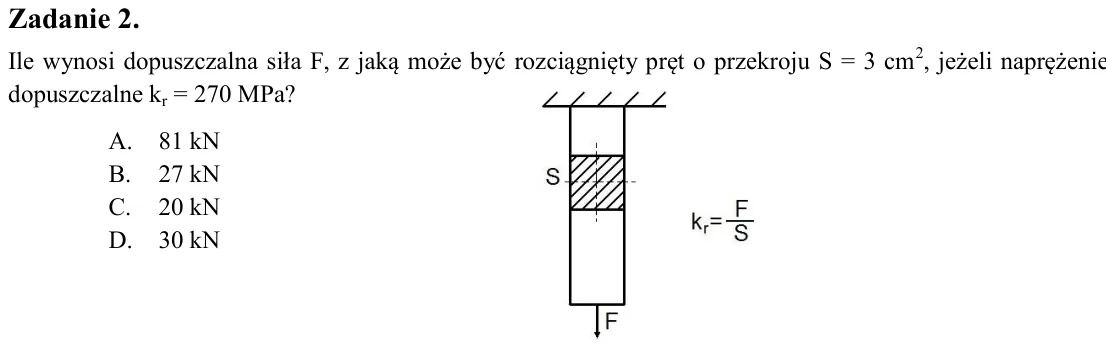

Zadanie 2. Ile wynosi dopuszczalna siła F, z jaką może być rozciągnięty pręt o przekroju S = 3 cm2, jeżeli naprężenie dopuszczalne kr = 270 MPa? A. 81 kN B. 27 kN C. 20 kN D. 30 kN

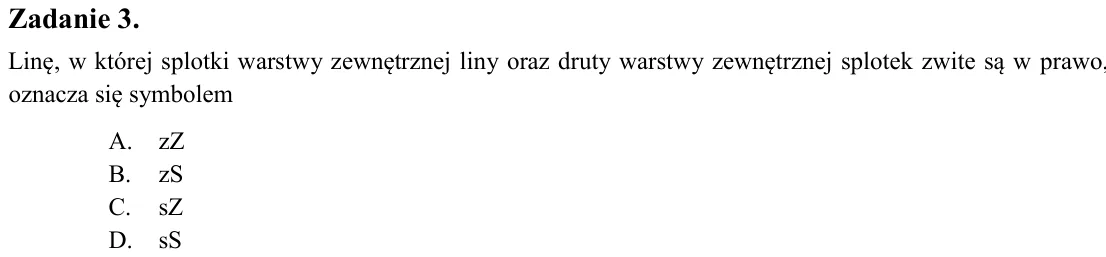

Zadanie 3. Linę, w której splotki warstwy zewnętrznej liny oraz druty warstwy zewnętrznej splotek zwite są w prawo, oznacza się symbolem A. zZ B. zS C. sZ D. sS

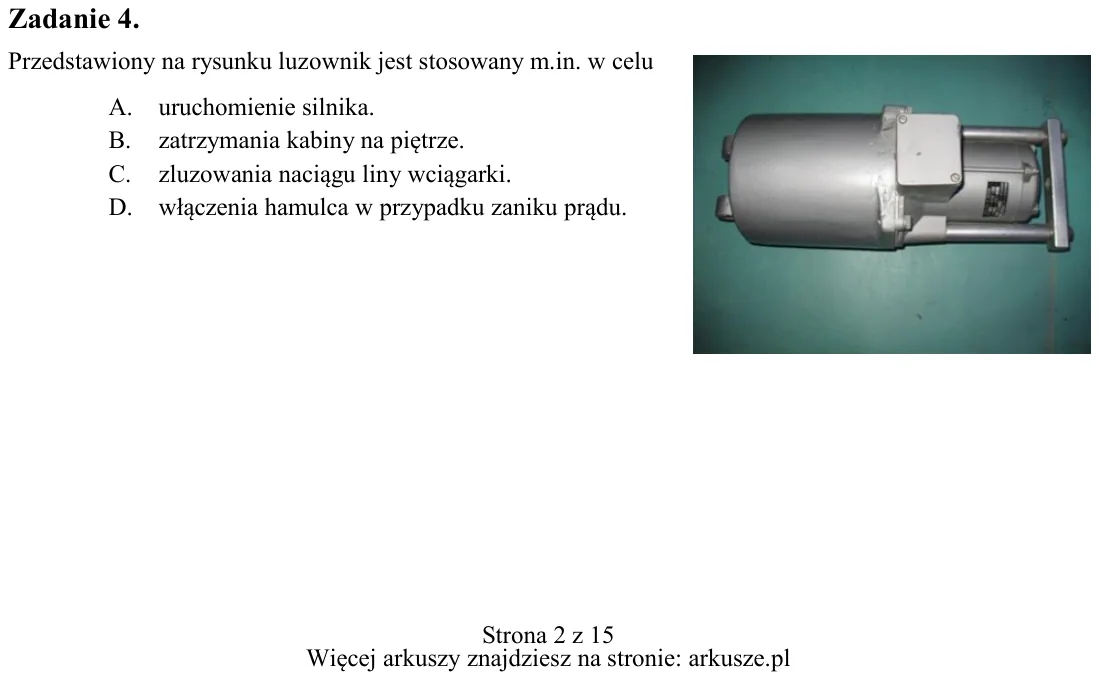

Zadanie 4. Przedstawiony na rysunku luzownik jest stosowany m.in. w celu A. uruchomienie silnika. B. zatrzymania kabiny na piętrze. C. zluzowania naciągu liny wciągarki. D. włączenia hamulca w przypadku zaniku prądu.

Zadanie 5. Silnik hydrostatyczny o ruchu posuwistym, którego organem roboczym jest tłok, to A. dławik. B. siłownik C. luzownik. D. chwytacz.

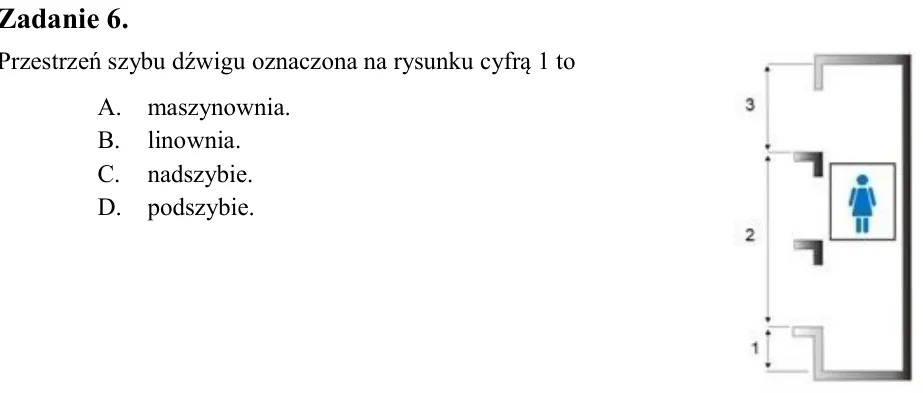

Zadanie 6. Przestrzeń szybu dźwigu oznaczona na rysunku cyfrą 1 to A. maszynownia. B. linownia. C. nadszybie. D. podszybie.

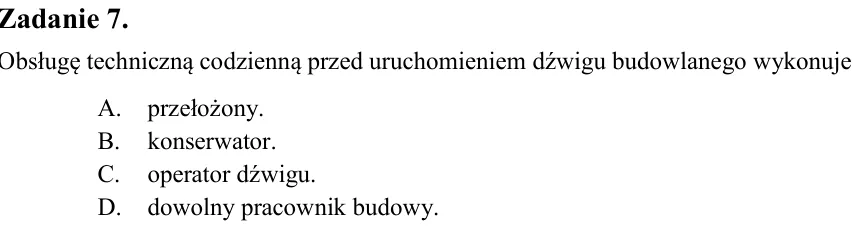

Zadanie 7. Obsługę techniczną codzienną przed uruchomieniem dźwigu budowlanego wykonuje A. przełożony. B. konserwator. C. operator dźwigu. D. dowolny pracownik budowy.

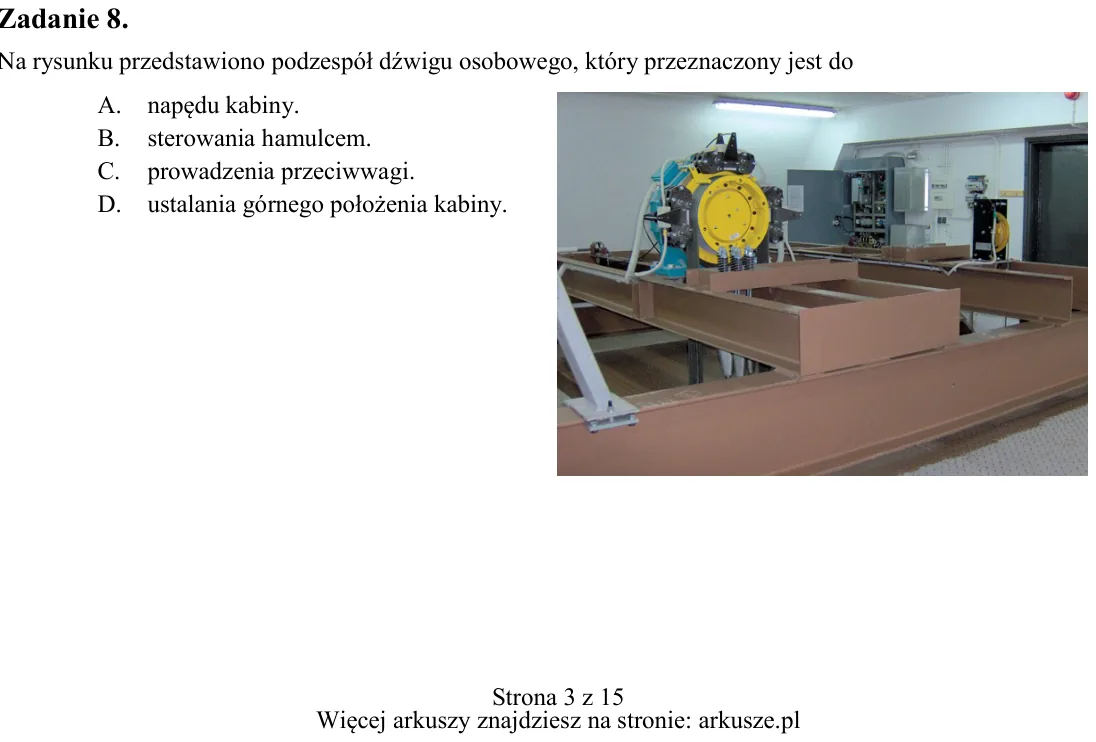

Zadanie 8. Na rysunku przedstawiono podzespół dźwigu osobowego, który przeznaczony jest do A. napędu kabiny. B. sterowania hamulcem. C. prowadzenia przeciwwagi. D. ustalania górnego położenia kabiny.

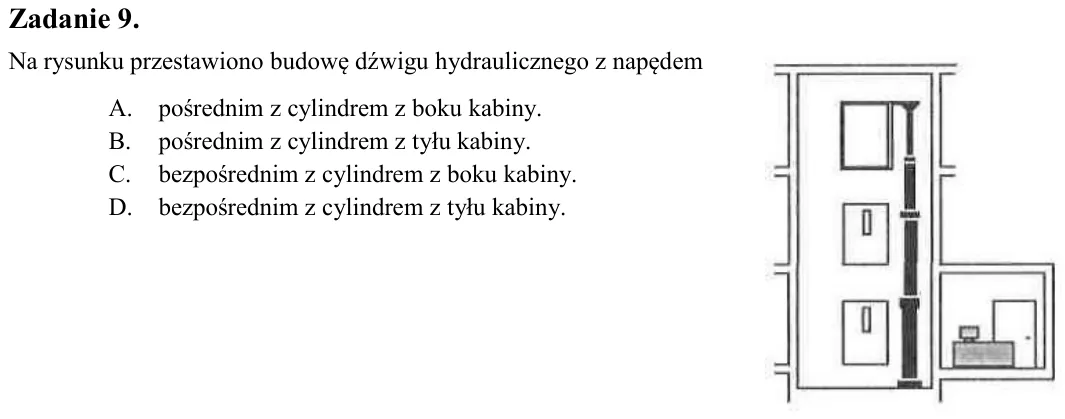

Zadanie 9. Na rysunku przestawiono budowę dźwigu hydraulicznego z napędem A. pośrednim z cylindrem z boku kabiny. B. pośrednim z cylindrem z tyłu kabiny. C. bezpośrednim z cylindrem z boku kabiny. D. bezpośrednim z cylin

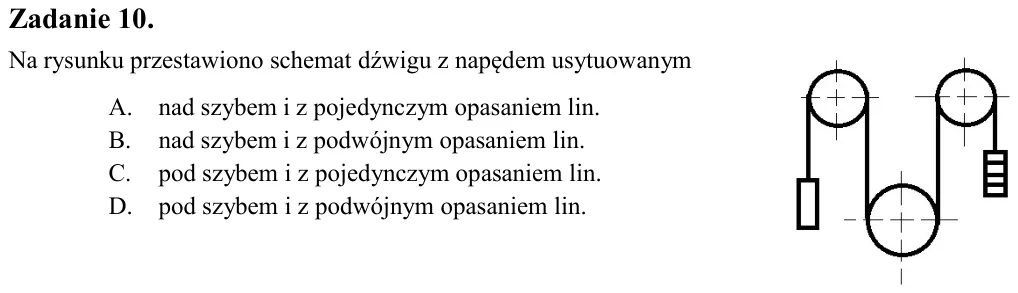

Zadanie 10. Na rysunku przestawiono schemat dźwigu z napędem usytuowanym A. nad szybem i z pojedynczym opasaniem lin. B. nad szybem i z podwójnym opasaniem lin. C. pod szybem i z pojedynczym opasaniem lin. D. pod szybem

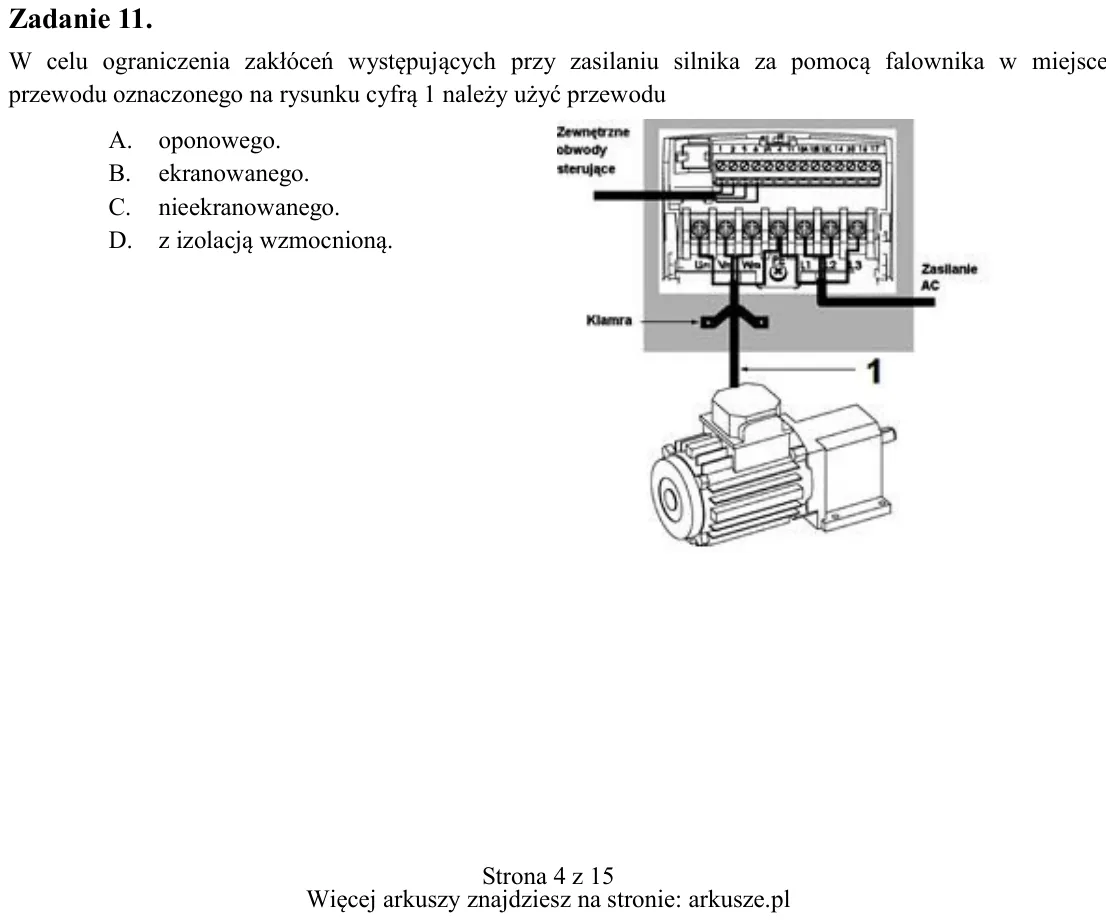

Zadanie 11. W celu ograniczenia zakłóceń występujących przy zasilaniu silnika za pomocą falownika w miejsce przewodu oznaczonego na rysunku cyfrą 1 należy użyć przewodu A. oponowego. B. ekranowanego. C. nieekranowanego.

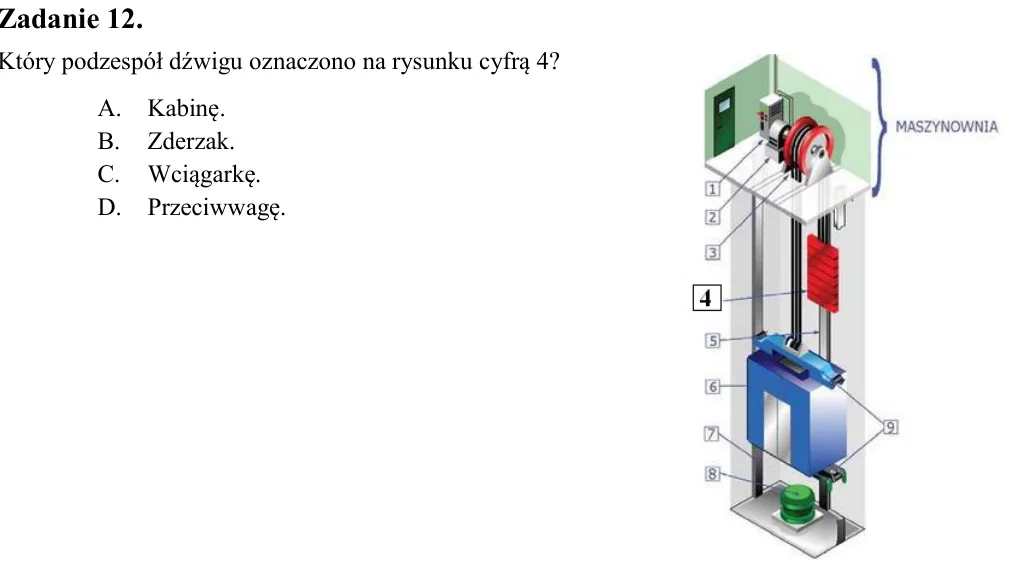

Zadanie 12. Który podzespół dźwigu oznaczono na rysunku cyfrą 4? A. Kabinę. B. Zderzak. C. Wciągarkę. D. Przeciwwagę.

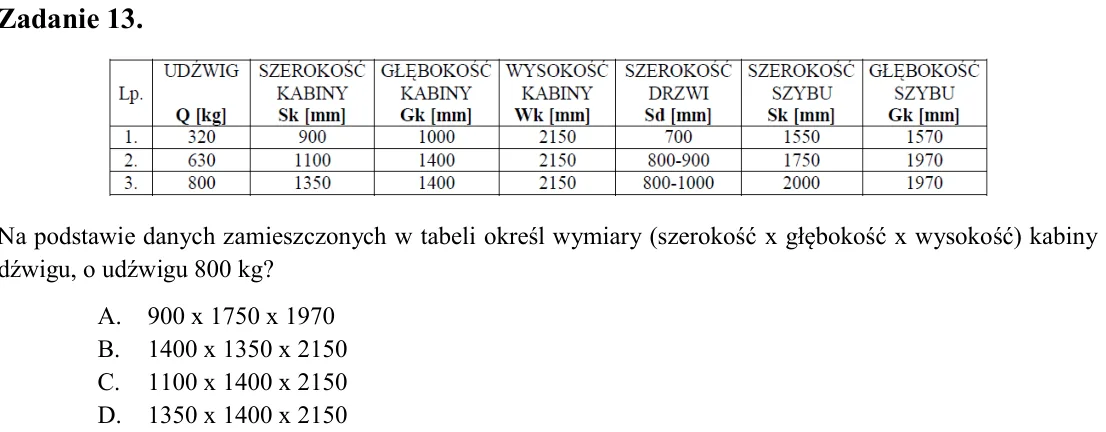

Zadanie 13. Na podstawie danych zamieszczonych w tabeli określ wymiary (szerokość x głębokość x wysokość) kabiny dźwigu, o udźwigu 800 kg? A. 900 x 1750 x 1970 B. 1400 x 1350 x 2150 C. 1100 x 1400 x 2150 D. 1350 x 1400 x

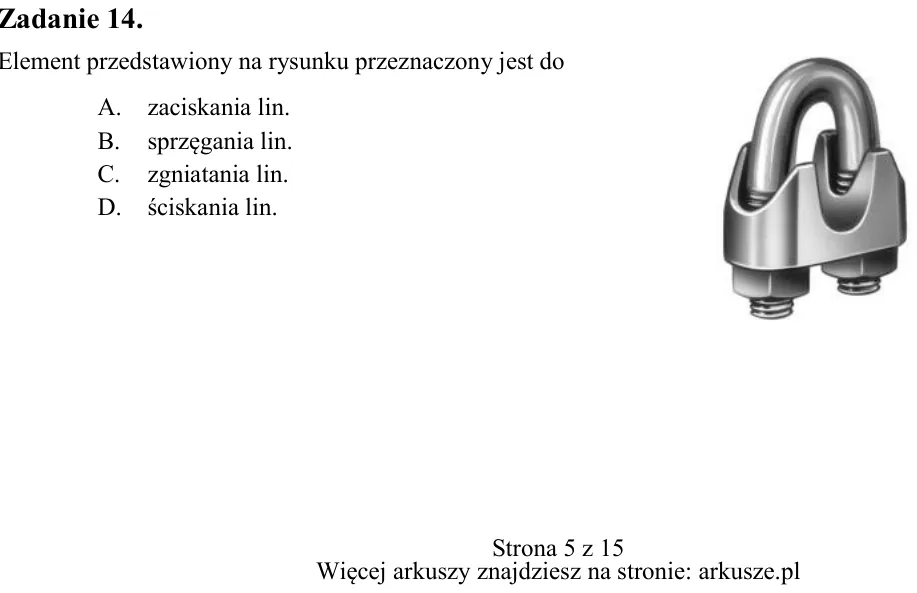

Zadanie 14. Element przedstawiony na rysunku przeznaczony jest do A. zaciskania lin. B. sprzęgania lin. C. zgniatania lin. D. ściskania lin.

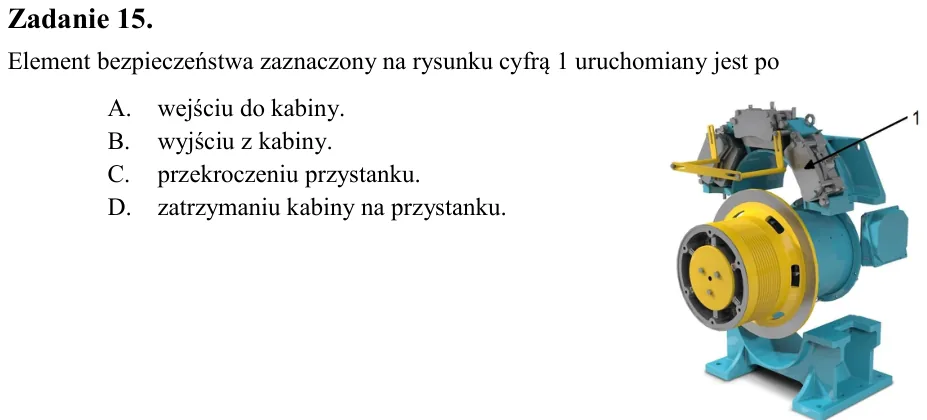

Zadanie 15. Element bezpieczeństwa zaznaczony na rysunku cyfrą 1 uruchomiany jest po A. wejściu do kabiny. B. wyjściu z kabiny. C. przekroczeniu przystanku. D. zatrzymaniu kabiny na przystanku.

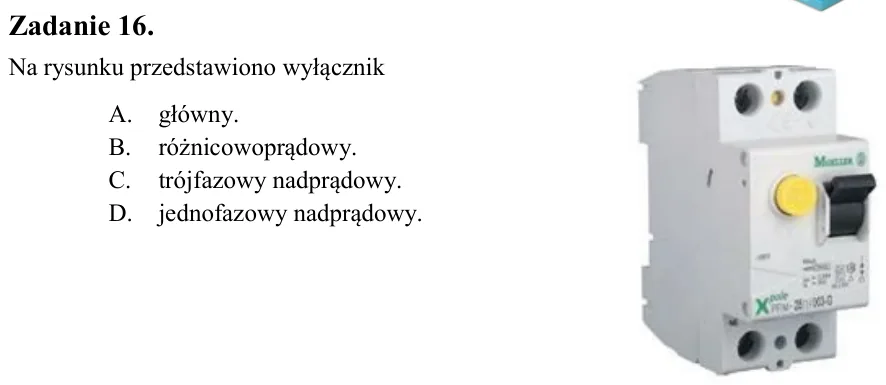

Zadanie 16. Na rysunku przedstawiono wyłącznik A. główny. B. różnicowoprądowy. C. trójfazowy nadprądowy. D. jednofazowy nadprądowy.

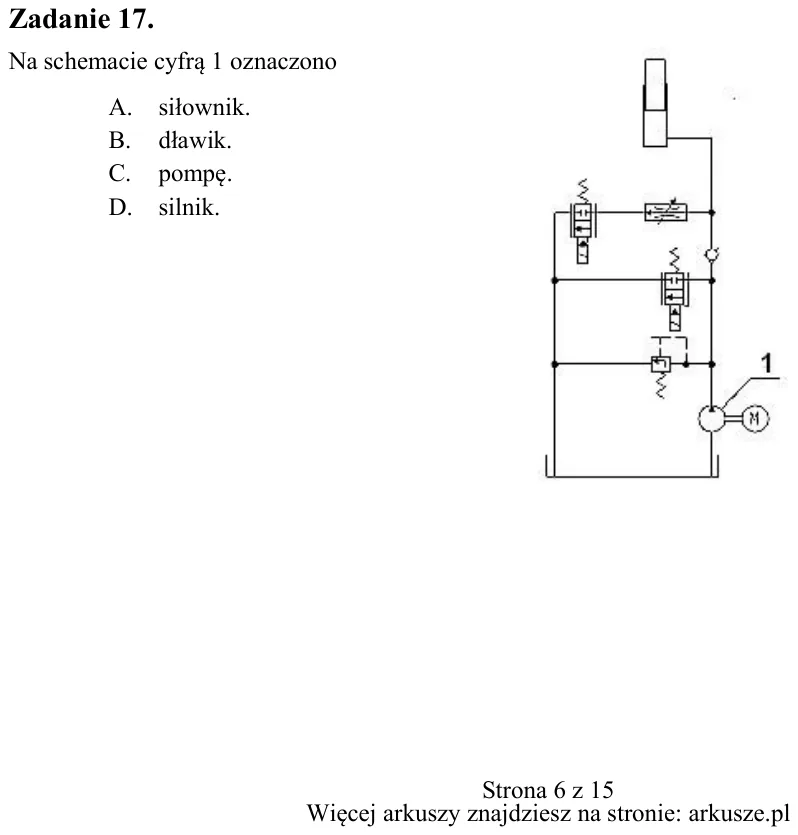

Zadanie 17. Na schemacie cyfrą 1 oznaczono A. siłownik. B. dławik. C. pompę. D. silnik.

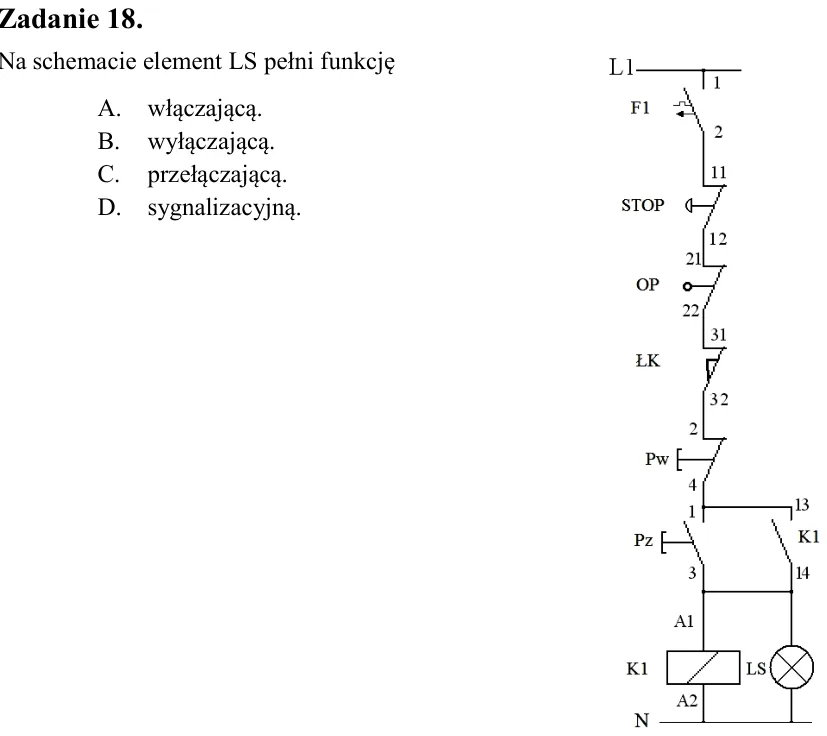

Zadanie 18. Na schemacie element LS pełni funkcję A. włączającą. B. wyłączającą. C. przełączającą. D. sygnalizacyjną.

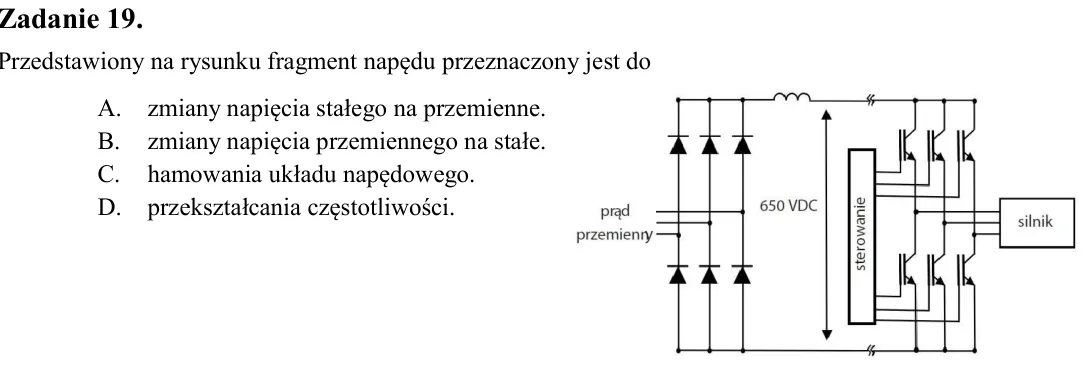

Zadanie 19. Przedstawiony na rysunku fragment napędu przeznaczony jest do A. zmiany napięcia stałego na przemienne. B. zmiany napięcia przemiennego na stałe. C. hamowania układu napędowego. D. przekształcania częstotliwo

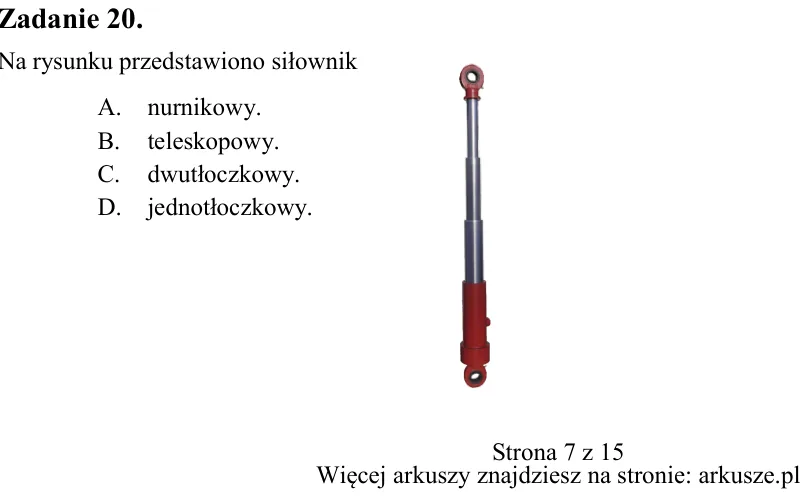

Zadanie 20. Na rysunku przedstawiono siłownik A. nurnikowy. B. teleskopowy. C. dwutłoczkowy. D. jednotłoczkowy.

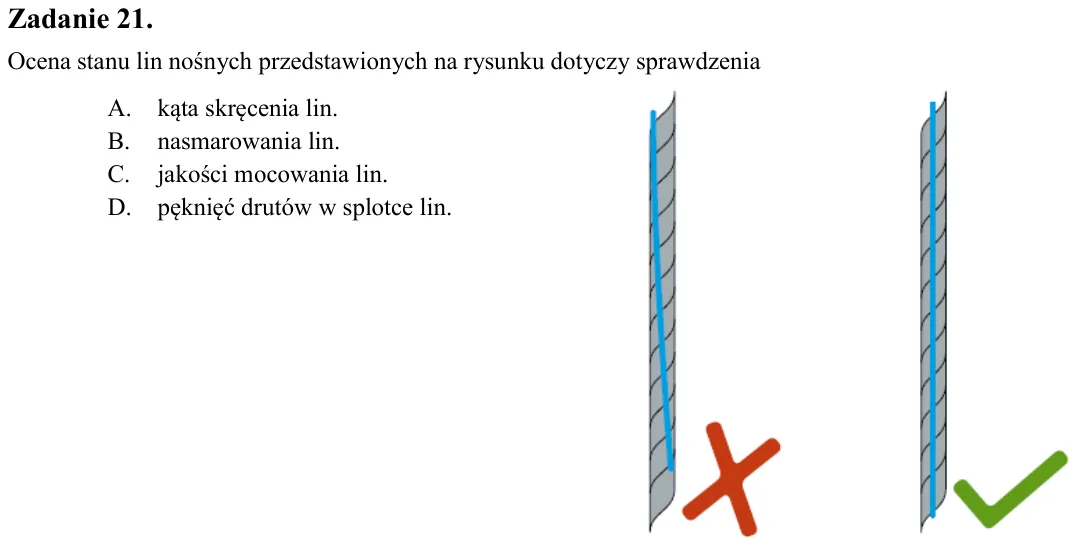

Zadanie 21. Ocena stanu lin nośnych przedstawionych na rysunku dotyczy sprawdzenia A. kąta skręcenia lin. B. nasmarowania lin. C. jakości mocowania lin. D. pęknięć drutów w splotce lin.

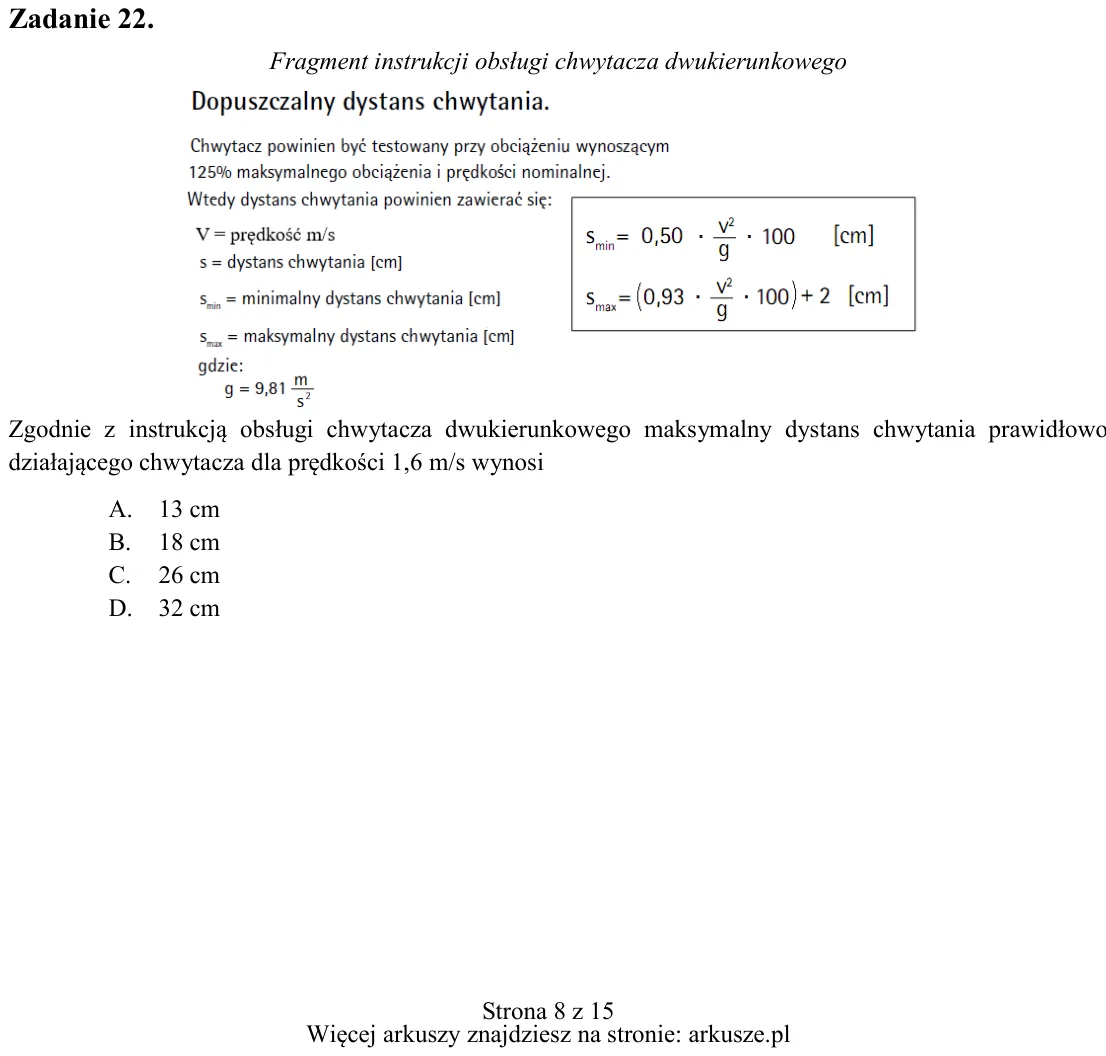

Zadanie 22. Fragment instrukcji obsługi chwytacza dwukierunkowego Zgodnie z instrukcją obsługi chwytacza dwukierunkowego maksymalny dystans chwytania prawidłowo działającego chwytacza dla prędkości 1,6 m/s wynosi A. 13 c

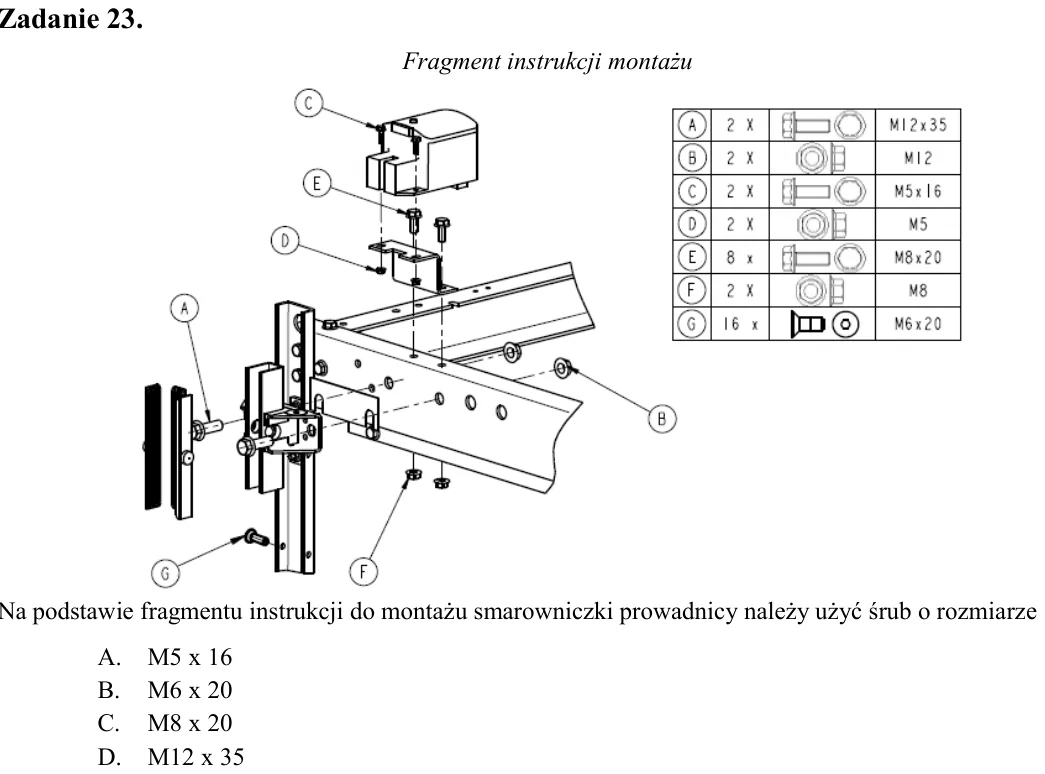

Zadanie 23. Fragment instrukcji montażu Na podstawie fragmentu instrukcji do montażu smarowniczki prowadnicy należy użyć śrub o rozmiarze A. M5 x 16 B. M6 x 20 C. M8 x 20 D. M12 x 35

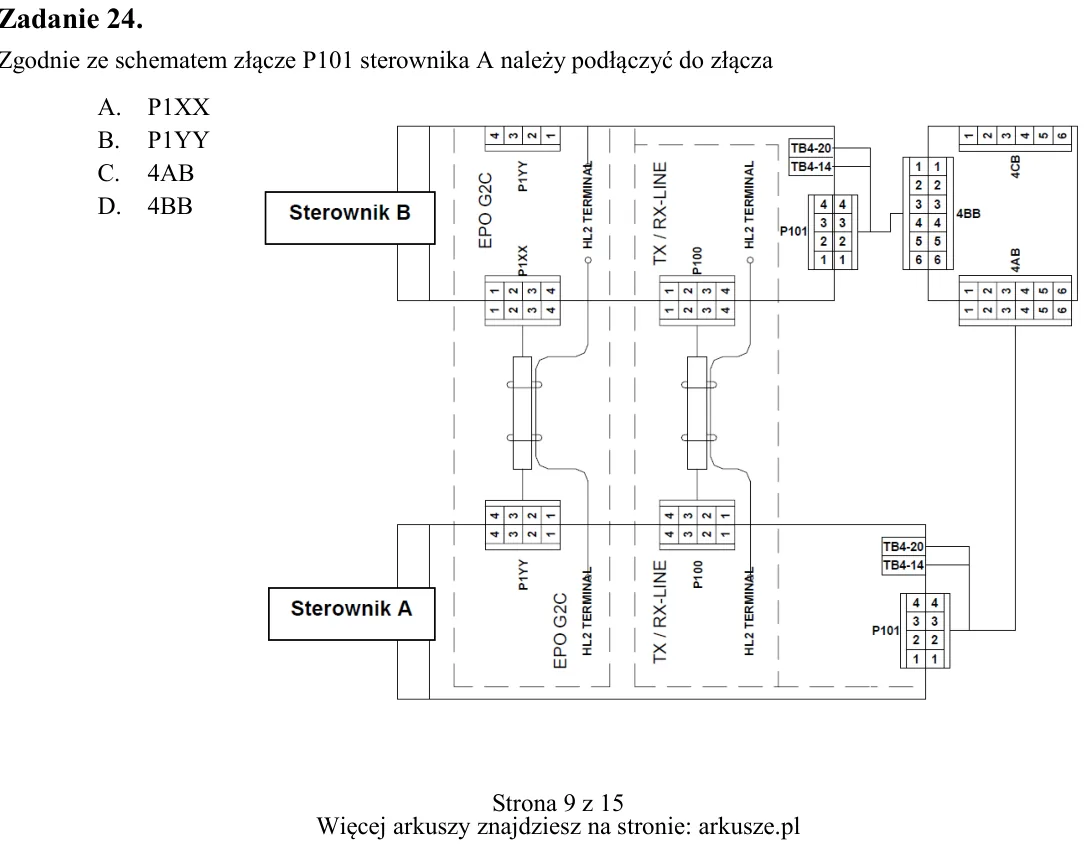

Zadanie 24. Zgodnie ze schematem złącze P101 sterownika A należy podłączyć do złącza A. P1XX B. P1YY C. 4AB D. 4BB

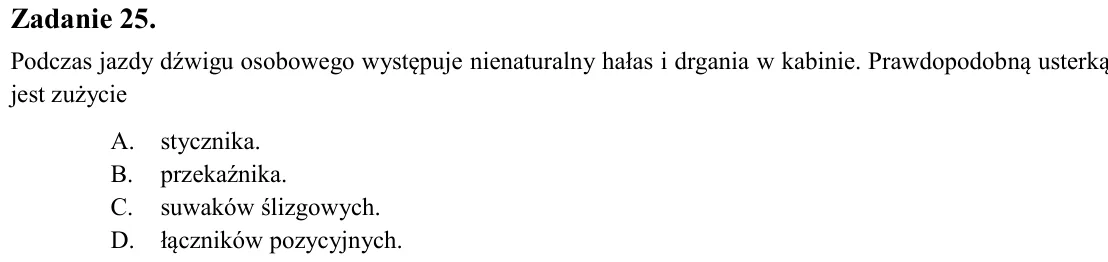

Zadanie 25. Podczas jazdy dźwigu osobowego występuje nienaturalny hałas i drgania w kabinie. Prawdopodobną usterką jest zużycie A. stycznika. B. przekaźnika. C. suwaków ślizgowych. D. łączników pozycyjnych.

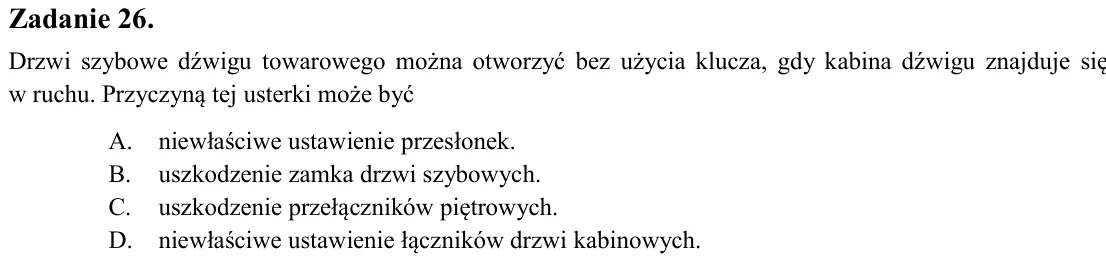

Zadanie 26. Drzwi szybowe dźwigu towarowego można otworzyć bez użycia klucza, gdy kabina dźwigu znajduje się w ruchu. Przyczyną tej usterki może być A. niewłaściwe ustawienie przesłonek. B. uszkodzenie zamka drzwi szybow

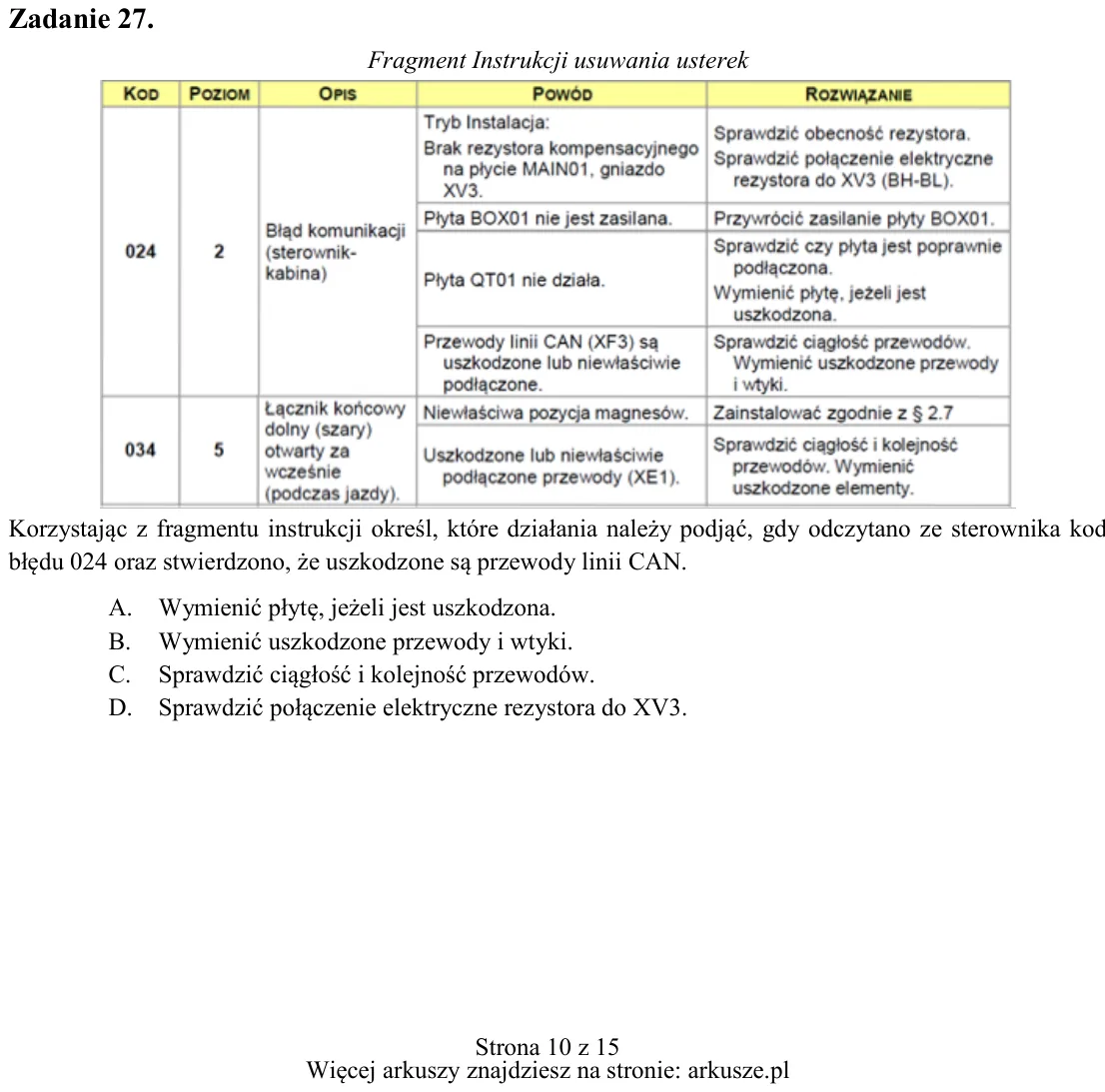

Zadanie 27. Fragment Instrukcji usuwania usterek Korzystając z fragmentu instrukcji określ, które działania należy podjąć, gdy odczytano ze sterownika kod błędu 024 oraz stwierdzono, że uszkodzone są przewody linii CAN.

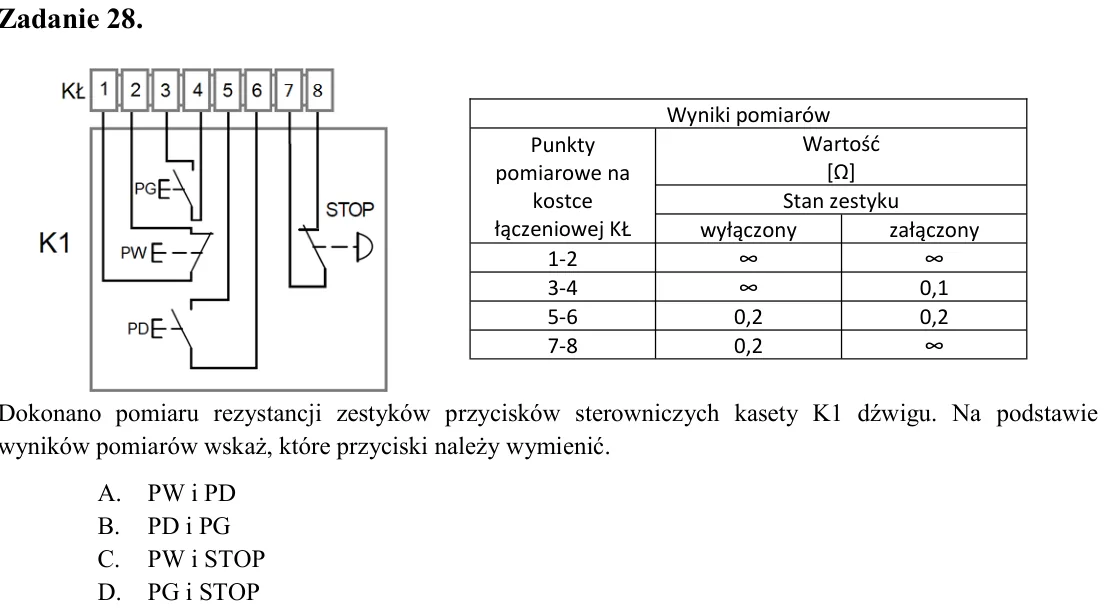

Zadanie 28. Dokonano pomiaru rezystancji zestyków przycisków sterowniczych kasety K1 dźwigu. Na podstawie wyników pomiarów wskaż, które przyciski należy wymienić. A. PW i PD B. PD i PG C. PW i STOP D. PG i STOP

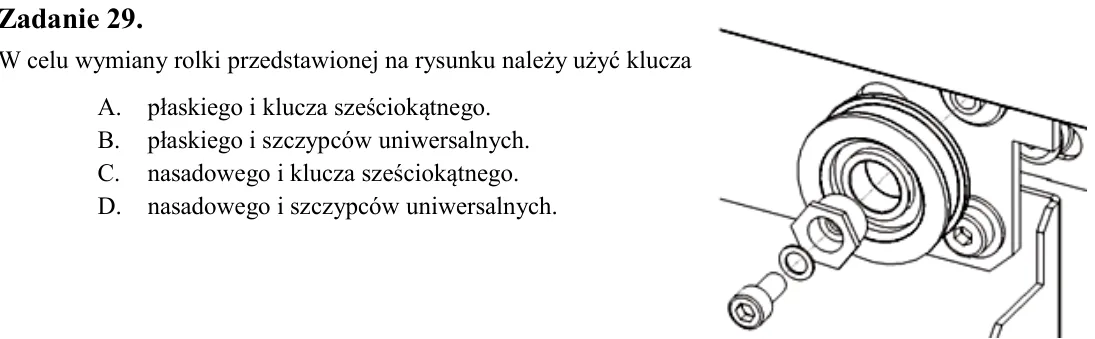

Zadanie 29. W celu wymiany rolki przedstawionej na rysunku należy użyć klucza A. płaskiego i klucza sześciokątnego. B. płaskiego i szczypców uniwersalnych. C. nasadowego i klucza sześciokątnego. D. nasadowego i szczypców

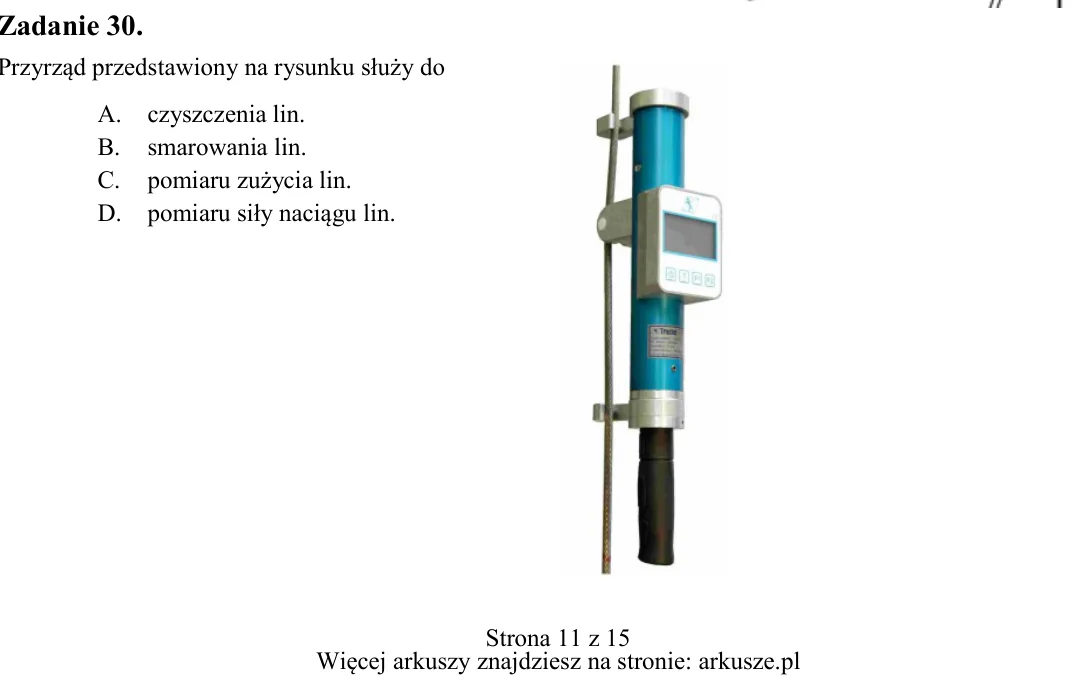

Zadanie 30. Przyrząd przedstawiony na rysunku służy do A. czyszczenia lin. B. smarowania lin. C. pomiaru zużycia lin. D. pomiaru siły naciągu lin. Wyniki pomiarów Punkty pomiarowe na kostce łączeniowej KŁ Wartość [Ω] Sta

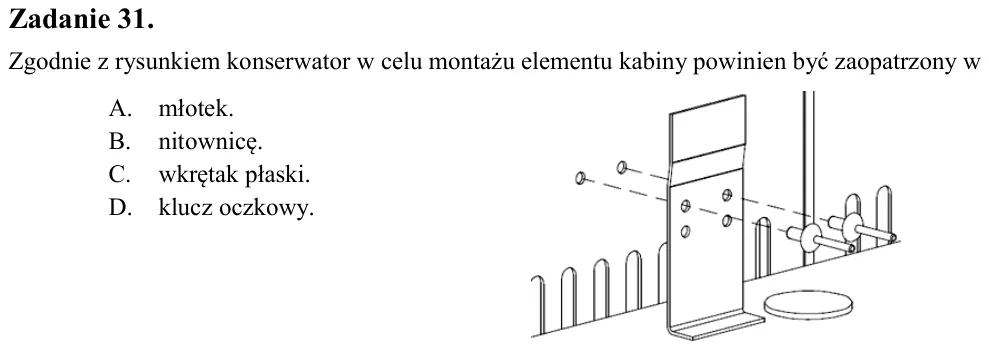

Zadanie 31. Zgodnie z rysunkiem konserwator w celu montażu elementu kabiny powinien być zaopatrzony w A. młotek. B. nitownicę. C. wkrętak płaski. D. klucz oczkowy.

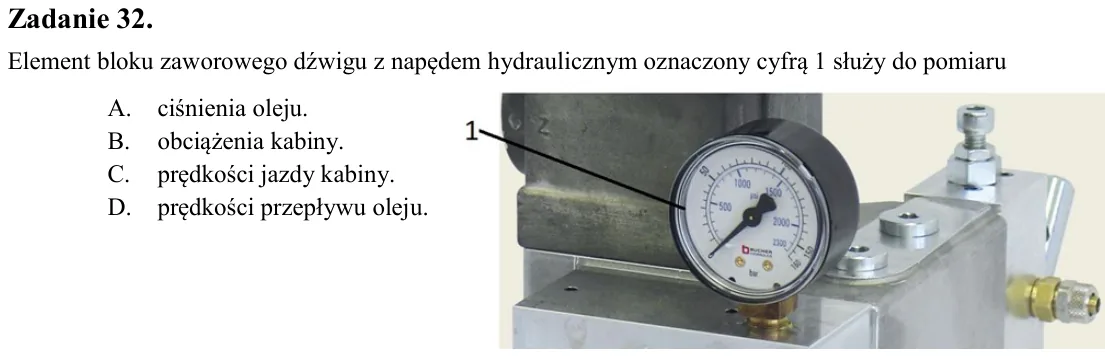

Zadanie 32. Element bloku zaworowego dźwigu z napędem hydraulicznym oznaczony cyfrą 1 służy do pomiaru A. ciśnienia oleju. B. obciążenia kabiny. C. prędkości jazdy kabiny. D. prędkości przepływu oleju.

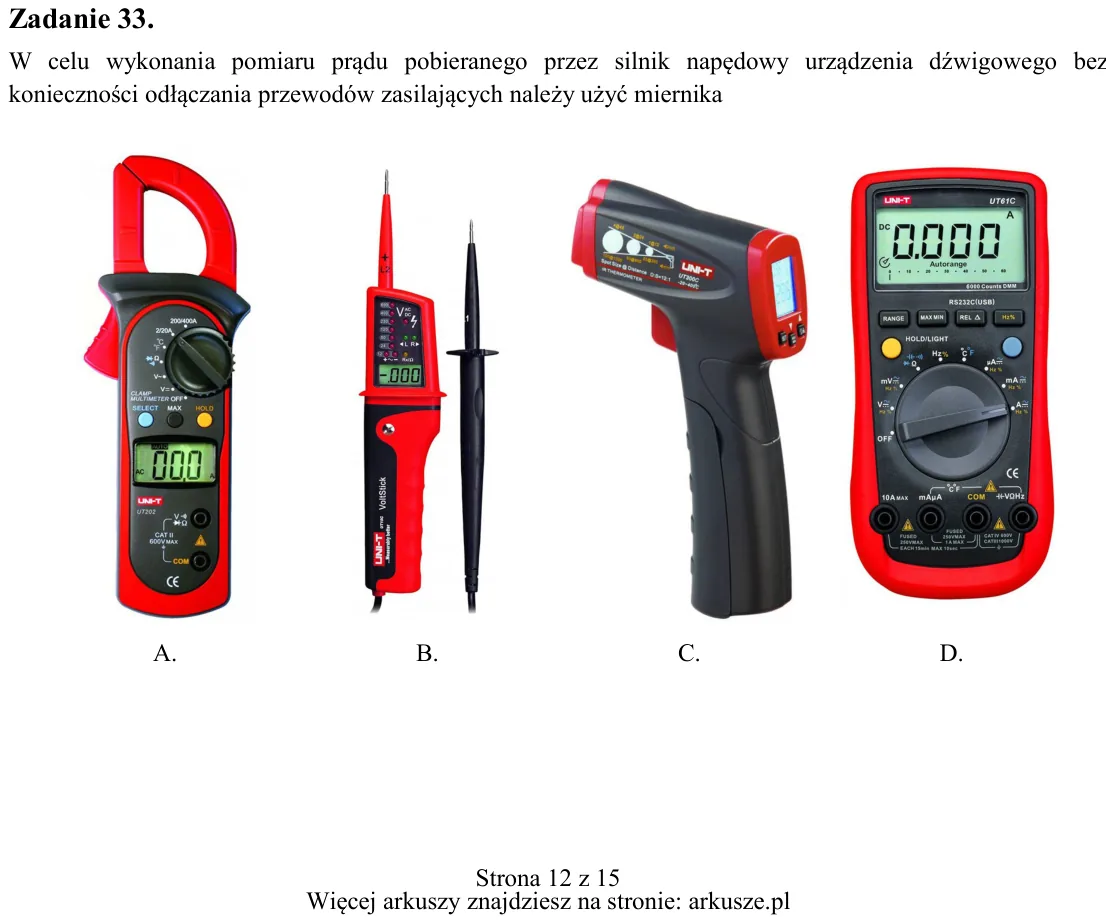

Zadanie 33. W celu wykonania pomiaru prądu pobieranego przez silnik napędowy urządzenia dźwigowego bez konieczności odłączania przewodów zasilających należy użyć miernika A. B. C. D.

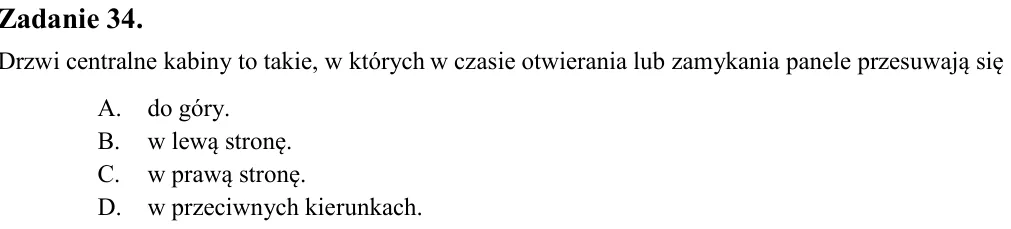

Zadanie 34. Drzwi centralne kabiny to takie, w których w czasie otwierania lub zamykania panele przesuwają się A. do góry. B. w lewą stronę. C. w prawą stronę. D. w przeciwnych kierunkach.

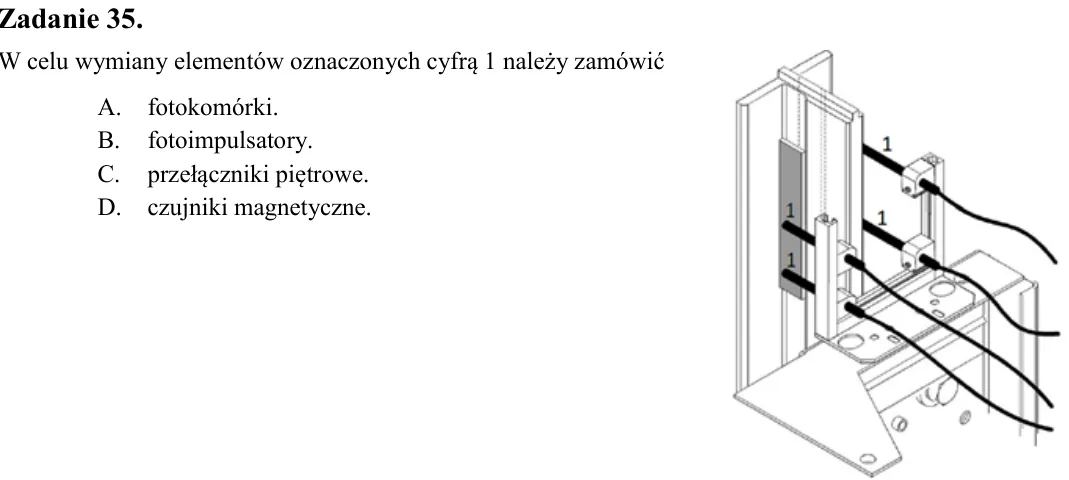

Zadanie 35. W celu wymiany elementów oznaczonych cyfrą 1 należy zamówić A. fotokomórki. B. fotoimpulsatory. C. przełączniki piętrowe. D. czujniki magnetyczne.

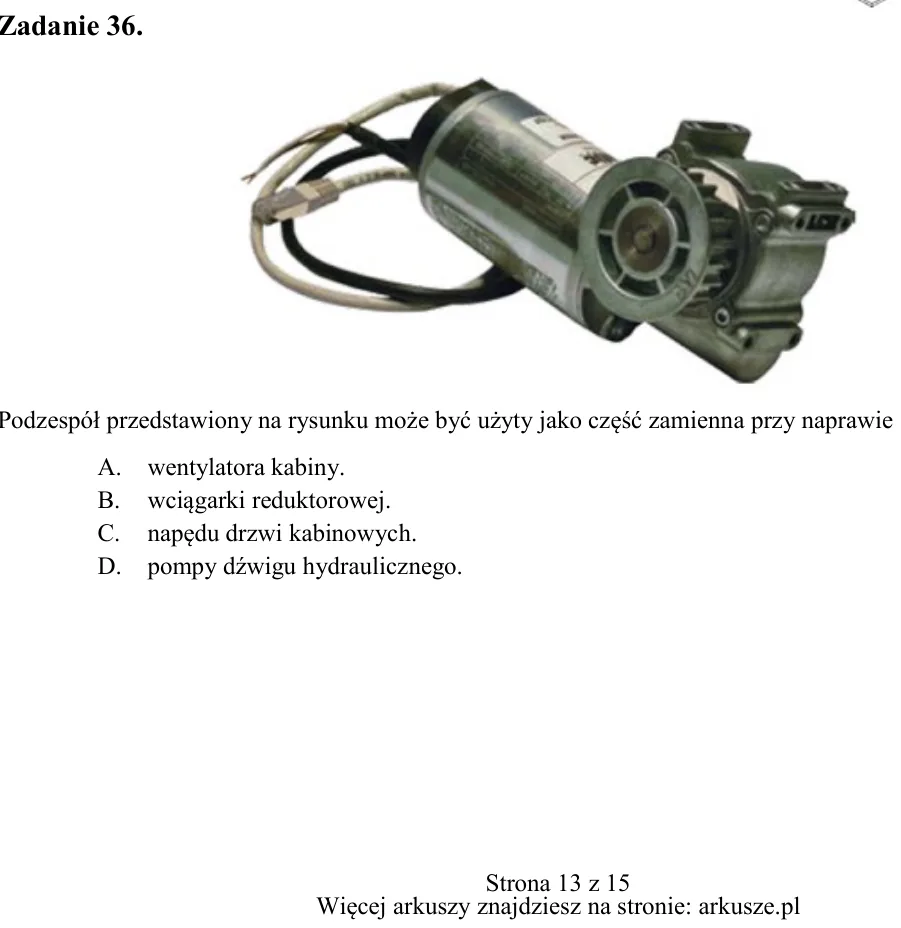

Zadanie 36. Podzespół przedstawiony na rysunku może być użyty jako część zamienna przy naprawie A. wentylatora kabiny. B. wciągarki reduktorowej. C. napędu drzwi kabinowych. D. pompy dźwigu hydraulicznego.

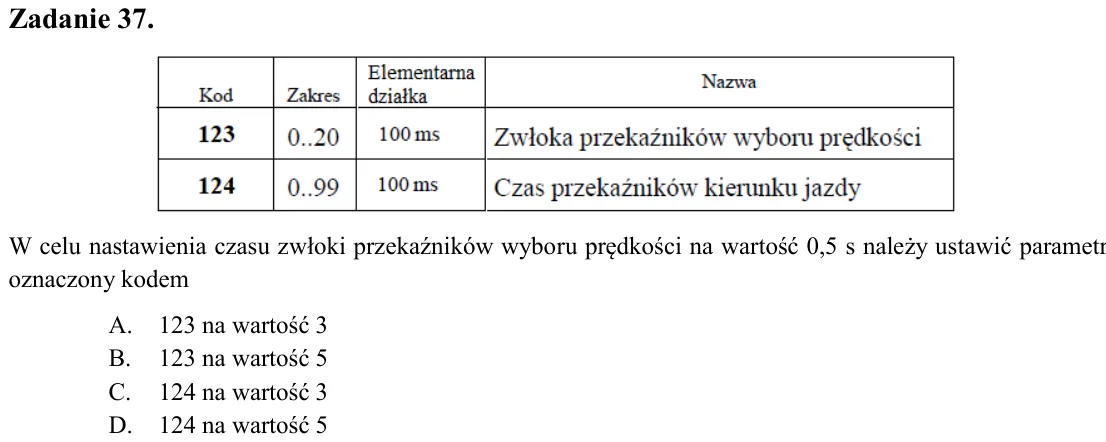

Zadanie 37. W celu nastawienia czasu zwłoki przekaźników wyboru prędkości na wartość 0,5 s należy ustawić parametr oznaczony kodem A. 123 na wartość 3 B. 123 na wartość 5 C. 124 na wartość 3 D. 124 na wartość 5

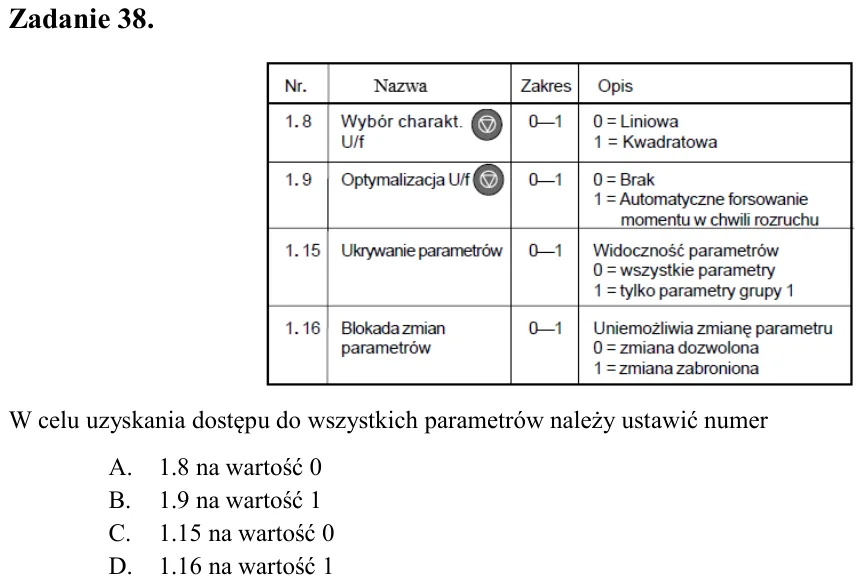

Zadanie 38. W celu uzyskania dostępu do wszystkich parametrów należy ustawić numer A. 1.8 na wartość 0 B. 1.9 na wartość 1 C. 1.15 na wartość 0 D. 1.16 na wartość 1

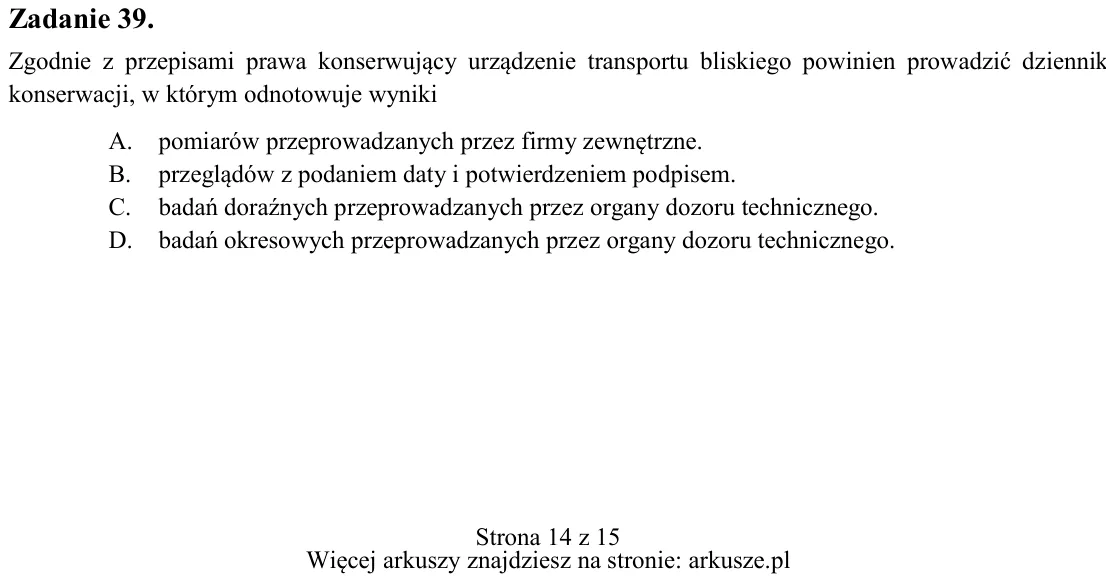

Zadanie 39. Zgodnie z przepisami prawa konserwujący urządzenie transportu bliskiego powinien prowadzić dziennik konserwacji, w którym odnotowuje wyniki A. pomiarów przeprowadzanych przez firmy zewnętrzne. B. przeglądów z

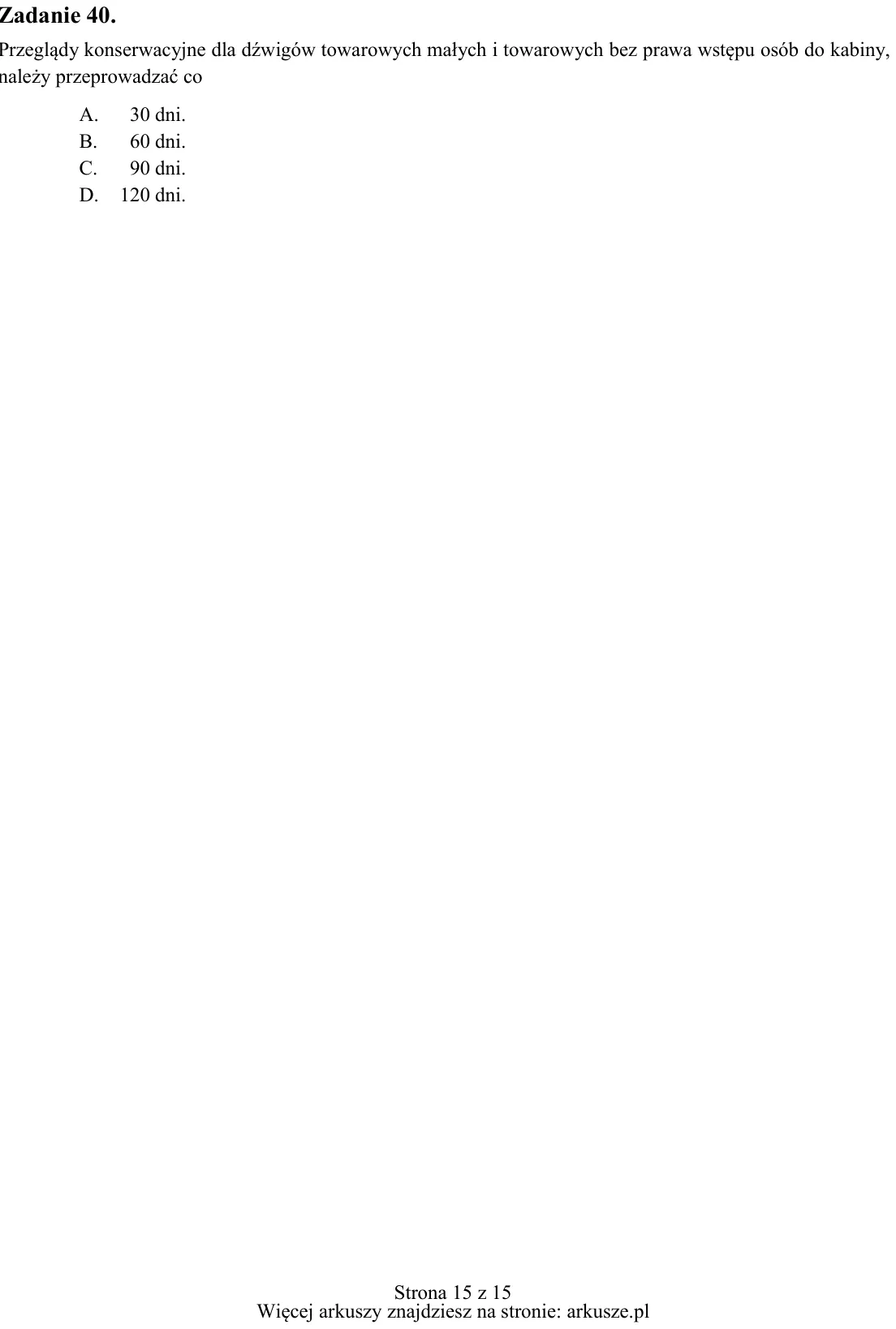

Zadanie 40. Przeglądy konserwacyjne dla dźwigów towarowych małych i towarowych bez prawa wstępu osób do kabiny, należy przeprowadzać co A. 30 dni. B. 60 dni. C. 90 dni. D. 120 dni.
