E30 · Egzamin zawodowy · czerwiec 2018

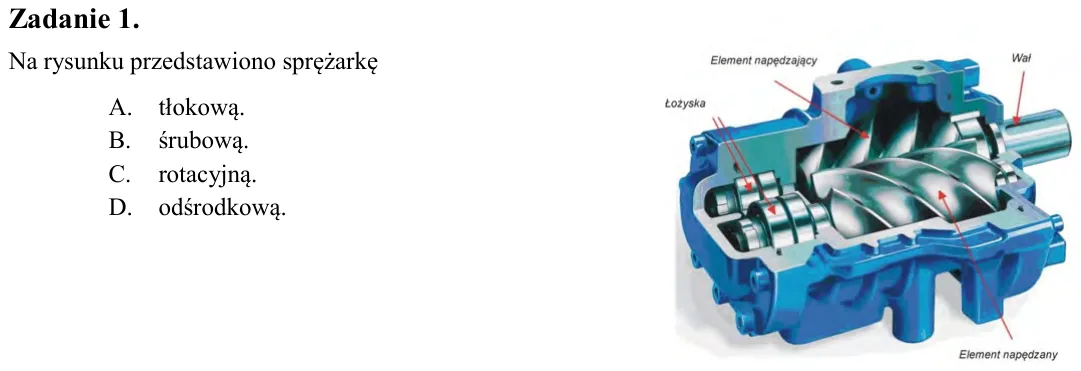

Zadanie 1. Na rysunku przedstawiono sprężarkę A. tłokową. B. śrubową. C. rotacyjną. D. odśrodkową.

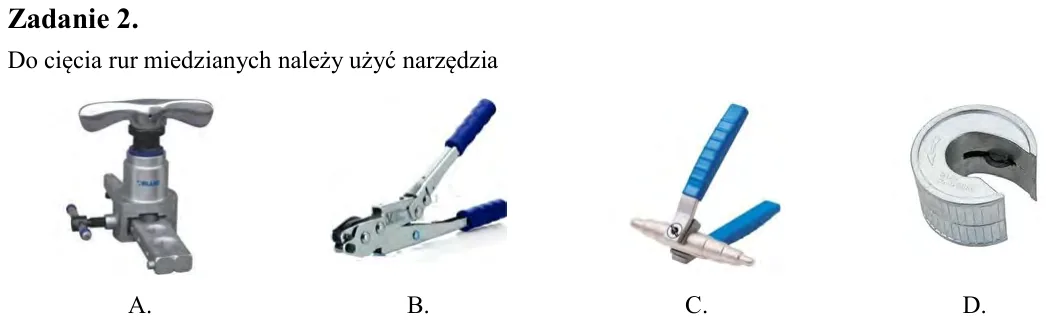

Zadanie 2. Do cięcia rur miedzianych należy użyć narzędzia

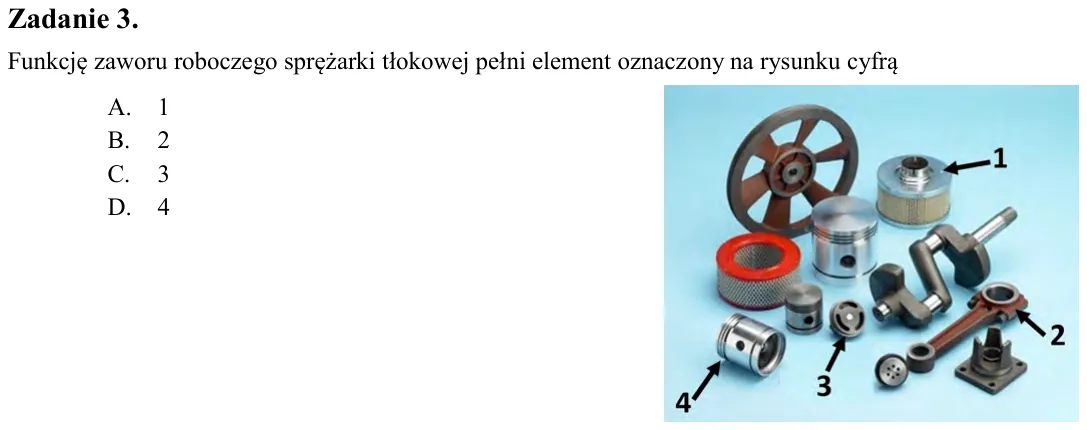

Zadanie 3. Funkcję zaworu roboczego sprężarki tłokowej pełni element oznaczony na rysunku cyfrą A. 1 B. 2 C. 3 D. 4

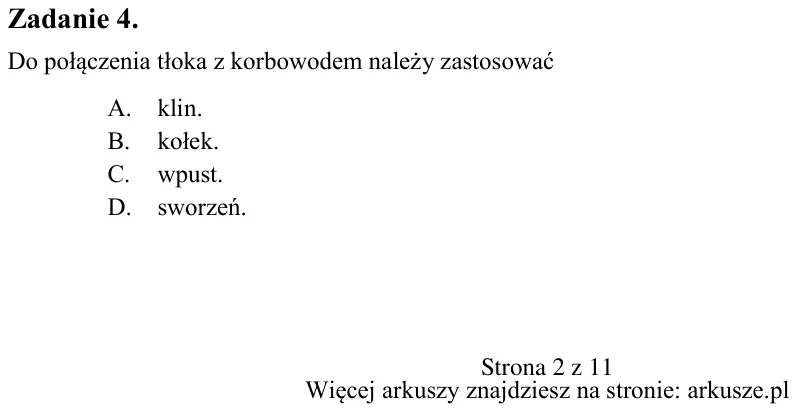

Zadanie 4. Do połączenia tłoka z korbowodem należy zastosować A. klin. B. kołek. C. wpust. D. sworzeń. A. B. C. D.

Zadanie 5. W urządzeniu chłodniczym największą średnicę ma rurociąg A. ssawny. B. tłoczny. C. cieczowy. D. wyrównawczy.

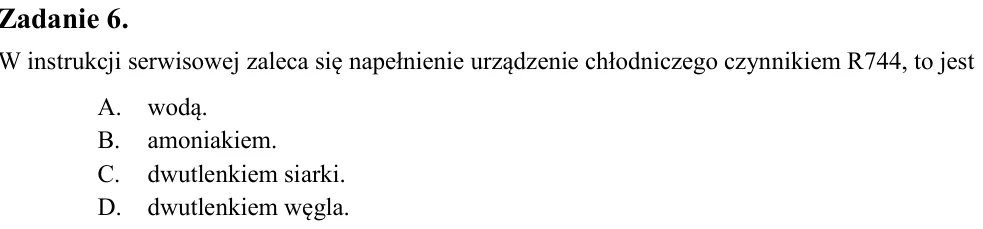

Zadanie 6. W instrukcji serwisowej zaleca się napełnienie urządzenie chłodniczego czynnikiem R744, to jest A. wodą. B. amoniakiem. C. dwutlenkiem siarki. D. dwutlenkiem węgla.

Zadanie 7. Czynnik R23 ma wzór chemiczny A. CHF3 B. CF3Br C. CF2Cl2 D. C2H3F3

Zadanie 8. Największe bezpośrednie zagrożenie dla życia człowieka stwarza wyciek czynnika A. R717 B. R744 C. R134a D. R404A

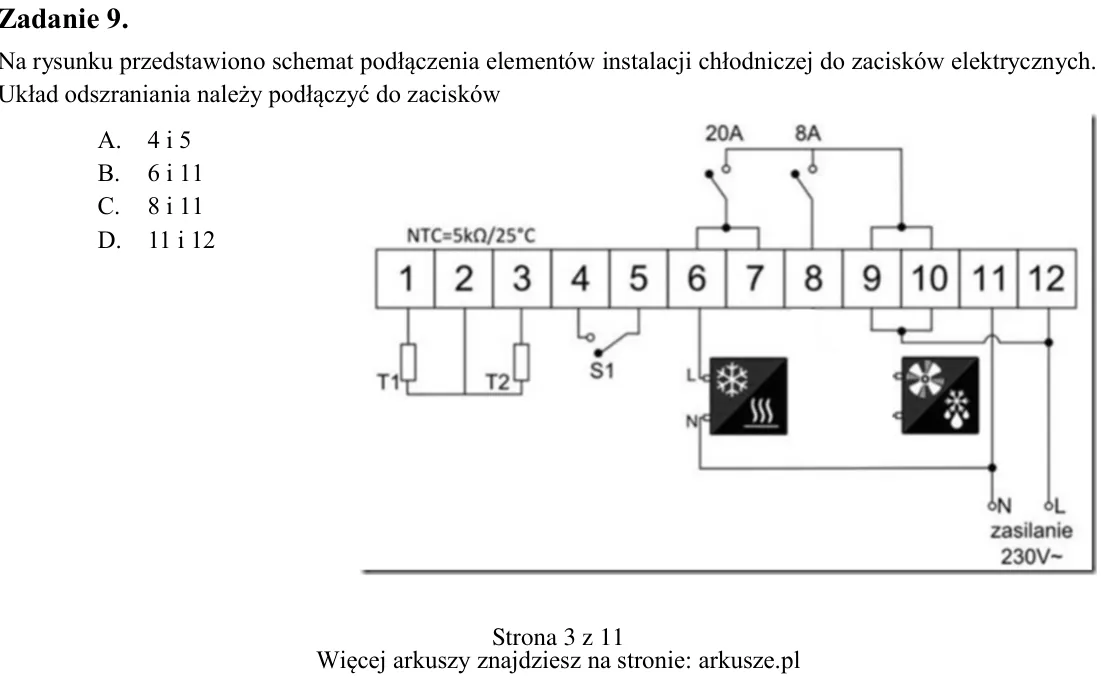

Zadanie 9. Na rysunku przedstawiono schemat podłączenia elementów instalacji chłodniczej do zacisków elektrycznych. Układ odszraniania należy podłączyć do zacisków A. 4 i 5 B. 6 i 11 C. 8 i 11 D. 11 i 12

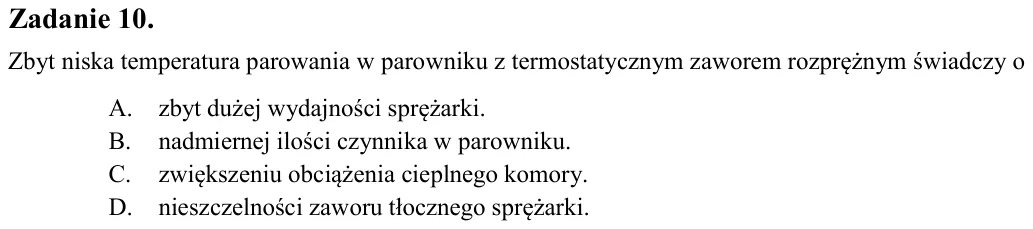

Zadanie 10. Zbyt niska temperatura parowania w parowniku z termostatycznym zaworem rozprężnym świadczy o A. zbyt dużej wydajności sprężarki. B. nadmiernej ilości czynnika w parowniku. C. zwiększeniu obciążenia cieplnego

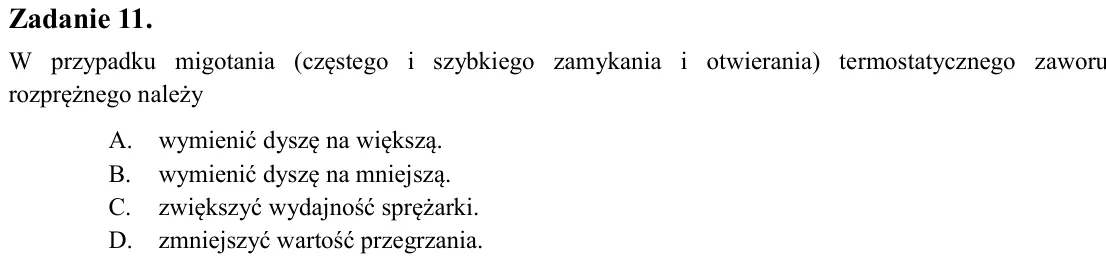

Zadanie 11. W przypadku migotania (częstego i szybkiego zamykania i otwierania) termostatycznego zaworu rozprężnego należy A. wymienić dyszę na większą. B. wymienić dyszę na mniejszą. C. zwiększyć wydajność sprężarki. D.

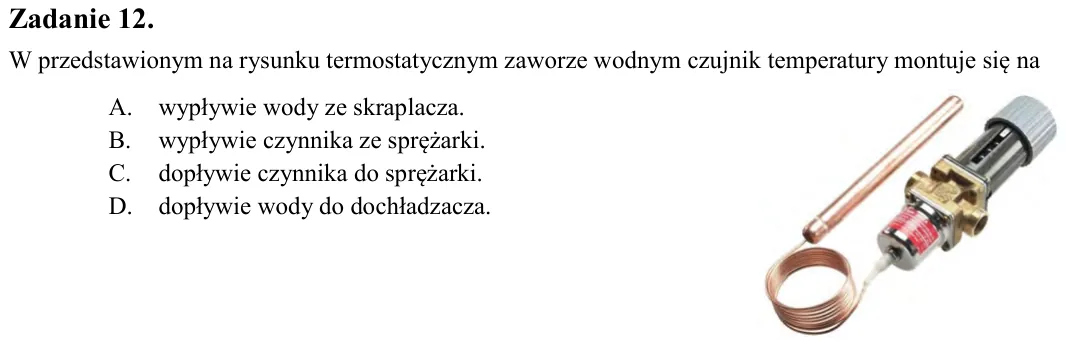

Zadanie 12. W przedstawionym na rysunku termostatycznym zaworze wodnym czujnik temperatury montuje się na A. wypływie wody ze skraplacza. B. wypływie czynnika ze sprężarki. C. dopływie czynnika do sprężarki. D. dopływie

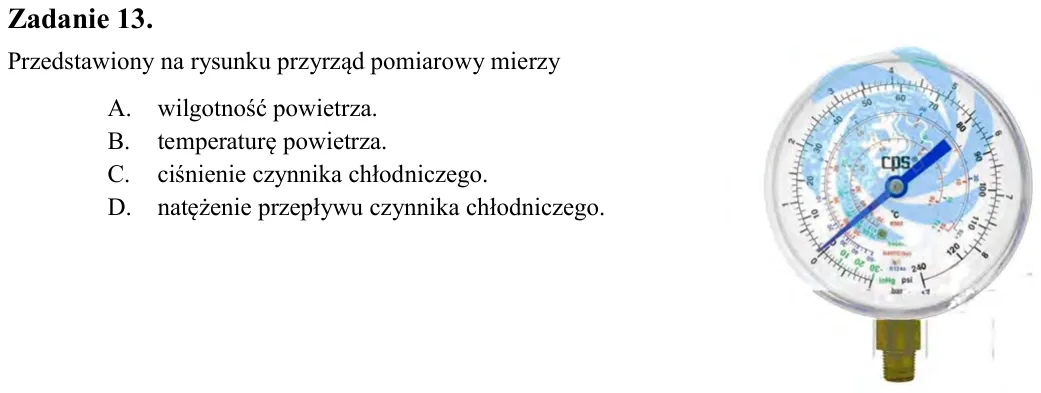

Zadanie 13. Przedstawiony na rysunku przyrząd pomiarowy mierzy A. wilgotność powietrza. B. temperaturę powietrza. C. ciśnienie czynnika chłodniczego. D. natężenie przepływu czynnika chłodniczego.

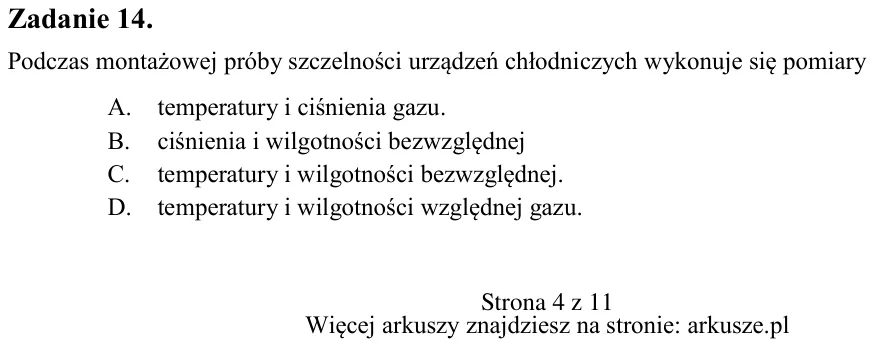

Zadanie 14. Podczas montażowej próby szczelności urządzeń chłodniczych wykonuje się pomiary A. temperatury i ciśnienia gazu. B. ciśnienia i wilgotności bezwzględnej C. temperatury i wilgotności bezwzględnej. D. temperatu

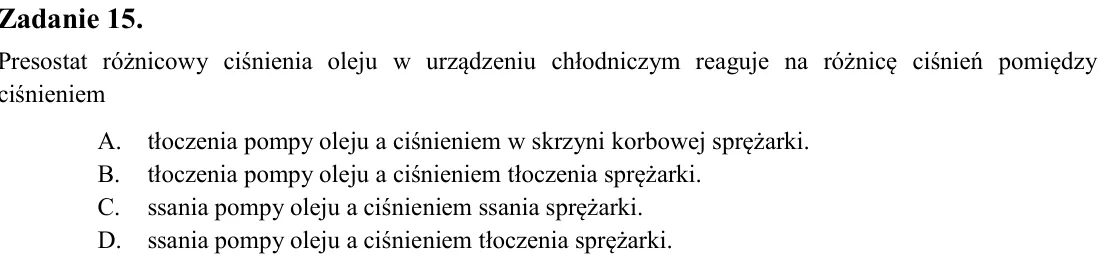

Zadanie 15. Presostat różnicowy ciśnienia oleju w urządzeniu chłodniczym reaguje na różnicę ciśnień pomiędzy ciśnieniem A. tłoczenia pompy oleju a ciśnieniem w skrzyni korbowej sprężarki. B. tłoczenia pompy oleju a ciśni

Zadanie 16. Glazurowanie ryb polega na nałożeniu na ryby warstwy A. oleju roślinnego. B. oleju rybnego. C. lodu wodnego. D. lodu suchego.

Zadanie 17. Automatyczny zawór rozprężny utrzymuje w parowniku stałą A. wartość przegrzania. B. wartość dochłodzenia. C. temperaturę skraplania. D. temperaturę parowania.

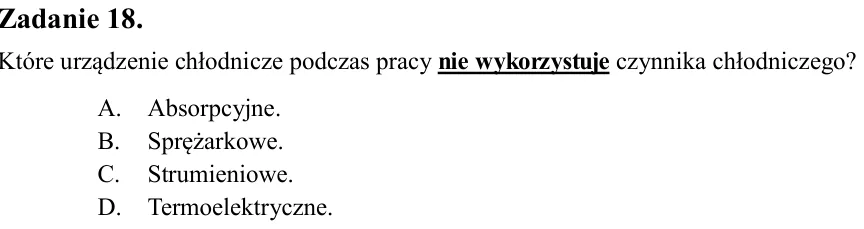

Zadanie 18. Które urządzenie chłodnicze podczas pracy nie wykorzystuje czynnika chłodniczego? A. Absorpcyjne. B. Sprężarkowe. C. Strumieniowe. D. Termoelektryczne.

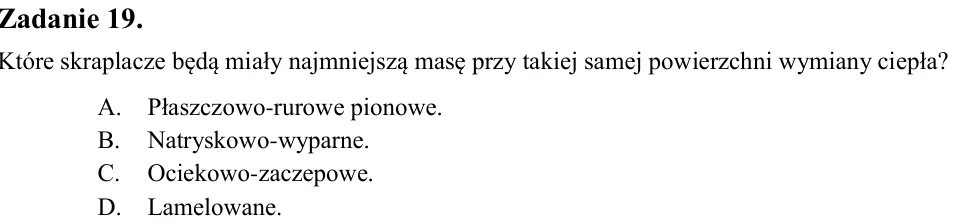

Zadanie 19. Które skraplacze będą miały najmniejszą masę przy takiej samej powierzchni wymiany ciepła? A. Płaszczowo-rurowe pionowe. B. Natryskowo-wyparne. C. Ociekowo-zaczepowe. D. Lamelowane.

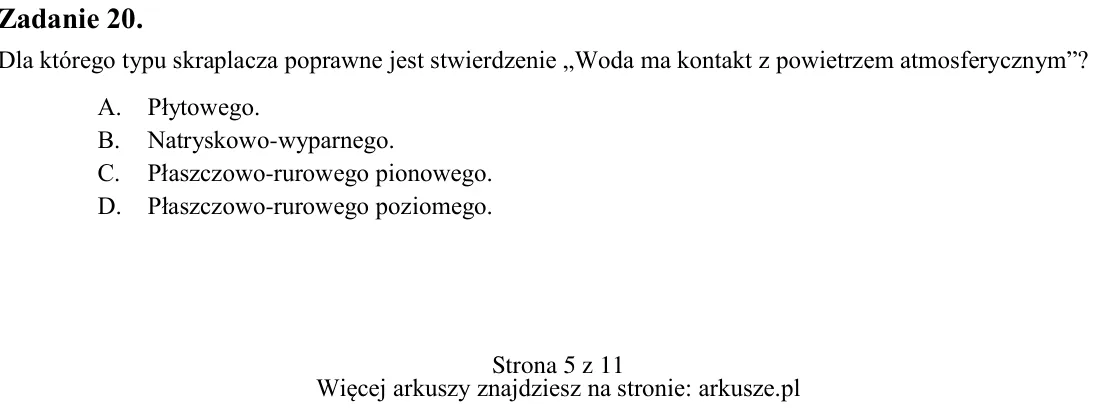

Zadanie 20. Dla którego typu skraplacza poprawne jest stwierdzenie „Woda ma kontakt z powietrzem atmosferycznym”? A. Płytowego. B. Natryskowo-wyparnego. C. Płaszczowo-rurowego pionowego. D. Płaszczowo-rurowego poziomego.

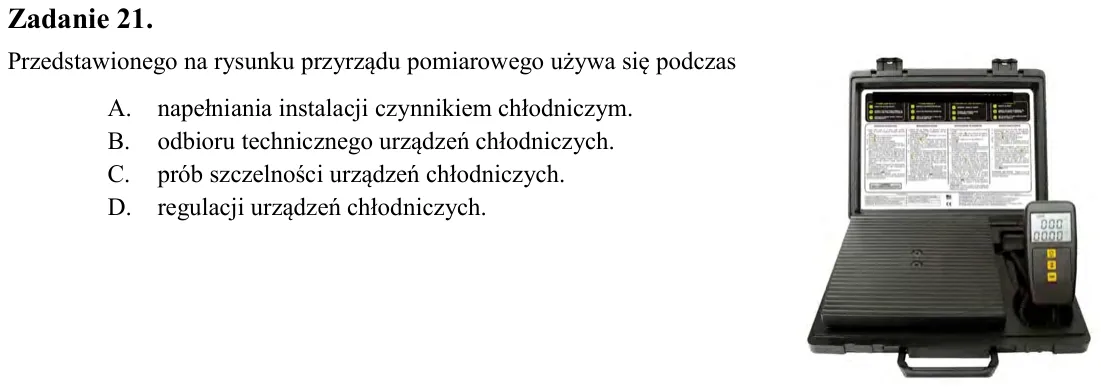

Zadanie 21. Przedstawionego na rysunku przyrządu pomiarowego używa się podczas A. napełniania instalacji czynnikiem chłodniczym. B. odbioru technicznego urządzeń chłodniczych. C. prób szczelności urządzeń chłodniczych. D

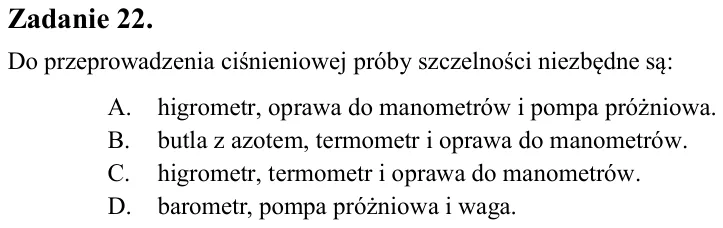

Zadanie 22. Do przeprowadzenia ciśnieniowej próby szczelności niezbędne są: A. higrometr, oprawa do manometrów i pompa próżniowa. B. butla z azotem, termometr i oprawa do manometrów. C. higrometr, termometr i oprawa do m

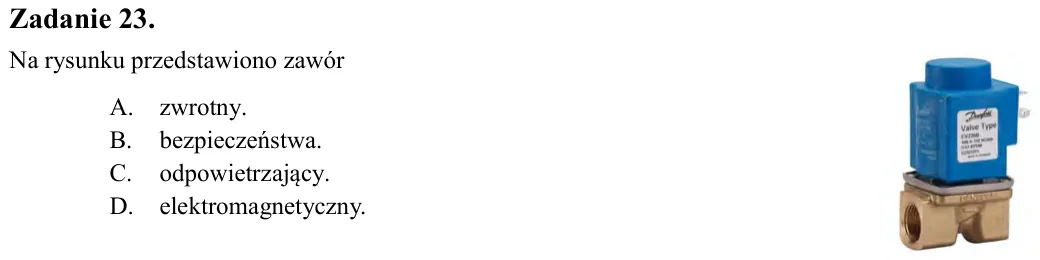

Zadanie 23. Na rysunku przedstawiono zawór A. zwrotny. B. bezpieczeństwa. C. odpowietrzający. D. elektromagnetyczny.

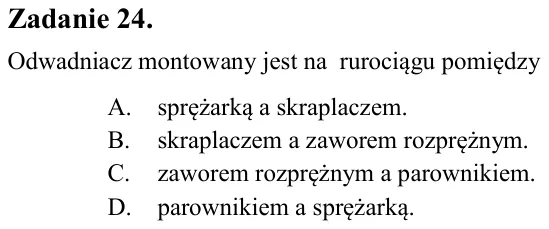

Zadanie 24. Odwadniacz montowany jest na rurociągu pomiędzy A. sprężarką a skraplaczem. B. skraplaczem a zaworem rozprężnym. C. zaworem rozprężnym a parownikiem. D. parownikiem a sprężarką.

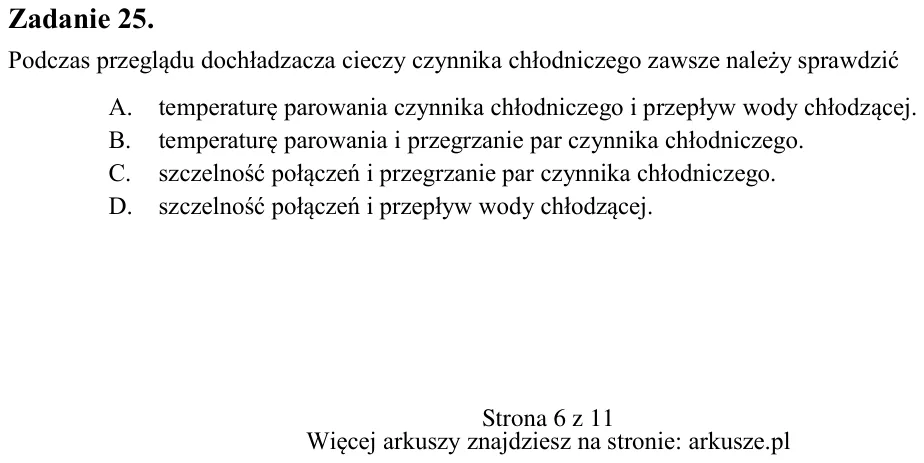

Zadanie 25. Podczas przeglądu dochładzacza cieczy czynnika chłodniczego zawsze należy sprawdzić A. temperaturę parowania czynnika chłodniczego i przepływ wody chłodzącej. B. temperaturę parowania i przegrzanie par czynni

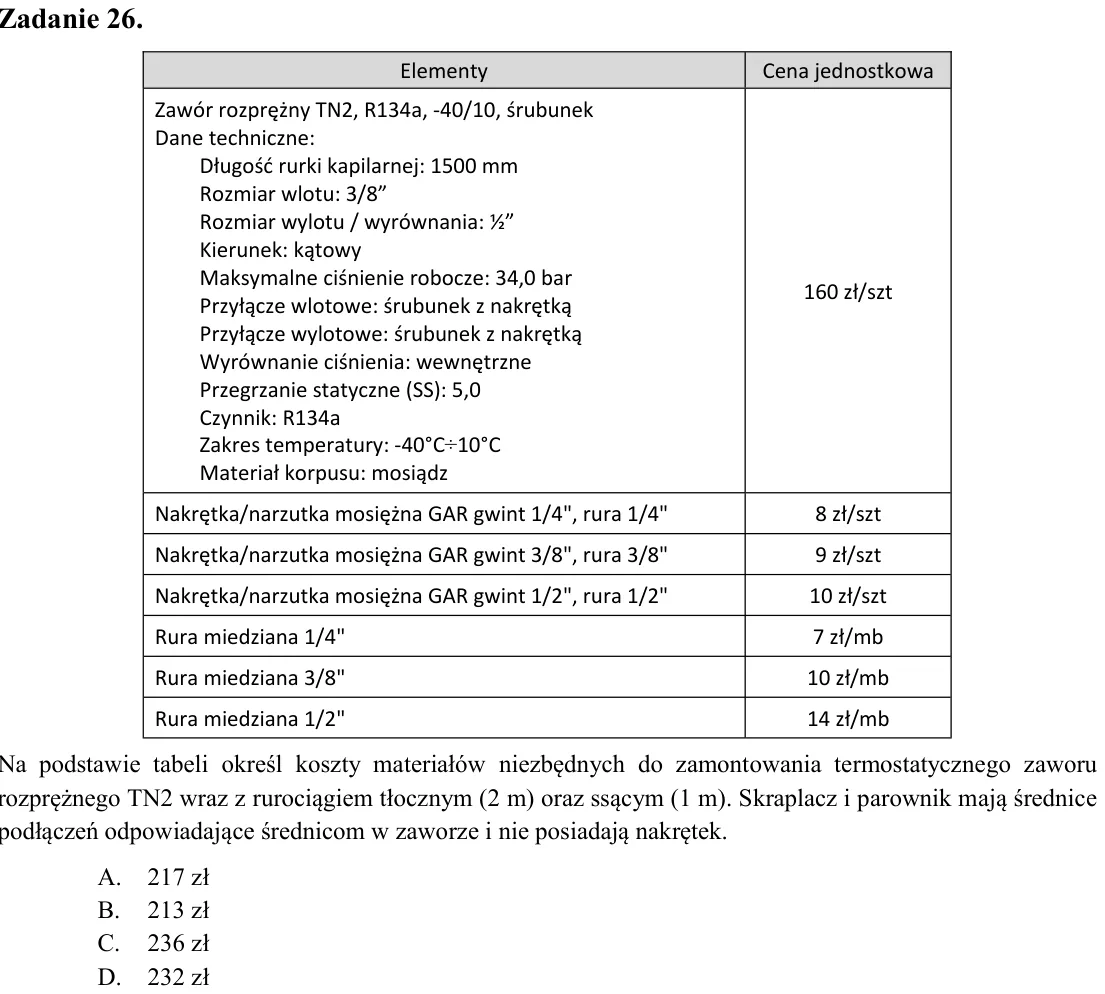

Zadanie 26. Na podstawie tabeli określ koszty materiałów niezbędnych do zamontowania termostatycznego zaworu rozprężnego TN2 wraz z rurociągiem tłocznym (2 m) oraz ssącym (1 m). Skraplacz i parownik mają średnice podłącz

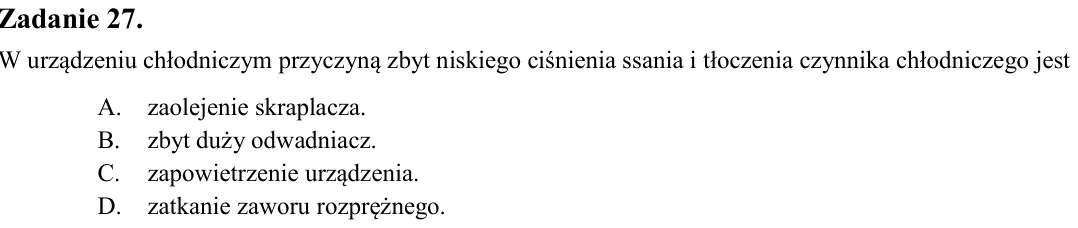

Zadanie 27. W urządzeniu chłodniczym przyczyną zbyt niskiego ciśnienia ssania i tłoczenia czynnika chłodniczego jest A. zaolejenie skraplacza. B. zbyt duży odwadniacz. C. zapowietrzenie urządzenia. D. zatkanie zaworu roz

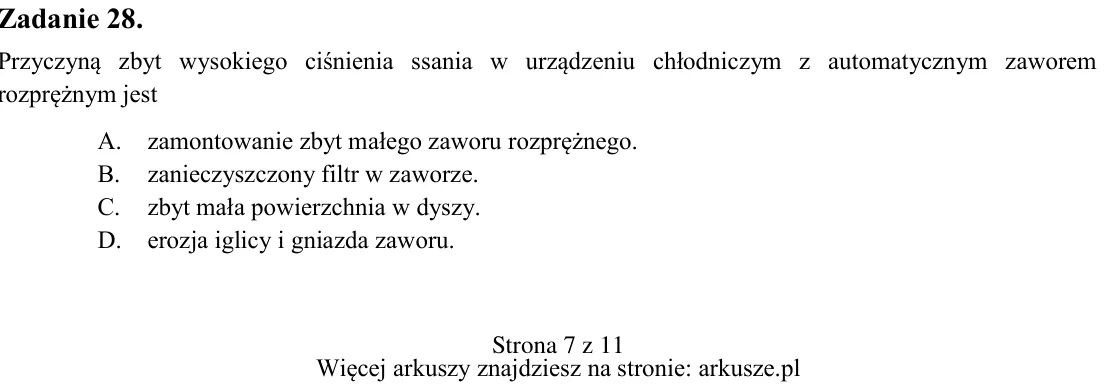

Zadanie 28. Przyczyną zbyt wysokiego ciśnienia ssania w urządzeniu chłodniczym z automatycznym zaworem rozprężnym jest A. zamontowanie zbyt małego zaworu rozprężnego. B. zanieczyszczony filtr w zaworze. C. zbyt mała powi

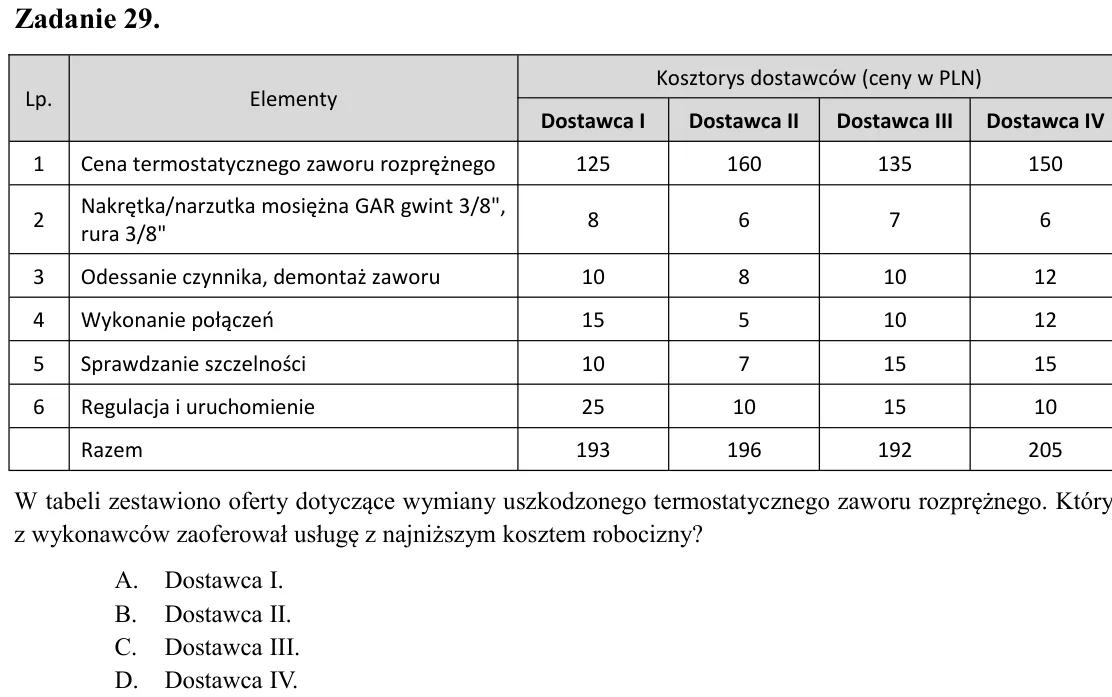

Zadanie 29. W tabeli zestawiono oferty dotyczące wymiany uszkodzonego termostatycznego zaworu rozprężnego. Który z wykonawców zaoferował usługę z najniższym kosztem robocizny? A. Dostawca I. B. Dostawca II. C. Dostawca I

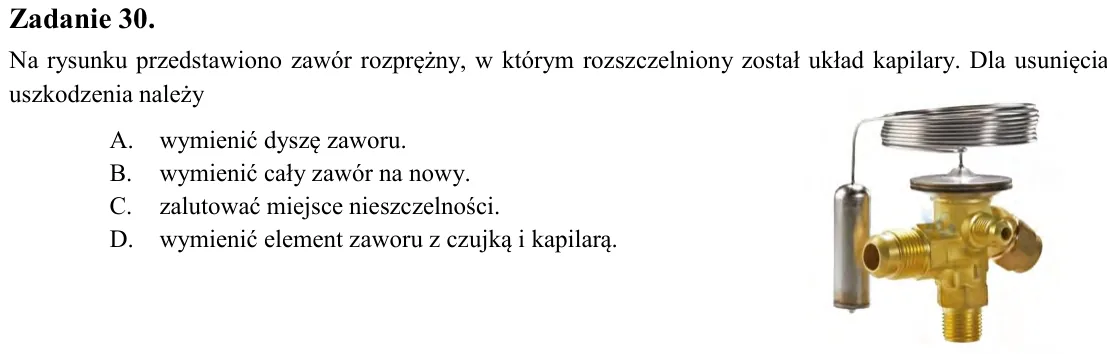

Zadanie 30. Na rysunku przedstawiono zawór rozprężny, w którym rozszczelniony został układ kapilary. Dla usunięcia uszkodzenia należy A. wymienić dyszę zaworu. B. wymienić cały zawór na nowy. C. zalutować miejsce nieszcz

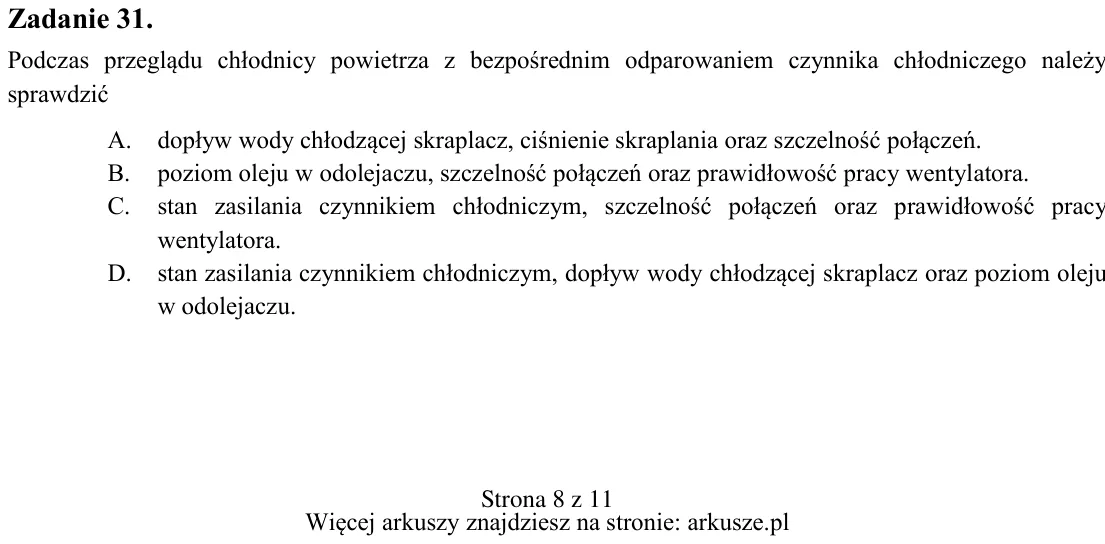

Zadanie 31. Podczas przeglądu chłodnicy powietrza z bezpośrednim odparowaniem czynnika chłodniczego należy sprawdzić A. dopływ wody chłodzącej skraplacz, ciśnienie skraplania oraz szczelność połączeń. B. poziom oleju w o

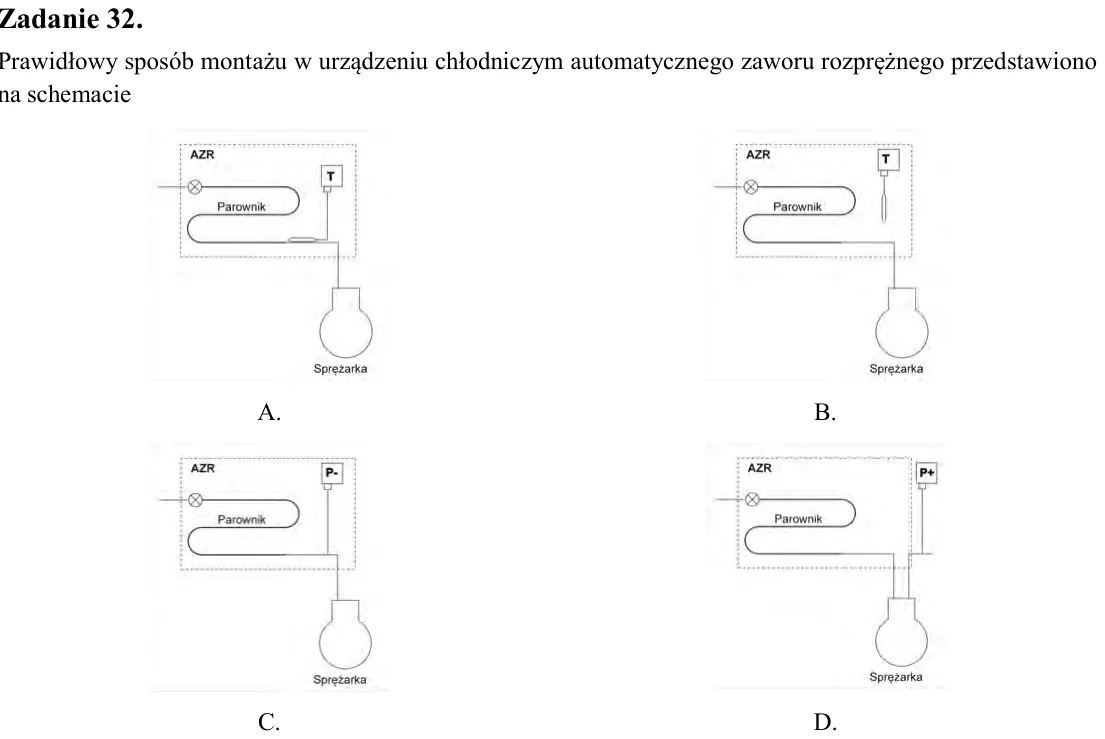

Zadanie 32. Prawidłowy sposób montażu w urządzeniu chłodniczym automatycznego zaworu rozprężnego przedstawiono na schemacie

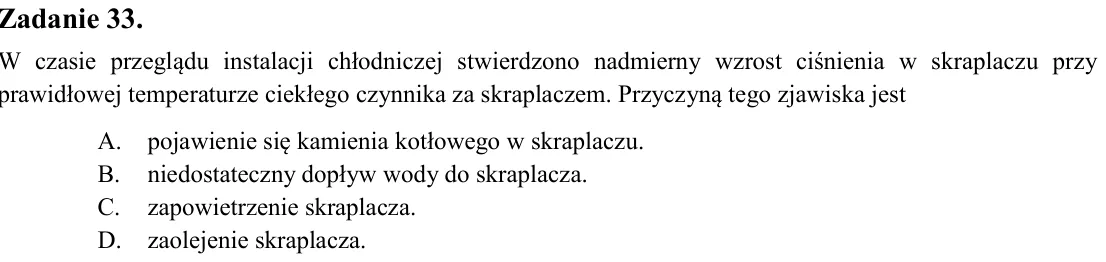

Zadanie 33. W czasie przeglądu instalacji chłodniczej stwierdzono nadmierny wzrost ciśnienia w skraplaczu przy prawidłowej temperaturze ciekłego czynnika za skraplaczem. Przyczyną tego zjawiska jest A. pojawienie się kam

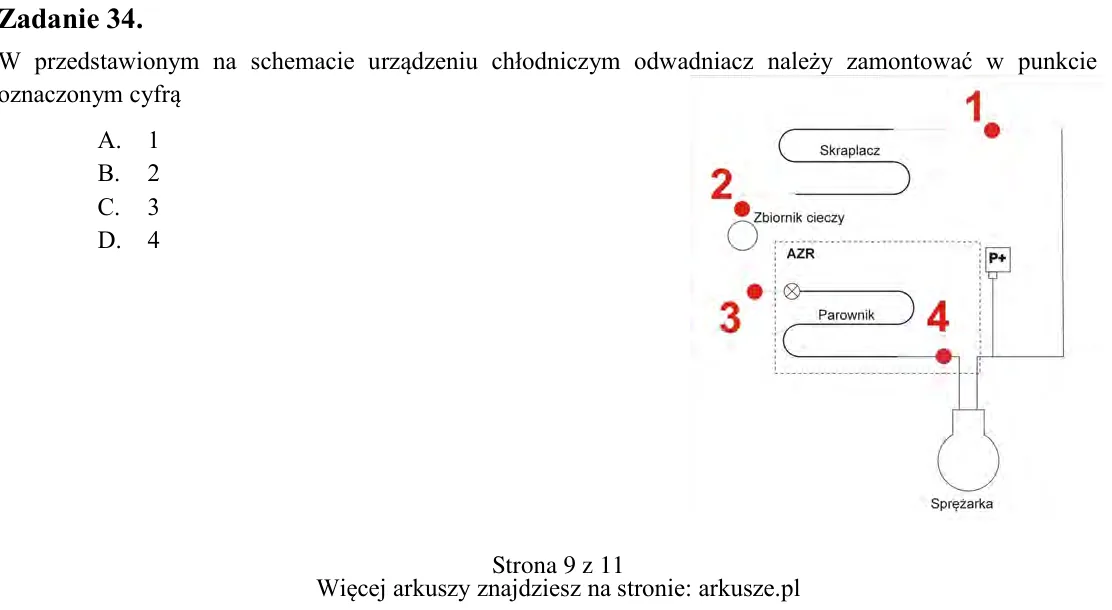

Zadanie 34. W przedstawionym na schemacie urządzeniu chłodniczym odwadniacz należy zamontować w punkcie oznaczonym cyfrą A. 1 B. 2 C. 3 D. 4 A. B. C. D.

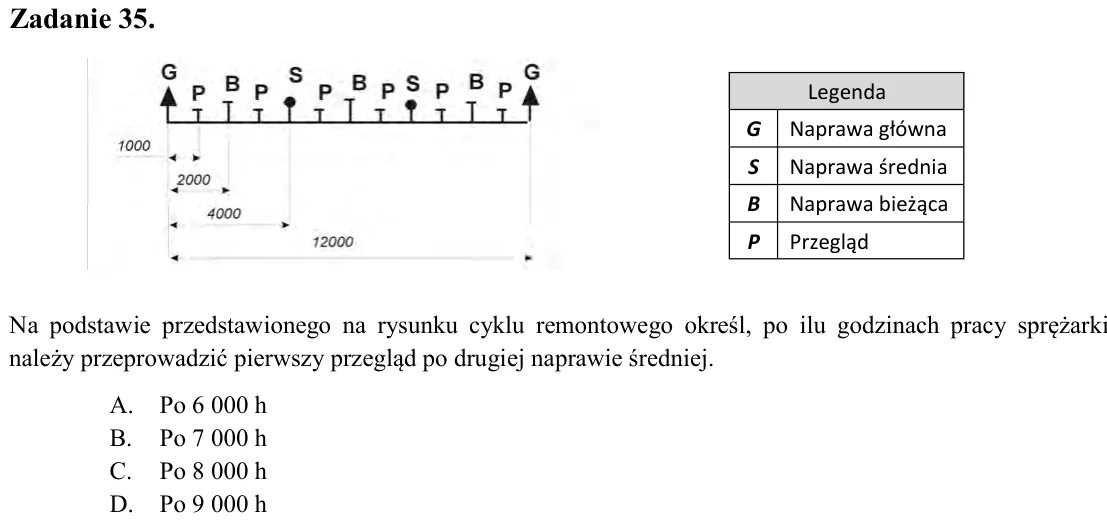

Zadanie 35. Na podstawie przedstawionego na rysunku cyklu remontowego określ, po ilu godzinach pracy sprężarki należy przeprowadzić pierwszy przegląd po drugiej naprawie średniej. A. Po 6 000 h B. Po 7 000 h C. Po 8 000

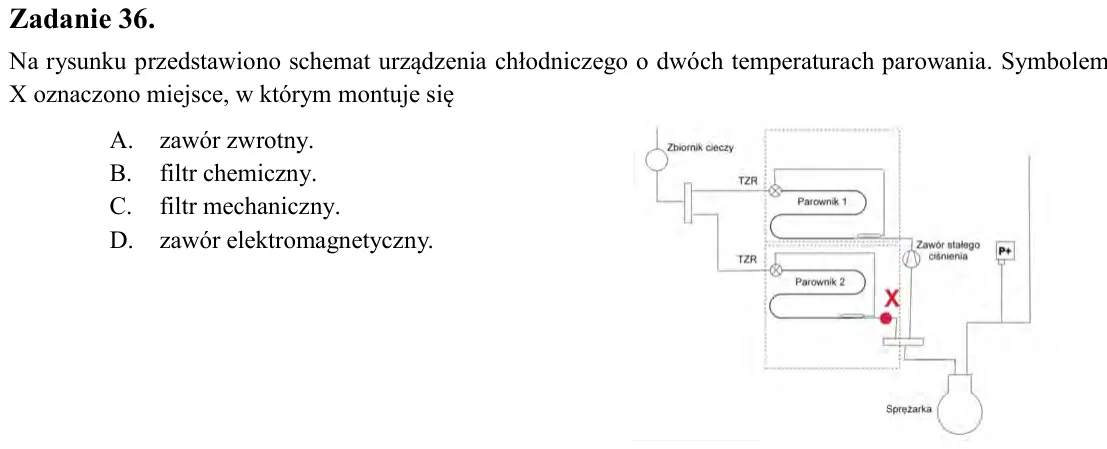

Zadanie 36. Na rysunku przedstawiono schemat urządzenia chłodniczego o dwóch temperaturach parowania. Symbolem X oznaczono miejsce, w którym montuje się A. zawór zwrotny. B. filtr chemiczny. C. filtr mechaniczny. D. zawó

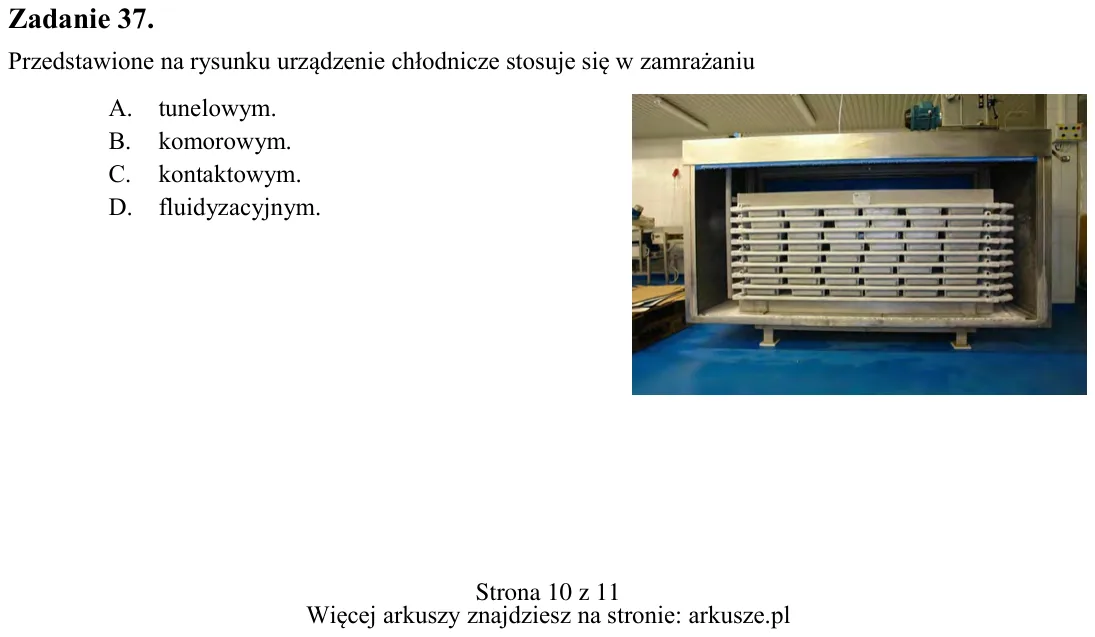

Zadanie 37. Przedstawione na rysunku urządzenie chłodnicze stosuje się w zamrażaniu A. tunelowym. B. komorowym. C. kontaktowym. D. fluidyzacyjnym. Legenda G Naprawa główna S Naprawa średnia B Naprawa bieżąca P Przegląd

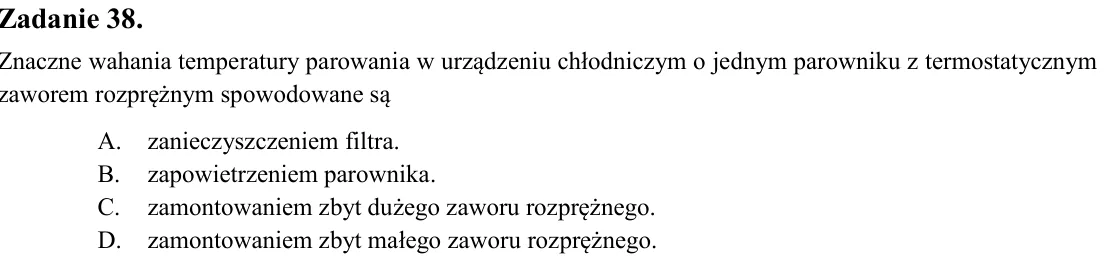

Zadanie 38. Znaczne wahania temperatury parowania w urządzeniu chłodniczym o jednym parowniku z termostatycznym zaworem rozprężnym spowodowane są A. zanieczyszczeniem filtra. B. zapowietrzeniem parownika. C. zamontowanie

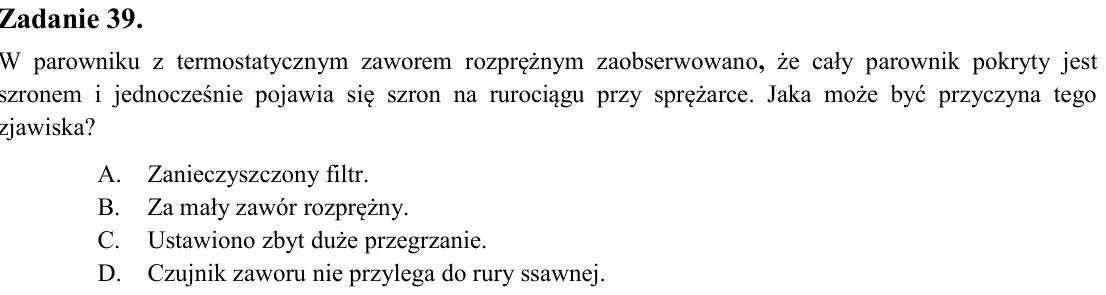

Zadanie 39. W parowniku z termostatycznym zaworem rozprężnym zaobserwowano, że cały parownik pokryty jest szronem i jednocześnie pojawia się szron na rurociągu przy sprężarce. Jaka może być przyczyna tego zjawiska? A. Za

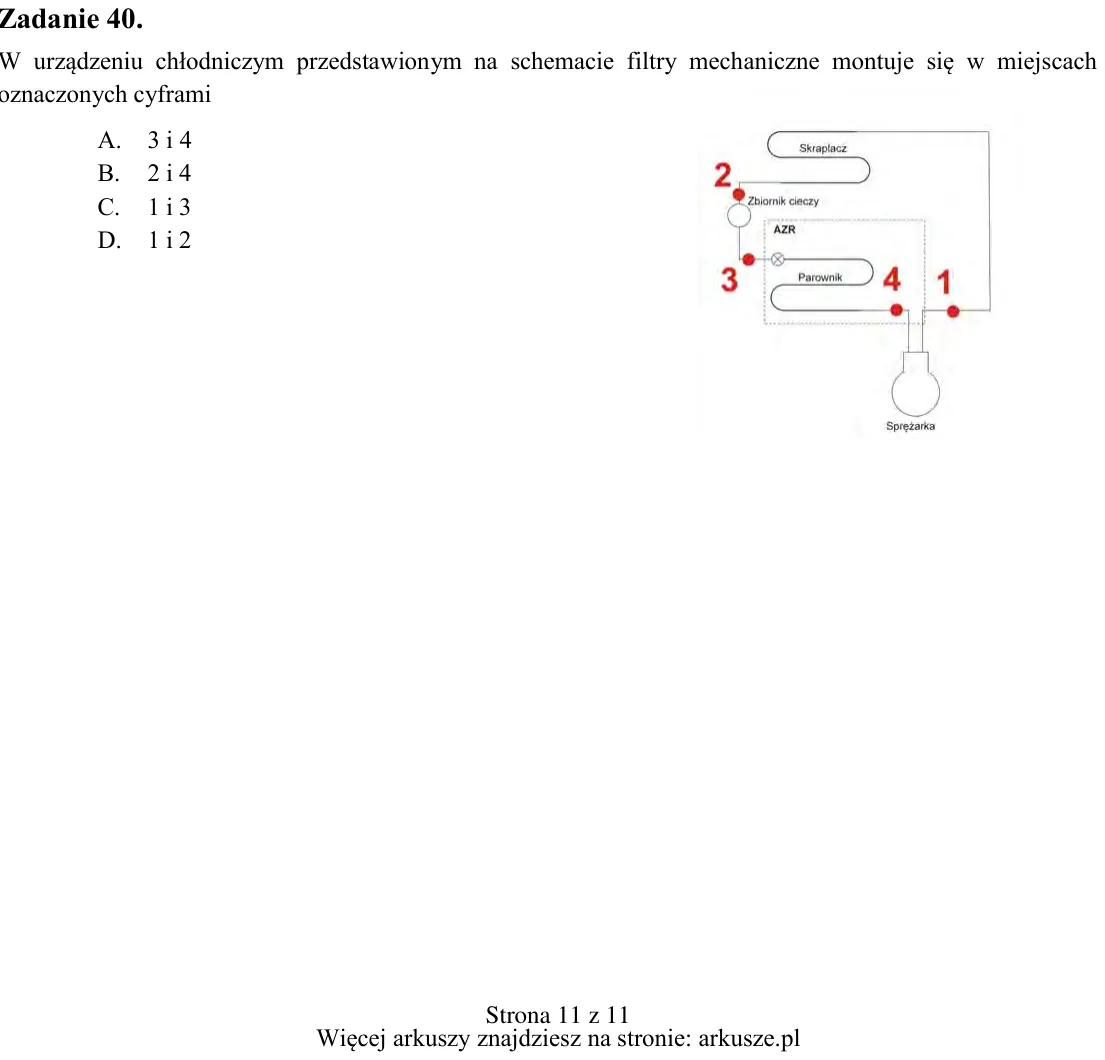

Zadanie 40. W urządzeniu chłodniczym przedstawionym na schemacie filtry mechaniczne montuje się w miejscach oznaczonych cyframi A. 3 i 4 B. 2 i 4 C. 1 i 3 D. 1 i 2
