E30 · Egzamin zawodowy · czerwiec 2019

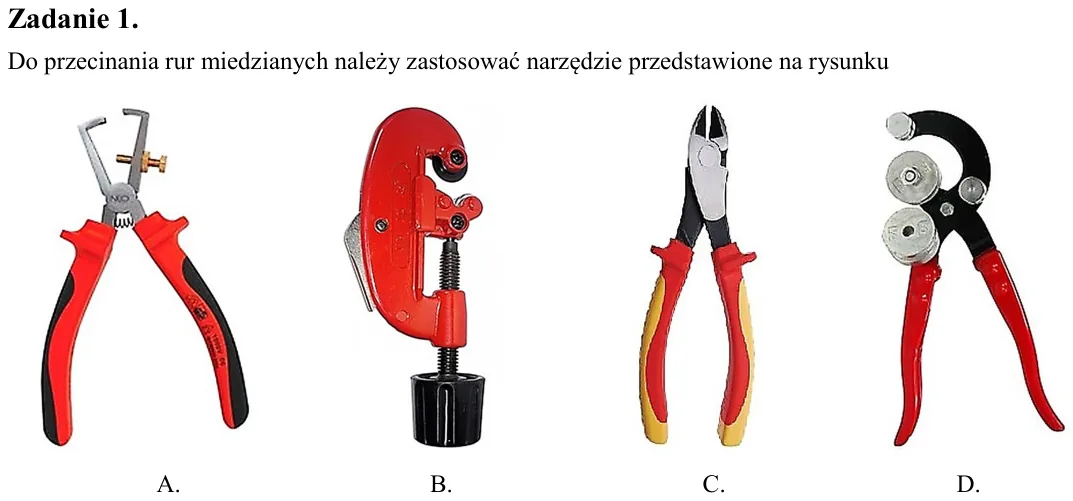

Zadanie 1. Do przecinania rur miedzianych należy zastosować narzędzie przedstawione na rysunku

Zadanie 2. Który zbiór jednostek miar zawiera jednostki ciśnienia? A. {m3/kg, kg/m3, N∙m} B. {rad/s, kg∙m2, N/m} C. {bar, Pa, N/m2} D. {lx, lm, cd/m2}

Zadanie 3. Zeolity to A. środki nawadniające. B. środki odwadniające. C. uszczelniacze. D. katalizatory.

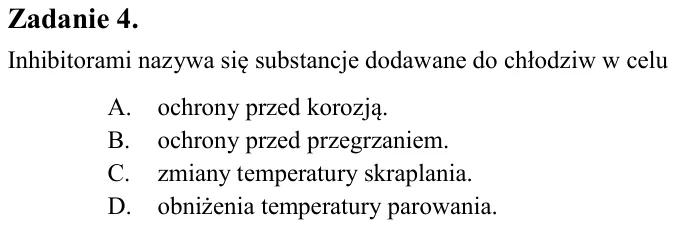

Zadanie 4. Inhibitorami nazywa się substancje dodawane do chłodziw w celu A. ochrony przed korozją. B. ochrony przed przegrzaniem. C. zmiany temperatury skraplania. D. obniżenia temperatury parowania.

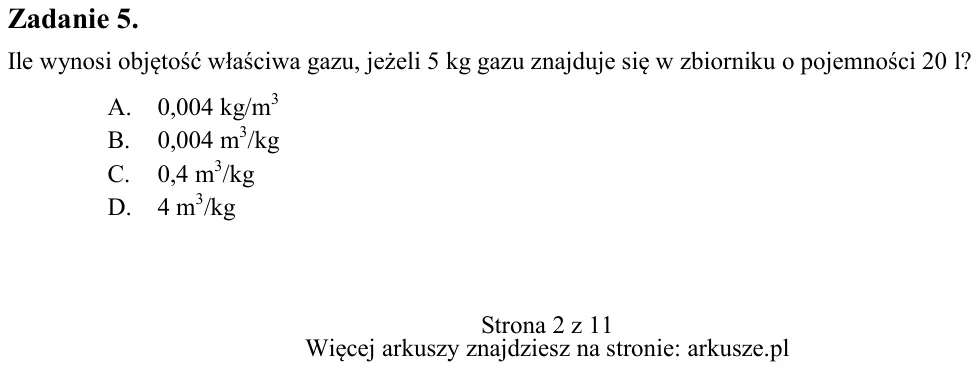

Zadanie 5. Ile wynosi objętość właściwa gazu, jeżeli 5 kg gazu znajduje się w zbiorniku o pojemności 20 l? A. 0,004 kg/m3 B. 0,004 m3/kg C. 0,4 m3/kg D. 4 m3/kg A. B. C. D.

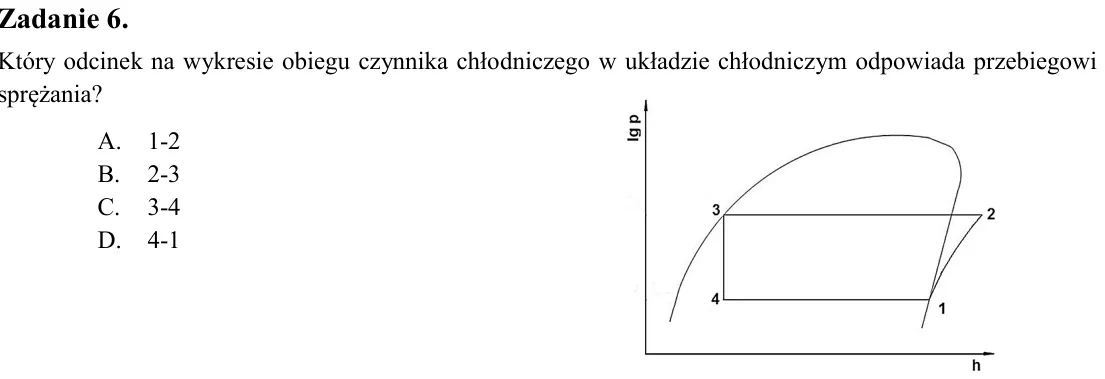

Zadanie 6. Który odcinek na wykresie obiegu czynnika chłodniczego w układzie chłodniczym odpowiada przebiegowi sprężania? A. 1-2 B. 2-3 C. 3-4 D. 4-1

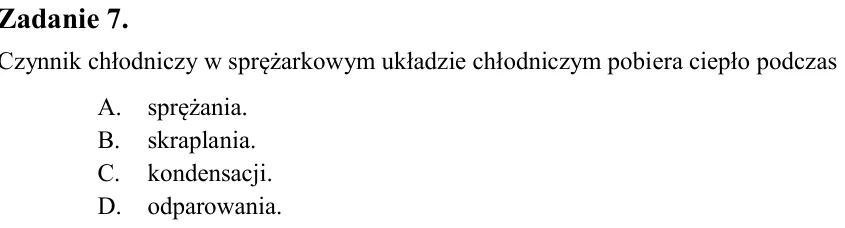

Zadanie 7. Czynnik chłodniczy w sprężarkowym układzie chłodniczym pobiera ciepło podczas A. sprężania. B. skraplania. C. kondensacji. D. odparowania.

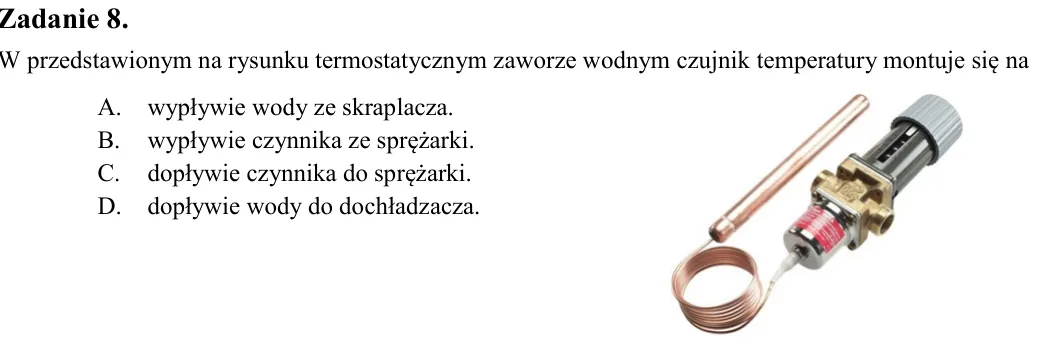

Zadanie 8. W przedstawionym na rysunku termostatycznym zaworze wodnym czujnik temperatury montuje się na A. wypływie wody ze skraplacza. B. wypływie czynnika ze sprężarki. C. dopływie czynnika do sprężarki. D. dopływie w

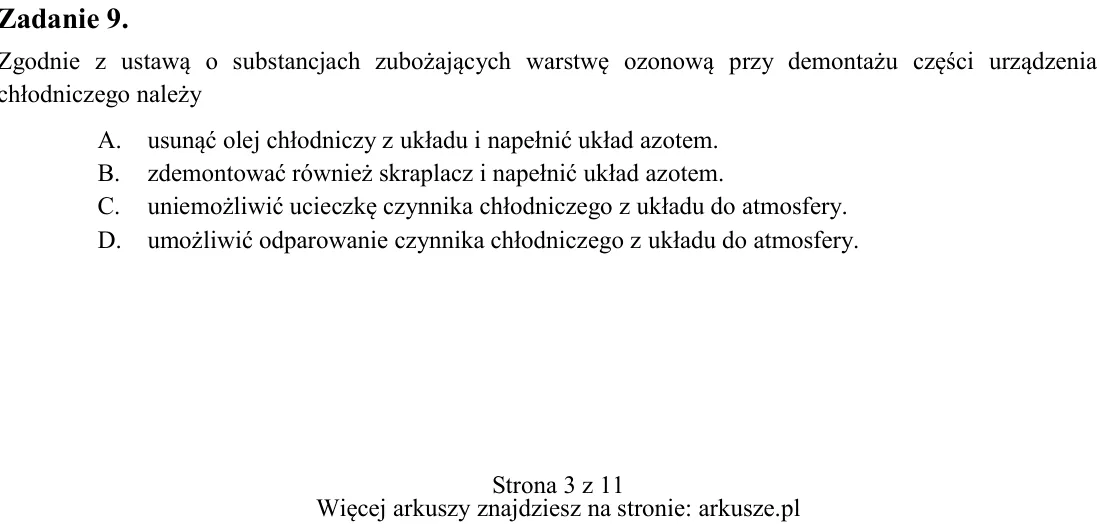

Zadanie 9. Zgodnie z ustawą o substancjach zubożających warstwę ozonową przy demontażu części urządzenia chłodniczego należy A. usunąć olej chłodniczy z układu i napełnić układ azotem. B. zdemontować również skraplacz i

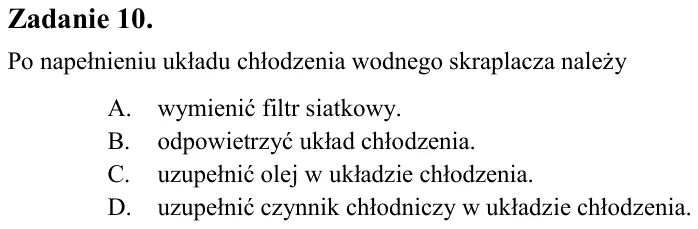

Zadanie 10. Po napełnieniu układu chłodzenia wodnego skraplacza należy A. wymienić filtr siatkowy. B. odpowietrzyć układ chłodzenia. C. uzupełnić olej w układzie chłodzenia. D. uzupełnić czynnik chłodniczy w układzie chł

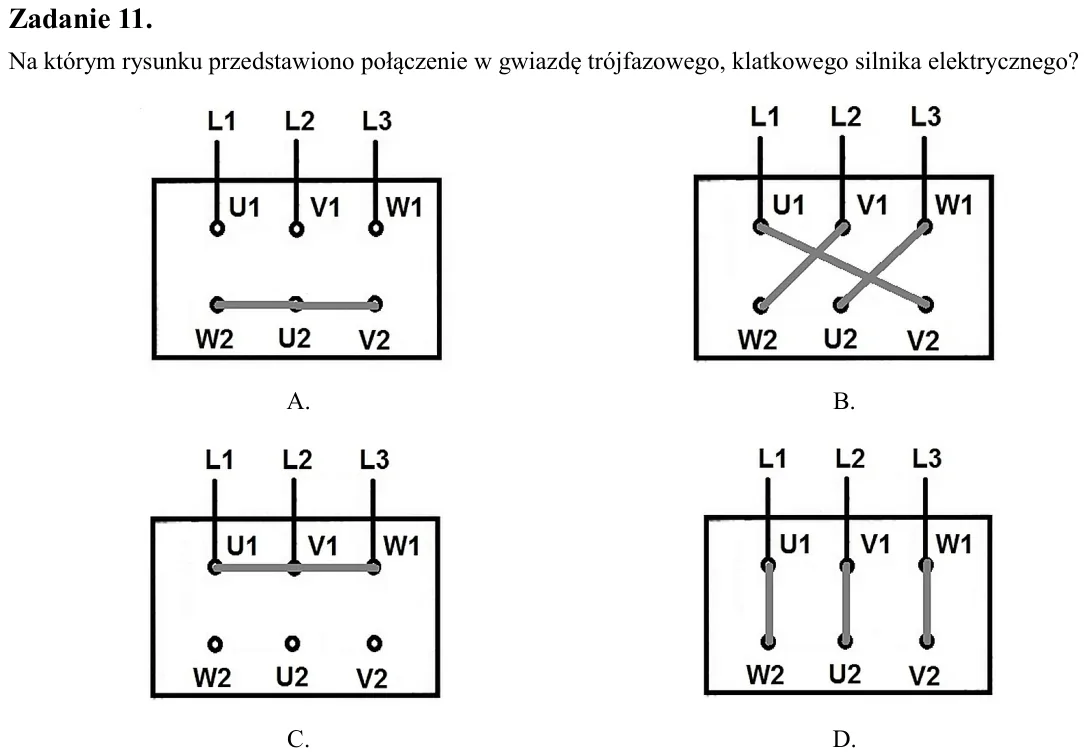

Zadanie 11. Na którym rysunku przedstawiono połączenie w gwiazdę trójfazowego, klatkowego silnika elektrycznego?

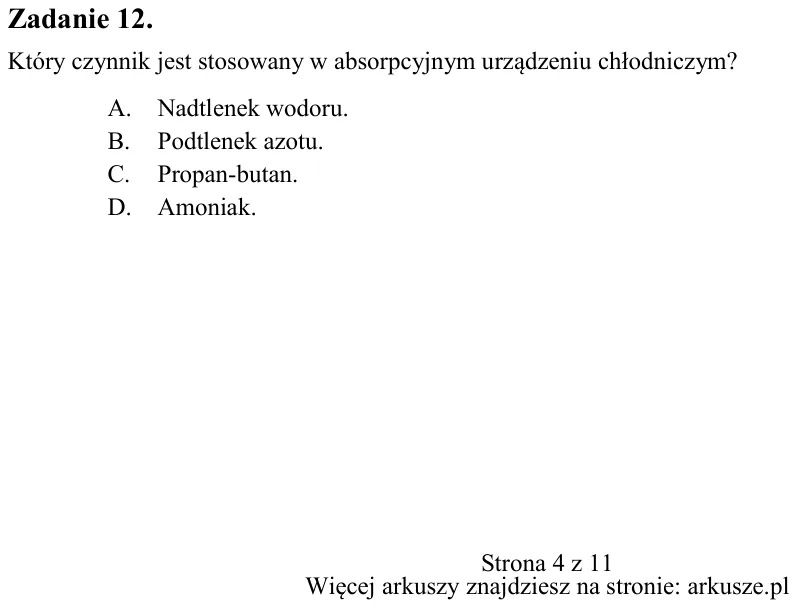

Zadanie 12. Który czynnik jest stosowany w absorpcyjnym urządzeniu chłodniczym? A. Nadtlenek wodoru. B. Podtlenek azotu. C. Propan-butan. D. Amoniak. A. B. C. D.

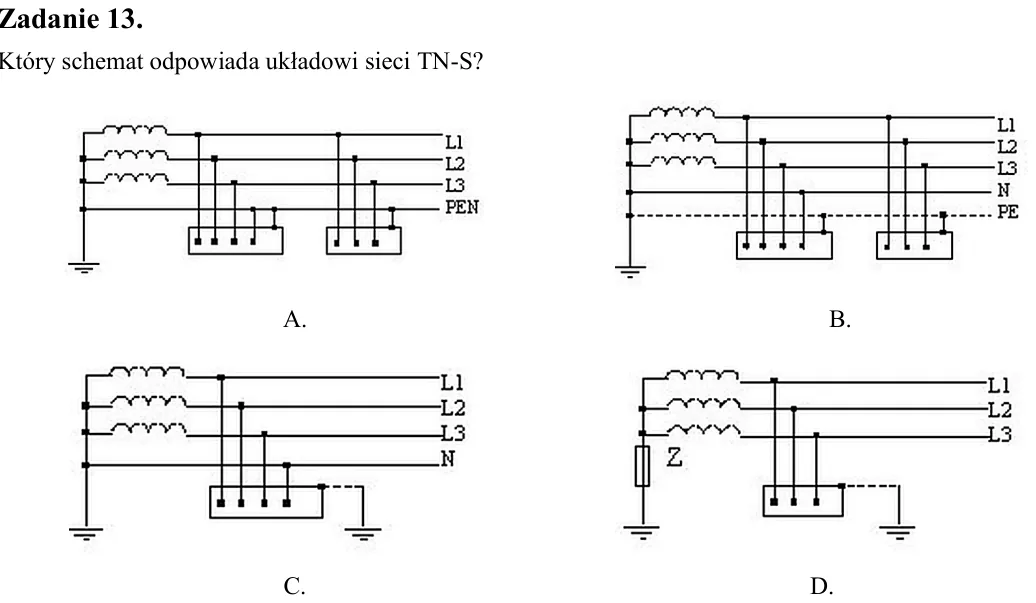

Zadanie 13. Który schemat odpowiada układowi sieci TN-S?

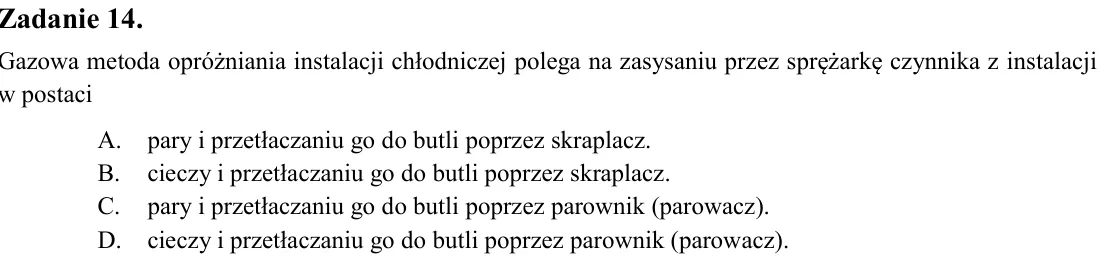

Zadanie 14. Gazowa metoda opróżniania instalacji chłodniczej polega na zasysaniu przez sprężarkę czynnika z instalacji w postaci A. pary i przetłaczaniu go do butli poprzez skraplacz. B. cieczy i przetłaczaniu go do butl

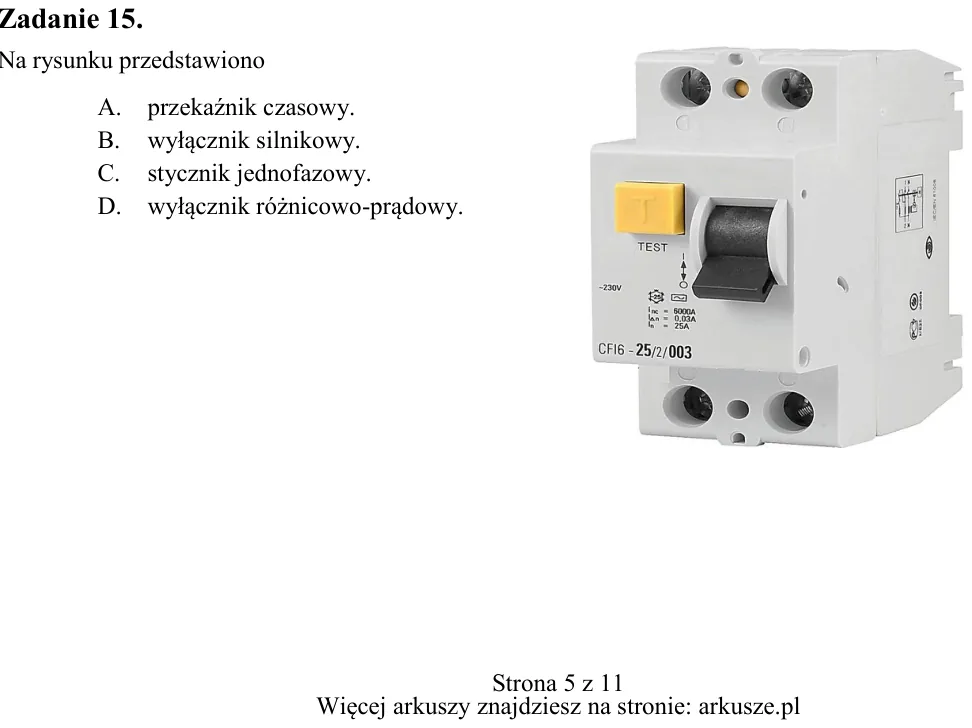

Zadanie 15. Na rysunku przedstawiono A. przekaźnik czasowy. B. wyłącznik silnikowy. C. stycznik jednofazowy. D. wyłącznik różnicowo-prądowy. A. B. C. D.

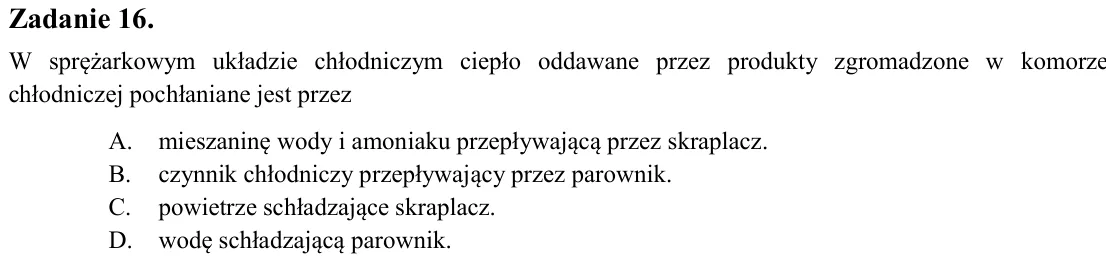

Zadanie 16. W sprężarkowym układzie chłodniczym ciepło oddawane przez produkty zgromadzone w komorze chłodniczej pochłaniane jest przez A. mieszaninę wody i amoniaku przepływającą przez skraplacz. B. czynnik chłodniczy p

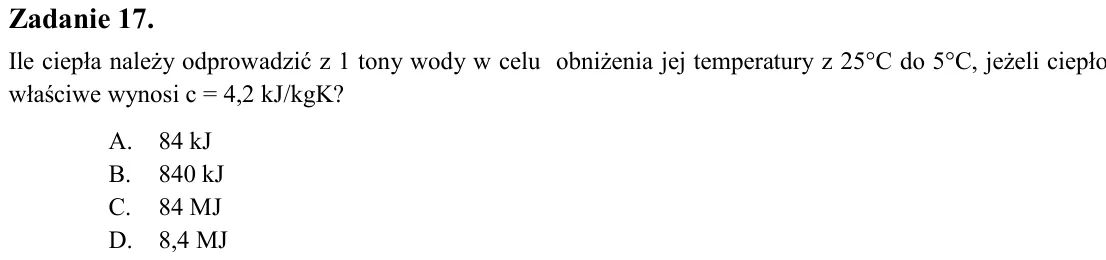

Zadanie 17. Ile ciepła należy odprowadzić z 1 tony wody w celu obniżenia jej temperatury z 25°C do 5°C, jeżeli ciepło właściwe wynosi c = 4,2 kJ/kgK? A. 84 kJ B. 840 kJ C. 84 MJ D. 8,4 MJ

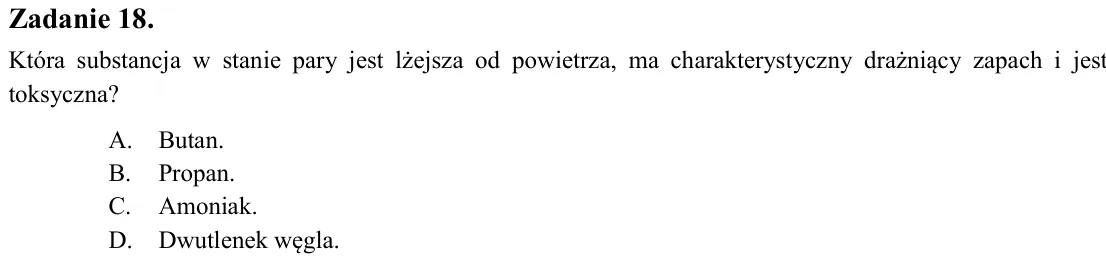

Zadanie 18. Która substancja w stanie pary jest lżejsza od powietrza, ma charakterystyczny drażniący zapach i jest toksyczna? A. Butan. B. Propan. C. Amoniak. D. Dwutlenek węgla.

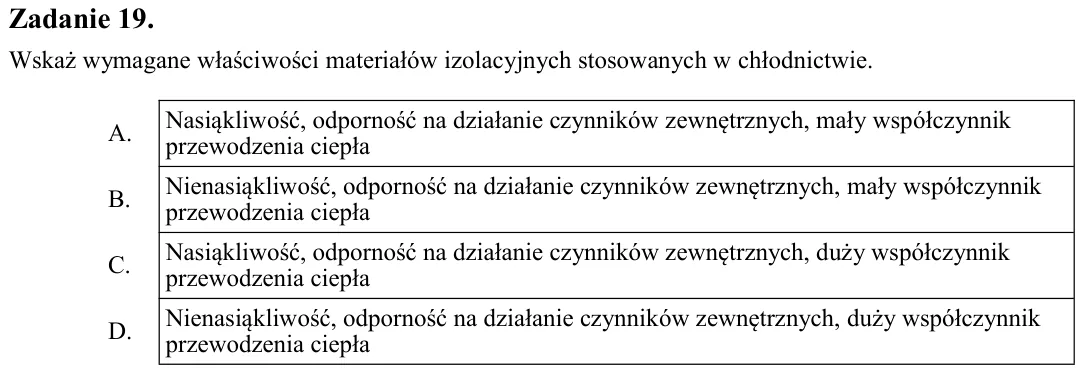

Zadanie 19. Wskaż wymagane właściwości materiałów izolacyjnych stosowanych w chłodnictwie.

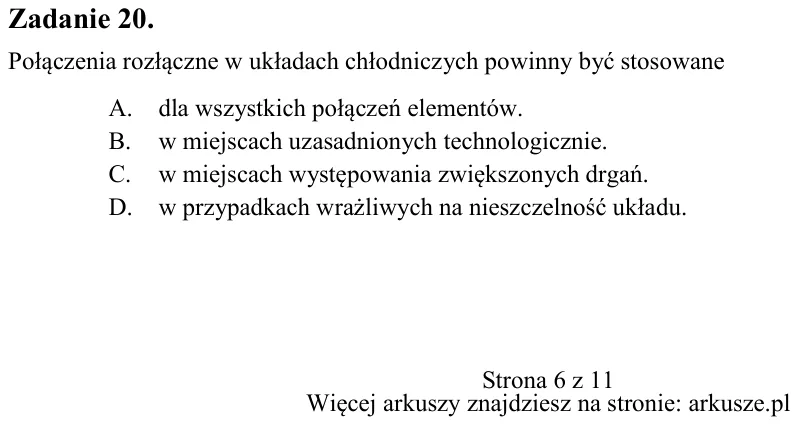

Zadanie 20. Połączenia rozłączne w układach chłodniczych powinny być stosowane A. dla wszystkich połączeń elementów. B. w miejscach uzasadnionych technologicznie. C. w miejscach występowania zwiększonych drgań. D. w przy

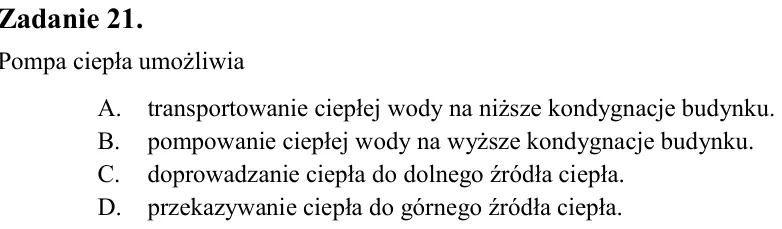

Zadanie 21. Pompa ciepła umożliwia A. transportowanie ciepłej wody na niższe kondygnacje budynku. B. pompowanie ciepłej wody na wyższe kondygnacje budynku. C. doprowadzanie ciepła do dolnego źródła ciepła. D. przekazywan

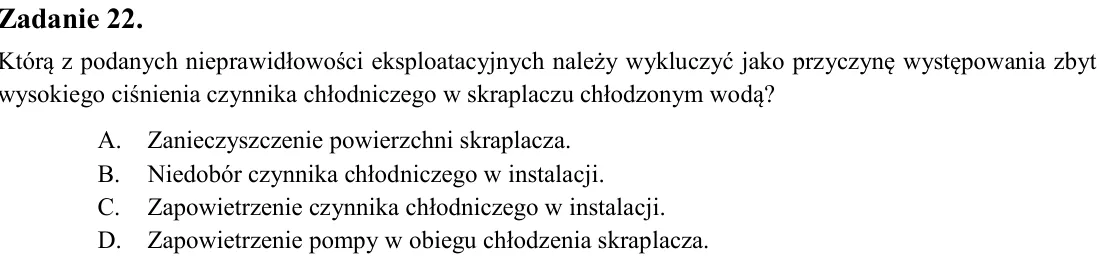

Zadanie 22. Którą z podanych nieprawidłowości eksploatacyjnych należy wykluczyć jako przyczynę występowania zbyt wysokiego ciśnienia czynnika chłodniczego w skraplaczu chłodzonym wodą? A. Zanieczyszczenie powierzchni skr

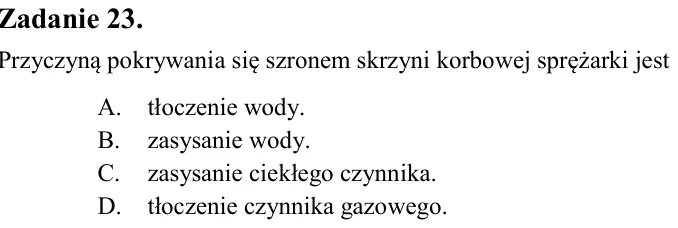

Zadanie 23. Przyczyną pokrywania się szronem skrzyni korbowej sprężarki jest A. tłoczenie wody. B. zasysanie wody. C. zasysanie ciekłego czynnika. D. tłoczenie czynnika gazowego.

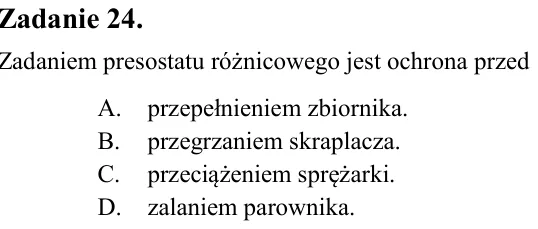

Zadanie 24. Zadaniem presostatu różnicowego jest ochrona przed A. przepełnieniem zbiornika. B. przegrzaniem skraplacza. C. przeciążeniem sprężarki. D. zalaniem parownika.

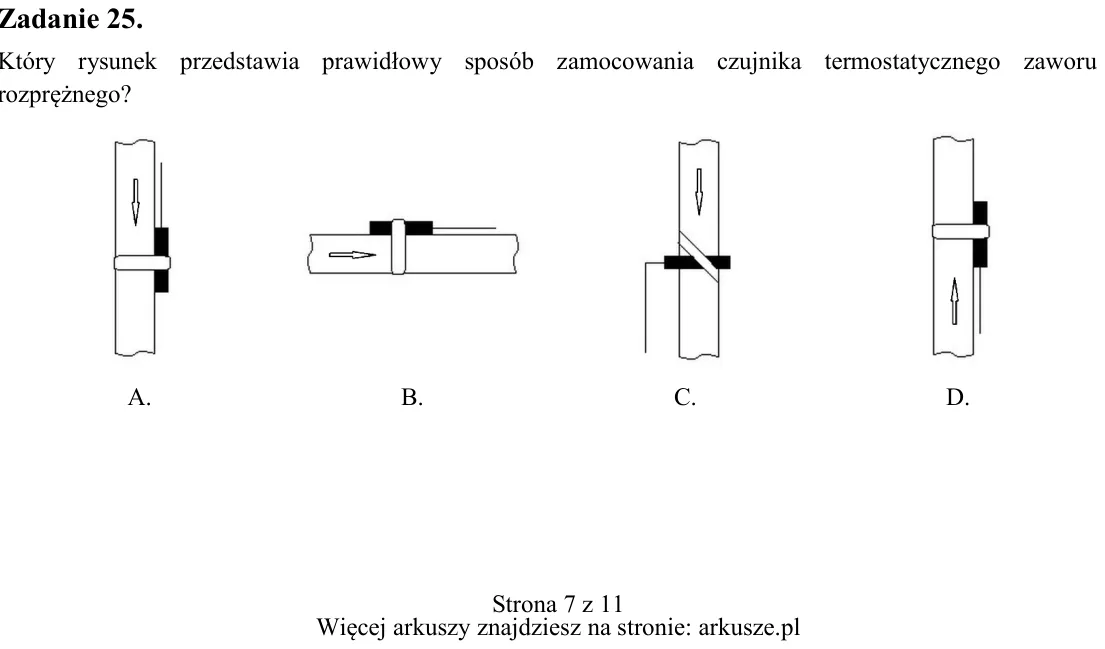

Zadanie 25. Który rysunek przedstawia prawidłowy sposób zamocowania czujnika termostatycznego zaworu rozprężnego? A. B. C. D.

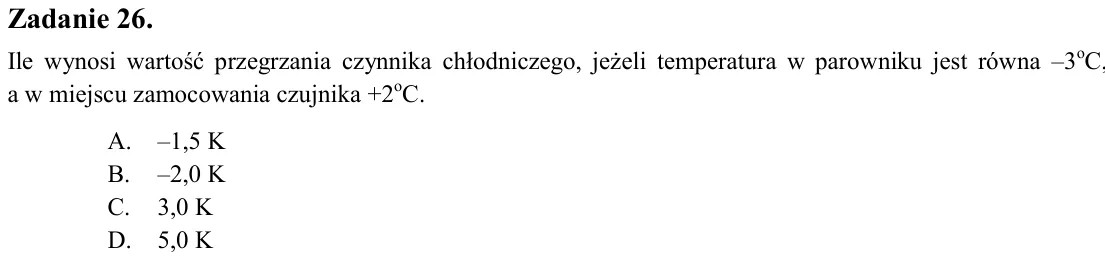

Zadanie 26. Ile wynosi wartość przegrzania czynnika chłodniczego, jeżeli temperatura w parowniku jest równa -3oC, a w miejscu zamocowania czujnika +2oC. A. -1,5 K B. -2,0 K C. 3,0 K D. 5,0 K

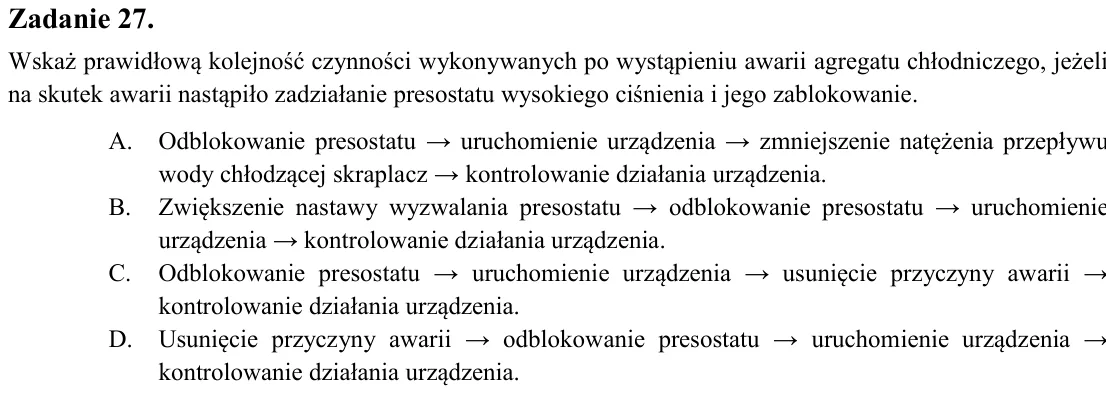

Zadanie 27. Wskaż prawidłową kolejność czynności wykonywanych po wystąpieniu awarii agregatu chłodniczego, jeżeli na skutek awarii nastąpiło zadziałanie presostatu wysokiego ciśnienia i jego zablokowanie. A. Odblokowanie

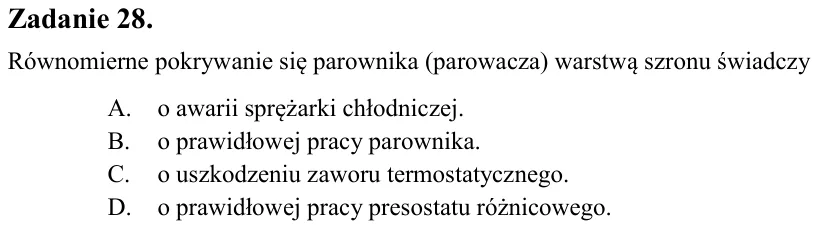

Zadanie 28. Równomierne pokrywanie się parownika (parowacza) warstwą szronu świadczy A. o awarii sprężarki chłodniczej. B. o prawidłowej pracy parownika. C. o uszkodzeniu zaworu termostatycznego. D. o prawidłowej pracy p

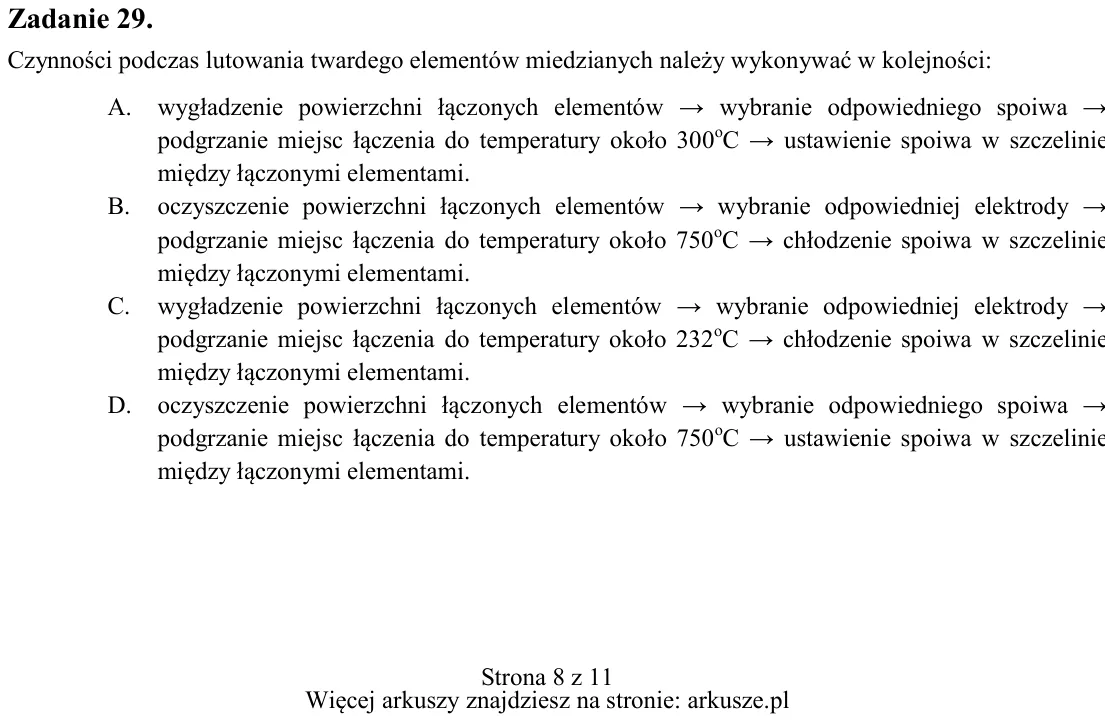

Zadanie 29. Czynności podczas lutowania twardego elementów miedzianych należy wykonywać w kolejności: A. wygładzenie powierzchni łączonych elementów → wybranie odpowiedniego spoiwa → podgrzanie miejsc łączenia do tempera

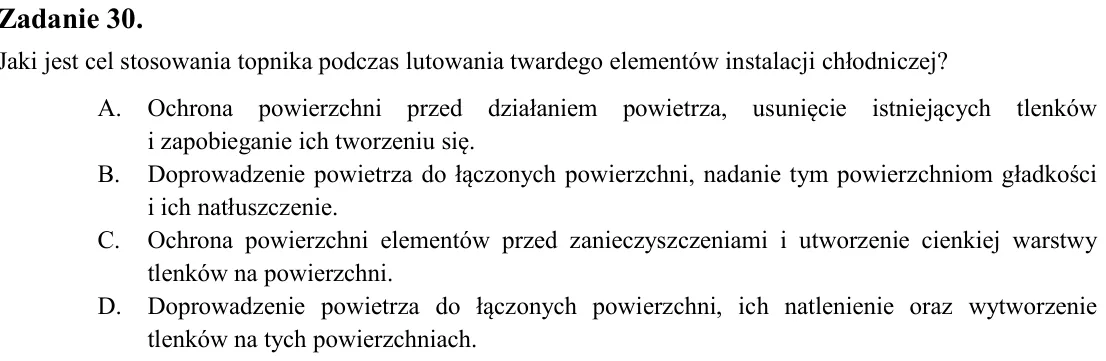

Zadanie 30. Jaki jest cel stosowania topnika podczas lutowania twardego elementów instalacji chłodniczej? A. Ochrona powierzchni przed działaniem powietrza, usunięcie istniejących tlenków i zapobieganie ich tworzeniu się

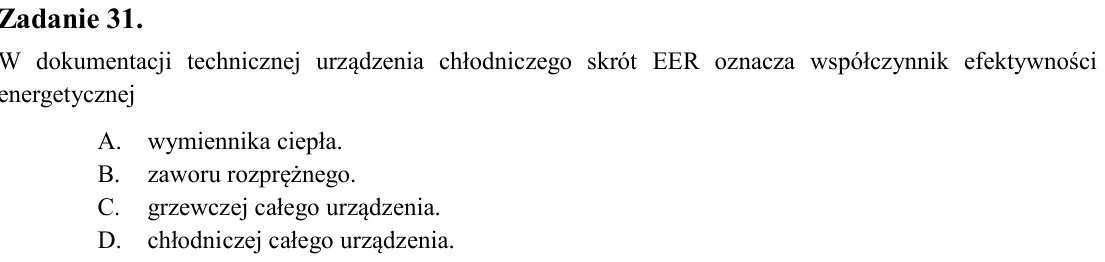

Zadanie 31. W dokumentacji technicznej urządzenia chłodniczego skrót EER oznacza współczynnik efektywności energetycznej A. wymiennika ciepła. B. zaworu rozprężnego. C. grzewczej całego urządzenia. D. chłodniczej całego

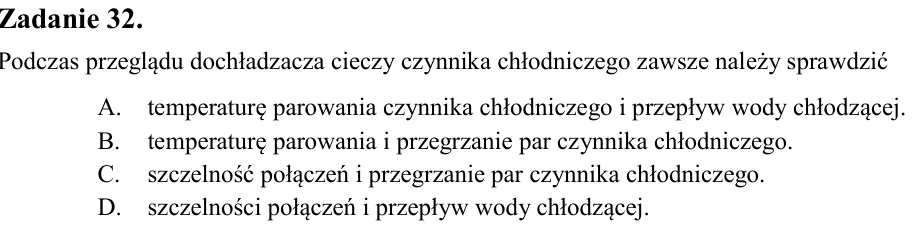

Zadanie 32. Podczas przeglądu dochładzacza cieczy czynnika chłodniczego zawsze należy sprawdzić A. temperaturę parowania czynnika chłodniczego i przepływ wody chłodzącej. B. temperaturę parowania i przegrzanie par czynni

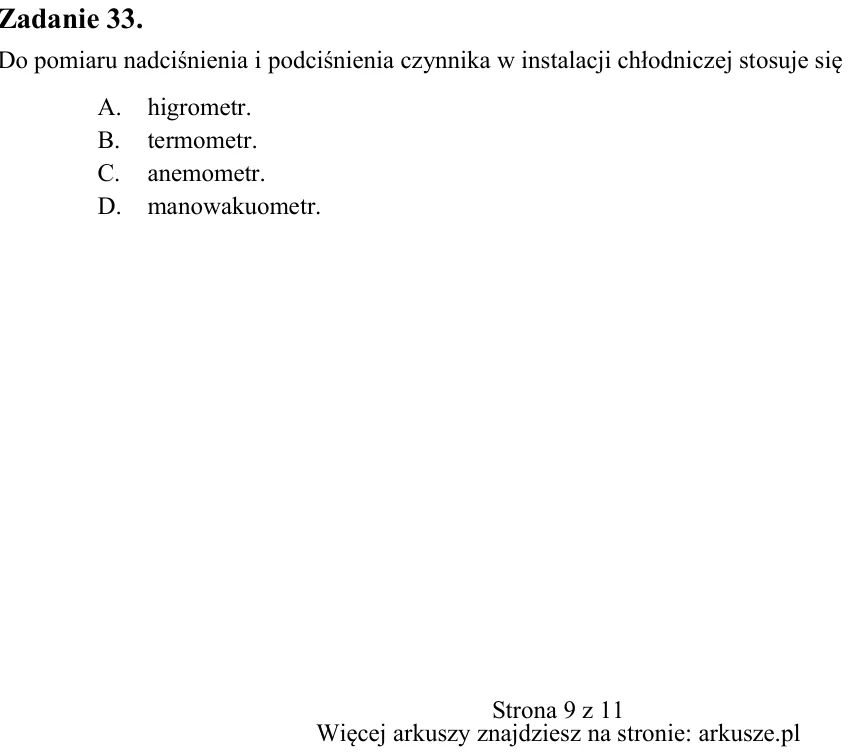

Zadanie 33. Do pomiaru nadciśnienia i podciśnienia czynnika w instalacji chłodniczej stosuje się A. higrometr. B. termometr. C. anemometr. D. manowakuometr.

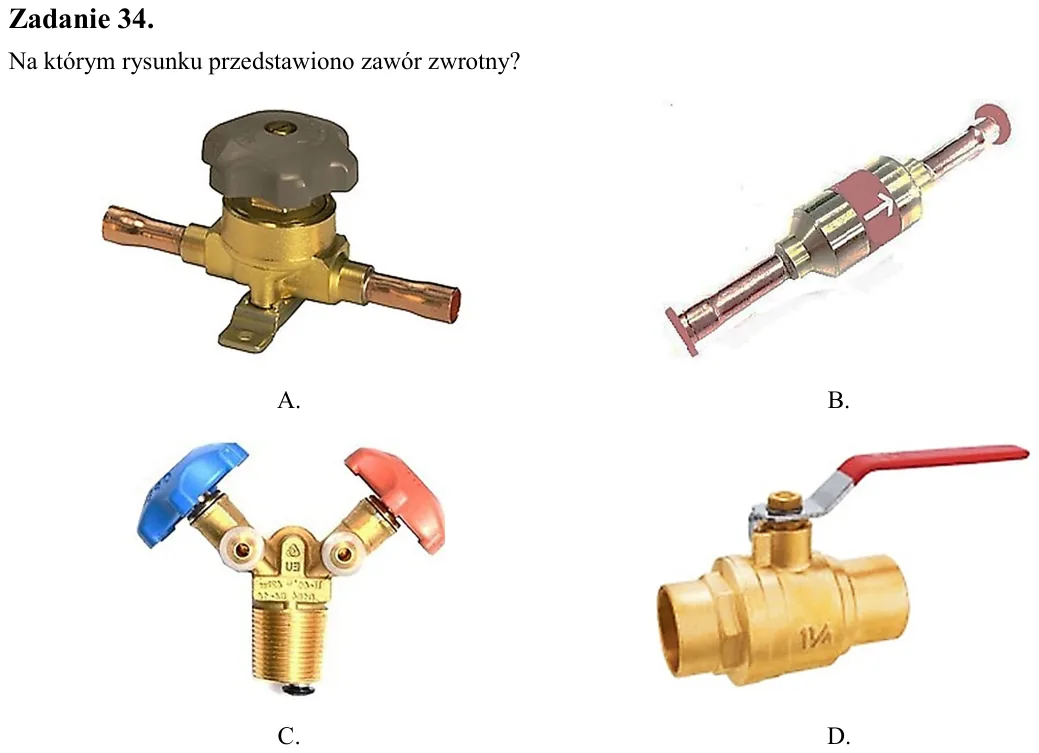

Zadanie 34. Na którym rysunku przedstawiono zawór zwrotny?

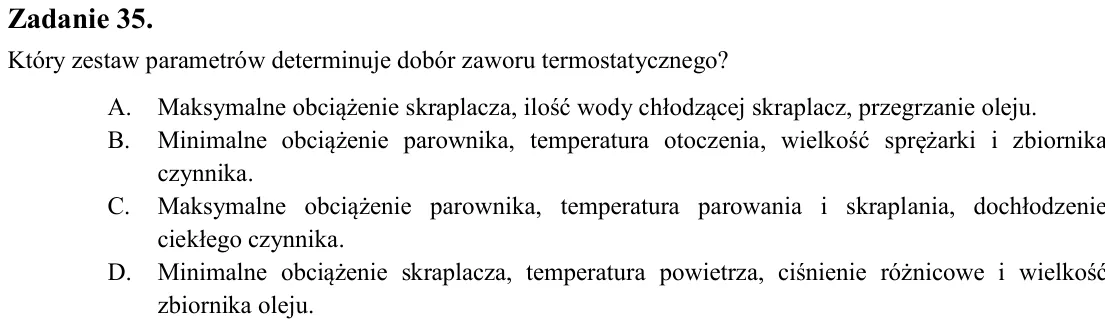

Zadanie 35. Który zestaw parametrów determinuje dobór zaworu termostatycznego? A. Maksymalne obciążenie skraplacza, ilość wody chłodzącej skraplacz, przegrzanie oleju. B. Minimalne obciążenie parownika, temperatura otocz

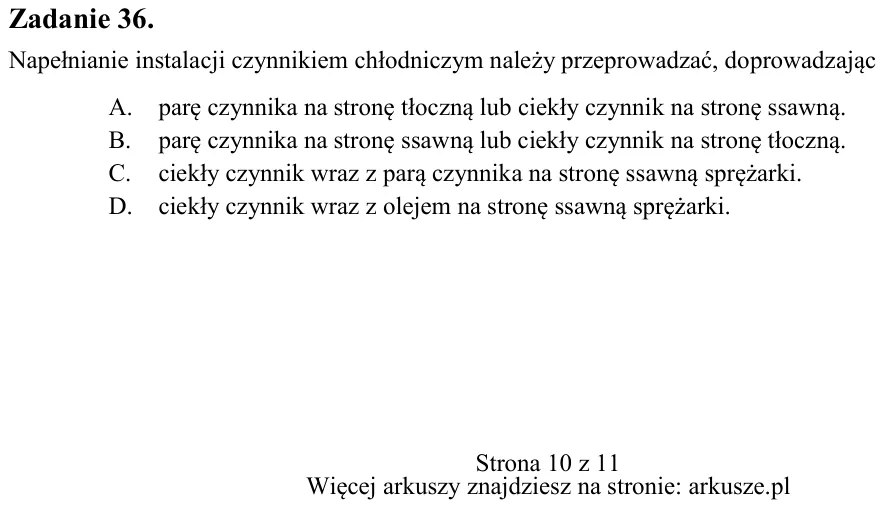

Zadanie 36. Napełnianie instalacji czynnikiem chłodniczym należy przeprowadzać, doprowadzając A. parę czynnika na stronę tłoczną lub ciekły czynnik na stronę ssawną. B. parę czynnika na stronę ssawną lub ciekły czynnik n

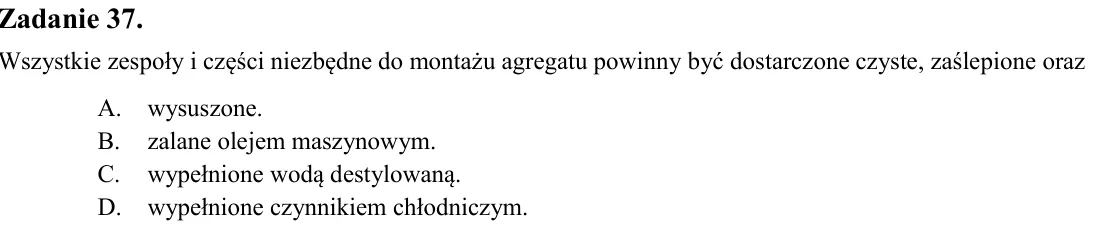

Zadanie 37. Wszystkie zespoły i części niezbędne do montażu agregatu powinny być dostarczone czyste, zaślepione oraz A. wysuszone. B. zalane olejem maszynowym. C. wypełnione wodą destylowaną. D. wypełnione czynnikiem chł

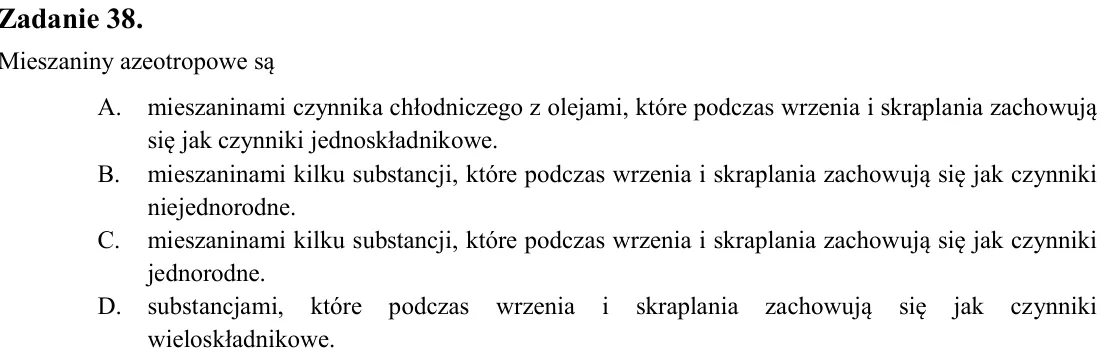

Zadanie 38. Mieszaniny azeotropowe są A. mieszaninami czynnika chłodniczego z olejami, które podczas wrzenia i skraplania zachowują się jak czynniki jednoskładnikowe. B. mieszaninami kilku substancji, które podczas wrzen

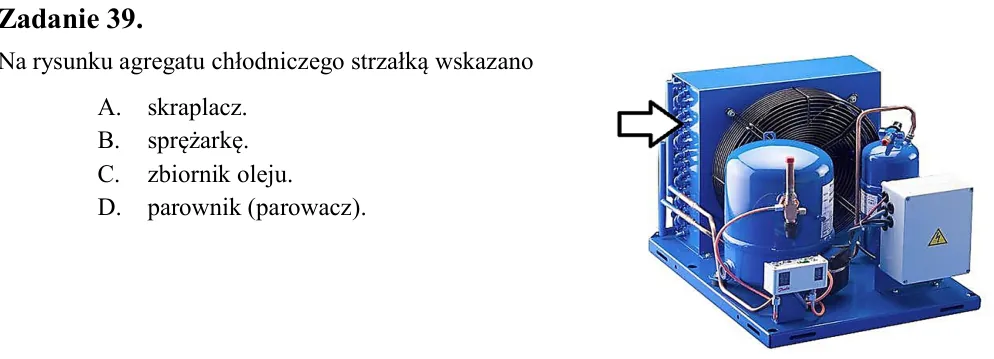

Zadanie 39. Na rysunku agregatu chłodniczego strzałką wskazano A. skraplacz. B. sprężarkę. C. zbiornik oleju. D. parownik (parowacz).

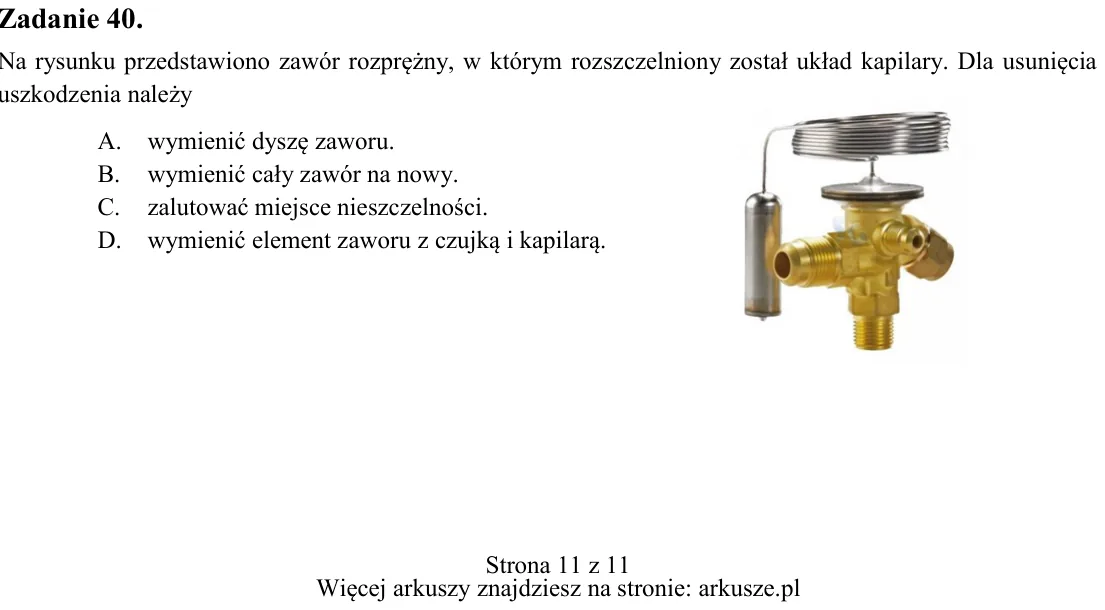

Zadanie 40. Na rysunku przedstawiono zawór rozprężny, w którym rozszczelniony został układ kapilary. Dla usunięcia uszkodzenia należy A. wymienić dyszę zaworu. B. wymienić cały zawór na nowy. C. zalutować miejsce nieszcz
