E31 · Egzamin zawodowy · czerwiec 2019

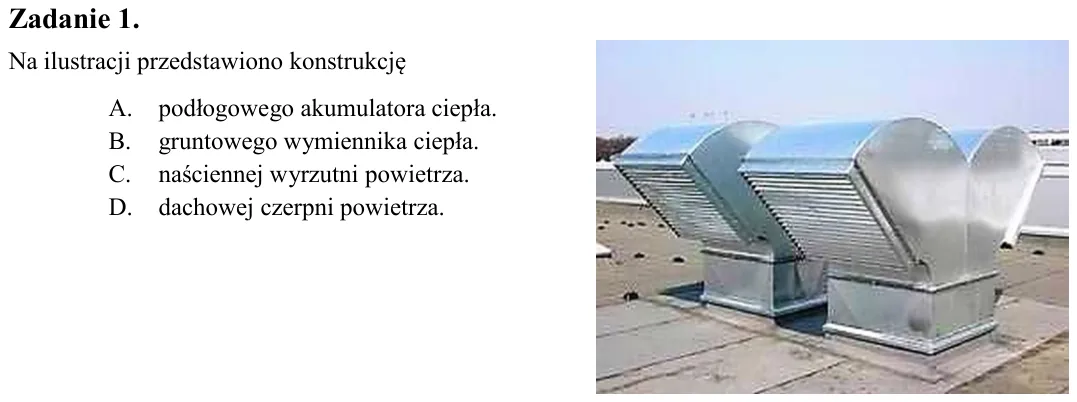

Zadanie 1. Na ilustracji przedstawiono konstrukcję A. podłogowego akumulatora ciepła. B. gruntowego wymiennika ciepła. C. naściennej wyrzutni powietrza. D. dachowej czerpni powietrza.

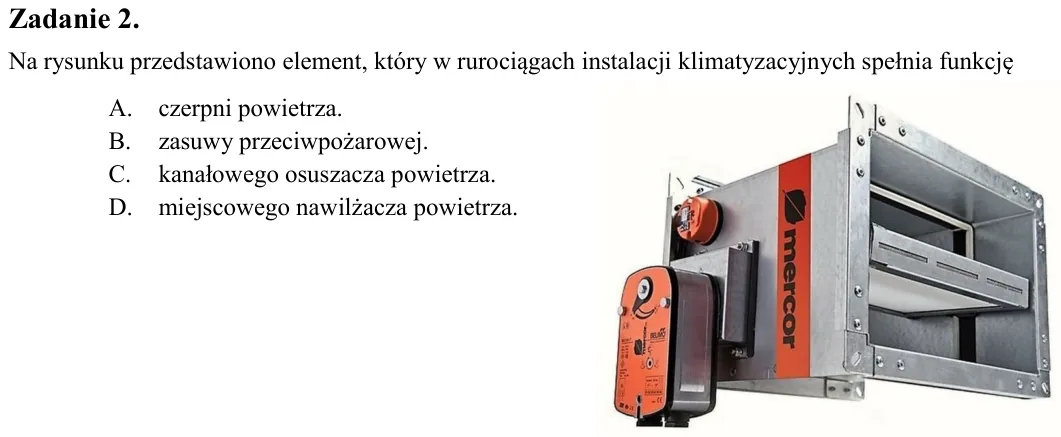

Zadanie 2. Na rysunku przedstawiono element, który w rurociągach instalacji klimatyzacyjnych spełnia funkcję A. czerpni powietrza. B. zasuwy przeciwpożarowej. C. kanałowego osuszacza powietrza. D. miejscowego nawilżacza

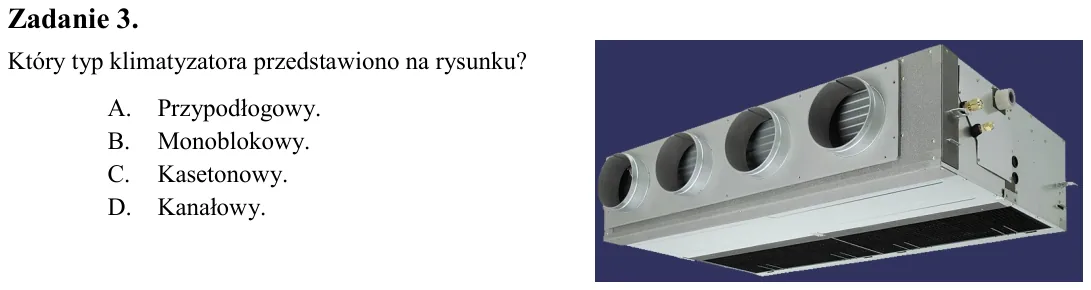

Zadanie 3. Który typ klimatyzatora przedstawiono na rysunku? A. Przypodłogowy. B. Monoblokowy. C. Kasetonowy. D. Kanałowy.

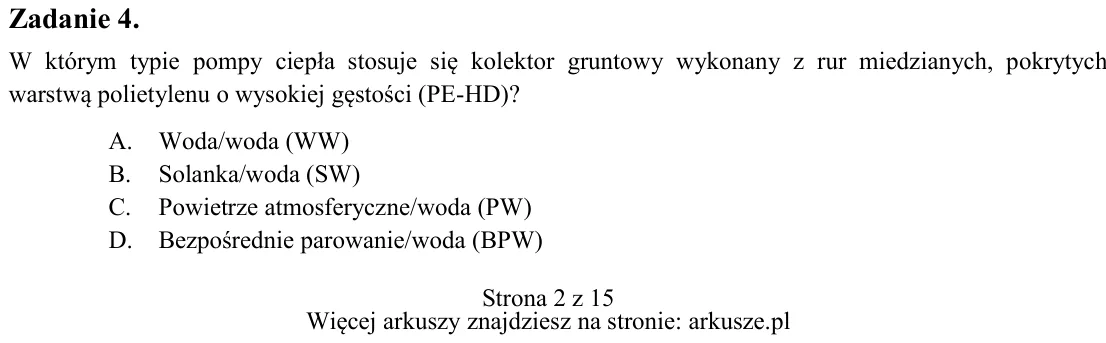

Zadanie 4. W którym typie pompy ciepła stosuje się kolektor gruntowy wykonany z rur miedzianych, pokrytych warstwą polietylenu o wysokiej gęstości (PE-HD)? A. Woda/woda (WW) B. Solanka/woda (SW) C. Powietrze atmosferyczn

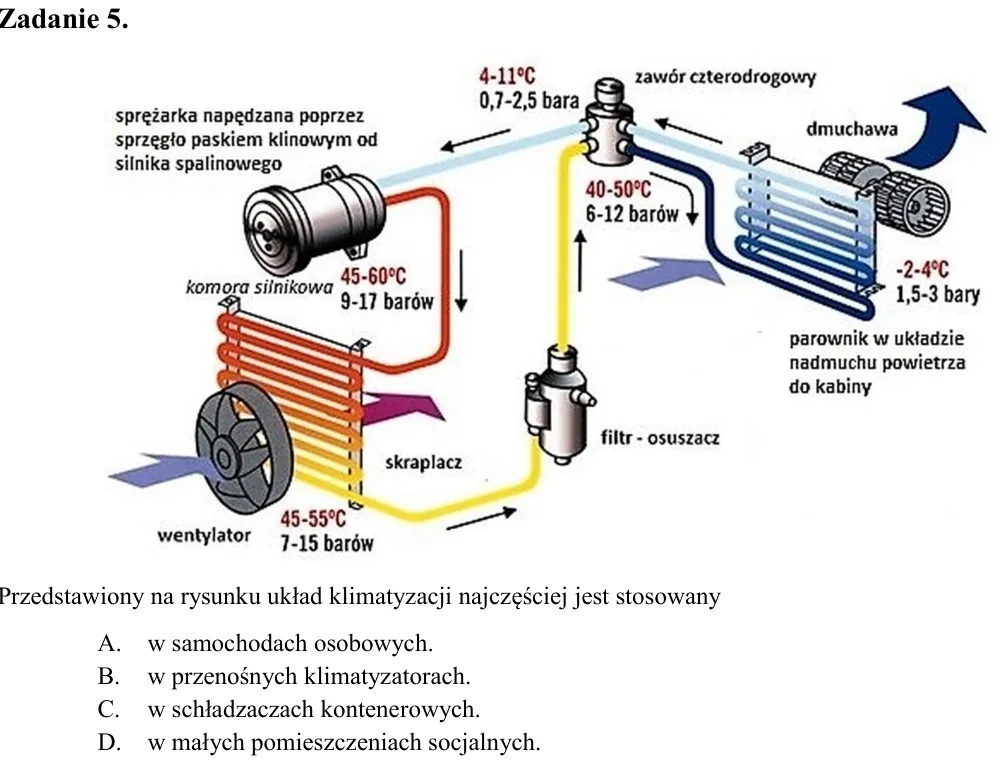

Zadanie 5. Przedstawiony na rysunku układ klimatyzacji najczęściej jest stosowany A. w samochodach osobowych. B. w przenośnych klimatyzatorach. C. w schładzaczach kontenerowych. D. w małych pomieszczeniach socjalnych.

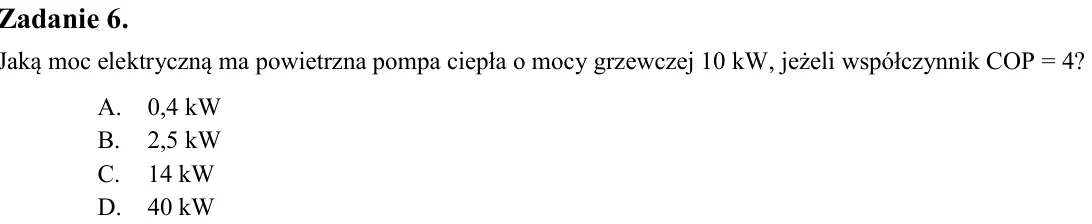

Zadanie 6. Jaką moc elektryczną ma powietrzna pompa ciepła o mocy grzewczej 10 kW, jeżeli współczynnik COP = 4? A. 0,4 kW B. 2,5 kW C. 14 kW D. 40 kW

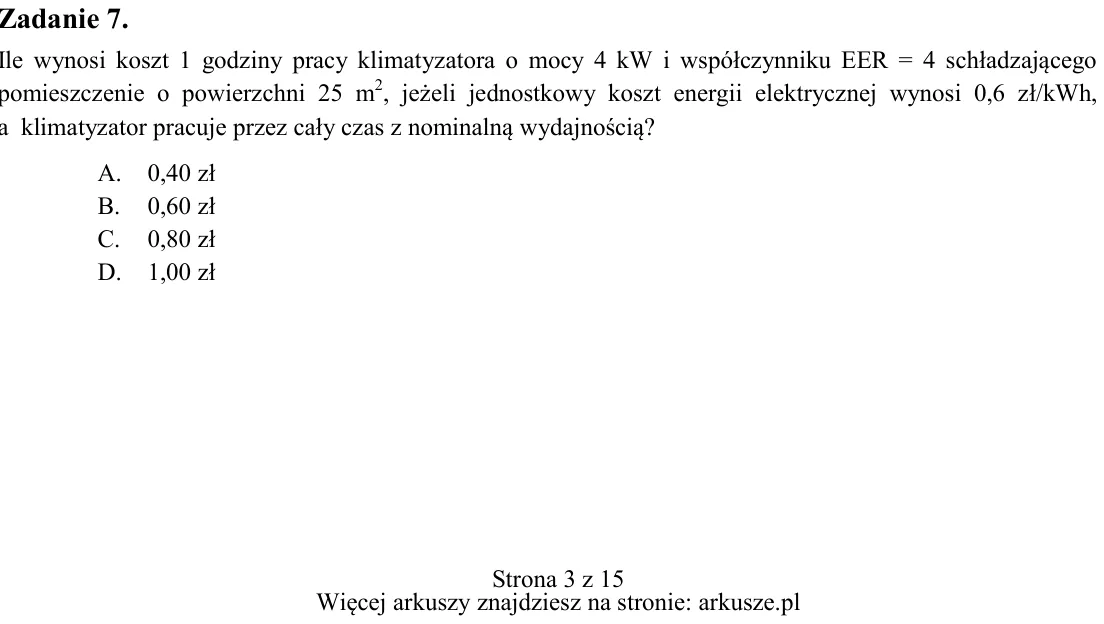

Zadanie 7. Ile wynosi koszt 1 godziny pracy klimatyzatora o mocy 4 kW i współczynniku EER = 4 schładzającego pomieszczenie o powierzchni 25 m2, jeżeli jednostkowy koszt energii elektrycznej wynosi 0,6 zł/kWh, a klimatyza

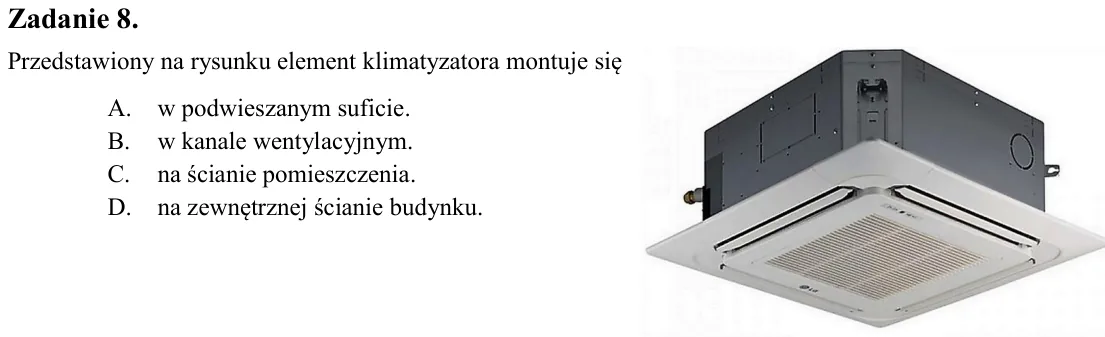

Zadanie 8. Przedstawiony na rysunku element klimatyzatora montuje się A. w podwieszanym suficie. B. w kanale wentylacyjnym. C. na ścianie pomieszczenia. D. na zewnętrznej ścianie budynku.

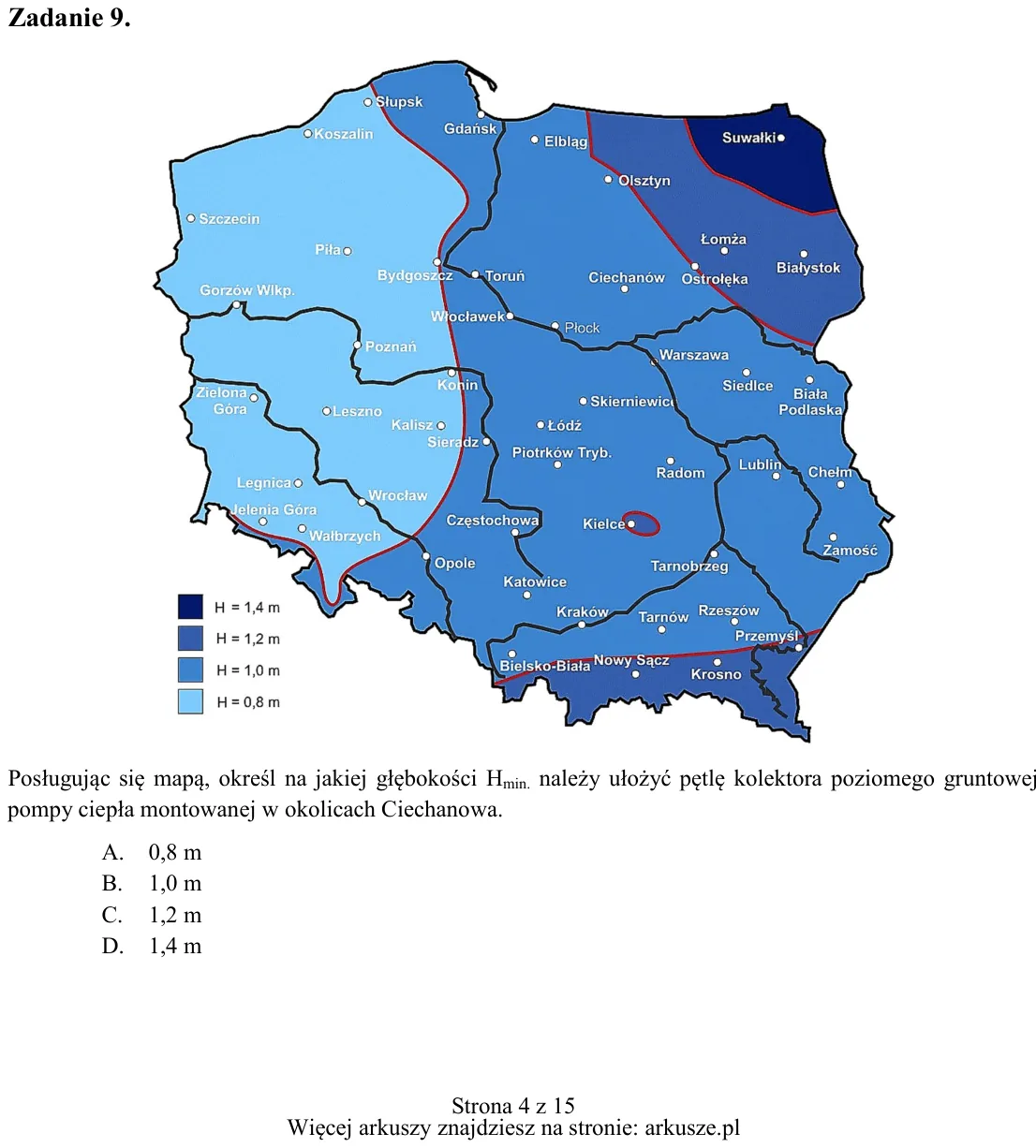

Zadanie 9. Posługując się mapą, określ na jakiej głębokości Hmin. należy ułożyć pętlę kolektora poziomego gruntowej pompy ciepła montowanej w okolicach Ciechanowa. A. 0,8 m B. 1,0 m C. 1,2 m D. 1,4 m

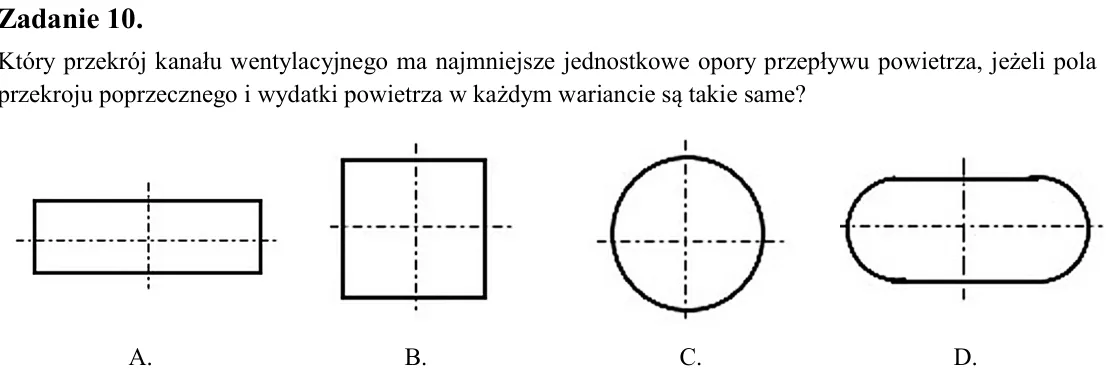

Zadanie 10. Który przekrój kanału wentylacyjnego ma najmniejsze jednostkowe opory przepływu powietrza, jeżeli pola przekroju poprzecznego i wydatki powietrza w każdym wariancie są takie same?

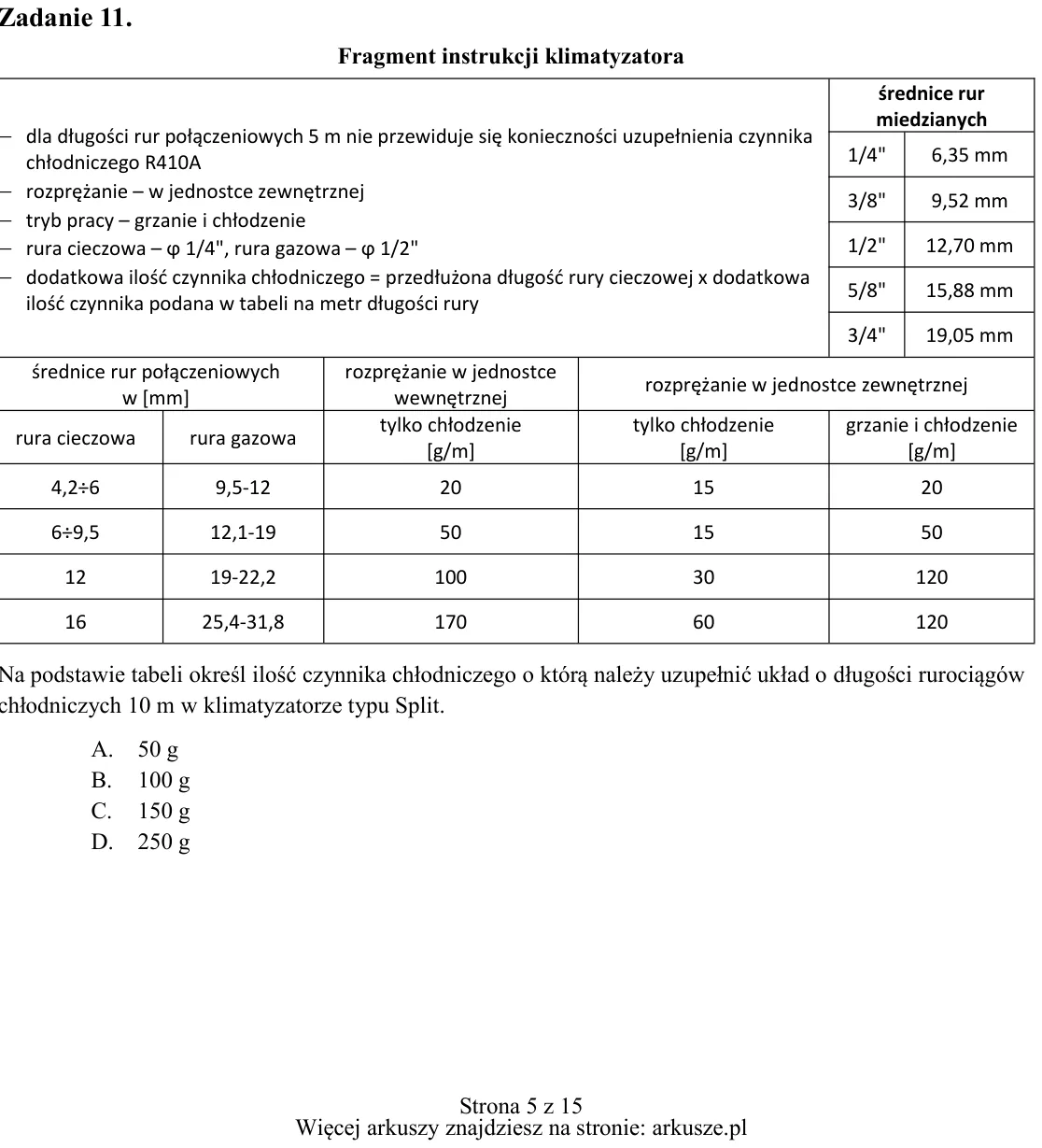

Zadanie 11. Fragment instrukcji klimatyzatora Na podstawie tabeli określ ilość czynnika chłodniczego o którą należy uzupełnić układ o długości rurociągów chłodniczych 10 m w klimatyzatorze typu Split. A. 50 g B. 100 g C.

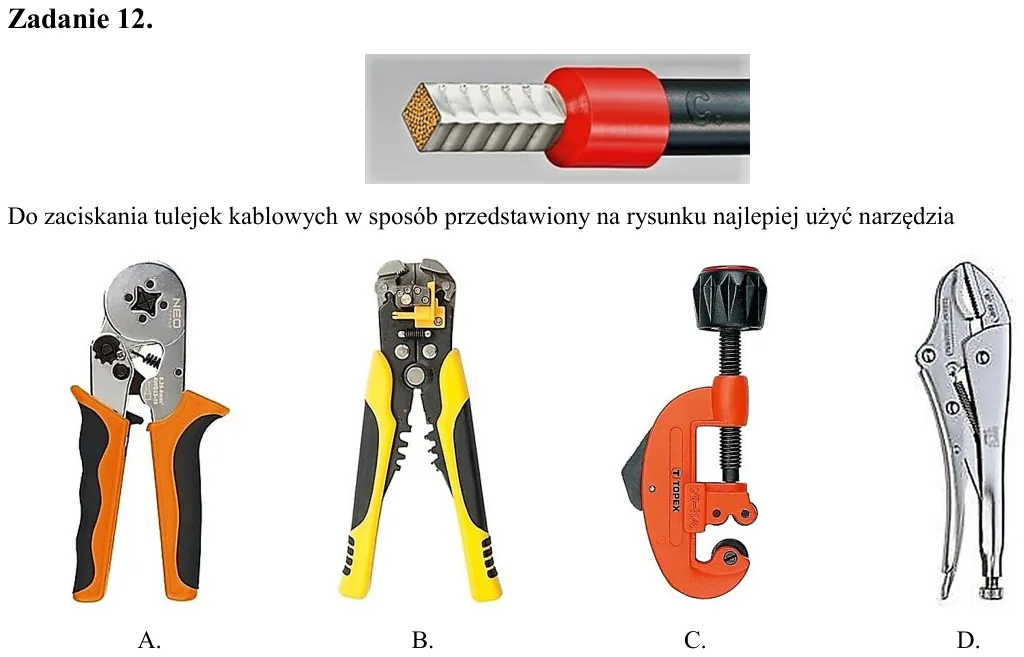

Zadanie 12. Do zaciskania tulejek kablowych w sposób przedstawiony na rysunku najlepiej użyć narzędzia

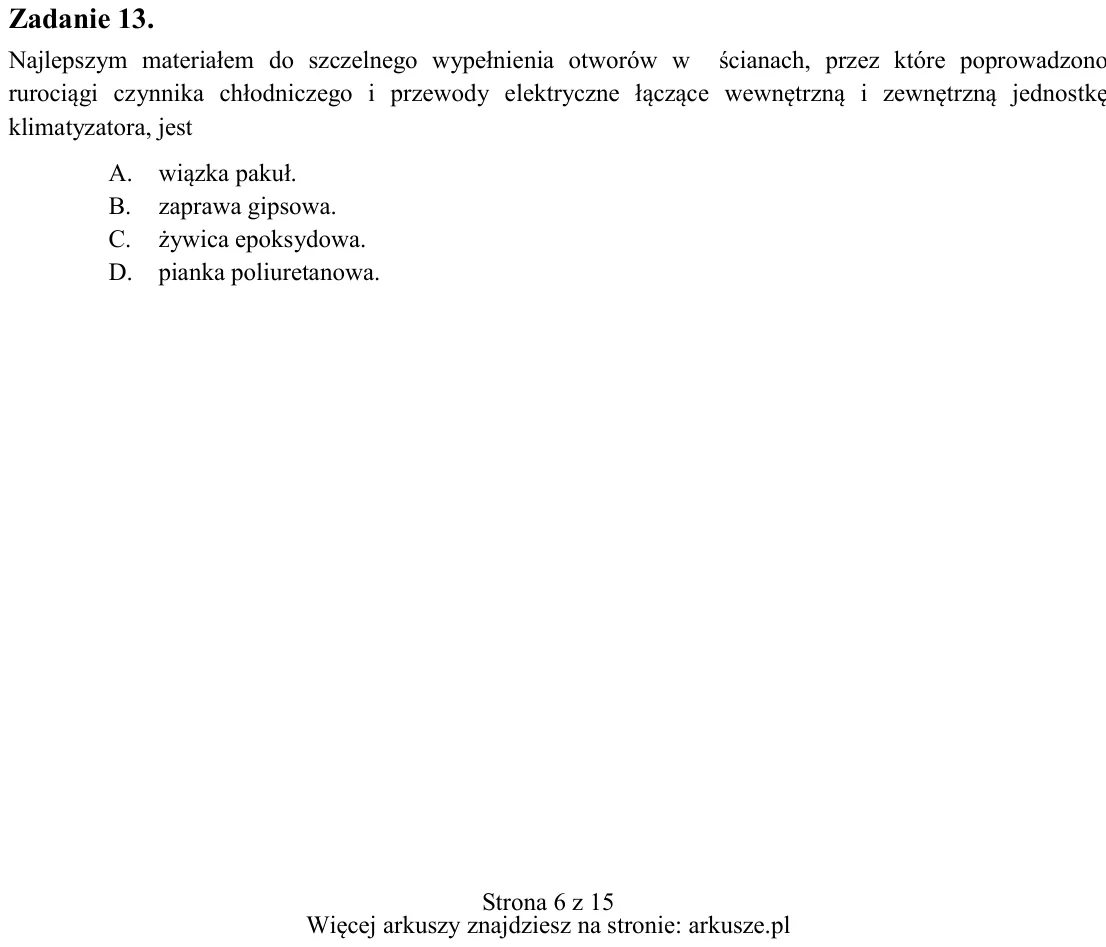

Zadanie 13. Najlepszym materiałem do szczelnego wypełnienia otworów w ścianach, przez które poprowadzono rurociągi czynnika chłodniczego i przewody elektryczne łączące wewnętrzną i zewnętrzną jednostkę klimatyzatora, jes

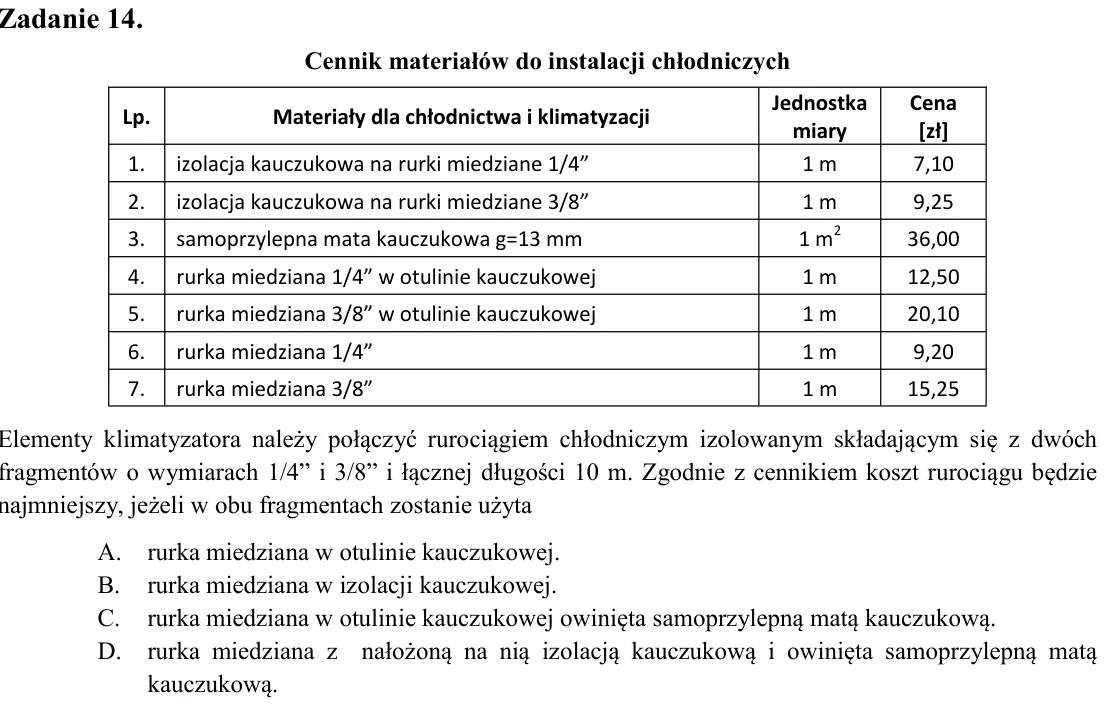

Zadanie 14. Cennik materiałów do instalacji chłodniczych Elementy klimatyzatora należy połączyć rurociągiem chłodniczym izolowanym składającym się z dwóch fragmentów o wymiarach 1/4” i 3/8” i łącznej długości 10 m. Zgodn

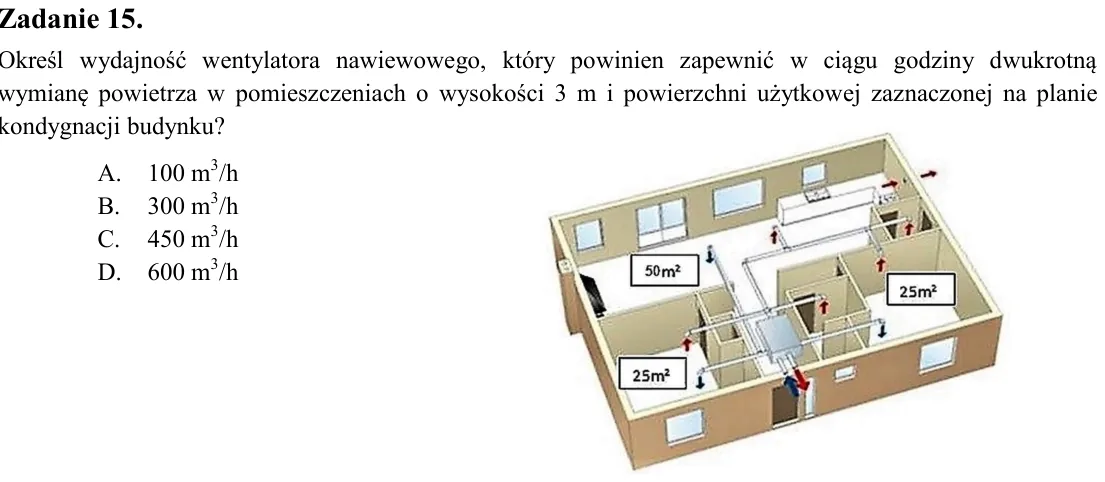

Zadanie 15. Określ wydajność wentylatora nawiewowego, który powinien zapewnić w ciągu godziny dwukrotną wymianę powietrza w pomieszczeniach o wysokości 3 m i powierzchni użytkowej zaznaczonej na planie kondygnacji budynk

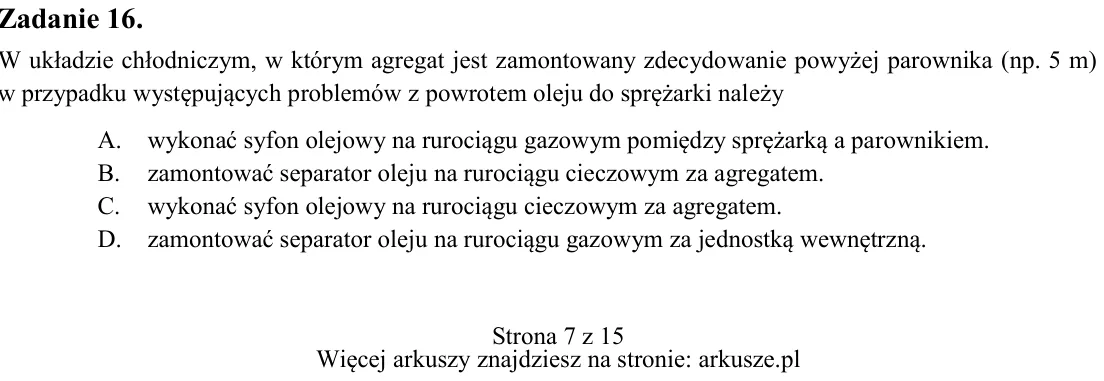

Zadanie 16. W układzie chłodniczym, w którym agregat jest zamontowany zdecydowanie powyżej parownika (np. 5 m) w przypadku występujących problemów z powrotem oleju do sprężarki należy A. wykonać syfon olejowy na rurociąg

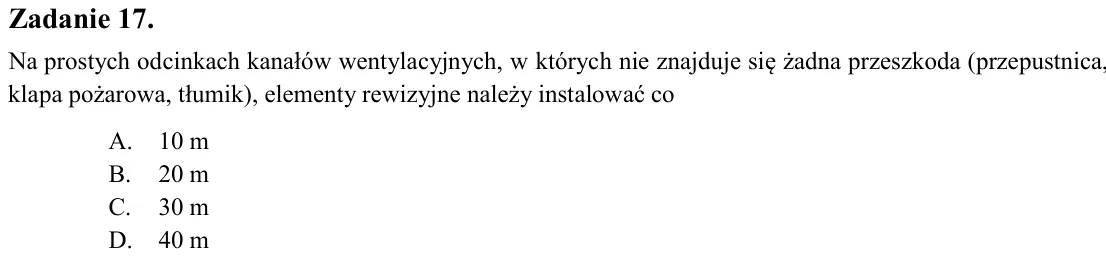

Zadanie 17. Na prostych odcinkach kanałów wentylacyjnych, w których nie znajduje się żadna przeszkoda (przepustnica, klapa pożarowa, tłumik), elementy rewizyjne należy instalować co A. 10 m B. 20 m C. 30 m D. 40 m

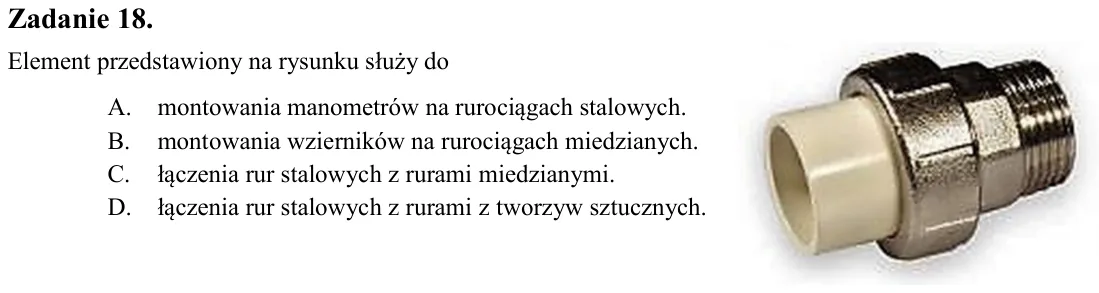

Zadanie 18. Element przedstawiony na rysunku służy do A. montowania manometrów na rurociągach stalowych. B. montowania wzierników na rurociągach miedzianych. C. łączenia rur stalowych z rurami miedzianymi. D. łączenia ru

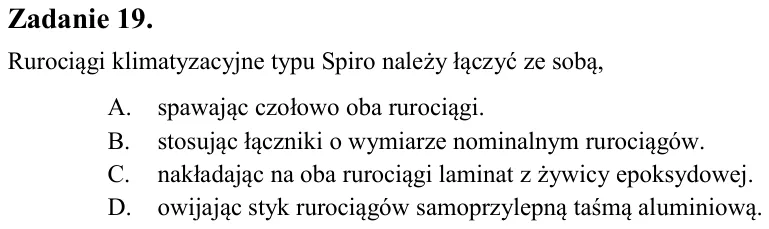

Zadanie 19. Rurociągi klimatyzacyjne typu Spiro należy łączyć ze sobą, A. spawając czołowo oba rurociągi. B. stosując łączniki o wymiarze nominalnym rurociągów. C. nakładając na oba rurociągi laminat z żywicy epoksydowej

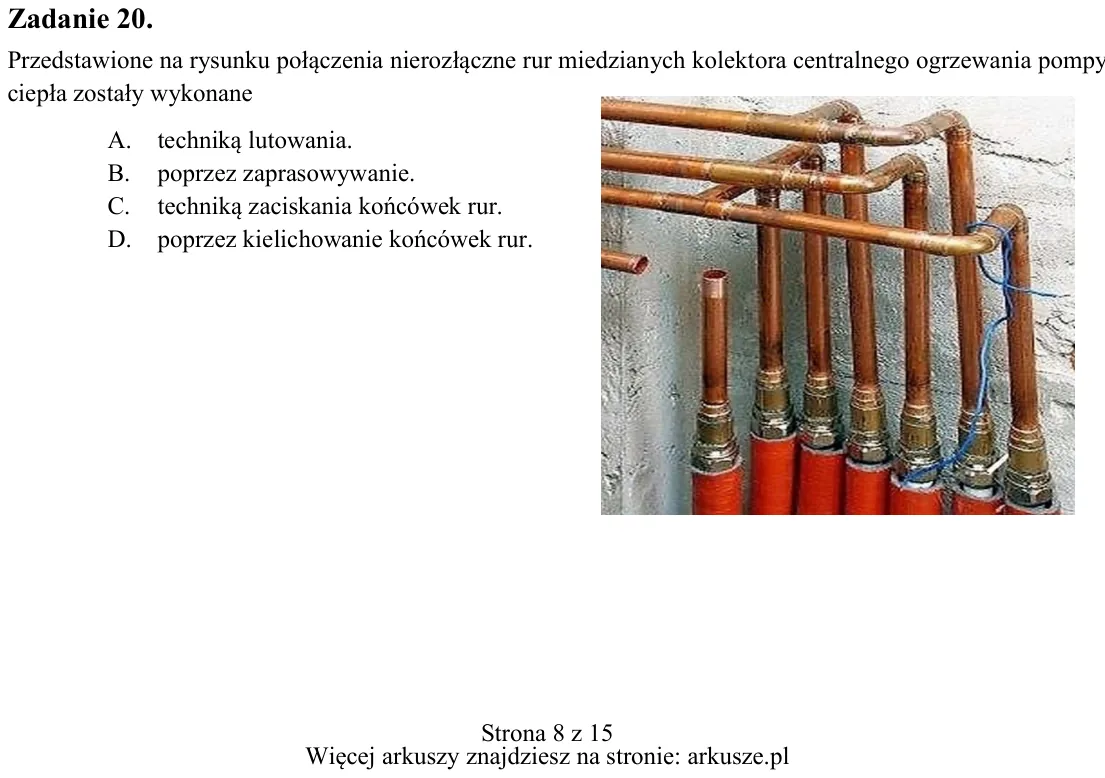

Zadanie 20. Przedstawione na rysunku połączenia nierozłączne rur miedzianych kolektora centralnego ogrzewania pompy ciepła zostały wykonane A. techniką lutowania. B. poprzez zaprasowywanie. C. techniką zaciskania końcówe

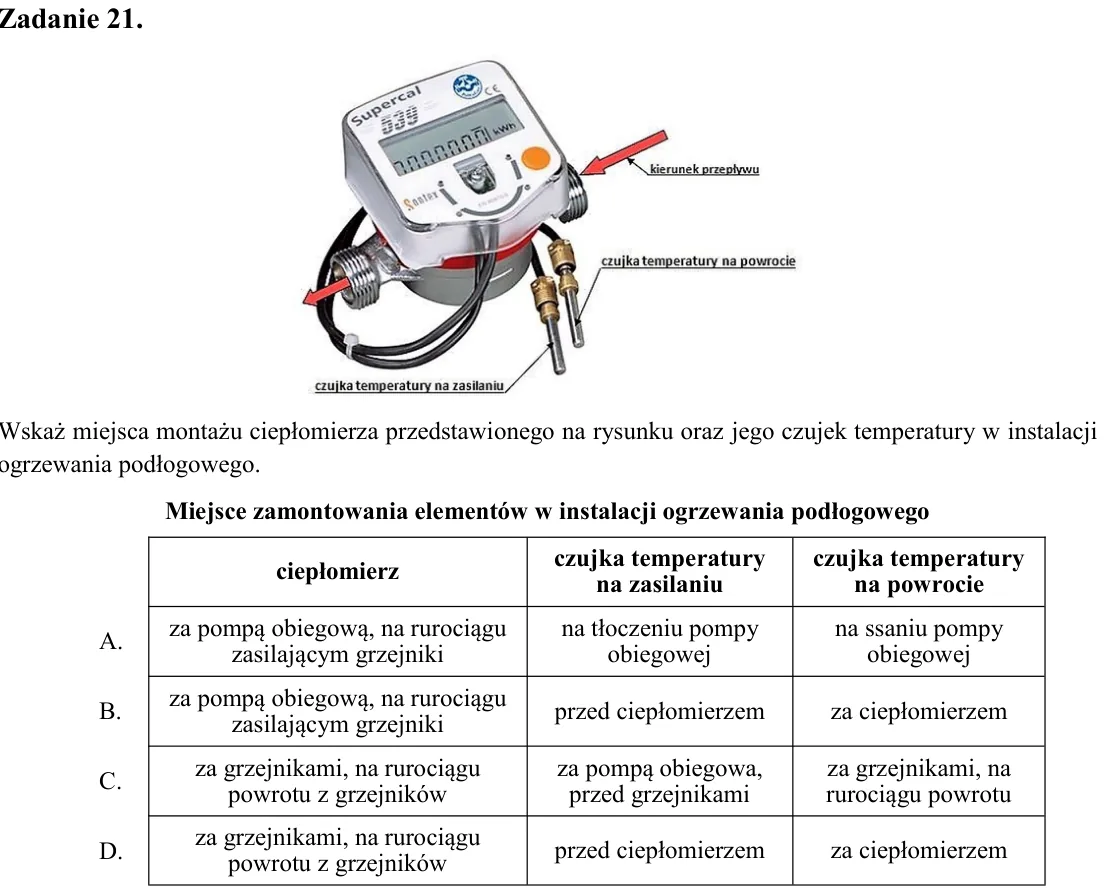

Zadanie 21. Wskaż miejsca montażu ciepłomierza przedstawionego na rysunku oraz jego czujek temperatury w instalacji ogrzewania podłogowego. Miejsce zamontowania elementów w instalacji ogrzewania podłogowego

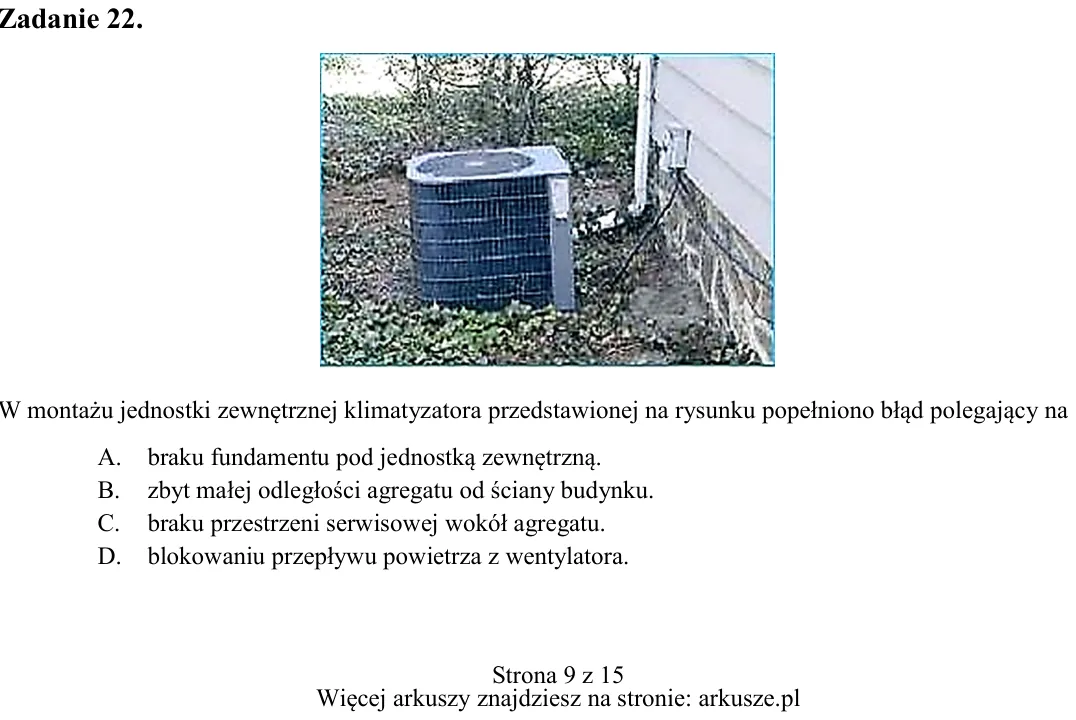

Zadanie 22. W montażu jednostki zewnętrznej klimatyzatora przedstawionej na rysunku popełniono błąd polegający na A. braku fundamentu pod jednostką zewnętrzną. B. zbyt małej odległości agregatu od ściany budynku. C. brak

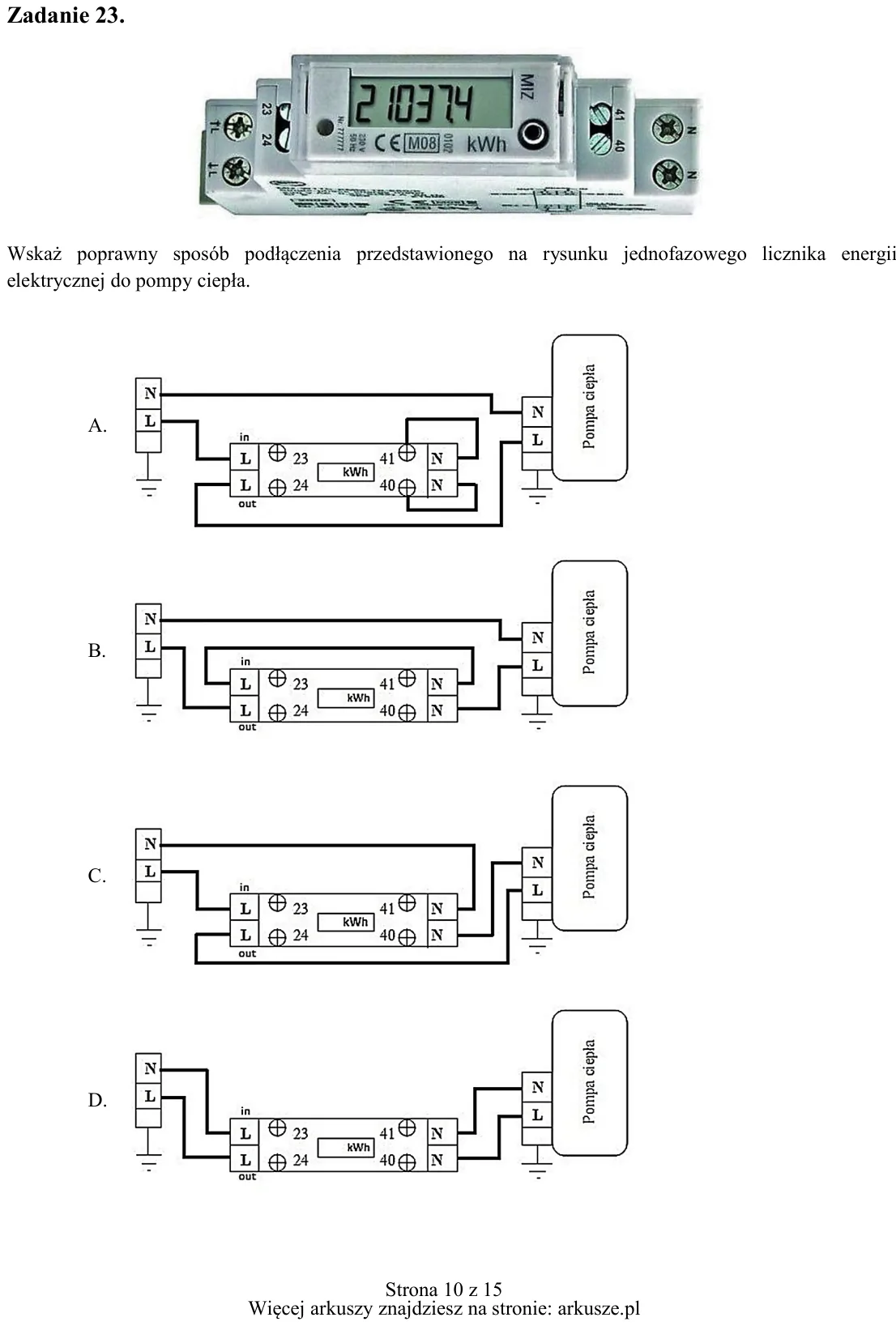

Zadanie 23. Wskaż poprawny sposób podłączenia przedstawionego na rysunku jednofazowego licznika energii elektrycznej do pompy ciepła. A. B. C. D.

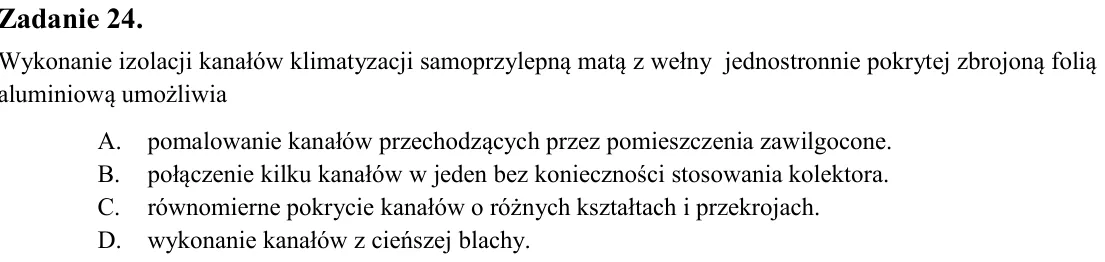

Zadanie 24. Wykonanie izolacji kanałów klimatyzacji samoprzylepną matą z wełny jednostronnie pokrytej zbrojoną folią aluminiową umożliwia A. pomalowanie kanałów przechodzących przez pomieszczenia zawilgocone. B. połączen

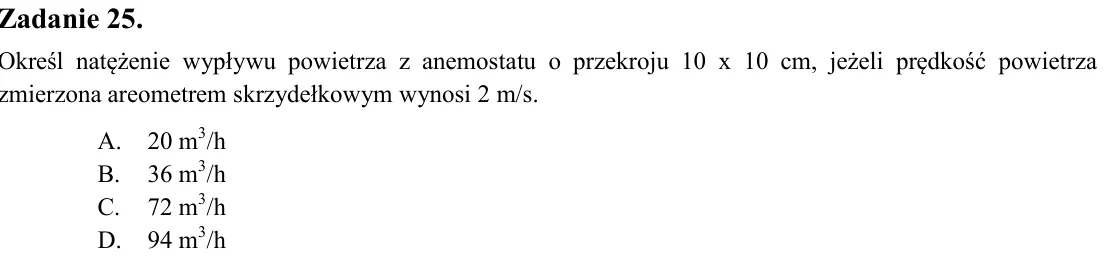

Zadanie 25. Określ natężenie wypływu powietrza z anemostatu o przekroju 10 x 10 cm, jeżeli prędkość powietrza zmierzona areometrem skrzydełkowym wynosi 2 m/s. A. 20 m3/h B. 36 m3/h C. 72 m3/h D. 94 m3/h

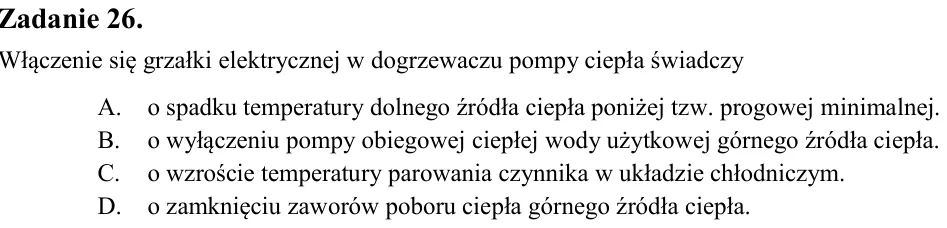

Zadanie 26. Włączenie się grzałki elektrycznej w dogrzewaczu pompy ciepła świadczy A. o spadku temperatury dolnego źródła ciepła poniżej tzw. progowej minimalnej. B. o wyłączeniu pompy obiegowej ciepłej wody użytkowej gó

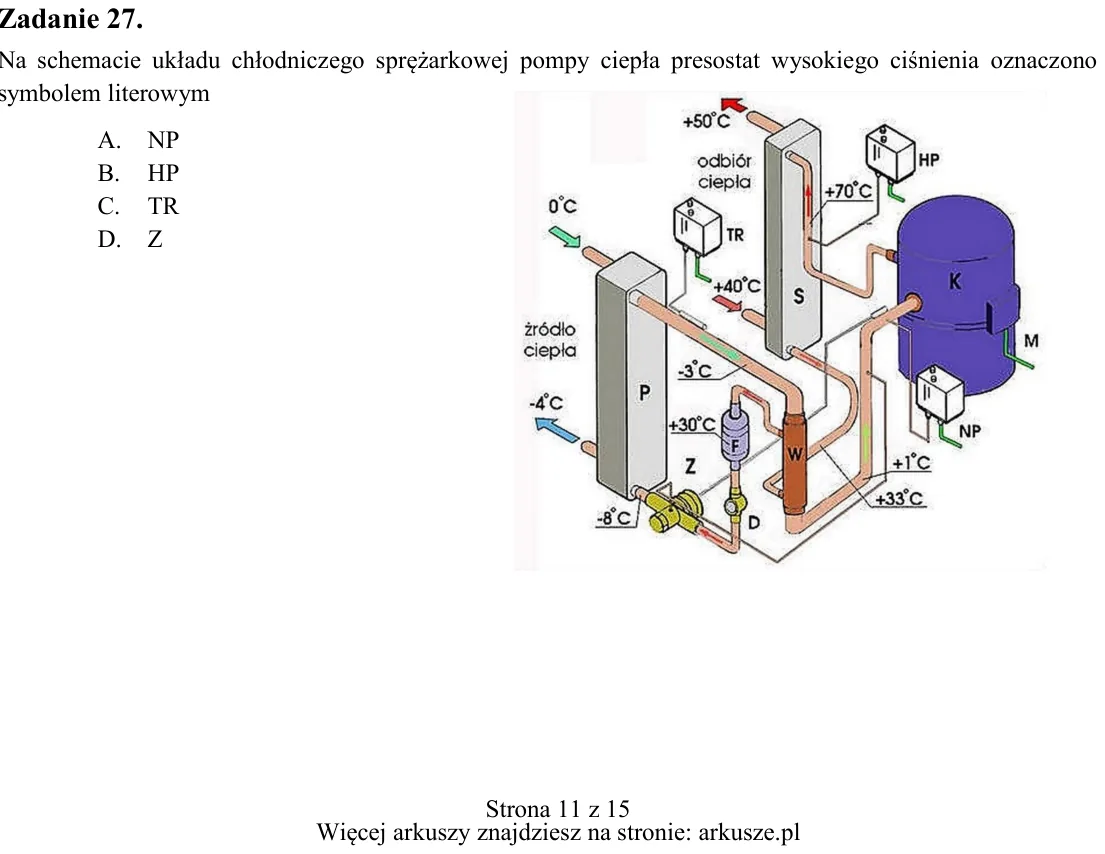

Zadanie 27. Na schemacie układu chłodniczego sprężarkowej pompy ciepła presostat wysokiego ciśnienia oznaczono symbolem literowym A. NP B. HP C. TR D. Z

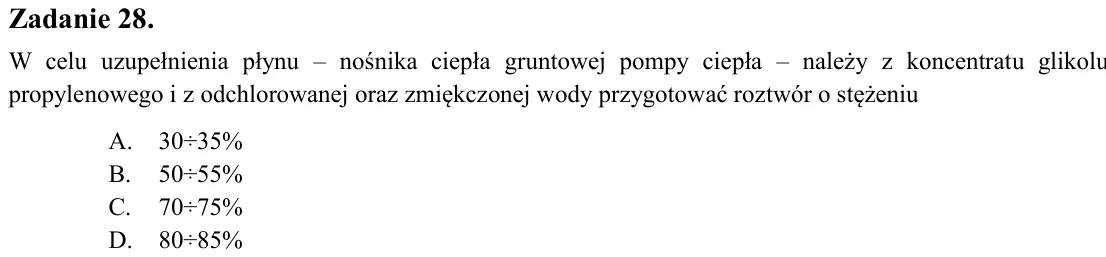

Zadanie 28. W celu uzupełnienia płynu - nośnika ciepła gruntowej pompy ciepła - należy z koncentratu glikolu propylenowego i z odchlorowanej oraz zmiękczonej wody przygotować roztwór o stężeniu A. 30÷35% B. 50÷55% C. 70÷

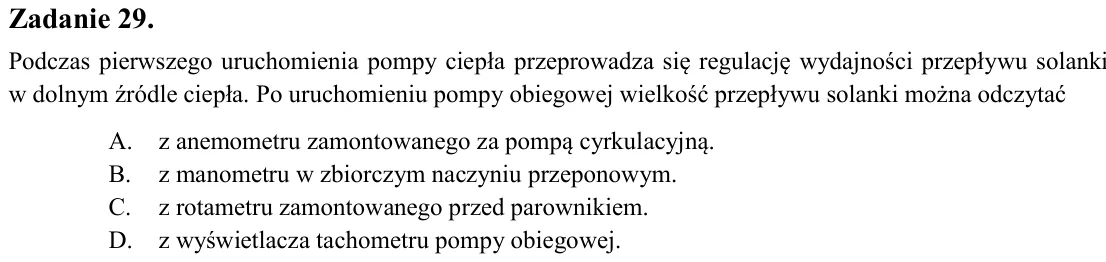

Zadanie 29. Podczas pierwszego uruchomienia pompy ciepła przeprowadza się regulację wydajności przepływu solanki w dolnym źródle ciepła. Po uruchomieniu pompy obiegowej wielkość przepływu solanki można odczytać A. z anem

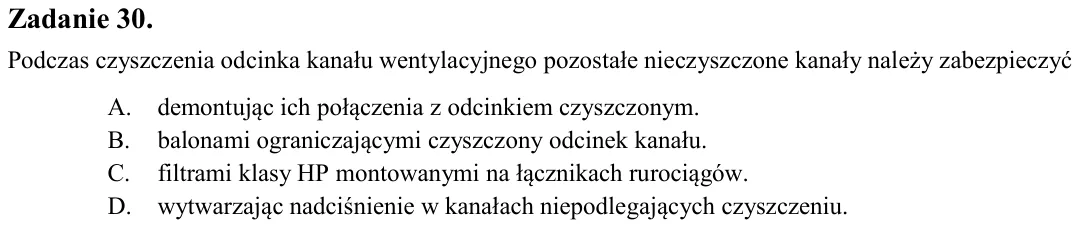

Zadanie 30. Podczas czyszczenia odcinka kanału wentylacyjnego pozostałe nieczyszczone kanały należy zabezpieczyć A. demontując ich połączenia z odcinkiem czyszczonym. B. balonami ograniczającymi czyszczony odcinek kanału

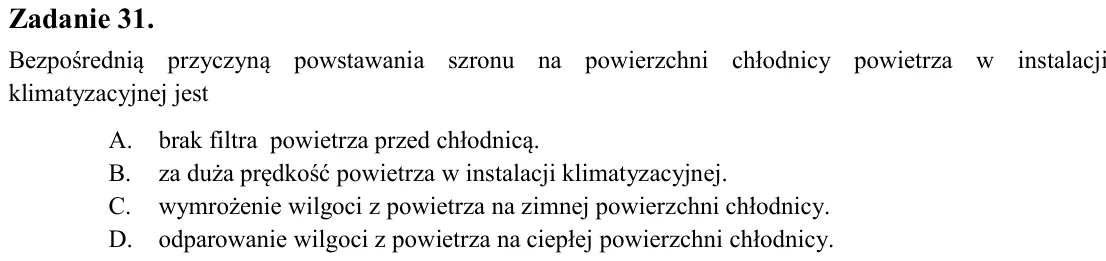

Zadanie 31. Bezpośrednią przyczyną powstawania szronu na powierzchni chłodnicy powietrza w instalacji klimatyzacyjnej jest A. brak filtra powietrza przed chłodnicą. B. za duża prędkość powietrza w instalacji klimatyzacyj

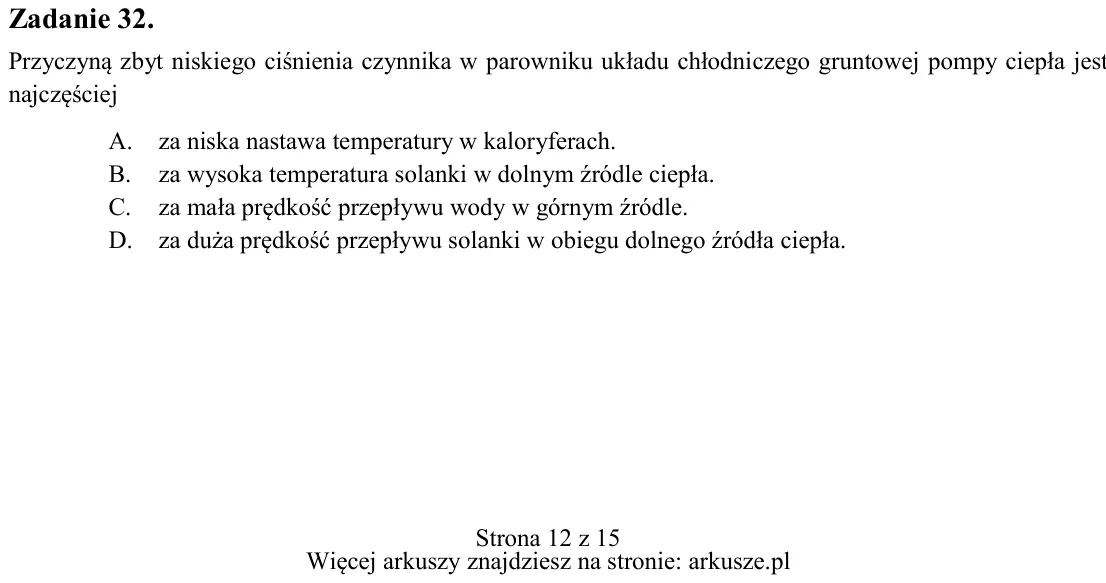

Zadanie 32. Przyczyną zbyt niskiego ciśnienia czynnika w parowniku układu chłodniczego gruntowej pompy ciepła jest najczęściej A. za niska nastawa temperatury w kaloryferach. B. za wysoka temperatura solanki w dolnym źró

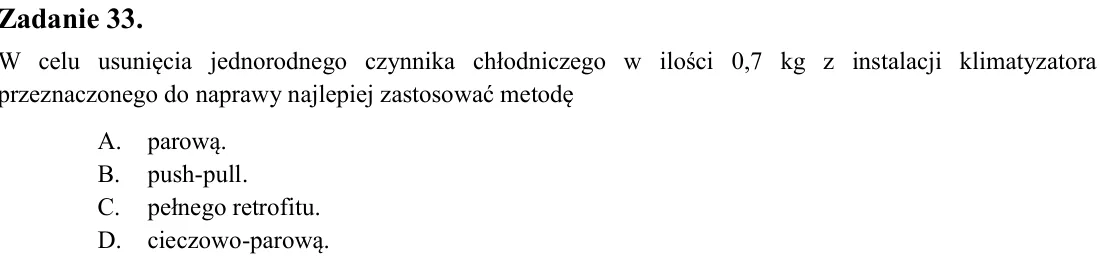

Zadanie 33. W celu usunięcia jednorodnego czynnika chłodniczego w ilości 0,7 kg z instalacji klimatyzatora przeznaczonego do naprawy najlepiej zastosować metodę A. parową. B. push-pull. C. pełnego retrofitu. D. cieczowo-

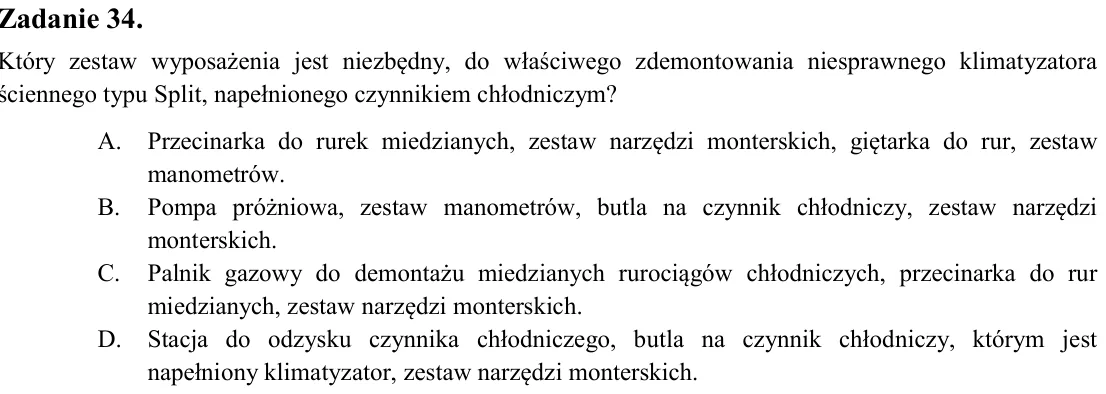

Zadanie 34. Który zestaw wyposażenia jest niezbędny, do właściwego zdemontowania niesprawnego klimatyzatora ściennego typu Split, napełnionego czynnikiem chłodniczym? A. Przecinarka do rurek miedzianych, zestaw narzędzi

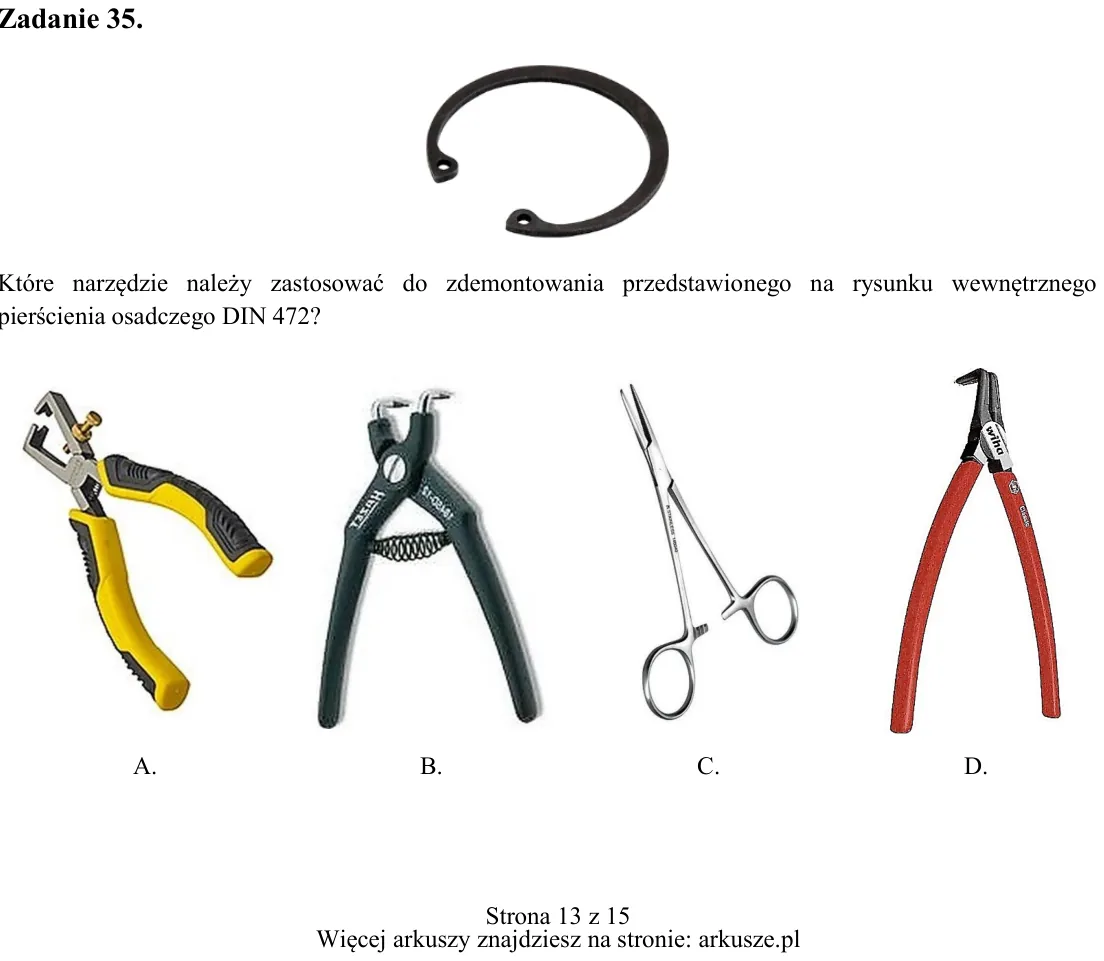

Zadanie 35. Które narzędzie należy zastosować do zdemontowania przedstawionego na rysunku wewnętrznego pierścienia osadczego DIN 472? A. B. C. D.

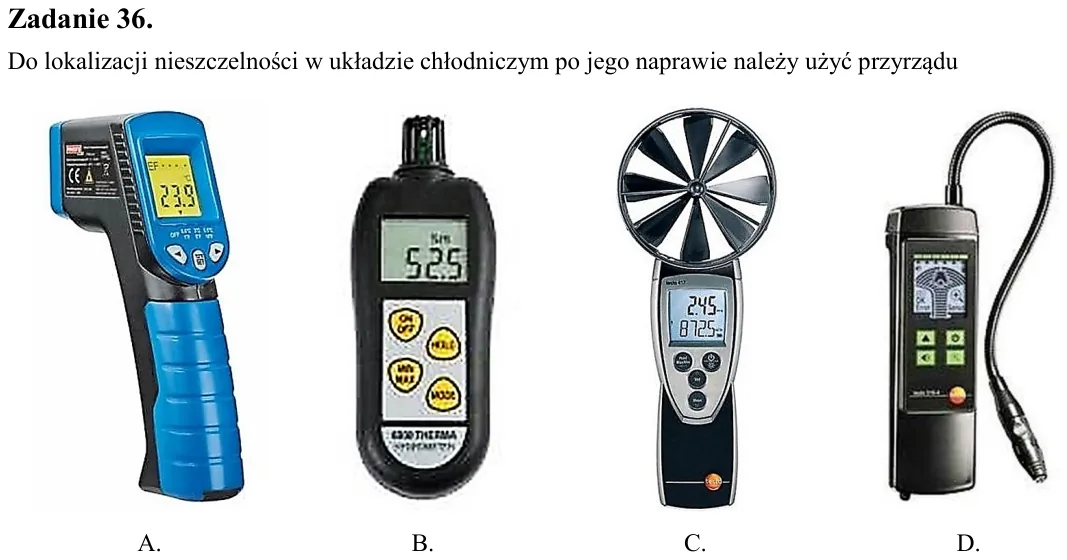

Zadanie 36. Do lokalizacji nieszczelności w układzie chłodniczym po jego naprawie należy użyć przyrządu

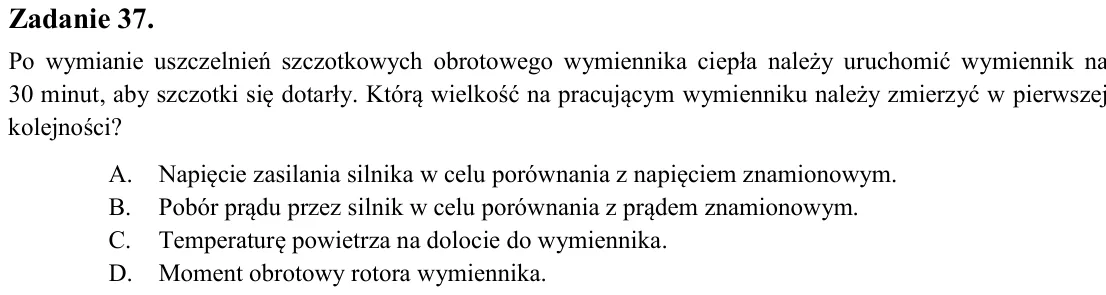

Zadanie 37. Po wymianie uszczelnień szczotkowych obrotowego wymiennika ciepła należy uruchomić wymiennik na 30 minut, aby szczotki się dotarły. Którą wielkość na pracującym wymienniku należy zmierzyć w pierwszej kolejnoś

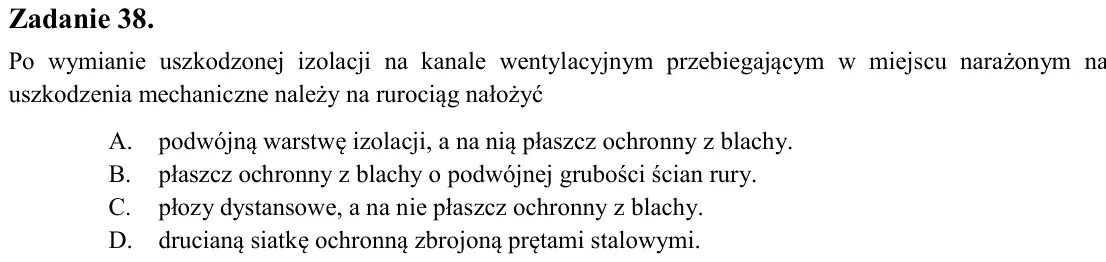

Zadanie 38. Po wymianie uszkodzonej izolacji na kanale wentylacyjnym przebiegającym w miejscu narażonym na uszkodzenia mechaniczne należy na rurociąg nałożyć A. podwójną warstwę izolacji, a na nią płaszcz ochronny z blac

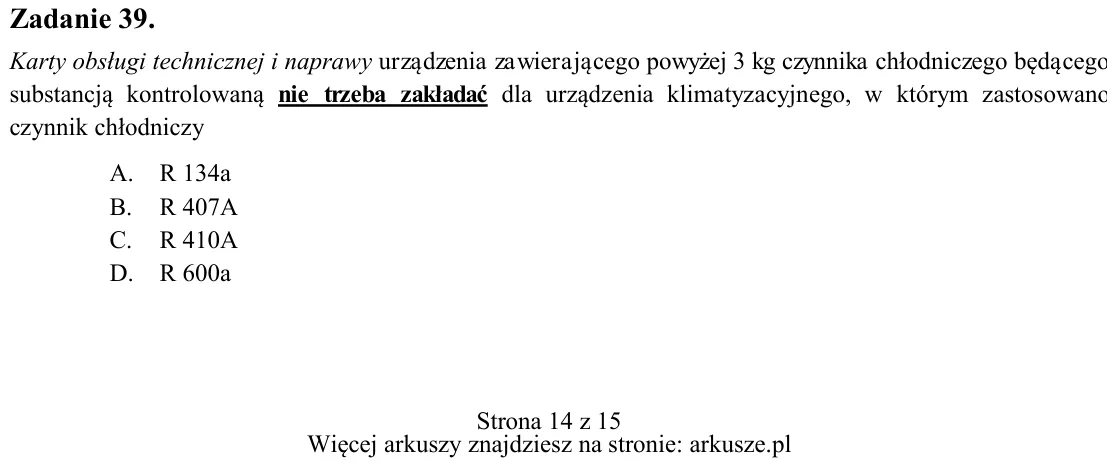

Zadanie 39. Karty obsługi technicznej i naprawy urządzenia zawierającego powyżej 3 kg czynnika chłodniczego będącego substancją kontrolowaną nie trzeba zakładać dla urządzenia klimatyzacyjnego, w którym zastosowano czynn

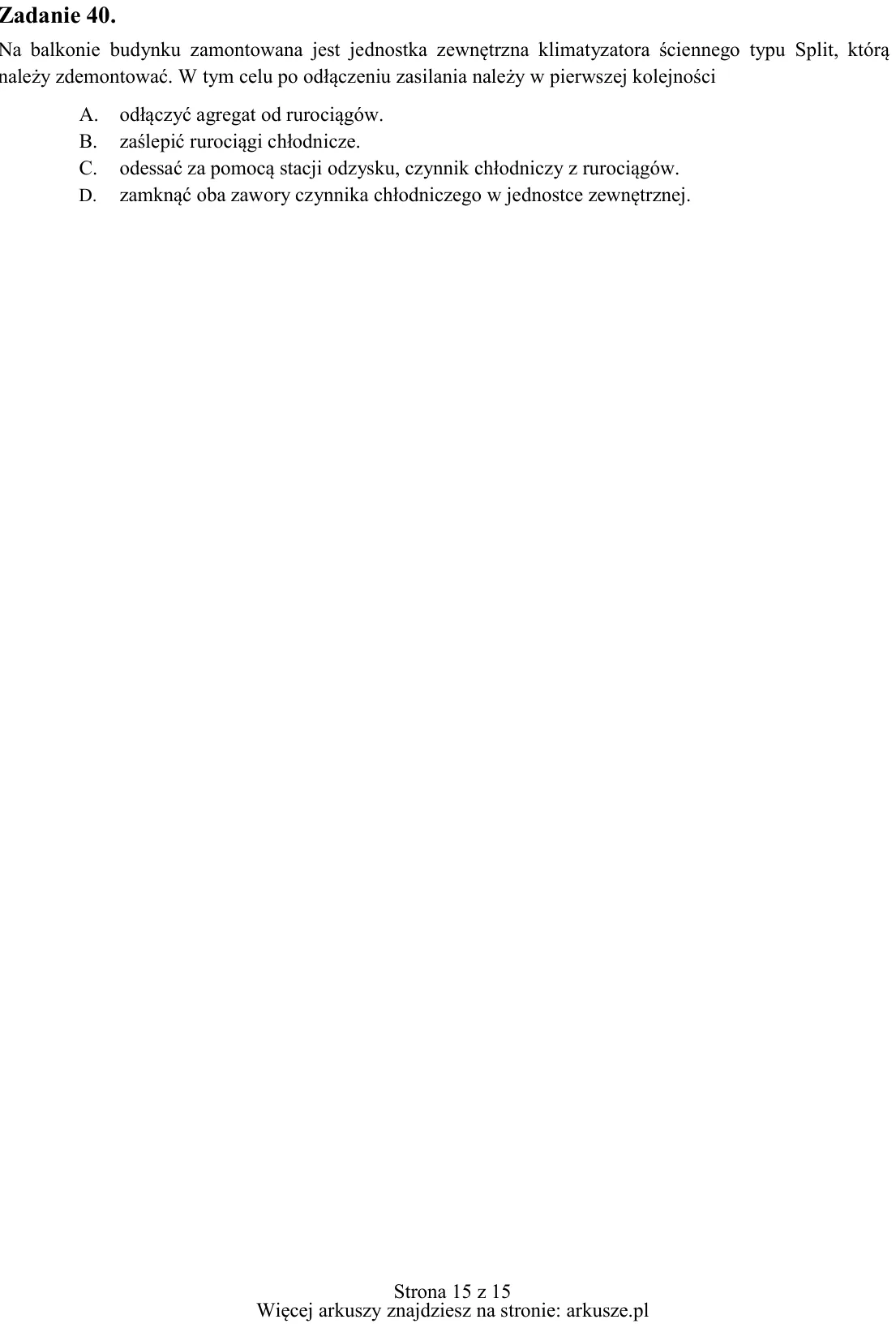

Zadanie 40. Na balkonie budynku zamontowana jest jednostka zewnętrzna klimatyzatora ściennego typu Split, którą należy zdemontować. W tym celu po odłączeniu zasilania należy w pierwszej kolejności A. odłączyć agregat od
