E31 · Egzamin zawodowy · styczeń 2019

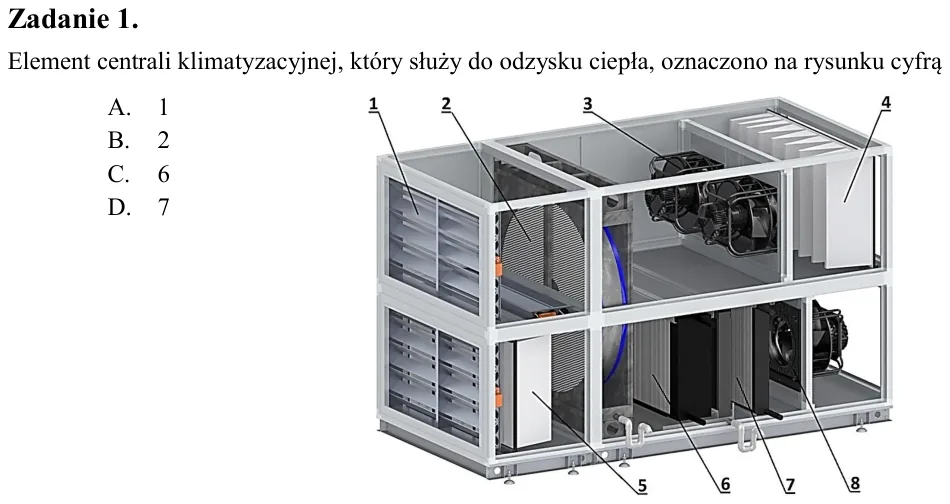

Zadanie 1. Element centrali klimatyzacyjnej, który służy do odzysku ciepła, oznaczono na rysunku cyfrą A. 1 B. 2 C. 6 D. 7

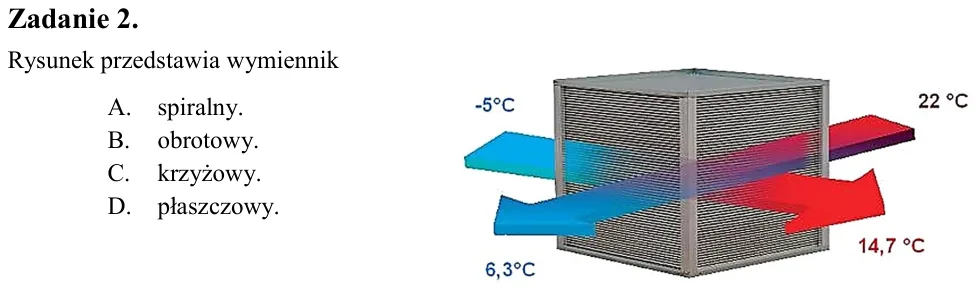

Zadanie 2. Rysunek przedstawia wymiennik A. spiralny. B. obrotowy. C. krzyżowy. D. płaszczowy.

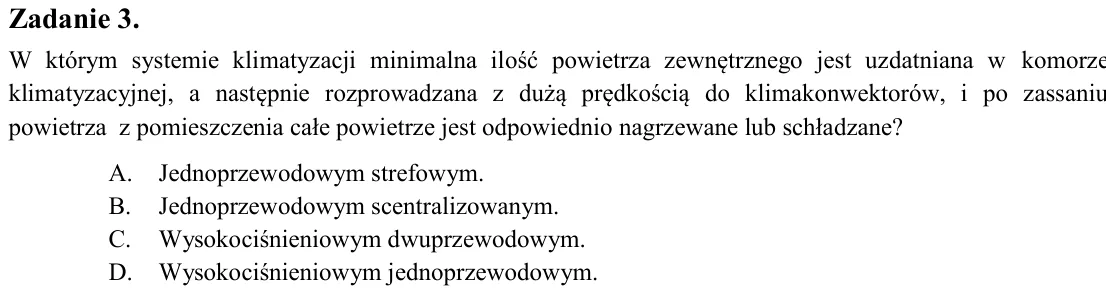

Zadanie 3. W którym systemie klimatyzacji minimalna ilość powietrza zewnętrznego jest uzdatniana w komorze klimatyzacyjnej, a następnie rozprowadzana z dużą prędkością do klimakonwektorów, i po zassaniu powietrza z pomie

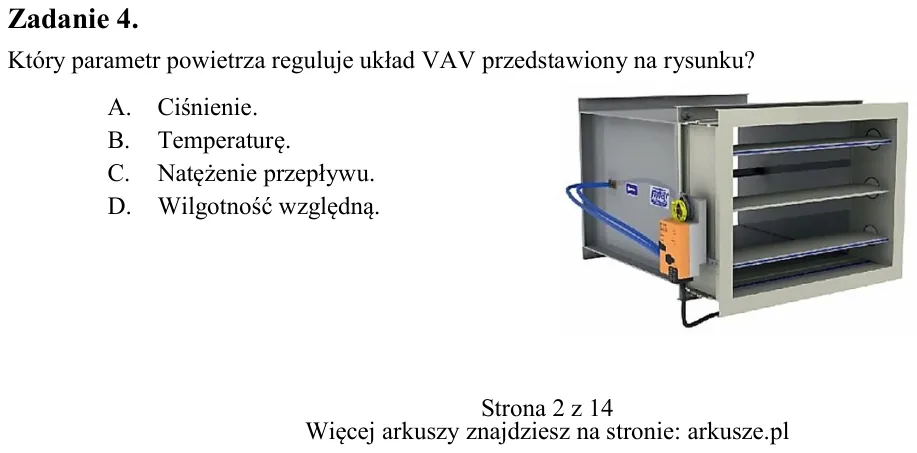

Zadanie 4. Który parametr powietrza reguluje układ VAV przedstawiony na rysunku? A. Ciśnienie. B. Temperaturę. C. Natężenie przepływu. D. Wilgotność względną.

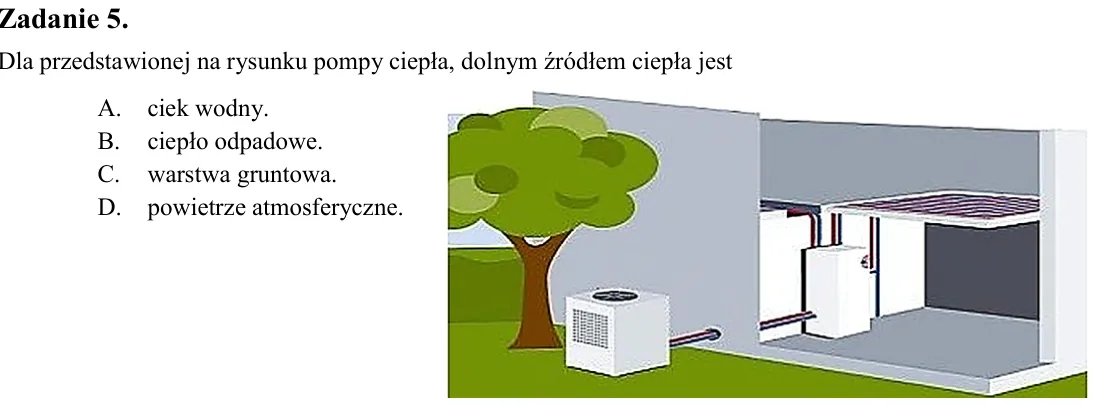

Zadanie 5. Dla przedstawionej na rysunku pompy ciepła, dolnym źródłem ciepła jest A. ciek wodny. B. ciepło odpadowe. C. warstwa gruntowa. D. powietrze atmosferyczne.

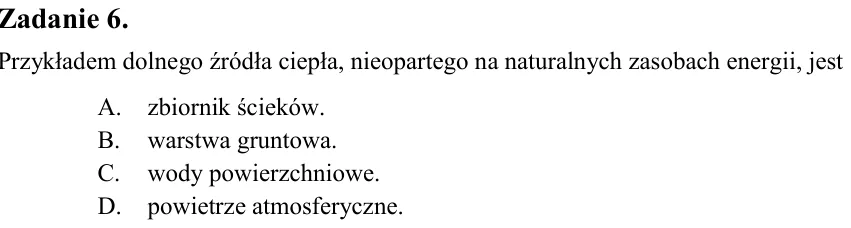

Zadanie 6. Przykładem dolnego źródła ciepła, nieopartego na naturalnych zasobach energii, jest A. zbiornik ścieków. B. warstwa gruntowa. C. wody powierzchniowe. D. powietrze atmosferyczne.

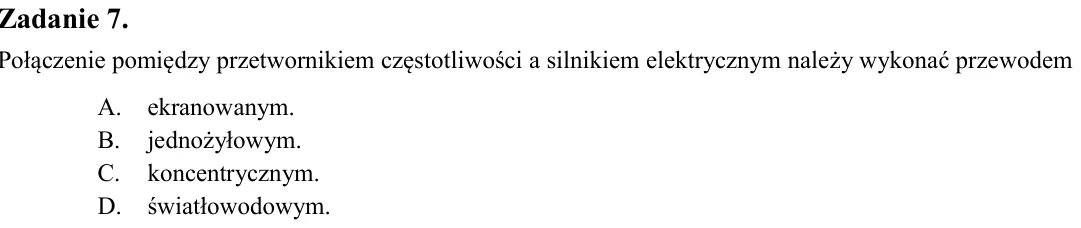

Zadanie 7. Połączenie pomiędzy przetwornikiem częstotliwości a silnikiem elektrycznym należy wykonać przewodem A. ekranowanym. B. jednożyłowym. C. koncentrycznym. D. światłowodowym.

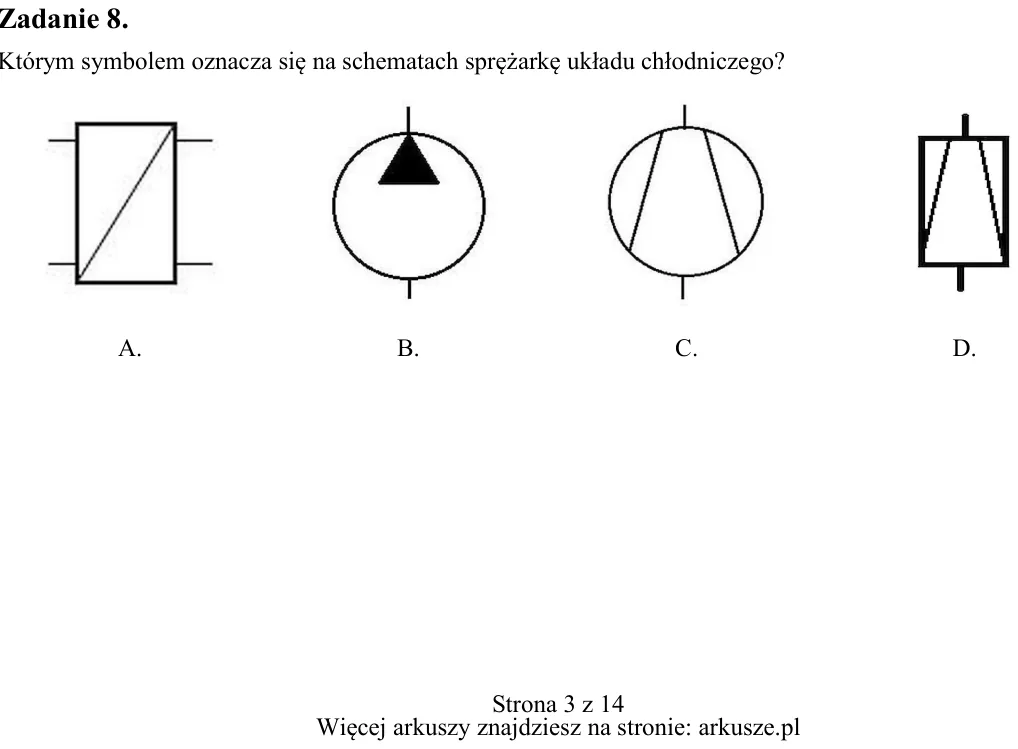

Zadanie 8. Którym symbolem oznacza się na schematach sprężarkę układu chłodniczego? A. B. C. D.

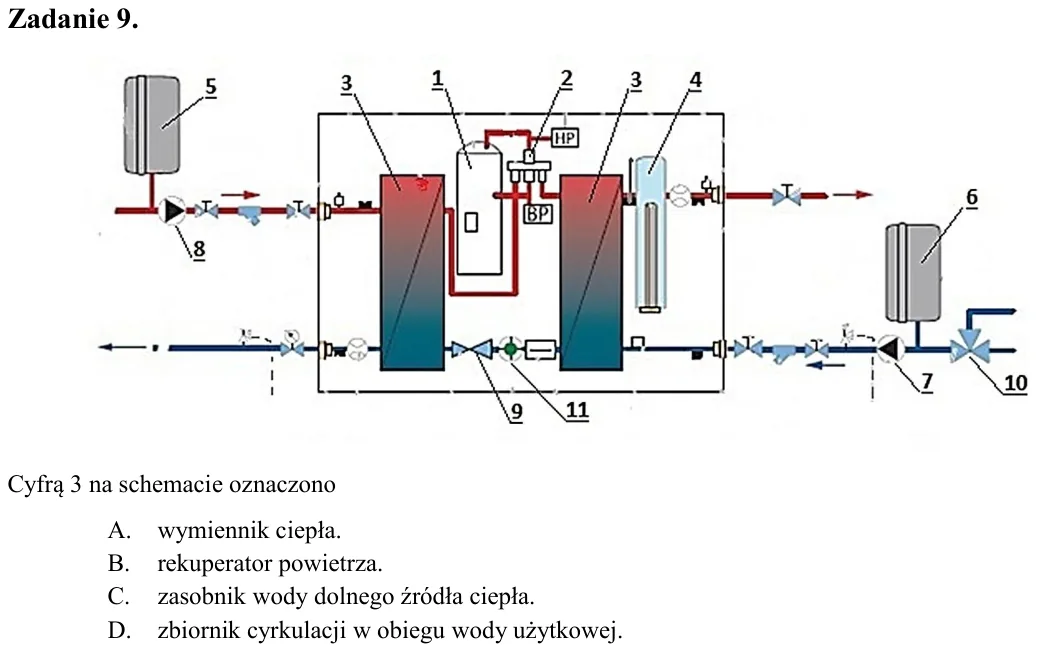

Zadanie 9. Cyfrą 3 na schemacie oznaczono A. wymiennik ciepła. B. rekuperator powietrza. C. zasobnik wody dolnego źródła ciepła. D. zbiornik cyrkulacji w obiegu wody użytkowej.

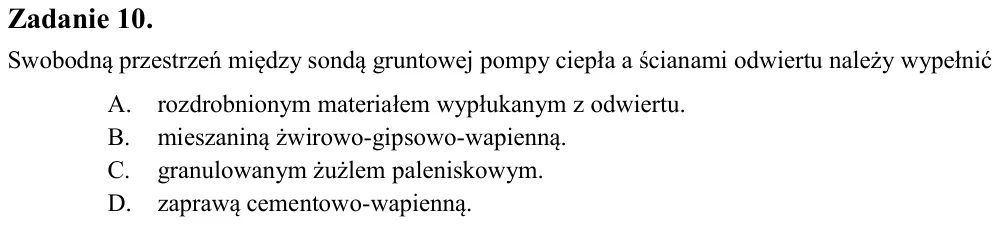

Zadanie 10. Swobodną przestrzeń między sondą gruntowej pompy ciepła a ścianami odwiertu należy wypełnić A. rozdrobnionym materiałem wypłukanym z odwiertu. B. mieszaniną żwirowo-gipsowo-wapienną. C. granulowanym żużlem pa

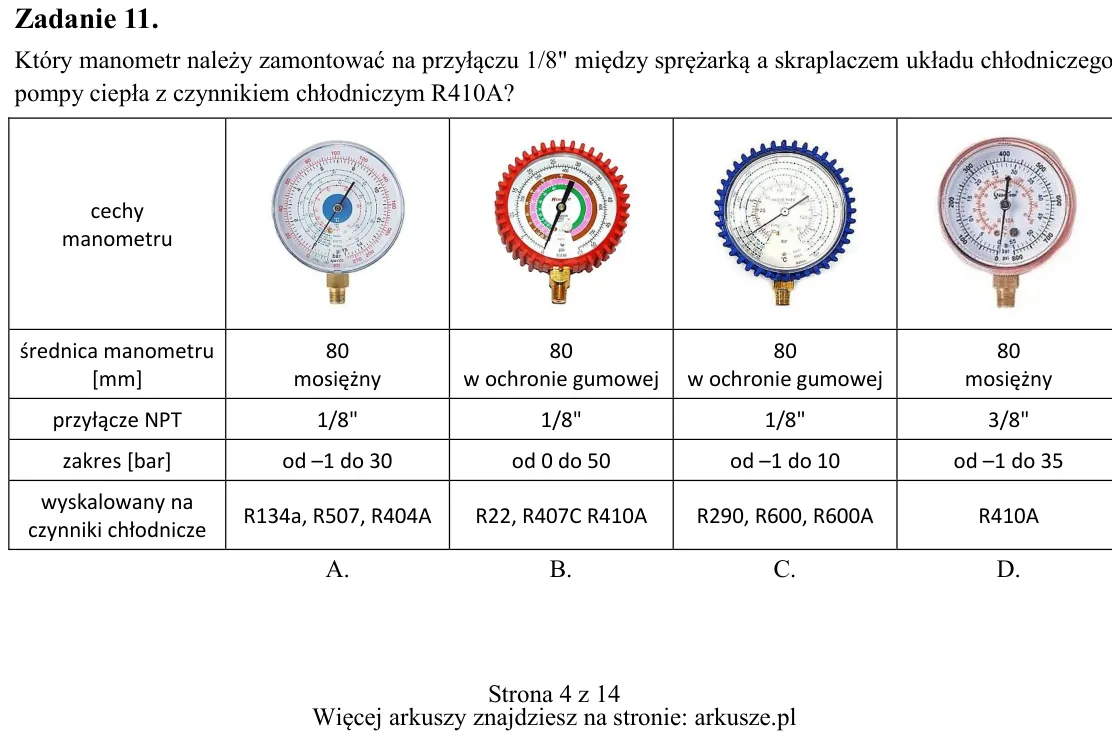

Zadanie 11. Który manometr należy zamontować na przyłączu 1/8" między sprężarką a skraplaczem układu chłodniczego pompy ciepła z czynnikiem chłodniczym R410A? cechy manometru średnica manometru [mm] 80 mosiężny 80 w ochr

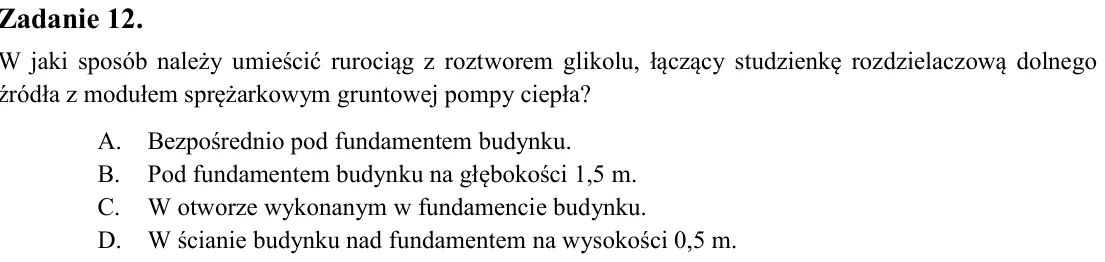

Zadanie 12. W jaki sposób należy umieścić rurociąg z roztworem glikolu, łączący studzienkę rozdzielaczową dolnego źródła z modułem sprężarkowym gruntowej pompy ciepła? A. Bezpośrednio pod fundamentem budynku. B. Pod fund

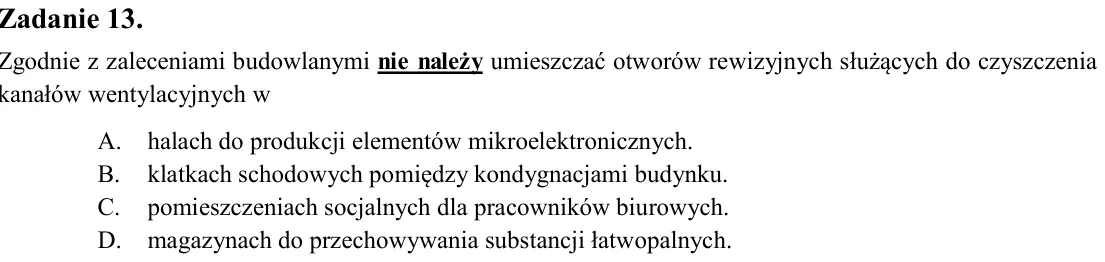

Zadanie 13. Zgodnie z zaleceniami budowlanymi nie należy umieszczać otworów rewizyjnych służących do czyszczenia kanałów wentylacyjnych w A. halach do produkcji elementów mikroelektronicznych. B. klatkach schodowych pomi

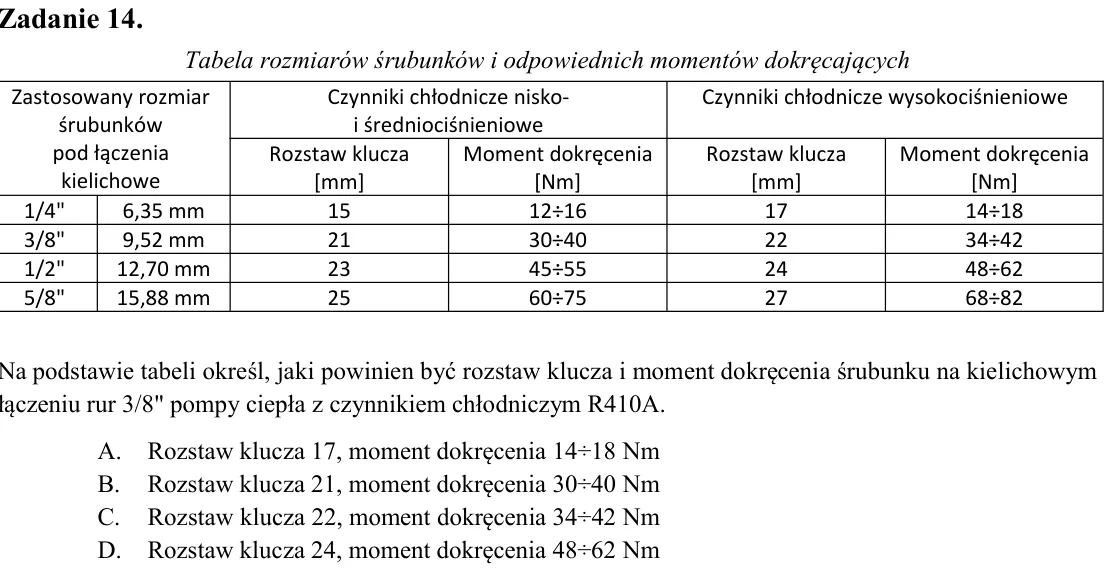

Zadanie 14. Tabela rozmiarów śrubunków i odpowiednich momentów dokręcających Na podstawie tabeli określ, jaki powinien być rozstaw klucza i moment dokręcenia śrubunku na kielichowym łączeniu rur 3/8" pompy ciepła z czynn

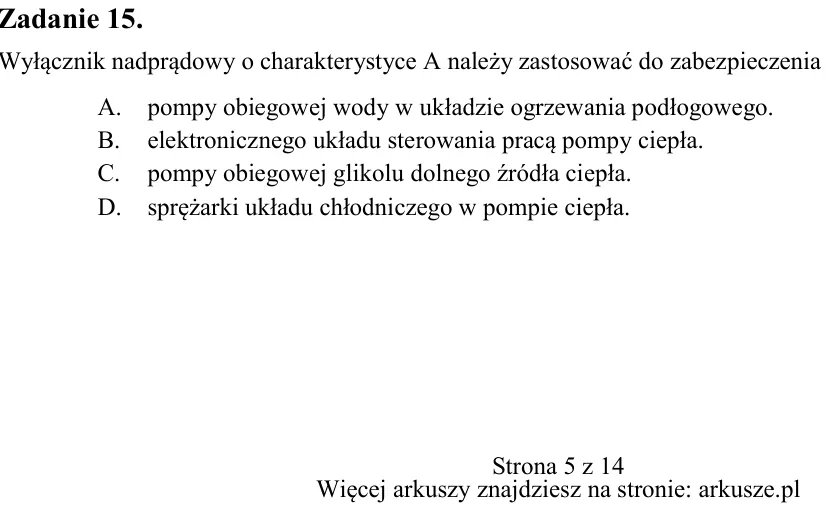

Zadanie 15. Wyłącznik nadprądowy o charakterystyce A należy zastosować do zabezpieczenia A. pompy obiegowej wody w układzie ogrzewania podłogowego. B. elektronicznego układu sterowania pracą pompy ciepła. C. pompy obiego

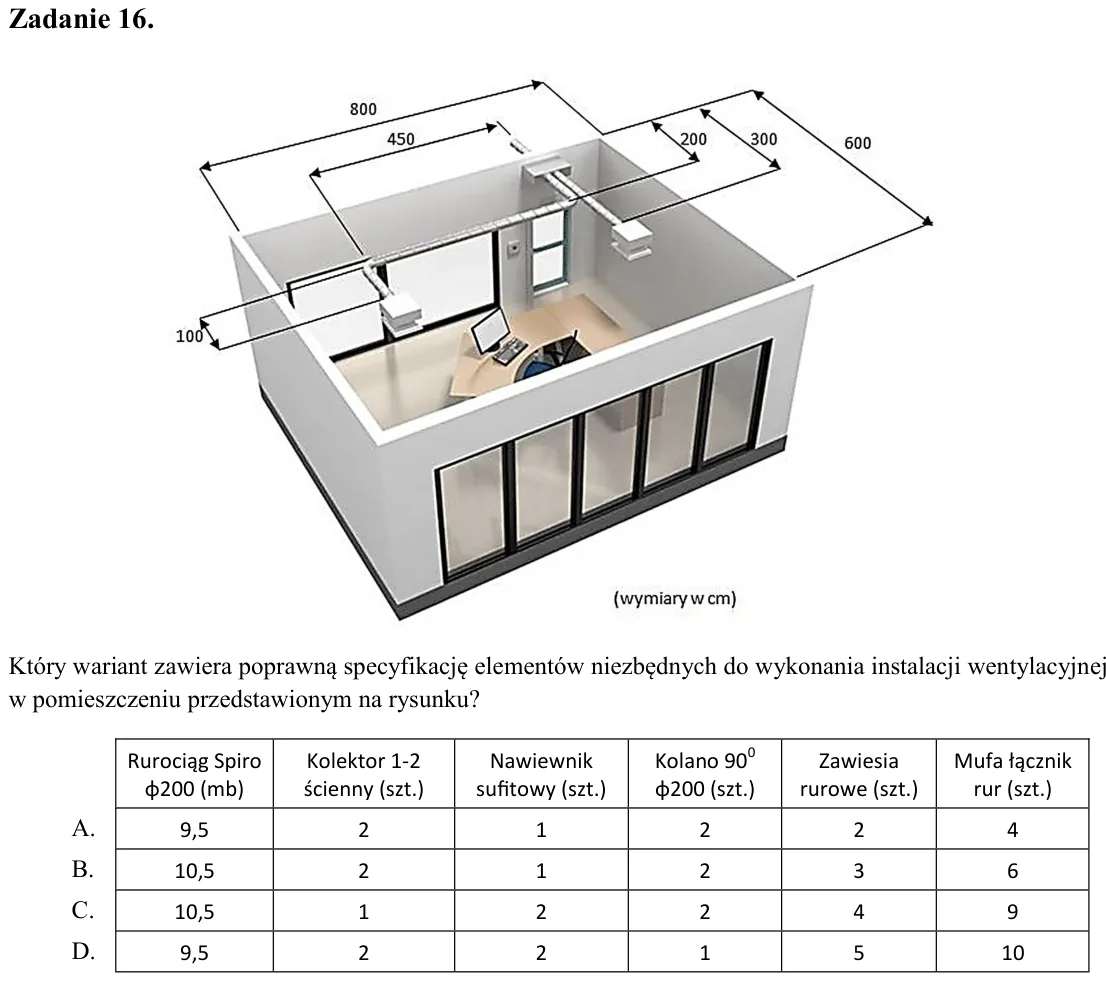

Zadanie 16. Który wariant zawiera poprawną specyfikację elementów niezbędnych do wykonania instalacji wentylacyjnej w pomieszczeniu przedstawionym na rysunku?

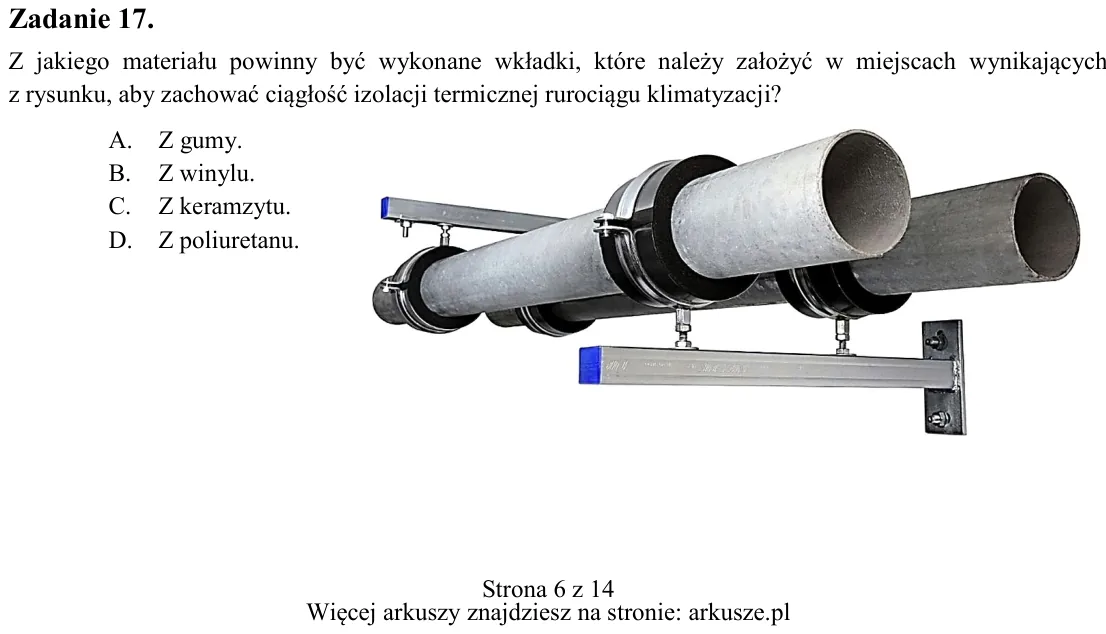

Zadanie 17. Z jakiego materiału powinny być wykonane wkładki, które należy założyć w miejscach wynikających z rysunku, aby zachować ciągłość izolacji termicznej rurociągu klimatyzacji? A. Z gumy. B. Z winylu. C. Z keramz

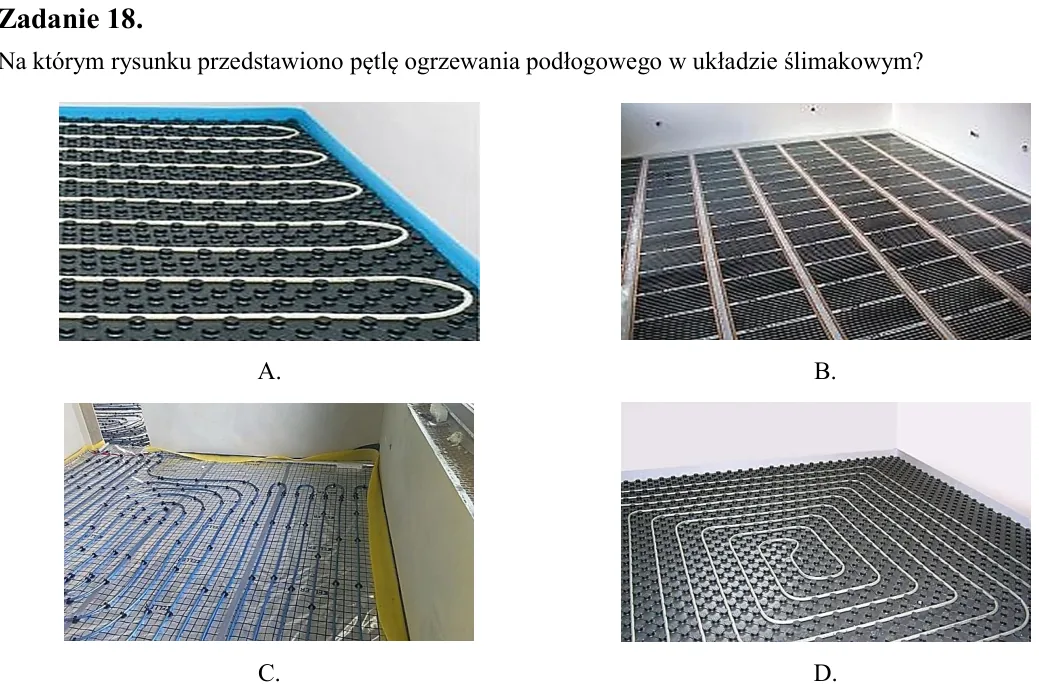

Zadanie 18. Na którym rysunku przedstawiono pętlę ogrzewania podłogowego w układzie ślimakowym?

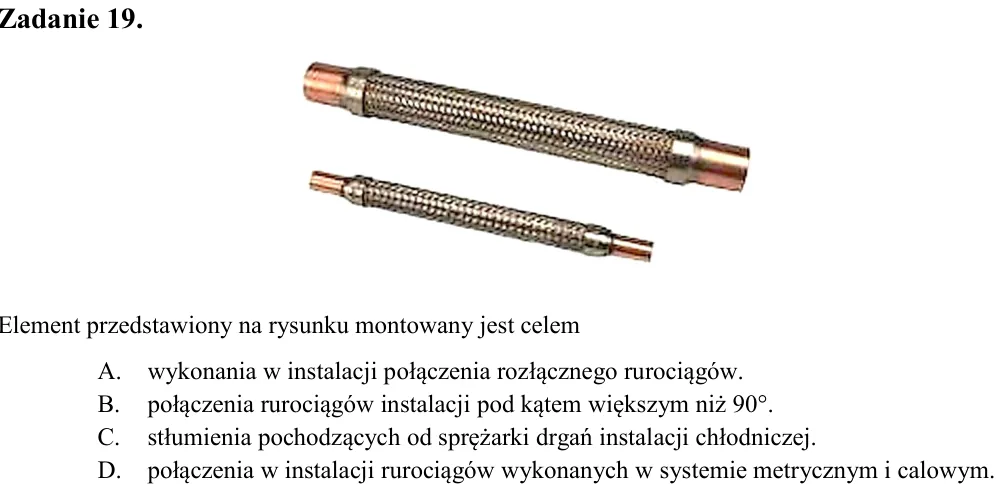

Zadanie 19. Element przedstawiony na rysunku montowany jest celem A. wykonania w instalacji połączenia rozłącznego rurociągów. B. połączenia rurociągów instalacji pod kątem większym niż 90°. C. stłumienia pochodzących od

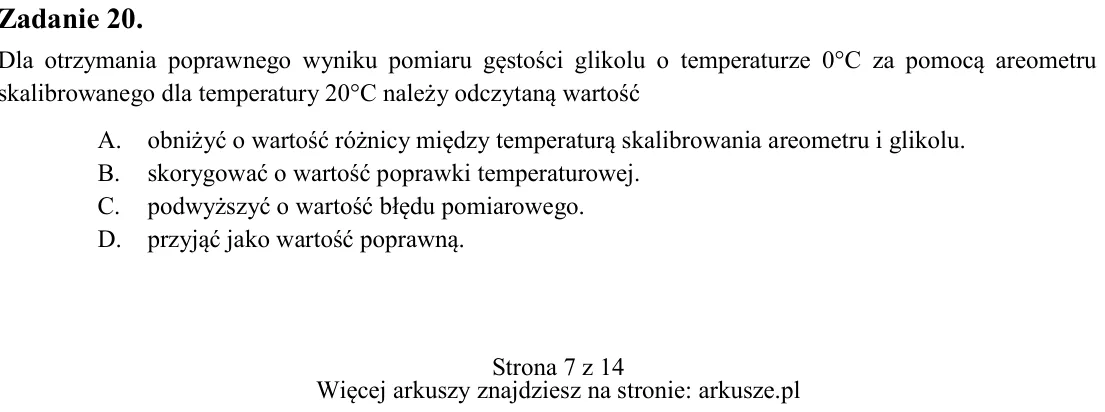

Zadanie 20. Dla otrzymania poprawnego wyniku pomiaru gęstości glikolu o temperaturze 0°C za pomocą areometru skalibrowanego dla temperatury 20°C należy odczytaną wartość A. obniżyć o wartość różnicy między temperaturą sk

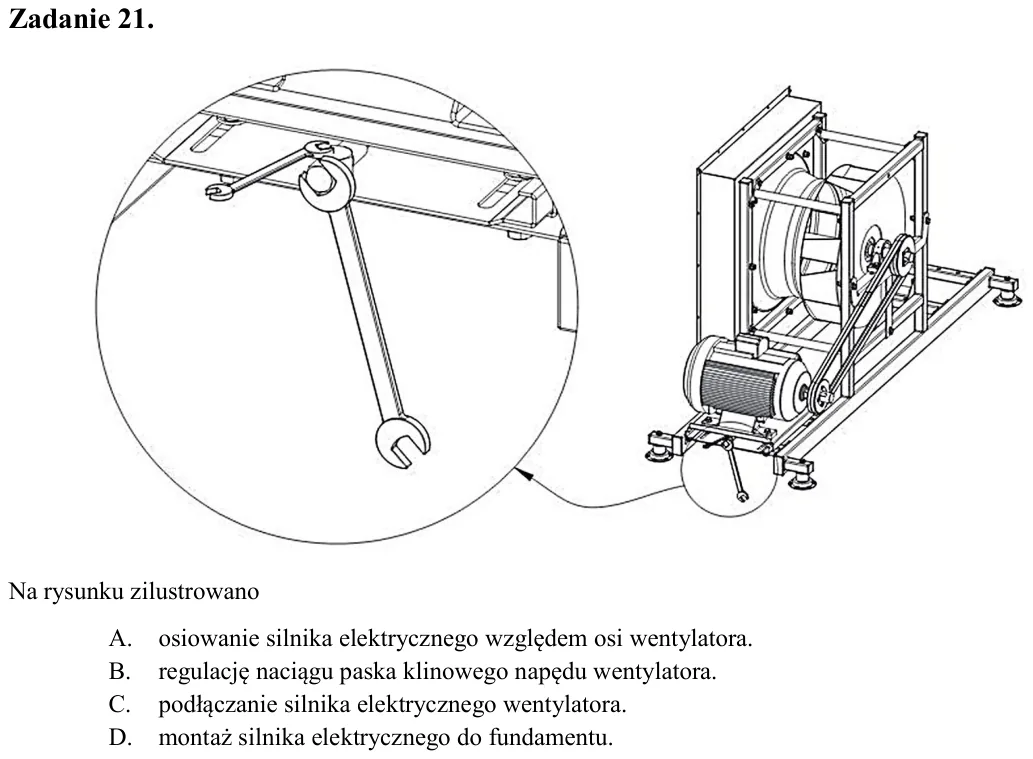

Zadanie 21. Na rysunku zilustrowano A. osiowanie silnika elektrycznego względem osi wentylatora. B. regulację naciągu paska klinowego napędu wentylatora. C. podłączanie silnika elektrycznego wentylatora. D. montaż silnik

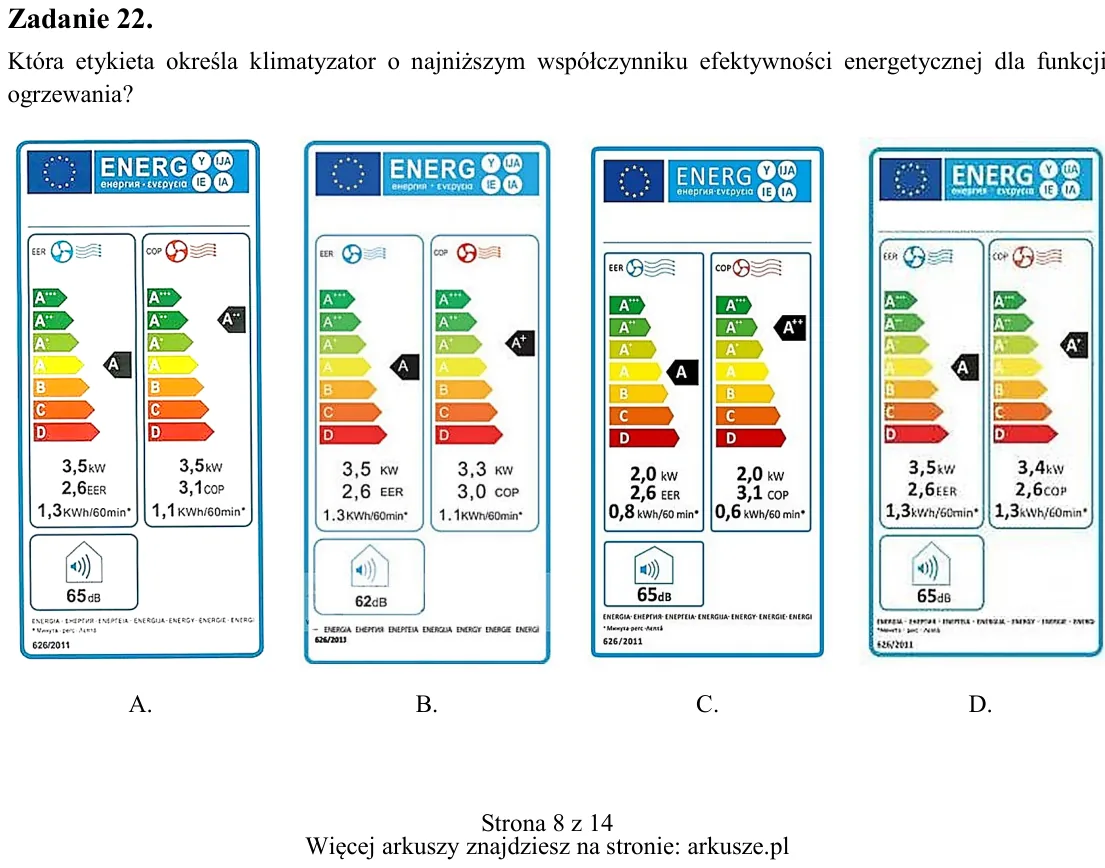

Zadanie 22. Która etykieta określa klimatyzator o najniższym współczynniku efektywności energetycznej dla funkcji ogrzewania? A. B. C. D.

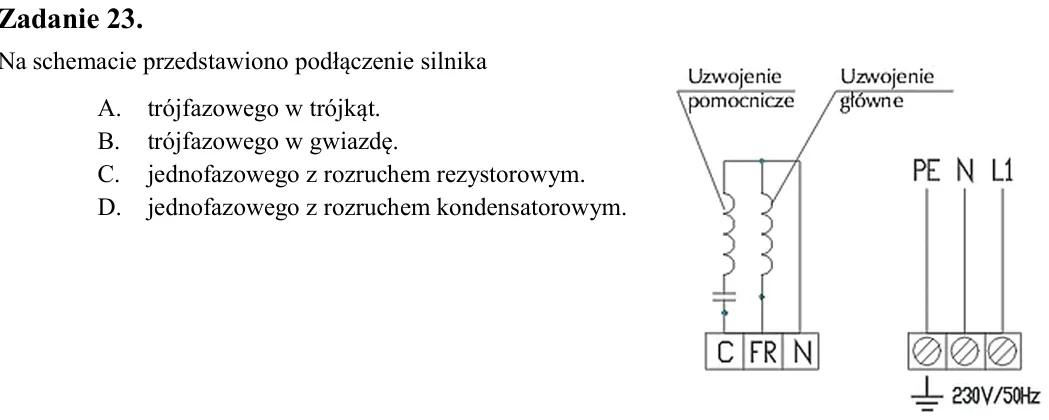

Zadanie 23. Na schemacie przedstawiono podłączenie silnika A. trójfazowego w trójkąt. B. trójfazowego w gwiazdę. C. jednofazowego z rozruchem rezystorowym. D. jednofazowego z rozruchem kondensatorowym.

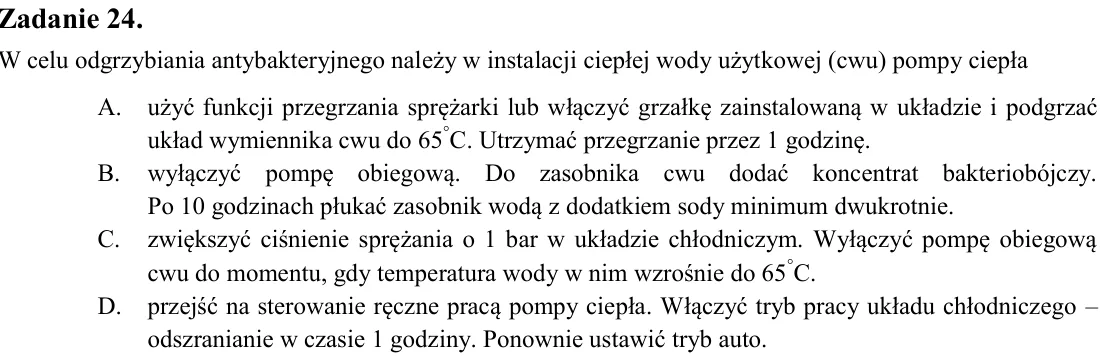

Zadanie 24. W celu odgrzybiania antybakteryjnego należy w instalacji ciepłej wody użytkowej (cwu) pompy ciepła A. użyć funkcji przegrzania sprężarki lub włączyć grzałkę zainstalowaną w układzie i podgrzać układ wymiennik

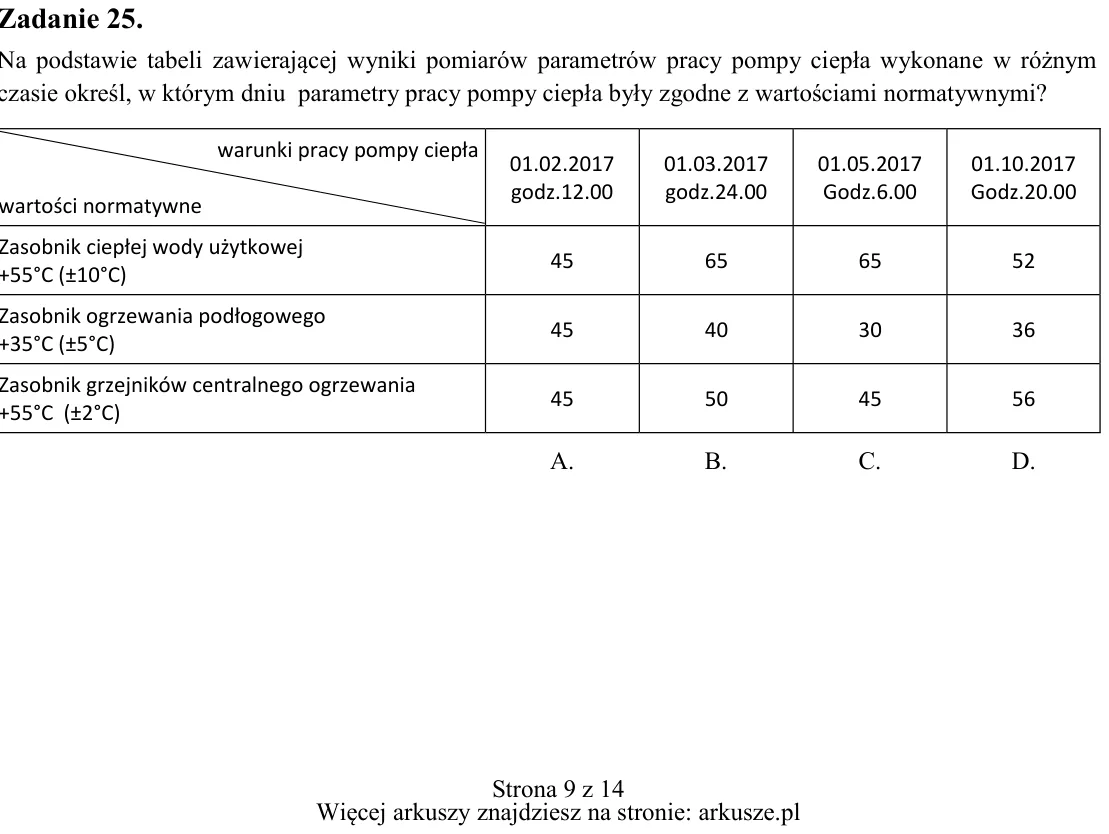

Zadanie 25. Na podstawie tabeli zawierającej wyniki pomiarów parametrów pracy pompy ciepła wykonane w różnym czasie określ, w którym dniu parametry pracy pompy ciepła były zgodne z wartościami normatywnymi? warunki pracy

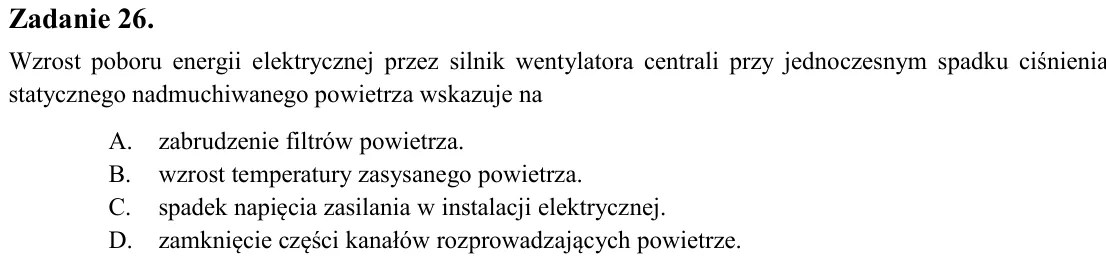

Zadanie 26. Wzrost poboru energii elektrycznej przez silnik wentylatora centrali przy jednoczesnym spadku ciśnienia statycznego nadmuchiwanego powietrza wskazuje na A. zabrudzenie filtrów powietrza. B. wzrost temperatury

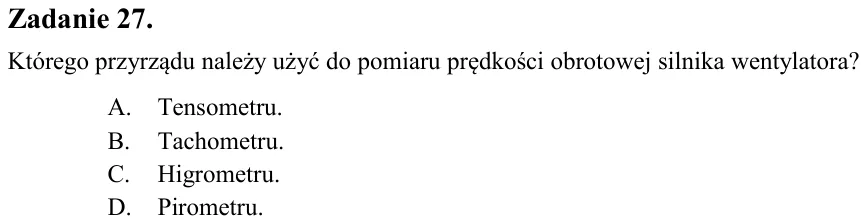

Zadanie 27. Którego przyrządu należy użyć do pomiaru prędkości obrotowej silnika wentylatora? A. Tensometru. B. Tachometru. C. Higrometru. D. Pirometru.

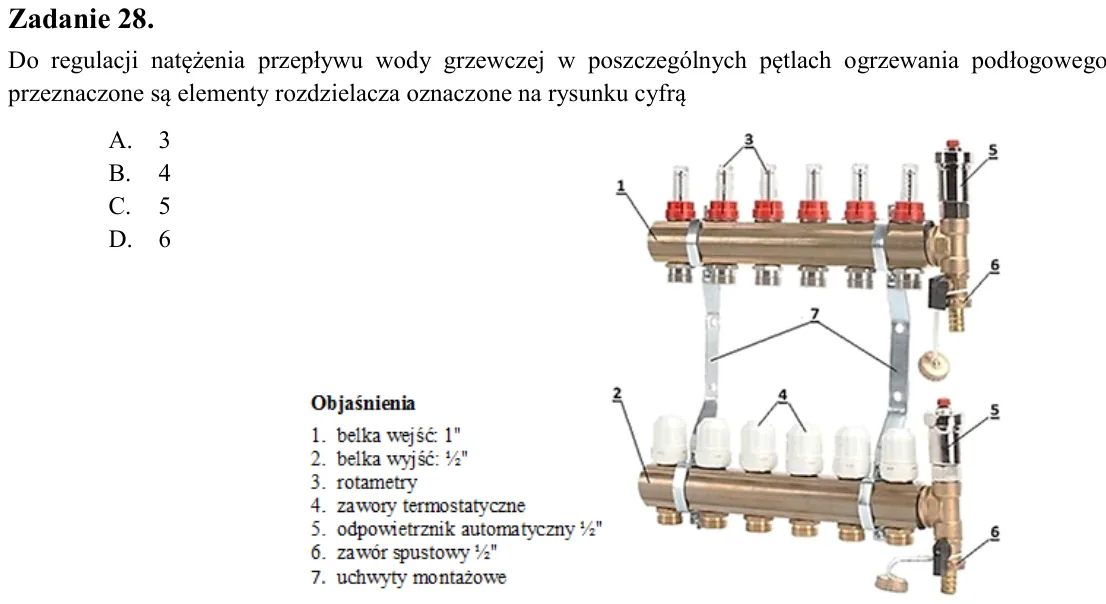

Zadanie 28. Do regulacji natężenia przepływu wody grzewczej w poszczególnych pętlach ogrzewania podłogowego przeznaczone są elementy rozdzielacza oznaczone na rysunku cyfrą A. 3 B. 4 C. 5 D. 6

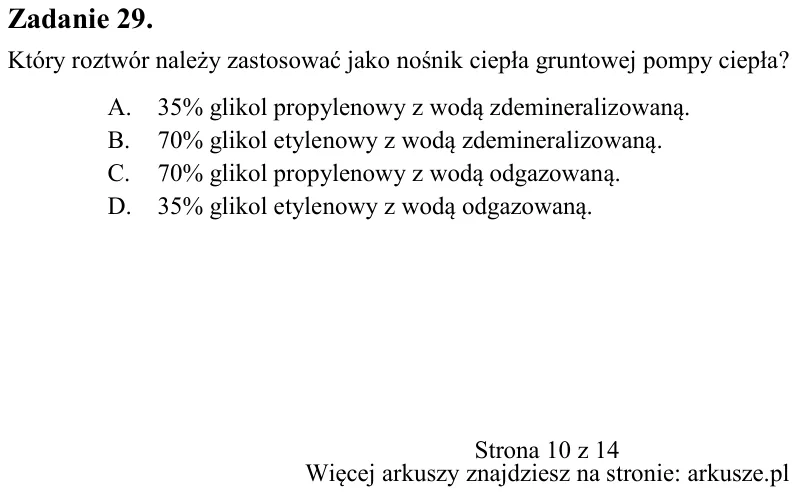

Zadanie 29. Który roztwór należy zastosować jako nośnik ciepła gruntowej pompy ciepła? A. 35% glikol propylenowy z wodą zdemineralizowaną. B. 70% glikol etylenowy z wodą zdemineralizowaną. C. 70% glikol propylenowy z wod

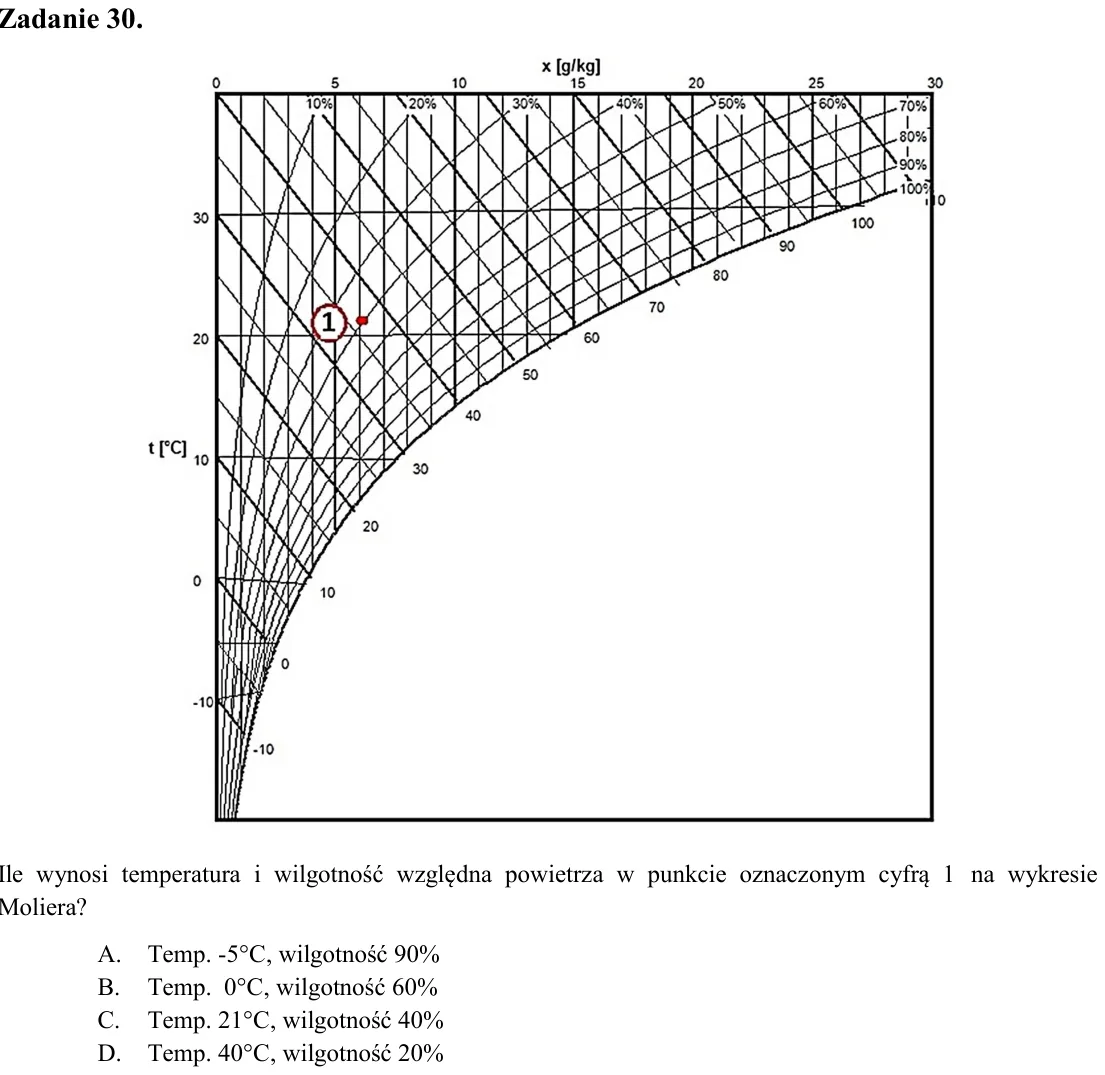

Zadanie 30. Ile wynosi temperatura i wilgotność względna powietrza w punkcie oznaczonym cyfrą 1 na wykresie Moliera? A. Temp. -5°C, wilgotność 90% B. Temp. 0°C, wilgotność 60% C. Temp. 21°C, wilgotność 40% D. Temp. 40°C,

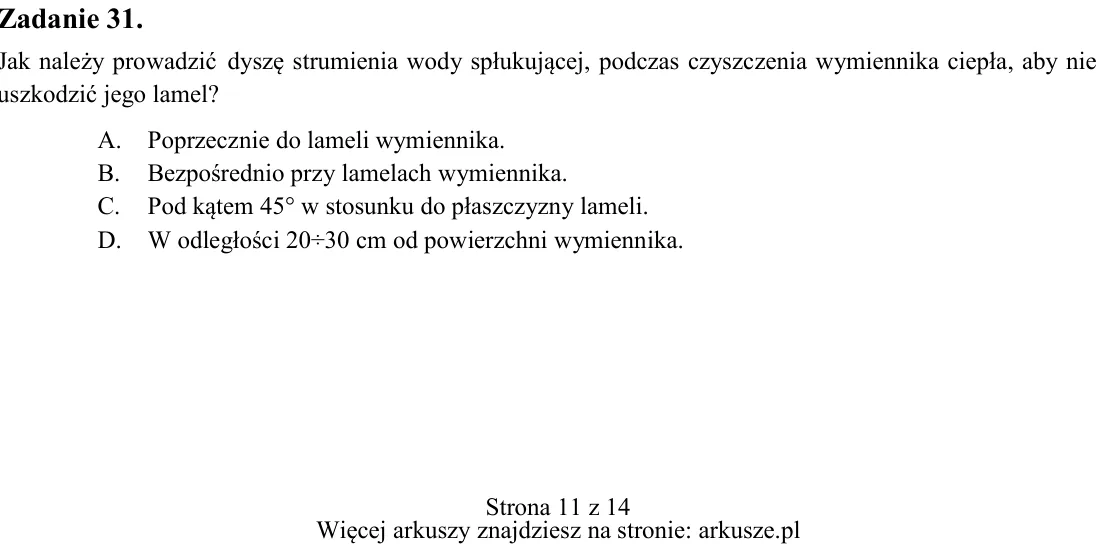

Zadanie 31. Jak należy prowadzić dyszę strumienia wody spłukującej, podczas czyszczenia wymiennika ciepła, aby nie uszkodzić jego lamel? A. Poprzecznie do lameli wymiennika. B. Bezpośrednio przy lamelach wymiennika. C. P

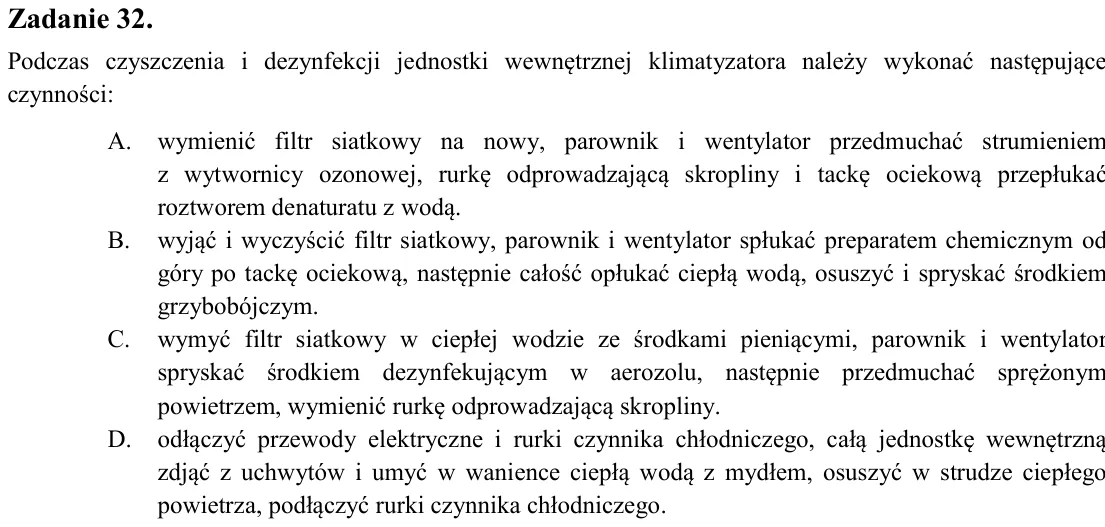

Zadanie 32. Podczas czyszczenia i dezynfekcji jednostki wewnętrznej klimatyzatora należy wykonać następujące czynności: A. wymienić filtr siatkowy na nowy, parownik i wentylator przedmuchać strumieniem z wytwornicy ozono

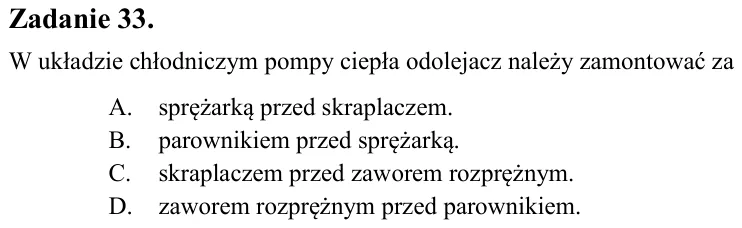

Zadanie 33. W układzie chłodniczym pompy ciepła odolejacz należy zamontować za A. sprężarką przed skraplaczem. B. parownikiem przed sprężarką. C. skraplaczem przed zaworem rozprężnym. D. zaworem rozprężnym przed parownik

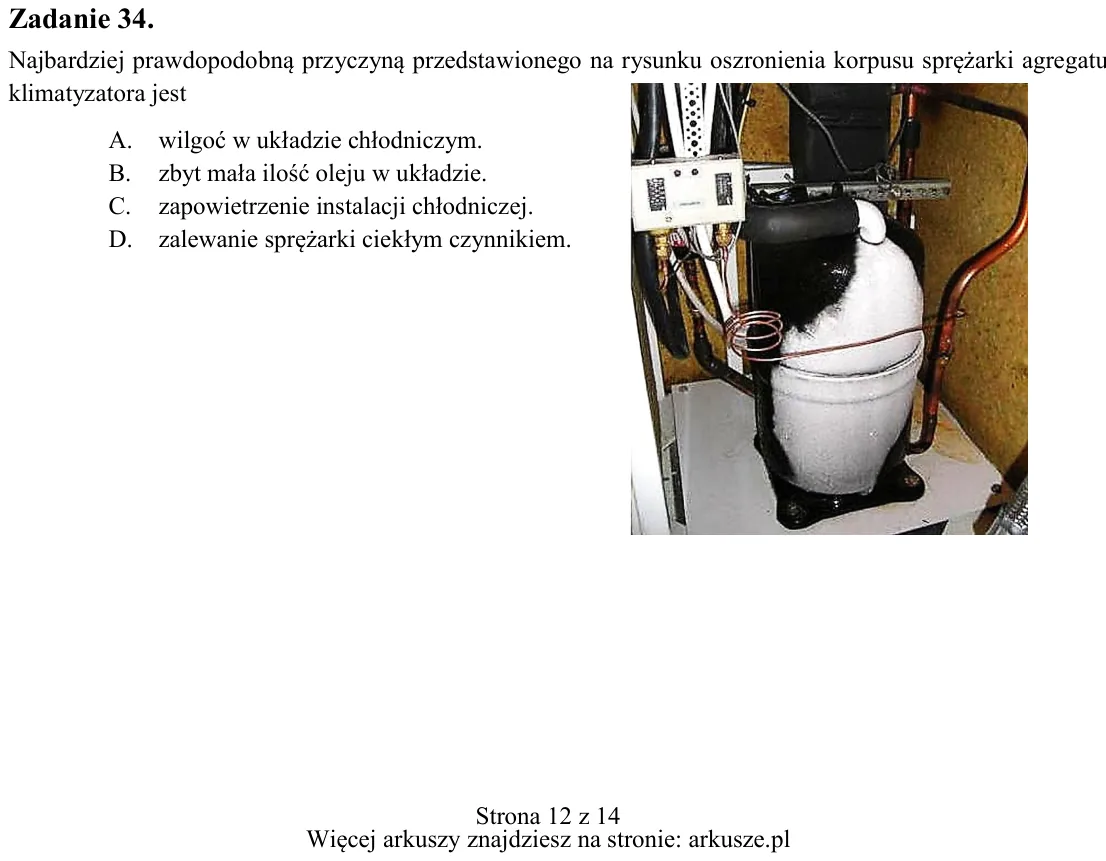

Zadanie 34. Najbardziej prawdopodobną przyczyną przedstawionego na rysunku oszronienia korpusu sprężarki agregatu klimatyzatora jest A. wilgoć w układzie chłodniczym. B. zbyt mała ilość oleju w układzie. C. zapowietrzeni

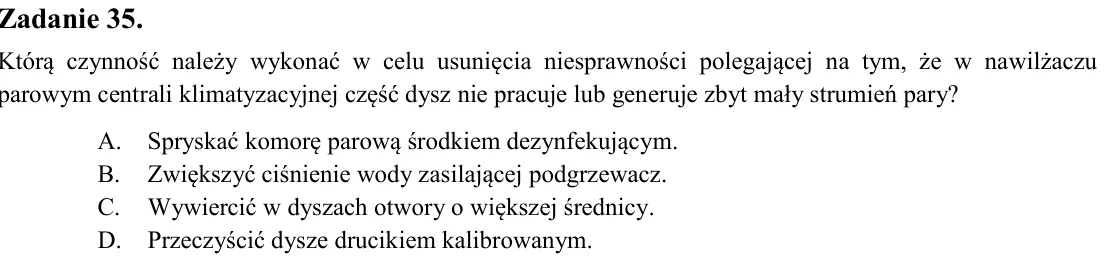

Zadanie 35. Którą czynność należy wykonać w celu usunięcia niesprawności polegającej na tym, że w nawilżaczu parowym centrali klimatyzacyjnej część dysz nie pracuje lub generuje zbyt mały strumień pary? A. Spryskać komor

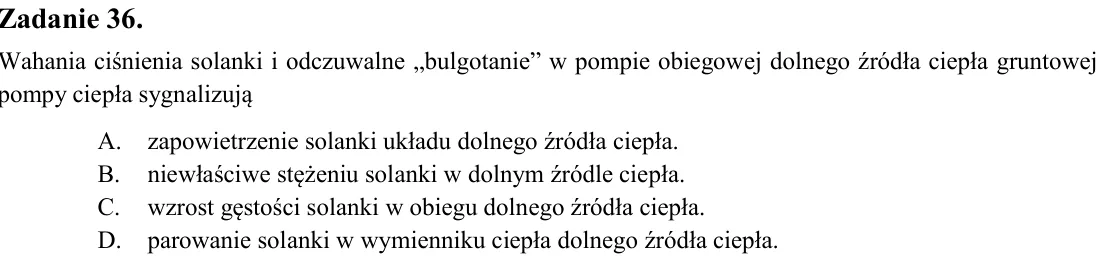

Zadanie 36. Wahania ciśnienia solanki i odczuwalne „bulgotanie” w pompie obiegowej dolnego źródła ciepła gruntowej pompy ciepła sygnalizują A. zapowietrzenie solanki układu dolnego źródła ciepła. B. niewłaściwe stężeniu

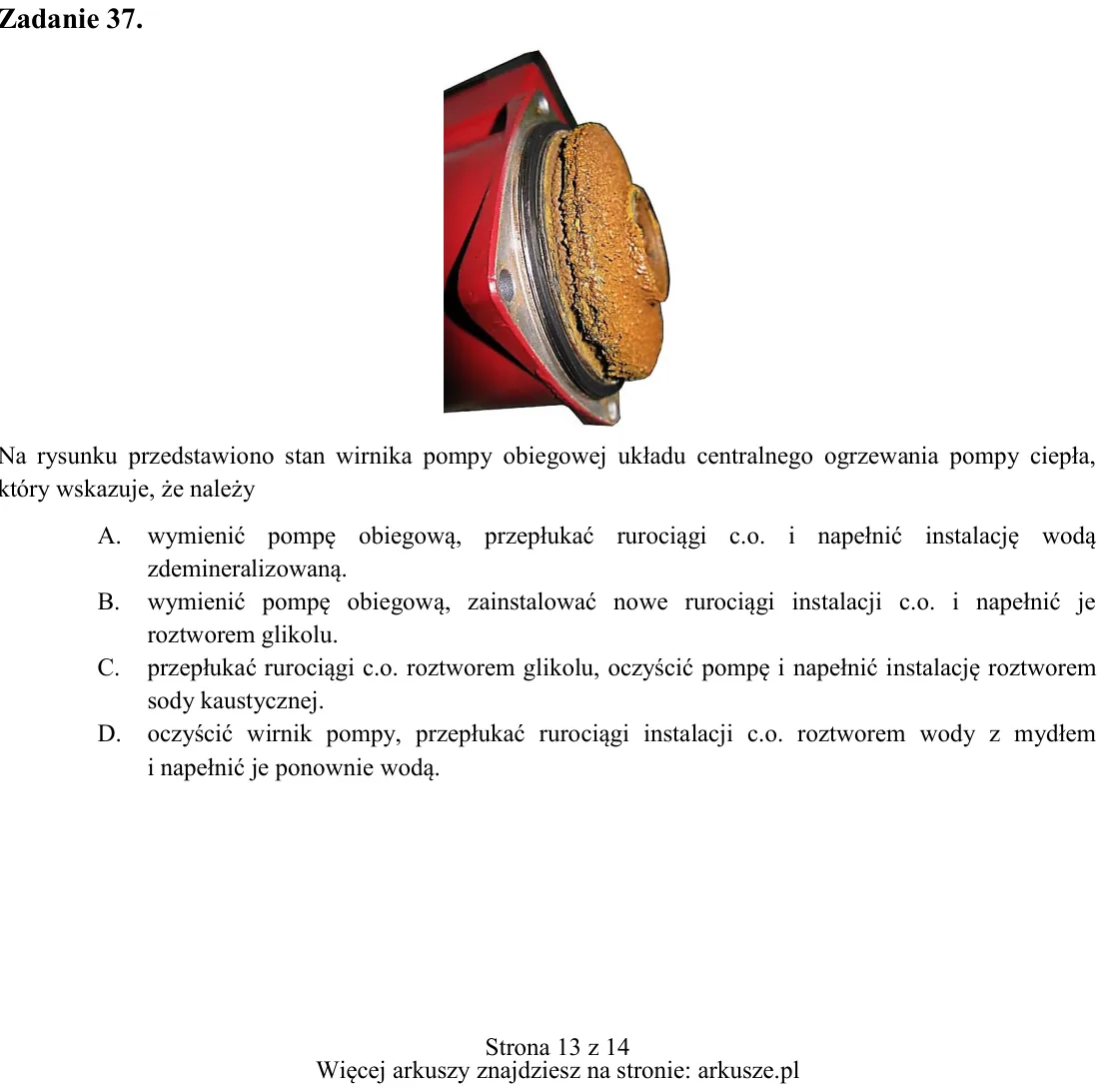

Zadanie 37. Na rysunku przedstawiono stan wirnika pompy obiegowej układu centralnego ogrzewania pompy ciepła, który wskazuje, że należy A. wymienić pompę obiegową, przepłukać rurociągi c.o. i napełnić instalację wodą zde

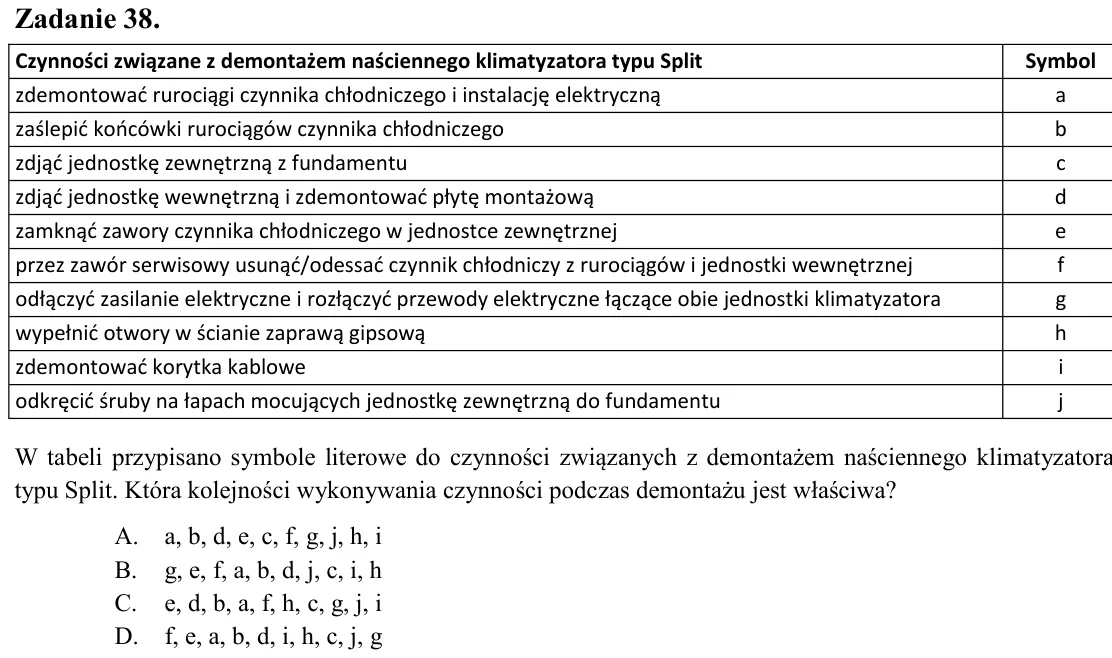

Zadanie 38. W tabeli przypisano symbole literowe do czynności związanych z demontażem naściennego klimatyzatora typu Split. Która kolejności wykonywania czynności podczas demontażu jest właściwa? A. a, b, d, e, c, f, g,

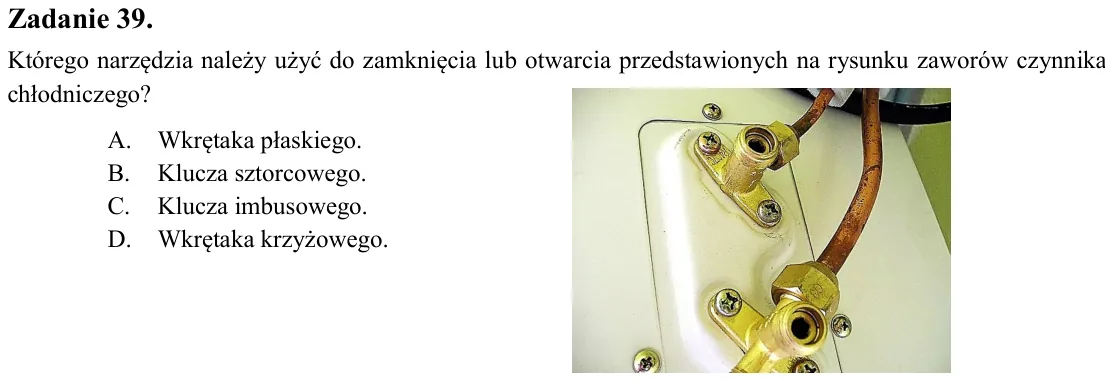

Zadanie 39. Którego narzędzia należy użyć do zamknięcia lub otwarcia przedstawionych na rysunku zaworów czynnika chłodniczego? A. Wkrętaka płaskiego. B. Klucza sztorcowego. C. Klucza imbusowego. D. Wkrętaka krzyżowego.

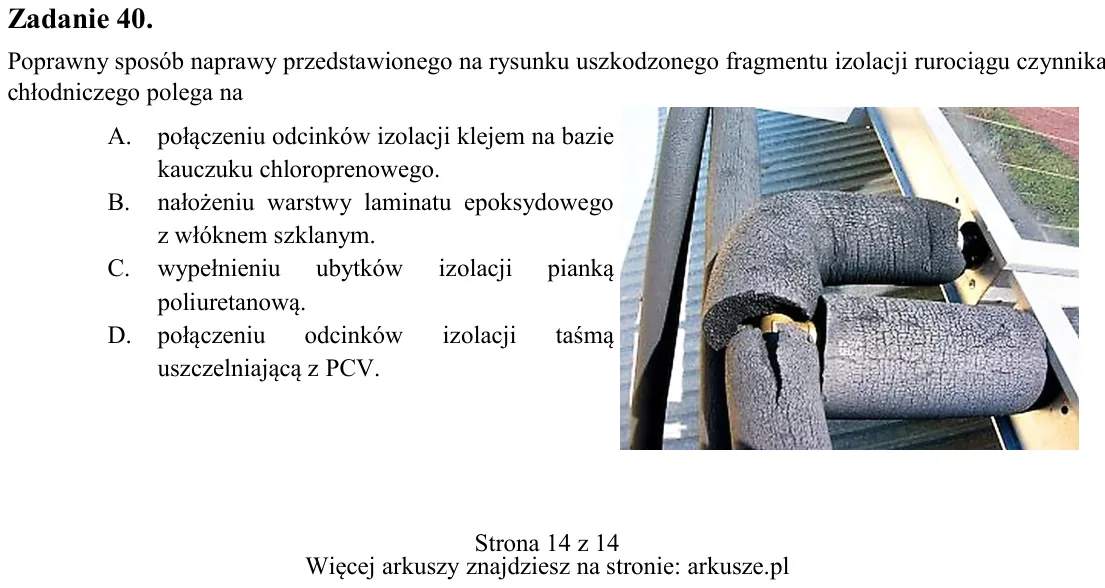

Zadanie 40. Poprawny sposób naprawy przedstawionego na rysunku uszkodzonego fragmentu izolacji rurociągu czynnika chłodniczego polega na A. połączeniu odcinków izolacji klejem na bazie kauczuku chloroprenowego. B. nałoże
