Ee02 · Egzamin zawodowy · czerwiec 2019

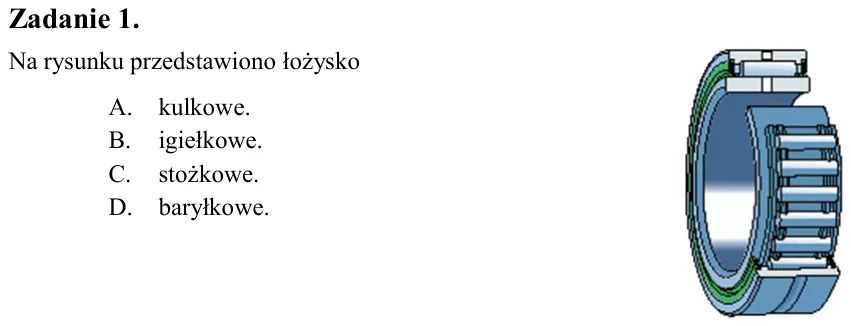

Zadanie 1. Na rysunku przedstawiono łożysko A. kulkowe. B. igiełkowe. C. stożkowe. D. baryłkowe.

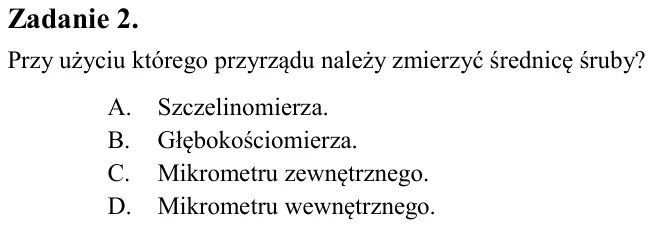

Zadanie 2. Przy użyciu którego przyrządu należy zmierzyć średnicę śruby? A. Szczelinomierza. B. Głębokościomierza. C. Mikrometru zewnętrznego. D. Mikrometru wewnętrznego.

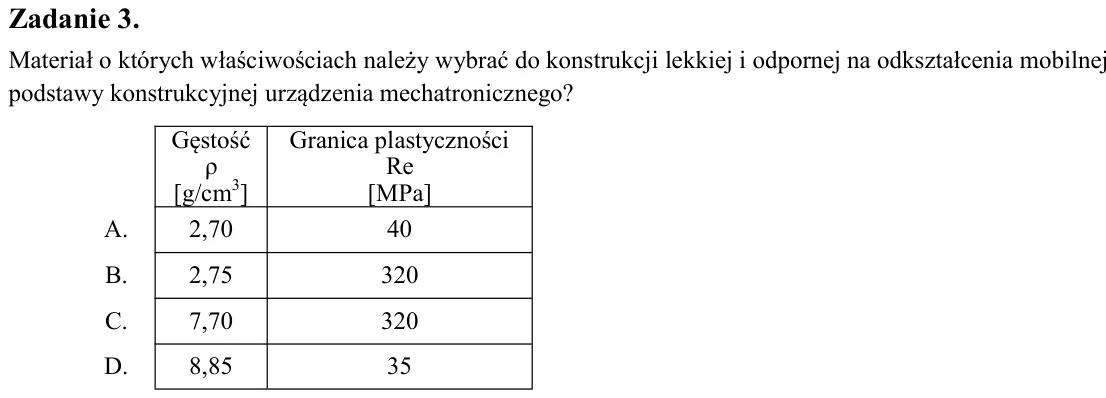

Zadanie 3. Materiał o których właściwościach należy wybrać do konstrukcji lekkiej i odpornej na odkształcenia mobilnej podstawy konstrukcyjnej urządzenia mechatronicznego?

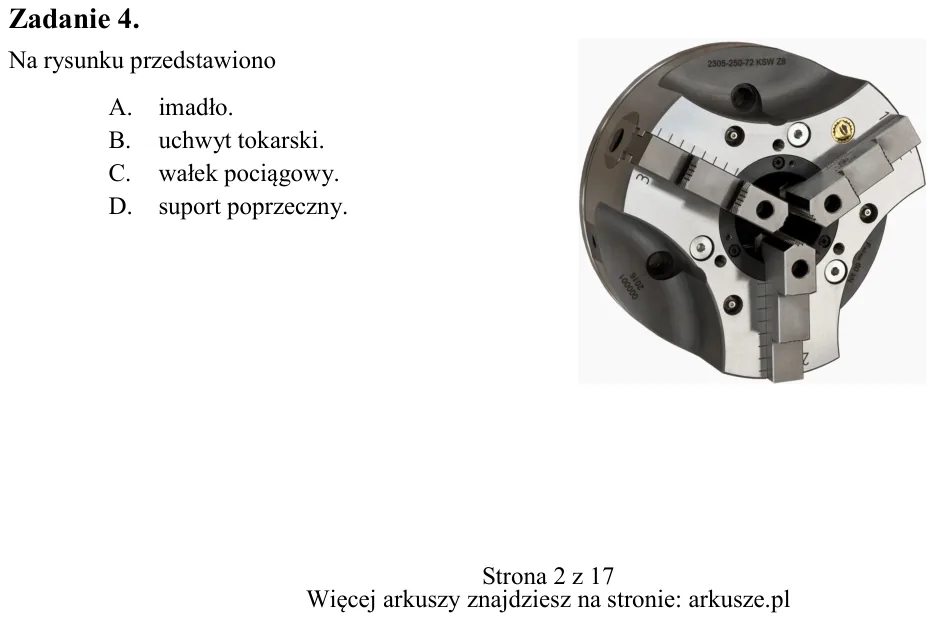

Zadanie 4. Na rysunku przedstawiono A. imadło. B. uchwyt tokarski. C. wałek pociągowy. D. suport poprzeczny. Gęstość ρ [g/cm3] Granica plastyczności Re [MPa] A. 2,70 40 B. 2,75 320 C. 7,70 320 D. 8,85 35

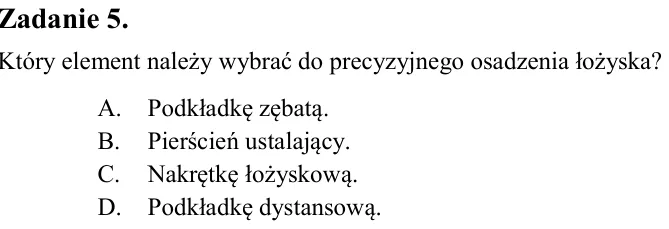

Zadanie 5. Który element należy wybrać do precyzyjnego osadzenia łożyska? A. Podkładkę zębatą. B. Pierścień ustalający. C. Nakrętkę łożyskową. D. Podkładkę dystansową.

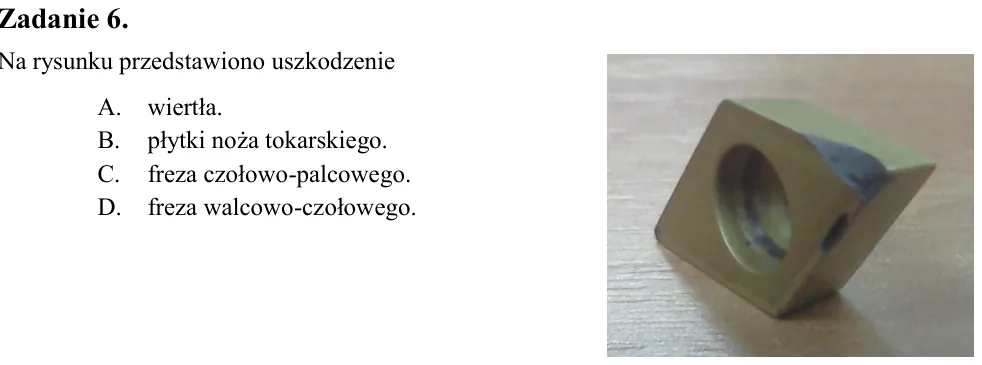

Zadanie 6. Na rysunku przedstawiono uszkodzenie A. wiertła. B. płytki noża tokarskiego. C. freza czołowo-palcowego. D. freza walcowo-czołowego.

Zadanie 7. Którą metodę należy zastosować, łącząc szkło z metalem? A. Klejenie. B. Spawanie. C. Nitowanie. D. Zgrzewanie.

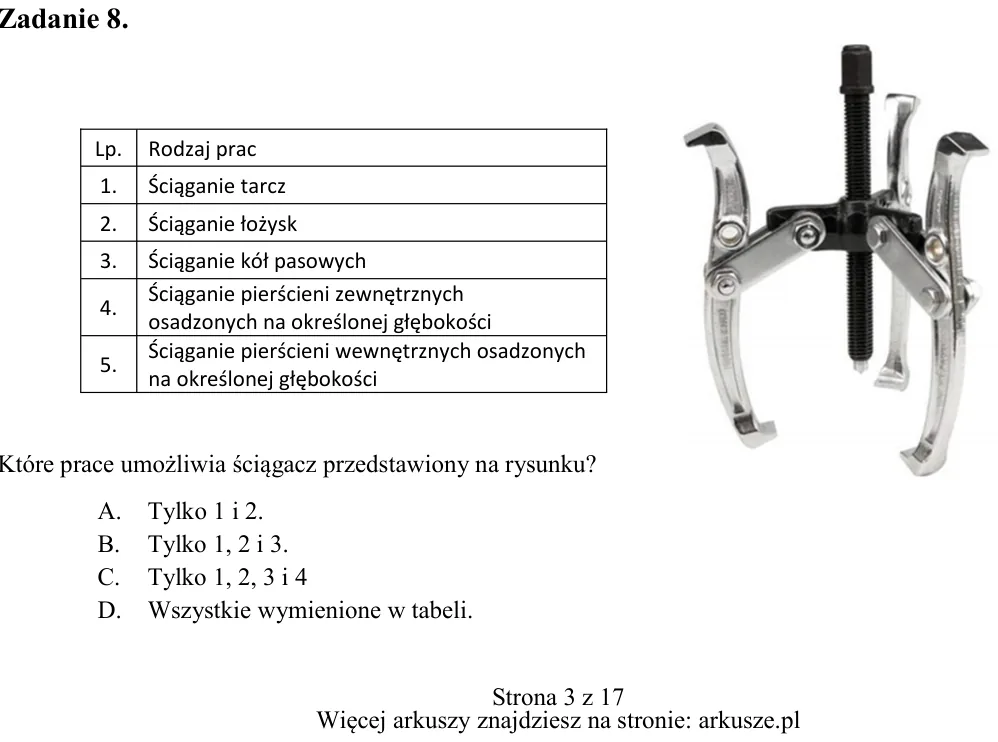

Zadanie 8. Które prace umożliwia ściągacz przedstawiony na rysunku? A. Tylko 1 i 2. B. Tylko 1, 2 i 3. C. Tylko 1, 2, 3 i 4 D. Wszystkie wymienione w tabeli. Lp. Rodzaj prac 1. Ściąganie tarcz 2. Ściąganie łożysk 3. Ścią

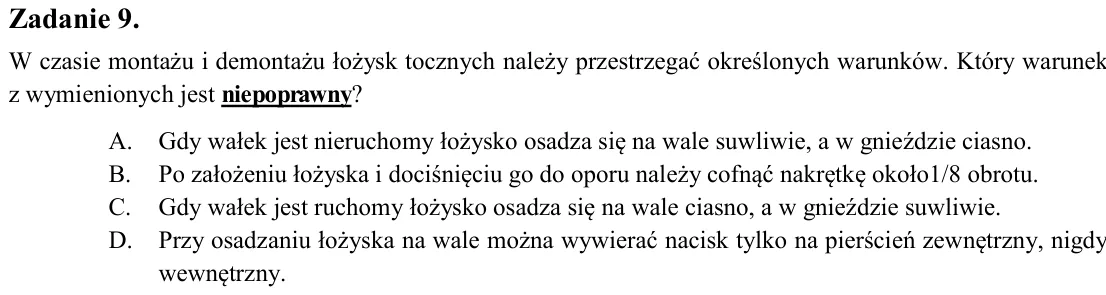

Zadanie 9. W czasie montażu i demontażu łożysk tocznych należy przestrzegać określonych warunków. Który warunek z wymienionych jest niepoprawny? A. Gdy wałek jest nieruchomy łożysko osadza się na wale suwliwie, a w gnieź

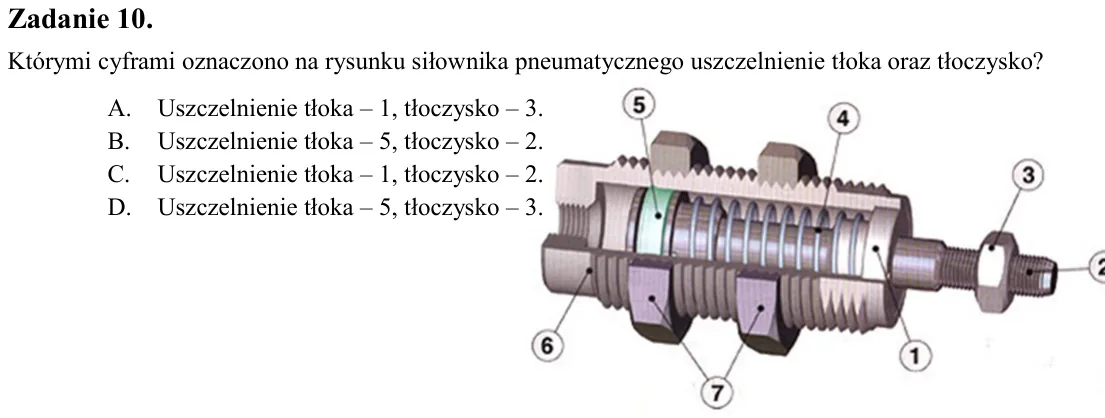

Zadanie 10. Którymi cyframi oznaczono na rysunku siłownika pneumatycznego uszczelnienie tłoka oraz tłoczysko? A. Uszczelnienie tłoka - 1, tłoczysko - 3. B. Uszczelnienie tłoka - 5, tłoczysko - 2. C. Uszczelnienie tłoka -

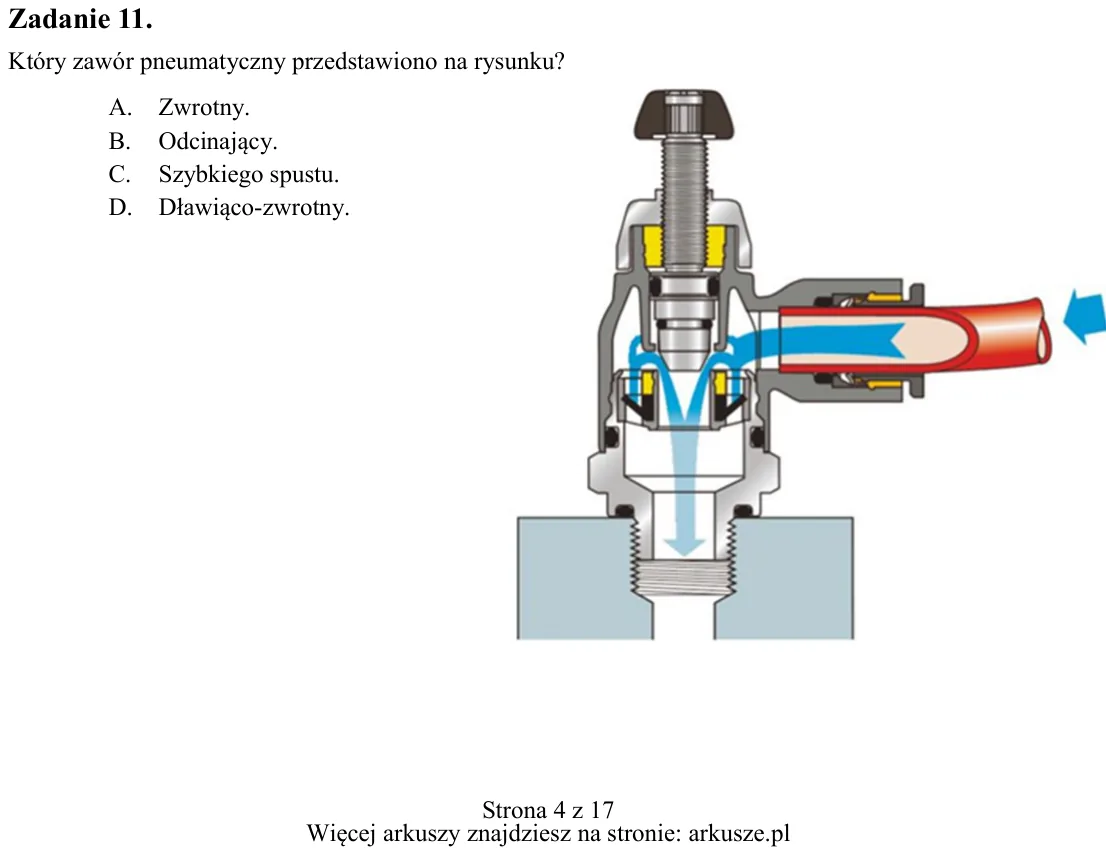

Zadanie 11. Który zawór pneumatyczny przedstawiono na rysunku? A. Zwrotny. B. Odcinający. C. Szybkiego spustu. D. Dławiąco-zwrotny.

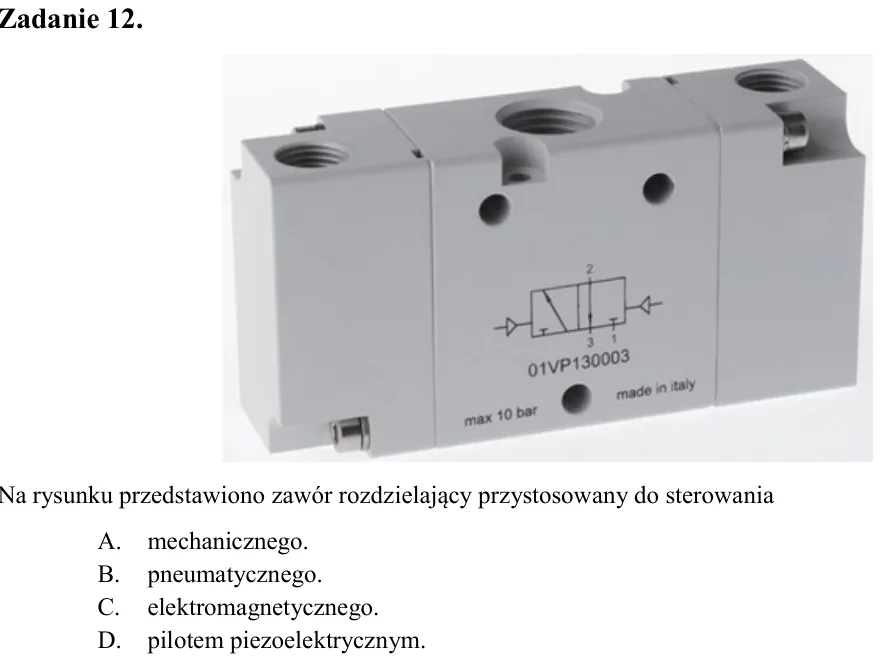

Zadanie 12. Na rysunku przedstawiono zawór rozdzielający przystosowany do sterowania A. mechanicznego. B. pneumatycznego. C. elektromagnetycznego. D. pilotem piezoelektrycznym.

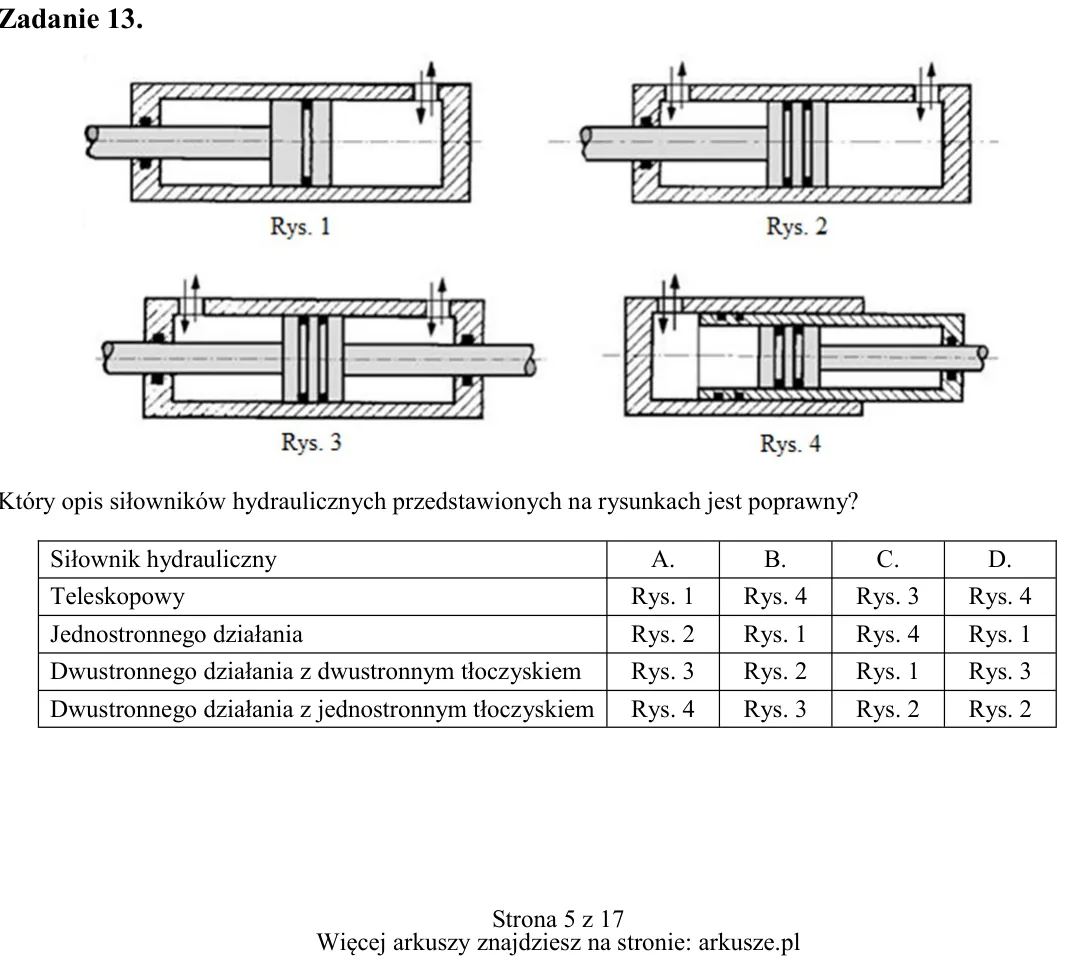

Zadanie 13. Który opis siłowników hydraulicznych przedstawionych na rysunkach jest poprawny? Siłownik hydrauliczny A. B. C. D. Teleskopowy Rys. 1 Rys. 4 Rys. 3 Rys. 4 Jednostronnego działania Rys. 2 Rys. 1 Rys. 4 Rys. 1

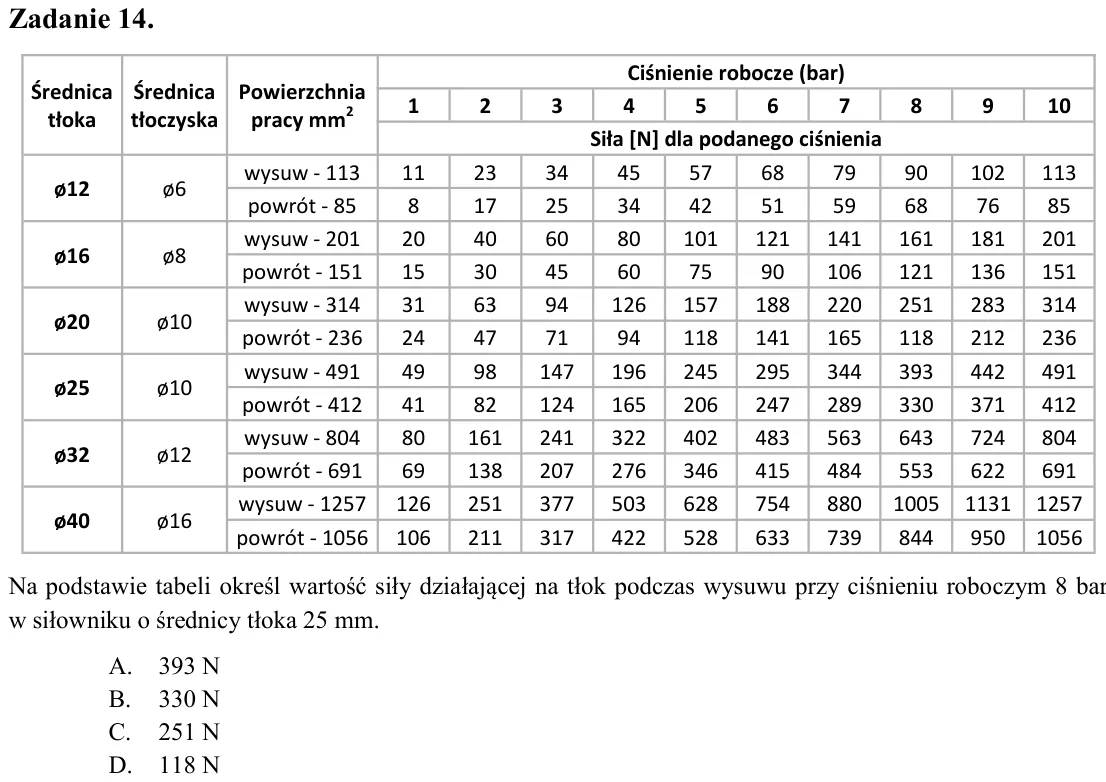

Zadanie 14. Na podstawie tabeli określ wartość siły działającej na tłok podczas wysuwu przy ciśnieniu roboczym 8 bar w siłowniku o średnicy tłoka 25 mm. A. 393 N B. 330 N C. 251 N D. 118 N

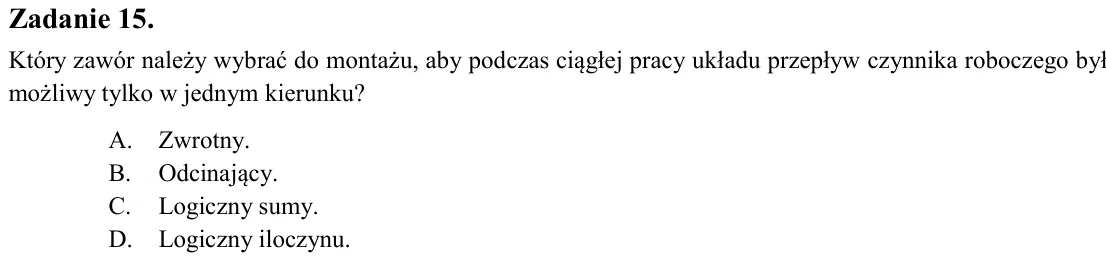

Zadanie 15. Który zawór należy wybrać do montażu, aby podczas ciągłej pracy układu przepływ czynnika roboczego był możliwy tylko w jednym kierunku? A. Zwrotny. B. Odcinający. C. Logiczny sumy. D. Logiczny iloczynu.

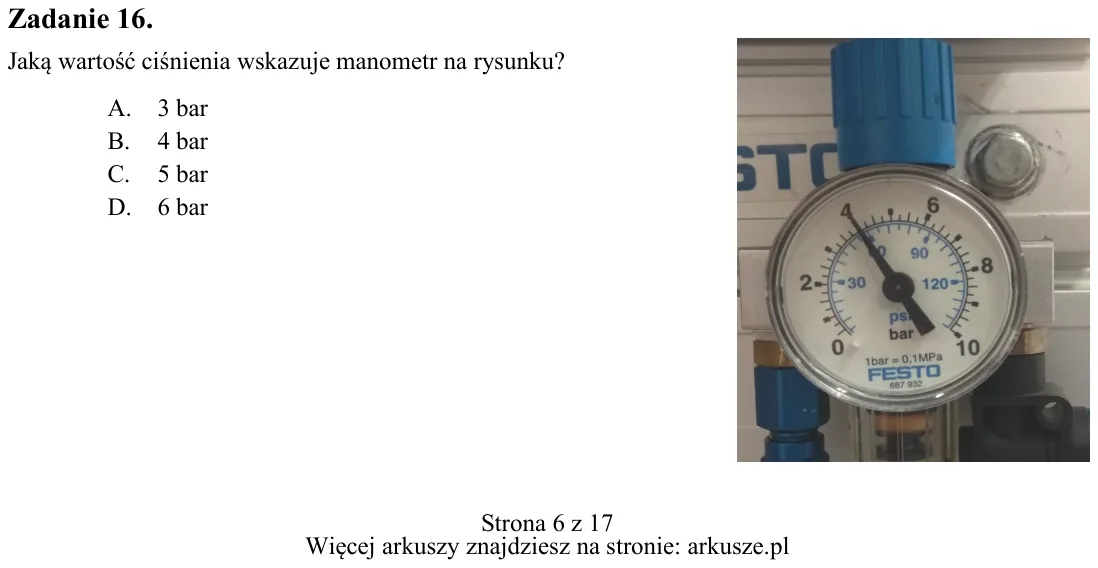

Zadanie 16. Jaką wartość ciśnienia wskazuje manometr na rysunku? A. 3 bar B. 4 bar C. 5 bar D. 6 bar Średnica tłoka Średnica tłoczyska Powierzchnia pracy mm2 Ciśnienie robocze (bar) 1 2 3 4 5 6 7 8 9 10 Siła [N] dla poda

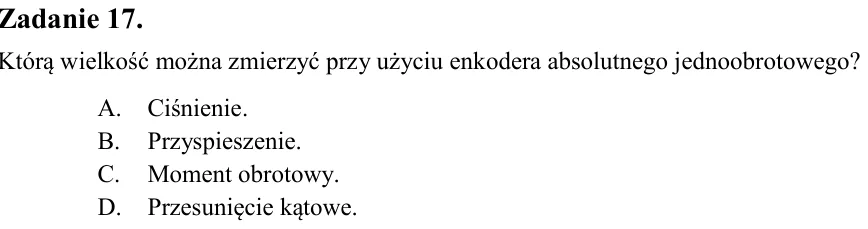

Zadanie 17. Którą wielkość można zmierzyć przy użyciu enkodera absolutnego jednoobrotowego? A. Ciśnienie. B. Przyspieszenie. C. Moment obrotowy. D. Przesunięcie kątowe.

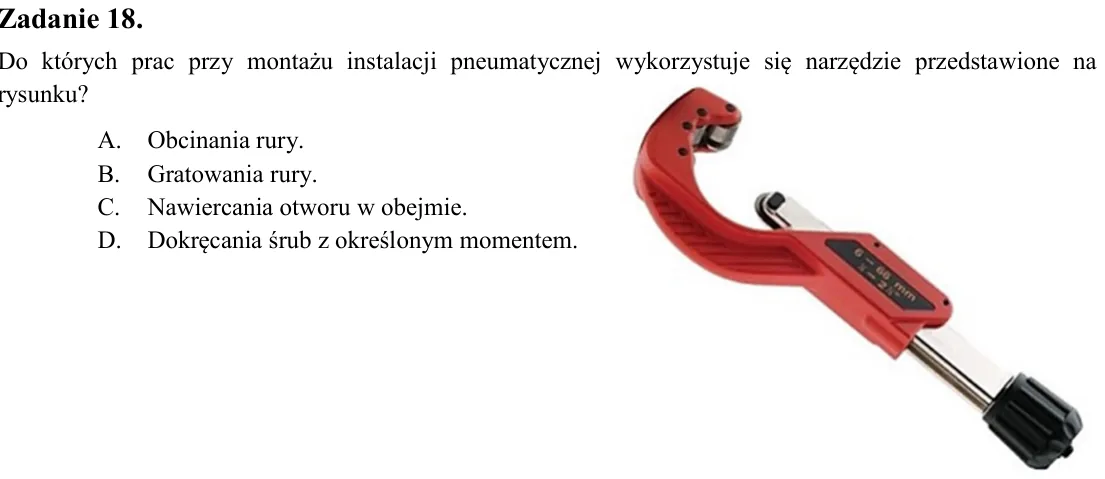

Zadanie 18. Do których prac przy montażu instalacji pneumatycznej wykorzystuje się narzędzie przedstawione na rysunku? A. Obcinania rury. B. Gratowania rury. C. Nawiercania otworu w obejmie. D. Dokręcania śrub z określon

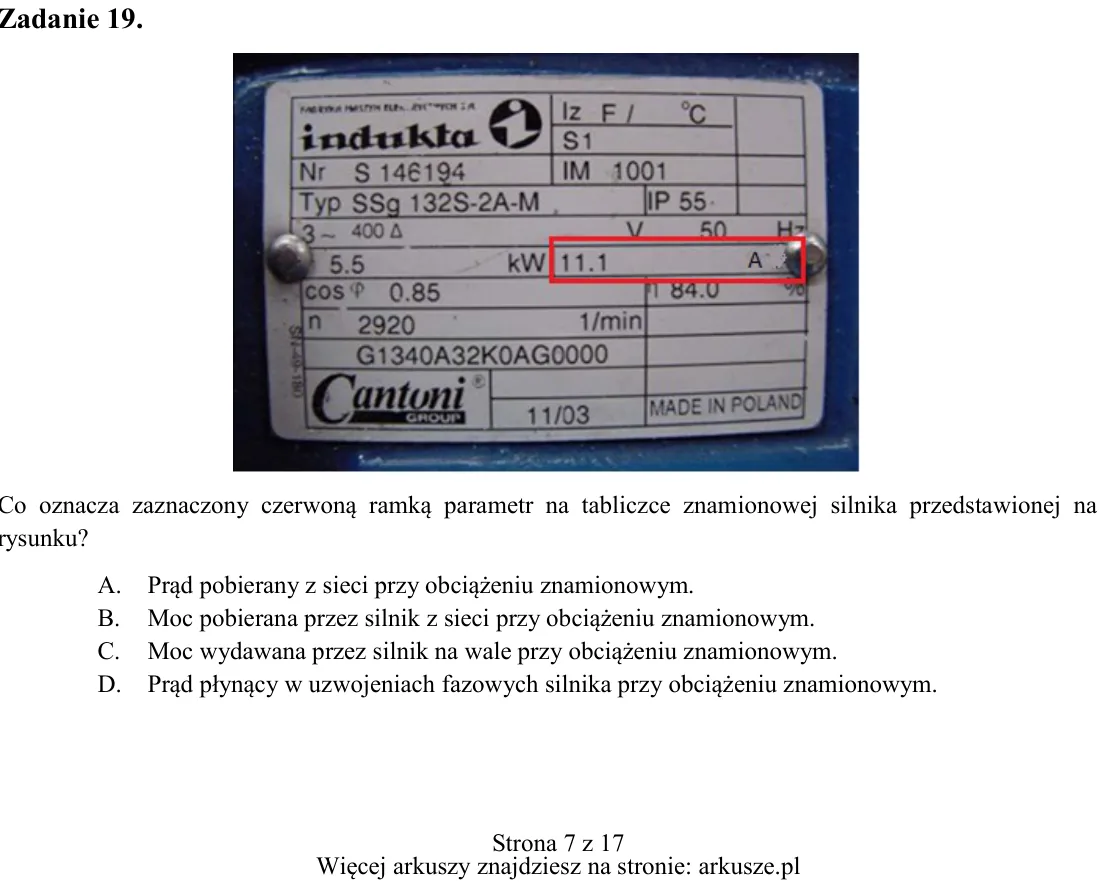

Zadanie 19. Co oznacza zaznaczony czerwoną ramką parametr na tabliczce znamionowej silnika przedstawionej na rysunku? A. Prąd pobierany z sieci przy obciążeniu znamionowym. B. Moc pobierana przez silnik z sieci przy obci

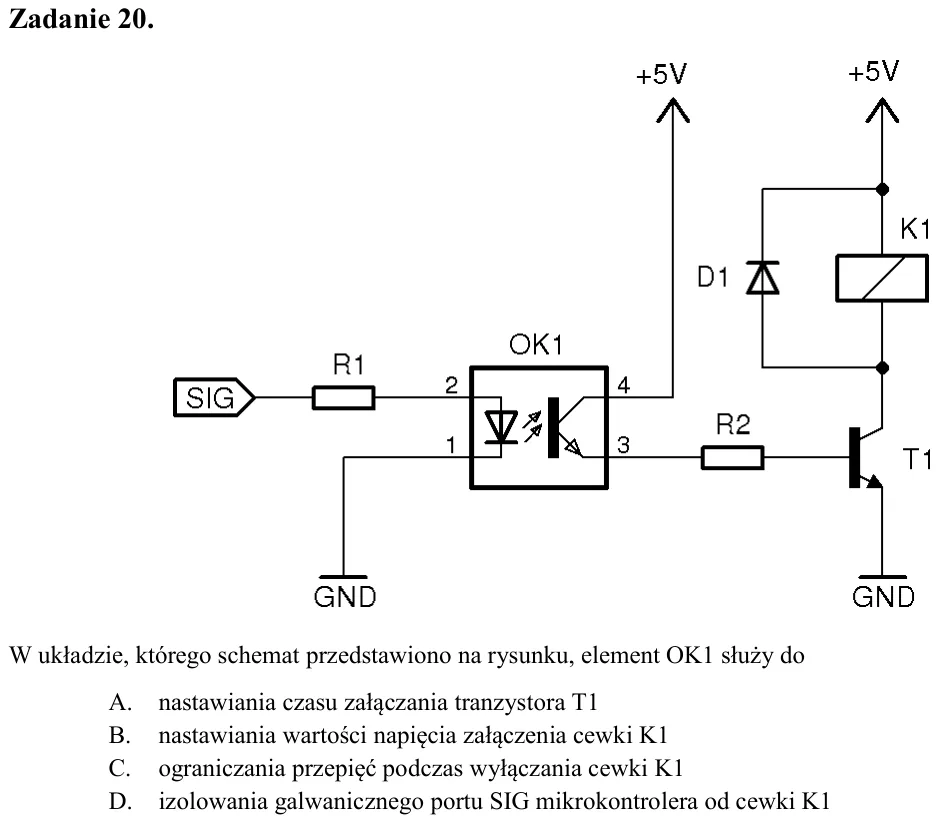

Zadanie 20. W układzie, którego schemat przedstawiono na rysunku, element OK1 służy do A. nastawiania czasu załączania tranzystora T1 B. nastawiania wartości napięcia załączenia cewki K1 C. ograniczania przepięć podczas

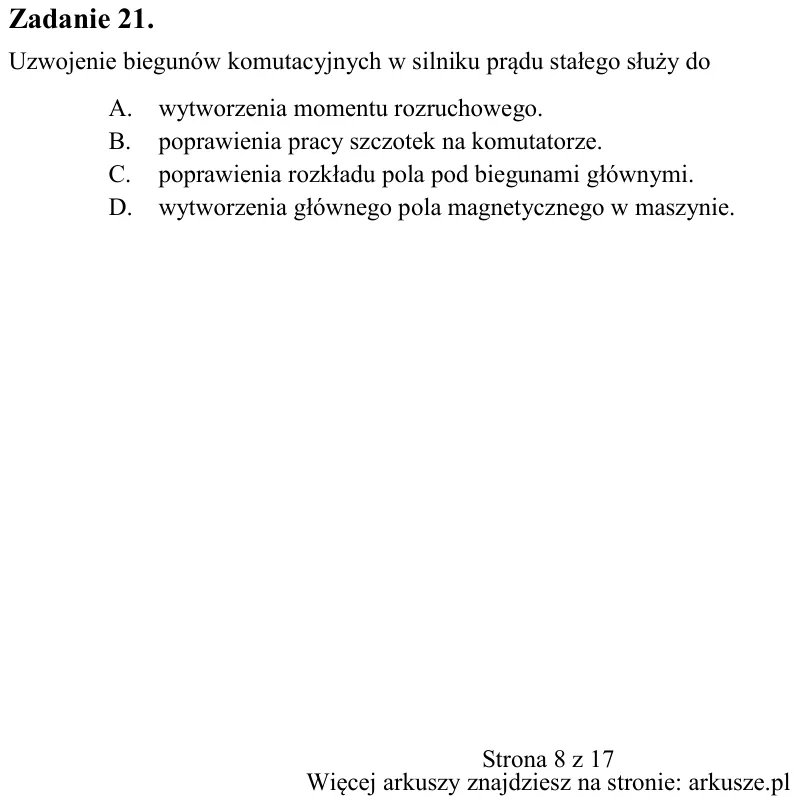

Zadanie 21. Uzwojenie biegunów komutacyjnych w silniku prądu stałego służy do A. wytworzenia momentu rozruchowego. B. poprawienia pracy szczotek na komutatorze. C. poprawienia rozkładu pola pod biegunami głównymi. D. wyt

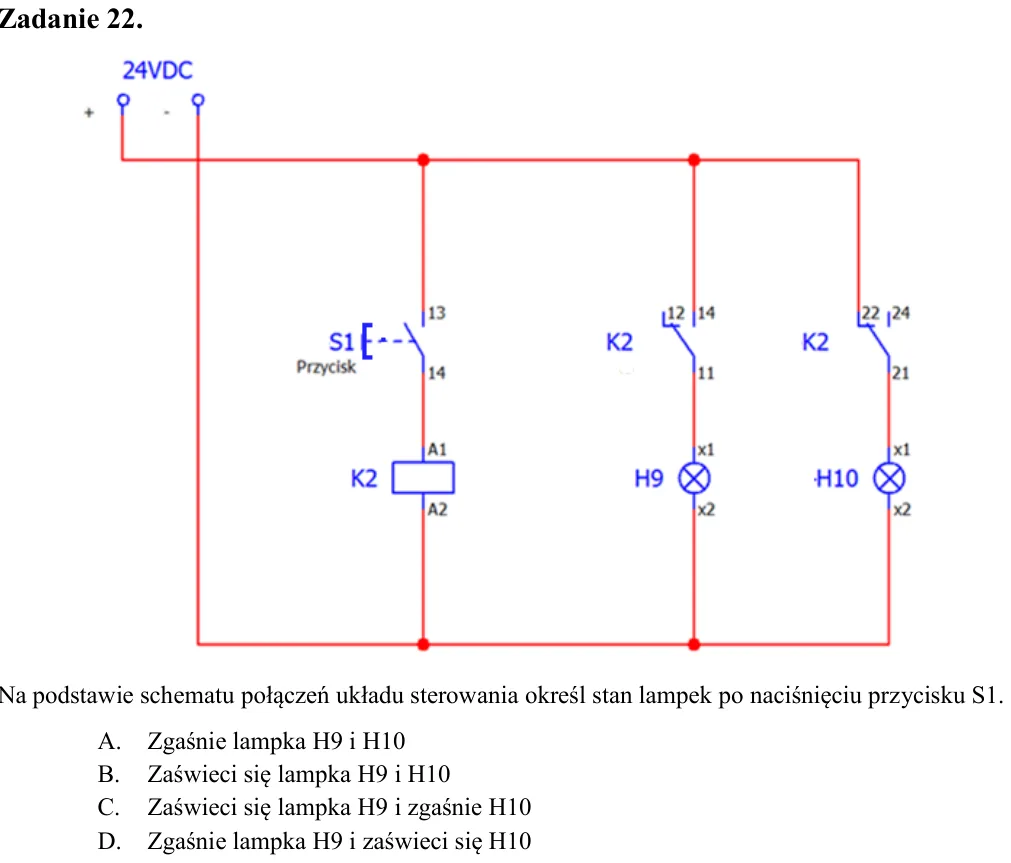

Zadanie 22. Na podstawie schematu połączeń układu sterowania określ stan lampek po naciśnięciu przycisku S1. A. Zgaśnie lampka H9 i H10 B. Zaświeci się lampka H9 i H10 C. Zaświeci się lampka H9 i zgaśnie H10 D. Zgaśnie l

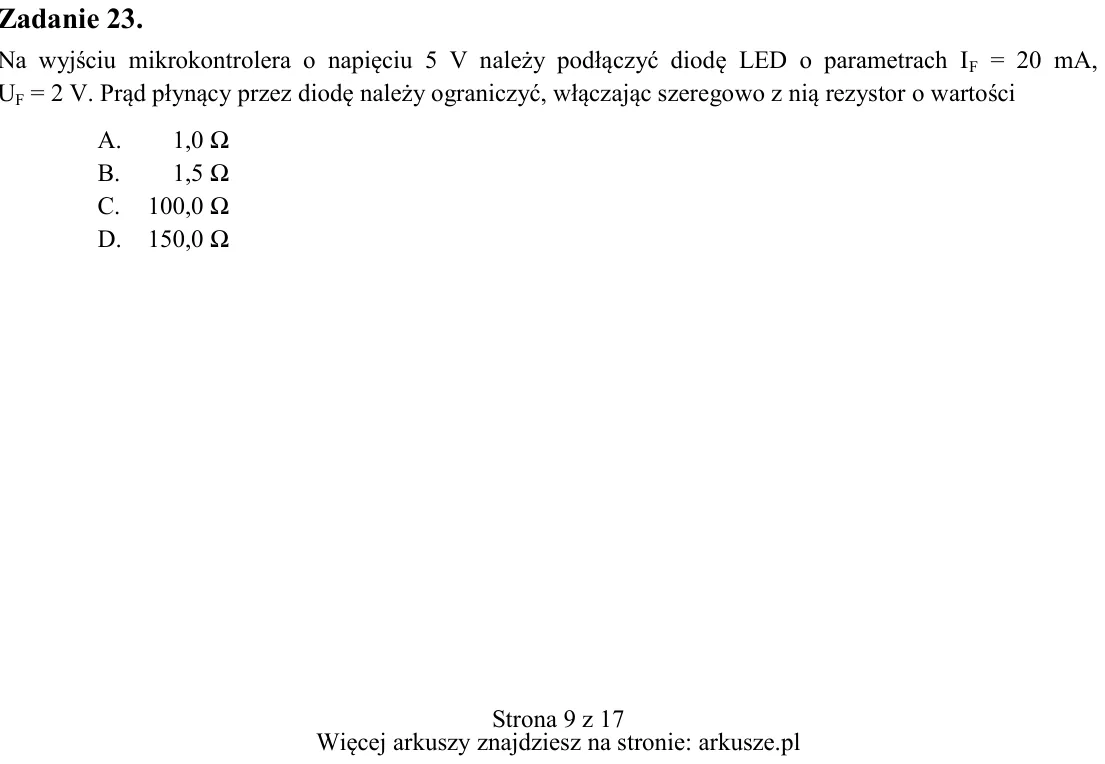

Zadanie 23. Na wyjściu mikrokontrolera o napięciu 5 V należy podłączyć diodę LED o parametrach IF = 20 mA, UF = 2 V. Prąd płynący przez diodę należy ograniczyć, włączając szeregowo z nią rezystor o wartości A. 1,0 Ω B. 1

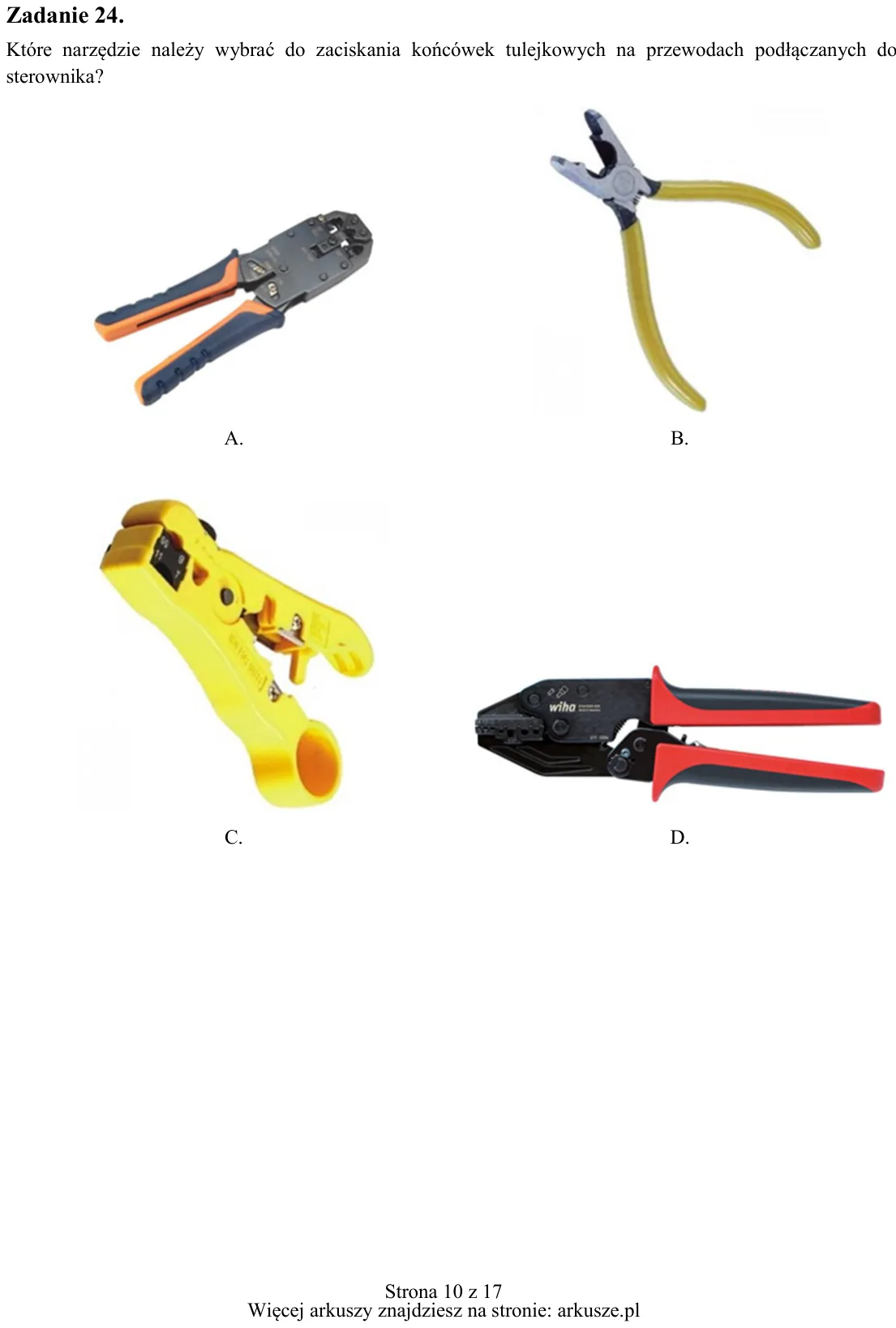

Zadanie 24. Które narzędzie należy wybrać do zaciskania końcówek tulejkowych na przewodach podłączanych do sterownika? A. B. C. D.

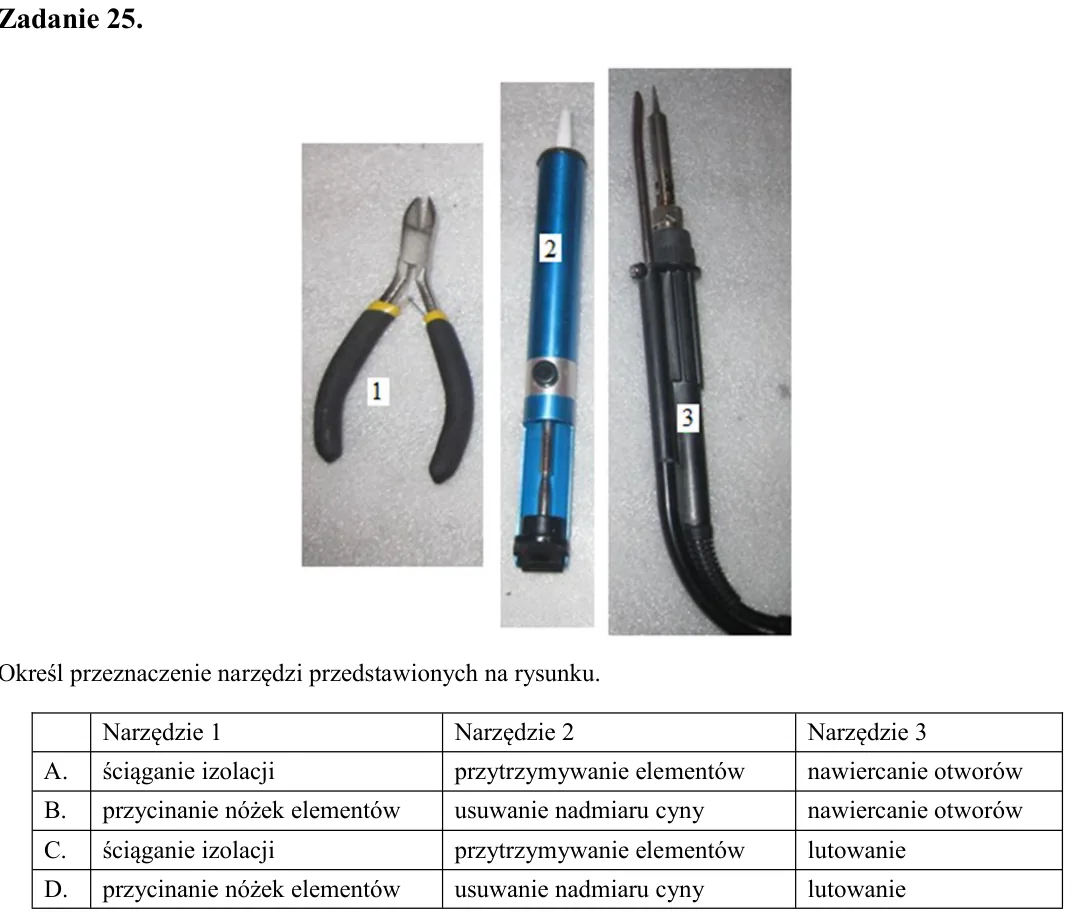

Zadanie 25. Określ przeznaczenie narzędzi przedstawionych na rysunku.

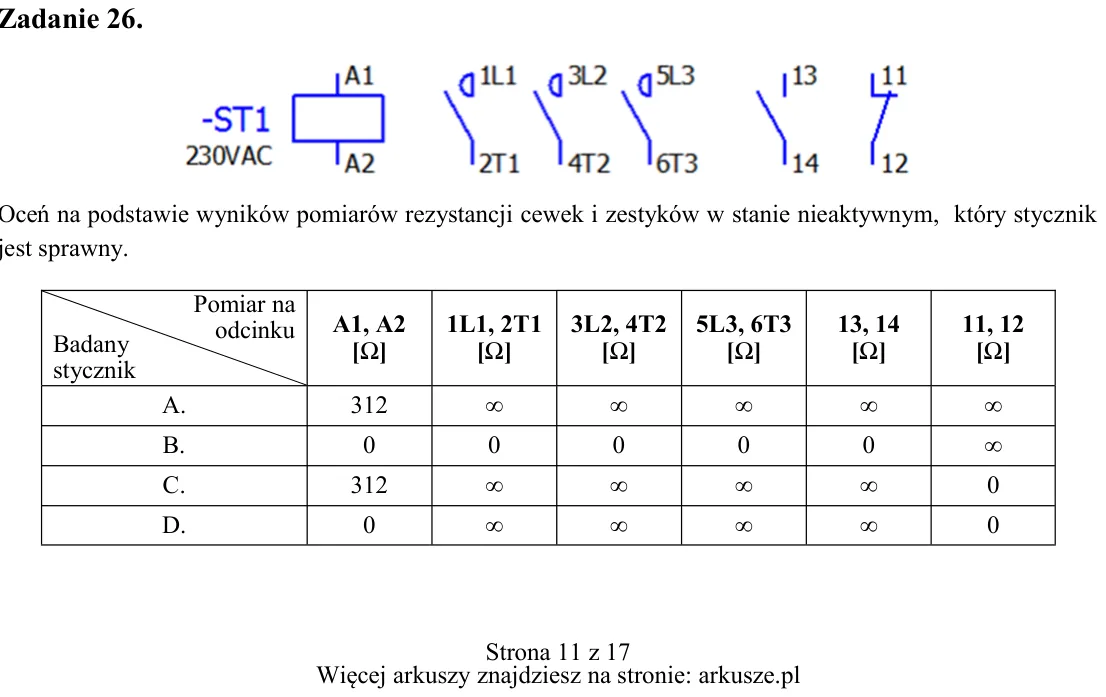

Zadanie 26. Oceń na podstawie wyników pomiarów rezystancji cewek i zestyków w stanie nieaktywnym, który stycznik jest sprawny. Narzędzie 1 Narzędzie 2 Narzędzie 3 A. ściąganie izolacji przytrzymywanie elementów nawiercan

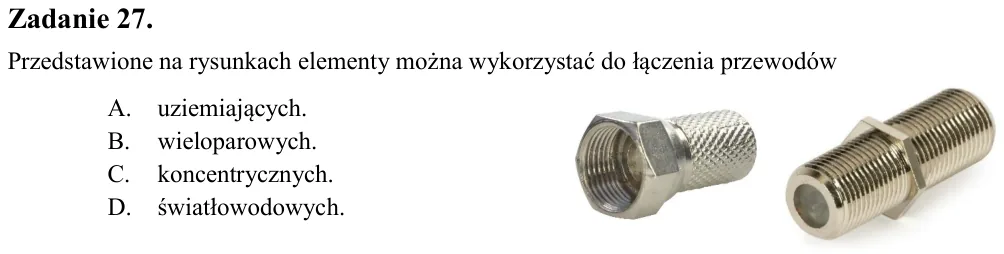

Zadanie 27. Przedstawione na rysunkach elementy można wykorzystać do łączenia przewodów A. uziemiających. B. wieloparowych. C. koncentrycznych. D. światłowodowych.

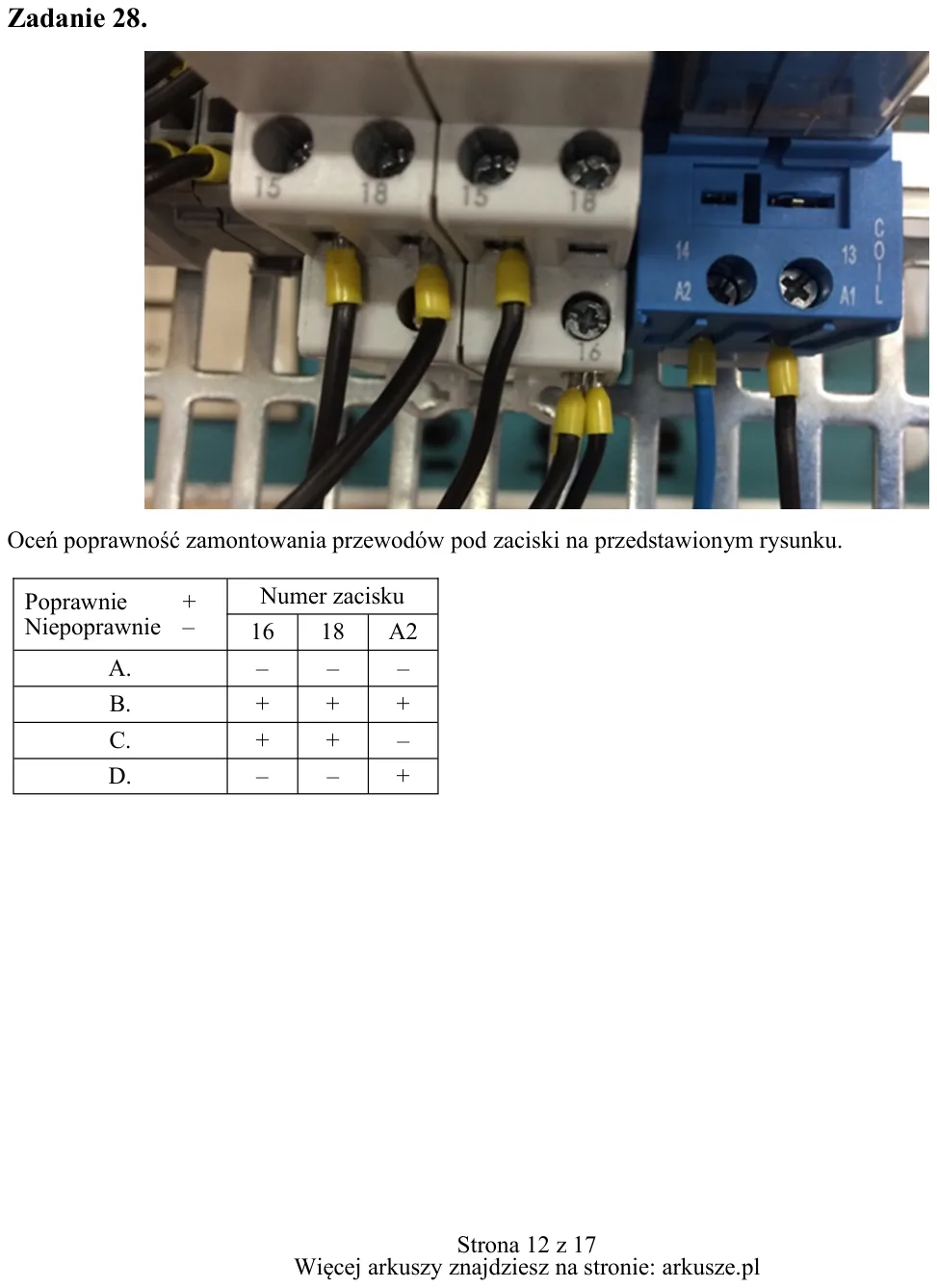

Zadanie 28. Oceń poprawność zamontowania przewodów pod zaciski na przedstawionym rysunku. Poprawnie Niepoprawnie - Numer zacisku 16 18 A2 A. B. C. D.

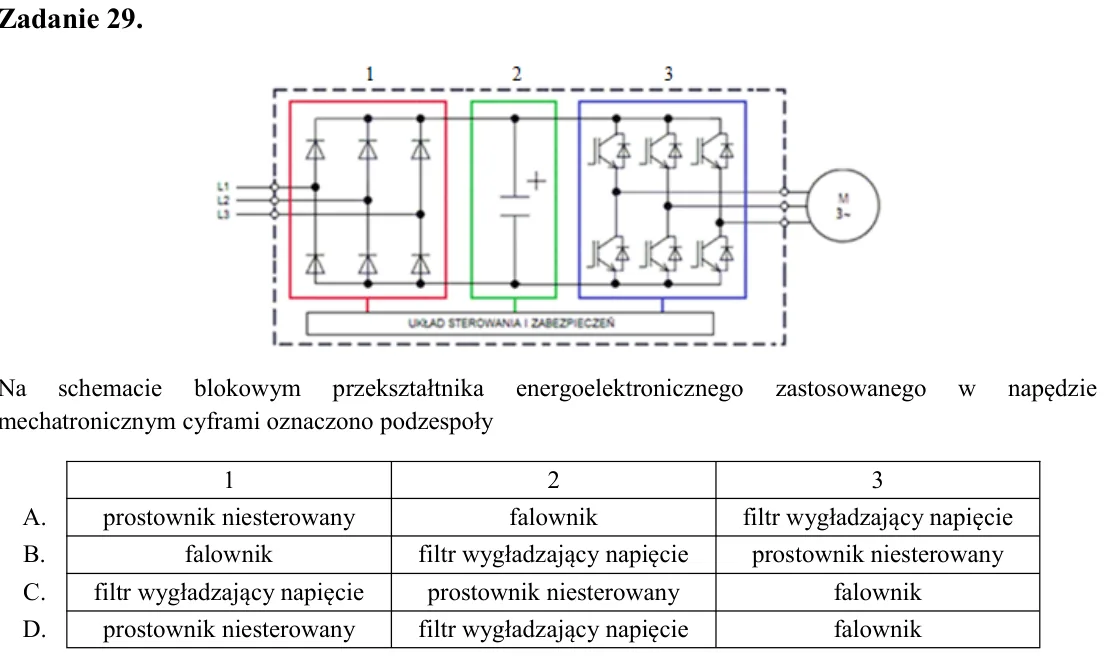

Zadanie 29. Na schemacie blokowym przekształtnika energoelektronicznego zastosowanego w napędzie mechatronicznym cyframi oznaczono podzespoły

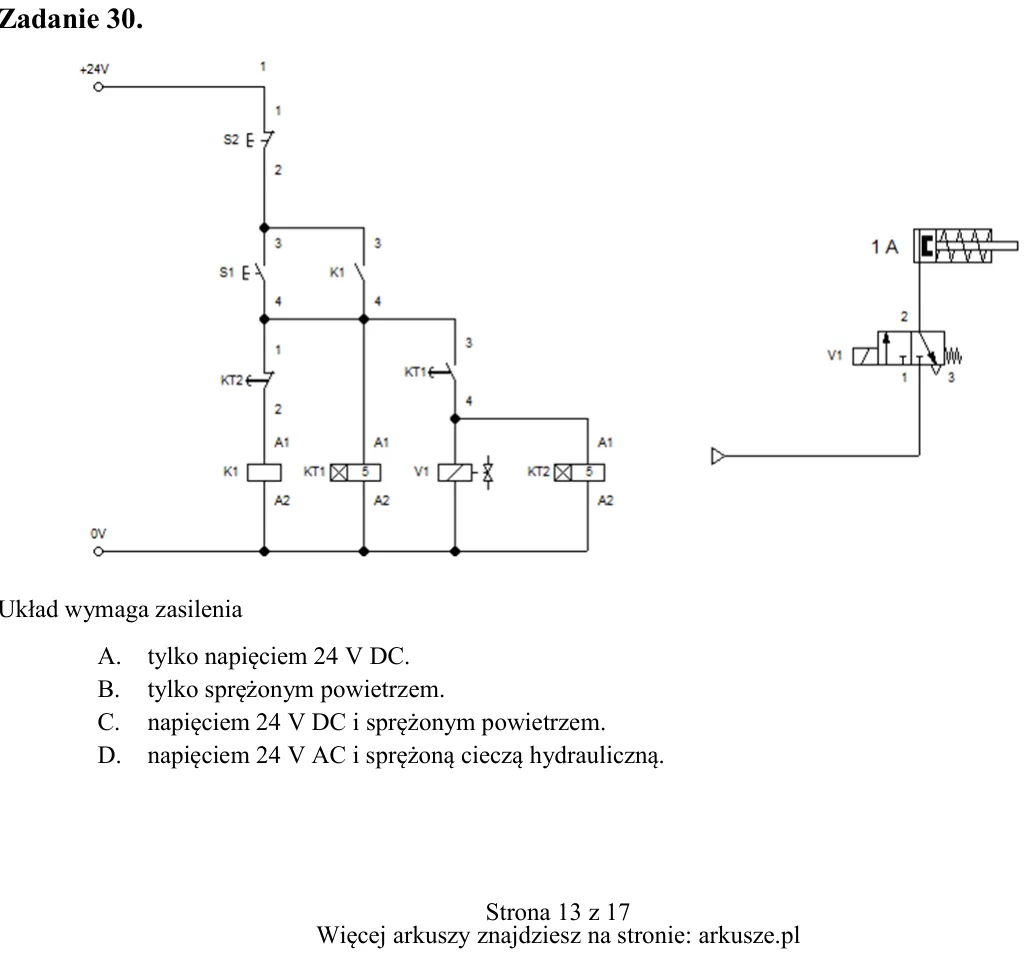

Zadanie 30. Układ wymaga zasilenia A. tylko napięciem 24 V DC. B. tylko sprężonym powietrzem. C. napięciem 24 V DC i sprężonym powietrzem. D. napięciem 24 V AC i sprężoną cieczą hydrauliczną. 1 2 3 A. prostownik niestero

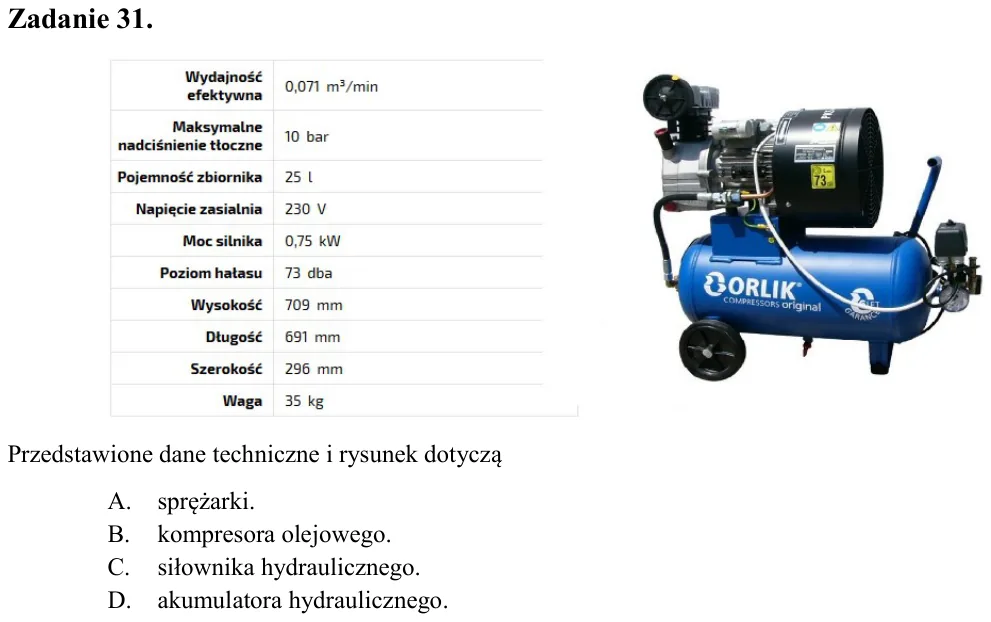

Zadanie 31. Przedstawione dane techniczne i rysunek dotyczą A. sprężarki. B. kompresora olejowego. C. siłownika hydraulicznego. D. akumulatora hydraulicznego.

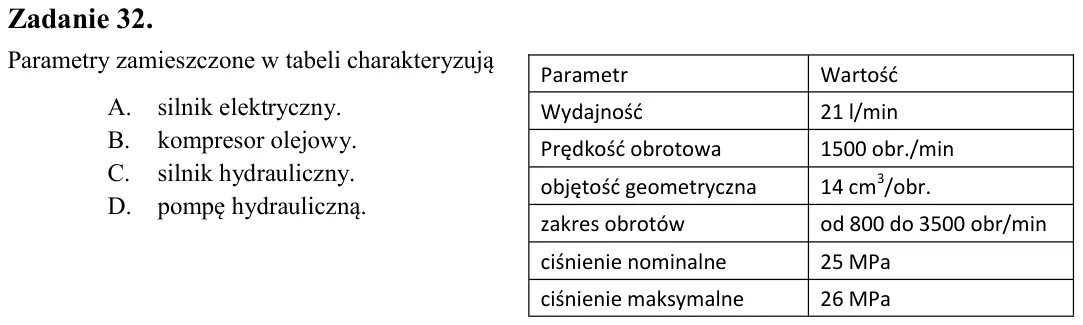

Zadanie 32. Parametry zamieszczone w tabeli charakteryzują A. silnik elektryczny. B. kompresor olejowy. C. silnik hydrauliczny. D. pompę hydrauliczną.

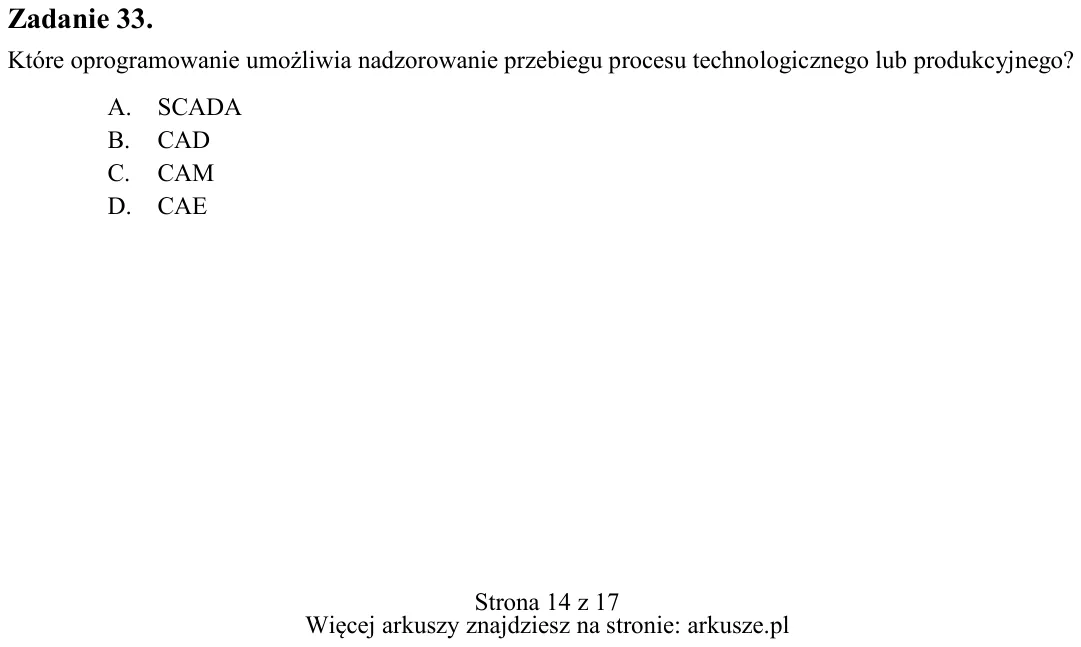

Zadanie 33. Które oprogramowanie umożliwia nadzorowanie przebiegu procesu technologicznego lub produkcyjnego? A. SCADA B. CAD C. CAM D. CAE Parametr Wartość Wydajność 21 l/min Prędkość obrotowa 1500 obr./min objętość geo

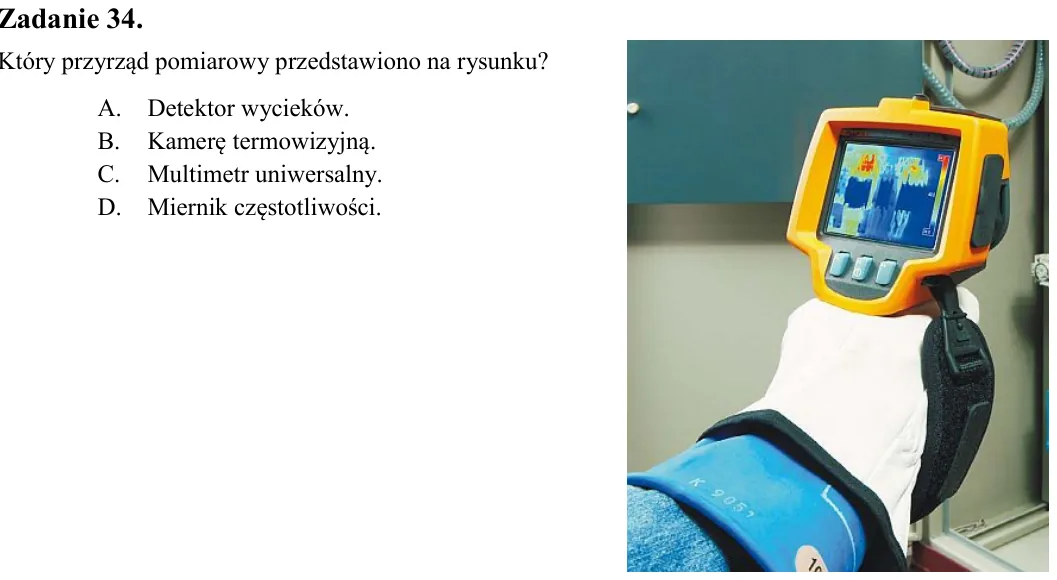

Zadanie 34. Który przyrząd pomiarowy przedstawiono na rysunku? A. Detektor wycieków. B. Kamerę termowizyjną. C. Multimetr uniwersalny. D. Miernik częstotliwości.

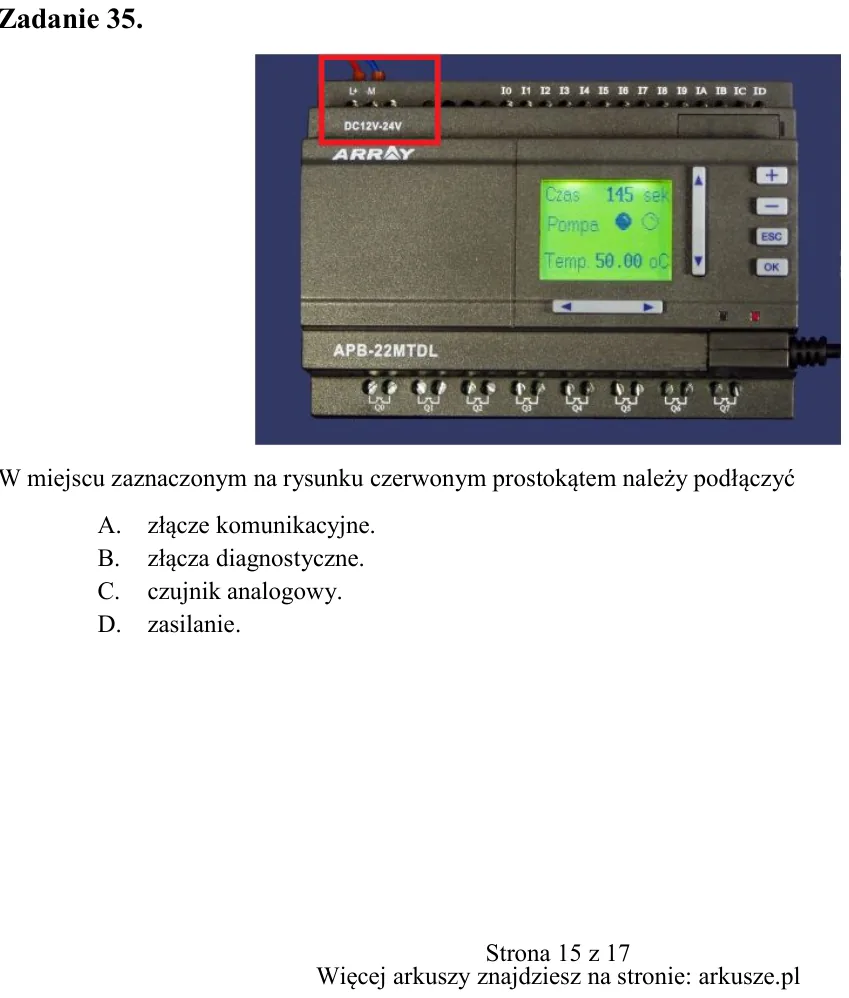

Zadanie 35. W miejscu zaznaczonym na rysunku czerwonym prostokątem należy podłączyć A. złącze komunikacyjne. B. złącza diagnostyczne. C. czujnik analogowy. D. zasilanie.

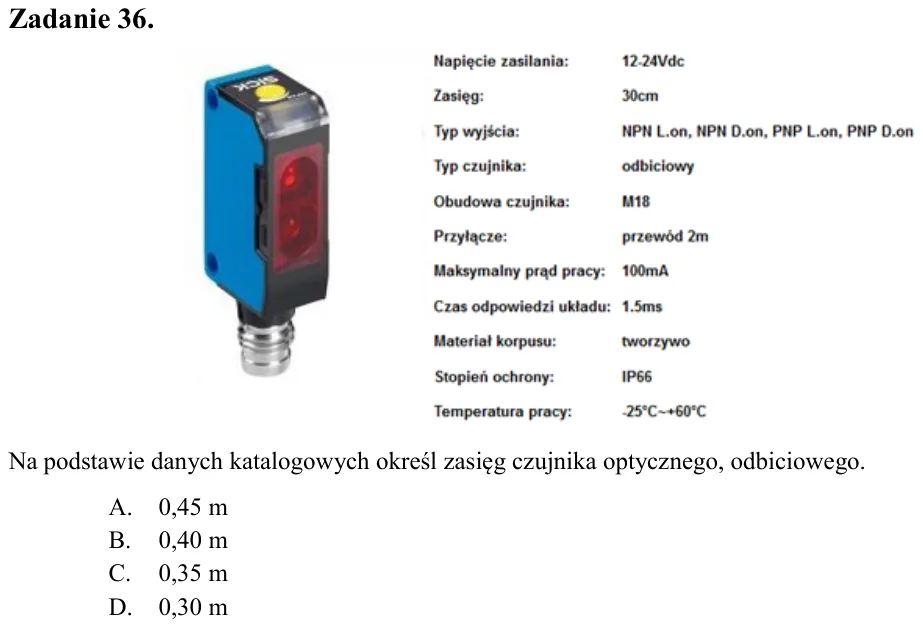

Zadanie 36. Na podstawie danych katalogowych określ zasięg czujnika optycznego, odbiciowego. A. 0,45 m B. 0,40 m C. 0,35 m D. 0,30 m

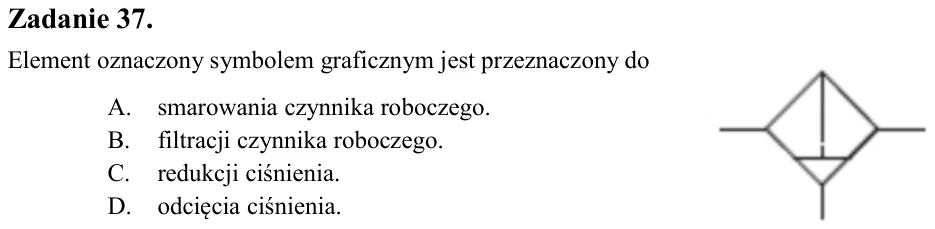

Zadanie 37. Element oznaczony symbolem graficznym jest przeznaczony do A. smarowania czynnika roboczego. B. filtracji czynnika roboczego. C. redukcji ciśnienia. D. odcięcia ciśnienia.

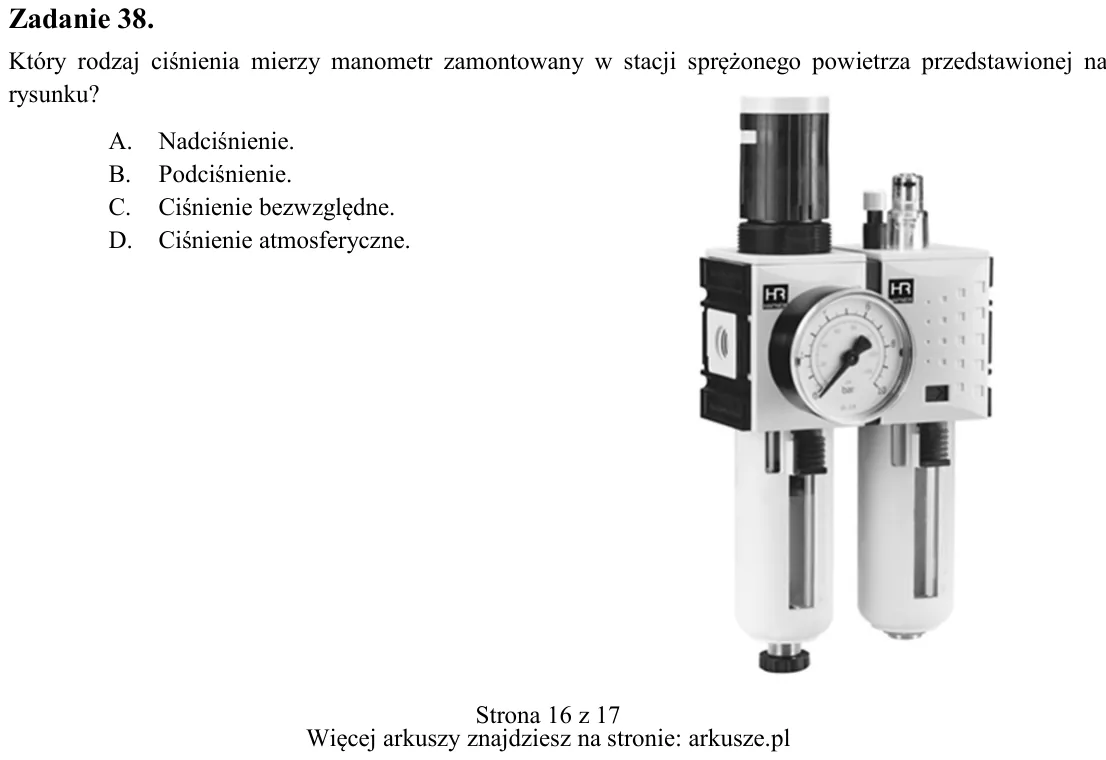

Zadanie 38. Który rodzaj ciśnienia mierzy manometr zamontowany w stacji sprężonego powietrza przedstawionej na rysunku? A. Nadciśnienie. B. Podciśnienie. C. Ciśnienie bezwzględne. D. Ciśnienie atmosferyczne.

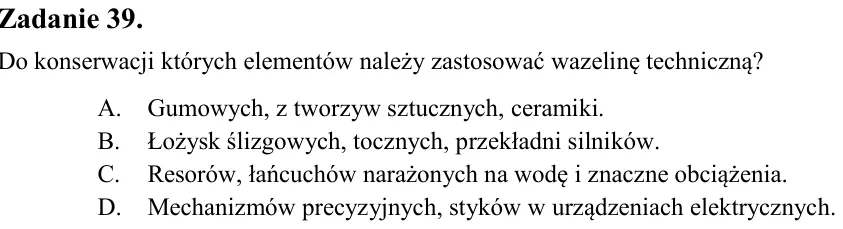

Zadanie 39. Do konserwacji których elementów należy zastosować wazelinę techniczną? A. Gumowych, z tworzyw sztucznych, ceramiki. B. Łożysk ślizgowych, tocznych, przekładni silników. C. Resorów, łańcuchów narażonych na wo

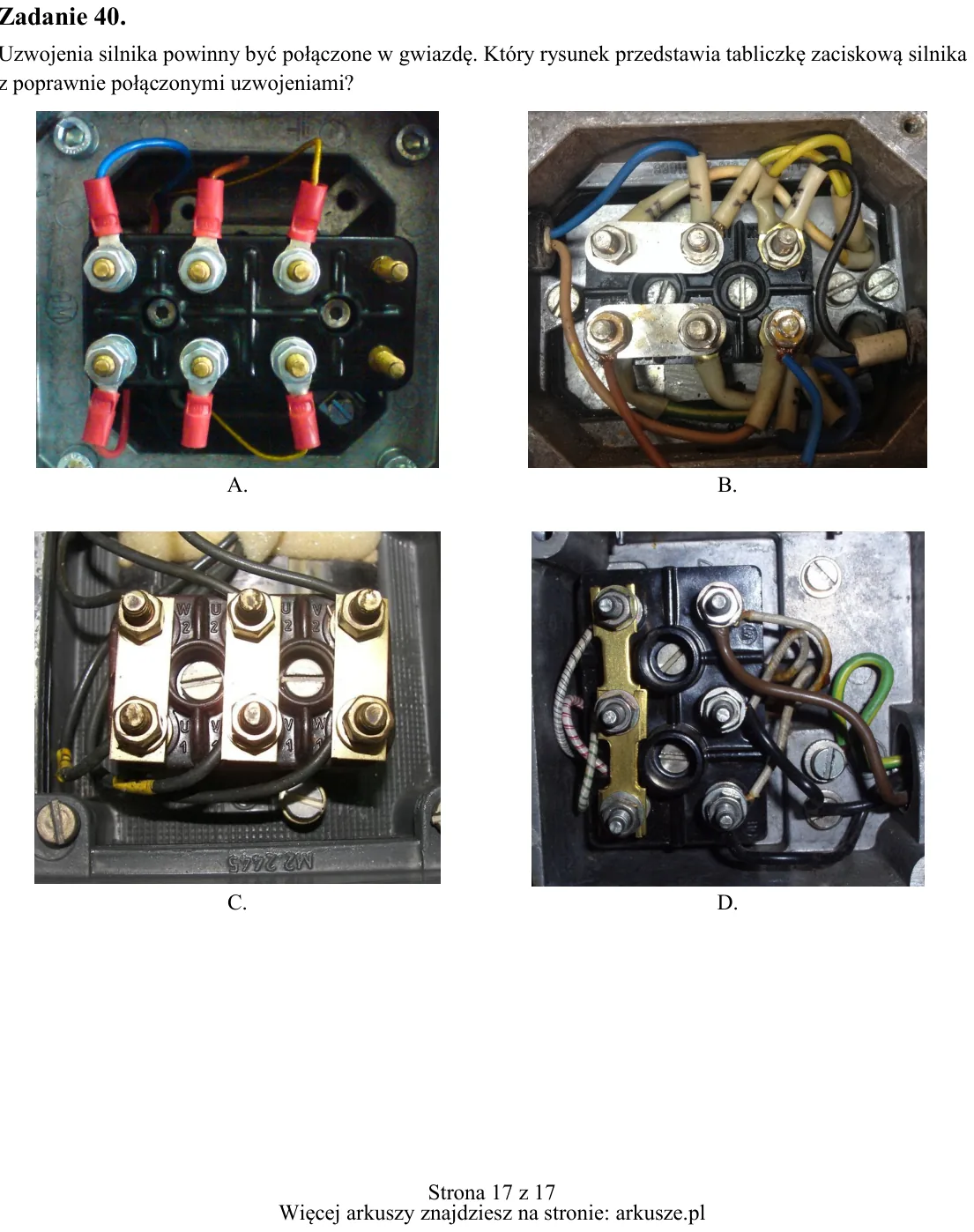

Zadanie 40. Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami? A. B. C. D.
