Ee03 · Egzamin zawodowy · czerwiec 2019

Zadanie 1. Mostek Graetza jest przykładem A. zasilacza. B. generatora. C. prostownika. D. stabilizatora.

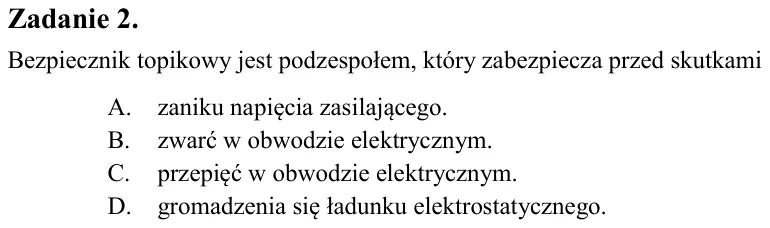

Zadanie 2. Bezpiecznik topikowy jest podzespołem, który zabezpiecza przed skutkami A. zaniku napięcia zasilającego. B. zwarć w obwodzie elektrycznym. C. przepięć w obwodzie elektrycznym. D. gromadzenia się ładunku elektr

Zadanie 3. Na rysunku przedstawiono A. układ Darlingtona. B. wtórnik emiterowy. C. układ wspólnej bazy. D. wzmacniacz przeciwsobny.

Zadanie 4. Na rysunku przedstawiono symbol graficzny A. diody. B. tyrystora. C. warystora. D. tranzystora.

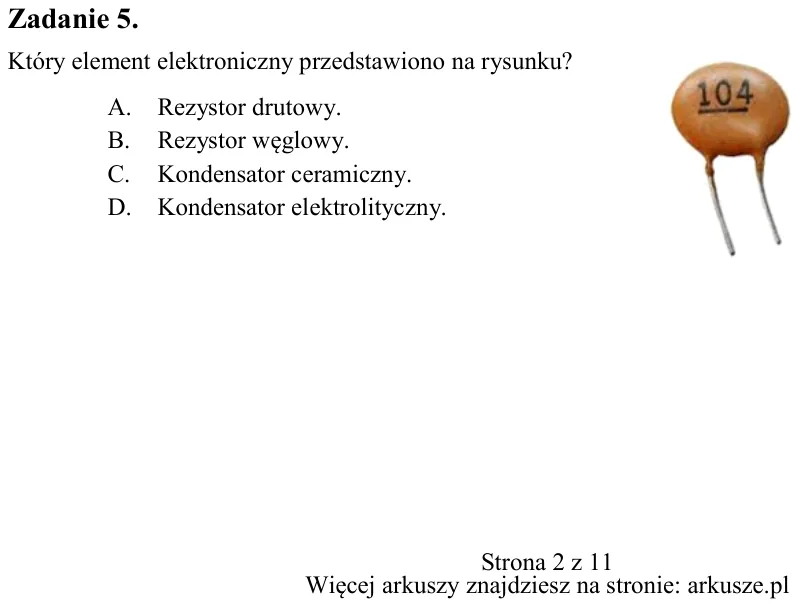

Zadanie 5. Który element elektroniczny przedstawiono na rysunku? A. Rezystor drutowy. B. Rezystor węglowy. C. Kondensator ceramiczny. D. Kondensator elektrolityczny.

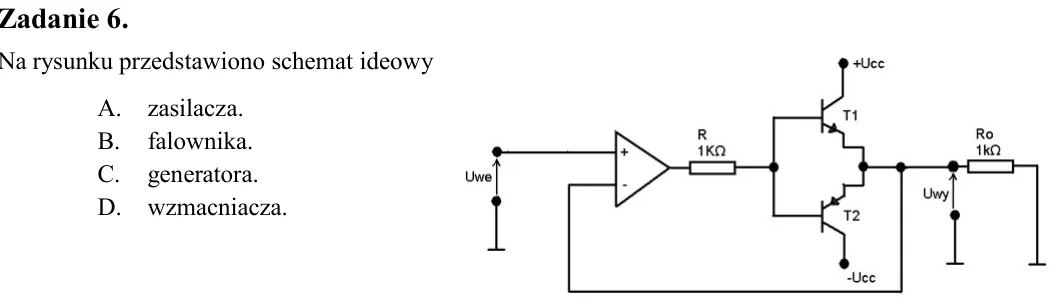

Zadanie 6. Na rysunku przedstawiono schemat ideowy A. zasilacza. B. falownika. C. generatora. D. wzmacniacza.

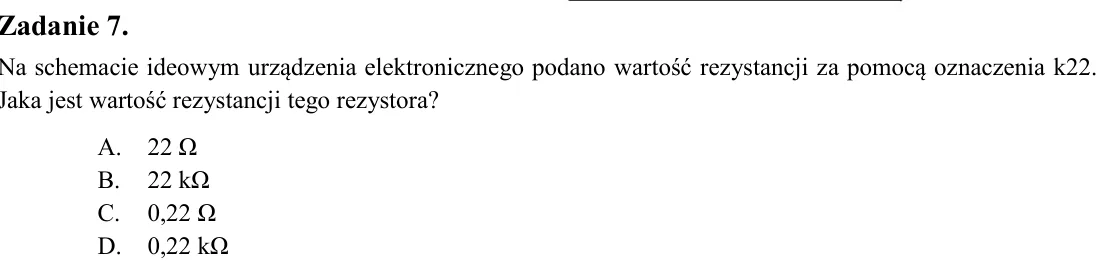

Zadanie 7. Na schemacie ideowym urządzenia elektronicznego podano wartość rezystancji za pomocą oznaczenia k22. Jaka jest wartość rezystancji tego rezystora? A. 22 Ω B. 22 kΩ C. 0,22 Ω D. 0,22 kΩ

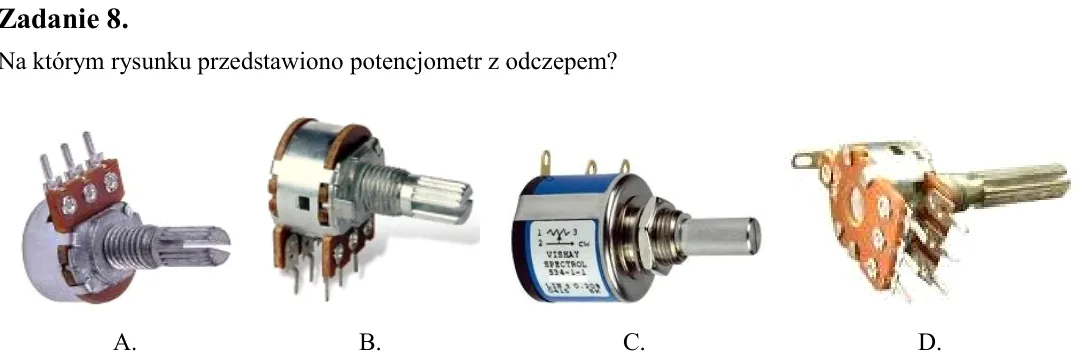

Zadanie 8. Na którym rysunku przedstawiono potencjometr z odczepem?

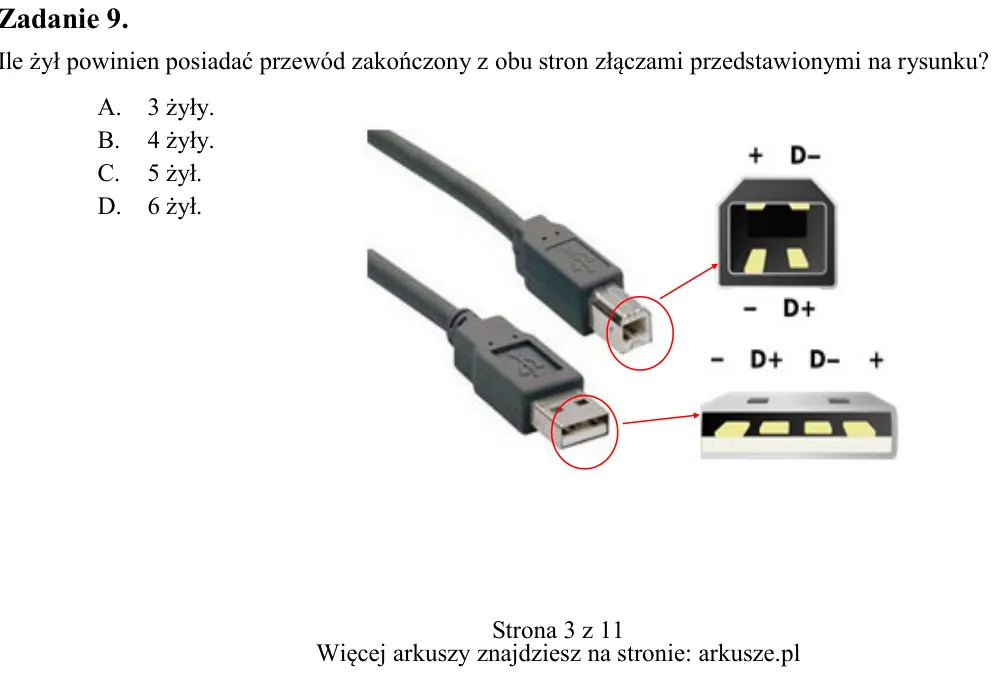

Zadanie 9. Ile żył powinien posiadać przewód zakończony z obu stron złączami przedstawionymi na rysunku? A. 3 żyły. B. 4 żyły. C. 5 żył. D. 6 żył. A. B. C. D.

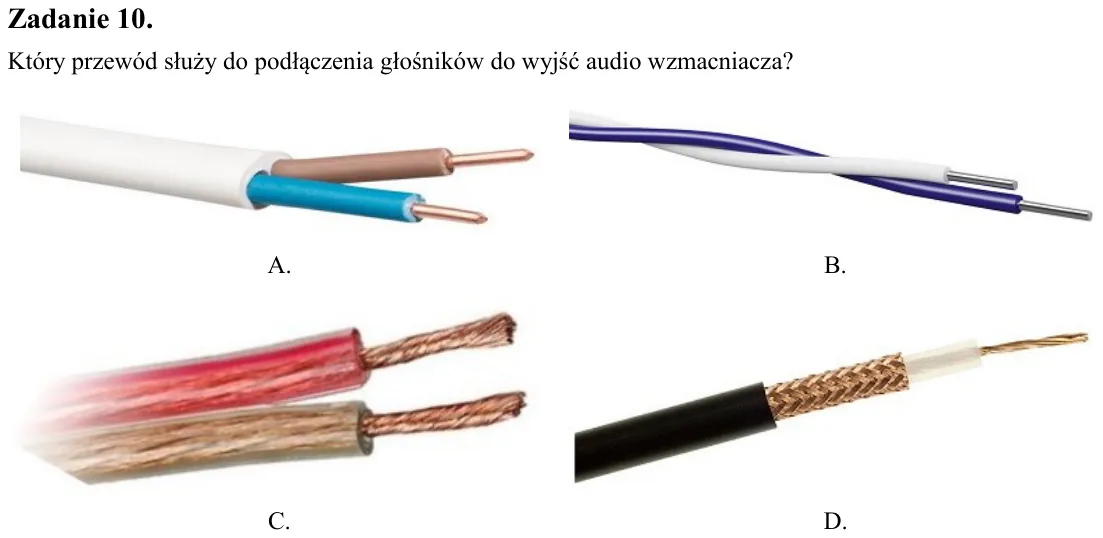

Zadanie 10. Który przewód służy do podłączenia głośników do wyjść audio wzmacniacza?

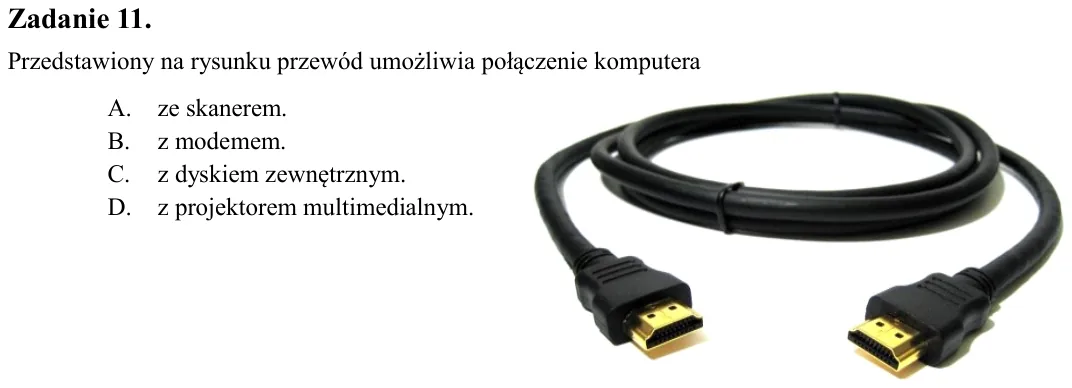

Zadanie 11. Przedstawiony na rysunku przewód umożliwia połączenie komputera A. ze skanerem. B. z modemem. C. z dyskiem zewnętrznym. D. z projektorem multimedialnym.

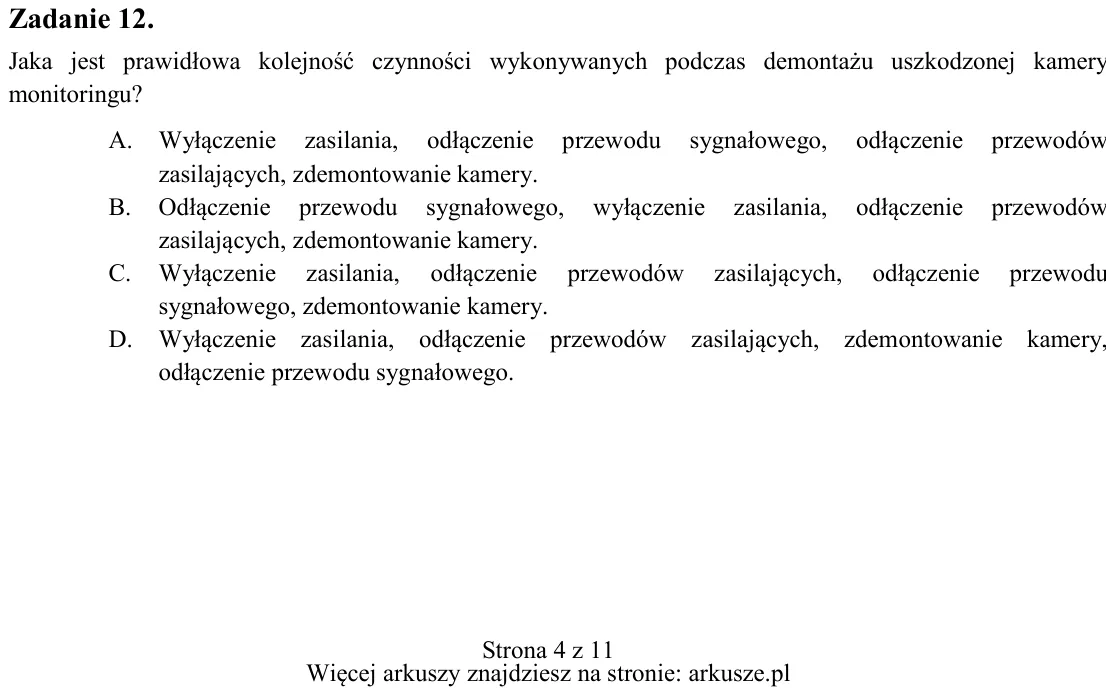

Zadanie 12. Jaka jest prawidłowa kolejność czynności wykonywanych podczas demontażu uszkodzonej kamery monitoringu? A. Wyłączenie zasilania, odłączenie przewodu sygnałowego, odłączenie przewodów zasilających, zdemontowan

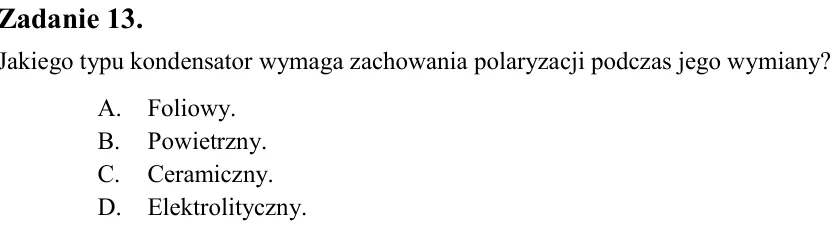

Zadanie 13. Jakiego typu kondensator wymaga zachowania polaryzacji podczas jego wymiany? A. Foliowy. B. Powietrzny. C. Ceramiczny. D. Elektrolityczny.

Zadanie 14. Pobielanie końcówek przewodów elektrycznych wykonuje się za pomocą A. opalarki. B. lutownicy. C. zgrzewarki. D. nagrzewnicy.

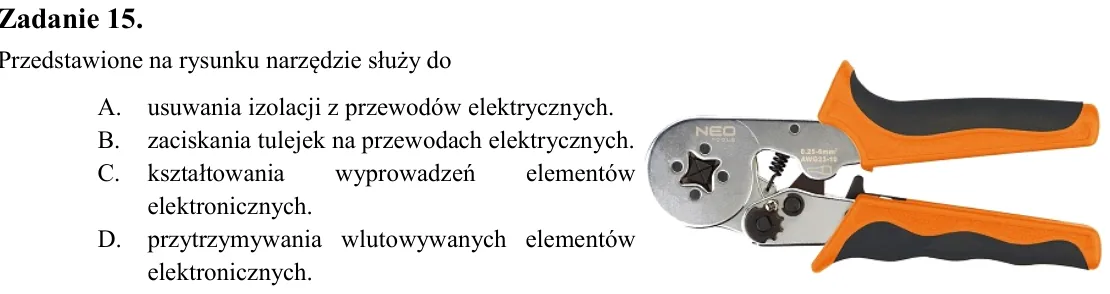

Zadanie 15. Przedstawione na rysunku narzędzie służy do A. usuwania izolacji z przewodów elektrycznych. B. zaciskania tulejek na przewodach elektrycznych. C. kształtowania wyprowadzeń elementów elektronicznych. D. przytr

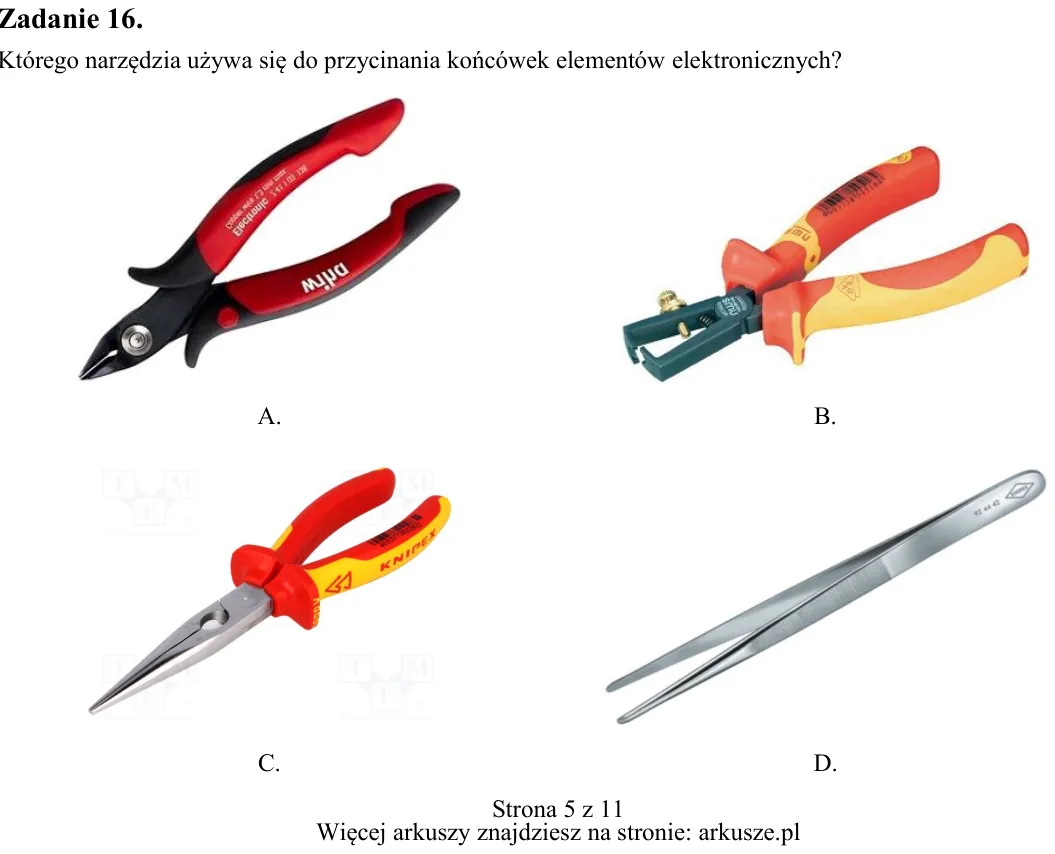

Zadanie 16. Którego narzędzia używa się do przycinania końcówek elementów elektronicznych? A. B. C. D.

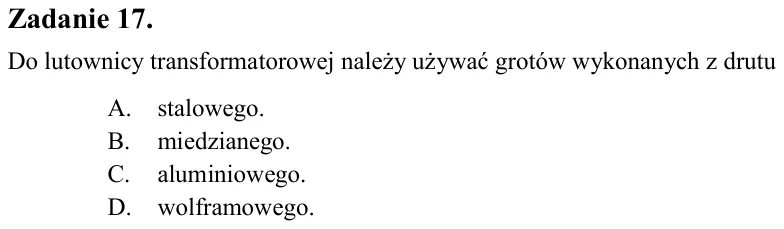

Zadanie 17. Do lutownicy transformatorowej należy używać grotów wykonanych z drutu A. stalowego. B. miedzianego. C. aluminiowego. D. wolframowego.

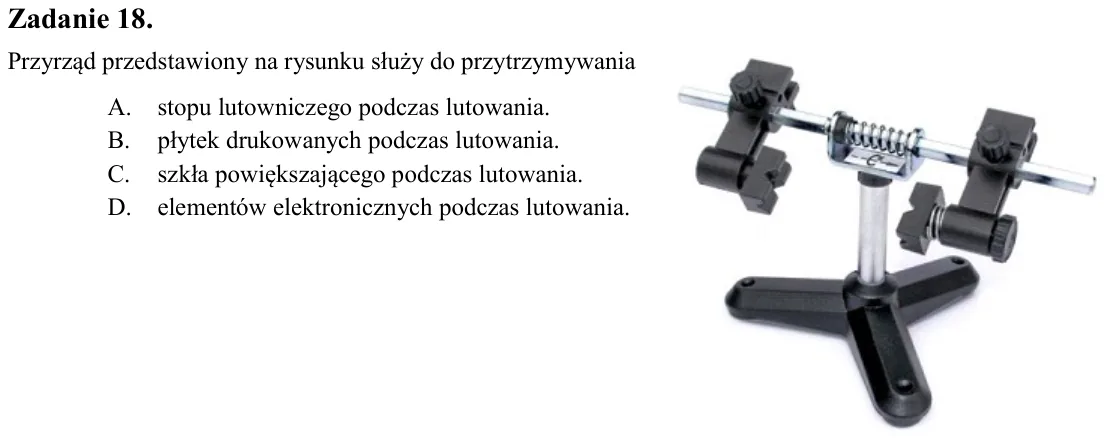

Zadanie 18. Przyrząd przedstawiony na rysunku służy do przytrzymywania A. stopu lutowniczego podczas lutowania. B. płytek drukowanych podczas lutowania. C. szkła powiększającego podczas lutowania. D. elementów elektronic

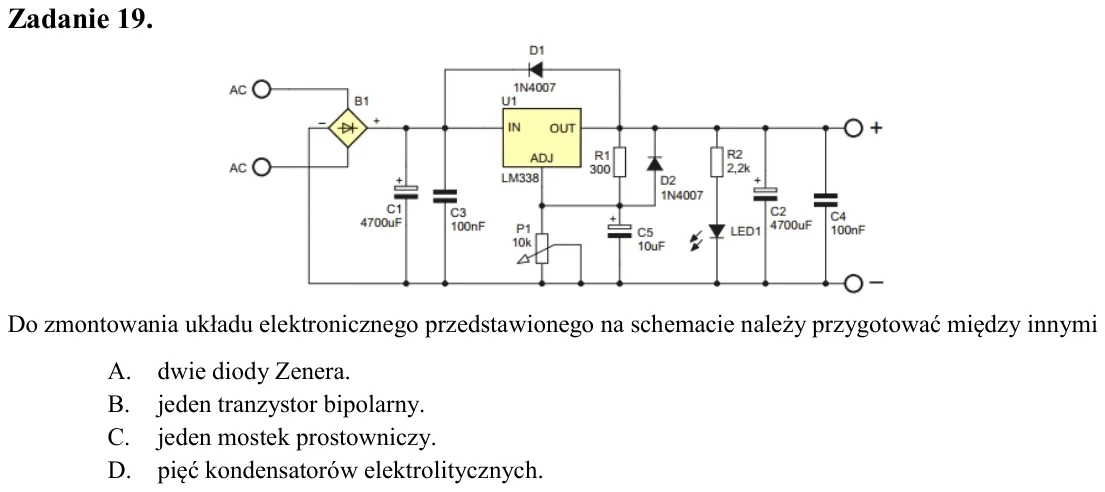

Zadanie 19. Do zmontowania układu elektronicznego przedstawionego na schemacie należy przygotować między innymi A. dwie diody Zenera. B. jeden tranzystor bipolarny. C. jeden mostek prostowniczy. D. pięć kondensatorów ele

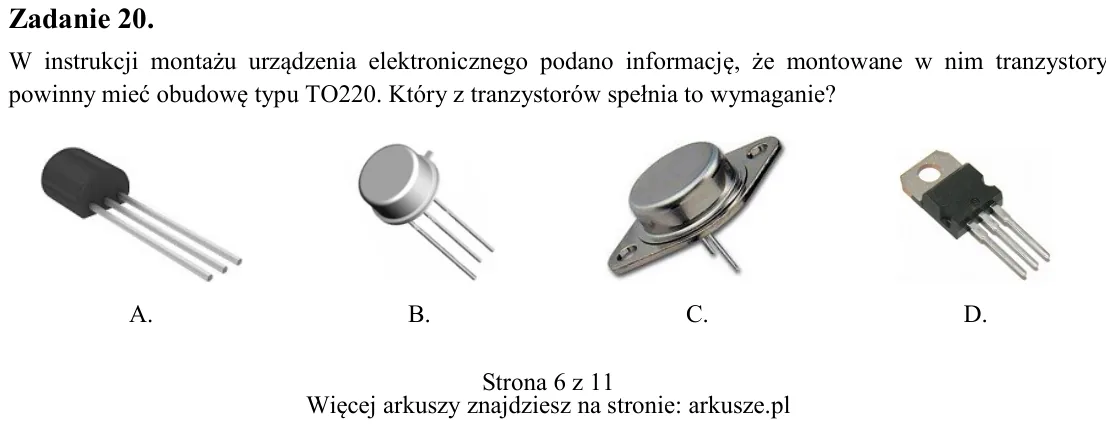

Zadanie 20. W instrukcji montażu urządzenia elektronicznego podano informację, że montowane w nim tranzystory powinny mieć obudowę typu TO220. Który z tranzystorów spełnia to wymaganie? A. B. C. D.

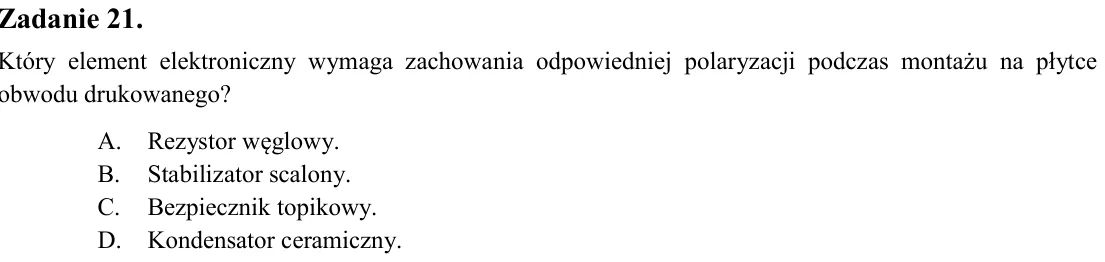

Zadanie 21. Który element elektroniczny wymaga zachowania odpowiedniej polaryzacji podczas montażu na płytce obwodu drukowanego? A. Rezystor węglowy. B. Stabilizator scalony. C. Bezpiecznik topikowy. D. Kondensator ceram

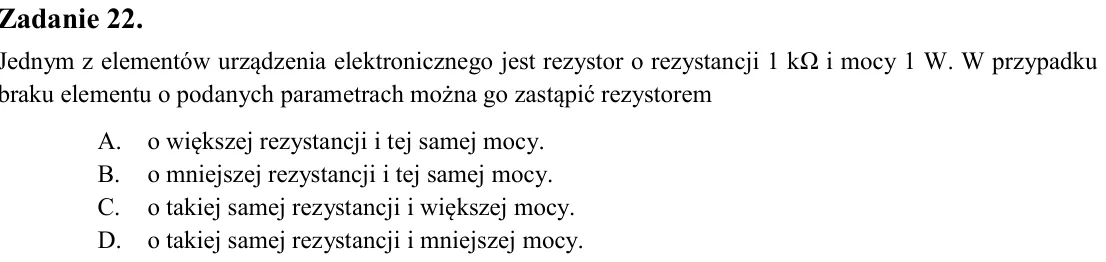

Zadanie 22. Jednym z elementów urządzenia elektronicznego jest rezystor o rezystancji 1 kΩ i mocy 1 W. W przypadku braku elementu o podanych parametrach można go zastąpić rezystorem A. o większej rezystancji i tej samej

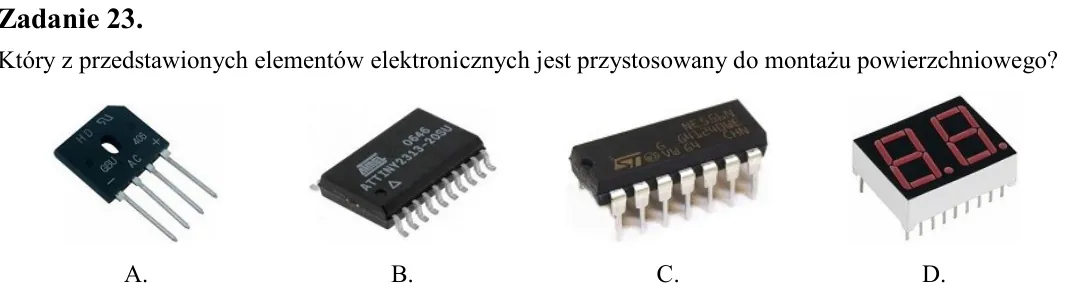

Zadanie 23. Który z przedstawionych elementów elektronicznych jest przystosowany do montażu powierzchniowego?

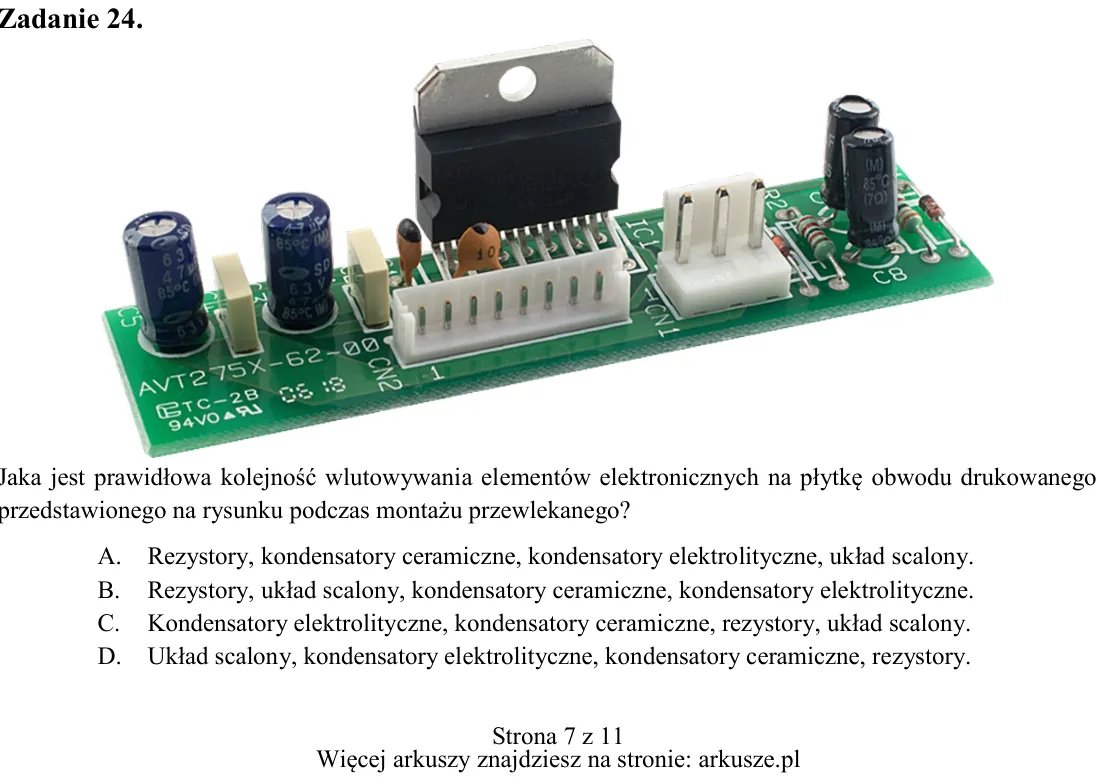

Zadanie 24. Jaka jest prawidłowa kolejność wlutowywania elementów elektronicznych na płytkę obwodu drukowanego przedstawionego na rysunku podczas montażu przewlekanego? A. Rezystory, kondensatory ceramiczne, kondensatory

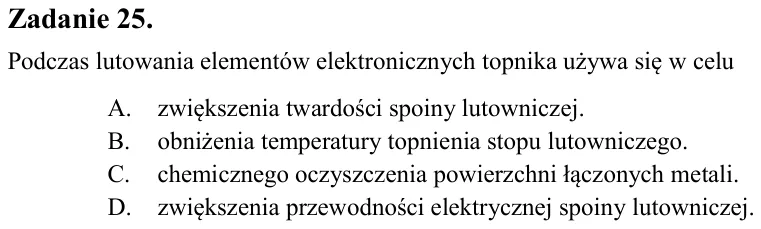

Zadanie 25. Podczas lutowania elementów elektronicznych topnika używa się w celu A. zwiększenia twardości spoiny lutowniczej. B. obniżenia temperatury topnienia stopu lutowniczego. C. chemicznego oczyszczenia powierzchni

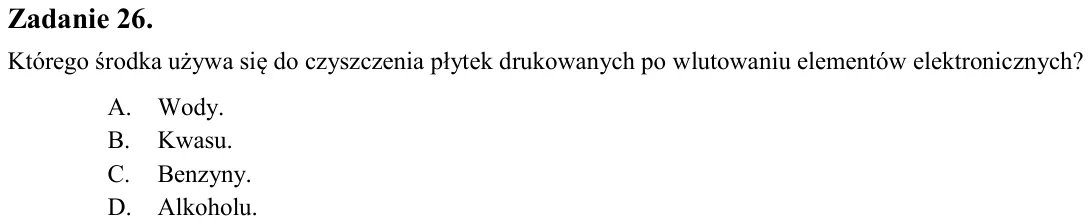

Zadanie 26. Którego środka używa się do czyszczenia płytek drukowanych po wlutowaniu elementów elektronicznych? A. Wody. B. Kwasu. C. Benzyny. D. Alkoholu.

Zadanie 27. Resztki topnika z płytek drukowanych usuwa się za pomocą A. gąbki. B. ligniny. C. wacika. D. pędzelka.

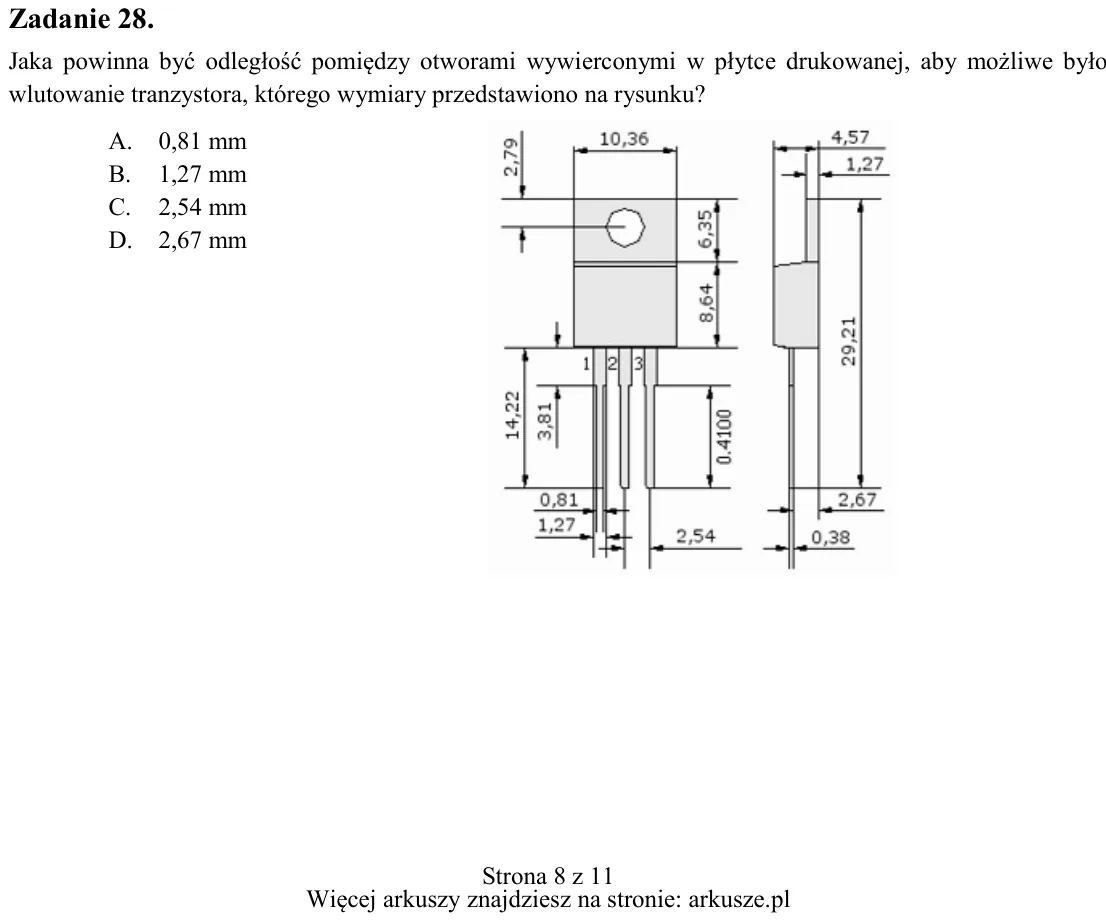

Zadanie 28. Jaka powinna być odległość pomiędzy otworami wywierconymi w płytce drukowanej, aby możliwe było wlutowanie tranzystora, którego wymiary przedstawiono na rysunku? A. 0,81 mm B. 1,27 mm C. 2,54 mm D. 2,67 mm

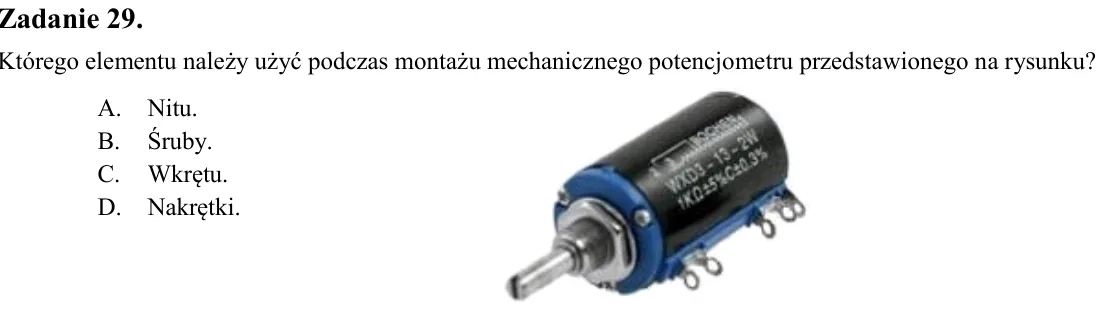

Zadanie 29. Którego elementu należy użyć podczas montażu mechanicznego potencjometru przedstawionego na rysunku? A. Nitu. B. Śruby. C. Wkrętu. D. Nakrętki.

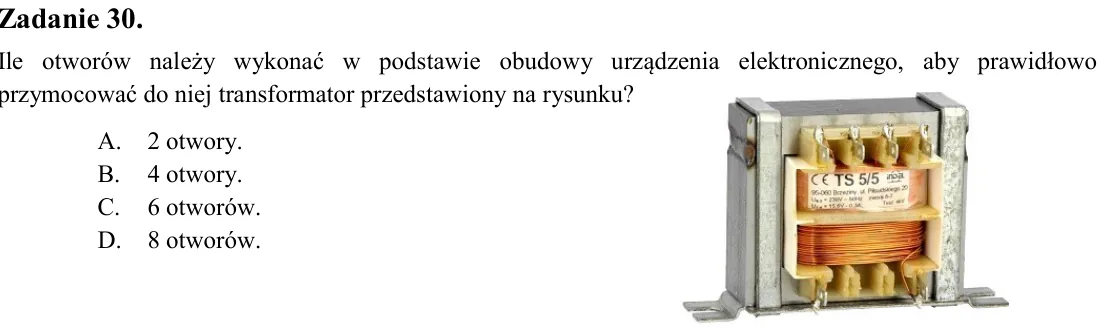

Zadanie 30. Ile otworów należy wykonać w podstawie obudowy urządzenia elektronicznego, aby prawidłowo przymocować do niej transformator przedstawiony na rysunku? A. 2 otwory. B. 4 otwory. C. 6 otworów. D. 8 otworów.

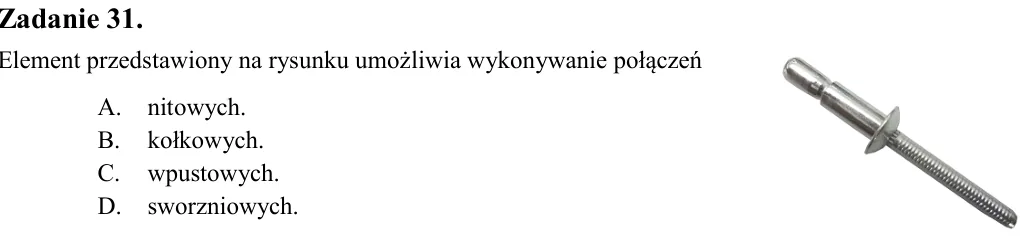

Zadanie 31. Element przedstawiony na rysunku umożliwia wykonywanie połączeń A. nitowych. B. kołkowych. C. wpustowych. D. sworzniowych.

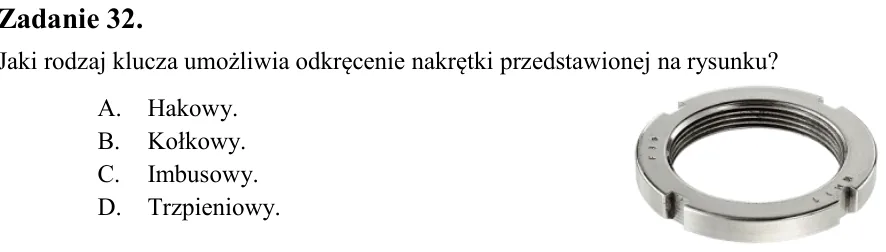

Zadanie 32. Jaki rodzaj klucza umożliwia odkręcenie nakrętki przedstawionej na rysunku? A. Hakowy. B. Kołkowy. C. Imbusowy. D. Trzpieniowy.

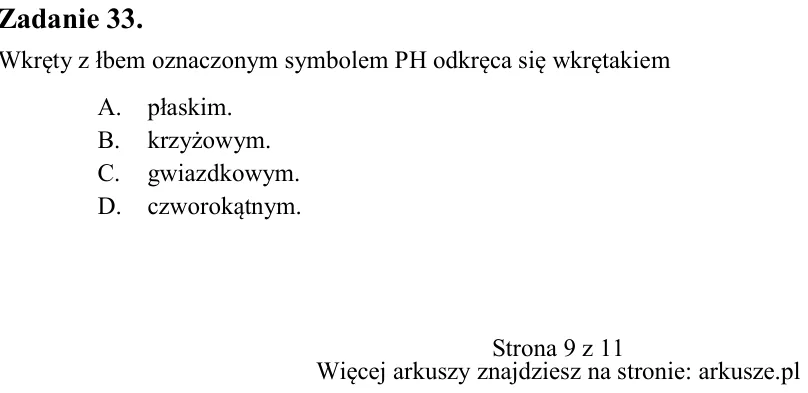

Zadanie 33. Wkręty z łbem oznaczonym symbolem PH odkręca się wkrętakiem A. płaskim. B. krzyżowym. C. gwiazdkowym. D. czworokątnym.

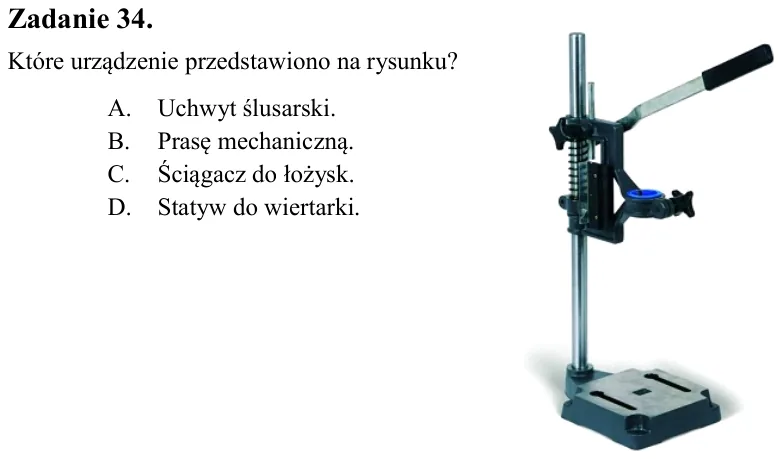

Zadanie 34. Które urządzenie przedstawiono na rysunku? A. Uchwyt ślusarski. B. Prasę mechaniczną. C. Ściągacz do łożysk. D. Statyw do wiertarki.

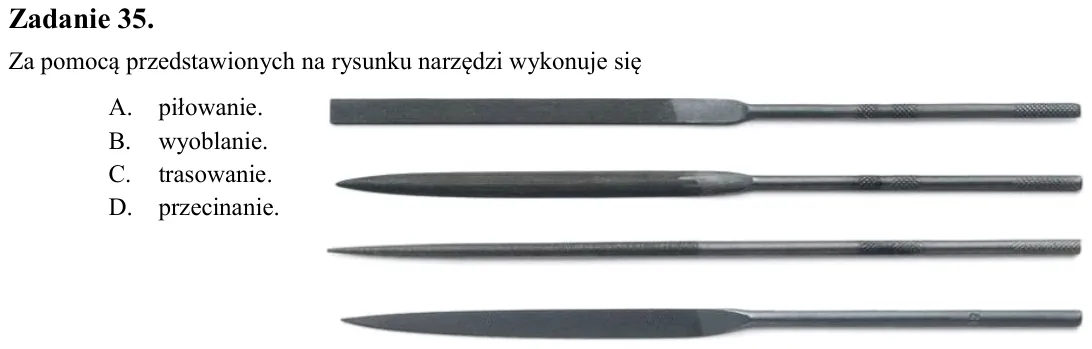

Zadanie 35. Za pomocą przedstawionych na rysunku narzędzi wykonuje się A. piłowanie. B. wyoblanie. C. trasowanie. D. przecinanie.

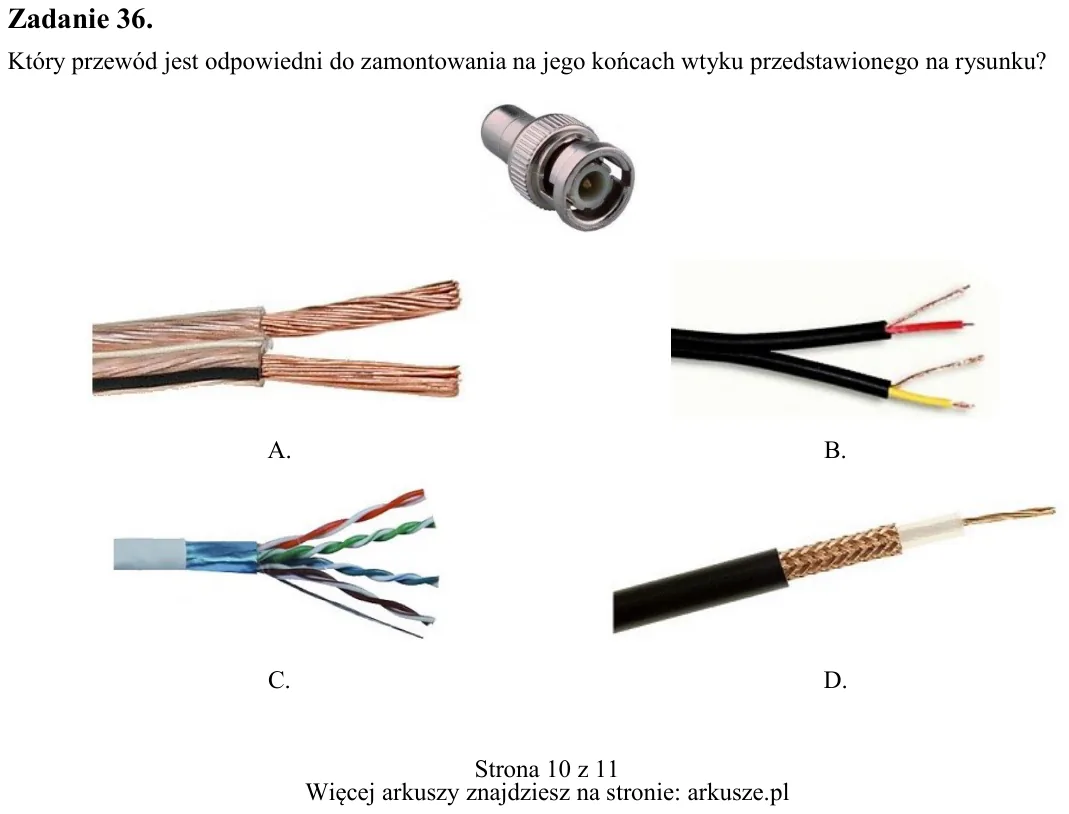

Zadanie 36. Który przewód jest odpowiedni do zamontowania na jego końcach wtyku przedstawionego na rysunku? A. B. C. D.

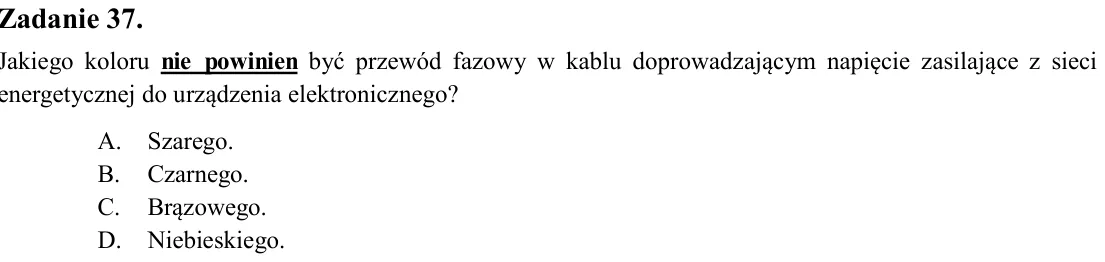

Zadanie 37. Jakiego koloru nie powinien być przewód fazowy w kablu doprowadzającym napięcie zasilające z sieci energetycznej do urządzenia elektronicznego? A. Szarego. B. Czarnego. C. Brązowego. D. Niebieskiego.

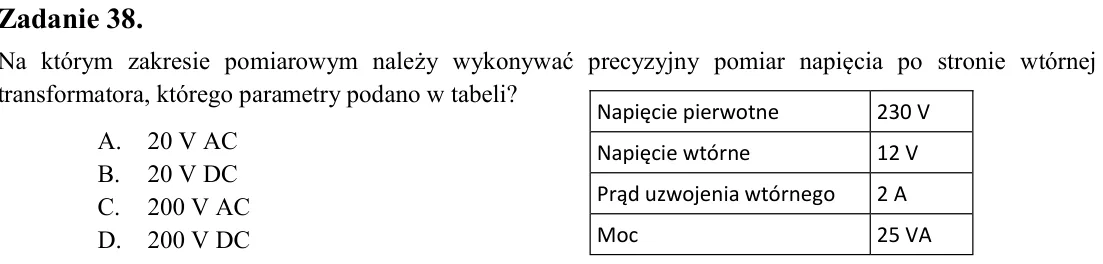

Zadanie 38. Na którym zakresie pomiarowym należy wykonywać precyzyjny pomiar napięcia po stronie wtórnej transformatora, którego parametry podano w tabeli? A. 20 V AC B. 20 V DC C. 200 V AC D. 200 V DC

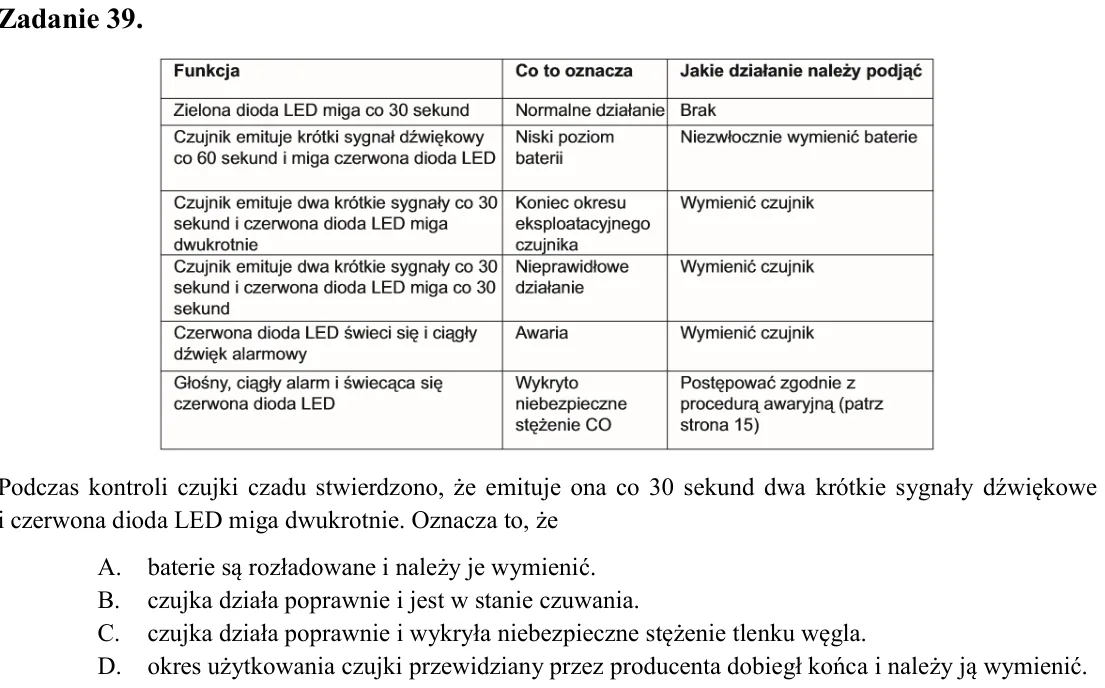

Zadanie 39. Podczas kontroli czujki czadu stwierdzono, że emituje ona co 30 sekund dwa krótkie sygnały dźwiękowe i czerwona dioda LED miga dwukrotnie. Oznacza to, że A. baterie są rozładowane i należy je wymienić. B. czu

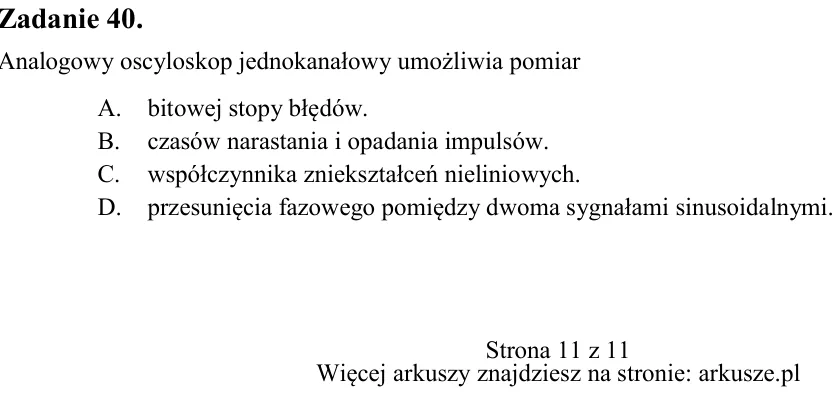

Zadanie 40. Analogowy oscyloskop jednokanałowy umożliwia pomiar A. bitowej stopy błędów. B. czasów narastania i opadania impulsów. C. współczynnika zniekształceń nieliniowych. D. przesunięcia fazowego pomiędzy dwoma sygn
