Fizyka · Matura · maj 2002 (rozszerzona)

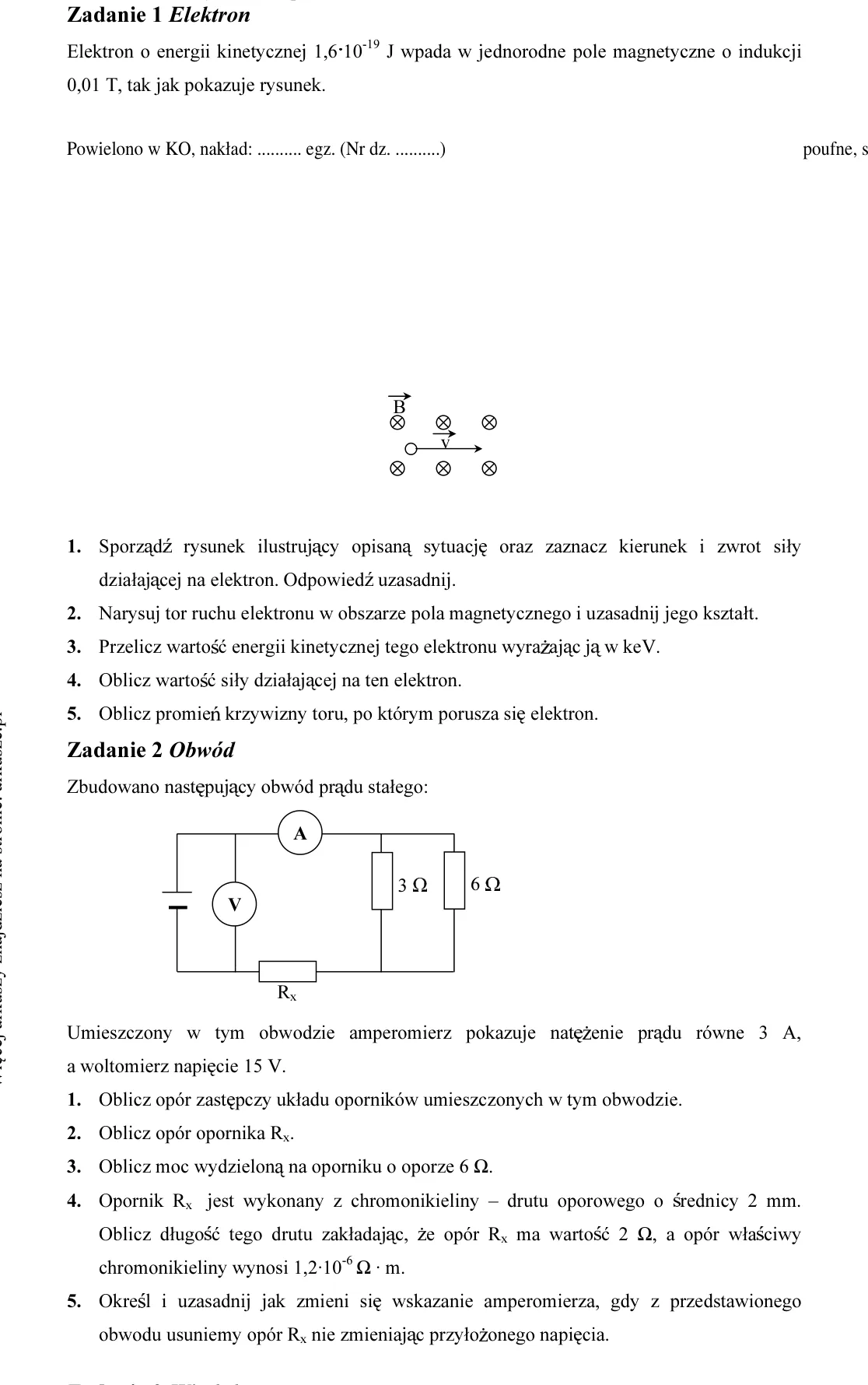

Zadanie 1 Elektron Elektron o energii kinetycznej 1,610” J wpada w jednorodne pole magnetyczne o indukcji 0,01 T, tak jak pokazuje rysunek. Powielono w KO, nakład: egz. (Nr dz ) poufne, strona | > B © O © => OQ-“- ® © ©

Obwód Zbudowano następujący obwód prądu stałego: Umieszczony w tym obwodzie amperomierz pokazuje natężenie prądu równe 3 A, a woltomierz napięcie 15 V.

1. Oblicz opór zastępczy układu oporników umieszczonych w tym obwodzie. [odp_otwarta1]

2. Oblicz opór opornika R_x . [odp_otwarta1]

3. Oblicz moc wydzieloną na oporniku o oporze 6 . [odp_otwarta1]

4. Opornik R_x jest wykonany z chromonikieliny - drutu oporowego o średnicy 2 mm. Oblicz długość tego drutu zakładając, że opór R_x ma wartość 2 , a opór właściwy chromonikieliny wynosi 1,2 10^ -6 m . [odp_otwarta1]

5. Określ i uzasadnij jak zmieni się wskazanie amperomierza, gdy z przedstawionego obwodu usuniemy opór R_x nie zmieniając przyłożonego napięcia. [odp_otwarta1]

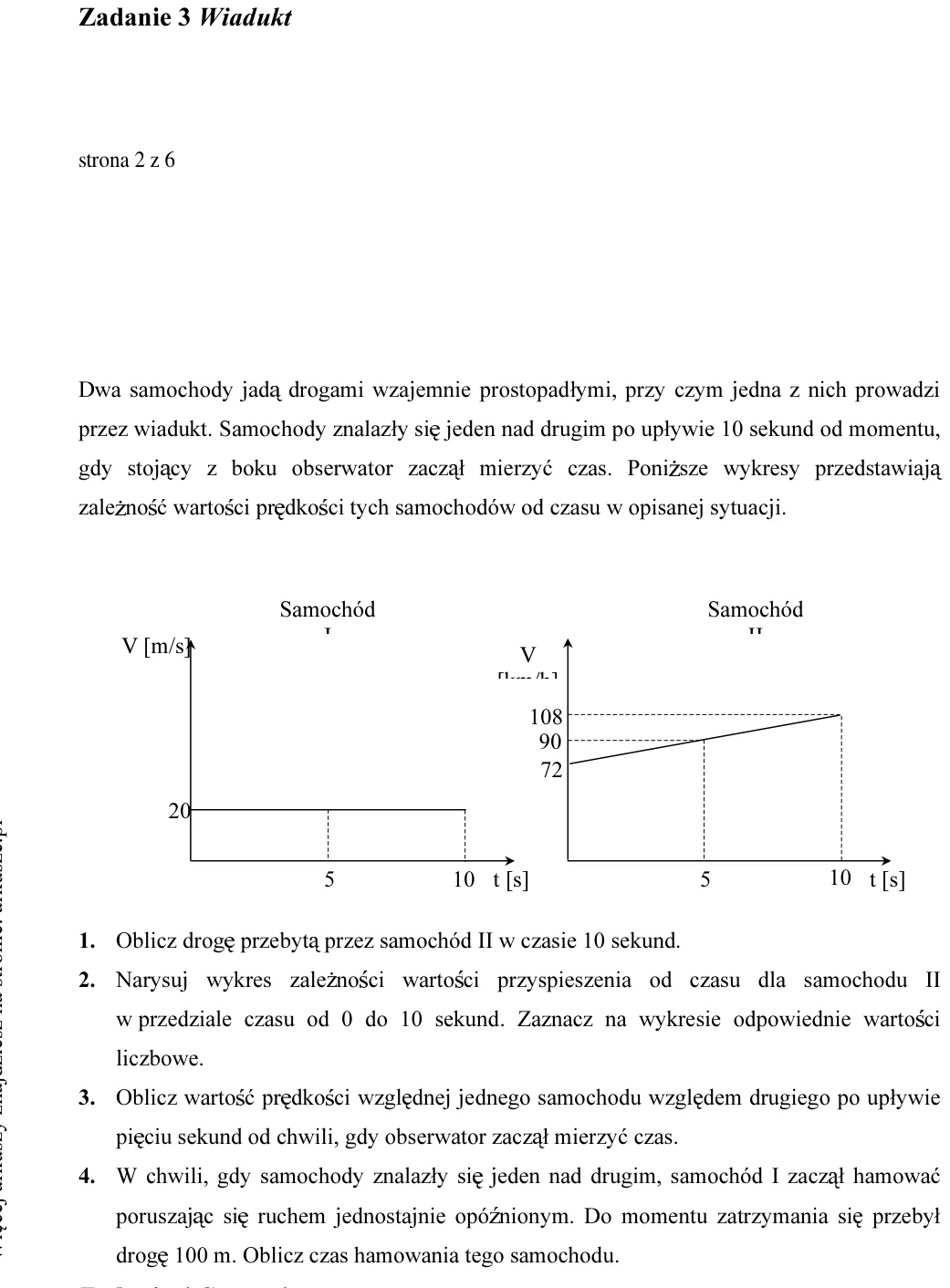

Zadanie 3 Wiadukt Dwa samochody jadą drogami wzajemnie prostopadłymi, przy czym jedna z nich prowadzi przez wiadukt. Samochody znalazły się jeden nad drugim po upływie 10 sekund od momentu, gdy stojący z boku obserwator

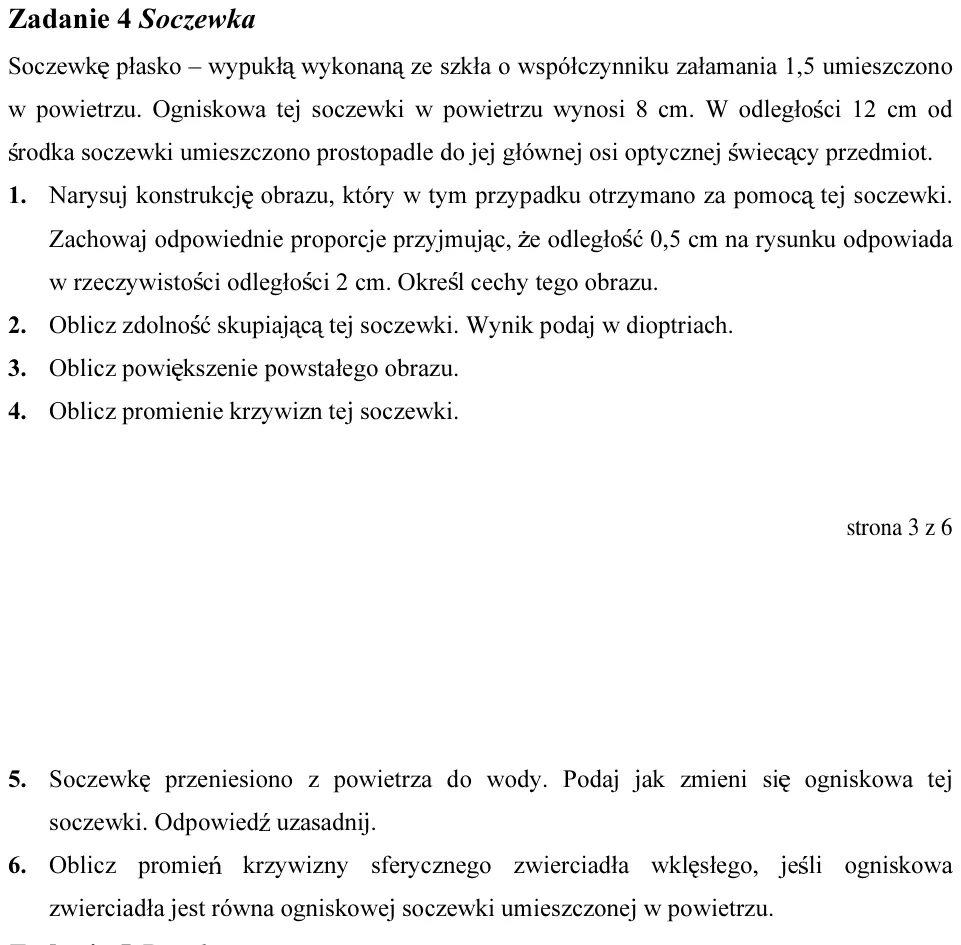

Zadanie 4 Soczewka Soczewkę płasko - wypukłą wykonaną ze szkła o współczynniku załamania 1,5 umieszczono w powietrzu. Ogniskowa tej soczewki w powietrzu wynosi 8 cm. W odległości 12 cm od środka soczewki umieszczono pros

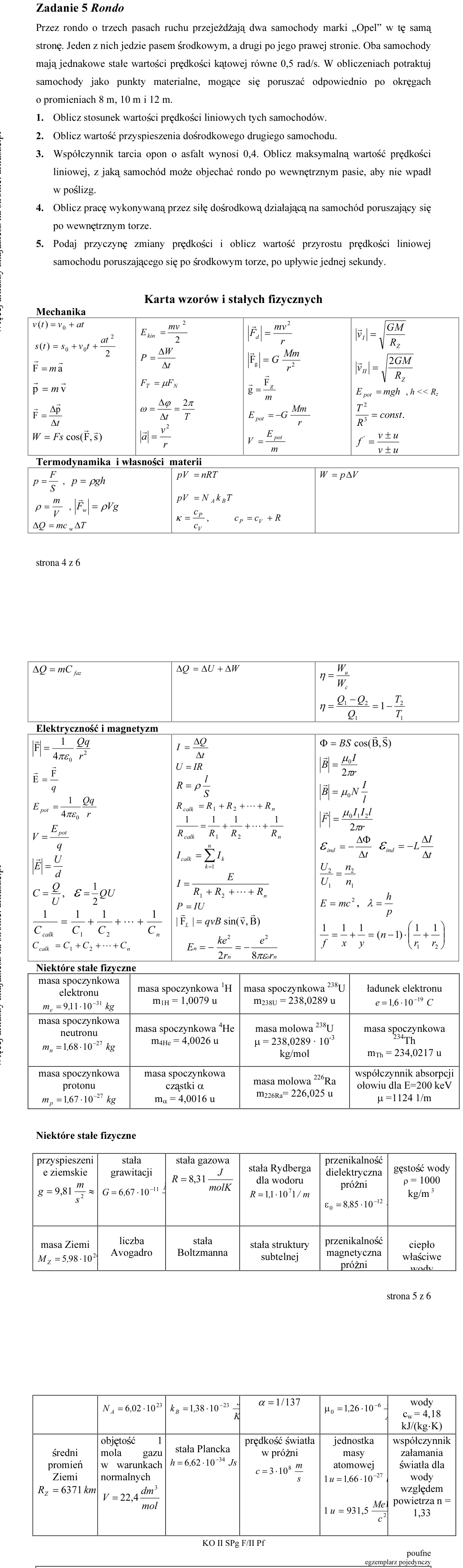

Zadanie 5 Rondo Przez rondo o trzech pasach ruchu przejeżdżają dwa samochody marki ,,Opel” w tę samą stronę. Jeden z nich jedzie pasem środkowym, a drugi po jego prawej stronie. Oba samochody mają jednakowe stałe wartośc
