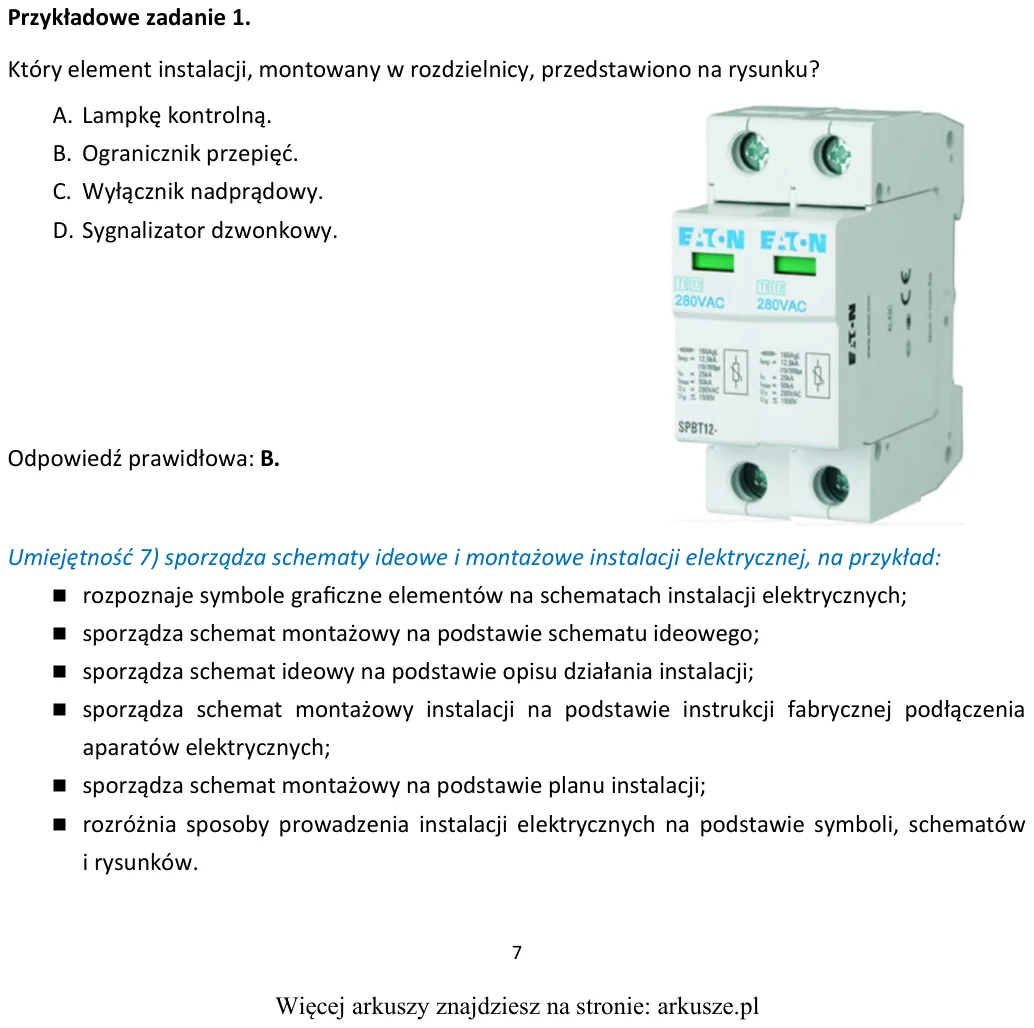

Przykładowe zadanie 1. Który element instalacji, montowany w rozdzielnicy, przedstawiono na rysunku? A. Lampkę kontrolną. B. Ogranicznik przepięć. C. Wyłącznik nadprądowy. D. Sygnalizator dzwonkowy. Odpowiedź prawidłowa:

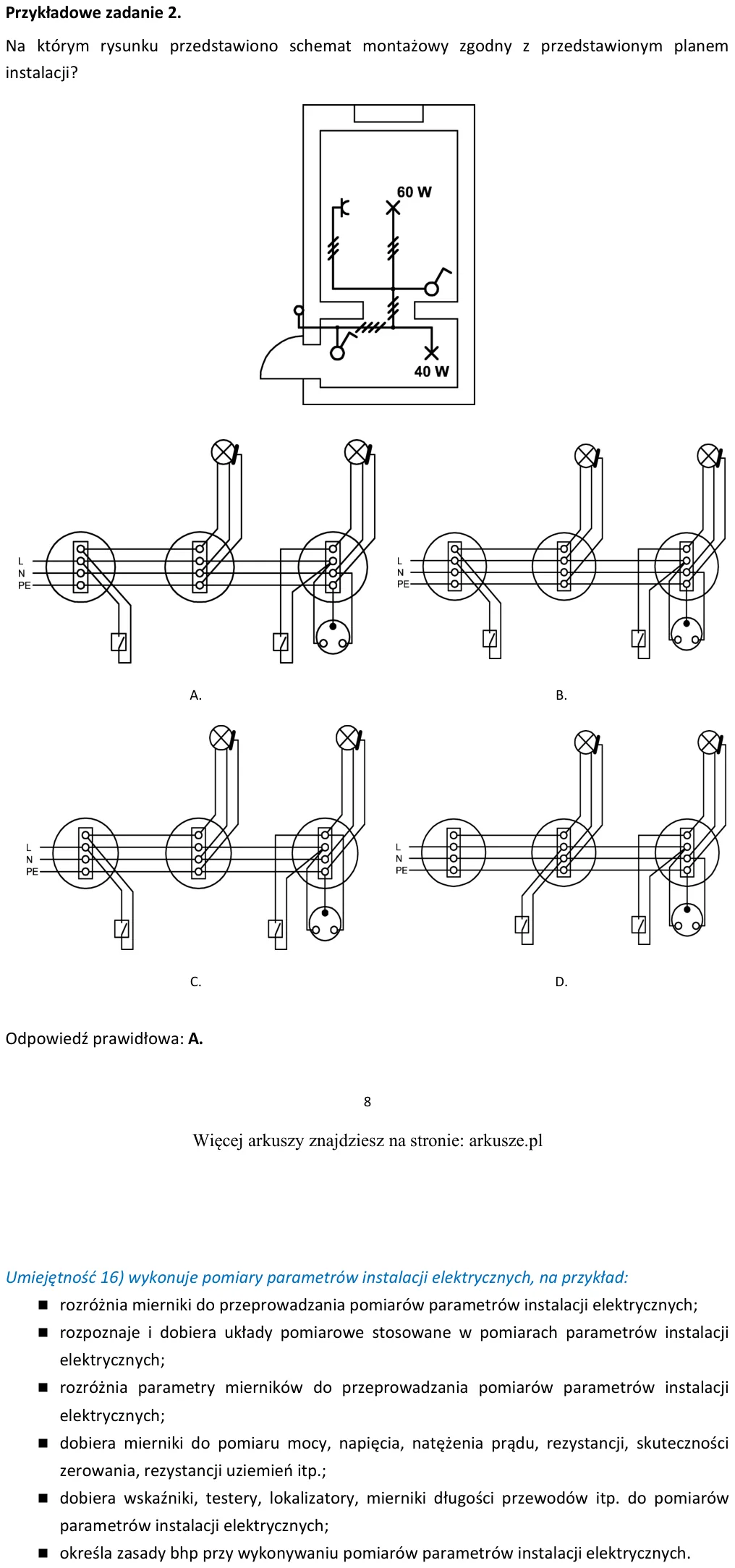

Przykładowe zadanie 2. Na którym rysunku przedstawiono schemat montażowy zgodny z przedstawionym planem instalacji? Odpowiedź prawidłowa: A. A. B. C. D. 9 Umiejętność 16) wykonuje pomiary parametrów instalacji elektryczn

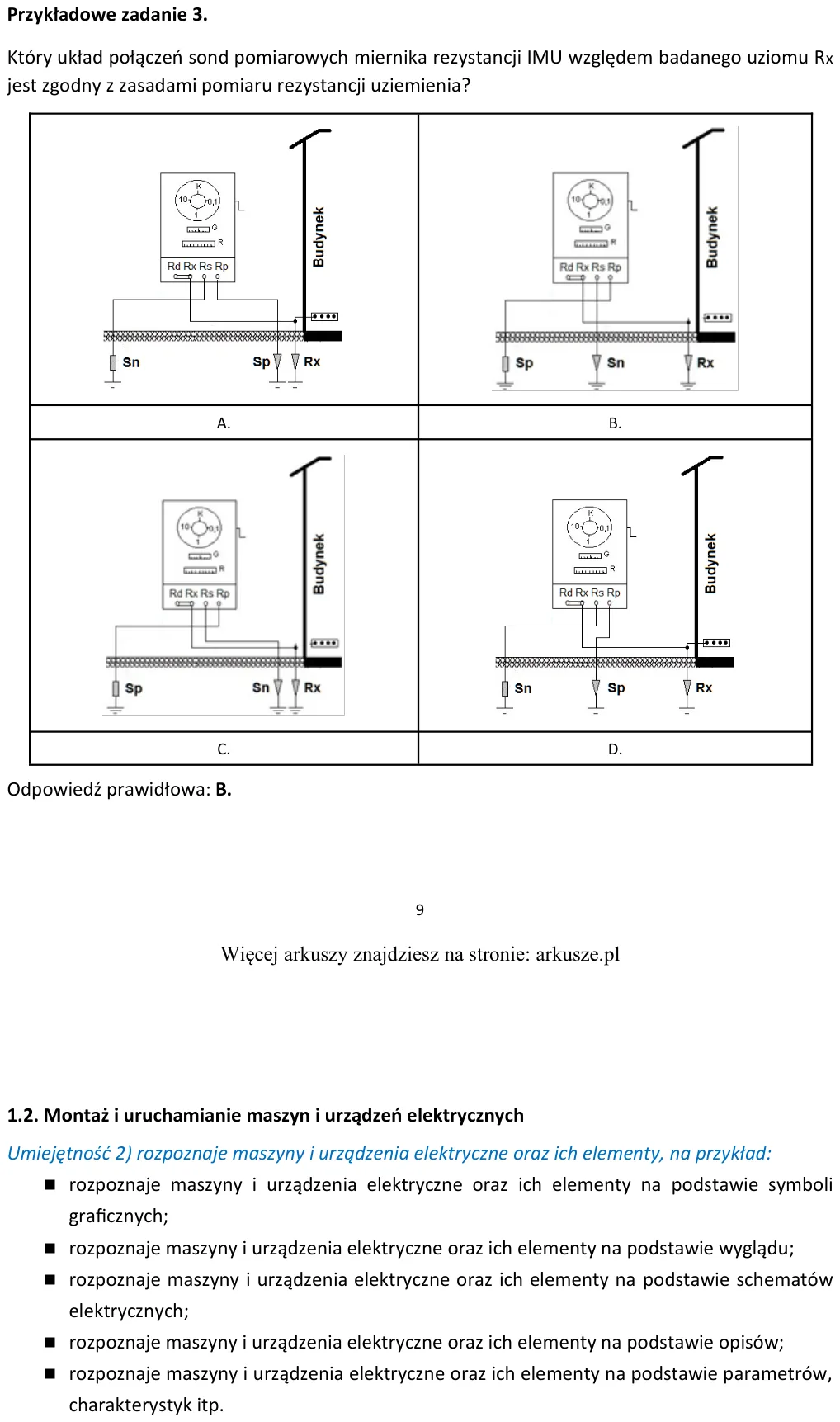

Przykładowe zadanie 3. Który układ połączeń sond pomiarowych miernika rezystancji IMU względem badanego uziomu Rx jest zgodny z zasadami pomiaru rezystancji uziemienia? Odpowiedź prawidłowa: B. A. B. C. D. 10 1.2. Montaż

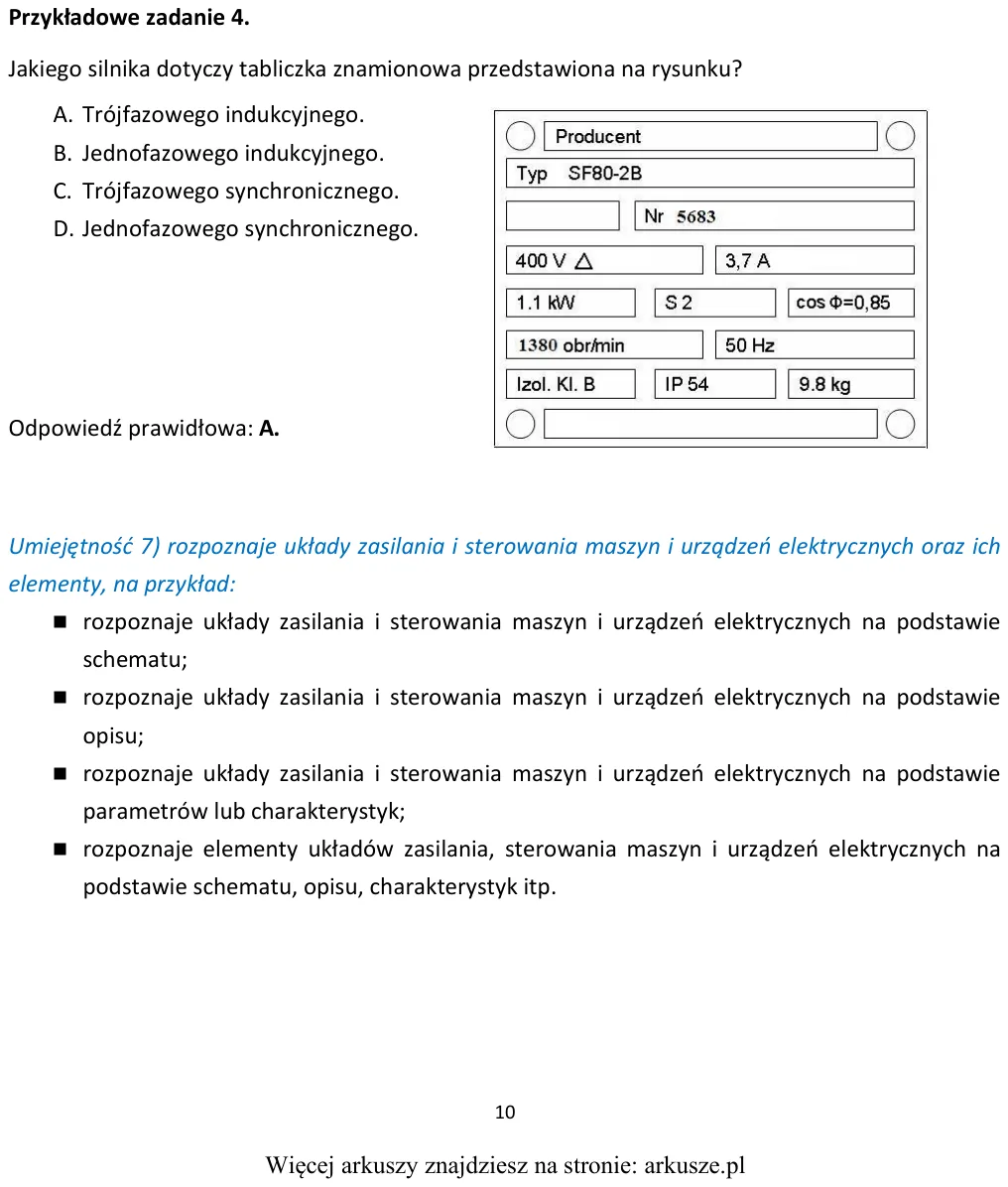

Przykładowe zadanie 4. Jakiego silnika dotyczy tabliczka znamionowa przedstawiona na rysunku? A. Trójfazowego indukcyjnego. B. Jednofazowego indukcyjnego. C. Trójfazowego synchronicznego. D. Jednofazowego synchronicznego

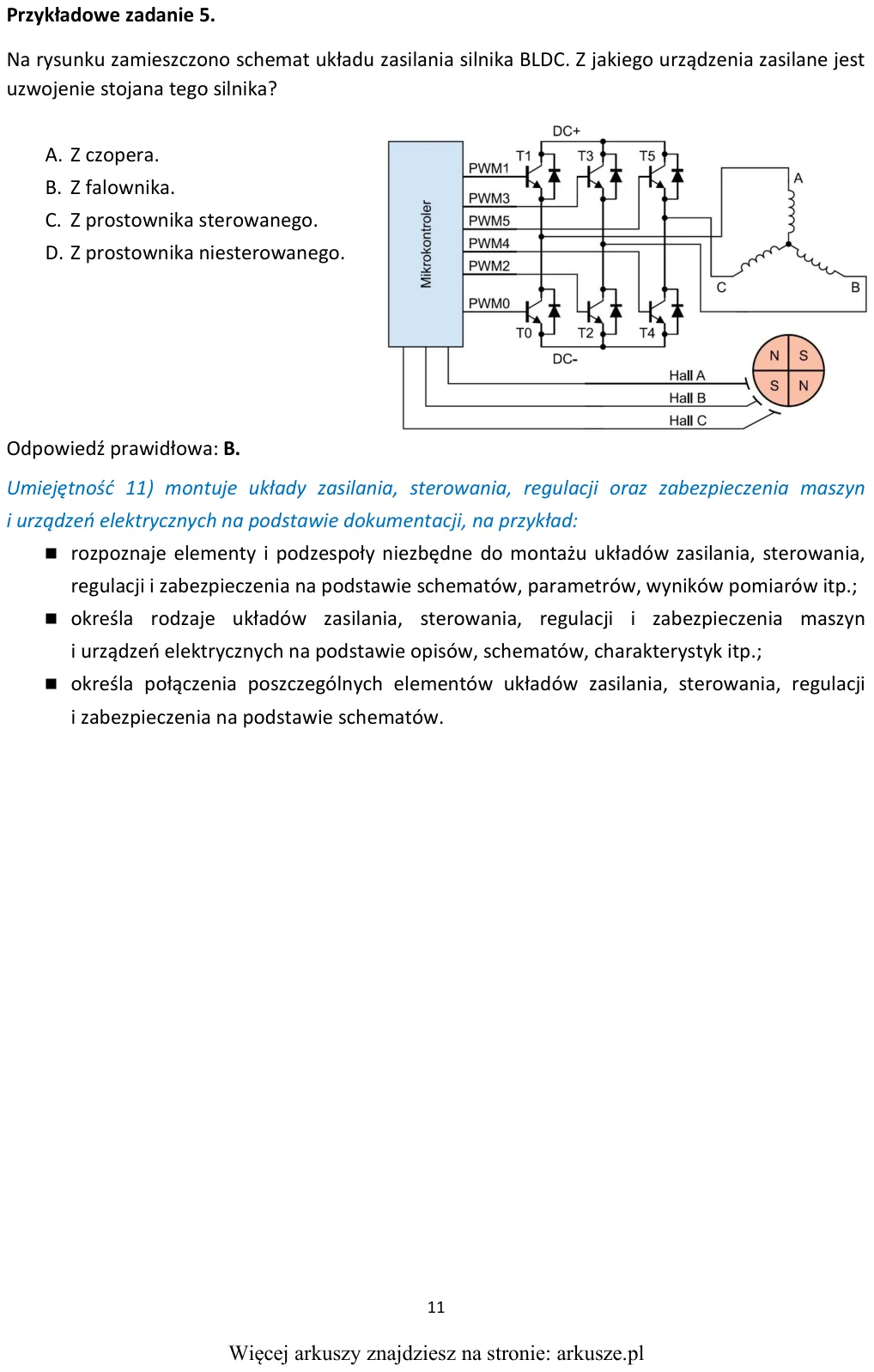

Przykładowe zadanie 5. Na rysunku zamieszczono schemat układu zasilania silnika BLDC. Z jakiego urządzenia zasilane jest uzwojenie stojana tego silnika? A. Z czopera. B. Z falownika. C. Z prostownika sterowanego. D. Z pr

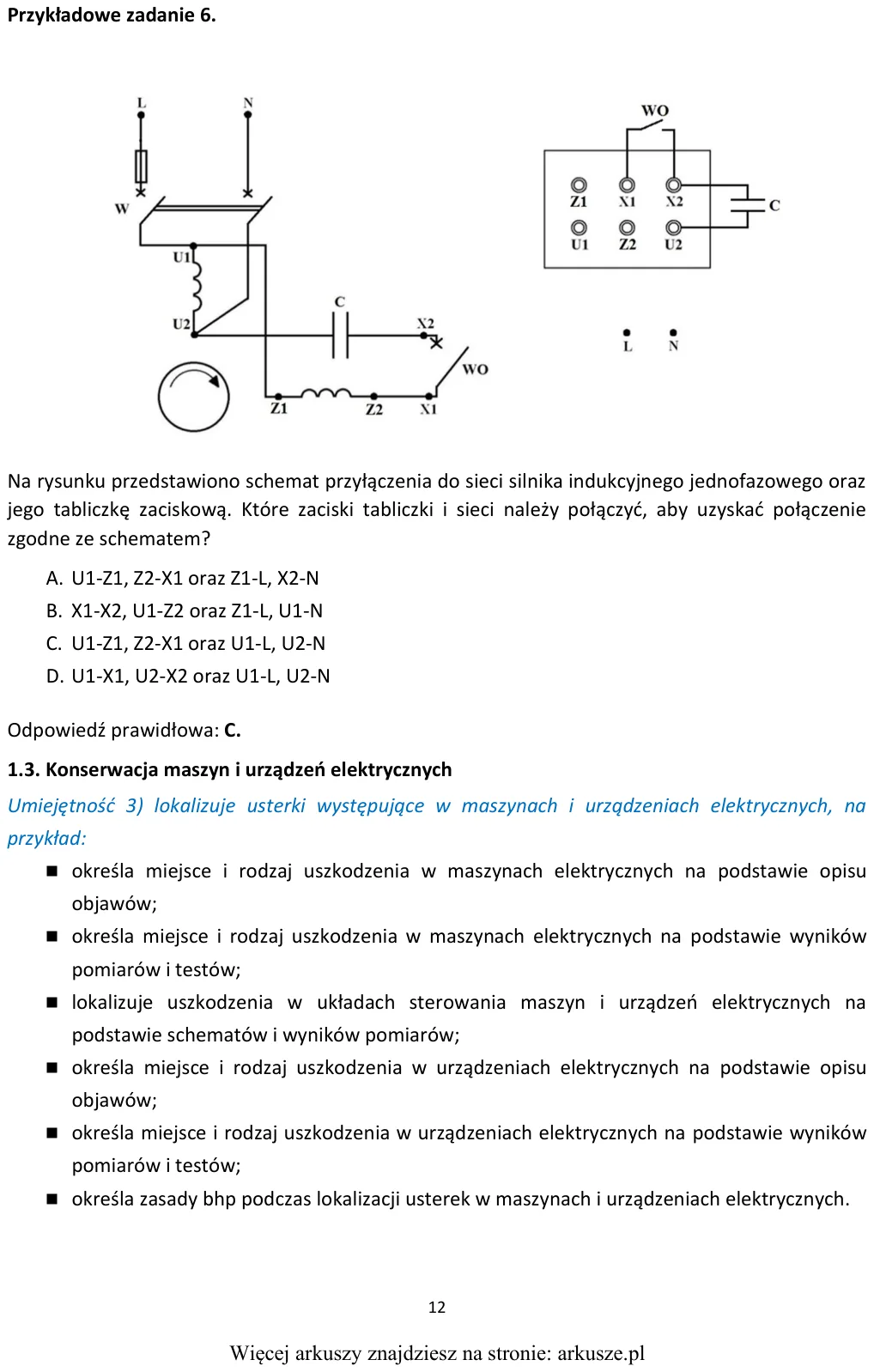

Przykładowe zadanie 6. Na rysunku przedstawiono schemat przyłączenia do sieci silnika indukcyjnego jednofazowego oraz jego tabliczkę zaciskową. Które zaciski tabliczki i sieci należy połączyć, aby uzyskać połączenie zgod

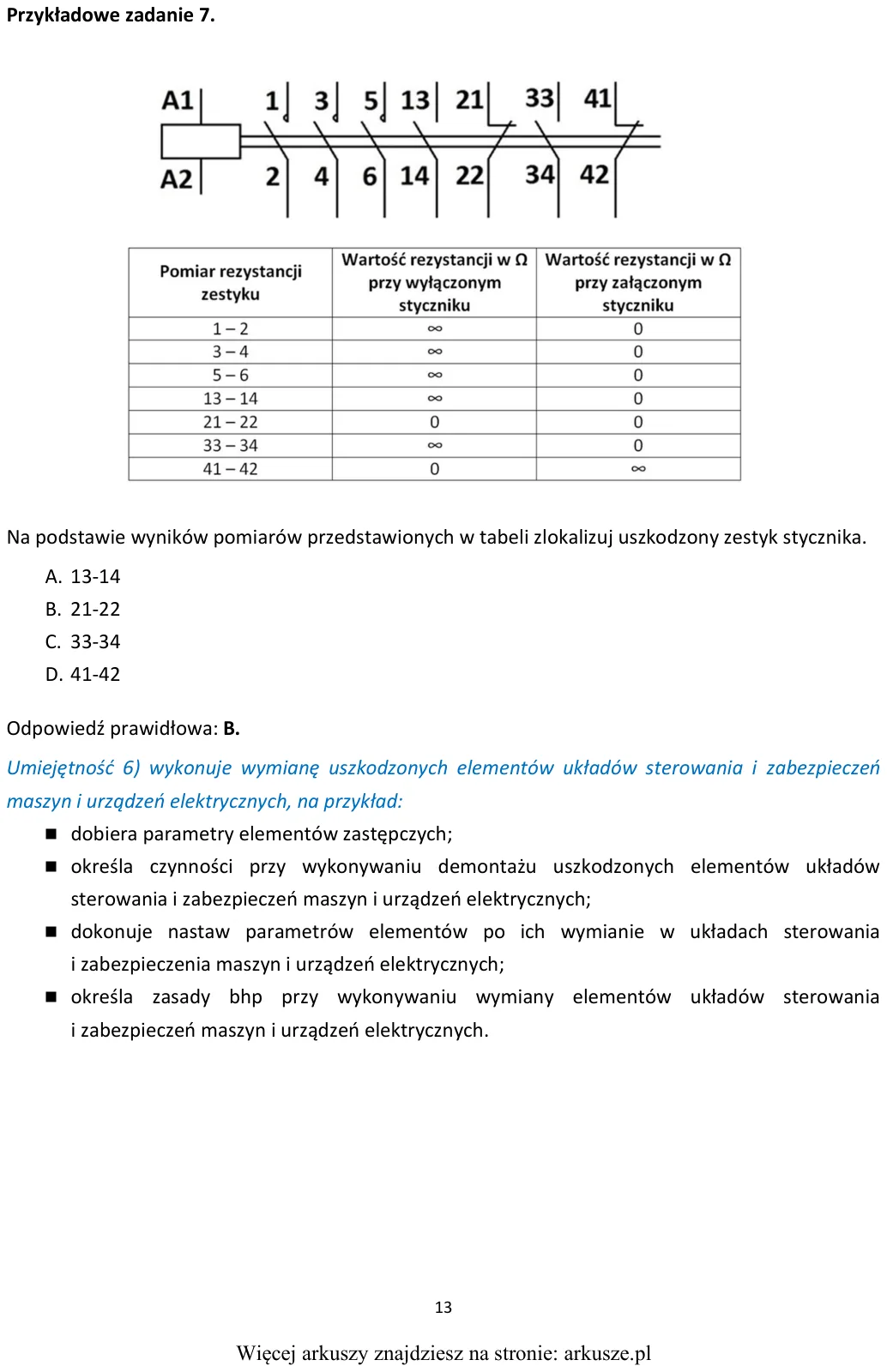

Przykładowe zadanie 7. Na podstawie wyników pomiarów przedstawionych w tabeli zlokalizuj uszkodzony zestyk stycznika. A. 13-14 B. 21-22 C. 33-34 D. 41-42 Odpowiedź prawidłowa: B. Umiejętność 6) wykonuje wymianę uszkodzon

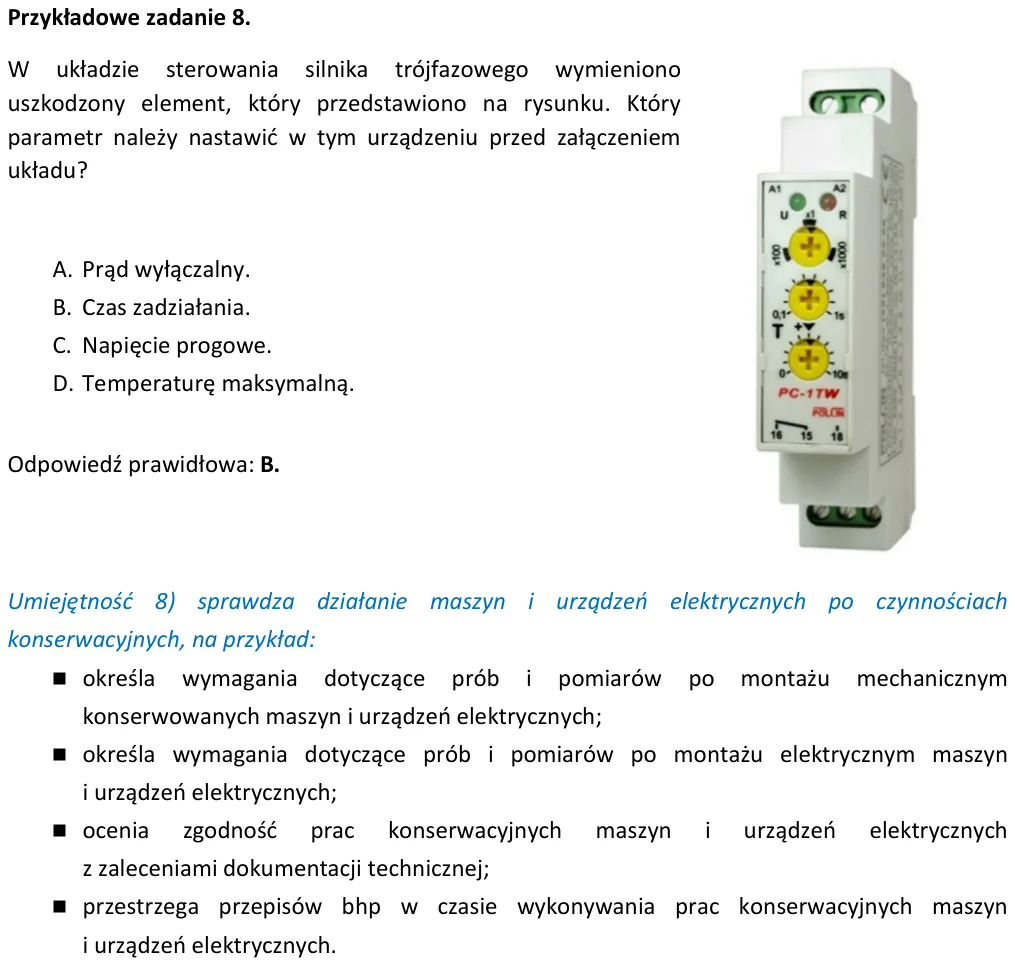

Przykładowe zadanie 8. W układzie sterowania silnika trójfazowego wymieniono uszkodzony element, który przedstawiono na rysunku. Który parametr należy nastawić w tym urządzeniu przed załączeniem układu? A. Prąd wyłączaln

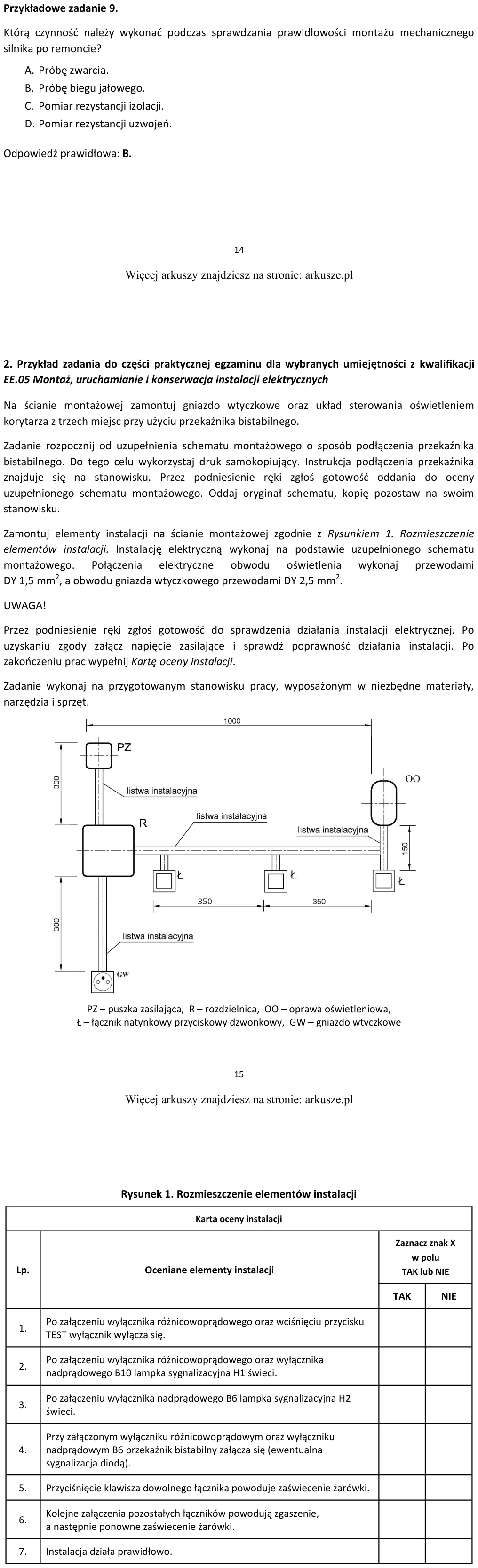

Przykładowe zadanie 9. Którą czynność należy wykonać podczas sprawdzania prawidłowości montażu mechanicznego silnika po remoncie? A. Próbę zwarcia. B. Próbę biegu jałowego. C. Pomiar rezystancji izolacji. D. Pomiar rezys
