Egzamin zawodowy · Informator zawodowy · 2017

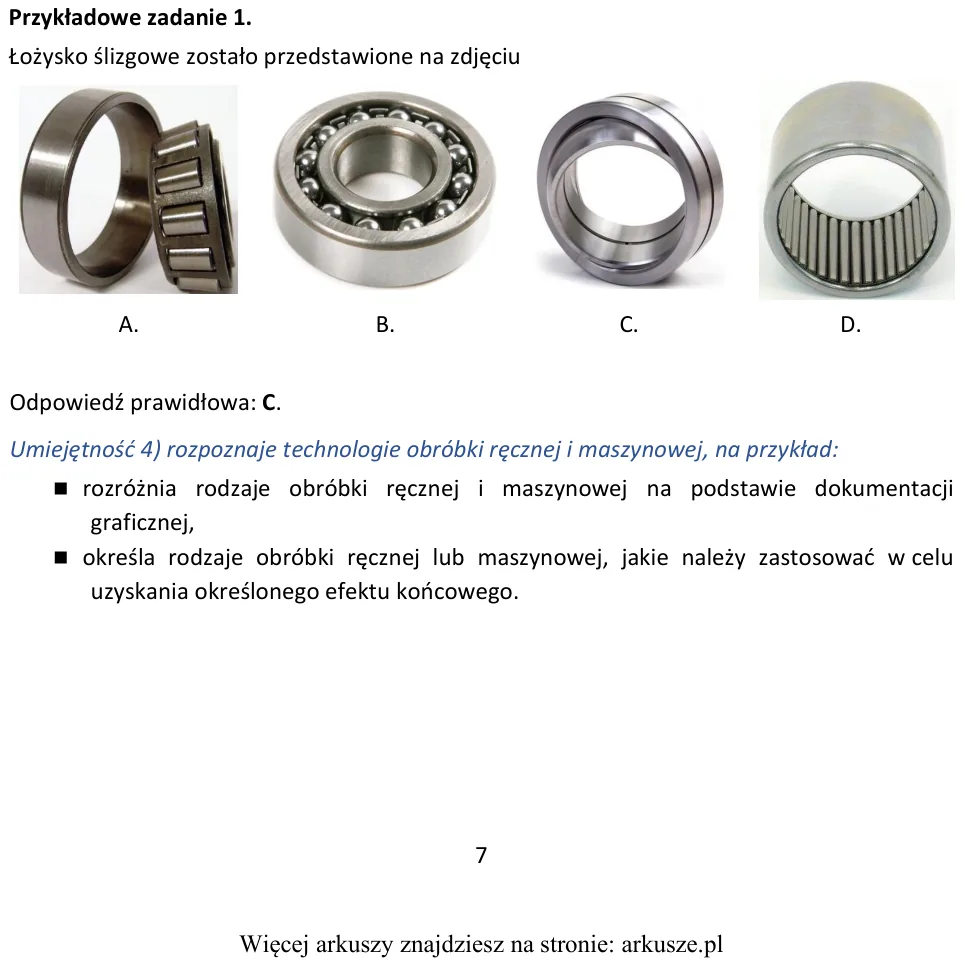

Przykładowe zadanie 1. Łożysko ślizgowe zostało przedstawione na zdjęciu A. B. C. D. Odpowiedź prawidłowa: C. Umiejętność 4) rozpoznaje technologie obróbki ręcznej i maszynowej, na przykład:  rozróżnia rodzaje obróbki r

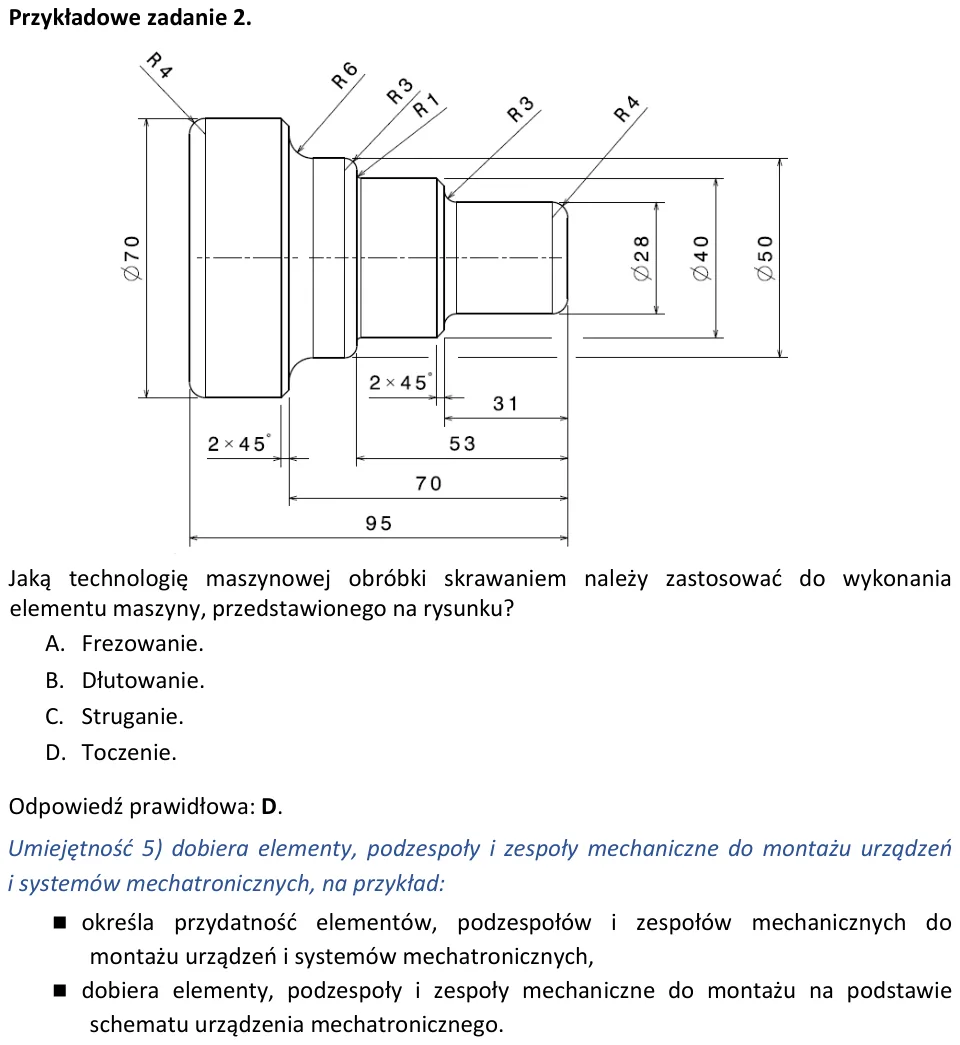

Przykładowe zadanie 2. Jaką technologię maszynowej obróbki skrawaniem należy zastosować do wykonania elementu maszyny, przedstawionego na rysunku? A. Frezowanie. B. Dłutowanie. C. Struganie. D. Toczenie. Odpowiedź prawid

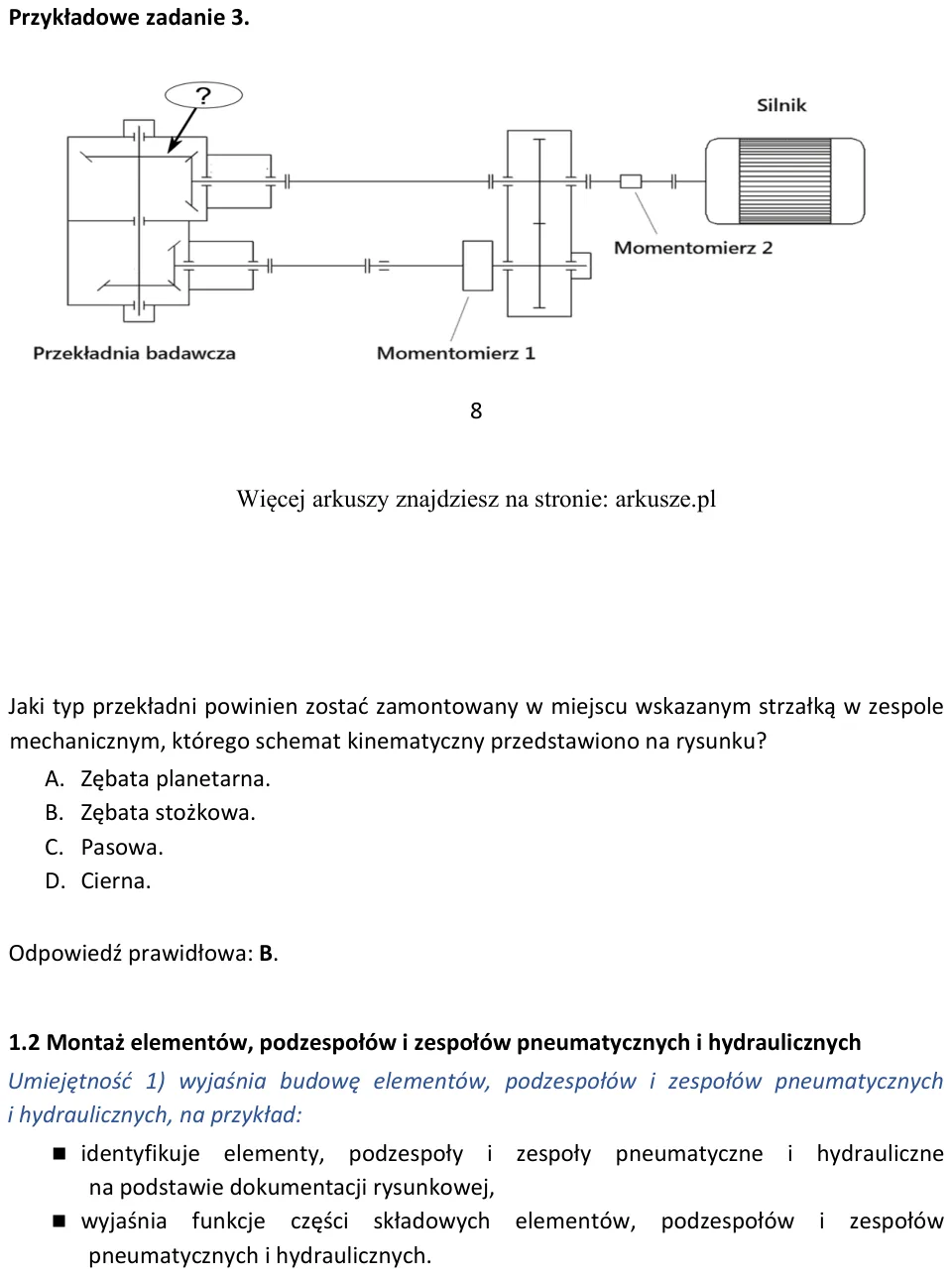

Przykładowe zadanie 3. 9 Jaki typ przekładni powinien zostać zamontowany w miejscu wskazanym strzałką w zespole mechanicznym, którego schemat kinematyczny przedstawiono na rysunku? A. Zębata planetarna. B. Zębata stożkow

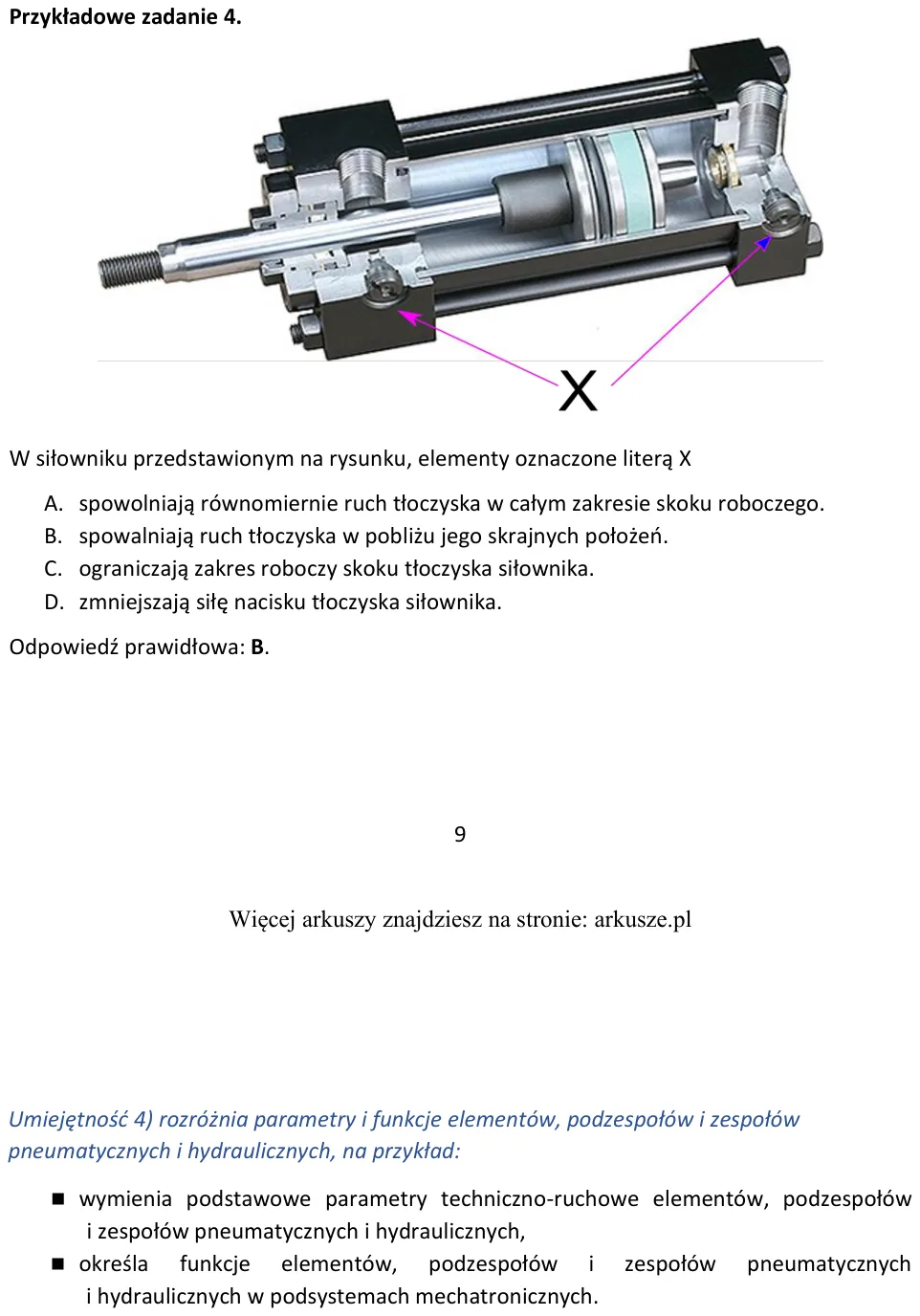

Przykładowe zadanie 4. W siłowniku przedstawionym na rysunku, elementy oznaczone literą X A. spowolniają równomiernie ruch tłoczyska w całym zakresie skoku roboczego. B. spowalniają ruch tłoczyska w pobliżu jego skrajnyc

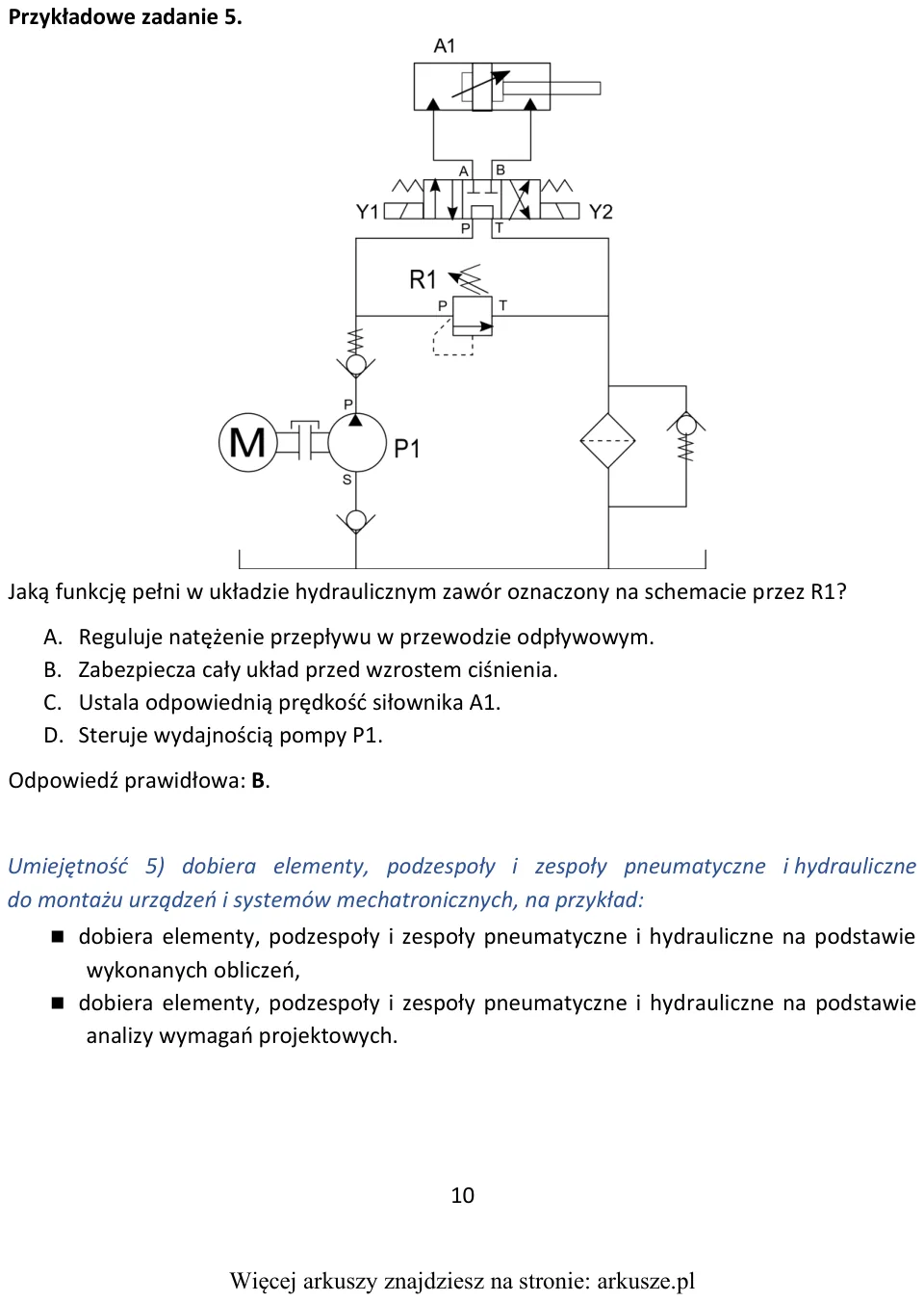

Przykładowe zadanie 5. Jaką funkcję pełni w układzie hydraulicznym zawór oznaczony na schemacie przez R1? A. Reguluje natężenie przepływu w przewodzie odpływowym. B. Zabezpiecza cały układ przed wzrostem ciśnienia. C. Us

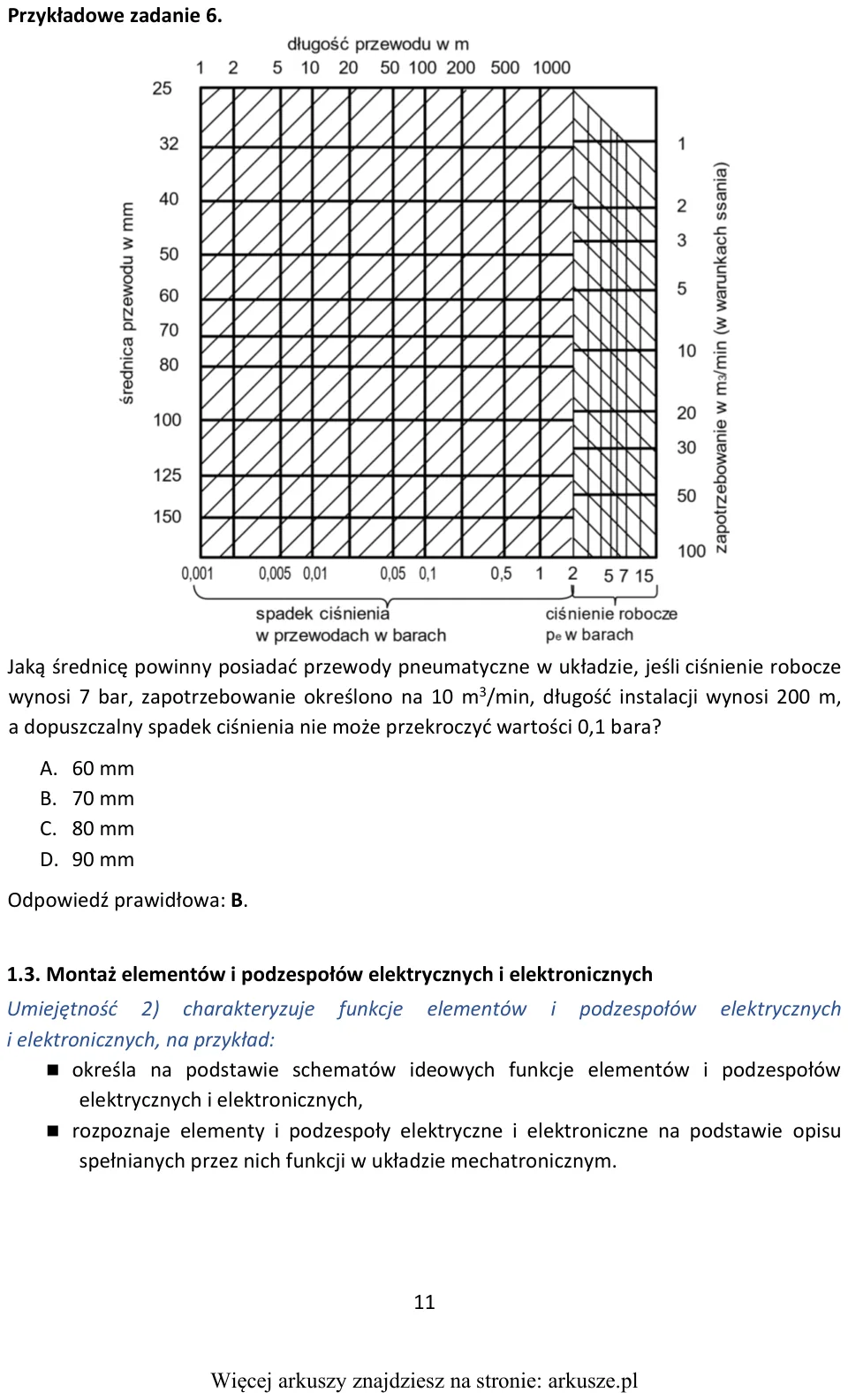

Przykładowe zadanie 6. Jaką średnicę powinny posiadać przewody pneumatyczne w układzie, jeśli ciśnienie robocze wynosi 7 bar, zapotrzebowanie określono na 10 m3/min, długość instalacji wynosi 200 m, a dopuszczalny spadek

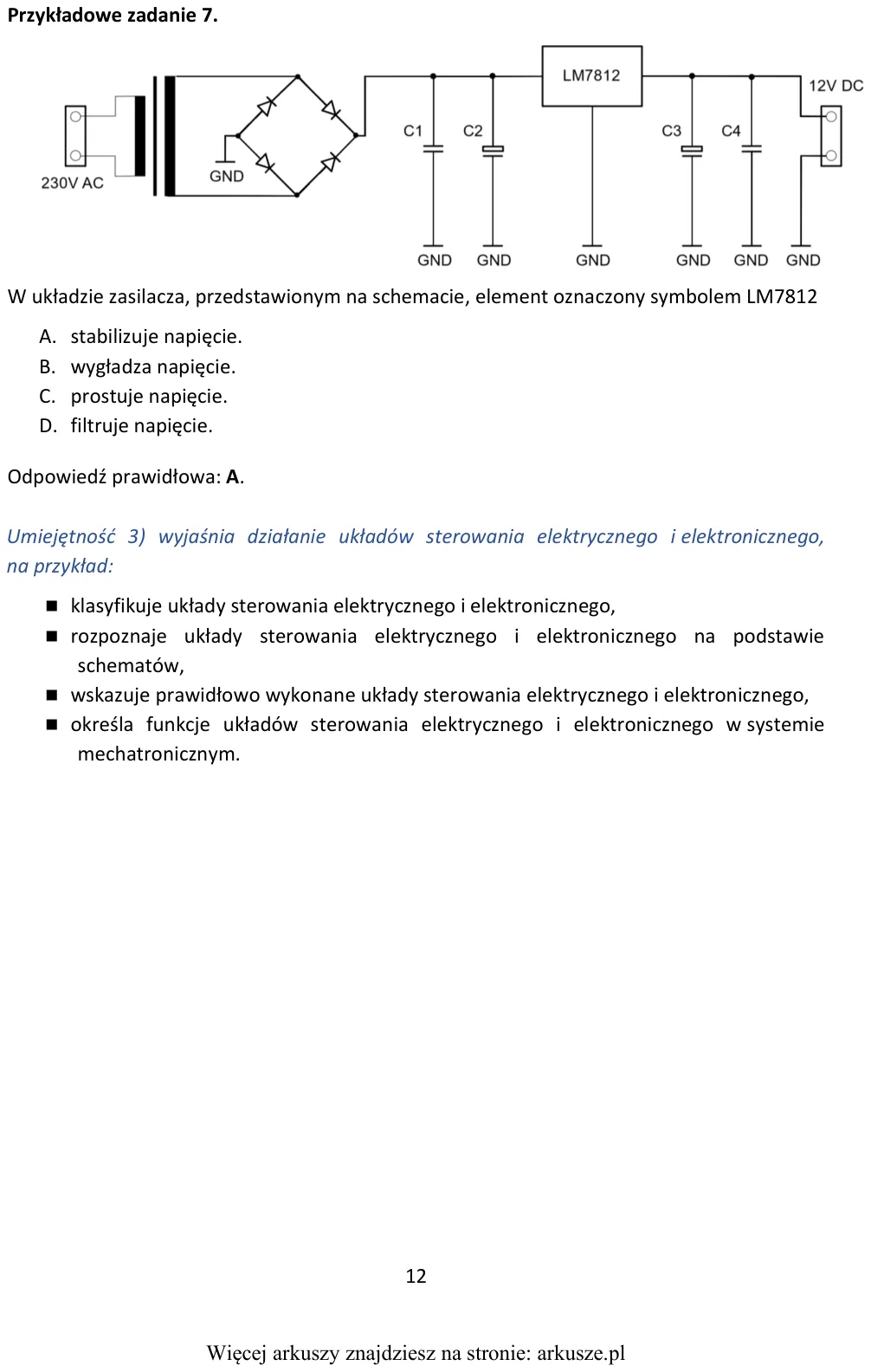

Przykładowe zadanie 7. W układzie zasilacza, przedstawionym na schemacie, element oznaczony symbolem LM7812 A. stabilizuje napięcie. B. wygładza napięcie. C. prostuje napięcie. D. filtruje napięcie. Odpowiedź prawidłowa:

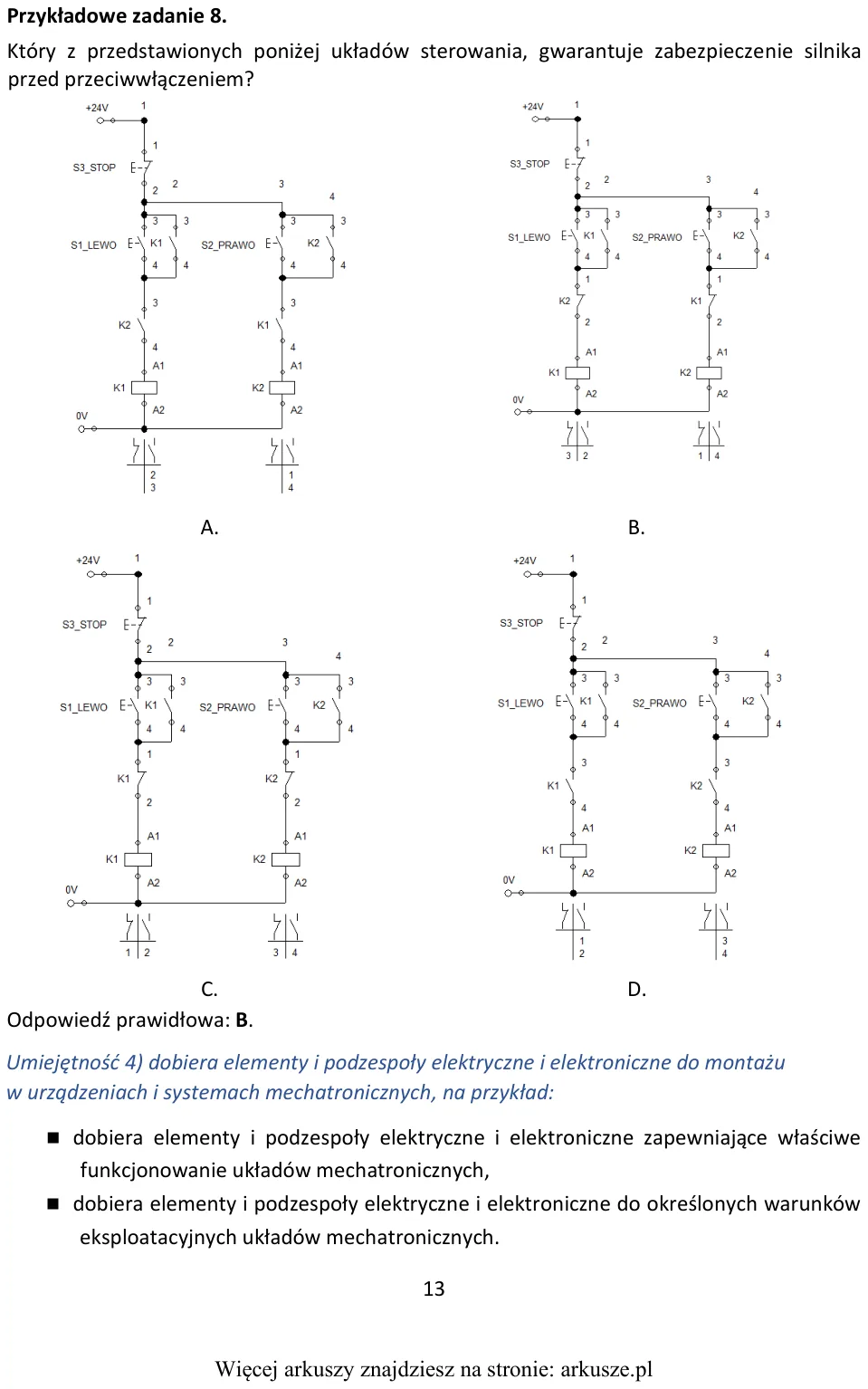

Przykładowe zadanie 8. Który z przedstawionych poniżej układów sterowania, gwarantuje zabezpieczenie silnika przed przeciwwłączeniem? A. B. C. D. Odpowiedź prawidłowa: B. Umiejętność 4) dobiera elementy i podzespoły elek

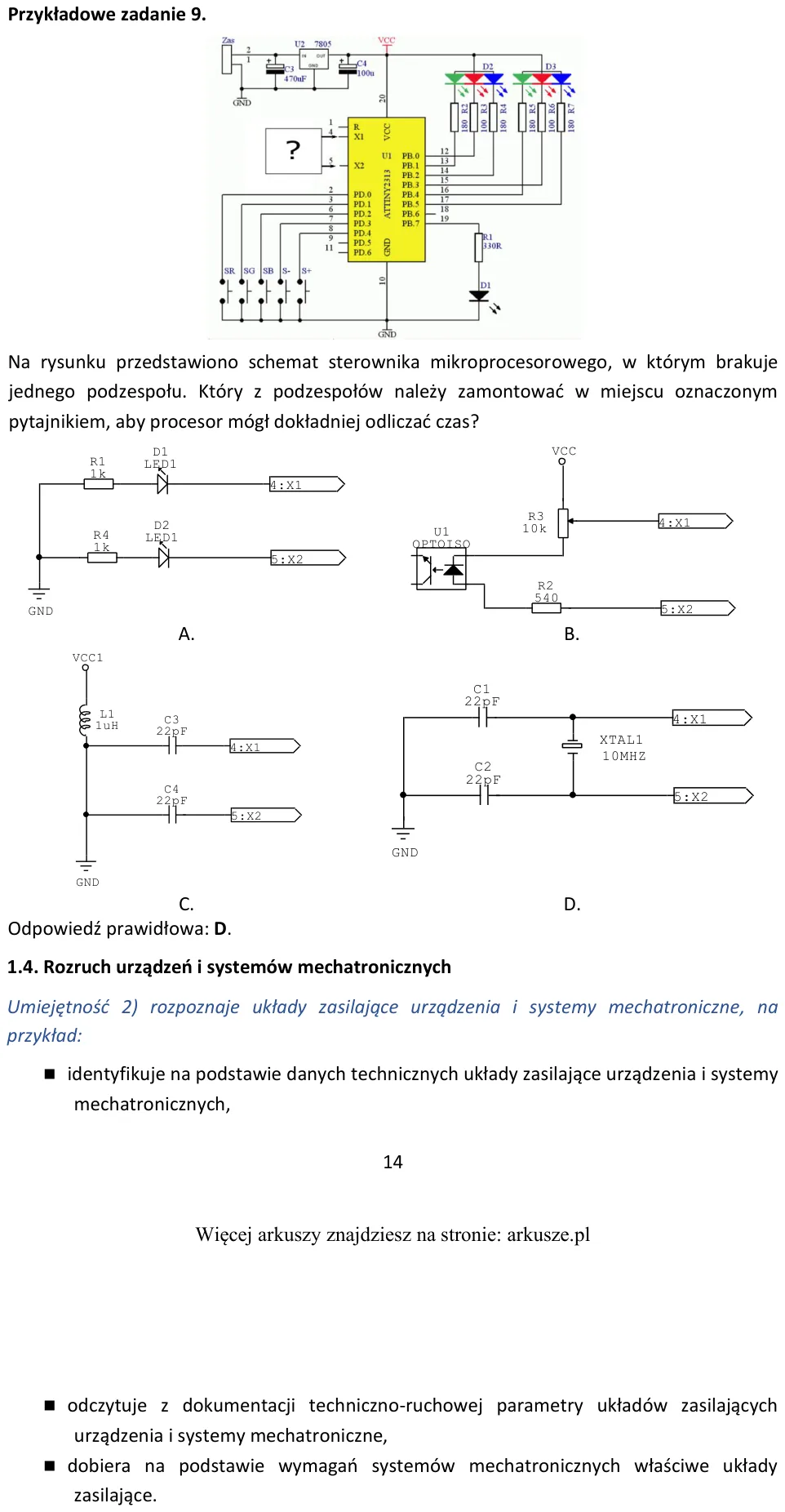

Przykładowe zadanie 9. Na rysunku przedstawiono schemat sterownika mikroprocesorowego, w którym brakuje jednego podzespołu. Który z podzespołów należy zamontować w miejscu oznaczonym pytajnikiem, aby procesor mógł dokład

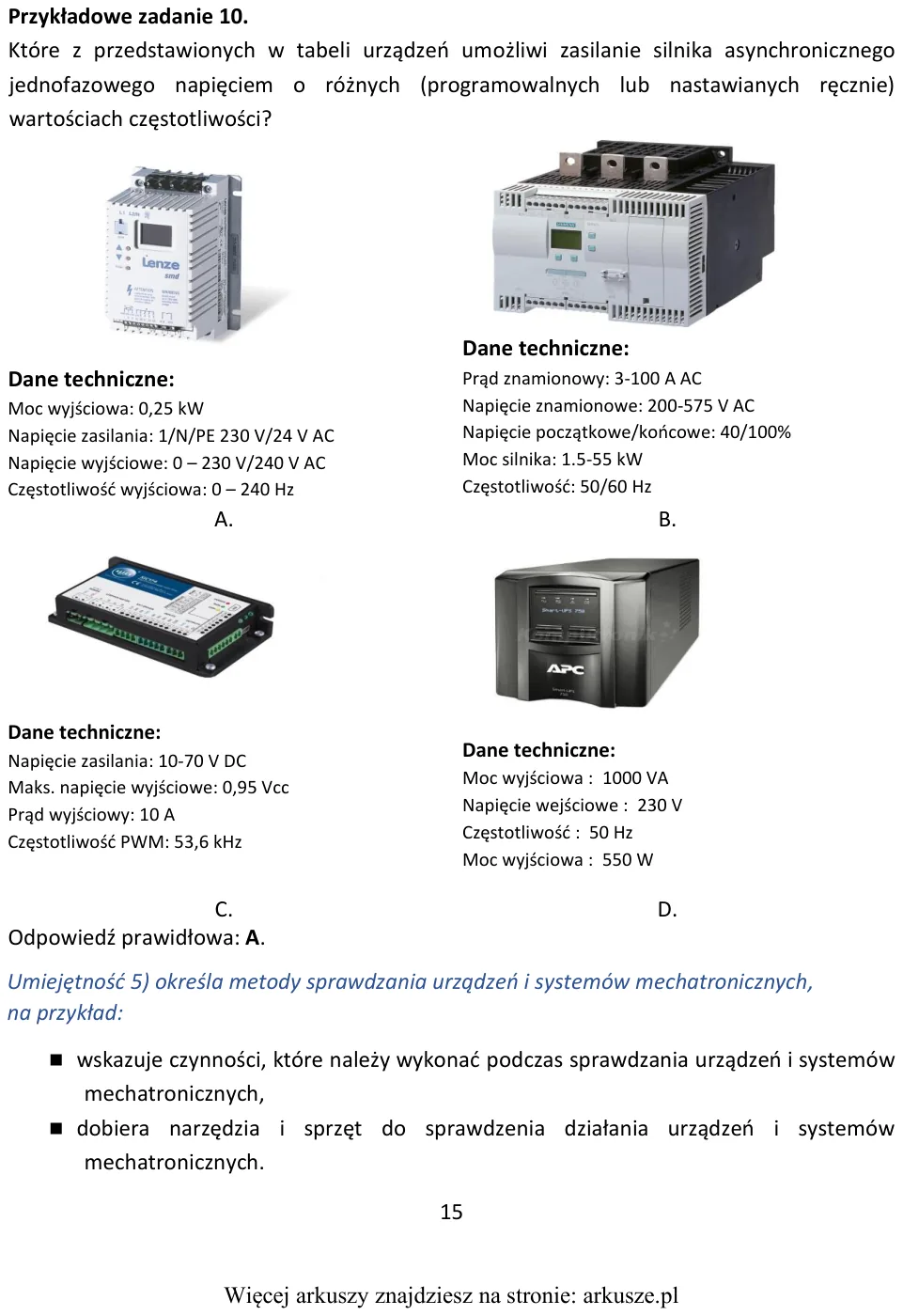

Przykładowe zadanie 10. Które z przedstawionych w tabeli urządzeń umożliwi zasilanie silnika asynchronicznego jednofazowego napięciem o różnych (programowalnych lub nastawianych ręcznie) wartościach częstotliwości? Dane

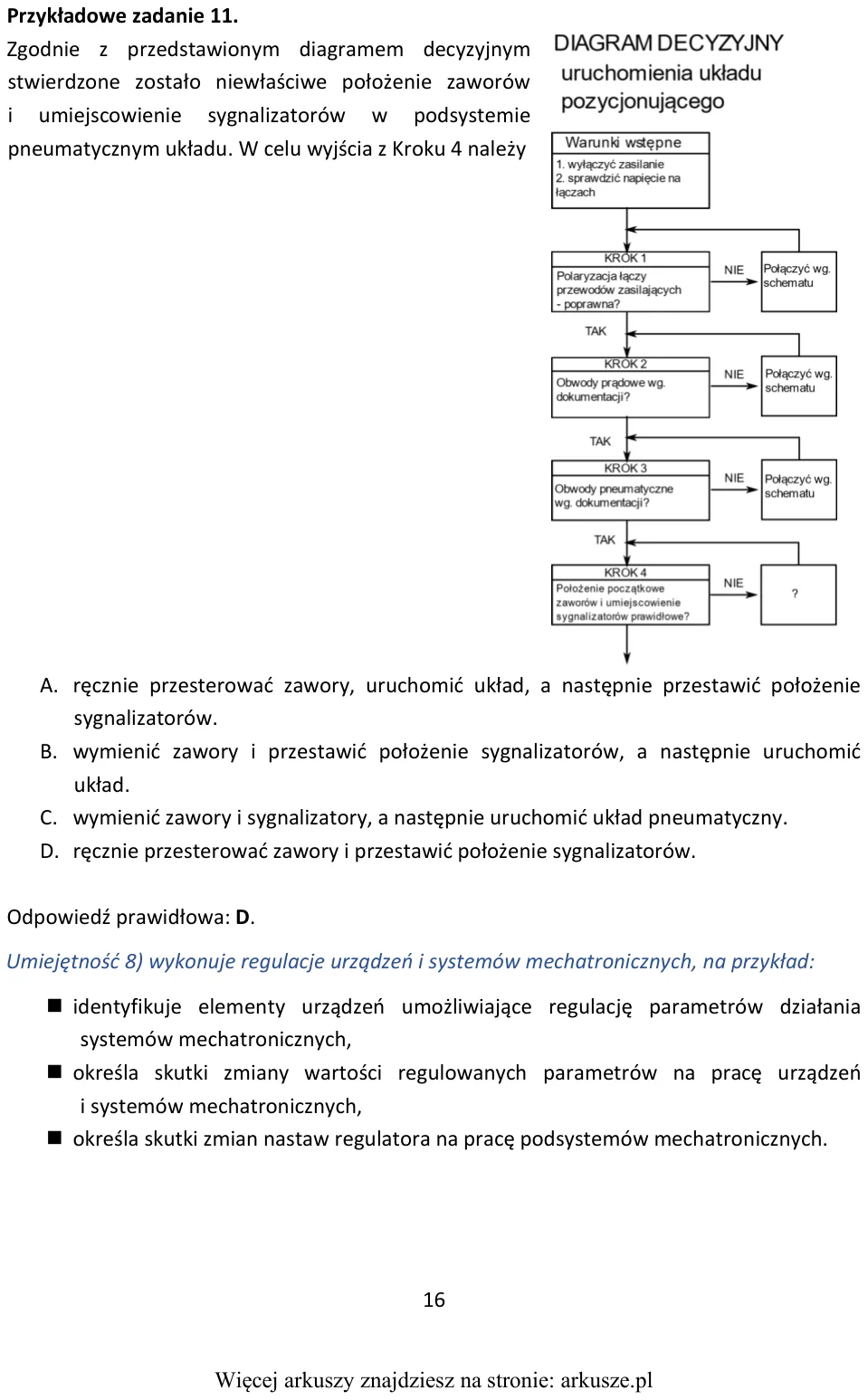

Przykładowe zadanie 11. Zgodnie z przedstawionym diagramem decyzyjnym stwierdzone zostało niewłaściwe położenie zaworów i umiejscowienie sygnalizatorów w podsystemie pneumatycznym układu. W celu wyjścia z Kroku 4 należy

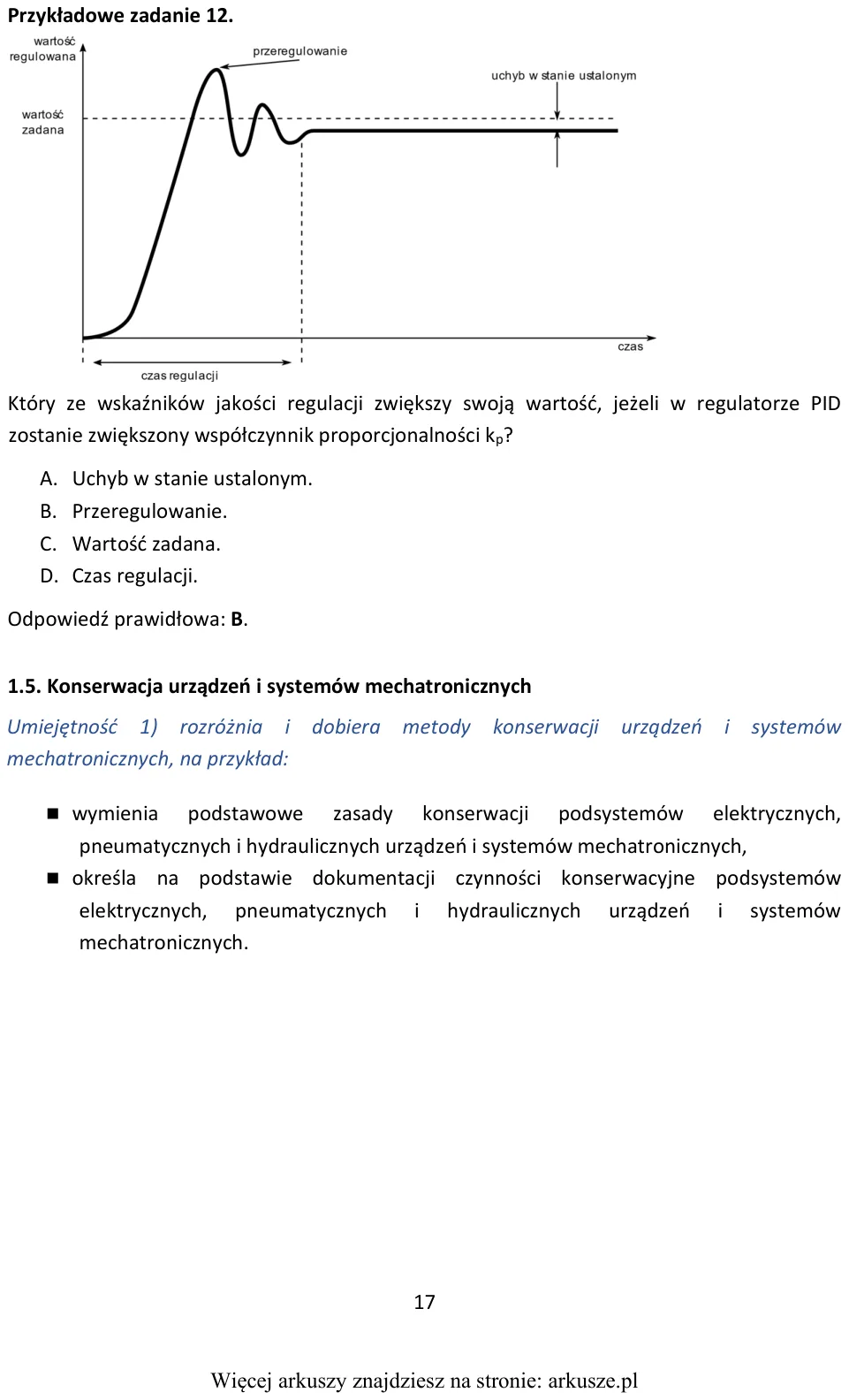

Przykładowe zadanie 12. Który ze wskaźników jakości regulacji zwiększy swoją wartość, jeżeli w regulatorze PID zostanie zwiększony współczynnik proporcjonalności kp? A. Uchyb w stanie ustalonym. B. Przeregulowanie. C. Wa

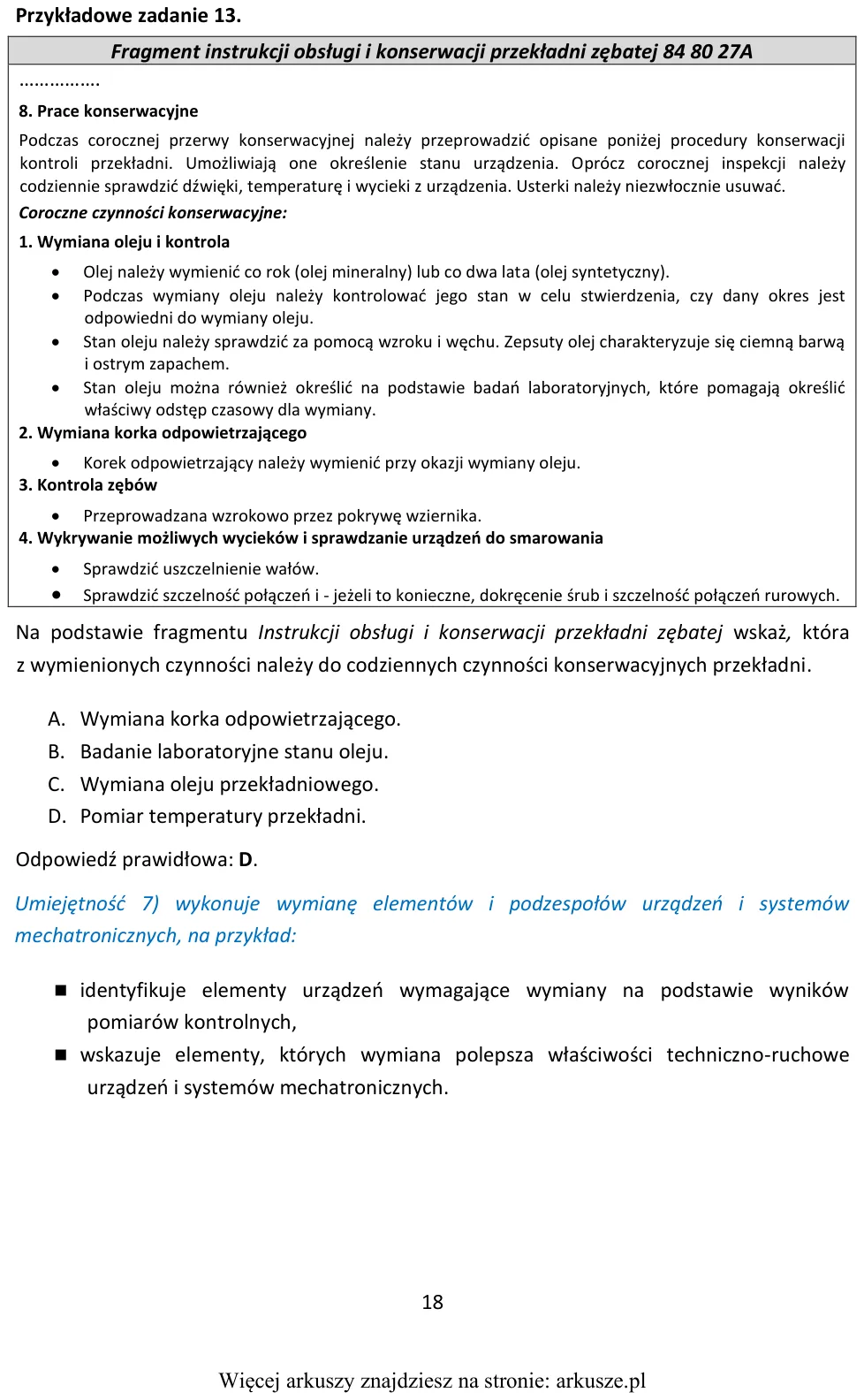

Przykładowe zadanie 13. Fragment instrukcji obsługi i konserwacji przekładni zębatej 84 80 27A 8. Prace konserwacyjne Podczas corocznej przerwy konserwacyjnej należy przeprowadzić opisane poniżej procedury konserwacji ko

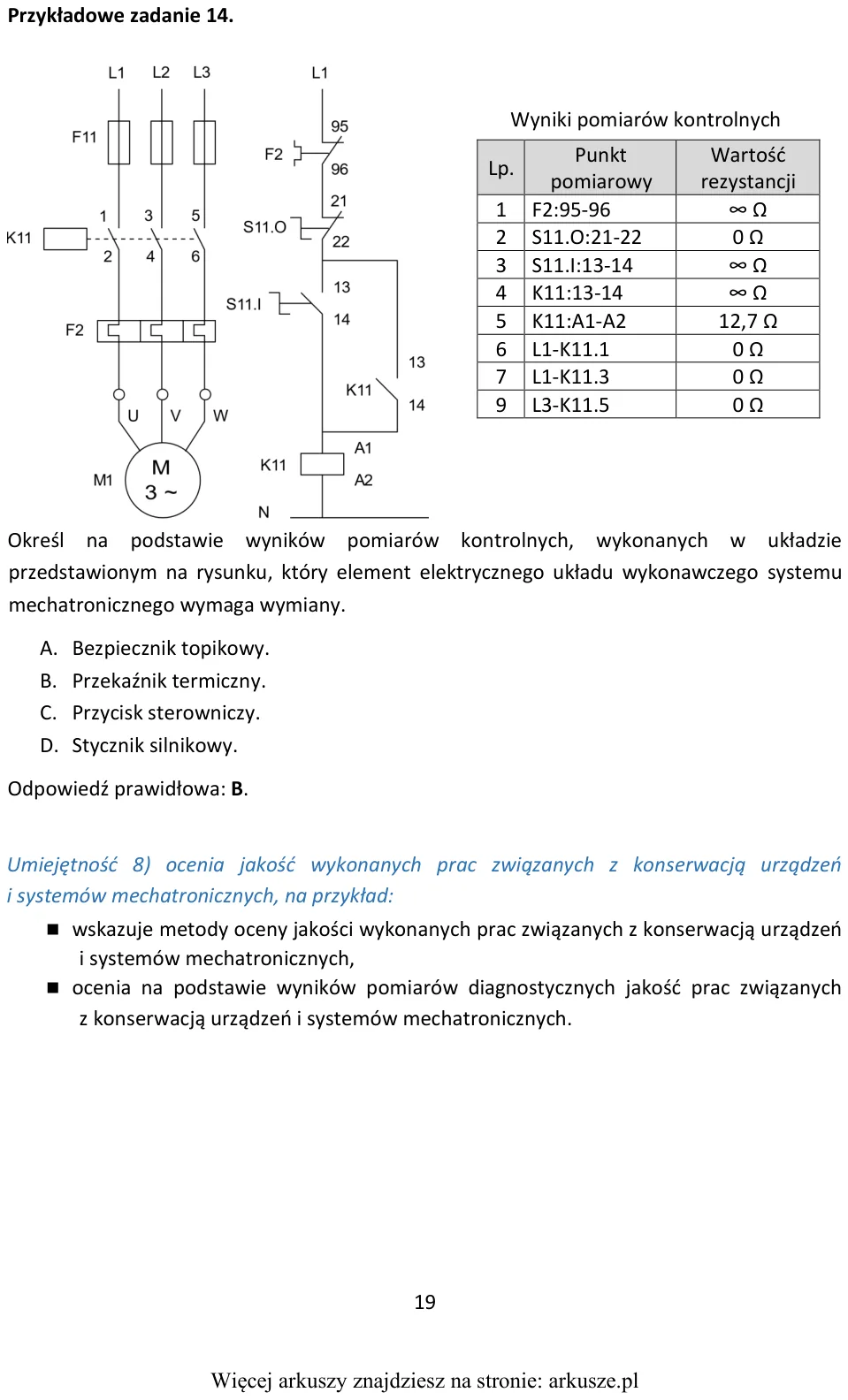

Przykładowe zadanie 14. Wyniki pomiarów kontrolnych Lp. Punkt pomiarowy Wartość rezystancji 1 F2:95-96 ∞ Ω 2 S11.O:21-22 0 Ω 3 S11.I:13-14 ∞ Ω 4 K11:13-14 ∞ Ω 5 K11:A1-A2 12,7 Ω 6 L1-K11.1 0 Ω 7 L1-K11.3 0 Ω 9 L3-K11.5 0

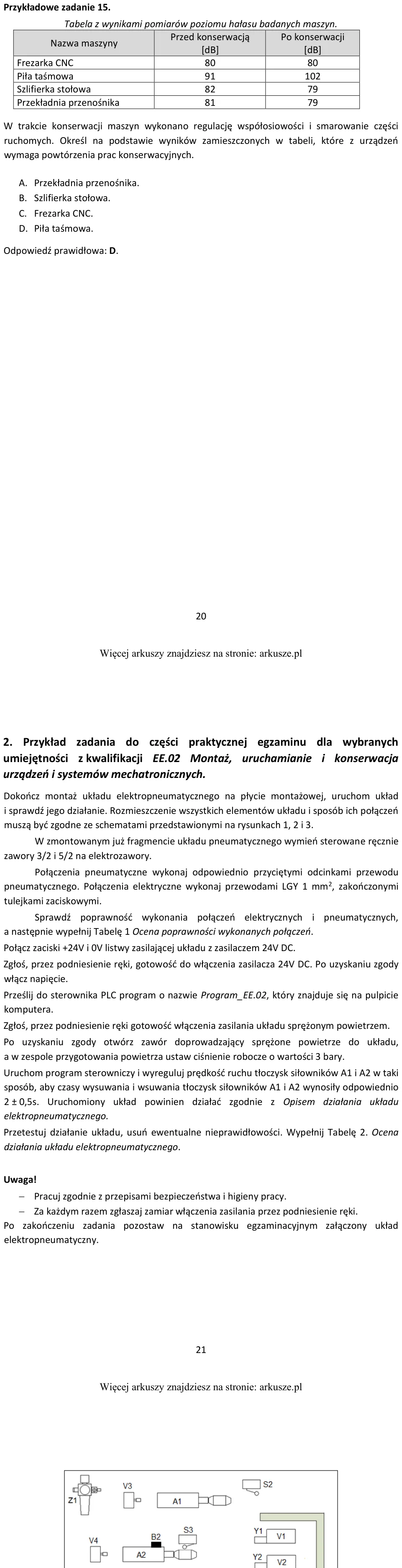

Przykładowe zadanie 15. Tabela z wynikami pomiarów poziomu hałasu badanych maszyn. Nazwa maszyny Przed konserwacją [dB] Po konserwacji [dB] Frezarka CNC 80 80 Piła taśmowa 91 102 Szlifierka stołowa 82 79 Przekładnia prze
