Egzamin zawodowy · Informator zawodowy · 2012

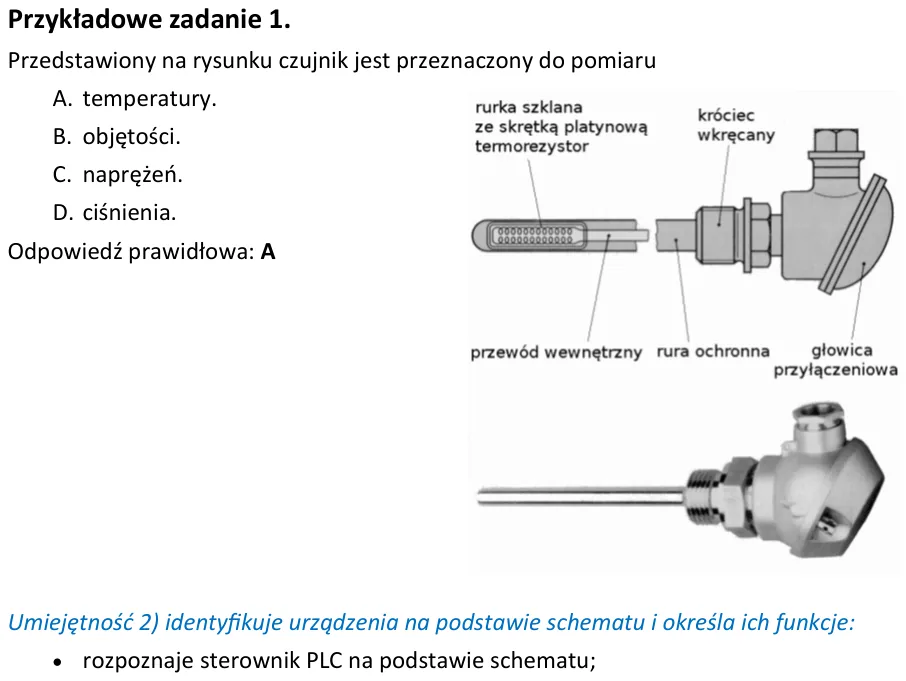

Przykładowe zadanie 1. Przedstawiony na rysunku czujnik jest przeznaczony do pomiaru A. temperatury. B. objętości. C. naprężeń. D. ciśnienia. Odpowiedź prawidłowa: A Umiejętność 2) identyfikuje urządzenia na podstawie sc

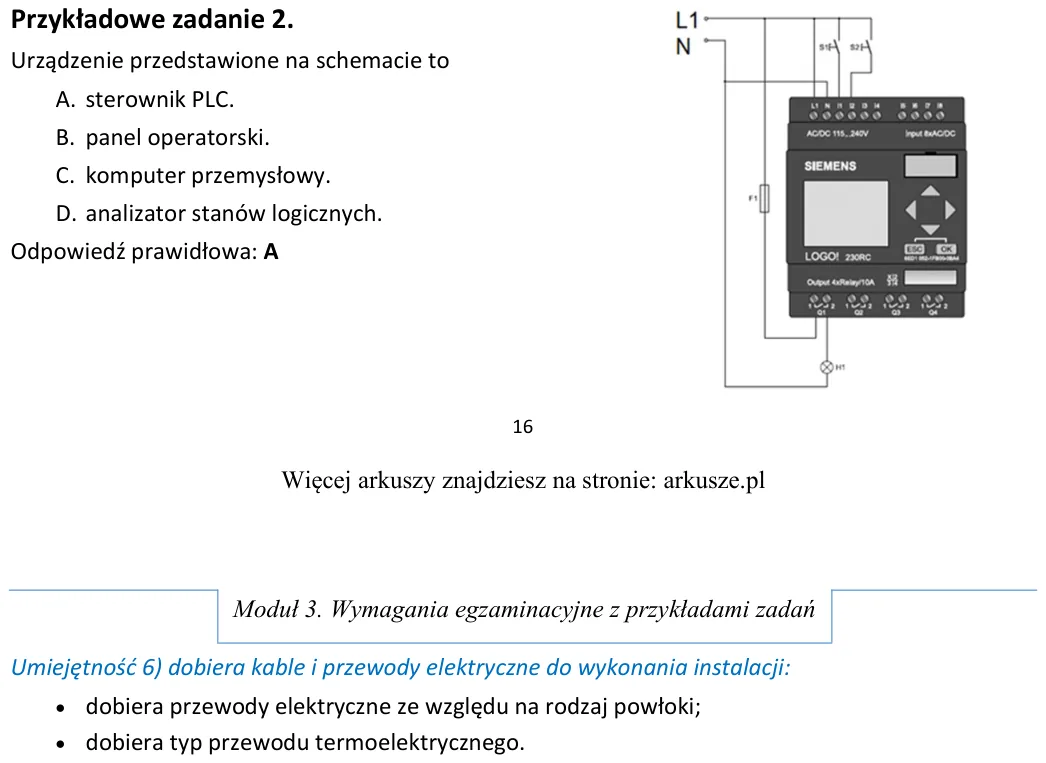

Przykładowe zadanie 2. Urządzenie przedstawione na schemacie to A. sterownik PLC. B. panel operatorski. C. komputer przemysłowy. D. analizator stanów logicznych. Odpowiedź prawidłowa: A Moduł 3. Wymagania egzaminacyjne z

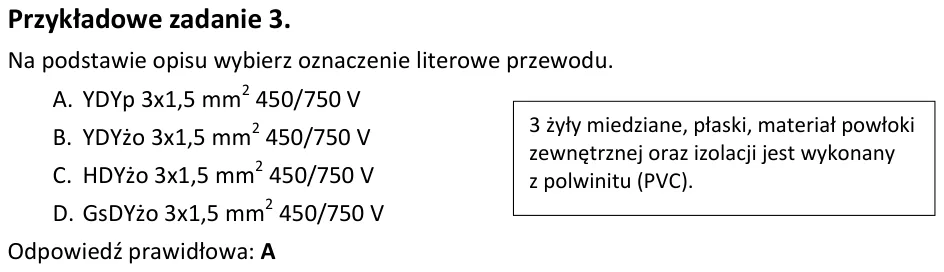

Przykładowe zadanie 3. Na podstawie opisu wybierz oznaczenie literowe przewodu. A. YDYp 3x1,5 mm2 450/750 V B. YDYżo 3x1,5 mm2 450/750 V C. HDYżo 3x1,5 mm2 450/750 V D. GsDYżo 3x1,5 mm2 450/750 V Odpowiedź prawidłowa: A

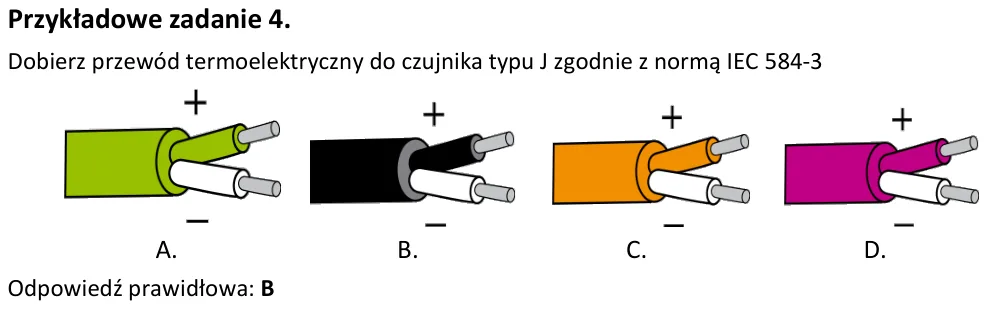

Przykładowe zadanie 4. Dobierz przewód termoelektryczny do czujnika typu J zgodnie z normą IEC 584-3 A. B. C. D. Odpowiedź prawidłowa: B

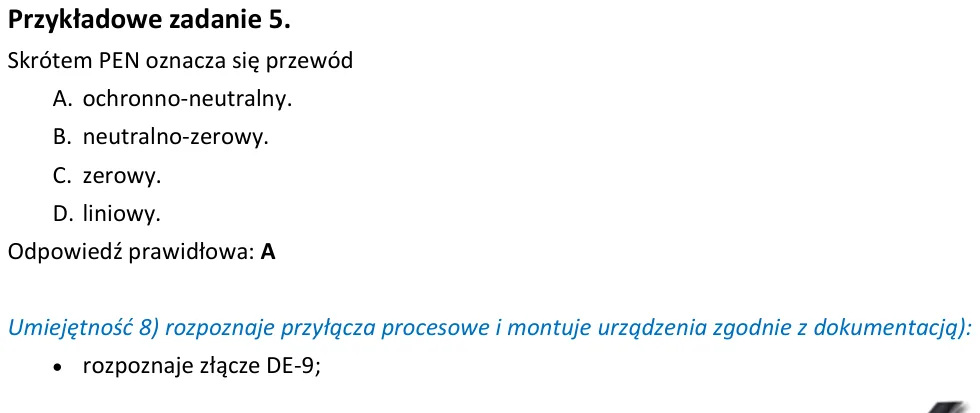

Przykładowe zadanie 5. Skrótem PEN oznacza się przewód A. ochronno-neutralny. B. neutralno-zerowy. C. zerowy. D. liniowy. Odpowiedź prawidłowa: A Umiejętność 8) rozpoznaje przyłącza procesowe i montuje urządzenia zgodnie

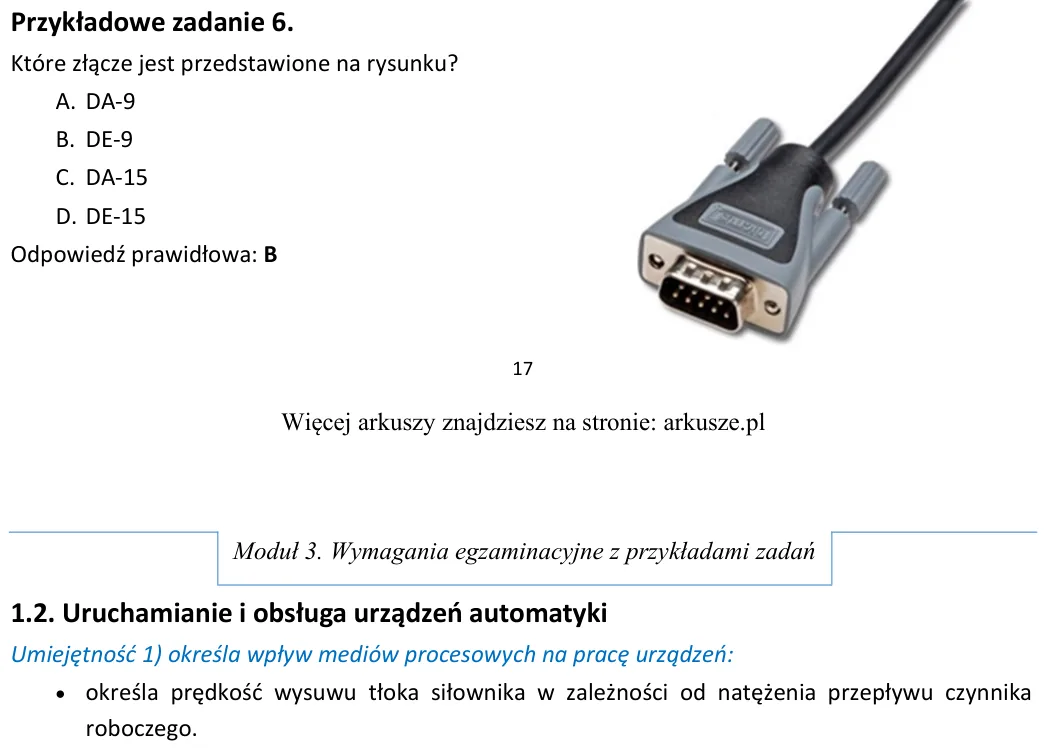

Przykładowe zadanie 6. Które złącze jest przedstawione na rysunku? A. DA-9 B. DE-9 C. DA-15 D. DE-15 Odpowiedź prawidłowa: B Moduł 3. Wymagania egzaminacyjne z przykładami zadań 3 żyły miedziane, płaski, materiał powłoki

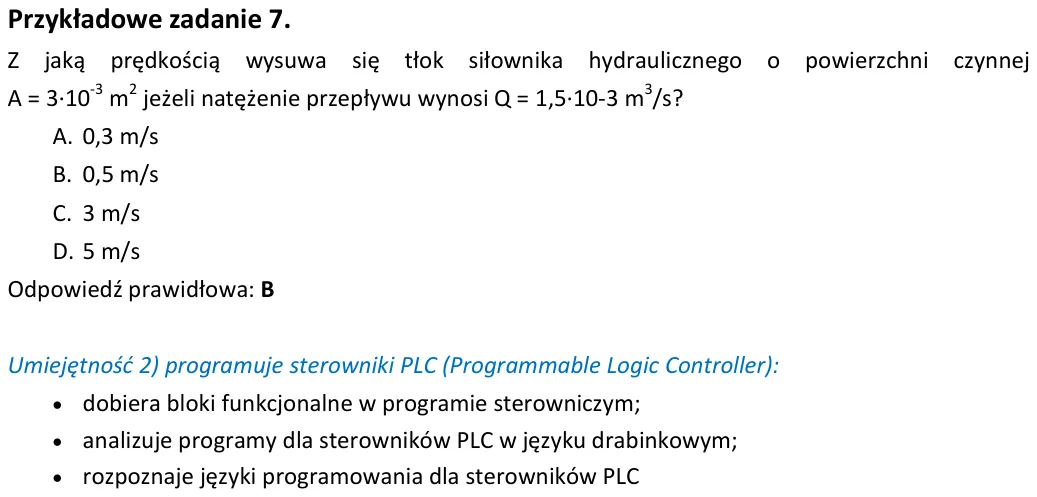

Przykładowe zadanie 7. Z jaką prędkością wysuwa się tłok siłownika hydraulicznego o powierzchni czynnej A = 3∙10-3 m2 jeżeli natężenie przepływu wynosi Q = 1,5∙10-3 m3/s? A. 0,3 m/s B. 0,5 m/s C. 3 m/s D. 5 m/s Odpowiedź

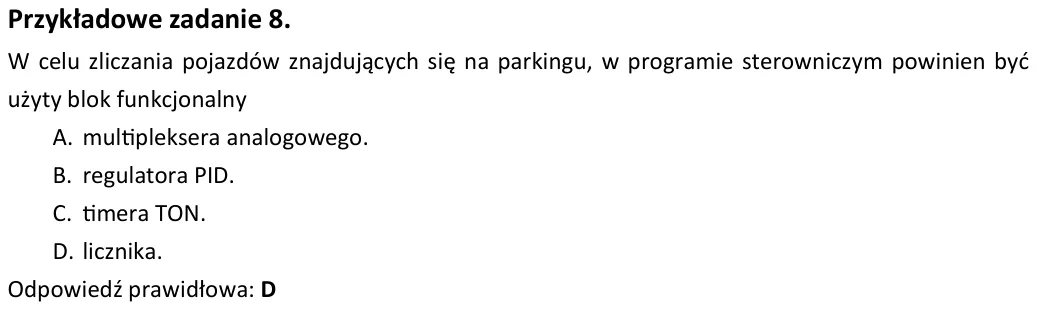

Przykładowe zadanie 8. W celu zliczania pojazdów znajdujących się na parkingu, w programie sterowniczym powinien być użyty blok funkcjonalny A. multipleksera analogowego. B. regulatora PID. C. timera TON. D. licznika. Od

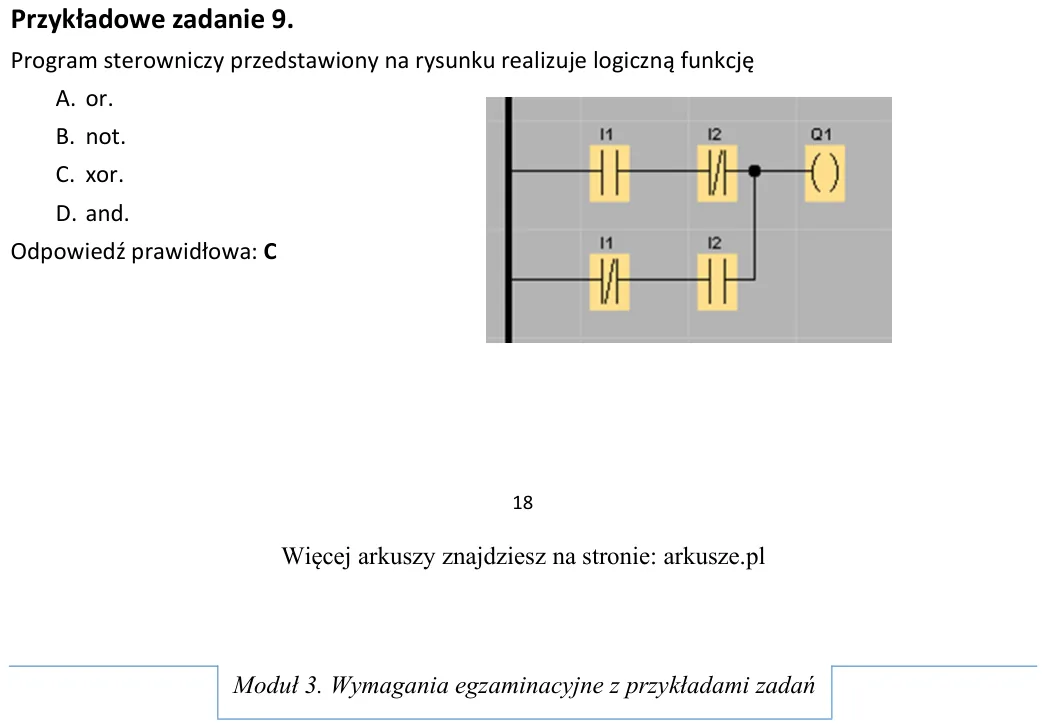

Przykładowe zadanie 9. Program sterowniczy przedstawiony na rysunku realizuje logiczną funkcję A. or. B. not. C. xor. D. and. Odpowiedź prawidłowa: C Moduł 3. Wymagania egzaminacyjne z przykładami zadań 19

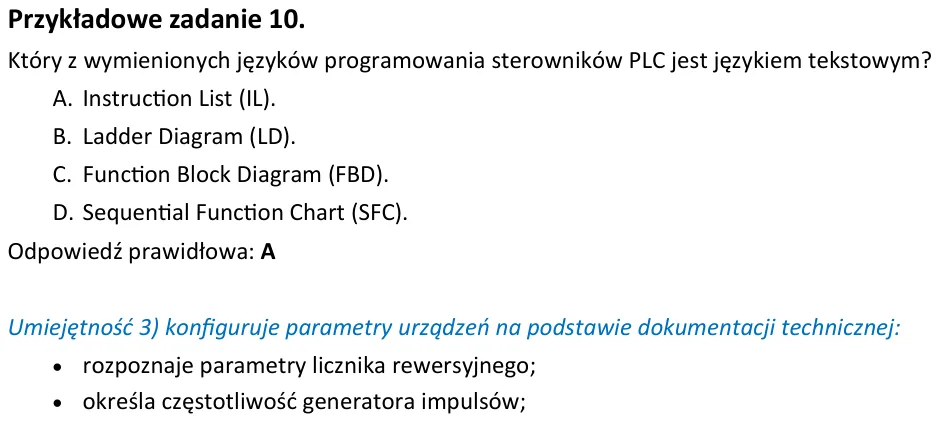

Przykładowe zadanie 10. Który z wymienionych języków programowania sterowników PLC jest językiem tekstowym? A. Instruction List (IL). B. Ladder Diagram (LD). C. Function Block Diagram (FBD). D. Sequential Function Chart

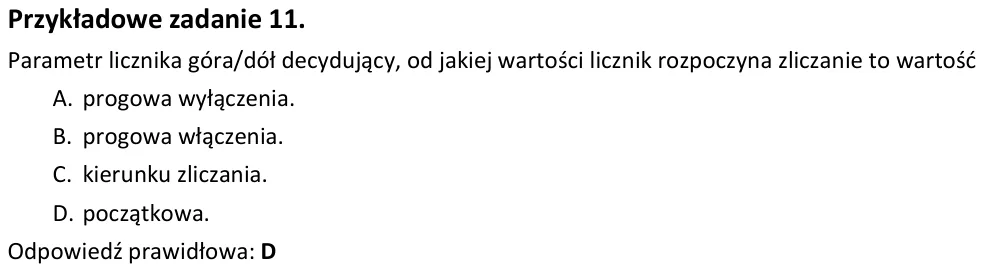

Przykładowe zadanie 11. Parametr licznika góra/dół decydujący, od jakiej wartości licznik rozpoczyna zliczanie to wartość A. progowa wyłączenia. B. progowa włączenia. C. kierunku zliczania. D. początkowa. Odpowiedź prawi

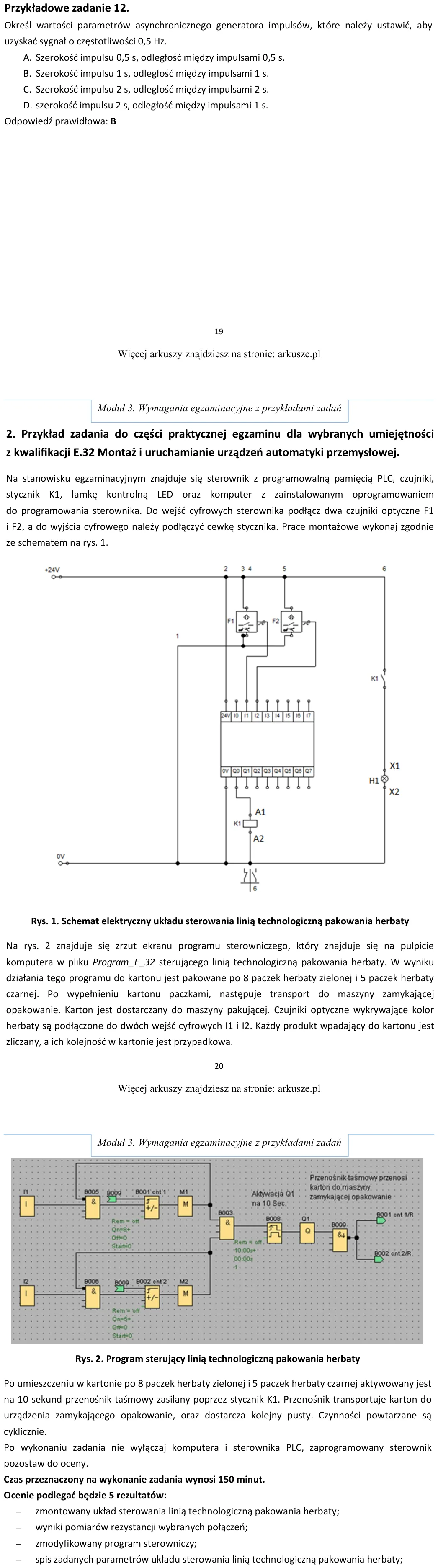

Przykładowe zadanie 12. Określ wartości parametrów asynchronicznego generatora impulsów, które należy ustawić, aby uzyskać sygnał o częstotliwości 0,5 Hz. A. Szerokość impulsu 0,5 s, odległość między impulsami 0,5 s. B.

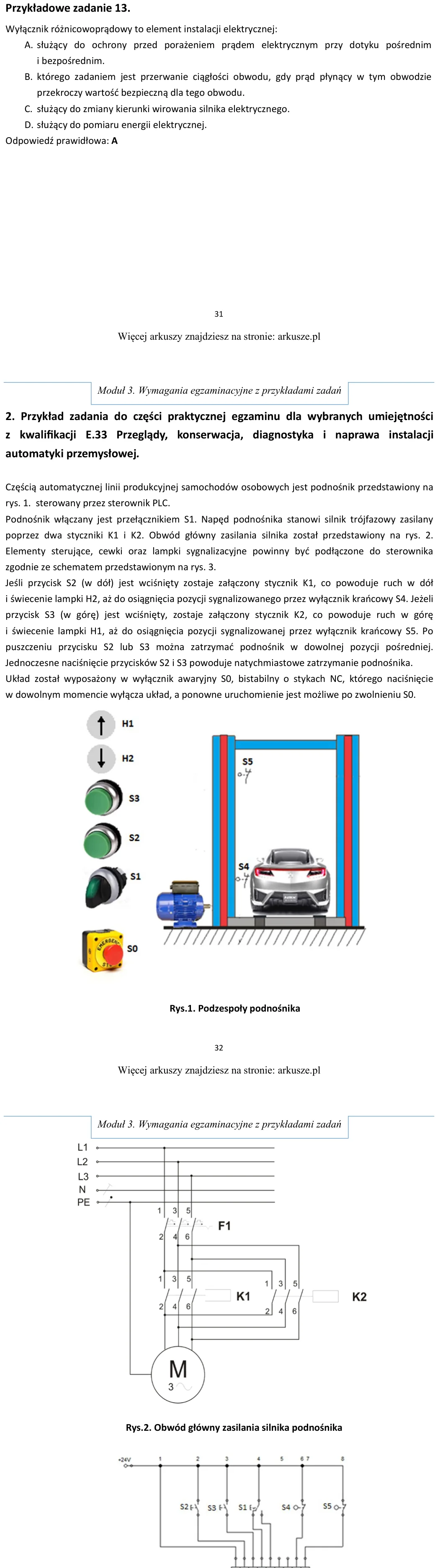

Przykładowe zadanie 13. Wyłącznik różnicowoprądowy to element instalacji elektrycznej: A. służący do ochrony przed porażeniem prądem elektrycznym przy dotyku pośrednim i bezpośrednim. B. którego zadaniem jest przerwanie
