Egzamin zawodowy · Informator zawodowy · 2017

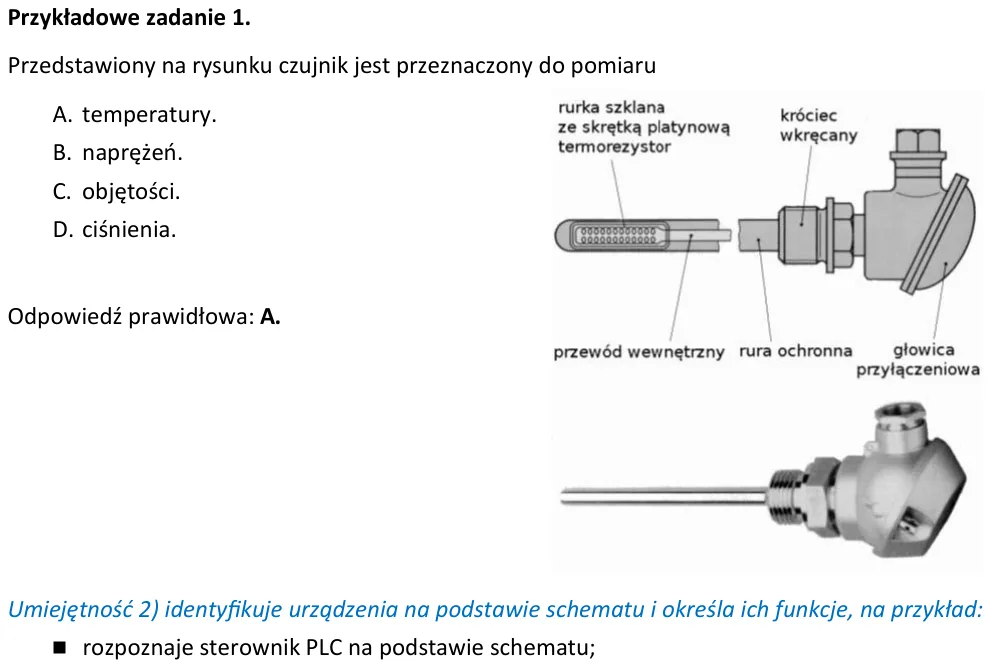

Przykładowe zadanie 1. Przedstawiony na rysunku czujnik jest przeznaczony do pomiaru A. temperatury. B. naprężeń. C. objętości. D. ciśnienia. Odpowiedź prawidłowa: A. Umiejętność 2) identyfikuje urządzenia na podstawie s

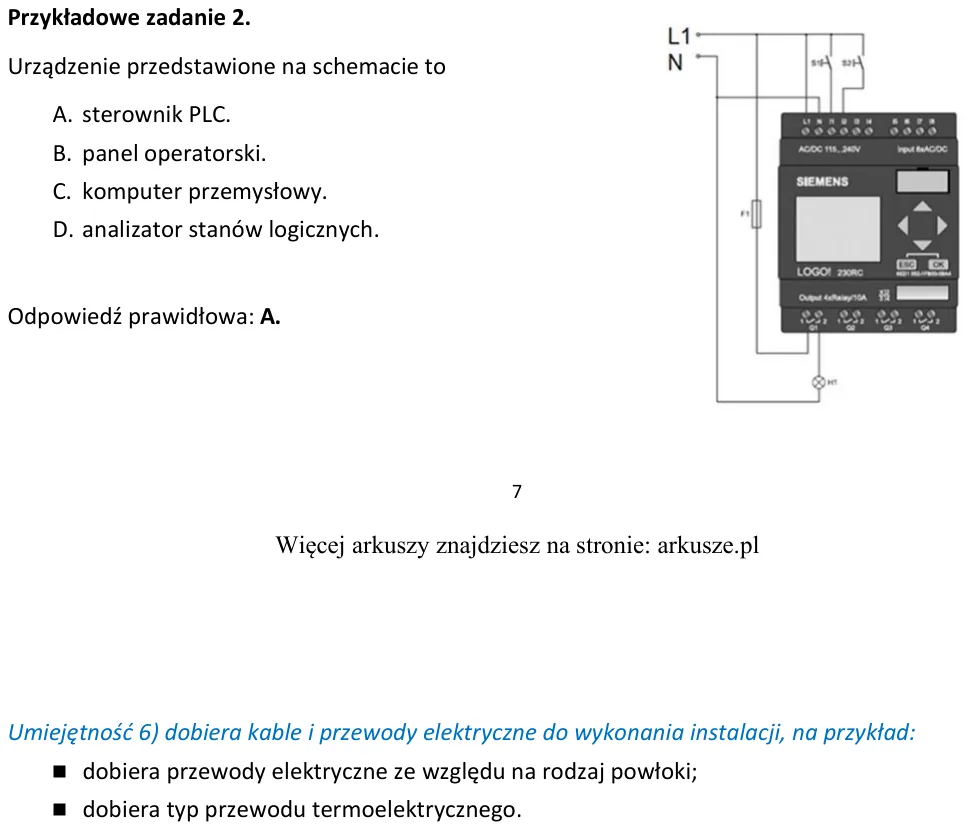

Przykładowe zadanie 2. Urządzenie przedstawione na schemacie to A. sterownik PLC. B. panel operatorski. C. komputer przemysłowy. D. analizator stanów logicznych. Odpowiedź prawidłowa: A. 8 Umiejętność 6) dobiera kable i

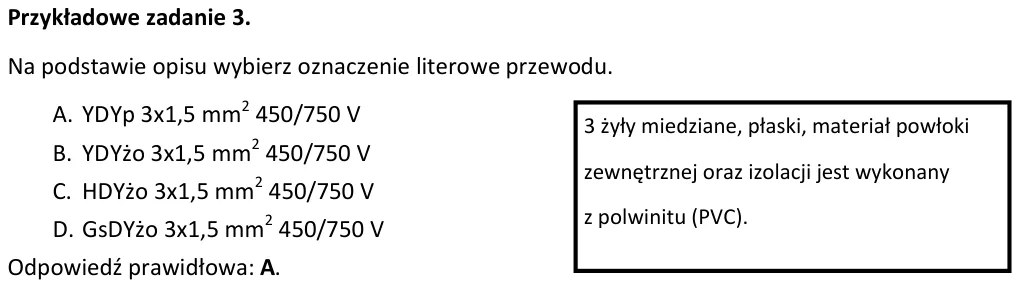

Przykładowe zadanie 3. Na podstawie opisu wybierz oznaczenie literowe przewodu. A. YDYp 3x1,5 mm2 450/750 V B. YDYżo 3x1,5 mm2 450/750 V C. HDYżo 3x1,5 mm2 450/750 V D. GsDYżo 3x1,5 mm2 450/750 V Odpowiedź prawidłowa: A.

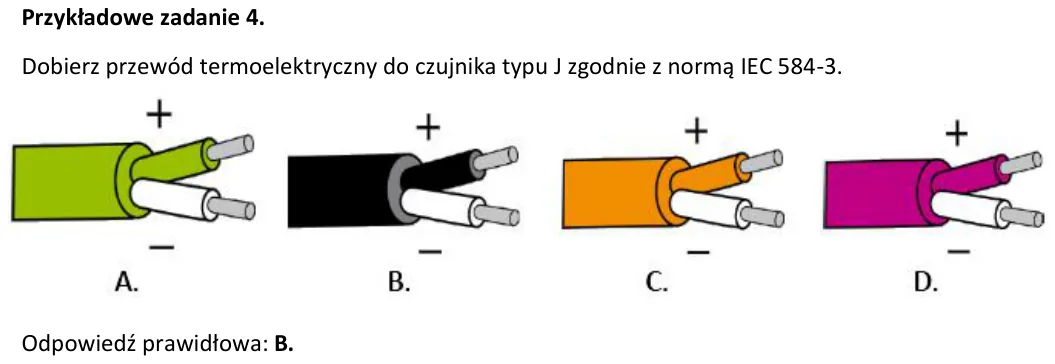

Przykładowe zadanie 4. Dobierz przewód termoelektryczny do czujnika typu J zgodnie z normą IEC 584-3. Odpowiedź prawidłowa: B.

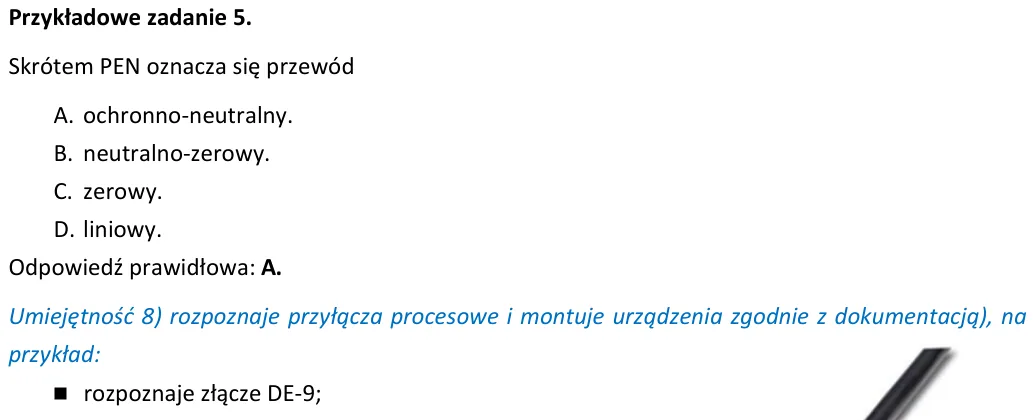

Przykładowe zadanie 5. Skrótem PEN oznacza się przewód A. ochronno-neutralny. B. neutralno-zerowy. C. zerowy. D. liniowy. Odpowiedź prawidłowa: A. Umiejętność 8) rozpoznaje przyłącza procesowe i montuje urządzenia zgodni

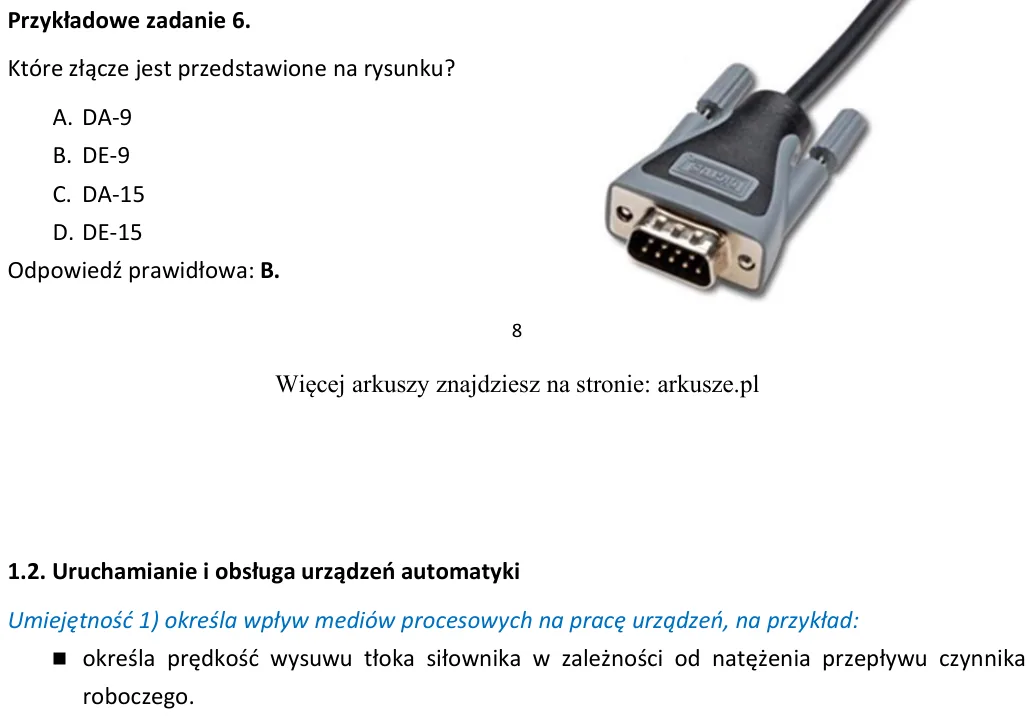

Przykładowe zadanie 6. Które złącze jest przedstawione na rysunku? A. DA-9 B. DE-9 C. DA-15 D. DE-15 Odpowiedź prawidłowa: B. 3 żyły miedziane, płaski, materiał powłoki zewnętrznej oraz izolacji jest wykonany z polwinitu

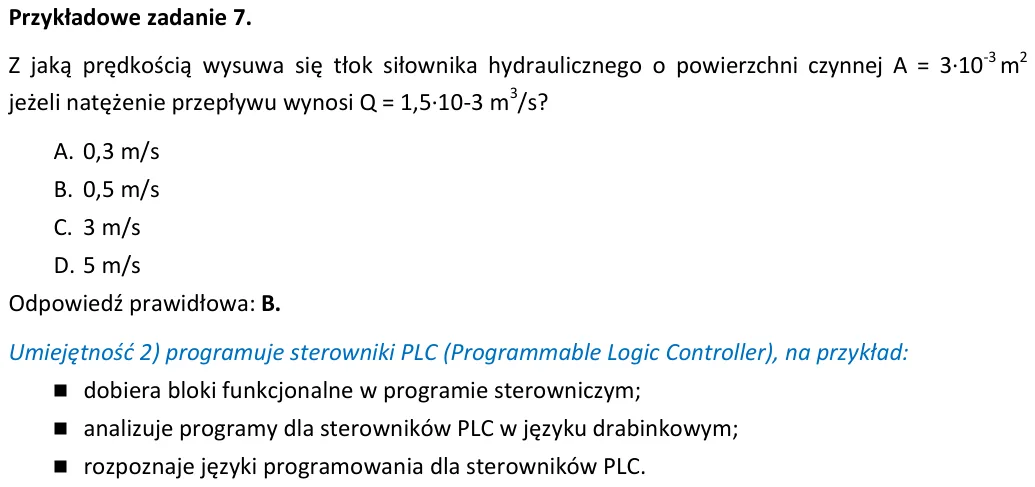

Przykładowe zadanie 7. Z jaką prędkością wysuwa się tłok siłownika hydraulicznego o powierzchni czynnej A = 3∙10-3 m2 jeżeli natężenie przepływu wynosi Q = 1,5∙10-3 m3/s? A. 0,3 m/s B. 0,5 m/s C. 3 m/s D. 5 m/s Odpowiedź

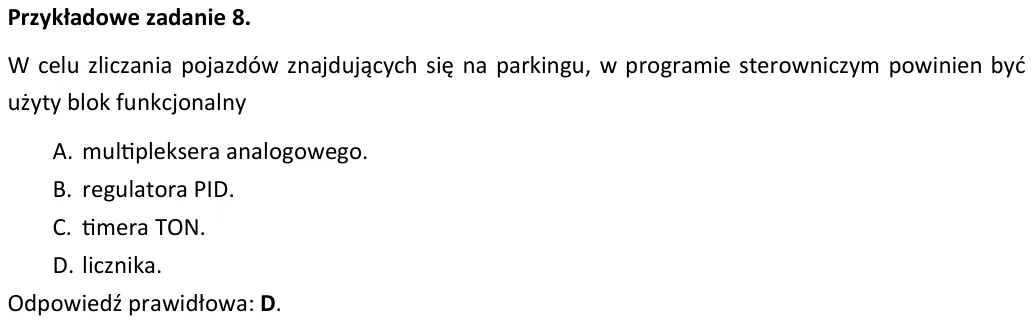

Przykładowe zadanie 8. W celu zliczania pojazdów znajdujących się na parkingu, w programie sterowniczym powinien być użyty blok funkcjonalny A. multipleksera analogowego. B. regulatora PID. C. timera TON. D. licznika. Od

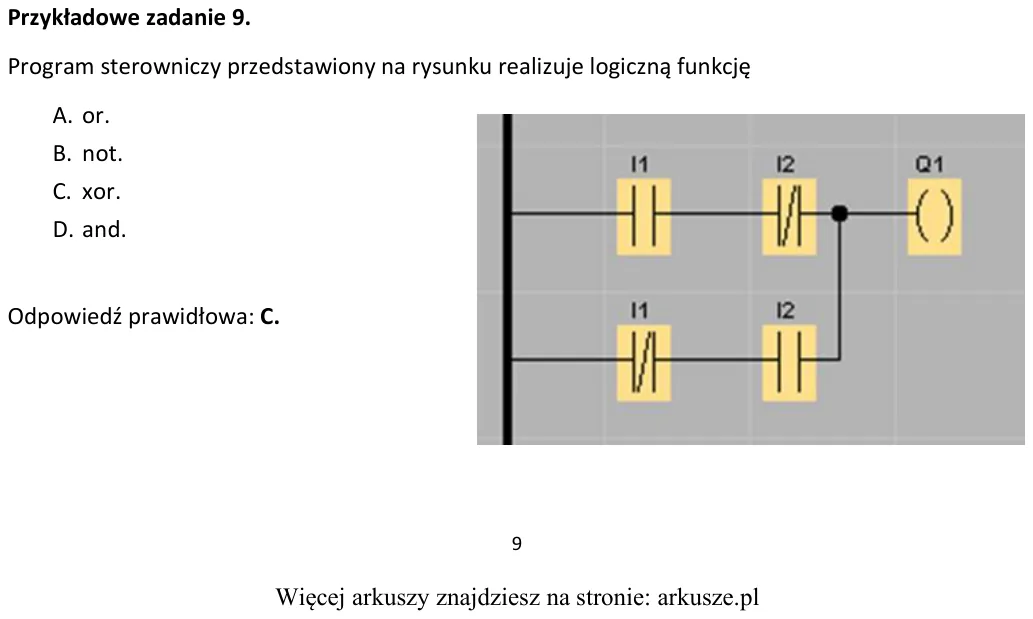

Przykładowe zadanie 9. Program sterowniczy przedstawiony na rysunku realizuje logiczną funkcję A. or. B. not. C. xor. D. and. Odpowiedź prawidłowa: C. 10

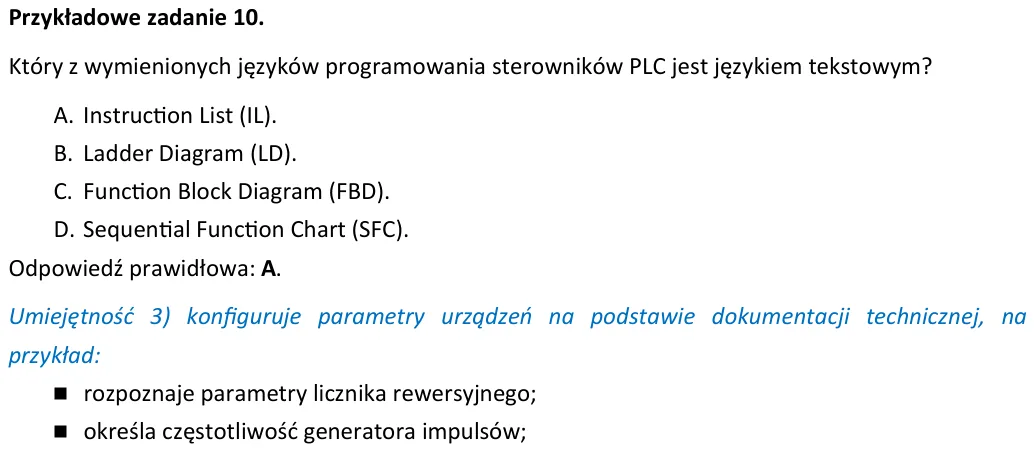

Przykładowe zadanie 10. Który z wymienionych języków programowania sterowników PLC jest językiem tekstowym? A. Instruction List (IL). B. Ladder Diagram (LD). C. Function Block Diagram (FBD). D. Sequential Function Chart

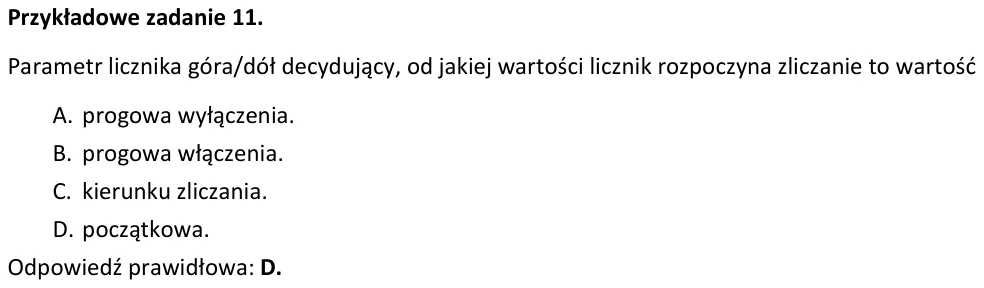

Przykładowe zadanie 11. Parametr licznika góra/dół decydujący, od jakiej wartości licznik rozpoczyna zliczanie to wartość A. progowa wyłączenia. B. progowa włączenia. C. kierunku zliczania. D. początkowa. Odpowiedź prawi

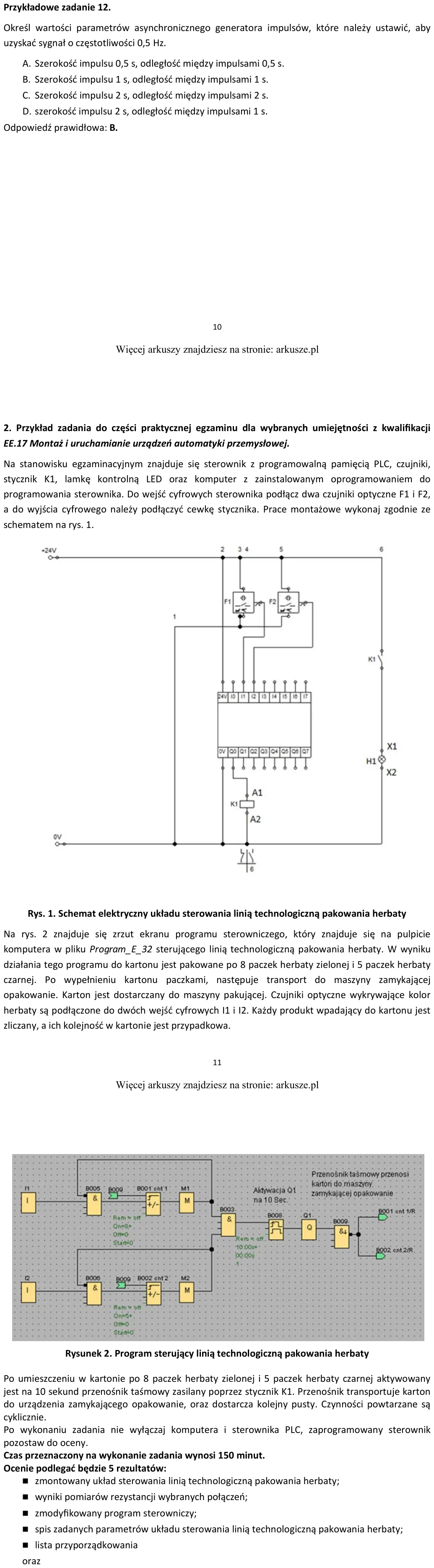

Przykładowe zadanie 12. Określ wartości parametrów asynchronicznego generatora impulsów, które należy ustawić, aby uzyskać sygnał o częstotliwości 0,5 Hz. A. Szerokość impulsu 0,5 s, odległość między impulsami 0,5 s. B.

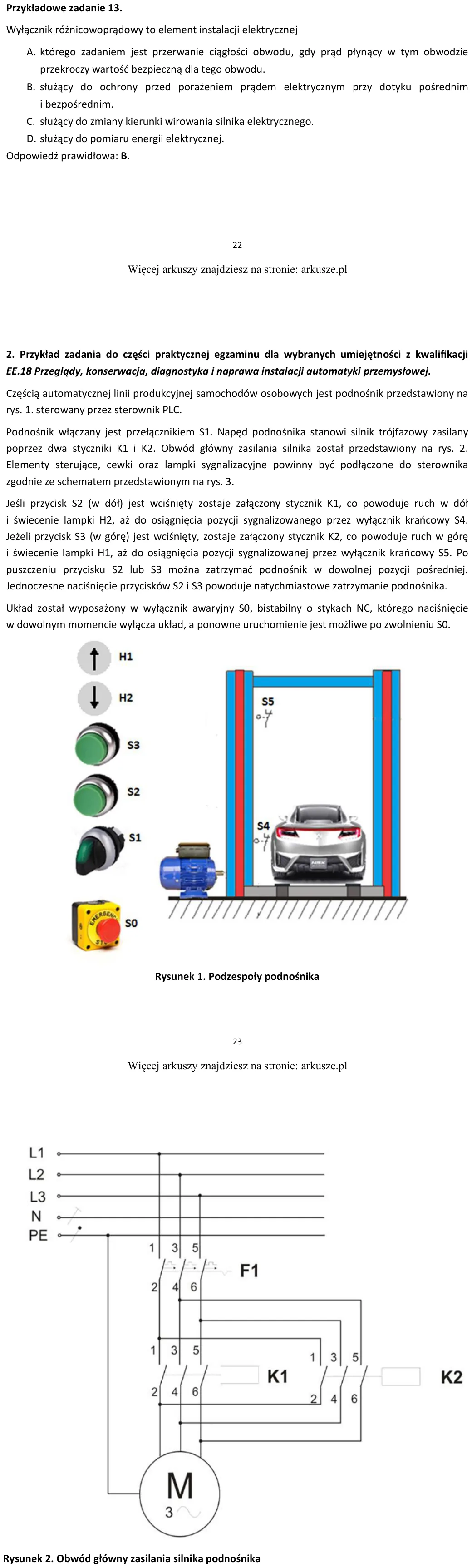

Przykładowe zadanie 13. Wyłącznik różnicowoprądowy to element instalacji elektrycznej A. którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. B
