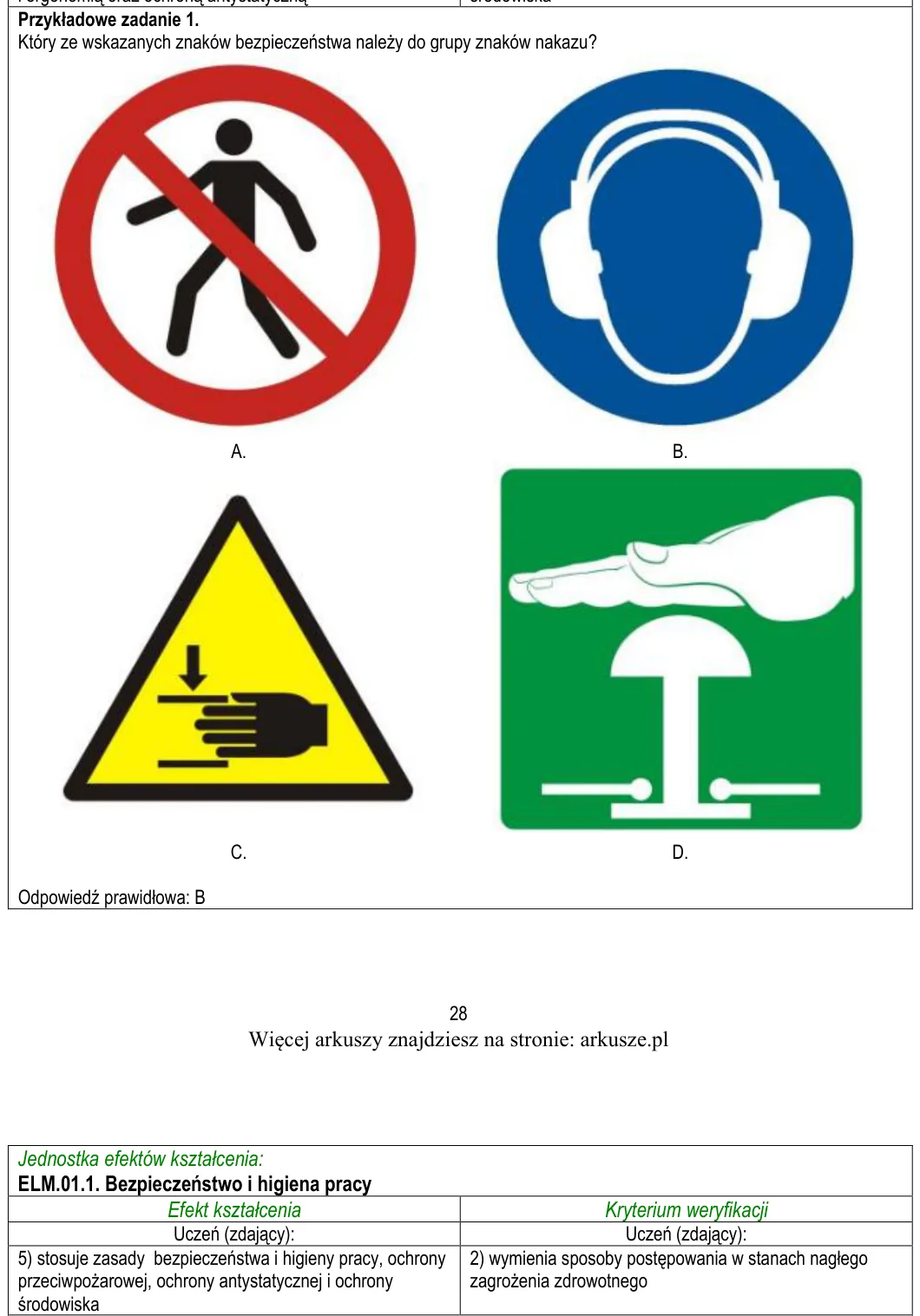

Przykładowe zadanie 1. Który ze wskazanych znaków bezpieczeństwa należy do grupy znaków nakazu? A. B. C. D. Odpowiedź prawidłowa: B 29 Jednostka efektów kształcenia: ELM.01.1. Bezpieczeństwo i higiena pracy Efekt kształc

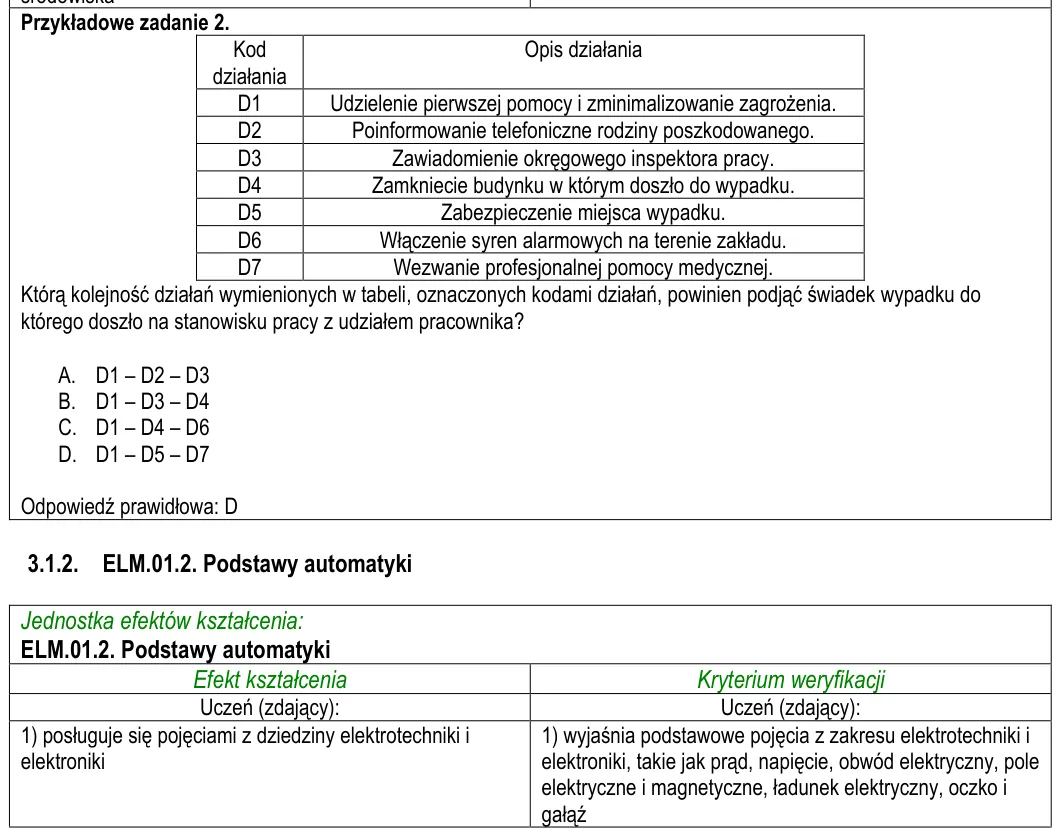

Przykładowe zadanie 2. Kod działania Opis działania D1 Udzielenie pierwszej pomocy i zminimalizowanie zagrożenia. D2 Poinformowanie telefoniczne rodziny poszkodowanego. D3 Zawiadomienie okręgowego inspektora pracy. D4 Za

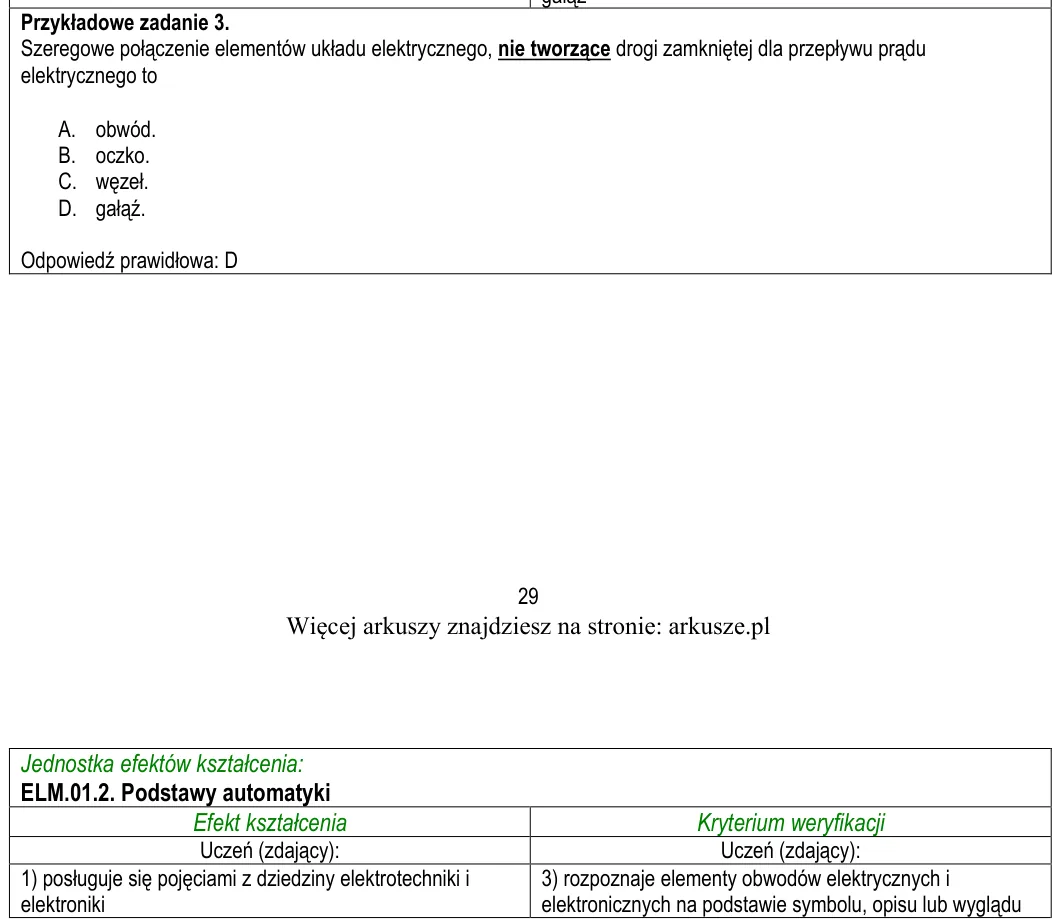

Przykładowe zadanie 3. Szeregowe połączenie elementów układu elektrycznego, nie tworzące drogi zamkniętej dla przepływu prądu elektrycznego to A. obwód. B. oczko. C. węzeł. D. gałąź. Odpowiedź prawidłowa: D 30 Jednostka

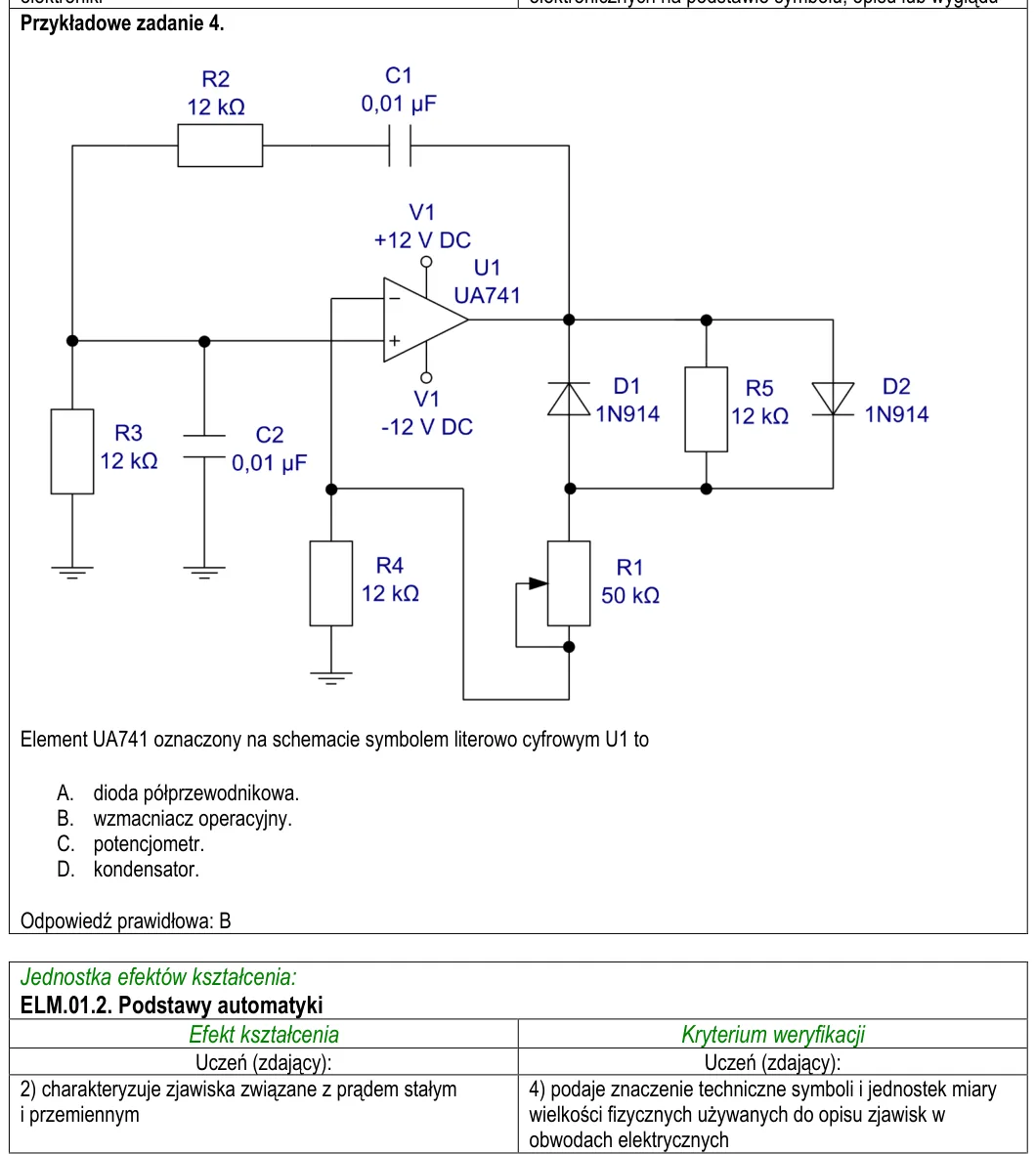

Przykładowe zadanie 4. Element UA741 oznaczony na schemacie symbolem literowo cyfrowym U1 to A. dioda półprzewodnikowa. B. wzmacniacz operacyjny. C. potencjometr. D. kondensator. Odpowiedź prawidłowa: B Jednostka efektów

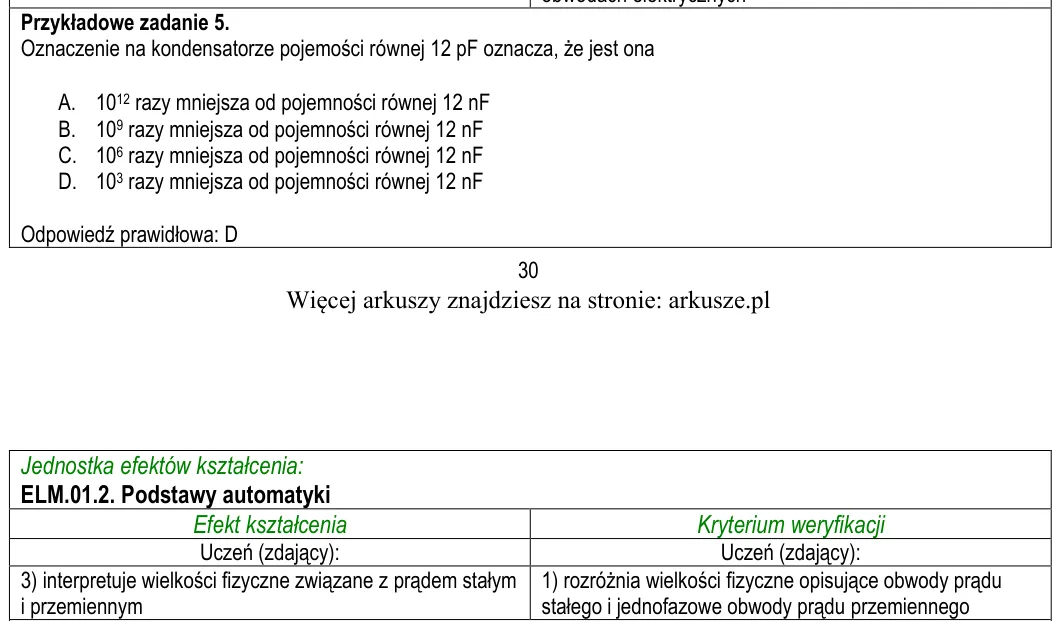

Przykładowe zadanie 5. Oznaczenie na kondensatorze pojemości równej 12 pF oznacza, że jest ona A. 1012 razy mniejsza od pojemności równej 12 nF B. 109 razy mniejsza od pojemności równej 12 nF C. 106 razy mniejsza od poje

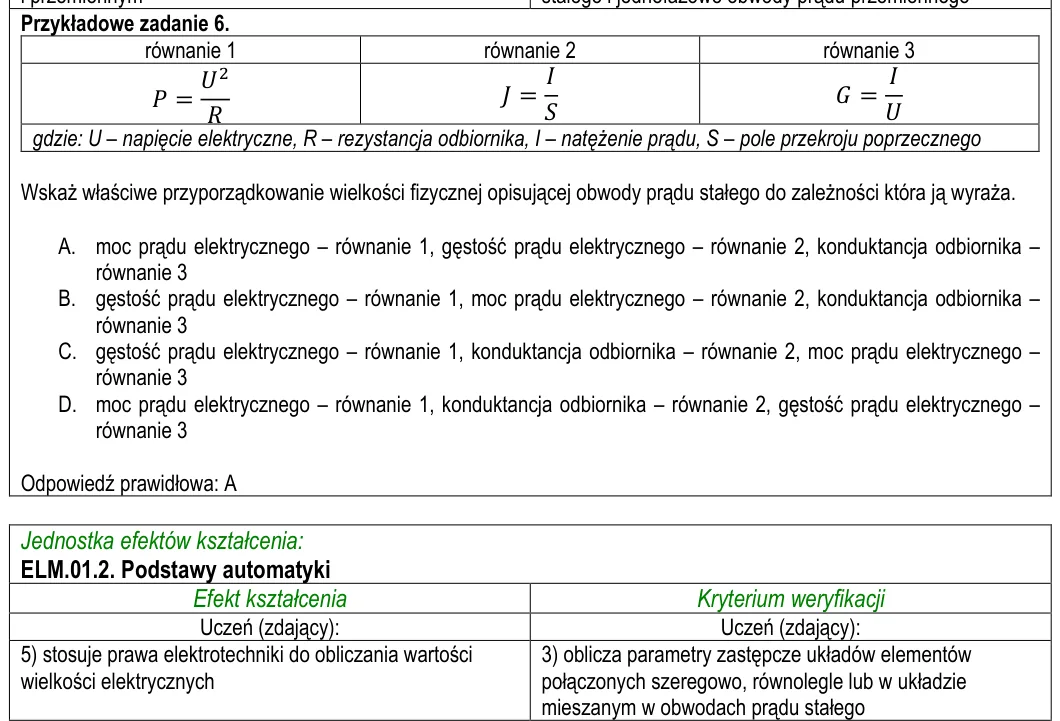

Przykładowe zadanie 6. równanie 1 równanie 2 równanie 3 𝑃= 𝑈2 𝑅 𝐽= 𝐼 𝑆 𝐺= 𝐼 𝑈 gdzie: U - napięcie elektryczne, R - rezystancja odbiornika, I - natężenie prądu, S - pole przekroju poprzecznego Wskaż właściwe przyporządkow

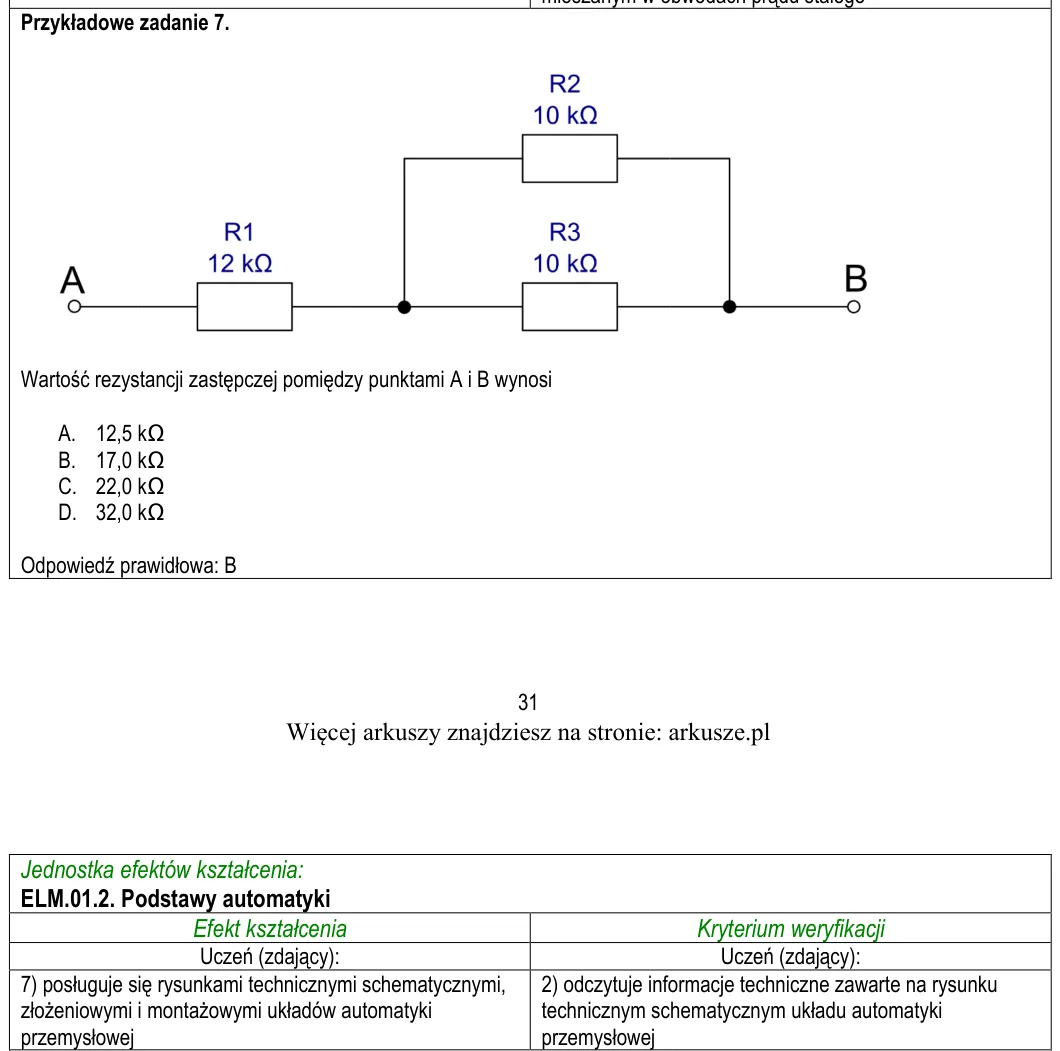

Przykładowe zadanie 7. Wartość rezystancji zastępczej pomiędzy punktami A i B wynosi A. 12,5 kΩ B. 17,0 kΩ C. 22,0 kΩ D. 32,0 kΩ Odpowiedź prawidłowa: B 32 Jednostka efektów kształcenia: ELM.01.2. Podstawy automatyki Efe

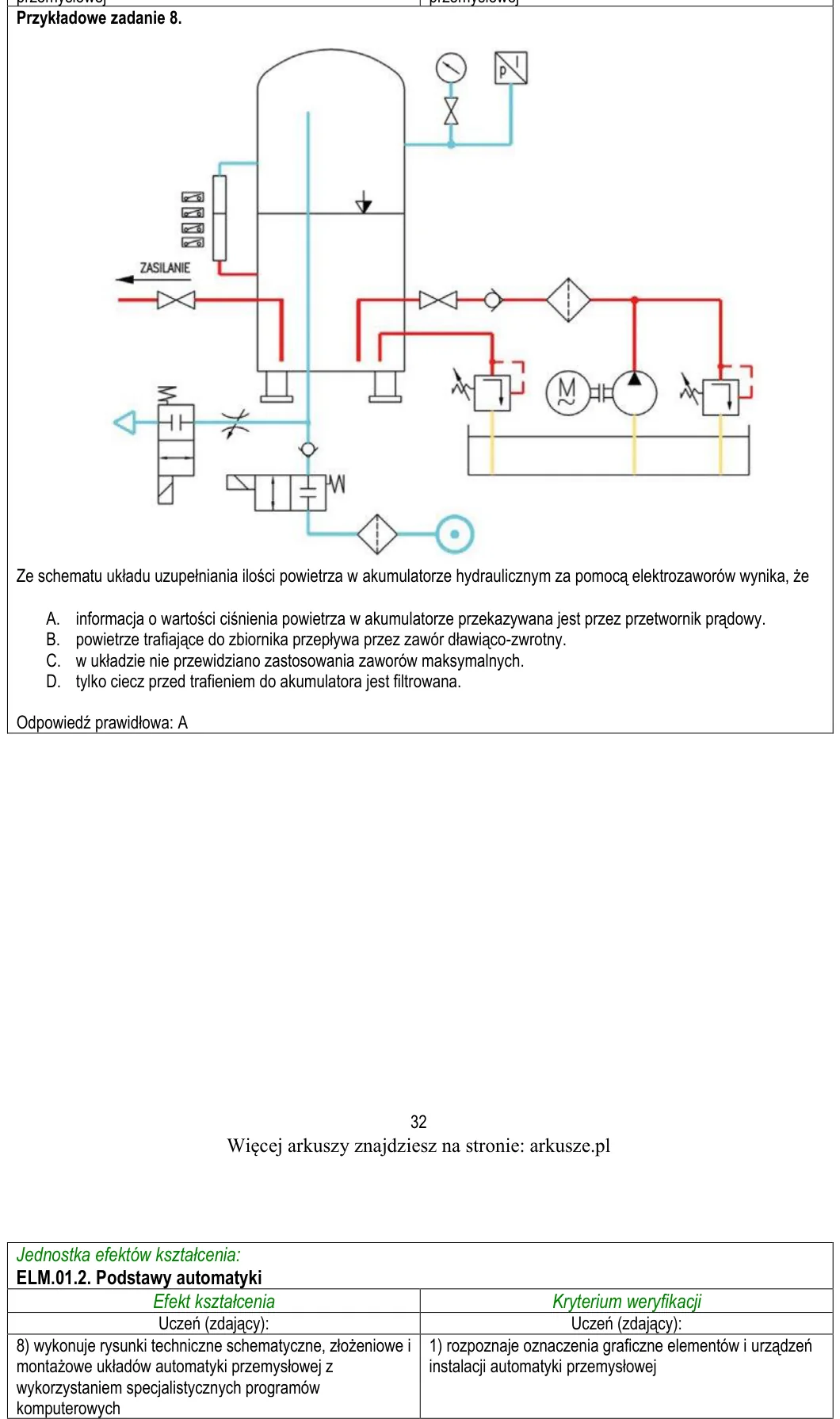

Przykładowe zadanie 8. Ze schematu układu uzupełniania ilości powietrza w akumulatorze hydraulicznym za pomocą elektrozaworów wynika, że A. informacja o wartości ciśnienia powietrza w akumulatorze przekazywana jest przez

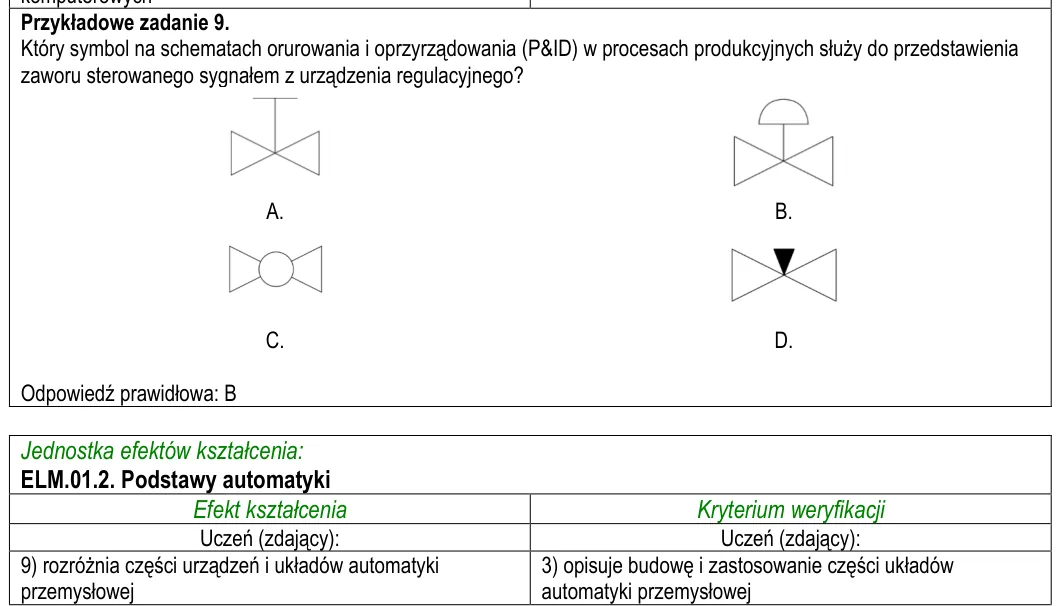

Przykładowe zadanie 9. Który symbol na schematach orurowania i oprzyrządowania (P&ID) w procesach produkcyjnych służy do przedstawienia zaworu sterowanego sygnałem z urządzenia regulacyjnego? A. B. C. D. Odpowiedź prawid

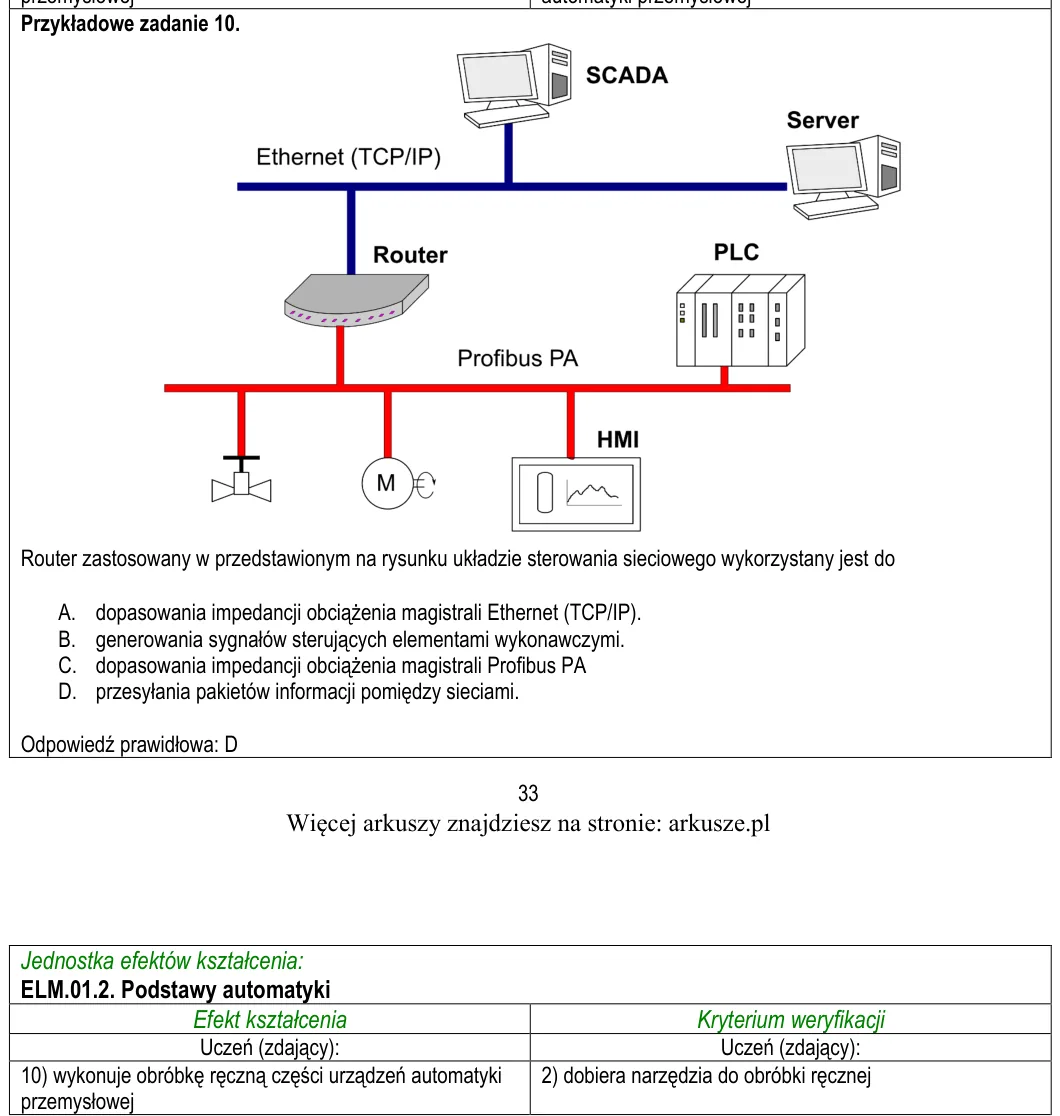

Przykładowe zadanie 10. Router zastosowany w przedstawionym na rysunku układzie sterowania sieciowego wykorzystany jest do A. dopasowania impedancji obciążenia magistrali Ethernet (TCP/IP). B. generowania sygnałów steruj

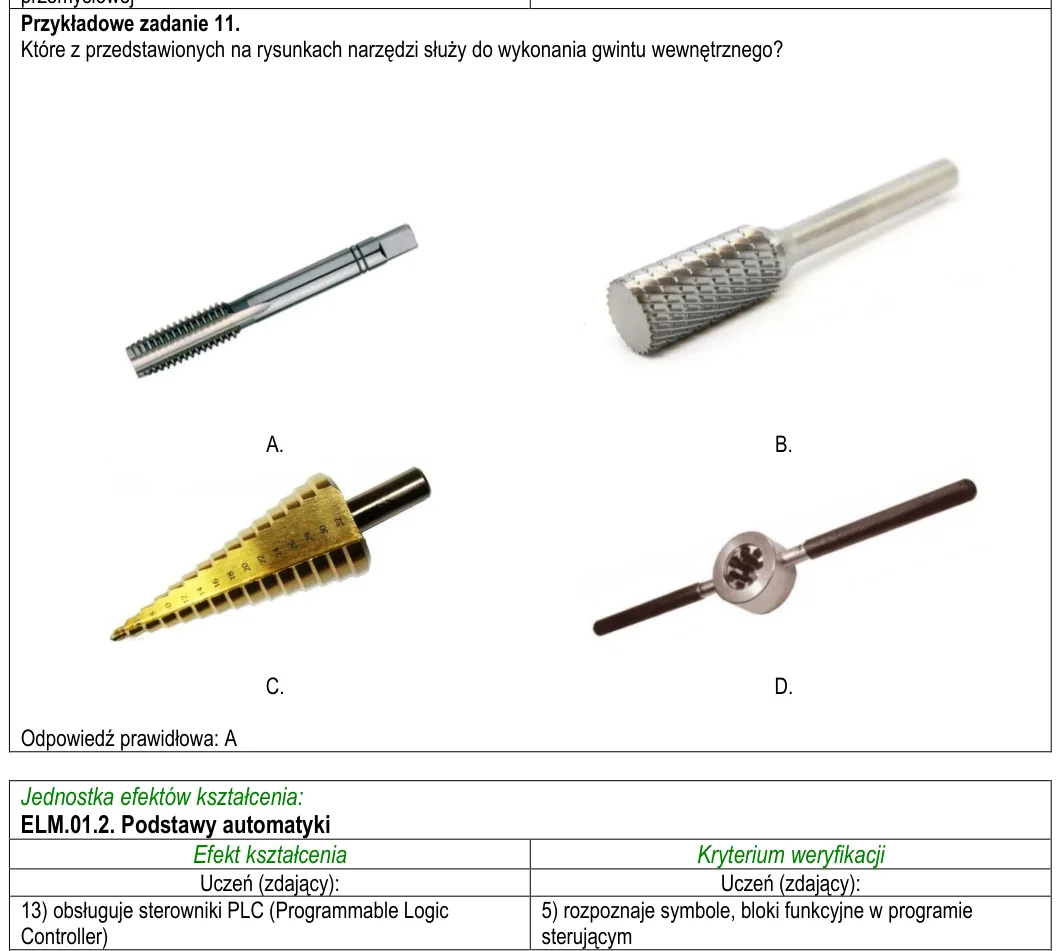

Przykładowe zadanie 11. Które z przedstawionych na rysunkach narzędzi służy do wykonania gwintu wewnętrznego? A. B. C. D. Odpowiedź prawidłowa: A Jednostka efektów kształcenia: ELM.01.2. Podstawy automatyki Efekt kształc

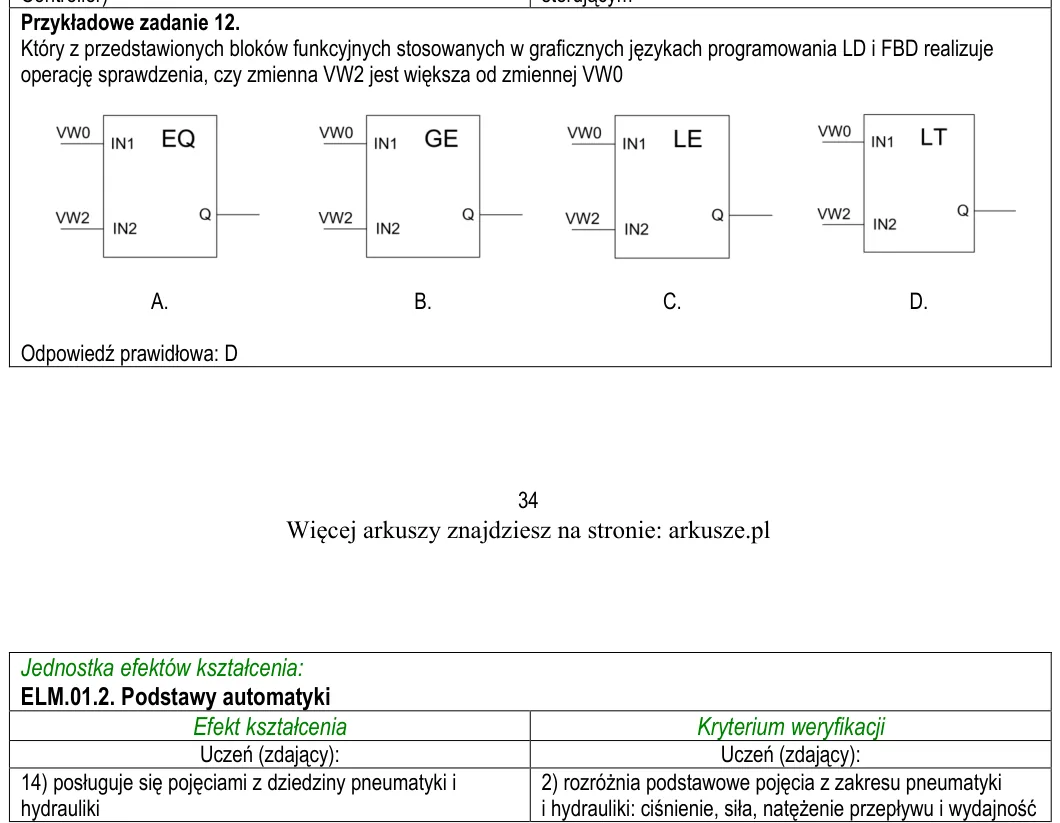

Przykładowe zadanie 12. Który z przedstawionych bloków funkcyjnych stosowanych w graficznych językach programowania LD i FBD realizuje operację sprawdzenia, czy zmienna VW2 jest większa od zmiennej VW0 A. B. C. D. Odpowi

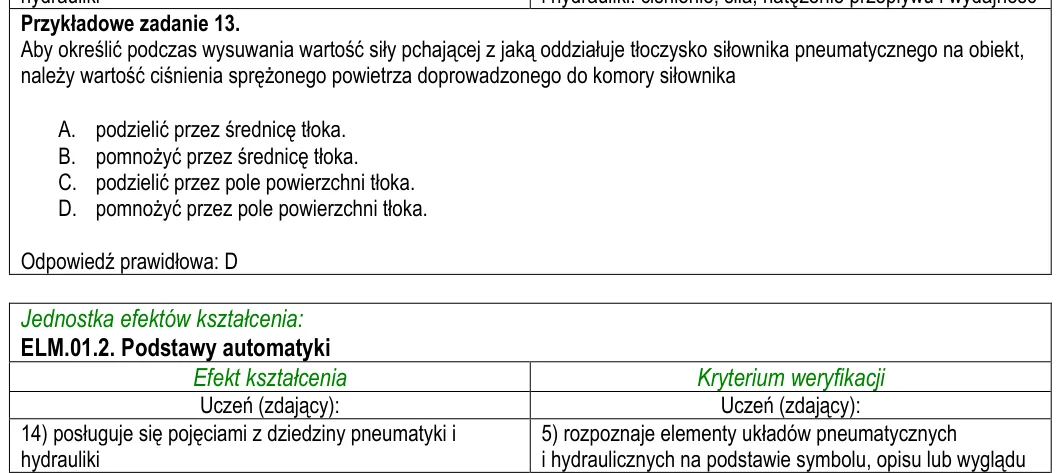

Przykładowe zadanie 13. Aby określić podczas wysuwania wartość siły pchającej z jaką oddziałuje tłoczysko siłownika pneumatycznego na obiekt, należy wartość ciśnienia sprężonego powietrza doprowadzonego do komory siłowni

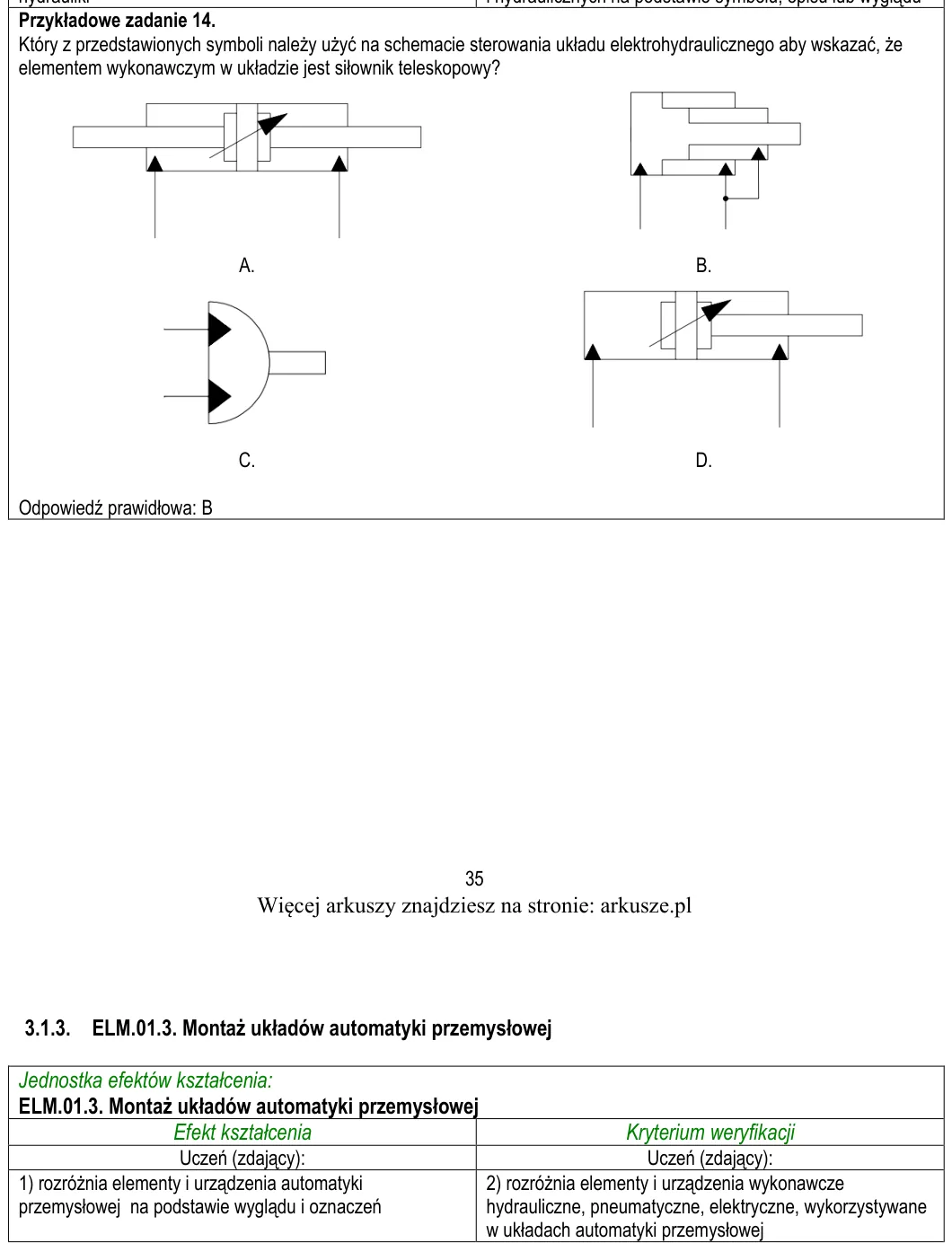

Przykładowe zadanie 14. Który z przedstawionych symboli należy użyć na schemacie sterowania układu elektrohydraulicznego aby wskazać, że elementem wykonawczym w układzie jest siłownik teleskopowy? A. B. C. D. Odpowiedź p

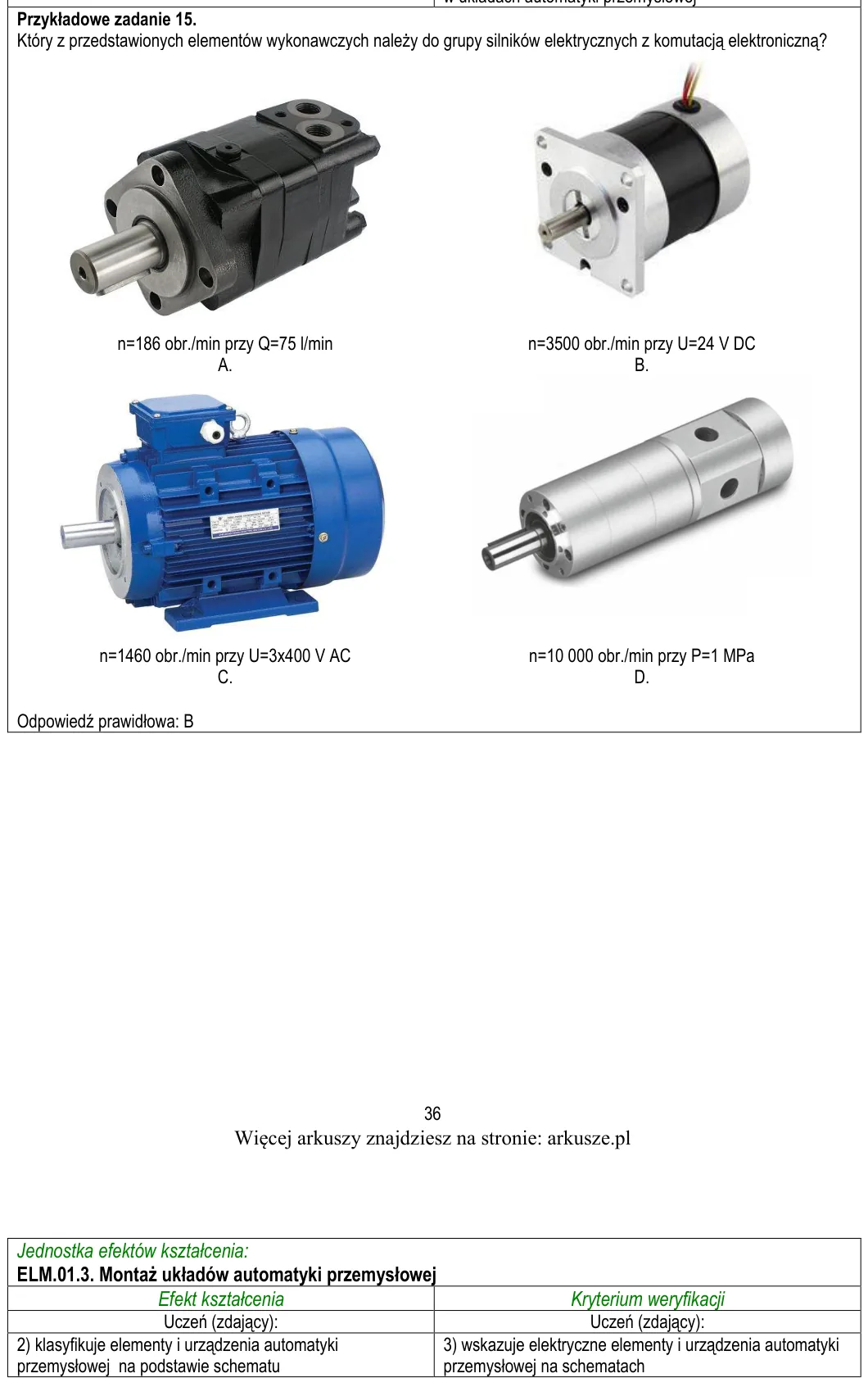

Przykładowe zadanie 15. Który z przedstawionych elementów wykonawczych należy do grupy silników elektrycznych z komutacją elektroniczną? n=186 obr./min przy Q=75 l/min n=3500 obr./min przy U=24 V DC A. B. n=1460 obr./min

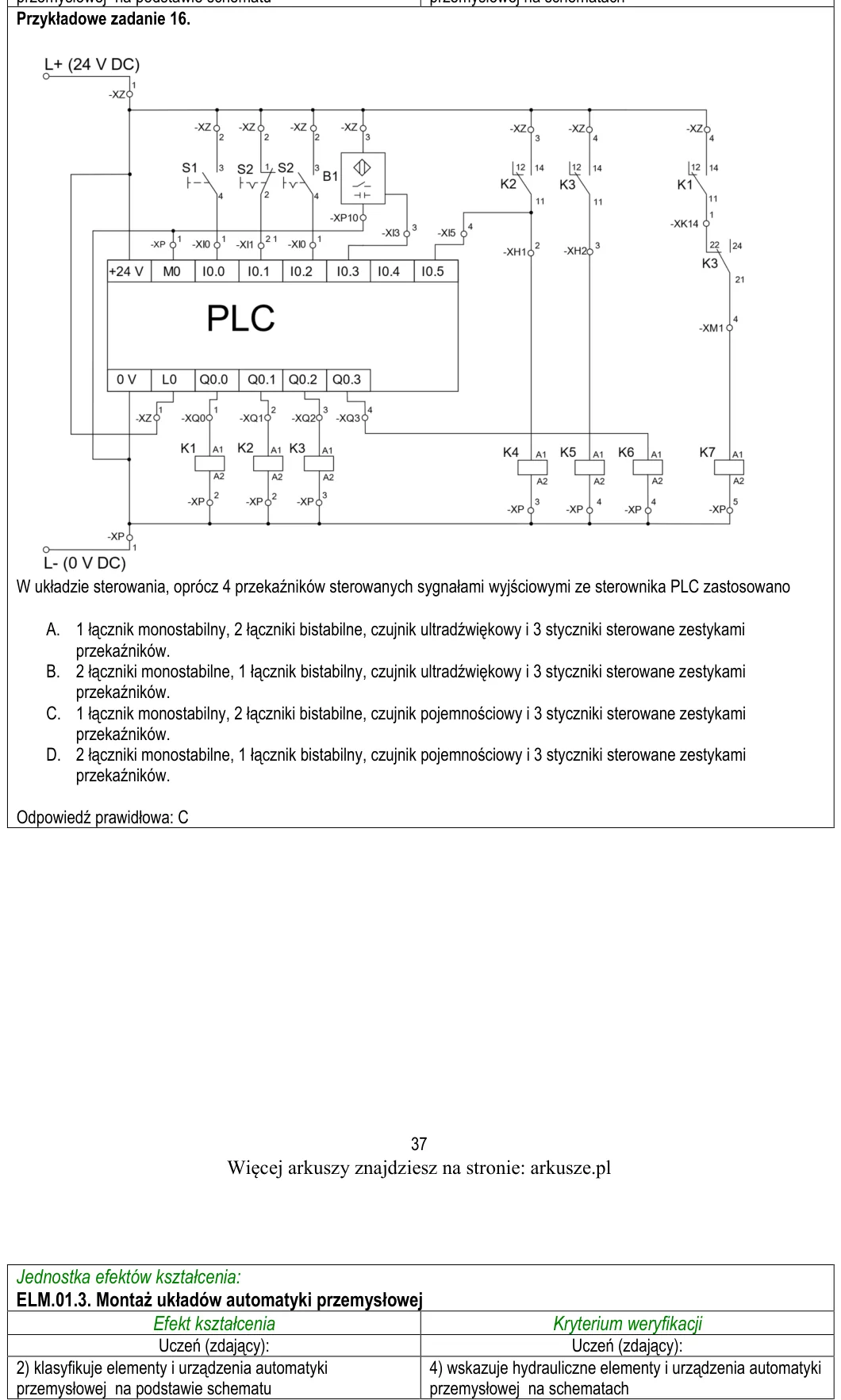

Przykładowe zadanie 16. W układzie sterowania, oprócz 4 przekaźników sterowanych sygnałami wyjściowymi ze sterownika PLC zastosowano A. 1 łącznik monostabilny, 2 łączniki bistabilne, czujnik ultradźwiękowy i 3 styczniki

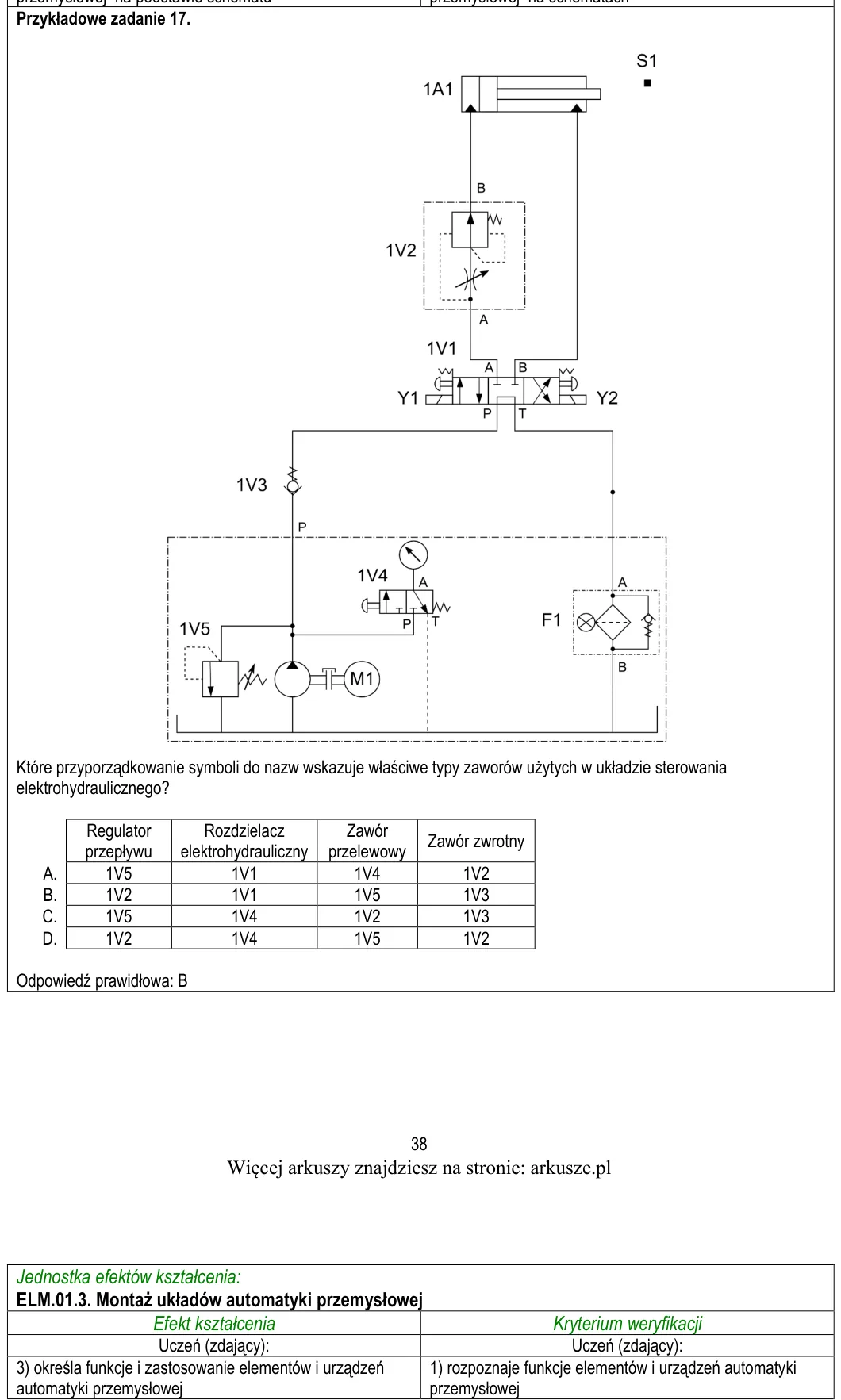

Przykładowe zadanie 17. Które przyporządkowanie symboli do nazw wskazuje właściwe typy zaworów użytych w układzie sterowania elektrohydraulicznego? Regulator przepływu Rozdzielacz elektrohydrauliczny Zawór przelewowy Zaw

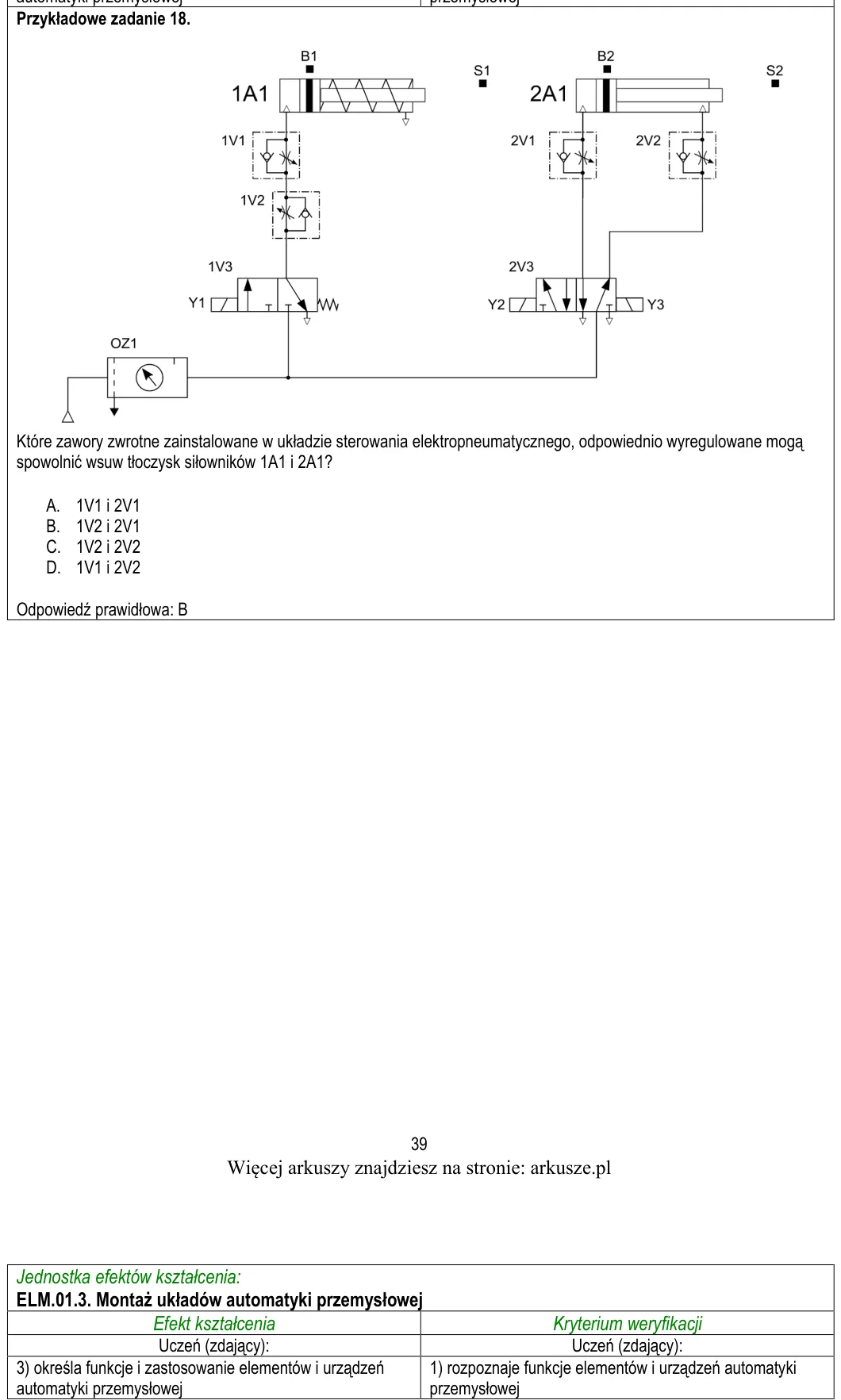

Przykładowe zadanie 18. Które zawory zwrotne zainstalowane w układzie sterowania elektropneumatycznego, odpowiednio wyregulowane mogą spowolnić wsuw tłoczysk siłowników 1A1 i 2A1? A. 1V1 i 2V1 B. 1V2 i 2V1 C. 1V2 i 2V2 D

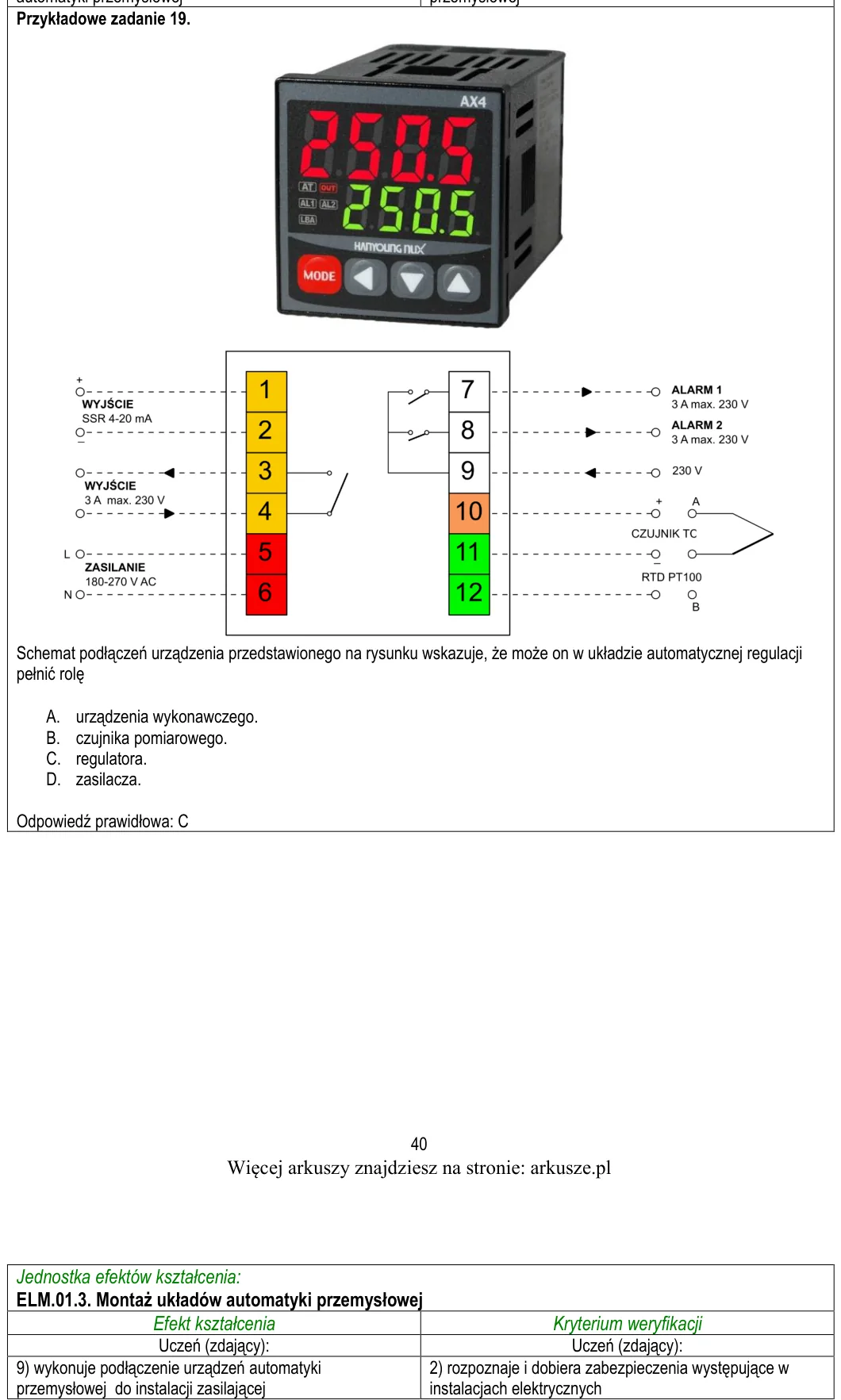

Przykładowe zadanie 19. Schemat podłączeń urządzenia przedstawionego na rysunku wskazuje, że może on w układzie automatycznej regulacji pełnić rolę A. urządzenia wykonawczego. B. czujnika pomiarowego. C. regulatora. D. z

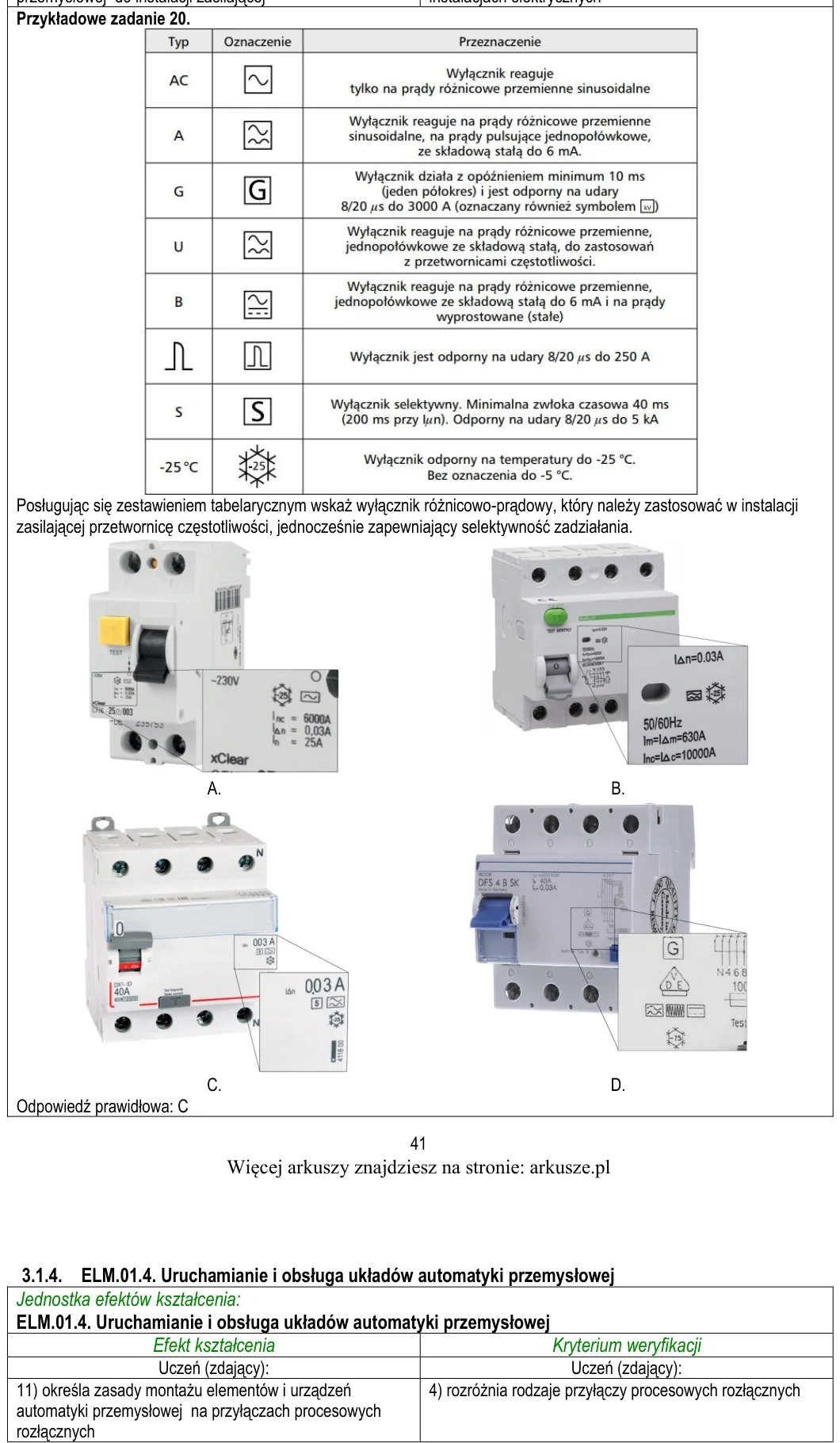

Przykładowe zadanie 20. Posługując się zestawieniem tabelarycznym wskaż wyłącznik różnicowo-prądowy, który należy zastosować w instalacji zasilającej przetwornicę częstotliwości, jednocześnie zapewniający selektywność za

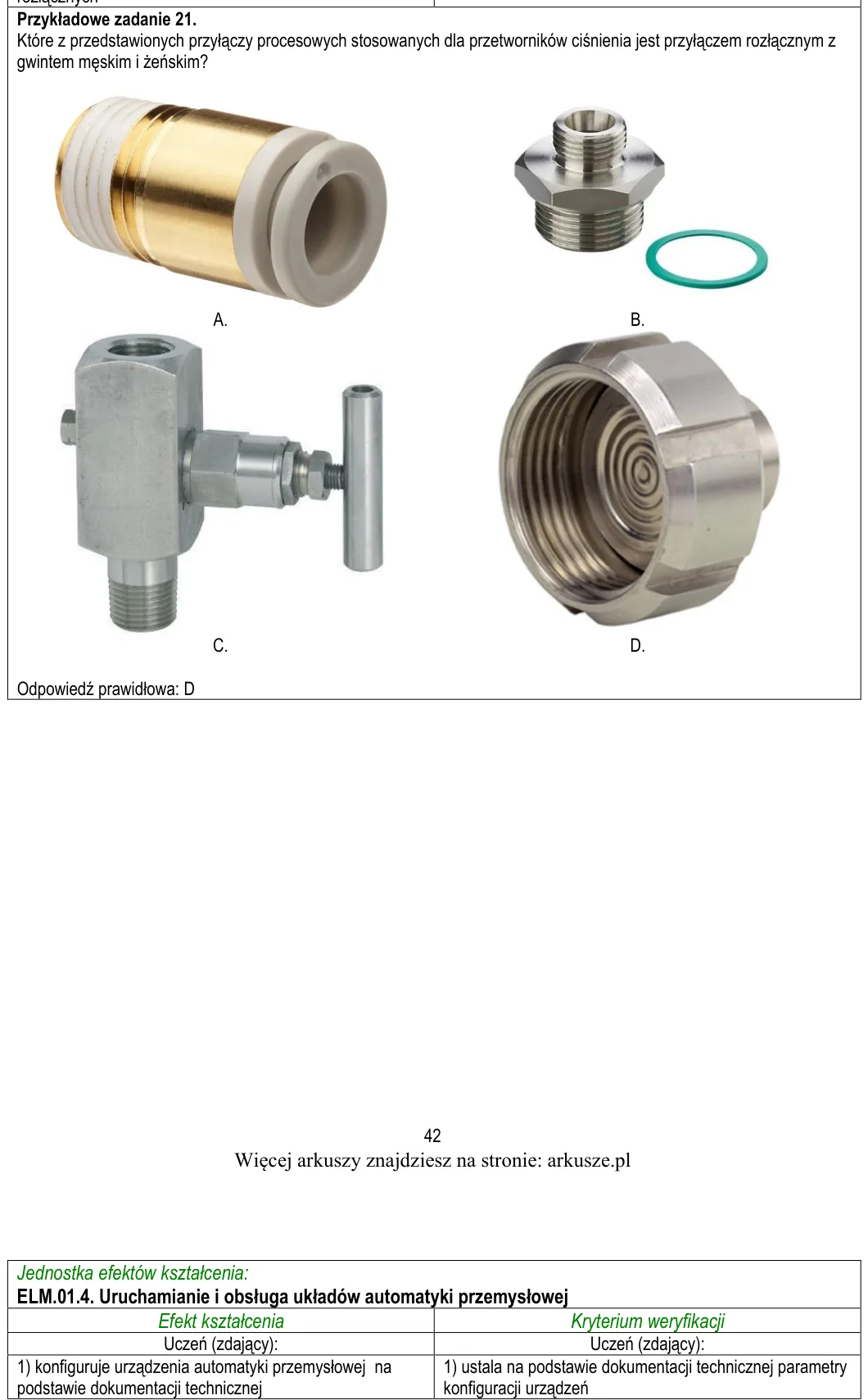

Przykładowe zadanie 21. Które z przedstawionych przyłączy procesowych stosowanych dla przetworników ciśnienia jest przyłączem rozłącznym z gwintem męskim i żeńskim? A. B. C. D. Odpowiedź prawidłowa: D 43 Jednostka efektó

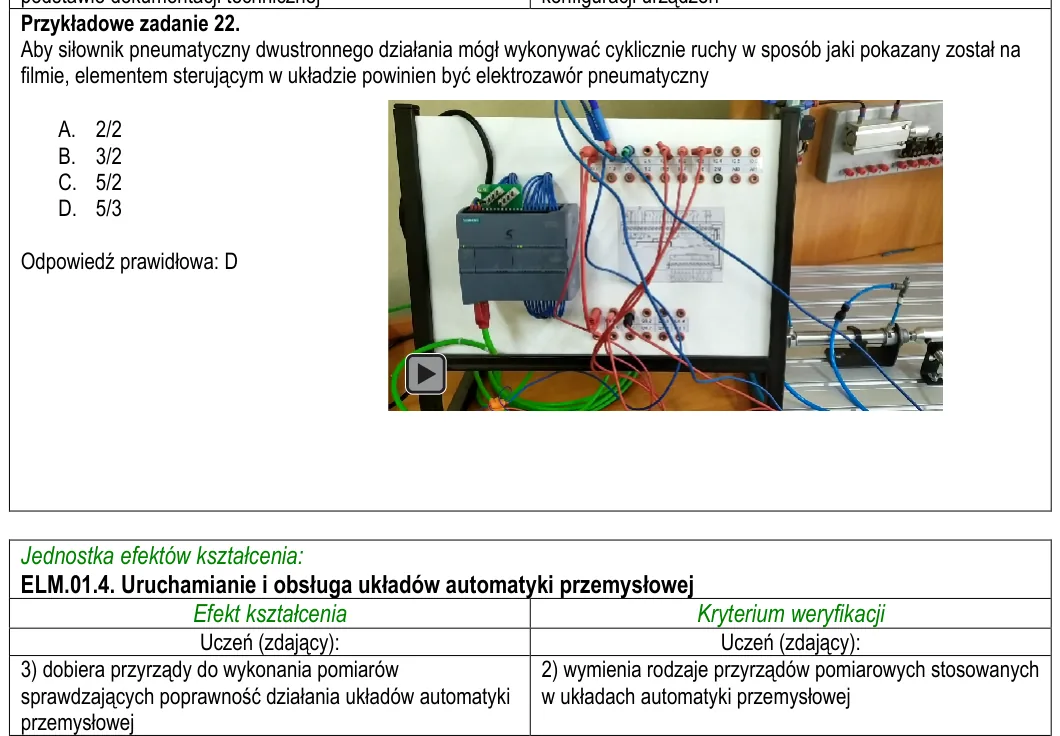

Przykładowe zadanie 22. Aby siłownik pneumatyczny dwustronnego działania mógł wykonywać cyklicznie ruchy w sposób jaki pokazany został na filmie, elementem sterującym w układzie powinien być elektrozawór pneumatyczny A.

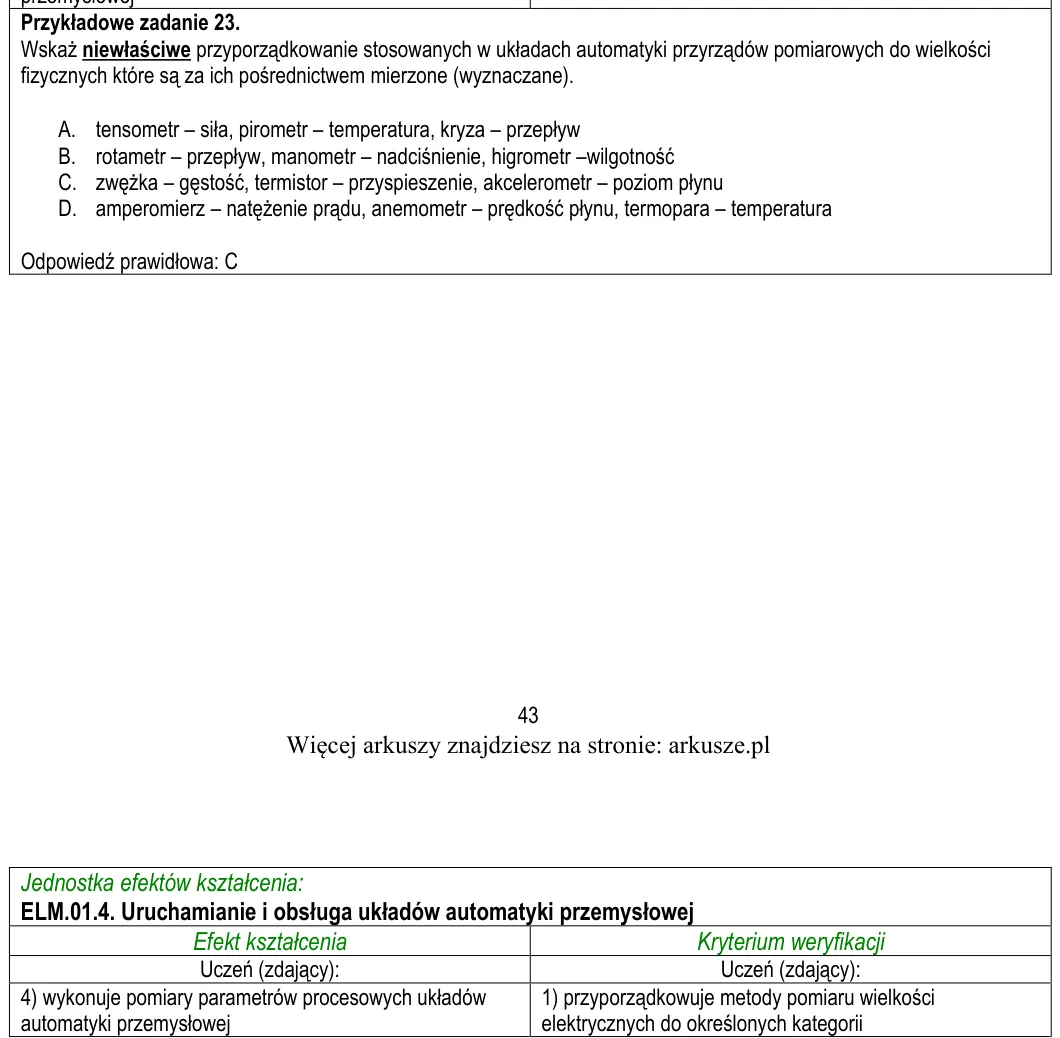

Przykładowe zadanie 23. Wskaż niewłaściwe przyporządkowanie stosowanych w układach automatyki przyrządów pomiarowych do wielkości fizycznych które są za ich pośrednictwem mierzone (wyznaczane). A. tensometr - siła, pirom

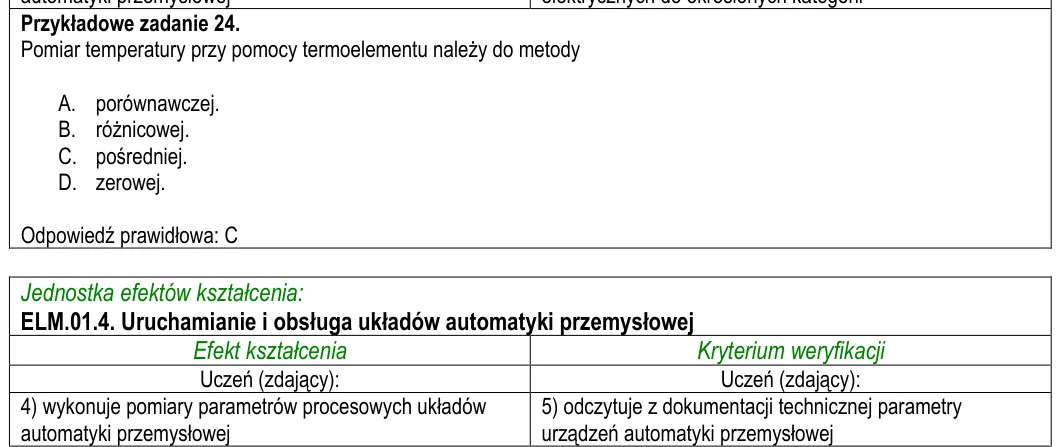

Przykładowe zadanie 24. Pomiar temperatury przy pomocy termoelementu należy do metody A. porównawczej. B. różnicowej. C. pośredniej. D. zerowej. Odpowiedź prawidłowa: C Jednostka efektów kształcenia: ELM.01.4. Uruchamian

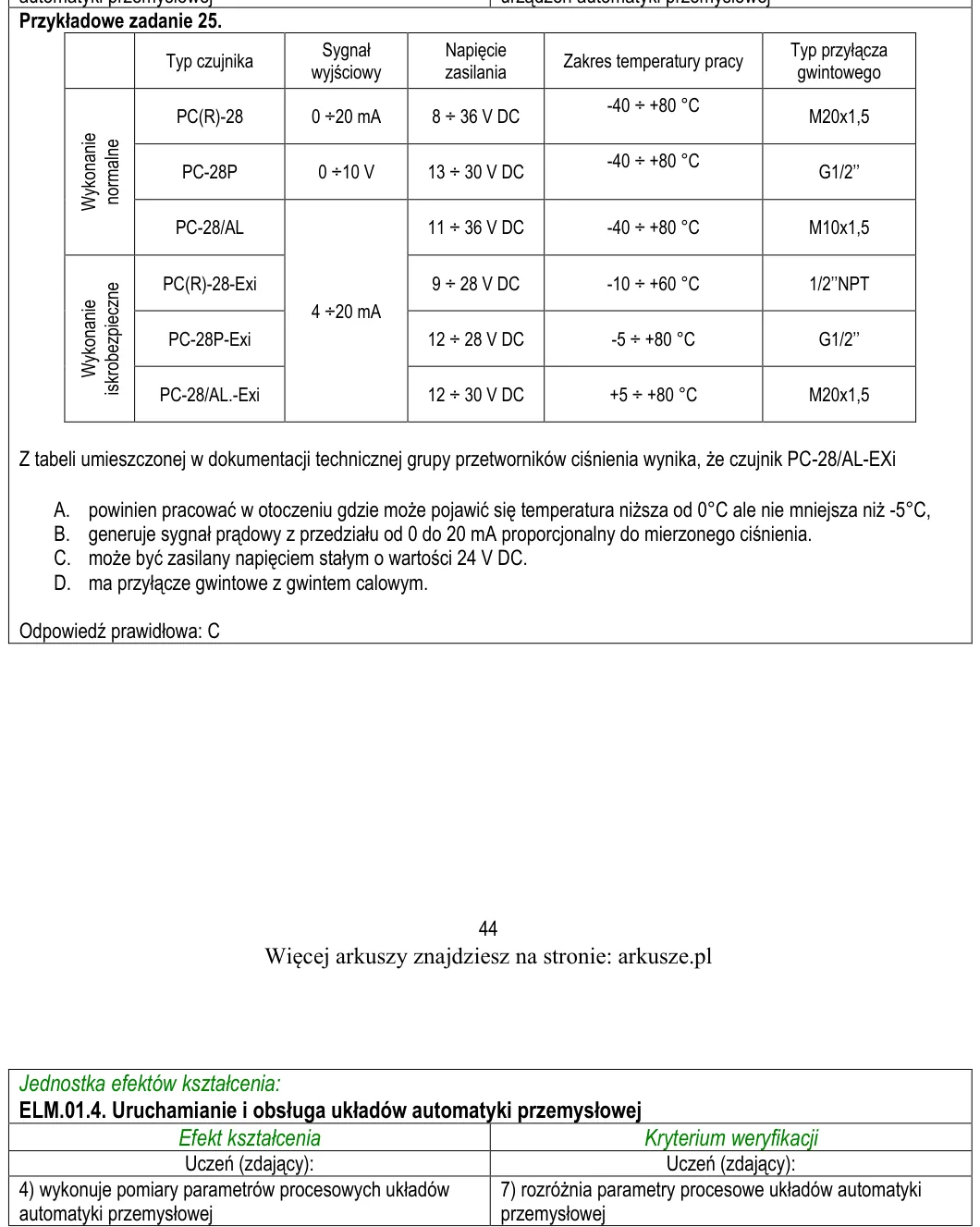

Przykładowe zadanie 25. Typ czujnika Sygnał wyjściowy Napięcie zasilania Zakres temperatury pracy Typ przyłącza gwintowego Wykonanie normalne PC(R)-28 0 ÷20 mA 8 ÷ 36 V DC -40 ÷ +80 °C M20x1,5 PC-28P 0 ÷10 V 13 ÷ 30 V DC

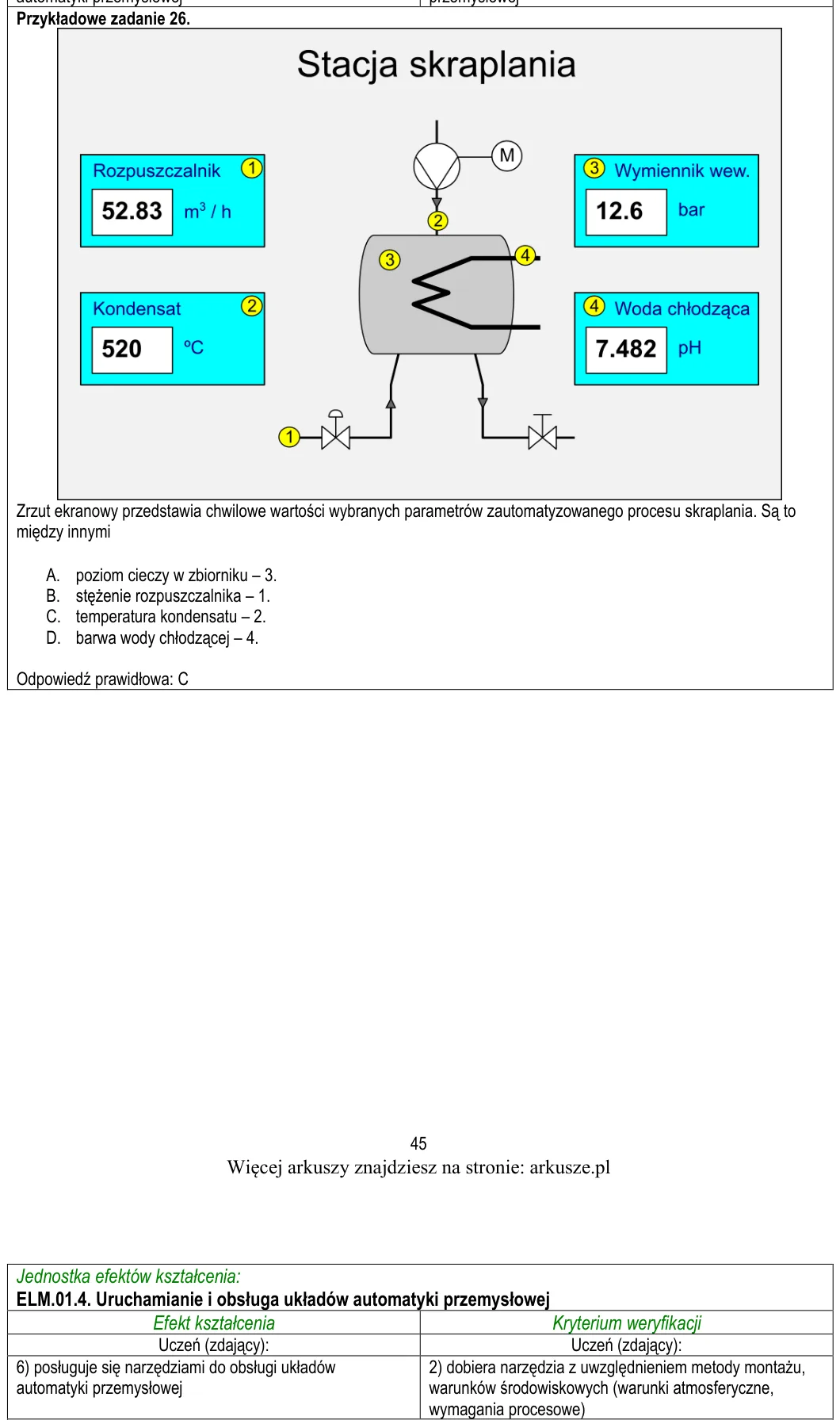

Przykładowe zadanie 26. Zrzut ekranowy przedstawia chwilowe wartości wybranych parametrów zautomatyzowanego procesu skraplania. Są to między innymi A. poziom cieczy w zbiorniku - 3. B. stężenie rozpuszczalnika - 1. C. te

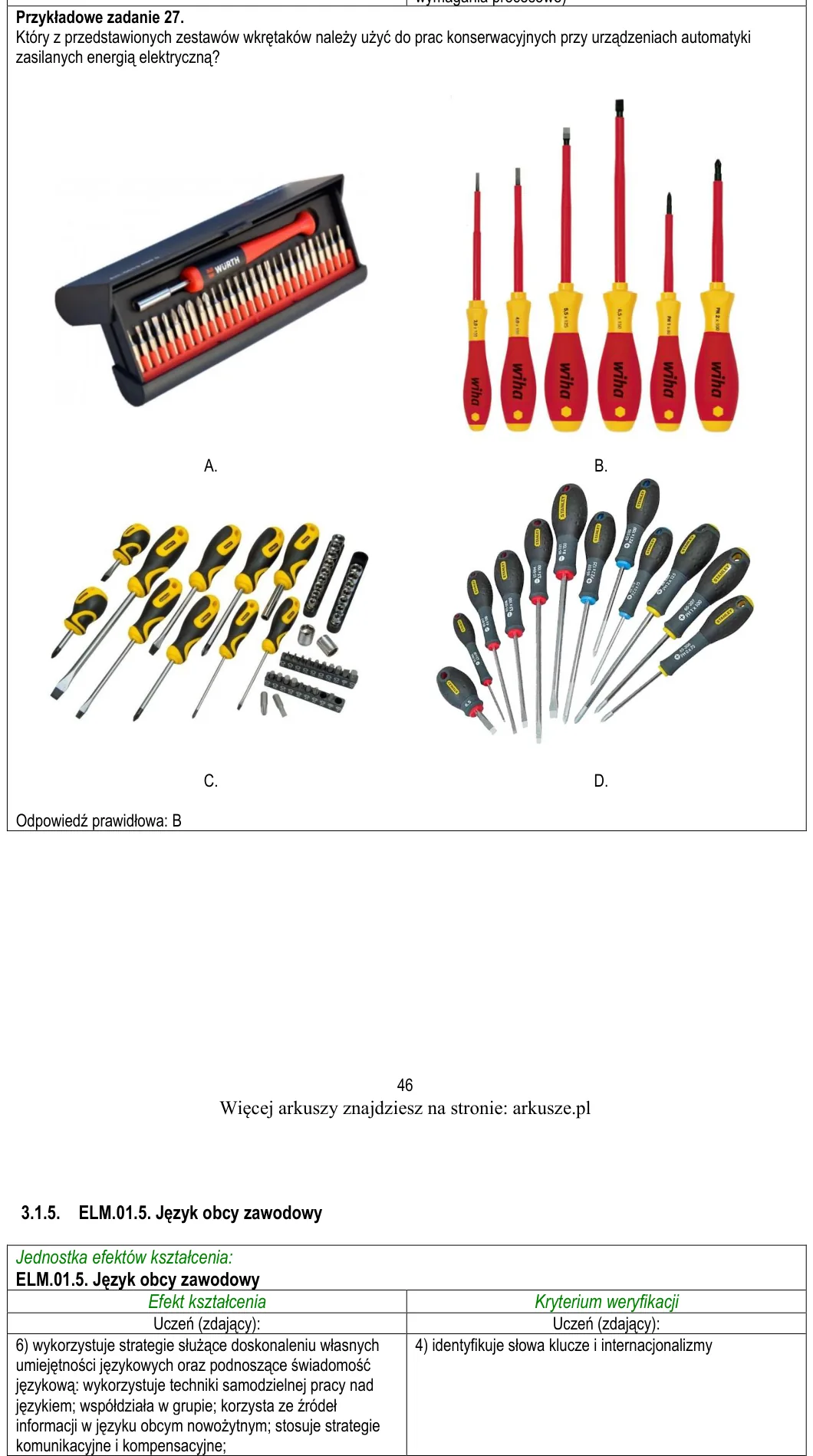

Przykładowe zadanie 27. Który z przedstawionych zestawów wkrętaków należy użyć do prac konserwacyjnych przy urządzeniach automatyki zasilanych energią elektryczną? A. B. C. D. Odpowiedź prawidłowa: B 47 3.1.5. ELM.01.5.

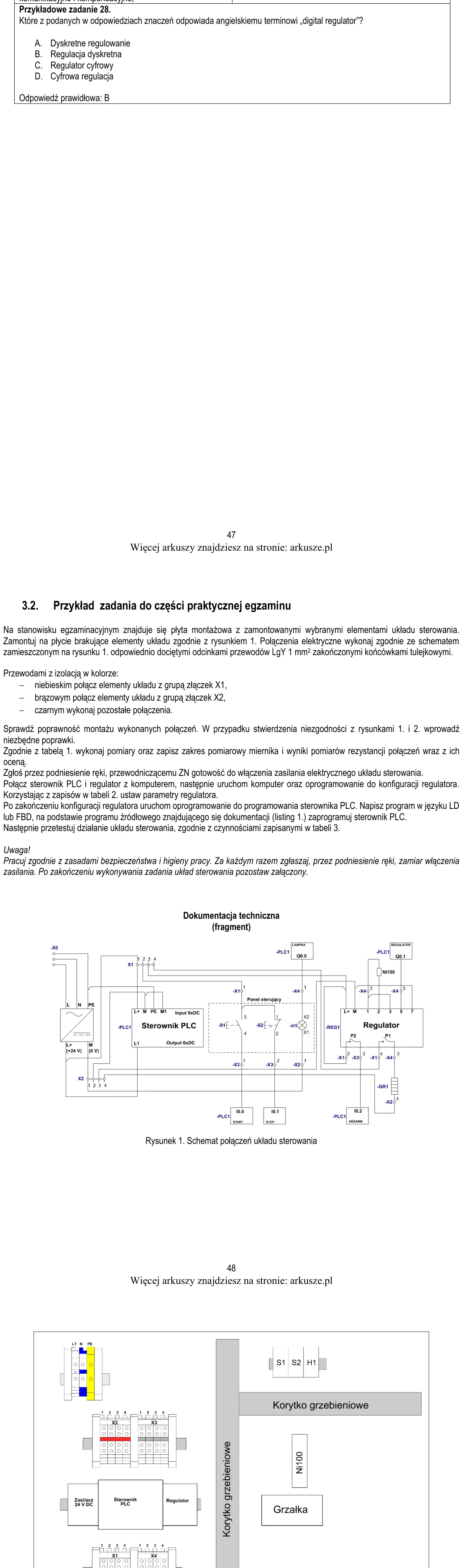

Przykładowe zadanie 28. Które z podanych w odpowiedziach znaczeń odpowiada angielskiemu terminowi „digital regulator”? A. Dyskretne regulowanie B. Regulacja dyskretna C. Regulator cyfrowy D. Cyfrowa regulacja Odpowiedź p
