Egzamin zawodowy · Informator zawodowy · 2019

Przykładowe zadanie 1. Zakaz korzystania z telefonów komórkowych prezentuje znak A. B. C. D. Odpowiedź prawidłowa: B. Jednostka efektów kształcenia: ELM.02.1. Bezpieczeństwo i higiena pracy Efekt kształcenia Kryterium we

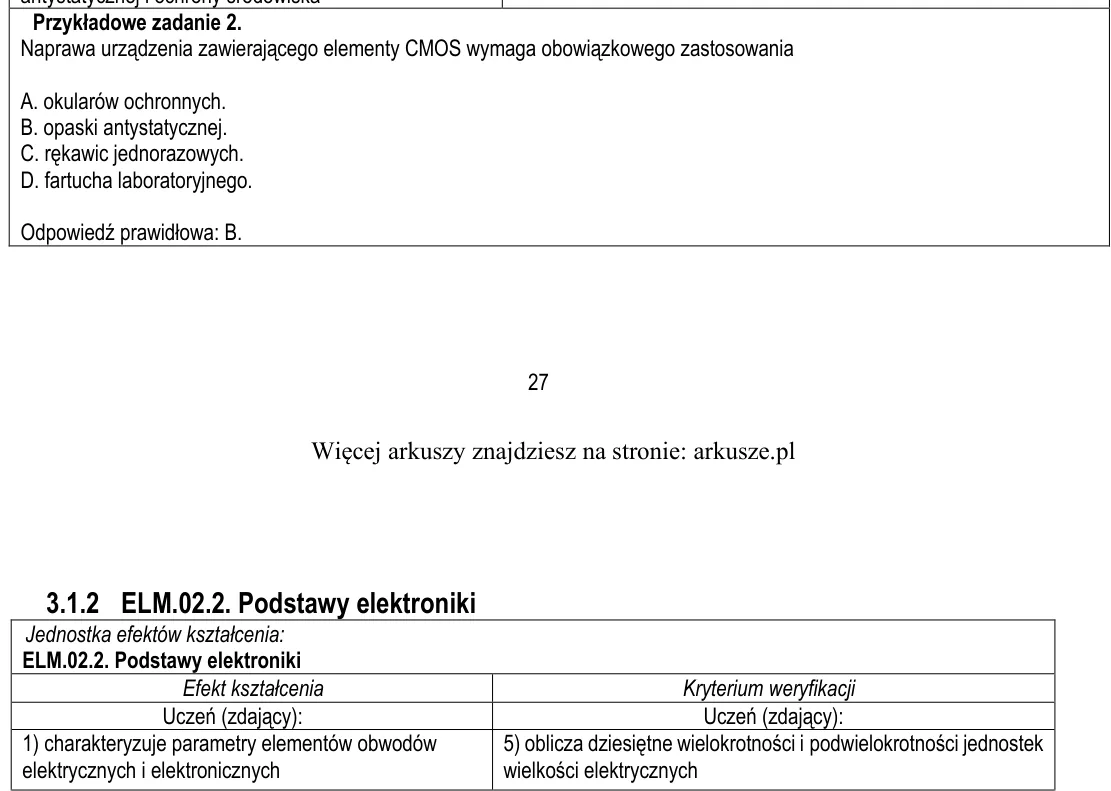

Przykładowe zadanie 2. Naprawa urządzenia zawierającego elementy CMOS wymaga obowiązkowego zastosowania A. okularów ochronnych. B. opaski antystatycznej. C. rękawic jednorazowych. D. fartucha laboratoryjnego. Odpowiedź p

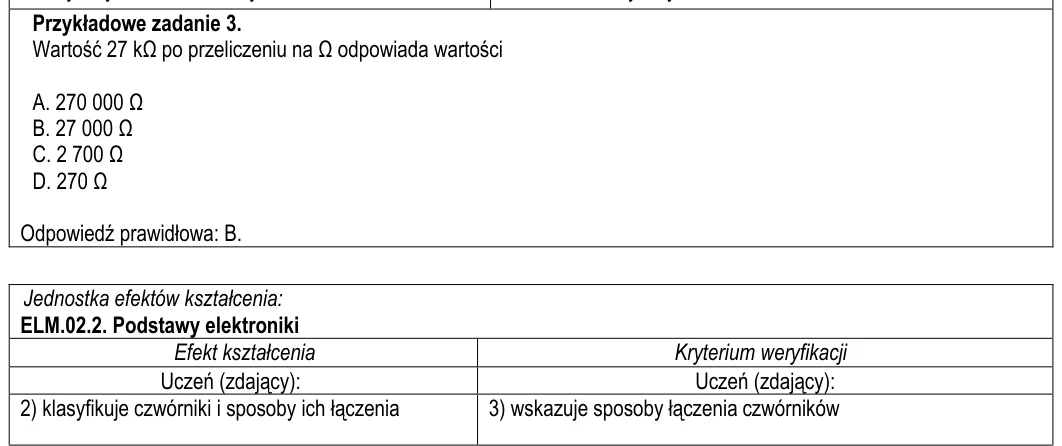

Przykładowe zadanie 3. Wartość 27 kΩ po przeliczeniu na Ω odpowiada wartości A. 270 000 Ω B. 27 000 Ω C. 2 700 Ω D. 270 Ω Odpowiedź prawidłowa: B. Jednostka efektów kształcenia: ELM.02.2. Podstawy elektroniki Efekt kszta

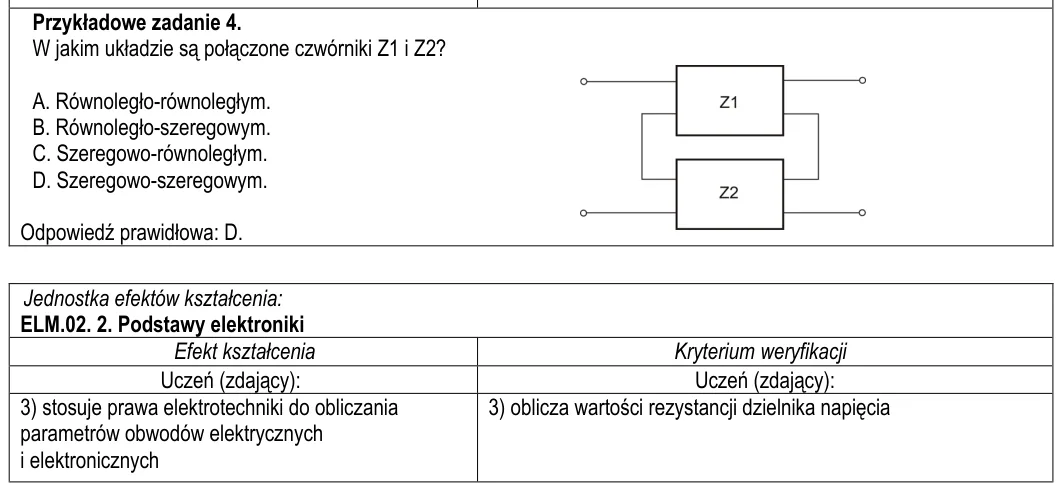

Przykładowe zadanie 4. W jakim układzie są połączone czwórniki Z1 i Z2? A. Równoległo-równoległym. B. Równoległo-szeregowym. C. Szeregowo-równoległym. D. Szeregowo-szeregowym. Odpowiedź prawidłowa: D. Jednostka efektów k

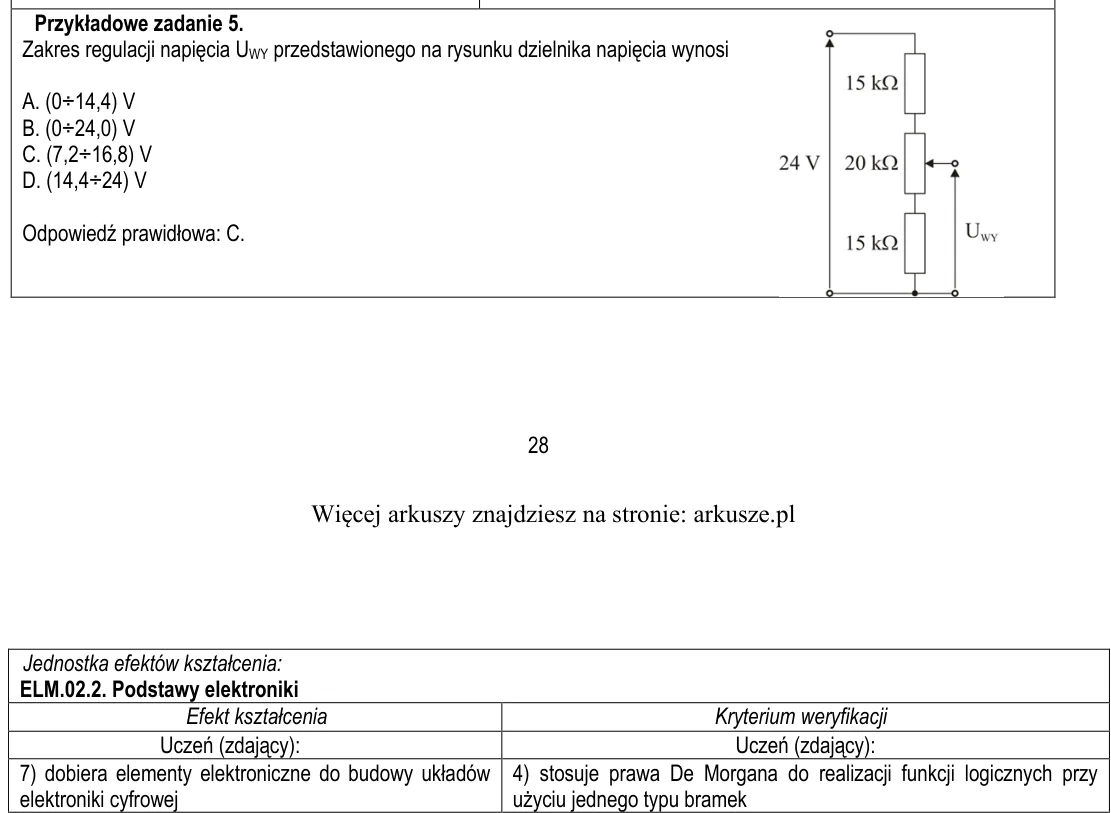

Przykładowe zadanie 5. Zakres regulacji napięcia UWY przedstawionego na rysunku dzielnika napięcia wynosi A. (0÷14,4) V B. (0÷24,0) V C. (7,2÷16,8) V D. (14,4÷24) V Odpowiedź prawidłowa: C. 29 Jednostka efektów kształcen

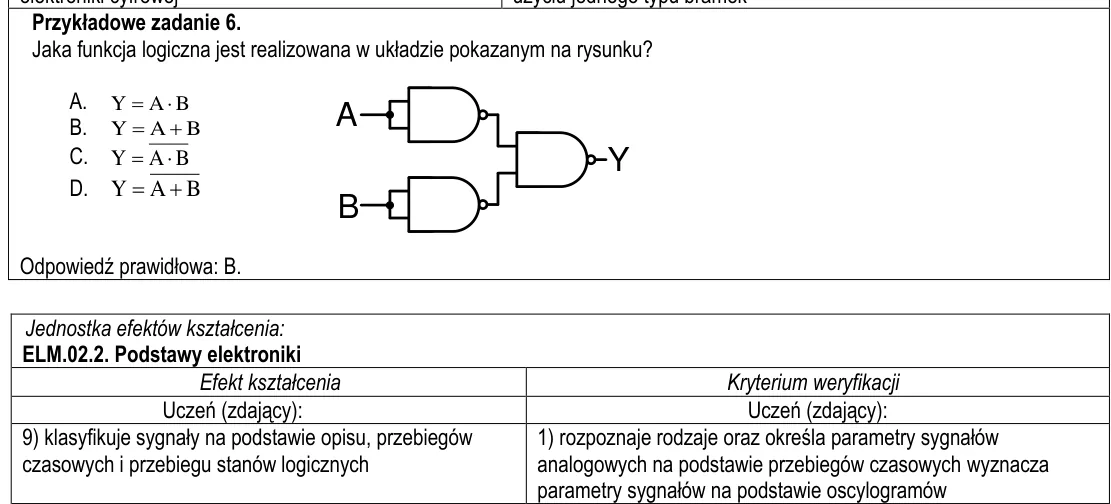

Przykładowe zadanie 6. Jaka funkcja logiczna jest realizowana w układzie pokazanym na rysunku? A. B A Y   B. B A Y   C. B A Y   D. B A Y   Odpowiedź prawidłowa: B. Jednostka efektów kształcenia: ELM.02.2. Podstaw

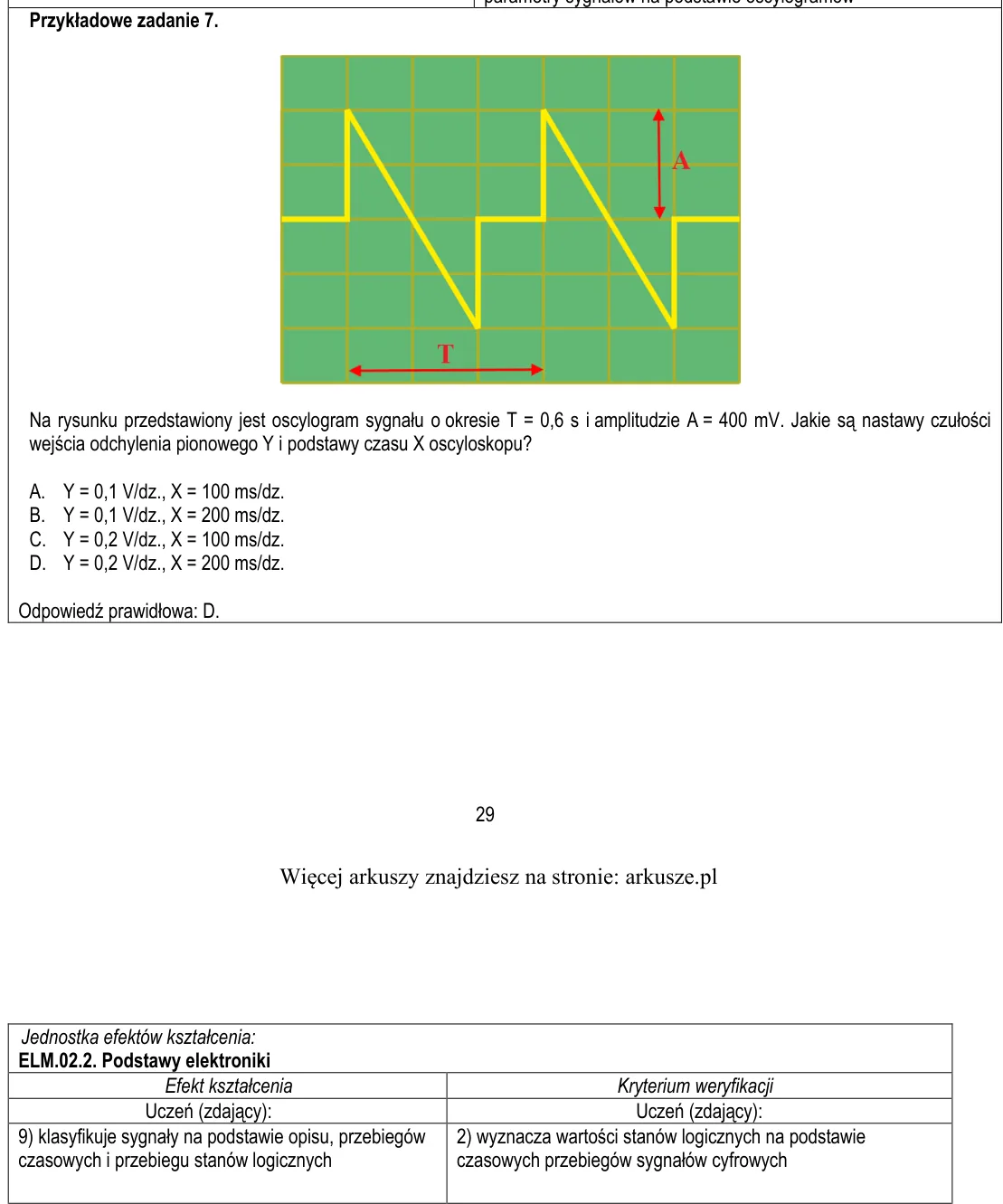

Przykładowe zadanie 7. Na rysunku przedstawiony jest oscylogram sygnału o okresie T = 0,6 s i amplitudzie A = 400 mV. Jakie są nastawy czułości wejścia odchylenia pionowego Y i podstawy czasu X oscyloskopu? A. Y = 0,1 V/

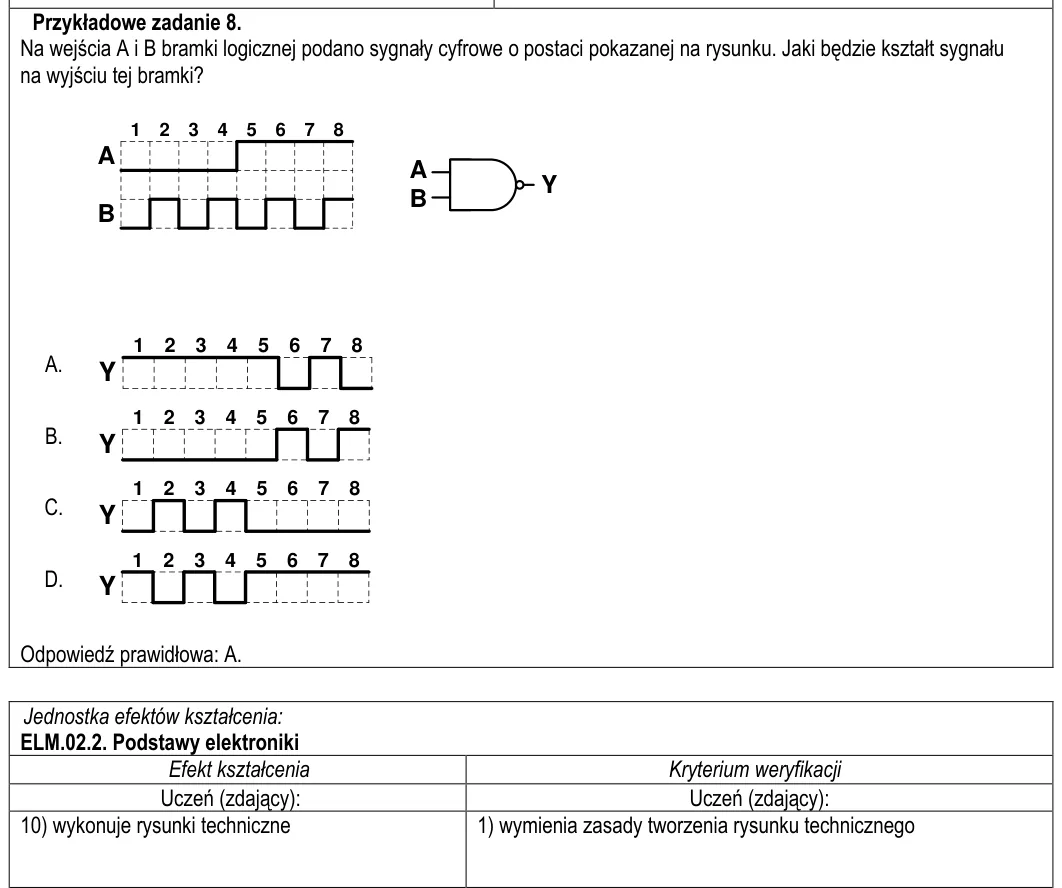

Przykładowe zadanie 8. Na wejścia A i B bramki logicznej podano sygnały cyfrowe o postaci pokazanej na rysunku. Jaki będzie kształt sygnału na wyjściu tej bramki? A. B. C. D. Odpowiedź prawidłowa: A. Jednostka efektów ks

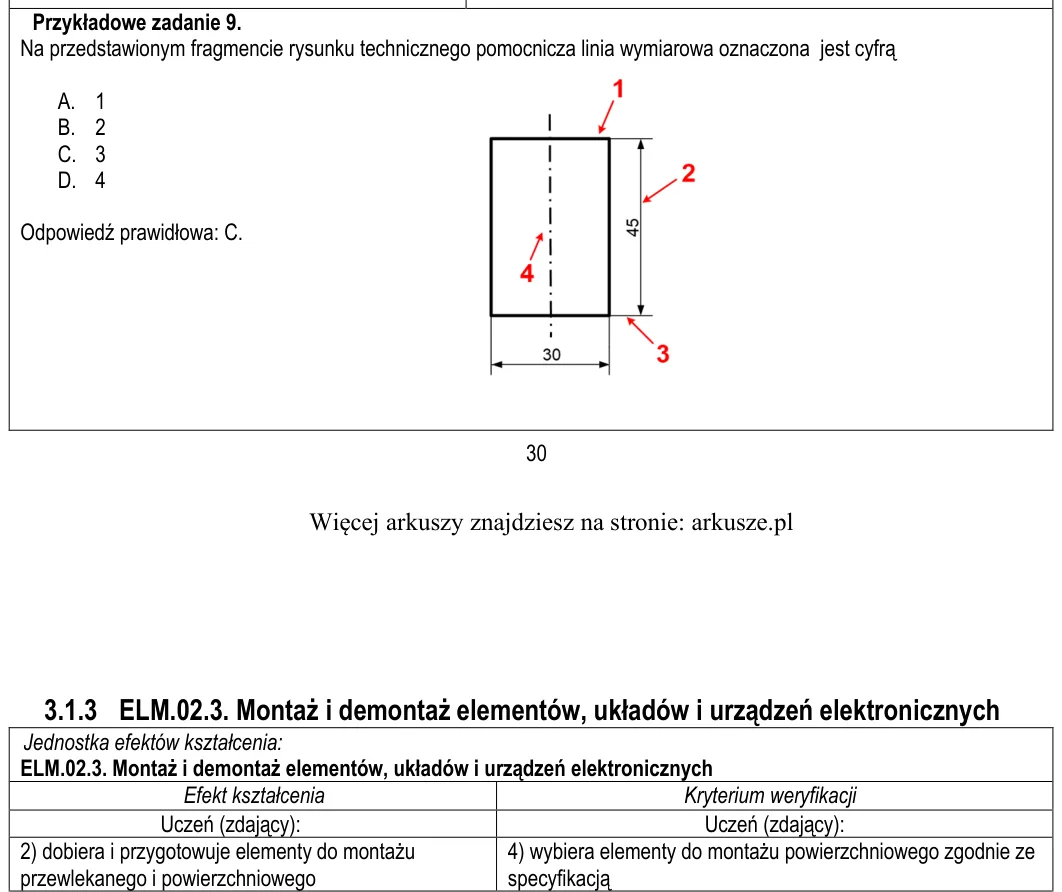

Przykładowe zadanie 9. Na przedstawionym fragmencie rysunku technicznego pomocnicza linia wymiarowa oznaczona jest cyfrą A. 1 B. 2 C. 3 D. 4 Odpowiedź prawidłowa: C. A B A B Y 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 Y 1 2 3 4 5

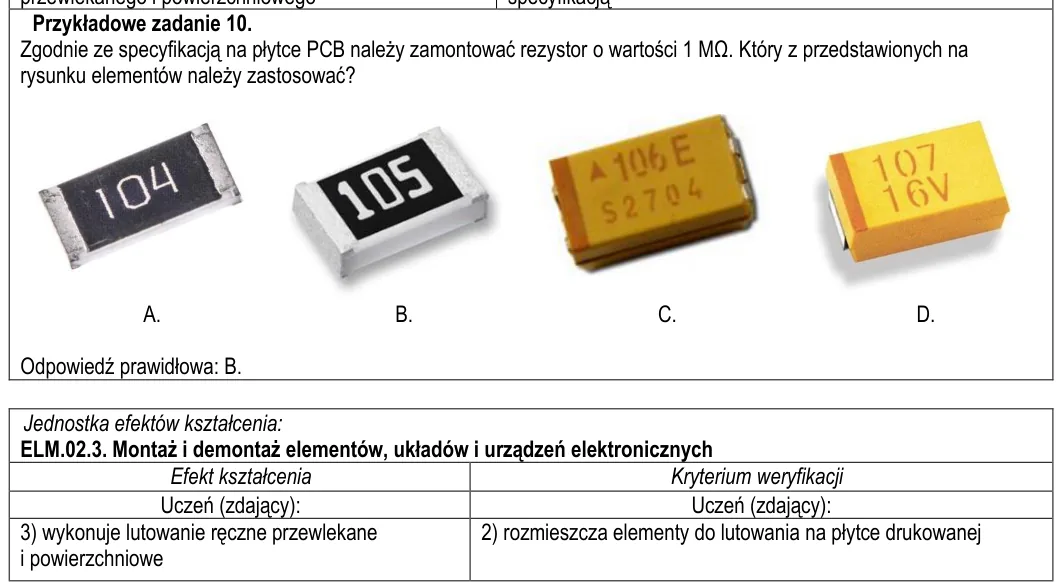

Przykładowe zadanie 10. Zgodnie ze specyfikacją na płytce PCB należy zamontować rezystor o wartości 1 MΩ. Który z przedstawionych na rysunku elementów należy zastosować? A. B. C. D. Odpowiedź prawidłowa: B. Jednostka efe

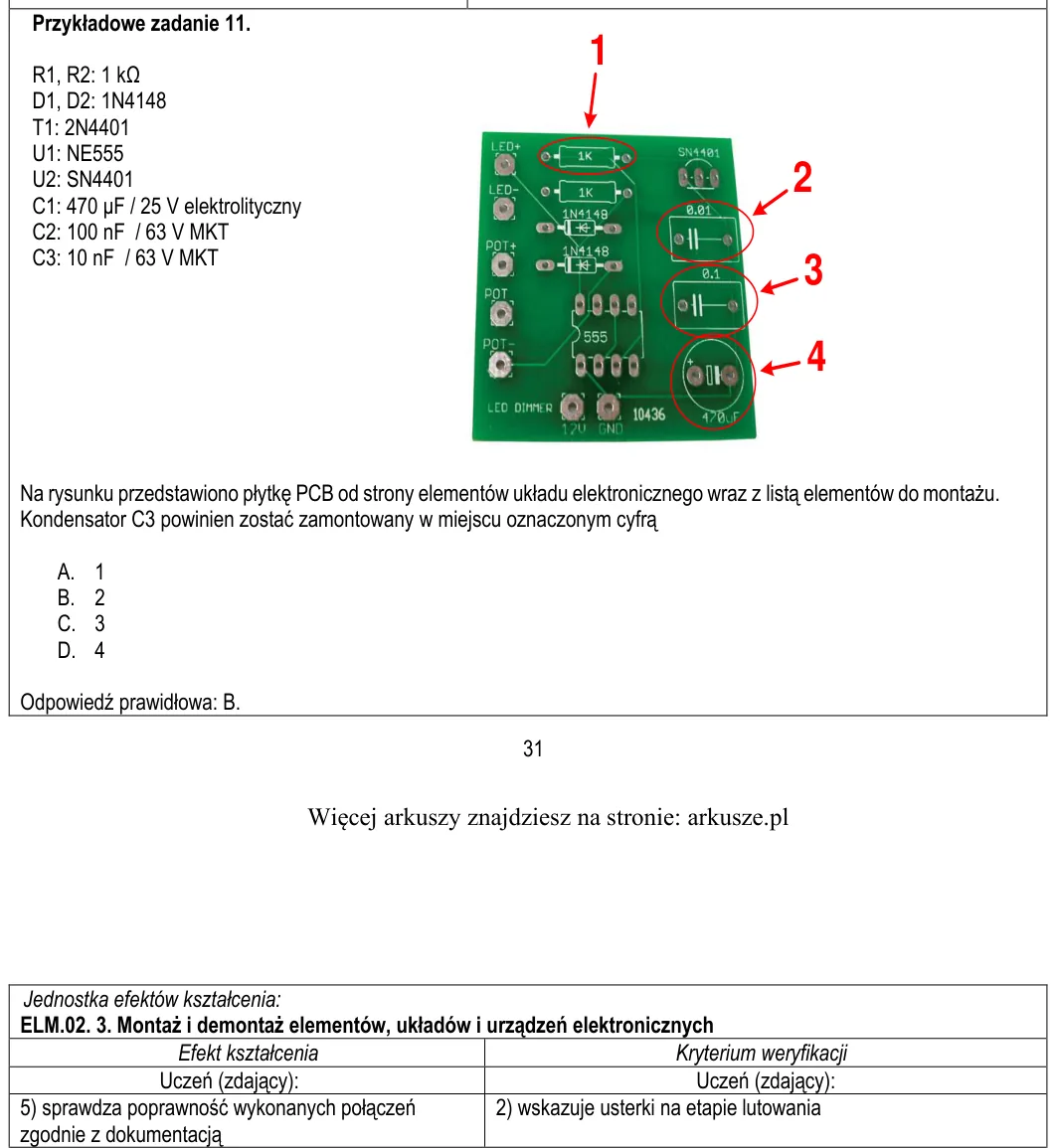

Przykładowe zadanie 11. R1, R2: 1 kΩ D1, D2: 1N4148 T1: 2N4401 U1: NE555 U2: SN4401 C1: 470 μF / 25 V elektrolityczny C2: 100 nF / 63 V MKT C3: 10 nF / 63 V MKT Na rysunku przedstawiono płytkę PCB od strony elementów ukł

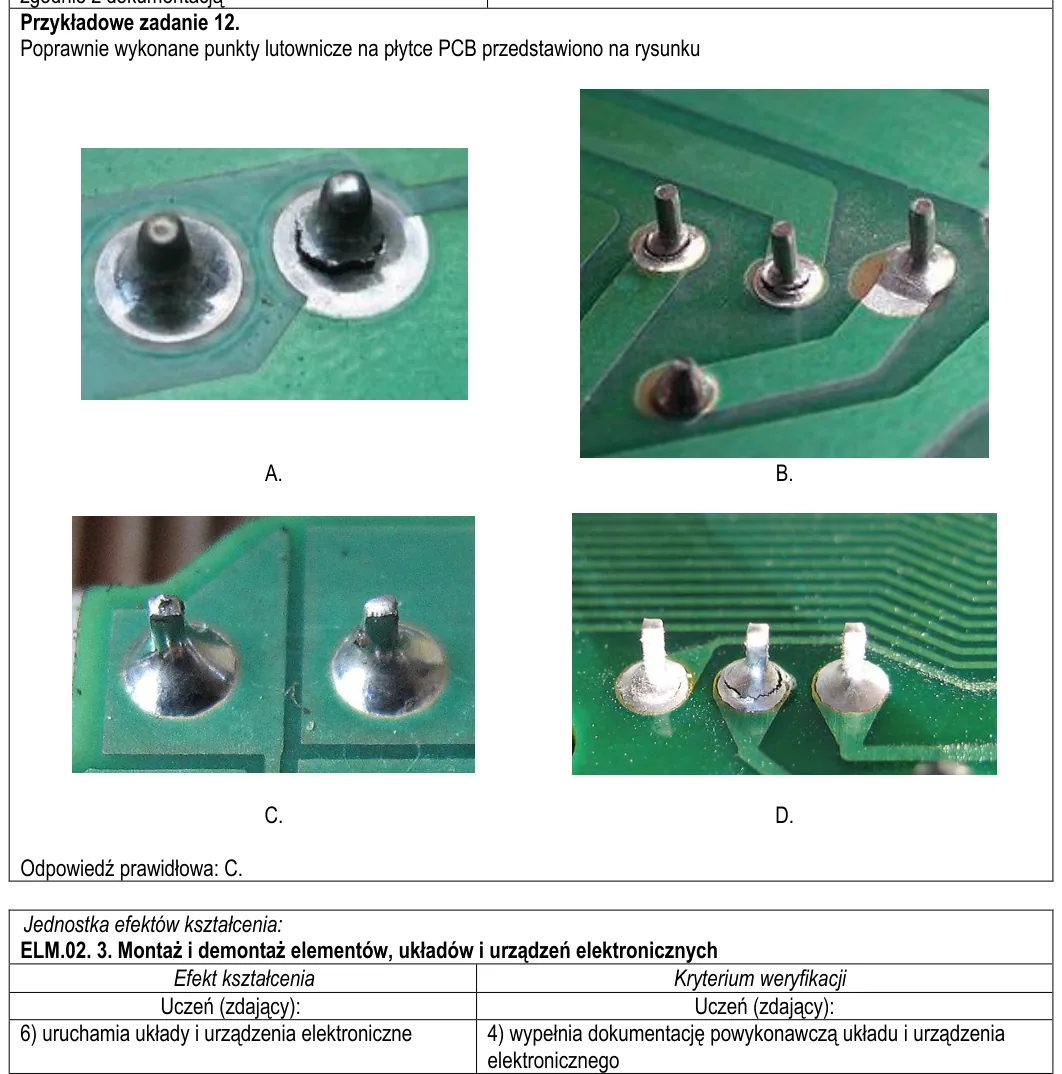

Przykładowe zadanie 12. Poprawnie wykonane punkty lutownicze na płytce PCB przedstawiono na rysunku A. B. C. D. Odpowiedź prawidłowa: C. Jednostka efektów kształcenia: ELM.02. 3. Montaż i demontaż elementów, układów i ur

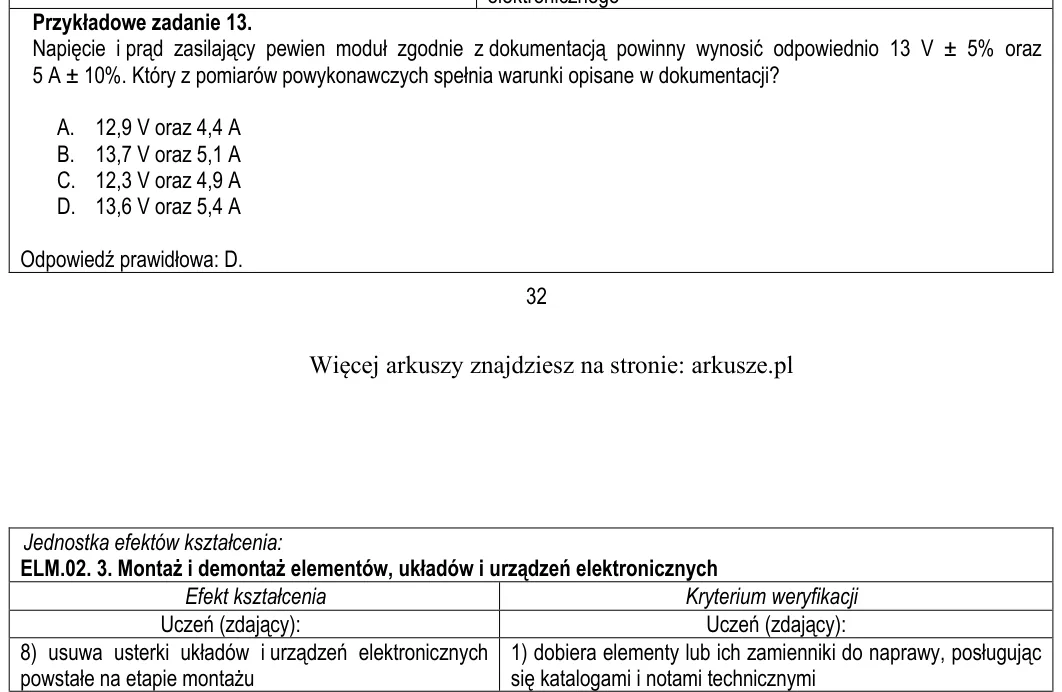

Przykładowe zadanie 13. Napięcie i prąd zasilający pewien moduł zgodnie z dokumentacją powinny wynosić odpowiednio 13 V ± 5% oraz 5 A ± 10%. Który z pomiarów powykonawczych spełnia warunki opisane w dokumentacji? A. 12,9

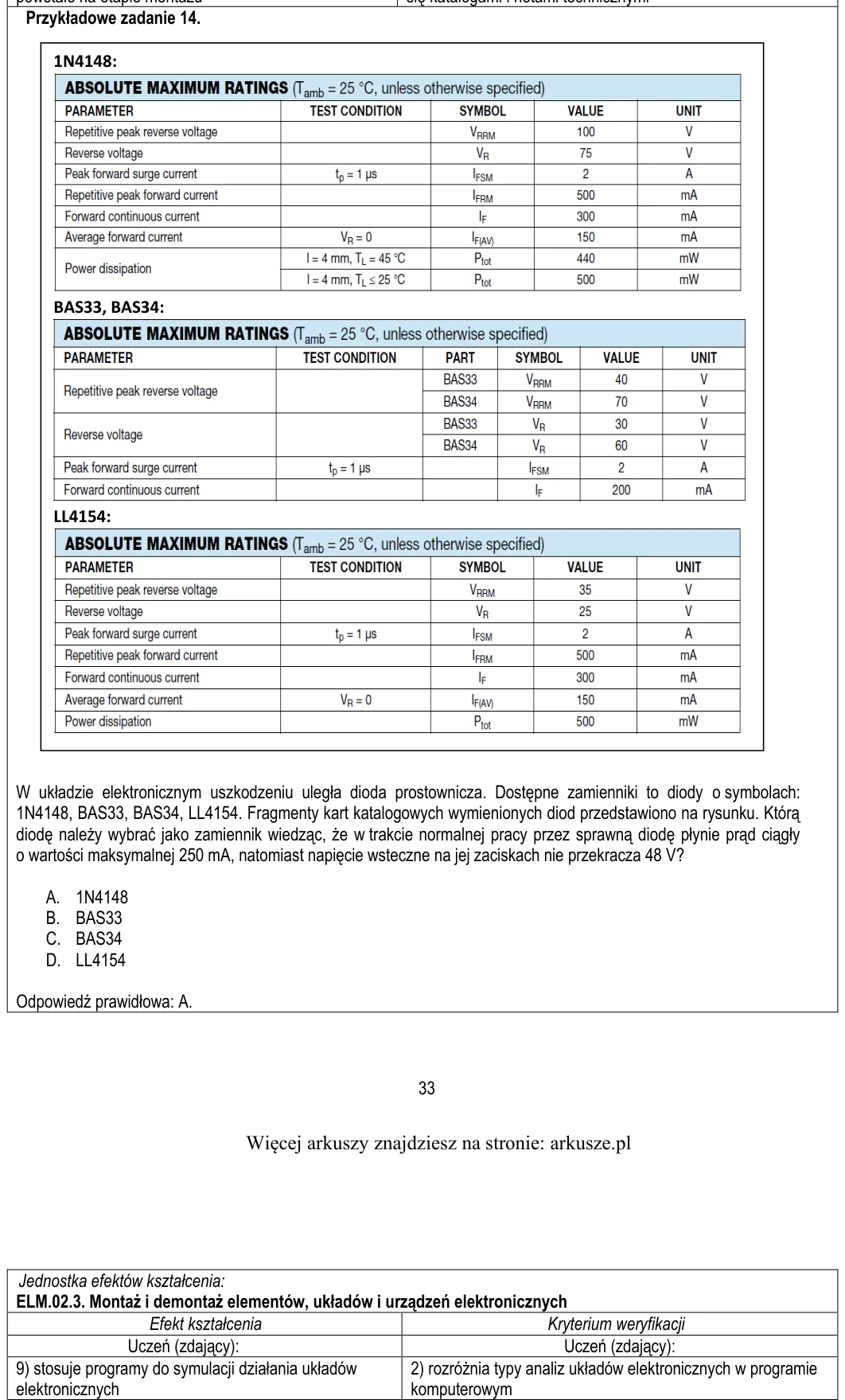

Przykładowe zadanie 14. W układzie elektronicznym uszkodzeniu uległa dioda prostownicza. Dostępne zamienniki to diody o symbolach: 1N4148, BAS33, BAS34, LL4154. Fragmenty kart katalogowych wymienionych diod przedstawiono

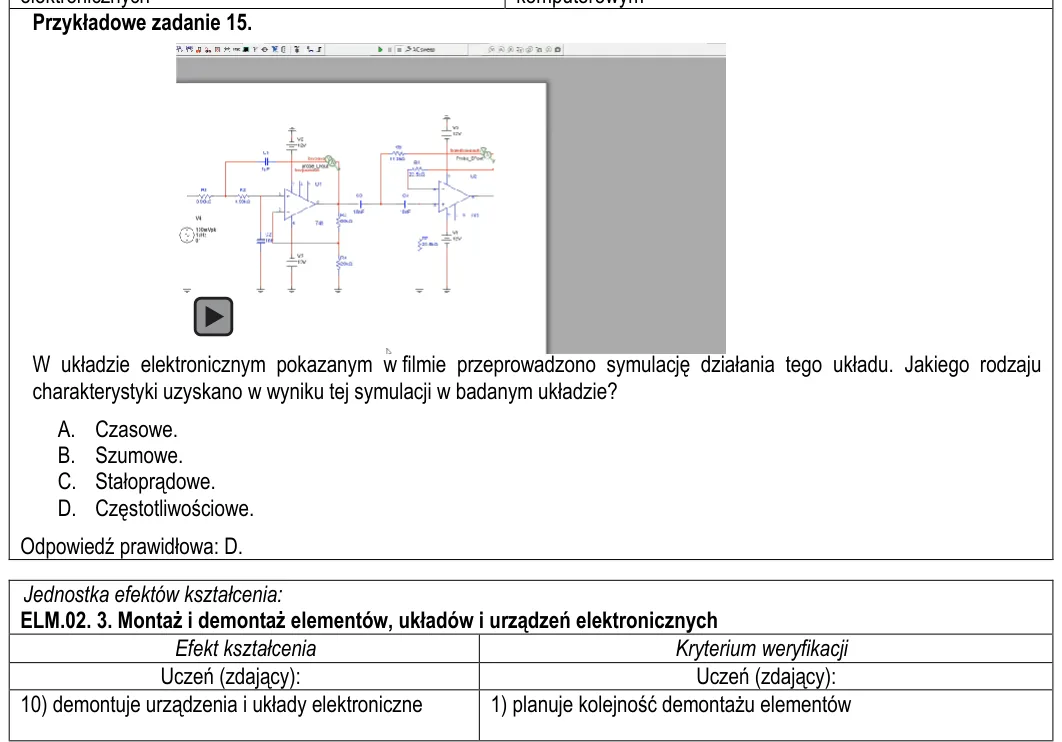

Przykładowe zadanie 15. W układzie elektronicznym pokazanym w filmie przeprowadzono symulację działania tego układu. Jakiego rodzaju charakterystyki uzyskano w wyniku tej symulacji w badanym układzie? A. Czasowe. B. Szum

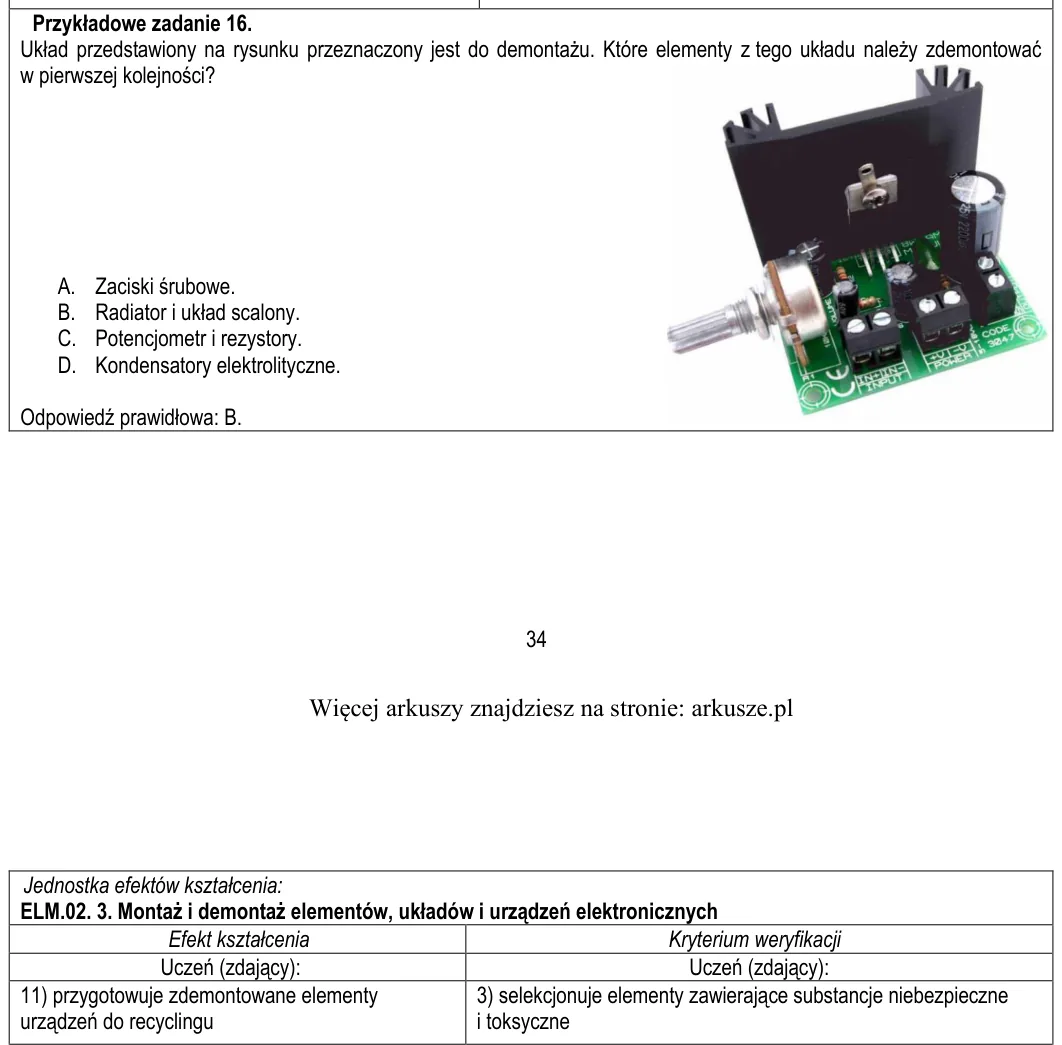

Przykładowe zadanie 16. Układ przedstawiony na rysunku przeznaczony jest do demontażu. Które elementy z tego układu należy zdemontować w pierwszej kolejności? A. Zaciski śrubowe. B. Radiator i układ scalony. C. Potencjom

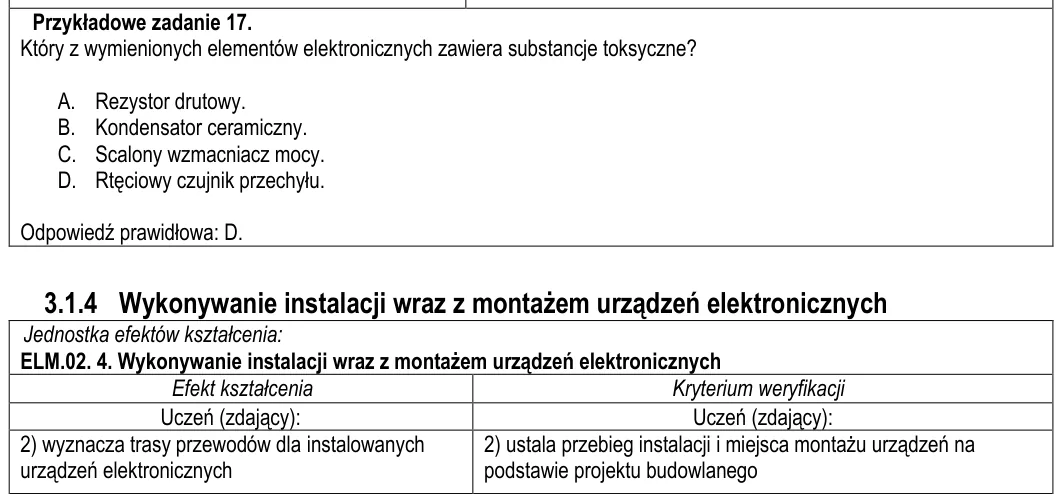

Przykładowe zadanie 17. Który z wymienionych elementów elektronicznych zawiera substancje toksyczne? A. Rezystor drutowy. B. Kondensator ceramiczny. C. Scalony wzmacniacz mocy. D. Rtęciowy czujnik przechyłu. Odpowiedź pr

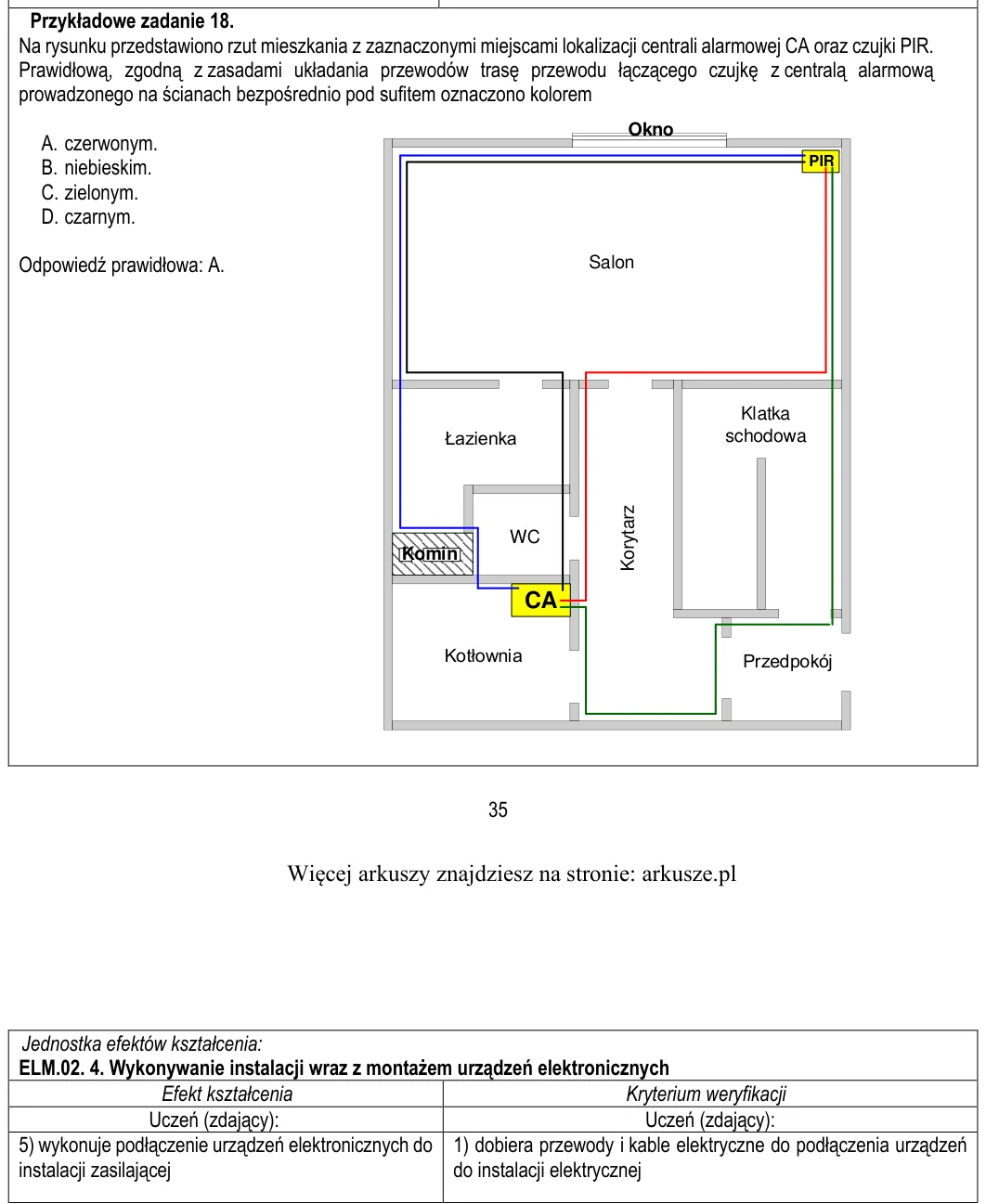

Przykładowe zadanie 18. Na rysunku przedstawiono rzut mieszkania z zaznaczonymi miejscami lokalizacji centrali alarmowej CA oraz czujki PIR. Prawidłową, zgodną z zasadami układania przewodów trasę przewodu łączącego czuj

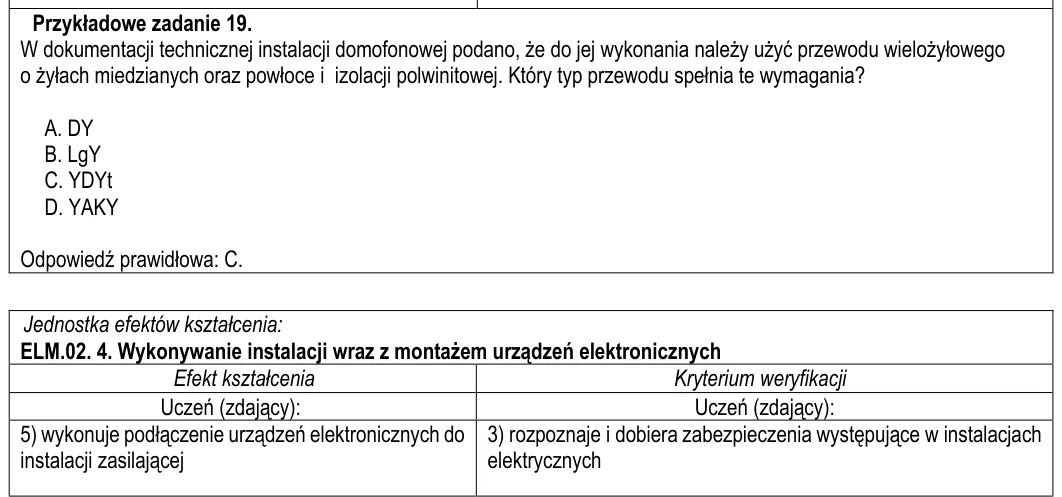

Przykładowe zadanie 19. W dokumentacji technicznej instalacji domofonowej podano, że do jej wykonania należy użyć przewodu wielożyłowego o żyłach miedzianych oraz powłoce i izolacji polwinitowej. Który typ przewodu spełn

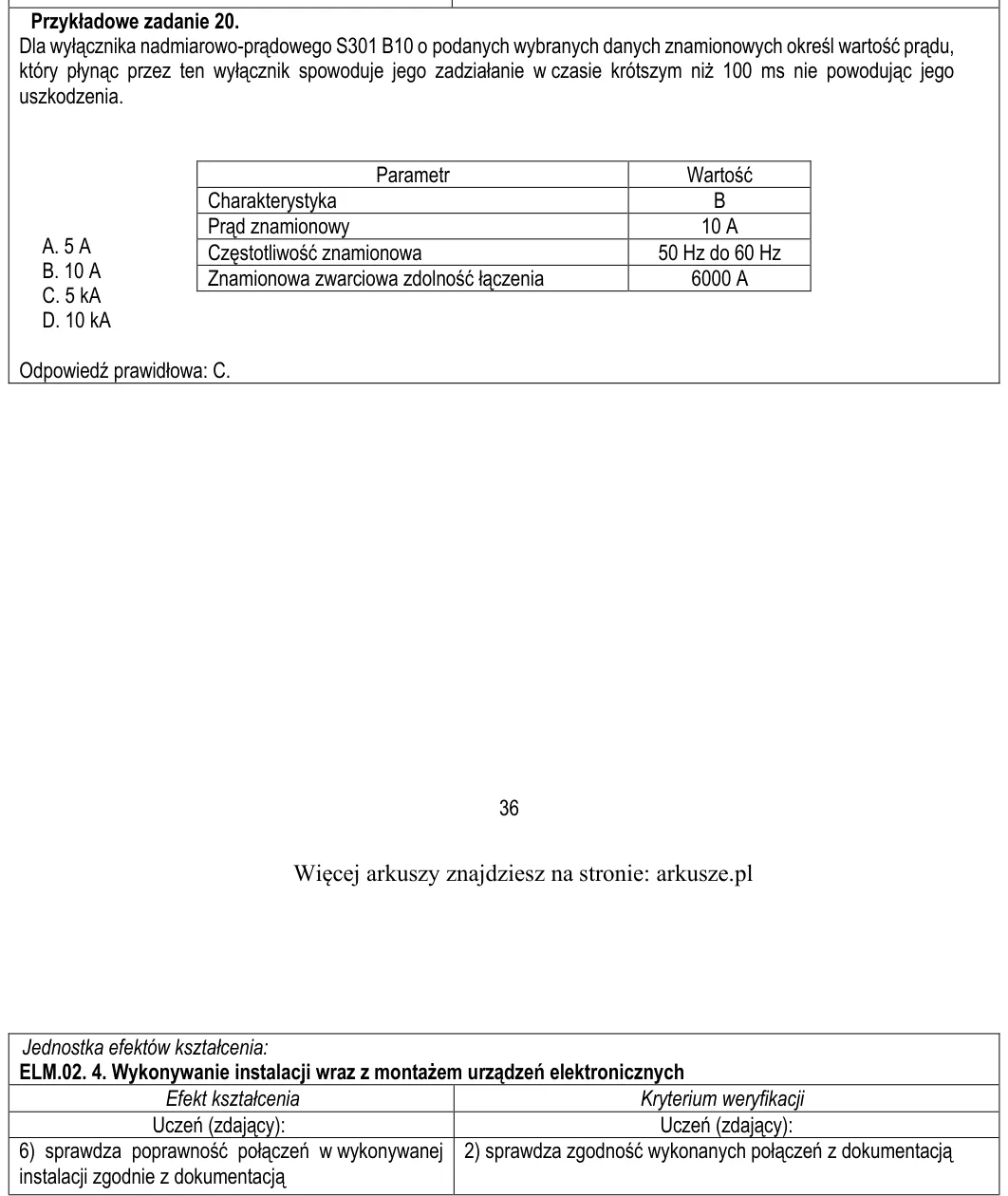

Przykładowe zadanie 20. Dla wyłącznika nadmiarowo-prądowego S301 B10 o podanych wybranych danych znamionowych określ wartość prądu, który płynąc przez ten wyłącznik spowoduje jego zadziałanie w czasie krótszym niż 100 ms

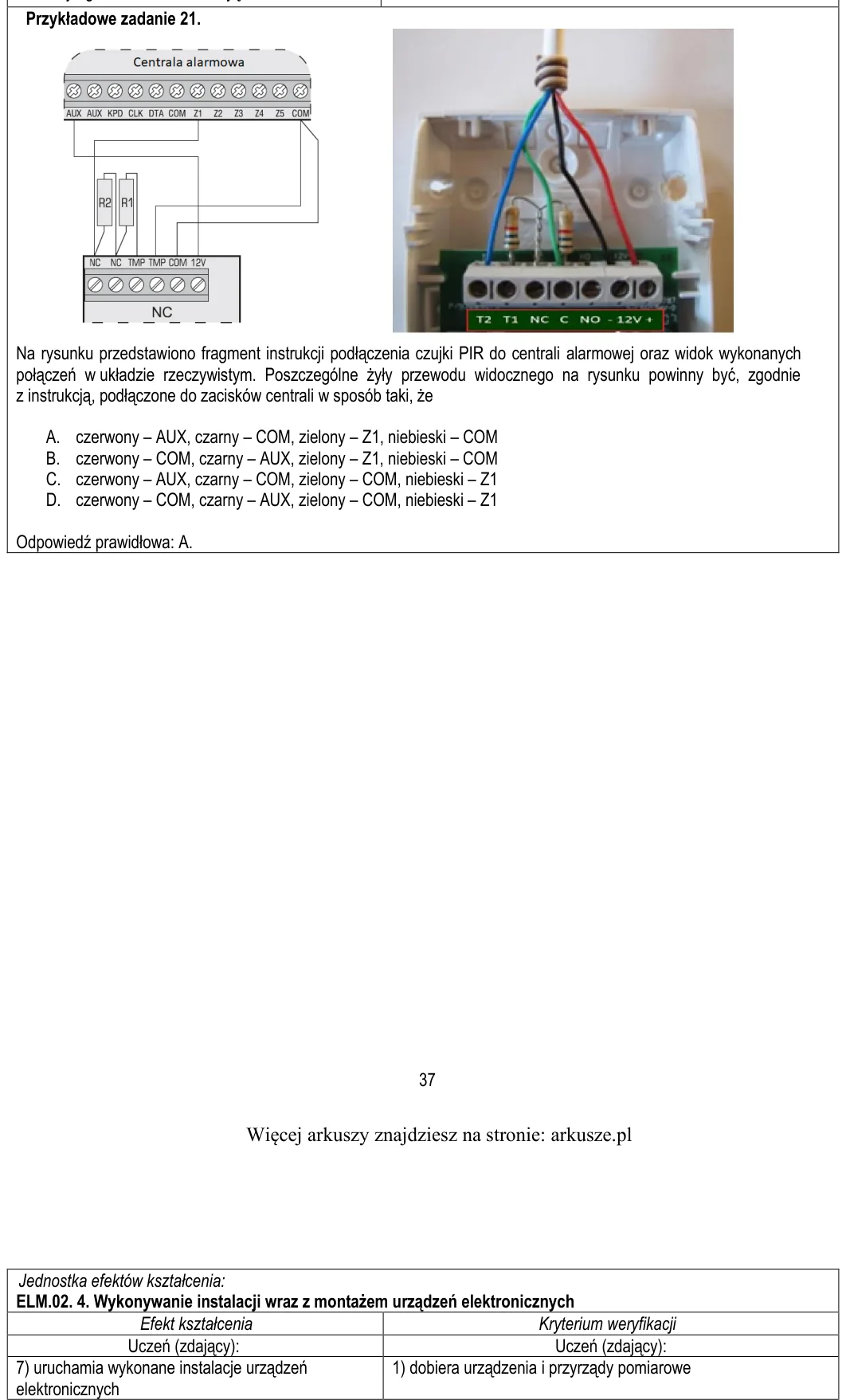

Przykładowe zadanie 21. Na rysunku przedstawiono fragment instrukcji podłączenia czujki PIR do centrali alarmowej oraz widok wykonanych połączeń w układzie rzeczywistym. Poszczególne żyły przewodu widocznego na rysunku p

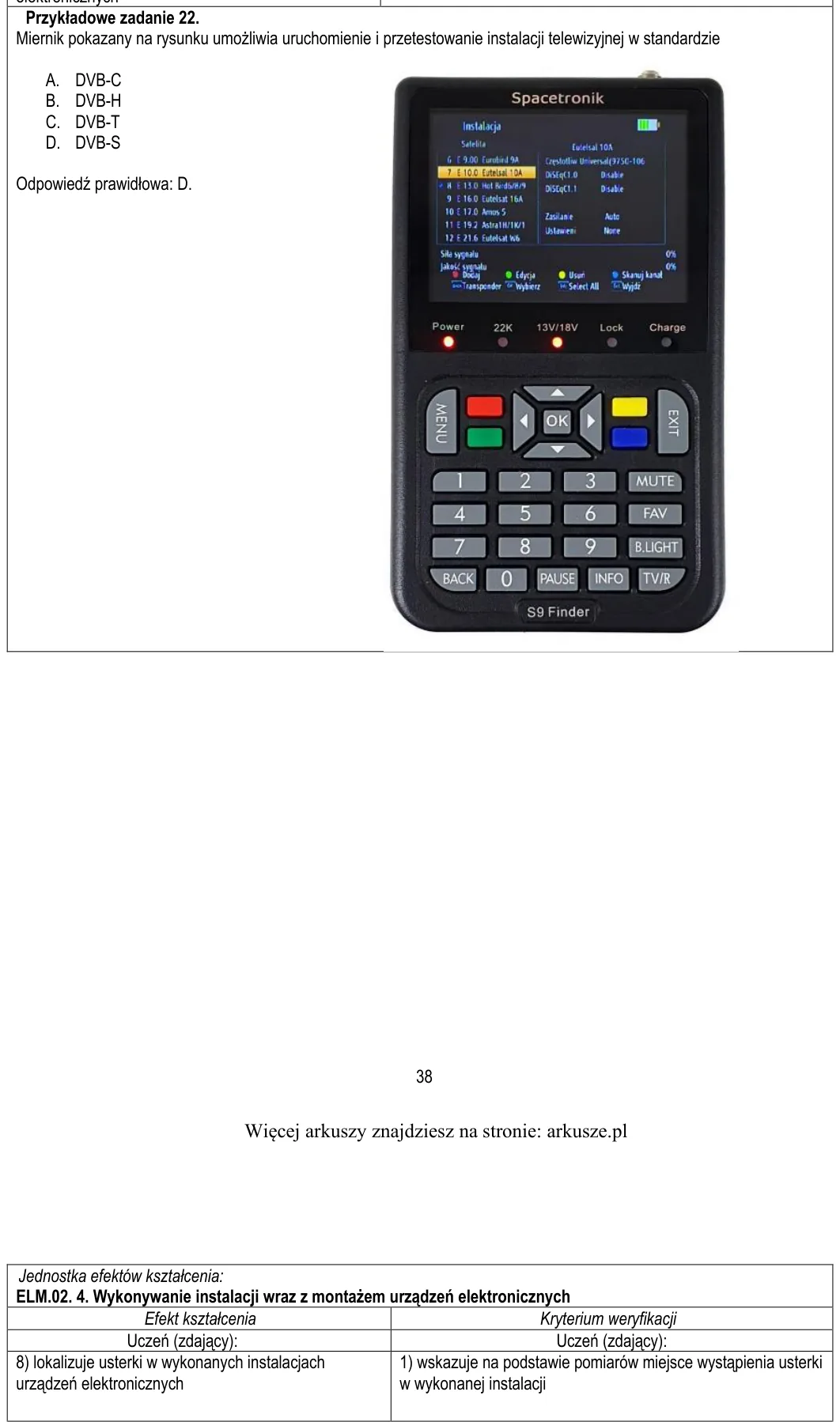

Przykładowe zadanie 22. Miernik pokazany na rysunku umożliwia uruchomienie i przetestowanie instalacji telewizyjnej w standardzie A. DVB-C B. DVB-H C. DVB-T D. DVB-S Odpowiedź prawidłowa: D. 39 Jednostka efektów kształce

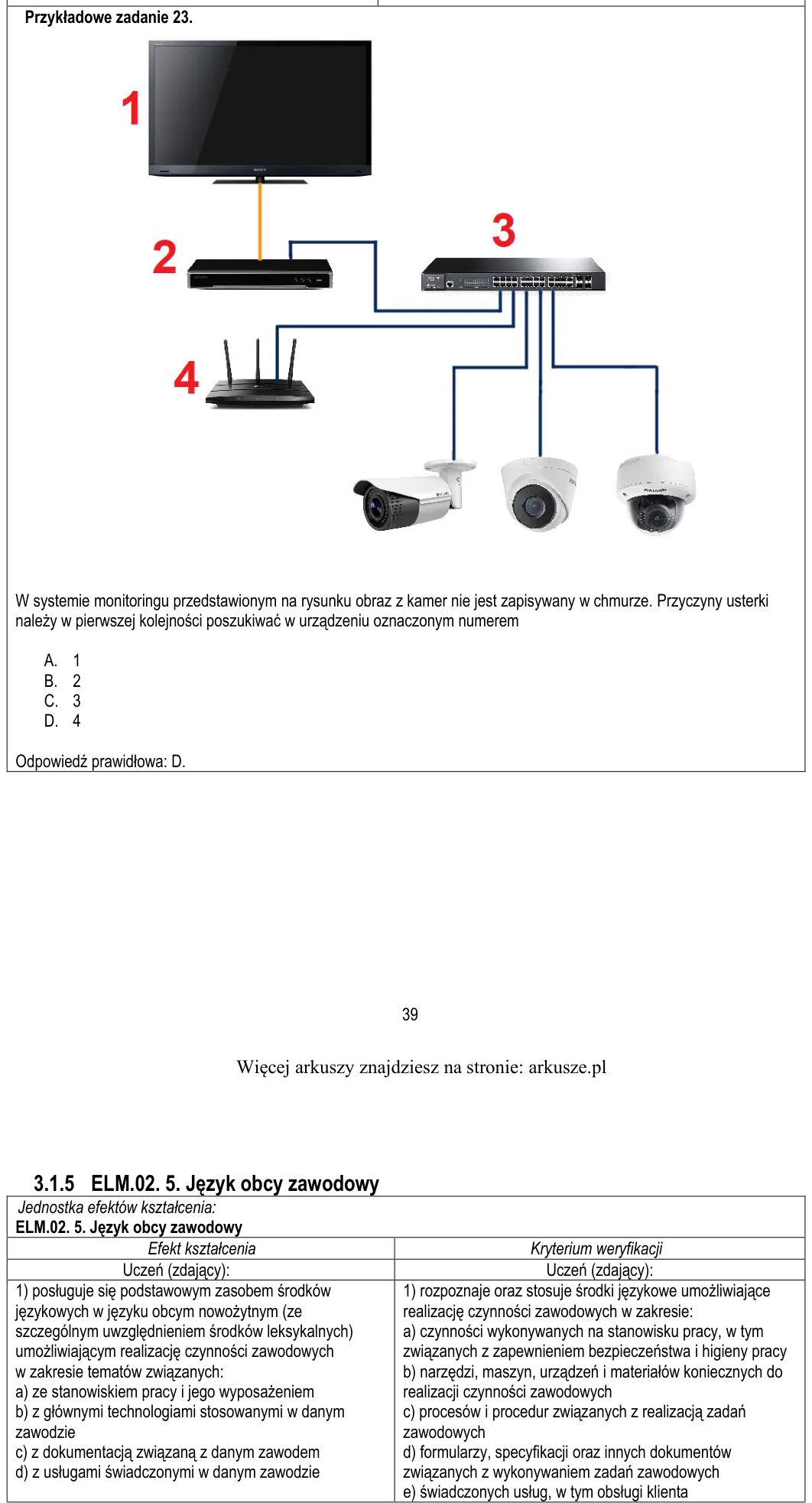

Przykładowe zadanie 23. W systemie monitoringu przedstawionym na rysunku obraz z kamer nie jest zapisywany w chmurze. Przyczyny usterki należy w pierwszej kolejności poszukiwać w urządzeniu oznaczonym numerem A. 1 B. 2 C

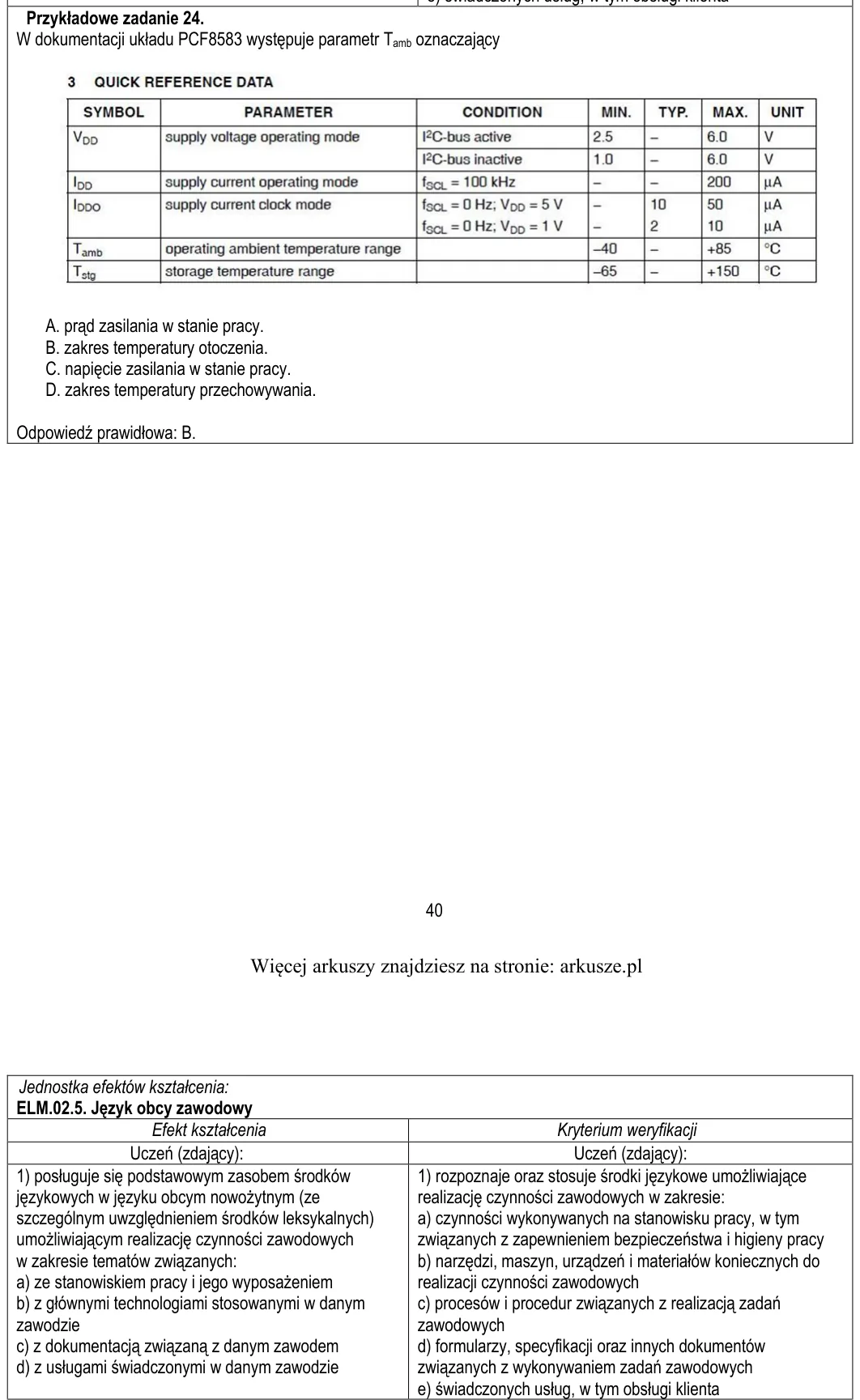

Przykładowe zadanie 24. W dokumentacji układu PCF8583 występuje parametr Tamb oznaczający A. prąd zasilania w stanie pracy. B. zakres temperatury otoczenia. C. napięcie zasilania w stanie pracy. D. zakres temperatury prz

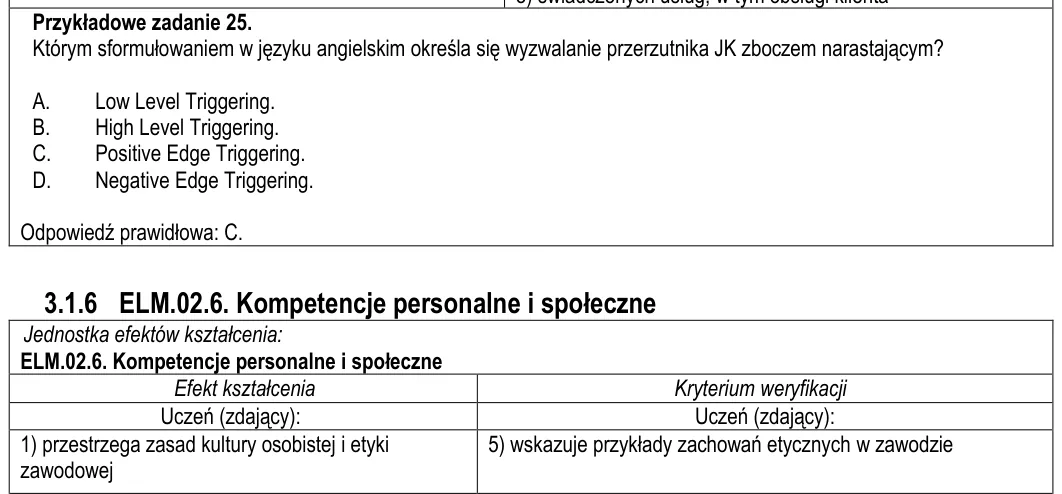

Przykładowe zadanie 25. Którym sformułowaniem w języku angielskim określa się wyzwalanie przerzutnika JK zboczem narastającym? A. Low Level Triggering. B. High Level Triggering. C. Positive Edge Triggering. D. Negative E

Przykładowe zadanie 26. Klient zakupił wszystkie urządzenia potrzebne do wykonania instalacji antenowej i przekazał je firmie wykonującej montaż. w trakcie prac montażowych, na skutek błędu w podłączeniu popełnionego prz
