Egzamin zawodowy · Informator zawodowy · 2019

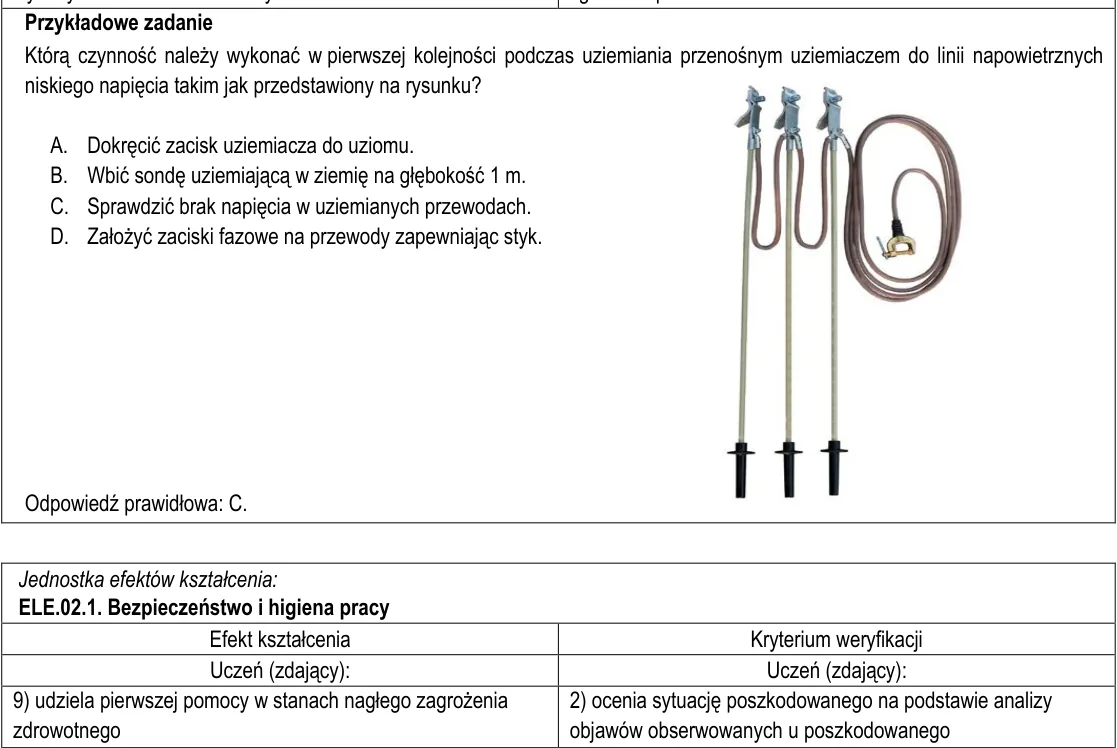

Przykładowe zadanie Którą czynność należy wykonać w pierwszej kolejności podczas uziemiania przenośnym uziemiaczem do linii napowietrznych niskiego napięcia takim jak przedstawiony na rysunku? A. Dokręcić zacisk uziemiac

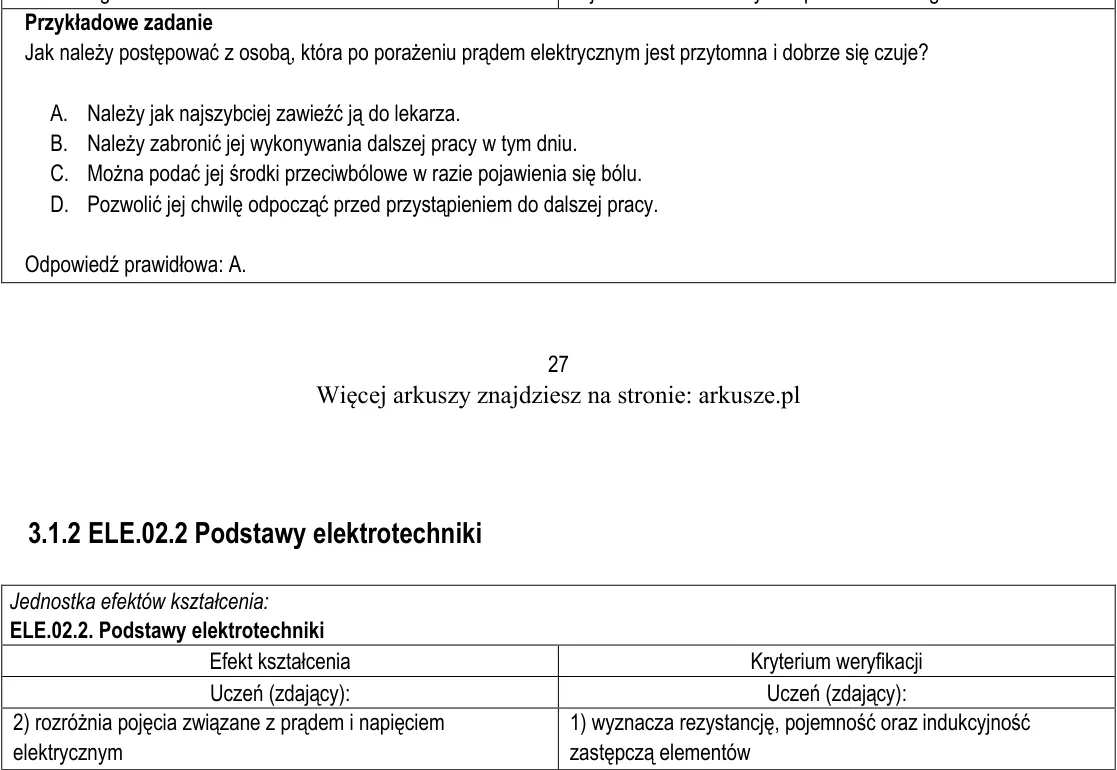

Przykładowe zadanie Jak należy postępować z osobą, która po porażeniu prądem elektrycznym jest przytomna i dobrze się czuje? A. Należy jak najszybciej zawieźć ją do lekarza. B. Należy zabronić jej wykonywania dalszej pra

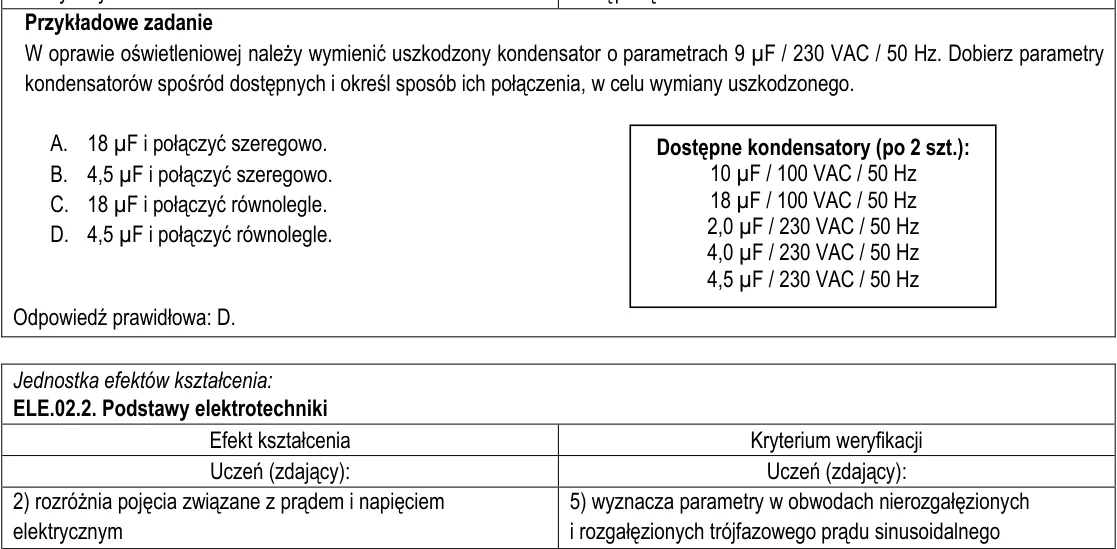

Przykładowe zadanie W oprawie oświetleniowej należy wymienić uszkodzony kondensator o parametrach 9 µF / 230 VAC / 50 Hz. Dobierz parametry kondensatorów spośród dostępnych i określ sposób ich połączenia, w celu wymiany

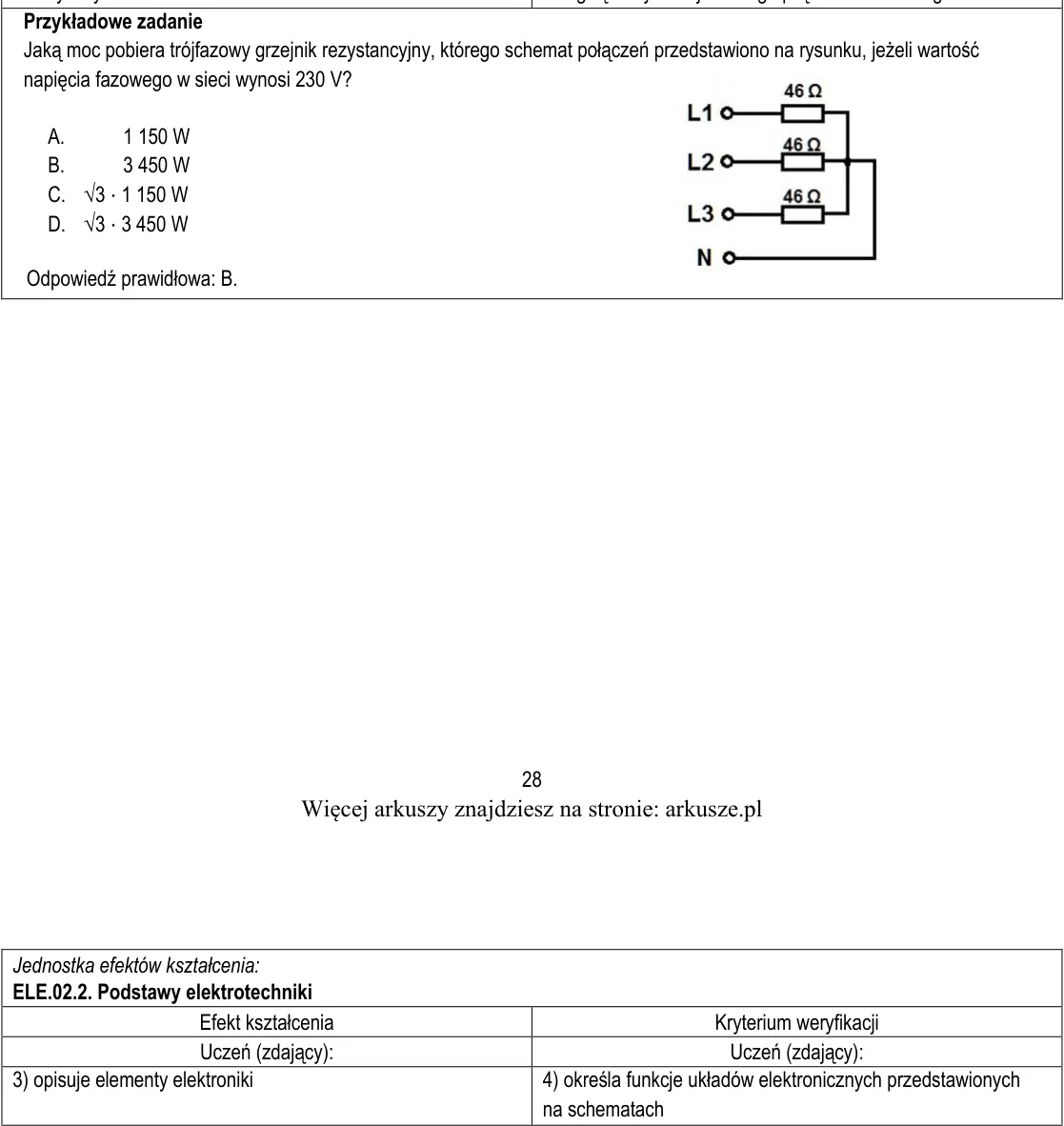

Przykładowe zadanie Jaką moc pobiera trójfazowy grzejnik rezystancyjny, którego schemat połączeń przedstawiono na rysunku, jeżeli wartość napięcia fazowego w sieci wynosi 230 V? A. 1 150 W B. 3 450 W C. √3 ⋅ 1 150 W D. √

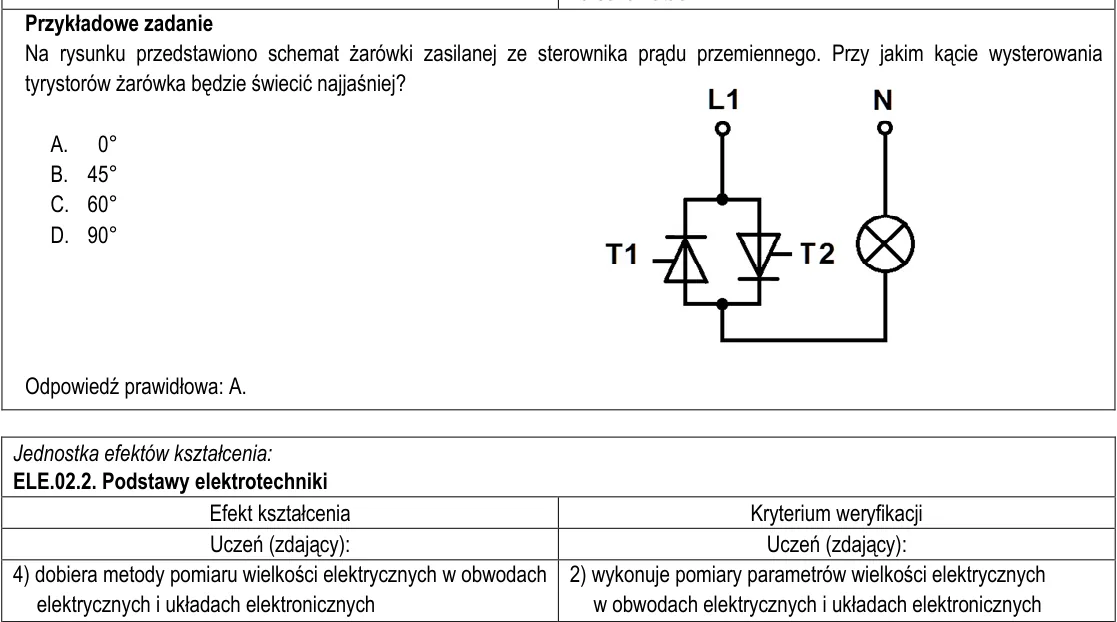

Przykładowe zadanie Na rysunku przedstawiono schemat żarówki zasilanej ze sterownika prądu przemiennego. Przy jakim kącie wysterowania tyrystorów żarówka będzie świecić najjaśniej? A. 0° B. 45° C. 60° D. 90° Odpowiedź pr

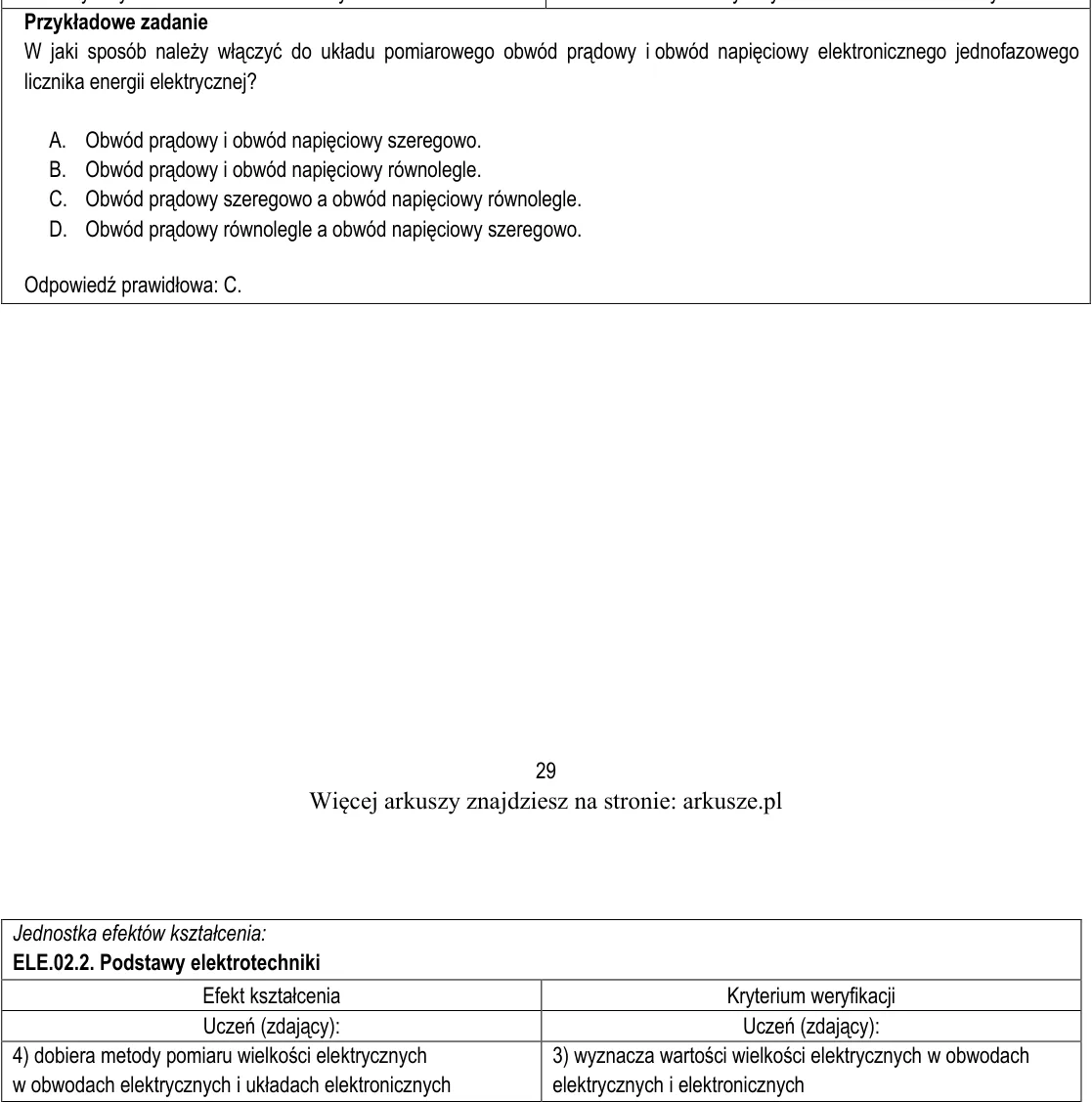

Przykładowe zadanie W jaki sposób należy włączyć do układu pomiarowego obwód prądowy i obwód napięciowy elektronicznego jednofazowego licznika energii elektrycznej? A. Obwód prądowy i obwód napięciowy szeregowo. B. Obwód

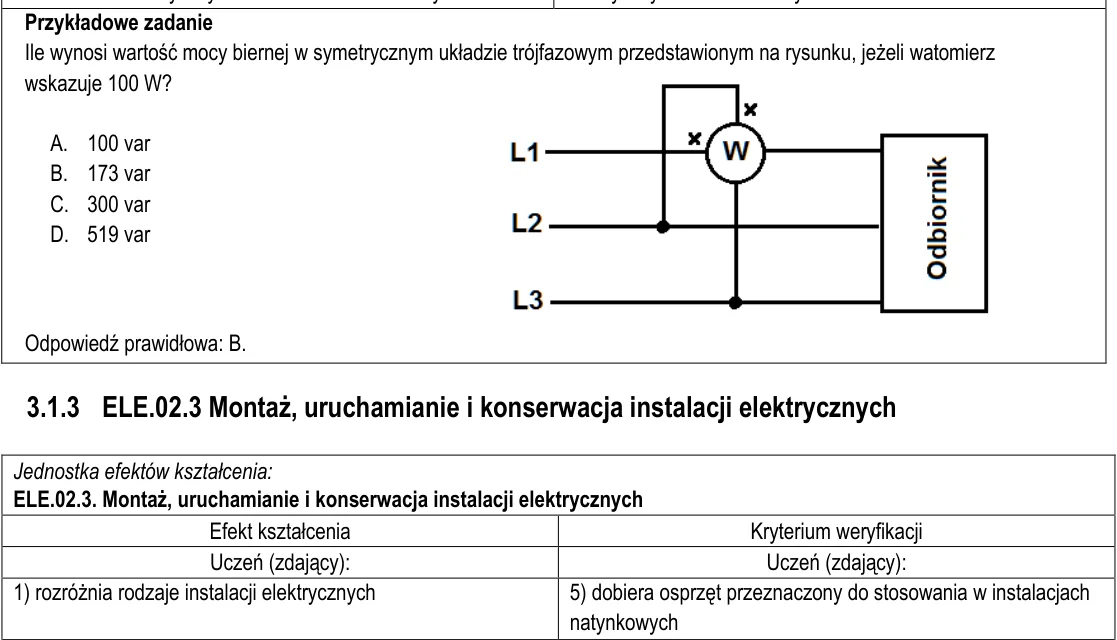

Przykładowe zadanie Ile wynosi wartość mocy biernej w symetrycznym układzie trójfazowym przedstawionym na rysunku, jeżeli watomierz wskazuje 100 W? A. 100 var B. 173 var C. 300 var D. 519 var Odpowiedź prawidłowa: B. 3.1

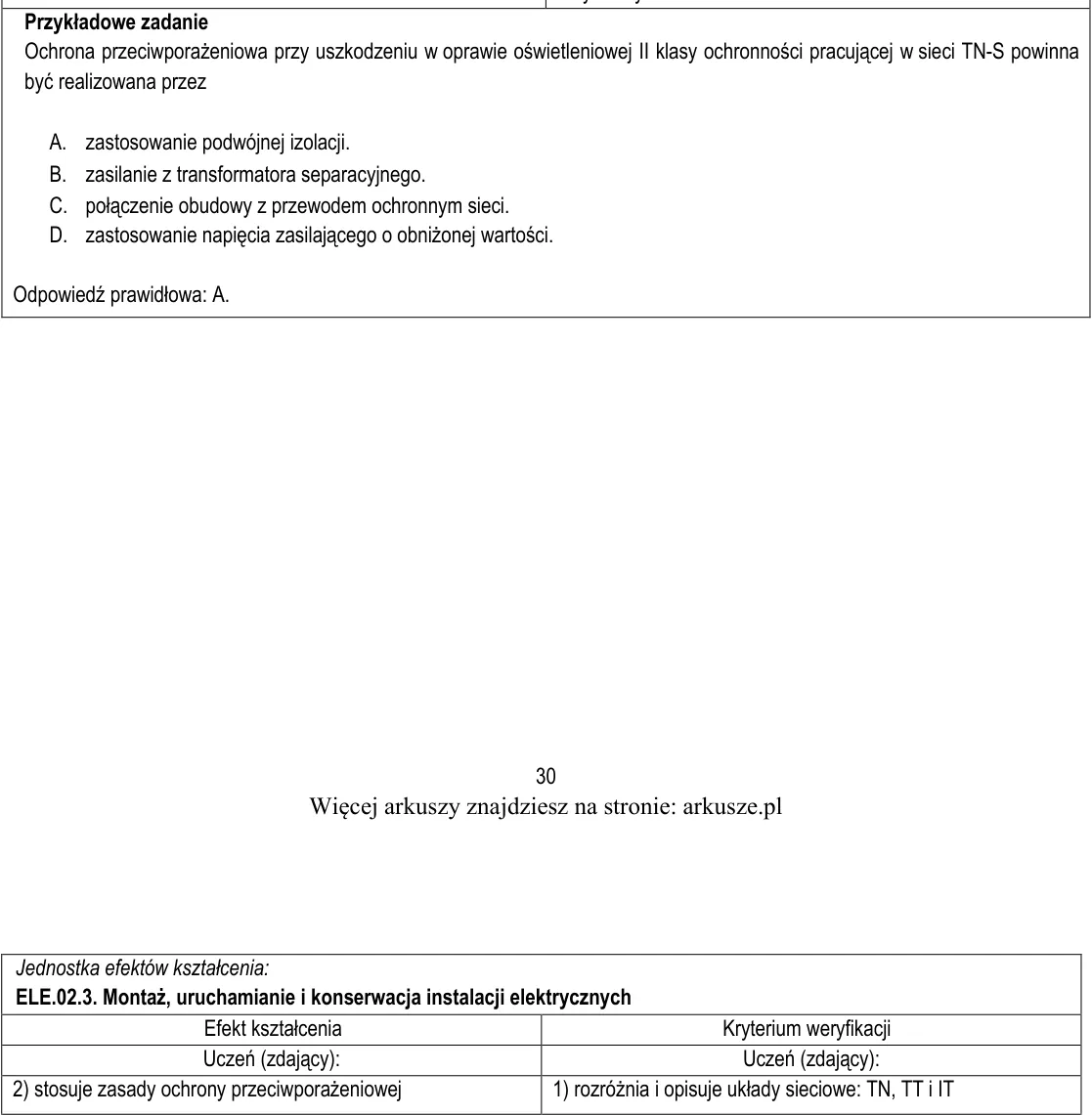

Przykładowe zadanie Ochrona przeciwporażeniowa przy uszkodzeniu w oprawie oświetleniowej II klasy ochronności pracującej w sieci TN-S powinna być realizowana przez A. zastosowanie podwójnej izolacji. B. zasilanie z trans

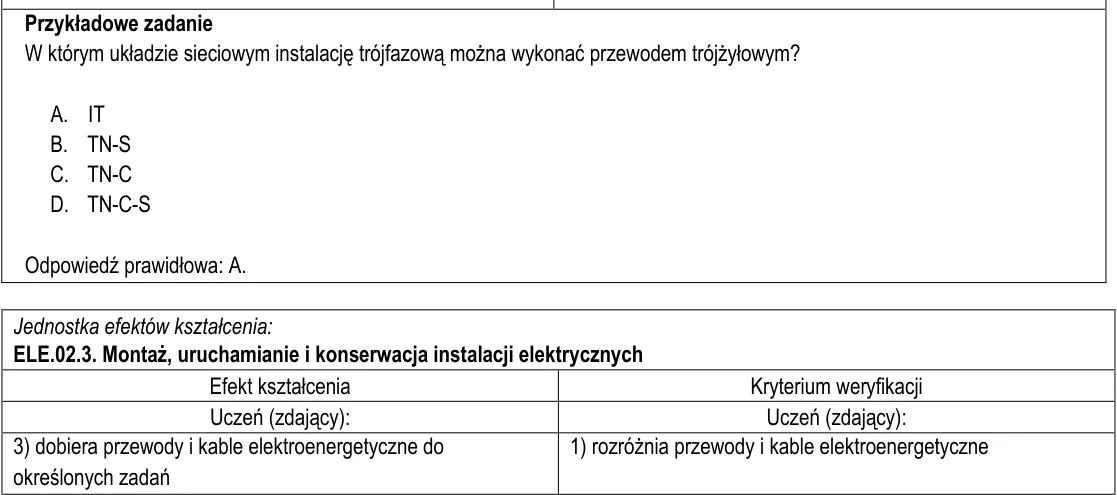

Przykładowe zadanie W którym układzie sieciowym instalację trójfazową można wykonać przewodem trójżyłowym? A. IT B. TN-S C. TN-C D. TN-C-S Odpowiedź prawidłowa: A. Jednostka efektów kształcenia: ELE.02.3. Montaż, urucham

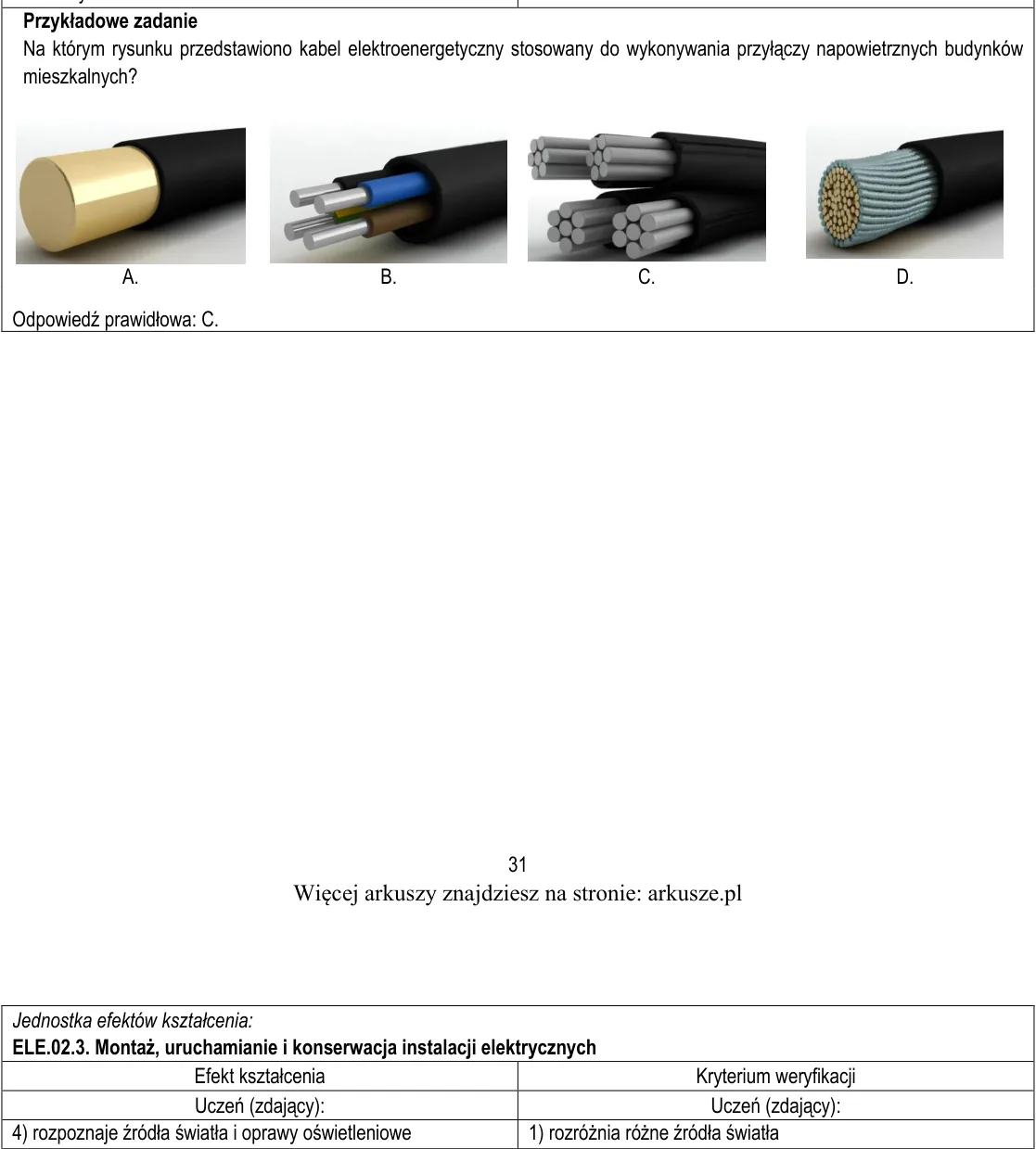

Przykładowe zadanie Na którym rysunku przedstawiono kabel elektroenergetyczny stosowany do wykonywania przyłączy napowietrznych budynków mieszkalnych? A. B. C. D. Odpowiedź prawidłowa: C. 32 Jednostka efektów kształcenia

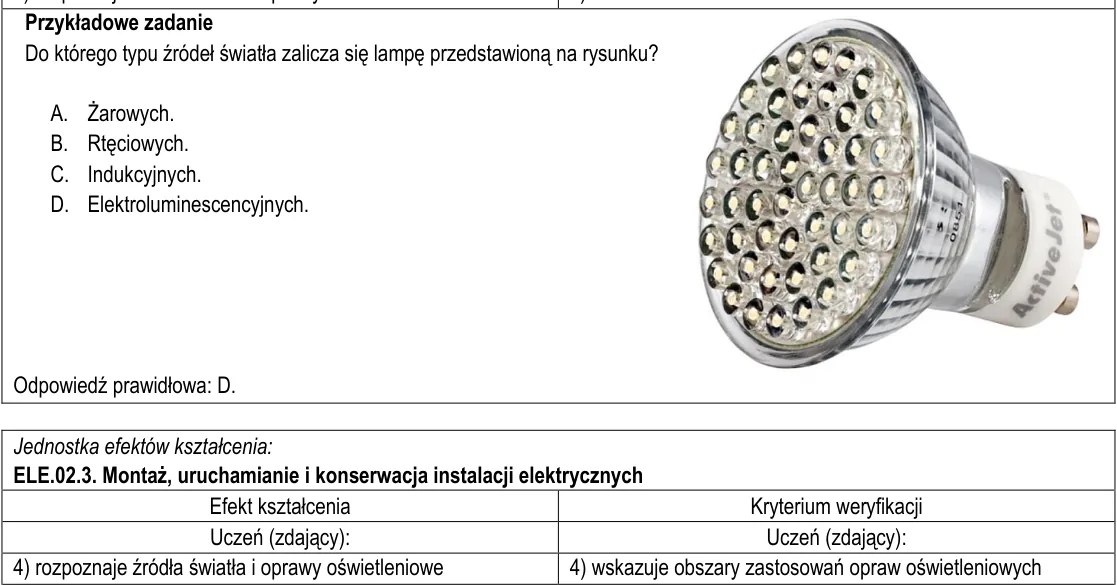

Przykładowe zadanie Do którego typu źródeł światła zalicza się lampę przedstawioną na rysunku? A. Żarowych. B. Rtęciowych. C. Indukcyjnych. D. Elektroluminescencyjnych. Odpowiedź prawidłowa: D. Jednostka efektów kształce

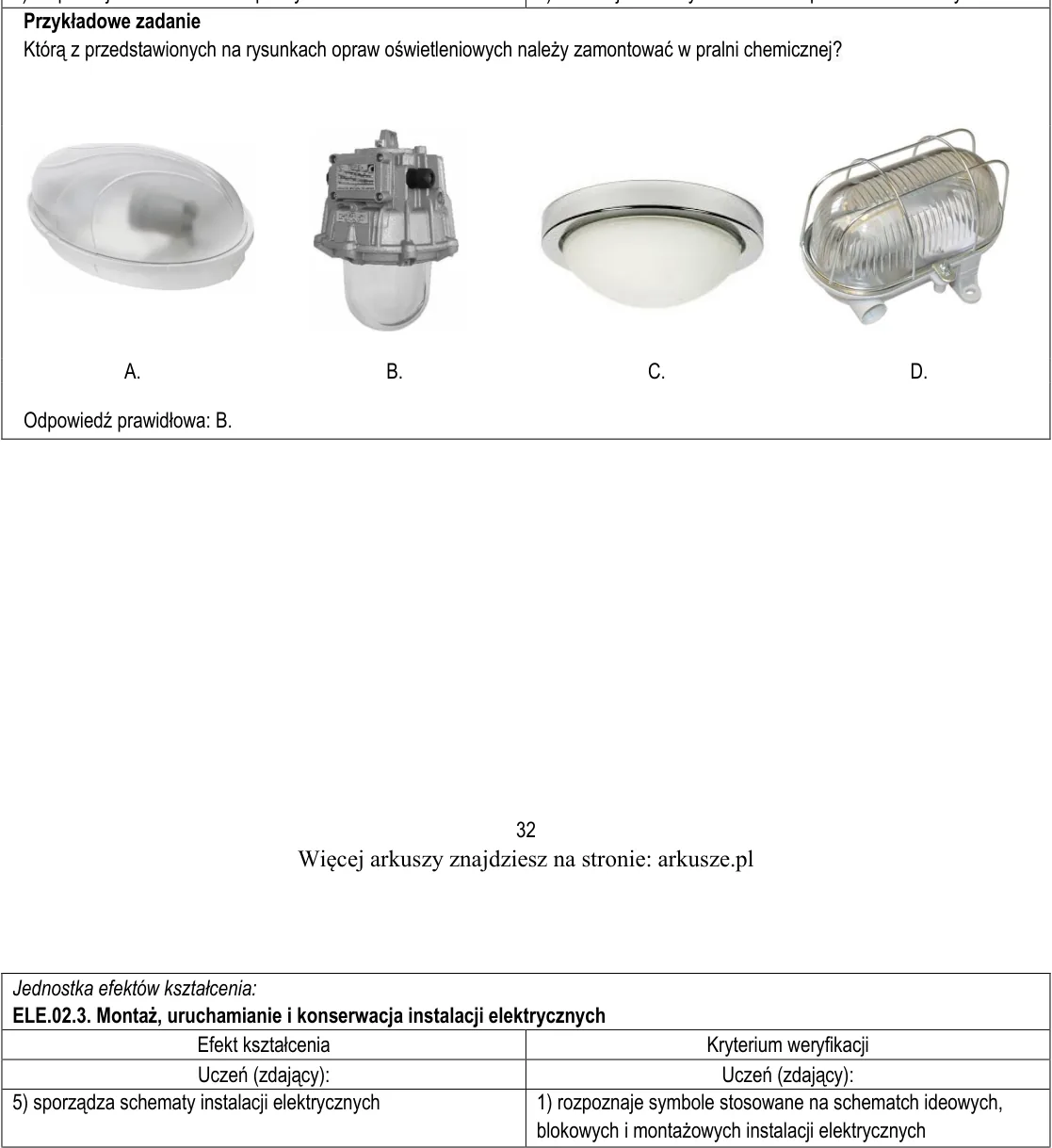

Przykładowe zadanie Którą z przedstawionych na rysunkach opraw oświetleniowych należy zamontować w pralni chemicznej? A. B. C. D. Odpowiedź prawidłowa: B. 33 Jednostka efektów kształcenia: ELE.02.3. Montaż, uruchamianie

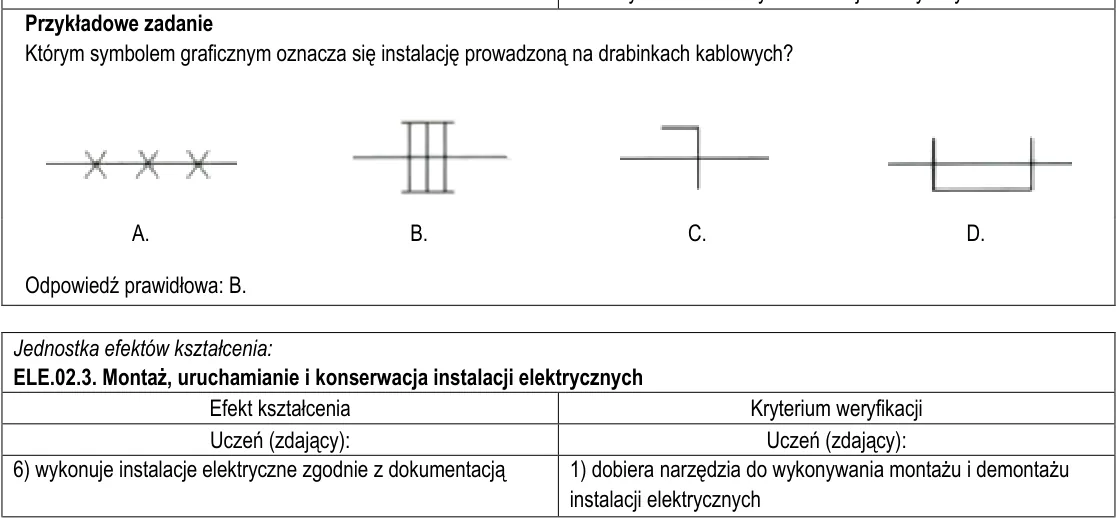

Przykładowe zadanie Którym symbolem graficznym oznacza się instalację prowadzoną na drabinkach kablowych? A. B. C. D. Odpowiedź prawidłowa: B. Jednostka efektów kształcenia: ELE.02.3. Montaż, uruchamianie i konserwacja i

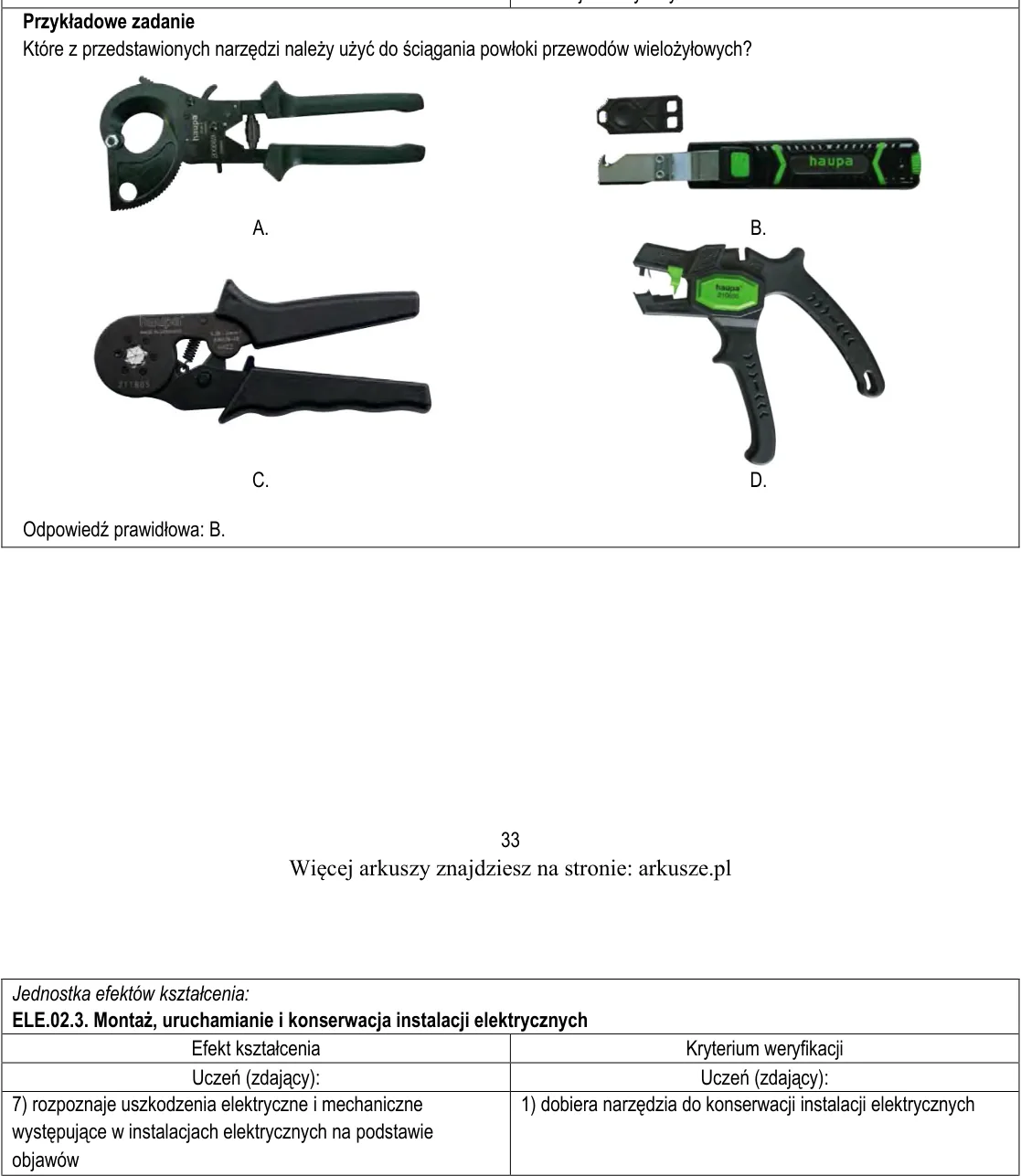

Przykładowe zadanie Które z przedstawionych narzędzi należy użyć do ściągania powłoki przewodów wielożyłowych? A. B. C. D. Odpowiedź prawidłowa: B. 34 Jednostka efektów kształcenia: ELE.02.3. Montaż, uruchamianie i konse

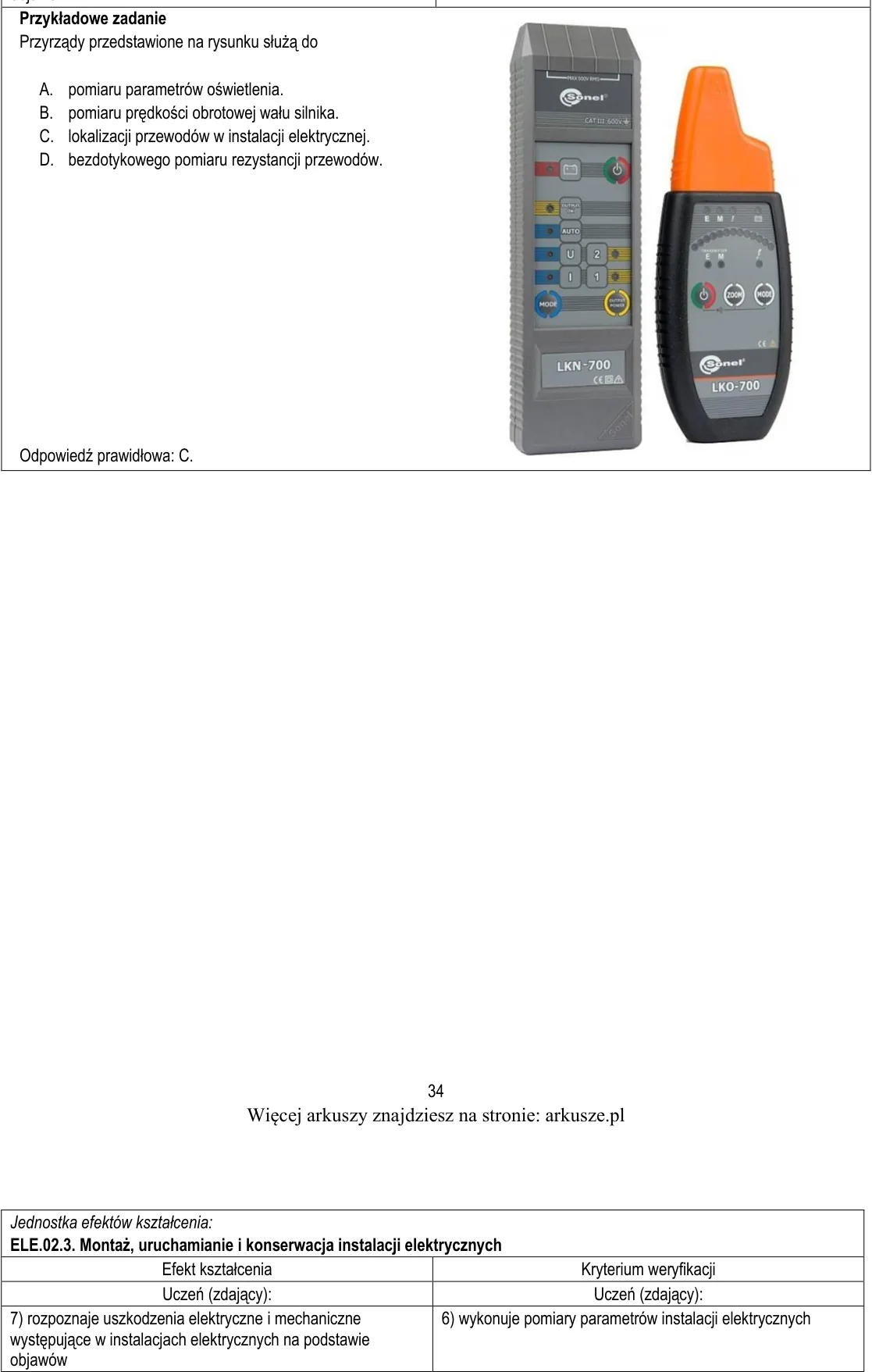

Przykładowe zadanie Przyrządy przedstawione na rysunku służą do A. pomiaru parametrów oświetlenia. B. pomiaru prędkości obrotowej wału silnika. C. lokalizacji przewodów w instalacji elektrycznej. D. bezdotykowego pomiaru

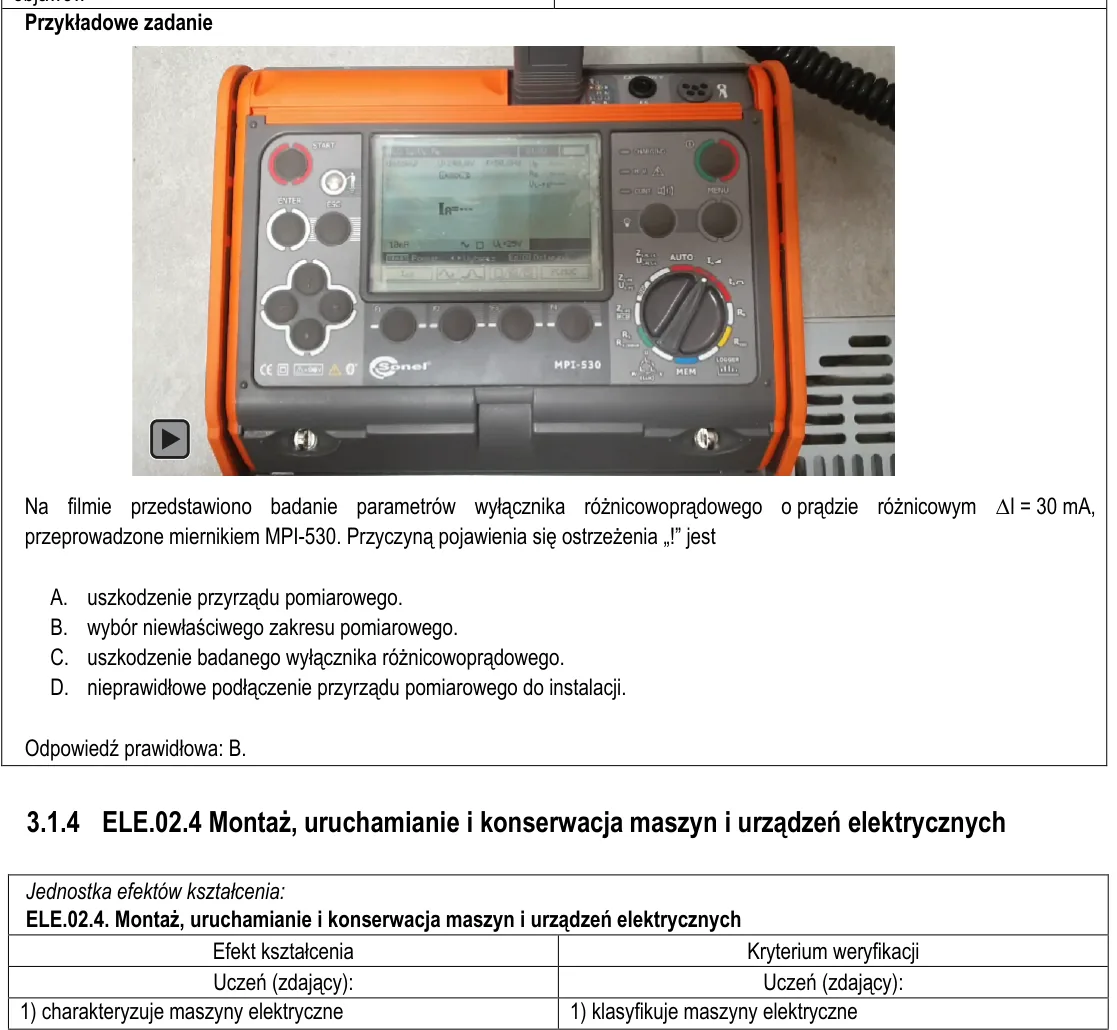

Przykładowe zadanie Na filmie przedstawiono badanie parametrów wyłącznika różnicowoprądowego o prądzie różnicowym ∆I = 30 mA, przeprowadzone miernikiem MPI-530. Przyczyną pojawienia się ostrzeżenia „!” jest A. uszkodzeni

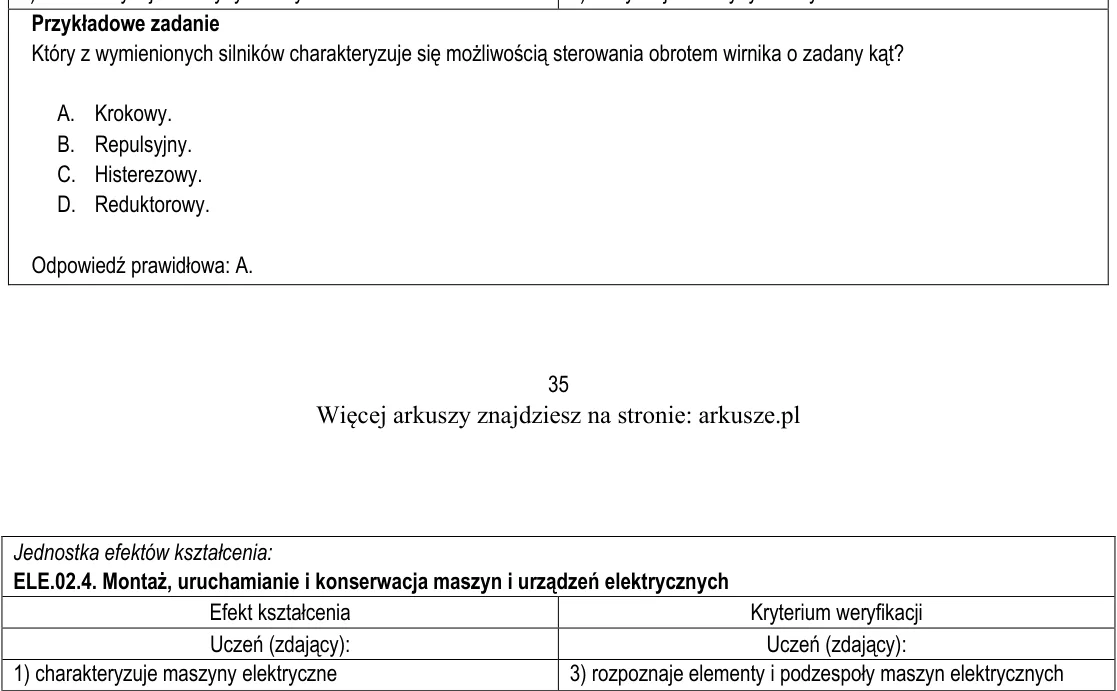

Przykładowe zadanie Który z wymienionych silników charakteryzuje się możliwością sterowania obrotem wirnika o zadany kąt? A. Krokowy. B. Repulsyjny. C. Histerezowy. D. Reduktorowy. Odpowiedź prawidłowa: A. 36 Jednostka e

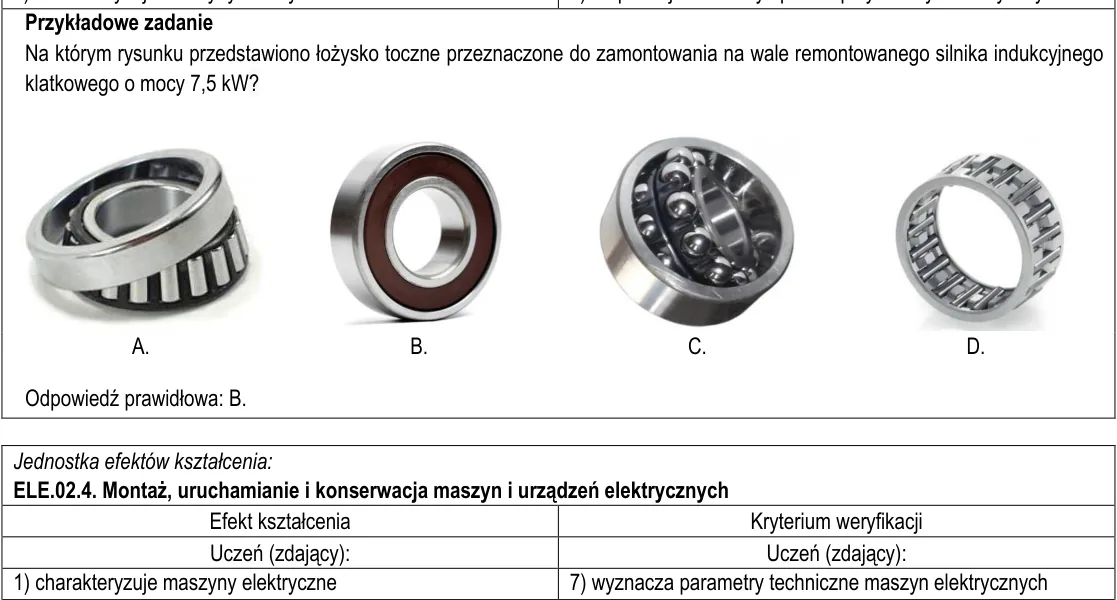

Przykładowe zadanie Na którym rysunku przedstawiono łożysko toczne przeznaczone do zamontowania na wale remontowanego silnika indukcyjnego klatkowego o mocy 7,5 kW? A. B. C. D. Odpowiedź prawidłowa: B. Jednostka efektów

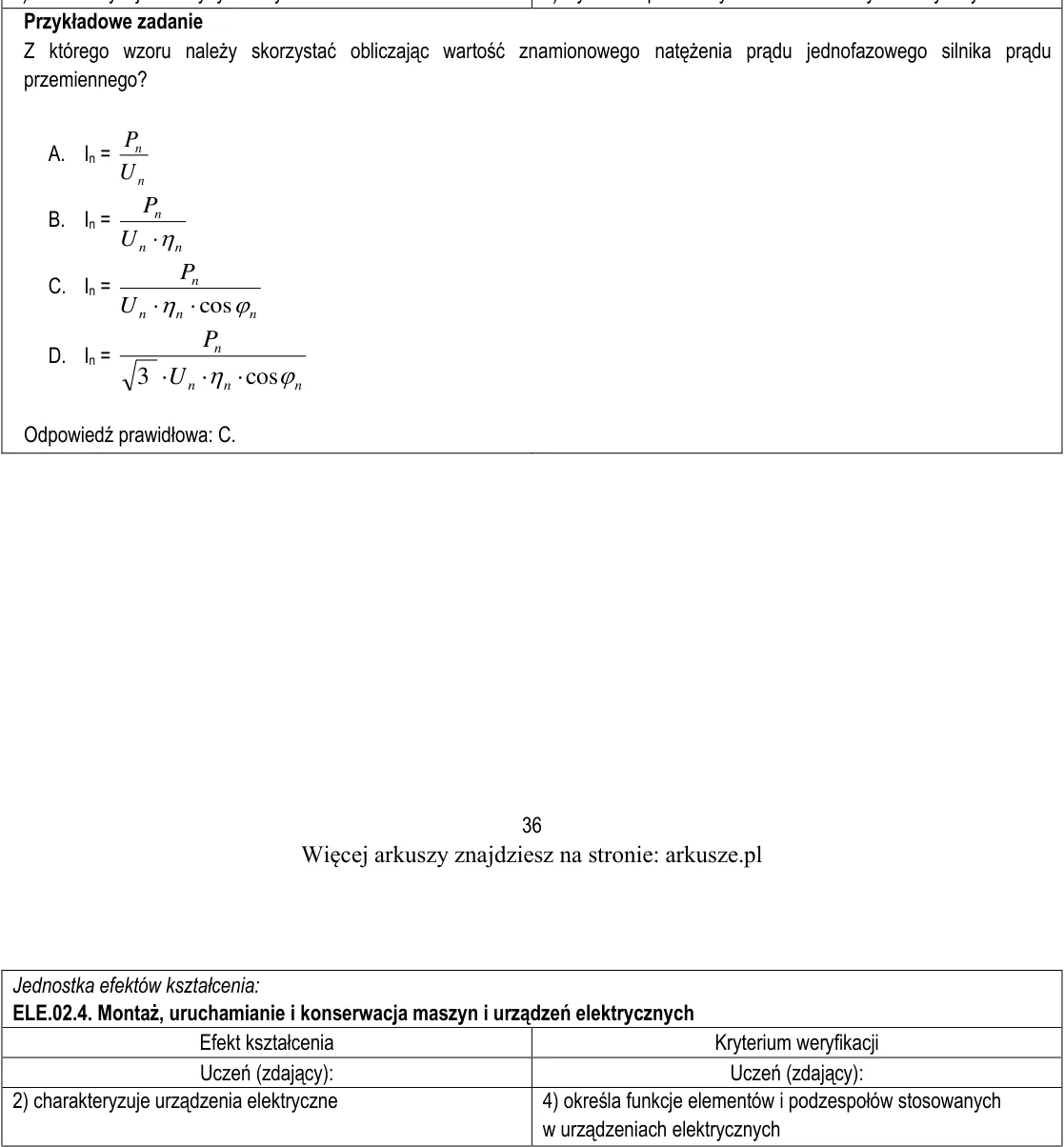

Przykładowe zadanie Z którego wzoru należy skorzystać obliczając wartość znamionowego natężenia prądu jednofazowego silnika prądu przemiennego? A. In = n n U P B. In = n n n U P   C. In = n n n n U P   cos   D. In

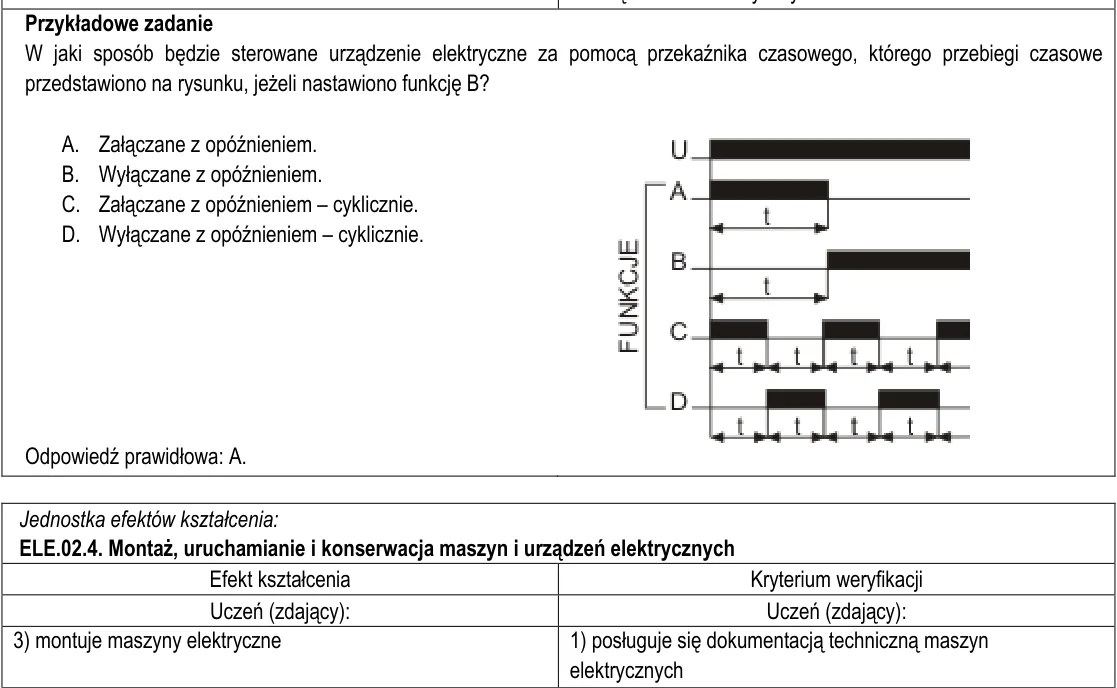

Przykładowe zadanie W jaki sposób będzie sterowane urządzenie elektryczne za pomocą przekaźnika czasowego, którego przebiegi czasowe przedstawiono na rysunku, jeżeli nastawiono funkcję B? A. Załączane z opóźnieniem. B. W

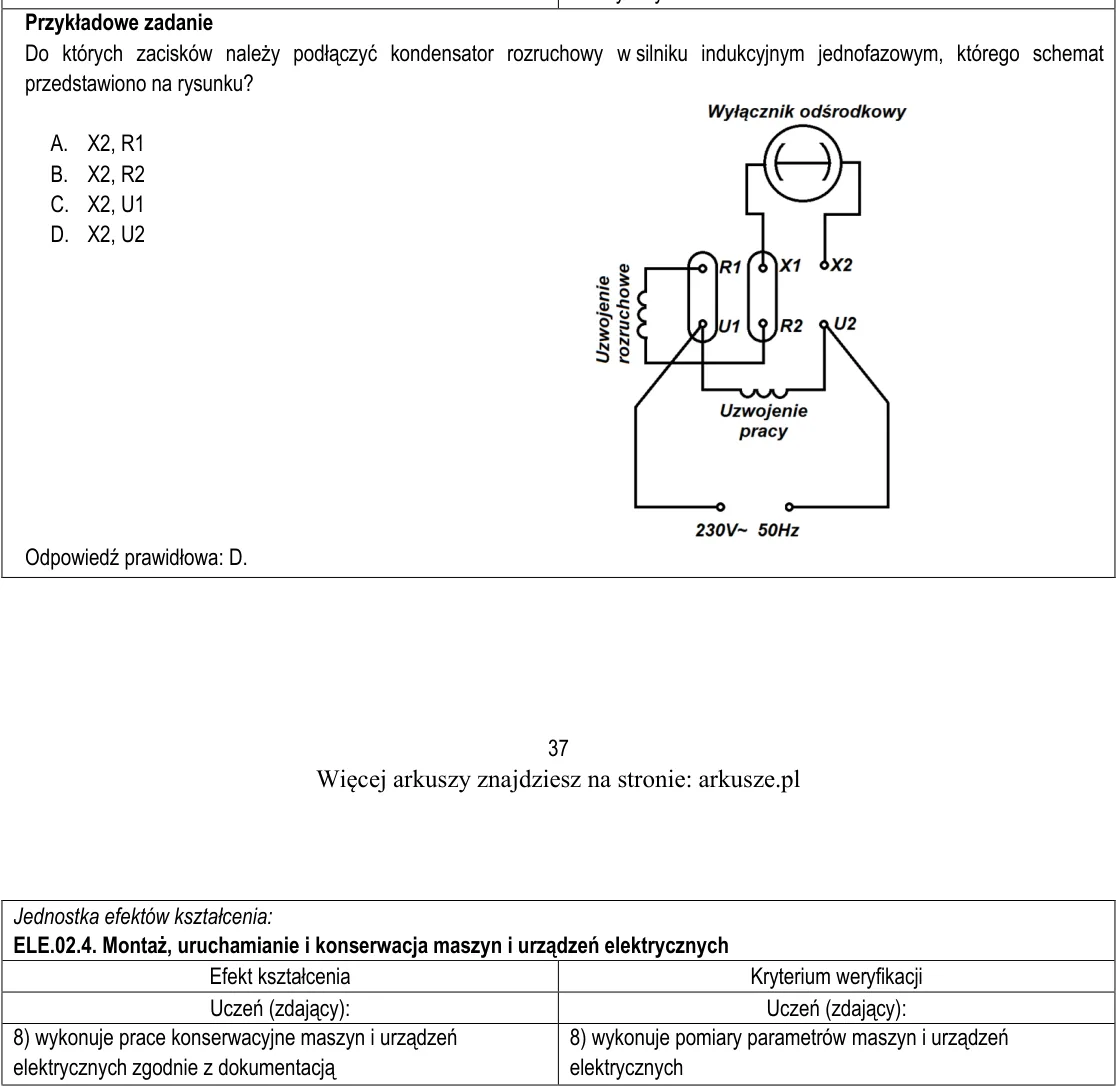

Przykładowe zadanie Do których zacisków należy podłączyć kondensator rozruchowy w silniku indukcyjnym jednofazowym, którego schemat przedstawiono na rysunku? A. X2, R1 B. X2, R2 C. X2, U1 D. X2, U2 Odpowiedź prawidłowa:

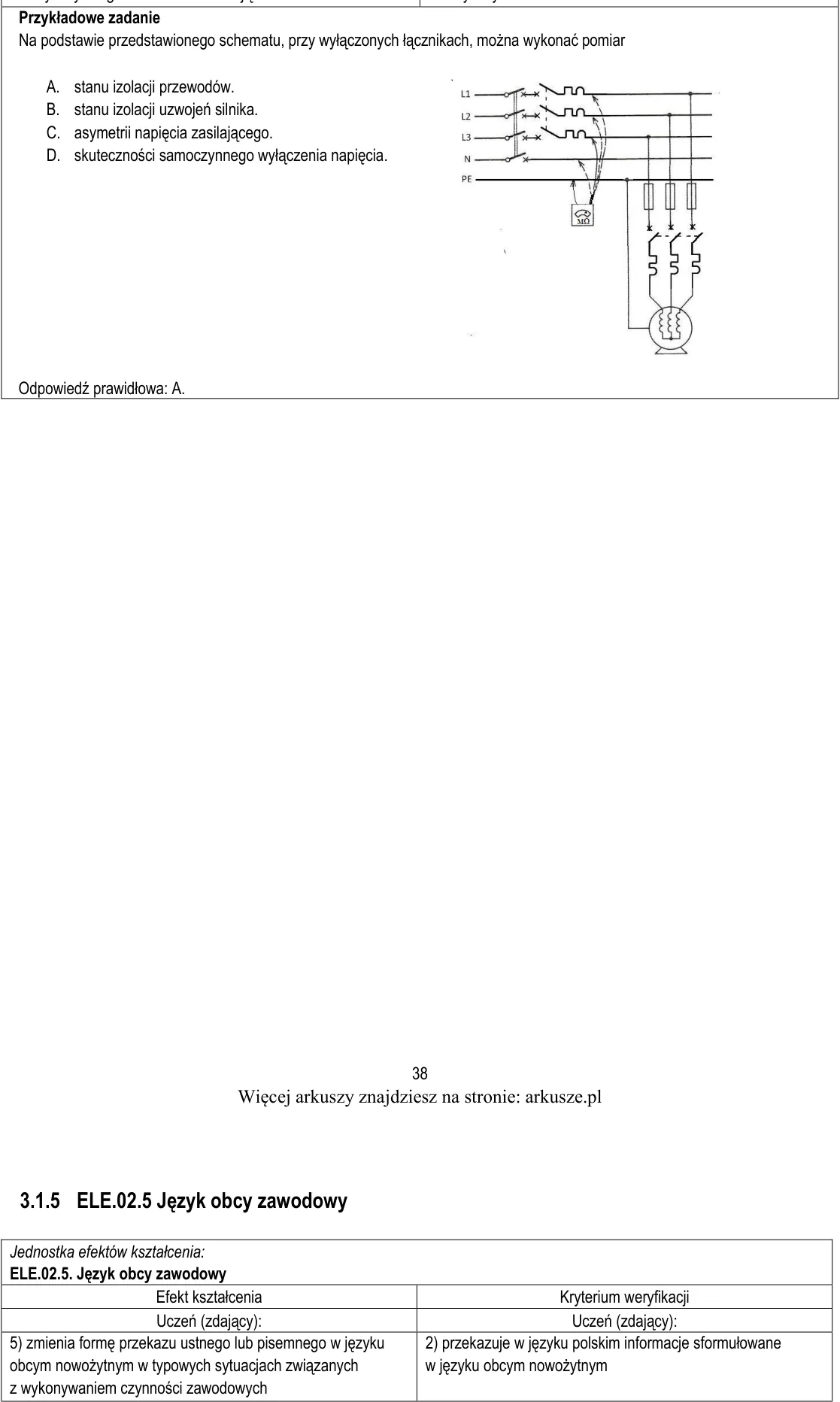

Przykładowe zadanie Na podstawie przedstawionego schematu, przy wyłączonych łącznikach, można wykonać pomiar A. stanu izolacji przewodów. B. stanu izolacji uzwojeń silnika. C. asymetrii napięcia zasilającego. D. skuteczn

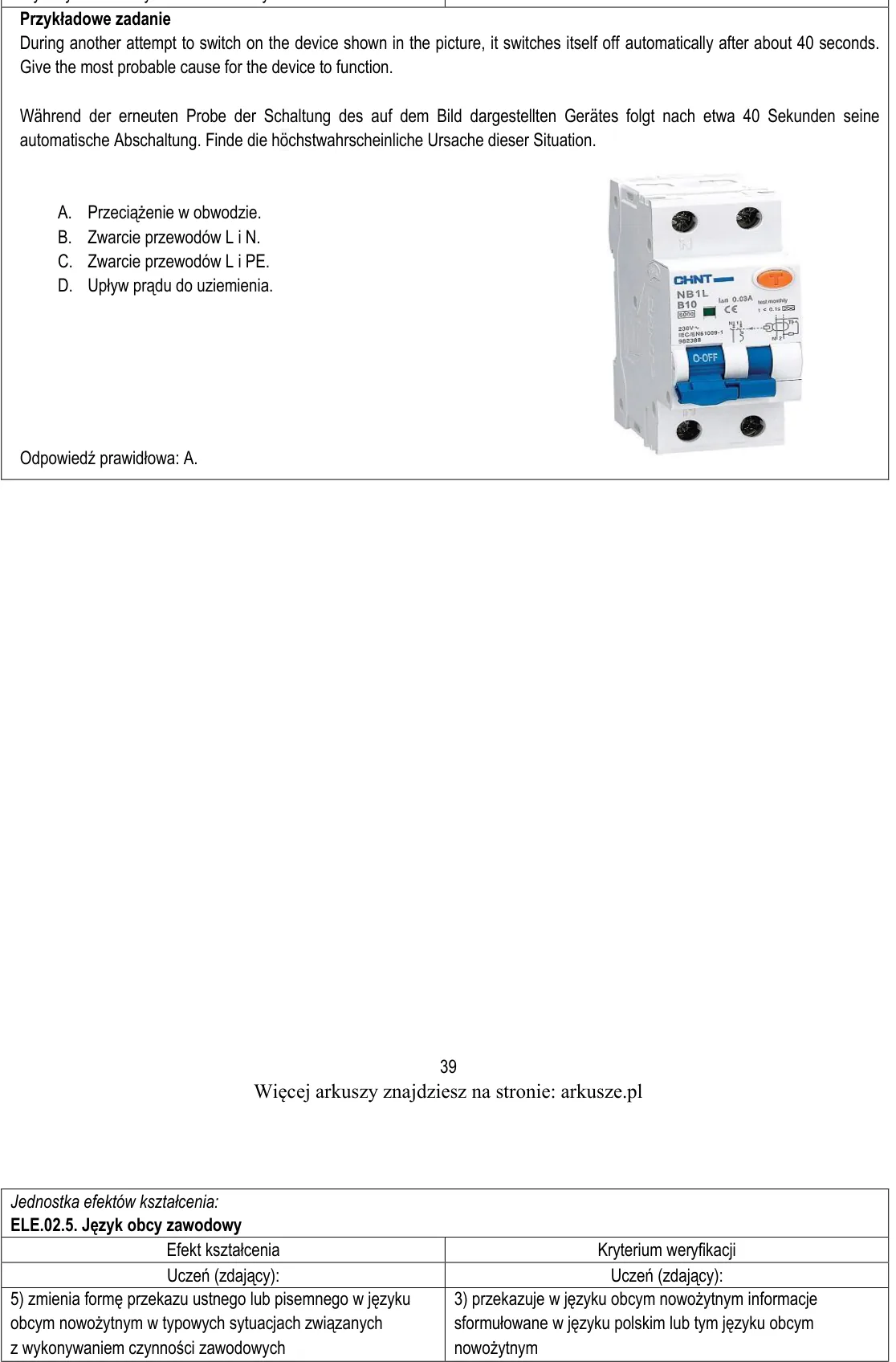

Przykładowe zadanie During another attempt to switch on the device shown in the picture, it switches itself off automatically after about 40 seconds. Give the most probable cause for the device to function. Während der e

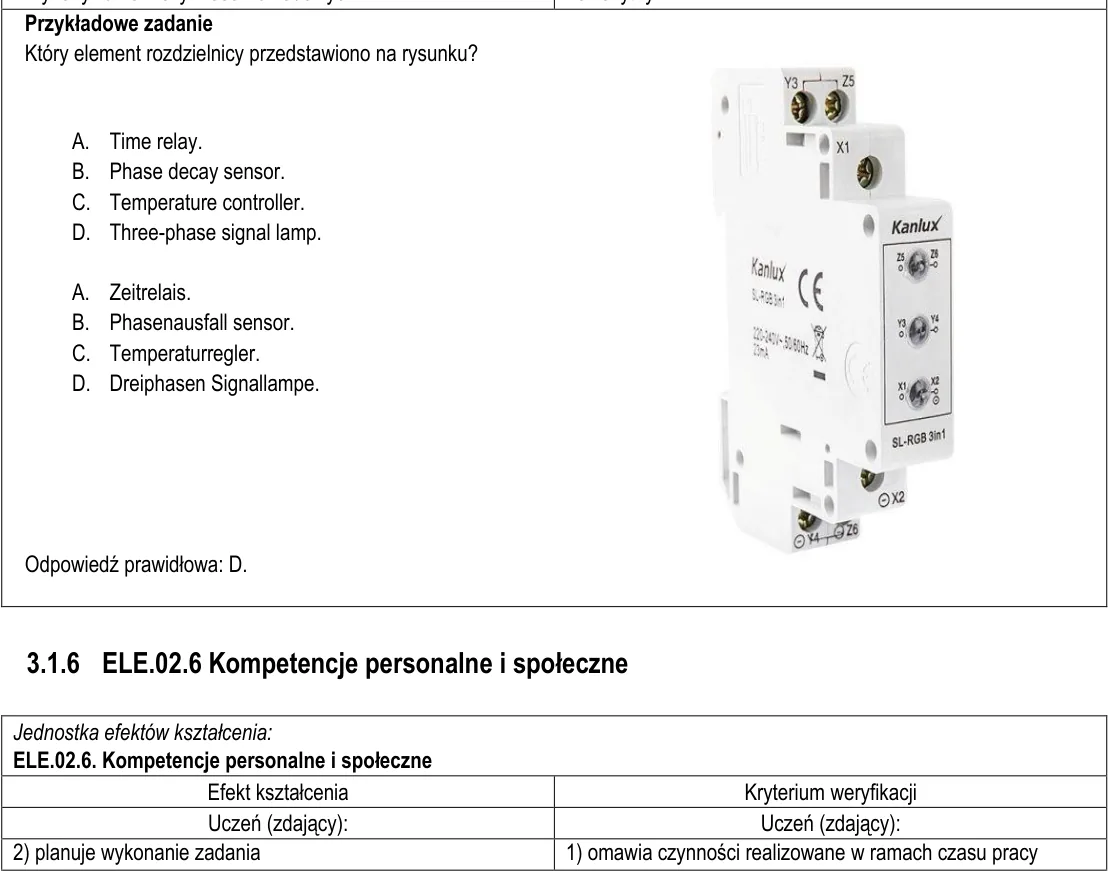

Przykładowe zadanie Który element rozdzielnicy przedstawiono na rysunku? A. Time relay. B. Phase decay sensor. C. Temperature controller. D. Three-phase signal lamp. A. Zeitrelais. B. Phasenausfall sensor. C. Temperaturr

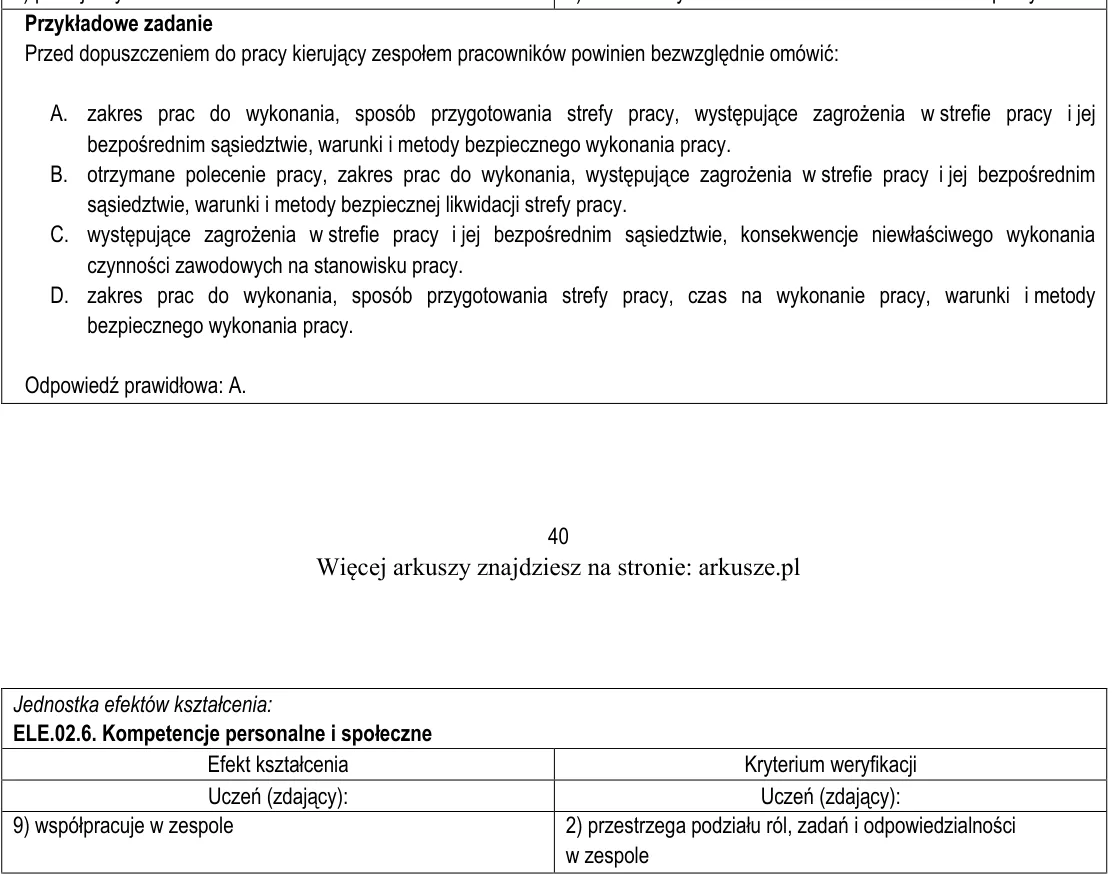

Przykładowe zadanie Przed dopuszczeniem do pracy kierujący zespołem pracowników powinien bezwzględnie omówić: A. zakres prac do wykonania, sposób przygotowania strefy pracy, występujące zagrożenia w strefie pracy i jej b

Przykładowe zadanie Które z wymienionych zadań nie należy do obowiązków członka zespołu pracowników? A. Wykonywanie pracy zgodnie z instrukcją oraz poleceniami i wskazówkami kierującego zespołem. B. Wydawanie poleceń inn

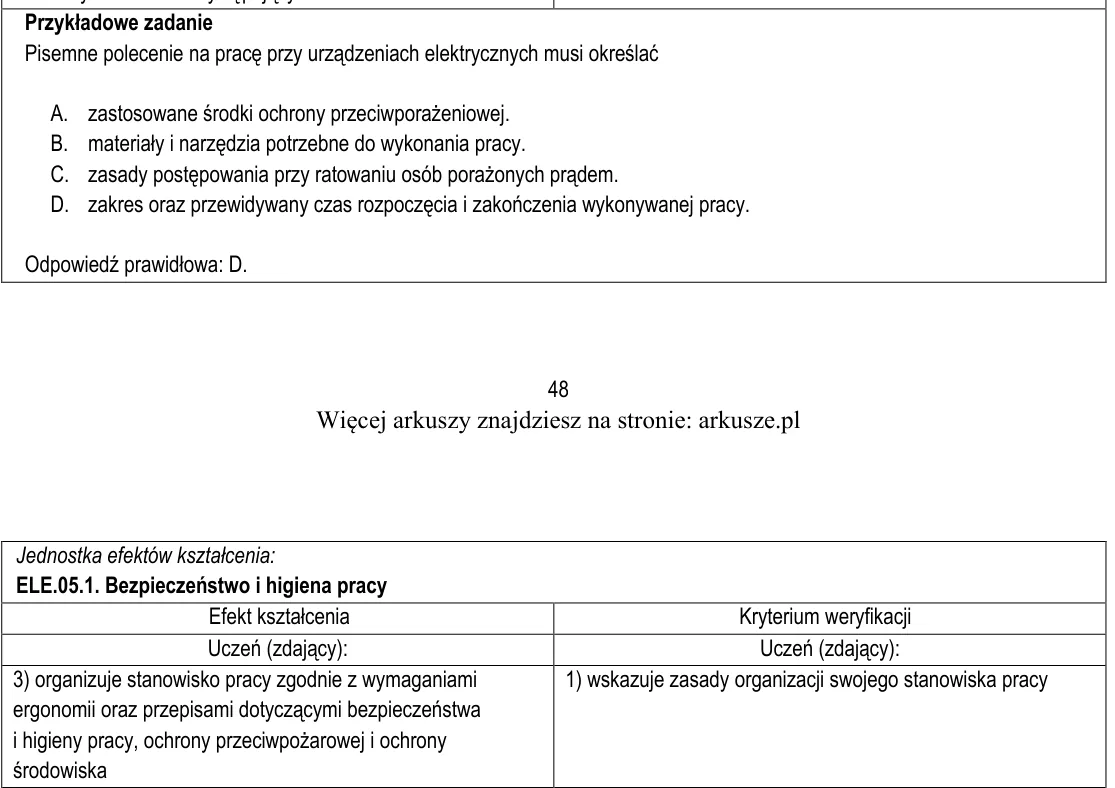

Przykładowe zadanie Pisemne polecenie na pracę przy urządzeniach elektrycznych musi określać A. zastosowane środki ochrony przeciwporażeniowej. B. materiały i narzędzia potrzebne do wykonania pracy. C. zasady postępowani

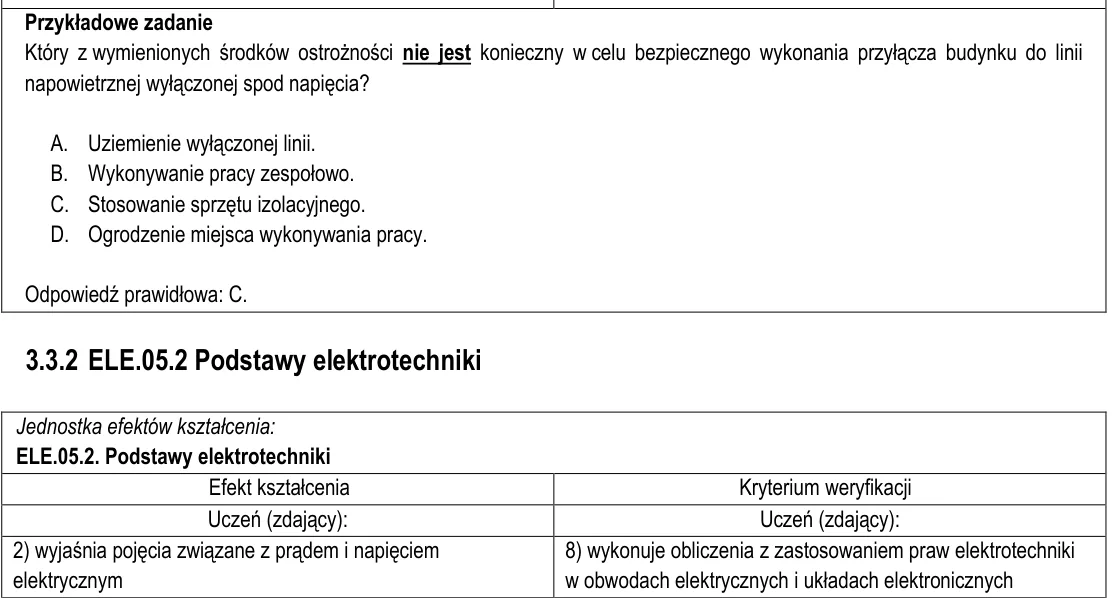

Przykładowe zadanie Który z wymienionych środków ostrożności nie jest konieczny w celu bezpiecznego wykonania przyłącza budynku do linii napowietrznej wyłączonej spod napięcia? A. Uziemienie wyłączonej linii. B. Wykonywa

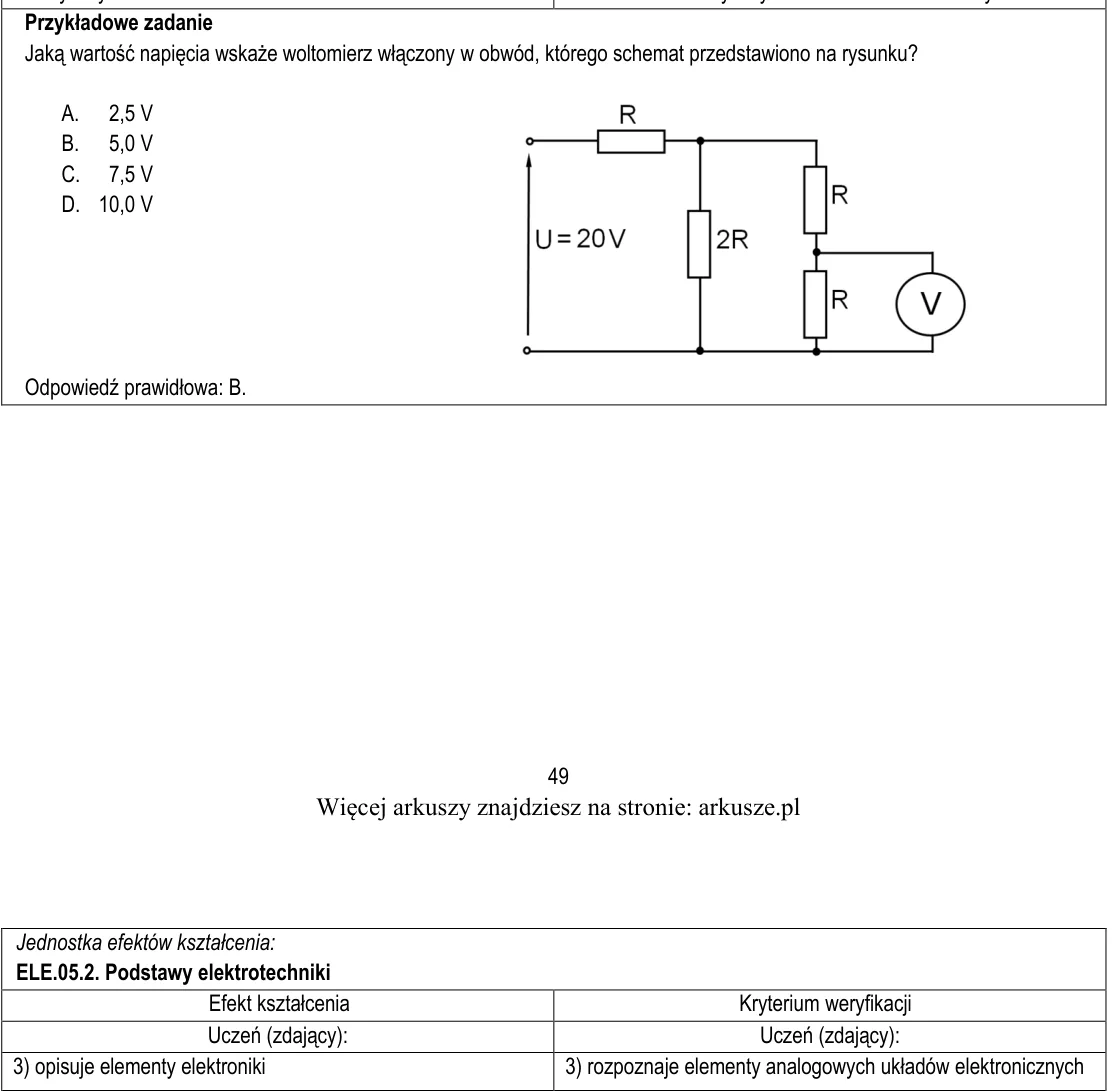

Przykładowe zadanie Jaką wartość napięcia wskaże woltomierz włączony w obwód, którego schemat przedstawiono na rysunku? A. 2,5 V B. 5,0 V C. 7,5 V D. 10,0 V Odpowiedź prawidłowa: B. 50 Jednostka efektów kształcenia: ELE.

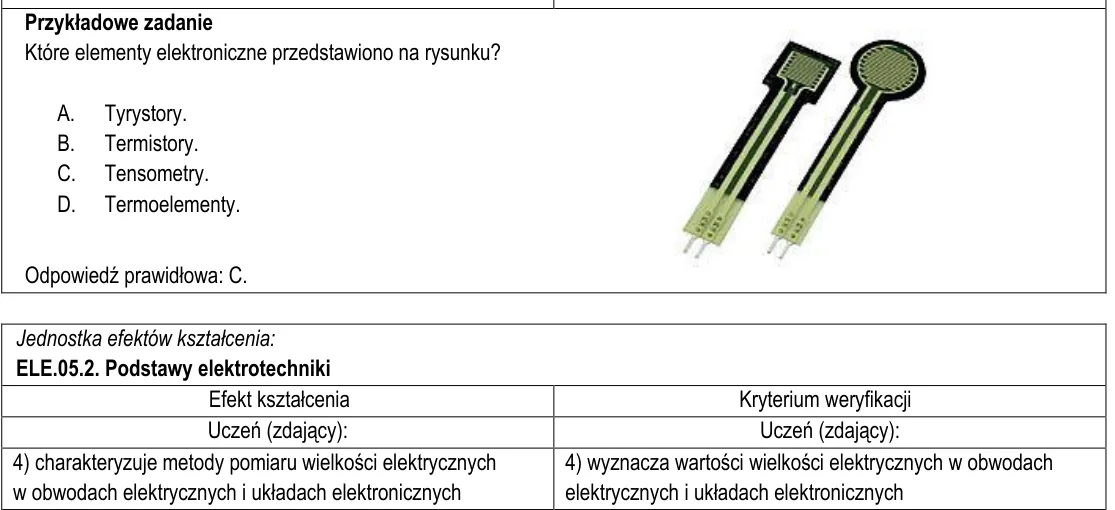

Przykładowe zadanie Które elementy elektroniczne przedstawiono na rysunku? A. Tyrystory. B. Termistory. C. Tensometry. D. Termoelementy. Odpowiedź prawidłowa: C. Jednostka efektów kształcenia: ELE.05.2. Podstawy elektrot

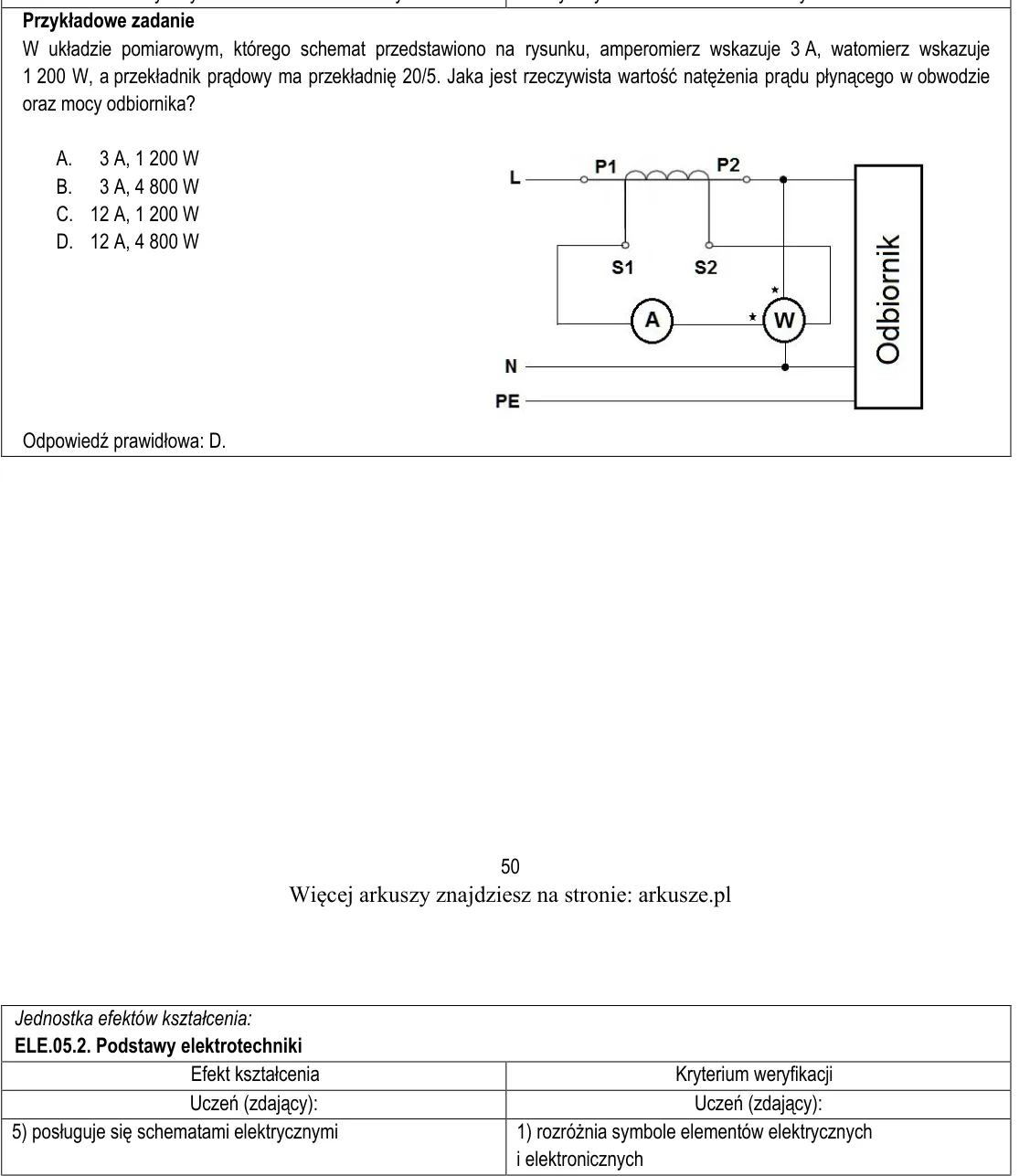

Przykładowe zadanie W układzie pomiarowym, którego schemat przedstawiono na rysunku, amperomierz wskazuje 3 A, watomierz wskazuje 1 200 W, a przekładnik prądowy ma przekładnię 20/5. Jaka jest rzeczywista wartość natężeni

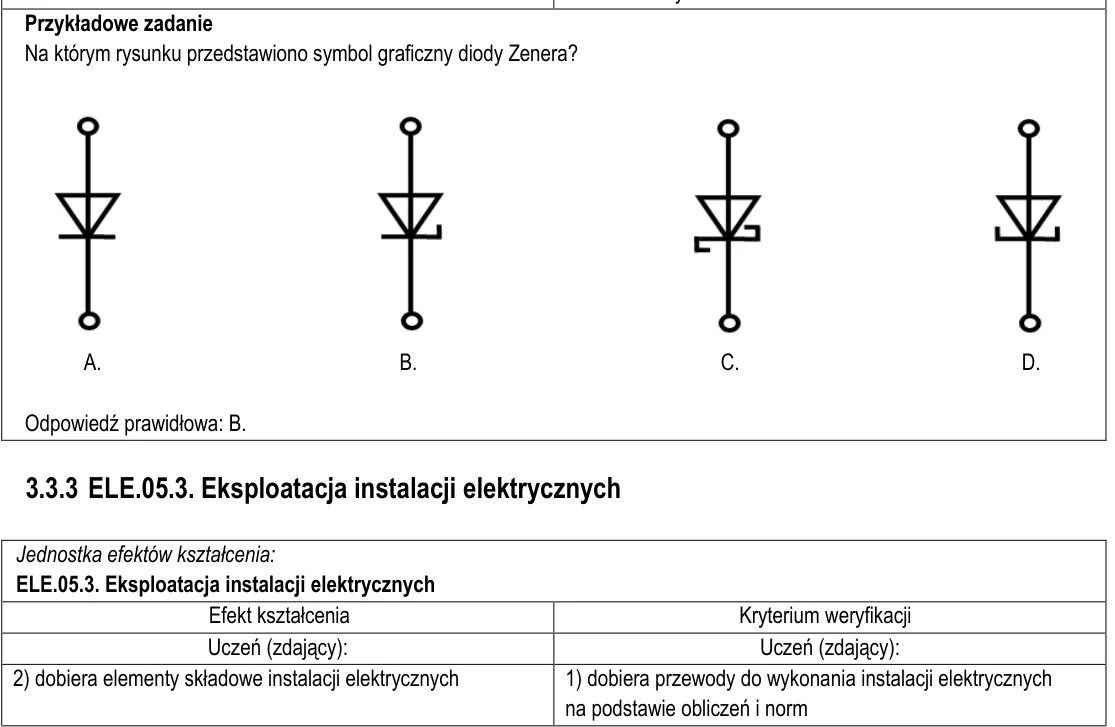

Przykładowe zadanie Na którym rysunku przedstawiono symbol graficzny diody Zenera? A. B. C. D. Odpowiedź prawidłowa: B. 3.3.3 ELE.05.3. Eksploatacja instalacji elektrycznych Jednostka efektów kształcenia: ELE.05.3. Ekspl

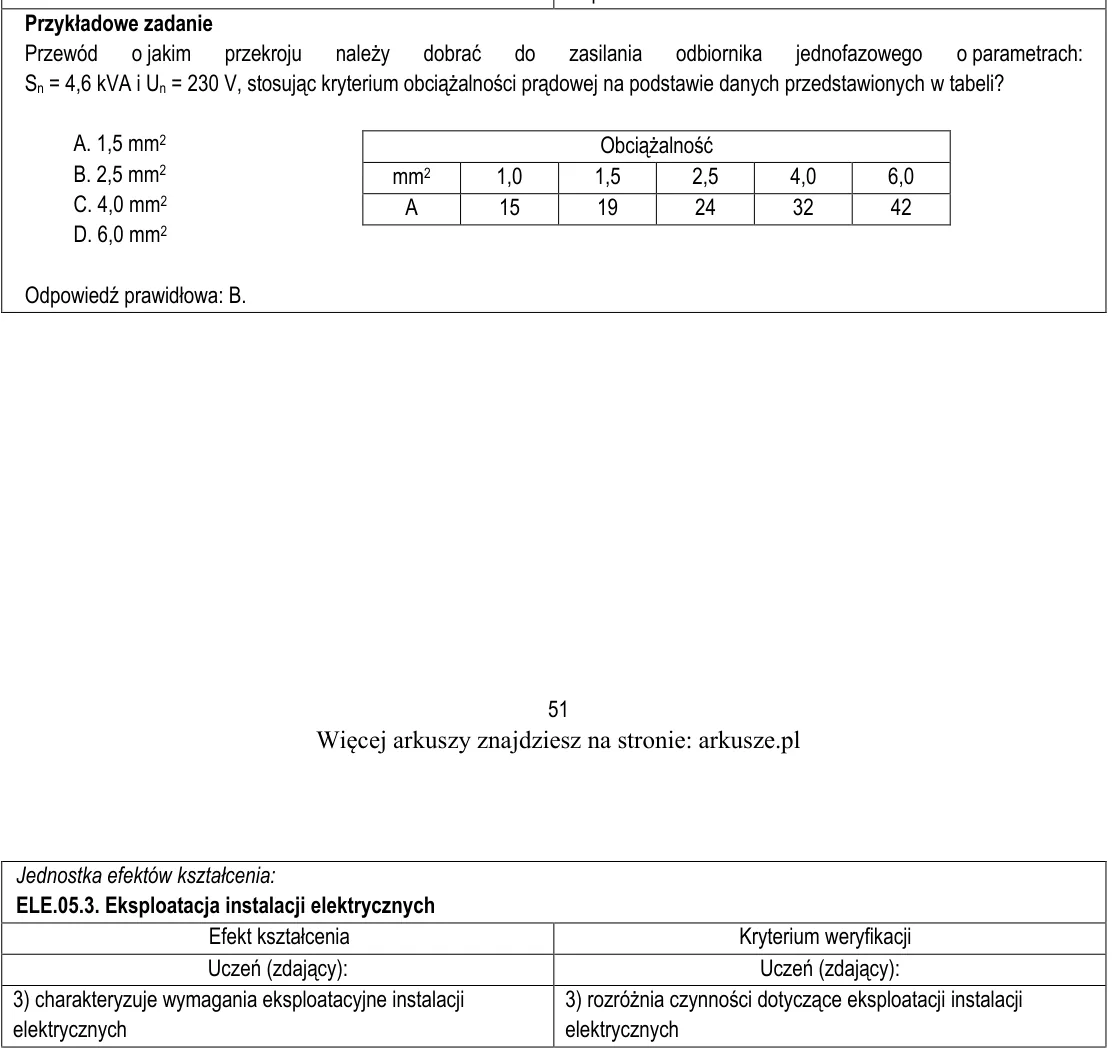

Przykładowe zadanie Przewód o jakim przekroju należy dobrać do zasilania odbiornika jednofazowego o parametrach: Sn = 4,6 kVA i Un = 230 V, stosując kryterium obciążalności prądowej na podstawie danych przedstawionych w

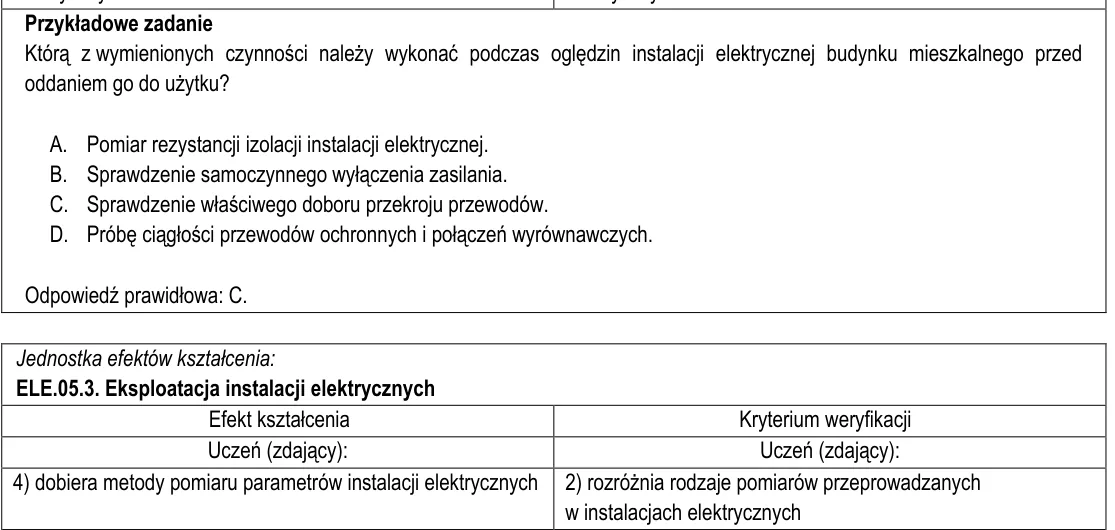

Przykładowe zadanie Którą z wymienionych czynności należy wykonać podczas oględzin instalacji elektrycznej budynku mieszkalnego przed oddaniem go do użytku? A. Pomiar rezystancji izolacji instalacji elektrycznej. B. Spra

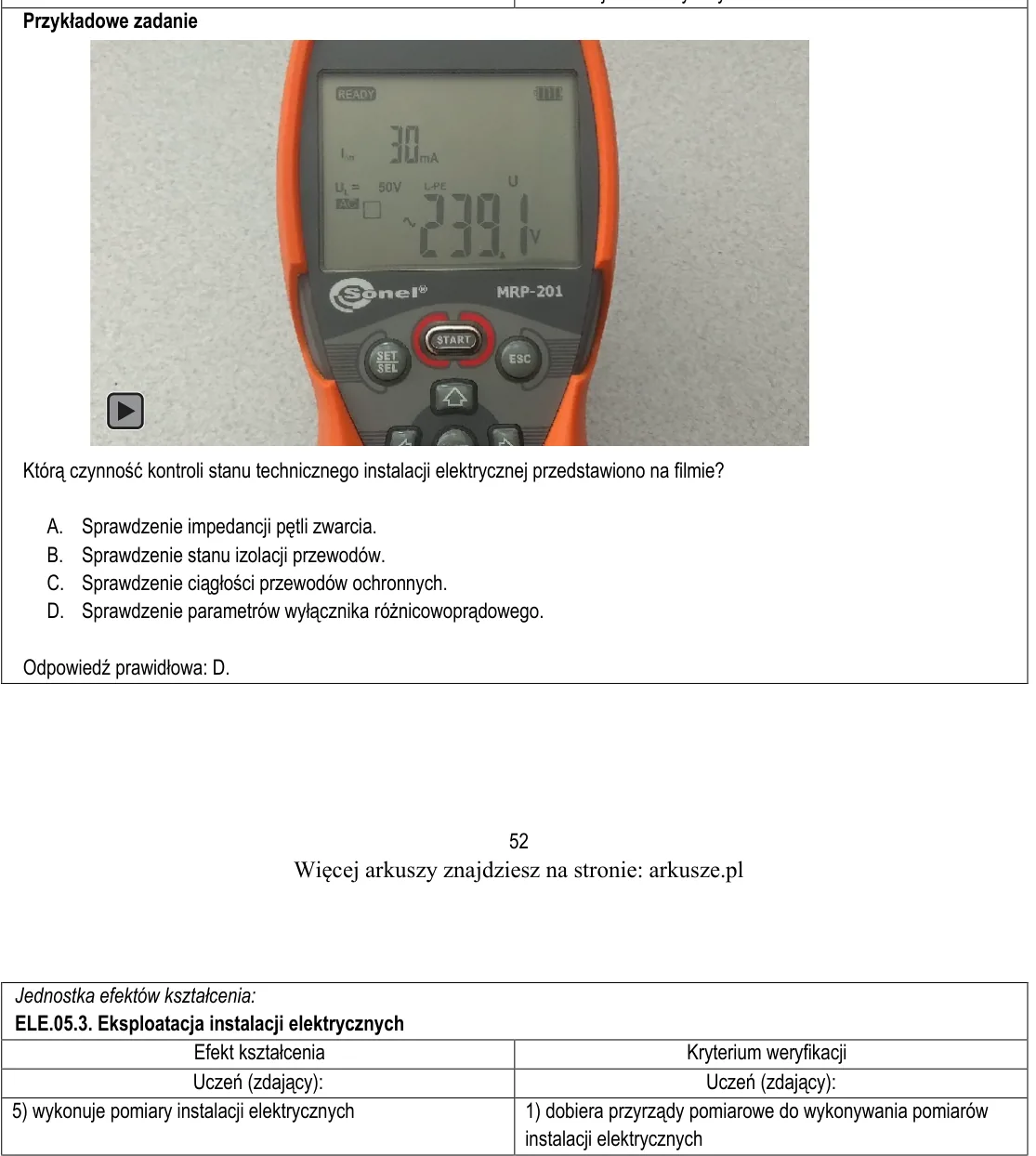

Przykładowe zadanie Którą czynność kontroli stanu technicznego instalacji elektrycznej przedstawiono na filmie? A. Sprawdzenie impedancji pętli zwarcia. B. Sprawdzenie stanu izolacji przewodów. C. Sprawdzenie ciągłości p

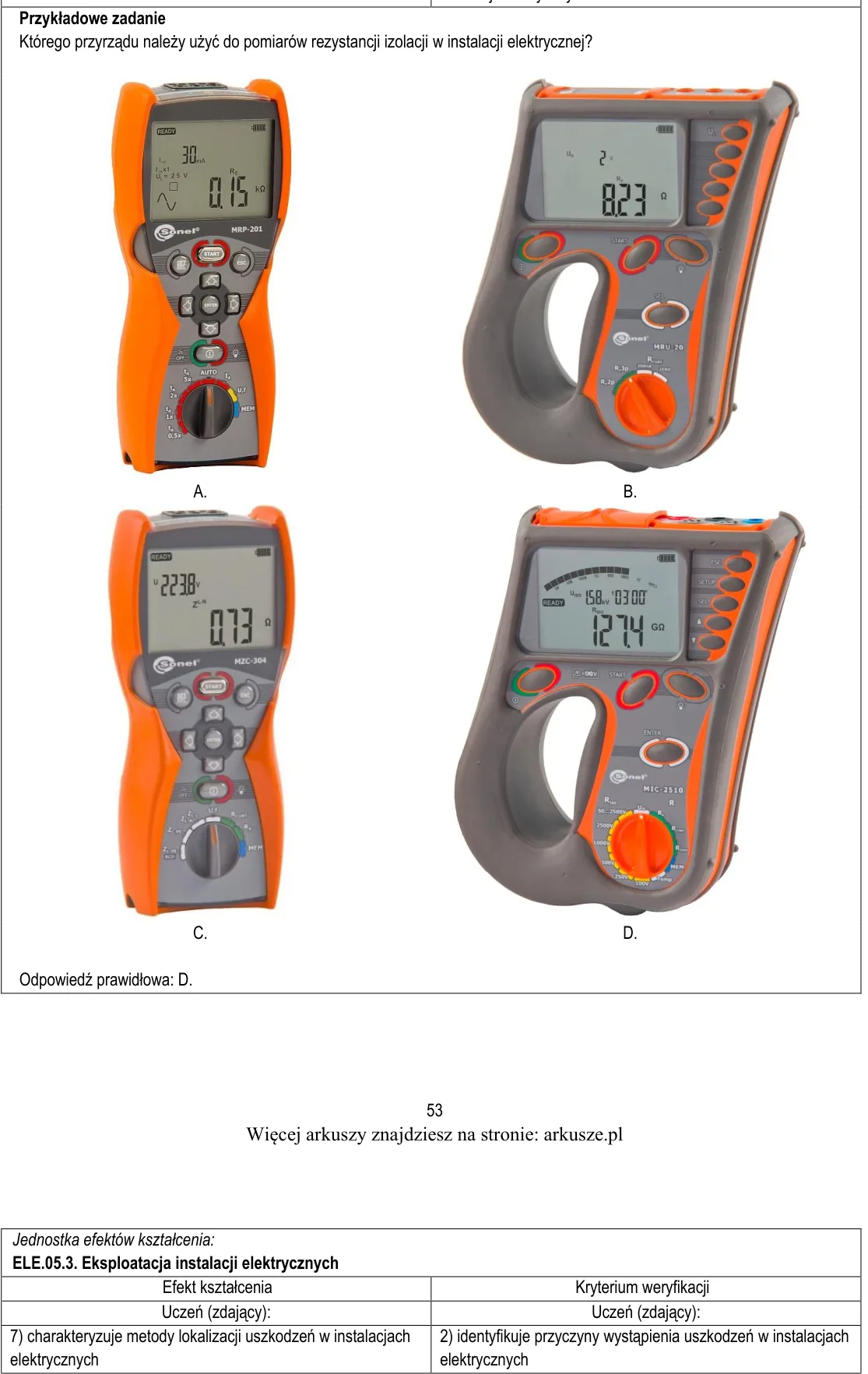

Przykładowe zadanie Którego przyrządu należy użyć do pomiarów rezystancji izolacji w instalacji elektrycznej? A. B. C. D. Odpowiedź prawidłowa: D. 54 Jednostka efektów kształcenia: ELE.05.3. Eksploatacja instalacji elekt

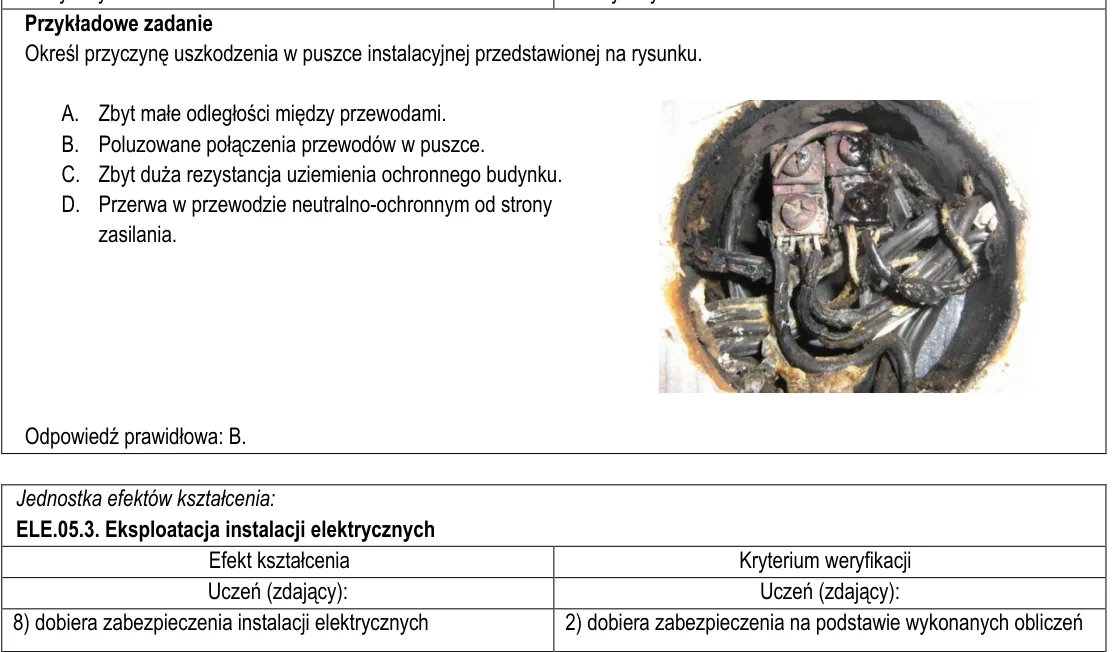

Przykładowe zadanie Określ przyczynę uszkodzenia w puszce instalacyjnej przedstawionej na rysunku. A. Zbyt małe odległości między przewodami. B. Poluzowane połączenia przewodów w puszce. C. Zbyt duża rezystancja uziemien

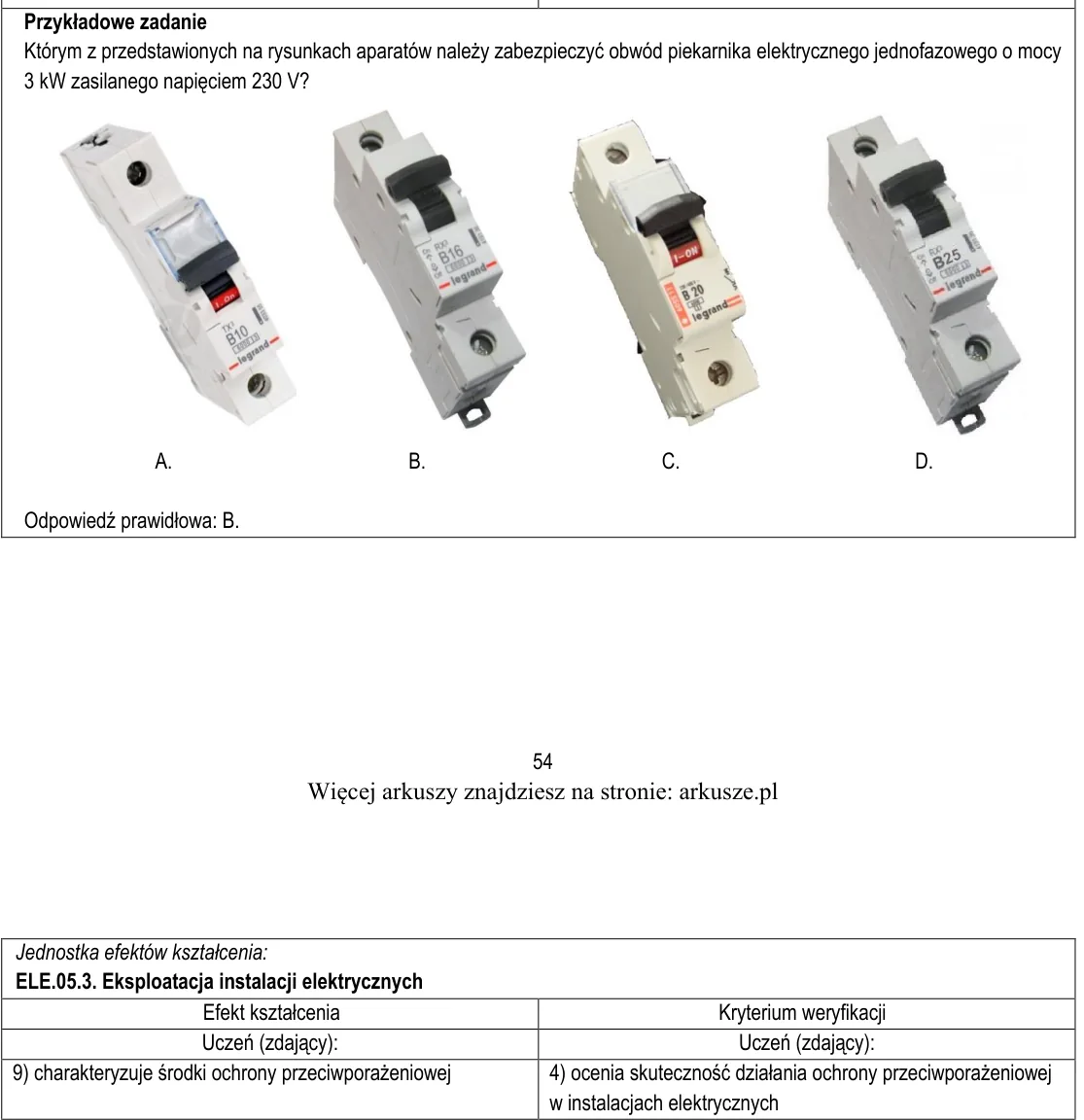

Przykładowe zadanie Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć obwód piekarnika elektrycznego jednofazowego o mocy 3 kW zasilanego napięciem 230 V? A. B. C. D. Odpowiedź prawidłowa: B. 55 Jednostk

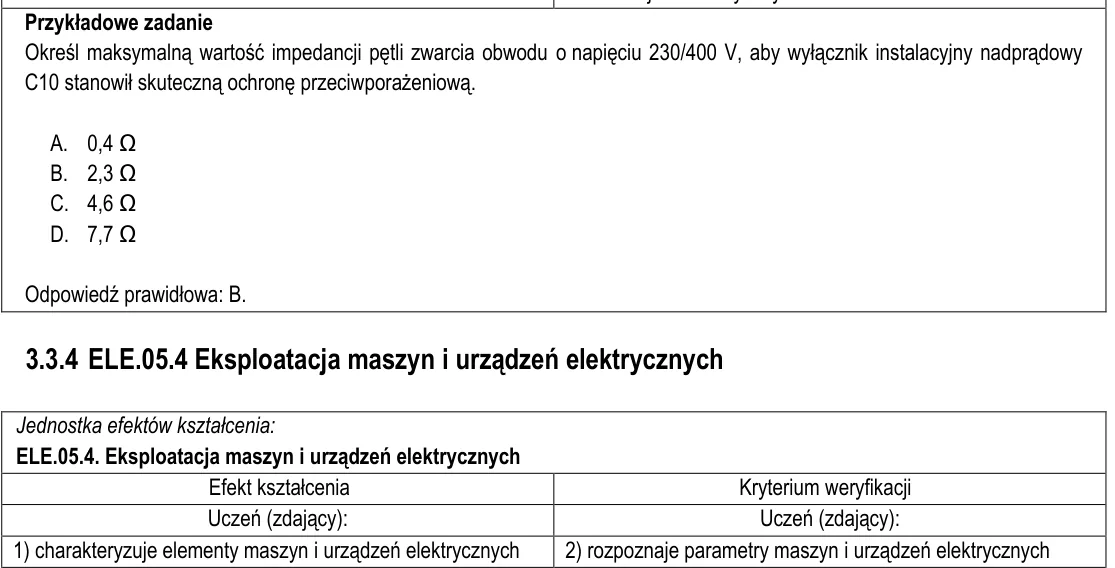

Przykładowe zadanie Określ maksymalną wartość impedancji pętli zwarcia obwodu o napięciu 230/400 V, aby wyłącznik instalacyjny nadprądowy C10 stanowił skuteczną ochronę przeciwporażeniową. A. 0,4 Ω B. 2,3 Ω C. 4,6 Ω D. 7

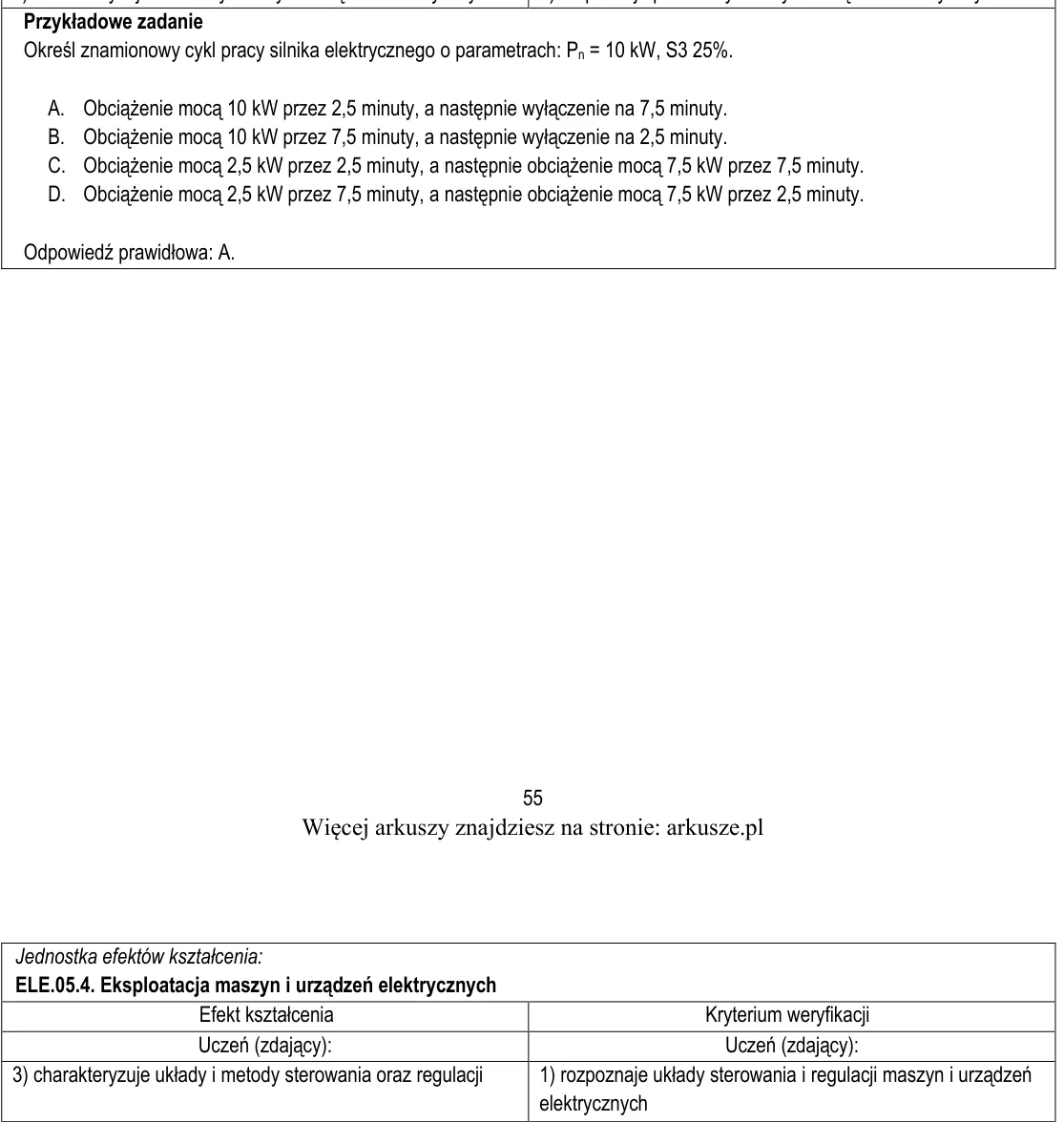

Przykładowe zadanie Określ znamionowy cykl pracy silnika elektrycznego o parametrach: Pn = 10 kW, S3 25%. A. Obciążenie mocą 10 kW przez 2,5 minuty, a następnie wyłączenie na 7,5 minuty. B. Obciążenie mocą 10 kW przez 7,

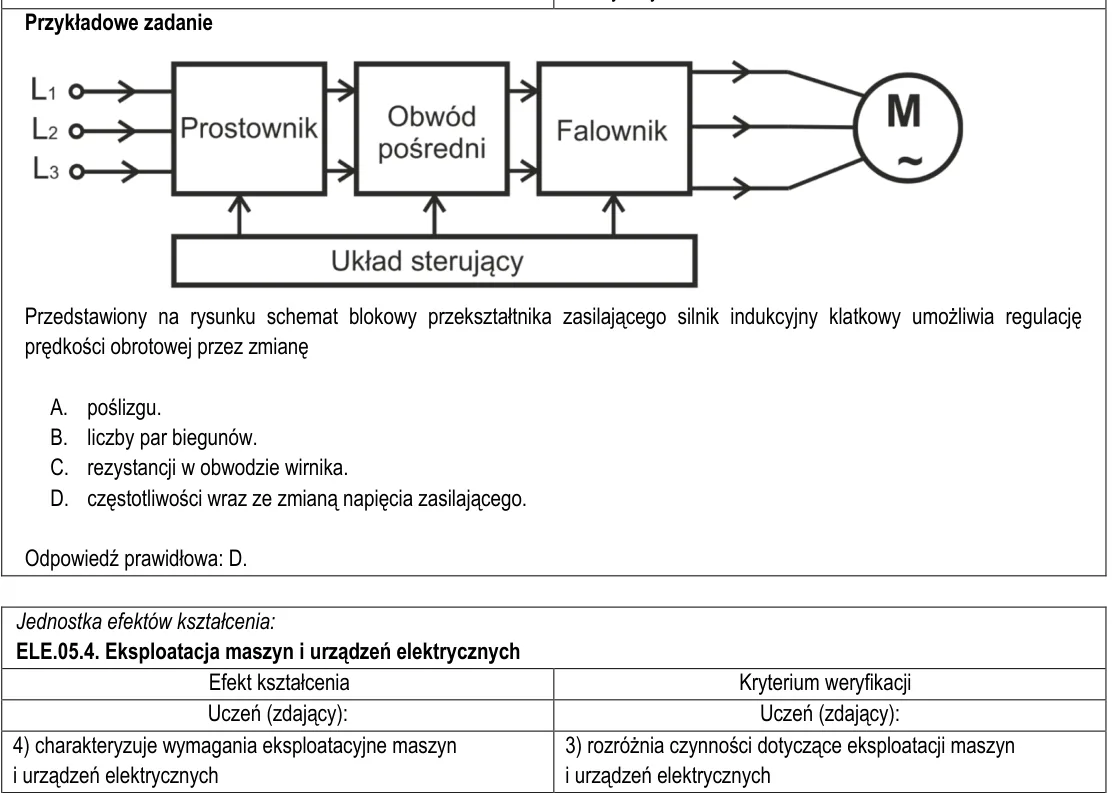

Przykładowe zadanie Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik indukcyjny klatkowy umożliwia regulację prędkości obrotowej przez zmianę A. poślizgu. B. liczby par biegunów. C. rezystancj

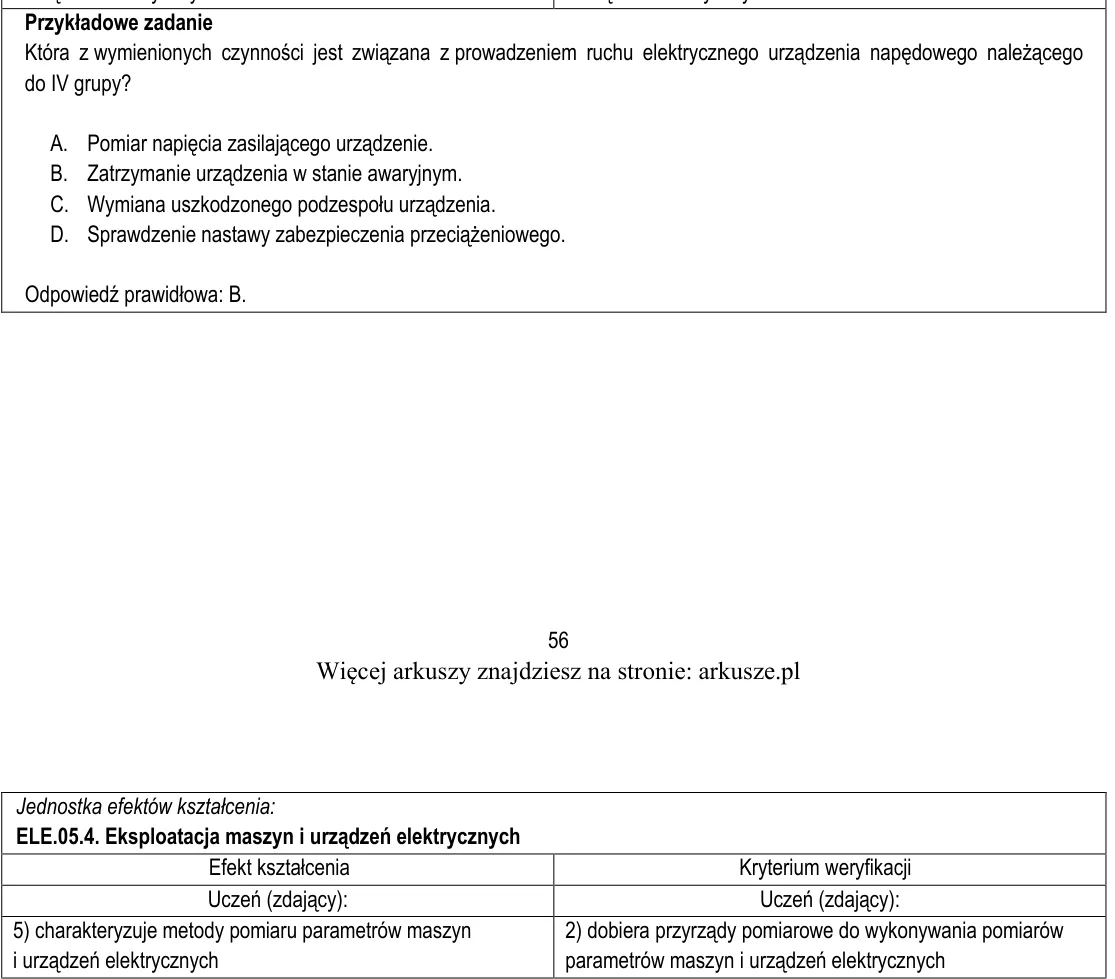

Przykładowe zadanie Która z wymienionych czynności jest związana z prowadzeniem ruchu elektrycznego urządzenia napędowego należącego do IV grupy? A. Pomiar napięcia zasilającego urządzenie. B. Zatrzymanie urządzenia w st

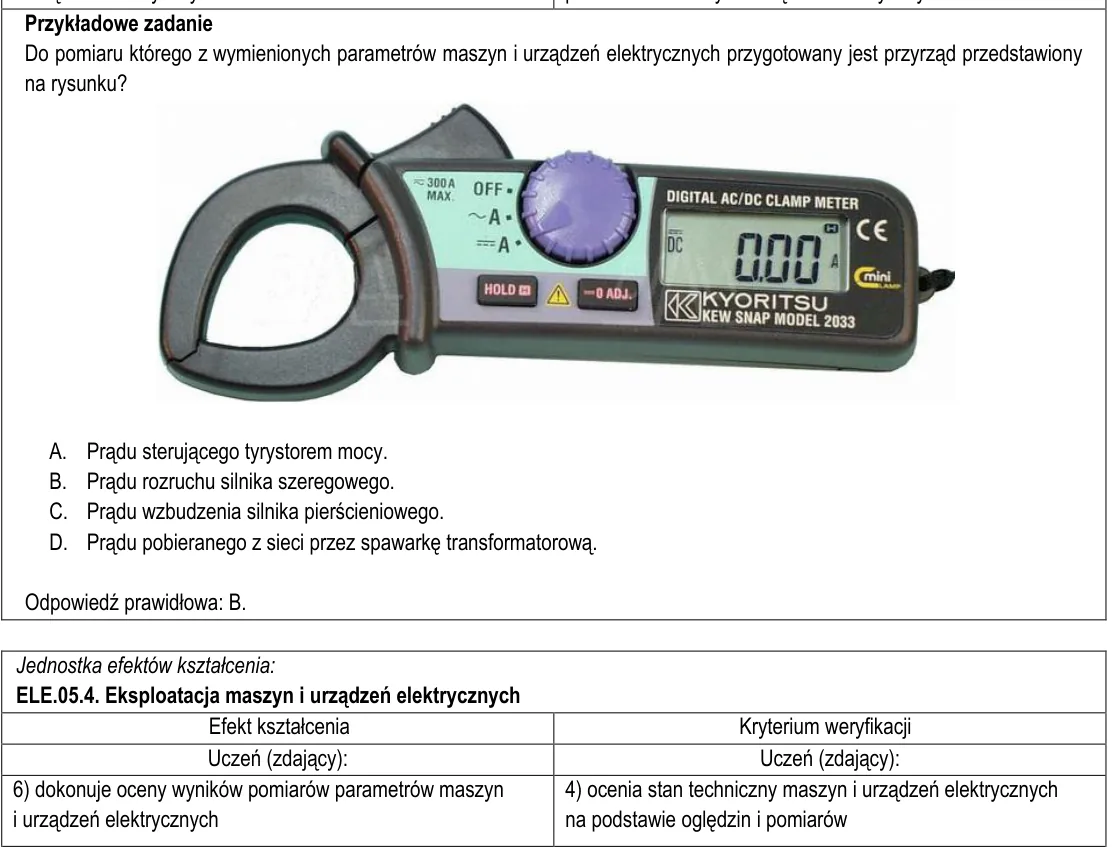

Przykładowe zadanie Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku? A. Prądu sterującego tyrystorem mocy. B. Prądu rozruchu silnika szereg

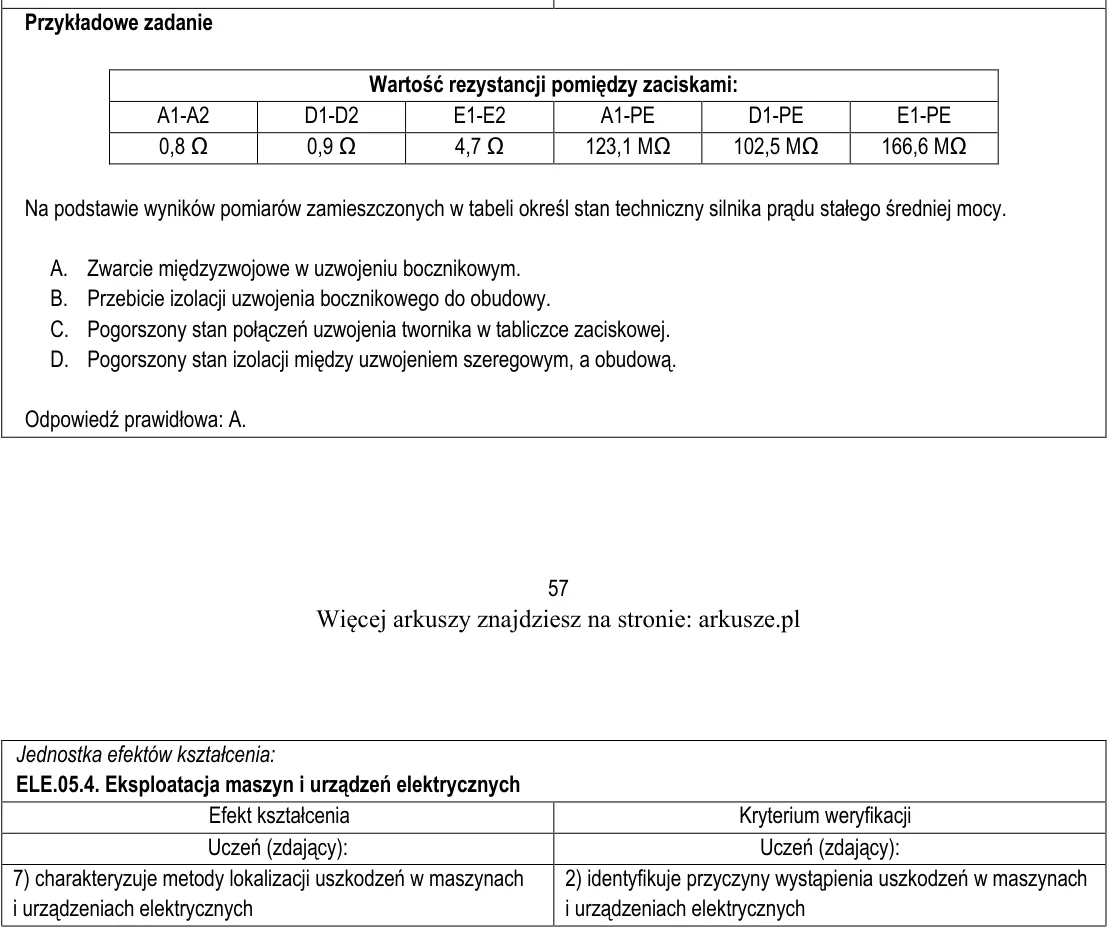

Przykładowe zadanie Wartość rezystancji pomiędzy zaciskami: A1-A2 D1-D2 E1-E2 A1-PE D1-PE E1-PE 0,8 Ω 0,9 Ω 4,7 Ω 123,1 MΩ 102,5 MΩ 166,6 MΩ Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny si

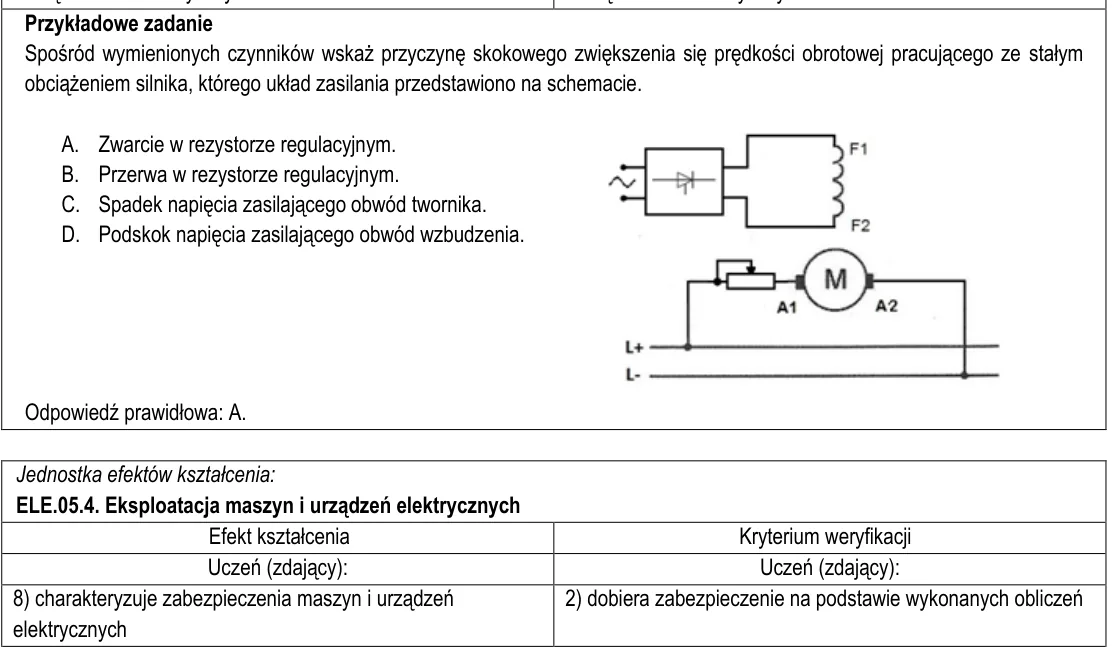

Przykładowe zadanie Spośród wymienionych czynników wskaż przyczynę skokowego zwiększenia się prędkości obrotowej pracującego ze stałym obciążeniem silnika, którego układ zasilania przedstawiono na schemacie. A. Zwarcie w

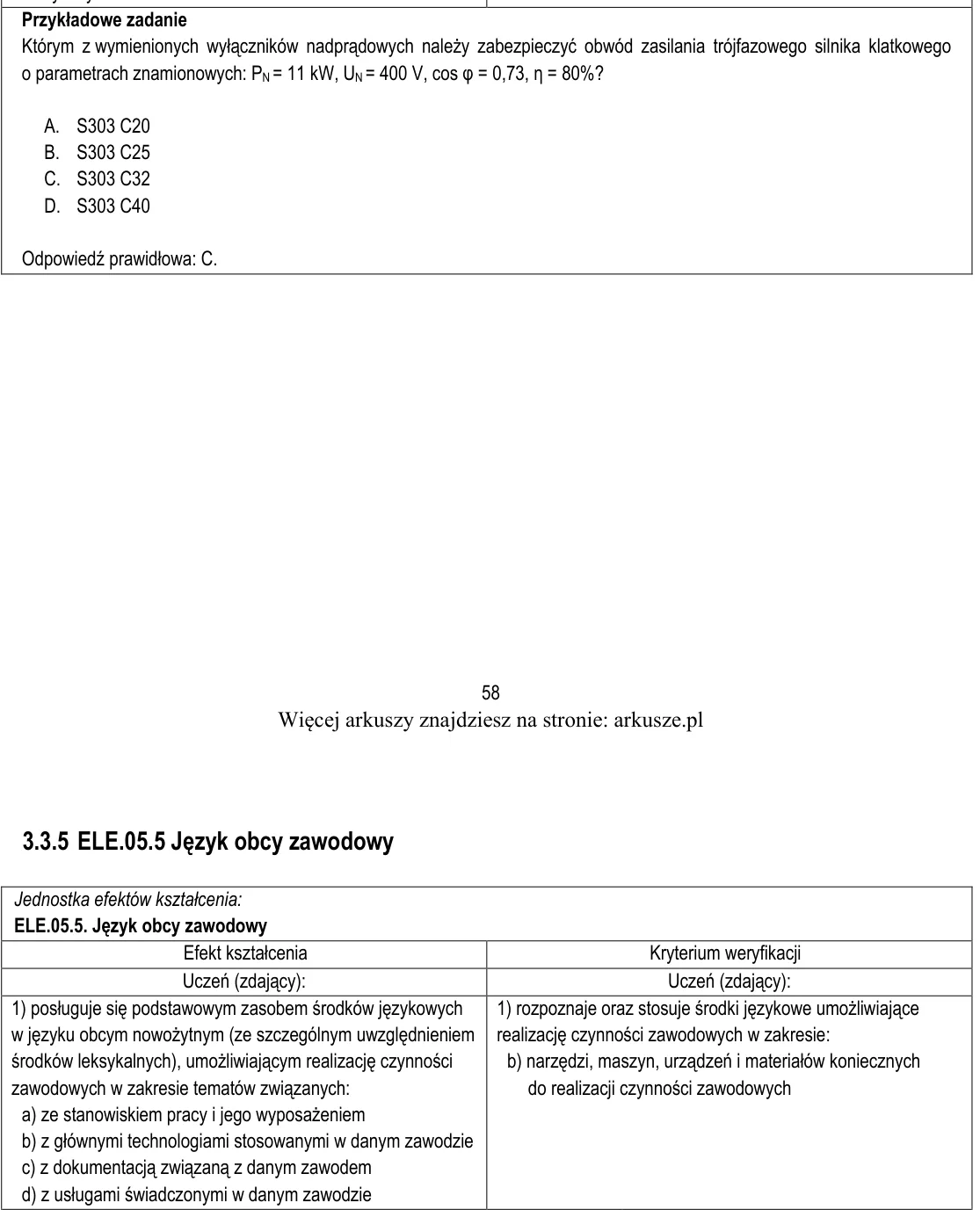

Przykładowe zadanie Którym z wymienionych wyłączników nadprądowych należy zabezpieczyć obwód zasilania trójfazowego silnika klatkowego o parametrach znamionowych: PN = 11 kW, UN = 400 V, cos φ = 0,73, η = 80%? A. S303 C2

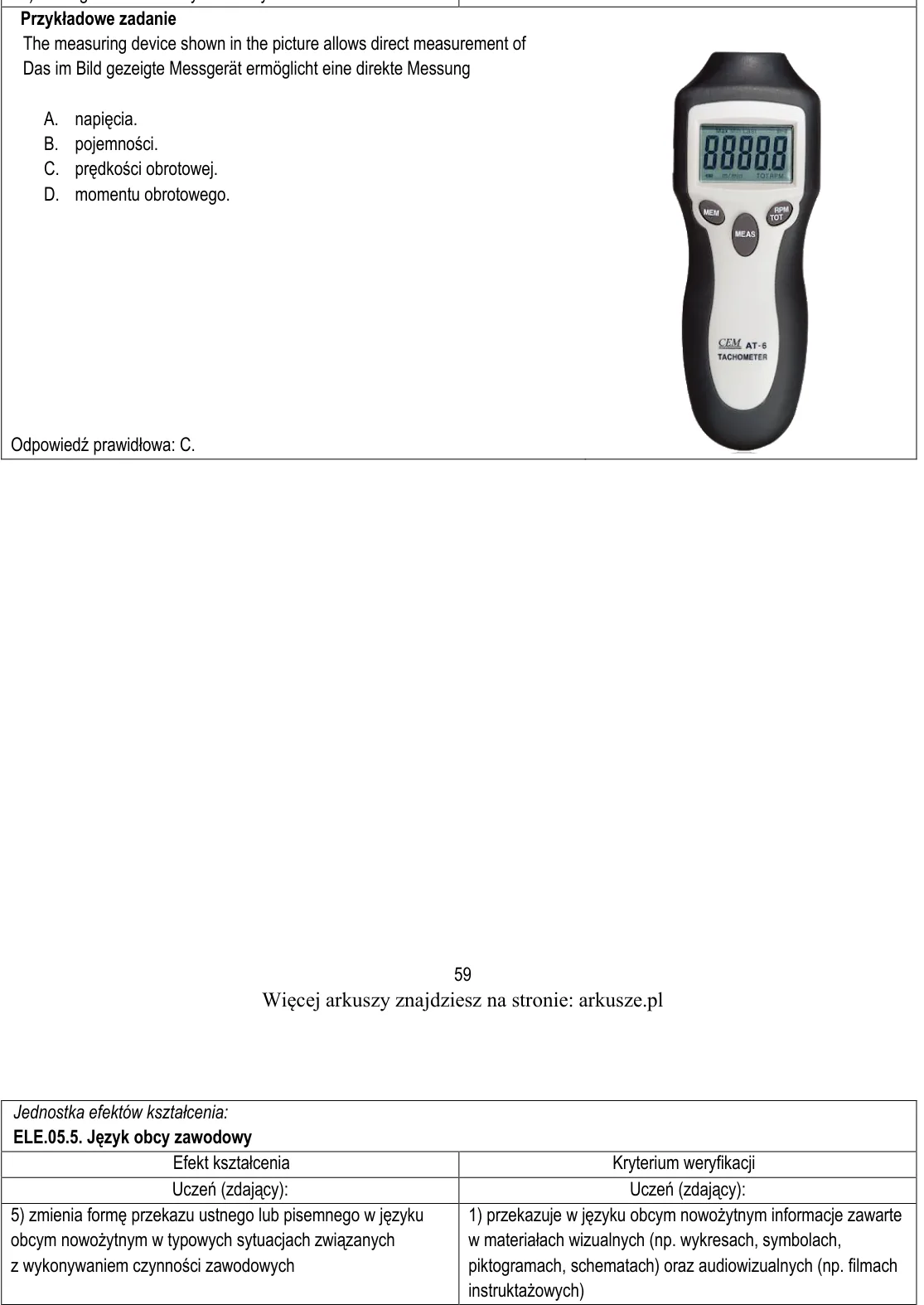

Przykładowe zadanie The measuring device shown in the picture allows direct measurement of Das im Bild gezeigte Messgerät ermöglicht eine direkte Messung A. napięcia. B. pojemności. C. prędkości obrotowej. D. momentu obr

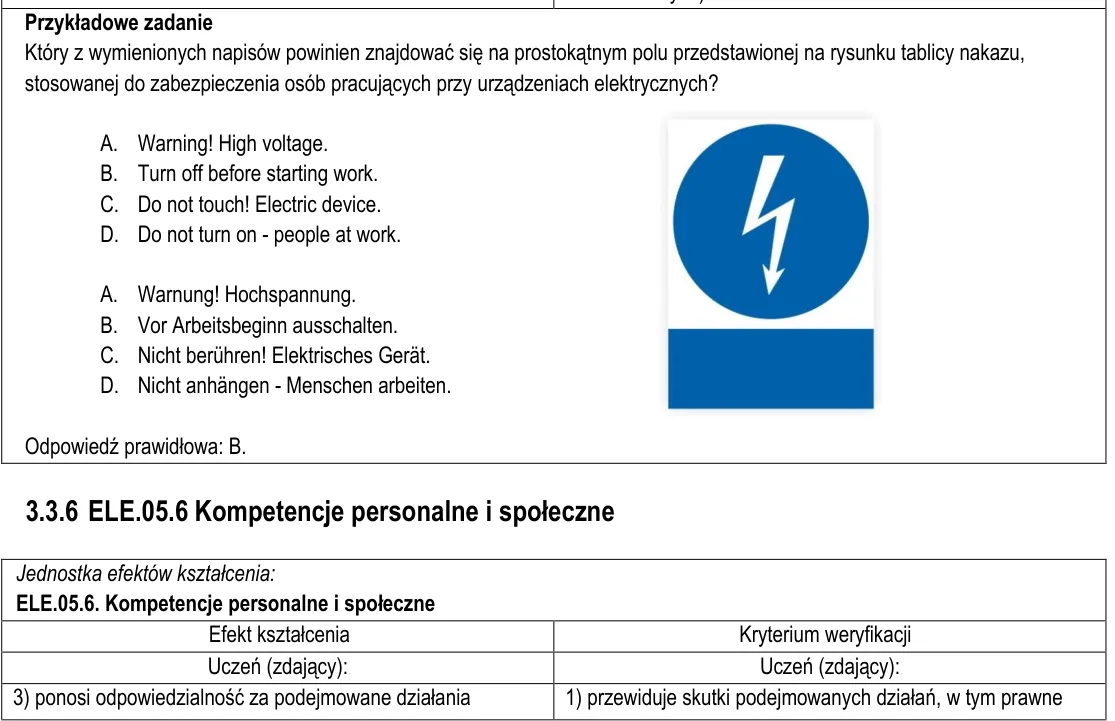

Przykładowe zadanie Który z wymienionych napisów powinien znajdować się na prostokątnym polu przedstawionej na rysunku tablicy nakazu, stosowanej do zabezpieczenia osób pracujących przy urządzeniach elektrycznych? A. War

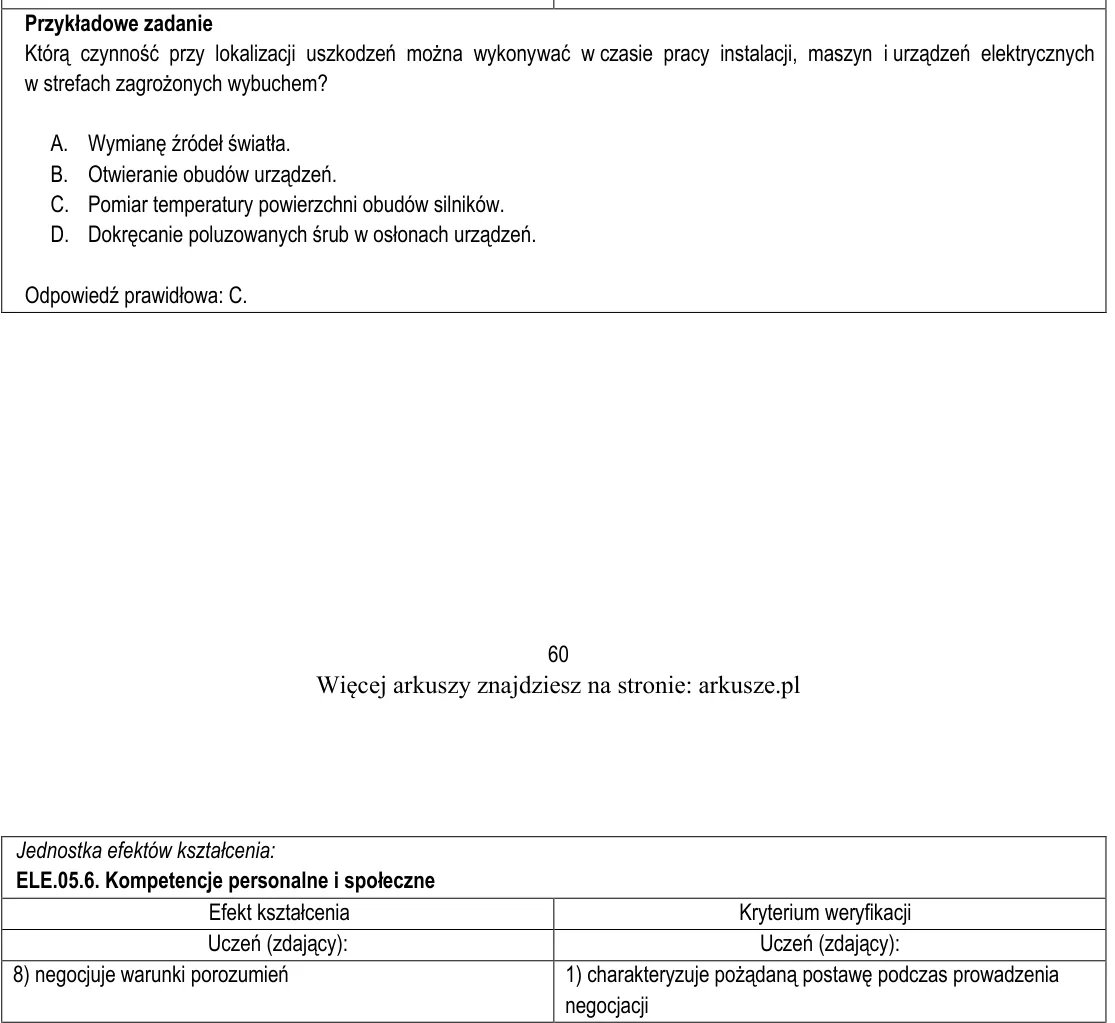

Przykładowe zadanie Którą czynność przy lokalizacji uszkodzeń można wykonywać w czasie pracy instalacji, maszyn i urządzeń elektrycznych w strefach zagrożonych wybuchem? A. Wymianę źródeł światła. B. Otwieranie obudów ur

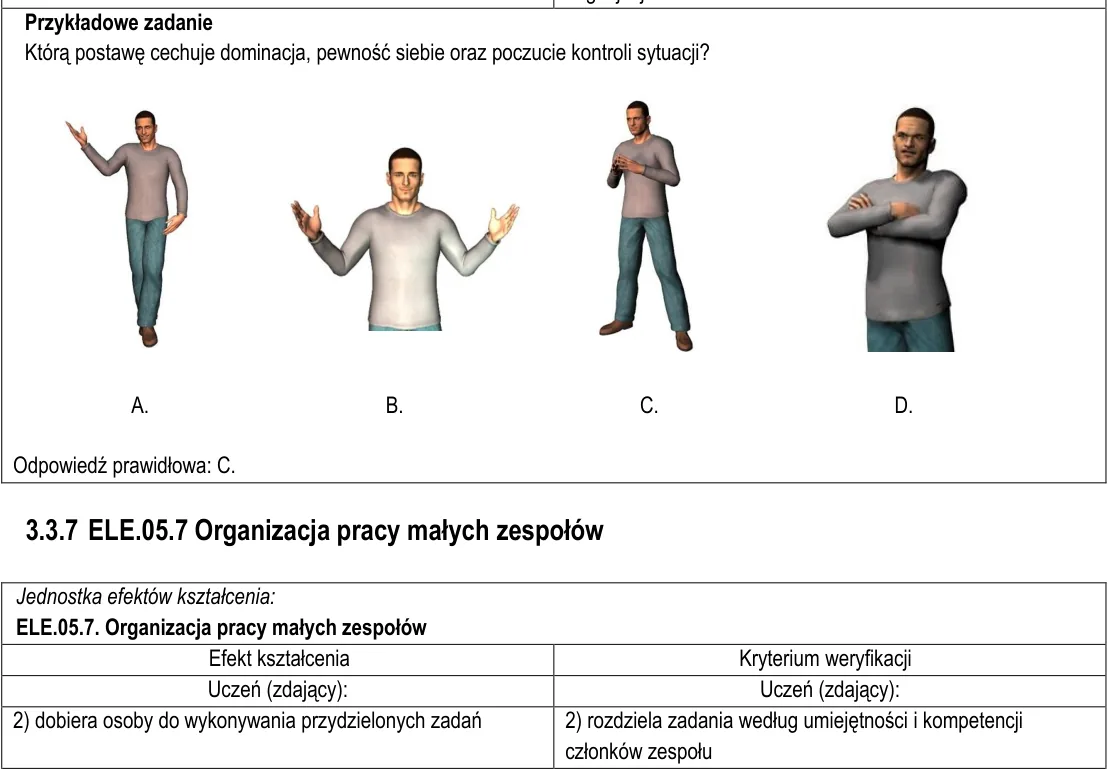

Przykładowe zadanie Którą postawę cechuje dominacja, pewność siebie oraz poczucie kontroli sytuacji? A. B. C. D. Odpowiedź prawidłowa: C. 3.3.7 ELE.05.7 Organizacja pracy małych zespołów Jednostka efektów kształcenia: EL

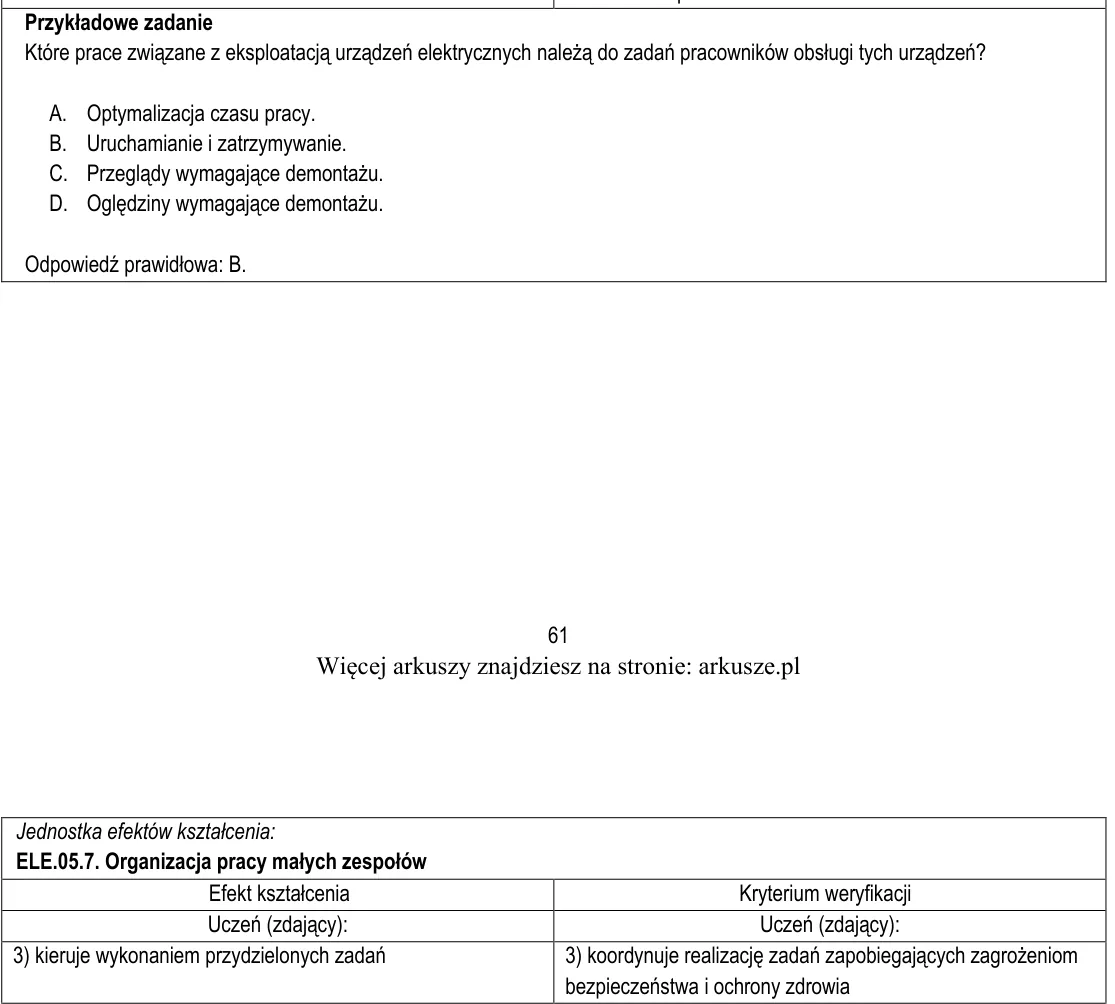

Przykładowe zadanie Które prace związane z eksploatacją urządzeń elektrycznych należą do zadań pracowników obsługi tych urządzeń? A. Optymalizacja czasu pracy. B. Uruchamianie i zatrzymywanie. C. Przeglądy wymagające dem

Przykładowe zadanie Zespół elektryków ma wykonać na polecenie pisemne prace konserwacyjne przy urządzeniu elektrycznym. Jak powinien postąpić kierujący zespołem w przypadku stwierdzenia niedostatecznego oświetlenia w mie
