Egzamin zawodowy · Informator zawodowy · 2019

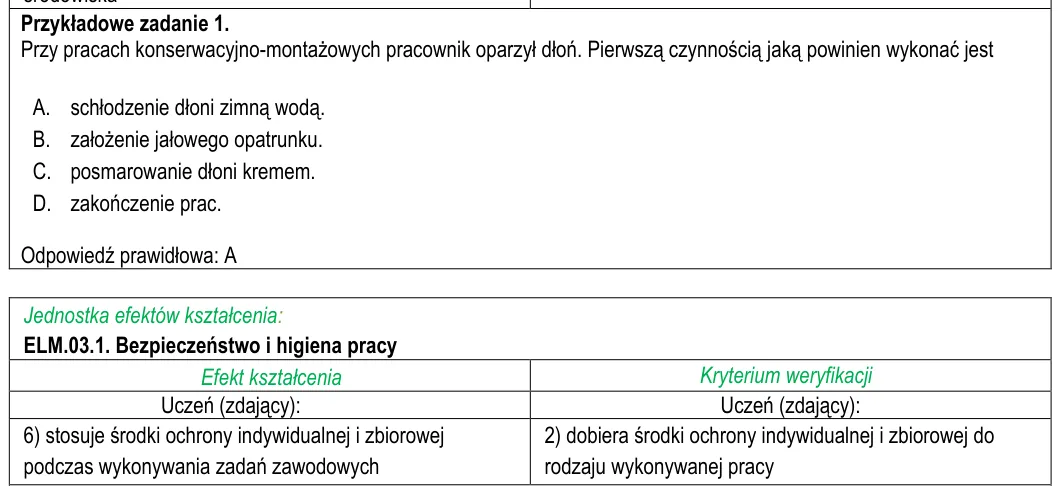

Przykładowe zadanie 1. Przy pracach konserwacyjno-montażowych pracownik oparzył dłoń. Pierwszą czynnością jaką powinien wykonać jest A. schłodzenie dłoni zimną wodą. B. założenie jałowego opatrunku. C. posmarowanie dłoni

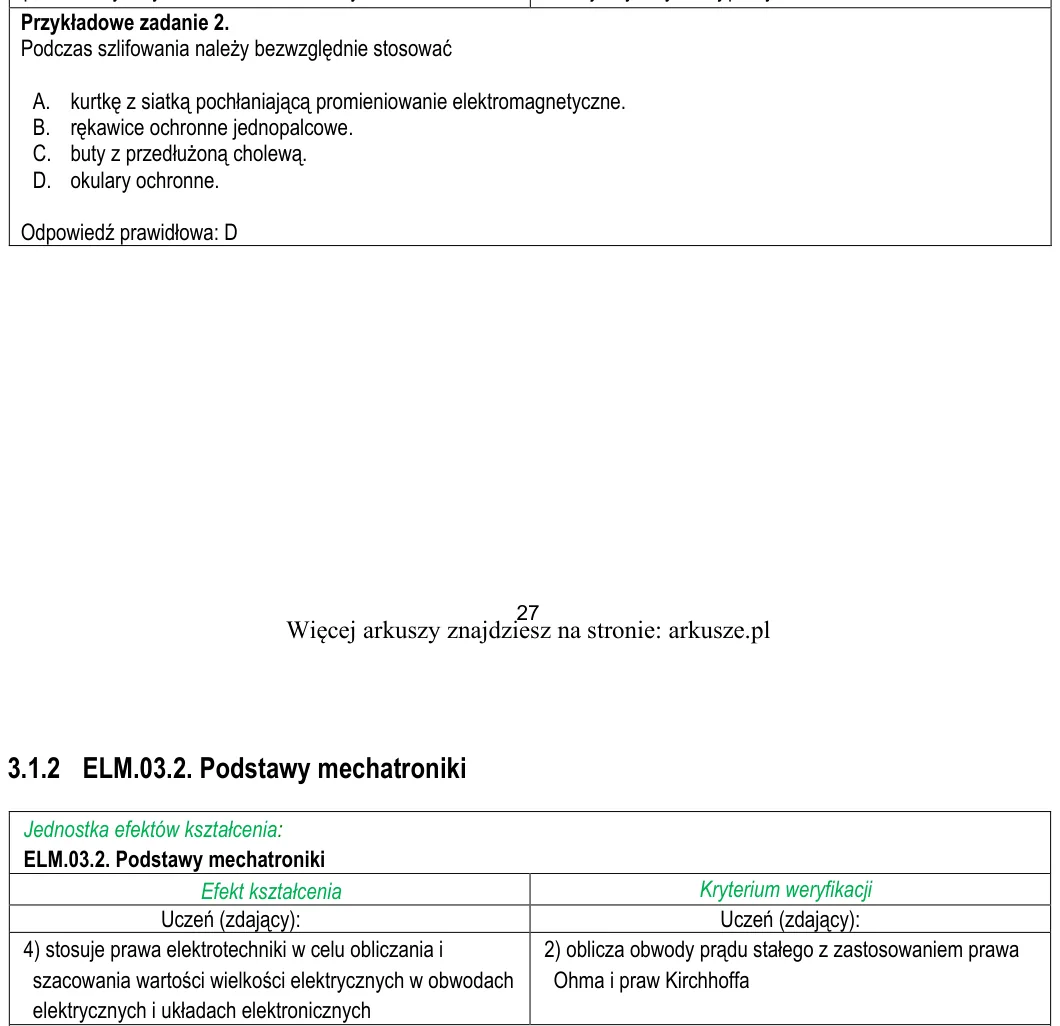

Przykładowe zadanie 2. Podczas szlifowania należy bezwzględnie stosować A. kurtkę z siatką pochłaniającą promieniowanie elektromagnetyczne. B. rękawice ochronne jednopalcowe. C. buty z przedłużoną cholewą. D. okulary och

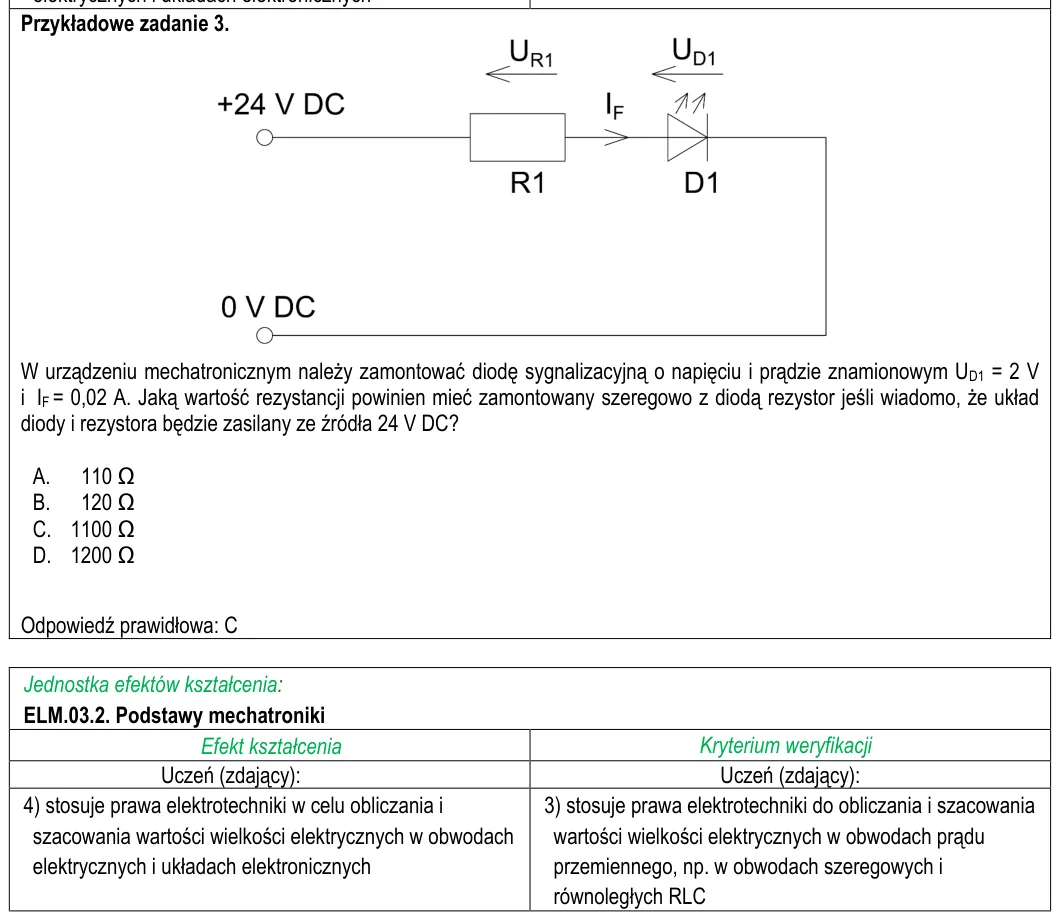

Przykładowe zadanie 3. W urządzeniu mechatronicznym należy zamontować diodę sygnalizacyjną o napięciu i prądzie znamionowym UD1 = 2 V i IF = 0,02 A. Jaką wartość rezystancji powinien mieć zamontowany szeregowo z diodą re

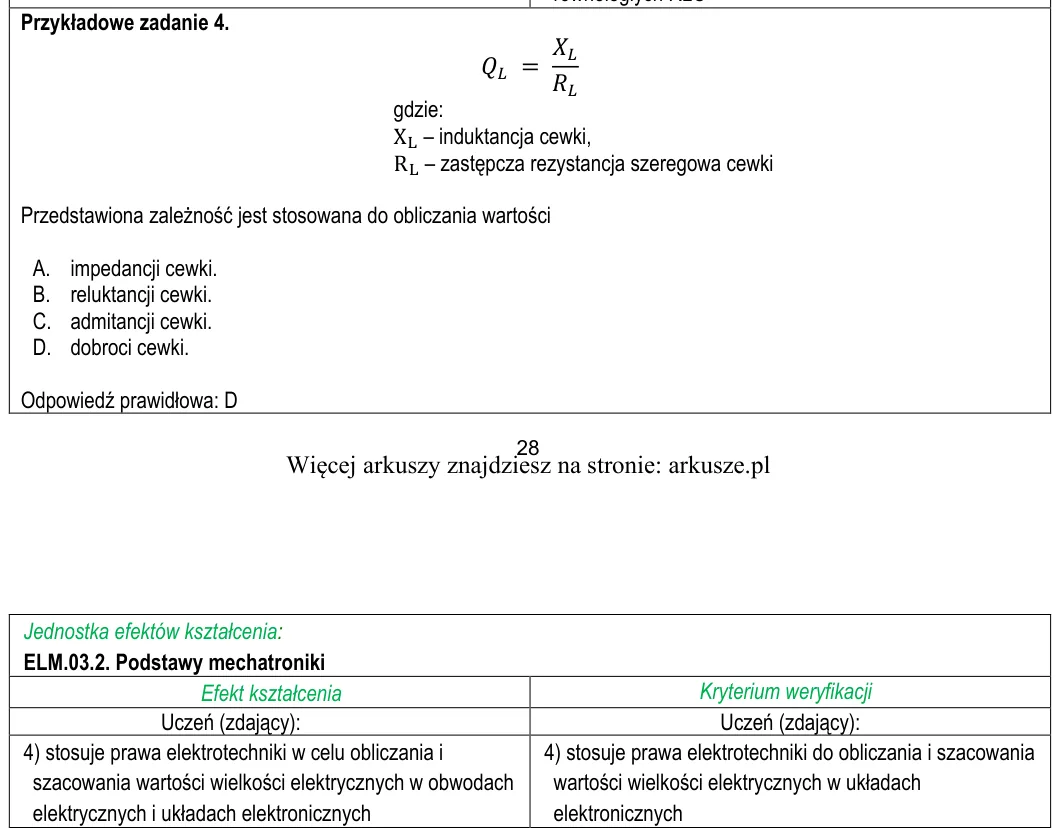

Przykładowe zadanie 4. 𝑄𝐿 = 𝑋𝐿 𝑅𝐿 gdzie: XL - induktancja cewki, RL - zastępcza rezystancja szeregowa cewki Przedstawiona zależność jest stosowana do obliczania wartości A. impedancji cewki. B. reluktancji cewki. C. admi

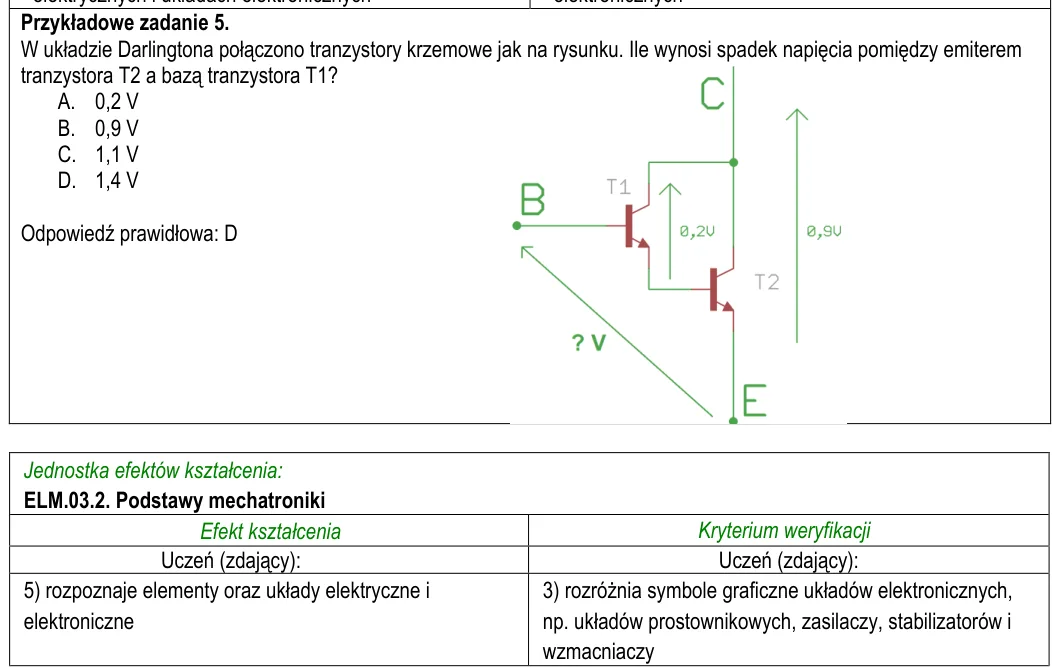

Przykładowe zadanie 5. W układzie Darlingtona połączono tranzystory krzemowe jak na rysunku. Ile wynosi spadek napięcia pomiędzy emiterem tranzystora T2 a bazą tranzystora T1? A. 0,2 V B. 0,9 V C. 1,1 V D. 1,4 V Odpowied

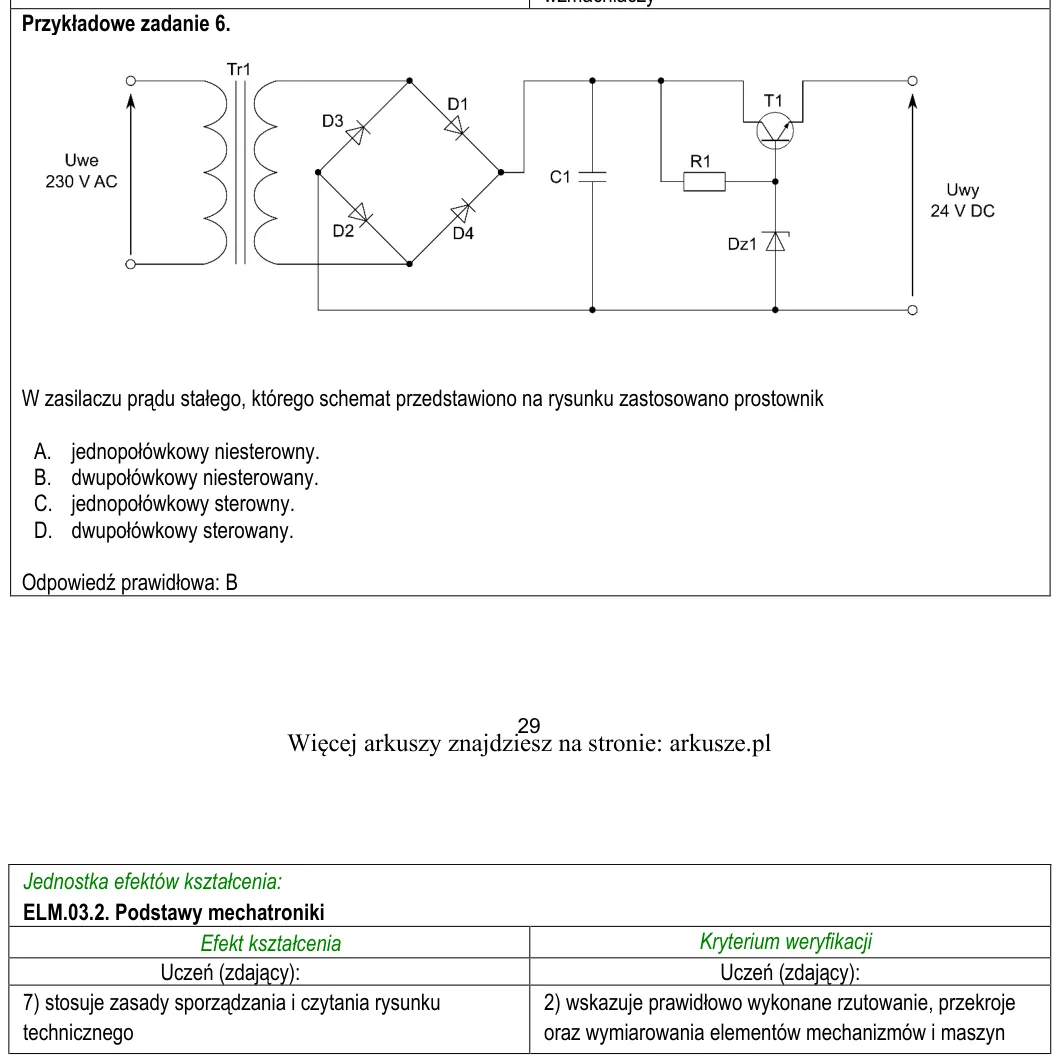

Przykładowe zadanie 6. W zasilaczu prądu stałego, którego schemat przedstawiono na rysunku zastosowano prostownik A. jednopołówkowy niesterowny. B. dwupołówkowy niesterowany. C. jednopołówkowy sterowny. D. dwupołówkowy s

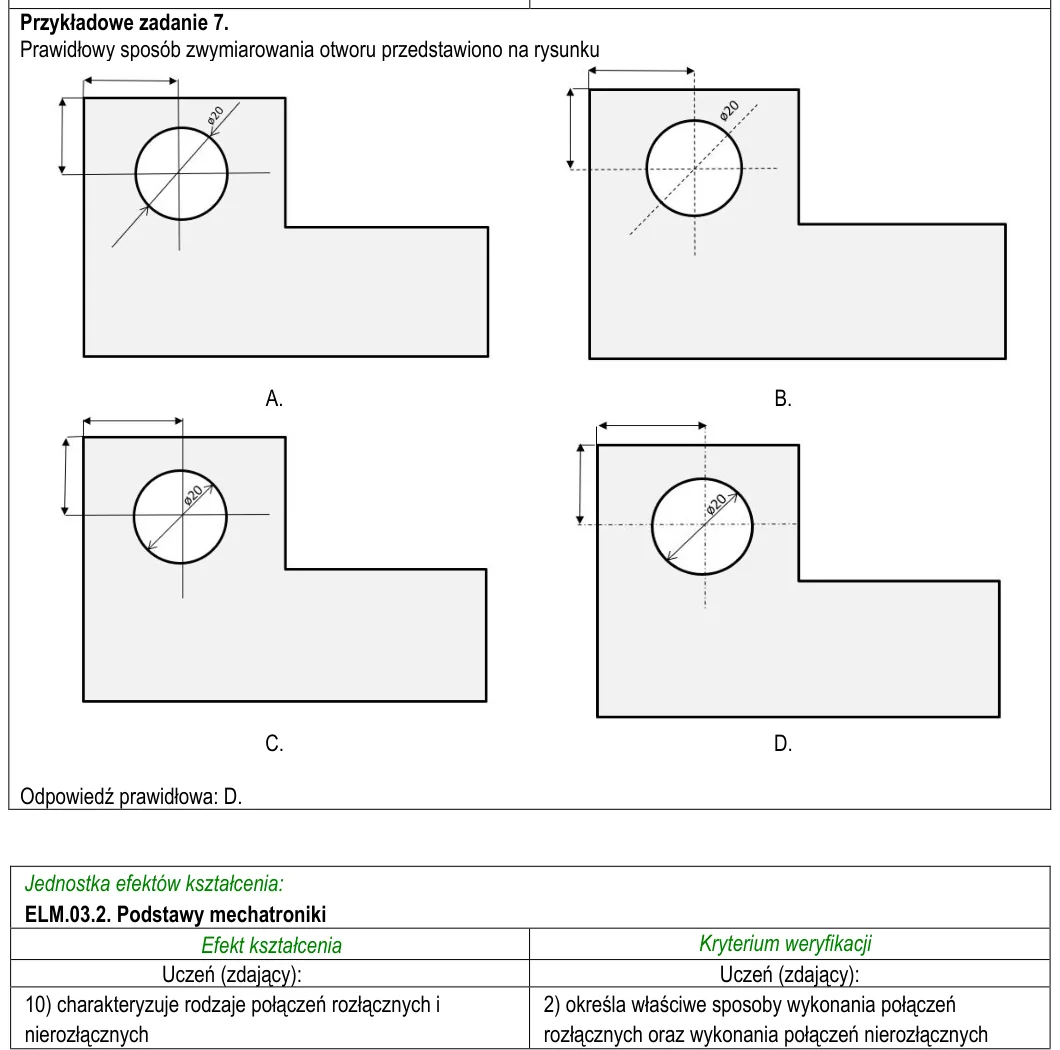

Przykładowe zadanie 7. Prawidłowy sposób zwymiarowania otworu przedstawiono na rysunku A. B. C. D. Odpowiedź prawidłowa: D. Jednostka efektów kształcenia: ELM.03.2. Podstawy mechatroniki Efekt kształcenia Kryterium weryf

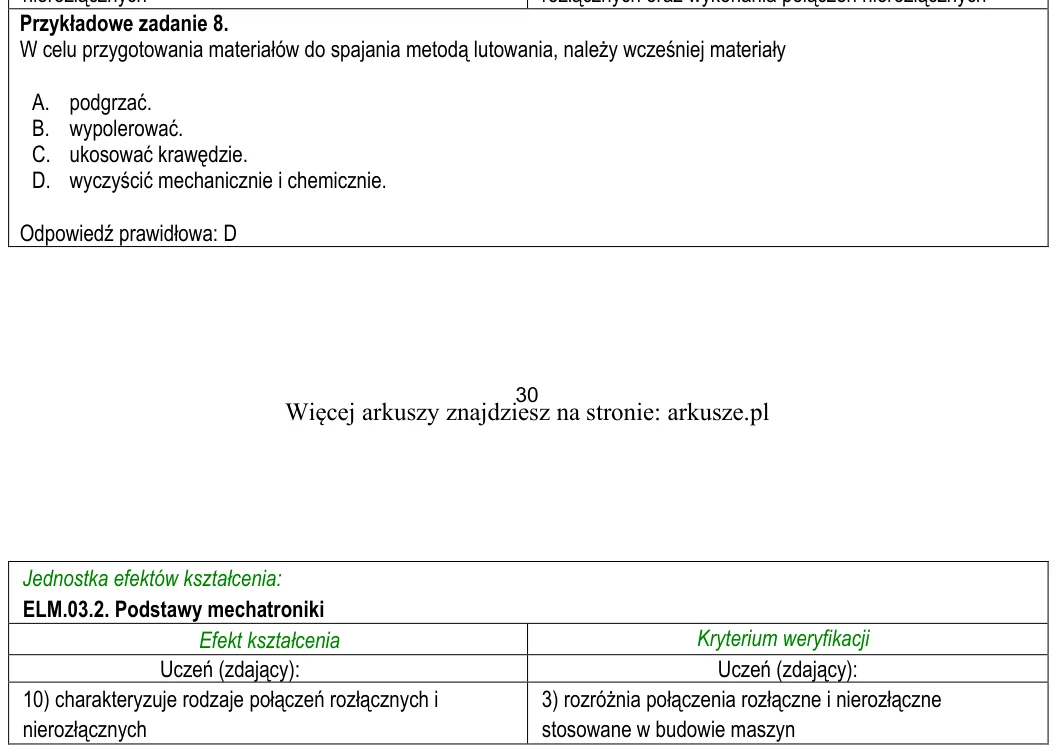

Przykładowe zadanie 8. W celu przygotowania materiałów do spajania metodą lutowania, należy wcześniej materiały A. podgrzać. B. wypolerować. C. ukosować krawędzie. D. wyczyścić mechanicznie i chemicznie. Odpowiedź prawid

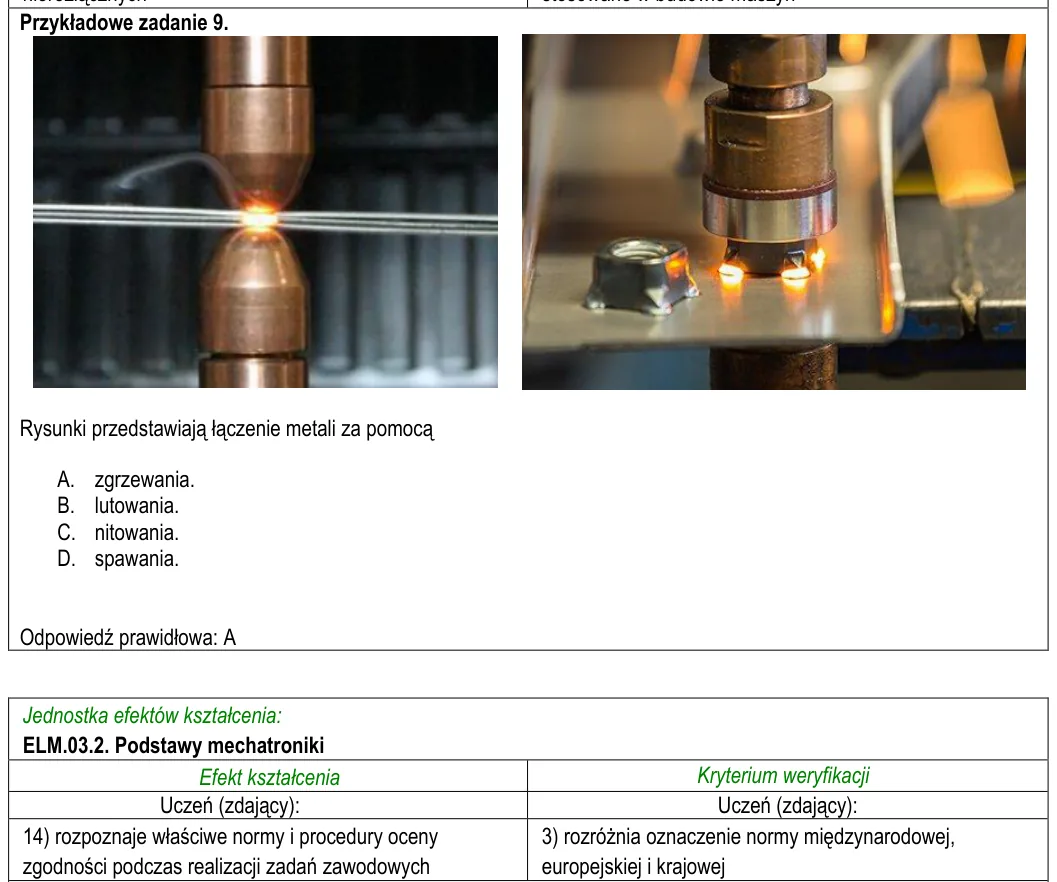

Przykładowe zadanie 9. Rysunki przedstawiają łączenie metali za pomocą A. zgrzewania. B. lutowania. C. nitowania. D. spawania. Odpowiedź prawidłowa: A Jednostka efektów kształcenia: ELM.03.2. Podstawy mechatroniki Efekt

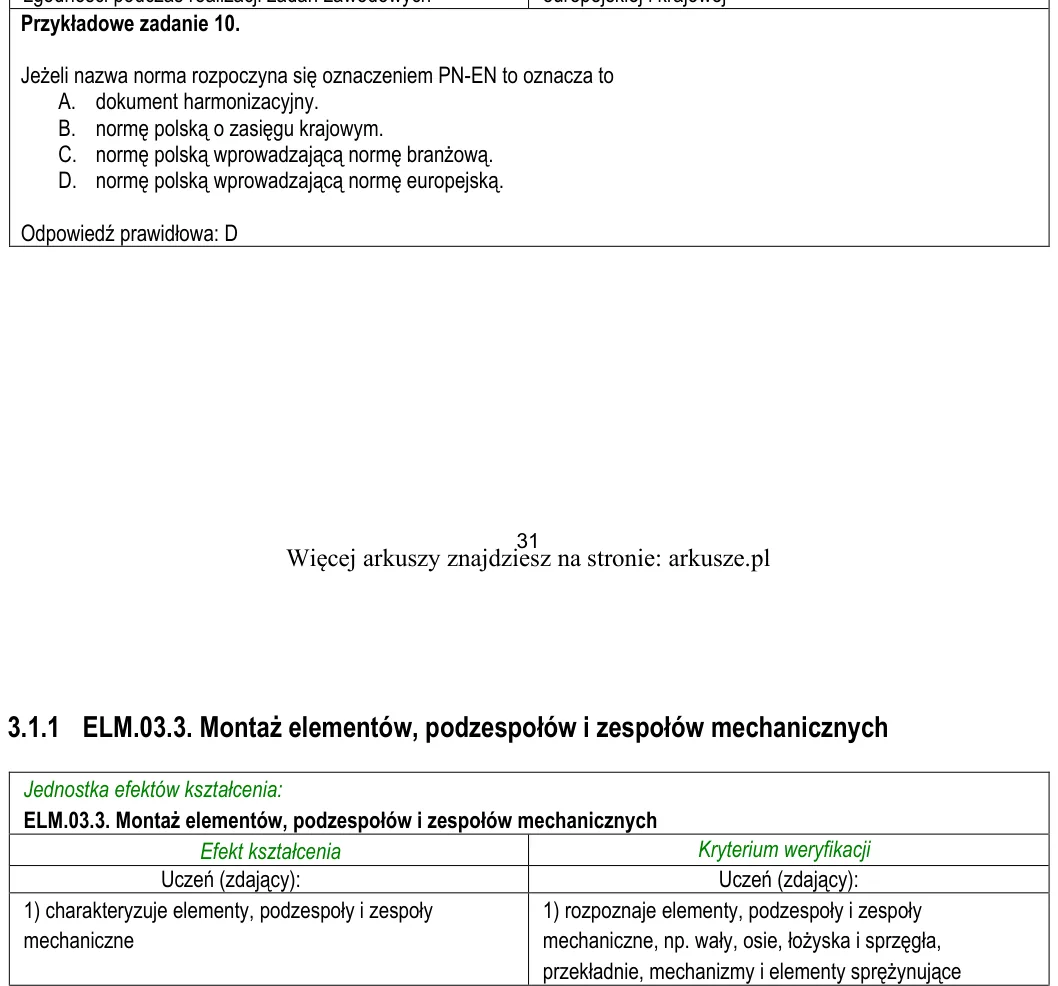

Przykładowe zadanie 10. Jeżeli nazwa norma rozpoczyna się oznaczeniem PN-EN to oznacza to A. dokument harmonizacyjny. B. normę polską o zasięgu krajowym. C. normę polską wprowadzającą normę branżową. D. normę polską wpro

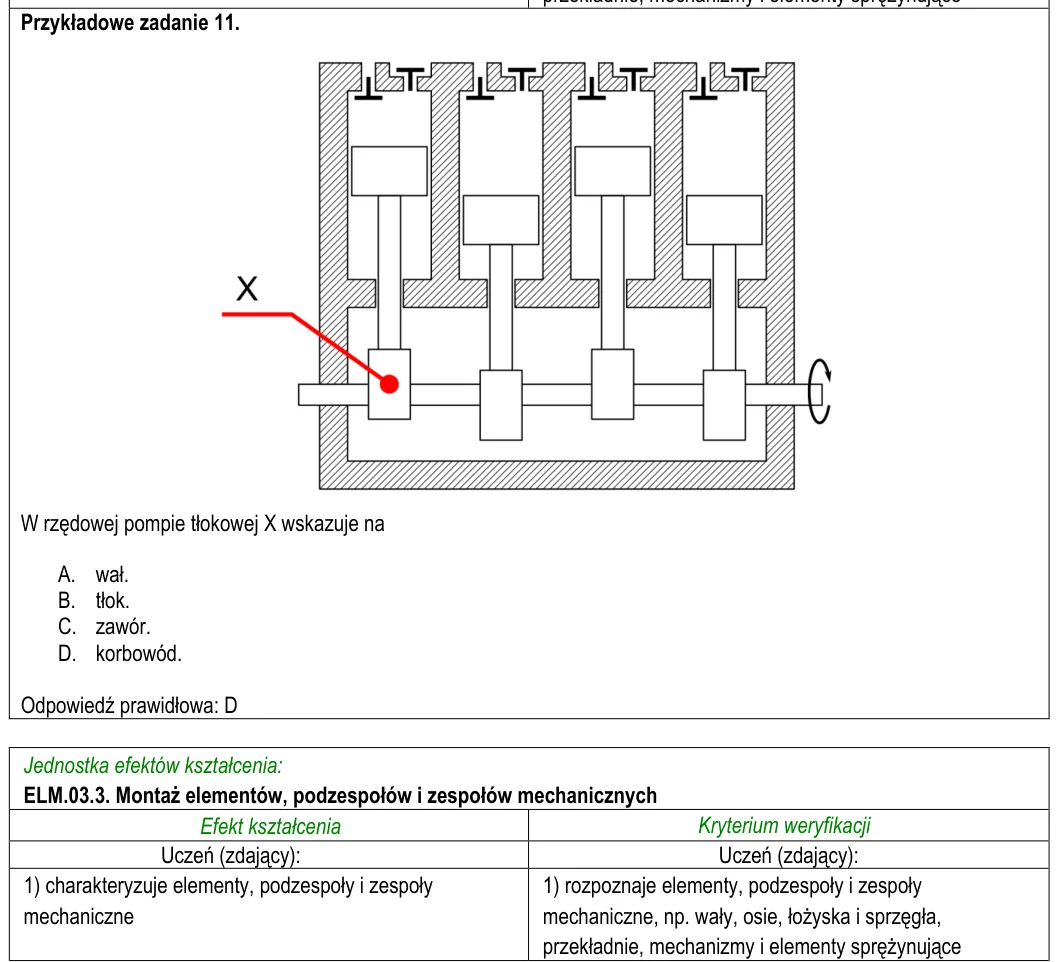

Przykładowe zadanie 11. W rzędowej pompie tłokowej X wskazuje na A. wał. B. tłok. C. zawór. D. korbowód. Odpowiedź prawidłowa: D Jednostka efektów kształcenia: ELM.03.3. Montaż elementów, podzespołów i zespołów mechanicz

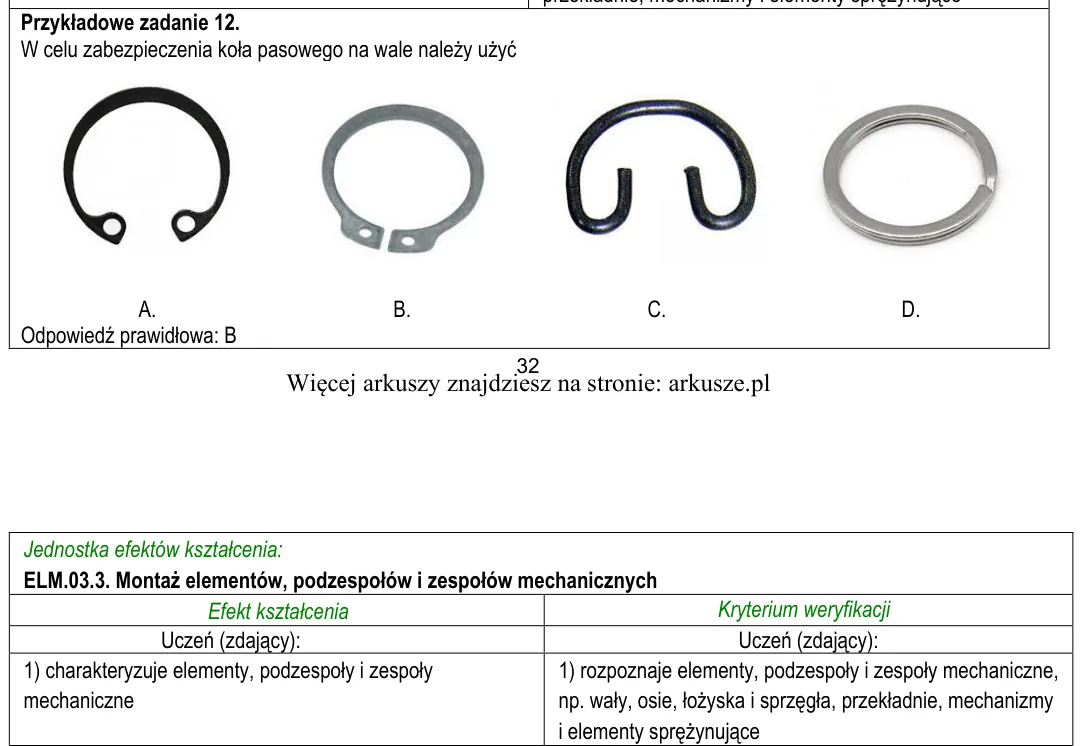

Przykładowe zadanie 12. W celu zabezpieczenia koła pasowego na wale należy użyć A. B. C. D. Odpowiedź prawidłowa: B 32 Jednostka efektów kształcenia: ELM.03.3. Montaż elementów, podzespołów i zespołów mechanicznych Efekt

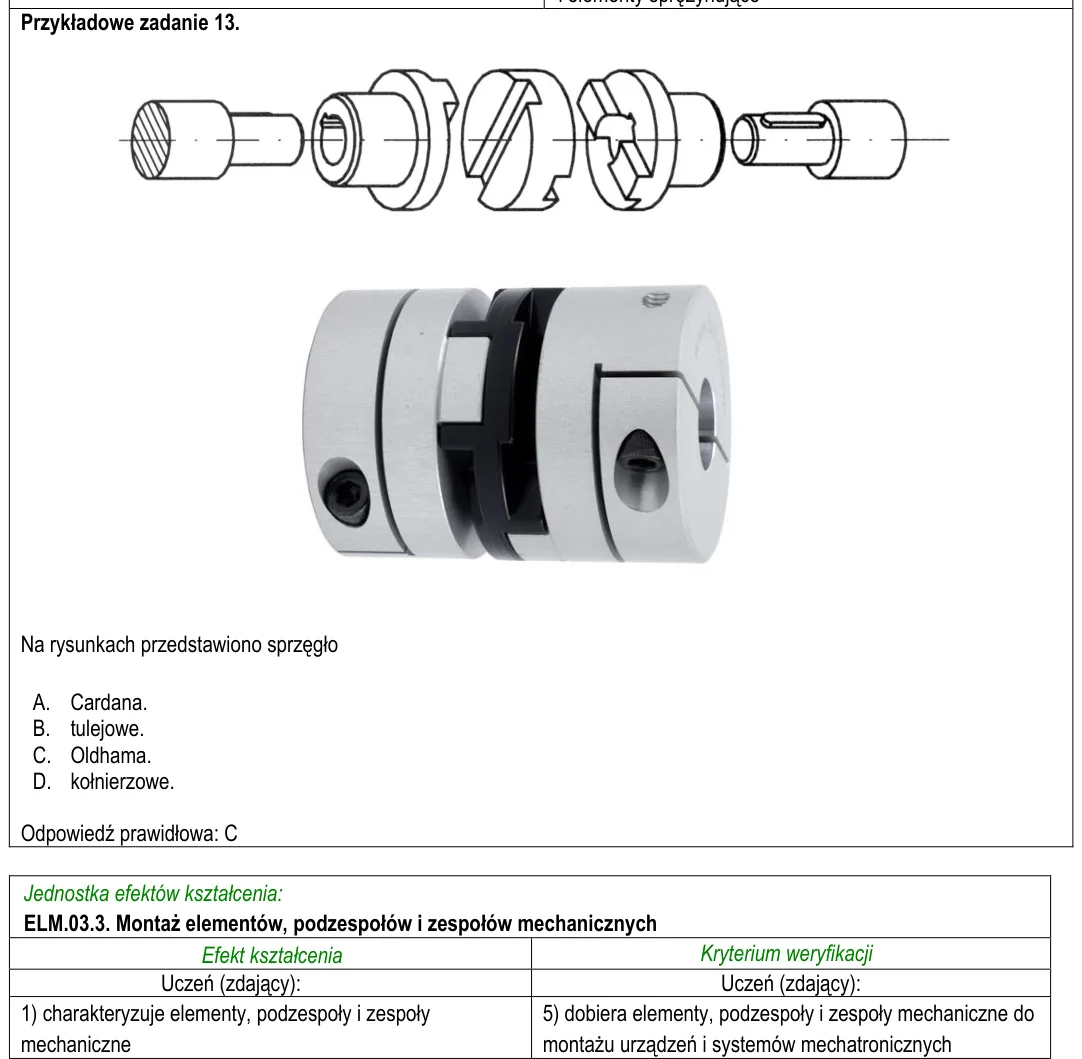

Przykładowe zadanie 13. Na rysunkach przedstawiono sprzęgło A. Cardana. B. tulejowe. C. Oldhama. D. kołnierzowe. Odpowiedź prawidłowa: C Jednostka efektów kształcenia: ELM.03.3. Montaż elementów, podzespołów i zespołów m

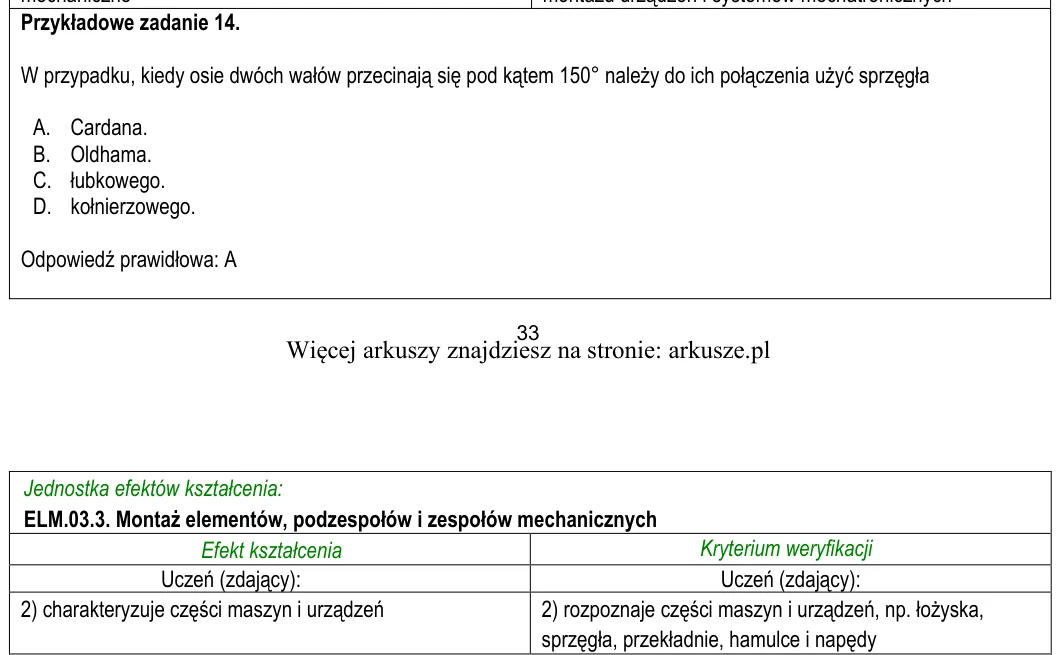

Przykładowe zadanie 14. W przypadku, kiedy osie dwóch wałów przecinają się pod kątem 150° należy do ich połączenia użyć sprzęgła A. Cardana. B. Oldhama. C. łubkowego. D. kołnierzowego. Odpowiedź prawidłowa: A 33 Jednostk

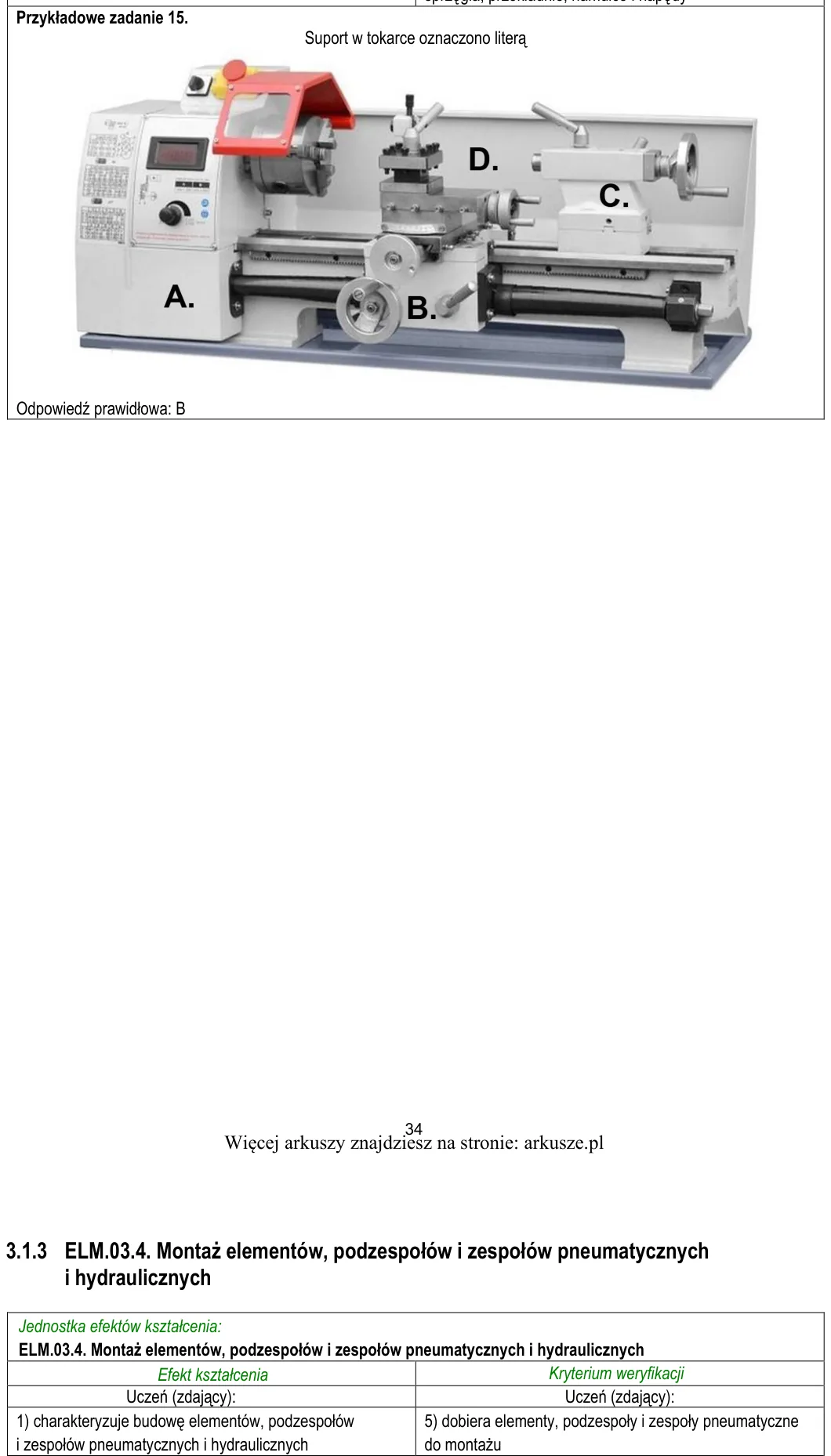

Przykładowe zadanie 15. Suport w tokarce oznaczono literą Odpowiedź prawidłowa: B 34 3.1.3 ELM.03.4. Montaż elementów, podzespołów i zespołów pneumatycznych i hydraulicznych Jednostka efektów kształcenia: ELM.03.4. Monta

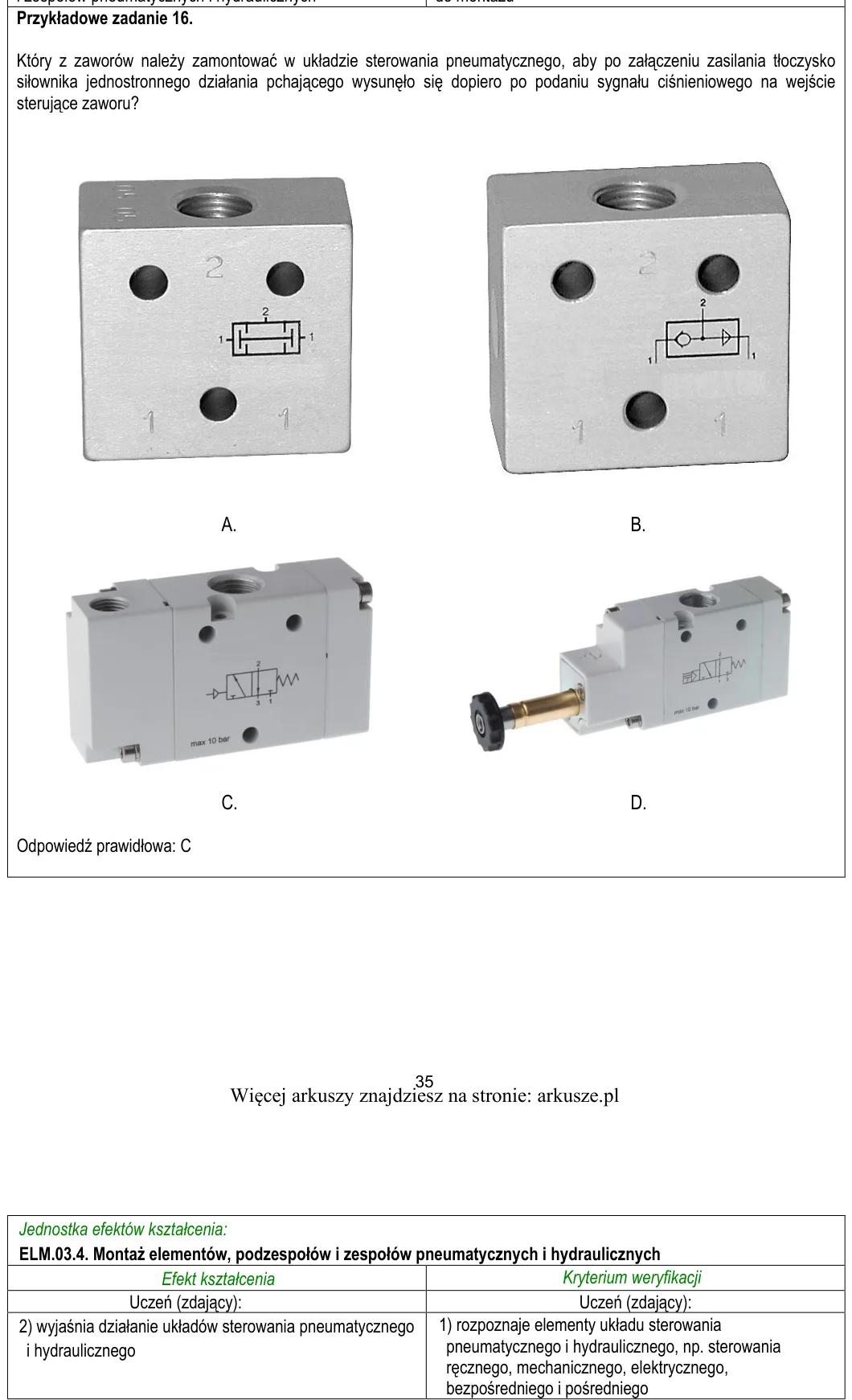

Przykładowe zadanie 16. Który z zaworów należy zamontować w układzie sterowania pneumatycznego, aby po załączeniu zasilania tłoczysko siłownika jednostronnego działania pchającego wysunęło się dopiero po podaniu sygnału

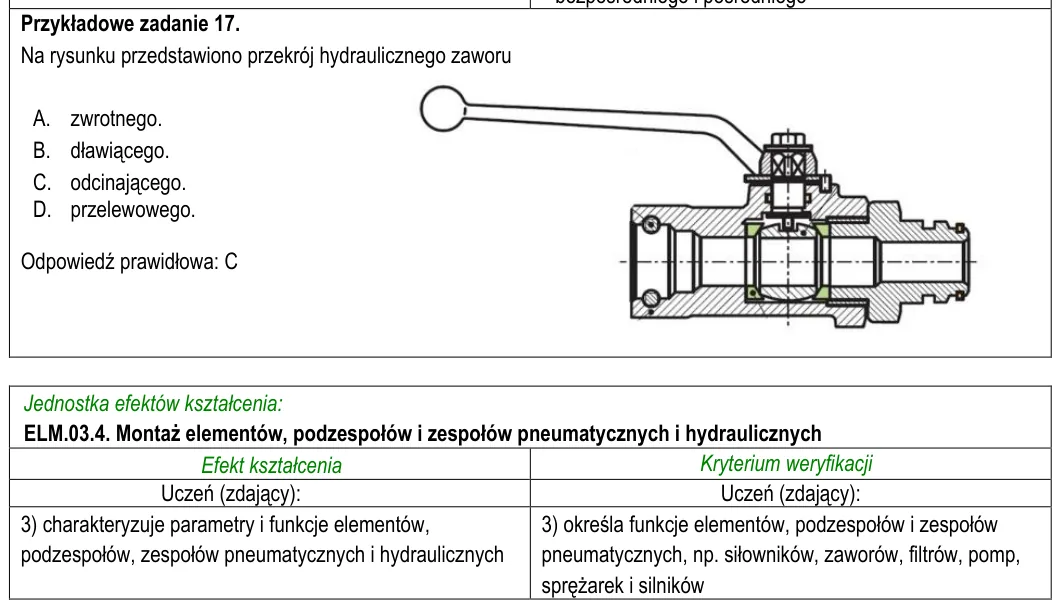

Przykładowe zadanie 17. Na rysunku przedstawiono przekrój hydraulicznego zaworu A. zwrotnego. B. dławiącego. C. odcinającego. D. przelewowego. Odpowiedź prawidłowa: C Jednostka efektów kształcenia: ELM.03.4. Montaż eleme

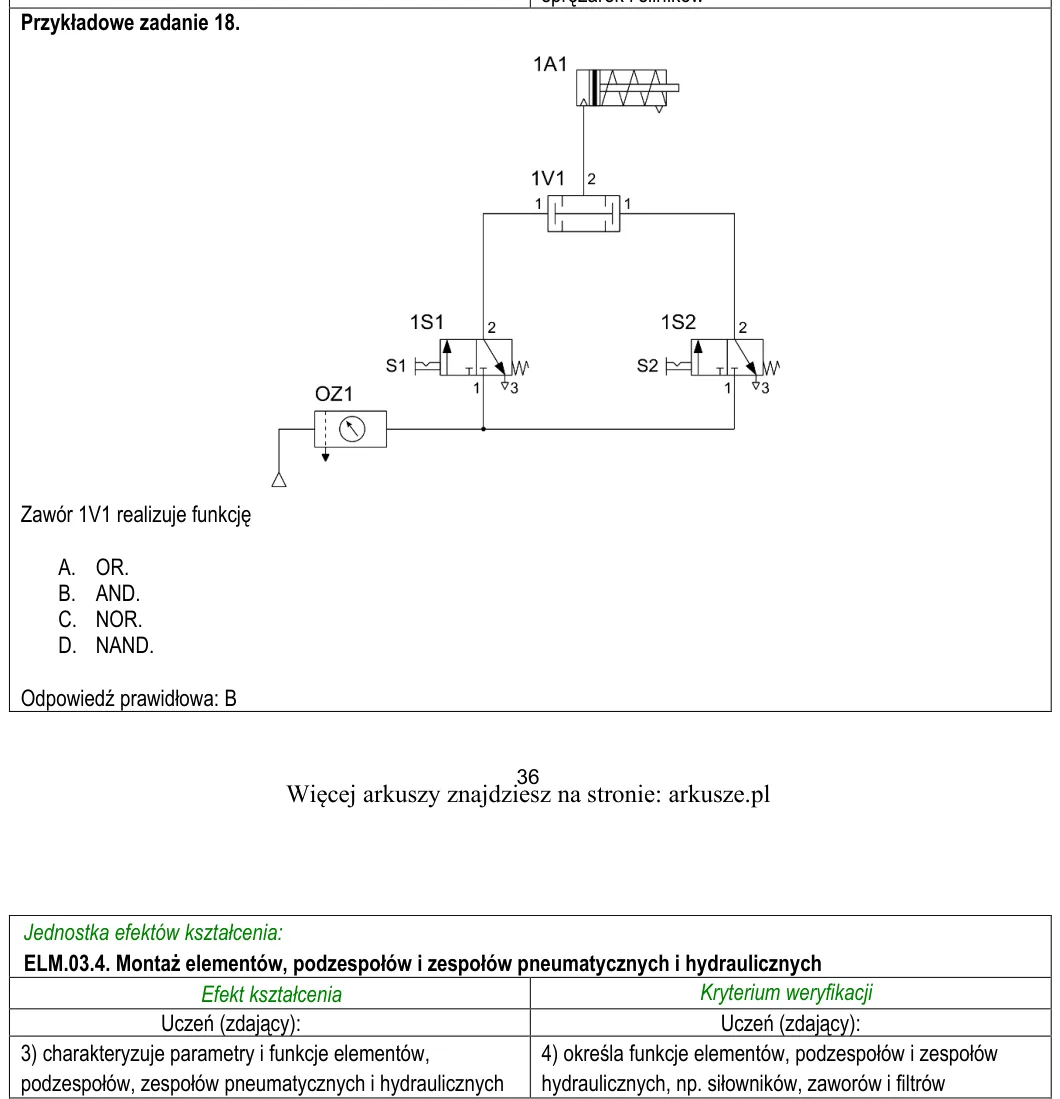

Przykładowe zadanie 18. Zawór 1V1 realizuje funkcję A. OR. B. AND. C. NOR. D. NAND. Odpowiedź prawidłowa: B 36 Jednostka efektów kształcenia: ELM.03.4. Montaż elementów, podzespołów i zespołów pneumatycznych i hydraulicz

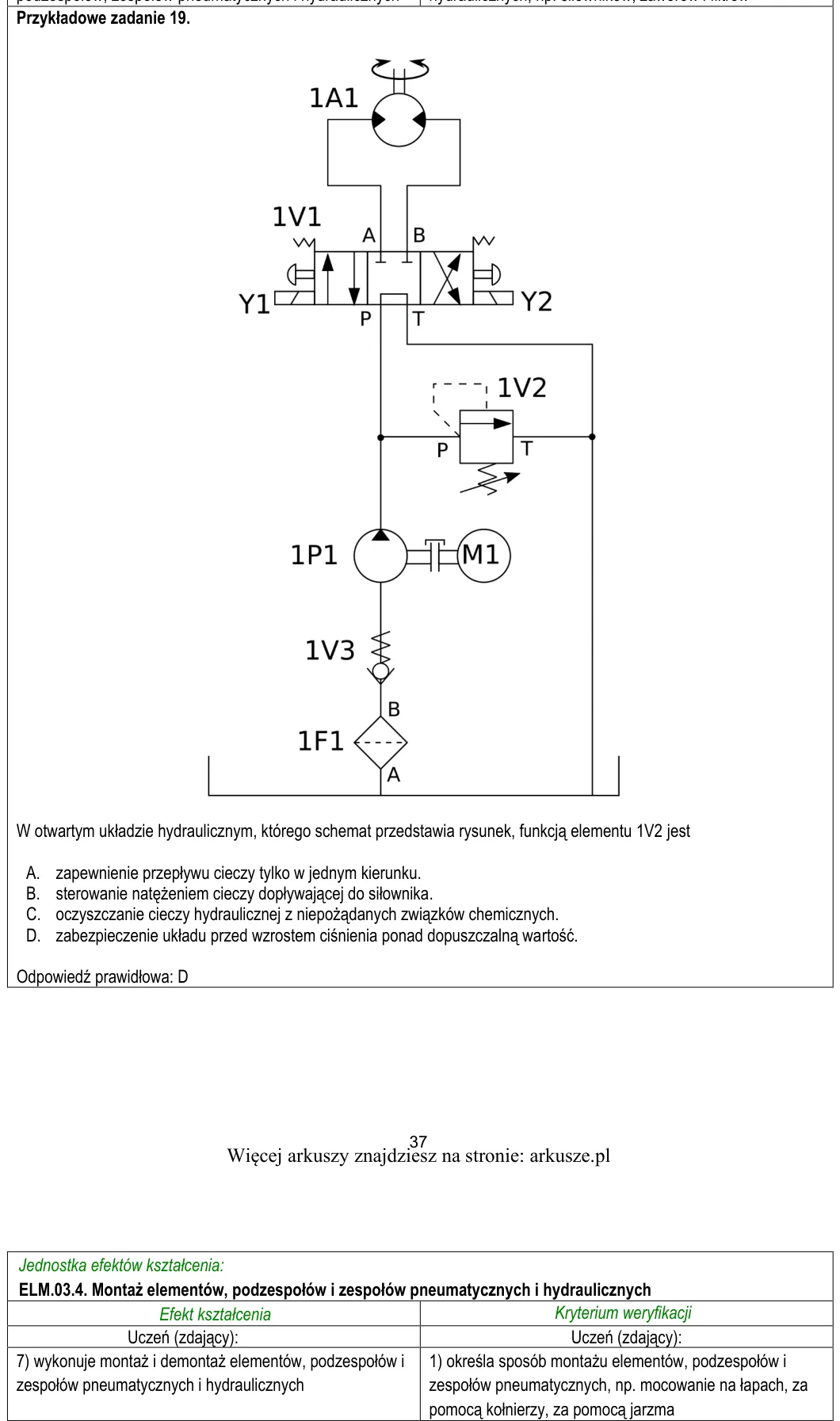

Przykładowe zadanie 19. W otwartym układzie hydraulicznym, którego schemat przedstawia rysunek, funkcją elementu 1V2 jest A. zapewnienie przepływu cieczy tylko w jednym kierunku. B. sterowanie natężeniem cieczy dopływają

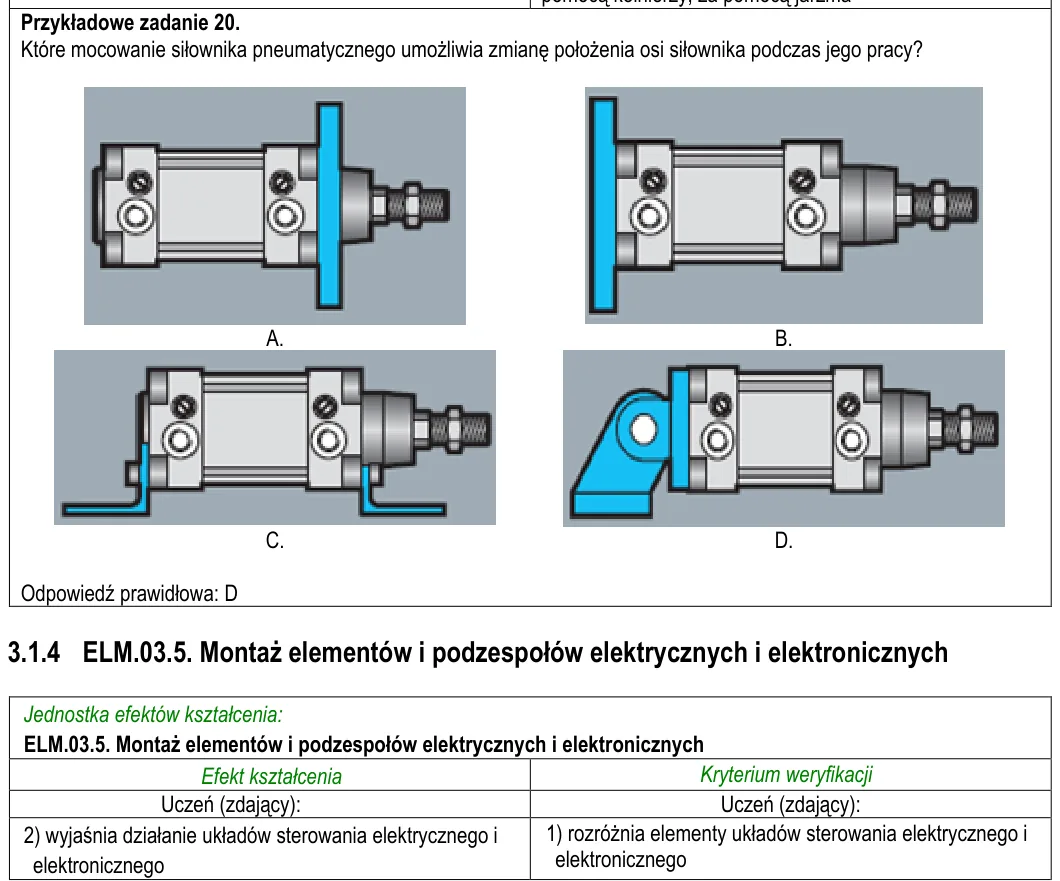

Przykładowe zadanie 20. Które mocowanie siłownika pneumatycznego umożliwia zmianę położenia osi siłownika podczas jego pracy? A. B. C. D. Odpowiedź prawidłowa: D 3.1.4 ELM.03.5. Montaż elementów i podzespołów elektryczny

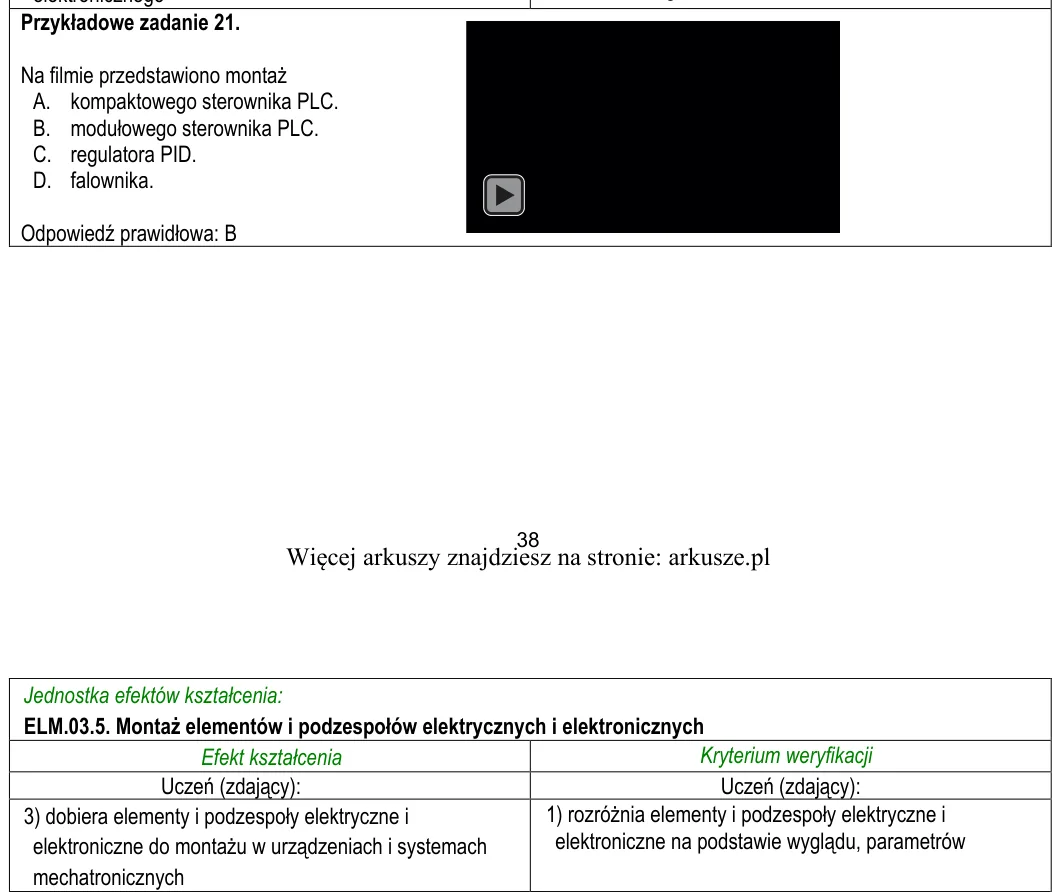

Przykładowe zadanie 21. Na filmie przedstawiono montaż A. kompaktowego sterownika PLC. B. modułowego sterownika PLC. C. regulatora PID. D. falownika. Odpowiedź prawidłowa: B 38 Jednostka efektów kształcenia: ELM.03.5. Mo

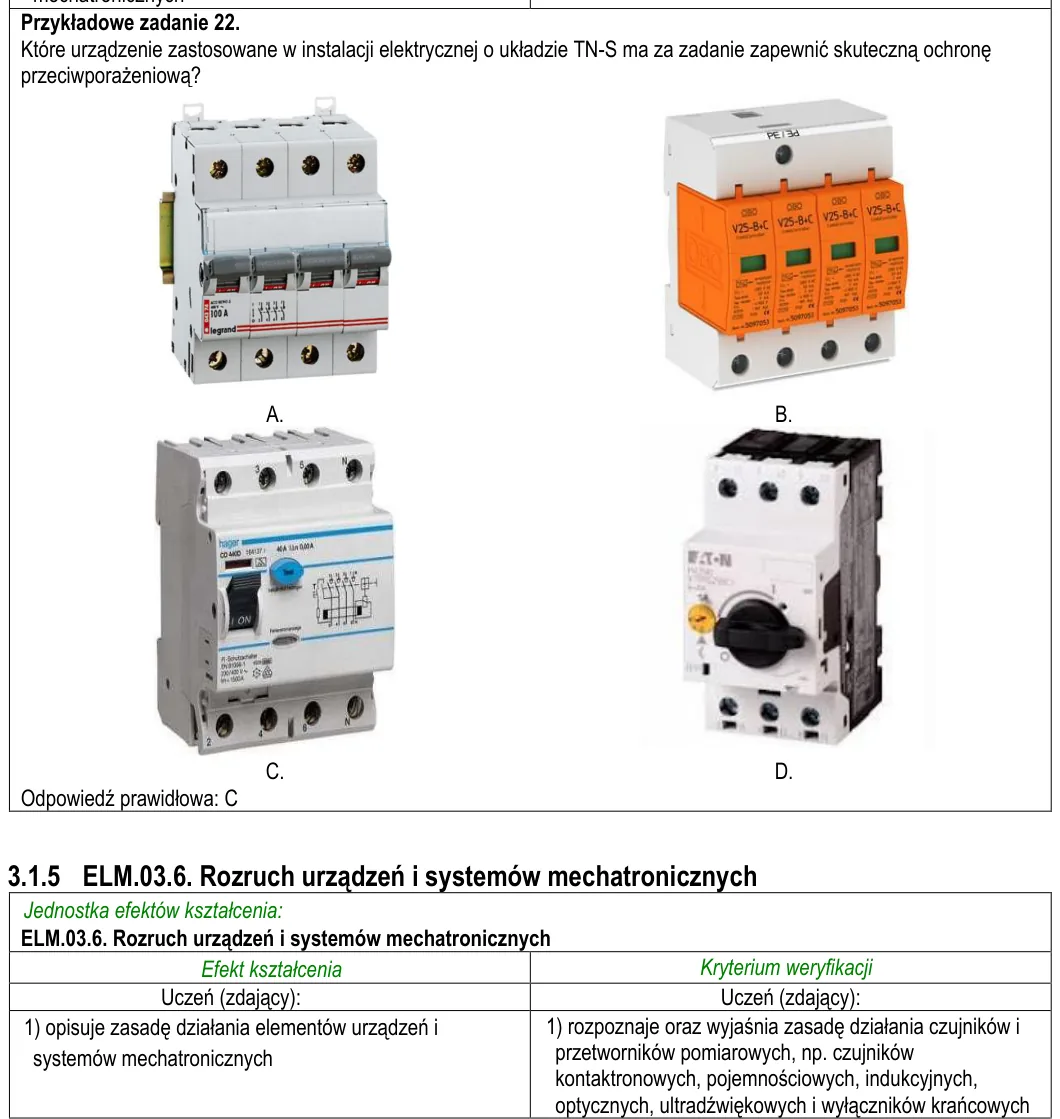

Przykładowe zadanie 22. Które urządzenie zastosowane w instalacji elektrycznej o układzie TN-S ma za zadanie zapewnić skuteczną ochronę przeciwporażeniową? A. B. C. D. Odpowiedź prawidłowa: C 3.1.5 ELM.03.6. Rozruch urzą

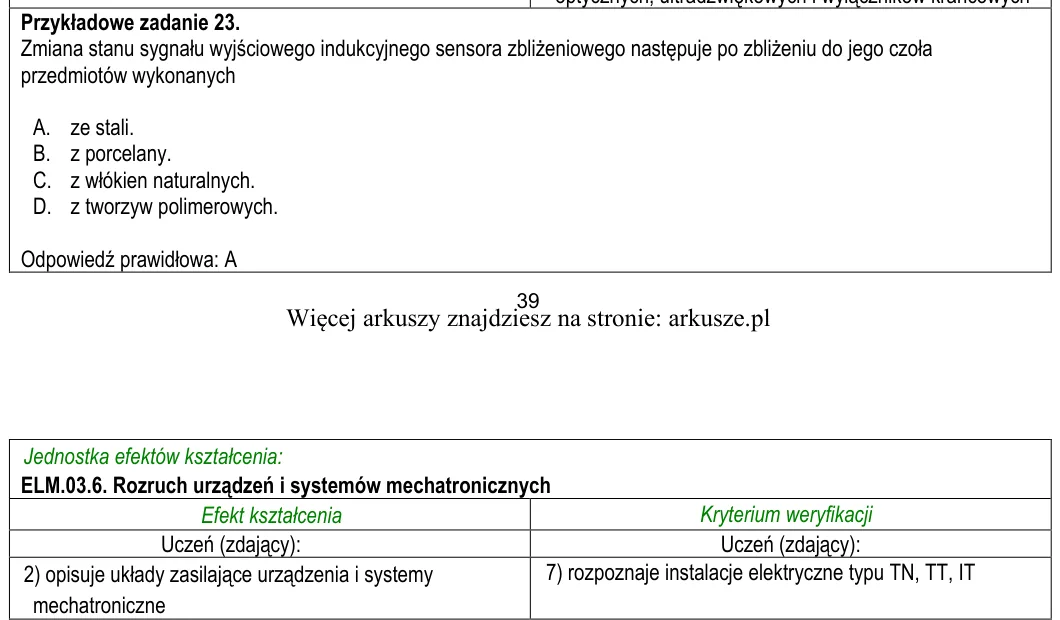

Przykładowe zadanie 23. Zmiana stanu sygnału wyjściowego indukcyjnego sensora zbliżeniowego następuje po zbliżeniu do jego czoła przedmiotów wykonanych A. ze stali. B. z porcelany. C. z włókien naturalnych. D. z tworzyw

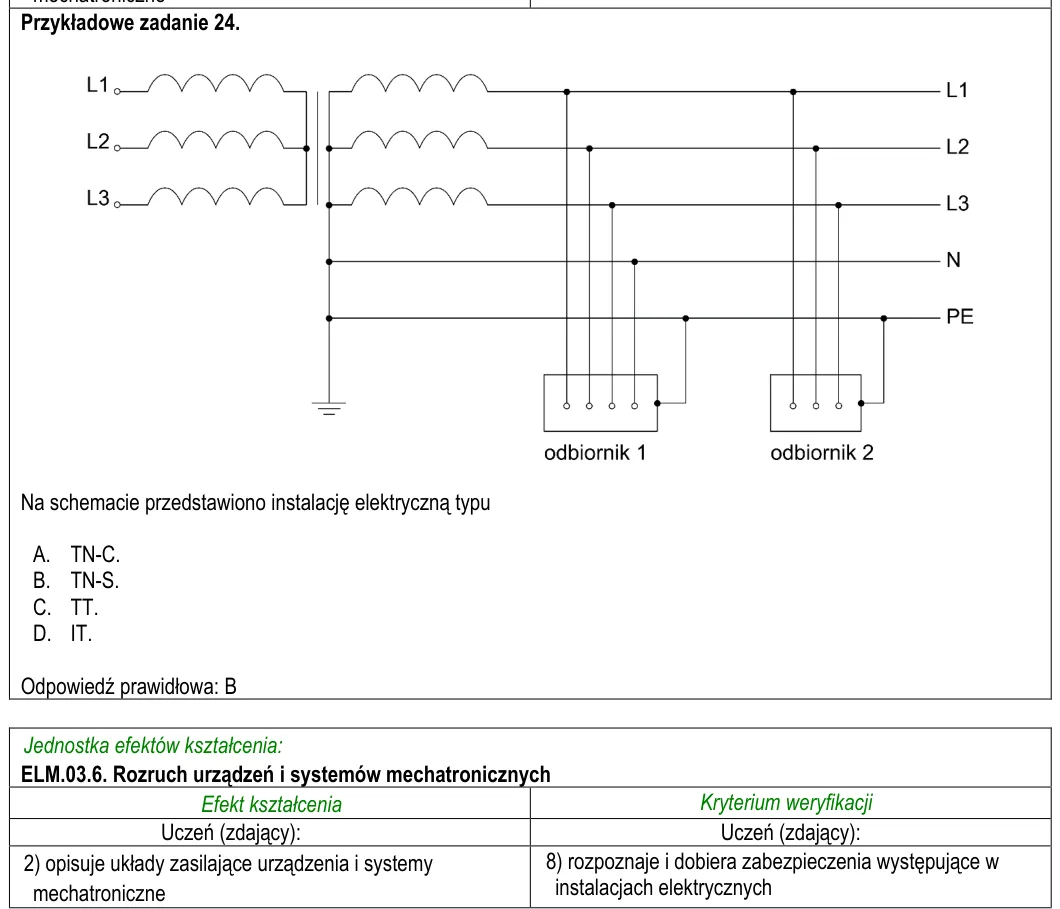

Przykładowe zadanie 24. Na schemacie przedstawiono instalację elektryczną typu A. TN-C. B. TN-S. C. TT. D. IT. Odpowiedź prawidłowa: B Jednostka efektów kształcenia: ELM.03.6. Rozruch urządzeń i systemów mechatronicznych

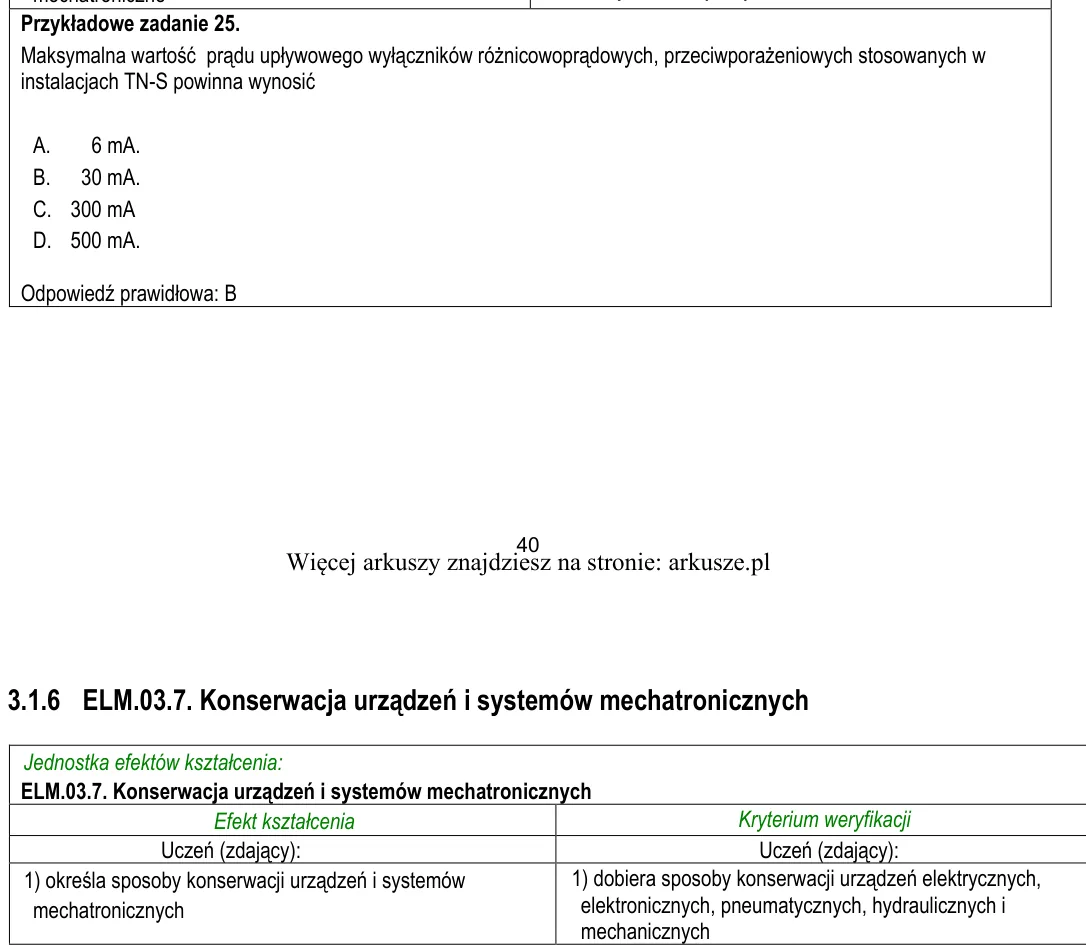

Przykładowe zadanie 25. Maksymalna wartość prądu upływowego wyłączników różnicowoprądowych, przeciwporażeniowych stosowanych w instalacjach TN-S powinna wynosić A. 6 mA. B. 30 mA. C. 300 mA D. 500 mA. Odpowiedź prawidłow

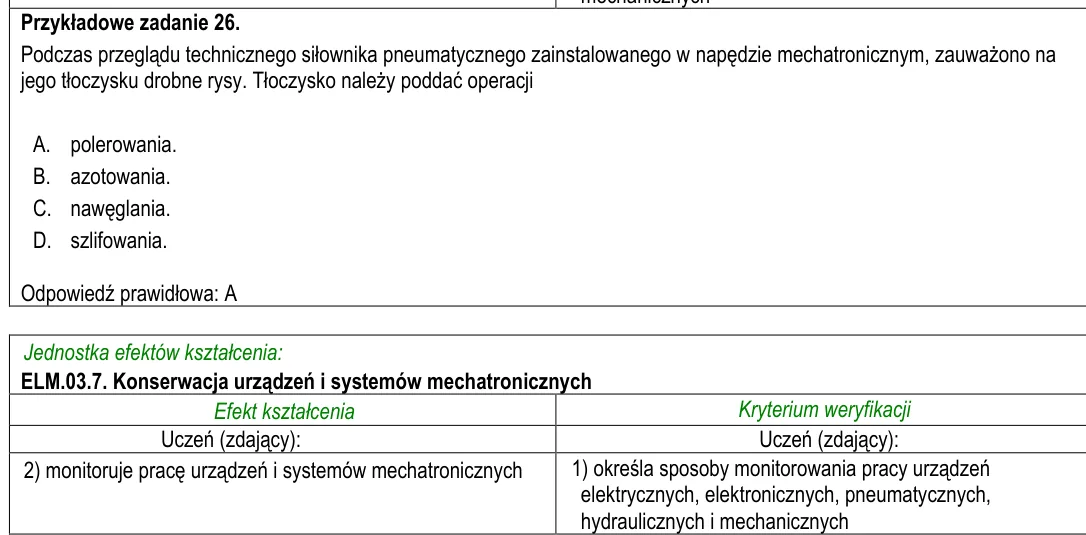

Przykładowe zadanie 26. Podczas przeglądu technicznego siłownika pneumatycznego zainstalowanego w napędzie mechatronicznym, zauważono na jego tłoczysku drobne rysy. Tłoczysko należy poddać operacji A. polerowania. B. azo

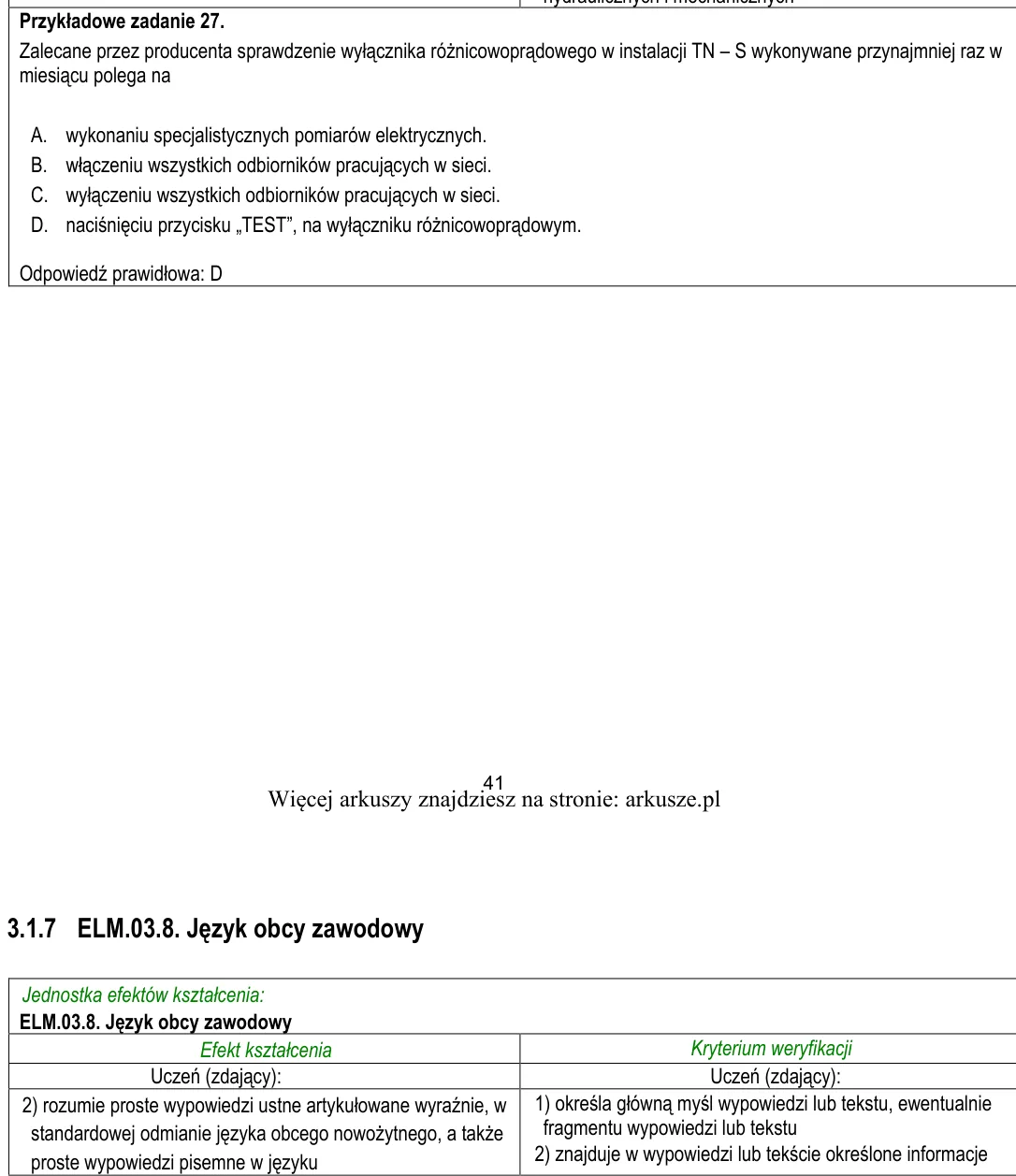

Przykładowe zadanie 27. Zalecane przez producenta sprawdzenie wyłącznika różnicowoprądowego w instalacji TN - S wykonywane przynajmniej raz w miesiącu polega na A. wykonaniu specjalistycznych pomiarów elektrycznych. B. w

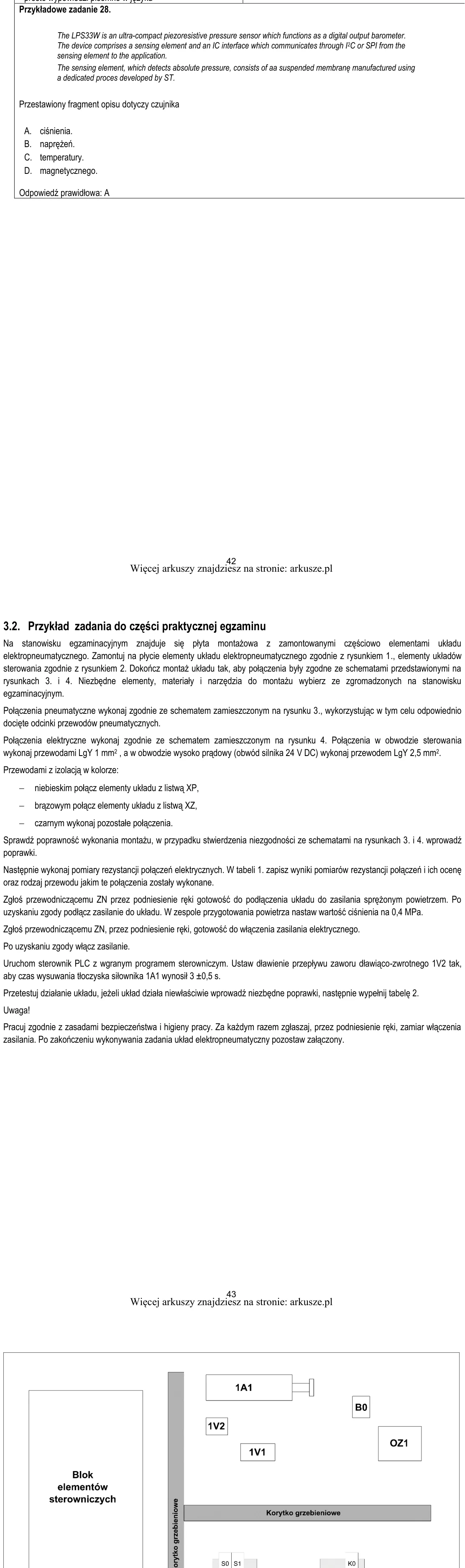

Przykładowe zadanie 28. The LPS33W is an ultra-compact piezoresistive pressure sensor which functions as a digital output barometer. The device comprises a sensing element and an IC interface which communicates through I
