M03 · Egzamin zawodowy · czerwiec 2019

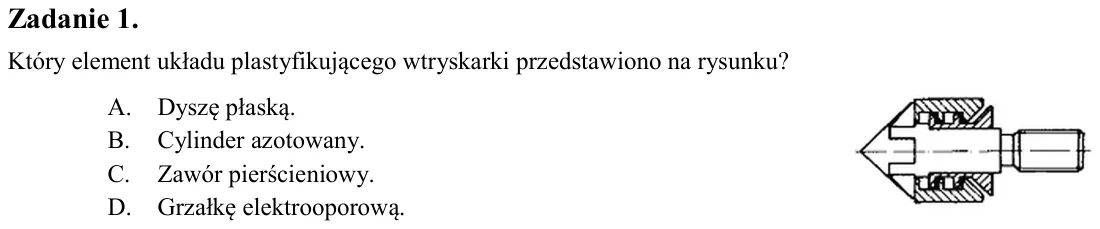

Zadanie 1. Który element układu plastyfikującego wtryskarki przedstawiono na rysunku? A. Dyszę płaską. B. Cylinder azotowany. C. Zawór pierścieniowy. D. Grzałkę elektrooporową.

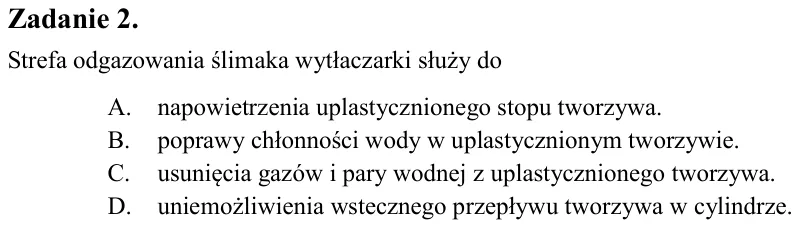

Zadanie 2. Strefa odgazowania ślimaka wytłaczarki służy do A. napowietrzenia uplastycznionego stopu tworzywa. B. poprawy chłonności wody w uplastycznionym tworzywie. C. usunięcia gazów i pary wodnej z uplastycznionego tw

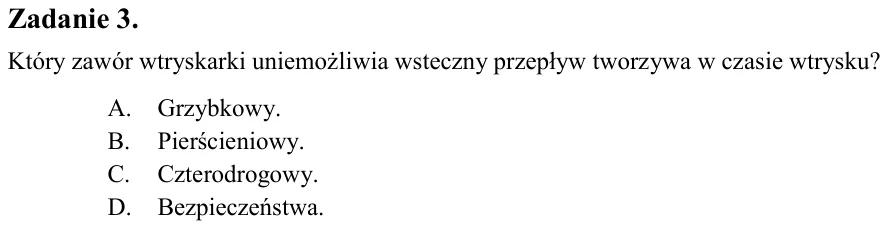

Zadanie 3. Który zawór wtryskarki uniemożliwia wsteczny przepływ tworzywa w czasie wtrysku? A. Grzybkowy. B. Pierścieniowy. C. Czterodrogowy. D. Bezpieczeństwa.

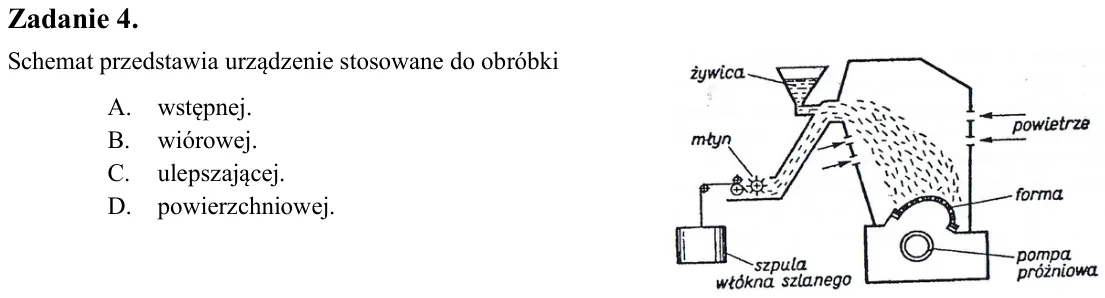

Zadanie 4. Schemat przedstawia urządzenie stosowane do obróbki A. wstępnej. B. wiórowej. C. ulepszającej. D. powierzchniowej.

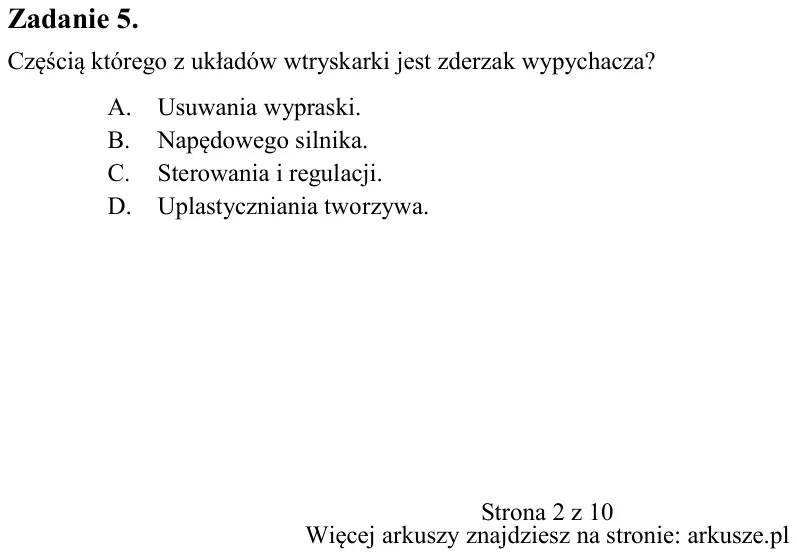

Zadanie 5. Częścią którego z układów wtryskarki jest zderzak wypychacza? A. Usuwania wypraski. B. Napędowego silnika. C. Sterowania i regulacji. D. Uplastyczniania tworzywa.

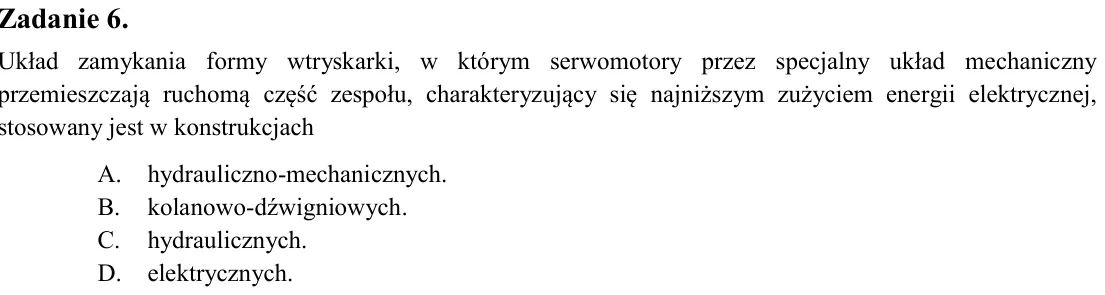

Zadanie 6. Układ zamykania formy wtryskarki, w którym serwomotory przez specjalny układ mechaniczny przemieszczają ruchomą część zespołu, charakteryzujący się najniższym zużyciem energii elektrycznej, stosowany jest w ko

Zadanie 7. Częścią którego z zespołów wytłaczarki jest cylinder? A. Plastyfikującego. B. Napędowego. C. Sterowania. D. Regulacji.

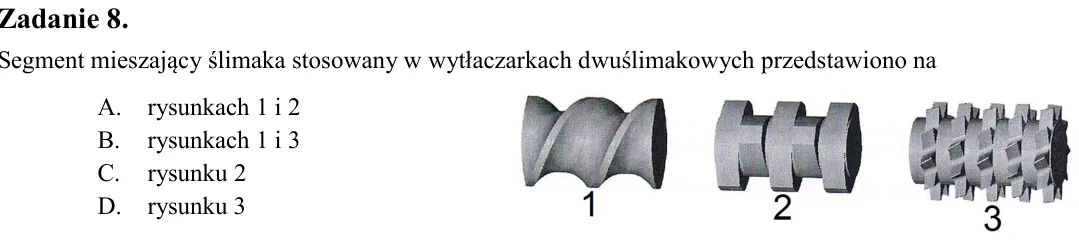

Zadanie 8. Segment mieszający ślimaka stosowany w wytłaczarkach dwuślimakowych przedstawiono na A. rysunkach 1 i 2 B. rysunkach 1 i 3 C. rysunku 2 D. rysunku 3

Zadanie 9. Częścią której z maszyn jest głowica krzyżowa? A. Termoformierki. B. Wytłaczarki. C. Zgrzewarki. D. Napylarki.

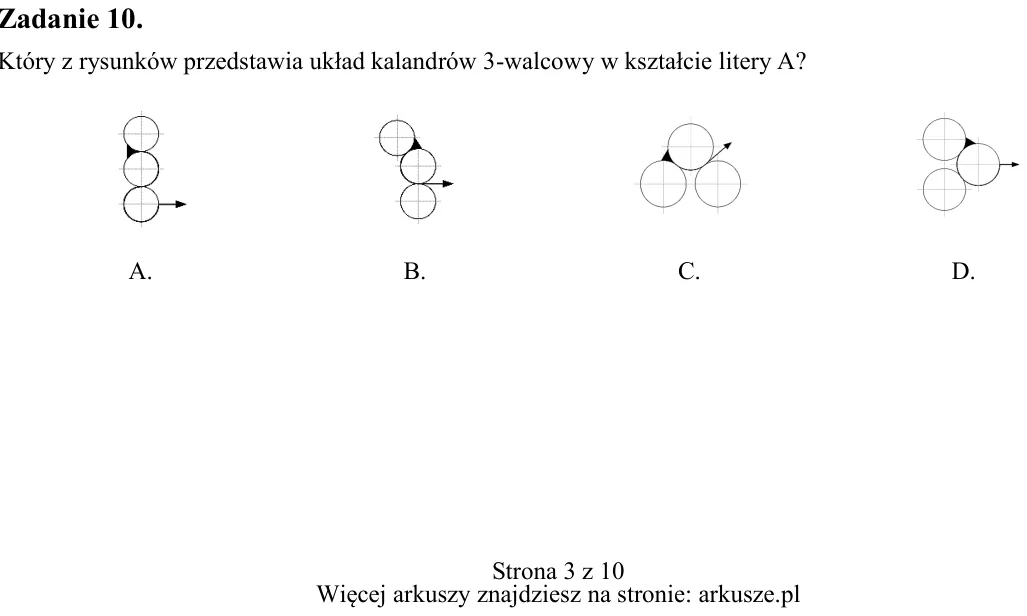

Zadanie 10. Który z rysunków przedstawia układ kalandrów 3-walcowy w kształcie litery A? A. B. C. D.

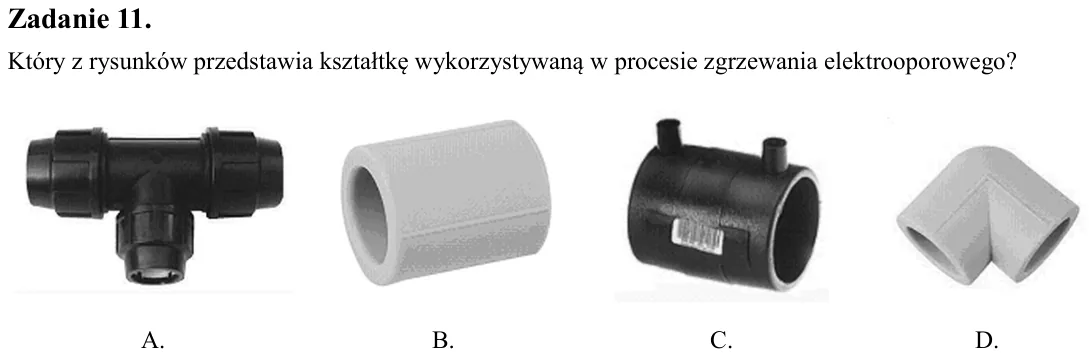

Zadanie 11. Który z rysunków przedstawia kształtkę wykorzystywaną w procesie zgrzewania elektrooporowego?

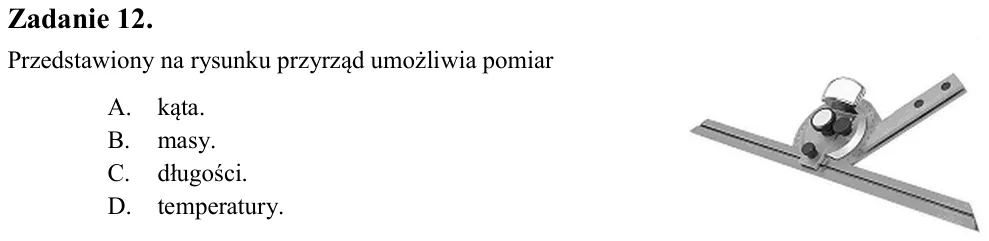

Zadanie 12. Przedstawiony na rysunku przyrząd umożliwia pomiar A. kąta. B. masy. C. długości. D. temperatury.

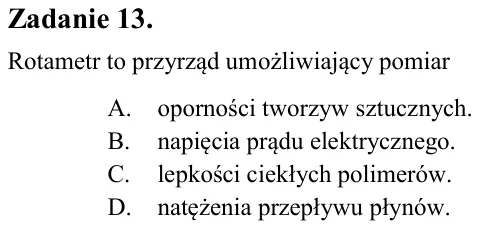

Zadanie 13. Rotametr to przyrząd umożliwiający pomiar A. oporności tworzyw sztucznych. B. napięcia prądu elektrycznego. C. lepkości ciekłych polimerów. D. natężenia przepływu płynów.

Zadanie 14. Na rysunku przedstawiono koło A. cierne. B. zębate. C. linowe. D. pasowe.

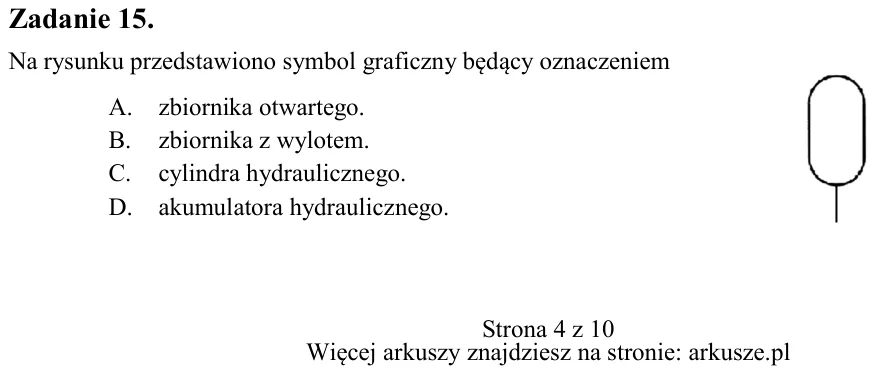

Zadanie 15. Na rysunku przedstawiono symbol graficzny będący oznaczeniem A. zbiornika otwartego. B. zbiornika z wylotem. C. cylindra hydraulicznego. D. akumulatora hydraulicznego. A. B. C. D.

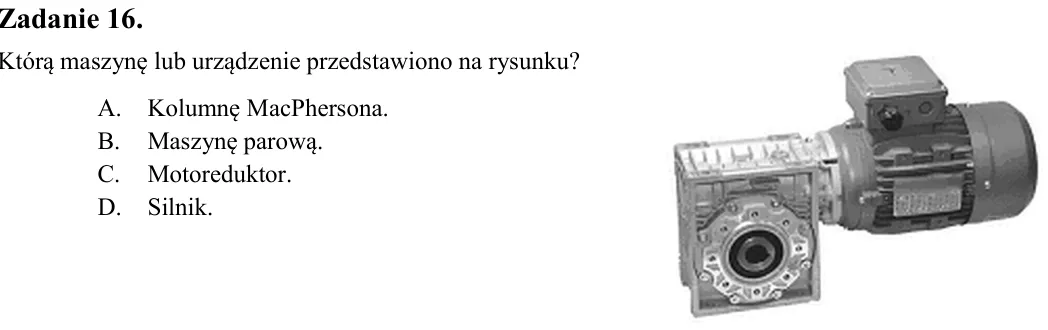

Zadanie 16. Którą maszynę lub urządzenie przedstawiono na rysunku? A. Kolumnę MacPhersona. B. Maszynę parową. C. Motoreduktor. D. Silnik.

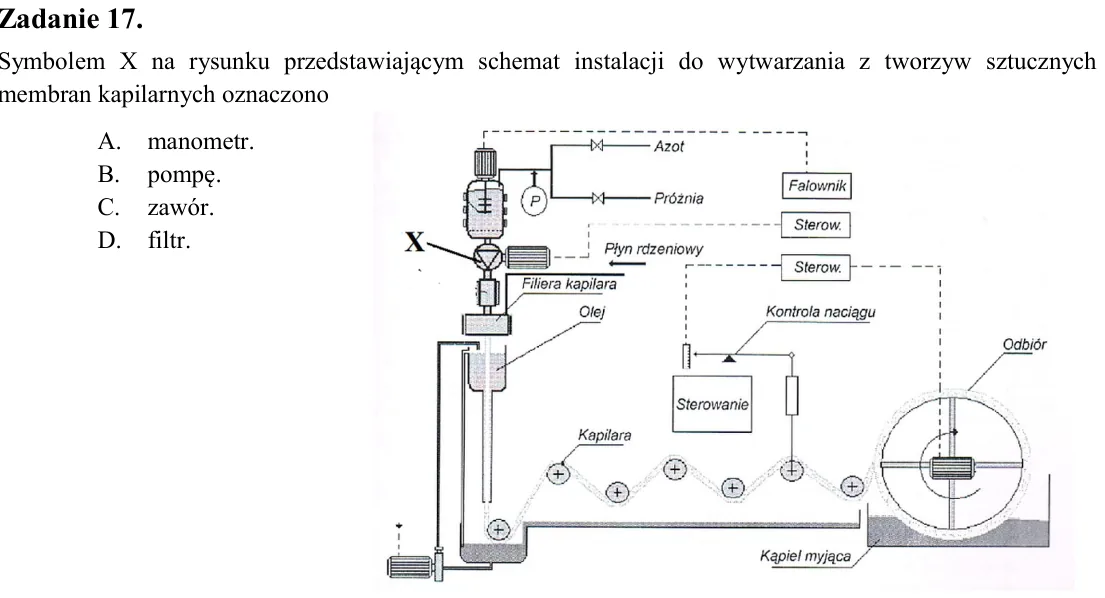

Zadanie 17. Symbolem X na rysunku przedstawiającym schemat instalacji do wytwarzania z tworzyw sztucznych membran kapilarnych oznaczono A. manometr. B. pompę. C. zawór. D. filtr.

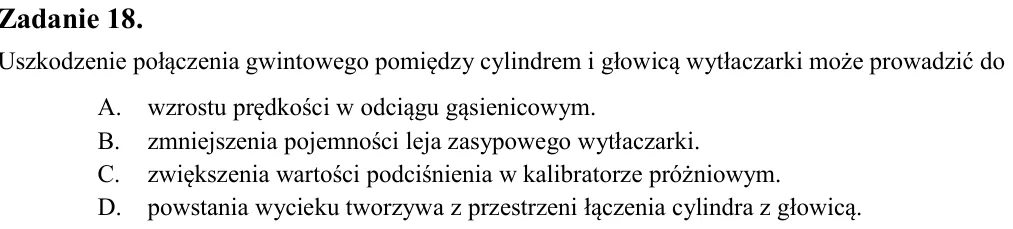

Zadanie 18. Uszkodzenie połączenia gwintowego pomiędzy cylindrem i głowicą wytłaczarki może prowadzić do A. wzrostu prędkości w odciągu gąsienicowym. B. zmniejszenia pojemności leja zasypowego wytłaczarki. C. zwiększenia

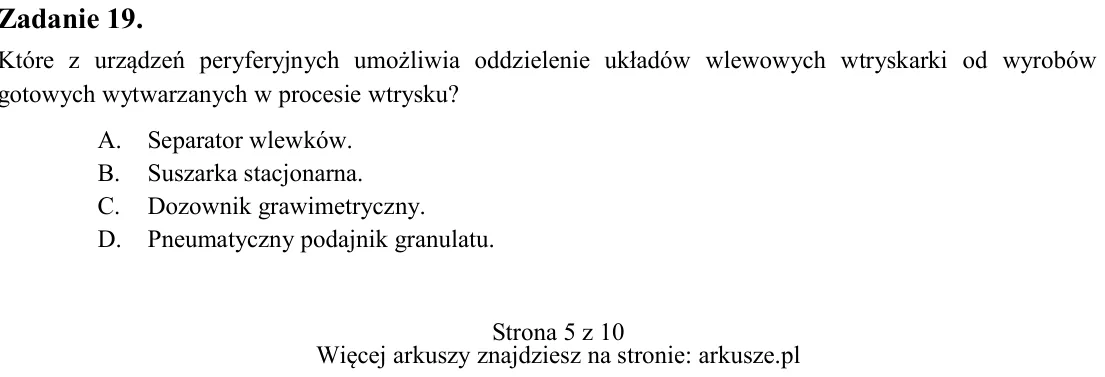

Zadanie 19. Które z urządzeń peryferyjnych umożliwia oddzielenie układów wlewowych wtryskarki od wyrobów gotowych wytwarzanych w procesie wtrysku? A. Separator wlewków. B. Suszarka stacjonarna. C. Dozownik grawimetryczny

Zadanie 20. Montaż formy na wtryskarce wykonywany jest w cyklu A. ciągłym. B. nastawczym. C. przerywanym. D. półautomatycznym.

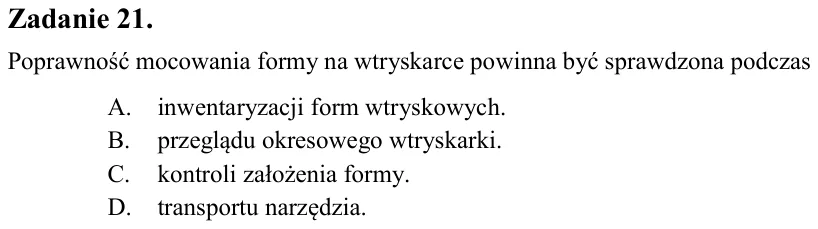

Zadanie 21. Poprawność mocowania formy na wtryskarce powinna być sprawdzona podczas A. inwentaryzacji form wtryskowych. B. przeglądu okresowego wtryskarki. C. kontroli założenia formy. D. transportu narzędzia.

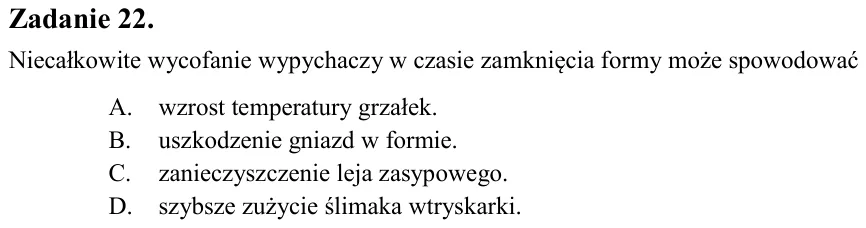

Zadanie 22. Niecałkowite wycofanie wypychaczy w czasie zamknięcia formy może spowodować A. wzrost temperatury grzałek. B. uszkodzenie gniazd w formie. C. zanieczyszczenie leja zasypowego. D. szybsze zużycie ślimaka wtrys

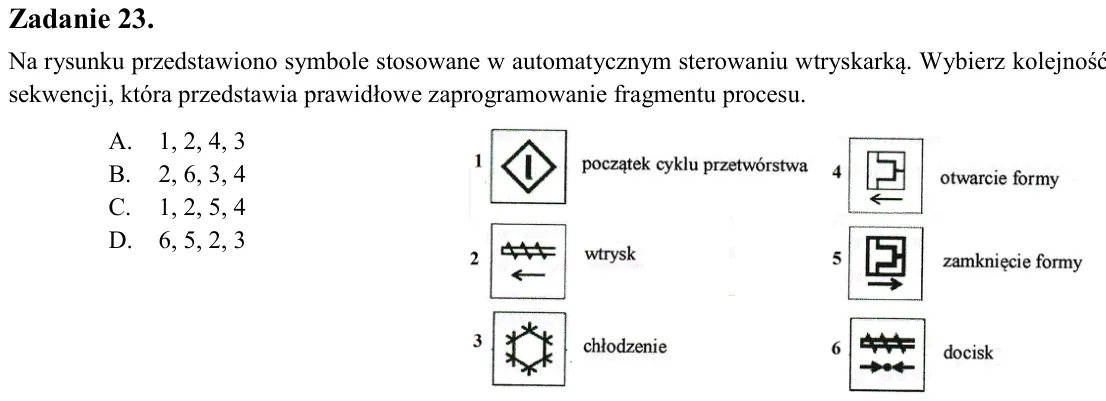

Zadanie 23. Na rysunku przedstawiono symbole stosowane w automatycznym sterowaniu wtryskarką. Wybierz kolejność sekwencji, która przedstawia prawidłowe zaprogramowanie fragmentu procesu. A. 1, 2, 4, 3 B. 2, 6, 3, 4 C. 1,

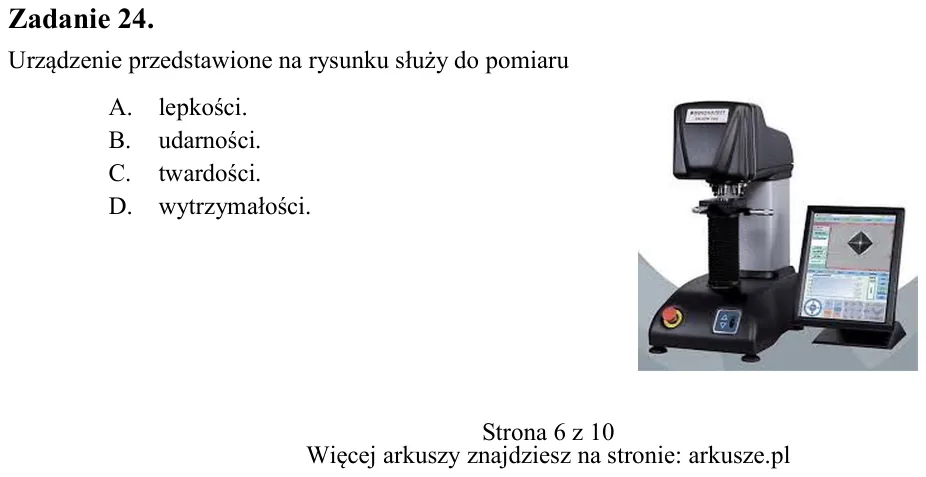

Zadanie 24. Urządzenie przedstawione na rysunku służy do pomiaru A. lepkości. B. udarności. C. twardości. D. wytrzymałości.

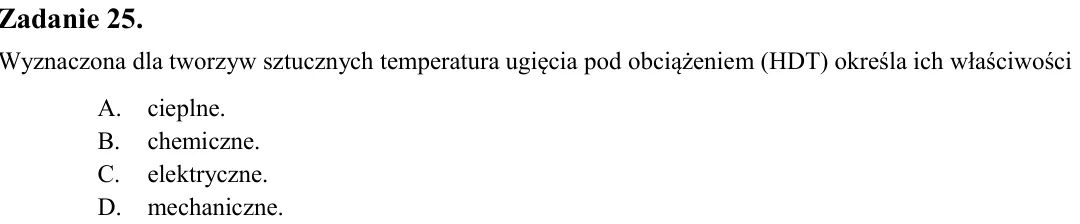

Zadanie 25. Wyznaczona dla tworzyw sztucznych temperatura ugięcia pod obciążeniem (HDT) określa ich właściwości A. cieplne. B. chemiczne. C. elektryczne. D. mechaniczne.

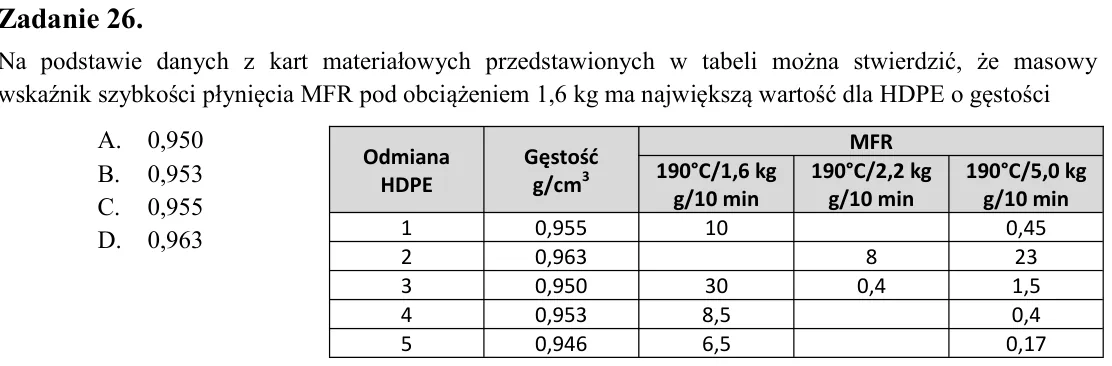

Zadanie 26. Na podstawie danych z kart materiałowych przedstawionych w tabeli można stwierdzić, że masowy wskaźnik szybkości płynięcia MFR pod obciążeniem 1,6 kg ma największą wartość dla HDPE o gęstości A. 0,950 B. 0,95

Zadanie 27. Którą parę tworzyw sztucznych zalicza się do poliolefin? A. PET, UF B. PSU, PPO C. POM, PUR D. HDPE, LDPE

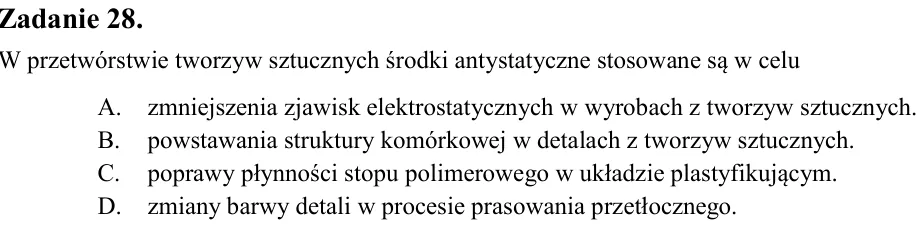

Zadanie 28. W przetwórstwie tworzyw sztucznych środki antystatyczne stosowane są w celu A. zmniejszenia zjawisk elektrostatycznych w wyrobach z tworzyw sztucznych. B. powstawania struktury komórkowej w detalach z tworzyw

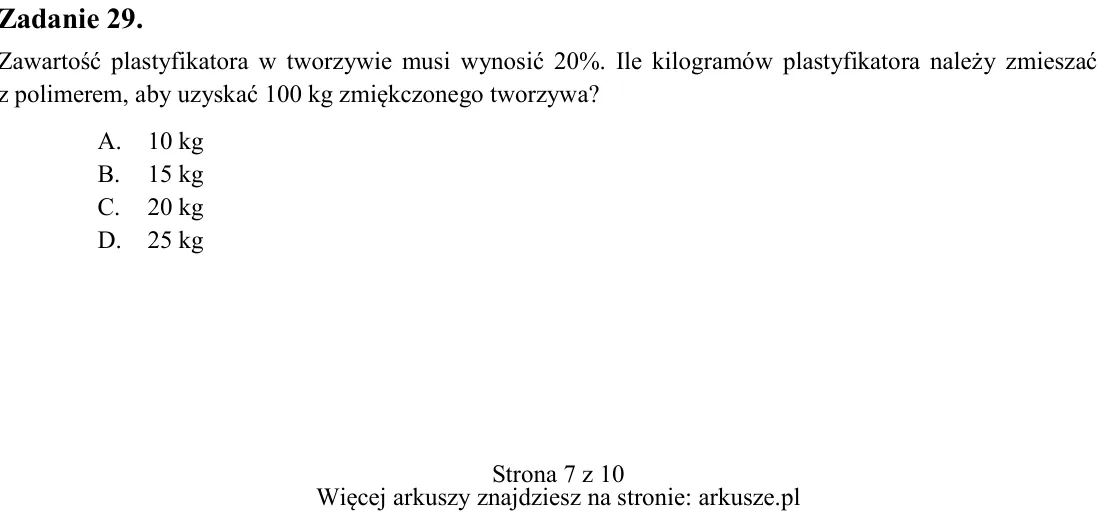

Zadanie 29. Zawartość plastyfikatora w tworzywie musi wynosić 20%. Ile kilogramów plastyfikatora należy zmieszać z polimerem, aby uzyskać 100 kg zmiękczonego tworzywa? A. 10 kg B. 15 kg C. 20 kg D. 25 kg Odmiana HDPE Gęs

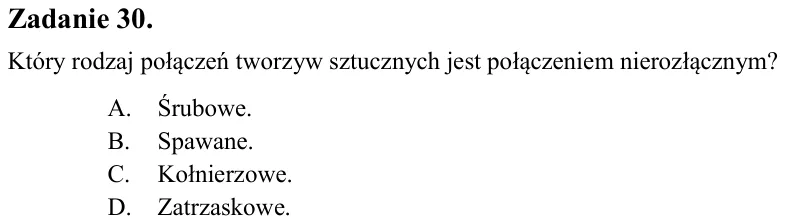

Zadanie 30. Który rodzaj połączeń tworzyw sztucznych jest połączeniem nierozłącznym? A. Śrubowe. B. Spawane. C. Kołnierzowe. D. Zatrzaskowe.

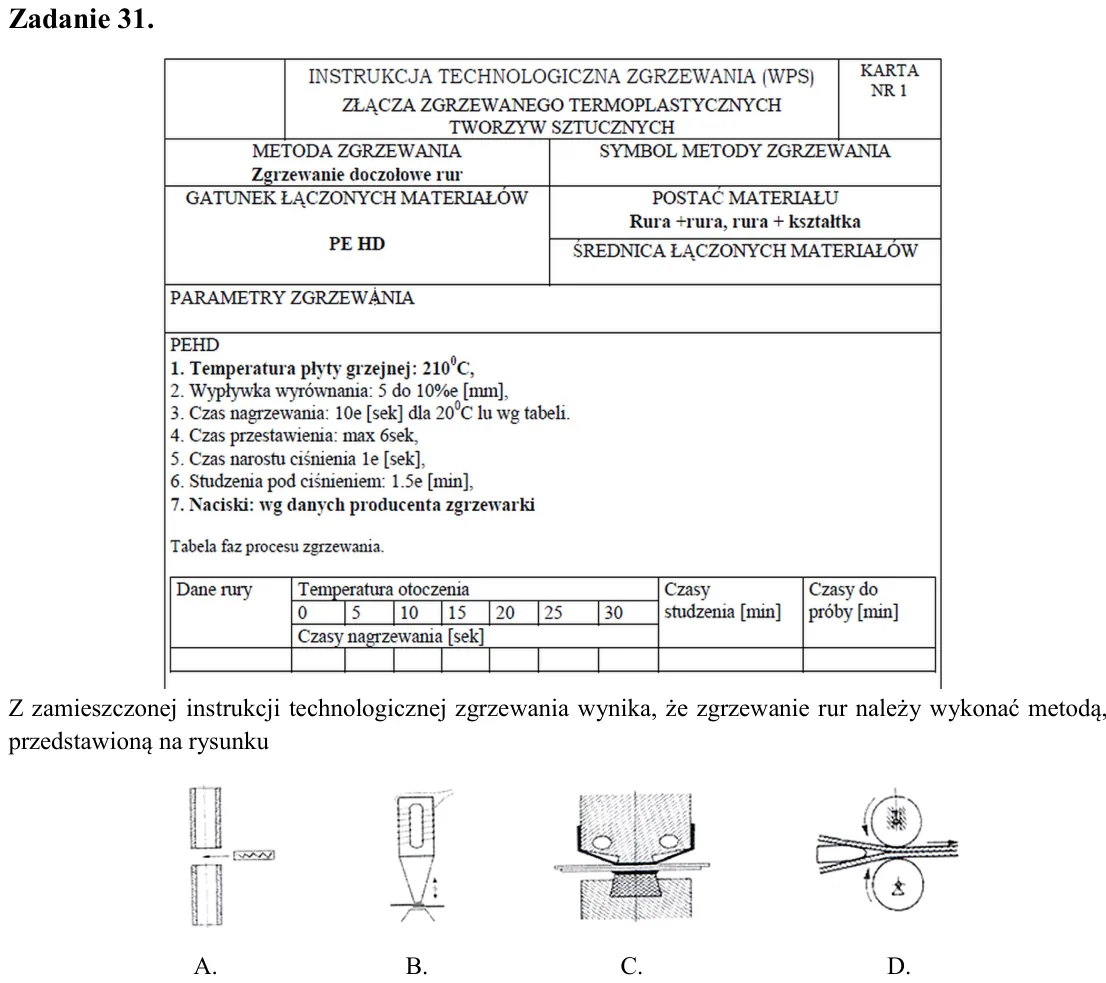

Zadanie 31. Z zamieszczonej instrukcji technologicznej zgrzewania wynika, że zgrzewanie rur należy wykonać metodą, przedstawioną na rysunku

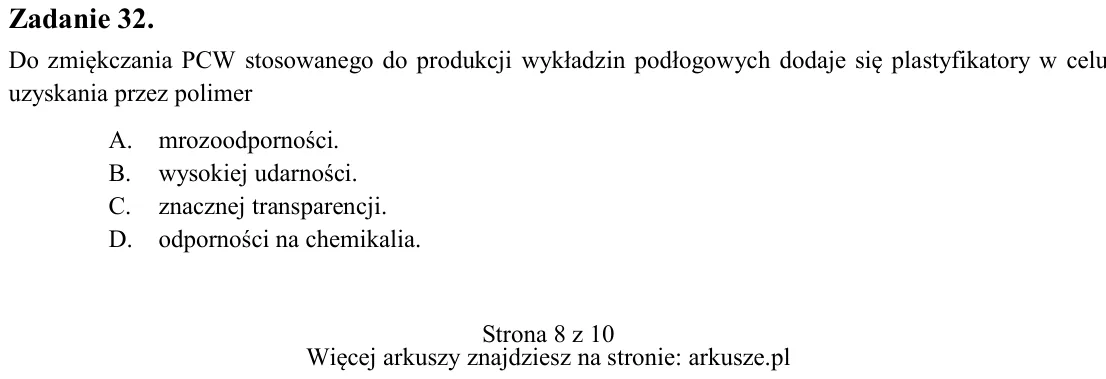

Zadanie 32. Do zmiękczania PCW stosowanego do produkcji wykładzin podłogowych dodaje się plastyfikatory w celu uzyskania przez polimer A. mrozoodporności. B. wysokiej udarności. C. znacznej transparencji. D. odporności n

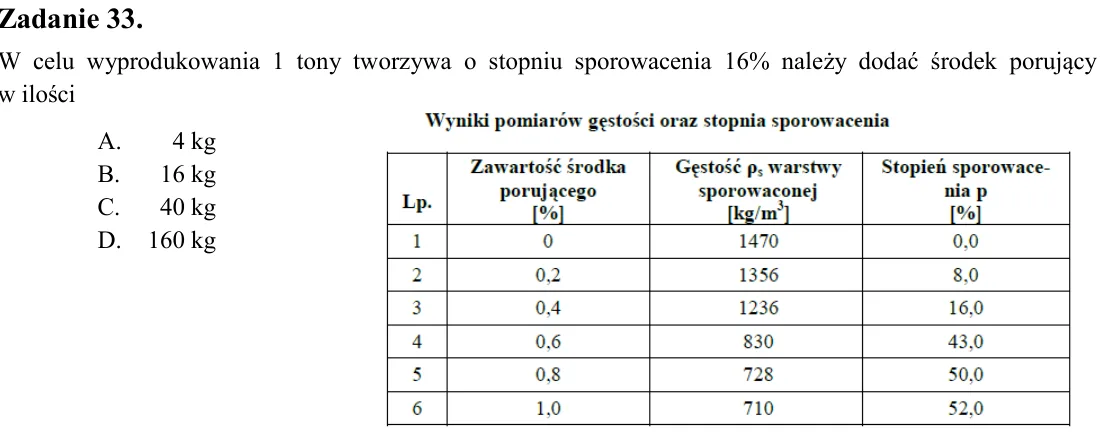

Zadanie 33. W celu wyprodukowania 1 tony tworzywa o stopniu sporowacenia 16% należy dodać środek porujący w ilości A. 4 kg B. 16 kg C. 40 kg D. 160 kg

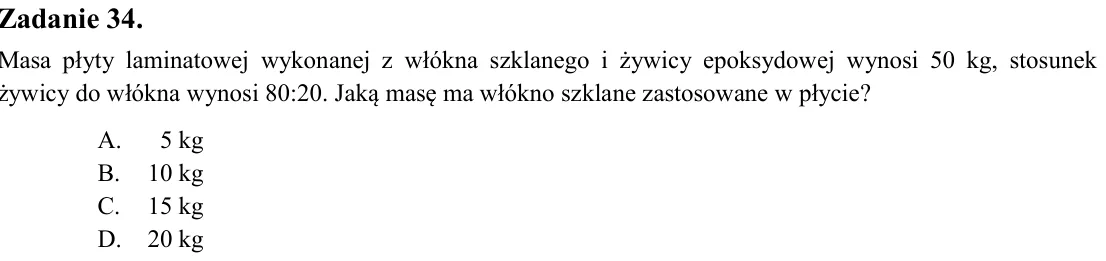

Zadanie 34. Masa płyty laminatowej wykonanej z włókna szklanego i żywicy epoksydowej wynosi 50 kg, stosunek żywicy do włókna wynosi 80:20. Jaką masę ma włókno szklane zastosowane w płycie? A. 5 kg B. 10 kg C. 15 kg D. 20

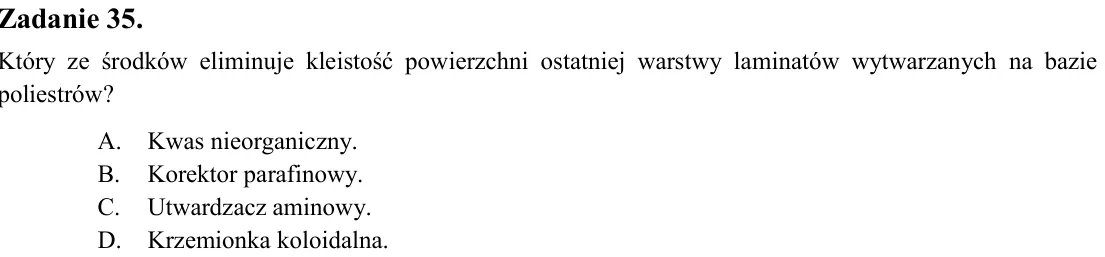

Zadanie 35. Który ze środków eliminuje kleistość powierzchni ostatniej warstwy laminatów wytwarzanych na bazie poliestrów? A. Kwas nieorganiczny. B. Korektor parafinowy. C. Utwardzacz aminowy. D. Krzemionka koloidalna.

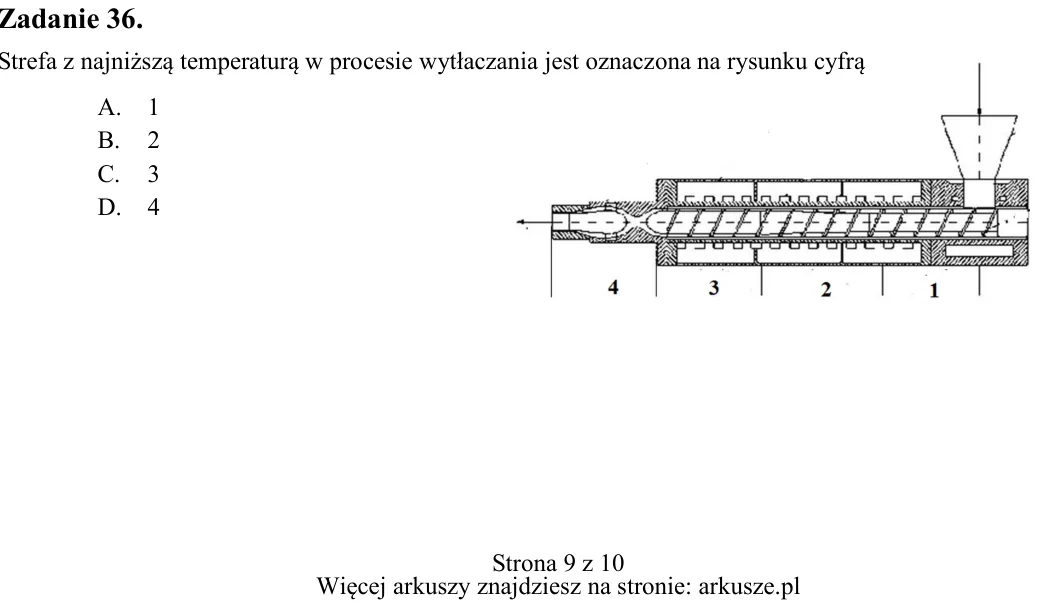

Zadanie 36. Strefa z najniższą temperaturą w procesie wytłaczania jest oznaczona na rysunku cyfrą A. 1 B. 2 C. 3 D. 4

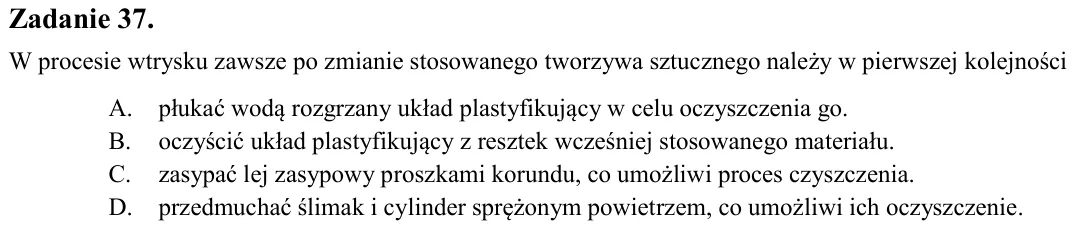

Zadanie 37. W procesie wtrysku zawsze po zmianie stosowanego tworzywa sztucznego należy w pierwszej kolejności A. płukać wodą rozgrzany układ plastyfikujący w celu oczyszczenia go. B. oczyścić układ plastyfikujący z resz

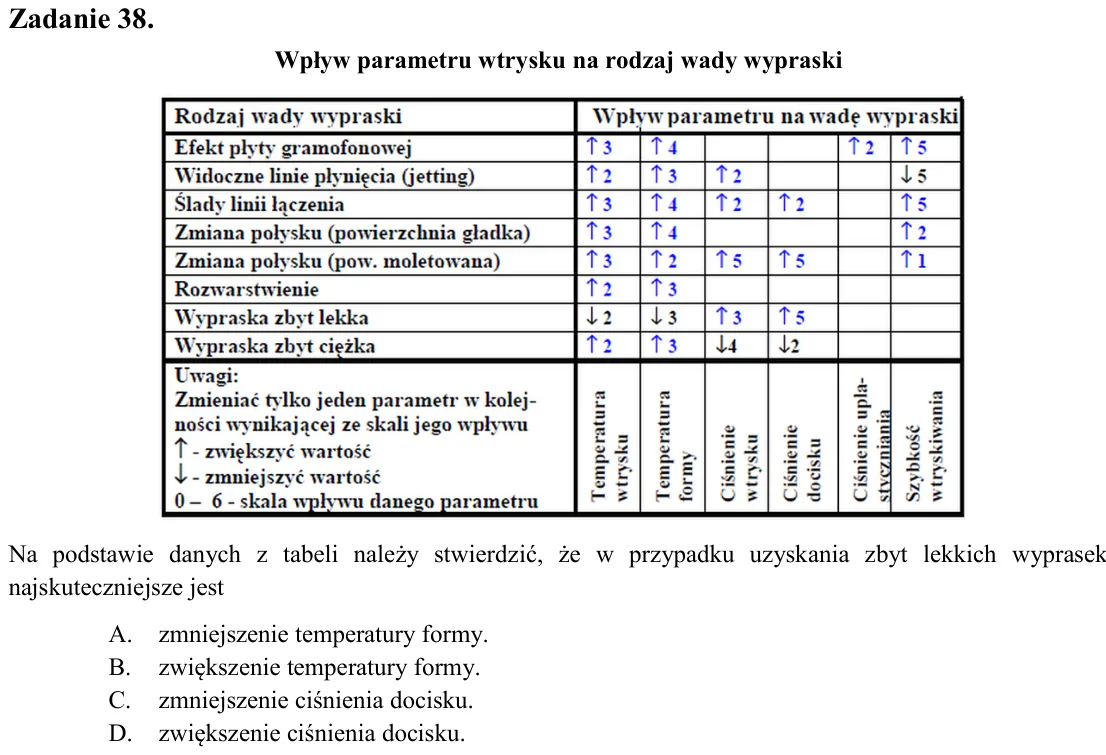

Zadanie 38. Wpływ parametru wtrysku na rodzaj wady wypraski Na podstawie danych z tabeli należy stwierdzić, że w przypadku uzyskania zbyt lekkich wyprasek najskuteczniejsze jest A. zmniejszenie temperatury formy. B. zwię

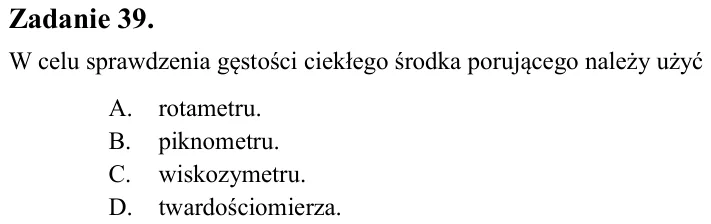

Zadanie 39. W celu sprawdzenia gęstości ciekłego środka porującego należy użyć A. rotametru. B. piknometru. C. wiskozymetru. D. twardościomierza.

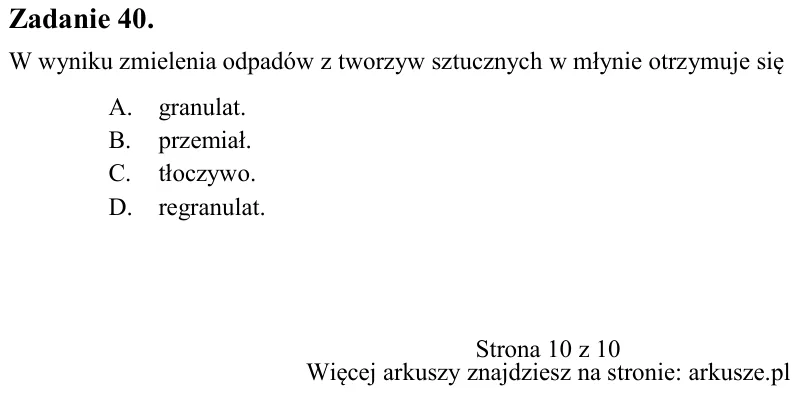

Zadanie 40. W wyniku zmielenia odpadów z tworzyw sztucznych w młynie otrzymuje się A. granulat. B. przemiał. C. tłoczywo. D. regranulat.
