M04 · Egzamin zawodowy · styczeń 2019

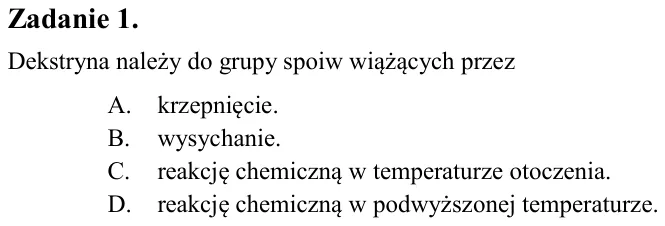

Zadanie 1. Dekstryna należy do grupy spoiw wiążących przez A. krzepnięcie. B. wysychanie. C. reakcję chemiczną w temperaturze otoczenia. D. reakcję chemiczną w podwyższonej temperaturze.

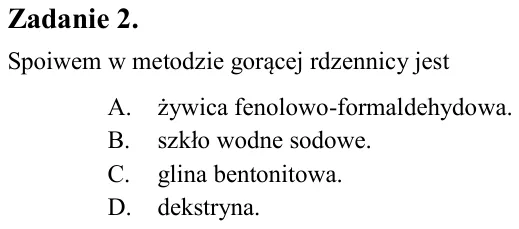

Zadanie 2. Spoiwem w metodzie gorącej rdzennicy jest A. żywica fenolowo-formaldehydowa. B. szkło wodne sodowe. C. glina bentonitowa. D. dekstryna.

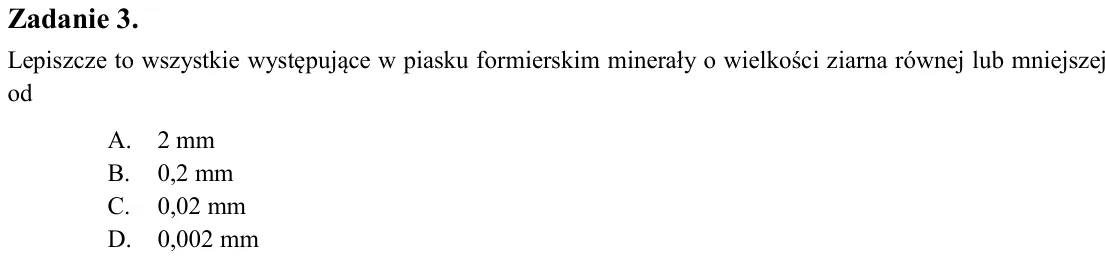

Zadanie 3. Lepiszcze to wszystkie występujące w piasku formierskim minerały o wielkości ziarna równej lub mniejszej od A. 2 mm B. 0,2 mm C. 0,02 mm D. 0,002 mm

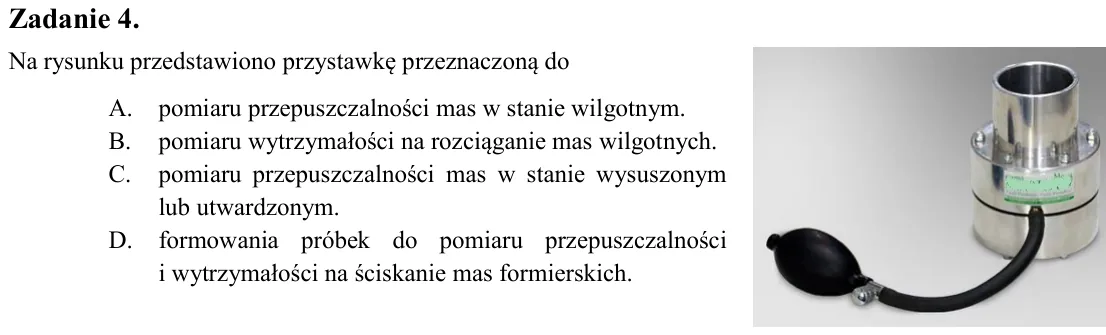

Zadanie 4. Na rysunku przedstawiono przystawkę przeznaczoną do A. pomiaru przepuszczalności mas w stanie wilgotnym. B. pomiaru wytrzymałości na rozciąganie mas wilgotnych. C. pomiaru przepuszczalności mas w stanie wysusz

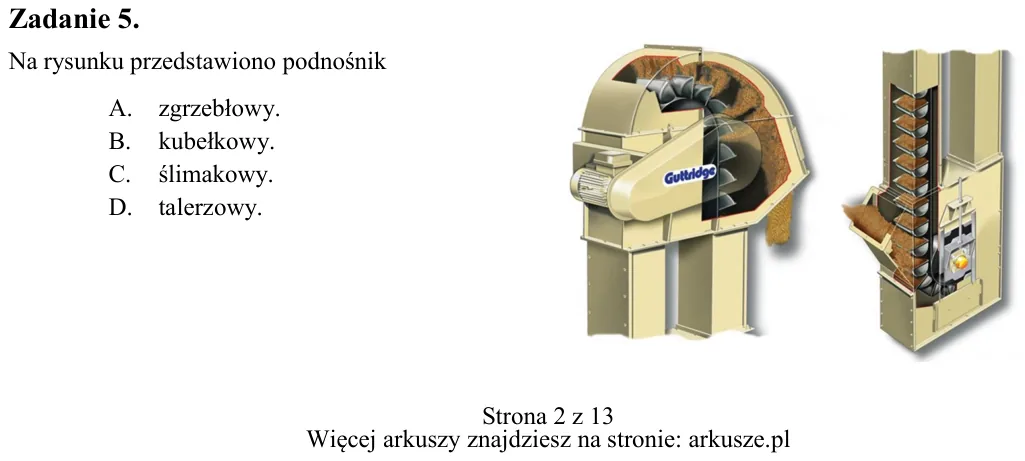

Zadanie 5. Na rysunku przedstawiono podnośnik A. zgrzebłowy. B. kubełkowy. C. ślimakowy. D. talerzowy.

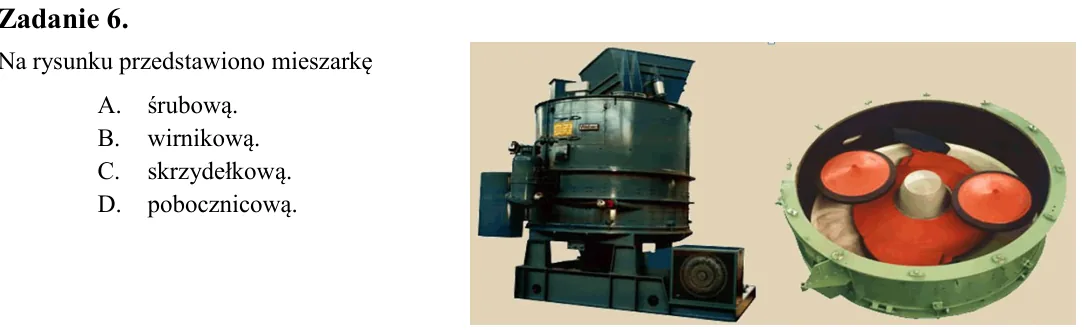

Zadanie 6. Na rysunku przedstawiono mieszarkę A. śrubową. B. wirnikową. C. skrzydełkową. D. pobocznicową.

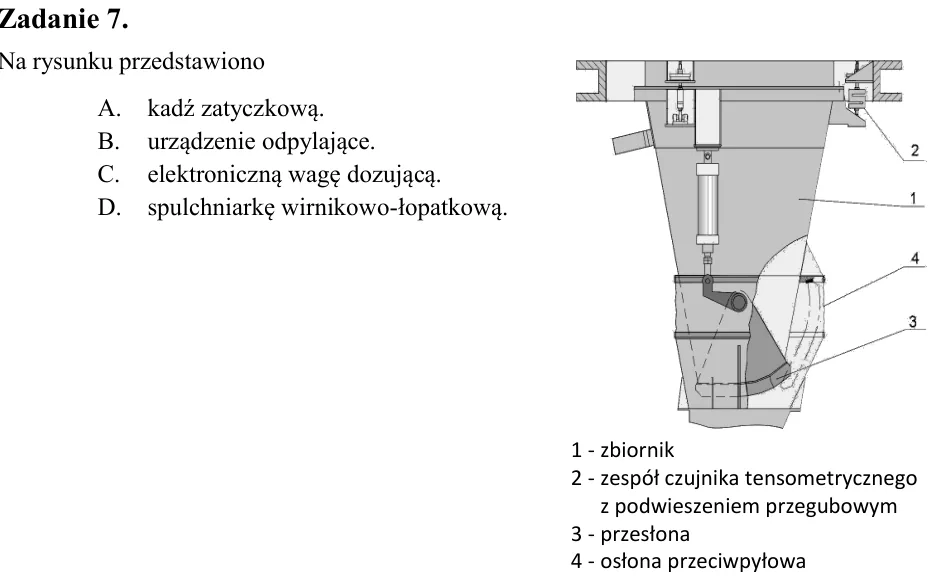

Zadanie 7. Na rysunku przedstawiono A. kadź zatyczkową. B. urządzenie odpylające. C. elektroniczną wagę dozującą. D. spulchniarkę wirnikowo-łopatkową.

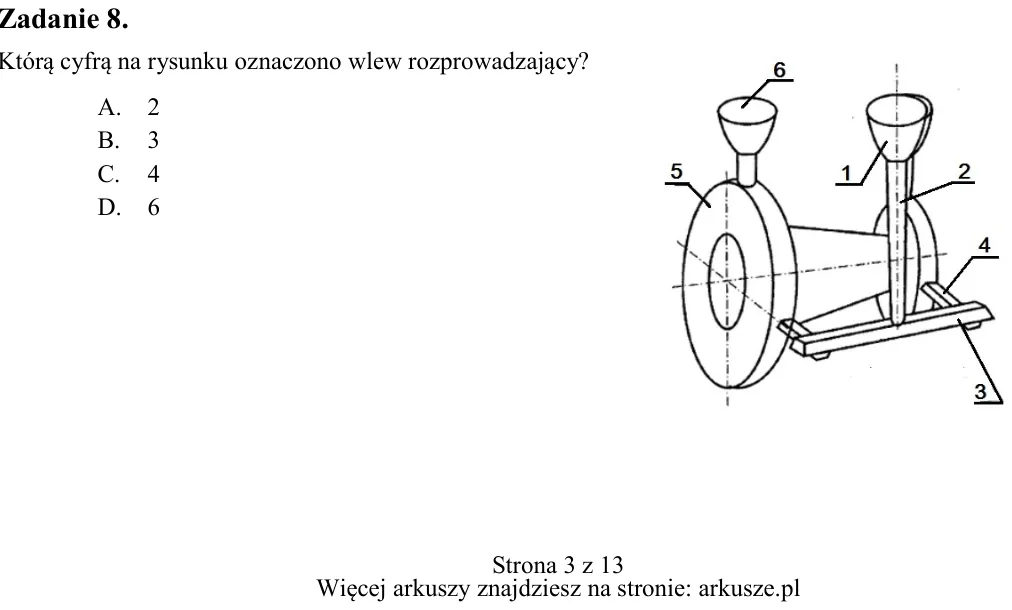

Zadanie 8. Którą cyfrą na rysunku oznaczono wlew rozprowadzający? A. 2 B. 3 C. 4 D. 6 1 - zbiornik 2 - zespół czujnika tensometrycznego z podwieszeniem przegubowym 3 - przesłona 4 - osłona przeciwpyłowa

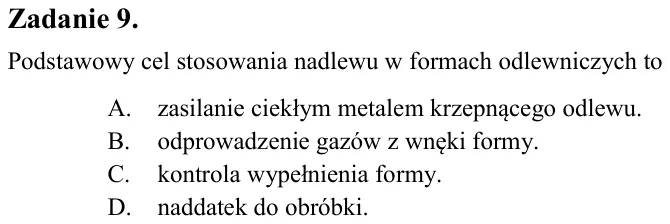

Zadanie 9. Podstawowy cel stosowania nadlewu w formach odlewniczych to A. zasilanie ciekłym metalem krzepnącego odlewu. B. odprowadzenie gazów z wnęki formy. C. kontrola wypełnienia formy. D. naddatek do obróbki.

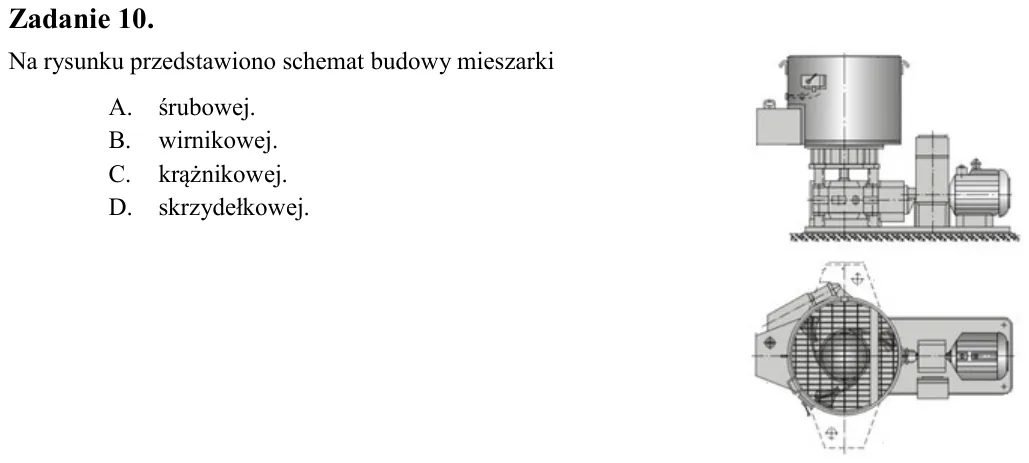

Zadanie 10. Na rysunku przedstawiono schemat budowy mieszarki A. śrubowej. B. wirnikowej. C. krążnikowej. D. skrzydełkowej.

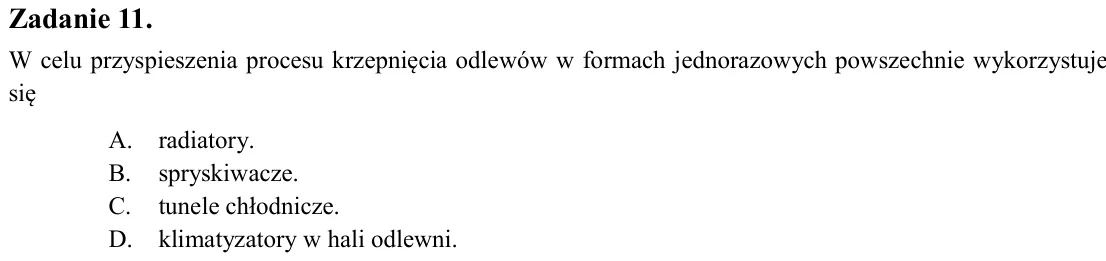

Zadanie 11. W celu przyspieszenia procesu krzepnięcia odlewów w formach jednorazowych powszechnie wykorzystuje się A. radiatory. B. spryskiwacze. C. tunele chłodnicze. D. klimatyzatory w hali odlewni.

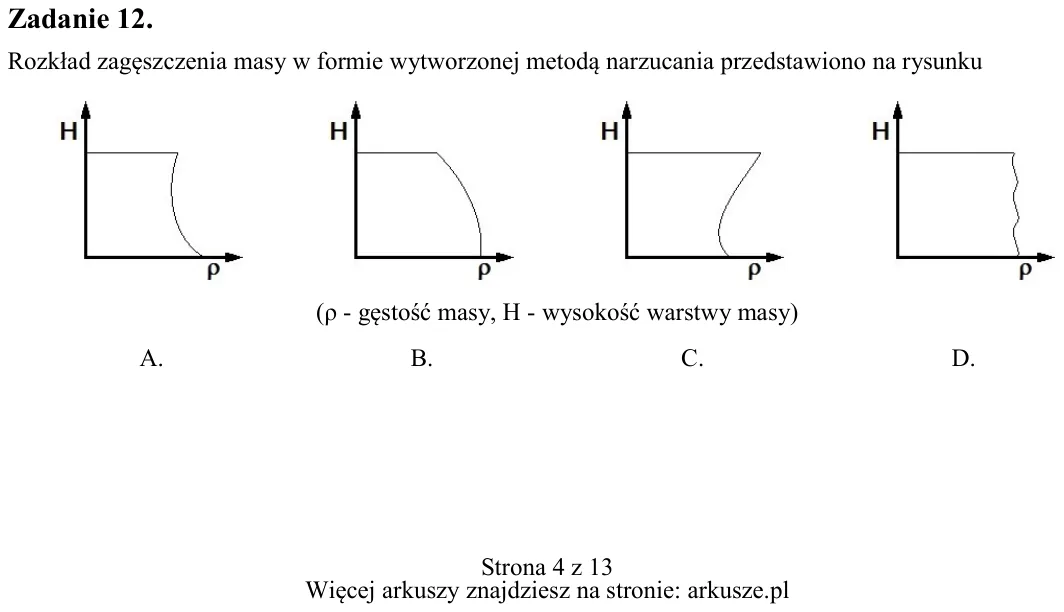

Zadanie 12. Rozkład zagęszczenia masy w formie wytworzonej metodą narzucania przedstawiono na rysunku (ρ - gęstość masy, H - wysokość warstwy masy) A. B. C. D.

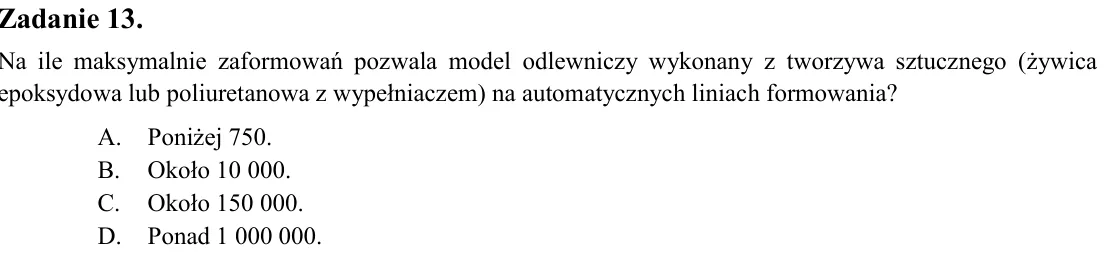

Zadanie 13. Na ile maksymalnie zaformowań pozwala model odlewniczy wykonany z tworzywa sztucznego (żywica epoksydowa lub poliuretanowa z wypełniaczem) na automatycznych liniach formowania? A. Poniżej 750. B. Około 10 000

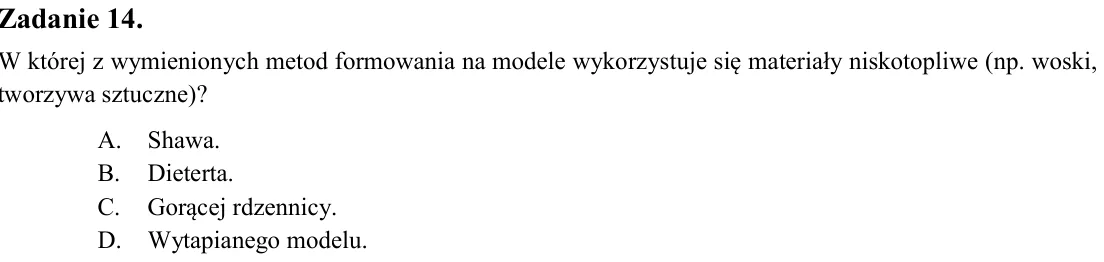

Zadanie 14. W której z wymienionych metod formowania na modele wykorzystuje się materiały niskotopliwe (np. woski, tworzywa sztuczne)? A. Shawa. B. Dieterta. C. Gorącej rdzennicy. D. Wytapianego modelu.

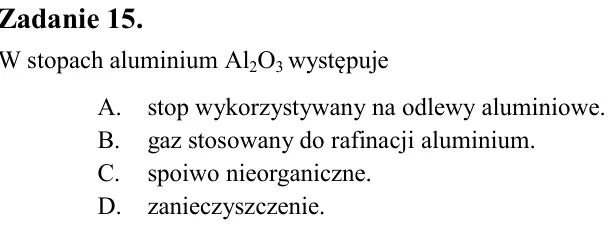

Zadanie 15. W stopach aluminium Al2O3 występuje A. stop wykorzystywany na odlewy aluminiowe. B. gaz stosowany do rafinacji aluminium. C. spoiwo nieorganiczne. D. zanieczyszczenie.

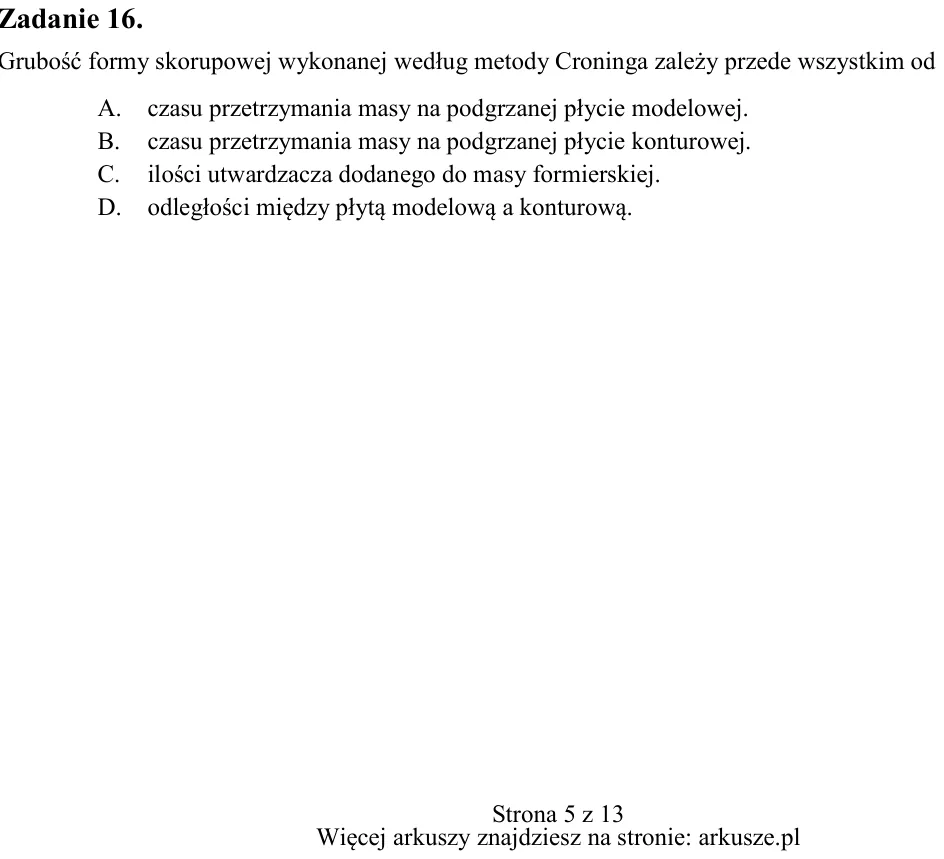

Zadanie 16. Grubość formy skorupowej wykonanej według metody Croninga zależy przede wszystkim od A. czasu przetrzymania masy na podgrzanej płycie modelowej. B. czasu przetrzymania masy na podgrzanej płycie konturowej. C.

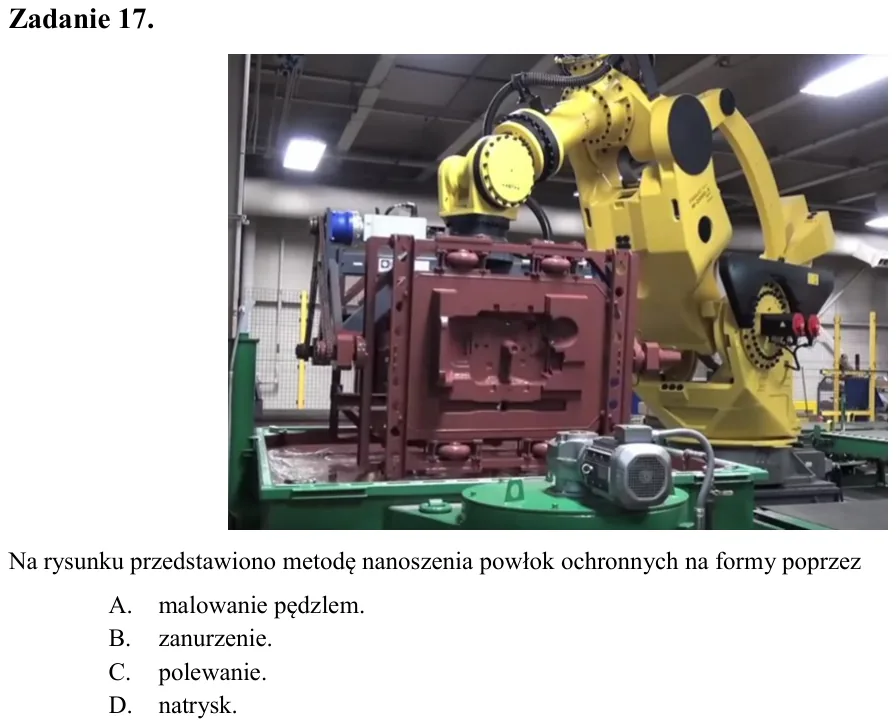

Zadanie 17. Na rysunku przedstawiono metodę nanoszenia powłok ochronnych na formy poprzez A. malowanie pędzlem. B. zanurzenie. C. polewanie. D. natrysk.

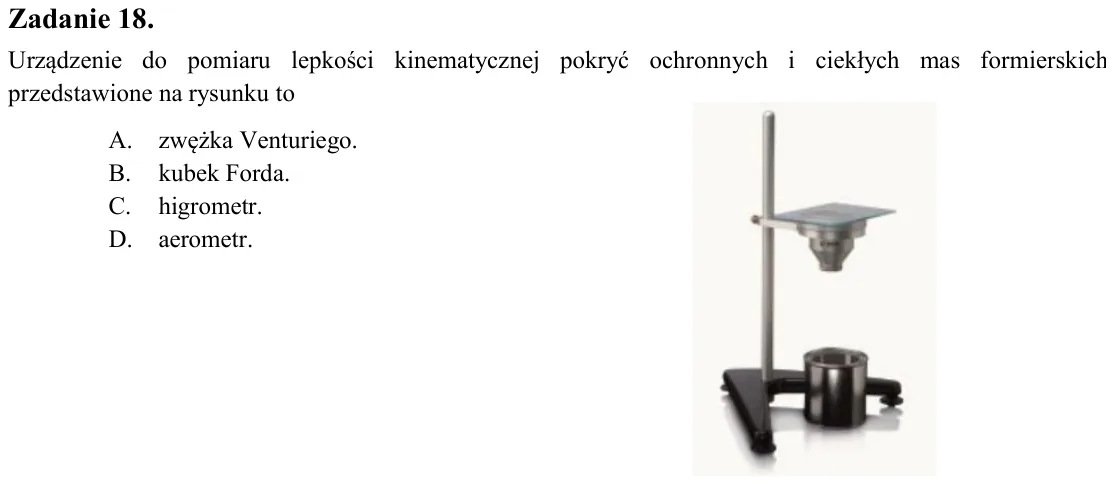

Zadanie 18. Urządzenie do pomiaru lepkości kinematycznej pokryć ochronnych i ciekłych mas formierskich przedstawione na rysunku to A. zwężka Venturiego. B. kubek Forda. C. higrometr. D. aerometr.

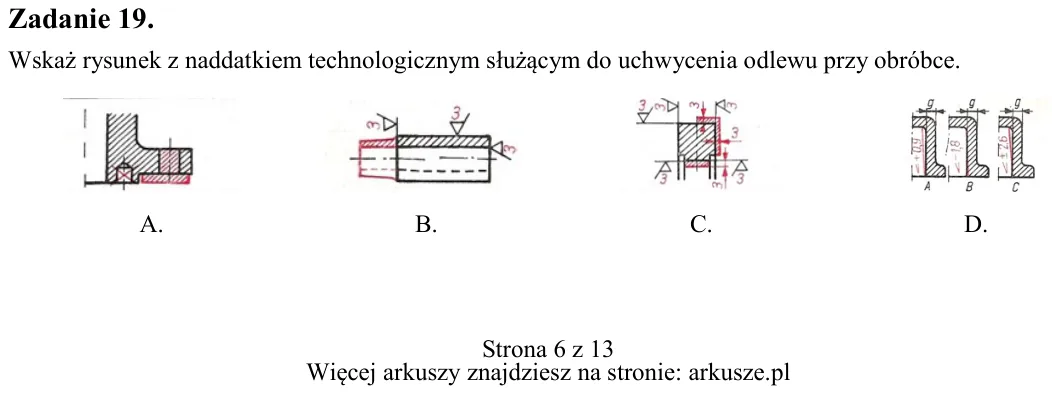

Zadanie 19. Wskaż rysunek z naddatkiem technologicznym służącym do uchwycenia odlewu przy obróbce. A. B. C. D.

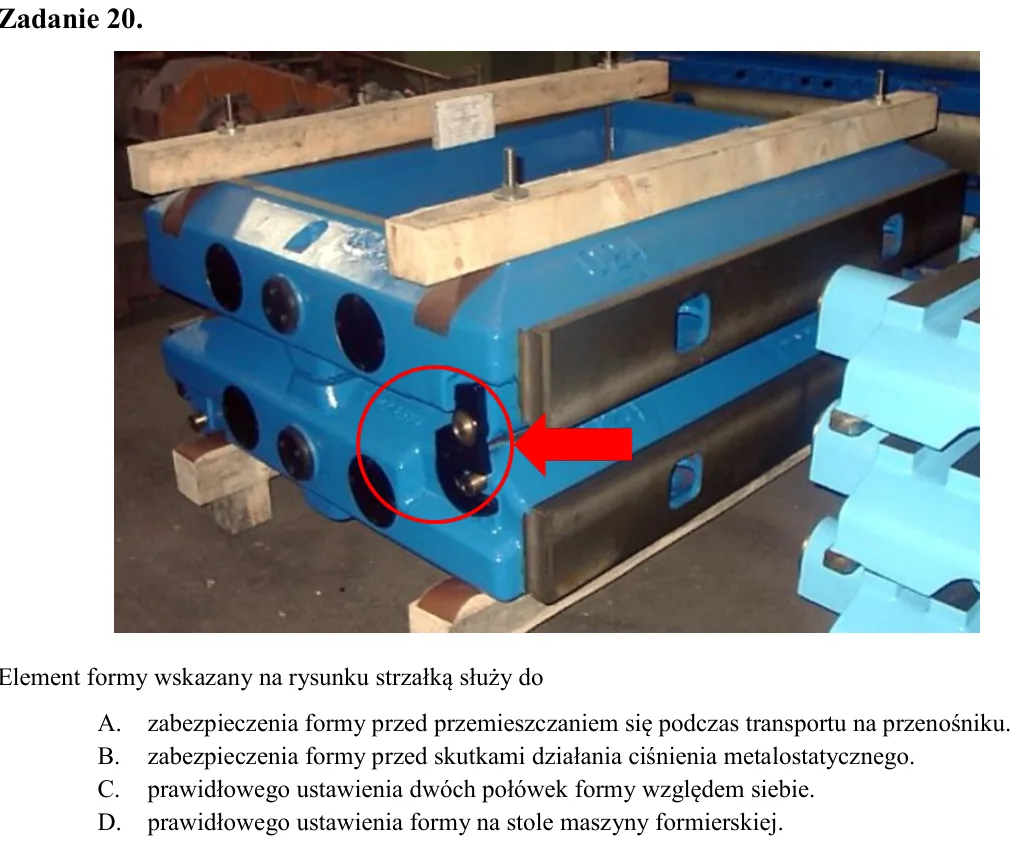

Zadanie 20. Element formy wskazany na rysunku strzałką służy do A. zabezpieczenia formy przed przemieszczaniem się podczas transportu na przenośniku. B. zabezpieczenia formy przed skutkami działania ciśnienia metalostaty

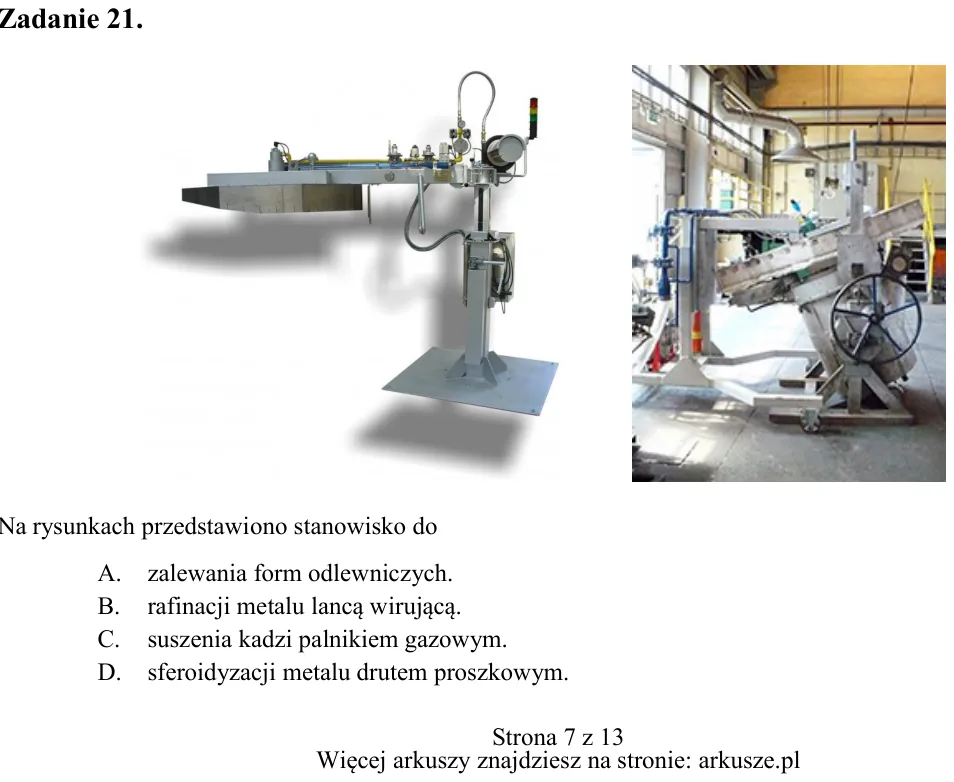

Zadanie 21. Na rysunkach przedstawiono stanowisko do A. zalewania form odlewniczych. B. rafinacji metalu lancą wirującą. C. suszenia kadzi palnikiem gazowym. D. sferoidyzacji metalu drutem proszkowym.

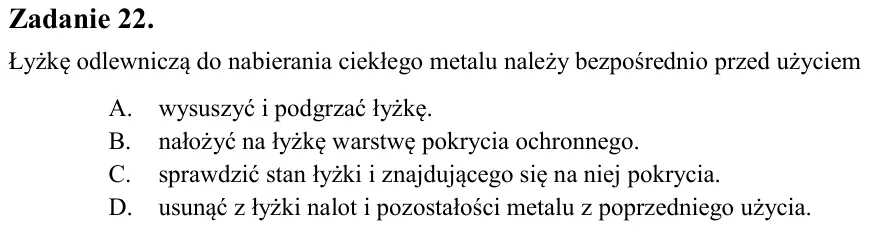

Zadanie 22. Łyżkę odlewniczą do nabierania ciekłego metalu należy bezpośrednio przed użyciem A. wysuszyć i podgrzać łyżkę. B. nałożyć na łyżkę warstwę pokrycia ochronnego. C. sprawdzić stan łyżki i znajdującego się na ni

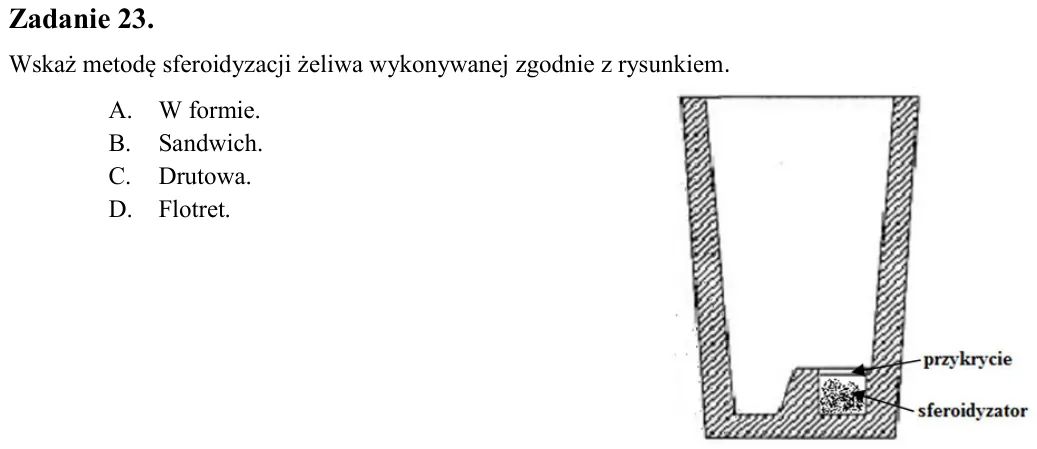

Zadanie 23. Wskaż metodę sferoidyzacji żeliwa wykonywanej zgodnie z rysunkiem. A. W formie. B. Sandwich. C. Drutowa. D. Flotret.

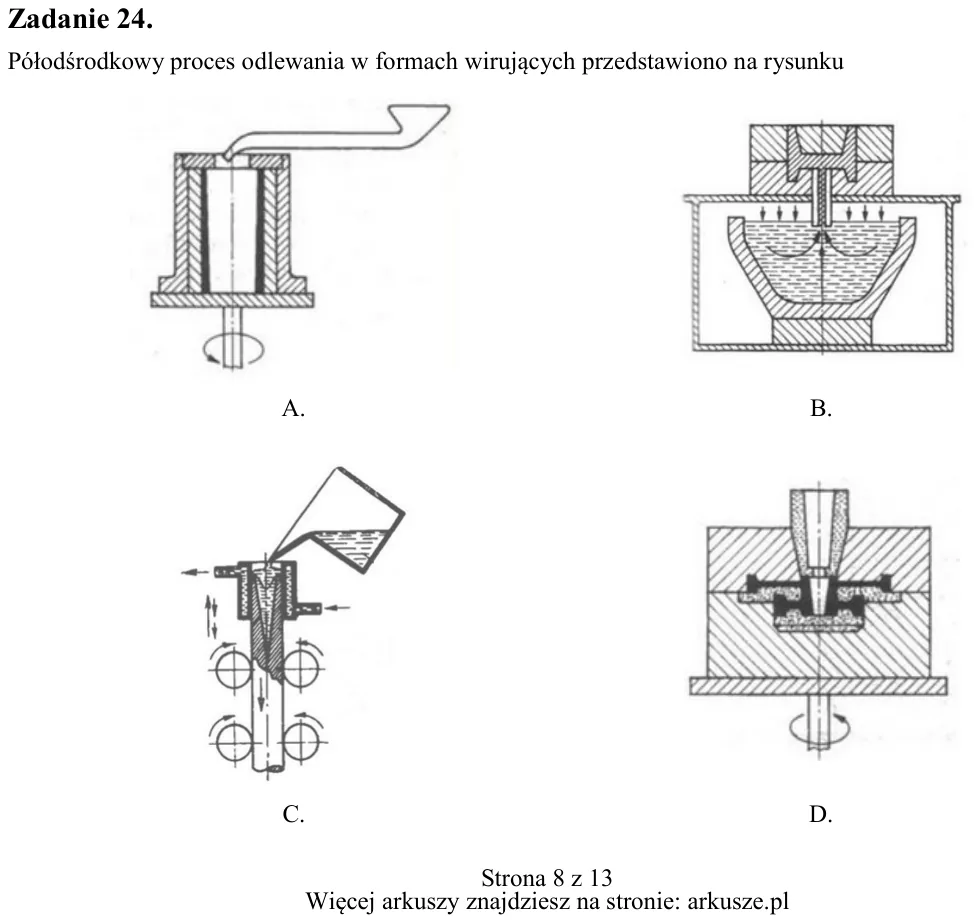

Zadanie 24. Półodśrodkowy proces odlewania w formach wirujących przedstawiono na rysunku A. B. C. D.

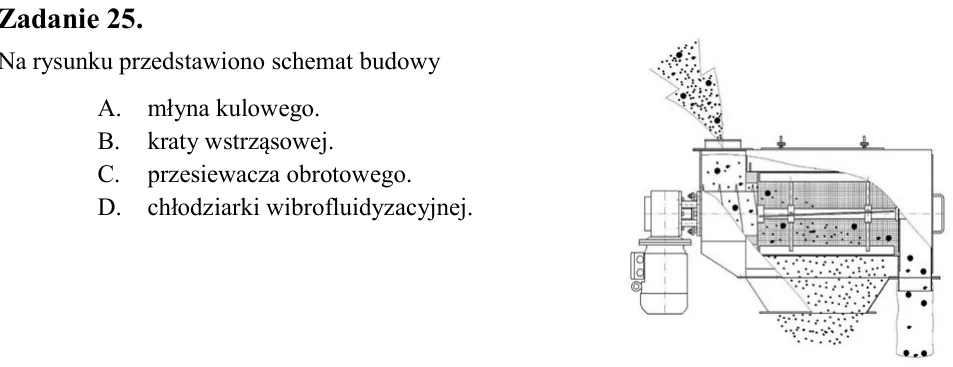

Zadanie 25. Na rysunku przedstawiono schemat budowy A. młyna kulowego. B. kraty wstrząsowej. C. przesiewacza obrotowego. D. chłodziarki wibrofluidyzacyjnej.

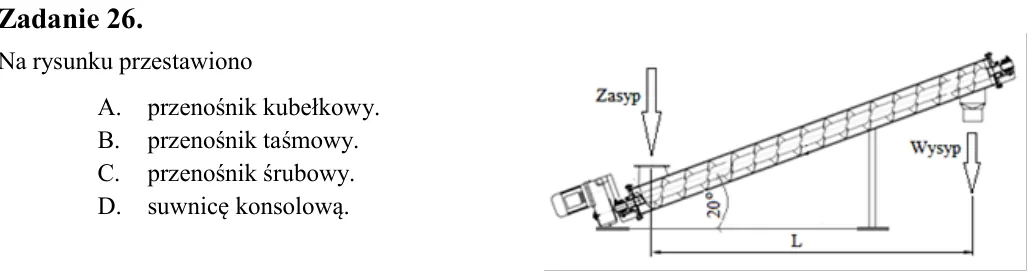

Zadanie 26. Na rysunku przestawiono A. przenośnik kubełkowy. B. przenośnik taśmowy. C. przenośnik śrubowy. D. suwnicę konsolową.

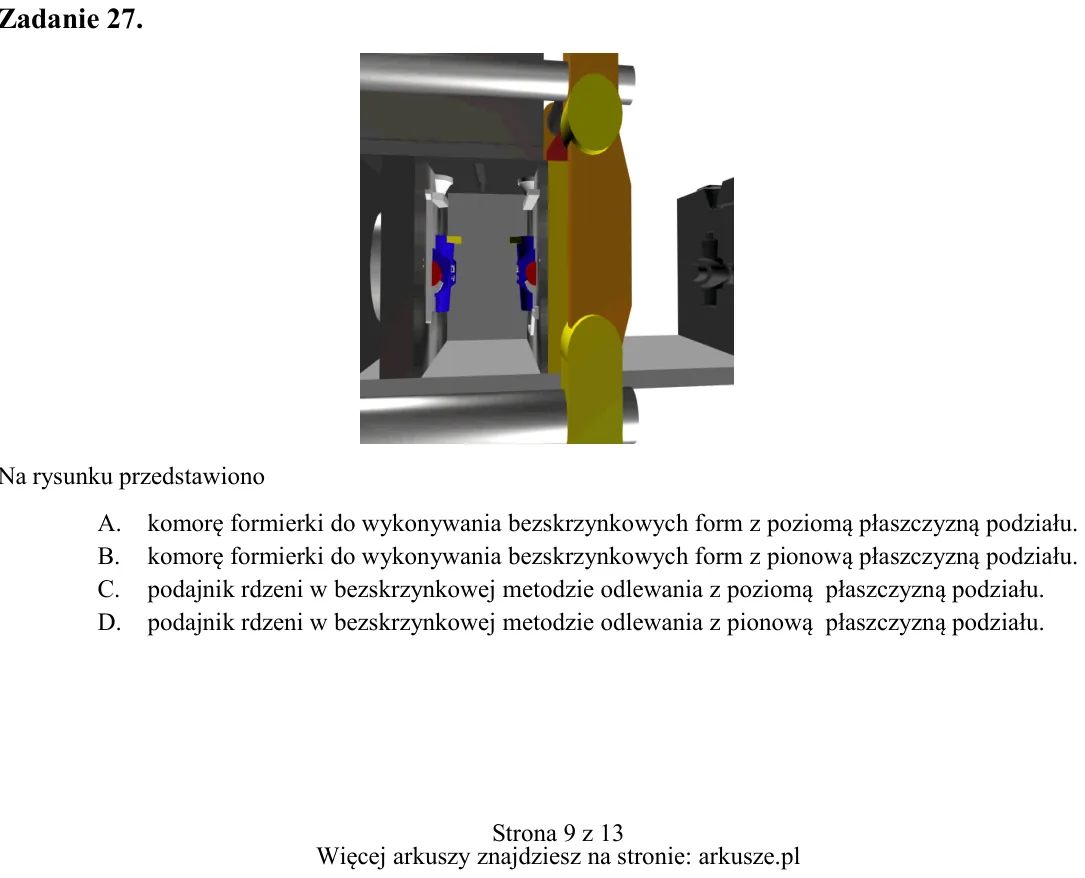

Zadanie 27. Na rysunku przedstawiono A. komorę formierki do wykonywania bezskrzynkowych form z poziomą płaszczyzną podziału. B. komorę formierki do wykonywania bezskrzynkowych form z pionową płaszczyzną podziału. C. poda

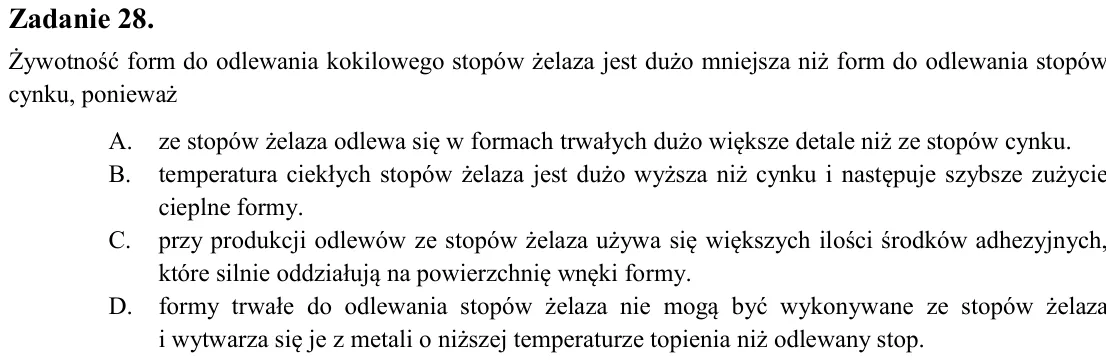

Zadanie 28. Żywotność form do odlewania kokilowego stopów żelaza jest dużo mniejsza niż form do odlewania stopów cynku, ponieważ A. ze stopów żelaza odlewa się w formach trwałych dużo większe detale niż ze stopów cynku.

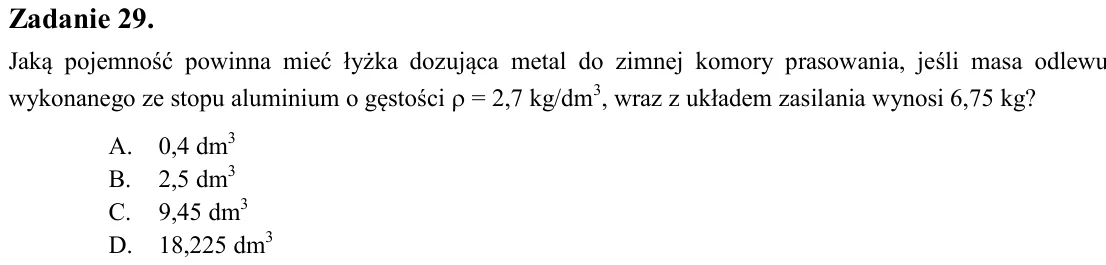

Zadanie 29. Jaką pojemność powinna mieć łyżka dozująca metal do zimnej komory prasowania, jeśli masa odlewu wykonanego ze stopu aluminium o gęstości  = 2,7 kg/dm3, wraz z układem zasilania wynosi 6,75 kg? A. 0,4 dm3 B.

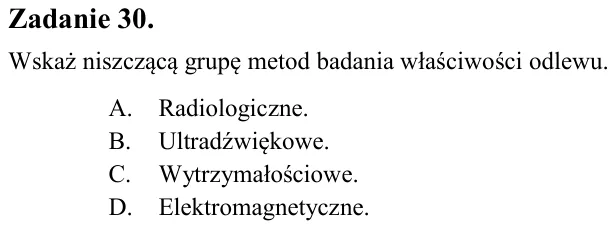

Zadanie 30. Wskaż niszczącą grupę metod badania właściwości odlewu. A. Radiologiczne. B. Ultradźwiękowe. C. Wytrzymałościowe. D. Elektromagnetyczne.

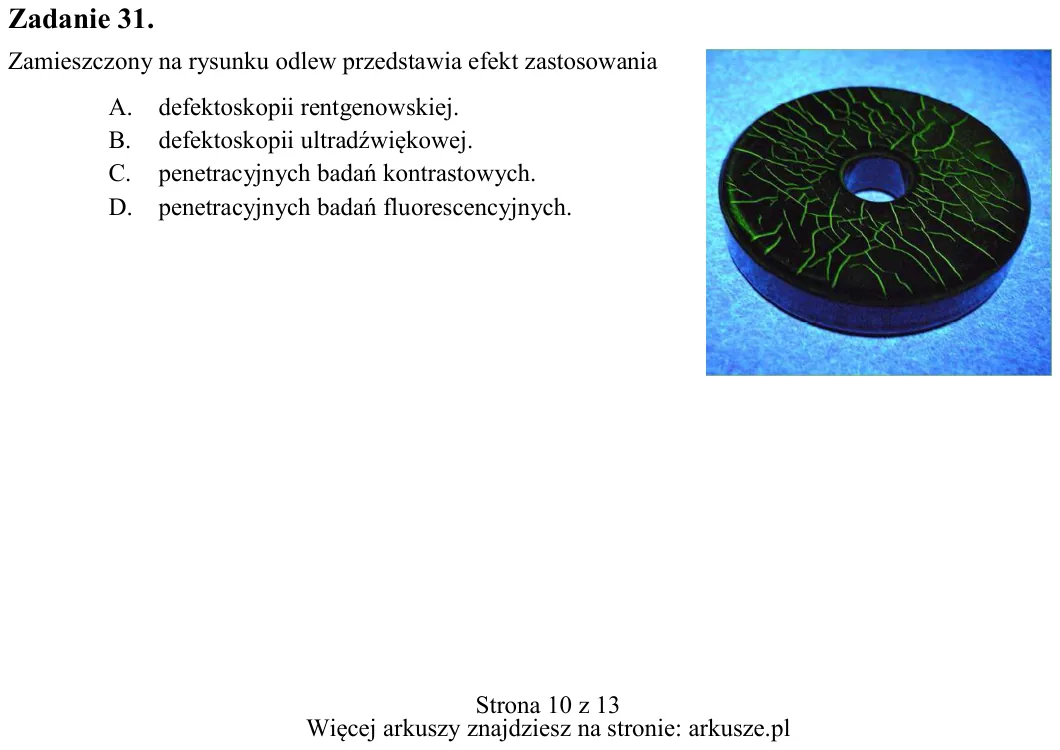

Zadanie 31. Zamieszczony na rysunku odlew przedstawia efekt zastosowania A. defektoskopii rentgenowskiej. B. defektoskopii ultradźwiękowej. C. penetracyjnych badań kontrastowych. D. penetracyjnych badań fluorescencyjnych

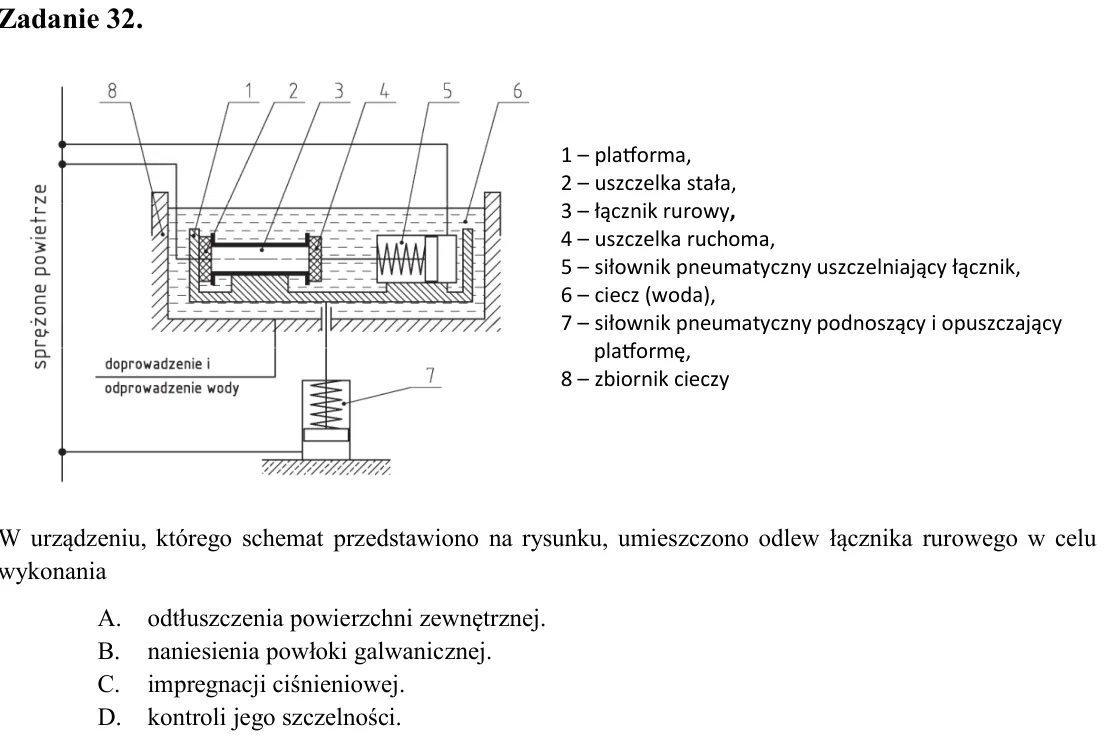

Zadanie 32. W urządzeniu, którego schemat przedstawiono na rysunku, umieszczono odlew łącznika rurowego w celu wykonania A. odtłuszczenia powierzchni zewnętrznej. B. naniesienia powłoki galwanicznej. C. impregnacji ciśni

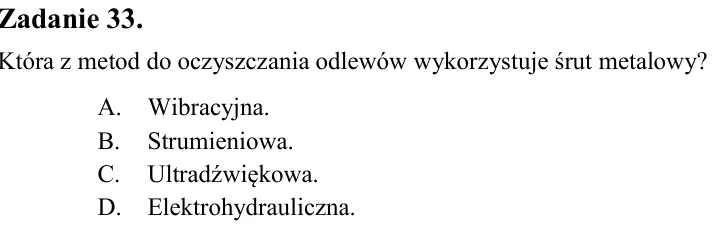

Zadanie 33. Która z metod do oczyszczania odlewów wykorzystuje śrut metalowy? A. Wibracyjna. B. Strumieniowa. C. Ultradźwiękowa. D. Elektrohydrauliczna.

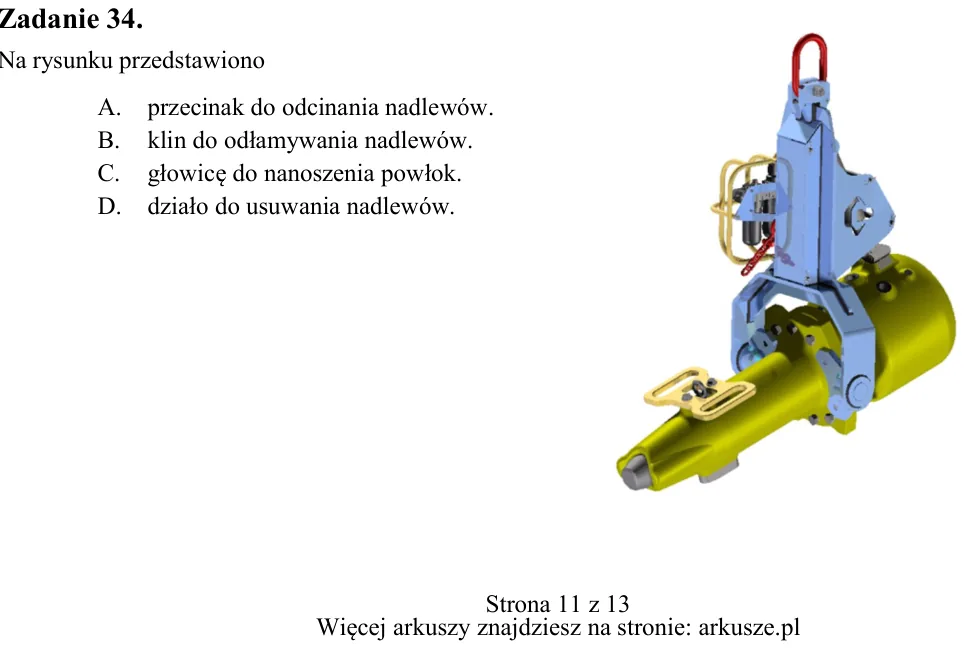

Zadanie 34. Na rysunku przedstawiono A. przecinak do odcinania nadlewów. B. klin do odłamywania nadlewów. C. głowicę do nanoszenia powłok. D. działo do usuwania nadlewów. 1 - platforma, 2 - uszczelka stała, 3 - łącznik r

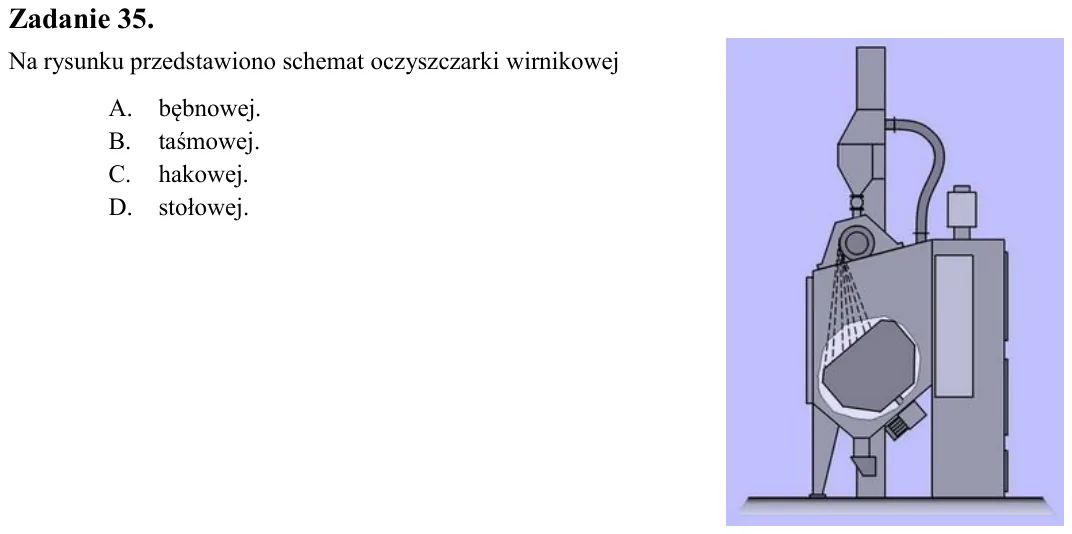

Zadanie 35. Na rysunku przedstawiono schemat oczyszczarki wirnikowej A. bębnowej. B. taśmowej. C. hakowej. D. stołowej.

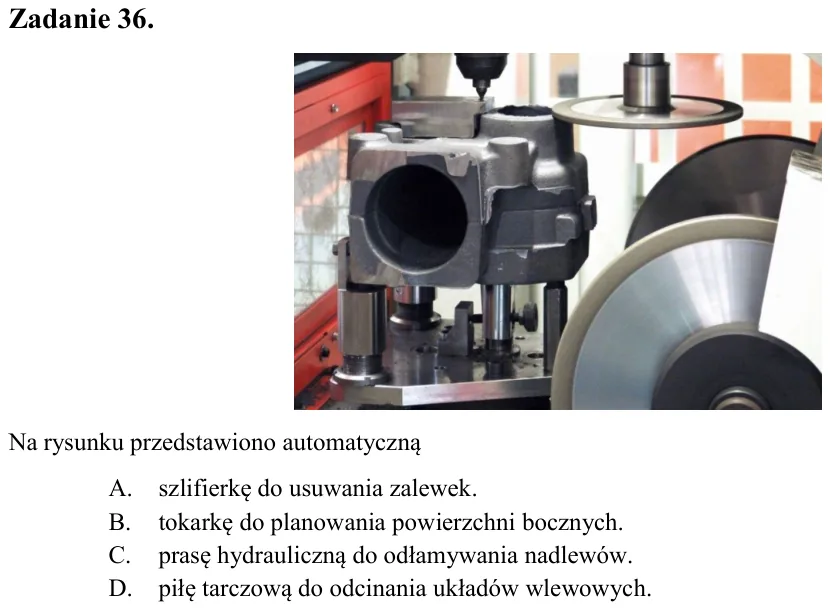

Zadanie 36. Na rysunku przedstawiono automatyczną A. szlifierkę do usuwania zalewek. B. tokarkę do planowania powierzchni bocznych. C. prasę hydrauliczną do odłamywania nadlewów. D. piłę tarczową do odcinania układów wle

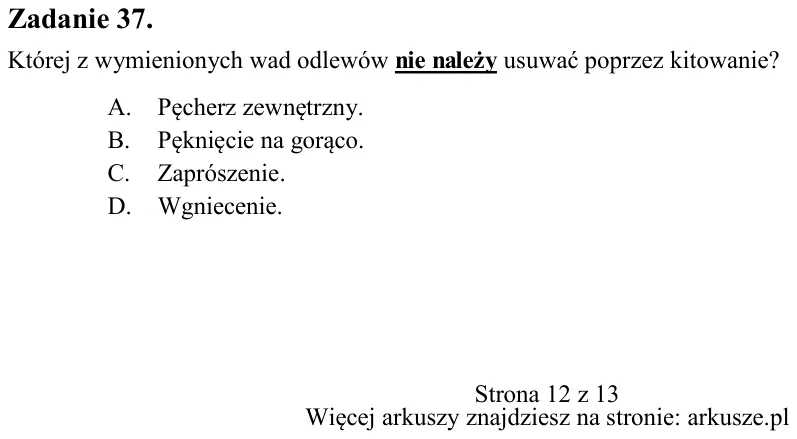

Zadanie 37. Której z wymienionych wad odlewów nie należy usuwać poprzez kitowanie? A. Pęcherz zewnętrzny. B. Pęknięcie na gorąco. C. Zaprószenie. D. Wgniecenie.

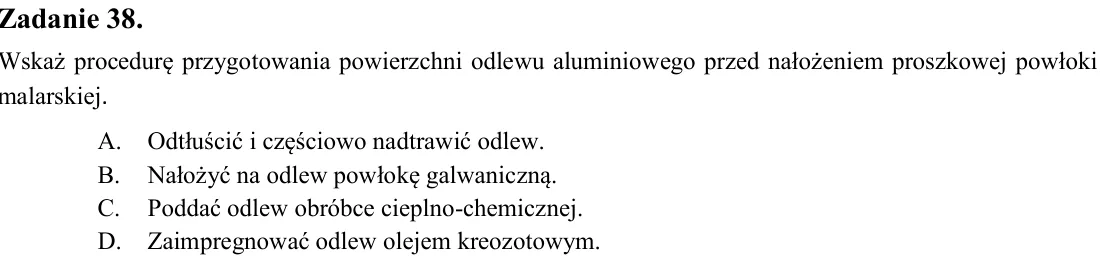

Zadanie 38. Wskaż procedurę przygotowania powierzchni odlewu aluminiowego przed nałożeniem proszkowej powłoki malarskiej. A. Odtłuścić i częściowo nadtrawić odlew. B. Nałożyć na odlew powłokę galwaniczną. C. Poddać odlew

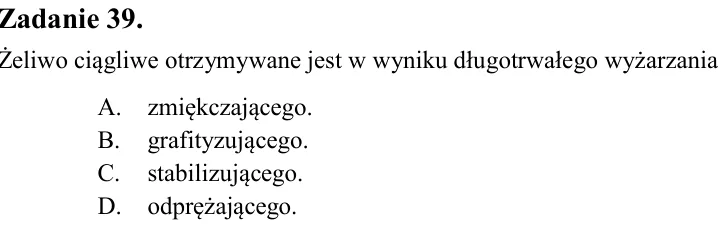

Zadanie 39. Żeliwo ciągliwe otrzymywane jest w wyniku długotrwałego wyżarzania A. zmiękczającego. B. grafityzującego. C. stabilizującego. D. odprężającego.

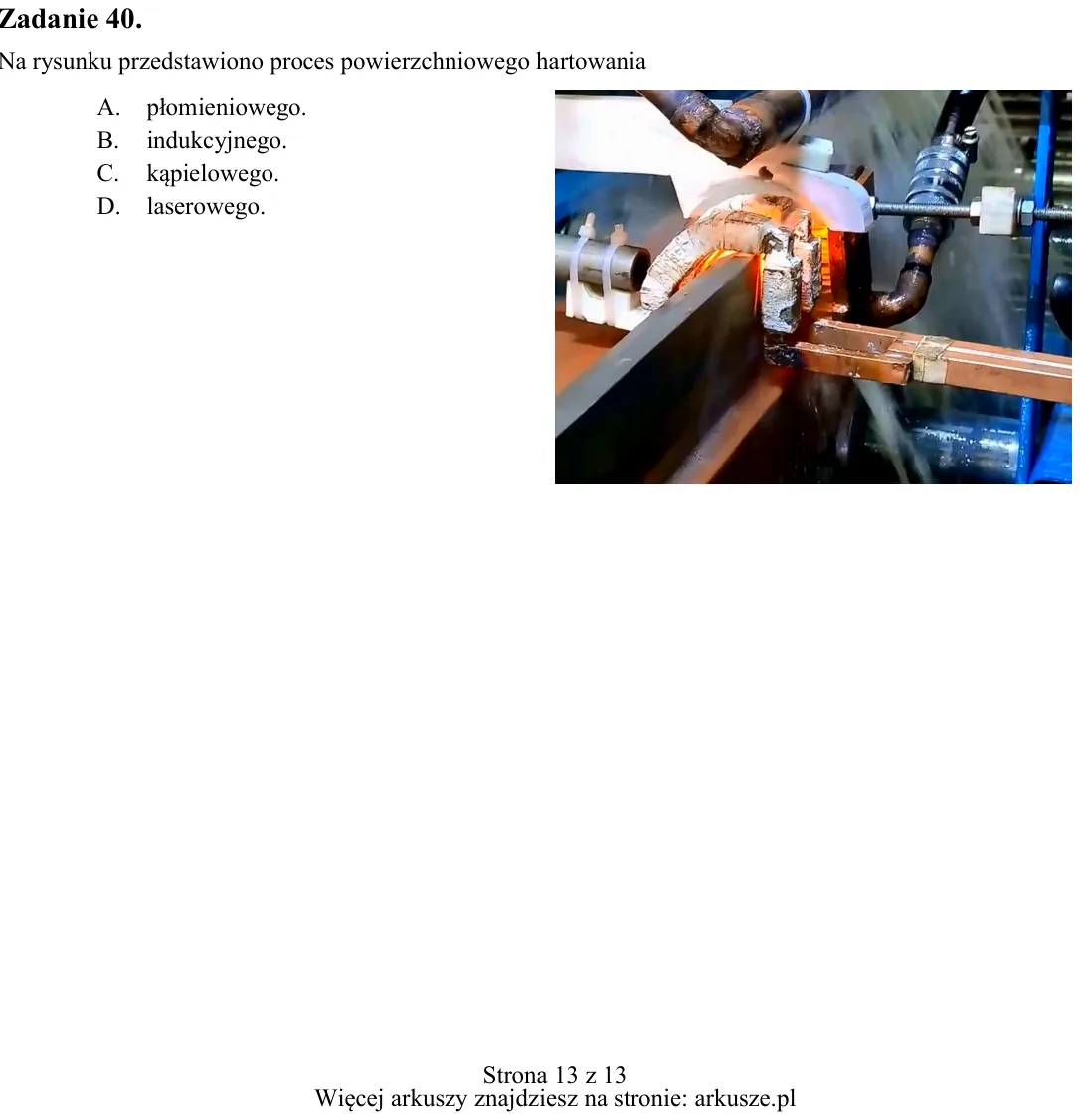

Zadanie 40. Na rysunku przedstawiono proces powierzchniowego hartowania A. płomieniowego. B. indukcyjnego. C. kąpielowego. D. laserowego.
