M05 · Egzamin zawodowy · czerwiec 2018

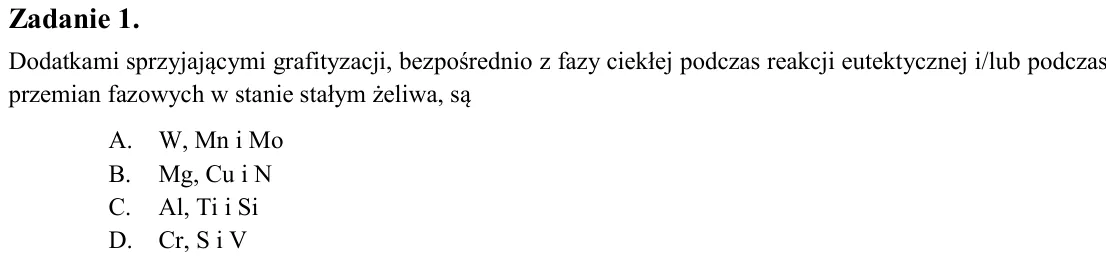

Zadanie 1. Dodatkami sprzyjającymi grafityzacji, bezpośrednio z fazy ciekłej podczas reakcji eutektycznej i/lub podczas przemian fazowych w stanie stałym żeliwa, są A. W, Mn i Mo B. Mg, Cu i N C. Al, Ti i Si D. Cr, S i V

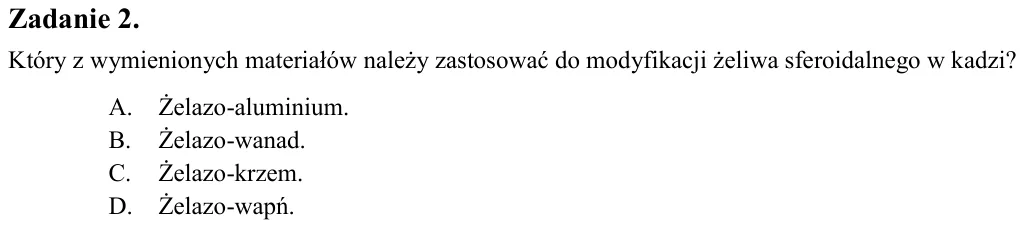

Zadanie 2. Który z wymienionych materiałów należy zastosować do modyfikacji żeliwa sferoidalnego w kadzi? A. Żelazo-aluminium. B. Żelazo-wanad. C. Żelazo-krzem. D. Żelazo-wapń.

Zadanie 3. Żelazo w najmniejszym stężeniu występuje w rudzie o nazwie A. piryt. B. syderyt. C. magnetyt. D. arsenopiryt.

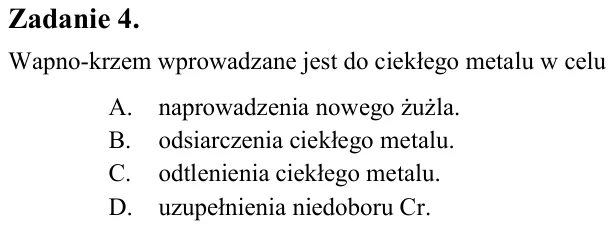

Zadanie 4. Wapno-krzem wprowadzane jest do ciekłego metalu w celu A. naprowadzenia nowego żużla. B. odsiarczenia ciekłego metalu. C. odtlenienia ciekłego metalu. D. uzupełnienia niedoboru Cr.

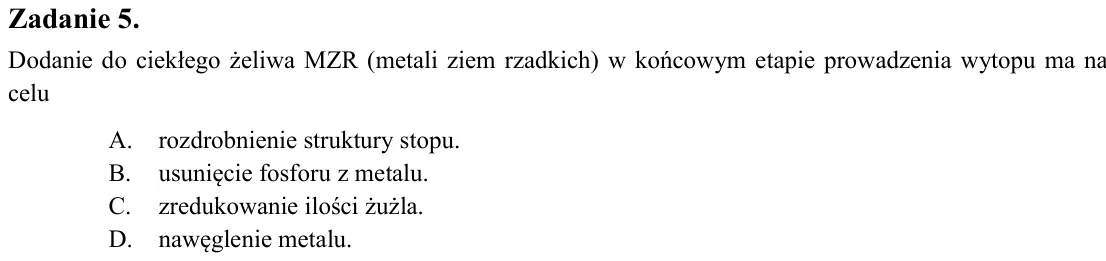

Zadanie 5. Dodanie do ciekłego żeliwa MZR (metali ziem rzadkich) w końcowym etapie prowadzenia wytopu ma na celu A. rozdrobnienie struktury stopu. B. usunięcie fosforu z metalu. C. zredukowanie ilości żużla. D. nawęgleni

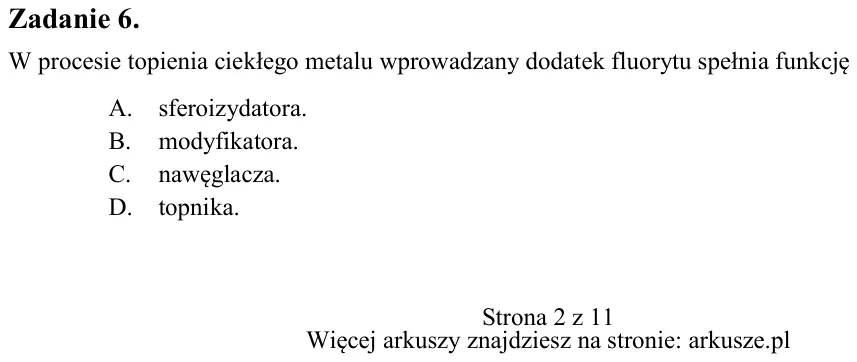

Zadanie 6. W procesie topienia ciekłego metalu wprowadzany dodatek fluorytu spełnia funkcję A. sferoizydatora. B. modyfikatora. C. nawęglacza. D. topnika.

Zadanie 7. Materiałem żużlotwórczym nie jest A. boksyt. B. wapno. C. fluoryt. D. żelazo.

Zadanie 8. W celu odsiarczenia ciekłej stali nie dodaje się do kąpieli A. CaO + CaF3+Al B. CaO + CaCO3 C. FeSi + FeTi D. CaO + Al

Zadanie 9. Podczas procesu świeżenia stali w celu odtlenienia kąpieli należy dodać A. aluminium. B. magnetyt. C. fluoryt. D. krzem.

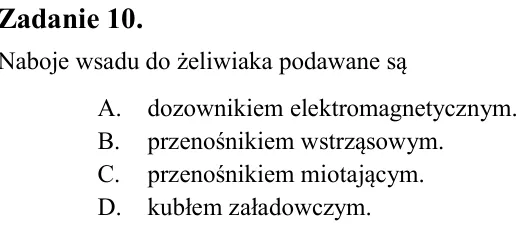

Zadanie 10. Naboje wsadu do żeliwiaka podawane są A. dozownikiem elektromagnetycznym. B. przenośnikiem wstrząsowym. C. przenośnikiem miotającym. D. kubłem załadowczym.

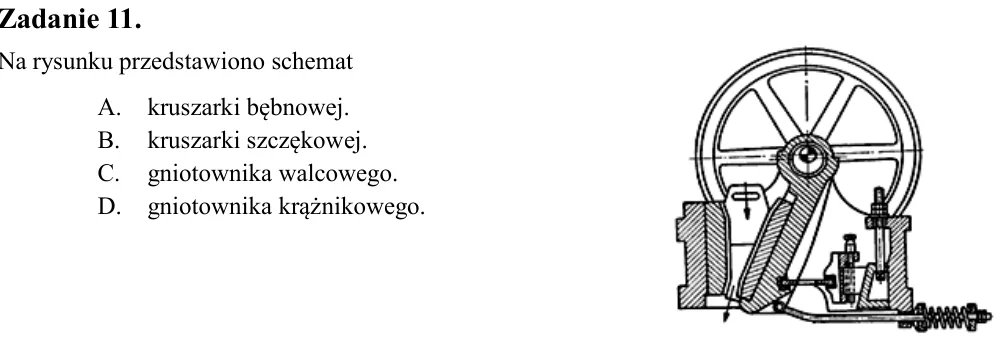

Zadanie 11. Na rysunku przedstawiono schemat A. kruszarki bębnowej. B. kruszarki szczękowej. C. gniotownika walcowego. D. gniotownika krążnikowego.

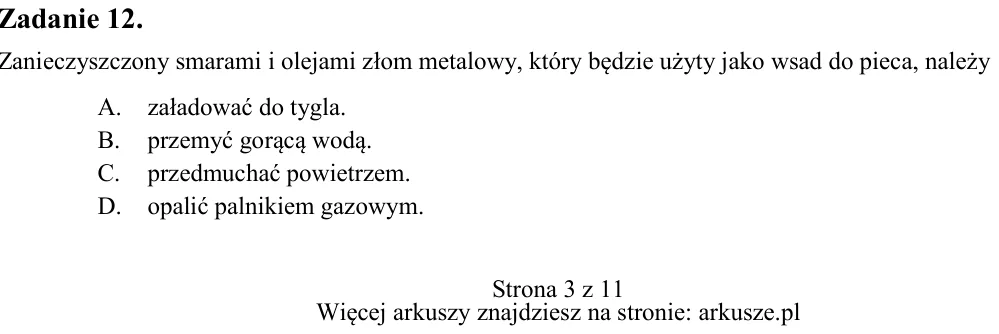

Zadanie 12. Zanieczyszczony smarami i olejami złom metalowy, który będzie użyty jako wsad do pieca, należy A. załadować do tygla. B. przemyć gorącą wodą. C. przedmuchać powietrzem. D. opalić palnikiem gazowym.

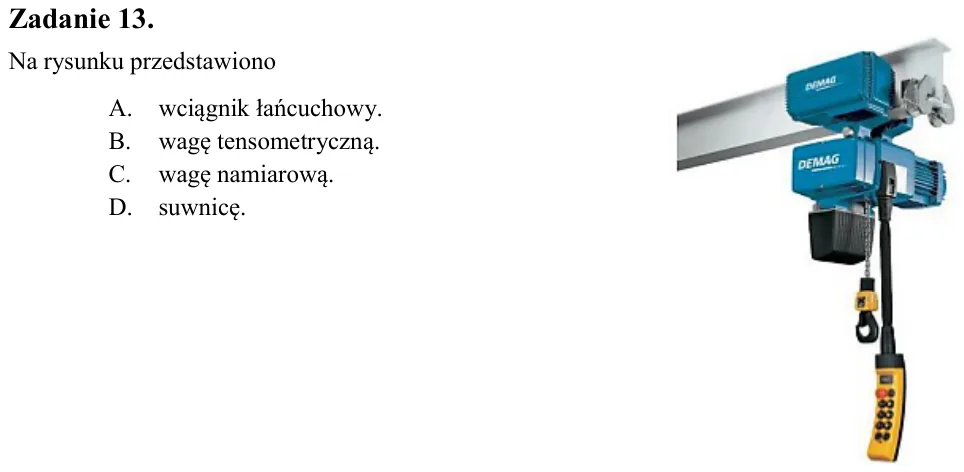

Zadanie 13. Na rysunku przedstawiono A. wciągnik łańcuchowy. B. wagę tensometryczną. C. wagę namiarową. D. suwnicę.

Zadanie 14. Żeliwo ciągliwe białe jest oznaczone symbolem literowo-cyfrowym A. EN-GJL-300 B. EN-GJN-450 C. EN-GJS-400 D. EN-GJMW-400

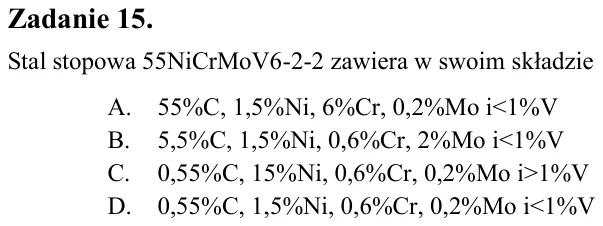

Zadanie 15. Stal stopowa 55NiCrMoV6-2-2 zawiera w swoim składzie A. 55%C, 1,5%Ni, 6%Cr, 0,2%Mo i<1%V B. 5,5%C, 1,5%Ni, 0,6%Cr, 2%Mo i<1%V C. 0,55%C, 15%Ni, 0,6%Cr, 0,2%Mo i>1%V D. 0,55%C, 1,5%Ni, 0,6%Cr, 0,2%Mo i<1%V

Zadanie 16. Jak jest nazywany odlewniczy stop miedzi z niklem i cynkiem? A. Znal. B. Nowe srebro. C. Miedzionikiel. D. Mosiądz twardy.

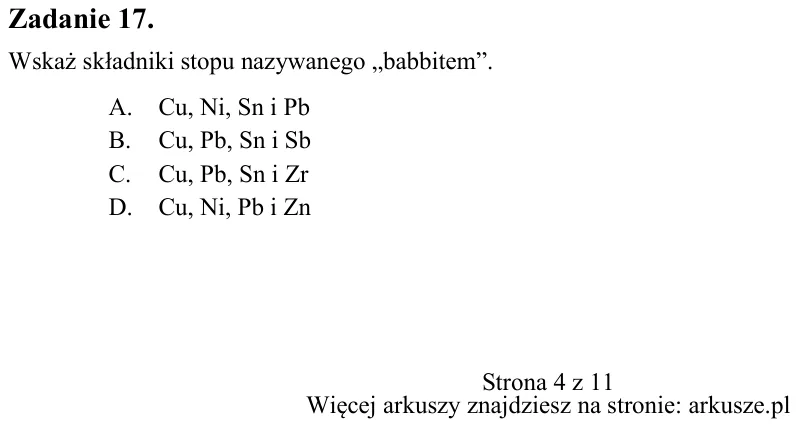

Zadanie 17. Wskaż składniki stopu nazywanego „babbitem”. A. Cu, Ni, Sn i Pb B. Cu, Pb, Sn i Sb C. Cu, Pb, Sn i Zr D. Cu, Ni, Pb i Zn

Zadanie 18. Siluminy to stopy aluminium, których głównym pierwiastkiem jest A. magnez. B. miedź. C. krzem. D. cynk.

Zadanie 19. Wskaż nazwę stopu odlewniczego cynku z aluminium i miedzią. A. Mosiądz. B. Brąz. C. Znal. D. Spiż.

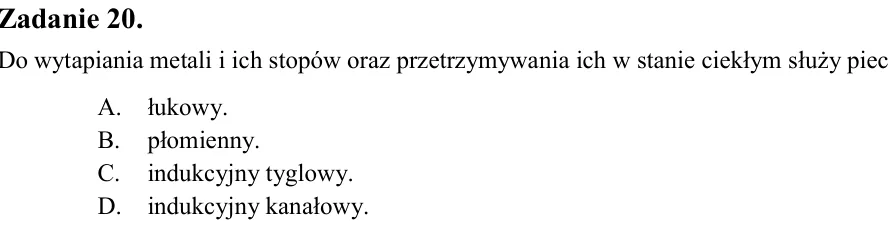

Zadanie 20. Do wytapiania metali i ich stopów oraz przetrzymywania ich w stanie ciekłym służy piec A. łukowy. B. płomienny. C. indukcyjny tyglowy. D. indukcyjny kanałowy.

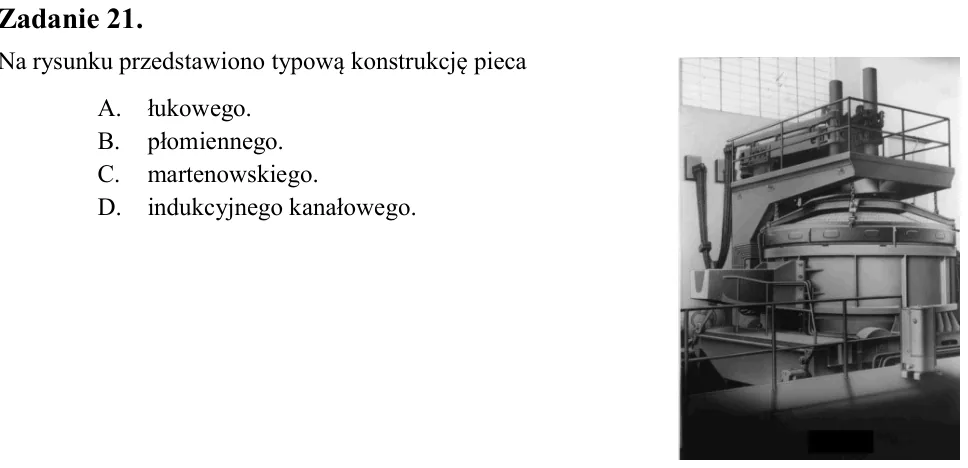

Zadanie 21. Na rysunku przedstawiono typową konstrukcję pieca A. łukowego. B. płomiennego. C. martenowskiego. D. indukcyjnego kanałowego.

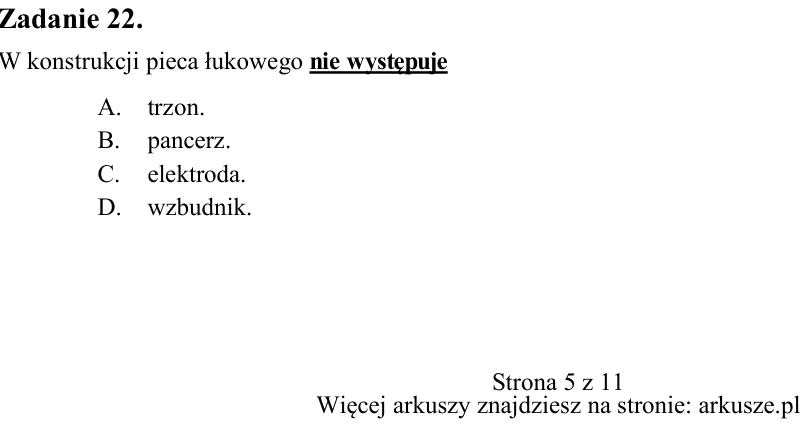

Zadanie 22. W konstrukcji pieca łukowego nie występuje A. trzon. B. pancerz. C. elektroda. D. wzbudnik.

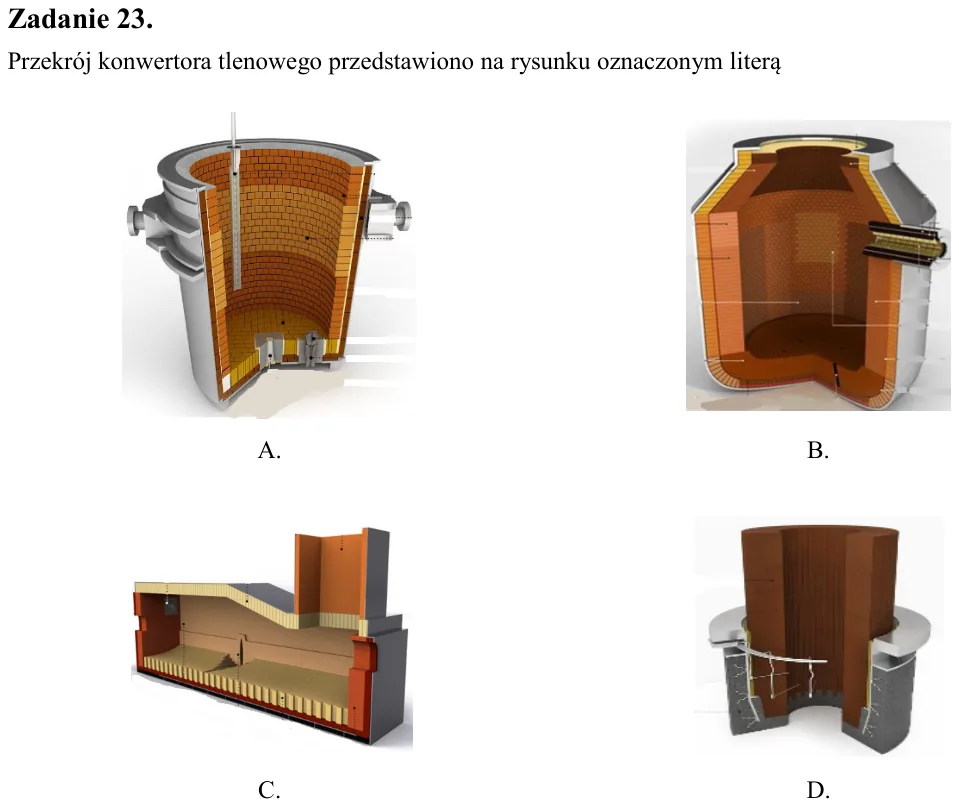

Zadanie 23. Przekrój konwertora tlenowego przedstawiono na rysunku oznaczonym literą

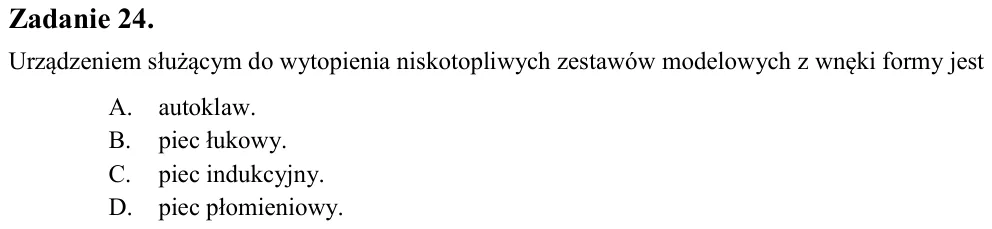

Zadanie 24. Urządzeniem służącym do wytopienia niskotopliwych zestawów modelowych z wnęki formy jest A. autoklaw. B. piec łukowy. C. piec indukcyjny. D. piec płomieniowy.

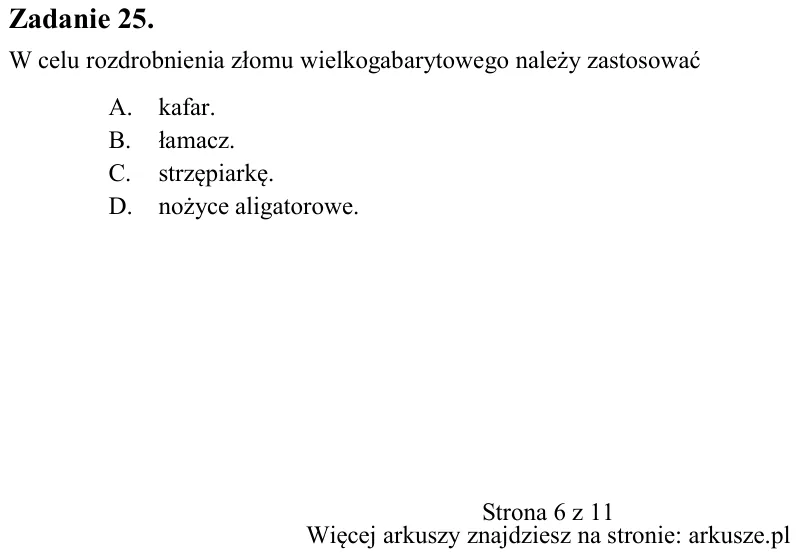

Zadanie 25. W celu rozdrobnienia złomu wielkogabarytowego należy zastosować A. kafar. B. łamacz. C. strzępiarkę. D. nożyce aligatorowe. A. B. C. D.

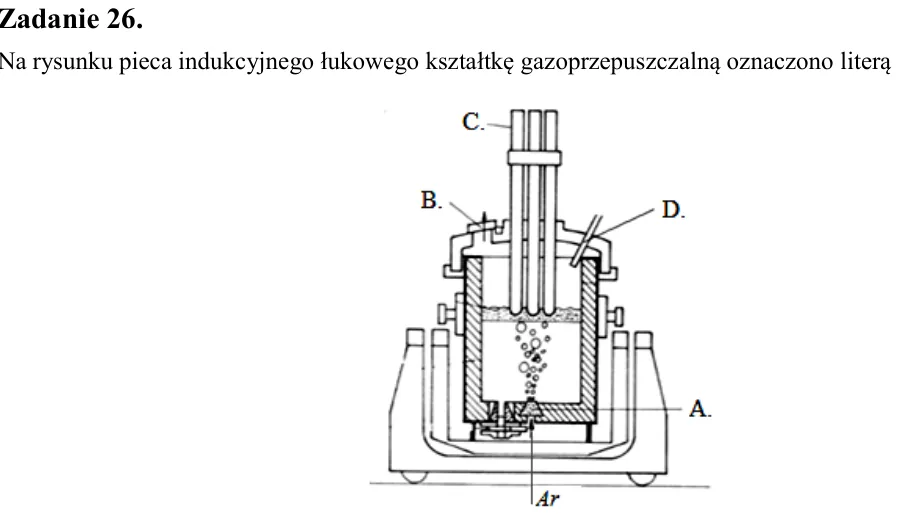

Zadanie 26. Na rysunku pieca indukcyjnego łukowego kształtkę gazoprzepuszczalną oznaczono literą

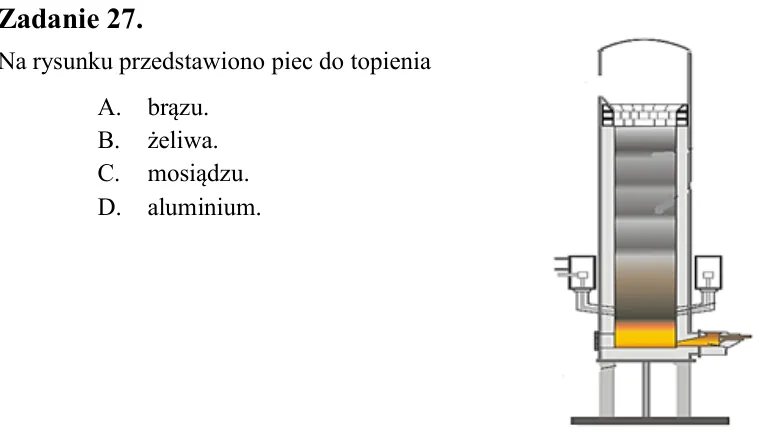

Zadanie 27. Na rysunku przedstawiono piec do topienia A. brązu. B. żeliwa. C. mosiądzu. D. aluminium.

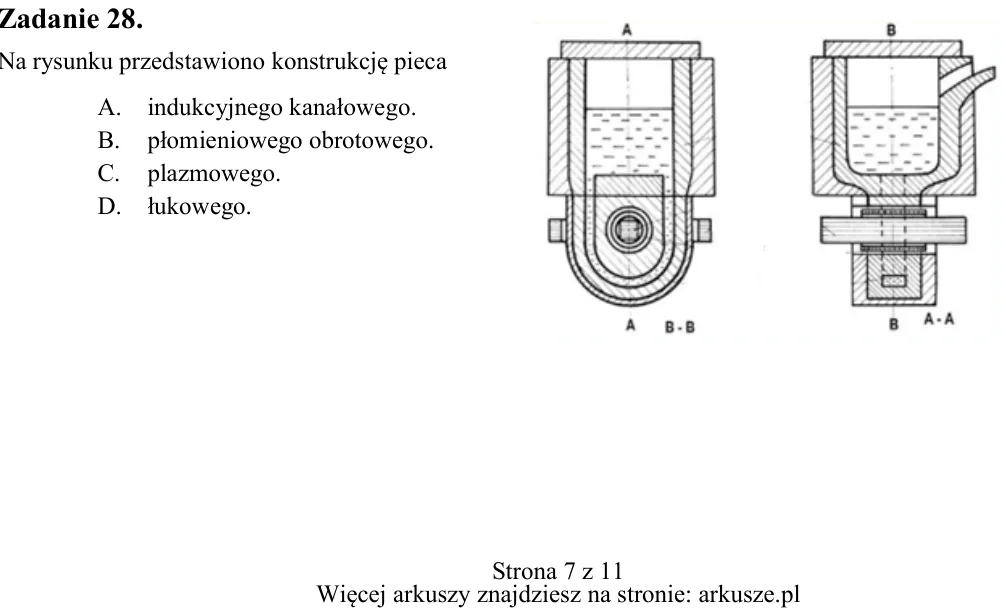

Zadanie 28. Na rysunku przedstawiono konstrukcję pieca A. indukcyjnego kanałowego. B. płomieniowego obrotowego. C. plazmowego. D. łukowego.

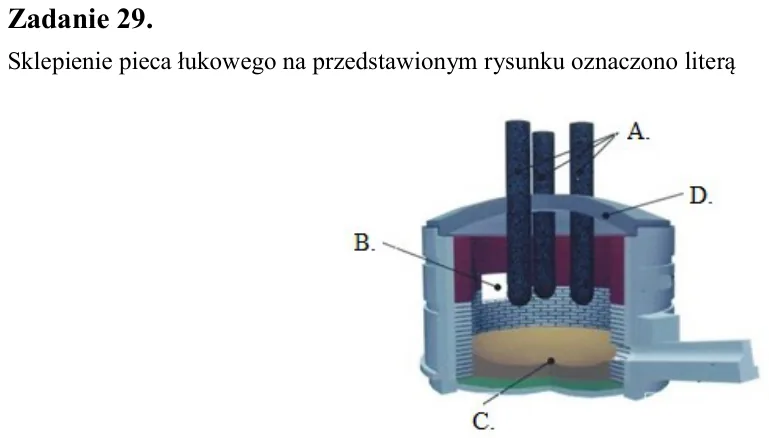

Zadanie 29. Sklepienie pieca łukowego na przedstawionym rysunku oznaczono literą

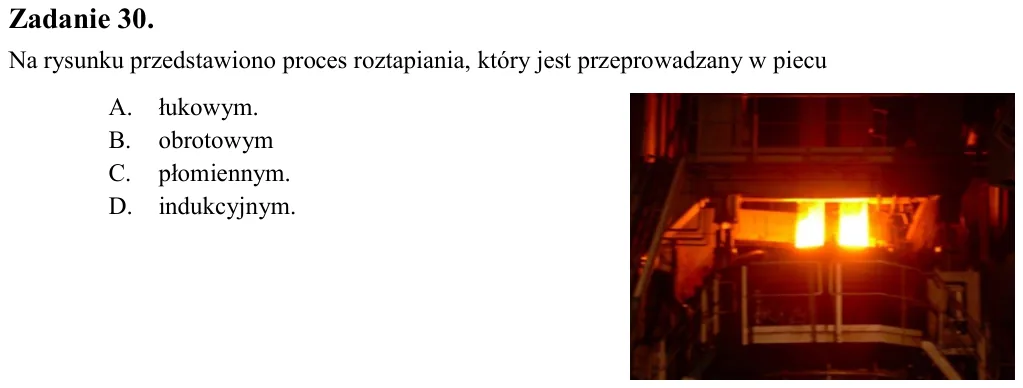

Zadanie 30. Na rysunku przedstawiono proces roztapiania, który jest przeprowadzany w piecu A. łukowym. B. obrotowym C. płomiennym. D. indukcyjnym.

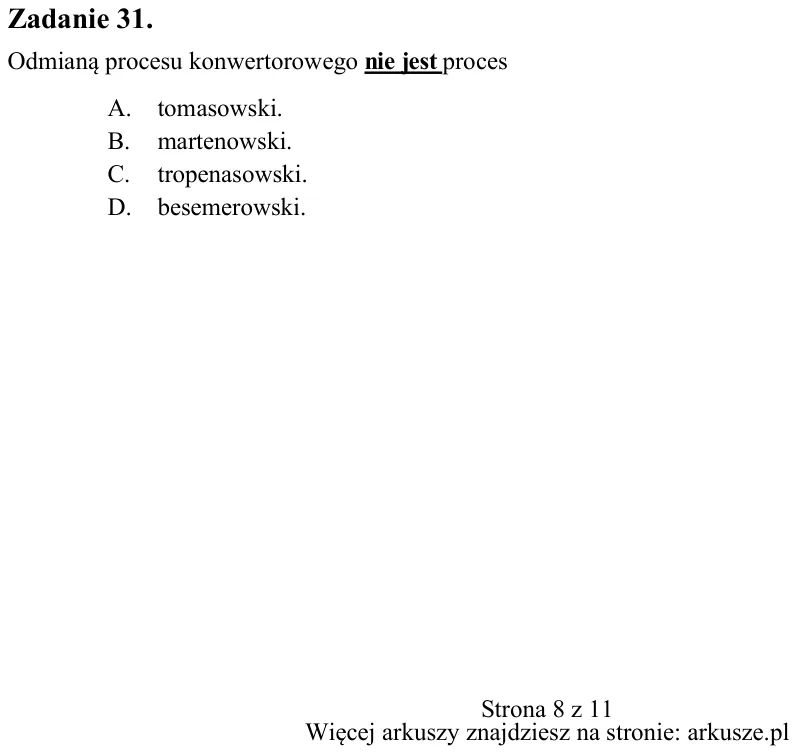

Zadanie 31. Odmianą procesu konwertorowego nie jest proces A. tomasowski. B. martenowski. C. tropenasowski. D. besemerowski.

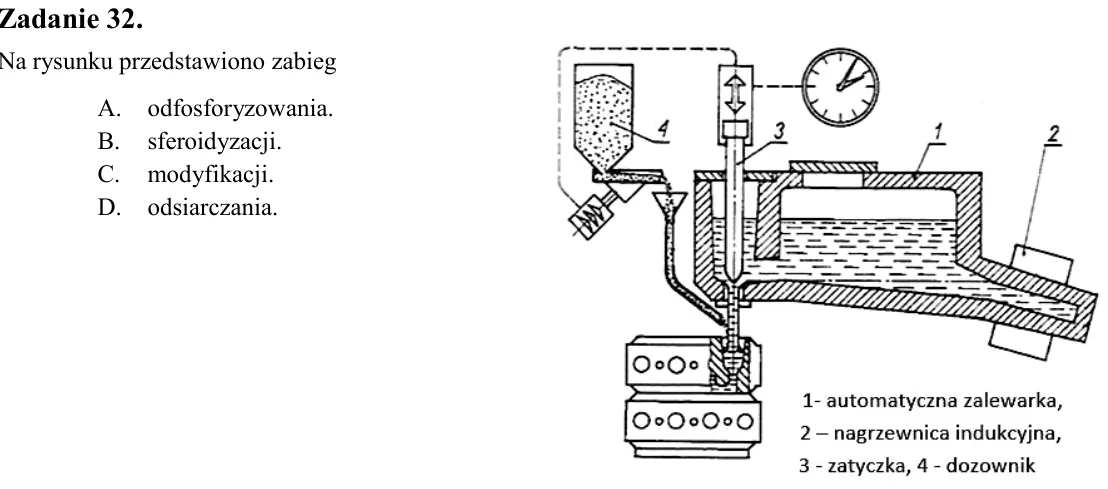

Zadanie 32. Na rysunku przedstawiono zabieg A. odfosforyzowania. B. sferoidyzacji. C. modyfikacji. D. odsiarczania.

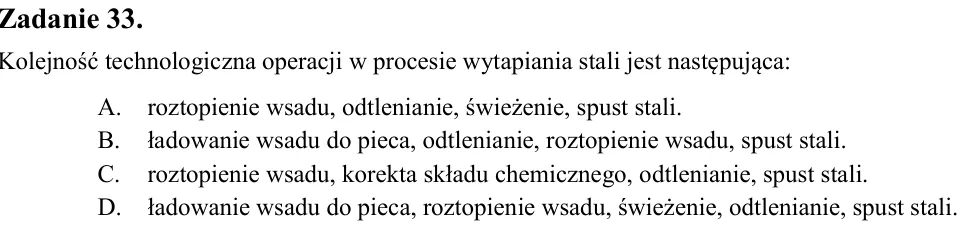

Zadanie 33. Kolejność technologiczna operacji w procesie wytapiania stali jest następująca: A. roztopienie wsadu, odtlenianie, świeżenie, spust stali. B. ładowanie wsadu do pieca, odtlenianie, roztopienie wsadu, spust st

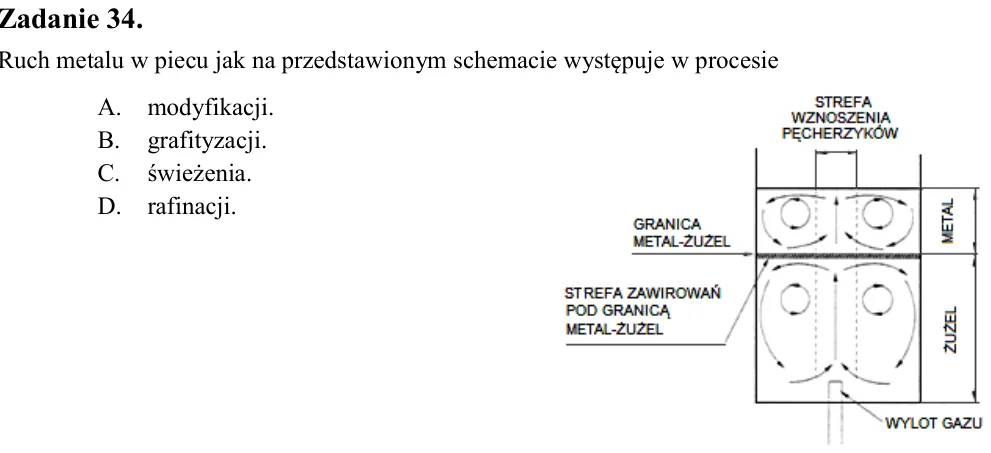

Zadanie 34. Ruch metalu w piecu jak na przedstawionym schemacie występuje w procesie A. modyfikacji. B. grafityzacji. C. świeżenia. D. rafinacji.

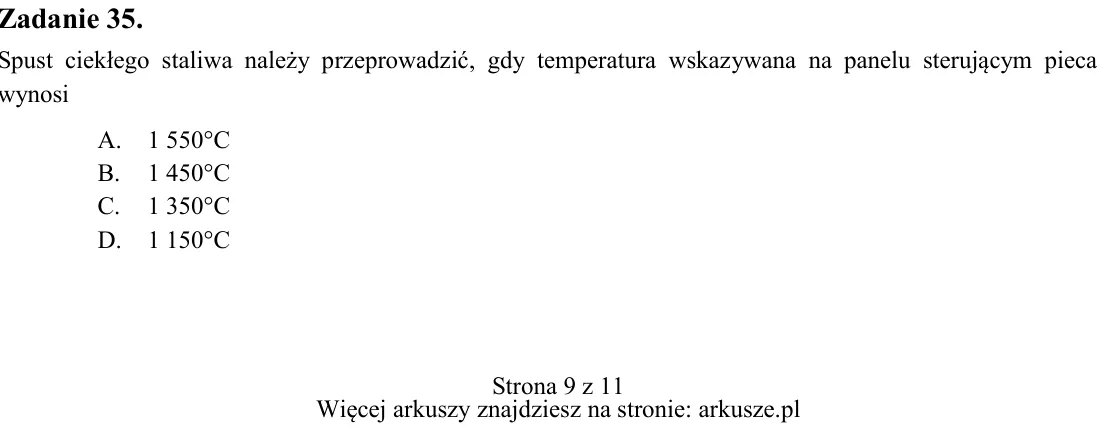

Zadanie 35. Spust ciekłego staliwa należy przeprowadzić, gdy temperatura wskazywana na panelu sterującym pieca wynosi A. 1 550°C B. 1 450°C C. 1 350°C D. 1 150°C

Zadanie 36. Odczyn kwaśny dla wykładziny pieca łukowego uzyskuje się poprzez zastosowanie A. CrO B. MgO C. Al2O3 D. SiO2

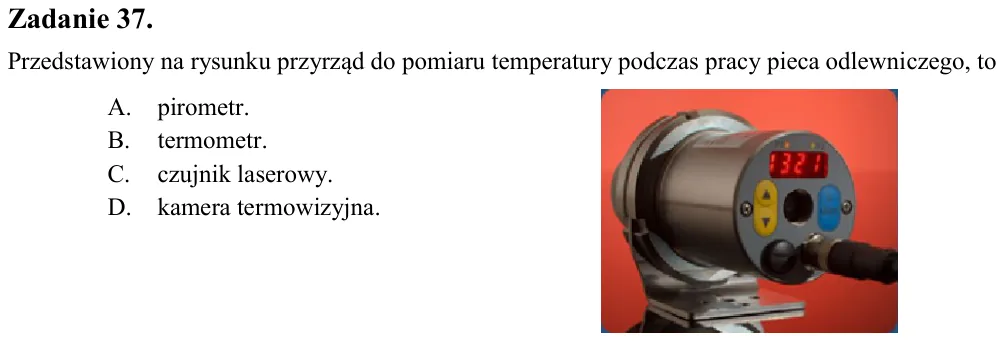

Zadanie 37. Przedstawiony na rysunku przyrząd do pomiaru temperatury podczas pracy pieca odlewniczego, to A. pirometr. B. termometr. C. czujnik laserowy. D. kamera termowizyjna.

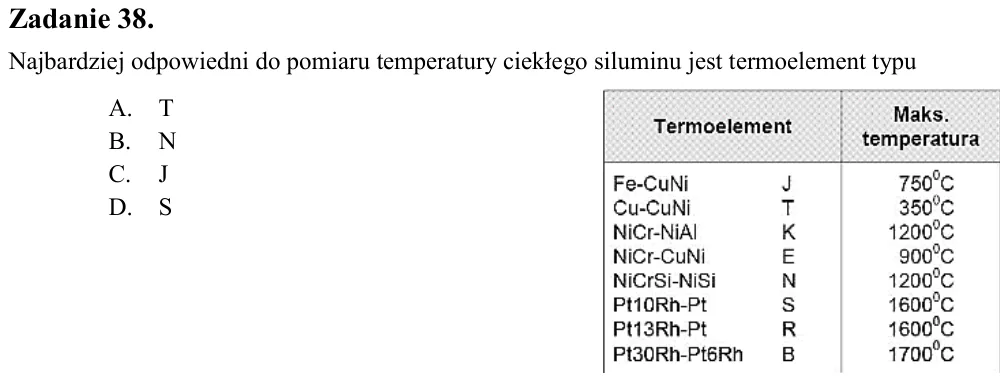

Zadanie 38. Najbardziej odpowiedni do pomiaru temperatury ciekłego siluminu jest termoelement typu A. T B. N C. J D. S

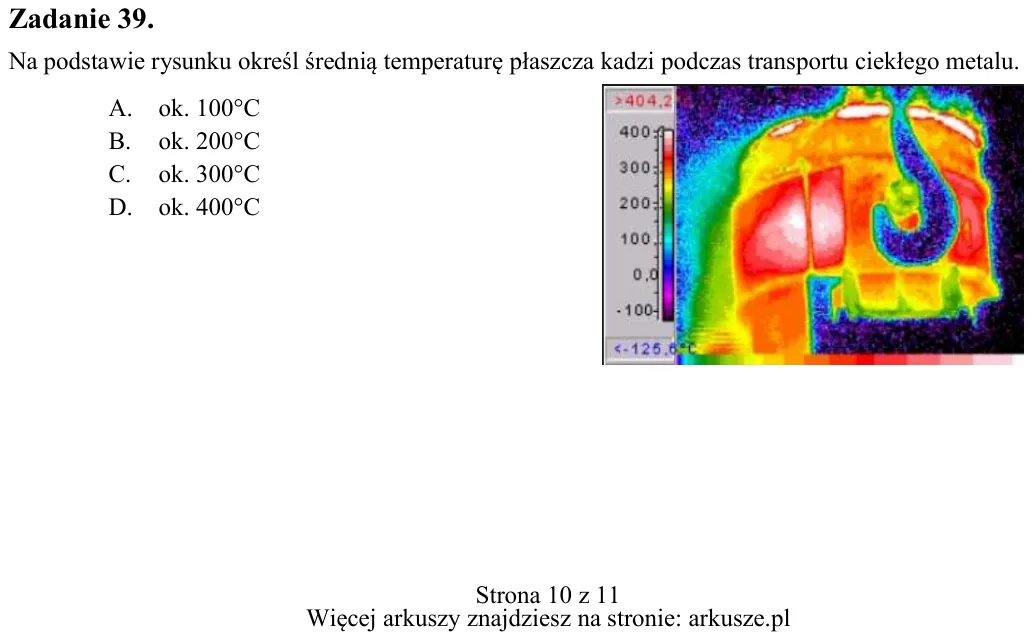

Zadanie 39. Na podstawie rysunku określ średnią temperaturę płaszcza kadzi podczas transportu ciekłego metalu. A. ok. 100°C B. ok. 200°C C. ok. 300°C D. ok. 400°C

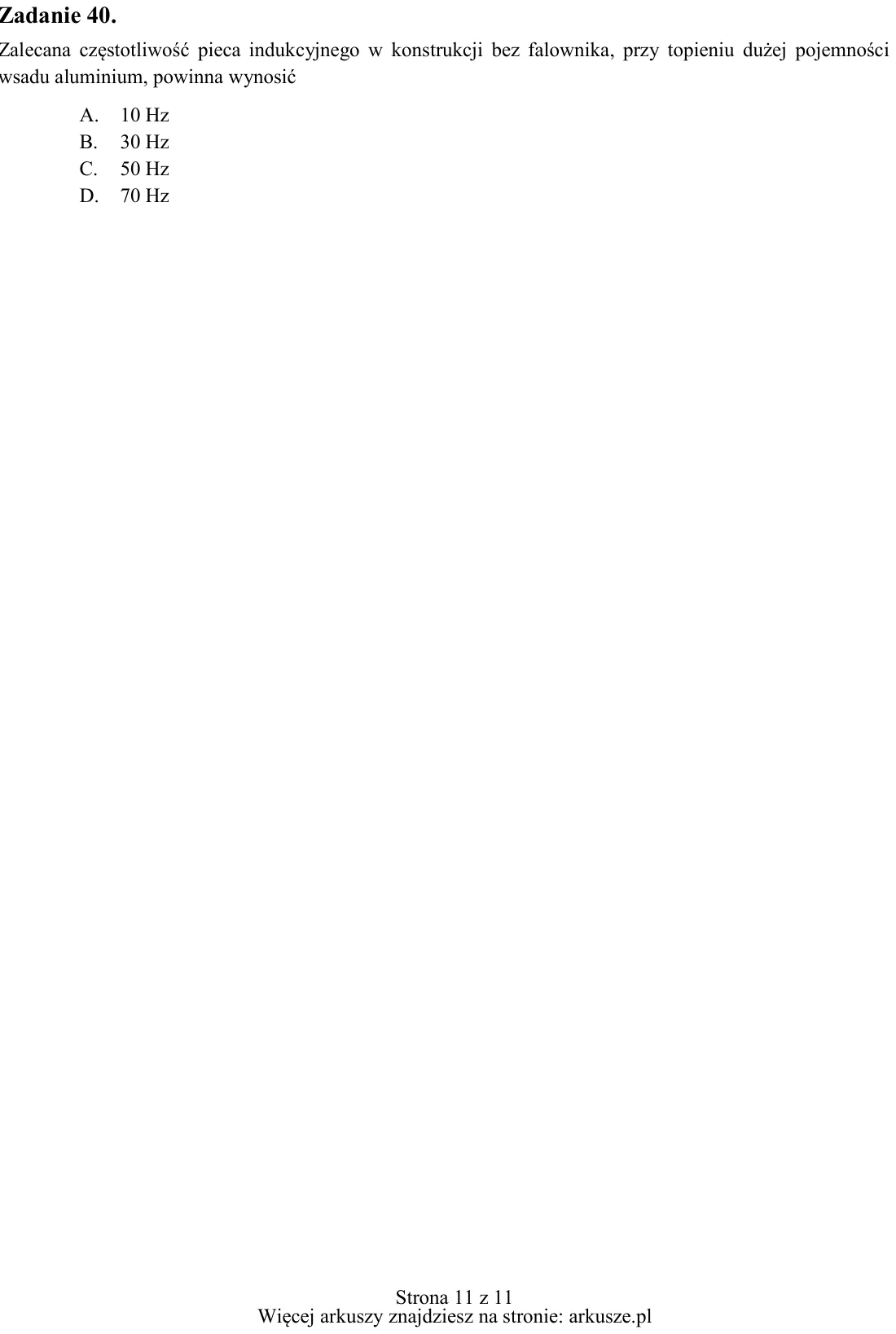

Zadanie 40. Zalecana częstotliwość pieca indukcyjnego w konstrukcji bez falownika, przy topieniu dużej pojemności wsadu aluminium, powinna wynosić A. 10 Hz B. 30 Hz C. 50 Hz D. 70 Hz
