M06 · Egzamin zawodowy · czerwiec 2018

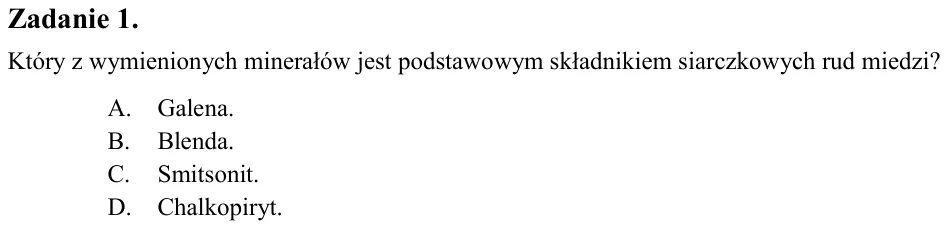

Zadanie 1. Który z wymienionych minerałów jest podstawowym składnikiem siarczkowych rud miedzi? A. Galena. B. Blenda. C. Smitsonit. D. Chalkopiryt.

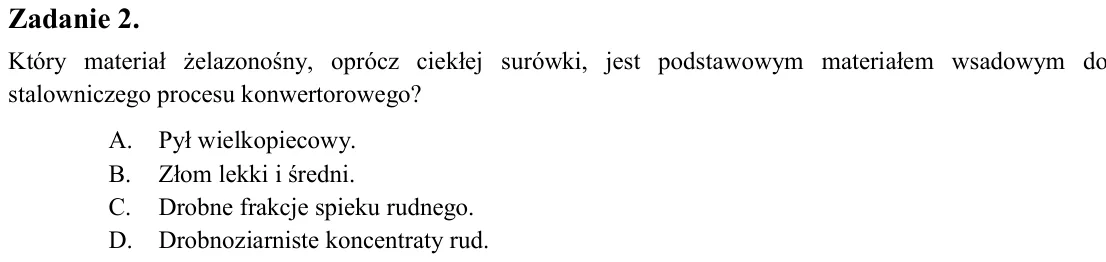

Zadanie 2. Który materiał żelazonośny, oprócz ciekłej surówki, jest podstawowym materiałem wsadowym do stalowniczego procesu konwertorowego? A. Pył wielkopiecowy. B. Złom lekki i średni. C. Drobne frakcje spieku rudnego.

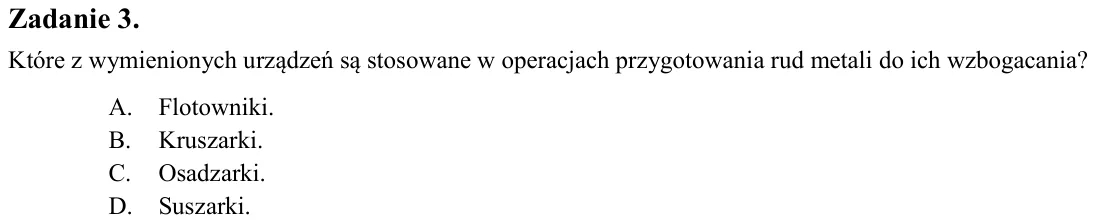

Zadanie 3. Które z wymienionych urządzeń są stosowane w operacjach przygotowania rud metali do ich wzbogacania? A. Flotowniki. B. Kruszarki. C. Osadzarki. D. Suszarki.

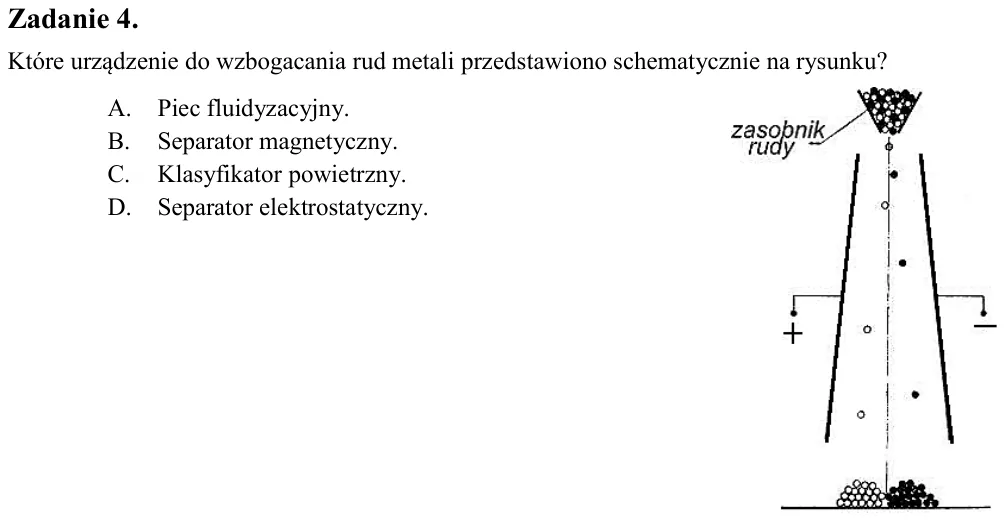

Zadanie 4. Które urządzenie do wzbogacania rud metali przedstawiono schematycznie na rysunku? A. Piec fluidyzacyjny. B. Separator magnetyczny. C. Klasyfikator powietrzny. D. Separator elektrostatyczny.

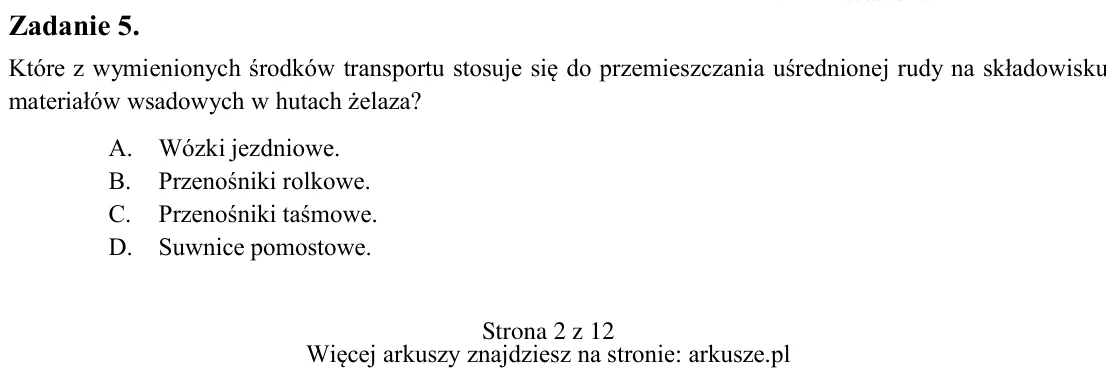

Zadanie 5. Które z wymienionych środków transportu stosuje się do przemieszczania uśrednionej rudy na składowisku materiałów wsadowych w hutach żelaza? A. Wózki jezdniowe. B. Przenośniki rolkowe. C. Przenośniki taśmowe.

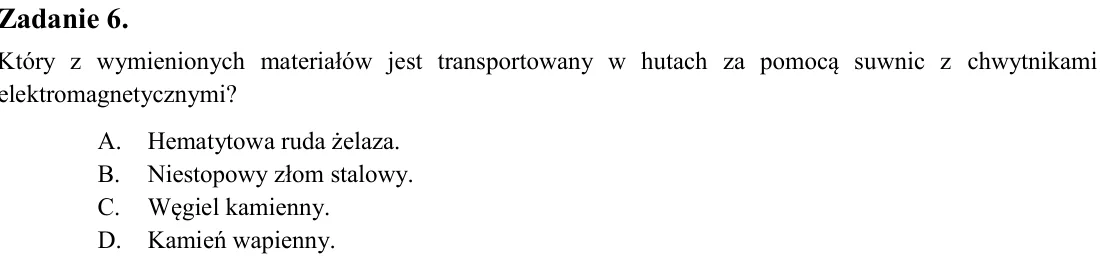

Zadanie 6. Który z wymienionych materiałów jest transportowany w hutach za pomocą suwnic z chwytnikami elektromagnetycznymi? A. Hematytowa ruda żelaza. B. Niestopowy złom stalowy. C. Węgiel kamienny. D. Kamień wapienny.

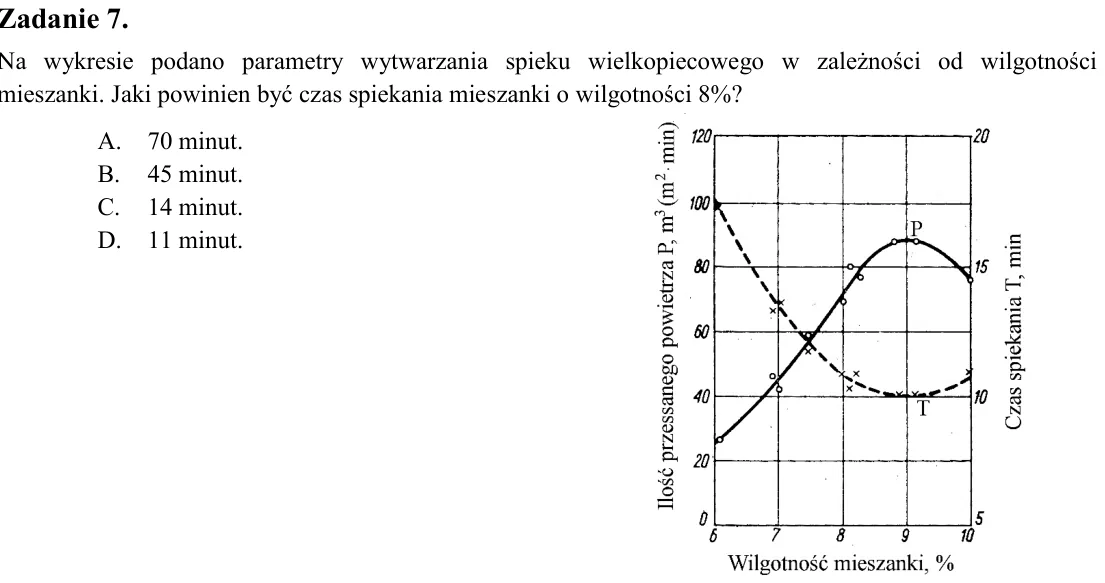

Zadanie 7. Na wykresie podano parametry wytwarzania spieku wielkopiecowego w zależności od wilgotności mieszanki. Jaki powinien być czas spiekania mieszanki o wilgotności 8%? A. 70 minut. B. 45 minut. C. 14 minut. D. 11

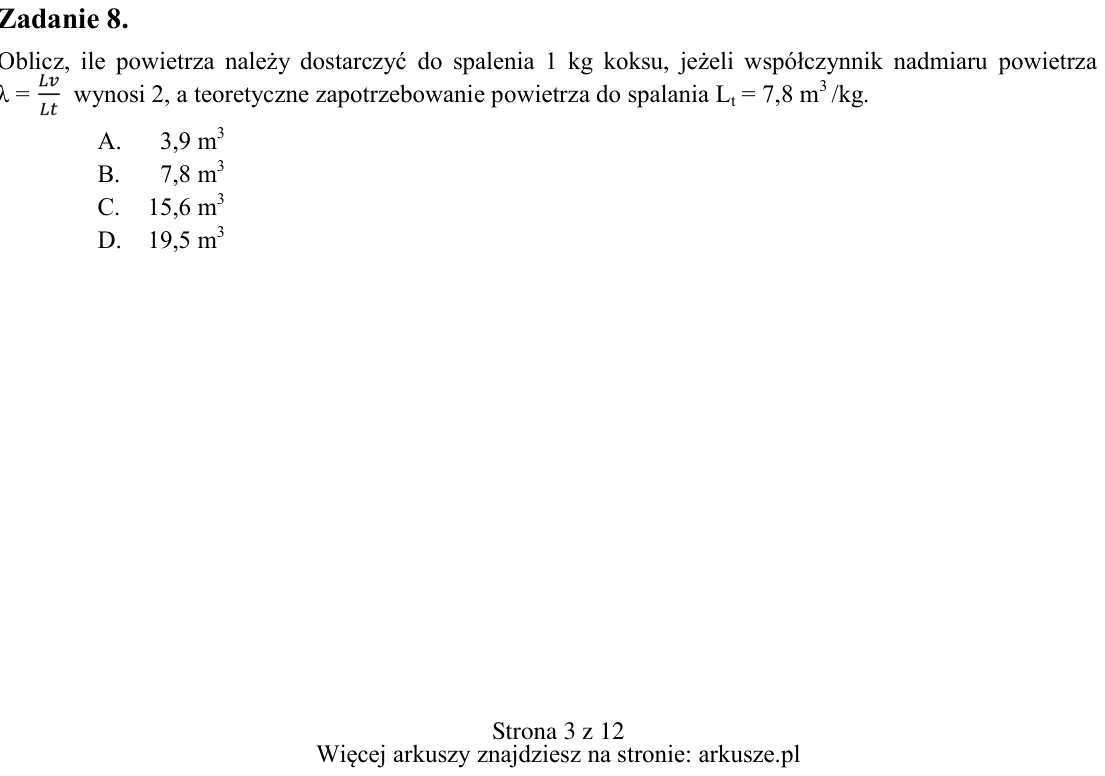

Zadanie 8. Oblicz, ile powietrza należy dostarczyć do spalenia 1 kg koksu, jeżeli współczynnik nadmiaru powietrza λ = wynosi 2, a teoretyczne zapotrzebowanie powietrza do spalania Lt = 7,8 m3 /kg. A. 3,9 m3 B. 7,8 m3 C.

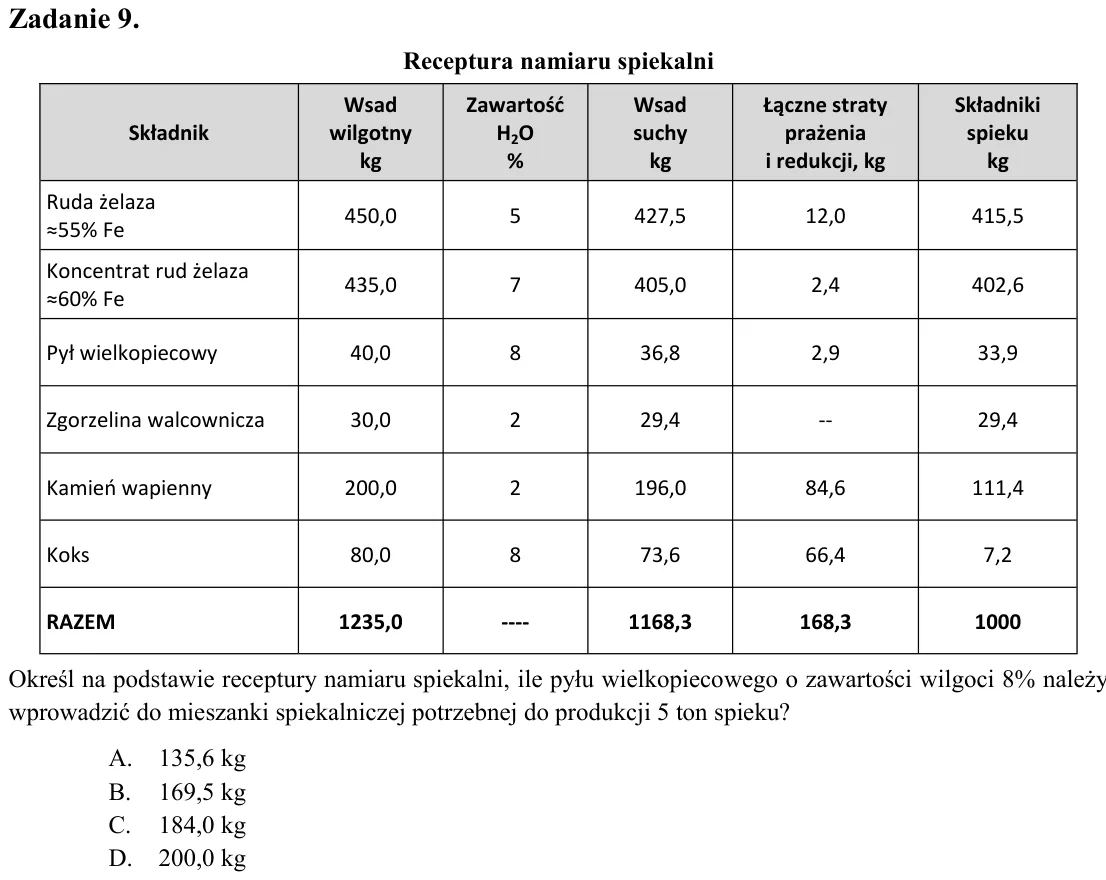

Zadanie 9. Receptura namiaru spiekalni Określ na podstawie receptury namiaru spiekalni, ile pyłu wielkopiecowego o zawartości wilgoci 8% należy wprowadzić do mieszanki spiekalniczej potrzebnej do produkcji 5 ton spieku?

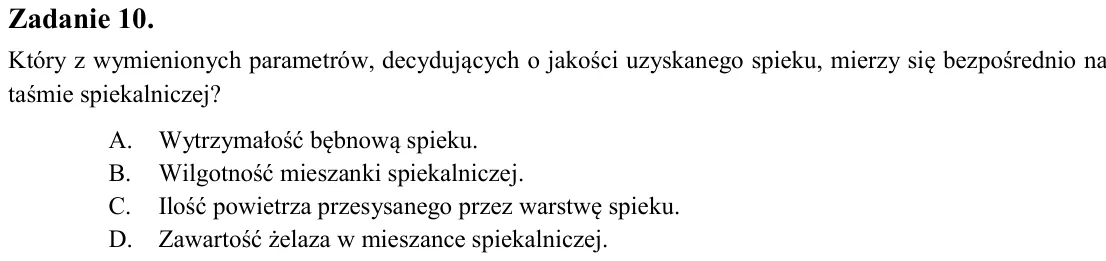

Zadanie 10. Który z wymienionych parametrów, decydujących o jakości uzyskanego spieku, mierzy się bezpośrednio na taśmie spiekalniczej? A. Wytrzymałość bębnową spieku. B. Wilgotność mieszanki spiekalniczej. C. Ilość powi

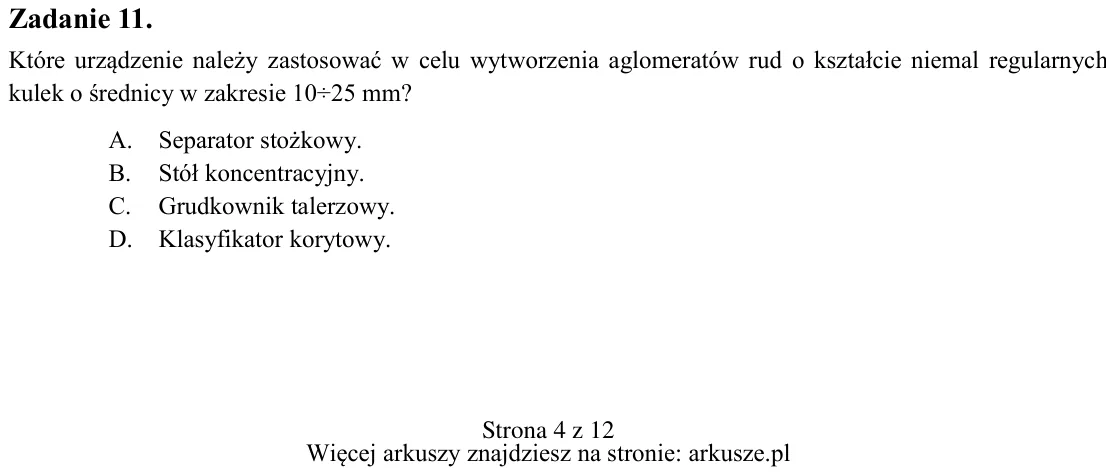

Zadanie 11. Które urządzenie należy zastosować w celu wytworzenia aglomeratów rud o kształcie niemal regularnych kulek o średnicy w zakresie 10÷25 mm? A. Separator stożkowy. B. Stół koncentracyjny. C. Grudkownik talerzow

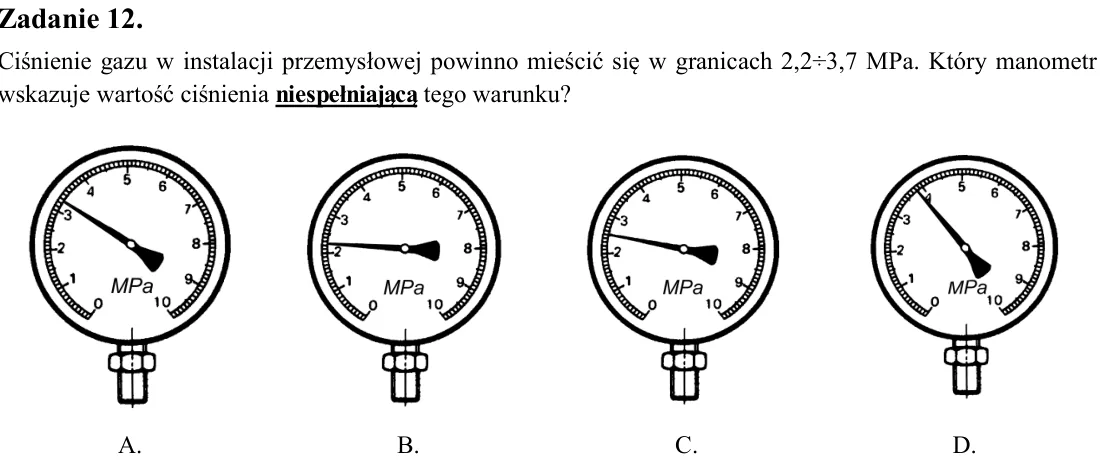

Zadanie 12. Ciśnienie gazu w instalacji przemysłowej powinno mieścić się w granicach 2,2÷3,7 MPa. Który manometr wskazuje wartość ciśnienia niespełniającą tego warunku?

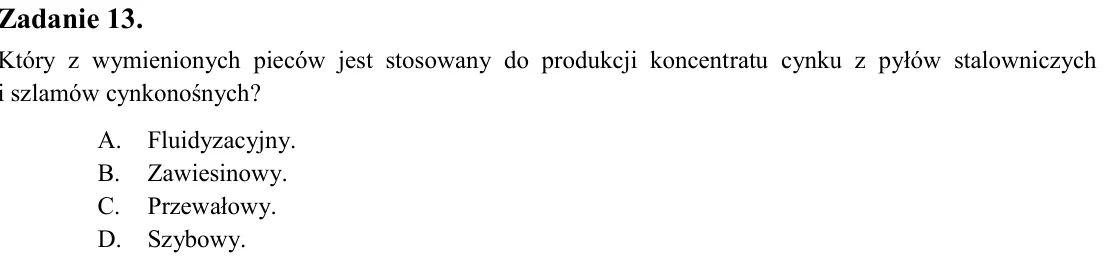

Zadanie 13. Który z wymienionych pieców jest stosowany do produkcji koncentratu cynku z pyłów stalowniczych i szlamów cynkonośnych? A. Fluidyzacyjny. B. Zawiesinowy. C. Przewałowy. D. Szybowy.

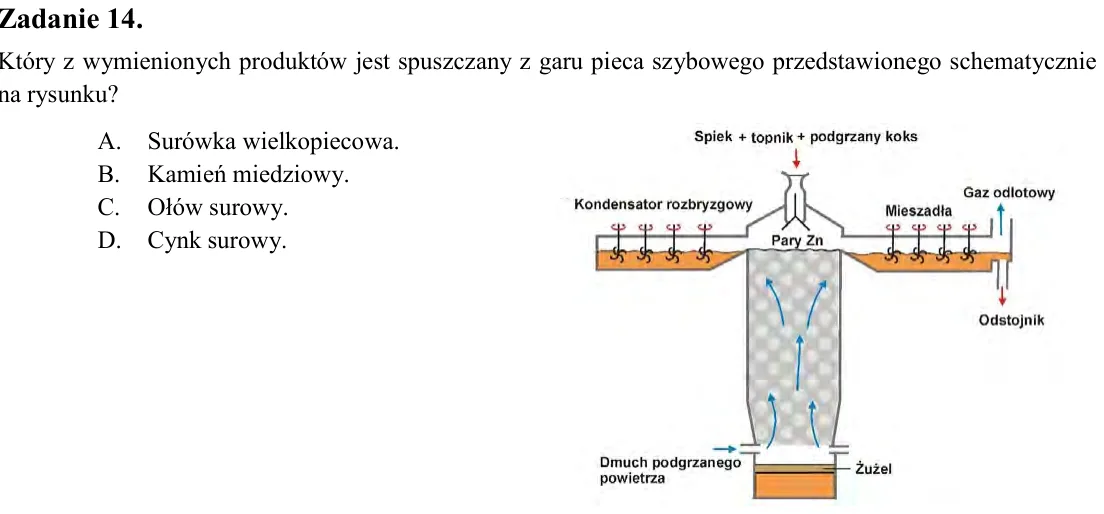

Zadanie 14. Który z wymienionych produktów jest spuszczany z garu pieca szybowego przedstawionego schematycznie na rysunku? A. Surówka wielkopiecowa. B. Kamień miedziowy. C. Ołów surowy. D. Cynk surowy.

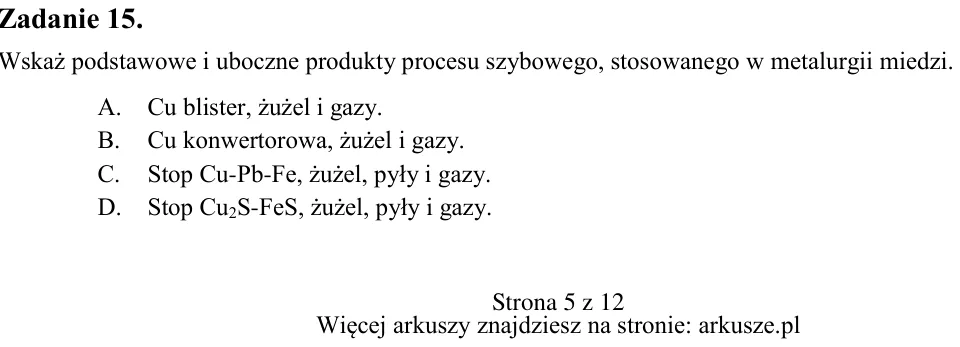

Zadanie 15. Wskaż podstawowe i uboczne produkty procesu szybowego, stosowanego w metalurgii miedzi. A. Cu blister, żużel i gazy. B. Cu konwertorowa, żużel i gazy. C. Stop Cu-Pb-Fe, żużel, pyły i gazy. D. Stop Cu2S-FeS, ż

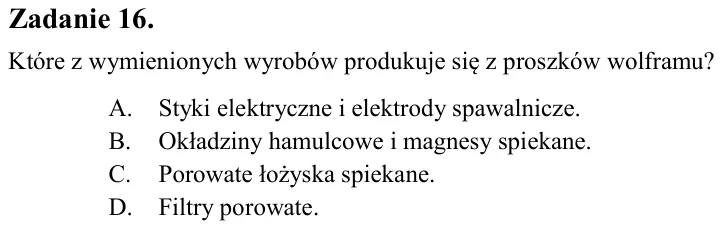

Zadanie 16. Które z wymienionych wyrobów produkuje się z proszków wolframu? A. Styki elektryczne i elektrody spawalnicze. B. Okładziny hamulcowe i magnesy spiekane. C. Porowate łożyska spiekane. D. Filtry porowate.

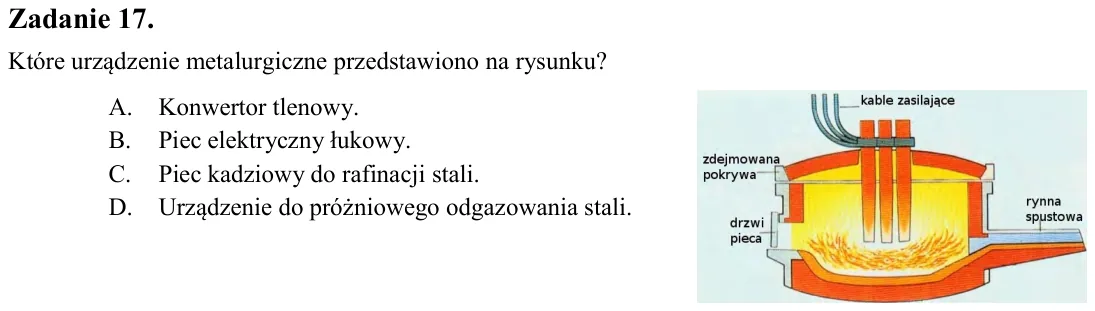

Zadanie 17. Które urządzenie metalurgiczne przedstawiono na rysunku? A. Konwertor tlenowy. B. Piec elektryczny łukowy. C. Piec kadziowy do rafinacji stali. D. Urządzenie do próżniowego odgazowania stali.

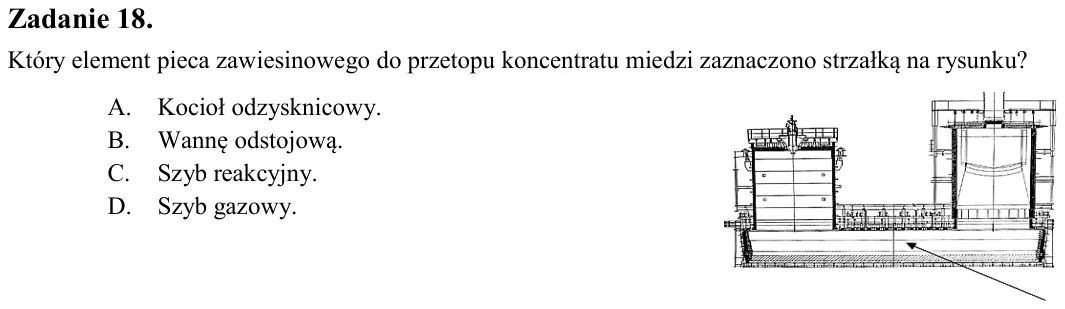

Zadanie 18. Który element pieca zawiesinowego do przetopu koncentratu miedzi zaznaczono strzałką na rysunku? A. Kocioł odzysknicowy. B. Wannę odstojową. C. Szyb reakcyjny. D. Szyb gazowy.

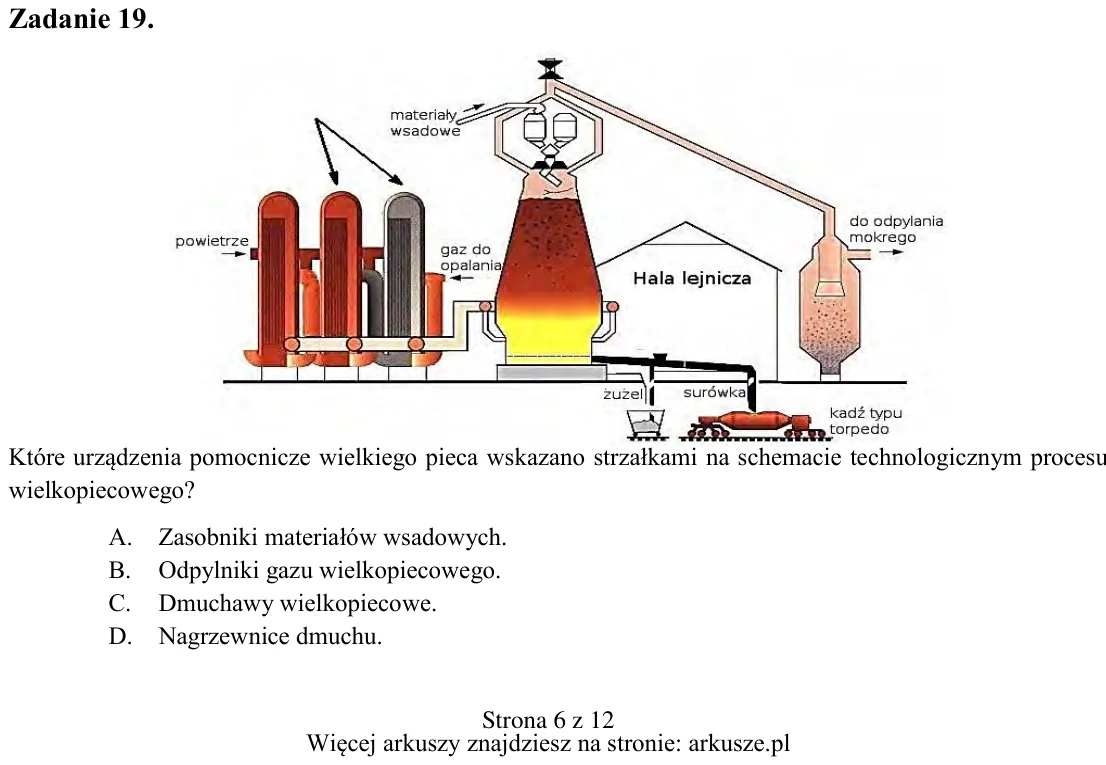

Zadanie 19. Które urządzenia pomocnicze wielkiego pieca wskazano strzałkami na schemacie technologicznym procesu wielkopiecowego? A. Zasobniki materiałów wsadowych. B. Odpylniki gazu wielkopiecowego. C. Dmuchawy wielkopi

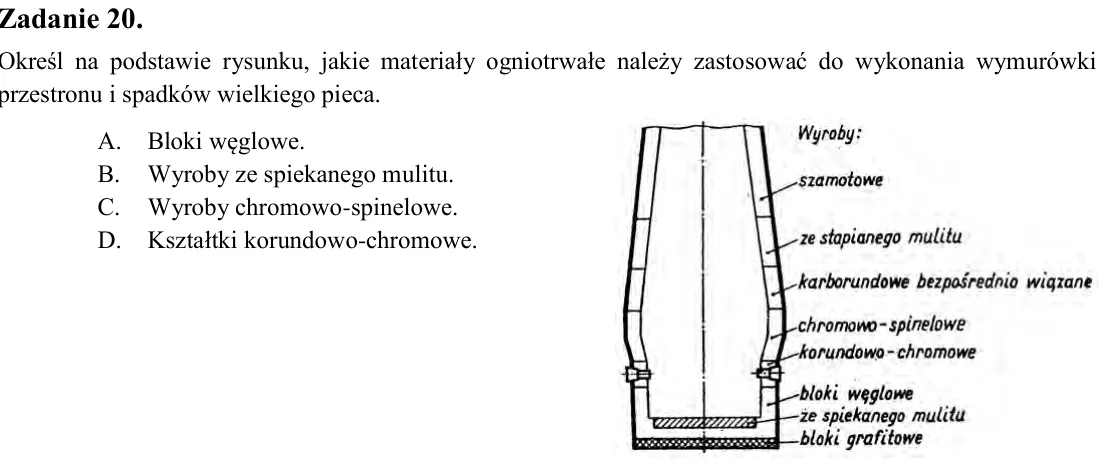

Zadanie 20. Określ na podstawie rysunku, jakie materiały ogniotrwałe należy zastosować do wykonania wymurówki przestronu i spadków wielkiego pieca. A. Bloki węglowe. B. Wyroby ze spiekanego mulitu. C. Wyroby chromowo-spi

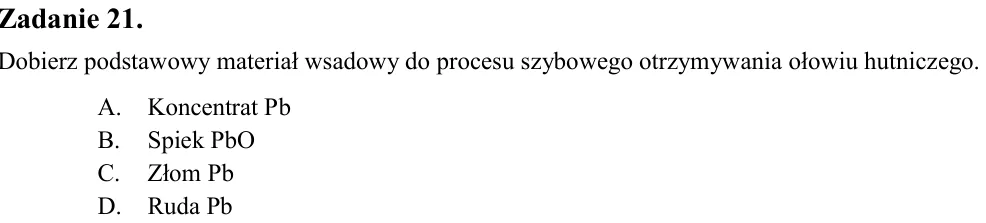

Zadanie 21. Dobierz podstawowy materiał wsadowy do procesu szybowego otrzymywania ołowiu hutniczego. A. Koncentrat Pb B. Spiek PbO C. Złom Pb D. Ruda Pb

Zadanie 22. Który metal wytwarza się na skalę przemysłową metodą elektrolizy roztworu tlenku tego metalu w stopionym kriolicie? A. Al B. Zn C. Ag D. Sn

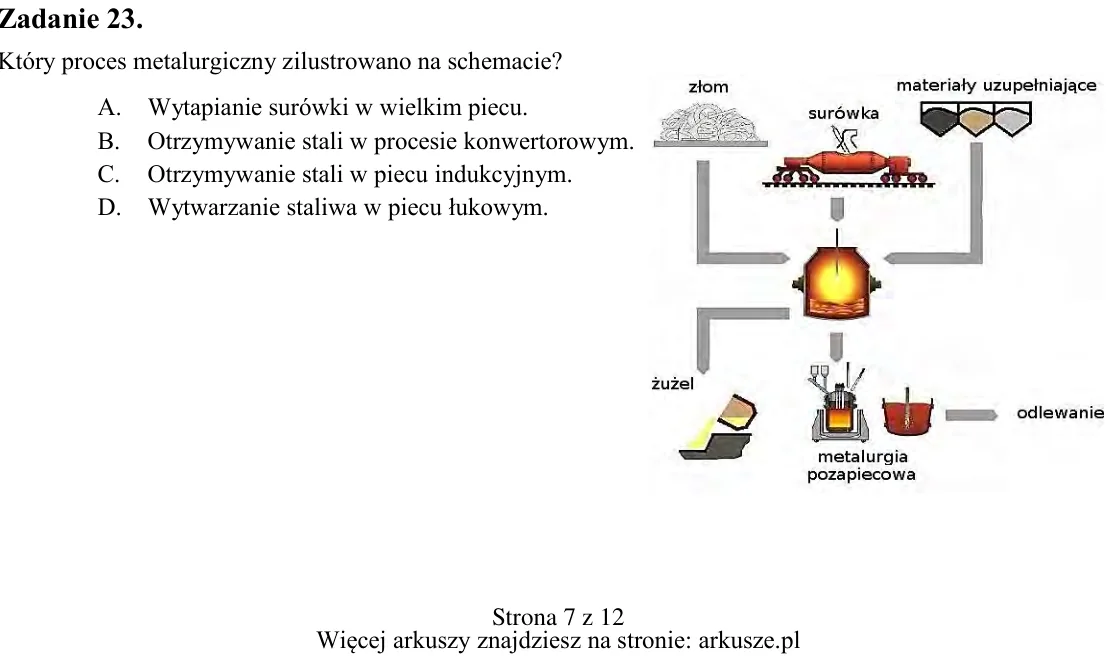

Zadanie 23. Który proces metalurgiczny zilustrowano na schemacie? A. Wytapianie surówki w wielkim piecu. B. Otrzymywanie stali w procesie konwertorowym. C. Otrzymywanie stali w piecu indukcyjnym. D. Wytwarzanie staliwa w

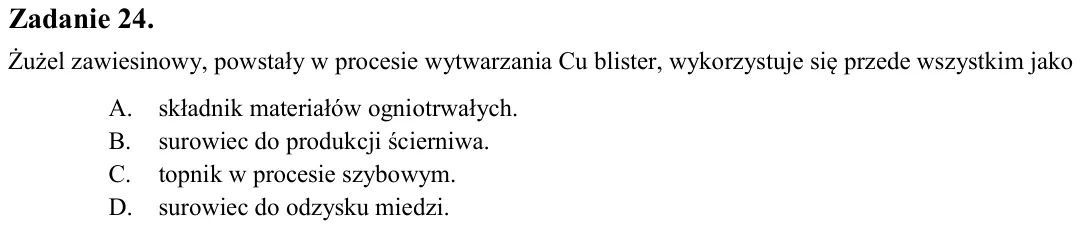

Zadanie 24. Żużel zawiesinowy, powstały w procesie wytwarzania Cu blister, wykorzystuje się przede wszystkim jako A. składnik materiałów ogniotrwałych. B. surowiec do produkcji ścierniwa. C. topnik w procesie szybowym. D

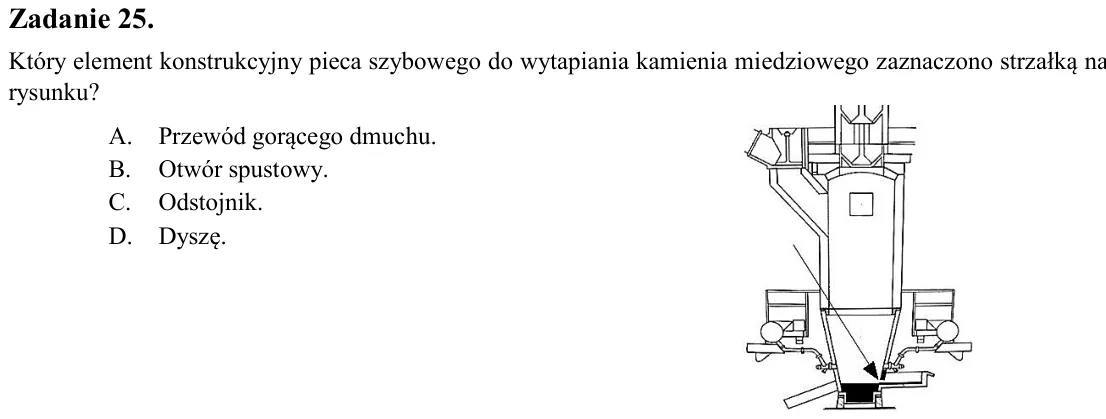

Zadanie 25. Który element konstrukcyjny pieca szybowego do wytapiania kamienia miedziowego zaznaczono strzałką na rysunku? A. Przewód gorącego dmuchu. B. Otwór spustowy. C. Odstojnik. D. Dyszę.

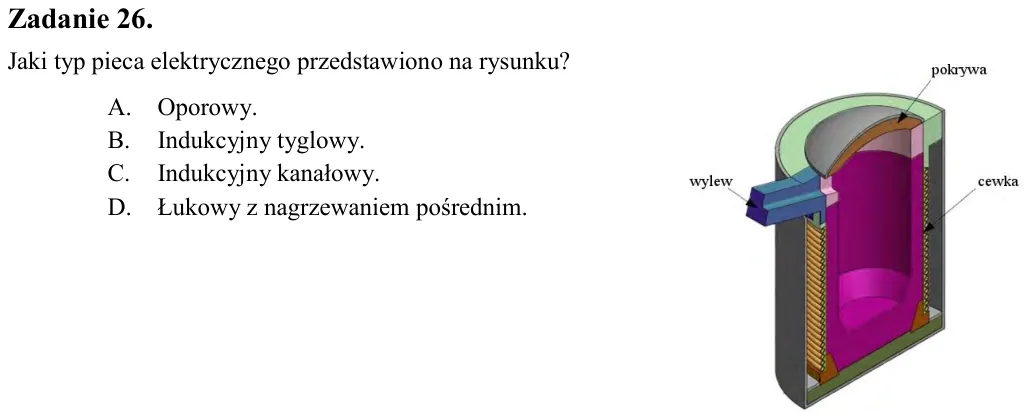

Zadanie 26. Jaki typ pieca elektrycznego przedstawiono na rysunku? A. Oporowy. B. Indukcyjny tyglowy. C. Indukcyjny kanałowy. D. Łukowy z nagrzewaniem pośrednim.

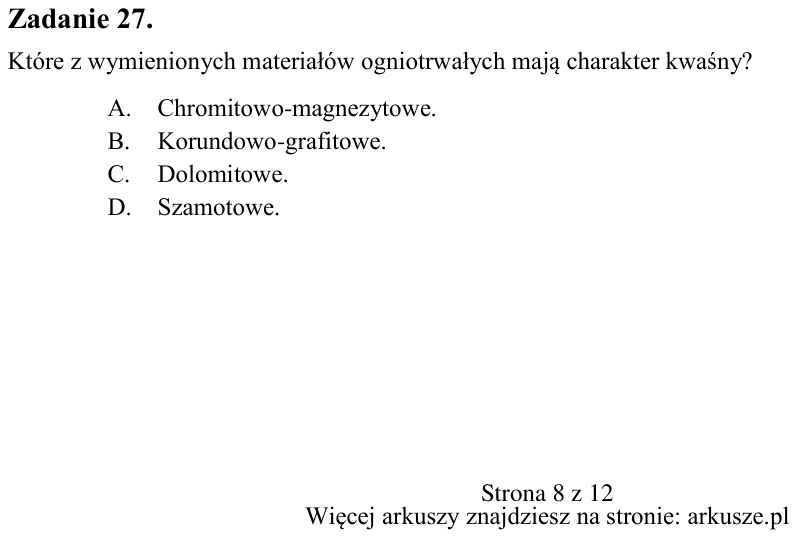

Zadanie 27. Które z wymienionych materiałów ogniotrwałych mają charakter kwaśny? A. Chromitowo-magnezytowe. B. Korundowo-grafitowe. C. Dolomitowe. D. Szamotowe.

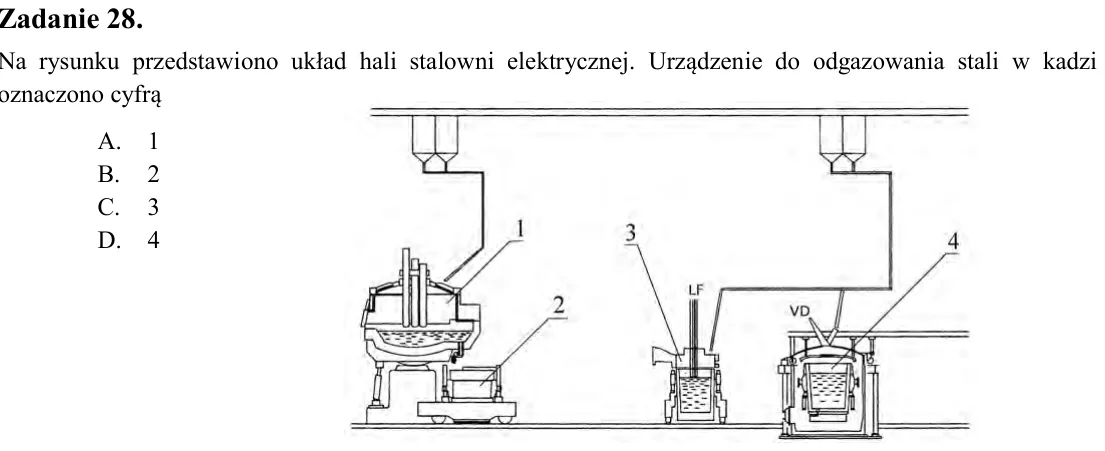

Zadanie 28. Na rysunku przedstawiono układ hali stalowni elektrycznej. Urządzenie do odgazowania stali w kadzi oznaczono cyfrą A. 1 B. 2 C. 3 D. 4

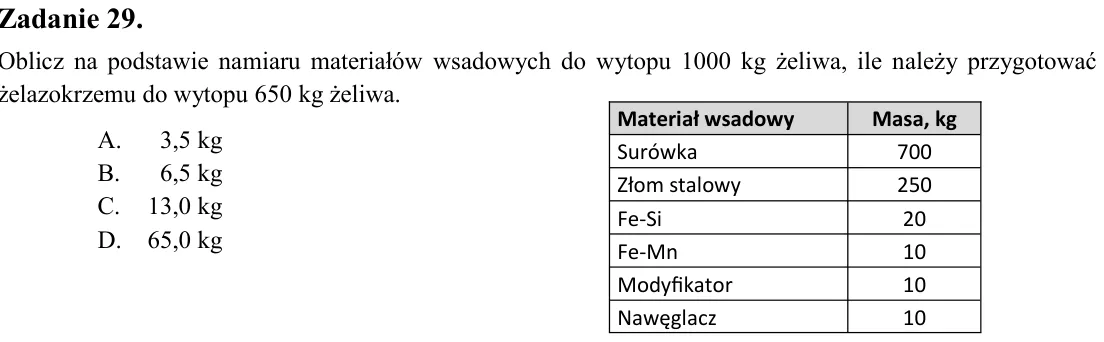

Zadanie 29. Oblicz na podstawie namiaru materiałów wsadowych do wytopu 1000 kg żeliwa, ile należy przygotować żelazokrzemu do wytopu 650 kg żeliwa. A. 3,5 kg B. 6,5 kg C. 13,0 kg D. 65,0 kg

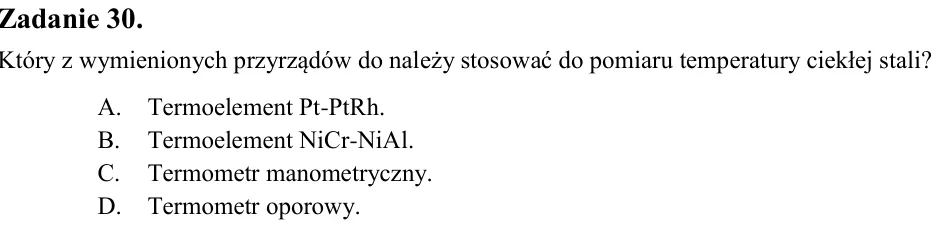

Zadanie 30. Który z wymienionych przyrządów do należy stosować do pomiaru temperatury ciekłej stali? A. Termoelement Pt-PtRh. B. Termoelement NiCr-NiAl. C. Termometr manometryczny. D. Termometr oporowy.

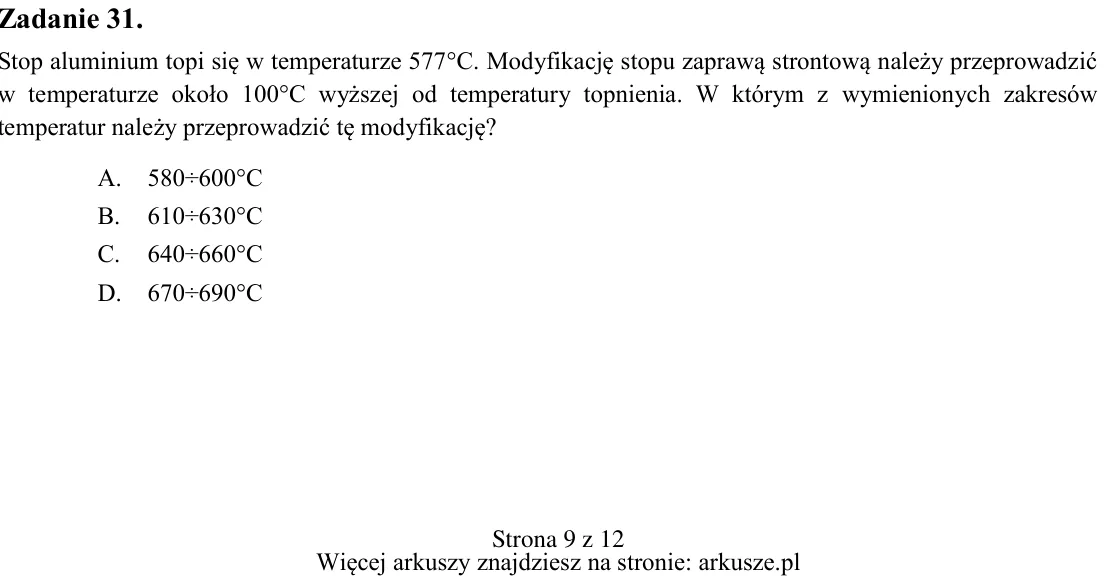

Zadanie 31. Stop aluminium topi się w temperaturze 577°C. Modyfikację stopu zaprawą strontową należy przeprowadzić w temperaturze około 100°C wyższej od temperatury topnienia. W którym z wymienionych zakresów temperatur

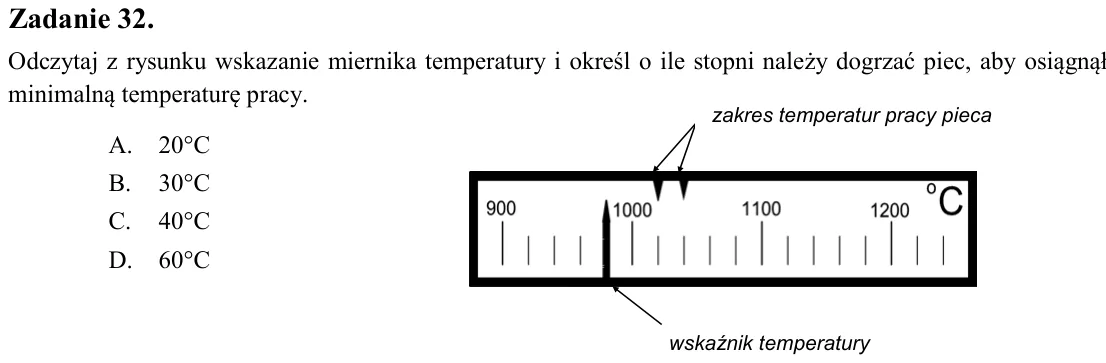

Zadanie 32. Odczytaj z rysunku wskazanie miernika temperatury i określ o ile stopni należy dogrzać piec, aby osiągnął minimalną temperaturę pracy. A. 20C B. 30C C. 40C D. 60C

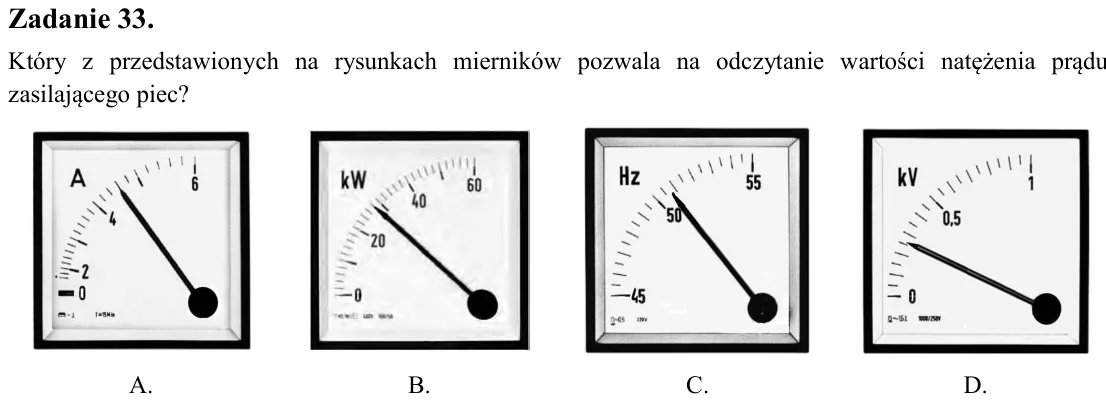

Zadanie 33. Który z przedstawionych na rysunkach mierników pozwala na odczytanie wartości natężenia prądu zasilającego piec?

Zadanie 34. Metodą elektrolizy wodnych roztworów soli wytwarza się na skalę przemysłową proszki A. miedzi. B. tytanu. C. magnezu. D. aluminium.

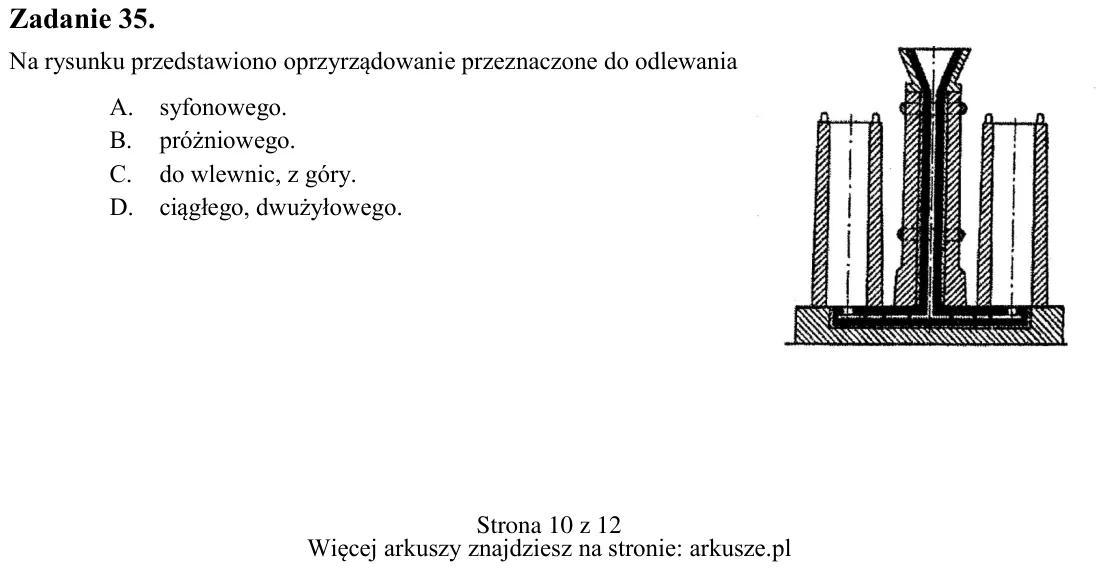

Zadanie 35. Na rysunku przedstawiono oprzyrządowanie przeznaczone do odlewania A. syfonowego. B. próżniowego. C. do wlewnic, z góry. D. ciągłego, dwużyłowego. zakres temperatur pracy pieca wskaźnik temperatury A. B. C. D

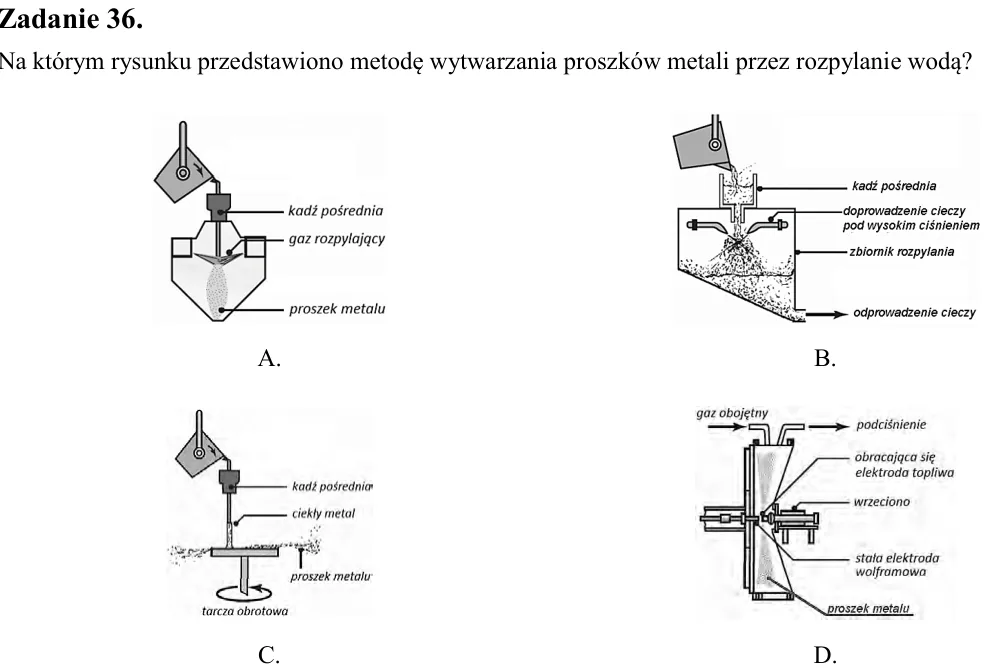

Zadanie 36. Na którym rysunku przedstawiono metodę wytwarzania proszków metali przez rozpylanie wodą?

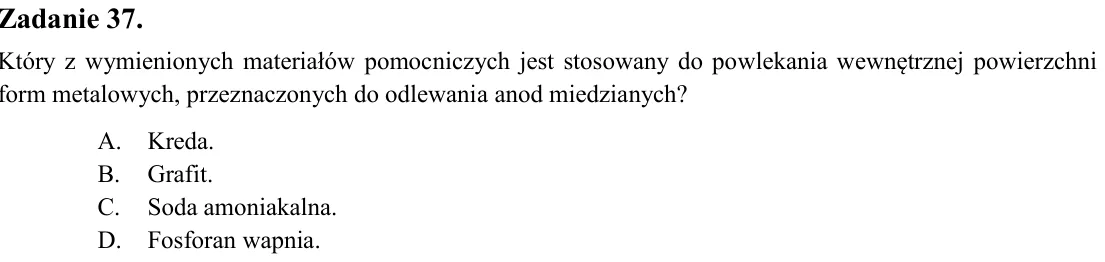

Zadanie 37. Który z wymienionych materiałów pomocniczych jest stosowany do powlekania wewnętrznej powierzchni form metalowych, przeznaczonych do odlewania anod miedzianych? A. Kreda. B. Grafit. C. Soda amoniakalna. D. Fo

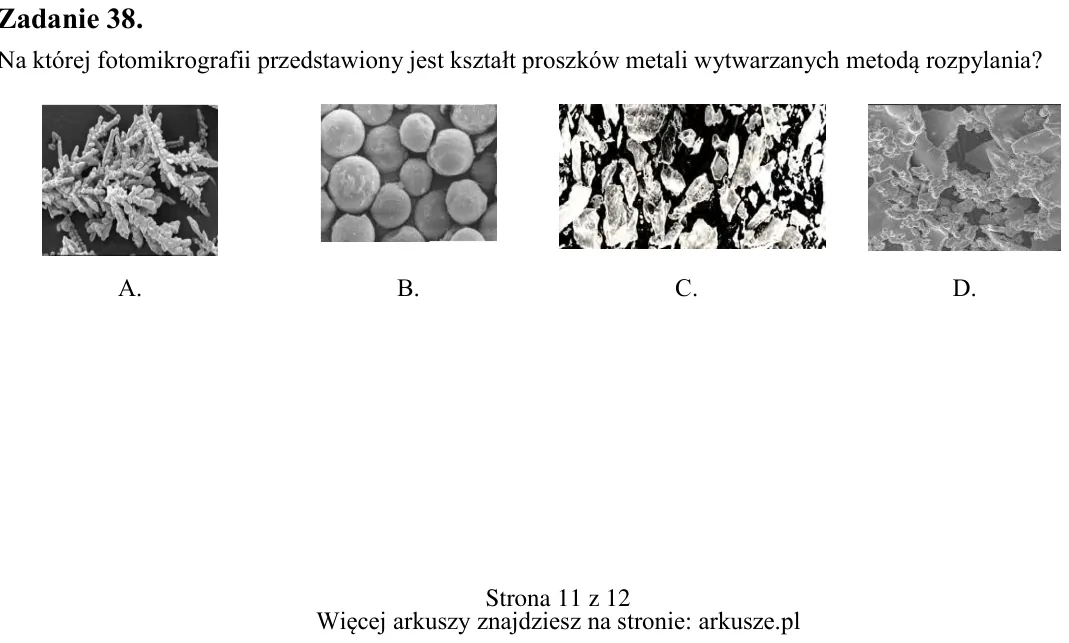

Zadanie 38. Na której fotomikrografii przedstawiony jest kształt proszków metali wytwarzanych metodą rozpylania? A. B. C. D. A. B. C. D.

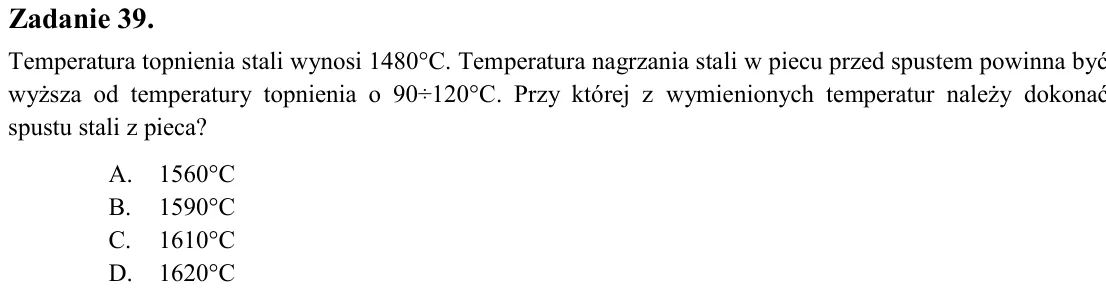

Zadanie 39. Temperatura topnienia stali wynosi 1480°C. Temperatura nagrzania stali w piecu przed spustem powinna być wyższa od temperatury topnienia o 90÷120°C. Przy której z wymienionych temperatur należy dokonać spustu

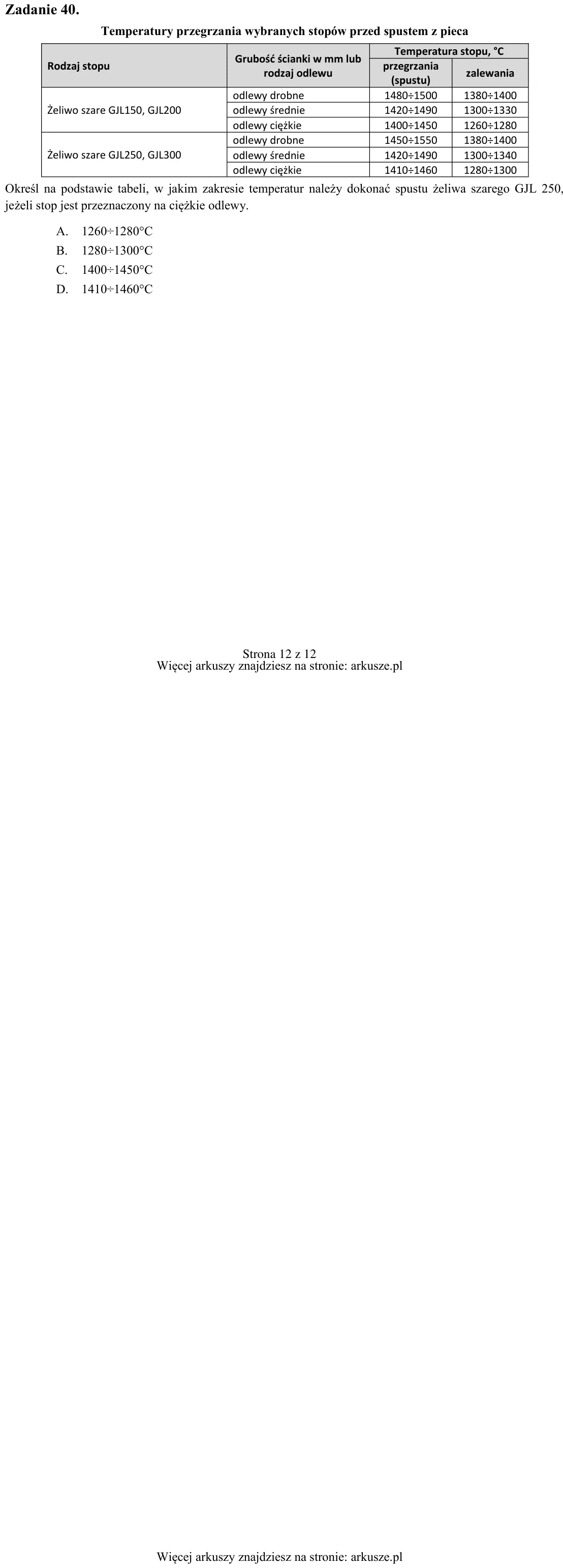

Zadanie 40. Temperatury przegrzania wybranych stopów przed spustem z pieca Określ na podstawie tabeli, w jakim zakresie temperatur należy dokonać spustu żeliwa szarego GJL 250, jeżeli stop jest przeznaczony na ciężkie od
