M06 · Egzamin zawodowy · czerwiec 2019

Zadanie 1. Który z wymienionych minerałów jest podstawowym składnikiem rud aluminium? A. Galena. B. Boksyt. C. Azuryt. D. Malachit.

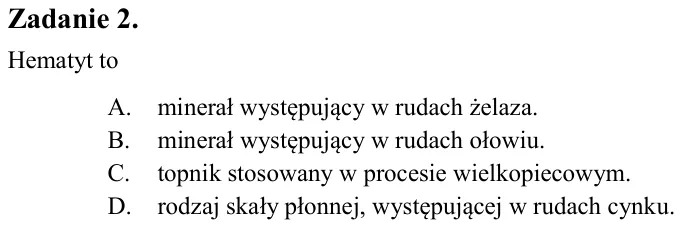

Zadanie 2. Hematyt to A. minerał występujący w rudach żelaza. B. minerał występujący w rudach ołowiu. C. topnik stosowany w procesie wielkopiecowym. D. rodzaj skały płonnej, występującej w rudach cynku.

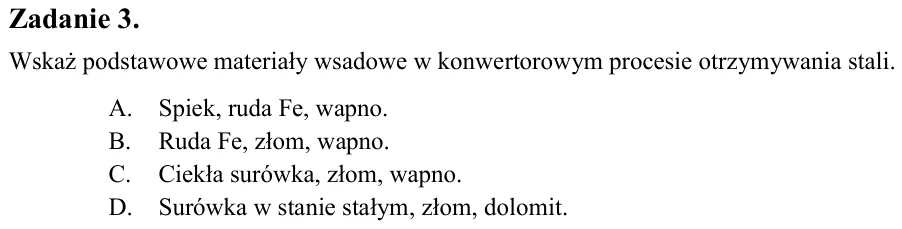

Zadanie 3. Wskaż podstawowe materiały wsadowe w konwertorowym procesie otrzymywania stali. A. Spiek, ruda Fe, wapno. B. Ruda Fe, złom, wapno. C. Ciekła surówka, złom, wapno. D. Surówka w stanie stałym, złom, dolomit.

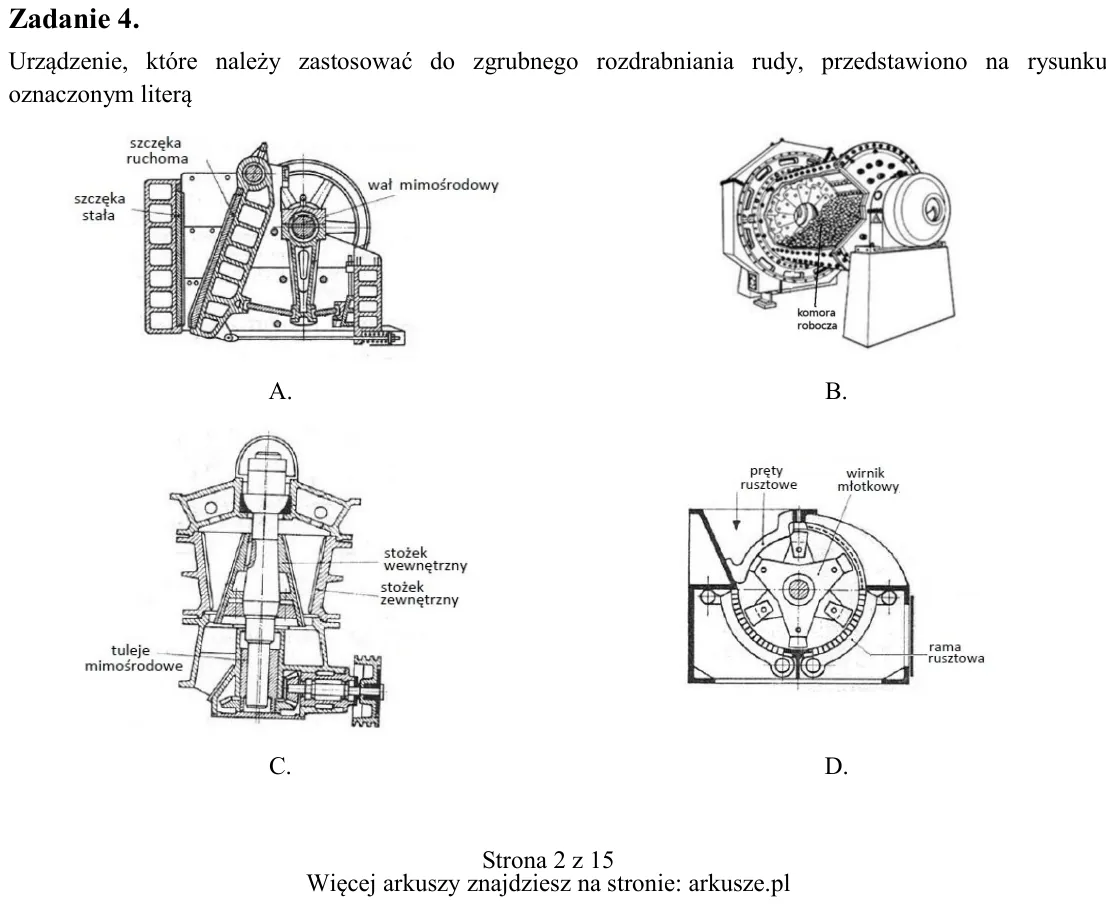

Zadanie 4. Urządzenie, które należy zastosować do zgrubnego rozdrabniania rudy, przedstawiono na rysunku oznaczonym literą A. B. C. D.

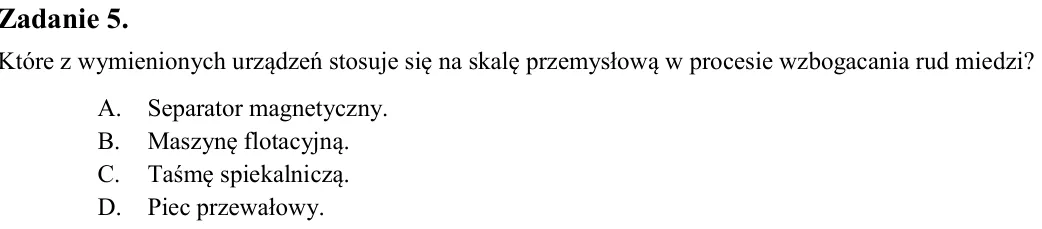

Zadanie 5. Które z wymienionych urządzeń stosuje się na skalę przemysłową w procesie wzbogacania rud miedzi? A. Separator magnetyczny. B. Maszynę flotacyjną. C. Taśmę spiekalniczą. D. Piec przewałowy.

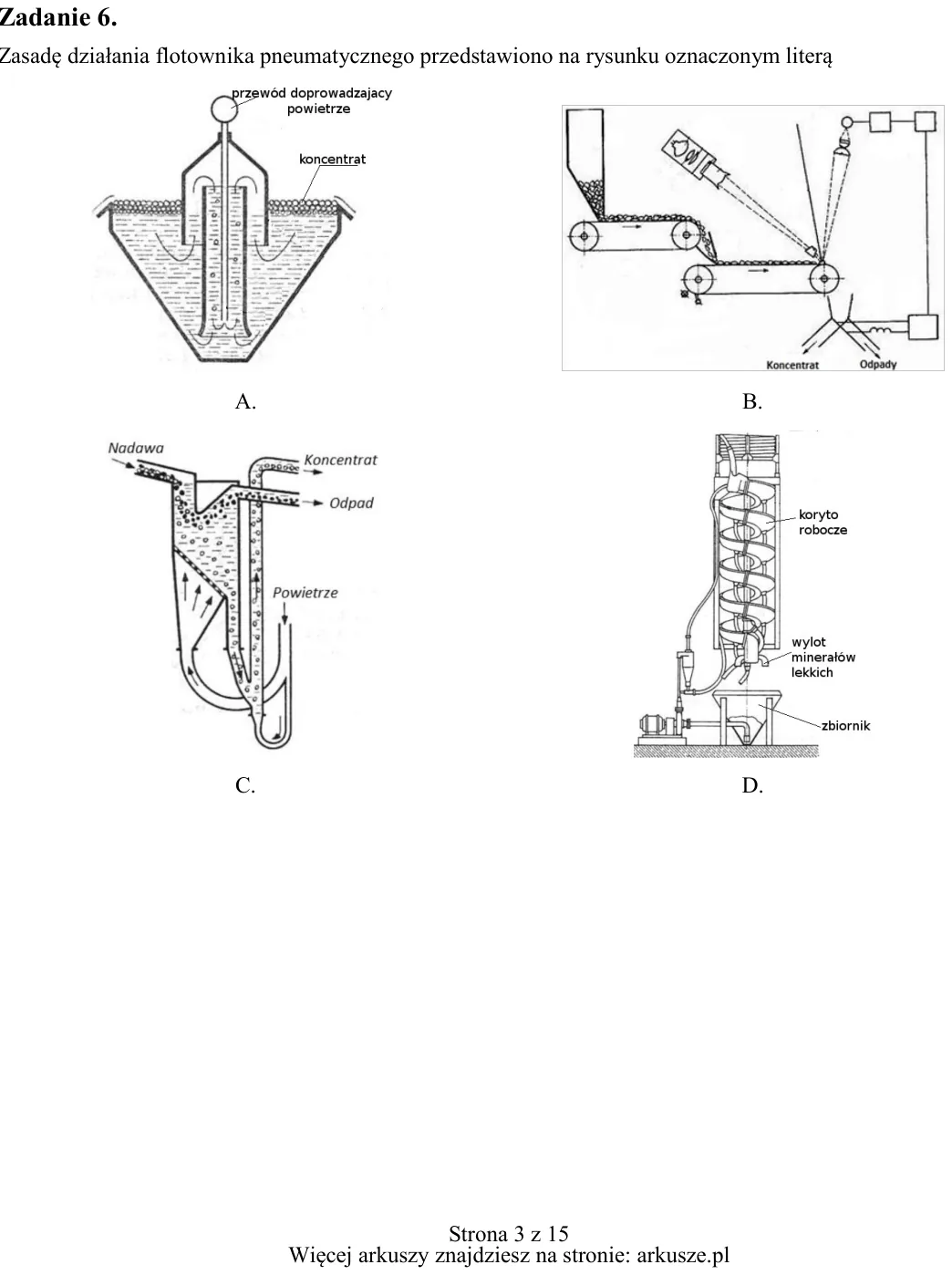

Zadanie 6. Zasadę działania flotownika pneumatycznego przedstawiono na rysunku oznaczonym literą A. B. C. D.

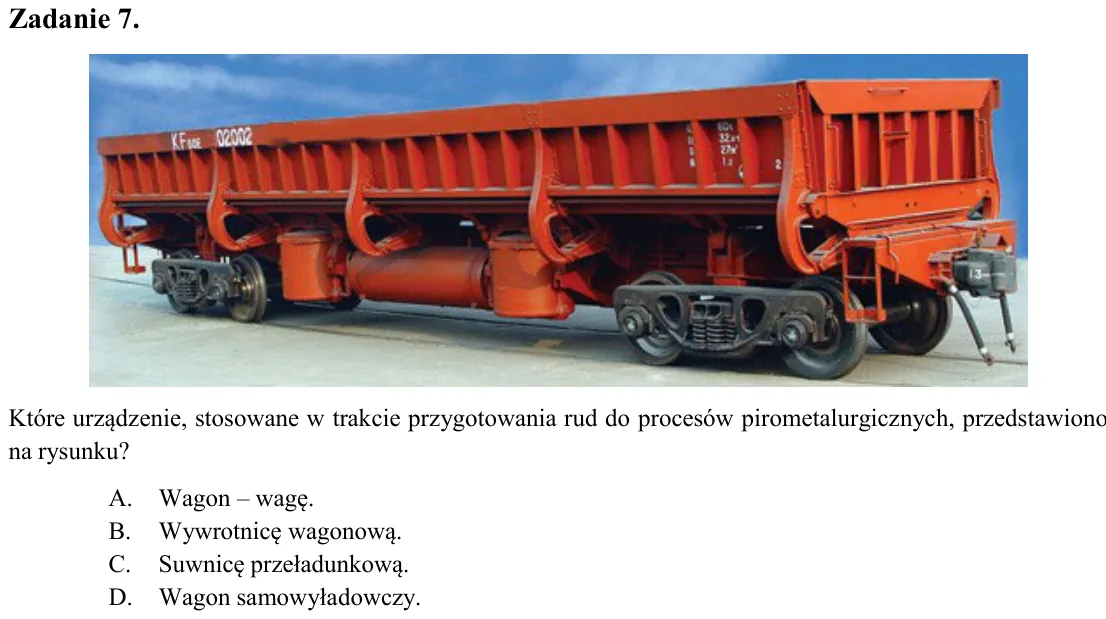

Zadanie 7. Które urządzenie, stosowane w trakcie przygotowania rud do procesów pirometalurgicznych, przedstawiono na rysunku? A. Wagon - wagę. B. Wywrotnicę wagonową. C. Suwnicę przeładunkową. D. Wagon samowyładowczy.

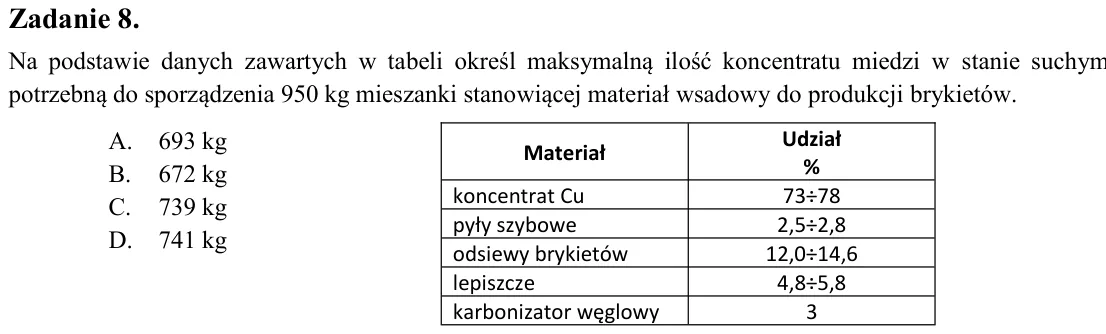

Zadanie 8. Na podstawie danych zawartych w tabeli określ maksymalną ilość koncentratu miedzi w stanie suchym potrzebną do sporządzenia 950 kg mieszanki stanowiącej materiał wsadowy do produkcji brykietów. A. 693 kg B. 67

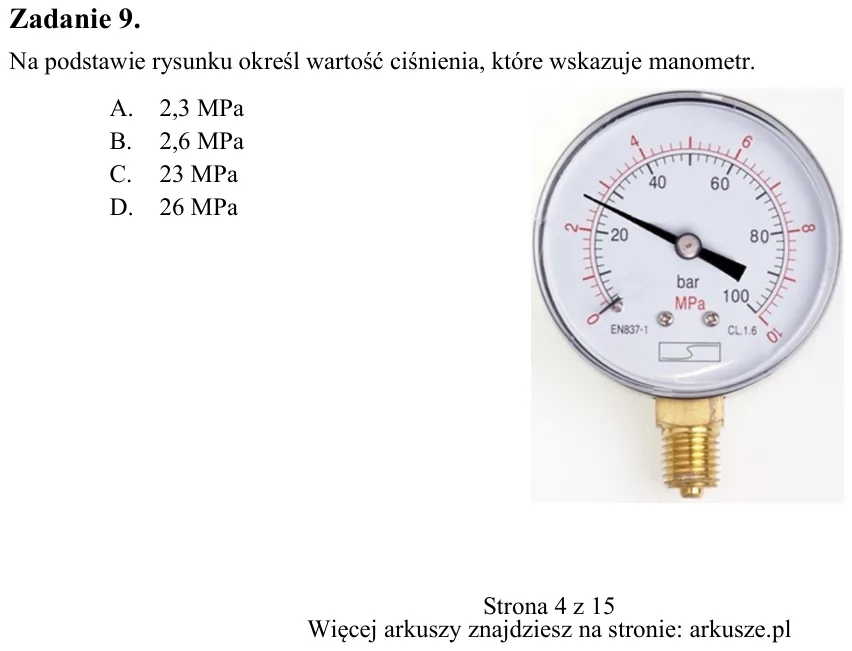

Zadanie 9. Na podstawie rysunku określ wartość ciśnienia, które wskazuje manometr. A. 2,3 MPa B. 2,6 MPa C. 23 MPa D. 26 MPa Materiał Udział % koncentrat Cu 73÷78 pyły szybowe 2,5÷2,8 odsiewy brykietów 12,0÷14,6 lepiszcz

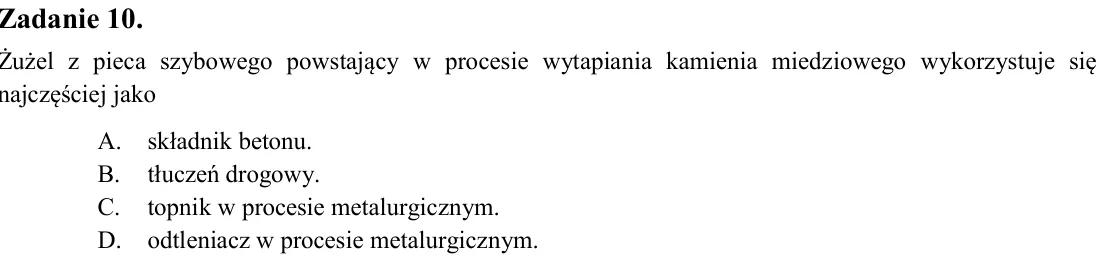

Zadanie 10. Żużel z pieca szybowego powstający w procesie wytapiania kamienia miedziowego wykorzystuje się najczęściej jako A. składnik betonu. B. tłuczeń drogowy. C. topnik w procesie metalurgicznym. D. odtleniacz w pro

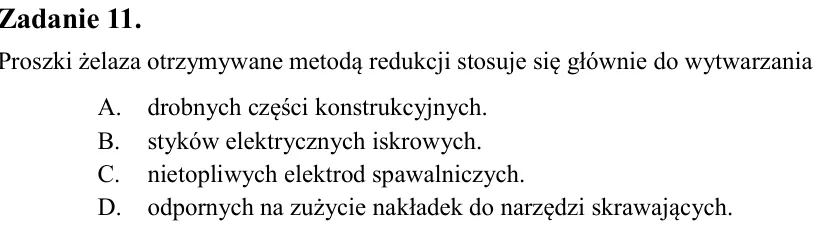

Zadanie 11. Proszki żelaza otrzymywane metodą redukcji stosuje się głównie do wytwarzania A. drobnych części konstrukcyjnych. B. styków elektrycznych iskrowych. C. nietopliwych elektrod spawalniczych. D. odpornych na zuż

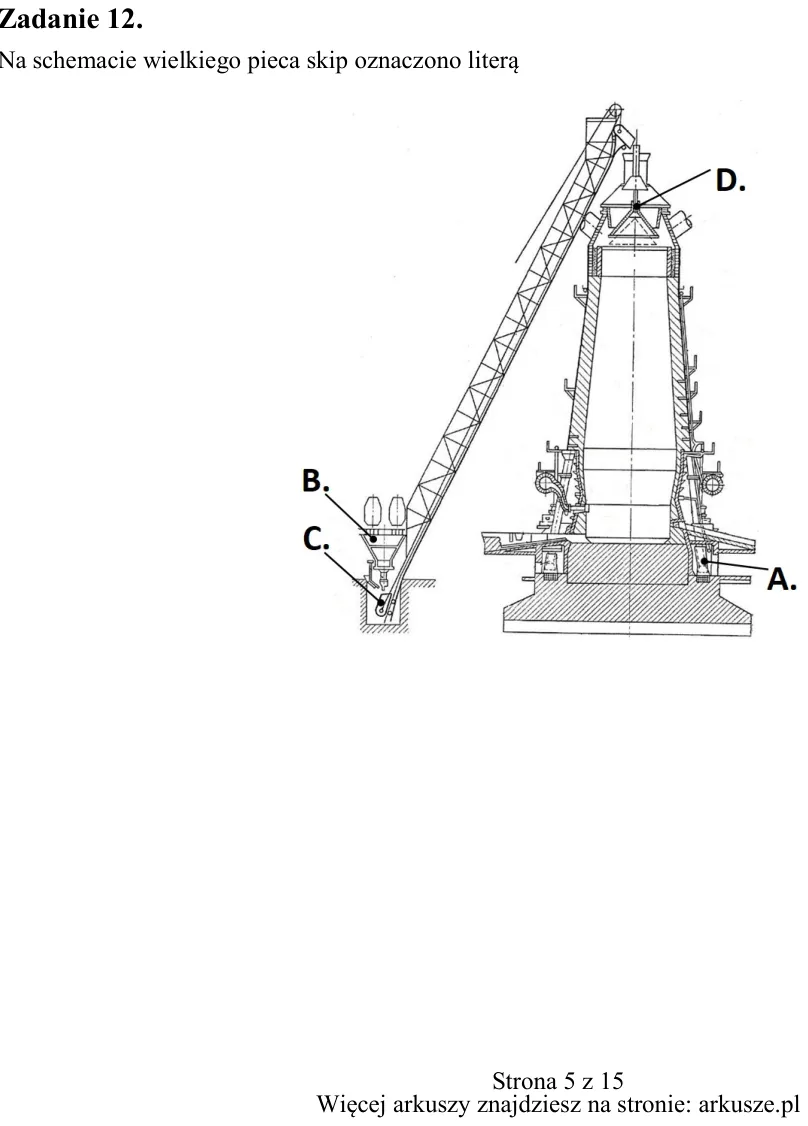

Zadanie 12. Na schemacie wielkiego pieca skip oznaczono literą

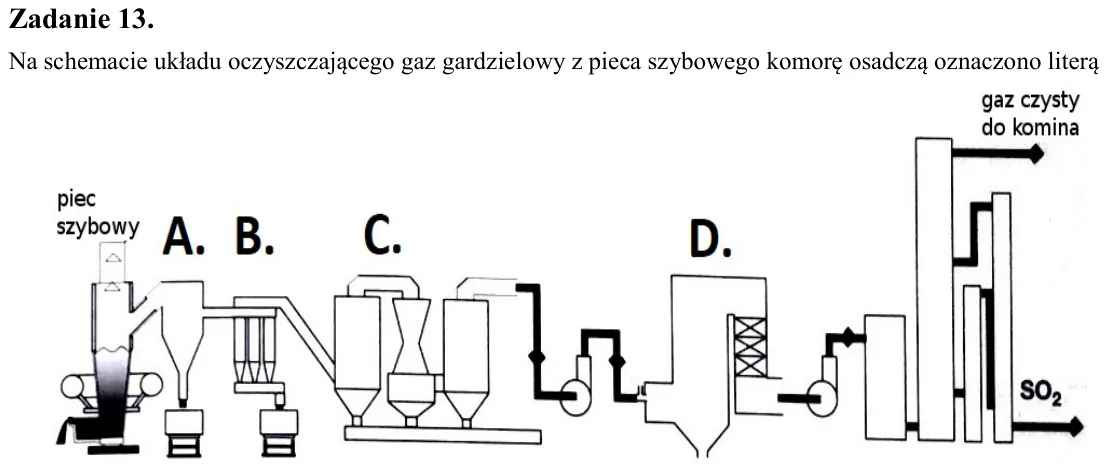

Zadanie 13. Na schemacie układu oczyszczającego gaz gardzielowy z pieca szybowego komorę osadczą oznaczono literą

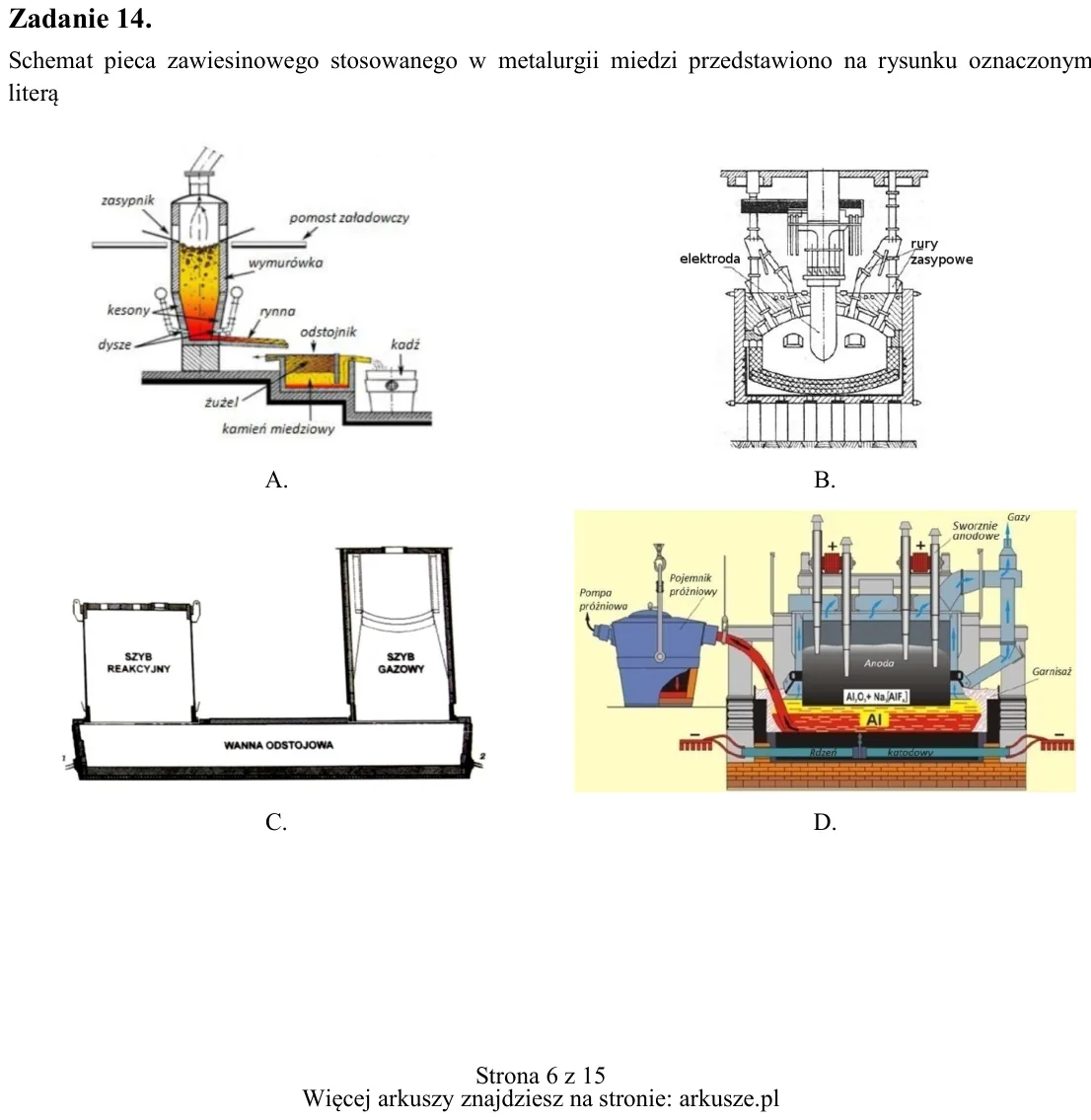

Zadanie 14. Schemat pieca zawiesinowego stosowanego w metalurgii miedzi przedstawiono na rysunku oznaczonym literą A. B. C. D.

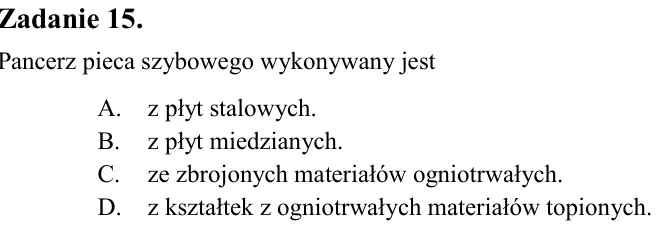

Zadanie 15. Pancerz pieca szybowego wykonywany jest A. z płyt stalowych. B. z płyt miedzianych. C. ze zbrojonych materiałów ogniotrwałych. D. z kształtek z ogniotrwałych materiałów topionych.

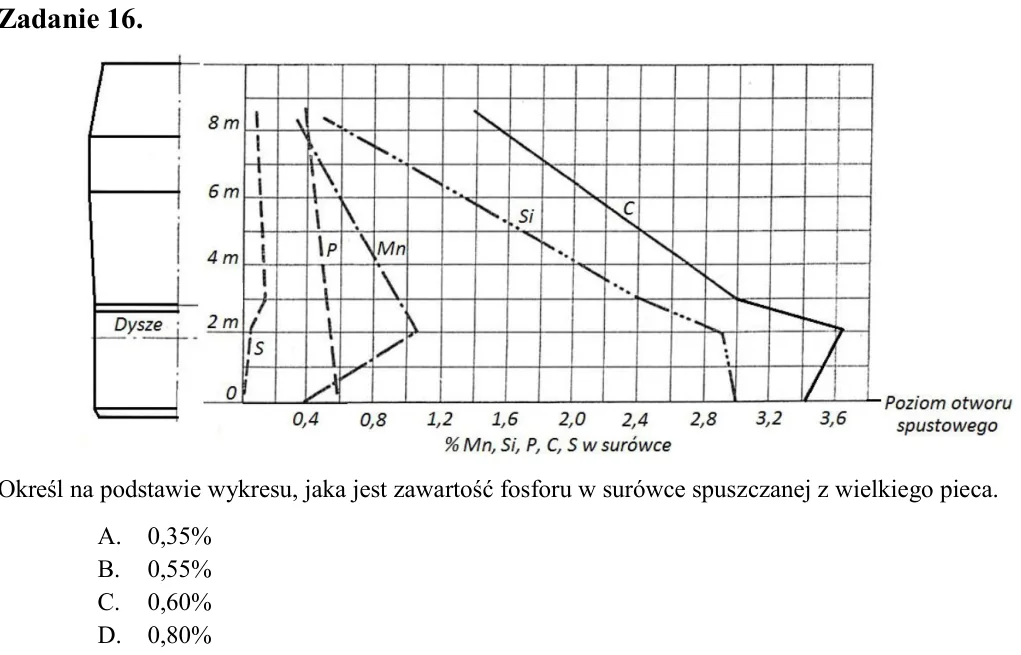

Zadanie 16. Określ na podstawie wykresu, jaka jest zawartość fosforu w surówce spuszczanej z wielkiego pieca. A. 0,35% B. 0,55% C. 0,60% D. 0,80%

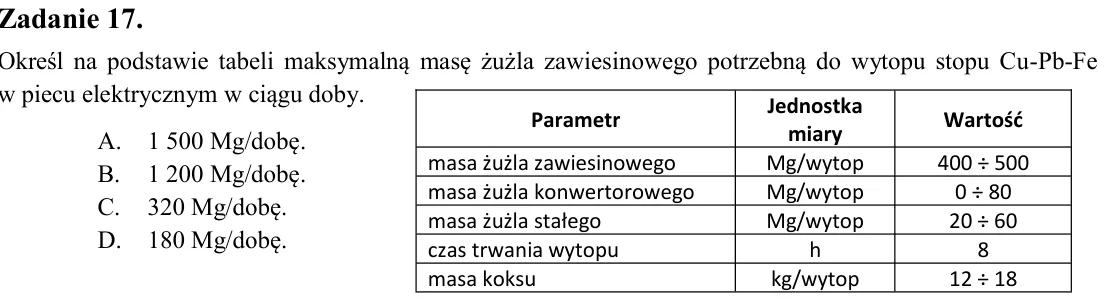

Zadanie 17. Określ na podstawie tabeli maksymalną masę żużla zawiesinowego potrzebną do wytopu stopu Cu-Pb-Fe w piecu elektrycznym w ciągu doby. A. 1 500 Mg/dobę. B. 1 200 Mg/dobę. C. 320 Mg/dobę. D. 180 Mg/dobę.

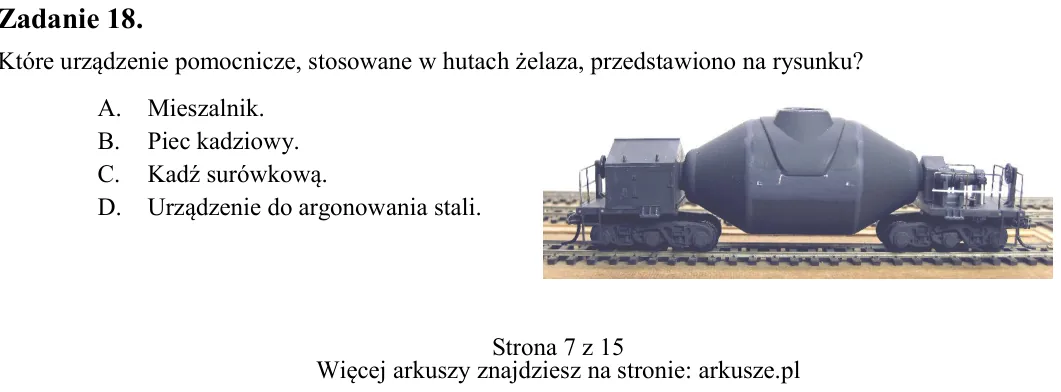

Zadanie 18. Które urządzenie pomocnicze, stosowane w hutach żelaza, przedstawiono na rysunku? A. Mieszalnik. B. Piec kadziowy. C. Kadź surówkową. D. Urządzenie do argonowania stali. Parametr Jednostka miary Wartość masa

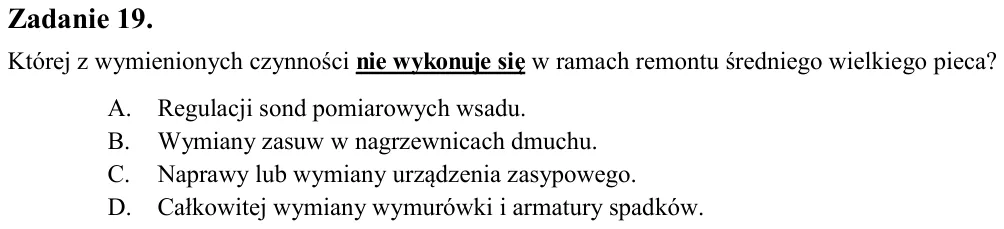

Zadanie 19. Której z wymienionych czynności nie wykonuje się w ramach remontu średniego wielkiego pieca? A. Regulacji sond pomiarowych wsadu. B. Wymiany zasuw w nagrzewnicach dmuchu. C. Naprawy lub wymiany urządzenia zas

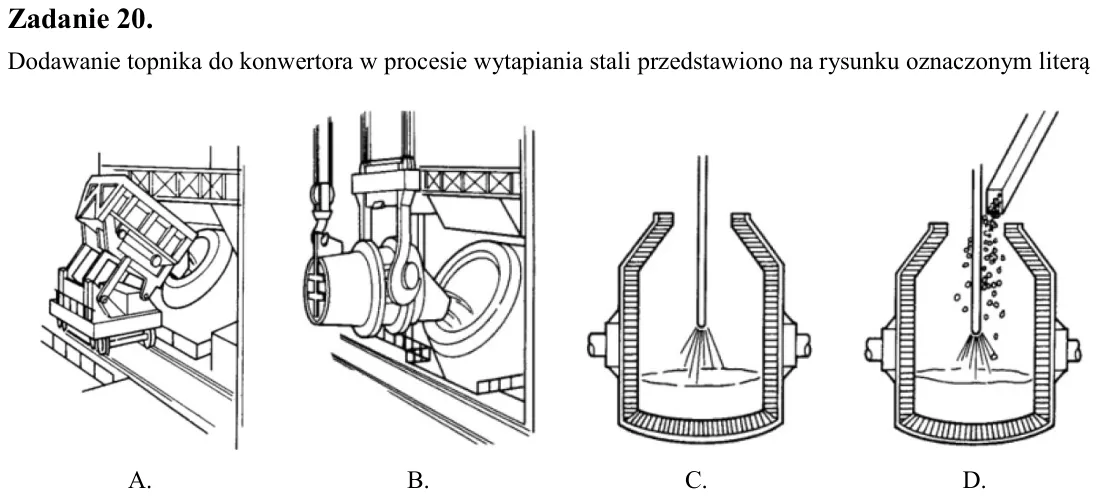

Zadanie 20. Dodawanie topnika do konwertora w procesie wytapiania stali przedstawiono na rysunku oznaczonym literą

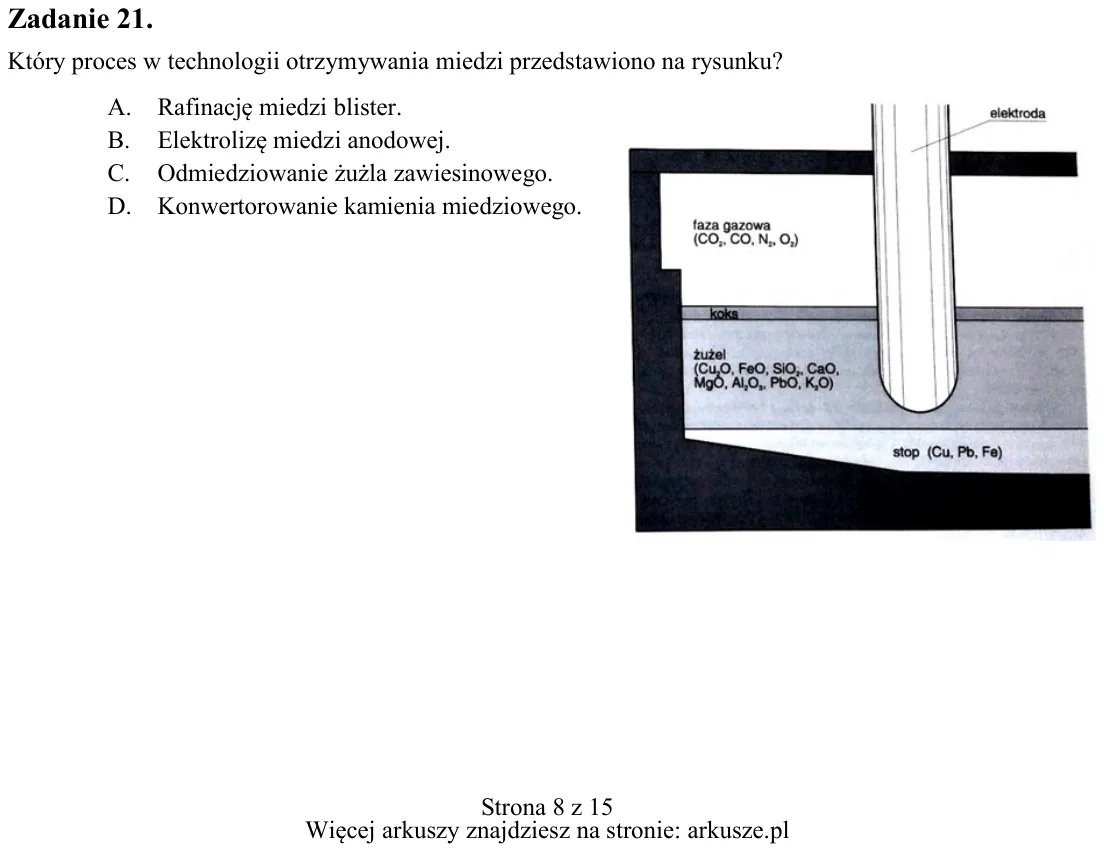

Zadanie 21. Który proces w technologii otrzymywania miedzi przedstawiono na rysunku? A. Rafinację miedzi blister. B. Elektrolizę miedzi anodowej. C. Odmiedziowanie żużla zawiesinowego. D. Konwertorowanie kamienia miedzio

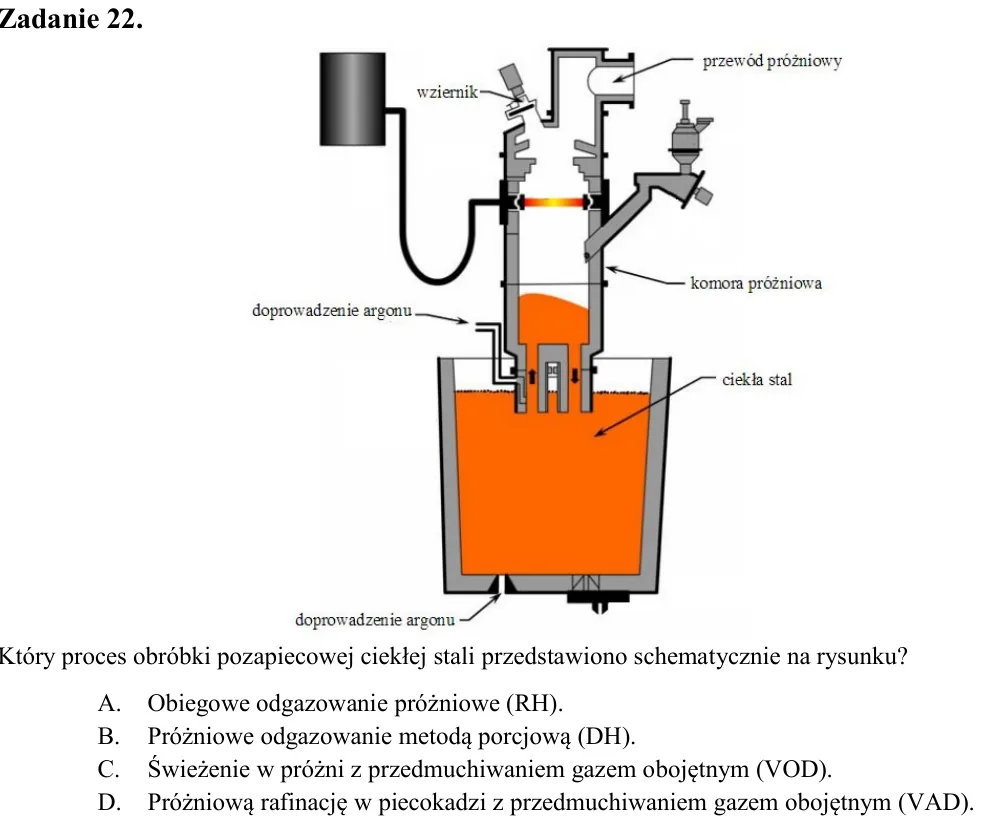

Zadanie 22. Który proces obróbki pozapiecowej ciekłej stali przedstawiono schematycznie na rysunku? A. Obiegowe odgazowanie próżniowe (RH). B. Próżniowe odgazowanie metodą porcjową (DH). C. Świeżenie w próżni z przedmuch

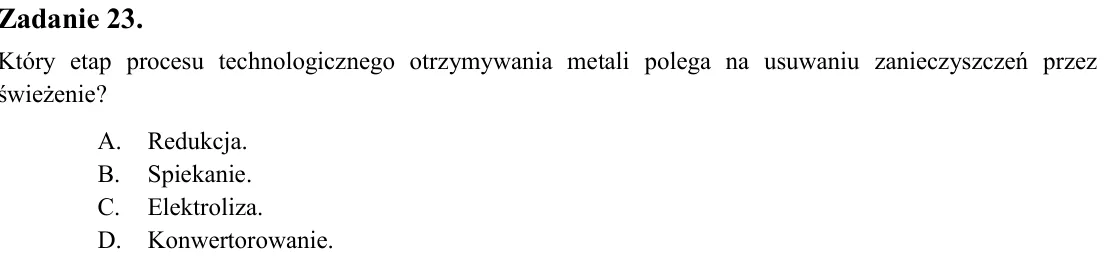

Zadanie 23. Który etap procesu technologicznego otrzymywania metali polega na usuwaniu zanieczyszczeń przez świeżenie? A. Redukcja. B. Spiekanie. C. Elektroliza. D. Konwertorowanie.

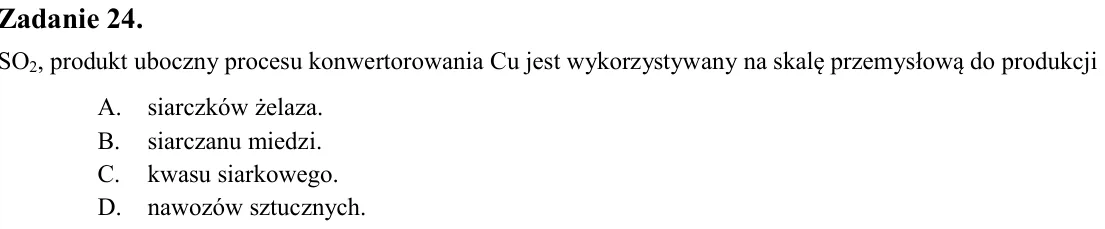

Zadanie 24. SO2, produkt uboczny procesu konwertorowania Cu jest wykorzystywany na skalę przemysłową do produkcji A. siarczków żelaza. B. siarczanu miedzi. C. kwasu siarkowego. D. nawozów sztucznych.

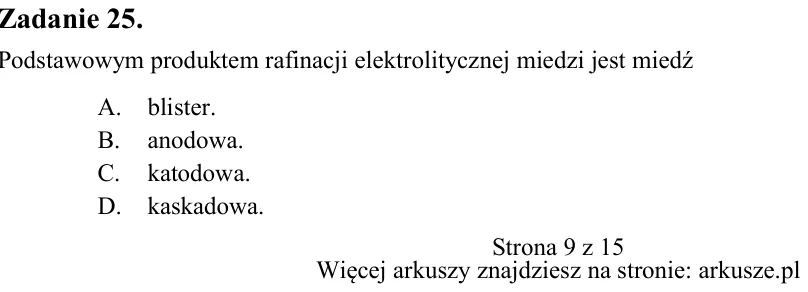

Zadanie 25. Podstawowym produktem rafinacji elektrolitycznej miedzi jest miedź A. blister. B. anodowa. C. katodowa. D. kaskadowa.

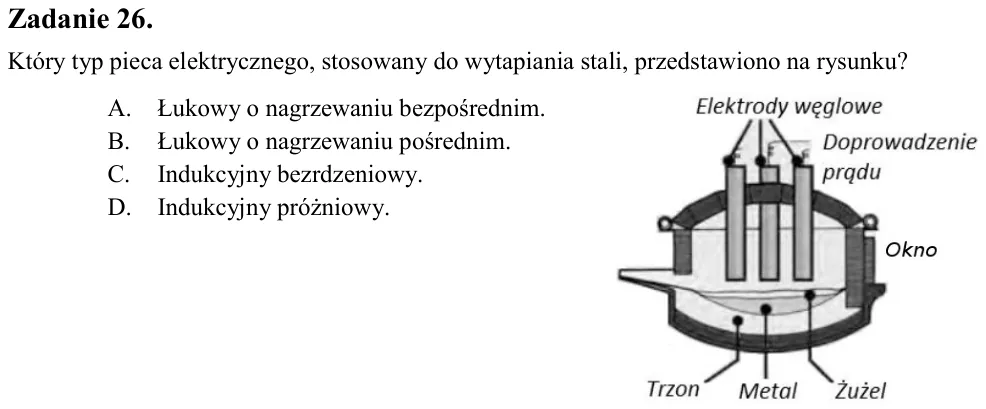

Zadanie 26. Który typ pieca elektrycznego, stosowany do wytapiania stali, przedstawiono na rysunku? A. Łukowy o nagrzewaniu bezpośrednim. B. Łukowy o nagrzewaniu pośrednim. C. Indukcyjny bezrdzeniowy. D. Indukcyjny próżn

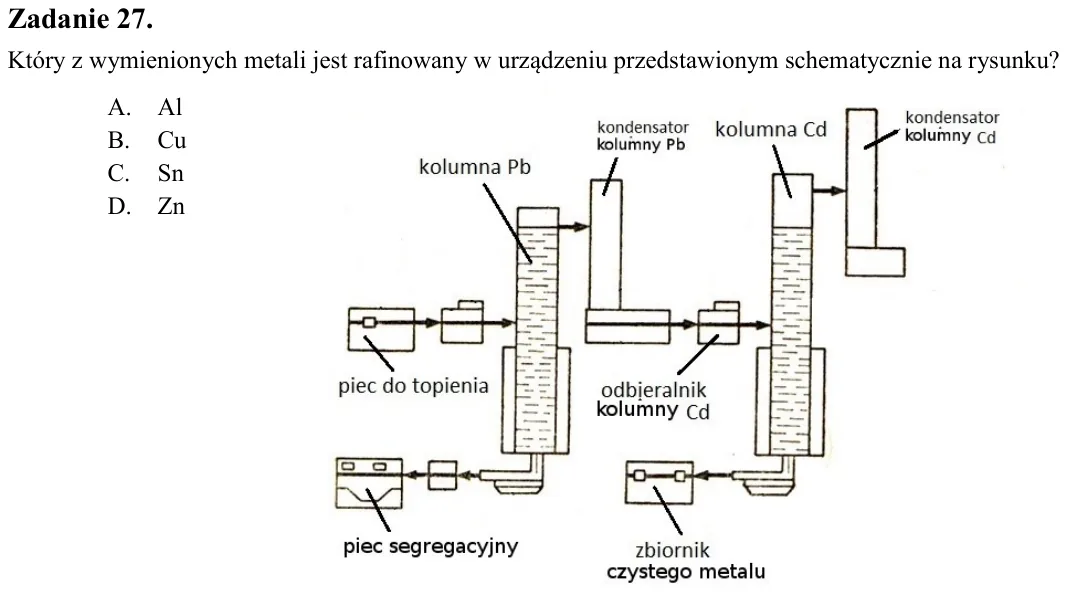

Zadanie 27. Który z wymienionych metali jest rafinowany w urządzeniu przedstawionym schematycznie na rysunku? A. Al B. Cu C. Sn D. Zn

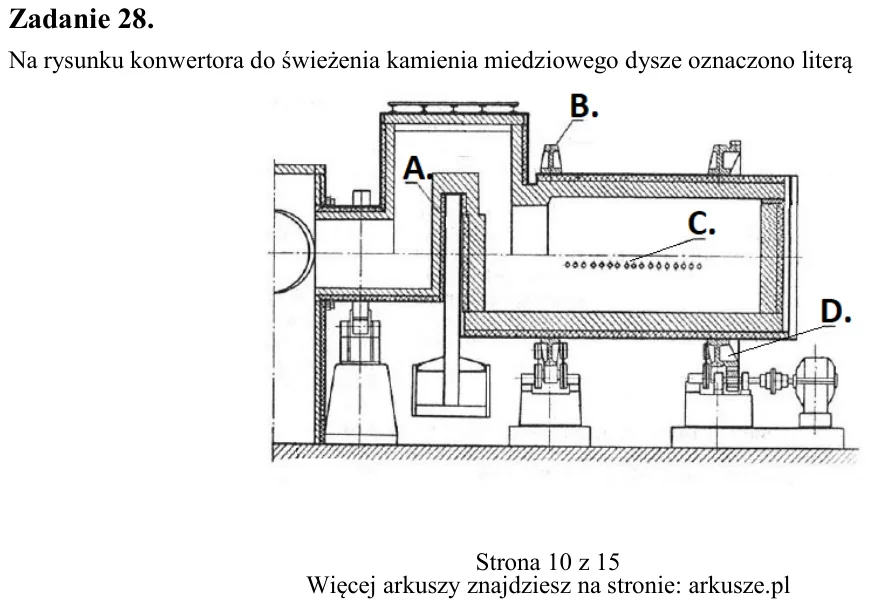

Zadanie 28. Na rysunku konwertora do świeżenia kamienia miedziowego dysze oznaczono literą

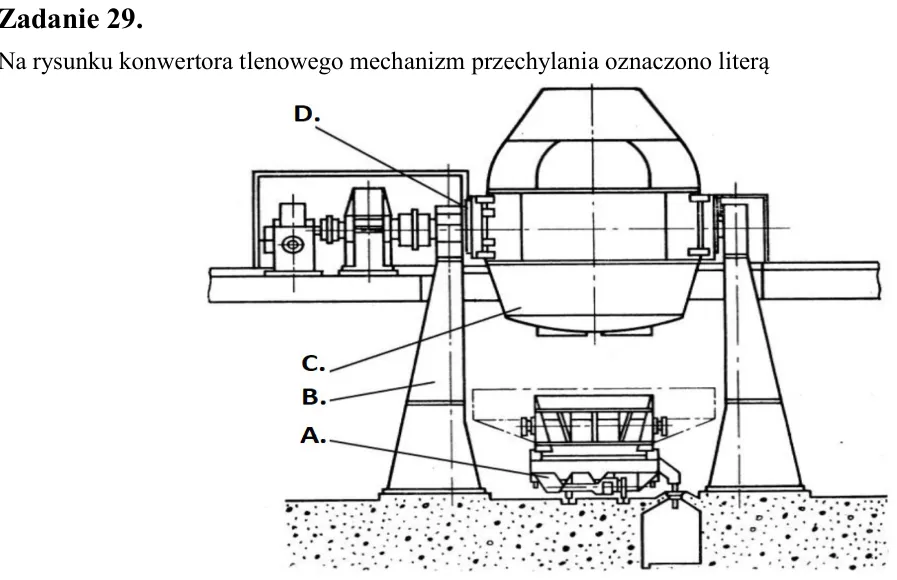

Zadanie 29. Na rysunku konwertora tlenowego mechanizm przechylania oznaczono literą

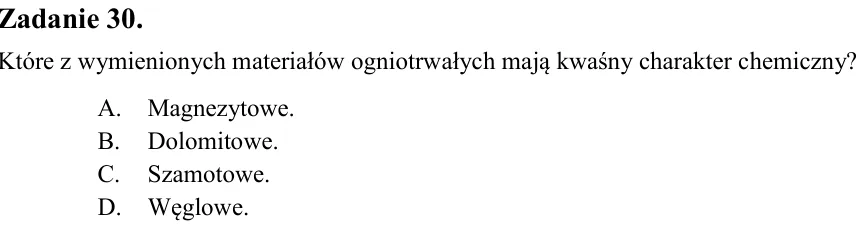

Zadanie 30. Które z wymienionych materiałów ogniotrwałych mają kwaśny charakter chemiczny? A. Magnezytowe. B. Dolomitowe. C. Szamotowe. D. Węglowe.

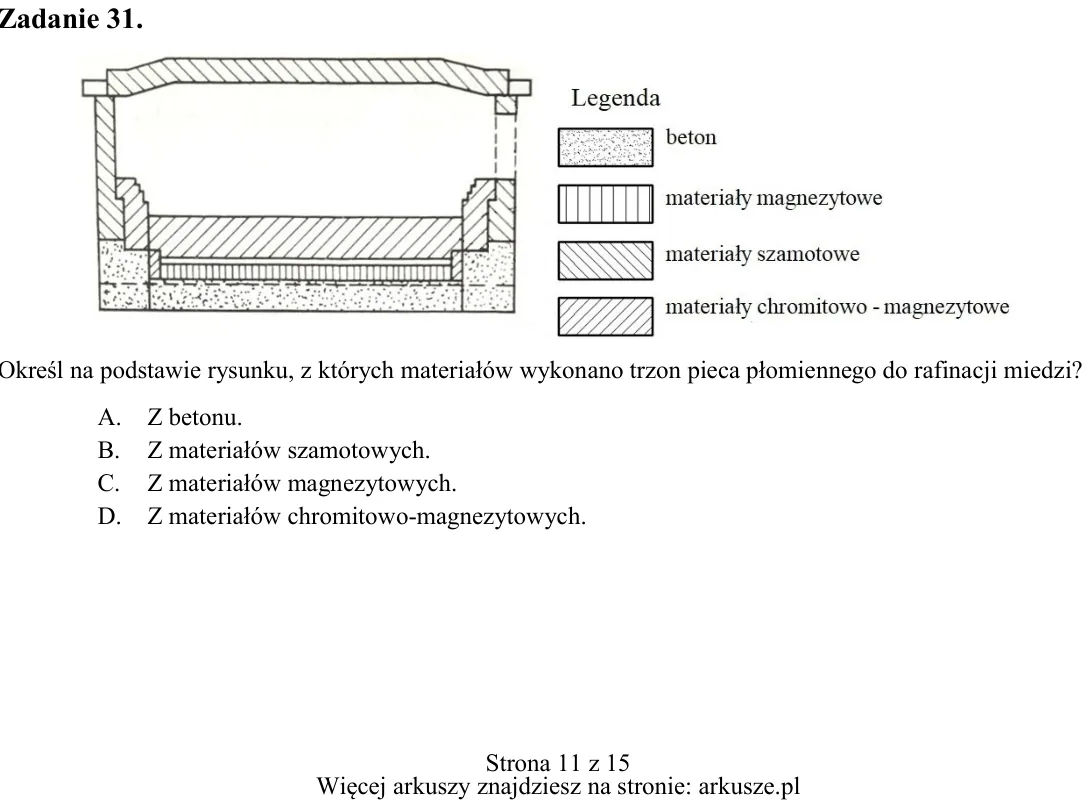

Zadanie 31. Określ na podstawie rysunku, z których materiałów wykonano trzon pieca płomiennego do rafinacji miedzi? A. Z betonu. B. Z materiałów szamotowych. C. Z materiałów magnezytowych. D. Z materiałów chromitowo-magn

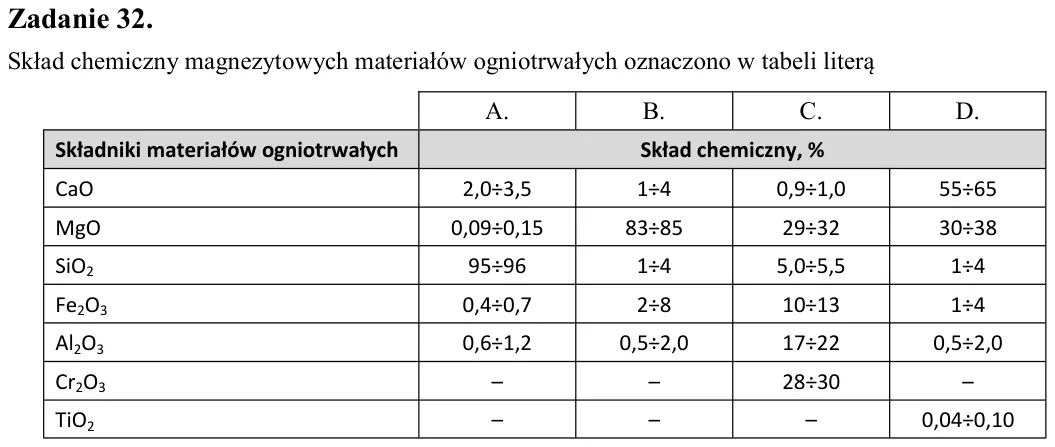

Zadanie 32. Skład chemiczny magnezytowych materiałów ogniotrwałych oznaczono w tabeli literą

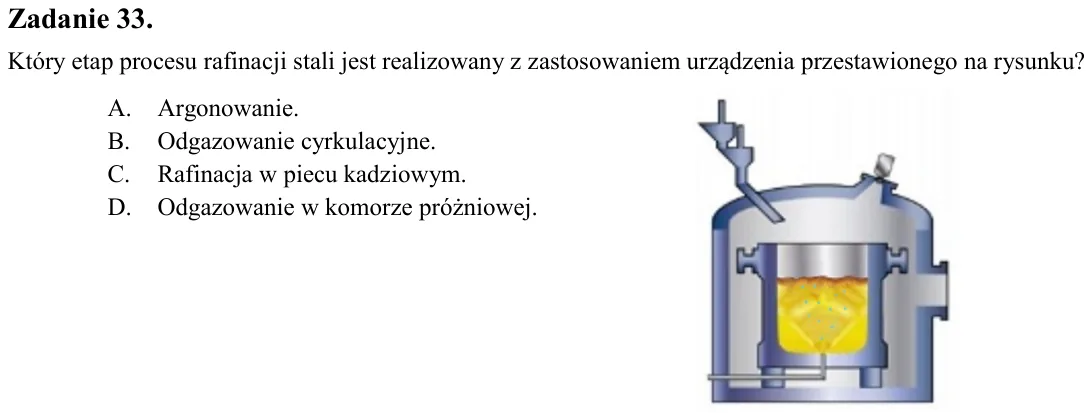

Zadanie 33. Który etap procesu rafinacji stali jest realizowany z zastosowaniem urządzenia przestawionego na rysunku? A. Argonowanie. B. Odgazowanie cyrkulacyjne. C. Rafinacja w piecu kadziowym. D. Odgazowanie w komorze

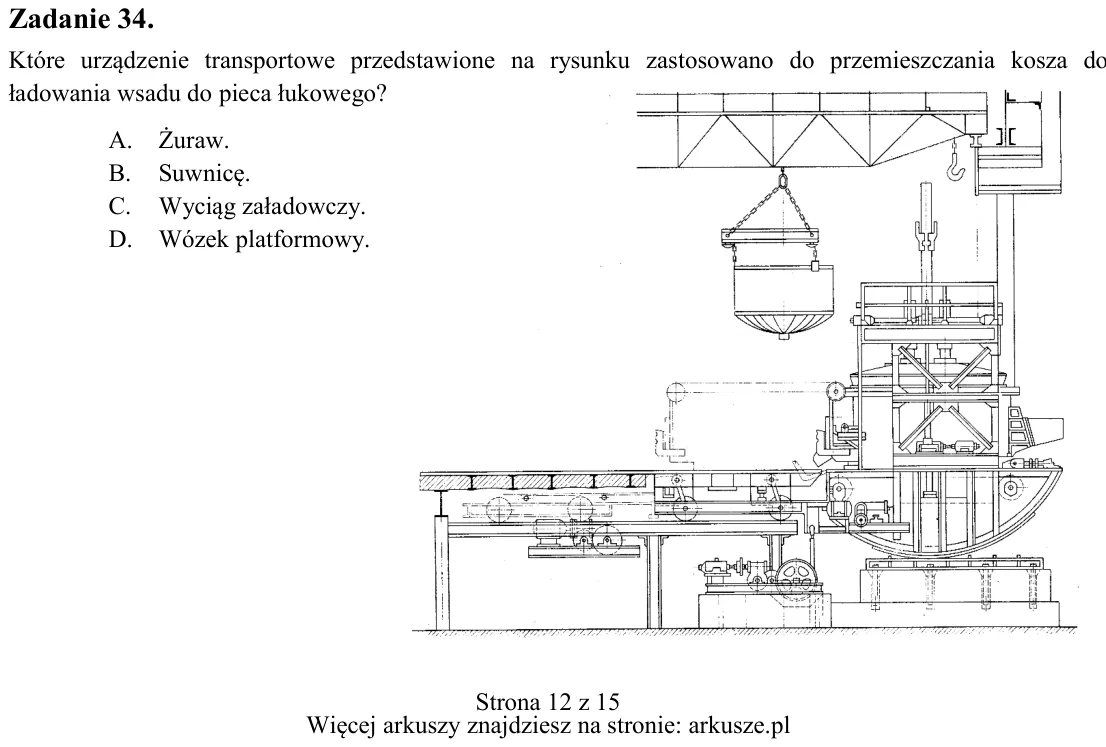

Zadanie 34. Które urządzenie transportowe przedstawione na rysunku zastosowano do przemieszczania kosza do ładowania wsadu do pieca łukowego? A. Żuraw. B. Suwnicę. C. Wyciąg załadowczy. D. Wózek platformowy. A. B. C. D.

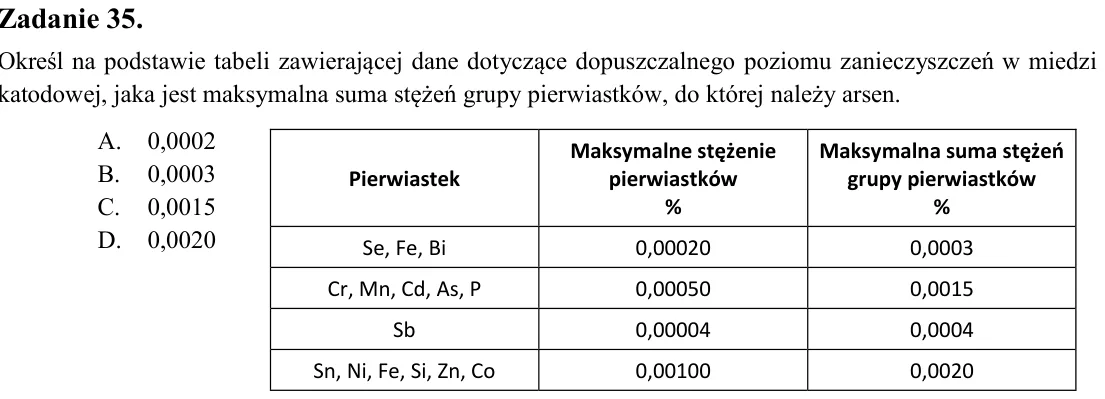

Zadanie 35. Określ na podstawie tabeli zawierającej dane dotyczące dopuszczalnego poziomu zanieczyszczeń w miedzi katodowej, jaka jest maksymalna suma stężeń grupy pierwiastków, do której należy arsen. A. 0,0002 B. 0,000

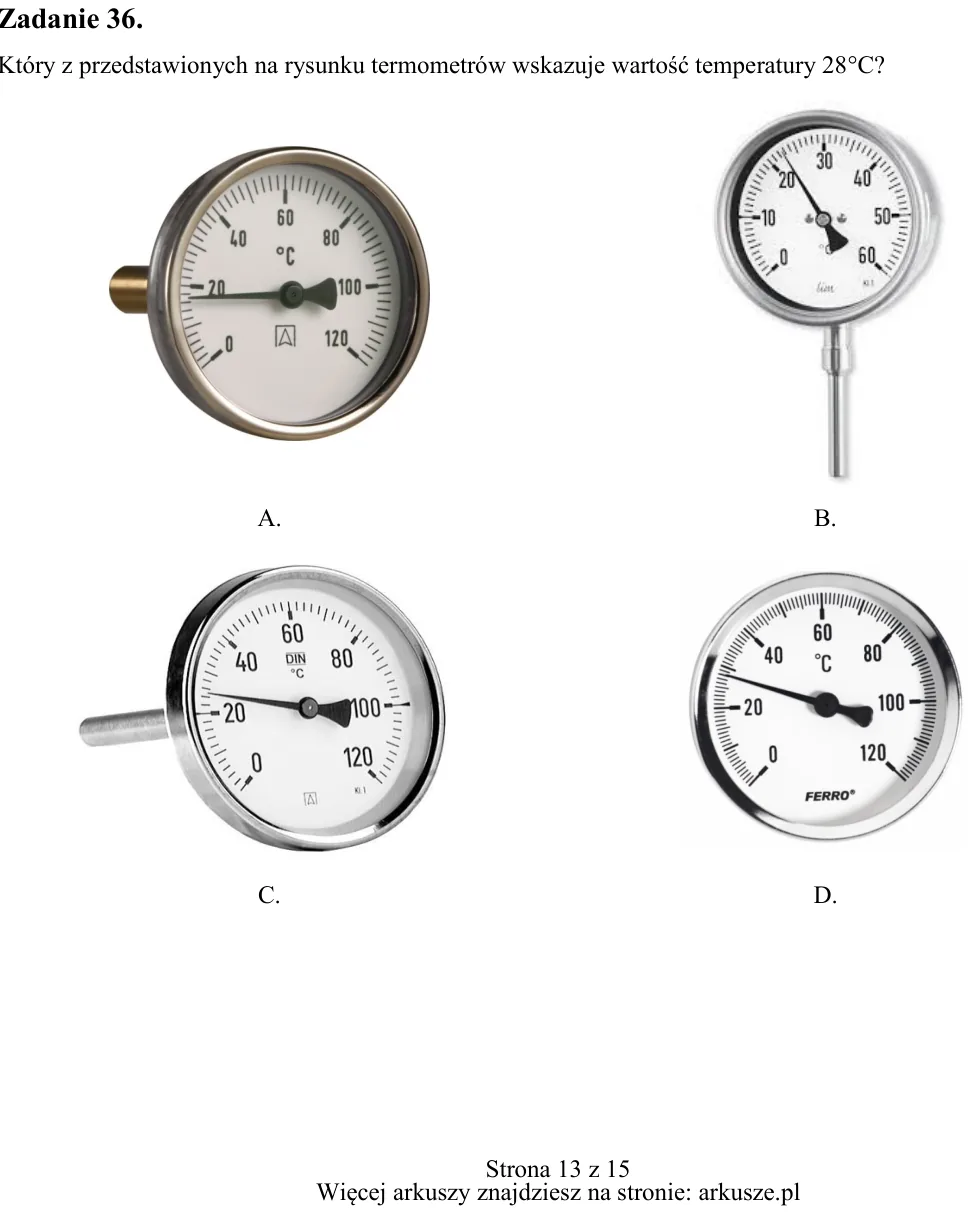

Zadanie 36. Który z przedstawionych na rysunku termometrów wskazuje wartość temperatury 28C? Pierwiastek Maksymalne stężenie pierwiastków % Maksymalna suma stężeń grupy pierwiastków % Se, Fe, Bi 0,00020 0,0003 Cr, Mn, C

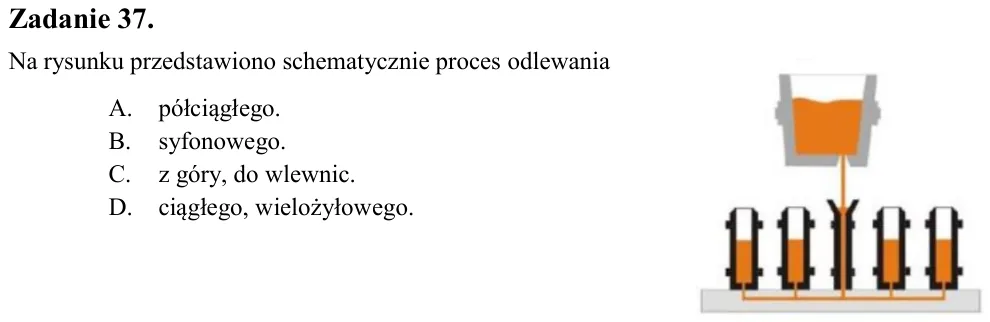

Zadanie 37. Na rysunku przedstawiono schematycznie proces odlewania A. półciągłego. B. syfonowego. C. z góry, do wlewnic. D. ciągłego, wielożyłowego.

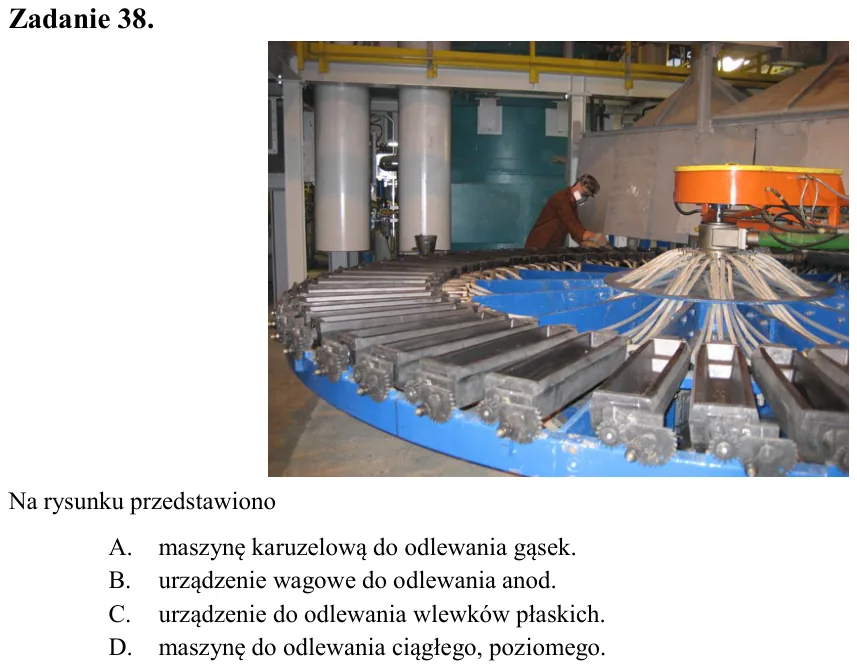

Zadanie 38. Na rysunku przedstawiono A. maszynę karuzelową do odlewania gąsek. B. urządzenie wagowe do odlewania anod. C. urządzenie do odlewania wlewków płaskich. D. maszynę do odlewania ciągłego, poziomego.

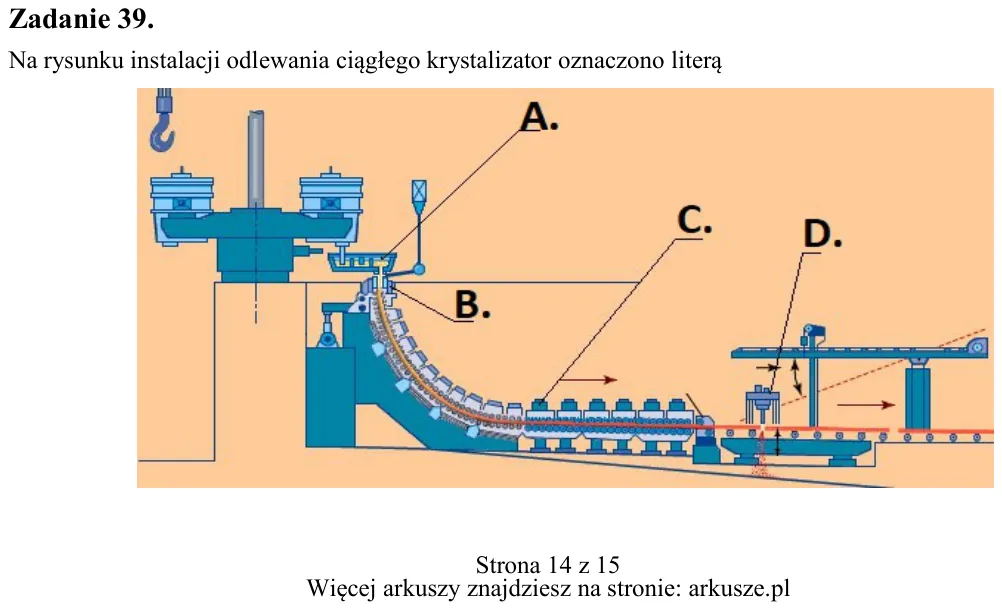

Zadanie 39. Na rysunku instalacji odlewania ciągłego krystalizator oznaczono literą

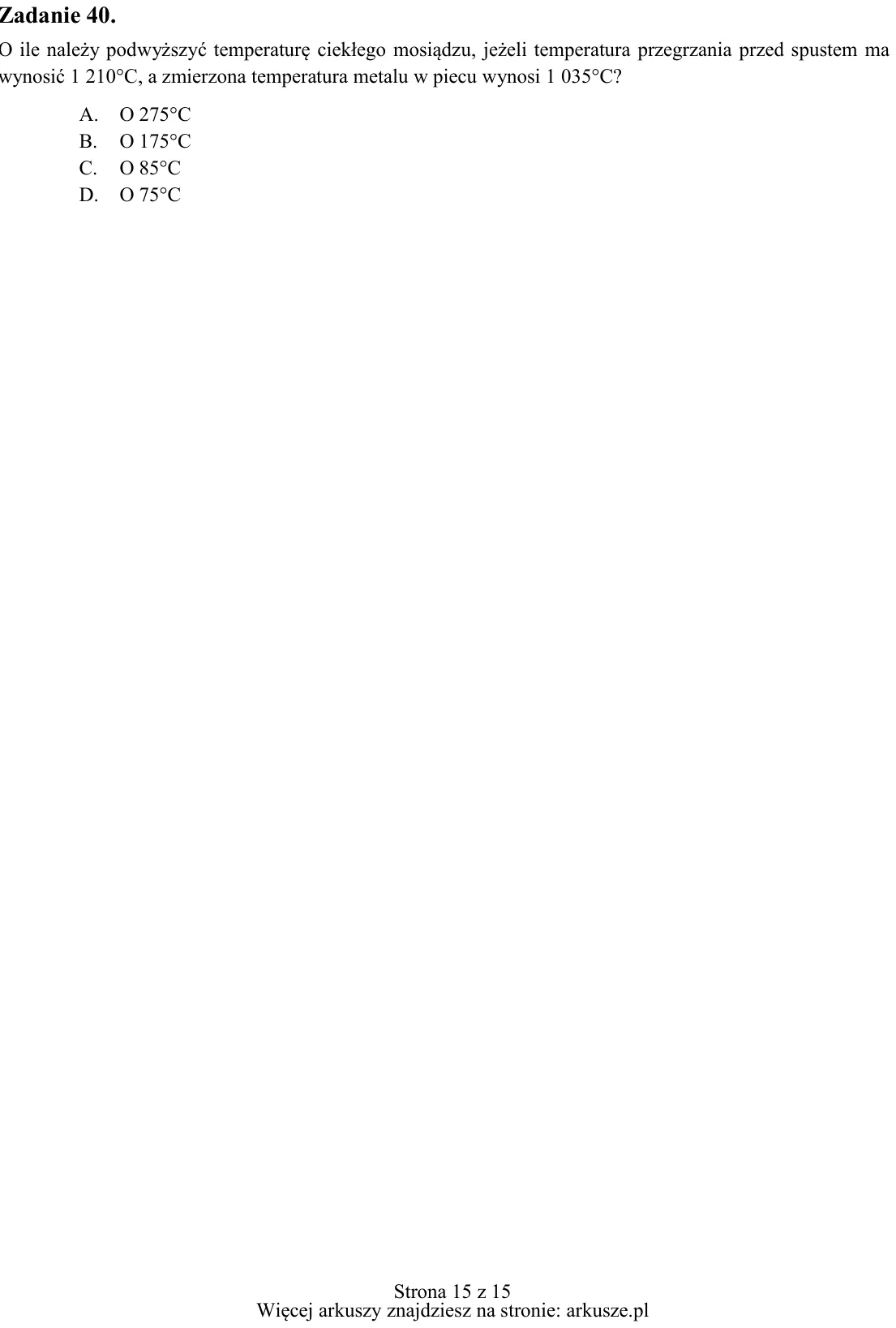

Zadanie 40. O ile należy podwyższyć temperaturę ciekłego mosiądzu, jeżeli temperatura przegrzania przed spustem ma wynosić 1 210°C, a zmierzona temperatura metalu w piecu wynosi 1 035°C? A. O 275°C B. O 175°C C. O 85°C D
