M06 · Egzamin zawodowy · styczeń 2019

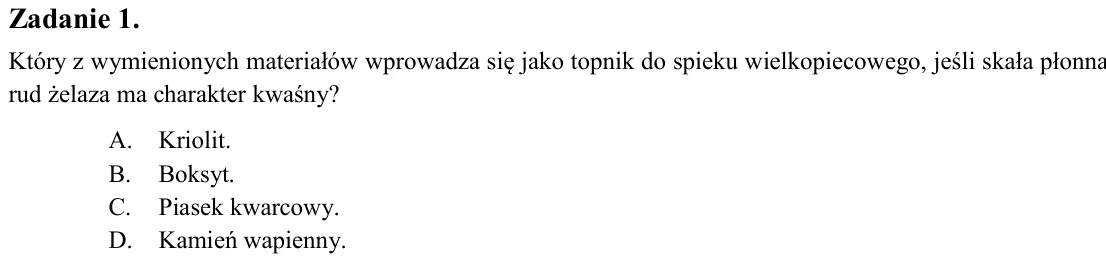

Zadanie 1. Który z wymienionych materiałów wprowadza się jako topnik do spieku wielkopiecowego, jeśli skała płonna rud żelaza ma charakter kwaśny? A. Kriolit. B. Boksyt. C. Piasek kwarcowy. D. Kamień wapienny.

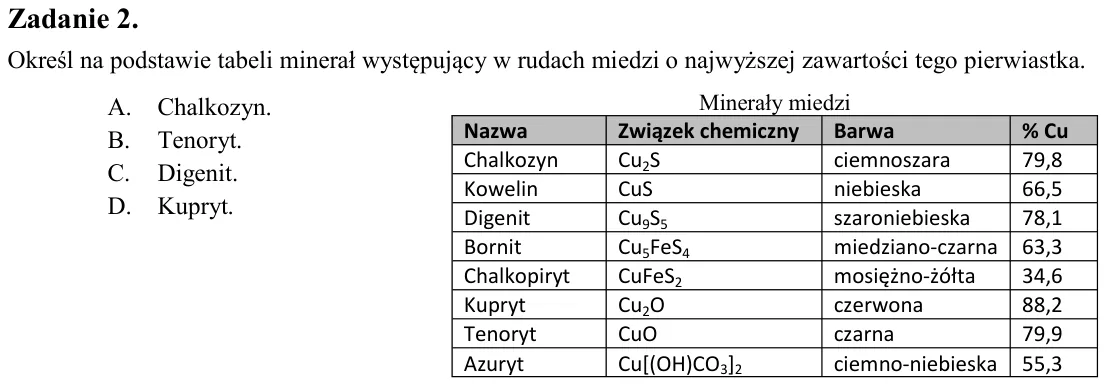

Zadanie 2. Określ na podstawie tabeli minerał występujący w rudach miedzi o najwyższej zawartości tego pierwiastka. A. Chalkozyn. B. Tenoryt. C. Digenit. D. Kupryt.

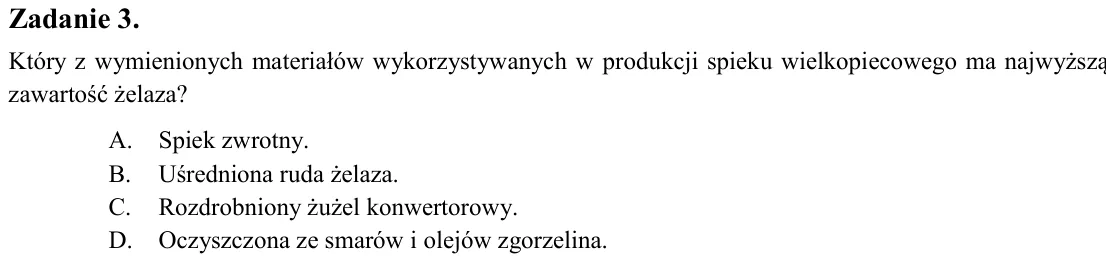

Zadanie 3. Który z wymienionych materiałów wykorzystywanych w produkcji spieku wielkopiecowego ma najwyższą zawartość żelaza? A. Spiek zwrotny. B. Uśredniona ruda żelaza. C. Rozdrobniony żużel konwertorowy. D. Oczyszczon

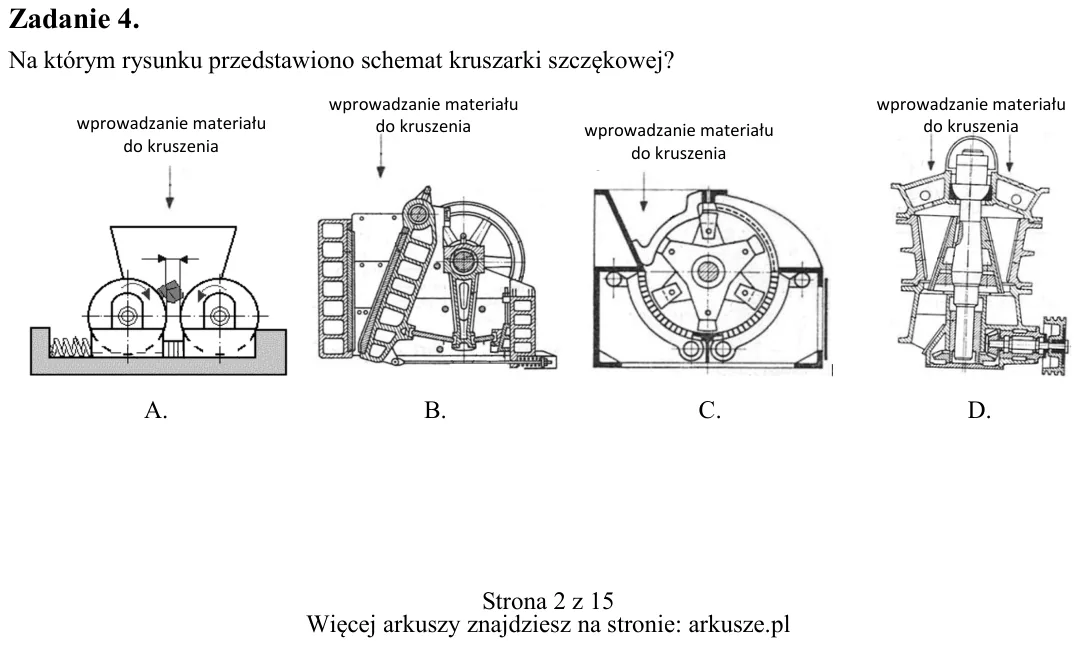

Zadanie 4. Na którym rysunku przedstawiono schemat kruszarki szczękowej? A. B. C. D. Minerały miedzi Nazwa Związek chemiczny Barwa % Cu Chalkozyn Cu2S ciemnoszara 79,8 Kowelin CuS niebieska 66,5 Digenit Cu9S5 szaroniebie

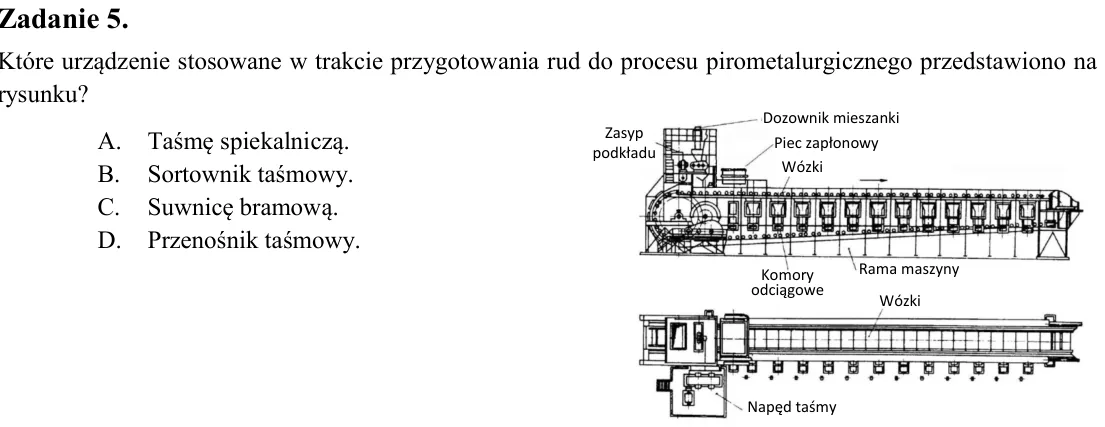

Zadanie 5. Które urządzenie stosowane w trakcie przygotowania rud do procesu pirometalurgicznego przedstawiono na rysunku? A. Taśmę spiekalniczą. B. Sortownik taśmowy. C. Suwnicę bramową. D. Przenośnik taśmowy.

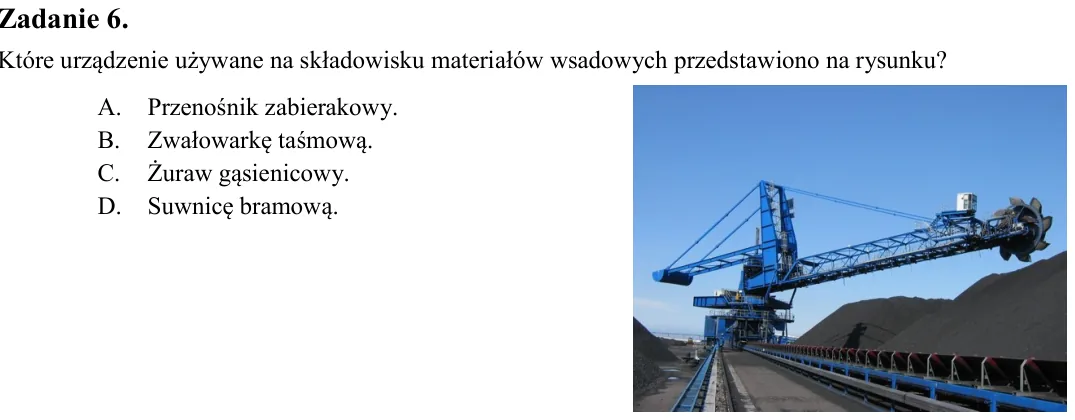

Zadanie 6. Które urządzenie używane na składowisku materiałów wsadowych przedstawiono na rysunku? A. Przenośnik zabierakowy. B. Zwałowarkę taśmową. C. Żuraw gąsienicowy. D. Suwnicę bramową.

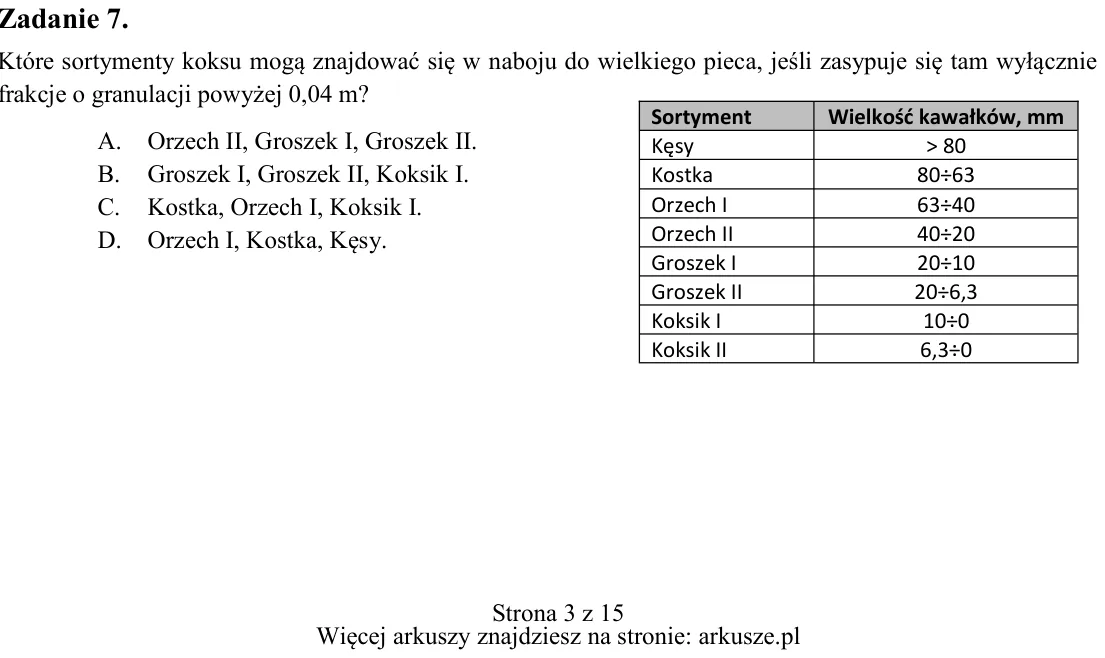

Zadanie 7. Które sortymenty koksu mogą znajdować się w naboju do wielkiego pieca, jeśli zasypuje się tam wyłącznie frakcje o granulacji powyżej 0,04 m? A. Orzech II, Groszek I, Groszek II. B. Groszek I, Groszek II, Koksi

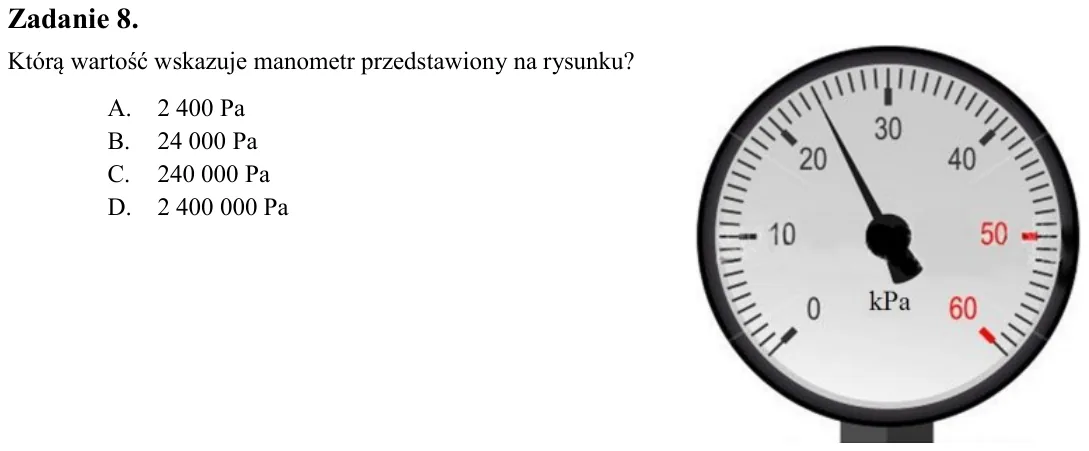

Zadanie 8. Którą wartość wskazuje manometr przedstawiony na rysunku? A. 2 400 Pa B. 24 000 Pa C. 240 000 Pa D. 2 400 000 Pa

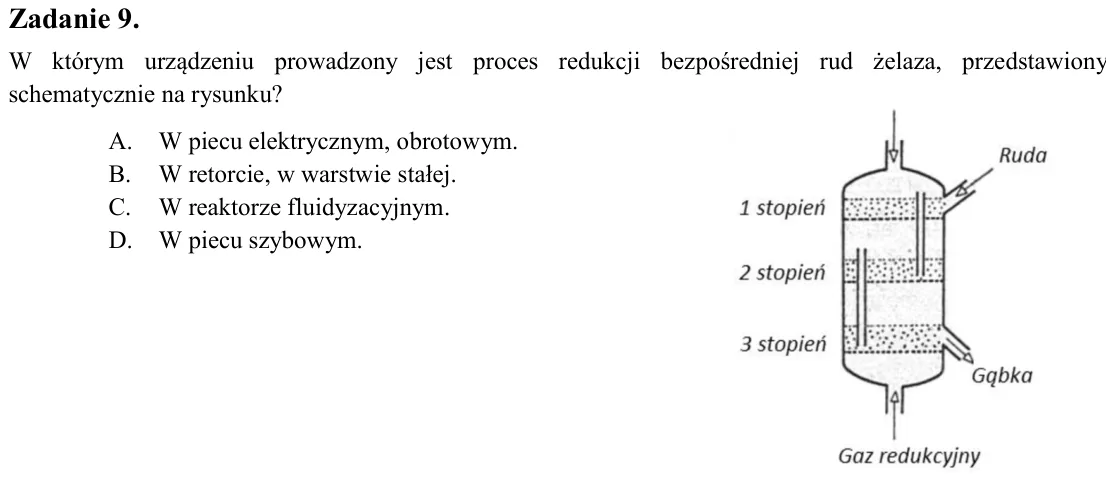

Zadanie 9. W którym urządzeniu prowadzony jest proces redukcji bezpośredniej rud żelaza, przedstawiony schematycznie na rysunku? A. W piecu elektrycznym, obrotowym. B. W retorcie, w warstwie stałej. C. W reaktorze fluidy

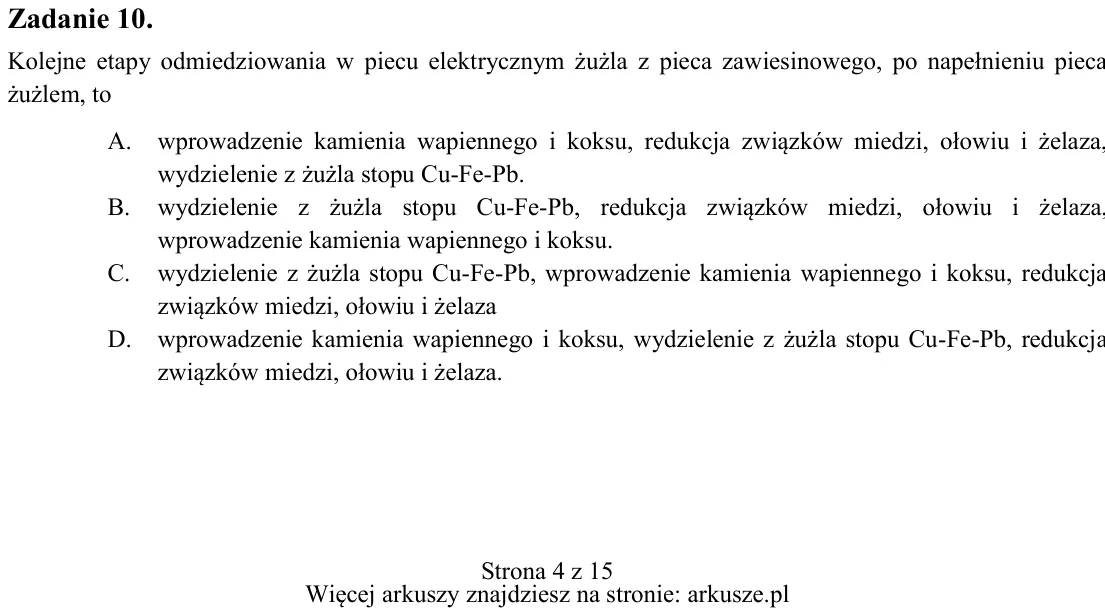

Zadanie 10. Kolejne etapy odmiedziowania w piecu elektrycznym żużla z pieca zawiesinowego, po napełnieniu pieca żużlem, to A. wprowadzenie kamienia wapiennego i koksu, redukcja związków miedzi, ołowiu i żelaza, wydzielen

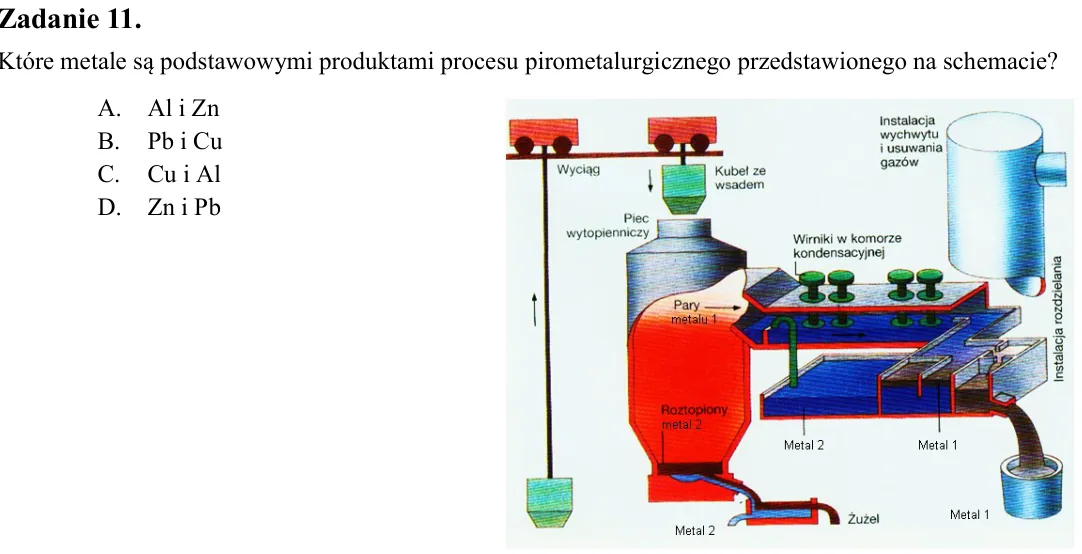

Zadanie 11. Które metale są podstawowymi produktami procesu pirometalurgicznego przedstawionego na schemacie? A. Al i Zn B. Pb i Cu C. Cu i Al D. Zn i Pb

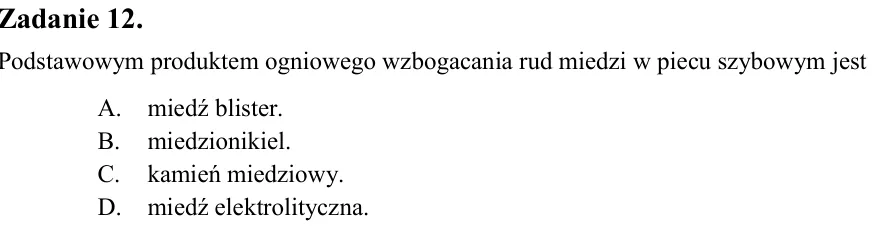

Zadanie 12. Podstawowym produktem ogniowego wzbogacania rud miedzi w piecu szybowym jest A. miedź blister. B. miedzionikiel. C. kamień miedziowy. D. miedź elektrolityczna.

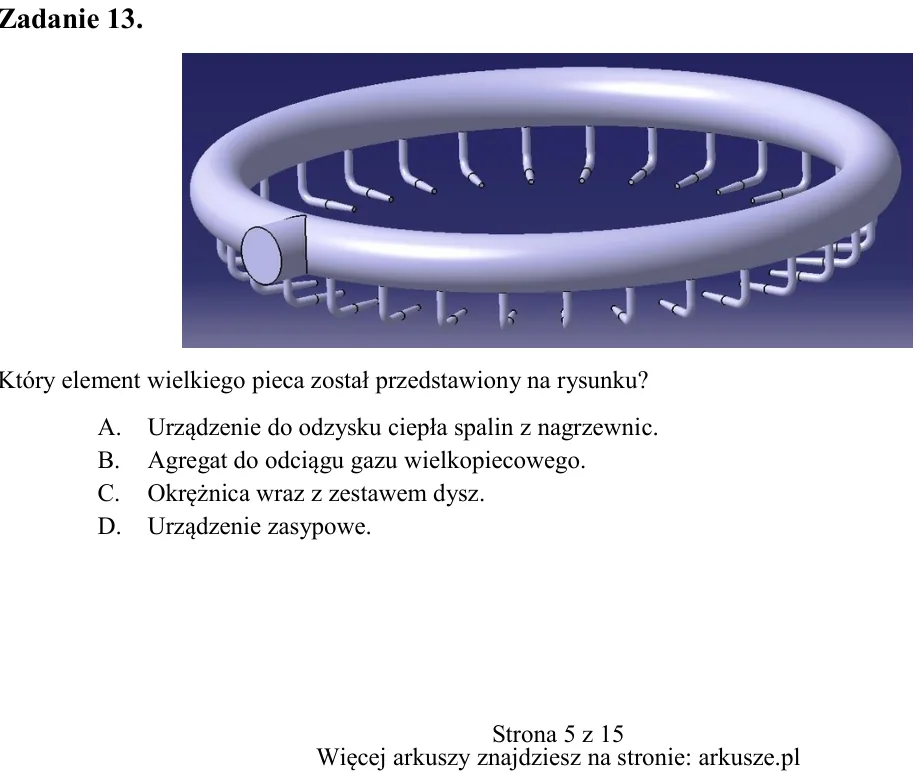

Zadanie 13. Który element wielkiego pieca został przedstawiony na rysunku? A. Urządzenie do odzysku ciepła spalin z nagrzewnic. B. Agregat do odciągu gazu wielkopiecowego. C. Okrężnica wraz z zestawem dysz. D. Urządzenie

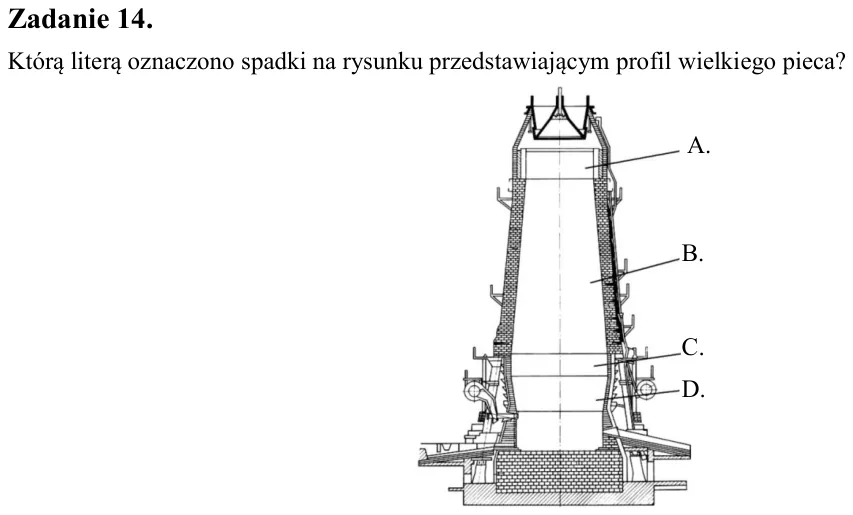

Zadanie 14. Którą literą oznaczono spadki na rysunku przedstawiającym profil wielkiego pieca?

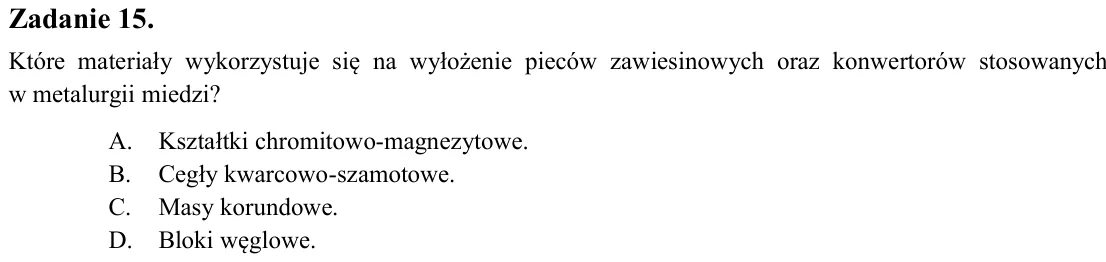

Zadanie 15. Które materiały wykorzystuje się na wyłożenie pieców zawiesinowych oraz konwertorów stosowanych w metalurgii miedzi? A. Kształtki chromitowo-magnezytowe. B. Cegły kwarcowo-szamotowe. C. Masy korundowe. D. Blo

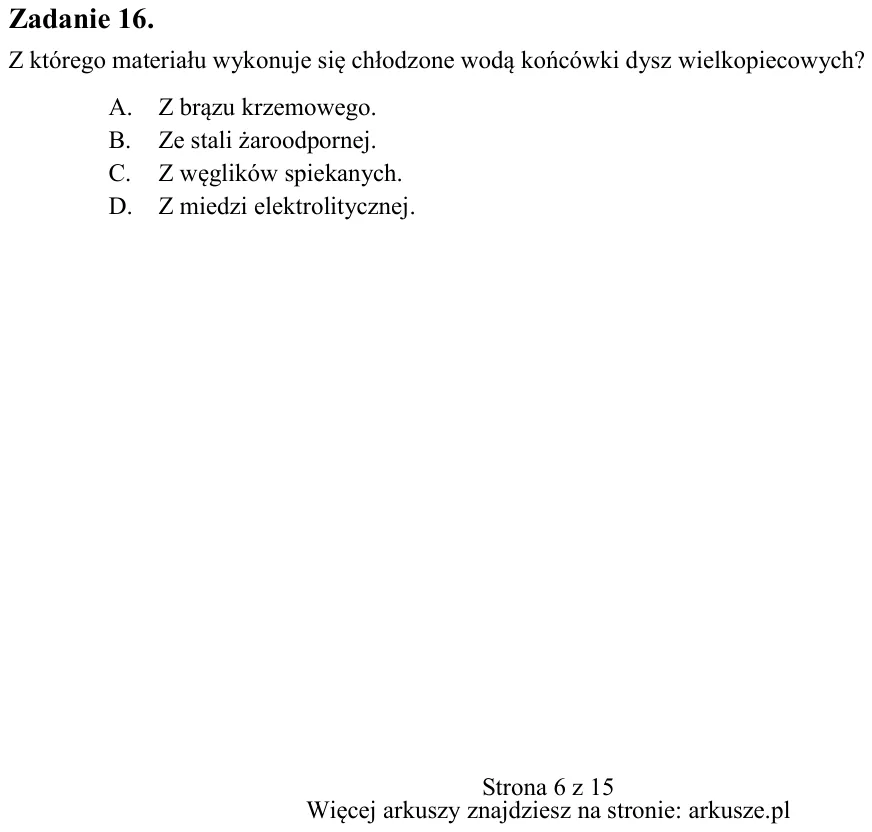

Zadanie 16. Z którego materiału wykonuje się chłodzone wodą końcówki dysz wielkopiecowych? A. Z brązu krzemowego. B. Ze stali żaroodpornej. C. Z węglików spiekanych. D. Z miedzi elektrolitycznej. A. B. C. D.

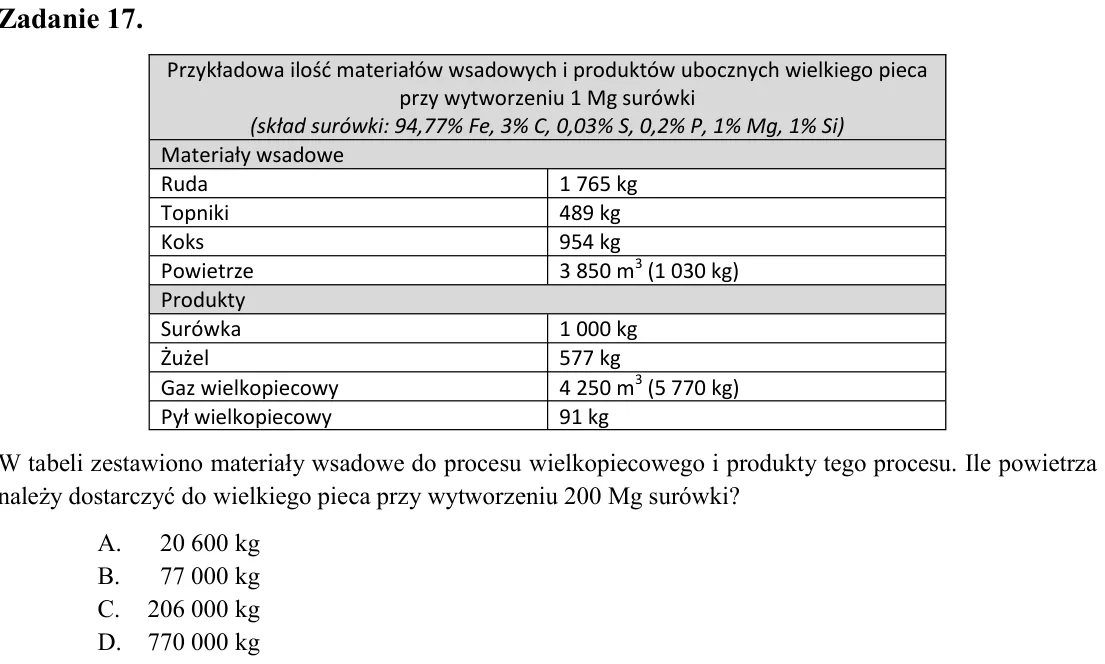

Zadanie 17. W tabeli zestawiono materiały wsadowe do procesu wielkopiecowego i produkty tego procesu. Ile powietrza należy dostarczyć do wielkiego pieca przy wytworzeniu 200 Mg surówki? A. 20 600 kg B. 77 000 kg C. 206 0

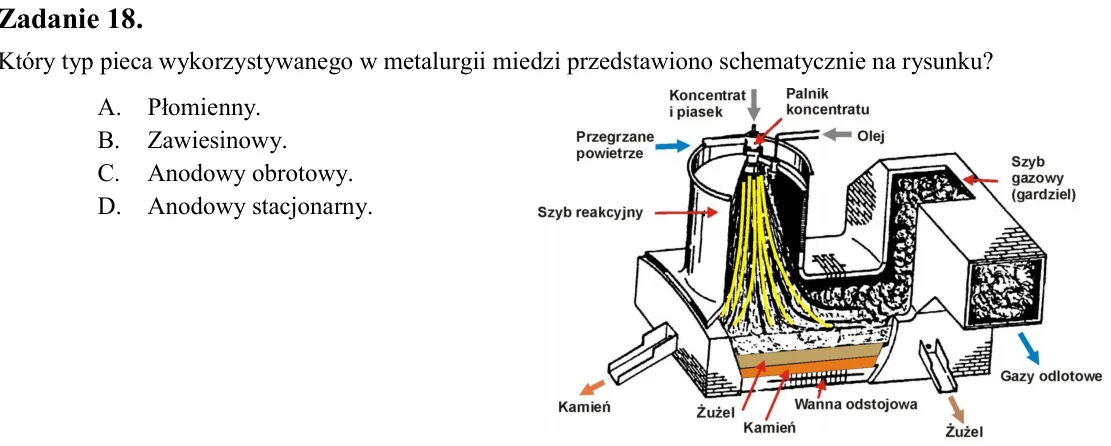

Zadanie 18. Który typ pieca wykorzystywanego w metalurgii miedzi przedstawiono schematycznie na rysunku? A. Płomienny. B. Zawiesinowy. C. Anodowy obrotowy. D. Anodowy stacjonarny.

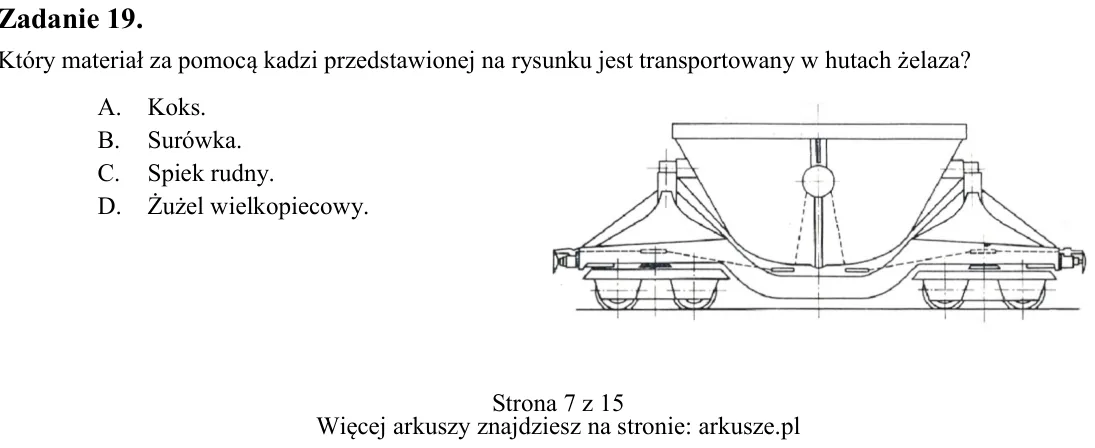

Zadanie 19. Który materiał za pomocą kadzi przedstawionej na rysunku jest transportowany w hutach żelaza? A. Koks. B. Surówka. C. Spiek rudny. D. Żużel wielkopiecowy. Przykładowa ilość materiałów wsadowych i produktów ub

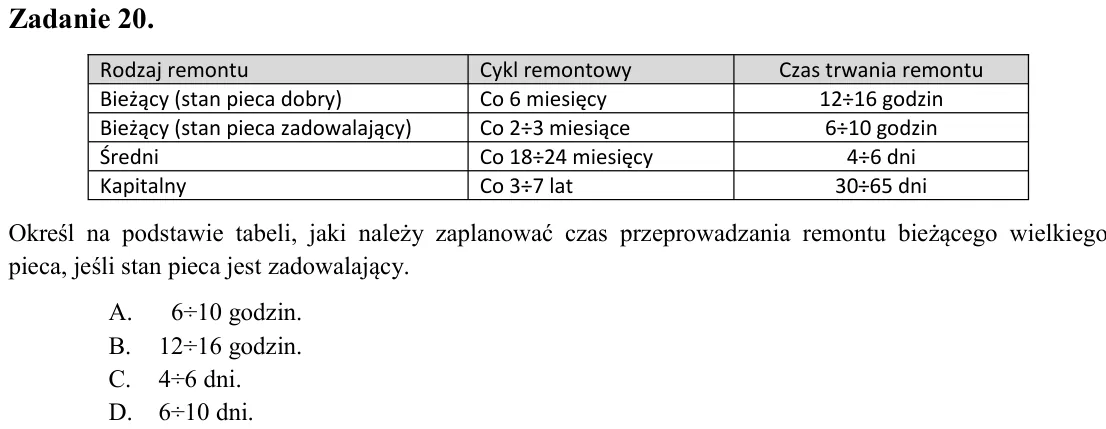

Zadanie 20. Określ na podstawie tabeli, jaki należy zaplanować czas przeprowadzania remontu bieżącego wielkiego pieca, jeśli stan pieca jest zadowalający. A. 6÷10 godzin. B. 12÷16 godzin. C. 4÷6 dni. D. 6÷10 dni.

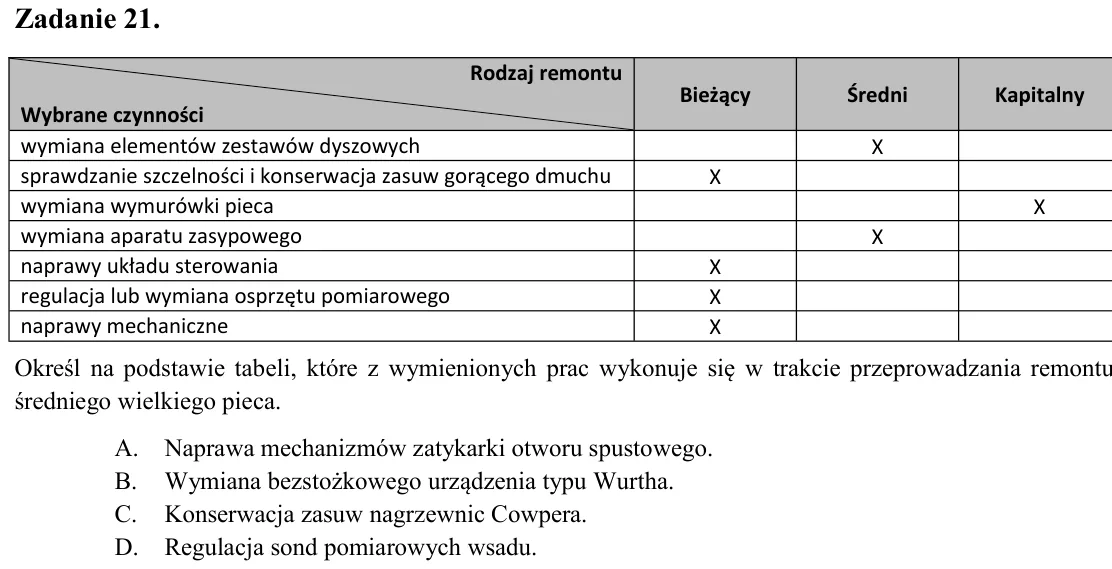

Zadanie 21. Określ na podstawie tabeli, które z wymienionych prac wykonuje się w trakcie przeprowadzania remontu średniego wielkiego pieca. A. Naprawa mechanizmów zatykarki otworu spustowego. B. Wymiana bezstożkowego urz

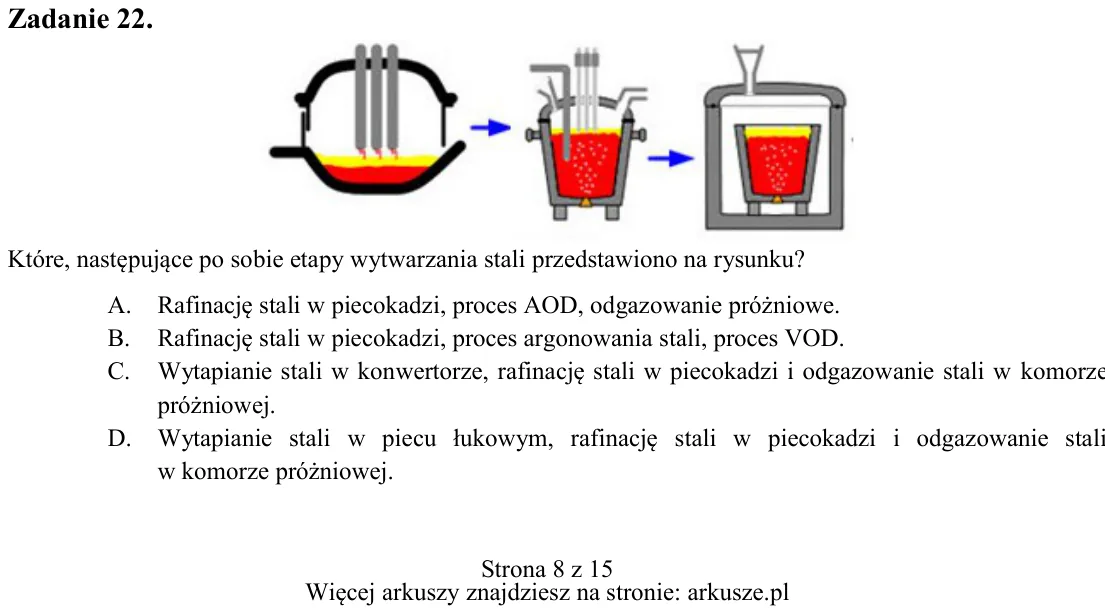

Zadanie 22. Które, następujące po sobie etapy wytwarzania stali przedstawiono na rysunku? A. Rafinację stali w piecokadzi, proces AOD, odgazowanie próżniowe. B. Rafinację stali w piecokadzi, proces argonowania stali, pro

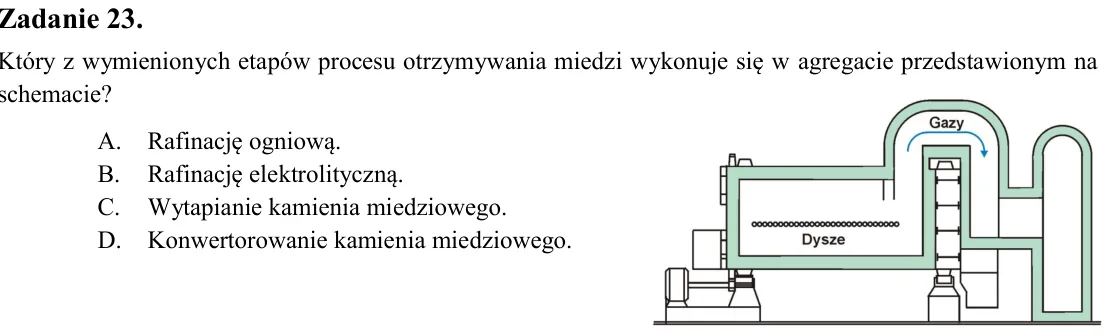

Zadanie 23. Który z wymienionych etapów procesu otrzymywania miedzi wykonuje się w agregacie przedstawionym na schemacie? A. Rafinację ogniową. B. Rafinację elektrolityczną. C. Wytapianie kamienia miedziowego. D. Konwert

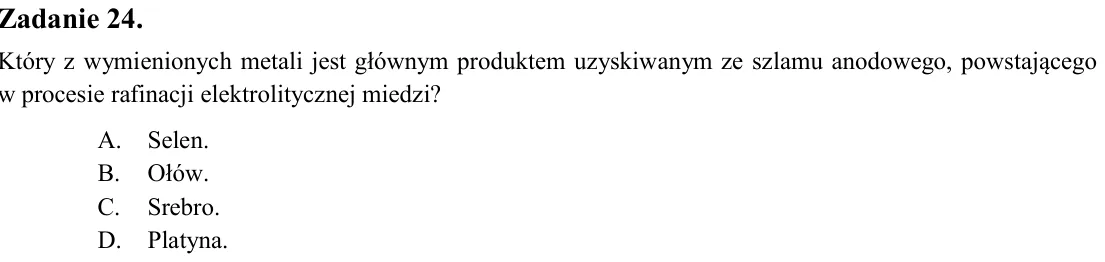

Zadanie 24. Który z wymienionych metali jest głównym produktem uzyskiwanym ze szlamu anodowego, powstającego w procesie rafinacji elektrolitycznej miedzi? A. Selen. B. Ołów. C. Srebro. D. Platyna.

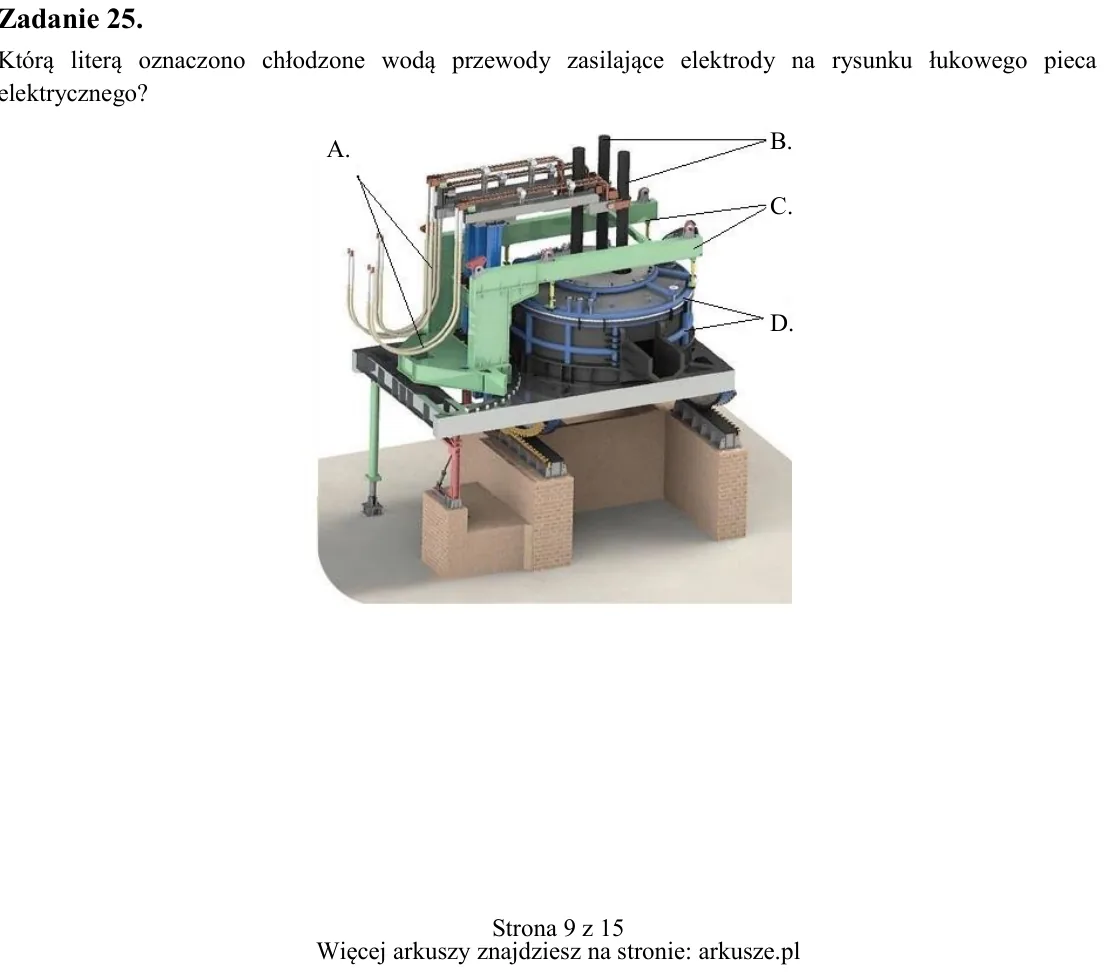

Zadanie 25. Którą literą oznaczono chłodzone wodą przewody zasilające elektrody na rysunku łukowego pieca elektrycznego? A. B. C. D.

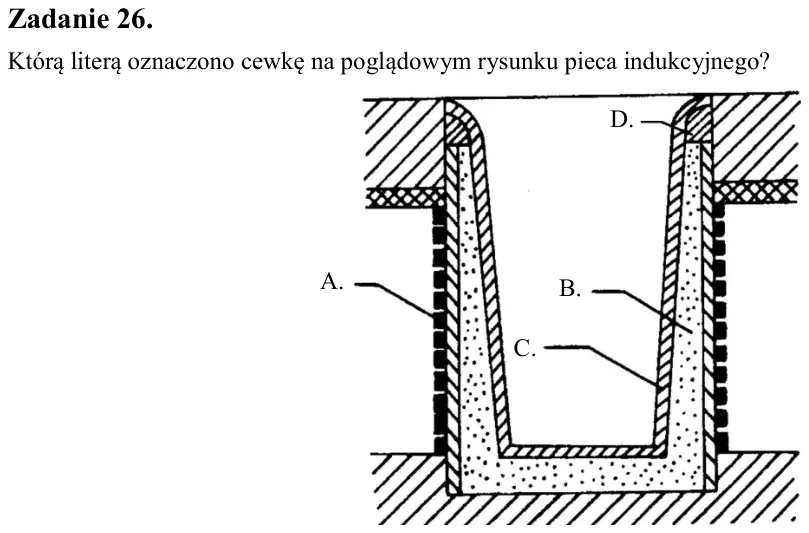

Zadanie 26. Którą literą oznaczono cewkę na poglądowym rysunku pieca indukcyjnego?

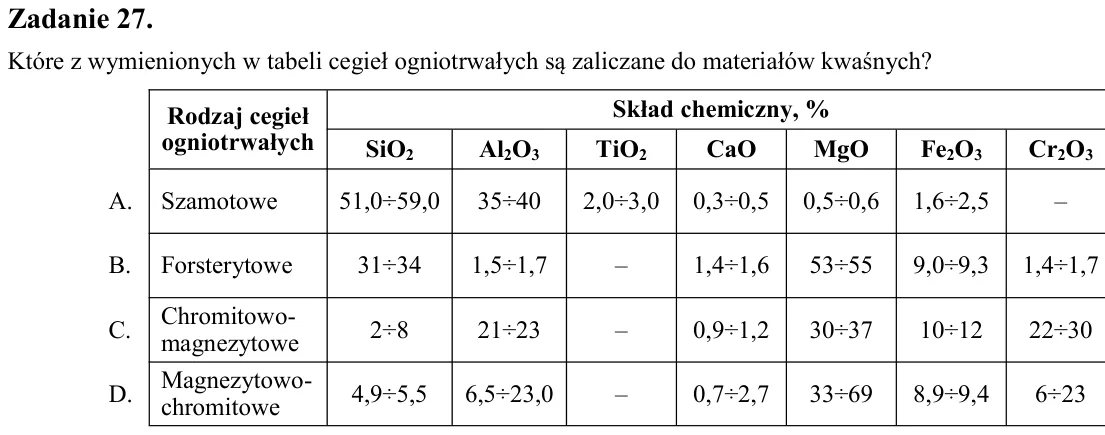

Zadanie 27. Które z wymienionych w tabeli cegieł ogniotrwałych są zaliczane do materiałów kwaśnych?

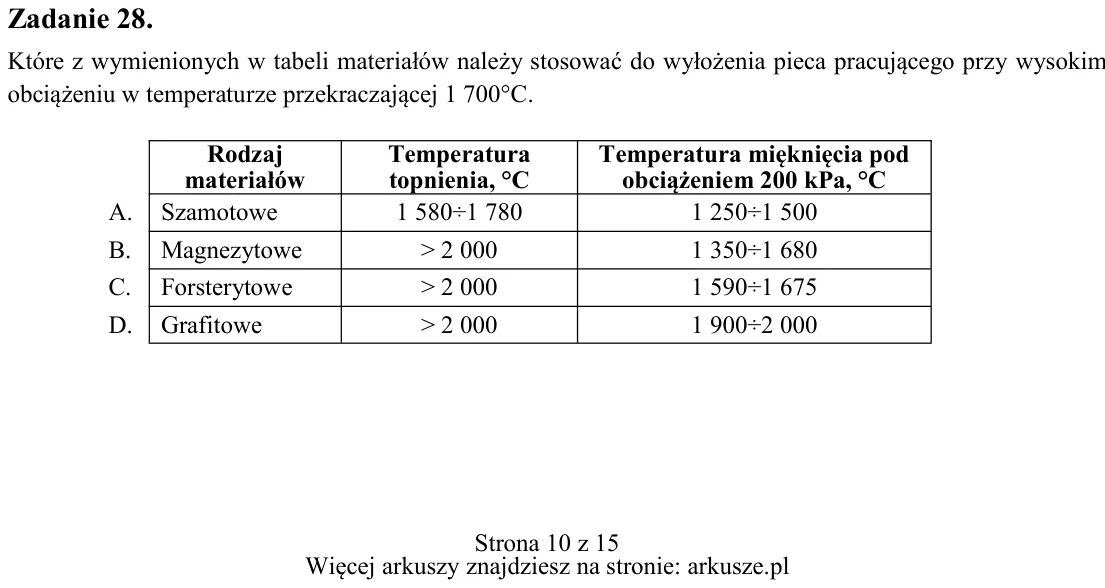

Zadanie 28. Które z wymienionych w tabeli materiałów należy stosować do wyłożenia pieca pracującego przy wysokim obciążeniu w temperaturze przekraczającej 1 700°C. Rodzaj cegieł ogniotrwałych Skład chemiczny, % SiO2 Al2O

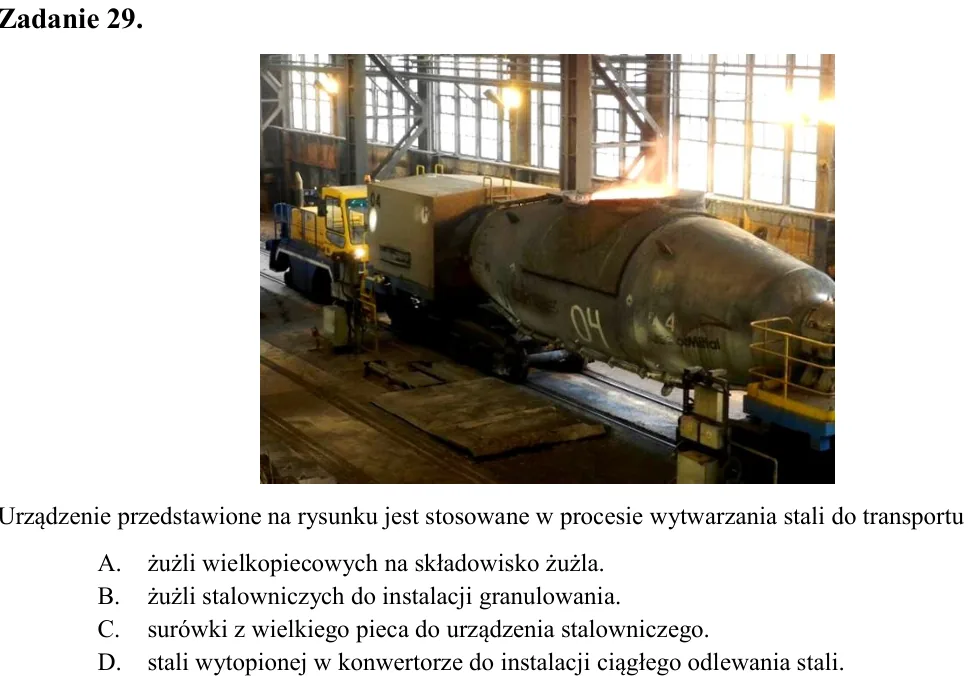

Zadanie 29. Urządzenie przedstawione na rysunku jest stosowane w procesie wytwarzania stali do transportu A. żużli wielkopiecowych na składowisko żużla. B. żużli stalowniczych do instalacji granulowania. C. surówki z wie

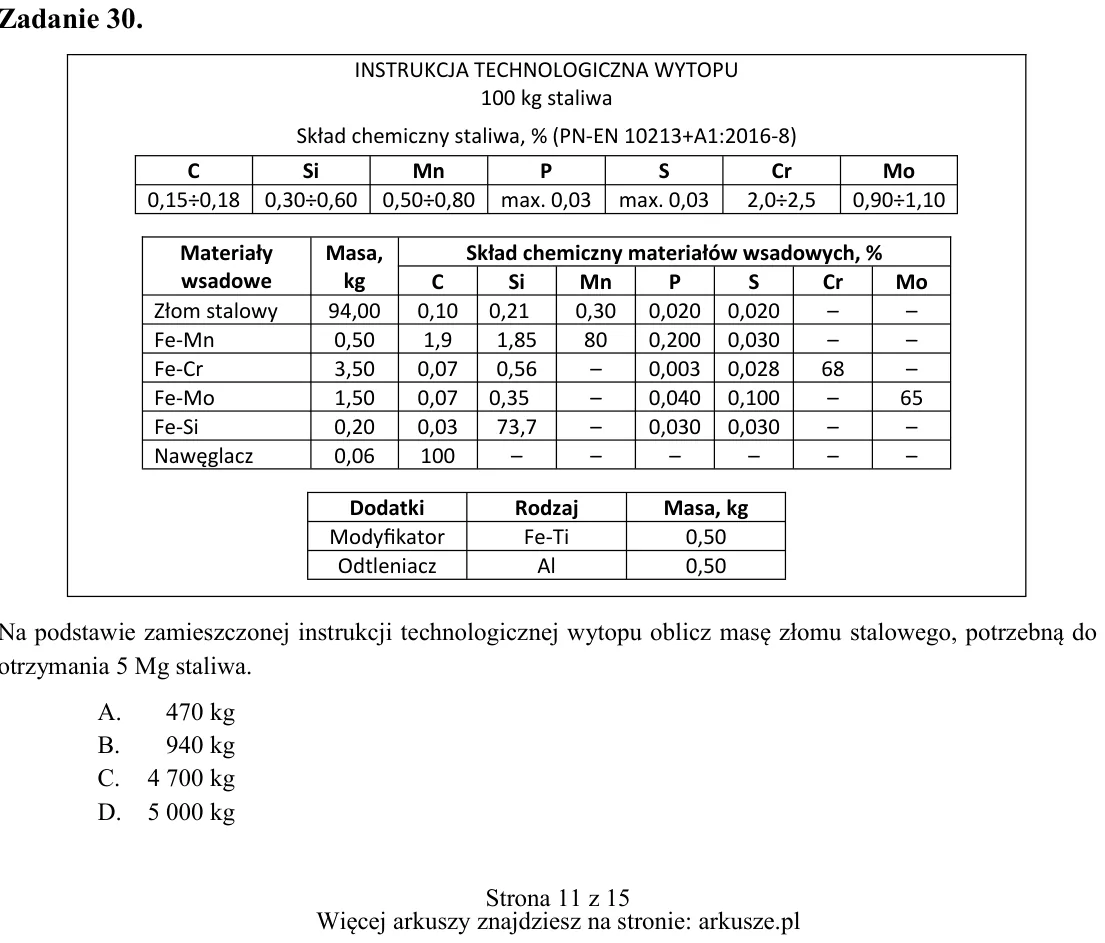

Zadanie 30. Na podstawie zamieszczonej instrukcji technologicznej wytopu oblicz masę złomu stalowego, potrzebną do otrzymania 5 Mg staliwa. A. 470 kg B. 940 kg C. 4 700 kg D. 5 000 kg INSTRUKCJA TECHNOLOGICZNA WYTOPU 100

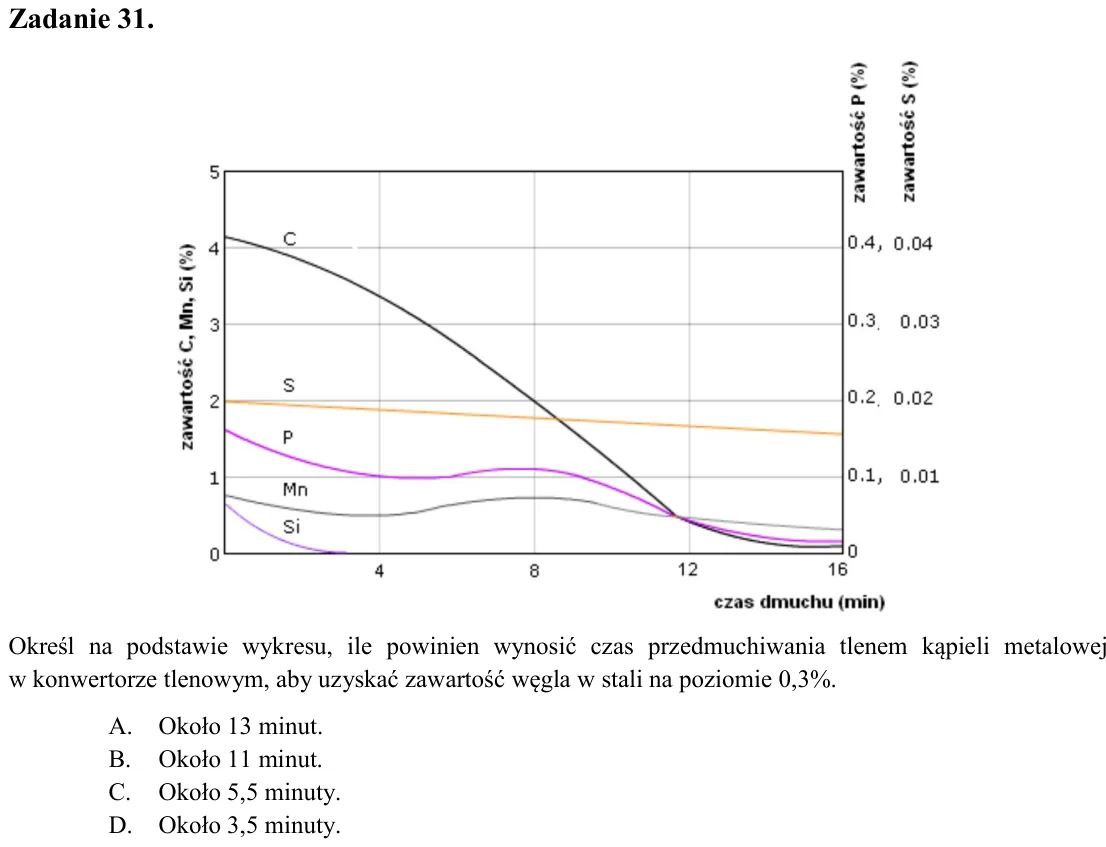

Zadanie 31. Określ na podstawie wykresu, ile powinien wynosić czas przedmuchiwania tlenem kąpieli metalowej w konwertorze tlenowym, aby uzyskać zawartość węgla w stali na poziomie 0,3%. A. Około 13 minut. B. Około 11 min

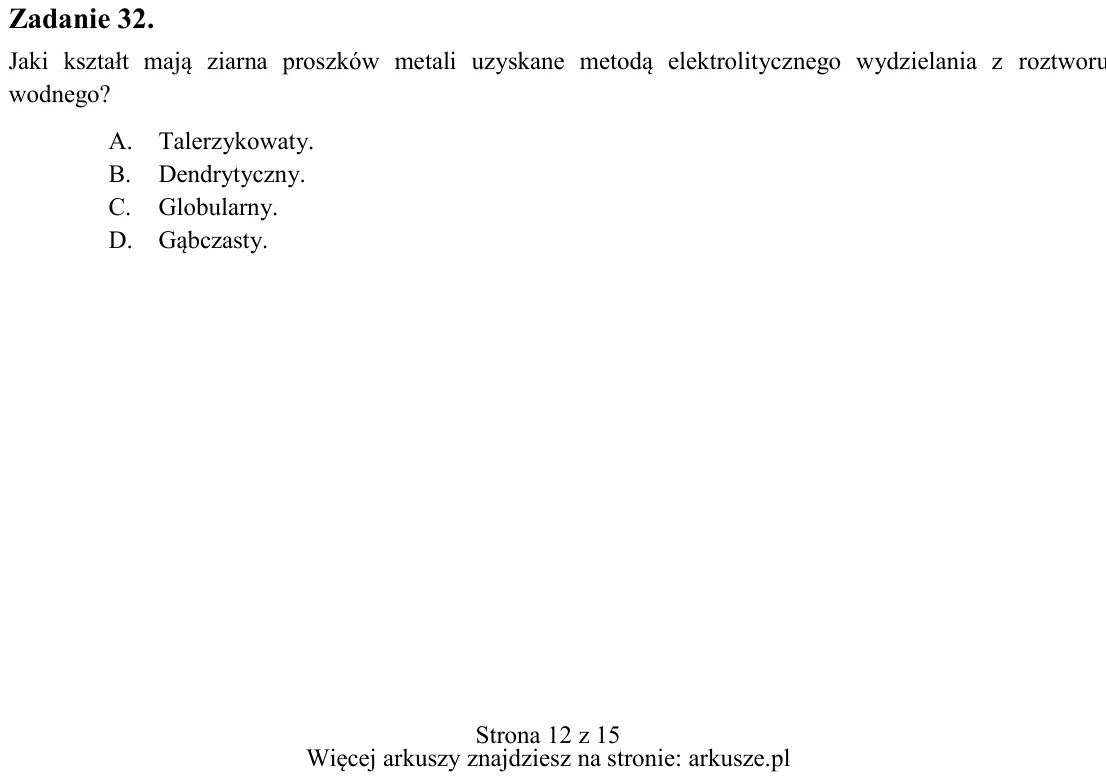

Zadanie 32. Jaki kształt mają ziarna proszków metali uzyskane metodą elektrolitycznego wydzielania z roztworu wodnego? A. Talerzykowaty. B. Dendrytyczny. C. Globularny. D. Gąbczasty.

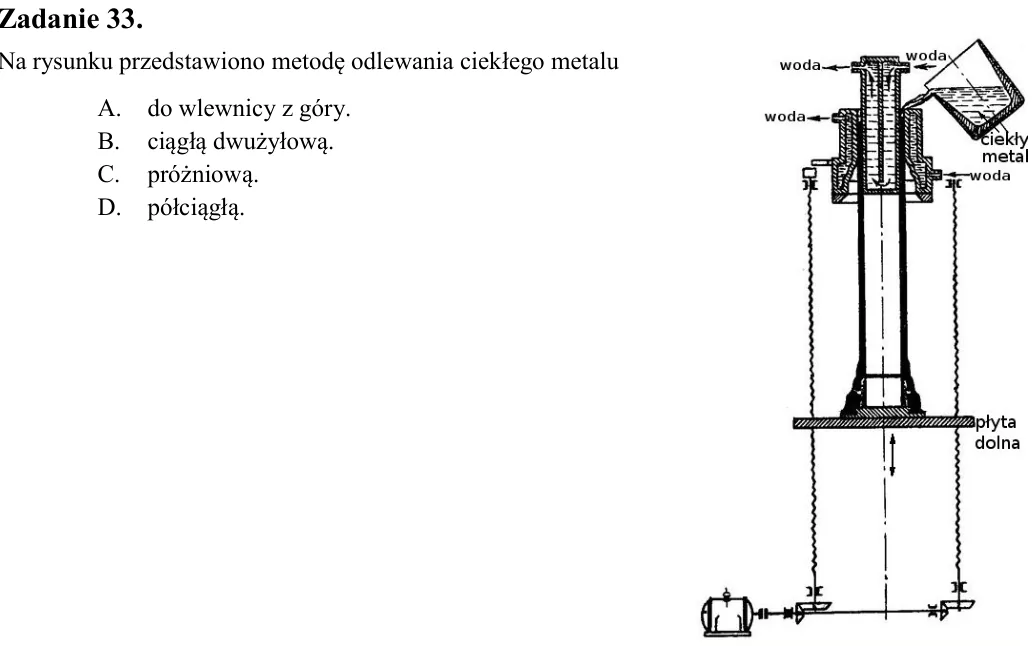

Zadanie 33. Na rysunku przedstawiono metodę odlewania ciekłego metalu A. do wlewnicy z góry. B. ciągłą dwużyłową. C. próżniową. D. półciągłą.

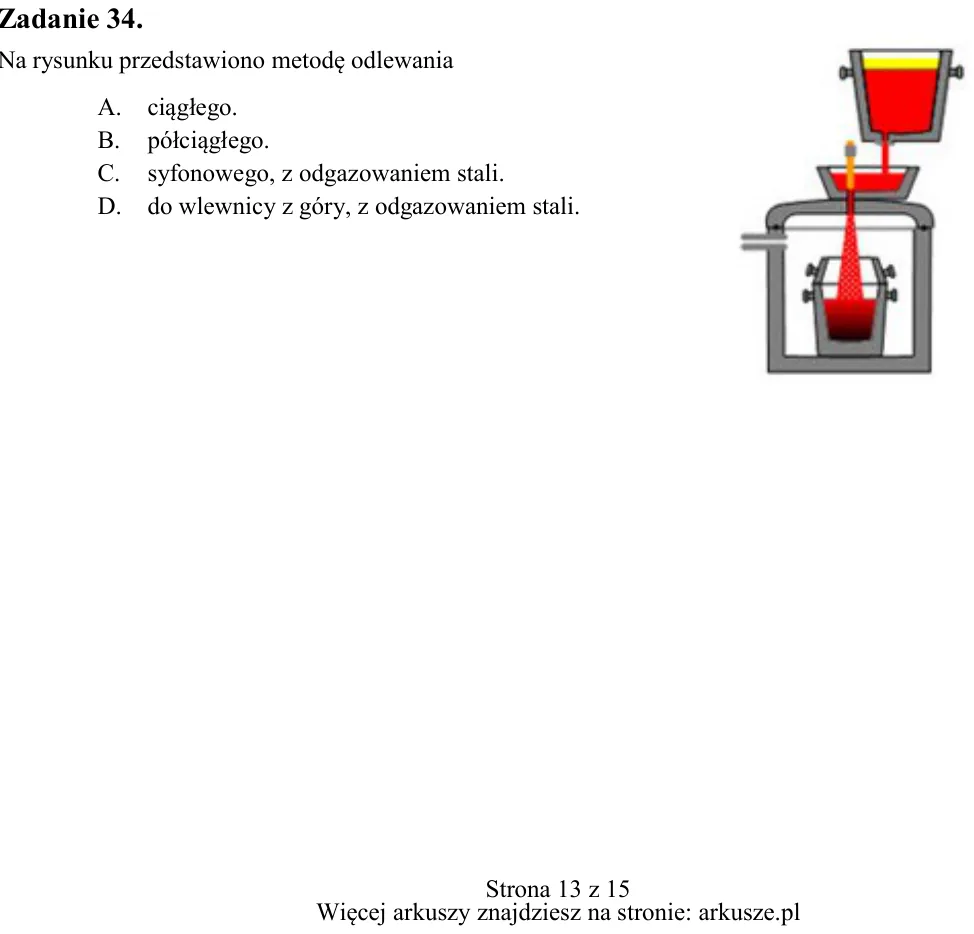

Zadanie 34. Na rysunku przedstawiono metodę odlewania A. ciągłego. B. półciągłego. C. syfonowego, z odgazowaniem stali. D. do wlewnicy z góry, z odgazowaniem stali.

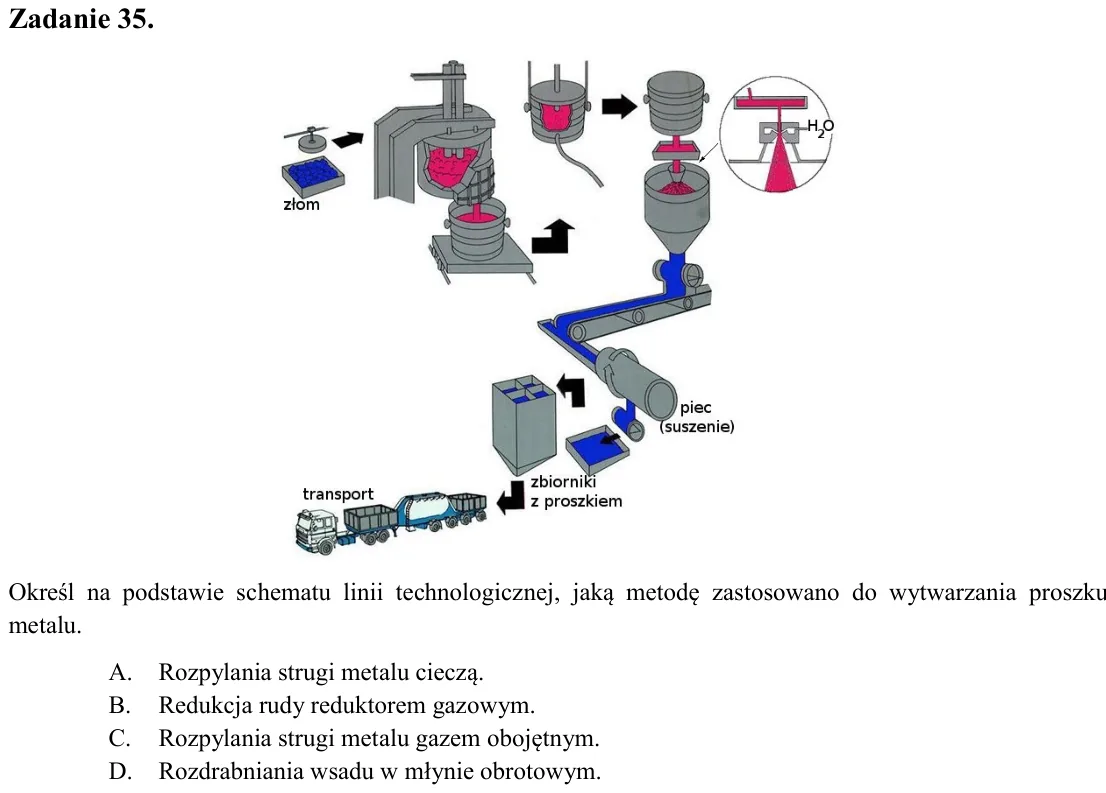

Zadanie 35. Określ na podstawie schematu linii technologicznej, jaką metodę zastosowano do wytwarzania proszku metalu. A. Rozpylania strugi metalu cieczą. B. Redukcja rudy reduktorem gazowym. C. Rozpylania strugi metalu

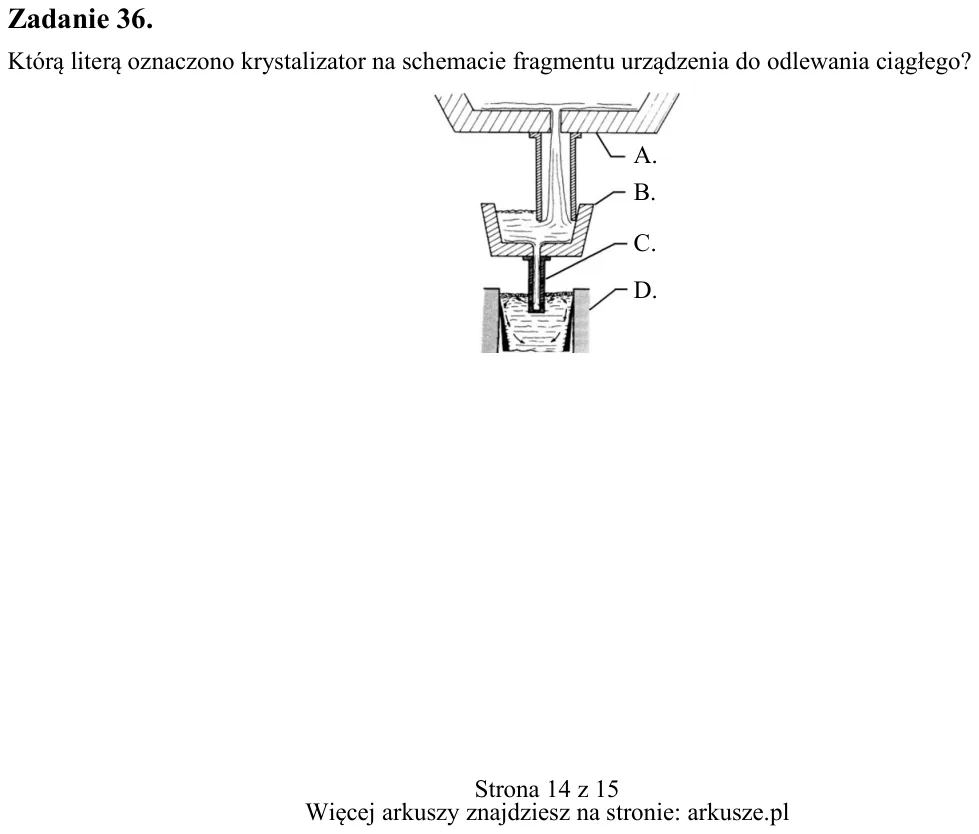

Zadanie 36. Którą literą oznaczono krystalizator na schemacie fragmentu urządzenia do odlewania ciągłego? A. B. C. D.

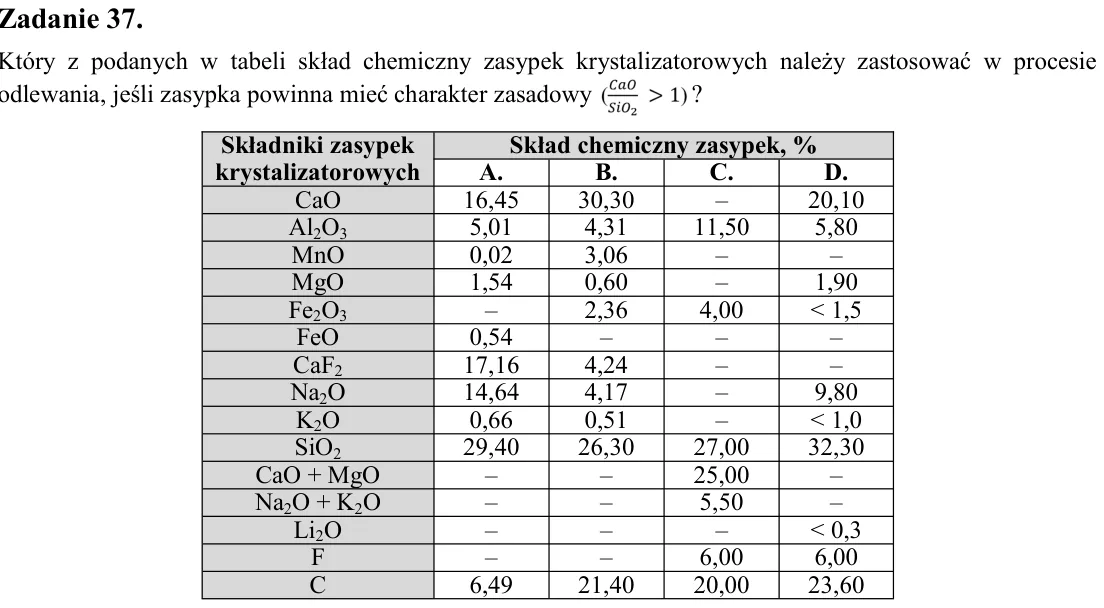

Zadanie 37. Który z podanych w tabeli skład chemiczny zasypek krystalizatorowych należy zastosować w procesie odlewania, jeśli zasypka powinna mieć charakter zasadowy ?

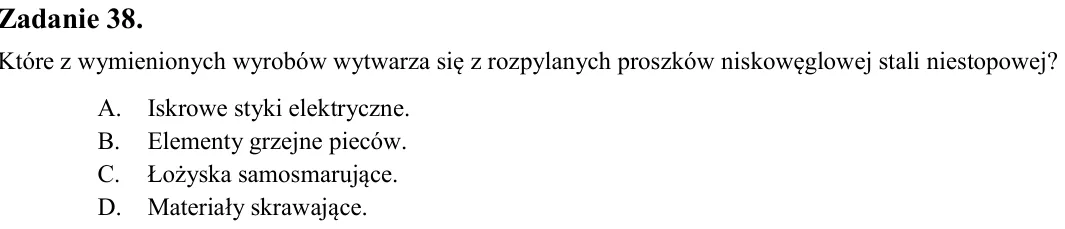

Zadanie 38. Które z wymienionych wyrobów wytwarza się z rozpylanych proszków niskowęglowej stali niestopowej? A. Iskrowe styki elektryczne. B. Elementy grzejne pieców. C. Łożyska samosmarujące. D. Materiały skrawające.

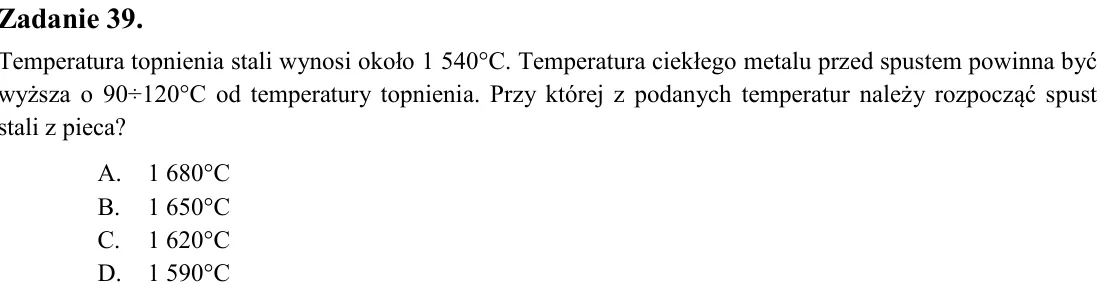

Zadanie 39. Temperatura topnienia stali wynosi około 1 540°C. Temperatura ciekłego metalu przed spustem powinna być wyższa o 90÷120°C od temperatury topnienia. Przy której z podanych temperatur należy rozpocząć spust sta

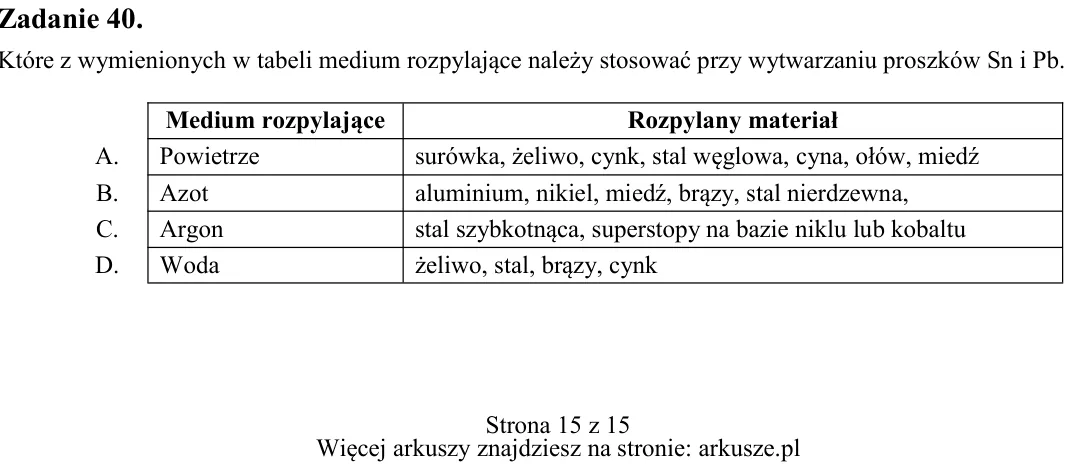

Zadanie 40. Które z wymienionych w tabeli medium rozpylające należy stosować przy wytwarzaniu proszków Sn i Pb. Składniki zasypek krystalizatorowych Skład chemiczny zasypek, % A. B. C. D. CaO 16,45 30,30 20,10 Al2O3 5,01
