M07 · Egzamin zawodowy · czerwiec 2019

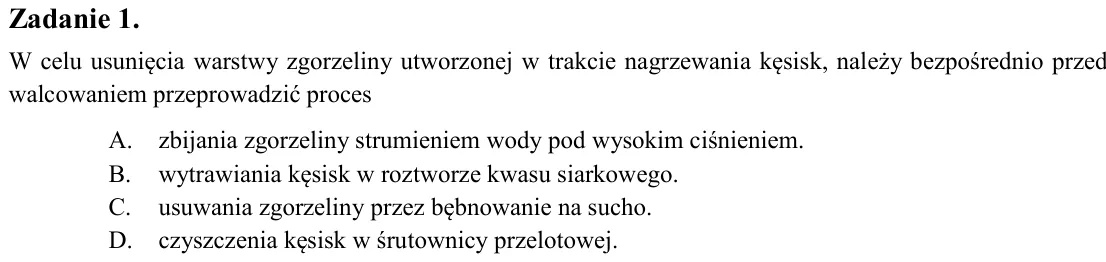

Zadanie 1. W celu usunięcia warstwy zgorzeliny utworzonej w trakcie nagrzewania kęsisk, należy bezpośrednio przed walcowaniem przeprowadzić proces A. zbijania zgorzeliny strumieniem wody pod wysokim ciśnieniem. B. wytraw

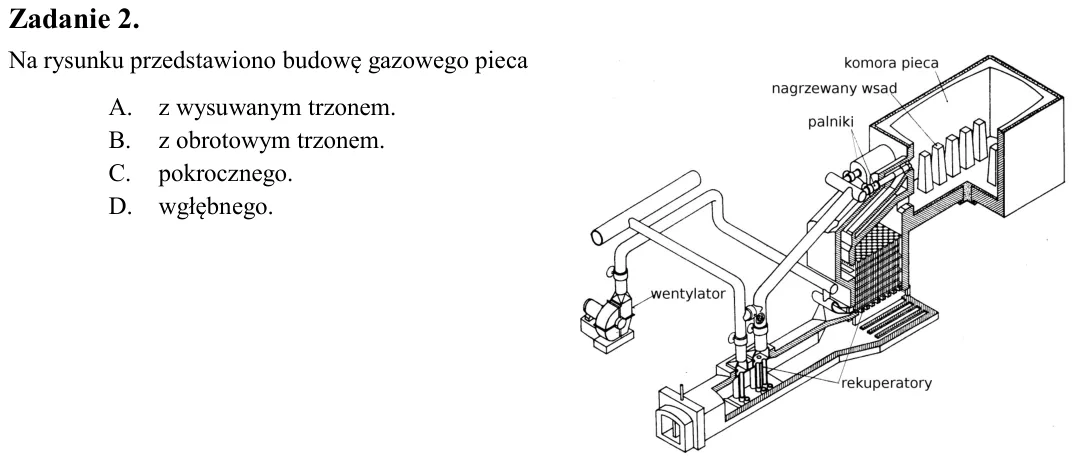

Zadanie 2. Na rysunku przedstawiono budowę gazowego pieca A. z wysuwanym trzonem. B. z obrotowym trzonem. C. pokrocznego. D. wgłębnego.

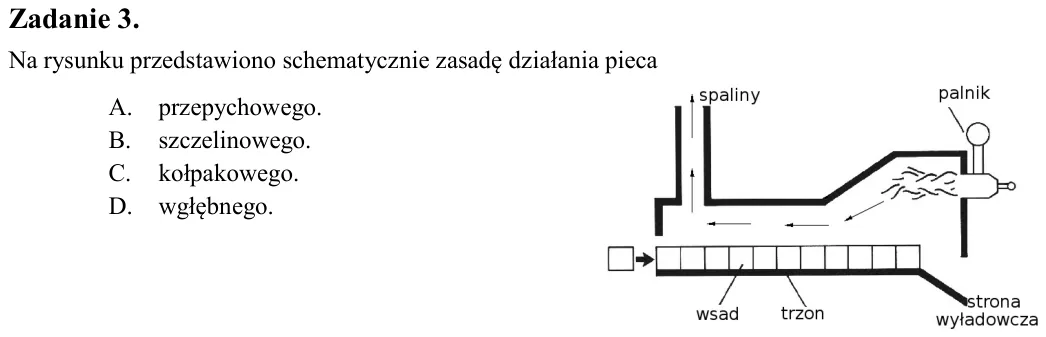

Zadanie 3. Na rysunku przedstawiono schematycznie zasadę działania pieca A. przepychowego. B. szczelinowego. C. kołpakowego. D. wgłębnego.

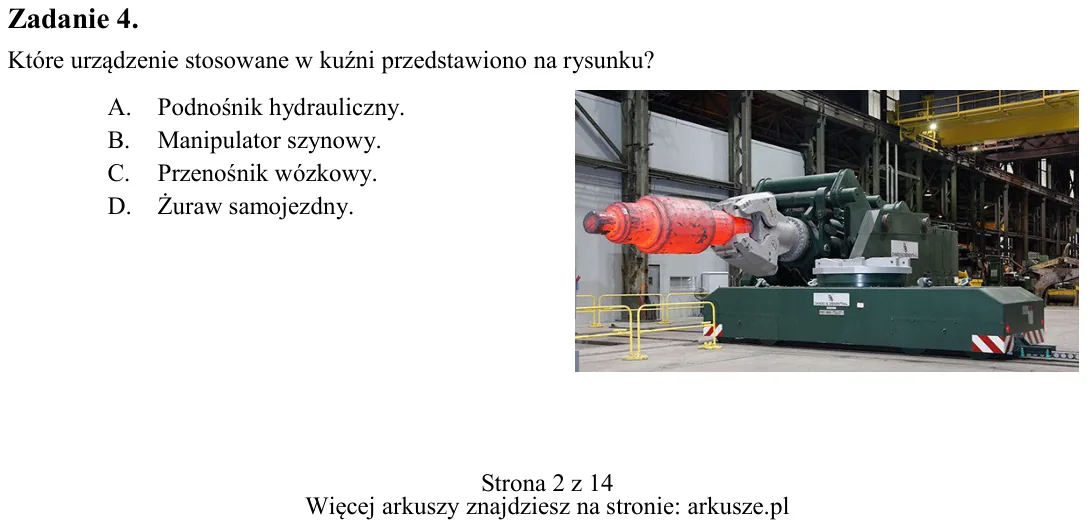

Zadanie 4. Które urządzenie stosowane w kuźni przedstawiono na rysunku? A. Podnośnik hydrauliczny. B. Manipulator szynowy. C. Przenośnik wózkowy. D. Żuraw samojezdny.

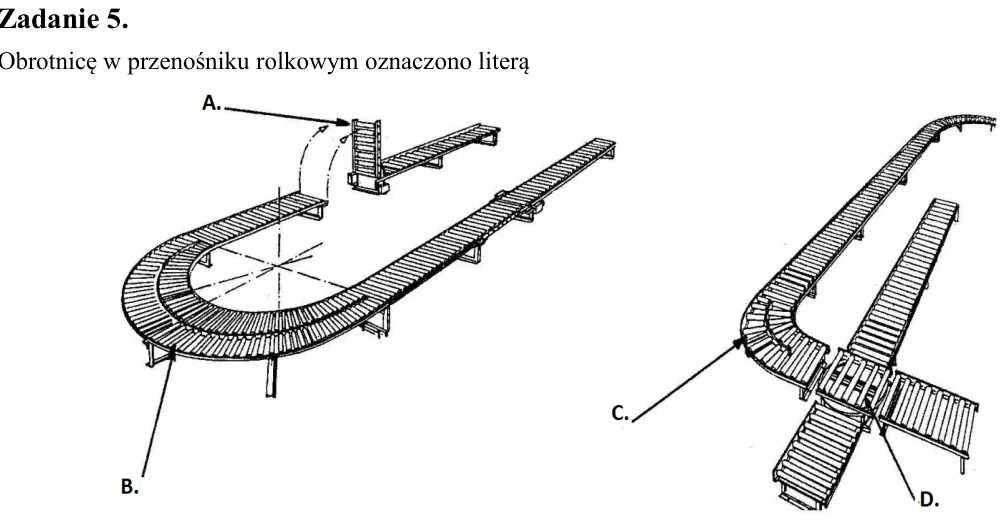

Zadanie 5. Obrotnicę w przenośniku rolkowym oznaczono literą

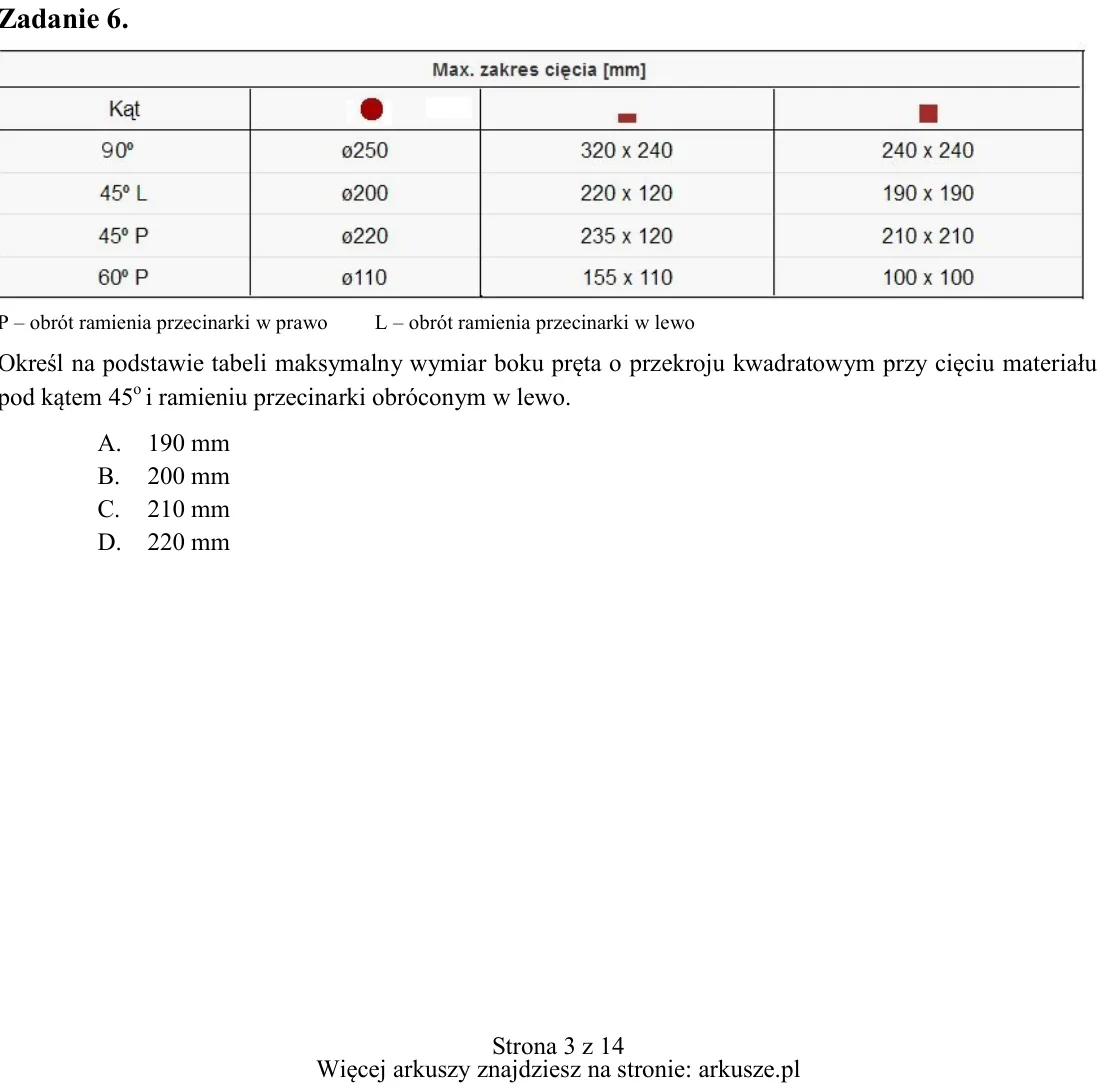

Zadanie 6. P - obrót ramienia przecinarki w prawo L - obrót ramienia przecinarki w lewo Określ na podstawie tabeli maksymalny wymiar boku pręta o przekroju kwadratowym przy cięciu materiału pod kątem 45o i ramieniu przec

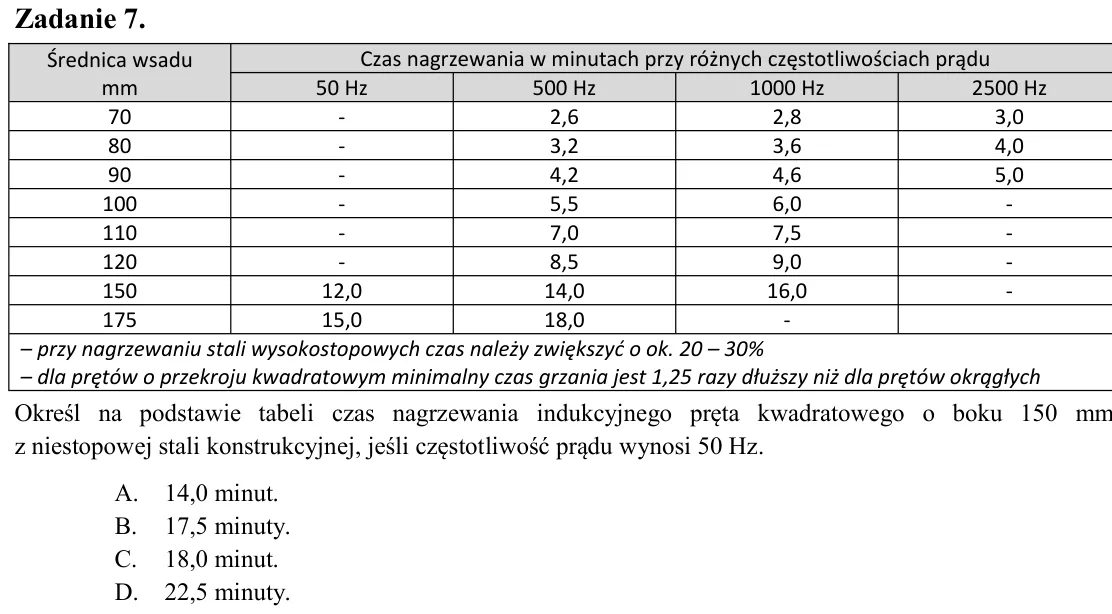

Zadanie 7. Określ na podstawie tabeli czas nagrzewania indukcyjnego pręta kwadratowego o boku 150 mm z niestopowej stali konstrukcyjnej, jeśli częstotliwość prądu wynosi 50 Hz. A. 14,0 minut. B. 17,5 minuty. C. 18,0 minu

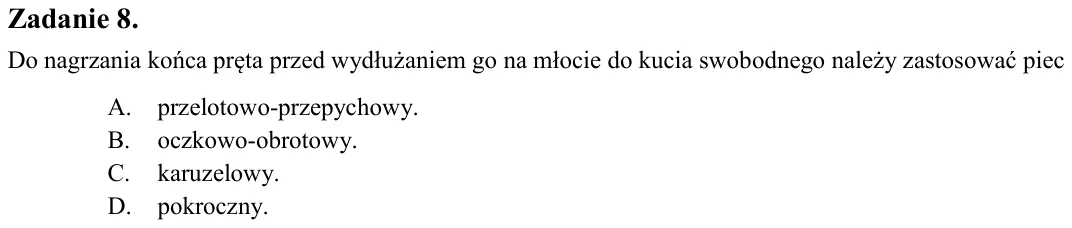

Zadanie 8. Do nagrzania końca pręta przed wydłużaniem go na młocie do kucia swobodnego należy zastosować piec A. przelotowo-przepychowy. B. oczkowo-obrotowy. C. karuzelowy. D. pokroczny.

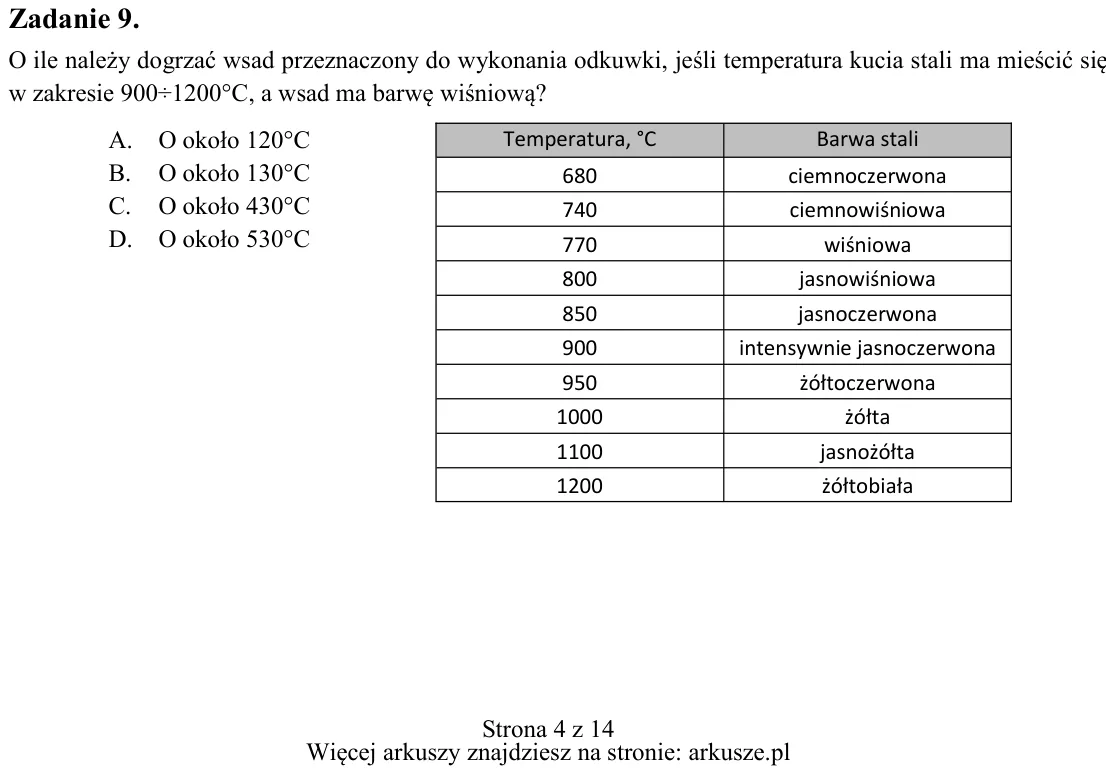

Zadanie 9. O ile należy dogrzać wsad przeznaczony do wykonania odkuwki, jeśli temperatura kucia stali ma mieścić się w zakresie 900÷1200°C, a wsad ma barwę wiśniową? A. O około 120°C B. O około 130°C C. O około 430°C D.

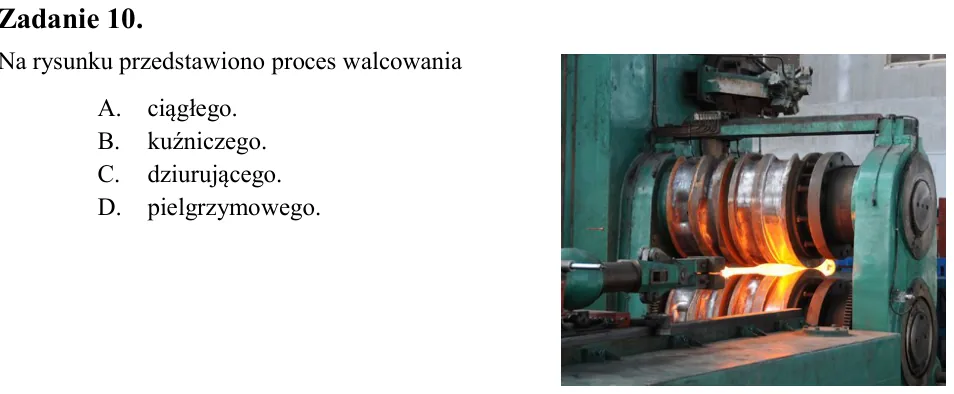

Zadanie 10. Na rysunku przedstawiono proces walcowania A. ciągłego. B. kuźniczego. C. dziurującego. D. pielgrzymowego.

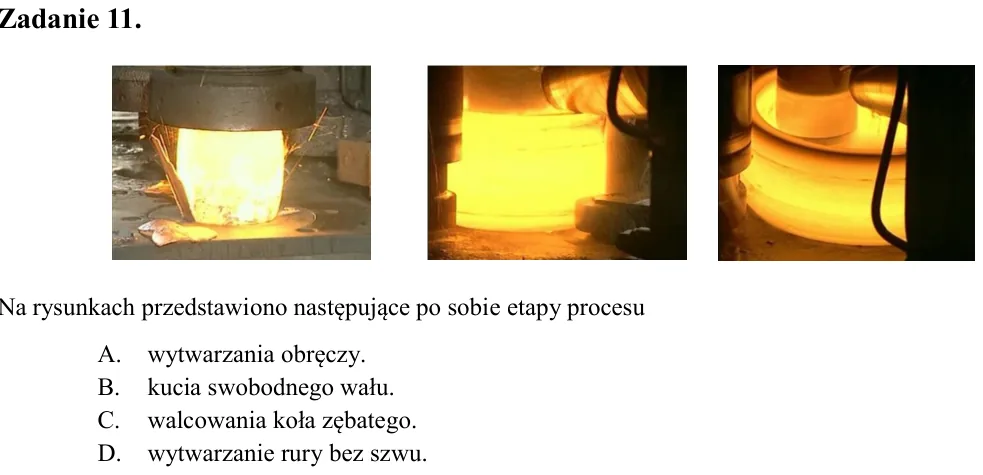

Zadanie 11. Na rysunkach przedstawiono następujące po sobie etapy procesu A. wytwarzania obręczy. B. kucia swobodnego wału. C. walcowania koła zębatego. D. wytwarzanie rury bez szwu.

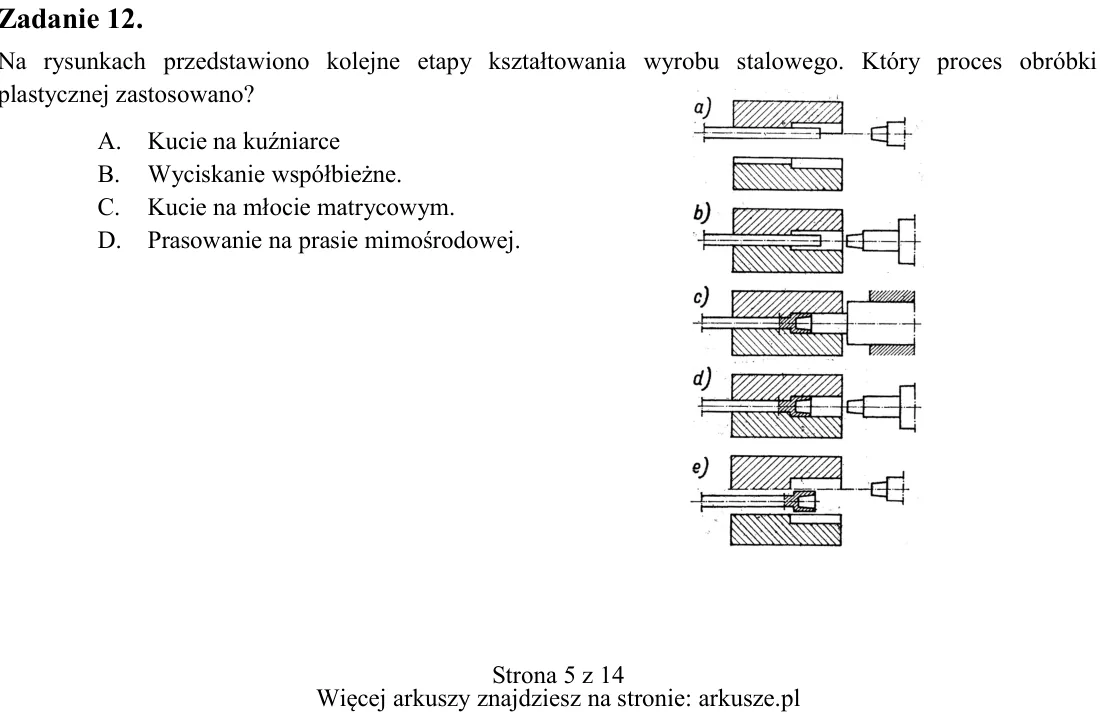

Zadanie 12. Na rysunkach przedstawiono kolejne etapy kształtowania wyrobu stalowego. Który proces obróbki plastycznej zastosowano? A. Kucie na kuźniarce B. Wyciskanie współbieżne. C. Kucie na młocie matrycowym. D. Prasow

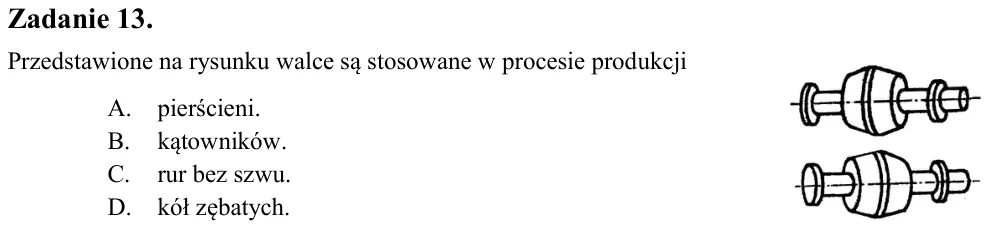

Zadanie 13. Przedstawione na rysunku walce są stosowane w procesie produkcji A. pierścieni. B. kątowników. C. rur bez szwu. D. kół zębatych.

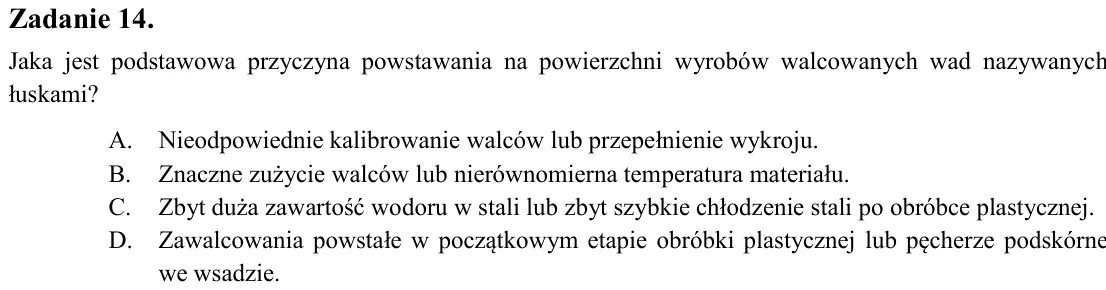

Zadanie 14. Jaka jest podstawowa przyczyna powstawania na powierzchni wyrobów walcowanych wad nazywanych łuskami? A. Nieodpowiednie kalibrowanie walców lub przepełnienie wykroju. B. Znaczne zużycie walców lub nierównomie

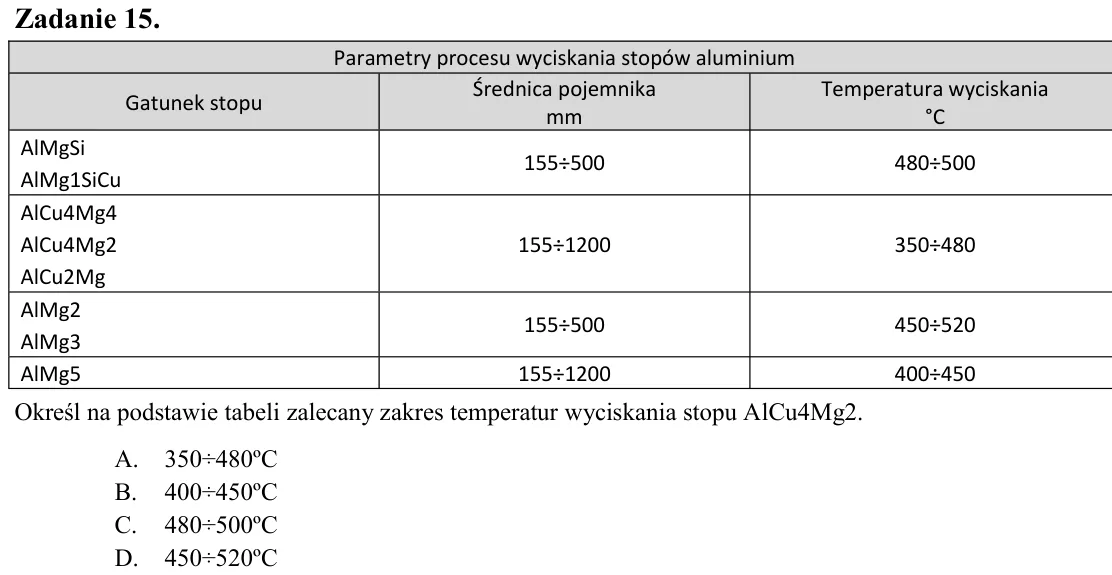

Zadanie 15. Określ na podstawie tabeli zalecany zakres temperatur wyciskania stopu AlCu4Mg2. A. 350÷480ºC B. 400÷450ºC C. 480÷500ºC D. 450÷520ºC

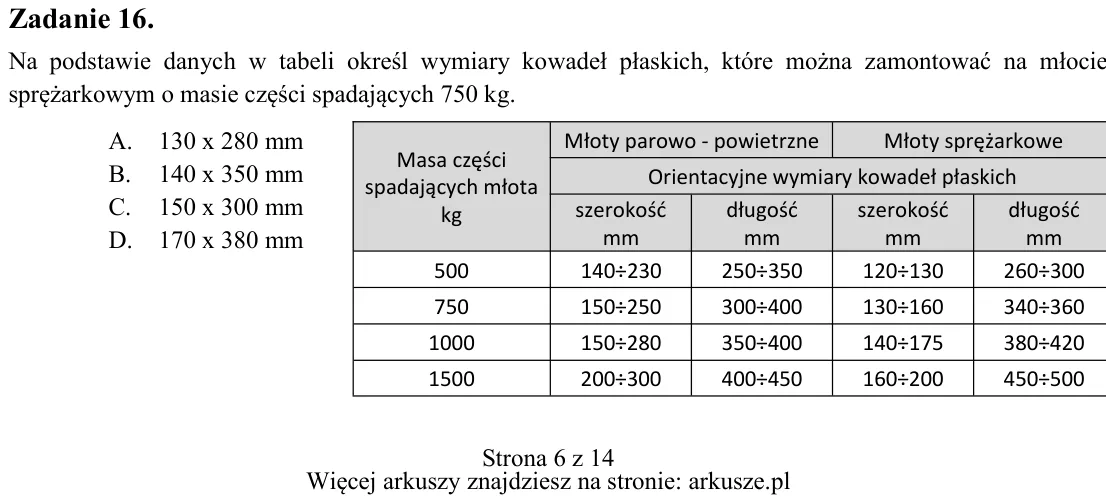

Zadanie 16. Na podstawie danych w tabeli określ wymiary kowadeł płaskich, które można zamontować na młocie sprężarkowym o masie części spadających 750 kg. A. 130 x 280 mm B. 140 x 350 mm C. 150 x 300 mm D. 170 x 380 mm P

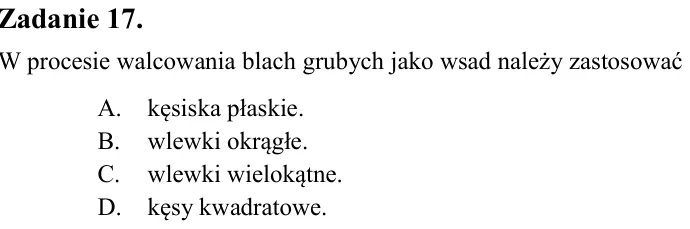

Zadanie 17. W procesie walcowania blach grubych jako wsad należy zastosować A. kęsiska płaskie. B. wlewki okrągłe. C. wlewki wielokątne. D. kęsy kwadratowe.

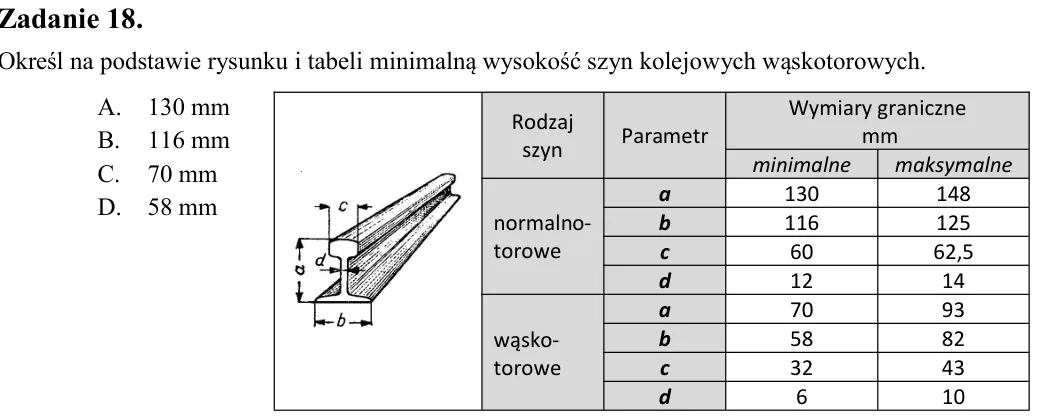

Zadanie 18. Określ na podstawie rysunku i tabeli minimalną wysokość szyn kolejowych wąskotorowych. A. 130 mm B. 116 mm C. 70 mm D. 58 mm

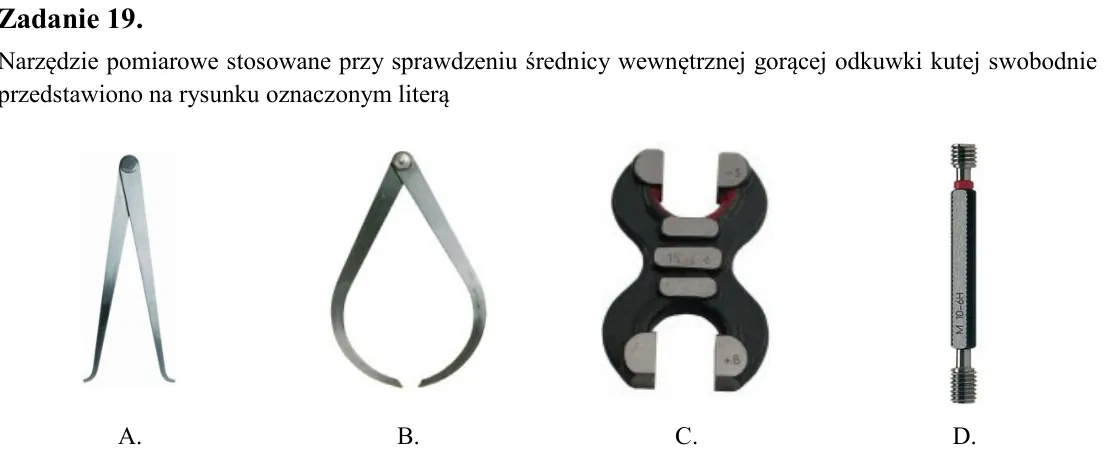

Zadanie 19. Narzędzie pomiarowe stosowane przy sprawdzeniu średnicy wewnętrznej gorącej odkuwki kutej swobodnie przedstawiono na rysunku oznaczonym literą

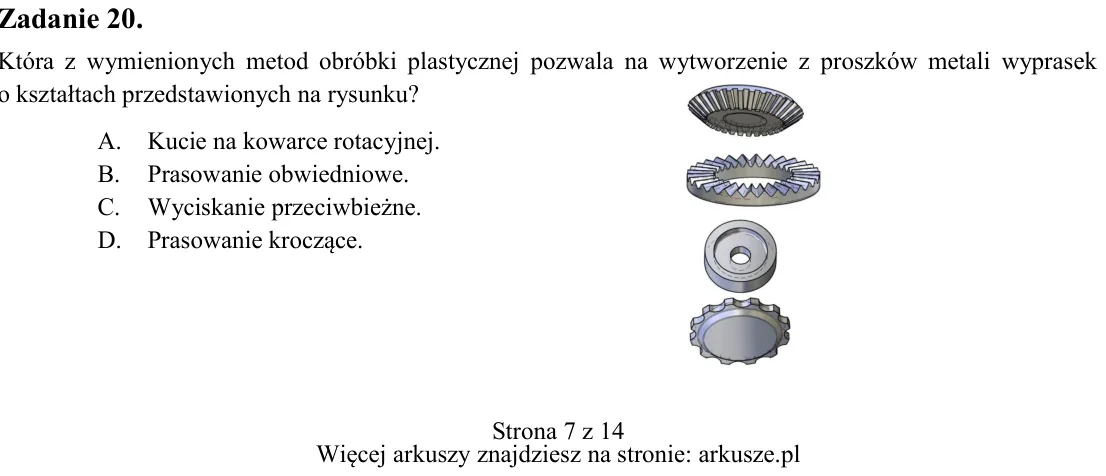

Zadanie 20. Która z wymienionych metod obróbki plastycznej pozwala na wytworzenie z proszków metali wyprasek o kształtach przedstawionych na rysunku? A. Kucie na kowarce rotacyjnej. B. Prasowanie obwiedniowe. C. Wyciskan

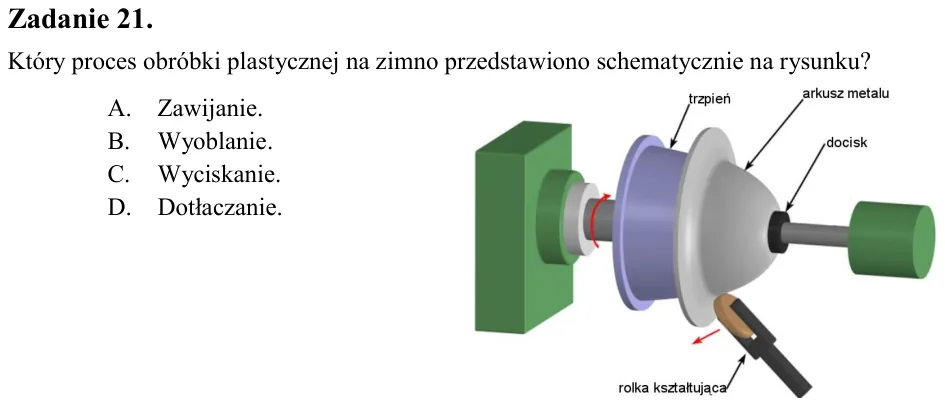

Zadanie 21. Który proces obróbki plastycznej na zimno przedstawiono schematycznie na rysunku? A. Zawijanie. B. Wyoblanie. C. Wyciskanie. D. Dotłaczanie.

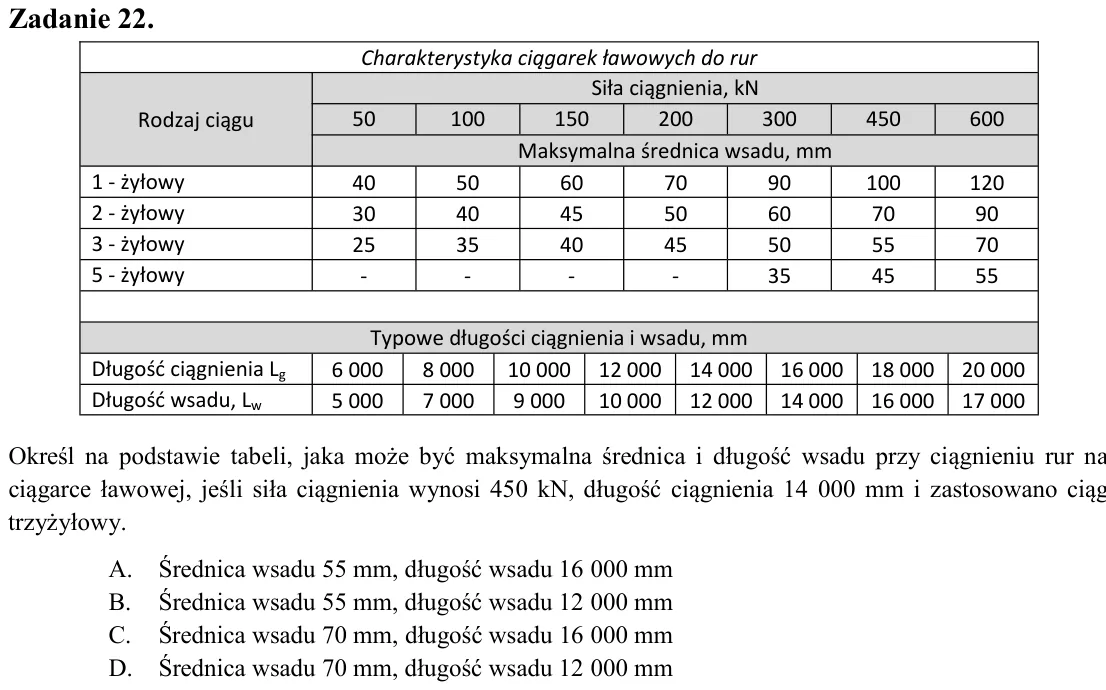

Zadanie 22. Określ na podstawie tabeli, jaka może być maksymalna średnica i długość wsadu przy ciągnieniu rur na ciągarce ławowej, jeśli siła ciągnienia wynosi 450 kN, długość ciągnienia 14 000 mm i zastosowano ciąg trzy

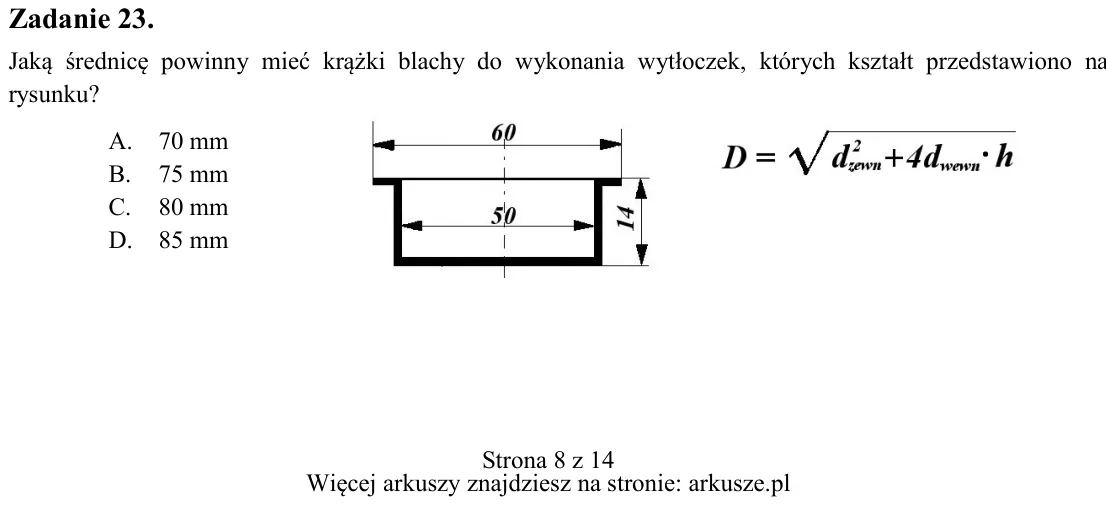

Zadanie 23. Jaką średnicę powinny mieć krążki blachy do wykonania wytłoczek, których kształt przedstawiono na rysunku? A. 70 mm B. 75 mm C. 80 mm D. 85 mm Charakterystyka ciągarek ławowych do rur Rodzaj ciągu Siła ciągni

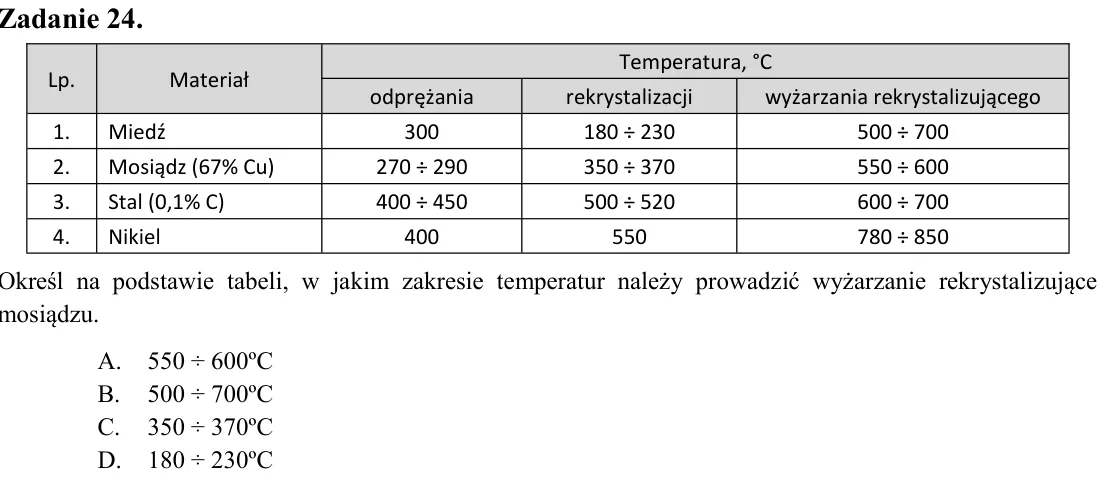

Zadanie 24. Określ na podstawie tabeli, w jakim zakresie temperatur należy prowadzić wyżarzanie rekrystalizujące mosiądzu. A. 550 ÷ 600ºC B. 500 ÷ 700ºC C. 350 ÷ 370ºC D. 180 ÷ 230ºC

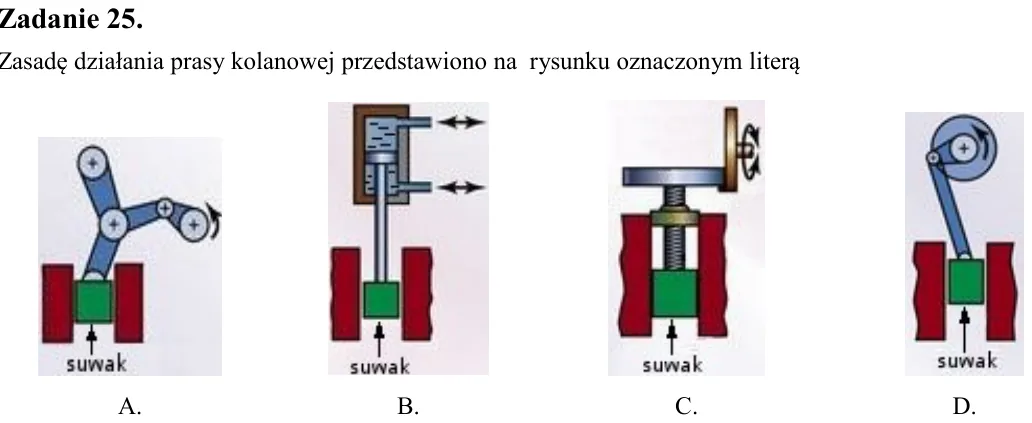

Zadanie 25. Zasadę działania prasy kolanowej przedstawiono na rysunku oznaczonym literą

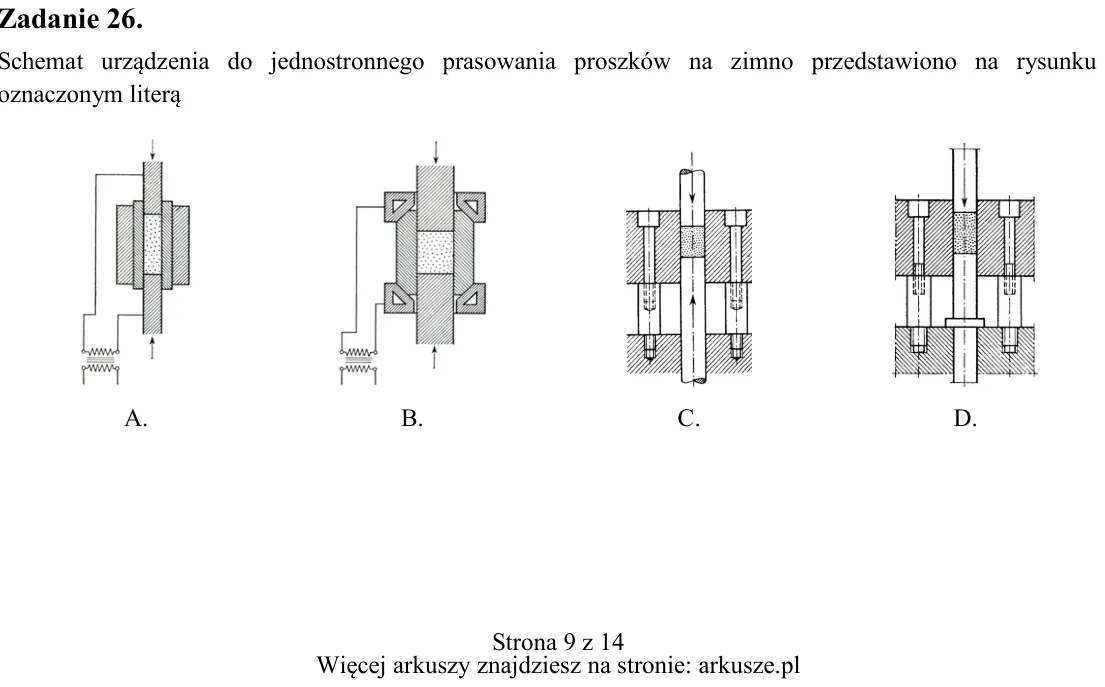

Zadanie 26. Schemat urządzenia do jednostronnego prasowania proszków na zimno przedstawiono na rysunku oznaczonym literą Lp. Materiał Temperatura, °C odprężania rekrystalizacji wyżarzania rekrystalizującego 1. Miedź 300

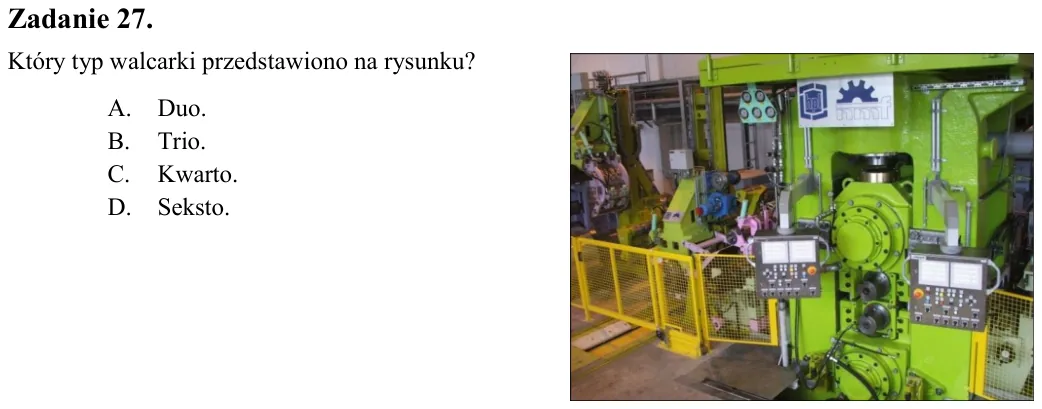

Zadanie 27. Który typ walcarki przedstawiono na rysunku? A. Duo. B. Trio. C. Kwarto. D. Seksto.

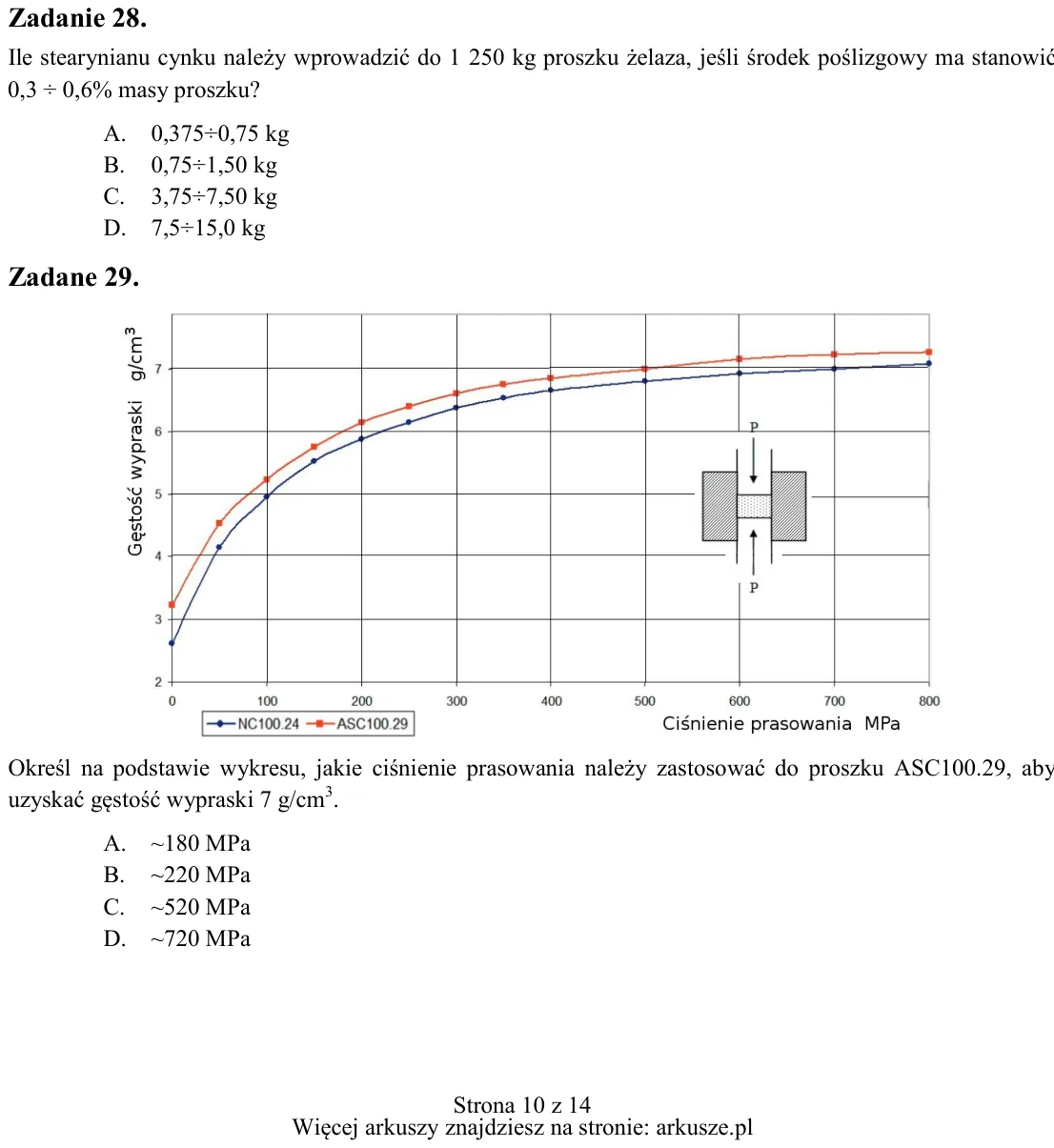

Zadanie 28. Ile stearynianu cynku należy wprowadzić do 1 250 kg proszku żelaza, jeśli środek poślizgowy ma stanowić 0,3 ÷ 0,6% masy proszku? A. 0,375÷0,75 kg B. 0,75÷1,50 kg C. 3,75÷7,50 kg D. 7,5÷15,0 kg Zadane 29. Okre

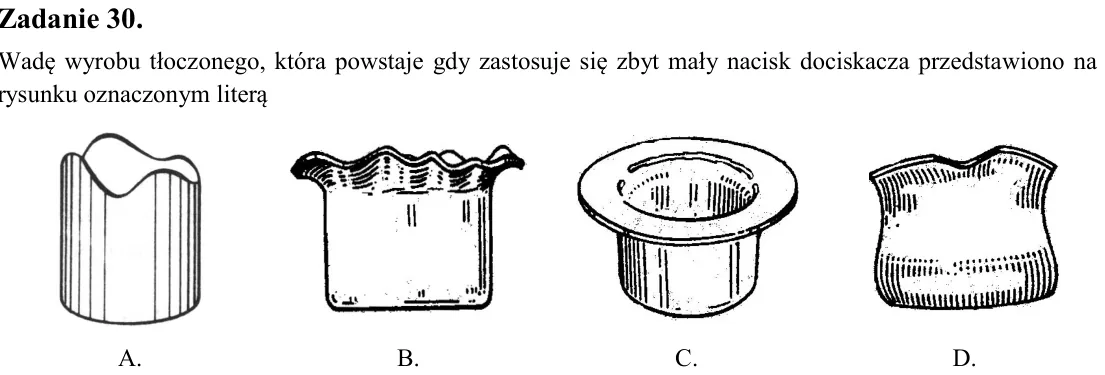

Zadanie 30. Wadę wyrobu tłoczonego, która powstaje gdy zastosuje się zbyt mały nacisk dociskacza przedstawiono na rysunku oznaczonym literą

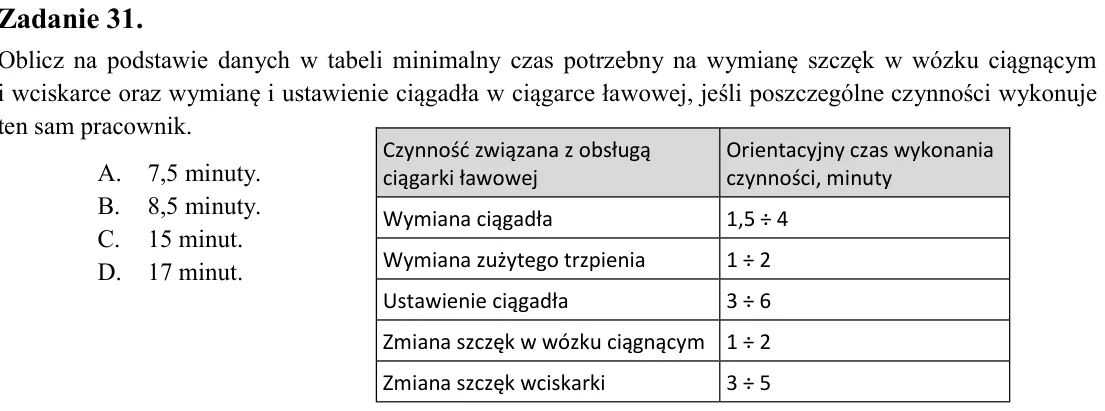

Zadanie 31. Oblicz na podstawie danych w tabeli minimalny czas potrzebny na wymianę szczęk w wózku ciągnącym i wciskarce oraz wymianę i ustawienie ciągadła w ciągarce ławowej, jeśli poszczególne czynności wykonuje ten sa

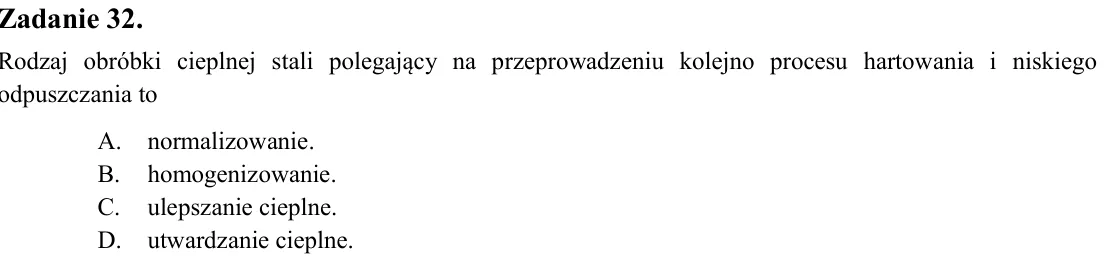

Zadanie 32. Rodzaj obróbki cieplnej stali polegający na przeprowadzeniu kolejno procesu hartowania i niskiego odpuszczania to A. normalizowanie. B. homogenizowanie. C. ulepszanie cieplne. D. utwardzanie cieplne.

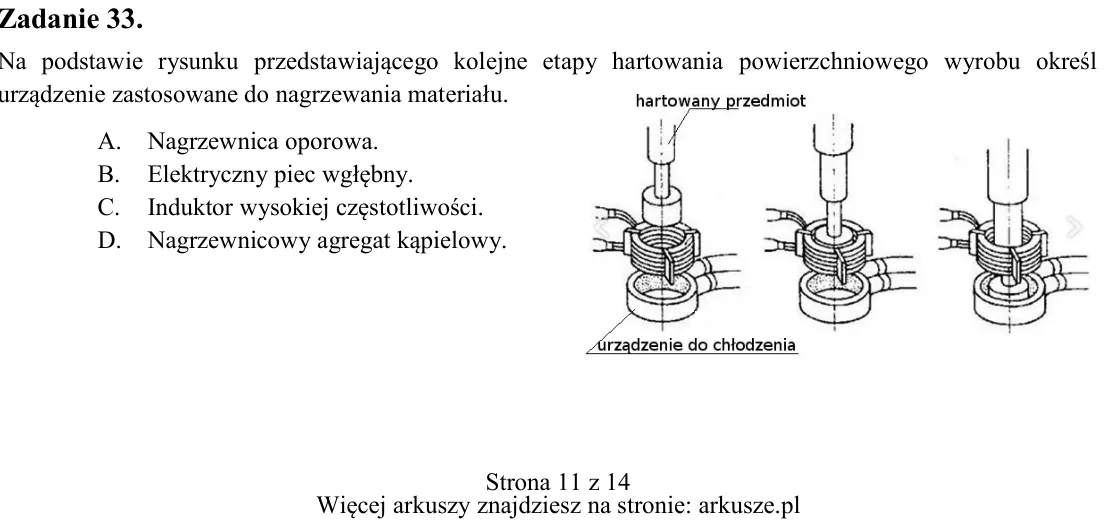

Zadanie 33. Na podstawie rysunku przedstawiającego kolejne etapy hartowania powierzchniowego wyrobu określ urządzenie zastosowane do nagrzewania materiału. A. Nagrzewnica oporowa. B. Elektryczny piec wgłębny. C. Induktor

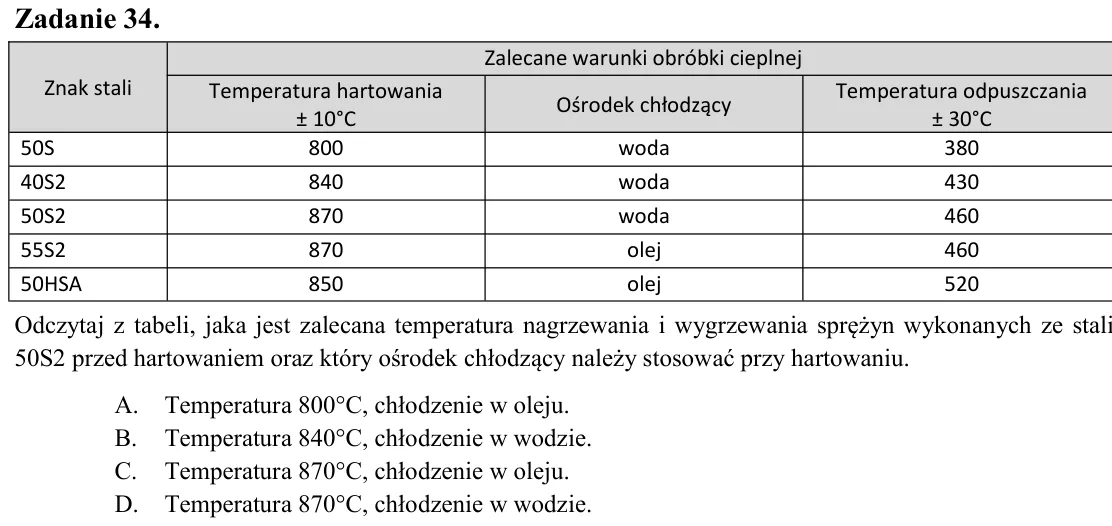

Zadanie 34. Odczytaj z tabeli, jaka jest zalecana temperatura nagrzewania i wygrzewania sprężyn wykonanych ze stali 50S2 przed hartowaniem oraz który ośrodek chłodzący należy stosować przy hartowaniu. A. Temperatura 800°

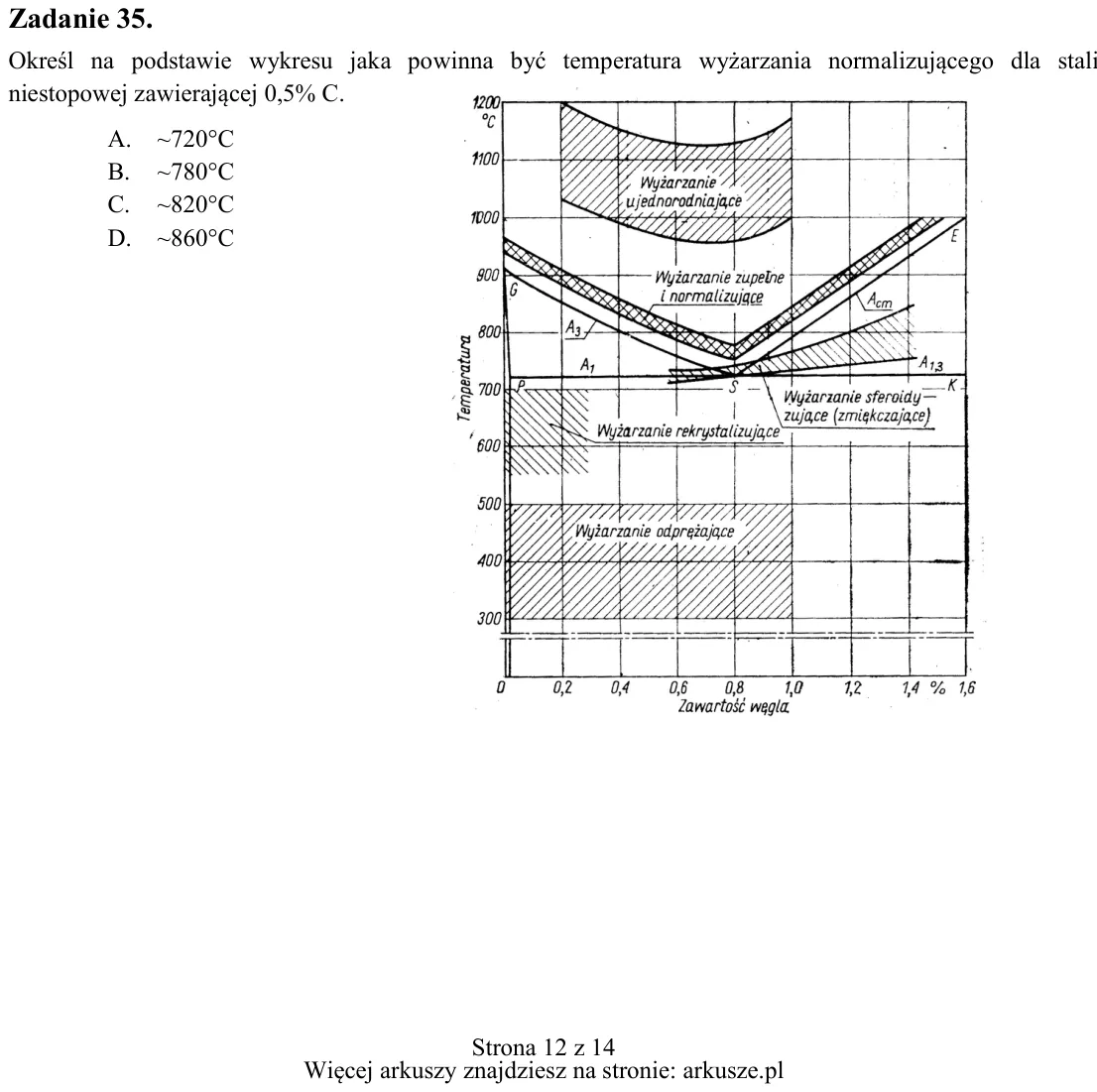

Zadanie 35. Określ na podstawie wykresu jaka powinna być temperatura wyżarzania normalizującego dla stali niestopowej zawierającej 0,5% C. A. ~720°C B. ~780°C C. ~820°C D. ~860°C Znak stali Zalecane warunki obróbki ciepl

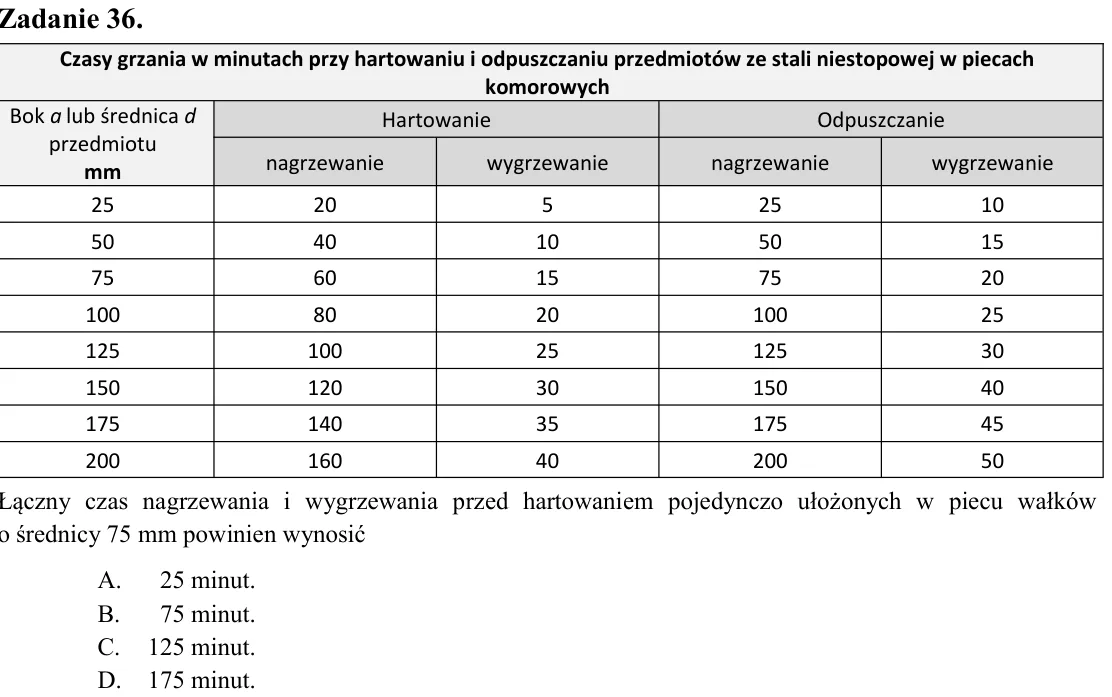

Zadanie 36. Łączny czas nagrzewania i wygrzewania przed hartowaniem pojedynczo ułożonych w piecu wałków o średnicy 75 mm powinien wynosić A. 25 minut. B. 75 minut. C. 125 minut. D. 175 minut.

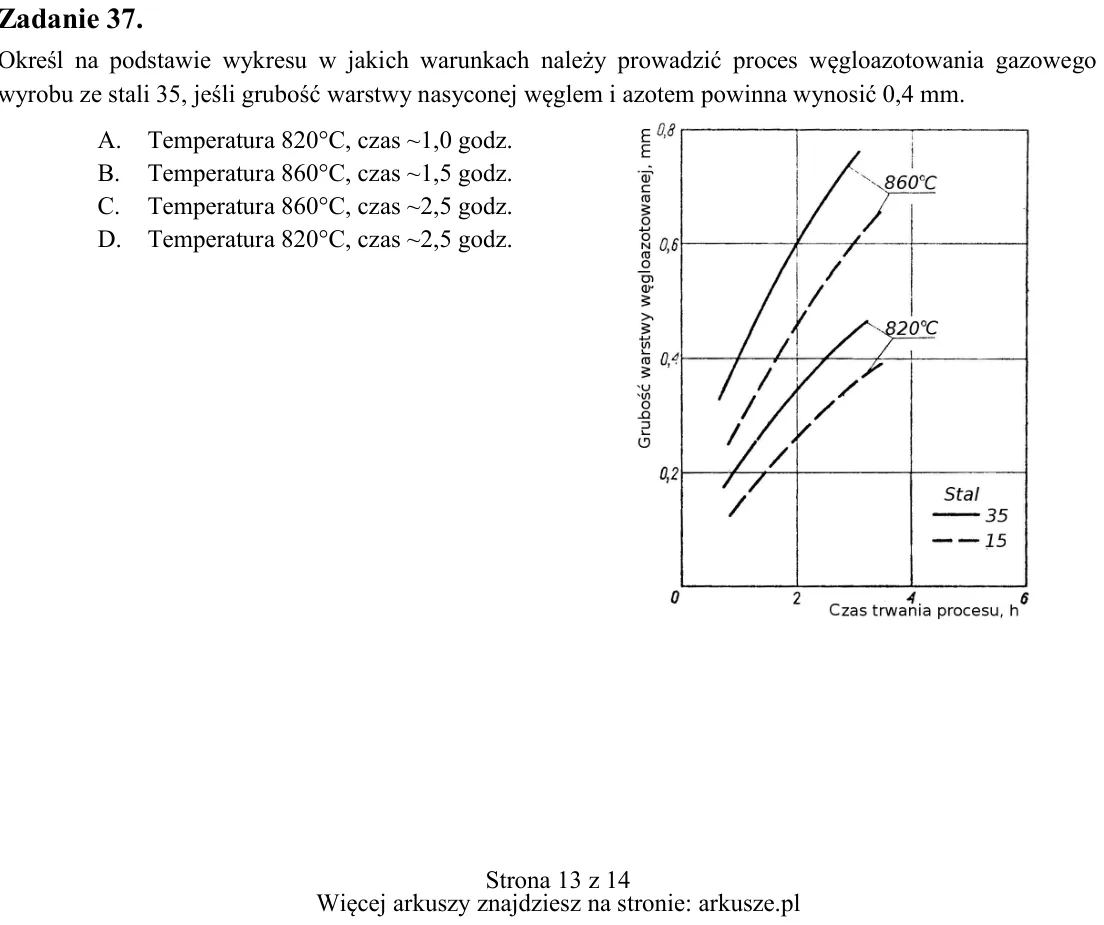

Zadanie 37. Określ na podstawie wykresu w jakich warunkach należy prowadzić proces węgloazotowania gazowego wyrobu ze stali 35, jeśli grubość warstwy nasyconej węglem i azotem powinna wynosić 0,4 mm. A. Temperatura 820°C

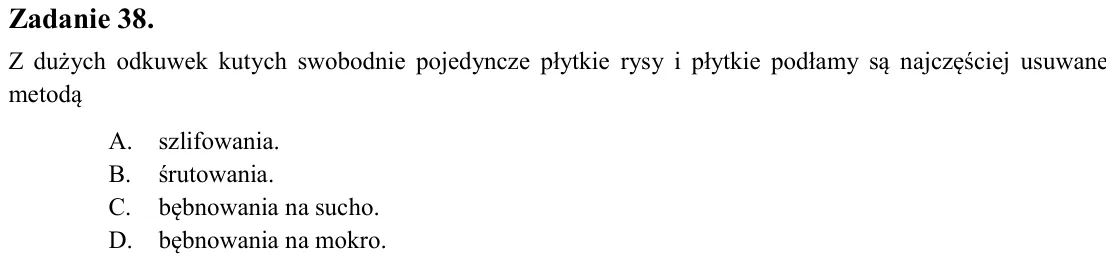

Zadanie 38. Z dużych odkuwek kutych swobodnie pojedyncze płytkie rysy i płytkie podłamy są najczęściej usuwane metodą A. szlifowania. B. śrutowania. C. bębnowania na sucho. D. bębnowania na mokro.

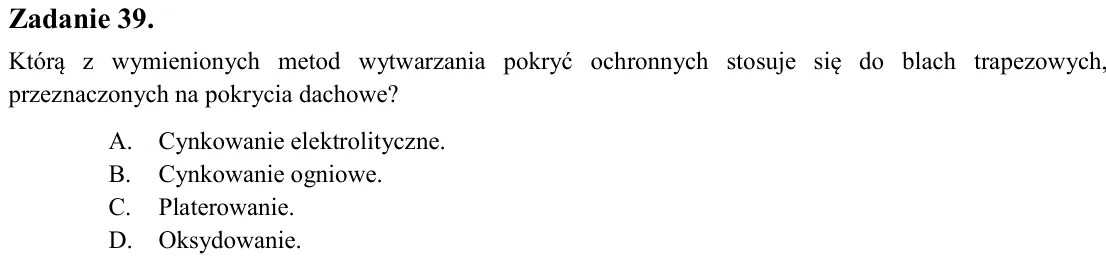

Zadanie 39. Którą z wymienionych metod wytwarzania pokryć ochronnych stosuje się do blach trapezowych, przeznaczonych na pokrycia dachowe? A. Cynkowanie elektrolityczne. B. Cynkowanie ogniowe. C. Platerowanie. D. Oksydow

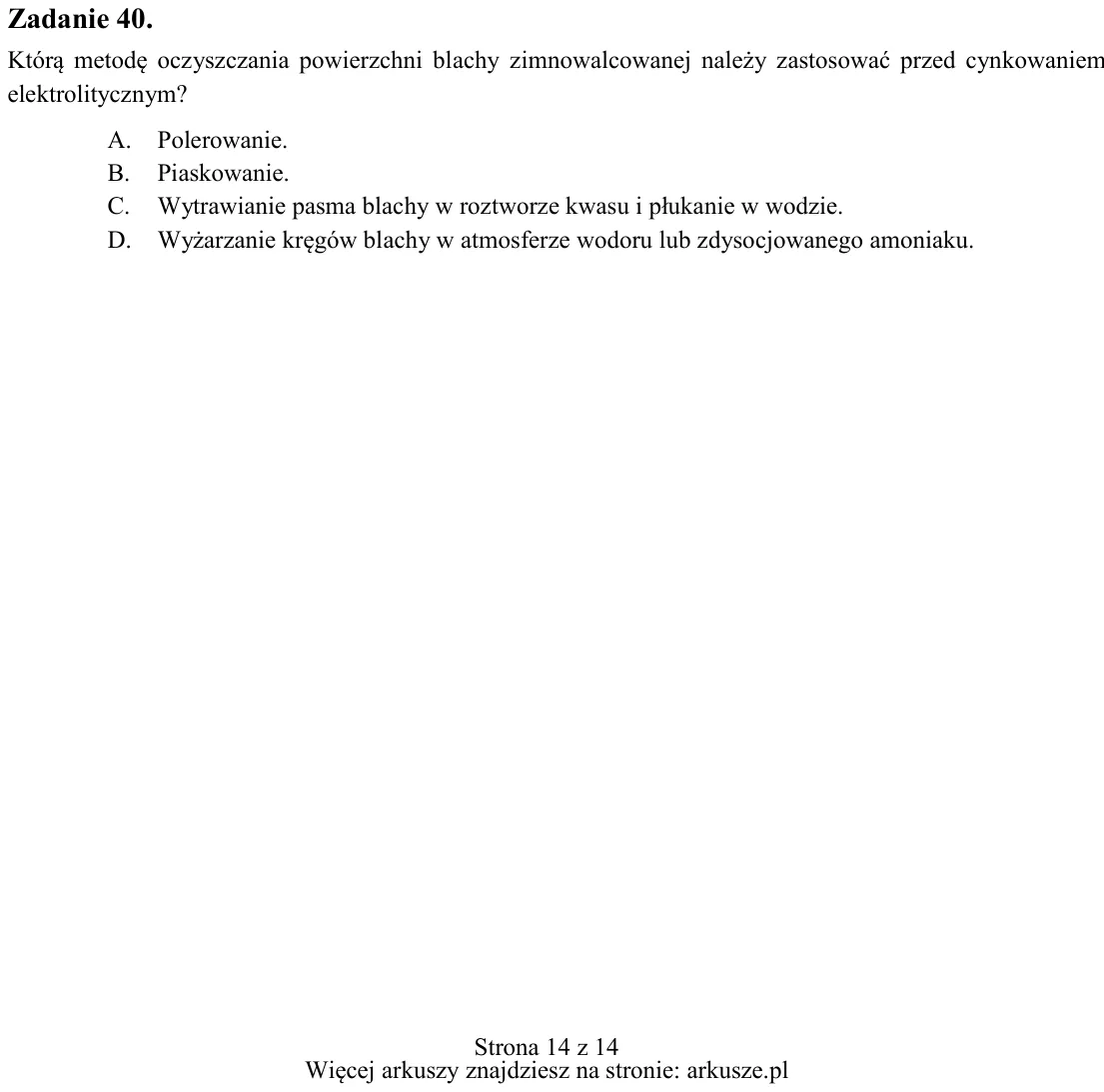

Zadanie 40. Którą metodę oczyszczania powierzchni blachy zimnowalcowanej należy zastosować przed cynkowaniem elektrolitycznym? A. Polerowanie. B. Piaskowanie. C. Wytrawianie pasma blachy w roztworze kwasu i płukanie w wo
