M07 · Egzamin zawodowy · styczeń 2019

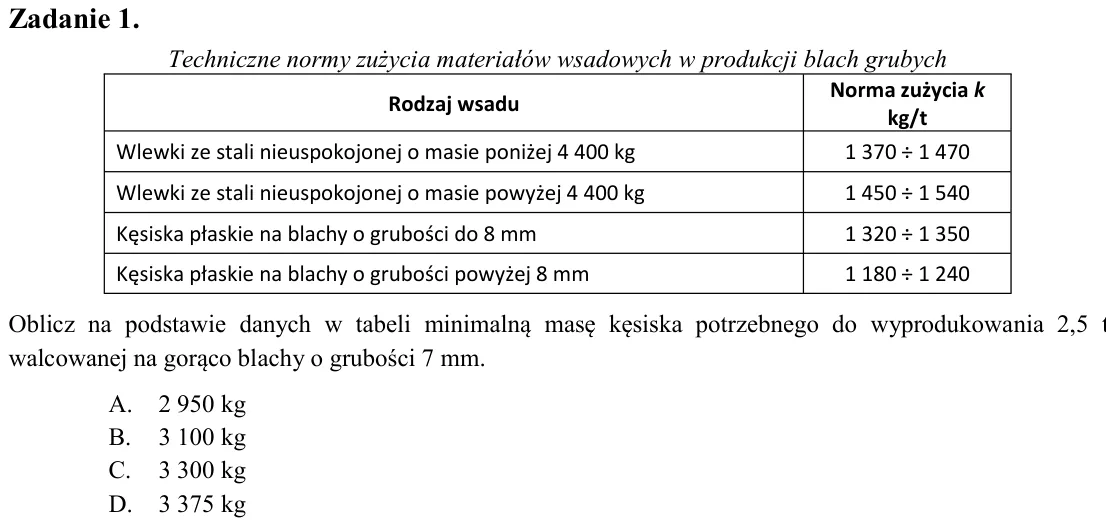

Zadanie 1. Oblicz na podstawie danych w tabeli minimalną masę kęsiska potrzebnego do wyprodukowania 2,5 t walcowanej na gorąco blachy o grubości 7 mm. A. 2 950 kg B. 3 100 kg C. 3 300 kg D. 3 375 kg

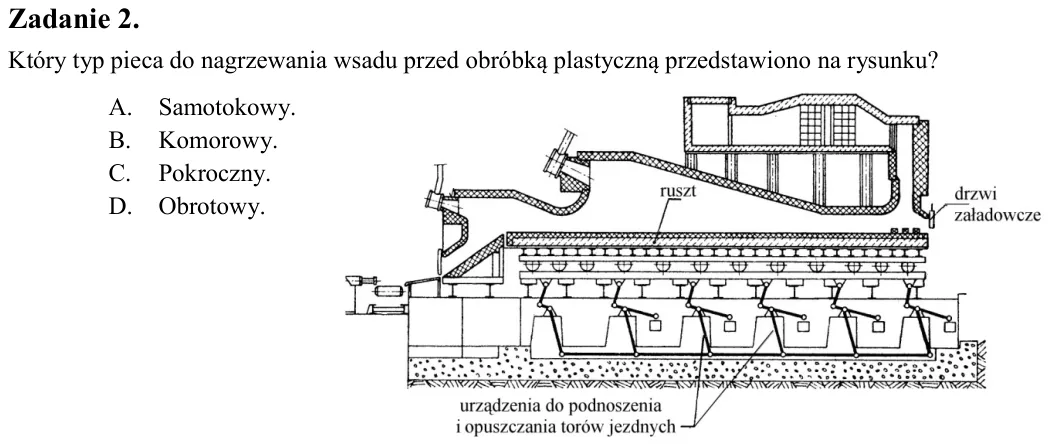

Zadanie 2. Który typ pieca do nagrzewania wsadu przed obróbką plastyczną przedstawiono na rysunku? A. Samotokowy. B. Komorowy. C. Pokroczny. D. Obrotowy.

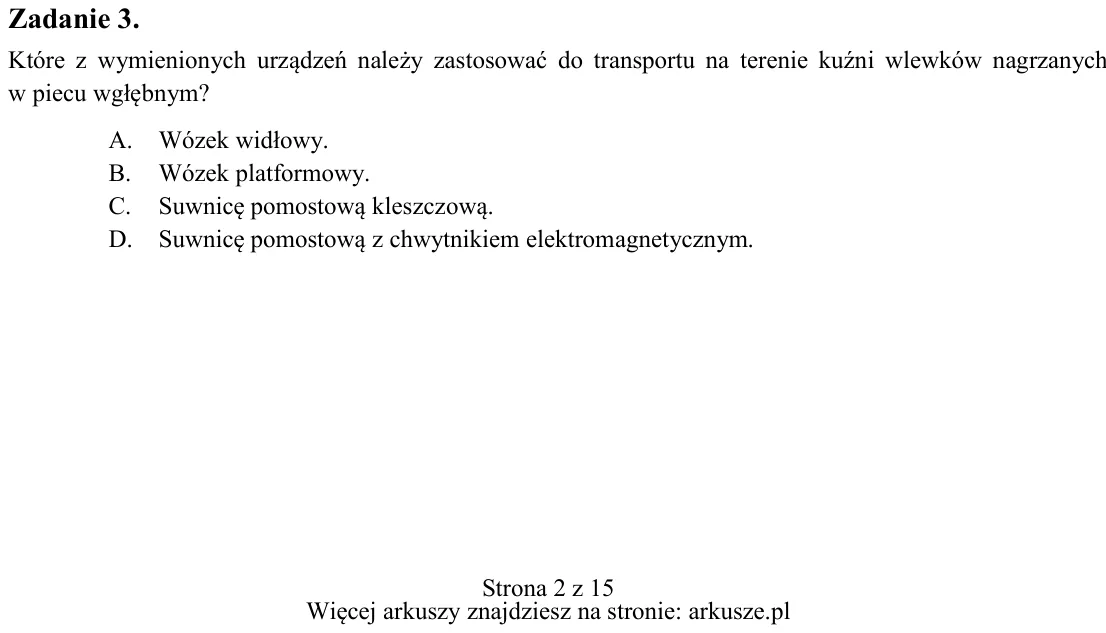

Zadanie 3. Które z wymienionych urządzeń należy zastosować do transportu na terenie kuźni wlewków nagrzanych w piecu wgłębnym? A. Wózek widłowy. B. Wózek platformowy. C. Suwnicę pomostową kleszczową. D. Suwnicę pomostową

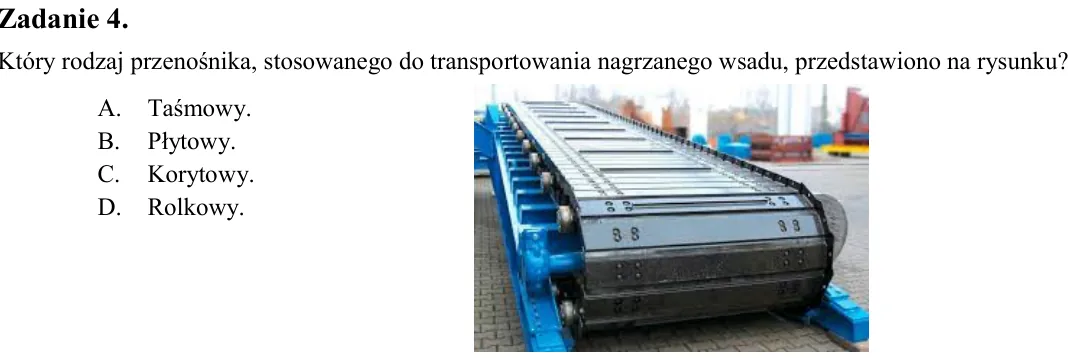

Zadanie 4. Który rodzaj przenośnika, stosowanego do transportowania nagrzanego wsadu, przedstawiono na rysunku? A. Taśmowy. B. Płytowy. C. Korytowy. D. Rolkowy.

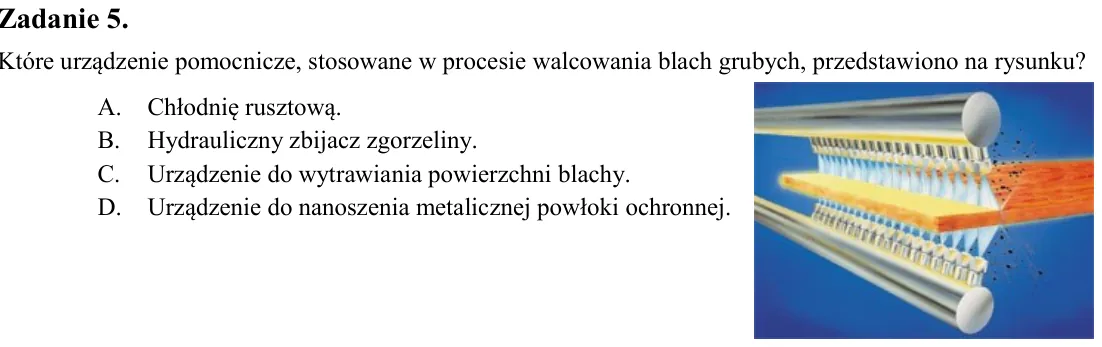

Zadanie 5. Które urządzenie pomocnicze, stosowane w procesie walcowania blach grubych, przedstawiono na rysunku? A. Chłodnię rusztową. B. Hydrauliczny zbijacz zgorzeliny. C. Urządzenie do wytrawiania powierzchni blachy.

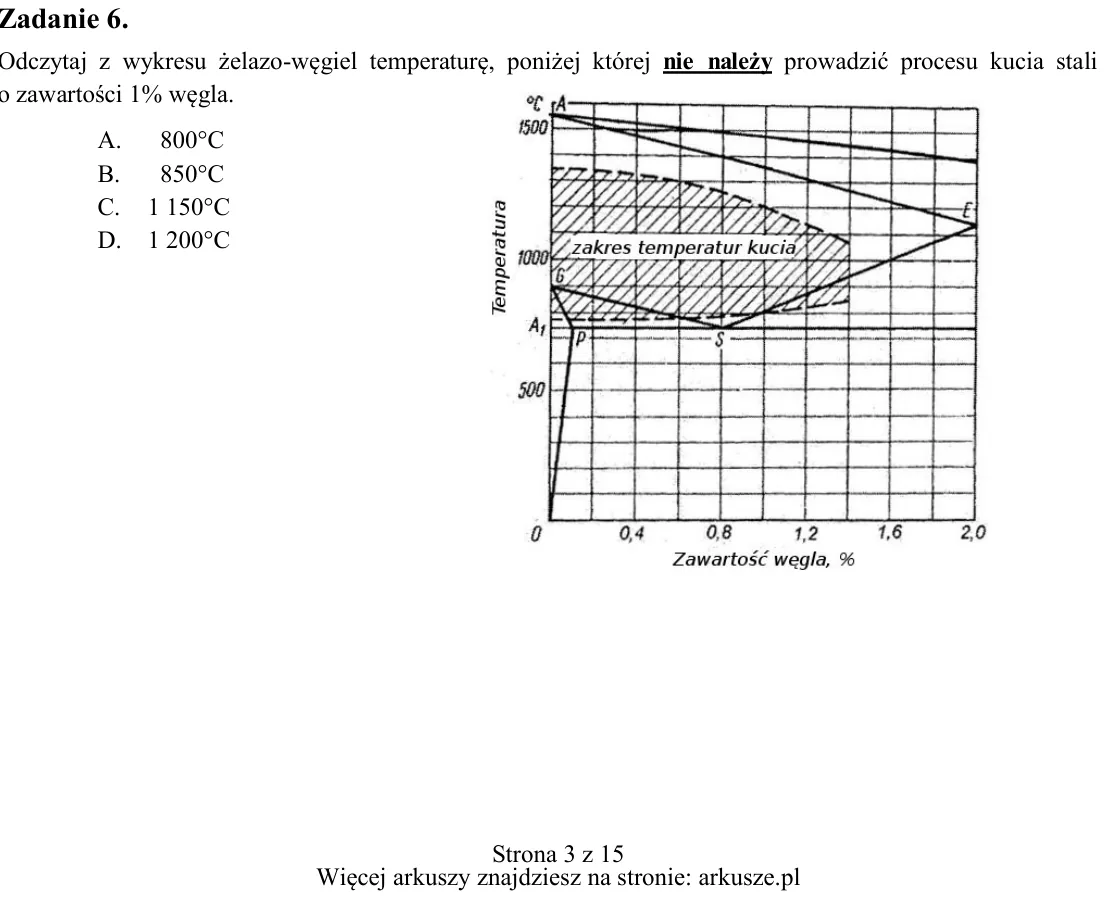

Zadanie 6. Odczytaj z wykresu żelazo-węgiel temperaturę, poniżej której nie należy prowadzić procesu kucia stali o zawartości 1% węgla. A. 800°C B. 850°C C. 1 150°C D. 1 200°C

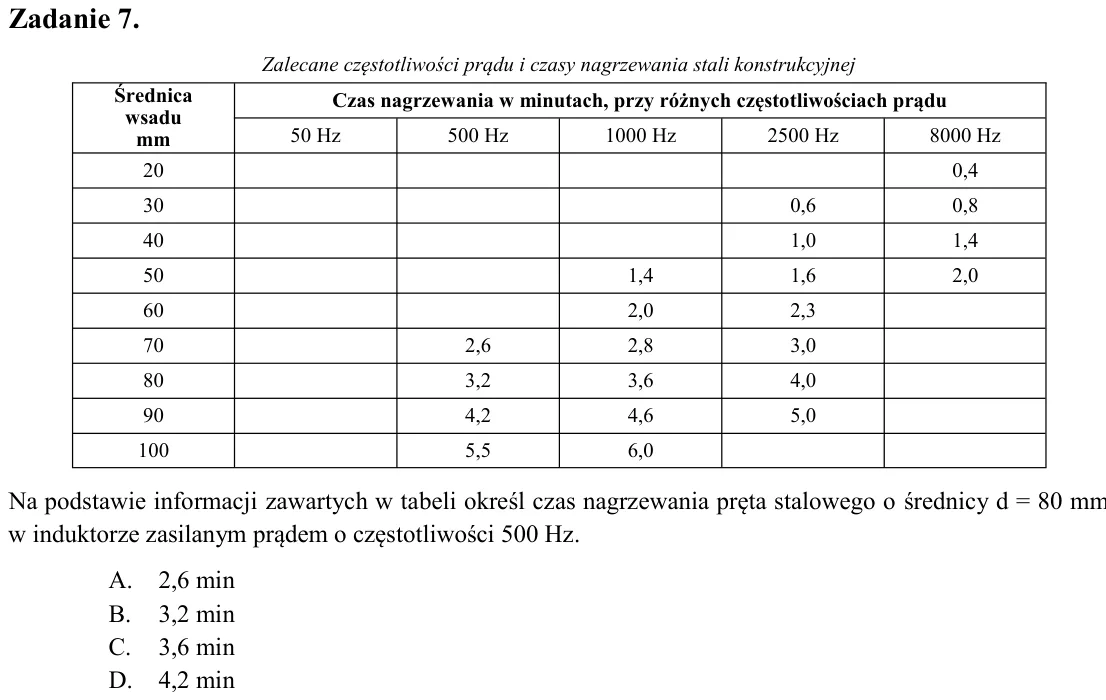

Zadanie 7. Na podstawie informacji zawartych w tabeli określ czas nagrzewania pręta stalowego o średnicy d = 80 mm w induktorze zasilanym prądem o częstotliwości 500 Hz. A. 2,6 min B. 3,2 min C. 3,6 min D. 4,2 min

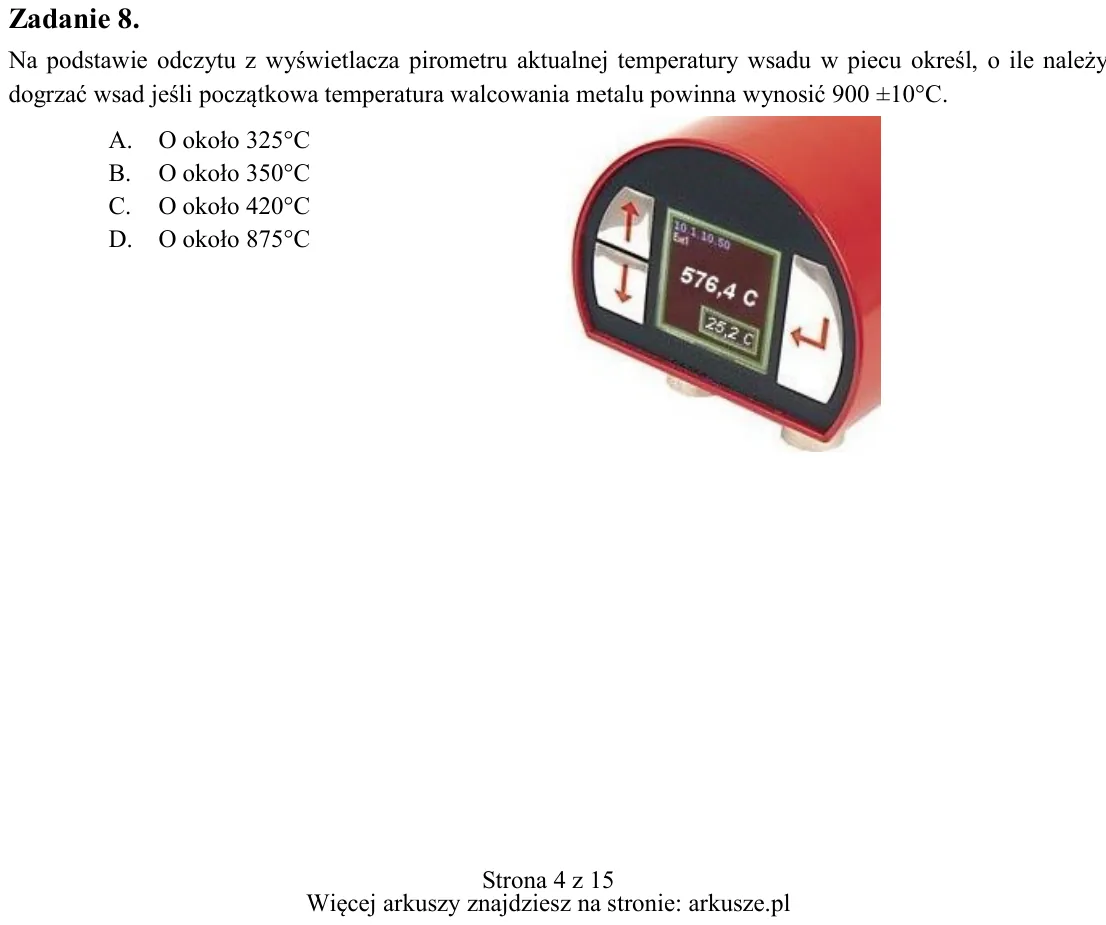

Zadanie 8. Na podstawie odczytu z wyświetlacza pirometru aktualnej temperatury wsadu w piecu określ, o ile należy dogrzać wsad jeśli początkowa temperatura walcowania metalu powinna wynosić 900 ±10°C. A. O około 325°C B.

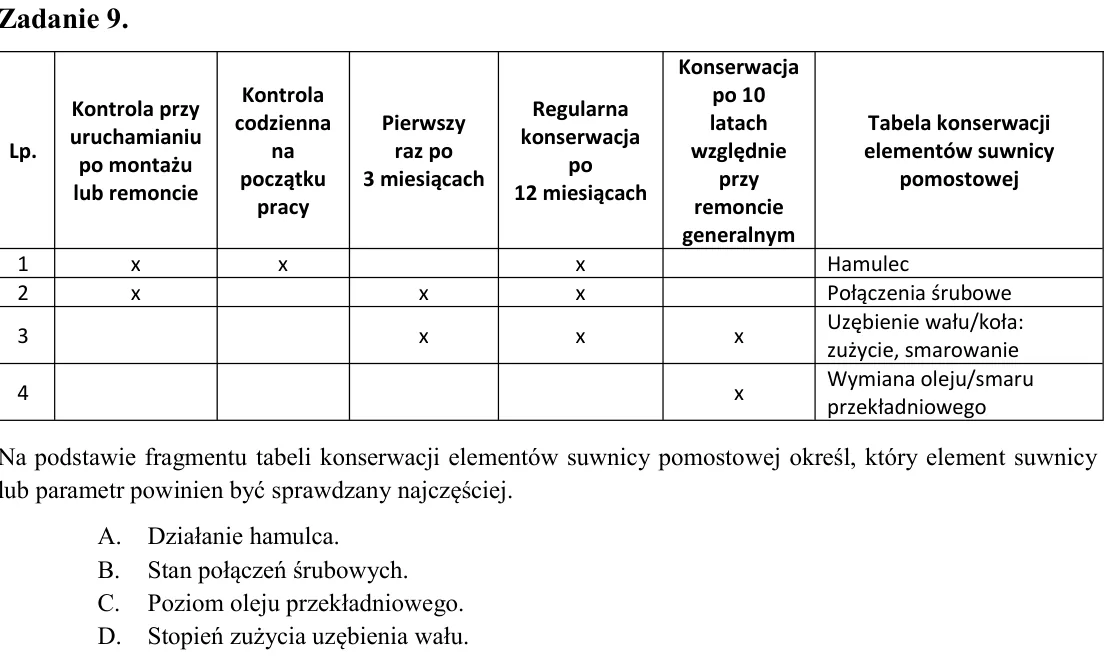

Zadanie 9. Na podstawie fragmentu tabeli konserwacji elementów suwnicy pomostowej określ, który element suwnicy lub parametr powinien być sprawdzany najczęściej. A. Działanie hamulca. B. Stan połączeń śrubowych. C. Pozio

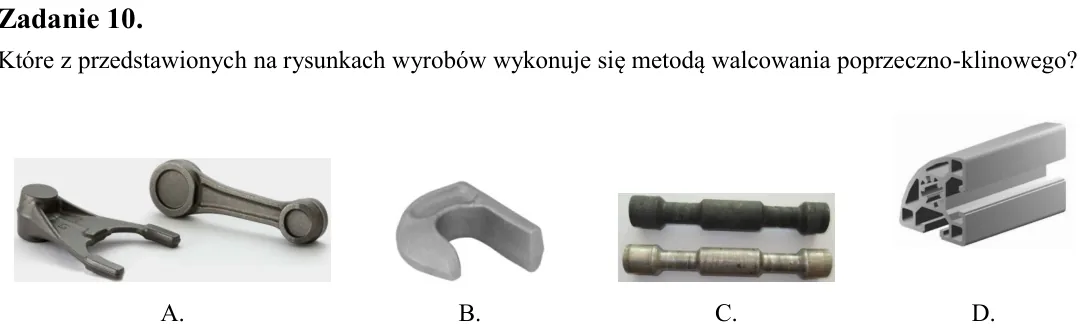

Zadanie 10. Które z przedstawionych na rysunkach wyrobów wykonuje się metodą walcowania poprzeczno-klinowego?

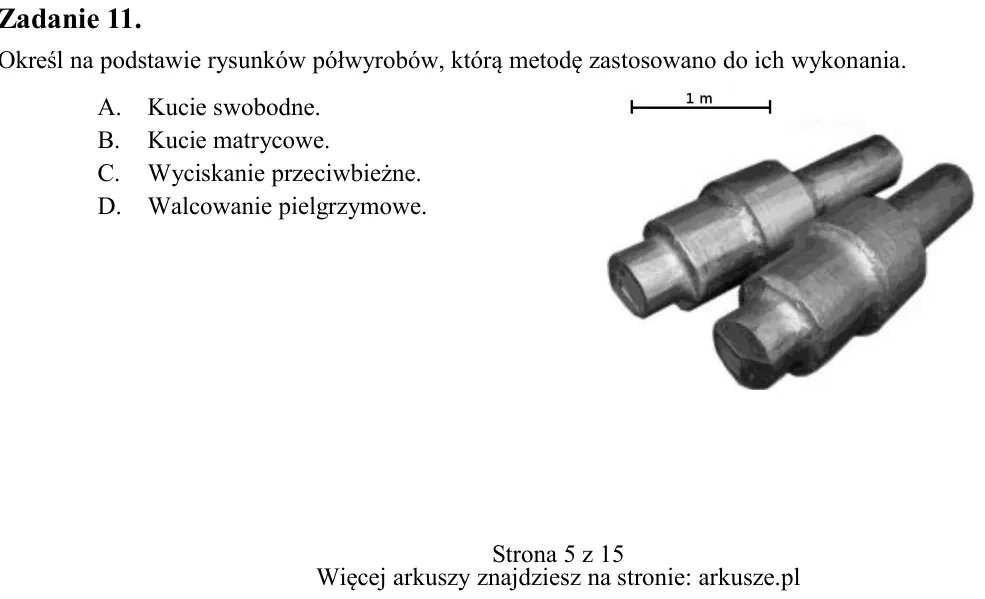

Zadanie 11. Określ na podstawie rysunków półwyrobów, którą metodę zastosowano do ich wykonania. A. Kucie swobodne. B. Kucie matrycowe. C. Wyciskanie przeciwbieżne. D. Walcowanie pielgrzymowe. Lp. Kontrola przy uruchamian

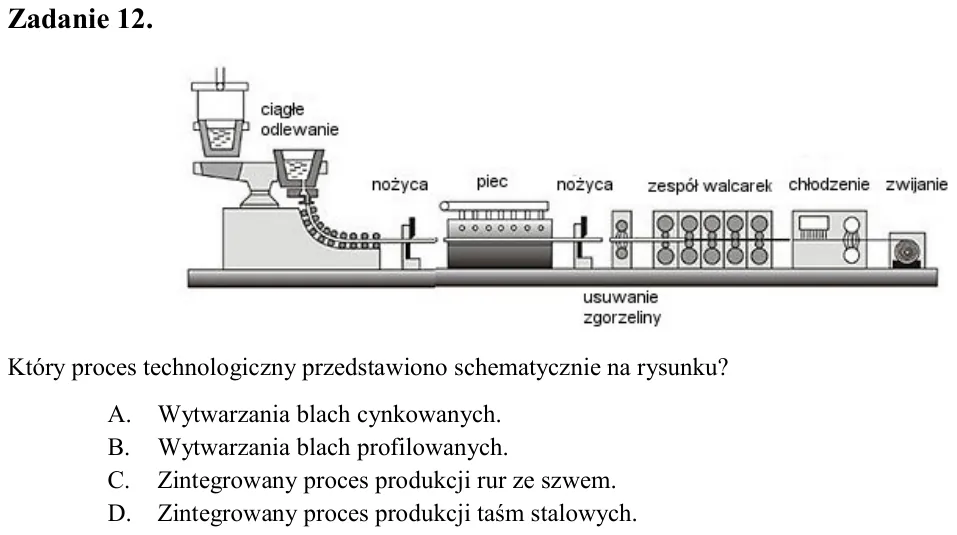

Zadanie 12. Który proces technologiczny przedstawiono schematycznie na rysunku? A. Wytwarzania blach cynkowanych. B. Wytwarzania blach profilowanych. C. Zintegrowany proces produkcji rur ze szwem. D. Zintegrowany proces

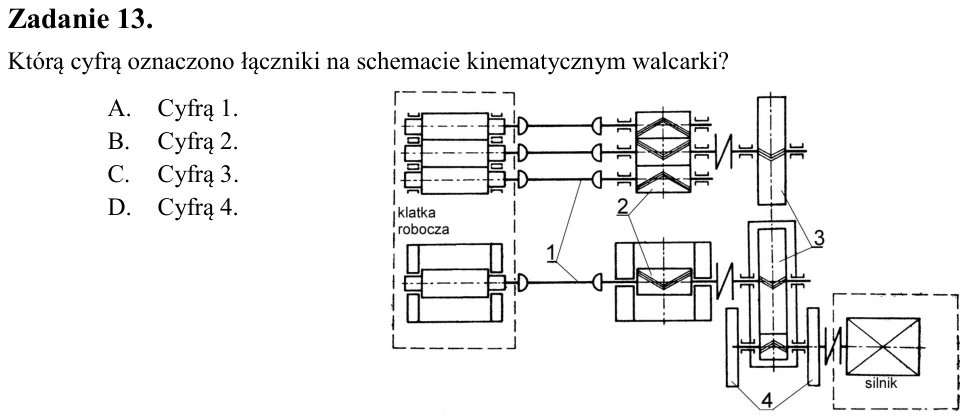

Zadanie 13. Którą cyfrą oznaczono łączniki na schemacie kinematycznym walcarki? A. Cyfrą 1. B. Cyfrą 2. C. Cyfrą 3. D. Cyfrą 4.

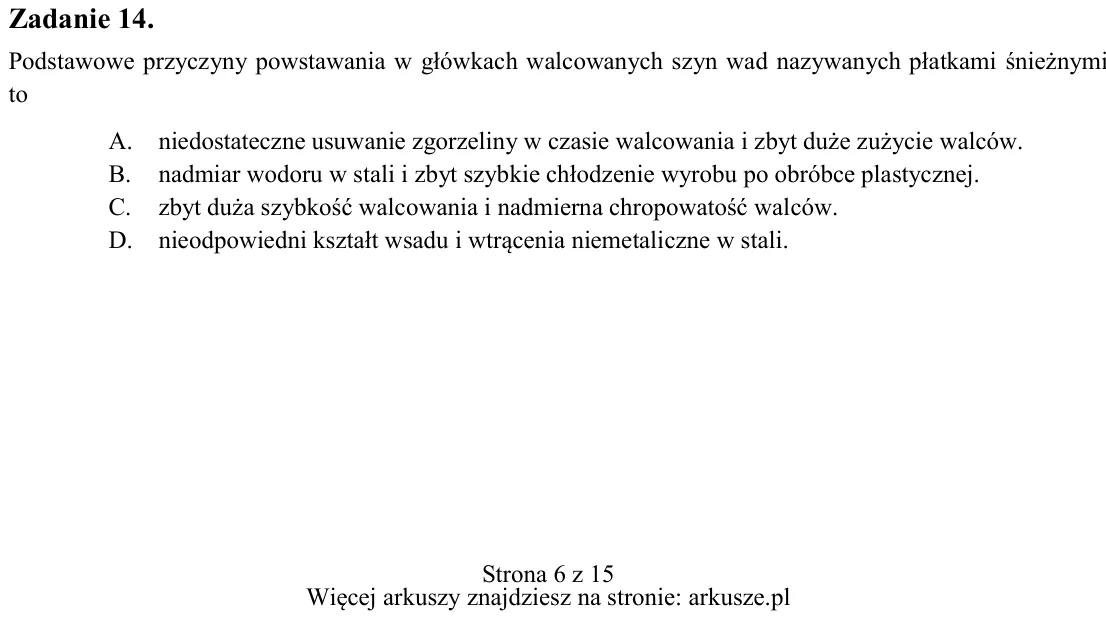

Zadanie 14. Podstawowe przyczyny powstawania w główkach walcowanych szyn wad nazywanych płatkami śnieżnymi to A. niedostateczne usuwanie zgorzeliny w czasie walcowania i zbyt duże zużycie walców. B. nadmiar wodoru w stal

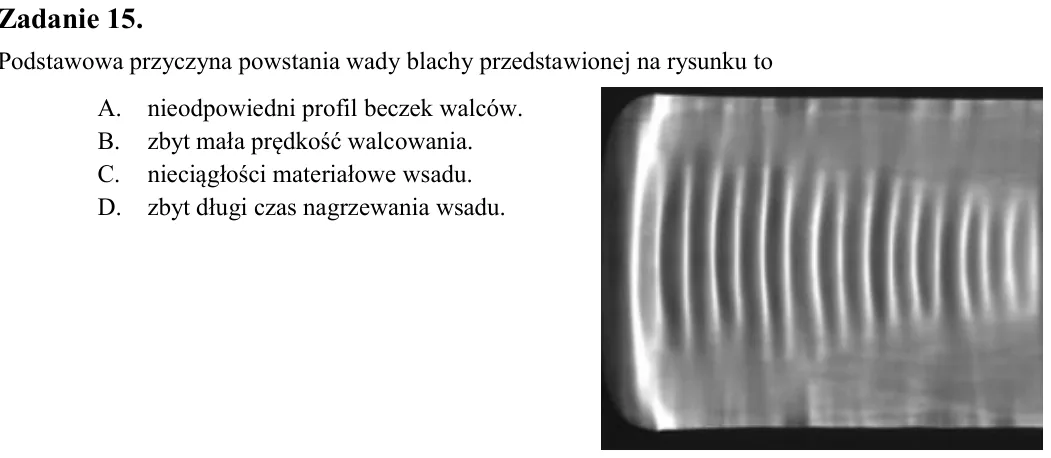

Zadanie 15. Podstawowa przyczyna powstania wady blachy przedstawionej na rysunku to A. nieodpowiedni profil beczek walców. B. zbyt mała prędkość walcowania. C. nieciągłości materiałowe wsadu. D. zbyt długi czas nagrzewan

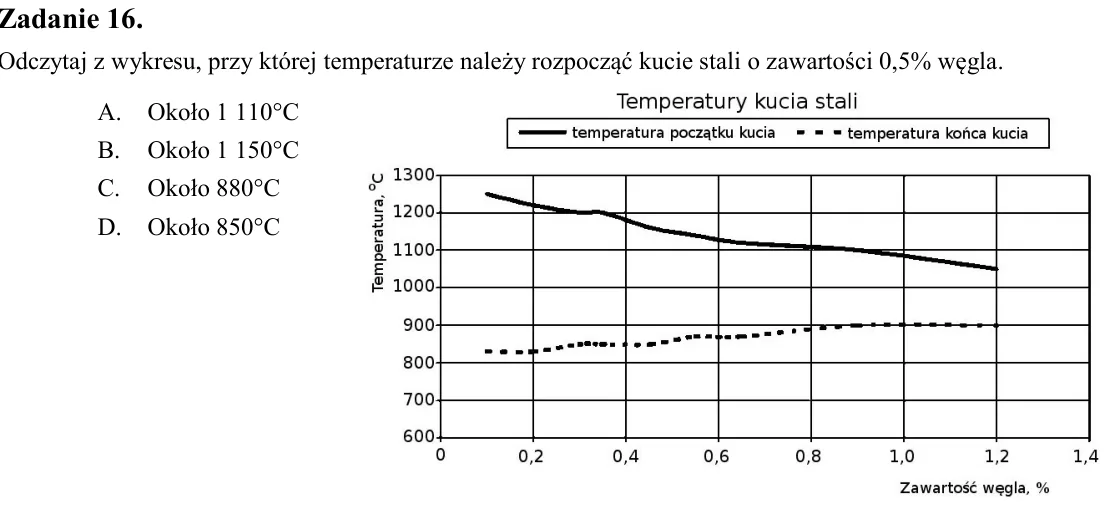

Zadanie 16. Odczytaj z wykresu, przy której temperaturze należy rozpocząć kucie stali o zawartości 0,5% węgla. A. Około 1 110C B. Około 1 150C C. Około 880C D. Około 850C

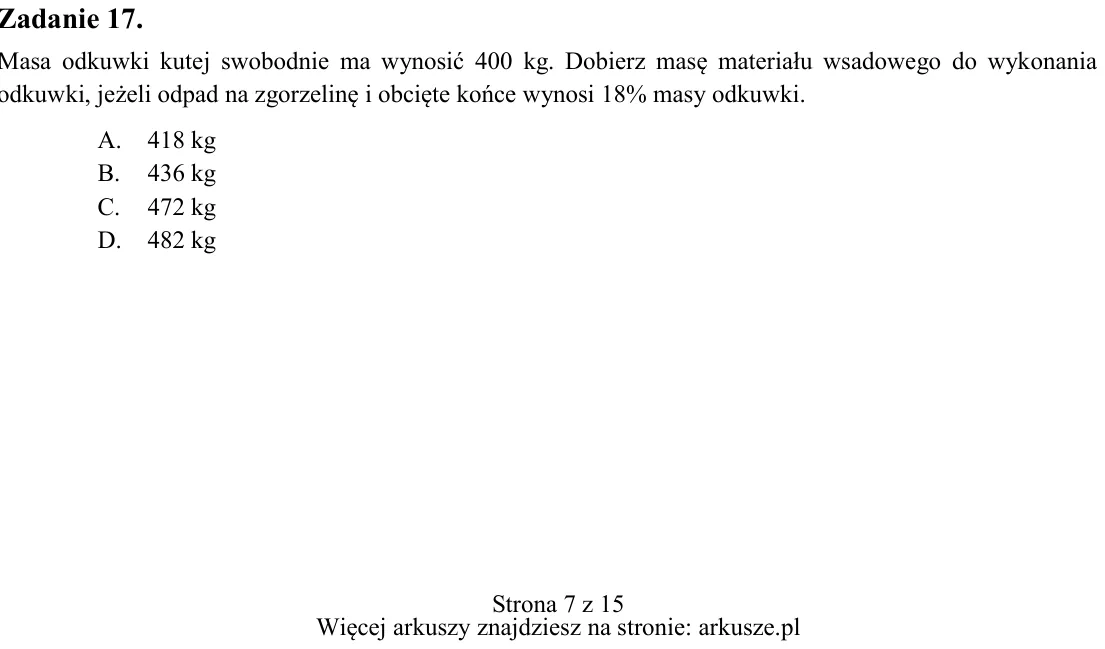

Zadanie 17. Masa odkuwki kutej swobodnie ma wynosić 400 kg. Dobierz masę materiału wsadowego do wykonania odkuwki, jeżeli odpad na zgorzelinę i obcięte końce wynosi 18% masy odkuwki. A. 418 kg B. 436 kg C. 472 kg D. 482

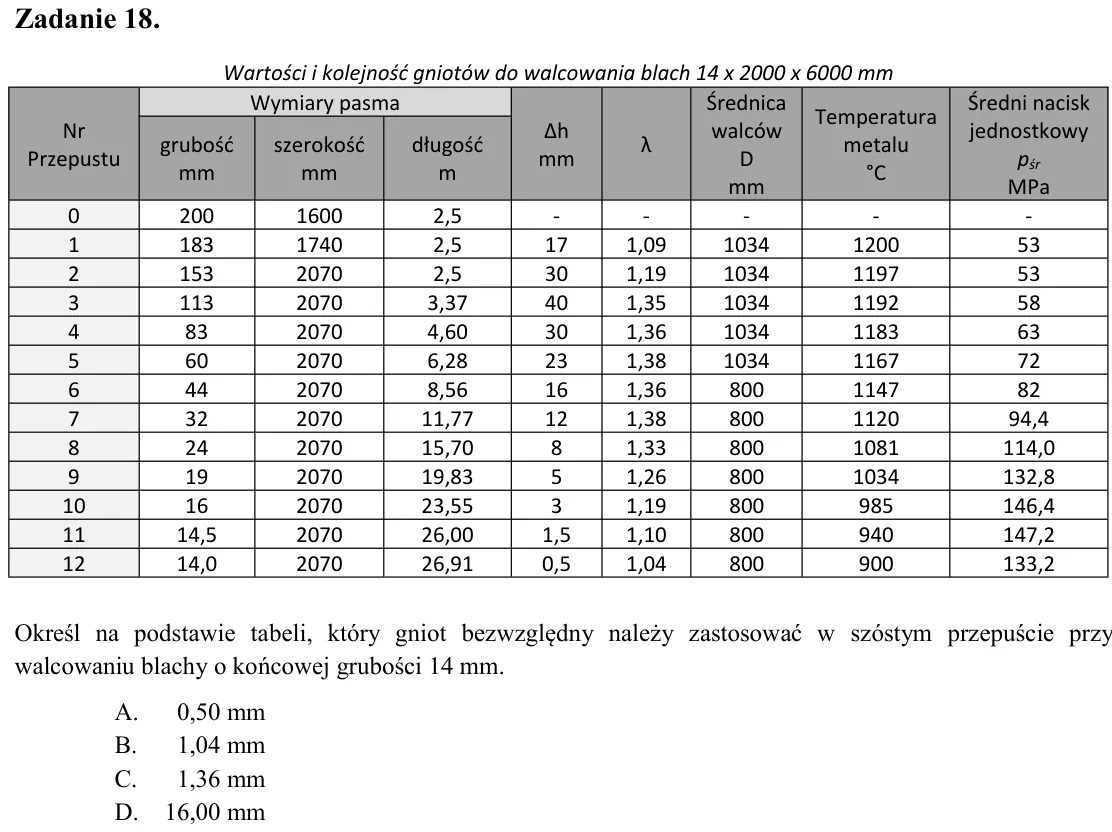

Zadanie 18. Określ na podstawie tabeli, który gniot bezwzględny należy zastosować w szóstym przepuście przy walcowaniu blachy o końcowej grubości 14 mm. A. 0,50 mm B. 1,04 mm C. 1,36 mm D. 16,00 mm

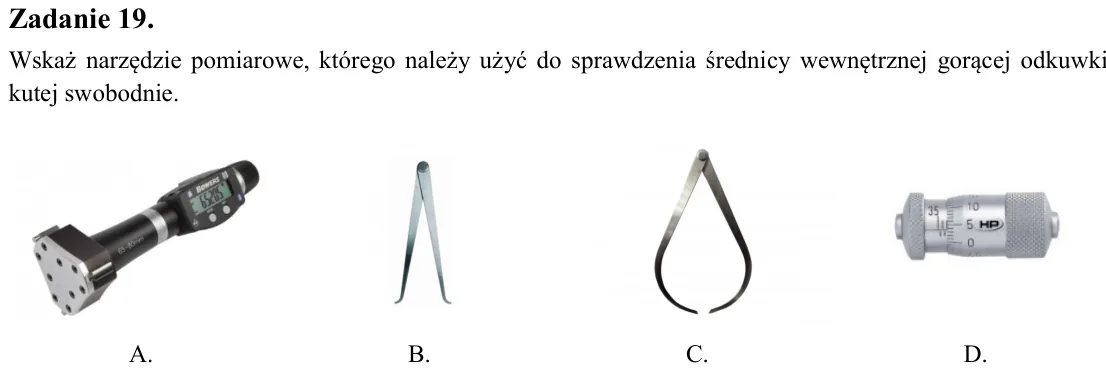

Zadanie 19. Wskaż narzędzie pomiarowe, którego należy użyć do sprawdzenia średnicy wewnętrznej gorącej odkuwki kutej swobodnie.

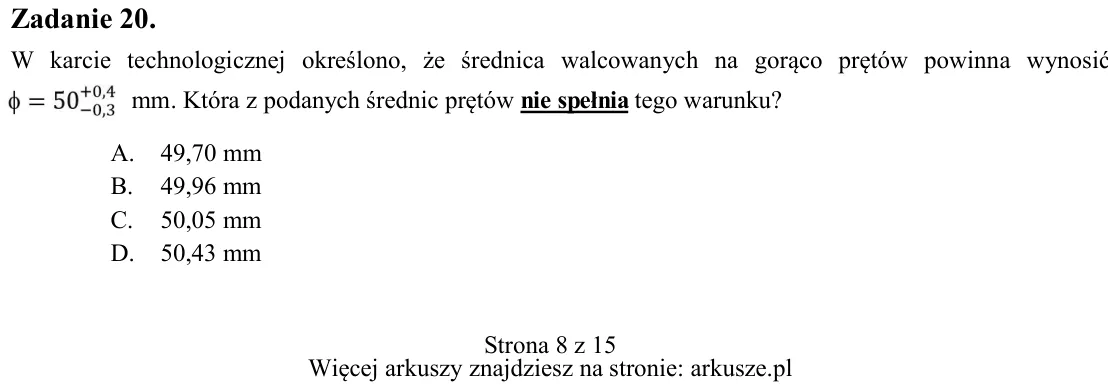

Zadanie 20. W karcie technologicznej określono, że średnica walcowanych na gorąco prętów powinna wynosić mm. Która z podanych średnic prętów nie spełnia tego warunku? A. 49,70 mm B. 49,96 mm C. 50,05 mm D. 50,43 mm Warto

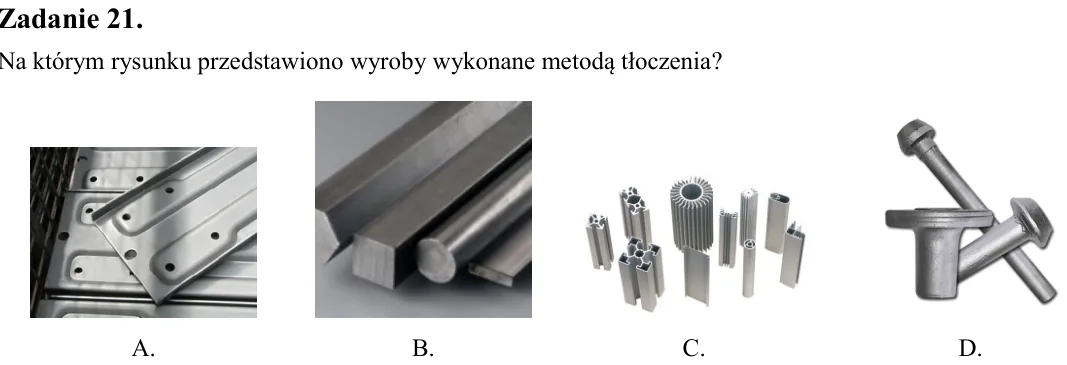

Zadanie 21. Na którym rysunku przedstawiono wyroby wykonane metodą tłoczenia?

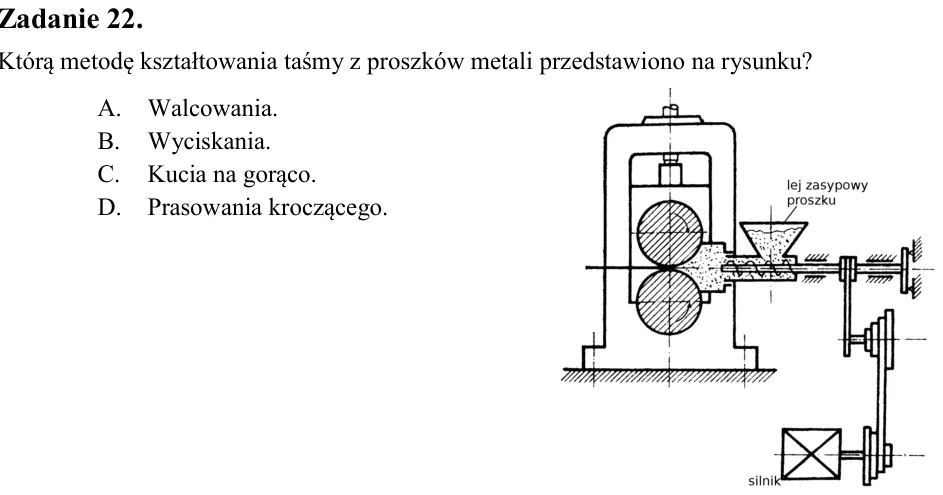

Zadanie 22. Którą metodę kształtowania taśmy z proszków metali przedstawiono na rysunku? A. Walcowania. B. Wyciskania. C. Kucia na gorąco. D. Prasowania kroczącego.

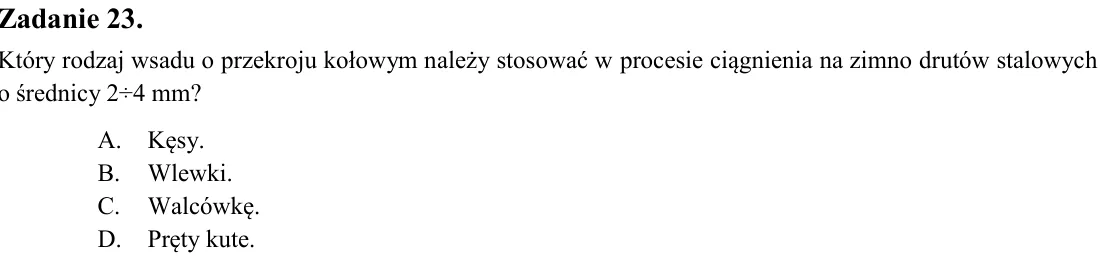

Zadanie 23. Który rodzaj wsadu o przekroju kołowym należy stosować w procesie ciągnienia na zimno drutów stalowych o średnicy 2÷4 mm? A. Kęsy. B. Wlewki. C. Walcówkę. D. Pręty kute.

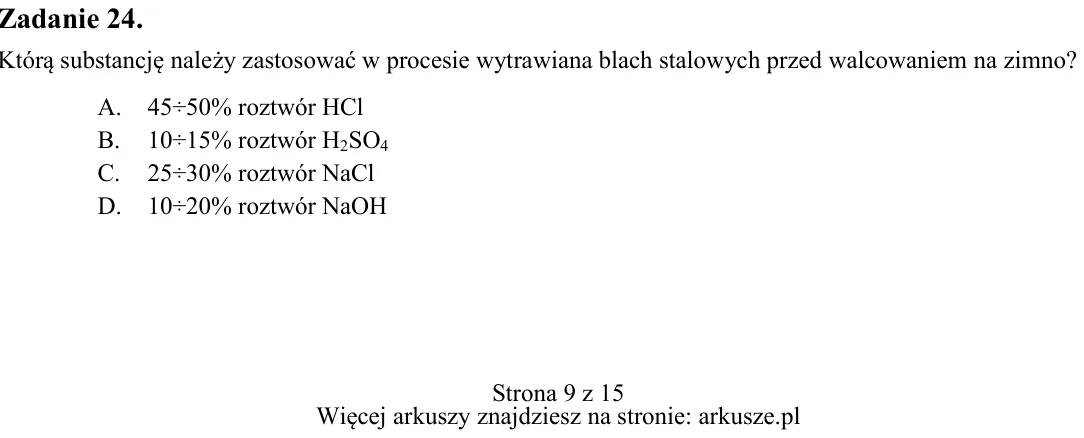

Zadanie 24. Którą substancję należy zastosować w procesie wytrawiana blach stalowych przed walcowaniem na zimno? A. 45÷50% roztwór HCl B. 10÷15% roztwór H2SO4 C. 25÷30% roztwór NaCl D. 10÷20% roztwór NaOH A. B. C. D.

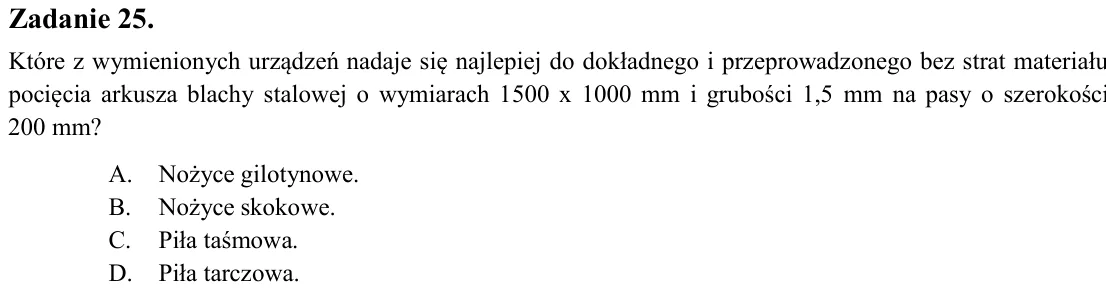

Zadanie 25. Które z wymienionych urządzeń nadaje się najlepiej do dokładnego i przeprowadzonego bez strat materiału pocięcia arkusza blachy stalowej o wymiarach 1500 x 1000 mm i grubości 1,5 mm na pasy o szerokości 200 m

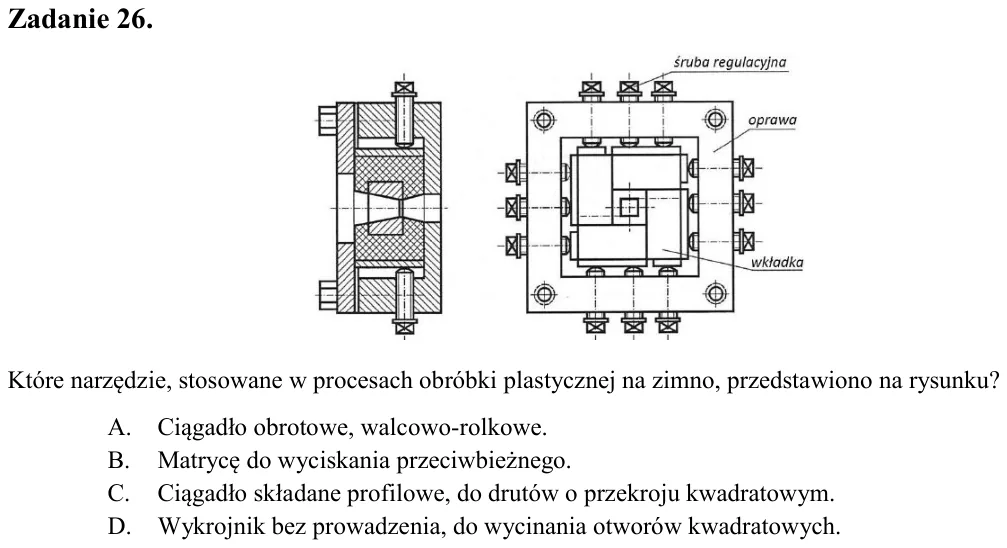

Zadanie 26. Które narzędzie, stosowane w procesach obróbki plastycznej na zimno, przedstawiono na rysunku? A. Ciągadło obrotowe, walcowo-rolkowe. B. Matrycę do wyciskania przeciwbieżnego. C. Ciągadło składane profilowe,

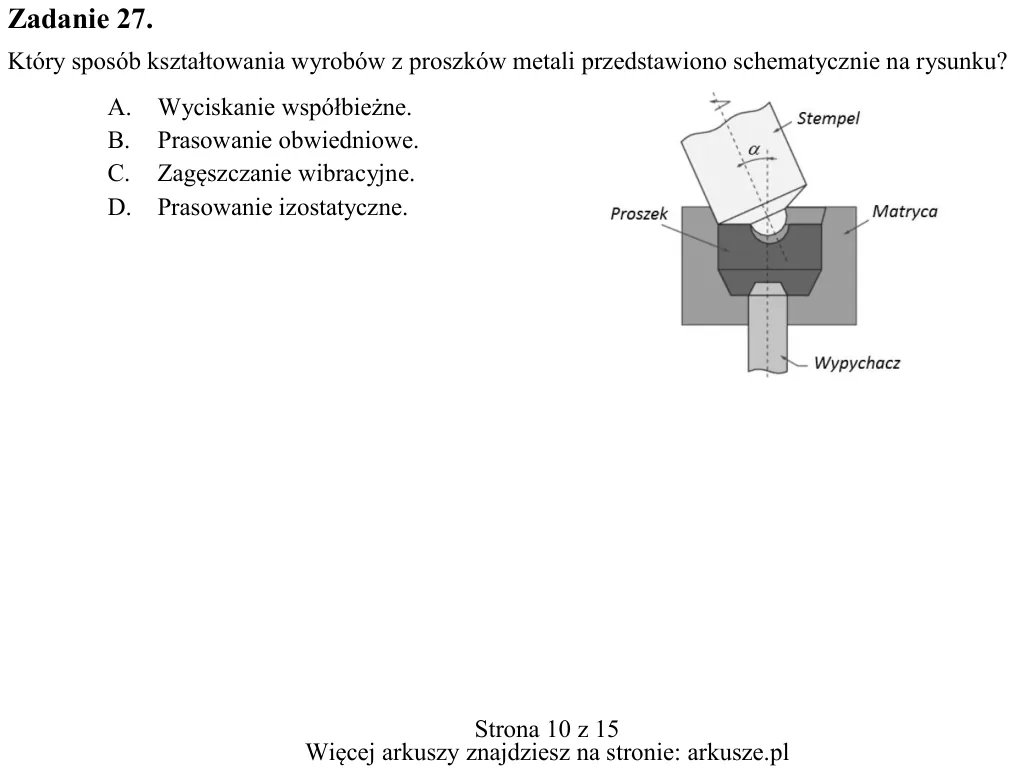

Zadanie 27. Który sposób kształtowania wyrobów z proszków metali przedstawiono schematycznie na rysunku? A. Wyciskanie współbieżne. B. Prasowanie obwiedniowe. C. Zagęszczanie wibracyjne. D. Prasowanie izostatyczne.

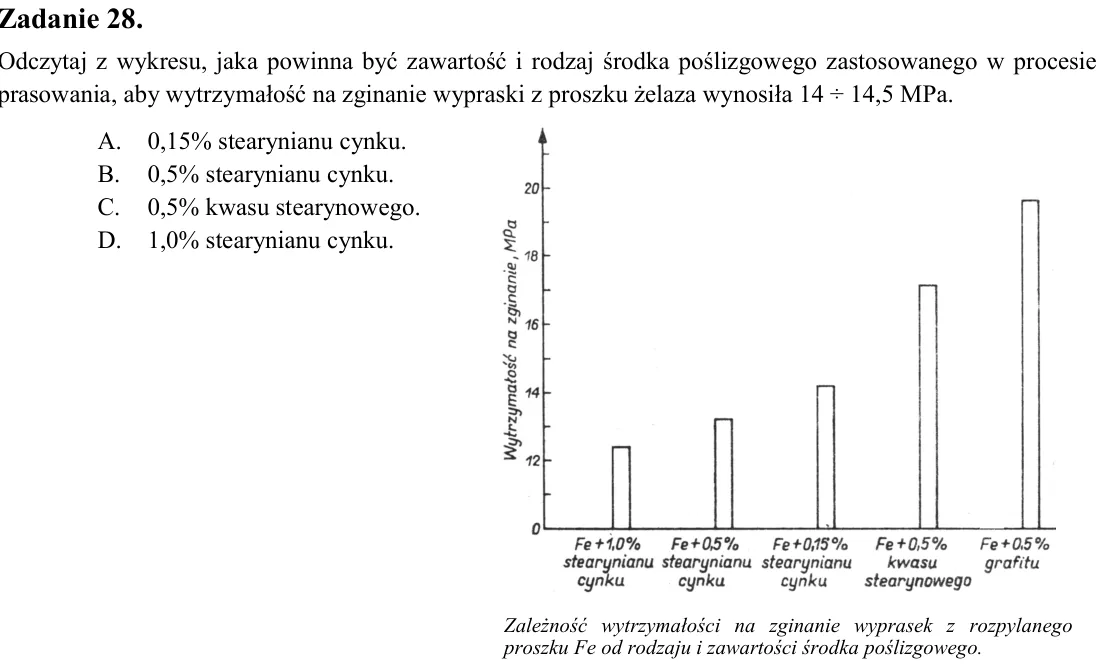

Zadanie 28. Odczytaj z wykresu, jaka powinna być zawartość i rodzaj środka poślizgowego zastosowanego w procesie prasowania, aby wytrzymałość na zginanie wypraski z proszku żelaza wynosiła 14 ÷ 14,5 MPa. A. 0,15% stearyn

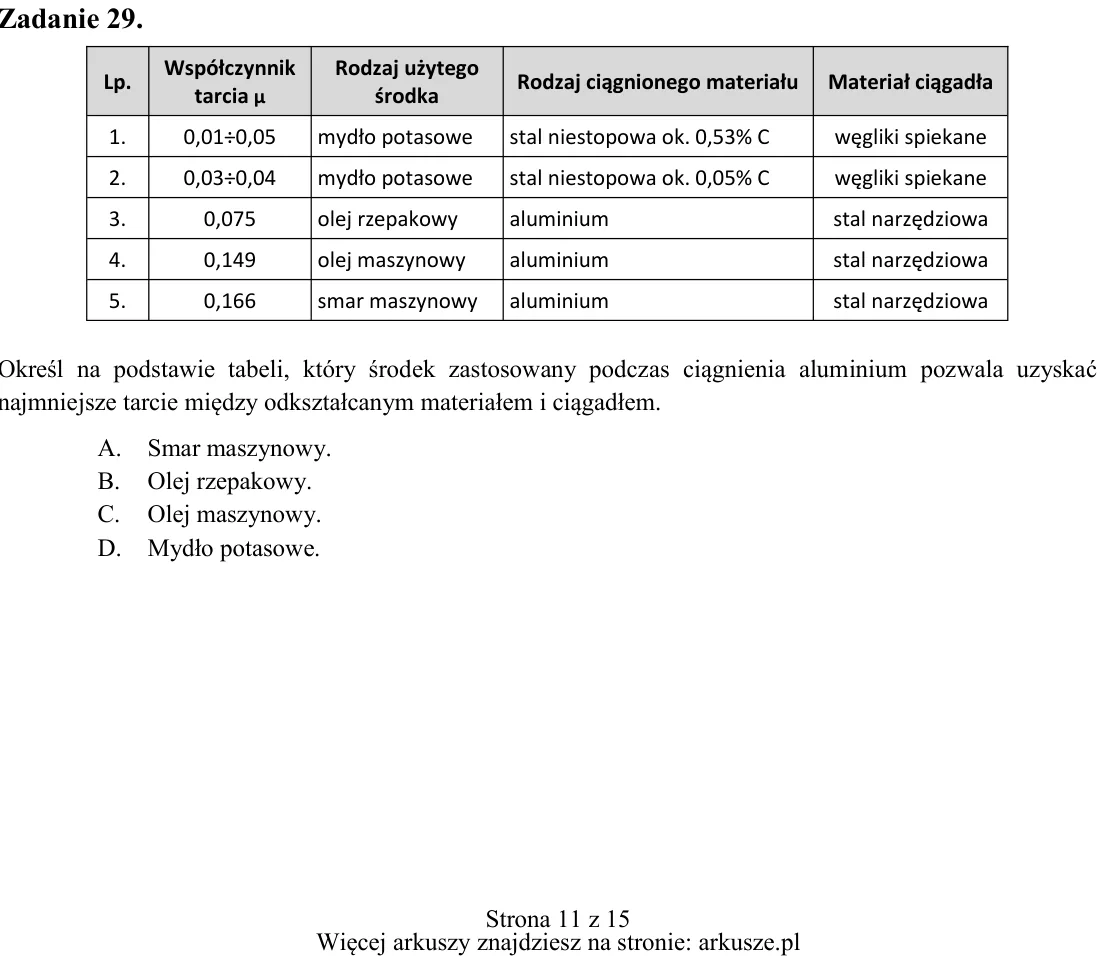

Zadanie 29. Określ na podstawie tabeli, który środek zastosowany podczas ciągnienia aluminium pozwala uzyskać najmniejsze tarcie między odkształcanym materiałem i ciągadłem. A. Smar maszynowy. B. Olej rzepakowy. C. Olej

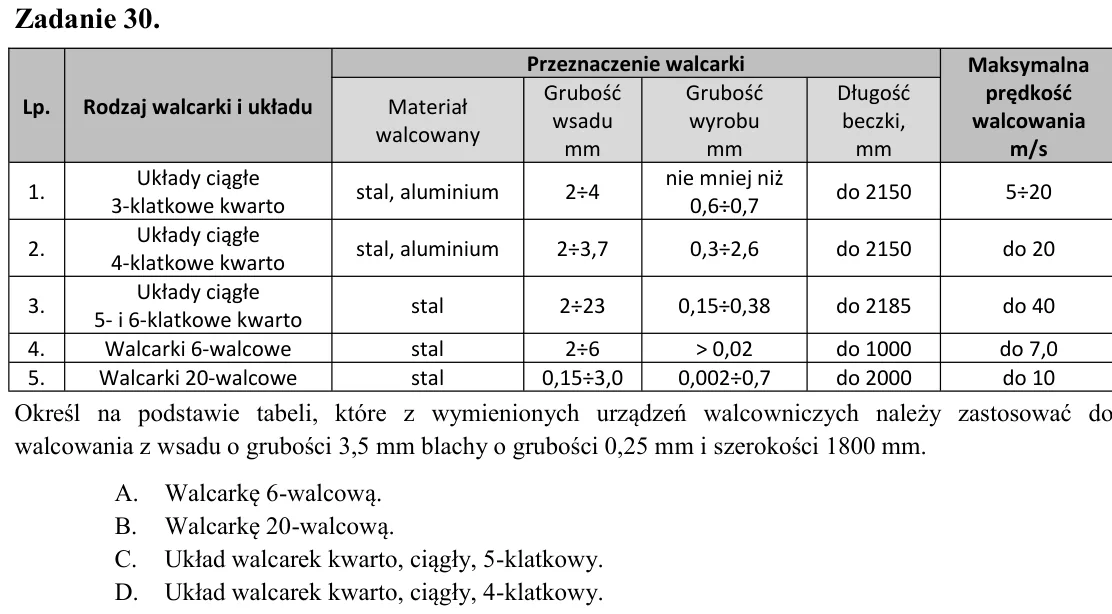

Zadanie 30. Określ na podstawie tabeli, które z wymienionych urządzeń walcowniczych należy zastosować do walcowania z wsadu o grubości 3,5 mm blachy o grubości 0,25 mm i szerokości 1800 mm. A. Walcarkę 6-walcową. B. Walc

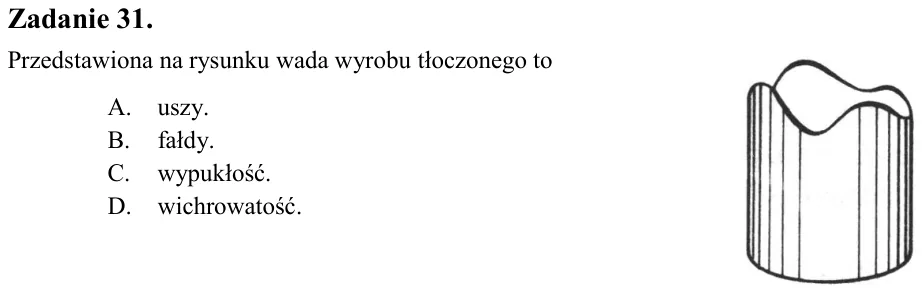

Zadanie 31. Przedstawiona na rysunku wada wyrobu tłoczonego to A. uszy. B. fałdy. C. wypukłość. D. wichrowatość.

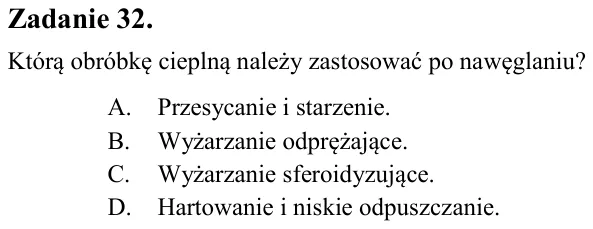

Zadanie 32. Którą obróbkę cieplną należy zastosować po nawęglaniu? A. Przesycanie i starzenie. B. Wyżarzanie odprężające. C. Wyżarzanie sferoidyzujące. D. Hartowanie i niskie odpuszczanie.

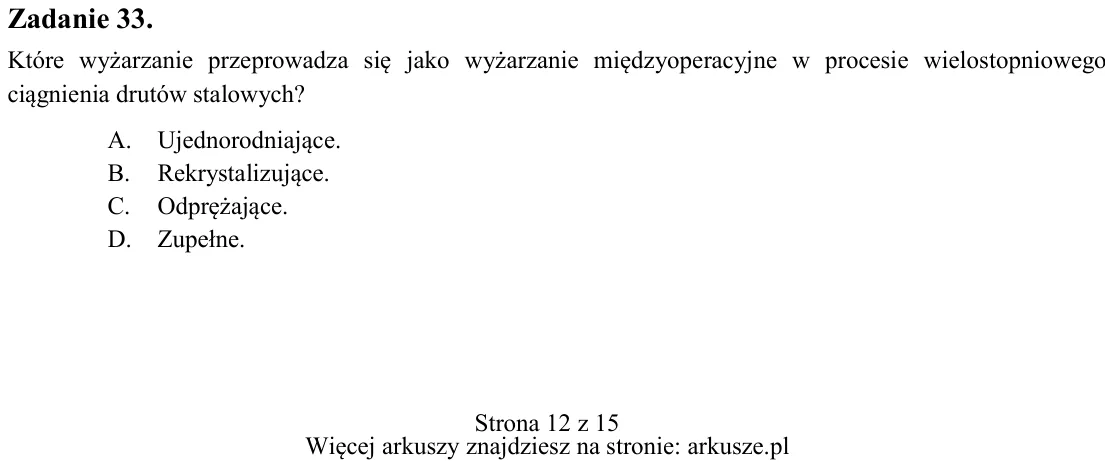

Zadanie 33. Które wyżarzanie przeprowadza się jako wyżarzanie międzyoperacyjne w procesie wielostopniowego ciągnienia drutów stalowych? A. Ujednorodniające. B. Rekrystalizujące. C. Odprężające. D. Zupełne. Lp. Rodzaj wal

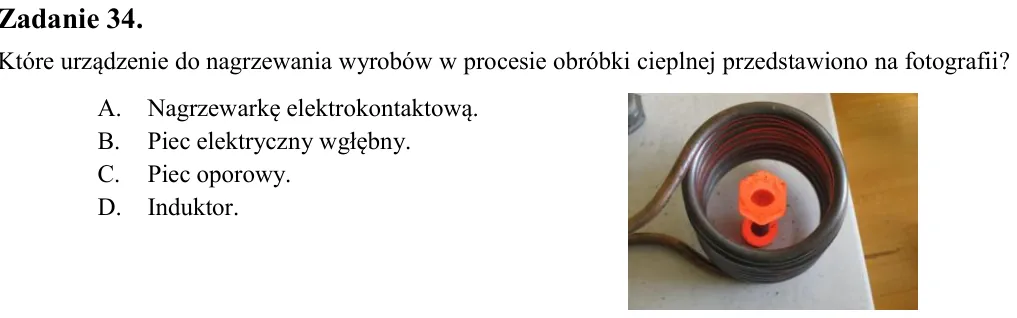

Zadanie 34. Które urządzenie do nagrzewania wyrobów w procesie obróbki cieplnej przedstawiono na fotografii? A. Nagrzewarkę elektrokontaktową. B. Piec elektryczny wgłębny. C. Piec oporowy. D. Induktor.

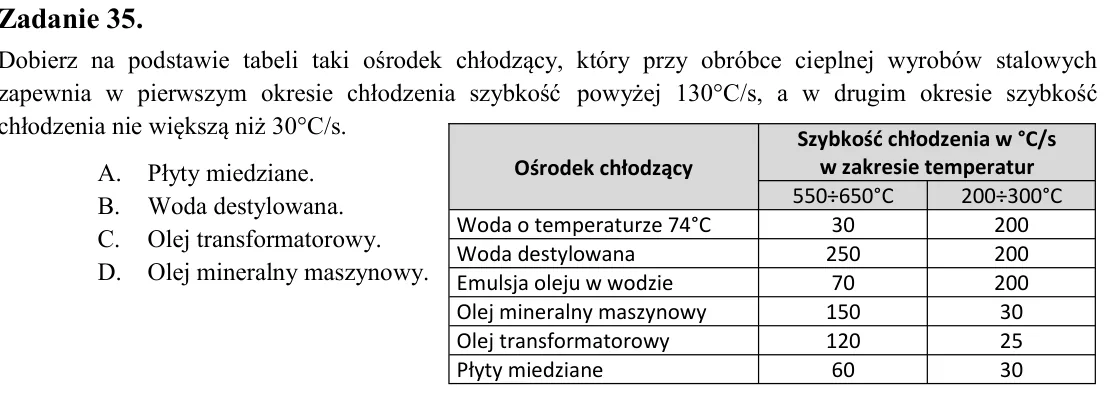

Zadanie 35. Dobierz na podstawie tabeli taki ośrodek chłodzący, który przy obróbce cieplnej wyrobów stalowych zapewnia w pierwszym okresie chłodzenia szybkość powyżej 130°C/s, a w drugim okresie szybkość chłodzenia nie w

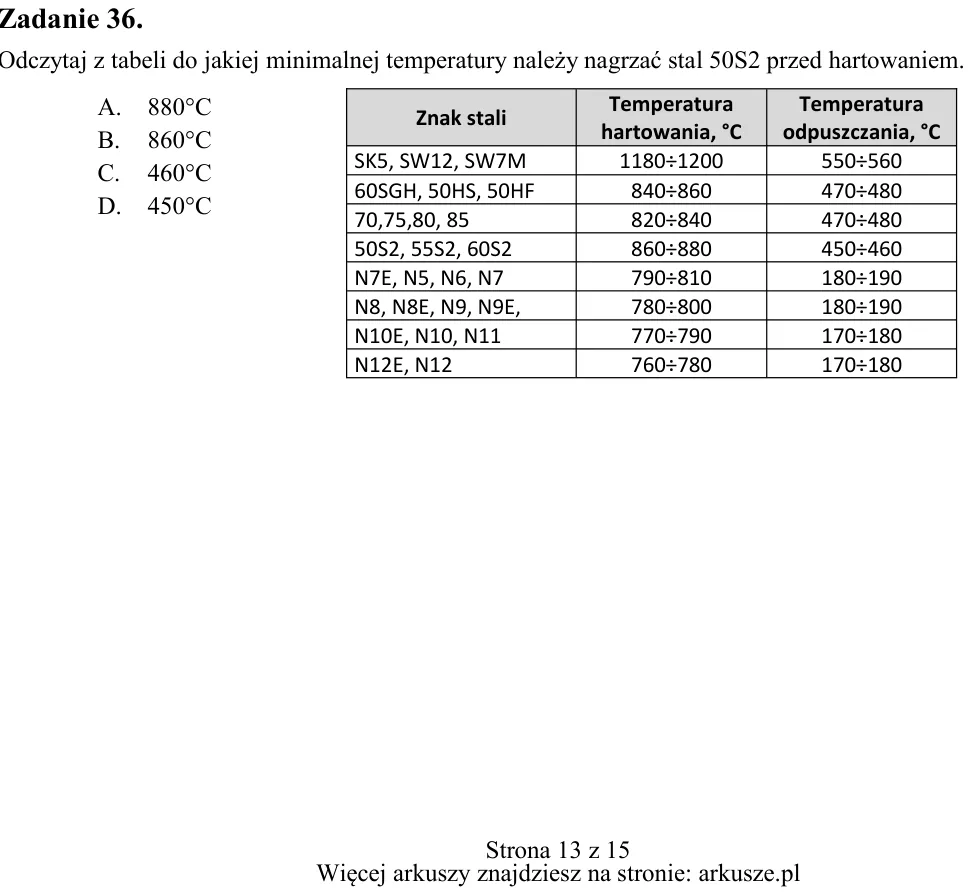

Zadanie 36. Odczytaj z tabeli do jakiej minimalnej temperatury należy nagrzać stal 50S2 przed hartowaniem. A. 880°C B. 860°C C. 460°C D. 450°C Ośrodek chłodzący Szybkość chłodzenia w °C/s w zakresie temperatur 550÷650°C

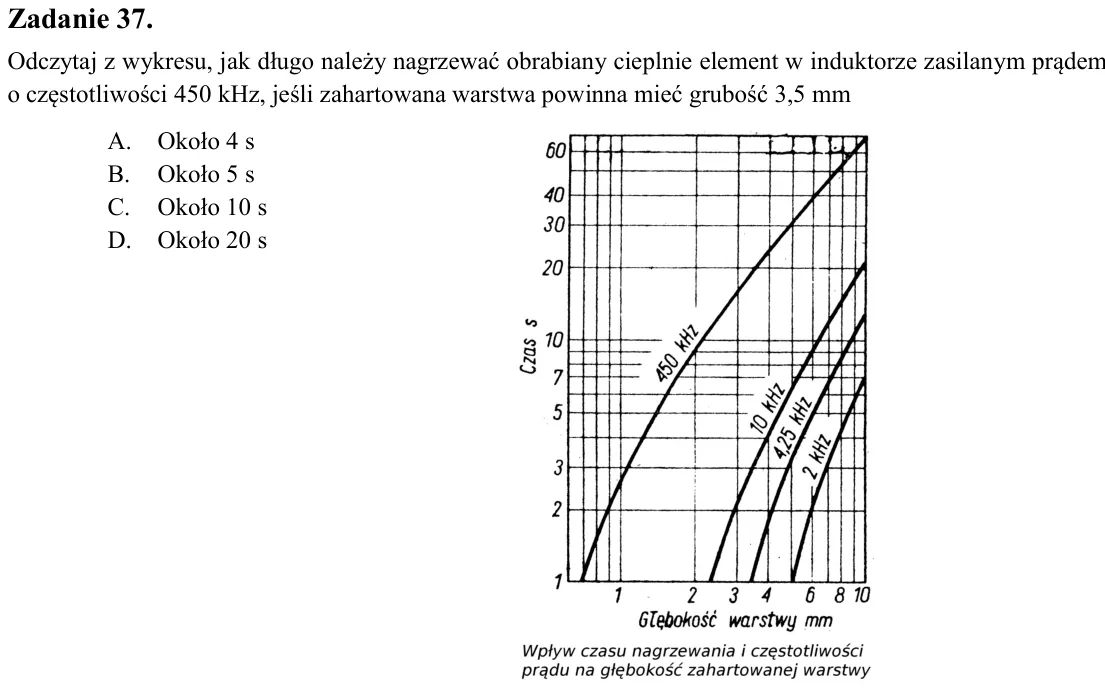

Zadanie 37. Odczytaj z wykresu, jak długo należy nagrzewać obrabiany cieplnie element w induktorze zasilanym prądem o częstotliwości 450 kHz, jeśli zahartowana warstwa powinna mieć grubość 3,5 mm A. Około 4 s B. Około 5

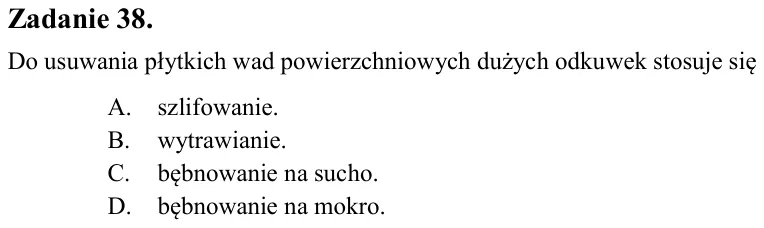

Zadanie 38. Do usuwania płytkich wad powierzchniowych dużych odkuwek stosuje się A. szlifowanie. B. wytrawianie. C. bębnowanie na sucho. D. bębnowanie na mokro.

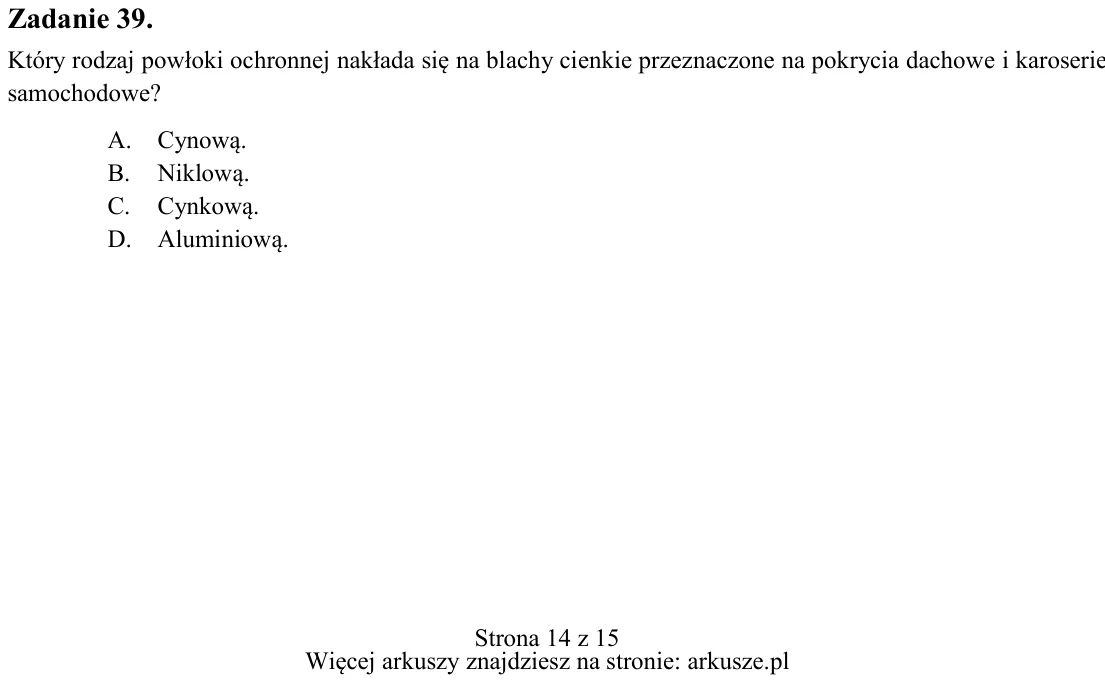

Zadanie 39. Który rodzaj powłoki ochronnej nakłada się na blachy cienkie przeznaczone na pokrycia dachowe i karoserie samochodowe? A. Cynową. B. Niklową. C. Cynkową. D. Aluminiową.

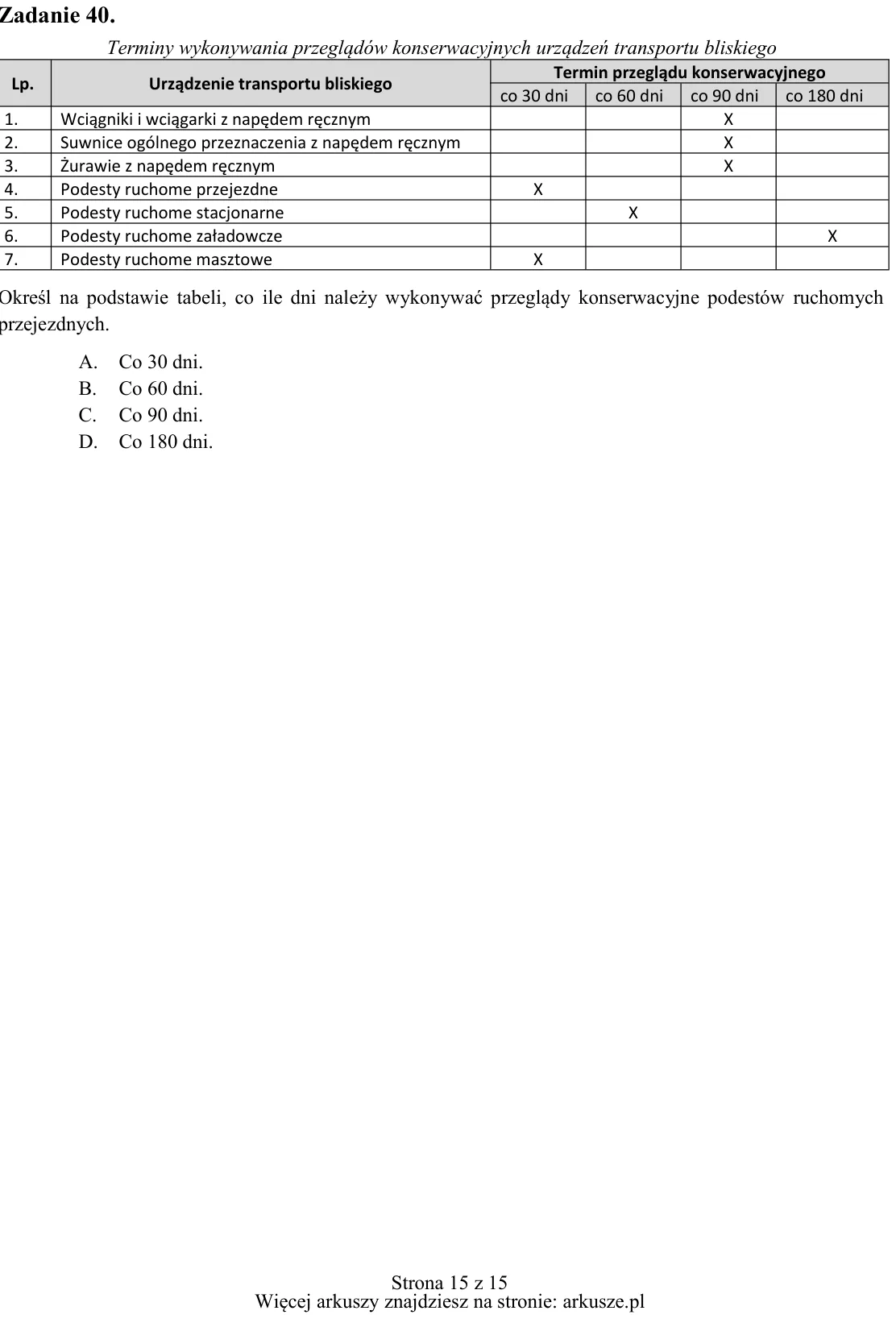

Zadanie 40. Określ na podstawie tabeli, co ile dni należy wykonywać przeglądy konserwacyjne podestów ruchomych przejezdnych. A. Co 30 dni. B. Co 60 dni. C. Co 90 dni. D. Co 180 dni. Terminy wykonywania przeglądów konserw
