M14 · Egzamin zawodowy · czerwiec 2014

Zadanie 1. Symbol BK516-64 dotyczy szkáa optycznego o nazwie A. kron. B. lekki flint. C. ciĊĪki flint. D. barowy kron.

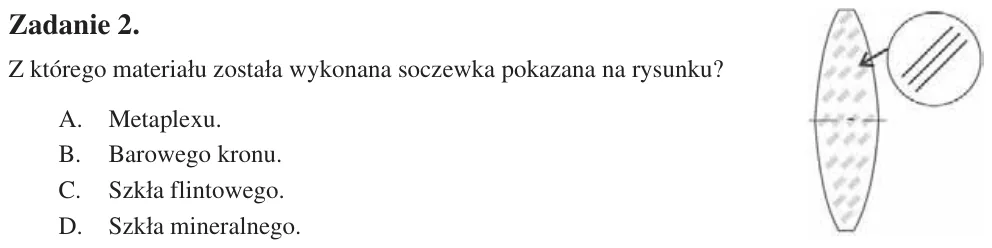

Zadanie 2. Z którego materiaáu zostaáa wykonana soczewka pokazana na rysunku? A. Metaplexu. B. Barowego kronu. C. Szkáa flintowego. D. Szkáa mineralnego.

Zadanie 3. Do klejenia elementów optycznych naleĪy zastosowaü A. balsam. B. epidian. C. emulsan. D. cyjanopan.

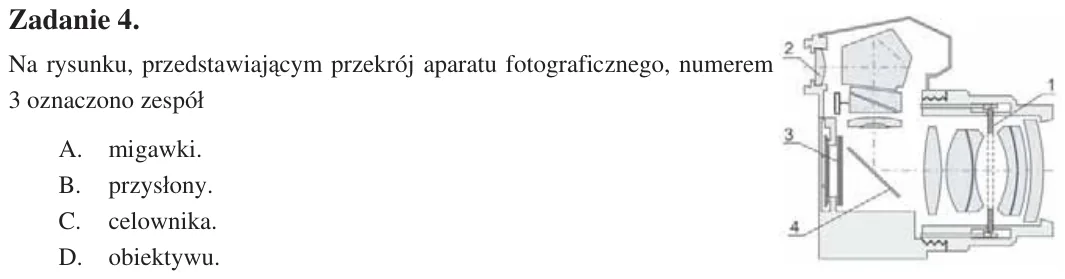

Zadanie 4. Na rysunku, przedstawiającym przekrój aparatu fotograficznego, numerem 3 oznaczono zespóá A. migawki. B. przysáony. C. celownika. D. obiektywu.

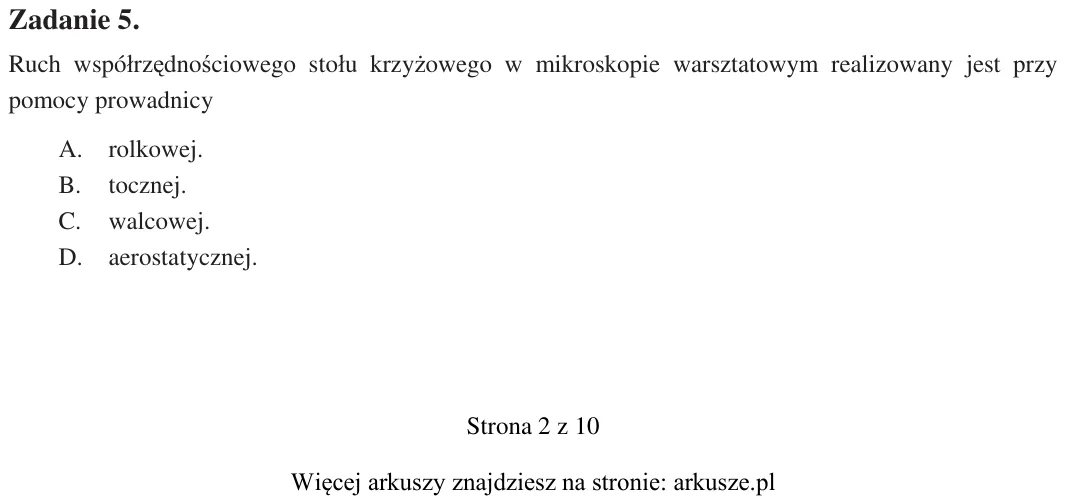

Zadanie 5. Ruch wspóárzĊdnoĞciowego stoáu krzyĪowego w mikroskopie warsztatowym realizowany jest przy pomocy prowadnicy A. rolkowej. B. tocznej. C. walcowej. D. aerostatycznej.

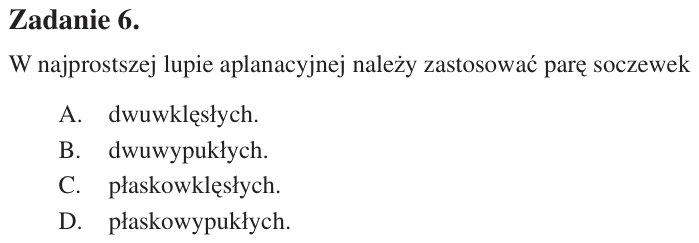

Zadanie 6. W najprostszej lupie aplanacyjnej naleĪy zastosowaü parĊ soczewek A. dwuwklĊsáych. B. dwuwypukáych. C. páaskowklĊsáych. D. páaskowypukáych.

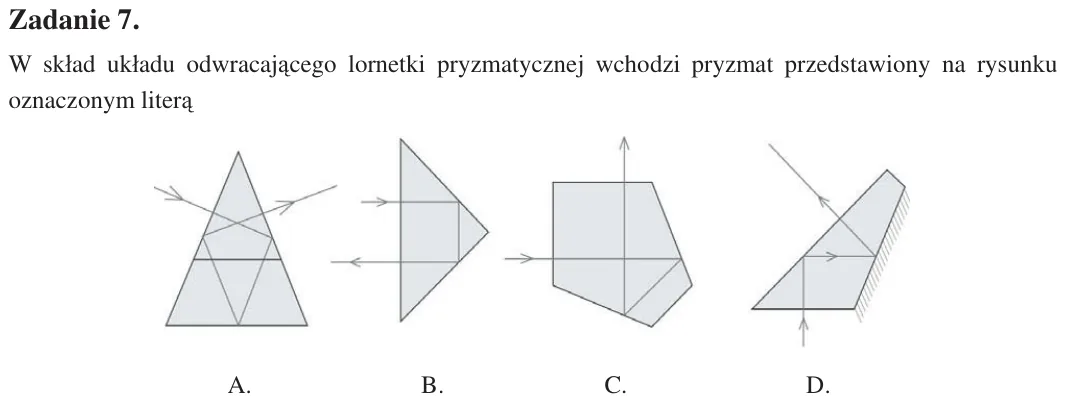

Zadanie 7. W skáad ukáadu odwracającego lornetki pryzmatycznej wchodzi pryzmat przedstawiony na rysunku oznaczonym literą A. B. C. D.

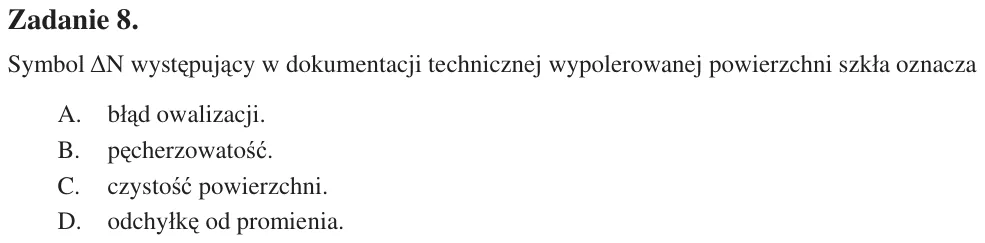

Zadanie 8. Symbol ǻN wystĊpujący w dokumentacji technicznej wypolerowanej powierzchni szkáa oznacza A. báąd owalizacji. B. pĊcherzowatoĞü. C. czystoĞü powierzchni. D. odchyákĊ od promienia.

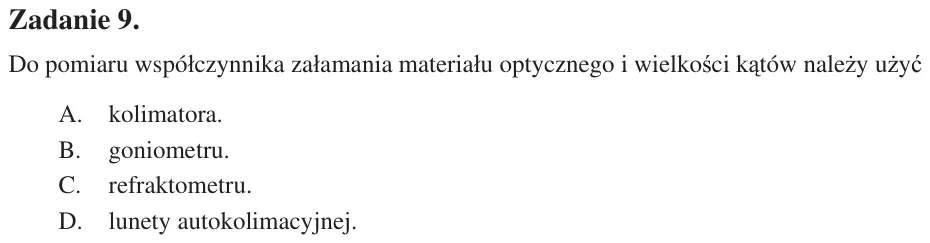

Zadanie 9. Do pomiaru wspóáczynnika zaáamania materiaáu optycznego i wielkoĞci kątów naleĪy uĪyü A. kolimatora. B. goniometru. C. refraktometru. D. lunety autokolimacyjnej.

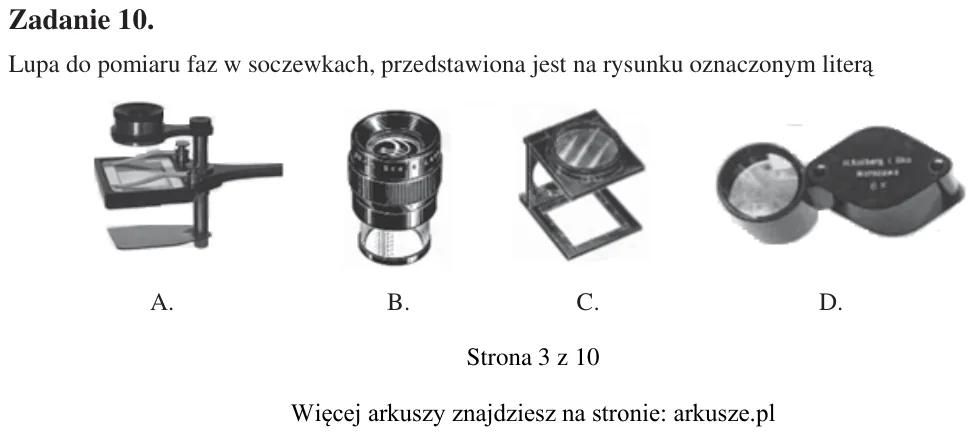

Zadanie 10. Lupa do pomiaru faz w soczewkach, przedstawiona jest na rysunku oznaczonym literą A. B. C. D.

Zadanie 11. Do wiercenia otworów, w szkle mineralnym o Ğrednicy do 3 mm, naleĪy uĪyü wiertáa A. stalowego. B. spiralnego. C. diamentowego. D. trepanacyjnego.

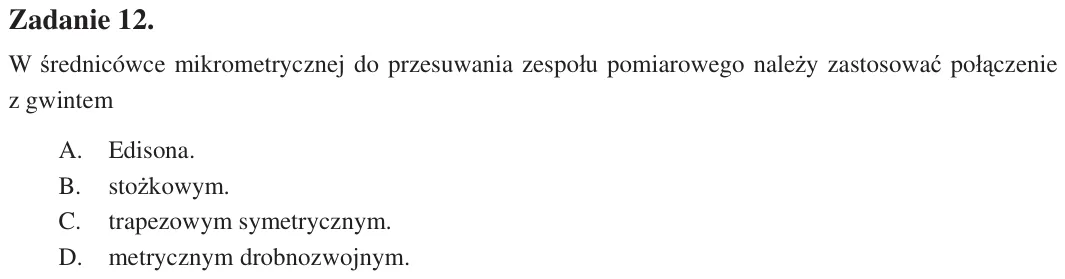

Zadanie 12. W Ğrednicówce mikrometrycznej do przesuwania zespoáu pomiarowego naleĪy zastosowaü poáączenie z gwintem A. Edisona. B. stoĪkowym. C. trapezowym symetrycznym. D. metrycznym drobnozwojnym.

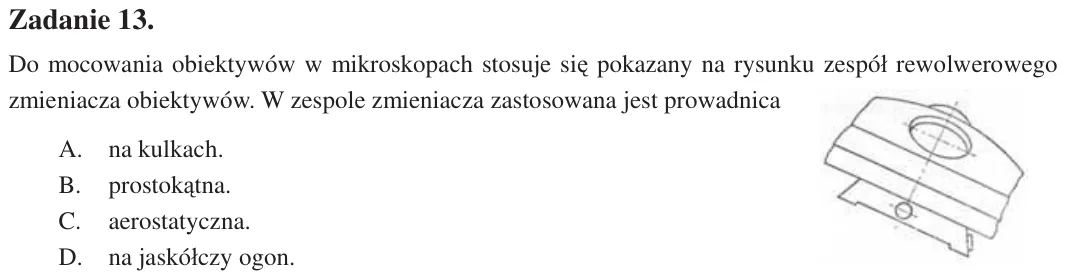

Zadanie 13. Do mocowania obiektywów w mikroskopach stosuje siĊ pokazany na rysunku zespóá rewolwerowego zmieniacza obiektywów. W zespole zmieniacza zastosowana jest prowadnica A. na kulkach. B. prostokątna. C. aerostatyc

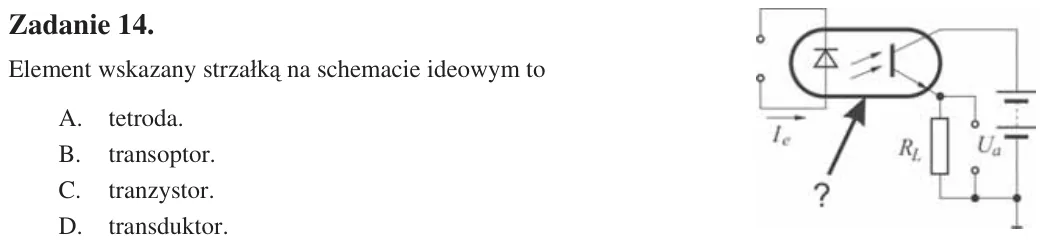

Zadanie 14. Element wskazany strzaáką na schemacie ideowym to A. tetroda. B. transoptor. C. tranzystor. D. transduktor.

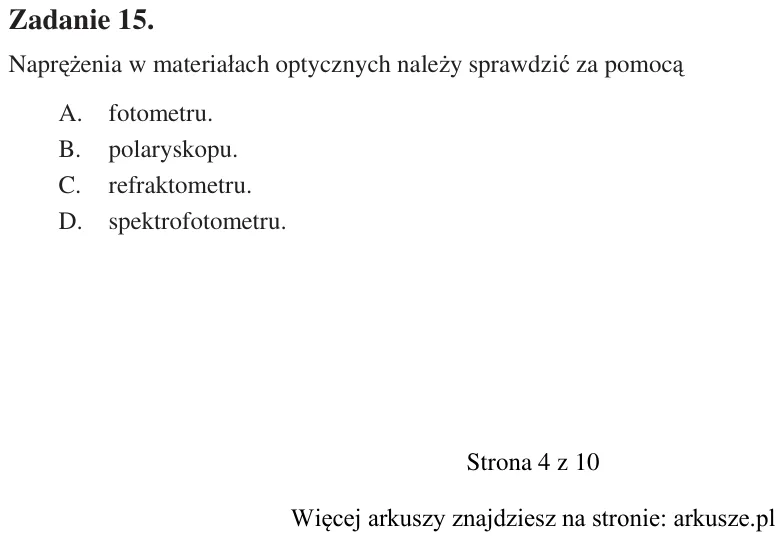

Zadanie 15. NaprĊĪenia w materiaáach optycznych naleĪy sprawdziü za pomocą A. fotometru. B. polaryskopu. C. refraktometru. D. spektrofotometru.

Zadanie 16. Na rysunkach wykonawczych elementów optycznych, dwójáomnoĞü materiaáu optycznego oznacza siĊ symbolem literowym A. D B. K C. S D. Z

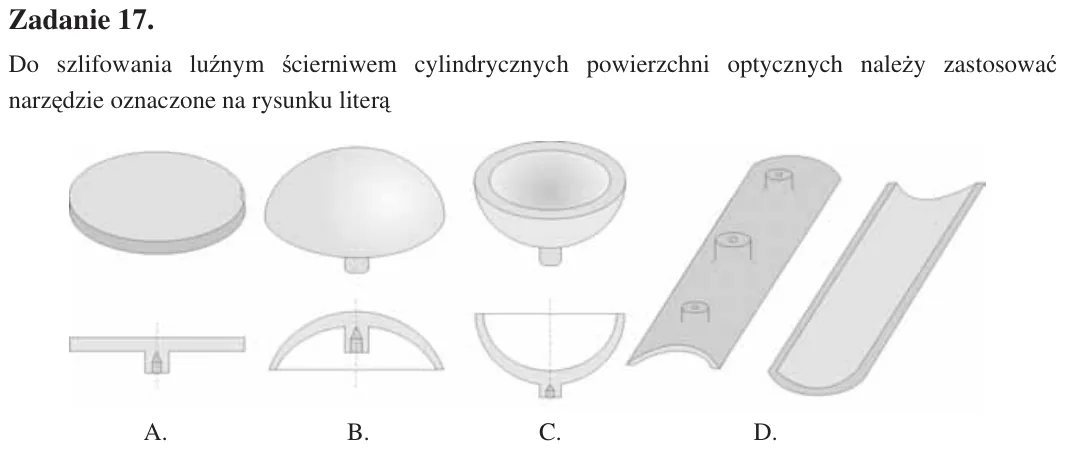

Zadanie 17. Do szlifowania luĨnym Ğcierniwem cylindrycznych powierzchni optycznych naleĪy zastosowaü narzĊdzie oznaczone na rysunku literą A. B. C. D.

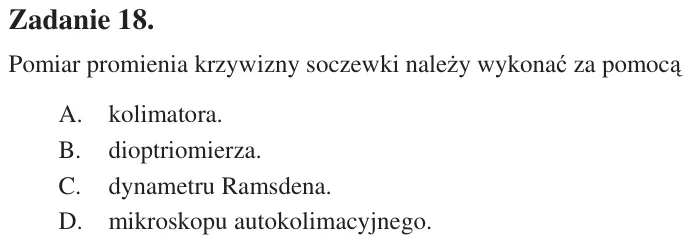

Zadanie 18. Pomiar promienia krzywizny soczewki naleĪy wykonaü za pomocą A. kolimatora. B. dioptriomierza. C. dynametru Ramsdena. D. mikroskopu autokolimacyjnego.

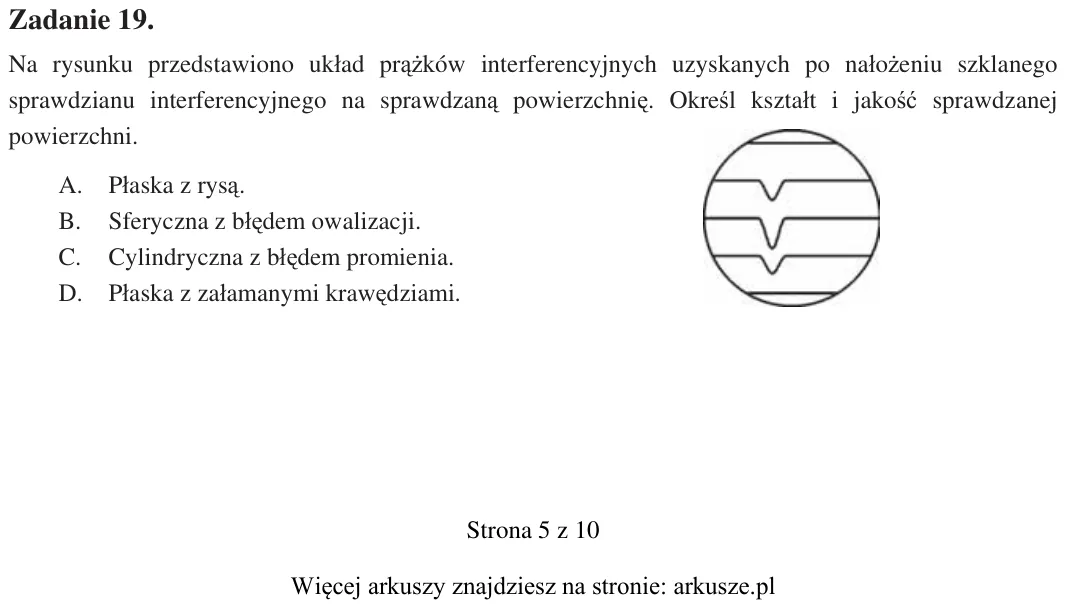

Zadanie 19. Na rysunku przedstawiono ukáad prąĪków interferencyjnych uzyskanych po naáoĪeniu szklanego sprawdzianu interferencyjnego na sprawdzaną powierzchniĊ. OkreĞl ksztaát i jakoĞü sprawdzanej powierzchni. A. Páaska

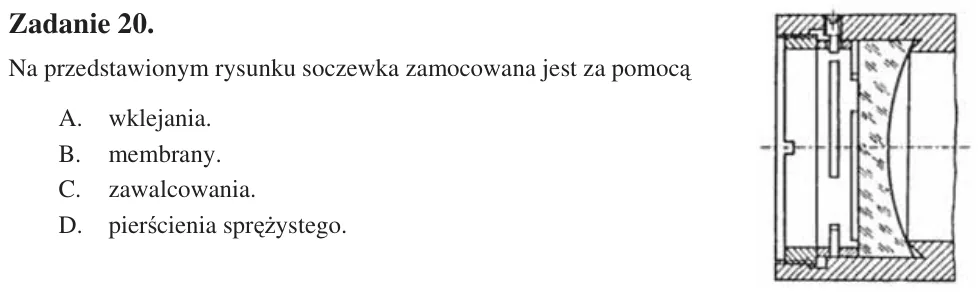

Zadanie 20. Na przedstawionym rysunku soczewka zamocowana jest za pomocą A. wklejania. B. membrany. C. zawalcowania. D. pierĞcienia sprĊĪystego.

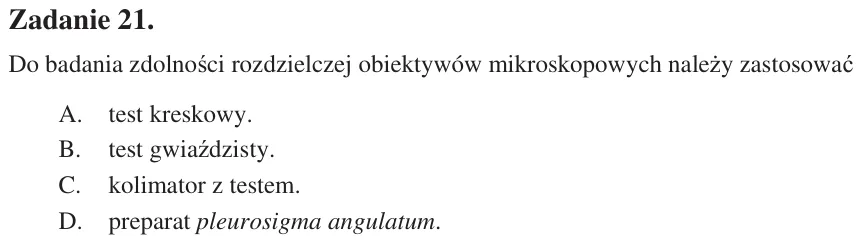

Zadanie 21. Do badania zdolnoĞci rozdzielczej obiektywów mikroskopowych naleĪy zastosowaü A. test kreskowy. B. test gwiaĨdzisty. C. kolimator z testem. D. preparat pleurosigma angulatum.

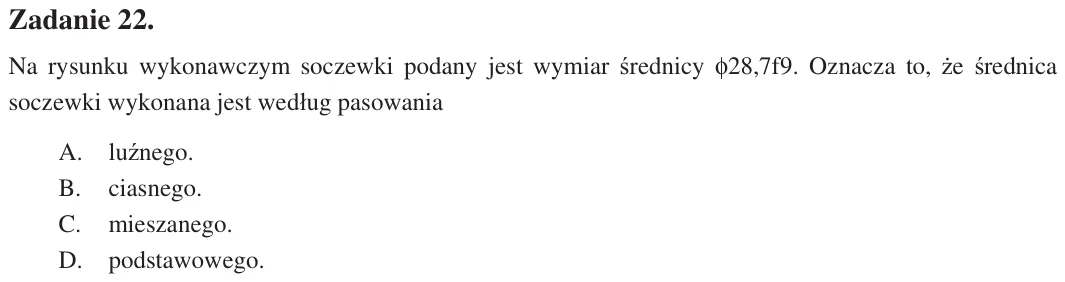

Zadanie 22. Na rysunku wykonawczym soczewki podany jest wymiar Ğrednicy I28,7f9. Oznacza to, Īe Ğrednica soczewki wykonana jest wedáug pasowania A. luĨnego. B. ciasnego. C. mieszanego. D. podstawowego.

Zadanie 23. Na elementy prowadnic Ğlizgowych nie naleĪy stosowaü zestawienia materiaáów A. stal brąz. B. stal Īeliwo. C. stal mosiądz. D. Īeliwo Īeliwo.

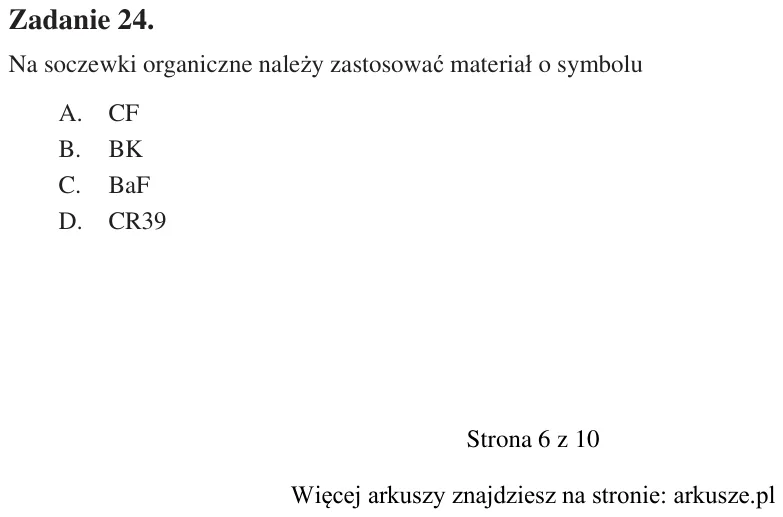

Zadanie 24. Na soczewki organiczne naleĪy zastosowaü materiaá o symbolu A. CF B. BK C. BaF D. CR39

Zadanie 25. Do pomiaru powiĊkszenia lunet naleĪy zastosowaü A. páytkĊ mikrometryczną. B. dynametr Ramsdena. C. aparat do rysowania. D. lupĊ z podziaáką.

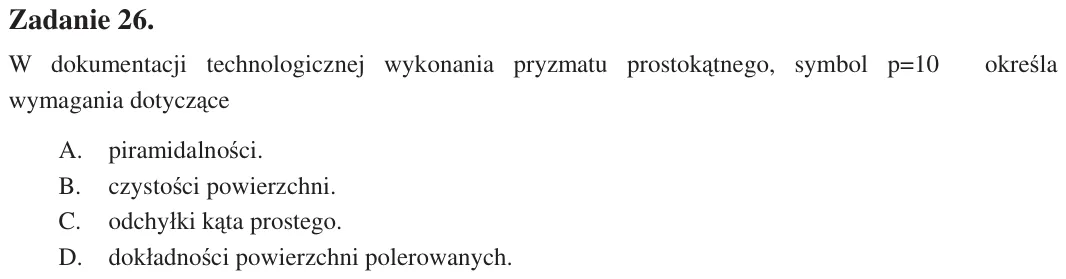

Zadanie 26. W dokumentacji technologicznej wykonania pryzmatu prostokątnego, symbol p=10 okreĞla wymagania dotyczące A. piramidalnoĞci. B. czystoĞci powierzchni. C. odchyáki kąta prostego. D. dokáadnoĞci powierzchni pole

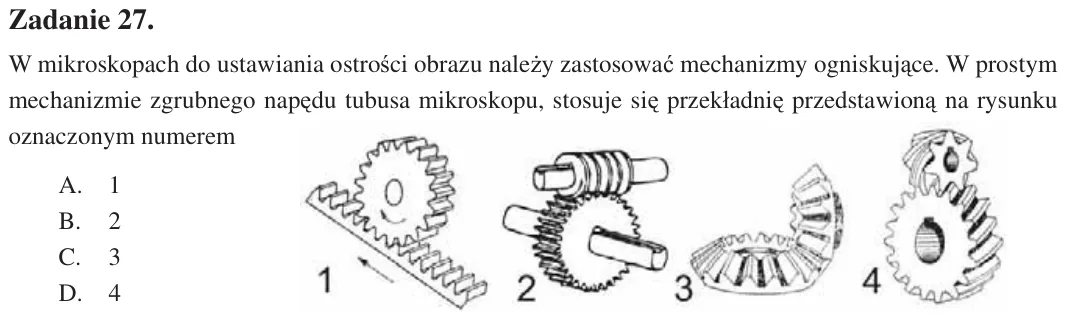

Zadanie 27. W mikroskopach do ustawiania ostroĞci obrazu naleĪy zastosowaü mechanizmy ogniskujące. W prostym mechanizmie zgrubnego napĊdu tubusa mikroskopu, stosuje siĊ przekáadniĊ przedstawioną na rysunku oznaczonym num

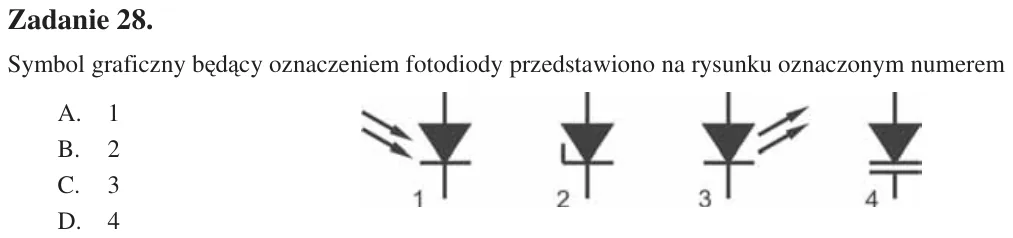

Zadanie 28. Symbol graficzny bĊdący oznaczeniem fotodiody przedstawiono na rysunku oznaczonym numerem A. 1 B. 2 C. 3 D. 4

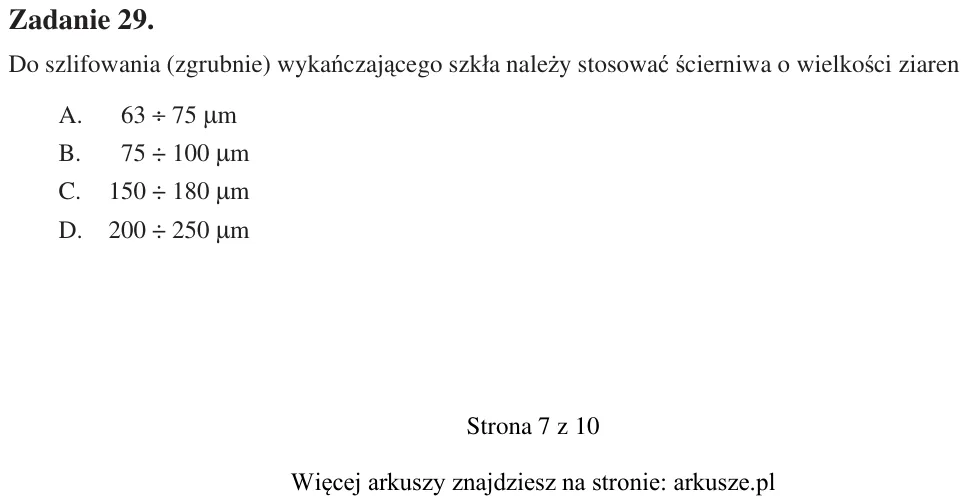

Zadanie 29. Do szlifowania (zgrubnie) wykaĔczającego szkáa naleĪy stosowaü Ğcierniwa o wielkoĞci ziaren A. 63 y 75 Pm B. 75 ÷ 100 Pm C. 150 ÷ 180 Pm D. 200 ÷ 250 Pm

Zadanie 30. Oznaczenie stali konstrukcyjnej to A. E295 B. L360 C. P265 D. S355

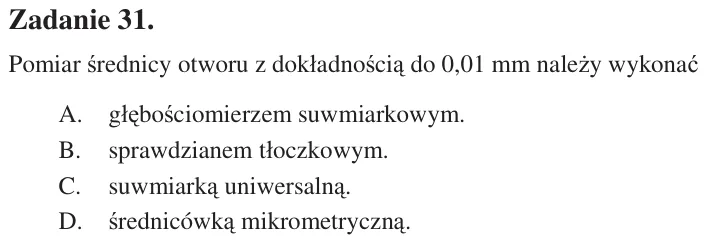

Zadanie 31. Pomiar Ğrednicy otworu z dokáadnoĞcią do 0,01 mm naleĪy wykonaü A. gáĊboĞciomierzem suwmiarkowym. B. sprawdzianem táoczkowym. C. suwmiarką uniwersalną. D. Ğrednicówką mikrometryczną.

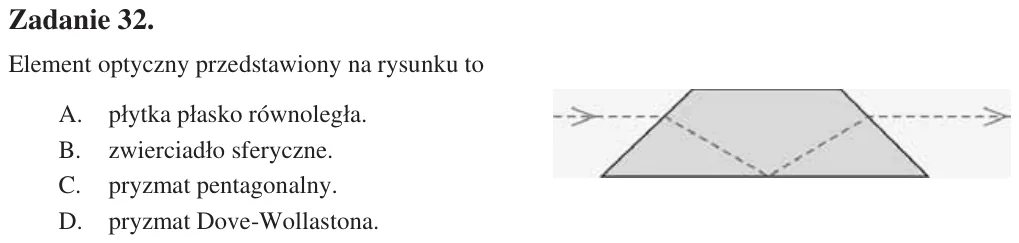

Zadanie 32. Element optyczny przedstawiony na rysunku to A. páytka páasko równolegáa. B. zwierciadáo sferyczne. C. pryzmat pentagonalny. D. pryzmat Dove-Wollastona.

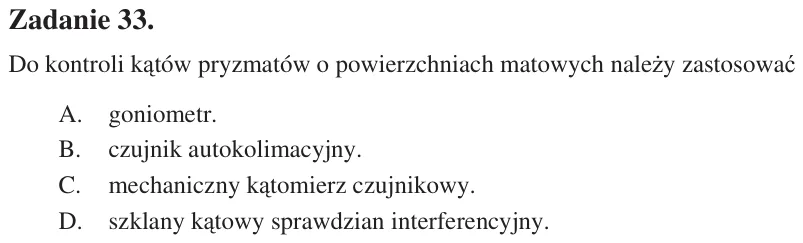

Zadanie 33. Do kontroli kątów pryzmatów o powierzchniach matowych naleĪy zastosowaü A. goniometr. B. czujnik autokolimacyjny. C. mechaniczny kątomierz czujnikowy. D. szklany kątowy sprawdzian interferencyjny.

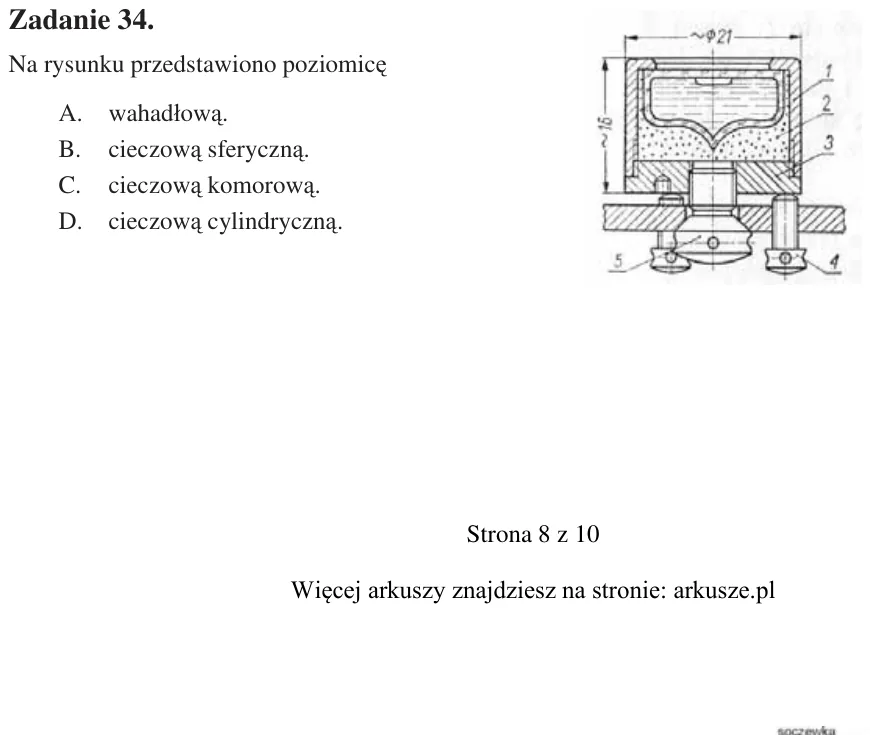

Zadanie 34. Na rysunku przedstawiono poziomicĊ A. wahadáową. B. cieczową sferyczną. C. cieczową komorową. D. cieczową cylindryczną.

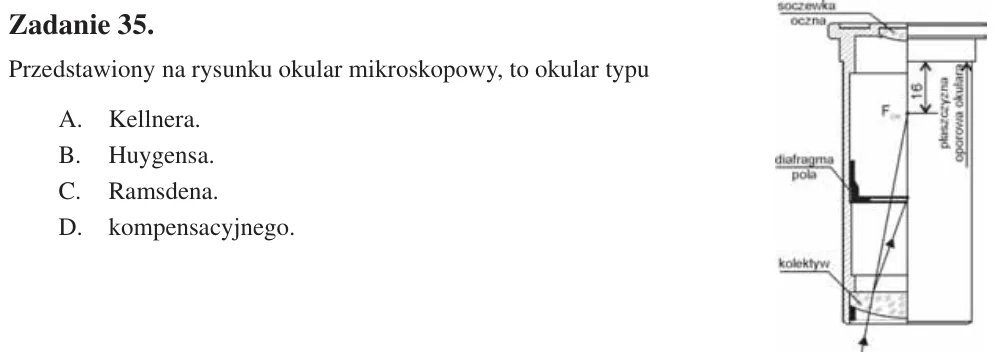

Zadanie 35. Przedstawiony na rysunku okular mikroskopowy, to okular typu A. Kellnera. B. Huygensa. C. Ramsdena. D. kompensacyjnego.

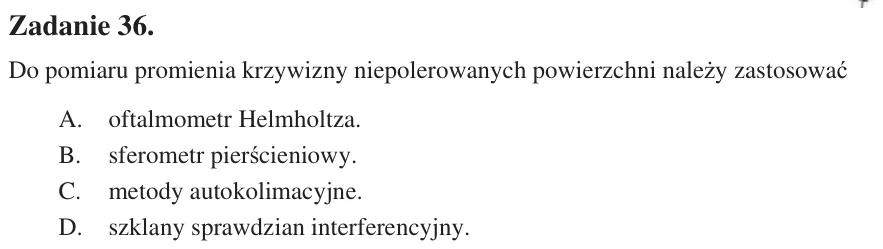

Zadanie 36. Do pomiaru promienia krzywizny niepolerowanych powierzchni naleĪy zastosowaü A. oftalmometr Helmholtza. B. sferometr pierĞcieniowy. C. metody autokolimacyjne. D. szklany sprawdzian interferencyjny.

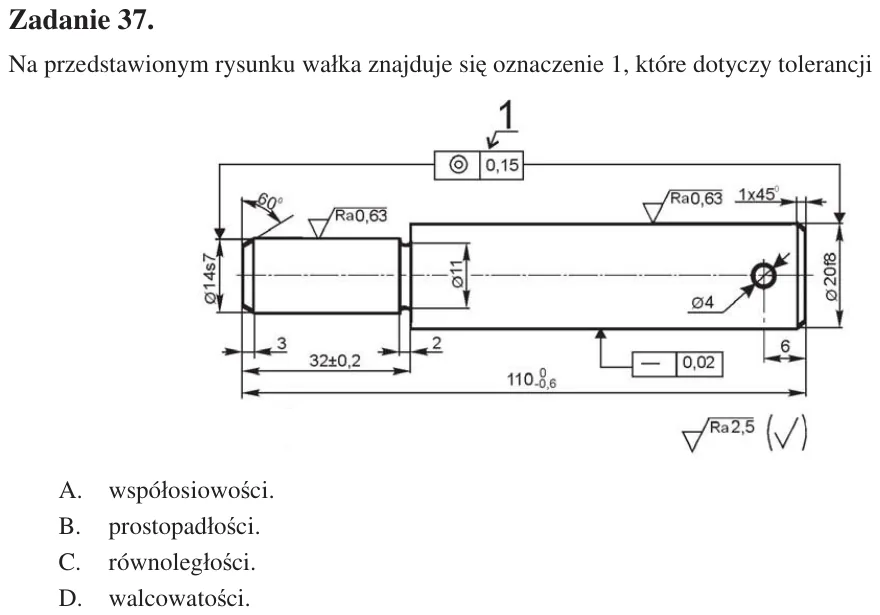

Zadanie 37. Na przedstawionym rysunku waáka znajduje siĊ oznaczenie 1, które dotyczy tolerancji A. wspóáosiowoĞci. B. prostopadáoĞci. C. równolegáoĞci. D. walcowatoĞci.

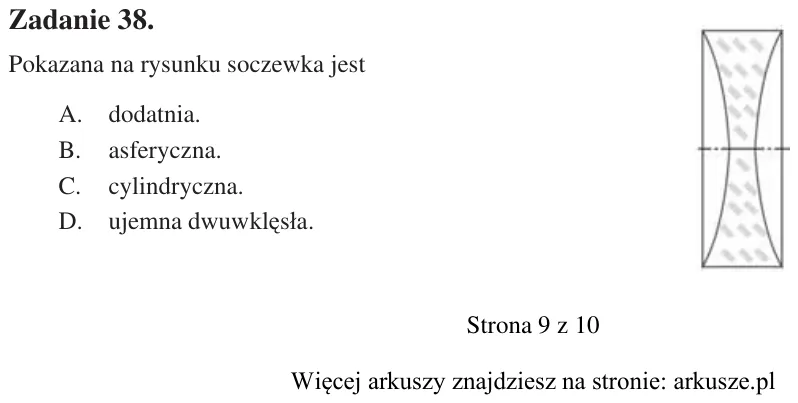

Zadanie 38. Pokazana na rysunku soczewka jest A. dodatnia. B. asferyczna. C. cylindryczna. D. ujemna dwuwklĊsáa.

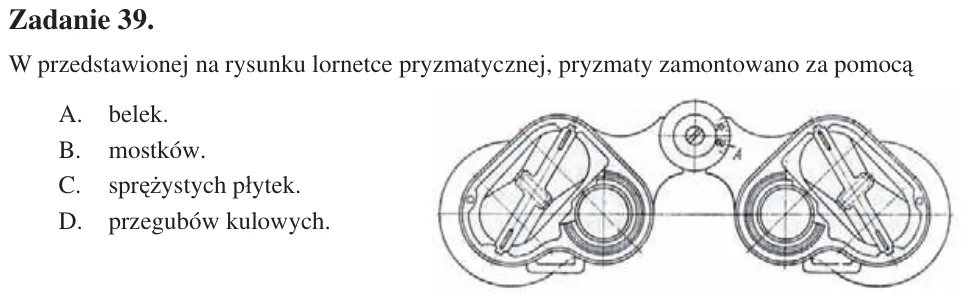

Zadanie 39. W przedstawionej na rysunku lornetce pryzmatycznej, pryzmaty zamontowano za pomocą A. belek. B. mostków. C. sprĊĪystych páytek. D. przegubów kulowych.

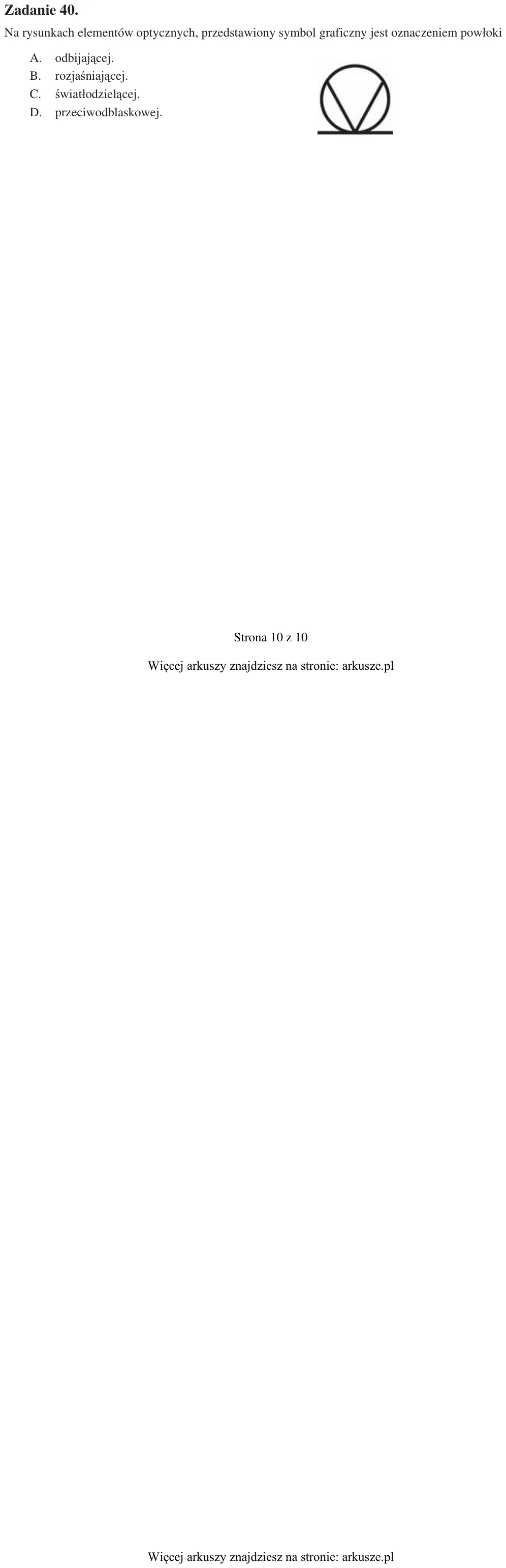

Zadanie 40. Na rysunkach elementów optycznych, przedstawiony symbol graficzny jest oznaczeniem powáoki A. odbijającej. B. rozjaĞniającej. C. Ğwiatáodzielącej. D. przeciwodblaskowej.
